Строительство частного дома зачастую предполагает наличие второго этажа или утепленной мансарды. Такая конструкция позволяет расширить жилую площадь сооружения и существенно сэкономить на возведении дорогостоящего фундамента. А также в двухэтажном доме намного проще организовать подходящую планировку. Однако наличие нескольких этажей предполагает возведение лестниц, что останавливает многих начинающих строителей. На самом же деле качественную лестничную конструкцию легко изготовить собственными руками, зная определенные особенности.

Особенности конструкции

Прежде чем выбирать готовую лестницу именитых производителей или приступать к закупке материалов для самодельной конструкции, необходимо разобраться – из чего же состоит любая лестница. Основы конструкции настолько элементарные, что различий между лестницами различных видов практически нет.

  • Любая лестница состоит из ступеней, будь то небольшая лесенка крыльца или винтовой проход на второй этаж. Именно ступеньки принимают на себя основную нагрузку. Почти в любой конструкции совместно со ступенями в качестве основного элемента выступают подступенки. Их основная функция – это скрыть или задекорировать места крепления и внутреннее устройство всей конструкции. Но оба эти элемента не висят в пространстве, а опираются на следующий – косоур либо тетиву.
  • Косоуры представляют собой две доски пилообразной формы. На горизонтальную часть пропила укладывается сама ступень, а к вертикальной части крепится подступенок. В некоторых случаях, например, когда лестница располагается около стены, можно использовать только один косоур, а вторую сторону подступенка крепить непосредственно к стене.
  • Тетива, в отличие от косоура, представляет собой две прямые толстые доски, в которых вырезаны пазы. В такие пазы, сделанные по одному шаблону, вставляются ступени с подступенками. Для большей надежности такой лестницы тетива стягивается деревянными или металлическими тяжами.
  • А также одним из важных, хоть и необязательных, элементов выступают перила, которые снижают риск оступиться и упасть с высоты. В некоторых случаях монтируют площадку и опорную ступень.

Виды

Самые используемые межэтажные лестницы в современных домах можно разделить на три вида: винтовая, маршевая и лестница на больцах.

Маршевая

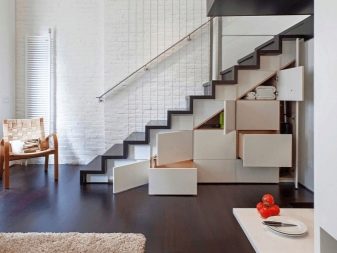

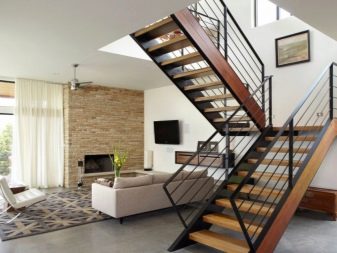

Более простым и распространенным является устройство маршевой лестницы. В зависимости от высоты этажа она бывает одномаршевой или многомаршевой. Марши – это отрезки с различным числом ступенек. Обычно их число не превышает пятнадцати, но самыми удобными являются марши в девять ступеней. А также маршевая лестница может быть открытого типа (без подступенок) и закрытого (с подступенками). Выбор чаще всего зависит только от личных предпочтений, так как различий, кроме внешнего вида, в таких типах нет.

Открытые маршевые лестницы часто используются в качестве временного решения и в дальнейшем заменяются на более сложные конструкции.

Маршевые лесенки могут опираться как на косоур, так и на тетиву, нет никаких преимуществ той или иной опоры. Рядом со стеной удобнее использовать одинарный косоур, но при желании можно изготовить и тетиву, это просто несколько увеличит расход материала. При всех своих преимуществах, маршевая конструкция имеет один существенный недостаток – занимает довольно большое пространство.

Для его экономии такие лестницы делают с угловыми поворотами, иначе ее возведение в небольшом частном доме просто неоправданно. Ступени такой лестницы называются забежными и выполняются в трапециевидной форме. Чаще всего встречаются повороты марша на 90 градусов (четвертьоборотный марш) и 180 градусов (полуоборотный). Если градус оборота составит 360, то такая лестница превращается в винтовую.

На больцах

С возрастанием популярности стиля хай-тек в дизайне интерьера выросла и популярность таких лестниц. Их основным конструктивным элементом является болтовое крепление, за счет чего они и получили такое название («больц» – это «болт» на немецком). Благодаря отсутствию каркаса, на который бы опирались ступени, лестница получается «парящей» в воздухе.

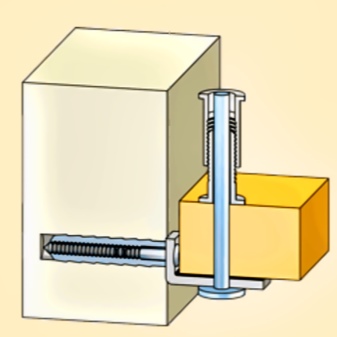

Роль каркаса же на себя принимают больцы, которые монтируются к поручням. Хотя в некоторых случаях конструкция предполагает использование одного косоура или одной тетивы, прикрепленной к стене.

Главным достоинством такой лестницы является то, что для ремонта и демонтажа одного элемента нет необходимости демонтировать или заменять всю конструкцию.

Винтовая

Зачастую винтовая лестница ставится для экономии пространства и красоты дизайна. Она действительно прекрасно подходит для маленьких домиков с высокими потолками. Вместе с тем такие лестницы узкие и крутые, а также намного сложнее в изготовлении и сборке, чем обычные маршевые конструкции. Ими не могут пользоваться два человека одновременно, и по ним практически невозможен подъем какой-либо крупногабаритной мебели или техники.

Винтовые лестницы делятся на два подвида. В первом случае конструкция представляет собой центральную опору, к которой крепятся ступени, и один гнутый поручень. Во втором случае центральная опора отсутствует, а гнутые поручни крепятся с обеих сторон. Такой подвид является более сложным в изготовлении и предъявляет определенные требования к качеству используемых материалов.

В некоторых случаях винтовая лестница может располагаться около стены и некоторые ступени можно дополнительно закрепить в углублениях, созданных в стене. Классическая винтовая конструкция круглая, но лестницу можно изготовить и многоугольной или сложной произвольной формы.

Какую выбрать?

Проект лестницы создается одновременно с проектированием самого дома. Для выбора правильной конструкции необходимо учитывать следующее:

  • где будет расположена лестница: у стены или в центре помещения;
  • сколько людей будет подниматься и спускаться по ступеням, какого они будут возраста. Пожилым людям бывает тяжело подняться по высоким ступеням, а если в доме есть маленькие дети, наличие перил просто обязательно;
  • планируется ли поднятие тяжестей на второй этаж. Минимальная нагрузка на ступеньки составляет 200 килограмм на кубометр, а перил – 100 килограмм на кубометр;
  • угол наклона должен быть постоянным по всей длине лестницы и не должен превышать 40 градусов;
  • ширина пролета должна быть не менее 80 сантиметров, а высота перил – не ниже 90 сантиметров;
  • просвет между балясинами не должен превышать 15 см, они не должны стоять слишком редко.

Используемые материалы

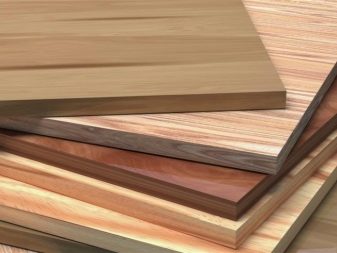

Чаще всего для изготовления лестниц используют струганную древесину без неровностей, шипов и прочих дефектов. Перед работой такой материал просушивают и обрабатывают морилкой. После этого дерево можно покрыть одним или двумя слоями специального лака.

Качественная древесина для строительства лестницы – это древесина только лишь первого сорта с влажностью, не превышающей 10 процентов.

Если влажность материала при работе по сборке будет выше, есть вероятность, что после высыхания конструкция деформируется достаточно сильно. Можно использовать как бюджетные сорта древесины, так и элитные дорогостоящие материалы.

Древесина сосны светло-серая, высокопрочная, но легко поддающаяся обработке. Небольшая стоимость является одним из самых больших преимуществ. А также невысокой стоимостью обладает древесина березы. Отсутствие выраженного древесного узора позволяет воплотить в жизнь интересные дизайнерские задумки. Ясень же, наоборот, имеет ярко выраженный древесный рисунок из-за особой структуры волокон. Несмотря на высокую податливость при обработке, ясень более прочен, чем береза или сосна.

Твердая древесина дуба имеет светло-желтый оттенок и высокую стоимость из-за его высокой прочности. Классические дубовые лестницы прослужат очень долгое время и внесут немного роскоши даже в самый простой интерьер. Конкуренцию дубу может составить клен, который из-за отсутствия пор имеет еще более высокую прочность и долговечность. Однако, кроме высокой цены, такой материал обладает еще одним существенным недостатком: он очень сложен в обработке.

Кроме дерева, лестницы изготавливаются из таких материалов, как стекло, пластик, бетон и металл. Тем не менее такие лестницы редко изготавливаются самостоятельно, так как для крепления их элементов потребуются специальные инструменты. Например, для сварной металлической конструкции, кроме самого сварочного аппарата, необходима болгарка, специальные тиски, металлический стол, сверла по металлу и многое другое. Такие сложные в изготовлении лестницы лучше заказывать у профессионалов.

Как изготовить самостоятельно?

Поскольку самой простой для изготовления собственными руками является деревянная маршевая конструкция с косоуром, то имеет смысл остановиться более подробно именно на ней. Она же является и наиболее безопасной при наличии перил правильной высоты.

Расчеты

Для начала необходимо правильно рассчитать все размеры, количество ступеней и ширину пролета. Высота помещения и длина стены или места, отведенного под лестницу, берутся за основы. Уменьшив в масштабе эти размеры, необходимо построить чертеж прямоугольного треугольника: высота и длина будут катетами, а гипотенуза – это сама лестница.

Идеальной считается такая схема, где угол наклона лестницы не будет превышать 40–45 градусов. Ширина проступи не должна быть менее 200 мм, поэтому натуральную длину нижнего катета делим на размер проступи и получаем готовое количество ступеней.

Затем делим натуральную высоту второго катета на количество ступеней и получаем среднюю высоту подступенка. Их высота не должна превышать 120 миллиметров, а если это произошло, то либо придется увеличивать длину лестницы, либо выбрать другую конструкцию, например, винтовую. Все полученные размеры наносятся на чертеж, получается готовый эскиз, по которому легко самому изготовить косоур и ступени.

Ширина пролета зависит от личных предпочтений и свободного пространства помещения, но не может быть менее 80 см. Расчет лестницы на бальцах производится подобным образом. Для винтовой конструкции понадобятся уже более сложные чертежи в виде круга определенного диаметра, рассеченного на сектора – ступени.

Строительство

Для того чтобы изготовление деталей своими руками не принесло неожиданных неприятных сюрпризов, необходимо очень точно перенести все размеры с чертежа на материал и следовать подробной инструкции. Выбор качественного материала намного упростит процесс постройки: хорошая сухая древесина легко распиливается и крепится. Сложнее всего сделать ровный косоур, так как от него зависит прочность и эстетичность готовой конструкции. Для него подбирается цельная доска без суков и трещин. Толщина такой доски может колебаться в пределах 45–50 миллиметров.

Сами проступи делаются из досок толщиной 30–35 миллиметров и должны на 1,5–2 сантиметра по ширине превышать изготовленное под них место на косоуре. Края проступей нужно делать закругленными и аккуратно отшлифованными, чтобы случайно не пораниться об маленькую щепку и не посадить занозу. Если планировалась лестница закрытого типа, то для нее необходимо изготовить, кроме самих проступей, еще и подступенки. Для них подойдет даже тонкая доска толщиной 1,5–2 сантиметра, потому что вся нагрузка ляжет на косоуры, а они будут лишь слегка поддерживать ступень и закрывать внутреннее пространство.

Поручни или балясины лучше всего приобрести уже готовые сразу с крепежом. Деревянные элементы останется только скрепить саморезами, а металлические сварить с помощью специального аппарата. Если в доме есть пожилые и маленькие дети, то на каждую ступень необходимо поставить сразу две балясины, если же нет, то достаточно и одной. Для лестницы на больцах с одним косоуром изготовление деталей проходит по похожей схеме, только без подступенков и с закупкой металлических больцов вместо деревянных перил.

Круглую винтовую лестницу смастерить своими руками невероятно сложно. Начиная от невозможности без специального оборудования изготовить гнутые детали в домашних условиях, и заканчивая спецификой конструкции, лекала и крепежные элементы, к которой почти невозможно купить в обычном строительном магазине. Выходом из ситуации может послужить монтаж обычной поворотной маршевой лестницы с углом в 360 градусов либо заказ готового изделия у профессионалов.

Установка

Монтаж – это самый сложный и ответственный этап после того как все элементы изготовлены или куплены. Во время установки необходимо постоянно проверять детали по уровню или отвесу, чтобы вся конструкция правильно закрепилась и не представляла собой опасности. В первую очередь нужно установить косоуры по меткам, которые заранее устанавливаются на полу первого и второго этажей.

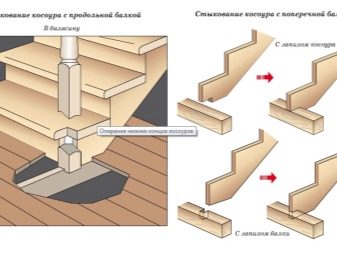

На полу первого этажа располагается специальный опорный брус, к которому нужно закрепить низ косоуров. А в верхней части лестницы можно использовать металлические опоры, соединенные с потолочной балкой анкерными болтами. Подступенки прикручиваются к установленным косоурам, сверху на них крепятся проступи с помощью саморезов.

Можно монтировать сразу оба эти элемента, начиная внизу вверх и соединяя одну ступеньку за другой.

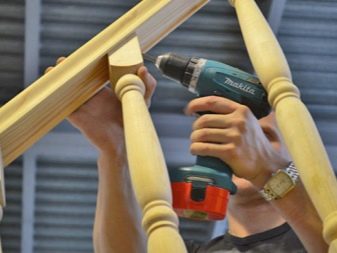

Затем можно монтировать балясины. На нижнем и верхнем краях лестницы ставятся опорные стойки, которые ограничивают конструкцию перил и поддерживают ее. Сами балясины могут быть разных видов и креплений: некоторые прикручиваются с помощью саморезов, для других высверливаются отверстия или пропиливаются специальные пазы. Установленные элементы накрывают сверху поручнями, которые крепятся на опорных стойках по краям лестницы.

Если перила довольно тяжелые, можно поставить несколько дополнительных стоек. В таких случаях вместо балясин можно использовать длинные деревянные планки, установленные параллельно лестничному ходу.

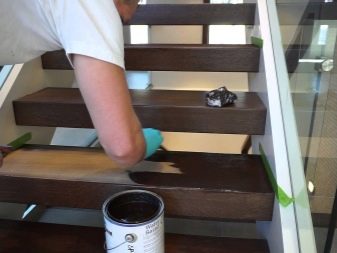

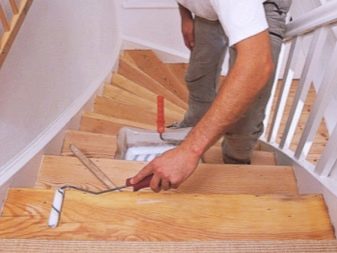

После сборки всей конструкции можно обработать поверхность получившейся лестницы шлифовальной машинкой и наждачной бумагой различной зернистости. После этого на дерево наносятся различные антисептические составы, защищающие от насекомых, плесени, грибка и гнили. После нанесения всех необходимых растворов нужно дать дереву полностью высохнуть, а потом покрыть его лаком в несколько слоев.

Если дерево нужно затемнить, то перед лаком можно нанести морилку и также дать полностью просохнуть. После того как все нанесенные покрытия высохли, лестница готова к эксплуатации.

Полезные советы от профи

Лестница – это не только строительная конструкция, но и источник опасности травм в частном доме. Делать эту конструкцию следует наиболее безопасной: невысокие удобные ступени, надежный материал и, конечно, прочные перила. Не следует делать лестницу из скользкого кафеля или дерева, лакированного в несколько слоев. Если же покрыть древесину лаком необходимо, то на каждой ступени по засохшему лаку нужно сделать несколько царапин наждачной бумагой – они не будут бросаться в глаза, но могут спасти от падения. А также деревянную лестницу можно оббить тяжелой ковровой дорожкой – это также исключит скольжение.

Главное в такой отделке – это тщательно закрепить ковер на каждой ступени небольшими саморезами, чтобы он не отклеился в самый неподходящий момент. Не стоит оббивать лестницу линолеумом – это только увеличит риск падения, так как линолеум довольно скользкий даже на плоскости.

Если лестница изготавливается из металлических профилей, лучше всего подбирать те, что с квадратным сечением. За счет наличия жестких граней они более устойчивы, чем те, что с круглым сечением.

Размер лестницы больше всего зависит не столько от площади помещения, сколько от высоты потолка. На небольшой даче с низкими потолками нет смысла делать широкую винтовую лестницу, а в крупном особняке с потолками более трех метров странно будет смотреться длинная открытая маршевая конструкция. Перед тем как приступать к расчётам и изготовлению, необходимо убедиться, что перекрытия второго этажа выдержат выбранную конструкцию. Иначе придется монтировать дополнительные опоры, а это намного уменьшит жилую площадь первого этажа.

Не нужно самостоятельно строить чертеж лестничного марша от начала и до конца, можно найти уже готовые варианты в интернете и подогнать их под необходимые размеры. При изготовлении декоративных перил или балясин по картинке из журнала или интернета не следует ожидать, что получится «не хуже». Для создания таких сложных элементов, как резьба или ковка необходимы не только знания, но и многолетний опыт работы с определенными материалами и инструментами.

Легче всего собрать свободную не скрепленную со стеной лестницу. Но такие конструкции можно использовать либо как временный вариант, либо для чердачных помещений и гаражей.

Межэтажная лестница из дерева в частном доме обязательно должна быть закреплена на стене. Пространство под лестницей можно приспособить под небольшую закрытую кладовую или открытые книжные полки. Сама лестница может быть изготовлена в виде кубических полок, верхняя часть которых является ступеньками. Под лестницей, висящей на бальцах, можно организовать небольшой уголок отдыха, поставив там кресло-качалку с пледом или небольшую мягкую софу.

Как показывает практика, изготовить и установить даже самую элементарную лесенку не так уж и легко, особенно если опыт работ с такой конструкцией еще не получен. В строительстве такой травмоопасной конструкции в своем доме недопустимы небрежности в монтаже и тем более в расчетах. При явных сомнениях в собственном мастерстве лучше всего обратиться за помощью к профессионалам. Необязательно заказывать готовую работу под ключ, достаточно будет консультации и помощи специалиста.

О том, как построить лестницу на второй этаж, смотрите далее.

stroy-podskazka.ru

Простая лестница на второй этаж своими руками

Руководство по изготовлению деревянной лестницы на второй этаж своими руками

Большинство частных домов в наше время имеют по несколько этажей. Строить такой дом дешевле, поскольку можно получить больше жилой площади при меньших размерах фундамента. Ведь именно на фундамент приходятся основные траты при строительстве. Да и организовать удобную планировку двухэтажного дома проще.

Но наличие большего числа этажей требует возведения лестниц, что часто пугает занимающихся строительством своего дома или дачи. Им такие работы кажутся чем-то сложным, а на самом же деле — всё достаточно просто. Хорошую лестницу легко построить своими руками, просто зная некоторые особенности.

Из чего состоит лестница

Для начала нужно, конечно, понять, что она собой представляет, каковы её основные элементы. Основы конструкции тут настолько просты, что отличия между разными типами минимальны.

Во-первых, все знают что она состоит из ступенек. Именно на них ложится основная нагрузка. Ступени не висят в воздухе, они опираются на один из двух типов опорных конструкций — тетивы или косоуры.

  • Тетивами называют две толстых доски, в которых вырезают специальные пазы для ступеней и подступенков. Такие пазы делаются по шаблону. Стягиваются тетивы тяжами как из металла, так и из дерева;
  • В отличие от тетивы, косоуры не прямые доски, а имеют пилообразную форму. В качестве опоры для ступенек используются горизонтальные срезы, а вертикальные — для крепления подступенков. Ещё одно отличие косоура от тетив заключается в том, что при строительстве можно использовать не две доски, а одну. В последнем варианте ступени опираются на стены.

Схема разметки косоура

Необязательным, но присутствующим почти везде, элементом являются подступенки. Их главная функция — декоративная. Подступенки дают возможность скрыть внутреннее пространство лестницы.

Также не обязательны, но крайне желательны перила, повышающие уровень безопасности пользования. Иногда у лестниц имеются в наличии такие элементы, как опорная ступенька или специальные площадки.

Какими бывают лестницы

В большинстве современных домов делают один из трёх основных их видов — маршевую, на больцах, винтовую. При этом, выбирают исходя из эстетических предпочтений, наличия свободного места в доме, бюджета и других параметров.

Маршевые лестницы

Наиболее распространенны маршевые лестницы

Наиболее простой и распространённой является маршевая лестница. Хотя, имея такой важный плюс, простоту в строительстве, она имеет и один немаловажный недостаток — занимает довольно много места. В результате, её возведение может оказаться неоправданным в небольшом доме.

В зависимости от этажности здания, его размеров, лестницы этого типа строят одномаршевыми, двухмаршевыми, трёхмаршевыми и т.д. Маршами называют отдельные отрезки, которые могут состоять из разного числа ступеней, но обычно не больше пятнадцати. Наиболее оптимальным считается количество в десять ступенек.

Кроме того, их делят на открытые и закрытые. В большинстве случаев владельцы делают выбор из эстетических предпочтений, ведь единственное отличие между ними в наличии или отсутствии подступенок. Открытые маршевые лестницы выбирают те, кто хочет ощущения лёгкости в интерьере.

Устройство у них похожее. Отличаются они и просто тем, какую опору используют для них. Могут опираться на тетивы, а могут — на косоуры. При этом, тотального предпочтения одного типа опоры не наблюдается. Всё зависит от пожеланий владельца или места расположения. Например, для лестницы у стены довольно логично использовать косоур в качестве несущей балки.

Для экономии пространства их нередко делают с поворотом. В таком случае используют трапециевидные поворотные ступени, называемые забежными. Наиболее часто встречающиеся углы поворота маршевых лестниц — 90 градусов (четвертьоборотная лестница) и 180 градусов (полуоборотная). Они бывают и с оборотом в 360 градусов, но тогда их можно отнести и к винтовым.

Лестницы на больцах

Лестницы на больцах имеют современный, технологичный и лёгкий вид

С ростом популярности интерьеров в стиле хай-тек или модерн, выросла популярность лестниц на больцах. Они действительно имеют современный, технологичный и в то же время лёгкий вид. Своё название они получили от немецкого слова «больц», означающего в переводе «болт» — именно так называется их основной конструктивный элемент, большие навесные балясины.

Особенностью конструкции тут является отсутствие каркаса, благодаря чему создаётся ощущение будто она парит в воздухе. Его роль принимают на себя сами ступени и больцы, монтирующиеся к поручням.

Существует несколько видов конструкций лестниц на больцах. Можно выбрать как такую, которая предусматривает лишь использование балясин, так и с опорой одной стороной на стену, тетиву или косоур. Довольно распространены комбинированные варианты. Выбор зависит лишь от вкуса и планировочных особенностей дома.

Помимо эстетики у них есть один несомненный практический плюс — высокая ремонтопригодность. Любой элемент, начиная ступенями, и заканчивая перилами, очень легко демонтируется.

Винтовые лестницы

Винтовые лестницы популярны как в современных, так и в классических интерьерах

Как в современных, так и в классических интерьерах популярны винтовые лестницы. Их ценят в первую очередь за то, что они занимают очень мало места (пример на фото). Если у вас маленький домик, то это выбор для вас. Их компактные, малогабаритные пропорции позволяют эффективно использовать пространство. С другой стороны, и без недостатков не обошлось — они неширокие и крутые, а самостоятельное монтирование хотя и не сильно сложное, но требует большего труда, чем в случае с маршевыми.

На сегодняшний день используется две основные конструкции:

  • Первая из них предусматривает использование гнуто-клееных поручней, на которые и крепятся ступени. Такая конструкция довольно сложная, но и отличается особой красотой;
  • Вторая же, наиболее распространённая и классическая, предусматривает использование центральной опоры и гнутых поручней. Ступени крепятся как на опоре, так и на поручнях. Данная конструкция проще и не имеет таких строгих требований к прочности материалов, как первая.

Конструкция винтовой лестницы также может предусматривать опору ступеней на стену. В таком случае в стене делаются специальные углубления, к которым они и крепятся. Она не обязательно будет иметь форму круга, она вполне может быть многоугольной.

Сделать лестницу: Требования

Проектировать лестницу нужно на стадии проектирования всего дома. При этом, нужно учитывать несколько простых моментов и требований:

  1. Надо учесть то, где она будет установлена;
  2. То, какое количество жильцов и как часто будет ею пользоваться, и какого возраста будут эти люди;
  3. Будет ли необходимость переносить по ней что-то очень тяжёлое;
  4. Требуется, чтобы угол уклона не только не превышал 42 градусов, но и был постоянным по всей её длине;
  5. Минимальная ширина должна составлять 80 сантиметров, и не меньше;
  6. Ступени должны устанавливаться исходя из минимальной расчетной нагрузки 200 килограмм на метр. куб.;
  7. Минимальная расчетная нагрузка для перил — 100 кг на метр. куб.;
  8. Перила лестницы не должны быть слишком низкими. Наименьшая их высота может быть не меньше 80 сантиметров;
  9. Балясины не должны стоять слишком редко, расстояние в свету между ними не должно превышать 15 сантиметров.

Сделать лестницу: Расчёты

Перед изготовлением лестницы необходимо правильно произвести расчёты

Приняв во внимание все вышеизложенные требования и выбрав подходящий вид лестницы, можно смело приступать к её возведению своими руками по чертежу.

Успех самостоятельного возведения зависит от правильно произведённых расчётов. Рассчитывая параметры конструкции лестницы, вы определяете те её размеры, которые лучше всего способствуют обеспечению удобного и безопасного передвижения. Причём, удобство поддерживается определённым соотношением между подъёмом и продвижением вперёд.

Проектируя, нужно помнить, что все ступеньки одного марша должны иметь одинаковые размеры. При этом, сумма удвоенной высоты подступенка и ступени не должна быть меньше длины среднего человеческого шага, которая равняется 60–66 сантиметрам.

Для достижения наибольшего удобства стоит поддерживать разницу между шириной ступени и высотой подступенка на уровне 12 см, а вот наибольшая безопасность достигается при сумме этих параметров не меньше 46 см.

Рассчитывая угол наклона учитывают, что расстояние от плоскости каждой ступени до потолка не должно быть меньше двух метров.

Оптимальным считается угол наклона в диапазоне от 23 до 37 градусов.

Естественно, что чем он больше — тем меньше места займёт конструкция, но при угле больше 45 градусов по ней просто будет неудобно подниматься.

Для того, чтобы определить общую длину простой маршевой лестницы можно воспользоваться формулой Н2 + D2 = L2, где Н — сумма расстояния от пола первого этажа до потолка и толщины межэтажного перекрытия, а D – размер проекции на пол. Для того, чтобы определить размер проекции нужно сначала узнать количество необходимых ступеней. Для этого нужно поделить H на выбранную высоту ступени. После чего полученное число ступеней умножается на выбранную их ширину.

Сделать лестницу по инструкции: лестница на тетивах

Видов лестницей есть множество, сейчас мы расскажем о лестнице на тетивах.

Лестница на второй этаж на тетивах

Как сделать тетиву

Начинать возводить лестницу на тетивах надо с их изготовления. Для чего выбирается или прочная цельная и достаточно толстая доска, или же прочный клеёный брус. Длина досок подбирается исходя из длины лестницы или марша. Также нужно приготовить тяжи, которыми вы скрепите балки для того, чтобы они не разъехались в разные стороны в процессе эксплуатации.

Разметка делается ещё до установки тетив. Этот этап играет важную роль, поскольку неправильное её выполнение часто приводит к банальному перекашиванию ступеней. Для того, чтобы вырезы пазов были полностью одинаковыми, расположены равноудалено друг от друга, при разметке используют самодельный шаблон. В качестве шаблона используют тонкий лист фанеры.

На внутренней стороне доски нужно провести ограничительную линию, отступив 5 см от края, иначе тетива имеет шанс превратиться в косоур.

Именно эти линии будут выступать в качестве границы ступеней. Потом берут шаблон, прикладывают и очерчивают места для будущих пазов, перемещая до конца. Расположение пазов на балках тетив должно быть зеркальным.

Монтаж тетивы

Монтирование тетив не требует каких-то особых навыков и много времени. Вся процедура заключается в том, что тетива крепится саморезами к полу и перекрытию этажей. Иногда, если предполагается очень большая нагрузка, используют опорные балки. Но такая конструкция редко встречается в интерьерах, ввиду её громоздкости и отсутствия практической необходимости.

Вырезание элеметов

Для вырезания пазов используют обычную фрезерную машину. Для этого требуется два-три подхода, не больше. Начинают практически всегда с боковых пропилов, после которых делают дополнительные, облегчающие работу с помощью стамески. Оптимальной является глубина 1,5–2 см. В конце пазы зачищают и перед монтажом ступеней края смазывают клеем.

Как сделать ступени и смонтировать их

Изготовление ступеней является одной из самых простых процедур среди всех монтажных работ. Берётся сухая доска. Её толщина должна быть не меньше 3,5 см. Ширина должна соответствовать той, которая была выбрана для ступенек при расчётах. Доску нарезают исходя из ширины лестницы, учитывая в том числе и перила. После нарезания шлифуют. Процедура изготовления подступенок выглядит практически так же. Разве что можно использовать менее толстую доску — до 2 см.

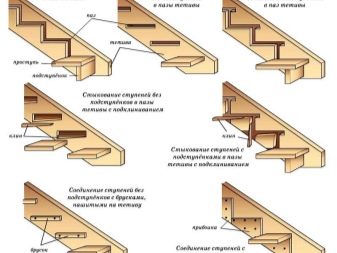

При сборке лестничного марша первым делом крепятся ступени, для чего используются саморезы. Наилучшим вариантом являются саморезы 6х90, которых должно быть шесть штук.

Возможно также крепление без использования дополнительных приспособлений, а только на клей. Но, его прочность зависит того, насколько плотно ступенька заходит в паз.

Иногда ступени крепят к тетивам не применяя пазы. Тогда ко внутренней стороне досок прикрепляются с помощью металлических держателей прибоины или бруски, на которые ступени и кладутся. Подступенки могут крепиться к тетивам также как с помощью шурупов, так и без.

Как сделать перила и смонтировать их

Перила можно как изготовить самостоятельно, так и купить готовые. Хотя они могут отличаться друг от друга внешним видом, конструкция у них у всех одинаковая — состоят перила из поручней и балясин. Поручни обычно делают из доски, а балясины — из брусков квадратного сечения. Причём, последние могут быть как очень простыми, так и резными.

Количество балясин обычно должно соответствовать числу ступеней. Две из них, устанавливающиеся в начале лестницы и в её конце, играют роль опорных. Все же остальные — декоративных.

Также они помогают безопасному пользованию конструкцией. В качестве крепежа выступают саморезы, которые можно скрыть с помощью декоративной заглушки. После закрепления балясин к ним прикрепляют поручни. Для этого тоже нужны саморезы.

Лестница на косоурах

Лестница на второй этаж на косоурах

Изготовление косоура во многом похоже на изготовление тетив, хотя два эти типа опорных конструкций используют несколько разный принцип держания ступеней.

По такой технологии делаются временные, наружные (уличные) самодельные лестницы в домах.

Нужно выбрать цельную доску из твёрдых прочных пород древесины.Доска обязательно должна быть сухой.

После этого делают шаблон для разметки, подобный тому, который использовался для изготовления тетивы. Шаблон, имитирующий выступы, должен соответствовать расчётным размерам ступеней. На этот раз не нужно рисовать линию отступа, поскольку выпиливать надо будет не пазы.

Для выпиливания выступов удобнее всего использовать электролобзик. После того, как они выпилены, их нужно отшлифовать.

Самостоятельное изготовление лестницы на первый взгляд может показаться довольно сложным занятием, требующим расчётов, правильного выбора материала и определённых навыков. Но это только на первый взгляд. Достаточно познакомиться с тем, как всё делается, чтобы понять — тут нет ничего сложного.

Сделать свой дом удобным не займёт ни слишком много времени, ни слишком больших усилий, ни значительных финансовых затрат.

Есть еще виды лестниц для ограниченного пространства — складывающиеся, выдвижные, лестницы-шкафы. Они являются временными и выполняются в основном из железа.

Посмотрите видео из ютуб о том как изготовить лестницу своими руками.

Чертеж деревянной лестници на второй этаж

Подробная и простая схема для стандартной лестницы на второй этаж.

Планируете постройку частного дома на два этажа или больше? Рекомендуем сразу распланировать, какой будет лестница. И мы в этом поможем – в данном материале подробно рассказано про виды для коттеджей, дач и частных домов, требования к конструкции. Также с помощью схем и чертежей мы на примере расскажем, как рассчитывается и строится лестница. Конструкция довольно простая – с кровлей не сравнить, поэтому изготовить её сможет и хозяин, обладающий только минимальными строительными навыками. Мы расскажем, как сделать так, чтобы вместо деревянной лестницы не получилось стремянки. Изучив чертежи и схемы, можно сделать качественную конструкцию.

В частных домах уже на протяжении столетий используются два типа, которые мы кратко рассмотрим:

  • Маршевые. Этот вариант наиболее простой в исполнении, при этом конструкция отличается надежностью. Если за дело берется новичок, то маршевая деревянная лестница будет отличным решением. Также конструкцию можно разделить на одномаршевую и двухмаршевую. Несмотря на отличия между этими видами, сложность изготовления у них одинаковая.
  • Винтовая. Работа для профессионалов, так как требует тщательных замеров и расчетов. Один просчет может испортить всю конструкцию, поэтому своими руками сделать её может только мастер. Главное преимущество такой конструкции – это компактность, ведь конструкция занимает минимальное количество пространств в доме. Зачастую винтовая деревянная лестница является центром композиции интерьере. Единственный минус – это довольно крутой подъем, который отрицательно сказывается на безопасности.

Разновидности маршевых лестниц.

Разумеется, что разбирать мы будем маршевую лестницу, хотя рекомендуем ознакомиться и с винтовыми вариантами. Своими руками проще выполнять маршевой вариант, к которому есть чертежи.

Еще один недостаток винтовой лестницы заключается в том, что переносить габаритные предметы с одного этажа на другой будет неудобно.

Подготовка материалов и особенности работы

Перед тем, как обдумывать строительство своими руками, необходимо составить или взять готовые чертежи, а также подготовить инструменты и материалы для лестницы, соединяющий второй этаж с первым.

Начнем с материалов для строительства конструкции на второй этаж:

  • шурупы;
  • толстые доски, которые в дальнейшем превратятся в ступеньки;
  • бруски – сечение должно быть не менее 40 миллиметров.

Без чертежа выполнить работу невозможно, на изображении ниже подробно показано, что нужно замерять, чтобы в итоге можно было рассчитать габариты будущей конструкции.

Также стоить учесть следующие размеры при планировании конструкции на второй этаж с первого:

  • угол наклона лестницы;
  • ширина;
  • высота всей конструкции;
  • количество ступеней.

Если есть навыки в работе с 3D-редактором, то можно сделать подробную схему. К примеру, проект продемонстрирует, не получится ли из лестницы стремянки. Также рекомендуется изучить чертежи.

Простейший чертеж маршевой лестницы на второй этаж, которую хозяин сможет изготовить своими руками. Чертеж демонстрируют довольно большую конструкцию, но иногда такая лестница ведет на второй этаж.

Здесь подробно расписаны размеры ступенек и брусьев. Это простой чертеж, на котором изображена профильная проекция.

Полноценный чертеж со всеми проекциями, который позволит полностью рассчитать деревянную лестницу на второй этаж.

Расчеты и процесс изготовления

Отталкиваться необходимо от комфорта – лестница не должна быть как стремянка. Оптимальный угол наклона должен быть 30-45°. Что касается ширины ступеньки, то она может быть 30-35 сантиметров, минимум – это 25 см. Также важным фактором является площадь, которая будет выделена под лестницу. И если места мало, то можно сузить ступеньки.

Схема деревянной конструкции на второй этаж:

Зная расстояние между этажами, можно рассчитать количество ступенек. К примеру, высота от пола до пола составляет 290 сантиметров, ступеньки выбраны по 20 см. После нехитрых вычислений получается 14,5 ступенек. Необходимо округлить до 14 или 15. В первом случае высота каждой ступеньки должна быть 20,71 см, а во втором – 19.33 см.

В примере используются целые числа – высота лестницы на второй этаж 260 см, каждая ступенька идет по 20 см, в итоге их получается 13. Что касается размеров лестничного марша, то его ширина не должна быть менее 70 сантиметров. В большую сторону уклон может быть любым. В примере, рассматриваемом в этой статье, лестничный марш имеет ширину в 1 метр.

Также стоит обдумать площадки, которые будут внизу и вверху. Размеры должны соответствовать габаритам лестничного марша. Идеальной формой будет прямоугольник или квадрат.

Это самые простые схемы для изготовления деревянной лестницы на второй этаж. Главное, подобрать удобный угол наклона, чтобы в итоге не было стремянки.

Самым надежным вариантом является прямая лестница. П-образный вариант подходит для частных домов, где большая площадь. Г-образную конструкцию новичок вряд ли осилит.

Выбор способа установки

В конструкции будущей лестнице могут присутствовать:

  • Тетивы. Этим словом называются балки, поддерживающие конструкции с двух сторон.
  • Косоуры. Второй вариант – это балки, которые держат ступени лестницы снизу.

Так выглядит конструкция деревянной лестницы с тетивами.

Когда ступеньки, площадки и балки готовы, можно переходить к монтажу лестницы своими руками. В примере рассмотрен вариант с косоурами. Заранее необходимо сделать пометки для места их монтажа. На полу первого этажа косоуры устанавливаются на опорный брус. В месте, где лестница переходит на второй этаж, опорные элементы помещаются в зазоры в балке перекрытия. В некоторых случаях применяются металлические опоры, служащие для тех же целей. Крепление косоуров выполняется при помощи анкерных болтов.

В процессе монтажа под рукой всегда должен быть строительный уровень, также определять положение можно по обвесу, чтобы в конце не получилось стремянки. Элементы деревянной конструкции должны быть установлены идеально ровно. Панели поступей необходимо закрепить сверху косоуров, делать это удобнее всего саморезами.

Подступенники – это дополнительный элемент.

Ступеньки готовы? Значит можно начинать установку балясин на этаж. Наверху и внизу конструкции монтируются опорные стойки, ограничивающие поручни. Также они являются декоративными и поддерживающими элементами.

На изображении показаны способы крепления балясин.

  1. Готовые балясины необходимо накрыть поручнями (перилами), которые монтируются на опорных стойках. Если конструкция большая, то посередине лестницы не помешает дополнительная опора.
  2. Иногда требуется 3-4 стойки. В этом случае не стоит тратить силы на балясины, так как ровные доски будут более рациональным решением.
  3. После завершения сборки деревянную поверхность необходимо тщательно отшлифовать. Делать это можно своими руками или при помощи электроинструмента.
  4. Далее идет подготовка перед покраской: удаляется весь мусор и пыль, она должна полностью высохнуть. Если необходимо, после шлифовки выполняется шпаклевка. Разумеется, что для этой работы нужны покрытия для дерева.
  5. Когда подготовительные работы завершены, можно красить элементы из дерева. Наносится грунтовка, а затем 1-2 слоя краски. После высыхания необходимо покрыть конструкцию лаком. В качестве альтернативы можно взять морилку.

В итоге получается удобная лестница, с помощью которой можно с комфортом и безопасностью подняться на второй этаж. Если угол рассчитан правильно, то стремянки не будет.

Чертеж деревянной лестници на второй этаж обновлено: Март 7, 2017 автором: kranch0

Читайте по теме

Деревянная лестница на второй этаж своими руками — легко и просто

Современное строительство частного дома или дачи предполагает наличие двух и более этажей, так что для подъема на каждый последующий этаж не обойтись без лестницы. Построить металлическую или бетонную лестницу самостоятельно довольно проблематично, так как требуются сварочные или тяжелые бетонные работы. А вот деревянная лестница на второй этаж своими руками – вполне реальная задача даже для начинающего мастера, причем, в некоторых случаях вполне можно обойтись ножовкой и молотком.

Деревянная лестница на второй этаж своими руками

Возможно, конечно, пригласить бригаду для постройки лестницы на второй этаж, но, во – первых, это выльется в значительную сумму денег, а во – вторых, они делают не как для себя, и могут не обращать внимание на мелкие недостатки, которые возможно приведут в дальнейшем к поломке лестницы из дерева. Таким образом, изготовленная своими руками лестница на второй этаж, будет наиболее оптимальным выбором.

Самая простая в изготовлении – так называемая маршевая лестница, то есть лестница с прямым пролетом. Вот её сооружением мы и займемся. Устройство лестницы из дерева можно посмотреть на следующем фото:

Устройство деревянной дестницы

Маршевая лестница монтируется на косоурах – несущих досках и содержит проступи (ступени) и подступенки.

Расчет лестницы на второй этаж

Чтобы определить требуемый наклон лестницы, обратимся к следующему рисунку:

Требуемые углы наклона лестниц

Угол наклона от 23 до 37 градусов считается наиболее удобным. Чем больше угол наклона деревянной лестницы, тем меньше места потребуется для ее размещения в доме, но в то же время по ней будет труднее подниматься и переносить, например, тяжелые предметы. Если угол наклона менее 23 градусов, можно установить наклонную площадку – пандус.

Ширину В лестничного марша определяем исходя их пропускной способности лестницы, то есть количества человек, могущих по ней пройти.

Внутриквартирные лестничные марши могут иметь ширину не менее 0,9 – 1 метра, а лучше 1,25 – 1,5 метра. Наиболее удобными считаются марши шириной 1,2 – 1,4 метра. Для садового домика можно ширину уменьшить до 0,8 метра, причем это при условии простой конфигурации и расположении вдоль одной стены.

Высота Н деревянной лестницы на второй этаж – это расстояние от пола первого этажа до потолка плюс толщина перекрытия второго этажа. Предположим, что наша искомая высота H=2 м 70 см. Определим требуемое количество ступеней. Практически установлено, что удобной для подъема будет лестница, если высота h ступени будет 180 – 200 мм.

Выбираем, например, 180 мм. Разделим высоту помещения 2700 мм на 180 мм, получаем 15 ступеней.

Оптимальной считается ширина проступи l. равная 250 – 300 мм. Выбираем 250 мм, умножаем на количество ступеней 15 и получаем 3750 мм – размер D проекции деревянной лестницы на пол.

Чтобы определить требуемую общую длину лестницы L, воспользуемся известной из школьного курса теоремой Пифагора для прямоугольного треугольника: сумма квадратов катетов равна квадрату гипотенузы.

Расчет длины лестницы

Отсюда длина лестницы L будет получена как корень квадратный из суммы квадратов высоты H помещения и размера D проекции лестницы на пол. В нашем случае, с помощью калькулятора, определяем искомую длину лестницы

Таким образом, с помощью несложных расчетов, мы получили необходимые нам размеры элементов деревянной лестницы и можем приступать к подбору материалов, инструментов и изготовлению самой конструкции.

А как сделать лестницу на второй этаж своими руками – это тема следующей статьи. А пока предлагаю посмотреть очень полезные рекомендации на видео: Деревянные лестницы

Источники: http://fastbuildings.ru/stroitelstvo-doma/lestnicy/derevyannaya-lestnica-svoimi-rukami.html, http://jsnip.ru/dom/lestnicy-svoimi-rukami-chertezhi.html, http://moysyte4you.ru/lestnitsa-na-vtoroj-etazh-svoimi-rukami.html

lestnica-mpl.ru

Лестница на второй этаж своими руками

Сооружение лестницы в доме – процесс непростой, но выполнимый. Основная сложность заключается в расчетах угла наклона и параметров пролета, ведь от этого зависит не только удобство эксплуатации, но и долговечность конструкции. Прочная и красивая лестница на второй этаж своими руками – это возможность испытать свои силы и набраться опыта для дальнейшего обустройства дома.

Лестница на второй этаж своими руками

Лестница на второй этаж своими руками

Содержание пошаговой инструкции:

Выбор вида конструкции

Для начала необходимо определиться с видом лестницы, чтобы правильно произвести расчеты. В доме чаще всего используются лестницы из дерева, бетона и металла; по конфигурации они бывают прямыми, поворотными и винтовыми. Существуют и комбинированные конструкции различной сложности.

Винтовая лестница

Винтовая лестница

Изделия из бетона требуют очень прочного основания и много времени на изготовление, но при этом они являются самыми прочными и долговечными. Монтаж металлических конструкций не составит труда для тех, кто умеет пользоваться сваркой, а деревянную лестницу сможет смастерить любой, кто подробно ознакомится с технологией данного процесса.

Бетонная лестница

Бетонная лестница

Прямая маршевая лестница на второй этаж считается самой простой в монтаже; она состоит из небольшого количества деталей, места занимает немного, не требует сложных расчетов. Винтовые конструкции используются там, где мало свободного пространства; выглядят они очень изысканно, но не всегда удобны в эксплуатации. Поднять по таким ступеням что-то габаритное и тяжелое будет проблематично. Сооружения из нескольких пролетов построить сложнее, но они идеально подходят для домов, где большое расстояние между этажами.

Скульптурная лестница

Скульптурная лестница

Простая деревянная лестница

Одномаршевая лестница состоит из косоуров, перил, проступей и подступенков. Проступью называют горизонтальную часть ступени, подступенком – вертикальную. Косоуры – это несущие элементы конструкции, имеющие по верхнему краю специальные вырезы для крепления ступеней. Вместо косоуров часто используют тетивы – несущие балки с пазами для ступеней. Подступенки и перила не являются обязательными элементами, но для удобства и безопасности лучше, когда они присутствуют.

Одномаршевая лестница

Одномаршевая лестница

Высота лестницы равняется расстоянию между этажами плюс толщина перекрытий. Чтобы упростить расчет длины пролета и основания, сначала нужно определить параметры ступеней. Если в доме проживают пожилые люди и дети, оптимальная высота ступени составляет 15 см, для остальных более удобной будет высота 20 см. Делать подступенок еще выше не рекомендуется, так как подъем будет слишком крутым и менее комфортным.

Основные параметры одномаршевой лестницы

Основные параметры одномаршевой лестницы

Ширина ступени равняется 20-30 см, и здесь многое зависит от того, сколько места можно отвести под лестницу. Чем шире ступени, тем больше места занимает конструкция. Когда подходящие размеры выбраны, можно подсчитать количество ступеней и длину основания. Для этого делят высоту лестницы на высоту подступенка, получившееся значение округляют до целого числа, а затем умножают на глубину проступи. Например, если общая высота равна 3 м, а высота подступенка составляет 20 см, потребуется 15 ступеней:

3000:200=15

При ширине ступени 25 см длина основания составляет 15х250=3750 мм.

Технология изготовления

Когда расчеты произведены, можно приступать к изготовлению элементов лестницы. Для косоуров необходима очень плотная твердая древесина, ведь они должны удерживать не только вес конструкции, но и людей. Из плотного картона вырезают шаблон, на котором вырезы соответствуют размеру ступеней, а уклон равен углу наклона лестницы. На концах косоуров вырезают пазы для крепления к основе и верхним перекрытиям, после чего делают разметку по шаблону.

Комбинированная деревянная лестница на косоурах

Комбинированная деревянная лестница на косоурах

Для дальнейшей работы понадобится:

  • электролобзик;
  • шлифмашинка;
  • строительный уровень;
  • анкерные болты;
  • дрель;
  • молоток.

Электролобзиком на косоурах делают выступы по разметке, затем с двух сторон обрабатывают шлифмашинкой. В балках перекрытия вырубают отверстия для крепежей или устанавливают опоры из металла. На полу первого этажа по линии расположения нижней ступени устанавливают опорный брус и закрепляют его анкерными болтами. После этого производят монтаж косоуров, обязательно сверяя угол наклона с помощью уровня. Внизу и вверху косоуры фиксируют анкерными болтами.

Следующий шаг – изготовление ступеней. Для этого берут сухие доски толщиной от 36 мм; их ширина должна равняться ширине ступеней или быть чуть больше. Для подступенков можно использовать доски толщиной от 20 мм. Длина заготовок должна соответствовать ширине лестницы – от 80 см до 1,2 м.

Косоур имеет пилообразную форму

Косоур имеет пилообразную форму

После обрезки каждую заготовку необходимо отшлифовать, чтобы убрать острые срезы и неровности. Процесс установки ступеней очень прост: нижние вырезы косоуров промазывают столярным клеем и прикладывают подступенки, выравнивая по краям. Закрепляют их саморезами и укладывают сверху ступени. Клей нужен для того, чтобы при нагрузке деревянные элементы не скрипели.

Монтаж ступеней

Монтаж ступеней

Поочередно уложив все ступени, приступают к монтажу перил. Перила состоят из балясин и поручней; для изготовления балясин используют брус квадратного сечения или фигурные заготовки из дерева. Устанавливают балясины либо на каждой ступени, либо через одну, в зависимости от уклона и длины пролета. В качестве крепежей используются саморезы, которые часто закрывают специальными заглушками для красоты. Если лестница на второй этаж расположена в центре помещения, перила можно установить с обеих сторон.

Вариант оформления деревянной лестницы

Вариант оформления деревянной лестницы

Готовую конструкцию еще раз шлифуют и обрабатывают антисептической грунтовкой. После этого нужно покрыть дерево лаком, краской или другим составом, не образующим слишком гладкую поверхность. Если ступени будут шероховатыми, это повысит их безопасность для домочадцев. Покрытие наносится в 2 или 3 слоя, при этом каждый слой должен полностью высохнуть перед нанесением следующего.

Деревянные перила

Деревянные перила

Изготовление прямой бетонной лестницы

В просторном доме с бетонными перекрытиями второго этажа можно сделать лестницу из бетона. Чаще всего в домах монтируют конструкции двух видов – монолитную и комбинированную, в которой бетонным является только косоур. Второй вариант смотрится более привлекательно и изящно. Для изготовления бетонной лестницы обязательно нужна опалубка и очень прочное основание.

Изготовление прямой бетонной лестницы

Изготовление прямой бетонной лестницы

В процессе работы понадобится:

  • обрезная доска, обитая пленкой, или водостойкая фанера;
  • прочный брус 100х100 мм;
  • вязальная проволока и арматура;
  • саморезы;
  • бетонный раствор.

Доски для опалубки выбирают толщиной 3 см, толщина фанеры не должна быть менее 18 мм. Все размеры просчитывают так же, как и для деревянной лестницы, но основание должно быть максимально прочным. Начинают со сборки опалубки: доски или фанеру сбивают по чертежу, соблюдая угол наклона и не допуская образования щелей.

Опалубка

Опалубка

Готовую опалубку устанавливают между этажами и закрепляют с помощью деревянных брусков. После этого внутри каркаса раскладывают арматуру, связывая поперечные прутья проволокой. В местах установки перил закрепляют пробки из дерева, а потом заливают опалубку готовым раствором. Заполнить каркас нужно сразу, иначе монолитность основы будет нарушена.

Заполнение каркаса лестницы бетоном

Заполнение каркаса лестницы бетоном

Когда бетон хорошо схватится, опалубку снимают, а поверхность ступеней периодически увлажняют, чтобы избежать растрескивания. Приступать к отделке можно только после полного высыхания и упрочнения бетона. Для изготовления комбинированной лестницы заливка косоура производится точно так же, но опалубку делают гораздо уже и с учетом монтажа ступеней.

Когда бетон хорошо схватится, опалубку снимают

Когда бетон хорошо схватится, опалубку снимают

Для отделки монолитной конструкции используют дерево, камень, плитку и другие материалы. При облицовке следует учитывать вес материала, ведь плитка и камень оказывают большую нагрузку на основание, чем деревянные панели. На бетонный косоур могут крепиться любые ступени, особенно хорошо сочетается такое основание с деревом.

Отделка мрамором

Отделка мрамором

Монтаж металлической лестницы

Для изготовления и монтажа прямой металлической лестницы на второй этаж понадобится:

  • стальной швеллер №10;
  • металлические уголки;
  • сварочный аппарат;
  • листовое железо;
  • напильник и болгарка с насадкой для шлифовки.
Монтаж металлической лестницы

Монтаж металлической лестницы

Швеллер режут на части и собирают из них каркас по размеру лестницы. К боковым граням каркаса приваривают уголки через одинаковые промежутки, равные высоте ступени. Все уголки должны располагаться параллельно друг другу. Чтобы легче было установить конструкцию, ступени наваривают после монтажа и закрепления каркаса.

Верхние концы рамы надежно фиксируются анкерными болтами к перекрытию второго этажа, нижние закрепляются на полу. Далее приваривают ступени из листового железа и крепятся перила. По завершении сборки места соединений шлифуются насадкой или обрабатываются напильником, после чего покрываются антикоррозийной грунтовкой.

Винтовая лестница

Винтовая лестница

Винтовая лестница

Такая конструкция занимает мало места и выглядит более декоративно. При высоте 2,5 м понадобится сделать примерно 15-17 ступеней; диаметр основы составит около 2 м. Самый распространенный способ монтажа винтовых лестниц – это нанизывание на центральную ось ступеней трапециевидной или треугольной формы. Узкая часть имеет ширину 15 см, широкая равняется 30-35 см.

Винтовая лестница

Винтовая лестница

Чтобы самостоятельно сделать винтовую лестницу, потребуется:

  • стальная труба диаметром 50 мм;
  • труба диаметром 55 мм;
  • деревянные рейки для шаблона;
  • уголки для ступеней;
  • сварочный аппарат;
  • напильник;
  • грунтовка.

Труба меньшего диаметра является центральной стойкой, поэтому ее длина должна соответствовать расстоянию между первым и вторым этажами. Для большей устойчивости конструкции стойку рекомендуется забетонировать у основания, предварительно выставив по вертикали. Трубу большего диаметра нарезают на цилиндры длиной около 25 см. Срезы должны выполняться строго перпендикулярно, иначе ступени невозможно будет выровнять по горизонтали.

Очень важно, чтобы цилиндры плотно надевались на центральную трубу и не образовывали люфтов. Если плотной стыковки не происходит, потребуются кольца-уплотнители.

Для изготовления ступеней удобно использовать шаблон из реек. Деревянные рейки склеивают между собой так, чтобы вложенные в раму уголки образовывали ступеньку заданных параметров.

Греческая спиральная винтовая лестница с ограждением из гнутого стекла

Греческая спиральная винтовая лестница с ограждением из гнутого стекла

Каждая ступень приваривается к своему цилиндру и тщательно шлифуется. После изготовления всех элементов можно приступать к сборке конструкции. Ступени одевают на осевую трубу, выставляют угол и намертво приваривают к оси.

Завершающий этап – крепление перил и финишная отделка. Перила могут состоять из арматуры, хромированных трубок, тонкого профиля; очень изысканно смотрятся кованые перила. Все металлические поверхности обязательно шлифуются и обрабатываются грунтовкой, окрашиваются.

Вариант винтовой лестницы

Вариант винтовой лестницы

Подобным образом собирают винтовую лестницу на второй этаж из деревянных ступеней. Заготовки из дерева выполняются в виде трапеции, в узкой части которой просверливают отверстие диаметром 50 мм. С помощью специальных уплотнителей нанизанные на ось ступени фиксируются на центральной стойке. Далее устанавливаются перила, дерево грунтуют и красят, украшают декором.

Видео – Как сделать лестницу на второй этаж

Видео — Деревянная лестница своими руками

svoimi-rykami.ru

Делаем лестницу на второй этаж своими руками

Большинство частных домов в наше время имеют по несколько этажей. Строить такой дом дешевле, поскольку можно получить больше жилой площади при меньших размерах фундамента. Ведь именно на фундамент приходятся основные траты при строительстве. Да и организовать удобную планировку двухэтажного дома проще.

Но наличие большего числа этажей требует возведения лестниц, что часто пугает занимающихся строительством своего дома или дачи. Им такие работы кажутся чем-то сложным, а на самом же деле — всё достаточно просто. Хорошую лестницу легко построить своими руками, просто зная некоторые особенности.

Из чего состоит лестница

Содержание статьи

Схема деревянной лестницыСхема деревянной лестницыЭлементы лестницы

Для начала нужно, конечно, понять, что она собой представляет, каковы её основные элементы. Основы конструкции тут настолько просты, что отличия между разными типами минимальны.

Во-первых, все знают что она состоит из ступенек. Именно на них ложится основная нагрузка. Ступени не висят в воздухе, они опираются на один из двух типов опорных конструкций — тетивы или косоуры.

  • Тетивами называют две толстых доски, в которых вырезают специальные пазы для ступеней и подступенков. Такие пазы делаются по шаблону. Стягиваются тетивы тяжами как из металла, так и из дерева;
  • В отличие от тетивы, косоуры не прямые доски, а имеют пилообразную форму. В качестве опоры для ступенек используются горизонтальные срезы, а вертикальные — для крепления подступенков. Ещё одно отличие косоура от тетив заключается в том, что при строительстве можно использовать не две доски, а одну. В последнем варианте ступени опираются на стены.
Расчётные данные для разметки косоураРасчётные данные для разметки косоураСхема разметки косоура

Необязательным, но присутствующим почти везде, элементом являются подступенки. Их главная функция — декоративная. Подступенки дают возможность скрыть внутреннее пространство лестницы.

Также не обязательны, но крайне желательны перила, повышающие уровень безопасности пользования. Иногда у лестниц имеются в наличии такие элементы, как опорная ступенька или специальные площадки.

Какими бывают лестницы

В большинстве современных домов делают один из трёх основных их видов — маршевую, на больцах, винтовую. При этом, выбирают исходя из эстетических предпочтений, наличия свободного места в доме, бюджета и других параметров.

Маршевые лестницы

Маршевая лестницаМаршевая лестницаНаиболее распространены маршевые лестницы

Наиболее простой и распространённой конструкцией является маршевая лестница. Хотя, имея такой важный плюс – простоту в строительстве, она имеет и один немаловажный недостаток — занимает довольно много места. В результате её возведение может оказаться неоправданным в небольшом доме.

В зависимости от этажности здания, его размеров, лестницы этого типа строят одномаршевыми, двухмаршевыми, трёхмаршевыми и т.д. Маршами называют отдельные отрезки, которые могут состоять из разного числа ступеней, но обычно не больше пятнадцати. Оптимальным считается количество в десять ступенек.

Кроме того, их делят на открытые и закрытые. В большинстве случаев владельцы делают выбор из эстетических предпочтений, ведь единственное отличие между ними в наличии или отсутствии подступенок. Открытые маршевые лестницы выбирают те, кто хочет ощущения лёгкости в интерьере.

Устройство у них похожее. Отличаются они и просто тем, какую опору используют для них. Могут опираться на тетивы, а могут — на косоуры. При этом, тотального предпочтения одного типа опоры не наблюдается. Всё зависит от пожеланий владельца или места расположения. Например, для лестницы у стены довольно логично использовать косоур в качестве несущей балки.

Для экономии пространства их нередко делают с поворотом. В таком случае используют трапециевидные поворотные ступени, называемые забежными. Наиболее часто встречающиеся углы поворота маршевых лестниц — 90 градусов (четвертьоборотная лестница) и 180 градусов (полуоборотная). Они бывают и с оборотом в 360 градусов, но тогда их можно отнести и к винтовым.

Лестницы на больцах

Лестница на больцахЛестница на больцахЛестницы на больцах имеют современный, технологичный и лёгкий вид

С ростом популярности интерьеров в стиле хай-тек или модерн возросла популярность лестниц на больцах. Они действительно имеют современный, технологичный и в то же время лёгкий вид. Своё название они получили от немецкого слова «больц», означающего в переводе «болт», именно так называется их основной конструктивный элемент – большие навесные балясины.

Особенностью конструкции тут является отсутствие каркаса, благодаря чему создаётся ощущение будто она парит в воздухе. Его роль принимают на себя сами ступени и больцы, монтирующиеся к поручням.

Существует несколько видов конструкций лестниц на больцах. Можно выбрать как такую, которая предусматривает лишь использование балясин, так и с опорой одной стороной на стену, тетиву или косоур. Довольно распространены комбинированные варианты. Выбор зависит лишь от вкуса и планировочных особенностей дома.

Помимо эстетики, у них есть один несомненный практический плюс — высокая ремонтопригодность. Любой элемент, начиная со ступеней и заканчивая перилами, очень легко демонтируется.

Винтовые лестницы

Винтовая лестницаВинтовая лестницаВинтовые лестницы популярны как в современных, так и в классических интерьерах

Как в современных, так и в классических интерьерах популярны винтовые лестницы. Их ценят в первую очередь за то, что они занимают очень мало места (пример на фото). Если у вас маленький домик, то это выбор для вас. Их компактные, малогабаритные пропорции позволяют эффективно использовать пространство. С другой стороны, и без недостатков не обошлось — они неширокие и крутые, а самостоятельное монтирование хотя и не сильно сложное, но требует большего труда, чем в случае с маршевыми.

На сегодняшний день используются две основные конструкции:

  • Первая из них предусматривает использование гнуто-клееных поручней, на которые и крепятся ступени. Такая конструкция довольно сложная, но и отличается особой красотой;
  • Вторая же, наиболее распространённая и классическая, предусматривает использование центральной опоры и гнутых поручней. Ступени крепятся как на опоре, так и на поручнях. Данная конструкция проще и не имеет таких строгих требований к прочности материалов, как первая.

Конструкция винтовой лестницы также может предусматривать опору ступеней на стену. В таком случае в стене делаются специальные углубления, к которым они и крепятся. Она не обязательно будет иметь форму круга, она вполне может быть многоугольной.

Сделать лестницу: Требования

Проектировать лестницу нужно на стадии проектирования всего дома. При этом, нужно учитывать несколько простых условий и требований:

  1. Надо учесть то, где она будет установлена;
  2. То, какое количество жильцов и как часто будет ею пользоваться, и какого возраста будут эти люди;
  3. Будет ли необходимость переносить по ней что-то очень тяжёлое;
  4. Требуется, чтобы угол уклона не только не превышал 42 градусов, но и был постоянным по всей её длине;
  5. Минимальная ширина должна составлять 80 см и не меньше;
  6. Ступени должны устанавливаться исходя из минимальной расчетной нагрузки 200 килограмм на метр. куб.;
  7. Минимальная расчетная нагрузка для перил — 100 кг на метр. куб.;
  8. Перила лестницы не должны быть слишком низкими. Наименьшая их высота может быть не меньше 80 см;
  9. Балясины не должны стоять слишком редко, расстояние в свету между ними не должно превышать 15 см.

Сделать лестницу: Расчёты

Схема лестницыСхема лестницыПеред изготовлением лестницы необходимо правильно произвести расчёты

Приняв во внимание все вышеизложенные требования и выбрав подходящий вид лестницы, можно смело приступать к её возведению своими руками по чертежу.

Успех самостоятельного возведения зависит от правильно произведённых расчётов. Рассчитывая параметры конструкции лестницы, вы определяете те её размеры, которые лучше всего способствуют обеспечению удобного и безопасного передвижения. Причём, удобство поддерживается определённым соотношением между подъёмом и продвижением вперёд.

Проектируя, нужно помнить, что все ступеньки одного марша должны иметь одинаковые размеры. При этом, сумма удвоенной высоты подступенка и ступени не должна быть меньше длины среднего человеческого шага, которая равняется 60–66 см.

Для достижения наибольшего удобства стоит поддерживать разницу между шириной ступени и высотой подступенка на уровне 12 см, а вот наибольшая безопасность достигается при сумме этих параметров не меньше 46 см.

Рассчитывая угол наклона учитывают, что расстояние от плоскости каждой ступени до потолка не должно быть меньше двух метров.

Оптимальным считается угол наклона в диапазоне от 23 до 37 градусов.

Естественно, что чем он больше, тем меньше места займёт конструкция, но при угле больше 45 градусов по ней просто будет неудобно подниматься.

Для того чтобы определить общую длину простой маршевой лестницы, можно воспользоваться формулой Н2 + D2 = L2, где Н — сумма расстояния от пола первого этажа до потолка и толщины межэтажного перекрытия, а D – размер проекции на пол. Для того чтобы определить размер проекции, нужно сначала узнать количество необходимых ступеней. Для этого нужно поделить H на выбранную высоту ступени. После чего полученное число ступеней умножается на выбранную их ширину.

Сделать лестницу по инструкции: лестница на тетивах

Видов лестницей есть множество, сейчас мы расскажем о лестнице на тетивах.

Деревянная лестница на тетивахДеревянная лестница на тетивахЛестница на второй этаж на тетивах

Как сделать тетиву

Начинать возводить лестницу на тетивах надо с их изготовления. Для чего выбирается или прочная цельная и достаточно толстая доска или же прочный клеёный брус. Длина досок подбирается исходя из длины лестницы или марша. Также нужно приготовить тяжи, которыми вы скрепите балки для того, чтобы они не разъехались в разные стороны в процессе эксплуатации.

Разметка делается ещё до установки тетив. Этот этап играет важную роль, поскольку неправильное его выполнение часто приводит к банальному перекашиванию ступеней. Для того чтобы вырезы пазов были полностью одинаковыми, расположены равноудаленно друг от друга, при разметке используют самодельный шаблон. В качестве шаблона используют тонкий лист фанеры.

На внутренней стороне доски нужно провести ограничительную линию, отступив 5 см от края, иначе тетива имеет шанс превратиться в косоур.

Именно эти линии будут выступать в качестве границы ступеней. Потом берут шаблон, прикладывают и очерчивают места для будущих пазов, перемещая до конца. Расположение пазов на балках тетив должно быть зеркальным.

Монтаж тетивы

Монтирование тетив не требует каких-то особых навыков и много времени. Вся процедура заключается в том, что тетива крепится саморезами к полу и перекрытию этажей. Иногда, если предполагается очень большая нагрузка, используют опорные балки. Но такая конструкция редко встречается в интерьерах, ввиду её громоздкости и отсутствия практической необходимости.

Вырезание элементов

Для вырезания пазов используют обычную фрезерную машину. Для этого требуется два-три подхода, не больше. Начинают практически всегда с боковых пропилов, после которых делают дополнительные, облегчающие работу с помощью стамески. Оптимальной является глубина 1,5–2 см. В конце пазы зачищают и перед монтажом ступеней края смазывают клеем.

Как сделать ступени и смонтировать их

Изготовление ступеней является одной из самых простых процедур среди всех монтажных работ. Берётся сухая доска. Её толщина должна быть не меньше 3,5 см. Ширина должна соответствовать той, которая была выбрана для ступенек при расчётах. Доску нарезают исходя из ширины лестницы, учитывая в том числе и перила. После нарезания шлифуют. Процедура изготовления подступенок выглядит практически так же. Разве что можно использовать менее толстую доску — до 2 см.

При сборке лестничного марша первым делом крепятся ступени, для чего используются саморезы. Наилучшим вариантом являются саморезы 6х90, которых должно быть шесть штук.

Возможно также крепление без использования дополнительных приспособлений, а только на клей. Но его прочность зависит того, насколько плотно ступенька заходит в паз.

Иногда ступени крепят к тетивам, не применяя пазы. Тогда к внутренней стороне досок прикрепляются с помощью металлических держателей прибоины или бруски, на которые ступени и кладутся. Подступенки могут крепиться к тетивам также как с помощью шурупов, так и без.

Как сделать перила и смонтировать их

Перила можно как изготовить самостоятельно, так и купить готовые. Хотя они могут отличаться друг от друга внешним видом, конструкция у них одинаковая — состоят перила из поручней и балясин. Поручни обычно делают из доски, а балясины — из брусков квадратного сечения. Причём, последние могут быть как очень простыми, так и резными.

Количество балясин обычно должно соответствовать числу ступеней. Две из них, устанавливающиеся в начале лестницы и в её конце, играют роль опорных. Все же остальные — декоративных.

Также они помогают безопасному пользованию конструкцией. В качестве крепежа выступают саморезы, которые можно скрыть с помощью декоративной заглушки. После закрепления балясин к ним прикрепляют поручни. Для этого тоже нужны саморезы.

Лестница на косоурах

Деревянная лестница на косоурахДеревянная лестница на косоурахЛестница на второй этаж на косоурах

Изготовление косоура во многом похоже на изготовление тетив, хотя два эти типа опорных конструкций используют несколько разный принцип держания ступеней.

По такой технологии делаются временные, наружные (уличные) самодельные лестницы в домах.

Нужно выбрать цельную доску из твёрдых прочных пород древесины. Доска обязательно должна быть сухой.

После этого делают шаблон для разметки, подобный тому, который использовался для изготовления тетивы. Шаблон, имитирующий выступы, должен соответствовать расчётным размерам ступеней. На этот раз не нужно рисовать линию отступа, поскольку выпиливать надо будет не пазы.

Для выпиливания выступов удобнее всего использовать электролобзик. После того как они выпилены, их нужно отшлифовать.

Самостоятельное изготовление лестницы на первый взгляд может показаться довольно сложным занятием, требующим расчётов, правильного выбора материала и определённых навыков. Но это только на первый взгляд. Достаточно ознакомиться с тем, как всё делается, чтобы понять — тут нет ничего сложного.

Сделать свой дом удобным не требует ни слишком много времени, ни слишком больших усилий, ни значительных финансовых затрат.

Есть еще виды лестниц для ограниченного пространства – складывающиеся, выдвижные, лестницы-шкафы. Они являются временными и выполняются в основном из железа.

Видео

Посмотрите видео из ютуб о том как изготовить лестницу своими руками.

fastbuildings.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
