Установка инфракрасного теплого пола своими руками

Краткое содержание

Добиться значительного увеличения комфорта позволяет монтаж инфракрасного теплого пола, который доступен для самостоятельного выполнения. Подобный вид обогрева жилья быстро завоевывает потребительский рынок, поскольку позволяет использовать практически все типы полового покрытия и не требует выполнения трудоемких операций по заливке стяжки.

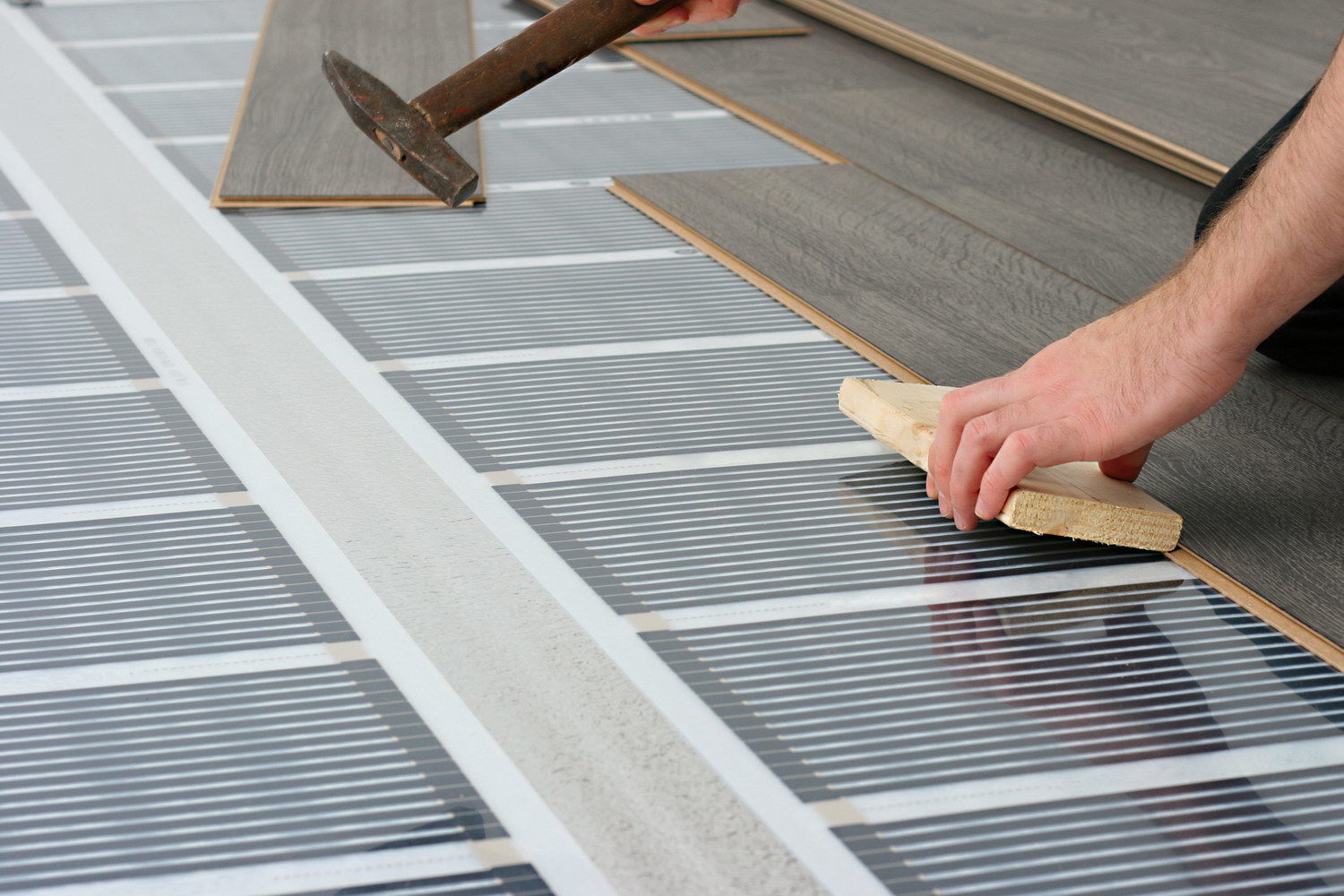

Монтаж инфракрасного пола своими рукамиМонтаж инфракрасного пола своими руками

Монтаж инфракрасного пола своими руками

Технические характеристики

Приняв решение установить инфракрасный пол своими руками, следует изучить его характеристики, чтобы понять, подходит ли данный вид обогревательного устройства к конкретным условиям.

  • Функционирует от сети со стандартным напряжением 220 В и частотой 50 Гц. Инфракрасный теплый пол - все что следует знать

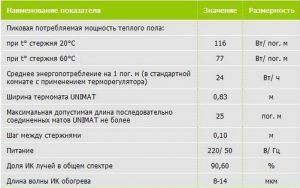

    Инфракрасный теплый пол - все что следует знать

    Инфракрасный теплый пол – все что следует знать

  • Потребляемая мощность, выраженная в Вт/м2, составляет величины: 150, 220 или 400. Зависит она от типа инфракрасной пленки.
  • Нормируемая температура плавления равняется 250°С.
  • Диапазон длины волны колеблется в пределах 7-20 мкм.
  • Максимальный нагрев поверхности пленки регламентируется величинами 50-55°С.
  • Реализуется пленка шириной 50-100 см, длиной 0,25–50 м, толщиной 0,35–0,1 мм.

После включения максимальная температура нагрева инфракрасного пола достигается через 2–3 минуты.

Принцип работы, преимущества

Обогрев осуществляется посредством инфракрасного излучения, позволяющего получить легкое, полезное для человека тепло, не высушивающее окружающий воздух.

Среди преимуществ также отмечаются следующие факторы:

Устройство инфракрасного теплого пола
Устройство инфракрасного теплого пола

Устройство инфракрасного теплого пола

  • невысокое энергопотребление;
  • безопасность;
  • возможность монтировать инфракрасную пленку на сложных по конфигурации плоскостях; Установка инфракрасного полаУстановка инфракрасного пола

    Установка инфракрасного пола

  • эксплуатационная надежность, обусловленная параллельным соединением элементов. Благодаря такой конструкции функционирование пола не прекращается при повреждении одного из его участков;
  • быстрый демонтаж своими руками с возможностью повторного использования;
  • достаточно длительный эксплуатационный период.

Инфракрасная пленка становится незаменимой, если возникает потребность оборудовать теплый пол на отдельном участке помещения, например, выделить игровой уголок или диванную зону отдыха. Часто такой обогрев используется в прихожей, что позволяет сушить обувь. Благодаря устойчивости к низким температурам, инфракрасный пол удобен в дачных условиях, где не предусмотрено постоянное проживание.

Теплый пол – монтаж отопительной пленки HeatLife 220

Расчет

Для того, чтобы укладка инфракрасного теплого пола была выполнена грамотно, потребуется произвести предварительные расчеты. Средний показатель тепловой мощности, необходимый для проведения нормального отопления составляет 100 Вт/м2. Чтобы компенсировать возможные теплопотери, рекомендуется подбирать теплый пол с мощностью в 220 Вт/м2.

Монтаж инфракрасного плёночного тёплого пола ECOFILM

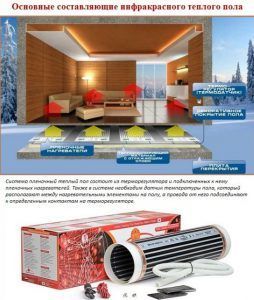

Основные составляющие инфракрасного теплого пола
Основные составляющие инфракрасного теплого пола

Основные составляющие инфракрасного теплого пола

Укладывается инфракрасный пол на участках пола, свободных от громоздкой мебели. Составляется схема в точном масштабе, на которой планируется рациональная раскладка лент.

Учитывается, что от стен и границы расположения мебели расстояние до инфракрасной пленки составляет примерно 10 см, от отопительных радиаторов – 100 см.

Меньше этого значения его делать нельзя. Шаг между полосами варьируется от 0,5 до 2 см, не допуская наложения их друг на друга.

Выполненная монтажная схема значительно облегчает подсчет необходимых размеров инфракрасной пленки (особенную актуальность эта методика имеет при подборе ширины лент) и дальнейший ее монтаж своими руками.

Подготовка к укладке

Эффективность и долговечность инфракрасного пола зависит от грамотного проведения подготовительного этапа.

Схема правильного расположения теплого пола
Схема правильного расположения теплого пола

Схема правильного расположения теплого пола

Прежде чем укладывать пленку своими руками, следует подготовить основание, которое освобождается от загрязнений и при необходимости выравнивается. Все дефекты устраняются при помощи шпаклевки, если они незначительные, или заливки цементно-песчаным составом (при обнаружении достаточно больших перепадов высот).

После этого можно на просохшее основание стелить гидроизоляцию, которая особенно необходима в помещениях, располагающихся на первом этаже, а также в частных домах.

Потребление электроэнергии инфракрасного теплого пола

Потребление электроэнергии инфракрасного теплого пола

Следующим слоем располагается теплоизоляция. Толщина ее рекомендуется под финишное покрытие из линолеума или ковролина в пределах 3–5 мм. Образовавшиеся стыки заклеиваются скотчем. Для керамической плитки подойдет двухмиллиметровая техническая пробка. Намечается место на стене (на высоте примерно 15 см) для расположения терморегулятора, установка которого нужна для функционирования теплого пола в нужном режиме без риска его перегревания.

Самостоятельный монтаж

Дальнейшая установка инфракрасного пола своими руками ведется в следующей последовательности:

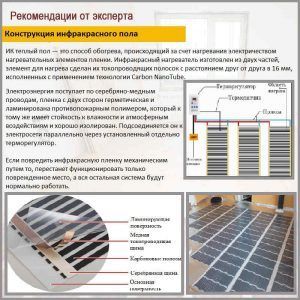

Конструкция инфракрасного полаКонструкция инфракрасного пола

Конструкция инфракрасного пола

  • Пленка разрезается по обозначенным производителем линиям, в соответствии с разработанной ранее схемой, на отрезки. При проведении этой операции важно избежать повреждений, которые в последующем могут привести к снижению эффективности обогрева.
  • Раскладываются полосы пленки, направляя медные контакты вниз. Подготовленное основание пола должно быть абсолютно сухим.
  • Устанавливаются контактные зажимы, к которым подключаются провода с последующей изоляцией всех мест соединения. Также своими руками битумной изоляцией с изнанки покрываются те участки пленки, где производились разрезы.
  • Для заземления по периметру каждого отрезка фиксируется фольгированный скотч, конец которого зажимом подсоединяется к проводу заземления. Устройство пирога с инфракрасным теплым поломУстройство пирога с инфракрасным теплым полом

    Устройство пирога с инфракрасным теплым полом

  • К нижней стороне инфракрасной пленки подключается термодатчик с обязательной последующей изоляцией.
  • Устанавливается терморегулятор. Для проводов, идущих от зажимов, в термоизоляции вырезаются канавки и готовятся отверстия под плинтусом. Также выводится и присоединяется провод от термодатчика. Сам терморегулятор подключается к автомату. Для обеспечения полной безопасности устанавливается устройство защитного отключения (УЗО).
  • Производится пробное включение в электросеть. Проверяется отсутствие искрения и излишнего нагревания мест соединения. Тепло на плоскости пленки должно быть равномерным.

После успешного прохождения тестирования пол отключается. Теперь уже можно приступать к укладке своими руками финишного покрытия. Под плитку, на уложенную предварительно армирующую сетку, наносится клеевой состав. Если планируется настелить паркет или ламинат, то под них вначале оборудуется специальная подложка. При выборе в качестве чистового покрытия линолеума или ковролина нужно предварительно пленку накрыть листами ДВП.

Схема подключения инфракрасного полаСхема подключения инфракрасного пола

Схема подключения инфракрасного пола

При внимательном подходе к монтажу инфракрасного пола и предварительном изучении технической документации с подробной инструкцией, предлагаемой производителем конкретного вида устройства, можно полностью уложить его самостоятельно в течение двух-трех часов.

Видео: Монтаж инфракрасного стержневого теплого пола Unimat своими руками

kaminyn.ru

Инфракрасный теплый пол под плитку

Как правильно подключить инфракрасный теплый пол этапы

Как уже говорилось выше, чрезвычайно важно соблюдать всю правильность технологии монтажа теплой напольной системы, этапами которой являются:

  • Очистка от мусора и грязи, удаление неровностей, проверка горизонтали. Помните, что монтировать теплый инфракрасный под следует только на чистую, идеально ровную поверхность, с отклонением горизонтали не более трех миллиметров. Если наклон больше — нужно будет исправить дефект наливным полом.
  • Сверление места для термического регулятора. Нужно выполнить вертикальное сверление штроб от пола до точки монтажа терморегулятора. Следующим шагом будет проделывание отверстия для терморегулирующего аппарата. Потом освободите поверхности от мусора и пыли. Обязательно подведите от самой близкой розетки электропитание к устройству. Термический регулятор ИК-пола подключается по той же технологии, как и прочие типы электрических напольных обогревательных систем. Заземляющие кабели скрепляются клеммой и не монтируются в контакт.
  • Монтаж теплоизоляционного слоя. Можно применять отражающие теплоизоляционные материалы или другие. Помните, что толщина теплоизоляции была три — пять миллиметров. В этом прослоении будут находиться отверстия для монтажа кабелей и фиксаторов с пленкой. При монтаже теплоизоляционного слоя соединяете его строительным скотчем.
  • Установка ИК-пола. Класть пленку следует в сторону стены с терморегулятором (дабы уменьшить длину кабеля). Дальность кладки от стен должна быть десять — двадцать миллиметров, от мощных нагревателей — примерно один метр. Разрезать покрытие можно лишь в тех светлых полосах, которые расположены между более темными тканями. Укладывать пленку нужно встык, затем тщательно проклеить соединение скотчем. Пленку необходимо класть медными нагревательными элементами вниз.
  • Надежная изоляция концов пленочного покрытия. Для того, чтобы при попадании какой-нибудь жидкости на теплый пол не возникло никаких неполадок, следует очень качественно заизолировать «голые» элементы в точках разреза медного материала. Лучше всего выполнить это с помощью битумного материала в форме пленки. Обязательно утопите отрезки — зажмите теплоизоляцию в проделанные ранее отверстия.
  • Монтаж зажимов. Присоедините зажимы из металла к не заизолированным медным элементам. Учтите, один бок зажима должен располагаться между полосой из меди и пленкой. Зажимать провод снизу и сверху категорически не рекомендуется: можно повредить пленку, что приведет к быстрой поломки теплого пола.
  • Прокраска кабелей и их приклепление параллельным методом к зажимам кабеля.
  • Монтаж проводов в теплоизоляционном слое.
  • Монтаж сенсора терморегулятора.
  • Подключение инфракрасного теплого пола и проверка его функциональности.
  • Монтаж звукоизоляционного слоя.
  • Укладка напольного покрытия.

Для закрепления посмотрите пару видео инструкций по монтажу.

Как установить инфракрасный теплый пол

В данном случае речь пойдет о стержневых инфракрасных теплых полах. Данная конструкция довольно простая, поэтому не составит особого труда выполнить монтаж инфракрасного теплого пола своими руками. Прежде всего необходимо выровнять основание. Максимально допустимые перепады высот составляют 1 см на 1 м2. Остальные подготовительные операции выполняются в таком же объеме, как и для пленочных полов.

Инфракрасный теплый пол под плитку особенности использования и монтаж

Инфракрасный теплый пол под плитку особенности использования и монтаж

После укладки теплоизоляции все стыки проклеиваются скотчем. Далее, поверх нее раскатываются стержневые маты, которые не должны доходить до противоположной стены примерно 15-20 см. В местах поворотов один из боковых соединяющих кабелей разрезается между стержнями посередине и весь рулон разворачивается в нужном направлении. При раскатывании рулона нужно следить, чтобы провода не пересекались и не касались друг друга. Стержни и проводники прикрепляются к теплоизоляции с помощью скотча, а затем скрепляются между собой.

Далее, в отличие от пленочной системы, потребуется устройство стяжки, укладываемой поверх стержневого пола. Поэтому в теплоизоляции между стержнями в определенных местах вырезаются окошки, расположенные в шахматном порядке, для связки между собой стяжки и чернового пола. Их площадь составляет 20-25% от общей площади теплоизоляции. Для уменьшения теплопотерь, отверстия рекомендуется вырезать маленькие, но в большом количестве.

При монтаже стержневого пола под кафельную плитку можно обойтись без стяжки, а укладывать покрытие непосредственно на клей. Общая толщина плитки и клея должна быть не менее 2 см. Во время сушки нельзя включать теплые полы, чтобы ускорить процесс. Это приведет к образованию трещин и снижению эффективности всей системы.

Схема подключения инфракрасного теплого пола

Существуют два основных типа инфракрасных теплых полов – пленочные и стержневые. При решении вопроса, как подключить инфракрасный теплый пол, следует учитывать, что каждый из них имеет свои отличительные особенности и подключается по собственной схеме. Монтаж пленочных полов осуществляется без использования бетона или цементного раствора. Это позволяет выполнить все работы в течение одного дня.

Инфракрасный теплый пол под плитку особенности использования и монтаж

Инфракрасный теплый пол под плитку особенности использования и монтаж

Для составления схемы подключения нужно выполнить предварительные расчеты. Вначале должен быть нарисован план помещения с выделением зон расположения мебели, бытовой техники и других тяжелых предметов. На этой же схеме заранее определяется место установки терморегулятора, а также линии проводов питания и подключения датчика температуры.

Далее на свободной площади отмечается расположение пленочных полос таким образом, чтобы они не пресекались и не перекрывали друг друга. Тем не менее, они должны максимально заполнять отведенную для них площадь.

Интенсивность нагрева выбирается в зависимости от функции отопления – будет ли оно основным или дополнительным. В первом случае выбираются системы с большей, а во втором – с меньшей мощностью. Кроме того, выбор мощности зависит от типа напольного покрытия. Например, для кафельной плитки требуется более мощная пленка из-за интенсивного поглощения тепла.

Инфракрасный теплый пол под плитку особенности использования и монтаж

Инфракрасный теплый пол под плитку особенности использования и монтаж

Схема подключения стержневых инфракрасных полов имеет свои характерные особенности. Свое название система получила из-за нагревательных элементов, выполненных в форме стержней. Внутри оболочки каждого стержня имеется композитный материал, состоящий из карбона, серебра и графита. Такое сочетание дает возможность саморегулирования, то есть самостоятельного увеличения или уменьшения количества выделяемого тепла на различных участках пола.

Схема подключения предполагает соединение между собой ИК-стержней изолированными медными проводами. Нагревательные элементы подключаются параллельно, поэтому при повреждении одного или нескольких элементов, остальные будут нормально функционировать. Однако, данное условие касается только соединения стержней. Если будет поврежден питающий провод, подключенный сбоку, вся система перестанет работать.

Материалы и инструменты для монтажа ИК-пола

Инфракрасный теплый пол под плитку особенности использования и монтаж

Инфракрасный теплый пол под плитку особенности использования и монтаж

Для монтажа пола понадобятся самые простые инструменты, которые наверняка имеются в любом доме: кусачки, отвертка, плоскогубцы, ножницы и монтажный нож. Кроме этого, будут нужны материалы, перечень которых приведен ниже:

  1. Инфракрасная пленка для пола и соединительные клипсы;

Терморегуляторы, снабженные датчиками температуры;

Виниловая мастичная изоляция;

Теплоизоляционный материал, его основой должна быть лавсановая или полипропиленовая пленка, но не фольга.

В зависимости от типа покрытия, к этому перечню можно еще добавить: листы ДСП толщиной не менее 5 мм или фанеру — под линолеум; армирующая металлическая сетка — под плитку.

Подготовка к работе

Любая работа начинается с подготовки. Первым делом необходимо очистить основание от пыли и грязи. Обязательно нужно сделать расчет и графически отметить места установки регулятора и прокладки проводки. После сделать отверстия для монтажа терморегулятора и проходы для укладки проводки до датчика и пола. При умении самостоятельного обращения с электроинструментом подготовка каналов для проводки и установки датчика своими руками не составит труда. Обязательно использование теплоизоляции. Может применяться отражающая или пробковая изоляция, толщина которой 3-5 мм. Подложка под инфракрасный теплый пол необходима. Нужно будет вырезать в ней отверстия, в котором пойдет укладка проводов. Не рекомендуется использовать материал, лицевая сторона которого сделана из фольги, так как такое покрытие является некачественным.

Инфракрасный теплый пол под плитку особенности использования и монтаж

Инфракрасный теплый пол под плитку особенности использования и монтаж

Пробковая подложка

mr-build.ru

особенности самостоятельной установки и подключения -




Когда уже было принято решение отапливать дом с помощью панельной системы, следует выбор приспособлений и монтаж теплого инфракрасного пола (своими руками или с обращением к специалистам). Конечно, каждый хочет сэкономить, потому не обращается к соответствующим организациям.

Монтаж теплого инфракрасного пола своими рукамиЭтот вид теплого пола относится к электрическим обогревателям. Нагрев комнаты осуществляется за счет пленки, которая и является основным источником тепла. Карбоновая паста подогревается медными проводниками, которые находятся по бокам. Серебряное напыление сохраняет целостность конструкции и защищает от возгорания. Все это нужно знать о приборе, прежде чем браться за установку инфракрасного обогревателя своими руками.

инфракрасный пленочный обогреватель для пола

инфракрасный пленочный обогреватель для пола

Важно! Перед покупкой пленочного обогрева и монтажом необходимо провести расчет теплового баланса (потери и приход тепла) помещений

С чего начать монтаж инфракрасного пола своими руками?

Перед установкой пленки нужно определить площадь, где будет проводиться монтаж. Иными словами это свободное место, где могут находиться негабаритные предметы быта, легкие составляющие интерьера. Под увесистой мебелью и техникой пол не сможет дать нужного тепла. Кроме того, так может возникнуть возгорание.

Подключение инфракрасного пола своими руками

Мощность 1 м2 пленки будет зависеть от полезной площади. Так, для 20 м2 и менее целесообразна установка мощного обогрева. Всегда можно найти полезную информацию на форумах, прочесть отзывы других пользователей или посоветоваться со специалистом в области отопления.

Важно! Конструкцию нужно подбирать таким образом, чтобы не возникал перегрев

Также осуществлять регулировку можно с помощью термостата. Это позволит настраивать систему на необходимую мощность при разных наружных температурах. Соответственно достигается и определенная экономия.

терморегулятор инфракрасного пола

терморегулятор инфракрасного пола

Монтаж инфракрасных полов своими руками (видео представлено ниже) включает в себя процесс соединения матов проводами. Лучше всего купить многожильный кабель из меди. Выбор связан с тем, что нагревательные каналы, к которым провод будет подсоединяться, созданы из того же материала.

Стоит выбирать кабели сечением 1,5-2,5 мм.

Как подключить инфракрасный теплый пол своими руками

Подключение проводится в несколько этапов:

схема расположения отверстия под термодатчик

схема расположения отверстия под термодатчик

  1. Выравнивание пола, его очистка. Уклон не должен быть более 3 мм.
  2. Сверление отверстия под датчик. К штробе подводится кабель электрического питания.
  3. Укладка тепловой изоляции. Рекомендуется применять отражающие материалы. Толщина изоляции должна находиться в пределах 3-5 мм.В качестве отражателя не рекомендуется использовать материалы, покрытые алюминиевой фольгой.
  4. Монтаж матов. Установка пленки проводится по вектору к стене, где была предварительно пробита штроба под терморегулятор. Необходимо выдержать отступ от стен 10-20 см, определить зоны, где будет находиться тяжелая мебель, чтобы оставить их без обогрева. укладка тепловой изоляции

    укладка тепловой изоляции

  5. Самостоятельная установка инфракрасных полов продолжается процессом изоляции концов пленки.
  6. Зажимы. Заизолированные отрезки кабеля должны иметь на своих концах специальные зажимные устройства.

    схема разделения инфракрасных матов схема разделения инфракрасных матов

  7. Подводка проводов. Они должны подключаться к зажимам параллельно. Провода должны находиться в области плинтуса.
  8. Монтаж датчика температур. Терморегулятор устанавливается в заранее приготовленную штробу.

    подводка проводов

  9. Подключение к питанию, тестовый запуск.
  10. Звукоизоляция. Монтажные работы предусматривают применение рулонного материала. Может использовать мультифункциональное изделие для защиты от влаги и шумов.

    звукоизоляция инфракрасного пола

Подключение терморегулятора проводится по аналогичному принципу работы с другими электрическими обогревателями. Так, с одной стороны к двум контактам подключаются 2 кабеля терморегулятора. С противоположной стороны подводятся провода от пленки. Центральные контакты ведут к сети электропитания. Устройство термодатчика имеет 2 заземляющих провода, которые нужно соединить клеммой.

Важно! Кабели заземления не должны вставляться в контакт!

Финишное покрытие инфракрасной системы обогрева пола

Основное преимущество данного типа панельного обогрева в том, что подключение не требует мокрой стяжки. Потому позволяется применять любое финишное покрытие. Исключением является паркет и клеевая паркетная доска. Так, пол можно забрать с собой, если возникнет возможность и желание переезда.

Финишное покрытие инфракрасной системы обогрева пола

Декорирование проходит исключительно после тестового пуска системы и успешного монтажа. Чаще всего инфракрасный теплый пол своими руками устанавливается под ламинат. Высокая популярность подобного решения обусловлена тем, что покрытие легко укладывается и так же просто сниматься.

самостоятельная установка инфракрасного пола под линолеум

Монтаж под плитку проводится в санузлах, ванных комнатах, кухнях. Керамика обладает высокой теплоотдачей, что положительно влияет на коэффициент полезного действия (КПД) устройства.инфракрасный пол под плитку


Как сделать инфракрасный обогреватель из подручных средств

Как правило, те, кто видит себя в роли разработчика, не стремятся усложнить процесс изготовления. А покупка заводских элементов для создания обогревателя нецелесообразна с точки зрения экономии. Потому к устройству ставятся следующие требования:

  • простота установки;
  • высокая теплоотдача;
  • экономичность потребления электрической энергии;
  • удобство эксплуатации;
  • компактность.

безопасность инфракрасного теплого пола

Отдельного внимания заслуживает безопасность. Создавая подобную конструкцию из подручных средств, следует рассматривать этот аспект более чем тщательно. Это вполне обосновано, ведь прибор излучает тепловую энергию. Ее избыток или некорректная работа могут стать причиной возгорания. Избежать неприятных ситуаций помогут рекомендации, данные в Строительных нормах и правилах (СНиП).

Изготовить инфракрасный обогреватель можно по принципу термопленки. Для производственного процесса понадобятся:

  1. Листы бумажного пластика. Нужно подобрать одинаковые по габаритам материалы или вырезать их из одного более крупного листа. Понадобится парное количество единиц бумажного пластика.
  2. Графитовый порошок. Вещество можно приобрести ли для большей экономии размолоть имеющиеся графитные щетки от троллейбуса.
  3. Эпоксидный клей.
  4. Провод с вилкой.

как сделать инфракрасный обогреватель самому

Так как сделать инфракрасный обогреватель самому? Для этого достаточно руководствоваться следующей инструкцией:

  1. Необходимо смешать клей с графитовым порошком. Полученное вещество будет обладать клейкими характеристиками, высоким сопротивлением (послужит в качестве проводника).
  2. Важно! Количество графита в смеси влияет на максимальную температуру изготовленного прибора.

  3. Нанесение смеси на пластик. Делать это рекомендуется зигзагообразными мазками. Лучше всего обрабатывать шершавую сторону материала для большего сцепления.
  4. Соединение листов пластика.
  5. Обрамление конструкции деревянным коробом. Рамка повысит прочность изделия.
  6. Прикрепление медных клемм. Подводить их нужно с разных сторон. Альтернативой станет подключение терморегулятора. Изделие упростит регулировку режима обогрева.
  7. Сушка. Это один из важнейших этапов. Даже небольшое скопление жидкости выведет из строя полученную конструкцию после первого подключения к электрической сети.
  8. Проведение испытаний. Нужно провести замеры сопротивления. Это позволит определить безопасность эксплуатации изделия.
  9. Монтаж финишного покрытия.

монтаж финишного покрытияЭто всего один из возможных вариантов того, как сделать инфракрасный пол своими руками. Можно пользоваться и другими инструкциями, но всегда стоит помнить о том, что самодельная система обогрева – небезопасная конструкция! Потому необходимо позаботиться о дополнительных мерах безопасности при ее использовании и проконсультироваться со специалистом перед началом эксплуатации.

как сделать инфракрасный пол своими руками
