Самодельный фуговальный станок по дереву

Самодельный фуговальный станок: чертеж, основные этапы создания

Чтобы любая работа спорилась, необходимо иметь хорошее оборудование и инструменты. Это же утверждение подходит и для любителей (или профессионалов) «повозиться» с деревом. Мастера по изготовления мебели или других деревянных изделий всегда стараются обзавестись различными инструментами и приспособлениями, которые смогут помочь им в работе.

Например, фуговальный станок. Это устройство существенно повышает производительность и качество работ по дереву. Но вот приобрести его получается не у всех любителей, ведь его цена довольно высокая. А как выйти из такой сложной ситуации? Решение есть, и оно довольно простое – это сделать настольный фуганок своими руками. А о самом процессе изготовления и будет рассказано в статье.

Для чего нужен фуговальный станок

В деревообрабатывающей мастерской могут находиться самые разные станки, но наиболее часто используемые (конечно, кроме циркулярной пилы) можно назвать фуговальные и рейсмусовые устройства. Эти два вида агрегатов немного схожи по своей функции, но отличаются по способу использования.

Если вам необходимо изготовить деревянную заготовку в виде доски, бруса или щита, то лучше воспользоваться рейсмусовым станком. Такое устройство, основным инструментом которого является все тот же нож, способно разрезать исходный материал на две параллельные части. При этом обе они будут подогнаны к определенным размерам.

Рейсмусовые станки выпускаются как одностороннего, так и двустороннего типа. В первом случае за один проход обрабатывается только одна сторона заготовки. Более производительным является двусторонний рейсмусовый станок. Здесь на выходе уже получается практически готовая деталь.

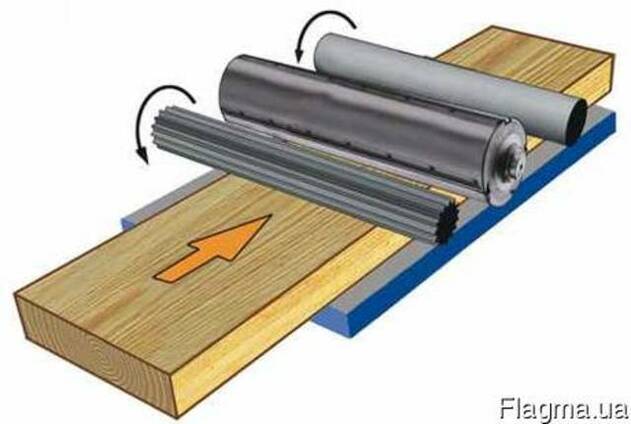

У рейсмусовых станков вал расположен над столешницей. Причем последняя делается массивной, чтобы сгладить большие вибрации. Кроме этого, механизм оснащается специальным кожухом, который предназначен для погашения шумов.

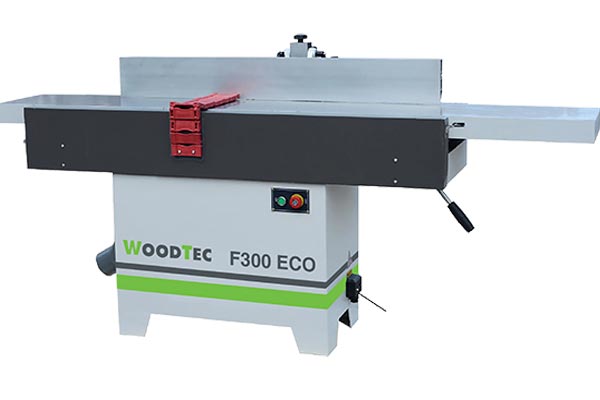

У фуговального станка немного другая задача. Это устройство используется для создания гладкой, без существенных шероховатостей, поверхности на заготовке. Такой станок также как и предыдущий вариант оснащается валом с ножами, только в фуговальном он расположен под столешницей.

Заготовка подается на рабочую поверхность с одной стороны, выход с противоположной уже частично обработанной. Так слоем за слоем достигается нужная ровность. После обработки на фуговальном станке деталь можно подавать на рейсмусовый.

Основные понятия

В подобном оборудовании будут присутствовать многочисленные вращающиеся детали. Отсюда можно сделать вывод, что выполнить такой станок своими руками будет не так уж просто. Поэтому приступая к его изготовлению нужно рассчитать свои силы. Если у вас уже имеется некоторый подобный опыт, то вы справитесь с задачей.

Стоит сразу отметить, что сделать фуговальный станок полностью из деталей собственного изготовления у вас не получится. Конечно, возможно в ваших «закромах» имеется большой ассортимент различных устройств, но такое бывает редко. В первую очередь это касается вала с ножами и подшипников. Их, скорее всего, придется докупать или даже заказывать. Но если все что нужно имеется в наличии, то можно смело приступать к проектированию.

Некоторые детали для фуговального станка: ножевой вал, подшипники ножи,  придется покупать или заказывать

В первую очередь стоит понять, какую именно «комплектацию» вы желаете получить. Тут может быть несколько вариантов:

  1. просто фуговальный станок. Он будет выполнять только одну функцию;

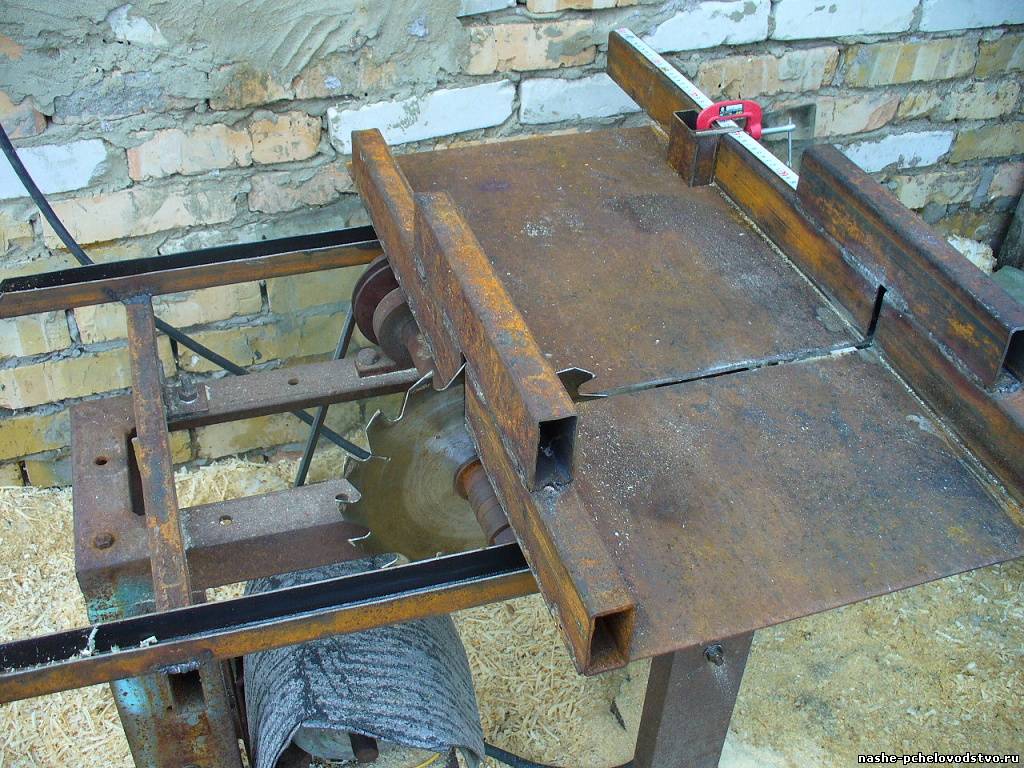

  2. комплект из фуганка и циркулярной пилы. В этом случае функциональность станка увеличивается в два раза;
  3. оборудование способное выполнять роль и фуганка, и циркулярной пилы, и шлифовального устройства, и точильного и сверлильного станка. Такое приспособление будет очень полезным для вашей мастерской, но вот выполнить его своими руками будет сложно.

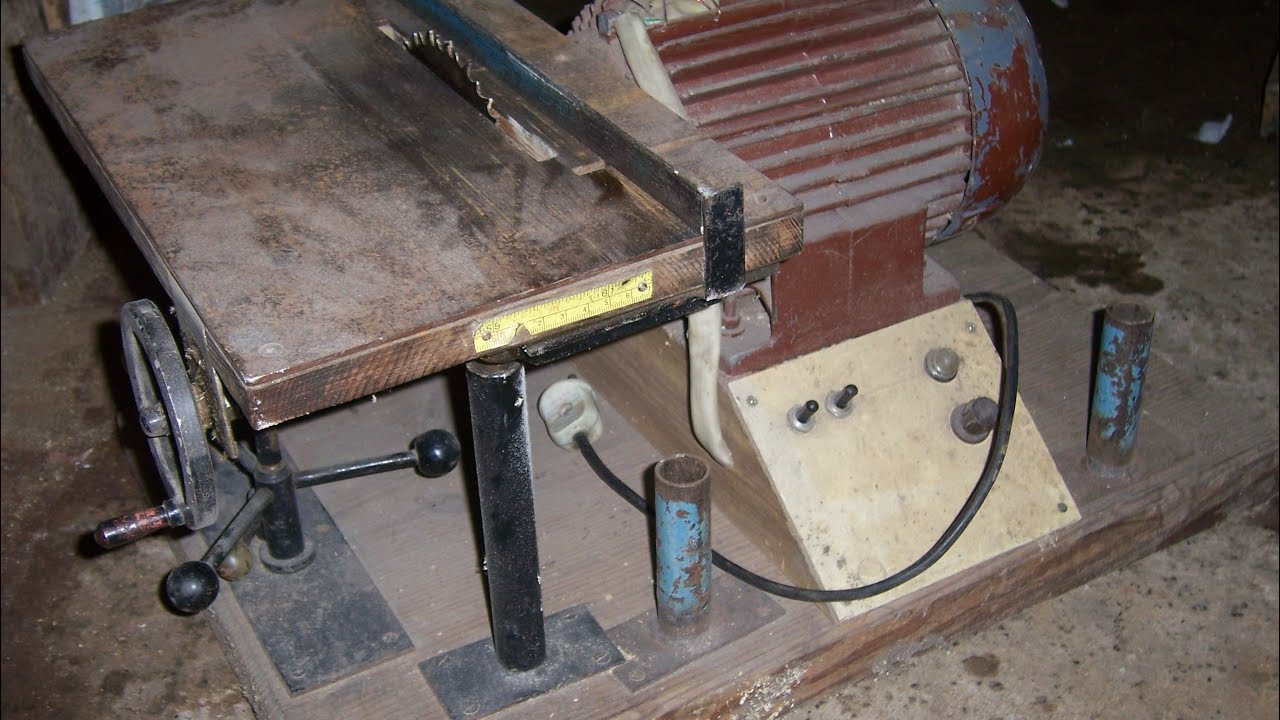

Самый оптимальный и простой в исполнении вариант – это изготовить фуганок и циркулярную пилу на одной станине. Плюс ко всему оба инструмента будут вращаться от одного электродвигателя. Такая особенность существенно облегчить нашу задачу.

Рассмотрим основные составляющие нашего будущего настольного фуговального станка. В него будут входить:

  • Станина. Эта конструкция будет удерживать весь станок и установленное на нем оборудование. Для ее изготовления лучше всего использовать прочные швеллеры, с толщиной стенок в пределах 8-10 миллиметров. Станину можно выполнить как разборную, так и капитальную. В первом случае все ее составляющие будут соединяться при помощи болтов и гаек. Если переносной станок вам не нужен, то швеллеры можно закрепить между собой при помощи сварки. Такой вариант будет более надежным. Можно обойтись и без станины, если ее роль будет играть рабочий стол;
  • Рабочий инструмент. Это одна из самых главных составляющих станка. Ножи фуганка и сама пила – именно с их помощью вы и будете распиливать, и обрабатывать доски. Ножи прочно крепятся на валу. Они должны быть выполнены из надежной и крепкой стали. Пилу для циркулярки с победитовыми напайками. Такой инструмент прослужит вам гораздо дольше;
  • Ротор – именно к нему будут крепиться все инструменты. Без этой детали невозможно выполнить ни один станок, рейсмус или циркулярную пилу. Найти подходящий ротор бывает довольно сложно, поэтому его лучше заказать у профессионального токаря, предварительно снабдив его чертежами;
  • Рабочий стол. Для нормально функционирующего станка вам понадобиться три поверхности. Одна будет служить рабочим столом для циркулярной пилы, а две других для фуговального станка. Толщина материала для рабочей поверхности должна быть не менее пяти миллиметров. Для этих целей подойдет многослойная фанера или металлические листы. При этом желательно сделать небольшую разницу по высоте для поверхностей, предназначенных для фугования. Та сторона, по которой будет подаваться заготовка должна быть на пару миллиметров ниже то, на которую перейдет уже обработанная сторона. Такой перепад облегчить работу и существенно снизит вибрацию.

Электропривод фуговального станка

Ну и конечно не забудьте про привод. Все механизмы должны вращаться. Это значит, что привод будет являться «сердцем» станка. Приведем некоторые рекомендации по этому элементу конструкции:
— в первую очередь приготовьте электродвигатель.

Электродвигатель для фуговального станка

Лучше всего для этих целей использовать трехфазный агрегат. Конечно, в этом случае вам возможно придется переделывать электрическую сеть в своей мастерской, то это того стоит. Трехфазные электродвигатели, работающие при напряжении в 380 В, способны развивать большую мощность. К тому же и крутящийся момент у таких устройств подходящий для наших целей. Минимальное значение по мощности должно быть 3 кВт, ну а максимальное по вашему усмотрению;

  • для передачи вращательного момента от электродвигателя к рабочему валу должно осуществляться при помощи ремней. Лучше всего для этих целей подойдет двухручьевая клинообразная форма. Такие ремни более надежные;
  • сам электродвигатель можно монтировать консольно, непосредственно внутри рамы станка. Такой способ поможет решить проблему, связанную с натяжением ремня. Если вы хотите укрепить двигатель более крепко, то нужно добавить в конструкцию салазки, с помощью которых будет проводиться регулировка;
  • чтобы увеличить частоту вращения вала, стоит использовать два шкива. Один, большего диаметра, устанавливают на электродвигатель. Шкив с меньшим сечением монтируют на вал.

Очень внимательно отнеситесь к обеспечению питанию станка. Трехфазный ток подается по четырехжильному кабелю. При этом должно быть организовано надежное заземление. Эти требования помогут избежать несчастных случаев при работе на станке.

Чертеж. Основные этапы создания фуговального станка

Настольный фуговальный станок — чертеж

Настольный фуговальный станок — чертеж (часть2)

Фуговальный станок, самый простой его вариант без дополнительных функций, можно довольно легко изготовить своими руками. Общий ход работ в этом случае будет выглядеть следующим образом:

  • вначале приготовьте все необходимые детали, инструменты и материалы;
  • создаем чертеж будущего станка. Без этого «документа» нельзя начинать работу. С помощью чертежа вы сможете просчитать все нюансы и подготовиться к ним. Кроме того, наличие такого плана значительно облегчит и упростить задачу;
  • далее, переносим все размеры будущих деталей на заготовку и изготавливаем их;
  • очень важная деталь – это место для установки подшипников ротора. Его делают из нескольких заготовок.

При скреплении используется клей и прижим. Выемка должна идеально подходить по размерам подшипника;

  • далее, проводим установку электродвигателя. Для этого, как уже отмечалось выше, можно использовать консольное крепление, или установить агрегат на салазки;
  • следующим этапом будет сборка ротора с подшипником и установка их на свое место. Одновременно проводится подсоединение к электродвигателю при помощи ременной передачи. Проверьте, чтобы ротор свободно вращался в подшипнике;
  • далее, проводится сборка и установка рабочей поверхности. Она будет состоять из двух частей – подающей и принимающей. При этом вторая должна быть на пару миллиметров выше первой. Рабочую поверхность можно выполнить из многослойной фанеры, а для большей прочности и увеличения срока службы оббить листовым железом.

После создания системы включение и выключения электродвигателя станок готов к использованию. Но чтобы ваш новый инструмент приносил только пользу и радость работы, стоит его правильно и безопасно эксплуатировать.

Рекомендации по использованию

Роторный станок, как и любой механизм, нуждается в правильной эксплуатации. Если не соблюдать определенные правила, то устройство может быстро выйти из строя. А в худшем случае вы сами получите травму. Поэтому при использовании следует соблюдать рекомендации от специалистов:

  • чтобы станок работал надежно необходимо периодически проводить профилактические работы. В такой комплекс включают следующие мероприятия – проверка надежности расположении ножей на валу, шприцевание подшипников, проверка электродвигателя, осмотр ременной передачи на предмет достаточности ее натяжение, проверка всех контактов и так далее;
  • вращающиеся детали всегда опасны. А если они еще оснащены острыми лезвиями, то риск получения трав очень велик. Чтобы повысить безопасность эксплуатации вал с ножами лучше закрывать кожухом. Он будет раскрываться при происхождении деревянной заготовки, и снова закрываться при простое;
  • при работе на станке соблюдайте все меры безопасности. Особенно это касается качества освещения рабочего места. Над станком повесьте мощную лампу, да и само помещение вашей мастерской должно быть светлым. Также обратите внимание на качество пола. Если он слишком скользкий, то лучше установить деревянный помост или резиновый коврик;
  • не стоит прибегать к чрезмерным усилиям во время строгания или резки материала. Лишняя сила не ускорит работу, а только испортить заготовку или приведет к поломкам самого станка;
  • не стесняйтесь приглашать помощника при обработке длинных заготовок. Так работа будет выполнена быстрее, качественней и безопасней для вашего здоровья.

Конечно, стоит следить за чистотой рабочего стола. После окончания работы, при выключенном и обесточенном станке, проведите очистку устройства от стружки. То же самое нужно периодически нужно делать для выполнения больших объемов. Выключите станок и удалите все накопившиеся стружки из всех механизмов и поверхностей. Чистота облегчит вашу работу и поможет сохранить работоспособность установки на более длительный срок.

В видео будет подробно рассмотрен один из вариантов самодельного фуговального станка.

Видео: самодельный фуговальный станок

Фуговально-рейсмусовый станок Lucian

Когда Люциан прислал мне фотографии своих шпиндель шлифовальный, я заметил, что это было на что-то похожее на самодельный фуганок. Я спросил об этом.
Люциан ответил:

Что вы заметили на этих фотографиях Spindle Sander было то, что он стоял на Машина 2-в-1 с большой вычислительной мощностью:

Фуговщик над столом, рабочая ширина до 500 мм

Толщина станка, рабочая ширина до 400мм, что ниже фуговальный стол и которые работают в обратном направлении движения вперед материал.

Это машина, которую я разработал более 10 лет назад (вероятно, в 2002). Некоторые компоненты были сделаны друзьями, и все другие операции (сварка, сверление, изготовление различных металлов и т. д.) и вся сборка была сделана мной. Некоторые технические данные:
1. Соединительный двигатель: 230 В, 2,2 кВт, 3000 об / мин.

2. Прогрессивный двигатель для толщины: 230 В, 1,5 кВт, 1500 об / мин.

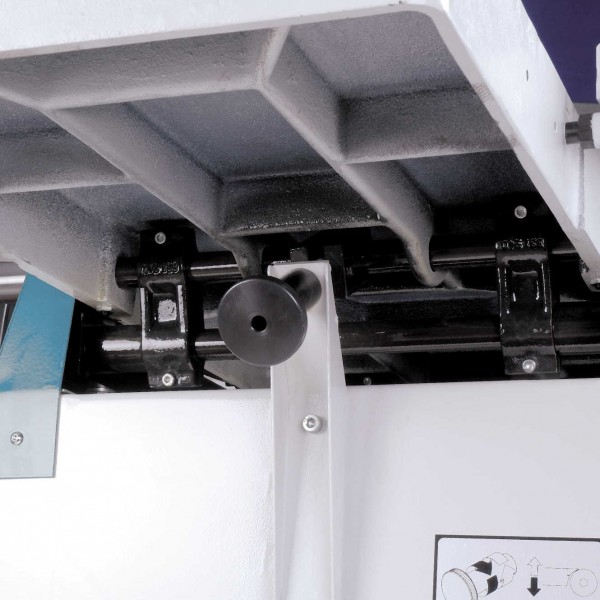

3. Регулировка толщины строгального станка (под столом) выполняется регулировка высоты стола.Есть 4 винта с квадратной резьбой закреплены под направляющими машины, оснащены 4 цепными гайками звездочки. Таблица регулировки основана на этих гайках, на которых установлена ​​цепь перешел. Поворачивая только одну гайку, цепь определяет поворот остальные 3, поэтому все 4 гайки вращаются одновременно, вызывая подъем или опуская стол, приближая или удаляя его от 3 ножа, в зависимости от толщины обрабатываемого материала.

4. Механизм подачи с помощью зубчатого ролика на входе и гладкий рулон на выходе (после режущей головки). Синхронный вращение этих двух валков осуществляется также с помощью цепи, приводимой в движение двигатель 1,5 кВт с червячной передачей (не помню точно, какое передаточное число имеет, прошло много лет с тех пор, как я его разработал, но я думаю, что 1:40). Мотор и коробка червячной передачи имеют двухпозиционные Шкивы клинового ремня разных диаметров и поэтому я могу получить четыре разных скорости подачи для оптимальной адаптации к разным твердость древесины для строгания.


Машина работает очень хорошо.Это около 95% завершено. Единственный вещь, которая ему нужна, это система отсоса для стружки и пыли, которая, к сожалению, это распространяется вокруг моей мастерской.

Lucian

Шесть месяцев спустя Люциан прислал мне Когда Люциан прислал мне фотографии своих его система сбора пыли для фуговально-рейсмусового станка:

Я хотел бы поделиться с вами тем, как я решил проблему пыли произведенный моим самодельным фуганком и строгальным станком — пыль, которая распространяется на протяжении всей моей мастерской и которая была серьезной угрозой для здоровья мои легкие

Мои самодельные фуганки и строгальные конструкции определили изготовление двух совершенно разных пылесборников и коллекторов, один для фуганка и еще один для строгального станка.

Сделать коллектор для режима работы рубанка было просто, это было в основном поверхность, которая делает переход от прямоугольника к кругу с смещение и угол (использованный материал был оцинкованный лист 0,3 мм) и цилиндрический разъем (оцинкованный лист 0,7 мм) для соединения истощающий шланг. Сборка проводилась с помощью электрической пайки мощностью 500 Вт. железо сплавом Sn-Pb.

Более сложным было сделать коллектор для фуганка. Так как небольшой высоты (130 мм — максимальная доступная толщина), у меня было сделать этот коллектор из двух частей, в противном случае монтаж между двумя подающими роликами было бы невозможно. В основном, после введения меньшего куска между роликами и подняв его, большой кусок (который сделан из три части: прямоугольный воздуховод, переход от прямоугольника к кругу и цилиндр) расположен чуть ниже меньшего куска и поднимая ламинированный стол, верхняя часть проникает внутрь нижней части на 20мм, стать единым целым.Используемые материалы такие же, 0,7 мм и 0,3 мм оцинкованный лист и припой Sn-Pb.

После тестирования небольшое количество пыли и стружки уходит в меламиновый стол, когда станок работает как строгальный станок, но в режиме фуганка удаление пыли является полным!

Привет из Румынии!

Больше машин от Luican:

Подробнее о рубанках:

Вернуться на мой сайт Деревообработка .

Планы деревообработки

Pantorouter — это станок для резки тенона
на основе шаблона
, который
имеет все виды применения
для резки сложных
деревянных соединений
Панторутер планы
Pantorouter XL является увеличенной версией моего pantorouter, предназначен для размещения погружных маршрутизаторов. Он также имеет больший диапазон движения. Но это занимает больше места.
Pantorouter XL планирует
Самодельная ленточная пила
не должна быть компромиссом.
Не требуется нестандартные металлические детали.
Ленточные пилы планы
Меньшая 14-дюймовая ленточная пила
, которая также превращается в лесопильный завод

14 «ленточная пила / лесопилка

Самодельная 20-дюймовая ленточная пила, с
13-дюймовой (34 см) пропил-емкостью,
и достаточно большой, чтобы взять
лезвий пилорамы
20-дюймовые ленточные пилы
Этот пантограф маршрутизатора отличается от
обычных тем, что он поддерживает
вес маршрутизатора. Это также позволяет контролировать глубину резания
,
и дает намного лучший обзор резания
.
3-D маршрутизатор пантограф
Рулонный подъемник, который наклоняется до 45 °.
Это действительно расширяет возможности
для создания пользовательских формовок
, даже с базовыми наборами бит маршрутизатора
.
Наклонный лифт
Конденсатор с помощью шурупа-шурупа до
точно прорезает дерево
для изготовления соединения коробки и пальца
на настольной пиле. Одновременно может быть обрезано до восьми
досок.
Стопорный зажим
Резчик копий маршрутизатора.Копирует сложные трехмерные фигуры. Четыре оси (маршрутизатор может наклоняться) и магазины более компактный, чем коммерческие машины.
Маршрутизатор копировально-вырезной станок
Слотно-долбежный станок
с использованием роутера. Легко установить
и режет чище и на
быстрее, чем большинство других
долбяков.
Слотно-долбежный станок
Шпилька, которая позволяет разрезать обе стороны шипа простое движение рычага для большей скорости и большего точная резка шипов.
Быстросменный джиг
Столовая пила ласточкин хвост
Позволяет для большего разнообразия, и больший размер сустава, чем это возможно с джиг-роутер
Настольная пила для ласточкиного хвоста
Меньше, чем обычный пылесборник, тише и экономичнее, чем в магазине.
Малый пылесборник
12-дюймовый фуганок, построенный из частей, спасенных от дешевой 12-дюймовой толщины строгальный станок. Легко для двух человек носить с собой.
Самодельный деревянный фуганок
Самодельная настольная пила на основе циркулярной пилы, с более надежный способ монтажа пилы и простой механизм регулировки глубины
Самодельная настольная пила
Ленточная шлифовальная машина размером 6 x 48 дюймов, может использоваться как обычная ленточная шлифовальная машина или перевернул на бок, чтобы использовать как шлифовальный станок
6 «х 48» ленточная шлифовальная машина
Ленточная шлифовальная машина 1 х 42 дюйма.Использует более длинные ремни (42 «), чем большинство полосовые шлифовальные машины. Глубокая глотка и сменные валики позволяют этой шлифовальной машине шлифовать выпуклые и вогнутые края, заменяя шпиндельные шлифовальные машины для большинства применений, и это быстрее и менее пыльный
1 «x 42» полосовой шлифовальный станок
Деревянный настольный токарный станок, с деревянными подшипниками. Этот токарный станок длиной 80 см оснащен двигателем мощностью 1/3 л.с. поворачивать шпиндели длиной до 43 см и чаши до 26 см диаметр. При весе всего 20 фунтов без двигателя, легко убрать, когда не используется.
Планы токарные деревянные
Не наклоняющийся деревянный лифт. Это мой старый дизайн раньше Я придумал наклонную версию.
Деревянный роутер лифт
Измельчитель яблок, для извлечения сока из яблок. яблоки перед тем, как сок будет эффективно извлечен, необходимо размолоть нажав.
яблочная дробилка
Получите скидки, если вы покупаете более
, чем один план на странице покупок.
Скидки на несколько покупок
Программное обеспечение для деревообрабатывающих
Увеличьте свои планы по деревообработке
до 1: 1.Программа для
создания полноразмерных многостраничных распечаток
из чертежей и
моделей САПР
Программа BigPrint
Мой генератор шаблонов делает печатные бумажные шаблоны для режущие механизмы из фанеры ленточной пилой. Многие люди также используют его с ЧПУ.
Дизайн редуктора и редуктор
Программа генератора шаблонов
Программа для вашего компьютера на
, создающая трафаретные блоки с использованием любого шрифта
на вашем ПК.
Трафаретная программа
Другие планы на продажу: Игрушки и мебель
(скидки при покупке более одного)
.

Самодельный фуганок проект

Эти статьи также доступны на русском языке


Сборка фуганка
часть 1

Сборка фуганка
часть 2

Подробнее о построении параллелограмма Delta строгальный станок
(по запчастям)
Проверка на точность Планы на фуганок
Также смотрите предварительный просмотр
и функции

Читатель построил столярных изделий:


Алена
домашний фуганок

Ryszard’s самодельный фуганок
Стефана Субера
самодельный фуганок

фуганок Mike Bourbonnais

Yiyong Ленга построить Ийонг Ленга
Джузеппе Гадди
домашний фуганок
Pip Temple’s
самодельный фуганок
Дейв Тенни
домашний фуганок
Lucian’s
самодельный
фуганок / строгальный станок

Карлос
домашний фуганок
Карстен Авенхаус
фуганок
фуганок Raymond Valleé’s

фуганок Джона

фуганок Космы Бауэра на YouTube

Регистрация Роджера Сюэ на блогспоте. ком

Фуганок Роба Эндрюса


Подробнее о фрезерных и строгальных станках

На мой сайт Деревообработка

Нажмите кнопку воспроизведения ниже, чтобы посмотреть все видео о моем фуганке:

.

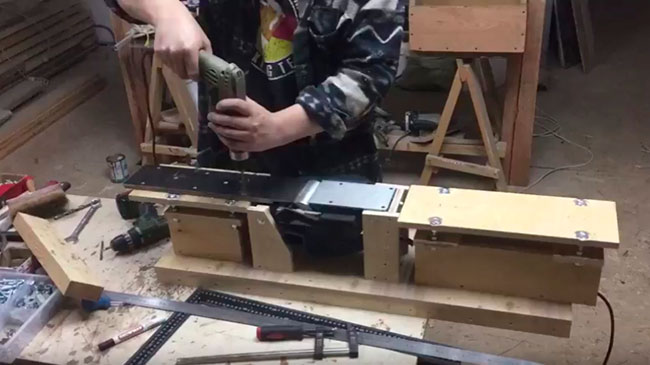

Как из ручного фуганка сделать стационарный. Как сделать фуганок из электрорубанка своими руками

Сделать фуганок своими руками, если есть хотя бы базовые знания об устройстве этого инструмента, совсем несложно. Задача значительно упрощается при наличии в вашем арсенале старого электрорубанка — он станет главной составляющей частью домашнего фуговального станка.

Чертеж фуганка.

Фуганок находит широкое применение в обработке древесины — с его помощью легко сделать поверхность гладкой, избавиться от неровностей и шероховатостей, придать пиломатериалам опрятный вид. Имея под рукой такой многофункциональный инструмент, вы значительно расширите свои возможности в сфере деревообработки. С фуганком легко заняться сбором мебели своими руками, сделать вагонку или паркет.

Предназначение фуганка

Схема конструкции фуговального станка.

Работа с деревом может быть не только приятным хобби, но и возможностью обеспечить всеми необходимыми предметами интерьера. При наличии специализированных инструментов самодельная мебель по качеству и внешнему виду мало чем будет отличаться от аналогов заводского производства. Фуговальный станок относится именно к таким инструментам, он дает возможность сделать поверхность древесины идеально ровной, подготовить ее к склейке, лакировке или нанесению декоративного рисунка.

Фуганок, или фуговальный станок — это инструмент для чистовой обработки пиломатериалов большой длины и ширины. Обработка осуществляется путем снятия небольшого (1-2 мм) слоя материала при помощи вращающегося вала, в который вмонтированы острые лезвия из закаленного металла.

Принцип действия фуганка идентичен работе рубанка с тем отличием, что фуговальный станок закреплен на месте, а двигается сам обрабатываемый материал. Увеличенная длина приспособления позволяет использовать его для придания красивого вида широким плоским поверхностям

Подбор комплектующих для фуганка

Ограждения ножевого вала фуговального станка.

Для того чтобы собрать фуганок из электрорубанка, совсем не обязательно разбирать новый инструмент. Вполне подойдет рубанок, который раньше использовался по прямому назначению. Недостаток некоторых современных моделей таких приспособлений состоит в том, что их пластиковый корпус со временем расшатывается, на нем появляются трещины и сколы. Работать таким рубанком становится небезопасно, но он полностью соответствует запросам на создание фуговального станка. Все что нужно сделать — перевернуть рубанок и в таком виде закрепить его в предварительно подготовленном верстаке.

Выбор модели электрорубанка — один из важных моментов при сборке станка. Большинство моделей имеют ширину строгания 82 мм, что вполне удовлетворяет запросы для домашнего использования. Более дорогие и мощные рубанки оборудованы валом на 100 или 110 мм. В последнем случае такие параметры позволяют прогонять через инструмент доски и брусья шириной в 10 см, не оставляя при этом необработанных участков.

Стоит обратить внимание на дополнительные функции электрорубанка: некоторые модели уже с завода оборудованы специальными приспособлениями, которые позволяют превратить инструмент в полноценный фуговальный станок. Такой рубанок можно фиксировать подошвой вверх, безопасность работы при этом обеспечивается подпружиненным защитным кожухом.

Если возникла потребность обработки материалов, ширина которых превышает 110 мм, то электрорубанком делать это будет весьма неудобно, так как доску придется прогонять несколько раз, что увеличивает затраты времени и снижает точность работы. В таком случае стоит рассмотреть возможность сборки мощного фуганка, основными составляющими частями которого будут выступать отдельный вал и мощный электрический мотор. Хотя стоимость вала зачастую составляет больше половины от цены всех материалов, но имея в арсенале такой инструмент, вы уже не будете ограничены в своих возможностях, касающихся деревообработки.

Схема конвеерного механизма фуговального станка.

Ширина строгания полноценного фуганка, оборудованного валом, находится в диапазоне от 25 до 85 см и больше, но при этом нужно учитывать тот факт, что увеличение данного параметра влечет за собой рост энергопотребления двигателя.

Оптимальная мощность двигателя зависит от нескольких параметров:

  • ширина вала;
  • количество ножей;
  • ширина обрабатываемых пиломатериалов.

Зависимость прямая: чем большее значение имеют перечисленные параметры, тем выше должна быть мощность двигателя. Для домашних станков хорошо зарекомендовали себя двигатели на 1.5-2 кВт. Скорость вращения вала таких станков составляет 4-4.5 тыс. оборотов в минуту, ширина обрабатываемого материала — 25-40 см.

Сборка фуговального станка

Сборка фуганка осуществляется в несколько этапов. Сначала следует собрать корпус верстака, в который впоследствии будет вмонтирован электрорубанок. Корпус имеет вид обычного деревянного ящика без дна. Сверху его накрывают толстым листом фанеры, в котором прорезывается отверстие для установки рубанка. Фанера будет нести на себе вес инструмента, а для работы с материалом ее необходимо покрыть еще двумя листами, толщина которых будет отличаться на 1-2 мм. Они устанавливаются по правую и левую стороны от рубанка. Тонкая фанера при этом играет роль подающего стола, а толстая фанера — принимающего.

Конструкция фуговального стола.

Принцип взаимодействия подающего и принимающего столов предельно прост: пиломатериал, продвигаясь по одной половине верстака, доходит до рубанка, при этом с него снимается слой стружки толщиной 1-2 мм. Уже обработанная древесина одним концом попадает на принимающую часть стола, где занимает устойчивую позицию, давая тем самым возможность остальной части доски пройти над рубанком. Кроме функции поддержки это обеспечивает снижение вибрации и дает возможность обеспечить надежный упор при работе.

Собрать фуговальный станок с валом немного сложнее, но при наличии опыта также не займет много времени. Состоит такой станок из аналогичных деталей — корпуса, подающего и принимающего стола, отделения для сбора стружки. Не лишним в такой модели самодельного устройства будет редуктор скоростей, который позволит снижать скорость вращения вала для прохождения проблемных участков — значительных неровностей, сучков, и т.п. Большое значение имеет расчет и точная подгонка всех элементов корпуса друг к другу, обеспечение надежного крепления двигателя и идеальное выравнивание рабочих столов.

Меры обеспечения безопасности при работе

Фуганок, в силу сочетания опасных факторов — высокой скорости вращения вала и наличия острых лезвий, относится к потенциально травмоопасному оборудованию. Работа с ним предполагает четкое соблюдение ряда правил техники безопасности. Особенно это касается самодельных инструментов: неправильный расчет элементов, которые их составляют, часто приводит к фатальным последствиям. Чтобы избежать проблем в работе с фуговальным станком, нужно придерживаться таких требований:

Приемы строгания.

  1. Прежде чем начать работу, нужно подождать, пока вал не наберет максимальную скорость.
  2. Ни в коем случае нельзя производить осмотр рабочего инструмента, его смазывание или очистку от стружки во время работы. Для этого нужно остановить станок, обесточить его и только тогда приступать к обслуживанию.
  3. При обработке мелких деталей, длина которых не превышает 40 см, а ширина — 5 см, следует пользоваться специальным вертикальным упором. Он имеет вид толстой доски, которая неподвижно крепится к подающему рабочему столу.
  4. Для повышения безопасности работы, вал фуганка можно оборудовать специальной защитной заслонкой. При поступательном движении материала она отодвигается, а после окончания обработки возвращается в начальную позицию при помощи системы пружин. Лезвия вала при этом остаются закрытыми от случайного контакта.
  5. Большое значение имеет освещение — все работы нужно проводить при свете мощной лампы, либо на улице.

Соблюдение этих простых правил поможет сделать вашу работу не только быстрой, но и полностью безопасной.

Заключение по теме

Фуганок — это мощный инструмент, который предоставляет своему хозяину широчайшие возможности при работе с древесиной.

Стоимость такого приспособления, изготовленного своими руками, в несколько раз ниже от заводских аналогов, а набор функций и надежность при правильном подходе к проектированию практически не отличается. .

Самодельный фуганок своими руками

Что нужно для того, чтобы изготовить самодельный фуганок своими руками? Сначала нужно определиться разновидностями этого инструмента.

Фуганок бывает трех типов.

  1. Первый — ручной, напоминает удлиненный рубанок.
  2. Второй — электрорубанок, выглядит как циркулярная пила с горизонтальным ножом.
  3. И третий — фуговальный станок.

Основные его части — статина и фуговальный вал.

Как сделать фуганок своими руками?

Предлагаемый вариант фуганка позволит с легкостью обрабатывать заготовки длиной более 60 см.Основой этого деревообрабатывающего станка является ручной электрический рубанок российского производства — Интерскол.

Электроинструмент был несколько модифицирован. К примеру, были убраны родные подошвы. И дополнительно прорезаны отверстия в пластиковом корпусе для более легкого выхода стружки из рубанка.

Для создания фуганка потребуется стол, к которому будет снизу крепиться электрический рубанок.Основа столешницы станка изготовлена из двух спаянных друг с другом уголков. Общая длина рабочей поверхности составляет 130 см.

На фото видны отверстия, при помощи которых впоследствии будет прикреплен рубанок.

1) Для точной и качественной обработки древесины, необходим упор. Он должен быть перпендикулярно приварен к рабочей поверхности. Такой же упор приваривается и с другой стороны.

2) Затем к приваренным упорам можно прикручивать направляющую. В качестве направляющей можно использовать ровные доски. В нашем случае это кусок ДСП.

Очень важным моментом является то, что подающая и принимающая части стола находятся на разных уровнях. А точнее – вся подающая часть ниже на 1 мм. Эта разница позволяет срезать с заготовки слой, толщиной 1 мм. Подающая и принимающая части между собой соединены двумя деталями по бокам. Соединительные детали в нашем случае — это разрезанный швеллер.

Стол собирается воедино при помощи сварки электродами. Электроды использовались 2.5 мм, чтобы не прожечь металл насквозь. Сварка производилась точечная, прихватами.

Станок стоит на 3-х ножках. С одной стороны две тонких ножки из металлических труб, а с другой стороны ножка потолще. Для ответа на вопрос, почему именно 3 ножки необходимо вспомнить геометрию. Ведь через любые три точки можно провести плоскость. Станок с тремя ножками будет устойчиво стоять даже на неровном полу, в то время как четвероногий станок в этом случае будет шататься.

А для того, чтобы весь станок не развалился, по двум диагоналям были приварены две металлические трубы. Так была увеличена прочность конструкции.

После того как стол собран и готов, можно заняться прикреплением электроинструмента. В качестве соединительных элементов используются стандартные монтажные шурупы. Ими была прикреплена родная подошва.Рубанок крепится снизу. Для более плотного прилегания можно использовать компенсирующую прокладку. На фото отчетливо видно, что прокладка добавляет толщины.

Прислонив рубанок к нижней части и совместив болты с дырками, можно заворачивать монтажные болты. Их следует надежно завернуть. Чтобы рубанок впоследствии не отвалился.Теперь можно включать собранный самодельный фуганок и смело работать на нем.

Видео: самодельный фуганок.

Видео: вторая часть.

Видео: третья часть.

metmastanki.ru

Как сделать фуговальный станок по дереву

Работа по дереву не относится к самым сложным. Поэтому ее выполняют не только в промышленных масштабах, но и дома. Многие умельцы умудряются делать из дерева различные предметы: стулья, окна и прочее. Достигается это путем процесса, который получил название строгание.

Станок для фугования

Отличным помощником в этом процессе является специальный инструмент – фуговальный станок. Его можно найти во многих строительных магазинах. Представлен он в большом ассортименте. Изделия отличаются своими размерами и другими характерными особенностями.


Станок для фугования

Также стоит отметить, что стоимость такого инструмента немаленькая. В связи с этим многие ищут способы сделать его самостоятельно. Как показывает практика, это вполне реально. Причем полученный станок не будет уступать по качеству купленному.

Преимущества станка

Обработка дерева предусматривает применение разного оборудования. Каждый из них отвечает за выполнение определенного этапа работы.


Самодельный станок

Как показывает практика, самый востребованный инструмент – это фуговальный станок. И это неудивительно. Ведь он имеет много достоинств.

К главным относят:

  • Широкая область применения. Используется для выполнения различных задач;
  • Стоимость инструмента. На рынке можно найти недорогие его варианты, а при желании можно изготовить самостоятельно. Чего нельзя сказать о многом другом оборудовании.

Применение стонка

Данный станок используется для обработки массивных брусьев. Также его применяют при работе с небольшими досками. Например, при изготовлении стульев, столов и прочего. Он удобен и надежен в работе, прост в использовании и не требует специального ухода.


Подготовка деревянной поверхности

Предназначен станок непосредственно для подготовки деревянной поверхности к дальнейшей обработке. Причем она проводится максимально точно. Другими словами, инструмент позволяет криволинейно обстругать деталь. Выполняется эта процедура на кромках или плоскостях. Кроме этого, его используют при снятии фаски на изделиях под определенным углом.

Как сделать?

Сделать фуговальный станок по дереву своими руками несложно. Главное, грамотно подойти к работе. Это позволит получить прочный, качественный и точный станок. Причем его срок службы будет максимально длительным. Замена инструмента потребуется лишь в том случае, если понадобится более современная модель станка.


Чертеж станка

Изготовление инструмента состоит из разных этапов работ, которые взаимосвязаны между собой, причем каждый из них играет свою важную роль. Для начала потребуется изучить особенности станка. После этого подготовить чертеж будущего оборудования. Сделать это можно самостоятельно или обратиться к специалистам.

Чертеж фуговального станка показан на фото. Он состоит из нескольких основных элементов. К ним относят станину, вал, нож, ролик, двигатель электрического типа, который обеспечивает устройству вращательные движения, столы, упорный конек.

Чертеж должен содержать много информации. Для начала о том, как будет выглядеть будущая установка, и какое должно быть расстояние между элементами. В итоге это позволит определить количество вращений, которое получится при выходе. Кроме этого, расскажет про увеличение мощности.

Фабричный фуговальный станок по дереву, например, фуговальный станок по дереву Jet – это несложная конструкция. При ее изготовлении стоит учесть много нюансов. Главный заключается в материалах, которые используются. Для фуганка хорошо подходит металлопрофиль. Его вес маленький, поэтому работать с ним просто.

Кроме этого, важно учитывать распределение нагрузки, которая оказывается на станок. Это является гарантией его устойчивости. Детали прочно фиксируются в необходимом положении. Механизм, который крепится на станину, имеет большую нагрузку. Это должно учитываться при обработке материала.

Чтобы соединить все элементы, используют сварку. Она обеспечивает прочное их крепление. Если станок будет переноситься, то он должен легко разбираться. В таком случае лучше отдать предпочтение резьбовому соединению. Если говорить о надежности, то такая конструкция немного уступает предыдущей. Главный недостаток сварки заключается в том, что установка будет неразборной.

Установка фуговального станка имеет также много моментов. Только при их соблюдении конструкция будет работать качественно и долго. Первое, что необходимо учесть, – это то, что она крепится максимально ровно. Достичь этого поможет уровень. Необходимо строго выдерживать его параметры.

Как установить вал с ножом?

Установка вала с ножом – ответственная работа. От качества ее выполнения зависит работа всей установки. Поэтому к ней необходимо подходить максимально ответственно. Любой фуганок состоит из барабана с ножами, которые располагаются на его поверхности, как показано на фото, приведенном ниже. При вращении он выполняет основную задачу установки – снимает дерево с поверхности заготовки.

Подобная установка имеет свои особенности. Барабан, который крепится, состоит из нескольких частей. Сюда относят подшипники, режущий элемент и вал, устанавливаемый в центре. В комплекте они образуют единый вал. Причем лезвия потребуется покупать, так как сделать их своими руками невозможно.

Установка барабана проводится посредством подшипников. Они обеспечивают прочное и надежное крепление. Кроме этого, стоит уделить особое внимание механизму с лезвием. Он располагается на основании. Крепиться должен прочно, потому что здесь отмечена вся нагрузка устройства. Что касается выхода вала, то на нем крепится ролик, на котором в будущем будет размещен ремень. Данная деталь может быть изготовлена самостоятельно. Главное, чтобы профили элемента и ремня совпали.

Как сделать бытовой фуговальный станок по дереву, можно посмотреть на видео. Оно приведено внизу. В нем наглядно показан весь процесс от начала до конца. При этом учтены его особенности и тонкости. Это отличный помощник при изготовлении установки своими руками.

metall.trubygid.ru

ФУГОВАЛЬНЫЙ СВОИМИ РУКАМИ | Резьба по дереву, кости и камню

Раздел:

дата публикации 05.08.2013 г. в 13:39

  • 32255 просмотров
  • избрали (2)

Фуговальный станок предназначен для снятия фасок под углом и прямолинейного одностороннего строгания изделий из древесины по плоскости. Представляю для всеобщего рассмотрения и обсуждения малогабаритного самодельного фуговального станка.

Выполнив универсальный в использовании рейсмус своими руками, можно будет существенно упростить обработку пиломатериалов, сэкономив на покупке профессионального инструмента. Рейсмусы используются для строгания пиломатериалов и придания поверхностям идеальной ровной формы. Самодельные станки отличаются универсальностью в использовании, позволяя гарантировать качественную обработку пиломатериалов и придание им необходимой формы.

Описание инструмента

Рейсмусы — это станки для обработки древесины , которые позволяют осуществлять строгание выравнивание поверхности пиломатериалов с выполнением досок заданной толщины. Такая обработка древесины выполняется при использовании пиломатериалов в строительстве и изготовлении из них различных конструкций. Строгальное оборудование востребовано на рынке и пользуется популярностью у обычных домовладельцев, которые самостоятельно занимаются строительством на даче и в собственном доме.

Самостоятельно изготовленные рейсмусы отличаются простотой конструкции, что позволяет выполнить их, используя в качестве основы электрорубанок, болгарки и другой аналогичный электроинструмент. Необходимо лишь позаботиться о наличии соответствующей схемы, придерживаться которой следует при выполнении самодельного оборудования.

Преимущества самодельных станков

Фуговальный станок своими руками отличается универсальностью использования. Функциональных возможностей такого оборудования будет достаточно для качественной обработки древесины. На самодельных станках можно не только строгать пиломатериалы, но и выполнять финишную обработку досок, придавая им необходимую толщину и идеально ровную поверхность.

К преимуществам изготовленных своими руками рейсмусов можно отнести следующее:

Для изготовления самодельного рейсмуса своими руками можно использовать электрорубанок, на основе которого выполняется станок, позволяющий осуществлять качественную обработку древесины, в том числе строгание, обработку кромок и снятие фаски. Необходимо лишь подобрать качественный проект изготовления самодельного рейсмуса, что и станет залогом выполнения надежного и универсального в использовании оборудования.

В интернете можно найти различные схемы исполнения самодельных фуганков, которые отличаются функциональностью и простотой в изготовлении. В последующем следует придерживаться имеющейся на руках схемы, подбирая соответствующие компоненты и правильно собирая станок, функционал которого будет полностью отвечать требованиям домовладельцев.

Необходимые материалы

Существует множество вариантов изготовления самодельных строгальных станков, которые будут отличаться своей основой. Проще всего такой инструмент выполнить на основе электрорубанка или электролобзика.

Для выполнения рейсмуса потребуется следующее:

Фанера и брус потребуются для изготовления основы станка и ручного стола, на который в последующем будет крепиться электрорубанок и другие элементы, отвечающие за функционал и безопасность использования оборудования.

Необходимо использовать качественную древесину, которую дополнительно рекомендуется обработать пропитками от гниения.

Пошаговая инструкция

Изготовление рейсмуса не представляет сложности, поэтому с выполнением такого оборудования справится практически каждый.

Необходимо будет выполнить следующую работу:

Это самая простая конструкция рейсмуса, выполнить которую можно в домашних условиях. В сети можно найти различные чертежи рейсмуса из электрорубанка своими руками, которые будут отличаться своим функционалом и способом изготовления.

В последующем можно модернизировать выполненную базовую конструкцию станка, добавив дополнительные инструменты, что расширяет функциональные возможности оборудования.

Безопасное в использовании оборудование

Выполняя любой деревообрабатывающий самодельный станок, необходимо позаботиться о безопасности работы на оборудовании. Фреза по возможности должна быть закрыта защитными приспособлениями, а работа на станке, где рабочий режущий элемент не имеет какой-либо защиты, запрещается. Большинство самодельных схем изготовления рейсмуса имеют качественную защиту электрорубанка, что позволяет исключить травмы при работе с таким оборудованием.

  • Работая с самодельным инструментом, необходимо использовать защитные очки и рабочие перчатки. В особенности последние потребуются при работе с грубыми плотными заготовками, когда отмечается биение самодельного рейсмуса из электрорубанка при обработке материала.
  • Используемые шпильки не должны иметь трещин, дефектов и повреждений. При обнаружении трещин и повреждений следует заменить дефектные части станка.

При соблюдении простейших мер безопасности работа на рейсмусе не будет представлять какой-либо сложности, а сам станок прослужит в течение многих лет. на самодельных станках можно будет выполнять качественную обработку древесины, сэкономив на приобретении промышленных фрезеров.

Знание правил работы на рейсмусе позволит повысить качество обработки пиломатериалов, избавив домовладельца от каких-либо сложностей с эксплуатацией сделанного им инструмента.

Правила работы следующие:

Правильно собранный рейсмусный фрезер на основе электрорубанка по функциональным возможностям, эффективности и производительности не будет уступать дорогому заводскому оборудованию. Потребуется лишь отыскать в интернете качественную схему изготовления рейсмуса и в последующем следовать чертежам, собирая электрический станок. Проще всего такой инструмент выполнить на основе электрического рубанка, который монтируется на фанерной основе. Простейшей рейсмус, изготовленный самостоятельно, будет отличаться функциональностью в использовании, гарантируя качественную обработку древесины.

Все фото из статьи

Обработка древесины часто подразумевает снятие с нее определенного слоя. Сделать это можно вручную, но лучше всего использовать специальный механизм. Если вам нравится изготавливать из древесных заготовок различные изделия, вам просто необходимо приобрести или сконструировать бытовой строгальный станок по дереву. Сегодня будем разбираться именно со вторым случаем.

Возможности оборудования

Что можно сделать с помощью строгального станка:

  • разную мебель для дачи и квартиры;
  • забор;
  • лестницу; (См. также статью .)
  • подготовить облицовку;
  • обновить старую потемневшую от времени древесину.

На фото — один из вариантов многофункционального станка по дереву с консольным размещением двигателя со стороны циркулярной пилы

Делаем строгальный станок самостоятельно

Как и любое оборудование, где используются вращающиеся детали, и состоящее из нескольких компонентов, в изготовлении оно довольно сложное. Очень хорошо, если у вас есть некоторый опыт работы на нем, который весьма пригодится при проектировании и осуществлении задуманного.

Фактически будем конструировать мини-комплекс, где можно будет древесину:

  • пилить вдоль и поперек волокон, для чего понадобится циркулярная пила;
  • строгать;
  • шлифовать и ;
  • точить;
  • сверлить.

Состоять оборудование будет из 2-х станков:

  1. Циркулярная пила с фуганком .
  2. Токарно-сверлильный .

При этом первый будет являться своеобразной опорой второго. Нас больше интересует первый, поэтому ниже в статье речь пойдет именно о нем.

Схема

  1. Будет использоваться агрегатная компоновка — циркулярная пила и фуговочные ножи размещены на одном валу ротора.
  2. Удастся максимально упростить оборудование и увеличить его функциональность.
  3. В этом случае размещение основных узлов и агрегатов максимально рационально.

Увы, но сделать станок только из деталей, изготовленных своими руками, не получится, поэтому придется привлекать профессионалов с их станочным парком. Главным образом это касается основного вала и посадочных мест для подшипников.

Но, никто не запрещает вам приспосабливать к нему имеющиеся в хозяйстве детали, когда принадлежавшие другим механизмам, к примеру, станину от швейной машинки. Причем нередко удается это сделать без какой-либо особой переделки последней.

Рассмотрим детали оборудования:

Станина Вам понадобится швеллер №5 с толщиной стенкой 8-10 мм.

Из него нужно будет сделать:

  • поперечины;
  • царги;
  • дистанционные подложки.

Изготовить ее и раму можно разборную, используя болты, или сделать ее монолитной с помощью сварочного аппарата.

Ножи и пила Для фугования вам понадобятся специальные ножи из прочной стали, которые следует болтами надежно зафиксировать в пазах основного вала. Распил досок и брусов проводится циркулярной пилой с победитовыми напайками.
Ротор Самая важная деталь оборудования. К нему крепят ножи, пилу, фрезу, сверло, долбежку или диск для полировки. Как сказано выше, изготовление детали лучше доверить профессиональному токарю, которому нужно дать правильно сделанный чертеж.
Плиты Используется три рабочих стола:
  • два для работы с фугованием;
  • один для циркулярной пилы.

Толщина столов не менее 5 мм. Для регулировки используются прокладки, но можно приделать и резьбовой механизм. На плите для циркулярки следует подготовить место для направляющей планки, которая очень облегчит процесс резания. Ширина между ней и циркулярной пилой будет размером отпила.

Совет: гайка на роторе должна быть с правой резьбой, тогда во время работы будет производиться ее самозатяг.

Привод

  1. Для нормальной работы такого оборудования необходимо приобрести трехфазный электродвигатель на 380 В мощностью не менее 3 кВт.
  2. Работа основного вала будет осуществляться с помощью двухручьевого ремня клинообразной формы.
  3. Прикрепить двигатель можно консольно, закрепив внутри рамы, что решит проблему необходимой натяжки ремня. Также следует рассмотреть стационарный способ, но тогда нужно сделать салазки для его регулировки.

  1. Чем выше скорость рабочего вала, тем чище будет обработка древесины. Поэтому следует использовать два шкива разного диаметра, причем больший должен быть на двигателе.
  2. Питание мотора подведите по 4-х жильному кабелю, проведя все мероприятия по заземлению оборудования. Включение станка следует проводить с помощью автомата, который в случае замыкания или перегрузок мгновенно отключит его.

  1. Следует периодически проводить профилактические работы оборудования:
    • шприцевать подшипники;
    • проверять надежность крепления ножей;
    • оценивать состояние зубьев циркулярной пилы;
    • осматривать ремни;
    • проверять электрокабель.
  1. Не забывайте, что данного оборудование опасно во время работы из-за вращающихся деталей, поэтому их следует закрывать кожухом.
  2. Во время работы будьте предельно внимательны и соблюдайте правила ТБ.
  3. В процессе строгания и резки не стоит применять излишнюю силу, чтобы ускорить процесс.

  1. Установите над рабочим местом хорошее освещение, а пространство возле станка не захламляйте ненужными вещами.
  2. Обратите внимание на поверхность пола – она не должна быть скользкой.

Совет: используйте резиновые ковры или транспортерную ленту, чтобы предотвратить несчастный случай.

  1. Желательно работать вдвоем, если приходиться строгать длинные заготовки – один на подаче, второй на приеме.
  2. Если приходится срезать большой слой, чаще убирайте стружку со стола или используйте пылеотсос.

Изготовление фуганка на деревянной станине

Инструкция ниже расскажет все поэтапно:

  1. Приготовьте двигатель и основной вал.

  2. Нарисуйте модель на компьютере или от руки.

  3. Начертите детали оборудования с соблюдением масштаба.

  4. Приготовьте место для подшипников ротора.

  5. Установите двигатель и ротор на станину и соедините их ремнем.

  6. Изготовьте механизм для стола подачи, который может подниматься и опускаться.

  7. Установите стол подачи из березовой фанеры.

  8. Прикрепите сверху стальные пластины.

  9. Станок готов.

Вывод

Строгальный станок лучше всего сделать многофункциональным, чтобы можно было не только фуговать заготовки, но и резать их, сверлить, долбить, а также полировать. Основной элемент – главный вал, следует заказать профессиональному токарю. Мощность электродвигателя должна быть примерно 3 кВт при 1500 об/мин, а для более качественной обработки деталей следует установить шкивы на двигатель и ротор разного диаметра.

Рама станка должна быть массивной и надежной, для чего используйте швеллер №5 с толщиной стенки 8-10 мм, хотя это может быть и дерево. Обязательно все вращающиеся элементы должны быть закрыты кожухом. Видео в этой статье даст возможность найти дополнительную информацию по вышеуказанной теме.

Что нужно для того, чтобы изготовить самодельный фуганок своими руками? Сначала нужно определиться разновидностями этого инструмента.

Фуганок бывает трех типов.

  1. Первый – ручной, напоминает удлиненный рубанок.
  2. Второй – электрорубанок, выглядит как циркулярная пила с горизонтальным ножом.
  3. И третий – фуговальный станок.

Основные его части – статина и фуговальный вал.

Как сделать фуганок своими руками?

Предлагаемый вариант фуганка позволит с легкостью обрабатывать заготовки длиной более 60 см.Основой этого деревообрабатывающего станка является ручной электрический рубанок российского производства – Интерскол.

Электроинструмент был несколько модифицирован. К примеру, были убраны родные подошвы. И дополнительно прорезаны отверстия в пластиковом корпусе для более легкого выхода стружки из рубанка.

Для создания фуганка потребуется стол, к которому будет снизу крепиться электрический рубанок.Основа столешницы станка изготовлена из двух спаянных друг с другом уголков. Общая длина рабочей поверхности составляет 130 см.

На фото видны отверстия, при помощи которых впоследствии будет прикреплен рубанок.

1) Для точной и качественной обработки древесины, необходим упор. Он должен быть перпендикулярно приварен к рабочей поверхности. Такой же упор приваривается и с другой стороны.

2) Затем к приваренным упорам можно прикручивать направляющую. В качестве направляющей можно использовать ровные доски. В нашем случае это кусок ДСП.

Очень важным моментом является то, что подающая и принимающая части стола находятся на разных уровнях. А точнее – вся подающая часть ниже на 1 мм. Эта разница позволяет срезать с заготовки слой, толщиной 1 мм. Подающая и принимающая части между собой соединены двумя деталями по бокам. Соединительные детали в нашем случае – это разрезанный швеллер.

Стол собирается воедино при помощи сварки электродами. Электроды использовались 2.5 мм, чтобы не прожечь металл насквозь. Сварка производилась точечная, прихватами.

Станок стоит на 3-х ножках. С одной стороны две тонких ножки из металлических труб, а с другой стороны ножка потолще. Для ответа на вопрос, почему именно 3 ножки необходимо вспомнить геометрию. Ведь через любые три точки можно провести плоскость. Станок с тремя ножками будет устойчиво стоять даже на неровном полу, в то время как четвероногий станок в этом случае будет шататься.

А для того, чтобы весь станок не развалился, по двум диагоналям были приварены две металлические трубы. Так была увеличена прочность конструкции.

После того как стол собран и готов, можно заняться прикреплением электроинструмента. В качестве соединительных элементов используются стандартные монтажные шурупы. Ими была прикреплена родная подошва.Рубанок крепится снизу. Для более плотного прилегания можно использовать компенсирующую прокладку. На фото отчетливо видно, что прокладка добавляет толщины.

Прислонив рубанок к нижней части и совместив болты с дырками, можно заворачивать монтажные болты. Их следует надежно завернуть. Чтобы рубанок впоследствии не отвалился.Теперь можно включать собранный самодельный фуганок и смело работать на нем.

Видео: самодельный фуганок.

Видео: вторая часть.

Видео: третья часть.

Зачастую обработка древесины проводится путем строгания. Строгание – процесс с прямолинейной подачей дерева в зону резания, когда плоскость резания, поверхность резания и обработанная поверхность совпадают. Строгальный станок имеет вал с ножами, которые установлен на станине и движется вокруг своей оси. При этом заготовка совершает возвратно-поступательное движение. Большой популярностью пользуется фуговальный станок. Подобный станок по дереву используется в домашних условиях на протяжении последних нескольких лет. Промышленные модели подобного оборудования имеют достаточно большую стоимость, но можно сделать и самодельный фуганок, которые также можно использовать при обработке дерева.

Основные узлы

Прежде чем сделать самодельный фуганок нужно создать чертежи и разобраться с основными элементами, которые будут входить в схему. Как правило, строгальный станок состоит из следующих основных элементов:

  1. станины;
  2. вала с ножом;
  3. ролика;
  4. электродвигателя, от которого подается вращение;
  5. нескольких столов;
  6. упорного конька.

Создаваемый чертеж самодельного фуганка должен содержать информацию о том, на каком расстоянии устанавливается электродвигатель с роликом и вал с ножами. Схема определяет то, насколько будет уменьшено количество вращений на выходе и увеличена мощность.

Изготавление

Изготавливаем станину

Основанием для станка становится станина. Сделать ее можно своими руками с учетом нижеприведенных моментов:

  1. Больше всего для создания станины самодельного фуганка подходит металлопрофиль. Он обладает небольшим весом, прост в демонтаже.
  2. При создании чертежа следует учитывать то, что конструкция должна распределять оказываемую нагрузку, быть устойчивой.
  3. Все элементы должны быть прочно закреплены. Механизм, устанавливаемый на станину, с учетом обрабатываемого материала оказывает существенную нагрузку.
  4. Крепление элементов между собой проходит сваркой или резьбовыми соединениями. Если нужно, чтобы самодельный фуганок был мобильный и транспортировался при необходимости, тогда нужно выбирать резьбовое соединение. Сварка более надежная, но конструкция будет неразборной.

Стоит учитывать, что фуговальный станок должен устанавливаться ровно. Поэтому при соединении всех элементов строго выдерживается уровень.

Установка вала с ножами

Самодельный фуганок, как и промышленный вариант исполнения, имеет барабан ножами на поверхности, который при вращении проводит снятие дерева с поверхности заготовки. К особенностям установки этого элемента отнесем:

  1. Барабан представляет собой механизм, который состоит из двух подшипников, лезвия и центрального вала, на который передается вращение.
  2. Сделать лезвиями своими руками практически невозможно, так как для этого нужен токарные и вертикально-фрезерный станок.
  3. Барабан устанавливается на станину через подшипники, которые имеют специальные крепления.
  4. Механизм с лезвиями должен прочно крепится к основанию, так как именно на этом узле концентрируется вся нагрузка.
  5. На конце выходного вала должен быть установлен ролик для ремня. При этом изготовить его можно самостоятельно. Подбирать профиль этого элемента следует под профиль ремня.

Многие чертежи имеют схему, при которой лезвия на оси устанавливается в центральной части станины.

Стол

Конструкция имеет два стола, которые расположены на противоположенных сторонах барабана. Сложность их изготовления заключается в том, что механизм крепления должен жестко фиксировать поверхность. Фуговальный станок, созданный своими руками, должен иметь гладкую поверхность столов. Это связано с тем, что подача дерева будет проводится при сильном прижиме. Если между столом и заготовкой возникает сильное трение, то обработка существенно затрудняется.

Кроме этого следует учитывать тот момент, что стол должен выставляться по уровню относительно барабана с лезвиями. При этом высота должна регулироваться, для чего устанавливается специальные механизм. Своими руками можно создать подобный механизм регулировки путем использования резьбового соединения.

Еще одним важным моментом можно назвать то, что стол должен иметь ширину и длину согласно тому, какие заготовки будут подаваться. Сделать можно также разборный механизм своими руками.

Установка двигателя с приводом

Вращение режущего инструмента происходит от электрического двигателя. При рассмотрении рекомендаций по установке электродвигателя рассмотрим следующие моменты:

  1. Достаточно важно правильно выбрать тип электродвигателя и его мощность. Строгальный самодельный фуганок за один проход может снимать достаточно большой слой материала. Для бытового использования подойдет электродвигатель мощностью более 1 кВт. В последнее время большой популярностью пользуются модели, которые питаются от 220 В.
  2. Станок будет работать правильно в том случае, если шкив электродвигателя будет находится в одной плоскости с шкивом барабана. Сделать это достаточно сложно, нужно использовать измерительные инструменты и уровень.
  3. Важно правильно подобрать диаметры шкивов. Разность диаметров позволяет уменьшить количество оборотов на выходе, что значительно повышает тяговую силу.
  4. Ремень должен быть хорошо натянут. Стоит учитывать, что они производятся согласно установленным стандартам и имеют определенную длину. Поэтому расстояние между шкивами тщательно вымеряется.
  5. Рекомендуется создавать посадочное место на самодельном фуганке для электродвигателя с возможностью регулировки его положения. Этот позволит проводить натяжение ремня в случае, когда его длина увеличилась из-за износа.

Особое внимание уделяют безопасности самодельного фуганка. Электродвигатель станка должен иметь заземление не через станину, так как при определенных обстоятельствах возможно поражение током.

Жесткий упор

Последним конструктивным элементом, который также можно создавать своими руками, является жесткий упор. Он необходим для выдерживания прямолинейного движения заготовки вдоль стола. Для этого мастери во время подачи заготовки в продольном направлении также оказывает поперечное усилие. Упор устанавливается на дальнем краю стола, своими руками его можно сделать из обычного куска дерева, для чего достаточно повысить качество поверхности для минимальной степени шероховатости.

В заключение отметим, что самодельный фуганок делают как можно более безопасным, так как он имеет большое количество вращающихся элементов. Для этого из дерева или пластика можно создать специальный кожух, который закроет электродвигатель, ролики и ремень. Также нужно обращать внимание на то, что самодельный фуганок должен иметь жесткую установку.

Бытовой фуговальный станок по дереву своими руками

Работа по дереву не относится к самым сложным. Поэтому ее выполняют не только в промышленных масштабах, но и дома. Многие умельцы умудряются делать из дерева различные предметы: стулья, окна и прочее. Достигается это путем процесса, который получил название строгание.

Станок для фугования

Отличным помощником в этом процессе является специальный инструмент – фуговальный станок. Его можно найти во многих строительных магазинах. Представлен он в большом ассортименте. Изделия отличаются своими размерами и другими характерными особенностями.

Станок для фугования

Также стоит отметить, что стоимость такого инструмента немаленькая. В связи с этим многие ищут способы сделать его самостоятельно. Как показывает практика, это вполне реально. Причем полученный станок не будет уступать по качеству купленному.

Преимущества станка

Обработка дерева предусматривает применение разного оборудования. Каждый из них отвечает за выполнение определенного этапа работы.

Самодельный станок

Как показывает практика, самый востребованный инструмент – это фуговальный станок. И это неудивительно. Ведь он имеет много достоинств.

К главным относят:

  • Широкая область применения. Используется для выполнения различных задач;
  • Стоимость инструмента. На рынке можно найти недорогие его варианты, а при желании можно изготовить самостоятельно. Чего нельзя сказать о многом другом оборудовании.

Применение стонка

Данный станок используется для обработки массивных брусьев. Также его применяют при работе с небольшими досками. Например, при изготовлении стульев, столов и прочего. Он удобен и надежен в работе, прост в использовании и не требует специального ухода.

Подготовка деревянной поверхности

Предназначен станок непосредственно для подготовки деревянной поверхности к дальнейшей обработке. Причем она проводится максимально точно. Другими словами, инструмент позволяет криволинейно обстругать деталь. Выполняется эта процедура на кромках или плоскостях. Кроме этого, его используют при снятии фаски на изделиях под определенным углом.

Как сделать?

Сделать фуговальный станок по дереву своими руками несложно. Главное, грамотно подойти к работе. Это позволит получить прочный, качественный и точный станок. Причем его срок службы будет максимально длительным. Замена инструмента потребуется лишь в том случае, если понадобится более современная модель станка.

Чертеж станка

Изготовление инструмента состоит из разных этапов работ, которые взаимосвязаны между собой, причем каждый из них играет свою важную роль. Для начала потребуется изучить особенности станка. После этого подготовить чертеж будущего оборудования. Сделать это можно самостоятельно или обратиться к специалистам.

Чертеж фуговального станка показан на фото. Он состоит из нескольких основных элементов. К ним относят станину, вал, нож, ролик, двигатель электрического типа, который обеспечивает устройству вращательные движения, столы, упорный конек.

Чертеж должен содержать много информации. Для начала о том, как будет выглядеть будущая установка, и какое должно быть расстояние между элементами. В итоге это позволит определить количество вращений, которое получится при выходе. Кроме этого, расскажет про увеличение мощности.

Советы

Фабричный фуговальный станок по дереву, например, фуговальный станок по дереву Jet – это несложная конструкция. При ее изготовлении стоит учесть много нюансов. Главный заключается в материалах, которые используются. Для фуганка хорошо подходит металлопрофиль. Его вес маленький, поэтому работать с ним просто.

Кроме этого, важно учитывать распределение нагрузки, которая оказывается на станок. Это является гарантией его устойчивости. Детали прочно фиксируются в необходимом положении. Механизм, который крепится на станину, имеет большую нагрузку. Это должно учитываться при обработке материала.

Чтобы соединить все элементы, используют сварку. Она обеспечивает прочное их крепление. Если станок будет переноситься, то он должен легко разбираться. В таком случае лучше отдать предпочтение резьбовому соединению. Если говорить о надежности, то такая конструкция немного уступает предыдущей. Главный недостаток сварки заключается в том, что установка будет неразборной.

Установка фуговального станка имеет также много моментов. Только при их соблюдении конструкция будет работать качественно и долго. Первое, что необходимо учесть, – это то, что она крепится максимально ровно. Достичь этого поможет уровень. Необходимо строго выдерживать его параметры.

Как установить вал с ножом?

Установка вала с ножом – ответственная работа. От качества ее выполнения зависит работа всей установки. Поэтому к ней необходимо подходить максимально ответственно. Любой фуганок состоит из барабана с ножами, которые располагаются на его поверхности, как показано на фото, приведенном ниже. При вращении он выполняет основную задачу установки – снимает дерево с поверхности заготовки.

Подобная установка имеет свои особенности. Барабан, который крепится, состоит из нескольких частей. Сюда относят подшипники, режущий элемент и вал, устанавливаемый в центре. В комплекте они образуют единый вал. Причем лезвия потребуется покупать, так как сделать их своими руками невозможно.

Установка барабана проводится посредством подшипников. Они обеспечивают прочное и надежное крепление. Кроме этого, стоит уделить особое внимание механизму с лезвием. Он располагается на основании. Крепиться должен прочно, потому что здесь отмечена вся нагрузка устройства. Что касается выхода вала, то на нем крепится ролик, на котором в будущем будет размещен ремень. Данная деталь может быть изготовлена самостоятельно. Главное, чтобы профили элемента и ремня совпали.

Как сделать бытовой фуговальный станок по дереву, можно посмотреть на видео. Оно приведено внизу. В нем наглядно показан весь процесс от начала до конца. При этом учтены его особенности и тонкости. Это отличный помощник при изготовлении установки своими руками.

как сделать из электрорубанка и из фрезера? Чертежи самодельного настольного электрического фуганка

Всем любителям работы с деревом хочется иметь в своей мастерской собственный фуговальный станок. Сегодня рынок подобного оборудования представлен широким ассортиментом различных моделей. Однако далеко не каждый может позволить себе такую покупку.

При желании фуганок можно сделать своими руками. Стоит подробнее рассмотреть технологию сборки агрегата для обработки древесины.

Особенности инструмента

Фуганок – инструмент, предназначенный для работы с древесными заготовками разной длины, ширины и толщины. Посредством его использования осуществляют снятие небольшого слоя древесины. Максимальная толщина снятого слоя составляет 2 мм. Срезка поверхности происходит за счет вращения острых лезвий, расположенных на специальном валу.

Принцип действия фуговального станка напоминает работу стандартного рубанка.

Особенность подобного агрегата заключается в том, что его можно закрепить на месте, в то время как вдоль стола будет двигаться заготовка.

Длина ручного инструмента увеличена, что позволяет придать обрабатываемой древесине привлекательный внешний вид. Таким образом, фуганок позволяет получить пиломатериал с широкой и ровной поверхностью.

Необходимые материалы и комплектующие

При желании сделать фуганок можно из обычного электрорубанка. При этом даже не потребуется разбирать новый инструмент. Достаточно взять уже использованный агрегат и приступить к его модернизации.

Недостаток современных рубанков – это пластиковый корпус. Со временем его конструкция расшатывается, и на корпусе появляются трещины или сколы. Работа с таким инструментом вызывает сложности, однако он отлично подходит для создания фуговального станка.

Подбор материалов и инструментов для сборки самодельного станка определяется его конструкцией. В большинстве случаев она включает те, что представлены ниже.

  1. Станина. Основа агрегата, предназначенная для удержания веса будущего станка. Также на станину впоследствии будет установлено ключевое оборудование для обработки заготовок. Для изготовления этого элемента понадобятся прочные стальные швеллеры. Существует два варианта станины: разборная и капитальная. Первый вариант подразумевает крепление составляющих элемента болтами и гайками. Во втором случае закрепить швеллеры можно с помощью сварки.
  2. Рабочий инструмент. К данной составляющей станка относятся ножи фуганка и пила для обработки поверхности. Ножи необходимо закрепить на валу, оптимальный вариант элементов – прочная сталь. При выборе пилы предпочтение рекомендуется отдавать циркулярным.
  3. Ротор. Обеспечит крепление инструментов станка. Найти подходящий ротор непросто, поэтому в большинстве случаев его заказывают у профессиональных токарей. Однако при выборе такого варианта потребуется поиск или разработка подходящих чертежей.
  4. Рабочий стол. Чтобы станок нормально функционировал, потребуется оборудовать ему тремя поверхностями. Первая будет выступать в качестве рабочего стола, на котором будет установлена пила. Остальные две предназначены непосредственно для фуговального станка. Для изготовления стола подойдет прочная фанера из нескольких слоев, а также металлические листы.

Процедура изготовления довольно проста. Однако первоначально следует изучить чертежи и схемы будущего оборудования, а также ознакомиться с пошаговой последовательностью сборки станка.

Чертежи и схемы

Перед сборкой настольного фуганка необходимо разработать чертежи. В процессе их создания следует учитывать элементы, которые войдут в состав схемы. Стандартные фуговальные станки без дополнительных функций включают:

  • станину;
  • вал, оборудованный лезвиями;
  • вращающийся ролик;
  • двигатель;
  • три столешницы;
  • упор.

В процессе разработки чертежей мастеру необходимо указать основные расстояния между ключевыми элементами стационарной конструкции. Для этого потребуется учесть расположение мотора, ролика и вала с лезвиями. Схема позволит определить, насколько уменьшится количество вращений ротора на выходе, если произойдет увеличение мощности, и наоборот.

Этапы изготовления

Процесс создания фуговального станка выполняется в несколько этапов. Каждый стоит рассмотреть более подробно.

Станина

В первую очередь мастеру следует приступить к ее сборке. Сделать ее своими руками можно при учете некоторых моментов.

  1. Станину обычно делают из металлического профиля. Наиболее распространенным считается швеллер с толщиной стенок в 6-8 мм.
  2. При создании чертежа станины необходимо учесть, чтобы нагрузка от оборудования и заготовки равномерно распределялась по конструкции.
  3. В процессе сборки следует обеспечить прочное крепление элементов.
  4. Фиксация швеллеров или других элементов металлопроката осуществляется посредством сварки или резьбовых соединений. Если требуется изготовление мобильного станка, лучше отдать предпочтение второму варианту.

Станок во время работы должен стоять ровно, поэтому в процессе сборки рекомендуется пользоваться уровнем.

Вал с ножами

Фуганку для работы требуется барабан, оборудованный ножами для обработки деревянных поверхностей. Именно с их помощью можно будет осуществить снятие небольшого слоя заготовки для обеспечения гладкости. Особенности установки вала начинаются с его конструкции.

Вал – это отдельный механизм, конструкция которого подразумевает использование лезвий и подшипников. Сам вал обеспечивает вращение лезвий. Сборка конструкции агрегата потребует учета некоторых моментов.

  1. Самостоятельно изготовить лезвия не получится. Поэтому лучше заранее приобрести подходящие ножи, выполненные из прочной стали. Можно взять лезвия из фрезера или болгарки.
  2. Барабан необходимо устанавливать на станину, крепя его на подшипники. В них предусмотрены специальные пазы.
  3. Во время крепления механизма с лезвиями следует внимательно следить, чтобы он встал прочно. Именно на этот узел приходится вся нагрузка в процессе работы станка, и некачественный монтаж приведет к поломке устройства.
  4. В конце выходного вала необходимо установить ролик для крепежа ремня вращения. При изготовлении ролика своими руками рекомендуется ответственно подойти к выбору профиля. Предпочтение лучше отдавать элементам, подходящим под профиль ремня.

Примечательно, что в большинстве чертежей представлены схемы, где лезвия вала установлены в центре станины.

Стол

Следующим на очереди выступает стол, располагать который следует на противоположных сторонах от барабана. Процесс изготовления стола довольно сложный. Объясняется это необходимостью достижения жесткой фиксации элементов посредством использования специального механизма.

Кроме того, поверхности столешниц должны быть гладкими.

Если между ними и заготовкой возникнет трение, обработка заметно усложнится, и оборудованию придется столкнуться с высокими нагрузками.

Дополнительно во время установки следует отслеживать уровень расположения столешниц. Они должны находиться на одном уровне с барабаном. При этом важно, чтобы была предусмотрена возможность для регулирования высоты элемента. Для достижения нужного результата рекомендуется установить специальный механизм.

Ширина и длина стола должны соответствовать заготовкам, которые планируется обрабатывать.

Двигатель

Вращение вала с лезвиями происходит благодаря работе электрического мотора. Процесс установки подобного агрегата требует учета важных моментов.

  1. Для начала необходимо правильно выбрать электродвигатель. Сделать это можно, предварительно подсчитав требуемую мощность, которой хватит для обработки заготовок. Для бытового использования подходящим вариантом станут электродвигатели с мощностью выше 1 кВт.
  2. Шкив двигателя следует располагать в одной плоскости со шкивом барабана. Во время установки рекомендуется пользоваться уровнем и измерительными инструментами, чтобы добиться нужной точности монтажа.
  3. Перед креплением двигателя необходимо подобрать шкивы, учитывая их диаметры.
  4. Ремень шкива должен быть натянут хорошо. Дополнительно необходимо выверить расстояние между шкивами и привести его в соответствие с установленными нормами.
  5. На фуганке стоит предусмотреть посадочное место для двигателя с целью обеспечения возможной регулировки его положения.

    Отдельное внимание необходимо уделить безопасности фуговального станка. Для этого рекомендуется предусмотреть заземление двигателя через станину.

Упор

Еще один элемент, установка которого требует учета некоторых нюансов. Упор предназначен для удержания заготовки в требуемом положении во время ее движения вдоль стола. Его необходимо закреплять на дальнем конце стола. В качестве упора можно использовать прочный кусок дерева.

Самодельный фуганок следует делать максимально безопасным. Для достижения этого рекомендуется дополнительно изготовить специальный защитный кожух, который предотвратит повреждение двигателя, роликов и ремней во время вращения лезвий.

О том, как сделать фуганок своими руками, смотрите далее.

Делаем фуганок своими руками в ручном и электромеханическом варианте. Как своими руками сделать универсальный фуговальный рейсмус Что можно сделать из электрорубанка

  1. Конструкция станка
  2. Пошаговая инструкция
  3. Альтернативный вариант

Фугование — один из методов чистовой обработки древесины. Доски, брусья приобретают гладкую, отшлифованную поверхность. Фуганок имеет более простую конструкцию, чем рейсмусный аналог. Установку несложно собрать самостоятельно из подручных приспособлений.

Конструкция станка

Фуговочный станок оборудован столом. Стол имеет технологическое отверстие, в него помещается ножевой вал, функционирующий от электрического привода. В процессе строгания пиломатериал подается на вал при помощи роликового механизма. Опорные элементы под заготовку можно наклонять под требуемым углом. Толщину доски регулирует столешница путем ее подачи вверх и вниз.

Ножевой вал может иметь одностороннюю и двустороннюю конструкцию . В первом случае проводится обработка одной плоскости доски. Двусторонний вал позволяет фуговать дерево с двух сторон одновременно. Существует оборудование с четырьмя ножами, обеспечивающими четырехстороннюю шлифовку. Эти образцы чаще всего устанавливаются на крупных деревообрабатывающих предприятиях. Чистота обработки зависит от диаметра ножевого вала. Чем он больше, тем выше качество шлифовки.

На самодельный фуговальный станок могут устанавливаться ножи двух типов:

  • Однокромочные. Подлежат периодическому затачиванию.
  • Двухкромочные, одноразовые. При истирании заменяются на новые.

Фуганки различаются в частоте вращения вала, длине столешницы, ширине строгания пиломатериала. Поверхность столешницы разделена на два поперечных сегмента, при этом передняя часть располагается ниже задней для регулирования толщины удаляемого слоя древесины. Оптимальная толщина среза — 0,5 см. При необходимости большего снятия нужно осуществить несколько циклов.

Для устойчивости, улучшения несущих характеристик станину фуганка изготавливают из чугуна, остов дополняют стальными накладками. Вал ножей фиксируют между двумя половинами столешницы. Для удобства стол снабжается направляющими линейками.

Как сделать фуганочный инструмент

Фуганок имеет простую конструкцию, его можно изготовить за несколько часов: процесс не требует особых навыков и знаний. Рубанок с электроприводом полезен в столярном деле, но по качеству обработки древесины он хуже фуговочного станка. Поэтому нужно усовершенствовать имеющийся образец для достижения лучшего результата.

В качестве основного элемента будущего оборудования хорошо подойдет электрорубанок со сдвижной защитой ножа, убирающейся при фуговании. Лучше, если рубанок будет укомплектован креплением ножами вверх.

В процессе сборки потребуются:

  • доски,
  • лист фанеры,
  • крепежные элементы.

Пошаговая инструкция

Вначале необходимо сделать основу из досок. Она должна иметь форму ящика без дна и крышки. Длина каркаса будет соответствовать длине рабочей поверхности.

На следующем этапе лист фанеры необходимо уложить поверх ящика, сформировать технологическое отверстие, в нем будет установлена платформа рубанка.

Поверх фанеры укладываются еще два таких же листа, служащих задней и передней плитой. Лист, который будет принимать дерево при строгании, должен быть толще на 2 мм. Необходимо выдержать параллельное размещение фанерных листов. Это можно выверить щупом-щепкой. Перед фиксацией панели к каркасу обрабатывается кромка материала .

Ручной электрический строгальный элемент надевается на крепление, установленное ножами вверх на нижнем листе фанеры.

Для вырезания крепежных ушек потребуется дерево. Через эти элементы будут продеты регулировочные болты, устанавливающие на заданную высоту нож станка относительно его основы.

На фуговальный станок из электрорубанка нужно установить боковой упор из оставшейся фанеры . После этого можно приступать к обработке пиломатериалов.

Альтернативный вариант

Если работать с длинными заготовками не планируется, можно сделать компактное бытовое устройство. Эта циркулярка легко доукомплектовывается специальными подпорками, превращается в полноценный станок.

Сначала нужно сформировать короб из толстой фанеры, дерева или МДФ. Конструкция фиксируется древесным клеем или усиливается саморезами. Роль столешницы выполняет платформа электрорубанка.

Наиболее сложный элемент, которым снабжен фуговальный станок , — боковой упор . Он будет перемещаться на специальных пазах. Его фиксацию обеспечивают два винта и гайки-барашки. В коробе режущий инструмент удерживают боковые крепежи. Для удобства домашний электрофуганок можно усовершенствовать, сформировав в его конструкции выход для подведения промышленного пылесоса.

Профессиональный самодельный фуганок

На рисунке представлены чертежи с подробными пояснениями. Потребуется электрический двигатель на 1,5 кВт, подключаемый к валу при помощи приводного ремня. Ножевой вал можно сделать самостоятельно или заказать у токаря.

В ходе работ необходимо сварить станину из металлического профиля или уголка. Затем к остову приваривается опорная плита и основа для винта. Боковые планки крепятся с условием обеспечения свободного перемещения направляющих. Для этого нужно сформировать технологические зазоры.

Ходовой винт приваривается к станку после его установки на опору . Оборудование нужно обеспечить передней плитой, состоящей из верхней части и направляющей рейки. Они объединяются между собой боковыми элементами. Торцевые части поверхностей нужно делать параллельными, после этого они тщательно шлифуются.

Чтобы габариты боковин, установленных на самодельный фуганок, были одинаковыми, они обрабатываются, снабжаются отверстиями для шпилек. После приваривания боковин и направляющих элементов временные шпильки демонтируются.

На последнем этапе устанавливают вал ножей. Одновременно приподнимают переднюю столешницу до его уровня так, чтобы край панели размещался параллельно оси вала. Задняя часть столешницы должна быть зафиксирована в неподвижном положении. Центр тяжести у этого деревообрабатывающего агрегата размещен высоко. Для снижения вибрации фуганок рекомендуется укреплять дополнительно.

Сделать фуганок своими руками, если есть хотя бы базовые знания об устройстве этого инструмента, совсем несложно. Задача значительно упрощается при наличии в вашем арсенале старого электрорубанка — он станет главной составляющей частью домашнего фуговального станка.

Фуганок находит широкое применение в обработке древесины — с его помощью легко сделать поверхность гладкой, избавиться от неровностей и шероховатостей, придать пиломатериалам опрятный вид. Имея под рукой такой многофункциональный инструмент, вы значительно расширите свои возможности в сфере деревообработки. С фуганком легко заняться сбором мебели своими руками, сделать вагонку или паркет.

Предназначение фуганка

Работа с деревом может быть не только приятным хобби, но и возможностью обеспечить всеми необходимыми предметами интерьера. При наличии специализированных инструментов самодельная мебель по качеству и внешнему виду мало чем будет отличаться от аналогов заводского производства. Фуговальный станок относится именно к таким инструментам, он дает возможность сделать поверхность древесины идеально ровной, подготовить ее к склейке, лакировке или нанесению декоративного рисунка.

Фуганок, или фуговальный станок — это инструмент для чистовой обработки пиломатериалов большой длины и ширины. Обработка осуществляется путем снятия небольшого (1-2 мм) слоя материала при помощи вращающегося вала, в который вмонтированы острые лезвия из закаленного металла.

Принцип действия фуганка идентичен работе рубанка с тем отличием, что фуговальный станок закреплен на месте, а двигается сам обрабатываемый материал. Увеличенная длина приспособления позволяет использовать его для придания красивого вида широким плоским поверхностям

Подбор комплектующих для фуганка

Для того чтобы собрать фуганок из электрорубанка, совсем не обязательно разбирать новый инструмент. Вполне подойдет рубанок, который раньше использовался по прямому назначению. Недостаток некоторых современных моделей таких приспособлений состоит в том, что их пластиковый корпус со временем расшатывается, на нем появляются трещины и сколы. Работать таким рубанком становится небезопасно, но он полностью соответствует запросам на создание фуговального станка. Все что нужно сделать — перевернуть рубанок и в таком виде закрепить его в предварительно подготовленном верстаке.

Выбор модели электрорубанка — один из важных моментов при сборке станка. Большинство моделей имеют ширину строгания 82 мм, что вполне удовлетворяет запросы для домашнего использования. Более дорогие и мощные рубанки оборудованы валом на 100 или 110 мм. В последнем случае такие параметры позволяют прогонять через инструмент доски и брусья шириной в 10 см, не оставляя при этом необработанных участков.

Стоит обратить внимание на дополнительные функции электрорубанка: некоторые модели уже с завода оборудованы специальными приспособлениями, которые позволяют превратить инструмент в полноценный фуговальный станок. Такой рубанок можно фиксировать подошвой вверх, безопасность работы при этом обеспечивается подпружиненным защитным кожухом.

Если возникла потребность обработки материалов, ширина которых превышает 110 мм, то электрорубанком делать это будет весьма неудобно, так как доску придется прогонять несколько раз, что увеличивает затраты времени и снижает точность работы. В таком случае стоит рассмотреть возможность сборки мощного фуганка, основными составляющими частями которого будут выступать отдельный вал и мощный электрический мотор. Хотя стоимость вала зачастую составляет больше половины от цены всех материалов, но имея в арсенале такой инструмент, вы уже не будете ограничены в своих возможностях, касающихся деревообработки.

Ширина строгания полноценного фуганка, оборудованного валом, находится в диапазоне от 25 до 85 см и больше, но при этом нужно учитывать тот факт, что увеличение данного параметра влечет за собой рост энергопотребления двигателя.

Оптимальная мощность двигателя зависит от нескольких параметров:

  • ширина вала;
  • количество ножей;
  • ширина обрабатываемых пиломатериалов.

Зависимость прямая: чем большее значение имеют перечисленные параметры, тем выше должна быть мощность двигателя. Для домашних станков хорошо зарекомендовали себя двигатели на 1.5-2 кВт. Скорость вращения вала таких станков составляет 4-4. 5 тыс. оборотов в минуту, ширина обрабатываемого материала — 25-40 см.

Сборка фуговального станка

Сборка фуганка осуществляется в несколько этапов. Сначала следует собрать корпус верстака, в который впоследствии будет вмонтирован электрорубанок. Корпус имеет вид обычного деревянного ящика без дна. Сверху его накрывают толстым листом фанеры, в котором прорезывается отверстие для установки рубанка. Фанера будет нести на себе вес инструмента, а для работы с материалом ее необходимо покрыть еще двумя листами, толщина которых будет отличаться на 1-2 мм. Они устанавливаются по правую и левую стороны от рубанка. Тонкая фанера при этом играет роль подающего стола, а толстая фанера — принимающего.

Принцип взаимодействия подающего и принимающего столов предельно прост: пиломатериал, продвигаясь по одной половине верстака, доходит до рубанка, при этом с него снимается слой стружки толщиной 1-2 мм. Уже обработанная древесина одним концом попадает на принимающую часть стола, где занимает устойчивую позицию, давая тем самым возможность остальной части доски пройти над рубанком. Кроме функции поддержки это обеспечивает снижение вибрации и дает возможность обеспечить надежный упор при работе.

Собрать фуговальный станок с валом немного сложнее, но при наличии опыта также не займет много времени. Состоит такой станок из аналогичных деталей — корпуса, подающего и принимающего стола, отделения для сбора стружки. Не лишним в такой модели самодельного устройства будет редуктор скоростей, который позволит снижать скорость вращения вала для прохождения проблемных участков — значительных неровностей, сучков, и т.п. Большое значение имеет расчет и точная подгонка всех элементов корпуса друг к другу, обеспечение надежного крепления двигателя и идеальное выравнивание рабочих столов.

Меры обеспечения безопасности при работе

Фуганок, в силу сочетания опасных факторов — высокой скорости вращения вала и наличия острых лезвий, относится к потенциально травмоопасному оборудованию. Работа с ним предполагает четкое соблюдение ряда правил техники безопасности. Особенно это касается самодельных инструментов: неправильный расчет элементов, которые их составляют, часто приводит к фатальным последствиям. Чтобы избежать проблем в работе с фуговальным станком, нужно придерживаться таких требований:

  1. Прежде чем начать работу, нужно подождать, пока вал не наберет максимальную скорость.
  2. Ни в коем случае нельзя производить осмотр рабочего инструмента, его смазывание или очистку от стружки во время работы. Для этого нужно остановить станок, обесточить его и только тогда приступать к обслуживанию.
  3. При обработке мелких деталей, длина которых не превышает 40 см, а ширина — 5 см, следует пользоваться специальным вертикальным упором. Он имеет вид толстой доски, которая неподвижно крепится к подающему рабочему столу.
  4. Для повышения безопасности работы, вал фуганка можно оборудовать специальной защитной заслонкой. При поступательном движении материала она отодвигается, а после окончания обработки возвращается в начальную позицию при помощи системы пружин. Лезвия вала при этом остаются закрытыми от случайного контакта.
  5. Большое значение имеет освещение — все работы нужно проводить при свете мощной лампы, либо на улице.

Логическое продолжение концепции настольного самодельного фуганка на базе электрорубанка от Алексея Кузнецова. обладала рядом недостатков, которые в этой были благополучно исправлены.

и с обратной стороны.

По мне, так получилось красиво покрасил бы еще станину черным, вышел бы фирменный фестул)))

Вся конструкция крепится к верстаку струбцинами. Теперь пойдем более подробно по узлам и агрегатам.

Вот так четырьмя болтами крепится подставка рубанка к основанию стола
Крепление рубанка к подставке спереди осуществляется через стандартные отверстия, сзади просто стягивается шпилькой и стенки подставки зажимают рубанок. Зажимает, кстати, крепко, рубанок не опускается.

Высота столов переднего и заднего регулируется сдвигом брусков срезаных на скос, которые зажимаются гайками-барашками.

Столы к регулировочным брускам прикрутил с помощью 4х саморезов. Головки утоплены впотай.

После того как столы отрегулированы крепим пораллельный упор. На переднем столе делаем отверстия пошире для того чтобы был свободный ход при регулировке глубины строгания.

Параллельный упор выставлен точно на 90 градусов. Если прямой угол не получается, нужно подложить подкладки между упором и боковиной стола. Выше или ниже в зависимости в какую сторону нужно наклонить упор. (например, малярный скотч, изоленту).
Здесь сделан просил для извлечения подставки с рубанком без демонтажа всей конструкции, и нарушения настроек. Потом, при последующей установке, нужно будет просто отрегулировать заднюю часть рубанка по заднему столу и всё.

Длинна обоих столов составляет 500 мм. Но как показала практика, при обработке заготовок длиной 1500-1800мм, передний стол желательно сделать длинной 800-850 мм.

Наш портал уже рассказывал, мебели или обработки древесины. По общему мнению, одним из незаменимых помощников для качественной «столярки» является фуганок – инструмент, с помощью которого можно задать заготовке из дерева ровную плоскость, т.н. «базу».

Фуганок – инструмент нужный, но многих начинающих мастеров отпугивает его цена. Пользователи FORUMHOUSE считают, что не бывает безвыходных ситуаций. Один из вариантов — переделка бюджетного, «ненужного» рубанка в компактный домашний фуганок. Интересен опыт участника портала из Москвы с ником Victor-, решившего воплотить свою давнюю идею в жизнь и смастерить фуговальный станок.

Как сделать фуганок

Victor- Пользователь FORUMHOUSE

У меня есть рубанок с рабочей шириной обрабатываемой древесины в 102 мм. Модель имеет плавный пуск двигателя и поддержку постоянных оборотов под нагрузкой. Ещё один плюс — ножи, которые, в отличие от других производителей, выполнены не в виде крупных и тяжелых лезвий, а как неширокие полоски-картриджи.

Такие ножи быстро и легко устанавливаются и выверяются по горизонтали. И, что особенно важно для Victor- (т.к. фугановальный станок ему нужен для плотницких, а не столярных работ), в случае попадания под нож гвоздя относительно низкая стоимость расходных материалов сильно не ударит по семейному бюджету. Хотя под данный — «102-й» рубанок не выпускается специальная площадка, с помощью которой его можно быстро превратить в фуганок, в передней части инструмента есть отверстия с резьбой под нужный девайс.

Станок фуганок своими руками.

Определившись с «донором», пользователь приступил к его переделке. Для этого в гарантийной мастерской, где ремонтируют инструменты, Victor- приобрёл металлическую опорную площадку со стойкой-флажком от старшей — «110-й» модели рубанка. Удалось разжиться комплектом из четырёх винтов с четырехгранником в верхней части.

Такое крепление плотно садится в посадочное место, и его не провернёт при вибрации во время работы фуганка.

Victor-

Сделав примерку, я выяснил, что 2 передние опоры практически идентичны посадочным местам в рубанке, но вот отверстия под задние опоры и их геометрия требуют доработки. Придётся сделать квадратные отверстия, а также усечения верхних частей опор, чтобы они не упирались головками в расширяющуюся ручку рубанка.

Помимо этого, пришлось отказаться и от поворотного флажка – защитного щитка подошвы рубанка, где находится ножевой вал, т.к. он просто не совпадал с рабочей площадкой «102-й» донорской модели.

Первое, что изменил пользователь в конструкции — срезал флажок, после чего наметил места расположения задних опор на стальной площадке. Для этого (т.к. опоры упираются в расширяющуюся ручку устройства) пришлось немного срезать верхние части крепежа при помощи болгарки.

Полученные «черновые» детали доводили до ума напильником, придавая им небольшое закругление, необходимое для фиксации рубанка. Чтобы точно определить места крепления под задние опоры, рубанок-фуганок пришлось собрать, закрепить передние опоры и поставить задние.

Victor-

При примерке важно проконтролировать, насколько болт, который сжимает ручку рубанка кронштейнами, имеет необходимый для этого просвет в проеме.

По словам пользователя, делать отметки на металле удобнее всего маркером, используемым для нанесения надписей на компакт-диски. Маркер выбираем с тонким пером. Ещё одной технически несложной, но отнимающей время задачей оказалось изготовление квадратных отверстий. Делались они так: сначала в площадке просверливались отверстия обычным сверлом, после чего «квадратность» достигалась при помощи надфилей.

Victor-

Для удобства работы надфили лучше брать с пластиковыми рукоятками.

Следующий этап — определяемся, где и как будет закрепляться фуганок. Ведь инструмент следует жестко прикрепить к основанию. Один из вариантов — «пришурупить» металлическую подставку к верстаку или закрепить её на болтах (для этого в подставке предусмотрены четыре отверстия).

Или если не хочется портить рабочий стол/верстак, приспосабливая его под стол для , то можно пойти по пути Victor- и изготовить деревянную подставку, которая закрепляется на рабочем столе струбцинами.

По окончании работ струбцины снимаются, а фуганок убирается на место хранения. Самодельные фуганки — станки могут экономить место в домашней мастерской!

У пользователя в домашнем хозяйстве есть ранее приобретённый раскладной стол под рейсмус. Именно его он и решил использовать как станину под установку фуганка. Оставалось только изготовить деревянную подставку. Но дело осложнялось тем, что ручка рубанка оказалась ниже плоскости металлической площадки. Т.е. нужно сделать соответствующее углубление в деревянной заготовке.

Victor-

Чтобы сделать деревянную подставку, я взял доску толщиной 4 см. Острожил её рубанком и выбрал стамеской углубление под ручку рубанка.

На этом этапе – финишной прямой, не забываем примерять заготовки и детали друг к другу. Лучше несколько раз всё проверить, чем потом ломать голову, как исправить допущенную ошибку.

В деревянной подставке перьевым сверлом, диаметром, равным диаметру шайб болтов, делаем 4 выемки в тех местах, где аналогичные отверстия предусмотрены в металлической площадке. Затем по центру сверлим отверстия, через них обе площадки стягиваются друг с другом болтами.

Ещё один момент, на котором следует заострить внимание – уменьшение веса площадки, невлияющее на её прочностные характеристики. Для этого пользователь разметил деревянную подставку и выпилил всё «лишнее» лобзиком, после чего довёл поверхность до чистового состояния ставшим уже незаменимым напильником.

Victor-

После этой операции площадка стала напоминать авиационную нервюру, но на этом этапе я упустил один очень важный момент.

По мнению Victor-, одни люди перед тем, как что-то сделать, изучают материалы, смотрят видео, разрабатывают детальный чертёж. Кто-то действует наоборот — по наитию, без чертежа, держа общие детали проекта в голове. Подобный подход не позволяет заранее прикинуть, где у проекта «узкое» место.

В нашем случае, только изготовив деревянную подставку, пользователь задумался, а где на ней разместить клавишный выключатель, места под который просто не осталось. Включать и выключать инструмент, выдергивая вилку из розетки, не хотелось.

В итоге площадку под выключатель изготовили из кусочка фанеры, просверлив в ней отверстие под вывод фазового провода. Затем закрепили площадку с выключателем на деревянной подставке. Также изменили электрическую схему инструмента, что позволило включать фуговальный станок одним нажатием на клавишу выключателя.

Важный момент: клавишный выключатель установлен значительно ниже, чем барабаном и ножевой вал для фуганка и за ним. Т.е. случайно включить станок затруднительно, также фуганок (для дублирования включения т.н. системой «двух ключей») запитан от простого бытового удлинителя.

Результат всех этих больших работ, самодельный фуганок, наглядно виден на следующей фотографии.

По мнению столярных дел мастеров, получившийся инструмент правильнее называть строгальным мини-станком, т.к. у фуганка должна быть длинная подошва. Пользователь остался доволен переделкой. Остаётся только добавить специальные толкатели, с помощью которых безопаснее работать с инструментом.
Если решились своими руками сделать для изготовления толкателей облегчит вашу задачу.

Также по совету пользователей нашего портала, всем, кто задумает повторить данную переделку, или тем, кто мастерит самодельные станки, для дополнительной безопасности фуговальный станок следует немного доработать. Вместо клавишного выключателя (который всё же можно случайно включить и остаться без пальцев) более правильно будет поставить тумблер или «утопить» клавишный выключатель в коробочку, с высотой стенки немного выше самого выключателя.

Рейсмус является одним из самых необходимых инструментов для обработки дерева. При помощи его строгается ровная плоскость с заданной толщиной, то есть выравнивается поверхность материала для распилки. Приобрести этот строгальный станок можно как в готовом виде, так и изготовить самостоятельно. Покупка готового оборудования обойдётся достаточно дорого, поэтому прибегать к этому варианту стоит только в том случае, если планируется использовать его для обработки деревянных деталей на заказ. Для обычной бытовой работы подойдёт и вручную изготовленный инструмент.

Самодельный рейсмус из электрорубанка

Изготавливается фуговальный станок по дереву своими руками из электрорубанка, он является основной составляющей инструмента. Непосредственно им и строгается пиломатериал. Не стоит переживать за работоспособность вручную изготовленного механизма — как показывает практика, качество изделий не сильно снижается при использовании такого станка, в сравнении с покупным оборудованием.

Для начала необходимо определиться с размером деталей, которые планируют создавать на будущем инструменте. В соответствии с выбранными размерами уже выбираются и размеры самого станка. Определяются ширина и высота корпуса оборудования, длина шпильки, длина направляющих рейсмуса.

Что понадобится для изготовления самодельного рейсмуса своими руками:

  1. Незанятый ручной электрорубанок.
  2. Чертежи рейсмуса из электрорубанка своими руками.
  3. Фанера и бруски для сборки корпуса оборудования, как материал для сборки корпуса.
  4. Небольшое количество свободного времени.

Лучше всего будет составить собственный чертёж, ориентируясь на конкретные особенности как имеющегося электрорубанка, так и деталей, которые будут изготавливаться при помощи настольного фуганочного станка. Можно, конечно, следовать уже готовому чертежу, но это уже более сложная задача.

Шпильки и направляющие

Потом нужно правильно определить расположение шпильки, с помощью которой рейсмус будет подниматься и опускаться. От того, насколько удачно она будет расположена, напрямую зависит эффективность будущего станка в работе над деталями .

Например, можно расположить её в самой середине корпусной части инструмента, что делается довольно часто неопытными мастерами. Но это далеко не самый лучший вариант, так как не обеспечивает удобство в работе, а также не дает надёжную и лёгкую фиксацию. В идеале, для того, чтобы никаких особых трудностей при работе с инструментом не возникало, нужно расположить шпильку между передней и задней ручкой инструмента.

Чтобы обеспечить шпильке необходимую мобильность, на верхней крышке рейсмуса, переделываемого из рубанка, устанавливается подшипник качения. На среднюю пластину устанавливается гайка — с её помощью высота расположения рейсмуса становится легко регулируемой, с небольшим шагом и повышенной точностью.

Направляющие станка способствуют эффективности и точности при обработке заготовок. Делаются они из самых обыкновенных деревянных брусков, на которые не уйдёт слишком много средств. По длине они должны быть чуть-чуть больше, чем деталь, для которой предназначаются, то есть нужно выполнять их не прямо по длине заготовок, а оставлять небольшой запас.

Помимо всего прочего, нижняя плоскость разметочного станка должна быть устроена так, чтобы по ходу работы она могла находиться параллельно к его ножам. Так можно будет достичь максимальной точности при обработке той или иной детали.

Если же она будет находиться под электрорубанком, добиться этой точности окажется не так-то просто, и эффективность инструмента будет не такой, как ожидалось. Но если все сделано правильно, станки, устроенные по такому принципу, порадуют мастера.

Рейсмусовые станки по дереву

Любому мастеру нужна инструкция по изготовлению таких устройств, как самодельные рейсмусовые станки по дереву. Сделать этот механизм не очень сложно. Первым делом нужно взять лист фанеры длиной 500 м и шириной 400 мм, толщиной не менее 15 мм. Он послужит основой будущего устройства. Затем из другого куска фанеры той же толщины изготавливаются подставки для электрорубанка, и они крепятся к основе. Закрепляются они шурупами к тыльной стороне листа фанеры . Туда же устанавливается и электрорубанок.

Стационарный рубанок из ручного своими руками. Как своими руками сделать универсальный фуговальный рейсмус. Подготовка необходимых аксессуаров к работе

Обработка дерева — один из самых популярных видов занятий среди увлеченных людей по всему миру.

Этот материал относительно дешев, легко поддается шлифовке, а готовое изделие, покрытое лаком, краской или морилкой, будет служить ни один десяток лет, не теряя внешней эстетики и прочности.

Предметы интерьера, мебель и многое другое могут быть изготовлены самостоятельно, для этого совсем не обязательно тратить деньги на приобретение дорогостоящего оборудования или материалов.

Даже тот факт, что пластик, различные сплавы металлов повсеместно вытесняют деревянные изделия, не уменьшает интереса к обработке древесины среди энтузиастов.

Это и прекрасное хобби, и возможность удивить близких уникальными вещицами, созданными собственными руками.

Советы опытных мастеров по деревообработке говорят о том, что не обязательно бежать в строительные магазины, если требуется дополнительный инструмент для выполнения определенного вида работ.

Кое что можно сделать собственными руками. На пример такой столярный инструмент как фуганок.

Что же он из себя представляет? Фуганок можно отнести к разряду привычных нам рубанков, но с небольшими изменениями во внешнем виде, а значит предназначенных для выполнения определенных задач.

Увеличение длины фуганка дает возможность обрабатывать широкие плоские поверхности. Механизм строгания в данном случае такой же, как и при работе с рубанком.

Отдельные декоративные или мелкие элементы таким оборудованием не обработать, зато, если необходимо добиться ровной и плоской поверхности изделия — оно незаменимо.

Изготовить ручной фуганок из рубанка и длинных отшлифованных кусков древесины — простая задача для любого мало-мальски опытного в плотницком деле человека. Поэтому тратить на его приобретение большие суммы не стоит.

Посвятив несколько вечеров на изготовление такого инструмента, вы пополните свой арсенал довольно практичным и нужным оборудованием для обработки дерева.

Фуганок из электрического рубанка своими руками : как сделать?

Для тех, кто превратил свое хобби в нечто большее и стремится расширить ассортимент своего инструмента, предлагаем попробовать сделать самому фуганок. Интересно и полезно одновременно.

Представленный нами вариант изготовления деревообрабатывающего оборудования при соблюдении технологии, позволяет получить инструмент, обладающий высокой точностью.

Для этого воспользуемся досками или фанерными листами уже обработанными заранее с помощью фуганка и рейсмуса.

Фуганок из электрического рубанка: как самому соорудить оборудование

Для того, чтобы сделать фуганок своими руками понадобится деревянный ящик, крепко сколоченный, три листа фанеры разной толщены (для чего объясним по ходу дела, чтобы не запутать), электрорубанок, болты и гайки для крепления. Начнем с ящика.

Можно взять уже готовый ящик без дна, но лучше сделать такой своими руками. Дело в том, что ящик должен быть вытянутой прямоугольной формы, чтобы было где размахнуться при фуговании.

Сколоченный ящик накрываем листом фанеры, предварительно прорезав в ней отверстие, и помещаем рубанок в ящик, ножами вверх, или подошвой, что собственно одно и тоже.

Если рубанок интерсколовский, то он имеет специальное приспособление для крепления его к столу вверх ножами, эти элементы так и называются приспособы.

Поверх базового листа фанеры с прикрепленным уже рубанком кладем еще два листа.

В чем особенность: один из листов будет на 2 мм толще. Это будет принимающий лист, то есть тот, на который после фугования уходит деревянный брус (предполагаем, что 2 мм это и будет тот слой, который будет стесан фуганком).

Второй лист соответственно на 2 мм тоньше. Это будет подающий слой, тот, с которого деревянный брус подается на лезвие рубанка.

Подошва рубанка должна быть приподнята над основным листом фанеры таким образом, чтобы подошва и принимающий слой составляли одну плоскость, были на одном уровне, а подающая фанера на 2 мм выше.

Фуганок должен быть крепко привинчен болтами и гайками, чтобы в случае надобности крепление можно было отрегулировать.

Фуганок из электрического рубанка: инструкции по изготовлению
Способ 1. Вертикальное размещение рабочей поверхности электрического рубанка

Превращение электрического рубанка в фуганок не займет много сил и времени. Материалов, тоже не нужно. Подойдут остатки древесины, которые возможно приобщить на общее благо. Первый вариант применения электрического рубанка в качестве фуганка предусматривает вертикальное расположение рабочей поверхности и режущего ножа.

Такое размещение позволяет обрабатывать как узкие, так и широкие заготовки. При этом обрабатываемая деталь беспрепятственно движется по поверхности стола.

Идея приспособления довольно проста, но нюанс заключается в том, что она не подойдет к использованию на любом столе, для ее применения нужен столярный верстак специальной конструкции с возможностью внешнего бокового крепления.

При его наличии установить электрический рубанок в вертикальном положении очень легко. Следует отметить, приспособление изготовлено из фанеры толщиной 12 мм, для электрорубанка DeWalt 680 OS. Если у вас оборудование другой модели, то приспособление адаптируется под конструктивные особенности, имеющегося рубанка.

Монтаж оборудования предусматривает следующие операции:

  • снимаем прижимную пластину и устанавливаем рубанок;

  • прижимную пластину ставим на место, но не затягиваем, а лишь слегка наживляем;

выставляем рабочую поверхность рубанка строго перпендикулярно к столешнице с помощью мерительного инструмента;

угол должен соответствовать 90º. Получить величину угла можно, использовав регулировочное винтовое соединение М8. Гайку устанавливают в фанерную плоскость, а винт проходя через нее упирается в ручку электрического рубанка тем самым, изменяя угол между подошвой и поверхностью стола. На ручке инструмента в место, куда будет вдавливаться винт желательно на двухстороннем скотче установить металлическую пластину. После установки необходимого размера винт нужно затянуть контргайкой;

снимаем с рубанка стандартный боковой упор, а на его место ставим изготовленный своими руками защитный кожух. В качестве штанги защитного кожуха лучше всего использовать шпильку Ø8 с резьбовым концом 30 мм. Размер кожуха 150х150 с закруглением;

отличительной особенностью такого монтажа является возможность установить ножи по касательной, как показано на фото.Тогда улучшается чистота обработки и заготовку подавать значительно легче;

после того, как все настройки закончены затягиваем все гайки-барашки и устанавливаем дополнительные струбцины, дабы избежать случайного нарушения настроек в процессе фугования.

Обратите внимание, чтобы режущий инструмент рубанка не касался поверхностей стола. Этот момент нужно учесть при изготовлении приспособления.

В качестве прижима можно использовать ровную доску или уровень, предварительно выставив и зажав их струбцинами, а еще правильнее изготовить гребенку, по примеру фрезерного станка. Гребенку то же крепить следует струбцинами.

Перед ее крепление выставляем глубину обработки. Рекомендована величина снятия материала за один проход не более 1 мм.

Теперь нужно зажать струбцинами гребенку, которая по длине должна заходить на нерегулируемую сторону рабочей поверхности рубанка.

Отсос опилок лучше сориентировать вниз.Это исключит забивание патрубка. В таком положении отходы обработки можно будет собрать без подключения принудительного отсасывания стружки, достаточно привязать полиэтиленовый пакет.

Ввиду того, что включение электрического рубанка заблокировано, лучше всего его включать при помощи дистанционной розетки, но если таковой не имеется то необходимо применить выключатель, разместив его в удобном месте поблизости от работающего фуганка.

Далее берем заготовку и проверяем работу электрического фуганка, сделанного своими руками. Проверяем обработанную поверхность на чистоту и перпендикулярность плоскостей. Новый фуговальный станок на основе электрического рубанка готов к работе.

Как отмечалось ранее, вертикальная установка фуганка требует профессионального стола. Если занимаетесь столярными работами постоянно, и у вас такой стол есть в наличии, тогда вертикальный монтаж рубанка для вас. Но если ваша столярная деятельность сводится к одноразовым работам время от времени, тогда вам будет более интересен другой способ фуганка с горизонтальным расположением рабочей поверхности.

Способ 2. Горизонтальное размещение рабочей поверхности электрического рубанка

Рассмотрим изготовление фуганка на базе электрического рубанка торговой марки Статус PL82SP.

Есть две причины, по которой мы выбрали именно этот инструмент. Во первых он малошумный, что в небольшой домашней мастерской является огромным достоинством. Во вторых в комплекте поставки предусмотрены кронштейны для монтажа рубанка именно горизонтально. Ими мы и воспользуемся при изготовление фуганка своими руками.

Возьмем доску 85×12 см. Мы предлагаем использовать термодерево, оно не набирает влагу, поэтому его не ведет в процессе эксплуатации. Но это не принципиально, можно использовать любой материал, который есть под рукой. Эта доска будет служить основанием нашего фуговального станка. Сверлим сквозные отверстия Ø 6,5 для крепления кронштейнов рубанка.

С обратной стороны доски рассверливаем отверстие Ø12 на глубину высоты головки болта М6.

Вставляем болты М6 и накручиваем гайки.

На болты крепим кронштейны и устанавливаем рубанок. Ось инструмента должна соответствовать оси основания.

Так как задняя часть рабочей поверхности не регулируется примем ее за базу. Устанавливаем на нее длинны уровень и замеряем высоту от верха основания до рабочей поверхности по обоим краям нижней доски. Они должны быть идентичны. В нашем случае — это 18 см.

Из доски подготавливаем две заготовки, которые будут служить удлинителями стола. Одна их них длиной 27 см, другая 35 см. Ширина 10 см.

Еще вырезаем из доски толщиной 5 см заготовку длина которой соответствует сумме длин удлинителей, а ширина в сумме с высотой удлинителя равняется 18 см.

Отрезаем заготовки по длине и разрезаем посередине под углом.

Готовим еще 4 заготовки. Две из них 25,5×7,5 см, а еще две 20,5×7,5 см.

Теперь в этих заготовках необходимо сделать паз. Для этого можно воспользоваться фрезером, но если у вас такое оборудование отсутствует, то делаем его при помощи электролобзика и ручной дрели. Сначала просверливаем отверстия для входа и выхода полотна, а потом прорезаем паз. С помощью наждачной бумаги зачищаем и подгоняем размер 8 мм.

Сверлим сквозные отверстия под крепление саморезами, с помощью зенковки делаем фаску на отверстии.

Соединяем заготовки строго посередине, как показано на фото, обязательно предварительно закрепив их струбцинами.

Берем ответную часть заготовки, сверлим отверстие. Вставляем мебельный болт с квадратным подпятником и скручиваем гайку-барашку с шайбой. Узел подъема стола готов.

Следующая операция приклеивание удлинителя стола к узлу подъема.

Закрепляем столы к основанию саморезами. При креплении важно, чтобы край задней части перекрывал нож.

Изготавливаем параллельный упор, закрепляем его показано на фото. При установке упора важно выдержать угол между поверхностью стола и упором 90°.

Проводим тестирование полученного станка. Такой бюджетный вариант фуганка станет прекрасным подспорьем в вашей мастерской.

Основные правила техники безопасности при работе на фуговочном станке.

Ввиду того, что стол является оборудованием повышенной опасности, считаем обязательным остановиться на безопасных правилах его эксплуатации.

  1. Станок всегда должен быть надежно закреплен. Если это мобильная версия, то в качестве крепежа используют две струбцины, если фуганок стационарный его надежно крепят к столу на болтовых соединениях.
  2. Перед началом работ необходимо проверять надежность крепления ножей и при необходимости их подтягивать. Нельзя работать тупыми ножами, так как приходиться прикладывать чрезмерное усилие, а это может привести к травме.
  3. Наличие защитного кожуха обязательно. Его нельзя снимать. Для обработки заготовок пользоваться всевозможными толкателями, исключить работу руками в зоне вращения ножей.
  4. Не допускается излишняя вибрация, дисбаланс, биение и посторонний шум оборудования.
  5. Запрещается работа на станке в перчатках.

Фуганок+рейсмус из электрорубанка: идея

Иногда случается необходимость в рейсмусе. Превратить электрический рубанок в рейсмус довольно просто. Конечно если мы не говорим о потенциальном станке, а о неком приспособлении, сделанным своими руками, для получения двух параллельных плоскостей.

Чтобы сделать такой примитивный станок нужно затратить немного времени им столько же материала. Процесс изготовления рейсмуса разделим на три этапа.

Этап №1 Подготовка основания.

Берем доску, надежно закрепляем. На ней посередине в размер ширины ножей рубанка крепим две рейки. Расстояние между ними и будет максимальной шириной обрабатываемых деталей. По ширине доски крепим две планки длиной соответствующей длине рубанка.

Этап №2 Подготовка инструмента.

Для адаптации электрического рубанка в качестве рабочего инструмента будущего рейсмуса необходимо снять переднюю часть рабочей поверхности рубанка и заменить на лист фанеры или листа OSB. По ширине фанеры крепим две планки длиной соответствующей длине рубанка.

Этап №3 Соединение конструкции.

В качестве ножек применяем 4 рейки, которые соединяем саморезами с планками на инструменте и основании приспособления. Для удобства можно применить болтовое соединение, использовав мебельный болт с гайкой-барашкой. Размер обработки выставляется по калиброванной детали.

Такая идея рейсмуса не удовлетворит потребности столярной мастерской, но в домашнем хозяйстве при единичном производстве имеет право на жизнь.

Фуганок из электрического рубанка собственноручно : плюсы и минусы

Главным преимуществом фуганка, сделанного из электрического рубанка является его цена. Материалы необходимые для преобразования инструмента всегда найдутся под рукой. Затраты будут минимальными, в отличии от приобретения нового фуганка. Кроме этого, подкупает мобильность и теперь уже многофункциональность агрегата. Еще один плюс — это высокая чистота обрабатываемой поверхности.

Окончательная обработка деревянных изделий на подобном оборудовании — весьма интересное, а, главное, удобное занятие. Недостатки конструкции в том, что она имеет небольшую ширину фугования и маленькую длину рабочей поверхности..

Заранее стоит продумать и такие важные вопросы, связанные с очисткой воздуха в рабочем помещении и удалением опилок.

Например, поскольку фуганок самодельный, можно придумать что-то вроде мешка для сбора опилок, это избавит вас от мелкой древесной пыли, не полностью, но все же. Электроинструмент не только ускоряет выполнение определенных операций, но и увеличивает количество разлетающегося по углам мусора. Применение пылесоса обеспечит максимальный отсос стружки из рабочей зоны.

Освещение при работе с ним также играет немаловажную роль. Станок с повышенной опасностью, поэтому необходимо обеспечить достаточный световой поток. Лучше всего, такие работы проводить на свежем воздухе при дневном свете.

Если этого не позволяет сделать время года или иные условия, обустройте свое рабочее место с максимальным комфортом.

А также вы можете посмотреть видео фуганок из электрического рубанка

Подобрано для вас:

Мало кого в детстве оставляло равнодушным первое посещение столярной мастерской. Непередаваемый запах свежей древесной стружки, чистота и гладкость только что простроганной доски, пушистость опилок – это место, где с помощью рейсмусового станка происходило волшебное превращение нескольких корявых досок с колючей поверхностью от торчащих волокон в изящную табуретку.

Результатом работы рейсмуса являлся идеально ровный пиломатериал, который годился для изготовления многого такого интересного и красивого.

Конструкция и разновидности рейсмусовых станков

Конечно, рейсмусовый станок был не единственным в той мастерской. А многие из этих мастерских и вовсе не могли похвастаться такой роскошью. Но циркулярная пила, зачастую собранная на одном валу с барабаном фуговального станка, почти всегда имелась. И тогда несложное приспособление, позволяющее контролировать равномерность прижима заготовки к поверхности рабочего стола, приближало фуговальный станок по своему функционалу к рейсмусовому, что в умелых руках обеспечивало почти одинаковый результат, хотя и несколько белее затратный и по работе, и по времени.

Мы так подробно здесь об этом рассказываем, чтобы была понятнее основная тема статьи – изготовление рейсмусового (рейсмусного) станка своими руками. Ведь главная его задача: прострогать погонажный деревянный материал с одинаковой толщиной. А несколько последовательных операций строгания на фуговальном станке с таким прижимным приспособлением, этот результат обеспечит.

Но, чем же оснащен настоящий рейсмус?

Рейсмусовый станок имеет:

  • рабочий стол;
  • рабочий вал (1 или 2), два – для одновременной обработки двух поверхностей заготовки или один – для обработки заготовки с одной стороны;
  • валки для прижима и протяжки заготовки (пару сверху или две – сверху и снизу), с электрическим или ручным приводом;
  • систему регулировки высоты стола;
  • систему защиты от обратного хода заготовки.

В варианте доработки фуговального станка, часть из перечисленных систем отсутствует. Но также, промышленно выпускаются станки двойного назначения – фуговально-рейсмусовые.

В них под рабочим столом для фугования располагается регулируемый по высоте рабочий стол рейсмуса. Обработка заготовки осуществляется тем же барабаном с ножами, что и фугование. При этом обрабатывается только верхняя ее часть. Во время работы станка в качестве рейсмусового, верхняя часть станка закрывается защитной накладкой, во избежание получения травмы.

Иногда вместо барабана с ножами устанавливается широкая фреза.

Принципиальная схема работы рейсмусового станка

Для чего делать рейсмусовый станок своими руками?

Схема работы большинству домашних мастеров должна быть понятна и без визуализации, но для простоты понимания задач по самостоятельному изготовлению рейсмуса – лишней не будет.

Мотиваций для самостоятельного изготовления любого оборудования – две:

  • стремление к самореализации;
  • стремление к экономии.

Все остальные – вытекают из перечисленных. А сэкономить можно много чего:

  • в первую очередь – деньги за счет упразднения вспомогательных функций, без которых в условиях домашней мастерской вполне можно обойтись;
  • во вторую – электроэнергию за счет уменьшения числа электроприводов;
  • в третью – место в мастерской за счет оптимизации и подгонки размеров.

Если говорить о полноценном рейсмусовом станке то, исходя из объемного чертежа, расположенного ниже, его составляющие можно свести к следующему списку:

  • электропривод от электромотора мощностью 1,5 – 2,5 кВт на двухножевой барабан, вращающийся со скоростью 5 – 10 тыс.об/мин;
  • ручная цепная регулировка уровня рабочего стола;
  • ручная цепная спаренная подача заготовки двумя протяжными прижимными валиками.

Но концепцию своего рейсмуса принимаете вы сами. Рассмотрим 3 подхода к реализации идеи самостоятельного изготовления рейсмусового станка.

Высокотехнологичный метод изготовления рейсмусового станка

Здесь 3 самостоятельных электропривода, которые:

  • приводят в действие режущий барабан,
  • являются протяжно-прижимными валиками,
  • регулируют положение рабочего стола.

Крутящий момент на барабан передается при помощи клиноременной передачи, а в двух оставшихся вариантах – цепной. Причем, равномерность прижима валиков регулируется взаимосвязанными подпружиненными промежуточными звездочками, хотя на наш взгляд, такая система не позволит все-таки избежать некоторого временного прослабления цепи в момент схода заготовки с подающего валика.

Натяжка цепи привода регулировки высоты рабочего стола осуществляется двумя жестко закрепляемыми звездочками.

Подобный подход, очевидно, может быть оправдан наличием у вас гибкого минипроизводства с большим числом операций перенастройки оборудования. Хотя и здесь некоторые схемы можно было бы упростить. К примеру – вот так:

Такой станок не получится дешевым, а обилие достаточно сложных узлов будет требовать постоянного технического обслуживания. Но, видимо, это именно тот случай, когда на первом плане оказалось именно стремление к самореализации, ведь за аналогичные деньги вполне можно было бы найти б/у рейсмусовый станок и, слегка подремонтировав его, обеспечить решение тех же задач.

Рейсмусовый станок из электрорубанка выполненый своими руками

Именно такой подход к решению большинства заданий для рейсмуса, которые возникают в условиях домашней мастерской, нам кажется наиболее интересным.

В первую очередь, этот интерес базируется на минимальных доработках уже существующего инструмента для выполнения работы дорогостоящего оборудования с практически тем же результатом.

Установив электрорубанок на платформу с изменяющейся высотой, мы получаем почти тот же рейсмус. Правда, в нем регулируется не положение рабочего стола, а положение рабочего инструмента по отношению к обрабатываемой заготовке, но суть процесса от этого не меняется. Роль стола здесь выполняет ровная мощная доска с ограничителями ширины по бокам. Они же служат местом крепления основного узла. Но прежде поговорим именно о нем.

На рубанке заднюю опорную пластину мы поменяем на самодельную из ОСП или фанеры, толщиной, обеспечивающей одинаковый уровень с передней пластиной, регулирующей необходимый зазор (1 – 3 мм) для снятия стружки. Ширина ее должна соответствовать ширине нашего импровизированного рабочего стола.

По бокам этой пластины прикручиваются рейки для крепления ножек, высоту которых диктует исключительно здравый смысл. Очевидно что, исходя из стандартной ширины ножей рубанка в 82 мм, толщина обрабатываемых заготовок не должна быть больше 100 мм, поэтому расстояние между осями креплений ножек можно взять равным 110 – 120 мм. Соответственно, их общая длина будет колебаться от 140 до 160 мм при ширине от 35 мм и толщине не менее 10 мм. Крепление ножек осуществляется строго на одинаковом расстоянии от края бруска.

Установка собранного подвижного верхнего узла с электрорубанком на рабочем столе осуществляется по месту, так, чтобы крепление находилось строго на одном уровне. Это делается для параллельности его перемещения относительно базовой поверхности, что обеспечит точность обработки заготовки.

Высота в процессе работы проще всего выставляется подбором реек соответствующей толщины, прикручиваемых на ограничители ширины рабочего стола, или при помощи других подставок.

А прижим рабочего инструмента обеспечивать пружинными стяжками или жгутом, но для небольших заготовок этого вовсе не требуется. Так же в заданном положении эту параллельную платформу можно фиксировать винтами-саморезами.

Видео применения рейсмуса, собранного своими руками:

Бюджетный вариант самодельного рейсмуса

Это самый простой метод использования электрорубанка в качестве рейсмуса. Конечно, назвать эту конструкцию рейсмусовым станком вряд ли кому-нибудь придет в голову, но по выполняемой функции – это именно он.

Мы преднамеренно подобрали вариант для широких заготовок. Ведь в таком виде он выполняет работу, которая не под силу большинству промышленных рейсмусных станков именно из-за ширины обрабатываемого материала, а в нашем случае она ограничивается только длиной ваших рук.

Конечно, такого варварского крепления электрорубанка – довольно дорогостоящего инструмента – к подвижной платформе, мы рекомендовать не можем. Куда интереснее вариант закрепления его, описанный в предыдущем разделе статьи, но с использованием более широкой платформы и выносом реек по ширине, а не вдоль оси инструмента. При этом опасность повредить что-нибудь важное внутри корпуса рубанка сводится к нулю.

В приводимом примере обрабатывается клееная наборка из деревянных реек различных габаритов и даже пород древесины.

Регулировка высоты производится установкой по бокам рабочего стола калиброванных брусков, два набора которых позволит обработать с обеих сторон неограниченное количество заготовок в заданный по толщине размер.

Выполнив универсальный в использовании рейсмус своими руками, можно будет существенно упростить обработку пиломатериалов, сэкономив на покупке профессионального инструмента. Рейсмусы используются для строгания пиломатериалов и придания поверхностям идеальной ровной формы. Самодельные станки отличаются универсальностью в использовании, позволяя гарантировать качественную обработку пиломатериалов и придание им необходимой формы.

Описание инструмента

Рейсмусы — это станки для обработки древесины , которые позволяют осуществлять строгание выравнивание поверхности пиломатериалов с выполнением досок заданной толщины. Такая обработка древесины выполняется при использовании пиломатериалов в строительстве и изготовлении из них различных конструкций. Строгальное оборудование востребовано на рынке и пользуется популярностью у обычных домовладельцев, которые самостоятельно занимаются строительством на даче и в собственном доме.

Самостоятельно изготовленные рейсмусы отличаются простотой конструкции, что позволяет выполнить их, используя в качестве основы электрорубанок, болгарки и другой аналогичный электроинструмент. Необходимо лишь позаботиться о наличии соответствующей схемы, придерживаться которой следует при выполнении самодельного оборудования.

Преимущества самодельных станков

Фуговальный станок своими руками отличается универсальностью использования. Функциональных возможностей такого оборудования будет достаточно для качественной обработки древесины. На самодельных станках можно не только строгать пиломатериалы, но и выполнять финишную обработку досок, придавая им необходимую толщину и идеально ровную поверхность.

К преимуществам изготовленных своими руками рейсмусов можно отнести следующее:

Для изготовления самодельного рейсмуса своими руками можно использовать электрорубанок, на основе которого выполняется станок, позволяющий осуществлять качественную обработку древесины, в том числе строгание, обработку кромок и снятие фаски. Необходимо лишь подобрать качественный проект изготовления самодельного рейсмуса, что и станет залогом выполнения надежного и универсального в использовании оборудования.

В интернете можно найти различные схемы исполнения самодельных фуганков, которые отличаются функциональностью и простотой в изготовлении. В последующем следует придерживаться имеющейся на руках схемы, подбирая соответствующие компоненты и правильно собирая станок, функционал которого будет полностью отвечать требованиям домовладельцев.

Необходимые материалы

Существует множество вариантов изготовления самодельных строгальных станков, которые будут отличаться своей основой. Проще всего такой инструмент выполнить на основе электрорубанка или электролобзика.

Для выполнения рейсмуса потребуется следующее:

Фанера и брус потребуются для изготовления основы станка и ручного стола, на который в последующем будет крепиться электрорубанок и другие элементы, отвечающие за функционал и безопасность использования оборудования.

Необходимо использовать качественную древесину, которую дополнительно рекомендуется обработать пропитками от гниения.

Пошаговая инструкция

Изготовление рейсмуса не представляет сложности, поэтому с выполнением такого оборудования справится практически каждый.

Необходимо будет выполнить следующую работу:

Это самая простая конструкция рейсмуса, выполнить которую можно в домашних условиях. В сети можно найти различные чертежи рейсмуса из электрорубанка своими руками, которые будут отличаться своим функционалом и способом изготовления.

В последующем можно модернизировать выполненную базовую конструкцию станка, добавив дополнительные инструменты, что расширяет функциональные возможности оборудования.

Безопасное в использовании оборудование

Выполняя любой деревообрабатывающий самодельный станок, необходимо позаботиться о безопасности работы на оборудовании. Фреза по возможности должна быть закрыта защитными приспособлениями, а работа на станке, где рабочий режущий элемент не имеет какой-либо защиты, запрещается. Большинство самодельных схем изготовления рейсмуса имеют качественную защиту электрорубанка, что позволяет исключить травмы при работе с таким оборудованием.

  • Работая с самодельным инструментом, необходимо использовать защитные очки и рабочие перчатки. В особенности последние потребуются при работе с грубыми плотными заготовками, когда отмечается биение самодельного рейсмуса из электрорубанка при обработке материала.
  • Используемые шпильки не должны иметь трещин, дефектов и повреждений. При обнаружении трещин и повреждений следует заменить дефектные части станка.

При соблюдении простейших мер безопасности работа на рейсмусе не будет представлять какой-либо сложности, а сам станок прослужит в течение многих лет. на самодельных станках можно будет выполнять качественную обработку древесины, сэкономив на приобретении промышленных фрезеров.

Знание правил работы на рейсмусе позволит повысить качество обработки пиломатериалов, избавив домовладельца от каких-либо сложностей с эксплуатацией сделанного им инструмента.

Правила работы следующие:

Правильно собранный рейсмусный фрезер на основе электрорубанка по функциональным возможностям, эффективности и производительности не будет уступать дорогому заводскому оборудованию. Потребуется лишь отыскать в интернете качественную схему изготовления рейсмуса и в последующем следовать чертежам, собирая электрический станок. Проще всего такой инструмент выполнить на основе электрического рубанка, который монтируется на фанерной основе. Простейшей рейсмус, изготовленный самостоятельно, будет отличаться функциональностью в использовании, гарантируя качественную обработку древесины.

Каждый мастер обработки дерева согласится, что электрорубанок – полезная, а часто и вовсе незаменимая вещь в домашней мастерской. С помощью такого ручного станка любые деревянные заготовки можно обрабатывать очень качественно, а главное – быстро.

Еще одним незаменимым инструментом для обработки различных деревянных деталей является рейсмус. Стоимость такого оборудования сейчас достаточно высокая, поэтому покупать его есть смысл обычно только в том случае, если мастер будет что-то зарабатывать на обработке заготовок из дерева. Если же такой станок будет использоваться не с целью заработка, а только для выполнения различных работ по дому, то оптимальным будет решение сделать рейсмус из электрорубанка. Сделать такую работу вполне возможно даже своими руками. При этом качество выполняемых работ при использовании такого самодельного станка будет оставаться на достаточно высоком уровне.

Необходимое оборудование

Самодельный рейсмус

Чтобы сделать рейсмус из электрорубанка своими руками, нужно иметь:

  • электрорубанок, что будет не жалко переделать в другой инструмент;
  • чертежи будущего оборудования;
  • фанера и бруски для сборки корпуса оборудования;
  • небольшое количество свободного времени.

В первую очередь при переработке электрорубанка в следует точно определить, детали каких размеров будут создаваться на новом станке. От их размеров будут напрямую зависеть размеры создаваемого рейсмуса: это оборудование должно иметь корпус такой же ширины и высоты, а также длину шпильки и направляющих, которые будут точно соответствовать обрабатываемой детали.

Правильная установка шпильки и направляющих

Также немаловажным моментом является положение шпильки, используя которую, можно будет поднимать и опускать инструмент во время работы. Многие самоучки делают данную шпильку так, что она располагается точно посередине корпуса. Но такое решение является совсем неправильным: при изготовлении такого станка своими руками шпильку рекомендуется располагать точно посередине между задней и передней ручкой. В подобном случае не только станет более удобной работа с инструментом, но и фиксация его в нужном положении намного надежнее, да и сделать это будет намного легче.

Переделывая своими руками электрорубанок на ручной рейсмус, его шпильку необходимо делать как можно более подвижной. С этой целью в верхней крышке нового станка устанавливается подшипник качения. Кроме того, на среднюю пластину, отвечающую за установку работы станка по высоте, устанавливается гайка. В таком случае высоту расположения всего оборудования можно будет при необходимости отрегулировать с небольшим шагом и достаточно высокой точностью.

Направляющие нового станка для обрабатываемых на нем заготовок легко можно сделать из обычных брусков, при этом следует предусмотреть небольшой запас длины, чтобы они не были точно такими же, как длина обрабатываемой деревянной детали, а немного большими.

Кроме того, нижнюю плоскость важно спроектировать таким образом, чтобы в процессе обработки детали она двигалась сразу же параллельно по отношению к ножам станка. Если же данная плоскость будет начинаться под электрорубанком, в процессе работы будет очень сложно добиться максимальной точности обработки детали.

Безопасная работа на самодельном станке

Переделав своими руками такой ручной электроинструмент в рейсмус, следует также помнить о безопасности в процессе его использования. Чтобы сделать работу на новом домашнем станке максимально эффективной и полностью исключить возможность получения тех или иных травм, следует придерживаться таких правил при выполнении тех или иных работ:

  • при обработке любой детали необходимо использовать средства для защиты глаз;
  • работая с грубым материалом, следует использовать перчатки;
  • начиная работу на самодельном станке, следует проверять на работоспособность и надежную фиксацию всего его частей;
  • шпильки и ножи станка не должны иметь никаких трещин или любых других дефектов;
  • обрабатывать на самодельном станке можно только чистые заготовки, в которых нет гвоздей или любых других металлических частиц.

Как работать на самодельном станке

Работа с созданным своими руками рейсмусов является чрезвычайно простой. Шпилька станка устанавливается на нужное расстояние от края детали, задается нужный размер, фиксируется брусок. После этого станок слегка наклоняется от себя, в результате чего открывается режущая часть шпильки. Далее остается только тянуть инструмент на себя.

  1. Конструкция станка
  2. Пошаговая инструкция
  3. Альтернативный вариант

Фугование — один из методов чистовой обработки древесины. Доски, брусья приобретают гладкую, отшлифованную поверхность. Фуганок имеет более простую конструкцию, чем рейсмусный аналог. Установку несложно собрать самостоятельно из подручных приспособлений.

Конструкция станка

Фуговочный станок оборудован столом. Стол имеет технологическое отверстие, в него помещается ножевой вал, функционирующий от электрического привода. В процессе строгания пиломатериал подается на вал при помощи роликового механизма. Опорные элементы под заготовку можно наклонять под требуемым углом. Толщину доски регулирует столешница путем ее подачи вверх и вниз.

Ножевой вал может иметь одностороннюю и двустороннюю конструкцию . В первом случае проводится обработка одной плоскости доски. Двусторонний вал позволяет фуговать дерево с двух сторон одновременно. Существует оборудование с четырьмя ножами, обеспечивающими четырехстороннюю шлифовку. Эти образцы чаще всего устанавливаются на крупных деревообрабатывающих предприятиях. Чистота обработки зависит от диаметра ножевого вала. Чем он больше, тем выше качество шлифовки.

На самодельный фуговальный станок могут устанавливаться ножи двух типов:

  • Однокромочные. Подлежат периодическому затачиванию.
  • Двухкромочные, одноразовые. При истирании заменяются на новые.

Фуганки различаются в частоте вращения вала, длине столешницы, ширине строгания пиломатериала. Поверхность столешницы разделена на два поперечных сегмента, при этом передняя часть располагается ниже задней для регулирования толщины удаляемого слоя древесины. Оптимальная толщина среза — 0,5 см. При необходимости большего снятия нужно осуществить несколько циклов.

Для устойчивости, улучшения несущих характеристик станину фуганка изготавливают из чугуна, остов дополняют стальными накладками. Вал ножей фиксируют между двумя половинами столешницы. Для удобства стол снабжается направляющими линейками.

Как сделать фуганочный инструмент

Фуганок имеет простую конструкцию, его можно изготовить за несколько часов: процесс не требует особых навыков и знаний. Рубанок с электроприводом полезен в столярном деле, но по качеству обработки древесины он хуже фуговочного станка. Поэтому нужно усовершенствовать имеющийся образец для достижения лучшего результата.

В качестве основного элемента будущего оборудования хорошо подойдет электрорубанок со сдвижной защитой ножа, убирающейся при фуговании. Лучше, если рубанок будет укомплектован креплением ножами вверх.

В процессе сборки потребуются:

  • доски,
  • лист фанеры,
  • крепежные элементы.

Пошаговая инструкция

Вначале необходимо сделать основу из досок. Она должна иметь форму ящика без дна и крышки. Длина каркаса будет соответствовать длине рабочей поверхности.

На следующем этапе лист фанеры необходимо уложить поверх ящика, сформировать технологическое отверстие, в нем будет установлена платформа рубанка.

Поверх фанеры укладываются еще два таких же листа, служащих задней и передней плитой. Лист, который будет принимать дерево при строгании, должен быть толще на 2 мм. Необходимо выдержать параллельное размещение фанерных листов. Это можно выверить щупом-щепкой. Перед фиксацией панели к каркасу обрабатывается кромка материала .

Ручной электрический строгальный элемент надевается на крепление, установленное ножами вверх на нижнем листе фанеры.

Для вырезания крепежных ушек потребуется дерево. Через эти элементы будут продеты регулировочные болты, устанавливающие на заданную высоту нож станка относительно его основы.

На фуговальный станок из электрорубанка нужно установить боковой упор из оставшейся фанеры . После этого можно приступать к обработке пиломатериалов.

Альтернативный вариант

Если работать с длинными заготовками не планируется, можно сделать компактное бытовое устройство. Эта циркулярка легко доукомплектовывается специальными подпорками, превращается в полноценный станок.

Сначала нужно сформировать короб из толстой фанеры, дерева или МДФ. Конструкция фиксируется древесным клеем или усиливается саморезами. Роль столешницы выполняет платформа электрорубанка.

Наиболее сложный элемент, которым снабжен фуговальный станок , — боковой упор . Он будет перемещаться на специальных пазах. Его фиксацию обеспечивают два винта и гайки-барашки. В коробе режущий инструмент удерживают боковые крепежи. Для удобства домашний электрофуганок можно усовершенствовать, сформировав в его конструкции выход для подведения промышленного пылесоса.

Профессиональный самодельный фуганок

На рисунке представлены чертежи с подробными пояснениями. Потребуется электрический двигатель на 1,5 кВт, подключаемый к валу при помощи приводного ремня. Ножевой вал можно сделать самостоятельно или заказать у токаря.

В ходе работ необходимо сварить станину из металлического профиля или уголка. Затем к остову приваривается опорная плита и основа для винта. Боковые планки крепятся с условием обеспечения свободного перемещения направляющих. Для этого нужно сформировать технологические зазоры.

Ходовой винт приваривается к станку после его установки на опору . Оборудование нужно обеспечить передней плитой, состоящей из верхней части и направляющей рейки. Они объединяются между собой боковыми элементами. Торцевые части поверхностей нужно делать параллельными, после этого они тщательно шлифуются.

Чтобы габариты боковин, установленных на самодельный фуганок, были одинаковыми, они обрабатываются, снабжаются отверстиями для шпилек. После приваривания боковин и направляющих элементов временные шпильки демонтируются.

На последнем этапе устанавливают вал ножей. Одновременно приподнимают переднюю столешницу до его уровня так, чтобы край панели размещался параллельно оси вала. Задняя часть столешницы должна быть зафиксирована в неподвижном положении. Центр тяжести у этого деревообрабатывающего агрегата размещен высоко. Для снижения вибрации фуганок рекомендуется укреплять дополнительно.

Фуговальный станок из электрорубанка своими руками чертежи. Практичный фуганок своими руками. Для чего нужен фуговальный станок

Рейсмус является одним из самых необходимых инструментов для обработки дерева. При помощи его строгается ровная плоскость с заданной толщиной, то есть выравнивается поверхность материала для распилки. Приобрести этот строгальный станок можно как в готовом виде, так и изготовить самостоятельно. Покупка готового оборудования обойдётся достаточно дорого, поэтому прибегать к этому варианту стоит только в том случае, если планируется использовать его для обработки деревянных деталей на заказ. Для обычной бытовой работы подойдёт и вручную изготовленный инструмент.

Самодельный рейсмус из электрорубанка

Изготавливается фуговальный станок по дереву своими руками из электрорубанка, он является основной составляющей инструмента. Непосредственно им и строгается пиломатериал. Не стоит переживать за работоспособность вручную изготовленного механизма — как показывает практика, качество изделий не сильно снижается при использовании такого станка, в сравнении с покупным оборудованием.

Для начала необходимо определиться с размером деталей, которые планируют создавать на будущем инструменте. В соответствии с выбранными размерами уже выбираются и размеры самого станка. Определяются ширина и высота корпуса оборудования, длина шпильки, длина направляющих рейсмуса.

Что понадобится для изготовления самодельного рейсмуса своими руками:

  1. Незанятый ручной электрорубанок.
  2. Чертежи рейсмуса из электрорубанка своими руками.
  3. Фанера и бруски для сборки корпуса оборудования, как материал для сборки корпуса.
  4. Небольшое количество свободного времени.

Лучше всего будет составить собственный чертёж, ориентируясь на конкретные особенности как имеющегося электрорубанка, так и деталей, которые будут изготавливаться при помощи настольного фуганочного станка. Можно, конечно, следовать уже готовому чертежу, но это уже более сложная задача.

Шпильки и направляющие

Потом нужно правильно определить расположение шпильки, с помощью которой рейсмус будет подниматься и опускаться. От того, насколько удачно она будет расположена, напрямую зависит эффективность будущего станка в работе над деталями .

Например, можно расположить её в самой середине корпусной части инструмента, что делается довольно часто неопытными мастерами. Но это далеко не самый лучший вариант, так как не обеспечивает удобство в работе, а также не дает надёжную и лёгкую фиксацию. В идеале, для того, чтобы никаких особых трудностей при работе с инструментом не возникало, нужно расположить шпильку между передней и задней ручкой инструмента.

Чтобы обеспечить шпильке необходимую мобильность, на верхней крышке рейсмуса, переделываемого из рубанка, устанавливается подшипник качения. На среднюю пластину устанавливается гайка — с её помощью высота расположения рейсмуса становится легко регулируемой, с небольшим шагом и повышенной точностью.

Направляющие станка способствуют эффективности и точности при обработке заготовок. Делаются они из самых обыкновенных деревянных брусков, на которые не уйдёт слишком много средств. По длине они должны быть чуть-чуть больше, чем деталь, для которой предназначаются, то есть нужно выполнять их не прямо по длине заготовок, а оставлять небольшой запас.

Помимо всего прочего, нижняя плоскость разметочного станка должна быть устроена так, чтобы по ходу работы она могла находиться параллельно к его ножам. Так можно будет достичь максимальной точности при обработке той или иной детали.

Если же она будет находиться под электрорубанком, добиться этой точности окажется не так-то просто, и эффективность инструмента будет не такой, как ожидалось. Но если все сделано правильно, станки, устроенные по такому принципу, порадуют мастера.

Рейсмусовые станки по дереву

Любому мастеру нужна инструкция по изготовлению таких устройств, как самодельные рейсмусовые станки по дереву. Сделать этот механизм не очень сложно. Первым делом нужно взять лист фанеры длиной 500 м и шириной 400 мм, толщиной не менее 15 мм. Он послужит основой будущего устройства. Затем из другого куска фанеры той же толщины изготавливаются подставки для электрорубанка, и они крепятся к основе. Закрепляются они шурупами к тыльной стороне листа фанеры . Туда же устанавливается и электрорубанок.

Что нужно для того, чтобы изготовить самодельный фуганок своими руками? Сначала нужно определиться разновидностями этого инструмента.

Фуганок бывает трех типов.

  1. Первый – ручной, напоминает удлиненный рубанок.
  2. Второй – электрорубанок, выглядит как циркулярная пила с горизонтальным ножом.
  3. И третий – фуговальный станок.

Основные его части – статина и фуговальный вал.

Как сделать фуганок своими руками?

Предлагаемый вариант фуганка позволит с легкостью обрабатывать заготовки длиной более 60 см.Основой этого деревообрабатывающего станка является ручной электрический рубанок российского производства – Интерскол.

Электроинструмент был несколько модифицирован. К примеру, были убраны родные подошвы. И дополнительно прорезаны отверстия в пластиковом корпусе для более легкого выхода стружки из рубанка.

Для создания фуганка потребуется стол, к которому будет снизу крепиться электрический рубанок.Основа столешницы станка изготовлена из двух спаянных друг с другом уголков. Общая длина рабочей поверхности составляет 130 см.

На фото видны отверстия, при помощи которых впоследствии будет прикреплен рубанок.

1) Для точной и качественной обработки древесины, необходим упор. Он должен быть перпендикулярно приварен к рабочей поверхности. Такой же упор приваривается и с другой стороны.

2) Затем к приваренным упорам можно прикручивать направляющую. В качестве направляющей можно использовать ровные доски. В нашем случае это кусок ДСП.

Очень важным моментом является то, что подающая и принимающая части стола находятся на разных уровнях. А точнее – вся подающая часть ниже на 1 мм. Эта разница позволяет срезать с заготовки слой, толщиной 1 мм. Подающая и принимающая части между собой соединены двумя деталями по бокам. Соединительные детали в нашем случае – это разрезанный швеллер.

Стол собирается воедино при помощи сварки электродами. Электроды использовались 2.5 мм, чтобы не прожечь металл насквозь. Сварка производилась точечная, прихватами.

Станок стоит на 3-х ножках. С одной стороны две тонких ножки из металлических труб, а с другой стороны ножка потолще. Для ответа на вопрос, почему именно 3 ножки необходимо вспомнить геометрию. Ведь через любые три точки можно провести плоскость. Станок с тремя ножками будет устойчиво стоять даже на неровном полу, в то время как четвероногий станок в этом случае будет шататься.

А для того, чтобы весь станок не развалился, по двум диагоналям были приварены две металлические трубы. Так была увеличена прочность конструкции.

После того как стол собран и готов, можно заняться прикреплением электроинструмента. В качестве соединительных элементов используются стандартные монтажные шурупы. Ими была прикреплена родная подошва.Рубанок крепится снизу. Для более плотного прилегания можно использовать компенсирующую прокладку. На фото отчетливо видно, что прокладка добавляет толщины.

Прислонив рубанок к нижней части и совместив болты с дырками, можно заворачивать монтажные болты. Их следует надежно завернуть. Чтобы рубанок впоследствии не отвалился.Теперь можно включать собранный самодельный фуганок и смело работать на нем.

Видео: самодельный фуганок.

Видео: вторая часть.

Видео: третья часть.

Если вы решили сделать себе рейсмус из электрорубанка своими руками, чертежи, наглядные видео и наши рекомендации позволят добиться поставленной цели. Сам по себе электрорубанок является полезным инструментом в хозяйстве. А вот купить для бытовых целей рейсмус — достаточно дорогое удовольствие. Потому многие решают собрать оборудование самостоятельно, взяв за основу электрический рубанок.

Чтобы собрать рейсмус из электрорубанка, вам потребуется набор материалов и инструментов, необходимых для будущего станка.

Если рейсмус вам необходим с целью получения доходов от продукции, которую будете обрабатывать на станке, тогда лучшим решением станет покупка готового устройства. Если же рейсмус — это сугубо инструмент бытового применения для домашних работ, тогда смело можете сделать его своими руками.

Основными компонентами для сборки агрегата являются:

  • Электрический рубанок. Учтите, каждый раз переоснащать рейсмус в обычный электрорубанок и обратно собирать из него станок не получится. Потому лучше сделать агрегат из рубанка, который не жалко;
  • Чертежи. Вы можете составить собственный чертеж, опираясь на характеристики и особенности электрорубанка, планируемых работ и деталей, которые должен обрабатывать станок. Адаптировать готовые чертежи под себя сложнее, поскольку каждый из них основан на определенных моделях электрического рубанка, используемых материалах, параметрах и пр.;
  • Деревянные бруски и фанера. Из них вы будете собирать корпус будущего рейсмусового станка;
  • Свободное время. Чтобы сделать своими руками станок, много времени вам не потребуется. Но и пытаться собрать агрегат за пару часов не стоит, иначе результат вас может разочаровать.

Основной упор при проектировании рейсмуса на основе электрического рубанка делается на соответствие характеристик и возможностей станка с обрабатываемыми заготовками. Убедитесь перед началом сборки, что оборудование получит корпус, шпильки, направляющие, идеально отвечающие деталям, с которыми вам предстоит иметь дело.

Шпильки и направляющие

Про эти компоненты рейсмуса на основе электрического рубанка следует поговорить отдельно, поскольку они играют значимую роль в работоспособности и эффективности рейсмуса.

  1. Шпильки позволяют опускать и поднимать рейсмус при обработке заготовок.
  2. Часто новички устанавливают шпильку аккурат посередине корпуса станка. Но это решение ошибочное. Если вы решили сделать станок, шпильку стоит установить посередине между передней и задней ручкой устройства. Такое расположение обеспечит удобную работу с оборудованием, позволит надежно фиксировать инструмент в нужном положении. Проблем в процессе эксплуатации окажется значительно меньше.
  3. При переоснащении электрорубанка в рейсмус постарайтесь придать шпильке инструмента максимальную подвижность. Для этого на верхней крышке своими руками установите подшипник качения.
  4. На среднюю пластину станка, которая будет отвечать за регулирование высоту, закрепите гайку. Такое решение обеспечит вас возможность регулировать положение оборудования с небольшим шагом и повышенной точности. Это актуально для особо деликатной обработки с помощью рейсмуса.
  5. Направляющие служат для точной и эффективной обработки заготовок. Их изготавливают из деревянных брусков, потому затраты на сборку оборудования можно считать минимальными.
  6. Выполняя направляющие для электрического рубанка, сделайте определенный запас по длине. Их не рекомендуется делать идентичной с обрабатываемыми заготовками длины. Выполните данные элементы немного больше.
  7. Нижняя плоскость рейсмуса из электрического рубанка делается так, чтобы при обработке изделия она перемещалась сразу параллельно по отношению к резакам устройства. Если плоскость будет начинаться под электроинструментом, вы не сможете получить высокую точность обработки. А потому эффективность подобного станка сведется к минимуму.

Меры безопасности

Любой самодельный электроинструмент, станок предъявляет повышенные требования к вопросам безопасности в процессе эксплуатации. Потому если вы решили своими руками изготовить на основе электрорубанка рейсмус, обязательно ознакомьтесь с основными правилами его применения. Это убережет вас от травм, а также продлит срок службы самого инструмента.

  • Обрезая заготовки своими руками рейсмусом, всегда надевайте специальные защитные очки;
  • При работе с плотными, грубыми заготовками, руки держите в перчатках;
  • Перед включением оборудования убедитесь, что все его элементы надежно зафиксированы, проводка не оголена. Это нужно делать перед каждым новым рабочим днем;
  • Ножи и шпильки не должны иметь дефектов, повреждений, трещин на своей поверхности. При их обнаружении данные элементы подлежат немедленной замене;
  • Следите за тем, чтобы обрабатываемые заготовки не имели металлических компонентов — скобы, гвозди, винты, саморезы. При их попадании на рейсмус это грозит не только увечьям, но и полному выходу из строя самого станка.

Правила работы на станке

Собрав своими руками работоспособный рейсмус из электрорубанка и ознакомившись с рекомендациями по безопасной эксплуатации, можно приступать к обработке заготовок.

На этот счет предлагаем ознакомиться с несколькими дельными советами.

  1. Ничего сложного в работе на самодельном рейсмусовом станке, построенном на основе электрического рубанка, нет. Потому с подобным агрегатом может справиться новичок.
  2. Установите шпильку в правильное положение. Она монтируется на определенное расстояние относительно края заготовки.
  3. Задайте размер, который соответствует детали, зафиксируйте брусок, выступающий в роли направляющей.
  4. Наклоните оборудование немного от себя. Это позволит открыть режущую часть шпильки вашего электрооборудования.
  5. Теперь натягивайте инструмент на себя. Так обеспечивается работа рейсмуса, который снимает слои материала с заготовок.
  6. Если грамотно собрать агрегат, учитывая все рекомендации и следуя чертежам, самодельный электрический рейсмус на базе обычного электрорубанка по своим функциональным возможностям, производительности и эффективности мало чем будет уступать заводскому оборудованию.

Обилие чертежей и схем сборки рейсмуса из электроинструмента позволяет с выгодой для себя задействовать старый ненужный электрорубанок. Не имея особых навыков и опыта, новичкам удается построить отличные станки.

По мере расширения ваших потребностей и получения нового опыта, станок можно усовершенствовать, либо использовать для его сборки современные, высокомощные электрические рубанки.

Если рейсмус вам требуется для изготовления больших объемов заготовок с их последующей реализацией, самодельным устройством вы вряд ли сможете обойтись. Для подобных целей рекомендуется приобретать заводское оборудование проверенных производителей. За счет качества и производительности затраты на покупку станка со временем себя оправдают, и вы будете получать чистую прибыль.

Это приспособление позволяет вывести кромки заготовок строго под прямой угол. Также с его помощью удобно строгать детали небольшого размера. Используется электрорубанок «Интерскол-110» или любой другой, имеющий возможность стационарного крепления.

Первый вариант, самый простой.

Основание станка — кусок ДСП, МДФ или фанеры размером примерно 500х350 и толщиной не менее 20мм. К основанию крепится вертикальная стенка — будущий вертикальный упор, и два ребра жесткости.

Электрорубанок крепится к основанию на четыре болта М8 с гайками.
Все остальные соединения выполнены на шурупах без применения клея. Это дает возможность при необходимости легко изменять какие-либо элементы конструкции.

Угол между вертикальным упором и подошвой электрорубанка должен составлять ровно 90 градусов. У меня это сразу не получилось, поэтому пришлось подложить, где надо, несколько сложенных вместе газетных листков.
В дальнейшем я это переделал, а к вертикальному упору прикрепил пластину из оргстекла.

С обратной стороны вертикальной стенки выпилено одно большое отверстие под выходной патрубок и охлаждение двигателя.

Второй вариант. Фуганок из электрорубанка.

Кое-что переделал, увеличил длину подающего и приемного столов.
Регулируемая передняя площадка может подниматься и опускаться на 1мм, изменяя глубину строгания. Для этого я применил самый простой способ — закрепил её через полоски мягкой резины. Решение, конечно, не очень хорошее, зато простое.

Заметил нехороший момент. Летом станок стоит на улице, и каждый раз, при изменении температуры и влажности воздуха, приходится немного регулировать высоту столов.
Под рукой не было хорошей толстой фанеры, а ДСП не любит частых выкручиваний-закручиваний шурупов. Поэтому для вертикальных стоек применил сосну, отсюда и проблема.

Третий вариант.
Фуганок из электрорубанка. Столы из металла.

Сделал столы из металла и убрал заводской узел регулировки глубины строгания.
Что получилось — смотрите на видео.

Замечание. Ширина заднего (приемного) стола должна быть равна ширине строгания ножей, в данном случае 110 мм.
Иначе могут возникнуть проблемы при строгании досок шириной более 110 мм. У меня сделано не правильно, но я широкие на этом станке не строгаю.

Cодержание:

Для выполнения различных столярных и плотницких работ всегда необходимы различные инструменты. У каждого мастера, да и у любителя «повозиться» с древесиной, под рукой должны быть различные стамески, ножи, пилы, рубанки и другие приспособления.

При этом очень часто настоящие профессионалы предпочитают инструмент, выполненный своими руками или под заказ. В этом случае работа точно будет выполнена качественно и с минимальными затратами сил.

А как, например, можно сделать фуганок своими руками? Что для этого необходимо и каковы этапы выполнения подобной задачи?

Что такое и для чего нужен фуганок

Первоначально следует понять, для достижения каких целей необходимо использовать фуганок. От этого будет зависеть общие понятия по его созданию своими руками. Этот инструмент просто необходим, при отделке деревянных заготовок с большими размерами.

Главное отличие ручного фуганка от рубанка — это его больший размер

Конструкция фуганка сильно напоминает устройство универсального рубанка. Главным отличием, наряду с большим размером, является установка двойного ножа. Он фиксируется при помощи специальной пробки, которая расположена в передней части конструкции. Для удобства работы рубанок оснащается рукояткой, расположенной позади ножа.

Для выравнивания фуганком проводят по поверхности деревянной заготовки. При этом вначале работы стружка будет получаться рванной. Но в этом нет ничего страшного. Постепенно стружка будет становиться ровной и непрерывной. Именно это будет означать, что заготовка достигла нужно ровности.

Очень часто для дальнейшей работы специалисты меняют фуганок, на полуфуганок. Его устройства не отличается от своего старшего собрата. Главным отличием являются меньшие размеры. Это позволяет обрабатывать поверхность более качественно.

Но современные мастера редко пользуются простым фуганком. Удобней применять электрический вариант, смонтированный в виде станка. Такое устройство позволяет значительно ускорить обработку деревянных деталей. При этом качество не теряется, а наоборот улучшается.

Отличие фуговального станка от простого фуганка или рубанка состоит в способе его использовании. В этом случае сама установка остается на месте, а мастер двигает заготовку. При прохождении по двигающемуся валу с ножами с деревянной детали снимается слой в 1-2 миллиметра. В результате заготовка получается с идеально ровной поверхностью.

Делаем ручной вариант фуганка

Если вы любите все делать своими руками, в том числе и обрабатывать деревянную заготовку ручным фуганком, то можно легко сделать этот инструмент самостоятельно. Вначале подготовьте деревянный брусок. Его размеры должны совпадать с будущим фуганком. Брусок нужно брать из твердых пород древесины, например, лиственницы или дуба. Чем прочнее будет заготовка, тем дольше прослужит ваш рубанок.

При производстве следует учитывать некоторые рекомендации по размерам будущего инструмента. Специалисты рекомендуют использовать следующие параметры:

  • чаще всего длина фуганка составляет 60-70 сантиметров. Конечно, этот параметр вы выбираете сами, все будет зависеть от того, каким инструментом вам удобней пользоваться;
  • для заготовки берется брус с нужной вам длиною, с шириной в 76 миллиметров, и с высотой в 70 миллиметров;
  • размер ножа должен составлять 200 на 65 миллиметров;
  • чтобы ручка была удобной, ее высота делается минимум в 10 сантиметров.

При помощи стамески в бруске пробивается сквозное квадратное отверстие. При этом его боковые стороны должны быть расположены под углом в 45 градусов. В это отверстие будет вставляться нож. Сам брусок должен иметь идеально ровную нижнюю поверхность. Ведь именно по ней и будет выравниваться будущая заготовка.

При выборе ножа для фуганка стоит обращать внимание на прямоугольные и прочные модели. Во многих специализированных магазинах можно найти большой ассортимент подобной продукции. Нож вставляется и фиксируется в проделанном проеме.

Далее, устанавливается тонкая деревянная пластина (которая будет играть роль клина). Затем, следует установить ударную пробку. Для этого выбирается место посередине между краем отверстия и передним краем самого фуганка. На этом основная рабочая часть готова к использованию.

Но работать таким инструментом будет сложно. Для удобства обязательно необходимо приделать ручку. Ее форма должна идеально подходить под вашу руку, поэтому делается она индивидуально. Для изготовления ручки можно использовать многослойную фанеру.

Для еще большего удобства использования вашего нового фуганка, можно дополнительно установить вторую ручку. Также некоторые модели оснащаются двумя лезвиями. Но это будет зависеть от ваших личных предпочтений. Самое главное, чтобы перед работой лезвие ножа не выступала за нижнюю сторону инструмента более чем на один миллиметр.

Электрический рубанок

Сделать самодельный фуганок – это несложная задача. С такой работой может справиться любой, тем более, если он любит работать с деревом. А наличие такого оборудования в мастерской значительно расширит возможности мастера и облегчит его работу.

Для того чтобы изготовить фуговальный станок вначале нужно подготовить требуемые материалы и инструменты. Для работы вам понадобятся:

  • ножовка для выпиливания заготовок;
  • молоток;
  • столярная стамеска;
  • деревянные бруски из прочного материала. Лучшим вариантом будет детали из лиственницы или дуба;
  • фанера, желательно многослойная;
  • болты с гайками.

Все эти материалы и инструменты вы легко найдете в своей мастерской. Но самым важным и главным устройством, которое вам понадобится для создания фуганка своими руками, является электрический рубанок. Именно он и будет выполнять всю работу.

Для изготовления фуговального станка вполне сгодится старенький электрорубанок

При этом не стоит бежать в магазин за новым инструментом, для фуговального станка вполне подойдет уже бывшее в употребление устройство.

Очень часто современные электрорубанки делают с корпусом из пластика. Такие инструменты стоят дешевле, и к тому же удобней в работе. Но такой корпус после длительного использования начинает трескаться и расшатываться. Такие инструменты использовать в работе уже неудобно, но вот для фуговального станка он вполне сгодится.

Главное, чтобы вал с ножами и электродвигатель были в хорошем рабочем состоянии. Нам нужно только перевернуть старый электрорубанок вверх ногами и закрепить на своем месте.

В этом видео вы наглядно увидите как из фанеры сделать небольшой фуговальный станок из старого электрорубанка.

Видео: Самодельный фуганок из электрорубанка

Существуют еще некоторые требования к электрическому рубанку, которые помогут существенно облегчить вашу задачу.

В первую очередь стоит присмотреться к самой конструкции. Современные производители выпускают некоторые модели, которые уже приспособлены для наших целей. Если у вас именно такой вариант, то ваш фуговальный станок получится наиболее производительный.

Кроме этого, стоит обращать внимание на ширину строгания. Как правило, у большинства современных электрорубанков она составляет 82 миллиметра. Такой ширины для полноценного фуговального станка довольно мало.

Лучшим вариантом будет использования электрического рубанка с шириной строгания в 100 или даже 110 миллиметров. В этом случае за раз вы сможете прогонять заготовки шириной в 10 сантиметров.

Но довольно часто есть необходимость обрабатывать более широкие доски. В этом случае каждую заготовку придется прогонять через фуговальный станок по нескольку раз. Это может существенно снизить вашу производительность. Многие мастера вместо электрического рубанка используют станок со встроенным специальным валом.

Стационарный фуговальный станок

Такой вариант фуговального устройства довольно мощный и производительный, но не лишен своих недостатков.

Во-первых, сам специальный вал – это довольно дорогая деталь. Его стоимость может составить до половины всех расходов на сборку фуговального станка.

Во-вторых, кроме вала вам придется приобрести и довольно мощный электродвигатель, а также предусмотреть механизм передачи крутящегося момента. Все это потребует от вас определенных знаний и умений, ну и конечно финансовых вложений.

Как сделать фуговальный станок самостоятельно

Первым делом необходимо подготовить проект будущего станка. В нем учитываются размеры имеющегося старого электрорубанка.

Под него делается чертеж деревянного ящика, и подгоняются по размерам листы фанеры. Расчеты нужно делать внимательно, чтобы при создании станка все прошло гладко, и само устройство работало эффективно.

Первым делом делается корпус из деревянных брусьев. Он будет представлять собой обычный ящик без дна. Далее, сверху прибивается лист фанеры. В нем проделывается отверстие, по размеру соответствующее размерам используемого в конструкции электрорубанка.

Далее, по обеим сторонам от прорези крепится еще два листа фанеры. При этом их толщина должна отличаться на один-два миллиметра. Первая лист, тот который тонкий, будет служить подающей поверхности. Второй, толстый лист фанеры, будет являться принимающей стороной. Заготовка подается на вращающийся вал электрорубанка с тонкой стороны, а выходит на более толстую.

Далее, достаточно закрепить на своем месте электрорубанок и сделать выключатель. Для этого используются болты с гайками. Выключатель можно использовать обычный бытовой. Если есть желание и возможность, то можно установить кнопку. При этом выключатель должен полностью обесточивать фуговальный станок.

В итоге у вас в мастерской появится полноценный электрический фуганок или фуговальный станок. С его помощью вы сможете быстрее и с меньшими усилиями обрабатывать большие деревянные заготовки. Такое устройство обойдется дешевле, чем заводской вариант. Но при этом он будет выполнять свою работу не хуже покупного варианта. А значит, у вас появиться больше возможностей делать красивые деревянные изделия, которые станут украшением вашего дома или будут приносить доход семье.

В этом видео вы увидите интересное решение по изготовлению вертикального фуговального станка из электрорубанка.

Видео: Самодельный фуганок из ручного электрорубанка

Меры безопасности при использовании фуговального станка

Безопасность здоровья при проведении любых работ – это очень важное занятие. Не стало исключением и использование фуговального станка. Такое приспособление требует особого внимания.

  • в первую очередь не начинайте подачу заготовки, пока вал электрорубанка не наберет максимальное количество оборотов;
  • если во время работы вам необходимо очистить станок от накопившейся стружки, то вначале нужно остановить его и обесточить. Только после полного прекращения вращения вала можно приступать к удалению стружки. То же самое касается и профилактической смазки или других подобных работ;
  • если вам необходимо обработать деталь с малыми размерами (длина до 40 сантиметров и ширина до 5 сантиметров), то делать это нужно с использованием специального упора. Он крепится неподвижно на рабочем столе фуговального станка;
  • лучше всего оборудовать станок защитным кожухом. При поступательном движении заготовки он будет открываться, а при прекращении подачи материала закрываться.

Очень важно обеспечить рабочее место хорошим освещением. Это требования касается не только столярных, но и всех других видах работ. Не стоит что-то делать «впотьмах», это неминуемо приведет к получению травм. Соблюдая эти несложные меры предосторожности, вы будете получать от работы только удовольствие.

Лучшие настольные фуганки 2021 года

На что следует обратить внимание перед покупкой настольного фуганка?

Настольные фуганки могут быть очень полезны как в любительских, так и в профессиональных мастерских, но что вам нужно знать, прежде чем выбрать правильный инструмент для ваших нужд? Вот несколько аспектов, о которых следует помнить.

Емкость

Производительность фуганка важна, потому что именно от него зависит, какой размер заготовки вы сможете выровнять с помощью этого электроинструмента.Это измеряется от края стола до начала ограждения, которое, конечно, можно отрегулировать, если вы решите работать с меньшим куском. Стандартные размеры режущей головки для фуганков: 6 дюймов, 8 дюймов, 10 дюймов, 12 дюймов и 16 дюймов.

Хотя чем больше емкость, тем лучше, как только вы доберетесь до 10 дюймов и выше, фуганки начинают стоить тысячи долларов. Для начинающих, энтузиастов и любителей 6- или 8-дюймовые фуганки должны обеспечить достаточно места для большинства их проектов.

Другим важным аспектом, влияющим на вместимость, является длина стола. Обычно 6-дюймовые фуганки имеют длину стола от 50 до 60 дюймов, а 8-дюймовые — около 80 дюймов. Если вам интересно, что подходит именно вам, подумайте о размере древесины, с которой вы работаете. Обычно, если длина в два раза превышает длину бревна, вы сможете работать эффективно и комфортно.

Модель режущей головки

Режущая головка фуганка — еще одна особенность, на которую следует обратить внимание.Есть несколько типов, но вот основные, о которых следует помнить.

Прямые ножи

Это будут самые дешевые режущие головки, и они прекрасно работают. Они сделаны из твердой стали и достаточно прочны, но недостаток прямых ножей проявляется, когда дело доходит до их замены. Процесс утомительный и может разочаровать, если вам не хватает опыта. Правильное выравнивание прямых ножей потребует некоторого пота и немало терпения.Если вы не уверены в себе, поговорите с профессионалом или купите режущую головку другого типа.

Спиральные вставки

Шаг вперед по сравнению с прямыми ножами, спиральные вставки легче затачивать и они работают тише. Если один край затупится, вы можете прикрутить их к следующему, и как только вы пройдете все четыре стороны, вы можете легко вынуть винты и быстро их заточить. Это будет дороже, но избавит вас от некоторых хлопот.

Забор

Забор также является ключевой особенностью.В этом отделе больше, или, ну, выше, тем лучше. Заборы — это элементы, которые гарантируют, что вы сможете точно выровнять край и поверхность дерева, поэтому фуганок в первую очередь является таким важным инструментом. С заборами высокие и прямые – главные порядки. Убедитесь, что забор стоит прямо по всей длине, как только вы достанете его из коробки. Кроме того, потратьте некоторое время, чтобы убедиться, что он идеально перпендикулярен столу в нескольких точках, так как частое использование может привести к его зацикливанию.

Направляющая также обычно регулируется, что позволяет вам делать краевые пропилы под углом, хотя в большинстве случаев вам, скорее всего, придется делать это строго под углом 90 градусов.

Мобильность

Некоторые фуганки поставляются со своими колесами, а другие нет. Вы быстро обнаружите, что вам придется построить его самостоятельно, если он не поставляется с устройством. Фуганки — отличные инструменты, но интересующий нас настольный вариант должен иметь возможность вытаскиваться и возвращаться на место, не перегружая вашу мастерскую.

Глубина резания

Это очень понятная функция, но ее стоит упомянуть, особенно для тех, кто только начинает. Чем меньше глубина резания, тем больше проходов потребуется древесине, прежде чем она приобретет желаемую форму. Как только вы освоитесь, меньшая глубина резания может снизить эффективность вашей работы. Однако, прежде чем это произойдет, обязательно проведите собственные эксперименты и посмотрите, как выглядит различная глубина на куске дерева.

Станок клиновой фуганковый

Фуганки клиновые имеют центральную отливку в форме треугольника.Это самый распространенный и экономичный тип, как по площади, так и по цене. Подающий и разгрузочный столы регулируются вверх и вниз, перемещаясь по наклонам. Некоторые люди предупреждают, что концы столов могут со временем прогибаться в конфигурации такого типа, но мы не сталкивались с этой проблемой, поэтому для любителей этот тип инструмента не должен вызывать никаких проблем.

Соединители параллелограммные

Этот тип фуганка более массивен, а столы подачи и разгрузки имеют большую опору от центральной отливки, которая длиннее.Регулировка по вертикали для этого типа станка происходит на паре параллельных раскосов внутри центрального литья.

Пылесборник

Хотя это может показаться мелочью, но в зависимости от того, с каким количеством древесины вы будете работать, это может превратиться из неудобства в проблему. Убедитесь, что вы нашли способ интегрировать свой фуганок в существующую систему сбора и удаления пыли. Чистота в магазине — лучший способ обеспечить безопасность и эффективность работы.

Размер мастерской

16-дюймовый фуганок — дорогая мечта, которую могут себе позволить немногие, но деньги — не единственная цель.Ваш фуганок должен соответствовать вашему магазину. Проверьте размеры инструмента, который вы хотите приобрести, и, как уже упоминалось, помните о мобильности. Вы не всегда будете размещать фуганок именно в том месте, где будете его использовать, и не должны этого делать. Это тяжелая машина, и возможность быстро выкатить ее и вернуть на место является важной особенностью.

Как пользоваться строгальным станком

Фуговальный станок или рейсмусовый станок — очень полезная машина, используемая в деревообработке. Обычно его используют для выравнивания поверхности деревянной доски по ее длине.После того, как деревянные доски распилены пилой, с помощью этого приспособления можно выстрогать необработанные кромки. Строгальный станок также можно использовать для сужения досок, чтобы они соответствовали определенной области или пространству. Когда вы делаете оконные косяки или двери, этот инструмент можно использовать для того, чтобы деревянные детали образовывали угол 90 градусов.

Шаг 1. Проверка строгального станка на предмет безопасности

При работе с опасными машинами надевайте защитные средства, такие как защитные очки и перчатки. Перед использованием фуговально-фуговального станка убедитесь, что защитный кожух на станке находится на своем месте.Соблюдайте эту меру предосторожности каждый раз, когда пользуетесь машиной. Также проверьте остроту ножей. Их следует правильно отрегулировать, чтобы избежать чрезмерной или неравномерной резки.

Шаг 2. Обеспечьте перпендикулярность стола и упора

С помощью угольника убедитесь, что упор находится под углом 90 градусов к столу. Всегда проверяйте угол, чтобы убедиться, что рубанок режет под правильным углом. Подающий стол можно настроить на различную глубину резания по мере необходимости.Обычная глубина резания твердой древесины составляет 1/32 дюйма. Для мягкой древесины его следует отрегулировать до 1/16 дюйма.

Шаг 3. Включите станок

Запустите фуганок и дайте ему немного включиться. Должно пройти некоторое время, прежде чем лопасти наберут нормальную скорость. Дайте ему время набрать максимальную скорость, прежде чем кормить пиломатериалом.

Шаг 4. Строгание древесины

Держитесь справа от ножей режущей головки, когда строгаете древесину. Поместите древесину на станок и крепко прижмите ее к забору.Безопасно использовать нажимной блок, чтобы держать руки на безопасном расстоянии от острых лезвий. Используйте левую руку, чтобы плотно прижать древесину к забору, в то время как правая рука толкает древесину, когда лезвия прорезают волокна. После того, как фуганок закончит пропил по всей длине дерева, повторите процесс несколько раз. Станок режет только небольшое количество древесины, поэтому сделайте это несколько раз, пока не будет достигнут желаемый результат.

Шаг 5. Выключите станок

Отрежьте столько деревянных досок или блоков, сколько пожелаете.Только помните, что когда задача закончена, вам нужно выключить машину. Убедитесь, что вы смотрите, как он полностью останавливается, прежде чем покинуть его.

Вы можете использовать строгальный станок для различных видов работ по дереву. Книжные полки, шкафы, двери, окна и шкафчики требуют использования дерева с гладкими и ровными краями. Воспользуйтесь всеми преимуществами станка для швов при выполнении любых работ по дереву.

Ревматоидный артрит | Причины, симптомы, лечение

Трудотерапия

Эрготерапевты могут помочь вам продолжать заниматься той деятельностью, которая вам нужна или которую вы хотите делать — дома или на работе.Они будут работать с вами, чтобы найти разные способы ведения дел.

Преимущества посещения эрготерапевта включают:

  • повышенная достоверность
  • возможность делать больше дел дома или на работе
  • возможность самостоятельно жить дома
  • , позволяющий вернуться на работу или остаться на ней.

Узнайте у своего терапевта о местных эрготерапевтах. Если вы регулярно посещаете социального работника, медсестру или другого медицинского работника, они могут помочь вам связаться с эрготерапевтом через медицинские или социальные службы.

Будьте готовы описать любые трудности, с которыми вы сталкиваетесь, и то, как они влияют на вашу жизнь или жизнь тех, кто о вас заботится.

Возможно, вам захочется узнать, сколько времени осталось до записи на прием, поэтому не забудьте спросить, есть ли очередь.

Вы также можете посетить эрготерапевта в частном порядке. Вы сможете записаться на прием быстрее, но это будет стоить вам денег.

Найдите эрготерапевта, работающего в частном порядке, на веб-сайте Королевского колледжа эрготерапевтов.Все эрготерапевты должны быть зарегистрированы в Совете по здравоохранению и уходу (HCPC).

Вспомогательные средства и приспособления

Если у вас возникают проблемы с выполнением повседневных задач, вам могут пригодиться некоторые вспомогательные средства и приспособления.

Вспомогательные средства

помогут вам справиться с повседневными задачами, такими как купание, одевание и приготовление пищи. Это могут быть рожки для обуви, поручни или ручки, а также сиденья для душа.

Адаптации — это более крупные предметы, которые помогут вам передвигаться по дому. К таким предметам относятся инвалидные коляски, стационарные пандусы и ванны со встроенными ручками.

В Англии местные советы должны безвозмездно предоставлять вспомогательные средства и незначительные приспособления стоимостью 1000 фунтов стерлингов или меньше всем, кто нуждается в уходе. Ваш совет может называть это «общественным оборудованием».

Вы также можете получить доступ к адаптации стоимостью более 1000 фунтов стерлингов, но вы должны подать заявку на получение гранта для инвалидов.

Вы можете запросить оценку потребностей в своем совете, чтобы узнать, имеете ли вы право на помощь и адаптацию. Вы можете подать заявку на оценку потребностей и узнать больше здесь: https://www.gov.uk/apply-needs-assesment-social-services

Пособия и небольшие приспособления, которые вы получаете от своего местного совета, не должны проверяться на нуждаемость, а это означает, что независимо от того, сколько у вас денег, местные власти должны предоставить вам их.

Если вы живете в Уэльсе, Шотландии или Северной Ирландии, обратитесь к своему врачу общей практики или в местный совет для получения информации о доступе к этим предметам.

Дополнительная поддержка

Если вы живете с ревматоидным артритом, у вас также может быть одно или несколько других заболеваний.

В этом нет ничего необычного: 54% людей в возрасте старше 65 лет в Англии живут с двумя или более хроническими заболеваниями. Депрессия является наиболее распространенным состоянием среди людей с ревматоидным артритом, которым страдает каждый шестой человек.

Если вы плохо себя чувствуете, поговорите со своим семейным врачом, который направит вас в соответствующие службы. Вы также можете бесплатно позвонить в справочную службу по артриту по номеру 0800 5200 520, где наши обученные консультанты окажут вам помощь и поддержку. Мы открыты с 9:00 до 20:00 с понедельника по пятницу, кроме государственных праздников.

Если вам больше 55 лет, The Silver Line работает 24 часа в сутки, 365 дней в году, чтобы предоставить информацию, поддержку и дружбу.

Если вы мужчина, испытывающий тягостные мысли и чувства, Кампания против несчастной жизни (CALM) поможет вам.

Если вы считаете себя геем, лесбиянкой, бисексуалом или трансгендером, Switchboard доступен с 10:00 до 23:00 365 дней в году, чтобы выслушать любые ваши проблемы.

Хирургия

Иногда больным ревматоидным артритом требуется хирургическое вмешательство.Это может быть сделано для уменьшения боли, исправления формы сустава или восстановления способности использовать сустав. Типы операций, которым подвергаются люди с ревматоидным артритом:

Хирургия стопы

Примеры операций этого типа включают:

  • Удаление воспаленных тканей вокруг суставов переднего отдела стопы.
  • Удаление мелких суставов свода стопы.
  • Выпрямление пальцев ног.
  • Фиксация суставов.
Хирургия пальцев, кисти и запястья

Примеры операций этого типа включают:

  • разблокировка запястного канала
  • удаление воспаленных тканей суставов пальцев
  • освобождение сухожилий пальцев (используется для лечения необычного сгибания).
Артроскопия

Артроскопия используется для удаления воспаленных суставных тканей.

Во время операции в сустав через небольшой разрез в коже вводится артроскоп, чтобы хирург мог видеть пораженный сустав. Затем удаляют поврежденную ткань. Обычно вам не нужно оставаться на ночь в больнице для этого типа операции, но сустав должен будет отдохнуть дома в течение нескольких дней.

Замена шарнира

Некоторым людям с ревматоидным артритом требуется операция по замене части или всего сустава — это известно как замена сустава или эндопротезирование.Общие замены суставов включают тазобедренный, коленный и плечевой.

Замена этих суставов — серьезная операция, которая требует нескольких дней пребывания в больнице с последующей реабилитацией, которая может занять месяцы. Последние соединения обычно служат от 10 до 20 лет, и нет никакой гарантии, что новое соединение будет полностью функциональным.

Для получения дополнительной информации о хирургии см. раздел «Хирургия».

Диета и питание

Не существует единой диеты, которая помогла бы всем больным ревматоидным артритом.Тем не менее, некоторые люди считают, что изменения в их диете помогают справиться с симптомами.

Для получения дополнительной информации ознакомьтесь с нашим содержанием диеты и артрита.

Дополнения

Существует мало доказательств того, что прием добавок улучшает ревматоидный артрит или его симптомы. Тем не менее, некоторые люди думают, что определенные добавки работают на них.

Важно то, что вы не тратите деньги впустую на дорогие добавки, которые ничего не сделают для вашего состояния.

Некоторые добавки могут быть назначены вашим специалистом или врачом общей практики.Например, фолиевая кислота может быть назначена, если вы принимаете метотрексат, а кальций и витамин D могут быть назначены, если вы принимаете стероиды.

Здоровая, сбалансированная диета должна содержать все необходимые витамины и минералы.

Тем не менее, людям рекомендуется рассмотреть возможность ежедневного приема добавок, содержащих 10 мкг витамина D, осенью и зимой, поскольку в это время года трудно получить необходимое количество с помощью солнечного света.

Также рекомендуется, чтобы люди, чья кожа практически не подвергается воздействию солнца, принимали добавку витамина D в течение всего года.Это могут быть люди в домах престарелых и люди, которые закрывают кожу на улице.

Этнические меньшинства с темной кожей — африканцы, афро-карибцы и выходцы из Южной Азии — также должны принимать добавки в течение года, поскольку летом они могут не получать достаточного количества витамина D от солнечного света.

Сон

Получить хороший ночной сон может быть непросто, особенно если вы живете с болями, болями и воспалением ревматоидного артрита.

Для получения дополнительной информации о том, как добиться хорошего сна, см. нашу брошюру «Сон и артрит» или посетите веб-сайт Совета по сну.

Секс и отношения

Большинство пар, независимо от того, есть у них артрит или нет, проходят этапы, когда их сексуальная жизнь становится менее захватывающей или удовлетворяющей, чем раньше. Для этого могут быть физические причины, но эмоциональные факторы и стресс часто играют роль.

Артрит может создать ряд проблем в отношениях, в том числе следующие:

  • Боль и усталость могут снизить удовольствие от секса и других занятий и интересов, которыми вы делитесь с партнером.
  • Артрит может означать, что вы не всегда можете справиться с работой по дому, которую обычно выполняете, или вам может понадобиться помощь.
  • Если ваш артрит влияет на вашу работу, это может привести к финансовым проблемам.
  • Наличие артрита может повлиять на ваше настроение и самооценку.
  • Ваш партнер будет обеспокоен тем, как это состояние влияет на вас.

Для получения дополнительной информации см. наш контент о сексе, отношениях и артрите.

Мобильная база самодельного фуганка

Всем привет! Сегодня я делюсь руководством по созданию мобильной базы для Ridgid Jointer.Являюсь владельцем фуганка уже несколько месяцев. Я думаю, что это отличный фуганок для тех из нас, кто хочет что-то большее, чем настольный фуганок, но не готов тратить кучу денег на что-то большее. Я работаю в своем гараже, и половина пространства посвящена моему увлечению деревообработкой. Я стараюсь, чтобы все в моем магазине было мобильным. Ridgid Jointer действительно тяжелый, но благодаря новому комплекту колес я могу без труда перемещать его по цеху.

Посмотрите видео в Instagram ниже, чтобы увидеть его в действии!

Создавая этот проект, я сделал свое первое соединение внахлестку! Я чувствовал, что соединение внахлест будет хорошим прочным соединением для основания.Итак, без лишних слов, давайте начнем с урока!

Раскрытие информации: этот пост содержит партнерские ссылки. Если вы купите товар по одной из этих ссылок, я получу небольшую комиссию без каких-либо дополнительных затрат для вас. Это помогает сохранить контент на сайте бесплатным, и я ценю поддержку!

Инструменты и расходные материалы

Чтобы построить базу для фуганка, я собрал следующие инструменты и расходные материалы:

Инструменты

Расходные материалы

Список вырезов

  • 30 1/2″ (2) – А
  • 13 1/8″ (2) – В

Строительство мобильной базы Ridgid Jointer

Шаг 1: Раскрой пиломатериала до размера

Доска 2×4, обрезанная по размеру

Разрезать 2×4 на 4 части:

  • 30 1/2″ (2) – А
  • 13 1/8″ (2) – В

Шаг 2: Просверлите отверстия в ножках фуганка

Отверстия для ножек фуганка

  1. Возьмите пару досок 13 1/8″ (деталь B).
  2. Отметить линию диалога от углов.
  3. Просверлите 2-дюймовое отверстие глубиной 1/4 дюйма с центром в месте пересечения диалогов.

Этап 3: Отрежьте половину нахлеста

Вырежьте половину нахлеста выбранным вами способом. Я использовал циркулярную пилу и стамеску. Мне не нравилось делать полукруги этим методом. Это было очень трудоемко и утомительно, но, несмотря на это, я рад, что у меня была возможность испытать создание полукругов с помощью этого метода. Однако в следующий раз я использую свой маршрутизатор.

Соединение внахлестку с помощью циркулярной пилы и долота

Шаг 4: Соберите основание

Нанесите столярный клей между стыками и используйте зажимы, чтобы прижать.Дайте клею полностью высохнуть, прежде чем снимать зажимы.

Склеивание и зажим подвижной базы

Соединительная база, готовая для установки самоустанавливающихся колес

Шаг 5: Установите самоустанавливающиеся колеса

3-дюймовые поворотные колеса с тормозами

Установите 3-дюймовые поворотные ролики с тормозами в каждом углу основания.

Ролики установлены и база готова!

Самодельная мобильная база Ridgid Jointer

Если вы строите мобильную базу, оставьте комментарий ниже или отметьте меня в Instagram @handmadewithashley или Twitter @handmadewithash.Я хотел бы увидеть ваши фотографии!

Мобильная база Ridgid Jointer

Мобильная база Ridgid Jointer

Мобильная база Ridgid Jointer

Нравится:

Нравится Загрузка…

Упражнения при артрите: избавьтесь от боли и скованности в суставах

Упражнения помогают уменьшить боль и скованность при артрите

Когда вы планируете начать программу упражнений при артрите, поймите, что находится в пределах ваших возможностей и какой уровень упражнений может дать вам результаты.

Персонал клиники Майо

Упражнения крайне важны для людей с артритом. Он увеличивает силу и гибкость, уменьшает боль в суставах и помогает бороться с усталостью. Конечно, когда скованность и боль в суставах уже сковывают вас, мысль о том, чтобы пройтись по кварталу или проплыть несколько кругов, может показаться невыносимой.

Но вам не нужно бежать марафон или плавать так же быстро, как олимпийский спортсмен, чтобы уменьшить симптомы артрита. Даже умеренные физические нагрузки могут облегчить боль и помочь вам поддерживать здоровый вес.Когда артрит угрожает обездвижить вас, физические упражнения заставят вас двигаться. Не убежден? Читать дальше.

Почему упражнения жизненно необходимы

Упражнения могут помочь вам улучшить свое здоровье и физическую форму, не повреждая суставы. С вашей текущей программой лечения упражнения могут:

  • Укрепление мышц вокруг суставов
  • Помогает поддерживать прочность костей
  • Дает вам больше энергии, чтобы пережить день
  • Облегчить хороший ночной сон
  • Помогите вам контролировать свой вес
  • Повысьте качество своей жизни
  • Улучшите свой баланс

Хотя вы можете подумать, что упражнения усиливают боль и скованность в суставах, это не так.Недостаток упражнений на самом деле может сделать ваши суставы еще более болезненными и жесткими.

Это потому, что поддержание силы мышц и окружающих тканей имеет решающее значение для поддержки ваших костей. Отсутствие упражнений ослабляет поддерживающие мышцы, создавая большую нагрузку на суставы.

Сначала проконсультируйтесь с врачом

Поговорите со своим врачом о включении физических упражнений в ваш план лечения. Какие типы упражнений лучше всего подходят для вас, зависит от вашего типа артрита и от того, какие суставы вовлечены.Ваш врач или физиотерапевт могут работать с вами, чтобы найти план упражнений, который принесет вам наибольшую пользу при наименьшем обострении боли в суставах.

Упражнения при артрите

Ваш врач или физиотерапевт может порекомендовать вам упражнения, которые могут включать упражнения на диапазон движений, укрепляющие упражнения, аэробные упражнения и другие виды деятельности.

Упражнения на диапазон движений

Эти упражнения снимают скованность и увеличивают вашу способность двигать суставами в полном диапазоне движения.Эти упражнения могут включать такие движения, как поднятие рук над головой или вращение плечами вперед и назад. В большинстве случаев эти упражнения можно делать ежедневно.

Укрепляющие упражнения

Эти упражнения помогут вам укрепить мышцы, которые поддерживают и защищают ваши суставы. Тренировки с отягощениями — это пример силовых упражнений, которые могут помочь вам сохранить или увеличить мышечную силу. Помните, что нельзя тренировать одни и те же группы мышц два дня подряд.Отдохните один день между тренировками и возьмите дополнительный день или два, если ваши суставы болят или опухают.

Когда вы начинаете программу силовых тренировок, программа три дня в неделю может помочь вам ускорить прогресс, но два дня в неделю — это все, что вам нужно для поддержания ваших достижений.

Аэробные упражнения

Аэробные упражнения или упражнения на выносливость помогают улучшить общую физическую форму. Они могут улучшить ваше сердечно-сосудистое здоровье, помочь вам контролировать свой вес и дать вам больше выносливости и энергии.

Примеры малоинтенсивных аэробных упражнений, которые облегчают нагрузку на суставы, включают ходьбу, езду на велосипеде, плавание и использование эллиптического тренажера. Старайтесь доводить до 150 минут умеренно интенсивных аэробных упражнений в неделю. Вы можете разделить это время на 10-минутные блоки, если это легче для ваших суставов.

Аэробные упражнения умеренной интенсивности являются самыми безопасными и наиболее эффективными, если они выполняются большую часть дней в неделю, но даже пару дней в неделю лучше, чем отсутствие упражнений.Чтобы определить, находитесь ли вы в зоне упражнений средней интенсивности, вы должны быть в состоянии поддерживать разговор во время тренировки, хотя частота вашего дыхания будет увеличена.

Прочая деятельность

Любое движение, даже незначительное, может помочь. Ежедневные занятия, такие как стрижка газона, сгребание листьев и выгул собак, учитываются.

Упражнения на осознание тела, такие как мягкие формы йоги или тай-чи, могут помочь вам улучшить равновесие, предотвратить падения, улучшить осанку и координацию, а также способствовать расслаблению.Обязательно сообщите инструктору о своем состоянии и избегайте положений или движений, которые могут вызвать боль.

Советы по защите суставов

Начинайте медленно, чтобы облегчить нагрузку на суставы, если вы какое-то время не двигались. Если вы слишком напрягаетесь, вы можете переутомить мышцы и усилить боль в суставах.

Перед началом работы примите во внимание следующие советы:

  • Поддерживайте низкий уровень воздействия. Упражнения с низкой ударной нагрузкой, такие как стационарные или лежачие велосипеды, эллиптические тренажеры или упражнения в воде, помогают снизить нагрузку на суставы во время движения.
  • Применение тепла. Тепло может расслабить ваши суставы и мышцы и облегчить любую боль, прежде чем вы начнете. Тепловые процедуры — теплые полотенца, горячие компрессы или душ — должны быть теплыми, не слишком горячими, и должны применяться в течение примерно 20 минут.
  • Двигайтесь осторожно. Сначала слегка подвигайте суставами, чтобы разогреться. Вы можете начать с упражнений на диапазон движений в течение 5-10 минут, прежде чем переходить к силовым или аэробным упражнениям.
  • Иди медленно. Упражнение с медленными и легкими движениями. Если вы чувствуете боль, сделайте перерыв. Острая боль и боль, которая сильнее, чем обычная боль в суставах, могут указывать на то, что что-то не так. Притормозите, если заметите отек или покраснение суставов.
  • Лед потом. Прикладывайте лед к суставам на срок до 20 минут по мере необходимости после активности, особенно после активности, вызывающей отек суставов.

Доверяйте своим инстинктам и не прилагайте больше усилий, чем, по вашему мнению, могут выдержать ваши суставы.Расслабьтесь и медленно увеличивайте продолжительность и интенсивность упражнений по мере вашего прогресса.

Не переусердствуй

Вы можете почувствовать некоторую боль после тренировки, если вы какое-то время не двигались. В общем, если вы чувствуете боль в течение более двух часов после тренировки, вы, вероятно, тренировались слишком интенсивно. Поговорите со своим врачом о том, какая боль является нормальной, а какая является признаком чего-то более серьезного.

Если у вас ревматоидный артрит, спросите своего врача, следует ли вам заниматься спортом во время общих или местных обострений.Один из вариантов — проработать суставы, выполняя только упражнения на диапазон движений, просто чтобы ваше тело двигалось, или тренируясь в воде, чтобы смягчить суставы.

Программы упражнений для людей с артритом

Узнайте у своего врача о программах упражнений для людей с артритом в вашем районе. Некоторые больницы, клиники и клубы здоровья предлагают специальные программы.

Фонд артрита проводит программы упражнений для людей с артритом во многих частях Соединенных Штатов.Программы включают в себя занятия физкультурой — в воде и на суше — и группы пеших прогулок. Свяжитесь с вашим местным отделением для получения дополнительной информации.

Получите самую свежую медицинскую информацию от экспертов Mayo Clinic.

Зарегистрируйтесь бесплатно и будьте в курсе последних научных достижений, советов по здоровью и актуальных тем, связанных со здоровьем, таких как COVID-19, а также экспертных знаний по управлению здоровьем.

Узнайте больше об использовании данных Mayo Clinic.

Чтобы предоставить вам наиболее актуальную и полезную информацию, а также понять, какие информация полезна, мы можем объединить вашу электронную почту и информацию об использовании веб-сайта с другая информация о вас, которой мы располагаем. Если вы пациент клиники Майо, это может включать защищенную информацию о здоровье.Если мы объединим эту информацию с вашей защищенной медицинской информации, мы будем рассматривать всю эту информацию как информацию и будет использовать или раскрывать эту информацию только так, как указано в нашем уведомлении о практики конфиденциальности. Вы можете отказаться от получения сообщений по электронной почте в любое время, нажав на ссылка для отписки в письме.

Подписаться!

Спасибо за подписку

Наш электронный информационный бюллетень Housecall будет держать вас в курсе последней медицинской информации.

Извините, что-то пошло не так с вашей подпиской

Повторите попытку через пару минут

Повторить попытку

01 декабря 2020 г. Показать ссылки
  1. Упражнения и артрит.Американский колледж ревматологии. http://www.rheumatology.org/practice/clinical/patients/diseases_and_conditions/exercise.asp. По состоянию на 16 ноября 2015 г.
  2. Gecht-Silver MR и др. Информация для пациентов: Артрит и физические упражнения. http://www.uptodate.com/home. По состоянию на 16 ноября 2015 г.
  3. Польза упражнений при остеоартрите. Фонд артрита. http://www.arthritis.org/living-with-arthritis/exercise/benefits/exercise-knee-osteoarthritis.php. По состоянию на 16 ноября 2015 г.
  4. Использование тепла и холода для облегчения боли.Фонд артрита. http://www.arthritis.org/living-with-arthritis/treatments/natural/other-therapies/heat-cold-pain-relief.php. По состоянию на 18 ноября 2015 г.
  5. Тренировки с отягощениями для здоровья и фитнеса. Американский колледж спортивной медицины. https://www.acsm.org/docs/brochures/resistance-training.pdf. По состоянию на 18 ноября 2015 г.
  6. Ласковский Э.Р. (экспертное заключение). Клиника Мэйо, Рочестер, Миннесота, 18 ноября 2015 г.
Подробнее

.

Стоит ли покупать сращенные пиломатериалы?

Нам всем нужны более дешевые пиломатериалы, верно? Ну, вы можете не хотеть «дешевых» пиломатериалов, но вы, конечно, не хотите платить за свои материалы больше, чем вам нужно. И вот тут-то и приходит на помощь пиломатериал с шиповым соединением. Хотя он может значительно сэкономить на стоимости пиломатериалов и формовки, он может быть не лучшим выбором для вашего проекта.

Пиломатериалы с шиповым соединением были способом изготовления длинных кусков дерева, которые нам нужны для неструктурных вещей, таких как отделка и наличники.Конечно, вы можете купить версии без шипового соединения, которые обычно называют пятнистыми, но они стоят намного дороже, чем их кузены с шиповым соединением. Почему?

Как изготавливается пиломатериал с шиповым соединением?

Производители древесины берут оставшиеся куски дерева, которые слишком короткие, чтобы их можно было использовать где-либо еще, и обрезают их концы с помощью профиля для шипового соединения. Это не сложно, вы можете сделать свой собственный профиль соединения пальцев с помощью фрезы, если хотите. Это отличный способ сделать кусок дерева практически любой длины, добавляя все больше и больше кусков в конец.

Затем шиповое соединение склеивается столярным клеем или другим клеем и скрепляется зажимами для отверждения. После того, как клей высохнет и зажимы будут удалены, вы можете отшлифовать или выровнять древесину, чтобы стык идеально совпадал, а после окрашивания стык обычно становится невидимым (какое-то время).

Пиломатериалы для шипового соединения дешевы, потому что производители могут использовать небольшие куски оставшейся древесины для сборки погонажных изделий полной длины. Конечно, это означает экономию средств, но как это влияет на производительность?

Работа сустава пальца

Это всего лишь мое мнение, полученное в результате многолетней работы с этим материалом.Иногда я устанавливал его сам, но чаще я удалял его, когда он терпел неудачу. Он может хорошо работать с большими деталями, когда имеется достаточная поверхность для склеивания, помогающая скрепить детали, но у него все же есть один фатальный недостаток.

Дерево движется. Древесина расширяется и сжимается в зависимости от условий окружающей среды, таких как жара, холод и влажность. Проблема с пиломатериалами с шиповым соединением заключается в том, что каждый кусок дерева движется по-разному, и кусок дерева на одной стороне соединения по сравнению с другой.другая сторона почти всегда будет расширяться и сжиматься с разной скоростью. Это приводит к тому, что сустав со временем ослабевает и раздвигается.

Даже если шов не поврежден, расширение и сжатие часто приводят к тому, что шов выступает сквозь краску, где его можно четко увидеть. Можно ли сказать «некрасиво»?

Соединения, как на картинке в верхней части этого поста, как правило, работают лучше всего из-за большой площади клея, но маленькие молдинги для шиповых соединений, такие как дверной упор, молдинг бухты, четверть круга и другие подобные элементы, часто даже не имеют силы, чтобы пережить транспортировку из магазина на место работы.

Стоит ли использовать суставы пальцев?

Я точно не буду на тебя кричать, если ты это сделаешь. НЕЕЕЕЕЕЕЕЕЕЕТ!!!! Шучу! Пиломатериалы с шиповым соединением никогда не должны использоваться для каких-либо структурных или подверженных воздействию элементов, но если вы хотите немного сэкономить, чтобы положить в свой шкаф несколько новых кожухов, тогда вперед. Просто имейте в виду, что вы получаете то, за что платите, и это намного дешевле, чем массивная древесина. Что это говорит вам о качестве, которое вы получаете?

Мои мысли во многом совпадают с известным высказыванием Бенджамина Франклина: «Горечь низкого качества остается еще долго после того, как сладость низкой цены забыта.

Подпишитесь прямо сейчас и получите БЕСПЛАТНУЮ электронную книгу!

Основатель и главный редактор

Я люблю старые дома, работать своими руками и учить других волнению делать это самому! Всему можно научиться, если только дать ему шанс.

Как свернуть косяк

Косяк — это классический и самый распространенный способ покурить травку. Это просто и красиво, и независимо от того, собираетесь ли вы курить травку в первый раз, или вы сжигали дьявольский салат, так как люди неиронично называли его дьявольским салатом, умение свернуть идеальный косяк — это искусство, достойное восхищения.Спасите вечеринку, произведите впечатление на свидание в Tinder, сделайте День Благодарения с семьей более терпимым — независимо от того, зачем вам это нужно, знать, как провести праздник как профессионал, не просто важно, это жизненно важный навык.

Разные бумаги

Если вы никогда не делали этого раньше, у вас может (ошибочно) сложиться впечатление, что материал, в который вы заворачиваете марихуану, не имеет значения для общего конечного продукта косяка. Конечно, каждая часть сустава имеет решающее значение для его успеха.Древесная масса, безусловно, самый распространенный тип рулонной бумаги, и это были те типы, на которых ваши мама и папа выросли в 60-х, 70-х и 80-х годах. Сегодня рулонная бумага также обычно изготавливается из рисовой бумаги и даже из конопляной бумаги, если вы можете ее найти, каждый материал имеет свои сильные и слабые стороны.

Наше любимое руководство по рулонной бумаге можно найти на GreenCamp, где вы найдете полезную и интуитивно понятную инфографику, объясняющую различия между каждым типом. А если вам нужны конкретные рекомендации по бумаге, наши друзья из Heavy составили отличное руководство по выбору бренда, подходящего именно вам.

Выбор правильного бутона

Мы могли бы написать целое руководство только по выбору бутонов под ваше настроение, но здесь у нас нет такого места. Кроме того, может быть, мы будем.

По правде говоря, существуют сотни — буквально сотни — сортов марихуаны, и, помимо уникального и обычно глупого названия, каждый из них имеет свой собственный специфический профиль — вкус, эффект, тип лечения, область воздействия и т. д.

Тип травы, которую вы выбираете, чтобы наполнить свой косяк, не имеет ничего общего с тем, как вы ее курите.Например, на самом деле нет разных видов травки, которые лучше курить из косяка, чем, скажем, из бонга или испарителя. Выбор штамма действительно больше связан с тем опытом, который вы хотите получить. В этом руководстве дается прекрасный обзор двух основных типов марихуаны — индики и сативы — и того, какие штаммы имеют особое отношение к таким вещам, как снятие боли, тревога, сон и т. д. Это руководство от Herb исключительно тщательное и легкое для понимания.

Есть даже приложения! Многие считают, что Leafly — это Yelp для медицинской марихуаны.Это энциклопедическая база данных сотен сортов марихуаны, дополненная отзывами пользователей, симптомами и т. д. Вы даже можете указать конкретные симптомы, которые у вас есть, и Leafly даст соответствующие рекомендации.

Как шлифовать

Еще одна вещь, которую люди преступно недооценивают, — это гринд. Консистенция вашей травки в значительной степени определяет, насколько вероятно, что вы получите из нее однородный дым. Грубо смолотая или необычно упакованная шишка может привести к таким вещам, как гребля на каноэ (также известное как неравномерное сжигание сустава), что может быть огромным обломом для любого сустава.Трава, которая слишком мелко измельчена, может затруднить курение.

Инвестирование в надежную кофемолку — лучший способ каждый раз получать стабильное соединение, но если вы делаете это, есть несколько довольно полезных лайфхаков, которые следует учитывать. Вы также можете дать ему старую ручную шлифовку или получить себе удобную портативную карту для шлифовальных карт.

Различные техники

Теперь, когда вы знаете более тонкие детали, давайте перейдем к мельчайшим деталям: как прокатить одного из этих прекрасных ублюдков.

GQ опубликовал это простое руководство, которое нам очень нравится, потому что оно краткое и упрощенное, а также содержит несколько иллюстраций. Единственное, это может быть недостаточно подробно для всех законных любителей в комнате.

Этот объяснитель от Leafly также превосходен и включает в себя .gif-файлы, помогающие проиллюстрировать каждый момент процесса.

Для полных новичков, это видео от Веселой Джейн показывает одного из самых надежных поклонников травки нашего поколения, Сета Рогена, который объясняет, как он любит катать простой косяк.Это идеальная вещь для тех, кто хочет знать все тонкости перекатывания суставов спереди назад. Ваше обучение, вероятно, может закончиться на этом, но если вы освоите это и захотите перейти к чему-то более техническому, то вот еще одно видео, на котором Роген катает один из своих знаменитых поперечных суставов.

И если вы начинаете чувствовать себя напористым и хотите, чтобы действительно поднял его на ступеньку выше, вы можете проверить, как этот художник выводит совместную игру на совершенно новый уровень. По-видимому, по мере того, как травка становится мейнстримом, люди могут проявить творческий подход к тому, как они катаются.

Прокатная машина

Наконец, когда ничего не помогает и ваши пальцы просто не могут сделать это правильно, есть множество машин для завальцовки швов, которые, если не считать новизны, довольно крутые.

Ролики

Auto бывают самых разных форм и размеров, и они великолепны, потому что, если вы не знаете, как они работают, каждый раз это похоже на маленький фокус.

Нашим любимым прокатным станком на сегодняшний день являются знаменитые двухсторонние катки RAW. Они невероятно просты в использовании, очень доступны по цене и могут вместить рулонную бумагу практически любого размера, которую вы можете им бросить.Это идеальные маленькие ролики для суставов.

Конечно, это всего лишь пара типов. Этот обзор от InternationalHighLife.com предлагает довольно хорошее введение во все типы шарнирных роликов, от стандартных двусторонних, таких как приведенный выше, до полностью электрических сумасшедших вещей.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
