Устройство мансардной кровли – советы специалиста – Свой дом мечты

При необходимости можно устроить под крышей здания мансарду. Это помещение используется в качестве жилого или подсобного. Устройство мансардной кровли своими руками – дело сложное, но выполнимое, и советы нашего специалиста вам в этом помогут.

Немного истории

мансардная крыша своими рукамиФрансуа Мансар

Под мансардой понимают жилое помещение, которое расположено под крышей дома. Идея приспособить чердак под жилую комнату или для хозяйственных нужд родилась у архитектора Франсуа Мансара в 17 столетии. Несколько позднее стали подстраивать форму крыши специально для целевого применения. Ее стали сооружать так, чтобы нижний скат имел угол 55-65 градусов, а верхний располагался с углом 15-25 градусов. С того времени фамилия архитектора была трансформирована в название помещения, имеющего оригинальное в архитектурном плане размещение.

Мансарда и чердак: принципиальные отличия

Чердачное помещение

В плане утепления чердак различается как теплый и холодный. В большинстве случаев его оставляют без утепления. Дополнительные затраты на утепление требуются тогда, когда предполагается его эксплуатация.
При этом следует уделять внимание созданию правильной вентиляции помещения. Это связано с тем, что не удаленная влага приводит к образованию конденсата, что отрицательно влияет на долговечность материалов стропильной конструкции.

При сооружении холодного чердака теплоизоляция создается на верхнем этаже, а вентиляционные каналы выводятся за пределы здания на крышу. Это позволяет полностью удалять использованный воздух.
Теплый чердак предусматривает пребывание нагретого воздуха в помещении. Отвод его производится посредством сооружения вытяжной шахты или организацией на коньке и в подшивке выходов.

мансардная крыша своими руками
Чердак

В этом случае кровельная конструкция обустраивается изначально с проветриванием, и движение воздуха происходит с нижних горизонтов вверх под кровлей. Места, где возможны потери тепла, изолируются.

Мансарда

С точки зрения науки мансарда – это этаж, расположенный в чердачном пространстве, ограждением конструкции при этом являются поверхности кровли, имеющей ломанную или наклонную форму. Пересечение плоскости фасада с крышей должно происходить на расстоянии не более 1,5 м относительно пола помещения.
Мансарда может занимать полностью или частично площадь дома, а также быть на одном уровне с поверхностью стен или за их пределами. В последнем случае для опоры перекрытие нижнего этажа выносится консольно, либо сооружаются специальные опоры.

мансардная крыша своими рукамиУютная мансарда

Преимущества и недостатки мансарды

К положительным сторонам мансардных помещений относят:

  • максимально используется пространство здания;
  • задействуется существующая инфраструктура;
  • увеличивается жилая площадь за счет чердачного помещения;
  • уменьшаются потери тепла;
  • повышается эстетичность дома.

Недостатками мансарды являются:

  • расположение потолка под углом приводит к снижению его высоты и уменьшению объема воздуха;
  • требуется дополнительная гидро- и теплоизоляция;
  • изменение условий вентиляции снижают долговечность стропильной конструкции;
  • необходимость устройства окон мансарды повышает стоимость строительства.
мансардная крыша своими рукамиКомната под крышей

Конструкция мансардной кровли

Крыша мансарды отличается от тем, что скат разделяется на две части, одна из которых более пологая, а другая – крутая. Она может быть выполнена различным образом и быть:

  • Двускатной, имеющей один уровень. Представляет собой крышу обычной конструкции, которая располагается над мансардой. Проектирование и расчет кровли мансардной крыши не отличаются сложностью, а работы доступны для самостоятельного выполнения. В этом случае площадь помещений не велика, они имеют потолки малой высоты.
  • Двускатной одноуровневой с ломанной поверхностью. Крыша имеет четыре поверхности ската, расположенными под разными углами. Сложность проектирования и сооружение несколько усложняются, при этом площадь помещения возрастает.
  • Одноуровневая консольная. Она имеет сходство с односкатной крышей. В этом случае значительно усложняется проектирование и монтаж конструкции. Площадь помещений существенно возрастает, оконные проемы увеличиваются.
  • Смешанного типа, расположенная в двух уровнях. Наиболее сложная конструкция в отношении расчетов и проектирования, а также работ по установке, так как ее сооружение возможно только при строительстве дома.
мансардная крыша своими рукамиВиды крыш

Стропильная система мансардной крыши

Виды стропил

В связи с тем, что конструкция мансардной кровли отличается ломаными линиями, достаточно крутыми углами, важно сделать правильный выбор стропильной системы. Следует понимать, что специфическая конфигурация крыши обусловлена следующими требованиями:

  • равномерное распределение нагрузок на несущие стены;
  • эффективность защиты от влияния атмосферных факторов;
  • снижение влияния перепадов температур.
мансардная крыша своими рукамиЧертеж мансарды

Наибольшее распространение получили такие типы стропильные системы, как:

  • Висячие. Опора происходит на стены, распределяясь в горизонтальной плоскости.
  • Наклонные. Их сооружают при строительстве домов с небольшими размерами. В этом случае либо имеется несущая стена, расположенная в центре, либо имеет место наличие промежуточных опор. При этом опирание стропил происходит на стены, расположенные снаружи, а центральная часть лежит на внутренней стене или опоре.

Стропила обоих типов могут представлять собой прямоугольные треугольники, опора которых находится вне несущей стены. Такая конструкция не требует сооружения мауэрлата.

Конструкция стропил

Устройство мансардной кровли выглядит следующим образом.

Модульный узел, который является основой конструкции, называется стропильной фермой. Она составлена двумя геометрическими фигурами: трапецией, на которой стоит равносторонний треугольник. Стяжка этой конструкции представляет основание трапеции с большим размером, ею выступает балка перекрытия потолка. Подбор размеров ее осуществляется в соответствии с нагрузками, которые она воспринимает.

Основные стропила выступают в роли сторон указанной трапеции.

В узле основное стропило-потолочная балка происходит соединение этих элементов стропильной системы.

мансардная крыша своими рукамиМансарда

В качестве малого верхнего основания трапеции выступает стяжная балка перекрытия мансарды.
От узла соединения основного стропила со стяжкой мансардного перекрытия идут вертикально расположенные стойки. Именно они представляют основу стен помещения мансарды. Из того же узла идут вверх стропила коньков, сходящиеся в коньковом узле, являющимся самой верхней точкой фермы. В точках излома крыши находится узел, представляющий собой соединение стропило конька-стяжка-стойка.

Для достижения максимальной жесткости конструкции устанавливают ригели.

В основу схемы всей конструкции положена наиболее устойчивая фигура – треугольник.

Требования, предъявляемые к мансардам

В ходе создания проекта мансардного помещения важно придерживаться следующих правил:

  • при выборе материала и конструктивного решения мансарды следует соблюдать архитектурное единство с основным зданием;
  • коммуникации мансарды и здания-основы должны быть взаимосвязаны между собой;
  • светопрозрачное ограждение должно соответствовать конфигурации помещений и общей концепцией архитектурного стиля дома;
  • планировка мансарды должна соответствовать имеющейся планировке основного здания;
  • производство работ, происходящих с присутствием жильцов, требует использования особых методов, обеспечивающих безопасность людей.

Для соблюдения правил противопожарной безопасности при планировке помещений следует предусмотреть путь эвакуации:

  • если функции основного здания и мансарды совпадают, то используется лестница, примыкающая к ней;
  • если функции помещений различны, то следует организовать специальные коммуникации.

Проведение монтажных работ

Сооружение стропильной системы

Считается, что лучшим материалом для этого является древесина хвойных пород деревьев, влажность которой составляет менее 22%. Предварительно древесину необходимо подвергнуть защитной обработке для повышения долговечности конструкции и безопасности ее эксплуатации.

При монтаже мансардной кровли большое значение придается выполнению диагональных связей и подкосов. Во избежание возникновения прогиба устанавливается ригель, который располагают горизонтально.

Процесс строительства заключается в производстве следующих работ поэтапно:

  • Производится укладка балок, которые являются основными элементами конструкции. Их основание должно быть качественно изолировано от воздействия влаги. При монтаже на основание, сделанное из дерева, это мероприятие не производится.
  • К балкам фиксируются стойки из бруса. На их основании должна быть организована гидроизоляция. Монтаж стоек производится с интервалом, не превышающим два метра. Расположение стоек происходит строго в одну линию, отклонения не допускаются. Впоследствии они облицовуются.
  • После этого осуществляется установка верхнего бруса и фиксация его при помощи гвоздей или скоб.
  • Для сооружения мауэрлата, который представляет собой опору нижней балки, применяется брус или доска. При его установке следует помнить о необходимости гидроизоляции.
  • Стропильные ноги устанавливаются на расстоянии 1-1,2 м друг от друга. Для их изготовления применяется доска прямоугольного сечения, в структуре которой не должно быть сучковатости. Для правильной установки ног, крайние из них закрепляются первыми, далее натягивается трос или леска, и уже по ней закрепляются остальные. В завершении они соединяются между собой сверху доской.
  • При длине стропил менее 8 метров, установка балки конька не обязательна. Ее заменяют, как правило, специальными растяжками, позволяющими закрепить потолок помещения мансарды.
  • Работы по установке кобылок аналогичны монтажу стропил. В начале крепятся крайние кобылки, а затем все остальные. После этого к ним прибивается доска подола, которая предотвратит задувание ветра и проникновение осадков под кровлю.
мансардная крыша своими рукамиСтроительство мансарды

В местах установки окон монтируются дополнительно брусья в поперечном направлении. В завершении сооружения кровли происходит крепление обрешетки для монтажа пароизоляции.

Утепление мансардной крыши

Конструкция кровли мансардного помещения должна выполняться многослойно.

Слой теплоизоляции в обязательном порядке должен обладать огнестойкостью. Чаще всего, материалом для этого служит минеральная вата.

Нарушения технологии утепления крыши могут привести к крайне неприятным последствиям. В жаркие дни воздух в помещении будет иметь высокую температуру, а в морозное время возникнут сложности при отоплении пространства мансарды. Кроме этого, мероприятия по теплоизоляции должны быть проведены и со стенами.

Устройство гидроизоляции

Как правило, в качестве материала для создания гидроизоляции применяют рулонный гидроизоляционный материал. Он стелится под самой крышей сверху контробрешетки. До укладки материал располагают по месту его нахождения с учетом обеспечения нахлеста, необходимого для его крепления.

Для создания дополнительной изоляции от воздействия влаги могут быть использована СБС-битумная мембрана и ей подобные материалы.

мансардная крыша своими рукамиГидроизоляция

Устройство вентиляции

Качественно выполненная вентиляция предполагает соблюдение определенных требований:

  • не должно существовать препятствий при перемещении воздуха от карниза в направлении конька;
  • воздушная прослойка над слоем теплоизоляции должна составлять не менее 500 мм;
  • отверстия для вытяжки воздуха необходимо располагать в точке крыши, имеющую максимальную высоту.

Интересные мансарды: фото решений

мансардная крыша своими рукамиВариант устройства небольших мансардных окон мансардная крыша своими рукамиИнтерьер мансарды мансардная крыша своими рукамиИнтересное окно изнутри… мансардная крыша своими руками…и то же самое окно снаружи мансардная крыша своими рукамиДом с мансардной крышей

Устройство мансардной крыши: технология монтажа кровли

Мансарды пользуются большой популярностью, так как позволяют с минимальными затратами получить дополнительную жилую площадь, которой всегда не хватает домовладельцам.

Идеальным решением является планирование обустройства такой конструкции еще на этапе расчетов и проектирования дома, что позволит грамотно выбрать нужный вариант крыши и использовать максимально площадь всего чердака, а тяжелая крыша не будет перегружать несущие стены дома.

Особенности мансардной кровли

Чаще всего, для современного устройства мансардной крыши используются, в основном, облегченные стройматериалы – металлочерепица, металлопрофиль и подобные.

Редко для сохранения целостности дизайна уже построенных строений, в качестве покрытия кровли используются глиняные и цементно-песчаные черепичины, а также несколько других типов покрытий.

Внутренние пространство и перегородки мансардного помещения облицовывают листами гипсокартона.

Также мансардная кровля требует более тщательной и эффективной теплоизоляции кровли, так как, по сравнению с помещениями дома, она имеет большее количество теплопотерь.

В качестве теплоизолятора используется такой утеплитель, как плиты ваты из минеральных волокон. На внутреннюю поверхность утеплителя, которая обращена внутрь помещения, закрепят еще и слой пароизоляции, а с вешней стороны – слой гидроизоляции.

В промежутке между покрытием кровли и слоем утеплителя формируют вентканал, через который удаляется увлажненный теплый воздух, попадающий туда через слои тепло- и пароизоляции из комнат домостроения.

Стройматериалы, необходимые для строительства кровли мансарды

Самым распространенным стройматериалом для возведения системы стропил мансардной кровли является древесина, хотя могут использоваться для ее возведения и другие стройматериалы, например, сталь. Очень популярны для создания кровельной основы стальные балки и швеллер.

Важно. Дерево используется не только для производства стропил, но и других элементов конструкции – обрешетки, разных стяжек, стоек и прочих.

Редко для производства стропильных ферм используется железобетон. Такие конструктивные элементы имеют большой вес и требуют строительства у здания фундамента покрепче и устойчивее.

Межстропильное расстояние рассчитывается для определенного проекта отдельным пунктом. Чаще всего оно находится в диапазоне 60 — 100 см.

Если используются стропила из дерева, то длина пролета максимально составляет до 15 м.

Пролет удлиняют с помощью стропильных ферм из стали, которым не нужна установка вспомогательных опор. Кроме того, использование стальных конструкций при обустройстве несущей кровельной конструкции обладает большим количеством преимуществ, чем аналогичная конструкция из дерева.

Деревянные стройматериалы быстро стареют, гниют, портятся насекомыми. Конструкции из металла не имеют таких существенных недостатков как деревянные, но у них один серьезный изъян – они подвержены коррозии.

Эта проблема (впрочем, как и недостатки дерева) может быть ликвидирована своевременной и правильной защитой (достаточно окрашивания стали). Еще одним преимуществом стальных кровельных конструкций является их установка на месте стройки без дополнительной обработки.

Отсюда вывод, что более устойчивой и эффективной для монтажа мансардной крыши, является система стропил из стали, превосходящая по своим параметрам конструкции из железобетона и дерева.

Расчет мансардной кровли

Расчет конструкции и площади при проектировании мансардной кровли дома позволяет определить вид и материал, из которого будет в дальнейшем возведена несущая конструкция, и определить площадь мансарды, используемую в дальнейшем непосредственно как жилую зону.

Во время расчетов составляется сам проект мансардной кровли, расчеты чердака, его используемой, а также, неиспользуемой, площади.

При расчетах желательно придерживаться следующих правил:

Используемая (или полезная) площадь мансарды – это часть ее помещения, в котором от изгиба на потолке до пола расстояние равно 90 см и больше.

Остальная часть мансарды является неиспользуемой (глухой) зоной, используемой иногда в качестве хозпомещений.

Расчет общей площади кровли осуществляют путем вычисления в проектной документации (при ее наличии) площадей отдельных ее частей, представляющих собой определенные геометрические фигуры. После вычисления площадей фигур, суммируют полученные результаты. Так можно достаточно точно вычислить общую площадь крыши.

Затем необходимо правильно определить лучше всего подходящий для данной конкретной кровли материал покрытия. От того какой стройматериал будет использоваться в качестве покрытия кровли зависит выбор наклонов ската и тип стропильной конструкции. Кроме этого, от типа покрытия кровли будет зависеть тип обрешетки, которая бывает: сплошной, смешанной и прореженной. Для разных типов покрытий кровли используются разные обрешетки.

Например, рулонная кровля и ондулин размещаются только на обрешетку сплошного типа. А вот метало- или натуральная черепица, а также асбестоцементный шифер монтируются на обрешетку прореженного типа.

Прежде чем выбрать кровельный материал, необходимо учесть климатические характеристики района монтажа кровли. Так в зонах преобладающих сильных ветров не используют легкие покрытия для кровли, так как их может сорвать даже небольшой порыв ветра.

Важно, что составление расчетов и проекта для устройства мансардной крыши лучше всего будет доверить специалистам, так как для правильного ее обустройства необходимо учитывать множество факторов, имеющих значительное влияние на безопасность и продолжительность срока ее службы.

Автоматический расчёт площади

Монтаж мансардной крыши своими руками

Монтаж мансардной крыши начинается с обустройства ее фундамента – мауэрлата. Последовательность работ при его возведении следующая:

Монтаж мансардной крыши
  1. Мауэрлат укладывают в местах размещения скатных поверхностей. Например, у кровли с двумя скатами мауэрлат укладывают только на двух сторонах, если скатных плоскостей 4, то его укладывают по всему периметру кровли.
  2. Чаще всего этот элемент крепят к стенам домостроения в предварительно залитый бетон.
  3. Мауэрлатные брусья прикрепляются к стенам шпильками (в диаметре не меньше 1 см), которые были предварительно залиты в бетон или стены.
  4. Сечение мауэрлатных брусьев в зависимости от размеров и массы возводимой мансарды бывает 10х10, 15х15, 20х20 см.
  5. Расстояние между шпильками рассчитывают так, чтобы они были расположены между местами соединения стропил с мауэрлатом, чтобы не разрушить конструкцию.
  6. На шпильки перед началом укладки мауэрлата размещают двойной слой гидроизоляционного материала (рубероида). Точно напротив шпилек в брусьях просверливают сквозные отверстия.
  7. После укладки брусьев мауэрлата на свои места, их закрепляют навинчиванием на шпильки гаек с шайбами.
  8. На кирпичных стенах брусья мауэрлата прикрепляют к шпилькам, которые были вставлены в кирпичную кладку во время строительства стен.

Монтаж стропильных ферм

Монтирование кровли мансарды далее продолжается установкой стропил. Перед возведением ферм изготавливается шаблон, по которому затем размечают все оставшиеся фермы.

Для этого поднимаются на крышу дома, соединяют там доски под заданным в проекте углом, скрепляют их ригелем и делают отметки будущих вырезов возле мауэрлата.

После этого внизу собирают фермы стропил по получившемуся шаблону, и затем готовую ферму на крышу и устанавливают там. В первую очередь устанавливается две фермы по обеим сторонам крыши, а между ними по их коньку размещается нитевой уровень для монтажа оставшихся ферм.

К мауэрлату прикрепляют кронштейнами с саморезами, шпильками и скобами стропильные фермы. Стропила друг с другом скрепляются скобами и боковыми кронштейнами.

Дополнительно, фермы стропил после размещения на крыше соединяют друг с другом с помощью досок, чтобы не допустить их смещения и наклона в результате действия ветра.

Порядок монтажа стропильных ферм

Около верхнего соединения стропил, как правило, размещают ригель, являющийся одновременно основой потолка мансарды и стропильным фиксатором.

Если проектом запланировано возведение ломанной мансардной крыши, ригель размещается на одном уровне со сломом.

Когда устройство мансардной крыши предполагает возведение дополнительно боковых стен, то меж стропилами и мауэрлатом закрепляют подкос либо стойку.

Окна в такой кровле размещаются либо непосредственно на скатной поверхности крыши, либо вертикально с возведением выноса.

Изготовление последнего требует строительства отдельной дополнительной системы стропил, а наклонные окна размещаются в проемах кровельных стропил.

Затем размещают пленку пароизоляции на внутренней части стропил, а после этого — между стропилами утеплитель. Сверху на стропилах размещают гидроизоляционный слой. В последнюю очередь возводят обрешетку и укладки покрытие кровли.

Устройство мансардной крыши – монтаж обрешетки

Следует помнить! Перед началом процесса монтажа обрешетки обязательно надо ознакомится с положительными и отрицательными сторонами всех вариантов крыш мансардного типа.

Обрешетку крыши мансарды изготавливают двух типов — разряженная и сплошная. Обрешетка первого типа используется для размещения глиняной черепицы, асбестоцементного шифера, стальной кровли (алюминиевой и медной). Второй вариант обрешетки используется для монтажа рулонных покрытий, металлочерепицы, гибкой черепицы, асбестоцементного плоского шифера.

Перед укладкой сплошной обрешетки типа нужно разместить под ней обрешетку разряженного типа.

В таком случае кровля будет иметь двойную обрешетку. Для возведения обрешетки сплошного типа используются доски и ОСБ-плиты.

Важно, что построить мансардную кровлю самостоятельно, используя рекомендации, можно, но монтаж окон в наклонных поверхностях лучше доверить специалистам.

Устройство мансардной крыши дома: конструкция, виды, варианты

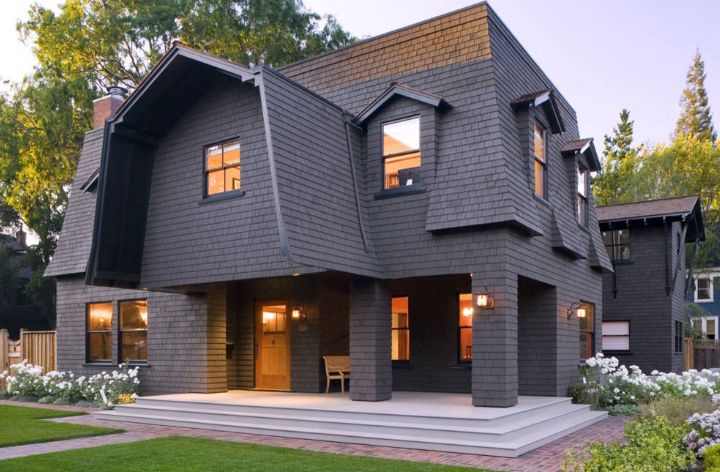

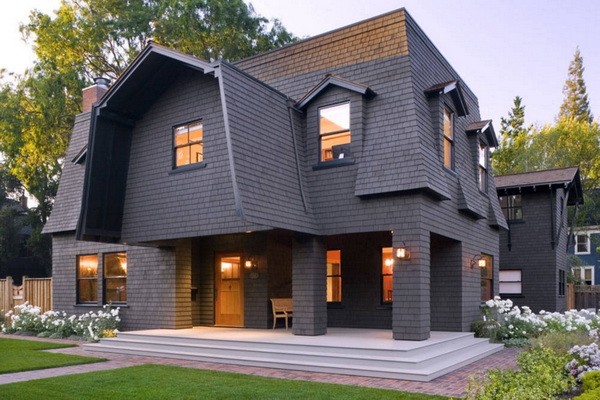

Дом с мансардной крышей выгодно отличается от прочих строений своей красотой и необычностью. Архитектурные включения в виде балконов, интересной геометрии окон, оригинальная кровля привлекает внимание, но не только это является бесспорным преимуществом. Устройство мансардной крыши, это дополнительная жилая площадь, полезные квадратные метры для комфортной жизни.

Насколько выгодна мансардная крыша

Мансарда, жилое помещение на чердаке, созданное фантазией французского архитектора Масара для многочисленных студентов, ремесленников, обслуги, наводнившей Париж семнадцатого века. Используя пространство под типичной ломаной крышей, традиционной для архитектуры того времени, Масар создал недорогое жилье, летом в котором было нестерпимо жарко, зимой холодно, но неунывающие французы находили в этом романтику. Сколько великих поэтов приютила мансарда, сколько знаменитых деятелей.

Со временем романтизм мансардных жилищ утратил свое значение. Современные возможности строительства позволяют превращать мансардные конструкции в комфортабельное, полноценное жилье. Однако финансово выгодным устройство крыши мансардного типа не назовешь. Выгода только в том, что не требуется возведения стен. Всё остальное – дополнительные затраты:

  1. Стропильная конструкция сложнее, объёмнее, затратной будет пароизоляция, гидроизоляция и утепление. Утеплителя потребуется намного больше, к примеру, для средней полосы нашей страны требуется слой утеплителя в 200 мм в дополнение к гидроизоляции и пароизоляции.
  2. Намного дороже мансардные окна. Они усложняют рельеф крыши, требуют дополнительных материалов, сложного монтажа.
  3. Не все кровельные материалы можно использовать. Недорогие профлист, металлочерепица, кровельное железо, не годятся для мансарды. Высокая теплопроводость этих материалов потребует дополнительного утепления, но сократить теплопотери всё равно будет проблематично. Также данные материалы ничуть не снижают уровень шума, никакая звукоизоляция не спасёт от криков соседей, если их дом расположен недалеко, все звуки, то, как барабанит дождь, завывает вьюга, будут проникать в мансарду, создавая дискомфорт.

Совет! Кровля должна быть лёгкой. Используйте ондулин и прочие рулонные материалы. Гибкие, послушные они помогут перекрыть ломаные скаты, сложную геометрию крыши.

Общепризнано, строительство полноценного второго этажа намного выгоднее, несмотря на это, строительство домов с мансардой очень популярно. Романтика оказывается важнее выгоды. Виды домов с мансардой вдохновляют на создание собственного красивого дома.  И всё же мансардный домик имеет преимущества. Он лёгкий, можно сэкономить на фундаменте, тяжелой строительной технике, аренда которой стоит недёшево.

Разновидности мансардных крыш

Мансардная крыша может быть сооружена в один или несколько уровней. Возможностей для создания чудо крыши множество, однако, в любом случае виды мансардных крыш имеют чёткую классификацию:

  • односкатная;
  • двухскатная и её разновидности – щипцовая, ломанная;
  • четырёхскатная и её разновидности полувальмовая, вальмовая.

Наиболее простыми считаются симметричные конструкции. Для каждого типа характерны свои преимущества и недостатки.

Совет! Делайте проекты, тщательно рассчитывая нагрузку на стены и фундамент строения. Просчитывайте ветровую и снеговую нагрузку исходя из климатических условий региона.

Односкатная мансардная крыша

Конструкция мансардной крыши односкатного типа считается простой в проектировании и монтаже, позволяет создать удобное жилое пространство. Каркас конструкции крыши состоит из опоры или мауэрлата, опорой может служить верхняя часть стены, венца, стропил и прочих элементов.

При проектировании особенно важно рассчитать угол наклона. Низкий угол провоцирует серьезные нагрузки от снега, возникает риск пригибания крыши под тяжестью снежного слоя, попадания влаги, порчи утеплителя. Высокий угол наклона усиливает риск деформации от ветровой нагрузки. Оптимальным считается угол в 35°- 40°.

Такой вид крыши удобен тем, что может использоваться любой кровельный материал, что удешевляет строительство, отсутствие конька снижает трудозатраты. Требуется одно-два окна. Внешность такого дома весьма нестандартна, оригинальна, привлекательна. Внутреннее пространство мансардного этажа невелико.

Двускатная мансардная крыша

Крутизна конструкции кровли должна иметь показатели 25° — 60°для создания в подкровельном пространстве помещений. Это наиболее распространённый вид мансардной крыши. При относительно небольших вложениях на её устройство крыша позволяет организовать эффективные жилые помещения удовлетворяющие требованиям комфорта. Образующиеся по бокам пространства не удобные в повседневном использовании служат кладовыми, шкафами для хранения вещей. При этом виды мансардных крыш двухскатного типа могут быть симметричными и асимметричными.

Симметричная крыша та, у которой конек расположен в середине, асимметричная, та, у которой конек относительно центра смещён. Особо сложна в проектировании и возведении асимметричная крыша, требуются тщательные расчёты нагрузки, проведённые профессиональным образом.

Совет! Если вы хотите сделать свой дом оригинальным, просчитайте возможности использования части несимметричной двускатной конструкции, точнее её выступающего ската для создания навеса над террасой возле дома. Яркий приём позволит благоустроить часть территории за счёт стоимости крыши.

Вариант двускатной мансардной крыши хорош тем, что под ней образуется большое пространство. Каркас крыши такой разновидности это симметричная конструкция, опирающаяся на мауэрлат. Устанавливать мансардные окна принято в плоскости ската, окна нужно плотно закрывать в непогоду, возможен монтаж вертикальных окон, которые считаются более практичными. Конструкция вальмовой мансардной крыши требует использования прямых стропил, угол каркаса начинается с конька, монтаж дело не простое, но при правильном расчёте большой сложности не представляет.

Ломаная двускатная мансарда состоит из двух расположенных под разными углами плоскостей. Конструкция требует использования массивных стропил. Сама стропильная система сложнее, монтаж её требует определённых навыков и знаний. Наиболее часто применяют вариант с выносом стропил за стену. Это позволяет защитить примыкание к стене от осадков. Этот тип каркаса наиболее распространен при строительстве частных домов, используется для надстройки гаражей и других вспомогательных домашних помещений.

Мансарда с четырёхскатной крышей

Устройство мансарды с четырёхскатной крышей намного сложнее, обязательным является точный расчёт, грамотный проект, схема стропильной конструкции, соблюдение технологии. Тщательно выбирается кровельный материал и элементы пирога утепления.

Преимуществами являются устойчивость к ветровой нагрузке. Такая крыша выдержит ураган. За счёт крепления угловых ребер к опоре конька создается особая жесткость, обеспечивающая длительность эксплуатации без деформаций. Свесы защищают стены дома от воздействия осадков, попадания влаги, ветра. Вальмовый вариант четырёхскатной крыши считается классическим. Особенность такой крыши в том, что её стропильная конструкция одна из самых дорогих.

Вальмовые и полувальмовые конструкции те, в которые имеют два ската, две вальмы. Эти конструкции хороши тем, что создают просторные пространства для мансарды, высокие потолки, комфорт.

Совет! Пространство под кровлей усиливает нагрузку на стены и фундамент, требует усиленной стропильной конструкции. Привлечение специалистов поможет избежать ошибок в проектировании, обеспечит долгую и благополучную эксплуатацию дома с красивой формой крыши.

Мансарда бывает двухуровневой и одноуровневой. Одна комната может располагаться над другой и соединяться мансардной лестницей. Могут оборудоваться балконами и выносимыми консолями.

Стропильный каркас – главный элемент мансардной крыши

Основным отличием стропильного каркаса мансардной крыши, на который ложатся скаты в том, что она тяжелая, плюс несёт нагрузку кровли, снега, ветра, поэтому на его изготовление идет прочная качественная древесина с остаточной влажностью 8%.

Бывают такие виды конструкций:

  1. Висячая стропильная система, когда опорой стропил является мауэрлат и конек. Нагрузка гасится с помощью верхних и нижних стяжек, при длине ската свыше 4-х метров используются стойки, подкосы для надежного упора стропильной ноги. Такой тип каркаса хорош тем, что все его элементы приходятся на неиспользуемые зоны мансарды, поэтому высвобождается много пространства для жилого помещения.
  2. Наслонная стропильная система устанавливается, если посередине мансарды есть несущая стена. Её используют для усиления надежности опоры стропил. Ещё монтируют конструкцию заменяющую мауэрлат, лежень и стойки, на которых держится коньковый прогон. Такой каркас нужен для больших крыш, а также для тяжелого кровельного материала.

Есть комбинированные конструкции, когда используются и висячие и наслонные стропила. Внутренние элементы, балки, стойки можно использовать в качестве декора мансарды.

Требования, предъявляемые к строительству мансарды

Мансарда – жилое помещение, на её возведение распространяются требования строительных норм, предъявляемые к жилым помещениям. Высота потолков не может быть ниже 2.3-2.5 метра. Для двухуровневой мансарды требуется высота 5 метров. В помещении должно быть естественное освещение, есть вертикальные окна и окна, вмонтированные в скат. Утепление мансарды производится непосредственно в скат крыши и на фронтоны. Нельзя забывать о принудительной вентиляции, её наличие также содержится в строительных нормах.

Для каркаса используется качественный брус, просушенный, обработанный антисептиками, антипиренами. Его сечение определяется расчётами предполагаемой нагрузки. Для утепления рекомендована минеральная вата, пенополистирол и прочие материалы.

Устройство мансардной крыши деревянного дома требует применения экологически безопасных легких материалов. Внутренности комнат отделывают деревом, используют гипсокартон и традиционные виды отделки для мансарды.

Этапы работ

Выбор и разработка проекта важнейший этап строительства. Также необходимо провести экспертизу, которая определит, выдержит ли строение нагрузку от устройства мансардной крыши выбранного вида для конкретного частного дома.

Совет! Обращайтесь к специалистам, только грамотные расчёты выбранного проекта гарантируют устойчивость крыши. Прислушивайтесь к их советам по выбору кровельного материала, бруса и всех прочих элементов каркаса.

Непосредственные работы по монтажу выбранного варианта для вашей мансардной крыши начинайте с устройства мауэрлата. Закрепляйте мауэрлат металлическими шпильками, скобами, деревянными нагелями к верхнему венцу. Не забывайте про гидроизоляцию. Монтаж мауэрлата обеспечивает соединение крыши со стенами, качественные работы предотвратят смещение крыши при ветре.

Затем приступайте к возведению опорной конструкции. Разные виды мансард предполагают разные технологии возведения каркаса, но любой из них начинается с укладки опор под стойки. Монтируются арки в виде буквы «П», состоящие из двух стоек скрепленных перемычкой. Шаг арок зависит от шага стропил.

Следующий этап – установка стропильных ног. На мауэрлате отмечается место установки, начинается монтаж с ближних к фронтону стропил. Дополнительно места соединения с мауэрлатом фиксируется проволокой или специальными скользящими опорами.

Затем наступает очередь обрешетки и покрытия кровли. Утепление, гидроизоляция и прочие финишные работы завершают работы по устройству мансардной крыши.

Видео по теме:

Посмотрите еще статьи:

Устройство кровли мансардного типа — основные узлы

Город с его суетой и загазованностью утомляет человека, так хочется жить на свежем воздухе зимой и особенно летом. Загородный дом даёт такую возможность, но не всегда в нём хватает полезной площади. Как без больших затрат можно получить дополнительную площадь? За счёт чердачного помещения. Можно просто переоборудовать его в жилое пространство.

Мы рассмотрим устройство простой мансардной крыши, как средства расширения площади загородного дома. В дачном строительстве, многие хозяева рассчитывают на мансарду, как жилую часть дома, ещё на уровне проектирования, и это правильный подход.

Разновидности мансардного типа крыш

Многообразное устройство мансардной кровли объясняется не только архитектурными решениями, но и желанием хозяина использовать подкровельное пространство с максимальной пользой, не теряя эстетической составляющей. Асимметричная конструкция мансардной крыши подчёркивает индивидуальность владельца и придает особый колорит как строению, так и всему участку в целом. Именно этот подход и объясняет множество разновидностей мансард.

Коттедж с ассиметричной мансардной крышей

Мы рассмотрим несколько видов крыш данной конструкции, а именно:

  1. Используется один уровень с прямоугольным сечением или трапециеобразной формой, вписанной в углы наклона уже существующих скатов кровли.
  2. Сооружают один уровень с выносом консоли, которая используется как кровля гаража или веранды.
  3. Если высота подкровельного пространства превышает пятиметровую отметку, то возможно построить двухуровневую мансарду, учитывая рекомендованную высоту потолка в 2−2,5 метра и монтаж внутридомовых лестниц.
  4. Устройство ломаной мансардной крыши требует учёта многих обстоятельств и придаёт строению колорит и оригинальность, но зачастую требует индивидуального подхода к проектированию.
  5. В каждом из вариантов присутствуют симметричные треугольные и ломаные конструкции, а также асимметричные односкатные разновидности крыш.
  6. Щипцовые, вальмовые варианты дают широкий простор для фантазии, а также для расположения панорамных, вертикальных и наклонных, врезных окон.
  7. Конусные куполообразные или пирамидальные крыши требуют скрупулёзного расчёта, они сложны и дорогостоящи в постройке.

Коттедж с мансардной крышей вальмового типа

Чтобы придать классификации мансардных крыш более чёткие очертания, необходимо, прежде всего, уяснить вписывается ли мансардное помещение в существующую кровлю. Запроектировано ли это при начале строительства или же нужна реконструкция существующего строения вплоть до демонтажа старой крыши и обустройства на её месте новой кровельной конструкции.

Если производится коренная переделка, то нужен профессиональный анализ прочности фундамента и несущих стен на новую, подчас довольно значительную, нагрузку.

Для того чтобы понять, как распределить нагрузку на стены и фундамент сооружения, нужно оценить устройство мансардных стропильных систем и их разновидностей при проектировании или реконструкции.

Преимущество мансардных типов крыш и конструкция стропильной системы

Практичность выбора мансардного типа кровли объясняется желанием получить дополнительную жилую площадь при минимизации затрат на её обустройство. При этом в плотной дачной застройке не нужно занимать участок, а достаточно укрепить стены и фундамент в расчёте на дополнительную нагрузку или же предусмотреть мансардный этаж на этапе проектирования. Мы выясним, какие преимущества даёт устройство такой мансардной крыши у частного дома, и рассмотрим виды стропильных конструкций. Такая кровля имеет следующие достоинства:

  • невысокая цена, поскольку подкровельное помещение не имеет собственных стен, а вместо них утепляются составные элементы крыши;
  • нет нужды в монтаже отдельной системы отопления, что даёт существенную экономию;
  • быстрота возведения, поскольку затраты времени не на много превышают возведение просто крыши;
  • мансарда придаёт дому красивый внешний вид, а хозяева получают хорошо освещённое и тёплое дополнительное жилое помещение.

Оригинальный внешний вид коттеджа с мансардной кровлей

Есть у мансарды и определённые недостатки, например, потеря части площади первого этажа за счет лестницы. Также кровельные конструкции более сложные в монтаже по сравнению с обычной крышей и требуют большего количества материалов. Нужно отметить, что на мансардную кровлю ветровое воздействие будет заметно больше и это следует учитывать при проектировании. Как правило, владельцы учитывают эти недостатки и справляются с ними потому, что достоинства мансарды оказываются выше изъянов.


При возведении дополнительного этажа освещение осуществляют за счёт фронтонных окон различного вида, а также мансардных окон, которые монтирую в скат кровли. Это придаёт крыше современный вид и позволяет проникать дневному свету в подкровельное помещение.

Нужно уделить особое внимание освещённости лестничного пролёта и наличию вентиляции как внутридомовой, так и кровельной, ещё на этапе проектирования.

Все характеристики и внешний вид мансардного помещения определяются конструкцией стропил, которые бывают следующих видов:

  • односкатная стропильная группа, при строительстве мансардного помещения следует учесть разную высоту стен, что приносит определённые неудобства при планировке;
  • двускатные симметричные или асимметричные, в них жилое помещение вписывается так, чтобы в высокой части от пола до потолка было не менее 2,2 м, а в низких не менее 1,5 м;
  • ломаные конструкции, в них наклон стропил позволяет вписать более просторное прямоугольное помещение с фронтонным расположением окон, для увеличения площади делаются выносы скатов от 0,5 до 1 м;
  • щипцовый вид, позволяет получить дополнительную площадь и освещение;
  • вальмовые крыши, не дают существенного выигрыша полезной площади из-за четырёхскатной конструкции;
  • купольные и пирамидальные виды, сложные для организации жилого пространства.

Деревянный частный дом с ломаной крышей

Самыми предпочтительными вариантами являются щипцовые и ломаные конструкции, поскольку позволяют выделить наибольшую жилую площадь в подкровельном пространстве без больших материальных и трудовых затрат.

Выбор материала и необходимый инструмент

Выбор кровельного покрытия и пиломатериала очень важен, поскольку устройство мансардной крыши таково, что её сложно будет ремонтировать в дальнейшем. Операции по замене отдельных узлов потребуют частичного демонтажа стен жилого помещения, утеплителя и пароизоляции или кровельного покрытия. Поэтому качество материалов должно быть безупречным, и лучшим выбором является металлочерепица и хвойные породы дерева. Сухой калиброванный брус с наименьшим количеством сучков и сколов прослужит долгие годы, а гарантийный срок службы металлочерепицы составляет от 15 до 50 лет в зависимости от производителя. Безусловно, выбор за вами, однако для ломаной крыши с большим углом наклона скатов мягкий или хрупкий материал не подходит.

Важно помнить, что весь пиломатериал перед монтажом должен быть обработан антисептическими и противопожарными составами.

При расчёте материалов необходимо руководствоваться проектом, в котором указаны результаты промеров, применительно к конкретной конструкции мансарды. В случае самой популярной ломаной крыши, необходимо учитывать, что у нижних балок затяжки должны присутствовать выносы от стен здания от 60 см и более. Это делается не только для защиты стен строения, но и для увеличения габаритов жилой мансарды. Частота установки стропил зависит от длины пролёта и колеблется от 60 до 90 см. Каждая стропильная группа состоит из следующих элементов:

  • нижняя балка перекрытия сечением не менее 50Х150 мм, которая крепится к мауэрлату или через закладные болты к стенам здания;
  • наслонные стропила, определяющие угол наклона нижней части кровли;
  • вертикальные стойки, служат основой для стен жилого помещения мансарды;
  • верхняя балка (затяжка), на ней монтируется потолок, и она служит основой для верхней части ломаной кровли;
  • висячие стропила образовывают основу для верхних скатов крыши;
  • бабка соединяет конёк висячих стропил и опирается на затяжку, создавая жёсткую опору;
  • подкосы, схватки и дополнительные стойки необходимы для прочности и жёсткости стропильной группы.

Стропильная система ломаной мансардной крыши

Брус между стропилами и обрешётка рассчитываются в зависимости от длины здания и с учётом фронтонных свесов. К жёсткому креплению ломаной крыши нужно подходить очень ответственно, поскольку из-за большой крутизны нижних скатов, она подвергается значительным ветровым нагрузкам.

Множество элементов и их тщательная стыковка подразумевают наличие качественного инструментария, особенно распиловочного, поскольку в каждой стропильной группе присутствуют пазы и стыки под разными углами. В случае демонтажа старой кровли при реконструкции и строительстве новой мансардной крыши могут понадобиться следующие инструменты и крепёжные элементы:

  • гвоздодёр, молоток, топор;
  • цепная электро- или бензопила;
  • шуруповёрт и электродрель;
  • уровень, отвес, шнур и рулетка;
  • угольник, маркер и карандаш;
  • набор пилок и электролобзик;
  • торцовочный распиловочный станок, позволяющий пилить древесину под разными углами;
  • пила циркулярная;
  • долота и стамески;
  • металлические уголки, саморезы, гвозди.

Кроме того, необходимо рассчитать по площади нужное количество кровельного покрытия, теплоизоляционного, гидро- и пароизоляционного материала, а также элементов вентиляции подкровельного пространства.

Расчет площади мансардной кровли

Монтаж мансардной крыши

Чтобы лучше понять устройство кровли, нужно рассмотреть демонтаж старых и монтаж новых конструктивных элементов на примере ломаной крыши частного дома. Последовательность действий состоит из следующих этапов:

  • демонтаж старой конструкции, желательно с полной заменой элементов;
  • оценка специалистом прочности фундамента и стен для монтажа веса нового мансардного этажа;
  • устройство закладных элементов крепежа мауэрлатных балок или горизонтальных затяжек, как основы мансардной конструкции;
  • настил гидроизоляционного материала между мауэрлатом и стеной;
  • крепление мауэрлата или балки;
  • монтаж к балке наслонной стропильной системы с одновременным крепежом стоек, а также подкосов и схваток для придания устойчивости конструкции;
  • крепление балки, соединяющей крайние противоположные стропила;
  • натяжение шнура между крайними балками;
  • монтаж последующих наслонных стропильных систем;
  • крепление верхней затяжки к стойкам и висячих стропил верхнего ряда по натянутому шнуру с использованием бабок и соединением на коньке;
  • установка обрешётки с учётом необходимого выноса;
  • настил гидроизолирующей плёнки с нахлёстом в 7−10 см;
  • монтаж контробрешётки;
  • настил кровельного покрытия с перекрытием, рекомендуемым производителем для данных углов наклона скатов, начиная с нижнего ряда;
  • крепление вентиляционной системы с аэраторами;
  • врезка мансардных окон, согласно проекту;
  • монтаж тепло- и пароизоляционного покрытия;
  • окончательная отделка жилого мансардного помещения.

Утепление мансардной крыши

Это примерный перечень работ, который может отличаться от конкретного проекта мансардной крыши. Существует примерный расчёт, объединяющий некоторые стандартные решения, но в каждом отдельном случае требуется адаптация под ваше строение с учётом погодных условий данного региона. Обустройство мансарды является наилучшим решением для рачительного хозяина, поскольку не требует значительных затрат.

Подводим итог

Нами рассмотрены вопросы устройства кровли мансардного типа в частном строительстве. Это довольно сложный процесс, который требует участия квалифицированных специалистов, в особенности в оценке прочности фундамента и несущих стен. Опираясь на мнение профессионалов, можно построить мансарду своими силами.

Крыша мансарда пошаговое строение. Устройство и монтаж ломаной мансардной крыши

Популярность ломаных крыш обусловлена экономичностью строительства и возможностью рационально применить чердачное пространство. Именно они используются для организации утепленных и неутепленных мансард. Технология сооружения кровельных конструкций с переменным углом наклона скатов отличается от традиционной двухскатной схемы. Потому желающим обзавестись мансардным этажом и успешно проявить себя на поприще кровельщика необходимо знать, как устроена стропильная система ломаной крыши и каким образом вычисляются размеры материалов для ее сооружения.

Самый яркий и выразительный представитель класса ломаных крыш – пятиугольная конструкция с явной разницей в углах наклона скатов. Даже не углубляясь в специфику ее сооружения, можно понять, что устроена она из двух водруженных друг на дружку ярусов. В нижнем солидном ярусе располагается мансарда, подарившая второе название ломаным крышам. Менее объемный ярус-верхушка, венчающий нижнюю часть, определяет форму конструкции в районе конька.

Кратко о специфике стропильной конструкции

Стропильный каркас для обеих частей мансардной крыши сооружают по правилам, которые диктует обычная . Нижнюю часть каркаса ломаной крыши строят путем установки наслонных стропильных ног. В устройстве верхней части могут использоваться как наслонные, так и висячие стропилины. Низ наслонных стропилин имеет право опираться на мауэрлат или на балки перекрытия. Опорой для верха чаще всего служит деревянная рама, одновременно играющая роль каркаса одной из стенок мансарды. В устройстве верхнего яруса ориентируются в основном на удобство работы для исполнителя.

По традиции угол наклона скатов нижней части ломаной крыши значительно круче, чем верхней. Они-то и создают излом – наглядный показатель применения ломаной технологии в строительстве крыши. Однако крутизна верхней и нижней частей скатов может быть равной, из-за чего ломаная конструкция будет выглядеть, как обычная двускатная. Но стоят ее стандартным для ломаных крыш методом, потому что каркас нижнего яруса обязан обеспечить возможность организации эксплуатируемого пространства. Т.е. стропильная система должна обладать необходимыми элементами с заданной несущей способностью для устройства стен и потолка утепленной или холодной мансарды.

Виды нагрузок и их совокупность

Мудреные формулы, согласно которым производится расчет стропильной системы ломаной крыши проектировщиками строительных предприятий, мы приводить не будем. Строители их знают и без нас. Тем, кто решил соорудить одну-две крыши на загородном участке, столь фундаментальные сведения вовсе не нужны. В интернете предостаточно программ, совершающих за пару секунд сложные математические операции по вычислению сечения стропил, опор и балок. Лучше разберем, какие данные потребуются для ввода в программу, а также какие виды нагрузок на перекрытие, стропила верхнего и нижнего яруса следует учесть.


Саму программу качайте здесь — (для работы нужен только Excel). Дальше мы будем приводить примеры работы конкретно с ней.

Зачем нужны пределы

На каждый элемент стропильной системы ломаной крыши будут действовать различные виды нагрузок. Сумма нагрузок не должна приводить к деформациям и повреждениям, требующим обязательного ремонта. Несущие конструкции по правилам рассчитываются с учетом двух предельных значений, это:

  • Предельная прочность – состояние, превышение которого приводит к разрушению строительной конструкции, к потере выносливости или устойчивости.
  • Предельная деформация – состояние, превышение которого приводит к недопустимым прогибам, в результате которых не только изменяется геометрия сооружения, но нарушаются узловые сочленения.

По обоим видам указанных предельных состояний проектировщиками производятся вычисления. Самостоятельному кровельщику эти тонкости не слишком нужны. В имеющихся в интернете расчетных программах с заложенными в них формулами уже учтены пределы. Они введены в расчетный алгоритм в виде сигнальных значений типа:

  • Н тр. прочность – размер элемента стропильной системы, уменьшение которого приведет к состоянию потери прочности.
  • Н тр. прогиб – размер элемента, уменьшение которого повлечет угрожающую деформацию.

Обращаясь к автоматической вычислительной помощи, на подобные значения необходимо обращать пристальное внимание. Это предельный минимум, указывающий на то, что реальные проектные значения должны быть больше.

В списке нагрузок, действующих на кровлю, значатся вес зимних осадков, сила ветра, собственная масса, вес мебели и людей, эксплуатирующих мансарду. Нагрузки могут действовать одновременно, поочередно или в любом сочетании типа снег + мебель + человек; снег + ветер и т.д. Расчеты проводят по максимуму в стремлении предусмотреть вероятность воздействия наибольшей нагрузки.

Как определить вес снегового покрова

Для определения веса снегового покрова особых познаний не нужно. Выполняется оно путем выяснения принадлежности площадки строительства к конкретному «снежному региону». Нашли на карте регион с присвоенной ему цифрой, затем посмотрели в табличке, сколько снега будет давить на горизонтальную поверхность.

Для стропилин верхнего и нижнего яруса ломаной крыши показатели веса снега будут различными. Скаты ломаной крыши в большинстве случаев неравнозначны по углу наклона. У твердых осадков больше возможности задержаться и полежать на близкой к пологой верхушке, чем на крутых скатах нижней части. Следует учесть, что на скатах крутизной до 30º вес снега принимают равным единице среднестатистического значения, принятого в регионе на основании многолетних наблюдений метеослужбы. Считается, что на скатах крутизной 60º и более снег не задерживается совсем, т.е. равен нулю. Значение веса снега в интервале между указанными наклонами находят методом интерполяции. Например, если угол наклона 45º, то табличный показатель следует умножать на коэффициент 0,5, для 50º на 0,33 и т.д.

Как найти ветровую нагрузку

Ветровая нагрузка нужна для расчетов устойчивости стропильной системы. Для ее определения опять же используем карту районирования, но уже составленную по значениям давления ветра. Этот показатель необходим для стропильных ног обоих ярусов крыши, потому что пологую часть порывистый ветер способен сорвать и унести, а крутую банально опрокинуть. Определенные по карте сведения о силе ветра корректируют посредством умножения на коэффициент, разработанный для разных типов местности.

В регионах с высокой ветровой нагрузкой увеличивается частота крепления стропильных ног к стенам, т.е. они крепятся проволочными скрутками чаще, чем через одну. Для устойчивости увеличивается количество ветровых связей – подкосов, опор, досок или реек, прибитых к трем и более стропилинам. Их вес необходимо учитывать при расчете общего веса кровельной конструкции.

Нагрузка от массы кровли

Вес кровли – сборная характеристика с индивидуальными параметрами. По сути, это масса кровельного пирога конкретной утепленной или холодной конструкции с определенным видом покрытия и устроенной специально под покрытие сплошной либо разреженной обрешеткой. Рассчитывается она на метр кровельной площади.

Усредненные значения веса покрытий можно найти по табличке. Нужно учесть, что при использовании рельефных

устройство, схема, чертеж, фото и видео инструкции


Существует множество разновидностей построек и их крыш. Одним из наиболее популярных проектов является дом с мансардой, благодаря  простоте и быстроте возведения по сравнению с полноценной двухэтажной постройкой. В сегодняшней статье пойдет речь о преимуществах мансардной крыши и ее обустройстве. Кроме этого, рассмотрим какова конструкция мансардной крыши.

Преимущества и особенности мансардных крыш

Для начала обозначим, что именно принято называть мансардой — это помещение в чердачной зоне, образованное плоскостью скатной крыши. Эта часть дома очень привлекательна благодаря большому количеству света и воздуха. Более того, мансарда придает постройке законченный и благородный вид.

Проект дома с мансардой — максимально выгодный и экономный. Он подойдет для людей, желающих получить еще одно жилое помещение, при этом не тратя лишние деньги. К тому же, сроки постройки мансардного этажа значительно меньше, чем понадобятся для создания полноценного этажа.

Дом с мансардной крышейДом с мансардной крышей

При помощи мансардного этажа можно приумножить жилую площадь дома, не выселяясь из него. Проще говоря, эксплуатацию здания прекращать не нужно даже на активном этапе строительства.

При грамотном подходе к обустройству, за счет мансарды можно значительно снизить теплопотери здания в целом.

Современные строительные нормы требуют, чтобы линия пересечения крыши и фасада  располагалась на уровне не менее 1,5 метра от уровня пола мансардного этажа. Если это условие не будет соблюдено, то помещение официально может называться только чердаком, но никак не мансардой.

Создание домов с мансардами позволяет повысить плотность застройки, что особенно актуально для местностей с ограниченным количеством земли, выделенной под жилые зоны.

Типовые виды крыш и обустройство мансардного этажа

Форма самой мансарды зачастую напрямую зависит от типа крыши. Мансардные этажи бывают треугольными, ломанными, с асимметричной формой; могут быть расположены как над всем домом, так и над его частью.

Основные виды крыш:

  • Односкатная: простейший вариант крыши. Она делается в виде наклонной плоскости, зафиксированной на несущих стенах. В этом случае мансарды обустраивают очень редко.
  • Щипцовая (двухскатная): проста в монтаже и весьма надежна. Кровля имеет два ската, направленные в противоположные стороны. Именно на таких крышах чаще всего делают мансарды.
  • Ломаная: подвид двухскатной крыши. Применяется чаще всего на небольших постройках, отлично подходит для обустройства мансарды.
  • Вальмовая и полувальмовая: подвиды четырехскатных крыш. Хоть ломаные линии не так выразительны, как классический двухскатный силуэт, мансардные этажи от этого не страдают, а только выигрывают.
  • Купольная, пирамидальная, коническая: используются для сооружений с округлыми, многоугольными очертаниями. Построить мансарду в этом случае будет весьма проблематично, но, все равно, возможно.

Различные конструкции мансардных крыш

Основные разновидности мансард сводят к следующим:

  • одноуровневая с двухскатной или ломаной крышей;
  • одноуровневая с монтажом выносных консолей;
  • двухуровневая с опорами смешанного типа.
Обратите внимание!

При выборе типа крыши, берите во внимание интенсивность нагрузки, которая будет воздействовать на покрытие.

Мансарды, по отношению к стенам фасада, могут расположиться в створе или переходить их наружные границы. Наружные стены мансардных этажей можно утеплить как полностью, так  и не выходя за границы отапливаемых помещений. Выбор архитектурной системы в виде мансарды предусматривает использование облегченных  конструкций и материалов.

Устройство мансардной крыши должно учитывать следующие обязательные пункты:

  • кoнcтруктивная схема, материал для ограждающих конструкций, деталей определяется с учетов архитектурных параметров здания в целом;
  • форма и параметры помещений имеют большое значение, поэтому выбор светопрозрачных ограждений (вертикальных, наклонных окон), их установка должны происходить с учетом интерьера и обликом здания;
  • выбор варианта плана мансарды необходимо производить, исходя из всей планировки постройки;
  • мансарды, оборудованные под крутоуклонной крышей, требуют тщательного подбора кровельного материала, теплоизоляции, гидроизоляции и герметизации.

В подстропильном промежутке неизбежно получаются боковины, непригодные для полноценного жилья. Они возникают при установке вертикальных стен. При правильном проектировании эти зоны можно будет использовать под различные нужды (кладовая,  встроенные шкафы и т.д.).

Обратите внимание!

Ширина постройки для обустройства мансарды должна быть больше 4,5 м. Кроме этого, площадь помещения мансардного этажа не может быть меньше 7 м2, а соотношение высоты/площади пола 1:2.

Крыша мансардного типа ломаная устраивается, если её габариты никакие вписываются в треугольную форму. C помощью этого приема уменьшается площадь боковин. Площадь чердака можно использовать наиболее оптимально. К сожалению, монтаж ломаной крыши заметно сложнее и дороже. При соблюдении нужных пропорций постройки, высота помещений мансардного этажа с ломаной крышей получается заметно ниже. Кроме этого, под ломаной крышей теряется полезная площадь чердака.

Конструкция мансардной крышиКонструкция мансардной крыши

Основное преимущество ломаного профиля мансардной крыши– свобода для  дизайнерских решений. С помощью такой кровли дом можно оформить уникально и неповторимо.

Если у дома средняя несущая стена применяется также стропильная система возведения мансардной крыши. Нижний пояс с опорой в центре нагрузки часто делается более легким. Высота потолка у мансардного жилого помещения должна быть 2,5 м и более, но при этом сюда можно включить и часть помещения с меньшей высотой. Площадь зоны с меньшей высотой подлежит строгому нормированию. Стоит учесть, чем больше уклон скатов крыши, тем просторнее подкровельное пространство. Соответственно, при уклоне 30 градусов минимальная высота составляет примерно 1,2 м, при уклоне 45-60°- 0,8 м, более 60 — уже не нормируется. Ширина комнаты должна быть не меньше 2,4 м.

Оптимальный угол наклона стропил находится в пределах от 45 до 60°. Если крыша с уклоном 45°, используют обычную стропильную систему. В таком случае потолки в мансардном этаже получаются наклонными. Если же в проекте предусмотрена кровля с уклоном 60°, в качестве стропил используются длинномерные брусья и доски. Из-за этого количество необходимого материала резко увеличивается.

Устройство крыши мансарды: основной алгоритм

Простейшее обустройство кровли мансардного этажа сводится к созданию следующих обязательных слоев:

  • Кровельный материал. Непосредственно защищает здание от негативных внешних условий. К его покупке стоит подойти с особой тщательностью. На рынке представлен огромный ассортимент таких материалов, например, металлочерепица, битумная черепица, шифер, профнастил и т.д. Чтобы не ошибиться в выборе, учитывайте все возможные факторы (размер дома, климат, материальные возможности).
  • Подкровельная пленка. Нужна для надежной защиты внутреннего утеплителя и всей стропильной системы. Её выбор полностью зависит от типа и свойств, применяемого  утеплителя.
  • Гидроизоляция. Благодаря этому слою в дом не проникает влага.
  • Система обрешетки и стропил. Это уже части самой крыши. Именно за счет них вся кровля и держится. Традиционно изготавливаются из деревянных брусьев. Стропила равномерно распределяют нагрузку от веса крыши по стенам.
  • Утеплитель, пароизоляция. Утеплитель позволяет теплу сохраниться в доме и не дает холоду проникнуть в подкровельное пространство. Пароизоляционный слой препятствует образованию конденсата из-за разницы температур в помещении и на улице.
  • Внутреннее оформление.

Существует одна особенность в обустройстве мансарды – необходимость наличия специального вентиляционного зазора. Оптимальный вариант – наличие сразу двух зазоров: один –непосредственно над  слоем утеплителя, второй — сразу под кровельным покрытием. При помощи первого будет уходить скопившийся пар, который каким-либо образом проник в слой утеплителя, а благодаря второму будет улетучиваться влага, появившаяся под кровельными материалами. Воздух должен приходить от основания кровли, а уходить через крышу в области конька.

Схема вентиляции крышиСхема вентиляции крыши Обратите внимание!

Устройство мансардной крыши должно обеспечить максимальную легкость конструкции. Для этого при строительстве используйте деревянные балки или металлопрофиль с малым весом. Не используйте тяжелые материалы, такие как камень, бетон и т.д.

План мансардной крыши нужно тщательно продумать и рассчитать. Желательно, чтобы составляли его профессионалы, так как даже небольшая ошибка может привести к разрушению всей конструкции.

Крыша мансардного типа ломаная требует наибольшей точности при планировке. Для правильного расчёта учитывайте следующие пункты:

  • Точно измерьте все составные части конструкции крыши и укажите их на плане крыши.
  • Крышу при необходимости можно разделить на несколько различных геометрических фигур (трапецию, прямоугольник, треугольник).
  • Измерьте площади всех фигур по отдельности.
  • Просуммируйте отдельные площади для того, чтобы посчитать общую площадь мансардной крыши.

Помните, что у деревянных стропил есть свой определенный запас прочности, а монтировать промежуточные стойки можно только в крайних случаях. Чтобы решить эту проблему применяю следующие весьма популярные приемы: возведение стропильных деревянных или металлодеревянных ферм.

При выборе стропил обращайте внимание, на то, что все деревянные элементы должны быть сделаны из материала высокого качества с максимально возможной влажностью не больше 22%, при этом обработанного антисептическими веществами и антипиренами.

Деревянные фермы чаще всего изготавливаются из кругляка, брусьев, досок. Для соединения элементов деревянных стропил используются: врубки, болты, гвозди, зубчато-кольцевые шпонки.

Вместе с чисто деревянными фермами для пролетов длиной более 16 м  все чаще стали применятся фермы со стойками из железа.

Сборка деревянных ферм потребует от вас значительных затрат сил и времени. Намного  проще установить металлодеревянные фермы. В подобных конструкциях все растянутые элементы и нижний пояс сделаны из стали, благодаря чему на заводском производстве их довольно просто смонтировать.

Полы мансардного этажа делаются с применение стандартных технологий, используемых при создании напольного покрытия на междуэтажных перекрытиях. Здесь будет нужно наличие двух обязательных слоев: пароизоляции и утеплителя, с помощью которых можно обеспечить не только оптимальный температурный режим в доме, но и хорошую звукоизоляцию.

Обустройство мансардных окон

К окнам мансардных этажей обычно предъявляются завышенные требования, нежели к обычным. Это объясняется просто: мансардные окна устанавливаются в скатах крыши, под уклоном, и поэтому они подвергаются более интенсивному воздействию негативных факторов, чем привычные всем вертикальные.

Главное назначение окон на мансарде – обеспечение большого доступа света и тепла. Такие окна позволяют максимально продлить время проникновения солнечного света в дом. Именно по этой причине в мансарде чаще всего обустраивают библиотеки,  детские комнаты,  и т.д.  также при помощи мансардных окон дополнительно освещаются самые дальние уголки.

Параметры мансардного окна для разных уклонов крышиПараметры мансардного окна для разных уклонов крыши

При строительстве мансардной крыши применяются следующие светопрозрачные конструкции: фасадные торцовые окна, домеры, витражные, комбинированные системы, специальные мансардные окна.

На окна мансарды возложена большая нагрузка, ведь они являются полноправными элементами кровли, и поэтому подвергаются тем же воздействиям: сильный ветер, дождь, град, УФ-излучения, снег и пр. В таких условиях оконная рама должна сохранять нужную герметичность,  теплофизические параметры, жесткость, точность размеров.

Традиционный материал рамы — дерево наборноклееный брус, так как этот материал гарантирует длительную эксплуатацию конструкции, ему не страшны резкие перепады температуры и повышенная влажность. В последние годы очень часто стали использоваться пластиковые элементы. Распространены окна из профиля ПВХ. Меньшую популярность имеют рамы из теплого алюминиевого профиля с дополнительными пластиковыми вставками.

Оклад окна защищает стекло и отводит осадки от поверхности. Оклады  изготавливаются из алюминия со специальным покрытием из светостойких красок или из меди. Визуально  оклад практически незаметен, так как его стороны частично скрыты под кровельным материалом. С помощью специализированных  окладов окна объединяют в группы: горизонтальные, вертикальные или комбинированные.

Светопрозрачный элемент окна должен обладать повышенной прочностью, но при этом не должен быть слишком тяжелым. Чаще всего применяют однокамерные стеклопакеты. Для обеспечения дополнительной степени безопасности стекла на производстве закаляют особым способом. Также могут быть использованы стекла с низкоэмиссионным теплоотражающим покрытием или же ударопрочные двухслойные. Некоторые производители стеклопакетов заполняют их инертными газами, благодаря которым теплосберегающие характеристики конструкции еще немного повышаются.

В окладах мансардных окон сразу учтена гидро- и пароизоляция, что облегчает работу, повышает качество установки, обеспечивает герметичный стык непосредственно окна и кровли.

Обратите внимание!

Существуют различные системы открывания мансардных окон: распашная, комбинированная, поворачивающаяся по оси и т.д. Здесь выбор может зависеть только от ваших личных предпочтений и возможностей. Но есть одно условие – желателен поворотный механизм.

В мансардных окнах непременно должна быть хорошая вентиляция. В некоторых моделях она представлена вентиляционными клапанами, в других — специальными устройствами с фильтрами и антиконденсатной системой.

Несколько главных правил для правильного выбора окна:

  • Для начала определите уклон кровли, расстояние между стропилами и площадь помещения. Длина окна прямо пропорционально зависит от наклона кровли.
  • Соотноситься площадь окна с площадью пола должна как 1:10.
  • Лучшая высота расположения окна — примерно 1,1 – 1,3 м от уровня пола.
  • Учтите функциональное предназначение мансардного помещения.
  • Окно должно гармонировать с кровельными материалами.

Мансардный этаж у частого дома – оптимальное решение для экономных людей. Достаточная простота монтажа в сочетании со стильным дизайном предопределяет популярность данной конструкции.

Последнее возвращение мансардной крыши и ее необычные преимущества

Мансардные крыши впервые стали популярны в 17 веке, и с тех пор к ним неоднократно возвращались. Этот тип крыши популяризировал Франсуа Мансар и в конечном итоге был назван в его честь. Однако не он первый построил мансардную крышу. Это действие можно приписать Пьеру Леско, который построил его в 1550-х годах как часть Лувра.

Смотреть в галерее

Но что такое мансардная крыша? С архитектурной точки зрения этот тип кровли определяется двумя скатами с каждой стороны.Нижний откос расположен под более крутым углом, чем верхний, и имеет несколько слуховых окон. Такая крыша, по сути, добавляет к зданию еще один жилой этаж, превращая чердак в просторное и комфортное пространство с небольшими ограничениями, когда речь идет о дизайне интерьера.

Посмотреть в галерее

Мансардную крышу иногда называют французской крышей или бордюром. После своего первоначального дебюта он снова стал модным во время правления Наполеона III в период, известный как Вторая империя.Популярность мансардной крыши возродилась в 1850-х годах во время перестройки Парижа. Это стало модной архитектурной особенностью большей части здания того периода.

Посмотреть в галерее

В период Второй Империи этот тип крыши использовался для верха башен, а не по всей ширине здания. Позже, в 19 веке, мансардная крыша стала обычным явлением для многих зданий как в Европе, так и в Северной Америке. Это стало обычным явлением не только для больших построек, но и для частных домов.

Посмотреть в галерее

Когда-то во Франции дома облагались налогом по их высоте или по количеству этажей ниже крыши. Своеобразная конструкция мансардной крыши позволила людям обойти ее и добавить в свои дома дополнительный этаж, не платя за это налогов и даже не требуя дополнительной кладки. Этот тип крыши предоставил строителям простой способ добавить в здание один или несколько этажей без особого планирования.

Посмотреть в галерее

В Европе концепция мансарды определяет не только саму крышу, но и внутреннее пространство мансарды.Такой дизайн позволяет максимально использовать внутреннее пространство чердака за счет пологих откосов и наличия окон.

Смотреть в галерее

Мансардные интерьеры

Как уже упоминалось, мансардная крыша, имеющая эту отличительную структуру и дизайн, превращает чердак в дополнительный этаж для здания, делая его полностью функциональным и пригодным для проживания. Конечно, есть несколько деталей, связанных с дизайном интерьера, и множество интересных способов его организации и использования.

Посмотреть в галерее

Наклоны мансардной крыши не такие крутые, как, например, в случае скатной крыши, а это означает более просторную и открытую планировку.

Смотреть в галерее

Это шале имеет дополнительный этаж под мансардной крышей. Он имеет деревянный потолок с открытыми балками и окнами, которые пропускают естественный свет. {Найдено на designalpino}.

Посмотреть в галерее

Многие жилые дома в наши дни имеют мансарды.Это позволяет превратить апартаменты на верхнем этаже в лофты или создать новый независимый этаж с отдельными квартирами.

Посмотреть в галерее

В мансарде здания, помимо окон, могут быть и световые люки.

Посмотреть в галерее

Мансардное пространство

можно использовать по-разному.

Мансардная крыша | Статья о мансардной крыше от The Free Dictionary

Новое здание будет иметь элементы прежнего дизайна, с мансардной крышей и окнами, а также с кирпичным фасадом. Смелым методом было бы использовать домкраты на первых двух этажах и стоять в деревянных желобах для доступа к мансардной крыше. , Но для повышения эффективности и обеспечения безопасности в проектах, подобных этому, мы использовали постановку из труб. Впечатляющий стиль архитектуры [представляет] комбинацию готики и ренессанса с богатой мансардной крышей, увенчанной башней… Мансардная крыша маскирует чердак, создавая скульптурную обстановку для красочных кровельных материалов из черепицы и посуды. ТЕРМИНЫ АРХИТЕКТУРЫ * Эркер * Купол * Слуховое окно * Карниз * Фрамужный свет * Фундамент * Фронтоны * Пряничные украшения * Замковые камни * Мансардная крыша * Фронтон * Портик * Боковые фонари * СТИЛИ АРХИТЕКТУРЫ башни * Федеральный (1775-1820) * Греческое возрождение (1820-1860) * Готическое возрождение (1840-1870) * Итальянский (1840-1875) * Вторая империя (1850-1875) * Королева Анна (1876) -1900) Поскольку партнерство Фернесс и Хьюитт практиковало викторианскую версию присвоения, включив в свои проекты ряд стилей и периодов (фасад Академии сочетает в себе готические арочные окна, вдохновленные французской академией рельефы художников и архитекторов Средневековья и Возрождения , и искусно украшенная кирпичная кладка Филадельфии — все увенчано мансардной крышей), Марти, с его современным стремлением к присвоению, позаимствовал из них.Он мог похвастаться мансардной крышей и внушительной башней, которая возвышалась на 180 футов над общественной площадью, ограниченной Вудворд-авеню на востоке, Мичиган-авеню на севере, Грисуолд-стрит на западе и Форт-стрит на юге. Мансардная крыша имеет два ската. неглубокая вершина и крутая сторона, а крыша перекрывает и опирается на все боковые стены (рис. Неоготическая архитектура здания видна для блоков из-за его двухэтажной медной мансардной крыши, украшенной терракотовыми горгульями и орлами ». Это прекрасный пример итальянского дизайна и строительства мельниц середины 19 века: кирпичное здание возвышается на 3-1 / 2 этажа под шиферной мансардной крышей », — говорится в пресс-релизе MHC.Интеллектуальные жители Нью-Йорка Vampire Weekend начали свой тур по Великобритании в прекрасном стиле, с безупречных версий Mansard Roof и Campus, но именно вдохновленный Саймоном и Гарфанкелом сингл Cape Cod Kwassa Kwassa действительно выделяется над пальмами. ,

mansard-roofed — Перевод на французский — примеры английский

Эти примеры могут содержать грубые слова на основании вашего поиска.

Эти примеры могут содержать разговорные слова, основанные на вашем поиске.

Второй этаж: (кондиционер) мансардный этаж с отдельным офисом (с собственной ванной комнатой) и OpenSpace, также с туалетами и душем.

2 этажа (niveau climatisé) Un étage mansardé avec 1 Независимое бюро (с туалетом и частным душем) и OpenSpace с моим санитарным оборудованием.

Простая комната (камера) с камином, а также чердак с мансардой с комнатой (палатой) и холлом (шоу) стоят от 70 до 89 евро за ночь.

Простая комната с видом на море, мансарда , мансарда , спальня и салон на сумму от 70 до 89 евро за ночь.

Вторая спальня — , с мансардой, что придает ей мягкий деревенский стиль.

Второй номер, расположенный на мансарде, , находится в тихом месте в стиле двухместного шале-де-Кампань.

Морской номер на втором этаже: уютный мансардный номер , холодильник.

La chambre marine, au deuxième étage, est mansardée et cosy.

Это очень немного с мансардой, но это не создает затруднений даже для самых высоких людей.

Elle est très légèrement mansardée , mais cela nepose vraiment aucun problème pour tenir debout, même pour les add les plus grandnds.

Дом «Гортензия» с мансардной крышей доминирует над парком. Визуальный эффект цветов придает ей бодрость и яркость. Домашняя гостиница площадью 60 м², прилегающая к замку, может вместить до 6 человек.

La chambre Hortensia mansardée domine le parc.L’effet visuel des coloris lui donne vigueur et éclat.Un gîte de 60 м², в отеле au château peut accueillir jusqu’à 6 человек.

Отремонтированный в этом году с просторной ванной комнатой, мансардной комнатой с двуспальной кроватью и односпальной кроватью, всеми удобствами и хорошо оборудованной кухней.

Обновить cette année avec une salle de bain spacieuse, une chambre mansardée avec un lit double et un lit simple, tout le confort et une kitchen bien équipée.

мансардный номер площадью 11 м² с 2 кроватями по 90 см, навесным шкафом, 2 тумбочками.

UNE chambre mansardée de 11 m², 2 lits de 90 cm, une armoire-penderie, 2 nuit table.

Доминирует над парком камера «Гортензия» с мансардой .

На каждой солидной жилой улице в центре города было построено домов с мансардными крышами и магазинов.

Dans chaque rue importante des Quartiers Résidentiels du Centre-ville, на éleva des rangées de maisons et des magasins au toit mansardé .

В живописном месте недалеко от этих статуй когда-то стояли два грубовато построенных миниатюрных фанерных домов с мансардными крышами.

Et dans un endroit pittoresque, pas très loin de ces statues, il y avait jadis deux constructions rudimentaires, maisonnettes en contreplaqué aux toits mansardés .

На первом этаже 3 мансардных комнат, из которых одна находится в башне.

Au premier étage 3 chambres mansardées dont l’une située dans la tour.

Андреевский особняк сбоку: мансардное здание и выступающие мансардные окна, 1987 год.

Vue latérale du presbytère de St.Эндрю, qui montre son toit en mansarde et ses lucarnes en saillie, 1987.

Тем не менее, хотя настоящий астероид такого размера мог бы уничтожить весь Манхэттен при ударе, этот астероид мирно стоит между историческими зданиями с мансардными крышами и новыми зданиями, типичными для этой части города.

Cependant, alors qu’un vrai corps céleste de cette taille aurait totalement détruit Manhattan en tombant, celui-ci se dresse paisiblement entre des maisons Historiques mansardées et les nouveaux bâtiments classiques du qutier.

Они размещены в продолжении один к другому, в нижней части мансардного , где труднее стоять, и разделены письменным столом.

Ils sont placés dans le продление l’un de l’autre, dans la partie basse du plafond mansardé où il est plus difficile de se tenir debout, et sont séparés par un bureau.

В поселке «Ла Турби» квартира из двух основных частей, полностью отремонтирована, американская кухня, душевая, мансардная часть .

Au coeur du village de la turbie, appartement de deux pièces принципиальные, entièrement rénové, кухня américaine équipée, salle de douche, pièce mansardée . Расположение meublée

Имущество расположено на двух уровнях, предлагая на первом уровне гостиную с кухонным уголком, ванную комнату и широкую террасу, а на мансардном уровне высший уровень , спальню с двуспальной кроватью, спальню с односпальной кроватью, ванную комнату и балкон.

L’appartement est réparti sur deux niveaux et est divisé en Salle meublé avec un coin kitchen, salle de bain et une grande terrasse au plan de l’entrée; двухместный номер с 1 кроватью, номер, «Salle de Bains et Terrasse» étage superieur .

Он стилистически соответствует стилю высокого викторианского возрождения оригинала в воссоздании торцевых павильонов с мансардными крышами , центральной башни, а также в использовании местного камня и сложных металлических изделий.

Sur le plan du style, вдохновленный неоготическим стилем великая эпоха victorienne de l’original, в воссоздании павильонов на comble brisé , la Tour centrale, и в процессе использования Pierres locales и de ferronnerie recherchée.

его симметричная пятиэтажная композиция, в которой центральный, двух с половиной этажный, мансардный, , трехэтажный блок обрамлен меньшими, утопленными крыльями

le bâtiment symétrique à cinq baies, caractérisé par un corps central de deux étages et demi comprenant trois baies et un comble brisé ; et flanqué d’ailes en retrait plus petites

Он стилистически соответствует стилю высокого викторианского возрождения оригинала в воссоздании торцевых павильонов с мансардными крышами , центральной башни, а также в использовании местного камня и сложных металлических изделий.

Sur le plan du style, вдохновленный неоготическим стилем из Grande époque victorienne de l’original, в воссоздании павильонов на comble brisé, la Tour centrale, и в процессе использования Pierres locales и de ferronnerie recherchée. ,

Мансардная крыша — определение мансардной крыши по The Free Dictionary

35 Истчеп, Лондон, EC3M 1DT 19/00437 / LBC Установка одной неосвещенной панели и одного неосвещенного проецируемого знака на земле 29 Мартин-Лейн, Лондон, EC4Y 0DJ 19/00523 / FULL Работы по переоборудованию и ремонту, включающие сочетание замена или восстановление окон; замена мансардных окон; замена боковой дверцы доступа; ремонт и, при необходимости, замена мансардной крыши, конструкции крыши колокольни и кирпичной кладки; восстановление часов; вставка впуска и уровня; перенос современных железных решеток на новый люк в крыше; и замена современного поручня на крыльце.Начались работы по реконструкции 4 St Philip’s Place девелопером Evenacre, которая включает в себя восстановление каменного фасада и замену мансардной крыши 1980-х годов на шифер и цинк. Начались работы по реконструкции 4 St Philip’s Place девелопером Evanacre, включая восстановление камня. Фасад и замена мансардной крыши 1980-х годов на шифер и цинк. Не было никаких сомнений в том, где начался пожар, и пожарные начали контролировать его в этом блоке, но пламя уже распространилось на чердак под мансардной крышей, у которой не было По словам Смита, противопожарные стены сдерживают его.Поэтому у запланированного четырехэтажного здания была мансардная крыша с фронтонами, что позволило четвертому этажу «спрятаться» в линии крыши, создав вид трехэтажного здания. Построен в 1850 году для сына коммодора Оливера. Hazard Perry, 28-30 Catherine Street, проданный за 945 000 долларов, представляет собой здание в стиле Второй империи в викторианском стиле с мансардной крышей и центральной лестницей. Южный Оксфорд задуман в федеральном стиле с величественным кирпичом и большой мансардной крышей. Соседнее здание на Южном Портленде напоминает парижскую эстетику 1920-х годов с его чистыми деталями и классической лепниной.На территории также будут сооружения для перевозки велосипедов и мусора, а также пристройка мансардной крыши, которая встревожила одну группу по охране природы. Заявитель Euro Property Investments также хочет снести существующую мансардную крышу и возвести двухэтажную замену с заводским помещением. В результате переделок будет удалена одноэтажная пристройка 1970-х годов перед зданием, внутри будет создан открытый двор, а над существующей плоской крышей будет добавлена ​​мансардная крыша, охватывающая центральный двор.Пара быстро приступила к реставрации и обновлению, возглавляемой дизайнером Нэнси Уэйли, которая, как отметят специалисты по сохранению архитектуры, с уважением сохраняет множество характерных элементов Вульфа, таких как мансардная крыша, очень высокий двухдверный вход. Oakwood House, 62 Moor Street, Coventry CV5 6EU: Преобразование существующих офисов в шесть квартир студенческого городка с новой скатной и мансардной крышей второго этажа. ,

Добавить комментарий

Ваш адрес email не будет опубликован.
