Стропильные конструкции: Виды и схемы стропильных систем

Виды и особенности стропильных конструкций

 В качестве основных элементов стропильных конструкций выступают наклонные подкосы, стропильные ноги и вертикальные стойки.

Виды и особенности стропильных конструкций

Материалы для изготовления стропильных конструкций

Стропильная система на сегодняшний день может быть двух видов:



  1. Металлическая.
  2. Деревянная.



Для каждого из видов стропильных конструкций существуют свои особенности. Поэтому следует рассмотреть оба варианта более подробно.



Для изготовления металлических конструкций используется стальной прокат. Элементы соединяются друг с другом посредством электродуговой сварки, что позволяет достичь достаточных показателей жесткости. Чаще всего металлические стойки устанавливаются под коньковыми прогонами, используя их в виде опор.



Основным минусом таких вариантов является необходимость использования специальной техники при выполнении работ.

Металлические стропильные конструкции целесообразнее применять в следующих ситуациях:



  • для крыш со сложной геометрией;
  • в случае наличия высоких ветровых нагрузок;
  • если перекрываемые пролеты имеют большую длину;
  • при значительной массе кровельного материала.

Виды и особенности стропильных конструкций

Если производится монтаж стропильной системы смешанного типа, то очень важным является предотвращение контакта металлических элементов с деревом. Это может стать причиной загнивания древесины в результате его переувлажнения, вызванного образованием конденсата на металле.



Следует заметить, что конструкция стропильной крыши из металла обладает высокими показателями теплопроводности. Данная особенность способна вызвать быстрое нагревание и остывание материала, ввиду чего кровлю следует утеплять более тщательно.



Деревянная стропильная конструкция является хорошей альтернативой вышеописанному варианту. Такие аналоги отличаются максимальной простотой монтажа и нередко собираются непосредственно на объекте. Наиболее популярным сырьем для обустройства таких конструкций выступает сосновый брус, имеющий сечение 150 на 150 мм. В прочем, для легких крыш могут подойти и планки 50 на 150 мм в сечении.



К недостаткам деревянных стропильных конструкций относится возможность деформации в результате механических нагрузок. Во избежание этого необходимо осуществить предварительную обработку материала посредством влагозащитных пропиток. В качестве дополнительных мер может быть использована гидроизоляция пленочного типа. В любом случае, подстропильному пространству следует обеспечить хорошую вентиляцию.



Конструкция стропильной крыши на деревянной основе требует осуществления двух видов обработки:



  1. Антибактериальная. Благодаря использованию специальных пропиток, возможно предотвращение дальнейших процессов гниения, что благотворно сказывается на длительности эксплуатации материала. Также посредством антисептиков дерево защищается от вредителей в виде жучков-короедов.
  2. Противопожарная. Ни для кого не секрет, что дерево обладает повышенным риском возгорания. Поэтому для повышения противопожарных характеристик конструкции стропильной системы, необходимо обработать ее специальными составами. Современные пропитки позволяют в значительной степени увеличить стойкость дерева даже к воздействию открытого огня.

Виды и особенности стропильных конструкций

Специалисты настоятельно рекомендуют проводить антибактериальную и противопожарную обработку с использованием кисти. Метод распыления не сможет обеспечить высоких результатов, поскольку не способствует хорошей впитываемости состава.

Наслонные и висячие конструкции стропильной системы

Современные стропильные конструкции могут быть двух видов:



  • висячие;
  • наслонные.



Выбор конкретного варианта напрямую зависит от конструктивных особенностей здания. Вне зависимости от того, каким будет выбранное в итоге исполнение, получившаяся конструкция должна обладать достаточной устойчивостью, жесткостью и прочностью для того чтобы максимально противостоять следующим факторам:



  • температурные перепады;
  • влажность;
  • ветровая нагрузка;
  • атмосферные осадки;
  • отрицательное воздействие бактерий, грибков, грызунов и прочих живых микроорганизмов.



Висячие стропила используются для возведения однопролетных зданий из камня или кирпича. В таких конструкциях присутствует две точки опоры, представленные стенами здания. В таком случае системой создается распирающее усилие, которое впоследствии передается стенам.



Для компенсации подобной нагрузки, необходимо предусмотреть затяжку. Благодаря ей удается соединить стропильную систему в нижней части, что позволяет минимизировать давление на стены. Чтобы обеспечить максимальный эффект, можно установить дополнительную затяжку, именуемую ригелем.

Виды и особенности стропильных конструкций

Стропила системы висячего типа опираются на мауэрлат – опорный брус. Соединение основы со стропильной ногой осуществляется посредством врубки. Для дополнительной фиксации конструкции можно использовать скобы или кронштейны.



Узлы стропильной конструкции наслонного типа отличаются тем, что в данном случае устанавливается промежуточная несущая стена. Такой вариант может быть использован для обустройства любых крыш, вне зависимости от материала, из которого изготовлены стены дома. Также наслонные стропила часто применяются при создании кровель мансардного типа.



Своей верхней частью такие конструкции опираются на коньковый брус, который поддерживается посредством специальных опор. Снизу происходит упор стропильных ног в обвязку, что позволяет распределить всю нагрузку в вертикальной плоскости. В результате отсутствует необходимость в обустройстве горизонтальной затяжки, поскольку общие весовые характеристики в данном случае снижаются.



Посредством подобных узлов стропильной конструкции удается достичь максимального усилия на изгиб, в результате чего практически полностью снижается нагрузка на каркас. Это позволяет использовать более тонкие пиломатериалы, снизив общий вес стропильной системы, что не только положительным образом отражается на долговечности здания, но и позволяет существенно сэкономить на ведении строительных работ.



Для минимизации возможного изгиба стропильных ног при большой длине пролета здания необходимо использовать два боковых прогона. Они могут быть дополнительно укреплены ригелями и подкосами.

Особенности стропильных конструкций для кровель разного типа

Виды и особенности стропильных конструкций

На сегодняшний день существует несколько видов кровли. Несмотря на то, что наиболее популярными остаются скатные конструкции, в частном строительстве широко применяются также и другие вариант, обладающие определенными конструктивными особенностями:



  1. Шатровая крыша. Имеет пирамидальную форму в основе с прямоугольником или квадратом. Треугольные скаты стыкуются в верхней части при полном отсутствии фронтонов. В этом случае вся стропильная система будет опираться на мауэрлат, который необходимо закрепить на стене максимально прочно. При этом сам мауэрлат будет надежно защищаться от возможных сдвигов посредством наружных стен. Если речь идет о создании короткой кровли, то можно использовать короткий брус. При этом отдельные элементы конструкции следует соединять под прямым углом для придания прочности. Конструкции подобных кровель предполагают наличие четырех накосных стропил, фиксирующихся по углам. Они могут быть как висячими, так и наслонными.
  2. Вальмовая кровля. Также не имеет фронтонов. Два ската такой конструкции являются трапециевидными, а два других – треугольными. Расположение стропил является диагональным. Для крепления промежуточных стропил используются коньковые балки и мауэрлат. Между отдельными элементами конструкции сохраняется расстояние 100-120 см. В данной конструкции самыми длинными являются накосные стропила, что обеспечивает их высокую прочность.
  3. Ломаная крыша. Такие конструкции обычно испытывают два типа нагрузок: на изгиб и на сжатие. Для минимизации данных факторов в нижней части конструкции используется затяжка. Вне зависимости от сложности конструкции, сборка ее осуществляется на земле, после чего ее поднимают и закрепляют.

Создание стропильной системы от профессионалов

Виды и особенности стропильных конструкций

Современное строительство загородных домов под ключ представляет собой сложный процесс, включающий в себя целый ряд этапов. От правильности проектирования и обустройства стропильной системы зависит не только комфорт нахождения в здании, но и во многом его долговечность. При создании кровли следует учитывать ряд факторов:



  1. Конструкцию дома.
  2. Прочность стен и фундамента.
  3. Климат, в частности, силу ветров и частоту выпадения осадков.
  4. Тип кровельного материала и многое другое.



Поэтому разработку проекта и его последующее воплощение лучшего всего будет доверить профессионалам. Компания ИнноваСтрой уже не первый год осуществляет архитектурное проектирование домов. Наши специалисты способны справиться с любой, даже самой сложной задачей, учитывая в своей работе как технические особенности здания, так и предпочтения клиента.



Большой опыт и высокий профессионализм позволяет нам предоставлять следующие услуги:



  1. Разработку проектной документации. Кстати, у нас вы можете заказать индивидуальный проект по цене типового.
  2. Расчет и заливка фундамента с учетом рельефа и состава почв на участке.
  3. Возведение коробки здания.
  4. Последующие дизайнерские и отделочные работы.



Если вы еще не определились с тем, как должен выглядеть дом вашей мечты, то вам следует обратить внимание на готовые проекты домов под ключ, предоставленные на нашем сайте. Здесь наверняка найдется именно тот вариант, который будет максимально соответствовать вашим представлениям об уютном и комфортном жилье.

Виды и особенности стропильных конструкций

Стропильная система выступает в качестве основной несущей части всей кровельной конструкции. Она определяет устойчивость и прочность верхней части дома. Стропила должны выдерживать вес кровельного материала, давление снега и ветра, поэтому при выборе наиболее подходящей вариации системы следует учитывать климатические особенности региона. Основными функциональными элементами стропильной конструкции являются наклонные подкосы, вертикальные стойки и стропильные ноги.

Материалы для изготовления стропил

Изготовление стропильной системы может осуществляться при использовании металлических элементов или древесины. Каждая из существующих вариаций стропил имеет свои особенности.

Металлические стропила

Основные функциональные элементы металлической стропильной системы

Основные функциональные элементы металлической стропильной системы

Металлические конструкции изготавливаются из стального проката методом электродуговой сварки. Данная система характеризуется максимальной жесткостью. В большинстве случаев стойки из металлического профиля устанавливаются под коньковыми прогонами и используются в качестве опор. Для проведения монтажных работы может понадобиться привлечение специальной техники. Целесообразнее всего использовать металлическую вариацию стропил в таких случаях:

  • при высокой ветровой нагрузки на кровлю;
  • если кровельная система имеет сложную геометрию;
  • при большой массе кровельного материала;
  • в случае большой длины перекрываемых пролетов.

При условии монтажа смешанной стропильной системы следует предотвратить контактирование металлических элементов с древесиной. В противном случае возможно загнивание дерева вследствие переувлажнения, обусловленного появлением конденсата на металлической поверхности.

Элементы металлической стропильной системы характеризуются высокой теплопроводностью. Эта особенность приводит к быстрому нагреванию и мгновенному остыванию материала. В данном контексте возникает необходимость в более тщательном утеплении кровли.

Деревянные стропила

Деревянная стропильная система должна обязательно подвергаться противопожарной и антибактериальной обработке.

Деревянная стропильная система должна обязательно подвергаться противопожарной и антибактериальной обработке.

Хорошая альтернатива металлическим конструкциям — стропила из дерева. Они максимально просты в монтаже и могут собираться непосредственно на объекте. Чаще всего для устройства системы используется сосновый брус с сечением 150х150 мм. Вполне подойдут доски размером 50х150 мм.

При этом следует заметить, что под длительным воздействием механических нагрузок дерево может деформироваться. Чтобы избежать этого, рекомендуется провести предварительную обработку материала влагозащитными средствами или прибегнуть к использованию пленочной изоляции. Также следует позаботиться о хорошей вентиляции подстропильного пространства.

Обработка деревянных стропил

Антибактериальная и противопожарная обработка — это жизненно необходимые процедуры, которые следует проводить на предварительном этапе. Обработка антибактериальными составами способствует предотвращению процессов гниения и повышает эксплуатационный потенциал материала. Противопожарная обработка снижает горючесть материала, делая его максимально устойчивым к прямому воздействию открытого огня.

[stextbox id=»warning»]Важно! Обработку деревянных стропил рекомендуется проводить при использовании кисти. Метод распыления не способен обеспечить желаемого результата.

Стропильные системы наслонного и висячего типа

Все стропильные конструкции делятся на два вида — наслонные и висячие. Выбор системы определяется конструктивными особенностями здания. Вне зависимости от выбранного исполнения, готовая конструкция должна быть максимально устойчивой к негативным факторам различного типа, среди которых:

  • атмосферные осадки;
  • ветровая нагрузка;
  • повышенная влажность;
  • колебания температурных показателей;
  • негативное воздействие живых микроорганизмов.

Особенности висячих стропил

Стропила висячего типа

Стропила висячего типа

Стропильная система висячего типа используется при строительстве однопролетных зданий, выполненных из кирпича или камня. Стропильные ноги такой конструкции имеют только две точки опоры, в качестве которых выступают несущие стены дома. Система создаёт распирающее усилие, которое передаётся стенам здания.

Чтобы компенсировать такую нагрузку, целесообразнее всего прибегнуть к обустройству затяжки. Она сможет соединить каждую стропильную пару в нижней части, вследствие чего оказываемое давление на стены будет минимальным. Для обеспечения максимального эффекта выше основания стропил может устанавливаться дополнительная затяжка — ригель.

Стропильные ноги системы висячего типа опираются на опорный брус — мауэрлат. При этом соединение стропильной ноги и основы конструкции осуществляется посредством врубки. Дополнительно конструкцию можно зафиксировать кронштейном или скобой.

Особенности наслонных стропил

Наслонные стропила

Наслонные стропила

Характерная особенность наслонных стропил заключается в необходимости наличия промежуточной несущей стены. Их используют для всех видов кровельных конструкций вне зависимости от материала стен дома. Также они широко применяются при создании мансардных крыш.

Верхняя часть наслонной конструкции опирается на коньковый брус. Последний поддерживается специальными опорами. Внизу стропильные ноги упираются в обвязку. Данная конструктивная особенность способствует тому, что основная нагрузка передаётся по вертикали. В результате этого общие весовые показатели имеют тенденцию к снижению и в монтаже горизонтальной затяжки нет никакой необходимости.

Стропильные ноги создают максимальное усилие на изгиб, а нагрузка на сжатие практически полностью снимается. Именно поэтому в работе можно использовать тонкие пиломатериалы, которые делают всю конструкцию более легкой. Здесь же можно говорить и значительной денежной экономии.

Совет! Чтобы минимизировать возможный изгиб стропильных ног для зданий с большой длиной пролёта, рекомендуется вместо конькового бруса использовать два боковых прогона. Дополнительно их можно укрепить подкосами и ригелями.

Стропильная система для шатровой кровли

Стропильная система для шатровой кровли

Стропильная система для шатровой кровли

Шатровые кровли имеют вид пирамиды. Основанием такой конструкции может быть квадрат или прямоугольник. Плоскость треугольных скатов здесь стыкуется в верхней части. Характерной особенностью таких крыш является отсутствие фронтонов.

Вся стропильная система опирается на мауэрлат, который должен быть максимально прочно закреплен на стене. От горизонтального сдвига при дальнейшей эксплуатации мауэрлат защитят наружные стены. При условии, если кровля не отличается большими размерами, можно прибегнуть к использованию короткого бруса. Соединение отдельных элементов при этом осуществляется под углом 90-та градусов.

Конструктивно такая система имеет четыре накосных стропила, которые фиксируются в углу основания кровли. Они могут иметь наслонное или висячее исполнение. В верхней части стропила сходятся в одной точке.

Стропильная система для вальмовой кровли

Вальмовая четырехскатная крыша

Вальмовая четырехскатная крыша

Вальмовые кровли также не оснащаются фронтонами. Две плоскости скатов такой крыши имеют вид трапеции, а остальные две — треугольника. Стропильные ноги в такой системе располагаются по диагонали. Образование скатов вальмовой кровли происходит за счет промежуточных стропил. Для их крепления используется мауэрлат и балки коньков. Расстояние между отдельными элементами при этом должно варьироваться в пределах 100-120 см.

Основой для накосных стропил в верхней части является прогон коньков. Он представлен в виде деревянной балки, сечение которого идентично сечению диагональных стропил. Накосные стропила должны быть самыми длинными. Это позволяет им выдерживать максимальную нагрузку, которая передаётся от нарожников.

Стропильная система для ломаной крыши

Стропильная система ломаной крыши

Стропильная система ломаной крыши

При монтаже висячей стропильной системы для ломаной крыши следует учитывать, что на стропильные ноги будет оказываться два вида нагрузок — сжатие и изгиб. Чтобы свести к минимуму влияние этих факторов, рекомендуется прибегнуть к использованию затяжки в нижней части конструкции. При условии проведения монтажных работ исполнителю придется разрешить задачи следующего характера:

  1. Подготовить чертеж.
  2. Определить оптимальный угол наклона кровельной конструкции.
  3. Выбрать наиболее подходящий тип стропильной системы.
  4. Просчитать количество требуемых материалов.
  5. Собрать основную часть конструкции на земле.
  6. Поднять конструкцию наверх и продолжить монтаж.
  7. Обеспечить надежную фиксацию отдельных элементов системы.

Стропильные фермы для широких пролётов

При условии большой величины пролета рекомендуется использовать стропильные фермы. Посредством их применения можно создать крышу любой конфигурации. Величина уклона может варьироваться в зависимости от индивидуальных предпочтений собственника объекта. С их помощью возможен вариант обустройства мансардного этажа. Стропильные фермы можно изготовить непосредственно на строительной площадке или же заказать уже готовые конструкции.

Стропильные фермы для широких пролетов конструктивно включают в себя следующие элементы:

  • затяжки;
  • раскосы;
  • стропильные ноги;
  • стойки;
  • ригели.

Комплектующие элементы системы устанавливаются в пределах верхнего и нижнего пояса. Благодаря этому отпадает необходимость монтажа дополнительных опор. Давление на конструкцию передаётся только по вертикали.

Что в итоге?

Стропильная система выбирается в зависимости от конструктивных особенностей кровли и здания в целом. От грамотности проведения монтажных работ напрямую зависит надёжность и срок эксплуатации крыши. Для того, чтобы он был максимальным, следует очень внимательно подходить к разрешению данного вопроса.

Стропильная система двухскатной крыши: устройство, установка и крепление

Содержание статьи:

Двухскатная крыша является наиболее популярной конструкцией, применяющейся в частном и коммерческом строительстве. Сооружения данного типа сочетают в себе надежность, прочность, простоту и функциональность. Немаловажным фактором является и вполне доступная стоимость проекта. Начинающему застройщику следует учитывать, что стропильная система двухскатной крыши является ее основой, определяющей форму, надежность и долговечность.

Устройство стропильной системы двускатной крыши

Внешне двускатная крыша представляет собой две расположенные под наклоном одинаковые или разные по размеру поверхности, имеющие общее основание в верхней точке. По бокам скатов остаются треугольные пространства – фронтоны. Внутри крыши находятся опорные, скрепляющие и прочие элементы, предназначенные для установки кровельного материала. Все вместе они образуют стропильную систему. Поверх нее укладывается кровельный материал — черепица, профнастил или рулонное покрытие.

Стропильная система имеет такое устройство:

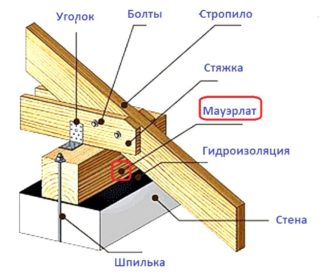

  • Мауэрлат. Прочный брус, который укрепляется по несущим стенам. Служит для равномерного распределения вертикальной нагрузки по стенам дома и удержания кровли от опрокидывания ветром.
  • Стропильные ноги. Представляют собой расположенные наклонно брусы, образующие треугольную структуру кровли. Устанавливаются с интервалом 60-120 см в зависимости от сопутствующих факторов.
  • Лежень. Мощный брус, укладывающийся между противоположными сторонами мауэрлата. Предназначен для опоры промежуточных элементов и нейтрализации распирающего давления стропил.
  • Затяжка. Стягивает основания стропильных ног, не давая им раздвигаться. Применяется в системах висячего типа.
  • Стойки. Устанавливаются вертикально для поддержки конька и передачи его веса на стены дома.
  • Подкосы. Размещаются под стропилами с целью предотвращения их провисания под массой покрытия, снега или находящихся сверху рабочих.
  • Обрешетка. Представляет собой несколько рядов реек, прибиваемых сверху к стропилам. Выполняет функции их стяжки и основы для кровельного материала.
  • Конек. Горизонтально расположенный центральный брус, к которому верхними концами прикрепляются стропильные ноги и скаты крыши.
  • Кобылки. Используются для создания свеса, когда длины конструктивных элементов треугольных ферм недостаточно.

Существует несколько вариантов обустройства стропильной системы, каждый из которых имеет свои отличительные свойства, плюсы и минусы.

Особенности конструкции

Сборка каркаса двухскатной крыши производится из бруса прямоугольного и квадратного сечения. В первом случае используются фрагменты шириной 50-150 мм и высотой 200-250 мм для создания несущих стропил. Квадратный пиломатериал применяется для укладки мауэрлата (200-250 мм) и в качестве опор под горизонтально расположенные фрагменты (100-150 мм).

При проведении расчетов стропил для двухскатной крыши необходимо учитывать такие факторы:

  • прочность породы древесины;
  • несущая способность бруса определенного сечения;
  • максимальный уровень снегового покрова по региону;
  • данные климатической карты относительно направления и силы ветра;
  • угол уклона кровли;
  • вес квадратного метра кровельного материала;
  • масса утеплителя, мембранной пленки и гидроизоляции;
  • высота конька над уровнем земли;
  • сейсмическая активность местности, где проводится строительство.

Между мауэрлатом и плитой перекрытия в обязательном порядке необходимо укладывать слой гидроизоляции для защиты древесины от сырости. Крепить фрагменты каркаса следует только врубками, фиксируя каждый узел дополнительно штырями или гвоздями, пластинами или уголками.

Правильно подсчитать шаг и сечение стропил можно с помощью таблиц и формул, изложенных в СНИП II-26-76. Несколько упростить процесс позволяют онлайн калькуляторы, которые имеются на сайтах строительных компаний. Однако это позволяет получить примерный результат с погрешностью до 20%. Лучше потратить время, собрать и сопоставить данные, сделать грамотный план и чертеж.

Виды стропильных систем двускатной крыши

Размер ската рассчитывается так, чтобы его вынос за пределы стен составлял не менее 80 см. В некоторых случаях он может достигать 200 см, чтобы закрыть крыльцо без обустройства отдельного козырька. Независимо от варианта конструкцию стропил нужно делать симметричной с обеих сторон, а выступающая часть большего ската укрепляется опорами на землю.

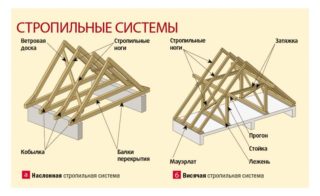

В строительстве применяются такие типы стропильных систем:

  • Наслонные. Нижние края стропил жестко крепятся к мауэрлату или верхнему венцу деревянных стен. Сверху крепление осуществляется на конек или брус непосредственно между собой в замок. Такие конструкции являются распорными и безраспорными. Суть состоит в жестком контакте крыши и стен по всему периметру здания.
  • Висячие. Здесь проводится сборка фрагментов треугольной формы, где стропила соединяются с горизонтально расположенной затяжке. Нижняя балка соединяется с мауэрлатом или стенами. Особенность такого вида каркаса заключается в том, что он передает на дом только вертикальную нагрузку, так как процессы растяжения гасит затяжка.

При строительстве домов, в которых основой являются колонны, осуществляется установка конструкций обоих типов. Стропила, расположенные под наклоном, опираются на опоры, а висячие размещаются между ними.

Установка и крепление стропил

Поскольку стропила находятся в наклонном положении, они постоянно испытывают нагрузку, действующую по двум направлениям. Первая вертикальная и стремится согнуть балку. Напряжение нарастает, когда на крышу начинают действовать дополнительные нагрузки в виде ветра, снега и людей. Проблема решается монтажом подкосов, переносящих вес на лежни и мауэрлат. Вторая сила стремится растянуть стропильные ноги по сторонам. Эта проблема характерна, как для висячих, так и наслонных систем. Решить ее можно только с помощью крепкого соединения фрагментов конструкции по периметру здания. Поверхностная фиксация метизами здесь не подходит, их вырвет, так как дерево материал мягкий, или разорвет.

Строители разработали отличный вариант — вырубы в несущем брусе. Это небольшое углубление, в которое вставляется аналогичный по форме выступ смежного фрагмента. Сверху стык закрывается стальными крепежами. Такой способ позволяет системе эффективно противостоять нагрузкам на растяжение и отрыв.

Монтаж стропильной системы своими руками

Инструменты для кровельных работ

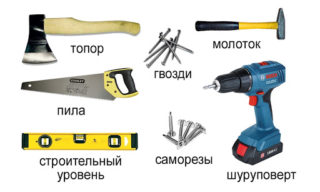

Чтобы установить каркас для кровли, нужно иметь минимальный набор бытовых инструментов и уметь ими пользоваться.

  • перфоратор;
  • шуруповерт;
  • молоток;
  • уровень, рулетка;
  • ножовка или мотопила;
  • электродрель;
  • малярная кисть;
  • стальные шпатели;
  • цемент и песок;
  • антипирен, антисептик;
  • гидроизоляционные материалы.

Делать стропильную систему нужно в средствах защиты кожи и органов дыхания. Сборка каркаса проводится на высоте, поэтому нужно продумать вопросы безопасности строителя и людей, находящихся внизу. Необходимо поставить ограждения или повесить предупреждающие знаки.

Стандартная инструкция пошаговой сборки стропильной системы:

  1. Определение таких показателей, как толщина снежного покрова, скорости ветра и сейсмоактивности.
  2. Выведение формулы расчета стропил, составление схемы конструкции.
  3. Выравнивание уровня стен здания с помощью цементного раствора, стесывания или деревянных реек.
  4. Укладывание мауэрлата. Изготовление рамы, которая придает ему способность противостоять растягиванию.
  5. Проведение разметки и укладка лежней.
  6. Наметка точек установки стропильных ног.
  7. Выпиливание фрагментов каркаса.
  8. Монтаж гидроизоляции.
  9. Обработка древесины от насекомых, гниения и возгорания.
  10. Установка лежней.
  11. Размещение стропил в соответствии с разметкой, соединение на конек или между собой.
  12. Монтаж вертикальных элементов.
  13. Установка подпорных стоек.
  14. Обустройство обрешетки.

В заключение проводится проверка качества сборки и устранение дефектов.

Узлы соединения стропильных конструкций — Всё о кровле

Разновидности наслонных стропил: конструкция и узлы

Помимо декоративных особенностей, кровля любых строений должна иметь качественный тип конструкции и быть высокопрочной. Эти факторы имеют первостепенное значение для надежности крыши, они достигаются при помощи монтажа стропил и каркаса, передающих необходимое давление на стены постройки.

В строительстве домов с опорными стенами необходимо применять узлы стропил наслонного типа.

В строениях с наличием опорных стен применяются узлы стропил наслонного типа. Они подразделяются на несколько видов, особенности которых рассмотрены ниже.

Узлы соединения стропильных конструкций

Основное преимущество таких стропил – это долгий срок службы, поскольку они размещаются в местах, где происходит постоянный воздухообмен. Это обстоятельство не позволяет сырости сохраняться в древесной структуре элементов конструкции, таким образом защищая их от гниения и разрушения. Наслонные стропила имеют простейшую конструкцию, поэтому их устройство не вызывает каких-либо проблем.

Схема узлов соединения стропильной системы.

Узлы соединения стропильной системы включают в себя следующие детали:

  • опорное основание;
  • части, размещающиеся под стропилами;
  • каркас.

Конструктивные особенности наслонных несущих для односкатного типа кровли оснащаются дополнительными опорами, боковая часть которых размещается на противоположных сторонах стен здания. Для двухскатного типа кровли дополнительно используются двойные стропильные ноги с уклоном. Их нижняя часть размещается в упор к стене, а верхняя часть опирается на прогон, поддерживаемый при помощи специальных стоек.

Если расстояние прохода увеличить, есть риск сгибания, поломки и дальнейшего прихода в неисправность стропильной ноги. Это можно предотвратить при помощи несущих частей, размещающихся под стропилами. Они состоят из специальных стоек и подпорок из досок, которые размещаются во время соединения опор. Такой подход позволяет укрепить наслонную конструкцию, придав ей больше надежности.

Опорные системы делятся на 2 основных типа: безраспорная и распорная.

Несущие узлы и метод крепления стропильного основания позволяют определить, создается ли распор на несущие стены.

Безраспорные наслонные стропила

Схема расположения наслонных стропил для двухскатных крыш.

В этой конструкции опорное основание монтируется на изгиб, оно не перераспределяет распирающее усиление на несущие стены. Обустройство безраспорной системы предполагает 3 различных вариации.

В первом случае внизу опорного основания закрепляется несущий брус или создается выемка и соединяется с мауэрлатом. В верхней части опоры создается выемка с большим размером и небольшим уклоном. Это нужно для предотвращения упора в прогон краевой частью, так как возникнет вероятность оказания давления на стропила, что приведет к прогибу.

Учитывая, что на концах опоры прогиб стремится к нулевой отметке, его все равно можно подрезать, но с небольшой оговоркой. Во всех случаях размер подреза должен быть меньше величины сечения опоры. Если по определенным обстоятельствам не удается осуществить подрезку, принято производить наращивание при помощи стропильных обрезков. Они закрепляются строительными пластинами со всех сторон.

В процессе установки потребуется создать наибольшую степень горизонтальности для покрытия верхней выемки. Изменив тип несущей опоры, существует вероятность образования распорной наслонной системы.

Во 2-ом случае нижняя часть опорной основы размещается на ползуне. Этот метод является самым популярным. Верхняя часть крепится на болтовом соединении или гвоздях. Крепление также делается путем упора стропил друг в друга, они соединяются при помощи монтажных пластин или древесных накладок.

Схема узла крепления стропил на ползуне.

Данный метод подразумевает закрепление опоры к мауэрлату с учетом задуманного интервала. Соединение можно создать посредством 2-х гвоздей, забивающихся под определенным наклоном в краевое покрытие, или при помощи 1-го, прибитого в верхнюю часть. Кроме того, можно воспользоваться любой пластиной смягченного типа.

В 3-м случае создается крепкое защемление конька. Если верхняя часть закрепляется таким образом, а нижняя размещается на ползуне, удается избежать возникновения распора на стены. Этот метод подразумевает образование повышенного давления на изгиб, но вместе с тем опорное основание больше защищено от прогиба. Крепкое защемление верхней части стропил позволяет обеспечить резервную надежность, увеличивающую несущую способность опоры.

Вышеперечисленные методы конструкции наслонных стропил имеют единый принцип построения: одна сторона опоры крепится на шарнире, а другая размещается на ползуне, что позволяет осуществлять поворот.

Схема вариантов крепления стропил к стене.

Закрепление на скользящих опорах осуществляется несколькими способами:

  • забиванием гвоздей;
  • строительными скобами;
  • укрепляющими пластинами.

Все методы наделяют конструкцию неподвижностью при оказании неровного давления и при различной степени уклона кровли. Для этого потребуется опереть коньковый прогон краями на стенные фронтоны. Если упор будет сделан на стойки, то неподвижность не гарантируется.

2 и 3 методы обеспечивают неподвижность посредством равномерного давления на 2 ската кровли, а также идентичности степени их уклона. Практика показывает, что абсолютно равномерного давления на кровельные скаты не бывает. Это обусловлено атмосферными и погодными явлениями, так как растаявший снег и ветер оказывают различную степень нагрузки на каждый из скатов.

Первый метод позволяет создавать различную степень уклона кровельных скатов, отлично справляясь с неравномерным давлением. Но для этого потребуется добиться абсолютной вертикальности стропил, которые поддерживают крышной конек.

Распорные наслонные стропила

Схема соединения распорных наслонных стропил.

Для получения распорной системы во всех 3-х методах необходимо поменять двойной уровень опоры на одинарный. 1-ый метод подразумевает крепкое закрепление верхних частей опорной основы на болты или гвозди, образуя несущую на основе шарнира.

Узлы соединения для распорной системы являются практически такими же, как и для безраспорной. Давление на изгиб и защемление остается неизменными, образуя распор, оказывающий нагрузку на стены здания. Эта система включает в свою конструкцию и наслонные, и висячие опоры, поэтому ее принято называть гибридной.

Распорная конструкция статична, устойчива ко всем возможным типам давления, но для этого необходимо хорошо закрепить мауэрлат на стене. Монтаж коньковых прогонов также уменьшает распор. Его надежность можно повысить посредством увеличения количества опор и поперечин. Эта система больше всего подходит для построек, возведенных на основе бревен, бруса и облегченного бетона. Здания на бетонной, кирпичной и панельной основе гораздо лучше справляются с распором.

Детали, размещающиеся под стропилами

Схема поперечной схватки стропил.

Для придания надежности конструкции необходимо оснастить ее поперечной схваткой. Этот метод слегка повышает устойчивость в узлах наслонных стропил. Закрепление схватки производится в пунктах пересечения опор, которые удерживают коньковый прогон. Она размещается на расстоянии 2 м от пола чердака, чтобы люди могли свободно перемещаться по нему. Если край стропила выносится за стену, надежность наслонной системы обеспечивается при любом типе давления.

Укрепляя поперечные схватки, необходимо высверливать идентичные с диаметром болтов отверстия или на 1 мм меньше. Если возникнет непредвиденная аварийная ситуация, схватка сработает моментально.

Повышение надежности наслонных стропил достигается при помощи дополнительного укрепления нижней части опор, удерживающих коньковый прогон. Однако это не всегда осуществимо, так как каждый чердак имеет свои особенности построения.

Если применяется подкос, стропила подпираются дополнительной стойкой, которая создает систему из 2-х пролетов. Он закрепляется под наклоном в 45° при помощи бруска или накладок.

Грамотный подбор системы наслонных стропил и ее конструктивных особенностей с учетом всех деталей обеспечит любую крышу высокой степенью прочности.

Стропильная система: узлы соединения

Древесные стропильные фермы строят или из наслонных, или из висячих стропилин, естественно, их вид зовется наслонным или висячим. Подбирая устройство того или другого вида конструкции крыши, руководствуются такими параметрами:

  1. климатические свойства региона,
  2. нагрузка на кровлю осадков атмосферы (талые и дождевые воды, ветер),
  3. практичность крыши,
  4. форма архитектуры подобранного хозяином проекта крыши.

Какой бы вид конструкции древесных ферм ни выбрали, высокопрофессиональные и крепкое устройство узлов конструкции гарантирует основательность и долговечность всей кровли. И поэтому устройство систем и узлов наслонных кровельных конструкций стоит поручить высококвалифицированным мастерам: их расчетная схема и высококачественная установка подвластна только профессионалам.

Коньковый вариант соединения наслонных стропильных ног между собой вверху при помощи ригеля выполняют вполдерева, когда у объединяемых меж собой бревен вырубают паз в полтолщины бревна и пазы бревен прекрасно входят один в иной.

Важные термины

  • Стропилины — несущая часть кровли из наслонных стропильных ног, подкосов и стоек установленнных вертикально, которые опираются на мауэрлат.
  • Стропильная нога — одна стропилина.
  • Мауэрлат — опора для стропилин, горизонтальный брусок, расположенный на поверхности стен, распределяющий на них одинаковую нагрузку кровли с погодными осадками.
  • Затяжка — горизонтальная балка, объединяющая стропилины; освобождая их от действий в горизонтальном направлении силы, придаёт кровле стойкость.
  • Бабка — отвесная опорная деталь для упрочнения стропилин, нижней частью опирается на затяжку, верхняя — является опорой для стропилин.
  • Распорка — брусок, вставленный между бревнами, чтоб мешать их соединению.
  • Подкос — наклонный брусок, поддержует перекрытия и кровли (горизонтальные элементы балки), опираясь на детали стоящие вертикально (стойки и колонны).
  • Конек — верхняя горизонтальная балка, образовываемая соединением скатов крыши.

Узлы соединения системы кровли разделяют на три относительные группы:

  1. узел соединения ног и мауэрлата,
  2. узел соединения ног и компонентов древесной фермы чтобы придать жесткости и надежности систем,
  3. узел стыкования частей стропилин для их удлинения.

Вариант соединения стропилин и мауэрлата бывает твёрдым и скользящим.

Узел соединения систем нельзя делать жёстким абсолютно всегда: от условий погоды древесина может разжиматься и сжиматься, и при твёрдом соединении систем наслонных конструкций есть риск деформирования стен несущих из-за появления на них больших распорных нагрузок.

Чтобы получить твёрдый узел соединения, используют:

  1. устройство врубки на стропильной ноге: врубка изготавливается глубиной не больше 1/3 высоты дощечки; стропило упирается в мауэрлат и крепится гвоздками: 2-мя, вбитыми под угол друг к другу с боков стропилины, и одним гвоздем, вбитым вертикально.
  2. нашивка подпорного бруска на стропильную ногу: к стропильной ноге подшивается метровый брусок, и им нога упирается в мауэрлат, с боковой стороны, чтоб не сдвинуться в сторону, стропильная нога закрепляется уголками из металла.

Узлы опирания наслонных стропилин

Конструкция скользящих узлов соединения используют в системах наслонных стропилин. Висячие стропилины используют для строительства крыши строений из бревна оцилиндрованного, в каких стропилины имеют упор на коньковый прогон, несущие стены распорных нагрузок не несут, и поэтому и не просят скользящего крепежи.

После постройки систем древесных наслонных ферм крыша на протяжении пару лет оседает, ферма при этом располагается в многократном движении, и поэтому твёрдые крепежи могут деформировать стены. Перед соединением стропилин в узлах крепежи узел получает некую свободу движения такими вариантами.

На стропильной ноге делается упирающийся в мауэрлат запил. Дальше нога крепится гвоздками: два гвоздя наискось в мауэрлат с двух сторон стропилины и одним — в мауэрлат сверху вертикально (или пластинами из металла с отверстеями для гвоздей) и скобками.

  1. Стропило спускается за границы стены и уголками из металла крепится на мауэрлат.
  2. Использование конструкций из металла крепежи с названием «салазки».
  3. Стропильная нога упирается в мауэрлат абсолютно всегда, но и стропило, и мауэрлат могут перемещаться относительно друг друга, если появляется такого рода потребность.
  4. Для сокращения риска сноса наслонных кровель штормовым ветром подкосы, бабки и распорки соединяют с скобами стропилами и висячими хомутами, а ноги — проволочным скрутками.

Схема соединения стропильных ног

Узел опирания скользящим вариантом

При существенных пролетах крыши нужно удлинение систем стропильных ног такими вариантами соединения:

  1. косым прирубом: торцы стропильных дощечек соединяются сверху болтом с диаметром 12-14 мм под угол 45%,
  2. встык: торцы стропильных дощечек обрезаются под угол 90%, накладками дощечек соединения как в шахматах с двух сторон прибиваются гвоздками (ввинчиваются саморезами),
  3. внахлест: торцы дощечек обрезаются под любым углом, и дощечки ложатся друг на друга внахлест.

Соединительная система наслонных стропилин с другими конструкционными элементами

Коньковый вариант соединения сверху:

  1. Дощечки под угол обрезаются так, чтобы устройство их соединения между собой было крепким, и прибиваются гвоздками с 2-ух сторон.
  2. Ноги крепятся прямиком к коньку при помощи запила нужной формы на срезе стропилин.
  3. Ноги между собой соединяются внахлест в коньковый верх гвоздками или металлическими саморезами.
  4. Применяя любой вид крепежи, следует дополнительно подстраховаться — выполнить укрепление всех систем соединения пластинами из металла или дощечками.
  5. Висячие стропилины при больших нагрузках соединяют между собой одинарным или двойным зубом или «в шип» (см. сноску-примечание).

Примечания:

Важные узлы висячих стропилин

  1. Соединительная система в шип весьма крепкая, и поэтому часто используется в работе с деревом. Шип — выступающая часть на конце бревна, входящая в гнездо, шпунт или проушину другого бревна. Размер и форма шипа обязана совмещаться с формой и размером гнезда или проушины.
  2. соединение зубом: в конце одного бревна вырубается ступенька, в конце другого — углубление; ступенька и выемка должны отвечать друг другу по форме и размеру, тогда соединение бревен будет крепким.

Все узлы соединения ног с другими компонентами кровли для хорошей надежности настаивают добавочных систем крепежа: болтов, дюбелей, скобок или шурупов, при этом в дощечках отверстие изготавливается на 1 мм поменьше диаметра самореза, а скобки забиваются с 2-ух сторон объединяемых компонентов.

Коньковый вариант соединения наслонных стропильных ног между собой вверху при помощи ригеля выполняют вполдерева, когда у объединяемых меж собой бревен вырубают паз в полтолщины бревна и пазы бревен прекрасно входят один в иной. Потом узел крепят болтами и добавочными скобками.

Чтоб крыша была идеальной, стропильные ноги обязаны быть похожими. Для этого заблаговременно нужно сделать шаблон для врезок и запилов других стропилин. Так поступают специалисты.

Кажется, все не тяжело, если есть голова и руки. Но, как в каждом деле, требуется навык: кровля — солидная система, ни один любитель не изготовит конструкции узлов соединения древесной фермы лучше, чем специалист.

Устройство стропильной системы крыши

Чтобы отстроенный дом прослужил много лет, будучи крепким и надежным, ему нужен не только хороший фундамент. Не менее значимым элементом является стропильная система крыши, которая принимает на себя все превратности непогоды. И она с честью должна выдержать нагрузки в виде порывов ветра, обильных снегопадов и сильных ливней. Поговорим о том, как устроена и как правильно построить эту систему.

Требования предъявляемые к стропильной системе

Прежде всего, каждая деталь системы, а также места соединений обязаны быть жесткими, не деформируясь ни при усилии сдвига, ни при усилии распора. Основа всей конструкции – треугольник. Именно такую форму имеют рамы (фермы), которые закрепляются параллельно друг другу. Их жесткая фиксация обеспечивает крыше необходимую устойчивость. А вот если фермы получились подвижными, недалеко и до беды. Такая неполноценная крыша и сама может разрушиться, и стены обвалить.

Небольшой вес

Крыша не должна быть тяжелой, поэтому систему стропил, как правило, делают из дерева. Если же вес кровли солидный, то несущую основу делают из металла. Или берут хвойное дерево, не ниже первого сорта, с влажностью ниже 18 процентов. Использование антисептической обработки и применение антипиренов для защиты от огня – два обязательных условия. Тогда узлы крепления стропильной системы кровли будут прочными и крепкими.

Высокое качество материала

Дерево для стропил должно быть следующим:

  • Древесина берется 1 — 3 сорта. Трещин и сучков должно быть по минимуму. На метр может быть 3 сучка высотой не более 3 см. Трещины допустимы не по всей глубине, длиной до половины длины доски.
  • Несущие элементы делают из деревянных деталей толщиной от 5 см, площадью от 40 см 2 .
  • Хвойные доски могут быть длиной до 6,5 м, а лиственные – до 4,5 м.
  • Прогоны, подушки и мауэрлат делают из твердых лиственных пород дерева. Их обрабатывают антисептиком.

Основные части конструкции стропильной системы

Продумывая устройство стропильной системы крыши, необходимо знать, из каких деталей эта самая система состоит.

#1. Мауэрлат – это как бы фундамент всей системы. Он помогает равномерно распределить нагрузку на стены.

#2. Стропильная нога определяет угол наклона ската, а также общий вид кровли, жестко фиксируя отдельные элементы.

#3. Прогон – скрепляет ноги стропил. Коньковый прогон находится вверху, боковые прогоны – сбоку.

#4. Затяжка – не дает стропильным ногам разъезжаться, соединяя их внизу.

#5. Стойки и подкосы – дают ногам стропил дополнительную устойчивость. Они упираются в лежень (который лежит внизу параллельно коньку).

#6. Обрешетка — набивается перпендикулярно стропильным ногам и представляет собой обрезные бруски или доски. Она призвана передавать всю нагрузку от кровельного материала на стропильные ноги.

#7. Конек крыши — это место соединения двух скатов крыши. Вдоль конька набивается сплошная обрешетка для усиления данной части крыши.

#8. Кобылки — применяют для создания свеса в случае если длинна стропильных ног не достаточна.

#9. Свес крыши — это элемент предназначенный для защиты от попадания на стены избыточного количества осадков.

Теперь рассмотрим такой сложный узел как стропильная ферма. Она имеет плоскую форму, а входят в нее, кроме стропил, растяжки, стойки и раскосы. Их располагают так, что нагрузки на стены внутри дома не происходит. Лишь внешние его стены являются опорами, причем нагрузка идет вертикально. Расстояние между фермами определяется расчетами. Если пролет большой, то ферма состоит из нескольких деталей. У чердака нижний пояс фермы служит в качестве потолка.


Выше приведены примеры деревянных стропильных ферм, кроме этого в некоторых случаях применяют фермы сделанные из бетона и металла.

Формы крыш и стропильных систем

Односкатная крыша.

Самое простое устройство стропильной системы имеет крыша с одним скатом, который наклонен под углом от 14 до 26 °. Если дом маленький, а пролет его не превышает 5 м, то нужна система стропил наслонного типа. Опирается она на внешние стены, а также на стену внутри здания (если она есть). Когда пролет более 5 м, нужно использовать стропильные фермы.


Устройство стропил односкатной крыши.

Двускатная крыша

Крыша с двумя скатами также несложная, под ней располагается мансарда или чердак. Уклон ее от 14 до 60 °. Если внешние стены отстоят друг от друга менее чем на 6 метров, делают висячую стропильную систему. Наслонные стропила нужно использовать тогда, когда пролет велик и есть внутренние опоры.


Устройство висячих и наслонных стропиль двускатной крыши.

Четырехскатная крыша

Крыша с четырьмя скатами называется вальмовой или полувальмовой. Ее уклон бывает от 20 до 60 °, а пролет может составлять – до 12 м. При этом должны иметься внутренние опоры. Фронтонные стены в данном случае отсутствуют, что экономит материалы. Однако монтаж подобной крыши сложнее, чем двухскатной. Для такой конструкции крыш стропильные системы делаются либо наслонного типа, либо с применением стропильных ферм.


Особенности конструкции четырехскатной крыши.

Ломанная крыша

Крыша ломаная, или мансардная, внизу может иметь уклон до 60 °. А вот вверху она обычно более пологая. За счет этого площадь мансарды увеличивается. Такая крыша хороша для домов, где ширина не достигает 10 м. Как и в предыдущих случаях, можно применять наслонную систему стропил. Однако фермы использовать предпочтительнее.


Устройство ломанной крыши.

  • Выше перечислены наиболее распространенные, но далеко не все формы крыш, подробнее смотрите материал: Виды крыш частных домов по конструкции и геометрическим формам

Типы стропильных систем — чем они отличаются между собой

Выбирается тот или иной тип стропильной системы не спонтанно, а в зависимости от конструкции строящегося дома и его размеров. Далее о каждом виде стропильных систем.

Система с висячими стропилами

Они хороши для крыш с двумя скатами, где пролет не более 6 метров, а стен внутри не имеется. Внизу опорой стропил служит мауэрлат, а вверху – они опираются друг на друга. Еще имеется затяжка, уменьшающая распор стропил на стены дома. Балочные затяжки размещены в самом низу стропильных ног – они одновременно служат в качестве балок перекрытия. Кстати перекрытие верхнего этажа, выполненное из железобетона, тоже может играть роль затяжки. Если затяжку делают повыше, она уже называется ригелем. Если пролет между наружными стенами более 6 м необходимо применение опорных стоек и раскосов для поддержания стропильных ног. При этом длинна нижней части стропил т. е. части после подпорки, должна быть не более 4,5 м.

Перечислим несколько важных фактов об их конструкции:

  • Опирать свес крыши на низ стропильных ног, выведенных за пределы стены, не стоит. Гораздо лучше для опоры таких стропильных систем крыши подойдет кобылка (при этом ширину свеса делают до метра). И тогда нога будет всей плоскостью опираться на мауэрлат. Сечение кобылок обычно меньше сечения стропильных ног.
  • На скате нужно прибить ветровую доску, от конька к мауэрлату. Наклон делают от чердака. Это необходимо, чтобы крыша стала жесткой, не шаталась и не разрушалась ветром.
  • Если влажность деревянного стропильного материала более 18 %, готовьтесь к тому, что система стропил после высыхания дерева может стать шаткой. Поэтому соединяйте такое дерево не гвоздями, а болтами – их подтянуть можно в случае чего. А еще лучше использовать винты или ершенные гвозди.

Наслонные стропильные системы

Они подходят для крыш, где пролет составляет от 10 до 16 м. Уклон может быть любым, а внутри здания должны быть несущие стены или колонны. Вверху стропила опираются на коньковый прогон внизу — мауэрлат. Коньковый прогон поддерживается либо внутренней стеной (лежнем), либо стойками. Так как нагрузки имеются лишь вертикальные, то в затяжке потребности нет.

Когда пролет большой (до 16 м), можно заменить прогон конька двумя боковыми, которые будут опираться на стойки. Чтобы стропильные ноги не гнулись, нужны подкосы и ригели. Если изготавливают мансарду, опорой наслонных строил можно сделать стену, высота которой от 1 до 1,5 м. Ну, или применить ломаную мансардную крышу (с ломаными скатами).

На что необходимо обращать особое внимание:

  • Каждый из элементов данной системы не должен иметь толщину менее 5 см.
  • Гладкая прогаблеванная поверхность всех узлов стропильной системы – необходимое условие. Так они не прогниют и не так сильно будут подвержены грибку.
  • Добавление дополнительных узлов «от фонаря» в рассчитанную систему стропил запрещено. Иначе нагрузки могут возникнуть совсем не там, где нужно.
  • Мауэрлат (его подошва) обязан лечь строго горизонтально относительно стен. Требует горизонтальности и поверхность стыковки мауэрлата со стропильной ногой. Иначе может и опрокинуться опора.
  • Стойки и подкосы располагают максимально симметрично.
  • Чтобы стропила не мокли и не подгнили, делают хорошую вентиляцию. Для этого в крыше мансарды предусматривают щели, в крыше чердака – продухи.
  • Там, где стропильные узлы стыкуются с каменной кладкой, нужна гидроизоляция. А то конденсат испортит дерево.
  • Не имеющая опоры или подкоса, нога стропил, делается длинной не более 4,5 м.

Соединительные элементы

Чтобы крыша получилась надежной, узлы стропильной системы должны правильно соединяться. Нужно при этом учесть направление и силу нагрузок (как статических, так и динамических). А еще важно предусмотреть возможное растрескивание дерева от усушки, сделав так, чтобы узлы системы стропил при этом не перестали исправно работать.

Ранее все детали стропильной системы скрепляли между собой врубками. Это надежно, но не слишком экономно. Ведь для этого нужно, чтобы деревянные конструкции имели большие сечения, которые позволяли бы делать врубки безопасно ослабляя деревянные элементы.

Поэтому в нынешнее время узлы стропил скрепляют не врубками, а нагелями и болтами.


Способы крепления стропильных ног.

Популярно применение перфорированных стальных накладок, имеющих покрытие от коррозии. Закрепляют накладки гвоздями или пластинами с зубцами, утопленными в дерево. Такой крепеж для стропильной системы удобен тем, что:

  • Накладки уменьшают расход дерева на одну пятую, так как требуются элементы меньшего сечения, чем при врубке;
  • они могут монтироваться мастером с не очень большим опытом;
  • они закрепляются весьма быстро.


Перфорированные пластины использующиеся для крепления стропил.

На последок можете посмотреть полезное видео в котором рассказывается о всех самых важных моментах конструирования стропильной системы крыши.

Материал подготовлен авторами проекта SRBU.RU

Видео: Стропильная система крыши, что нужно знать для правильного конструирования

Источники: http://1poderevu.ru/vidy/naslonnye-stropila-konstrukciya-i-uzly.html, http://certainteed.by/articles/stropilnaja-sistema-uzly-soedinenija, http://srbu.ru/krysha/152-stropilnaya-sistema-kryshi-ustrojstvo.html

Описание конструкции крыши

| Домостроение

Крыши — одна из быстро меняющихся областей жилищного строительства. В викторианские и эдвардианские времена был действительно только один способ построить крышу, и он до сих пор широко используется. Но с тех пор мы стали свидетелями появления многих других вариантов.

У всех есть свои защитники, и у всех есть свои плюсы и минусы.

Традиционная или обрезная крыша

Традиционный вариант — это крутой наклон, редко менее 35 °. Это отражает требования к защите от атмосферных воздействий старых кровельных материалов, таких как соломенная черепица и черепица.

  • Готовая конструкция легко адаптируется. Мало того, что объем достаточно велик для преобразования в жилое пространство, но и структура, как правило, может быть легко изменена

Минусы:

  • Строительство крыши — один из наиболее сложных аспектов плотницких работ на стройплощадке и требует высококвалифицированной работы. поскольку пиломатериалы распиливаются на месте и возводятся по одной, это относительно медленно и относительно дорого

Плоские крыши

Нет ничего технически сложного в строительстве плоских крыш, которые, кстати, никогда не бывают плоскими, но всегда строятся так, чтобы падение, чтобы остановить скопление дождевой воды.

Но только в 1950-х годах дешевые и надежные материалы для покрытия этих конструкций стали широко доступны, и это положило начало буму расширения плоских крыш по всей стране.

В этом проекте Strom Architects плоская крыша подчеркивает простые минималистские линии одноэтажного дома (Изображение предоставлено Мартином Гарднером)

Плюсы:

  • Дом в стиле модерн с плоской крышей переживает возрождение. и зеленые плоские крыши с использованием очитка, травы и мха также популярны.

Минусы:

  • В то время как модернистские дома с плоской крышей становятся все более популярными, кровельное покрытие часто делается из дорогого металла.

    Стропильная кровля появилась в Великобритании в 1960-х годах и быстро завоевала новую сцену жилищного строительства.Ферменные крыши доступны в вариантах с фермами fink и открытыми или чердачными фермами (подробно описаны ниже).

    В конструкции крыши этого дома использовались сборные фермы от Turner Timber с слуховыми окнами, учтенными в конструкции фасада (Изображение предоставлено Turner Timber)
    • Недорого
    • Легкий
    • Использует относительно небольшие деревянные секции
    • дюймов в большинстве случаев крышу можно возвести за день.
    • Лучше всего подходит для простых конструкций крыши

    Минусы:

    • Непрактично, если вы хотите использовать пространство на крыше для чего-то большего, чем легкое хранилище
    • Не подходит для сложных конструкции крыши — чем больше стыков, шатров, впадин и слуховых окон вы добавляете к крыше, тем сложнее столярные изделия, лежащие в основе, и тем менее выгодным становится крыша с ферменной крышей.
    • Ферма чердака дает вам пустое чердакное пространство в простоте конструкции ферменной крыши

    Минусы:

    • Фермы мансарды изготавливаются из многослойной брус более каркасный, чем фермы fink, и поэтому их покупка намного дороже (с точки зрения затрат, не так много выбора между фермой чердака и традиционной резной крышей)
    • Ферма чердака становится самостоятельной, когда форма крыши сложна, или, возможно, когда доступ на площадку затруднен.

    Структурные изолированные панели

    Панельная кровля, такая как SIP (структурные изолированные панели), использует большие предварительно изолированные листы, уложенные поперек балок крыши.Балки обычно размещаются вдоль конька, у карниза и на полпути между ними, где они известны как прогоны. После того, как прогоны будут на месте, панели можно будет развернуть за считанные минуты.

    SIP-панели (эти панели от SIPCO) необходимо установить на место. Крыши из SIP, как правило, лучше всего подходят для конструкций простой формы (Изображение предоставлено SIPCO)

    Плюсы:

    • Лучше всего подходят для конструкций простой формы
    • Быстрый монтаж
    • Он поставляется предварительно изолированным, что значительно экономит дополнительные работы и монтажные расходы
    • Система создает открытое кровельное пространство, которое в наши дни все более востребовано

    Минусы:

    • Как правило, дороже
    • Быстрые преимущества панельной кровли начинают значительно исчезать, когда форма становится особенно сложной.Если у вас есть конструкция с шатрами, впадинами и слуховыми окнами, вам, вероятно, будет лучше использовать один из других методов кровли. Обычно они покрыты металлом, таким как цинк или медь, или зеленой крышей, состоящей из дерна, засаженного очитками.

      В структурном отношении это, как правило, варианты плоской кровли с использованием изогнутых деревянных балок из клееного бруса под фанерным покрытием.

      Эти домовладельцы добавили новую непрерывную бочкообразную крышу с медной отделкой, предназначенную для смягчения резких линий, которые могут быть в модернистских домах. (Изображение предоставлено: c / o Porteous Architecture / Press & Journal)

      Плюсы:

      Минусы:

      • Реально только вариант, где общая форма крыши проста.

      Зеленые крыши

      Есть огромный интерес к созданию зеленых крыш или крыш из дерна, которые, пожалуй, являются наиболее очевидным признаком зеленого дома.На самом деле, в этом нет ничего нового, и они использовались в некоторых частях Скандинавии и Шотландии на протяжении сотен лет, но сегодняшняя зеленая крыша — совсем другое дело.

      Плюсы:

      • Поглощает CO2
      • Поглощает часть дождевой воды
      • Обеспечивает определенную изоляцию

      Минусы:

      • Вы должны наращивать слой, уделяя особое внимание деталям гидроизоляции
      • Необходимо тщательно продумать режим посадки.

      Изоляция и теплые крыши

      Требования к уровням теплоизоляции оказали огромное влияние на то, как мы строим помещения на крыше.Если оставить пространство на чердаке пустым, можно просто накатить утеплитель над потолком.

      Но если вы хотите использовать чердак в качестве жилого помещения, вам необходимо утеплить прямо под покатой крышей. Однако необходимая изоляция глубже, чем стропила или фермы. К нижней стороне можно добавить дополнительную изоляцию, но это уменьшит высоту над головой.

      Есть два общих решения:

      • построить «теплую крышу», когда изоляция размещается над стропилами.
      • отказаться от стропил и использовать изолированные панели, уложенные поперек ряда балок.Лучше всего это работает на крышах простой формы.

      Выбор структуры

      Во-первых, решите, как вы хотите использовать пространство. Если вы не собираетесь использовать его в качестве жилого помещения ни сейчас, ни в будущем, вам, вероятно, лучше всего использовать простую стропильную систему fink.

      Однако, если вы хотите «жить на чердаке», вам придется выбрать один из других способов. Между ними может не быть такой большой разницы в стоимости, и может быть выгодно использовать то, что больше всего подходит вашему дизайнеру и / или строителю.

      Если вам нужна соборная или сводчатая крыша, вам придется поработать с дизайнером. Маловероятно, что это будет работать с какими-либо фермами, но можно сделать с использованием традиционных стропил, уложенных на балки, или иногда с панельными элементами кровли.

      ,

      Кровельные конструкции

      Номер

      года в среднем живет конструкция крыши

      Типов кровельных конструкций по своей технической форме довольно много. Основой любой кровельной конструкции является конструктив, или «короб». По сути, это металлический лист определенного размера и конфигурации (форма, изгиб) — это будет тот самый логотип или название бренда. Самыми передовыми из кровельных конструкций на сегодняшний день являются светодиодные конструкции, ведь сами светодиоды являются «открытием XXI века».Те же светодиодные кровельные конструкции являются сегодня единственным видом такого сегмента наружной рекламы, который можно отнести к медиаформату (если предположить, что медиа в данном случае — это возможность передавать динамические изображения и видео). Итак, есть два основных типа кровельных медиаконструкций, которые различаются светодиодными решениями.

      Первый тип — кровельные конструкции с внутренним освещением. Здесь светодиоды устанавливаются за лицевую поверхность коробки и крепятся на задней стенке.Они светят изнутри на лицевую поверхность (сплошное стекло), которая чаще всего покрыта пленкой. Будет ли такая пленка цветной или прозрачной, зависит от желаемого результата — яркости, насыщенного цвета или рассеянного света по всей поверхности коробки. Кроме того, вмонтированные светодиоды, как правило, того же цвета, что и пленка, что дает максимальную яркость и насыщенность цвета. Такой тип конструкции, вероятно, является одним из самых практичных, потому что даже если одна группа светодиодов прорвется, свет не ослабнет и останется равным и эффективным.Однако есть недостаток — в этой конструкции можно использовать только монохромное излучение, то есть только одноцветное.

      @ ГАЛЕРЕЯ

      Второй тип — кровельные конструкции с внешним светодиодным решением, у которых излучатель устанавливается снаружи. В этом случае все технические компоненты, блоки питания и провода скрыты внутри конструкции, что, конечно, более «аккуратно» и, вероятно, безопаснее за счет расположения на открытом воздухе. Правда, некоторые технические специалисты размещают проводку на металлоконструкции и рядом с ней, но это вопрос эстетических предпочтений и особенностей кровли.В таком случае именно передняя стенка бокса становится светодиодной, что дает больше возможностей для оформления рекламы, креативности и, как следствие, привлечения к бренду внешнего вида аудитории. В таких конструкциях крыши используются светодиоды RGB (красный, зеленый и синий излучатели в одном кластере). Одна конструкция, как правило, состоит из 40 000 светодиодов и более, поэтому для монтажа используется кластерная технология. Цифровое табло, установленное в такой конструкции, синхронизируется с управляющей программой, и рекламный аппарат получает сигнал о том, какой цвет он должен излучать за определенный период времени.Таким образом, мы фактически получаем практически светодиодный экран, способный передавать полномасштабное изображение, динамическое изображение или видео. Но этот светодиодный автомобиль сделан в виде вашего логотипа или названия вашей компании. Однако, как и у первого типа «крыш», у него есть и слабое место — при выходе из строя группы светодиодов есть вероятность, что с небольшого расстояния, скажем, десяти метров, пустое пятно будет видно голым глаз.

      Кровельные конструкции с внешним светодиодным решением более требовательны в обслуживании, однако такая проблема решается просто и эффективно за счет качественного и своевременного контроля и ремонта.Крупные и ответственные операторы, предлагающие такой вид наружной рекламы, считают, что мониторинг является для клиента неотъемлемой частью сервисного обслуживания. «Мы контролируем конструкции крыш наших клиентов не реже одного раза в неделю», — заявил специалист по монтажу медиахолдинга MAER GROUP. «Кроме того, специалисты, которых мы используем в работе, являются не только монтажниками, но и имеют необходимую квалификацию для проведения электротехнических работ. Ведь процесс мониторинга — это не только осмотр конструкции и проверка исправности светодиодов.Также мы должны проводить оперативное обслуживание и ремонт при необходимости ».

      © maergroup

      ,

Добавить комментарий

Ваш адрес email не будет опубликован.
