Сейчас люстры с пультом управления очень популярны, в каждом частном  доме или квартире есть потолочный светильник. Для равномерного распределения света в комнате  люстру располагают, как правило,  в центре потолка помещения. Крепится люстра либо на дюбеля к потолку, либо подвешивается на специальный  крюк. Вот представлены специально  для Вашего внимания  2 наиболее распространенных  метода установки люстры:

• планка устанавливается на потолок, обычно она входит в комплект люстры. Двумя декоративными болтами планка крепится. Потом к потолку подводят провода, устанавливают люстру и хорошо затягивают болты.

Во многих домах есть большое отверстие для установки крюка. Для скрытия этого отверстия, планку помещают таким образом, чтобы в дальнейшем люстра скрыла это  отверстие. Так устанавливаются распространенные недорогие светильники и люстры. Для установки этого оборудования  Вам обязательно  понадобится помощь.

• Тяжелые и объемные люстры устанавливаются другим способом. Такие люстры состоят из 2-х частей: мощное основание с регулирующей аппаратурой и трансформатором и внешняя панель с декоративными электрическими патронами.

Сначала основание люстры крепится к потолку четырьмя дюбелями, выполняется подключение питающих проводов к обмотке первичного трансформатора контактами. Они легко определяются из-за своей характерной  тонкости. Далее внешняя панель устанавливается и укрепляется декоративными болтами к основанию люстры и хорошо закрепляется.

Перед установкой люстры нужно снять с нее хрупкие и легкобьющиеся  предметы, чтобы исключить их поломку и не разбить стеклянные декорации. После установки и подключения люстры ее проверяют во всех режимах ее работы и функциях. Только потом все снятые элементы крепятся обратно на люстру.

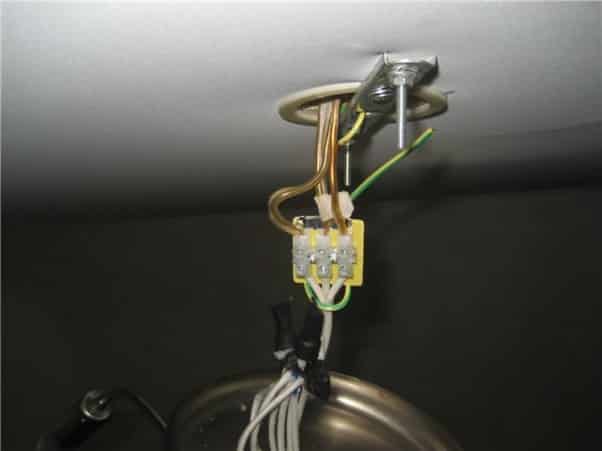

Люстра, устанавливаемая на крюк, подключается намного легче. Ее вешают на крюк, присоединяют к ней необходимые провода, маскируют декоративным колпачком соединение проводов и тщательно его закрепляют. Проверяем работоспособность люстры во всех доступных рабочих режимах  и устанавливаем оставшиеся детали.

Как подключить люстру с пультом

Подключить люстру с пультом в старой квартире намного легче, чем в новостройках. В старых квартирах зачастую уже есть отверстие для крюка, и все необходимые провода уже подведены. В комнате уже установлен двухклавишный выключатель, к которому подведено три провода. Если же выключатель одноклавишный, то подведены только два провода, а третий обычно  изолирован. Тогда у люстры будет лишь один вариант освещения комнаты. Такое подключение обычно используется во всех помещениях квартиры старого образца кроме гостиной.

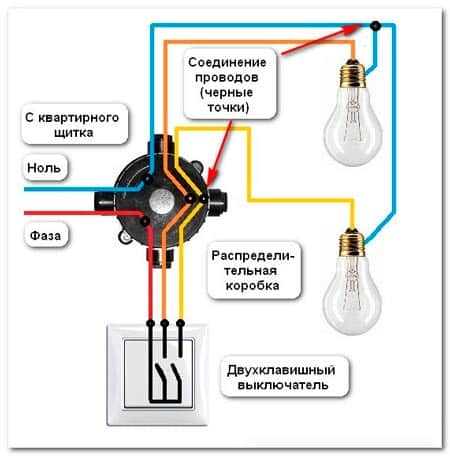

В советское время почти все люстры работали в трех режимах освещения, эти светильники состояли из 2-х проводов, в каждом из проводов  находилась группа светильников, параллельно подключенных друг с другом. А вот провод, который выходит из люстры,  является общим для других проводов. При появлении напряжения между общим и одним из других проводов, то работают обе группы.

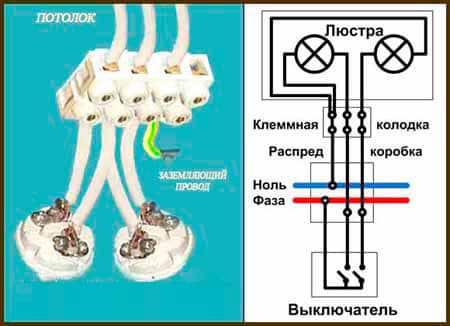

Правильное подключение проводов к потолочной люстре

При наличии одной фазы напряжения, оно появляется между фазой и рабочим нулем. При правильном соединении общий провод люстры подсоединен к рабочему нулю, фаза подается через двойной выключатель на два провода. При неправильном соединении общий провод будет подсоединен к фазе, рабочий ноль через выключатель подается к остальным проводам. В этом случае работать люстра будет, но при замене лампы человека может ударить током даже если выключатель будет выключен.

Необходимо найти общий провод и развести все провода в различные  стороны, и включить выключатель. Теперь отверткой с индикатором проверить каждый провод по отдельности. Если на проводе индикатор не сработает, то это и есть общий. Выключить выключатель и опять проверить, есть ли напряжение. Если соединение произошло безошибочно, то индикатор не загорится ни на одном проводе из трех или четырех.

В случае срабатывания индикатора напряжения  при выключенном и включенном выключателе, можно говорить о том, что провода соединены неправильно. Еще раз проверяем подключение всеми известными Вам вариантами и  способами. Очень удобно использовать при этом специальные приборы для  измерения, к примеру, мультиметр.

Устанавливаем прибор в положение для измерения напряжения, включаем выключатель. Дотрагиваемся прибором до каждого провода по очереди. Два провода отгибаем в стороны, включаем лишь одну клавишу выключателя.

Касаемся щупами прибора третьего провода и по очереди остальных, если при прикосновении к проводу возникает напряжение, то это общий провод. Данный провод помечаем. Для поиска общего провода на люстре измеряем сопротивление между всеми проводами люстры. Провод с наименьшим сопротивлением и будет являться общим.

Теперь подключаем правильно люстру

[reclam]

Обязательно нужно обесточить всю квартиру. Соединяем провода люстры с проводами от выключателя. Если имеется у люстры четвертый провод заземления желтого цвета, то его изолируем. Если подключение прошло правильно, то после выключения люстры она работает.

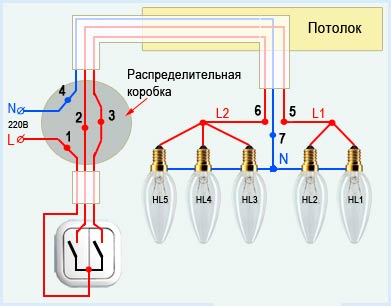

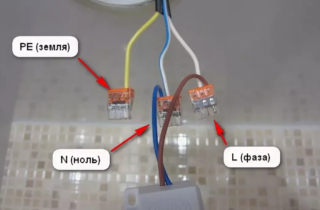

В квартирах нового типа из потолка выведены четыре провода, четвертый является заземляющим. Его присоединяют к такому же проводу от люстры. В том случае, если из потолка выведены четыре провода одного цвета, то нужно искать провод заземления.

Отключаем вводный автомат, присоединяем к щупу мультиметра провод без изоляции с одной стороны, другой конец нужно намотать на неокрашенную батарею. Прибором измеряем сопротивление на всех четырех проводах поочередно. Если прибор показывает сопротивление, то провод заземляющий.

Подключаем люстру с пультом ДУ

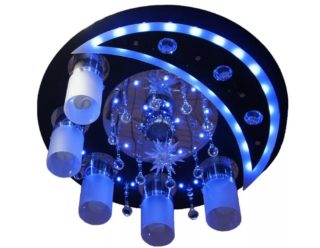

Последним изобретением в области приборов освещения стали потолочные люстры с пультом управления, у таких люстр есть контроллер и несколько светодиодных светильников. Функциональность такой люстры не ограничивается на освещении, она может использоваться в качестве цветомузыки или таймера. Подходящую именно Вам функцию можно выбрать самостоятельно при желании.  В комплекте к такой люстре прилагается пульт дистанционный, иногда и стационарный. Стационарный осуществляет поиск дистанционного  пульта, если он потерялся и нет возможности его найти. Основной пульт крепится на стене в качестве выключателя. А звуковой индикатор на пульте помогает найти потерянный пульт ДУ.

В квартирах старого типа такие люстры устанавливаются и подключаются легче, намного легче, чем в новостройках. Подключать заземление люстры  не нужно, его лишь изолируют. Если выключатель на стене будет всегда включен, то убирать его не обязательно. Для его отключения соединяем на месте выключателя два провода и демонтируем старый выключатель.

Устанавливая люстру со стационарным пультом управления, обязательно  отключаем питание, снимаем выключатель, разводим провода в стороны, противоположные друг другу. Соединяем на потолке общий провод с одним из других проводов, включаем питание. Между соединенными проводами должно быть напряжение. Провода соединяем к клеймам на пульте, третий провод крепим к клейме выхода. Соединение потолочных проводов с люстрой: один провод крепим  к сдвоенному, другой- к одиночному, провода заземления, при наличии, скрепляются между собой.

Такие люстры с пультом дистанционного  управления снабжены специальным  электронным контроллером, он помогает перебирать режимы работы освещения люстры. Контроллеры можно купить отдельно, без люстры, с ними в комплекте  идут дистанционные пульты управления.

Для увеличения количества режимов освещения можно подключить люстру непосредственно через сам  контроллер. Если размер люстры небольшой, то контроллер возможно вмонтировать в потолочное отверстие, дабы сэкономить место и сделать монтирование незаментым.

 И  вот мы научили Вас, как правильно подключить разного вида потолочные люстры, теперь вы можете легко это сделать без помощи специалистов. Запомните  самое главное условие: перед непосредственной работой для обеспечения собственной безопасности необходимо полностью обесточивать помещение. Удачи Вам во всех начинаниях!

akak7.ru

правильное подключение лампочек к потолку, простые схемы монтажа, и полное пошаговое описание установки своими руками к сети 220В

Установка светодиодных точечных светильников не так сложна, как кажется, на первый взгляд. Достаточно заранее продумать места установки приборов. И позаботиться о подборе правильной проводки. Остальная работа займёт не так много времени.

С каждым годом у светодиодных светильников появляется всё больше поклонников. Лампы накаливания, люминисцентные аналоги уходят в прошлое из-за низкой безопасности и экономности. Светодиодные приборы долго служат, эффективно используют имеющиеся ресурсы. Даже после выхода из строя некоторые модели подлежат повторному ремонту. Потребуется знать некоторые особенности схемы, чтобы эксплуатация принесла лучшие результаты.

Принцип работы

Здесь владельцы должны учитывать несколько особенностей:

1. Переменное напряжение в 220 В подают к драйверам у светодиодных ламп. Частоты такой энергии составляет 50 Гц.
2. Далее сам поток переходит по конденсатору, ограничивающему ток.
3. Следующий компонент, где оказывается энергия – выпрямительный мост, собранный на основе четырёх диодов.

На выходе моста на следующем этапе появляется выпрямленная разновидность напряжения. Именно этот вариант энергии нужен, чтобы диоды правильно работали. Но драйвер нужно дополнить электролитическим конденсатором, чтобы устройство начало действовать как надо. Тогда пульсации, возникающие при выпрямлении переменного напряжения, сглаживаются.

В устройстве также присутствуют сопротивления разного вида. Для разрядки конденсатора, дополнительной защиты служит специальный резистор. Другой, с обозначением 1 на схемах – ограничивает ток, который поступает на лампочку при включении.

Устройство светодиодной лампочки 220В

В любой светодиодной лампе выделяют следующие компоненты:

• Световой поток становится равномерным благодаря рассеивателю.
• Резисторы или чипы, защищающие от резких изменениях в показателях.
• Печатная плата, для впаивания светодиодов.
• Радиатор, отводящий тепло.
• Драйвер. Он основа для сбора схемы, преобразующей переменный ток напряжения в постоянный. Главное – получить на выходе необходимую величину.
• Диэлектрическая прокладка, между корпусом и цоколем.
• Цоколь, в который вкручивают люстру и бра, светильник.

Отличие светодиодной от люминесцентной: краткое описание

С конструкцией связаны главные отличия. Основа люминесцентных ламп – колба из стекла. Ртутные пары и инертные газы наполняют часть этого устройства внутри. Запайка обеспечивает герметичность. Сфера применения шире благодаря комплектам с цоколями различных габаритов.

На электронных матрицах построены светодиодные лампы. Это электронное соединение нескольких диодов друг с другом. В изделиях присутствуют и другие вспомогательные элементы, для обеспечения стабильной работы механизма. Низкое энергопотребление – главное преимущество светодиодных ламп по сравнению с другими.

Преимущества и недостатки

Среди главных положительных качеств выделяют:

1. Низкий уровень энергопотребления.
2. Колоссальная светоотдача.
3. Экологичность.
4. Продолжительный срок службы.

Высокая стоимость – главный недостаток, который мешает сделать такие лампочки распространёнными и доступными для каждого. Стоит выделить и другие отрицательные качества, которые могут стать значимыми для покупателей:

1. Понижающие преобразователи с функцией стабилизации тока. Из-за этого изделие тоже становится дороже.
2. Нейтральные и холодные белые цвета снижают выработку мелотонина. Это гормон, отвечающий за регулирование сна.
3. Потеря яркости кристаллом и его деградация.

У дешёвых китайских аналогов часто страдают показатели яркости и светового потока.

Разновидности

Свечевидная форма или так называемая «кукуруза» подходит для большинства декоративных разновидностей приборов. Особенно удачными называют варианты с патронами, направленными вверх. Шарообразные, грушевидные изделия неплохо сочетаются с плафонами. Акцентное освещение помогают создать так называемые рефлекторы.

Для светодиодных ламп распространены следующие виды цоколей:

1. E40 в случае с крупными изделиями повышенной мощности. Этот вариант актуален при организации уличного освещения.
2. E41. Его ещё называют «миньоном». Для маломощных ламп.
3. E27. С таким цоколем сталкивался каждый.

Есть и штырьковые модели:

• G13 – вариант похож на линейные люминесцентные лампы. Есть поворотная разновидность.
• GX53. Встраиваемые и накладные типы светильников с плоской широкой формой.
• GU10. С расстоянием между контактами в 10 мм. На кончиках штырьков отличается увеличенным диаметром.
• GU5.3. Оснащают ими популярные лампы с обозначением MR16.
• G4 – для ламп с миниатюрными размерами.

Правильные схемы подключения к сети

Подключение во многом проходит также, как для ламп накаливания, люминисцентных аналогов. Надо просто обесточить цоколь, а затем вкрутить в него лампу. Главное во время установки избегать прикосновения к металлическим частям изделия.

Последовательный

Такой вариант соединения не всегда считается оптимальным. Количество проводов нужно минимальное, но в бытовых условиях эту схему практически не используют. Это связано с двумя серьёзными недостатками:

1. При перегорании одной лампочки работать перестают все. Только последовательная замена приборов на всей цепи способна справиться с поиском неисправностей.
2. На лампы подают пониженное напряжение, потому сила свечения у них – не полная. От количества соединённых лампочек зависит то, насколько эта энергия неполная.

Соединение такого типа актуально при построении гирлянд на ёлках, при большом количестве световых источников с низким показателем мощности.

Само подключение по последовательной схеме максимально простое:

• От одного светильника к другому обходит фаза.
• У последней лампочки в цепи ноль подают ко второму контакту.
• Фаза проходит к выключателю, от распределительной коробки.
• Далее всё переходит к точечному светильнику.

Нулевой провод или нейтраль подключают ко второму контакту у последнего светильника.

Для домовых подъездов практическое применение схемы тоже допустимо.

Параллельный

Для большинства случаев применяют эту схему. Потребители не пугаются даже проводов в большом количестве. Главное преимущество – в подаче одинакового напряжения ко всем осветительным приборам, участвующим в схеме. Только одна лампочка не работает после перегорания, остальные компоненты остаются нетронутыми. С поиском мест поломки не возникнет никаких проблем.

Параллельное соединение проводят двумя путями:

1. Лучевой. Отдельный кабель соединяют с каждым из осветительных приборов. Наличие или отсутствие заземление влияет на то, будет провод трёх- или двухжильным.
2. Шлейфная схема.

Фаза с нейтралью от щитка и выключателя переходят на первый светильник от выключателя, когда речь о последнем варианте. От светильника кусок кабеля переходит к следующей части. Потом идёт ко второй, и так далее. Каждый из компонентов соединяют с четырьмя кусками кабеля, последний элемент — исключение.

Лучевой

Вариант подключения отличается надёжностью. При перегорании одной лампочки другие не затрагиваются. Но имеются и отрицательные стороны:

1. Кабелей нужно слишком много. Но качественное исполнение проводки позволяет смириться с таким недостатком.
2. Одно место используют для соединения большого количества кабелей. Непросто соединить все элементы на достаточно высоком уровне качества, но решить проблему можно.

Обычная клеммная колодка – один из оптимальных вариантов для соединения. Фазу подают с одной стороны, в этом участвуют перемычки. Потом эту часть разводят по другим участкам конструкции. Провода, идущие к лампочкам, подсоединяются с другой стороны.

Такой же способ применения – у клеммников ВАГО на соответствующее число контактов. Главное – правильно выбрать модель, участвующую в параллельном соединении. Внутри всё рекомендуют заполнить пастой, защищающей от окисления.

Ещё один из приемлемых вариантов – применение скрутки всех проводников, с последующей спайкой.

Как правильно подсоединить

Все монтажные работы выполняются до того, как будет закончен сам подвесной потолок. Важно следовать выбранной схеме подключения. Место монтажа, высота установки осветительных приборов – одни из главных факторов, с которыми следует разобраться заранее.

Количество светильников тоже считают заранее. Надо учесть, что в некоторых случаях возникает необходимость в трансформаторе. Провода к местам монтажа подключают заранее. Чтобы не было контакта с каркасными подвесными конструкциями – для проводов берут гофрированные трубки. Для каждой ситуации разрабатывают отдельную схему.

Установка по простой схеме

Обычная схема предполагает последовательное подключение всех проводников. Токоограничивающий резистор необходим, если соединение выбрано параллельное. Лучше обратиться к электрикам с достаточно высокой квалификацией для таких работ, как сборка и установка светильников, прокладка электропроводов с достаточным сечением.

Общая схема действий выглядит следующим образом:

1. Обесточивание электрической сети.
2. Укомплектовать прибор блоком питания. Или использовать обычную деталь, если все характеристики подходят.
3. Проверка типа цоколей.
4. Проверить наличие термоколец, препятствующих перегреву в системе. Нужно убедиться в том, что для вентиляции хватает пространства.
5. Строгое соблюдение полярности.

С дополнительной защитой

Назначение прибора влияет на то, какой класс защиты выбирать для конкретного случая:

1. Фильтрация помех с высокими частотами, защита от дифференциальных перенапряжений, от остаточных бросков по этому показателю. Устанавливаются средства защиты рядом с потребителем.
2. Для токораспределительной сети у объекта, от коммутационных помех. Элемент играет роль второй ступени, когда ударяет молния. Место монтажа – внутри распределительных щитов.
3. Чтобы в защитную систему дома прямо не попадали молнии. Место монтажа – ввод в здание, внутри устройств по распределению. Главный распределительный щит для этого тоже допускается использовать.

Обычно устройства защиты снабжаются специальной разновидностью модуля, легко заменяемому при необходимости. Монтаж таких приспособлений продлевает срок эксплуатации всей системы.

С активным ограничителем тока

Элементом, ограничивающим ток, для этой схемы будет выступать резистор R1. Показатель коэффициента мощности в данном случае приближается к единице. Схема имеет один минус – у резистора тепло рассеивается в больших количествах.

Резистор R2 применяют для разрядки остаточного напряжения.

Как посчитать необходимое количество ламп?

Уровень освещённости подбирают индивидуально у каждой из комнат. Всё зависит от назначения помещения. Максимальная яркость нужна там, где постоянно читают или пишут. Для коридора этот показатель будет на порядок ниже.

Для измерения светового потока одной лампы уровень освещённости перемножают с площадью комнаты, а потом делят на количество ламп.

Расчёт на квадратный метр выглядит несколько иначе. Количество ламп перемножают со световым потоком, результат делят на площадь освещения. От типа монтажа зависит, сколько оборудования нужно в том или ином случае. При установке в обычную люстру опираются на уровень интенсивности света.

Эффективный угол света для светодиодов составит примерно 120 градусов. Главное – так рассчитать количество светильников, чтобы свет в итоге оказался равномерным.

Как происходит крепление к потолку: монтаж

Во время монтажа пользуются такими инструментами:

1. Клеммники.
2. Пассатижи.
3. Строительный нож.
4. Отвёртка.
5. Кабель с достаточной длиной.
6. Распределительные коробы.
7. Дрель.

Установка ЛЕД ламп: схема включения

Любое количество встроенных светильников с лампами предполагает применение негорючего кабеля ВВГ нг 2*1,5. Допустим вариант 3*1,5. Проводка с заземлением требует применения трёхжильного провода.

При использовании схем важно запомнить, что за чем идёт.

Необходимый инструмент для включения в сеть

Распределительные коробки, провода и гофра – основные приспособления, которые применяются во время монтажа в таких ситуациях. Расположение и конфигурацию каждого светильника продумывают ещё на этапе проектирования.

Выбор провода

Стандартно рекомендуют для всех отрезков выбирать исключительно медную продукцию. Лучше пропаять и изолировать изделия, если на них встречаются скрутки первоначально. К каждому из светильников важно подвести отдельный гибкий провод. Медные гильзы или специальный «клеммник» помогают соединить элементы вместе. В последнем случае потом для изоляции используют ленту.

Разметка и прокладка кабеля

На этом этапе тоже нужно выполнить несколько действий.

• Планирование общего пространства.

Потолки на нескольких уровнях предполагают выделение освещения по отдельным контурам. Для каждого из них управление организуется отдельным выключателем на 220 В. Надо заранее точно проработать монтажную схему.

• Протяжка кабелей, их закрепление.

Для крепления рекомендуют выбирать металлические профили. Конструкция увеличивает надёжность благодаря стяжкам из пластмассы. Специальные петли формируют на местах, где крепятся световые точки. Их легко зацепить, достать через отверстия на потолке. Небольшое провисание таких компонентов вполне допустимо.

После монтажа потолочной поверхности схема крепления должна приобретать окончательный вид. По центру панелей лучше располагать светильники, когда речь идёт об алюминии, пластике. Дрель и специальная насадка под названием «коронка» помогут создать подходящие отверстия.

Что нужно знать о безопасности при закреплении на потолке?

Здесь специалисты дают несколько важных рекомендаций:

1. Светодиоды сильно греются. Потому применяют специальные радиаторы, отвечающие за охлаждение.
2. Контакт и отвод тепла улучшается благодаря специальной термопасте на месте соединения между двумя важными элементами.
3. При установке важно проследить за тем, чтобы вокруг радиаторов было свободное место, не замкнутое. Иначе светодиоды выйдут из строя раньше времени.

Возле нагревающихся приборов монтировать светильники тоже запрещается.

Специальные регуляторы и лампочки с функцией диммирования понадобятся тем, кому интересно регулировать уровень яркости, освещения. Доступность ламп для замены – важный фактор при выборе подходящих моделей.

Где можно повесить светодиодный светильник?

Натяжные и подвесные потолочные конструкции – вот вместе с какими изделиями чаще всего используются точечные светодиодные светильники. Устройства могут располагаться по центру или по бокам. Здесь каждый покупатель выбирает вариант, который лучше всего отвечает текущим условиям эксплуатации.

Установка диодных светильников на натяжном потолке

Протяжка и закрепление отдельного кабеля нужны везде, где будут сами светильники. Монтаж натяжного потолка проводят после подготовительных работ. Работы проводят в таком порядке:

1. В местах, намеченных ранее, монтируют профиль с круглой формой.
2. Светильник потом вставляют в отверстие, прорезаемое в полотне.
3. Выставление крепёжных стоек на одном уровне с полотном.
4. Проводники выходят наружу через те же отверстия.
5. На корпус светильника одевают термоизоляционное кольцо перед завершением установки.

Предложенный алгоритм подходит и для работы в помещениях вроде ванной комнаты.

Монтаж светильников на потолке из гипсокартона

Чтобы завершить монтаж светильников, достаточно сжать боковые распорочные пружины, завести корпус в отверстие, подготовленное заранее. Светильник без проблем правильно уходит в потолочную нишу при грамотном подборе диаметров. Главное – чтобы провода не оказались перегнутыми.

Для предварительного сжатия пружин запрещено использовать верёвки и куски проводов. Идеальный вариант – когда корпус свободно проходит через отверстие. Тогда потом проще будет демонтировать изделие, если возникнет необходимость.

Правила техники безопасности при подключении к сети

Основные советы уже были перечислены ранее. Главное – проводить любые работы по монтажу и демонтажу при отключенной сети питания. И внимательно проверять работу проводки перед началом эксплуатации.

Основные причины поломки

Гораздо проще исключить негативные факторы, из-за которых невозможна стабильная работа аппарата. Лучше сэкономить сегодня, чем тратить лишние деньги завтра. Но с некоторыми проблемами можно справиться.

Не работают светодиоды

Подпалины или чёрные точки на этих элементах точно говорят о том, что прибор вышел из строя. Тогда достаточно заменить деталь на новую, после чего – проверить работоспособность конструкции.

Вот самые распространённые проблемы:

1. Повреждённый элемент.
2. Неправильно отключенный свет.
3. Кратковременные виды мерцания.
4. Периодичное отсутствие освещение.
5. Полное отсутствие свечения.

Причина поломок кроется во внутренних, либо внешних факторах. В большинстве случаев проблему решают заменой одного элемента на другой.

Диодный мост

Диодный мост может оказаться неисправным по следующим причинам:

• Внешние воздействия.
• Неправильная эксплуатация.
• Неисправный аккумулятор, низкая плотность электролитов.

Для замены детали лучше обратиться к профессионалу. При возможности покупается новая деталь.

Плохая пайка

Иногда в изделиях некачественно пропаиваются края. Из-за этого отвод тепла происходит недостаточно интенсивно. Со временем это становится причиной перегрева в проводнике. Перегрев, короткие замыкания приводят к выходу устройства из строя. Решение – разбор корпуса. При возможности – сгоревшие элементы заменяются на новые, не обязательно приобретать весь корпус целиком.

Светодиодные лампочки давно признаны одним из самых практичных источников освещения. Высокая цена по сравнению с аналогами – единственный недостаток изделий. Но приборы полностью отрабатывают затраты благодаря высокой надёжности. Потому их выбирает всё большее число покупателей.

Полезное видео

elektrika.expert

установка люстры, настройка пульта, видео

Идея установить и подключить люстру с пультом замечательна тем, что хозяева квартиры получают возможность управлять освещением, не привязываясь к выключателю. Ситуаций, когда просто жизненно важно выключить светильник с пульта, очень много, и перечислять их не имеет смысла. Реализовать идею тоже не составит особого труда, нужно лишь правильно выбрать схему и грамотно подключить приемник к проводке светильника.

Без мультиметра не обойтись

Устройство люстр с пультом управления

Современный производитель осветительной техники для бытовых нужд старается сделать свою продукцию универсальной. Решение правильное, люстру, рассчитанную на несколько типов ламп, купят быстрее, чем изделие, рассчитанное только под галогенки или светодиоды. Именно эта пара источников света будет оптимальной комбинацией для потолочного светильника. Галоген дает мощное и насыщенное освещение в ночной период, светодиод идеально подсвечивает пространство квартиры в вечернее время.

Оптимальная комбинация — галогенка и два светодиодных фонаря подсветки

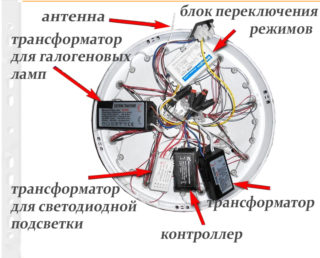

Если снять декоративную накладку люстры, рассчитанной на управление с пульта, то можно будет разглядеть несколько деталей и пар проводов:

• Микроблок с приемником и контроллером коммутации сигналов, полученных с пульта управления. Это главный блок, к нему подсоединяют проводку от галогеновой и светодиодной линий люстры;
• Система проводов, трансформатор, обязательно электронный, и сам набор галогеновых ламп;
• Блок драйвера питания линии светодиодных ламп.

Прежде всего нужно разобраться в маркировке и обозначениях

Разумеется, к люстре должен прилагаться пульт и схема подключения. Хотя у многих китайских светильников сведения о подключении и калибровке пульта могут быть нанесены на крохотный лист бумаги, наклеенный на тыльной стороне декоративной крышки.

Важно! Система управления светильником с пульта использует радиоволны высокой частоты, чаще всего разрешенного для бытовых игрушек диапазона 27,1 МГц.

Это значит, что если была куплена и установлена люстра нормального качества, то пульт позволит управлять освещением практически из любого места в квартире. Кроме того, уже не нужно будет направлять коробочку в направлении люстры, как это делают многие по привычке, выработанной годами обращения с пультом от телевизора или кондиционера.

Схема подключения люстры с пультом

Основным элементом конструкции является контроллер коммутации сигналов. Чаще всего это неразборная коробка, на которой приведены сведения о подключении светодиодов – LED, или галогенных ламп – Н. На китайских контроллерах информация может быть иероглифами с плохим дублированием на английском.

На блоке приведена схема подключения каналов

Такие приборы могут иметь обозначения «Wireless Switch» или «Control Switch», что обозначает коммутатор, управляемый с пульта. Наиболее популярные модели Y-2E и Y-7E. Если найдется одна из моделей, то можно считать, что с контроллером в люстре повезло. Модель Y-7E наилучшим образом подходит для домашних светильников с управлением от пульта.

В его структуру входят:

• Три канала управления, два из которых по 1000 Вт соответственно, под галогенки и светодиоды для люстры, один – 200 Вт под люминесцентные источники света;
• Система коммутации входного переменного напряжения 240В;
• Приемник, обеспечивающий захват управляющего сигнала с пульта на расстоянии до 8 м.

Схема подключения разных типов светильников к своему каналу приведена ниже.

На входе в контроллер используется пара проводов синего и коричневого цвета, это стандартная расцветка для цепи входного напряжения. Если есть сомнения в правильности подключения потолочных проводов к блоку микроконтроллера, можно дополнительно поискать надпись INPUT или вход.

Важно! Отдельно выведена антенна, как правило, это короткий отрезок провода в плотной белой оплетке. Его трогать нельзя.

Как подключить светодиодную люстру

Сам факт использования в приборе освещения универсального контроллера упрощает задачу, так как прибор в паре с пультом можно снять с люстры и использовать в любом другом светильнике. Кроме того, существует возможность использовать люстру для одного типа источников света — галогенок или светодиодов, без ущерба конструкции. Нужно лишь угадать, какой паре контактов соответствует кнопка на пульте.

Блок для светодиодной люстры без пульта

Другое дело, если подключение светодиодной люстры выполняется с помощью моноблока, имеющего лишь одну пару выводов. Как правило, ввод в блок выполнен проводами произвольного цвета. Так как контроллер не заземляется, то нет особой разницы, куда паять ноль и фазу. На выходе у китайца присутствует пара цветных проводов без обозначений.

Совет! Даже если на коробке есть маркировка «+» и «-», перед тем как подключать провода, идущие на светодиодный светильник, нужно обязательно проверить полярность мультиметром.

Кроме того, до сборки и подвеса люстры необходимо проверить, как работает пульт, не греется ли блок под нагрузкой. Отдельно проводят тесты на дальность срабатывания сигналов от пульта.

Как подключить галогенную люстру с пультом управления

Порядок подключения ничем не отличается от светодиодного варианта. Единственным дополнением является установка понижающего трансформатора для галогеновой лампы.

Внешний вид понижающего трансформатора приведен на фото.

Мощность транса должна быть больше общего потребления ламп

Количество электронных преобразователей равняется числу галогенок, как правило, для каждой группы ламп используется один или два блока, в зависимости от мощности и схемы подключения.

Подключение люстры с пультом управления своими руками

Прежде чем установить светильник на потолочный подвес, необходимо подключить его к сети и проверить работоспособность всех элементов, в особенности пульта и контроллера. Общая схема подключения приведена ниже.

Чтобы упростить проверку, находим на выводах проводки на потолке ноль и фазу, после чего подключаем люстру с помощью фишек и длинного двухжильного кабеля.

Важно не перепутать подключение сети к контроллеру

Для того чтобы проверить работу пульта и контроллера, необходимо подсоединить сетевой удлинитель с потолка на вход контроллера. Вместо нагрузки подключаем мультиметр в режиме прозвонки и пытаемся включить схему люстры с пульта. Если есть сработка, то необходимо проверить работу трансформатора для галогенок и драйвера для светодиодов.

Их нужно подключить отдельно к черному общему и желтому или белому проводу. Чтобы не вывести электронику люстры из строя, необходимо на выход трансформатора подсоединить хотя бы одну галогенку.

Испытание включения фонаря с пульта «на земле»

Если все работает, собираем схему и крепим детали внутри корпуса люстры. Если возникли проблемы с пультом, то нужно будет проверить питание и напряжение в контрольной точке. Если пульт старый, то проблема с включением люстры могла возникнуть из-за срабатывания контактной поверхности кнопок.

Проверка перед установкой на потолок

Крепление и установка люстры с пультом

Для установки светильника, как правило, используется монтажная планка или крюк. Перед подвешиванием на потолке убираем удлинитель, люстру вывешиваем на крюке на коротком полуметровом шнуре. Так удобнее собирать проводку, затем подключаем входной фазовый провод к контроллеру, а нулевой к общему нулю схемы.

Провода, ведущие на галогенки и светодиодную подсветку, соединяем по временной схеме. Далее с помощью пульта проверяем, насколько устойчиво включаются лампы. Оставляем собранную люстру во включенном состоянии. Через 10-15 минут выключаем, отсоединяем фазу и руками проверяем на наличие сильно греющихся участков. Если таковые имеются, значит, трансформатор или сечение провода выбраны неправильно.

Проверяем нагрев блоков

После прохождения теста можно убрать шнур и закрепить люстру на потолке. Один из способов подключить люстру с пультом управления приведен на видео

Как настроить пульт для люстры

На приборе дистанционного управления имеется несколько кнопок, их количество совпадает с количеством каналов контроллера. Вмешиваться в работу электроники пульта не имеет смысла, так как сигнал команды шифруется, чтобы увеличить помехоустойчивость. Лампы на люстре можно включать, нажимая определенную кнопку на пульте, второе нажатие, как правило, означает команду на выключение. Каналы можно также переключать многократным нажатием на кнопку пульта с «D».

Чем проще устройство, тем реже оно ломается

В последних моделях контроллеров есть также функция регулировки яркости и таймер автоматического отключения освещения.

Заключение

Для того чтобы подключить люстру с пультом, потребуется немного терпения, мультиметр, изоляционная лента и набор контактных фишек. Сам процесс во многом похож на детский конструктор, поэтому спешить и переживать по поводу неработающих узлов не стоит. Скорее всего, дело в плохих контактах, относитесь к процессу установки на люстре контроллера, как к головоломке, и решение всегда найдется.

Отправить комментарий

2proraba.com

с пультом управления, крепление к потолку

Содержание статьи:

Светодиодные источники справляются с функциями акцентного, функционального и фонового света. Освещающие элементы небольшого размера используются группами, что позволяет регулировать яркость. Преимущества LED в низком потреблении электроэнергии, слабом нагреве и высокой светоотдаче. Они могут выполнять дополнительные функции: настройка расцветки, отложенное или плавное выключение, беспроводная колонка, световой будильник.

Выбор люстры

Комбинированная люстра со светодиодной подсветкой

Освещение — полезный инструмент дизайнеров и декораторов. Светодиодные люстры отлично справляются с задачей создания атмосферы и ситуативного зонирования помещения. В оформлении светильников используется латунь, бронза, нержавеющая сталь, покрытие хромом, никелем и серебром, хрусталь, кристаллы, фарфор. Выбор люстры основываемся на допустимых габаритах, площади и необходимой силе освещения: гостиная и кухня — 200 Лк, детская и спальня — 150 Лк, прихожие и санузлы — 100 Лк. Ради собственной безопасности стоит обратить внимание на документацию. Продавец должен предоставить сертификат качества, санитарное разрешение, описывающее используемые материалы, гарантийный талон.

Потолочные светильники различают по типу крепления:

• встраиваемые (в короб гипсокартона, под натяжные потолки) — монтируется отверстие согласно параметрам;
• накладные — небольшие светильники простых форм или объемные люстры самых замысловатых конструкций;
• подвесные — больше подходят для холлов и залов с потолками выше 2,7 м, в жилых домах менее популярны.

Вид электроприбора можно подобрать к пространству в любом стиле. Существуют рожковые (дополненные абажурами и плафонами) и безрожковые модели.

Подвесная

Встраиваемая

Накладная

Подача света может осуществляться только светодиодными лампами или галогенными с LED подсветкой.

Закрепление осветителя

Перед монтажом нужно обесточить помещение

Привычные светильники оснащены крюками. Современные варианты укомплектовываются монтажной планкой. Множество проводов и пластиковых коробок может вызвать растерянность. Чтобы понять, с какой стороны подходить к люстре, нужно разобраться в её конструктивных особенностях.

Встрёпываемые точечные светильники просты в установке. Диаметр корпуса осветителя определяет размер отверстия (обычно 68 мм). Наружная юбка немного шире, чтобы зафиксировать прибор снаружи. Внутри эту задачу выполняют специальные пружины. Средний шаг 1 м.

Расположение люстры на потолке включено в дизайнерский проект или выбирается самостоятельно. Корпусом нового электроприбора можно закрыть старую дыру, в том числе.

Этапы монтажа:

1. Перфорированная планка закрепляется под потолком.
2. Перед тем как подключить светодиодную люстру, отключается питание на щитке. Электромонтаж проводки можно осуществлять только в обесточенной системе.
3. Разобраться в жилах легко по цветовой маркировке изоляции: жёлто-зелёный — заземление, голубой — нейтраль, остальные цвета — фаза. Если по какой-то причине это сделать невозможно, на помощь придёт тестер. От старого двойного выключателя может приходить лишний фазный провод, который отстраняется и изолируется. Коммуникатор заменяется на одноклавишный или сенсорный. Контроллер с приёмником расположен в верхней чаше люстры. Для светодиодных источников питание должно заходить через понижающий электронный или индукционный трансформатор. Подводящие провода заходят в клеммник согласно обозначениям: L — фаза, N — ноль, PE — защитное заземление.
4. На блоке люстры с пультом управления подключение разводки по группам осветителей представлено на схеме. Если таковой нет, нужно найти её в инструкции производителя. При желании распределение можно изменить, переделать под себя.
5. Собираются все декоративные элементы, устанавливаются лампы, фиксируется абажур.

После проверки правильности сборки следует включить питание и проверить работу люстры.

Подбор пульта управления (ПУ)

Наличие дистанционного управления спасает, когда для вывода переключателя нужно штробить стены или портить их вид коробами для кабелей. Хотя обычный выключатель часто оставляют для подачи питания. Только после его включения получится использовать пульт. ПУ может идти в комплекте с люстрой, но производятся универсальные беспроводные панели регулировки, которые подсоединяются к любому светильнику или управляют сразу несколькими приборами. Освещение в квартире объединяется с системой «умный дом».

Контроллер с антенной размещают в корпусе осветительного прибора, в полости потолка возле подвеса или в монтажную коробку. Питание осуществляется от сети 220 В. Стационарный пульт закрепляется на стене и оборудован звуковым поиском дистанционного регулятора.

Беспроводное оборудование может работать на разных видах сигнала:

• инфракрасный — самый бюджетный вариант, работает на малых расстояниях до 8 м, только при прямой видимости;
• радио — наиболее распространен, может работать через перегородки на расстояниях до 30–100 м;
• Wi-Fi — имеет самые широкие возможности, в т. ч. управление с мобильного устройства, диапазон действия расширен до 300 м.

Количество каналов управления зависит от числа светильников и составляет от 1 до 4. Типовая схема: кнопки A, B управляющие режимами, C — полное включение, D — полное отключение. Общая мощность коммутации ламп 1кВт. Управление светодиодными источниками осуществляется по каналу в 0,2 кВт.

Чтобы избежать помех в радиопультах, датчик и приёмник настраивают на одну частоту. Для функционирования мобильной части оборудования достаточно питания от аккумуляторов или сменных батареек формата АА, ААА.

Слабые места прибора

Чтобы выявить неисправность, нужно знать устройство люстры

У LED светильников с дистанционным управлением масса достоинств, но сбои в работе все равно случаются. У некоторых неполадок есть объяснимые причины.

Если силовая линия, от которой питается люстра, двужильная, возрастает риск перегорания прибора.

Заключение большого количества электроники в корпусе люстры провоцирует перегревы. Техника не выдерживает, ломается. Особенно этим грешат бюджетные китайские модели. Нужно внимательно следить за приходящим напряжением и непрерывным временем работы.

Распространенные неисправности:

• Люстра не реагирует на команды или выключается самопроизвольно. Обстоятельства не меняются после замены батареек — нужно проверить кнопки с помощью камеры телефона, которая покажет луч при нажатии. Если найдена, можно почистить контакты или сменить пульт полностью. Если с кнопками всё в порядке, дело скорее всего в неисправности беспроводного переключателя. Схема устройства содержит металлоплёночный конденсатор, призванный гасить перенапряжение. Спустя 1–1,5 года эксплуатации его ёмкость падает, снижается напряжение до 6–7 В, электромагнитное реле перестает замыкаться, а микросхема работает некорректно. Проблема решается заменой конденсатора. Лучше остановить выбор на дорогой импортной модели.
• Лампочки при шевелении люстры могут светиться при слабом контакте с питающем кабелем. В таком случае следует проверить узлы проводки.
• Не функционирует группа ламп. При неисправности одного светодиода перестает работать вся лента. Можно попробовать найти и заменить нерабочий элемент или купить новую ленту. Причиной может быть трансформатор. Если мультиметр на выводах показал отсутствие напряжения, деталь меняют.
• Отказ светильника работать — повод проверить напряжение подходящего кабеля вольтметром, исключить короткое замыкание между фазой и нулём, проверить целостность ламп.
• Заметное мигание или отключение ламп при регулировке освещения. Стандартные диммеры не приспособлены для регулировки яркости LED источников, подключение светодиодной люстры требует специального оборудования на основе широтно-импульсной модуляции (ШИМ).

Люстра с пультом управления объединяет фоновый свет, ночник и дискобол. При этом можно менять режимы, сидя на диване, иногда даже в другой комнате. Новое поколение светильников находит всё больше поклонников.

strojdvor.ru

видео, схема, фото — Asutpp

Искусственное освещение – это незаменимое условие, без которого не может полноценно функционировать ни одно предприятие или бытовое помещение, особенно в темное время суток.

В нашей статье мы постараемся подробно рассказать, как самостоятельно собрать, установить и подключить практически любую люстру, будь-то простая с одной лампой, или же сложная дизайнерская конструкция на несколько ламп с вентилятором или светодиодной подсветкой.

А благодаря красочным иллюстрациям и видео, повторить установку люстры сможет даже человек, не имеющий электротехнического образования. Главное не забывать о технике безопасности при работе с электричеством.

Пошаговая инструкция по установке люстры с одной лампой

Шаг 1: Нанесение разметки.

Пропустите этот пункт, если люстра будет устанавливаться вместо уже существующей, с подобным креплением. Если же люстра будет устанавливаться на новое место, либо у старой люстры крепление другого типа, необходимо заново нанести разметку под новый крепеж люстры.

Необходимо найти центр потолка. Для этого измеряют длину стен, делят результат пополам и полученный размер откладывают на потолке с помощью шнура и карандаша. В подвесном потолке высверливается небольшое отверстие под провода. В натяжных потолках из ПВХ пленки, сначала наклеиваются специальные ограничивающие пластмассовые кольца, а затем лезвием вырезаются отверстие под провода.

Шаг 2: Установка потолочной балки.

В случае, когда потолок выполнен в виде сложной дизайнерской конструкции, в виде многоуровневой гипсокартонной конструкции, натяжного ПВХ полотна или декоративный подвесных плит, что усложняет непосредственное крепление люстры к поверхности, необходимо заранее позаботиться про систему крепежа. В противном случае, возможен обрыв проводов или даже срыв части потолка.

Если люстра довольно массивная и вес ее более 15 килограмм, то для поддержки люстры на потолке необходимо заранее проложить дополнительную балку за декоративным потолком. Это может быть как деревянный брус, так и металлическая конструкция, главное чтобы она размещалась как раз в месте установки люстры. Также можно применить специальную металлическую цепь, если расстояние от основного до декоративного потолка превышает 1 метр.

Шаг 3: Установка распределительной коробки.

От места установки будущей люстры провода выводятся и опускаются на стену, здесь будет установлена распределительная коробка. Также к этой коробке подводят провода питающей сети и от выключателя освещения.

Важное примечание! Согласно технике безопасности, установка распределительной коробки производится не ближе, чем на расстоянии 15 сантиметров от потолка. Провода из коробки должны выходить с запасом в 10 сантиметров.

Для подключения линии освещения необходимо использовать отдельную группу проводов, идущую от распределительного щита, она должна в обязательном порядке комплектоваться автоматом защитного отключения.

Провода в коробке соединяют согласно схеме подключения люстры. Соединенные провода изолируют ПВХ изолентой и укладывают в коробке так, чтобы они не пересекались друг с другом. Распределительная коробка закрывается крышкой и закручивается винтами. Сверху нее можно будет штукатурить и клеить обои.

Шаг 4: Установить монтажную скобу.

Большинство простых современных люстр на одну лампу комплектуются креплением в виде скобы. Она служит несущим креплением и позволяет за короткое время установить люстру. Также благодаря двум болтам крепления обслуживание люстры становится намного проще, чем в старых конструкциях с ненадежными крючками.

Фото: монтажная скоба и клеммное соединение люстры

После разметки середины потолка скоба крепления прикладывается недалеко от вывода проводов. С помощью карандаша отмечается место сверления отверстия для будущего крепление скобы к потолку. Если люстра уже укомплектована крепежом, то сверло подбирают по диаметру дюбеля. Отверстие под дюбеля не должны располагается в месте прохождении проводов.

Шаг 5: Подключение проводов и крепление люстры.

Провода, выходящие из потолка, должны быть достаточной длинны, чтобы при снятии люстры был доступ к месту соединения их с проводами люстры.

Провода зачищают от изоляции и соединяют при помощи клеммной колодки согласно схеме. Если в комплекте с люстрой клеммник отсутствует, то провода зачищают на расстояние в 2 сантиметра и скручивают парой, затем место соединения пропаивают с помощью паяльника. После чего все изолируют изоляционной лентой.

Если люстра выполнена из металла и имеет на корпусе винт для подключения защитного заземления, не забываем и про него. Соответствующий провод приходящий из распределительной коробки зачищается, сворачивается в форму кольца и плотно прикручивается винтом.

После того как все провода соединены и заизолированы, можно крепить люстру. Убедитесь что провода не попадают под крепежные болты, приложите люстру к скобе на потолке, совместив крепежные отверстия и винты скобы – закручивайте болты.

Как подключать люстру с двумя или тремя лампами

Процедура установки люстры с двумя или тремя лампами не сильно отличается от установки люстры с одной лампой, что приведена выше. Исключение составляет количество питающих проводов. Для простой люстры с одной лампой, нужно два питающих провода и провод заземления, если вы собираетесь подключать люстру не с одной, а с двумя или тремя лампами, то вам понадобиться три питающих провода и один провод заземления.

Видео: Как самому правильно подключить люстру

Для подключения такой люстры, провода от патронов ламп необходимо скоммутировать в соответствии со схемой. От каждого патрона берется по одному проводу и соединяют вместе – это будет средняя точка, она подключается к нулевому питающему проводу.

Если ламп две, то каждый из оставшихся проводов от патронов соединяют с соответствующим фазным проводом питания. Если люстра рассчитана на три лампы, то оставшийся провод от третьего патрона соединяют параллельно с фазным проводом от первого или второго патрона. Провода так же соединяются клеммниками или при помощи пайки и изолируются изолентой.

Необходимо также отметить, что для включение такой люстры понадобится двухклавишный выключатель и соответственно проложенная к нему трехпроводная проводка. В таком случае при включении одной клавиши будет светиться одна лампа, при включении второй – две другие лампы, а при включении обоих клавиш выключателя, засветятся все три лампы.

Как подключать люстру с 5 лампами

Если возникла необходимость подключить люстру у которой четыре или пять ламп, это тоже не составит особого труда. Технология такая же как и при подключении люстры с двумя или тремя лампами, исключение составляет только количество ламп в группах фазных проводников. Количество групп и ламп в них зависит от вашей фантазии и ограничено количеством питающих фазных проводов и групп клавиш на выключателе.

Люстра на 5 ламп

Как подключать выключатель для люстры

Для включения простых люстр с одной лампой используется одноклавишный выключатель, его установка максимально проста. При подключении люстры, у которой количество ламп две и более, используются двух и трехклавишные выключатели.

Если проводка уже проложена, а количество групп ламп в люстре соответствует количеству клавиш на выключателе, его меняют на новый, соблюдая схему подключения.

Схема подключения двухклавишного выключателя

Если же выключатель устанавливается на новую проводку, необходимо обратить внимание на структуру выключателя. В двух и трехклавишных выключателях имеется одна общая клемма, к ней нужно подключить питающий фазный провод, приходящий из распределительной коробки. А каждую из оставшихся клемм, в соответствии с расположением клавиши и желанием включать определенную группу ламп, соединяют с проводами, идущими через коробку к лампам люстры.

Необходимо отметить, что выключатель должен размыкать именно фазный провод питания! Этим вы обезопасите себя, когда будете менять сгоревшую лампу при выключенном выключателе.

Как подключить люстру

Люстра с вентилятором

Есть модели люстр, в которых совмещено два устройства: люстра освещения и вентилятор. Такое конструктивное решение будет хорошим подспорьем в жаркие летние дни. Подключение такой люстры не так сложно как может показаться с первого взгляда.

Перед подключением ознакомьтесь с паспортом на люстру, там будет указана схема подключения и цветное обозначение проводов, главное ничего не перепутать.

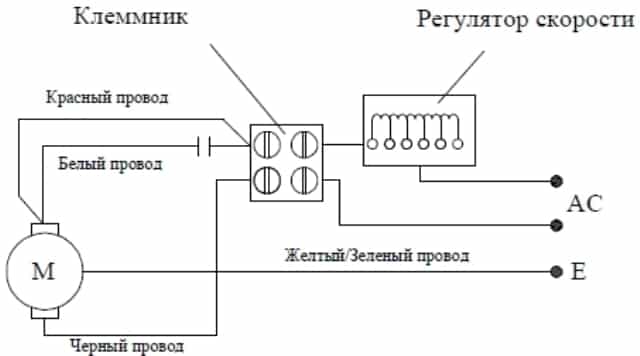

Схема потолочного вентилятора

Для более простого подключения, выводы вентилятора можно образно представить как еще одну лампу. Коммутировать включение вентилятора можно по вашему желанию, либо вместе с включением освещения, либо же отдельной клавишей выключателя.

При варианте, где вентилятор включается отдельно от освещения, понадобиться трехпроводная линия питания и двухклавишный выключатель. Подключение в таком случае будет идентично подключению люстры с двумя лампами, только вместо второй лампы будет вентилятор.

Если же планируется включать вентилятор одновременно с включением освещения, то необходимо провода от вентилятора соединить параллельно с выводами патрона лампы.

Люстра со светодиодами

В некоторых современных моделях люстр присутствует декоративная подсветка на разноцветных LED светодиодах. Такие люстры создают более интересный свет, тем самым подчеркивая интерьер комнаты.

Люстра со светодиодами

Подключение такого светильника производится строго по схеме, которая приведена в паспорте на данное изделие. Светодиоды рассчитаны на низковольтное питание, поэтому в комплекте люстры используется понижающий LED-драйвер. Питание такого LED-драйвера рассчитано на напряжение осветительной сети в 220 вольт.

При подключении такой люстры можно пользоваться вышеизложенной инструкцией по подключению люстры с вентилятором, только здесь вместо проводов вентилятора выступает провода питания LED-драйвера.

www.asutpp.ru

Как подключить люстру с пультом напрямую. Люстра с дистанционным управлением своими руками

Правильная установка потолочного светильника. Люстры с пультом управления пользуются большой популярностью, почти в каждой квартире или доме есть люстра – светильник потолочный. Обычно, светильник располагают в центре потолка, чтобы помещение равномерно освещалось. Подвешиваются на крюк или при помощи дюбелей жестким способом крепятся на потолок. Существует два метода установки светильника и люстры на пульте управления:

• На потолок устанавливается планка, входящая в комплектацию люстры. Планка должна крепиться двумя декоративными болтами. После этого к потолку подводят питающие провода, крепят люстру, болты хорошо затягивают.

Во многих старых квартирах в потолке есть очень большое отверстие для крепления крюка. Чтобы это отверстие спрятать, нужно сместить на планку таким образом, чтобы отверстие было закрыто люстрой. Так можно закрепить недорогие, но очень распространенные . Хорошо, если Вам будет кто-нибудь помогать.

• Объемные и тяжелые люстры, в которые обычно вставляется трансформатор, устанавливаются иначе. Эти люстры обычно имеют две составляющие – тяжелое основание, на котором располагаются регулирующая аппаратура и понижающий трансформатор, и внешняя панель, на которой установлены декоративные электрические патроны.

Крепление

В первую очередь основание крепится к потолку тремя – четырьмя дюбелями. Подключаются питающие провода к первичной обмотке трансформатора контактами клеммника. Их легко определить, потому что они тоньше, чем провода вторичной обмотки. Обязательно нужно подключить к люстре заземляющий провод. После этого внешняя панель специальными декоративными болтами крепится к основанию.

Перед тем, как устанавливать потолочные светильники своими руками, не забудьте снять с них легкобьющиеся и хрупкие элементы, чтобы случайно ничего не сломать. Когда люстра подключена, нужно проверить ее рабочее состояние во всех режимах. В самом конце установки люстры своими руками можно вернуть все детали на место.

Люстра на пульте, которую вешают на крюк, подключается очень легко. Ее нужно повесить на крюк, присоединить питающие провода, декоративным колпачком замаскировать соединение проводов и крюк, колпачок тщательно закрепить. Так же проверить работоспособность светильника и установить легко бьющиеся детали. как подключить люстру с пультом на потолке.

Установка потолочной люстры

В старых квартирах потолочные люстры с пультом или без подключаются очень легко, в сравнении с новостройками. Обычно посредине потолка есть отверстие для крюка и около него – провода. На стене расположен двухклавишный выключатель, к которому подключено такое же количество проводов, чаще три. Если выключатель люстры одноклавишный, значит, третий провод отведен в сторону и изолирован, а у люстры будет только один режим освещения. Обычно такой способ подключения люстры на потолке бывает в квартирах старого образца во всех помещениях, кроме гостиной.

Многие люстры советского времени работали с тремя режимами освещения. Такие светильники состоят из двух электрических проводов, в каждом находится группа светильников, подключенных параллельно друг с другом. Один провод, выходящий из люстры общий для остальных. Если появляется напряжение между общим и любым другим, работают обе группы.

Подключение проводов к люстре

При одной фазе напряжение должно появиться между рабочим нулем и фазой. Правильное соединение проводов к люстре — общий провод светильника присоединен к рабочему нулю, а фаза подается на два провода через двойной выключатель. Неправильное соединение — общий провод присоединен к фазе, а рабочий ноль подается на два оставшихся провода через выключатель, люстра будет работать. В этом случае человека, при замене лампы, может ударить током, даже при выключенном выключателе.

Важно найти общий провод из проводов, торчащих из потолка. Можно развести провода в разные стороны, включить обе клавиши выключателя. Индикаторной отверткой дотронуться до каждого провода, тот провод, на котором не сработает индикаторный огонек и будет общим. После этого выключить клавиши выключателя и снова проверить напряжение. При правильном соединении индикаторный огонек на отвертке не сработает ни на одном проводе.

Если индикатор срабатывает при включенном и выключенном выключателе, это может говорить о неправильном соединении проводов. Тогда нужно все проверить надежными способами. Лучше взять специальные измерительные приборы, например мультиметр. Прибор установить в положение измерения напряжения, клавиши выключателя включить. Дотронуться мультиметром поочередно до каждого провода. Два провода отогнуть в разные стороны, одну клавишу выключателя включить, другую – выключить. Между отогнутыми проводами должно исчезнуть.

Теперь щупами мультиметра коснуться третьего провода и поочередно до двух отогнутых, общим будет тот провод, где возникает напряжение. Этот провод нужно пометить. Чтобы отыскать общий провод на люстр с пультом, нужно измерять сопротивление между тремя проводами на люстре. Когда найдете два провода с большим сопротивлением, третий и будет общим.

Теперь правильно подключайте люстру с пультом своими руками. Не забудьте полностью обесточить квартиру. Клеммным соединителем провода, торчащие из потолка присоединить к проводам люстры. При наличии у люстры четвертого – заземляющего – провода (желто-зеленый), его необходимо просто изолировать. При правильном подключении люстра работающая на пульте, после выключения, работает.

В новых квартирах из потолка наблюдается четыре провода, четвертый – заземляющий. Его нужно присоединить к люстре, к такому же проводу. Если из потолка видно четыре провода одинакового цвета, придется найти и заземляющий провод.

Необходимо отключить вводный автомат. Кусок провода без изоляции присоединить к щупу прибора, другой зачищенный конец провода намотать на вентиль неокрашенной батареи. Мультиметр установить в режим измерения сопротивления и поочередно касаться четырех проводах. Заземляющий будет провод, где прибор покажет сопротивление.

Последними новинками в области осветительных приборов стали люстры с пультом дистанционного управления, сейчас мы вам расскажем как ее можно подключить самому. Такие люстры с пультом имеют несколько светодиодных светильников и контроллер. Новые люстры на пульте могут использоваться не только в качестве осветительных приборов, но и как таймер или цветомузыка. Для управления к светильникам прилагается пульт, некоторые имеют два – дистанционный и стационарный, который осуществляет поиск, в случае потери дистанционного пульта люстры. Базовый пульт устанавливается на стене, как выключатель. Благодаря звуковому зуммеру, потерянный пульт легко отыскать.

В старых квартирах люстры с одним пультом управления легко подключаются причем самостоятельно. Нет необходимости подключать заземление, его достаточно хорошо изолировать. В новых квартирах требуется подключение и заземления. Если настенный выключатель постоянно оставлять включенным, то его можно не убирать. Если он не нужен, то нужно соединить два провода на месте выключателя.

При установке люстры своими руками со стационарным на дистанционном пульте, нужно отключить питание, снять выключатель, провода развести в стороны. На потолке соединить общий с одним из двух проводов и включить питание. Между концами присоединенных проводов должно быть напряжение. Эти провода нужно присоединить к клеммам N и L на стационарном пульте, а оставшийся провод к клемме «выход». Потолочные провода с люстрой соединяются следующим образом: к сдвоенному – один, к одиночному – второй, заземляющие провода, если есть, соединяются между собой.

Люстры с пультом управления имеют электронный контроллер, помогающий производить перебор режимов работы люстры. Контроллеры продаются с дистанционными пультами, можно купить и без люстры.

Подключение люстры работающей на пульте можно осуществить через контроллер, что позволить увеличить количество режимов. Если люстра небольшая, контроллер можно установить в отверстие на потолке.

Теперь Вы легко подключите любой потолочный светильник. Главное, не забывайте отключать электроэнергию при работе для собственной безопасности.

Современные технологии постоянно развиваются и совершенствуются. Не стали исключением и потолочные люстры. Теперь управлять осветительным прибором можно дистанционно, не подходя к выключателю. Отдельные конструкции пультов выпускаются не только кнопочными. С их помощью можно отдавать голосовые команды, которые осветительная система выполняет довольно точно. Таким образом, схема люстры с дистанционным управлением стала реальностью, при этом, особой популярностью пользуются варианты.

Преимущества дистанционного управления

Основным преимуществом люстр с дистанционным управлением является возможность их включения и выключения на расстоянии, не сходя со своего места. Это особенно актуально для больших квартир, оборудованных сразу несколькими светильниками. Управление люстрами может осуществляться на расстояниях 30-100 метров, сигнал способен легко проходить сквозь стены, давая возможность выключать свет в другой комнате.

Внешний вид данных осветительных приборов совершенно не отличается от аналогичных стандартных устройств. Элементы, принимающие сигнал абсолютно невидимы. Рабочие режимы каждого вида люстр зависят от таких факторов, как тип и количество ламп, наличие подсветки с несколькими основными цветами. Поэтому, в пульте имеется возможность не только задавать цвет, но и плавно изменять его.

Основное освещение тоже легко регулируется путем отключения нескольких выбранных ламп или с помощью уменьшения их яркости. Сам пульт управления является основным элементом в системе, поскольку без него невозможно управление как таковое. Однако, в случае его выхода из строя, включение и можно производить обычным выключателем. На пульте имеются кнопки, обеспечивающие доступ к любому из режимов работы ламп.

Систему дистанционного управления можно приобрести отдельно и встроить, практически, в любой вид светильников.

Выбор люстр с дистанционным управлением

Прежде всего, выбор производится по типу источника освещения. Наиболее дешевым вариантом считаются люстры, где установлены обычные лампы накаливания. Намного дороже стоят люстры, предусмотренные под энергосберегающие, галогенные и светодиодные лампы. Однако, у них гораздо более высокая экономичность и длительный срок эксплуатации. Да и внешний вид у них более утонченный, в сравнении с обычными лампами.

Многое зависит от мощности люстры и уровня освещения. В зависимости от того, в каком помещении будет установлен тот или иной светильник. Значительную роль играет зона действия пульта, а также дизайн и габаритные размеры самой люстры.

Люстры, управляемые с помощью пульта дистанционного управления, пока еще только входят на российский рынок, однако уже заслужили большую популярность среди потребителей. Ведь даже простая и недорогая китайская люстра с такой функцией очень удобна в повседневном использовании. При этом, несмотря на кажущуюся сложность, вполне возможен ремонт люстры с пультом управления своими руками – это сэкономит немало денег, потому что мастера такую работу оценивают в приличные деньги. А ведь ничего особо сложного в ней нет – важно просто разобраться в тонкостях, а это вполне можно сделать и через интернет.

Анатомия люстры с пультом ДУ

Начинать ремонт люстр с пультом нужно с изучения ее строения. Ведь ее начинка несколько отличается от привычного прибора электрического освещения. Как правило, все управляемые люстры имеют 3 основных блока электроники:

• светильник на светодиодах;
• светильник с галогенными элементами;
• реле с модулем приема радиосигнала, который передается с пульта.

Светодиодный светильник имеет в своей конструкции несколько светодиодов разных цветов, которые необходимы для планомерного изменения цвета подсветки. Это, по сути, чисто декоративный элемент, который, однако, зачастую ломается. Для питания светодиодов в конструкции электронной начинки имеется специальный конденсатор, который снижает напряжение в сети до необходимого диодам значения, а сами диоды подключаются последовательно, поэтому при выгорании одного тухнет вся цепь. Ремонт светодиодной люстры с пультом чаще всего сводится не к замене отдельных диодов, а к замене всего их блока – это и быстрее, и надежнее.

Галогенные лампы получают свою энергию от специальных трансформаторов, импульсно преобразующих подаваемое напряжение. Если причина поломки именно в галогенных лампах, то нужно проверить каждую из них с помощью мультиметра. Если с ними все в порядке, то имеет смысл проверить трансформаторы – их в такой люстре несколько штук, поэтому придется повозиться.

Реле радиоуправления имеет в зависимости от конкретной модели определенное число электромагнитных реле, которые необходимы для коммутации тока разной мощности. Питание реле получает от конденсатора гасящего типа, а излишки энергии пропадают в недрах балластного конденсатора. Самым слабым местом реле радиоуправления по статистике является место его впаивания в общую плату – с течением времени и наматыванием часов работы оно может просто отвалиться.

Еще одним обязательным элементом радиоуправляемой люстры является пульт дистанционного управления. Это достаточно простой прибор, имеющий в своем арсенале минимальный набор функций и кнопок. Электронная схема пульта до безобразия проста и надежна, поэтому наиболее частой причиной выхода пульта из строя являются просто севшие батарейки.

Поиск необходимых запчастей

Если же Вы все-таки не испугались сложностей и не отказались от такой «безумной» идеи, как ремонт люстры с пультом управления своими руками, то нужно найти все необходимые элементы.

Если же цены не самые доступные или же нет необходимых элементов, то следует обратиться за помощью к интернету – во многих онлайн-магазинах, особенно тех, что организуют поставку товаров из Китая, можно найти большое разнообразие радио- и электродеталей. Ждать в этом случае, возможно, придется долго, однако такой способ поиска товаров на сегодняшний день один из самых удобных. Кроме того, здесь можно присмотреть себе новую люстру с дистанционным управлением на тот случай, если попытки реабилитировать погасшую люстру не увенчаются успехом.

Была у Друга люстра на 9 маленьких лампочек и со светодиодной подсветкой, но залило с крыши её водой да так, что дым пошел. Сняли-разобрали, — оказалось, всего-навсего вышла из строя часть блока дистанционного управления. Можно было починить, но, раз есть возможность купить новое по доступной цене, почему бы ею не воспользоваться?
Что именно случилось со старым блоком и стоило ли его чинить, решайте сами, а я судить об этом просто не берусь =)

Новый обошелся примерно за $4.5 — бывают скидки. Посылка пришла чуть более, чем за месяц, пупырки небыло, тем не менее, ничего не разбилось; выглядит гораздо симпатичней старого:

плата спроектирована аналогично, но чуть поаккуратнее компоненты выстроены ровно:

Пульт дистанционного управления поставляется в комплекте, питается он от батарейки 23A12V , которой в комплекте нет и это подчёркнуто в описании товара, но лично для меня было плюсом — цена ниже, а батарейку можно вынуть из старого пульта. Возможно, старый пульт можно настроить на новый блок управления, покрутив, как мне показалось, переменный конденсатор, но в продаже были только блоки в комплекте с пультами и морочиться с настройками мы не стали.
Кстати, такая же батарейка ставится и в беспроводные кнопки звонков;) поэтому, если Ваш беспроводной звонок перестал звонить и в кнопке нет батарейки, ищите у соседей с такими же кнопками или с люстрами на дистанционном управлении XD. Правда, у меня такой звонок перестал звонить из-за того, что от вилки внутри звонка отпаялся контакт =)

Плюсом батарейка вставляется вниз, но я случайно перепутал полярность — и ничего страшного не случилось. Кнопки кликают четко — чувствовалось даже сквозь почтовый конверт. Нижняя переключает все три реле, верхние — по одному.
На коробке нарисована схема и инструкция, при подключении важно правильно подсоединить фазу:

В люстре изначально лампы были поделены на 2 группы: 3шт. и 6шт. + светодиоды. Последние располагались по 4 возле каждой лампы и были подключены ПОСЛЕДОВАТЕЛЬНО к хитрому блоку питания…

Китайцы, япономать… ну Вы поняли, что нужно сделать для поиска неисправности в герлянды из 36 светодиодов…
Кстати, светодиоды для замены брали здесь — — пока Друг позванивал все светодиоды и менял поврежденные, я рассмотрел их блок питания… Это типичный представитель блока питания на конденсаторе, мультиметр выдавал порядка 220V =)
Так как на данном блоке питания светодиоды так и не загореись, было принято решение переделать его с применением трансформатора на 9V — взят оттуда диодный мостик и подключить светодиоды от каждой лампы параллельно — 9групп по 4 светодиода. После этого светодиоды загорелись везде, кроме одной лампочки, там мы быстро нашли неисправный и заменили его. Ура! Светит не так ярко, как раньше, но главная задача — восстановления функции дистанционного управления люстрой — выполнена!

Блоки питания в чёрных корпусах — для лампочек на 12V, внизу слева — наш многострадальный диодный мостик в корпусе от старого бп и трансформатор рядом; по-хорошему, надо его заменить на более мощный и ограничить ток через светодиоды — сделаем, если они начнут перегорать или если Другу будет мало синего света =)
Если бы не последовательные светодиоды, управились бы минут за 10.

Планирую купить +36 Добавить в избранное Обзор понравился +14 +34

Очень часто, новенькие светильники даже итальянские или немецкие, невозможно пускать в эксплуатацию без доработок. Если вы вспомните, в некоторых люстрах провода просто торчат сами по себе, и для подключения к сети их нужно самостоятельно соединить объединяя в группы по необходимости. Если все равно придется повозиться с проводами, почему бы не сделать люстру с дистанционным управлением своими руками .

Все по достоинству оценили возможность дистанционного управления электронными устройствами. Мы уже и не представляем, как можно было раньше жить без пульта от телевизора. Но не только для сложных устройств есть дистанционное управление, все чаще появляются люстры с ПДУ. Мы слышали про умный дом и датчики, включающие и выключающие свет. И естественно возникает вопрос: можно ли сделать что-нибудь подобное своими руками?

Такие свето-гаджеты в магазинах уже не редкость, и производители все сплошь и рядом с китайскими корнями, даже если написано «Made in USA». Значит, если китайцы сделали, не уж-то мы не справимся? И если родом такие игрушки из Поднебесной, то значит цена самоделки не должна быть заоблачной! Иными словами, отгадка должна быть очень простая и недорогая в реализации.

Как устроена люстра с дистанционным управлением

Основа люстры с ПДУ – специальный контроллер. Это такая коробочка, залитая пластмассой с разноцветными проводами. Также из нее выведена антенна в виде такого же провода. Глядя на схему сразу все становится ясно. На вход этого «четырехполюсника», внутри которого установлены электромеханические реле, подается сетевое напряжение. Что очень приятно, полярность помечена цветом: голубой – нейтральный и коричневый – фазный проводники. На выходе имеем один общий провод и два других зависимых от реле проводника для подключения двух цепей, которые подключаются к сети переменного тока по команде с пульта дистанционного управления.

Остается найти способ как найти место для контроллера. Варианта только два: искать место в стене, какой-то полости рядом с выключателем или в самой люстре. Подавляющее большинство современных люстр подвешивается за планку. Эта планка крепится к плоскости потолка, а закрепленные на планке болты уже служат подвесом.

Обычно верх такой люстры представляет собой диск, блин, чашку, цилиндр или прочий предмет внушительных размеров. Вот в нем и может оказаться нужное место для контроллера.

Идею создания управляемой люстры мы подчерпнули именно из наблюдений за светильниками с ПДУ. Все исследуемые люстры имели внушительных размеров крепежный узел и до боли похожий пульт дистанционного управления. А когда мы заглянули внутрь, то увидели внутри наш знакомый контролер.

В нашей этот прием также использован для создания управляемой подсветки точечными светильниками. По такому же принципу в полости спрятан контроллер, который включает нужные цепи. Что касается люстры, то ограниченное строительным проектом количество проводов в плите перекрытия не позволяло раздельно управлять в нужном объеме точечными светильниками и люстрой. Как видите, человеческая лень дойти два лишних шага до выключателя и технические ограничения дали мощный толчок для развития инженерной мысли и привели к потрясающим результатам.

Собираем люстру с ПДУ своими руками

Для начала распакуем люстру, зачистим концы и выполним прозвонку проводов. Нужно убедиться какие проводники подводятся к интересующим нас цоколям и разделить их на группы. Также важно не допустить коротко замкнутых соединений. По счастливой случайности все проводники помечены разными цветами: для подключения к нейтрали – белого цвета, подведенные к цоколям – красного.

На нашем контроллере разрисована схема подключения из которой все понятно.

Объединенные проводники для обеспечения надежного контакта снабжаем наконечниками (необязательно). Затем подключаем сгруппированные цоколи к соответствующим выходам контроллера с помощью небольшой колодки.

bazap.ru

Ремонт светодиодной люстры с пультом

Современная светодиодная люстра с пультом дистанционного управления включается практически так же, как и обыкновенная, только роль выключателя выполняет пульт и контроллер, установленный в люстре. Подключается светодиодная люстра к электропроводке так же, как и классическая.

В люстре больше электроники и поэтому она чаще выходит из строя, чем классическая многорожковая люстра. Но, несмотря на это, практически любой домашний мастер может отремонтировать светодиодную люстру, если разберется в принципе ее работы.

Схемы люстр и светильников с дистанционным управлением

В статье «Как подключить люстру» подробно рассмотрены варианты подключения люстры без дистанционного управления к электропроводке.

Питающее напряжение с распределительной коробки электропроводки, с учетом цветовой маркировки проводов, подается через выключатель на клеммную колодку люстры. Если нажать клавишу выключателя, в нем провода замкнутся и лампочки засветятся.

В настоящее время большой популярностью пользуются люстры с дистанционным управлением. Они жизненно необходимы для людей с ограниченными возможностями просто для комфорта.

Для превращения простой люстры в люстру с дистанционным управлением, достаточно отсоединить от клеммной колодки провода, идущие на лампочки. К клеммной колодке подключить контроллер, а к его выходу провода, идущие на лампочки, как показано на схеме.

При нажатии на кнопку пульта радиосигнал принимается антенной контроллера, и замыкаются или размыкаются контакты установленного в нем реле. Лампочка загорается или гаснет.

Такой контроллер с дистанционным управлением можно установить в любую люстру. Контроллер универсальный и отличается только мощностью подключаемой нагрузки и числом каналов управления. Его можно установить, например, для дистанционного управления воротами на территории или гаража, открытия шлагбаума и любого другого исполнительного устройства.

Контроллеры выпускаются с возможностью управления до семи каналами. Поэтому если раньше приходилось устанавливать двухклавишный выключатель, то с помощью контроллера можно независимо управлять режимом работы нескольких групп ламп.

На схеме показан случай для двух групп ламп люстры. Если подключить несколько люстр к контроллеру, то появится возможность управлять каждой из них по отдельности или всеми одновременно.

В современных эксклюзивных люстрах часто используют не только традиционные лампы накаливания и галогеновые, энергосберегающие и светодиодные, рассчитанные на напряжение 220 В, но и галогенные на 12 В и отдельные светодиоды. В таких случаях дополнительно после контроллера устанавливают электронные трансформаторы или драйверы.

Схема такой люстры, в которой установлены галогенные лампы и светодиоды показана на фотографии. Как вы поняли, в люстрах возможны любые комбинации источников света и, вооружившись знаниями можно браться за самостоятельный ремонт люстры с дистанционным управлением.

Неисправности и ремонт люстры с пультом ДУ

Свел в таблицу наиболее часто встречающиеся поломки люстр с пультом дистанционного управления. Многие из них, можно устранить самостоятельно без приборов.

Все возможные случаи нарушения работы люстры перечислить невозможно, так как неисправность может находиться сразу в нескольких местах, да и конструкций люстр бесконечное множество. Но принцип работы у всех одинаковый.

ydoma.info
