Чертежи лестниц металлических – Металлические винтовые лестницы: кованные своими руками, фото и чертежи, железные на второй этаж, изготовление

Чертежи лестницы из металла: устройство металлических лестниц

Сферы применения лестниц из металла в современном строительстве широки. Это и внутренние межуровневые конструкции и наружние уличные . Последние можно сварить собственноручно, обладая минимальными умениями сварщика. Материалом может послужить стальной уголок. А вот лестницы внутри дома должны быть сделаны специалистом высокого класса. К ним предъявляются высокие требования по дизайну, надежности.

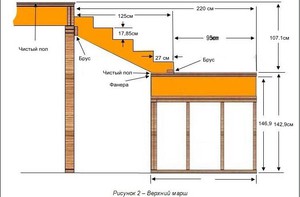

Так выглядит чертеж металлической лестничной конструкции

Какими могут быть металлические лестницы?

Внутренние металлические лестницы изготавливаются по предварительным замерам и чертежам. Это специальный дизайнерский проект. Материалом для изготовления комплектующих служат стальные хромированные трубы, металлические конструкции, покрытые порошковой прочной краской. Устройство лестничных пролетов может быть самым разным – прямые с площадкой посередине марша, закругленные, винтообразные.
Ступени в интерьерных металлических лестницах оборудуют декоративными деревянными дощечками или пластиковыми вставками, и даже мраморными плитками. Межуровневые лестницы часто устанавливают в офисах с большим количеством посетителей, в учреждениях и в производственных помещениях. Главная задача проектировщиков и строителей в этом случае – прочность комплектующих, большой срок эксплуатации, безопасность движения, большая пропускная способность.
Эти конструкции намного легче и изящнее привычных деревянных или бетонных лестниц. Они создают ощущение свободного пространства, не затемняют помещение. Нейтральные цвета подходят под любое дизайнерское решение.

Виды лестниц из металла

По каким параметрам и требованиям создаются лестницы из металла?

Чертежи металлических лестниц строятся по стандартным нормам:

• Ширина лестничного марша внутренней конструкции – не меньше 90 см. такие лестницы устанавливают и в частных домах на второй этаж.
• Постоянный уклон лестничного марша – 1*1,25
• Ступени лестницы одинаковы по глубине и высоте. Эти параметры – 30-35 см и 15-20 см.
• Обязательным элементом устройства является ограждение.

Ограждения — это комплектующие элементы лестничных маршей. Они играют важную роль в безопасности эксплуатации лестниц. Эти элементы изготавливаются из полых труб, прута, кованых элементов. Верх оформляется перилами для поддержки руками. Основания из труб или планок могут заполняются стеклянными, пластиковыми, деревянными соединениями. Эти устройства должны гармонично вписываться в дизайн лестниц, выполняются они специалистами, гарантирующими качество, безопасность и долговечность конструкций.

Требования безопасности к этим элементам следующие:

• Боковая нагрузка перил – до 100кг
• Промежуток между вертикальными прутьями не должен превышать 12-15 см.
• Высота лестничных ограждений не должна быть меньше 90 см, а если в доме есть дети или лестница устанавливается в детском учреждении, высота перил – не менее 120см без поперечных перекладин, на которые дети могут встать и перегнуться через ограждение.

Расчет ограждений лестницы

Виды лестничных конструкций

1. Лестницы на косоурах. Это железные наклонные балки или швеллера, на которых крепятся ступени. Есть два варианта. Один косоур устанавливается наклонно посередине. Внизу он крепится к опорной балке. Ее часто бетонируют для неподвижности. Верхняя часть лестничного пролета приваривается к стальной стойке, поддерживающей верхний край косоура. На наклонное основание привариваются ступени и другие комплектующие. Преимущество такого устройства в том, что лестница как бы парит в воздухе, занимает мало места и не загромождает пространство. Конструкция на 2-х косоурах прочнее. Торцевые части ступеней прикрепляются к ним сваркой или болтами. Часто один из косоуров прикрепляют к стене болтами или кронштейнами. Это делает конструкцию более прочной. Такую лестницу можно увеличить по ширине без добавления третьего швеллера.
2. Лестницы на больцах. Здесь возможно три варианта
   • Массивные болты – больцы удерживают ступени, прикрепляя их к стене.
   • Ступени располагаются между тетивами и прикрепляются больцами к ним
   • Ступени закрепляют к центральному столбу.

Пример расчета и изготовления одномаршевой лестницы внутри дома

Высота потолка в помещении, допустим, – 1,8 метра. Соблюдая принятые стандарты, определяем параметры лестницы:

• Уклон марша – 45 градусов,
• ширина – 90 см,
• высота ступеней – 15 см,
• глубина – 30 см.
• количество ступеней – 10-11.

Первые наброски расчетов лестничной конструкции в виде «гармошки»

Материалы для изготовления комплектующих деталей: рельефная листовая сталь, из которой будут вырезаться ступени. Рельеф играет роль противоскользящего покрытия. Ступени можно сделать из перфорированного стального листа. Два швеллера шириной 10см, высотой – 5 см, это – основание. Из уголка делаются «кобылки» — подставки в форме вытянутого треугольника под ступени, выводящие их поверхность в строго горизонтальное положение.

Устройство лестниц из металла сводится к сборке комплектующих и их соединению путем сварки. Ход работ следующий:

1. Изготовление кобылок с металлическими кронштейнами для крепления ступеней.
2. Швеллера устанавливают на ребро под уклоном 45 градусов выемками внутрь.
3. Приваривают кобылки к швеллерам. Разметку делают на двух тетивах одинаково, чтобы избежать перекоса в расположении ступеней.
4. Если ширина лестницы больше 90 см, то добавляют по центру еще одну опору.
5. В нижней точке закрепляют опорную балку, бетонируя ее.
6. Делают ограждения. Вертикальные стойки его привариваются к боковой части косоура, причем крайние из них должны быть толще серединных. Поручень крепится поверху. Он может быть из металлической трубы, дерева, прочного и гладкого пластика. Длина бокового поручня должна доходить до конца лестничного марша.
7. В заключение работ все поверхности надо загрунтовать и покрасить, чтобы металл защитить от окисления. Для того, чтобы краска держалась дольше и влага не испортила металл, сначала его поверхность надо обезжирить. Для этого ветошью, смоченной в уайт-спирите, протираем все поверхности. Затем очередь преобразователя ржавчины. Потом покрываем лестницу и ограждение грунтовкой и красим.

После всех расчетов можно приступать к сварке металлической лестницы

Как высчитать схему лестницы

Часто лестницу приходится устанавливать на ограниченном пространстве. В этом случае важно, чтобы ее использование было безопасным, удобным. Необходимо учитывать примерную нагрузку на ступени во время одновременного нахождения на них максимального количества людей. К таким вычислениям лучше привлечь специалиста, ведь от правильных расчетов будет зависеть долговечность и безопасность сооружения. Внутри частного дома, коттеджа можно скомбинировать в лестнице металл и дерево. Просто на металлическое основание уложить и закрепить красивые деревянные дощечки. Их можно покрыть морилкой и лаком.

Дизайнерские лестницы

В наши дни модно украшать свой дом неординарными эксклюзивными интерьерными элементами. Кованые изделия относятся к таким произведениям искусства. В студии ковки можно заказать оригинальную лестницу, которая придаст особый шик вашему дому и станет украшением интерьера. Такие сооружения неповторимы, заказ может быть выполнен с учетом желания заказчика или полностью по его проекту. Ажурные пролеты, ограждения для лестницы и другие элементы декора добавят романтических нот в облик помещения. Эти вещи отличаются тонкостью работы по сравнению со штампованными деталями, которые продают строительные магазины. Хотя, и этим изделиям можно найти достойное применение на садовом участке или на даче.

А вы пробовали устанавливать или делать собственные металлические лестницы? Поделитесь своими впечатлениями от них в комментариях!

Загрузка…

makeladder.com

Металлическая лестница, сделанная по чертежам своими руками

Как сделать металлическую лестницу своими руками? Вот вопрос, которым задаются многие люди, решившие не отдавать строительство своего гнёздышка на откуп работникам-профессионалам, а все сделать самостоятельно. Во-первых, дворцом, построенным своими руками, можно хвастаться до старости. Во-вторых, легенда о предке, который построил дом, наверняка будет передаваться из поколения в поколение!

Единственное, чтобы можно было спокойно спать и не бояться, что лестница не выдержит все возложенные на неё надежды и обязанности, можно только в том случае, если все работы проведены качественно, в частности, большое внимание придётся уделить расчётам, чертежам и подготовке к строительству. Возможно, стиль дома уже выбран, и под него отлично подходит металлическая лестница.

Почему именно она — металлическая лестница?

Итак, приступая к строительству лестницы, стоит учесть, что одним из лучших вариантов будет каркасная лестница, в частности, с каркасом металлическим. Она будет прочной, надёжной и крепкой. Металлические лестницы также бывают разные, можно скрыть каркас под облицовкой, а можно оставить металл как часть декора. Кстати, с точки зрения дизайна металлические лестницы невероятно выгодны, они позволяют фантазии развернуться в полной мере: можно играть с поворотами и углами наклона. Плюс ко всему металл выдержит всё — от веса человека до каких-нибудь тяжёлых резных перил из морёного дуба столетней выдержки.

Какими бывают металлические каркасы?

• На одном косоуре (опора располагается посередине ступени).
• На косоурах (ступень крепится на опору).
• На тетивах (опора сбоку ступени).
• На больцах (каркаса нет, ступени крепятся на специальные болты к стене).
• Винтовые (опора — столб в центре конструкции).

Скрыть или открыть?

Если бюджет ограничен, то стоит обратить внимание на скрытые каркасы. Скрытый или закрытый каркас означает, что каркаса видно не будет, он закрыт ступеньками. Дешевизна достигается за счёт внешнего облика: красотой такие каркасы не отличаются, а материал для них — дешёвые швеллеры с уголками. Разумеется, несмотря на цену, этакие конструкции будут надёжны, главное, правильно рассчитать прочность. Впрочем, это важно для любой, даже безумно дорогой лестницы — и об этом мы поговорим чуть позже.

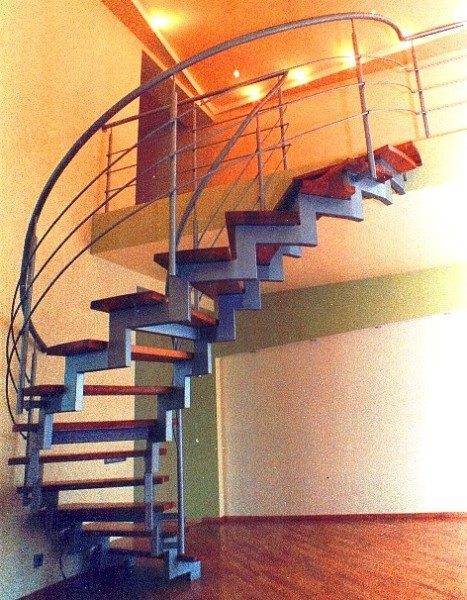

Когда деньги не проблема, можно подумать об открытом каркасе, который после установки ступеней и перил покрывают эмалью — такие каркасы весьма элегантны и изящны, если, конечно, сварные швы выполнены сварщиком-«ювелиром» с многолетним стажем. В целом это хороший вариант, когда нужна лёгкость и воздушность в стиле дома.

Делаем металлическую лестницу своими руками

Если вы чувствуете в себе потенциал сварщика, или даже обладаете навыком сварки на элементарном уровне — сделать сварную лестницу труда не составит!

Возьмём за основу одномаршевый вариант. Нужны два ингредиента: уголки и швеллер. Плюс сварочный аппарат как соус ко всему блюду. Рецепт следующий:

1. Свариваем раму из швеллеров;
2. На боковые грани навариваем уголки;
3. Укладываем ступени:
   • Можно уложить их на уголок, тогда он полностью закрыт под ступенью.
   • Можно доварить к уголкам ещё два отрезка, чтобы они образовали раму, в которую ступень и поместится.
   • Никто не запрещает наварить ступени из железа, конечно же, листового. Ещё стоит обязательно заняться тщательной зачисткой всех швов напильником, чтобы убрать неприятные заусенцы, которые могут быть весьма небезопасны, к тому же и выглядят они малопривлекательно.
4. Грунтуем дорогую сердцу лестницу раствором против ржавчины и красим в любимый цвет.

Считаем и чертим

Есть ещё много разных вариантов строительства своей металлической лестницы, но мы остановились на самом простом из них, свой идеальный вариант из металла вы можете выдумать самостоятельно.

Дальше переходим к самому важному: расчётам и чертежам. Важны они потому, что обеспечивают безопасность эксплуатации. Никому не хочется навернуться с лестницы, в которую были вложены деньги, время и душа.

Требования к лестницам из любых материалов

• Минимальная ширина — не менее 900 мм.
• Постоянный уклон лестничного марша.
• Мощное ограждение, которое справится с нагрузкой в 100 кг.
• Глубина ступеней от 270 мм.
• Высота ступени около 170 мм +- 10мм.

Для расчёта рекомендуется воспользоваться специальной компьютерной программой, в которой можно создать 3D модель и легко менять любые параметры и элементы, и, следовательно, создать практически лестницу мечты. К тому же компьютер сразу же подготовит и все необходимые чертежи и расчёты.

Но если с техникой дружить не хочется, можно справиться с помощью своих собственных головы и рук. Расчёт сделаем на примере той же самой лестницы, прямой одномаршевой.

1. Замеры. Нужно узнать расстояние между началом и концом лестницы на уровне пола первого этажа (a). Также нужна высота между полом первого и второго этажей (b). Оптимальный угол наклона — 30−45°.
2. Длину лестницы высчитываем как гипотенузу прямоугольного треугольника, квадрат которой равен сумме квадратов катетов, а из длины станут известны после замеров.
3. Подбор количества ступеней, исходя из разрешённых размеров. Затем, определив количество, измеряем глубину и свес (часть ступени, которая свисает над предыдущей).
4. Размеры получены, далее рассчитываем необходимое количество материалов и отправляемся на строительный рынок!

На первый взгляд, кажется, что ничего сложного в строительстве лестницы нет — на самом же деле нужно быть очень внимательным и аккуратным, чтобы провести сварочные работы по-настоящему качественно, ведь это гарантия длительной эксплуатации.

Металлический каркас весьма нетребователен, а когда основные строительные работы будут закончены, его можно декорировать разными материалами: дерево, плитка, нержавеющая сталь. Таким образом, лестница будет выглядеть весьма презентабельно.

Главный аргумент в пользу лестниц из металла, сделанных своими руками, это все же экономичность строительства. А вырученные такими образом деньги можно будет направить на другие работы, например, ремонт и дизайн помещения.

lestnica.guru

Лестничные марши из металла — Всё о лестницах

Чертеж металлической лестницы

Когда в жилом малоэтажном здании планируется не один этаж, а два или три обязательно нужно продумать конструкцию, которая будет вести к верхним ярусам. Чертеж металлической лестницы, созданный на основании замеров, поможет облегчить работу и сделать процесс обустройства доступным.

Схемы и чертежи металлических лестниц

Металлические лестницы

Конструкция металлической лестницы обладает всеми необходимыми параметрами безопасности и долговечности. Именно поэтому часто делают ставку именно на этот вид изделия. Металл практически не подвержен коррозиям, выигрышно подчеркивает стиль помещения и вносит строгость и изящность в дизайн. Глядя на широкое разнообразие предлагаемых металлических лестниц можно понять, что их сможет собственноручно сделать даже тот человек, который не имеет опыта в подобных воплощениях.

Чертеж с размерами металлической лестницы

Самое главное – выбрать такую конструкцию, которую будет посильно начертить, подготовить и установить в пространстве помещения или за его пределами.

Преимущества

1. Металлические лестницы, ведущие на второй этаж, могут быть придуманы в самых разнообразных дизайнерских решениях.
2. Они могут быть окрашены в самые разные цвета, поэтому есть шанс подобрать идеально подходящий под общую картинку интерьера .
3. Материал не подвержен коррозиям при правильной обработке, это позволяет устанавливать такие конструкции в различных условиях влажности, а также, в любых климатических зонах.
4. Структура изделия долговечна и надежна с точки зрения безопасности. Использование металлических косоуров делает конструкцию еще прочнее.
5. Лестницы могут быть как простой схемы, так и замысловатой.
6. Установка изделия достаточно проста, поэтому ее можно осуществить даже вдвоем.

Смонтированный каркас металлической лестницы

Недостатки

1. Одним из недостатков можно назвать громоздкость сходней и перил. Но благодаря умениям современных разработчиков, можно легко подобрать схему, которая будет максимально соответствовать по нагрузке для определенного помещения.
2. Некоторые изгибы и декоративные элементы сложно воплотить в жизнь без специальных навыков.

Основываясь на приоритетах и недостатках материала и конструкции в целом, можно делать ставку в пользу или против такого решения.

Металлическая лестница на косоурах

Чертеж металлической лестницы сделать гораздо проще, если структура обустраивается с помощью косоуров. Это обусловлено тем, что нужно просчитать расстояние для каждой ступеньки и подготовить материал, который впоследствии будет закреплен на основание. Косоуры – это база (основа) в форме будущей лестницы.

Она может быть произведена из разных материалов и быть закреплена, как этого требует помещение. Конечно, для приобретения подходящих косоуров замеры все же осуществить требуется.

Ведь конструкция должна подходить под параметры выделяемого под лестницу пространства. Лестница по металлическим косоурам поможет даже неопытным мастерам реализовать задачу установки.

Главное — правильно сделать чертежи лестницы с отметкой места, где будет расположены сходни. А также иметь под рукой инструменты и материалы, необходимые для воплощения этой идеи в собственном доме.

Преимущества

Вариант конструкции металлической лестницы

Благодаря тому, что сходни, оборудованные с использованием косоуров, заслужили призвание, положительные стороны такого решения очевидны:

• Это облегчает процесс работы;
• Позволяет с легкостью организовать порядок действий;
• Такие конструкции прочны и долговечны;
• Благодаря косоурам даже неопытный специалист или просто хозяин дома, сможет реализовать задуманное и воплотить его в реальность;
• Этот элемент позволяет уделить больше времени деталям и дизайнерским экспериментам, которые украсят проект лестницы на второй этаж .

Это далеко не все позитивные стороны лестниц на косоурах, каждый владелец частного дома находит свои независимые преимущества.

Недостатки

Нужно правильно определить размер основы под ступеньки, чтобы конструкция четко вписалась в интерьер. Сделать такие расчеты несложно. Достаточно просто измерить высоту, угол наклона и ширину требуемой установки.

Как сделать чертеж металлической лестницы

Самостоятельно сделать чертеж лестницы из металла собственными руками достаточно просто. Для этого нужно осуществить замеры пространства, в котором будут расположены ступени, ведущие на второй этаж.

Необходимые материалы для замера

Для того чтобы осуществить измерение пространства следует иметь под рукой следующие принадлежности:

• Рулетку с максимальной длиной;
• Измеритель уровня поверхностей;
• Мел или специальный фломастер, которым можно сделать необходимые отметки на стене, полу и потолке.

Это минимальный набор принадлежностей, которые помогут качественно и быстро осуществить процесс замера.

Необходимые материалы для чертежа

Чтобы схема была максимально точной и правильной, следует также приготовить ряд канцелярских предметов. А именно:

• Остро заточенный карандаш или черный маркер с тонким стержнем;
• Лист бумаги или ватман;
• Линейка;
• Циркуль.

Чертить схему следует внимательно и аккуратно, чтобы при непосредственном процессе установки не допустить погрешностей, которые сложно исправить.

Какие параметры нужно измерить

Чтобы не прогадать и правильно сделать чертеж своими руками, потребуется произвести следующие измерения:

1. Высота от пола до начала уровня второго этажа под выбранным углом наклона.
2. Расстояние от пола до ступенек. Если планируется устанавливать сплошную конструкцию, укрепляя ее на полу, то данный замер можно не осуществлять.

Схема с размерами металлической лестницы

Расстояние от наивысшей ступеньки, которая параллельна потолку, до самого потолка. Это пространство должно составлять не менее двух метров, чтобы человек любого роста, не сгибаясь, мог подняться на второй этаж.

Чтобы правильно сделать металлические лестницы своими руками, следует определить ширину будущих ступенек. Они должны быть не менее 25 сантиметров.

Высоту перепонки, находящейся под ступенькой, также следует рассчитать. Ее оптимальный размер составляет 15 сантиметров.

После осуществления замеров можно переносить записанные параметры на лист бумаги, формируя схему будущих сходней.

Какие нюансы обязательно учесть в процессе

При осуществлении замеров обязательно уделить особое внимание следующим факторам:

• Мерить высоту обязательно под требуемым наклоном;
• Также стоит учесть, что высота будущих сходней должна быть на уровне начала второго этажа, а не на уровне потолка первого яруса квартиры;

Высота и схема металлической лестницы

При установке в доме металлических лестниц, следует учесть, что эти конструкции достаточно много весят. Поэтому, необходимо укрепить стены перед началом работ или просто убедиться в их прочности, если дом строился недавно.

Какими бывают металлические лестницы

Дизайн лестниц в доме бывает разным, но каждый из них достоин и часто выбираем хозяевами частных загородных домов. Конструкции металлических лестниц бывают:

Такие сходни помогут сохранить максимум полезного пространства в помещении. Ступени выгодно подчеркнут изысканность дизайна и добавят искру в общую картину интерьера пространства. Единственное, что может остановить – это сложность самостоятельного осуществления чертежа.
Без специальных навыков человек не справиться с замерами, необходимыми для столь сложной конструкции. А также непосредственный процесс установки лестничных структур требует некоторой сноровки и умения.
Зная все особенности винтовой лестницы, человек сможет реализовать идею с установкой такой конструкции сходней. После воплощения задуманного интерьер тут же заиграет новыми красками.

Этот вариант чаще всего используют для воплощения идеи по установке лестничных структур. Для такого массива легко нарисовать схему даже тем, кто никогда не сталкивался ранее с подобным заданием.
Маршевые лестницы бывают прямыми, ведущими на второй этаж или с поворотами (это помогает экономить пространство). Измерить параметры, требуемые для чертежа любого из видов таких сходней, очень просто. Достаточно иметь под рукой необходимые инструменты и приспособления.
Непосредственная установка конструкции также элементарна. Следует просто придерживаться пошаговых действий, о которых можно прочесть в любой тематической литературе.

Бывают структуры, ведущие на второй этаж, держащиеся на стене. Под такие конструкции не устанавливают подпорки. Основной несущей и держащей нагрузки конструкцией, является стена.
Поэтому, прежде чем приступать к действиям, следует убедиться, что стены прочны и готовы выдержать столь высокую нагрузку. Если да, то можно смело оборудовать навесную металлическую лестницу.
Такая лестница поможет сэкономить пространство, сделать стиль помещения изысканным.

В чем преимущества чертежей будущих конструкций

Начертив схему конструкции будущей лестницы, человек облегчает свою задачу в процессе установления сходней.

Процесс установки металлической лестницы

• Сделать процесс установки быстро;
• Самостоятельные чертежи сэкономят средства;
• Включить в процесс разработки плана будущей конструкции фантазию;
• Сделать такую лестницу, о которой мечтается, а не по шаблонам компаний-производителей;
• Ощутить себя настоящим хозяином дома;
• Исключить банальные шаблоны из стен собственного дома;
• Создать идеально вписывающуюся в интерьер конструкцию.

Поэтому стоит отдать должное вопросу самостоятельного осуществления чертежных работ по планированию будущей лестницы.

Металлическая лестница на второй этаж с улицы

Металл – это материал, который допустим к использованию в самых разных пространствах. Поэтому решение обустроить ступени, ведущие на второй этаж здания со стороны улицы, вполне допустимо.

Преимущества

1. Материал не портиться от влияния климатических факторов.

Крепление сваркой металлических косоуров

При правильной обработке специальными средствами, прослужит долгие годы, не меняя своего изначального вида.

Оборудуя ступенчатую конструкцию на улице, можно допускать некоторые огрехи при измерении требуемых пространств, а некоторые замеры совсем не нужны.

Металлические сходни идеально впишутся под любой фасад дома. Достаточно просто покрасить изделие в максимально соответствующий цвет.

Если выбрать эксклюзивный вариант дизайна сходней, с красивыми изгибами и необычными линиями, можно украсить вид дома со стороны улицы.

Недостатки

Неудобно в холодное время года. Ступеньки могут стать скользкими при выпадении осадков. Но это можно предотвратить, установив специальные ограничители на краях ступеней.

Как облегчить работу

1. Чертеж металлической лестницы поможет максимально эффективно и правильно осуществить процесс установления лестницы. Поэтому не стоит пренебрегать данным фактором.

Схема модульной лестницы из металла

Правильная и продуманная схема поможет сделать каждый элемент ступеней практичным и изысканным. Ступенчатая структура поможет украсить, облагородить и добавить свежие решения в интерьер частного дома .

Но также облегчить работу можно, пригласив к участию родственников или знакомых. Работая в паре или втроем, процесс установки будет выполнен намного быстрее и качественней. Главное, правильно распределить задачи между помощниками.

Можно заранее написать для себя пошаговую инструкцию, чтобы действовать четко по ней. Это поможет не упустить важных деталей, каждая из которых весьма влияет на итоговый результат трудов.

Чтобы все получилось на высочайшем уровне, не стоит удерживать себя в подобных рвениях. Конечно, самостоятельно начертить и установить металлическую лестницу нелегко. Но стоит бросить вызов подобным трудностям и выиграть эту эстафету. Когда в доме появится лестница, созданная своими руками, ощущение гордости наполнит и вдохновит на следующие действия.

Металлические лестничные марши в разных сферах строительства

Область применения конструкций из металла

Металлические конструкции имеют большую популярность. Они выступают в качестве:

• внутренних;
• входных;
• промышленных;
• эвакуационных;
• переносных;
• пожарных лестниц.

Внутренние металлические лестничные марши могут иметь самые разные конфигурации. Наиболее универсальными остаются варианты на металлическом каркасе. Ступени для таких сооружений выполняют из бетона, древесины, камня. Большой популярностью пользуются конструкции на открытых косоурах – такие лестницы воспринимаются легкими и изящными. Парящая в воздухе лестница получается, когда ступени монтируются к стене и скрепляются больцами. В помещениях, где не слишком много свободного пространства, устраивают винтовые сооружения.

В большинстве случаев для производства ограждений металлических установок применяют нержавеющую сталь. При изготовлении лестницы для частного дома используют дополнительные декоративные элементы из дерева или стекла. Хорошо подобранная комбинация материалов позволит гармонично вписать лестничный марш в интерьер.

Что касается разновидностей наружных лестниц, металл – один из наиболее распространенных материалов для их изготовления. Используют нержавеющую сталь, латунь или чугун. Входные лестничные марши отличаются дизайнерским оформлением. Представлены прямые, изогнутые и спиральные конструкции. Что касается пожарных или эвакуационных установок, они выполняются в виде облегченных конструкций.

Как сделать каркас металлической лестницы

Изготовить из металла каркас для несложного сооружения можно своими руками. Потребуются для этого швеллеры (которые можно заменить профильными трубами) и уголки. Вся суть работы состоит в устройстве основания из швеллеров и приваривания к ним уголков, впоследствии на эти уголки и будут монтироваться ступени. Преимущество трубы перед швеллером в ее большей жесткости, при движении по такой лестнице не будет чувствоваться вибрация.

Когда сварочные работы закончены, швы нужно тщательно обработать напильником. Затем получившийся каркас покрывают грунтовочным раствором. Такая обработка защищает изделие от появления ржавчины. Завершающий этап – покраска металлического каркаса.

Самостоятельное изготовление лестницы из металла подразумевает наличие навыков использования сварочного аппарата. При их отсутствии предпочтительно приобрести готовую конструкцию.

Обшивка металлического каркаса

Обшить получившийся каркас лестничного марша также можно своими руками. Для обшивки подойдет древесина. Сначала на ступенях размечают отверстия для крепежа на расстоянии 150 мм. Они должны отступать от торца ступени не менее, чем на 20 мм.

На следующем этапе на проступи крепят подложку из фанеры. Для этого используют специальный монтажный клей. Его формула способствует заполнению имеющихся пустот, этот состав обладает устойчивостью к смятию. Далее приступают к монтажу деревянных проступей. Сначала их фиксируют при помощи двух струбцин, а затем крепят снизу саморезами через проделанные отверстия.

Преимущества металлических лестниц

Лестничные марши из металла имеют немало преимуществ. К ним относятся их эксплуатационные характеристики. Металлические конструкции характеризуются высокой прочностью, устойчивостью к интенсивным нагрузкам. В сравнении с аналогами из дерева их отличает более низкая стоимость. Эти установки быстро монтируются.

Лестничные марши из металла хорошо комбинируются с разными материалами, благодаря чему возможны интересные дизайнерские решения. Можно встретить сочетание не только металла и дерева, но и стальные конструкции со стеклянными или каменными элементами декора. Отправьте комментарий и поделитесь своим опытом в возведении металлических лестниц.

Конструкция металлических лестниц

Лестница – без сомнения один из самых древних и распространенных архитектурных элементов. Количество возможных разновидностей устройства не поддается учету – от садовых стремянок до гигантской Потемкинской лестницы (фото). Не знает границ и разнообразие материалов для изготовления этих элементов – бетон, кирпич, дерево, камень, пластик, земля и даже стекло. Но давайте остановимся подробнее на лестницах из металла и их конструктивных особенностях.

Из чего состоит лестница

Прежде чем говорить об особенностях, необходимо коснуться общих мест устройства. Независимо из материала изготовления все лестницы состоят из секций-маршей. Лестничный марш состоит из:

• Основание – несущая часть, соединяющая между собой остальные конструкционные элементы, и отвечающая за равномерное распределение нагрузок. Именно основание соединяет между собой этажи и площадки.
• Ступень. Что это такое, особо объяснять не надо. Задача ступени – служить первичным приемником нагрузки и передавать ее основанию.

Лестница для дома

• Перила. Перила служат ограждением безопасности, и в большинстве случаев не являются несущим элементом. Благодаря этому фантазия дизайнеров относительно перил не ограничена ничем.

Расчет металлической лестницы

Есть, конечно, исключения, например, монолитные железобетонные лестничные марши, где ступени и опора выполнены заодно, но такие исключения только подтверждают правило. Далее рассмотрим каждый из конструктивных элементов применительно к металлических лестничных маршах. Необходимо только сделать оговорку, что говоря о металлических лестницах, можно иметь в виду следующие варианты:

Цельнометаллические

Устанавливаются в основном в производственных и складских зданиях. В жилых и офисных строениях применяются обычно в качестве наружных пожарных лестниц.

С металлическим основанием

Марши с железным основанием так же относят к металлическим, хотя ступени и перила могут быть из совершенно любого материала.

При строительстве металлических лестничных маршей, как правило, применяют основания следующих типов:

Именно косоур чаще всего используется в качестве опоры, особенно, если речь идет о конструкции внутри помещения. Косоур – металлическая балка, поверх которой укреплены ступени, таким, образом, что их торец виден. Для фиксации ступеней применяются специальные детали – кобылки, которые образуют сверху косоура своеобразную гребенку

Основание в виде тетивы также представляет собой балку. Но, в отличие от предыдущего варианта, ступень располагается между элементами основания, а не сверху, как в случае с косоуром. Причем она может, как опираться на кобылку, так и вставляться в паз и крепится вворачиваемым в торец болтом.

Основанием лестницы иногда могут служить… перила. Ступени подвешиваются к несущим перилам на блясинах-болтах, которыеи называются болтами («больц» означает «болт»). Это довольно редкая разновидность устройства, применяется обычно в интерьерах в стиле «хай-тек», как на фото.

Консолью называется несущая ступень, встроенная одной стороной в стену. При таком устройстве ступень не имеет возможности перераспределять нагрузку, потому подобные устройства рассчитаны только на сравнительно небольшой вес.

Основанию лестничного марша вовсе не обязательно быть наклонным. Опорой винтовых лестниц служит вертикальная обжимная труба, на которой монтируются ступени-консоли.

Даже обычная железная ступень устроена не так уж просто, как кажется. Конечно, ступени пожарных и служебных лестниц могут представлять собой просто рифленую стальную пластину, но обычно они имеют более сложное устройство, которое отражается на строительных чертежах:

• Проступь. Проступью называется горизонтальная плоскость. Именно на проступь наступают, поднимаясь или спускаясь по лестнице. Глубина проступи называется шагом, высота от плоскостями смежных проступей – подъемом.
• Подступенок – вертикальная плоскость ступени. Подступенок придает ступени дополнительную прочность. Вспомогательные и внутрикомнатные марши, не рассчитанные на большой вес, могут выполняться и без подступенков.

Немалым разнообразием отличаются и лестничные ограждения, включающие в себя:

• Перила или поручни – наклонная часть ограждения.
• Блясины – вертикальная часть ограждения.

Однако отличия чертежей ограждений носят, главным образом, не конструктивный, а декоративный характер.

Источники: http://proekt-sam.ru/lestnica/chertezh-metallicheskoy-lestnitsy.html, http://7lestnic.com/metallicheskie/izgotovlenie-metallicheskih-lestnic.html, http://2ladders.ru/konstrukciya-metallicheskoi-lestnicy

lestnica-mpl.ru

Стремянка своими руками из профильной трубы чертеж

Стремянка из металла своими руками

Многие предметы, используемые нами в быту, со временем усовершенствуются. Даже такая, казалось бы, простая вещь, как стремянка. В строительных магазинах можно увидеть изделия из легких материалов. Их удобнее хранить, на них зачастую возлагается больше функций, чем ранее.

Схема стремянки: а – деревянные; б – металлические; в – резиновые башмаки; г – металлический наконечник.

Лестница для дома: купить или сделать самому?

Но чем удобнее и эффективнее вещь, тем выше ее цена. Многие домашние умельцы в состоянии сделать стремянку своими руками. Обойдется она на порядок дешевле покупной. Кроме того, можно продумать ее конструкцию и размеры таким образом, чтобы сделать более удобной.

Как пример – лестница-трансформер, которую легко изготовить своими руками. Ее можно использовать и как стремянку, и как длинную приставную лестницу. Обращаем ваше внимание: стремянка, сделанная своими руками, может легко выполнять все основные функции, возложенные на нее по дому и во дворе.

Но для работ, требующих применения лестницы длиной более 3 м, лучше приобрести промышленную шарнирную лестницу, где соблюдены все технологии изготовления, требования безопасности, использована качественная фурнитура.

Да, ее цена достаточно высока, но уровень исполнения и безопасности также значительно выше.

Стремянка своими руками

Лестницу можно сделать из дерева или металлического профиля. Первый вариант больше подойдет для дома. Если же вы нуждаетесь в долговечном многоцелевом изделии, подходящем для уличных работ, лучше выбрать металл.

Схема раздвижной металлической лестницы.

Стремянка своими руками изготавливается быстро. Для этого вам понадобится:

• труба круглого или прямоугольного сечения длиной: 2 м – 2 шт.; 1,5 м – 2 шт.; 3 м – 1 шт. Трубы могут быть стальные или дюралевые, с толщиной стенок не менее 2 мм;
• болты М8×70, гайки и шайбы. Их количество зависит от способа сборки. Если у вас нет возможности использовать сварочный аппарат, вам понадобится 22 соединения. Если же труба будет привариваться, то достаточно 2 соединения;
• 3 стальные полосы 180×30×3 мм;
• жесткий крюк длиной 60 см – для фиксации стремянки.

1. Режем трубу длиной 3 м на 9 поперечин по 33 см.
2. На каждой из труб длиной 2 и 1,5 м оставляем 0,3 м от края (на ножки) и делаем сквозные отверстия через каждые 30 см под болтовые соединения. На длинных трубах их получится по 6, на коротких – по 3.
3. В поперечинах также просверливаем отверстия, отступив 15 мм от краев.
4. Из металлических двух полос делаем хомуты: отступаем 15 мм от концов и сверлим отверстия. Загибаем полосы симметрично по форме трубы.
5. Из третьей стальной полосы делаем накидную муфту: загибаем ее концы так, чтобы получился овал. Концы можно сварить или склепать.
6. Крепим хомуты к двухметровым трубам там, где будет пятая ступень.
7. На полутораметровых трубах, отступив 15 мм от краев, сверлим сквозные отверстия.
8. Надеваем муфты, концы вставляем в хомуты и крепим с помощью болтовых соединений.
9. Крепим поперечины, делаем петли для крепления крюка на уровне вторых поперечин.
10. На ножки надеваем резиновые или пластиковые наконечники.

При условии, что соединения выполнены качественно, самодельная стремянка из металла выдержит до 100 кг. Если вам нужна приставная лестница, просто снимите крюк и поверните одну часть вверх.

Самодельная стремянка из профиля

Конструктивно этот вид стремянок очень похож на те экземпляры, которые сегодня можно встретить практически в любом хозяйственном магазине. Единственное отличие – изготовлена она не из алюминия, а из профильной трубы. Данный материал очень хорош тем, что благодаря своему сечению, меньше подвержен изгибам, довольно легкий (если сравнить с деревом), плюс приобрести несложно, благо в продаже есть широкий выбор абсолютно любых размеров.

Стремянка из алюминия

Лестницу можно использовать как в доме при проведении косметического ремонта, так и на даче, во время сбора урожая. Если посмотреть на фото стремянки из профиля, изготовленной своими руками, и на «магазинную», то можно увидеть одно существенное отличие – на второй имеется множество ребер жесткости. Это все для того, чтобы усилить лестницу, потому как алюминий сам по себе легкий и мягкий металл. На профиле хоть и нет таких ребер, прочность не страдает, так как труба тяжелее и не так подвержена деформации.

Инструменты, необходимые для изготовления стремянки своими руками

Здесь понадобится немного мастерства и умения, так как придется пользоваться:

• электросваркой;
• болгаркой;
• дрелью;
• обычными инструментами вроде рулетки, маркера и уголка.

Перед началом работы запаситесь электродами и дисками по металлу для болгарки, потому что при изготовлении и монтаже стремянки придется много резать материала. Также необходимо подумать о своей безопасности: надеть при резке специальные очки, ведь мелкой металлической стружки будет достаточно; используйте маску при работе со сваркой, так как можно серьезно повредить зрение.

Изготавливаем лестницу своими руками

Для начала подумайте, какой длины вам нужна стремянка; набросайте примерный чертеж или, правильнее сказать, эскиз; не повредит, если найдете и просмотрите фото с каждым этапом изготовления или даже видео, на котором подробно все показано. Материал, который нужно приготовить сразу, – профиль подходящего сечения. В зависимости от того, какая вам нужна высота стремянки, вы отрезаете два равных куска трубы.

Ржавчину нужно сразу удалить, чтобы облегчить себе дальнейшую работу. Для этого лучше всего использовать дрель или болгарку с насадкой в виде металлической щетки. Закрепляем трубу и зачищаем ее до металлического блеска. Далее приступаем к нарезке из такого же профиля ступенек. С них также сначала удалите ржавчину. Проще всего нарезать ступени из профиля одинаковой длины. Примеряем ступени (лучше всего это делать на ровном полу или верстаке). В случае необходимости подгоняем размеры.

Когда все готово, прихватываем ступеньки будущей стремянки при помощи сварки к основе, проверяем на неровности, если таковых нет, соединяем окончательно.

Теперь снизу навариваем «пятачки», а сверху закрываем отверстия в трубах. Половина дела сделана. Берем профильную трубу (можно меньшего сечения), отрезаем два куска длиной, равной получившейся лестнице. На расстоянии 0,25-0,3 метров снизу и сверху этих заготовок привариваем перекладины. Длина их должна быть равна длине ступенек лестницы. Соединяем с помощью сварки две половинки подходящими навесами. Примерно в середине стремянки нужно просверлить отверстия с обеих сторон в профильной трубе и с помощью болтов прикрутить какой-нибудь ремень, который не даст вашей металлической лестнице разложиться.

Лучше или хуже аналогов?

Конечно, стоит провести и финишные работы – грунтовку и покраску. Но даже в таком виде металлическая стремянка вполне пригодна к использованию, только вот высокая влажность вскоре даст о себе знать. Этот вариант изготовления самый быстрый, но если уделить больше внимания, сил, терпения и времени, то можно изготовить такую конструкцию, которая будет в разы лучше магазинных аналогов.

Поэтому для достижения более высоких качеств вашей стремянки, необходимо сделать чертежи в масштабе, просмотреть фото готовых конструкций и на их основе делать свою разработку. В целом можно сказать, что даже самая простейшая лестница ни в чем не уступает фабричной продукции.

Как сделать стремянку своими руками: пошаговая инструкция

Стремянка своими руками — это невероятно полезное приспособление в хозяйстве, особенно если вы являетесь владельцем частного дома. Как сделать стремянку? Всё довольно просто — для этого вам понадобится минимум усилий и материалов.

Особенности конструкции

Так как изготовление стремянки вы планируете своими руками, необходимо для начала рассмотреть устройство подобной лестницы. По своей сути это более совершенная модель приставной конструкции. Ее вид и предназначение могут различаться. Простейшие стремянки приспособлены лишь для того, чтобы добираться до верхних ярусов, но не более того.

Ступени могут располагаться как исключительно с одной стороны, так и с обеих, в зависимости от типа модели.

Существуют более совершенные модели. Например, если уж делать стремянку, лучшего варианта, чем трансформер не найти. Ее можно использовать в качестве раскладной или обычной приставной лестницы. Также трансформер имеет просторную верхнюю площадку, которая служит для обеспечения удобства проведения строительных работ на высоте, то есть играет роль подмостков.

Неоспоримым преимуществом стремянки является то, что такая конструкция очень компактна при своем уровне удобства и эргономичности. Именно поэтому она и пользуются таким успехом по сей день.

Конструкция стремянки по сути представляет собой две соединенные приставные лестницы

Подбор материалов и инструментов

Собственноручно стремянка может быть изготовлена как из одного материала, так и из их комбинации. Стандартными же вариантами являются деревянные и металлические модели.

Лестница-стремянка, выполненная своими руками из дерева, обладает следующими преимуществами:

• легкость;
• простота обработки материала;
• доступность деталей;
• более эстетичный вид.

Однако со временем древесина может портиться: рассыхаться, загнивать, скалываться. Поэтому иногда выгоднее бывает сделать своими руками стремянку из металла. Оптимальный вариант — нержавеющий алюминиевый профиль или легкие трубы.

Для изготовления стремянки в основном используется дерево или алюминиевый профиль

Для того чтобы сконструировать обычную лестницу-стремянку или трансформер из дерева или профиля, вам понадобятся следующие инструменты:

• ножовка или пила;
• шуруповерт;
• наждачная бумага;
• угольник;
• уровень;
• стусло;
• рулетка;
• карандаш;
• крепления для ступеней и опор.

Перечень необходимых инструментов

Деревянная лестница

Самый доступный и простой в обработке вариант — изготовление деревянной стремянки своими руками. Для начала необходимо сделать чертежи. Для этого следует определить конфигурацию будущего изделия и его основные параметры.

Пример схемы простого варианта деревянной стремянки

Для стандартных стремянок используются брусья для тетивы и доски для обустройства устойчивых ступеней. Для начала определите высоту конструкции с учетом её изменения в разложенном состоянии. Отрежьте деревянные балки подходящей длины. Нижние торцы тетивы срезают под углом примерно в 80 градусов, чтобы лестница была достаточно устойчивой.

Далее идет изготовление перекладин, то есть нужно нарезать доски для ступеней. Их количество рассчитывается на основе общей длины лестницы и оптимального расстояния между элементами. Стандартом считается шаг в 35 см. Длина нижней ступени должна быть не менее 65 см, а верхней — 35 см.

Учтите, что у стремянки, независимо от того, трансформер это или нет, идет сужение расстояния по ширине снизу вверх, поэтому размеры ступеней нужно будет подгонять по ходу сборки лестницы.

Как сделать площадку деревянной стремянки? Если вы хотите сделать удобный трансформер, используйте те же доски, что и для ступеней, чтобы сколотить из них устойчивую площадку.

Для сборки деревянной лестницы используют металлические болты, распорные оси и шарнирные элементы. Прежде всего необходимо соединить тетивы со ступенями. Для этого в торцы вгоняются гвозди или саморезы, а стыки дополнительно обрабатываются клеем. Перекладины должны идти перпендикулярно полу с учетом разложенного положения стремянки. Если это трансформер, дополнительно обустраивается опора для площадки.

Сборка деревянной лестницы производиться с помощью металлических болтов

Для движения половинок крепятся шарниры. Сбоку они соединяются ограничителем хода, а тетивы стягиваются металлическими прутьями минимум в трех местах: сверху, снизу и посередине за ступенями. Вторую половину можно изготовить так же или же использовать для её стяжки доски, прибитые поперек и по диагонали.

Металлическая лестница

Что касается изготовления металлической стремянки своими руками, здесь нужно соблюдать особую осторожность при работе. Есть риск пораниться об острые края, поэтому важно качественно обработать их после распила или использовать заглушки для защиты рук и ног в процессе эксплуатации готового изделия.

Для изготовления своими руками стремянки из профильной трубы дополнительно потребуются винты с гайками и дрель. Чертежи для металла подготавливаются аналогичным методом. Желательно в этом случае делать одну половину конструкции длиннее. Так получаются удобные ручки, а также появится возможность закрепить шарниры без ущерба для прочности изделия. Можно сделать и трансформер с листом алюминия для площадки.

Металлическую лестницу чаще всего изготавливают из профильной трубы

Лестница-стремянка из обычного профиля своими руками изготавливается таким же способом. После того как вы нарежете все необходимые детали, следует обработать их края. Для соединения просверлите отверстия в металле и просуньте в них болты. Затем зафиксируйте их гайками. Шарниры устанавливаются так же, как в деревянных моделях. При этом вместо сложного бокового ограничителя можно использовать такой же отрезок трубы, закрепив его на подвижные болты.

Металлическая стремянка также может иметь сварную конструкцию

Защитная обработка

Если для металлической лестницы дополнительные меры могут быть представлены только монтажом противоскользящих накладок и смазкой шарниров, самодельная стремянка из дерева требует дополнительной обработки для защиты от сырости и бактерий.

Деревянное изделие нужно обязательно обработать антисептической пропиткой, чтобы предотвратить гниение

В первую очередь необходимо нанести на древесину антисептическую пропитку, которая защитит её от гниения и создаст водоотталкивающую пленку. Оптимальным вариантом является дополнительное покрытие лаком. При этом старайтесь не задеть места креплений. А вот краска не всегда будет уместна. Впрочем, она сгодится в качестве крайнего варианта. Если всё сделать правильно, новая стремянка прослужит вам очень долго.

Источники: http://1polestnicam.ru/montazh/stremyanka-svoimi-rukami-iz-profilya.html, http://2ladders.ru/samodelnaya-stremyanka, http://vseolestnicah.ru/izgotovlenie-i-montazh/stremyanka-svoimi-rukami.html

lestnica-mpl.ru

особенности монтажа металлических изделий своими руками (фото и видео)

Еще пару десятилетий назад металлические лестничные конструкции использовались исключительно в промышленных и заводских помещениях, но современные тенденции адаптировали их для внутренних жилых домов. Это объясняется высокой прочность металла, к тому же, с его помощью можно создать любые изделия: одно- или многомаршевые, винтовые и т. д.

На сегодняшний день как домашними умельцами, так и профессионалами, разработаны различные чертежи металлических лестниц, каждый из которых обладает своими конструктивными особенностями. О самых распространенных из них и пойдет речь в данной статье.

Чертежи металлических конструкций.

О металлических лестницах

Мода на металл пришла в городские квартиры и частные дома с появлением стиля «хай-тек». Этот стиль вовсю пропагандирует простые металлические изделия в интерьере. И данная мода не могла обойти стороной столь важный конструктивный элемент многоэтажного здания, как лестница.

Традиционно лестницы и ограждения изготавливались из дерева и камня, однако и у одного, и у другого материала присутствуют определенные недостатки перед металлом. Поэтому металлические изделия довольно быстро заняли устойчивую позицию на современном рынке.

Преимущества и недостатки металлических лестниц

Деревянные лестницы и ограждения: гармоничная завершенность конструкции

Планируя установить в доме стильную стальную лестницу, вы должны в первую очередь знать о преимуществах и недостатках данного материала.

Преимущества

• Основным преимуществом таких конструкций является то, что все их сборные компоненты могут быть подготовлены заранее.
• Ключевые компоненты являются точно подогнанными между собой, что значительно упрощает и облегчает процесс сборки своими руками. Большинству домашних мастеров не потребуется инструкция для сборки подобных изделий.
• Высокая прочность и долговечность. Ключевые компоненты способны выдержать высокие нагрузки, они являются неподверженными деформации и истиранию.
• Выгодное соотношение параметров «цена/качество».
• Отчетливый звук при ходьбе.

Недостатки

Совет! Проблема с громким звуком при перемещении по ступеням может быть решена комбинацией металла с деревом, пластиком или камнем – материалами, которые отлично глушат звуки шагов.

• Лестницы на металлокаркасе подвержены коррозии.
• Как правило, металлические ступени являются скользкими.
• Если вдаваться в эстетику дизайна, то такие изделия привносят в интерьер холодную атмосферу.

Виды металлических конструкций

Лестницы на металлокаркасе: как их облицевать деревом

Наиболее распространенные виды лестниц:

1. Маршевая. Является самой популярной, поскольку отличается простотой и удобством.
2. Винтовая металлическая лестница. Более компактная, но менее удобная модель.

И оба вида могут быть изготовлены из металла, необходим лишь правильно составленный чертеж металлической лестницы.

Варианты каркасов

Существует два варианта установки ступеней в марше:

• На косуорах, когда основой каркаса являются балки пилообразной формы, на которые укладываются проступи и подступенки.
• На тетивах, когда несущие балки являются прямыми с вырезами, в которые и закладываются проступи.

Среди металлических конструкций первый тип встречается гораздо чаще. Их мы и рассмотрим более подробно.

Итак, различают три вида каркасов:

1. Закрытый.

Винтовые металлические лестницы – их виды и особенности конструкции

Является самым дешевым вариантом и предполагает, что все элементы будут скрыты проступями и подступенками. В самом простом варианте такая конструкция изготавливается из швеллеров и уголков.

Закрытый каркас металлической лестницы чаще всего является несущей основой, которая состоит из швеллеров, что попарно соединяются в нескольких местах. На них закрепляются уголки, которые и служат основой для установки проступей и подступенков.

Совет!  Вместо уголков может быть использован листовой металл, что значительно усложнит изготовление каркаса.

2. Открытый, на двух косуорах.

Открытый каркас, состоящий из двух косуоров.

Материалом для таких каркасов служит металлический профиль, имеющий прямоугольное сечение. Оба косуора изготавливаются в форме «лесенки», покрываясь эмалью. Данный вид каркаса называется открытым потому, что здесь нет подступенков, и ступень состоит только из проступей.

Это наиболее распространенный вариант, поскольку является экономичным, позволяя при этом создавать конструкции оригинальных форм.

3. Открытый, на одном косуоре. Такой каркас представлен несущей балкой, на которой укрепляются площадки, предназначенные для ступеней. Эти лестницы имеют воздушный, будто невесомый внешний вид.

Модель на одном косуоре.

Особенности ступеней

Проектируя ступени из металла, вы должны соблюсти целый ряд требований, среди которых:

1. Надежность.
2. Удобство.
3. Обязательное наличие специальной защиты от скольжения.
4. Гармоничный внешний вид.

В связи с этим, существует несколько советов, которые помогут вам спроектировать действительно качественные, удобные и надежные элементы:

1. Поверхность ступени из металла должна быть или ребристой или покрытой противоскользящим материалом (к примеру, резиной). В особенности это касается уличных моделей.
2. Эффект противоскольжения может быть достигнут при использовании решетчатой поверхности. Такие варианты используются при проектировании ступеней, установленных на лестницах в технических помещениях.

Ступень с решетчатой поверхностью.

Заключение

Такая лестница – отличный вариант для частного дома. Если грамотно комбинировать каркас из металла с деревянной или пластиковой отделкой, то можно «вписать» такую конструкцию абсолютно в любой интерьер. Вашему вниманию видео в этой статье подготовило исчерпывающую информацию по данной теме.

sdelai-lestnicu.ru

Металлическая лестница на второй этаж своими руками

Лестницу на второй этаж частного дома можно без особых проблем сделать и установить своими руками. Чаще всего ее изготавливают из металла. Такая конструкция отличается максимальной безопасностью и удобством в эксплуатации.

Требования к лестницам из металла

Уникальные технологические характеристики металлических изделий дают возможность производить лестничные конструкции почти любой конфигурации с различными размерами. Причем железные лестницы на второй этаж в доме вне зависимости от своей формы будут отличаться достаточной легковесностью и простотой изготовления. Вы без затруднений сделаете их своими руками, если имеете хотя бы минимальный опыт выполнения строительных мероприятий, умеете пользоваться сварочным агрегатом и работать с болгаркой.

Конструктивно лестничные сооружения из металла идентичны пролетам из бетона либо дерева. При возведении таких лестниц применяются одинаковые стандарты выполнения расчетов и проектирования. Вам нужно лишь грамотно составить чертеж, учитывая ряд требований, выдвигаемых к конструкциям, монтируемым своими руками в частном доме.

Лестничное сооружение из металла

Во-первых, металлическая лестница должна иметь ширину от 90 см. Во-вторых, высота ее ступеней выбирается в пределах 15–18 см. Глубина ступенек – около 35 см (можно немного меньше). Важное требование! Уклон конструкции, ведущей на второй этаж, обязан быть неизменным по всему лестничному маршу (угол наклона принимается на уровне 30–35°). Все чертежи железных лестниц, которые можно найти в интернете, отвечают описанным требованиям. Если вы сами создаете проект, вам также следует придерживаться их.

Кроме того, нужно учитывать и то, что дистанция между вертикальными ограждающими стойками лестничной конструкции берется не более 15 см. Это расстояние уменьшают до 12 см, когда в доме живут маленькие детки. Последнее обязательное требование к лестницам на второй этаж – они должны без проблем выдерживать нагрузку (боковую) в 100 и более килограммов.

Своими руками проще всего сделать лестницы из металла следующих видов:

1. На одном косоуре. Такие конструкции предполагают установку швеллера либо двутавра и последующее крепление на него лестничных ступенек.
2. На нескольких косоурах. В этом случае монтируются специальные опорные балки, которые выполняют функцию каркаса для конструкции.
3. На больцах. Под больцами понимают особый тип болтов. Они используются для крепления лестничных ступенек к стеновой поверхности.
4. Винтовые. Несущим элементом при установке этих конструкций является центральная мощная опора (столб).
5. На тетивах. Такая металлическая лестница монтируется между опорными балками. Последние и называют тетивами.

Проектирование конструкций на второй этаж – схема и особенности

Как было сказано, чертежи лестницы нужного вам типа несложно найти в интернете. Если вы хотите получить прочное, простое и очень удобное изделие, советуем выбирать проекты с одномаршевыми прямыми лестницами. При наличии богатого опыта строительства можете попробовать сделать своими руками более сложные конструкции – с пролетами и несколькими поворотами.

Проект одномаршевой прямой лестницы

Мы опишем, как изготовить прямую лестницу с одним маршем. Проектируют ее так:

1. Замеряем расстояния между «чистым» полом второго и первого этажей (получаем высоту марша).
2. Определяем дистанцию между началом и концом проектируемой лестничной конструкции – замеры ведутся по уровню пола («чистого») на первом этаже (получаем длину марша).
3. Полученные значения (допустим, они равняются 250 и 400 см соответственно) позволяют нам вычислить длину лестницы. Ее находим по теореме о катетах и гипотенузе прямоугольного треугольника. В нашем случае катеты имеют значения 250 и 400 см. Складываем их, из полученной суммы извлекаем корень и получаем показатель 472 см. Это и есть протяженность конструкции, которую мы хотим изготовить своими руками.
4. Теперь высчитываем число ступенек, помня о рекомендуемой высоте. Для конструкции длиной 4,7 м их получится 14–15. Глубина ступеней у нас выходит 28,6 см (разделили 400 см на 14), что соответствует требованиям. Размер ступенек нужно будет дополнительно увеличить на 3–4 см. Эти сантиметры уйдут на организацию «свеса» – небольшого участка верхней ступени, которая будет нависать над нижней.

Нехитрые расчеты дали нам возможность получить ключевые геометрические параметры лестницы на второй этаж. Теперь ее можно сделать своими руками, не беспокоясь о том, что конструкция получится неправильной и не соответствующей стандартам эксплуатационной безопасности.

Изготавливаем лестницу с двумя косоурами – технология для домашних умельцев

Косоуры мы будем делать из квадратной профильной трубы, опоры для ступенек – из металлических уголков, а подступенки и непосредственно ступеньки – из стали в листах толщиной 4 мм (впоследствии их желательно обшить натуральной древесиной). Весь процесс возведения конструкции производится в несколько последовательных этапов:

1. Нарезаем по требуемым параметрам железные заготовки.
2. Делаем узлы для фиксации ступенек (их называют кобылками).
3. Свариваем уголки.
4. Устанавливаем косоуры.
5. Крепим к каркасу ступеньки, а затем и ограждение.
6. Доводим конструкцию до нормального вида – шлифуем, грунтуем, окрашиваем.

Возведения конструкции на металлическом каркасе

На первой стадии работ важно грамотно сделать кобылки. Их изготавливают своими руками очень аккуратно, одинаковыми по размеру, без перекосов и неточностей из металлических уголков. Схема выполнения работ простая: вырезаете выборки из уголка; стыкуете элементы друг с другом; получаете сварные Г-образные элементы, в которых полки должны «смотреть» внутрь и вниз. Для лестницы с 14 ступенями нужно сделать 14 пар кобылок.

Между ними следует установить кронштейны, к которым будут фиксироваться ступени, а также перекладину (поперечную). Последнюю изготавливают также из стального уголка. При необходимости можно добавочно «упрочнить» конструкцию, смонтировав по направлению к косоурам снизу ступеньки небольшие «косынки». После этого производим разметку квадратной трубы (по ее ребру) и крепим (используем сварку) к косоуру кобылки. Затем приставляем второй косоур к первому и «копируем» разметку. За счет этого все элементы лестницы на второй этаж, которую вы решили сделать, будут иметь по-настоящему четкую геометрию.

Нам осталось только сварить второй косоур с кобылками и обязательно проверить получившуюся конструкцию по уровню. Следующий шаг – крепление косоуров к опорной платформе и к опорной стойке (последняя крепится металлическими анкерами к межэтажному перекрытию). Чтобы увеличить жесткость лестницы, можно установить своими руками на стене кронштейны и приварить один из косоуров к ним (конечно, если конструкция монтируется возле стенки, а не посередине помещения). Теперь нужно приварить к кобылкам ступеньки.

Если вы планируете облицовывать лестницу древесиной, ступеньки допускается фиксировать строительными высокопрочными болтами подходящих размеров.

Также разрешается монтировать при помощи винтов ступеньки из дерева прямо на кобылки. Обратите внимание – последнюю ступень сверху нужно устанавливать на минимальной дистанции от стенки. Привариваем ограждение сбоку лестничной конструкции, ведущей на второй этаж. Выполнять эту работу необходимо так, чтобы ширина лестница осталась неизменной. Заметим – если ширина конструкции больше 120 см, лучше предусмотреть дополнительный косоур. Его устанавливают посередине лестницы.

Финал строительства своими руками лестничной конструкции на второй этаж – шлифование всех заусенцев и швов, обработка поверхности стальных элементов грунтовкой и их окраска. Обшивку лестницы на второй этаж древесиной либо другие варианты ее декорирования целесообразно осуществлять во время чистовых отделочных мероприятий.

remoskop.ru

чертежи, фото и подробная инструкция

Если необходимо создать металлические лестницы своими руками, чертежи готовых изделий позволят выбрать оптимальный вариант, исходя из наличия инструментов. Можно подобрать конструкцию, выполненную сборным или сварным способом. При этом, важно подготовить необходимое количество материала и декораций.

Стальная лестница

Особенности самостоятельного монтажа

Для проведения работ используется сварка, пила и наждачка. При необходимости произвести обшивку массивом, хорошо использовать циркуляр и струбцины для соединения деталей. Кроме этого, необходимо иметь заданное количество креплений и сверл по металлу для создания зазоров под саморезы.

Внимание! Если необходима металлическая лестница в погреб своими руками, чертежи позволят произвести правильный расчет необходимого металлопрофиля, труб, листов стали и арматуры.

Посредством небольшого электродугового сварочного аппарата создаются прочные швы. Несущие балки (косоуры или тетивы) создаются с использованием швеллера, двутавра, уголковой стали. Хорошо используются прямоугольного типа.

Лестница из металла

Пример простого устройства на косоурах

Весь процесс осуществляется на основе размещенного на ребре швеллера с параметрами 8-10. При необходимости обшить изделие, для создания ступенек применяется листовая сталь. Ступени внешнего назначения оснащаются рельефным строением. Для этого применяется прессованная решетчатая подставка из металла или аналогичная конструкция с анттискользящими характеристиками.

Для ограды потребуется стальной уголок. Опоры для проступей создаются из арматуры. Суть конструкции заключается в создании простой лестницы из металла с несущими балками из швеллера. К ним приваривают арматурные кобылки.

Лестница из металлического профиля

Из арматуры сооружают кобылки по заранее подготовленным расчетам. Опорные устройства монтируются на балке. На ту сторону кобылки, которая подготовлена для настила ступени, привариваются кронштейны для фиксации. К размещенному на ребро швеллеру приваривают кобылки по предварительной разметке.

Для получения идентичных свойств, второй швеллер прикладывают к швеллеру-балке с уже прикрепленным и кобылками. Корректируется разметка при отклонениях.

Внимание! Для стандартной конструкции с размером до 1 м в ширину, создают 2 косоура или тетивы. Работа с более широкой установкой проводится путем оснащения трех и более балок. Потом все элементы конструкции собирают воедино с помощью сварочного аппарата. Затем размещаются деревянные ступени.

Лестничная установка из стальных элементов

Полученная конструкция грунтуется и покрывается антикоррозийным средством. Опоры для фиксации ступенек могут быть выполнены в виде сваренных из швеллера стоек, металлических уголков, приваренных к опорам.

Сооружение лестницы с тетивой

Более сложным способом выступает создание устройств с вырезанной стальной пилообразной тетивой. Резка осуществляется с соблюдением высокой точности и параметров.

• Создание сооружения на больцах с пристенной тетивой начинается с обозначением на графике разрезов лестницы. После соединения линий проводят параллельные отрезки к нижним кромкам ступенек. После измерения отдельных элементов, создается проект в масштабе. Это способствует изготовлению тетивы, размещенной заподлицо к ступенькам. Если необходимо, чтобы тетива выступала выше ступенек, ее ширина увеличивается на заданный промежуток.

Самостоятельный монтаж лестницы из металлопрофиля

• Согласно подготовленному шаблону, производится разметка. Основным отличием данной конструкции выступает возможность создания бокового смещения ступенек – выпадение их из пазов тетивы. Для исключения этой возможности, необходимо сделать жесткое крепление к тетиве. После сборки размещения тетивы, монтируются опорные стойки. Они принимают на себя половину массы устройства. Их фиксация проводится с помощью металлических кронштейнов к балкам перекрытий. При условии бетонных перекрытий, то стойки фиксируют закладными болтами или кронштейнами. Для этого следует заранее забетонировать или засверлить их в перекрытиях.
• Монтируется поручень и больцы. Они представлены в виде металлических стержней с резьбовыми концами. Между двумя опорами размещают поручень, выступающий в качестве опоры для больцев, к которым фиксируются ступенььки. Поручень работает на изгиб, он обеспечивает принятие массы второй части лестницы. Его создают из металла с обшивкой из дерева.
• Ступени фиксируют к больцам. При этом, передний край верхней ступеньки опирается на задний край нижней ступеньки через опору из обрезка трубы, размещенной на больце. Больцы пропускаются через углубления в ступеньках и фиксируются внизу с помощью стальной пластины.

Схема лестницы

Обшивка ступенек

На ступеньках из металла производится разметка положения зазоров для саморезов, шаг 15 см. От торца зазора отступается на 2 см. К проступям сооружают фанерную подложку. Ее фиксация обеспечивается специфическим монтажным клеем с эффектом заполнения. Не рекомендуется производить крепление подложки на монтажную пену.

С помощью двух струбцин древесная накладка размещается на проступи и фиксируется саморезами. Этому способствуют просверленные зазоры снизу в подтай или открыто болтами.

Вконтакте

Facebook

Twitter

Google+

lestnitsahouse.ru
