Самодельные приспособления для мотоблоков своими руками: видео, чертежи, фото

Мотоблок – помощник в обработке почвы, в перевозке грузов, в сборе урожая. Для этих манипуляций его надо оборудовать дополнительными навесными приспособлениями. Но в магазине они стоят дорого, полный комплект по цене получается дороже самого мотоблока. Многие умельцы конструируют и делают самоделки для мотоблока своими руками. В этом помогают статьи, фото, инструкции из Интернета.

Обладая простейшими навыками в работе с болгаркой, сварочным аппаратом, дрелью, можно из подручного материала и вышедших из употребления деталей собрать полезные самоделки. Самодельные конструкции, часто, сделаны из более прочного металла, чем покупные, и служат дольше.

Купить навеску и прицепное к мотоблоку в интернет-магазинах

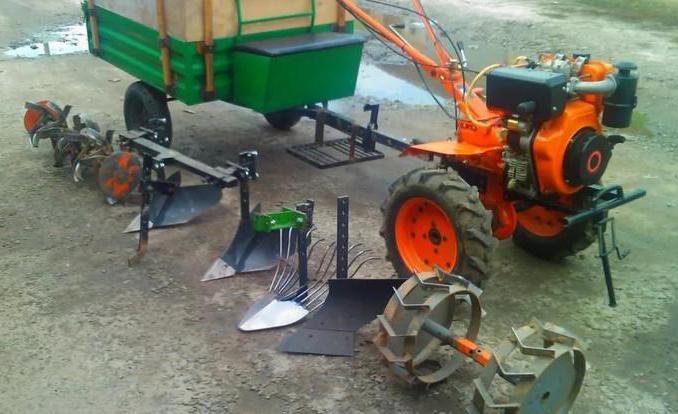

Самодельные приспособления для мотоблока

К необходимым в хозяйстве навескам можно отнести:

• землеобрабатывающие – плуги, фрезы, рыхлители;
• для ухода за культурами – окучиватели;
• грабли;
• снегоуборочные лопаты;
• сеялки, посадочные приспособления.

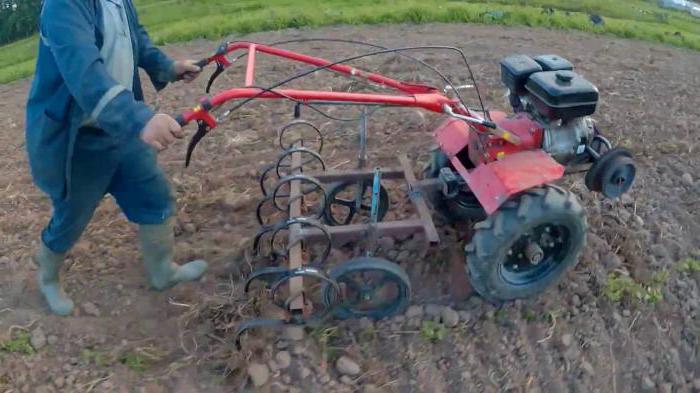

Грабли для мотоблока

Самодельные грабли к мотоблоку используют при заготовке сена для домашнего скота в небольшом хозяйстве. Их изготавливают своими руками из узких металлических труб и прутьев. Чтобы получилась прочная конструкция, детали собираются на сварку.

Грабли-самоделки делают складными для удобства транспортировки.

Самостоятельно конструируя грабли, можно сделать ширину захвата по своему усмотрению. Высота подбора валков регулируется. Прутья грабель делают под сбор сена или скошенной травы на участке. Во втором случае и ширина конструкции, и величина зубьев может быть уменьшена.

к содержанию ↑

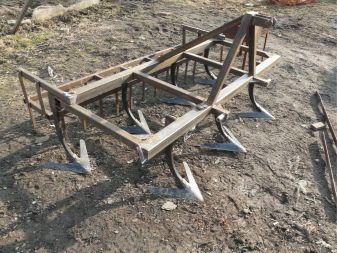

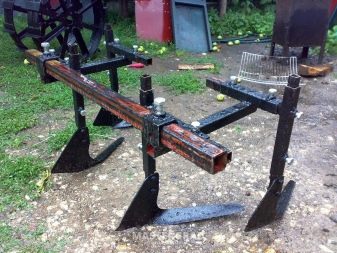

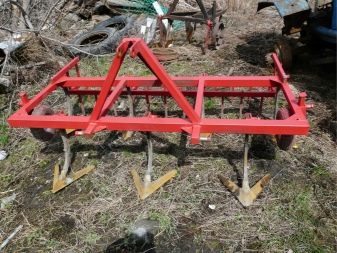

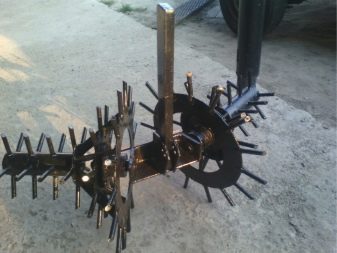

Самодельные фрезы «гусиные лапки» для мотоблока

Фрезы «гусиные лапки» помогают глубоко взрыхлить почву, размельчить крупные комья земли.

Это приспособление представляет собой цельную сварную конструкцию, поэтому она крепче и прочнее обычных культиваторов для мотоблока. Фреза качественно обрабатывает твердую почву под посев картофеля. Ею можно вспахать землю под снег.

Качество вспашки зависит от степени заточки фрез-самоделок. Земля становится пышной, поднимается на 5-10 см, если края плоскорезов острые. Они размельчают крупные и мелкие корешки, уничтожают вредных жуков и проволочника, насыщают почву кислородом.

Самодельные «гусиные лапки» для стандартного входного крепления надо сделать диаметром 52 см, захватом – 1,25 м, количество лучей – 30 штук. Каждый луч крепится к катушке на болтах.

к содержанию ↑

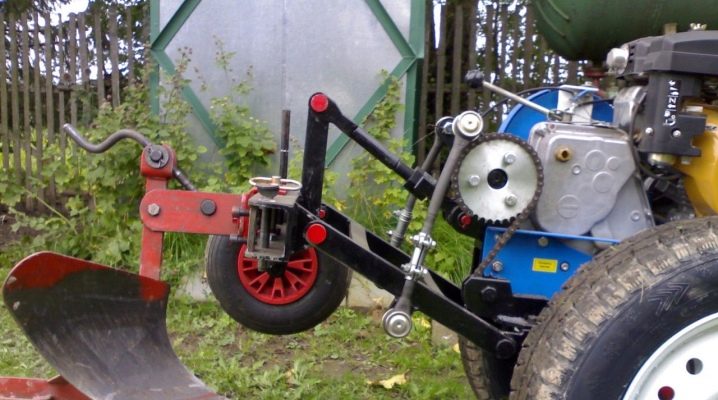

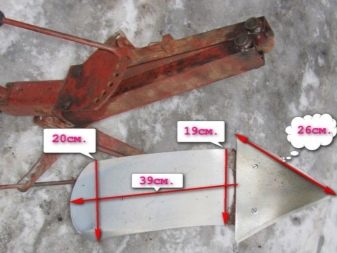

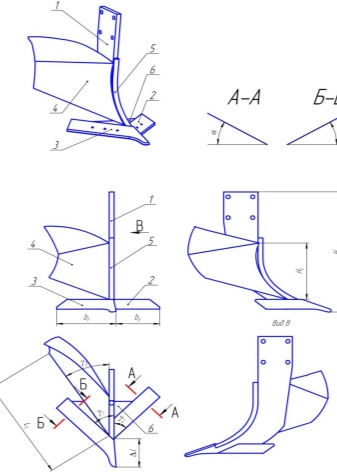

Плуг самодельный

Плуг-самоделку для вспашки несложно сделать даже человеку с минимальными навыками в работе с металлом. Фрезами пользуются для рыхления уже используемой земли. Плугом обрабатывают целину и слежавшуюся твердую почву. Он имеет больший запас прочности. Плуг стоит дорого, купить его может не каждый дачник, но можно попробовать сделать его своими руками.

Понадобится пластина толщиной 4-5 мм и труба со стенкой такой же толщины. Крепится конструкция на раму. Главным элементом приспособления является заточенная пластина, ее надо вырезать болгаркой в форме отвала. Лемех имеет форму вытянутой плоской трапеции. Закрепляем трубу и собираем конструкцию полностью. К мотоблоку она присоединяется через сцепку.

В отдельной статье можно найти чертеж плуга для мотоблока.

к содержанию ↑

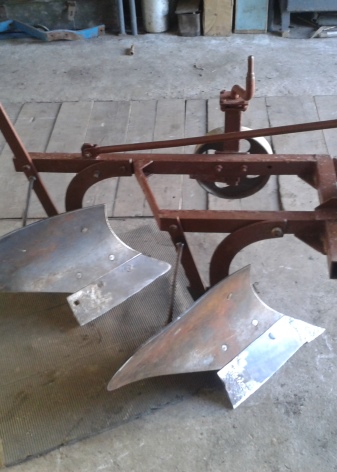

Оборотный плуг

Плуг этой конструкции немного сложнее. Сверху самоделки крепится закругленное перо. Происходит не только вспашка земли, но и отвал срезанного пласта – при обработке целины это бывает необходимо. Сложное строение оборотного плуга предполагает изготовление его профессиональным мастером, который может рассчитать точные параметры каждой детали.

Одной из разновидностей такой конструкций является плуг Зыкова. Для сборки своими руками потребуется стойка, с помощью которой он цепляется к мотоблоку, непосредственно корпус плуга с лемехом, доска для упора и загнутое лезвие для переворачивания пластов. Отвал плуга изготавливается из трубы диаметром 50 см.

к содержанию ↑

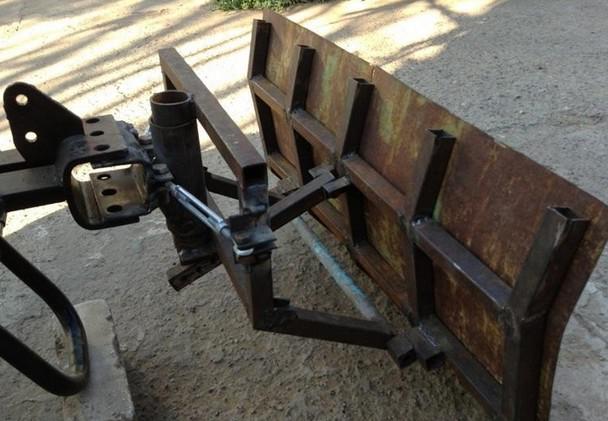

Отвал-лопата

Мотоблоком можно выравнивать земельные участки для строительства хозяйственных сооружений. Он как бульдозер может чистить тротуары и дорожки от грязи и снежных сугробов. Для изготовления самодельного отвала надо взять металлический лист в 2 мм толщиной. Для прочности внутри отвала вертикально привариваются пластины из более толстого металла – они не дадут прогибаться задней стенке отвала. Еще нужна нижняя часть лопаты, ее обшивают жестью, чтобы низ не застревал в грунте или снегу. Низ лопаты к нижнему основанию располагают под прямым углом.

Самоделки для мотоблока своими руками можно изготавливать из отслуживших материалов.

Для изготовления самодельной лопаты понадобится пила по металлу, дрель и сварочный аппарат. В качестве материала подойдет 200-литровая стальная бочка. Ее надо разрезать вдоль высоты на 3 части и сварить между собой крайние две из них. Металл бочки имеет достаточную толщину для прочности приспособления.

к содержанию ↑

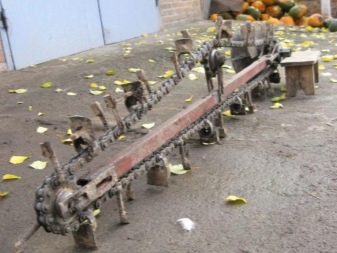

Картофелесажалка

Очень востребованным и незаменимым оборудованием на огороде является самодельная картофелесажалка. Она имеет расширитель для клубней с отверстием внизу и дисками для закапывания их в землю. Заднее колесо с внутренней стороны надо закрыть пластиной, чтобы посадочный материал не попадал под колесо мотоблока. Вся конструкция крепится на стальной раме. Глубина его закрепления регулируется.

Бункер можно сделать из фанеры или оцинкованного тонкого листа. Деревянный ящик можно покрасить водостойкой краской. Чтобы клубни не повреждались, внутри бункер выстилают резиной.

Вам может быть интересна борона для мотоблока своими руками.

Посадочное устройство состоит из металлической трубки диаметром 10 см, к которой крепится сошник для прорезывания борозды. Высота его, а значит и глубина борозды, регулируется вертикальным перемещением конструкции.

Борозды заделываются дисками, направленными навстречу друг другу под углом. Они двигаются за счет подшипников. Ширина ряда изменяется ослаблением болтов стремянок и сдвиганием дисков. Чтобы на земле не оставалось следов от колес сажалки, землю можно рыхлить культивационными лапками, приваренными к раме.

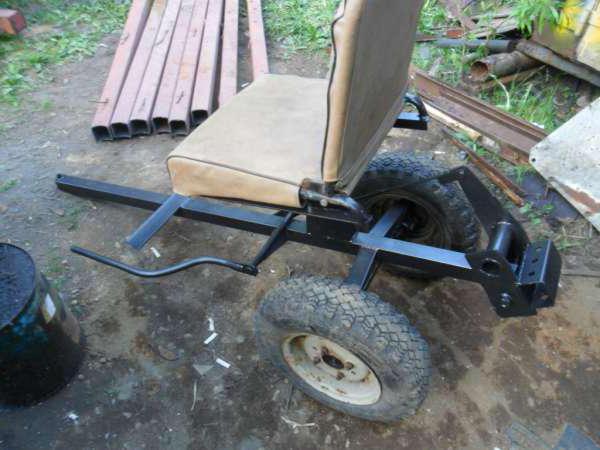

Сидение сеятеля-самоделки для мотоблока крепится к металлической раме основания.

к содержанию ↑

Дисковый окучник

Из подручных материалов своими руками можно собрать удобное приспособление для окучивания посаженных рядами овощных культур. Основными элементами самодельной навески будут две металлические крышки от кастрюль или диски одинакового размера. Диаметр их – не меньше 50 см. Края крышек или металлических дисков надо заточить как фрезы. Это основные детали окучника. Плоские крышки закругляют внутрь с помощью молотка.

Подробнее написано в статье про самодельные окучники для мотоблока.

Диски, собирающие землю в валик вокруг стеблей картофеля или другой культуры, укрепляют на металлическую раму. К нижней части ее приваривают небольшие колесики для опоры. Надо закрепить стержни дисков подвижно, чтобы можно было регулировать угол наклона обрабатывающих поверхностей.

виды навески, как сделать своими руками

Garden-shop.ru

г. Абакан, ул. Игарская, 23 г. Абакан Россия

г. Абакан 8-800-500-87-23

пгт. Агинское, ул. Партизанская, 1Г г. Агинское Россия

г. Агинское 8-800-500-87-23

г. Анадырь Россия

г. Анадырь 8-800-500-87-23

г. Архангельск, Талажское шоссе, 17 г. Архангельск Россия

г. Архангельск 8-800-500-87-23

г. Астрахань, ул. Боевая, 136Б г. Астрахань Россия

г. Астрахань 8-800-500-87-23

Москва, Пятницкое шоссе, 6-й километр, с9 г. Балашиха Россия

г. Балашиха +7 (495) 663-97-53

г. Барнаул, ул. Чернышевского, 293А г. Барнаул Россия

г. Барнаул 8-800-500-87-23

г. Белгород, ул. Кирпичный тупик, д.2 А г. Белгород Россия

г. Белгород 8-800-500-87-23

г. Биробиджан, ул. Пионерская, 66Б г. Биробиджан Россия

г. Биробиджан 8-800-500-87-23

г. Благовещенск, ул. Калинина, 12Б г. Благовещенск Россия

г. Благовещенск 8-800-500-87-23

г. Брянск, ул. М. Расковой, 25 г. Брянск Россия

г. Брянск 8-800-500-87-23

г. Владивосток, Военное Шоссе, 18 г. Владивосток Россия

г. Владивосток 8-800-500-87-23

г. Владикавкац, р-н Промышленный, Карцинское шоссе, 7 г. Владикавказ Россия

г. Владикавказ 8-800-500-87-23

г. Владимир, ул. Гастелло, д.8 г. Владимир Россия

г. Владимир 8-800-500-87-23

г. Волгоград, ул. Землячки, 16 г. Волгоград Россия

г. Волгоград 8-800-500-87-23

г. Вологда, ул. Ильюшина, 9 Б г. Вологда Россия

г. Вологда 8-800-500-87-23

Москва, Пятницкое шоссе, 6-й километр, с9 г. Волоколамск Россия

г. Волоколамск +7 (495) 663-97-53

г. Воронеж, ул. Землячки, 15 г. Воронеж Россия

г. Воронеж 8-800-500-87-23

г. Горно-Алтайск, ул. Энергетиков, 9Б г. Горно-Алтайск Россия

г. Горно-Алтайск 8-800-500-87-23

г. Грозный, п-т А. Кадырова, 157 г. Грозный Россия

г. Грозный 8-800-500-87-23

г. Дудинка Россия

г. Дудинка 8-800-500-87-23

г. Екатеренбург, ул. Чистопольская, 6 г. Екатеринбург Россия

г. Екатеринбург 8-800-500-87-23

г. Иваново, ул. П. Коммуны, д. 84 г. Иваново Россия

г. Иваново 8-800-500-87-23

г. Ижевск, ул. Пойма, 22 г. Ижевск Россия

г. Ижевск 8-800-500-87-23

г. Иркутск, ул. Новаторов, 1 г. Иркутск Россия

г. Иркутск 8-800-500-87-23

г. Йошкар-Ола, ул. Строителей, 99Б г. Йошкар-Ола Россия

г. Йошкар-Ола 8-800-500-87-23

г. Казань, ул. Техническая, 52А г. Казань Россия

г. Казань 8-800-500-87-23

г. Калининград, ул. Пригородная, 20 г. Калининград Россия

г. Калининград 8-800-500-87-23

г. Калуга ул.Параллельная, 11 стр. 22 г. Калуга Россия

г. Калуга 8-800-500-87-23

г. Кемерово, ул. Кузнецкий проспект, 91 г. Кемерово Россия

г. Кемерово 8-800-500-87-23

г. Киров, ул. Производственная, 22 г. Киров Россия

г. Киров 8-800-500-87-23

г. Кострома, ул. Локомотивная, 6 Ж г. Кострома Россия

г. Кострома 8-800-500-87-23

г. Краснодар, ул. Бульварная 2/2 г. Краснодар Россия

г. Краснодар 8-800-500-87-23

г. Красноярск, Северное шоссе, 5Г стр 26 г. Красноярск Россия

г. Красноярск 8-800-500-87-23

г. Кудымкар Россия

г. Кудымкар 8-800-500-87-23

г. Курган, ул. Омская, 146 г. Курган Россия

г. Курган 8-800-500-87-23

г. Курск, ул. Литовская, 12 А г. Курск Россия

г. Курск 8-800-500-87-23

г. Кызыл, ул.Калинина, 25 г. Кызыл Россия

г. Кызыл 8-800-500-87-23

г. Липецк, ул. Ангарская, д. 30 г. Липецк Россия

г. Липецк 8-800-500-87-23

Москва, Пятницкое шоссе, 6-й километр, с9 г. Люберцы Россия

г. Люберцы +7 (495) 663-97-53

г. Магадан, ул. Пролетарская, 120 г. Магадан Россия

г. Магадан 8-800-500-87-23

г. Майкоп, ул. Шоссейная, 3 г. Майкоп Россия

г. Майкоп 8-800-500-87-23

г. Махачкала, Степной поселок, 6 г. Махачкала Россия

г. Махачкала 8-800-500-87-23

Москва, Пятницкое шоссе, 6-й километр, с9 г. Москва Россия

г. Москва +7 (495) 649-82-59

г. Мурманск, ул. Домостроительная, 16/1, 2 этаж г. Мурманск Россия

г. Мурманск 8-800-500-87-23

г. Назрань, ул. Гейрбек-Хаджи, 3А г. Назрань Россия

г. Назрань 8-800-500-87-23

г. Нальчик, переулок Кузнечный, 5 г. Нальчик Россия

г. Нальчик 8-800-500-87-23

г. Нарьян-Мар Россия

г. Нарьян-Мар 8-800-500-87-23

г. Нижний Новгород, ул. Геологов, 1 г. Нижний Новгород Россия

г. Нижний Новгород 8-800-500-87-23

г. Великий Новгород, Район Колмово, пер. Базовый, 13 г. Новгород Россия

г. Новгород 8-800-500-87-23

г. Новосибирск,ул. Кубовая, 25к1 г. Новосибирск Россия

г. Новосибирск 8-800-500-87-23

г. Омск, пр. Космический, 109 к.1 г. Омск Россия

г. Омск 8-800-500-87-23

г. Орел, ул. Автогрейдерная, 4 г. Орёл Россия

г. Орёл 8-800-500-87-23

г. Оренбург, пл. 1 Мая, 1А г. Оренбург Россия

г. Оренбург 8-800-500-87-23

г. Палана Россия

г. Палана 8-800-500-87-23

г. Пенза, ул. Измайлова, д.13 г. Пенза Россия

г. Пенза 8-800-500-87-23

г. Пермь, ул.Промышленная, 123 г. Пермь Россия

г. Пермь 8-800-500-87-23

г. Петрозаводск, Шуйское шоссе, 4 А г. Петрозаводск Россия

г. Петрозаводск 8-800-500-87-23

г. Петропавловск-Камчатский, Проспект Победы, 109 оф. 3 г. Петропавловск-Камчатский Россия

г. Петропавловск-Камчатский 8-800-500-87-23

г. Москва, 31-й км МКАД, влад. 12 г. Подольск Россия

г. Подольск +7 (495) 663-97-53

г. Псков, ул. Леона Поземского, 110 Д г. Псков Россия

г. Псков 8-800-500-87-23

г. Ростов-на-Дону, ул. Каширская, 5 г. Ростов-на-Дону Россия

г. Ростов-на-Дону 8-800-500-87-23

г. Рязань, 195 км Окружной дороги г. Рязань Россия

г. Рязань 8-800-500-87-23

г. Салехард, ул. Объездная, 28 А г. Салехард Россия

г. Салехард 8-800-500-87-23

г. Самара, ул. Земеца, 32, литера 377А г. Самара Россия

г. Самара 8-800-500-87-24

Ленинградская область, 11й километр Новоприозерского Шоссе г. Санкт-Петербург Россия

г. Санкт-Петербург +7 (812) 407-72-76

г. Саранск, ул. Строительная, 11 г. Саранск Россия

г. Саранск 8-800-500-87-23

г. Саратов, Крымский проезд, 7 г. Саратов Россия

г. Саратов 8-800-500-87-24

г. Симферополь, ул. Генерала Васильева, 30 г. Симферополь Россия

г. Симферополь 8-800-500-87-23

г. Смоленск, ул. Старо-Комендантская, д. 2 г. Смоленск Россия

г. Смоленск 8-800-500-87-23

г. Ставрополь, ул. 2-я Промышленная, 33 г. Ставрополь Россия

г. Ставрополь 8-800-500-87-23

г. Сыктывкар, ул. Лесопарковая, 21/3 г. Сыктывкар Россия

г. Сыктывкар 8-800-500-87-23

г. Тамбов, ул. Кавалерийская, 13А г. Тамбов Россия

г. Тамбов 8-800-500-87-23

г. Тверь, ул. Лермонтова, 9А г. Тверь Россия

г. Тверь 8-800-500-87-23

г. Томск, ул. Пролетарская, 38В стр. 1 г. Томск Россия

г. Томск 8-800-500-87-23

г. Тула, Щегловская Засека 31/2 «Технопарк-Тула» г. Тула Россия

г. Тула 8-800-500-87-23

пгт Тура, Промышленный проезд, 3 г. Тура Россия

г. Тура 8-800-500-87-23

г. Тюмень, ул. Одесская, 1 стр. 8 г. Тюмень Россия

г. Тюмень 8-800-500-87-23

г. Улан-Удэ, ул. Учебная, 2А г. Улан-Удэ Россия

г. Улан-Удэ 8-800-500-87-23

г. Ульяновск, Московское шоссе, 9А корп. 2 г. Ульяновск Россия

г. Ульяновск 8-800-500-87-23

г. Усть-Ордынский Россия

г. Усть-Ордынский 8-800-500-87-23

г. Уфа, ул. Сельская Богородская, 57 г. Уфа Россия

г. Уфа 8-800-500-87-23

г. Хабаровск, ул.Лазо, 3 г. Хабаровск Россия

г. Хабаровск 8-800-500-87-23

г. Ханты-Мансийск, ул. Объездная, 23А г. Ханты-Мансийск Россия

г. Ханты-Мансийск 8-800-500-87-23

Москва, Пятницкое шоссе, 6-й километр, с9 г. Химки Россия

г. Химки +7 (495) 663-97-53

г. Чебоксары, ул. Гаражный пр-д, 3/1 г. Чебоксары Россия

г. Чебоксары 8-800-500-87-23

г. Челябинск, Северный луч, 3 г. Челябинск Россия

г. Челябинск 8-800-500-87-23

г. Черкесск, ул. Подгорная, 2Г г. Черкесск Россия

г. Черкесск 8-800-500-87-23

г. Чита, ул. Туринская, 1Б г. Чита Россия

г. Чита 8-800-500-87-23

г. Элиста, ул. В.И.Ленина, 266А г. Элиста Россия

г. Элиста 8-800-500-87-23

г. Южно-Сахалинск, пр. Мира, 5, оф. 9 г. Южно-Сахалинск Россия

г. Южно-Сахалинск 8-800-500-87-23

г. Якутск, Вилюйский переулок, 6 г. Якутск Россия

г. Якутск 8-800-500-87-23

г. Ярославль, проспект Октября, 93 г. Ярославль Россия

г. Ярославль 8-800-500-87-23

Пн-Пт: 9:00-18:00 | Сб: 9:00-15:00

Как выбрать навесное оборудование для мотоблоков? Универсальные приспособления.

Навесное оборудование для мотоблоков входит в перечень комплектующих к этому виду устройств, предназначенных для выполнения работ на приусадебных участках. В магазинах сельскохозяйственной техники можно приобрести плуг, сеялку, снегоуборщик, картофелекопалку, косилку, борону, крылья для мотоблока и т.д. Ежегодно предлагаемый ассортимент различных приспособлений обновляется производителями навесного оборудования для мотоблоков.

Мотоблок можно усовершенствовать различным навесным оборудованием

Универсальные приспособления для мотоблоков

Совместимость различных приставок и приспособлений к сельскохозяйственному оборудованию носит универсальный характер, поскольку при его замене конструкция мотоблока остается без каких-либо изменений. Эксплуатация мотокультиватора с навесным оборудованием позволяет осуществлять различные виды сельскохозяйственных работ, начиная от вскапывания земли и заканчивая сбором выращенного урожая. Подавляющее большинство видов устройств для мотоблоков разрабатывается и выпускается для проведения работ по обработке почвы, а также выращивания различных культур на площадях малых размеров.

Универсальные приспособления помогают осуществлять различные виды работ

Приставки к мотоблокам делятся на 3 категории:

1. Основное оборудование.
2. Дополнительные устройства.
3. Вспомогательные инструменты.

С помощью навесного оборудования можно осуществлять вспашку земли, культивацию почвы, фрезерование, нарезку борозд, волочение и боронение земли. Для выполнения работ по подготовке почвы можно пользоваться большим количеством насадок. Оно предлагается фирмами, которые занимаются реализацией сельскохозяйственного инструмента.

Использование дополнительной механизации необходимо для осуществления тонких видов работ. Они предполагают посадку семян, сбор урожая. К оборудованию относятся пресс для сена к мотоблоку, косилки и другие виды приспособлений для работ.

Применение вспомогательного навесного оборудования и специальных насадок сокращает время на выполнение тех или иных видов работ. Чтобы выполнить транспортные операции, уборочные или другие, потребуется затратить около 1/2 моточасов эксплуатации агрегата. Номенклатура навесного оборудования поделена изготовителями на 2 основные группы:

1. Сложные приспособления.
2. Простые насадки с дополнительными устройствами.

Высокий показатель унификации мотокультиватора позволяет владельцам такого устройства адаптировать его к навесному оборудованию, изготовленному своими руками. Активный спрос на сложные приспособления не зависит от дороговизны инструмента. Это объясняется острой необходимостью в посадке семян и последующем сборе урожая.

Приобрести удлинитель, грунтозацеп или прицепное устройство можно по недорогой цене. Применение обычных насадок и дополнительных устройств повышает эффективность сельскохозяйственных работ. Купить их можно вместе с самим агрегатом в комплекте.

Простейшие насадки для мотокультиватора

Простейшие приспособления для мотоблока представляют собой плуги, окучиватели, фрезы и др. Большинство конструкций являются однорядными. Выпускаются и более тяжелые виды мотоблоков, включая многорядные.

Насадки позволяют разнообразить возможности мотоблока

Выпускаемое оборудование к мотоблоку позволяет увеличить колесную базу и повысить устойчивость сцепок, дающих возможность установить плуг либо ножевой окучник. Применение бороны либо граблей небольших размеров, которые укреплены на мотоблок «Ока», «Луч» или «Нева», позволяет выполнять работы со скошенными культурами, их остатками в грунте. Обязательными приспособлениями являются грунтозацепы, устанавливаемые на мотокультиваторы. С помощью них можно выполнять сложные виды работ: вспашку либо фрезерование грунта.

Для тяжелой работы на участке обычно применяются дополнительные усиленные грунтозацепы, оснащенные навесными грузами. Фрезы занимают 2-е место после плугов по уровню популярности. Обычно используются двойные фрезы, но можно поставить агрегат, имеющий большое число ножей.

Среди новых моделей, используемых для мотоблоков, выделяются картофелесажалки, сеялки, оборудование для уборки снега, урожая. Механизация позволяет проводить посевы в нужное время. К примеру, приспособления для мотокультиваторов позволяют высевать мелкие семена и зерновые культуры.

С помощью картофелесажалок КС-1 массой более 40 кг можно за 1–1,5 часа высадить около 100–120 кг посевов картофеля. Загрузка семенного материала производится в бункер, а затем осуществляется его подача с помощью цепного привода сажалки. Перед тем как применять оборудование навесное для мотоблоков, требуется заранее выполнять культивацию и нарезку борозд в земле.

На мотоблок можно установить оборудование, позволяющее выкапывать и собирать картофель. Клубни могут быть вырыты из земли с помощью плуга. Лучше всего применять более универсальные виды навесных приспособлений и оборудование к ним, позволяющие собирать урожай частично.

Картофелекопалка к мотоблоку своими руками

Картофелекопалка на мотокультиватор может быть сделана своими руками. Изготовленная самоделка на мотоблок позволит облегчить не только сбор урожая картофеля, но и других клубневых растений. Приспособление для мотоблока своими руками изготавливается из следующих деталей:

1. Редакционного узла.
2. Лемеха.
3. Барабана-очистителя.
4. Сварной рамы.

Картофелекопалка облегчает процесс сбора любого клубневого урожая

Такие самодельные приспособления, как картофелекопалки, обладают главным элементом: редакционным узлом, изготавливаемым из 2-х металлических цилиндров. Они соединяют между собой втулки, играя роль стаканов. В целом эта конструкция обеспечивает взаимодействие валов: ведущего и ведомого.

Использование металлической трубы диаметром 25 мм позволяет изготовить ступицы. К ним можно прикрепить передаточные звездочки. Это осуществляется на основе сварки, поэтому детали насаживаются на втулки с помощью шпонок призматической формы.

Картофелекопалка-самоделка на мотоблок имеет лемех. Он является подвижной частью агрегата, изготавливаемого из прутьев и стальных пластин, которые заострены. Лемех должен иметь затупленные элементы. Это предотвратит повреждение картофельных клубней.

Барабан-очиститель представляет собой сложную часть картофелекопалки с 2 роликовыми цепями, имеющими по 94 звена. Они должны быть одеты на стержни и зафиксированы на 2-х неподвижных осях. В результате барабан-очиститель приходит в движение.

Сварную раму на мотоблок своими руками можно выполнить из трубы и уголка 60х40 мм. Величина рамы обычно соответствует показателю мощности самого агрегата.

Снегоуборочное навесное оборудование

Применение дополнительного оборудования для мотоблоков позволяет производить уборку снега в зимний период. При этом применяется соответствующее оснащение, к примеру, популярным является агрегат СМБ-1, представляющий собой навесное оборудование для мотоблока.

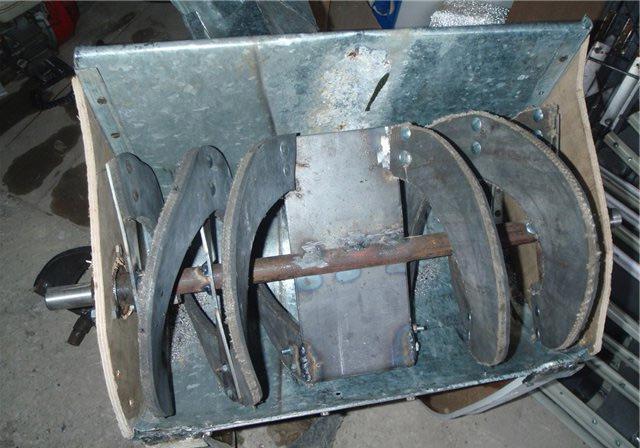

Снегоуборщик имеет роторный нож и выбрасыватель, которые позволяют осуществлять удаление с дороги слежавшегося снега толщиной до 200 мм. При этом вся снежная масса должна быть выброшена на обочину на расстояние до 5 м. Самодельная приставка к мотоблоку для уборки снега является альтернативой трактору либо лопате.

Снегоуборочные приспособления — отличная альтернатива лопате и трактору

Чтобы можно было убирать снежный покров в 1 м, необходимо применять мотоблоки, навесное оборудование для снегоуборки, а в дополнение использовать отвал-лопату. Лезвием, имеющим ширину 1 м, можно убирать влажный тяжелый снег толщиной слоя до 30 см, в котором много воды и льда.

Комплект такого оборудования снабжается дополнительной рукояткой, позволяющей менять направление среза. Если имеется достаточно мощный двигатель, то с помощью мотоблока можно удалить верхний слой дерна песчаного грунта. Благодаря лопате отвала и адаптеру обычный мотоблок работает, как мини-бульдозер. Приспособление, имеющее роторную щетку, позволяет выполнить окончательное подметание дорожного полотна. Для более удобной эксплуатации устройства в вечернее время можно подумать о том, как сделать свет на мотоблоке с навесным оборудованием для уборки снега.

Приспособления для транспортных работ

Рулевое управление и сильный двигатель мотокультиватора позволяют переделать его транспортный погрузчик небольших размеров. Оно позволит осуществлять перевозку грузов массой 100–400 кг. При этом необходим специальный тип сцепного навесного агрегата, который можно изготовить для мотоблока своими руками. Потребуется также наличие одноосного прицепа.

Приспособления для транспортных работ помогают перевозить и поднимать грузы

Перед проведением работ устанавливаем среднюю скорость, с которой можно двигаться на дороге. Она может составлять около 15–18 км/ч. Изготавливая такое оборудование к мотоблоку своими руками, следует учитывать, что передаточное число трансмиссии может не сочетаться с оборотами мотора агрегата и скоростью его движения.

Если торможение и рулевое управление у мотоблока отсутствуют, то при эксплуатации такого оборудования необходим навык вождения. Если имеется навесной адаптер, то мотоблок реально переделать в микротрактор. Он будет отличаться мощностью и маневренностью. Если добавить к нему оборудование, позволяющее косить траву, то можно создать газонокосилку с мотором.

Обеспечивая уход навескам на мотоблоки своими руками, следует регулировать работу инструмента в зависимости от вида оборудования. Самодельный агрегат с навесными элементами требует при их изготовлении для мотоблока своими руками соблюдения определенной технологии по инструкции. Если производитель не поставляет одновременно с агрегатом специальные утяжелители на колеса или дышло, то их можно изготовить и самостоятельно.

самодельные приспособления, насадки и навески. Каких размеров должны быть ежи для мотоблока?

Для того чтобы увеличить возможности мотоблока, достаточно оснастить его различными навесными элементами. Ко всем моделям изготовители разработали многочисленные дополнения, использование которых облегчает труд на земле.

В продаже можно найти плуги и сеялки, окучники, закапыватели борозд, сани. Выбор, конечно, большой, но стоимость такого оборудования многим оказывается не по карману. Но вполне реально сделать его собственными силами из более дешёвых или бывших в употреблении материалов.

Как сделать плоскорез своими руками?

Практичным дополнением к мотоблоку является плоскорез. Это незаменимый помощник, который создает грядки, пропалывает и окучивает посадки, выравнивает, засыпает, рыхлит землю. Возможности такой насадки практически безграничны.

Если расположить лезвия плоскореза слева и вести в одной плоскости с почвой, то можно полоть или рыхлить землю. Немного приподняв прибор, повернутые влево лезвия скосят высокие сорняки. Если же лезвия будут смотреть вниз, то ими легко создавать грядки.

Сформировать бороздки для посадки и засыпать семена опять поможет плоскорез. Это функция закапывателя.

Можно использовать плоскорез Фокина как навеску для мотоблока. У него есть необходимые отверстия для навешивания на конструкцию. Если же требуется плоскорез другого размера, то тогда изготовить его можно своими руками. В этом помогут чертежи и небольшая металлическая заготовка.

Металл должен быть достаточной толщины и крепости, чтобы в дальнейшем он смог выполнять функции лезвия. Лист нагревается при помощи паяльной лампы и сгибается согласно схеме. Когда плоскорез получает необходимую форму, его охлаждают водой. Для того чтобы данная заготовка стала навесным оборудованием, надо сделать отверстия для креплений и заточить заготовку болгаркой.

Лист металла можно заменить отрезком трубы, к которому прикрепить куски металла наподобие лопастей. Их нужно заточить.

Размеры и особенности изготовления ежей

Мотоблок с насадкой для выращивания картофеля сэкономит время и силы при уходе за этой культурой. Ежи для прополки – это функциональная приставка, позволяющая качественно и быстро победить сорняки. В процессе прополки растения не просто срезаются, а вырываются с корнем. Земля вокруг растения хорошо перерыхляется и окучивается. Благодаря этому растение не только освобождается от сорняков, но и получает в достаточном объеме воду и кислород.

Ежи можно приобрести практически в любом сельскохозяйственном магазине, но по достаточно высокой цене.

Опираясь на схемы и чертежи, можно сделать их самостоятельно.

Составляющие для ежей:

• 3 диска из металла или кольца;
• небольшой отрезок трубы диаметром 30 мм;
• стальные стержни для нарезки шипов.

Предпочтительно использование колец вместо дисков, которые облегчат всю конструкцию. Размеры колец для изготовления ежей мотоблока бывают разные. Наиболее распространены 240х170х100 мм или 300х200х100 мм. На трубу кольца крепятся через перемычки. Присоединение должно быть выполнено под углом 45 градусов с расстоянием между элементами не более 15-18 см.

Шипы, нарезаемые из стального стержня длиной 10-15 см, привариваются на кольца и саму ось. В зависимости от размера они крепятся на большое кольцо в количестве 15 штук, на малое – 5. Также несколько штук можно приварить и на ось.

Для облегчения работы с конструкцией мотоблок с ежами оснащают дополнительными колесами.

Делаем ковш снегоуборочной машины своими руками

Мотоблок пригодится в хозяйстве не только летом, но и в зимнее время. Его часто оборудуют как снегоуборочную машину. Достаточно сделать ковш для мотоблока, и тяжёлую работу будет делать железный помощник.

Ковш для расчистки снега обычно делают из 200-литровой железной бочки. Ещё понадобится полоски из металла, квадратная труба, резиновая и стальная пластины и крепеж – болты, гайки. Из инструментов – плоскогубцы или пассатижи, дрель и сверла по металлу, гаечные ключи, шлифовальная машина, сварочный аппарат.

Болгаркой у бочки вырезаются боковые части. Затем заготовка разрезается на три части. Две из них свариваются по контуру. Оставшуюся треть бочки нужно поделить на металлические полосы, которые будут ножами ковша. В них высверливаются три отверстия диаметром 6 мм для крепления по краю ковша. Вместо бочки можно использовать металлический лист, который надо будет изогнуть путем нагрева.

К нижней части ковша приваривают полоску металла, чтобы сделать его более тяжёлым. Металлическую полоску полностью закрывают резиной для предотвращения износа. Затем ковш прикрепляется к мотоблоку. Для защиты от коррозии самодельный ковш грунтуется и красится.

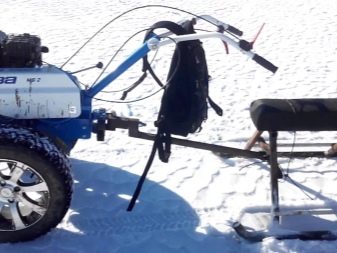

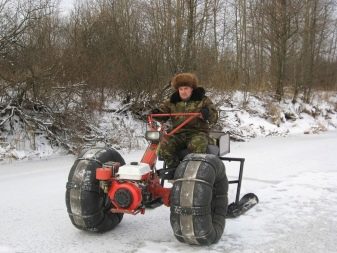

Превратить мотоблок на колесах в снегоход можно, используя прицеп и зимние колеса. При помощи швеллера прицеп неподвижно закрепляют к раме. Вместо дорогих колес применяют бывшие в употреблении камеры от грузовиков. На каждом колесе спущенная камера закрепляется цепями и снова накачивается. Оборудовать снегоходную машину достаточно просто и самодельными санями.

Как сконструировать траншеекопатель?

Самодельный траншеекопатель представляет собой навесную насадку к мотоблоку, позволяющую быстро и без усилий вырыть траншеи, ямы. Это своего рода компактный экскаватор, обладающий маневренностью и экономичностью. Передвигается на колесном или гусеничном ходу.

Насадка-копатель позволяет рыть траншеи и ямы даже в мёрзлой земле. Стены траншей получаются ровными, без осыпания. Разработанная земля лёгкая и рассыпчатая, ее можно использовать для обратной засыпки.

Две фрезы закрепляются на передней подвеске, на задней – лопата для извлечения грунта из траншеи. На режущие диски и цепную передачу надо обязательно закрепить защитные кожухи по технике безопасности. По такому же принципу делается насадка бур из металлического стержня и пластин.

Изготовление других навесных конструкций

Мотоблок можно оснастить самыми разными полезными приспособлениями – плугом, граблями, всевозможными лопатами, косилками, лыжами, щетками. Желание, понятные схемы и описание работ помогут повторить магазинные аналоги навесных элементов и даже улучшить их, т. к. они будут соответствовать индивидуальным требованиям и условиям.

Так, для обработки земли необходим плуг, способный одолеть целину, поросшую травой, влажный или лежалый грунт. Для его изготовления потребуется стальная пластина толщиной около 5 мм. При помощи вальцов пластину сгибают в цилиндр. Края затачивают болгаркой.

Полученный самодельный плуг навешивают на стойку мотоблока через сцепку.

По такому же принципу легко сделать насадку, формирующую борозды. Хорошо, если есть стойки от культиватора. Их можно присоединить к уголку или изготовить две стойки из подручных материалов. Для этого из металлического листа толщиной 1,5-2 мм вырезаются пластины. Размер пластин должен соответствовать глубине и ширине борозды. Крепятся они при помощи болтов к стойкам конструкции. Использовать такую насадку можно для закапывания. Стоит лишь придать пластинам требуемую форму. Они должны быть в виде диска или круга, расположенными под определенным углом. Сверху такие пластины располагаются ближе, чем внизу. За счёт этого диски, вращаясь, раскрывают полости наружу.

Навеска к мотоблоку для сбора клюквы содержит самоходную платформу на гусеничном ходу. На поворотной раме платформы закрепляется заборник. Изготавливается он в виде короба с загнутыми параллельными зубьями. Двигаясь, устройство при помощи тяги из вентилятора захватывает ягоды в короб. Вентилятор работает от двигателя. В коробе устанавливаются винтообразные спирали.

Сорванная клюква тяжелее мусора, поэтому падает на дно ёмкости. Листочки, мелкие соринки, которые попадают вместе с клюквой, вместе с потоком воздуха от вентилятора удаляются через отверстие.

Щетка для мотоблока используется для уборки территории не только от листьев, но и от неглубокого снега. Простота, эффективность и универсальность использования – очевидные достоинства этого навесного элемента. К мотоблоку вертикально крепят вал для щетки. На него поочередно надеваются кольцо и диски со щетками. Диаметр колец – 350 мм. Ширину захвата такой щетки обычно делают не больше одного метра. Так мотоблок сохраняет маневренность и охватывает довольно большую площадь поверхности для очистки.

Длина щетины – 40-50 см, иначе она скоро начнет подминаться и заламываться. Восстановить свойства щетины не получится, только навесить новые диски. Скорость движения мотоблока с навесной щеткой колеблется в диапазоне 2-5 км/час в зависимости от мощности двигателя агрегата.

О том, как сделать плуг к мотоблоку своими руками, смотрите в следующем видео.

Самодельное навесное оборудование для мотоблока своими руками: чертежи, видео

С приобретением мотоблока у пользователя появляется желание использовать его во всех домашних работах для дачи, огорода и пр. Некоторые стремятся сразу приобрести максимально возможный набор навесного оборудования для мотоблока, другие покупают только минимальный ряд, докупая постепенно остальное. Третья категория владельцев берется за самостоятельное изготовление своими руками приспособлений и дополнительных устройств. Порой они по многим параметрам превосходят то, что может предложить промышленность.

Купить навеску и прицепное к мотоблоку в интернет-магазинах

Чем комплектуются мотоблоки

Сам по себе мотоблок представляет только силовой агрегат с колесами. Чтобы он мог выполнять полезную работу, его нужно превратить в сельскохозяйственную машину, дополнив навесным оборудованием. Только тогда начинают проявляться положительные стороны этого энергонасыщенного устройства.

Небольшой список основного навесного оборудования и насадок:

1. Грунтозацепы позволят мотоблоку двигаться по пашне.
2. Плуг и фреза. Издавна глубокая обработка земли с оборотом пласта выполнялась плугами. Почвенная фреза представляет устройство, способное разрыхлить плодородный слой.
3. Картофелесажалка облегчит труд сельского жителя и дачника при посадке картофеля.
4. Плоскорез – это один из древних инструментов, который переживает второе рождение с возникновением идей органического (экологического) земледелия.
5. Окучники. Увеличение урожая корнеплодов, а также повышение эффективности корневой системы растений достигается использованием окучников.
6. Прицеп превращает мотоблок в транспортное средство, которое может перевозить грузы на участке и дорогах общего пользования.
7. Снегоуборщик расширяет период использования мотоблока, зимой он активно используется для расчистки снега.

Это далеко не полный список навесного оборудования для мотоблока.

Не обязательно приобретать весь комплект навесного оборудования для мотоблока сразу. По мере необходимости приобретается или изготавливается дополнительные инструменты.

к содержанию ↑

Грунтозацепы своими руками

Крутящий момент двигателя через трансмиссию передается на колеса. Чтобы двигаться по пашне, нужно создать достаточное усилие. Увеличить тягу можно, повысив коэффициент сцепления колеса с грунтом. Поэтому грунтозацеп увеличивает этот коэффициент в несколько раз, позволяя не увеличивать массу силового агрегата.

Чтобы изготовить это навесное оборудование, нужно приобрести:

• листовую сталь толщиной 2-3 мм, достаточно сталь обычного качества ст3;
• равнобокий уголок 35-50 мм;
• трубу с внутренним диаметром более 25 мм.

Этот набор заготовок достаточен для начала работ. Остается выбрать конструкцию или разработать собственную.

Грунтозацеп может быть ведущим и накладным. Ведущие грунтозацепы устанавливают на место базовых колес мотоблока. Накладные надеваются поверх базового колеса. Чаще делают ведущие самодельные грунтозацепы.

к содержанию ↑

Плуг и фреза своими руками

Плуг при всей своей внешней простоте довольно сложен в изготовлении. Обычно изготовление начинают со сцепки – специальное навесное оборудование. На сцепке закрепляют корпус – это и есть основной рабочий орган. Мотоблочный плуг производит подрезание почвенного слоя. Далее формируется пласт, а затем происходит его оборот.

Конструкция корпуса плуга включает несколько составляющих:

• лемех – врезается в почву;
• отвал – служит для создания заданного движению пласту и оборот;
• полевая доска – стабилизирует направление хода всего сельскохозяйственного агрегата.

Для мотоблока интересна конструкция поворотного плуга, одним перемещением фиксатора плуг легко изменяется с правого на левый и наоборот. Это очень удобно для обработки земли на небольших по протяженности участках.

Если плуг можно условно признать пассивной рабочей навеской, то почвенная фреза является активной. При обработке почвы снимают колеса, перемещение агрегата происходит за счет вращения фрез. Рабочие лопатки совершают вращательное движение и разрыхляют землю.

Для изготовления фрез используют полосовой прокат толщиной от 5 мм и больше. Для снижения сопротивления в процессе работы лопатки затачивают.

к содержанию ↑

Картофелесажалка для мотоблока своими руками

Картофелесажалка механизирует труд по посеву картофеля. Это навесное оборудование состоит из:

• бункера, где концентрируется посевной материал;
• дозатора в виде барабана, вращающегося совместно колесами мотоблока, он захватывает картофелины и направляет их в семяпровод;
• семяпровода, направляющего семена в почву;
• рыхлителя, создающего посевную борозду в почве;
• дисковых окучников, завершающих операцию посева картофеля.

Существует много разных конструкций картофелесажалок. Мастера используют имеющиеся у них емкости для бункера, подбирают варианты изготовления дозатора с применением фанеры. В отдельных сажалках потоком воздуха ускоряют перемещение посадочных клубней в почву. Есть совсем простые конструкции, в них фанерные диски заменяют сразу несколько исполнительных механизмов по дозированию и укладке картофелин в борозду. Многие самодельные авторы изобрели оригинальные навесные агрегаты.

Для изготовления картофелесажалки для мотоблока понадобится:

• тонкая листовая оцинкованная сталь;
• профильные трубы для формирования корпуса навесного оборудования;
• полосовая сталь толщиной 4-5 мм;
• катаный уголок небольшого формата.

к содержанию ↑

Плоскорез для мотоблока своими руками

Срезать корневища сорняков, рыхлить почву на небольшую глубину без оборота пласта могут такие насадки, как плоскорезы. Плоскорез для мотоблока достаточно прост в изготовлении. Для него понадобятся:

• лист толщиной 5 или 6 мм;
• лист толщиной 2 мм;
• профильная труба 40х40 со стенкой 3 мм.

Порядок изготовления этого самодельного навесного оборудования:

1. Из толстого листа по шаблону вырезают стойку. На стойке сверлят крепежные отверстия.
2. Из тонкого листа вырезается лапа плоскореза. По шаблону на наковальне производится сгибание лапы согласно чертежу. Элемент плоскореза собирается с помощью заклепок или сваривается в единый узел.
3. Из профильной трубы вырезаются заготовки рамы для фиксации рабочего органа. Прорабатывается схема подъема и опускания рамы. Далее сваривается сцепка, на которой в дальнейшем будут установлены элементы плоскорезов.
4. Делается схема привязки навесного оборудования к мотоблоку. Полученные данные переносятся на раму. Изготавливаются пластины для фиксации сцепки. Проверяется работоспособность на подъем и опускание. Все изделия окрашиваются с помощью грунт-эмали 2 в 1 для защиты от коррозии.

Навесное оборудование испытывается в полевых условиях. При необходимости вносятся коррективы для улучшения показателей.

к содержанию ↑

Окучник для мотоблока своими руками

Окучник создает почвенную гряду. Почва подгребается к корням, и площадь питания увеличивается в несколько раз при повышении уровня земли вокруг стебля культурного растения. Различают окучники на мотоблоки:

• листерный (туковый) окучник конструктивно похож на корпус плуга с двумя отвалами, он движется в междурядьях, перемещая землю из канавки в гряду. Их используют при сравнительно небольшой ширине междурядий;
• дисковый окучник в виде двух дисков, охватывающих гряду. При их движении гребень создается сразу с обеих сторон;
• роторный (пропеллерный), имеющий активные пластины, подкидывающие почву в гряду.

Листерные окучники часто оснащают регулируемыми отвалами. Это позволяет изменять ширину захвата рабочего органа. Пропеллерные навески многие используют для окучивания картофеля, но подрезая корневища многолетних сорняков, они способствуют засорению поля.

Наиболее распространены дисковые окучники, ими несложно манипулировать в процессе работы. Их также несложно изготовить своими руками.

к содержанию ↑

Прицеп для мотоблока своими руками

Прицеп расширяет возможности мотоблока. С ним он превращается в транспортное средство, способное доставлять разные грузы. Параметры этого самодельного навесного оборудования для мотоблока зависят от имеющейся мощности. Чем она выше, тем более сложным может стать тележка.

Для энергонасыщенных мотоблоков с двигателями более 10 л.с. возможны двухосные прицепы, которые могут перевозить до 1000 кг груза. Обычно строят небольшие одноосные прицепы, грузоподъемность которых составляет 300-500 кг.

Есть важное требование. Надежность и управляемость прицепного устройства должна соответствовать характеристикам, предъявляемым к транспортным средствам, эксплуатируемым на дорогах общего пользования. Поэтому чаще всего используют оси или мосты от другой колесной техники. Многие ориентируются на применение готовых мостов от легковых автомобилей и грузовых мотороллеров.

Колеса от мотороллеров рассчитаны на нагрузку более 150 кг на каждое. Поэтому их и берут за основу при проектировании. Некоторые самодельщики комплектуют прицеп запасным колесом, чтобы на дороге выполнить быструю замену.

Главное создать прочную раму, так как она будет воспринимать нагрузку от перевозимых материалов. В то же время от прочного каркаса зависит и безопасность всех участников движения при эксплуатации мотоблока с прицепом на дорогах, где имеются и другие транспортные средства.

к содержанию ↑

Снегоуборщик своими руками

Приобретая мотоблок, большинство пользователей рассчитывает эксплуатировать его только в весенне-летний период. На самом деле при использовании энергонасыщенного агрегата зимой в качестве снегоуборщика можно значительно увеличить эффективность его применения в личном хозяйстве. Бывают периоды, когда снег приходится убирать с дорожек и территории почти каждый день.

Для уборки снежного покрова применяют несколько типов мотоблочных снегоуборщиков:

• шнековый с роторным отбрасывателем;
• бульдозерного типа с отвалом;
• лопата-отвал – это упрощенный тип снегоуборщика;
• роторно-вентиляторный.

Для большинства пользователей достаточно иметь отвал-лопату, этот снегоуборщик изготовить значительно проще.

Пользователь в зависимости от своих условий определяется с типом снегоуборщика, нужного ему. Многие берутся за изготовление сложного шнека, полагая, что именно это устройство будет помогать в зимний период. На самом деле большинство убеждается, что проще просто сдвинуть снег, освободив проезжую часть и территорию.

новые версии и приспособления, самоделки на базе двигателя

Очень часто приобретение мотоблока обусловлено выполнением какой-то одной задачи, но уже со временем у его владельца появляется желание сделать свою технику универсальной. Многие задаются вопросом, что же можно сделать из мотоблока для его усовершенствования. На самом деле, есть большое количество умельцев, которые могут приспособить под другие инструменты все, что угодно: главное, иметь для этого определенные технические навыки в сочетании с творческой смекалкой.

Устройство мотоблока

Такие агрегаты имеют общий принцип работы и снабжены карбюраторным двигателем внутреннего сгорания (более мощные модели могут иметь дизельную силовую установку), трансмиссией и парой ведущих колес. Система управления техникой в виде тяг и рычагов вынесена на руль. Также существуют модели, снабженные дифференциалом.

Обслуживание техники ничем не отличается от автомобильной, за исключением некоторых конструктивных особенностей мотоблоков.

Целесообразность самоделок

Несмотря на то что на рынке представлено большее разнообразие навесного оборудования, оно не всегда может подходить под те или иные задачи. Да и соотношение цена — качество порой оставляет желать лучшего. Поэтому многие садоводы-огородники изготавливают необходимые им приспособления для мотоблоков своими руками. Для этого достаточно иметь под рукой дрель, болгарку и сварочный аппарат, а также владеть навыками работы с ними.

Только в отдельных случаях, когда необходимы более точные расчеты и токарные работы, приходится обращаться к узкопрофильным специалистам.

Плюсом в сторону самоделок служит и то, что на любой разборке можно легко найти необходимый узел или агрегат от старого автомобиля, пригодный для конструирования.

Мини-бульдозер

Превратить мотоблок в миниатюрный бульдозер, способный разравнивать небольшие площадки или убирать снег и мусор можно, установив на него отвал-лопату. Для этого используют листовой металл толщиной не менее 3 мм. Нижнюю часть лопаты следует немного загнуть вперед по отношению к общей плоскости, закрепить на ней полоску из плотной резины для уборки снега или обшить жестью (для земляных работ). Для укрепления всей конструкции сзади необходимо приварить несколько ребер жесткости из металлического уголка.

Самоходные грабли

Несмотря на наличие заводских грабель, многие фермеры предпочитают изготавливать их самим с учетом особенностей своего хозяйства: размеров луга, рельефа.

В качестве материалов для грабель используют металлические трубы и каленые прутья. Но как вариант, можно использовать заводские ручные вилы, приварив их к основе. Для удобства работы желательно по краям установить небольшие колеса или лапы-лыжи, которые будут снимать нагрузку на всю конструкцию.

Приспособления для землеобработки

Для обработки земли умельцы разработали целый ряд приспособлений, которые превосходят по качеству заводские изделия.

Чаще всего в качестве приспособления для мотоблока используют плуг, выполненный своими руками, так как цены на заводской достаточны велики. Для его изготовления следует использовать листовое железо толщиной не менее 4 мм, из которого вырезается непосредственно сам нож и трубы со стенками такого же размера, для рамы и крепления.

Окучиватель

Устройство для окучивания грядок можно изготовить из двух металлических дисков. Они должны быть одинакового размера диаметром не менее 50 см. Кромку дисков желательно предварительно заточить для лучшего забора грунта.

Крепление их на раму следует продумать так, чтобы была возможность изменять расстояние между дисками в соответствии с шириной грядки.

Также можно рассмотреть в качестве самоделок для мотоблока новые версии всевозможных приспособлений, облегчающих работу по уходу за огородом:

1. культиваторы;
2. фреза;
3. ножи и плоскорезы.

Их чертежи можно легко найти в интернете и взять за основу будущего изделия.

От трактора до катера

Наиболее распространенными переделками из обычного мотоблока является всевозможная комплексная техника и транспортные средства. Правда, последние можно больше назвать самоделками на базе двигателя и трансмиссии устройства.

Картофелесажалки. При большой площади под посадку картофеля идеальным будет устройство, созданное на базе мотоблока. Оно включает в себя сразу несколько элементов. Прежде всего, картофелесажалка снабжена небольшим бункером для клубней.

Перед ним находится плуг, делающий канаву, а сзади — окучиватель, который засыпает и формирует грядку. Все устройства должны иметь возможность регулировки, в соответствии с глубиной посадки и размера грядок.

Мини-трактор. Чаще всего умельцы конструируют всевозможные мини-трактора. В данном случае следует учитывать смещение центра тяжести техники, так как двигатель устанавливается в задней части. Поэтому следует позаботиться о расширении колесной базы задней оси.

В настоящее время в продаже можно найти всевозможные узлы и агрегаты для создания трактора на базе мотоблока, такие как передние оси, тормозная система, всевозможные тяги и рычаги, педали. Но при желании все это можно изготовить и самому, используя подходящие детали от старых авто.

При использовании более мощных покрышек, такой трактор легко превращается в вездеход.

Лодочный мотор. Двигатель от мотоблока также может стать идеальной заменой обычному лодочному мотору. Для этого на корпусе лодки следует сделать необходимое крепление, а стандартную фрезу двигателя заменить на лопасти. В умелых руках мотоблок также может стать основой для создания небольшого автомобиля по типу багги. Правда, на нем не получится передвигаться в городских условиях — это связано с официальной регистрацией транспортного средства в госавтоинспекции. Но он может стать отличным подспорьем в сельской местности для поездок на рыбалку или охоту, за грибами. Также такой «внедорожник» идеально подойдет для осваивания навыков вождения для новичков.

Чаще всего в качестве ходовой части для такой самоделки используют передний мост от «инвалидки», задний — ведущий, может быть установлен от стареньких «Жигулей» или же от мотороллера «Муравей». Кстати, от этого будет зависеть размер используемых колес. Форма рамы и дизайн кузова изготавливаются исходя из условий эксплуатации данной техники. Но не стоит упускать такой момент, как необходимость установки ремней безопасности и дуг на крыше.

Самоделки для мотоблока. Самодельные приспособления и оборудование для мотоблока :: SYL.ru

Очень скоро после приобретения собственного участка встает вопрос ухода за ним. Если площадь его невелика, то можно обойтись и тележкой с ручным инструментом. Но это не всегда удобно, да и не всем под силу. А если участок больше по размеру, то здесь и вовсе не обойтись без «помощника». На выручку многим хозяевам приходит мотоблок. Но здесь опять-таки возникает проблема: как расширить его функциональные возможности? Конечно же, можно приобрести в тех же магазинах уже готовое заводское навесное оборудование. Главное, чтобы денег хватило на все. А есть еще один вариант: самоделки для мотоблока, изготовленные своими руками. Минимум инструментов и материалов, немного труда — и приспособления готовы. Главное, с минимальными финансовыми затратами. О том, что и как можно изготовить самому, — далее в данной статье.

Что можно изготовить?

Функциональные возможности мотоблока очень широки. Только зависят они от дополнительных приспособлений, которые к нему присоединяются. Самоделки для мотоблока являются хорошей альтернативой заводским механизмам. Главное, иметь немного фантазии и понимания дела. А изготовить можно практически все.

Изготовить для мотоблока своими руками можно следующие агрегаты:

Этот список можно продолжать. Но и так уже понятно, что самодельное оборудование для мотоблока позволяет выполнить все виды работ по участку.

Этапы изготовления

Весь процесс изготовления агрегатов для мотоблока своими руками условно можно разделить на несколько этапов. Для начала необходимо определиться, какое оборудование необходимо и какие функции оно будет выполнять. К примеру, если речь идет о прицепе, то в зависимости от выполняемых видов работ может изменяться конструкция. Самодельная тележка для мотоблока может обладать способностью выгружать грузы самостоятельно. Это очень удобно, если речь идет о перевозке насыпью удобрений, почвы, убранных овощей. В таких случаях поднять кузов и высыпать все гораздо проще, чем разгружать это вручную.

Следующий этап – расчет и изготовление чертежа. На этом этапе важно, чтобы мотоблок и полученное оборудование могли работать «в паре». Это касается мощности, размеров, способа крепления и многих других факторов.

После подготовки чертежа, когда известны необходимые материалы и инструменты, можно приступать к их подготовке. Работа будет выполняться быстрее, если все будет подготовлено заранее. В таком случае не нужно будет бросать работу и ехать в магазин за недостающими деталями.

И только когда все этапы подготовки пройдены, можно приступать собственно к изготовлению. На строительство может уйти много времени и сил. Но результат того стоит.

Необходимые параметры

Изготавливая самоделки для мотоблока, важно учитывать факторы, которые позволят оборудованию работать правильно. Нельзя собрать агрегат как у соседа, работающего на тракторе, и подсоединить его к мотоблоку. Параметры техники и навесного оборудования должны быть соответствующими. Поэтому необходимо уделить внимание следующим моментам:

• Мощность мотоблока. Так, для техники мощностью 4,5 л. с. будет достаточно нагрузки 250 кг с учетом водителя. Исходя из этого значения, можно рассчитать массу перевозимого груза в прицепе, количество допустимых плугов и так далее.

• Размер. Участок возле дома, даже самый большой, — это все-таки не поле. Поэтому наверняка найдутся участки, где большая техника не поместится. К тому же большая (или, наоборот, узкая) техника не всегда удобна в работе. Она может не пройти между деревьями или, наоборот, быть слишком узкой для грядки. Необходимо учитывать подобные размеры заранее.

• Предусмотреть узел для крепления оборудования к мотоблоку. Оно может быть шарнирным, на втулках, подшипниковым. Подбирать его необходимо именно для своей техники.

• Способ крепления отдельных частей оборудования между собой. Цельные узлы могут соединяться между собой сваркой, заклепками, болтами. Выбор в данном случае зависит от наличия инструмента, времени и способностей.

Это основные вопросы, которые необходимо продумать. Но не единственные. В процессе изготовления самоделки для мотоблока будет много вопросов и нюансов, которые нужно будет тщательно обдумывать для принятия правильного решения.

Изготовление прицепа

Одной из наиболее популярных самоделок является прицеп. Его можно считать самым основным агрегатом для работы с мотоблоком. Как уже отмечалось, начинать необходимо с подготовки чертежей и расчетов. Конструкция может отличаться в зависимости от желания, фантазии и имеющегося материала.

Первым делом готовится рама. Делается каркас прямоугольной формы с обязательной вставкой ребер жесткости. Предусматриваются места, к которым будут присоединяться элементы ходовой части и крепления к мотоблоку. Ходовая часть чаще всего крепится на самодельной ступице (окантовывается приваренная к раме арматура).

Далее производят непосредственное крепление ходовой части. Здесь может использоваться подшипниковая система или ось в зависимости от конструкции прицепа. Во втором случае лучше выполнить съемное крепление, нежели сварное. Это может понадобиться при ремонте (замене) оси.

Сцепной механизм проще приобрести готовый. Его нужно будет просто присоединить к прицепу. Обычно его крепят к куску металлической трубы, которая приваривается к раме тележки.

Далее собирается кузов. Используют для этого сталь, нержавейку или оцинковку. Важно сделать ребра жесткости по дну и бортам. Предусматривается место для водителя.

Плуг своими руками

Реальностью является самодельный плуг для мотоблока. Только в данном случае важно найти точные и правильные чертежи. От этого будет зависеть качество обработки почвы.

Сам отвал плуга обычно изготавливают из стали толщиной 3 мм. Важно ее правильно изогнуть. Сделать это правильно поможет шаблон из обычной металлической трубы.

Для стойки берут металлическую пластину, толщина которой не менее 10 мм. Степень заглубления регулируется местом установки стойки на кронштейне. Угол вспашки выбирается наклоном мотоблока. Может использоваться с этой целью регулировочный винт.

Почву разрезает и формирует ее пласт лемех. Традиционная версия – двухсторонняя конструкция. Но можно выбрать и более современный вариант самозатачивающегося лемеха. В первом случае периодически необходимо затачивать оборудование. Это позволит равномерно разрыхлить почву, разрезать корни сорняков.

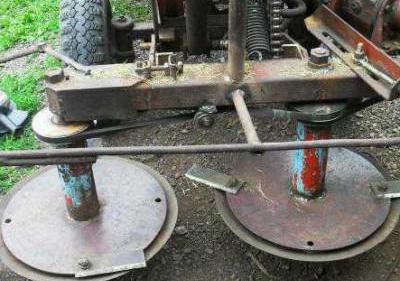

Самодельная косилка для мотоблока

Изготавливать косилку можно из подручных вариантов. В таком случае для начала изготавливается рама. Чаще всего в качестве исходного материала берут металлический уголок 40х40 мм. Иногда берут основу от заводских косилок. Но это более дорогой вариант.

На готовую раму крепят подшипники, в которые монтируется ось для колес. После этого крепится рабочая часть. От ее вида зависит тип косилки: роторная, сегментная или соединенная с повозкой. В действие она может приводиться цепью от редуктора бензопилы. В случае роторной косилки берут металлические диски, между которыми крепят ножи. Во втором случае ножи крепятся на металлическую планку. На металлический брус крепят колесо (подойдет от старой детской коляски), которое приводится в действие ВОМ от техники. На этом самодельная косилка для мотоблока готова.

Изготавливаем культиватор

Самодельный культиватор для мотоблока изготавливается из стального листа размером 150х150 мм. Фреза изготавливается из пластин 250х40 мм. Пластины соединяются попарно в виде фрезы. Обычно крепят их болтами. Далее берутся две металлические трубы, которые соединяются между собой уже готовыми фрезами. Вся конструкция крепится к валу мотоблока.

Самодельный отвал

Еще одно популярное приспособление для мотоблока – отвал. Он может использоваться для очистки снега, разравнивания почвы. Основу гнут из стального листа толщиной 1-2 мм. К ней крепятся вертикальные ребра жесткости из более толстого металла.
