Ворота гаражные деревянные своими руками – Деревянные ворота в гараж своими руками: что надо знать

Дополнительно! Собирайте раму на ровной поверхности так,  чтобы все элементы располагались в одной плоскости (это поможет избежать пространственных перекосов), а также не забывайте проверять размеры по диагоналям конструкции.

Покраска, обшивка и утепление

Далее наружную сторону рамы покрасьте, и уложите на нее 5-8ми слойную фанеру. Соедините детали мелкими саморезами до высыхания краски. Лучше всего использовать краску ПФ (пентафелевую), потому что она обладает хорошими влагоотталкивающими и клеящими свойствами.

Полусобранную заготовку распашных гаражных ворот переворачивают, промежутки между брусками также покрывают краской и заполняют утеплителем, к примеру, изовером. Лучше всего утеплять на свежей краске, тем самым предотвращая негативные последствия – сползание материала по внутренней поверхности каркаса.

Затем раму следует окрасить с другой стороны и до момента высыхания прибить предварительно окрашенную с внутренней стороны фанеру или оргалит. Последний отлично подходит для обшивки внешней стороны, если Вы планируете в дальнейшем отделывать ворота декоративными или защитными материалами, например, оцинкованными металлическими листами. В итоге, у Вас получится теплый и достаточно прочный 3-х слойный сэндвич из фанеры, утеплителя и фанеры (оргалита), закрепленных на деревянном каркасе.

Монтаж конструкции

Коробку делают в виде дверного блока, изготавливая из «капиталки» или профилированных брусков без применения металла. Коробку жестко скрепляют со стенами.

Гаражные ворота распашного типа навешивают на металлические петли или навесы таким образом, чтобы полотно плотно входило в ¼ ранее выбранную для дверной коробки.

Портальное устройство на навесах

Варианты закрепление металла с внешней стороны

Если декоративное назначение и защита древесины – на раму створок саморезами 55-60 мм прикрепляют рейки толщиной 10-15 мм и шириной 40-50мм, располагая их параллельно вертикали с шириной шага 10-20 см. Затем накладывают листы металлопрофиля, которые крепятся на рейках также посредством саморезов, однако длиной 38 мм. Все точки креплений должны совпадать с местами расположения брусков. В данном случае дверные навесы фиксируют непосредственно на полотне створки под листами металла.

Обшивка листами металла

Если же требуется защита автогаража от взлома — полотно должно входить в 1/4 притвора вглубь, а привинченные рейки были заподлицо с наружной гранью коробки. Рекомендуется использовать листы металла толщиной от 3 миллиметров, и закреплять их дюбелями с резьбой или саморезами, оснащенными большими плоскими шляпками, предотвращающими их расклепывание после наворачивания. Навесы створок лучше всего сварить с металлом.

По периметру ворот к дверной коробке прикрепите полосовое железо прямо поверх навесов с небольшим зазором от листа металла полотна. Затем можно выполнять штукатурную или другую отделку стен, прикасающуюся вплотную с полосовым железом или поверх него.

Варианты обустройства портала для въезда автомобиля

rusograda.ru

Гаражные ворота своими руками: обзор и инструкция

Если вы живете в частном доме и территория участка позволяет построить гараж – это прекрасно, вас можно только поздравить. Но, иногда места не так много и приходится делать пристройку дальше от дома, что уже не совсем безопасно. Или же вы живете в квартире и оставлять машину приходится вдали от дома.

Но где бы вы не оставляли машину: в охраняемых гаражах или в гараже у себя под окнами, наибольшую безопасность гарантируют именно гаражные ворота.

Если вы решили возвести ворота своими руками, выбирая тип гаража и материал для его постройки, обязательно учитывайте их практичность, устойчивость к нашей погоде и долговечность, а красоту, функциональность и возможные скидки отложите на второй план.

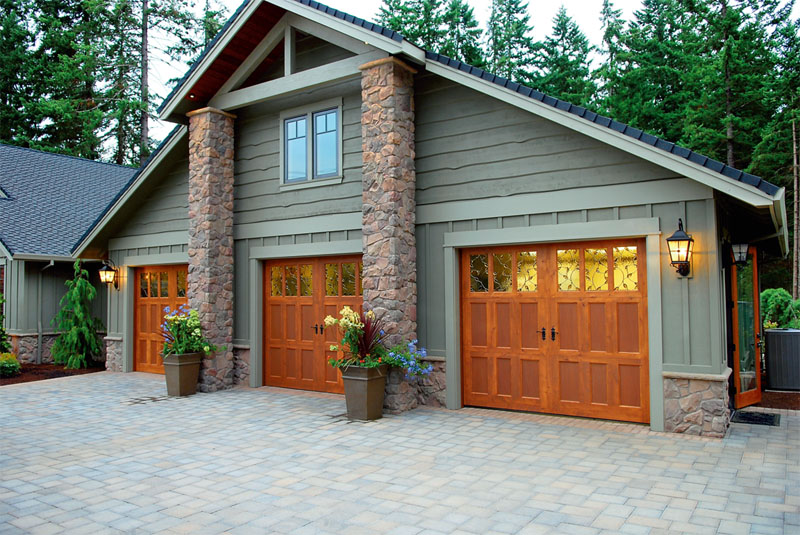

Гаражные ворота-это важный элемент дизайна вашего дома.

Типы гаражных ворот

В строительной промышленности существует несколько видов гаражных ворот, что удивительно – большинство из них появились на нашем рынке совершенно недавно. Конечно же, такое разнообразие ворот обусловлено веяниями запада и новыми технологиями.

Итак, мы можем установить в нашем гараже такие ворота:

• секционные;
• распашные;
• откатные или раздвижные;
• рулонные;
• подъемно-поворотные.

  Подъемно-поворотные ворота с потолочными направляющими.

Откатные ворота на сегодняшний день пользуются большим признанием. Чаще всего их устанавливают в качестве входных ворот, так как они требуют достаточного пространства. Их механизм заключается в том, что лист ворот открывается параллельно забору, зачастую автоматически.

Секционные ворота – отличный вариант для гаража. Не занимают много места; ворота открываются вверх, складываясь вдоль потолка.

Секционные ворота состоят из пары горизонтальных секций, общий размер ворот зависит от параметров проема. Такие ворота не совсем легко монтировать своими руками.

Рулонные ворота также достаточно удобный вариант для гаражных ворот. Механизм ворот основан на роллерах. Ворота открываются вверх, наматываясь на приводной вал. Открывать можно как автоматически, так и вручную.

Большой популярностью пользуются рулонные гаражные ворота, так как они очень удобны в использовании и экономят пространство.

Подъемно-поворотные ворота – новый вид ворот, даже немного сложный. Ворота состоят из целого полотна, которое закрывает весь входной проем гаража. Ворота открываются с помощью шарнирного и рычажного механизма. Полотно двигается на роликах, поднимаясь вверх, становясь параллельно потолку. Управление такими гаражными воротами чаще всего осуществляется автоматически.

Распашные ворота – наиболее практичный, долговечный и доступный вариант из всех выше перечисленных. Их конструкция удивительно проста, но при этом надежна: выдерживает самые низкие температуры в наши суровые зимы и не поддается взлому.

Благодаря массе преимуществ конструкция распашных ворот, хоть и сама старая, по-прежнему остается самой популярной, как для гаража, так и для самого участка.

В основе конструкции распашных ворот лежат две створки, коробка проема, петли. Створки ворот закрываются плотно и надежно, не оставляя щелей и зазоров.

Распашные деревянные ворота обеспечивают безопасность гаражу, вскрыть их довольно сложно.

Также решающую роль в выборе распашных ворот играет роль строительного материала, правильнее сказать – его разнообразия. Ведь такие ворота можно сделать из металла, профнастила или дерева, и др., чего не скажешь о других типах ворот.

Так как механизм распашных ворот простой и доступный, такие ворота очень легко сконструировать своими руками.

Деревянные распашные ворота для гаража

Двустворчатые ворота надежный и доступный вариант для каждого. Изготовить такие ворота можно из металла или дерева. Конечно металл очень прочный материал, но и дерево обладает рядом преимуществ, заменить которые сложно.

Преимущества деревянных ворот:

• не подвергаются воздействию ржавчины, в отличие от металла;
• ворота устойчивы к высоким и низким температурам;
• деревянные ворота при перепадах температуры не создают условия для появления конденсата, который может привести к порче содержимого гаража, состоящего из металла; деревянные ворота абсолютно безопасны для автомобиля;
• доступная ценовая категория;
• простота конструкции позволяет изготовить ворота своими руками;
• не требуют особого ухода;
• сохраняют тепло в гараже.

К нашему счастью, деревянные ворота не обладают «букетом» недостатков. Выделишь можно лишь один – это возможность возгорания. Древесина достаточно легко воспламеняется, что небезопасно, как для вас лично, так и для вашего автомобиля. Особенно при наличии в гараже большого количества горючих смесей.

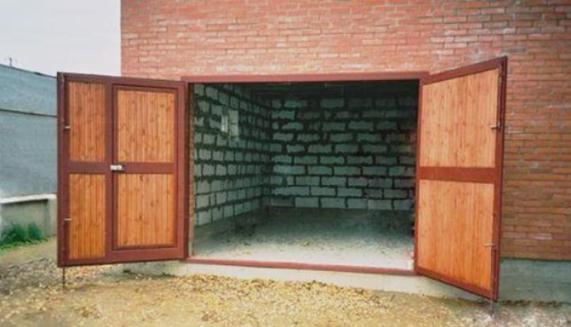

Традиционные гаражные створки из дерева.

Чаще всего натуральное дерево используют для декора металлических ворот, используя небольшие кусочки натуральной древесины.

Возводим гаражные ворота своими руками

Перед изготовлением гаражных ворот вооружитесь таким набором инструментов:

• рулетка для измерений;
• обычный грифельный карандаш;
• ножовка;
• электрическая дрель;
• шлифовальная машинка;
• стамеска;
• молоток.

Это список основного инструментария, который понадобится на протяжении всех работ. Большинство из инструментов есть в каждом частном доме, в ином случае оборудование всегда можно либо одолжить, либо арендовать.

Строительство гаражных ворот необходимо начать с предварительного чертежа, который поможет вам определить все необходимые размеры и детали. А также вторым наиважнейшим пунктом будет выбор материала для ворот.

Выбрать можно любое дерево, главное чтобы оно было сухим и чистым. Зачастую для гаражных ворот выбирают простую и доступную сосну.

Начинаем изготовление деревянных ворот для гаража:

1. Подготовьте чертеж ворот (со всеми необходимыми замерами) и сухое дерево.
2. Для начала необходимо изготовить каркас для ворот. Для этого можете использовать обычный деревянный брус. Соедините и надежно закрепите отдельные детали каркаса, используя шипы и пазы. Собирать каркас лучше на ровной поверхности, оптимальным вариантом будет обычный пол. Это обеспечит вам отсутствие перекосов и других неровностей. Собирая каркас, обязательно проверяйте размеры.

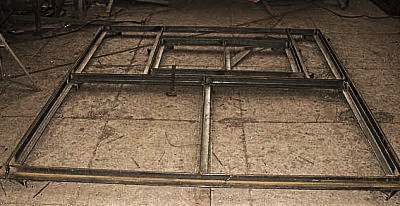

   Каркас для распашных ворот.

3. Когда каркас готов, можно смело приступать к его обшивке. Обшить деревянные ворота можно любым доступным вам материалом: фанера, ДВП, натуральная древесина и др. Производить обшивку ворот своими руками достаточно легко.
4. На каждой створке установите навесы, закрепляя их болтами. Затем навесьте створки на стойки. Так как конструкция ворот тяжелая и громоздкая, устанавливать их нужно особо тщательно, стараясь избежать любых перекосов.
   Желательно, чтобы на этом этапе у вас был помощник, только своими силами тут не обойтись.
5. Чтобы избежать любых просветов и щелей, прикрутите к обеим створкам ворот горизонтальные рейки и одну вертикальную на стыке двух половинок.
   Дополнительные рейки позволят вам избежать просветов при закрытых воротах.
6. После монтажа ворот, необходимо установить затворы, замки, шпингалеты и другую фурнитуру.
   Чтобы полностью закончить самодельные деревянные ворота, утеплите все щели (можно использовать минеральную вату) и покройте ворота лаком или другой тонировкой.

Мы вам представили вариант деревянных ворот, достаточно легкий, основу которого составляет обшитый каркас. Но деревянные ворота можно изготовить и по-другому: соединяя болтами и надежным клеем каждую деревянную доску, образуя цельное полотно. На такой способ вам понадобится немного больше времени и усердия. Но работа своими руками на своем участке принесет вам не только пользу, но и массу удовольствия.

Деревянные распашные ворота-это классика для вашего дома!

В любом случае гаражные ворота своими руками – это существенная экономия средств и незаменимый опыт. Деревянные ворота надежно уберегут ваш автомобиль, все содержимое гаража и сохранят тепло в вашей «мужской крепости».

dverlife.ru

Гаражные ворота своими руками деревянные

Гаражные ворота из дерева своими руками

Если вы — владелец загородного дома с участком, без гаража для машины не обойтись. Важная часть гаража — это ворота. Они должны быть не только крепкими, но и радовать глаз и вписываться в общий стиль дома и гаража. Самый простой вариант — это распашные деревянные гаражные ворота. Их можно сделать своими руками. Деревянные ворота красивы и достаточно надежны.

Дерево — плюсы и минусы

Дерево как материал имеет свои достоинства и недостатки.

• Дерево — экологически чистый материал.
• Хорошо пропускает воздух и пар, в гараже не будет сыро.
• Выглядит эстетично, такие ворота — идеальный вариант для деревянного дома.
• Легко обрабатывается.

Однако оно имеет свои минусы.

• Подвержено гниению, может поражаться различными насекомыми, грибком.
• Горит.
• Со временем деревянная конструкция может ссохнуться или разбухнуть.

Деревянные ворота, по подсчетам специалистов, служат от 5 до 7 лет. Можно сделать и металлические ворота с деревянной декоративной обшивкой.

Из чего делать ворота

Раму, или коробку, ворот обычно делают из бруса 90*50 или 100*50 мм. Каркас делается из более тонкого бруса, 50*50 мм. Для обшивки используют доски толщиной 25 мм и шириной 10- 20 см.

Также с наружной стороны ворот для красоты или для защиты от взлома можно закрепить металлические листы. Каркас ворот можно изготовить и из металлического профиля или профильной трубы, тогда и раму делают металлической.

Чертежи и расчеты

Чтобы нарисовать чертеж деревянных ворот, прежде всего, необходимо точно измерить проем — его высоту и ширину.

Чертежи каркаса деревянных гаражных ворот может выглядеть так, как на рисунке. Можно составить его как на бумаге, так и в компьютерной программе.

При составлении чертежа нужно иметь в виду следующее.

• Учите, что опорные стойки и вертикальная перемычка между ними находятся внутри проема.
• Между створками и стойками должно оставаться около 1 см. Это расстояние необходимо для того, чтобы ворота могли свободно открываться и закрываться, даже если они разбухнут от влаги в сырую погоду. Такое же расстояние необходимо оставить между двумя створками.
• Каркас должен обязательно включать диагональные балки. Они защитят от перекосов, ведь, как известно, треугольник — самая жесткая фигура.
• Обшивка может выступать за края каркаса на 10- 30 см, но это не обязательно — этот момент зависит от ваших предпочтений.
• При составлении чертежа важно точно соблюдать все размеры, исправить ошибки позже будет сложнее.

Конструкция ворот

Конструкция ворот включает в себя раму, каркас и обшивку. Весь вес створок не должен приходиться только на боковые части проема: они могут разрушиться. Для распределения нагрузки используется рама и опорные столбы. Коробку жестко скрепляют со стенами проема.

Опорные столбы делают из металлических труб или дубовых брусьев толщиной не меньше 15 см. Их вкапывают в землю, причем глубина ям должна быть не менее 1 м, а ширина — на 15 см больше, чем толщина столба. На дно ям насыпают небольшой слой щебня и утрамбовывают его. Деревянные столбы перед установкой обмазывают битумной мастикой или смолой, чтобы уберечь их от гниения. После установки яму засыпают щебнем или заливают цементным раствором, второй вариант лучше.

Створки вешают на металлические петли. Лучше купить стреловидные петли, они могут выдержать большую нагрузку.

Чтобы сделать своими руками каркас деревянных ворот в гараж, бруски распиливают на части нужной длины в соответствии с чертежом и обрабатывают рубанком. Диагональные части спиливают под нужным углом. Если диагональные балки планируется крепить крест-накрест, одну из них необходимо распилить на две части.

Схема каркаса может выглядеть, как на рисунке. Скрепить части каркаса можно несколькими способами.

• Проще всего скрепить части каркаса саморезами и уголками.
• Можно просверлить в деталях глухие отверстия и вставить в них нагели, смазанные эпоксидным клеем.
• Если у вас есть опыт в плотницком деле, можно собрать их в потайной шип. Для этого вырезают ¼ толщины бруска, на другой детали делают подходящего размера шип и соединяют. Такое соединение более надежно и уменьшает деформацию конструкции в будущем.

Наружную сторону собранной рамы окрашивают краской, лучше пентафталевой (ПФ), которая имеет хорошие водоотталкивающие свойства и достаточно клейкая. На раму укладывают фанеру и закрепляют саморезами, пока краска не высохла. Таким образом лист фанеры сразу же будет приклеен к раме.

Заготовку створки переворачивают, окрашивают с внутренней стороны и сразу же в промежутки между брусками каркаса укладывают утеплитель. Краска сразу же приклеит его. Далее покрывают краской сам каркас и также прикрепляют лист фанеры или оргалита. Оргалит лучше выбрать, если ворота планируется покрывать сверху другим материалом, например, металлом.  На наружную сторону створки можно прикрепить вагонку или другой декоративный материал.

Можно сделать из досок мебельный щит. Для этого боковые поверхности досок смазывают клеем ПВА и плотно подгоняют друг к другу с помощью струбцин и киянки. Также можно сделать в досках шипы и пазы. Такое соединение позволит получить гаражные ворота из дерева без щелей, следовательно, в гараже не будет сквозняков.

Когда створки будут готовы, их устанавливают на петли. Для этого нужно два человека, так как ворота достаточно тяжелые. Рама должна быть хорошо выровнена, чтобы ворота не распахивались сами, а открывать и закрывать их можно было без особых усилий.

Если опорные столбы металлические, то петли к ним приваривают, если деревянные, то прикручивают болтами. Болты после этого должны быть углублены в дерево и зашпатлеваны сверху, чтобы их нельзя было открутить. Так вы в некоторой степени обезопасите свой гараж от взломщиков. Готовые ворота обрабатывают защитной грунтовкой, а сверху покрывают морилкой или краской. Украсить деревянные ворота для гаража своими руками можно коваными деталями.

Если каркас ворот делают металлическим, используют профильную трубу или металлический профиль. Их соединяют с помощью сварки, для этого элементы каркаса так же раскладывают на ровной поверхности.

Сварные швы на готовом каркасе зашлифовывают болгаркой, чтобы обшивка плотно прилегала к нему. Далее каркас помещают внутрь рамы ворот, располагая их на ровной поверхности. Необходимо расположить их таким образом, чтобы между створками и между створками и рамой оставался зазор в 1 см. После этого к каркасу створок и раме привариваются петли. Чтобы в процессе сварки ничего не сдвинулось, используют вкладыши.

Обшивку из дерева прикрепляют к металлическому каркасу, просверлив в последнем отверстия в нужных местах. Доски крепят к каркасу болтами. После этого створки обрабатывают так же, как и в случае с деревянным каркасом.

Замки и засовы

Важные детали ворот — замки и засовы. Это могут быть вертикальные запоры, для которых необходимо сделать отверстия в полу, засов-вертушка, засов-шлагбаум или сдвижной. Такие запоры можно также изготовить самостоятельно. В зависимости от того, как предполагается входить в гараж, засов делается с наружной или с внутренней стороны. На засов типа «вертушка» или «шлагбаум» можно дополнительно повесить навесной замок.

Простой сдвижной завов делают из металлической пластины и скоб, которые прикрепляются на ворота болтами. Шпингалеты также можно сделать своими руками из металлической трубки и Т-образного стержня.

Также в ворота можно установить врезной замок. Для надежности должны быть установлены и врезные, и навесные замки, но для этого в гараж должна быть еще одна дверь или калитка.

Подъемно- поворотные ворота

Можно сделать подъемно-поворотные гаражные ворота своими руками. Это сложнее, так как требуется правильная установка механизма, зато такие ворота автоматизированы.

• Для подъемно-поворотной конструкции коробку делают из металлического швеллера, так как такие ворота довольно тяжелые. Коробку устанавливают в проем.
• После замеров сваривают каркас и обшивают досками или фанерой.
• Далее делают опору для механизма. В полках сверлят отверстия, в одной из них закрепляют продольные стойки, в другой — крепления пружинного механизма.

vorota-sos.ru

Деревянные ворота гаража своими руками: проектирование и монтаж

Компания «Русская Ограда». Мы занимаемся установкой заборов, ворот (в том числе автоматических), установкой столбов и линий ЛЭП по всей Москве и Московской области. Звоните: +7 (495) 762-97-99 c 09:00 до 21:00 ежедневно.

Для гаражей устройство распашных ворот из дерева получило распространение, вероятно, с появлением первых автомобилей. Они сохраняются, несмотря на появление множества усовершенствованных и многофункциональных моделей. Основным преимуществом такой модели гаражных «дверей» – это доступная стоимость, и возможность изготовить и установить распашные деревянные ворота гаража своими руками, имея только начальные навыки в строительстве. Такие ворота имеют простую и универсальную конструкцию, которая легко модифицируется для любого типа помещения, но все-таки для установки ворот собственными руками потребуется терпение, время, и строительные материалы.

Распашные ворота популярных моделей

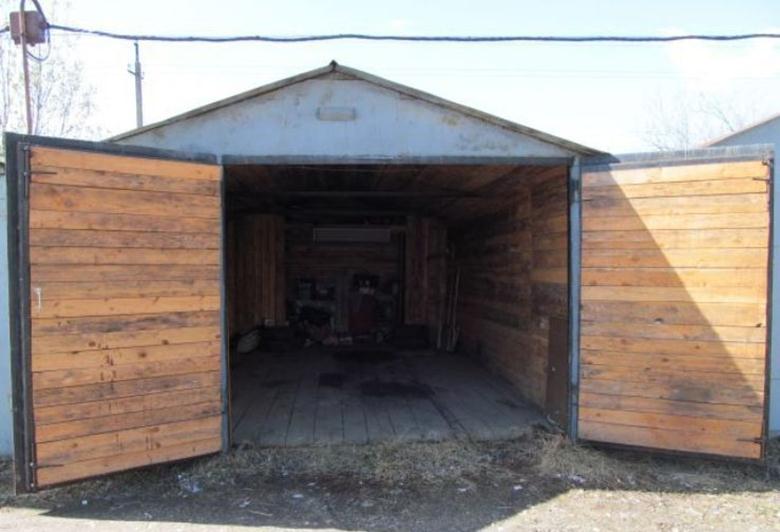

Традиционные гаражные створки из дерева

Гаражные ворота любого типа представляют собой широкий проезд для машины, который одновременно является передней стеной помещения. Проезд всегда закрывается створками, а всё сооружение должно быть удобными при эксплуатации.

Современные стандартные распашные ворота – это не только две распахивающиеся створки, но и другие модифицированные модели с комфортными для владельца дополнениями, такими, как входная дверь в створке ворот, утепление, уплотнение, и другие различные аксессуары для въездного проема частного автодомика.

Гаражные ворота со встроенной дверью

Гаражные порталы промышленного производства имеют некоторые преимущества перед сделанными самостоятельно, это:

• высокая прочность;
• крепкая фурнитура;
• соответствие жесткому режиму эксплуатации;
• конструкция соответствует нормам ГОСТа.

Варианты существующих гаражных ворот

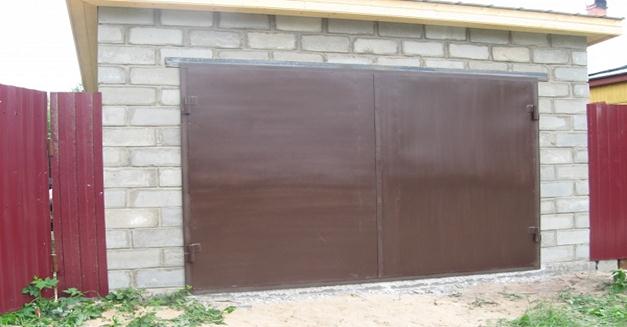

Гараж с металлическими воротами

Металлические гаражные ворота распашного типа обладают множеством преимуществ: длительность эксплуатации, пожаробезопасность, механическая прочность и устойчивость к повреждениям при сильном внешнем воздействии. При качественной обработке специальными веществами, металл будет устойчив к коррозии, и ворота прослужат многие годы без хлопот и расходов на ремонт.

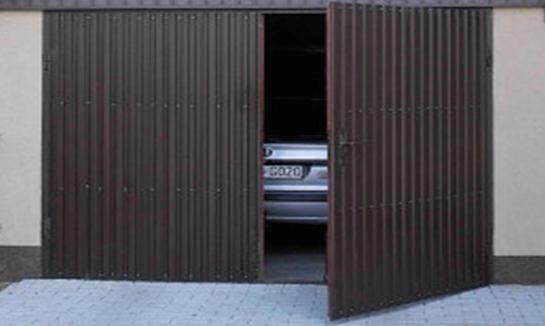

Гаражные ворота из профнастила

Гаражные распашные ворота из профнастила обладают почти такими же качествами, как и металлические. Они практичны, долговечны, пожаробезопасны, но главное — они выигрывают по цене и внешнему виду.

Простые деревянные ворота для гаража

Деревянные распашные ворота для гаража выигрывают тем, что дёшевы и довольно просты в установке на место эксплуатации. Главным недостатком является высокая способность возгорания древесины даже при современных средствах защиты от огня. Это приводит к тому, что гаражи с дверями из древесины в противопожарных правилах относятся к «группе риска» так как в них хранятся огнеопасные смеси.

Деревянные ворота специалисты ППО воспринимают, как временный вариант при постройке гаражей на срок от 5 до7 лет, что соответствует сроку эксплуатации древесины.

Практичные мастера часто используют древесину при декорировании пожаробезопасных воротных конструкций в качестве облицовки, или как резные дизайнерские вставки из ценных пород.

Основные правила при установке

• Тщательно выровнять раму, для устранения возможности створкам самопроизвольно раскрываться, а также и для открывания без особых физических усилий
• Запорный механизм в оптимальном варианте должен иметь как врезной, так и навесной замки.
• Использовать для запирания гаража вертикальные штыревые стопоры в каждой из половинок ворот, а также прочный засов посередине стыка створок.

Условием использования такой системы запорных механизмов является наличие входа в помещение через отдельную дверь.

Гаражные петли крепят на брусе створки, прикручивая болтами.

Важно при этом, чтобы резьба имела направление в сторону гаража.

При закреплении гаражных петель болты снаружи не должны быть заметны. Головки болтов углубляются в дерево створок и сверху их шпатлюют. Потом эти места тщательно закрашивают. Также в центре затвора ворот закрепляют петли под навесной или врезной замок.

Процесс сборки гаражных ворот

Начинается работа с выполнения точных измерений места, где будет сооружаться въезд в гараж. Составляете чертеж, представляющий будущую конструкцию. Затем подбираете материал. Древесина должна быть сухой и качественной.

Следующим этапом работы будет подготовка заготовок для рам или обвязок. Чтобы избежать ошибок, черновые заготовки нарезаете пилой, оставляя припуск в один-два сантиметра. Одну кромку и сторону обрабатываете на фуговальном станке. После фугования осматриваете базу и угол заготовки. На рейсмусе достигаете необходимой толщины, и пилой отпиливаете до нужного размера.

Каркас ворот

Производите разметку, и делаете под шип долбежку на долбежном станке. Для работы подойдёт сверло на 20 мм, глубина на вертикальных длинных заготовках – 75 мм (их 4 шт.), а на горизонтальных брусках – 55 мм. Шипы на заготовках закругляете резаком, по длине они короче, чем долбежка, приблизительно на 5 мм. Перед окончательной сборкой нужно попробовать собрать обвязку, и если все совпадает, приступайте к сборке створок.

Деревянные ворота стягиваете клиньями, желательно на деревянном полу. Для надежности места соединений проклеиваем клеем ПВА. При сборке придерживайтесь размера углов в 90 градусов, и сохраняйте расстояние между углами. Следует соблюдать угол в 90 градусов и при стяжке. Обязательно контролируйте расстояние крест-накрест на противоположных углах обвязки. Для придания дополнительной жесткости воротам в каждом соединении сверлите по два отверстия диаметром 10 мм, и забиваете в них деревянные шканты.

При необходимости измеряете и выпиливаете пилой вставки из фанеры. С одной стороны, крепите фанеру шурупами, прокладываете утеплитель, придерживаете его с другой стороны фанерой, и завершаете крепление шурупами.

Установка ворот

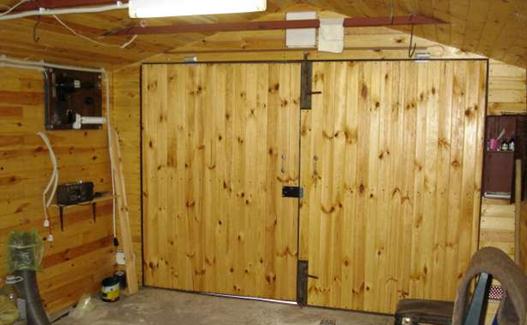

Распашные гаражные ворота изнутри

Болтами закрепляете на половинках ворот навесы. Навесы бывают декоративные кованные, или простые, соответственно, и закрепляются одни на наружной стороне, а другие скрыты, и их почти не видно. Затем навешиваете створки на стойки. Для этого вам будет нужен помощник, одному навешивать половинки очень тяжело и неудобно.

При навешивании ворот гаражные петли устанавливают с таким расчетом, чтобы не только предупредить перекос створок при открывании, но и предотвратить появление щелей между гаражным полом и нижним краем закрытых ворот. Прикрутите рейки к створкам ворот и одну вертикальную на стыке половинок. Это позволит вам избавиться от щелей при закрытых воротах. Вертикальная рейка к тому же будет служить упором при запирании. После навешивания крепите ручки и устанавливаете шпингалеты.

Важно! Утеплив гараж и ворота, не забывайте о качественной вентиляции.

Напоследок запеньте все щели, и покройте ворота тонировкой. Теперь вы можете гордиться своими теплыми и красивыми воротами из дерева, украшающими ваш гараж.

Самодельный гаражный замок

rusograda.ru

Как сделать деревянные ворота для гаража своими руками

Гаражные деревянные ворота своими руками

Деревянные гаражные ворота своими руками интересуют многих. Размеры конструкций владелец своего гаража определяет сам. Проезд для машины должен быть как можно шире.

Створки, которые его закрывают, удобны в использовании. Для частных владений изготовленные своими руками деревянные гаражные ворота пользуется достаточно большой популярностью. Как это сделать правильно подскажет статья.

Особенности ворот для гаража из дерева

Такие конструкции используются с момента появления первых автомобилей. Несмотря на наличие многофункциональных и усовершенствованных моделей, ворота для гаража из досок не утратили своей популярности.

Основные их преимущества:

• Легкий самостоятельный монтаж.
• Доступная стоимость.
• Надежность при эксплуатации.
• Не подвержены действию коррозии.
• Высокая устойчивость к перепадам температур. При ее колебаниях они не создают условий для появления конденсата, приводящего к порче содержимого помещения.
• Они абсолютно безопасны для авто.
• В жаркую погоду не нагреваются как металл.
• Не требуют специального ухода.
• В гараже сохраняется тепло.

К недостаткам деревянных ворот относится возможность возгорания. Дерево достаточно легко может воспламениться, что опасно для человека и его автомобиля, особенно если в помещении хранится большое количество горючих смесей.

В гараже можно установить такие типы деревянных ворот как:

• Распашные. Они состоят из двух створок, как показано на фото. Самый простой тип деревянных ворот – двустворчатые. Но необходимость наличия свободного пространства перед гаражом является их недостатком. Особенно неудобна такая конструкции в зимнее время, когда появляется лед и выпадает много снега.

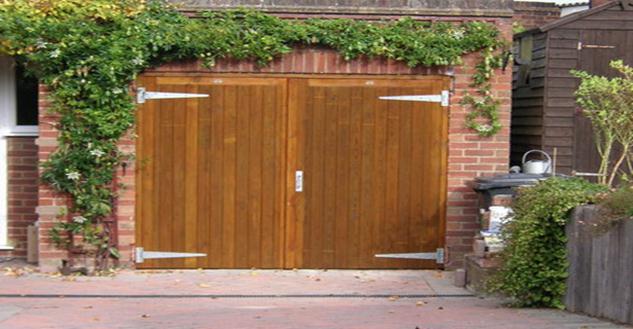

Распашные гаражные ворота из дерева

• Секционные (см. Гаражные подъемно секционные ворота и правила выбора автоматики). Устанавливаются такие конструкции при ограниченном пространстве возле гаража. В их состав входят несколько горизонтальных секций, которые соединены петлями. Открываться полотна могут в любую сторону или вверх. Размеры ворот зависят от параметров проема. Конструкции монтировать не совсем легко.

Секционные ворота для гаража

• Раздвижные или откатные (см. Гаражные откатные ворота своими руками: особенности и установка). Пользуются довольно большим признанием. При монтаже требуют много пространства. Открываются они параллельно лицевой стене гаража в любую сторону, чаще автоматическим устройством. Раздвижные ворота могут состоять из двух створок, откатывающихся в разные стороны. Навешиваются они на стационарную балку или крепятся на консоли.

Раздвижные гаражные ворота

• Рулонные (см. Рулонные ворота для гаража: правильный монтаж). Для ворот гаража это достаточно удобный вариант. Открывание устройства основано на роллерах. При этом ворота наматываются вверх на приводной вал. Конструкция открывается вручную или автоматически.
• Подъемно-поворотные с потолочными направляющими. Изготавливаются из одного полотна, открывающегося вверх с укладкой под потолком. Такие устройства тяжело поддаются взлому. Работают лишь в автоматическом режиме, но их легко при необходимости открыть механическим устройством. Работают ворота бесшумно.

Подъемно-поворотные ворота

Совет: Для гаража устройство подъемно-поворотных ворот – отличный вариант. Они не займут много места, складываясь вдоль потолка, открываются вверх.

Как изготовить распашные гаражные ворота из дерева

Прежде, чем приступить к изготовлению устройства, следует приобрести:

• Рулетку для измерений.
• Грифельный карандаш.
• Ножовку.
• Электрическую дрель.
• Шлифовальную машинку.
• Стамеску.
• Молоток.

Инструкция по строительству гаражных ворот состоит в следующем:

• Делаются замеры проема.
• Определяется вид ворот, оптимально подходящих к этому проему, с учетом наличия пространства возле конструкции, их безопасность, функциональность и цена.
• Решается, какой материал понадобится для обшивки каркаса, устройство теплоизоляции ворот.
• Разрабатывается эскиз или чертеж конструкции со всеми размерами и деталями.
• Выбирается материал. Это может быть любое дерево – сухое и чистое. Чаще всего для гаражных ворот используется простая и доступная сосна.
• Подготавливаются заготовки для устройства обвязки ворот. Элементы делаются с припуском до двух сантиметров.
• Кромка детали и одна из ее сторон пропускается через фуговальный станок.
• На рейсмусе прогоняется до нужной толщины и пилой отпиливается в размер по чертежу.
• Изготавливается каркас для ворот из обычного деревянного бруса. Соединяются и надежно закрепляются отдельные элементы каркаса на шипах и пазах. В стандартных секциях ворот устанавливаются ребра жесткости, которые размещаются вертикально и горизонтально.

Совет: Для сборки каркаса необходимо использовать ровную поверхность, оптимальный вариант — обычный пол, что обеспечит отсутствие перекосов и прочих неровностей. При сборке обязательно выполнять контроль размеров.

• Обшивка каркаса. Для этого используется доступный материал:

1. фанера;
2. натуральная древесина;
3. ДВП.

• На каждой створке устанавливаются навесы и крепятся болтами.
• Выполняется разметка проема, намечаются места положения автоматики и петель.
• Створки ворот навешиваются на стойки. При выполнении этой операции следует стараться избежать любых перекосов, конструкция ворот громоздкая и достаточно тяжелая, а угол на створках должен быть строго 90 градусов.

Совет: Для удаления просветов и щелей, к обеим створкам ворот следует прикрутить горизонтальные рейки, а на стыке двух половинок одну вертикальную, что позволит избежать наличия просветов, когда ворота будут закрыты.

• Устанавливаются затворы, замки и остальная фурнитура.
• Утепляются все щели минеральной ватой.
• Ворота покрываются лаком или другой тонировкой, что делает их привлекательными и необычными.

Изготовление подъемно-поворотных ворот

Для выполнения работ понадобятся:

• Бруски деревянные.
• Металлические пластины.
• Профильный уголок.
• Полозья.
• Направляющие.
• Кронштейны.
• Полотно.
• Для утепления ворот — пенопласт или другие материалы.

Порядок проведение монтажных работ:

• Выполняются подготовительные работы в гараже, которые заключаются в оформлении проема. Покрытие пола можно выполнить после калибровки механизма.
• Изготавливается каркасная рама из трех брусков, скрепленных между собой металлическими уголками или пластинами. Два из них укладываются продольно, а один поперечно.
• Рама приставляется к проему, и выполняются точные замеры.
• Подготовленная коробка закрепляется анкерами к стенам.

Устройство подъемных ворот

• Отмечаются места под установку элементов соединяющих полозья и стены.
• В этих точках сверлятся отверстия.

Совет: Чтобы избежать проблем при открытии ворот, добиться отсутствия трения и заклинивания деталей, верхний кронштейн следует немного вынести вперед относительно остальной конструкции.

• После выравнивания и укрепления рамы, все щели, при их наличии, заполняются монтажной пеной.
• Изготавливается каркас для полотна ворот.
• Зашивается каркас деревом.
• Монтируются направляющие профили.
• Устанавливается собранное полотно.
• Конструкция соединяется с рычагами и пружинами.
• Для предохранения устройства от коррозии, попадания в узлы осадков или различных предметов, от возможных механических повреждений, кромки створки закрываются металлической полосой.
• Чтобы не разрушалась монтажная пена, и в гараже не было сквозняков, все стыки рамы и стен оштукатуриваются и зашиваются накладками.

Несколько советов по установке подъемно-поворотных ворот:

• Для обеспечения минимального трения при перемещении створки, шарнирные системы следует монтировать сразу.
• При установке направляющих элементов необходимо учитывать, чтобы они размещались строго горизонтально, что предотвратит заклинивание ворот.
• Выравнивание направляющих можно выполнять установкой шайб.
• Для безопасности работы системы на короб монтируются страховочные опоры.
• Подъемно поворотные механизмы ворот регулируются с помощью натяжения пружины, что позволит створке в любом положении устойчиво держаться.
• Для регулировки натяжения пружины, следует использовать натяжные гайки.

Подробно об изготовлении и монтаже гаражных ворот любой конструкции из дерева показывает видео.

1pogarazham.ru

Как сделать деревянные ворота — ворота из дерева (+фото, схемы)

Обустройство надежного гаража обеспечивает не только сохранность автомобиля, но и препятствует проникновению внутрь транспортного средства злоумышленников. Каждый автовладелец стремится иметь собственный гараж, поскольку в больших городах множество машин ночуют под открытым небом, подвергаясь пагубным воздействиям окружающей среды и являясь объектом повышенного внимания со стороны мошенников. Для хозяев загородных домов и дач задача по возведению названной постройки занимает одну из первых строчек в списке первоочередных мероприятий. Но чрезмерно высокая стоимость изготовления этой конструкции в ряде случаев отбивает всякое желание воплощать в жизнь задуманное. Существенно сократить затраты при возведении гаража позволит использование древесины и изготовление некоторых элементов конструкции собственноручно. Неотъемлемой частью любой постройки такого типа являются ворота. Для их качественного возведения необходимо ознакомиться с тем, как сделать деревянные ворота самостоятельно без привлечения труда специалистов.

Преимущества использования древесины

Главными достоинствами названного материала являются:

• Доступность и умеренная цена. Купить древесную продукцию необходимого сорта и требуемых размеров можно с легкостью в строительном магазине или специализированной компании. Ценовая политика в сравнении с металлом значительно ниже.
• Простота обработки и монтажа. Без особого труда любой желающий сможет своими руками осуществить подготовку названного материала. Тогда как обработка изделий из металла потребует использование дорогостоящего оборудования: угловая шлифмашина, сварочное оборудование и пр.
• Долговечность и надежность. При плановом регулярном уходе деревянная въездная конструкция сможет прослужить продолжительное время. В сравнении с металлом деревянная поверхность не подвержена ржавчине, однако требует периодической обработки специальными составами. При повреждении одной из сторон полотна замену старых досок на новые реально провести за считанные часы.

В зависимости от вкусов и предпочтений каждого хозяина можно изготовить любой из типов ворот: откатной вид или вариант с подъемным устройством.

Наиболее простым и универсальным типом являются распашные ворота. Технология изготовления этого элемента интуитивно понятна и не требует от мастера специальных строительных навыков.

Главная задача – учитывать все тонкости и важные особенности, а также осуществлять качественные замеры и обработку древесины.

Подготовительные работы

Перед подготовкой требуемого материала и инструмента следует составить схему будущей конструкции и точно вычислить место ее размещения. Закончив с этими пунктами, стоит приступить к замеру входного проема. Для увеличения наглядности нелишним будет воспользоваться имеющимся эскизом и подогнать все значения под свой вариант.

Инструмент для работы

Составление подробного эскиза позволит лучше ориентироваться по числу расходного материала и компонентов. Возведение конструкции предусматривает использование и подготовку следующих инструментов и материалов:

• брус или металлический профиль 50×50 мм;
• деревянные доски, имеющие ширину 100 мм и толщину 25 мм;
• металлические навесные петли;
• ножовка;
• рулетка;
• болгарка;
• строительный уровень;
• стальные уголки;
• дрель с набором сверл и бит;
• стамеска;
• наждачная бумага;
• грунтовка;
• обрабатывающие составы;
• набор кистей.

При изготовлении деревянных ворот для гаража должны быть заранее подготовлены специальные опоры. Если они еще не готовы, то для их изготовления потребуется два деревянных бруса или бревна.

Установка ворот гаража из дерева

Подготавливаем для них ямки глубиной не меньше 1,2–1,5 м. При возведении любой опорной конструкции действует простое правило, чем глубже будут расположены столбы, тем устойчивее и надежнее будут стоять ворота. Обрезаем заготовки по требуемой высоте с учетом части опоры, которая будет находиться в грунте. Для увеличения прочности нелишним будет дополнительно усилить фундамент будущих опорных столбов, засыпав донья углублений небольшим количеством щебня фракции 5×20 и утрамбовав получившуюся подложку.

Для предотвращения преждевременного разрушения деревянных опор необходимо обработать места, которые будут находиться под землей, специальной водоотталкивающей мастикой или смолой.

Установка столбов

Далее устанавливаем столбы, фиксируем по строительному уровню вертикальное положение и заливаем углубления бетонной или цементной смесью. Кроме этого, для придания большей практичности и эстетики можно обложить забетонированные места крупным камнем или кирпичом.

Монтаж

Выполнив все подготовительные процедуры, приступаем к изготовлению самой конструкции.

Каркас

В соответствии с габаритами входного проема обрезаем деревянный брус до требуемых значений и выкладываем на ровное место таким образом, чтобы получился прямоугольник или квадрат в зависимости от типа ворот.

Проверяем горизонтальность и вертикальность разложенных брусьев, после чего просверливаем отверстия в угловых соединениях и скрепляем конструкцию саморезами или нагелями. Нелишним будет углы и центр рамы дополнительно усилить соответственно стальными уголками и поперечными балками. Концы последних изделий обрезаются под углом 45º, размещаются крест-накрест и фиксируются саморезами.

В качестве основы для будущего каркаса можно использовать и металлические профильные трубы, однако для изготовления потребуется сварочное оборудование.

Отделка

Следующее мероприятие – изготовление и обработка поверхностей элементов облицовки. В зависимости от выбранного материала и размеров створок нарезаем требуемое количество досок. Как правило, для обшивки используется сосна, поскольку деревянная продукция из нее имеет небольшой удельный вес и наибольшую защищенность от пагубного воздействия факторов окружающей среды.

Облицовочная доска размещается вплотную друг к другу и фиксируется саморезами к каркасу. По завершении все неровности обрезаются и обрабатываются шлифовальной машиной или мелкой наждачной бумагой.

Для увеличения плотности прилегания к каркасу и поддержания температурного режима в гараже края створок можно обшить утеплителем.

Установка петель и крепление створок

Подготовив створки ворот, приступаем к установке металлических петель. В случае прикрепления к рамной конструкции навесные детали привариваем непосредственно на раму, а в варианте крепления к деревянным основаниям – на опорные столбы. Для определения оптимального места расположения необходимо от верхней и нижней границы опоры отступить расстояние, равное ¼ общей высоты столбы и наметить место. После чего закрепить петли на столбах и навесить створки.

Обработка поверхности

Ворота практически готовы, остается только прогрунтовать и покрыть поверхность антисептиками. Дав необходимое время для просушки, приступаем к размещению фурнитуры: ручек, замков и засовов. Для придания благородного вида ворота впоследствии можно украсить различными коваными элементами.

Надежные засовы

Они могут быть в качестве Г-образных металлических стержней, расположенных на створках. Для их функционирования необходимо разместить в предполагаемых местах вхождения в грунт два небольших отрезка трубы с диаметром, обеспечивающим свободный ход стержня, а также на каждой створке изготовить площадку под фиксацию ручки крепежного изделия в поднятом состоянии.

Петли для деревянного забора

Процедура возведения деревянных ворот своими руками является несложным мероприятием и доступным к реализации каждого человека. Как и при проведении любых строительных работ, для достижения всех поставленных целей необходимо четко следовать советам специалистов, проводить точные замеры и использовать качественный материал. Выполнение всех этих пунктов в совокупности с плановым периодическим уходом обеспечит надежное функционирование въездных ворот на протяжении многих лет.

Видео

в предоставленных видеоматериалах, вы сможете узнать о других тонкостях изготовления деревянных ворот:

Фото

На фото представлены различные варианты ворот из дерева:

Деревянные ворота

На даче

На столбах опоры из кирпича

Под старину

С красивой фурнитурой

С элементами ковки

С козырьком

С металлическим каркасом

С металлом

С окошками

С оригинальными навесами

Простые деревянные ворота

Распашные деревянные ворота

Ворота и калитка выполненные из дерева

Старой конструкции

Ворота из досок

С навесами кривой формы

Схемы

Схему помогут вам в том, чтобы разработать собственные ворота из дерева:

Чертеж деревянных ворот

Схема конструкции деревянных ворот

Крепление забора

Ворота и фундамент

Ворота из двух створок

Схема засова

kakpravilnosdelat.ru
