Чертеж прицепа мотоблока: Самодельный прицеп к мотоблоку – Прицеп для мотоблока своими руками

Виды прицепов собственного изготовления

Цельные конструкции подразумевают под собой цельный корпус бортов, что позволяет перевозить грузы как в сыпучем, так и в цельном состоянии. Выгрузка же происходит через откидной задний борт.

Автодороги и дорожно-транспортные сооружения любой сложности. Специальная проектная мастерская «Спецдорога»: улично дорожные сети, проектирование с 2010 года.

Конструкции с откидными краями позволяют перевозить крупногабаритные грузы. Такие прицепы имеют жесткое основание и откидные или съемные стенки.

Самосвальный тип прицепов дает возможность быстро и без лишних усилий производить выгрузку грузов путем опрокидывания кузова.

Готовый или самодельный вариант?

На сегодняшний день на рынке можно найти огромное количество различных тележек для мотокультиваторов. Все они имеют особенности, плюсы и минусы. В интернете можно ознакомиться с прицепами по фотографиям, а после выбора понравившейся версии приступать к поиску достойного варианта.

Покупка телеги у производителя не требует от покупателя никаких усилий по сборке или поиску комплектующих. Однако, надо платить немалую сумму. По этой причине в голову приходят мысли о самостоятельном сборе прицепа.

Самодельную тележку можно доработать именно для своих нужд. И выйдет это гораздо дешевле, чем покупка в магазине. Все же, конечный выбор всегда за хозяином.

Составляющие

Устройство прицепа мотоблока довольно обширно. Оно включает в себя кузов, колеса, тормоза, крылья, сиденья и дышла.

Для того, чтобы телега выдерживала требуемую нагрузку, кузов изготавливают из прочного металла. Для удобства борта кузова можно сделать откидывающимися.

Колеса, как правило, используют автомобильные или от мотоциклов. Главное, чтобы они подходили под поставленную задачу и справлялись с требуемой нагрузкой. В приоритете у фермеров широкие колеса, ведь так повышается проходимость транспортного средства.

Крылья изготавливают из пластика. Они защищают от вылетающих из-под колес камней и грязи.

Дышло — это металлическое крепление, которое непосредственно соединяет полуприцеп с мотокультиватором.

Как показала практика, самыми эффективными тормозами к мотоблоку являются тормоза от мотоцикла.

Правила сборки

• Прицеп обязательно изготавливается по чертежам и схемам. Все размеры в плане должны быть четко прописан, чтобы не возникло путаницы;
• Нужно заранее определиться с видом собираемой тележки, подобрать все необходимые материалы и инструменты;
• Сборку производить исходя из мощности мотоблока. Если полуприцеп будет слишком большим и тяжелым, машина может не справиться;
• Создание телеги всегда начинается с рамы, ведь на нее ложится основная нагрузка.

Внешний стиль, обшивка

Для того, чтобы придать прицепу презентабельный вид, фермеры используют различные материалы.

Если рассматривать в качестве варианта дерево, то стоит помнить что оно является не очень практичным из-за слабой устойчивости к влаге. Если все же выбор пал на доски, то их необходимо пропитывать специальным раствором и внимательно следить за их целостностью.

Пластик является дешевым материалом. Также он не подвержен разрушению от влаги, однако имеет низкую прочность.

Нержавеющие металлические листы — самый прочный и надежный вариант. Если прицеп будет постоянно в работе, то лучшего материала не найти. Не надо забывать, что металл достаточно дорог, но стоимость обусловлена его качеством.

Прицепы к мотоблокам собственной работы очень востребованы благодаря небольшой стоимости их изготовления. Но эта задача не всем под силу. И, как говорилось выше, покупать готовый вариант или собирать свой — личный выбор хозяина. В любом случае, это необходимое средство для улучшения хозяйства.

Фото прицепов для мотоблока

Прицеп для мотоблока своими руками фото и видео инструкция

Многие хозяева дачных и садовых участков, загородных домов используют мотоблок не только как устройство для вспахивания огорода, но и как средство передвижения. Для этого им нужно изготовить или приобрести прицеп для мотоблока. Конструкция его достаточно проста и понятна, а для проведения работ понадобятся доступные всем инструменты и умение делать швы сварочным аппаратом.

Какими бывают прицепы?

В магазинах продается несколько разновидностей готовых грузовых адаптеров для мотоблоков, которые подбираются исходя из мощности их силовых агрегатов. Правильно подобрать размеры прицепа для изготовления своими руками поможет классификация:

1. Если ваше устройство имеет мощность до 4,8 лошадиной силы, то с ним можно использовать только прицеп с грузоподъемностью до 300 килограммов. Обычно он имеет компактные размеры кузова – длина до 1,15 метра и ширина — до 100 сантиметров;
2. При средней мощности мотоблока от 4,8 до 8 л. с. можно использовать адаптеры с кузовами следующих размеров: 1х1,5 или 1,1х1,4 метра и с грузоподъемностью от 300 до 500 килограммов;
3. Тяжелые устройства могут использоваться с тележками, имеющими одну или две оси. Ширина кузова у них редко превышает 1,2 метра, а длина его может достигать 3 метров. Грузоподъемность может достигать тонны и всегда превышает 500 килограммов.

Ограждение кузова в большинстве прицепов для мотоблока изготавливается стандартное: 30-35 миллиметров. У тяжелых устройств высота бортов может достигать 60 сантиметров.

Сделать прицеп для мотоблока своими руками не так сложно, но крайне выгодно. Вы сможете добавить к конструкции те элементы, которые вам необходимы. Например, сидение для водителя сделать со специальным ящиком для мелких вещей. Кроме того, размеры и количество осей можно адаптировать под свои потребности.

Важно! Проще всего своими руками сделать конструкции для легких моделей автоплугов.

Если грузоподъемность адаптера выше 350 килограммов, то он должен иметь специальный тормоз, помогающий при необходимости остановки устройства на склоне.

Особенности разных конструкций кузова

Самодельный прицеп для мотоблока может иметь кузов одного из типов: цельный, самосвальный с откидными бортами. Удобнее всего иметь вариант, работающий по принципу самосвала. В готовых моделях они обычно оснащены гидравлическим приводом, наличие которого повышает цену устройства. Самостоятельно собрать качественную гидравлику сложно.

Опрокидываться кузов может в одном из двух направлений: вбок или назад. Устройство можно оснастить и ручным устройством для опрокидывания тележки. В этом случае сложностью будет то, что центр тяжести у кузова должен быть смещенным. Если это условие не соблюсти, то полностью груженый прицеп в одиночку опрокинуть будет невозможно.

Если вы используете технику только для доставки семенного материала к месту высадки и для перевозки урожая после его сбора, то рекомендуем изготавливать простые варианты с одним или двумя откидными бортами. Самосвальная конструкция при редком использовании не окупит затраты денежных средств и сил. Если вы практически каждую неделю перевозите при помощи своего мотоблока различные грузы, то можно рассмотреть и вариант с гидравлической системой опрокидывания тележки.

Подготовка чертежа

Перед тем, как сделать прицеп к мотоблоку своими руками, изготовьте чертежи. На первом конструкция должна быть изображена целиком, а остальные изображения посвятите отдельным частям: раме, колесной оси, дышлу.

Наиболее просто делать эту работу тем владельцам мотоблока, которые имеют трактор. Прицепы для этих видов сельскохозяйственной техники практически не отличаются друг от друга. Единственным отличием становится то, что для мотоблоков более выгодно использовать водило, устроенное по принципу «труба в трубе».

Водило при таком устройстве прицепа одним концом соединяется с прицепным модулем (для этого используется консоль с поворотным узлом), а вторым вставляется в центральную трубу рамы. Прицеп, изготовленный по такому принципу, более безопасен. На неровной дороге колеса тележки будут двигаться независимо от установленных на силовой части. Это не только снижает возможность аварии, но и защищает ваш прицеп от постепенной деформации.

Во время изготовления чертежа обратите внимание на центр тяжести – он должен находиться ближе к месту водителя, но при этом не располагаться между ним и колесной базой. В таком случае конструкция останется сбалансированной даже при максимальной загрузке.

Изготовление рамы прицепа

Для этой работы вам потребуется иметь болгарку, сварочный аппарат, дрель и болты. Собирается рама из труб с квадратным сечением (размером 2,5х2,5 сантиметра для поперечин сзади и спереди, а для лонжеронов — 6х3), металлических уголков. Конструкция каркаса должна напоминать решетку. Кроме основных элементов, на нее устанавливаются 5 поперечин и 4 вертикальные стойки, расположенные по углам. Между собой элементы лучше всего соединять при помощи сварки.

После завершения работ стоит покрыть конструкцию антикоррозийным составом.

Если вы решили использовать в тележке откидной борт, то из тонких труб сделайте каркас подвижной конструкции. Благодаря этому она получит необходимую жесткость, а при окончательном присоединении прицепного устройства к мотоблоку вам будет легче установить подвижные шарниры – достаточно приварить их к двум рамам (большой и малой).

В простой модели необходимо соединить между собой вертикальные стойки трубами, такими же по размеру, как и поперечины. В этом случае каркас просто обшивается без установки шарниров и других дополнительных элементов.

Любую модель можно дополнить установкой сидения водителя. Каркас для него наваривается на основную раму и чаще всего представляет собой три небольшие трубки. Наиболее простым является сидение, похожее на полку. Под ним можно соорудить ящик для инструментов или мелких предметов. Если вы хотите иметь более удобную конструкцию, то установите после окончательной сборки прицепа на нем кресло, позаимствованное в старом автомобиле.

Чем обшить каркас?

Чтобы закончить с основной частью кузова, необходимо сделать его обшивку. Для этого можно использовать:

• металлические листы;
• дерево;
• пластик.

Наиболее устойчивым к механическим повреждениям является металл. Пол делается из более прочного металла, а для боковых стоек можно использовать более тонкий. Идеальным выбором является использование профлиста марки НС, такого же, которым обшиваются несущие стены. Если вы хотите иметь максимально прочную конструкцию, то для изготовления каркаса возьмите кровельный вариант. Обшивка садится на болты с гайками. Сварку можно использовать, если вы используете обычные металлические пластины. Их необходимо покрыть антикоррозийным составом.

Металл является самым дорогим, но при этом долговечным материалом. Его стоит использовать для прицепов с большой грузоподъемностью и самосвальных моделей.

Дерево, пропитанное отработанным маслом или специальным составом, препятствующим его порче, — самый доступный вариант для обшивки. Например, вы можете использовать остатки досок, которые использовались для возведения надворных построек. Деревянная обшивка крепится на болты с гайками и при необходимости может быть заменена.

Пластик устойчив к коррозии, его не нужно красить. Недостаток его лишь в том, что это достаточно хрупкий материал, и вы не сможете использовать прицеп ранней весной и поздней осенью. При низких температурах прочность пластика значительно снижается.

Важно! Возведение обшивки всегда начинается с пола кузова.

Если вы делаете откидные ограждения, то каждое из них обшивается отдельно, а потом готовые рамы устанавливаются на основной каркас при помощи петель.

Фиксировать борта в поднятом состоянии можно при помощи шпингалетов. Из-за своих особенностей откидные конструкции нельзя устанавливать на кузов, обшитый пластиком.

Устройство ходовой части

Колеса для ходовой части прицепа для мотоблока часто заимствуют у старой мототехники, автомобилей или садовых тачек. В последнем случае грузоподъемность готовой конструкции будет не слишком большой. Чтобы закрепить ходовую часть, на кузов нужно приварить дополнительную ось. Существует два варианта крепления колес к прицепу:

1. Ступицу растачивают и закрепляют на дополнительной оси методом напрессовки. Во время ее установки на трубу соблюдайте точность: перекосов быть не должно. Колеса усаживаются на штифты, окончательно закрепляются на месте их гайками. Чтобы прицепное устройство для мотоблока выглядело завершенным, колеса прикрывают колпаками.
2. Если вы заимствовали колеса у садовой тачки, то для крепления их на оси необходимо использовать переходник, напоминающий по форме букву «Г». Одним концом он закрепляется на оси при помощи болтового соединения, а через второй проходит ось. В большинстве случаев пользователи используют часть оси готовой тачки, срезав ее болгаркой. Это очень простой способ сборки садовой тачки, так как при нем не нужно самостоятельно монтировать оси колеса.

Важно! Колеса не должны сильно выступать за пределы кузова. Иначе управлять прицепом будет неудобно.

На завершающем этапе работ необходимо сварить устройство, которое будет соединять прицеп и мотоблок. Для этого берется изогнутая труба, которую коленом вверх, коротким концом приваривают к отрезку оси, ведущей к мотоблоку. С силовым агрегатом короткая труба сцепляется при помощи шкворня. На основной участок изогнутой трубы (длина его должна быть около 50 сантиметров) приваривается еще один отрезок со шкворнем, ведущим к прицепу.

Второй вариант соединения – через шарниры. В этом случае из конструкции исключается изогнутая часть.

Сделать прицепное устройство к мотоблоку самостоятельно не так сложно, как кажется на первый взгляд. Наиболее ответственным этапом работы является изготовление ходовой части и соединяющего элемента. При наличии необходимых материалов под рукой и минимального набора инструментов изготовить прицеп можно за один день.

Как и из чего сделать прицеп для мотоблока своими руками

Мотоблок является многофункциональной сельскохозяйственной техникой. Но, своей функциональностью он обязан, по большей мере, дополнительному навесному оборудованию, которое с ним используется. Примером такого оборудования служит прицеп для мотоблока. С его помощью можно удобно перевозить мусор, строительные материалы, удобрения, рассаду, продукцию с полей и огородов.

В данной публикации мы разберемся, как сделать прицеп к мотоблоку своими руками.

Достоинства самодельных и покупных прицепов

Получить прицеп для мотоблока можно двумя способами: купить в специализированном магазине или же сделать прицеп для мотоблока своими руками. Оба варианта обладают рядом своих достоинств и недостатков.

Покупные модели сделаны уже по готовым и проверенным схемам, на их сборку не нужно тратить время и силы. Сборкой таких прицепов занимаются профессиональные механики, которые могут сделать прочные соединения и выбрать качественные материалы. Но, здесь есть и негативные моменты. Во-первых, не всегда получается попасть на добросовестного продавца, который отпустит качественный товар, а во-вторых, хорошая вещь стоит достаточно дорого.

На самодельный вариант придется потратить достаточно много времени и сил. Но, есть у него и ряд достоинств:

• при наличии необходимых материалов, такой прицеп не требует больших денежных вложений;
• для самодельного оборудования можно установить габариты и параметры, которые максимально подойдут для пользователя;
• сам владелец мотоблока подбирает детали для прицепа, а значит можно быть уверенным в качестве комплектующих, соединений и агрегата в целом.
• Прицеп делается четко под конкретную модель техники, что позволяет сделать работу с ним максимально простой и эффективной.

С чего начать?

Первым этапом создания прицепа для мотоблока своими руками будет разработка чертежа. Он поможет подобрать правильные по качеству материалы, определить их размеры, сделать четкий план действий, заранее продумать курьезные моменты.

К процессу нужно подойти максимально серьезно. В чертеже прицеп прорисовывается с разных сторон, размеры деталей подписываются возле каждой из них. Желательно, чтобы при создании чертежа были четко выдержаны пропорции. Отдельные более сложные узлы, нужно рисовать в индивидуальном порядке крупным планом и тоже с разных сторон.

Во время работы над чертежом важно продумать такие моменты:

• нужно заранее предусмотреть какие детали и агрегаты нужно сцеплять между собой, и какой тип соединения будет использоваться при этом. Заранее подготовьте нужное количество склепок, болтов или сварочный аппарат;
• принято решение делать самосвальный прицеп (с автоматическим опрокидыванием) или обычный с ручной разгрузкой;
• какую схему использовать в поворотных узлах. Это может быть подшипник, ось, втулка. Их тоже нужно будет приготовить заранее.

После того, как чертеж детально прорисован, его нужно еще раз изучить и продумать ключевые моменты. После этого уже можно совершать закупку материалов. В целях экономии лучше сначала тщательно просмотреть свой запас металлических и деревянных конструкций. Возможно, что-то можно будет использовать в работе.

Прицеп для мотоблока своими руками (видео)

https://www.youtube.com/watch?v=L72n0nmncxk

Материалы и этапы сборки будущего устройства

Прежде всего, нужно определится с основными частями нашей тележки. Первое, что сюда входит – это  каркас, в комплекте с которым идет сцеп для механизированной части. В обязательном порядке нужна рама и, непосредственно, сам кузов. Все это устанавливается на ось с колесами (при желании на две). Ну, и наконец, в передней части над сцепом ставится водительское сиденье.

Как сделать раму

Рама является самой главной составляющей любого прицепа. На нее приходится основная нагрузка во время работы, а значит, она должна обладать повышенной прочностью и устойчивостью.

Материалы, необходимые для рамы обязаны быть твердыми и жесткими. При этом, должна сохранятся максимально возможная легкость устройства. Также важной характеристикой является устойчивость к деформации.

Тип материала также зависит от типа мотоблока. Для рамы на легкий мотоблок подойдет практически любой металлолом: трубы с любым типом сечения, уголки, толстый швеллер.

Наипростейший прицеп такого типа делается на основе прочной трубы с квадратным сечением (60 мм на 30 мм). К такой несущей балке крепится траверса. Для нее подойдет два стальных квадрата с поперечиной в 25 мм. В качестве стоек крепятся две поперечные трубы с разных сторон. Это будут будущее стойки. Их лучше всего крепить на выпуски. На эти стойки привариваются трубы, играющие роль обвязок. Здесь достаточно сечения 25 мм. Дальше идут угловые опоры.

Все детали крепко свариваются между собой. Соединения на болтах или заклепках здесь не подойдут. Они если и выдержат нагрузку, то хватит их не на долго. Прочная сварка комплектующих поможет перевозить значительно больший вес.

С прицепами для моделей средней мощности все немного сложнее. Здесь материалы уже более конкретные:

1. Распорки для передней части можно сделать из трубы с сечением 40 мм на 20.
2. Раскос, размеры которого 20 на 20.
3. Для стоек на переднюю ось подойдет уголок с габаритами 32 мм на 32 мм.
4. Поперек рамы ставится специальный усилитель из уголка в 40 мм.
5. Для задних раскосов подойдет кусок трубы 40 мм на 20 мм.
6. Стержень под ось, толщиной в 30 мм.
7. Несколько кусков уголков размерами 20 на 20, и 40 на 40 для установки водительского сиденья.

Такая рама представляет собой усиленный вариант легкой. Ее более сложная конструкция позволяет больше загружать прицеп и использовать его на бездорожье. Схема соединений здесь такая же, как и для легкой рамы, но внизу еще приваривается усилитель и добавляются раскосы. Подобранные размеры элементов приносят наилучшие показатели прочности при соединении.

Кузов

Сделать кузов не представляет особого труда. Здесь материалы подбираются самые разнообразные. Можно использовать доску, стальные листы, при желании подойдет и комплексный вариант.

Основу кузова лучше делать из метала. Подбирается несколько листов металла, которые будут соответствовать чертежам. Дальше основа сваривается. Борта выставляются по краям, при этом привариваются или садятся на болты внизу и по углам. Для того, чтобы усилить такие борта в углах можно приварить уголки. Усилить можно также и днище прицепа. Для этого к нему прикручивается или приваривается еще один дополнительный слой.

Здесь важно учитывать будет ли прицеп самосвальным. Если нет, то борта можно сделать откидными, присоединив их к днищу на подвижное соединение, а по углам сделать механизм сцепления. К раме кузов крепится на три металлических балки и фиксируется болтами.

Ходовая часть

Колеса для прицепа лучше взять с какой-либо другой техники (уже желательно со ступицей). Колеса крепятся к стержню, который предварительно затачивается под размер подшипника в ступице. Важно подобрать правильную длину стержня. Чтобы ходовая выдерживала нагрузки колеса не должны выходить за линию бортов. Устанавливаем стержень на лонжероны. Он проходит внутрь косынок и через стойки.

На прицеп возможно установить и две оси. Это повысит устойчивость прицепа и распределит нагрузку.

При создании ходовой можно также сделать тормоза для прицепа мотоблока. Вариантов тут много, но многие из них не совсем эффективные. Хорошим вариантом будет использовать тормозную систему от мотоцикла. Нам нужны будут тормозной барабан, тяга и трос. Барабан цепляется на ступицу колеса сзади. Между выступами барабана есть небольшие пространства. Их нужно промотать проволокой крупного диаметра. Дальше берем диск и протачиваем его. На край диска привариваем кусок трубы, чтобы он не скользил.

Собранный диск нужно закрепить с помощью втулки на оси. На ось садятся тормозные колодки, от них проводится трос к рычагу. Такой тормоз цепляется на одно колесо, но свои функции выполняет отлично. Мы получаем эффективное торможение, которое дополняется тормозом на мотоблоке.

Сиденье

Дизайн сиденья на такие прицепы полностью зависит от воображения и смекалки водителя. Можно сделать одиночное сиденье, можно сделать продолговатое для двух человек. Если борт недостаточно высокий на сиденье лучше приделать спинку, это снимет часть нагрузки с позвоночника, что очень полезно при длительной работе. Чтобы работу сделать еще более комфортной на сиденье и спинку укладывается толстый слой поролона и обшивается тканью или кожей.

Устанавливается сиденье водителя на подготовленные раньше стойки из уголков. Внизу можно приделать специальную стойку для упора ногами.

Сцеп

Остается сделать только сцепку. Для этого к прицепу крепится консоль, принцип который можно перенять с другого навесного оборудования.

Нижняя часть консоли, это ось с двумя подшипниками, на которые крепится поворотный узел. Проем между подшипниками заполняется солидолом, а на выходы одеваются пыльники. Дышло мотоблока крепится внутрь шарнира.

Следует помнить, что сделанный сцеп подходит лишь под некоторые модели мотоблоков. Аппараты от разных производителей могут иметь разные типы креплений для сцепа.

3 573

как сделать универсальную модель из крестовины по чертежам? Изготавливаем сцепку для прицепа, плуга и тележки

Прицепное приспособление для мотоблока является важным составляющим элементом всей его структуры. Посредством сцепки к мототехнике присоединяется практически все имеющееся навесное оборудование, которое серьезно снижает трудозатраты при выполнении сельхозработ. Исполнение этого компонента у различных изготовителей может иметь собственные характеристики и отличия, однако, самым распространенным является универсальное П-образное сцепное устройство.

О том, как самостоятельно и грамотно его сделать и присоединить, мы поговорим в данной публикации.

Выбор сцепного устройства

Всякое прицепное либо навесное приспособление для мототехники, будь то тележка-прицеп, сенокосилка, окучник, борона или любое иное оснащение фиксируется посредством сцепки. Если базисный элемент не подходит, у хозяина имеется выбор – купить пригодную либо изготовить сцепку для агрегата собственными руками.

Как бы там ни было, решая, какой из вариантов механизма способен по максимуму отвечать функциям, которые исполняет агрегат, необходимо брать в расчет ряд факторов, в списке которых:

• отличительные черты культиватора либо мотоблока;

• сфера использования агрегата – обязанности, которые он исполняет;
• оснащение, которое будет с ним интегрироваться;
• нагрузки;

• потребность в многофункциональности.

Отталкиваясь от этого, необходимо тщательно ознакомиться с особенно часто практикуемыми устройствами и выбирать, беря за основу свойства того, что лучше всего подойдет в этом случае.

Разновидности

Подбирая сцепку на агрегат, следует взять за основу в большей степени релевантный вид элемента.

Имеется несколько разновидностей.

• Одинарная и двойная – применяется при наличии различных моделей навесок. Все зависит от того, какие практикуются и в какой численности.

• Усиленная – идеальна для тяжелой мототехники. Отличительная черта ее в том, что она более внушительна – располагает большей длиной и толщиной, что дает возможность вспомогательному оснащению сильнее погружаться в почву.

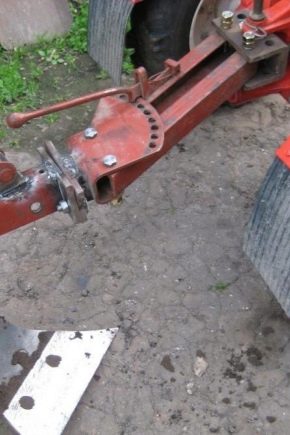

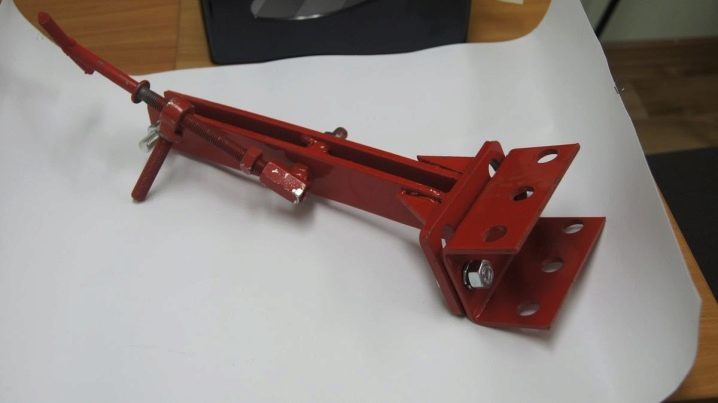

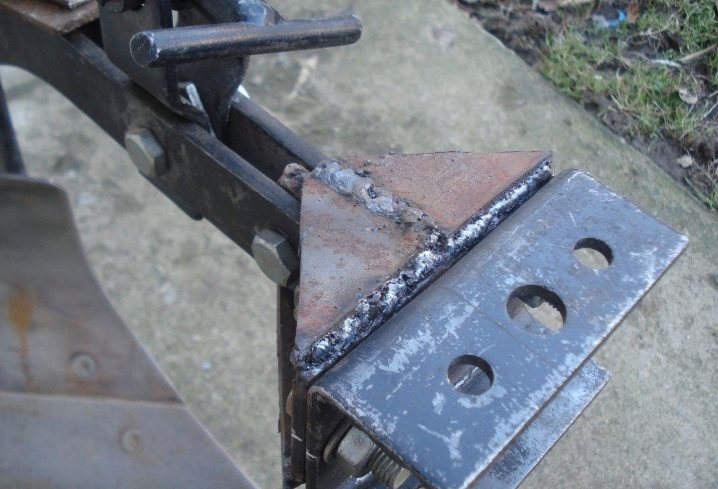

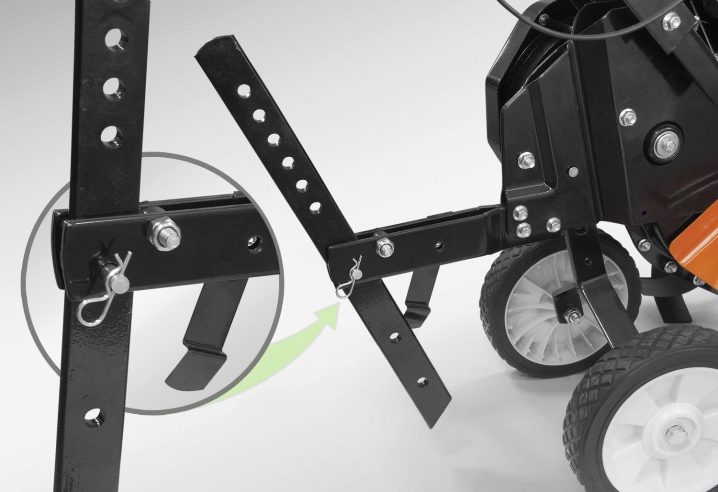

• Настраиваемая – предполагающая опцию менять угол вала, посредством чего можно настраивать уровень фиксации навесного снаряжения и благодаря этому увеличивать продуктивность работ.

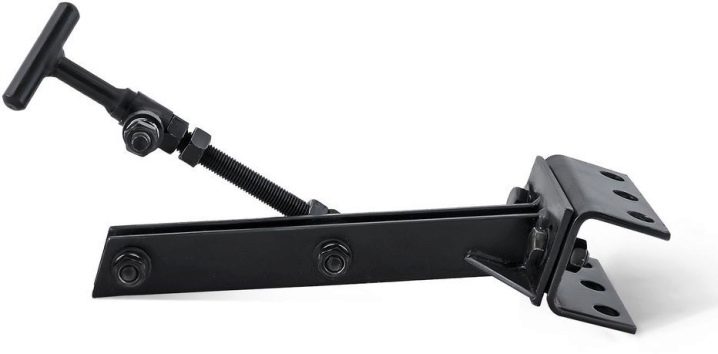

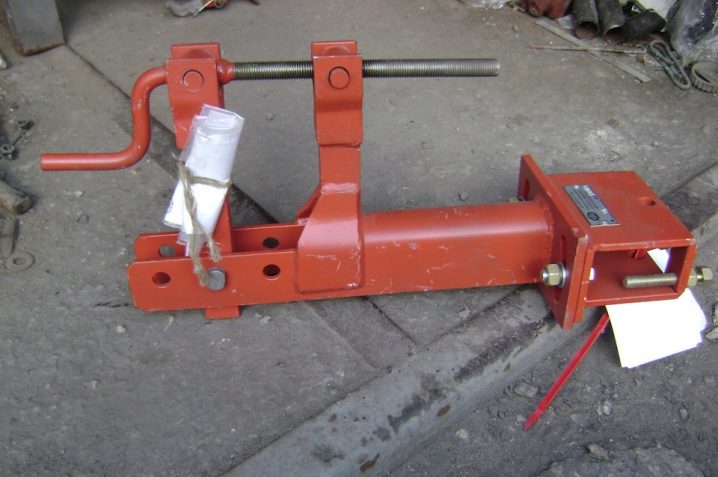

• Универсальное сцепное устройство – предполагает агрегирование со многими модификациями.

Если сцепного устройства к мототехнике нужной модификации не имеется в продаже либо есть индивидуальные требования к ней, создать его своими силами не составит особого труда, так как разговор идет о довольно бесхитростном механизме.

Умельцы, которые большинство «аксессуаров» для мототехники изготавливают собственными руками, выполняют конструкцию сцепного устройства для прицепа «труба в трубе», из крестовины, из кардана и иных подручных элементов, сохранившихся от разнообразных приспособлений. Хозяева подобных устройств утверждают, что создать подобный узел можно без проблем, делясь в интернете личным опытом и чертежами сцепного устройства.

Как сделать своими руками?

При выполнении своих функций сцепка для мотоблока будет переносить большие нагрузки, значит, необходимо соблюдать рекомендуемые прочностные и размерные параметры всех компонентов сборки.

Тогда будут обеспечены следующие свойства сцепного устройства:

• гарантия прочного сопряжения с мотоблоком;
• крепление к навесной оснастке;
• гарантия заявленных эксплуатационных свойств продукции;
• приемлемая цена;
• качество, продолжительный срок эксплуатации.

Подбирая модификацию, необходимо проверить габариты, тягово-прицепного устройства (фаркоп) мотоблока и навесного оснащения (борона, прицеп, плуг и другое).

Задача специалиста – обеспечить абсолютную сочетаемость компонентов, легкость в использовании и возможность быстро настраивать оснащение под определенную задачу.

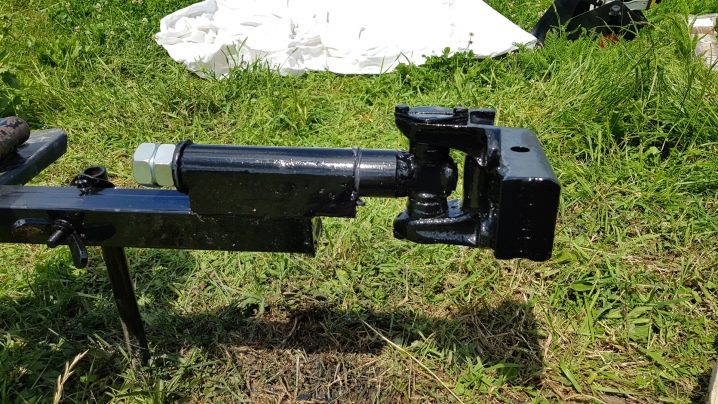

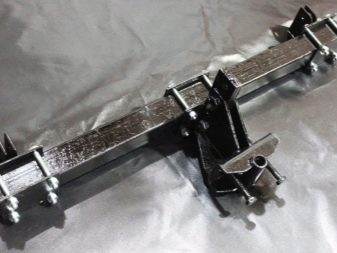

Основной компонент многофункциональной сцепки являет собой держатель П-образной конфигурации. Сквозь отверстия с одной стороны он посредством штифтов фиксируется к мототехнике, со второй стороны на обшивку устройства закрепляется стойка требуемого навесного снаряжения.

Требуемые инструменты, материалы и приспособления

Имеется определенный комплект инструментов, которые нужны для создания сцепного устройства. В основном все, что необходимо для сборки таких элементов, имеется в хозяйстве каждого, кто возделывает собственный участок земли.

Понадобятся такие инструменты:

• углошлифовальная машина;
• электродрель либо сверлильный станок;
• измерительный инструментарий: угольник, рулетка, линейка;
• аппарат для сварки;
• комплект гаечных ключей;
• крепежные элементы (шпильки, болты).

Необходимо отметить, что в данной ситуации крайне важно, чтобы отверстия, которые будут сверлиться в детали, в аккурат совпадали со шпильками и болтами. Зазор в диаметре не нужен, потому как уменьшит период работы применяемых прицепов и навесов.

В то же время в ходе работы имеет значение прежде выполнять в элементе отверстия наименьшего диаметра (от 5 миллиметров), а затем рассверливать более большими сверлами (до 12-16 миллиметров, в соответствии в диаметрами болтов). Подобный способ форсирует и упростит данную часть работы, в то же время позволяя вымерить отверстия предельно верно. Для создания остова можно применять швеллер подобающего размера, а если он отсутствует, можно собрать элемент из железного листа.

Весьма практична модификация настраиваемой сцепки – подобная конструкция даст возможность связывать навесные приспособления различных поколений, классов и торговых марок. Несмотря на то что на текущий период такая конструкция не востребована, не нужно забывать, что в хозяйстве будут постепенно появляться различные приспособления, а возможность удобного агрегирования каждого из них серьезно увеличит выбор, давая возможность исходить лишь из нужных функциональных особенностей оснащения.

Чертежи

Сборка сцепного устройства для мототехники собственными силами предполагает применение чертежных материалов. Имеется достаточно много различных вариантов, но лучше брать за основу самый подходящий и откорректировать, учитывая характеристики собственной техники.

На чертеже должны быть отражены следующие элементы:

• 2 П-образные детали, равные по всем характеристикам, но с различным числом отверстий – в первом 6, во втором 8;
• корпус, содержащий 2 резьбы диаметрами М12 и М16 и оборудованный монтажной конструкцией для фиксации с одним из агрегатов;
• элемент настройки – рукоятка, размещенная на корпусе элемента, его структура включает в себя винт, связанный с держателем и для комфорта имеющий ручку (важно рассчитать точное направление держателя – исключительно вверх либо вниз и так, чтобы он не мешал в ходе функционирования мототехники).

Потому как мототехника при любых условиях предполагает сопряжение со сцепкой, тонкости расположения соединения сможете узнать в его настоящей инструкции.

Пошаговое руководство

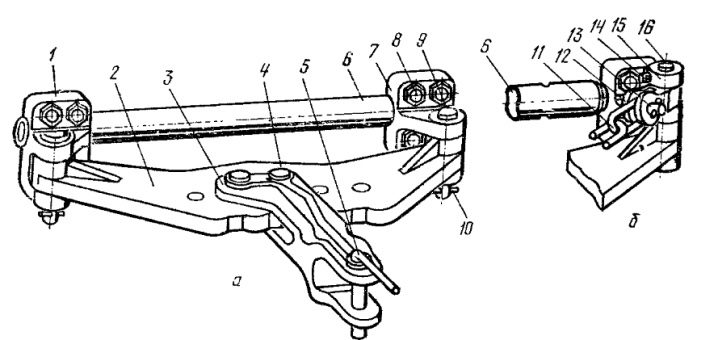

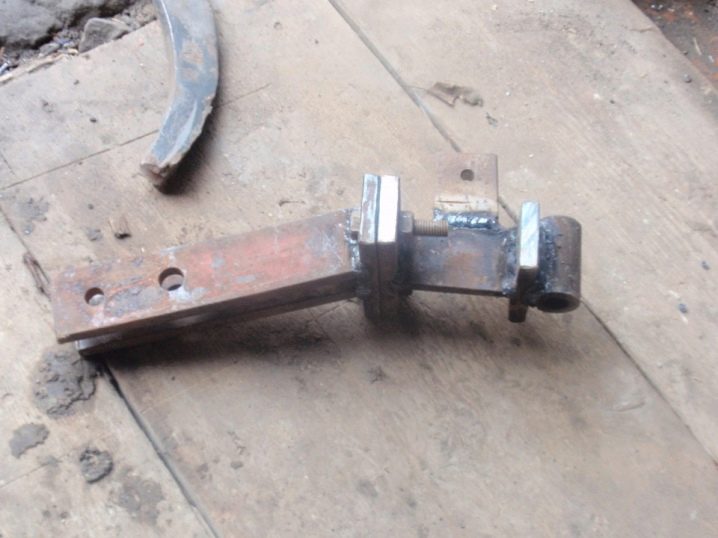

Чтобы сделать многофункциональное соединение, необходима предельно ровная плоскость – специальный рабочий стол. План изготовления сцепного устройства для мотоблока таков.

• Произведите разметку согласно чертежу: наметьте на заготовке очертания элементов.
• Посредством электродрели либо сверлильного станка проделайте отверстия по меткам. Убедитесь в их правильности, применяя штангенциркуль и шпильку (болт), при помощи которого будет производиться фиксирование. Добейтесь подходящего диаметра отверстия, при котором люфт отсутствует, а крепежные элементы не клинят.
• Сварите соединения. Предпочтительнее использовать электродуговую сварку, при которой прогревание совершается исключительно в зонах соединений без какого-либо вреда для рабочих свойств стали.

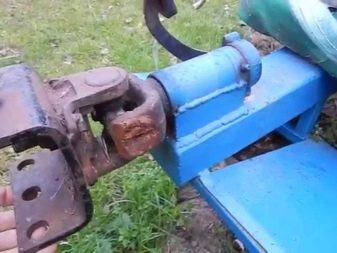

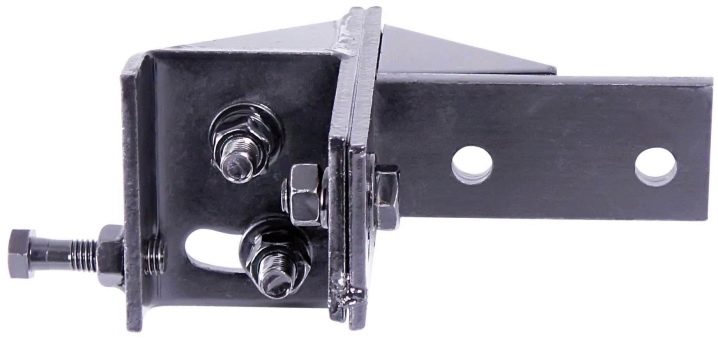

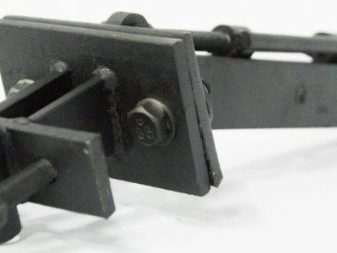

• Выполните сборку детали. Свяжите держатель и швеллер посредством болтов. Если в конструкции имеется инструмент настройки, закрепите и его.

Крепежные детали, посредством которых сцепное устройство крепится на мотоблок сквозь отверстия в узлах, должны иметь то же качество и прочность, что и само устройство.

Вторично напомним, что деталь выполняется для того, чтобы универсальность мотоблока была предельной. При наличии идеально подходящего сцепного устройства возможна комфортное агрегирование и долговременное результативное эксплуатирование каждого подвесного либо прицепного оснащения, в том числе: адаптера, окучника, бороны, плуга, прицепа, всевозможных косилок, картофелесажалки и любых иных приспособлений.

А по той причине, что компоненты фиксации на различном оснащении могут отличаться, что обычно затрудняет возможность их способность к взаимодействию с мотоблоком, успешная конструкция сцепного устройства и возможность ее настройки решают данную задачу.

Монтаж на мототехнику навесного оснащения

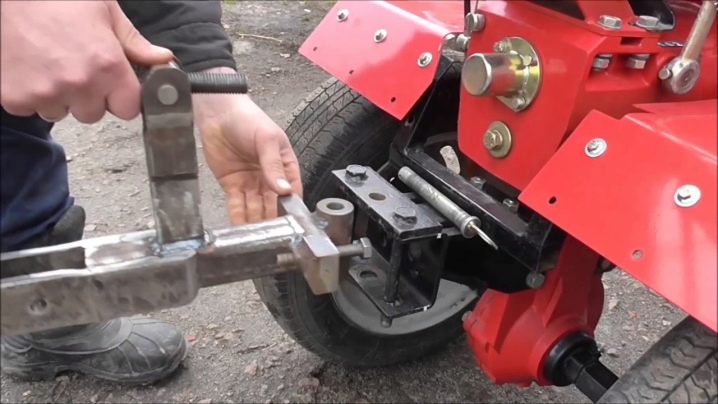

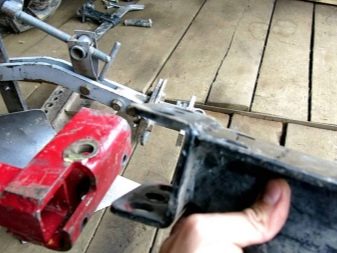

Выполнив сборку детали, главное, грамотно ее присоединить. Приемы монтажа довольно просты, но важно их соблюдать. В сущности, пристыковка оснащения к мотоблоку сводится к довольно бесхитростному действию: необходимо сделать так, чтобы отверстия сцепного устройства и навески совпали и закрепить их посредством болтов либо штифтов. Радиальные отверстия дают возможность корректировать позицию соединительного устройства в ходе работы.

По завершении монтирования необходимо затянуть компоненты резьбового крепления устройства с мототехникой. Затем присоединяется навесное оснащение.

После первичного агрегирования приспособлений последует окончательная фиксация, которую необходимо выполнить прямо перед началом работы. Регулирующие элементы (болты) надо расслабить, отыскать идеальный уровень фиксирования, после этого затянуть гаечными ключами.

В зависимости от структуры на держатель может быть поставлен сменный штырь с резьбой, в который заворачивается болт М16.

В заключение

Необходимо дать еще ряд советов. Для сохранения функциональных свойств стали и увеличения прочности сцепки после ее сборки необходимо покрыть ее противокоррозионным раствором либо краской для железа. Принимая во внимание возможность настройки самодельной конструкции в разных диапазонах, можно инсталлировать радиальные прорези и закреплять их на ноль.

После начала работы нужно в ходе первых метров передвижения внимательно последить за соединением и в случае необходимости осуществить дополнительную настройку.

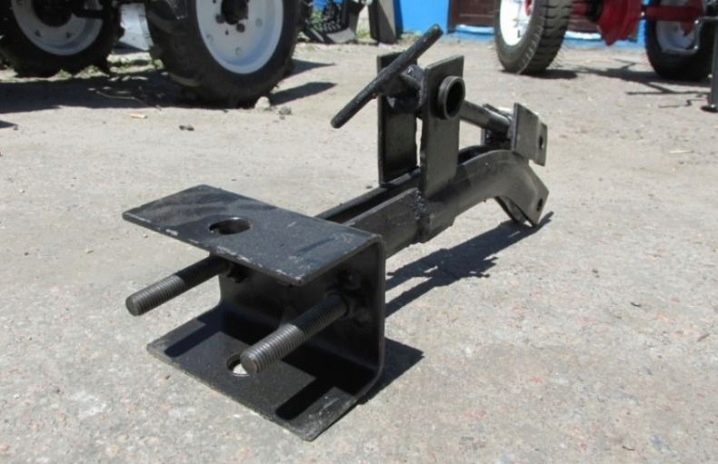

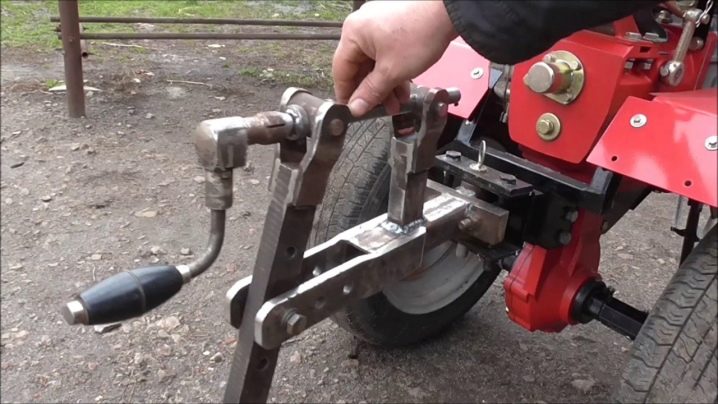

Наличие регулирующей ручки дает возможность изменять уровень закрепления и фиксировать навесной механизм.

О том, как сделать сцепку для мотоблока своими руками, узнаете в видео ниже.
