Теплый пол под плитку электрический своими руками

пол электрический «Теплый пол» под плитку электрический своими руками выполняется в соответствии с установленной технологией.

Такая конструкция может послужить альтернативным источником обогрева или используется в качестве высокоэффективного дополнения основной системы обогрева.

Достоинства и недостатки системы

Современная отопительная система «теплые полы» электрического типа является одним из наиболее удобных способов обогрева помещений, как в городских, так и в загородных условиях.

Особенность конструкции заключается в максимально равномерном распределении тепла по всей напольной поверхности, а также полноценный прогрев воздушных масс внутри обогреваемого помещения.

Кроме всего прочего, такая система обладает целым рядом неоспоримых достоинств, среди которых:

  • возможность использования в качестве эффективного альтернативного источника основной отопительной системы;
  • отсутствие в интерьере неэстетичных и выступающих элементов обогрева, включая трубы и радиаторные батареи;
  • практически неограниченный срок службы в условиях соблюдения правил эксплуатации отопительной системы;
  • получение равномерного прогрева общей площади обогреваемой поверхности, при отсутствии перегревов и недостаточного нагрева локальных участков;
  • возможность установить оптимальный температурный режим нагрева, время включения и выключения системы при помощи терморегулятора;
  • пригодность для установки не только в жилых, но и офисных или социально значимых помещениях;
  • отсутствует необходимость приобретать дорогостоящее и достаточно громоздкое газовое или твердотопливное оборудование.

Самостоятельное обустройство отопительной электрической системы «теплый пол» не потребует приобретения дорогостоящих профессиональных инструментов или наличия каких-либо особых навыков.

порядок укладки кабеля

К существенным недостаткам электрической системы обогрева относятся высокие расходы на оплату теплового носителя, необходимость обустройства мощной и не перегревающейся электропроводки, дополненной эффективной системой надежного заземления и защитного отключения.

Нагревательные кабели излучают электромагнитное поле, способное оказывать негативное воздействие на человека. Следует отметить, что такой вариант отопительной системы не подходит для монтажа в помещениях с низкими потолками.

Неоспоримым преимуществом электрической конструкции «теплые полы» является абсолютно полная совместимость с различными видами напольного покрытия, включая традиционный кафель, современный керамогранит и дорогостоящий натуральный камень.

Подготовительный этап

Установка любой системы обогрева «теплый пол» начинается с тщательной и грамотной подготовки основания. Укладка кабеля и матов выполняется исключительно на ровную и абсолютно чистую поверхность. На стартовом этапе подготовки необходимо произвести полный демонтаж старого напольного покрытия с удалением остатков краски или лаков, пыли и загрязнений.

Затем выполняется устранение всех дефектов и неровностей, а также делается так называемая черновая стяжка пола, толщиной в пределах 3-7 см.

ровный пол в ванной

Выравнивание пола

Следует помнить, что цементно-песчаная стяжка сохнет примерно месяц, поэтому иногда целесообразно отдавать предпочтение самовыравнивающимся смесям.

Перед тем, как сделать стяжку на зачищенной от старых отделочных материалов и грязи поверхности, необходимо в обязательном порядке зафиксировать по периметру помещения – стандартную демпферную ленту.

Технология укладки теплого пола под плитку своими руками

По мнению специалистов, в качестве дополнительного обогрева целесообразно применять нагревательную инфракрасную пленку или нагревательные маты, а при необходимости обустроить систему основного обогрева, желательно отдавать предпочтение установке нагревательного кабеля. Стандартная мощность нагревательных элементов:

  • в спальне – 100-150 Вт/мВІ;
  • в кухне и коридоре — 150 Вт/мВІ;
  • на балконе и лоджии – 200 Вт/мВІ;
  • в сантехническом узле — 150-180 Вт/мВІ.
теплые полы под плитку

Укладываем теплый пол под плитку

Шаг расположения нагревательных элементов должен рассчитываться в соответствии с формулой: 100 х общую площадь пола /длину одной кабельной секции.

кабельные полыКабельные полы имеют массу преимуществ. Кабельный теплый пол под плитку быстро и равномерно прогревается и легко монтируется.

Руководство по обустройству теплого пола под плитку вы найдете тут.

С правилами монтажа теплого пола в ванной под плитку вы можете ознакомиться по ссылке.

Стержневой теплый пол

Стержневого типа «теплые полы» являются эластичными термоматами, основу которых составляют карбоновые стержни, объединенные при помощи силовых кабелей. Наиболее часто реализуемые системы имеют показатели ширины, не менее 0,82 м.

Конструктивной особенностью является наличие токопроводящих шин и нагревательных элементов, располагающихся с расстоянием 100 мм. Максимально возможной считается непрерывная длина, равная 25,0 м.

пол электрический на теплоизолятор

Стержневой пол на утеплитель

Популярность монтажа стержневой системы обусловлена универсальностью и совместимостью с любыми видами напольного покрытия, а также полной пожаробезопасностью и незначительной нагрузкой. Такие нагревательные элементы можно устанавливать в помещениях, имеющих очень сложную планировку и большое количество мебели или ковров.

К явным недостаткам относится необходимость выполнять демонтаж и вскрытие стяжки с целью ремонта системы, высокую цену, отсутствие возможности использовать при обустройстве фольгированную подложку.

Несмотря на то, что изготовителями заявлен срок службы в десять лет, по мнению потребителей даже в условиях профессионального монтажа и соблюдения правил эксплуатации, система подлежит замене примерно через пять лет.

Кабельный теплый пол

укладка кабельного полаКак показывает практика, кабельные системы «теплый пол» в настоящее время являются самым оптимальным вариантом для обустройства под плитку.

Нагревательные кабели монтируются в стяжку, а в соответствии с технологией укладки, минимальные показатели толщины пола могут варьировать в пределах 30-50 мм.

В современных реалиях обустройства отопительной системы, практикуется использование нескольких видов кабелей, представленных:

  • резисторными элементами на основе одной или двух жил. Такой вариант отличается очень простым устройством, работающим только на нагрев, уровень интенсивности которого регулируется терморегулятором;
  • саморегулирующимися элементами на основе двух жил с расположенной между ними тепловыделяющей матрицей. Терморегулятор в системе отсутствует, а уровень нагрева напрямую зависит от температуры воздуха внутри помещения. К недостаткам этого варианта можно отнести высокую стоимость и недостаточную экономичность;
  • электрическими кабельными матами, которые оптимально подходят для обустройства системы «теплый пол» в помещениях с невысокими потолками. Монтаж очень прост, и заключается в правильной укладке матов и их подключении к источнику питания.
полы теплые - монтаж

Схема укладки теплых полов

Именно кабельный вариант характеризуется простотой монтажа, по сравнению с укладкой водяных систем или конструкции ИК-отопления. Легче всего выполнять самостоятельный монтаж отопительной системы посредством укладки под отделочную плитку саморегулирующего кабеля, что обусловлено отсутствием необходимости использовать при обустройстве терморегулятор.

Используя двухжильный нагревательный кабель, есть возможность самостоятельно, при помощи минимального набора инструментов, обустроить отопительную систему в помещениях со сложной планировкой, заставленных значительным количеством мебели.

Монтаж своими руками

Особенности процесса укладки «теплых полов» под плитку зависят от способа выполнения монтажных работ и используемых нагревательных элементов.

Слои, укладываемые на бетонное основание под финишную отделку плиткой, представлены:
  • самовыравнивающейся смесью;
  • нагревательным кабелем или матом;
  • грунтовочным слоем или стяжкой.

Следует отметить, что стандартный отступ от стен обязательно должен быть не менее 100 мм, а монтаж нагревательных элементов на участки, где установлены крупногабаритные предметы мебели и интерьера, не осуществляется. Фиксация системы на выполненной предварительно стяжке чаще всего выполняется монтажной лентой.

Также очень важно правильно выбрать место под установку термостатного устройства, к которому нужно подвести отдельную проводку от выхода из щитка электрического питания. Приступать к отделочным работам можно исключительно после того, как будет проведена тестовая проверка установленной системы «теплый пол».

утепленные полыТак как в ванной высокая влажность воздуха, систему теплый пол нужно продумывать с точки зрения безопасности. Теплый пол под плитку – какой лучше для ванной комнаты, читайте наши советы.

Выбор технологии и материалов укладки теплого пола под плитку – ответственный этап. О плюсах и минусах разных типов теплых полов расскажем в этой статье.

Заключительным этапом самостоятельного обустройства отопительной системы «теплый пол» электрического типа является финишная отделка напольными облицовочными материалами.

Несмотря на некоторые, иногда достаточно существенные недостатки, электрические системы «теплый пол» по-прежнему является чрезвычайно популярным и востребованным вариантом, позволяющим повысить комфорт и качество жизни в помещениях любого назначения.

Видео на тему

delaemvannuu.ru

Электрический теплый пол под плитку своими руками. Какой лучше?

Создать комфорт в доме и смонтировать электрический «теплый пол» под плитку своими руками вполне под силу, тем более что для этого можно выбрать несколько видов оборудования, отличающегося как способом укладки, так и эксплуатационными характеристиками.


Содержание статьи [скрытьпоказать]

Но чтобы полученный результат не разочаровал, важно перед началом работ правильно рассчитать мощность «теплого пола», подготовить точную схему укладки и учесть конструктивные особенности пола и функциональное назначение помещения. укладка теплого пола под плитку

Виды электрических «теплых полов»

Монтаж «теплых полов» преследует одновременно несколько целей. Чаще всего ему отводится роль дополнительного источника тепла, особенно в тандеме с конвекционными приборами, например, традиционными радиаторами.

В этом случае нагретый теплый воздух поднимается, а пространство внизу помещения остается холодным. Это особенно заметно жителям частных коттеджей с неотапливаемыми подвалами и владельцам первых этажей, но не только. «Теплый пол» может стать и единственным источником, но в этом случае более рационально установить систему с водяным теплоносителем.

Хотя для небольших по площади помещений электрические разновидности «теплых полов» являются оптимальным вариантом: о его монтаже, например, можно задуматься во время ремонта в ванной комнате.

Для устройства теплых электрических полов используется разное оборудование и материалы, роднит их только то, что для работы они используют электричество. Итак, дополнительный источник тепла можно создать с использованием:

  • кабеля, укладка которого производится по заранее разработанной схеме с учетом особенностей помещения;
  • нагревательных матов из стеклоткани с проложенными в них кабелями;
  • инфракрасных нагревательных элементов, смонтированных на специальной пленке, из-за чего этот «теплый пол» часто называют «пленочным».

Какой вид «теплых полов» выбрать, зависит от многих факторов: объективных и субъективных, перед тем как сделать окончательный выбор, надо разобраться с основными конструктивными и эксплуатационными отличиями, а также особенностями монтажа.

Монтаж электрического теплого пола под плитку. Видео:

Какой «теплый пол» лучше сделать под плитку: нюансы выбора

Если для монтажа выбран кабель, то в этом случае надо учитывать, что потребуется сделать стяжку пола толщиной в среднем 30-35 мм. Это приводит к значительной потере высоты потолков, а также увеличению нагрузки на несущие конструкции дома, что в некоторых случаях может быть недопустимым.

И хотя по цене это самый доступный вариант, но потребуются дополнительные расходы, довольно ощутимые, для покупки сухих смесей, комплектующих и т. д. Также следует учитывать и трудоемкость предстоящих работ.

Особую сложность представляет и выполнение расчетов, в первую очередь длины кабеля, определяемой не только площадью помещения, но и выбранной схемой укладки, которая, в свою очередь, определяется мощностью необходимого теплового излучения. При составлении схемы принимается во внимание расположение мебели, под которой нельзя укладывать кабель. в ванной

Как правило, кабель приобретается по длине, а дополнительно покупаются все остальные элементы и детали: терморегуляторы, датчики, крепления и т. д., хотя встречаются готовые комплекты, рассчитанные на определенную площадь.

Термоматы на основе из стеклоткани – это тоже нагревательный кабель, только уложенный в основу, что значительно облегчает процесс монтажа и проведения расчетов: во внимание принимается только та часть площади, которая не уставлена предметами мебели, особенно тяжелой.

Особенно актуальна их эксплуатация в домах с деревянными перекрытиями, так как они могут устанавливаться в конструкцию чернового пола – стяжка для них не является обязательной, но если и выполняется, то ее толщина небольшая. Наибольшую сложность представляет выполнение соединений кабелей, которые в этом случае не представляет собой цельную конструкцию.

Но, несмотря на это, а также на более высокую стоимость 1 м2 такого теплого пола, он является очень популярным среди владельцев загородных домов и городских квартир.

инфракрасный теплый пол под плитку

Часто пленочный «теплый пол» под плитку или другое напольное покрытие выбирают с мотивацией того, что он не является источником электромагнитного излучения.

Кроме того, его монтаж не требует устройства стяжки, но, если он укладывается под плитку, то для монтажа следует приобретать специальные эластичные клеевые смеси для «теплых полов», обеспечивающие хорошую теплопроводность и отсутствие деформационных процессов под воздействием высоких температур.

По стоимости это самый дорогой «теплый пол», хотя очень экономичный, поэтому более высокие затраты на начальном этапе компенсируются меньшим расходом электроэнергии в процессе эксплуатации.

Резистентные и саморегулирующиеся кабели для теплого пола

При выборе кабельного «теплого пола» под плитку обязательно встанет вопрос о том, какой тип провода использовать для этого: резистентный или саморегулирующий.

Первые во время работы производят одинаковое количество тепловой мощности, вторые в зависимости от степени собственного нагрева, то есть чем больше они нагреваются, тем меньше продуцируют тепла. Из-за этого свойства они считаются более пожаробезопасными.

Резистентные кабели бывают одно- и двужильными, и основное отличие между ними состоит в способе подключения: для создания замкнутой цепи оба конца одножильных кабелей подключаются к источнику электропитания.

Сначала подключается один конец, например, в монтажной коробке, но до терморегулятора. Производится укладка согласно выбранной схеме, а затем производится замыкание контура вторым, «холодным», концом, который также выводится в монтажную коробку. монтаж теплого пола под плитку

Подсоединение кабелей осуществляется с помощью муфт, которые попадают под стяжку. Двужильный резистентный кабель имеет подключение одним концом, на втором устанавливается заглушка. Наличие второй токоведущей жилы обеспечивает замкнутость цепи.

Основным недостатком резистентных кабелей является то, что они генерируют постоянное количество тепла, что при возникновении сложностей с его отводом может вывести систему из строя. Также следует отметить, что двужильные кабели более привлекательны как с точки зрения монтажа, так и из-за того, что их электромагнитное излучение имеет меньшую интенсивность.

Саморегулирующие кабели не перегреваются благодаря своему оригинальному строению, представляющему особую последовательность соединенных в единую цепь элементов, из которых и образуются жилы провода. Между ними имеется полимерная прокладка, которая и выступает в роли теплопроводника.

В отличие от резистентного кабеля саморегулирующий не имеет постоянного сопротивления: оно зависит от температуры. Чем выше температура, тем ниже сопротивление в кабеле, соответственно, выделяется и меньше тепла.

По способу монтажа саморегулирующие кабели не имеют существенных отличий от резистентных изделий, но их стоимость значительно выше.

Теплый пол своими руками. Видео:

Укладка «теплого пола» под плитку: преимущества и монтаж

Керамическая плитка – долговечное, гигиеничное и практичное напольное покрытие, обладающее одним существенным недостатком: высокой теплопроводностью, из-за чего ее поверхность всегда остается холодной. Но устройство «теплого пола» позволяет этот эксплуатационный недостаток превратить в достоинство, так как проблем с теплоотдачей у такого покрытия нет.

Поэтому, если в помещении «теплый пол» является единственным источником нагрева, то выбор плитки оптимален, так как будет обеспечивать хорошую проводимость для вырабатываемого тепла даже при использовании кабелей большой мощности.

«Теплый пол» обладает важными эксплуатационными преимуществами, среди которых:

  • создание оптимального температурного режима за счет равномерного распределения тепла по всему помещению, в том числе и в нижней его части;
  • надежность и большой срок службы;
  • безопасность: наличие электромагнитного излучения не требуется доказывать, но его влияние не столь опасно, как об этом говорят;
  • возможность точной регулировки температуры, что позволяет создать комфортные условия, но при экономном использовании электроэнергии.

«Теплый пол» в доме особенно эффективен в период межсезонья, когда нет необходимости в запуске системы отопления, но температуру в доме нельзя назвать комфортной.

Также в холодные зимние дни очень быстро можно оценить все преимущества «теплого пола», которые позволяют наслаждаться комфортом в доме.

Но для этого, перед тем как выбрать «теплый пол» под плитку или другое покрытие, надо правильно рассчитать его мощность. Конечно, в этом случае лучше воспользоваться помощью специалистов, но и самостоятельно надо знать основные ориентиры. как выбрать теплый пол под плитку

Средняя мощность для помещений в доме составляет:

  • спальная комната – 100-120 кВт/м2;
  • детская – 150 кВт/м2;
  • прихожая, кухня – 120-150 кВт/м2;
  • ванная комната, туалет – 180 кВт/м2;
  • застекленная лоджия – 180-200 кВт/м2.

Конечно, эти данные являются усредненными значениями, но по ним довольно легко ориентироваться для того, чтобы рассчитать мощность «теплого пола».

При расчете «теплого пола» надо принимать во внимание, каким источником нагрева помещения он является: основным или дополнительным. Также при расчетах учитывается теплопроводность используемого утеплителя, что существенно может повлиять на эффективность работы системы и экономию электроэнергии.

Но следует учесть и некоторые нюансы этого вида отопления, а именно:

  1. повышенную нагрузку на электрическую сеть дома, которая должна быть способна справляться с повышенной мощностью;
  2. уложить «теплый пол» можно только на стадии ремонта в помещении, так как монтаж сопряжен с проведением определенных общестроительных работ, хотя их объем зависит от вида выбранного теплового элемента.

Также надо учитывать, что, хотя такие конструкции отличаются высокой надежностью и имеют большой срок службы, в случае аварийной ситуации замена вышедшего из строя элемента может превратиться в полноценный ремонт в помещении.

Монтаж «теплого пола» под плитку: основные этапы

Если решено проводить монтаж «теплого пола» самостоятельно, то необходимо провести большой объем предварительной работы. Сначала следует выяснить состояние основания, на которое будет укладываться кабель или пленка: оно должно быть ровным, без дефектов, трещин и т. д.

При необходимости производится заливка тонкого выравнивающего слоя стяжки цементным раствором или с использованием специальных смесей. Второй вариант более предпочтителен с точки зрения временного фактора.

Далее необходимо провести все расчеты по мощности и количеству материала, составить схему укладки. При составлении схемы укладки кабеля надо учитывать такие требования:

  • минимальное расстояние от стены до кабеля 7-10 см;
  • расположение витков и спиралей должно выдерживаться на расстоянии не менее 8 см друг от друга;
  • витки кабеля не должны ни в коем случае пересекаться или перекрывать друг друга.

Также необходимо определить место под установку монтажной коробки: если «теплый пол» укладывается в помещениях с повышенной влажностью, то ее крепление следует производить на смежной стене с противоположной стороны.

В монтажную коробку производится завод кабелей, а также установка терморегулятора, поэтому к ней должен быть обеспечен свободный доступ для контроля. Как правило, ее устанавливают в нижней части стены приблизительно на высоте 30 см от пола.

Обязательно надо подготовить для монтажа гофрированную трубу или специальные муфты, в которых будет производиться подключение кабеля.

Это, может быть, и не является обязательным элементом, но при возникновении каких-либо проблем не потребуется производить ремонт всего пола, достаточно будет добраться до мест соединения, поэтому пренебрегать этим не стоит.

Теплоизоляция пола

Чтобы направить потоки тепла вверх в помещении, потребуется провести теплоизоляцию пола, для чего можно использовать утеплители толщиной до 4 мм, дополнительно можно уложить и фольгированное покрытие для отражения тепловых волн.

Если работы проводятся в частном доме и речь не идет о помещении над неотапливаемым подвалом, то вопросами теплоизоляции можно пренебречь, так как все произведенное тепло останется в доме, правда, распространяться будет в разных направлениях. Но для того чтобы гарантированно получить нужные показатели в конкретном помещении, без теплоизоляции не обойтись.

Лучшим материалом для теплоизоляции будет пенофол, снабженный специальным самоклеющимся слоем и фольгированным покрытием. Монтаж утеплителя обязательно следует производить с заходом на стены в 5-8 см, излишки после окончания работ просто подрезаются малярным ножом.

Демпферная лента, уложенная поверх теплоизоляционного материала по периметру стены, будет служить компенсатором при нагревании.

Кабель можно укладывать непосредственно на утеплитель, но рекомендуется использовать специальную металлическую сетку, которая исключает прямой контакт между ними.

Технология устройства «теплого пола» под плитку

Для управления «теплым полом» используется терморегулятор (термостат). Именно с его помощью можно следить за функционированием этой системы отопления, а также устанавливать температурный режим, включать/выключать «теплый пол».

Согласно составленной схеме производится укладка кабеля или крепление термоматов. Для безопасности и точного контроля температурного режима выполняется установка датчиков температуры, которые выводятся к монтажной коробке и терморегулятору.

Местом его расположения служит пространство между двумя соседними витками кабеля. Он обязательно помещается в гофрированную трубку, которая заклеивается скотчем или иным материалом, для того чтобы не допустить попадания раствора при заливке стяжки.

Следующий шаг – подключение и тестирование системы. Определяется сопротивление и мощность, сверяются полученные данные с указанными в паспорте или инструкции изделия. Если все нормально, то можно приступать к заливке стяжки и укладке керамической плитки, которая производится традиционным способом, но с использованием специальных клеевых смесей для «теплых полов».

При заливке стяжки следует соблюсти два практически взаимоисключающих фактора: ее толщина должна быть достаточной для того, чтобы выдерживать определенные нагрузки и служить надежной защитой кабельных элементов пола от повреждения, но с другой не должен нарушаться нормальный отвод тепла.

пленочный теплый пол под плитку

Поэтому оптимальной толщиной следует считать 30-35 мм. Для стяжки можно самостоятельно приготовить цементно-песчаный раствор, но лучше использовать строительные смеси, специально предназначенные для «теплых полов». Если укладывается инфракрасный «теплый пол» под плитку, то алгоритм действий практически не отличается, но существуют некоторые нюансы.

На подготовленное, выровненное и очищенное от мусора и пыли основание укладывается теплоизоляция с отражающим покрытием и на него производится фиксация листов пленки с помощью жидких гвоздей.

Датчики температуры укладываются непосредственно на поверхность пленочного теплого пола и также подключаются к терморегулятору. Далее, выполняется тестирование и производится укладка основания под плитку, например, настилается фанера или иной листовой материал, который и станет основанием для плитки.

relend.ru

Теплый пол электрический под плитку: монтаж, видео

В помещениях с повышенной влажностью или высокой эксплуатационной нагрузкой целесообразней всего использовать плиточное покрытие пола. Но при всех своих достоинствах кафель имеет один существенный недостаток: без дополнительного подогрева это довольно холодное покрытие. Для обеспечения комфорта многие хозяева применяют систему «теплых полов». Технология укладки электрического теплого пола под плитку является наиболее доступной, поэтому и применяется чаще всего в тех случаях, когда работы выполняются своими руками.

Принципы монтажа электрического теплого пола под кафельПринципы монтажа электрического теплого пола под кафель

Преимущества электрического подогрева полов перед водяным

Почему стоит выбрать теплый пол под плитку с использованием электрических нагревательных элементов?

  • Для жильцов многоквартирных домов важен фактор, что такой вариант подогрева полового покрытия не связан с риском протечек. То есть, если система теплого пола и выйдет из строя, то, по крайней мере, не придется возмещать ущерб затопленным соседям снизу.
  • Производить обогрев помещения можно круглогодично. Это актуально для квартир с центральным отоплением. К тому же с системой теплых полов ничего не случится при отключении электричества или горячего водоснабжения. Такие аварии не редкость, и в холодное время года трубы теплого пола с водяным отоплением могут просто замерзнуть.
  • Укладка электрического теплого пола производится более компактно, поэтому высота комнаты изменится не так значительно, как при прокладке труб с водой.
  • Электрические элементы позволяют добиться более равномерного нагревания поверхности, да и регулировка температуры осуществляется более просто.

Электрический подогрев может быть значительно практичнее водяного

Электрический подогрев может быть значительно практичнее водяного
  • Монтаж теплого пола с электрическим подогревом осуществляется проще, чем с водяным. Уложить его своими руками сможет практически любой человек, владеющий самыми элементарными навыками строительных работ.
  • Теплый пол, уложенный при помощи электрических греющих элементов, практически не нуждается в обслуживании.

Виды электрических нагревательных элементов для теплых полов

Перед тем как сделать теплый пол с электрическим подогревом, следует определиться с его видом. Можно выделить три типа нагревательных элементов:

  • Кабельный. Продается в виде катушек определенной длины. На базовой поверхности кабель закрепляется при помощи специальных планок с зажимами. Они могут входить в состав комплекта, или придется их приобретать отдельно. Монтаж кабельного теплого пола под плитку потребует тщательного расчета необходимого материала. Под него придется делать наиболее толстую стяжку. Но цена за м2 у такого покрытия будет самой низкой по сравнению с другими вариантами.

Процесс укладки нагревательного кабеляПроцесс укладки нагревательного кабеля

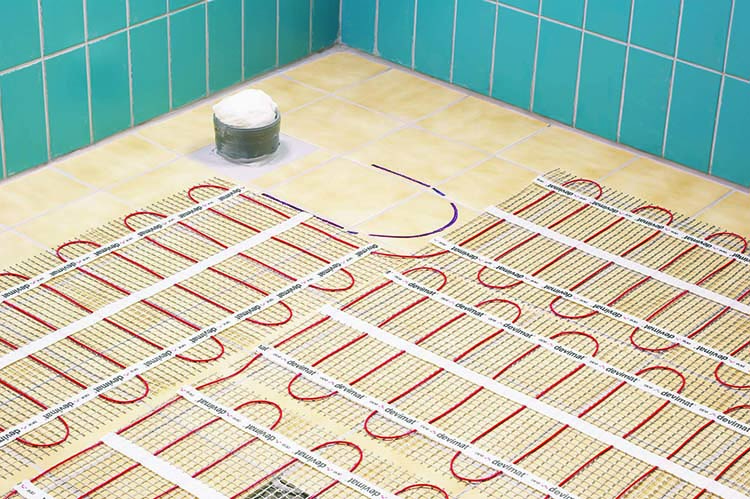

  • Монтаж матов, представляющих собой кабель, закрепленный на сетке из стекловолокна, осуществить своими руками значительно проще. Стоят они немного дороже, но укладывать их значительно легче и удобнее. К тому же уменьшается толщина стяжки, необходимой для обустройства теплых полов.

Маты для электрического обогреваМаты для электрического обогрева

  • Инфракрасная пленка имеет минимальную толщину из всех видов электрических нагревательных элементов. Но монтаж пленочного теплого пола обычно осуществляется под напольные покрытия, лучше проводящие тепло, такие как ламинат, линолеум, ковролин. Установка инфракрасной нагревательной пленки под плитку не рекомендуется.

Нагревательные элементы в виде инфракрасной пленкиНагревательные элементы в виде инфракрасной пленки

Подготовительные работы

Начинать монтаж теплого электрического пола под плитку надо с подготовки основания.

  • Удаляется старое напольное покрытие. Цементная стяжка наиболее подходит для того, чтобы сделать теплый пол. Именно ей следует оказать предпочтение, если работы выполнятся своими руками.
  • Базовая поверхность должна быть идеально ровной. Иначе качественно смонтировать подогрев не получится: при любом перегибе кабеля увеличивается вероятность его пробоя, а ремонт будет практически невозможен. Поэтому следует устранить все неровности основания: сбить выступы, заделать впадины и трещины. В запущенных случаях придется сделать выравнивающую стяжку.

Выравнивание поверхности тонкослойной смесьюВыравнивание поверхности тонкослойной смесью

  • В стене выполняется штроба под провода. Как правило, органы управления теплыми полами располагают на высоте от 70 до 100 см от пола, но не ниже 30 см. В помещениях с повышенной влажностью органы управления лучше вывести наружу. Если датчик температуры по схеме укладки должен располагаться в основании пола, то делается канавка и под него.
  • Проводится тщательная очистка основания от пыли и грязи, после чего поверхность грунтуется.
  • Составляется схема укладки. Нагревательные элементы располагаются на расстоянии не менее 10 см от стен. Расстояние от других нагревательных приборов, например стояков с горячей водой, должно быть не менее 30 см. Подогрев не осуществляется в тех местах пола, которые предназначаются для установки сантехники или тяжелой стационарной мебели.

Схема укладки электрического кабеляСхема укладки электрического кабеля

  • Монтируется теплоизоляционный слой, который повысит эффективность теплых полов. В квартирах чаще используют фольгированный пенофол, он имеет меньшую толщину, поэтому не так сильно уменьшает высоту помещения. Кладут его фольгой вверх, чтобы тепло от нагрева отражалось внутрь комнаты, отступая от стены на расстояние 5 см. Место стыка со стеной проклеивают демпферной лентой, она компенсирует расширение стяжки при нагревании теплого пола. Пенопласт или пенополистирол используют, если квартира располагается на первом этаже или над неотапливаемым помещением. Отступ от стены в этом случае делают 10 см.
  • Все стыки между элементами пленочного теплоизолятора проклеиваются фольгированным скотчем.

Проклейка стыков теплоизоляционного материала фольгированным скотчемПроклейка стыков теплоизоляционного материала фольгированным скотчем

Укладка нагревающего кабеля

Перед тем как монтировать кабель для теплого пола, необходимо проверить его сопротивление. Оно должно совпадать с указанными на наклейках или документации параметрами. Дальше последовательность действий следующая:

  • На поверхности с шагом от 50 см до метра закрепляется специальная монтажная лента. На ней расположены с шагом 20 мм элементы крепления, что позволяет создать нужную конфигурацию укладки. Вместо такой ленты можно использовать металлическую сетку, фиксация кабеля в этом случае осуществляется при помощи пластиковых хомутов.
  • Кабель укладывается змейкой, с соблюдением необходимых отступов от стен. Нельзя допускать касания одних витков кабеля другими или их перекрещивания.
Укладка греющего кабеляУкладка греющего кабеля
Укладка греющего кабеля
Фиксация кабеляФиксация кабеля
Фиксация кабеля
  • На равном расстоянии от соседних витков укладывается датчик температуры. Разумно поместить его в гофрированную трубку, конец которой следует тщательно запечатать, чтобы предотвратить попадание раствора.
  • Осуществляется подключение органов управления теплых полов. Если вы не уверены в своей квалификации, то лучше вызвать профессионального электрика. Желаете сделать все своими руками – следуете схеме подключения, указанной на задней стенке реостата или в инструкции.
  • С помощью тестера еще раз проверяется сопротивление нагревательного контура. Оно должно совпасть со значениями, полученными до укладки.
  • Для проверки работоспособности системы теплого пола включают подогрев на короткий интервал времени. Достаточно одной минуты. Должны загореться индикаторы на реостате, кабель начнет нагреваться.

Укладка нагревательных матов

Их монтаж осуществляется значительно проще, так как кабель уже закреплен на сетке из стекловолокна. Остается только раскатать их как пленку по обогреваемой поверхности. Мат под всем полом должен составлять единое целое, поэтому для получения нужной конфигурации ножницами надрезают стекловолокно, не затрагивая при этом нагревающий кабель.

В остальном вся схема работ остается прежней, как и при укладке кабеля. После подключения и проверки работоспособности системы можно переходить к заливке стяжки.

Монтаж нагревательных матовМонтаж нагревательных матов

Более наглядно монтаж электрического теплого пола под плитку представлен на видео.

[smartcontrol_youtube_shortcode key=»монтаж электрического теплого пола» cnt=»2″ col=»2″ shls=»true»]

Стяжка и укладка плитки на теплые полы

Толщина стяжки для теплого пола напрямую зависит от типа выбранного нагревательного элемента: в случае кабеля это параметр составляет от 30 до 50 мм, а для нагревательных матов – не более 30. При использовании последних и вовсе можно обойтись без стяжки при достаточной толщине слоя плиточного клея.

Стяжку следует разравнивать очень аккуратно, чтобы не повредить нагревательные элементы. Одновременно следует избегать появления воздушных пузырей, ухудшающих эффективность работы системы.

Схема укладки нагревательных элементов под плиткуСхема укладки нагревательных элементов под плитку

Укладка плитки существенно будет отличаться только одним обстоятельством: необходимо закупить клеевой раствор и состав для затирки, предназначенные именно для укладки теплых полов. Следует помнить о некоторых нюансах:

  • Схему укладки необходимо подобрать так, чтобы обрезанные плитки оказались по краям.
  • Укладку лучше начинать с угла комнаты, противоположного входной двери.
  • Нанеся клеевой раствор зубчатым шпателем, плитку немного вдавливают вглубь рукой, контролируя положение каждого элемента при помощи уровня.
  • Для получения ровных швов используют пластмассовые крестики.
  • После высыхания клея осуществляют затирку швов, сразу удаляя мокрой ветошью выступившие части раствора.

mr-build.ru

Теплый пол электрический под плитку

укладка электрополов

Теплые полы с каждым годом становятся все более популярными. Такие отопительные системы используются, как правило, для дополнительного обогрева помещения.

Тепло, идущее от пола, обеспечивает максимальный комфорт жильцам и гостям квартиры или загородного дома.

Многие считают, что такие обогревательные системы очень дороги, но на самом деле они доступны по цене.

Посмотрев видео монтажа электрического теплого пола под плитку, можно увидеть процесс наглядно, после чего укладка отопительных элементов своими руками не вызовет больших трудностей.

Виды электрических теплых полов

Есть два типа электрических теплых полов — инфракрасные и конвекционные. Они отличаются друг от друга принципом работы.

Конвекционные полы

Такие отопительные системы нагревают покрытие пола, которое после этого отдает тепло воздуху. Прогретые воздушные массы поднимаются вверх, в результате температура в помещении повышается.

радиатор в полу

Конвекционные полы

Инфракрасные системы

Согласно заявлениям производителей, такие теплые полы представляют собой источники инфракрасного излучения, которое нагревает находящиеся в комнате предметы.

После этого они отдают тепло воздуху, благодаря чему и повышается температура в комнате. Инфракрасные системы обеспечивают быстрый прогрев помещения, насыщают его ионами и уничтожают микробы.

укладка теплых полов

Теплый пол под плитку

Реальность показывает, что практически 100 % излучения поглощается покрытием пола. Таким образом, инфракрасные полы действуют как конвекционные. Они прогревают напольное покрытие, после чего повышается температура в комнате. Их основное преимущество — простота укладки.

Чтобы смонтировать инфракрасный теплый пол, достаточно снять напольное покрытие, уложить обогревающие элементы и накрыть старым финишным материалом.

Варианты исполнения нагревательных систем

Есть две разновидности конвекционных теплых полов:

  • водяные;
  • электрические.

Водяной теплый пол может быть классическим и электро-водяным. Первый состоит из труб, в которые подается нагретый этиленгликоль или вода из центральной отопительной системы либо от газового котла. Насос обеспечивает непрерывную циркуляцию жидкости, которая прогревает напольное покрытие.

водяные полы

Теплый водяной пол

В случае с электро-водяным теплым полом нагревающие элементы находятся непосредственно внутри трубы. Жидкость прогревается равномерно на всем протяжении отопительной системы, насос для ее циркуляции не нужен.

Электрический конвекционный теплый пол может быть:

В первом электроэнергия преобразуется в тепло за счет нагревательных элементов, выполненных в виде кабелей. Они укладываются под покрытие пола и заливаются сверху бетонной стяжкой.

Термомат представляет собой нагревательный элемент, состоящий из стекловолоконной сетки, на которой закреплен все тот же кабель. Такая система оказывается более удобной в монтаже, чем обычный кабельный теплый пол.

мат теплого пола

Термомат

Инфракрасные обогревательные системы могут быть:

  • пленочными;
  • стержневыми.

В первых роль проводника тепла выполняют карбоновые полоски. Они расположены внутри полимерной пленки, которая защищает их от влаги, вмятин и проколов. Расстояние между полосками из карбона в стандартной отопительной системе такого типа составляет 1-1,5 см.

Также выпускаются теплые полы, в которых пленка покрыта сплошным листом из углеродистого материала. Они лучше проводят тепло, но стоят дороже.

Нагревательный элемент стержневого теплого пола представляет собой мат, который состоит из карбоновых трубок, соединенных многожильными кабелями. После подачи тока графитовые стержни вырабатывают инфракрасное излучение, которое нагревает помещение.

Монтаж кабельного электрического теплого пола

Укладка кабельного теплого пола предполагает:

укладка теплых полов кабельных

  • снятие старого напольного покрытия;
  • выравнивание основания или заливку бетонной стяжки;
  • укладку теплоизолирующего слоя;
  • установку терморегулятора;
  • монтаж кабеля;
  • заливку стяжки;
  • укладку финишного покрытия.

Если под снятым напольным покрытием обнаруживается ровное основание, достаточно зашпаклевать все трещины и щели, которые на нем есть, после чего можно приступать к укладке теплоизоляции.

Но в большинстве ситуаций необходимо залить бетонную стяжку толщиной не меньше трех сантиметров. Укладка кабеля на ровное основание — залог его долгой и надежной работы. Если поверхность будет плохо подготовлена, расположенная на ней обогревательная система может довольно быстро прийти в негодность после того, как жильцы дома начнут ходить по полу.

Чтобы свести потери энергии к минимуму, кабель теплого пола нужно укладывать поверх слоя теплоизоляционного материала. Можно использовать пенофол, который продается в рулонах и имеет покрытие из тонкой фольги с верхней стороны. Это материал легкий и тонкий, при этом он обеспечивает надежную теплоизоляцию. Стыки между отдельными кусками пенофола лучше заклеить монтажным теплоизоляционным скотчем.

теплый пол - пирог

Схема укладки теплых полов

Перед тем, как приступать к укладке кабеля, нужно установить терморегулятор — прибор, посредством которого регулируется температура теплого пола. Он размещается на стене в удобном месте, к нему подводится электричество от распределительного щитка.

От терморегулятора отходит провод, по которому энергия подается на обогревательный кабель, и проводка температурного датчика. Для них нужно проштробить на стене вертикальную канавку. Сам датчик надо поместить внутрь гофрированной трубки, в таком случае его можно будет легко извлечь и заменить, если он выйдет из строя.

пол плиточный

Кабель в ванной на полу

Кабель укладывается змейкой с выбранным шагом и фиксируется на монтажной ленте, которую крепят к полу с помощью дюбелей или саморезов. Расстояние между витками обычно составляет не меньше 8 см. Его можно рассчитать по формуле: площадь помещения умножить на 100 и разделить на длину кабеля.

После того, как монтаж отопительной системы завершен, необходимо залить еще одну бетонную стяжку и дать ей просохнуть в течение месяца. Затем можно укладывать сверху финишное покрытие.

Укладка нагревательных матов

Монтаж такого теплого пола отнимает меньше времени, чем укладка обычной кабельной отопительной системы. Финишное покрытие можно располагать прямо поверх нагревательных матов — нужно нанести клей и положить на него плитку. Выполнять перед этим бетонную стяжку не обязательно.

В остальном процесс монтажа теплого пола этого типа предполагает выполнение тех же основных шагов:

  • нужно снять старое напольное покрытие;
  • выровнять основание;
  • уложить слой теплоизоляции;
  • установить терморегулятор и датчик температуры;
  • уложить термоматы;
  • смонтировать финишное покрытие.

Обычно мат укладывают от одной стены до другой, после чего стекловолоконную сетку разрезают, полотно разворачивают на 180 градусов и направляют в противоположную сторону.

Эту процедуру повторяют до тех пор, пока не будет покрыта вся площадь пола, которая должна прогреваться. При необходимости термомат можно разворачивать под любыми другими углами, чтобы уложить в соответствии с заранее подготовленным планом.

Особенности монтажа пленочной системы

Пленочный теплый пол, как и пол на основе термоматов, не предполагает обязательного покрытия стяжкой. Финишную отделку можно укладывать прямо поверх обогревательных элементов. Еще одно преимущество пленочной отопительной системы — она менее требовательна к качеству основания, на которое ее укладывают, чем кабельный теплый пол.

пленка на полу

Пол пленочный

Для теплоизоляции при монтаже инфракрасных обогревателей можно использовать материалы на основе металлизированной лавсановой или полипропиленовой пленки. Теплоотражатели с алюминиевой фольгой для этой цели не подходят.

При укладке пленки ее нужно разрезать на полосы подходящей ширины и разложить на полу, отступив от стен около 25 см. Накладывать один лист на другой нельзя, иначе система может выйти из строя преждевременно.

Монтаж электрического пола под плитку: видео

В продаже представлено множество вариантов теплых полов, и важно выбрать из них подходящий. Некоторые из таких отопительных систем просты в монтаже, укладка других отнимает больше времени и сил. Но в любом случае собрать теплый пол под силу каждому.



Соблюдая правильную технологию укладки электрического теплого пола под плитку, можно своими руками смонтировать надежную отопительную систему, которая будет верой и правдой служить долгие годы.

delaemvannuu.ru

Теплый пол электрический под плитку своими руками

Многие предпочитают отделывать пол в ванной комнате, коридоре или кухне керамической плиткой. Кафель, однако, покрытие холодное, и ходить по нему босиком некомфортно. Но отказываться по этой причине от керамики не стоит, есть отличный выход – электрический теплый пол под плитку. Система служит не только для подогрева полов, но и дополняет центральную систему отопления. Теплые полы незаменимы в домах, где есть маленькие дети.

Теплый пол электрический под плитку укладка Теплый пол электрический под плитку укладка Теплый пол электрический под плитку укладка

Теплые полы имеют массу достоинств. Но как правильно устроить электроподогрев? Сложно ли уложить кабель или маты своими руками? Об этом пойдет речь в статье.

Какой тип пола выбрать?

Система электрических теплых молов имеет следующие модификации:

  • Греющий кабель;
  • Маты;
  • Пленочный пол;
  • Стержневой пол.

Виды систем электрического напольного отопления Виды систем электрического напольного отопления Виды систем электрического напольного отопления

Среди достоинств кабеля можно назвать низкую стоимость и возможность удерживать тепло даже после отключения системы, что позволяет экономить электричество. Однако электрический теплый пол под плитку имеет пониженную степень электробезопасности, технология его монтажа более сложная и требует точного расчета длины кабеля. Этот тип электроподогрева полов чаще всего применяется в ванной комнате.

Термоматы – это по сути усовершенствованный кабель. Маты бывают инфракрасные и конвекционные. Удобство последних заключается в том, что греющий элемент закреплен на сетке из стекловолокна. Монтаж матов намного удобнее, чем кабеля, все что нужно, это купить рулон необходимого размера. Кроме того, стяжка не обязательна и монтаж происходит в слой плиточного клея. Укладка таких теплых полов рекомендуется под плитку или керамогранит.

Пирог теплого пола под плитку на основе нагревательных матов: 1 - Выравнивающая черновая стяжка, 2 - Нагревательные маты, 3 - Плиточный клей, 4 - Кафель или керамогранит Пирог теплого пола под плитку на основе нагревательных матов: 1 - Выравнивающая черновая стяжка, 2 - Нагревательные маты, 3 - Плиточный клей, 4 - Кафель или керамогранит Пирог теплого пола под плитку на основе нагревательных матов: 1 — Выравнивающая черновая стяжка, 2 — Нагревательные маты, 3 — Плиточный клей, 4 — Кафель или керамогранит

Инфракрасный подогрев наиболее подходит для деревянной поверхности (ламинат, паркет). В нем используются специальные греющие стержни, которые параллельно подсоединяются к силовым проводам.

Подготовка к монтажу теплого пола

Монтаж любого типа теплых полов начинается с подготовки основания. Как кабель, так и маты укладываются на ровную, чистую поверхность. Первое, что нужно сделать, демонтировать старое напольное покрытие, удалить с него остатки краски, лака, пыли и грязи. Если имеются какие-либо дефекты, неровности, необходимо выполнить черновую стяжку. Ее толщина может составлять от 30 до 70 мм. Какой тип стяжки выбрать, решать вам. Например, цементно-песчаные растворы могут сохнуть до четырех недель. Если нужно сделать пол в ванной как можно быстрее, то лучше остановиться на самовыравнивающихся смесях. Перед тем, как заливать пол, на стенах на предполагаемом уровне стяжки крепится демпферная лента.

На фото процесс монтажа выравнивающей черновой стяжки На фото процесс монтажа выравнивающей черновой стяжки На фото процесс монтажа выравнивающей черновой стяжки

Почему к поверхности предъявляются столь высокие требования? Дело в том, что если технология будет нарушена и нагревающий кабель упрется в какую-либо неровность на основании и прогнется, может случиться его пробой, что приведет к выходу из строя всей системы теплых полов. Устранение неполадки, естественно, повлечет за собой массу усилий и новых финансовых вливаний, поскольку ремонт своими руками крайне сложен, а порой вообще невозможен.

После того, как основание выровнено, составляется схема подключения системы подогрева пола под керамическую плитку. На схеме отмечается шаг, с которым будет производиться укладка греющего кабеля или матов. Схема должна учитывать следующие моменты:

  1. Отступ от стены должен составлять минимум 10 см;
  2. Там, где будет стоять мебель или другие крупногабаритные предметы, которые затруднят теплоотдачу, теплый пол не монтируется;
  3. Элементы подогрева можно укладывать в любом удобном направлении. Обогреваться должны только необходимые участки.
Схема раскладки теплого пола Схема раскладки теплого пола Схема раскладки теплого пола

Количество материалов, кабеля или термомата, рассчитывается исходя из полезной площади ванной и требуемой мощности. Закрепить систему теплых полов на стяжке можно с помощью монтажной ленты.

Важным моментом является выбор места в стене, где будет установлен термостат. При необходимости делается отдельная проводка для подключения системы теплых полов. Технология требует также для подобных устройств отдельного вывода из щита электропитания.

Когда все перечисленные подготовительные работы завершены, можно приступать к укладке под плитку теплых полов.

Укладка электрического теплого пола

Первый шаг на этапе монтажа – теплоизоляция поверхности. От того, насколько качественно утеплено основание, зависит эффективность и экономичность системы теплых полов. Специалисты рекомендуют использовать в качестве утеплителя фольгированный пенофол. Куски стелятся вплотную друг к другу, а стыки проклеиваются фольгированным монтажным скотчем. Для улучшения теплоизоляции помещения пенофол должен на несколько сантиметров заходить на стены. Если вы используете пенополистирол или полипропилен, учтите, что высота комнаты уменьшится.

Пирог кабельного теплого пола под плитку. В качестве теплоизоляции может быть использован пенополистирол, пенофол или другие утеплители Пирог кабельного теплого пола под плитку. В качестве теплоизоляции может быть использован пенополистирол, пенофол или другие утеплители Пирог кабельного теплого пола под плитку. В качестве теплоизоляции может быть использован пенополистирол, пенофол или другие утеплители

После того, как утеплитель уложен и закреплен, по периметру клеится демпферная лента, которая компенсирует расширение покрытия при нагревании.

Поверх теплоизоляции кладется металлическая сетка. Она служит для предотвращения прямого контакта с элементами подогрева, а также делает укладку теплого пола под плитку своими руками более легкой.

Варианты использования инфракрасных систем: пленочного и стрежневого пола под плитку Варианты использования инфракрасных систем: пленочного и стрежневого пола под плитку Варианты использования инфракрасных систем: пленочного и стрежневого пола под плитку

Затем монтируются датчик температуры и термостат – устройства, которые контролируют работу системы «электрический теплый пол». Термостат может быть механическим или электронным, накладным или встраиваемым. С его помощью выставляется желаемый режим температуры и время включения и отключения системы. Он устанавливается рядом с розетками в стене.

Датчик температуры монтируется непосредственно в полу, в штробе. Она должна направляться вертикально к перекрытию. Чтобы защитить датчик от внешних воздействий, он укладывается в гофру, конец которой заматывается изолентой. По правилам, выносная часть температурного датчика должна быть расположена на расстоянии 40 см от стены.

Дальше – укладка кабеля:

  1. Зафиксировать кабель на крепежной сетке согласно разработанной схеме с помощью пластиковых хомутов. Расстояние между витками должно быть везде одинаковым, в противном случае подогрев будет происходить неравномерно.
  2. Подключить термостат к нагревающему элементу.
  3. Проверить, правильно ли подключена система. Для этого нужно с помощью мультиметра (тестера) измерить сопротивление. Значение до и после укладки должно быть одинаковым.
  4. Включить электрообогрев на некоторое время.
  5. Отключить питание теплого пола.

Маты укладываются по схожей технологии, подробнее в видео:

Если вы правильно установили электрический пол своими руками, можно переходить к следующему этапу – укладке плитки.

Укладка керамической плитки

Перед тем, как класть кафель на пол в ванной, делается стяжка. Ее толщина должна составлять не более 30-50 мм.

Пока стяжка полностью не высохнет, электроподогрев включать нельзя.

Устройство стяжки необходимо только в том случае, если используется нагревательный кабель. Если выбор сделан в пользу термоматов, то этого делать не требуется, поскольку маты могут быть основанием под плиточный клей.

После того, как стяжка застынет, укладывается керамическая плитка. Эта задача вполне осуществима своими руками, но если вы не уверены, доверьтесь профессионалам.

Как своими руками смонтировать теплый электрический пол под плитку – выбор системы обогрева и технология укладкиКак своими руками смонтировать теплый электрический пол под плитку – выбор системы обогрева и технология укладки

Сначала выбирается схема укладки кафеля. Лучше, чтобы на самых видных местах были целые плитки, а в неприметных – обрезанные. Пол размечается перпендикулярными линиями от центра стен, по ним и нужно класть керамику. Поверхность должна быть идеально горизонтальной.

Для удобства на нагревательном элементе можно положить монтажную сетку. Укладка начинается с дальнего угла от двери. Плиточный клей наносится с помощью зубчатого шпателя ровным слоем, толщина которого не должна быть минимум 5 мм. Он должен заполнить все пустоты. Со всех сторон уложенной плитки вставляются пластиковые крестики. Они нужны для контроля расстояния между плитками. Необходимо постоянно проверять уровень горизонта. Если получается так, что плитки находятся на разном уровне, это можно отрегулировать, увеличив или уменьшив толщину слоя клея.

При необходимости кафель обрезается с помощью плиткореза. Если у вас его не оказалось под рукой, это можно сделать «болгаркой» или стеклорезом.

Когда весь пол заполнен плитками, нужно подождать сутки, пока клей схватится. Затем на швы наносится затирка. Излишки сразу же убираются влажной губкой. Рекомендуется подождать несколько дней, пока стяжка и клей окончательно высохнут, и только тогда включать электрический теплый пол. Несоблюдение технологии может привести к неэффективной работе системы.

Монтаж теплых полов – дело непростое. Однако, приложив максимум стараний и полученные знания, вы сможете сделать свою ванную комнату теплой, уютной и комфортной. Оставляйте комментарии — делитесь своим мнением, опытом, критикуйте!

Как своими руками смонтировать теплый электрический пол под плитку – выбор системы обогрева и технология укладкиКак своими руками смонтировать теплый электрический пол под плитку – выбор системы обогрева и технология укладки Загрузка...

delaydachu.ru

Электрический тёплый пол под плитку своими руками: Инструкция и Видео!

В данной статье мы рассмотрим, как сделать электрический теплый пол под плитку своими руками. Нагреваемый электрический теплый пол может являться отличным дополнением к основной системе обогрева в вашем помещении. Им можно воспользоваться в тех случаях, когда по тем или иным причинам основное магистральное отопление не работает. Кроме того, нагреваемый электрический пол вполне может быть и самостоятельным средством обогрева помещений, что позволит вам по-новому подойти к дизайну комнаты, избавившись от бросающихся в глаза радиаторов.

В любом случаем нагреваемый электрический пол создает зону обогрева в непосредственной близости от пола. Это особенно важно для тех помещений, где вы вынуждены ступать босыми ногами на пол, например, в спальнях или в ванных комнатах.

Кроме того, нагреваемый электрический пол будет незаменим в детских комнатах, ведь ребенок много времени проводит в игре непосредственно на полу.

Разница между радиаторным отопление и отоплением от теплого пола

Разница между радиаторным отопление и отоплением от теплого пола

Вы можете смонтировать нагреваемый электрический теплы пол под любое завершающее напольное покрытие, в том числе и под плитку, например, в ванной комнате.

Строительство электрического теплого пола возможно своими руками, без привлечения сторонних специалистов.

Сейчас на рынке предлагаются к продаже готовые комплекты электрического теплого пола следующих основных модификаций: инфракрасный пленочный и из греющего кабеля, который может быть скомпонован в специальные маты.

Инфракрасный электрический теплый пленочный пол под плитку своими руками

Монтаж инфракрасного электрического теплого пола под плитку не должен вызвать у вас особых проблем.

Схема укладки слоев для электрического теплого пола под плитку

Схема укладки слоев для электрического теплого пола под плитку

  1. Первым делом необходимо выровнять пол, воспользовавшись обычной процедурой. рекомендуем вам при выравнивании пола по периметру помещения разместить демпфирующую ленту, которая предотвратит повреждения от температурной деформации массы стяжки.
  2. На следующем этапе раскатайте по выровненной поверхности теплоотражающий материал.
  3. К листам теплоизоляции жидкими гвоздями прикрепите инфракрасный теплый электрический пол, выведите его кабели проводке через специальную штробу к терморегулятору.
  4. Непосредственно на пленочный пол можно разместить температурные датчики, проводку к которым нужно необходимо провести в защитной гофрированной трубе.Последовательность укладки слоев материалов для теплого электрического пола под плитку

    Последовательность укладки слоев материалов для теплого электрического пола под плитку

  5. Проведите тестирование пола, подключив его в сеть с минимальной нагрузкой и постепенно увеличивая ее до максимальной.
  6. Разместите над теплым полом влагостойкий лист.
  7. Разместите на пленке теплого пола армирующую сетку с небольшим шагом.
  8. На образовавшуюся конструкцию можно клеить керамическую кафельную плитку и керамогранит с использованием обычной процедуры.

Электрический теплый пол из кабеля под плитку своими руками

Готовим основание

  1. Если в помещении не планируется установка дополнительный источников тепла, кроме теплого пола, то поверхность основания нужно хорошо теплоизолировать. Особенно это актуально в том случае, если ваша комната находится непосредственно над неотапливаемыми помещениями.Теплоизоляционный материал

    Теплоизоляционный материал

  2. Подготовьте поверхность, заполните раствором большие ямы, покройте пол грунтующим раствором для улучшения адгезии и предотвращения образования плесени.
  3. Разместите на подготовленном покрытии листы пенополистирола. Желательно, чтобы на них имелся металлизорованный слой, отражающий тепловые лучи.
  4. В обычных помещениях для утепления достаточно 30-мм плит, но, если вы утепляете балкон или лоджию – используйте 50-мм плиты, а вот если под вашим помещением находится обычный грунт – толщина плит должна быть не менее 100 миллиметров.
  5. Прикрепите плиты к полу винтами-саморезами.
  6. Поверх теплоизоляционных плит разместите армирующую крепежную сетку, прикрепите ее длинными саморезами большой длины с широкими шайбами, так, чтобы создать дополнительный крепеж пенополистироловых плит.

Отмеряем нагревательный кабель

Нагревательный кабель для теплого пола

Нагревательный кабель для теплого пола

  1. Чертеж помещения для расчета потребной длины электрического кабеля можно выполнить в масштабе на миллиметровой бумаге. Отметьте на чертеже крупную неперемещаемую мебель.
  2. Исходя из необходимой мощности отопления, указанной в характеристиках нагревательного кабеля и отступив не менее 5 сантиметров от периметра – начертите схему размещения нагревательного кабеля. При расчете длины кабеля учитывайте, единственным или дополнительным источником обогрева будет ваш теплый пол.
  3. При расчете необходимой длины учитывайте и характеристики кабеля. Он бывает с одной жилой, который подключается к сети с обоих концов или с двумя жилами – в этом случае он подключается к проводке только одним концом.

Готовим управляющее оборудование электрического теплого пола

Пульт терморегулятора - фото

Пульт терморегулятора — фото

1.Регулировка потока тепла, выдаваемого электрическим нагреваемым полом регулируется терморегулятором. Они бывают различных модификаций (электронные и механические) и конструкции (накладные и встраиваемые).

2. Место для размещения терморегулятора выбирается вблизи от магистральной проводки. В том случае, если терморегулятор имеет выносной термодатчик – проверьте длину его кабеля и выберете место для управляющего устройства.

3. Встраиваемый терморегулятор устанавливается в штробу, также в штробу укладываются кабели электропроводки и температурного датчика.

4. Для защиты температурного датчика от внешних воздействий стяжки помещаем его в гофрированную трубку, конец которой наглухо запаковываем изоляционной лентой. Выносная часть датчика должна находится около 40 см от стенки.

Прокладываем нагревающий кабель теплого электрического пола

Укладка нагревательного кабеля на пол - фото

Укладка нагревательного кабеля на пол — фото

  1. Нагревающий кабель фиксируется на крепежной сетке по выбранной схеме прокладки. Закрепляем нагревательный кабель хомутиками из пластика.
  2. Подключите терморегулятор к нагревательному элементу. Протестируйте его работу сначала на максимальной мощности, доводя ее до максимальной.
  3. Оставьте нагреваемый пол в рабочем состоянии на некоторое время.
  4. Отключите питание нагреваемого электрического пола.

Укладка кафеля на теплый электрический пол

Укладка нагревательного кабеля на электрический пол

Укладка нагревательного кабеля на электрический пол

  1. Разместите на нагревательном кабеле вторую монтажную сетку. Так вам будет легче укладывать кафель.
  2. С использованием обычного плиточного клея уложите на пол кафель или керамогранит.

Для того, чтобы подробно ознакомиться с процедурой укладки электрического теплого пола под плитку своими руками, вы можете посмотреть учебное видео.

Видео — электрический теплый пол под плитку

stroyvopros.net

Электрический теплый пол под плитку

Напольные покрытия из кафеля отличается высокой устойчивостью к воздействию влаги и износу. Однако они холодные, ходить по ним босиком зачастую некомфортно. Решить проблему возможно монтажом электрического теплого пола под плитку в том или ином виде. Только выбирать и укладывать такую систему обогрева следует внимательно. При правильной установке она привнесет в дом комфорт, а при неверной может стать серьезной проблемой. С электричеством лучше не шутить.

Содержание

  1. Плюсы и минусы
  2. Какой лучше
  • Потребление электричества
  • Рекомендации
  • Заключение
  • Плюсы и минусы электрополов

    Электрические теплые полы позволяют быстро добиться равномерного и высокоэффективного прогрева помещения. Тепло от них поднимается с напольного покрытия сразу по всей комнате, где уложена рассматриваемая система обогрева. От батареи тепловые потоки еще должны разойтись от окна до дальних углов. При этом немалая часть нагретого радиаторами воздуха так и останется под потолком, где он никому не нужен.

    преимущества полов

    Преимущества электрического теплого пола

    Достоинства теплые полы на электричестве имеют следующие:

    • Универсальность – подобные системы разрешается укладывать в спальнях, прихожих, кухнях и ванных комнатах.
    • Отсутствие даже минимального риска протечек воды.
    • Возможность точной регулировки по температуре.
    • Подключение к обычной электросети без каких-либо ухищрений и установки дополнительного оборудования вроде котлов или бойлеров.
    • Минимальный срок от начала работ до ввода в эксплуатацию – монтаж пленочного электропола в небольшой комнате до 15 м2 занимает от силы день.
    • Равномерный прогрев по всей обогреваемой площади над обогревательной системой.
    • Возможность укладки сверху практически любого напольного покрытия – кафельной плитки, линолеума, керамогранита, ламината и т.д.
    • Простота ремонта и высокая надежность – при правильном монтаже риск короткого замыкания минимален.
    • Отсутствие необходимости в сложном обслуживании и сезонной подготовке накануне зимы.
    • Минимальная нагрузка на межэтажное перекрытие – электрические кабели и маты весят относительно немного, а также не требуют тяжелой толстой стяжки из бетона.

    При большой площади обогрева теплый пол, работающий от электросети, потребляет достаточно много энергии в киловаттах за час. Ему требуется порядка 100–200 Вт/м2. Однако в подавляющем большинстве случаев такой системе хватает существующей сети на 220 В. Подключить ее к электропитанию даже легче, чем выполнить подключение водонагревателя к водопроводу или посудомоечной машины к канализации.

    температура

    Распределение температуры в системе теплый пол

    Среди минусов электрических полов для обогрева числятся:

    • Высокое энергопотребление.
    • Возможные проблемы, связанные с короткими замыканиями и поражением током.

    Согласовывать подключение рассматриваемого электрооборудования, как в случае с газовым котлом, у коммунальщиков и энергетиков не требуется. Главное чтоб электросеть коттеджа или квартиры была рассчитана на подсоединяемую нагрузку. Если свободных мощностей не хватает, то придется прокладывать еще один кабель от ближайшего трансформатора. А это может вылиться в немалые деньги.

    Какой электрический пол лучше выбрать под плитку?

    Электрический теплый пол в магазинах предлагается в четырех вариациях:

    • кабели;
    • маты;
    • пленки;
    • стержни.

    Каждый из этих вариантов имеет свои положительные стороны и нюансы монтажа. К выбору наиболее подходящей для конкретного помещения и укладываемого напольного покрытия модификации следует подходить с умом и без спешки.

    какой пол выбрать

    Варианты электрических полов

    Кабельные

    Теплые полы из нагревающих кабелей предназначены для укладки под керамическую плитку и керамогранит. Монтируются они в бетонную стяжку толщиной 4–5 см. Без бетона их не укладывают. Если перекрытия в доме старые и дополнительные перегрузки им противопоказаны, то от кабельной системы лучше отказаться.

    Состоит нагревательный кабель подобного теплого пола под плитку из одной или двух греющих жил, которые упакованы в несколько слоев теплостойкого пластика. Плюс для прочности такой шнур внутри обычно имеет оплетку из медной проволоки. При этом пластиковая оболочка и электрожилы рассчитаны на нагрев до 70 0С.

    Греющий кабель бывает:

    • резистивным;
    • саморегулирующимся.

    Первый дешевле, но менее эффективен. Он на всем своем протяжении греется одинаково. А у варианта с саморегулированием теплоотдача конкретного участка зависит от окружающей температуры. Если в каком-то месте тепла достаточно, то жилы в такой точке греться сами по себе начинают меньше. Это исключает появление на полу плиток с местным перегревом и уменьшает общий расход электроэнергии.

    кабельные полы

    Нагревательные маты и кабельный пол

    Маты

    Маты обойдутся в полтора–два раза дороже кабеля при расчете за квадратный метр обогреваемой поверхности. Однако такой тип электрического теплого пола наиболее оптимален для кафеля, более правильного и лучшего для плитки варианта найти сложно.
    Термомат – это армирующая стеклосетка, на которой нагревательный кабель уже закреплен змейкой с идеальным шагом. Такую систему обогрева достаточно раскатать на подготовленном черновом основании и просто подключить к электропитанию. Кафель далее сверху клеится обычным способом без стяжки.

    укладка плитки

    Как уложить плитку на нагревательные маты

    Пленочный теплый пол

    Если в двух первых вариантах в качестве нагревательного элемента выступает кабель с металлическими жилами, то пленки устроены совершенно иначе. В пленочном теплом полу нагреваются углеродосодержащие материалы, генерирующие при подаче электрического тока инфракрасное излучение. Между собой эти термоэлементы соединяются медной шиной, а сверху и снизу закрываются оболочкой из полиэтилентерефталата.

    Толщина термопленки для пола – всего 3–4 мм. А электроэнергии она при идентичной теплоотдаче потребляет на 20–25% меньше, нежели кабельный аналог. Однако идеальным выбором для кафельного покрытия такие пленки назвать сложно. Им подходит не всякий клей для плитки. Есть составы, которые могут растворить пленочную оболочку.

    Производители этот электрический теплый пол рекомендуют под кафель монтировать только с укладкой между ними влаго- и огнестойкого СМЛ. А это дополнительные траты. Плюс сама термопленка стоит дорого. В итоге получается достаточно внушительная сумма за квадратный метр.

    Пленочный электрический пол

    Пленочный и стержневой

    Стержневой

    Стержневой теплый пол обогревает также за счет инфракрасного излучения. В качестве нагревательных элементов в нем выступают карбоновые стержни-трубки, соединенные с двух сторон токопроводящимишинами. Монтируется такая система под керамическую плитку в тонкую стяжку 2–3 см либо в сантиметровый слой плиточного клея.

    Главное достоинство стержневого термопола – в разы меньшее потребление электроэнергии по сравнению с кабелем. Однако счастливчики, купившие этот вариант, в отзывах указывают на его излишнюю дороговизну и постепенный выход стержней из строя. В результате платишь немалые деньги, а через несколько месяцев на полу начинают появляться холодные участки.

    укладка пола

    Инструкция укладки и подключения систем теплого пола

    Потребление электричества

    Выбирая из представленных вариантов – какой теплый пол лучше, в первую очередь следует смотреть на их электропотребление в расчете на квадратный метр напольного покрытия. При приблизительно одинаковом нагреве больше всего будет потреблять греющий кабель. Его обычно приходится укладывать близко расположенными друг к другу витками, из-за чего общее потребление электричества такой системой обогрева выходит высоким.

    Инфракрасные стержни и пленки тратят электроэнергии менее всего. Они и быстрее нагревают пол. Если ИК-термопленка до комфортной температуры в 18–20 0С покрытие успевает прогреть за 15–20 минут, то кабелю или мату на это требуется до нескольких часов.

    укладка кабеля

    Варианты укладки кабеля

    Рекомендации

    При выборе типа теплого пола под плитку необходимо заранее решить – основным или дополнительным источником обогрева будет эта система. Для первого случая выгодней брать наиболее эффективные инфракрасные пленки. А для локального нагрева напольного покрытия лучше предпочесть кабель.

    Немаловажную роль играет и толщина стяжки. Чем она толще, тем дольше прогревается. Плюс на нагрев непосредственно бетона также уходит немало энергии. Если залить его под керамический пол слишком толстым слоем, то энергопотребление выйдет излишне высоким.
    Для напольной плитки правильней всего выбирать кабель либо карбоновые стержни. Эти варианты без проблем монтируются в тонкую стяжку и не столь требовательны к нагрузкам сверху.

    Пленки более просты в монтаже, но ставить поверх них тяжелую мебель запрещено. Придется постоянно помнить, где уложена эта термопленка и не нагружать данное место. И даже армирующая сетка для стяжки не решит здесь проблему, слишком тонким слоем приходится заливать бетонный раствор под рассматриваемую обогревательную систему.

    конструкция пола

    Конструкция теплого пола

    Заключение

    Работающий от электричества теплый пол под плитку – идеальное решение для ванных комнат, туалетов и кухонь. Подобным помещениям требуется порядка 120–180 Вт/м2 тепловой мощности для достижения в них комфортных для человека температур воздуха. Здесь такой обогреватель можно использовать как основной источник тепла. Площадь нагреваемого покрытия под ногами получается небольшой, а энергопотребление в итоге выходит не столь серьезным.

    В остальных комнатах термополы рекомендуется применять только в качестве дополнительной системы обогрева. Даже с установкой термостатов потребление электроэнергии в этом случае будет выходить немалым. А если закрыть нагревающей пленкой или кабелем весь пол, то счета за электричество получатся просто огромными.

    Смотрите также видео как укладывать теплый пол:

    Читайте про другие наши материалы:

    sdelat-dom.ru

    Отправить ответ

    avatar
      Подписаться
    Уведомление о
