Печка для гаража на отработанном масле своими руками: как сделать самодельную печку в гараж

Самодельная печь на отработке: как сделать своими руками

Среди вариантов автономного обогрева помещений самым интересным можно назвать особый вид буржуйки, в которой используется отработанное масло. Сделать печь на отработке своими руками не трудно, поскольку конструкция это относительно простая, а необходимые для работы инструменты и материалы вполне доступны. При эксплуатации агрегата особых проблем также обычно не возникает. Главное преимущество, конечно же, экономия, поскольку что может быть дешевле отработанного масла?

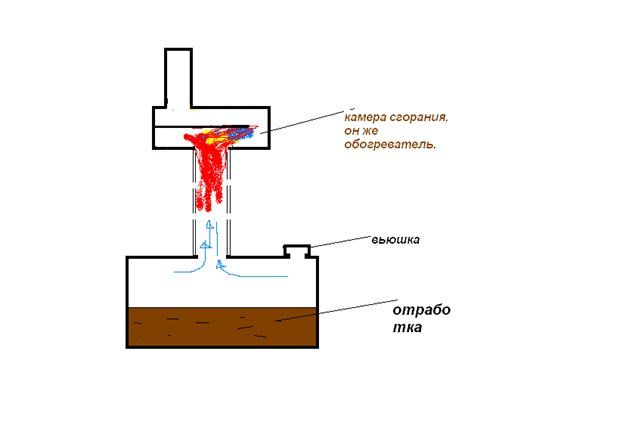

Принцип действия такой печки

В таких печках процесс сгорания происходит дважды, т. е. понадобится оборудовать две камеры горения. В первой камере медленно горит отработанное масло, при этом образуются горючие пары. Они поступают во вторую камеру, где смешиваются с воздухом. Эта газово-горючая смесь сгорает во второй камере, причем выделяет значительное количество тепла, нагреваясь до очень высоких температур.

В печи на отработанном масле, сделанной своими руками, процессы горения происходят при довольно высоких температурах. Агрегат считается вполне безопасным, однако не рекомендуется ставить его на сквозняке

Чтобы самодельная печь на отработанном масле работала правильно, необходимо обеспечить подачу воздуха как в первую, так и во вторую камеру. Там, где сгорает отработка, нужна регулирующая заслонка, поскольку количество поступающего сюда воздуха должно быть умеренным. Чтобы обеспечить воздухом вторую камеру, обычно в трубе, соединяющей эти два отдела, делают ряд отверстий диаметром около 10 мм.

Автономное отопление можно обеспечить собрав котёл на отработанном масле. Подробное руководство по монтажу вы найдёте в нашем следующем материале: https://aqua-rmnt.com/otoplenie/kotly/kotel-na-otrabotannom-masle.html.

Виды самодельных конструкций

По типу конструкции печи на отработке можно разделить на три вида:

самодельные агрегаты из листового металла или газового баллона;
конструкции с наддувом;
модели с капельной подачей топлива.

Первый вариант представляет собой очень простое устройство, которое народные умельцы, владеющие навыками работы со сварочным аппаратом, изготавливают самостоятельно. Для этого используют достаточно толстый листовой металл, металлические трубы и т. п. Значительно сократить время работы позволяет использование газового баллона. В уже использовавшемся баллоне вполне могут находиться остатки газа. При срезании верхней части есть опасность небольшого взрыва. Чтобы этого не произошло, рекомендуется закачать в баллон воду и только после этого начинать демонтаж.

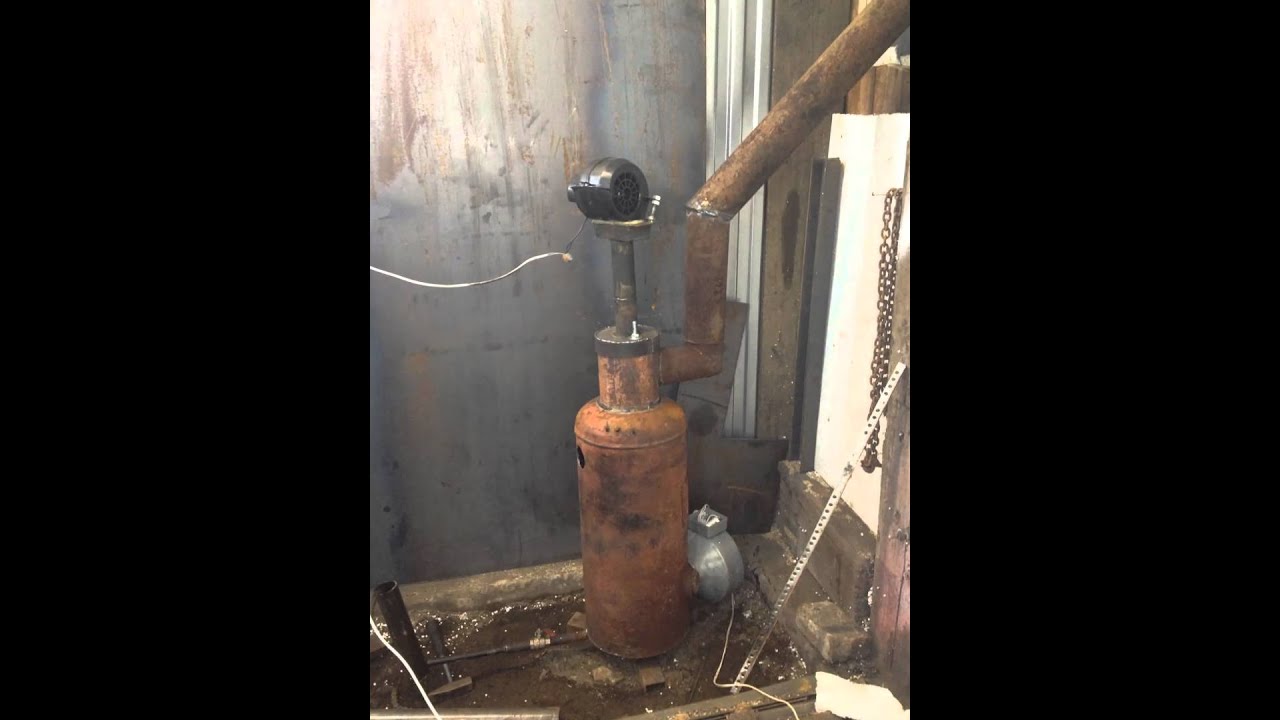

Для печи с наддувом понадобится дополнительно установить вентилятор. Делают это таким образом, чтобы основной поток воздуха приходился на вторую камеру. Это обеспечивает качественное горение топлива, а также способствует равномерному и быстрому распределению полученного тепла по помещению.

В зависимости от конструкции в печи на отработанном масле можно использовать обычную конвекцию, воздушный теплообменник или подогрев воды в бойлере

Смастерить самостоятельно капельную подачу топлива довольно сложно. Обычно таким элементом комплектуют промышленные модели. Это позволяет существенно сэкономить расход отработанного масла. Промышленные агрегаты эффективны, компактны, безопасны и относительно недороги. Однако существуют и самодельные модели, сочетающие и капельную систему подачи масла, и наддув.

Вам также может быть полезна статья об особенностях обустройства отопления на отработке: https://aqua-rmnt.com/otoplenie/alt_otoplenie/otoplenie-na-otrabotannom-masle.html.

Изготовление печки из газового баллона

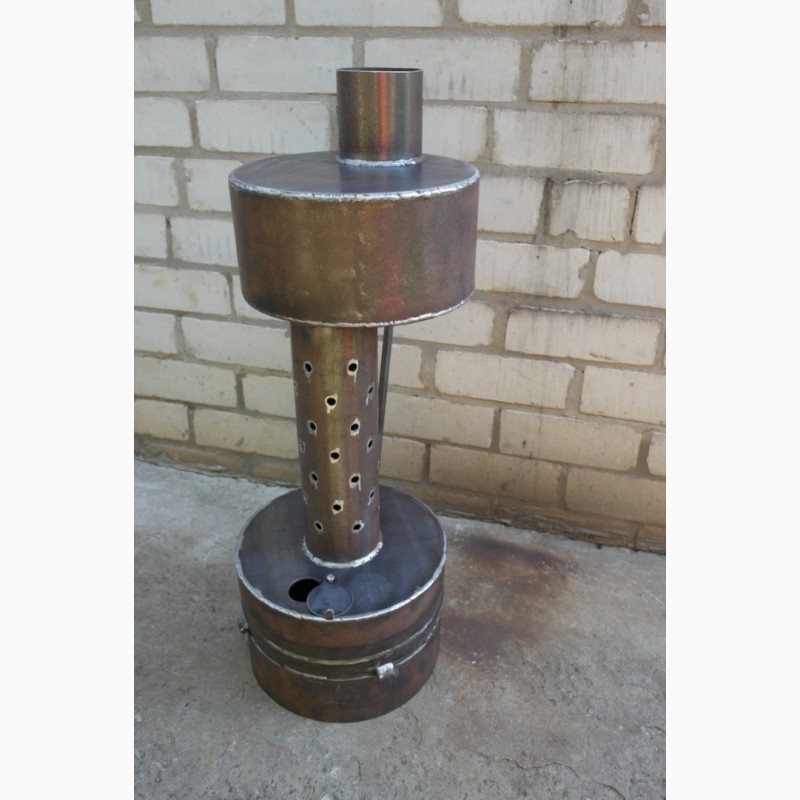

Сделать печь из листового металла не сложно. Для этого варят две камеры сгорания, к нижней приделывают ножки. Затем их соединяют трубой с отверстиями, монтируют на верхнюю камеру сгорания вертикальную дымоходную трубу и т. д. Однако все эти операции требуют довольно длительных сварочных работ. Чтобы их сократить, народные мастера успешно используют газовые баллоны.

Эти емкости имеют достаточно толстые стенки, чтобы обеспечить как пожаробезопасность конструкции, так и длительный срок ее эксплуатации.

Независимо от того, используется ли для изготовления печи баллон или листовой металл, при создании конструкции следует придерживаться ряда правил. Их нужно учитывать, выясняя как сделать печь на отработанном масле.

Подачу воздуха первую камеру сгорания обязательно нужно сделать регулируемой. Для этого подойдет обычная заслонка, которую можно приоткрывать, чтобы оставался зазор произвольных размеров.
Камеру, в которую подают для сжигания отработанное масло, всегда делают разборной, чтобы ее можно было легко почистить.
Дымоход должен быть строго вертикальным, не допускаются горизонтальные или наклонные отрезки.

Чтобы обеспечить хорошую тягу, длина дымоходной трубы должна быть не менее четырех метров.

Существуют различные варианты использования баллона при изготовлении печи на отработке. Самый простой выглядит следующим образом:

С баллона нужно срезать верхнюю и нижнюю части.
Из получившихся половинок изготавливают разборную камеру сгорания для масла.
К нижней части приваривают металлические ножки.
В верхней части первой камеры делают отверстие, в которое монтируют кусок трубы с регулировочной пластиной. Через это отверстие будет подаваться регулируемый поток воздуха, а также топливо.
По центру также делают отверстие, к которому приваривают отрезок трубы, соединяющий обе камеры сгорания.
В этой трубе проделывают ряд отверстий для воздуха.

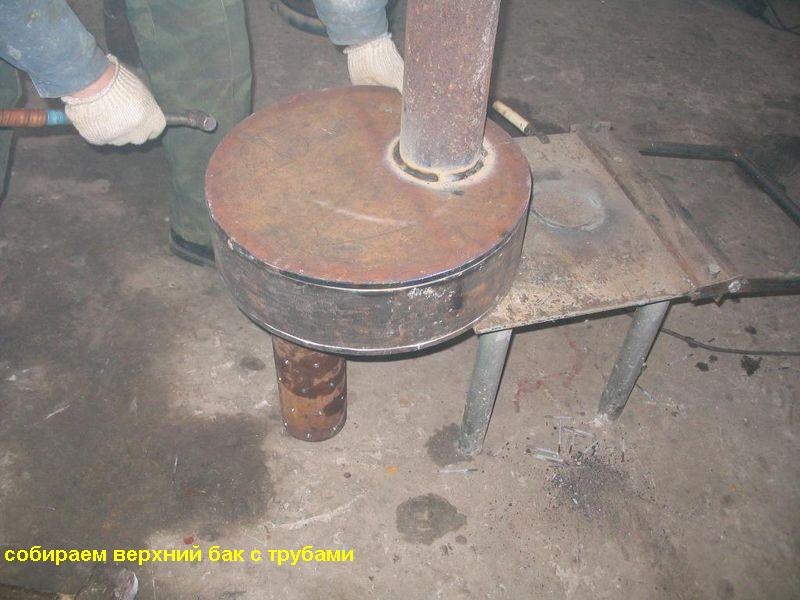

Из средней части баллона и листового металла изготавливают камеру вторичного сгорания, которую также приваривают к соединительной трубе.
На последнем этапе изготавливают и устанавливают дымоход.

Чтобы без труда придать печи правильное положение на неровной поверхности, рекомендуется сделать ножки, которые можно регулировать по высоте.

Немало полезных рекомендаций по изготовлению печки на отработке содержится в видеоматериале:

Нередко в рекомендациях по изготовлению печей на отработке отсутствуют точные размеры. В них нет большой необходимости, поскольку работу конструкции легко отрегулировать.

Это самый простой вариант использования газового баллона для создания такого обогревателя. На следующей схеме представлена более сложная печка для гаража на отработке. В ней использован газовый баллон, при этом установлена система наддува и капельная подача топлива.

Это вариант изготовления довольно сложной печи на отработке из газового баллона, в котором учтена возможность организации наддува, а также установлена система капельной подачи топлива

Для отопления небольших помещений можно соорудить печку-буржуйку, которая прослужить не один год: https://aqua-rmnt.com/otoplenie/bani-i-garazh/burzhujka-na-otrabotannom-masle.html.

Хотя устройство и не отличается сложностью, все же при его использовании рекомендуется придерживаться ряда правил:

Чтобы масло не выплескивалось из камеры сгорания, не следует заполнять бак более, чем на две трети.

Если горячая отработка после розжига «закипела», нужно уменьшить подачу воздуха с помощью регулировочной заслонки.
Чтобы тяга оставалась достаточной, еженедельно следует очищать от загрязнений и бак для масла, и дымоход.
Для удаления сажи верхнюю часть конструкции нужно обстучать.

Печи на отработке пользуются заслуженной популярностью у автовладельцев, а также на СТО, в небольших автосервисах и т. п. С их помощью можно успешно обогревать помещения малых и средних размеров.

На авторемонтных предприятиях недостатка в отработанном масле не бывает, но как быть рядовым автолюбителям? Им рекомендуется обзавестись подходящей емкостью, в которой можно собирать отработку, полученную в летнее время. Зимой это топливо будет использовано. Тем же, кто не имеет автомобиля, но решился обзавестись такой печью, следует поинтересоваться наличием ненужной отработки на СТО. Сотрудники этих предприятий почти всегда готовы поделиться отработанным ресурсом бесплатно или по символической цене.

Оцените статью: Поделитесь с друзьями!

Печь на отработке своими руками

С пользой применить бросовые материалы всегда приятно. А если это касается топлива и отопления — это еще и очень выгодно. Ярким примером являются отопительные печи на отработанном масле. Они могут использовать любое масло, которое может гореть. Трансмиссионное, дизельное, машинное, кондитерское, растительное… Действительно любое. Проблем с топливом для таких агрегатов нет. Что нашли, то залили. Причем печь на отработке своими руками делают тоже из бросовых материалов: старого газового или кислородного баллона, отрезков труб разного диаметра или кусков металла.

Содержание статьи

Принцип работы самодельных печей

Если любое отработанное масло просто поджечь, чадить будет нещадно и еще активнее «пахнуть». Потому прямое горение не используется. Сначала летучие вещества испаряют, потом их сжигают. Это и является основным принципом разработки конструкций. Потому в некоторых вариантах печь имеет две камеры горения, соединенные тубой, в которой сделаны отверстия.

В нижней камере происходит нагрев топлива и его испарение. Горючие пары поднимаются вверх. Проходя по трубе с отверстиями, они перемешиваются с кислородом, растворенным в воздухе. Уже в верхней части этой трубы смесь воспламеняется, и догорает во второй камере. Причем горение паров происходит с выделением гораздо большего количества тепла и меньшего количества дыма. При правильной технологии дыма практически и нет, как и сажи.

Строение печи на отработанном масле с трубой подачи воздуха

Второй способ разделения «тяжелого» топлива (масло любого происхождения ) на «легкогорючие» составляющие более эффективен, но и сложнее в реализации. Для эффективного испарения в нижней камере устанавливается металлическая чаша. Она раскаляется, попадающие на нее капли отработки мгновенно превращается в летучие горючие пары. При этом свечение получается (при правильном режиме) бело-голубым, как при горении плазмы. Отсюда пошло еще одно название этой конструкции — с плазменной чашей.

Чтобы добиться наибольшей эффективности сгорания топлива, отработанное масло должно в нижнюю камеру подаваться очень небольшими порциями. В некоторых вариантах — каплями, иногда — тоненькой струйкой. Потому и называют эту технологию капельной подачей.

Принцип работы печи на отработанном масле с плазменной чашей

Это — основные принципы «действия» самодельных отопительных агрегатов. Имеется очень большое количество их комбинаций и вариаций. Несколько из них описаны ниже.

Пример горения отработки в плазменной чаше вы можете увидеть в видео ниже. Это печь на отработке «Геккон», она имеет встроенный водяной нагреватель и может работать как отопительный котел.

Достоинства и недостатки

Главный и основной плюс в том, что используется отработанное топливо и масла, которые в противном случае подлежали утилизации. При соблюдении технологии, сгорание настолько полное, что практически никаких вредных выбросов в атмосферу не происходит. Остальные плюсы не менее весомые:

простая конструкция;
высокая эффективность;
низкая стоимость оборудования и топлива;
работает на любых маслах, органического, синтетического, растительного происхождения;
допускается содержание до 10% загрязняющих веществ.

Недостатки есть и серьезные. И главный состоит в том, что при несоблюдении технологии, сгорание топлива происходит неполностью. И пары его попадают в помещение, а это очень опасно. Потому основное и главное требование: печи, работающие на отработанном масле, устанавливаются исключительно в помещения, имеющих систему вентиляции.

Для сравнения: это котел на отработанном масле с надувной горелкой. Технология иная, как и конструкция (подробнее в видео почти в конце статьи)

Есть еще минусы:

для обеспечения хорошей тяги дымоход должен быть прямой и высокий — не менее 5 метров;
требуется регулярная чистка чаши и дымовой трубы — ежедневная;
проблемный розжиг: нужно сначала чашу раскалить, потом подавать топливо;
водогрейные варианты возможны, но их самостоятельное конструирование сложная задача — нельзя сильно понижать температуру в зоне горения, иначе весь процесс развалится (как вариант — установить водяную рубашку на дымоход, тут уж он точно не помешает распаду топлива).

Из-за таких особенностей для отопления жилых домов такие агрегаты используются редко. Если и ставят их, то в отдельных помещениях и в доработанном виде.

Область применения

В базовом исполнении самодельная печка на отработанном масле греет воздух. Их еще называют тепловыми пушками, теплогенераторами или калориферами. Для обогрева жилых помещений в таком виде используется редко: воздух пересушивается, кислород от раскаленных металлических стенок выжигается. Зато для поддержания нормальной температуры в производственных или технических помещениях такие агрегаты очень эффективны: быстро поднимают температуру. Их можно увидеть на СТО, автомойках, в гаражах, производственных цехах, где отсутствуют горючие материалы, на складах, в теплицах и т.п.

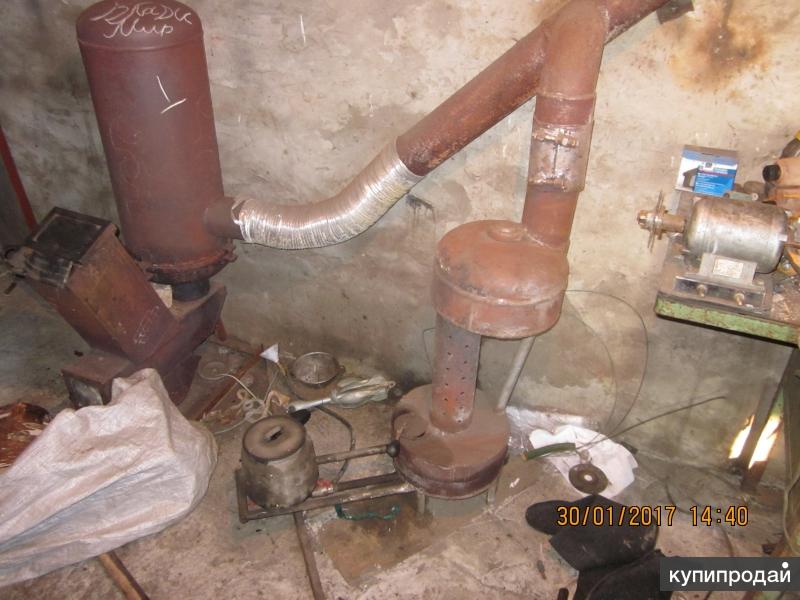

Печи на отработке своими руками — для гаража лучший вариант

Многие варианты могут быть доработаны: в них можно установить змеевик для нагрева воды или сделать водяную рубашку. Такое оборудование уже относится к разряду водогрейных и его можно ставить в систему водяного отопления. Без автоматики печь на отработке с водяным контуром требует постоянного контроля, но для дачи, хоз-построек с живностью и т.п. это отличный вариант.

Как сделать печь на отработанном масле

Сегодня уже есть не один десяток разных конструкций. Они используют разные методики извлечения тепловой энергии, имеют разное строение.

Печи для сжигания отработки из трубы

Печь сделать проще, если корпус уже готов. В качестве такого можно использовать газовый или кислородный баллон, толстостенную бочку или трубу. Ниже приведенная схема поясняет, как сделать печку на отработанном масле из трубы.

Работа этого агрегата основана на испарении в плазменной чаше. Она может выдавать до 15 кВт тепла (в среднем обогреть может 150 квадратов площади). Большей теплоотдачи за счет каких-либо изменений (размеров печи или увеличением подачи воздуха) невозможно: нарушится тепловой режим и вместо большего количества тепла получится большее количество чада, а это — небезопасно.

Печь на отработке из трубы можно сделать своими руками при наличии навыков сварки

Порядок сборки такой:

Делаем корпус.
1. Берем толстостенную трубу диаметром 210 мм, толщиной стенки 10 мм. Высота 780 мм.
2. Из листовой стали толщиной не менее 5 мм вырезаем дно диаметром 219 мм и привариваем его с одной стороны. Это дно.
3. К дну приваривают ножки (их можно сделать из болтов).
4. На расстоянии 70 мм от дна делают смотровое окошко. Через него можно будет отслеживать горение и разогревать чашу на «старте». Размеры, соответственно делаете чтобы было вам удобно. Саму дверцу делают из вырезанного куска трубы, приварив тонкий буртик. Но закрываться все должно герметично, потому по периметру дверцы прокладывают асбестовый шнур. Можно использовать печное литье, тогда размеры отверстия вырезаются под нее. Крепить ее можно на болты прямо к корпусу (асбестовый шнур обязателен и тут).
5. С противоположной стороны корпуса отступив от верха 7-10 см, приваривают трубу для отвода дымовых газов. Ее диаметр 108 мм, толщина стенки 4 мм.
Мастерим крышку.
1. Из металла толщиной 5 мм вырезают круг диаметром 228 мм.
2. По краю приваривают буртик из полосы металла шириной 40 мм, толщина металла — 3 мм.
3. По центру крышки вырезается отверстие диаметром 89 мм, второе диаметром 18 мм вырезается сбоку. Меньшее отверстие служит еще одним смотровым окошком, на него изготавливается крышка, которая по совместительству используется как предохранительный клапан.
Делаем трубу для подачи воздуха и топлива.
1. Берем кусок трубы диаметра 89 мм, с толщиной стенки 3 мм, длиной 760 мм.
2. Отступив от края 50 мм по окружности высверливают 9 отверстий по 5 мм диаметром.
3. На 50 мм выше этих отверстий делают еще два ряда дырок диаметром 4,2 мм, по 8 шт в каждом ряду.
4. Поднявшись еще выше на 50 мм делают четвертый ряд отверстий по 3 мм в диаметре. Их должно быть 9 штук.
5. С той же стороны, по краю болгаркой нарезаются прорези толщиной 1,6 мм и высотой 30 мм. По окружности трубы их нужно сделать 9 шт.
6. С другого конца трубы, отступив 5-7 мм вырезаем отверстие диаметром 10 мм.
7. В вырезанное отверстие вставляем трубу подачи топлива. Ее диаметр 10 мм, толщина стенки 1 мм. Заканчивается она на одном уровне с трубой подачи воздуха. Длинна и угол изгиба зависят от того, где будет расположена емкость с топливом.
Пример самодельной печи из трубы
Готовая труба подачи воздуха и топлива приваривается к крышке. Она выставляется так, чтобы до дна корпуса она не доставала на 120 мм.
Изготавливаем чашу для топлива
1. Теперь от трубы диаметром 133 мм, с толщиной стенки 4 мм отрезают кусок 30 мм.
2. Вырезаем из листовой стали толщиной 2 мм круг диаметром 219 мм.
3. Привариваем к кусочку трубы. Получилась чаша, куда подается топливо.
Сборка.
1. Внутри корпуса на расстоянии 70 мм от дна устанавливается чаша. За ней можно будет наблюдать (и разжигать) из нижнего смотрового люка.
2. Устанавливаем крышку с устройством подачи топлива/воздуха.
3. На дымовой патрубок устанавливается дымоход. Труба диаметром 114 мм, стенкой 4 мм. Ее высота — не менее 4 метров. Часть, которая остается в помещении может быть не изолированной, на улице ее лучше утеплить. Дымоход — только вертикально вверх, наклонные участки исключаются.

После установки масло-бака можно начинать испытания. Сначала в чашу укладывается немного бумаги, заливается горючей жидкости, все поджигается. После того как бумага почти прогорела, открывается подача масла.

Этот чертеж печи на отработанном масле не зря дан с таким точным указанием материалов. Использовать нужно именно такие запчасти. В результате работы самодельной печи, при расходе 1-1,5 литра топлива в час, вы сможете отопить помещение до 150 «квадратов».

Чертеж печи из трубы или баллона в видео формате

Печь на отработанном масле из баллона (кислородного или газового) представлена автором в видео. Конструкция похожа на описанную выше, но с оригинальными доработками (и она немного проще)

Мини печь на отработке своими руками

Эта самодельная печка при небольших размерах и весе (10 кг), расходе топлива порядка 0,5 лира в час выдает 5-6 кВт тепла. Сильнее ее растопить можно, но не нужно: взорваться может. Конструкция любима автолюбителями: гараж даже в сильные холода разогревает быстро, масло расходует экономно, да еще и компактна. Потому ее можно назвать «гаражной».

Топливный резервуар этой маленькой воздушной пушки собран из дна и верхушки стандартного 50-литрового газового баллона. Получается очень надежная конструкция (сохраните хотя бы один круговой шов от баллона — там есть уплотнительное кольцо, которое придаст большую прочность. Сделать резервуар можно из любой другой емкости подобных размеров: диаметром 200-400 мм и высотой порядка 350 мм.

Маленькая печь на отработке, весит она около 10 кг, своими руками ее изготовить несложно

Кроме емкости для топлива нужно сделать трубу, в которой перемешивается топливно-воздушная смесь. Толщина стенок тут не менее 4 мм. Использовать можно трубу подходящего диаметра. Конуса варят из конструкционной стали не тоньше 4 мм.

Указанные на чертеже размеры печи на отработанном масле могут быть скорректированы в большую или меньшую сторону, но только на 20 мм — не более. Особенно тщательно нужно проваривать швы в местах воронок: тут топливно-воздушная смесь задерживается долго, из-за чего температура немалая.

Длинна трубы дымохода — не более 3,5 метров. Иначе, из-за слишком хорошей тяги, топливо будет вытягивать в трубу, что значительно повысит расход и снизит теплоотдачу.

На рисунке справа показан водогрейный вариант самодельной печи. Вокруг верхней части зоны дожига делают несколько витков стальной трубки, по которой пропускают воду. Для того чтобы температура газов не сильно падала, змеевик закрывается теплоотражающим кожухом из стали. Холодная вода подается снизу, проходя по спирали, нагревается и уходит в систему.

Чудо печь на отработке

Этот вариант очень популярен у дачников и в гаражах. Удобная небольшая печка, которую делают с круглыми или квадратными зонами горения. Конструкция настолько удачна, что есть даже промышленные варианты. Например, одно из предприятий продает ее под названием «Рица». На схеме даны все необходимые размеры.

Схема печи на отработанном масле с размерами — все, что нужно для того чтобы сделать ее самостоятельно

Видео-отчет о том, как собирать эту печь поможет сориентироваться в порядке работ.

В видео ниже показан вариант с квадратными емкостями, ее заправка и размеры.

Заводские варианты

Печи, работающие на отработанном масле, делают не только кустарным методом, они выпускаются и промышленностью. Причем есть как импортные, так и российские. Но тип построения у них разный.

Европейские или американские котлы на отработке относятся они к категории печей на жидком топливе. В них используется принцип наддува: масло распыляется на мелкие капельки, соединяется с потоком воздуха. И уже топливно-воздушная смесь поджигается. Импортные заводские печи используют тот же принцип, только ставится особая горелка, в которой топливо перед распылением разогревается.

Чтобы оценить разницу в технологиях и строении, посмотрите следующее видео. Устройство совсем другое.

В печах российского производства в большинстве используется первый принцип — имеется раскаленная (плазменная) чаша в которой жидкое топливо пререходит в газообразное, перемешивается с воздухом и сжигается. По такому принципу построены следующие агрегаты:

Чертежи и схемы

Моделей печей, в которых используется отработанное масло создано немало. И ниже представлены несколько схем, которые могут натолкнуть вас на идею, и, печь на отработке своими руками, будет эффективной, экономной и безопасной.

Печь из кислородного баллонаСхема печи «Геккон»Печка на отработанном масле «Тайфун»

устройство и варианты изготовления своими руками

Отслужившее свой срок индустриальное масло является ценным углеводородным сырьём, подлежащим утилизации. Один и способов его применения заключается в сжигании в специальных печах. Печка на отработке способна обогреть жилое и производственное помещение, а сделать ее можно своими руками.

Содержание статьи

Технологии применения

Существуют различные технологии, позволяющие использовать отработанное масло:

тонкая очистка от загрязняющих частиц и суспензий и подготовка для вторичного использования;
разделение на фракции в установках для крекинга с целью получения жидкого печного топлива;
непосредственное сжигание в специально оборудованных топочных камерах, которыми для этой цели может быть оборудован котёл или печка.

Вторичное использование масел по прямому назначению возможно далеко не всегда. Для этой цели годится не любое вторичное сырьё. Очистке с целью повторного использования обычно подвергается отработка одного типа масла (а не смесь различных продуктов). Например, слитое трансмиссионное масло очищается от металлической стружки, твёрдых и жидких загрязнений, после чего вновь заливается в редуктор.

Для осуществления крекинг-процесса требуется наличие оборудования, которое обычно используется на нефтеперерабатывающих заводах. Таким образом, для переработки надо перевозить сырье на специализированные предприятия.

Использование отработки в качестве готового топлива более удобно, его можно осуществлять на месте. Для этой цели пригодно масло любого типа, а также произвольные смеси различных видов масел.

Целесообразность использования отработанного масла

На рынке отопительных агрегатов представлен широкий выбор котлов, воздушных обогревателей и печей заводского изготовления, рассчитанных на сжигание отработанных масел. Они представляют собой разновидность агрегатов, работающих на жидком топливе. Такие установки могут применяться в системах водяного и воздушного отопления зданий различного назначения, таких как жилой коттедж, загородный домик, производственный цех или офис, складское помещение, гараж, теплица.

Обратите внимание! В экономическом отношении применение отопления на отработке имеет важное преимущество – низкую стоимость топлива.

В наибольшей степени это имеет отношение к предприятиям, осуществляющим обслуживание различных видов техники, связанное с заменой масла. Кроме пунктов автосервиса, сюда относятся все крупные промышленные предприятия, имеющие машинный парк автомобильной, строительной и другой техники, депо организаций железнодорожного транспорта, обслуживающие дизельные электровозы.

Все производственные субъекты, перечисленные выше, имеют некоторый, постоянно пополняемый объём отработанных смазочных материалов, подлежащих утилизации. Она, в свою очередь, требует определённых затрат, в том числе и со стороны владельца вторичного сырья. В таких условиях использование отработки в качестве жидкого топлива может принести прямую выгоду.

Рассмотреть возможность организации отопления с использованием масляной отработки также имеет смысл, когда есть возможность дёшево приобретать это топливо регулярно и в достаточных количествах.

Принцип работы горелок на отработке

Отработанное масло как жидкое топливо имеет свои особенности. Во-первых, оно существенно гуще дизельного топлива, по консистенции ближе к мазуту. Во-вторых, и это более важно, отработка чаще всего содержит различные твёрдые и жидкие включения. Это мельчайшая металлическая стружка, образующаяся в результате износа трущихся металлических поверхностей, частицы кокса, возникающие при воздействии на масло высоких температур. При сборе отработанного масла в него могут попадать влага, охлаждающие жидкости и другие посторонние включения.

Особенности технологии сжигания отработанных масел заключаются в следующем:

необходимость предварительной очистки отработки от механических загрязнителей;
разогрев масла перед подачей в камеру сгорания, обеспечивающий повышение текучести топлива и испарение влаги;
особая конструкция самой камеры сгорания, обеспечивающая горение не жидкой субстанции, а паров перегретого масла.

Центральным элементом большинства конструкций горелок котлов и печей на отработке является тарельчатая деталь, на плоскую поверхность которой подаётся предварительно разогретое масло. В процессе работы тарелка разогревается до очень высокой температуры, благодаря чему масло на ней мгновенно испаряется и вспыхивает. Дозированная подача разогретого масла производится через форсунку или капельницу. Изменением интенсивности подачи отработки регулируется нагрузка котла или печки.

Виды конструкций

Полное сгорание такого вида топлива, как масляная отработка, возможно только при его испарении или газификации. Все котлы и печи на отработке используют различные методы газификации. По этому признаку все агрегаты подразделяются на две категории. К первой относятся котлы и печи, осуществляющие предварительную газификацию топлива (имеющие горелки Бабингтона с наддувом). Ко второй – агрегаты, оборудованные испарителями, газифицирующими отработку в процессе сгорания (капельные и пиролизные).

Горелки с наддувом

В основе таких конструкций лежит принцип, запатентованный в своё время Робертом Бабингтоном. Первоначально горелки Бабингтона использовались в котлах и печах, работающих на дизельном топливе. Впоследствии такие горелки стали применяться в некоторых агрегатах, предназначенных для использования в качестве топлива смеси отработанных масел. Принцип работы печей для отработки с наддувом заключается в следующем.

Предварительно разогретая отработка под действием небольшого давления или самотёком подаётся на некую поверхность, обычно имеющую форму полусферы, в которой имеется одно или несколько отверстий малого диаметра. К отверстиям с обратной стороны поверхности подведены трубки, по которым поступает сжатый воздух. При попадании капель горячего масла в струи воздуха, происходит распыление топлива, то есть образование топливно-воздушной смеси, которая подаётся в камеру сгорания. Так обеспечивается оптимальный баланс паров топлива с кислородом, благодаря чему происходит практически полное сгорание отработки.

Избытки масла, которые не были распылены струями воздуха, стекают по поверхности вниз, возвращаясь вновь в топливный бак. Подача воздуха может осуществляться компрессором или напорным вентилятором.

Горелки с капельной подачей топлива

Конструкции такого типа считаются наиболее простыми, поэтому чаще всего используются при кустарном изготовлении горелок своими руками. Камеры сгорания агрегатов капельного типа обычно устроены следующим образом.

В нижней части камеры располагается ключевой элемент конструкций этого вида – чаша-испаритель, на которой происходит процесс горения. Предварительно разогретая отработка подаётся по трубке небольшого диаметра и каплями или тонкой струйкой падает на чашу. Раскалившаяся в процессе горения чаша мгновенно испаряет поступающую жидкость, пары которой тут же воспламеняются. Основная часть камеры сгорания располагается выше испарителя.

Пиролизные котлы на отработке

Процесс пиролиза характеризуется тем, что горение топлива и газифицированных горючих компонентов, называемых пиролизным газом, происходит раздельно. Обычно пиролизные котлы отличаются протеканием процесса горения при недостатке кислорода. Однако данное условие не является обязательным. В какой-то мере пиролиз имеет место при любом сгорании различных веществ.

При горении паров масляной отработки также происходят процессы пиролиза, в результате которого выделяется газ, содержащий горючие компоненты. В конструкциях пиролизных печей созданы условия для полного использования энергии, содержащейся в газах. Для этой цели несколько изменяется устройство камеры сгорания. Удлиняется путь, который проходят горящие газы, движущиеся в направлении дымовой трубы.

Конструктивно это достигается следующим образом. Камера сгорания окружается водяной рубашкой, снабжённой вертикальными сквозными проходами для раскалённых газов, в которых продолжают догорать пиролизные компоненты.

Масляная отработка, поступающая в камеру сгорания печи, испаряется и воспламеняется в нижней области камеры. При этом часть вещества сгорает сразу, выделяя тепло, другая часть под воздействием температуры подвергается пиролизному разложению. Продукты этого разложения вместе с раскалёнными газами поднимаются в верхнюю область камеры, нагревая при этом водяную рубашку печи или котла. По ходу своего движения продукты пиролиза продолжают тлеть в условиях недостатка кислорода, потреблённого открытым пламенем сгоревшей части топлива.

Далее горящие газы, достигая закрытого верхнего торца, двигаются через проходы в водяной рубашке. Они направляются опять вниз, где располагается выход к дымовой трубе. На протяжении этого зигзагообразного пути происходит догорание частиц топлива, сопровождающееся теплоотдачей от камеры сгорания к водяной рубашке.

Очевидно, что такой замысловатый путь догорающие газы не в состоянии пройти только под воздействием естественной конвекции. Для обеспечения работоспособности такого устройства печи необходимо наличие дополнительного дутья. Принудительный приток воздуха обеспечивается обычно вентилятором с регулируемыми оборотами, направляющим воздух вниз камеры сгорания. Для увеличения экономичности печи или котла забираемый из атмосферы воздух перед подачей в камеру сгорания можно нагревать, используя тепло выходящих дымовых газов.

Печь на отработке из газового баллона

Следует заметить, что цены на заводские агрегаты, рассчитанные на сжигание масляной отработки довольно высоки. Это относится как к европейским, так и отечественным продуктам. С другой стороны, основы конструкции камеры сгорания таких отопительных приборов очень просты. Эти два обстоятельства привели к тому, что многие пытаются самостоятельно изготовить печку на отработке, при этом имеется множество успешных примеров.

Печь-буржуйка отличается от котла тем, что отапливает то помещение, в котором она установлена путём нагревания окружающего воздуха своими стенками. Как отопительное устройство печь уместно использовать для обогрева гаража, сарая, небольшой мастерской.

При выборе подручных материалов, из которых можно сварить печь своими руками, мастера часто останавливаются на газовых баллонах. Действительно, форма и размер этих ёмкостей почти идеально подходят для изготовления корпуса печи. Чаще используются резервуары от газобаллонного оборудования автомобилей, которые имеют форму цилиндра с закруглёнными торцами.

В торце баллона, который будет располагаться внизу, прорезается отверстие для приваривания перфорированной трубы диаметром около 100 мм. Это будет камера сгорания. Перфорированная часть располагается внутри баллона.

Чашей-испарителем будет служить нижний выпуклый торец баллона. Подача топлива осуществляется через трубу, проходящую насквозь через верхний торец, а выпускная труба приваривается к боковой поверхности баллона в его верхней части.

Вместе с подачей топлива следует предусмотреть принудительное нагнетание воздуха в камеру сгорания. Для этого часто используют автомобильные вентиляторы, производительность которых можно регулировать, изменяя напряжение питания.

Для изготовления печки на отработке своими руками нужны чертежи, которые необходимо составить самостоятельно, либо воспользоваться готовыми.

Как изготовить печь из листового металла

Использовать листовой металл при изготовлении самодельной печи в некотором смысле предпочтительней, чем газовый баллон. Стальной лист можно выбрать большей, чем стенки баллона, толщины, что обеспечит более длительную эксплуатацию. По возможности следует выбирать жаропрочную сталь, которая будет лучше работать в условиях высоких температур.

Корпус печи при таком выборе материала будет иметь прямоугольную форму. В остальном конструкция камеры сгорания может быть такой же, как у газобаллонного аналога. Плоская форма верхнего торца печи на отработке может быть использована как варочная поверхность, на которой можно вскипятить чайник и приготовить еду.

Чтобы увеличить площадь варочной поверхности, ввод топлива с наддувом можно осуществлять через боковую стенку агрегата. Схема для изготовления своими руками печи на отработанном масле поможет правильно выбрать материал и выполнить оптимальный раскрой.

Меры безопасности

При эксплуатации печей и котлов, работающих на масляной отработке, следует помнить, что они являются объектами повышенной пожарной опасности в той же мере, как и любые другие отопительные агрегаты на жидком топливе.

Во избежание неконтролируемого возгорания в помещении, где работает печь, необходимо соблюдение следующих правил:

применять следует только тот вид топлива, на который рассчитан используемый агрегат;
применяемое топливо не должно содержать воду, что чревато резким её закипанием в камере сгорания с последующим выбросом пара с горящим маслом;
условия хранения отработки должны исключать ее возгорание и попадание в нее влаги.

Кроме пожарной опасности необходимо помнить о токсичности продуктов горения, удаляемых дымовой трубой. По этой причине очень важно постоянно следить за исправностью системы удаления дымовых газов и не допускать их скопления в обогреваемом помещении.

При использовании отопительных агрегатов заводского производства безопасный уровень эксплуатации обеспечивается соблюдением всех пунктов инструкции для пользователя, а также своевременным и полным проведением мероприятий по техническому обслуживанию оборудования.

Кроме перечисленного, существует достаточно серьёзная опасность получения ожога о печную поверхность, которая разогревается до очень высокой температуры. Расположение устройства должно сводить к минимуму возможность случайного прикосновения к его поверхности незащищённой кожей.

Изготовление печи на отработанном масле своими руками по инструкции

Небольшие помещения вроде гаража или подсобного помещения можно отопить с помощью печи работающей на отработанном масле.

Принцип работы – таков: в небольшой камере сгорает топливо, в результате чего нагревается металлический корпус.

Вокруг корпуса расположены изогнутые трубы, которые работают как конвекционные воздуховоды.

Нагретый воздух становиться легче и поднимается вверх, тем самым забирая тепло у печки. В данном случае воздух является теплоносителем.

Минусы отопительной печи на отработанном масле – не самое эффективное распределение тепла в объёме помещения, плохой прогрев внизу.

Чертёж печи на отработанном масле

Устройство печи на отработанном масле простое до безобразия:

Две круглых или квадратных камеры, соединённых между собой отрезком трубы с отверстиями по периметру (дожигающая труба).
В нижней камере (испарителе) имеется отверстие с заслонкой для регулировки подачи воздуха (поддувало), желательно патрубок с воронкой или бачок для заливки масла, ножки для установки.
В верхнюю крышку вварена труба с отверстиями, верхний конец которой вварен в дно второй, верхней камеры.
К верхней крышке ВЕРХНЕЙ камеры около отверстия под выхлопную трубу изнутри приварена заслонка-отбойник, которая обеспечивает правильное прохождение выхлопа, чтобы тепло не улетало в трубу, не разогрев камеру.

Диаметр дымохода – 105 мм. Высота выхлопной трубы рекомендуется около 4 м, поэтому крепить её надо основательно, а верх закрыть “грибком” и зафиксировать растяжками.

А вы знаете что при правильном использовании инфракрасные обогреватели вреда не приносят
Разновидности систем с естественной циркуляцией описаны подробно в статье по адресу: https://obogreem.net/otoplenie-zdanij/sistema-otopleniya-zdanij/sistemy-otopleniya-s-estestvennoj-tsirkulyatsiej.html

Самодельная печь на отработанном масле

Принцип действия печи состоит в дожигании паров масла в трубе с отверстиями практически до полного сгорания.

Кстати, поэтому она практически не коптит и не дымит. Расход масла этой печки – 0,5 – 1,5 л/час.

[ad1]Поджигается она так: в нижний бак заливается масло и немного (грамм 50 – 100) бензина или уайтспирита.

Затем берут фитиль на достаточно длинной проволоке или сварочном электроде, макают в топливо и поджигают, после чего засовывают горящий фитиль через поддувало в испаритель.

Минут через 5 печь выходит на рабочий режим. Заслонкой поддувала устанавливаем необходимую интенсивность горения.

Данная схема печи на отработанном масле самая простая, и имеет несколько недостатков:

Во-первых, масло подаётся вручную. Если не добавлять воронку или резервуар с системой подачи отработки, печь для долива масла придётся останавливать.
Второй неприятный момент – если в масло попадёт вода (например, конденсат), оно при горении начнёт сильно пениться и может вылиться наружу, что чревато пожаром. Для данной модификации печки на пол под ней нужно насыпать слой песка.

Разумеется, оставлять такую печь без присмотра нельзя – как говорится, бывали случаи.

Из такой конструкции печи на отработанном масле, можно сделать котел, внедрив в верхнюю камеру уже знакомый нам змеевик от ОГВ или газовой колонки. При работе дожигатель и верхняя камера раскаляются докрасна, тепла там хватит с избытком, надо только отобрать.

В оригинале же она работает как инфракрасный обогреватель.

Для воздушного варианта отопления на верхний бак придётся наварить лабиринт с двумя фланцами для соединения с вентиляционной трубой, к одному из которых подвести подачу воздуха от вентилятора достаточной производительности.

В Сети есть намного более “продвинутые” инструкции печей на отработанном масле:

закрытого типа
с автоматической подачей масла
теплоизоляцией испарителя
принудительной вентиляцией
прочими дополнительными “наворотами”

Есть инструкция, как переделать обычную буржуйку для работы на масле. И, конечно, есть масса чертежей готовых котлов отопления на том же топливе. Данная чудо печь на отработанном масле приводится просто как макет для понимания принципа действия таких теплогенераторов.

Видео: печь на отработанном масле

Сделать простую печь на отработке масле своими руками из баллона

Масляная отработка из двигателя и других устройств является очень популярным топливом для обогрева гаражей и даже домов. Использование вторсырья с пользой всегда приятно. А в случае, когда этот вопрос касается энергоресурсов для обогрева это еще и выгодно. Роль «первой скрипки» в этой ситуации выполняет печь на отработке своими руками. Другие названия этого устройства – тепловая пушка, теплогенератор и калорифер.

В качестве топлива можно использовать любое горючее масло. Дизельное, машинное, трансмиссионное, растительное, кондитерское. Абсолютно любое. Печь работающая на отработанном масле с водяным контуром также делается из вторсырья: куски металла, старый кислородный или газовый баллон или обрезки труб разного диаметра. Задача данной статьи рассказать о том, как устроены такие печи, и как сделать подобный агрегат самостоятельно.

Преимущества печей на отработанном масле

Среди автомобилистов печь на отработанном масле своими руками достаточно популярна. Она хорошо обогревает небольшие помещения с небольшими требованиями к эстетике и чистоте. Данный агрегат отлично подойдет для гаража, мастерской, небольшого дачного домика и прочих подобных строений.

Самодельные печи на отработке обладают следующими положительными сторонами:

низкая себестоимость и простота конструкции;
низкие требования к качеству горючих материалов;
хорошие показатели теплоотдачи;
периодические растопки в зимнее время никоим образом не сказываются на самом агрегате;
компактность и мобильность;
нет необходимости в сложной установке.

Для надежной и бесперебойной работы такой печи для гаража, нужен только хороший дымоход.

К минусам этого устройства можно отнести низкий КПД и неприятный запах паров масел, который возникает во время некоторых режимов работы. Стоит упомянуть и о появлении пятен на полу или одежде, которые появляются во время непосредственного контакта с отработкой. Впрочем, сделать печь на отработке с наддувом более эффективной вполне по силам любому мастеру-самоучке, как это сделать мы расскажем далее.

Стандартная конструкция печки сделана таким образом, чтобы греть воздух. Для того чтобы обеспечивать теплом жилище, печь в таком исполнении используется редко: сжигается кислород от раскаленных металлических стенок, сушится воздух. Но для обогрева технических или производственных помещений данная конструкция подходит идеально из-за ее способности быстро поднять температуру в помещении. Такие печи часто можно встретить в гаражах, автомойках, теплицах, складах и прочих производственно-технических помещениях.

Конструкция и принцип действия масляной печи

Конструкция выглядит как два бачка, верхний и нижний, соединенные перфорированной трубой. Они смещены относительно поперечной оси друг друга. Многие считают, что бачки в идеале должны быть цилиндрической формы, но на практике выяснилось, что прямоугольные абсолютно им не уступают. Для того что конструкция была установлена на пол, в ее устройстве предусмотрены ножки. Устройство печи изображено на схеме ниже:

Принципом работы аппарата является пиролизное сжигание тяжелого топлива. Многие знают, что машинное масло воспламеняется при достаточно высоких температурах, и для сжигания в домашних условиях потребуется обратить его в пары. Чтобы создать данный эффект потребуется заполнить отработкой нижний бак через отверстие где-то наполовину, после чего разжигать. Но для этого понадобится легкое топливо вроде растворителя или бензина.

Во время горения бензина отработка нагревается и начинает испаряться, в результате чего пары воспламеняются и печь начинает «работать». Нижний бак является первичной камерой сгорания, там топливо частично сгорает благодаря подаче через отверстие воздуха. Для регулировки интенсивности процесса служит специальная заслонка, при помощи которой частично перекрывается поток воздуха. Максимальный расход топлива 2 л/ч, в режиме поддержки температуры – 0,5 л/ч.

Печка на отработке своими руками оборудуется вертикальным газоходом, на котором есть большое количество отверстий для прохода вторичного воздуха. Продукты горения, которые попадают в перфорированную трубу вперемешку с парами отработки хорошо в ней и внутри верхнего бачка дожигаются. После этого дымовые газы выходят из печи через патрубок дымохода, огибая перегородку. Их температура довольно высокая, и для того чтобы уберечь большую часть тепла вместе с газами, рекомендуется провести следующие действия:

дымоход проложить вдоль стены через все помещение, сделав уклон в сторону печи, это проверенный метод, стенки трубопровода обладают хорошей теплоотдачей;
смонтировать водяной контур, экономайзер, сразу за патрубком, подключив к нему небольшой бак, аккумулятор, и пару радиаторов отопления.

С водяным контуром масляная печь может работать только в постоянном режиме. Если же предполагается ею пользоваться лишь периодически, то в качестве теплоносителя рекомендуется использовать антифриз. Таким образом, можно повысить КПД с 40% как у буржуйки, до вполне серьезных 50-55%.

Какие материалы и инструменты нужны?

Любой мастер обладающий навыками работы со сварочным аппаратом, может легко и быстро сделать печь своими руками. Для начала нужно сделать заготовку материалов сверяясь с чертежами печи на отработанном масле.

Действуя по такой подробной инструкции, как сделать печь, остается только собрать заготовленные детали. Для выполнения работ понадобится стандартный набор инструментов и приспособлений:

сварочный аппарат;
болгарка;
дрель с набором сверл;
комплект слесарного инструмента;
измерительные приспособления.

После того как сборка окончена, обязательно нужно проверить герметичность обеих емкостей и качество сварочных швов, так как со временем отработка способна просочится сквозь мельчайшие поры и дефекты. Самостоятельно выполнить эту операцию достаточно легко, есть много методов. Можно намылить стыки, а внутрь баков подать сжатый воздух, либо промазать швы керосином и визуально определить дефекты.

Для обогрева помещения средней площади, мощность масляной печи требуется увеличивать, конструкции описанной выше будет недостаточно. Используя подобный метод, мощность невозможно наращивать бесконечно, но все-таки варианты существуют. К примеру, печь оборудованная двумя камерами дожигания выдвижной топкой и отдельным топливным баком, что показана ниже:

Как сделать печь для сжигания отработки из трубы?

Если корпус уже готов изготовление печи упрощается. Принцип работы этого устройства основывается на испарении в плазменной чаше. Она способна выдать до 15 кВт тепла (дает обогрев площади около 150 м2). Увеличить теплоотдачу, внеся какие-либо изменения конструкции (увеличения подачи воздуха или объема печи) невозможно, можно нарушить тепловой режим, получив большее количество чада, взамен большего количества тепла, а это небезопасно.

При наличии навыков работы со сваркой, можно самостоятельно сделать из трубы печь работающую на отработанном масле. Инструкция, как сделать печку на отработанном масле:

Изготавливаем корпус:

Понадобится толстостенная труба диаметром 210 мм, толщиной стенок 10 мм и высотой 780 мм.
Из 5 мм листовой стали вырезается дно диаметром 219 мм и привариваем его с одной стороны.
К дну приваривают ножки (для их изготовления могут подойти болты).
От дна на расстоянии около 70 мм делается смотровое окошко. Оно будет служить для отслеживания горения и разогревать чашу на «старте». Размеры делаются исходя из личных предпочтений удобства. Дверца делается из вырезанного куска трубы, приварив прежде тонкий буртик. Закрываться все же должно герметично, для этого по периметру дверцы прокладывается асбестовый шнур. Так же можно воспользоваться печным литьем, в этом случае размеры окошка должны вырезаться под него, крепится оно будет на болтах прямо к корпусу, наличие асбестового шнура обязательно и в данном случае.
Трубу для отвода дыма приваривают с противоположной стороны, отступив от верха 7-10 см. Ее делают трубы диаметром 108 мм и толщиной стенок 4 мм.

Делаем крышку:

Из 5 мм листа металла вырезается круг 228 мм в диаметре.
Из полосы шириной 40 мм и толщиной 3 мм по краю приваривается бортик.
В центре крышки делается отверстие диаметром 89 мм, сбоку делается еще одно отверстие диаметром 18 мм, оно будет служить еще одним смотровым окошком. Для него
делается крышка, которая одновременно будет служить предохранительным клапаном.
Для подачи топлива и воздуха делается труба.
Для этого понадобится труба диаметром 89 мм, с толщиной стенок 3 мм и высотой 760 мм.
По окружности высверливаются 9 отверстий диаметром 5мм, на расстоянии 50 мм от края.
Еще два ряда отверстий диаметром 4,2 мм делается на 50 мм выше этих отверстий, по 8 отверстий ряд.
Отступив еще 50 мм делается 4 ряд отверстий по 3 мм в диаметре, количеством 9 штук.
При помощи болгарки нарезаются прорези толщиной 1,6 мм и высотой 30 мм, они должны располагаться с этой же стороны. По окружности их должно быть 9 штук.
С другого конца трубы вырезается отверстие диаметром 10 мм, на расстоянии 5-7 мм от края.
В полученное отверстие вставляется труба подачи топлива, диаметром 10 мм и толщиной стенок 1 мм. Она должна заканчиваться на одном уровне с трубой подачи воздуха. От расположения емкости с топливом зависят длинна и угол изгиба.
Готовая труба подачи воздуха и топлива приваривается к крышке. Ее выставляют таким образом, чтобы она не доставала до дна корпуса 120 мм.

Далее делаем чашу для топлива:

Отрезается кусок длиной 30 мм от трубы диаметром 133 мм и толщиной стенок 4мм.
Круг диаметром 219 мм вырезается из стального листа 2 мм.
Приваривается к куску трубы, это и будет чаша для подачи топлива.
Сборка.
Чаша монтируется внутрь корпуса на расстоянии 70 мм от дна. Таким образом будет возможность наблюдать и разжигать ее из нижнего смотрового люка.
Устанавливаем крышку с устройством подачи топлива/воздуха.
Монтируется дымоход на дымовой патрубок. Им служит труба диаметром 114 мм, толщиной стенок 4 мм и высотой не менее 4-х метров. Часть остающаяся в помещении можно не изолировать, а та часть которая будет выходить на улицу лучше утеплить. Дымоход должен иметь строго вертикальное положение, любые наклонные участки исключаются.
Испытания можно проводить после того как установлен масло-бак. Для этого в чашу ставится немного бумаги, которая заливается горючим и поджигается. Как только бумага почти окончательно прогорела, отрывается подача масла.

Данный чертеж печи работающей на отработке неспроста дан с таким подробным указанием материалов. Именно такие детали и нужно использовать. Результатом работы такой печи с расходом топлива 1 – 1,5 л/ч, можно обогреть помещение площадью 150 м2.

Особенности масляной печи с наддувом

Обогреть частный дом площадью 100 м2 поможет печь, работающая на отработке, в конструкцию которой встроена принудительное нагнетание воздуха в зону горения. Данные преимущества очевидны:

повышенная мощность;
высокий КПД сжигания топлива;
увеличить КПД использования тепла можно с помощью автоматизации устройства;
экономичность.

Сделать такую печку на отработке несколько сложнее, кроме этого данная конструкция напрямую зависит от стабильности электроснабжения. В районах, где нередки случаи отключения электричества, понадобятся особые меры для обеспечения бесперебойного электроснабжения при помощи генераторов.

Самодельная печь с наддувом, работающая на отработке, это закрытый цилиндрический сосуд, внутри которого располагается знакомая нам камера дожигания, которая выглядит как труба с отверстиями. В нижней части конструкции располагается дверца открывающая доступ к топке и розжигу. К верхней части цилиндра приварен дымоходный патрубок, а при помощи обычной врезки сквозь боковую стенку или верхнюю крышку, принудительная подача воздуха в виде трубы с отверстиями.

На дне сосуда располагается топливо (отработка), которое подается автоматически во мере потребления. Методы подачи могут быть самыми разнообразными: при помощи поплавкового механизма или из емкости с помощью погружного механизма, все зависит от личных предпочтений. На рисунке изображена схема печи с нагнетанием воздуха, водяной рубашкой и топливоподачей при помощи поплавкового клапана.

При помощи небольшого количества растворителя или бензина отработка разжигается на дне емкости, после включается нагнетатель вентилятор. Как только топливо прогреется, оно начинает выделять пары, которые сжигаются с избытком кислорода. Как результат образуется мощный факел пламени, который распространяется по всем направлениям как видно на фотографии.

Совет. Эта конструкция отличается одной особенностью: из-за сильного пламени очень сильно раскаляется дно сосуда. В случае необходимости обогрева одного помещения, Снаружи напротив данной зоны устанавливают обдувающий вентилятор. В случае, когда требуется отапливать целый дом, печь снабжается водяной рубашкой.

Продукты горения, выходящие из емкости печи могут достигать довольно высокой температуры, порядка 400 0С. Как и в предыдущей конструкции, для того чтобы уменьшить теплопотери, дымоход необходимо снабдить теплообменником подключенным к системе отопления через накопительный бак. Это поможет увеличить эффективность печи до 80 – 85%.

Как изготовить простую печку на отработке с наддувом?

Для того чтобы изготовить печь на отработке с наддувом, потребуется старый пропановый баллон. В нем вырезаются отверстия для дымохода и дверцы, а также понадобится врезать трубу для подачи воздуха, ее диаметр не играет большой роли, но для нас идеальным будет 50 мм.

Отверстия в трубе делаются диаметром 9 мм по тому же принципу что и в обычной печке. Также потребуется сделать крышку с уплотнением из асбестового шнура. Для этого нужно будет отрезать верх баллона, для удобства к крышке можно будет приварить ручки.

Для того чтобы самодельная печь работающая на отработке могла функционировать в разных режимах и могла регулироваться ее укомплектовывают нужной автоматикой. Для этого потребуется приобрести контроллер с датчиками температуры, который связывают по схеме с вентилятором. В этом случае появляется возможность управлять температурой нагрева снижая или увеличивая производительность нагнетателя.

Довольно часто подобная конструкция делается без принудительной подачи воздуха. Вся работа напрямую зависит от тяги в дымоходе, а регулирование осуществляется при помощи заслонки вручную. Теперь, как сделать печь на отработке своими руками, имея чертежи, вы знаете. А как это работает в реальных условиях можно увидеть на видео:

Печь на отработанном масле своими руками: устройство, принципы работы, чертежи

Недостатки и преимущества использования буржуйки

Эта самодельная печка для гаража имеет всего три недостатка:

Отопительные устройства делаются из стали, поэтому быстро отдают тепло и не могут его накапливать в отличие от чугунных печей. Но решить такую «неприятность достаточно просто – для этого ее можно просто обложить огнеупорным или «шамотным» кирпичом от мартеновских печей. Для обкладки можно использовать простой строительный кирпич.
Для обеспечения достаточной вытяжки воздуха потребуется обеспечить печь вытяжкой, высота которой не менее 4 м. Но это тоже сомнительный недостаток. Для лучшего обогрева помещений, опытные печники советуют протянуть трубы вытяжки через весь бокс. Газ будет отдавать тепло на всем протяжении бокса – это позволит экономить топливо.
Неоспоримый недостаток – потребность постоянного прочищения дымохода, особенно если он выполнен из тонкой трубы и возможность образования конденсата.

Достоинств у самодельной печки для отопления гаража на порядок больше:

способность быстро обогревать помещение. Печи для гаража, выполненные с учетом всех правил, способны поднять температуру до комфортной уже через 10 минут. Но если отопитель обложить кирпичом, этот период времени увеличится;
возможность обеспечить равномерный обогрев всего помещения при протянутых по всему гаражу трубах вентиляции;
буржуйку для гаража можно сделать работающей на разных видах топлива. Это может быть печь для гаража на дровах. Подойдет отработанное масло, уголь. Даже древесную стружку и опилки можно использовать в качестве топлива;
простота конструкции позволяет использовать для производства разные схемы. Печь в гараж на дровах своими руками можно сделать из старого газового баллона, обрезка трубы и просто старого листового металла;
такая самодельная конструкция не требует больших затрат на покупку материалов и времени для ее производства. Если сделать печь для гаража своими руками, работающую на отработанном машинном масле, она сможет экономить значительные средства. Электроконвекторы или инфракрасные обогреватели увеличивают цифры в оплатке за электричество;
добавив незначительные изменения в чертежи, вы получаете возможность быстро разогреть или приготовить горячую пищу в гараже.

Разберем подробнее процесс изготовления печки в гараж своими руками.

Преимущества и недостатки буржуйки

Модели этих отопительных приборов встречаются разные, но все обладают определенными преимуществами:

быстро растапливаются и прогревают помещение;
достаточно высокий КПД;
тепло распространяется по помещению равномерно;
купить можно за относительно низкую стоимость;
большинство таких изделий имеет варочную поверхность;
эксплуатация обходится дешевле, чем при помощи электрических приборов или дровяных печей.

Недостатки у всех моделей тоже общие:

помещение теплое только тогда, когда буржуйка топится;
топливо необходимо добавлять постоянно;
требуется высокий дымоход, который нужно часто чистить.

Подготовительные работы перед сборкой печи: выбор места

Использование буржуйки в гараже, как и любого другого отопительного прибора, требует соблюдения правил безопасности. В первую очередь это касается места установки устройства. Идеально для этого подойдет угол гаража, который располагается возле стен, противоположных к воротам помещения.

Помните, что нельзя ставить печку в непосредственной близости с автомобилем. Расстояние между ними должно быть минимум 1,5 м. Аналогичная отдалённость должна быть и от предметов, которые легко воспламеняются, например, от бочек с бензином.

Стены возле буржуйки должны быть защищены огнеупорным материалом

Расстояние от буржуйки до стены зависит от того, из какого материала построен гараж. Если это дерево, то от печки до стены должен быть минимум 1 м. Дополнительно их рекомендуется защитить асбестовыми плитами.

Принцип действия аппарата

Сгорание топлива в буржуйке на обработке происходит в два основных этапа. Первоначально в баке сгорает залитое масло, после чего газы перемешиваются с воздухом, поступают во вторую камеру, где дожигаются и обеспечивают максимально возможную эффективность нагрева помещения. При этом существенно уменьшается расход топлива, исчезает необходимость постоянно проводить дозаправку агрегата.

Правильно собранная буржуйка на масле будет состоять из двух отдельных отсеков. Первая камера — это небольшой бак, куда заливают отработанное масло. Сгорание топлива происходит при относительно низкой температуре. Сверху располагается камера дожига, где образовавшийся газ смешивается с воздухом и сгорает при температуре порядка 800 градусов. Металлические стенки буржуйки раскаляются, а толстый металл эффективно сохраняет тепло, быстро нагревая небольшое по площади помещение.

В этом видео вы узнаете полезную информацию в изготовлении буржуйки:

Переделываем буржуйку для работы на отработке

Владельцы обычной буржуйки, решившие перейти на отопление отработанным маслом, могут внести в конструкцию уже имеющегося агрегата некоторые изменения. Выясняя, как переделать обычную буржуйку под отработку, следует учесть принципы работы этого агрегата, т. е. обеспечить камеру вторичного сгорания и доступ воздуха в обе камеры. Вот один из вариантов такой переделки:

1. Сварить из листового железа бак для отработанного масла.
2. Прорезать в печке отверстие для подачи воздуха.
3. Установить задвижку, которая будет регулировать поступление воздуха в топливный бак.
4. Вместо дымоходной трубы поставить трубу с отверстиями для воздуха.
5. Сделать камеру вторичного сгорания со съемной верхней частью.
6. Присоединить камеру вторичного сгорания к трубе с отверстиями.
7. Установить дымоходную трубу.

Разумеется, поддувало обычной буржуйки при переходе на отработку должно быть закрыто, чтобы обеспечить правильную тягу. При желании поддувало и люк буржуйки, через который загружаются дрова или уголь, можно просто заварить. В этом случае масло будет подаваться в печь через вьюшку. Через это же отверстие осуществляют и розжиг масла. Однако, более удобным вариантом загрузки топлива, вероятно, будет возможность вынимать топливный бак из буржуйки. В этом случае имеет смысл подумать о создании универсальной печки, в которой используется отработанное масло или дрова.

На этой схеме наглядно продемонстрирован один из вариантов устройства буржуйки на отработке. Чем точнее соответствие готового агрегата рекомендациям инженеров, тем лучше будет работать печка

Чугунная или стальная печь для гаража наиболее распространена среди автолюбителей. Ее делают из металлического ящика или ненужной бочки/баллона и трубы с диаметром не менее 3 см.

Алгоритм действий:

В первую очередь мастерят металлический ящик с вырезанными отверстиями под топку.
К нему приваривают подставку/ножки.
Далее оборудуют место для вывода золы. Для этого мастерят решетку с прорезями (можно использовать арматуру).
Под пластиной устанавливают ящик, где будет скапливаться зола.
Дымоходную трубу устанавливают под наклоном в 30 градусов в боковой или верхней части буржуйки.

При желании металлическую буржуйку можно покрыть жаростойкой краской и подключить свою систему отопления

Чаша испаритель

Для нее можно взять любую металлическую емкость с достаточно толстыми стенками, которая не побоится температурных деформаций. В данном случае – это тормозной диск, сделанный из жаропрочного чугуна (1).

Навариваем дно (2) и крышку. Так как задумывается печь капельная на отработке, то в крышке оставляем достаточно широкий проем для подачи топлива (3). Наверху крышки наваривается патрубок, который будет соединяться с трубой грелки через муфту большего диаметра (4). Это делается для удобства извлечения чаши для чистки. Муфта делается из трубы того же диаметра 100 мм, просто разрезом вдоль.

Особенности эксплуатации

В процессе эксплуатации такой печи следует помнить о её пожароопасности. Нельзя размещать в непосредственной близости с печью легковоспламенимые вещества и материалы.

Стены и пол лучше изолировать металлическими листами. Это необходимо для защиты от воспламенения случайно пролитого масла. А также листы на стенах послужат дополнительным отражателем тепла вовнутрь помещения.

В качестве топлива в такой печке используют отработанное машинное, трансформаторное масло. Добавлять топливо в бак во время горения небезопасно, лучше это делать при полном сгорании предыдущей заправки.

Поджигают топливо с помощью фитиля. А также можно использовать свёрнутую в трубочку газету.

В процессе горения заслонкой регулируют подачу воздуха в бак, тем самым регулируя интенсивность горения.

Система подачи топлива

Водопроводную трубу на ½ дюйма (1) вставляем (с запасом) в отверстие под углом (30 – 40о ), привариваем к корпусу печки. Место высверливания отверстия особой роли не играет, так как чаша испаритель сделана мобильной и может быть развернута приемным отверстием в любую сторону.

Опускаем муфту на окончание трубы и отмечаем дальность вылета (2), обрезаем ее болгаркой, формируя «носик» для более удобного формирования струйки масла (3).

К трубке прикручивается обычный водопроводный шаровой кран (4), который будет использоваться в качестве аварийно-резервного, для перекрытия подачи топлива в случае выхода из строя крана на баке с отработкой.

2 Переделка буржуйки

Переделка буржуйки под отработку не является сложным процессом. Владельцы обычного (классического) устройства могут внести лишь некоторые изменения. Для этого доделывается вторичная камера сгорания, а также обеспечивается постоянный доступ к кислороду. Самая простая переделка будет выглядеть таким образом:

1. Сварить из листа металла накопительную ёмкость для отработки.
2. В печке сделать отверстие для подачи воздуха.
3. Установить заслонку для регулировки подачи кислорода в ёмкость с топливом.
4. Дымоход заменяется трубой с отверстием для подачи воздуха.
5. Вмонтировать вторичную камеру с возможностью простого демонтажа.
6. Вторая камера присоединяется к трубе.
7. Установка дымохода.

При работе переделанного устройства поддувало должно закрываться. Это обеспечит нормальную работу буржуйки на отработке. Если есть желание, то стандартный люк оборудования для загрузки дров и опилок можно просто заварить. При таком варианте масло будет подаваться в первичную камеру через вьюшку, а также разжигаться. Но более удобным вариантом будет изготовление съёмного топливного бака. Также можно подумать о создании универсальной печки, где можно топить отработкой и дровами.

Запуск буржуйки

Теперь мы научимся топить буржуйку отработкой. Задача заключается в выводе печи на рабочий режим. Холодная отработка является горючим материалом, но она не способна дать высокотемпературное пламя. Поэтому её нужно разогреть. Устанавливаем буржуйку на добротное основание, подключаем к ней дымоход – его рекомендованная высота составляет 4-5 метров. Далее заливаем в неё отработку.

Не вздумайте использовать здесь бензин и другие агрессивно горящие жидкости – их воспламенение может привести к серьёзным ожогам и взрывам.

На следующем этапе нам потребуется керосин, служащий для ускорения процесса розжига. Он заливается поверх отработки в первую камеру. Керосин воспламеняется мягко, поэтому для наших целей он подходит. Также вы можете использовать жидкости для розжига угля для барбекю (медленно горящие).

Поджигаем нашу топливную смесь спичкой (лучше кинуть в бак горящую бумажку), регулируем подачу первичного воздуха. В вертикальной перфорированной трубе появится горящее пламя. Оно будет слегка рваным, так как буржуйка пока холодная. По мере прогрева пламя начнёт светлеть и гудеть – оно должно стать почти белым, с чуть желтоватым оттенком. Только в этом случае отработка отдаст максимум тепловой энергии.

Проводить дозаправку буржуйки отработкой на полном ходу категорически запрещено – дождитесь сгорания одной порции и только тогда заливайте следующую. Не можете терпеть – увеличьте объём первичной камеры. Если и этого недостаточно, приварите к первичной камере буржуйки патрубок для подключения металлического топливного шланга с регулировочным краником. Этот шланг соедините с подходящей топливной ёмкостью большого объёма. В этом случае буржуйка сможет гореть неограниченно долго.

Меры базопаcности:

Регулярно прочищайте дымоход – от этого зависит стабильность сгорания отработки в буржуйке.
Не используйте другие виды топлива (например, солярку).
Устанавливайте буржуйку на прочное негорючее основание. Настоятельно рекомендуем сделать ножки с отверстиями под болты – закрепите первичную камеру во избежание её опрокидывания.

Кроме того, не держите рядом с буржуйкой ёмкости с легковоспламеняющимися жидкостями. Расстояние до ближайших стен не должно быть менее 50 см. Для увеличения эффективности рекомендуем оббить стенки оцинкованным железом для отражения потоков тепловой энергии в сторону помещения.

1 Принцип работы системы

Работает масляная буржуйка по принципу длительного горения. Сначала в специальной ёмкости (баке) сгорает отработка, в результате чего образуются газы, которые смешиваются с кислородом. Затем горит именно это вещество, в связи с чем устройство и разделяется на два контура.

Первым контуром (отделением) является бак, в который заливается отработанное масло. Горение происходит здесь при небольшой температуре. Над первым отделением находится второе, в котором и сгорает смесь газов и воздуха. Температура горения здесь гораздо более высокая, она может достигать 700—750 °C. При конструировании буржуйки нужно обеспечить бесперебойный доступ кислорода в неё

Важно, чтобы воздух попадал в обе камеры, в противном случае агрегат просто не будет работать. Из этого следует, что чертежи играют очень важную роль при изготовлении и монтаже буржуйки

В нижнем баке для доступа воздуха проделывают отверстие, которое служит также для заливки топлива в систему. Оно должно закрываться специальной заслонкой. В верхнюю камеру воздух обычно попадает через отверстия, проделанные в трубе, соединяющей оба контура. Их диаметр небольшой — около 10 мм.

Но если подойти к этой ситуации с другой стороны, тогда некоторые риски всё же есть. Небезопасной конструкция может быть при использовании легковоспламеняющегося топлива, к примеру, бензина. Кроме этого, некоторые виды масла могут выделять при нагревании вещества, вредные для человека.

Как правило, в летний период проходит подготовка к отопительному сезону. Для этого владельцы технических помещений запасаются отработкой, сливая её в отдельную ёмкость. На начало декабря масла накапливается приличное количество. Бесплатно или по очень низкой цене его можно достать в автомастерских, СТО и т. п.

Плюсы и минусы буржуйки на масле

Для буржуйки потребуется переработанное масло. Это недорогое, но эффективное топливо. При этом легковоспламеняющие вещества такие, как бензин, дизель, растворитель и керосин использовать нельзя.

Принцип работы заключается в прямом нагреве воздуха, который находится в печи. Конструкция состоит их двух камер. В первой сгорает масло, а во второй – пары, которые смешиваются вместе с воздухом. Температура горения паров достаточно высокая, а это тепло передается печке и помещению.

Буржуйка работает за счет притока воздуха. В первой камере находится специальная заслонка, которая контролирует подачу кислорода. Соединения между камерами выполняется за счет трубы с отверстиями.

Преимущества масляных печей:

Безопасная эксплуатация за счет сгорания пара, а не масел;
Доступный монтаж;
Простое использование;
Дешевая стоимость оборудования и топлива.

Недостатки касаются требований к топливу. Так горючее необходимо хранить в отапливаемой комнате. При холоде масло теряет свои свойства и становится непригодным к использованию. Отработки нужно приобретать отдельно, так как топливо должно быть отфильтрованным. В домашних условиях это проделать невозможно.

Принцип действия и преимущества такой печки

Сгорание топлива в печи на отработанном масле происходит в два этапа. Сначала сгорает залитое в бак топливо. Образующиеся в результате этого газы смешиваются с воздухом. На втором этапе горит именно эта газово-воздушная смесь, поэтому буржуйка на отработке состоит из двух отделений.

Устройство печи на отработке включает две камеры сгорания, в одной из которых сгорает отработанное масло, а в другой — смесь масляных паров и воздуха

Первое отделение — это бак, в который наливают отработанное масло. Оно сгорает при относительно умеренной температуре. Выше размещается другое отделение, предназначенное для сгорания смешанных с воздухом продуктов, образовавшихся при горении отработки. Здесь процесс происходит при гораздо более высокой температуре, она может достигать 800 градусов.

Важным условием при сооружении буржуйки на отработке своими руками является обеспечение доступа воздуха в обе камеры сгорания. В нижнем баке для этого делают небольшое отверстие, которое служит для заливки топлива, а также для регулировки подачи воздуха. Отверстие закрывают специальной заслонкой. В верхнюю камеру вторичный воздух поступает обычно через небольшие отверстия (примерно 10 мм), которые просверлены в трубе, соединяющей бак и вторую камеру сгорания.

Чтобы обеспечить доступ воздуха во вторую камеру сгорания буржуйки на отработке, необходимо сделать небольшие отверстия в трубе, соединяющей эту камеру и бак для масла

Возможность использовать почти бесплатное топливо из отработанного масла — не единственное достоинство такого агрегата. Благодаря высокой температуре горения печь на отработке обогревает помещение быстро и эффективно. Если устройство работает правильно, из него не выделяются ни неприятные запахи, ни опасные для здоровья людей вещества, поэтому с точки зрения экологии буржуйка на отработке считается совершенно безопасной.

Однако опасность может представлять использование в такой печке легковоспламеняющихся веществ, например, бензина, растворителя и т. п. Следует также помнить, что некоторые виды отработанного трансформаторного масла могут при нагревании выделять вредные для здоровья соединения.

Чертеж самой простой и популярной печки на отработанном масле (кликните для увеличения)

Пошаговое изготовление печки по чертежу, расположенному выше

Владельцы печей на отработке запасаются топливом в летний период. Для этого в гараже ставят емкость, в которую сливают отработанное масло. К зиме в ней накапливается вполне приличное количество топлива. Недорого или вовсе бесплатно отработанное масло можно получить в автомастерских, на СТО и т. п.

Как сделать буржуйку на отработке своими руками

Для наглядности рассмотрим основные этапы изготовления буржуйки.

1. Формирование камер горения. Для этого подготовленные стальные полосы сгибают в кольцо и фиксируют с помощью струбцин. Сваривают соединение кольца. Струбцины отпускают после остывания сварочного шва.

2. По диаметру колец вырезают круги из листового металла. В кругах проделывают технологические отверстия для соединительной трубы, патрубка дымохода и крышки отверстия загрузки топлива.

3. Подготовленные кольца сваривают с кругами. Тем самым формируют камеры сгорания топлива. Нужно проверять герметичность сварочных швов. Нижнюю камеру сгорания (куда загружается отработка) лучше делать разборной. Это упростит обслуживание печи в случае необходимости её очистки.

4. В верхней камере сгорания оборудуют технологическую перегородку из металла той же толщины что и основная конструкция.

5. Для удобства сборки сначала собирают верхнюю камеру сгорания. Её оборудуют патрубком дымохода и соединительной трубой с просверлёнными отверстиями.

6. К свободному торцу соединительной трубы приваривают нижнюю камеру сгорания.

7. Завершающий этап. К нижней камере сгорания приваривают ножки, предварительно выставив печь по уровню на ровной поверхности. Приваривают поддерживающую планку из уголка. Планка устанавливается между камерами сгорания. Она обеспечивает жёсткость и устойчивость всей конструкции. При желании, буржуйка окрашивается жаростойкой краской.

Советы и рекомендации

Опытные мастера советуют устанавливать буржуйку в углу гаража, а дымоходную трубу выводить на противоположную сторону. Таким образом достигается максимальная теплоотдача. Чтобы тепло не уходило вместе с дымом, трубу нужно тянуть под углом 30 градусов. По возможности рекомендуется избегать горизонтальных прямых участков.

Расположение дымоотвода должно быть ступенчатым. Чем меньше прямых горизонтальных участков, тем лучше.

Под печь кладут металлический лист. Установка буржуйки в гараже требует наличия приточной вентиляции и системы вытяжки.

Самодельная буржуйка станет практичным дополнением для любого гаража. Благодаря функции равномерного распределения тепла устанавливать печь можно в любом месте, но специалисты рекомендуют монтировать отопительный прибор в углу.

Устройство теплообменника

Воздушный теплообменник представляет собой 100 мм трубу, врезанную в корпус печи горизонтально. Для максимальной концентрации горячего выхлопа, который идет из горелки, на верх трубы приварен отражающий экран из 4мм стали (1).

Воздух по теплообменнику прогоняется принудительно и под большой скоростью канальным вентилятором (2). Для того чтобы увеличить эффективность прогрева воздушного потока в трубу теплообменника вставлен завихритель (3). Он состоит из двух, сваренных между собой угольников, длинной 300 мм, с шириной полки 50 мм. таким образом, завихритель идеально входит в 100 трубу и не требует дополнительного крепления (4).

Устройство горелки

Труба диаметром 100 мм с толщиной стенки 4 мм длинной 200 мм (1). В нижней части высверливаются отверстия, диаметром 18-20 мм (2). Все заусенцы с внутренней стороны трубы тщательно удаляются. Если их не убрать, то копоть и сажа осаживаясь на них, будут сужать внутренний диаметр горелки.

Мембрана разделитель надевается на трубу и приваривается точно посредине (3). Затем устанавливается внутрь печки и приваривается к внутренней стороне баллона по всему периметру (4). Желательно приварить разделитель в нижней части перегородки, это создаст достаточную высоту бортика, чтобы в отсутствии отработанного масла можно было перейти на твердые топливные гранулы.

Выводы и рекомендации по отбору тепла

Главный вывод звучит так: если вы являетесь одновременно сварщиком и слесарем, то решите задачу по изготовлению масляной буржуйки без особых затруднений. Повозиться придется лишь с настройкой и организацией подачи отработки в капельнице.

3 вида дымоходных теплообменников – конвекционный, воздушный и водяной экономайзер

Как вы поняли, просто сделать печь на солярке и отработке недостаточно, надо еще правильно отобрать у нее максимум тепла, не дать ему вылететь без пользы в дымоход. Практикуются следующие способы:

Как уже говорилось выше, можно проложить дымоход под уклоном по всей длине помещения, а потом вывести его на улицу вертикально.
Устроить обдув корпуса бытовым вентилятором.
Обварить тело буржуйки дополнительными теплосъемными ребрами.
Изготовить и поставить на дымоход экономайзер (в народе его называют регистром и бойлером) – теплообменник самоварного типа. Такие применяются в твердотопливных котлах и состоят из нескольких дымогарных труб, омываемых снаружи водой.

Простейший способ снять тепло с нагретого топливника – наварить конвекционные ребра

Важный момент. Обдувать корпус чудо-печки не рекомендуется по понятным причинам. Водяной контур, установленный на дымоход, нужно подключать к системе отопления с принудительной циркуляцией и расширительным баком открытого типа, чтобы уберечься от закипания. При периодической топке трубопроводы заполняются антифризом.

Схема подключения водяного экономайзера к радиаторному отоплению

Последний способ отбора тепла – для опытных мастеров. Превратите простую капельницу в котел на отработанном масле – установите на корпус водяную рубашку толщиной 3—4 см и утеплите снаружи, как об этом рассказывается в последнем видео:

Устройство печей на отработке, чертёж и схема самодельной печи

Отработка масла – что это такое и куда такое масло может еще пригодиться? Отработанное масло – это любой масляный продукт из нефти или синтетических веществ, которое уже использовалось. В процессе использования отработанное масло загрязняется химическими или физическими примесями.
Масляную отработку следует утилизировать, но народные умельцы ищут и находят другие способы применения отработки в хозяйстве. Например, для работы печки.

Обогрев помещений с использованием отработанного масла позволит сэкономить на энергозатратах при отоплении гаража, дачного домика, автомастерской, бани, сауны, теплицы, и т. д.

Мобильность конструкции позволяет перевозить ее в багажнике автомобиля — в разобранном виде она туда легко помещается. Если такую печь установить в доме и совместить ее с обычной кирпичной печью, то нагревшийся кирпичный дымоход печи работающей на отработанном масле будет горячим всю ночь.

Преимущества таких печей

Такую печь смастерить довольно просто, она чрезвычайно экономична, можно сказать, экологична (нет выбросов дыма и копоти), и самое главное ее достоинство – она использует отходы, то есть, отработанное масло, которое должно утилизироваться и непригодно больше ни для чего.
Но, как оказалось, отработка тоже может принести вам немалую пользу. Поломка печи, работающей на отработке, практически исключена – собирается печь при помощи сварочного аппарата, и не имеет сложных деталей, таких, как форсунки, капельницы, и тому подобные устройства. Работает печь при любой температуре на улице, поэтому неоценима для обогрева гаража в зимнее время или при посещении дачи в холода.

Но это не все достоинства печи на отработке – к ней можно подсоединить отопительную систему по самой простой схеме. На печи устанавливается бак, из верхней части которого делается подача в систему отопления, а из нижней его части – обратка. Температуру в системе тоже можно регулировать. На такой печке можно даже готовить пищу, если пользоваться верхней ее частью.

Мобильность агрегата – еще один плюс. Печь быстро разбирается и собирается, и поэтому ее перевозка – не проблема.

Пожаробезопасность конструкции — следующее ее достоинство. Сжигаются только пары отработанного масла, и огонь не имеет возможности перерасти в открытое пламя. Поэтому по сравнению с твердотопливными или газовыми котлами печь на обработке гораздо безопаснее.

Посмотрите видео со схемой и чертежами:

Какие недостатки имеются?

Первый – дымоход для такой печки работающей на отработанном масле должен быть протяженностью не меньше 4-х метров.
Второй минус – в дымоходе нельзя допускать горизонтальных поверхностей, и конструктивно это немного сложно сделать.
Третий недостаток – каждую неделю нужно чистить и дымоход, и емкости, в которых находится масло.

Устранить эти недостатки легко – съемный дымоход и емкости небольшого размера, которые чистить легче, решат ваши проблемы.

Как разжечь печку на отработке

Печь с прямым нагревом воздуха — это прибор, который предназначен для отопления на основе любых машинных масел, выработавших свой моторесурс. Процесс и схема розжига печи также упрощен – нужно положить в печь немного бумаги, залить в печь 1 л масла, и поджечь бумагу.

Через несколько минут масло начнет закипать, и начнется процесс его самовозгорания. Подливается масло в процессе горения порциями по 5 литров.

Имея печь на отработке, можно:

Выбрать любое топливо на основе масла (категорически запрещено заливать в печь бензин, растворители, керосин, и т.д.).
Проводить мобильную регулировку нагревания воздуха в помещении.
Визуально отслеживать расход топлива.

Устройство и самые главные компоненты

Крышка, которая подает воздух в печь, и крышка для залива масла должны легко поворачиваться на заклепках или на болтовом соединении. Регулировкой этих отверстий можно регулировать расход масла и мощность нагрева печи.

Дымоход устанавливается под углом и выводится по помещению на высоте 4 и больше метров строго вертикально. Верхняя часть печи – наиболее нагревающееся место, поэтому за год работы может выгореть. На этой плите можно греть воду, готовить продукты, и так далее.

Для продления срока службы верхней плиты на безопасном расстоянии устанавливается электровентилятор, обдувающий верхний бачок. Коэффициент полезного действия печи при таком обдуве заметно повысится.

Емкость для хранения масла в самодельных печах на отработке делается из металла 3 мм толщиной. Внешний вид печи на отработке масла можно облагородить покраской из смеси жидкого стекла, молотого мела и алюминиевой пудры. Пропорции следующие: 0,5 литра силикатного клея, 200 граммов алюминиевой пудры и 20 граммов молотого мела. Размеры печи можно уменьшать или увеличивать, соблюдая пропорциональность.

Диаметр трубы с проделанными в ней отверстиями, в которой будут догорать пары масла, может быть произвольным, а сами отверстия – диаметров 10% от диаметра трубы.

При заливке отработанного масла марки МГ-10 печь выдает следующие показатели:

Расход масла в час: максимальный 2 литра, номинальный 0,5 литра.
КПД — 75%.
Высота дымоходной трубы — 4 метра при диаметре 100 мм.
Габариты печи: 700х300х500 мм.
Вес печи без отработки — 28 кг.

Печь из баллона

Работы по самостоятельному конструированию печи на отработке можно значительно сократить, если не изготавливать корпус из сварных элементов, а использовать кислородный (газовый, углеродный) баллон. Толщина стенок баллона достаточна для того, чтобы печь прослужила вам всю жизнь.

Работа такой чудо печи из баллона вполне удовлетворяет требованиям и по пожарной безопасности, и по обогреву практически любого помещения. Достаточно снабдить печь отопительной водяной системой. Например, при отапливаемой площади помещения 80 м2 температура внутри поддерживается (даже в сильные морозы) на уровне 18-220С. Корпус печи для такого помещения можно сделать из пятидесятилитрового газового баллона.

Масло подается самотеком, в принудительной подаче воздуха печь не нуждается, так как превосходно работает на естественной тяге. Дымоход сделан высотой 6,5 м, труба железная, с толщиной стенок 2 мм и наружным диаметром 110 мм. Для забора тепла надо сделать водяной контур (столитровый газовый баллон, разрезанный на три части, используется только одна часть).

Высота контура печи должна соответствовать высоте, на которой внутри печи находится источник горения. Тогда корпус баллона не нагреется до пожароопасной температуры.

Также эта мера предосторожности продлевает срок эксплуатации печи. Схему и чертёж такой печки можно поискать в Интернете.

Смотреть видео: самодельная печка из баллона

Как сделать печь с наддувом

Как один из вариантов для изготовления печи с наддувом можно рассмотреть следующий: тепло снимается при помощи контура с тосолом и радиаторами отопления, дополнительно тепло отдается от обдува электрическим вентилятором. Наддув осуществляется обычным двигателем от автомобильного вентилятора, обдув печи – при помощи бытового вентилятора на 220v. В контуре установлен циркуляционный насос, что позволяет не соблюдать угол наклона труб отопления. Расширительный бачок — любой, но с открытой или приоткрытой горловиной.

Мощность самодельной чудо печи с наддувом определить трудно, но ею отапливается помещение площадью около 150 м2. Расход топлива — 1 литр в час. При температуре на улице 00С в помещении наблюдалось около 14-150С, но можно поднять и выше регулировкой заслонки или увеличением числа оборотов двигателя наддува. Правда, в последнем случае расход масла увеличится на 0,5-1 л в час. За световой день зимой расходуется от 3 до 12 литров отработки. Запах от продуктов горения в помещении не ощущается.

Обязательно соблюдение вертикальности дымохода в помещении (или под наклоном), иначе падает тяга и может появиться запах сгоревшего топлива.

Где нельзя устанавливать?

Запрещено устанавливать печь в местах со сквозняком.
Запрещено устанавливать печь в местах, где на печь могут попасть посторонние предметы и возникнуть пожар.
Запрещено монтировать печь рядом с легко воспламеняемыми предметами.
Печь нужно устанавливать, предусматривая свободное пространство вокруг нее не менее 0,5 метра.
Запрещено в помещении с печью работать с легко воспламеняемыми веществами.

Делаем печь своими руками

Для изготовления печи на отработке используется листовая сталь, окрашенная жаропрочной краской или по приведенному выше рецепту.

Печь разбирается для чистки и перевозки. Печь имеет нижнюю часть (резервуар для масла), среднюю часть (горелка, которая обогащает горячие пары масла кислородом), и верхнюю часть – нагреваемый модуль.

Отверстие для заливки отработанного масла или топливной смеси находится на лицевой стороне печи, в нижней ее части. Здесь же расположено отверстие для регулировки мощности горения.

Верхняя часть печи имеет газоотводную трубу, предназначенную для отвода продуктов сгорания через 4-х метровый дымоход.

Работает печь следующим образом: масло, залитое в нижний резервуар, нагревается, и его верхний слой через несколько минут начинает закипать, а пары, выделяющиеся при этом, поступают в горелку. Здесь пары обогащаются кислородом и полностью сгорают. Продукты горения перемещаются в верхнюю часть печи, и по дымоходу выходят в атмосферу. Верхний модуль печи нагревается больше других, поэтому его можно использовать, как плиту для приготовления пищи.

Рекомендуется монтировать отверстия для регулировки горения и для заливки масла с лицевой стороны. Печь должна стоять на горизонтальной ровной поверхности. Система отвода продуктов горения выполняется из пожаробезопасных труб и стандартных фасонных элементов.

Для самого удаленного от камеры сгорания участка дымохода допускается использовать оцинкованную тонкостенную и эмалированную сталь, асбестовые и керамоасбестовые трубы с толщиной стенок не меньше 1 мм. Внутренний диаметр дымохода отвода должен быть больше 100 мм.

Дымоход монтируется в верхней части печи на отработке. Желательно (для более тщательной чистки и возможности переносить печь) сделать дымоход съемным. В помещении можно монтировать дымоход под углом для улучшения теплоотдачи. Снаружи дымоход должен устанавливаться только вертикально во избежание задувания в трубу. Рекомендованная высота дымохода — 5-8 метров.

Заключение…

Конструкция печи основана на принципе «наливай, регулируй, грейся». Полное отсутствие сложных механизмов и устройств, регулирующих, контролирующих и измерительных приборов делают эту печь практически вечной.

Регулировка производится только простейшей заслонкой для подачи воздуха, которую сломать или вывести из строя невозможно.

Горелка (труба с отверстиями) также имеет самую простую конструкцию, а отработанное масло на морозе не замерзает. Поэтому и хранить отработку, и подавать ее в камеру сгорания можно прямо с улицы, чтобы не занимать лишнее место в гараже или в домике на даче. Регулируется степень нагрева от 40-700С до 800-9000С. При соблюдении требований по пожаробезопасности в помещении, которое обогревается такой печью, будет всегда тепло и уютно.

Смотрите видео — печь для гаража на отработке своими руками

Мать-Земля: Нагреватель отработанного масла

Второе издание

Роджер Сандерс обновил свою популярную улучшенную версию обогревателя отработанного масла Mother Earth News большим количеством новой информации и опций.

Этот нагреватель отработанного масла решает все проблемы, которые затрудняли использование оригинальной версии MEN. Это может сэкономить тысячи долларов на счетах за отопление.

Конструкция Roger проста, надежна, проста в сборке и использовании — она бесшумна и не требует электричества — она имеет надежный поток масла и широкий диапазон нагрева — ее легко зажигать и легко чистить.

«Это практичный дизайн, который вы можете использовать изо дня в день для серьезного обогрева вашего жилища или мастерской, не тратя много времени и разочарований», — говорит он.

Второе издание содержит гораздо больше деталей и информации, основанной на практическом опыте. Он отвечает на все вопросы читателей.

Новые разделы на:

Строительство
Теория работы
Практические моменты эксплуатации
Автоматика
Горячая вода и отопление дома
Переоборудование дровяной печи
Отопление теплицы
Сжигание растительного масла

И многое другое — с полными инструкциями DIY, фотографиями, дизайнерскими чертежами.

Второе издание доступно в виде загружаемой электронной книги в формате pdf по цене 22,50 доллара США.

Чтобы скачать книгу, НАЖМИТЕ ЗДЕСЬ

MOTHER’s Waste Oil Heater — original version

Модификации:

ПРИМЕЧАНИЕ

Ричард Фройденбергер, оригинальный разработчик нагревателя отработанного масла Mother Earth, написал заявление об отказе от ответственности в (новых) Mother Earth News в 2004 году. Он сказал, что добавки повысили температуру горения моторного масла, так как нагреватель был спроектирован и в результате больше не пригоден для сжигания отработанного моторного масла.Многие люди, которые создали обогреватель, не согласятся — они считают, что он им подходит. Мы в Journey to Forever не были слишком обеспокоены, потому что намеревались использовать его с биотопливом или отработанным растительным маслом (Waste Vegetable Oil, WVO), а не с моторным маслом. Мы построили два из них, первый оригинальной конструкции (см. Journey to Forever’s Waste Oil Heater ), а второй — модифицированной конструкции с принудительной подачей воздуха (см. Ниже).

Брюс Вудфорд из Канады и группа онлайн-сотрудников работали над адаптацией с использованием вентилятора с приводом и измененной конструкции горелки.См. Модификации . Они обнаружили, что эта версия с приводом сжигает отработанное моторное масло чисто и при высоких температурах. Это был комментарий Брюса к отказу от ответственности Ричарда Фройденбергера:

«Внешняя оболочка нашей нынешней горелки работает как минимум в два раза горячее, чем [оригинальный] нагреватель MEN, и сравнение чистоты ожога совершенно несравнимо … С текущей горелкой все мы Видно, выходит ли из дымохода водяной пар, никаких следов золы / сажи и никакого запаха.Думаю, мы наткнулись на очень эффективную конструкцию горелки ».

См. : биотопливный обогреватель Journey to Forever .

— Путешествие в вечность 05 июля

Семинар «Материнское спиртосодержащее топливо»
© The Mother Earth News, 1980

Вы МОЖЕТЕ обогреть магазин или гараж — даже свой дом — этой зимой с помощью топлива, которое «бесплатно для перевозки» — ЕСЛИ вы строите …

Вы говорите, что стремительно растущие цены на нефть, электричество, уголь и другие виды топлива заставляют вас искать менее дорогой способ обогреть свой магазин, гараж или дом предстоящей зимой?

Ну не царапай дальше! Потому что МАТЬ здесь, чтобы рассказать вам о модной маленькой печи, которую разработали ее исследователи, построение которой почти ничего не стоит и еще дешевле в эксплуатации (поскольку она сжигает отработанное моторное масло, которое используется на десятках тысяч станций технического обслуживания по всему миру). страна все равно будет раздавать бесплатно всем, кто ее утащит).

Это дешево, чисто и экологически безопасно!

Ага. Мы уверены, что вы, вероятно, уже испугались идеи сжигать «грязное старое» масло в картере в обогревателе, установленном прямо там, скажем, в вашей красивой чистой гостиной. Но обширные тесты, проведенные исследовательским отделом MOTHER, подтвердили две вещи:

сливное масло — при использовании в качестве топлива — может выделять значительное количество тепла, и
При подаче на горелку соответствующей конструкции картерное масло горит чисто и без какого-либо заметного запаха.

И цены точно не побьют! Старое моторное масло все еще доступно (в 55-галлонной бочке) по крайней мере на трех из четырех станций технического обслуживания на Североамериканском континенте. И хотя верно то, что на автомобильных гаражах и заправочных станциях теперь берут несколько центов за галлон отработанного масла, так же верно и то, что равное разбрызгивание окупится, если вы выбросите слитки из картера. Все это усредняет.

Более того, насколько это почти могут определить исследователи, ориентированные на охрану окружающей среды MOTHER, даже планета получает выгоду от сжигания старого моторного масла в печи, которую вы видите здесь, по крайней мере по двум причинам:

Каждый галлон отработанного сливного масла, который повторно используется «еще один раз» в качестве топлива, примерно равен на один галлон свежей нефти меньше, которую необходимо выкачать из-под земли и переработать, и
Переработка отработанного моторного масла таким образом создает гораздо меньшее загрязнение, чем — как это обычно делается — «утилизация» жидкости путем выливания ее на свалку, реку, озеро или океан.

Как построить нефтяную горелку за 500 долларов … За 36 долларов!

Bigger image

Печь на отработанном масле МАТЕРИ (которая выделяет больше тепла, чем масляные печи за 500 долларов, которые мы видели) может быть построена так недорого (примерно за 36 долларов), в основном потому, что ее основное «сырье» собирается из мусорной электрической воды. обогреватель. Такие обогреватели доступны «бесплатно для перевозки» в переулках за бытовой техникой или в магазинах сантехники и отопления по всей территории США и Канады.Или, если вам нужен реальный выбор единиц, совершите короткую поездку за покупками в свой дружелюбный район или на свалку небольшого городка.

Просто убедитесь, что выброшенный водонагреватель, который вы берете, является моделью с электрическим обогревом (газовый обогреватель имеет вентиляционное отверстие, проходящее через его середину, что делает его слишком трудным для преобразования). И будьте осторожны, НЕ выбирайте обогреватель с оцинкованным резервуаром (очень легко идентифицируемым по его серебристому покрытию), поскольку оцинкованный металл при нагревании выделяет токсичные пары.(Производители водонагревателей говорят нам, что только около 10% устройств, когда-либо производившихся здесь, в Соединенных Штатах, имели оцинкованные резервуары. Так что посмотрите немного. Шансы девять к одному в вашу пользу.)

Прежде всего, НЕ попробуйте заменить показанный здесь бак электрического водонагревателя на 55-галлонную бочку. Указанный нами танк — единственный путь, по крайней мере, по четырем причинам:

Металлические стенки заброшенного резервуара водонагревателя как минимум в два раза толще стенок 55-галлонной бочки.И эта более тяжелая масса металла будет [а] более эффективно накапливать и излучать тепло и [б] противостоять выгоранию гораздо эффективнее, чем более легкая обшивка барабана. Наши эксперименты, по сути, показывают, что ожидаемый срок службы печи или печи, изготовленной из хорошего мусорного бака водонагревателя, может быть в пять раз больше, чем у сопоставимой печи или печи, построенной из барабана емкостью 55 галлонов. С осторожностью бак водонагревателя должен прослужить даже всю жизнь.
Стандартные бочки емкостью 55 галлонов имеют некрасивые «подпругие» ребра, которые только мешают, когда в барабанах просверливаются отверстия и режутся во время их преобразования в печи.Баки водонагревателя не имеют ребер … следовательно, никаких проблем, связанных с ними.
Благодаря тонкой обшивке и ребрам, почти невозможно превратить 55-галлонную бочку в герметичную печь с «контролируемым сгоранием». С другой стороны, тяжелые стены и превосходная конструкция резервуара для водонагревателя практически гарантируют герметичность готового продукта.
В наши дни рынок переработанных бочек настолько оживлен, что иногда бочки стоят по 7 долларов за штуку.А вот выброшенные водонагреватели могут бесплатно забрать любой, кто их утащит. А когда можно получить лучший продукт за меньшие деньги … почему бы и нет?

Комплектация и выбор и планирование вперед

Практически любой бак электрического водонагревателя емкостью от 30 до 50 галлонов должен отлично работать, если его превратить в обогреватель, работающий на отработанном масле. Однако наш личный фаворит — это устройство на 40 галлонов (размером 20 дюймов в диаметре и 32 дюйма в высоту): с ним легко обращаться, из него получается красивая плита или печь, и, как правило, он помещается в квадратный шкаф из листового металла, который может можно довольно ловко разобрать на некоторые внутренние части масляной горелки.

Излишне говорить, что с любого выброшенного водонагревателя, который вы думаете о переработке, необходимо снять (его металлическое покрытие и изоляцию) «в полевых условиях», а его резервуар проверить на предмет чрезмерной коррозии или утечек (ищите пятна или полосы ржавчина, обычно идущая от шва или сварного шва). Нет смысла тащить неисправный контейнер домой … а потом снова обратно на свалку.

ОК. У вас есть хороший, звуковой танк, который вам нравится? Отлично. Установите его на дно и, обращаясь к рисункам в этой статье, представьте себе, как он будет выглядеть после того, как превратится в печь.Помните, что вам нужно, чтобы дверца доступа к готовому продукту была напротив (или как можно ближе к противоположной) шву резервуара и всем неприглядным деталям и отверстиям в элементах.

Имейте также в виду, что существует очень много различий в утилизированных баках водонагревателя. У некоторых просто естественно кажется, что все их приспособления находятся в нужных местах … а у других нет. Это может означать, что вам придется немного отклониться от показанного здесь дизайна, чтобы любой конкретный переработанный контейнер выполнял свою работу. (Это «блуждание», конечно, может пойти вам на пользу.Например: благодаря «странному» трубному фитингу, уже установленному на резервуаре, который мы использовали, когда мы его нашли, единственный способ установить круглую дымовую трубу диаметром шесть дюймов на нашу готовую печь — это сжать вентиляционную трубу до тех пор, пока она не опустится. овальное поперечное сечение 5 x 7 дюймов. Конечно, это было немного больше … но это определенно придало нашей печи особый, «магазинный» вид!)

МАТЬ упрощает дело!

Bigger image

Исследовательская группа MOTHER специально разработала этот нагреватель отработанного масла как простой, собранный на болтах блок, который должен быть в состоянии собрать любой, кто хоть немного знаком с ручными (или электрическими) инструментами.

СОВЕТ: Если у вас есть резак или у вас есть доступ к нему, и вы знаете, как им пользоваться, вы, вероятно, обнаружите, что «выжигание» — это самый быстрый и простой способ сделать резку по металлу в этом проекте. призывает к. В противном случае электрическая сабельная пила — предпочтительно модель для промышленного использования — является очень удобным инструментом (даже если вам придется арендовать ее на несколько часов по текущей ставке в 12 долларов в день).

Начните строительство печи с мелом мелом всех отверстий, которые показывают на прилагаемых рисунках в трех проекциях, вам придется вырезать в стенках утилизированного бака водонагревателя, положить емкость на бок и поджечь или выпилить доступ. дверь.Затем поставьте бак вертикально и вырежьте отверстия для приточных и дымовых труб.

ВНИМАНИЕ! : Не делайте отверстия для воздухозаборника и дымохода больше, чем это абсолютно необходимо (если вы сделаете их слишком большими, они будут пропускать воздух, и вам нужно будет только вернуться позже и заполнить все дымовые трубы жидкостью. печной цемент). На самом деле, лучше держать отверстия на маленькой стороне (на всякий случай), а затем потратить несколько минут на их опиливание до нужного размера. На самом деле, в такой процедуре нет «потраченного впустую» времени, так как вам в любом случае захочется подпилить и сгладить каждую пропиленную или обожженную металлическую кромку готовой печи.

Теперь переверните резервуар наверх и просверлите отверстия в дне контейнера для стойки для труб, которая будет поддерживать узел горелки печи. Затем сформируйте ножки печи в тиски, поместите их на дно печи, просверлите ножки и дно печи и прикрутите ножки на место. Стойку для труб также следует закрепить болтами, пока резервуар находится в перевернутом положении.

Затем переверните старый резервуар водонагревателя правой стороной вверх (так, чтобы он стоял на новых «ножках») и используйте стандартные трубные заглушки 3/4 дюйма, чтобы закрыть все отверстия для труб, которые были в контейнере, когда вы обнаружили Это.Пока вы занимаетесь этим, закройте отверстия для нагревательных элементов квадратными стальными пластинами размером 1 / 8xX 3 дюйма, прикрепленными болтами к обеим сторонам стенки резервуара, чтобы сформировать «бутерброды».

Смотрите! Мы говорили вам, что это проект, созданный на основе болтов!

Суть дела

Сердце обогревателя отработанного масла MOTHER — это узел горелки. Он состоит из перфорированной шестидюймовой чугунной сковороды, круглого куска перфорированной стальной пластины толщиной 1/4 дюйма диаметром шесть дюймов и восьмидюймовой стальной сковороды, скрепленных вместе болтами. сэндвич (с трубными распорками между основными компонентами).Перфорация в верхней сковороде и тарелке — это отверстия диаметром 1/4 дюйма, расположенные на расстоянии около дюйма. Узел поддерживается четырехдюймовым ниппелем для трубы 3/4 дюйма и двумя напольными фланцами 3/4 дюйма.

Разумеется, каждая горелка должна иметь вентиляционное отверстие. В этом случае дымовая труба (или дымовая труба) из 6-дюймовой дымовой трубы проходит как минимум на шесть дюймов в камеру нагрева. При желании дымоход может быть оборудован заслонкой (хотя мы не сочли необходимым такое дополнение).

После того, как дымовая труба закреплена на месте (мы использовали болты и железные петли с широким углом 3/4 дюйма), оберните 1/4 дюйма O.D. Оберните вокруг него мягкую медную трубку три раза, проведите нижний конец трубопровода в положение непосредственно над центром узла горелки печи и сформируйте в трубке желоб питателя, как показано.

Когда медная труба, которая оборачивается вокруг вентиляционной трубы, покрыта дымовой трубой на 12 дюймов (8 дюймов) большего размера, и отвод на 90 градусов 4-дюймовой дымовой трубы устанавливается сбоку от 8-дюймовой трубы так, чтобы он надевается на нижний конец медной трубки — образуется подогреватель (одна из причин, по которой печь для отработанного масла MOTHER горит так эффективно и с таким чистым пламенем).

Затем к нижнему концу 4-дюймового колена прикрепляется 18-дюймовая дымовая труба длиной 4 дюйма и металлическая воронка или конус из листового металла (из «кожи» использованного водонагревателя) с диаметром поперек дна. отверстие примерно равное диаметру горелочного узла печи — крепится к нижней части трубы.

Как вы понимаете, вся эта сборка «подогреватель, 4-дюймовая дымовая труба, воронка» — после завершения — в значительной степени может свободно перемещаться вверх или вниз по своему усмотрению … если только вы не закрепите ее оптимальное рабочее положение (отверстие воронки должно быть примерно на дюйм выше верхнего края 8-дюймовой стальной сковороды).Без проблем. Небольшой воротник из листового металла, который опирается на верхнюю часть печи и который может быть плотно зажат вокруг 4-дюймовой дымовой трубы после того, как она будет поднята или опущена по мере необходимости, прекрасно заполняет счет как единственный запорный механизм, который вам понадобится. .

Последние штрихи

Дверца масляной горелки упирается в раму, прикрученную к внутренней стороне ее проема, и фиксируется выступом, прикрученным к внутренней стороне одного из ее краев, и оконной защелкой, прикрепленной болтами к внешней стороне противоположного края.Короткий кусок углового железа, прикрепленный к двери для ручки, упрощает снятие всей сборки и замену в тех редких случаях, когда вы захотите снять ее. А полудюймовое отверстие, просверленное в центре дверцы и закрытое небольшой створкой из листового металла, прикрепленной к маленькому болту, служит глазком (через который вы можете проверить пламя своей печи, если у вас возникнут вопросы о его цвете, высота и т. д.).

Покрасьте готовую печь плоской черной краской Thurmalox 270 (или аналогичной), установите блок на место и прикрутите его болтами, заполните блок горелки измельченным асбестом (или, еще лучше, Insblock… асбестовый кирпич производства E.P. Green Company и продается по всей стране), а дно печи засыпать песком.

ПРИМЕЧАНИЕ : Не используйте асбест, попробуйте что-нибудь более безопасное, например, изоляцию из перлита или керамического волокна. — Journey to Forever
Основные сведения о перлите:
http://www.perlite.net/redco/basic.htm

Вы даже можете добавить декоративного металлического орла на новый обогреватель, если хотите по-настоящему ель это для гостиной! Затем подсоедините маслопровод самотеком и вытяжную трубу в соответствии с утвержденными правилами подачи топлива и вентиляции.

.. зажги, сядь и наслаждайся теплом!

Ага! Это действительно работает!

Если всестороннее тестирование этой печи МАТЬ является каким-либо признаком, вам придется пройти долгий-долгий путь, чтобы превзойти агрегат как по экономичности, так и по теплопроизводительности. Прототип, который вы видите здесь, обошелся нам в общую сумму в 36,14 доллара … и мы купили почти все, что входило в печь, за исключением бака водонагревателя, который составляет ее внутренности. Вы, вероятно, легко сможете сократить эту цифру пополам, если у вас есть хотя бы приличный выбор дымохода, металлолома, шурупов, болтов и т. Д., валяется в магазине. В любом случае, однако, вам не понадобится больше одного хорошего дня, чтобы собрать весь этот проект … и каждый раз, когда вы можете прибавить один длинный день к 36,14 долларов или меньше и придумать плиту за 500 долларов, вы не сможете делаешь плохо!

Но, конечно, это только начало! Потому что единственное, что дешевле, чем создание невероятно недорогой горелки на отработанном масле MOTHER, — это эксплуатация агрегата после его сборки!

Во-первых, печь выбрасывает очень много БТЕ (нет, у нас действительно нет никакого способа точно измерить ее тепловую мощность напрямую, но, насколько мы можем подсчитать, горелка производит 21000 единиц полезного тепла). БТЕ в час, которого достаточно для обогрева небольшого дома с хорошей изоляцией).

Во втором случае печь МАТЕРИ изливает все это тепло, просто потягивая топливо — при настройке на максимальную эффективность агрегат потребляет менее одной кварты масла в час … в отличие от одной трети галлона (или больше!), что пила коммерческая горелка на мазуте сопоставимого размера (и очень дорогая!), когда наши исследователи проверили ее на печи МАТЕРИ.

И, в-третьих, печь МАТЕРИ была рассчитана на работу на «безвозмездном» отработанном картерном масле! Поэтому неудивительно, что мы полагаем, что наша маленькая жемчужина может окупить свою скромную первоначальную стоимость менее чем за две недели.И после этого действует абсолютно бесплатно!

Есть причина такой эффективности

Конечно, нелегко придумать такую экономию в наши дни … если только вы действительно не работаете над этим. Именно это и сделали исследователи МАТЕРИ.

Горелка для отработанного масла MOTHER разрабатывалась в течение нескольких месяцев, и печь, которую вы видите здесь, является «шестым поколением» нашей оригинальной конструкции. Откровенно говоря: если есть более простой, легкий в сборке, более экономичный или более эффективный способ переработать отработанное моторное масло в бесплатное тепло на предстоящую зиму… мы хотели бы знать об этом. Конечно, может быть … но пока кто-то не покажет нам это, мы считаем, что МАТЬ «сколотить его за один день из материалов стоимостью 36 долларов, а затем запустить его на бесплатном топливе» — это почти идеальный вариант. способ, который вы найдете, чтобы согреться в предстоящие холодные месяцы.

Как зажечь и использовать плиту для отработанного масла

Пропитайте асбест [используйте перлит] в нижней сковороде керосином. Затем слегка смяв несколько футов туалетной бумаги и положите ее на песок в задней части (под дымоходом) основной камеры горелки.Зажгите бумагу и пропитанный асбестом и заблокируйте дверцу доступа.

Теперь подождите, пока быстро горящая бумага не начнет тянуть горящий керосин и керосин полностью не нагреет узел горелки. Затем откройте клапан на вашей линии отработанного масла (которая была проложена в соответствии с надлежащей практикой подачи топлива) так, чтобы от 3/4 до одной кварты масла (если вы хотите максимально нагреться) могло капать в горелку каждый час.

Вот и все! Пока вы продолжаете подавать отработанное масло в эту печь, оно будет продолжать гореть таким же чистым и не загрязняющим окружающую среду пламенем, как те дорогостоящие печи, которые потребляют это дорогое «настоящее» жидкое топливо.

Одной вспышки хватит на несколько недель … даже на всю зиму!

ПРЕДУПРЕЖДЕНИЕ:
Никогда не пытайтесь снова зажечь горячую плиту керосином, не открывайте дверцу доступа во время работы печи и никогда не используйте бензин или другое легковоспламеняющееся топливо для запуска печи!

Спецификация

Компонент	Кол. Акций	Цена	Товар
Нагреватель	(1)	—	Утилизированный электрический водонагреватель, неоцинкованный, 30-50 галлонов
Воздуховод	(1)	$ 3.00	Дымовая труба 12 «X 8»
	(1)	1,25	Дымовая труба 18 «X 4»
	(1)	,80	Колено с углом 90 градусов, 4 дюйма
	(1)	1,00	Ремень для подвешивания, 10 футов
	(1)	–	кусок листового металла 12-1 / 2 «X 6-1 / 4»
	(1)	–	Кусок листового металла 23 «X 12»
Дымоход	(1)	4.75	Тяжелая дымовая труба 36 «X 6»
	(1)	1,00	6-дюймовый реверсивный стальной шпиндель (заслонка дымохода)
Горелка в сборе	(1)	4,00	Сковорода чугунная 6 дюймов
	(1)	3,00	Сковорода из стали 8 дюймов
	(1)	3.00	Стальная пластина 1/4 «X 6»
	(1)	.60	Реди-болт 1/4 «X 12»
	(1)	,20	Длина 1 «X 9» E.M.T. (Электрические металлические трубки)
	(1)	,40	Ниппель 3/4 «X 4» (труба с резьбой)
	(2)	1,20	Фланец напольный 3/4 «
Блок подачи топлива	(1)	3.00	7 футов, длина 1/4 дюйма, мягкая медная леска
	(1)	30,00	катушка из мягкой меди с внешним диаметром 3/8 дюйма
	(2)	8,50	Уличные локти, от мужчины до женщины, 2 дюйма
	(2)	6,20	Крышки наливных горловин с наружной резьбой, 2 дюйма
	(2)	1,25	Переходники с наружной резьбой с 3/4 «на 1/2» с внутренней резьбой
	(2)	.80	Ниппели с наружной резьбой 1/2 «, закрытые
	(2)	5,60	Запорные клапаны с внутренней резьбой 1/2 «на 1/2»
	(2)	,85	1/2 дюйма с наружным диаметром 3/8 дюйма. конус с конической резьбой, с конической гайкой
	(2)	,75	1/4 дюйма, наружный диаметр до 3/8 дюйма наружная резьба, с накидной гайкой
	(2)	5.20	Игольчатые клапаны 1/4 «с внутренней резьбой
	(2)	,4	Мужские соски 1/4 дюйма, закрытые
	(1)	.90	1/4 «внутренняя резьба T
	(1)	.70	Наружный диаметр 1/4 дюйма с наружным диаметром 1/4 дюйма наружный отбортованный, с накидной гайкой
Ножки, дверь и опоры	(1)	1.14	Плоский приклад 1/8 «X 3» X 36 «
	(1)	1,20	Плоский приклад 3/32 «X 1/12» X 60 «
	(1)	.60	Уголок 1 «X 1» X 8 «
	(1)	1,05	защелка окна
	(1)	–	Лом листового металла 2 «X 2»
	(45)	Итого по этим 7 позициям 2.50	10-32 болт с полукруглой головкой и гайками, 3/4 «
	(21)		Болт с полукруглой головкой 1/4 дюйма с гайками, 3/4 дюйма
	(3)		Винты для листового металла № 10, 1/2 «
	(8)		Шайба плоская 3/16 дюйма
	(6)		Стопорные шайбы 3/16 дюйма
	(13)		Шайба стопорная 1/4 «
	(4)		Гайки 1/4 «
	(1)	2.00	100 фунтов. мешок мелкого песка
	(1)	,45	Заглушка 3/4 «
	(1)	2,00	13 унций. банка высокотемпературной краски (Thurmalox 270, $ 5.98)
	(1)	7,00	декоративный орел
	(1)	–	кастрюля асбеста (Insblock: 37 долларов.92 в ящике — 6 912 куб. дюймов)
Принадлежности	(1)	,25	зажим из кожи аллигатора
	(1)	.60	Ниппель с наружной резьбой 3/4 «, 2»
	(1)	2,95	Запорный клапан с внутренней резьбой 3/4 дюйма на 3/4 дюйма
	(1)	1,05	Уличное колено 3/4 «от мужчины к женщине
Общая стоимость базовой печи без внешнего водопровода: 36 долларов США.14

Необходимые инструменты

Электродрель
Сверла 1/8 «, 13/64», 1/4 «, 13/32» и 1/2 «
Промышленная сабельная пила (аренда 12 долларов в день) или резак
Авиационные ножницы
Отвертка
Тиски
Ножовка по металлу
Рулетка
Мел или карандаш
Молоток
Тиски или плоскогубцы
Четыре струбцины
Плоский или полукруглый напильник
Уровень
Квадратный
Резак для труб
Развальцовка
Набор концевых ключей
Трубный ключ

МАТЬ Подогреватель отработанного масла — оригинальная версия

Модификации:

К Спиртное топливо Мать-Земля, Содержание

Биотопливо
En español — Биогорючие материалы, биодизель
Библиотека биотоплива
Поставщики и поставщики биотоплива

Биодизель
Сделайте свое собственное биодизельное топливо
Рецепт Майка Пелли
Двухступенчатый процесс биодизельного топлива
Процесс биодизеля
FOOF Биодизель в Гонконге
Выбросы оксида азота
Глицерин
Ресурсы по биодизелю в Интернете
Есть ли будущее у дизелей?
Ресурсы и характеристики растительного масла
Мойка
Биодизель и ваш автомобиль
Еда или топливо?
Прямое растительное масло в качестве дизельного топлива

Этанол
Ресурсы по этанолу в Интернете
Энергоэффективен ли этанол?

Как работает подогреватель отработанного масла? — NewAir

Самодельные старые масляные обогреватели имеют столько мест, где что-то может пойти не так, что это даже не смешно.Это действительно не так. Если вам действительно нужен обогреватель отработанного масла, вам следует приобрести испытанный и сертифицированный. Вот несколько начальных критериев, о которых стоит подумать, если вы подумываете о таком:

►Нагреватель должен иметь внутренний воздушный компрессор. Этот компонент помогает маслу гореть чище и быстрее, с меньшим количеством золы.
►Поиск защитных устройств, таких как высокотемпературные автоматические выключатели, устройства прекращения пламени и т. Д.
► Горелки с ручным освещением опасны для запуска, поэтому ищите нагреватели с самовоспламенением.
►Нагреватель должен быть проверен и внесен в список признанных на национальном уровне сторонних лабораторий — списки UL и / или ETL — хорошее начало.
►Нельзя использовать обогреватель в зоне с горючими материалами, включая бумагу или дерево, или в зоне с легковоспламеняющимися парами.
►Любой безопасный обогреватель, заполненный отработанным маслом, должен иметь минимальные зазоры, запасы топлива и требования к электропроводке, которые ДОЛЖНЫ соблюдаться.
►Вы должны регулярно очищать нагреватель отработанного масла, в том числе удалять золу и материалы, образующиеся при сжигании масла.Зола создает опасность возгорания, а отложения могут быть токсичными. Таким образом, во время технического обслуживания вам необходимо всегда носить защитное снаряжение.
►Само отработанное масло необходимо хранить в соответствующих емкостях.
► Нагреватели, заполненные отработанным маслом, продаются с различными типами дымоходов, одни из которых безопаснее других. Например, опасны одностенные дымоходы. Они могут сильно нагреться внутри, что может привести к пожару.

Нагреватель отработанного масла будет стоить дороже, чем традиционный маслонаполненный обогреватель, потому что его компоненты и технологии более сложны для соответствия нормативным требованиям к горелкам.При проведении исследования вы можете обнаружить, что люди сочтут дополнительные расходы приемлемыми, поскольку вы экономите деньги на расходах на электроэнергию в течение всего срока службы устройства.

На самом деле, это применимо только к крупным заводам и т. П., Которые имеют высокий выход отработанного масла. Для домашнего применения покупка подходящего нагревателя отработанного масла, который может стоить более 5000 долларов, не является рентабельным. Вы также должны учитывать тот факт, что вам все еще нужно электричество для работы обогревателя, а также не очень «бесплатное» масло для тепла, а также труд по обслуживанию обогревателя.Строить собственное устройство, которое может показаться более дешевой альтернативой, совершенно небезопасно. Есть причина, по которой испытанные в лаборатории нагреватели отработанного масла так дороги: их нужно правильно настраивать, чтобы не взорваться.

Все, что вам нужно знать о нагревателях отработанного масла

Нагреватель отработанного масла в наши дни стал горячей темой в США и Канаде, потому что это безвредное для окружающей среды решение. Он перерабатывает отработанное масло, которое необходимо сбрасывать в море или на свалку.Недавно в своем районе я заметил, что несколько людей делают свои собственные самодельные обогреватели на отработанном масле, чтобы сэкономить деньги. И многие из них, в том числе производители, продвигают нагреватель отработанного масла как «экологически чистое решение». Что ж, это утверждение стоит проверить, и если это утверждение правдиво, оно, безусловно, будет заметно. В этой статье мы собираемся проанализировать, как работает нагреватель отработанного масла, и действительно ли он настолько хорош.

Что ж, несложно догадаться, на каком топливе работает подогреватель отработанного масла.Любой тип нефти, синтетическое масло, которое нельзя использовать по прямому назначению, можно использовать в качестве основного источника топлива для нагревателей отработанного масла. Обычно заводы и насосные станции являются основными источниками этого типа нефти. Но домашние хозяйства также могут предоставить отработанное масло, поскольку вы можете использовать отработанное растительное масло для нагревателей отработанного масла. Тем не менее, именно Агентство по охране окружающей среды отвечает за маркировку того, какое масло безопасно для сжигания. Поэтому, если вы хотите сжечь какое-либо масло, которое не помечено как безопасное, вы должны сначала протестировать его.

Подогреватели отработанного масла работают по технологии сжигания. Масло разбивается на множество мелких частиц, выделяющих тепловую энергию. Принцип работы нагревателей отработанного масла поясняется ниже:

Изображение: Как работает нагреватель отработанного масла?

Подогреватели отработанного масла в основном состоят из двух частей — топливного бака и горелки. Отработанное масло хранится в топливном баке. На пути от топливного бака к горелке есть фильтр, который фильтрует отработанное масло, чтобы контролировать поток топлива в горелку на постоянном уровне.Этот фильтр можно мыть, и регулярное обслуживание положительно влияет на общую эффективность нагревателя. Отфильтрованное топливо предварительно нагревается до оптимальной температуры и распыляется для сжигания перед подачей в камеру сгорания. В камере сгорания чистое и эффективное пламя создается с помощью распыленного масла. Затем осторожно расположенные внутренние вентиляторы притягивают воздух к пламени, чтобы нагреть его и направить в пространство комнаты. Отработанный газ необходимо отводить, чтобы в помещении оставался воздух с помощью соответствующей системы вентиляции.

Технология нагрева отработанного масла считается революционной технологией, и производители нагревателей отработанного масла рекламируют ее как экологически чистую технологию, благоприятную для окружающей среды. Пришло время оценить их претензии, действительно ли они являются революционным экологически чистым продуктом.

Что ж, нагрев отработанного масла полезен для окружающей среды в том смысле, что он предлагает способ вторичной переработки отработанного масла, которое следует сбрасывать в море или другие места захоронения. Но нагреватели отработанного масла не так экологичны и экологичны, как думают производители.Как и все обогреватели, работающие на масле, обогреватели для отработанного масла также производят газы, которые необходимо смешивать с открытым воздухом.

Как и другие технологии сжигания топлива, нагреватели отработанного масла также выделяют газы и токсины, которые опасны для окружающей среды. По сравнению с обычными нагревателями нагреватели отработанного масла выделяют токсины, такие как кадмий, свинец, мышьяк, хром и многие другие. Причина этого в том, что нагреватели отработанного масла используют все виды моторных масел, которые содержат моющие, смазочные материалы и многие другие неизвестные вещества.

Еще одна важная вещь, которую следует помнить в отношении нагревателей отработанного масла, заключается в том, что использование нагревателя отработанного масла в вашем штате может быть незаконным, если вы сжигаете любой тип масла, который не отмечен как безопасный EPA (Агентство по охране окружающей среды).

Экономическая эффективность нагревателей отработанного масла заслуживает обсуждения, поскольку считается основным преимуществом их перед другими традиционными нагревателями. Это правда, что нагреватели отработанного масла используют отработанное масло в качестве источника топлива, которое очень дешево по сравнению с маслами.Вы можете получить отработанные масла на заправках и на различных заводах по очень низкой цене. Но одна лазейка в этой идее заключается в том, что они также используют электричество для выработки тепла. Таким образом, будет неточным, если мы просто сравним цену на отработанное масло, чтобы определить эксплуатационные расходы нагревателей отработанного масла.

Еще одна вещь, которую вам необходимо знать, это то, что вам может потребоваться разрешение на использование обогревателей отработанного масла в зависимости от региона, в котором вы живете. Стоимость разрешения повлияет на эксплуатационные расходы на обогреватели отработанного масла.

Основным препятствием для нагревателей отработанного масла является то, что их первоначальная стоимость слишком высока. Это связано с тем, что каждый нагреватель отработанного масла необходимо тестировать, чтобы обеспечить безопасность пользователей в долгосрочной перспективе. Многие предложат построить самодельную горелку для отработанного масла с минимальными затратами, и вы можете найти многочисленные руководства о том, «как сделать подогреватель отработанного масла с капельной подачей». Но здесь, в The Soothing Air, мы бы порекомендовали вам не делать этого, поскольку существует множество технических проблем, которые необходимо решить, прежде чем начинать какой-либо процесс сгорания.Вы можете найти больше по этой теме в последней части этой статьи.

Хотя обогреватели отработанного масла имеют много преимуществ по сравнению с другими типами обогревателей, они также имеют ряд серьезных недостатков, в том числе следующие:

Токсины тяжелых металлов

Нагреватели отработанного масла работают на различных типах масла. Из-за универсальности топливного режима эти обогреватели подвергаются воздействию большого количества химических веществ. В результате они производят больше токсинов тяжелых металлов, таких как кадмий, свинец, мышьяк или хром, чем обычно.

Чрезмерное техническое обслуживание

Нагреватели отработанного масла обычно обеспечивают чистое тепло для гаражей, магазинов или домов. Но их эффективность нагрева обычно зависит от их технической пригодности. Эти обогреватели требуют регулярного обслуживания для обеспечения безопасности и эффективности. Большая часть отработанного масла тратится впустую, когда их химическая форма каким-то образом портится. Эта химическая примесь оказывает огромное давление на фильтр внутри нагревателя отработанного масла. Поэтому фильтр необходимо чистить не реже двух раз в неделю.

Проблема безопасности

Нагреватели отработанного масла вызывают определенные опасения. Во-первых, побочные газы, выделяемые в процессе сжигания отработанного масла, опасны для здоровья, если их не удалить должным образом. Как нетрудно догадаться, они вредны и для окружающей среды. Более того, при неправильном обслуживании нагреватели отработанного масла более подвержены опасности возгорания или несчастным случаям, чем нагреватели других типов.

Если вы не являетесь экспертом в области процесса топочного нагрева, то наш ответ — большое НЕТ.Создание собственного самодельного нагревателя отработанного масла может показаться очень простым после прочтения одного или двух блогов в Интернете, в которых объясняется, как сделать нагреватель отработанного масла с капельной подачей или как построить нагреватель отработанного масла. Но есть много технических проблем, с которыми вам придется столкнуться, чтобы обеспечить общую безопасность обогревателя, и одна крошечная ошибка может привести к фатальной катастрофе в вашем доме. Есть причина, по которой промышленные модели нагревателей отработанного масла стоят так дорого. Однако, если вы все еще думаете о создании собственного самодельного нагревателя масляной горелки, вам следует учесть следующие вопросы:

Вы должны учитывать процесс самовоспламенения в ваших котлах на отработанном масле, потому что ручное зажигание слишком опасно для работы
Масляный обогреватель должен иметь внутренний воздушный компрессор
Хранить в безопасном месте от любых легковоспламеняющихся предметов, таких как бумага, одежда или газы
Топливный бак должен быть без ржавчины и протечек
Обязательно наличие системы вентиляции
Отработанное масло следует хранить должным образом
Обогреватель необходимо обслуживать должным образом не реже двух раз в неделю

Наконец, технология нагрева отработанного масла, очевидно, имеет много положительных особенностей, таких как использование перерабатываемых отработанных масел.Но они не так безвредны для окружающей среды, как многие из нас думают. Если вы ищете дешевое и энергоэффективное решение для отопления своего дома или гаража, вы можете поискать другие варианты. Но если вы действительно настроены использовать нагреватель отработанного масла, мы рекомендуем вам покупать только сертифицированный нагреватель отработанного масла.

Категория: Нагреватели

Горелки для распыления отработанного масла | Живая Сеть Фермы

Обновление: 26.10.18. Часть 2 доступна здесь

Летний сезон HVAC подходит к концу, и в последнее время на нашей местной свалке металлолома полно старых печей для сжигания мазута.В то время как жители Эшвилла как можно быстрее заменяют масляные горелки на обновленные системы тепловых насосов, сознательные строители и торговцы перерабатывают использованное оборудование, и хотя многие из этих машин полностью функционируют, несомненно, многие из них все еще оказываются на свалке. Что можно сделать, чтобы эта надежная, иногда устаревшая технология не попадала в поток отходов и использовалась с пользой? Команда biochar в Living Web в течение последнего года работала над разработкой технологии сжигания масла для чистого сжигания пиролизного масла — коррозионного, липкого и тяжелого жидкого побочного продукта производства biochar.

Обычные горелки на жидком топливе

Обычные масляные горелки обычно используются в старых домах и в районах, где системы отопления были установлены до того, как стал широко доступным природный газ. Это устройство, обычно встречающееся в подвалах, которое вытягивает масло из большого резервуара и сжигает его в камере, расположенной непосредственно под печью или котлом. Эти горелки, работающие на жидком топливе для дома (HHO), настроены на использование определенного сорта мазута, обычно называемого мазутом №2 (представьте себе вязкость дизельного топлива).Фактически, любая масляная печь, разработанная для мазута № 2, может принимать до 20% биодизеля без каких-либо модификаций. Местные жители WNC могут быть знакомы с биотопливом от Blue Ridge Biofuels — смесью до 20% биодизеля и мазута. Те из вас, кто живет за пределами области, где в доме есть масляные печи и котлы, могут использовать эту карту, чтобы найти дистрибьюторов биодизеля в вашем районе. Также посетите сайт Департамента энергетики, чтобы узнать о некоторых простых процедурах, таких как изменение размера форсунки, которые могут сократить расход топлива до 10%.

Эти горелки «пушечного типа» были извлечены из старых печей, вместо того, чтобы быть раздавленными на свалке.Обычные горелки на жидком топливе могут быть модифицированы для работы с более широким диапазоном видов топлива для обеспечения интенсивного нагрева многих процессов.

Как они работают?

Обычные жидкотопливные горелки представляют собой плотно укомплектованную систему компонентов: масляный насос, нагнетатель, форсунку, систему зажигания, средства управления и предохранительные механизмы. Эти горелки «пистолетного типа» работают, нагнетая очищенное масло через специальное сопло под высоким давлением, создавая туман, который воспламеняется при наличии искры высокого напряжения. Этот чрезвычайно мелкодисперсный или распыленный спрей , способствует чистому сгоранию за счет уменьшения размера частиц топлива по сравнению с воздухом для горения.Подумайте о растопке, когда разжигаете костер — при достаточном количестве воздуха для горения маленькие кусочки дров горят быстро, чисто и горячо. То же самое и с распыленной струей. Вводится нужное количество кислорода, добавляется искра, и образовавшееся пламя затем регулируется в камере сгорания, где интенсивное тепло направляется через теплообменник, нагревая воздух или воду в системе отопления жилых помещений.

Помимо улучшений в удержании пламени и обращении с воздухом для горения, очень мало что изменилось в горелке пистолетного типа за десятилетия.Конечно, при рассмотрении вопроса о добыче и распределении оставшейся у нас дешевой нефти возникают проблемы с экологией и отказоустойчивостью, особенно когда она направляется на отопление дома, где есть так много лучших вариантов. Однако эти горелки работают на удивление чисто, иначе сажа забивает небольшие проходы в типичном теплообменнике печи.

Есть еще несколько вещей, которые делают работу с этими традиционными технологиями сжигания нефти такой интересной:

Жидкое топливо по своей сути имеет определенные преимущества: его легко хранить и дозировать для получения предсказуемой выходной мощности.Это важно для некоторых видов оборудования и просто для удобства в других.
Чистое горение требует высоких температур — преимущество при правильном применении. Топливо для отопления с высокой температурой не всегда необходимо в системе отопления дома, но имеет решающее значение при применении в определенных областях, например, в литейном производстве на заднем дворе или в печи для обжига керамики.
Если не указано иное, горелки пистолетного типа предназначены только для сжигания мазута № 2 (и до 20% биодизеля). Более высокие концентрации альтернативного жидкого топлива требуют модификации оборудования.К счастью, эти модификации хорошо задокументированы: отработанные моторные и растительные масла являются доступной альтернативой топливу.

Модернизация горелки пистолетного типа для использования альтернативного топлива требует внесения нескольких явных изменений в исходную конструкцию. В специализированных сифонных форсунках сжатый воздух используется для подачи распыляемого топлива, что предотвращает засорение и устраняет необходимость в масляном насосе. Отработанное моторное масло имеет более высокую температуру воспламенения, чем # 2 HHO, и требует дополнительного предварительного подогрева топлива. Мы используем небольшой (удивительно доступный) нагревательный элемент с ПИД-управлением на сопле для надежного запуска и стабильной работы.Детали продолжаются, и эти модификации непросто понять без некоторой предыстории и упорства. К счастью для нас, CKburners предоставляет комплекты и подробные инструкции для начинающих. Для нашего первого агрегата мы купили блочный нагреватель и комплект сифонной насадки. Для тех, кто склонен к поиску утилизированных материалов, можно будет модифицировать существующую масляную горелку с помощью этого комплекта всего за 400 долларов.

Модифицированная горелка пистолетного типа, разработанная для работы с отработанными моторными маслами.

Пиролизное масло

В Living Web Farms нашей конечной целью была машина, не ограничивающаяся использованием отработанных моторных масел или даже отработанных растительных масел.Нам нужна была система, которая могла бы надежно сжигать пиролизное масло — побочный продукт нашего метода медленного пиролиза для производства биоугля. При медленном пиролизе из сухой биомассы выделяются газы, поскольку она нагревается в отсутствие кислорода. Эти газы проходят через конденсационную установку и попадают в регулируемую камеру сгорания. В конденсационной установке газы, которые могут быть сконденсированы, выпадают в виде жидкостей, откуда они стекают в большие сборные емкости. В течение нескольких месяцев на дне этих емкостей оседают тяжелые масла и гудрон.Самым легким из этих масел является то, что мы называем пиролизным маслом, которое отделяется и хранится для использования в качестве топлива. Оставшиеся жидкие продукты, смолы и древесный уксус (или пиролиновая кислота) также отделяются в это время, где они хранятся и используются позже для различных интересных вещей.

Пиролизное масло обладает некоторыми совершенно другими качествами, которые отличают его от обычного жидкого топлива. Требуется тонкое распыление в горячую камеру сгорания. Он очень агрессивен, и его вязкость резко меняется при изменении температуры.Из наших экспериментов мы узнали, что если он нагревается выше определенного порога, он не вернется в жидкую форму. С тех пор мы узнали, что это может быть связано с повышенным воздействием кислорода, и это тоже имеет смысл, поскольку если дать ему высохнуть на солнце достаточно долго, он может создать твердый пластик, подобный оболочке. Эти характеристики становятся серьезной проблемой при проектировании соответствующей горелки. Из-за этих проблем, особенно коррозии и проблем с засорением, мы знали, что было бы неразумно «проталкивать» пиролизное масло через крошечные проходы в сопле модифицированной горелки пистолетного типа.Наши исследования в области литья металла своими руками привели нас к горелке в стиле бабингтона.

Пиролизное масло: ценный побочный продукт производства биоугля на фермах

Горелка в стиле Бабингтона

Горелки Бабингтона

были разработаны в 1970-х годах изобретателем Робертом Бабингтоном как средство получения очень тонкого распыления при низких скоростях горения. Горелки Babington Airtronic начали появляться на рынке в 1980-х годах в качестве бытовых отопительных приборов в основном в европейских домах. Сегодня эта технология была использована военными США для удаленного приготовления пищи.Горелки Бабингтона имеют уникальную шарообразную конструкцию сопла, которая не только обеспечивает эффективное сжигание топлива, но также позволяет использовать гораздо более широкий диапазон видов топлива, требуя гораздо меньшей фильтрации, чем модифицированные обычные горелки.

Сердце горелки Бабингтона — это шарообразная форсунка. Вместо того, чтобы нагнетать масло через форсунку с помощью насоса, теперь масло перекачивается на через шар , где оно образует тонкую пленку, растягиваясь по поверхности шара. На экваторе шара, где масляная пленка находится в самой тонкой точке, она пересекает поток сжатого воздуха, проходящего через очень маленькое отверстие.Распыление достигается здесь, когда мелкие брызги масла проходят около точки воспламенения, вводится больше воздуха и реализуется чистое сгорание. Избыточное масло течет по шару и возвращается в сосуд (иногда называемый отстойником), где оно непрерывно перекачивается обратно через шар. Оригинальные горелки бабингтона были разработаны для обеспечения высокой эффективности и малой мощности горения. Строители своими руками экспериментировали со способами регулировки тепловой мощности (и, следовательно, расхода топлива), регулируя размер и количество отверстий в шаре, расход масла и давление воздуха через сопло.

Вода, проливаемая на сопло в форме шара, когда воздух проходит через очень маленькое отверстие, образует очень мелкую струю

При нормальных температурах наше пиролизное масло слишком густое для фильтрации через стандартные масляные фильтры. Для нас реальное преимущество насадки бабингтона заключается в меньшей потребности в таком уровне тонкой фильтрации. Поскольку наше масло не протекает через обычную форсунку, топливо нужно фильтровать только в той степени, в которой его можно перекачивать. В нашей системе используется шестеренчатый насос 12 В для подачи масла из отстойника резервуара низкого давления на 2-дюймовый шар из нержавеющей стали с отверстием.Отверстие 03 ”. Предварительный нагрев применяется ко всему резервуару через теплообменник с медной спиралью, где тепло забирается либо от очень маленького электрического водонагревателя, сделанного своими руками, либо от избыточного тепла, генерируемого системой. Обычные электроды и регулятор розжига получены от другой горелки на свалке металлолома. С помощью этой установки мы достигли очень чистого сгорания пиролизного масла при температурах до 2000 ° F в нашей камере сгорания при очень небольшом расходе топлива (½ галлона / час).

Наша камера сгорания была построена с учетом модульной конструкции.Либо горелка бабингтоновского типа, либо наша модифицированная установка горелки пистолетного типа на фланце на впускной трубе. Камера сгорания функционирует как сырая печь или литейный цех с умеренным контролем температуры. Крышка легко снимается, открывая универсальный фланец для установки водонагревателя или для размещения будущих приборов, таких как сушильная машина или печь с принудительной подачей воздуха. Здесь все становится интереснее, когда мы можем максимизировать эффективность, складывая приборы друг на друга. Например, мы можем одновременно плавить алюминий в камере, нагревая воду, а затем стерилизовать питательную среду или сушить древесную стружку перед тем, как ее выбросить через дымоход.

Наша масляная пиролизная горелка в стиле бабингтона: это бак! Мы экспериментировали и продемонстрировали, что пиролизное масло может гореть чисто и горячо.

Мы создали нашу первую горелку в стиле бабингтона с целью экспериментирования. Честно говоря, это негабаритный агрегат, который еще предстоит улучшить. Система предварительного нагрева неуклюжа и требует слишком много времени для запуска системы с холода. Наша обычная система зажигания ненадежна с маслами, для которых она не предназначена.В целом, существует слишком много причин, по которым эта система может выйти из строя. Даже с нашими автоматизированными системами безопасности, это не та машина, от которой вы хотели бы уходить надолго, а тем более оставлять на ночь для обогрева теплицы.

По мне, только когда вы разбираете что-то и начинаете перестраивать, вы начинаете ценить оригинал. Этой зимой мы с нетерпением ждем возможности изменить дизайн горелки в стиле бабингтона. Мы постараемся уместить все это в обычный комплект горелки пистолетного типа. Наша новая система будет надежно запускаться (и экономить электроэнергию) за счет предварительного нагрева масла только в той точке, где оно протекает через шар, и мы включим источник низкого давления для холодного запуска и, возможно, полностью потеряем обычный источник зажигания.Мы будем разрабатывать больше недорогих приложений для отопления: отопление теплиц, переработка пластмасс, переработка кормов и многое другое.

Следите за обновлениями, мы будем обновлять наш прогресс в блоге. Как всегда, напишите мне, если хотите узнать больше.

Обновление: 26.10.18. Часть 2 доступна здесь

Планов нагревателя отработанного масла — Постройте свой собственный нагреватель! Поставка биодизеля в Юте

Клиенты из Канзаса, пожалуйста, нажмите здесь
Клиенты из Великобритании, пожалуйста, нажмите здесь

Планы подогревателя отработанного масла (только онлайн-доступ, для печати)	59 долларов.00
Планы нагревателя отработанного масла (США) (онлайн-доступ + бумажная копия)	85,00 $ Доставка: 5,75 $
Планы нагревателя отработанного масла (Канада) (онлайн-доступ + бумажная копия)	139,00 $ Доставка: 20,10 $
Планы доступа в режиме онлайн — Информация для входа будет отправлена на указанный адрес электронной почты в течение 48 часов после оплаты. — Покупая, вы получаете эксклюзивный доступ к этим великолепным планам на 90 дней. — В течение этого времени вы можете просматривать, скачивать и распечатывать планы сколько угодно раз! Планы в твердой копии — Планы подогревателя отработанного масла отправляются приоритетной почтой США! — Планы напечатаны в полном цвете и переплетены металлическим переплетом — Среднее время доставки 2-3 рабочих дня с момента заказа — Мы предлагаем этот вариант для адресов доставки в США и Канаде. — Нужно их отправить в другую страну? Свяжитесь с нами, чтобы узнать стоимость доставки!

Преобразование бочки на 55 галлонов и баллона с пропаном на 100 #
в СВОБОДНЫЙ НАГРЕВ из МАСЛЯНОГО НАГРЕВАТЕЛЯ НУЛЕВОГО ДЫМОХОДА
что вы можете построить примерно за 2 недели.
Произведено известным биодизелером из Мичигана.

Тепловая мощность 70 000 — 200 000 британских тепловых единиц
Расход топлива от 0,6 до 2 галлонов в час
Многотопливный
— Биодизель или мазут (в любом соотношении вместе или по отдельности)
— Отработанное растительное масло
— Отработанное моторное масло
— Трансмиссионное и гидравлическое масло
— Минеральные спирты
— Масла для машинной резки
— Синтетические масла
— Масла трансмиссионные
Размеры Диаметр 30 дюймов, высота 68 дюймов + топливный бак на ваш выбор
Вес Прибл.250 фунтов (без топливного бака)
Электрооборудование Цепь 110 В перем. Тока / 15 А
Сжатый воздух Менее 0,5 куб. Фут / мин при 80 фунт / кв. Дюйм
Органы управления Ручное зажигание и выключение
Уровень квалификации Требуется владение сваркой Tig или Mig, базовые навыки изготовления металла и базовые навыки работы с электричеством
Ожидаемый срок службы 20 лет
Интервал технического обслуживания От 3 дней до 1 года в зависимости от типа используемого топлива
Ориентировочные затраты на строительство: От 200 до 500 долларов в зависимости от вашего находчивость
Срок строительства 1-2 недели
Фильтры Нет
Подача топлива Рекомендации для насосов малого объема и низкого давления.Сила тяжести кормить необязательно, но не рекомендуется.
Выхлоп Бездымный режим работы на всех рекомендуемых видах топлива

Этот обогреватель был специально разработан с использованием общедоступных материалов, которые могут можно найти в вашем местном хозяйственном магазине и, во многих случаях, выручить из обычных бытовых приборов.

Инструкции включают предложения и альтернативы по частям, чтобы свести к минимуму затраты на строительство.

Вы получаете более 80 страниц профессионально нарисованных полноцветных диаграмм с более 160 иллюстрациями, описывающими каждый шаг.

Это не вредно для окружающей среды!
Сжигание свободных отработанных масел для отопления не только изобретательно, но и экологически ответственный.

В 1985 году Агентство по охране окружающей среды издало окончательные процедуры утилизации отработанного масла сжигание на месте (40 CFR 266.41). Эти процедуры говорят о том, что есть только одно решение для удаления отработанного масла. ответственность, сжечь!

Кроме того, если вы решите использовать отработанное растительное масло в качестве источника топлива, вы вносите свой вклад в защита окружающей среды за счет использования углеродно-нейтрального источника энергии, который не способствует глобальному потеплению!

В планы входят:

Оглавление с интерактивными ссылками на каждый компонент раздела
Перечень материалов с описанием, фото и альтернативными предложениями по каждой позиции
Более 160 иллюстраций, в том числе:
— Чертежи САПР с этикетками
— Маркированные 3д схемы и фото
— 2D принты для резки пластин
Полные описания и пошаговые инструкции сделать каждую часть.

На этом видео вы можете увидеть, насколько хорошо горит обогреватель. при испытании камеры сгорания

Часто задаваемые вопросы

Я слышал, что многие отработанные масла содержат большое количество воды. Повлияет ли это на производительность обогреватель?
Планы нагревателя включают конструкцию, которая действует как водоотделитель в топливном баке.Небольшой количество эмульгированной или растворенной воды, подаваемой в горелку, не влияет на ее работу. В Нагреватель очень устойчив к грязному или влажному топливу.

Какого размера здание будет отапливать этот агрегат?
Количество потребляемой энергии, необходимой для обогрева любого здания, во многом зависит от окружающей среды. температуры и эффективность утепления зданий. Чтобы получить представление о мощности этого обогревателя, Средняя отдельно стоящая дровяная печь вырабатывает около 65 000 БТЕ тепла.

Насколько сильно нагревается нагреватель снаружи?
Температура выхлопных газов агрегата варьируется в зависимости от настроек топлива, но обычно составляет от 400 до 650 градусов по Фаренгейту. В отличие от дровяной печи, снаружи каменки нет открытых горячих поверхности, о которых можно обжечься. Все поверхности нагрева находятся внутри устройства.

Есть ли какие-то особые детали, которые будет сложно найти или которые будут дорогими? Нет.Большинство деталей представляют собой обычные аппаратные элементы, которые можно извлечь из бытовых приборов или приобретены в местном хозяйственном магазине. Для установки требуется вытяжная труба, рассчитанная на дровяную печь. используйте и помпу, для которой есть много вариантов.

Нужно ли менять какие-либо фильтры и как часто их нужно менять?
Отопитель не требует фильтрации топлива. Однако впускной экран на всасывании топлива Рекомендуется не допускать попадания в помпу каких-либо палок, веток или мертвых насекомых.

Можно ли подключить этот обогреватель к термостату?
Да. Установив соответствующие регуляторы нагрева масляной печи, вы можете легко подключить это к термостат.

Если во время сборки у меня возникнут проблемы или вопросы, могу ли я получить поддержку?
Да, просто напишите мне, и я уверен, что смогу вам помочь.

Можно ли оставить установку без присмотра?
Не зная вашей точной установки, я не могу дать рекомендации по этому поводу.Однако, хотя лично я бы никогда не оставил дровяную печь без присмотра более чем на несколько минут за раз, я оставляю свой магазинный обогреватель работать сам по себе на несколько часов. Во время нормальной работы у этого обогревателя вы не можете увидеть пламя внутри. Он полностью заключен внутри горения. Камера изготовлена из бака под давлением.

Как долго установка будет работать на одном баке топлива?
Это будет очень зависеть от того, какой размер топливного бака вы решите использовать и насколько холодно на улице.Мой бак на 50 галлонов обычно длится около 4 дней при температуре 10 градусов, но мой магазин настолько плох изолированы, вы можете чувствовать, как холодный воздух проходит сквозь него. Некоторые фотографии включены в планы показывают жалкое отсутствие изоляции в моем доме.

Можно ли приспособить этот агрегат для нагрева воды?
Часть нагревателя, которая на самом деле производит пламя, может быть легко адаптирована для нагрева воды, но на этих планах показано, как использовать его только для нагрева воздуха.Возможно, удастся подключить его к обогревателю. теплообменник предназначен для нагрева воды, но мы с этим не экспериментировали.

Нужен ли мне вертикальный фрезерный станок типа Бриджпорт или токарный станок, или любой другой специальный станок, подобный этому?
Для сборки этого обогревателя требуются только основные инструменты. Вам понадобится сварщик Mig или Tig, и вам понадобится уметь вырезать из стали квадраты и круги. Вам понадобится угловая шлифовальная машина и отрезной колеса. Горелка или плазменный резак тоже были бы хороши, но они не требуются.

Сколько на самом деле будет стоить постройка этой штуки?
Моя мастерская находится на ферме, и у нас валяется разный хлам. Я потратил около 100 долларов на различные вещи, такие как бочка на 55 галлонов, старый баллон с пропаном и некоторые фитинги. Я нашел большой вентилятор наверху в топке с нагнетанием воздуха и уже имел топливный бак. Сколько вы потратите, будет значительно зависит от того, сколько у вас уже есть или вы можете найти бесплатно. Это устройство было разработано с использованием деталей из обычную бытовую технику, которую я регулярно выбрасываю.

Вы можете узнать больше об этом невероятном обогревателе, нажав здесь

Что такое смесь отработанного масла и дизельного топлива?

Мне было интересно, нашел ли кто-нибудь хорошее соотношение отработанного масла (моторное, трансмиссионное и трансмиссионное масло) к дизельному топливу (дизельное топливо №2 или №1)? Надежен ли он как зажигание, как обычная мазутная печь? У меня есть старая топка на обычном мазуте, я запускал ее на дизельном топливе и сразу переводил на отработанное масло.Придется слить отработанное масло, пока я не получу чистое дизельное топливо, чтобы снова его зажечь. Я использую его для обогрева своего магазина. Настройка следующая: насос 100+ фунтов на квадратный дюйм, форсунка 0,75 галлона в час при 60 ч, (обычная печь). Просто пытаюсь обойтись без больших вложений на данном этапе, но хотел бы преобразовать все отработанное масло Я безуспешно пытался подогреть масло с помощью нагревателя блока цилиндров. Это не имело никакого значения.

Масло должно быть горячим у форсунки прямо в точке воспламенения. Если у вас не будет ОЧЕНЬ короткая труба между нагревателем и форсункой, холодное масло выйдет и не загорится, а затем контроллер определит время, и прежде, чем горячее масло успеет добраться до форсунки, оно заблокируется.При скорости, скажем, 1 галл / час труба 1/4 дюйма между нагревателем и форсункой может вместить достаточно, чтобы к моменту поступления горячего масла в форсунку контроллер истек.

мы используем чистое растительное масло, смешанное с 50% дизельным топливом, и мы не можем заставить его сгореть. Мы вынули насос прямо из агрегата и наблюдали, как он распыляется, и мы смотрели, как в него попадает зажигание, и он не зажигается. У нас был кувшин с маслом на солнце, он был теплым на ощупь и не загорался. Насколько жарко должно быть? В холодную погоду, когда печь нагревается сильнее, какой объем масла нужно поддерживать в тепле? Не могли бы вы объяснить, как настроить нагреватель, это горелка Беккета, а на насосе написано Suntec.Если мы следуем вам прямо, чтобы сохранить достаточное количество горячего масла масло выходит из напорной стороны насоса в небольшой нагревательный бак, который соединен с трубкой сопла. Нам только что поставили новую печь, поэтому мы экспериментируем с нашей 10 или 11-летней печью. Вам нужно провести химическую реакцию, чтобы он загорелся?

Моя рекомендация, если это еще не было указано, заключается в том, чтобы знать о возможном загрязнении резервуара и быстром осаждении WVO при смешивании в обычном масляном резервуаре.

Я сам не пробовал, но кто-то, с кем я работаю, запускает свою заводскую печь с немодифицированной горелкой Беккета на 30% WMO / 70% HHO с внутренним топливным баком на 55 градусов или более. Он действительно поднял давление насоса до 140 фунтов на квадратный дюйм. Он руководил 30% ВМО в течение двух лет, а до этого он руководил 20% ВМО как минимум за 2 года.

275–300 градусов, чтобы масло загорелось. Вы должны посмотреть модифицированные горелки в разделах Фото. Успешные смеси без подогревателя составляют от 10 до 20 процентов, и все, что выше, является чудом.Никаких химикатов не требуется, и кажется, что вы действительно запутались в этом: для начала, вы можете сжечь масляную смесь wvo / hho от 10 до 20 без каких-либо изменений в вашей горелке. Однако я не видел ваше масло или то, как вы фильтруете, поэтому не могу сказать вам, какой процент будет работать. Wvo / hho необходимо тщательно перемешать, прежде чем вы попытаетесь это сделать, поэтому не просто сливайте его, он опускается на дно. ЕСЛИ вы собираетесь попробовать процентное значение выше 20%, вам, вероятно, понадобится подогреватель, который нагревает масло до 275-300 градусов на сопле.Если вы собираетесь создать систему форсунок под давлением с подогревателем, тогда вы сможете использовать смеси или 100% растительное масло, хотя мы перешли от системы форсунок под давлением к системе сифонных форсунок. В-третьих, мы говорим о двух разных системах здесь, сопла давление и сифон сопла.

Подогреватели отработанного масла

Подогреватель отработанного масла паровой котел wns. Промышленные котлы могут обеспечивать нагревание для процессов производства пищевого масла, таких как сушка / охлаждение, выпечка горячим воздухом, дробление / очистка, приготовление на пару и жарка и т. Д.Длительная и стабильная работа котла может напрямую повлиять на пищевые масла.

• Технология многопламенного горения в газовых и масляных горелках • Дополнительный концевой выключатель увеличенного размера исключает нежелательное циклическое переключение • Жидкотопливные горелки Beckett входят в стандартную комплектацию • Классический размер 18 дюймов для замены герметичных рабочих мест • Основания MA 100, MA 200 и CB 200 для универсальности . • Барабанный / трубчатый теплообменник обеспечивает долгий срок службы

Arctic, больше похожий на обычный обогреватель, имеет небольшие размеры и легкую конструкцию, но отличается высокой теплотой и эффективностью.Самая эффективная масляная печь Kuma с КПД более 82 процентов, Arctic использует меньше топлива и выделяет больше тепла. Наши линии масляных капельных печей Kuma предлагают высокоэффективный неэлектрический источник тепла. Эти печи идеальны для людей, живущих за счет …

3 ноября 2015 г. · Огромное количество бесплатного тепла от простого в сборке каменки на отработанном масле и дровах. Пошаговое видео-руководство из 7 частей по горелке в стиле Ozzirt. Дешевый легкий проект, который можно построить с использованием баллона с пропаном, и он очень хорошо работает с большим количеством тепла и очень чистым ожогом.

В мире отходов многие люди ищут решения, позволяющие превратить эти отходы во что-то полезное. Одной из набирающих популярность тенденций является создание самодельного нагревателя отработанного масла для «бесплатного нагрева» и …

Требование к уведомлению об отработанном масле для транспортеров отработанного масла, перегрузочных сооружений, перерабатывающих предприятий и горелок для отработанного масла, не соответствующих спецификации. Руководство по разработке и внедрению планов готовности, предотвращения и действий в чрезвычайных ситуациях для генераторов и горелок отработанного масла 254-5900-001

Нагреватель отработанного масла kingwei очень прост в установке.# Вы покупаете, Alibaba компенсирует. Моя компания — kingwei energy. Первоначальный производитель горелок и нагревателей на отработанном масле в Китае в течение 10 лет. Alibaba.com …

Сборка нагревателя / фильтра использует отработанное масло, такое как использованный двигатель (моторное масло), автоматическая Трансмиссионное масло, растительное масло для жарки, компрессорное масло, смешанные масла и биодизель.

Водонагревательные системы на отработанном масле и печи на отработанном масле от чистого сжигания. Clean Burn — ведущий мировой производитель нагревателей отработанного масла, включая печи для отработанного масла, котлы для отработанного масла и центры по переработке отработанного масла, которые генерируют СВОБОДНОЕ ТЕПЛО из моторных масел и жидкостей на нефтяной основе, обычно используемых во всех типах внутреннего сгорания…

Горелки для отработанного масла позволяют сжигать керосин, дизель, растительное масло, рапсовое масло, отработанное моторное масло, ATF, гидравлическую жидкость и трансмиссионное масло. Размеры горелок на отработанном масле варьируются от 1 000 000 БТЕ до 750 000 БТЕ. Горелки на отработанном масле, Котлы на отработанном масле, Системы отопления, Горелки для рапса

Легко очищаемый зольник KVH800 Малый подогреватель отработанного масла с открывающейся камерой, 1300-1800 долларов США за единицу, гостиницы, магазины одежды, магазины строительных материалов, мастерские по ремонту оборудования, производство Завод, Фабрика по производству продуктов питания и напитков, Фермы, Ресторан, Домашнее использование, Розничная торговля, Продуктовый магазин, Типографии, Строительные работы, Энергетика и горнодобывающая промышленность, Магазины продуктов питания и напитков, Видеотехническая поддержка, Онлайн-поддержка, Запасные части…

Запасные части для печей, нагревателей и горелок для отработанного или отработанного масла. С 1978 года Rudbeck устанавливает стандарты обслуживания и ремонта нагревателей отработанного масла, компонентов отопления и котлов на отработанном масле. У нас больше труднодоступных запчастей, чем у кого-либо другого.

billingspressurewashers.com. Нагреватели отработанного масла — Superior Water & Energy … 4200 x 6300 jpeg 3652 КБ. Обогреватель Lanair, работающий на отработанном масле с термостатом … 2000 x 2000 jpeg 478 КБ.

Избавьтесь от счетов за отопительное топливо и затрат на вывоз отработанного масла.Эти котлы превосходны Котлы на отработанном масле идеально подходят для автотранспортных компаний, автосалонов, предприятий по ремонту грузовиков и автомобилей .
