Шкаф-купе своими руками — чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

В любой квартире, особенно малогабаритной, очень важно иметь место, куда можно развесить одежду, поставить коробки с обувью и разместить множество других вещей, не создавая при этом эффекта загромождения пространства. В этом вам поможет встроенный шкаф-купе. Сейчас очень большое количество фирм предлагает услуги по сборке и установке таких шкафов, но, как правило, они недёшевы. Альтернатива – прочитать нашу статью и собрать шкаф-купе своими руками.

Выбор места и размеров

Замечательно, если в комнате, в которой планируется установка шкафа-купе, есть ниша – в таком случае, вам придётся смонтировать только «начинку» шкафа, прикрепив полки и вешала к стенам ниши, а также поставить раздвижные двери; задняя и боковые стенки будут отсутствовать. Если же таковой не имеется, можно построить угловой шкаф-купе, либо просто пристроить его к выбранной стене. Учтите, что после сборки данная конструкция будет неподвижна и её не получится передвинуть; поэтому тщательно выбирайте место дислокации вашего шкафа.

Далее, займитесь проектированием. Начните с замеров будущего шкафа при помощи рулетки. Несколько раз отмерьте и запишите на листок нужную высоту, длину и ширину шкафа. Эти сведения пригодятся при покупке материалов. Начертите чертёж в масштабе, отметьте на нём все необходимые дополнения, которые вы планируете вставить в свой шкаф. Это могут быть полочки, ящички, корзинки, антресоли, вешала и т.д. Самому спроектировать шкаф-купе не так уж и сложно, главное – это добросовестно подойти к его замерам, при выполнении чертежа учитывать масштаб, обращать внимание на каждую мелочь.

Длина шкафа не должна превышать 3 метра, самый максимум – 5 метров. Длина каждой двери – не более метра. Это напрямую связано с нагрузкой на «рельсы» шкафа и на конструкцию в целом.

Сделайте полный расчёт необходимых материалов для вашего индивидуального проекта. Перепроверьте и пересчитайте несколько раз. Помните «золотое правило» — семь раз отмерь, один – отрежь. Будет очень неприятно, если придётся что-то переделывать на этапе строительства.

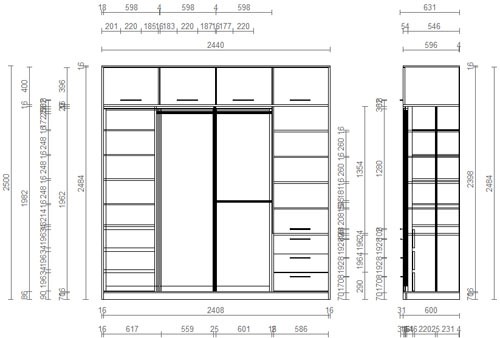

Чертежи и деталировка

Если у вас есть возможности и умения, самостоятельно сделайте проект вашего шкафа-купе в специальной компьютерной программе. Это позволит проработать его более детально и наглядно. Если такой возможности нет – чертите эскизы от руки, учитывая все ранее сделанные расчёты. Это и называется деталировкой, то есть проработкой шкафа подетально. Обязательно обозначайте на вашей схеме толщину, ширину и глубину полок и перегородок, длину штанг и высоту их расположения и т.д. Занесите все сведения в таблицу, так вам будет удобнее их систематизировать.

В общем, проектируем ли мы наш шкаф-купе на компьютере или чертим схему от руки – мы тщательно делаем замеры, систематизируем их и приступаем к покупке необходимых для строительства материалов и инструментов.

Материалы и инструмент

Чтобы создать шкаф-купе своими руками вам потребуются следующие материалы:

  • Заранее распиленные листы ДСП. Распиловку лучше всего заказать у опытных мастеров, предоставив им свою детальную схему шкафа со всеми замерами;
  • Дюбель-гвозди, саморезы;
  • Пластиковые мебельные уголки;
  • Деревянные балки из бруса;
  • Направляющие, колёсики;
  • Раздвижные двери для шкафа лучше купить готовые, в этом случае будет возможность выбрать двери с зеркалом или интересной гравировкой;
  • Крючки для одежды, штанга металлическая.

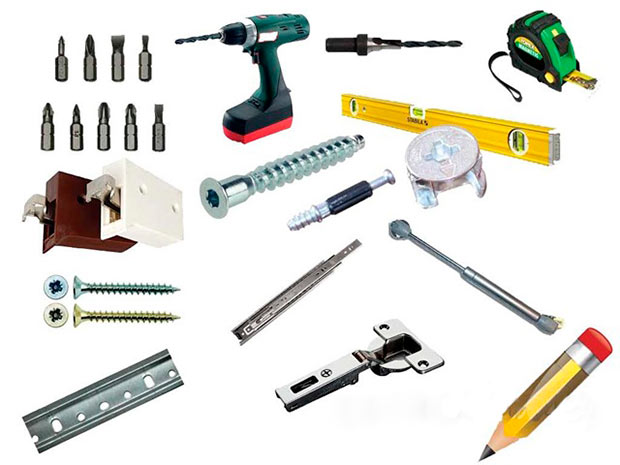

Осуществить работы по монтажу вашего шкафа-купе помогут такие инструменты, как:

  • Дрель, перфоратор, шуруповёрт;
  • Простой карандаш, метровая линейка, уровень строительный, рулетка;
  • Свёрла для бетона и дерева;
  • Лобзик;
  • Шестигранник.

Для того, чтобы сделать шкаф-купе правильно, учитывайте все особенности вашей квартиры – неровные стены, кривой пол и потолок. Тщательно делайте замеры в разных точках. Возможно, уже в процессе монтажа придётся что-то подпилить, подправить. Для облегчения своей работы старайтесь выбрать более-менее стандартную конструкцию, особенно, если у вас нет опыта в сборке мебели.

Пошаговая инструкция изготовления и сборки

Первый этап — разметка:

  • для начала возьмите линейку или рулетку и отмерьте полную длину шкафа в том месте, где собираетесь его устанавливать. Легче всего делать это от угла комнаты, тогда одной из боковых стенок будет угловая стена квартиры;
  • из полученной точки прочертите вертикальную линию сверху вниз для обозначения границы шкафа-купе. Чтобы линия была более ровной, нужно сделать несколько замеров из угла на разных уровнях высоты и поставить карандашом отметки, которые после и соедините линией;
  • после необходимо отмерить и прочертить ещё одну вертикальную линию – границу, между отделом с полками и отделом с вешалом. По этой линии будет установлена деревянная стойка, разделяющая эти отделы;
  • теперь отметьте на полученных линиях высоту полочек, делая с двух сторон пометки карандашом.

Второй этап – монтируем крепления:

  • возьмите крепления, приставьте их к полученным линиям и пометьте места, где нужно просверлить дырки в стене;
  • в каждую полученную дырку необходимо забить дюбель-гвоздь;
  • прикрепляем крепления к стене саморезами.

Третий этап – монтаж внутреннего наполнения шкафа-купе:

  • для закрепления разделительной стойки, приставьте её к креплениям и привинтите к ним шурупами;
  • чтобы установить антресоль, прежде всего чертим линию по горизонтали с помощью уровня и карандаша. Далее, на полученной линии просверливаем отверстия для креплений – по два в каждом отделении и с каждого боку; в них вбиваются дюбель-гвозди и крепления фиксируются на стене. Закрепите на них антресоль с помощью саморезов;
  • для монтажа боковой стенки шкафа, как можно более точно измерьте высоту помещения и постарайтесь подогнать стенку под полученный результат. Установите её и прикрепите саморезами к имеющимся креплениям;

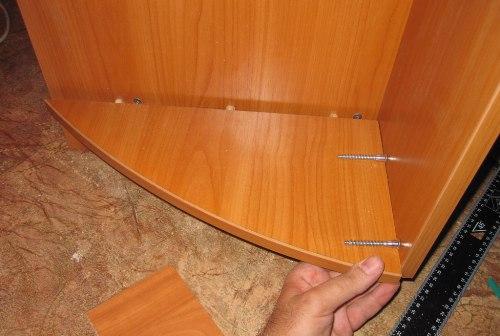

  • монтируем полки: отмечаем места их установки сбоку на стенке и на разделительной стойке, устанавливаем по два крепления с каждой стороны и ставим на них готовые полочки. Прикрепляем с помощью саморезов;
  • второе отделение шкафа у нас отведено под вещи на вешалах, поэтому туда необходимо вмонтировать металлическую трубу. Приобретите круглые крепления по диаметру трубы, прикрепите их саморезами к стенке и средней разделительной стойке, при необходимости обрежьте подготовленную трубу, вставьте в крепления и зафиксируйте.

Четвёртый этап – установка фальш-панелей:

  • фальш-панели устанавливаются внизу, вверху, сбоку и около стены. Каждую из них просверливают в нескольких местах, подставляют туда, где планируется установка и отмечают карандашиком, где необходимо проделать отверстия в стене;
  • в эти отверстия вставляются дюбели, фальш-панели прикрепляются к ним саморезами.

Пятый этап (завершающий) – установка дверей и направляющих:

  • для установки направляющих необходимо измерить их желаемую длину, подогнать по размерам. После, с помощью саморезов, их фиксируют на фальш-панелях – сверху и снизу;

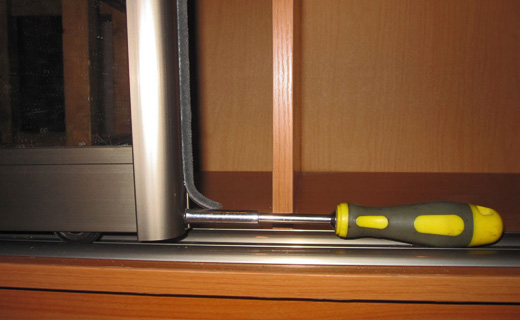

  • установка дверей требует определённой сноровки и аккуратности. Прикрепите к ним рельсы, но слишком затягивать их не нужно для более свободного движения роликов. Дверь вставляется сначала в направляющую сверху, потом – в направляющую снизу. Настройте их на свободное передвижение по рельсам. Сбоку на дверь желательно наклеить мягкий ворс для предотвращения шума от удара и во избежание порчи двери;
  • хорошенько проверьте качество монтажа всех деталей, работу дверей. Если всё в порядке – работа окончена!

Примеры грамотного дизайна

Теперь осталось только придумать, каким же образом нам можно украсить фасад готового шкафа-купе. Разумеется, не стоит забывать о том, что его внешний вид должен гармонировать с остальной мебелью и общим дизайном квартиры.

Чаще всего для украшения фасада шкафа применяют комбинацию двух или трёх расцветок ДСП, например, очень красиво смотрится комбинация «венге+дуб» или «венге+бук», то есть, сочетание тёмного и светлого цветов.

Если вы поклонник натуральных материалов и дизайн вашей квартиры выполнен в эко-стиле, то обратите внимание на вставки из бамбука, ротанга и дерева.

Весьма современно и стильно смотрятся двери шкафа-купе, украшенные зеркалами, витражами и стеклянными вставками.

Для претенциозно старинных интерьеров подойдёт шкаф-купе в купеческом стиле, украшенный пилястрами и позолотой.

Если вы – обладатель мебельного гарнитура из кожи, возможно, вам придутся по душе кожаные вставки на дверях шкафа. Смотрится этот ансамбль очень дорого и изысканно.

Как вариант, можно обклеить двери самоклеящейся плёнкой с фотопечатью. Если подобрать подходящий принт, такой шкаф-купе ничем не уступит шкафу, выполненному на заказ профессионалами.

dekoriko.ru

Шкаф купе проект, этапы разработки с описанием важных моментов

Правила создания проекта для шкафа купе, важные моменты

Современная мебель, созданная из качественных и экологически чистых материалов, обладает высокой стоимостью, поэтому не у всех есть возможность ее приобрести. Нередко формируется неповторимый и оригинальный интерьер, для которого требуются эксклюзивные предметы обстановки. В этих случаях владелец помещения может самостоятельно создать шкаф купе как проект, по которому в дальнейшем будет изготовлена мебель. Проект может создаваться самостоятельно с использованием специализированных компьютерных программ или при соответствующей проектной организацией.

Замеры помещения

Если разобраться, как надо проектировать шкаф купе, то создать проект, в который входят чертежи, схемы, смета и деталировка, не составит труда. Первоначально надо самому произвести замеры помещения, в котором планируется устанавливать будущий шкаф.

Часто людям приходится сталкиваться с тем, что полы и стены комнаты неровны а вот мебель создается стандартно ровной, поэтому во время замеров учитываются все имеющиеся перекосы и иные недостатки на поверхностях.

Чтобы правильно произвести замеры, выполняются простые действия:

  • с помощью стандартной рулетки или лазерного уровня определяются высота и ширина стен, причем выполнять этот процесс надо из разных участков комнаты;
  • высота измеряется минимум в трех точках;
  • ширина измеряется относительно потолка и пола, причем на той глубине, где планируется устанавливать шкаф купе своими руками;
  • определяется, где на разных поверхностях имеются выступы, углубления, радиаторы отопления, проемы окон или дверей, а также розетки и иные объекты, которые располагаются рядом с предполагаемым местом монтажа мебели;
  • важно убедиться, что установке предмета не будут мешать посторонние предметы, а также он не будет перекрывать розетки или иные важные элементы.

Если во время замеров обнаруживаются значительные перекосы или неровности стены или пола, то желательно выполнить их выравнивание, так как иначе грамотно сделанный шкаф будет стоять неустойчиво. На основании полученных сведений от измерения можно создавать проекты будущей мебели с учетом предполагаемых мест установки. Желательно сделать фото комнаты и начертить ее схему на листе или в компьютерной программе.

Шкаф от стены до стены размеры

Правильные замеры помещения

Создание проекта

Спроектировать шкаф достаточно просто, особенно с помощью современных компьютерных программ, в которых все расчеты делаются автоматически. Обладая необходимыми навыками, вы сможете сделать чертежи и схемы своими руками. Также можно воспользоваться примерами с фото, на основании которых изготавливаются детали, после чего соединяются друг с другом в единую конструкцию.

Желательно одновременно с формированием проекта продумать дизайн будущей мебели.

Сам проект состоит из частей:

  • общий вид будущего шкафа, представленный фото или обычным рисунком, причем его можно нарисовать от руки или с помощью компьютера;
  • чертежи, причем на одном из них должно иметься полностью все изделие, а также создаются отдельные чертежи для важных частей шкафа, являющихся наиболее значимыми и сложными в создании;
  • карта раскроя материалов, представленных в виде листов;
  • если сама раздвижная система будет делаться своими руками, то обязательно формируется деталировка профиля;
  • список необходимых крепежных элементов и фурнитуры.

Все эти документы обладают своим назначением, а совместно представлены соответствующим проектом. Они должны создаваться с учетом многочисленных требований, так как ошибки в них приводят к тому, что у полученного шкафа будут перекосы или иные дефекты.

Составление чертежа

Выполняйте чертежи очень внимательно аккуратно, ведь потом вам придётся собирать шкаф-купе именно по ним

Назначение мебели

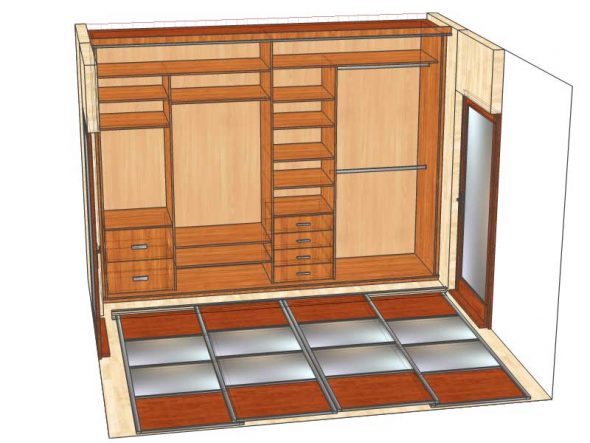

Решите, для каких конкретных вещей вы планируете сделать шкаф купе. Сделайте их замеры и запланируйте для них место в шкафу

Элементы шкафа

Составляется проект, в котором расчерчиваются все элементы шкафа купе

Корпус

Проект шкафа купе непременно включает чертеж корпуса, являющегося наиболее значимым элементом этой мебели. Фото примерных чертежей можно просмотреть ниже. Во время создания схемы учитываются основные параметры, которыми должен обладать шкаф:

  • ширина — она рассчитывается в зависимости от того, какое место выделено для установки конструкции. Если она монтируется в специальную нишу, то при проведении измерений надо получить информацию о том, какова ее ширина, причем шкаф должен иметь немного меньший показатель, чтобы не возникало препятствий при его установке в эту выемку. Обычно для этого отнимается 5 см от ширины ниши. Это позволяет получить специальный технологический зазор, упрощающий монтаж или демонтаж мебели;
  • глубина — этот показатель корпуса также зависит от замеров, сделанных на первых этапах работы. Оптимальным значением считается глубина в пределах от 60 до 70 мм, но если имеется слишком узкая комната, то показатель может снизиться до 35 см. Такое значение оптимально для детских шкафов. Если пользователем будет взрослый человек, то для рационального применения внутреннего пространства желательно делать шкафы купе с глубиной от 55 см;
  • высота — для ее расчета используется теорема Пифагора, так как шкафы являются громоздкими конструкциями, поэтому обычно собираются на полу, после чего поднимаются в готовом виде, поэтому чтобы во время данного процесса мебель не упиралась в потолок, надо рассчитать правильно диагональ боковой стенки. Также при выборе высоты учитывается рост пользователя и его предпочтения в отношении этого показателя. Он может варьироваться от 1,5 до 2,4 м.

Вышеуказанные параметры являются основными для корпуса шкафа. При этом надо решить, какой будет создаваться дизайн, а также какие материалы будут применяться во время работы.

Замер ниши

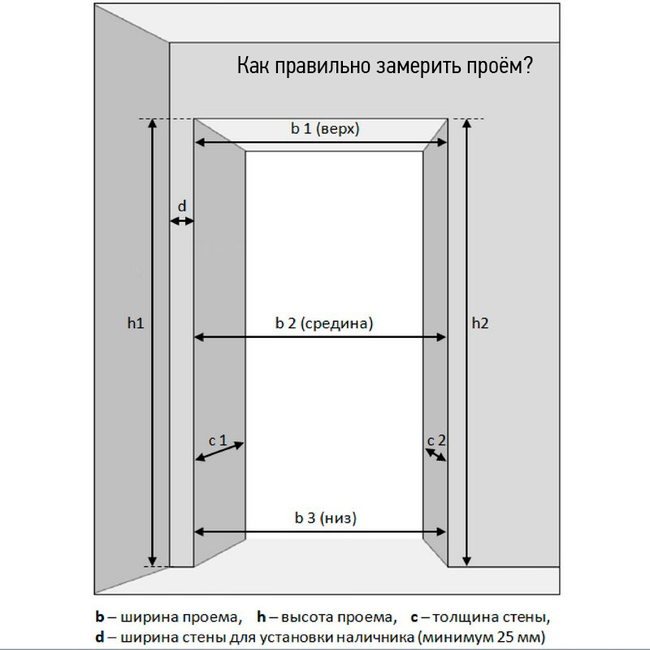

Как правильно замерить нишу для шкафа купе

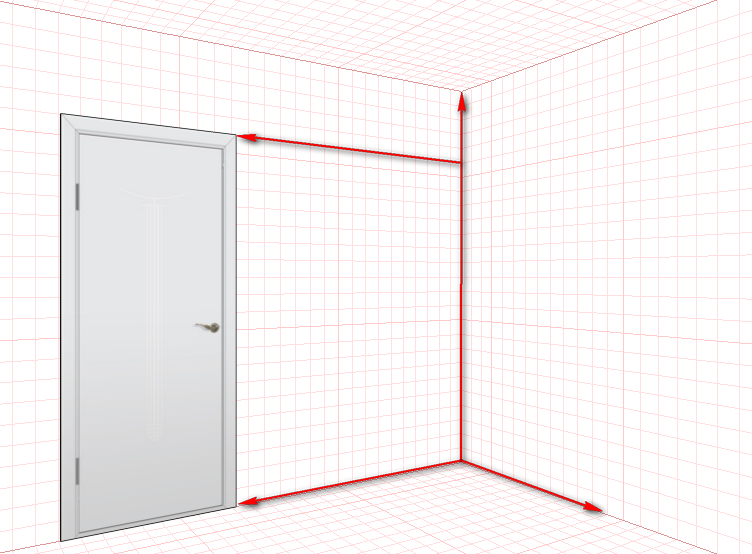

Замеры для углового шкафа

Правильные замеры для углового шкафа купе

Подготовка деталей

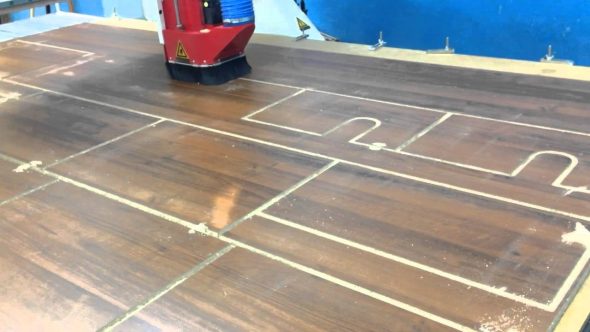

Обычно списка деталей с размерами достаточно для того, чтобы вам сделали распил

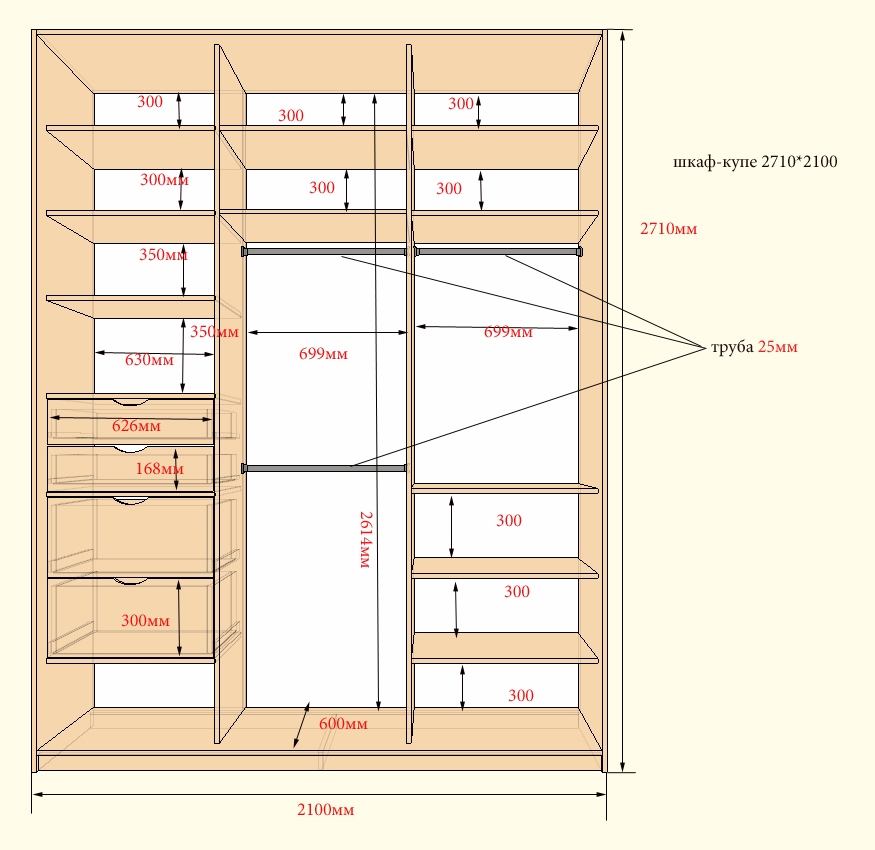

Вариант шкафа купе Как правильно сделать шкаф купе своими руками Проект шкафа

Раздвижная система

Для получения правильно спроектированного шкафа уделяется много внимания расчетам и выбору раздвижной системы. Существует несколько таких систем, отличающихся стоимостью, правилами создания, нюансами использования и другими параметрами.

При проектировании такой системы учитываются основные ее характеристики:

  • прочность профиля, которая зависит от используемого материала, так как может применяться для этого древесина или железо, а также алюминий, причем дополнительно на прочность влияет толщина стенок, поэтому этот параметр рассчитывается в зависимости от планируемых нагрузок на систему;
  • покрытие, имеющееся на профиле, на котором не допускается иметь никаких разводов, вздутий или иных дефектов, дизайн его может быть разным, но он должен хорошо подходить под цветовую гамму комнаты и выбранному дизайнерскому направлению в помещении;
  • надежность ролика, являющегося наиболее слабым местом во всей системе, считается важным параметром, поэтому надо покупать только качественные элементы, а также грамотно рассчитывать места их установки вместе с направляющими, так как перекосы приводят к их уменьшению срока службы.

Большинство раздвижных систем состоит из двух направляющих, по которым двигаются ролики. Самыми востребованными считаются системы:

  • роликовые — к верхней части дверок прикрепляется специальная подвеска, дополнительно фиксирующаяся с роликовым бегунком. Этот механизм может быть подвесным или опорным. За счет такого устройства системы обеспечивается ее тихое использование;
  • безрамочные — на их создание не приходится тратить много средств. Представлены плитой ЛДСП, не обрамляемой профилями из стали. Внизу и вверху к дверкам прикрепляются ролики. За счет постоянного воздействия лист ДСП быстро деформируется, поэтому система считается недолговечной;
  • рамочные — создаются из стали или алюминия, причем последний вариант обладает высокой стоимостью. Алюминиевые конструкции легко выдерживают высокие нагрузки или иные воздействия;
  • системы, специально предназначенные для радиусного шкафа купе. Представлены изогнутым профилем, актуальным для интерьеров, в которых используются нестандартные и криволинейные формы и предметы интерьера.

Фото разных раздвижных систем можно просмотреть ниже, а выбор этой конструкции зависит от финансовых возможностей и желаний пользователей.

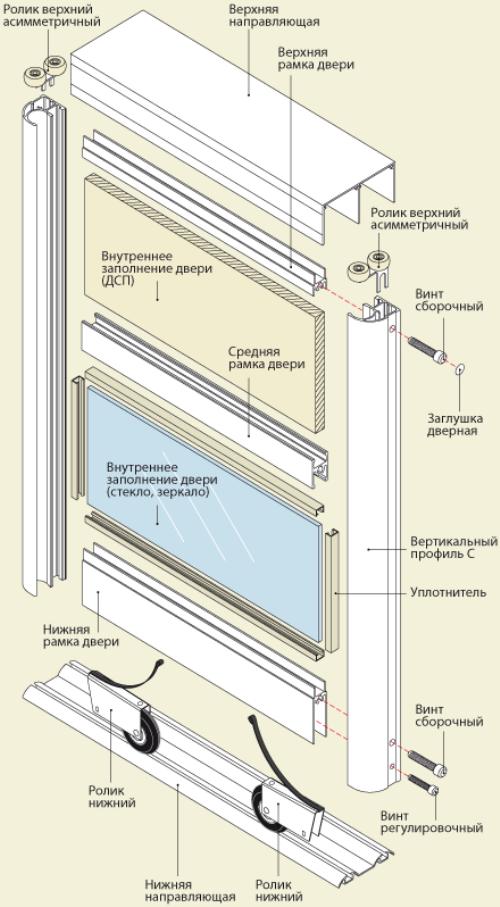

Как собрать дверь

Сборка двери шкафа-купе

Варианты дверей для шкафа купе

Варианты дверей

Как рассчитать дверные полотна

Расчет дверных полотен

Наполнение

Как спроектировать шкаф купе, учитывая все нюансы? Важно разобраться не только в корпусе с раздвижной системой, но и с наполнением конструкции. Существует много разных систем хранения, которые могут применяться для этой мебели, причем во время проектирования учитываются следующие нюансы:

  • между полками оставляется расстояние не меньше 30 см, но при самостоятельном создании шкафа сами пользователи определяют этот параметр, который зависит от того, что именно будет располагаться на той или иной полке;
  • если будет иметься отсек для плечиков, то глубина его не должна быть меньше 55 см;
  • решается, какое нужно количество выдвижных ящиков, на схеме отмечается место их расположения, а также размер и глубина;
  • выбираются разные дополнительные элементы для наполнения шкафа, к которым относятся разные выдвижные сетки, корзины, вешалки, предназначенные для галстуков, пантограф или узкие отсеки для обуви, а также встроенные гладильные доски или иные схожие предметы.

Наполнение считается важным этапом проектирования будущего шкафа, хотя при необходимости его всегда можно будет немного изменить.

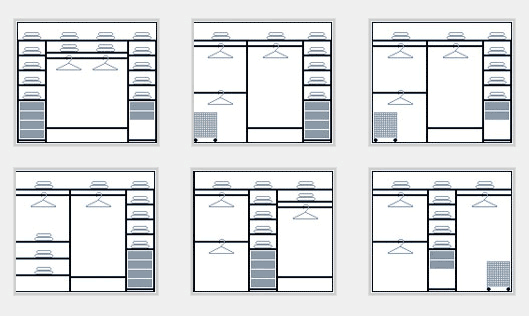

Варианты наполнения

Идеальное наполнение

Чертеж шкафа-купе

Шкаф-купе — один из самых функциональных предметов мебели

Создание сборочного чертежа

Когда готовы схемы относительно основных частей будущего шкафа, формируется непосредственный сборочный чертеж, из которого можно получить информацию:

  • габариты, внешний вид и параметры самого каркаса;
  • разновидность и особенности устройства раздвижной системы;
  • количество полок и других предметов наполнения шкафа;
  • материалы, используемые для производства конструкции;
  • примерная смета расходов на процесс.

Желательно разрабатывать такой проект с помощью соответствующей компьютерной программы, для чего вносятся только основные параметры будущей конструкции и автоматически производятся расчеты, делается чертеж. При наличии опыта и умений можно сделать чертеж или схему на бумаге своими руками, для чего используется карандаш и другие канцелярские принадлежности.

Подрезка под плинтус

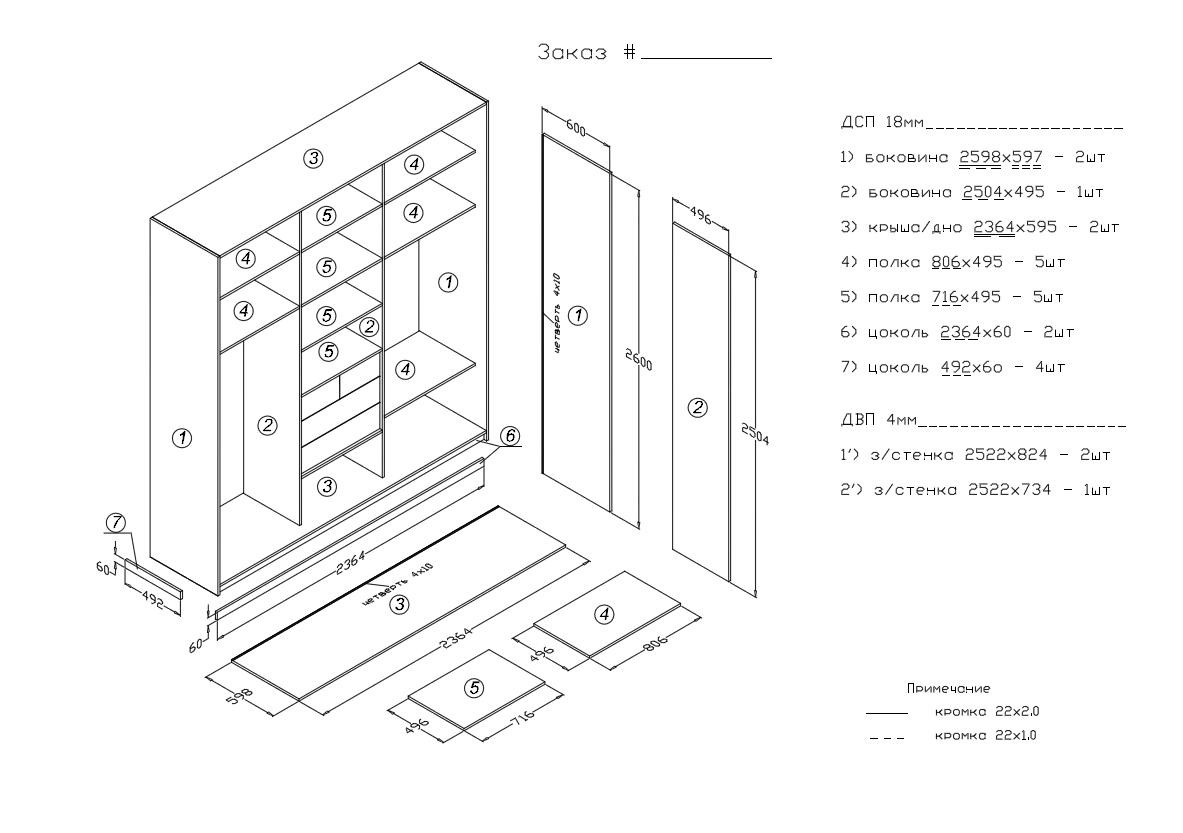

Сборочный чертеж шкафа купе

Сборочный чертеж

Подбор фурнитуры

Разные элементы, относящиеся к фурнитуре, должны быть привлекательными и качественными. Их дизайн и расцветка должны подходить к стилистике шкафа. К фурнитуре относится:

  • направляющие, стопоры и ролики для создания раздвижной системы, дающей возможность комфортно открывать или закрывать шкаф;
  • профиль, который может быть стальным или алюминиевым;
  • крепления для полок или других систем хранения, причем желательно покупать вместо устаревших полкодержателей стяжечную систему, состоящую из флиппера и штока;
  • крепежи для соединения частей шкафа, к которым относятся шурупы, саморезы, конфирматы, гвозди для мебели и крепления для штанг.

Проектирование шкафов купе считается достаточно специфическим процессом. Во время его осуществления надо учесть размеры будущей конструкции, ее дизайн и место, где планируется ее устанавливать. От правильности формирования проекта зависит надежность, долговечность и стойкость полученной мебели. Первоначально делаются чертежи основных частей конструкции, после чего формируется сборочный проект.

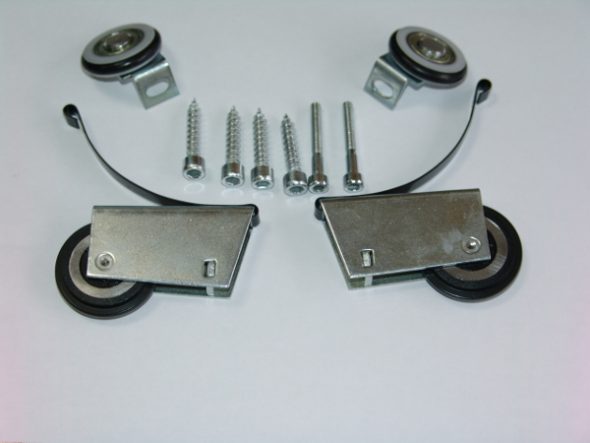

Комплектующие для шкафа-купе

Ролики

Направляющие для шкафа-купе шпонированные

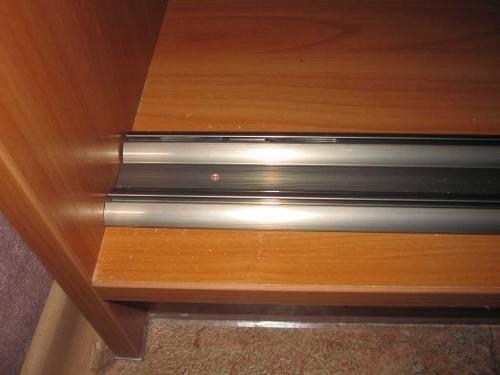

Направляющие

Профиль для шкафа купе

Профиль

Фурнитура для шкафов купе

Фурнитура

Видео

mblx.ru

чертежи, описание изготовления, схемы с размерами

Шкафы купе популярны вне зависимости от метража квартиры и дохода владельцев. Привлекает удобство их использования, возможность приспособить к условиям помещения. Вполне возможно изготовить их самостоятельно, если знать особенности конструкции, расчетов и монтажа.

1

Виды шкафов купе – из какого материала, где установить

Своими руками легче изготовить прямоугольный шкаф купе, радиусные с криволинейной поверхностью под силу профессионалам. Самым удобным местом для установки является ниша. Привлекательность такого расположения в том, что малоудобное место становится полезным, практически не отражаясь на жилой площади.

Виды простых шкафов купе

Установка в проеме между комнатами экономит расходы на перегородку и ее отделку, а встроенный шкаф разделяет помещения. Купе можно установить в коридор у стенки, что особенно выгодно для малогабаритных квартир: занимает не так много места, которого не хватает.

Корпусные раздвижные шкафы применяются также для зонирования помещений. Они не имеют тыльной стороны, у них две лицевые, доступ к гардеробу с обеих сторон. Небольшую комнату не стоит перегружать мебелью, используют стандартную. В прихожую больших размеров можно установить вместительный шкаф-купе. Если позволяет площадь, то можно легко реализовать мечту каждой женщины – шкаф превращается в гардеробную. Затраты увеличиваются вместе с возрастанием размеров. Ниже предоставлена схема большого шкафа-купе для прихожей.

Для купе подходят многие материалы, среди них – ламинат, вагонка, МДФ. Только в этом случае придется делать рамы для дверного полотна из дерева. Используют ДСП, удобную для монтажа из-за больших размеров. Использование гипсокартона возможно, но материал хрупкий, не выдерживает больших нагрузок, заметно проседает без надежного крепления. Простой вариант – использовать старый шкаф с заменой распашных дверей на раздвижные.

2

Замеры помещения – как избежать трудностей с установкой

Изготовление мебели требует прямых углов, а стены комнат с такой точностью – редкость. Отклонения от прямоугольной формы могут составлять сантиметры, но даже несколько миллиметров способны вызвать затруднения при установке. Особенно это касается ниш, где строители очень редко выдерживают прямой угол.

Замеры проводим в нескольких точках, результаты фиксируем. От задней стены отступаем 20 см и наносим точки измерения на параллельных стенах. Высоту считаем от пола: первые точки на расстоянии 0,8 м, вторые – 1,4 м и третьи – 2,2 м. Далее отступаем от первых замеров на 30 см и проводим еще одни на такой же высоте. Отклонения придется исправлять штукатуркой. Стены в нише можно погрунтовать водоэмульсионкой, а затем покрасить акриловой эмалью и на многие годы забыть о пыли на поверхности.

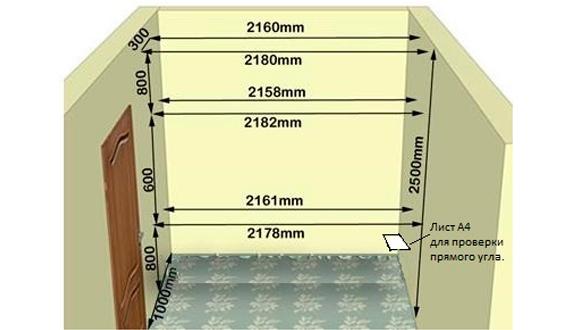

Замеряем помещение в котором будет стоять шкаф-купе

Горизонтальность пола и потолка проверяем уровнем, а с прямоугольностью проема могут возникнуть проблемы. Самому с помощью шнурка измерить не получится, да и точность слишком низкая. Используем простое приспособление из двух реек с заостренными концами. Скрепляем их посредине резиновыми кольцами, вставляем в проем по диагонали, на месте схождения делаем карандашом сплошную метку на поверхности обеих реек. Проверяем другой угол и смотрим на метки: расхождение на толщину риски составляет 0,3–0,4 мм.

3

Расчет размеров – влияние на конструкцию шкафа

Перед установкой шкафа в нишу определяем его ширину, под которой у мебельщиков понимается длина. Не следует ее делать максимально приближенной, лучше отступить от минимальной длины ниши 6 см, тогда шкаф гарантированно войдет в проем. Если конструкция расположится автономно у стены, допуск уменьшаем.

При определении длины учитываем также размеры материала, которые нужно предварительно знать. Используя ДСП, имеем в виду, что размер плиты 1830 мм×2750 мм. Гипсокартон длиной 2,5 или 3,0 м, шириной 1 м. Стараемся, чтобы ширина шкафа была равной ширине плиты или меньше. Тогда не возникнет никаких трудностей с монтажом. Что касается вагонки и МДФ, стараемся, чтобы длина шкафа была кратной ширине полос.

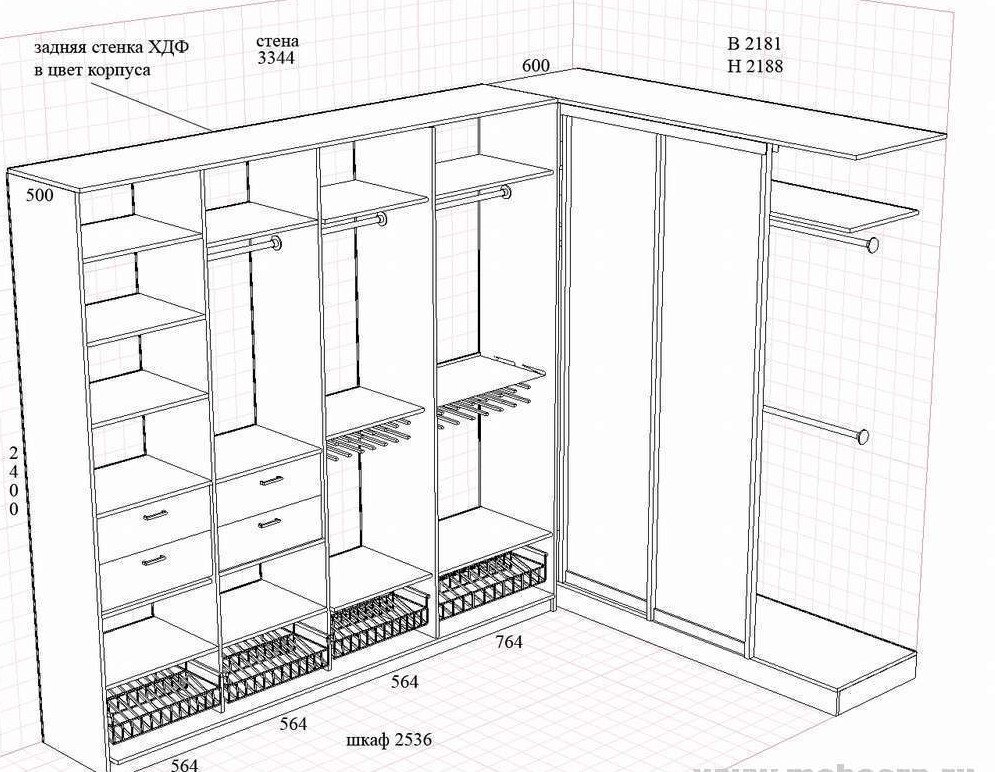

Рассчитываем размеры для шкафа

Иногда требуется изготовить мебель, превышающую по своей ширине стандартный листовой материал. Самый простой способ – нарастить недостающую длину отрезком. На стыках днища и перекрытия получим слабое место, которое при нагрузках может деформироваться. Чтобы избежать такого, ставим опоры у стыков. Можно сделать два шкафа, а потом соединить их в единое целое. Единственный недостаток – перерасход материалов на лишнюю стенку.

Рассчитывая глубину, принимаем во внимание полезное пространство, используемое для хранения вещей, затем к нему добавляем 100 мм для раздвижной системы. Высоту шкафа выбираем на 10 см меньше расстояния от пола до потолка без учета высоты крыши. Это позволит собрать массивное изделие в горизонтальном положении, затем поднять, не задевая потолок.

4

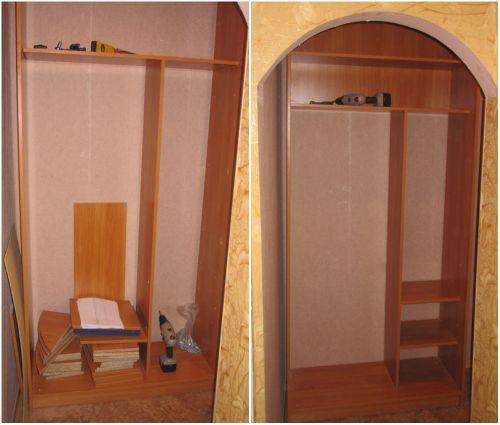

Жесткий каркас и крепкое основание  – условие устойчивости мебели

При недостаточной жесткости каркаса шкафы раскачиваются, и основной причиной этого является отсутствие ребер жесткости. Лист ДВП для задних стенок не может ее обеспечить. Добавляем поперечные стяжки из ДСП шириной 25 см в каждую секцию на разных уровнях, крепим конфирматами. Такое расположение обеспечит максимальную жесткость.

Для каркаса шкафа из гипсокартона допустим только металлопрофиль с покупным крепежом.

Неправильное расположение и недостаточное число опор приведет к деформации днища под нагрузкой. Чтобы этого избежать, опоры устанавливаем через 30–40 мм от каждой переборки. Шкаф купе можно установить на сквозных опорах высотой 25 мм с возможностью регулировки через отверстия в днище. Единственное неудобство – щель между днищем и полом, которая будет мусоросборником. Второй вариант – использование кухонных ножек высотой 100 мм.

Каркас для шкафа купе

5

Наполнение – установка полок, ящиков и одежной штанги

Если полки расположены в отдельных секциях на разных уровнях, проблем не возникает: подойдет использование конфирматов. Где невозможно их вкрутить, устанавливается угловые мебельные стяжки. Когда требуется установка на одной осевой линии, можно использовать «вертолет» для крепления конфирматами. Посредине одной из полок вкручиваем конфирмат, проворачиваем ее вдоль оси. Вворачиваем два конфирмата в полку напротив, возвращаем ее на место. С противоположных сторон также крепим каждую полку двумя конфирматами.

Варианты наполнения шкафа

При расчетах установки выдвижных ящиков не забываем о высоте нижней рельсы, чтобы ящик не упирался в нее.

Для хранения одежды на плечиках в шкаф устанавливаем штангу в продольном или поперечном расположении. Для классической продольной штанги требуется минимальная глубина 60 см. В поперечном варианте используется выдвижная штанга. Ее крепление осуществляется четырьмя шурупами, что ненадежно. Вместо лифтовой штанги лучше установить обычную. К верхней полке прикручиваем вертикально две продольных доски ДСП, к ним обычным способом крепим укороченную штангу.

6

Расчет ширины дверей – принцип «чтобы не мешали»

Когда дверь сдвигается в сторону, она должна полностью открывать доступ к секции и не мешать выдвинуть ящик или опустить лифт-пантограф. Рассмотрим пример с трехсекционным купе шириной 2100 мм:

  1. 1. Измеряем ширину внутреннего проема. В нашем примере с применением ДСП она составит 2068 мм.
  2. 2. Отнимаем двойную ширину буферной ленты, наклеенной на крайние створки шкафа. Толщина каждой 6 мм, итого получаем 2068 минус 12 – 2056 мм.
  3. 3. Учитываем перехлест дверей, который в трехсекционном шкафу по 26 мм с обеих сторон, что в сумме составляет 52 мм. Общая ширина всех дверей равняется: 2056 мм плюс 52 мм, выходит 2108 мм. Разделяем общую ширину на три, и выходит 703 мм.

Такой простой расчет обеспечит свободный доступ к секциям.

Расчет ширины дверей шкафа

7

Подвеска дверей – особенности разных систем

Существуют системы подвески, где две направляющие, и с монорельсой. Система, опирающаяся на нижнюю рельсу, получила наибольшее распространение. Верхняя рельса служит только для поддержки дверей. Система не заедает, исключается касание створок. Монтировать просто: верх вставляем в паз, приподнимаем, низ ставим на место.

Система с опорой на верхнюю направляющую несложная, фурнитура дешевая, монтаж простой. Передвижение створок тихое и плавное. Имеет существенные недостатки, поэтому мало применяется. При неосторожном нажатии на дверку возможен выход роликов из пазов, дверь уходит внутрь шкафа. Верхняя направляющая не обладает большой жесткостью, требуется идеально ровный потолок и надежное крепление.

Двери по направляющим

В монорельсовой системе каждая дверь ходит на парных роликах по отдельным рельсам. Они удерживают в определенной степени дверцы от шатания, нижняя направляющая не используется. Подвес точный, жесткий, хорошо регулируется. Но устанавливают монорельс преимущественно в спальню, где шкафом будут пользоваться только взрослые, так как обращение с подобной системой требует аккуратности.

8

Дверные конструкции – пошаговое руководство по сборке

Будем считать, что материал для дверного полотна и остается сборка каркасов из профилей. Предлагаем описание работ, последовательности которых рекомендуем придерживаться:

  1. 1. Рассчитываем длину профилей и нарезаем их. Высота створок зависит от зазоров, необходимых для нормальной работы, они указываются в инструкции на элементы подвески.
  2. 2. Высверливаем отверстия для крепления вертикального профиля-ручки: наружное 10 мм, внутреннее 5,5 мм. Сверлим во внутренней и наружной стенке отверстия 5,5 мм, затем в наружной рассверливаем до 10 мм. Крепежные и регулировочные детали свободно проходят сквозь наружное отверстие и крепятся на внутреннем.
  3. 3. Устанавливаем профили на наполнитель: сначала горизонтальные, затем вертикальные. Случается, профиль находит туго, тогда применяем резиновую киянку, которой наносим аккуратные удары, но не прямо по профилю, а через кусок дерева.
  4. 4. Соединяем профили. В верхней части вкручиваем в профиль саморез, но не полностью, чтобы осталось место, устанавливаем ролик и закручиваем саморез. Снизу стягиваем профили, вставляем нижние ролики в горизонтальный профиль, регулировочный винт вкручиваем через отверстие вертикального профиля.
  5. 5. Устанавливаем верхнюю направляющую. Здесь нет никаких нюансов, единственное, что следует соблюдать – отсутствие зазоров с боковыми стенками.
  6. 6. Перед установкой нижнего рельса укладываем его снизу, установив стопоры, и навешиваем одну створку. Смещаем нижний рельс на 20 мм внутрь шкафа и прикручиваем.
  7. 7. Выставляем дверь по уровню вертикально, навешиваем другие двери, также добивась вертикальности. Проверяем свободный ход, при необходимости регулируем.

Раздвижные двери с верхним подвесом

9

Варианты шкафа купе – использование чертежей и самостоятельная разработка

Встроенные шкафы схемы и чертежи

Наиболее востребованными конструкциями купе являются встроенные и отдельные. Собирают их из готовых комплектов или заказывают порезку по собственным размерам. Чтобы облегчить расчеты, предлагаем универсальные чертежи раздвижных шкафов. Вам останется взять их за основу и приспособить к необходимым размерам.

obustroen.ru

Шкаф-купе своими руками  (пошаговые фото, инструкция и чертеж)

  Шкаф-купе чрезвычайно полезная и удобная вещь в квартире. С помощью него экономится пространство квартиры или дома, в нем можно содержать различные виды одежды и обуви. Поэтому шкафы-купе нашли повсеместное применение. Очень часто его изготовлением занимаются специализированные фирмы и предприятия. Но многие люди создание шкафа-купе берут в свои руки и у них они получаются не хуже. Но прежде, чем коснуться вопроса сборки шкафа-купе рассмотрим разновидности купе. Да, шкафы-купе, расположенные в разных помещениях, несут разную функциональную нагрузку, хотя по внешнему виду могут ничем не отличатся друг от друга. Так какую же цель будете преследовать вы, если соберетесь сделать шкаф-купе в той или иной комнате вашей квартиры (дома)?

Шкаф-купе, расположенный в прихожей

 Купе, расположенное в прихожей, предназначено для хранения верхней одежды и обуви, которой пользуются в данное время года. Это сразу определяет, что в купе должны находиться секции для верхней одежды. При этом секций должно быть две. В одной секции храниться одежда, которой вы пользуетесь в данный момент, а во второй секции располагается одежда других сезонов, которой вы в данный момент не пользуетесь.
 Также в этом шкафу необходимо предусмотреть полочки, на которых буду храниться различные мелкие вещи – зонты, сумки и сумочки и другие вещи.
 Поскольку из прихожей вы будете уходить из дома, то окинуть себя взглядом в зеркало никогда не  помешает. Ну, а поскольку у нас в шкафу получилось три секции, то и дверей необходимо сделать три, из которых одна будут зеркальной.

Шкаф-купе, расположенный в гостиной

 Основное предназначение этого купе состоит в хранении легкой одежды, бытовой техники, посуды, личных вещей. Одну из секций шкафа можно сделать открытой и расположить там, телевизор, музыкальный центр, DVD-проигрыватель. Как правило, открытую секцию делают посередине шкафа-купе, тем самым разбивая шкаф-купе на две половины. Боковые секции оформляются округлыми открытыми полочками.   Шкаф-купе, расположенный в спальне
 В этом шкафу-купе хранится постельное белье, нижнее белье. Наличие открытой секции не подразумевается. Двери также можно сделать с зеркальными вставками.

Шкаф-купе, расположенный в детской

 Здесь хранятся детские принадлежности и одежд. Открытая секция служит для хранения книг и игрушек. В некоторых случаях шкаф купе может заменять мебельную стенку или стенка совмещать шкаф купе. В этом случае в шкаф можно установить и Телевизор с проигрыватеоем для просмотра детских программ и мультфильмов.



Инструменты для изготовления шкафа купе

  Ну, и какое же изготовление мебели без инструментов. Если вы хотите чтобы ваши углы там где нужно были прямыми, зазоры минимальны, а отверстия перпендикулярны, относительно засверливаемых поверхностей, то приобретите следующий инструмент.

— киянка
— конфирматное сверло
— сверло под дерево
— евровинты (конфирматы)
— заглушки под винты
— угольник
— уровень 400 мм
— 2 угловых струбцины
— шканты
— роликовые направляющие для ящиков
— пила по дереву
— металлические мебельные уголки
— декоративные мебельные уголки
— кондуктор для перпендикулярного сверления

 Если вы сэкономите на столь необходимо, то качество вашего шкафа будет однозначно «хворать».

Расчет размеров шкафа-купе

 Самое сложное при создании шкафа-купе – это  правильно снять размеры шкафа и произвести по ним раскрой листа ДСП и их кромкование. Раскрой и кромкование деталей шкафа-купе обычно производят компании, торгующие ДСП и другими подобными материалами.  Мы будем рассматривать пример создания шкафа-купе с параметрами 2020х625х2320 мм.

 Шкаф состоит из следующих деталей: — вертикально стоящих деталей – 1,2,3,4,5; — верхней части шкафа – 6; — нижней части шкафа – 7; — полки – 8, 9 10.
 Размер крайних стоек (1,4) равен 2288мм =2320мм — 32мм (32 мм это толщина листов ДСП нижней и верхней части шкафа). Это высота стоек. А глубина равна 625 мм. Итого 2288х625 мм. Размер верхней и нижней частей шкафа-купе, это позиции 6 и 7 – 2020х625 мм. Позиции 2 и 3, представляют собой центральные стойки. Их размер зависит  высоты на которой будет установлена штанга для верхней одежды. Обычно она располагается на высоте 1900 мм. Так и будем считать. Высота стоек 1900 мм, ширина 525 мм. 100 мм отдаем системе открывания дверей.

  Маленькая стоечка на позиции 5, размером 372 мм (от общей высоты шкафа отнимаем высоту центральных стоек), на 525 мм (также отнимаем 100 на систему открывания дверей.). Антресольная полка, это позиция 9, размером 1988х525 мм  (длина шкафв минус общая толщина листов ДСП, и глубина шкаф минус пространостов для раздвижной системы. Боковые полочки, позиция 8: 450 ммм х 525 мм.
 Полка под 10-м номером: 1056 мм. Задняя стенка делается из ДВП и размер ее , как параметры шкафа – 2020х2320 мм . Примечание. Заднюю стенку можно сделать не из единого листа ДВП, а разделить на две части, по размерам центральных стоек. К примеру, один лист 466х2320 мм и один 1088х2320 мм.

Выбор системы раздвигания дверей

 Делаются системы или из алюминия, или из стали. Какая вам больше по вкусу, ту и покупайте, и та и другая являются достойным вариантом. Размер системы для нашего шкафа  — 1988 мм на 2288 мм. Этот размер получается следующим образом.  Из общей длины и глубины шкафа отнимаем по 32 мм общей толщины листов ДСП. Вообще существуют листы ДСП и с другой толщиной, но, с нашей точки зрения листы ДСП толщиной 16 мм вполне подойдут для изготовления шкафа-купе.

Монтаж шкафа-купе своими руками

 Подготовить все элементы шкафа приступаем к его монтажу. Подразумевается, что постоянно используете уровень и уголок для точной установки деталей шкафа-купе. Очень часто детали шкафа соединяются с помощью конфирматов (на снимке) и закрываются пластмассовыми заглушками.

Но, иногда используются крепления на мебельных уголках. Сборка на конфирматах несколько более сложный процесс, но при монтаже на уголках, они будут мешать вам в дальнейшей эксплуатации шкафа-купе.

Дальше начинается сам процесс монтажа. Аккуратно, карандашиком размечаем на боковых и центральных стойках местоположение полок, сверлим монтажные отверстия, как в стойках, так и в полках (с торцевой) части. ДВП закрепляем с помощью степлера или гвоздиков, и не забываем про уголок, особенно при закреплении листа ДВП. Шкафы-купе могут устанавливаться на ножках. Тогда мы учитываем их высоту при расчете высоты шкафа. Крепятся ножки изнутри шкафа и регулируются шестигранником. Затем ножки закрываются фальш-панелью из ДСП.

Установка системы раздвигания дверей

Верхние направляющие рельсы устанавливаются заподлицо со стойкой (верхней).

Нижняя рельса крепится к нижней части шкафа, отступив от края на 10-15 мм.

  Укрепив направляющие приступает к установке дверей. Как правило, с опорным роликом в нижней части двери и пазом для его движения в направляющей.

Вставляются двери максимальной подачей их вверх, и установкой нижнего ролика и паз направляющей.

  Плавность хода дверей регулируются регулировочными винтами и шестигранником.  Двери устанавливаются в направляющие. В нашем случае две двери. Одна внахлест на другую. Общая ширина каждой из дверей 1200 мм. Шкаф-купе смонтирован, можно им пользоваться.
 Это всего лишь был частный случай одного из вариантов шкафа купе, на котором мы вам показали возможные варианты установки отдельных деталей. А теперь хотелось бы привести конкретный пример.

Шкаф — купе своими руками (конкретный пример монтажа)

Итак, первым делом чертеж будущего шкафа.

Чертеж фактически лишь для внутреннего убранства шкафа, так как сверху (поверх) будут сдвижные двери.

Общая длина шкафа (от стенки до стенки) — 3420 мм
Глубина шкафа: — 500 мм
Высота от пола до потолка — 2500 мм
Толщина ЛДСП — 16 мм.

Материал просчитывается и заказывается. Кромкив ламинате лучше заказывать на всех торцах досок, так как опилки и смолы, из которых сделаны «доски», будут выделять вредные вещества, через открытые торцы. Доплата минимальная, а польза реальная.

Тщательно вымеряем и проверяем отверстия для сверления. Крепить элементы решено не только с помощью конфирматов, но и шкантами для прочности.

Начинаем сборку будущих полок.

Полки разрастаются по мере возведения шкафа, но пока еще лежат на полу, а не на свом законном месте у стены …

Теперь, когда они имеют две «ноги», можно поставить полки к стене. Примеряем их на месте.

Крепим вверхнюю полку.

Для того, чтобы ровно прикрепить, закрепляем на угловые струбцины.

Вновь выставляем полки к стене.

Размечаем третью стойку и вставляем шканты.

Устанвливаем ее на место к стене.

Продолжаем сборку крайней стойки с полкой.

Засверливемся в торцы полки.

Крепим крайнюю стоку с полкой к центральной конструкции.

Монтируем трубу с поомщью фланцев для плечиков.

Внизу под трубой добавляем полку.

Шакаф, пусть пока еще и не купе, уже начал выполнять свои прямые функции.

Добовляем стойку слева.

Крайние левые полки крепятся уже непосредственно к стене. Трубы под плечики также идут от стойки, до стены.

… еще одно фото.

Начиниаем сборку ящиков. Размечаем их элементы и скрепляем между собой с помощью шкантов, клея, струбцин.

Крепим нижнюю фанеру …

… с помощью саморезов.

Изготовлено 9 ящиков. Все крайние полки и стойки закреплены к стенам, полу и потолку. Теперь можно и проверить как шкаф справится со всей нагрузкой. Осталось доработать его до купе.

Заказываем группу раздвижных дверей и направляющих под них.

Пилим направляющие в размер с потолком и полом.

Сверлим отверстия в потолочной плите под дюбели.

Крепим направляющие к потолку.

Устанавливаем двери. Устанавливаются они наподобии, как в серванте стекла.

остаются небольшие доработки. Клеим уплотнитель по торцам дверок.

Вот и внешний вид новоявленного шкафа — купе. Теперь он только функционален, но и красив, так как вся одежда скрыта за его дверками.

 Здесь как раз такой вариант —  глаза бояться, а руки делают. В итоге, из набора напиленных дощечек, горсти саморезов и дюбелей, мы собираем полноценный и функциональный шкаф купе. При этом существенно сэкономив на его изготовлении и монтаже, ради чего все собственно и затевалось.

xn——7kcglddctzgerobebivoffrddel5x.xn--p1ai

Шкаф купе своими руками, проектирование, деталировка, а также этапы работ

Как изготовить своими руками хороший шкаф купе, полезные советы

Наличие ниши и желание грамотно задействовать имеющееся пространство многих подвигает к мысли сделать шкаф купе своими руками, изготовить которые вполне возможно самостоятельно. Есть умельцы, которые переоборудуют под шкаф щиты от старой мебели. Предлагаем подробнее узнать, что же необходимо, чтобы в доме появился добротный шкаф купе и можно ли действительно все сделать самому без привлечения специалистов мебельщиков.

Проектирование и деталировка

Практика показывает, что для тех, кто не занимается столярными работами на постоянной основе, может быть выгодно обратиться к специалистам для распила деталей, составления точного чертежа, так как некачественное выполнение работы на этих этапах может повлечь за собой существенные дополнительные расходы, которые сведут на нет все попытки экономии.

Прежде чем приступить к изготовлению шкафов купе для приглянувшихся частей вашего дома, необходимо определиться, каким будет выбранный тип конструкции:

  • корпусная, которая может располагаться как в углу, так и во всю стену;
  • встроенная, для которой самое место в нише, или части узкой комнаты, например, угла.

Для того, кто самостоятельно уже занимался изготовлением шкафа, имеет опыт работы с инструментами, либо построил своими руками дом, изготовление шкафа не составит труда. При выборе простой конструкции главное — правильно определиться с размерами изделия.

Идеально, если вы владеете программами, позволяющими создавать чертежи и схемы, но чаще всего энтузиасты, чтобы правильно сделать планировку шкафа купе своими руками чертежи выполняют на бумаге «миллиметровке», той самой, что используется на уроках черчения. Это помогает качественно выполнить масштабирование в домашних условиях без специальных приспособлений, программного обеспечения.

Чтобы выбрать наиболее удачный вариант конструкции, можно предварительно сделать фото места, где планируется установка корпусного или монтаж встроенного шкафа, и поэкспериментировать с дорисовыванием предмета мебели с учетом перспективы пространства. Если вы планируете изготовить самодельный встроенный шкаф на даче, помните, что деревянное строение в течение года претерпевает сезонную деформацию, которая связана с повышением или понижением влажности и температуры воздуха. Материал встроенного шкафа будет деформироваться вслед за стенами, на которых закреплен, что может вызвать сложности при открывании и закрывании шкафа поэтому в загородных домах предпочтительна корпусная мебель.

Проектируя внутреннее наполнение, учитываются фактические и рабочие габариты:

  • толщина полок, панелей корпуса;
  • пространство, которое займет система направляющих купе;
  • рабочая глубина полок шкафа;
  • высота крепления вешала;
  • статичные, выдвижные секции.

В зависимости от расположения в комнате, конфигурации (прямой, угловой) в шкафу могут образовываться «мертвые зоны» — труднодоступные, неудобные для использования места. При проектировании учтите эту особенность и либо обустройте в такой зоне отсек для редко используемых вещей, либо модифицируйте за счет грамотного внутреннего наполнения, чтобы пространство стало максимально функциональным – стойка, встроенный комод, система вешал.

Сделав предварительный чертеж шкафа, лучше отдать его проектировщику, который сделает в программе тщательную проработку. При проверке могут быть выявлены, скорректированы всплывшие огрехи, неучтенные параметры. Не делайте шкаф излишне глубоким, в противном случае вам будет очень сложно доставать вещи из-под стенки. Ширина полок не должна превышать длину вытянутой руки. Кроме того, при планировании размещения вешал в шкафу, нельзя допустить, чтобы одежда терлась при движении дверей.

Небольшой шкаф купе

Проектирование и детали шкафа-купе

Расчет гардеробной

Схема сбора шкафа купе стандарт

Угловой шкаф в спальню

Материалы и инструменты

Чтобы изготовить самостоятельно шкаф купе требуется приобрести материал и убедиться, что в наличии имеются необходимые инструменты:

  • электродрель, шуруповерт;
  • отвертка, сверла для работы по дереву, фанере, МДФ или ДСП;
  • ножи – косяк и канцелярский;
  • фиксатор для деталей, струбцины, резиновую киянку;
  • для конфирмата – шестигранный ключ, биту;
  • рулетку, шило, карандаш, угольник;
  • утюг, мелкозернистую наждачную бумагу для кромкования.

Этого набора вам вполне хватит, чтобы произвести сборку конструкции. Для работы с утюгом также позаботьтесь о защите рук, запаситесь перчатками. На контролирующую руку лучше надеть сразу 2, чтобы избежать ожога.

При сборке корпуса рекомендуют использовать направляющее устройство и струбцины, чтобы добиться соединения с углом 90о. Как правильно использовать направляющие можно посмотреть в обучающих видео, где наглядно демонстрируется последовательность сборки.

Теперь переходим к материалам. Часто велик соблазн сделать новый шкаф из старого. Вы можете позаимствовать от старого шкафа отдельные детали – например, ящики или полки для внутреннего устройства. Переделать шкаф полностью, без покупки новых материалов может стать проблемой в плане сопоставления деталей и материалов. Кроме того, материал старого шкафа мог деформироваться за время эксплуатации и в дальнейшем дать перекос уже новому изделию.

Лучший вариант приобрести новые материалы для изготовления деталей. Деревянный шкаф может быть выполнен из ДСП, МДФ, массива дерева.

МатериалПреимуществаОсобенности
ДСП, ЛДСПОтносительно низкая стоимость, большой выбор фактур и расцветок. Высокая прочность, отлично подходит для фасадов.Пригодна для простых конструкций, плохо поддается тонкой обработке.
МДФПрактичный, доступный материал, легко обрабатывается. Большой выбор решений по оттенкам и фактуре.Стоимость дороже, чем у ЛДСП и ДСП.
Массив дереваЭкологичный, натуральный материал, гарантирующий длительный срок эксплуатации.Высокая стоимость материала, сложности в обработке, если материал имеет дефекты на поверхности. Древесина чувствительна к перепадам влажности, может разбухать и без должного ухода рассыхаться.

Купе из дерева станет по-настоящему украшением дома, в случае если вы обладаете столярными навыками. Делать мебель из дерева своими руками отваживаются не все, так как материал требует понимания. Чаще всего шкафы изготавливают из мебельного щита – специально изготовленной древесной плиты, прошедшей необходимую обработку еще на производстве. Делать шкаф купе из фанеры не рекомендуется. Материал дешевый, но не обладает достаточной прочностью и весьма тонкий. Если же у вас есть куски из фанеры своими руками можете выпилить заднюю стенку или днища для внутренних ящиков.

Инструменты для сборки мебели

Инструменты

Мебельный крепеж

Крепежи

Необходимые материалы

ДСП

Подготовка деталей

Если ранее вы уже смотрели фото по подготовке деталей, то понимаете, что в случае таких масштабных конструкций очень важно четко следовать чертежу. В обязательном порядке делаем предварительную разметку деталей. При распиле не забудьте принять во внимание тот факт, что пропил может отнять требуемые миллиметры и тогда полка или другая деталь окажется меньше чем нужно, немного отступайте от края.

При идеальном развитие событий раскрой делают на высокоточных станках в мебельной мастерской. Заказать раскрой полотна – лучшее решение, которое позволит сберечь время и деньги, ведь в случае ошибки, то придется дополнительно докупать материал. Забрав детали, пронумеруйте их в соответствии с чертежом, чтобы сборка шкафа купе своими руками была организована так, как требует описание алгоритма – горизонтального или вертикального.

Изготавливаем весь набор деталей. Кроме того, некоторые мастера рекомендуют для сборки сделать направляющую с углом строго 90о. Далее с помощью нее можно куда быстрее соединить детали корпуса так, чтобы не было перекоса, что особенно важно, если вы выбрали горизонтальный тип сборки шкафа, то есть собрать на полу, а после поднять и установить.

Направляющая и струбцины станут незаменимыми помощниками на дачном участке, так как в загородных деревянных домах бывает сложно найти идеально ровную поверхность для работы.

Распиловка

Детали для шкафа

Нанесение кромки

Если вы никогда не занимались кромкованием, то для начала посмотрите урок. Благодаря специальной ленте кромку, то есть место распила, легко обработать самому. К материалу прилагается подробная пошаговая инструкция. Есть мастера, которые рекомендуют проводить кромкование на деталях, задействованных в видимой зоне. Но с другой стороны, кромка предохраняет место распила от попадания влаги и пыли.

Ленту просто наклеить самостоятельно, закрепив клейкую сторону и прогрев для прилегания горячим утюгом. Обратите внимание, речь не о профессиональном инструменте – обычный бытовой утюг. Материал рекомендуется разогревать на режиме «2». Обязательно оденьте перчатки, чтобы не обжечь руки. После остывания, излишки ленты подрезаются и зачищаются мелкозернистой наждачной бумагой или специальным бруском, у которого есть мягкая сторона и малоабразивная. Кромкуйте по периметру все детали конструкции.

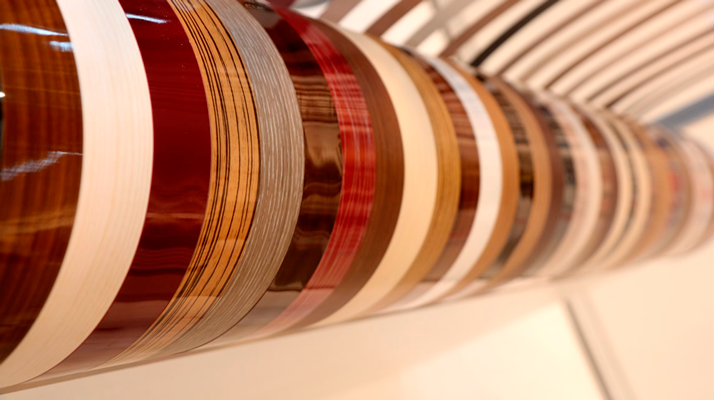

Виды кромки ПВХ

Кромка ПВХ

Как клеить кромку

Сборка корпуса

Для тех, кто не оставил идеи собрать шкаф купе своими руками видео с участием профессиональных сборщиков мебели станет очень полезным пособием. Мастера подробно и простым языком рассказывают, с чего следует начинать и в какой последовательности продвигаться.

Встроенные шкафы купе монтируются чаще всего вертикально, начиная с цокольной части, далее идет крепление фальшпанелей, установка внутренних секций и полок. Последними монтируются направляющие на которые и устанавливается фасад в виде раздвижных дверей. В отличие от кухонных шкафчиков здесь не будет задней стенки и корпуса, ведь встроенная конструкция монтируется непосредственно к стене, полу и потолку ниши.

Для корпусного шкафа сборка будет осуществляться, начиная с короба корпуса, потом крепление задней стенки, полок. Далее конструкцию поднимают, устанавливая вертикально, и уже в таком положении монтируют фасад. Иногда габариты комнаты не позволяют собрать шкаф горизонтально, тогда приходится работать в вертикальном направлении.

Разметка

Разметка деталей

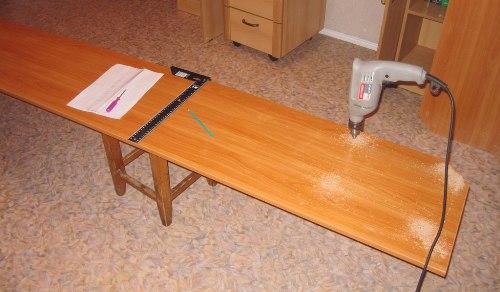

Подготовка отверстий под крепежи

Подготовка отверстий

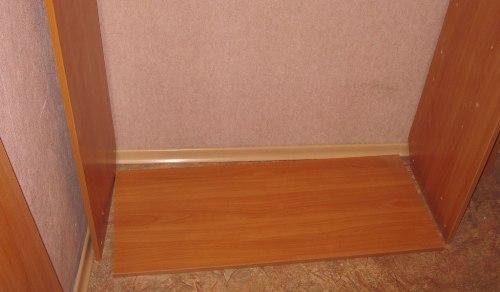

Корпус

Крепление деталей корпуса

Крепление

Монтаж перегородки

Крепление перегородки

Готовый корпус

Крепление фурнитуры

Когда собираете шкаф купе своими руками, не забывайте, что качественная фурнитура способна серьезно продлить эксплуатационный срок любому предмету мебели. Современные крепежи гарантируют удержание большого веса и отсутствие острых углов, которые могли бы в дальнейшем повредить вещи или одежду.

Крепление фурнитуры осуществляется при помощи саморезов, выступающие части закрываются заглушками, которые скрывают дефекты поверхности и сглаживают поверхность, подвергшуюся сверлению. Фурнитуру приобретайте в проверенных мебельных магазинах. Это очень важно, так как за счет направляющих и крепежей осуществляется эксплуатация внутреннего пространства шкафа купе.

Боковые полки

Крепление полок



Правильное крепление полок

Правильное крепление

Монтаж раздвижной системы

Отличительной особенностью купе является именно раздвижная система дверей. Так как сделать шкаф купе своими руками будет чуть сложнее, чем просто шкаф, убедитесь, что разобрались со спецификой крепления направляющих рельсов.

Системы купе могут различаться по двум основным характеристикам:

  • материалу – за основу берется сталь или современные алюминиевые сплавы;
  • принцип раздвижения.

Материал направляющих задействуется такой же как в каркасе двери. Хоть стальные конструкции отличает меньшая стоимость, предпочтение в большей степени отдается именно алюминию за его легкость и прочность.

Изготовление шкафов купе подразумевает использование 2-х типов систем:

  • верхняя – направляющий механизм подвешивает дверь;
  • нижнеопорная – рельсы могут монтироваться непосредственно на полу.

Очень важно правильно и ровно укрепить рельсы, чтобы в процессе ролики двигались беспрепятственно. Доказательством, что все установлено правильно, будет плавный и бесшумный ход механизма. Не забудьте позаботиться о системе направляющих – они должны чиститься, смазываться. При укреплении рельсов по низу их нужно регулярно очищать от пыли и убирать мусор, который может затруднять движение механизма.

Сборка двери

Схема сборки двери

Нарезка направляющих

Подготовка направляющих

Раздвижная система

Поклейка шлегеля

Наклейка шлегеля

Направляющие

Регулировка двери

Регулировка

Видео

mblx.ru

Как сделать шкаф-купе своими руками: чертежи, этапы устройства

Шкафы-купе с недавних пор стали одним из самых распространенных предметов мебели. Такая конструкция обеспечивает удобное хранение одежды. Чаще всего их приобретают не в готовом виде, а делают на заказ. Но если есть возможность и необходимые материалы можно сделать мебельный гарнитур самостоятельно. Прежде чем приступить к работе, необходимо определиться с количеством/расположением полок и выдвижных ящиков. Важно и распланировать конструкцию с учетом габаритов помещения. В любом случае все эти моменты нужно изучить до того, как сделать шкаф-купе своими руками. Чертежи в этом случае являются некой отправкой точкой, а наш сегодняшний обзор поможет справиться с этой достаточно непростой задачей с минимум ошибок.

Как сделать шкаф-купе своими руками: чертежиВместительный и функциональный шкаф поможет грамотно разложить все вещи и освободить полезное пространство

Содержание статьи

Что такое шкаф-купе, для чего и где используется

Особенностью мебельных конструкций такого типа являются раздвижные двери, которые позволяют сэкономить полезную площадь в помещении. При этом раздвижные двери для шкафа-купе могут быть стеклянными, зеркальными, из ротанга, пластика или бамбука.

Можно комбинировать зеркальные поверхности и шпонированныеМожно комбинировать зеркальные поверхности и шпонированные

Итак, рассмотрим основные плюсы мебельных гарнитуров:

  • разнообразие конструкций: встроенных, прямолинейных, корпусных и угловых;
  • мебельные гарнитуры позволяют эффективно использовать даже маленькое пространство. Это идеальное решение для маленьких помещений. При этом зеркальные поверхности позволяют визуально увеличивать пространство;
  • лаконичность конструкций;
  • наполнение шкафов-купе. Подобные мебельные гарнитуры позволяют спрятать все лишнее. Их используют не только для обуви и одежды, но и для различных бытовых принадлежностей и малогабаритной техники;
  • модели могут быть встроенными, корпусными и с антресолями;
  • в качестве стенок шкафа может использоваться стена помещения, а также пол или потолок;
  • шкафы-купе делаются по индивидуальному заказу;
  • возможность самостоятельного конструирования.
Дизайн шкафа-купе должен сочетаться с оформлением другой мебелиДизайн шкафа-купе должен сочетаться с оформлением другой мебели

Стоит отметить и некоторые минусы:

  • быстрое изнашивание раздвижной системы;
  • требуется качественное освещение внутреннего наполнения шкафа;
  • профиль из алюминия может деформироваться;
  • требуется тщательное обслуживание: чистка всех поверхностей и направляющих.

К сведению! Чтобы дверца не сошла с рельса, на стыках и торцах применяется шлегель для шкафов-купе. Его нужно наклеивать, что позволит создавать амортизацию при резком открывании дверей.

Виды шкафов-купе

Рассмотрим основные разновидности шкафа-купе:

  • встроенные модели, у которых нет пола, задней стенки и потолка. Такие гарнитуры нельзя передвинуть или переставить. Они состоят из боковых стен, полок и внутренних перегородок. Встроенные модели выполняются на заказ, но можно приобрести и отдельные элементы для самостоятельной сборки;
  • отдельно стоящие шкафы-купе оснащены дверцами, которые перемещаются на рельсе. У такой конструкции есть пол, задняя стенка и потолок;
  • угловые гарнитуры подходят для малогабаритных помещений. Он отличается компактными размерами, но внутри он очень просторный. Угловая конструкция подходит для маленькой прямоугольной комнаты или квадратной прихожей;
  • диагонально-угловые целиком занимают весь угол. Такие конструкции более вместительные смотрятся стильно. Внутрь можно спрятать не только гардероб, но и постельное белье, а также подушки с одеялами.
Встроенная модельВстроенная модельЧертеж угловой конструкцииЧертеж угловой конструкции

Материалы для шкафа-купе

Прежде чем приступать к изготовлению своими руками углового шкафа или любого другого, определитесь с материалом.

Дерево

Для долговечных гарнитуров стоит выбрать массив дерева. Это престижный материал для мебели. Стоит учитывать, что древесина не самый лучший вариант для встроенного шкафа. Уровень влажности более высокий в нише. Для шкафа из дерева необходимо тщательно выбирать древесину без трещин и сучков. Рамы створок также выполняются из дерева. При этом необходимо склеивать между собой доски.

Гарнитуры из дерева обладают следующими преимуществами:

  • экологичность материала. В дереве не содержатся токсичные компоненты;
  • повышенный уровень износостойкости;
  • эстетичность изделий. Мебель из древесины отличается натуральной расцветкой и уникальным узором;
  • натуральность материала;
  • возможность выполнения реставрационных работ;
  • эргономичное использование пространства;
  • многообразие стилей.

Гипсокартон

Гипсокартон представляет собой удобный материал для отделки. Однако этот материал не лучшее решение для шкафа. Это легкий, но не очень прочный материал.

Сборка конструкции будет не эстетичной. При этом понадобится шпаклевка и отделка. Если шкаф буде оснащаться подсветкой, то размещение светильников и проводов необходимо запланировать на этапе изготовления каркаса.

Встроенная модель из гипсокартонаВстроенная модель из гипсокартона

ДВП, МДФ и ЛДСП

МДФ часто применяется для наполнения раздвижной системы. Используется плита, толщина которой 6÷12 мм. С помощью специального станка можно выполнить рельефный узор любой сложности. Также применяется пленка ПВХ, которая легко комбинируется с другими материалами. МДФ представляет собой экологически чистый материал, поэтому его применяют для изготовления детской мебели.

Модель в классическом стиле из МДФМодель в классическом стиле из МДФ

Одним из популярных материалов является ДСП, которую делают из древесной прессованной стружки. Чтобы создать плотный состав применяется термоактивная синтетическая смола. Этот материал легко поддается обработке.

Практичный гарнитур из ДСППрактичный гарнитур из ДСП

ДВП изготавливается путем прессования древесных волокон при высоких температурах. Чтобы получить волокна древесину пропаривают и размалывают. В качестве сырья применяются отходы деревообработки. Кроме того, в состав входит парафин, церезин и антисептики. Для шкафов-купе применяется материал толщиной 3,2÷5 мм. Чаще всего его применяют для днищ выдвижных ящиков и задних стенок.

Фанера

Универсальный материал – фанера. Из нее можно делать различные мебельные гарнитуры. Тонкий материал до 2 мм стоит резать ножом, а от 2 до 6 – электролобзиком. Если материал толще 6 мм, то применяется дисковая пила.

При работе с фанерой необходимо учитывать мягкость материала. Изделия могут деформироваться при закручивании саморезов. Рекомендуется для таких соединений применять прокладки в форме шайб.

Пользуется популярностью и ламинированная фанера. При этом пластик уменьшает влияние формальдегидов в смолах.

Простая конструкция из фанерыПростая конструкция из фанеры

Мебельные щиты

Лучшим материалом для самодельных конструкций являются мебельные щиты. Этот материал известен прочностью, экологичностью и надежностью.

Стоит отметить следующие плюсы использования этого материала:

  • не требуются значительные денежные средства;
  • можно воплотить в жизнь необычные дизайнерские задумки;
  • изделие может иметь различные формы и конструкцию;
  • для мебельного гарнитура можно выбрать функциональную фурнитуру.
Вариант из мебельных щитов с зеркаломВариант из мебельных щитов с зеркалом

Расположение шкафа-купе в помещении

Прежде чем приступить к созданию шкафа-купе своими руками в прихожую или в другую комнату, стоит продумать его расположение.

Если поставить гарнитур вдоль сплошной стены, то и сама мебель будет восприниматься, как стена. Лучше если шкаф будет до потолка. Двери могут быть зеркальными, что позволяет зрительно увеличить помещение.

Необычное расположение шкафа-купеНеобычное расположение шкафа-купе

Если вдоль стены разместить два одинаковых шкафа и оставить расстояние между ними, то получится альков. В получившуюся нишу можно поставить кровать или столик с зеркалом. В гостиной альков может применяться для создания зоны с фальш-камином.

Планировка с двумя гарнитурами и фальш-камином посерединеПланировка с двумя гарнитурами и фальш-камином посередине

Практичным решением будет и установка гарнитура по краям дверных и оконных проемов. Над проемом можно установить антресоль. Шкаф может быть углублен в специально созданные ниши. Если позволяют размеры помещения, то можно сделать гардеробную небольших размеров.

В зависимости от определенного стиля оформления помещения не обязательно делать встроенные шкафы или маскировать их. Для стиля ретро, кантри или глэм-винтаж громоздкая мебель только дополнит колоритный дизайн.

Шкаф-купе для интерьера в стиле провансШкаф-купе для интерьера в стиле прованс

Необходимо правильно выбрать и механизм выдвижения для шкафа-купе. Он не должен быть шумным.

Прихожая

Шкаф-купе для прихожей применяется для хранения верхней одежды и обуви. В таком гарнитуре необходимо предусмотреть хотя бы одну секцию под полки. Они нужны для хранения мелочей. Если прихожая небольших размеров, то можно одну или две двери оснастить зеркалами. Это особенно актуально для узкого помещения. Зеркальная поверхность может располагаться в центральной части.

Статья по теме:

Как сделать шкаф-купе своими руками: чертежи, этапы сборки и фото красивых работВажнейшим предметом мебели с точки зрения функциональности и комфорта является шкаф-купе в прихожую. Из данного материала вы узнаете, как правильно выбрать такой гарнитур и на что нужно обратить внимание.

Гостиная

Основное предназначение шкафа-купе для гостиной – это хранение постельного белья, бытовой техники и легкой одежды. Также в такой мебели можно хранить различную посуду, фотографии и документы.

Внутреннее наполнение могут составлять секции под одежду и полки. Часто применяется открытая секция для гарнитура. В ней можно разместить телевизор, видеоплеер и музыкальный центр. Открытая секция позволяет разделить гарнитур на две одинаковые части. В верхней части элемента монтируются светильники.

Затейливые узоры для гостинойЗатейливые узоры для гостинойВместительный шкаф с нишей для телевизораВместительный шкаф с нишей для телевизораМодель с дополнительными полкамиМодель с дополнительными полками

Детская

В детской комнате необходимо разместить множество вещей. Это сезонная одежда и обувь, детские игрушки, настольные игры и спортивный инвентарь. Кроме того, нужно найти место для книг, тетрадей и постельных принадлежностей.

Шкаф-купе представляет собой вместительный гарнитур, в котором можно разместить все вещи и предметы. Створки данного мебельного предмета раздвигаются в стороны, что занимает не так много места.

Учитывайте, что корпусная мебель подбирается для детей, поэтому полки должны быть на необходимой высоте. Важно, чтобы не было острых углов на торцах полок и стеллажей. Для каждой вещи необходимо отвести определенное место, так ребенок быстро приучится к порядку.

При выборе гарнитура стоит учитывать цветовую палитру, цвет фасадной части и наличие зеркал. Стоит продумать и внутреннее наполнение.

Лоджия

Для балкона или лоджии не подойдет обычный покупной шкаф. Для этих помещений подойдет вариант на заказ с учетом габаритов пространства и специальных материалов.

Шкаф из древесины можно использовать, если балкон качественно гидроизолирован, застеклен и утеплен. Если же помещение не имеет изоляции, то мебель разбухнет и покроется трещинами. Важными параметрами для шкафа-купе является влагостойкость, небольшой вес конструкции и наличие съемных полок.

Компактный вариант для лоджииКомпактный вариант для лоджии

Как сделать шкаф-купе своими руками: чертежи и этапы устройства

Можно сделать гарнитур самостоятельно, но для этого потребуются знания об особенностях проектирования. Шкафы-купе не так легко изготовить своими руками даже если есть описание, чертежи и пошаговая инструкция. Но не спешите расстраиваться. Рассмотрим все тонкости рабочего процесса.

Замеры помещения и расчёт размеров встроенного шкафа-купе своими руками

Особенно важно выполнить точные замеры. Сначала эскиз лучше набросать на бумаге, а на нем отметить все размеры. Выполнить проектирование и расчет дверей-купе поможет программа «Аристо».

Варианты размещения и размеров мебельной конструкцииВарианты размещения и размеров мебельной конструкции

Необходимо выполнить следующие измерения:

  • выполняются замеры на расстоянии 15÷20 см от задней стены;
  • на расстоянии 30 см от первых замеров выполняются вторые;
  • нужно измерить расстояния до выступов, дверных проемов и розеток;
  • важно измерить расстояние от пола и до потолка;
  • выполняются расчеты габаритов шкафа;
  • из всех полученных значений стоит выбрать наименьшее. Это позволит вычислить ширину будущей конструкции;
  • необходимо учитывать и значение погрешности, на которую оказывает влияние кривизна стен, количество точек замеров и устройство шкафа.
Варианты встроенных моделейВарианты встроенных моделей

Чтобы рассчитать глубину шкафа необходимо вычислить полезное пространство, а также учесть максимально допустимые размеры. 100 мм нужно учитывать при планировании раздвижной системы для шкафов купе. Высота мебели должна быть на 100 мм меньше, чем расстояние от пола до потолка.

Чертеж встроенного гарнитураЧертеж встроенного гарнитура

Распил и фурнитура

Перед тем, как самому сделать шкаф-купе, сначала нужно написать перечень всех деталей на листке. Со списком можно обратиться в цех, где сделают раскрой и порежут материал. Сделать распил можно и самостоятельно, но это более сложный вариант. Необходимо разложить детали и рассчитать количество листов ЛДСП.

Обратите внимание! При заказе на стороне, как правило, не предоставляется возможность контролировать расход материала.

Важно подобрать качественную фурнитуру, от этого зависит правильная регулировка дверей шкафа-купе. Двери не должны заклинивать и съезжать. Системы скольжения состоят из профиля и скользящей опоры. Роликовые механизмы могут быть осевыми или на подшипниках.

Комплектующие для шкафа-купеКомплектующие для шкафа-купе

Выбор наполнения шкафа

Внутреннее наполнение помогает решить и какой будет компоновка. Не стоит секцию для верхней одежды размещать по центру, так как влага от нее может распространиться в стороны. Лучше расположить этот отсек сбоку. Ящики для постельного белья не рекомендуется размещать сразу над полом.

Вариант наполнения конструкцииВариант наполнения конструкции

Как правильно скомпоновать элементы и как собрать шкаф-купе своими руками можно посмотреть в видео ниже:

Количество и размеры дверей, направляющие, ролики для шкафа-купе

Выбирая направляющие для шкафа-купе, особое внимание уделите материалу их изготовления. Самую низкую стоимость имеет пластиковый профиль, но он отличается небольшой надежностью и малым сроком службы. Лучшим решением будет использование комбинированных рельсовых направляющих, в которых опорная поверхность для роликов из металла.

Самодельные роликиСамодельные ролики

Стальной профиль для дверей-купе обладает повышенной надежностью. Из алюминия делаются рельсовые опоры для мебели известных брендов.

При планировании дверей нужно рассчитать ширину створок. При этом в закрытом состоянии должна быть видна одна ручка, но она не должна закрывать дверное полотно.

Варианты профилейВарианты профилей

Ролики делают из металла, так как пластик не отличается прочностью. Ролик содержит шарикоподшипниковый внутренний механизм, позволяющий свободно перемещать двери в горизонтальном направлении.

Сборка шкафа и двери купе своими руками

Предлагаем вам ознакомиться с процессом сборки шкафа-купе своими руками в таблице ниже:

Более наглядно процесс представлен в этом видеоролике:

Интересные решения шкафов-купе: фото-примеры

Не стоит забывать и о декоре мебельного гарнитура. В качестве украшения могут использоваться пилястры. Эти элементы делают из массива дерева или МДФ. На крышу можно установить мебельный карниз. Для декорирования применяется интерьерный багет. Можно выбрать багет разного оттенка. Стильно смотрится и мебель с фотопечатью.

Мебельный гарнитур с фотопечатьюМебельный гарнитур с фотопечатью

Статья по теме:

Как сделать шкаф-купе своими руками: чертежи, этапы сборки и фото красивых работСовременные шкафы-купе: фото, дизайн.  В этой статье подробно рассмотрены современные шкафы купе: дизайн, фото с примерами, материалы и конструктивные особенности. Обзор позволит вам сделать правильный выбор из представленных на рынке моделей.

Применение витражной техники для декора

Витражная техника подходит для интерьеров в классическом стиле

Мебель с витражомМебель с витражомОригинальный витраж в японском стилеОригинальный витраж в японском стиле

Пескоструйные рисунки на зеркалах

Пескоструйное нанесение на зеркальную поверхность двери можно заказать в компании. При этом можно заранее выбрать подходящий рисунок. В интернете предлагается большое количество всевозможных шаблонов.

Зеркальная поверхность с пескоструйным орнаментомЗеркальная поверхность с пескоструйным орнаментомДекор с цветочным узоромДекор с цветочным узоромПескоструйная техникаПескоструйная техника

Виниловые наклейки

Использование виниловых наклеек простое решение создать красивый декор.

Наклейки могут быть любого цветаНаклейки могут быть любого цветаМожно выбрать оригинальные рисункиМожно выбрать оригинальные рисунки

Как выбрать шкаф-купе: оценка вариантов

Чтобы не ошибиться с покупкой качественного шкафа-купе стоит рассмотреть некоторые нюансы. Итак, вот некоторые полезные рекомендации:

  • форма. Решите, какой вариант вам подходит – встроенный или корпусный. Встроенную модель можно поместить в отдельной нише;
  • механизм открытия дверей. Существует два типа – роликовый и монорельсовый. Роликовый вариант более дешевый и самый распространенный. Монорельсовые конструкции более дорогие, но пазы не забиваются пылью и грязью;
  • материал роликов. Лучший вариант – металл, менее подходящее решение пластик с тефлоновым покрытием;
  • вместительность. Рассчитывая объем, и внутреннее наполнение стоит учитывать потребности всех членов семьи;
  • материал фасадной части. Двери можно сделать из матового и узорчатого стекла, а также бамбука и зеркал;
  • оценка полок, внутренних шкафов и штанг;
  • фирма-производитель. Перед выбором модели стоит проанализировать разные варианты, а также изучить отзывы.

Что лучше: шкаф-купе на заказ или купить готовый, цены некоторых моделей

Заказать гарнитур можно у разных производителей. В этом случае вы получаете изделие, полностью подходящее под вашу задумку и помещение. Но при этом существует риск нарваться на недобросовестного изготовителя. С другой стороны, найти готовый вариант под индивидуальные требования очень сложно, но в этом случае его можно посмотреть, проверить и найти отзывы в интернете. Какой вариант предпочесть, решать вам. Предлагаем ознакомиться с ценами некоторых популярных моделей в таблице ниже:

Надеемся, что наш обзор поможет вам принять правильное решение. И вы сможете приобрести функциональный и стильный гарнитур или сделать эргономичную конструкцию своими руками. Ну а если остались вопросы, то милости просим в комментарии. Удачи!



Предыдущая

МебельСборные металлические стеллажи – виды и области применения

Следующая

МебельКак с минимальными затратами изменить интерьер, или Cоветы по выбору навесной настенной полки

Понравилась статья? Сохраните, чтобы не потерять!

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

homius.ru

Шкаф купе своими руками — чертежи и схемы

Как ни крути, но чтобы собрать шкаф купе, понадобятся чертежи, по которым собственно и будет проходить весь процесс сборки.

Чтобы легко собрать встроенный или угловой шкаф своими руками, чертежи и схемы должны отображать все необходимые размеры и расстояния, на которых следует крепить конкретные его детали.

Определение габаритов шкафа купе

Очень важно, перед тем как вы определите внешние габариты шкафа, внимательно измерьте рулеткой помещение, в котором он будет установлен.

Обратите внимание на такие детали как плинтуса, багеты, выключатель света, подоконник или батарея отопления и учтите отступы на них.

Нарисовать чертеж любого шкафа можно даже от руки, но лучше использовать специальные программы CAD, например Компас 3D или AutoCAD. В этих программах вам не нужно будет изучать полностью весь функционал. Для создания чертежей мебели можно воспользоваться вполне ограниченным функционалом, разобраться в котором не так уж и тяжело, как может показаться на первый взгляд.

Инструменты программы Компас 3D

Давайте разберем интерфейс одной из таких программ — Компас 3D (кстати, очень удобная именно портативная версия).

Давайте рассмотрим самые основные инструменты, которые вам понадобятся:

  • Инструментальная панель «Геометрия»

  • «Отрезок» — основной инструмент, которым рисуются линии

  • «Усечь кривую» — ластик, для затирания лишних отрезков

  • «Параллельная прямая» — направляющая параллельная линейка

  • «Дуга по точкам» — делает дугу по заданным отметкам

  • «Скругление» — скругление углов по определенному радиусу

  • Инструментальная панель «Размеры»

  • «Авто размер» — постановка автоматического изменения габаритов

  • «Линейный размер» — постановка «своего» размера

Ну и еще понадобиться панель привязок, которая представляет собой виртуальную линейку.

Создание чертежа шкафа купе

При создании чертежа нашего шкафа начинать нужно с внешних размеров, т.е. с габаритов его коробки (ширина и высота).

На схеме обязательно показывайте толщину всех деталей ДСП, обычно она составляет 16 мм.

То есть, сначала рисуете коробку шкафа, а потом уже начинаете заниматься его наполнением (полками).

Вообще на чертеже нужно показать два основных вида:

  • Вид спереди
  • Вид сбоку или сверху

Вид спереди

На данном эскизе нужно указать габариты (ширину и высоту шкафа купе). Также отметьте высоту цоколя, ширину секций и расстояния между полками. Размеры указывайте непосредственно в местах крепления по длине боковины.

То есть для того, чтобы закрепить полку или перегородку в шкафу на определенной высоте от пола или края, вам нужно указать размер от начала детали и до точки крепления.

Подумайте, как вы будете крепить данные детали, на каком расстоянии и от чего. Указание размера поможет вам в этом.

Вид сверху или сбоку

На этом эскизе должны быть показаны, во-первых, общая глубина шкафа. Также укажите глубину внутренних полок. Они, кстати, будут на 100 мм меньше общей глубины, т.к. ровно 100 мм понадобится для установки дверей раздвижной системы.

Также на данном эскизе нужно будет показать все скругления и радиусные полки с указанием радиуса R.

Когда собираетесь делать шкаф, на схемах и чертежах не забудьте показать размеры проема, в который будет монтироваться раздвижная система. Они вам понадобятся для заказа раздвижных дверей.

Скачать готовые чертежи шкафов купе

В качестве примера можете посмотреть и бесплатно скачать наши чертежи и схемы шкафов купе, возможно вы найдете что то и для себя. Все чертежи в формате .cdw, открыть который можно программами AutoCAD и Компас 3D.

Чертежи купе на две двери

Чертежи купе на три двери

Чертежи шкафов купе на четыре двери

Пользуясь чертежом для сборки шкафа-купе вы сможете собрать понравившийся вам гардероб и порадовать свою семью. Удачи!

mebsam.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
