Если установлена буржуйка в гараж, можно не только заниматься уходом за железным конем круглый год, но и устраивать посиделки с друзьями зимой. В магазинах есть разные по размерам и конструкции модели, но стоят немало. Поэтому автолюбители делают буржуйку своими руками из подручных материалов.

Особенности и принцип работы буржуйки

В отличие от классической печи для буржуйки не нужен фундамент, сложный дымоход, площадка. Топить можно дровами, опилками, щепками, торфом, углем, отработанным машинным маслом. Простая конструкция и монтаж доступны для самостоятельного изготовления людьми с базовыми знаниями работы с металлом. За счет небольших габаритов и массы самодельная буржуйка легко размещается даже в маленьком гараже.

По сравнению с кирпичной печью буржуйка быстро остывает. Поэтому для поддержания комфортной температуры придется ее топить все время пребывания в гараже. Металл сильно нагревается, что может привести к ожогу при случайном прикосновении.

Принцип работы буржуйки такой же, как у классической печи:

• воздух, необходимый для сгорания топлива, поступает в топку через поддувало;
• образующееся тепло нагревает стенки;
• продукты горения удаляются через дымоотводную трубу за счет естественной тяги;
• скорость сгорания топлива регулируют положением дверки поддувала.

Принцип работы буржуйки

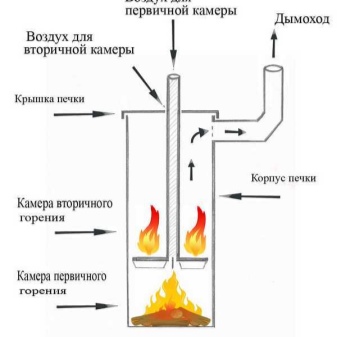

На дровах или отработанном масле

В зависимости от размеров буржуйкой на отработке отапливают не только маленькие, но и большие помещения. Кроме машинного можно использовать другие виды масла и солярку.

К достоинствам печки на отработке относятся:

• не нужно отвлекаться на подкидывание дров, одной заправки хватает надолго;
• за счет 2-хэтапного сжигания эффективность выше, чем у дровяного аналога;
• буржуйка на отработке не дымит при любой погоде.

Из недостатков отмечают:

• шум;
• при сгорании отработка выделяет специфичный запах, поэтому требуется установка вентиляции;
• необходимость частой очистки камеры сгорания и дымоотводной трубы;
• трудность удаления коксованного слоя, образующегося при сгорании масла, из нижней камеры.

Основным достоинством буржуйки на дровах считается возможность использования любого твердого топлива. Из недостатков следует учитывать:

• КПД низкий, так как значительная часть тепла вылетает в трубу;
• необходимость регулярного подкидывания дров, разбивания головешек, следить, чтобы угольки не выскакивали из топки;
• затраты времени на подготовку топлива;
• малый диапазон регулирования процесса горения.

Характеристики печки на отработке лучше, но по правилам пожарной безопасности помещение для ее установки должно быть оборудовано приточно-вытяжной вентиляцией. Выполнение этого требования для частников затруднительно, поэтому делают буржуйку в гараж своими руками на дровах.

Разновидности конструкций

Придумано немало конструкций буржуек для гаража, поэтому выбрать подходящий вариант исходя из имеющегося материала нетрудно. Чертеж составляют самостоятельно с учетом особенностей помещения или берут готовый из интернета. Конструкцию в зависимости от размера гаража делают горизонтальной или вертикальной.

Классическую буржуйку делают из листового железа. Проще всего сделать печку из железной бочки, но срок службы конструкции недолог, так как тонкие стенки быстро прогорают. Вариант из газового баллона или трубы прослужит значительно дольше за счет большей толщины металла. Несложные конструкции для гаражей делают из старых колесных дисков и железных бидонов.

Изготовление классической печки-буржуйки

Так как сделать буржуйку нужно прямоугольной формы, потребуется листовой металл толщиной не менее 3 мм. Работу выполняют в следующем порядке:

1. Из листа вырезают заготовки.
2. Боковые стенки сваривают с дном.
3. Приваривают заднюю стенку.
4. Внутри намечают границы раздела пространства на зольник, топку, дымооборот. На расстоянии 10 -15 см от дна приваривают 2 уголка для установки съемного колосника, который собирают из арматуры диаметром 10 — 15 мм.
5. В верхней части приваривают 2 прутка, на которые будет укладываться отражатель из металлического листа для дымооборота. Между ним и стенкой должен оставаться зазор для прохода дыма.
6. Приваривают крышку с отверстием под гильзу диаметром 15 — 20 см для установки дымоотводной трубы.
7. Для удобного извлечения колосника и отражателя во время чистки дверку с защелкой и ручкой делают размером, близким к ширине буржуйки.
8. Снизу корпуса печи приваривают ножки из трубы диаметром 20 — 50 мм высотой 8 — 10 см.
9. Дымоотвод делают из 3 отрезков трубы диаметром 15 — 18 см, соединенных под углом 45°.
10. В отверстие крышки вваривают гильзу.
11. Перед креплением в дымоход устанавливают поворотную заслонку размером меньше, чем внутренний диаметр трубы.

После установки буржуйку регулируют по высоте. Трубу выводят наружу через отверстие в стене или крыше. Упрощенные конструкции собирают без колосника и отражателя.

Буржуйка из трубы или бочки своими руками

Такую печь делают горизонтальной или вертикальной конструкции. Диаметр трубы или бочки выбирают в зависимости от размера свободного места в гараже. Вертикальный вариант собирают в следующей последовательности:

1. На боковой поверхности в местах размещения топки и поддувала вырезают 2 прямоугольных отверстия.
2. Из вырезанных кусков делают дверки, приварив обрамление из металлических полосок. Устанавливают защелки и ручки.
3. Внутри, отступив 10 см от нижнего края дверцы топки, приваривают кронштейны из уголков под колосник, сделанный из арматуры.
4. У конструкции из трубы заваривают торцы.
5. Снизу приваривают ножки
6. В верхней части вырезают отверстие для дымохода.
7. Приваривают петли, навешивают дверцы.
8. Присоединяют дымоотводную трубу.

Сборка горизонтального варианта немного отличается:

1. Дверку для топки из вырезанного куска устанавливают на торце.
2. Поддувала нет, вместо него ниже дверки сверлят отверстие диаметром 20 мм.
3. Для установки печки из уголков или труб делают подставку.
4. Съемный колосник делают из листа металла такой ширины, чтобы центр был на расстоянии 7 см от самой удаленной точки боковой поверхности корпуса. Для прохождения воздуха по всей площади листа просверливают отверстия.
5. Если буржуйка из трубы, сзади вверху приваривают патрубок для дымохода. На бочке сначала чертят круг нужного диаметра, затем под углом 15⁰ делают радиальные разрезы. Получившиеся сектора отгибают вверх. К ним заклепками крепят патрубок.

Печь-буржуйка из газового баллона

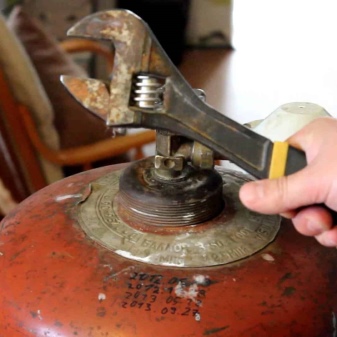

Для удаления остатков газа с баллона откручивают вентиль, заполняют водой, оставляют на ночь. После слива воды приступают к работе:

1. Верхнюю часть, где был вентиль, срезают, вместо нее приваривают заглушку.
2. Если делают горизонтальную буржуйку для гаража своими руками, на дне прорезают квадратное отверстие, из вырезанного металла делают дверку для топки.
3. После приваривания петель навешивают дверцу.
4. Вместо колосника для прохода воздуха на дне будущей печи просверливают отверстия.
5. Из тонкого металла делают короб, который будет одновременно зольником и поддувалом. Приваривают под отверстиями, навешивают дверцу.
6. Корпус устанавливают на ножки.
7. В задней части сверху вырезают отверстие, приваривают дымоотводную трубу.

Для разогрева пищи сверху устанавливают рамку из металлических прутьев. Места хватит для размещения 2 предметов. Вертикальный вариант делают так же как из бочки.

Из колесных дисков

Из материалов, чтобы сварить буржуйку, кроме пары дисков потребуется еще отрезок трубы длиной 30 — 45 см близкого диаметра, лист металла, труба для отвода дыма. Собирается такая буржуйка просто:

1. Для подгонки диаметра трубы под размеры дисков на стыках срезают ребра. После сварки получается вертикальная конструкция.
2. На боковой поверхности делают проем для топки.
3. Из вырезанного куска делают дверку.
4. Для доступа воздуха в топку в нижнем диске вырезают квадратное отверстие со стороной 10 -12 см.
5. На верхнем диске сзади делают отверстие для дымоотводной трубы.
6. Для устройства зольника к дну приваривают металлический круг.
7. Чтобы на сделанной буржуйке своими руками разогревать пищу на верхнем диске устанавливают варочную панель из металла толщиной 4 — 5 мм.

Как установить правильно

Безопасность эксплуатации зависит от того как установлена буржуйка в гараже. Печь обычно размещают в дальнем от ворот углу на основании из негорючего материала: кирпичах, асбоцементной плите, керамической плитке. На пол около дверок кладут лист металла, чтобы искры и выпадающие угольки не вызвали пожара.

Расстояние от печи до автомобиля и легковоспламеняющихся веществ должно быть не менее 1,5 м. В деревянном гараже между буржуйкой и стеной оставляют пространство не менее 1 м. Стены возле печки покрывают негорючим материалом.

Полезные советы

Печь буржуйка будет удобной в эксплуатации, если прислушаться к рекомендациям специалистов:

1. Для проверки качества сварных соединений, первый розжиг проводят на улице.
2. Для обеспечения герметичности дымоход, проходящий внутри гаража, делают из цельносварной трубы без горизонтальных участков.
3. Рядом с печкой должен быть ящик с песком и огнетушитель.
4. Места прохода дымоотводной трубы через стену или потолок изолируют огнеупорным материалом.
5. Экран из кирпича, выложенный с 3 сторон печки предохранит от случайных ожогов и сохранит тепло после прогорания топлива. Расстояние от него до стенок буржуйки должно быть 5 — 7 см.

Несмотря на простое устройство, буржуйка считается самым надежным и дешевым способом обогрева гаража. В такой печи можно сжигать даже мусор. При выборе следует учитывать, что горизонтальные конструкции служат дольше вертикальных.

svarkaprosto.ru

как сделать печку своими руками, самодельная конструкция длительного горения, варианты на отработке и дровах

Порой покупка некоторых готовых изделий может быть финансово затруднительна, поэтому может возникнуть необходимость их собственноручного изготовления. К примеру, изготовление печи для гаража на первый взгляд может показаться невыполнимой задачей, но при соблюдении всех правил задумку можно легко воплотить в жизнь.

Рассмотрим подробнее особенности и разновидности гаражных печей, а также ознакомимся с тонкостями их собственноручного изготовления.

Особенности

Некоторые автолюбители проводят очень много времени в гараже, занимаясь починкой или усовершенствованием автомобиля. Гаражная печка – изделие не совсем обычное, поскольку и внешним видом, и функциональными характеристиками она несколько отличается от классической печи. Но помимо этого, изделие имеет массу преимуществ, основными из которых являются эффективность и финансовая сторона вопроса.

Гаражное отопление важно не только с точки зрения прогрева воздуха, необходимо также поддерживать соответствующую атмосферу в помещении.

Дело в том, что в гараже нередко наблюдается возникновение сырости, которая может привести к появлению плесени и грибков, а равномерный обогрев избавляет от таких проблем.

А минимальные затраты на материалы для изготовления и топливо позволят прилично сэкономить и не нанесут ощутимого удара по бюджету.

Основные требования

Поскольку в основном гаражные печи используются для обогрева небольших помещений, необходимо учесть и некоторые требования, которым должно соответствовать то или иное изделие.

В зависимости от габаритов помещения необходимо подобрать лучший вариант конструкции и определиться, какое печное отопление подойдет в наилучшей степени и какая модель будет наиболее актуальной и эффективной – кирпичное изделие или вариант из пустого баллона.

Важно, чтобы изделие обладало не только самым высоким КПД, но и соответствовало всем правилам безопасности. Во избежание проникновения дыма в помещение и возникновения угрозы жизни необходимо убедиться, что дымоход устроен по всем правилам и тщательно герметизирован. Едкие пары дыма ни в коем случае не должны проникнуть в помещение.

Все легковоспламеняющиеся предметы и горючие вещества должны находиться на безопасном расстоянии от изделия, поэтому следует заранее позаботиться о месте расположения печи. Не следует использовать для растопки сырье сомнительного происхождения, поскольку выделяемые пары и газы могут оказаться вредными для здоровья.

При использовании металлических моделей следует разделить время топки на несколько периодов. Лучше растапливать печку два или три раза, нежели прибегать к длительному периоду горения. Это обусловлено тем, что металл может чрезмерно раскалиться и его соприкосновение с любыми горючими материалами приведет к пожару.

Чистка дымохода и печи в целом должна производиться хоть и нечасто, но регулярно – до трех раз в год.

Во время растопки и на протяжении всей процедуры горения сырья необходимо держать дверцу закрытой, дабы избежать попадания огня вовне и его распространения по пространству помещения.

Категорически запрещается оставлять маленьких детей наедине с растопленным изделием.

Кроме того, нельзя выбрасывать тлеющие частицы вблизи строений или в областях с обильной растительностью в виде кустарников или сухой травы. Весь мусор должен быть догоревшим дотла или предварительно затушенным.

Виды и материалы для изготовления

Для собственноручного сооружения печей подобного плана нет необходимости в закупке специализированных деталей или изготовлении отдельных частиц. Порой для работы подойдут даже подручные материалы, которые можно купить по весьма низкой стоимости или даже получить бесплатно. Но абсолютно обоснованными являются некоторые требования к металлам и кирпичной продукции, используемой для возведения конструкции.

Например, металлические элементы, задействованные в процессе производства, должны быть устойчивыми к воздействию высоких температур. Жаростойкие свойства материалов не предотвратят накаливания металла, но не допустят его плавления.

Ознакомимся подробнее со всеми разновидностями конструкций и тонкостями изготовления тех или иных моделей.

Печь-буржуйка

Пожалуй, самый распространенный вариант гаражной печи – буржуйка. Такие модели были популярны в начале XX века и, являясь легкими в использовании и весьма практичными, смогли практически заменить камины. Буржуйки были популярны в домах и квартирах вплоть до появления центрального отопления, а после стали использоваться лишь при необходимости.

Каркас всей печи, включая как основную часть, так и дымоход, выполнен из металла, что, с одной стороны, является плюсом, а с другой – довольно весомым минусом, поскольку при прекращении поддержания топки и добавления дров печка очень быстро остывает и в помещении вновь становится холодно.

Буржуйка является весьма экономичным изделием, поскольку для ее изготовления не требуется каких-либо больших затрат. Для изготовления можно использовать, например, пропановые баллоны или крупные трубы из железа с плотными стенками, которые должны обладать немалой прочностью.

Вполне подойдут и железные бочки, но их выбору следует уделить особое внимание. Бочка не должна быть слишком крупной, поскольку печка со слишком крупными габаритами будет громоздкой и не совсем практичной, но должна иметь довольно толстые стенки – от 2 до 5 мм.

Существуют виды буржуек с водяным контуром, которые немного отличаются от классических моделей. Нагрев данного сооружения осуществляется за счет увеличения температуры воды, а также испарения ее некоторого количества, поэтому стенки дольше остаются горячими и гораздо большее время излучают тепло, отапливая помещение.

В длительности распространения тепла и заключается главное преимущество данной модели, поскольку распространения и поддержания тепла может хватить даже для отопления небольшого дачного домика. Что касается небольшого гаражного помещения, для тех, кто большую часть времени проводит за работой с автомобилем, это отличный вариант отопительной конструкции.

Конструкции из кирпича

Помимо компактных и легких в эксплуатации буржуек, существует так же вариант кирпичных конструкций, который обладает рядом как преимуществ, так и недостатков.

Данная модель гораздо дольше сохраняет тепло, поскольку ей нужно более длительное время для остывания. Такая теплоемкость обеспечивается как за счет терморегуляторных свойств кирпича, так и за счет довольно большого веса конструкции в целом.

Для кирпичной модели обязательно наличие заслонки, которую так же называют поддувалом, благодаря которой можно регулировать температуру в помещении. Главное – научиться пользоваться такими функциями данной модели, поскольку неправильное использование заслонки может даже навредить здоровью.

При самостоятельном изготовлении печи из кирпича можно неплохо сэкономить, поскольку материал довольно недорогой, а процесс не столь трудоемкий, чтобы вмешивать в него стороннюю рабочую силу. Главное – рассчитать необходимое количество кирпича и цемента, а также закупить необходимые чугунные детали.

Сила обогрева напрямую зависит от размеров топки, поэтому в зависимости от функциональных особенностей самого помещения можно сделать подходящий размер отопительной конструкции с соответствующей мощностью.

Кроме того, эксплуатация такого изделия также весьма экономична, поскольку для растопки не требуется каких-то особых средств. Подойдет как уголь, так и самые обычные дрова.

Но, к сожалению, данное изделие обладает и некоторыми недостатками, которые могут слегка омрачить процесс использования печи.

Остывает такая конструкция долго, но и нагревается в течение довольно длительного времени, поэтому с быстрым прогревом помещения могут возникнуть некоторые проблемы. Кроме того, чтобы поддерживать определенную температуру в помещении, необходимо растапливать печь ежедневно.

При желании сделать отопительную конструкцию долговечной и надежной, вероятнее всего, придется приобрести специальный кирпич с огнеупорными свойствами, который имеет стоимость в разы большую, нежели обычный. Поэтому вопрос экономии можно считать весьма спорным.

Как сделать своими руками?

Для тех, кто не имеет отношения к слесарному и строительному делу, изготовление печи своими руками может показаться сложным и трудоемким процессом. Но конструкции порой настолько просты, что агрегат для отопления порой можно соорудить даже из подручных средств.

Но не следует делать все наобум, для изготовления самодельной конструкции следует предварительно составить все необходимые чертежи и предусмотреть все преимущества и недостатки. Рассмотрим подробнее, какие изделия имеют наивысшую эффективность и что нужно знать для их изготовления.

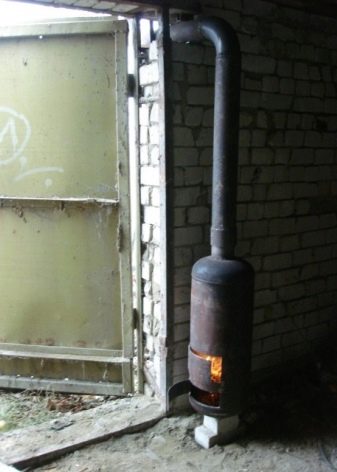

Вертикальные

Наиболее распространенным вариантом изготовления печи из баллона, бочки или трубы является вертикальная модель, поскольку конструкция получается весьма компактной и не занимает много места на горизонтальном пространстве.

Для начала нужно выбрать деталь цилиндрической формы, подходящую по размерам и параметрам. Затем необходимо основную часть разделить на две, отличные друг от друга размером. Нижний, более узкий элемент, будет предназначаться для золы, а верхнее пространство – для растопки при помощи дров.

Далее в получившихся частях необходимо сделать квадратные отверстия. Нижнее может быть небольшого размера, а вот верхнее должно быть довольно широким, позволяющим без труда поместить дрова во внутреннее пространство печи.

Отрезанные детали нельзя выкидывать, поскольку они пригодятся для изготовления дверок – необходимо лишь прикрепить к ним петли.

Внутри в месте разделения печки на две части необходимо приварить прочную решетку. Можно приобрести готовую деталь и подогнать ее по размеру или же изготовить собственноручно. Для этого понадобятся стальные прутья арматуры, толщина которых от 12 до 16 мм. Прутья необходимо разрезать на детали определенных размеров и приварить к основе на расстоянии двух сантиметров друг от друга.

Если отсутствует дно, его необходимо будет приварить, а в верхней части вырезать отверстие, которое будет служить дымоходом. К отверстию крепится труба, затем собираются отдельные ее части и в итоге получается полноценный дымоход, способный выводить дым из помещения.

На этом собственноручное сооружение вертикальной буржуйки заканчивается и изделие готово к использованию.

Горизонтальные

Другой вариант расположения самодельной железной буржуйки – горизонтальное положение. Как уже было сказано, минус такой конструкции заключается в громоздкости, ведь она занимает довольно большое пространство на полу, поэтому горизонтальный вариант категорически не подходит для маленьких гаражных помещений.

Так как же все-таки изготовить такую модель печи? Все довольно просто. Для изготовления подойдет как большой баллон, так и крупная ракетная труба.

При горизонтальном расположении нет необходимости делить основную деталь на две части, поскольку ящик для золы изготавливается отдельно и приваривается к одной из округлых сторон. Ящик должен иметь прямоугольную форму и ровные нижние края, которые будут служить так же и опорой.

Чтобы зола не оставалась в корпусе, а попадала в ящик, необходимо просверлить несколько отверстий по всему периметру той стенки, которая находится непосредственно над ним. Отверстия не должны быть слишком большими, чтобы в них не попадали горящие частицы, но и не слишком маленькими.

Следующим этапом изготовления печи является сооружение дымохода. Для этого необходимо подобрать трубу не слишком большого диаметра и в верхней части корпуса вырезать под нее соответствующее отверстие, к которому деталь будет приварена.

Стоит уделить особое внимание месту сварки, поскольку шов должен быть ровным, аккуратным и без мелких отверстий – дым ни в коем случае не должен проникать в помещение.

При необходимости можно сделать ножки отдельно. Они помогут конструкции ровно и крепко стоять на месте.

Далее изготавливается дверка – вырезается отверстие, к железной детали привариваются петли и все это крепится на корпус. Не страшно, если при закрытии остаются щели – они будут пропускать воздух, что поспособствует лучшему горению.

После сооружения дверки необходимо очистить корпус от мусора и можно приступать к растопке.

Из двух бочек

Порой использование классической буржуйки или конструкций из однослойного металла становится невозможно, поскольку стенки очень сильно накаляются и дают слишком большое тепловое излучение, чрезмерно перегревая помещение. Именно для решения этой проблемы была придумана конструкция из двух бочек.

Для начала необходимо подобрать бочки разных размеров и поместить одну в другую. Важно, чтобы между их стенками было достаточное расстояние для того, чтобы равномерно засыпать его галькой, песком или глиной (в некоторых случаях изготавливаются специальные смеси).

Прежде чем засыпать смесь, ее необходимо прокалить на огне, а затем остудить.

Наружная бочка является исключительно корпусом, а вот внутренняя служит для растопки. В бочках также должны быть все необходимые отверстия, ящик для золы и дымоход. Чтобы соорудить дверцу, нужно будет закрыть промежуток между двумя деталями при помощи сварки и металла, дабы предотвратить высыпание песчано-галечного наполнителя.

Такая конструкция хоть и нагревается немного дольше и не сразу начинает выделять тепло, отапливая помещение, но зато она позволяет поддерживать более комфортную атмосферу в гараже и дольше остывает после завершения топки.

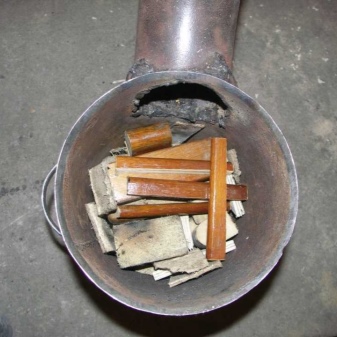

Длительного горения

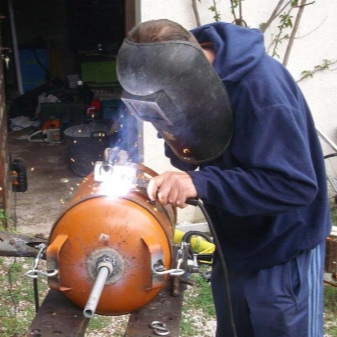

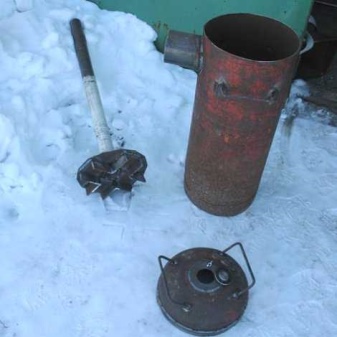

Из пустого газового баллона можно соорудить конструкцию, которая будет служить отопительным прибором длительного горения. Идея хоть и не нова, но закрепилась в массах относительно недавно, когда на одном из форумов появилась инструкция по изготовлению наиболее надежной и безопасной конструкции.

Печь длительного горения обладает одной особенностью, которая так же является и недостатком изделия – она не имеет отдельного ящика для золы, поэтому чтобы очистить внутреннее пространство, придется переворачивать корпус и вытряхивать все вручную.

Преимущество изделия заключается в том, что печь очень проста в изготовлении и, вооружившись сварочным аппаратом, её можно изготовить в течение нескольких часов.

Конструкция построена таким образом, что процесс горения начинается сверху и постепенно распространяется вниз. Этим и обусловлено длительное горение – пламя распространяется постепенно и довольно медленно. Но вместе с тем, нагрев печи и пространства вокруг неетакже слегка замедляется.

Данная модель должна быть цилиндрической формы и может иметь исключительно вертикальное расположение. Поэтому для ее изготовления подойдут как баллоны и широкие железные трубы, так и стандартные бочки из металла.

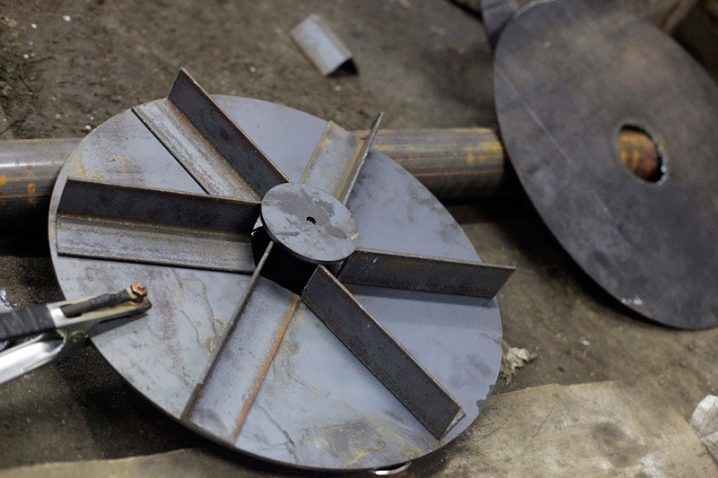

Конструкция имеет подвижную часть внутри цилиндра, которая представляет собой небольшую трубу и металлический круг, служащий в качестве груза. Эти детали необходимо сварить между собой.

Благодаря такому строению вовнутрь изделия попадает воздух, обеспечивающий более интенсивное горение.

Такая модель гаражной печки имеет съемную крышку и дымоход в верхней части боковой стороны. Размеры дымохода определяются индивидуально, исходя из параметров помещения, но в среднем это примерно 2-3 метра. Важно, чтобы дым не попадал в гараж, поскольку это может быть небезопасно для здоровья и жизни.

Основная масса дров и опилок закладывается в нижнюю часть изделия – на дно, некоторое количество горючего материала добавляется на груз. В процессе горения он опускается все ниже и постепенно начинает сгорать основная закладка. Как только все дрова догорят, печь начнет довольно быстро остывать и понадобится новая порция топлива.

Важно знать, что перед началом изготовления печи корпус необходимо тщательно промыть изнутри, особенно если это пустой газовый баллон. После чего верхнюю часть баллона нужно срезать – эта деталь будет служить крышкой. Если для изготовления используется бочка или труба, крышку необходимо изготовить отдельно по индивидуальным параметрам.

В верхней части крышки нужно сделать отверстие для трубы, а сбоку – вывод для дымохода. Далее внутренняя трубка приваривается к кругу и устанавливается вовнутрь, все детали крепятся друг к другу и надежно фиксируются.

А для удобства в использовании к крышке и даже самому корпусу можно прикрепить небольшие ручки.

Для удобства конструкции в процесс изготовления вводятся некоторые усовершенствования. Например, в нижней части такой печи все-таки можно соорудить специальное пространство для золы с небольшой дверцей, из которой можно будет без труда выгрести все содержимое.

Но для того, чтобы через нижнюю дверку не попадало большое количество кислорода и процесс горения не ускорялся, нужно сделать ее герметичной. Таким образом воздух не сможет проникать во внутреннее пространство из-за плотно закрытого отверстия.

Еще одним усовершенствованием является установка некоторого количества ребер особой формы на металлическом круге. Благодаря такому нововведению воздух будет равномерно распространяться по печке, что благотворно скажется на всем процессе отопления.

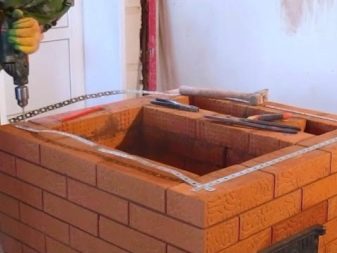

Кирпичная

Сооружение кирпичной конструкции – пожалуй, самый трудоемкий и долгий процесс, поскольку нет какого-либо готового каркаса, а лишь расходные материалы.

Чтобы изготовить небольшую, но функциональную модель, нам понадобится:

• керамический кирпич – около 300 штук;
• специальная дверка для топки размерами 250х180 мм;
• решетка для золы – 240х250 мм;
• поддувальная дверца – 130х130 мм;
• задвижка – 130х130 мм;
• чугунная панель, которая послужит в качестве варочной плитки – 720х290 мм.

Чтобы конструкция получилась качественной и крепкой, необходимо укладывать элементы на глиняный раствор, соблюдая толщину швов до полутора сантиметров. Следует знать, что для сооружения данной печи необходимо возвести специальный фундамент, который не только увеличит срок службы изделия, но и поможет соблюсти все противопожарные меры.

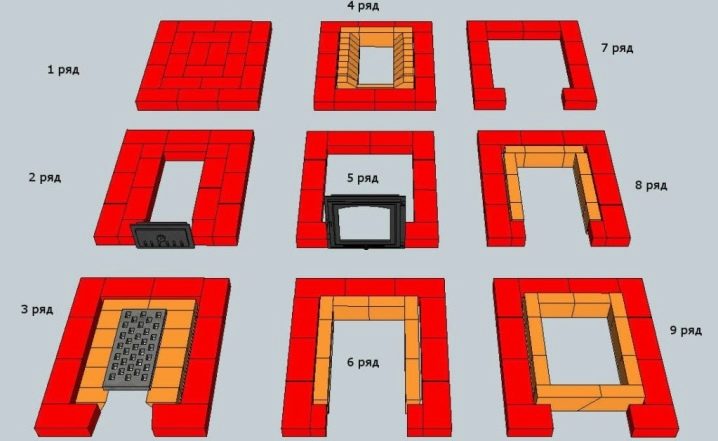

Кладка кирпичей производится особым образом – нижние девять рядов практически не имеют сходства между собой, кирпичи располагаются по особой схеме для обеспечения максимальной прочности и эффективности изделия.

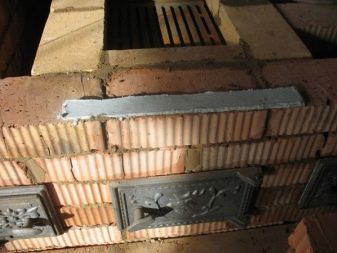

При кладке необходимо будет сделать отверстия, куда будут закладываться чугунные литые элементы.

Место под литье должно быть немного больше в размерах, поскольку кирпичи имеют свойство расширяться при нагревании, а из-за слишком тесной кладки могут появиться трещины, тем самым конструкция довольно быстро начнет рассыхаться и разваливаться.

Кроме того, следует знать, что для поддержания теплоизоляционных свойств может понадобиться специальный материал, служащий теплообменником. Отлично подойдут частицы шнура из асбеста или волокна термостойкой минваты. А для регулировки теплоотдачи можно воспользоваться задвижкой, которая также поможет контролировать температуру в помещении в зависимости от времени года.

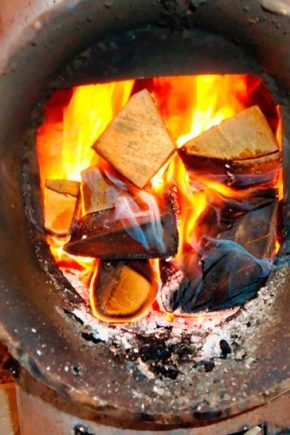

Виды топлива

Для растопки любой печи понадобится подходящее топливо, и самодельный гаражный экземпляр не является исключением.

Запастись дизельным топливом – соляркой, гораздо проще, нежели закупать для гаража древесное сырье, но она имеет массу недостатков и считается наиболее пожароопасной. Горение в печи при использовании данного топлива происходит благодаря нагреву жидкости и сгоранию выделяемых паров.

Конструкция, работающая на отработанном масле, является не менее опасной и склонной к возникновению нежелательных возгораний. Все дело в том, что пламя вспыхивает молниеносно и искры могут случайно попасть на горючие вещества и предметы, находящиеся вблизи.

Кроме того, модели печек, работающие на жидком топливе, имеют еще один недостаток – неприятный масляный запах, распространяющийся в процессе горения. В остальном же они являются вполне функциональными и экономичными.

Пожалуй, самым привычным и безопасным вариантом является отопительное изделие, работающее на дровах. Но некоторые пользователь считают, что сырье разгорается слишком медленно, что сказывается и на распространении тепла. Эта проблема решается довольно просто – можно оснастить конструкцию мини-вентилятором. Если поставить данный элемент в процессе изготовления, он поспособствует наилучшей циркуляции воздуха, что благотворно скажется на процессе горения и растопки.

Стоит также отметить, что для печи длительного горения в некоторых случаях используется комбинированный вариант топлива.

Советы

Недостаточно просто изготовить качественное изделие и определиться с местом его расположения, необходимо также правильно установить его и надежно закрепить. Хоть некоторые модели и имеют среди преимуществ возможность перемещать и передвигать печь, все же зафиксированное положение немаловажно для безопасного использования.

Прежде всего стоит отметить, что установка изделия должна производиться исключительно на ровную поверхность. Недопустим даже минимальный наклон, поскольку это может привести к неравномерному распределению горючего внутри топки и его неосторожному попаданию на пол в процессе горения.

Кроме того, печка должна быть установлена не просто на пол. Лучше всего использовать для этого асбестоцементную плиту или кирпичную поверхность. Этот нюанс является не только противопожарной мерой предосторожности, но и позволяет уберечь от порчи то или иное напольное покрытие.

Профессионалы также советуют использовать металлические листы для ограждения изделия со всех сторон, где имеются небольшие отверстия, щели или решетчатые элементы. При попадании искр или горящих частиц наружу листы не позволят им попасть на предметы быта, что предотвратит распространение огня.

Подробнее о том, как правильно уложить печь из кирпича, смотрите в следующем видео.

stroy-podskazka.ru

Буржуйка своими руками в гараж: чертежи, фото, видео

Чтобы в холодный период года выполнять какие-то работы в гараже или на даче, нужно организовать простейшее отопление. Зная, сколько нынче стоит электричество, большинство гаражных умельцев предпочитает пользоваться заводскими и самодельными обогревателями, действующими на дровах или масляной отработке. Задача нашей статьи – предоставить чертежи и подробно описать, как правильно сделать буржуйку своими руками для применения в гараже либо небольшом дачном домике.

Подбираем конструкцию печки

Поскольку на просторах интернета хватает чертежей обычных буржуек, мы предложим на выбор 4 оригинальных конструкции, одна из которых непременно подойдет для ваших условий:

1. Двухходовая печь на дровах и угле, сваренная из листового металла.
2. Вертикальный отопитель из газового баллона с воздушным или водяным контуром.
3. Пиролизная печка длительного горения из баллона или трубы, установленной горизонтально.
4. Капельница на отработке автомобильных и других масел.

Агрегат с двумя дымооборотами

Примечание. Отопительную печь также можно построить из керамического кирпича, о чем доступно рассказывается в этой теме. Подобный источник тепла неплохо впишется в интерьер дачи, но неудобен для гаража из-за размеров кирпичного строения, долгого прогрева и отсутствия мобильности.

Дровяной отопитель с воздушной камерой вверху

Теперь дадим ряд рекомендаций по выбору конструкции самодельной буржуйки:

1. Если вы проводите в гараже немного времени (1—3 часа в день), то понадобится быстрый нагрев помещения, а его обеспечит вертикальная дровяная печка с воздушным теплообменником (вариант №2), представленная на фото. Благодаря вентилятору, прогоняющему воздух сквозь верхнюю камеру, она действует по принципу тепловой пушки.
2. Тот же второй вариант сгодится для боксов больших размеров (стандартные габариты гаража — 6 х 3 м). Тогда воздушная камера превращается в водяной контур, подключаемый к регистрам отопления.
3. Для постоянного обогрева стандартного гаража подойдет вариант №1 – эффективная двухходовая печь на дровах, либо №3 – агрегат продолжительного горения. Выбор зависит от наличествующего у вас материала: первая делается из пропанового баллона, вторая – из листового железа толщиной 4 мм.
4. Тем, кто планирует сжигать для отопления отработанные масла, рекомендуется сварить из круглой трубы печку капельного типа (вариант №4). При желании и умении можно провести ее модернизацию — переделать в котел, изготовив водяную рубашку.

Двухкамерная пиролизная печка

Справка. Из популярных гаражных самоделок стоит упомянуть еще 2 конструкции: знаменитая печь — буржуйка верхнего горения Бубафоня и маленький отопитель из колесных дисков. Изготовление первой подробно описано в другой инструкции, второго – показано в видеосюжете:

Сборка эффективной буржуйки

Общеизвестно, что обычным железным печкам свойственен малый КПД (около 45%), поскольку значительная часть тепла уходит в трубу вместе с дымовыми газами. В нашей конструкции реализовано современное техническое решение, применяемое в твердотопливных котлах – установка на пути продуктов горения двух перегородок. Огибая их, газы передают тепловую энергию стенкам, отчего КПД становится более высоким (55—60%), а буржуйка – экономичнее. Принцип действия агрегата отражает чертеж – схема:

Для изготовления вам потребуется листовая низкоуглеродистая сталь 4 мм в толщину, кусок трубы Ø100 мм и металлопрокат для ножек и колосниковой решетки. Теперь о том, как сделать экономную буржуйку:

1. Нарежьте заготовки из металла согласно чертежу и выполните проемы для дверец топливника и зольника.
2. Сварите из уголков или арматуры колосниковую решетку.
3. Из вырезанных частей изготовьте дверцы с запорами.
4. Соберите агрегат на прихватках, а затем проварите швы всплошную. Поставьте патрубок дымохода и ножки.

Совет. Нижнюю перегородку, сильно нагреваемую пламенем, лучше сделать из более толстого железа – 5 или 6 мм.

Для лучшей теплоотдачи мастерами практикуется приваривание к корпусу дополнительных наружных ребер, как это сделано на фото.

Как сварить вертикальную печь из баллона

Данная печка-буржуйка отличается от подобных агрегатов наличием воздушной камеры, устроенной в верхней части и полностью изолированной от топливника стальной перегородкой. Внутри нее установлены теплообменные ребра, сквозь которые нагреваемый воздух продувается вентилятором. Для подачи холодного и выброса горячего потока в крышку встроены патрубки диаметром 40—50 мм, что и продемонстрировано на чертеже.

Примечание. Организация камеры подогрева воздуха в верхней зоне топливника позволяет отбирать теплоту продуктов сжигания, проходящих мимо нее в дымоход. Поскольку в вертикальной печи пламя охватывает всю порцию дров, происходит интенсивный нагрев воздушного потока в отдельном отсеке, благодаря чему температура в гараже быстро поднимается.

Первая операция – правильная разборка 50-литрового баллона из-под пропана. Чтобы вытеснить остатки сжиженного газа, необходимо вывернуть вентиль и заполнить резервуар доверху водой. После болгаркой нужно отрезать крышку (линия реза – заводской шов) и действовать в таком порядке:

1. В боковой стенке баллона выполните прямоугольные проемы для зольной и загрузочной дверки и обрамите их стальной полосой толщиной 3 мм, как показано на чертеже. Вырежьте отверстие Ø100 мм под дымоходный патрубок.
2. Изготовьте колосники съемного типа и установите их внутри корпуса на приваренные уголки.
3. Сделайте дверцы зольной и топливной камеры, прикрепите к ним ручки и петли, а затем установите в обрамленные проемы.
4. Вырежьте круг Ø30 см из металла толщиной 4 мм – это будет дно камеры. Приварите к одной его поверхности ребра из отходов металлопроката, после чего герметично состыкуйте его с топливником на сварке.
5. В отрезанной крышке проделайте 2 отверстия и вварите патрубки для подключения воздуховодов. По готовности крышку установите на прежнее место (но теперь – над теплообменником) и тщательно пройдите стык сваркой.

Вертикальная буржуйка в гараж способна сжигать древесину различного качества и влажности, в том числе и опилки, а также подавать нагретый воздух в любую точку помещения, что актуально для теплиц. Вдобавок она может обеспечивать теплом радиаторы и регистры, если их подключить к патрубкам в крышке верхней камеры и заполнить систему теплоносителем.

Внимание! Чтобы избежать закипания воды и прорыва труб, нужно создать ее постоянную принудительную циркуляцию от насоса и поставить расширительный бачок открытого типа. В качестве теплоносителя используйте антифриз, ведь гараж не топится круглосуточно.

Изготовление горизонтального отопителя

Если стандартный пропановый баллон уложить горизонтально, а в торце устроить дверцу, то получится довольно вместительный топливник, куда войдут метровые поленья. Для лучшей теплоотдачи и дожигания образующихся пиролизных газов нужно сделать вторичную камеру с перегородками, как это показано на чертеже.

Дожигание горючих газов в данной буржуйке совмещено с отбором теплоты у продуктов сжигания, огибающих полусферические перегородки (вырезаются из корпуса баллона). Ну и непременный атрибут интенсивного теплообмена – наружные ребра из стальных полос – ставятся обязательно. Практика показывает, что подобная печка обогревает гараж площадью до 50 м² в режиме среднего горения, о чем рассказывается в очередном видео:

В изготовлении отопительный агрегат несложен: в передней части устанавливаются дверцы, а в задней прорезается отверстие, куда приваривается вторичная камера из трубы или второго баллона. Чтобы не отнимать полезный объем топливника, зольник делается навесным. При необходимости сверху горизонтальной части устраивается варочная поверхность.

Делаем буржуйку на отработке

Солярка и отработанное машинное масло – очень калорийное топливо. Если оно достается вам недорого, то нет смысла связываться с дровами и углем, проще изготовить надежную печь – капельницу. Ее принцип действия заключается в сжигании отработки, капающей внутрь раскаленной чаши. Причем по пути жидкое топливо успевает прогреться, так как проходит через маслопровод, встроенный внутрь трубы – дожигателя. Устройство буржуйки капельного типа подробно изображено на чертеже.

Для эффективного сгорания масла воздух в печку нагнетается с помощью вентилятора, а отработка течет естественным образом из бачка, подвешенного к стене рядом с отопителем. Другой вариант – принудительная подача горючего путем создания давления в топливной емкости (например, ручным насосом).

В качестве корпуса печи может выступать как труба Ø219 мм, так и пропановый баллон диаметром 30 см. Изготовление масляной буржуйки своими руками – задача несложная, главное, правильно сделать отверстия и прорези в дожигателе и проложить топливопроводную трубку к чаше, установленной на дне. Полное руководство по сборке представлено в другой нашей статье. Ближе познакомиться с работой отопителя вы можете из видеоролика:

Заключение

Надо понимать, что показанные выше конструкции дровяных и масляных буржуек для гаража могут меняться и дорабатываться вами в процессе эксплуатации. В том и прелесть самодельных печек – они совершенствуются по вашему желанию. Пример: гаражные умельцы нередко делают внешний водяной контур на базе самоварного теплообменника, встраиваемого в вертикальный участок дымоходной трубы. Это дает возможность задействовать водяное отопление без вмешательства в конструкцию и переделки самой печи.

Инженер-конструктор с опытом работы в строительстве более 8 лет. Автор и главный редактор всех статей на сайте «qustu.com».
Закончил Восточноукраинский Национальный Университет им. Владимира Даля по специальности «Оборудование электронной промышленности» в 2011 году.

qustu.com

Самодельная дровяная печь для гаража своими руками

Частный гараж — помещение специфическое и в зимний период обычно очень холодное. Ни для человека, ни для автомобиля такой микроклимат совершенно не полезен, но использование стандартных электрообогревателей обычно оказывается слишком дорогостоящим и малоэффективным.

Остается изготовить печь для гаража своими руками, выбрав один…

Печь для гаража своими руками: лучшие примеры изготовления самоделок

Частный гараж — помещение специфическое и в зимний период обычно очень холодное. Ни для человека, ни для автомобиля такой микроклимат совершенно не полезен, но использование стандартных электрообогревателей обычно оказывается слишком дорогостоящим и малоэффективным.

Остается изготовить печь для гаража своими руками, выбрав один из подходящих вариантов.

Особенности отопления гаража

Капитальный гараж с утеплением доступен далеко не каждому автовладельцу. Чаще всего в распоряжении владельца транспортного средства оказывается металлическое строение, лишенное какого-либо утепления. Любая тепловая энергия покидает такое строение практически моментально.

При решении проблемы отопления гаражного помещения, не стоит оценивать его потребность в тепле, опираясь на аналогичный опыт с жилым домом. И дело не только в отсутствии теплоизоляции. Существует так называемый закон квадрата-куба, который гласит, что когда размеры геометрического тела уменьшаются, отношение размеров поверхности этого тела к его объему увеличивается.

Для нормального хранения автомобиля в гараже температура внутри бокса не должна опускаться ниже +5º и подниматься выше +18º во время присутствия владельцев и выполнения ремонтных работ. Требования регламентированы СП 113.13330.2012

Это сказывается на размерах теплопотерь объекта, поэтому для обогрева одного кубического метра маленького помещения, например, гаража, необходимо больше тепла, чем при отоплении большого дома. Если для двухэтажного строения может хватить и отопительного

derevyannie-doma.com

Печка для гаража своими руками на дровах и отработке: чертежи, установка

Самый простой и удобный путь обогреть зимой гараж – это поставить какой-нибудь электрический обогреватель. Многие автолюбители так и делают, но им приходится потом сталкиваться со счетами за электроэнергию, что несопоставимы с полученным теплом из-за высокого тарифа. С другой стороны, печка для гаража на дровах или отработке не столь комфортна в эксплуатации, но уж точно обойдется дешевле. В данном материале будет изложено, как сэкономить еще больше и изготовить такую печку самостоятельно.

Дровяная печь

Требований к подобным печкам совсем немного:

• чтоб хорошо выделяла тепло;
• была пригодна для сжигания любой древесины;
• поместилась на выделенном для нее пятачке.

Поскольку простые печи для гаража не особо нуждаются в эстетике, то обычно домашние мастера их сваривают из того, что попадется под руку либо найдется на металлоломе. Так что форма корпуса может быть произвольной, нашел кусок большой трубы – печка будет круглой, попался листовой металл – сделаем прямоугольную. По большому счету, это не имеет большого значения, гораздо важнее сама конструкция.

На просторах интернета полно чертежей разных печек, но все они производные от традиционной металлической буржуйки. Корпус отопителя можно ориентировать в горизонтальной или вертикальной плоскости, на эффективность работы это почти не оказывает влияния. Дело в том, что вертикальная самодельная печь для гаража, сделанная своими руками, занимает меньше места. В то время как в горизонтальную помещаются длинные поленья и с одной загрузки горит она дольше. Выбирайте, какой вариант вам больше по вкусу.

В традиционных буржуйках колосниковой решетки нет, эта печь является подовой. Дымоход же располагается в задней части и подводится сверху, как показано на чертеже:

В гараже, где хранятся легковоспламеняющиеся жидкости и масла, отсутствие зольника – не лучший вариант. При очистке пода горячие угли могут рассыпаться, неудобство для выполнения процедуры налицо. По этой причине простая печка на дровах получила колосники, зольник и дверцу для очистки, а то и выдвижной ящик. Что касается трубы, то ее варят в обычном месте либо на задней стенке.

А вот усовершенствованная двухходовая буржуйка имеет трубу в передней части. Конструкция печи способствует повышенной теплоотдаче, поскольку дымовые газы внутри нее делают два хода в разных направлениях, интенсивно обмениваясь теплом с металлическими стенками.

Последний ход газов завершается у лицевой стенки, поэтому и труба спереди. Подобная печь в гараж весьма эффективна, изготовить ее можно по чертежу, представленному выше:

Дополнительно повысить теплоотдачу поможет увеличение поверхности обмена. Мастера-умельцы давно решили этот вопрос, приваривая к корпусу ребра из полосовой стали толщиной 4—5 мм, как показано на фото:

Не вдаваясь в подробности и описание производства сварочных работ, дадим несколько общих рекомендаций:

• старайтесь брать металл потолще, если возможно, то 4—5 мм. Тогда дровяная печь прослужит дольше;
• при креплении дымохода сверху стенку лучше усилить, этот стык прогорает чаще всего;
• наружные ребра заметно улучшают обмен теплом, их можно приварить к любой печке;
• внутри можно установить хотя бы одну перегородку, как у двухходовой печи;
• лучше в колосниковой решетке сделать много мелких отверстий, чем большие дырки, куда будут просыпаться не догоревшие угли.

Печь на отработанном масле

Самая простая печка для гаража, работающая на отработанном масле, хорошо известна всем. И, хотя ее чертеж нетрудно отыскать в рунете, мы на всякий случай представим его еще раз:

Как видите, в изготовлении такой отопитель несложен, а вот при эксплуатации есть нюансы. Главный враг подобных печек – вода, в силу разных обстоятельств попавшая в отработанное масло. Совсем небольшое ее количество вызывает сильные хлопки в перфорированном дожигателе (вертикальной трубе с дырками), что может привести к пожару. Выходит, что перед употреблением топливо нужно отстаивать, чтобы отделить воду.

Важно. Любая печь на отработке, как и на дровах, требует для стабильной работы дымохода с хорошей тягой, поэтому его рекомендуется поднимать на высоту не менее 4 м.

Второй недостаток отопителя – едкий запах на стадии розжига и разогрева. В остальном использование чудо-печи, как ее называют на специализированных форумах, особых нареканий не вызывает. Греет она вполне прилично. Но на тех же форумах мастера-умельцы давно предложили более надежную и эффективную конструкцию. И не такую пожароопасную. Принцип, по которому функционирует такая масляная печка, показан на рисунке:

Топливо сгорает в металлической чаше, расположенной на дне вертикально стоящей трубы (или газового баллона). В чашу оно подается каплями из дозирующего устройства. Благодаря такой схеме при необходимости печь на жидком топливе может сжигать и дизельное топливо, надо лишь настроить подачу воздуха и дозировку. Часть паров масла догорает внутри вертикальной перфорированной трубы – дожигателя при подаче вторичного воздуха. Устройство печи показано на чертеже:

В качестве корпуса можно применить толстостенную стальную трубу или баллон из-под пропана. Сортамент остального металла указан на чертеже, перечислять его еще раз мы не будем. Вместо этого заострим внимание на способе подачи воздуха, он может быть двух видов:

• естественный, за счет тяги дымохода;
• принудительное нагнетание вентилятором.

Самодельная капельная печка из трубы может работать и на малой тяге, если нет никакой возможности поднять дымоход повыше. Этому способствует установка вентилятора, нагнетающего воздух внутрь дожигателя. Тогда, заглянув в работающую печь сверху, можем наблюдать такую картину:

Способ считается более эффективным и вполне надежным, проверенным не одним владельцем гаража. При желании такая дизельная печка заключается в водяную рубашку, превращаясь в водогрейный котел. Это позволит устроить в гараже радиаторное отопление и значительно повысить комфорт при длительном пребывании в помещении зимой. Предостережение к масляным отопителям такое же, как и к дровяным: если в непосредственной близости находится высотный жилой дом, то придется вернуться к мысли об отоплении электричеством.

Рекомендации по установке

Самостоятельная установка печки в гараже должна выполняться по определенным правилам. Во-первых, нужно обеспечить работоспособность нагревателя, а во-вторых, принять меры по пожарной безопасности. Что касается первого момента, то он касается правильного монтажа дымохода, обязанного создать нормальную тягу. Здесь рекомендации следующие:

• высота трубы – не менее 4 м, считая от колосниковой решетки;
• поворотов – не более 3, при этом избегайте установки колен 90º, старайтесь применять 45 или 30º;
• если есть горизонтальный участок, то его длина – не больше 1 м;
• участок трубы на улице лучше утеплить базальтовой ватой, чтобы не допустить образования конденсата;
• прикрепите дымоход к стене, чтобы он не нагружал тело печи.

Во время монтажа дровяной или масляной печи своими руками соблюдайте противопожарные требования. Вот их перечень:

• на полы под печью уложите лист металла, выступающий со стороны дверцы на 1 м;
• сгораемые конструкции стен около печки надо защитить экранами из металла или кирпича;
• проходя дымоходом деревянное перекрытие, обеспечьте зазор между ним и трубой 250 мм, заполнив его базальтовым волокном;
• дабы защитить газоход от задувания ветром, установите на него дефлектор или специальную насадку;
• в гараже должна функционировать естественная приточно-вытяжная вентиляция.

Заключение

По сравнению с электрическим печное отопление гаража куда экономнее, а подчас и эффективнее. Но в монтаже и эксплуатации масляных и твердотопливных отопителей есть свои особенности, которые надо учитывать. Сделать печки своими руками не представит большой сложности для человека, владеющего необходимыми навыками. В крайнем случае изготовление можно поручить знакомому мастеру, выбрав подходящую конструкцию.

cotlix.com

Обзор печей для обогрева гаража, плюс инструкция как сделать своими руками

Низкая температура некомфортна для владельца гаража и не идёт на пользу автомобилю. Электрическая печь для обогрева частного/производственного гаража неважно справляется с отопительными функциями, требуя при этом немалых финансовых расходов. Целесообразней обогревать помещения такого типа агрегатами, отвечающими гаражным особенностям.

Рисунок 1. Печь  для обогрева гаража

Об особенностях обогрева гаражей

Есть 2 основные проблемы, с которыми обычно сталкиваются автовладельцы, желающие обогревать «парковку»:

• «неподходящее» соотношение объёма и площади помещения;
• отсутствие наружного утепления и сложности с устройством внутреннего.

Соотношение параметров

Есть закон, согласно которому при уменьшении размеров тела увеличивается отношение площади к объёму. Условно говоря, если в среднеразмерном двухэтажном частном доме на 1 м³ приходится 0,8 м², то в типовом гараже на 1 м³ – 1,7 м². Это значит, что у небольшого помещения теплопотери будут вдвое выше.

Чтобы создать в гараже 8-градусный «микроклимат», понадобится оборудование мощностью приблизительно 1200 Вт. Для поддержания температуры 16 градусов, потребуется отопительный прибор мощностью 1800 Вт. Расходы на обогрев единицы площади выходят тоже примерно в два раза больше, чем в случае с коттеджем.

Утепление

Рисунок 2. Теплоизоляционная обшивка гаража

Даже мощные и экономичные печи в типовом гараже будут неэффективными, если не позаботиться об утеплении. Стены, пол и потолок, не способные удержать тепло, делают затею с обогревателем нецелесообразной.

Лучше всего сделать наружно утепление. Но чаще всего это откликается немалой нагрузкой на бюджет. Кроме того, для многих автовладельцев этот вариант вообще недоступен – гаражи зажаты между другими.

Остаётся внутренняя теплоизоляция. Но и здесь не всё так просто. Если выполнить термозащиту вплотную к поверхности помещения, между элементами будет образовываться конденсат. На некоторое время такое утепление позволит отапливать гараж достаточно эффективно. Но вскоре постройка придёт в негодность.

В гаражах утеплитель монтируют с зазором в 3-5 см. Между изолятором и полом тоже оставляют аналогичное расстояние. От образования конденсата это не спасает, но последний в этом случае не наносит существенного вреда гаражу. Недостаток этого решения в том, что при постоянном обогреве в помещении становится слишком влажно. А это уже серьёзно отражается на состоянии автомобиля. Владельцам таких гаражей нужно всё-таки подумать о наружном утеплении или смириться с дополнительными теплопотерями.

Внутреннюю обшивку рекомендуется делать из материалов, плохо проводящих тепло. Как варианты – ДСП/ДВП или ондулин. Термоизоляцию из пластика делать нельзя – в аварийной ситуации это приведёт к образованию большого количества ядовитых газов.

Перед утеплением стены дополнительно защищают. Кирпичные стены штукатурят (например, вермикулитовой смесью), а металлические – грунтуют и двуслойно красят.

Тепловая шапка

Рисунок 3. Тепловая шапка
Даже при наличии хорошей теплоизоляции тепло не будет задерживаться, если не создать так называемую тепловую шапку. Гораздо рациональней обогревать не весь гаражный объём, а рабочее пространство. Не давая тепловой энергии контактировать со стенами, через которые она легко уходит.

Другими словами, нужно сконцентрировать прогретый воздух в центре гаража. А прослойка холодного будет служить надёжной термозащитой. Тёплый воздух устремляется сначала вверх, не достигая при этом потолка – там он сталкивается с гасящими энергию холодными воздушными потоками. Затем прогретый воздух уходит в стороны, лишь немного касаясь гаражных стен. Таким образом, тёплым становится почти всё помещение.

Помните! Утепление само по себе ничего не решает. Равно как и без него нельзя добиться оптимального теплового эффекта

Нагревается даже смотровая яма. Этого невозможно достичь без создания тепловой шапки. Без конвекционных процессов работать в яме очень некомфортно – руки находятся в относительном тепле, а ноги стынут в зоне холодного дна.

Чтобы добиться такого эффекта, нужно использовать печки для отопления частных гаражей, характеризующихся небольшой мощностью, но возможностью образования интенсивного низкоплотного воздушного потока.

Подходящие варианты печей для отопления гаражей

Есть несколько вариантов печей для гаража, которые в той или иной степени можно считать подходящими.

Булерьян

Рисунок 4. Печка-булерьян

Забегая наперёд, можно сказать, что это лучшее решение для небольшого автономного помещения. Канадские инженеры разрабатывали эту печь для иных целей, но так уж вышло, что она чуть ли не идеально подходит и для гаражного обогрева. Буллер относительно недорог, отлично греет и непрожорлив.

По сути, это потомок всем известной буржуйки. В контексте отопления гаража булерьян было бы корректней называть конвекционным агрегатом. В продаже можно встретить печки мощностью от 2 до 200 кВт – решение найдётся для помещения любого объёма. КПД подобных конструкций достигает 80-90%.

Как печь в частный гараж подойдёт любой буллер. Но оптимальным вариантом будет палаточный «полубулерьян». Его отличают сопла, направленные не по диагонали, как в прочих конструкциях, а прямо вверх. Это обеспечивает более эффективное образование тепловой шапки – воздушного грибообразного термопотока.

Рисунок 5. Полубуллер

У булерьянов, к сожалению, есть недостаток. Поскольку их разрабатывали для лесорубов, с их помощью возможно отопление гаража на дровах. И только.  Пока что ещё не придумали оборудование такого типа, которое работало бы на торфе или угле. И при этом давало бы сопоставимый эффект.

Но преимущества агрегатов перекрывают недостаток:

• ощутимая теплоотдача – уже через 5 минут после старта; а то и раньше;
• одной загрузки дров хватает до 8-ми часов обогрева;
• возможность использовать в качестве топлива даже подсыревшие поленья; при этом КПД снижается незначительно.

Если у автовладельца нет стойкого желания сделать отопительное оборудование для гаража своими руками, булерьян подойдёт, как никакой иной агрегат. Самостоятельно буллер изготовить можно, но для этого нужно иметь ряд специальных станков.

Рисунок 6. Чертеж булерьяна

Как перехитрить булерьян?

Канадскую дровяную печь можно превратить в оборудование, в дровах не нуждающееся. Но только с условием, что буллером будут пользоваться для непродолжительного обогрева. Роль поленьев сыграет шамотный кирпич. Обычный не подходит – он не обладает достаточной теплопроводностью.

Рекомендация! Не используйте красный кирпич – нужного эффекта с ним не добиться

Схема такая:

• из кирпича делают бой размером не более пачки сигарет;
• бой загружают в топливник так, чтобы между шамотом оставалось пространство для циркуляции воздушных потоков;
• разогревают печной теплонакопитель с помощью какой-либо горелки; чтобы раскалить кирпич докрасна, требуется около пяти минут;
• закрывают дверку топливника, дымоходную вьюшку и регулятор мощности.

Этих манипуляций хватит для того, чтобы относительно неплохо прогреть помещение и добиться сохранения теплоотдачи в течение 1-3 часов.

Поскольку булерьян самостоятельно изготовить непросто, многие «самоделкины» предпочитают иные варианты. О них далее.

Кирпичная печка

Рисунок 7. Кирпичная гаражная печь

Самодельные кирпичные печки с размером основания 2х2,5 кирпича справятся с обогревом типового гаража. Но их сложно рекомендовать тем, кто забегает на «стоянку» изредка и ненадолго. Печь слишком долго прогревается. Да, тепло она отдаёт ещё дольше – в течение нескольких часов. Но тратить на растопку час-полтора, чтобы затем поработать 30 минут, совсем нерационально.

Ещё один минус кирпичного варианта – невозможность создания тепловой шапки. Термопоток, который создаёт печка, характеризуется малой интенсивностью, недостаточной для образования термоизоляционного воздушного слоя.

Делают такие конструкции из шамотного кирпича, отличающегося большей термостойкостью, чем обычный красный. В качестве связующего используют жаропрочную глину, в которую добавляют шамотный порошок.

Гаражная конструкция такого типа состоит максимум из 10-ти рядов. Топливник делают на уровне 2-4-го. Наличие дымохода – обязательное условие.

Печка на отработанном жидком топливе

Рисунок 8. Печка на отработке
С топливом проблем не возникнет – оно найдётся едва ли не у любого автовладельца. В крайнем случае можно легко приобрести его в любой автосервисной точке – стоимость топлива очень скромна.

Конструкция типичного агрегата подразумевает наличие двух секций. Отделы соединяются трубой с перфорацией. В нижней секции сгорает масло. Благодаря этому образуется небольшая порция тепла и горючий газ. Последний через трубу уходит в другой отдел. Благодаря перфорации в трубу поступает определённое количество воздуха, который смешивается с горючим газом. Вот эта смесь и даёт уже достаточно тепла для обогрева гаража.

Нижний отсек обычно делают из тонкого металлического листа. Форма особой роли не играет. С целью возможности регулировать воздушный поток здесь делают специальную заслонку.

Перфорированную трубу и верхнюю секцию выполняют из толстого металла. Тонкие стенки долго не выдержат воздействие высокой температуры. Труба с отверстиями должна быть прочной ещё и потому, что иначе она попросту не справится с немалой массой печи в небольшом гараже.

Дымоход обязательно делают сверху второго отсека. Боковой дымоотводящий канал делать нельзя. В качестве топлива подходит практически любая отработка, для которой не характерно простое скоростное воспламенение.

Подобная печь требует очень серьёзного отношения к технике безопасности. Перфорированная труба – это бьющее пламя. Поэтому конструкцию нужно держать подальше от легковоспламеняющихся веществ. Если пролить бензин рядом с таким «очагом», можно заполучить пожар. По этой причине ни один пожарный не даст официальное добро на обогрев гаража подобным оборудованием.

Важно! Ответственность за использование такой печи полностью лежит на владельце гаража

Буржуйка

Рисунок 9. Классическая буржуйка

Самый популярный и простой вариант самодельной эффективной печки – буржуйка. Сделать её можно прямо в гараже из подручных материалов. Подойдёт всё, что имеет подходящую форму и прочностные характеристики. Желательно, чтобы металл был, как минимум, 5-миллиметровым. Цилиндр должен иметь диаметр от 30 см.

Традиционная печка включает в себя:

• корпус;
• зольник;
• решётку;
• дверку топливника;
• дверку поддувала;
• дымоход (вертикальный или горизонтальный).

Схема изготовления простейшей буржуйки:

• из подходящей заготовки делают топливную камеру;
• на дне устанавливают решётку, а под ней зольник; для последнего можно использовать листовой металл потоньше;
• сверху или сбоку делают дымоход; минимальное сечение – 10-12 см, допускается 2-3-миллиметровая толщина стенок;
• из уголков делают опоры.

Рекомендация! Чтобы усилить термоэффект и ускорить обогрев гаража, к боковинам буржуйки можно приварить небольшие пластины-крылья.

На иллюстрации – схема простой предшественницы булерьяна. Теплоотдача конструкции повышена благодаря использованию дожигателя с дублированным перевалом. Одной топливной загрузки хватает на 3-4 ч. Мощность в малой степени можно регулировать с помощью дверки.

Рисунок 10. Схема одного из вариантов буржуйки

Заключение

Подходящих вариантов печей в частный гараж хватит для того, чтобы поразмыслить над выбором. Но в любом случае прежде всего – безопасность. Самая неприятная оказия – пожар. Техника безопасности поможет упредить возгорание, но если таковое всё же произошло, его необходимо быстро ликвидировать. Для этого нужно иметь один, а лучше два огнетушителя. Выбирать необходимо, исходя в первую очередь из объёма газового заряда, который должен быть, как минимум, в полтора раза больше гаражной кубатуры.

znatoktepla.ru

Печь для гаража своими руками: 21 фото пошагового изготовления

Самодельная печь для гаража на дровах: чертежи печи, фото пошагового изготовления своими руками.

В зимний период иногда приходится поработать в гараже, чтобы не крутить гайки на морозе, автор задумал собрать простую дровяную печь из материалов, что были в наличии.

Для изготовления печи были использованы вот эти чертежи печи, размеры пришлось немного изменить исходя из наличия материалов.

Фото изготовления буржуйки.

Из листового метала толщиной 3 мм, был сварен корпус печи, сделана дверца для топки.

Вид с торца, показаны две перегородки лабиринта для дыма, перегородки позволяют снять больше тепла с дыма, ведь у печей буржуек большая часть тепла уходит в дымоход.

На стенках топки дополнительно наварены листы металла.

Из профильной трубы сделаны ножки, печь установлена в гараже.

Дымоход сделан из трубы диаметром 80 мм, конечно для дымохода это маловато, но другой трубы не было.

Колосники сварены из того что было под рукой.

Зольник.

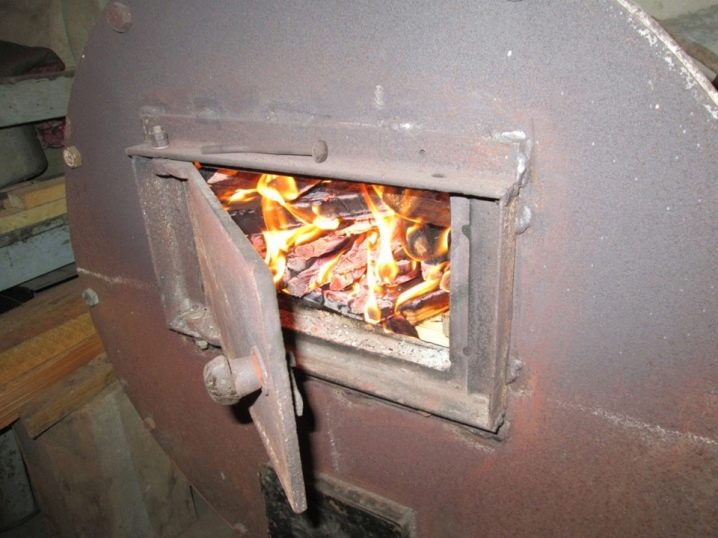

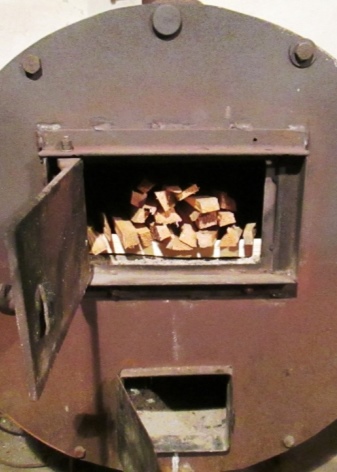

Топка.

Испытания прошли успешно, печь не дымит, греет хорошо.

Для отопления гаража такой печки буржуйки вполне достаточно.

sam-stroitel.com
