Гаражные ворота своими руками и пошаговая инструкция

Мы продолжаем серию статей на тему «своими руками» или «как можно сэкономить» и сегодня мы разберемся как сделать ворота собственноручно, без помощи дорогостоящих специалистов. Можно сказать, что это плевое дело и его сможет сделать каждый, но это – неправда. Здесь нужны тщательные замеры, желательно чертежи ворот и внимание сварщика, ведь каждый сантиметр разницы диагоналей будет означать, что работа провалилась. Но не так все страшно. Если внимательно и пошагово выполнить наши инструкции, у вас получатся очень Прочные металлические двери. К тому же, неплохие на вид.

Перед тем как сделать ворота надо убедиться в том, что под них сделаны нормальные закладные, которые стоят ровно по уровню. У нас это были металлические толстостенные профильные трубы 200х200 мм. Можно и тоньше. Здесь многое зависит от длины створок, эти закладные были рассчитаны на створки ворот длинной 220 сантиметров. Общая ширина ворот – 440 см.

Размеры гаражных ворот и начало работ своими руками

Начать можно с чего угодно, но, чтобы получить изначальные размеры створок, нужно поставить сверху на опоры стягивающую балку и сделать металлические рамки на двери, исходя из полученных замеров. Размеры гаражных ворот могут быть любые, но лучше отталкиваться от параметров стандартного листа: 250х150. Мы взяли высоту 250 сантиметров, так получится на 1 рез и сварной шов меньше. Балку только «прихвачиваем», чтобы не упала, не завариваем.

Металлические гаражные ворота должны были быть прочными, поэтому и лист использовали 0.3 с усилениями. Но сначала надо было изготовить рамку. Здесь чертеж достаточно прост: отступаем от верхней балки 3 см, от боковой 3 и от желаемого уровня снизу тоже 3-4 сантиметра. Между двумя створками можно оставить около 1-2 см и сделать одну сторону внахлест. Получились замеры прямоугольника, которые мы выложили на земле и сварили по ним рамку с прямыми углами. При изготовлении своими руками рамки ворот можно пользоваться транспортиром или рулеткой (замер диагоналей) ­– так надежнее.

Рамки и усиления делаются из профильной трубы 40х20 мм, после крепления полуавтоматом привариваются еще петли. Гаражные ворота будут распашные, поэтому важно выставить петли предельно точно, чтобы створки не заваливались. Здесь потребуется помощь подсобного работника.

ШАГ 1: выставление рамы. Выставляем рамки на кирпичи или другие вспомогательные предметы, главное – фиксация всей конструкции.

ШАГ 2: выставление зазоров. Вокруг рамки и опор вставляем предметы нужной толщины (мы использовали деревянные планки 20х10 мм и металлические квадратики таких же размеров). Зазоры в гаражных воротах должны быть везде одинаковы.

ШАГ 3: выставляем петли. Петли на одинаковой высоте привариваем к опорам, отвесом и уровнем меряем наклоны. Проводим тестирование данной конструкции.

ВАЖНО: изготовляя ворота своими руками из металла никогда не приваривайте сразу «намертво». Не полагайтесь на глазомер, даже если он ровный, чего почти никогда не бывает, все равно есть риск того, что кривыми окажутся материалы. Сначала «прихватите», потом выполните пусконаладочные работы (открыть/закрыть дверь).

ШАГ 4: выполняем регулировку. По нашему опыту все сделанные распашные ворота в гараж своими руками требовали регулировок. После прихватывания петель и рамки попробуйте синхронно и по очереди закрыть/открыть их. При наличии перекосов нужно выполнить удар или натянуть ручную лебедку в нужную сторону.

ВАЖНО: после натягивания лебедкой и корректировки опор ничего нельзя менять или отпускать, все должно быть в натяжку. Учтите, что под будущим весом створок конструкция может «уходить» немного в бока. Если у вас будут стандартные размеры гаражных ворот, которые гораздо меньше наших, усиления и стойки можно сделать меньше. Допустимые размеры усилений: 15х30, 20х20, а стойки можно вполне сделать 100х100 мм.

После корректировок по уровням можно смело заваривать рамку. Удобнее всего использовать ручную механическую лебедку с усилием 300-700 кг – этого будет достаточно. При изготовлении гаражных ворот своими руками это просто незаменимая вещь. С ее помощью можно выровнять не только легкие рамки, и углы, но и закладные стойки. Диагональ выставлять тоже намного удобнее: натягиваем стойку в нужную сторону и работаем сварочным аппаратом – вуаля!

Створки гаражных ворот своими руками: пошагово и просто

У нас есть готовые прямоугольные рамки, на которые нам нужно приделать металлические листы. Сделать это будет не так и просто, поскольку они: а) тяжелые б) не всегда ровные. Если вам повезло и вы сделали идеально ровную рамку, то рез листа надо будет выполнить только в 1 месте. Если же надо ворота менее высоты листа – тогда хуже, обрезать с двух сторон минимум.

Есть 2 способа как сделать гаражные ворота своими руками: тяжелый и быстрый, легкий и долгий. Легкий способ: прикладываем металлический лист к рамке, делаем замеры по чертежам ворот, прихватываем сваркой к раме. Потом вырезаем по отмеченным местам болгаркой и завариваем дальше.

Тяжелый способ: снимаем мерки по рамке и обрезаем по периметру листы, шлифуем и потом  устанавливаем. В первом случае вам придется недолго держать своими руками на весу лист весом 80 кг примерно. Он будет прикреплен сваркой. Второй вариант подразумевает изготовление готовой конструкции на земле, ее шлифовку и надежду на то, что она идеально подойдет. Но устанавливать будет физически легче, просто дольше и больше замером сделать. Зато вы ставите уже готовое и легко сделанное.

У нас рук было не так и много сначала, решили идти быстрым путем и приварили по периметру сначала листы. Замеры выполняли несколько раз, чтобы сделанные ворота в гараж своими руками идеально подошли в проем. Все так и было, с двух краев только подровняли болгаркой. Второй лист немного сложнее было выровнять, поскольку надо было сделать идеальный напуск 1 см по отношению к другому листу. Здесь снова помогла лебедка, уровень и несколько точек сварок для предварительных замеров.

После крепления створок и подвеса всего на петли убедитесь, что уровни везде сохранились и все работает как надо. Аккуратно закройте ворота и переходите к тотальной фиксации к стенам, армированному поясу и закладным.

Установка ворот своими руками и крепление к стенам

По всем строительным нормам крепление ворот можно выполнить анкерами к пенобетону и свариванием с армированным поясом – больше мало кто делает. Но изготовляя ворота в гараж своими руками не хочется экономить – лучше чаще варить. Прочнее будет и нет риска что под весом тяжелого металла и длинных створок ворота просядут. Листы приварены, хоть и не усилены еще, самое время намертво закрепить закладные к стенам и армопоясу.

Мы уже рассмотрели частично, как сделать железные ворота своими руками, но это пока что автономная конструкция, которую надо закрепить как следует. Еще нельзя снимать растяжки, которые мы установили ранее. Теперь нам нужно следовать аккуратно последовательной инструкции по закреплению и важно ничего не перепутать.

ЭТАП 1: крепим верх опор между собой и стеной. Чаще всего поверх стен из пенобетона делают армированный пояс и ворота крепятся к нему. Нам надо вырезать металлические пластины и прутики (не столь важно), приварить их к верху стоек. Другой край просто заводим примерно в центр будущего пояса. Такие «жгутики» надо поделать со всех сторон опор для ее монолитности.

ЭТАП 2: завариваем намертво балку. Верхняя балка (у нас это труба 200х200) теперь уже не нуждается в корректировки диагонали и полностью должна быть обварена.

ЭТАП 3: заливаем сверху в стойки бетон. Это предотвратит их «игру» и намертво установит. Раствор желательно очень жидкий, чтобы все было максимально монолитно и по «фирменному», хоть и своими руками сделано.

ЭТАП 4: снимаем растяжки, лебедки. Проверяем на всякий случай работоспособность конструкции (аккуратно), закрываем на замок. Заливаем армированный пояс сверху стен, все просматриваем, завариваем намертво петли к полотну и рамке, оставляем бетон отвердевать.

Теперь мы рассмотрели, как сделать гаражные ворота и у нас готовая конструкция. Останется подождать около 1-2 недель, пока отвердеет бетон и «доработать напильником». Нам надо будет еще приварить усиления полотна ворот, сделать ниши под утепление (опционально).

Усиления и установка замка на воротах в гараже

Прошло немного времени и теперь можно продолжить наши работы в будущем гараже, установить замок и усиления. Прежде мы рассмотрели, как сделать ворота своими руками, но еще не поставили замок и не оформили красиво. Конструкция закреплена и можно смело использовать ее, доработаем как полагается и сделаем. Рассмотрим пошагово наши доработки по воротам:

ШАГ 1: довариваем косые усиления сверху и снизу листов. Достаточно будет на ¼ длины стороны делать усиления: они придадут жесткость изделию. Точечная сварка через каждые 5-10 сантиметров.

ШАГ 2: свариваем короб под замок своими руками. Мы использовали обычный плоский замок (дешевле и надежнее). Поэтому достаточно просто обварить короб вокруг замка примерно равный его объему.

ШАГ 3: фиксация замка. С торца двери просверливаем 2 (3 или 4, в зависимости от типа замка) отверстия для крепления основания замка. Вставляем замок в короб, привинчиваем к рамке, завариваем короб с тыльной стороны.ШАГ 5: монтаж «запорной арматуры». Довариваем замок для фиксации створок. Слишком громоздкий не выбирали специально, поскольку он имеет сугубо декоративный вид и для удобства.

Единственный недостаток такого монтажа замка в том, что для его замены нужна будет болгарка, которой отпилить несколько точек сварки. Хотя, возможно это даже преимущество, поскольку замок часто менять не нужно. А вот злоумышленники явно не смогут справиться без тяжелого орудия.

Теперь инструкция как сделать ворота в гараж своими руками можно считать раскрыта полностью. Остается только покрыть грунтом и покрасить. Если сварщик работал не очень аккуратно, тогда есть смысл еще шлифовать места сварки в торцах.

Удачной всем стройки и чрезвычайно прочных ворот в гараже!

rabotai-sam.ru

виды конструкции, как сделать с видео

Распространенным вариантом гаражных ворот является металлический каркас, обшитый листами профнастила. Конструкции отличаются удобством монтажа, сравнительно малым весом и длительным периодом службы. Собрать гаражные ворота из профнастила можно своими руками.

Виды конструкции

Существует несколько разновидностей полотен, которые производятся из профлиста и монтируются в гараж. Каждый вариант обладает индивидуальными техническими параметрами и отличается способом открытия, внешним видом, нюансами установки.

Распахивающиеся

Распашная конструкция состоит из двух створок, которые открываются в разные стороны. Использование данного вида помогает максимально сократить нагрузку на фиксирующие опоры. Чем меньший вес будет давить на фиксирующие элементы, тем проще будет избежать проблем, связанных с перекосом конструкции.

Кроме того, петли на распахивающихся конструкциях из профнастила служат дольше, а процесс открытия створок предельно простой.

Раздвижные

В случае отсутствия большого количества пространства рекомендуется монтировать раздвижные ворота. Сплошная створка отодвигается в сторону и не занимает место. Возможность подключить автоматику позволяет упростить эксплуатацию конструкции. Недостатком раздвижных ворот является необходимость соблюдения ряда особенностей при монтаже, включая следующие:

1. Важно правильно определить противовес, поскольку в противном случае полотно перекосится и не будет функционировать.
2. Потребуется залить надежный фундамент, который сможет выдержать тяжелую опору.
3. В процессе монтажа возникнет необходимость приваривания ворот, что вызовет сложности при отсутствии соответствующих навыков.

Сдвижные

Ворот сдвижного типа объединяют в себе ряд характеристик распашных и раздвижных. Конструкция состоит из двух створок, которые открываются вдоль забора в противоположные стороны. Главными достоинствами данной разновидности являются дешевизна и простота монтажа. Створки не создают высокую нагрузку на опорные столбы, но для надежности рекомендуется установить пару фиксаторов.

Кованые

Ворота с элементами ковки используются для придания полотну декоративных характеристик. Добавить элементы можно поверх любого типа конструкции. Вариативность дизайнерского исполнения позволяет подобрать индивидуальный вариант, который впишется в окружающий ландшафт.

Высчитываем размеры ворот из профнастила

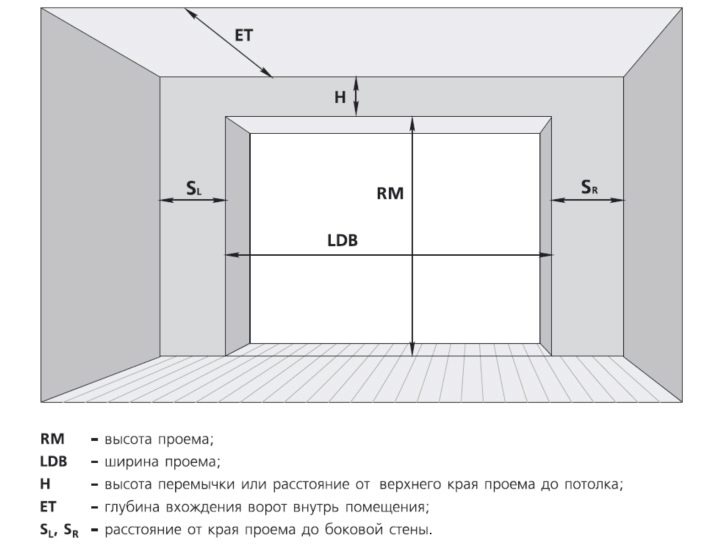

После выбора подходящей разновидности ворот из профиля необходимо определиться с габаритами. Ширина проема рассчитывается исходя их размеров автомобиля, оставляя 1-1,5 м на запас. Также учитываются ширина опорных колонн и промежуток от краев каркаса до опор. Стандартный показатель ширины проема на гаражных воротах составляет 4,5-5 м.

Высота конструкции составляет 2-2,5 м. При расчете учитывается расстояние между поверхностью земли и основанием ворот, а также наличие декоративных деталей в верхней части.

Чертеж ворот

Разработка чертежа ворот из профлиста подготавливается для последующего расчета количества требуемых стройматериалов и анализа степени жесткости конструкции. В схематичной документации указываются следующие пункты:

• высота, ширина проема и габариты каждой створки;
• количество, размеры и глубина закладывания опорных элементов;
• конфигурация каркаса;
• размещение и размеры калитки при ее наличии;
• место крепления навесов;
• способ монтажа замочного механизма и внутреннего фиксатора.

Схематичная визуализация будущей конструкции позволяет подобрать подходящие материалы и элементы. От точности чертежа зависит дальнейшее удобство его использования при монтаже.

Необходимые инструменты и материалы

В процессе выполнения монтажных работ потребуется набор инструментов и стройматериалов. В частности:

1. Трубчатый металлопрофиль с квадратным сечением 80 х 80 мм и прямоугольники с габаритами 60 х 40 мм и 40 х 20 мм.
2. Оцинкованный профнастил марки С8 или С20.
3. Гаражные навесы и саморезы с силиконовыми насадками.
4. Бур для сверления скважины глубиной 1-1,5 м.
5. Шлифовальная машинка с набором отрезных кругов по металлу, аппарат для сварки и электродрель.
6. Измерительные инструменты (строительный уровень, линейка, рулетка).

Техника изготовления ворот собственными руками

Чтобы самостоятельно соорудить и установить выбранную разновидность полотна, необходимо следовать пошаговой инструкции. Процесс монтажа для любого типа конструкции выполняется по стандартной схеме с учетом нескольких особенностей.

Установка опорных столбов для ворот

Первым этапом монтажа является закрепление опорных элементов. Для этого требуется выполнить следующие действия:

1. Вырыть яму при помощи бура. Диаметр углубления зависит от размеров опорных элементов.
2. Уложить на дне углубления слой толщиной 15-30 см из песка и щебня. Материалы обеспечивают отток подземных вод и выполняют защитную функцию.
3. Покрыть опору антикоррозийным средством и установить в вертикальном положении.
4. Забетонировать яму и накрыть верхнюю часть металлической накладкой.

Изготовление рамы створок

Рамы створок изготавливаются из металлических заготовок. Каждый элемент очищают от коррозии и грязи, после чего соединяют друг с другом. Верхние углы рекомендуется приваривать под углом 45 градусов, чтобы предотвратить проникновение в них жидкости. При необходимости после сварки усиливают каркас и зачищают места стыковки металлических заготовок. Поверхность каркаса обезжиривают, обрабатывают грунтовкой и окрашивают.

Установка петель для распашных ворот

Петли применяются для удержания полотна. Навесы приваривают на опоры, после чего на каркас полотна, оставляя промежуток 20-30 см от края рамы. Важно учитывать, что место расположения петли влияет на состояние створок в открытом положении. Если предполагается открытие в разные стороны, то петля приваривается встык к опоре. Для открытия в одну сторону — петлю накладывают на раму. Количество петель зависит от массы полотна.

Монтаж профнастила

Профнастил устанавливается с одной или двух сторон металлического каркаса. Для фиксации материала задействуют саморезы. Чтобы закрепить профлист, его прикладывают к каркасу через одну нижнюю волну.

Установка фурнитуры

В зависимости от типа конструкции устанавливается дополнительная фурнитура. Основным элементом является замок, который монтируется на распашные створки. Также на данный вид полотна крепится нижний фиксатор створки, перераспределяющий нагрузку с замочного механизма. Раздвижные конструкции оснащаются автоматикой для возможности дистанционного управления. В целях безопасности можно установить сигнализацию, камеру наблюдения и сигнальную лампу.

Дополняем и украшаем

В декоративных целях допускается украсить ворота из профнастила. Материал поддается окрашиванию, что позволяет сделать конструкцию гармоничной с окружающими постройками. На поверхность створок можно монтировать кованые элементы различных габаритов и форм.

garazhyk.ru

Распашные гаражные ворота своими руками чертежи, фото и видео

Для любого владельца автомобиля гараж является обязательной постройкой. Живущие не в городе строят сооружение возле дома, некоторым приходится ставить авто далеко от жилища, так как другого места стоянки нет. Любое место служит для сохранности машины, а главным защитником территории от проникновения являются ворота. Чертежи гаражных ворот реально сделать самому, или воспользоваться готовыми материалами со статьи.

Есть множество видов изделий, отличающихся по конструкции, сложности. Некоторые приобретают готовые, другие предпочитают сделать их собственноручно, делая их максимально надежными и удобными.

Сравнение гаражных ворот

Есть несколько видов изделий, которые используются в наших местах для обеспечения надежности. Различают следующие виды конструкций:

1. Распашные. Используются в любых местах, при самых сложных условиях эксплуатации. Прикрывать их можно хорошо, не оставляя никакой возможности для проникновения не только посторонних людей, но и даже холода. Для крепления используются петли и створки, держат коробку. У многих возникает вопрос, как сделать гаражные ворота своими руками. Проще всего изготавливать именно такого типа изделие, так как оно наиболее просто в конструировании.

   Пример гаражных ворот

2. Откатные. Использоваться начали с середины прошлого века. Имеется одна створка, выезжающая вбок к стенке, где остается до закрытия. Можно сделать двустворчатые, когда разъезжаются 2 половины конструкции, но это частный вариант данного изделия. Чтобы конструкция нормально функционировала, нужно много пустого пространства на территории, куда будет осуществляться разъезд изделия. Обычно устанавливаются не в гаражах, а на въездной территории.

   Пример гаражных ворот

3. Подъемно-поворотные. Новое поколение конструкций, которые имеют вид створки. При открытии исчезают под потолком, прячась вверху, становятся параллельными земле. Используется шарнирный механизм, который направляет изделие в нужном направлении. Они удобны, не требуют много свободного места. Использовать рекомендуется, если гараж отапливается, так как шарниры являются прихотливым механизмом, способным дать сбой при неверных условиях эксплуатации.

   Пример поворотных гаражных ворот

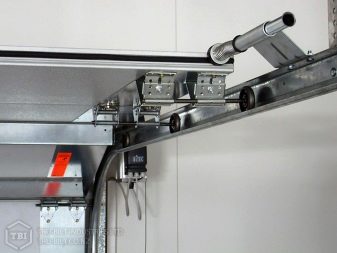

4. Секционные. Новый вид запирающего механизма. Изделие преломляется и заезжает под потолок автоматически. Используются пружины, имеющие цепную передачу. Значительно экономят место.

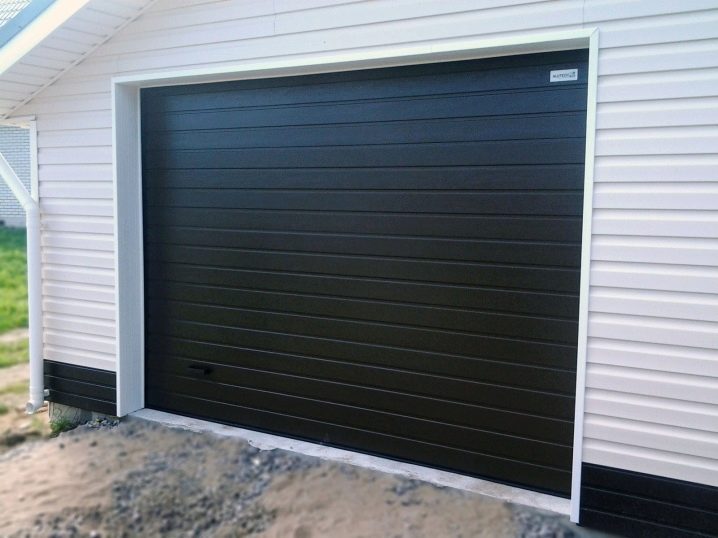

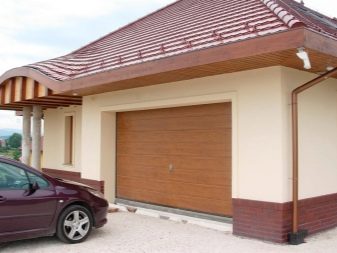

   Пример секционных гаражных ворот

   5. Роллетные. Не очень надежны, потому редко применяются для гаражей. Пластинки из алюминия, соединяющиеся в одном месте под потолком. Ворота гаражные распашные своими руками, если есть чертежи, выполнить реально. Изделия роллетного типа сделать собственноручно не получится.

   Пример роллетных гаражных ворот

Не стоит забывать, что любые конструкции вполне реально автоматизировать, чтобы закрытие происходило после нажатия клавиши. Если планируется покупать изделие, важно учитывать долговечность, надежность конструкции, возможность работать в определенных условиях. Наиболее надежны распашные, которыми пользуются не одну сотню лет.

Как сделать распашные ворота своими руками

Конструкционная часть ворот данного типа несложная, потому их сделать вполне реально самостоятельно. Для изготовления понадобятся уголки, профили, листы. По размерам необходимо прикидывать самостоятельно, так как все зависит от размеров гаража. Можно попытаться сделать подъемные конструкции, но потребуется немалая сноровка при изготовлении всех необходимых частей.

Чертежи гаражных ворот

Не стоит начинать изготовление без чертежей, чтобы при выполнении работ не возникало скосов, неопределенностей. Сделать документацию несложно, размеры достаточно занести на бумагу, где будут показаны все части, используемый материал. Первым делом, подбирается высота и ширина. Важно учесть, что расстояние от края машины до створок запирающего механизма было как минимум 30 см. Чем расстояние выше, тем будет удобней загонять транспорт внутрь. Огромные ворота для гаража своими руками выполнять неудобно – громоздкая часть занимает много места, ее сложней открыть.

Схема ворот

По высоте изделие должно быть примерно 2-2,5 м. Здесь лучше руководствоваться размерами авто. Если планируется загонять микроавтобус, необходимо предусмотреть высоту побольше.



Части ворот: рама, которая находится на въезде, в проеме гаража, створок и петель, которые их держат. Изготавливать раму оптимально из стальных уголков толщиной около 60 мм. Каркас можно выполнить со стали или прямоугольного профиля. После часть должна быть обшита железом толщиной 2-3 мм. Важно усилить петли снаружи, чтобы никаких прогибов, искривлений не было. Глядя на предложенный чертеж, можно подобрать размеры по своему гаражу, приобрести необходимые материалы.

Изготовление рамы

Чертеж запирающей конструкции

Первым делом необходимо сделать раму, являющейся основной частью для удержания всей конструкции. Изготавливать ее лучше еще с момента строительства стен. Начинать можно после возведения примерно половины объема гаража. После прерваться, выполнить рамку для гаражных ворот своими руками и  продолжить строить дальше.

Придется потратиться на приобретение необходимых частей для ворот, но это намного дешевле, чем приобретать готовую конструкцию у мастеров. Состоит рамка из двух частей, располагаемых внутри и снаружи объекта. Действовать следующим образом:

1.С помощью болгарки режется уголок, по длине равный ширине ворот – 4 части. Далее отрезается 4 отрезка, равные высоте воротного отверстия. Делать можно как с небольшим запасом, так и вровень.

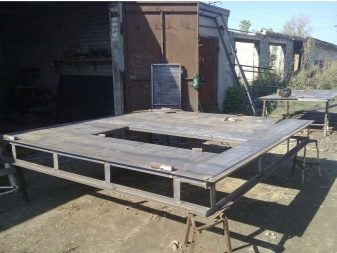

Процесс изготовления рамки

2.Уголки укладываются на ровную плоскость, проверяется все это с помощью уровня. Углы устанавливаются строго по 90о.

3.Свариваются уголки, чтобы вышла цельная рамка.

Сваривание рамки

4. Все остатки после сварочных работ удаляются с помощью шлифования. Наружная сторона должна быть идеально ровной.

Выполнение каркаса и створок

Эта часть делается немного меньшей, чем рама. Она должна без усилия входить в проем створок и хорошо прилегать к внешней стороне рамы. Чтобы ее изготовить, понадобится стальной уголок. Подойдет такой же, как и для рамы. Если материал отсутствует, подойдет прямоугольный профиль. Различие будет в комфорте произведения сварочных работ. Делается все следующим образом:

1. Вырезается 4 части, которые меньше на 10 мм, чем рама для ворот. Зазор нужен, чтобы не было сложностей при вхождении данной части в рамку. Створки две, потому необходимо еще столько же частей, которые вырезаются.

Изготовление каркаса

2. Части укладываются на горизонтальную поверхность и между ними устанавливается угол в 90о. как вариант, можно уложить в уже готовой рамке, чтобы видеть небольшие скосы еще не приваренных частей.

3.Углы привариваютсяЧертеж запирающей конструкции

После необходимо изготовить створки. Делаются они с помощью листов стали. Оптимально использовать материал 2 мм в толщину. Производятся следующие операции:

1. Вырезается 2 полотна немного (на 3 см) больше, чем высота отверстия для ворот. Полотно 1 делается меньшим на 2 см, чем ширина каркаса, полотно 2 – больше на 2 см.
2. Полотна должны выступать за грани каркаса на пару сантиметров, со всех сторон. Одна створка будет ложиться поверху второй, потому делать, какая будет сверху, необходимо по удобству.Каркас для ворот

   3. К частям привариваются петельки. Одна часть должна быть закреплена на створке, которая будет открываться, вторая – к раме на воротах. Для усиления, под ними можно уложить и приварить еще небольшой кусок арматуры.

   4. Все части укладываются на ровную поверхность, проверяется, есть ли искривления, неровности.

Если все части лежат ровно, можно устанавливать гаражные ворота, сделанные по схеме собственноручно, в гараж, продолжать кладку кирпича.

jsnip.ru

Изготовление гаражных ворот распашных металлических своими руками +Видео и Фото

Сейчас существует приличный выбор ворот для гаража. Если раньше все довольствовались простыми однотипными вариантами, то на данный момент есть возможность сделать любые из представленных вариантов. Изготовление гаражных ворот можно выполнять своими руками либо под заказ.

Все зависит от ваших финансовых возможностей, а также умений.

Общие сведения о воротах для гаража

Виды ворот для гаража

• Распашные. Самый примитивный вид, но в одночасье и самый надежный. Конструкция ворот очень простая – это две створки, которые вешают на петли и закрывают плотно, не оставляя промежутков. Такой тип при желании вы можете соорудить самостоятельно без особых затрат.
• Откатные. Данный вид появился в начале 20 столетия. Конструкционно – это одна створка, которая отводится в сторону по основной стене. Также, створок может быть две по желанию, которые будут разъезжаться в разные стороны. Данная конструкция ворот требует наличия свободного места на стене, в связи с чем, они более применимы для организаций промышленного назначения.
• Подъемно-поворотные. Про этот вид мы узнали сравнительно недавно. Конструкция таких ворот представляет собой сплошное полотно, которое поднимается вверх и останавливается в положении параллельно к полу. Принцип работы ворот гаражных подъемных заключается в использовании шарнирно-рычажного механизма и направляющих. Данный вариант больше всего подходит для гаражей с небольшой площадью, ведь ворота практически не занимают драгоценного пространства. Кроме того, важно учитывать, что данная конструкция подходит для отапливаемых гаражей либо местностей с теплым климатом.
• Подъемно-секционные. Новаторское конструкционное решение для гаражных ворот. Это полотно из нескольких сегментов, которые складываются и поднимаются по направляющим к потолку. Принцип работы ворот гаражных подъемно-секционных заключается в использовании пружинного механизма и направляющих с передачей по цепочке.
• Роллетные. На практике используют достаточно редко, поскольку они не могут обеспечить требуемой надежности. Конструкция ворот представляет собой пластины из алюминия, которые заезжают, складываясь в короб, закрепленный под потолком.

Выбор гаражных ворот должен основываться на практичности, а не внешней красоте или наличии новомодных конструкционных элементов. Распашные ворота самое оптимальное решение для наших климатических условий, ведь в лютый мороз вы попросту не сможете открыть гараж, если механизм сломается. А отогреть замок на распашных воротах, который может заклинить, не составит труда.

Конечно же, секционные и подъемные механизмы избавят вас от необходимости чистить снег перед гаражом, но в любом случае вы не сможете заехать вовнутрь, если перед входом будет навалено много снега. Поработать лопатой придется в любом случае.

Материалы и инструменты для изготовления металлических гаражных ворот

Советы

Прежде чем приступить к изготовлению гаражных ворот, не лишним будет составить чертеж будущей конструкции. Составьте смету и сделайте закупку нужных материалов и инструментов. Специалисты советуют приобретать на 10 – 15 % больше требуемого материала, так сказать, с запасом.

Инструменты

Итак, вам понадобится:

• Угольник из металла;
• Рулетка;
• Аппарат для сварки металла;
• Защитная маска и костюм;
• Болгарка со шлифовочными дисками и для нарезки металла;
• Строительного карандаша, маркера или мела для разметки.
• Строительный уровень.

Процесс изготовления распашных гаражных ворот своими руками

Несущая рама

При планировании гаража на начальном этапе строительства, можно заложить определённые размеры гаражных ворот и их проема и изготовить ворота одновременно. Также, бывают случаи, когда ворота уже есть, а проема нет. В данном случае конструкцию необходимо сделать полностью, а ворота закрепить на нужном месте, далее идет процесс возведения стен гаража. Что касается ширины ворот, то она может быть разной, в зависимости от ваших требований.

Важно! Рама гаражных ворот изготавливается из железных уголков и имеет внешнюю и внутреннюю части. Уголки соединяют методом сварки таким образом, чтобы они беспрепятственно входили в проем и смогли плотно входить в проем и охватывали его. После установки внешней и внутренней частей рамы, их необходимо объединить металлической пластиной.

Работы по сооружению рамы, необходимо производить на горизонтальной поверхности, таким образом, вы получите ровную конструкцию. Чтобы начать работу, вам нужно взять угольник, рулетку, аппарат для сварки металла и болгарку с диском по металлу. Уголок нужно нарезать на 8 кусков, 4 из которых должны соответствовать ширине проема гаража, а остальные – высоте. Уголки положите на ровной поверхности и скрепите сваркой.

В результате у вас выйдет рама прямоугольной формы. Для придания прочности стыки сделайте под определенным углом. Для того чтобы углы получились ровными, используйте угольник. Раму необходимо измерить по диагонали, таким образом, вы будете уверены, что все получится ровным. Полая конструкция рамы для металлических гаражных ворот имеет две части, которые вам нужно сварить. Внутреннюю часть пока не трогайте, работайте с внешней.

Для этого выложите ее на ровную поверхность, следите за ровностью углов. Образовавшиеся после сварки швы нужно зачистить. Для этого вам пригодится молоток для сбивания шлака, а стыки нужно тщательно заделать для обеспечения прочности конструкции. Обработку швов нужно производить с обеих сторон рамы.

Примечание.

Специалисты советуют собирать раму для гаражных ворот методом прихваток. Это позволит вам без труда выровнять конструкцию, если вдруг обнаружится неровность. Лишь после того как вы убедитесь в том что все отлично, можно полностью заделывать швы.

Каркас для створок гаражных ворот

После того как рама будет изготовлена, можно приступать к работе со створками. Для отличного функционирования конструкции, необходимо создавать створки на 0,8 – 1 см меньше, нежели внутренний размер внешней несущей рамы. Это позволит вам без проблем открывать и закрывать ворота.

Для работы вам потребуется профиль из металла, который также необходимо нарезать на 8 частей, если речь идет о двухстворчатых гаражных воротах. Вертикальные части в количестве 4 штук делайте с размером на 1 – 1,5 см меньше рамы. Отрезки укладывают вовнутрь рамы, которую вы уже положили на горизонтальную поверхность. Два профиля необходимо установить по краю с обеих сторон, и 2 в центре. Расстояние между центральными частями равно 1 – 1,5 см.

Затем идет черед горизонтальных элементов, которые нужно уложить так, чтобы края состыковались с вертикальными частями. Следуя по периметру, вы должны получить пространство между элементами рамы и створок, в которое в дальнейшем необходимо установить металлический уголок.

В процессе изготовления гаражных ворот, необходимо позаботиться об укреплении створок. Это нужно сделать для того, чтобы конструкция получилась максимально прочной. Чтобы это сделать, вам нужно установить поперечину из металлопрофильной трубы, которую можно крепить в любом положении, вертикально или горизонтально.

Когда подготовительные работы закончены, можно приступать к сварочным работам. Здесь также важно работать методом прихваток, это позволит избежать деформации. Посмотрите, ровные ли получились створки, и лишь потом соединяйте элементы полностью.

Примечание. Не забывайте про шлифовку швов после сварки металла.

После того, как сворки будут сделаны, можно выдохнуть, самая сложная часть работы выполнена. Теперь можно переходить к обшивке ворот для гаража.

Обшивка створок гаражных ворот и крепление петель

Для обшивочных работ сгодится стальной лист с толщиной 2 – 4 мм или профнастил. Для гаражных ворот больше всего подходит первый материал, поскольку сталь отличается особой прочностью.

Возьмите стальной лист и вырежьте из него два отрезка одинаковых размеров. Важно не упустить тот факт, что листы должны быть на 3 – 4 см больше створок ворот. Таким образом, вы сможете перекрыть промежуток, который образуется между створкой и рамой.

Ширину рассчитывайте таким образом, чтобы удалось перекрыть промежутки в местах установки петель. По центру лист уложиться на соседнюю створку в пределах 1 см, таким образом, удастся перекрыть место крепления замка.

Закрепляйте стальные листы методом прихватки по периметру. После проверки на предмет ровности конструкции металлических гаражных ворот, можно скреплять элементы полностью. Приваривание полотен полностью осуществляют изнутри, а крепление листов делают к профилю из металла. Нет необходимости создавать сплошной шов, достаточно пунктирной сварки 1×5 (1 см шва через каждые 5 см).

На финальном этапе по установки гаражных ворот вам необходимо закрепить петли на полотна в количестве 4 штук. Нижнюю часть приваривают к раме, а верхнюю к створкам. Чтобы обеспечить надежность крепления, петли усиливают пластинкой из металла. Для увеличения площади сварки, возьмите металлический прут.

Когда работа сделана, можно заняться внешним видом гаражных ворот. Зашлифуйте все неровности и проведите обработку средствами против образования ржавчины. Также можно покрасить створки в любой понравившийся цвет.

Далее можно устанавливать ворота на место. Если вы уже имеет построенную коробку гаража, то конструкцию необходимо вставить в проем, плотно прижимая. Чтобы закрепить ее в нужном положении, применяйте брусья, которые послужат порой. Внутреннюю раму также уже можно установить и закрепить с внешней частью, при помощи пластин из металла, которые размещают на уровне петель. Если проема пока нет, то рама с конструкцией ворот должна быть установлена в предполагаемом месте проема.

Итоги

Аккуратность в работе, внимательность и тщательная проверка всех элементов конструкции гарантирует долговечную эксплуатацию ворот. Также, в дальнейшем при необходимости вы сможете утеплить гаражные ворота при помощи пенопласта, к примеру. К выбору замков для ворот следует подходить ответственно, они должны быть хорошего качества и отличаться надежностью.

domsdelat.ru

Изготовление гаражных ворот

Как показывает статистика, большинство автолюбителей предпочитают строить свой гараж собственными силами. Это позволит значительно сэкономить на найме специалистов. А преимуществом перед покупным гаражом является возможность самому спланировать пространство гаража, сделать его под себя и с использованием предпочитаемых материалов. Важным элементом гаража являются ворота. Вы тоже можете сделать их своими руками, чтобы не покупать дорогостоящую конструкцию.

Из этой статьи вы сможете узнать, как выполнить изготовление гаражных ворот собственными силами с использованием подручных средств. А так как чаще всего используется распашная конструкция, то вы узнаете ее устройство из металла.

Проектирование гаражных ворот

Чтобы сделать гаражные ворота, никак не обойтись без тщательной планировки и подробных чертежей. Благодаря графическому чертежу, который имеет подробные инструкции и обозначения каждой детали, вы сможете создать правильные ворота, соответствующие всем требованиям. Вы будете иметь ориентир и быстро закончите работу.

Совет! Чертежи позволят вам собрать конструкцию сразу и посмотреть, какие ошибки могут возникнуть. Также благодаря им вы узнаете предварительное количество материала и себестоимость конструкции.

Делая чертеж, вы должны учесть размер проема ворот гаража. Вам нужно выяснить ширину и высоту проема. Обычно гаражные ворота делаются по такой схеме: их ширина и высота должна быть больше с каждой стороны по 60 см, чем размеры автомобиля.

Обратите внимание! Распашные ворота делаются с допустимой шириной ворот до 5 м, а высотой до 2,5 м. Такого размера будет вполне достаточно, чтобы въехала малолитражка, внедорожник или небольшой микроавтобус.

В общем, ворота для гаража состоят из следующих элементов:

1. Основная рама, сделанная из уголков металла, ширина полки которых 50– 65 мм.
2. Створки ворот, которые сделаны из профильного металла. В идеале это профиль с прямоугольным сечением, ширина которого от 40 до 50 мм.
3. Навесные усиленные петли, устанавливаемые снаружи. Они соединяют несущую раму со створками, позволяя им покрываться в нужную сторону.

Все эти элементы делаются из металла. В дополнение ко всему нужно позаботиться о таких мелочах, как замок и щеколда. Кроме того, обшивкой каркаса может быть выполнена из простого прокатного стального листа, толщина которого 3 мм, или же из профнастила.

Совет! Чтобы сделать ваш гараж теплее, ворота лучше сделать так, чтобы сразу утеплить. Во внутреннее пространство укладывается утеплитель, а изнутри обшивается вагонкой или пластиковыми панелями.

Инструменты и материалы для работ

Когда вы полностью составили чертежи будущих ворот, можно приступать к заготовке необходимого для работы. Исходя из сметы, закупите нужное количество материалов. Только вот есть небольшой нюанс, лучше купить на 10– 15% больше, чтобы был запас на непредвиденные обстоятельства.

Если говорить о необходимых инструментах, то вам не обойтись без:

1. Металлического угольника, чтобы проверять углы конструкции.
2. Рулетки от 5 м.
3. Сварочного аппарата и электродов к нему. Работать со сваркой нужно в защитной маске и костюме.
4. Болгарки вместе с набором дисков для обрезки и шлифовки.
5. Строительного карандаша, маркера или мела для разметки.
6. Строительного уровня.

Обратите внимание! Работая болгаркой или сварочным аппаратом, вы должны понимать, что искры могут навредить вам. Ни в коем случае не работайте без защитных очков и перчаток. Обувь тоже должна быть плотной и закрытой. Никак нельзя использовать тапочки.

Что касается материалов, то они могут быть разные. Например, раму чаще всего делают из стальных уголков 65 мм. Для изготовления каркаса потребуются профильные трубы. А чтобы соединить конструкцию используются петли. Вы можете купить цилиндрические, прямоугольные или шестиугольные. Также в работе вам могут понадобиться прутья арматуры. Когда вы заготовили все необходимое, можно приступать к выполнению работ.

Этап 1 – изготавливаем несущую раму

Здесь у вас есть несколько вариантов развития. Некоторые изготавливают ворота на этапе строительства гаража, когда проем еще не возведен. В этом случае изготавливается конструкция целиком, ворота устанавливаются на необходимое место, а после этого возводятся стены с учетом выбранного размера проема. Тогда вы можете делать ворота, нужной вам ширины. Если же ваш гараж уже готов, то сперва делается рама, с учетом размеров уже готового проема для ворот.

Обратите внимание! Рама конструкции делается из металлических уголков и делится на наружную и внутреннюю часть. Уголки свариваются так, чтобы смогли плотно входить в проем и обхватывали его. Когда внутренняя и наружная часть рамы установлена, их нужно соединить пластиной из металла, как это показано на рисунке.

Теперь приступим к процессу создания несущей рамы. Все работы нужно выполнять на идеально ровной поверхности. Для этой работы вам нужно иметь угольник, сварочный аппарат, рулетку и болгарку с диском для резки металла. Пошаговая инструкция следующая:

1. Болгаркой нарежьте 8 отрезков уголка. При этом 4 из них нужно сделать равными ширине гаражного проема, а другие 4 уголка сделайте равными его высоте. Уложите нарезанные уголки на ровную поверхность и соедините друг с другом при помощи сварочного аппарата. Конструкция должна образовать прямоугольную раму. Чтобы придать раме ворот гаража большей жесткости, места стыков делайте под углом, для сварки обеих сторон уголка.


   Совет! Изготовьте гаражные ворота идеально ровно, чтобы не образовалось перекосов и неровностей. Углы должны быть ровными, поэтому пользуйтесь угольником. Замерьте раму ворот по диагоналям, чтобы они сходились и только после этого начинайте сварочные работы.

2. Вам нужно сварить обе чести рамы. При этом часть что внутри отложите в сторону. А вот с наружной вы будете работать дальше. Положите ее на ровную поверхность. Все должно быть четко, так как рама будет ориентиром для создания створок дверей вашего гаража.

3. Что касается сварочных швов, которые будут образовываться в ходе создания рамы для ворот, то их нужно зачистить. Для этого шлак сбивается молоточком, а места со швами заделываются так, чтобы обеспечить большую плотность прилегания уголков к готовому проему. Швы заделываются как на внутренней части рамы, так и на внешней.

Совет! Если изучить инструкцию, касающуюся сварочных работ, то лучше делать сборку рамы посредством прихваток. Не стоит сразу же заваривать шов, а сделать несколько точек сварки, чтобы конструкция держалась, но при случае ее можно было выровнять. А после измерений можно заваривать шов полностью. Благодаря прихваткам рама, нагреваясь, не будет терять диагональ и деформироваться.

Этап 2 – изготавливаем каркас для створок

Теперь можно начать делать створки ворот. Чтобы конструкция функционировала правильно, створки должны быть на 0,8– 1 см меньше, чем внутренний размер наружной несущей рамы. Так, двери будут свободно открываться и закрываться. Чтобы создать створки, вы должны следовать инструкции:

1. Как и в первом случае, нарежьте металлический профиль на 8 отрезков, так как ворота будут состоять из двух половинок. Что касается размеров, то вертикальные отрезки (4 шт.) должны иметь размер, на 1– 1,5 см меньший, чем сама рама. Отрезки нужно уложить вовнутрь рамы, которая установлена на ровной поверхности. Два профиля устанавливаются по краям рамы, а два по центру. Расстояние между центральными отрезками должно быть 1 или 1,5 см.

2. Теперь можно уложить горизонтальные части. Делайте это таким образом, чтобы торцы отрезка уперлись в вертикальные части, это вы можете увидеть на фото. А чтобы по периметру у вас получился нужный зазор между частями створок и рамы, установите между ними куски металлического уголка.

3. Когда вы изготавливаете гаражные ворота, на этапе сооружения створок нужно укрепить их, чтобы сделать конструкцию прочнее. Для этого устанавливается еще один поперечный отрезок профильной трубы. Его вы можете закрепить в горизонтальном или вертикальном положении.
4. Остается только сварить все части в единую конструкцию. Работая сварочным аппаратом, не забывайте делать прихватки, чтобы конструкция не сдвинулась. Следите за ровностью створок в раме ворот для гаража. Только потом делайте сплошные швы.
5. И как всегда, финальный этап сборки конструкции – это шлифовка сварочных швов.


Вот и все, каркас ваших ворот для гаража готов. Можно сказать, что большую и трудную часть вы выполнили. Остается только обшить ворота листовым материалом и выполнить его установку. Давайте подробнее рассмотрим всю изготовление и монтаж.

Этап 3 – обшиваем створки и устанавливаем петли

В качестве обшивки можно использовать стальные листы, толщина которых от 2 до 4 мм или же профнастил. Мы рассмотрим первый вариант, так как для ворот гаража используют именно прочный лист стали. Он еще и дополнительно сделает створки прочнее. Процесс следующий:

1. Вам нужно вырезать из стального листа два одинаковых полотна на каждую створку. Обратите внимание, что высота полотен будет одинаковая. Лист должен на 3 или 4 см быть больше створок, выходя за их пределы. Так, полотна перекроют зазор, образовавшийся между рамой и створками.
2. Что касается ширины, то эти полотна тоже должны перекрывать зазор в тех местах, где будут крепиться петли. В центре лист будет ложиться на другую створку на 10 мм. Так, будет перекрываться щель в том месте, где установлен замок.

3. Полотна из стали следует прочно зафиксировать на своих местах и прихватить сваркой по периметру. Когда конструкция закреплена, остается проварить каждое полотно ворот до конца. Это делается изнутри ворот, а листы привариваются к металлическому профилю. Необязательно формировать сплошной шов. Можно сделать пунктирную сварку, принципом 1×5 (1 см шов после каждого участка в 5 см).

4. На последнем этапе нужно наварить на полотна петли. Их количество – 4 шт. Одну из частей (нижнюю) приварите к раме, а вот верхнюю часто к створкам ворот. Для обеспечения большей прочности, петли можно усилить металлической пластиной. А чтобы увеличить площадь сварки в месте крепления петли к раме, вы можете взять прут из металла. Размещение листа и смой петли вы можете увидеть на фото.

5. После того как сварочные работы выполнены, остается привести ворота в порядок. Все швы шлифуются, а сама конструкция обрабатывается антикоррозийным средством. В идеале выполнить окрашивание, чтобы защитить металл и придать ему лучший вид.

Вот и все, ваши ворота можно устанавливать на свое место. Если у вас построенный гараж с проемом, то конструкцию нужно вставить в него и максимально плотно прижать. Для фиксации в таком положении используйте брусья, служащие опорами. Внутри гаража установите внутреннюю часть рамы, которая вы сделали изначально и скрепите их друг с другом посредством металлических пластин. Лучше, если пластины будут расположены на одном уровне с петлями ворот.

В том случае, когда проем еще не построен, то несущая рама и вся конструкция собирается и устанавливается в месте проема. Когда ворота стоят, начинают возводить фасадную стену.

Подведем итоги

Если быть аккуратными, тщательно проверять правильность размеров и придерживаться всех пожеланий, то вы получите прочные и долговечные ворота для гаража, которые прослужат вам долгую службу. С такой конструкцией у вас появляется возможность утеплить ворота, уложив с внутренней части пенопласт и сделав обшивку. Осталось только установить систему безопасности (замки) и проверить функционирование созданных вашими руками гаражных ворот. Ворота гаража с калиткой делать немного сложнее, но не критично. Процесс вы увидите из этого видео:

bouw.ru

чертежи для изготовления своими руками

Чертеж ворот для гаража

На любое изделие, перед его изготовлением, разрабатывается конструкторская документация. Основным ее документом является спецификация, в которой дан полный перечень чертежей, материалов, количество сборочных единиц и деталей.

Не являются исключением и ворота гаражные. Чертежи на них должны разрабатываться специалистами. В противном случае нет гарантии, что конструкция будет удовлетворять всем требованиям по защите гаража от взлома.

Проведение замеров

Прежде, чем разработать чертеж гаражных ворот, необходимо произвести качественные замеры проемов для их установки.

Для этого понадобятся:

• Рулетка.
• Уровень строительный.
• Металлический метр.

Совет: При отсутствии готового гаража, если он только на стадии проектирования следует продумать оптимальные размеры всей постройки и включить в документацию чертеж на гаражные ворота.

Наиболее распространенными стандартными параметрами для изготовления гаражных проемов являются:

• Ширина (см. Ширина ворот гаража в разных вариантах). Ее размеры должны быть достаточными для свободного проезда среднестатистического легкового авто. При этом между машиной и краем гаражного проема промежуток должен быть свыше 300 миллиметров. По возможности расстояние лучше брать немного больше. Это позволит в случае приобретения автомобиля с большими габаритами не переделывать ворота.
• Высота. Она не должна быть менее двух метров (см. Оптимальная высота ворот гаража).
• При формировании размеров проема гаража должны учитываться дополнительные припуски для монтажа рамы. Оптимальные размеры проема:

1. ширина – от 250 до 550 сантиметров;
2. высота — от 210 до 240 сантиметров.

Чертеж рамы для проема в гараже

Чертеж ворот

Учитывая полученные после замеров величины, можно разработать чертежи, по которым будут изготовлены ворота, не создающие в будущем дополнительных проблем. Обычно проем укрепляется рамой, что уменьшает размеры каркаса створок распашных гаражных ворот.

Чтобы ставни конструкций свободно и плавно перемещались, между каркасом ворот и рамой выбирается зазор свыше 10 миллиметров, оптимальный размер — 20 миллиметров, как на фото.

Чертеж гаражных ворот

На чертеже имеются ребра жесткости с указанием размеров между ними. В зависимости от конструкции эти величины могут меняться: при установке дополнительных горизонтальных ребер; увеличении размеров конструкции в целом.

Совет: Если полотно изготавливается не из сплошного листа, а состоит из нескольких кусков, вертикальные ребра жесткости должны ставиться в местах стыков на полотне.

Чертеж калитки

Калитка для гаражных ворот

Особенность чертежа калитки для распашных гаражных ворот — наличие кармана под врезной замок и ушей под крепления навесного замка. Размеры на чертеже выбираются для прохода ростом взрослого мужчины со средним ростом 1,75 метра. Расстояние от низа калитки до замков меняется при изменении количества запоров на чертеже.

Размеры самого кармана, для крепления врезного замка, зависят от габаритов замка. Зазоры с каждой стороны выбираются в пределах до 3 сантиметров с каждой стороны замка.

Совет: Чтобы увеличить степень жесткости нужно предусмотреть устройство сплошного кармана на всю высоту калитки. Это позволит, при необходимости, установить дополнительные замки.

Конструкция гаражных ворот

Проем для устройства подъемных ворот

Так же как и для установки распашных вначале разрабатываются чертежи подъемных гаражных ворот.

Для этого, прежде всего, определяются размеры проема:

• Определяется ширина и высота проема. Снимаются размеры в трех местах по ширине и в двух по высоте существующего проема и выбирается большая величина.
• Измеряются боковые расстояния. Они должны быть с каждой стороны больше 15 сантиметров. При установке дополнительного оборудования расстояния выбираются:

1. для осевого привода – от 35 до 45 сантиметров;
2. для цепного редуктора – от 24 до 36 сантиметров.

• Выбирается размер притолоки. Для подъемных ворот она должна быть от 25 до 30 сантиметров. При размере притолоке менее 11 сантиметров, для установки потолочного привода, его следует увеличить занижением проема установкой профильной трубы, деревянного бруса. Снаружи, чтобы закрыть конструкцию монтируется фальш-панель.

Чертеж проема ворот

На рисунке в проеме:

• B — ширина в свету;
• H — высота в свету;
• b1 — левый заплечик;
• b2 — правый заплечик;
• h – притолока.

Совет: При выполнении замеров необходимо следить, чтобы притолока и заплечики располагались в одной плоскости.

Сборочный чертеж подъемных ворот

После определения размеров проема, заказываются чертежи подъемно поворотных ворот для гаража. Сложность их изготовления и монтажа, не гарантирует качественное изготовления конструкции.

Лучше пригласить специалистов, которые не только все сделают правильно, но и выполнят регулировку плавности хода устройства, дадут гарантию на определенное время работы всех механизмов. Чтобы понять все нюансы монтажа гаражных ворот рекомендуется просмотреть видео.

Выбор замков для гаражных ворот

Чтобы цена запорного устройства была не слишком высокой, а надежность выше его можно изготовить своими руками. Для этого, так же как и на ворота, разрабатывается чертеж запоров для гаражных ворот.

Простой накладной замок на ворота

Инструкция по изготовлению замка состоит в следующем:

• Изготавливается основа замка из металлической пластины.
• Вырезаются две накладки, ширина которых 22 и 120 миллиметров.
• Выполняется гибка накладок в тисках по эскизам.
• Делается задвижка.
• Изготавливается по чертежу направляющая трубка диаметром 10 миллиметров, из которой будет сделан ключ замка. Длина элемента зависит от толщины изготовленных ворот.
• Накладки привариваются к краям основания.
• Сверлятся отверстия для крепления замка к двери.
• Трубка аккуратно приваривается перпендикулярно к основе.
• В накладки вставляется задвижка, в которую ввинчиваются винты диаметром М4, примерно восемь миллиметров длиной. Они будут ограничителями хода задвижки.

Для тех, кто хочет изготовить гаражные ворота своими руками, схема, чертеж сборки конструкции, чертежи отдельных ее элементов, разработанные специалистами, обеспечат качественный монтаж устройства.

1pogarazham.ru

стандартные размеры металлических дверей для гаража, универсальный пульт управления

Ни один самый крепкий и теплый гараж не может выполнить своей функции, если не поставлены надежные ворота. Кроме чисто утилитарных задач, они имеют и оформительскую роль. Нужно тщательно разобраться во всех этих тонкостях, чтобы не приобрести некачественное изделие.

Особенности

В отличие от многих других видов ворот, гаражные обязательно должны иметь полог. С наступлением холодов утепление дома для автомашины крайне важно, оно сократит плату за обогрев и кардинально уменьшит теплопотери. Для тех, кто самостоятельно чинит машины, это еще важнее, поскольку переохлаждение бывает очень опасным, особенно в гараже, когда поблизости нет ни других людей, ни возможности быстро попасть в теплое помещение. Кроме того, при помощи тканевых завес останавливается проникновение извне пыли, обеспечивается разграничение пространства внутри.

Штора должна крепиться не в сам проем, а на определенном расстоянии от него, причем тканью перекрывают ворота с изрядным запасом, чтобы исключить продувание. В местностях с особенно суровым климатом рекомендуют использовать пологи, которые дополнительно утеплили при изготовлении. Конструкции штор весьма разные – есть сплошное покрытие, ленточные системы, скручивающиеся в рулон образцы. Ткань может как выдвигаться сбоку, так и спускаться сверху.

Брезентовые пологи достаточно плотны, их плетут из толстой пряжи и пропитывают огнестойкими составами, гидрофобными средствами. Этот материал не склонен к гниению, очень долго служит, однако весьма тяжел. Поливинилхлорид не задеревенеет даже при очень сильных холодах, не загорится, прекрасно сопротивляется попаданию воды и медленно истирается. Стоит рассмотреть и вариант с использованием ткани «Оксфорд», выгодно отличающейся неповторимым плетением и высокими пользовательскими характеристиками.

Большие гаражные ворота не слишком практичны, и не только потому, что прикрывать их при помощи штор обычной величины не получается. Величина изделий подбирается индивидуально под ваши потребности и тот транспорт, который будет храниться внутри.

Думайте об удобстве использования, о том, насколько важны антивандальные свойства и остальные параметры конструкции именно для вас.

Виды

Кованые гаражные ворота считаются не только надежными, но и эстетически привлекательными; более того, они могут быть изготовлены самостоятельно. Работать с металлом, конечно, тяжело, зато результат полностью оправдает все ваши усилия. Прочность кованого блока зависит от использованной марки металла. Ковка позволяет придать самые разные конфигурации и геометрические формы. Независимо от этого, кованые ограждения тяжелее обычных решений. Ворота делятся на откатную и распашную формы. Открытие их требует или значительных усилий, или очень мощного мотора, особенно при выборе откатной схемы.

Применение обычного профнастила ничуть не хуже на практике, чем использование кованого металла. Такой материал весит меньше обычного, жестче его (при одинаковых размере и массе), внешне притягателен. В отличие от кованых ворот, изделия из профнастила могут быть еще и подъемными, они устойчивы к попыткам взлома любыми способами и стоят сравнительно недорого.

Распашная разновидность подразумевает помещение створок, сделанных из профнастила, в двойную раму, для изготовления которой применяется уголок 7,5 х 7.5 см. Как бы не старались злоумышленники, вырвать подобную дверь вручную невозможно, а с помощью легковых машин практически невозможно. Соединение створок с рамой достигается за счет петель. Если есть необходимость, вы всегда сможете врезать в створку калитку.

Раздвижные и откатные ворота в гаражах встречаются не слишком часто, потому что их практическое применение бывает затруднено. Обязательным требованием оказывается свободное место (в 1,5 раза больше, чем само полотно). Найти необходимое пространство для него в плотно застроенном кооперативе чрезвычайно сложно. Да даже в личном обособленном гараже, вплотную примыкающем к жилому дому и имеющем общую с ним стену, это часто вызывает затруднения.

Металлические ворота откатного типа вовсе не обязательно собирать своими силами или обращаться в мастерские, на рынке представлено немало дешевых комплектов, готовых к использованию. Полотно катится параллельно стене на особой каретке, чаще всего на нескольких. Чтобы оно не «выскакивало», применяются специальные улавливающие детали, фиксирующие створку при запирании.

Стандартный набор поставки включает каркас и консоль, ролики, улавливатели, крепежи. Для кареток поставляются основания, также в комплект обычно входят планки притвора, профильные листы, автоматические системы управления.

Типы подъемных ворот – секционный и подъемно-поворотный. Но складные надежнее и могут быть открыты на сравнительно небольшом пространстве. Если используются четыре створки, возможно наложение центральных элементов на боковые, прикрепление к ним с помощью фиксаторов и общий поворот на 180 градусов. Тогда в средней части будет больше места для перемещения автомашины.

Поворотно-подъемный вариант – это одно сплошное полотно, при открытии оно прокручивается и маскируется под самым потолком. Использовано несколько горизонтально направленных секций, причем их движение по направляющим ограничено пределами проема. Над воротами эти направляющие изгибаются на определенный радиус и помогают профильной части ворот занять позицию параллельно потолку. Неоспоримым преимуществом данной конструкции считается радикальная экономия места; поворачивающиеся ворота немного выходят за контуры проема, когда их поднимают либо опускают. Лучше не приближаться на машине к проему в эти моменты.

Подъемно-поворотная схема лишена направляющих и роликов, вся работа производится рычагами и шарнирами. Уравновешивание поднимающейся конструкции достигается натягивающимися по краям от нее пружинами. Поскольку такое полотно цельное, взломать его будет намного тяжелее, чем поворотно-подъемное.

Можно вовсе не создавать никаких створок, без них прекрасно работают откидные ворота. Они не имеют «слепой» зоны, при въезде и выезде все прекрасно видно, что понижает риск разбить авто о ворота. Увеличивается и доступное для разворота, смены траектории пространство. Минусом являются повышенные требования к пространству под потолком – если там не хватит места, воспользоваться откидными воротами не получится.

Часто петли берут с подшипником. Специалисты рекомендуют всегда узнавать категорию их прочности и быть готовыми к тому, что присоединить эти петли без сварочных работ не получится. Никогда не покупайте фурнитуру, на которую нет сопроводительных документов – почти всегда это или брак, или подделка, или уже предельно изношенный элемент.

Что касается материалов, то на изготовление рам чаще всего идут железные (вернее, стальные) уголки 6,5 см, трубы используются для получения профиля. Резиновый уплотнитель призван сдерживать не столько холод, сколько ветер.

Варианты, оснащенные калиткой, всегда предпочтительнее: они позволят входить внутрь и выходить наружу, не распахивая крупных створок. Распашные двери из дерева с металлической оболочкой выбирать не следует, более современный вариант – цельнометаллическая конструкция. А вот в секционных изделиях применение дорогих пород древесины, напротив, свидетельствует о принадлежности к элитной категории.

Рулонные ворота, ширина которых не превышает 3000 мм, могут складываться вручную, а более крупные обязательно требуют использования электрической тяги и встроенных управляющих систем. Не рекомендуются любые рулонные ворота там, где нет дополнительной сигнализации высокого класса или не организована круглосуточная физическая охрана, поскольку защитные свойства их не соответствуют современным требованиям.

Подъемно-поворотные устройства надежнее, однако их весомый недостаток – неспособность сберегать тепло в гараже. Если такие ворота отделывают деревом или профнастилом, обязательна обработка, нивелирующая воздействие плохой погоды и сырости. Всегда интересуйтесь гарантийным сроками, видом уплотнения и эксплуатационным периодом, сертификатами безопасности готовой продукции.

Стандартные размеры

Но какой бы вид ворот не был выбран, какой бы фурнитурой он не оснащался, обязательно требуется подготовить проект. Пусть это будет самый простой чертеж от руки, зато вы окажетесь полностью защищены от возникновения проблем впоследствии. Исключите ситуацию, когда много потраченных усилий обернутся неудачей только потому, что полотно не входит в проем, к примеру.

Ширина ворот гаража определяется с таким расчетом, чтобы при въезде ровно посередине от левой и правой сторон автомашины до рамы было хотя бы 0,3 м. Желательно замерять это расстояние с учетом не корпуса, а зеркал заднего вида и других выходящих за габариты элементов. Если есть возможность превысить минимальное расстояние, ею обязательно стоит воспользоваться, ведь это окажется только плюсом для вашей безопасности.

Стандарт предусматривает, впрочем, что для частного гаража даже в идеальных условиях не стоит делать ворота шире 5 м. Ведь уже при такой величине тяжесть конструкции оказывается очень значительной нагрузкой на крепежи и стены.

В большинстве случаев ограничиваются шириной 250 – 300 см, причем всегда зазор от края рамы до идущей под прямым углом к ней стены составляет минимум 0,8 м. Высота тоже определяется габаритами автомобиля: легковые машины, за редким исключением, свободно проезжают в проем высотой 200 – 220 см. А вот владельцам наиболее мощных внедорожников и микроавтобусов стоит ориентироваться на габарит 250 см.

Сборка и монтаж

Наиболее легкими для самостоятельной сборки оказываются распашные ворота, которые вы сможете сделать без посторонней помощи. Достаточно приобрести весь необходимый комплект материалов. Сбор подъемно-поворотных ворот даже для людей с солидной инженерной подготовкой и знаниями в данной области представляет собой непростую задачу.

Почти всегда просто покупают готовое изделие и монтируют его, как говорит инструкция от производителя. А подъемно-секционный тип и вовсе исключает самостоятельное выполнение: денег, времени и сил уйдет очень много, результат же почти всегда плачевен.

Складываемые конструкции, или иначе – «гармошка», представляют собой как раз цепочку разграничиваемых уплотнителем секций. Чаще всего секции крепят наверху или по сторонам, используя не менее трех блоков. Допустимо соединение их под прямым углом или под углом 180 градусов. Очень важно заблаговременно подсчитать, сколько конкретно секций вам потребуется, потому что иначе придется все переделывать.

Сварные рамы требуется делать цельными, и оттого разрывы между уголками необходимо закрывать полосой 5 х 0,6 см, которая ориентируется по горизонтали. Между такими полосами должен быть приблизительно метр. Заменой стальным полосам могут послужить уголки 5 х 5 см, однако это потребует заглубления их горизонтальных крыльев в стены. Потребуется сформировать пазы соответствующей глубины, причем обязательно в междурядьях.

Российские условия позволяют использовать эффективно только теплые гаражные ворота, ведь даже официальные нормативы предусматривают, что внутри не должно быть холоднее +5 градусов. Иначе подготовка машины к работе всякий раз будет занимать слишком много времени. Основными утеплительными материалами являются минеральная вата, экструдированный пенополистирол, пенополиуретан. Все остальные плохо справляются со специфическими условиями эксплуатации в гаражах. Сделать конструкцию не только энергоэффективной, но и красивой помогают материалы финишной отделки – OSB-плита и другие варианты.

Процесс подготовки проемов включает обязательно удаление всей обшивки и декоративных элементов, полное выравнивание любой грани, проверяемое строительным уровнем. Когда будете ставить направляющие, не забывайте после каждого шага монтажа опять брать в руки уровень и проверять основные параметры. Только при таком условии можно обеспечить приличный уровень теплоизоляции, сдержать проникновение звуков извне. Монтаж металлических рельсов проводится по бокам, чтобы зафиксировать полотно.

Следующий этап – примерка и установка короба, содержащего вал для намотки полотна. Постоянно следят за тем, чтобы вал шел строго горизонтально, а провода и детали привода оказались выведены наружу, где их можно будет подключить. Концевые захваты доводят до пола и там фиксируют в определенном конструктивными особенностями положении. Но предварительно надо убедиться, что захваты совпали с границей спущенного до предела полотна. Как только это сделали, можно монтировать и привод.

Прочность у самодельных дверей на достойном уровне, но, как и все другие, они требуют использовать замок. Чаще всего одну из створок закрывают на запоры изнутри, а сами эти запоры вводят в пол и в крышу; под такие элементы сверлят отверстия по 50 мм, обязательно глухие. Вторая створка будет запираться замком.

В зависимости от задумки язычок или цепляется о зафиксированное полотно, или углубляется в подготовленное для него отверстие в толще каркаса. Желательно снаружи установить навесной замок, ушки для крепления которого приваривают к створкам. Если вы хотите оснастить замком роллетные двери или использовать более сложные и надежные схемы защиты, обязательно консультируйтесь со специалистами.

Правила выбора

Но как бы тщательно не происходил монтаж, он не достигнет успеха, если подойти к выбору компонентов поверхностно. Размер уголка для рамы менее 6,5 см не слишком практиче. На створки можно применять как уголки величиной 5 см, так и стальные профили прямоугольной конфигурации (которые дополнительно обшиваются листами железа 0,2-0,3 см). Обязательно используются петли для наружных ворот усиленного типа. При помощи схемы легко будет подсчитать, сколько комплектующих вам понадобится для работы.

Внутренние фиксаторы должны использоваться и в фабричных, и тем более в самодельных гаражных воротах. Чем массивнее запирающая конструкция, тем толще должна быть арматура, соответственно этому подбирается и необходимый диаметр отверстий.

Их глубина в любом случае составляет приблизительно 20 см. Крюки неизменно надежнее, чем простая арматура.

Автоматическое управление

Секционные и разделенные на створки ворота желательно оснастить средствами автоматического управления. Часто оно осуществляется через пульт (наподобие того, который отдает команды телевизору), но профессионалы рекомендуют выбирать универсальное управление. Дело в том, что даже самая совершенная электроника иногда ломается. И если вся система координируется только ей и нет возможности зафиксировать ворота вручную – при поломке не получится закрыть или открыть их до конца.

Всегда интересуйтесь, встроены ли в комплект поставки ворот датчики, распознающие приближение людей, возникновение препятствий для закрытия. Стоят такие приборы относительно недорого, особенно если учесть устраняемый ими риск нанесения травмы или повреждения самого полотна, направляющих и механизма.

Секреты защиты от взлома

Самые лучшие двери и замки не являются абсолютной гарантией, что в ваш гараж не проникнет грабитель; если действует «профессионал» или даже целая преступная группа, почти наверняка будет попытка срезания петель и снятия створок. Защита от этого заключается в следующем: с внутренней стороны каркаса, как раз там, где располагаются петли, приваривается отрезок уголка.

Расчет прост: при закрытой створке уголок на 10 – 20 мм входит в стену (в отведенный для него паз в кирпиче) и цепляется при этом за раму. Даже когда преступники отрежут петли, створка будет все так же стабильно удерживаться на раме.

Альтернативный вариант состоит в использовании замка по схеме «паук». Штырьки такого запора внедряются не только в стены, но и в пол и даже в потолок. При этом рекомендуется ставить стопор, который не позволяет открыть «паука» иначе, как оригинальным ключом. Использовать более сложные методы или комбинировать их не рекомендуется, так надежность не всегда на высоте, а излишняя предусмотрительность часто не оставляет иного выбора при потере ключа, кроме как разрушение стен.

Внимательно смотрите, чтобы штыри не повреждали уплотнитель и не ухудшали защитные свойства теплоизоляции, гидроизоляции.

Изготовление своими руками

Первым шагом в работе является выполнение рамы. Начинать ее делать рекомендуют, когда возводится лицевая стена. Только подготовили 0,5 м кладки (можно меньше даже), как строительство приостанавливается, и лишь после монтажа ворот его можно возобновить. Берем УШМ и нарезаем уголок на 4 фрагмента, длина которых будет равна ширине проема.

Причем должно получиться еще столько же отрезков, длина которых приравнивается к высоте створа. Вы можете резать металл как ровными порциями, так и оставлять запас 0,1 м. Впоследствии этот резерв обязательно пригодится.

Одна сторона уголка, расположенная внутри проема, вырезается по его размеру, а те доли, которые окажутся на улице и внутри стены, оставляют ровно на 50 мм по длине. Впрочем, можно их тоже срезать, так облегчается последующая сварка.

Полученные отрезки нужно разложить на ровной поверхности и проверить их геометрию строительным уровнем. Не менее тщательно замеряются все углы, которые обязательно должны быть прямыми. Далее нужно сварить уголки и получить каркас, причем есть две техники: в одной край уголка надвигается на другой уголок и прикрепляется, во второй краешек срезается. Срез позволяет расположить оба элемента в одной плоскости, но это приводит к потере прочности.

Если свариваемый уголок «ведет», самодельные ворота все же можно сделать как следует – нужно только приварить рычаг из обрезков в необходимом положении и скорректировать геометрию. Не забудьте, что с внешней стороны рамы должны быть сошлифованы малейшие сварочные дефекты, иначе створка не будет прилегать достаточно плотно. Каркас, в который помещаются створки, следует делать чуть меньшим, чем раму ворот, цель та же – свободное и плотное прижатие частей конструкции.

Для этой детали можно применять как стальные уголки, так и прямоугольные профили, различия коснутся лишь удобства работы и степени допустимой нагрузки на раму.

Готовим 4 отрезка, длина которых должна на 1 – 1,5 см уступать высоте рамы ворот; в двустворчатой системе требуется 8 таких отрезков, другая четверка по длине составляет 50% от ширины рамы минус 3 – 3,5 см. Рекомендуется выкладывать эти заготовки внутри доделанной рамы ворот, это поможет обнаружить дефекты. Обязательным условием является выдерживание прямых углов. Увеличение жесткости конструкции достигается привариванием дополнительного горизонтального отрезка (распорки, препятствующей искажению геометрии системы). Лучшим местом для усилителя будет середина каркаса.

Целесообразно брать на створки листы стали не менее 0,2 см по толщине. Из них вырезается пара полотен, каждое на 30 – 40 мм выше проема, ширина у одного на 10 – 20 мм меньше, чем у каркаса, а у другого настолько же больше его. И вверху, и в нижней части полотна следует выводить за контур каркаса на 10 – 20 мм, на произвольно выбранной створке, которая будет открываться второй, полотно отделяется от края 1 см свободного пространства.

Поскольку листовые металлы почти всегда «играют» при сварке, работать начинают с углов, даже когда занимаются калиткой или иной второстепенной деталью.

Затем варят центр листа, и только затем с шагом 100 – 150 мм приваривают лист полностью; завершается этот этап работы срезанием сварочных швов на углах, благодаря чему понижается риск деформации.

Далее наступает очередь фурнитуры, и прежде всего варят петли усиленного исполнения. Низ их крепится к раме, а верх удерживается на распахиваемой створке. Чтобы крепление оказалось максимально надежным, иногда поверх петель варят листовой металл 0,5 – 0,7 см (в виде изогнутых полос), а внутри самой петли крепится арматурный вкладыш. Поместите конструкцию на ровную поверхность и положите створки внутрь рамы; затем рассмотрите, нет ли ошибок, зацеплений частей друг за друга при движении. Если все сделано правильно и погрешностей найти не удалось, вы можете монтировать ворота.

Брезент (штору) вешают в последнюю очередь, уже после установки. Но желательно примерить ее на земле, чтобы выявить возможные отклонения и сразу внести коррективы. Иначе переделка окажется более сложной и долгой, увеличатся затраты материала.

Смонтировав ворота, возвращаются к работе со стеной, причем кирпичами следует занять весь зазор от наружной до внутренней рамы. На всей длине кладки рама должна быть крепко замурована в нее, потому на всю высоту варят прутья арматуры не менее 0,2 – 0,3 м длиной, другой конец их заводится в шов кирпичной стены. Как только дошли до верха рамы, ставим перекрывающую балку. В зависимости от несущей способности нижних конструкций и фундамента гаража, она может быть сделана из металла или из бетона. Завершающий этап – проверка исправности работы ворот: все должно открываться и запираться идеально, при необходимости цепляющиеся металлические детали дополнительно корректируют.

Использовать ролеты можно только в специальном типе ворот, так и называемом – роллетный. В обычных конструкциях со створками они не нужны вовсе. Если гараж нестандартной конфигурации или проем отличается от привычной формы, понадобится заказывать конструкцию индивидуально. Чаще всего стараются преобразить проем, подгоняя его под роллетные ворота. Такой способ оказывается и дешевле, и быстрее, и экономичнее, чем составление особого проекта.

Производители и отзывы

Независимо от ваших навыков работы с металлом, инженерного дарования и усердия, тщательного изучения профильной литературы, фабричная продукция все равно будет совершеннее самодельных ворот. Невозможно в одиночку опередить разработки целых компаний за многие десятилетия. Но и среди производителей стоит выбирать с особой осторожностью, доверяя только маркам с безупречной репутацией. Риск слишком велик, чтобы экономить на этом.

Германия представлена на российском рынке прежде всего корпорацией Hormann. Она реализует продукцию официально, непосредственно от своего имени; любой потребитель может обратиться в зарегистрированное представительство и получить качественный товар.

Любителям белорусских изделий рекомендуется обращать внимание на бренд Alutech (серии «Trend» и «Классик»). Все его изделия оборудуются приводами германского или итальянского производства и их охотно приобретают жители ряда стран, даже европейских.

Российский концерн DoorHan приобретает комплектующие в КНР и в Италии, он дорожит своим именем и сотрудничает только с безупречными поставщиками, умеющими делать качественные детали.

Если выбраны ворота с автоматическим приводом, лучше всего, чтобы их сделали на заводах Nice, Came, Faac или же в ANMotors. Эта «блестящая четверка» делает безукоризненно надежные моторные системы.

Продукция Hermann высоко ценится потребителям за возможность самостоятельной установки и простоту использования.

Удачные примеры и варианты

Гаражные ворота могут обходиться минимумом внешней отделки. Простая по геометрии конструкция, ровный металл, однотонный серый цвет – ничего лишнего, все строго функционально. И отнюдь не блекло, ведь такое решение отлично сочетается с кирпичными стенами любой толщины.

А вот тут решили сделать снаружи комбинацию близких по духу цветов: розовый кирпич разбавлен густым красным квадратом умеренной насыщенности. Глянцевая поверхность выглядит очень привлекательно и вызывает только положительные эмоции.

В этом примере обращает на себя внимание текстура поверхности, ее ровность и аккуратные горизонтальные полосы серого цвета. Но и это еще не предел оформительского мастерства – взгляните на покрытые прямоугольниками ворота. Их оформители, несомненно, предпочли выбрать эффект наибольшей натуральности. Изысканный желтоватый оттенок гармонично сочетается с белыми стойками и совпадает полностью с цветом стен, кровли.

Контраст черной и белой красок постарались продемонстрировать авторы этого проекта. И им вполне удалось реализовать свой замысел – стилистическое единство подчеркивается одинаковым видом конструкционного материала.

Имитация дерева может быть и такой: темные прямоугольники с диагональным ходом волокон выгодно оттеняются светлыми полосами по периметру. Темные крепящие элементы незаметно «перетекают» в еще более темный каркас здания. А на самом краю немного видны розоватые вертикальные элементы.

Не обязательно делать именно такие ворота у себя. Самое главное – они способны выглядеть очень хорошо и оригинально.

Если вы соблюдете все правила выбора и монтажа, о которых шла речь в статье, никаких проблем с воротами в ближайшие десятилетия не будет.

О том, как выбрать гаражные ворота, смотрите в следующем видео.

stroy-podskazka.ru
