Буржуйка на отработке капельного типа своими руками – делаем своими руками из газового баллона

делаем своими руками из газового баллона

Печи на отработке отличаются простой конструкцией и работают на дешевом топливе — отработанном масле. Наиболее стабильной и безопасной работы можно добиться, если сконструировать капельную подачу масла из выносного бака. Печи капельного типа легко сделать своими руками из бросовых материалов и металлолома.

Конструкция

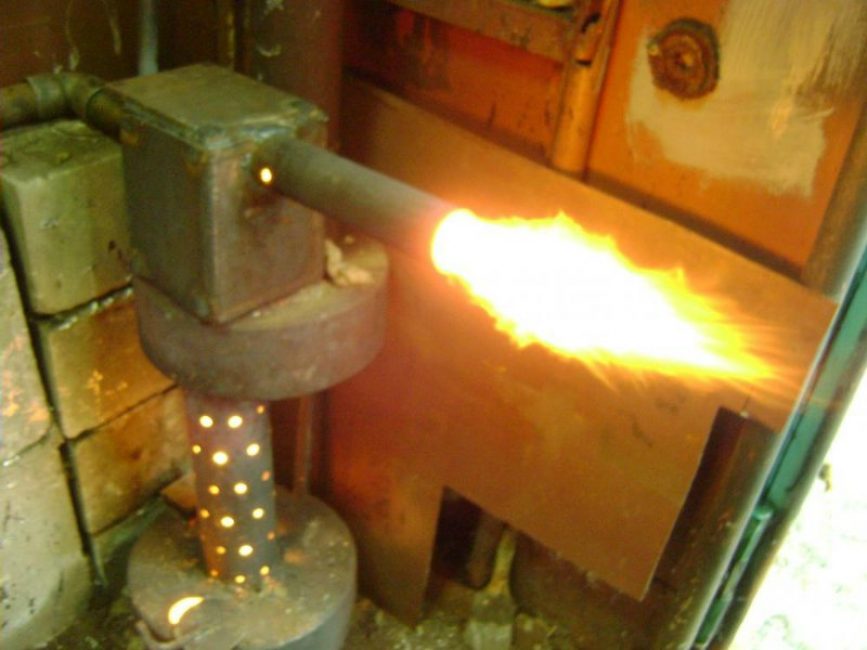

Принцип действия печи на отработанном маслеПечь обычно состоит из цилиндрического корпуса или имеет прямоугольную форму. Внутри расположена топочная камера. В нижней ее части находится емкость для отработанного масла и отверстие для подсоса воздуха.

При нагревании масло начинает испаряться, и его пары смешиваются с находящимся в камере воздухом. Эта смесь поднимается под воздействием конвекции вверх по топке, где и сгорает с выделением большого количества тепловой энергии.

В верхнюю часть корпуса можно встроить воздушный или водяной теплообменник, это позволит полнее и равномернее обогреть всю площадь помещения или смонтировать контур горячего водоснабжения.

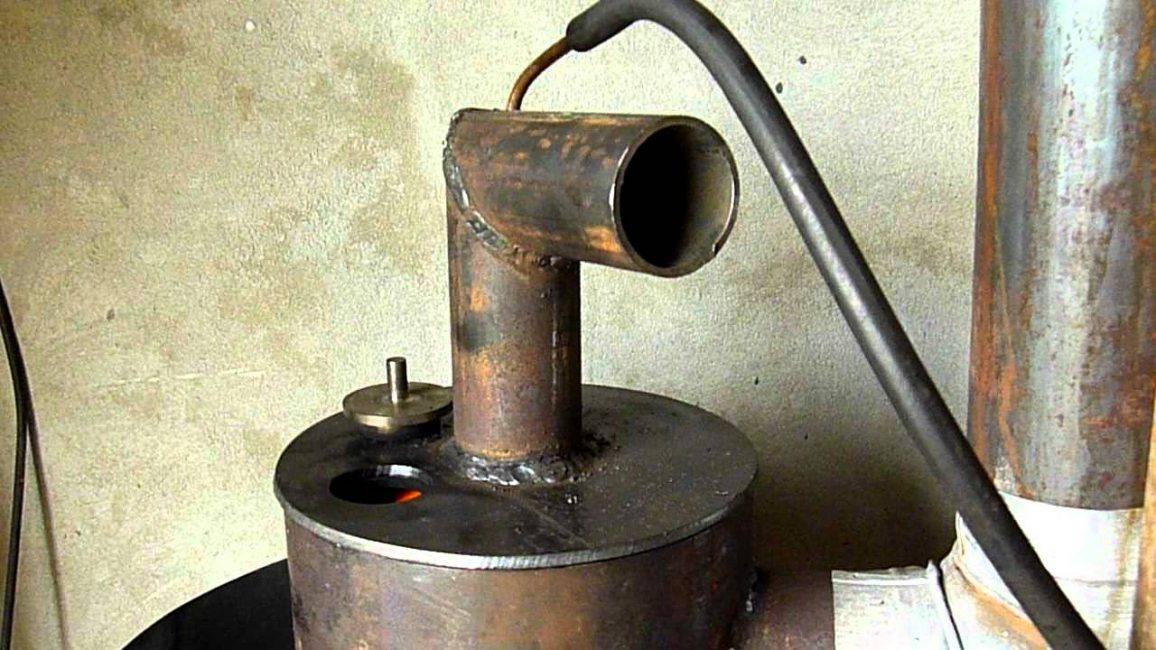

Капельная подача осуществляется по металлической трубке, подведенной к масляному испарителю. Другой конец трубки выведен наружу и подсоединен с помощью гибкого шланга к баку.

В верхней части печи находится дымовой патрубок, подсоединяемый к дымоходу. Температура вверху печи, даже оснащенной теплообменником, высока, поэтому дымоход должен монтироваться со строгим соблюдением правил пожарной безопасности.

Не рекомендуется делать печь с капельной подачей в открытом исполнении! Масло может воспламениться!

Чертежи печи на отработке с капельным поливом приведены на рисунке.
Схема работы печи на отработке

Из чего можно сделать?

Материал для печиБлагодаря простой конструкции печь на отработке с капельной подачей масла можно сделать своими руками практически из любого материала: листового железа, старой бочки, газового баллона. Единственное условие — стенки не должны быть тоньше 4 мм, в противном случае корпус поведет при топке.

Простой и надежный способ — сделать своими руками печь из газового баллона. Его корпус прочен и способен выдерживать большое давление и нагрев, а размеры как раз подходят для печки, способной отопить гараж, мастерскую или небольшой частный дом. Такая печь на отработке, при аккуратном исполнении, безопасна, ее легко чистить и растапливать. Работа печи показана в видео.

Смотреть видео: печь на отработке

Необходимые материалы

    Для сборки печи капельного типа, работающей на отработанном масле, понадобятся:
  • газовый баллон на 50 литров — б/у, но без повреждений корпуса;
  • труба металлическая Ø100, с толщиной стенки не менее 3,5 м — около двух метров;
  • обрезки металлического равнополочного уголка 40-50 мм для теплообменника, подставки и других мелких деталей;
  • листовая сталь 4 мм, тоже можно использовать обрезки подходящего размера;
  • чугунный тормозной диск от легкового автомобиля;
  • отработанный баллон от фреона стандартного размера с рабочим игольчатым вентилем;
  • металлическая труба ½ дюйма — около полуметра;
  • шланг подходящего диаметра, который можно надеть на трубу ½ дюйма и хомуты;
  • вентиль шаровый на ½ дюйма;
  • дверные петли и задвижка для дверцы топки.

Для воздушного теплообменника также потребуются канальный вентилятор и трубы подходящего диаметра. Можно использовать гофротрубу или комплектующие для дымохода.

Подготовка баллона

Отверстие в баллоне для промывкиГазовый баллон, даже после длительного проветривания, содержит газовый конденсат. Чтобы его удалить, необходимо снять с него редуктор и вентиль и выставить на свежий воздух на пару суток.

После этого в дне баллона очень аккуратно сверлят отверстие. Чтобы избежать искр, сверло нужно смочить маслом. Сверлится отверстие в толстом металле плохо, поэтому лучше начать со сверла меньшего диаметра, а потом рассверлить его до необходимого. В итоге должно получиться отверстие диаметром 10-16 мм.

Просверленный баллон заполняют водой и, после выдержки в течение суток, сливают ее. Конденсат имеет резкий и крайне неприятный запах, поэтому сливать его нужно аккуратно и вдали от жилых объектов. Можно повторить процедуру, чтобы промыть баллон как следует.

Корпус печи

Вырезаем болгаркой окна в газовом баллоне

Баллон условно разделяют на две неравные части: нижняя — на 1/3 высоты, и верхняя — на 2/3. В обеих частях вырезают проёмы, по ширине примерно на четверть окружности. Выполнение проёмов показано на фото.

Вырезают отверстия с помощью болгарки, стараясь делать ровный срез — вырезанные куски металла потом будут использованы для изготовления дверок.

Внутреннее пространство баллона еще раз промывают водой под напором из шланга. Это поможет окончательно смыть остатки газового конденсата.

Отсеки печи необходимо разделить металлической вставкой. Ее вырезают своими руками из листового металла 4 мм по размеру баллона.
Элемент для крышки

Этот круг образует дно камеры сгорания паров масла. Камера в результате получается достаточно большого размера, что позволяет использовать печь для топки дровами или брикетами, а также сжигать в ней мусор. Примеряют дно на место и при необходимости подгоняют его.

Аккуратность при изготовлении печи

Промежуточный диск между верхней и нижней частями печи

Горелку делают своими руками из отрезка трубы Ø100 мм, длина — 20 см. В нем. с помощью дрели и сверла по металлу. делают отверстия диаметром 10 мм.
Измеряется высота для печи из баллона

Отверстия располагают по окружности в шахматном порядке примерно до середины горелки.
Внутреннюю часть трубы после рассверловки отверстий тщательно шлифуют, чтобы не осталось заусенцев. На них в процессе эксплуатации печки будет оседать сажа и копоть.
Отверстия на трубе в шахматном порядке

Горелку устанавливают в предыдущую деталь — дно верхней камеры, после чего проваривают стык с помощью сварочного аппарата.
Техпроцесс изготовления печи

Полученную деталь устанавливают на место — в корпус печи между камерами. Ставят ее перфорированной частью вниз. Отверстия предназначены для свободного подсоса воздуха.
Технологический процесс изготовления печи из газового баллона

Поддон для отработки, образующий дно нижней камеры, выполняют своими руками из автомобильного тормозного диска подходящего диаметра. Можно взять использованный диск. Чугун — жаропрочный материал, к тому же конструкция диска позволяет утяжелить нижнюю часть печи и сделать ее более устойчивой.
Деталь из тормозного диска для печи на отработке

К нижней части диска приваривают заглушку, чтобы закрыть отверстия. Ее вырезают из листового металла 4 мм.
Один из техпроцессов изготовления печи

Из него же делают верхнюю крышку с проемом. Форма проема должна позволять приварить ответную часть горелки и оставить свободный доступ воздуху.
Сварной шов печи на отработке

К крышке приваривают низ горелки — кусок трубы Ø100 мм, длина — 10 см.
Пошагово изготовляем печь

Для стыковки частей горелки используют муфту. Ее можно сделать своими руками из трубы Ø100 мм, разрезанной вдоль и слегка разогнутой. Муфта необходима для того, чтобы сделать конструкцию горелки разъемной. Подняв ее, можно вынуть поддон для масла и прочистить его, а также удалить сажу с верхней части камеры и горелки.

Порядок изготовления печи

Система подачи масла

В печах капельного типа, сделанных своими руками, подача масла производится от внешнего бака с помощью настраиваемой капельницы. В рассматриваемой конструкции печи в качестве капельницы используют использованный баллон из-под фреона. Главное условие — исправность его игольчатого клапана.
Вид элемента печи
В нижней части баллона вырезают отверстие такого размера, чтобы было удобно заливать отработку из канистры или другой емкости. Можно установить на заливное отверстие сетку, она будет выполнять функцию фильтра грубой очистки. Бак для масла должен располагаться выше уровня печи, поэтому к корпусу можно приварить кронштейны для подвеса. К вентилю баллона подсоединяют шланг с помощью хомута.
Подключение к масляному баку

В корпусе печи делают отверстие, располагая его со стороны установки масляного бака. Диаметр отверстия должен позволять закрепить полдюймовую трубу для подачи масла.

Фото показ техпроцесса изготовления печи

От трубы отрезают кусок нужной длины и на одном конце нарезают резьбу, а другой срезают под углом так, чтобы направить струйку масла точно в проем в поддоне.

Труба с резьбой

Процесс изготовления печи из баллона газового

Трубу приваривают к корпусу. Шов зачищают.
Приваренная труба элемент печи на отработке

На другой конец трубы, оснащенный резьбой, накручивают шаровый вентиль. При сборке к вентилю подключают сгон с надетым на него свободным концом масляного шланга.
Шаровый кран

Теплообменник

В этой печи теплообменник — не обязательный элемент. Если необходимо отапливать небольшое помещение без перегородок, достаточно будет тепла от стенок печи. Но для большей эффективности рекомендуется сделать воздушный или водяной теплообменник, размещенный в верхней камере.

В качестве теплообменника используют отрезок трубы Ø100 мм такой длины, чтобы ее концы выходили за пределы корпуса на 10-20 см с обеих сторон. В корпусе с противоположных сторон делают два отверстия, в которые пропускают эту трубу. Закрепляют ее сваркой.

Над теплообменником приваривают рассекатель пламени из листового железа. Он будет разбивать пламя на языки, благодаря чему теплоотдача на стенки и трубу теплообменника увеличится.

Процесс изготовления печи на отработке

Внутрь воздушного теплообменника устанавливают завихритель. Он необходим для ускорения воздушных потоков и лучшего теплосъема. Его делают из стальной полосы или уголка, разделенных на отогнутые лопасти.

Техпроцесс печи изготовления

Изготовление печи на отработке

К трубе теплообменника подключают воздуховоды. Их можно сделать из неутепленной трубы дымохода и соответствующих угловых элементов. С одной стороны в воздуховод врезают канальный вентилятор. Вентилятор можно включить в сеть напрямую или через контакты термореле, установив его на корпус вентилятора и настроив температуру опытным путем.
Использование старого газового баллона для печи

Дверцы и запорная арматура

Из отрезанных на первом этапе фрагментов баллона делают дверцы, приварив к ним петли и задвижку.
Газовый баллон с насадками для вытяжки

На нижней дверке выполняют отверстие для улучшения подачи воздуха. Удобнее делать его в нижней части.
Дверца печи

Для герметизации верхней дверки делают упорные пластины из стальной полосы. Их садят на заклепки.
Открытая дверь печи

Замок двери может иметь совершенно любую конструкцию, его можно сделать своими руками, так как открывают дверь нечасто, только для удаления сажи или при топке печи твердым топливом.
Закрыта дверца печи

Дымовая труба и дымоход

Дымовой патрубок из обрезка трубы Ø100 мм приваривают к верхней части газового баллона, предварительно вырезав отверстие подходящего диаметра. Внутреннюю поверхность дымового патрубка зачищают от окалины, чтобы избежать осаждения копоти.
Верхняя часть печи

Дымоход делают из нержавеющей сэндвич-трубы, собирая ее из нужных элементов. Его можно вывести как через перекрытия, так и через стену.
Установка дымохода

Дымоход

Дымовые газы в печи на отработке имеют высокую температуру, из-за чего труба дымохода может прогореть! Нельзя использовать неизолированную трубу и стеновые проходки во избежание пожара!

Видео: мини-печь капельного типа

Видео: печь «Инферно», часть 1 и часть 2

Розжиг и эксплуатация

Разжечь холодную печь на отработке — непростая задача. Пары масла горят только в нагретом состоянии. Поэтому приходится разжигать ее с помощью других горючих жидкостей — бензина, спирта. Их наливают тонким слоем поверх масла в поддоне и поджигают.

При горении они нагревают верхний слой отработки, начинается испарение масла, и печь запускается в рабочем режиме. После этого открывают вентиль на шланге подачи масла и настраивают его поступление в печь. Для остановки печи достаточно перекрыть вентиль. Подача топлива прекратится и, как только масло в поддоне прогорит, печь погаснет.

Чистку печи от нагара и сажи делают с помощью металлических ершей или мелкого гравия, закидывая его в дымовую трубу. Проходя по стенкам дымохода, гравий отбивает сажу, и она падает внутрь топочной камеры. Открывают дверку и выметают сажу щеткой. Потом вынимают поддон, вычищают из него осадок и упавшую сажу, гравий и другие загрязнения.

При правильной эксплуатации и соблюдении пожарной безопасности печь из газового баллона способна служить долгие годы. Ее не рекомендуется ставить в жилом помещении из-за неприятного запаха, сопровождающего горение отработки, но можно установить ее в котельной и подключить водяной контур. В этом случае печь капельного типа может использоваться для отопления частного дома.

gidpopechkam.ru

Как сделать печь на отработке капельного типа своими руками

Чтобы в зимнее время работать в гараже или холодной мастерской было комфортнее, владельцу необходимо задуматься об энергоносителе, который сможет давать тепло и при этом будет достаточно экономичным и простым в использовании. Таким отопительным прибором может стать печь капельного типа, для функционирования которой подойдет обычное отработанное масло. Сконструировать печь на отработке капельного типа своими руками не составит большого труда, главное — подготовить нужные материалы и знать технологию.

Отличия и особенности

Главным отличием капельной печи от подобных теплоносителей, работающих на отработанном масле, является то, что внутри топливной камеры находится перфорированная труба, через которую происходит подача воздуха на горение. По маслопроводу поступает отработка, которая потом капает в емкость для сжигания. Предварительный разогрев происходит с помощью топливной трубки, проложенной в дожигателе. Такая печь функционирует либо за счет тяги в дымоходе, либо с помощью вентилятора, что повышает отдачу тепла, при этом не увеличивая расход горючего. На схеме видно, как работает капельная печь:

Так как в чашу горючее поступает небольшими дозами, а труба с отверстиями находится в железном корпусе, печь на отработке капельного типа можно считать вполне безопасным для эксплуатации устройством. Она также обладает рядом неоспоримых достоинств:

  • За один час расходуется не более 1,5л топлива
  • В масло может добавляться антифриз или вода
  • Топливо сжигается эффективно, о чем свидетельствует бездымный выхлоп наружу
  • Для принудительного наддува воздуха нет особых требований к высоте дымохода
  • Отсутствие дыма в помещении

Некоторые владельцы предпочитают добавлять к стандартной конструкции дополнительные элементы для повышения уровня безопасности или превращают её в котел. Также можно сварить печь с водяным контуром в виде змеевика, чтобы тепло направлялось в несколько регистров одновременно.

Как сделать самостоятельно

Что понадобится

Для того чтобы сделать печь ,можно использовать практически любой материал: подойдет как листовое железо, так и газовый баллон, можно также использовать старую металлическую бочку или трубу диаметром 200мм. Главное, чтобы толщина стенок была не менее 3-5мм, иначе при топке корпус может повести.

Надежнее всего использовать газовый баллон, у него довольно прочный корпус, выдерживающий высокое давление и температуру.

Материалы для конструкции
  • Газовый баллон. Подойдет 50-ти литровый, использованный, но с целым корпусом, без повреждений и деформаций.
  • Стальная труба диаметром 100мм, стенка должна быть минимум 3,5мм толщиной. Ее потребуется минимум 2м, так как она пойдет на производство корпуса теплообменника, горелки и дымохода.
  • Металлический равнополочный уголок 50мм, длина которого чуть больше метра — он будет использоваться для изготовления подставки, ручек и других мелких элементов.
  • Стальной лист толщиной 4мм. Потребуется примерно 0,5кв. м для изготовления заглушек поддона и дна верхнего отсека.
  • Чугунный автомобильный диск, который будет вставляться в баллон, поэтому должен быть соответствующего диаметра.
  • Стандартный баллон от фреона. У использованного должен функционировать игольчатый вентиль — для эксплуатации в качестве резервуара топливного запаса.
  • Шлаг с диаметром, позволяющим надеть его на трубу 1⁄2 дюйма, будет использоваться для топливной подачи.
  • Хомуты.
  • Металлическая водопроводная труба 0,5 м для подачи отработки внутрь печи.
  • Сантехнический полудюймовый вентиль.
  • Дверные петли и задвижка для топочной дверцы.
Схема работы капельной печи

Собираем печь

Предварительная подготовка

Чтобы удалить содержащийся в использованном баллоне газовый конденсат, необходимо за несколько дней до сборки печи снять с баллона редуктор и вентиль, оставив будущий корпус на свежем воздухе до момента монтажа.

Следующим шагом будет формирование отверстия в дне баллона. Предварительно сверло смачивается в масле, что помогает избежать искр при сверлении. Начинать процедуру лучше со сверлом меньшего диаметра и постепенно переходить к большему, потому что металл баллона достаточно сложно поддается обработке. В конечном итоге отверстие должно получиться диаметром около 15мм.

В подготовленный баллон необходимо залить воду на сутки и после этого слить её. Процедуру лучше производить подальше от дома, так как у конденсата очень неприятный запах. Чтобы промыть баллон тщательней, можно проделать то же самое еще раз.

Корпус

В баллоне прорезаются два отверстия. Верхнее — для камеры сгорания с теплообменником. Нужно использовать около 2/3 части всего корпуса, объем проема должен позволять размещать в печи дрова, пеллеты и другие виды твердого топлива. Нижний проем будет использоваться для горелки и поддона.

Ширина проемов должна быть примерно в четверть окружности баллона, от кольцевых выступов проемы должны быть расположены примерно на расстоянии в 30мм.

Для формирования отверстий используется болгарка, срезы сразу лучше делать ровными, так как обрезанные куски металла впоследствии можно будет использовать в качестве дверок.

После того, как проемы готовы, нужно еще раз промыть водой под напором из шланга баллон внутри, чтобы окончательно удалить остатки конденсата.

Для разделения отсеков, внутри нужно использовать металлическую вставку по размеру баллона, вырезанную из листового металла. Это и будет дном камеры сгорания масляных паров. В элементе также нужно просверлить два отверстия диаметром около 4мм. Они должны быть расположены противоположно друг другу на одной линии, поближе к краям. При установке дна камеры на место в печи, отверстия должны находиться на одинаковом расстоянии от дверцы. В будущем они будут выводить конденсат из печи, что поможет избежать коррозии.

Горелка

Формируется из металлической трубы, в которой сверлятся многочисленные отверстия диаметром в 10мм в произвольном порядке для обеспечения свободной циркуляции воздуха. Длина трубы — 20см, диаметр 100мм. Отверстия сверлятся примерно до середины всей длины горелки.

После того, как отверстия сделаны, нужно тщательно зачистить внутреннюю часть трубы, чтобы не осталось заусенцев, в которых может собираться сажа и копоть в процессе эксплуатации печи.

Далее горелка устанавливается в дно верхней камеры, а стык проваривается сварочным аппаратом. Готовую деталь следует установить на постоянное место — в корпус печи между отсеками. Перфорированная часть должна располагаться внизу для свободного подсоса воздуха.

Схема работы и устройства печи

Поддон для отработки

Образует дно нижней камеры, делается из чугунного тормозного диска. Он обладает высокой жаропрочностью и масло, попадая внутрь печи, будет быстро нагреваться и испаряться. Диск должен быть невентилируемый, по размеру подходящий к внутреннему диаметру корпуса.

Дно нужно установить в нижнем отсеке, после чего сверху монтируется крышка с проемом для воздуха и вторая часть горелки. Проем должен быть довольно большим, чтобы масло могло беспрепятственно попадать в поддон.

Для стыковки всех частей горелки и для удобства чистки устройства в будущем нужно сделать еще один элемент — муфту. Она вырезается из разрезанной вдоль и слегка разогнутой трубы диаметром 100мм.

Подача масла

Масляная отработка будет поступать через водопроводную трубу, которая вваривается в корпус. Обрезать её необходимо так, чтобы топливо точно попадало в поддон. Снаружи устанавливается шланг и вентиль для аварийного остановки подачи топлива.

Для дымохода металлическую трубу нужно вварить в центре верхушки баллона.

Теплообменник

В данном варианте печи его наличие необязательно. Для небольшого гаража или мастерской будет достаточно тепла, которое исходит от стенок, но чтобы повысить эффективность аппарата, в верхней камере можно добавить воздушный или водяной теплообменник.

Его можно сделать из отрезка металлической трубы диаметром 100мм. Длина должна позволять детали выходить за пределы корпуса примерно на 15-20 см с двух сторон. В самом корпусе нужно проделать отверстия под трубу с противоположных сторон и закрепить её сваркой.

Внутрь трубы нужно установить завихритель, который будет ускорять воздушные потоки и улучшит теплосъем. Для изготовления используются уголок или стальная полоса с отогнутыми лопастями. Также нужно сделать воздуховоды — можно использовать неутепленную трубу дымохода и соответствующие угловые детали. В воздуховод с одной стороны врезается канальный вентилятор, а включается он в сеть или через термореле.

Дверцы

Двери для обоих отсеков имеют отличия. При монтаже верхней двери внимание нужно уделить установке упорных пластин в проеме для обеспечения лучшей герметичности. Также для большей надежности в ней нужно предусмотреть крепкий замок. При нагревании корпус слегка поведет и важно, чтобы дверь оставалась закрытой. В нижней дверце нужно просверлить отверстие для свободной циркуляции воздуха.

Чтобы устройство было легче обслуживать, а уход тепла был минимальным, желательно сделать металлическую подставку внизу всей конструкции.

Розжиг и чистка готового устройства

Холодная печь-капельница на отработке разжигается достаточно сложно. Чтобы пары масла начали гореть, топливо должно быть хорошо разогретым, а для этого лучше на первых этапах использовать другие горючие жидкости, — бензин или спирт. Они наливаются тонким слоем поверх отработки и поджигаются.

После того, как верх масла достаточно прогреется и начнется испарение, нужно открыть вентиль на шланге подачи топлива и настроить его поступление в печь.

Уход за устройством обеспечивается своевременной чисткой. Для этого используются металлические ерши или гравий. Он засыпается в дымоход и по мере прохождения отбивает сажу, которая осыпается вниз топки. После этого достаточно открыть дверцу и вымести шлак наружу щеткой. Желательно дополнительно вынуть поддон и хорошо его прочистить от остатков загрязнений.

Если использовать капельную печь правильно и обеспечивать чистку вовремя, то устройство прослужит долгие годы, главное — соблюдать технику безопасности и не забывать выключать вентиль подачи топлива, когда помещение не используется.

kladempech.ru

схема, чертежи, установка буржуйки на отработанном масле

Для большинства людей гараж – это строение, где не только содержится, но и обслуживается автомобиль. Соответственно, в зимнее время года для проведения каких-либо работ его необходимо периодически отапливать. И здесь один из самых подходящих вариантов — буржуйка на отработке, сделанная своими руками с наименьшими затратами. В данной статье как раз и освещаются вопросы изготовления разного рода печек на отработанном масле, которые можно установить в неотапливаемый гараж.

Конструктивная схема буржуйки на отработанном масле

На данный момент можно выделить 2 вида самодельных печей для сжигания отработки, которыми активно пользуется большая часть владельцев гаражей:

  • простая буржуйка со вторичной камерой дожигания;
  • печь – капельница.

Примечание. Существуют также и самодельные универсальные печи, могущие попеременно работать на дровах и отработанном масле. Но они имеют ряд существенных недостатков и недоработок, из-за чего мы не можем рекомендовать изготавливать такие в домашних условиях.

Простая буржуйка на отработанном масле, изображенная на фото, имеет самую распространенную конструкцию и встречается чуть ли не в каждом гараже. Причина такой популярности – простота в изготовлении и эксплуатации отопителя. Работает она просто: топливо в нижнем бачке после розжига и нагрева выделяет масляные пары, сгорающие в первичной камере. Воздух для горения поступает через заслонку, установленную на отверстии для залива отработки.

Через отверстия в трубе – дожигателе в печь подается вторичный воздух, за счет чего в верхней камере сгорают выделяющиеся пиролизные газы. Там же происходит обмен теплом между металлическими стенками камеры и продуктами горения, после чего последние покидают буржуйку через дымоход. Конструктивная схема печи показана на рисунке:


Подобные отопители хоть и весьма просты, но имеют несколько неприятных минусов:

  • практика показывает, что в холодные дни такой буржуйки не хватает на отопление всего гаража. Прогревается лишь тот угол, где она установлена и пространство вокруг дымоходной трубы;
  • агрегат пожароопасен, в чем убедилось множество автомобилистов. Стоит только в отработке оказаться толике воды (что часто бывает), как печь начинает стрелять брызгами горящего масла;
  • во время розжига и первых минут горения буржуйка выделяет в помещение едкий дым.

Тому, кого не останавливают этакие мелочи, подскажем, как сварить данную печку для отопления гаража. Понадобится листовой металл толщиной 4 и 6 мм, а также труба диаметром 100 мм и толщиной стенки 4—5 мм. В трубе просверливаются отверстия, а из металла вырезаются заготовки, как это изображено на сборочном чертеже буржуйки:


Сборка производится посредством электросварки. Учитывая текучесть масла, качеству сварных швов следует уделить пристальное внимание, а в конце выполнить их проверку на проницаемость, предварительно удалив шлак. О том, как надо делать простую чудо – печь, показано в видеоролике:

Изготовление капельной печи

Это более прогрессивная версия отопителя на отработанном масле, а главное, — более безопасная. К тому же в нем оптимизирован процесс сжигания топлива, отсюда и повышенная эффективность. Правда, изготовить своими руками капельную буржуйку для сжигания отработки гораздо сложнее, тут потребуется больше материалов и приспособлений. В частности, нужно приспособить подходящую емкость под отдельный маслобак и установить туда насос для подачи топлива.

Примечание. Есть вариант установки топливного бака выше уровня печи с тем, чтобы масло поступало по трубке самотеком.

Самодельная буржуйка капельного типа действует следующим образом. На дне вертикального корпуса круглой формы (часто делается из газового баллона) расположена чаша, где и происходит процесс горения. К чаше подведена трубка, из которой капает отработанное масло.


Сверху внутрь топливника входит труба со множеством отверстий или прорезей, предназначенных для подачи вторичного воздуха и пиролизного дожигания паров. Отсюда и название этого элемента – дожигатель. Как сделать подобную буржуйку на отработке для гаража, детально показано на чертеже:


В конструкции печки, изображенной на чертеже, предусмотрена подача горючего по принципу самотека, а воздух внутрь топливника поступает естественным образом, за счет тяги в дымоходе. Под такую работу рассчитано также количество и диаметр отверстий. Важно, что трубка топливоподачи проходит внутри дожигателя, что позволяет заранее подогреть отработку перед сгоранием.

Важно. В верхней части отопителя делается небольшое отверстие с крышкой. Оно играет роль смотрового окошка и взрывного клапана безопасности, в случае сильного хлопка внутри печки эта крышка просто отлетит в сторону, а корпус не разорвет.

Усовершенствованная капельная буржуйка для гаража имеет принудительную подачу отработанного масла и нагнетание воздуха вентилятором. При этом труба дожигателя не пронизывает верх печки, а входит в нее сбоку, через патрубок дымохода. А вот трубка из нержавейки, подающая топливо в зону горения, прокладывается прямо сквозь корпус к чаше. Как это сделано на практике, хорошо видно на фото:


Здесь внедрена хорошая мысль – в качестве взрывного клапана поставить плиту с конфорками. Также изменена и конструкция дожигателя. Вместо множества отверстий по всей длине канала, на конце трубы с помощью болгарки сделаны косые прорези. Причем продвинутые мастера делают величину этих прорезей регулируемой, дабы управлять потоком вторичного воздуха. Первичный же воздух поступает к чаше через нижнее отверстие в трубе.


В результате получается ровный и мощный факел пламени, бьющий во все стороны и нагревающий корпус агрегата докрасна. Представьте, что расход масла в отопителе, показанном на фото, составляет не более 1 литра в час, при этом буржуйки вполне хватает для отопления средних размеров гаража. Тем домашним умельцам, что желают глубже вникнуть в тему эффективного сжигания отработанного масла, рекомендуется посетить специализированный форум termoportal.ru.

Как правильно установить буржуйку в гараже

Как правило, в помещении для хранения автомобиля также находятся различные горюче-смазочные материалы и ветошь, способные воспламениться от малейшей искры. Изготовление отопителя – это только первый этап, надо его еще правильно установить в гараже, при этом должны соблюдаться 3 условия:

  • печь должна стоять в удобном месте и в то же время обогревать все помещение;
  • в непосредственной близости от агрегата не должно быть никаких горючих материалов;
  • важно правильно устроить дымоход, чтобы не возникало вопросов, почему печь дымит внутрь помещения.

Совет. Многие автомобилисты предпочитают хранить масла и смазки в подвале гаража, тогда в случае нештатной ситуации не произойдет их возгорания от самодельной буржуйки.

Обычно отопитель стараются установить в дальнем углу помещения, где он не будет мешать проведению работ по обслуживанию авто. При этом дымоход можно вывести как вертикально через кровлю, так и проложить под наклоном вдоль всей стены, а потом уже повернуть на улицу. В первом случае КПД буржуйки будет невысоким, поскольку короткий участок дымохода не в состоянии передать тепло от дымовых газов воздуху помещения.

В этой ситуации есть простое решение – смастерить дымоход с водяным контуром. Участок трубы заключается в герметичную водяную рубашку с двумя патрубками. Чем больший участок удастся охватить, тем эффективнее будет происходить отбор тепла. К патрубкам такого теплообменника можно присоединить пару самодельных регистров отопления, обеспечив циркуляцию воды с помощью насоса.

При втором варианте прокладки вдоль стены, когда дымоходный канал напрямую нагревает воздух в гараже, важно обеспечить хорошую тягу, иначе агрегат может плохо работать и дымить. Когда дымоход установлен правильно, то высота верхнего среза трубы над камерой сгорания буржуйки составляет не менее 4 м.

Заключение

Нет сомнений в том, что самодельная буржуйка, функционирующая на отработанном масле, — один из лучших вариантов для обогрева гаража. Вопрос в том, кому какая конструкция отопителя больше подходит или приходится по душе. Если изучить отзывы и мнения специалистов на этот счет, что высказываются на различных форумах, то большая часть склоняется к сборке капельной печи, чем к изготовлению простого и небезопасного агрегата.

cotlix.com

Печь на отработке своими руками (длинный пост)

Порядок сборки такой:

1.)Делаем корпус.
а.)Берем толстостенную трубу диаметром 210 мм, толщиной стенки 10 мм. Высота 780 мм.
б.)Из листовой стали толщиной не менее 5 мм вырезаем дно диаметром 219 мм и привариваем его с одной стороны. Это дно.
в.)К дну приваривают ножки (их можно сделать из болтов).
г.)На расстоянии 70 мм от дна делают смотровое окошко. Через него можно будет отслеживать горение и разогревать чашу на «старте». Размеры, соответственно делаете чтобы было вам удобно. Саму дверцу делают из вырезанного куска трубы, приварив тонкий буртик. Но закрываться все должно герметично, потому по периметру дверцы прокладывают асбестовый шнур. Можно использовать печное литье, тогда размеры отверстия вырезаются под нее. Крепить ее можно на болты прямо к корпусу (асбестовый шнур обязателен и тут).
д.)С противоположной стороны корпуса отступив от верха 7-10 см, приваривают трубу для отвода дымовых газов. Ее диаметр 108 мм, толщина стенки 4 мм.

2,)Мастерим крышку.
а.)Из металла толщиной 5 мм вырезают круг диаметром 228 мм.
б.)По краю приваривают буртик из полосы металла шириной 40 мм, толщина металла — 3 мм.
г,)По центру крышки вырезается отверстие диаметром 89 мм, второе диаметром 18 мм вырезается сбоку. Меньшее отверстие служит еще одним смотровым окошком, на него изготавливается крышка, которая по совместительству используется как предохранительный клапан.

3.)Делаем трубу для подачи воздуха и топлива.
а.)Берем кусок трубы диаметра 89 мм, с толщиной стенки 3 мм, длиной 760 мм.
б.)Отступив от края 50 мм по окружности высверливают 9 отверстий по 5 мм диаметром.
в.)На 50 мм выше этих отверстий делают еще два ряда дырок диаметром 4,2 мм, по 8 шт в каждом ряду.
г.)Поднявшись еще выше на 50 мм делают четвертый ряд отверстий по 3 мм в диаметре. Их должно быть 9 штук.
д.)С той же стороны, по краю болгаркой нарезаются прорези толщиной 1,6 мм и высотой 30 мм. По окружности трубы их нужно сделать 9 шт.
е.)С другого конца трубы, отступив 5-7 мм вырезаем отверстие диаметром 10 мм.
ж.)В вырезанное отверстие вставляем трубу подачи топлива. Ее диаметр 10 мм, толщина стенки 1 мм. Заканчивается она на одном уровне с трубой подачи воздуха. Длинна и угол изгиба зависят от того, где будет расположена емкость с топливом.

4.)Готовая труба подачи воздуха и топлива приваривается к крышке. Она выставляется так, чтобы до дна корпуса она не доставала на 120 мм.

5.)Изготавливаем чашу для топлива
а.)Теперь от трубы диаметром 133 мм, с толщиной стенки 4 мм отрезают кусок 30 мм.
б.)Вырезаем из листовой стали толщиной 2 мм круг диаметром 219 мм.
в.)Привариваем к кусочку трубы. Получилась чаша, куда подается топливо.

6.)Сборка.
а.)Внутри корпуса на расстоянии 70 мм от дна устанавливается чаша. За ней можно будет наблюдать (и разжигать) из нижнего смотрового люка.
б.)Устанавливаем крышку с устройством подачи топлива/воздуха.
в.)На дымовой патрубок устанавливается дымоход. Труба диаметром 114 мм, стенкой 4 мм. Ее высота — не менее 4 метров. Часть, которая остается в помещении может быть не изолированной, на улице ее лучше утеплить. Дымоход — только вертикально вверх, наклонные участки исключаются.

После установки масло-бака можно начинать испытания. Сначала в чашу укладывается немного бумаги, заливается горючей жидкости, все поджигается. После того как бумага почти прогорела, открывается подача масла.

Этот чертеж печи на отработанном масле не зря дан с таким точным указанием материалов. Использовать нужно именно такие запчасти. В результате работы самодельной печи, при расходе 1-1,5 литра топлива в час, вы сможете отопить помещение до 150 «квадратов».

fishki.net

печь капельница, капельная печка из газового баллона, как сделать, чертеж

Содержание:

Печные агрегаты на отработке имеют несложную конструкцию и обогревают за счет недорогого топлива. Добиться стабильного и безопасного функционирования оборудования поможет особая подача ранее использованного масла. Собрать своими руками капельную печку на отработке можно из металлолома и остатков материалов.

печь капельница на отработке своими руками

Особенности устройства печей-капельниц

Состоят такие агрегаты из корпуса прямоугольной или цилиндрической формы. Внутри его располагается топочное отделение, в нижней части которого помещена емкость, предназначенная для отработанного масла, и отверстия, обеспечивающие приток воздуха.

После нагревания топливо испаряется, а далее пары соединяются с воздухом, имеющимся в камере. Образовавшаяся смесь в результате конвекции направляется вверх по топке, где сгорая, выделяет значительное количество тепла.

В верхнюю часть капельной печи на отработке при желании встраивают водяной или воздушный теплообменник, в результате чего появляется возможность равномернее и лучше обогреть помещение или обустроить контур для снабжения горячей водой.

капельная печь на отработке своими руками

Капельная подача происходит по металлической трубке, которую подводят к масляному испарителю. Второй ее конец выводят наружу и гибким шлангом подключают к баку. В верхнем отделении капельного типа печи на отработке располагается дымовой патрубок, который подсоединяют к дымоходу.

Температура в верхней части агрегата, даже при наличии теплообменника не маленькая, поэтому дымоходную систему нужно монтировать в соответствии с противопожарными правилами. Специалисты не рекомендуют изготавливать такую конструкцию в открытом варианте, поскольку масло может воспламеняться.

Из чего делают печи-капельницы

Благодаря тому, что агрегат данного типа имеет простое устройство, из листа железа, газового баллона и использованной бочки можно собрать своими руками печку на отработке капельного типа. Единственное требование к ним – это наличие стенки толщиной минимум 4 миллиметра, иначе при работе корпус поведет. Проверенный чертеж печи на отработке из газового баллона поможет правильно и быстро собрать печь.

Наиболее простым и одновременно надежным способом является сборка печки из газового баллона, поскольку он имеет прочный корпус и способен выдерживать высокое давление и нагрев до большой температуры.

печка на отработке капельного типа своими руками

Кроме этого, его размеры подходят для агрегата, способного обогреть помещение гаража, мастерской или небольшого дачного домика. Если аккуратно сварить такую печку, она получится безопасной, ее можно будет легко чистить и топить.

Материалы

Чтобы собрать своими руками печь капельницу на отработке нужно подготовить:

  • газовый 50-литровый баллон б/у с целым корпусом;
  • металлическую двухметровую трубу диаметром100 миллиметровс толщиной стенки не меньше3,5 миллиметров;
  • для теплообменника и прочих мелких деталей - остатки равнополочного металлического уголка толщиной 40 –50 миллиметров;
  • лист 4-миллиметровой стали или его обрезки нужного размера;
  • тормозной диск из чугуна от автомобиля, можно б/у;
  • баллон из-под фреона обычного размера с игольчатым вентилем;
  • полуметровую полудюймовую металлическую трубу;
  • шланг требуемого размера, который подойдет для насадки на трубу ½ дюйма и к нему хомуты;
  • шаровый вентиль на полдюйма;
  • дверные петли и задвижку для топочной дверцы.

печь на отработке капельного типа

Кроме этого, нужны трубы определенного сечения и канальный вентилятор для сборки воздушного теплообменника. Можно воспользоваться гофтрубой или комплектующими изделиями для дымохода. Чтобы результат получился качественным, следует воспользоваться чертежами печки из газового баллона на отработке.

Работа по подготовке баллона

Даже после продолжительного проветривания в газовом баллоне остается конденсат. Для его удаления нужно снять вентиль и редуктор и оставить на свежем воздухе на несколько суток.

Затем в дне баллона просверливают отверстие. Чтобы не искрило, сверло смачивают маслом. Поскольку отверстие в толстом металле сделать непросто, работу лучше начинать со сверлом маленького диаметра, а потом его можно увеличить до 10 –16 миллиметров.

печь на отработке из газового баллона чертеж

Дальше баллон наполняют водой и через 24 часа ее сливают. Поскольку конденсат обладает неприятным резким запахом, его следует аккуратно выливать подальше от жилья. Процедуру при необходимости повторяют.

Корпус печки

Поможет в создании печи на отработке из газового баллона чертеж.

Работу выполняют в определенной последовательности:

  • Баллон зрительно делят на две части, при этом, верхняя должна составлять 2/3 высоты, а нижняя - 1/3. В каждой вырезают проемы, у которых ширина приблизительно равна 1/4 окружности.
  • Для того, чтобы получились отверстия, пользуются болгаркой. Нужно сделать максимально ровный срез. В дальнейшем куски металла используют для изготовления дверок.
  • Чтобы удалить остатки конденсата, баллон дополнительно промывают из шланга водой под напором.
  • Отсеки печи капельницы на отработке разделяют при помощи металлической вставки. Ее вырезают по размеру баллона из листовой стали.
  • Получившийся круг послужит дном для камеры сгорания паров отработки. Она получится большого объема, что позволит использовать для топки агрегата дрова или брикеты и при необходимости сжигать в ней бытовой мусор. Дно примеряют и подгоняют его под нужный размер.
  • Для изготовления горелки используют 20-сантиметровый отрезок трубы сечением100 миллиметров. В нем делают отверстия диаметром10 миллиметров, пользуясь дрелью и сверлом по металлу. Их нужно расположить в шахматном порядке по всей окружности до середины горелки. Изнутри трубу шлифуют, не оставляя заусенцев.

капельная печь на отработке

  • Горелку помещают в дно верхней части, проварив стык сварочным аппаратом.
  • Сделанную деталь монтируют в корпус агрегата между камерами вниз частью с перфорацией. Отверстия нужны для подсоса воздуха.
  • Чтобы выполнить поддон для отработки, служащий дном нижней камеры, используют тормозной диск нужного размера. К его низу приваривают заглушку для закрытия отверстия, вырезанную из листа 4-миллиметрового металла.
  • Из этого же листа изготавливают верхнюю крышку, имеющую проем. Его форма должна позволить приварить ответную часть горелки, обеспечив воздуху доступ.
  • Когда собирают своими руками печь на отработке капельного типа, с крышкой соединяют сваркой низ горелки из куска 100-миллиметровой трубы длиной10 сантиметров.
  • Чтобы состыковать части горелки, задействуют муфту, которую можно выполнить  самостоятельно из 100-миллиметровой трубы, разрезанной вдоль и немного разогнутой. Муфта позволяет сделать горелку разъемной. Ее можно будет поднять, достать поддон, очистить его от масла и удалить сажу с верха камеры и горелки.

Подача отработанного масла

Поступление топлива в собранную своими руками капельную печь на отработке осуществляется из внешнего бака с использованием настраиваемой капельницы. В данном случае в качестве ее задействуют бывший в употреблении баллон из-под фреона, у которого должен быть исправен игольчатый клапан.

печка на отработке капельного типа

Последовательность процесса как сделать капельницу для печки, выглядит следующим образом:

  1. В баллоне из-под фреона, в нижнем отсеке изготавливают отверстие такого размера, чтобы в конструкцию было удобно наливать отработку из любой емкости. На него при желании помещают сетку грубой очистки. Бак нужно располагать выше агрегата, поэтому к его корпусу приваривают специальный кронштейн. Шланг подсоединяют к вентилю баллона хомутом.
  2. В корпусе вырезают отверстие со стороны монтажа бака для масла, его диаметр должен соответствовать полудюймовой трубе для подачи отработки, которую нужно будет закрепить.
  3. Отрезав кусок трубы определенной длины, на одном его конце нарезают резьбу, а другой срезают под таким узлом, чтобы струйка масла попадала прямо в проем поддона.
  4. Трубу приваривают к корпусу, а образовавшийся шов зачищают.
  5. На конец трубки, имеющей резьбу, накручивают шаровый вентиль. В процессе сборки к нему подсоединяют сгон с надетым шлангом для масла.

Теплообменник

Для печки на отработке капельного типа этот элемент не является обязательным. Когда помещение небольшой площади и без перегородок, тогда для обогрева достаточно тепла, идущего от ее стенок. Если необходимо добиться большей эффективности агрегата, делают теплообменник воздушного или водяного типа. Его помещают в верхнюю камеру.

Делают теплообменник из отрезка 100-миллиметровой трубы. Ее длина должна быть такой, чтобы концы выступали за стенки корпуса на 10 –20 сантиметров с обеих сторон. С противоположных концов баллона создают два отверстия, пропускают через них трубу и фиксируют ее сваркой.

Над теплообменником нужно приварить рассекатель пламени, сделанный из листа железа, чтобы он делил пламя на языки, увеличивая отдачу тепла.

как сделать капельницу для печки

Внутрь воздушного теплообменника помещают завихритель, ускоряющий потоки воздуха. Его выполняют из полосы стали или уголка, поделенного на отогнутые лопасти.

Затем к трубе теплообменника подсоединяют воздуховоды, изготовленные из неутепленной дымоходной трубы и уголков. С одной стороны воздуховода врезают канальный вентилятор. Его подключают к сети напрямую или посредством контактов термореле, установленного на корпус вентилятора, или настроив температурный режим.

Дверцы

Из металла, вырезанного ранее из баллона, делают дверцы, к которым приваривают задвижку и петли. На нижней дверке, лучше в ее нижней части, создают отверстие для воздуха. С целью герметизации верхней дверцы изготавливают из стальной полосы упорные пластины и сажают их на заклепки. У замка дверки может быть любая конструкция.

Дымоход

Из обрезка 100-миллиметровой трубы выполняют дымовой патрубок и приваривают к верхней части баллона, заранее вырезав отверстие нужного диаметра. Изнутри поверхность элемента зачищают от окалины. Для дымохода используют нержавеющую сэндвич – трубу. Выводят дымоходную конструкцию через стену строения или перекрытия.

Розжиг и эксплуатация

Холодную печку капельницу на отработке разжечь не просто. Дело в том, что масляные пары могут гореть лишь в нагретом состоянии, поэтому агрегат разжигают, используя другие горючие вещества – спирт или бензин. Их нужно налить в поддон тонким слоем поверх масла и потом поджечь.

При горении вещество разогревает верхний слой отработки, и она испаряется. После этого печь начинает функционировать. Затем открывают вентиль на шланге подачи отработки и настраивают его поступление в печь. Чтобы остановить агрегат, следует закрыть вентиль.

печь капельница на отработке

Для чистки конструкции от нагара и сажи используют металлические ерши или мелкофракционный гравий, его закидывают в дымовую трубу. Он, касаясь стенок дымохода, сбивает сажу и она оседает внутрь топки. Открыв дверку, ее выметают щеткой. Поддон вынимают, вычищают из него загрязнения.

Как правильно сделать такой очаг, можно увидеть на чертеже капельной печи на отработке, который нужно подготовить перед началом работы.


teplospec.com

Виды, Устройство, Чертежи (Фото & Видео)

Печь на отработкеПечь на отработке

Повторное использование машинного масла позволяет сэкономить немало средств. Для этого достаточно сделать своими руками или купить уже готовую печь на отработке. Используют подобные конструкции в основном в подсобных помещениях, не требующих постоянного обогрева.

Принцип действия

Читайте также: Мангал из кирпича своими руками: Пошаговая инструкция, чертежи (25+ Фото & Видео) +Отзывы

Если просто взять и поджечь отработку, оно тут же начнет чадить. Поэтому топливо следует нагреть до определенной температуры, при которой оно начнет испаряться. То есть сгорать должны только летучие вещества, выделяемые из масла.

Для этого в конструкции печи на отработке (см. видео ниже) необходимо предусмотреть не одну, а две камеры. В первую, нижнюю, через небольшое отверстие будет заливаться топливо. Для розжига в это же отверстие бросают подожженную ветошь или бумагу.

Чертеж простейшей печи Чертеж простейшей печи

Чертеж простейшей печи

После закипания топлива (не горения, а лишь закипания) образующиеся летучие вещества попадают через трубу в камеру вторую. Одновременно при переходе через нее газы будут насыщаться кислородом, способствующем горению. Для этих целей в трубе предусматривается перфорация. Воспламеняться газы начинают уже в трубе, а догорают во второй камере. Причем подача должна осуществляться небольшими дозами.

Чтобы горячий воздух задерживался в трубе дольше, а не улетал в дымоход, в верхней камере делают перегородку. Для обеспечения подачи воздуха в первой камере необходимо сделать заслонку. После закипания масла ее перекрывают. Заслонку можно установить на отверстии для заливки топлива.

Для подобных печей требуется дымоход значительной длины – от 4 м. В отапливаемом помещении для удаления отходов сгорания необходимо будет предусмотреть и надежную вентиляцию.

Благодаря подобной конструкции дыма и копоти при сжигания отработки не образуется. При правильно проведенных расчетах при сгорании газов появляется лишь голубовато-белое пламя. Расход горючего в подобных конструкциях составляет около 1-2 л/час.

Печи на отработке требуют частой очистки. Поэтому ее следует сделать разборной, а емкость для заливки топлива в нижней камере выдвижной.

back to menu ↑

Обустройство дымохода

Читайте также: Банные печи с баком для воды (120+ Фото): устройство и принципы работы, типы, выбор модели, самостоятельное изготовление (Видео) +Отзывы

Дымоход печиДымоход печи

Дымоход печи

Для подобных конструкций очень важна стабильная мощная тяга. Иначе топливо начнет затухать и дымить. Поэтому дымоход делают длиной от 4 м. Увеличение тяги помогает выводить из помещения и продукты сгорания, что снижает вероятность отравления ими.

Диаметр трубы должен быть достаточным – в среднем около 100 мм. Сажа в таких конструкциях собирается гораздо быстрее, чем в обычных печах, поэтому изгибы, так же, как и наклоны, недопустимы – устанавливать трубу следует строго вертикально. Поэтому при выборе места для установки буржуйки следует вначале найти удобный лаз для дымохода.

Часть трубы, выводимую наружу, следует утеплить. Иначе печь придется чистить чаще – конденсат, смешиваясь с сажей, будет оседать на стенках. Дымоход в таких устройствах делают разборным, чтобы его можно было легко снять и удалить нагар.

back to menu ↑

Разновидности печей на отработке

Читайте также: Строительство гаража своими руками: подробно о каждом из этапов. Описание, пошаговая инструкция, чертежи кровли, смотровой ямы, внутреннее обустройство (75 Фото & Видео) +Отзывы

Виды печей на отработкеВиды печей на отработке

Виды печей на отработке

Чертежей печей на отработке существует немало. Расскажем лишь о самых популярных из них:

  • простейшая конструкция состоит из двух камер равного размера, соединенных между собой трубой с перфорацией; для обогрева небольших помещений достаточно печи размером 70х40х30 см; при этом размер баков должен составлять 30х10 см
  • с наддувом: небольшим вентилятором, устанавливаемым отдельно и соединенным с печью воздуховодом; чаще его устанавливают на месте поддувала в районе расположения нижнего бака; подобное устройство позволяет увеличить температуру сжигания и отсутствие дыма
  • капельного типа: нижний бак для заливки топлива переносится в таких печах в отдельную камеру, устанавливаемую выше камеры дожига; подобные печи считаются более стабильными и безопасными
  • с дополнительным дожигателем дымовых газов: для увеличения КПД вторую камеру делают с поворотом
  • с расширительным бачком для загрузки топлива и краном для регулировки его подачи

Недостатком подобных конструкций является неравномерный обогрев помещения. Более совершенным вариантом современных печей является печь на отработке с водным контуром – системы, в которых нагретая вода перемешается по трубам к радиатору. После отдачи тепла она возвращается в котел по водоводу-обратке.

Разновидностью таких печей является устройство с водяной рубашкой – трубой, огибающей печь, или емкостью для воды, которая окружает устройство со всех сторон. Жидкость в таком случае будет нагреваться гораздо быстрей.

back to menu ↑

Изготовление простейшей буржуйки на отработке

Читайте также: Установка газового котла в частном доме: все необходимые требования для быстрого и законного запуска системы отопления (Фото & Видео) +Отзывы

Буржуйки на отработкеБуржуйки на отработке

Буржуйки на отработке

Чтобы печь на отработке, прослужила дольше, для ее изготовления лучше брать толстостенный металл – для верхней камеры, нагреваемой сильнее, толщиной 6 мм, для остальных частей 4-миллиметровые листы. Если под рукой нет листов подходящего размера, использовать для сборки печи можно старые газовые баллоны или бочки.

Если печь начала коптить, попытайтесь отрегулировать положение подачи воздуха. Если это не помогло, возможно, в конструкции печи допущена серьезная ошибка.

back to menu ↑

Буржуйка из баллона

Читайте также: Газовый баллон на даче: для плиты, обогревателя и других нужд: правила пользования (Фото & Видео) +Отзывы

Буржуйка из баллонаБуржуйка из баллона

Буржуйка из баллона

Печь на отработке, сделанная из старого 50-литрового баллона, способна выдать от силы 11-12 кВт, поэтому она подойдет для обогрева небольших помещений. Лучше брать не кислородные, а пропановые баллоны советского образца с толщиной стеной 5 мм. Кислородные, во-первых, слишком массивны, а во-вторых, имеют толстые стенки, из-за чего прогрев печи будет затруднен.

При изготовлении печи на отработке из кислородного баллона его потребуется хорошо промыть, иначе во время резки возможен взрыв емкости.

back to menu ↑

Печь с расширительным бачком

Читайте также: Двухтрубная система отопления частного дома: устройство, типы систем, схемы, компоновка, разводка, монтаж и запуск системы (Фото & Видео) +Отзывы

Печь с расширительным бачкомПечь с расширительным бачком

Печь с расширительным бачком

Как мы уже выяснили, доливать масло в процессе работы печи запрещено. Увеличивать объема бака тоже нет смысла – вряд ли он сможет разогреться как следует. Таким образом, обеспечить непрерывную дозаправку можно только одним способом – с помощью пристройки расширительного бака.

Работа подобного устройства основана на простейшем принципе сообщающихся сосудов. Как только уровень масла снижается, в камеру из бака начинает поступать новая доза топлива. Для регулировки его подачи в трубопроводе предусматривается специальный клапан.

back to menu ↑

Конструкция печи с наддувом

Читайте также: Вытяжки для кухни с отводом в вентиляцию: делаем выбор по нескольким факторам (60+ Фото & Видео) +Отзывы

Конструкция печи с наддувомКонструкция печи с наддувом

Чертеж конструкции печи с наддувом

Подобный агрегат считается более безопасным – ведь зона горения в нем полностью закрывается. Метод наддува помогает снизить расход топлива – его потребуется уже не два, а полтора литра в час. Плюс мощность в подобной печи можно легко регулировать. Устройство менее требовательно также к высоте дымохода. Да и чистить его придется не так часто.

В качестве вентилятора можно использовать старый от печи автомобиля ВАЗ 2108. Подойдет и китайский аналог. Отрегулировать скорость вращения вентилятора можно с помощью недорогого ШИМ-регулятора.

Пожалуй, единственным недостатком печи на отработке с наддувом является сильное прогорание металла в том месте, куда отклоняется струя пламени. Но для сборно-разборной конструкции это не так уж и важно – прогоревший лист металла можно будет легко заменить.

back to menu ↑

Печь с дожигателем

Читайте также: Беседки с мангалом и барбекю — (80+ ФОТО) Чертежи которые можно реализовать Своими руками +Отзывы

Печь с дожигателемПечь с дожигателем

Печь с дожигателем

Чтобы драгоценное тепло не улетало быстро в трубу, можно организовать его дополнительный сбор. Для этого вторую камеру сгибают под углом от 90° или чуть больше (но острым он быть не должен).

Принцип сборки подобного устройства обычный. Единственная разница – труб понадобится две. Для соединения их под углом 90° при нарезке заготовок их следует распилить под углом 45°.

Если при розжиге печи из трубы повалил черный дым, это означает, что кислорода для горения топлива недостаточно. Устранить эту проблему можно, проделав в дожигателе 3-5 дополнительных отверстия.

back to menu ↑

Устройство с верхней капельной подачей топлива

Печь с плазменной чашейПечь с плазменной чашей

Печь с плазменной чашей

Масляная печь на отработке с топливной камерой, расположенной внизу, конструктивно гораздо проще. Несущественным в этом случае является также соотношение размеров верхней и нижней камер. Однако КПД подобных устройств невелик.

Увеличить его позволяет обустройство верхней подачи топлива. Подобные печи на отработке называют капельными. Подаваемое по небольшой трубке из нержавейки диаметром 8-10 мм топливо попадает в них на разогретую чашу и, полностью сгорая, выделяют гораздо больше тепла. Определить это можно по цвету пламени – в них оно не желтое, а бело-голубое. Капельные печи имеют и иное название – печи с плазменной чашей. Для увеличения тяги агрегат лучше снабдить наддувом – вентилятором, соединенным с воздуховодом.

Принципиальное отличие есть в конструкции подобных печей на отработке капельного типа – перфорированная труба в них находится внутри корпуса. По этой причине устройства считаются более безопасными. Плазменную чашу можно изготовить из обрезка трубы или стальной толстостенной емкости. Слишком высоким поддон делать не стоит – при чистке печи чаша должна легко выниматься.

Некоторые мастера, не заморачиваясь, подачу топлива делают одноступенчатой. Но подобные устройства очень опасны – питающая трубка, расположенная близко к печи, сильно нагревается. Плюс поступление топлива будет нестабильным – нагретое масло будет разжижаться и капать быстрее. Да и случайно до упора открытый вентиль может стать причиной пожара.

Более усовершенствованной является двуступенчатая подача, при которой предусматривается предохранительный поплавковый клапан. Капиллятор в таких устройствах делают обязательно дозирующим.

Подача капельная в печиПодача капельная в печи

Подача капельная в печи

В капельных печах также есть возможность более четкой регулировки подачи воздуха. Для этого в трубе количество отверстий и диаметр постепенно уменьшают по высоте. В нижнем ряду их можно заменить вертикальными прорезями. В этом случае кислород в камеру сгорания будет поступать точными порциями в соответствии с потребностями горящих газов.

Чтобы сделать легкую печь более устойчивой, ее можно приварить к раме, изготовленной из металлического уголка.

back to menu ↑

Недостатки печи на отработке

Печи на отработкеПечи на отработке

Печи на отработке

Конечно, плюс у подобных конструкций существенный – дешевизна топлива. Но зато и минусов немало:

  • для обеспечения бесперебойного горения печи требуется постоянная и достаточно сильная тяга
  • высокая пожароопасность (о правилах эксплуатации печи на отработке мы расскажем ниже)
  • частая очистка от сажи: если вы сделаете корпус неразъемным, уже через пару месяцев печью вы просто не сможете пользоваться – она начнет нещадно дымить
  • большой расход топлива – его вам понадобится не менее 2 л/час
  • теплоотдача устройств не так уж велика, большая часть энергии, к сожалению, улетает в трубу

Большую часть подобных недостатков можно сгладить с помощью усовершенствования конструкции – установки вентилятора для повышения температуры горения, расширительного бачка и пр. Но из-за перечисленных недостатков печи используются в основном для временного отопления подсобных помещений.

Даже если вы изготавливаете печь по проверенным чертежам, ее придется в любом случае доводить «до ума» самостоятельно: регулировать силу тяги, скорость вращения вентилятора и дозирование подачи топлива. Сразу делать все отверстия в трубе дожига также не стоит – выполните вначале первые два нижних, а остальные просверлите уже после полной настройки.

back to menu ↑

Розжиг

Заливка маслаЗаливка масла

Заливка масла

Перед запуском печи в эксплуатацию следует проверить целостность всех швов, отсутствие засоров, чистоту поддувала. Во избежание пожароопасной ситуации на стенках камер и трубы не должно быть остатков воды – при смешении ее с маслом возможен выплеск топлива.

К розжигу буржуйки на отработке нужно приноровиться. После заливки масла сразу бросать горящую лучину или ветошь в отверстие для заливки не стоит. Необходимо выждать некоторое время, чтобы пары хорошо насытились кислородом.

Капельную печь запускают более плавно. После открытия вентиля подачи топлива факел с намотанной на него ветошью или прикрепленным кусочком поролона следует поджигать лишь тогда, когда в чаше скопится небольшая лужица. Еще раз подчеркнем – вначале поджигается не масло, а факел. Можно просто бросить в чашу кусок туалетной бумаги. Делать это можно без опаски – бумага сгорит почти без остатка.

Минут через 5 масло раскалиться, закипит, и поддерживать горение уже не понадобится. Остается лишь отрегулировать подачу воздуха и расход топлива.

Для покраски печи можно использовать смесь из алюминиевой пудры (200 г), клея, изготовленного на основе силикатов (0,5 л) и небольшого количества мела (20 г).

back to menu ↑

Правила эксплуатации

Печь на отработкеПечь на отработке

Печь на отработке

Печи на отработке относятся к устройствам с повышенной пожароопасностью, поэтому при ее установке и эксплуатации следует соблюдать следующие правила:

Автор следующего ролика до тонкостей изучил весь процесс изготовления подобных конструкций и с удовольствием делится собственными наработками со своими подписчиками.

Подробное видео по изготовлению печи на отработке можно просмотреть по ссылке:

7.3 Total Score

Для нас очень важна обратная связь с нашими читателями. Если Вы не согласны с данными оценками, оставьте свой рейтинг в комментариях с аргументацией Вашего выбора. Благодарим за ваше участие. Ваше мнение будет полезно другим пользователям.

Эффективность

8

Безопасность

7

Добавить свой отзыв  |  Отзывы и комментарии

krrot.net

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
