Стропила своими руками — установка стропильных ферм

Одна из самых важных забот хозяина загородного дома – это крыша, которая непременно должна быть качественной. Основа этого – система стропил, берущая на себя основную нагрузку. От стропил напрямую зависит надежность и прочность крыши и кровельного покрытия.

Прочность и надежность стропил

Надежность стропил

Для начала необходимо разобраться, как определяются такие субъективные понятия, как надежность и прочность. Ведь «надежная и прочная крыша» в понимании одного человека может совершенно не соответствовать представлениям другого. Соответственно, в данном случае необходимы объективные методы оценки, которые зафиксированы в соответствующих документах. При создании системы стропил необходимо опираться на конкретные требования, которые предъявляются системой строительных правил и норм. Согласно существующим нормам и стандартам, любая кровельная конструкция, независимо от массы самой кровли, должна свободно выдерживать нагрузку, равную 200 кг/м кв.

Данная цифра достаточно внушительна, так как она соответствует массе трех взрослых мужчин.

Различают два вида стропил: деревянные и железобетонные. Наиболее распространенным материалом на сегодняшний день, конечно же, является древесина. Породы дерева могут быть различными, и чем массивнее и качественнее доски и брусья, тем дороже стропила. Причем, учитывая современные тенденции в строительстве загородных домов, стропила своими руками могут быть не только из массивной древесины. Они должны быть легкими и одновременно прочными. На современном рынке сейчас стали весьма популярными стропила, выполненные из клееного бруса. Это далеко не самый дешевый вариант, однако брус имеет прочность металла и легкость дерева, а балки, выполненные из него, могут перекрыть достаточно большие проемы.

Усиановка стропил

Использование в строительстве легких материалов распространено еще и по той причине, что в последнее время стало популярным возведение каркасных домов, которые отличаются относительной легкостью и неглубоким фундаментом.

Использовать для них кровельные материалы, имеющие большой вес, и делать мощные системы стропил, мягко говоря, нерационально. Поэтому стропила, изготовленные из дерева, все же вне конкуренции. Деревянные стропила чаще всего используют в качестве несущей конструкции при возведении сельскохозяйственных построек, кирпичных или малоэтажных домов, а также временных сооружений.

Однако без других материалов не обойтись, ведь возводить приходится не только легкие сооружения, но и мощные конструкции. Для создания различных монументальных сооружений чаще всего применяются стропила, изготовленные на основе железобетона. Это, как правило, массивные производственные здания, имеющие широкие пролеты.

Виды висячих стропильных систем

Стропила также могут отличаться друг от друга в зависимости от типа конструкции, для которой они необходимы. Существуют наклонные стропила, которые используются в случае, если пролет (расстояние между опорами) более шести метров и стропила висячие. Отличительная особенность последних состоит в том, что они представляют собой две соединенные снизу специальной затяжкой стропильные ноги, которые воспринимают распор.

Установка стропил

Монтаж стропил

Естественно, что самый быстрый и качественный способ монтажа стропил – это обращение за помощью к квалифицированным специалистам. Однако при определенной сноровке и наличии некоторого опыта, установить стропильную систему можно и собственными руками. Для этого необходимо принять во внимание ряд полезных советов и рекомендаций.

• Перед началом установки нужно четко определиться с конструкцией будущей стропильной системы.
• Далее из досок нужно изготовить шаблон стропильной фермы. Для этого берутся две доски и соединяются краями гвоздем. Затем необходимо установить на опоры свободные края получившихся импровизированных ножниц. Они будут в дальнейшем придерживать стропила.
• Подбираем требуемый скат крыши и фиксируем угол, который образовался между досок. Сделать это возможно, воспользовавшись поперечной перекладиной. Далее опускаем шаблон на балки и при помощи обычного карандаша или маркера отмечаем угол подреза стропил. Шаблон изготовляется из досок для более легкого подбора угла при установке стропильной системы.
• Во избежание чрезмерных нагрузок (они могут нарушить угол) во время крепления поперечной перекладины, ее необходимо зафиксировать саморезами. При установке стропил своими руками данный момент весьма важен, так как от качества шаблона напрямую зависит надежность будущей крыши.
• Следующий этап – сбор стропил (см. рисунок). Собирают их с помощью поперечной перекладины, гвоздей и саморезов. Рекомендуется на перекрестье стропил забить 3 гвоздя. Делается это для того, чтобы лишить стропила излишней подвижности.

Конструкция стропильной кровли

• Далее при помощи лестницы необходимо поднять получившийся каркас и установить его на основание (балка с сечением 15х15 см.). При помощи карандаша на основании и стропилах ставятся отметки, по которым позже бензопилой будут делаться зарезы. По подобной схеме собирается дополнительная стропильная ферма.
• Получившиеся стропильные фермы устанавливаются на краях здания под прямым углом к основанию. Для соблюдения этого параметра между фермами необходимо в качестве уровня натянуть шнур.
• Для того чтобы придать установленным по краям фермам большую устойчивость, их рекомендуется скрепить подпорками, расположенными к стропилам под углом.
• Установив крайние стропила, можно приступать к монтажу остальных. Расстояние между стропилами должны быть примерно 70 см. Удобнее всего осуществлять эту операцию на балках.
• Чтобы исключить смещение стропил относительно друг друга, можно прибить между ними несколько досок.
• Заключительным этапом является установка подпорок и поперченных планок. Все крепления осуществляются саморезами.

Выполнив вышеописанные действия, можно смело начинать монтаж обрешетки для крыши.

Как сделать стропила или стропильная система своими руками

Стропила (стропильная система) являются несущим элементом конструкции крыши и выполняют для нее ту же функцию, которую для строения выполняет фундамент. Давайте посмотрим, как рассчитать, сделать и установить стропила своими руками, и что для этого нужно.

Содержание
1. Расчёт стропильной системы.
2. Наслонные стропила своими руками.
3. Как сделать висячие стропила.
4. Изготовление стропил своими руками.
5. Сборка и установка стропил.

Расчёт стропильной системы

При расчете стропильной системы учитываются следующие факторы:

• материал, из которого будет изготовлена кровля;
• площадь кровли и угол ее наклона;
• средний уровень снежного покрова в данной местности.

В дачном и малоэтажном строительстве в наших странах, как правило, стропила изготавливаются из древесины хвойных пород. Этот материал доступен, обеспечивает прочность и долговечность изготовленных из него конструкций. Изготовление элементов конструкций стропильных систем из дерева достаточно просто, производится непосредственно на строительной площадке, а их монтаж не требует использования специальной техники.

Стропила опираются на стены строения либо на опоры и выполняются висячими, либо наслонными.

Наслонные стропила своими руками

Наслонные стропила имеют три точки опоры: две стены и промежуточную опору, в качестве которой часто используется центральная несущая стена строения. При таком варианте исполнения стропил расстояние между двумя соседними опорами не должно превышать шести с половиной метров. Ширину перекрываемого пространства можно увеличить за счет установки дополнительных опор: добавив одну опору – до 12 метров, а установив две дополнительных опоры – до 15 метров. Стропильные ноги в таких конструкциях располагаются с шагом 800 – 1200 сантиметров, что определяется сечением бруса, применяемого для изготовления стропильной ноги.

В качестве опоры для верхнего конца стропильной ноги могут использоваться прогоны, а нижние – упираются в подстропильный брус (мауэрлат), смонтированный на верхнем обрезе стены и распределяющий нагрузки от стропил на несущую стену.

Устойчивость стропильных ног достигается сооружением подстропильной рамы, включающей прогоны, стойки и подкосы.

В случае устройства сложных стропильных систем, укрепление конструкции достигается применением дополнительных стоек, поддерживающих верхний продольный брус (прогон) и опирающихся на лежни.

Как сделать висячие стропила

Висячие стропила отличаются тем, что, опираясь на верхние венцы или верхнюю обвязку строения, они упираются друг в друга верхними концами в коньке крыши. Распор в таких стропильных системах гасится нижним поясом стропильной фермы – «затяжкой».

Часто в конструкции крыши применяются одновременно оба вида стропил.

Ошибки при расчете длины стропил приводят к нарушению геометрии конструкции кровли, что чревато ее обрушением. При сооружении сложных видов кровли проведение расчетов целесообразно доверить профессионалам. В случае, когда кровля и стропила изготавливаются своими руками, проще всего использовать специальные таблицы либо калькуляторы, позволяющие избежать ошибок в расчетах стропильной системы.

Изготовление стропил своими руками

Для изготовления стропил, как правило, применяется сосновая доска, сечение которой составляет 50х150 или 60х200 мм. При необходимости усиления стропил вследствие использования тяжелых кровельных материалов, таких, как черепица или усиленные асбоцементные листы, используется деревянный брус большего сечения, либо стропильные ноги усиливаются сращиванием досок определенным способом.

Поскольку любую стропильную систему можно представить как совокупность прямоугольных треугольников, то, при известной ширине строения и определенном угле ската крыши, вычислить длину диагонали достаточно просто.

Для определения сечения деревянного бруса стропильной ноги при известной ее длине и различных вариантах размера шага стропил можно воспользоваться таблицей (рис 1.):

Например: при длине стропильной ноги от трех до четырех метров и шаге их установки в 180 сантиметров сечение стропильного бруса должно быть не меньше, чем 9х10 сантиметров. Но если в достаточном количестве имеется брус сечением 8х10 сантиметров, то можно использовать и его, сократив при этом шаг установки стропил до 120 сантиметров.

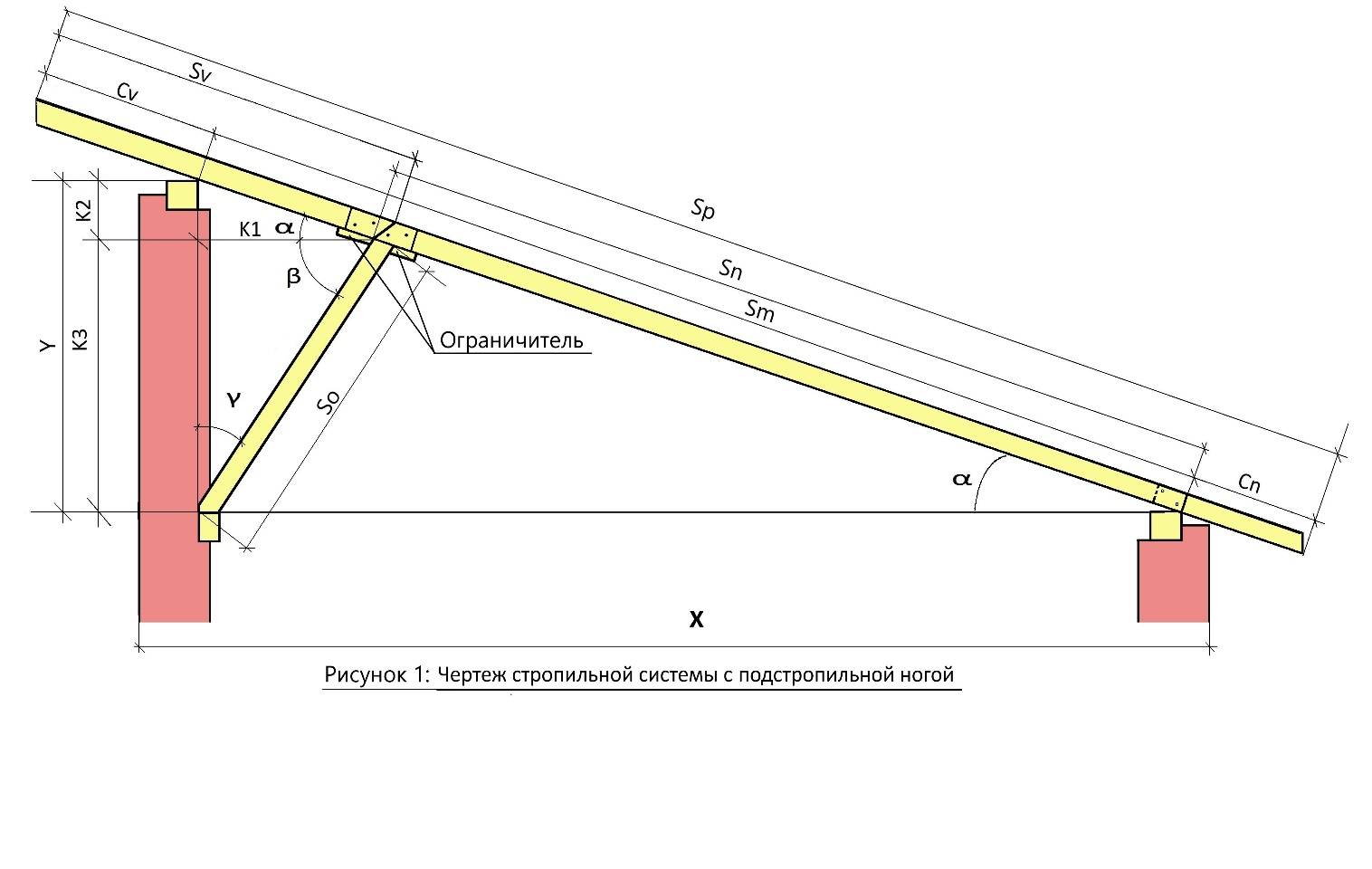

В результате проведенных расчетов должен появиться чертеж стропильной фермы с указанием размеров всех элементов, определен шаг их размещения на крыше и способ крепления.

Сборка и установка стропил

Собирать стропильные фермы можно, как непосредственно на месте монтажа, так и на земле, с последующим подъемом наверх.

Последовательность установки ферм: вначале устанавливаются крайние, затем центральная и т.д. После того, как стропила будут установлены и надежно закреплены, выполняется обрешетка, а временное крепление стропил удаляется.

За рамками статьи осталась масса вопросов. Это и способы сборки стропильных ферм, их крепление и другие проблемы устройства кровли, обсудить которые Вы сможете в комментариях либо тут. А к вопросам устройства кровель, в том числе стропильным, мы вернемся еще не раз.

Оставляйте ваши советы и комментарии ниже. Подписывайтесь на новостную рассылку. Успехов вам, и добра вашей семье!

Стропила на крышу своими руками: как сделать?

Чтобы установить стропила на крышу, нужно не только знать технологию монтажа, но и уметь правильно подготовить пиломатериалы перед установкой.

Сами стропила делают из обрезных досок или бруса. Для их изготовления нужно знать правила подбора длины и сечения стропильных ног, устройство стропил и технологию их установки.

Изготовление ног и других элементов стропильной системы

Пиломатериал, который пойдет на изготовление стропильной системы, не должен иметь червоточин, дырок от выпавших сучков, трещин и других видимых дефектов.

Его влажность должна находиться в районе 22 %. Более сырой материал будет высыхать уже после сборки стропильной системы. Высыхая, дерево усаживается, и этот процесс приведет к деформации всей кровли.

Обычно на стропила идет недорогая древесина хвойных пород. Как правильно обработать этот пиломатериал перед изготовлением из него стропильных элементов?

Дерево прокрашивают составами, защищающими от биологического разрушения: повреждения древоточцами, плесенью и грибками, способными быстро превратить древесину в труху и таким образом привести в негодность всю стропильную систему.

Очень рекомендуется обработать древесину антипиренами — огнезащитными составами, повышающими устойчивость лесоматериалов к возгоранию.

Для изготовления элементов конструкции и ее сборки потребуется схема стропил. Ее чертеж можно выполнить самостоятельно, но если вы хотите действительно надежную кровлю, то лучше заказать расчеты и чертеж в архитектурном бюро.

Специалисты, пользуясь специальными программами, быстро и за умеренную цену рассчитают, сколько пиломатериалов вам потребуется и какие должны быть параметры у досок и бруса.

Имея на руках столь подробное руководство, вы будете знать, как делать стропила на крышу и как затем их устанавливать.

Получив на руки сделанный архитектором проект, первым делом нужно будет рассчитать количество нужного крепежа.

Зная, как ставить стропила на крышу, можно приблизительно прикинуть, сколько потребуется саморезов, болтов, шпилек, скобок, гвоздей, проволоки и металлических пластин.

В некоторых конструкциях, чтобы поставить стропило на крышу, приходится использовать скользящие крепления. По проекту можно определить, сколько вам потребуется таких устройств.

Совет: любой крепеж лучше брать с запасом 5 – 10 %.

Кроме обычного крепежа, могут потребоваться пластины из металла и деревянные нагеля. Проект стропильной системы может быть разработан как висячая или наслонная конструкция.

Для постройки сложных крыш часто используются различные комбинации из висячих и наслонных стропилин, но на такие крыши лучше не устанавливать стропила самостоятельно, так как для неспециалиста эта работа чересчур сложна.

Изготовление подстропильных элементов

К подстропильным элементам скатных крыш относятся:

• балки;
• подкосы;
• лежни;
• стойки;
• нарожники;
• ригеля;
• схватки;
• сопряжения и другие элементы, пространственно находящиеся ниже стропил.

Все они придают конструкции пространственную жесткость или служат опорой для самих стропил.

В индивидуальном строительстве для изготовления мелких подстропильных элементов крыш разрешено использовать осиновую и ольховую древесину, влажность которой не превышает 12 %.

Видео:

Для изготовления подстропильных деталей пригодны лесоматериалы первого и второго сорта.

Древесину раскраивают в длину и при необходимости отторцовывают профили, придавая им нужную форму. Обычно ширину досок и брусьев не приходится уменьшать.

Увеличить толщину пиломатериалов, идущих на изготовление крыш, можно методом наращивания.

Выравнивание пиломатериалов при изготовлении подстропильных элементов можно делать с помощью заранее изготовленных шаблонов.

В деталях заранее прорезают отверстия для установки болтов и нагелей, отмечая нужные места на заготовке углем или мелом.

В местностях, где лес находится в избытке, стропильные и подстропильные элементы можно делать из круглых бревен и их обрезков.

У бревен обрабатывают концы и делают врубки бензопилой по образцам, сделанным из металла или тонкой древесной плиты.

Самая качественная древесина идет на изготовление затяжек, объединяющих ноги. Составные балки идут на изготовление перекрытий и перевязей ферм. Балки составляют из брусьев.

Наиболее популярным типом составной балки является конструкция Деревягина, собранная из двух брусьев, сделанных из хвойных деревьев, дуба или березы.

Балки делают из лесоматериала только первого сорта влажностью 20 %. Влажность деревянных креплений, идущих на изготовление балок для крыш, не должна превышать 10 %.

Изготовление диагональных стропил

Вальмовые крыши и многоскатные крыши с ендовами нуждаются в установке угловых элементов, так называемых диагональных или накосных стропил.

Они должны обладать повышенной прочностью, так как им приходится нести на себе основную нагрузку. Диагональные стропила крыши длиннее и толще обычных.

На каждое из них налегает стропильный нарожник, поэтому нагрузка на диагональные детали в полтора-два раза больше, чем на другие стропила крыши. Чтобы накосные стропила были прочными, их делают из спаренных досок.

Двойная конструкция позволяет:

• увеличить сечение накосных ног;
• получить длинную многопролетную балку, опирающуюся сразу на несколько опор;
• использовать при строительстве единообразные строительные материалы и крепеж.

Говоря проще, используя для строительства накосных ног наращивание и спаривание, можно использовать для строительства обычных и диагональных стропильных ног лесоматериал одной высоты, ширины и длины, что упрощает рабочий процесс.

Диагональное стропило всегда представляет собой многопролетную конструкцию, то есть под нее устанавливают одну или несколько опор.

Можно сказать, что диагональные стропила представляют собой продолжение конькового прогона, изогнутого на концах под тупым углом и раздвоенного.

Увеличивая длину досок, стыки делают не ближе чем 0,15 L от середины опоры. Для этого длину досок, предназначенных для изготовления диагональных ног, подбирают в зависимости от размера пролета крыши и количества опорных стоек.

Так, если нужны диагональные стропилины длиной 10 м, то теоретически можно использовать доски длиной от 5,5 м, выставляя в центре один опорный столб. Таким образом получится то, что требуется — двухпролетная неразрезная балка.

Однако местоположение опоры в середине накосного стропила не соответствует характеру распределения нагрузки на этот элемент крыши.

Опору под накосную стропилину нужно устанавливать ориентировочно в ее последней четверти. Поэтому для изготовления накосных ног нужно брать доски длиной 7 и 4 метра.

Для изготовления опоры под накосную ногу берут два бруса или доски, спаривая их так же, как это делается при изготовлении самого диагонального стропила.

Опору ставят прямо на перекрытие, предварительно сделав прослойку из гидроизоляционного материала (рубероида).

При соединении с мауэрлатом скользящим методом запиливание делать не нужно. Перекрытие должно быть устойчиво к локальным нагрузкам.

Как поставить стропила на крыше?

Технология установки стропильных ног зависит от того, какая выбрана конструкция: наслонная или висячая. Висячие стропила будут опираться только на стену здания.

Наслонные системы сложнее висячих, имеют множество дополнительных креплений. Наслонную стропильную систему можно установить на здание, имеющее внутренние капитальные стены или опорные столбы внутри коробки.

Наслонные ноги опираются на выставленный по горизонтали мауэрлат, проходящий по периметру всей коробки, поэтому стены здания должны быть достаточно широкими.

Обычно сечение мауэрлата составляет 15 на 15 сантиметров, из-за чего при строительстве зданий в полкирпича, что распространено на юге или при возведении подсобных помещений, устанавливают не наслонные, а висячие системы.

Верхний конец стропил в наслонной системе опирается на коньковую балку, для которой на фронтонных стенах придется поставить индивидуальные опоры.

Висячие стропила сверху опираются не на коньковый прогон, а друг на друга (отсюда их название).

Висячую стропильную систему для крыши можно собрать без установки мауэрлата, опор под коньковый прогон и мелких подстропильных деталей, необходимых при сооружении наслонной конструкции.

Но при возведении висячих конструкций потребуются особые элементы — затяжки, представляющий собой балки, идущие от одной опорной стены до другой, и ригели — вертикальные конструкции, идущие от вершины треугольника, образованного двумя стропильными ногами, к его основанию.

Из-за этого висячие стропильные конструкции в жилых домах строят редко, ведь они не позволяют использовать подкровельное пространство в полной мере.

Видео:

Как сделать и установить стропила на крышу:

1. изготавливают первую стропильную ферму, руководствуясь размерами, данными в проекте;
2. если нет подъемного устройства, то ферму разбирают и поднимают по частям на кровлю, где снова собирают и устанавливают;
3. при установке фермы на крышу верхние части стропильных ног соединяют между собой внахлест или встык, в последнем случае нужно будет запилить концы стропильных ног под таким углом, чтобы они примыкали друг другу без зазоров;
4. нижние концы стропильных ног устанавливают на опорную балку или в случае висячих конструкций фиксируют непосредственно на стенах;
5. используя первую ферму как шаблон, делают остальные стропила на крышу и поднимают их;
6. устанавливают стропила, не забывая выровнять верх каждой фермы по натянутой между фронтонными парами бечевкой;
7. изготавливают подстропильные элементы в соответствии с проектом и устанавливают их на предусмотренные места.

Теперь вы знаете, как сделать стропила своими руками, как соединить их друг с другом, с подстропильными элементами и основанием стропильной системы, как нарастить стропила, если в этом возникнет необходимость.

Изложенный в статье материал поможет вам изготовить крышу на свой дом собственными руками или проконтролировать работу наемной бригады.

изготовление и строительство, как сделать монтаж стропил на баню

Для создания кровли необходима стропильная система как на фото. Можно выполнить строительство стропильной системы своими руками, если возводится небольшой дом, баня, гараж или хозяйственные постройки. Для удобства лучше пригласить помощника.

Элементы стропильной конструкции

Стропила для крыши являются основой несущей конструкции кровли, при этом опираться они могут либо на стены здания, либо на промежуточные опоры, они бывают висячими и наслонными.

Систему наслонных стропил применяют, когда при постройке используются вертикальные столбы, между которыми расстояние пролета не превышает 8-метрового значения.

Конструкция таких стропил состоит из следующих элементов:

• стропильные ноги – представляют собой балки, находящиеся вдоль скатов;
• стойки;
• прогоны;
• подкосы;
• лежни.

Стропильные ноги необходимы для предохранения кровли от прогиба, остальные элементы нужны для их поддержки и передачи нагрузки на стены здания и опорные столбы. 8-метровые пролеты наслонных конструкций легко перекрывают стропильные ноги, которые монтируют с шагом 0,8 – 1,2 метра. Расстояние между стропилами определяют при помощи расчетов.

Для придания конструкции прочности при создании сложных стропильных систем используют систему стоек, составные элементы которой поддерживают прогон (верхний продольный брус), опираясь на лежни. Верх стропильных ног упирается в подстропильный брус (мауэрлат), а тот монтируют на верхний обрез стены. Он необходим, поскольку перераспределяет нагрузку от стропил на стену. С целью обеспечения устойчивости для ног стропил между прогоном и стойкой устанавливают подкосы, которые вместе с прогонами создают подстропильные балки. Расположенный между стойкой и подкосом угол не может превышать 45 градусов.

Система стропил

Тип стропильной системы выбирают в зависимости от проектного решения относительно кровли. Владельцы недвижимости, принявшие решение сделать стропила для крыши своими руками, чаще всего выбирают двухскатную конструкцию. В таком случае стропильные ноги являются не чем иным, как сторонами треугольника.

При монтаже стропил их балки упираются в стены, которые выступают в качестве жесткой опоры. При этом стропильные ноги равномерно монтируют вдоль длины крыши с шагом от 0,6 до 1,2 метра. В данной конструкции не предусмотрен вынос балок за пределы строения. Для того, чтобы атмосферные осадки не попадали на стены, к стропилам наращивают так называемые кобылки, представляющие собой дополнительную консольную часть.

В вышеописанной системе затяжка должна врезаться в стропила и закрепляться при помощи саморезов. Применение наслонных стропил увеличивает площадь помещения, расположенного под крышей, что при строительстве мансард является очень полезным решением. Используют такую конструкцию стропил на кровлях с изменяемым углом скатов.

Система, состоящая из висячих стропил – это замкнутый треугольник, а стропила в нем словно растягивают балку. На этом элементе делают специальные зарубки, которые не дают стропильным ногам смещаться и препятствуют передаче нагрузки на горизонталь стены, тем самым она осуществляется только вертикально. Благодаря этому обеспечивается не только целостность кровли, но и всего строения в целом.

Система стропил для односкатной кровли

Что касается решения, как сделать стропила своими руками для односкатной крыши, то тут систему стропил можно представить в качестве половины двухскатной конструкции, и для ее создания действительны аналогичные правила.

Правда, существует ряд особенностей:

• подобная система применима для небольших построек, например, когда изготавливаются и монтируются стропила для бани своими руками;
• в такой конструкции устанавливают силовой брус, по длине превосходящий все остальные элементы двухскатной системы и поэтому необходимо уменьшить ширину крыши;
• для бруса требуется поддержка и усиление, в качестве аналога подкоса используется подпорная нога.

Материал для стропил

Для изготовления стропил обычно используют древесину хвойных пород, поскольку такой материал легок в обработке и стоит относительно недорого. Чаще всего ждя этих целей выбирают деревянный брус, имеющий ширину 10-15 сантиметров и 5-сантиметровую толщину. У деревянной стропильной системы есть преимущество перед металлической конструкцией, которое заключается в том, что она получается легкой и одновременно прочной, при этом изготовление стропильной системы своими руками вполне осуществимо, если имеются знание и опыт в сфере строительства.

Размер деревянного бруса следует подбирать, исходя из:

• используемого для покрытия кровли материала;
• длины и угла установки стропил.

Выбирая материал для изготовления стропильной системы, следует обратить внимание на влажность древесины, которая не должна превышать 20%, в противном случае высока вероятность того, что брус изменит свою геометрию, а, следовательно, каркас для кровли придет в негодность.

Когда заготавливаются стропила на баню своими руками, их, как и другие элементы фермы, необходимо делать из хорошо просушенных древесных материалов хвойных сортов (влажность не более 12%) и тщательно обработанных защитными пропитками.

Проведение необходимых расчетов

Выбором типа стропильной системы и материала для нее этап проектирования крыши для дома не ограничивается.

Еще требуется произвести ряд расчетов, среди которых один из основных – это вычисление размера стропильных ног, выполнить который можно одним из следующих способов:

• сделать подбор параметров согласно действующим строительным нормам;
• обратиться к специалистам, в данном случае к архитекторам;
• при наличии соответствующих знаний произвести расчеты самостоятельно.

При проведении вычислений учитывают:

• тип крыши;
• вид покрытия кровли;
• угол ската;
• особенности климатических условий и как следствие степень нагрузки на каркас.

Кроме расчетов потребуется схема монтажа стропильной конструкции.

Создание стропильной фермы

Стропильная система крыши своими руками включает:

• стропильные фермы;
• коньковые и боковые прогоны;
• диагональные элементы;
• мауэрлат.

В свою очередь стропильная ферма состоит из:

• стропильных ног;
• основания;
• ригеля;
• крепежных деталей.

Основным элементом стропильной конструкции считается стропильная ферма, состоящая из стропильных ног и связывающих деталей. Стропила и связывающий их брус имеют вид треугольника – подобная конструкция обеспечивает прочность и позволяет выдерживать кровле оказываемые на нее значительные нагрузки. Собирают стропильные фермы на крыше или на земле и затем поднимают наверх. Если выполняется монтаж стропильной системы своими руками, тогда второй вариант более предпочтителен.

Порядок сборки стропильной фермы выглядит следующим образом:

• прежде всего, производят обрезку заготовленного материала под необходимый размер, желательно при этом использовать бруски, имеющие сечение 50х100 миллиметров;
• монтаж стропил к основанию и вверху выполняется в стык шурупами «глухарь». Перед установкой, чтобы избежать появления трещин в местах крепления необходимо просверлить отверстия, диаметр которых будет меньше, чем у шурупов;
• отступив на 50 сантиметров от верхней точки крепления стропил, при помощи ригеля соединяют стропильные ноги, благодаря чему ферме придается жесткость и исключается вероятность прогиба. Чтобы закрепить ригель, в ногах стропил делают врубки размером с половину их толщины. Аналогичная врубка производится в концах ригеля.

Для того, чтобы у стропильной фермы имелся угол наклона примерно 40 градусов, брус для стропил надо срезать под скос.

Установка стропильных ферм самостоятельно

Процесс создания стропильной системы является достаточно непростым и требующим знаний, касающихся правил их монтажа.

Установку стропильных ферм выполняют в определенном порядке:

• сначала крепят крайние фермы;
• затем монтируют центральные фермы.

Крайние фермы устраивают согласно следующим правилам:

• перед началом работ в основании фермы делается несколько отверстий для крепления к срубу;
• на мауэрлат или верхний сруб деревянного дома помещают основание стропильной фермы и закрепляют его. При этом следует контролировать прямолинейность размещения при помощи отвеса, который прикрепляют к ригелю;
• для обеспечения устойчивости от сруба к стропильной ноге крепят укосины, длина которых не имеет значения;
• перед началом использования шурупов, прямолинейность установки проверяют еще раз.

После успешного завершения монтажа крайних ферм приступают к креплению центральной фермы согласно имеющемуся проекту. Установка производится на расстоянии около одного метра между фермами. Центральную стропильную ферму укрепляют временными укосинами. После завершения монтажа козырька их можно убрать. Когда установлены все стропильные фермы, прибивают обрешетку.

Вход на чердак

Сейчас редко какое строение сооружают без чердака. Если запроектировано наличие чердачного помещения, в крайней стропильной ферме требуется обустроить вход в него. Для него надо соорудить дверную коробку из брусков 50 на 50 миллиметров.

Последовательность действий при устройстве дверей в стропильной ферме такая:

• боковые стойки соединяют с верхней и нижней перекладиной и фиксируют саморезами;
• по периметру дверной коробки набивают ограничительный брусок;
• обеспечивают упор боковых стоек коробки в стропильные ноги;
• нижнюю перекладину саморезами крепят к основанию фермы;
• верхнюю перекладину монтируют к стропилам с использованием торцевого соединения.

После завершения установки коробки прикрепляют дверь.

Советы по созданию стропильной системы

При самостоятельном выполнении и выборе типа стропильной конструкции, необходимо учитывать, какие качества ей необходимы в дальнейшем. Висячая система стропил, упираясь на несущие боковые стены, будет распределять на них нагрузку покрытия кровли. Наслонная ферма, опираясь на боковую и среднюю несущие стены, облегчает вес кровли, поэтому более распространена в современном строительстве, от которого требуется качественное обустройство крыши. Создавая стропильную систему, надо помнить, что она буден подвергаться постоянной серьезной нагрузке.

Ставлю стропила своими руками. Куча ошибок, а причин не понимаю? | 🔨Строю свой дом.🔨 Опыт новичка.

Что сложного: замерил, запилил, поставил…. Так думал я, пока не дошло до дела.

И в очередной раз, я убеждаюсь, что практика в любой работе, имеет решающее значение. Что с фундаментом, что при кладке стен, у меня постоянно вылезали моменты, о которых нигде не написано, и не снято видео. И сколько не готовься, сколько не изучай информацию, только во время работы ты узнаешь всю правду!

✅ И чем, дальше, тем больше я начинаю понимать тех «строителей — специалистов», которые продвигают профессионализм в стройке, и против таких самостройщиков как я. Но в свою защиту скажу, что на мой взгляд:

Тот, кто сделал ошибки, исправил их и научился, лучше, чем тот, кто знает и умеет, но делает абы-как.

Так что продолжаю учиться на практике…

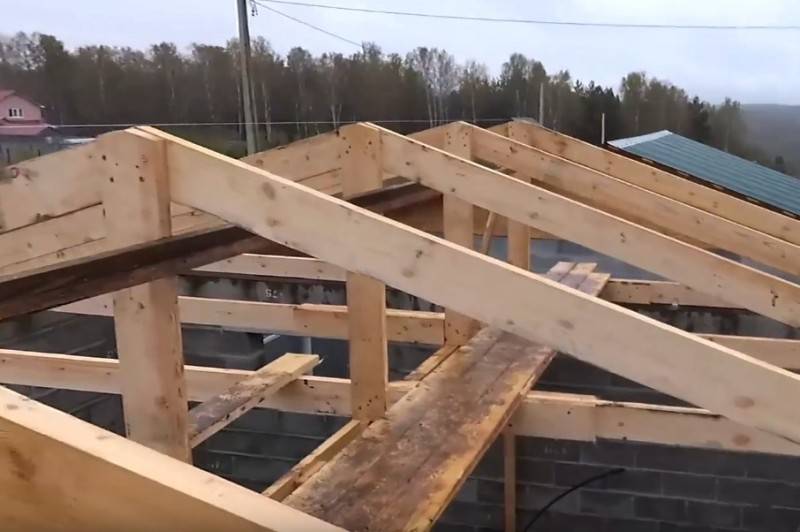

И вот очередной важный этап — стропильная система.

Я уже писал о том, как ставил стойки под коньковый прогон и делал укосины. Пришло время ставить сами стропила.

• Материалом были выбраны доски 50 на 200.
• Шаг стропил 625 мм, по центрам, под утеплитель.
• Для снижения распирающих нагрузок, стропила я решил ставить с запилами на обоих концах.
• Разметку под установку стропил на коньке, я сделал заранее, а на мауэрлате, они будут примыкать к балкам перекрытия, установленным под те же размеры.

Все готово, только накидывай….

❗ Но самая главная задача сделать все как можно точнее.

Уже по своему опыту на предыдущих этапах, я прекрасно понимал, что неровности мауэрлата и конькового прогона, неровности самих стропил, и «кривенькие руки» новичка, не могут привести к идеальной плоскости кровли. Но сделать максимально точно хотелось.

Шаблоны мне не подошли.

Конечно всем хочется упростить и облегчить себе работу. И сделать один шаблон, а по нему уже все стропила — это самый простой вариант.

Но для этого геометрия всех стен, мауэрлата и конькового прогона, должна быть идеальной.

✅ Попробовав эту систему, я понял, что я в идеал не укладываюсь.

• Если на одном краю дома были небольшие несовпадения.

• То на другом уже значительные.

И если внизу — это не особо критично, то сверху было больше проблем, так как нужно было состыковать стропила стык в стык.

В общем таким образом, я поставил крайние стропила и середину, и решил пойти путем посложнее.

• Между стропилами вверху и внизу я натянул шнурки.

• Затем прикладывая, каждую стропильную ногу к месту установки, отмечал места запилов.

• Потом убирал стропилину и мерил расстояние от шнурка до мауэрлата и конькового прогона(По всей длине дома, эти значения прыгали в пределах 8 мм).
• И это расстояние отмерял уже на самих стропилах.

По идее все должно получиться идеально.

Но на деле все тоже вышло с косяками.

Я тогда и сейчас не понимаю, как такое может быть…. Но все равно стыки не получались идеальными.

Может, что-то сдвигалось при разметке, может запиливал криво, не знаю. Это останется загадкой.

Но в итоге вышло, что вышло, и деваться от этого некуда.

Если прикинуть на глаз, то плоскость получилась хорошая. Но по шнуркам, она гуляет в пределах 5 мм. А как это повлияет кладку металлочерепицы, узнаю тоже на практике. Но мне кажется, что это мелочи.

Кстати, прошу специалистов, написать свое мнение в комментариях. Стоит ли волноваться из-за этого?

💥ПОДПИСЫВАЙТЕСЬ НА КАНАЛ💥 и ставьте лайки. Еще один крупный этап завершен…

Изготовление стропил и сооружение каркаса крыши

В данной статье будет рассказано и показано, какой материал используется для изготовления стропил, как правильно сращивать деревянные бруски, вообще о строительстве каркаса для крыши здания. Также будет рассмотрена конструкция мансардной крыши. Для тех, кто собирается строить дом, любое другое сооружение данная статья будет познавательной. Устройство крыши является практически одинаковым для всех домов, несмотря на то, из какого материала возведены их стены.

Что вы узнаете

Созданию проекта, монтажу крыши всегда уделяется особое внимание. К данному этапу строительства любого сооружения нужно относиться достаточно ответственно, так как крыша в первую очередь несет ответственность за сохранность и долговечность всей конструкции. Для строительства каркаса подбирается только высококачественный сухой материал, не подверженный грибковым образованиям.

Как правильно сращивать деревянные брусья для стропил

На изображении выше показано, как нужно правильно сращивать между собой два отдельных бруса. Длина запилов рассчитывается по формуле: D = 2h, где h – это высота деревянного бруса.

После стыковки двух частей бруса, они стягиваются при помощи болта.

Варианта сращивания досок

Существует два способа сращивания досок.

Первый вариант, когда конец одной доски накладывается на другую доску, и производится их соединение гвоздями. Данный способ называется «внахлёст». Смотрите ниже.

Во втором случае конец одной доски подставляется к концу другой, а с обеих сторон прикладываются небольшие накладки из дерева. Соединение производится также гвоздями. Сотрите ниже на изображении.

Гвозди в обоих случаях забиваются в шахматном порядке.

Усиление стропил

Для усиления стропил используется метод «внахлёст» — пример 1 или используются специальные перемычки – пример 2.

Пример 1

Пример 2

Сшивается элементы стропил аналогично в шахматном порядке гвоздями.

Жесткое соединение стропила

Для крепления стропил существует несколько способов.

В первом случае применяется специальная подпорная планка, уголок. Рисунок выше.

Во втором случае используются только гвозди. Рисунок выше.

В третьем случае используется пластина, уголок. Крепление пластины производится внахлест на уголок. Смотрите на рисунке выше.

Конструкция мансардной крыши

Основные элементы:

• балки перекрытия, стойки;
• подкосы, стропила;
• затяжки, бабка.

Устойчивость всей крыши обеспечивают схватки (смотрите на рисунке ниже). Также можно устанавливать дополнительные стойки, которые помогут снять нагрузку с балок перекрытия (смотрите ниже).

Способы крепления стропил смотрите на рисунке ниже.

Ремонт крыши. Как своими руками усилить стропила крыши

Частенько, во время строительства дома своими руками   или  ремонта крыши предназначение и планировки помещений меняются. Иногда, уже после монтажа стропильной системы крыши, появляется желание сделать из холодного чердака теплую мансарду . Или хочется поменять мягкую черепицу на натуральную.

Однако одного желания тут мало – нужна техническая возможность. А она становится реальностью при проведении ряда мероприятий по усилению стропильной системы.

Одним из самых простых способов усиления является увеличение ширины стропила. Наиболее рациональным местом для этого является опирание стропильной ноги на подкос. Именно здесь возникает самый большой изгибающий момент. Говоря образно, при увеличении нагрузки стропило может сломаться здесь как палка об колено.



Накладки изготавливаются из доски высотой от 40 мм, шириной в ширину стропильной ноги и длиной не менее 1 метра.

Еще одним способом усиления стропил является изготовление досчато-гвоздевой фермы.

Эта конструкция относительно сложна в изготовлении, используется в том случае, когда необходимо существенно увеличить нагрузки на стропильную систему (например, при замене кровельного материала с ондулина на натуральную черепицу).

Для увеличения площади опирания стропильной ноги к ее нижнему концу прикрепляют дополнительные подкосы.



Подкосы могут упираться в уже лежащий мауэрлат или в дополнительно смонтированный лежень. Дополнительные подкосы рекомендуется раздвигать – это увеличивает площадь опирания и уменьшает нагрузку на стропильную ногу. Подкосы, опертые на дополнительный лежень, уменьшают прогиб стропила в пролете между подстропильной ногой и мауэрлатом. Как правило, дополнительные подкосы изготавливаются из доски шириной не менее ширины стропильной ноги, толщиной от 40 мм и длиной от 500 мм.

Во всех описанных случаях крепление производится гвоздями или саморезами. В любом случае крепеж должен входить в тело стропильной ноги не менее чем на 30 мм.

Как видите, усиление стропильной системы не является технически сложным процессом и может быть выполнено любым, кто умеет держать в руках молотой и ножовку.

Как обрезать стропила крыши (с иллюстрациями)

Об этой статье

В соавторстве:

Штатный корреспондент wikiHow

Эта статья была написана в соавторстве с wikiHow Staff. Наша обученная команда редакторов и исследователей проверяет статьи на точность и полноту. Команда управления контентом wikiHow тщательно следит за работой нашей редакции, чтобы гарантировать, что каждая статья подкреплена надежными исследованиями и соответствует нашим высоким стандартам качества.Эта статья была просмотрена 321 555 раз.

Соавторы: 8

Обновлено: 8 ноября 2021 г.

Просмотров: 321 555

Резюме статьиX

Чтобы обрезать стропила крыши, начните с закрепления лестничных упоров на угольнике каркаса в соответствии с размерами вашего шага. Затем установите каркасный угольник поверх стропильной балки и используйте карандаш, чтобы обвести внешний край язычка каркасного угольника.После того, как вы отметили линии, используйте карандаш, чтобы нарисовать длину диагонали на стропиле. Затем переместите квадрат каркаса так, чтобы ступенчатый калибр шпунта находился на отметке карандашом, которую вы сделали, чтобы указать полную диагональную длину стропила. Удостоверьтесь, что другой измеритель лестницы прилегает к стропилу, и карандашом отметьте длину язычка. После того, как вы это сделаете, поверните обрамляющий угольник на 180 градусов так, чтобы 8-дюймовая отметка на длинной стороне обрамляющего угольника пересекла линию среза хвоста.Затем обведите карандашом короткую сторону обрамляющего квадрата, чтобы отметить срез хвоста. Наконец, используйте ручную пилу или циркулярную пилу, чтобы разрезать по линиям отвеса, птичьего рта и хвоста. Дополнительные советы, в том числе о том, как рассчитать длину стропил, читайте дальше!

• Печать
• Отправить фанатскую почту авторам

Спасибо всем авторам за создание страницы, которую прочитали 321 555 раз.

Как собрать разборную раму крыши

Свежесобранная разборная рама крыши

Это долгожданный пост о сборке ответного каркаса крыши.Эта запись документирует детали сборки моего взаимного каркаса крыши, включая тип используемой древесины, количество стропил и сам рабочий процесс. Я надеюсь, что это будет полезно для тех, кто хочет попробовать построить подобную рамку. Я надеюсь, что из-за общего отсутствия информации о взаимном строительстве крыш в Интернете этот ресурс станет основным. Поехали…

Подъем ответной крыши

Что такое ответная крыша?

Спаренная крыша — это красивая и простая самонесущая конструкция, состоящая всего из трех стропил и любого мыслимого количества (в пределах разумного, конечно).Взаимные крыши не требуют центральной опоры, их можно быстро построить, и их можно построить с использованием круглых столбов или габаритных пиломатериалов (возможно, с некоторыми творческими надрезами). Они чрезвычайно прочны, идеально подходят для круглых зданий, а также очень подходят для живых крыш. Взаимная конструкция крыши была разработана Грэмом Брауном в 1987 году.

Каркас крыши My Reciprocal

Вот некоторые характеристики моего ответного каркаса крыши:

• 14 основных стропил
• Столбы из черной акации, за исключением дуба с одним штифтом (используется зеленого цвета)
• Все стропила имеют диаметр примерно 5″ на верхнем конце стоек (тяжелый!)
• 14 дополнительных стропил
• Булавочный дуб и немного белой акации (используется в основном зеленая)
• Диаметр 3-4″ на верхнем конце стоек

Каркас крыши состоит из 28 опор. Эта рама сидит на стенах моего несущего дома из самана.

Обратите внимание на «палку Чарли», поддерживающую крышу во время строительства

Стик Чарли

Вам понадобится прочная центральная стойка или «палка Чарли», чтобы временно подпирать стропила. Вы можете либо найти столб с естественной буквой Y наверху, либо найти действительно прочный столб и прибить к нему два 2×4, чтобы первое стропило не захотело соскользнуть. Увидел, что чарли придерживаются нужной высоты, исходя из того, какой будет уклон вашей крыши и высота ваших стен.Там немного математики. Кроме того, постарайтесь оставить его, возможно, немного длинным, потому что крыша может осесть, когда вы вытащите палку.

Подкрепите свой пост фигурными скобками. Не беспокойтесь о том, чтобы закопать его — просто потом будет намного сложнее достать его. У вас должен быть кто-то, кто будет наблюдать за палкой, пока поднимаются первые несколько стропил, чтобы убедиться, что она устойчива.

Установка стропил

Сдвиньте свое первое стропило вверх по стене (или каркасу стены) и вверх на палку Чарли. Оставьте немного дополнительной длины вверху и у стены. (Вы всегда можете определить точную длину карниза позже.) Решите, будете ли вы двигаться по часовой стрелке или против часовой стрелки, возьмите следующий шест и прикрепите его поверх первого, за точкой контакта палки Чарли. (Вы хотите, чтобы палка Чарли оказалась за пределами внутреннего круга.)

Марк слегка надрезает стропила, прежде чем связать его толстой проволокой

Свяжите его прочной толстой проволокой, чтобы он не скользил. Возможно, вы захотите привязать его к каркасу стены, или, если вы делаете несущий дом из самана (как я), вы должны были закопать крепких мертвецов в своих стенах с проволокой, чтобы прикрепить стропила.(Мои мертвые люди и проволока не были идеально расположены или идеально прочны, и многие столбы были прикреплены слабо или вообще не прикреплены. Ничего страшного.)

Продолжайте движение по кругу. Пространство между каждым стропилом (у стены) должно быть примерно ровным. Равномерность также приведет к более круглому внутреннему кольцу (отверстию в верхней части крыши). В начале процесса определите, насколько большим должно быть ваше внутреннее кольцо, и используйте направляющую, например большую тарелку или диск, чтобы равномерно установить стойки.

Последнее стропило

В зависимости от того, насколько тугая или свободная у вас рама, последняя стропила может оказаться слишком тугой. Не волнуйтесь, если это так. (Оба раза мне было очень туго.) Последнее стропило скользит поверх предыдущего стропила и под самую первую стойку. Если это тугая посадка, вы все равно должны быть в состоянии установить стропило на место. (В этом всегда помогут дополнительные руки!) Как только он будет на месте, привяжите его проволокой. Теперь вы готовы удалить палочку Чарли!

Извлечение джойстика Чарли

Снимите скобы, возьмите мини-кувалду и выбейте палку Чарли из ее опорного положения.Если все пойдет хорошо, ваша крыша теперь будет нести собственный вес! (Кажется очень маловероятным, что кто-то действительно мог все испортить, что привело бы к коллапсу… не бойтесь… страшный не , а !)

Теперь у вас есть самонесущий ответный каркас крыши! Этот процесс может занять всего утро, если у вас достаточно дополнительных рук. Мне помогли еще пять человек, и мы закончили раму примерно за пять часов.

Второстепенные стропила

Вы можете выбрать много второстепенных стропил, а-ля Тони Ренч, или только одну стойку между каждой основной парой.(Или ни одного!) Теперь я не могу говорить об этом со абсолютным авторитетом (да и о чем-то другом, на самом деле…), но моя собственная конструкция второстепенных стропил была довольно простой. Следуя по спирали, я поднял каждое второстепенное стропило по отдельности, предварительно просверлил отверстие в шесте и в основном стропиле и вбил в каждое гигантский (может быть, 5 дюймов в длину?) гвоздь с шипом. (Позже, после укладки настила, я вбил второй шип в каждый столб.) Вот и все. Это было единственное крепление сверху к раме.

Теперь я мог бы углубиться в детали всего этого процесса, но пока остановлюсь на этом.Если у вас есть вопросы по строительству ответной крыши, свяжитесь со мной! Кроме того, я настоятельно рекомендую следующие ресурсы для получения дополнительной информации о строительстве. Удачи!

Другие взаимные ресурсы крыши

Стропил крыши против. Фермы — какая лучше для кровли дома?

Всем известно, что крыша — это самая верхняя часть здания, рядного дома, бунгало и т. д., выполненная в виде каркаса для защиты имущества от дождя, ветра, снега и пыли.Однако прочная крыша должна иметь не менее прочный каркас, на который она опирается.

Как партнер Amazon я зарабатываю на соответствующих покупках.

Крыши бывают разных размеров и форм, таких как навес, вальмовая, плоская, двускатная, вальмовая и многие другие.

Чрезвычайно популярные стропила крыши (показаны на левом изображении выше) использовались в большинстве домов в прошлом. Тем не менее, благодаря передовым технологиям, новые методы строительства начали использовать фермы (показаны на правом изображении выше).

Раньше фермы можно было увидеть только на огромных конструкциях, таких как церкви и большие сооружения, однако это изменилось.

Стропила и фермы крыши — это не одно и то же , и у каждой из них есть свои уникальные плюсы и минусы. В этой статье мы сравним и сопоставим эти две каркасные конструкции кровли и подробно опишем их ниже.

Краткий обзор ферм и стропил

И стропила, и фермы обеспечивают поддержку крыши и имеют треугольную форму и структуру.

Стропила, состоящие из двух основных внешних балок, поддерживают конструкцию крыши. Однако фермы состоят из нескольких балок, которые обеспечивают дополнительную поддержку конструкции крыши.

Фермы, разработанные в средние века, теперь стали обычным явлением среди американцев. 4 из 5 человек в США предпочитают фермы стропилам, поскольку они прочнее.

Стропила — это балки крыши, которые наклоняются от коньковой балки к вершине стены и использовались с древних времен.Стропила крыши представляют собой длинные доски, которые поддерживают обшивку крыши. С точки зрения качества и стропила, и фермы одинаково хороши.

Нет никакой разницы в качестве кровли, обеспечиваемой обоими. Стропила создают прекрасное ощущение открытого пространства и выглядят значительно красивее, чем открытый потолок. С другой стороны, фермы придают потолку вид сводчатого потолка и не создают ощущения открытого потолка.

Основное различие между стропилами крыши и фермами заключается в способе конструкции.Фермы производятся на заводе в контролируемой среде, что обеспечивает высокое качество продукции. Большинство заводов по производству ферм автоматизированы, что означает, что они строятся в кратчайшие сроки.

Стропила

, с другой стороны, занимают много времени, так как они строятся и собираются на месте, по одной детали за раз. Доступные по более низкой цене стропила крыши могут быть настроены на строительной площадке в соответствии со спецификациями объекта.

Кровельные фермы, с другой стороны, проектируются и изготавливаются на заводе, и их установка на строительной площадке занимает меньше времени.

Однако для установки ферм требуется точная спецификация площадки, поскольку они предварительно собираются и изготавливаются на заводе. Стропила, в отличие от ферм, не требуют предварительного планирования, так как они строятся и устанавливаются на месте, где имеются спецификации.

Поскольку фермы являются сборными, они могут быть дороже, чем стропила, однако затраты на установку и оплату труда, связанные со стропилами крыши, сравнительно выше, чем у ферм.

На установку стропил может уйти целая неделя, тогда как фермы можно установить за день, что означает, что фермы могут сэкономить много времени.

Однако в случае, если строительная площадка расположена в отдаленном месте, куда трудно добраться большегрузным автомобилям, доставка готовых ферм может стать проблемой. Поскольку стропила вырезаются и собираются на месте, о транспортировке не нужно беспокоиться.

Однако установка стропил будет дорогостоящим делом, если стоимость пиломатериалов слишком высока. Также установка стропил требует большого мастерства. С другой стороны, фермы поставляются с подробным руководством по установке, которое не требует каких-либо специальных навыков.

При выборе между стропилами и фермами необходимо учитывать размер собственности. Например, если дом относительно небольшой, целесообразно выбрать стропила.

С другой стороны, фермы

подходят для более крупных конструкций, так как установка ферм на небольшой конструкции может оказаться сложной задачей. Кроме того, для установки ферм потребуется кран, так как предварительно построенную ферму тяжело транспортировать и ее трудно поднять на место.

Одним из преимуществ использования стропил является то, что каркас крыши является гибким и может быть изменен без ущерба для конструкции.Однако фермы не могут быть легко изменены после их установки.

Просверливание отверстия для электричества или даже перерезание любой части паутины может подорвать целостность конструкции. Для переделки в случае стропильной крыши потребуется консультация профессионального инженера.

Поэтому важно изучить варианты и узнать мнение нескольких плотников, поставщиков пиломатериалов и компаний, производящих фермы, чтобы прийти к разумному и рентабельному решению.

Итак, и стропила, и фермы имеют свои преимущества и недостатки.Мы не можем сказать вам, какой из них лучше для вас, поскольку это то, что вам нужно проанализировать в соответствии с вашими потребностями. Таким образом, мы объяснили вам плюсы и минусы как стропил, так и ферм.

Что такое стропила крыши? – Краткое описание

Стропила крыши являются основными конструктивными элементами, необходимыми для строительства крыши, простирающимися от конька или вальмы до внешней стены и обеспечивающими основу для укладки черепицы.

Подрядчики устанавливают стропила бок о бок, и, хотя традиционно для изготовления стропил используется древесина, сегодня в кровельной промышленности используются такие материалы, как сталь.В качестве внутренних поддерживающих систем стропила почти всегда скрыты от глаз при осмотре дома снаружи.

Источник

В то время как потолки часто скрывают стропила, для некоторых стилей интерьера открытые стропила создают великолепные архитектурные особенности, но стропила больше не являются «одним типом, подходящим для всех».

В настоящее время кровельная промышленность признает не менее 10 распространенных типов стропил:

• Принцип;
• Обычный;
• Вспомогательный;
• Компас;
• Бордюр;
• Бедро;
• Король;
• Долина;
• Джек и
• Баржа.

Один или несколько из этих стилей могут использоваться для создания уникальной структуры и внешнего вида крыши, поскольку в наши дни строители могут выбирать из множества вариантов угла наклона.

Что такое стропильные фермы? – Краткое описание

Эти популярные альтернативы стропилам нашли свое место в сердцах и умах подрядчиков, проектировщиков и потребителей, поскольку готовые фермы обладают рядом преимуществ.

Источник

Ферму легко отличить, потому что этот элемент крыши уникальной формы поставляется целым и состоит из взаимосвязанных компонентов, таких как стропила, балки и домкраты.Они имеют форму А-образных рам, которые устанавливаются как единое целое.

Из-за своей популярности стропильные фермы выпускаются в различных модификациях. Они могут быть плоскими, чтобы обеспечить место для хранения на чердаке, или наклонными, чтобы заполнить углы.

Как и стропила, вы можете найти фермы из дерева или стали, а для подрядчиков и кровельщиков, стремящихся придать крыше уникальный вид, популярные стили ферм включают двойной шаг, Howe, Queen Post, Pratt, Stub, Fink и другие.

Сравнение стоимости стропил крыши и ферм

По данным Networx.По мнению экспертов, споры между стропилами и фермами могут разгореться, когда плотники, подрядчики и архитекторы придумывают чертежи нового дома. Добавьте элемент строительного бюджета, и вот здесь резина встречается с дорогой.

Поскольку фермы обычно предварительно изготавливаются за пределами площадки и доставляются на работу, их установка быстрее и дешевле, чем стропила, поскольку они используют более мелкие и дешевые куски пиломатериала и полагаются на несколько компонентов для усиления блока, а не на вес. только несущие стропила.

Какая древесина используется для стропильных ферм?

Тремя наиболее популярными видами древесины, используемыми для изготовления ферм, являются выдержанная ель , желтая сосна и красный кедр .

Иногда эту древесину можно укрепить путем склеивания или ламинирования более тонких деревянных частей, чтобы создать более толстую балку, из которой состоит ферма.

Другие виды древесины, используемые для изготовления ферм, часто зависят от наличия древесины в данном конкретном районе.

Металлические стропильные фермы, хотя и доступны для продажи, редко являются хорошей заменой дереву. Мало того, что они дороже, но обычно требуют большего обслуживания, и не каждый кровельщик умеет устанавливать металлические фермы.

Кроме того, металл не так эффективно переносит тепло, как дерево, и когда дело доходит до звукоизоляции и особенно от ржавчины, у вас может возникнуть больше проблем, чем при использовании деревянных ферм.

Являются ли фермы прочнее стропил на крышах домов?

Не секрет, что фермы более популярны, чем стропила.Они используются для строительства 80 процентов всех крыш, когда строятся новые дома в наши дни.

Тем не менее, производство ферм может создавать больше отходов, но, с другой стороны, строители ферм могут использовать обрезки. Эта смесь материалов обычно делает фермы прочнее стропил.

Стропила могут быть одинаково прочными при сравнении, поскольку фермы «больше полагаются на прочность отдельных деревянных частей… и меньше на геометрию».

После установки стропила потребляют больше древесины, поэтому они весят больше, но фермы прочнее, потому что они более эффективны и способны обеспечить максимальную прочность с использованием меньшего количества материалов.

Стропила или фермы лучше при строительстве сарая?

Для подрядчиков, чье увлечение сравнениями не знает границ, споры о том, использовать ли стропила или фермы для строительства навеса, могут привести к длительным спорам, которые вращаются вокруг слова «лучше».

Начнем с того, что установить правильную односкатную крышу сложнее, чем может показаться на первый взгляд, но вы, возможно, не удивитесь, узнав, что фермы проще в использовании при кровле сарая, и их установка, вероятно, также будет проще.

Сделайте одну ферму, повторите ее, и вы построили надежную систему. Конечным результатом является более прочная единица, которая охватывает большие расстояния, и вам не нужны внутренние стены, чтобы выдерживать вес.

Вы живете в климате, где сотни фунтов снега и льда могут ударить по крыше сарая? В таком случае фермы, вероятно, будут лучшим вариантом, так что вы получите выигрышную комбинацию: фермы не только дешевле и прочнее, но и дают больше места для хранения, а разве не поэтому они вам нужны? сарай в первую очередь?

Стропила и балки – краткое сравнение

Познакомившись с фермами и стропилами, существует третий вариант завершения работы над крышей вашего дома: балки.

Эти параллельные горизонтальные балки, обычно изготовленные из дерева, но часто изготавливаемые из альтернативных материалов, таких как стальные двутавровые балки, добавляют в уравнение третий элемент конструкции крыши.

Их цель? Охватывайте открытое пространство, чтобы соединить противоположные стены, чтобы поддерживать как этаж выше, так и потолок внизу.

Балки бывают шириной от 8 до 12 дюймов и обычно имеют толщину 1½ дюйма. Редакторы SBC Magazine советуют читателям использовать правильную терминологию при различении между ними, отмечая, что слишком много людей меняют термины.

«Потолочная балка — это просто горизонтальный элемент каркаса, который проходит между стенами или стропилами для поддержки потолка», — говорят редакторы, а «стяжка для стропил — это горизонтальный элемент каркаса, который проходит между стропилами, чтобы противостоять тяге стропил наружу».

Когда вы пытаетесь понять разницу между балками и стропилами, имейте это в виду, говорят эксперты SBC: это вопрос функции, а не предмета, достаточная причина, чтобы прочитать всю их статью, чтобы вы поняли различия, прежде чем заключать контракт на работу или пытаться покрыть свое здание самостоятельно: .

РЕКОМЕНДУЕМАЯ ЧТЕНИЕ:

Прочие ресурсы

https://www.designingbuildings.co.uk/wiki/Rafter
https://www. findlayroofing.com/news/roofing-101-what-is-a-truss
https://www.networx.com /статья/стропила-против-ферм
https://freimans.com/metal-vs-timber-why-its-better-to-use-timber-trusses/
https://www.doityourself.com/stry/ вырез сиденья
https://www.garagejournal.com/forum/showthread.php?t=261640
https://plasticinehouse.com/стропила-vs-фермы-для-сарая/
https://www.hunker.com/12542157/разница-между-балками-стропилами

Как построить фермы крыши своими руками

Как установить стропильные фермы самостоятельно: советы по монтажу. Информация, которую опасно не знать!

Двускатная конструкция крыши со фермами — торцевая часть крыши, образованная двумя или более скатами крыши (вальмовая крыша). Непосредственным назначением этой части крыши является защита используемого или неиспользуемого чердака от ветра и других проявлений внешней среды.Не стоит забывать и об эстетических качествах этого строительного элемента, способного украсить любой дом, несмотря на то, что его крыша выполнена без особых изысков. Если вы задаетесь вопросом как построить стропильные фермы своими руками, то вот вам полезная информация.

Под кровлей в частности понимается конструкция, которая может быть выполнена в различном виде, прямо зависящем от конструктивных особенностей кровли. Обычно двускатную крышу укладывают после того, как сама крыша уже построена, но в некоторых проектах жилых домов такой строительный элемент возводят непосредственно при возведении стен дома.Для герметизации фронтона можно использовать дерево, сталь, пластик или кирпич, если стены дома выполнены из строительного материала.

Особенности и технические характеристики ферм двускатной крыши

Следует отметить, что возведение фронтонов своими руками довольно важный пункт всех строительных работ частного типа. В целом разницы, когда именно закладываются фронтоны, практически нет. В случае, когда строительство кровли выполняется в первую очередь, проект отделки необходимо выполнить после окончания всех работ с кровлей.

Этот процесс имеет некоторые недостатки, связанные с довольно стесненными условиями работы. Не думайте, что фасад дома, построенный при возведении стен, действительно является самой надежной и прочной частью здания, ведь всегда велик риск обрушения элемента из-за плохих погодных условий или ураганов.

Не забывайте о просчетах, связанных с геометрическими пропорциями крыши. Как правило, такая неприятность касается отдельных элементов конструкции, которые не могут сосуществовать вместе с тем или иным типом фронтона.Когда вы имеете дело с деревянной конструкцией, это не имеет особого значения, но когда здание из кирпича и основные опоры приходятся на элементы крыши, строителю придется потрудиться. Ошибка, допущенная на этапе замеров и расчетов, может привести к перекосу или смещению всей фронтонной системы, поэтому работоспособность конструкции будет неравномерной и недолговечной.

Любые виды конструкций двускатной крыши, возводимые вплоть до возведения кровли, требуют дополнительной страховки и усиления. В противном случае вы можете столкнуться с проблемой обрушения. Как правило, это происходит в тех случаях, когда крыша имеет не менее трех стропильных фронтонов и является достаточно сложной. Иными словами, без армирования такие конструкции не могут обеспечить необходимую надежность.

Как сделать стропильные фермы

Фронтоны здания предполагают определенную высоту, которая диктуется каркасом стропильных ферм и характеристиками чердака. Для начала следует узнать, как резать углы стропильных ферм на определенной высоте.Обычно высота такой конструкции не превышает 7 футов, но если вы планируете организацию жилой мансарды в своем доме, то высота может доходить до 15 футов. Неудивительно, что такие большие размеры означают максимальное качество элементов конструкции.

Особое внимание следует уделить оформлению всего дома, когда речь идет о кирпичных фронтонах с четырех сторон. В связи с этим особое внимание следует уделить и строительным материалам, из которых выполнены несущие стены дома.

Особенность строительства фронтонов своими руками заключается в том, что стены дома и его фундамент являются предметом дополнительной нагрузки на кирпичные фронтоны. Другими словами, перед тем, как приступить к строительству дома своими руками, нужно правильно продумать опору.

Сами элементы не подвергаются силовым нагрузкам, создаваемым различной силой ветра. Исключение могут составить те конструкции, которые опираются на фронтон несущей конструкции стропильной системы.В таких случаях процесс строительства требует очень внимательного отношения, которым мало кто хочет заниматься! Кирпичные фронтоны должны быть правильно укреплены, что можно сделать с помощью армирующей сетки.

Тип крыши с мансардой, которая будет использоваться как жилое помещение, требует наличия окон или дверей на фронтонах. Таких особенностей не должно быть с той стороны зданий, на которую постоянно дуют порывистые ветры. Над каждым фронтоном должны быть расположены отлив и свес, которые помогут защитить конструкцию фронтона от снега и дождя. Отлив не должен заканчиваться на фронтоне, а карниз крыши должен быть выполнен так, чтобы основная масса осадков не достигала конструкции фронтона.

Как прикрепить стропильные фермы к стене

1. В первую очередь необходимо установить деревянную рейку на торцевую стену. Высота планок должна быть равна высоте будущего конькового бруса.
2. Затем следует протянуть шнур от установления рейки до всех углов стеновой конструкции здания. Это придаст ровность треугольнику, на котором будет построена фронтонная конструкция.
3. Расчет кладки должен выполняться точно по натянутому шнуру, прилегающему к каждому кирпичу, который касается визуальной линии уклона строительного элемента.

Дизайн отделки и декорирования

Обшивка фронтона своими руками может быть выполнена с использованием разных видов строительных материалов, которые не только защитят мансарду от непогоды, но и придадут дому очень привлекательный вид. Строительство фронтона своими руками имеет стартовый и финишный этапы. Как правило, стартовым этапом строительства является обшивка фронтона наиболее понравившимся строительным материалом. Отделочный этап предполагает отделку внутренней части конструкции и монтаж отлива, необходимого для превращения мансарды в жилое помещение.

Можно просто зашить фронтон к карнизу обрезными досками, что не только позволит сэкономить на строительстве, но и послужит хорошей основой для отделки фасада фронтона. Для этого необходимо сначала изготовить каркас для обшивки, который в дальнейшем может стать основой для крепления рефлюкса.Каркас лучше всего сделать из металла и дерева, ведь это значительно упростит монтаж обрезных досок. Перед изготовлением самого каркаса необходимо определиться с расположением окон (только для жилых мансард). Как только каркас будет готов, его можно зашить обрезными досками.

Не забывайте, что фронтоны нуждаются в утеплении. Для этого внутреннюю часть конструкции закрепляют утеплителем. Чаще всего для этих целей используется минеральная вата. Только после выполнения утепления и пароизоляции можно приступать к внутренней отделке фронтона.

Надеемся, эта статья помогла вам найти ответ на вопрос, как правильно построить фермы двускатной крыши своими руками без крана.

Часто задаваемые вопросы — Общие — Country Truss, LLC

Энергии и инициативы у мастеров порой больше, чем строительных знаний. Если это описывает вас, эта страница может быть тем, с чего вам следует начать. Строители, которые каждый день строят дома, не тратят много времени на просмотр веб-сайтов ферм, они уже знают это.Мы здесь для тех, кто не знает всего этого, но все равно имеет все необходимое, чтобы понять это.

Вот быстрые ссылки для перехода к разделу, который вы хотите прочитать:

бедра против. Фронтоны

Как заказать

Время выполнения заказа

Доставка

Оптимизация фермы

Подберите простую крышу

Match Dual Шаг

Подходим к бедру

Установка фермы

Что такое ферма?

Многие люди звонят нам, чтобы узнать цену на стропила. Мы делаем все возможное, чтобы быть вежливыми (мы были так воспитаны), но СТРИЛЫ — НЕ ФЕРМЫ.

Стропила — это кусок дерева. Она может быть любой длины, глубины или ширины, и даже может быть спроектирована, но стропила — это ТОЛЬКО один кусок дерева.

Фермы

, с другой стороны, представляют собой высокотехнологичную коллекцию деревянных компонентов различных размеров и сортов, подогнанных и собранных в точном соответствии с техническими требованиями инженеров с использованием пластин ферм из инженерной стали различных размеров и толщины.Это не стропила и не балки, это фермы.

Ошибки и недопонимание процветают, если мы не используем один и тот же язык для описания частей и частей ферм. Взгляните на рисунок ниже. Это стандартные отраслевые термины, которые мы будем использовать для обсуждения конкретных частей ферм.

Получил все это? Хорошо.

Бедра против Гейблса

Мы используем термины «фронтон» и «вальм» для описания двух наиболее распространенных профилей крыши. Ниже пример двускатной крыши:

Ниже приведен пример вальмовой крыши.

Крыша в стиле хип-хоп

Некоторые дома все вальмовые, а некоторые — двускатные, но большинство проектов домов включают вальмовые и фронтоны.

В этом гараже фронтон справа, а бедро слева.

Вернуться к началу

У меня есть цитата. Как проверить размеры и заказать фермы?

Давайте проясним кое-что: когда вы измеряете свою работу, вы берете на себя ответственность за эти измерения. Это нормально. Вы можете читать кассету. Вы можете снять измерение или два, или десять, если это необходимо.Если вы решите сделать это самостоятельно, мы рекомендуем попросить кого-нибудь помочь вам и перепроверить свои измерения.

Когда вы подписываетесь под нашим предложением по заказу ферм, вы подтверждаете, что указанные фермы верны и именно то, что вы хотите, чтобы мы построили. Чрезвычайно важно проверить ВСЕ, прежде чем подписывать предложение, , потому что мы собираемся построить фермы в этом предложении.

Большинство людей не хотят, чтобы их фермы не подходили по их вине.Кого мы обманываем?! Никто не делает. Собственные и ненаучные исследования показали, что, когда фермы не подходят, по крайней мере 99% клиентов обвиняют производителя ферм. Мы готовы брать на себя вину, когда ошибаемся. Мы люди, и это случается. Когда мы делаем ошибку, мы исправляем ее. В конце концов, мы хотим, чтобы наши клиенты были довольны. Просто помните, что когда вы заказываете фермы, вы вступаете с нами в партнерские отношения, и мы ожидаем, что вы выполните свою часть соглашения. Часть этого заключается в том, чтобы взять на себя ответственность за проверку ферм перед заказом.

Вернуться к началу

Сколько времени потребуется, чтобы получить фермы после того, как я их закажу?

Время между заказом ферм и моментом, когда они будут готовы к доставке, называется временем выполнения заказа. Время выполнения заказа может варьироваться от двух недель или менее в низкий сезон до четырех недель и более в пиковое время. Когда мы даем вам цитату, мы обычно отмечаем наше время выполнения. Имейте в виду, что время выполнения заказа меняется, и время выполнения заказа, которое мы указали вам вместе с предложением, может быть недействительным, когда вы звоните для заказа.Лучшее эмпирическое правило — всегда заказывать фермы заблаговременно.

Мы делаем все возможное, чтобы фермы были построены и доставлены в сроки, которые мы обговорили, когда вы заказывали фермы. Иногда происходят вещи, которые мы не можем контролировать, например, больничные или поломки оборудования. Мы делаем все возможное, чтобы связаться с вами, как только мы поймем, что, возможно, не сможем уложиться в запланированную дату доставки. Мы не собираемся просто говорить вам то, что вы хотите услышать, а затем откладывать это на две недели.Крайне редко мы опаздываем больше, чем на несколько дней, чем было запланировано.

Вернуться к началу

Я заказал фермы заранее, как ты и сказал. Сейчас они построены, а я к ним не готов.

Как долго вы можете держать их в вашем магазине?

Мы понимаем, что погода, пространство на рабочей площадке и другие факторы, не зависящие от вас, играют большую роль в том, когда вы будете готовы к установке ферм. Мы не возражаем, если фермы какое-то время лежат у нас во дворе, когда это необходимо, но мы в первую очередь предпочитаем доставлять их, как только они будут построены.Мы не можем хранить фермы бесконечно. Если в доставке отказано в течение длительного времени после первоначально запланированной даты, и вы не отвечаете на наши телефонные звонки, мы оставляем за собой право распоряжаться фермами по своему усмотрению. Этого не произойдет, пока вы остаетесь на связи с нами и активно работаете, чтобы найти способ забрать свои фермы в разумные сроки.

Должен ли я разгружать фермы, когда они приходят?

Мы доставляем с прицепами, полуприцепами или пикапами.Нам просто нужно иметь возможность вернуться в то место, куда вы хотите доставить фермы. Всегда полезно, если у вас есть чистая и относительно ровная площадка, свободная от грязи. Если вам нужно что-то (например, 2X4) под фермами, вы должны встретиться с нами, когда мы доставим их, чтобы поставить их во время разгрузки.

Вернуться к началу

Я получил свои фермы и заметил, что некоторые внутренние стропы и некоторые соединения не такие, как показано на рисунках в цитате. Что дает?

Если вы не укажете, что вам нужен определенный рисунок стропы, или не укажете размеры верхнего или нижнего пояса, мы, скорее всего, внесем коррективы в ваши фермы после того, как вы их закажете.

Когда мы составляем предложение по ферме, мы не вдаемся в подробности, чтобы убедиться, что каждое соединение или деталь спроектированы наиболее эффективным способом для нашей мастерской. Это будет пустой тратой времени наших дизайнеров. Мы указываем профиль ферм, и, если вы не укажете иное, внутренние лямки, размеры и классы поясов и т. д. могут быть изменены без предварительного уведомления в ходе нашего процесса оптимизации. Окончательные запечатанные чертежи с печатью инженера всегда соответствуют построенным нами фермам.

Вернуться к началу

Что делать, если нам нужно измерить, чтобы подогнать фермы к существующему стандартному концу фронтона?

Мы всегда рады помочь вам понять, что вам нужно.В большинстве случаев обобщенной цитаты будет достаточно, чтобы вы могли ориентироваться в ценообразовании. Однако, когда вы заказываете фермы, мы должны серьезно отнестись к точным размерам, чтобы фермы соответствовали вашей существующей крыше.

Чтобы соответствовать существующему стандартному фронтону, нам нужно сосредоточиться на четырех измерениях: размах, высота пятки, пиковая высота и свес. Это все. Как только у нас будут эти размеры, у нас будет ИМЕННО то, что нам нужно, чтобы соответствовать вашему существующему стандартному концу фронтона.

До сих пор мы использовали одно предостережение в этом обсуждении… Мы были осторожны, чтобы сказать стандартный фронтон. Что это обозначает? Когда мы используем термин «стандарт» для описания фронтона, мы имеем в виду, что обе внешние стены имеют одинаковую высоту. Потолок внутри ровный. Мы ожидаем, что пик будет в центре, потому что мы ожидаем одинаковую высоту звука с обеих сторон. Обе высоты каблука одинаковы. Это стандарт.

А если нет? Читать дальше…

Вернуться к началу

Как измерить, чтобы фермы соответствовали существующему НЕстандартному фронтону?

Здесь мы уходим в заросли.Если вы агрессивный самодельщик, который ищет возможности разобраться в этом самостоятельно, дерзайте. Взгляните на следующий рисунок.

По сути, нам нужно измерить каждую точку, где меняется профиль фермы. Чем больше у нас измерений и чем они точнее, тем лучше. Когда мы проводим эти измерения, мы не ищем лучших предположений или «достаточно близких». Если они неправильные, ваши фермы не будут соответствовать.

В таких сложных случаях, как этот, мы хотели бы встретиться с вами и помочь вам оценить работу. Это стоит того, чтобы мы поняли это правильно.

Вернуться к началу

Что, если мы добавляем на бедро?

Добавление на вальмовый конец может быть как проще, так и сложнее, чем добавление на фронтон. Когда вы добавляете на бедро, у вас есть немного больше свободы действий в соответствии с шагом, потому что ваша первая ферма не хлопает рядом с существующей фермой. Незначительные плоские различия можно убрать постепенно, и они не будут видны.

Тот факт, что вы можете это сделать, также означает, что вы ДОЛЖНЫ установить каркас над существующей крышей и выровнять ее.Это не всегда легко, но для нас редко бывает хорошей идеей пытаться обеспечить перекрытие (технически называемое фермами долины), чтобы сидеть поверх существующего бедра.

При добавлении на вальмовый конец приходится иметь дело с концами ферм или стропил, которые опираются на существующую торцевую стену. Предполагая, что вы хотите убрать эту стену, у вас есть два варианта: перемычка или балка. Перемычка обрамлена под существующими фермами и поддерживает фермы с пола. Балка — это специально построенная ферма, которая спроектирована так, чтобы нести концы существующих ферм, охватывая всю ширину вальмового конца.Мы настоятельно рекомендуем использовать балку. Даже если вы не сносите стену, у вас будет возможность позже.

Чтобы измерить стандартный тазобедренный конец фермы, нам нужны три измерения: высота пятки, размах и свес. И нам нужен скат крыши. Это лучше всего измерять от вершины крыши уровнем длиной не менее двух футов. Держите левый конец уровня на крыше и поднимайте правый конец, пока пузырь не покажет уровень. Отмерьте по прямой вниз от правого конца до крыши.Вам не нужно вычислять шаг, просто сообщите нам точную длину вашего уровня и точную длину, которую вы измерили от правого конца уровня до крыши. Мы можем сделать все остальное.

Как всегда, в любое время, когда вы чувствуете, что прыгаете выше головы, просто позвоните нам. Мы всегда рады помочь нашим клиентам разобраться в том, что им нужно заказать.

Я слышу это сейчас, один парень читает это и говорит: «А что, если у тебя нестандартный тазобедренный сустав? Как мне это измерить?»

Просто позвоните нам.

Вернуться к началу

Как установить и закрепить фермы?

Целью этого веб-сайта не является переписывание уже существующих отраслевых стандартов. На нашей странице «Инструменты и ресурсы» вы найдете документацию практически по любому вопросу, который у вас может возникнуть. Если у вас есть конкретный вопрос, не стесняйтесь звонить нам, и мы окажем вам всю возможную помощь.

Вернуться к началу

Домашние инспекции и спроектированные фермы

В качестве инновационных инспекций мы провели тысячи инспекций домов в районе Роли.Одна из вещей, которая постоянно всплывает во время наших домашних осмотров, — это поврежденные, модифицированные или срезанные инженерные фермы. Это структурная проблема, которая иногда может сбить с толку и напугать потенциальных покупателей. Вот еще немного информации о том, что мы находим и как обращаться с этим во время сделки с недвижимостью.

Большинство ферм, используемых в жилых домах, проектируются лицензированными инженерами-строителями и изготавливаются специально для дома. Они строятся за пределами площадки (изготавливаются на заводе и отправляются на строительную площадку) и состоят из дерева размером 2 дюйма на 4 дюйма или 2 дюйма на 6 дюймов, соединенных косынками (металлическими соединителями) в виде паутины.Спроектированные фермы предназначены для распределения веса определенным образом, что позволяет распределять вес в точной области в соответствии со спецификациями инженера.

Во время осмотра домов мы видим в основном три разных типа ферм:

1. Чердачные фермы – Чердачные фермы находятся на уровне крыши. Здесь, на верхнем краю фермы, крепится обшивка крыши и укладывается черепица для создания водонепроницаемого покрытия дома.Различные конструкции позволяют по-разному использовать пространство, созданное между гостиной и крышей. Некоторые конструкции не допускают хранения, и их будет трудно перемещать на открытой местности. Другие предназначены для хранения, площадок для водонагревателей / кондиционеров, а некоторые могут иметь отверстие, достаточно большое, чтобы построить внутри жилую зону.

2. Половые фермы – Как видно из названия, напольные фермы поддерживают пол в конструкции. Они могут быть между подвалом и первым этажом или между любым из жилых этажей.Обшивка пола крепится к верхней части фермы, а затем устанавливается чистовой пол. Как и чердачная ферма, ферма пола состоит из 2 «X 4» , прикрепленных косынками в виде паутины.

3. Техническая балка (двутавровая балка) —  Хотя конструктивная балка не называется фермой, она создается таким же образом. Они разработаны инженерами-строителями, изготовлены за пределами площадки и доставлены на строительную площадку. Одним из больших отличий от фермы является то, что спроектированную балку можно обрезать по длине (а не произвольно), чтобы она подходила для работы, и она может не быть специально разработана для конкретной части дома. Эти балки состоят из нижней и верхней полки с фанерной лямкой между ними. Двутавровую балку можно использовать в качестве опоры для пола между подпольем и первым этажом, а также между другими уровнями пола.

Многие из наших новых домов в районе Роли построены с использованием одного или комбинации вышеперечисленных продуктов. Проблемы, которые, как мы обнаруживаем, связаны с этими техническими продуктами, заключаются не в том, как они устанавливаются, а чаще в том, как они повреждаются и/или модифицируются в процессе строительства.Помните, что все эти продукты производятся за пределами сайта. Во многих случаях эти компоненты могут быть повреждены во время транспортировки, погрузки, разгрузки, наезда на них во время стоянки на строительной площадке, повреждения при подъеме на месте и т. д. Именно здесь могут возникнуть первые проблемы.

Когда каркас нового дома готов, к работе присоединяются другие мастера. Сантехники должны установить канализацию и водопровод, электрики должны проложить электрические линии и установить распределительные коробки, подрядчики по механике должны установить воздуховоды для кондиционирования воздуха по всему дому, а вакуумные системы всего дома установлены. Во время установки этих систем часто приходится прорезать ферму, чтобы освободить место для воздуховода/дренажа и т. д. и не отремонтирован должным образом.

Третий способ, которым мы видим проблемы со инженерными конструкционными изделиями, — это когда домовладелец берет дело в свои руки. Мы видели бесчисленное количество раз во время наших домашних осмотров, что чердачные фермы были разрезаны / удалены, потому что они мешали. Стенки будут обрезаны, чтобы освободить место для большего / более легкого хранения, или, в наиболее частом случае, нижний пояс разрезается для чердачной фермы, чтобы установить чердачную тягу внизу.

Каждый раз, когда проектируемая ферма и/или балка модифицируются и/или ремонтируются, это должно выполняться в соответствии с инструкциями производителя фермы или под руководством лицензированного инженера-строителя.

Вышеупомянутое утверждение всегда применяется во время наших домашних инспекций. Мы не являемся лицензированными инженерами-строителями и не можем определить, правильно ли выполнены повреждения/ремонт/модификации. (Единственным исключением является то, что если у нас есть отчет инженера и мы можем следовать его пошаговой инструкции по ремонту, мы можем определить, были ли соблюдены указания этого инженера.)

Если мы обнаружим какие-либо повреждения/ремонты/модификации инженерного продукта, мы должны сообщить об этом. Это может быть как водопроводная труба, проходящая через пояс, водопроводные водостоки, установленные через двутавровую балку, установка чердачной лестницы через нижний пояс чердачной фермы, так и домовладелец, удаляющий все вертикальные лямки на фермах над весь гараж (да такое бывало). При обнаружении модификаций необходимо предпринять некоторые действия, и вот несколько предложений.

Если проблема обнаружена в новом доме, строитель либо знает о проблеме, либо не подозревает, что ферма повреждена.Если в спроектированном компоненте были произведены модификации и/или ремонт, и строитель знает об этом, об этом обычно доводится до сведения отдела разрешений местного муниципалитета, и участок документируется как отремонтированный/модифицированный, и некоторая запись должна быть в файле. Запросите это у своего застройщика. Если ремонт/модификация неизвестна, теперь ответственность за выполнение надлежащего процесса лежит на строителе, и должны быть созданы некоторые документы. Эти документы следует хранить до тех пор, пока вы владеете домом, потому что они, вероятно, вернутся, когда вы продадите дом.

Если проблема обнаружена в существующем доме, можно сделать несколько вещей. Во-первых, вы можете нанять собственного лицензированного инженера-строителя (350-500 долларов США), чтобы проверить, нужен ли ремонт, если даны указания о том, как правильно ремонтировать участки. Во-вторых, попросите продавца отремонтировать участок в соответствии с указаниями лицензированного инженера-строителя. Это возлагает все расходы на продавца (что некоторые не будут делать), и участки должны быть отремонтированы в соответствии с отчетом инженера-строителя.В-третьих, не обращайте на это внимания и надейтесь на лучшее. В некоторых незначительных случаях это может показаться самым дешевым способом, и повреждение может не повлиять на структурную устойчивость дома. Однако, когда дом будет продан снова, это может очень легко обнаружить следующий жилищный инспектор, и стоимость ремонта может быть неожиданной. Во всех этих трех сценариях любые документы должны храниться до тех пор, пока вы владеете домом, и передаваться новому домовладельцу на хранение.

Почти во всех случаях ферму можно отремонтировать.Очень редко приходилось заменять всю ферму. Кроме того, ремонт, как правило, не очень дорог, и многие фермы дешевле починить, чем фактический отчет о том, как их починить. Однако в некоторых крайних случаях ремонт может быть довольно интенсивным и может стоить более 1000 долларов.

На мой взгляд, всегда хотелось бы узнать больше о ферме и о стоимости ремонта. Может показаться, что небольшая выемка в ферме не имеет большого значения, но это может привести к разрушению конструкции, если сделать ее не в том месте.Чем больше вы знаете, тем лучше.

Стропила

и фермы для сарая: в чем разница?

Стропила и фермы. Два разных слова, которые легко спутать друг с другом (особенно если вы новичок в строительстве). Хотя оба типа компонентов используются для поддержки крыши здания, каждый из них имеет свое место в конструкции стоечного каркаса. Прежде чем мы углубимся в различия, давайте рассмотрим основы. Стропила и фермы:

• Поддержка крыши здания (независимо от того, будет ли это каркасное здание или дом из стержней )
• Изготовлены из дерева (очень редко используется другой материал, если только вы не ищете стальную раму )
• Треугольные (я никогда раньше не видел квадратных ферм, а вы?)

В этой статье мы поможем вам разобраться в различиях между стропилами и фермами, а также в их типичном использовании в строительстве (кто знает, может быть, вы узнаете что-то новое по ходу дела).

Прежде чем мы углубимся в сравнения, давайте начнем с основных определений.

Что такое стропила?

Стропила обычно используются, когда вы хотите максимально увеличить пространство конструкции . Например, если вы хотите иметь крутые сводчатые потолки или дополнительное пространство для хранения, вы строите сарай для столбов.

По способу конструкции стропила могут быть одинарными или двухслойными. В них используется только один элемент каркаса (нижний пояс или лямки отсутствуют) .В основной конструкции можно использовать стропила (без ферм). Однако, , если вы решите использовать стропила в качестве основной опоры, вам потребуются дополнительные перемычки или внутренние опоры .



Что такое ферма для амбара?

Ферма представляет собой жесткую конструкцию из деревянных элементов, предназначенную для поддержки крыши. Фермы состоят из верхнего пояса, нижнего пояса и стенок, соединенных в стыках пластинами .

Фактический профиль фермы, шаг, пролет, высота пятки, шаг, свес и конфигурация стенки зависят от конкретных условий проектирования и будут различаться в зависимости от применения.

Теперь, когда у вас есть общее представление о стропилах и фермах, давайте обсудим, почему фермы в основном используются для строительства стоечного каркаса. Это не означает, что стропила не подходят, но стропила повлияют на общую компоновку вашего здания.



В чем разница между стропилами и фермами?

Если вы подумываете о строительстве нового сарая для столбов, вы, скорее всего, изучили сборщиков стоек в вашем районе.Возможно, вы даже сузите его до двух ваших любимых строителей. Если вы являетесь активным поклонником FBi Buildings, мы даже написали в блоге 6 ключевых моментов, на которые следует обращать внимание в конструкторе качественных почтовых фреймов .

Если вы не знаете, какую систему крыши использовать (деревянные фермы, фермы крыши, стальные фермы и т. д.), эти шесть ключевых областей, перечисленных ниже, предоставят вам дополнительную информацию для вашего строительного проекта.

1) Способ изготовления

Мы постоянно рассказываем о важности высококачественных материалов и о том, как структурная целостность играет роль в долговечности вашего стоечного каркасного здания.Но, конечно же, конструкция вашей кровельной опоры находится на первом месте в этом списке.

Стропила Стропила

— удобный вариант, если вы хотите построить небольшой проект, не требующий большого пролета. Они также идеально подходят для небольших самодельных комплектов сарая.

Стропила также можно использовать для конюшен . Помните, мы говорили, что стропила нуждаются в дополнительной внутренней поддержке? Стойки внутри вашего здания помогают компенсировать эту дополнительную поддержку.

Если вы решите пойти по этому пути (и выберете FBi в качестве строителя), мы встроим в ваше здание комбинацию стропил и ферм. «Фермальная» часть здания будет вашим проходом, а «стропила» будут в верхней части конструкции.

Как было указано ранее, стропила могут быть однослойными или двухслойными. Они состоят только из одного элемента каркаса (что означает отсутствие нижнего пояса или лямок). Они часто используются на недостроенных верандах, навесах или конюшнях.

Однако пиломатериалы поставляются только с шагом 20 футов .С фермами вы можете соединить элементы в конструкцию фермы. Фермы FBi сконструированы таким образом, что мы позаботимся о том, чтобы количество соединений не мешало целостности вашего здания. Это не так просто со стропилами из-за меньшей поддержки нижних поясов.

Фермы

С другой стороны, красота сарая для столбов заключается в том, как он устроен. Из-за ферм стоечно-каркасные здания могут иметь большие внутренние пространства. Они также чрезвычайно гибки в дизайне.Посмотрите некоторые из наших коммерческих зданий , чтобы понять, о чем мы говорим.

Из-за того, как устроены фермы, у вас меньше потенциальных прогибов или изгибов, чем у стропил. Помните, что ферма представляет собой структуру в виде паутины, состоящую из различных деревянных компонентов, соединенных с металлической пластиной.

В дополнение к поддержке крыши и соединенных сторон здания, фермы являются важной частью пути нагрузки. Они несут ответственность за обработку и передачу всех напряжений с крыши (через прогоны и сталь ) на колонны .

Профиль фермы, пролет, высота пятки, свес и конфигурация стенки зависят от конструкции здания и зависят от области применения.

2) Время, труд и материалы (стоимость)

Этот раздел зависит от производителя стоечной рамы. В FBi мы изготавливаем фермы самостоятельно, что позволяет нам контролировать затраты на строительство. Некоторые строители отдают на аутсорсинг строительство своих ферм и доставляют их на место.

Пожалуйста, убедитесь, что вы знаете, кто строит ваши фермы и откуда они берутся (а также как они изготавливаются и испытываются).

Стропила

Строительство каркаса крыши со стропилами известно как каркас из стержней (или каркас из стержней, в зависимости от того, что вы предпочитаете). Палочное строительство означает, что каждое стропило построено из размерного пиломатериала. Затем каждая деталь измеряется, вырезается и скрепляется вместе, чтобы сформировать стропило, что делает процесс сборки из палочек трудоемким.

Тем не менее, стропила обеспечивают гибкость по сравнению с фермами, поскольку их можно построить на месте (что делает их идеальными для труднодоступных мест строительства).В зависимости от использования вашего здания, этот тип приложения может удовлетворить ваши потребности. Если вы ищете что-то более прочное и устойчивое к нагрузкам, лучше всего остановиться на ферме.

Фермы

В FBi Buildings наш собственный завод по производству ферм использует пиломатериалы , рассчитанные на машинное напряжение (MSR) . Сначала каждый кусок пиломатериала MSR проверяется на жесткость и прочность на электромеханической машине. Затем, для дальнейшего уточнения оценки, проводится визуальный осмотр для определения оценки.В результате мы знаем прочность пиломатериала, прежде чем повесить его в вашем здании.

Принято считать, что чем больше работы вложено в ферму, тем она дороже. Однако это не всегда так. Вам нужно посмотреть на общий размер здания . Насколько большое столбовое здание вы хотите построить?

Ширина вашего здания будет влиять на общую стоимость. Например, фермы 100 футов двухслойные из пиломатериалов высшего качества. Более высокий класс означает, что ферма может выдерживать большую нагрузку.100-футовые фермы требуют большей прочности, чем 40-футовые фермы, поэтому да, они будут дороже.

3) Качество

Если вы собираетесь вложить свои деньги в новую конструкцию, вам нужно убедиться, что она спроектирована так, чтобы выдерживать различные нагрузки. Например, ваш сарай неизбежно столкнется с ненастной погодой (например, дождь, снег и ветер ). То, как ваше здание с каркасом стойки будет реагировать на эти ситуации, определит его срок службы.

Стропила

Как упоминалось выше, стропила обычно изготавливаются по частям на месте.Как и во всех видах строительства, то, как это делается, зависит от навыков рабочих.

Однако, поскольку стропила изготавливаются на месте, вы также рискуете подвергнуть пиломатериалы воздействию ненастной погоды, что может ухудшить качество пиломатериалов.

Вам также необходимо предусмотреть защиту от птиц с помощью стропил. Поскольку стропила внизу открыты, это создает идеальное место для гнездования птиц. Один из способов обойти это — установить сетку для птиц.

Вы также должны быть осторожны с тепловой вентиляцией при использовании стропил. Стропила должны быть открытыми снизу. Отделка нижней стороны стропила может вызвать эффект волнистости.

Фермы

Иметь хорошо спроектированные фермы очень важно, потому что другие последуют за ними, если одна из них выйдет из строя. Этот эффект домино приводит к обрушению здания.

Во избежание разрушения фермы рекомендуется выполнить следующие действия:

• Выберите профессионального строителя, чей завод ферм сертифицирован независимой инспекционной службой
• Убедитесь, что ваши фермы заказаны и спроектированы для вашего сарая .
• Выберите высококачественную древесину или пиломатериалы , рассчитанные на машинное напряжение (MSR) (если применимо)
• Используйте пластины из сверхпрочной стали для соединения пиломатериалов в критических точках

Важно отметить, что фермы являются лишь частью общей системы здания. Вся конструкция рамы стойки должна быть рассчитана на многократные нагрузки . В результате у вас может быть самая надежная система ферм, и ваш сарай все равно может выйти из строя.

4) Общая конструкция

Общий вид вашего здания будет зависеть от дизайна. Ответьте на следующие вопросы, которые помогут вам:

• Каково будет основное использование?
• Сколько места вам нужно?
• Как будет выглядеть поток здания в интерьере здания?
• Вам нужно дополнительное место для хранения (например, чердак или чердак)?

Если вы хотите, чтобы в вашем здании было много открытого пространства, стропила вам этого не дадут.Однако, если вы решите использовать стропила, вам необходимо убедиться, что у вас есть внутренняя поддержка или дополнительные перемычки.

С другой стороны, фермы позволят вашему зданию пролететь на большие расстояния без поддержки под ними. Кроме того, отсутствие несущих стен позволяет легко модифицировать внутреннюю часть здания для различных целей .

5) Инженерная экспертиза

Знание проектирования и классификации ферм основано на инженерном опыте.

Гражданское строительство относится к проектированию, строительству и обслуживанию зданий и инфраструктуры, составляющих наш мир. Типичные обязанности инженера-строителя включают:

• Анализ отчетов, карт и других данных для планирования проектов
• При планировании проекта учитывайте расходы, правила, опасности для окружающей среды и другие факторы риска
• Проверка и подача заявок на получение разрешений в местные, государственные и федеральные агентства
• Предоставить оценки (т.д., материалы, оборудование и рабочая сила) для определения стоимости проекта
• Тестовые материалы, используемые в строительных проектах
• Использование программного обеспечения для планирования и проектирования конструкций, соответствующих отраслевым и государственным стандартам

Некоторые компании, производящие почтовые каркасы, нанимают внешних инженеров. FBi рекомендует работать со строителями, в штате которых есть лицензированные инженеры, потому что сторонние фирмы не всегда заботятся о интересах клиента.

В то время как внутренние инженеры работают с вами на протяжении всего проекта.Они мыслят творчески и стратегически, чтобы обеспечить лучший конечный продукт для клиента.

В проектно-конструкторский отдел ФБР входят четыре человека с инженерными степенями. Они тесно сотрудничают с нашими продавцами, чтобы помочь определить требования к дизайну, удовлетворяя потребности и желания клиентов.

Если вы заядлый мастер-сделай сам и хотите построить небольшой сарай на заднем дворе, вы можете купить материал на местном лесопилке и построить свои собственные стропила.

6) Доступ к рабочей площадке

Думали ли вы о том, как ваш строитель будет получать доступ к вашему объекту, когда он доставляет ваш материал (в частности, разгружая ваши фермы)? На вашем сайте нет мусора, чтобы их оборудование не застревало? Будет ли у них достаточно места для маневра тяжелой техники?

Хороший доступ к площадке позволяет быстро доставлять оборудование и материалы и эффективно.

Факторы, которые следует учитывать при доступе к объекту :

• Ширина дороги, проезда и водопропускной трубы
• Местоположение почтового ящика
• Расположение линий электропередач
• Расположение существующих зданий, бункеров и т. д.
• Расположение деревьев
• Радиус поворота полуфабриката

Для большинства проектов по строительству стоечного каркаса фермы необходимо транспортировать полуприцепами на строительную площадку и устанавливать на место с помощью подъемника или крана. Определение точек подъема и использование правильного оборудования имеют решающее значение для успешной установки. Если все сделано правильно, кровельная система вашего сарая с опорами будет такой же надежной, как и кровля здания из стали .

Стропила

могут иметь наибольшее значение для вашего проекта, если у вас более тесный доступ к площадке (и небольшой строительный проект).

Будут ли в вашем сарае со столбами стропила или фермы?

Мы понимаем, что нужно было усвоить много информации.Однако, если есть что-то, что мы хотим, чтобы вы вынесли из этого чтения, так это то, что фермы идеально подходят для клиентов, заинтересованных в здании с открытой концепцией и уникальным дизайном.

Если вы выберете стропила, вы все равно получите просторную конструкцию, но фермы обеспечат вам большую гибкость.

Вы готовы построить сарай? Вы можете спроектировать свое здание с помощью нашего инструмента 3D-проектирования. Затем сохраните, распечатайте или отправьте по электронной почте план этажа семье и друзьям.

Готовы ли вы к цитате ? Отправьте нам свой дизайн, и сотрудник отдела продаж позвонит вам, чтобы начать процесс оценки.



Источники:
Стропила и фермы: в чем разница?

---

У вас есть еще вопросы, не рассмотренные в этой статье? Если вам нужна помощь в проектировании и планировании, свяжитесь с FBi Buildings по телефону 800.
