Заливка фундамента плитой – Все о фундаменте монолитная плита для дома, видео, расчет, заливка, размеры и вся пошаговая инструкция по строительству своими руками

Все о фундаменте монолитная плита для дома, видео, расчет, заливка, размеры и вся пошаговая инструкция по строительству своими руками

Подготовительные работы


1. Необходимо произвести геологическое исследование участка:
а) Определить тип грунта и его несущую способность.
б) Наличие подземных вод под плитой. При мелко-заглубленном фундаменте достаточно бурить 70 см глубиной.
2. Монолитные плиты бывают 2х типов:
а) Плита ниже уровня промерзания ( как правило с цокольным этажом)
б) Плита вровень с землей.
После того как произвели геологическое исследование и определились с типом фундамента, переходим к следующему этапу.


Первый этап при строительстве фундамента монолитной плиты

1. Снимаем плодородный слой, укладываем дренажные трубы с наклоном и предусматриваем коммуникации.
2 . Укладываем геотекстиль с выпуском от плиты не менее одного метра, с нахлестом друг на друга.




Укладка песчаной подушки для плиты

Укладывается песчаная подушка с послойной утрамбовкой. Толщина делается от 10-30 см. В 90% случаев делается толщина 20 см. На данном видео был выбран песок: речной мытый.





Укладка щебеночного основания

Толщина щебеночного основания делается от 10-30 см и это больше зависит от наличия грунтовых вод на Вашем участке. При укладке щебня, его также необходимо утрамбовывать послойно.





Устройство подбетонки

Как правило, выполняется из бетона низкого класса B7,5/ B12,5/ B15. Толщина подбетонки делается от 50-100 мм и как правило она делается больше плиты на 10 см во все стороны. На данном видео толщина была сделана 50 мм.





Гидроизоляция фундамента монолитная плита

На застывшую подбетонку укладывается гидроизоляция, как правило, в 2 слоя. Можно применять также и проникающею гидроизоляцию. На данном объекте было использовано 2 вида гидроизоляции. 1 обмазочная и 2я рулонная, которая укладывалась внахлест друг на друга.






Утепление монолитной плиты

Утепление в большинстве случаев делается экструдированным пенополистиролом, от 50-100мм. В представленной видео утепление производилось Пеноплэкс — фундамент 100мм. Если дом для постоянного проживания укладка пленки на утеплитель не обязательна, если же не для постоянного проживания, то укладка пленки рекомендуется.





Армирование фундамента монолитная плита

Площадь сечение арматуры в одном направление не менее 0.3% от общего сечения фундамента. Диаметр вертикального стержня не меньше 6 мм. рекомендуем от 8-10 мм. Размер ячейки от 10 см, как правило, делается ячейка 20 на 20 см, арматура от 12-14 мм. При расчете арматурного каркаса необходимо учитывать все нюансы, а также делать усиления в местах повышенной нагрузки. На представленных чертежах Вы можете посмотреть пример.




Установка опалубки


Площадь сечение арматуры в одном направление не менее 0.3% от общего сечения фундамента. Диаметр вертикального стержня не меньше 6 мм. рекомендуем от 8-10 мм. Размер ячейки от 10 см, как правило, делается ячейка 20 на 20 см, арматура от 12-14 мм. При расчете арматурного каркаса необходимо учитывать все нюансы, а также делать усиления в местах повышенной нагрузки. На представленных чертежах Вы можете посмотреть пример.

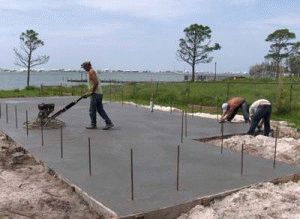

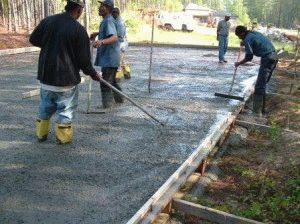

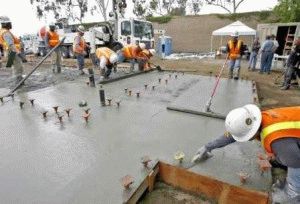

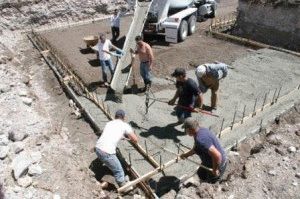

Заливаем фундамент монолитную плиту

При заливке фундамента монолитной плиты рекомендуем, придерживается данных правил:
а) Сброс бетона с высоты не более 0.5 метра
б) Разгонять бетон более чем на 2 метра от места сброса не рекомендуется.
в) После заливки бетона уплотняем его с помощью вибрирования.






Подведем итог:

После заливки бетона за ним необходимо ухаживать
а) Укрыть пленкой
б) Периодически увлажнять, первая неделя выполняется каждые 4 часа, также и ночью.

в) Опалубка снимается при наборе прочности выше 75%
По ссылки выше Вы можете перейти на пример чертежа фундамент монолитная плита. Важный момент, чтобы защитить любой фундамент от сил природы (пученье, промерзание и.т.д.) мы рекомендуем делать неразрывную систему отмостки с углублением. Видов утепленной отмостки несколько, но мы рекомендуем именно с углублением.


Часто задаваемые вопросы, при заливку фундамента, тип монолитная плита


Вопрос: Можно ли не делать утепленную отмостку?

Ответ: Да можете не делать но учтите что именно она защищает фундамент от сил природы



Вопрос: Как рассчитать усиление плиты

Ответ: Расчет по усилению плиты Вы найдете в наших чертежах, самому же это сделать без опыта затруднительно.



Вопрос: Через сколько нужно снимать опалубку?

Ответ: Когда бетон наберет прочность более 75%, у нас на сайте есть температурная таблица затвердевания бетона

home-zagorod.ru

Заливка плиты фундамента своими руками: особенности и правила работы

Существует несколько видов фундамента, но сейчас застройщики все чаще останавливают выбор на плиточном фундаменте. Этот вариант оправдывает себя тогда, когда земля на участке не в лучшем состоянии, и когда нет более доступных вариантов. Заливка плиты фундамента своими руками не требует больших усилий даже для человека, который никогда не занимался подобным.

Виды плитного основания

В строительстве есть два вида плитного основания, это:

• простая подушка из бетона;
• основание с ребрами жесткости.

Другие типы уже идут совместимые, к примеру – основание на сваях, или ленточно-плитный. Ленточно-плитный используют при стройке сооружений с подвалами. Копается выемка, ставится бетонная подушка, на нее устанавливают основание. На ленточный фундамент ложится вся нагрузка.

Лучшим вариантом является плитное основание с ребрами, оно достаточно прочное. Возвести его не так и легко, для него необходимо огромное число строительных материалов, поэтому его характеристики превосходят желаемый результат.

Как сделать заливку монолитной плиты?

Желательно заливать монолитную плиту сразу. Бетон необходимо замесить один раз, и чтобы хватило на всю заливку. Это сложная работа, поэтому для заливки необходимо не менее 4 человек. Строительный желоб подает бетонную смесь. Чтобы охватить весь периметр опалубки, воспользуйтесь желобом большого размера.

Монолитная плита включает в себя сплошное армирование, поэтому обладает хорошей прочностью, не проседает, выдерживает нагрузки и большие морозы. Толщина плита зависит от типа постройки, и может колебаться от 200 до 600 мм.

Этапы заливки монолитной плиты

Технология заливки монолитной плиты фундамента имеет несколько стадий:

1. Прежде всего, необходимо произвести геологическое исследование грунта, определить перепады высоты.
2. Неподходящий слой земли снимается, и тщательно выравнивается площадка для постройки.
3. Подготавливается щебень и песок для так называемой подушки.
4. В заготовку укладывается гидроизоляция.
5. Конструируется опалубка.
6. Собирается двойной арматурный каркас, связывается специальной проволокой.
7. Производится заливка монолитной плиты фундамента раствором из бетона. Последний слой нужно заливать очень быстро, при этом желательно использовать миксер или бетононасос. Поверхность тщательно разглаживается и выравнивается.
8. Готовую работу накрываем пленкой, оставляем на 4 недели. Но первые 6 дней необходимо смачивать конструкцию водой.

После правильной заливки фундамента, можно переходить к дальнейшей постройке. Не забывайте, что правильно возведенный фундамент является гарантией качества сооружения.

Утепление

Чтобы будущее строение было теплым, необходимо утеплять плитный фундамент различными утеплителями. Часто в строительстве используется подфундаментное утепление, которое размещается под плитой. Но все же, лучше утеплять не основание дома, а непосредственно готовые полы. Материалом для теплоизоляции бетонных плит послужит пенопласт. Будет достаточно 100 мм слоя.

Особенности возведения плитного фундамента

Для постройки качественного основания необходимо использовать исключительно прочную арматуру и бетонную смесь. Здания, которые имеют низкие полы по отношению к земле, необходимо возводить из плитного основания. При его строении нет необходимости строить цокольные перекрытия и ростверки. Использование неглубокого основания сокращает расход строительных веществ, примерно на 30 % и более 40 % стоимости подземного сооружения.

Заливка плиты под фундамент требует соблюдения определенных правил. В большинстве случаев, нарушение здания является причиной неправильного возведения основания. Как правило, это происходит из-за человеческих ошибок, которые были допущены во время возведения основания.

Кроме того, нарушаются здания и в связи с неправильной технологией строительства. Только при ответственном подходе, при соблюдении всех правил строительства вы сможете выстроить прочную конструкцию, которая прослужит вам долгие годы.

Преимущества плитного фундамента

1. Низкая стоимость, простота в строительстве.
2. Отличная несущая способность, этому способствует большой периметр соприкосновения с грунтом.
3. Отсутствует какая-либо деформация конструкции, что обеспечивает целостность будущих стен здания. Во время морозов, конструкция не деформируется, она равномерно поднимается и опускается. Это объясняется тем, что фундамент является жесткой платформой, на которой стоит все здание.
4. Можно использовать основание в качестве перекрытия цокольного этажа. Таким образом, вы сэкономите немало средств, вам не придется покупать перекрытия для пола.
5. Строительство основания на сложных участках земли.

Область применения плитного фундамента

Как известно, главной особенностью мелкозаглубленного основания является бетонная подушка, которая отлично справляется с подвижными грунтами. Такое основание идеально подойдет для строительства домов, в которых применяются жесткие строительные вещества. Это позволяет исключить возможность деформации постройки. Все виды фундаментов покрываются трещинами при подвижке земли, поэтому маленькие по объему постройки необходимо строить на плитном фундаменте, это исключит расколы основания.

Как правильно заливать фундамент

Заливка бетонной плиты должна происходить одним заходом. Но некоторые строители все-таки делают заливку в несколько этапов. Можно залить все основание, но лишь наполовину. Необходимо создать вертикальные перегородки, после чего сделать заливку наполовину, но обязательно в полную высоту опалубки.

Профессионалы считают, что для заливки нужен наклонный шов, необходимо сделать угловую перегородку. Хотя официальные источники не могут дать конкретного ответа. Большинство строителей не считают правильным делать заливку по частям. Но это не говорит о том, что если вы решили самостоятельно возвести фундамент, вы не можете заливать частями. Для малоэтажных домов такой способ отлично подойдет, он не требует особенной устойчивости основания.

Не следует делать горизонтальных швов около горизонтальных арматур. Идеально, если металл будет находиться в одном слое, а не на стыке. Если вы заливаете небольшими участками, тогда делайте вертикальные швы.

Как правильно делать бетонный замес

Чтобы приготовить бетонную смесь, необходимо знать, как залить плиту фундамента самому. После правильного ответа на этот вопрос, вы можете смело приступать к приготовлению бетона.

Дешевым вариантом изготовления бетона будет самостоятельный замес прямо на месте возведения основания. Если у вас есть рабочая бетономешалка, тогда она облегчит ваш труд. Эти приспособления работают на мощности 200 Вт и больше. За один раз у вас выйдет 40-200 литров раствора. Безусловно, при применении бетономешалки, вы облегчите вашу работу, а также качество бетона улучшится в несколько раз, поскольку устройство прекрасно перемешивает все компоненты, не образуя комков.

Конечно, вы можете ограничиться простым способом. Тогда вам придется самостоятельно делать замес бетона, используя при этом лопату.

Бетономешалке малых размеров потребуется около 20 циклов. Время перемешивания смеси составит 5 минут. Также необходимо дополнительное время для добавления песка, воды и цемента, после чего нужно готовый бетон отнести к месту кладки фундамента. Примерно на 1 куб заливки вам потребуется 5 рабочих часов. Это при учете бетономешалки. В случае если вы делаете бетон самостоятельно, тогда ваше время увеличится. Конечно, все зависит от количества человек на строительной площадке.

Не забывайте ставить бетономешалку вблизи с местом заливки основания, это уменьшит затраты ваших сил. Для комфортной работы воспользуйтесь удобными инструментами для сухих и влажных веществ. В противном случае, сухие вещества будут прилипать к влажной емкости.

Краткий итог

Вот так и происходит заливка плиты фундамента своими руками. Как вы уже убедились, в этом нет ничего сложного. Самое важное – это соблюдение всех правил и технологий заливки. Помимо всего, следует не забывать о процессе твердения бетона, он должен проходить очень медленно. После заливки прикрывайте его целлофаном и периодически смачивайте. Стройте на здоровье!

nafundamente.ru

Делаем плитный фундамент своими руками. Рекомендации по заливке и армированию монолитной плиты

В наше время, когда сфера строительных материалов стремительно развивается, существует множество видов фундамента, которые отличаются характеристиками, видом и предназначением. Но в последнее время среди профессиональных застройщиков все больше становиться востребованным – плитный фундамент. Данный тип в особенности удобен для владельцев участков с землей в плохом состоянии. А также, этот вариант считается одним из доступных. Залить плиту фундамента самостоятельно может даже неопытный в ремонтных делах человек, не прикладывая при этом больших усилий.

Оглавление:

1. Области, подходящие для применения плитного фундамента
2. Плитный фундамент преимущества и недостатки
3. Расчет материалов
4. Виды плитного основания
5. Подготовка материалов и инструментов
6. Возведение плитного фундамента
7. Как правильно замешивать бетон для фундамента?
8. Утепление
9. Рекомендации

Области, подходящие для применения плитного фундамента

Самая главная особенность плитного фундамента – мелкозаглубленное основание, которое выполнено из бетонной подушки. Это свойство позволяет выполнять свое предназначение даже на подвижных грунтах. Любой другой вид фундамента покроется трещинами при движении грунтов, поэтому на таких участках необходимо использовать исключительно плитный.

Данное основание прекрасно подходит при строительстве домов, где применяются жесткие вещества. Оно предотвращает деформации строения.

Постройки, которые обладают низкими, в сравнении с землей, полами, надо возводить, применяя исключительно плитный фундамент. При его использовании нет потребности сооружать цокольное перекрытие и ростверку.

Плитный фундамент преимущества и недостатки

До того, как приступить к выбору того или иного товара, необходимо взвесить все его плюсы и минусы. Начнем с положительных качеств плитного фундамента:

• Он надежен и долговечен. И с этим сложно поспорить. Опросите специалистов, разбирающихся в стройматериалах, и все как один скажут, что плиточный – самый надежный вид фундамента.
• Имеет большую площадь опоры на землю, и если ее правильно заложить, то грунт не будет пагубно влиять на фундамент в холодное время года.
• Плитный фундамент является универсальным. Дело в том, что технические характеристики, которыми он обладает, позволяют его укладывать практически на любом грунте. Поэтому используют чаще всего данный вид на участках, где ни один другой фундамент не справился б с задачей.
• Возможность установить фундамент выше глубины промерзания земли. Данный плюс стал возможным благодаря массивной песчано-гравийной подушке, которая препятствует воздействию грунта в холодную зиму.
• Высокий уровень жесткости, что не дает дому проседать, а если такое случилось, то помещению не будут нанесены значительные повреждения.
• Отсутствие надобности в установке чернового пола.
• Легкость технологии устройства, что позволяет выполнить работы своими силами и сэкономить на услугах мастера.
•  Подойдет для любого вида малоэтажного строения. Единственное, что нужно учитывать – толщина плиты (чем легче помещение – тем тоньше плита).
• Может выдерживать грунтовое движение.  Есть возможность строить дом на плывучих землях, поскольку плиточный фундамент не станет лопаться и разрываться, а просто начнет передвигаться вместе с ними. Это свойство сохранить в целости здание.

Стоит учитывать, что все ранее перечисленные преимущества будут действительными, лишь при условии строгого соблюдения правил монтажа. Если в процессе заложения будут присутствовать нарушения технологии, то плюсы могут превратиться в минусы.

Как и у любого фундамента присутствуют и некоторые отрицательные качества:

• Один из самых основных недостатков, которые отмечают покупатели, является цена. Высокая стоимость оправдывается большим количеством бетона, арматуры, песка, а также щебня в отличие от аналогов. Но с другой стороны потраченные деньги быстро окупаются. Плиточный фундамент не будет нуждаться в частом ремонте, в дорогостоящей профилактике, к тому же, он будет функционировать как полы первого этажа, что также позволит уменьшить расходы.
• Не рекомендуется укладывать плиточный фундамент под дом, который расположен на участке с большим уклоном. В таком случае выходом станет выравнивание уровня земли, или установка цокольного этажа, но это достаточно дорогое удовольствие.
• Существуют затруднения при устройстве подвала. В случае постройки подвального помещения придётся заливать монолитную плиту под ним, что нанесет значительные убытки владельцу.
• Возникновение затруднений при монтаже фундамента в зимние дни. Чтобы залить бетон в минусовую температуру, потребуется потратиться на его подогрев и на поддержание теплоты вокруг него.
• Трудности проводки коммуникаций. Нужно продумать расположение водопровода, электричества и т.п. до начала заливки бетона потому, что после сделать это будет невозможно.

Как можно увидеть, плитный фундамент имеет большое количество преимуществ, а недостатки можно обойти, правда, это будет стоить дополнительных затрат.

Расчет материалов

До начала работы необходимо произвести расчет плитного фундамента: размеры опалубки, количество и диаметр арматуры, объем бетона. Все эти значения можно узнать, используя специальный калькулятор. Для этого потребуется ввести марку бетона, ширину и длину плиты (в метрах) и ее высоту (в см). Далее программа сама рассчитает необходимое для обустройства фундамента количество материалов.

Виды плитного основания

Также, до начала работ стоит определиться с видом плиточного основания. Существуют несколько вариантов. Основные из них:

• обыкновенная бетонная подушка;
• ленточно-плитный.

Данный вид используют во время постройки зданий с подвальным помещением. Выкапывается ямка, ставят бетонную подушку, на которую, в дальнейшем устанавливают основание. На ленточный фундамент ложится вся нагрузка.

• основание, имеющие ребра жесткости;

Является самым лучшим вариантом среди всех, поскольку имеет высокую прочность. Для его возведения требуется большее количество материалов и усилий, поэтому его технические характеристики превосходят другие типы фундаментов.

Подготовка материалов и инструментов

Подготовительные работы включают в себя также сборку набора материалов:

• бетон;
• прутья из стали;
• щебенка;
• песок;
• материал для гидроизоляции (чаще всего применяется геотекстиль).

Потребуются и некоторые инструменты для плитного фундамента:

• пила;
• молоток;
• лом;
• лопаты;
• транспортировочная тачка;
• аппарат для сварки;
• болгарка;
• рулетка.

Возведение плитного фундамента

Инструкция по сооружению плитного фундамента включает в себя несколько этапов:

1. В первую очередь проводим геологическое исследование земли, определяем места с сильными перепадами высоты.

2. Проводим разметку будущего основания.

3. Снимаем слой грунта и выравниваем участок, где будет проводиться стройка.

Выбор глубины ямы напрямую зависит от типа конструкции (мелкозаглублённая или заклубленная). Если рассматривать мелкозаглублённый фундамент, то достаточно будет снять 50-70 см земли. Размеры же ямы подбираются с учетом, что они должны быть на 1-2 метра больше длины/ширины фундамента. После рытья, обязательно утрамбовать грунт.

4. Конструируем и устанавливаем опалубок (для его сооружения подойдут деревянные крепкие доски).

5. Вырываем в яме несколько траншей и укладываем в них гидроизоляцию.

6. Поверх гидроизоляции прокладываем трубы из пластика.

7. Засыпаем дно смесью из песка и щебенки, равномерно распределяем ее и утрамбовываем.

8. Собираем двойной арматурный каркас и связываем его при помощи специальной проволоки.

Для арматуры подойдут исключительно прутья с ребрами. Они обеспечат качественное сцепление каркаса и бетонной смеси, а также предотвратят растяжения фундаментной плиты. Использовав в работе гладкие прутья, основание треснет при первой просадке почвы. Арматура укладывается с шагом менее 30-ти см. Если увеличить расстояние, то прочность основания существенно снизится.

9. Кладем пластиковые трубы на места, где будут находиться различные коммуникации.

До того как установить их необходимо засыпать песком и тщательно утрамбовать засыпку. Кладут трубы обязательно до начала заливки, поскольку делать отверстия в бетоне запрещается.

10. Заливаем монолитную плиту бетонным раствором.

Заливка плитного фундамента производится сразу же. Бетонный раствор необходимо замесить один раз и большое количество, дабы хватило на всю заливку. Работа это достаточно трудоемкая, поэтому в идеале выполнять ее стоит вчетвером. Укладываем бетон равномерными, горизонтальными слоями. Заливать нужно таким способом, чтобы плита не имела отклонений от горизонта. Чтобы предотвратить такие уклоны, в нижней части создаем ребра жесткости. Это полосы из бетона, сделанные в форме трапеций. Последний слой залить нужно очень быстро. Используйте для этого миксер или бетононасос.

11. Тщательно разглаживаем и выравниваем поверхность.

12. Накрываем пленкой полученный фундамент и оставляем его на парочку недель. Не забывайте увлажнять конструкцию в течение первых пяти дней.

Как правильно замешивать бетон для фундамента?

Чтобы удешевить работу, можно своими усилиями замесить бетон на месте сооружения фундамента. Но в таком случае потребуется специальный бетономешалка. Она прекрасно перемешивает все компоненты, не образуя при этом комков. Данный агрегат работает на мощности 250 и выше Вт. За один раз, можно получить от 50 до 250 л раствора. Но количество, сильно влияет на время работы. Если взять для примера аппарат небольшого размера, то для создания 1 куб заливки уйдет около 5 часов.

Важным моментом является место расположения бетономешалки, она должна находиться неподалеку от основания. Это позволит уменьшить количество приложенной вами силы.

Конечно же, есть вариант самостоятельно замесить бетон для плитного фундамента с использованием лопаты, но это сильно отразится на качестве будущего фундамента.

Утепление

Конечно же, оптимальным вариантом будет утепление фундамента, для достижения теплой температуры в помещении круглый год.  Для этого используют различные утеплители. Самым популярным среди них является пенопласт. Достаточно будет всего 10 см слоя.

Также, существуют разные виды утепления. Мы рекомендуем использовать подфундаментальный. Утепляющий материал располагают, непосредственно, под плитой.

Рекомендации

Используйте приведенные ниже советы, для облегчения своего труда:

1. Чтобы создать качественное основание, нужно использовать только прочную арматуру и бетонный замес.

2. Применение неглубокого основания сократит затраты на строительные материалы, приблизительно на 35-45% от стоимости подземного помещения.

3. Очень важно учитывать толщину плиты. Например, выбрав толщину основания в 20 см, понадобится в отдельных местах, где слишком большая нагрузка, «доармировать». При 25-ти см, появляется возможность вязать каркас из арматуры равномерным, не прибегая к дополнительным усилениям. 30-ти сантиметровая толщина поспособствует повышению прочности и долговечности фундамента, но при этом заставит сильно потратиться на бетон.

4. Во время изготовления подушки из песка и щебенки, материал нужно укладывать послойно. Один слой не должен превышать 12 см. После каждой кладки, тщательно утрамбовывайте. Если же ваша подушка будет состоять исключительно из песка, обязательно увлажняйте слои.

5. До начала укладки утеплительного материала, подушку необходимо накрыть плотной полиэтиленовой пленкой, чтобы предотвратить утечку воды, из раствора бетона. Желательно проклеить или спаять полиэтилен на стыках, или класть листы внахлест.

После прочтения данной статьи, каждый сможет убедиться, что сооружение плитного фундамента достаточно простой процесс и возможен при создании своими руками.  Главное, соблюдать все правила заливки и технологию возведения. Если это будет выполнено, то ваш фундамент прослужит верно, долгие года.

Также, предлагаем посмотреть поэтапную инструкцию, как правильно возводить плитный фундамент видео располагается после статьи.

strport.ru

Как проводится заливка плиты под фундамент своими руками

• Монтаж фундамента
  • Выбор типа
  • Из блоков
  • Ленточный
  • Плитный
  • Свайный
  • Столбчатый
• Устройство
  • Армирование
  • Гидроизоляция
  • После установки
  • Ремонт
  • Смеси и материалы
  • Устройство
  • Устройство опалубки
  • Утепление
• Цоколь
  • Какой выбрать
  • Отделка
  • Устройство
• Сваи
  • Виды
  • Инструмент
  • Работы
  • Устройство
• Расчет

Поиск

Фундаменты от А до Я.

• Монтаж фундамента
  • ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатый

    Фундамент под металлообрабатывающий станок

    Устройство фундамента из блоков ФБС

    Заливка фундамента под дом

    Характеристики ленточного фундамента

• Устройство
  • ВсеАрмированиеГидроизоляцияПосле установкиРемонтСмеси и материалыУстройствоУстройство опалубкиУтепление

    Устранение трещин в стенах фундамента

    Как армировать ростверк

    Необходимость устройства опалубки

    Как сделать гидроизоляцию цоколя

• Цоколь

fundamentaya.ru

Что такое монолитная плита на ленточном фундаменте? Отличный выбор для нестабильных грунтов

Вконтакте

Facebook

Twitter

Google+

Одноклассники

При планировании строительства каркасного дома первым делом встает вопрос о выборе типа фундамента для будущего дома.

Среди многообразия выбора стоит обратить внимание на ленточный фундамент с монолитной плитой.

Этот тип фундамента при достаточном заглублении отлично подходит для строительства на плавающих, песчаных и торфяных грунтах – там, где другие типы не будут отличаться надежностью.

Общая информация

Монолитная плита на ленточном фундаменте представляет собой цельную железобетонную конструкцию, опирающуюся на основание ленточного типа по периметру.

При этом возможны варианты как с опорой плиты на грунт, так и без опоры. Во втором случае монолитная плита опирается на ленточное основание, напоминая фундамент с использованием плит перекрытия.

Что лучше: ленточный фундамент или монолитная плита? На вопрос ответить однозначно нельзя, потому что обе конструкции отлично взаимно дополняют друг друга.

При таком типе фундамента возможно обустройство цокольного этажа или подземного гаража под каркасным домом. Данная конструкция в обоих случаях позволяет связать фундамент ленточного типа в единое целое.

Монолитная плита на ленточном фундаменте применяется:

• при строительстве зданий на нестабильных, «плавающих» грунтах, где применение фундамента другого типа нецелесообразно или невыгодно;
• когда конструкция строения предполагает быть тяжелой, например, выполненной из кирпича или монолитного железобетона;
• когда планируется сооружение единого цокольного этажа под всем зданием – монолитная плита на ленточном фундаменте будет незаменима для возведения перегородок в остальных помещениях.

Важно! При планировании фундамента с использованием монолитной плиты необходимо помнить, что максимальная длина ее пролета в висячем состоянии должна быть не более 6 метров без дополнительных опор.

Технология строительства

Дом без цокольного этажа

Особенностью такого типа фундамента является то, что плита опирается на грунт всей площадью, создавая дополнительную опору для здания.

Монолитная плита на ленточном фундаменте своими руками сооружается путем заливки бетонной смеси в подготовленный котлован и включает в себя слой теплоизолирующего материала.

1. Первым делом сооружается ленточный фундамент шириной 40 см и глубиной от 40 до 70 см, в зависимости от типа грунта и климатических условий данной местности.

При монтаже арматурной сетки необходимо оставить торчащие вертикально концы арматуры диаметром 12–14 мм по всей длине ленточного фундамента через каждые 40–50 см. Они будут служить для связки фундамента – ленты и монолитной плиты.

Важно! Внешняя опалубка должна быть выше заливаемого фундамента на высоту будущей монолитной плиты – 20–25 см.

2. После того как ленточный фундамент застыл (1–2 недели), нужно удалить опалубку и подготовить все внутреннее пространство для будущей плиты. Вручную или экскаватором вырывается котлован глубиной 50–60 см. Дно котлована должно быть ровным.

3. Насыпается слой песка толщиной 15–20 см. Песок смачивается и тщательно утрамбовывается при помощи виброплиты до момента, пока на поверхности не будут оставаться следы от обуви.

4. На песок укладывается слой геотекстиля для предотвращения смешивания песка и щебня в процессе эксплуатации фундамента. Полосы геотекстиля необходимо сшить между собой специальной машинкой. По периметру котлована геотекстиль должен выступать на 40–50 см и заходить на ленточный фундамент.

5. Сверху насыпается щебень, толщина слоя которого должна быть не менее 20 см. Тщательно выравнивается и утрамбовывается по мере возможности. Слой щебня проливается цементным молоком таким образом, чтобы заполнить все пустоты и сверху оставался еще слой раствора в 3–5 см.

6. Получившийся пирог после застывания раствора покрывается слоем гидроизоляции. Все швы нужно тщательно пропаять горелкой или паяльной лампой.

Важно! Концы рулонной гидроизоляции должны заходить на торцы фундамента на 30-40 см.

7. Сверху укладываются листы теплоизолирующего материала. Его слой должен быть заподлицо с уровнем ленточного фундамента. Желательно использовать пеноплекс плотных марок. Стыки между листами утеплителя промазываются мастикой или пропениваются монтажным пистолетом.

8. Следующий этап – укладка арматурного каркаса. Прутья должны быть толщиной 12–14 мм, расстояние между прутьями – не более 20 см.

Сетка формируется в 2 слоя, расстояние между которыми – 10–15 см. Слои соединяются между собой поперечинами из отрезков арматуры. Снизу под сетку устанавливаются подставки таким образом, чтобы расстояние от нижнего ряда арматуры до утеплителя составляло 5–6 см.

Прутья обоих рядов арматуры жестко связываются с торчащими концами прутьев арматуры ленточного фундамента.

9. Производится заливка плиты. Процесс осуществляется равномерно по всей площади. Уровень выравнивается по внешней стороне опалубки, но с условием, что расстояние до верхнего ряда арматуры должно быть не менее 5 см.

Полная кристаллизация бетона происходит за 28 суток. После этого можно начинать строительство дома. Заливка фундамента и плиты должна осуществляться одномоментно – не допускается промежуточного отвердевания слоев.

Важно! Перед монтажом монолитной плиты необходимо уложить все подземные коммуникации. Стыки с теплоизолирующим материалом нужно загерметизировать. Технология конструкции исключает обустройство внутренних коммуникаций после заливки бетона.

Дом с цокольным этажом

Как залить монолитную плиту на ленточный фундамент, если здание планируется с цокольным этажом?

Технология изготовления такой монолитной плиты несколько сложнее, чем предыдущая, однако затрачивается меньшее количество материала вследствие меньшей толщины «пирога» конструкции.

1. Изготавливается ленточный фундамент, идентичный описанному ранее.

2. На уровне верхней границы фундамента устанавливается палуба. Она представляет собой единый горизонтальный щит, выполненный обычно из деревянных досок.

Снизу палуба подпирается деревянными брусками сечением 5*5 см и шагом 0,7–0,8 м. На брусках-стойках устанавливаются балки 10*5 см. Сверху на балки кладутся и закрепляются прогоны – бруски 5*5 см.

На них уже укладываются доски палубы толщиной не менее 2,5 см и крепятся саморезами или гвоздями.

Важно! Получившаяся конструкция должна быть устойчива и выдерживать достаточный вес.

3. В палубе прорезаются отверстия и укладываются подвальные коммуникации – трубы отопления, канализации, штробы для проводов. Здесь же монтируется люк для входа в цокольное помещение.

4. Вся площадь застилается полиэтиленовой пленкой для защиты от обезвоживания и герметизации щелей в палубе.

5. Монолитная плита ленточного фундамента: армирование – осуществляется таким же образом, что и в случае с монолитной плитой без цоколя.

6.Заливается бетонный раствор, равномерно вибрируется с помощью глубинных вибраторов. Утепление такого перекрытия осуществляется при монтаже пола первого этажа, либо непосредственно в цоколе.

Важно! Запрещается демонтаж опорных стоек и палубы до полной кристаллизации цемента, которая составляет 28 суток, во избежание деформации конструкции.

Устройство пола

В зависимости от назначения, личных предпочтений и климата, монолитный пол на ленточном фундаменте можно сделать различными способами.

Пол на лагах

Что выполнить такое монолитное перекрытие на ленточном фундаменте, сначала на ровное основание укладывается слой гидроизоляции. Это может быть рубероид, битумная смесь или обычный плотный полиэтилен.

Затем, строго по уровню, устанавливаются деревянные лаги 15*5 см. Если помещение достаточно большое, по центру между лагами нужно поставить деревянные распорки во избежание деформации доски.

Все свободное пространство плотно заполняется утеплителем. Если используется минеральная вата, необходимо сверху утеплителя настелить пароизоляционную пленку. При использовании полимерных утеплителей в этом нет необходимости.

Сверху на лаги нашивается фанера толщиной 16 мм или половая рейка.

Наливной пол

На монолитную плиту настилается гидроизоляционная пленка. Сверху – слой полимерного утеплителя, желательно пенопласт или пеноплекс плотных марок.

Стыки между плитами тщательно промазываются или пропениваются.

На утеплитель наливается цементная стяжка толщиной 3–5 см с применением армирующей сетки. На такое основание можно уложить плитку, керамогранит или наливные полы.

При такой конструкции можно легко реализовать теплые полы, уложив их в цементную стяжку.

Пол сразу на плиту

При реализации технологии монолитной плиты без цоколя, когда теплоизоляция уже включена в пирог самого основания, можно класть полы прямо на плиту, предварительно уложив слой гидроизоляции и специальную тканевую прослойку, цель которой – выравнивать мельчайшие неровности плиты.

Монолитная плита на ленточном фундаменте: технология гласит, что на такую прослойку с помощью клея можно укладывать как керамическую плитку, так и ламинат и паркетную доску.

Преимущества и недостатки

Плюсы конструкции фундамент МЗФЛ плита:

• простота монтажа – можно выполнить в одиночку;
• надежность и долговечность – срок службы до 100 лет;
• противостояние грунтовым и наземным водам;
• независимость от подвижек грунта;
• возможность обустройства цокольного этажа;
• нет необходимости постройки пола первого этажа.

Минусы:

• высокая стоимость материалов;
• невозможность проложить дополнительные подземные коммуникации без существенных демонтажных работ.

Полезное видео

Как выглядит комбинированный фундамент: монолитная плита + лента, наглядно представлено на видео ниже:

Выводы

Фундамент монолитная плита на ленточном основании по праву является одним из самых надежных, долговечных и оправданных в строительстве, особенно на нестабильных грунтах. Его применение в строительстве каркасных домов будет не только оправдано экономически, но и решит многие проблемы при эксплуатации строения.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

ochag.online
