Выход на крышу фановой трубы: Выход фановой трубы на кровле

На каком расстоянии должна находиться на крыше фановая труба от вентиляционной

Здравствуйте, на каком расстоянии друг от друга должны находиться на крыше двухэтажного дома фановая труба и вентиляционная труба, спасибо.

Расстояние между фановой и вентиляционными трубами не нормируется. То есть оба канала, не совмещая, допускается выводить на кровлю рядом и в одном коробе (шахте). Что, кстати, и сделано во всех типовых многоквартирных жилых домах.

Трубы вентиляции и канализации на крыше частного дома

Да и во многих частных домах тоже. Обратный подсос воздуха с улицы вместе с неприятными миазмами случается крайне редко, для этого давление в доме должно быть ниже, чем снаружи. Такое явление может наблюдаться при резком повышении влажности, сильном ветре определённой направленности, а также заметном превышении температуры наружного воздуха над внутренней. Мы всё же рекомендуем, хоть это и необязательно, располагать вентиляцию канализационного стояка отдельно от вентиляции из помещений. Хотя бы на отдалении в 0,5-1 метр.

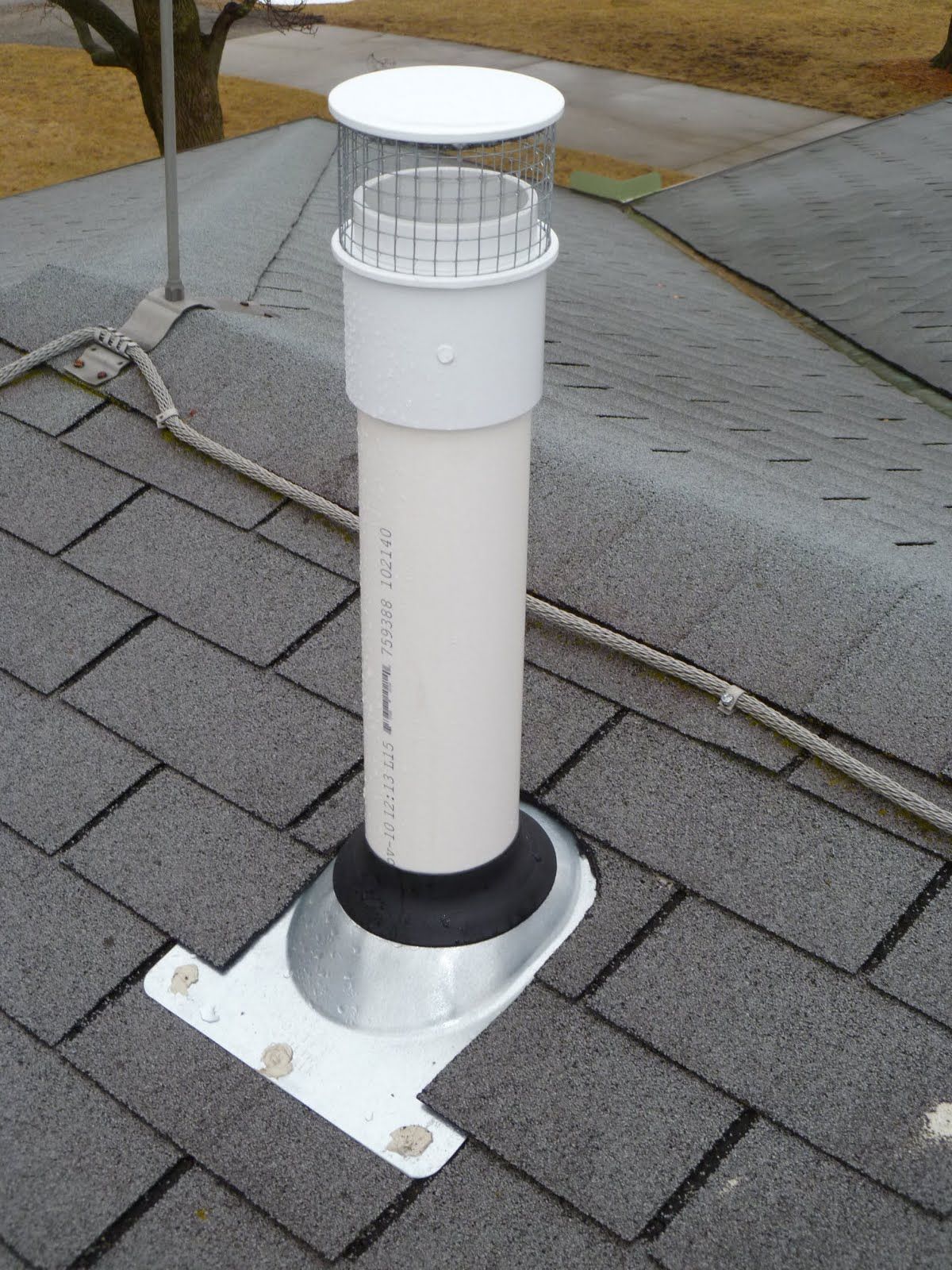

Самый простой способ вывести отдельно расположенную фановую трубу на крышу — воспользоваться специальным уплотнителем (проходом через кровлю)

А вот что действительно важно, так это разместить выход фановой трубы на кровлю подальше от открываемых окон и балконов. А также от приточных отверстий систем принудительной вентиляции и воздухозаборов отопительных котлов. СНиП требует соблюдать дистанцию по горизонтали не менее 4 метров. Если в кровле имеются мансардные окна, рекомендуем это расстояние увеличить, а также проследить, чтобы и по вертикали канализация была заметно выше, хотя бы на 1,5 метра.

В случае, если для соблюдения расстояния от окон фановую трубу не получается вывести вертикально, выход на кровлю можно без проблем сместить ближе к коньку. От канализационных стоков в этом месте труба свободна, а для того чтобы не скапливался конденсат, достаточно минимального уклона в 1%.

Что касается высоты оголовка канализационного стояка над кровлей, то для скатной крыши она должна составлять 0,5 м, для плоской — 0,3 м, плоской эксплуатируемой — 3 м. Флюгарка (колпак) не обязателен.

Особое внимание расположению вентиляции канализационного стояка необходимо уделить, если на крыше располагаются окна, встроенные либо мансардные

Если фановая труба выводится из септика, то схема может быть такой:

вывод фановой трубы из септика

Фановая труба на крыше: видео

Пригодилась статья? Расскажите друзьям:

разбираемся в строительных нормах и правилах монтажа фановой трубы

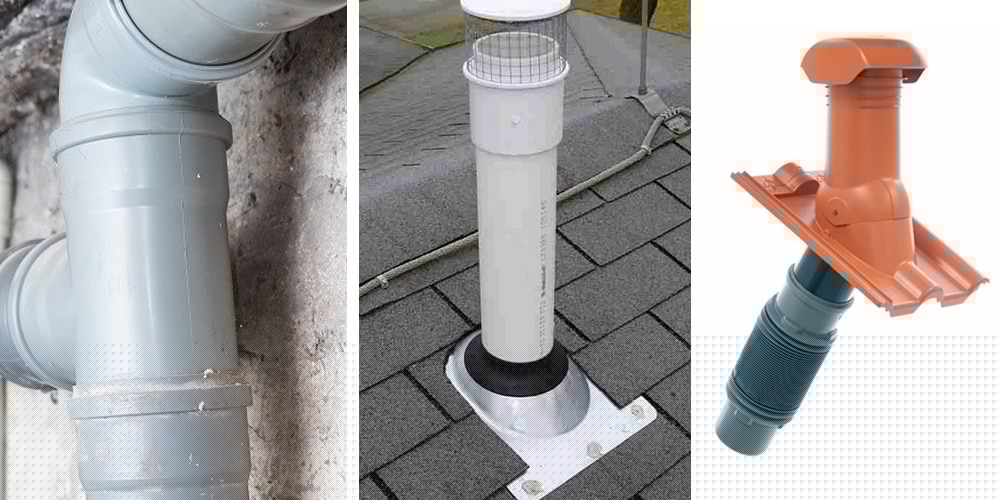

Фановая труба – это элемент внутренней канализационной сети, что снимает нежелательное напряжение системы при одновременном сливе большого объема воды.

Если в одноэтажном доме монтаж фановой трубы является факультативным, то в многоэтажном доме или квартире без такого важного устройства не обойтись. Оно избавляет помещение от проникновения неприятных запахов и обеспечивает естественную вентиляцию сооружения любого назначения.

В каких случаях необходима фановая труба

Монтаж данного элемента канализационной системы регулируется нормативами СНиП, в соответствии с которым, фановая труба канализации является обязательным устройством, в том случае, если одновременный слив нескольких сантехнических приборов может вызвать полное перекрытие стояка. Как правило, речь идет о следующих ситуациях:

  • Монтаж стояка диаметром 50 мм или меньше;
  • Многоэтажность здания, наличие санузла с унитазом на каждом этаже;
  • Наличие бассейна.

При стандартном подключении стояка 110 мм в одноэтажном здании фановая труба может не устанавливаться.

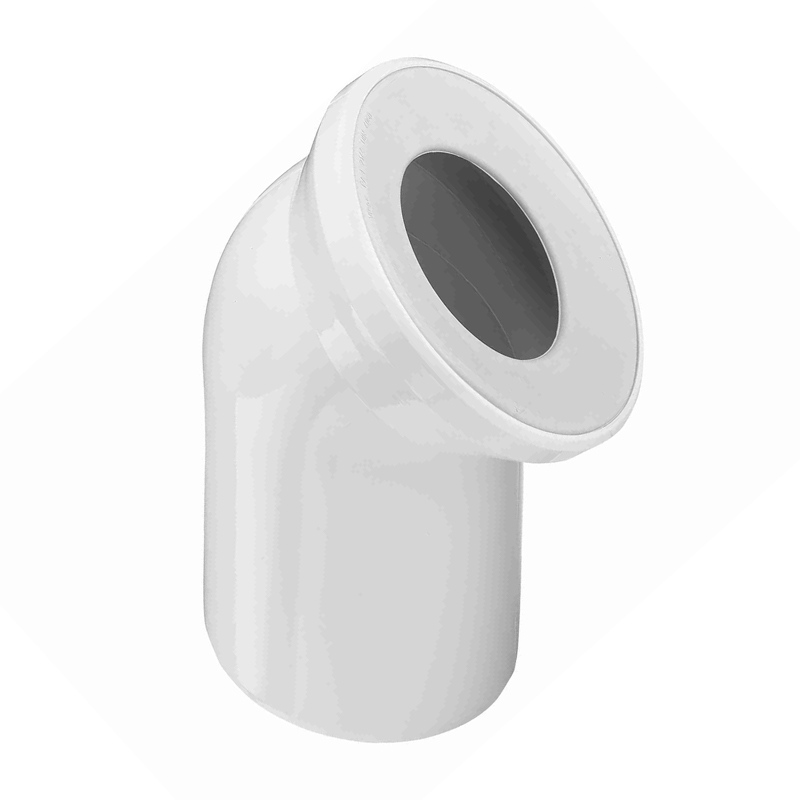

Поскольку сечение трубы, что подключена к унитазу, в большинстве случаев составляет 110 мм, а все остальные сантехнические приборы выводят стоки посредством магистралей диаметром 40-50 мм, их поочередный слив не вызовет чрезмерного напряжения в системе. Для таких домов фановая труба – это лишь возможное улучшение системы, что защитит от предполагаемых неприятностей. Совсем другая ситуация в городской квартире. Туалет присутствует на каждом этаже и есть большая вероятность одновременного слива нескольких унитазов. Фановая труба в городской квартире обязательно должна быть установлена.

Часто бывают ситуации, когда сантехническим узлом, что находится в квартире, длительное время не пользуются. В данном случае происходит пересыхание воды, что находится в гидрозатворе и при сливе канализации, неприятные запахи нечистот проникают в жилое помещение. Правильно оборудованная канализационная вентиляция станет гарантией безопасного вывода нежелательных запахов на улицу.

Правила монтажа фановой трубы

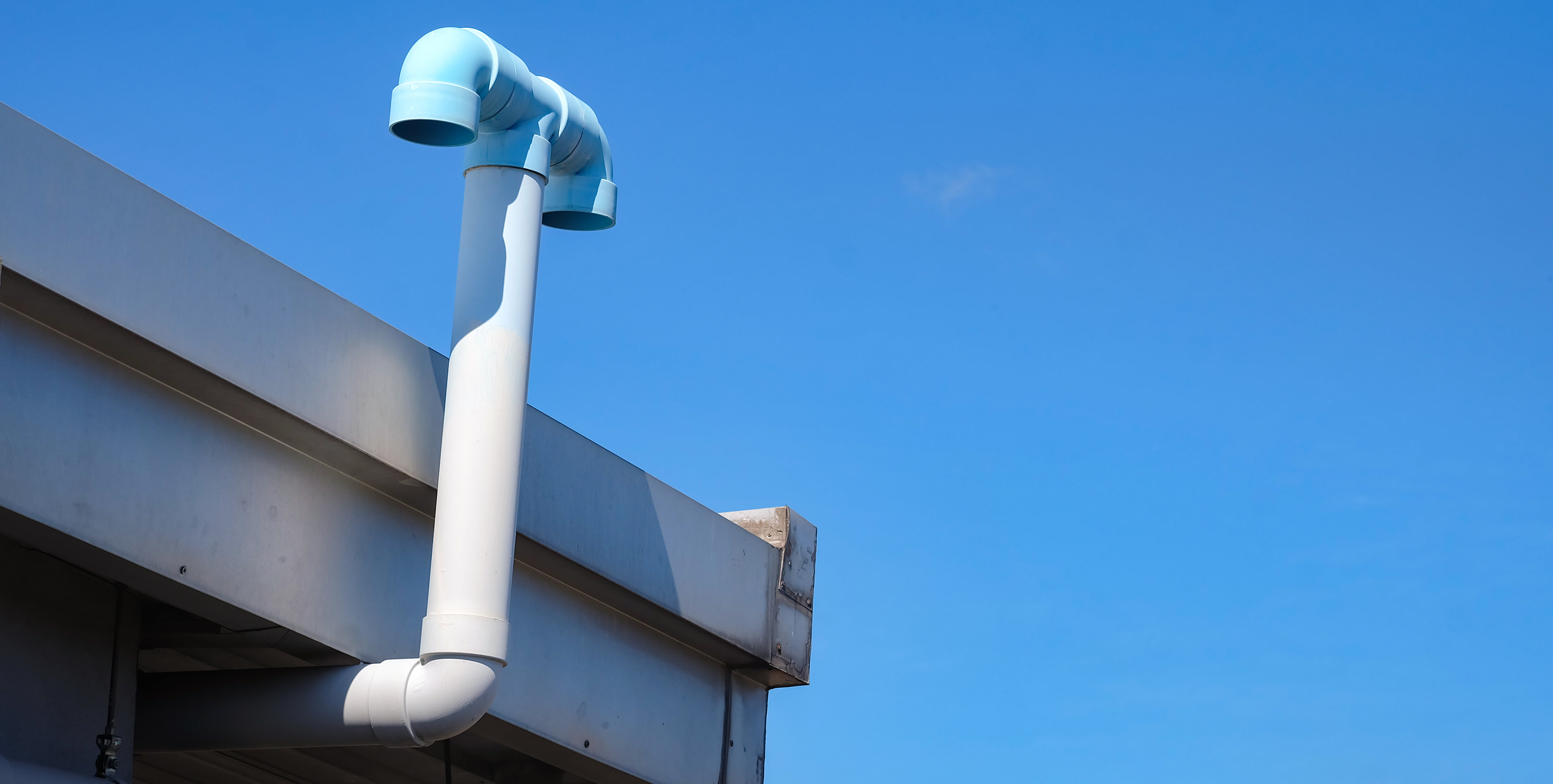

Фановая труба – это возвышение над крышей здания, что является продолжением канализационного стояка многоквартирного дома. По типу размещения на кровле сооружения она может быть:

  • Горизонтальной;
  • Вертикальной;
  • Косой.

Наиболее распространенный вариант – это вывод элемента строго вертикально над кровлей. Горизонтальное расположение допускается при индивидуальном строительстве. В таких случаях верхнее отверстие прикрывается специальной декоративной решеткой, а не оголовком.

Для того чтобы правильно произвести монтаж этого незаменимого элемента канализации, необходимо придерживаться следующих рекомендаций:

  • Фановая труба должна быть не меньше, чем канализационный стояк. При этом немного больший диаметр вполне допустим;
  • Высоту устройства необходимо заранее спланировать таким образом, чтобы запахи, что выходят из него, не мешали комфортному нахождению вблизи сооружения;
  • Монтаж должен предполагать вывод окончания трубы наружу, а не на чердак, иначе это спровоцирует заполнение всего подчердачного пространства неприятными запахами;
  • Необходимо обеспечить вентиляционную тягу, для этого трубопровод должен проходить по теплому помещению и лишь его вывод располагаться наружу, где температура более низкая;
  • Запрещено выполнять монтаж вентиляционного трубопровода по стене. От постоянного выброса стоков стена будет терять свой внешний вид и со временем начнет разрушаться.

Фановая труба диаметром 110 мм – это наиболее подходящий вариант для большинства квартир, домов, а также различных пансионатов, домов отдыха и т.д.

Элементы вентиляционного устройства

Поскольку фановая труба является естественным продолжением канализационного стояка, изготавливать ее разрешено из того же материала, что и основной трубопровод в квартире или доме. Монтаж предполагает дополнительное расположение сверху устройства зонта или декоративных решеток, что препятствуют попаданию опавших листьев, крупного мусора и пыли внутрь канала.

Таким образом, вентиляционный прибор состоит из двух основных элементов:

  • Основание трубы;
  • Зонт для защиты от осадков, ветра и мусора.

Что собой представляет обратный клапан

Обратный клапан – это герметичное вакуумное устройство, что не пропускает запахи и способствует их выводу в нужном направлении – через фановую трубу.

В основном, схема вентиляционных устройств выглядит таким образом: на одном из стояков оборудована фановая труба, а все остальные снабжены обратными клапанами, что отводят запахи по общему стояку.

Обратный клапан – герметичное резинное устройство со слабой пружиной.

СНиП регламентирует обязательное наличие хотя бы одной фановой трубы в многоэтажном здании. Ее отсутствие или замена канализационным обратным клапаном возможна лишь при наличии септика с вытяжной трубой.

Когда требуется замена фановой трубы

Спустя годы использования канализация начинает беспокоить владельцев домов и квартир слишком частыми засорами и постоянным проникновением неприятного запаха в жилое пространство. Это верный признак того, что потребуется замена фановой трубы.

Замена вентиляционного стояка проводится в соответствии с проектной документацией и состоит из таких этапов:

  • Демонтаж старого трубопровода;
  • Установка новых элементов системы.

Замена пластиковых элементов достаточно простая процедура, ее можно выполнить самостоятельно. Если же на стояке установлены старые чугунные трубы, от этого несколько усложняется замена устройства.

Демонтаж чугунной канализации – это сложная задача, которая требует навыков и сноровки. Кроме того, большой вес трубопровода (порядка несколько сотен килограмм) может травмировать человека при неправильном обращении. Именно поэтому такая замена должна в обязательном порядке осуществляться специалистом.

Условно процесс демонтажа можно разделить на следующие этапы:

  1. Убедиться, что фановая труба полностью отключена. На практике многоквартирного дома это означает оповестить всех соседей о необходимости не пользоваться сантехническими узлами некоторое заранее договоренное время.
  2. Поэтапное отсоединение всех канализационных магистралей, что идут к стояку. Понадобится болгарка, кувалда и немалые физические усилия.
  3. На этом демонтаж завершен.

Далее производится собственно замена – установка новых элементов системы. Оптимальным вариантом для стояка канализации является фановая труба из полимерных материалов, она обладает целым рядом важных достоинств:

  • Небольшой вес, что значительно ускоряет и упрощает монтаж внутренней сети канализации;
  • Полная химическая инертность;
  • Высокий уровень звукопоглощения;
  • Длительный срок использования;
  • Низкая стоимость.

Если в частном загородном доме установлено сразу несколько канализационных стояков, как правило, фановую трубу монтируют на один из них, а во всех остальных размещают устройство обратного клапана. Внешне стояк можно скрыть в специально оборудованном коробе, однако стоит предусмотреть место для ревизии.

Зачем выводить канализацию на крышу знает не каждый человек. А между тем именно отсутствие сообщения канализационных труб с атмосферой может служить причиной неприятного запаха в туалете.
Для начала заглянем в СНиП 2.04.01-85* «Внутренний водопровод и канализация зданий » гласит:

Пункт 17. 18 говорит о следующем:

Сети бытовой и производственной канализации, отводящие сточные воды в наружную канализационную сеть, должны вентилироваться через стояки, вытяжная часть которых выводится через кровлю или сборную вентиляционную шахту здания на высоту, м:
  • от плоской неэксплуатируемой кровли………. 0,3
  • скатной кровли……………………………………. 0,5
  • эксплуатируемой кровли………………………. 3
  • обреза сборной вентиляционной шахты….. 0,1

Зачем же нужна вентиляция канализации? В двух словах о самом устройство канализации в доме и о гидрозатворе. В каждом сантехническом приборе будь то мойка, раковина, душевая кабина или унитаз есть характерный изгиб канализационной трубы, «колено», в котором постоянно должна находиться вода.

Именно эта водяная прослойка препятствует проникновению запахов из канализационного стояка в помещение туалета или кухни.
Теперь о самом устройстве системы канализации схематично:

Представим себе, что кто-то на 3 этаже дома спустил воду из бачка унитаза(5). Пятилитровая капля воды, ну или не совсем воды, пролетая по канализационному стояку(2) создает за собой разрежение. Если есть зона разрежения, то воздух стремится к ней со всех сторон. И хорошо если есть та самая пресловутая вытяжная вентиляционная или «фановая» труба(1). При создании разрежения воздух с крыши быстро зайдет трубу и давление уравновесится. Многие строители, желая сэкономить на трубах и не желая дырявить крышу, ставят на верхнем этаже просто заглушку на канализационном стояке. В таком случае воздуху в трубе не откуда взяться и эта самая капля, с третьего этажа, пролетая мимо второго, засасывает за собой воду из гидрозатворов. Это называется «срыв гидрозатвора». Особенно подвержены этому явлению душевые кабины и трапы – в них размер гидрозатвора минимальный.

Однако есть способ обойтись и без трубы на крыше. Выход – вентиляционный (вакуумный) клапан канализации.


При возникновении разряжения в стояке внутри клапана отгибается шторка, клапан мгновенно всасывает воздух и шторка закрывается обратно, не давая запахам из канализационного стояка пройти в помещение. Однако вакуумный клапан канализации не является очень надежным устройством. Он может выйти из строя или засориться пылью. Таким образом, наиболее надежным способом вентиляции стояка является выход на кровлю.

Есть несколько требований нормативной документации относительно фановых частей стояка.
Вытяжные части канализационных стояков должны располагаться на расстоянии не менее 4 метров от окон и балконов. Нельзя соединять фановые части канализационных стояков с вентиляционными системами или дымоходами. Можно объединять несколько стояков канализации сверху одно вытяжной частью, но ее диаметр не может быть меньше диаметра самого стояка. Для большинства зданий диаметр стояков и соответственно вытяжных частей – трубы диаметром 110 мм. Объединенные вытяжные части необходимо прокладывать с

Собственноручное создание кровельных выходов вентиляции благополучно внедряется в среду застройщиков. Скажем откровенно, непонятный и пугающий вентиляционный выход крыши дома вызывал ассоциации свободного «выхода в космос». Туманно и непонятно, до тех пор, пока производитель не заинтересовал строителей проходным элементом вентвыхода. Как всегда, полезные советы помогут освоить специальность мастера кровли и научиться подбирать и устанавливать проходку.

Что такое кровельные вентиляционные выходы

Для создания и поддержания микроклимата частного дома необходимым условием, обеспечивающая долговечность конструкциям, является вентиляция. Особенно актуальна вентиляция для кровель, оборудованных мансардными окнами и чердачным помещением.

Важным элементом кровельной системы и ее оконечным компонентом считают выход вентиляции на крышу, обеспечивающий герметичность выходного соединительного патрубка.

  • фановой трубы канализационного стояка
  • эксплуатируемых помещений
  • чердачного пространства.

Оконечным элементом воздуховодов служит изготовленный промышленным способом участок трубы-вентвыход, который в совокупности с основными составляющими и типом кровельных материалов обеспечивает вытяжку отработанного воздуха. Подскажем, компонентами узла прохода являются: установленная в проходную шахту труба, закрепленная в стальном стакане, присоединительный фланец, клапан и элемент сбора конденсата. Сверху узел прохода оборудуют защитным колпаком или зонтом, в плоскости сопряжения производят герметизацию и, при необходимости, утепление.

узлы прохода и проходные элементы

Узлы представляют собой совокупность готовых конструкций проходки, изготовленных из стали с термостойким покрытием и выходного элемента канализации в виде трубы. Для устройства и монтажа проходки используют также готовые плиты (платформы) с отверстием под узел, конструкции узлов предназначены для прямой и скатной кровли. Для мягкой кровли возможен вариант конструкции из оцинкованной стали.

Вентиляция в частном доме схема с выходом

Устройство выхода вентиляции и разработку схемы с учетом технологически возможного прохода предусматривают на стадии проектирования. Кровельный узел прохода устраивают для:

  • капитального ремонта кровли с заменой наружного покрытия
  • при создании иной кровельной системы
  • замены отопительного источника.

Монтаж кровельного прохода обеспечивает использование естественной и принудительной вентиляции, по функциональному назначению проходки осуществляют работоспособность выхода кухонной вытяжки, выхода вентиляции общего назначения и выхода канализации на крышу.

организация кровельной проходки

Принцип организации узла проходки и выходов на любую кровлю идентичен и представляет организацию технологического отверстия с последующим монтажом собственно проходного элемента и последующей установки вентиляционной трубы.

Собственноручное создание кровельной проходки обеспечивают параметры:

  • материал кровли
  • угол наклона существующей кровли
  • высота межкровельного пространства и стропильной системы.

Естественно, проходные элементы, с использованием которых обеспечивают выход вентиляции, различают по соответствию типа кровельных материалов и конструктивным особенностям приспособления.

Организация выхода вентиляции для металлочерепицы отличается от выхода мягкой или фальцевой кровли.

Различают следующие виды кровельной проходки, зависящие от конфигурации и формы прохода, влекущие за собой способ монтажа:

  • кровельная проходка тип Master Flash
  • проходка прямая и угловая с проходным элементом.

Как следует выбирать кровельную проходку по ее основным составляющим?

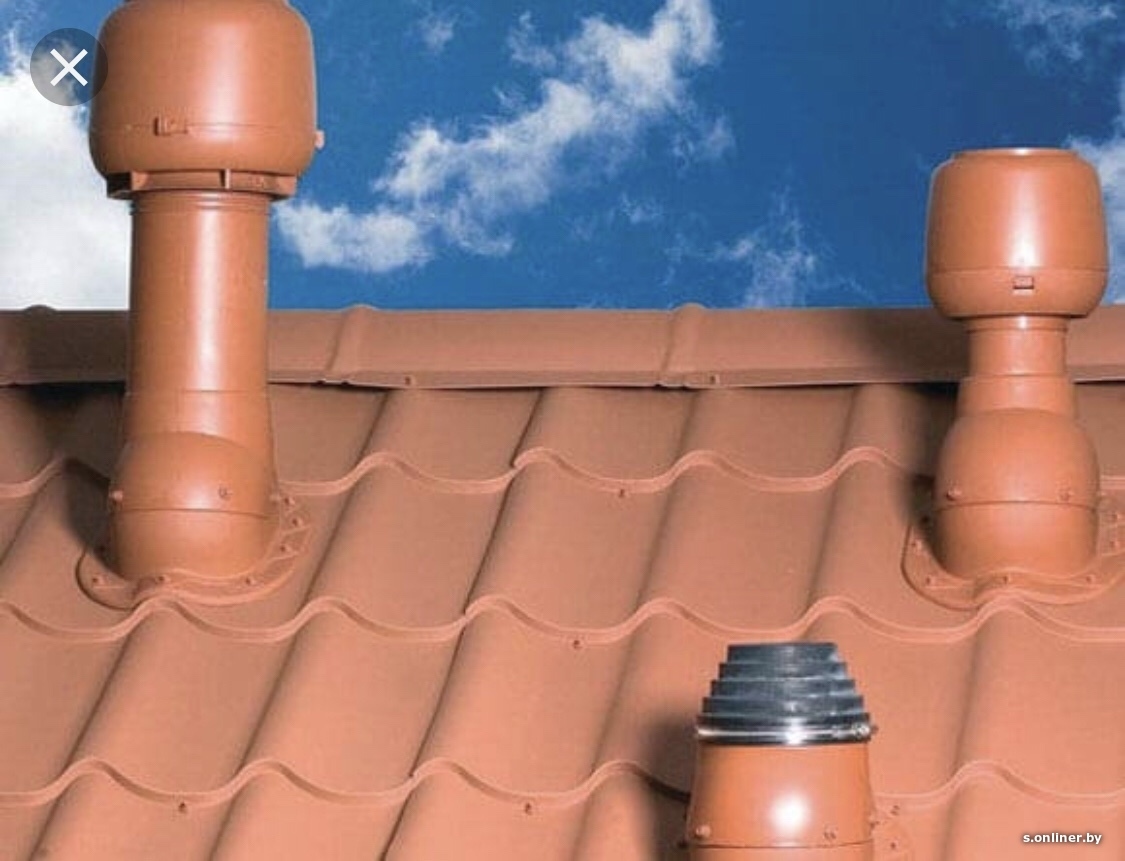

Выход вентиляции в частном доме по типам кровельного материала

тип вентиляционных выходов

Различают Р-вентиляционные выходы и S-выходы, для которых по типу кровли подбирают проходной элемент.

Вентиляционные выходы Р представляют собой изолированную трубу h= 500-700 мм с колпаком внешним ø до 300 мм и ø воздуховода 150-160 мм.

Вентиляционные выходы S представляет собой проход с вертикальным потоком вентиляционной системы, оснащенный промышленного исполнения канальным вентилятором или рекуператором. Диаметр выхода S позволяет производить соединение с вентканалом ø 125, 160, а также 200 и 250 мм. Платформа (основание) квадратной формы, герметичность которой при монтаже достигается с использованием уплотнителя внутренней стороны присоединительного фланца. Влагозащищенные крепежные отверстия и патрубок из оцинковки гарантируют герметичность выхода вентиляции.

Остается правильно подобрать по типу кровли проходной элемент.

конфигурация проходного элемента

Тип покрытия кровли – волновой (металлочерепица)

Проходной элемент узла, предназначенный для волнового типа покрытия кровли скатных крыш, отличает характерная конфигурация платформы основания. Изгиб сопрягаемой части элемента повторяет контур волны черепицы, а кольцо гидрозатвора его проекцию.

Для кровли из металлочерепицы следует подбирать элемент.

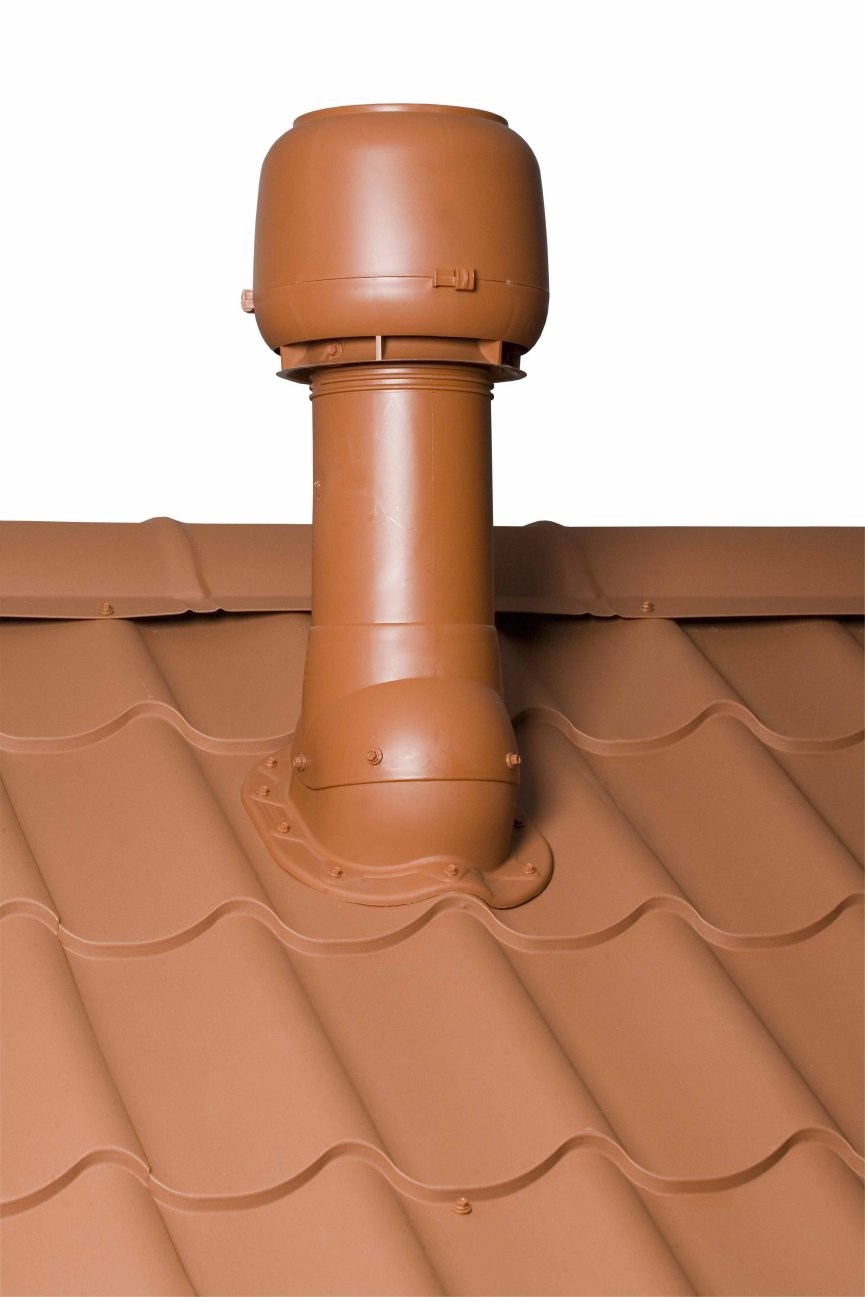

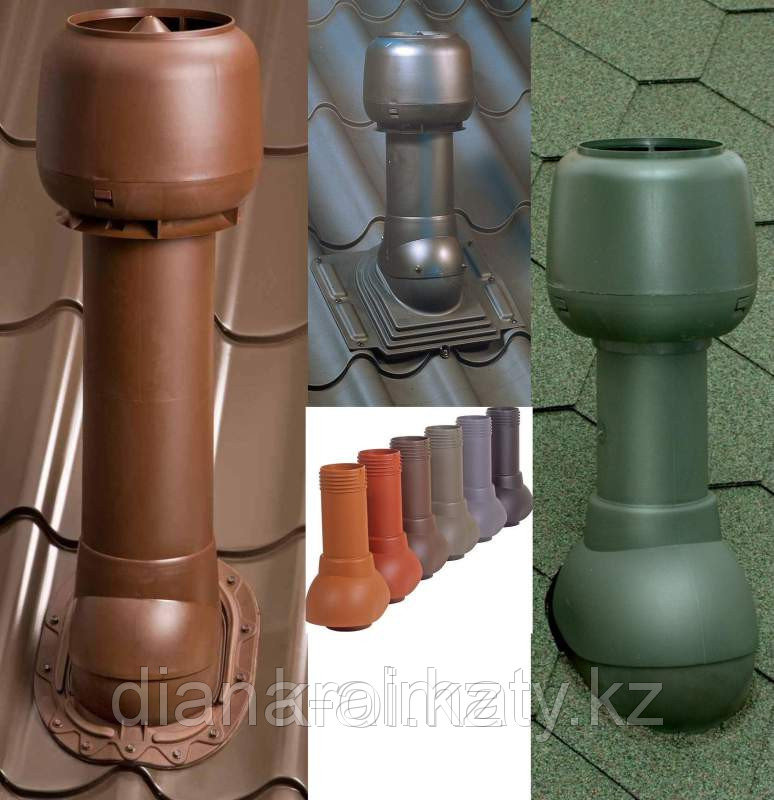

Например, выход вентиляции vilpe и проходной элемент размерами 410х240х187 мм с шириной волны 170-190 мм в основании, длиной профиля до 330 мм и высотой профиля от 25 до 52 мм с возможностью сопряжения выхода под виды профиля – XL, N, W, L.

Проходные элементы изготавливают из полипропилена и усиливают защитным слоем от УФ лучей и осадков.

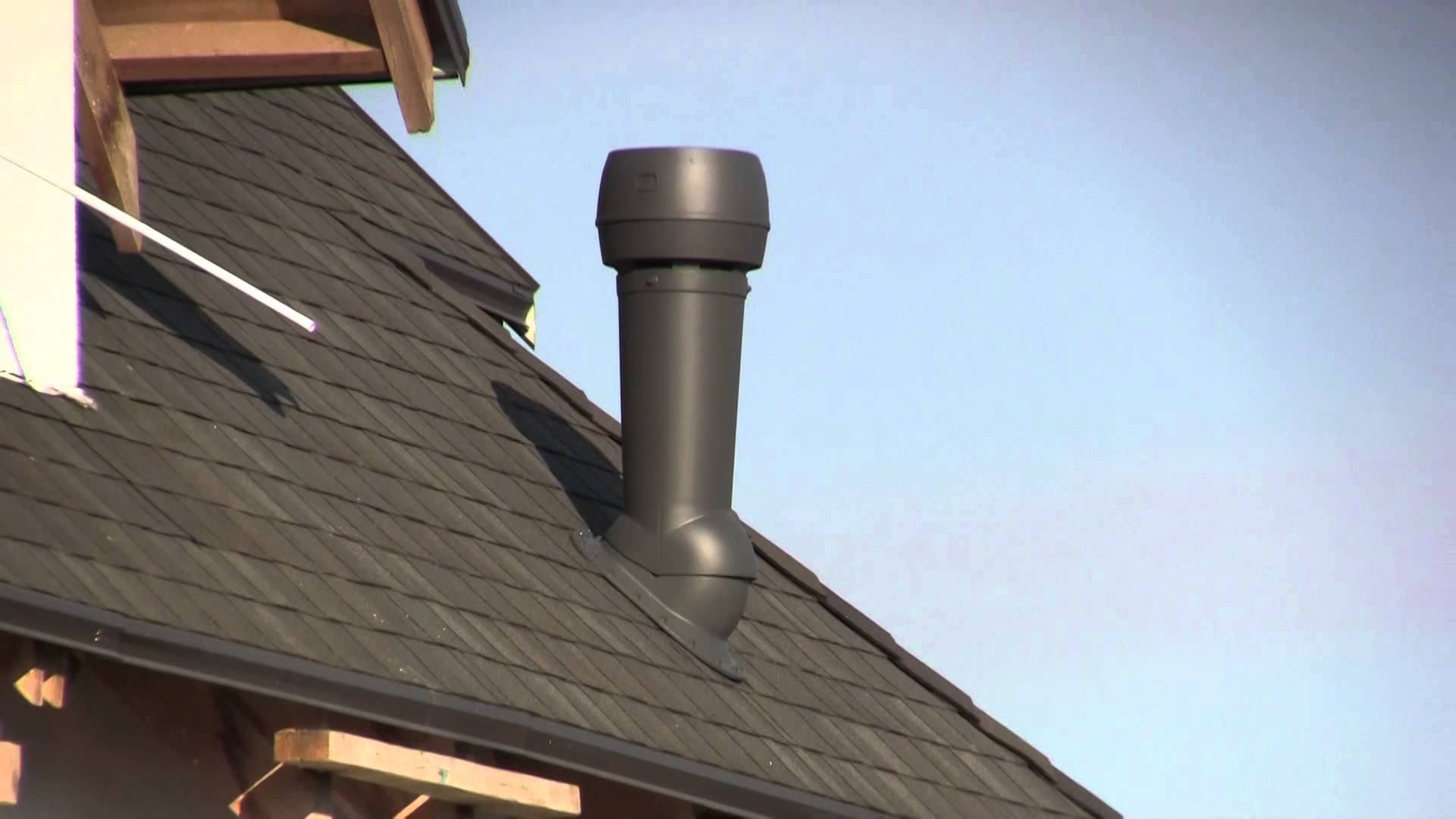

Вентиляционный выход канализации, устанавливаемый на скатных кровлях, кроме проходного элемента укомплектован: резиновой гофрой для присоединения к трубе соответствующего диаметра, саморезами с шайбой и насадкой-адаптером. Монтаж проходного элемента осуществляют по шаблону с герметизацией соединения места сопряжения безуксусным двухкомпонентным уплотнителем гидрозатвора.

Тип кровли – плоские битумная и мягкая черепичная

Проходной элемент для плоских скатных покрытий отличает плоское основание размерами: длина 400-500 мм, ширина 276-300 мм, высотой до 180 мм, как вентиляционный выход vilpe. Монтаж проходного элемента и создание кольца гидрозатвора осуществляют на готовую кровлю по шаблону от производителя.

Проходные элементы для фальцевой и готовой скатной битумной или сланцевой кровли имеют также плоское основание.

Как произвести монтаж проходного элемента сланцевой кровли, показано здесь.

Полезные советы, как выбирать проходной кровельный элемент, показаны в лучшем видео.

Канализационная система нуждается в сообщении с атмосферой для притока воздуха при возникновении разрежения и отвода газов. Для этих целей устанавливается фановая труба для канализации в частном доме. Ее отсутствие может привести к тому, что система будет работать некорректно – слив воды станет сопровождаться раздражающими звуками, а в помещении появится неприятный запах.

При интенсивном сливе воды резко увеличивается скорость потока в канализационной системе, в результате чего образуется зона разреженного давления. Поскольку по закону физики давление в замкнутой системе стремится выровняться, в зону разрежения устремляется вода из отводов и сифонов, из-за чего в кухне и ванной комнате возникают неприятные и довольно громкие гремящие и хлюпающие звуки. Фановые трубы для канализации обеспечивают моментальное поступление воздуха в зону разреженности, благодаря чему исключается вероятность «подсоса» воды из гидрозатворов .

В качестве основной причины образования разреженности часто называют унитазы, однако следует помнить, что скорость потока может значительно увеличиваться и при работе стиральной машинки, которая сливает воду под давлением. Если отвечать на вопрос, зачем нужна фановая канализационная труба, одной фразой, можно сказать, что такие конструкции предотвращают перекрытие общего просвета канализационного стояка сливаемым потоком.

Еще одна функция фановой трубы – отвод образующихся в канализационной системе газов . В противном случае они могут попадать в помещение, доставляя массу неприятностей.

Материалы и диаметры труб

Поскольку фановая труба в частном доме является частью системы, оптимальным будет выполнение ее из того же материала, который выбран для остальных трубопроводов. В некоторых случаях допускается сочетание материалов, однако специалисты считают, что эффективность разнородных систем ощутимо ниже.

Для монтажа внутренней части канализации в частном доме используются чугунные или пластиковые трубы.

  • Чугунные трубы обладают требуемой долговечностью, однако они при наличии дефектов при обработке или при получении механических повреждений становятся восприимчивыми к коррозии. Кроме того, большой вес изделий значительно усложняет монтаж не только с точки зрения увеличения трудозатрат, но и с точки зрения фиксации вертикальных участков трубопровода.
  • Все чаще для монтажа внутренних канализационных систем используются пластиковые трубы , которые кроме небольшого веса обладают и целым рядом других преимуществ, включая прочность, долговечность, абсолютную невосприимчивость к коррозии и наличие гладкой внутренней поверхности, снижающей вероятность образования отложений и засоров. Еще одним преимуществом пластика является большой выбор не только труб разных диаметров, но и необходимых для реализации разработанной схемы фитингов.

Выбор диаметра фановой трубы делается с учетом особенностей конструкции системы. Основное условие: диаметр фановой трубы не должен быть меньше самой крупной трубы (включая патрубки и отводы) системы.

Поскольку в подавляющем большинстве случаев самые крупные канализационные трубы используются для подключения унитаза и имеют диаметр 110 мм, то и фановые трубы устанавливаются того же диаметра.

Установка стояка и вывод на крышу

Действующие строительные нормы (СНиП 2. 04.01-85* «Внутренний водопровод и канализация зданий») признают обязательной установку фанового стояка для домов, имеющих 2 и более этажа, однако, специалисты уверены, что и в одноэтажном частном доме такая конструкция способна значительно повысить степень комфорта и избавить от лишних хлопот. С учетом назначения фановых труб становится ясно, что их необходимость напрямую зависит от степени риска перекрытия потоком канализационного коллектора, а значит, от количества поступающих в систему стоков. Таким образом, при использовании дома как места летнего отдыха с кратковременным проживанием и наличии минимального количества сантехники и точек слива, можно вполне обойтись без фановой трубы.

Для полноценного жилого дома, в котором есть туалет, ванная комната или душевая, несколько кранов, стиральная и посудомоечная машина, фановая труба является если и не обязательным, то, в любом случае, очень желательным дополнением канализационной системы.

Устройство фановой трубы канализации не представляет сложности. По сути, фановая часть системы состоит из индивидуальных отводов для точек слива и фанового стояка. При большой площади дома и находящихся на значительном удалении друг от друга нескольких ванных или туалетных комнат можно устанавливать несколько фановых стояков для того, чтобы исключить прокладку протяженных горизонтальных трубопроводов, в которых снижается сила тяги. При соединении нескольких отводов одной фановой трубой подводящие трубопроводы лучше располагать с небольшим уклоном.

Интенсивному движению газов по трубе и их эффективному удалению из системы способствует температурный перепад – начальный участок коммуникаций размещается в отапливаемом помещении, а конечный – снаружи дома.

Поскольку основная часть фановой трубы – это вертикально расположенная магистраль, важно позаботиться о ее надежной фиксации. Фановые трубы крепятся к стенам при помощи . В некоторых случаях рекомендуют выполнить звукоизоляцию фановых стояков при помощи специально предназначенных для этих целей материалов (например, минераловатного рулонного полотна или плит).

Особого внимания требует вывод фановой трубы на крышу. Он может осуществляться через расположенный внутри дома стояк или с помощью фиксирующейся на наружной стене дома трубы. Оптимальным является вывод фанового стояка именно на крышу , поскольку вывод на чердак не допускается существующими нормами и правилами, а монтаж конструкции под свесом повышает риск разрушения трубы при сходе с кровли льда или снежной массы.

Для того, чтобы система работала эффективно, важно соблюдать определенные правила.

  • Высота фановой трубы над поверхностью скатной кровли должна составлять не менее 0,5 м, над неэксплуатируемой плоской крышей — 0,3 м. А если крыша используется, то высота трубы должна быть минимум 3 м.
  • При наличии нескольких выводимых на крышу труб (общая вентиляция, дымоход от камина или печи и пр.), фановая труба в обязательном порядке должна быть выше всех остальных. В противном случае неприятные запахи смогут попадать в помещение. По этой же причине категорически запрещается объединять фановый стояк с общей системой вентиляции или с дымоходом.
  • Расстояние от окон до фановой трубы не должно быть менее 4 м.
  • Предпочтительно осуществлять вывод фановой трубы в том месте, где находится максимальное количество точек слива, не перенося трубу из эстетических соображений.
  • Не рекомендуется устанавливать на фановую трубу украшения или иные дополнительных элементов. Их наличие может способствовать образованию конденсата и, соответственно, обледенению и уменьшению диаметра прохода. Отвод газов в данном случае будет производиться менее эффективно.

Чтобы раскрыть тему максимально подробно, описана в еще одной нашей статье.

Если вы решите сделать самостоятельно душевую кабину, то вам будет полезна про установку душевого трапа под плитку.

Обратный клапан

Установка обратного клапана на фановой трубе может повысить эффективность работы системы, в частности, предотвратить обратный ход газов. Кроме того, обратные клапаны снижают риск засорения фановой трубы.

Канализация без фановой трубы, оснащенной , будет выполнять свои функции, однако, удобство ее использования и степень надежности могут быть ниже, поэтому все же рекомендуется совместное использование этих элементов. В частности, при высохшей воде в сифоне, один только клапан не сможет избавить от запаха.


Монтаж фановой трубы выполняется на этапе строительства внутренней части канализации, его вполне можно выполнить своими руками при наличии минимальных навыков. Важно лишь точно соблюдать рекомендации специалистов и требования, предъявляемыми строительными нормами и правилами. Использование современных материалов значительно снижает трудоемкость работ.

Здоровый микроклимат в доме складывается из нескольких факторов. Ошибкой было бы думать, что он зависит только от наличия или отсутствия кондиционера и правильно установленной вентиляционной системы. Важнейшей составляющей свежей атмосферы жилища является грамотно смонтированная фановая труба. Она успешно справляется с запахами, появляющимися из канализации. Наличие и нормальное функционирование конструкции гарантирует отсутствие в доме «аромата» нечистот и громких неприятных звуков при сливе воды.

Принцип работы фановой трубы

Это устройство предназначено для обеспечения вентиляции сточной системы. Оно соединяет конструкцию из канализационных труб с атмосферой или со специально проведенным вентиляционным каналом. Форма и длина устройства может быть произвольной. Можно встретить прямые, согнутые под углом, вертикальные и горизонтальные детали.

При обустройстве канализационной системы чаще всего выполняется монтаж фановой трубы — вентилируемого стояка. Функционирование устройства препятствует проникновению в квартиру запаха нечистот

Принцип работы фановой трубы достаточно прост. Сточные воды, сбрасываемые в вертикальный стояк, создают разрежение в трубопроводе. Частично оно может быть компенсировано водой, находящейся в сифонах сантехнического оборудования. Но при мощном сливе или большой высоте стояка вакуум, образующийся в канализационной трубе, с характерным «чавкающим» звуком срывает гидрозатворы оборудования, осушая сифоны. В таком случае препятствий для запаха из канализации не остается.

В системах, оборудованных фановой трубой, все происходит несколько иначе. Разрежение, создающееся в канализационном трубопроводе, не успевает «высосать» воду из сифонов. Этому препятствует атмосферный воздух, который начинает засасываться в систему одновременно с появлением в ней разряжения. Таким образом гидрозатворы в сантехническом оборудовании остаются на своих местах и успешно препятствуют проникновению неприятных канализационных запахов в квартиру.

В каких случаях необходима установка вентиляции?

Согласно нормам, фановая труба для канализации в обязательном порядке устанавливается в следующих случаях:

  • Здание имеет больше двух жилых этажей, каждый из которых оснащен системой канализации и водоснабжения.
  • Одноэтажное строение оборудовано бассейном или имеет другие устройства, которые могут выдавать разовые стоки значительного объема.
  • Канализационные стояки в здании имеют диаметр 50 мм.

Малоэтажные постройки обычно возводятся без монтажа вентиляции. Однако нужно учитывать, что это целесообразно лишь при малых разовых стоках. Определить их уровень довольно легко. Монтаж устройства будет считаться необходимым, если поток сточных вод может полностью перекрыть вертикальный стояк.

Наиболее частая ситуация: унитаз чаще всего устанавливается на трубу диаметром 110 мм, отверстие сливного бачка имеет сечение 70 мм и от ванны отходит трубопровод диаметром 50 мм.

В многоэтажных домах, где в каждую квартиру подведен водопровод и канализация, установка фановой трубы необходима. Стояк выводится на крышу

Становится понятно, что одновременное функционирование одной ванны и одного унитаза не создаст проблем. Даже если к канализации подключены посудомоечная или же стиральная машина и раковина, они не смогут серьезно увеличить объем разового стока. Поэтому вентиляция в данном случае монтируется по желанию. Но если в доме запланировано несколько ванных и туалетных комнат, обойтись без оборудования становится невозможным.

Вентиляцию нужно устанавливать не только в инженерных системах, но во всём доме. Как это правильно сделать, узнаете из нашей статьи: .

Особенности проведения монтажа

Установка такого стояка может быть проведена самостоятельно. В первую очередь, для этого понадобится закупить подходящие трубы. Нужно понимать, что конструкция является прямым продолжением канализационного трубопровода, поэтому для нее вполне подойдут трубы, из которых собрана основная система.

Следует проследить, чтобы сечение устанавливаемого элемента совпадало с отверстием канализации или было несколько больше. Практика показывает, что оптимальный диаметр фановой трубы – 110 мм.

Для обеспечения необходимого для создания тяги перепада давления и температур, рекомендуется выбирать для начального участка стояка место в отапливаемом помещении. Конечный участок, напротив, нужно расположить в холодном. Это должно быть открытое место, тогда создающаяся в трубе тяга будет беспрепятственно выводить неприятные запахи в атмосферу. Собственно монтаж устройства предельно прост: установка конструкции производится в заранее приготовленный вентиляционный канал.

Существуют два практически равноценных варианта грамотного обустройства фановой трубы: вывод вентиляционного стояка на крышу и установка обратного клапана

Система с обратным клапаном

Выставленное на место оборудование может оснащаться специальной системой, которая называется . Оно дает возможность нормального функционирования без вывода вентиляционного стояка на крышу. Кроме этого устройство необходимо для:

  • Коррекции недостаточного уклона канализационной трубы.
  • Предупреждения попадания в систему механических примесей и грызунов.
  • Препятствия возврата сточных вод к сантехническим устройствам.

Обратный клапан на фановую трубу должен устанавливаться без использования всевозможных обмазок и силикона. Поверхность должна быть чистой и сухой

В зависимости от вида обратного клапана, его можно установить снаружи или внутри элемента. Устройство направляется навстречу движению стоков, его элементы, выполненные в виде лепестков, должны быть выгнуты в сторону сантехнического прибора. Внутренний монтаж предполагает тщательное очищение и последующее обезжиривание внутренней поверхности трубы, куда впоследствии будет установлена вставка. Специалисты настоятельно не рекомендуют использовать при монтаже различные смазки, в том числе силиконовые, предназначенные специально для канализации. Все работы по установке проводятся только на сухих поверхностях.

Вентиляционный стояк для канализации

Традиционно верхняя часть фановой трубы выводится на крышу в виде вентиляционного стояка. По рекомендациям строительных СНиПов высота конструкции должна быть не меньше 0,5 м на скатной кровле, 0,3 м – на плоской неэксплуатируемой поверхности и 3 м на эксплуатируемой крыше. При этом минимальное расстояние от стояка до открываемых балконов или окон по горизонтали должно быть не менее 4 м. Объединять вывод фановой трубы с печными дымоходами или вентиляцией строго запрещено.

Если в доме находится сразу несколько канализационных стояков, их можно соединить одной вытяжной частью. В таком случае сечение выбранной для ее обустройства трубы должно равняться или быть больше диаметра самих стояков. Для большинства строений диаметр единой вытяжной части будет составлять 110 мм. Объединенные вытяжные элементы укладываются с незначительным уклоном, порядка 0,02%, направленным в сторону движения газов.

Выводить устройство на чердак настоятельно не рекомендуется. Так же запрещена установка вывода фановой трубы непосредственно под свесом крыши, поскольку снег, падающий и сползающий с кровли, легко сможет ее повредить. Всевозможные дополнительные конструкции для вытяжки, такие, как флюгарки или дефлекторы, установленные на выводе канализационного стояка, не дадут ожидаемого эффекта. Напротив, по мнению специалистов, они провоцируют появление конденсата в системе, что чревато блокировкой выводных отверстий при его возможном замерзании.

Вам также пригодиться материал о том, какие трубы выбирать, чтобы сделать вентиляцию канализации, и какие факторы нужно учесть при проектировании:

Функционирование канализации без вентиляции возможно. Но согласится ли владелец жилья, где установлена такая система, свыкнуться с постоянным запахом нечистот? Грамотная установка фановой конструкции легко решит неприятную проблему, тем более, что выполнить ее можно самостоятельно. Внимательно ознакомившись с инструкцией можно смело браться за дело. В результате дом будет не только сиять чистотой, но и пахнуть ею.

Фановая труба канализации | Частный дом

Фановая труба канализации в частном доме — необходимый атрибут обустройства здания вытяжкой. Она предназначена для удаления из сети внутренней и наружной канализации газов, как последствие результата разложения органических соединений в бытовых сточных водах. В первую очередь это касается внутренней канализации имеющей выход на выгребную яму или септик, где появление и накопление газов происходит все время, в значительных объемах.

Так же фановая труба помогает поддерживать внутри системы постоянное давление равное атмосферному, в случае возникновения разряжения воздуха,  связанное со сливом сточных вод.

Люди почему — то часто говоря: «Фановая труба», имеют ввиду всю систему внутренней канализации, а не только ее вытяжную часть. И это не правильно. Это на кораблях сточно — фановая система, а такое понятие, как «канализация» не применяется.

Фановая труба

Фановые трубы для установки вытяжки применяются как чугунные, так и пластиковые канализационные полипропиленовые — ПП, поливинилхлоридные — ПВХ и фасонные части (фасонину) к ним, в зависимости от материала внутренней сети и рациональности монтажа. Можно провести установку и из других материалов, лишь бы они отвечали требованиям правил герметичности и надежности. Обычно минимальный диаметр фановой трубы соответствует для чугунных — 100 мм, а для пластиковых — 110 мм и должен быть не меньше диаметра домовой канализации. Чугунный стояк системы можно обеспечить вытяжкой, как из чугунных труб, так и из пластиковых.

Монтаж фановой трубы

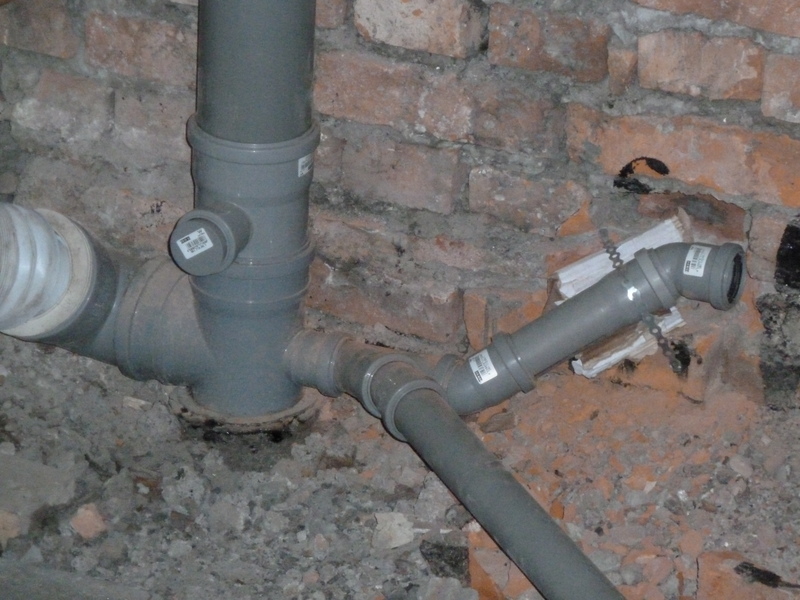

Монтаж фановой трубы ведут, как и для прокладки трубопровода домовой канализации, но есть и небольшие отличия. Установка самого нижнего вертикального участка делают следом после обязательно установленной ревизии [1]. Если на чугунный стояк устанавливается пластиковая труба, то для соединения лучше применить резиновый переходник — редукцию (Фото 1)

Чугунные трубы собираются при помощи зачеканивания стыков на соединениях и последующей заделкой цементно-песчаным раствором. Монтаж пластиковой фановой трубы занимает меньше времени, по сравнению с чугунной, за счет более простого выполнения работ, связанного с установкой.

Пластиковая труба, проходящая через перекрытие, должна быть в гильзе [2]. После окончания монтажа, гильзу обязательно надо зачеканить с двух сторон и замазать герметикам, например, силиконом.

Монтаж фановой трубы на чердаке проводят придерживаясь определенных правил. Вытяжка канализации ни при каких условиях не соединяется с системой дымохода или вентиляции частного дома. Расстояние от выхода трубы на кровлю  должно составлять не менее 4 метров по горизонту от находящихся вблизи балкона или окон, так делается для того, чтобы фекальные газы не попали в дом.  Высота вытяжной части [5] на кровле —  0,7 метра.

Предлагаемые варианты схем установки приводятся на (Рис 1), (Рис 2) и (Рис 3).

На схеме (Рис 1) выход трубы только вертикальный. (Рис 2) — с наклоном, на поворотах сети колена [3] под 45 градусов. (Рис 3) — с горизонтальным участком, на поворотах колена [4] на 90 градусов.

Несколько стояков канализации возможно объединить вместе, с единой вытяжкой, выходящей на кровлю.

Замена (ремонт) фановой трубы производят по необходимости. Часто наблюдается наличие трещин в чугунных трубах. Для этого производится наложение бандажа на проблемные места или замена дефектного участка, придерживаясь выше сказанных советов.

Возможен ли такой вариант, чтобы верхний край выходил не на крышу, а оканчивался на чердаке? Да так можно сделать, но при этом наличие канализационных запахов будет постоянным.

Уклон фановой трубы

Трубы, проходящие через чердачное помещение, могут идти или вертикально (Рис 1), или под углом (Рис 2 и Рис 3). Уклон фановой трубы горизонтальных участков делается произвольный, не большой, в сторону стояка, для того, чтобы конденсат не собирался в одном месте, а стекал обратно в систему. А также уклон нужен для удаления самотеком атмосферных осадков, в случае их попадания внутрь. Уклон фановой трубы выдерживается при помощи подвесок, закрепленным к стропилам или кронштейнов (хомутов) установленных на конструкциях чердака.

Иногда не предоставляется возможность установки фановой трубы в частном доме, по каким либо причинам. Что делать? Можно установить воздушный клапан для канализации, который ставится прямо на ревизию сверху. При этом надо знать, что должно быть обязательное наличие вентиляционной вытяжки на накопителе домовых сточных вод — выгребной яме или септике. Недостаток клапана в том, что в его конструкции содержится механизм с движущимися деталями, которые иногда выходят из строя, чего нельзя сказать об простой, элементарной системе фановой трубы.

Выход на кровлю: вентиляционные выходы, выход канализации на крышу.. Устройство кровельного вентиляционного прохода

Собственноручное создание кровельных выходов вентиляции благополучно внедряется в среду застройщиков. Скажем откровенно, непонятный и пугающий вентиляционный выход крыши дома вызывал ассоциации свободного «выхода в космос». Туманно и непонятно, до тех пор, пока производитель не заинтересовал строителей проходным элементом вентвыхода. Как всегда, полезные советы помогут освоить специальность мастера кровли и научиться подбирать и устанавливать проходку.

Что такое кровельные вентиляционные выходы

Для создания и поддержания микроклимата частного дома необходимым условием, обеспечивающая долговечность конструкциям, является вентиляция. Особенно актуальна вентиляция для кровель, оборудованных мансардными окнами и чердачным помещением.

Важным элементом кровельной системы и ее оконечным компонентом считают выход вентиляции на крышу, обеспечивающий герметичность выходного соединительного патрубка.

Крышные проходки рекомендованы для установки вентиляции:

  • фановой трубы канализационного стояка
  • эксплуатируемых помещений
  • чердачного пространства.


Оконечным элементом воздуховодов служит изготовленный промышленным способом участок трубы-вентвыход, который в совокупности с основными составляющими и типом кровельных материалов обеспечивает вытяжку отработанного воздуха. Подскажем, компонентами узла прохода являются: установленная в проходную шахту труба, закрепленная в стальном стакане, присоединительный фланец, клапан и элемент сбора конденсата. Сверху узел прохода оборудуют защитным колпаком или зонтом, в плоскости сопряжения производят герметизацию и, при необходимости, утепление.

узлы прохода и проходные элементы

Узлы представляют собой совокупность готовых конструкций проходки, изготовленных из стали с термостойким покрытием и выходного элемента канализации в виде трубы.  Для устройства и монтажа проходки используют также готовые плиты (платформы) с отверстием под узел, конструкции узлов предназначены для прямой и скатной кровли. Для мягкой кровли возможен вариант конструкции из оцинкованной стали.

Вентиляция в частном доме схема с выходом

Устройство выхода вентиляции и разработку схемы с учетом технологически возможного прохода предусматривают на стадии проектирования. Кровельный узел прохода устраивают для:

  • капитального ремонта кровли с заменой наружного покрытия
  • при создании иной кровельной системы
  • замены отопительного источника.


Монтаж кровельного прохода обеспечивает использование естественной и принудительной вентиляции, по функциональному назначению проходки осуществляют работоспособность выхода кухонной вытяжки, выхода вентиляции общего назначения и выхода канализации на крышу.

организация кровельной проходки

Принцип организации узла проходки и выходов на любую кровлю идентичен и представляет организацию технологического отверстия с последующим монтажом собственно проходного элемента и последующей установки вентиляционной трубы.

Собственноручное создание кровельной проходки обеспечивают параметры:

  • материал кровли
  • угол наклона существующей кровли
  • высота межкровельного пространства и стропильной системы.

Естественно, проходные элементы, с использованием которых обеспечивают выход вентиляции, различают по соответствию типа кровельных материалов и конструктивным особенностям приспособления.

Организация выхода вентиляции для металлочерепицы отличается от выхода мягкой или фальцевой кровли.

Различают следующие виды кровельной проходки, зависящие от конфигурации и формы прохода, влекущие за собой способ монтажа:

  • кровельная проходка тип Master Flash
  • проходка прямая и угловая с проходным элементом.

Как следует выбирать кровельную проходку по ее основным составляющим?

Выход вентиляции в частном доме по типам кровельного материала

тип вентиляционных выходов

Различают Р-вентиляционные выходы и S-выходы, для которых по типу кровли подбирают проходной элемент.

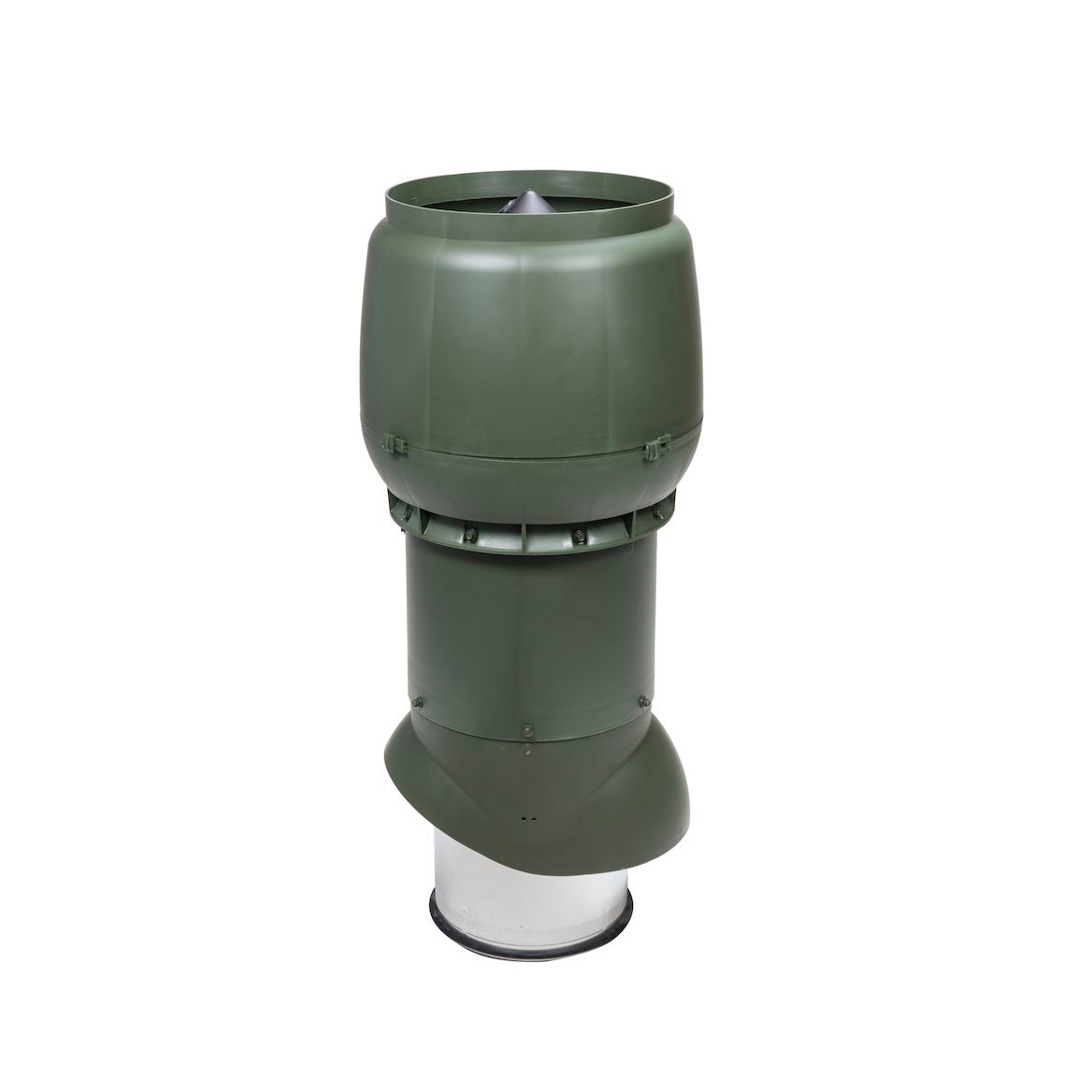

Вентиляционные выходы Р представляют собой изолированную трубу h= 500-700 мм с колпаком внешним ø до 300 мм и ø воздуховода 150-160 мм.

Вентиляционные выходы S представляет собой проход с вертикальным потоком вентиляционной системы, оснащенный промышленного исполнения канальным вентилятором или рекуператором. Диаметр выхода S позволяет производить соединение с вентканалом ø 125, 160, а также 200 и 250 мм. Платформа (основание) квадратной формы, герметичность которой  при монтаже достигается с использованием уплотнителя внутренней стороны присоединительного фланца. Влагозащищенные крепежные отверстия и патрубок из оцинковки гарантируют герметичность выхода вентиляции.

Остается правильно подобрать  по типу кровли проходной элемент.

конфигурация проходного элемента

Тип покрытия кровли – волновой (металлочерепица)

Проходной элемент узла, предназначенный для волнового типа покрытия кровли скатных крыш, отличает характерная конфигурация платформы основания. Изгиб сопрягаемой части элемента повторяет контур волны черепицы, а кольцо гидрозатвора его проекцию.

Для кровли из металлочерепицы следует подбирать элемент.

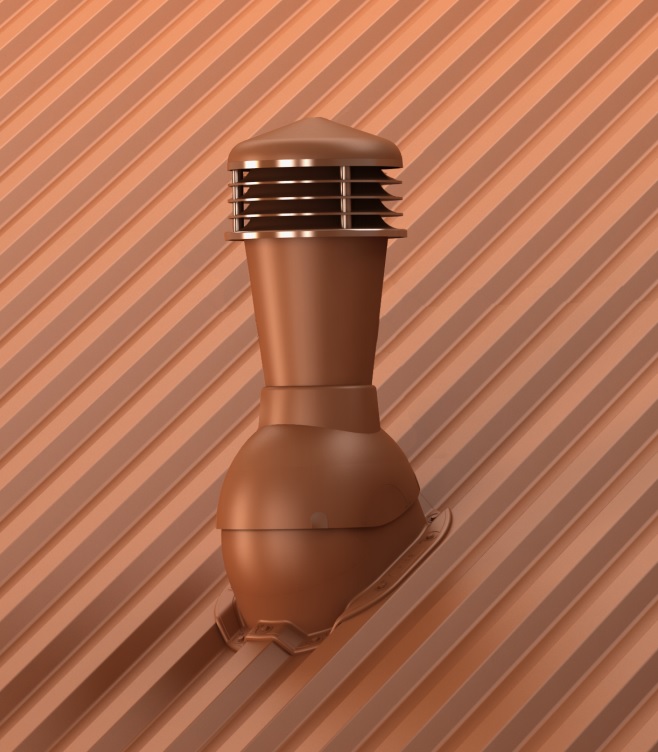

Например, выход вентиляции vilpe и проходной элемент размерами 410х240х187 мм с шириной волны 170-190 мм в основании, длиной профиля до 330 мм и высотой профиля от 25 до 52 мм с возможностью сопряжения выхода под виды профиля – XL, N, W, L.

Проходные элементы изготавливают из полипропилена и усиливают защитным слоем от УФ лучей и осадков.

Вентиляционный выход канализации, устанавливаемый на скатных кровлях, кроме проходного элемента укомплектован: резиновой гофрой для присоединения к трубе соответствующего диаметра, саморезами с шайбой и насадкой-адаптером. Монтаж проходного элемента осуществляют по шаблону с герметизацией соединения места сопряжения безуксусным двухкомпонентным уплотнителем гидрозатвора.

Тип кровли – плоские битумная и мягкая черепичная

Проходной элемент для плоских скатных покрытий отличает плоское основание размерами: длина  400-500 мм, ширина 276-300 мм, высотой до 180 мм, как вентиляционный выход vilpe. Монтаж проходного элемента и создание кольца гидрозатвора осуществляют на готовую кровлю по шаблону от производителя.

Проходные элементы для фальцевой и готовой скатной битумной или сланцевой кровли имеют также плоское основание.

Как произвести монтаж проходного элемента сланцевой кровли, показано здесь.

Полезные советы, как выбирать проходной кровельный элемент, показаны в лучшем видео.

Правила установки проходных элементов

  Проходные элементы — это устройства применяемые для безопасного «прохода» крыши системами вентиляции и другими элементами конструкционных решений для здания. Это могут быть всевозможные вентиляционные трубы, трубы канализации (фановые трубы), антенные проходки и накладки.

  Как правило, монтаж проходных элементов подробно описывается в инструкциях прилагаемых к поставляемому проходному элементу.

  Проходные элементы бывают для разных видов кровли, поэтому для металлочерепицы следует приобретать только соответствующие этому покрытию проходные элементы.


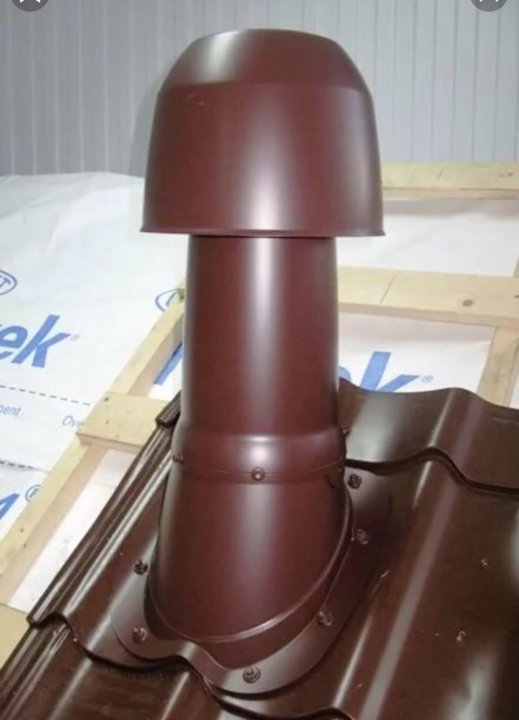

Монтаж проходных вентиляционных элементов для металлочерепицы

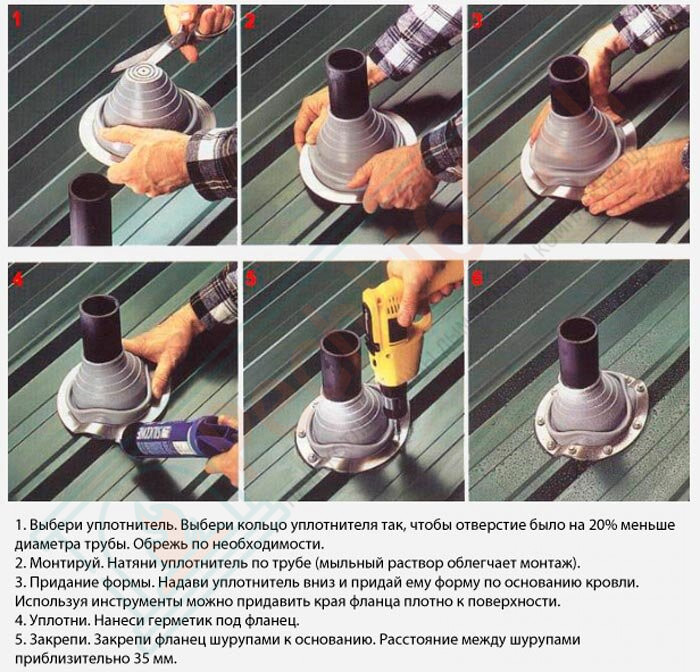

  Чтобы выполнить монтаж проходки сквозь кровлю из металлочерепицы, нужно выполнить следующие действия:

  • Очертите и вырежьте отверстие в металлочерепице по шаблону.
  • Закрепите проходной элемент к металлочерепице саморезами, предварительно нанеся герметик.
  • В проходной элемент вставьте выход вытяжки (канализационный выход и т.п.), установите его вертикально с помощью уровня и закрепите саморезами.
  • Соедините выход вытяжки с воздуховодом внутри дома с помощью гофрированной трубы. Гофрированная труба пропускается через пароизоляцию, утеплитель и гидроизоляцию, места прохождения герметизируют уплотнителем, липкими лентами для замыкания паро-, гидро- барьеров, а так же герметиком.




Монтаж антенных проходок

  Аккуратно срежьте верхушку антенного выхода до размера примерно на 25% меньше диаметра трубы, затем наденьте его на трубу антенны. Придайте аккуратно с помощью резиновой киянки основанию антенного выхода форму кровли (оно гибкое). Тщательно промажьте стыки силиконовым герметиком и закрепите антенный выход саморезами к металлочерепице. Не забудьте зафиксировать оклад на трубе хомутом.



*** После монтажа не выбрасывайте инструкцию, оставьте возможность сотруднику технического надзора при приёмке работ убедиться в том, что все проходные элементы установлены в соответствии с инструкцией производителя.


Видео инструкция по монтажу проходных элементов для металлочерепицы:

Монтаж металлочерепицы «Металл Профиль»



Фановая труба для системы канализации

Зачем нужна фановая труба для системы канализации и как ее сделать?

Фановая или вентиляционная труба канализации – это необходимый атрибут любой системы отведения сточных вод и в многоэтажном доме, и в частном коттедже. Для чего нужна фановая труба? Установка такой трубы одновременно решает две задачи.

Во-первых, через вентиляцию осуществляется отведение газов из сети трубопровода. Во-вторых, вентиляция нужна для поддержания постоянного давления в системе труб, поскольку в момент спуска большого объема воды в канализации возникает разряжение воздуха.


Что такое фановая труба? Фановой принято назвать трубу, которая соединяет стояк канализации с атмосферой. Наличие такой трубы предотвращает возникновение разряжения в системе, что, в свою очередь, не позволяет нарушить работу водяных затворов.


При отсутствии фановой трубы, в момент спуска большого количества воды, во всех расположенных выше приборах может сорвать гидрозатворы в системе канализации. А через пустые сифоны в помещения начнет поступать неприятный запах канализации.


Необходимость применения фановых труб

Согласно строительным нормативам, система канализации без фановой трубы может быть сооружена в одноэтажном доме. Такой допуск основан на том, что в маленьких домах не может образоваться одновременно большой объем сточных вод.

Однако фановая труба для канализации в частном доме не будет лишней и в малоэтажной постройке. Установка трубы является необходимостью в том случае, если при одновременном сливе большого объема воды полностью перекрывается сечение трубы стояка.


В большинстве случаев, размеры отверстия в сливном бачке составляют 70 мм, а отвод от унитаза выполняется с использованием трубы, имеющей диаметр 110 мм. Отвод от ванны собирают из труб сечением до 50 мм. Таким образом, при использовании только одного предмета сантехники возникнуть полное заполнение стояка не может.


К остальным сантехническим приборам присоединяются трубы для канализации небольшого диаметра. Поэтому их применение не оказывает существенного влияния на общий объем одновременного слива. Поэтому в одноэтажных домах установка фановой трубы производится по желанию.


Как правило, самое большое количество стоков образуется, когда слив воды осуществляется одновременно из унитаза и ванны.


Иное дело – дом от двух этажей и выше. Разумеется, речь идет о тех случаях, когда санузлы расположены на каждом из этажей. В этом случае водопроводом могут пользоваться одновременно несколько человек.

А при одномоментном сливе воды из двух унитазов, сечение стояка будет полностью перекрыто, поэтому в таких домах установка фановых труб является обязательной. В высотных домах нормальное функционирование системы канализации без фановой трубы невозможно, поскольку в таком доме канализацией одновременно может пользоваться большое количество людей.


Следовательно, вероятность того, что все сечение стояка будет занято стоками, возрастает многократно. Таким образом, в обязательном порядке нужно включать фановые трубы в систему, если:

  • Для сооружения стояка была использована труба с сечением менее 110 мм.
  • В доме имеется несколько санузлов и не исключена возможность, что ими будут пользоваться одновременно.
  • Если в доме имеется устройство, которое способно обеспечить одномоментное появление значительного количества стоков. К числу таких устройств можно отнести, например, бассейн.
  • Дом оборудован местной канализацией, и очистная установка находится на небольшом расстоянии от дома. В этом случае, вентиляция из канализационных труб помогает не допустить проникновение в помещения дома запаха газов, образующихся при разложении органики в септике.


Установка и ремонт фановых труб

Фановая труба для канализации может быть выполнена как из пластика, так и из чугуна:

  • Металлические трубы. Это традиционное решение, так как еще 50 лет назад бытовые системы канализации собирались исключительно из чугуна. Материал отличается долговечностью, но он очень неудобен в работе, поскольку имеет существенный вес.

  • Пластик. Это самый популярный материал для сборки канализации. Многие хозяева меняют отслужившую свое чугунную канализацию на пластиковую, а при постройке новых домов, именно этот материал является самым востребованным. Пластиковые или полипропиленовые трубы легче, экономически выгоднее и привлекательнее с точки зрения эстетики. Поэтому сегодня чугунные трубы применяют намного реже.
При выполнении установки или замены фановой трубы в случае необходимости можно стыковать детали из чугуна и пластика. Главное, чтобы диаметры этих элементов совпадали. Сужения диаметра в фановой трубе допускать нельзя, в противном случае она не будет полноценно функционировать.

Кроме того, есть условия, которые требуется соблюдать вне зависимости от того, из какого материала изготовлены трубы:

  • Диаметр фановой трубы должен быть равен (или быть больше) диаметру стояка канализации. Использовать трубу меньшего сечения строительные нормы запрещают.
  • Фановая труба, как правило, выводится на крышу. Ее нельзя устанавливать вблизи окон и балконов. Минимальное расстояние от поверхности конька кровли – 30 см.


Правила установки фановых труб

При монтаже трубы фановой нужно точно придерживаться рекомендаций, закрепленных в СНиП.

  • При приобретении материала нужно проследить, чтобы диаметр фановой трубы не был меньше, чем диаметр стояка.
  • Начальная точка канализационной системы должна обязательно находиться в отапливаемом помещении. А вот ее конечная точка, наоборот, должна располагаться в холодном месте. Это обеспечит необходимую разницу температуры и давления и позволит вентиляции эффективно удалять газы.
  • Вентиляционная труба канализации фактически является продолжением стояка, поэтому ее изготавливают из того же материала, что и сам стояк.
В частном строительстве, чаще всего, для сооружения стояков и, соответственно фановых труб используют пластиковую трубу с сечением 110 мм.

Иногда постоянное присутствие неприятного запаха канализации в помещениях обусловлено тем, что под приборы сантехники установлены сифоны недостаточного объема. Если не пользоваться приборами на протяжении нескольких дней, то водяная пробка просто высохнет и неприятно пахнущие газы проникнут в комнаты. Установка фановой трубы поможет решить и эту проблему. Воздух в доме будет оставаться свежим, даже если сантехника будет простаивать без использования.


Вывод вентиляции на крышу

Правила установки фановой трубы:

  • Вывод вентиляционной трубы на крышу должен быть организован на высоте не менее 30 см, а лучше 50 см от конька. Однако если крыша является эксплуатируемым объектом (например, на ней устроена летняя терраса), то высота вывода может достигать трех метров.
  • Если в доме установлено несколько стояков, то их можно оборудовать одной фановой трубой.
  • Расстояние по горизонтали от окон и балконов здания до выхода фановой трубы должно быть более 4 метров.

При сооружении вентиляции канализации категорически запрещается:

  • Выводить фановую трубу на чердак, а не на крышу.
  • Организовывать вывод фановой трубы совместно с выводом дымохода и вентиляционным каналом.
  • Выводить фановую трубу под свес крыши, поскольку зимой при сходе с кровли снега и льда труба может быть повреждена.

Некоторые домовладельцы, стремясь улучшить работу вентиляции канализации, пытаются установить на трубе дополнительные вытяжные устройства. Такие, как дефлекторы, флюгарки и пр.

На самом деле, такие устройства не только не дают нужного эффекта, но и могут способствовать тому, что в системе будет накапливаться конденсат. А в холодное время года влага может замерзнуть и перекрыть пути движения воздуха и газов.


Установка обратного клапана

На фановую трубу обязательно следует установить обратный клапан. Ставят клапан на фановую трубу канализации сразу же после установки унитаза. Принцип работы клапана:

  • При спуске воды из сливного бачка крышка клапана открывается, пропуская стоки.
  • При отсутствии поступления жидкости из дома крышка клапана плотно закрыта. При этом она имеет такую конструкцию, что открыть ее с обратной стороны невозможно.

То есть установка клапана помогает избежать такой неприятной ситуации, когда стоки из наружного трубопровода (например, в результате засора) проникают в дом, заливая помещения грязной водой.


Итак, фановая труба – это элемент канализационной системы, который используется для вентиляции трубопровода и поддержания в системе нормального давления. Установка фановой трубы должна быть осуществлена в соответствии с требованиями строительных норм.

Как установить вытяжной вентилятор на крыше?

1) Осмотрите свое оборудование

Перед установкой вытяжного вентилятора, установленного на крыше, осмотрите оборудование на предмет внутренних или внешних повреждений. Убедитесь, что у вас есть все аксессуары и что они не повреждены. Проверьте и снова затяните все болты или винты, которые могли ослабнуть. Затем вручную поверните крыльчатку вентилятора, чтобы убедиться, что она вращается свободно.

2) Выберите и подготовьте свой сайт

Следующим шагом в установке вытяжного вентилятора на кухне ресторана является выбор и подготовка места для его установки.Расположите вентилятор как можно ближе к месту, которое он будет обслуживать, чтобы ограничить любые длинные или перекрученные участки воздуховода. Выпуск вентилятора должен располагаться на расстоянии не менее 10 футов от любых приточных отверстий.

Убедитесь, что опоры ваших вентиляторов достаточно прочные, чтобы удерживать ваше оборудование, и убедитесь, что у вас достаточно свободного пространства вокруг места установки, чтобы безопасно установить оборудование и поднять его в окончательное положение. И, конечно же, перед установкой или обслуживанием любого промышленного вытяжного оборудования на кухне всегда отключайте питание.

3) Бордюр и воздуховоды

Большинство крышных вентиляторов спроектировано для установки на крышных бордюрах заводского изготовления или заводского изготовления. Следуйте инструкциям производителя бордюра для правильной установки бордюра. Бордюры крыши должны быть соединены с конструктивными элементами крыши как минимум четырьмя винтами с проушинами, анкерными болтами или другими подходящими крепежными элементами на каждый фланец бордюра.

Фланцы бордюра должны быть заделаны до крыши. Вентилятор следует устанавливать на бордюре и / или рельсе на высоте не менее 14 дюймов над любой поверхностью. Убедитесь, что соединение воздуховода и выпускное отверстие вентилятора правильно совмещены и герметично закрыты. Затем прикрепите вентилятор к бордюру через вертикальную часть фланца узла основания вентилятора, используя не менее восьми винтов с проушинами, анкерных болтов или других подходящих крепежных элементов.

В зависимости от типа установки бордюра и кровельного материала могут потребоваться прокладки. Когда вы закончите установку, дважды проверьте надежность затяжки всех креплений.

4) Крепление на крышу

Крышные вытяжные вентиляторы, продаваемые компанией HoodFilters.com указаны для конкретного CFM и статического давления. Воздуховоды, прикрепленные к этим агрегатам, могут значительно повлиять на их характеристики воздушного потока. В связи с этим важно не использовать гибкие воздуховоды и квадратные колена. Также очень важно избегать ненужных переходов и поворотов в воздуховоде возле входа в вентилятор. Это может вызвать системный эффект и резко увеличить статическое давление при уменьшении воздушного потока.

Для получения дополнительной информации вы можете обратиться к руководствам и рекомендациям по участкам воздуховодов, установленным Национальной ассоциацией подрядчиков по обработке листового металла и кондиционирования воздуха.

Если для вашей системы вентиляции требуется обратный клапан, вы должны сначала установить его и закрепить в пределах бордюра крыши. Предупреждение: правила пожарной безопасности Национальной ассоциации противопожарной защиты (NFPA) 96 рекомендуют не устанавливать заслонки, когда вытяжной вентилятор используется для удаления дыма и / или жирных паров от кухонного оборудования. Вы также должны проконсультироваться с вашими государственными и местными кодексами для получения более подробных требований.

В соответствии с NFPA 96, если вы устанавливаете вытяжной вентилятор кухонной вытяжки upblast, вам необходимо убедиться, что выпускное отверстие находится на высоте не менее 40 дюймов над крышей.Пропустите шнур питания через трубку кабелепровода, которая находится на верхней юбке, за пределами устройства. Затем закрепите бордюр вентилятора через вертикальную часть фланца узла основания вентилятора, используя винты с проушинами, анкерные болты или другие подходящие крепежные детали.

5) Электрооборудование

Теперь пора подключить двигатель вентилятора к источнику питания. Убедитесь, что напряжение и фаза источника питания, а также допустимая сила тока провода соответствуют требованиям, указанным на паспортной табличке двигателя вентилятора.

Убедитесь, что проводка линии питания обесточена. Кроме того, не забудьте заблокировать и пометить размыкающий выключатель или прерыватель, чтобы предотвратить случайное включение питания. Выключатель расположен снаружи нагнетательных вентиляторов и внутри них. В вентиляторах с прямым приводом с продувкой вниз функция отключения встроена в регулятор скорости.

В соответствии с Национальным электротехническим кодексом, защита от короткого замыкания должна обеспечиваться выделенной ответвленной цепью, которая подводится к распределительной коробке. Перед включением вентилятора снова проверьте колесо вентилятора на предмет свободного вращения и убедитесь, что внутри вентилятора нет незакрепленного мусора или транспортировочных материалов. Обязательно проверьте все крепления на затяжку, а затем установите на место купол мотора. Обратите внимание, что при замене оригинального провода, поставляемого с вентилятором, его необходимо заменить проводом типа TW или аналогичным.

6) Принадлежности для вытяжных вентиляторов на крыше

Трубка для консистентной смазки обычно направляется к скату крыши для обеспечения точечного отвода воды и остатков.Должны быть предусмотрены средства для сбора, например, масленка для вытяжного вентилятора. Его можно разместить непосредственно под желобом вытяжного вентилятора или использовать адаптер и трубу для переноса воды и остатков в удаленный пункт сбора. HoodFilters.com предлагает широкий спектр систем удержания жира на крышах для удовлетворения любых потребностей.

Код

8. 1.1.1 правил пожарной безопасности NFPA 96 гласит, что «утвержденные нагнетательные вентиляторы с двигателями, окруженными воздушным потоком, должны быть шарнирными». Мало того, что это требуется, но и навесной вытяжной вентилятор намного безопаснее, его легче чистить и обслуживать.Поэтому при установке потолочного вентилятора будет разумным также пойти дальше и установить комплект петель для вытяжного вентилятора. HoodFilters.com предлагает двадцать различных комплектов петель для вентиляторов любого бюджета и любого размера. Обратите внимание, что вытяжным вентиляторам с комплектом петель требуется дополнительное провисание проводки к вентилятору, чтобы его можно было наклонить обратно в полностью открытое положение.

Еще одно доступное решение в соответствии с требованиями правил пожарной безопасности NFPA — это водонепроницаемая панель доступа к вытяжному вентилятору. Его можно установить менее чем за 30 минут, и он имеет четырехдюймовое отверстие для легкого осмотра и очистки лопастей вентилятора.

Одним из самых популярных аксессуаров для крышных вентиляторов является предохранительная ручка вытяжного вентилятора. Эти уникальные ручки обеспечивают более безопасный способ поднять и закрыть внутренний вентилятор и воздуховод, не повредив корпус вентилятора или уплотнения. Обеспечивая более легкий доступ, они помогают предотвратить проблемы с обслуживанием во время чистки, обслуживания и пожарной инспекции.

Перед тем, как пытаться собирать, устанавливать, эксплуатировать или обслуживать какое-либо коммерческое кухонное вентиляционное оборудование, важно внимательно прочитать и сохранить все материалы, поставляемые с продуктом.И, конечно же, защитите свое оборудование, себя и окружающих, соблюдая все правила техники безопасности.

Если у вас есть какие-либо вопросы по установке вентилятора на крышу, не стесняйтесь обращаться к нашим специалистам по обслуживанию клиентов по телефону 877.394.9731 или общаться в чате с нами на нашем веб-сайте.

Варианты вентиляции вытяжного вентилятора для ванной комнаты (* 5 лучших вариантов *)

Хотите узнать обо всех вариантах вентиляции для вашей ванной комнаты?

Вентиляторы для ванных комнат, в конечном счете, должны выпускать воздух наружу, чтобы удалить всю влагу из ванной, но есть много разных способов сделать это.

В этом руководстве по вентиляции я рассмотрю…

  • Вариант вентиляции от потолка до внешней стены
  • К установке вентиляции на крыше
  • Вариант вентиляции с вентилятором на потолке
  • И почему вентиляторы ванны должны выходить наружу

Какие есть варианты вентиляции моей ванной?

Когда я осматривал дома в поисках покупателей, я видел так много различных систем вентиляции ванных комнат — от этого кружилась бы голова. Некоторые из этих вариантов вентиляции для ванной комнаты ужасны, например, закопать вентиляционное отверстие под изоляцией чердака или просто оставить вентиляционное отверстие внутри полости стены.

Существует лишь несколько вариантов вентиляции для ванных комнат, например, от потолка до стены, от крыши, через стену, под потолком и, наконец, на чердак. У всех этих вариантов вентиляции в ванной есть свои плюсы и минусы, но вентиляция на чердаке определенно не , а , рекомендованные домашними инспекторами. Наиболее распространенный вариант вытяжной вентиляции — это вариант установки вентиляции от потолка до внешней стены, а второй по распространенности — установка вентиляции от потолка до крыши.

Давайте посмотрим на все эти варианты и углубимся в детали…

Читайте также: какие вытяжные вентиляторы лучше всего подходят для маленьких ванных комнат?

№1.От потолка до стены

Наиболее распространенный вариант вентиляции ванной комнаты — когда вентилятор установлен в потолке, а вентиляция выходит на внешнюю стену. Он может проходить прямо через потолок ванной комнаты и сразу же выходить на внешнюю стену. Тем не менее, у вентиляционного отверстия в ванной может быть один или два дополнительных изгиба или поворота, но в конечном итоге он все равно идет к внешней стене.

Вентиляционное отверстие для ванной комнаты оснащено вытяжным колпаком с заслонкой, предотвращающим попадание дождя и вредителей внутрь через вентиляционный шланг.

Наружная крышка вентилятора для ванной комнаты (Imperial)

Птичьи гнезда

Возможно, самым большим недостатком варианта вентиляции от потолка до стены является то, что он уязвим для вторжения животных. Наиболее частым животным, вызывающим засорение вентиляционных отверстий, является птица, потому что они гнездятся внутри вентиляционных отверстий. Гнездо может полностью перекрыть поток воздуха, что сделает вытяжной вентилятор в ванной более или менее неэффективным.

Еще одним недостатком варианта вентиляции от потолка до стены является то, что он уязвим для внешнего дождя, но намного меньше, чем установка вентиляции на крыше.

Чтобы свести к минимуму проблемы с водой, убедитесь, что вытяжка полностью герметизирована внешней герметизацией, а вентиляционная крышка не повреждена.

Читайте также: Как выпустить вентилятор через стену?

№2. Установка вентиляционных отверстий на крыше

Второе по распространенности место, где отводят воздух от вентилятора для ванной, — это прямо на крышу.

Установлен специальный металлический кровельный люк, защищающий от дождя и животных. Вентиляционное отверстие на крыше, желательно изготовленное из нержавеющей стали, должно быть устойчивым, чтобы выдерживать внешние элементы — это намного больше, чем более дешевые пластиковые настенные вентиляционные крышки .

Одним из факторов, о котором часто забывают, является изоляция шланга воздуховода, когда он проходит через чердак. Поскольку вы будете выпускать воздух с температурой в ванной через чердак, это может вызвать проблемы с влажностью на чердаке.

Конденсация на чердаке

Если воздух на чердаке очень горячий, а воздух, выходящий из ванной, холодный, то такая разница температур может привести к попаданию капель воды на внешнюю или внутреннюю поверхность вентиляционного отверстия и, в конечном итоге, к повреждению чердака из-за влаги.

Может работать и в противоположной ситуации, когда воздух на чердаке холодный, а отработанный воздух теплый. Помимо возможного повреждения древесины, это также может привести к росту плесени на чердаке. Главный враг, стоящий на чердаке, — это влага.

Кроме того, всякий раз, когда вы прорезаете отверстие в крыше, вы несете ответственность за то, что это отверстие может начать протекать в будущем. Однако я бы не позволил этому вас остановить, потому что есть миллионы домов, в которых вентиляционные отверстия для ванных комнат выходят на крышу — это очень распространенное явление.

Я определенно рекомендую обратиться к лицензированному кровельщику для установки вытяжного вентилятора на крыше.

Читайте также: Какие самые лучшие вентиляторы для ванной с Bluetooth-динамиками?

№3. Настенный монтаж (через стену)

При настенной установке вентиляционное отверстие — это когда вентилятор для ванной установлен вертикально (а не горизонтально) внутри стены ванной комнаты.

Есть две разновидности вентиляторов для ванн, устанавливаемых в стены: сквозные вентиляторы и низкопрофильные вентиляторы.

Комплект вытяжного вентилятора через стену (Broan-Nutone 512M)

Комплекты настенных вентиляторов

Вытяжные вентиляторы, устанавливаемые в стену, обычно поставляются в комплекте с внешней крышкой, короткой секцией воздуховода и другими деталями, необходимыми для установки. Эти вытяжные вентиляторы через стену используются не только для ванных комнат, но также часто устанавливаются на кухнях, в гаражах, грязевых комнатах и ​​других местах.

Вытяжные вентиляторы, проходящие через стену, предназначены для установки в наружных стенах, где вентиляция идет сразу через стену и наружу — таким образом, длина вентиляционной секции составляет всего один-два фута — и нет никаких изгибов или поворотов.

Кроме того, в этих вентиляторах вытяжной канал устанавливается непосредственно за вытяжным вентилятором, в отличие от вентиляторов для ванной комнаты. В случае с вентиляторами для ванной вытяжка обычно выходит сбоку, а не прямо за агрегатом. Это упрощает установку в стене, где вентиляция идет сразу через стену наружу.

Читайте также: Что такое звуки вентилятора для ванной?

№4. Настенный монтаж (низкопрофильные вентиляторы)

Помимо вытяжных вентиляторов, устанавливаемых в стену, на вертикальной стене можно также установить так называемые низкопрофильные вентиляторы для ванной комнаты.Эти низкопрофильные вентиляторы не такие толстые, как обычные вентиляторы для ванной, и их можно удобно разместить между стойками стены при вертикальной установке.

При использовании низкопрофильных вентиляторов для ванн можно также установить вентиляционное отверстие сразу наружу, если это наружная стена. Конечно, вентиляционные отверстия должны быть немного смещены, потому что они выходят сбоку от вентилятора, в отличие от вентиляторов, расположенных прямо за ним, как у вентиляторов, проходящих через стену.

Кроме того, низкопрофильные вентиляторы можно направлять вверх через стену, над потолком и наружу.Вы также можете направить вентиляционное отверстие вверх (или вниз) через стену и даже до крыши.

Читайте также: Какие самые лучшие вентиляторы для ванны Panasonic с датчиками влажности?

№ 5. Установка вентиляционных отверстий под потолком

Вероятно, одна из наименее распространенных систем вентиляции вытяжных вентиляторов для ванных комнат — это установка на потолок.

Вы также должны уточнить этот вариант в соответствии с местными строительными нормами и правилами, потому что не все муниципалитеты допускают такой вариант вентиляции.

Софит — это нижняя сторона свеса крыши, и обычно там устанавливается пассивная вентиляция, называемая вентиляцией потолка. Когда вы устанавливаете вентилятор для ванной в потолок, он может мешать вентиляции существующей вентиляции в потолке (если она у вас есть).

Определенно не идеальный вариант — вытягивать вентилятор для ванной до потолка, но если вам придется это сделать по какой-либо причине, это жизнеспособный вариант и, вероятно, сработает.

Пружинная вентиляционная крышка софита (Dundas Jafine)

Пружинная крышка вентиляционного отверстия под потолком

Существуют специальные крышки вентиляционных отверстий для ванной комнаты, предназначенные для установки на потолок, и эти вентиляционные крышки подпружинены, так что, когда поток воздуха прекращается, пружина оттягивает крышку, чтобы предотвратить проникновение воздуха и животных.

Читайте также: Как выпустить вентилятор в ванной через софит?

Прерывание вентиляции чердака (худшее)

Хотя это вариант, который мне меньше всего нравится, я думаю, мне нужно, чтобы моя аудитория знала о нем.

Практически во всех строительных нормах и правилах указано, что подрядчикам не разрешается выпускать воздух на чердак, и это касается не только вентиляторов для ванных комнат, но и вентиляционных отверстий для сушилок. Тем не менее, я все еще довольно часто сталкиваюсь с этим.

Иногда подрядчики или домовладельцы ленивы и просто выпускают вентилятор в ванной на чердак, что означает, что воздух не выходит напрямую наружу.Нередко форточка просто неплотно уложена на утеплитель чердака, а еще хуже — заглублена под утеплитель.

Но чаще всего вентиляционное отверстие на самом деле идет ближе к внешней стороне, но останавливается на несколько дюймов ниже выступа гребня или в нескольких дюймах позади вентиляционного отверстия фронтона. Это определенно лучше, чем просто проложить вентиляционное отверстие на или под изоляцией чердака (или на чердаке).

Несколько серьезных недостатков

Однако, просто повторюсь, строительные нормы и правила не допускают эту установку вентиляции, поэтому домашний инспектор, скорее всего, укажет это в своем отчете, если вы когда-нибудь продадите дом.Кроме того, вся эта влага, попадающая на чердак, может привести к повреждению от влаги, а также к дорогостоящему росту плесени.

Самый простой способ предотвратить рост плесени на чердаке — это контролировать влажность, что означает вывод из всех ванных комнат наружу.

Если на чердаке появится плесень, затраты на уборку могут стать астрономическими.

Читайте также: Как выпустить вентилятор через чердак?

Последние мысли

Итак, у вас есть все возможности для удаления воздуха из вытяжного вентилятора для ванной комнаты.

Самый важный урок — всегда выводить вентилятор для ванной наружу, чтобы избежать повреждения древесины и роста плесени. Самый распространенный вариант — это вентиляция от потолка до стены. Второй по распространенности — установка форточки на крыше. Третий самый распространенный вариант — это, вероятно, вертикальная настенная установка.

Нужны ли вытяжные вентиляторы для ванной комнаты, чтобы выпускать воздух наружу? — Промышленные вентиляторы Direct

Нужно ли выводить вытяжные вентиляторы в ванной наружу?

Когда вы думаете об установке нового вытяжного вентилятора для ванной, вопрос о том, куда пойдет воздух, является очень важным. Нужно ли выводить его наружу из дома или здания, или вы можете просто вынести его за пределы ванной комнаты?

Отвод наружу обычно считается обязательным

Несмотря на то, что вывести вентилятор для ванной на чердак заманчиво, у этого метода есть несколько проблем. Одна из основных причин заключается в том, что он приносит слишком много влаги в пространство, которое должно быть сухим. Это может привести к появлению плесени в изоляции, загниванию опалубки крыши и прочим серьезным проблемам.Из-за этого во многих областях действуют строительные нормы и правила, согласно которым вытяжные вентиляторы для ванных комнат должны выпускаться наружу.

Где следует разместить выходное отверстие вентилятора в ванной?

Поскольку чердак не является подходящим местом для вентиляционного отверстия вашей ванной комнаты, следующий вопрос заключается в том, где оно должно быть расположено. Несмотря на то, что крыша является наиболее очевидным местом — и можно проложить вентиляционный канал, чтобы выйти наружу, — на самом деле это не самое предпочтительное место для вентиляционного отверстия. Отверстия в крышах часто приводят к утечкам, поэтому по возможности их следует избегать.Это верно, даже если у вас уже есть дымоход или другой предмет на крыше. Чем больше дыр в крыше, тем больше шансов на возникновение проблем.

По этой причине предпочтительным местом для вытяжной вентиляции является сторона вашего дома или здания. Отверстия в стенах редко собирают воду, и их можно закрыть для дополнительной защиты.

Нужен ли вам другой стиль вентилятора в зависимости от того, куда идет вентиляционное отверстие?

Вентиляторы подключаются к воздуховодам, поэтому для другого места вентиляции не требуется другой стиль.Вместо этого выберите стиль, соответствующий тому месту, где вы собираетесь установить сам вентилятор. Большинство вентиляторов для ванных комнат предназначены для установки на потолке, поэтому, если вы хотите установить сам вентилятор в стену, вам понадобится вытяжной вентилятор с боковой стенкой для ванной комнаты . Как и у потолочных вентиляторов, у них есть соединения, которые различаются в зависимости от размера воздуховода, к которому они будут прикрепляться.

О каком еще выборе нужно помнить?

Как и в случае с большинством других продуктов, существует возможность выбора от нескольких производителей.Один из самых больших — Solar & Palau , который выпускает многие модели, в которых отсутствует традиционная решетка и которые выглядят как световые лампы. Они отлично подходят для установок, где вам не нужен внешний вид вентилятора для ванной, но при этом нужна его функциональность. Эта компания также производит коммерческие вытяжные вентиляторы для ванных комнат , варианты , которые имеют более традиционный вид.

Другой важный производитель — Continental Fan , который производит вентиляторы с решетками, которые лучше сочетаются с белыми и не совсем белыми потолками.Они также производят двигатели вентиляторов, которые устанавливаются внутри существующих воздуховодов, чтобы воздуховоды выполняли двойную работу без необходимости установки дополнительных решеток. Эти универсальные двигатели позволяют легко добавить вентиляцию в любую зону, в которой уже есть воздуховоды.

Со всеми этими опциями одно остается неизменным: влажный воздух должен выходить наружу. Обязательно следуйте этому руководству, чтобы избежать проблем с плесенью и гнилью в вашей конструкции.

Промышленные вентиляторы Direct предлагает широкий выбор вытяжных вентиляторов для ванных комнат, подходящих для большинства коммерческих и жилых домов.

Другие ресурсы для ознакомления:

Какой вытяжной вентилятор для ванной самый лучший?

Выхлоп из вентилятора ванной комнаты должен выходить наружу

Штатный писатель | The Columbus Dispatch

Q: Я пригласил трех подрядчиков к себе домой и получил три разных ответа о том, как должен вытягивать мой вентилятор в ванной. Я безумно разочарован. Как мы, домовладельцы, должны защищать наши самые большие вложения, наши дома, если рекомендации по обслуживанию неверны? Я читал в Интернете о серьезных проблемах плесени и гнили, вызванных вентиляторами для ванн. Я уверен, что вы дадите мне правильный ответ. Желаю, чтобы вы жили в моем городе, поэтому время от времени могу натолкнуться на вас за советом в продуктовом магазине! Шэрон П., Эванстон, Иллинойс

A: Вы заламываете руки, как, несомненно, делает Шэрон, каждый раз, когда вам приходится крутить колесо в надежде, что он остановится на подходящем подрядчике для работы над вашим домом? Можете ли вы представить себе подписание контракта на 1000, 5000 или даже 50 000 долларов в надежде, что все будет хорошо?

Не знаю, как вы, но надеюсь только на вещи, которые я не могу контролировать, например, на погоду, и в следующий раз гигантский разлом в 60 милях к западу от Портленда, штат Орегон, под океаном, распакуется. во всю длину и вызовет гигантское цунами.Да, в колледже я специализировался на геологии, но я отвлекся.

А теперь подумайте, что такое вентилятор для ванны. Когда вы принимаете горячий душ с паром, вентилятор работает как помпа. Он перекачивает сотни и сотни кубических футов влажного воздуха в какое-то удаленное место. Последнее место, где вам нужен этот воздух, — это чердак. Влажный воздух будет способствовать росту плесени и грибка на каркасе крыши и обшивке, покрывающей бревна. Гниль древесины — абсолютная уверенность со временем, если вы выбросите на чердак выхлоп от ванны.

Этот влажный воздух должен выходить наружу вашего дома. Это не подлежит обсуждению.

Но просто никуда не уйти. Лучшее место для выхода — через вашу крышу. Горячий влажный воздух попадает на вашу черепицу или другое кровельное покрытие, которое намокает. Однако вы не можете этого сделать, если живете в холодном климате, где снег может накапливаться на крыше. Здесь, в Нью-Гэмпшире, где я живу, вполне возможно, чтобы на крыше был 2 или более футов снежного покрова. Снег может накрыть вентиляционное отверстие, и влажному воздуху некуда деваться.

Следующее лучшее место для крышки вентилятора для ванны — стена на расстоянии не менее 3–5 футов от свеса крыши. Сегодня у большинства свесов крыши есть сплошные вентиляционные полосы на потолке. Вытяжка ванны почти всегда теплая, и этот воздух будет подниматься вверх и попадать в вентиляционные отверстия потолка. Теперь вы снова налили воду на чердак, не осознавая этого.

Всего год назад я увидел самую лучшую крышу для вытяжного вентилятора для ванны. Я бы хотел, чтобы он был доступен, когда я строил дома. Его изготавливает компания Lifetime tool, производитель лучших водоотводных труб.Эта кепка подойдет для десятков миллионов домов, в которых никогда не бывает снежинок.

Трубка, идущая от вентилятора к внешней стороне вашего дома, должна быть сплошной оцинкованной металлической трубой или утвержденным изолированным гибким воздуховодом, который может быть частью комплекта для удаленного вентилятора для ванны, если вентилятор находится далеко от ванной комнаты. . Если вы используете отрезки металлических труб, обязательно заклейте каждое соединение металлической изолентой, используемой подрядчиками по ОВК. Не используйте тканевую изоленту из домашнего центра.

Обратите особое внимание на инструкции по установке, опубликованные производителем вентилятора. В них указывается, сколько колен может быть в трубопроводе и какой длины может быть трубопровод. Не превышайте эти ограничения.

Я настоятельно рекомендую вам всегда читать инструкции по установке, прежде чем разговаривать с подрядчиками. Задайте подрядчикам острые вопросы, чтобы узнать, действительно ли они умеют что-то устанавливать. Помните, ни один по-настоящему профессиональный подрядчик не обидится на ваши вопросы. Спрашивай!

Тим Картер пишет для агентства контента Tribune. Посетите сайт www.askthebuilder.com для просмотра видеороликов и информации о домашних проектах.

Удаление воздуха из сушилки через крышу

Для повышения эффективности и безопасности сушилки самый короткий и прямой путь воздуховода всегда является лучшим. Каждый поворот увеличивает потери на трение (если вы не используете неограничивающие локти). Снижение скорости воздуха из-за потери на трение способствует накоплению ворса и усложняет работу сушилки по полной сушке каждой загрузки. Длина пробега также снижает эффективность. Чем длиннее пробег, тем больше потерь на трение, поэтому строительный код ограничивает общую длину пробега.Часто самый короткий путь — подняться прямо через крышу.

Хотя колена и длина пути являются важными факторами эффективности и безопасности, окончание выпуска выхлопных газов часто является самой большой точкой ограничения. Фактически, DryerJack® возникла в результате обширных испытаний сушильного бокса и сушильного барабана, а также того, как они улучшают воздушный поток. В реальных испытаниях неэффективные концевые заделки кровли часто почти сводят на нет повышенную эффективность устранения ограничительных колен. Хотя иногда имеет смысл вентилировать крышу, все вентиляционные отверстия на крыше, которые использовались ранее, были неэффективными (часто в опасной степени).Чтобы воспользоваться кратчайшим маршрутом, требовалось более качественное окончание.

Ограничение воздушного потока через вентиляционные отверстия в крыше для вентиляционных отверстий, не предназначенных для осушителя
Проблемные вентиляционные отверстия на крыше
Уменьшение воздушного потока WCI ,35 ,30 ,45
по сравнению с более эффективным DryerJack ™ DryerJack 477 Низкопрофильный и эффективный

Лучшее окончание на крыше

DryerJacks — это первые вентиляционные отверстия на крыше, разработанные для удовлетворения более строгих требований к вентиляции выхлопных систем осушителей. В отличие от вентиляционных отверстий, показанных вверху слева, DryerJack значительно более эффективен для воздушного потока.

Учитывая, что противодавление выше 0,6 WCI обычно считается неэффективным, вы можете видеть, что вентиляция через крышу через вентиляционные отверстия, не предназначенные для осушителя, сразу представляет собой проблему. Чем меньше противодавление создается вентиляционным отверстием на крыше, тем эффективнее работает система.

Новый DryerJack — самый эффективный. Положение и кривизна заслонки в сочетании с размером кожуха оптимизируют воздушный поток до такой степени, что лабораторные испытания подтверждают лишь самое незначительное уменьшение воздушного потока.Завершение более короткого участка воздуховода с помощью DryerJack помогает вентиляции через крышу выполнить обещание, которое предлагает этот более короткий маршрут.

Находясь менее чем на 5 1/2 дюймов над плоскостью крыши, он также низкопрофильный для минимальной видимости. Для зон со средним снегопадом и / или черепицы с более высоким профилем выберите более крупную модель 486, которая так же эффективна, но выше.

Сделано в США

Как и сушильный бокс, все сушильные машины изготавливаются в Америке из прочных материалов, которые хорошо выглядят и легко устанавливаются.

Осмотр крыши: проникновение в крышу, часть 3

Кентона Шепарда и Ника Громико, CMI®

Цель серии «Освоение проверки крыши» — научить домашних инспекторов, а также специалистов по страхованию и кровельным работам распознавать надлежащие и ненадлежащие условия во время проверки. крутые, жилые кровли. Эта серия охватывает каркас крыши, кровельные материалы, чердак и условия, влияющие на кровельные материалы и компоненты, включая ветер и град.

ВЕНТС: Часть 1

Самыми распространенными типами проходов через крышу являются различные типы вентиляционных отверстий. Они есть в каждом доме. Термин «вентиляция» — это сокращение от «вентилятор». Вентиляционные отверстия в каком-то виде пропускают газ. Это может быть откачка влажного воздуха из ванной или прачечной или побочные продукты сгорания из печи или водонагревателя.

Эти вентиляционные отверстия выполняют разные функции и могут по-разному влиять на крышу. Узнав, как определять типы вентиляционных отверстий, вы иногда будете иметь представление о том, какие дефекты вы можете обнаружить, еще до того, как заберетесь на крышу.

ИДЕНТИФИКАЦИЯ ВЕНТ.

1. Номер 1 — вентиляционная труба водопровода. Каждая водосточная труба в доме подсоединяется к вытяжной трубе. Они помогают обеспечить надлежащий дренаж, предотвращая образование сифонов. Отверстия трубы могут выделять канализационный газ, поэтому их не следует располагать ближе 3 футов от рабочего окна.

2. Номер 2 — это отверстие для вытяжного вентилятора, такого как в ванных комнатах и ​​прачечных.Они выводят влажный воздух наружу.

3. Номер 3 — это отверстие на чердаке, называемое «вентиляционным отверстием на крыше» или «вентиляционным отверстием для черепах». Они выпускают горячий воздух с чердака.

4. Номер 4 — это отверстие для горения такого устройства, как печь, бойлер, водонагреватель или камин, сжигающий топливо. Они выводят токсичные побочные продукты сгорания наружу. Взъерошенный штормовой воротник указывает на то, что это вентиляционное отверстие с двойными стенками. Газы сгорания могут содержать большое количество паров влаги, поэтому металлические вентиляционные отверстия могут быть проблемой при коррозии.

5. Число 5 может служить нескольким целям, и вы не сможете определить, для чего оно служит, взглянув на него на крыше. Штормовой воротник с гладкой кромкой указывает на то, что это одностенная вентиляция.

Пример 2

Вот крыша с разными вентиляционными отверстиями.

1. Номера 1 и 2 — это вентиляционные отверстия трубы водопровода. Вентиляционное отверстие, которое обслуживает больше сантехники, должно быть больше.

2. Хотя номера 3 и 4 выглядят одинаково, номер 3 представляет собой вентиляционное отверстие осушителя.Он имеет финишное покрытие, которое помогает противостоять коррозии. На этой фотографии показан один из них в действии.

3. Номер 5 — отверстие для горения.

4. Номера 6 и 7 обслуживают высокопроизводительную печь. Высокоэффективные печи извлекают большую часть тепла из выхлопных газов, поэтому трубы из ПВХ используются, не беспокоясь о том, что они плавятся. Номер 6 — воздухозаборник для топки. Он повернут вниз, чтобы избежать попадания влаги из осадков в камеру сгорания. Номер 7 — выхлоп топки. Любая влага, попадающая в эту трубу, будет отводиться до того, как попадет в печь, с помощью компонентов, предназначенных для отвода конденсата, поэтому ее не нужно защищать.

Вентиляционные отверстия для сгорания

Все эти вентиляционные отверстия из оцинкованной стали были установлены одновременно, но только вентиляционное отверстие для сгорания окрашивает крышу. Белые отложения на дефлекторах или на крыше под ними свидетельствуют об образовании чрезмерной конденсации. Это может быть вызвано тем, что вентиляционное отверстие:

  • слишком длинное;
  • имеет слишком много изгибов; или
  • имеет плохо наклонные секции, которые замедляют поток выхлопных газов.

Если вы видите это состояние на крыше, вам следует поискать аналогичные белые отложения на топочном устройстве, обслуживаемом вентиляционным отверстием.Плохая вентиляция может вызвать коррозию, которая может сократить срок службы этого устройства.

Если вы видите проблемы, порекомендуйте, чтобы оценка и любые необходимые исправления были сделаны квалифицированным подрядчиком HVAC.

Для эффективной работы вытяжное отверстие должно иметь достаточный приток. Термин «вытяжка» относится к естественным процессам, в результате которых горячие выхлопные газы перемещаются вверх и из выхлопной трубы. Другими словами, он должен иметь хороший «сквозняк». На эффективность тяги влияет несколько факторов.

Эти факторы включают:

  • тепловая плавучесть, которая представляет собой тенденцию к подъему горячего воздуха. Чем горячее газ, тем быстрее он поднимется;
  • неограниченный поток для продуктов сгорания, это означает, что выхлопной дымоход не может быть слишком маленьким или иметь слишком много изгибов, поскольку эти две вещи замедляют поток; и
  • правильной длины. Если дымоход слишком длинный, газы будут охлаждаться и образовываться конденсат. Конденсат может вызвать коррозию дымохода из листового металла и компонентов печи.

Что касается высоты оконечных отверстий вентиляционного отверстия, рекомендации производителей имеют приоритет над местными строительными нормами, но большинство инспекторов не знают, каковы рекомендации этих производителей. Лучше всего иметь общий отказ от ответственности в вашем контракте и в вашем отчете, отказываясь от соблюдения каких-либо рекомендаций производителя по установке.

Это часто (но не всегда) означает, что вентиляция должна соответствовать «правилу 2-10», требуемому строительными нормами и правилами для окончаний дымохода.

Правило 2-10 гласит, что вентиляционные отверстия должны заканчиваться на высоте не менее 2 футов над любой частью крыши в пределах 10 футов.

Рекомендации производителей обычно имеют приоритет над местными строительными нормативами, но вы не знаете наверняка, какие из них имеют приоритет или каковы рекомендации этих производителей. Итак, если вы видите вентиляционное отверстие, которое не соответствует правилу 2-10, вам следует порекомендовать его оценку квалифицированному подрядчику HVAC.

Все, что вам нужно знать о канальных вентиляторах и принципах их работы

Вы думаете о покупке канальных вентиляторов? Если да, то вы, вероятно, уже знаете некоторые из основных применений этих вентиляторов. Однако вы можете не знать, что такое канальные вентиляторы и как они работают.

Приобретение вентилятора этого типа — отличное приобретение, и вы должны знать обо всех его удивительных преимуществах. Чтобы получить руководство по всему, что вам нужно знать об этих вентиляторах и о том, как они работают, продолжайте читать!

Что такое канальный вентилятор?

Эти вентиляторы имеют цилиндрическую форму и устанавливаются вместо одной секции воздуховода.Итак, чтобы установить вентиляторы в линию, ваш воздуховод HVAC должен быть подвергнут доработке и будет открыт. В зависимости от типа устройства, некоторые из них легко подключаются, в то время как другим требуется проводка с реле к печи, которое сигнализирует о ее включении и выключении.

Из-за этого в некоторых случаях для установки может потребоваться помощь электрика. Перед покупкой узнайте форму и размер ваших воздуховодов. Это гарантирует, что вы приобретете единицу правильного размера.

После завершения установки эти вентиляторы работают тише, чем вентиляторы регистрового усилителя.

Чем помогают эти вентиляторы?

Вспомогательные вентиляторы помогают циркулировать воздуху через воздуховоды. Они усиливают воздушный поток в комнате, что увеличивает количество теплого и холодного воздуха, попадающего в комнату. Канальные вентиляторы не опираются на потолок.

Они прикрепляются к воздуховоду внутри потолка или атакуют и располагаются подальше от комнаты.

Каковы преимущества канальных вентиляторов?

Наклонные канальные вентиляторы

имеют ряд преимуществ перед стандартными бустерными вентиляторами.Некоторые из этих преимуществ перечислены ниже.

Несколько точек всасывания

У вас большая ванная? Вы пытаетесь регулировать температуру в нескольких комнатах? Вот здесь и пригодятся канальные вентиляторы.

Для ванных комнат большого размера можно выбрать две разные точки забора. Благодаря использованию Y-образного соединения ваш канальный вентилятор может иметь несколько выходов или входов.

Длина участка воздуховода

Поскольку встроенные вентиляторы работают с вашими воздуховодами, они являются гораздо лучшим вариантом для подключения точки вытяжки к выходу, если эти две точки находятся далеко друг от друга. Например, если вам нужно подключить вентилятор из ванной комнаты к вентиляционному отверстию на крыше, но расстояние довольно велико, стандартный бустерный вентилятор не будет лучшим выбором.

Способность канального вентилятора работать с воздуховодом также делает его полезным для вентиляции черных полов и передачи тепла.

Меньше шума

Со стандартными вспомогательными вентиляторами, как только они включаются, их шум становится заметным. Их легко услышать, а иногда они могут сильно раздражать. Но с прямыми канальными вентиляторами шум больше не является проблемой.

Поскольку они расположены внутри воздуховода внутри чердака, они не находятся рядом с комнатой, в которой они используются. Это значительно снижает уровень шума вентилятора. Для людей с хорошо изолированной крышей шум практически исчезнет.

Если изоляция вашей крыши не самая лучшая, не о чем беспокоиться. Доступны для покупки бесшумные модели, которые также устраняют шум.

Больше мощности

В отличие от стандартных бустерных вентиляторов, канальные вентиляторы могут быть оснащены двигателями большой мощности и имеют большие размеры.

Какие детали необходимы?

Перед установкой канального вентилятора необходимо подготовить несколько деталей. Убедитесь, что все детали готовы к работе.

Внешний вентиль

Наружное вентиляционное отверстие может иметь форму вентиляционного отверстия в стене или потолочного вентиляционного отверстия. Доступно множество вариантов, так что вы сможете найти то, что подходит для вашей комнаты.

Впускное отверстие

Узнайте размер воздуховода, который вы будете использовать, прежде чем покупать воздухозаборник.Размер приточного вентиляционного отверстия будет зависеть от размера воздуховода. Впускное отверстие — это точка отбора системы.

Вентиляционные отверстия бывают самых разных цветов, форм и стилей. У вас не возникнет проблем с поиском того, что подходит к декору вашей комнаты.

Вентилятор

Также узнайте размер воздуховода перед покупкой вентилятора. Лучше всего покупать вентилятор того же размера, что и ваш воздуховод. Вентилятор является основной частью системы, и не только тип вентилятора будет зависеть от размера воздуховода, но и будет зависеть от размера комнаты, области применения и других факторов.

Воздуховод

Для достижения наилучших результатов воздуховод должен быть как можно более прямым. Если у вас еще нет воздуховодов, их необходимо установить вместе с вентилятором. Воздуховод соединяет внешнее вентиляционное отверстие с двигателем, а двигатель — с вентиляционным отверстием.

Как приобрести канальный вентилятор

Вы знаете, какие детали вам понадобятся для завершения процесса установки и обо всех преимуществах этого процесса. И теперь, когда вы знаете все, что нужно знать о канальных вентиляторах и о том, как они работают, пришло время приобрести вашу канальную систему вентиляторов!

Свяжитесь с нами сегодня по телефону или заполнив форму запроса, и мы свяжемся с вами в ближайшее время.В Brooklyn Fan & Blower Sales Company мы гордимся тем, что являемся ведущим поставщиком вентиляционного оборудования.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
