Виды сэндвич-панелей

Сэндвич-панели – современный строительный материал, применяемый для быстровозводимых сооружений и зданий.

История появления сэндвич-панелей уходит корнями в тридцатые годы прошлого века. Американский ученый Франк Ллойд Райтон изобрел легкие изделия, обладающие хорошей прочностью и простотой в эксплуатации, которые и являются прототипом первых сэндвич панелей. Это изобретение стало прорывом, но все же нуждалось в усовершенствовании. Усовершенствованием этих строительных элементов занялся Олден Б. Доу, тогда еще студент-архитектор. Так и появились первые многослойные сэндвич панели, обладающие множеством положительных характеристик. Наряду с достоинствами, современный материал имел один существенный недостаток – на его производство уходило слишком много времени. Производство сэндвич панелей «на поток» было поставлено специалистами американской компании «Alside» в 1960 году. Объемы выпускаемой продукции стали значительно увеличиваться.

В нашей стране на строительном рынке импортные сэндвич панели появились в конце девяностых годов прошлого века.

Сэндвич-панели как конструктивные системы – один из новейших и все более приобретающих популярность метод облицовки фасадов. Это крупноразмерные конструкции, состоящие из трех слоев: утеплителя, расположенного посередине и двух облицовочных слоев. Сам принцип сэндвич-панелей разработан в конце 50-х годов, а массовое применение в России началось в середине 80-х годов. В то время этот материал не отличался существенным качеством, зато позволял значительно сократить время работы. Сегодня производство сэндвич-панелей осуществляется по западным технологиям на самом современном оборудовании и ничем не уступает западным аналогам. Размеры заводских панелей у различных производителей разные: длина до 12000мм, ширина до 1200мм, толщина до 300мм. Толщина панелей зависит от ветровых нагрузок, требуемого сопротивления теплопередачи, расстояния между элементами несущего каркаса.

Облицовка плиты может быть из изготовлена из алюминия, стали, гипсокартонной плиты, керамики, ДВП и ДСП – в зависимости от назначения. Но наиболее оптимальным считается вариант облицовки внешней стороны панели оцинкованной сталью с полимерным покрытием. Из наружных полимерных покрытий стального листа можно выбрать полиэстер, матовый полиэстер, пурал, пластизол.

Полиэстер – идеально подходит для жаркого и холодного климата, основан на полиэфирной краске. Глянцевый. Толщина 27 мкм., максимальная температура эксплуатации +120ºС, минимальная -10ºС. При хорошей коррозийной устойчивости, довольно низкая механическая – такое покрытие легко поцарапать при монтаже и доставке. Царапины и соскобы замазываются полиэфирной краской в цвет купленной металлочерепицы.

Матовый полиэстер – имеет отличный от всех других покрытий внешний вид, напоминающий вид натураной черепицы. Толщина 35 мкм., максимальная температура эксплуатации +120ºС, минимальная -10ºС. Хорошая коррозийная устойчивость.

Соблюдать осторожность при транспортировке и монтаже, т. к. покрытие поддается механическому воздействию.

Пурал – одно из самых лучший покрытий на сегодняшний день. Выдерживает большие перепады температуры, толщина 50 мкм. Механическая устойчивость намного выше полиэстера. Глянцевый. Единственный недостаток пурала – некоторая ограниченность цветовой гаммы, что связано с особенностью химического состава покрытия.

Пластизол – самое толстое покрытие на основе пластиковой пленки, накатанной на оцинкованный профиль. Толщина 200 мкм., отличная коррозийная и механическая стойкость. Повредить пластизол очень сложно, но у покрытия самая низкая температурная переносимость.

В качестве утеплителя в сэндвич-панелях используют пенополистирол, пенополиуретан, базальтовое волокно. Пенополиуретан обладает наилучшими характеристиками по теплосбережению. Пенополистирол немного уступает как теплоизолятор, зато он менее горюч и гораздо легче. Базальтовый утеплитель соответствует самым строгим санитарным нормам и вообще не горит.

Крепление сэндвич-панелей к каркасу осуществляется при помощи саморезов по дереву или по металлу. Для бетонного основания используют специальные дюбели. В основном стыковка панелей осуществляется пазо-гребневым соединением, которое хорошо обеспечивает защиту от влаги и прочность. Стыки и швы дополнительно обрабатываются герметизирующей мастикой, неопрено-полиуретановой лентой, прокладками из полиуретана или полиуретановой пеной. Торцевые швы заполняются минеральной ватой или монтажной пеной и закрываются специальными планками. Бригада из двух квалифицированных рабочих и одного грузоподъемного механизма за одну смену способна перекрыть до 200м² поверхности!

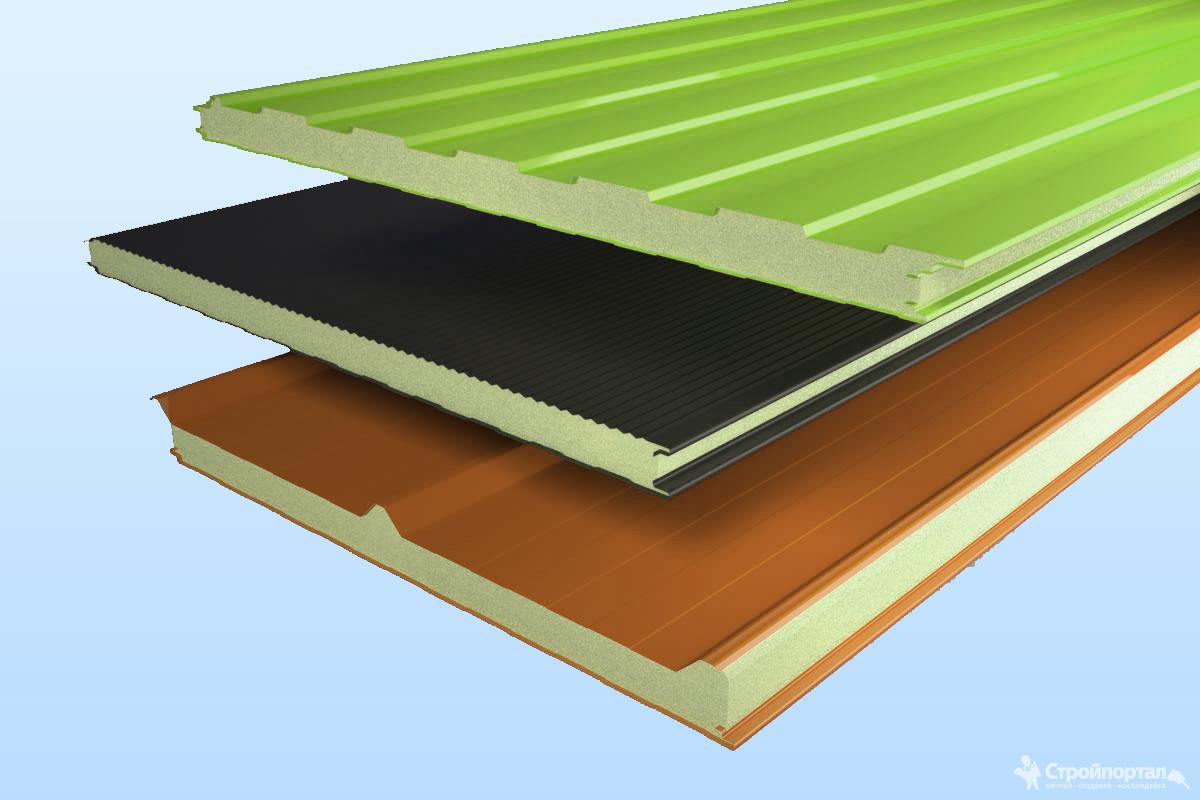

Виды сэндвич панелей: стеновые и кровельные

Сэндвич панели бывают типов – стеновые, фасадные и кровельные.

Речь в статье пойдет о стеновых и кровельных сэндвич панелях, поскольку они имеют более широкое применение.

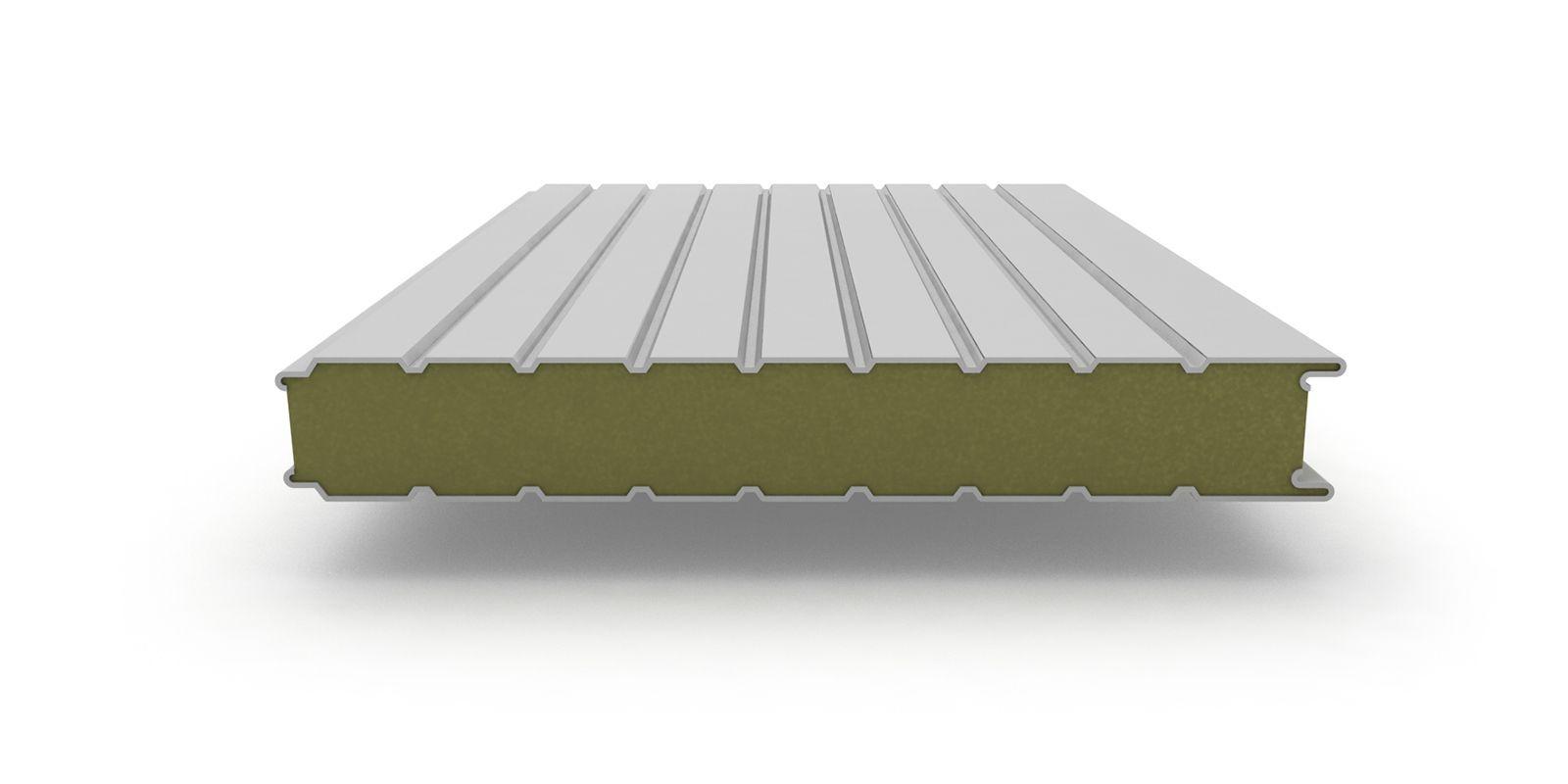

Стеновые сэндвич панели применяются для возведения стеновых конструкций, а кровельные — используются для организации кровли.

И тот и другой вид панелей имеют одинаковую конструкцию – две конструкционные обкладки и изоляционные наполнитель. Отличие панелей в плотности наполнителя. В стеновых панелях плотность минераловатного наполнителя должна быть не мене 110 кг/м3, в кровельных – не менее 150 кг/м3.

Виды наполнителей для сэндвич панелей

В качестве наполнителей в производстве сэндвич панелей широко используют пенопласт (пенополистирол) и минераловатные плиты. Эти наполнители обладают хорошими звукоизоляционными и теплоизоляционными свойствами. Но панели с пенопластом по сравнению с панелями, имеющими минераловатный наполнитель, много легче. Благодаря наличию в теплоизоляции надежной водо-паропроницаемой оболочки сэндвич панели не впитывают воду, что позволяет создать в помещении благоприятные условия.

Основные преимущества сэндвич панелей

сроки строительства сокращаются примерно в 10 раз, по-сравнению с другими материалами.
по теплоизоляционным свойствам сэндвич-панель с пенополистирольным утеплителем толщиной 100мм соответствует 150мм панели с утеплителем из минеральной ваты или стене из обычного кирпича толщиной 900мм. В результате, затраты на отопление снижаются в несколько раз! А т. к. утеплитель содержится в влаго-водонепроницаемой оболочке. То он не подвержен гниению и плесени.
Облицовочные листы сэндвич панелей изготовлены только из импортной стали с высокими и надежными физико-техническими свойствами. Ведь самая большая проблема – это качество оцинковки стального листа. Не будем вдаваться в тонкости процесса защиты металла от коррозии, отметим только, что цинк наносится на сталь для создания гальванической пары с железом. А для возникновения коррозии необходим электролит – например вода, некоторые металлы, воздух. Защищая сталь, цинк постепенно окисляется. Это происходит до той поры, пока его количество не иссякнет. Скорость коррозии цинка ниже, чем у «охраняемой» им стали. Так вот: от количества цинка, распределенном на поверхности и зависит скорость коррозии материала и, как следствие его долговечность. Чем толще слой цинка, тем дольше срок службы стали. Все западные сталелитейные предприятия с серьезностью подходят к этой проблеме, не экономя на цинковом покрытии.

Вот почему такая сталь имеет срок службы более 20 лет. Некоторым же отечественным производителям остается только «добавить» немного цинка до необходимой по международным стандартом нормы, и тогда «наш» материал не заставит покупателя поражаться появлению коррозийных пятен.
даже при длительном погружении в воду сэндвич-панели впитывают всего несколько процентов влаги от своего объемного веса, а использование минеральной ваты в качестве утеплителя может гарантировать полную пожарную безопасность.
легкие и прочные сэндвич-панели перевозить гораздо проще, нежели тонны кирпича или железобетонные плиты. также просто производить и погрузочно-разгрузочные работы.

Безусловно, сэндвич панели не смогут полностью заменить такие строительные материалы, как кирпич, деревянные блоки или панели из железобетона, но перед ними сэндвич панели обладают рядом преимуществ:

  • Простота и быстрота монтажа – благодаря продуманной системе монтажа возводятся здания любой площади и сдаются в эксплуатацию в минимальные сроки.
  • Минимальные финансовые и физические затраты.
  • Хорошие теплоизоляционные свойства – по теплоизоляции сэндвич панель, имеющая толщину 100 мм способна заменить кирпичную кладку толщиной 640 мм. Применение стеновых сэндвич панелей позволяет сохранить в помещении комфортную температуру в жаркую погоду и значительно снизить затраты на отопление в зимнее время.
  • Высокая звуконепроницаемость – это свойство позволяет использовать сэндвич панели для возведения сооружений и зданий в непосредственной близости или недалеко от строительных площадок, автомагистралей, железных дорог без ущерба для здоровья людей проживающих или ежедневно работающих в них.
  • Небольшой вес – позволяет легко доставлять необходимое количество сэндвич панелей автомобильным транспортом и избежать затрат на детальное исследование грунта, поскольку такие конструкции не оказывают значительной нагрузки на фундамент.
  • Устойчивость к атмосферным воздействиям позволяет использовать быстровозводимые здания и сооружения из сэндвич панелей в регионах с различным климатическими условиями.
  • Еще одним достоинством сэндвич панелей является долговечность – при правильном монтаже срок эксплуатации таких сооружений не менее 25 лет.
  • Экологичность – сэндвич панели изготавливаются из материалов, соответствующих санитарным нормам.
  • Эстетичный внешний вид – сэндвич панели имеют современный дизайн, выполняются в широкой цветовой гамме.



Где применяются сэндвич панели?

Не смотря на то, что сэндвич панели относительно недавно появились на строительном рынке, они стремительными темпами приобрели популярность и сегодня широко применяются для возведения торговых и офисных помещений, садовых и дачных домиков, бытовок, магазинов, складских помещений, киосков, промышленных корпусов и др. Кроме того, с сэндвич панели широко используются при отделке и для утепления уже существующих зданий.

Как видите, сэндвич панели имеют широкую область применения и являются одним из наиболее востребованных и надежных строительных материалов.

Какие бывают сэндвич-панели? Какие сэндвич-панели лучше

Сэндвич-панели – современный строительный материал. Применяется в качестве ограждающих конструкций БМЗ (быстромонтируемых зданий). Современное строительство насчитывает огромное множество разновидностей. Классифицировать строительные панели можно следующим образом:

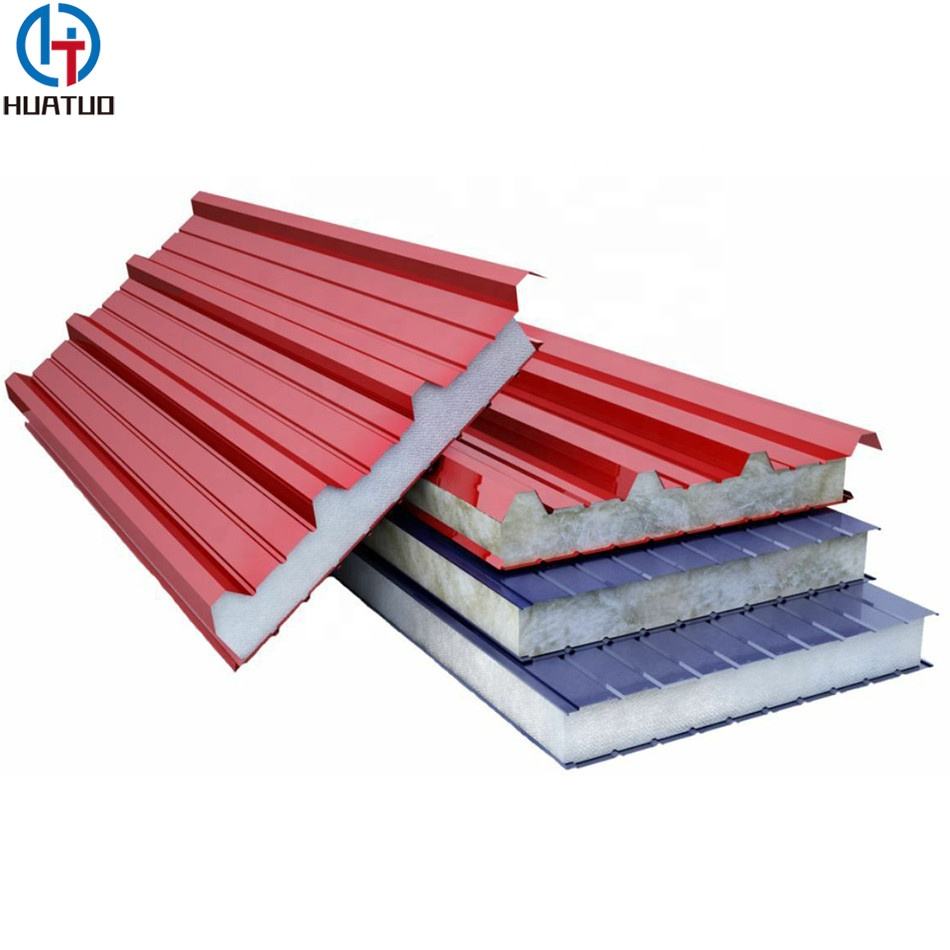

  • по назначению — стеновые и кровельные;
  • по типу наполнителя – минераловатные, пенополистирольные, пенополиуретановые и т.д.;
  • по типу обкладки – металлические, ОСП (СИП) и др.
  • по степени монтажной готовности – трехслойные полностью готовые, двухслойные, кассетные,
  • по принципу производства – полная заводская готовность или гаражная сборка.

Виды сэндвич-панелей

Стеновые и кровельные

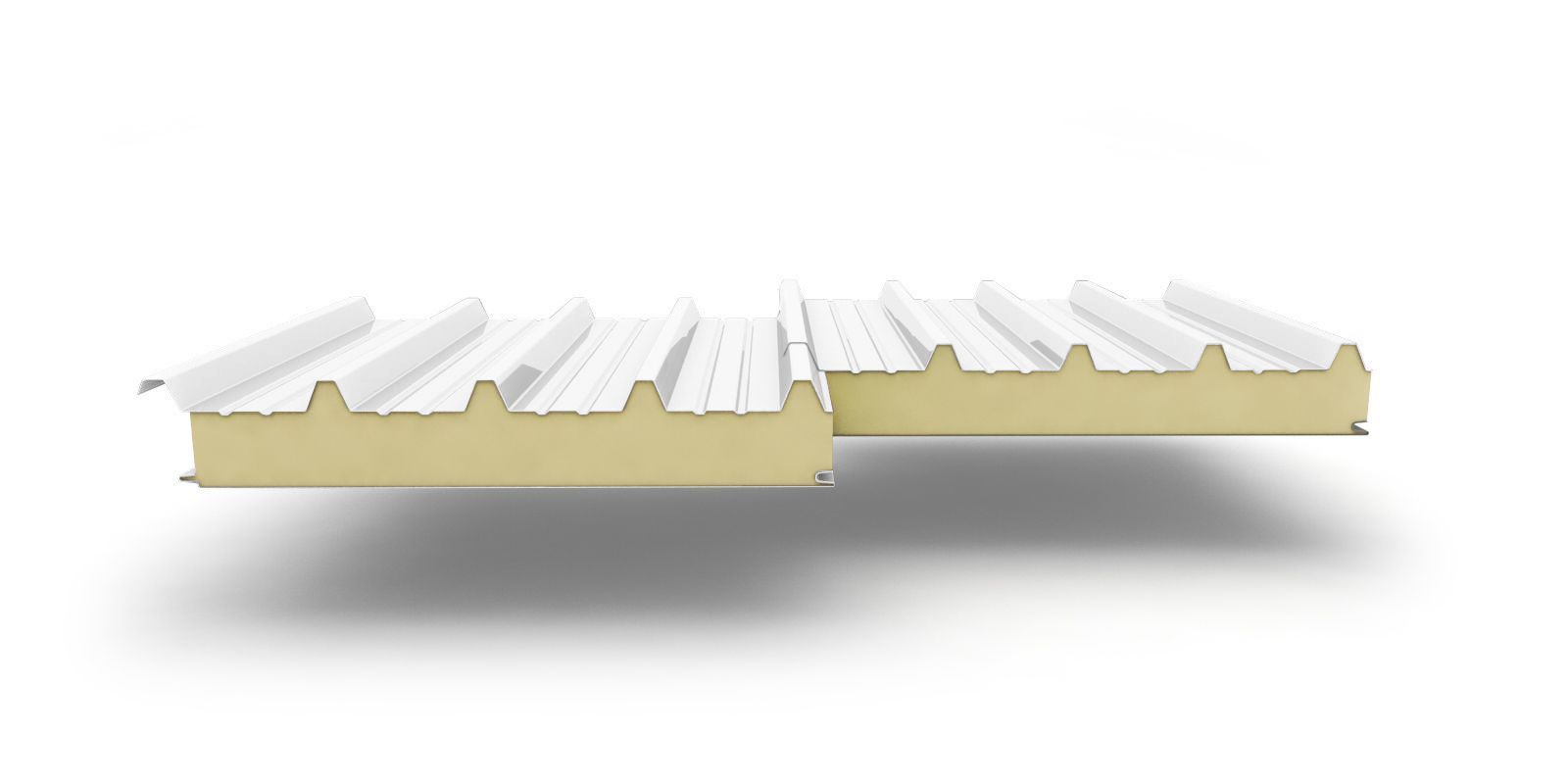

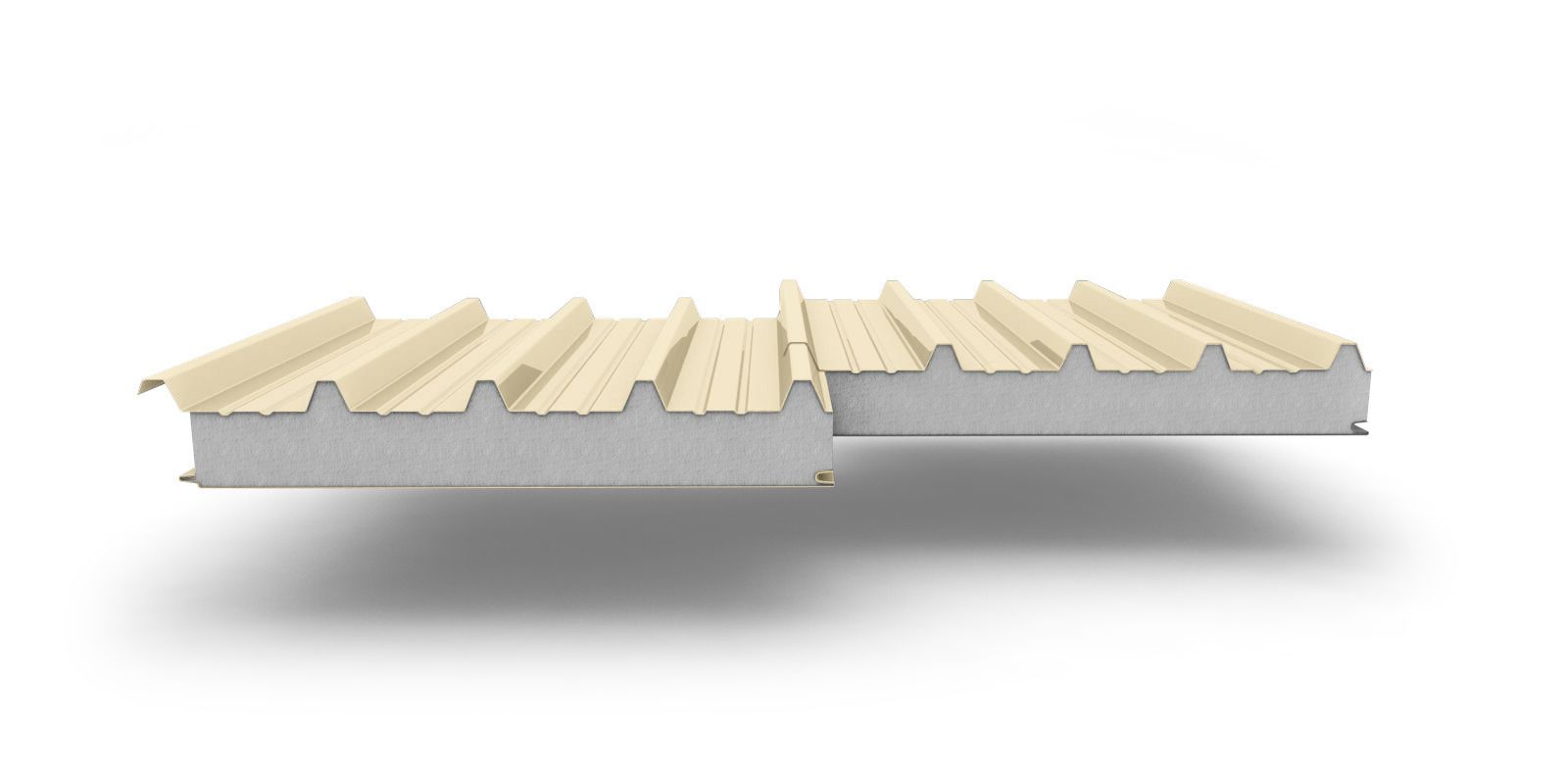

Принципиальным отличием стеновой панели от кровельной является меньшая несущая способность. Внешний слой кровельной панели обладает высоким гофром, что позволяет выдерживать снеговые нагрузки и помогает влаге покидать поверхность крыши. Толщина панелей, как для стен, так и для кровли, подбирается исходя из климатических особенностей местности и назначения строящегося здания. Бывают — от 50 до 250 мм.

Минераловатные, пенополистирольные, пенополиуретановые

«Сердечник» — слой утеплителя, зажатый между внешними обкладками, отвечает за показатели теплоизоляции, шумопоглощения и т.д. Минеральная вата – натуральный утеплитель на основе базальтового волокна, не поддерживает горения. Пенополистирол – отличается слабой горючестью и превосходной легкостью. Полиуретан – сильно горюч.

Металлические, ОСП

Обкладки металлически панелей, как правило, изготавливаются из высокопрочной тонкокатаной стали. ОСП – ориентированно-стружечная плита. Металлические не нуждаются в дополнительной отделке, при соблюдении базовых требований к монтажу служат на порядок дольше. Применяются преимущественно для строительства коммерческих и промышленных объектов. ОСП нашли широкое применение в строительстве жилых домов.

Трехслойные, двухслойные, кассетные

Применение определения «сэндвич-панели» ко всем трем категориям весьма условно. Сэндвич-панель – конструктивно завершенный элемент ограждающих конструкций, в то время как кассетные и двуслойные панели требуют дополнительной сборки на стройплощадке.

Двуслойные применяются преимущественно для отделки фасадов по следующей схеме – слой изоляционного материала, утеплитель, профнастил.

Кассетные, они же каркасные, — это металлические кассеты, в которые вставляется плита утеплителя, с двух сторон крепится профнастил.

Трехслойные – слой утеплителя и обкладки скреплены полимерным клеем методом прессования. Каждая снабжена замковым соединением. Полностью готовы к монтажу.

Заводские и самодельные

Качественные сэндвич-панели производят на автоматизированных линиях, в заводских условиях с обеспечением контроля на всех этапах.

Самодельные – это вовсе не те, которые вы сделаете своими руками. За вас их сделают гаражные умельцы и продадут немного дешевле заводских. Как правило, в процессе ручного изготовления по причине несоблюдения технологии производства, выбора низкокачественных материалов и т.д. страдает качество.

Какие сэндвич-панели лучше?

Теперь вы знаете, какие бывают сэндвич-панели, и как среди них выбрать. А в остальном следует ориентироваться на конструктивные особенности здания, расчеты и рекомендации специалистов.

Успехов в строительстве!

Стеновые сэндвич-панели — Компания «Р-Пласт»

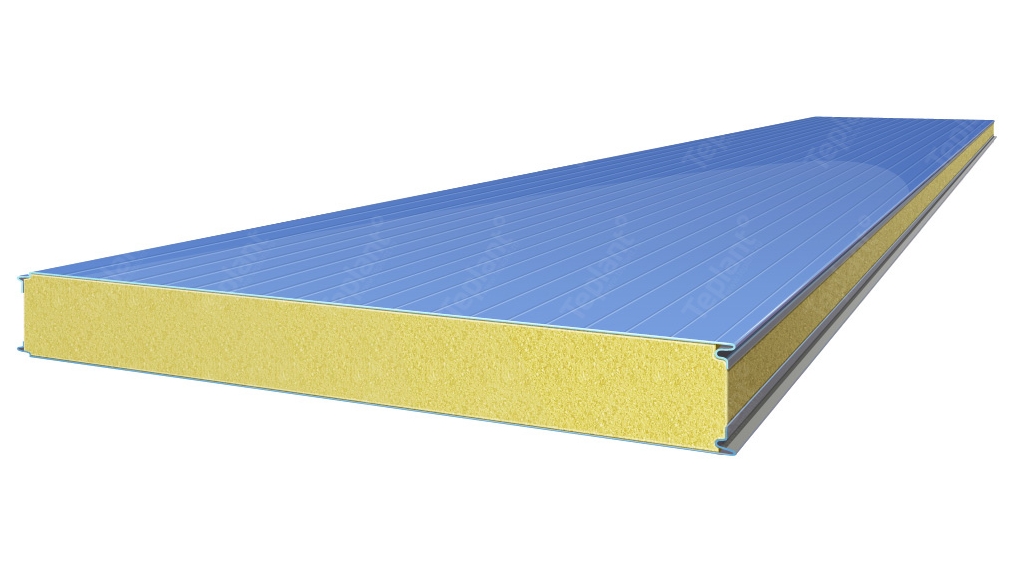

Стеновые сэндвич-панели предназначены для обустройства теплых стен быстровозводимого здания. Наша Компания производит стеновые сэндвич-панели с металлической обшивкой и утеплителями минеральная вата на основе базальтового волокна и пенополистирол самозатухающий.

Стеновые сэндвич-панели различаются также формой профиля обшивки, толщиной утеплителя, видом защитного покрытия.

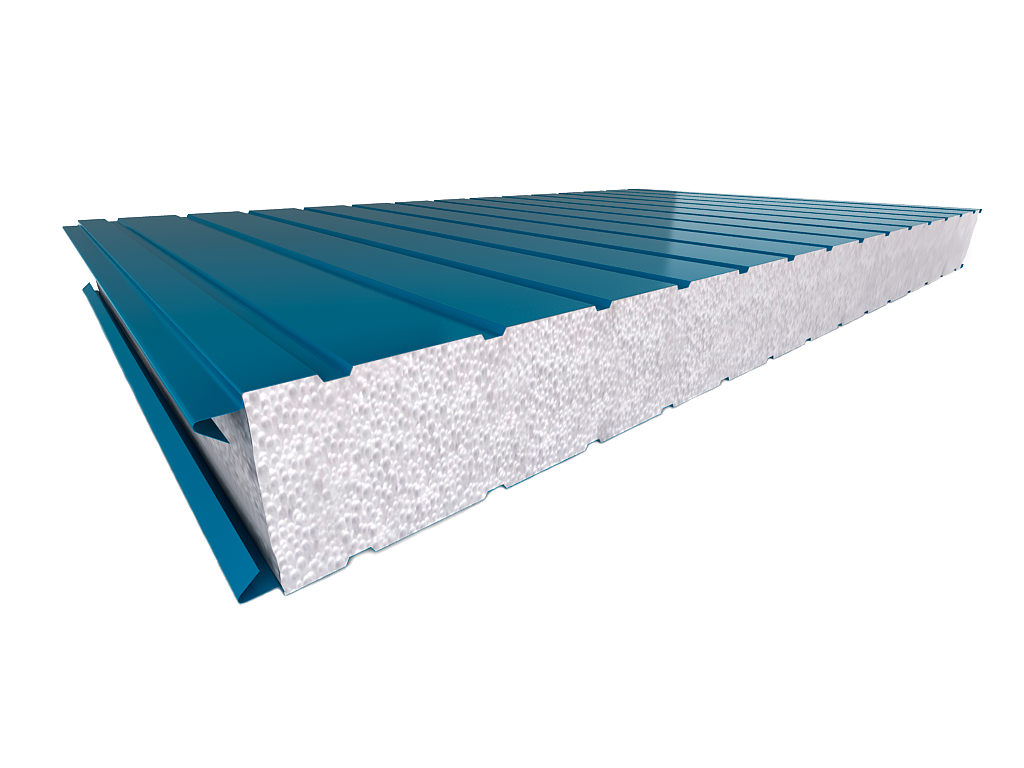

Стеновая панель с утеплителем минеральная вата и пенополистирол. Стеновая панель с утеплителем минеральная вата и пенополистирол.Стеновая панель с утеплителем пенополистирол и минеральная вата.



Размеры стеновых сэндвич-панелей

Размеры стеновых сэндвич-панелей:

  • Стеновые сэндвич-панели с утеплителем пенополистирол (пенопласт) могут изготавливаться толщиной от 50 до 300 мм, длиной от 1000 мм до 13500 м, шириной 1190 мм и 1000 мм.
  • Стеновые сэндвич-панели с утеплителем минеральная вата на основе базальтового волокна (минплита) могут изготавливаться толщиной от 50 до 200 мм, длиной от 1000 мм до 13500 мм, шириной 1190 мм и 1000 мм. Рекомендуемая длина панели при монтаже — до 6000 мм.

Цвет стеновых сэндвич-панелей

Цвет производимых стеновых сэндвич-панелей может быть выбран из основных цветов по стандарту RAL. Представляем основные стандартные цвета каталога.


Каталог основных цветов RAL

Возможно изготовление панелей нестандартных цветов! Обращайтесь по телефону или по электронной почте – обсудим варианты и договоримся!

Виды защитных покрытий обшивки сэндвич-панелей

Для наружных металлических частей сэндвич-панелей «Р-Пласт» используется оцинкованная окрашенная сталь с защитным полимерным покрытием. Представляем вам основные виды защитных полимерных покрытий металлических обшивок сэндвич-панелей.

В качестве обшивок сэндвич-панелей «Р-Пласт» используется оцинкованная окрашенная сталь с защитным полимерным покрытием.

Представляем Вам основные виды защитных полимерных покрытий металлических обшивок сэндвич-панелей:

Полиэстер (PE) — наиболее популярный и востребованный вид полимерного защитного покрытия. Он отличается прочностью, теплоустойчивостью, цветостойкостью и пластичностью. Покрытие подходит для любых климатических поясов. Толщина покрытия — 25 мкм. Данное покрытие рекомендуется для любых поверхностей, кроме случаев эксплуатации здания в условиях агрессивной среды.

Пурал — один из лучших химически стойких композитных материалов. Покрытия из пурала рекомендуется применять в зонах с резкими колебаниями температур. Кроме того, покрытие не боится воздействия ультрафиолетовых лучей. Пурал хорошо защищает металл от коррозии и механических воздействий.

Поливинилдифторид (PVDF) — покрытие применяют для защиты металла в агрессивных средах — морской климат или сильное загрязнение окружающей среды. PVDF придает поверхности покрытия неповторимый вид, не позволяет выцветать со временем. Кровельные и стеновые сэндвич-панели с покрытием ПДФ используются в строительстве в зонах с морским климатом и помещениях с влажными парами с высоким содержанием соли (коровники, свинокомплексы , птичники и т.п.).

Полиуретан (PU) — данное покрытие делают из полиуретана, модифицированного полиамидом и акрилом. Полиамид придает ему отличную стойкость к ультрафиолетовому излучению, а акрил обеспечивает высокую прочность. Имеет шелковисто-матовую поверхность. Долговечность материала складывается из высокой коррозионной стойкости, стойкости к негативному воздействию ультрафиолета и отличной стойкости к механическим повреждениям. Номинальная толщина покрытия — 50 мкм. Кроме того, полиуретан имеет очень высокую стойкость к воздействию химических веществ. Применяется в условиях морского климата, в агрессивных средах.


Стеновые сэндвич-панели.

ЛЗСП -Продукция ЛЗСП — Стеновые сэндвич-панели

Центральный слой сэндвич-панели для стен состоит из теплоизоляционного наполнителя, наружная поверхность стройматериала изготовлена на основе профилированного или гладкого металлического листа с полимерным покрытием.

Стоимость стеновых сэндвич-панелей зависит от толщины утеплителя и его вида, а так же от защитного полимерного слоя металла.

Мы предоставляем возможность выбора наполнителя на усмотрение заказчика из трех современных теплоизоляционных материалов: пенополистирол, минеральная вата или пенополиизоцианурат (ПИР). Наполнители характеризуются различными свойствами, составом и характеристиками. При необходимости наши сотрудники подберут наиболее подходящий материал в зависимости от Ваших потребностей.

Габаритные размеры стеновых сэндвич-панелей

Толщина панели, мм 50 60 80 100 120 150 200 250
Длина, мм от 2000 мм до 13 000 мм
Ширина монтажная, мм 1 000 мм, 1 190 мм
Вес панелей с минеральной ватой, кг. /м² 13 15,3 17,6 19,9 22,2 25,7 31,4 37,2
Вес панелей с пенополистеролом, кг./м² 9,4 9,9 10,4 10,9 11,4 12,2 13,4 14,6
Вес панелей с PIR, кг./м² 9,9 10,7 11,6 12,4 13,2 14,5

* при толщине металла 0,5 мм

Виды покрытий стального листа

Современные полимерные покрытия выполняют не только защитную, но и декоративную функцию. Разнообразие цветов и фактур современных полимерных покрытий позволяет реализовывать проекты, отвечающие всем требованиям современной архитектуры. По желанию заказчика ООО «ЛЗСП» готов изготовить панели с любым из представленных типов покрытий:

  • PURAL

  • PVDF

  • ПЛАСТИЗОЛЬ

  • ПОЛИЭСТЕР

  • PRINTECH

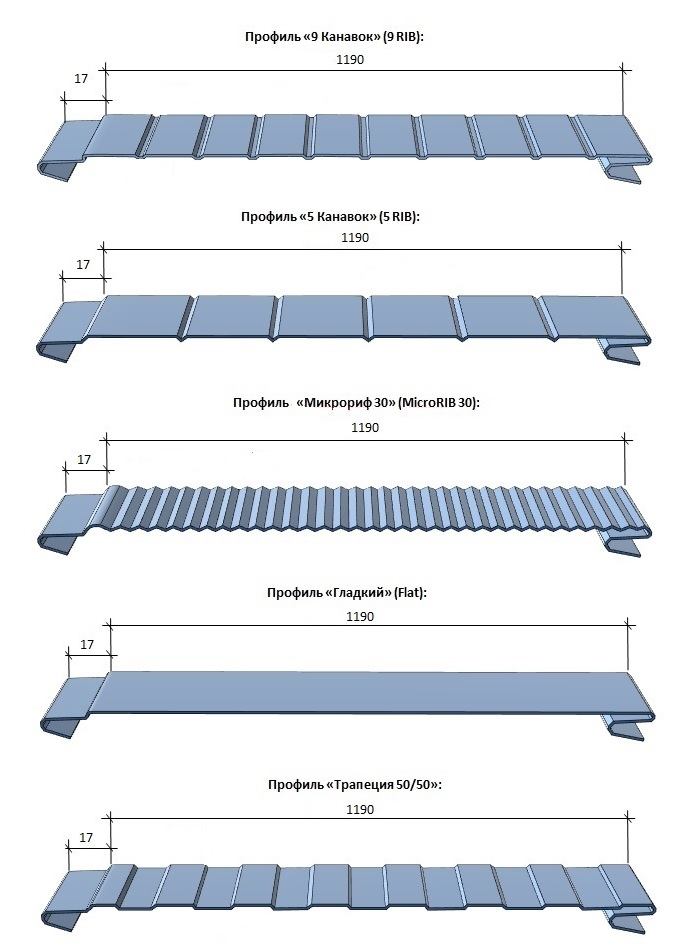

Виды профилирования стеновых сэндвич панелей

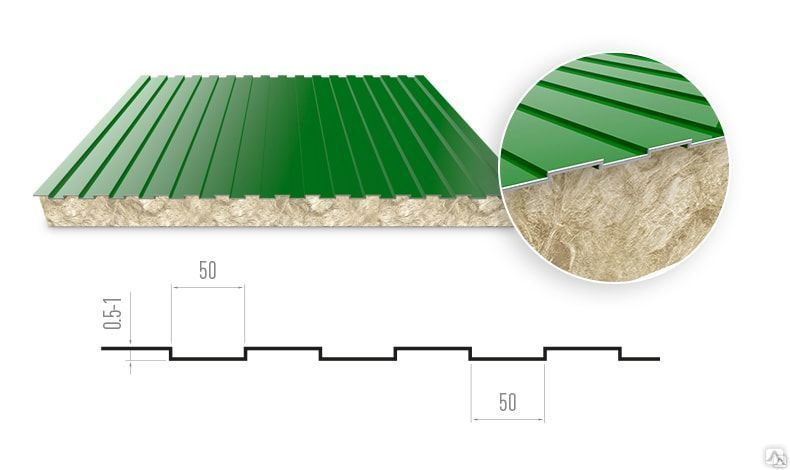

Стеновые панели по типу внешнего профиля разделяются на гладкие, простые профилированные и декоративные профилированные. Профилирование может применяться как с одной, так и с обеих сторон.

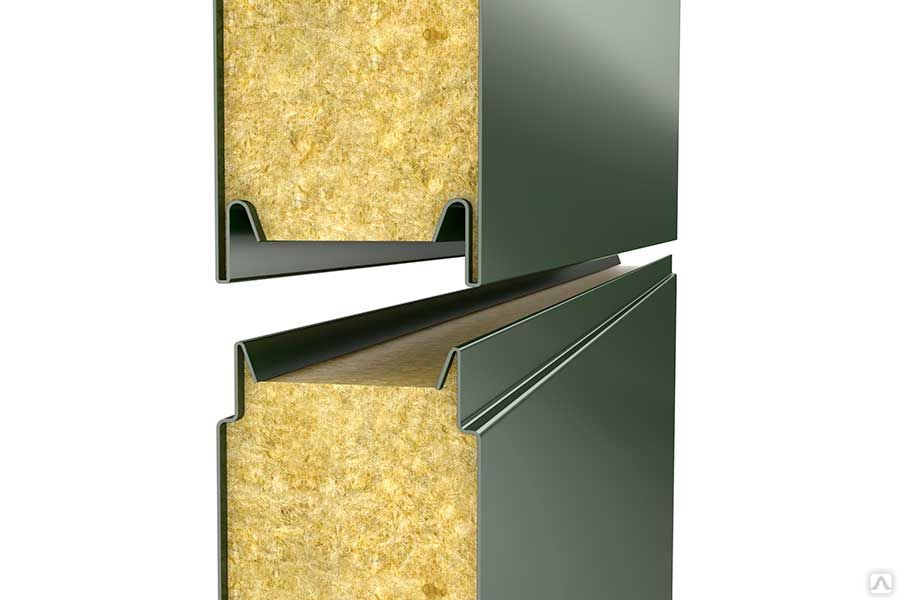

Замковое соединение стеновых сэндвич панелей Z LOCK

Высокое качество сэндвич-панелей производства ЛЗСП достигается минимальным влиянием мостиков холода засчёт однородности теплоизоляции и герметичности замковых соединений панелей.

Ремонт сэндвич-панелей: как устранить повреждения.

Трёхслойные сэндвич-панели (ТСП) — это надёжный стройматериал. Но даже они порой могут повредиться из-за неаккуратного движения при установке, при неправильной транспортировке или просто в процессе эксплуатации. Из-за этого сэндвич-панели могут требовать ремонта.

Разберёмся, какие виды ремонта ТСП существуют, и как вернуть изделию изначальный вид.

Как убрать повреждение краски?

Скол полимерного покрытия — один из наиболее частых видов повреждений. Случайно задели при переноске или монтаже, нечаянно свезли, проходя мимо. В таких случаях очень важно не оставлять скол или царапину, поскольку именно в этом месте может появиться коррозия, которая впоследствии распространится по всему изделию.

В этих случаях применяют специальную ремонтную эмаль. Её можно наносить, не загрунтовывая повреждённый участок. Выпускается эмаль в баллончике с распылителем, поэтому достаточно просто один-два раза обработать место скола.

Компания «Металл Профиль» выпускает несколько видов ремонтных эмалей: бесцветную и окрашенную. Нужно лишь подобрать подходящий цвет, чтобы повреждённый участок впоследствии не выделялся.

Как поменять стеновые панели?

Если произошло серьёзное повреждение стеновой сэндвич-панели, её следует заменить. Такой ремонт следует проводить в соответствии с регламентом.

Демонтировать придётся также стоящую рядом панель — чтобы повреждённая могла свободно выйти из узла. Для этого нужно отогнуть части замков, согласно схеме:

После замены панели необходимо провести сборку в обратном порядке. Панели необходимо поставить на место, плавно нажав на вертикальный шов между ними. Затем отогнутые части замков следует загнуть обратно и закрепить облицовки саморезами или шурупами (с шагом 400 мм). ТСП монтируют обратно к конструкции, где они были установлены, а также возвращают на них доборные элементы.

Указанная схема работает как при вертикальной, так и при горизонтальной укладке. Только в последнем случае возможно придётся демонтировать не две панели, а три.

Как поменять кровельные панели?

Ремонт сэндвич-панелей, расположенных на кровле, можно осуществить примерно тем же способом, что и стеновых. Сперва отгибаются замковые части смежных панелей, одна панель приподнимается, а затем высвобождается повреждённая панель. На её место укладывается новая.

Но в ремонте кровельных сэндвич-панелей есть свои особенности. Перед тем, как установить новую панель, необходимо заново нанести в стыки смежных панелей герметик или специальный уплотнитель 4х10 мм. Это не позволит воде просочиться в возможные микрощели.

Итог

Описанные виды ремонта ТСП (особенно по замене панелей) — это нежелательные меры. Всегда лучше соблюдать аккуратность при использовании, чем впоследствии разбирать важный узел здания и тратить деньги на замену. Поэтому следуйте правилам эксплуатации и всегда своевременно контролируйте состояние ТСП.

В статье упоминаются категории:

Кровельные и стеновые сэндвич-панели — цена за м2 с монтажом

Кровельные и стеновые сэндвич-панели и особенности их монтажа


Любой бизнесмен стремится снизить затраты при возведении и эксплуатации собственного здания, особенно промышленных объектов. Вместе с тем растут требования к прочности, изолирующим свойствам используемых материалов, надежности, качеству и скорости возведения здания. Все эти задачи решаются путём введения новых разработок в области строительства быстровозводимых зданий. Это так называемые сэндвич-панели, применение которых уже сейчас позволяет сэкономить до 30% затрат при строительстве объектов.

Сэндвич-панели — это строительные конструкции многослойного состава из одного или двух покровных слоев и утеплителя. Всего существует три вида сэндвич-панелей: холодильные, кровельные и стеновые. Стеновые и холодильные сэндвич-панели подходят для строительства стенсооружений коммерческого или производственного назначения, а «кровельные» используют для строительства верхнего элемента крыши, предохраняющего объекты от проникновения влаги.Использование конструкций похожих на сэндвич-панели в промышленном строительстве у нас в стране началось ещё в середине 80-х годов. Однако самые первоначальные варианты панелей не были хорошего качества из-за соединяющих конструкций, а точнее при неплотном соединении на швах появлялись щели, впоследствии приводившие к потерям тепла. Но уже к началу 1990-х годов в нашей стране появились изделия иностранного производителя, в которых покровные слои сэндвич-панелей соединялись в герметичный замок, а в качестве утеплителя применялся материал из минеральной ваты. Это решило первоначальную проблему сохранения тепла. В дальнейшем развитие отечественного рынка по изготовлению панелей в России стало проходить по зарубежным технологиям, принятыми на западе и удовлетворяющими нормативам нашей страны.

К основным видам наполнителей панелей относят минеральную вату, пенополиуретан и полистирол. Минеральная вата обеспечивает пределы огнестойкости, которые соответствуют пожарным нормам, но по теплопроводности проигрывает другим наполнителям. В качестве наполнителя в 95% всех сэндвич-панелей, выпускаемых в мире, используется пенополиуретан, обладающий оптимальным сочетанием противопожарных, тепло — и шумоизоляционных характеристик. Технология непрерывной заливки пенополиуретана позволяет сделать изделие более конкурентоспособным, поскольку в нем отсутствуют воздушные полости, а технология сборки позволяет избежать возникновения «мостиков холода». Пенополиуретан обладает превосходными теплоизоляционными характеристиками в сравнении с минеральной ватой (коэффициент теплопроводности пенополиуретана — 0,022 Вт/(м2К)), а так же пенополиуретан обладает небольшой массой (средняя плотность 40 кг/м3), отличной адгезией к покровным листам, высокой химической и термостойкостью. Возможность использования более тонких панелей, легкость конструкции дает возможность закладывать в проект более легкие и дешевые несущие конструкции, облегчать фундамент, сокращать расходы на транспортировку и монтаж панелей. Пенополиуретан гарантированно не теряет своих свойств в течение 10 лет, а в последующие 5 лет потеря теплоизолирующей способности составляет не более 3-5%. В этом материале не живут насекомые и грызуны, он не подвержен гниению и воздействию грибка и плесени.

Однако в нашей стране пока, к сожалению, пенополиуретан и пенополистирол только набирают обороты. В 90% всех строящихся объектов до сих пор закладывались сэндвич-панели с минватой, что обусловлено, безусловно, ее ценой. И дело тут не в нежелании отечественных производителей и продавцов продавать добротный материал, а примитивной псевдо-экономии средств клиентом. Известен случай, когда одна отечественная крупная компания пыталась запустить иностранную линию по производству сэндвич-панелей европейского образца, с большим уплотнением материалов и большей шириной. Эта идея не смогла осуществиться, потому что рынок не принял этой продукции из-за ее более высокой цены, несмотря на все очевидные преимущества и очевидные недостатки минваты.

При высоте стены более 2,5 м уже в течение первых двух лет эксплуатации происходит насыщение этого наполнителя водой и последующее проседание и обсыпание теплоизолирующего слоя под собственным весом с резким ухудшением всех эксплуатационных характеристик. Коэффициент теплопроводности сэндвич-панелей из пенополиуретана ниже, а плотность выше, чем у панелей, изготовленных из пенополистирола или минеральной ваты. Более того, сэндвич-панели из пенополиуретана благодаря лучшему эквиваленту теплозащиты оказываются легче и дешевле панелей с минераловатным наполнителем.

В сэндвич-панелях выгодно сочетаются свойства всех используемых материалов. Практически любое малоэтажное здание, от небольшого личного гаража или автомойки до ангара или склада в десятки тысяч квадратных метров, можно обустроить ограждающими конструкциями, смонтированными из сэндвич-панелей. При этом готовая конструкция стены получается при использовании, в общем-то, одного конструкционного элемента, причем выполненного в заводских условиях. Материал при относительно невысокой его стоимости не требует дополнительной отделки, легко монтируется и в этом смысле очень удобен. Срок службы панелей по параметрам, которые в них закладываются, не меньше 25 лет.

Основные преимущества использования сэндвич-панелей

• Высокие теплоизоляционные свойства. Затраты на эксплуатацию зданий из сэндвич-панелей, и прежде всего на отопление, снижаются в несколько раз. Сама теплоизоляция как бы «запаяна» в водопаронепроницаемую оболочку, что исключает появление грибка или плесени. Стыки между панелями герметично закрыты. Сооружения из сэндвич-панелей обеспечивают высокую степень комфортности в любом климате. Лучшие свойства имеет сэндвич-панель с утеплителем из пенополиуретана: при толщине 100 мм она по теплоизоляционным свойствам соответствует 150-миллиметровой панели с утеплителем из минеральной ваты или стене из обычного кирпича толщиной 900 мм;

• Снижаются расходы на транспортировку стройматериалов. Легкие и прочные сэндвич-панели перевозить гораздо проще, чем тонны кирпича, цемента, песка, железобетонные плиты или пиломатериалы;
• Снижаются нагрузки на фундамент в отсутствии усиленной прогонной системы, требуемой при полистовой сборке;
• Высокая скорость строительства. Сроки возведения зданий снижаются более чем в 10 раз. Это достигается как за счет упрощения фундамента, так и за счет замены, например, трудоемкой кирпичной кладки простым, быстрым и удобным монтажом сэндвич-панелей. При этом монтаж можно проводить на каркас из любого материала (металл, железобетон, дерево) или на уже готовое здание с целью его утепления и одновременного улучшения внешнего вида. Строительство сооружения обходится дешевле и быстрей окупается. Кроме того, стройплощадка приятно удивляет практически полным отсутствием строительных отходов и мусора. При необходимости здание из сэндвич-панелей можно демонтировать и перевезти на другое место;
• Долговечность. Оболочка сэндвич-панелей изготовлена из оцинкованной стали с многослойной защитой из антикоррозийного покрытия, грунтовки и полимерного покрытия;
• Низкое влагопоглощение. Даже при нарушении герметичности соединенний сэндвич-панелей между собой влагопоглощение пенпполиуретана;
• Не требуется отделка поверхности. Идеальная поверхность панелей выполняется в заводских условиях, а потому не нуждается ни в наружной, ни во внутренней отделке. Более того, богатая цветовая гамма панелей может удовлетворить вкусы любого архитектора и дизайнера. Любое сооружение из сэндвич-панелей будет выглядеть современно и престижно;
• Высокие гигиенические качества. Это свойство сэндвич-панелей позволяет использовать их для строительства зданий для пищевой промышленности. Сэндвич-панели могут быть обеспечены всеми элементами крепежа и декоративных накладок. При желании заказчика подобные элементы могут быть изготовлены по его чертежам и эскизам.



Виды замков для соединяемых сэндвич-панелей

Специальная конфигурация замков обеспечивают высокую огнестойкость и влагонепроницаемость панелей в конструкции. В этих замках стеновых панелей за счет математического расчета профиля сопрягаемых поверхностей замка обеспечивается:
— повышенная прочность стыка за счет ребер жесткости в соединении;
— высокая плотность посадки замка, облегчение монтажных работ;
— анти капиллярный эффект за счет обратного профилирования и большой глубины части элементов металла в зоне сопряжения элементов замка, что позволяет обходиться без специальных уплотнительных элементов;
— отсутствие «мостиков холода», недопущение проникновения влаги в утеплитель;
— возможность дополнительного применения уплотнительных элементов в условиях повышенной температуры и влажности;
— защита от вандализма и механических повреждений.
Однако у сэндвич панелей есть недостатки, которые по негласному соглашению скрываются и производителями и продавцами:
— мостики холода. Никакие замки не могут обеспечить пока что достаточное избавление от просачивания холода в силу примыкания друг к другу концов всех слоев панели. При полистовой сборке ограждающих, например, швы между полотнами в каждом слое находятся не один над другим, а располагаются в шахматном порядке. Это мешает проникновению холода.
 — большая цена дефекта. При деформировании даже небольшого кусочка металла с краю панели вся панель подлежит замене.
— более сложный монтаж. В сравнении с полистовой сборкой быстровозводимых конструкций, а мы говорим именно о них, монтаж панелей более сложен. Это касается не только стыков панелей, но и в сложной схеме монтажа спецпанелей для углов, стыков с цоколем, с оконными проемами и т.д.
— неприменимость кровельных панелей. Даже усиленная реклама не может заставить рынок принять этот вид панелей к работе. Опытные строители знают, что монтаж кровли из сэндвич-панелей невозможен по причине холодного климата в нашей стране, а образование льда в стыках панелей может привести к их неустойчивости. Поэтому в строительстве, при возведении кровли используются полистовая сборка или мягкая кровля.

Давая оценку стеновому материалу, надо заметить, что главной характеристикой является соотношение цены и качества изделия. Сэндвич-панели в разных вариациях дают возможность получить достаточно выгодное решение этих двух составляющих. Заграничный опыт гражданского и промышленного строительства доказал, что многослойные стеновые панели типа «сэндвич» с теплоизоляционным материалом являются достойным методом утепления ограждающих конструкций.

Если Вас интересует строительство зданий из сэндвич-панелей обратитесь к нам по телефону: +7(499)707-12-17 или e-mail: [email protected]. Мы обладаем большим опытом в проектировании и возведении зданий из сэндвич-панелей, убедитесь в этом, посмотрев наше портфолио и видео.

Все статьи

Сэндвич-панели: что это, виды, характеристики

Сэндвич-панели — это надежный материал для строительных и отделочных работ, как бытовок так и строений любого другого вида. Он состоит из трех спрессованных слоев: утеплитель между двумя листами оцинкованного металла или пластика с защитным покрытием. Строительные сэндвич-панели (СПП) просты в установке, обладают высокой прочностью, теплоизоляционными свойствами, что позволяет их использовать для строительства зданий любого назначения.

Когда появились сэндвич-панели?

В 30-х годах перед американским архитектором Франком Ллойдом Райтом стояла задача спроектировать дома для среднего класса. Основной его идеей было создание жилых строений, которые выглядели бы презентабельно, и при этом гармонировали с природным ландшафтом. Райт придумал конструкцию одноэтажных блочных домов, в которых фасадные панели крепились на каркас, что значительно уменьшало расходы на строительство. Панели Райта состояли из трех слоев фанеры с двухслойным рубероидом. Фасады из фанеры были быстровозводимыми, простыми в установке. Однако недостаточная изоляция делала их непрочными.





Спустя 20 лет ученик Райта Олден Доу усовершенствовал технологию, заменив рубероид полиэстером. Массовое использование многослойного материала началось в 70-х. В качестве утеплителя стали добавлять пенополиизоцианурат (ПИР) и пенополиуретан (ПУР). Длительное время сборка слоев производилась прямо на стройплощадке. В начале 90-х появились предприятия, изготавливающие сэндвич-панели, готовые для монтажа.

Что представляют собой сэндвич-панели?

Стандартные строительные сэндвичи выпускают шириной в 1000 или 1200 мм, квадратной или прямоугольной формы. Максимальная длина составляет 1350 мм. Листы металла или пластика крепятся к утеплителю на двухкомпонентный клей. Их поверхность обрабатывают полимерным покрытием разных цветов, поэтому ССП не требуют дополнительной облицовки. Утеплители бывают четырех видов: минеральная вата, пенополистирол, пенополиуретан, пенополиизоцианурат, каждый из которых обладает различными показателями влагоустойчивости, огнеупорности, теплопроводимости.



Стены из сэндвич-панелей не уступают по прочности железобетонным и кирпичным, но при этом тоньше, что позволяет сохранить пространство.





Удельный вес материала от 21 до 35 кг/м², т.е. в десятки раз меньше, чем у силикатных и керамических кирпичей, что не требует укрепления основания. Между собой панели плотно крепятся системой шип-паз, zip lock и другими стыковыми конфигурациями, которые позволяют сохранить температуру.

Классификация строительного сэндвича

ССП используют для строительства, а также отделки торговых павильонов, ангаров, складских помещений, установки крыш, фасадов, стен жилых малоэтажных домов, кроме несущих. Выбор строительного сэндвича зависит от назначения и физических характеристик. Панели классифицируют:



  • по типу утеплителя;
  • по типу облицовки;
  • по типу защитного покрытия;
  • по назначению.





Подробнее о каждом признаке.

Состав утеплителей

Характеристики компонентного состава утеплителя ссп определяют противопожарные, звукоизоляционные, теплоизоляционные свойства стройматериала. Качество утеплителя влияют на износостойкость.



  • Минеральная вата — волокнистый материал, сделанный из доменного шлака или расплава горных пород. Обладает огнеупорными свойствами, из-за которых панели из минваты часто используются при строительстве промышленных зданий, где высок риск возгорания. Слоистая структура объясняет низкую теплопроводность и высокое звукопоглощение. Однако материал не влагостойкий, поэтому монтаж ССП с минватой невозможен при осадках. Нарушения технологии установки приводят к попаданию влаги в утеплитель, минвата разбухает, затем панель деформируется.
  • Стекловата — альтернативное решение для помещений с высоким уровнем влажности. Утеплитель не горюч, прочен, экологичен. Материал обладает повышенной теплопроводностью, из-за чего не популярен в отделке жилых помещений. Используется в строительстве автомоек, складских боксов. Максимальный период эксплуатации — 10 лет.
  • Пенополиуретан (ППУ) состоит из вспененных углекислым газом пластмасс. Материал не впитывает влагу, устойчив к грибкам, химическим соединениям. Пористая структура обеспечивает шумоизоляцию и удерживает тепло. Панели из ППУ популярны из-за легкости, долговечности (срок службы более 30 лет), высокой окупаемости. Такой утеплитель обладает низкой огнеустойчивостью.
  • Пенополистирол или пенопласт чрезвычайно легкий. Его низкая цена обуславливает использование ССП в строительстве временных конструкций и перекрытий. Огнеустойчивость низкая. Для устранения этого недостатка производители обрабатывают утеплитель антипиреном.
  • Пенополиизоцианурат (ПИР) сравнительно новый тип утеплителя, объединяющий положительные свойства минеральной ваты и пенополиуретана. Устойчив к влаге, огню, сохраняет тепло, при этом легкий и долговечный. Единственный недостаток — сравнительно высокая стоимость.





Выбор утеплителя зависит от типа будущего строения.

Виды облицовки строительного сэндвича

ССП отличаются типом облицовки. Двусторонняя металлическая оцинкованная обшивка применяется при установке кровель, в качестве фасадов каркасных технических помещений, гаражей, торговых киосков. При комбинированной облицовке одна поверхность сэндвич-плиты металлическая, вторая — из гипсокартона, ДВП или фанеры. Такими плитами создают внутренние перегородки, которые сохраняют прочность и декоративные функции, используют как напольное покрытие.



Для отделки откосов, балконов, офисных перегородок используют панели из ПВХ. Бумажно-алюминиевая обшивка применяется в теплоизоляционной отделке стен и пола.

Защитное покрытие облицовки

Для защиты металлической обшивки строительных сэндвичей от коррозии, химических веществ, ультрафиолета используют различные полимерные покрытия:



  • Полиэстер (PE) самое популярное покрытие, толщиной 25 мкм. Обработанный таким составом металл можно использовать в любых климатических условиях.
  • Пластизол (PVC) применяется на облицовке для наружной отделки и кровельных работ. Плотность слоя в 200 мкм защищает от коррозии, механических повреждений.
  • Полидифторионад (PDVF) выдерживает суточные перепады температур от +120 до -60 градусов. Устойчив к ультрафиолету, не позволяет выцветать краске, применим даже в условиях агрессивной среды.
  • Пурал (Pural) — полиуретановое матовое покрытие, стойкое к воздействию коррозионно-активных веществ.



Состав защитного покрытия, а также его толщина в мкм указывается в маркировке сэндвич-плит.

Отличия стеновых и кровельных панелей

По способу применения сэндвич-панели делятся на стеновые и кровельные. Стеновые ССП имеют стандартный композитный состав, могут различаться типом облицовочного материала, утеплителя и профилирования. Металлическая облицовка имеет мелковолновой, трапециевидный, v- образный или гладкий профиль. Последний тип профлиста используется при создании внутренних перегородок. Стеновые панели крепятся между собой замковым соединением шип-паз или скрытым замком zip lock.



Кровельные панели применяют для создания крыш. Листовой стали придают дополнительные ребра жесткости, чтобы крыша выдерживала вес осадков. Для заполнения пустот ребер металлопрофиля используют дополнительный слой изоляции. Фиксируют кровельные CСП фальцевым замком.

Особенности монтажа стеновых и кровельных сэндвичей

Поскольку строительные сэндвичи не являются несущим элементом, их установка начинается с подготовки каркаса или основания. Поверхность должна быть очищена и обработана от коррозии. На металлический каркас панели крепятся самозакручивающимися винтами, для основания из брусьев подойдут саморезы по дереву. К основанию из бетона плиты фиксируются на анкерный дюбель.





При работе со стеновыми ССП применяют 2 способа монтажа:



  • Горизонтальный. Начинают с установки рисок для разметки и дальнейшего выравнивания панелей. Материал монтируют прямо на цоколь. Вертикальные швы каждого ряда уплотняют минватой.
  • Вертикальный начинают от нижнего угла. Ровность монтажа проверяют отвесом.
    Пазы замков ССП заполняют тонким слоем герметика, непосредственно перед стыковой, чтобы не деформировать. Между рядами делается компенсационный шов.



Установка кровельного профнастила также вертикальная или горизонтальная. При обеих технологиях монтаж начинается с нижнего края крыши. Пазы одной плиты совпадают с серединой следующей, поэтому комплектовать их необходимо в шахматном порядке. Для монтажа используют саморезы с уплотнений резиной. Края ССП зачищают на 1 см от слоя уплотнителя для плотной стыковки.





Для дополнительной гидроизоляции швов используют монтажную пену. При выборе материала следует обратить внимание на толщину панелей: для крыш с наклоном до 10 градусов она должна быть не менее 300 мм.

Неоспоримые достоинства сэндвич-панелей

Благодаря небольшому весу и замочному креплению, строительство домов из сэндвич-материала напоминает сборку конструктора и занимает всего 4-6 месяцев. Такие сооружения запрещено создавать высотой больше двух этажей, но легкую в сборке и демонтаже конструкцию можно переделывать и достраивать.



Физические характеристики материала не требуют возведения мощного фундамента, позволяют проводить строительные работы при любых погодных условиях.



Панели выпускают в различной цветовой гамме, матовые и ламинированные. В домах из ССП не требуется теплоизоляция, что делает их комфортными для проживания в северных широтах. Такие здания сохраняют тепло в 3 раза лучше домов из бревен, в 10 раз лучше кирпичных, в 30 — из железобетона. Состав утеплителя устойчив к грибкам, дома из ССП безопасные и гигиеничные.

Недостатки

Что нужно знать о недостатках домов из сэндвич-панелей перед выбором стройматериала? Для герметичной стыковки ССП требуется опыт и профессионализм, что скажется на цене работы. Ошибки в монтаже сведут на нет теплоизоляционные свойства материалов. Конструкция жилого дома с поддержанием температуры требует установки системы вентиляции.



Особенности, преимущества и области применения сэндвич-панелей

Быстрая и простая установка

В отличие от традиционных систем, сэндвич-панели, изготовленные на непрерывной линии, представляют собой полностью совместимые и готовые к сборке детали, которые подготовлены в требуемых размерах, типах изоляции и цветах в зависимости от структуры вашего объекта, с процессы проектирования и контроля качества, проводимые заранее на заводе.

Монтаж сэндвич-панелей очень прост благодаря небольшому количеству стыков на широких поверхностях. Благодаря передовым транспортным возможностям и механическому подъемному оборудованию время переноски и облицовки значительно сокращается. Таким образом, ваш проект будет выполнен в короткие сроки, что позволит вам сэкономить время.

Perfect Thermal Insulation

Теплоизоляция означает снижение затрат энергии зимой на обогрев и летом на охлаждение; и принятие мер по предотвращению передачи тепла с целью жить в комфортных условиях.Сэндвич-панели – это строительный материал, который очень хорошо подходит для теплоизоляции.

Сэндвич-панель обеспечивает высокую теплоизоляцию с помощью изоляционных материалов PUR, PIR, EPS и минеральной ваты. Теплоизоляция сэндвич-панелями предотвращает такие проблемы, как плесень и влажность, возникающие в результате теплового движения и конденсации, и обеспечивает прочность и долговечность вашего здания. Толщина изоляционного материала в сэндвич-панели варьируется в зависимости от несущей способности, региональных условий, цели использования здания и значения теплоизоляции.

Инвестиционная экономия

Во многих типах зданий вы можете сэкономить время как на строительстве, так и на монтаже, выбрав подходящую сэндвич-панель. Благодаря простоте монтажа вы можете проводить работы по расширению и реконструкции, не прерывая повседневную деятельность в здании. Кроме того, панели экономичны и практичны, поскольку их можно разобрать и использовать повторно.


Легкость сэндвич-панелей позволяет получить преимущество в отношении транспортных и основных строительных расходов.Кроме того, их эксплуатационные расходы низки благодаря их прочной конструкции.

Вкратце, сэндвич-панели – это быстрое и эстетичное решение, а также экономичное благодаря долговечности.

Эстетический вид ваших зданий

Внешний вид вашего здания – это зеркало вашей мечты. Вот почему мы каждый день добавляем новые идеи в наши сэндвич-панели для эстетики ваших зданий. Вы можете оживить наружные стены вашего здания и придать им эстетичный вид с помощью сэндвич-панелей, выполненных в различных цветах и ​​в структуре, позволяющей располагать их горизонтально, вертикально или под углом. Благодаря тому, что их можно использовать и во внутренних секциях, из сэндвич-панелей можно создавать различные дизайны.

Высокая огнестойкость

Выбрав сэндвич-панель, подходящую для вашего здания с точки зрения огнестойкости, вы сможете замедлить распространение огня внутри здания и его окрестностей, а также обеспечить безопасность жизни людей и имущество в здании.

При выборе сэндвич-панелей для противопожарной изоляции следует учитывать такие факторы, как огнестойкость и продолжительность его действия, а также размер и высоту вашего здания, и отдавать предпочтение сэндвич-панелям с минеральной ватой или PIR-наполнителями, одобренными FM. .

Воздухо- и водонепроницаемость

Благодаря идеальному соединению сэндвич-панели Teknopanel предотвращают утечку воздуха и воды. В то время как они обеспечивают непрерывность теплоизоляции, тепло не теряется ни в одной точке вашего здания. Таким образом, вы берете под контроль отопление и охлаждение в вашем здании и обеспечиваете энергоэффективность.


Обладая водонепроницаемой конструкцией, сэндвич-панели обеспечивают активную гидроизоляцию от природных условий, таких как снег и дождь, а также предотвращают появление влаги и плесени.Поскольку они препятствуют коррозии несущих конструкций, они обеспечивают здоровую и комфортную среду в вашем здании. Ваше здание становится прочнее и долговечнее.

Бесшумные здания

Звукоизоляция необходима для того, чтобы свести к минимуму вредное воздействие шума на человека, исключить нежелательные звуки и уменьшить распространение звука из шумных помещений.

Благодаря изоляционной основе из минеральной ваты и поверхности из перфорированного листового металла, которые обеспечивают звукоизоляционные свойства, акустические сэндвич-панели, используемые на крыше и стенах, повышают производительность, создавая здоровые и комфортные пространства без шума и предотвращая несчастные случаи на рабочем месте.

Все, что нужно теперь о сэндвич-панелях: как выбрать и что купить

Сэндвич-панель представляет собой трехслойное строительное изделие, состоящее из двух цветных оцинкованных стальных листов и сердцевины между ними.

Технология производства сэндвич-панелей появилась благодаря американским архитекторам Фрэнку Ллойду Райту и Олдену Б.Доу, которые первыми применили ее в своих проектах. Уже в 1959 году американская компания Koppers Inc.начато серийное производство сэндвич-панелей. Старейшими производителями сэндвич-панелей в Европе являются финская компания Rannila, ныне известная под брендом Ruukki, ирландская компания Kingspan и итальянская компания Cannon.



Сэндвич-панели обладают хорошими эстетическими свойствами, отличными энергосберегающими характеристиками, а также быстро монтируются и поэтому широко применяются для строительства торговых и административных зданий, быстровозводимых каркасных зданий, в том числе складских комплексов, промышленных объектов, сельскохозяйственных сооружений.



Тип сэндвич-панелей

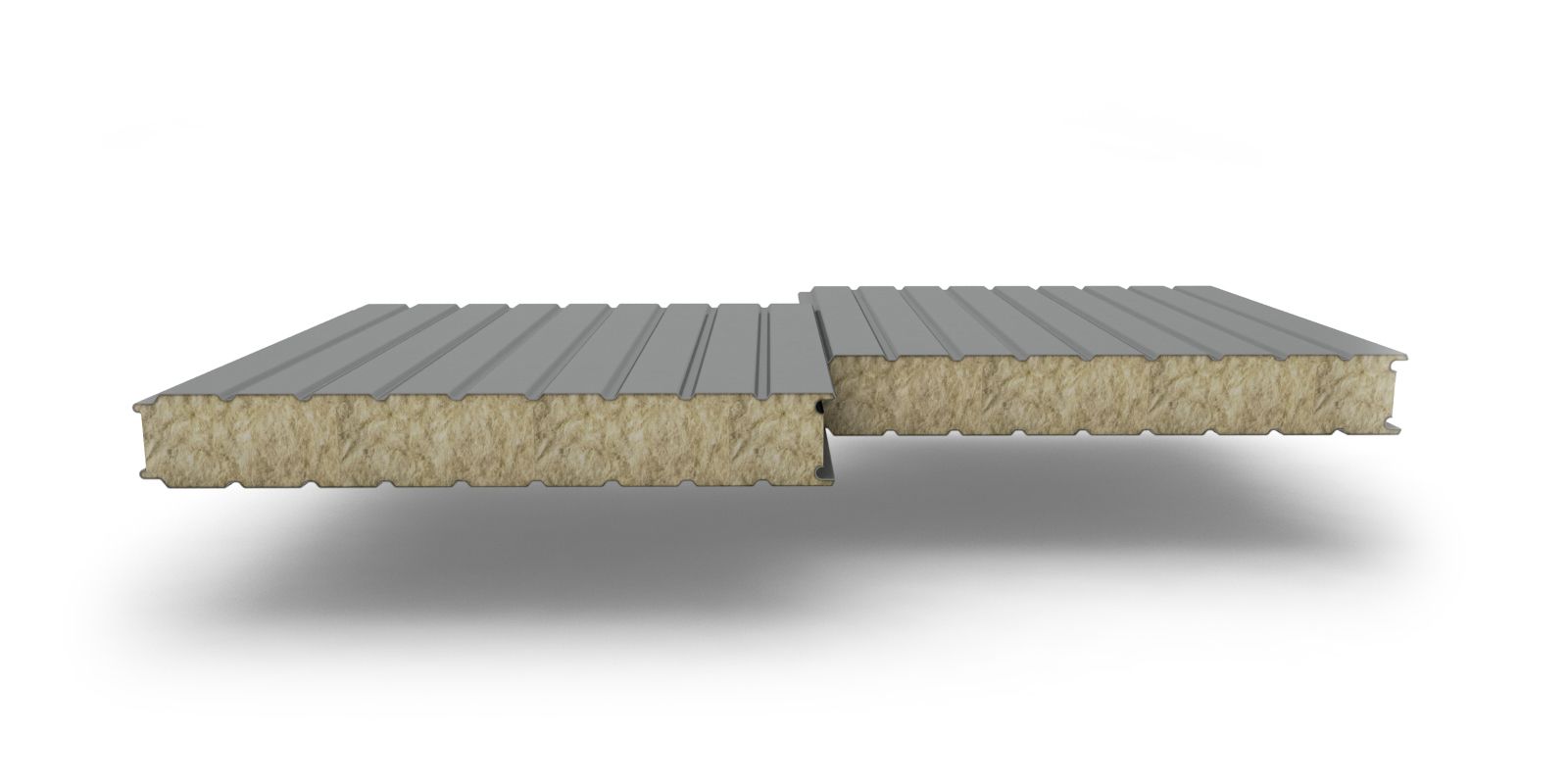

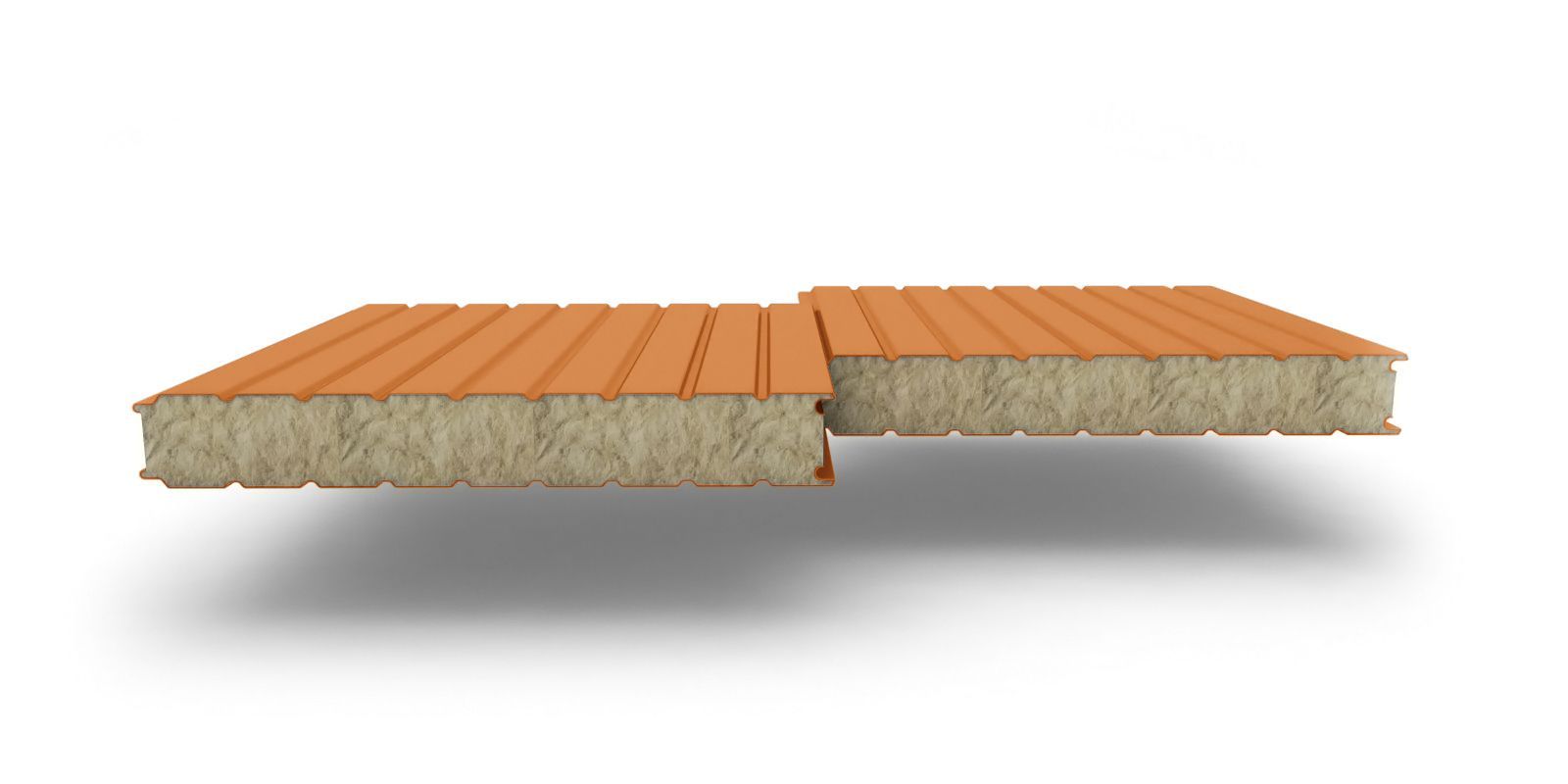

Стеновые сэндвич-панели

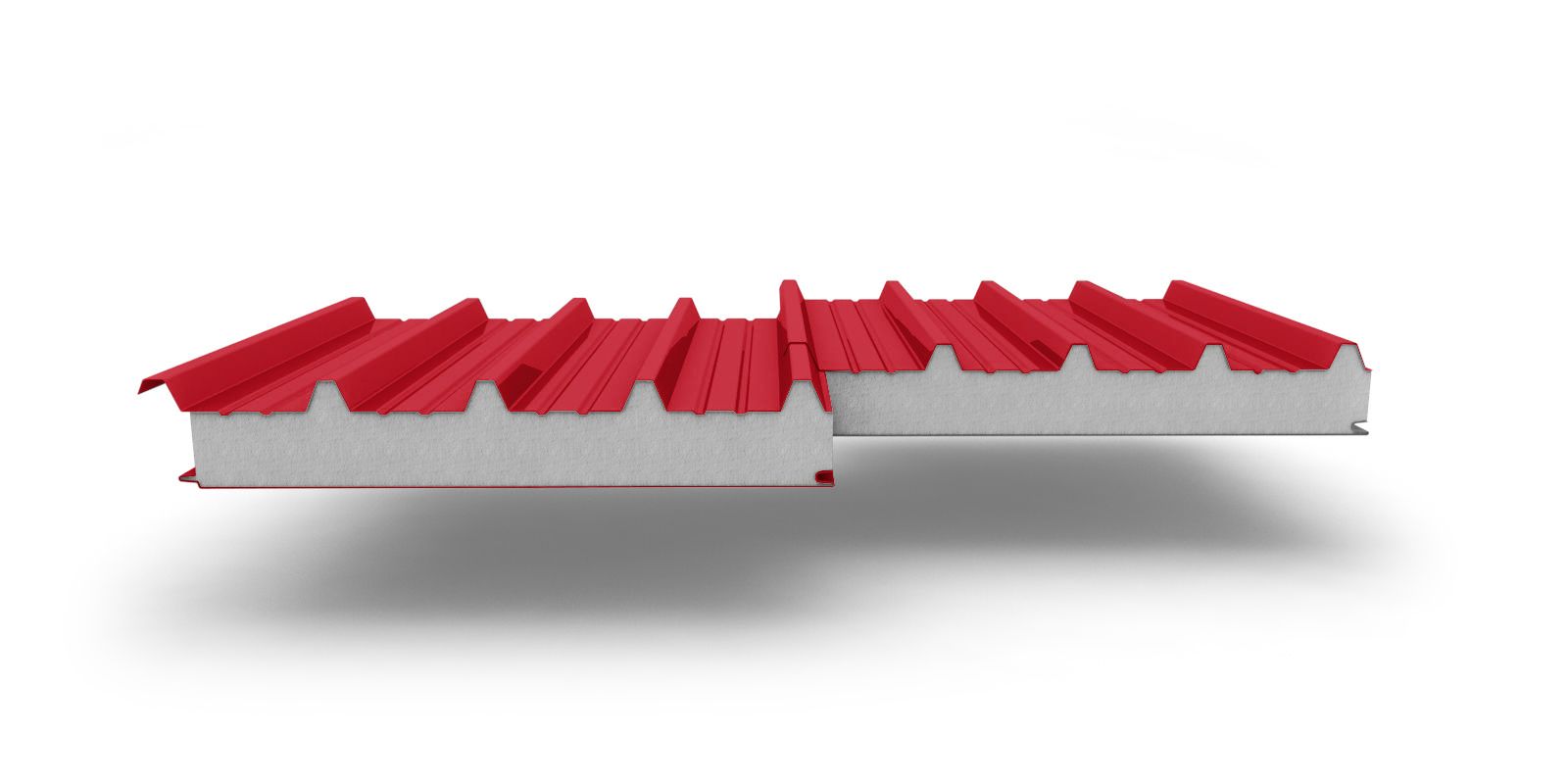

Кровельные сэндвич-панели

В зависимости от назначения сэндвич-панели делятся на стеновые и кровельные. При выборе стеновых сэндвич-панелей ключевыми параметрами являются теплотехнические, прочностные и огнезащитные характеристики, а для кровельных панелей – несущая способность и долговечность.



Кровельные сэндвич-панели должны обеспечивать полную герметичность и необходимую прочность кровли, поэтому рекомендуется использовать панели со специальным профилем наружной облицовки в виде гребней.



Энергосберегающие



Энергосберегающие свойства сэндвич-панелей определяются типом наполнителя, герметичностью замка и наличием в нем уплотнителя.



Уплотнение EPDM

Уплотнение может быть бутиловым, устанавливается при монтаже панелей, или EPDM (этилен-пропилен-диен-мономер), устанавливаемым в замок панелей в процессе производства, что обеспечивает лучшую воздухонепроницаемость и энергоэффективность эффективность замка сэндвич-панели.



Важнейшим параметром энергоэффективности сэндвич-панелей является термическое сопротивление (R0), учитывающее потери тепла в замковой части конструкции. Минимальное приведенное тепловое сопротивление (при 25°С) качественных сэндвич-панелей ведущих европейских производителей представлено в следующей таблице: W Минеральная вата вспененный полиуретан — 0 601110 — 2,8 80110 2,1 3 , 7 100 2,6 4,5 120 3,1 5,5 140 3,5 6,3 160 4,1 7,1 9019 180115 180 4,5 8,3 200 5,0 9,0

Панели с термическим сопротивлением ниже указанных параметров, не рекомендуются для использования в строительстве энергоэффективных зданий.



Использование современных наполнителей, таких как минеральная вата и PIR, позволяет строить здания даже с нулевым потреблением энергии. Строительство пассивных зданий и складов с регулируемой газовой средой требует применения технических решений по герметизации всех примыканий, а также применения сэндвич-панелей с повышенной энергоэффективностью, позволяющих практически полностью исключить потери энергии. Строительная конструкция из сэндвич-панелей может считаться энергоэффективной, если ее воздухонепроницаемость меньше 1.5 м 3 /м 2 час.



Сэндвич-панели со встроенными фотоэлектрическими модулями (солнечными батареями) — самые инновационные решения по энергосбережению.



Сердечники



Наполнитель сэндвич-панелей (теплоизоляционный слой) обеспечивает такие характеристики, как долговечность, тепло- и звукоизоляция, огнезащитные свойства.

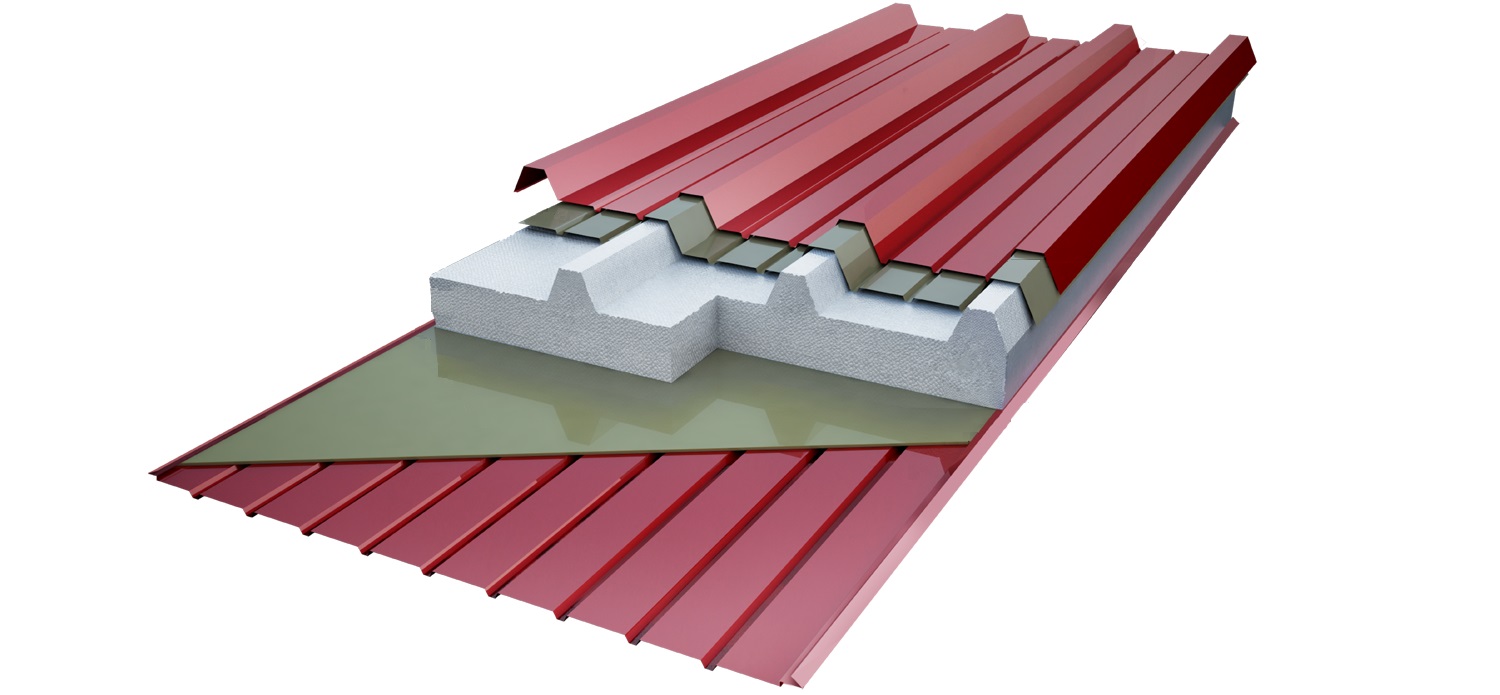

Наполнитель из пенопласта

В производстве сэндвич-панелей используются различные виды наполнителя; наибольшее распространение получили минеральная вата, вспененный полиуретан (ПУ, ПУР) и его модификация – пенополиизоцианурат (ПИР, ИПН), а также вспененный полистирол (пенопласт).



Панели, заполненные пенопластом, обладают худшими эксплуатационными характеристиками, поэтому, как правило, применяются для строительства временных сооружений со сроком эксплуатации до 10 лет и не предъявляют требований к пожарной безопасности, так как пенопласт горюч. Кроме того, пенопласт имеет низкое звукопоглощение и способствует распространению плесени. Единственным преимуществом пенопластовых сэндвич-панелей является их низкая цена.

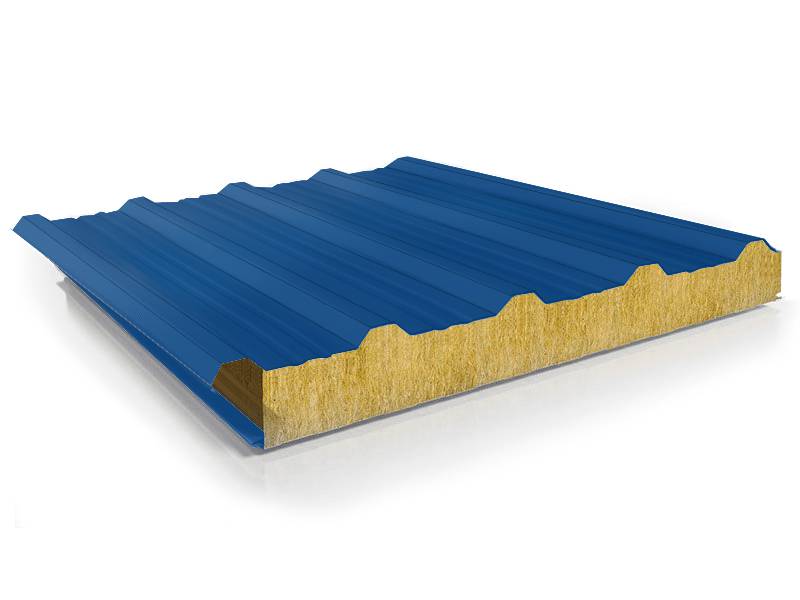

Наполнитель из минеральной ваты

Являясь наиболее распространенным материалом, минеральная вата всегда используется в сэндвич-панелях с повышенными требованиями к огнестойкости (до EI360), например, в противопожарных перегородках.Коэффициент теплопроводности минеральной ваты изменяется в пределах λ=0,038-0,044 Вт/мК. В зависимости от необходимых характеристик в конструкции сэндвич-панелей используется минеральная вата различной плотности: низкой плотности (менее 90 кг/м 3 ) – для внутренних перегородок, средней плотности (95-115 кг/м 3 ) – для наружных стен и кровельных панелей или повышенной плотности (120 кг/м 3 и более) – для противопожарных перегородок и стеновых панелей повышенной несущей способности. Характеристики минеральной ваты обусловили широкое применение сэндвич-панелей с таким наполнителем при строительстве складов горючих материалов, пожароопасных производств, а также зданий с повышенными акустическими требованиями.

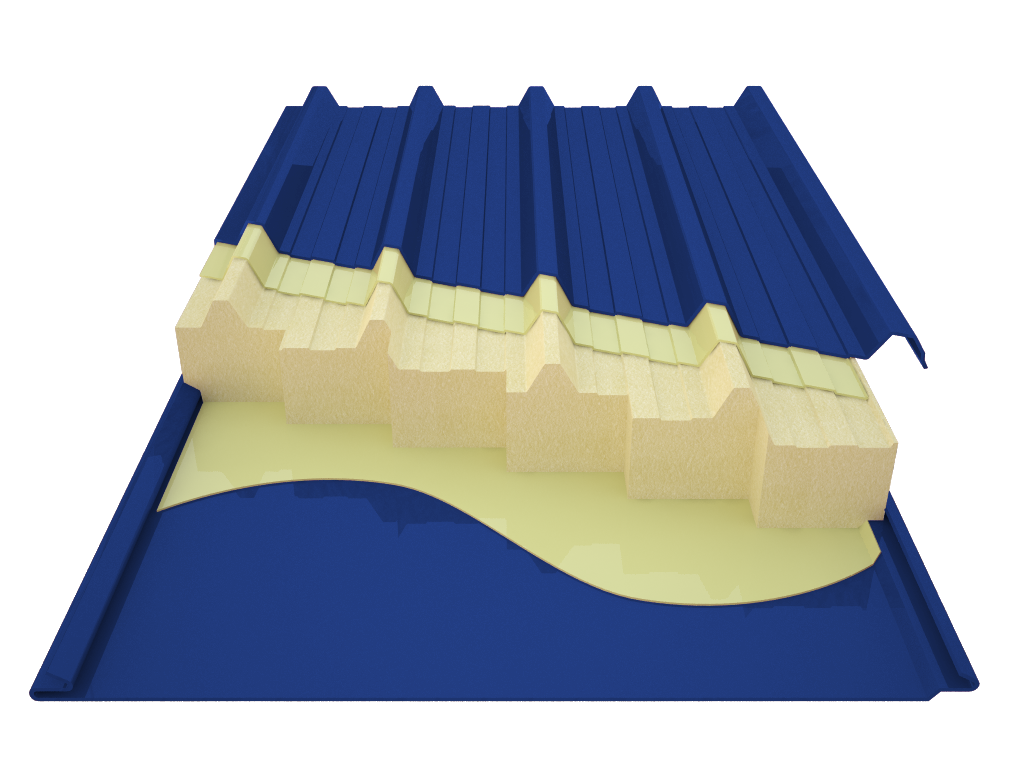

Наполнитель PIR

Сэндвич-панели из пенополиуретана удобны в монтаже за счет малого веса (в большинстве случаев плотность пенополиуретана в панелях составляет от 32 до 40 кг/м 3 ) и обладают более высокими энергосберегающими характеристиками (λ=0,020-0,021 Вт/мК) по сравнению с минеральной ватой.

Вспененный полиуретан не впитывает влагу и поэтому может успешно применяться в панелях для автомоек, бассейнов, производств с повышенной влажностью (солодовни пивоваренных заводов, грибные фермы и т.д.), а также объекты, расположенные вблизи водоемов.



Сэндвич-панели с наполнителем из пенополиуретана применяются на объектах с низкими требованиями пожарной безопасности, а также на холодильных складах (холодильных и морозильных камерах, в том числе с регулируемой газовой средой). В этом случае в креплениях панелей необходимо использовать полипропиленовые вставки для предотвращения образования мостиков холода и уменьшения теплопотерь.



Стоит отметить, что пенополиуретан относится к горючим материалам (группа горючести Г1) и легко воспламеняется (группа М1-М1), а класс огнестойкости сэндвич-панелей с пенополиуретановым наполнителем – EI15.



Наполнитель ВПН

Вспененный полиизоцианурат (ПИР) представляет собой новое поколение полиуретанового наполнителя (λ=0,020-0,021 Вт/мК) с классом огнестойкости до EI45. Вспененный полиизоциануратный сердечник типа E-PIR имеет класс огнестойкости EI15-EI30, а X-PIR – до EI45.



IPN — торговая марка модифицированного вспененного полиуретана (λ=0,020–0,022 Вт/мК), используемого в сэндвич-панелях Kingspan. При этом IPN по своим характеристикам больше соответствует типу X-PIR, а IPN-L близок к E-PIR.Недостатком ВПН является отсутствие данного типа сердечника среди рекомендуемых в европейском стандарте ДСТУ Б EN 14509:2014, что усложняет подтверждение качественных характеристик изделий с таким сердечником и не гарантирует его длительный срок службы.



Архитектурная выразительность



Ассортимент сэндвич-панелей, представленный на рынке Украины, предоставляет практически безграничные возможности для создания уникальной архитектуры. Богатые цветовые решения, вариации направления монтажа, разнообразие видов профилей и декора позволяют архитектору использовать сэндвич-панели не только как конструкционный, но и как элемент дизайна здания.



Сэндвич-панели со стальной облицовкой с полимерным покрытием могут быть стандартных (всегда в наличии у производителей на складах) и нестандартных цветов. Диапазон возможных цветовых оттенков панелей определяется по международным цветовым стандартам RAL, RR или NCS.



При выборе цвета сэндвич-панели необходимо учитывать способность металла различных цветов нагреваться и расширяться, так как от этого во многом зависит долговечность и эстетические характеристики панелей.Чем темнее цвет, тем больше нагревается внешняя облицовка, поэтому темные цвета не рекомендуется использовать на кровле, где панели сильнее нагреваются на солнце и могут стать волнистыми, а облицовка может отслоиться от сердцевины. Также не рекомендуется устанавливать темные сэндвич-панели на южном фасаде, так как там панели могут прогибаться, создавая волны, особенно если длина панелей превышает 6 м.



Профили облицовки сэндвич-панелей бывают нескольких типов: микропрофильные, линейные, гофрированные, гладкие, штампованные, синусоидальные.В силу технических особенностей производства гладкие и синусоидальные поверхности возможны только у панелей с пенополиуретановым наполнителем. Для помещений, где необходимо исключить накопление пыли или где планируется частая мойка, для удобства следует использовать панели с гладкой или микропрофильной поверхностью.



Сэндвич-панели можно устанавливать горизонтально, вертикально или под наклоном. Допускается применение сэндвич-панелей даже для возведения криволинейных стен, если радиус кривизны составляет 30 м и более.Для равномерного восприятия деформации панелей рекомендуется устанавливать их в один пролет.



Ряд ведущих производителей сэндвич-панелей предлагают дополнительные возможности для их декорирования, такие как нанесение на поверхность панелей любых цветных изображений, либо монтаж вентилируемых фасадов с декоративной облицовкой поверх сэндвич-панелей.



Крепление видимое

Крепление скрытое

Помимо внешней облицовки, на визуальное восприятие панелей влияет также крепление, которое может быть видимым или скрытым, а также соединительные и обрамляющие элементы, обрешетки, специальные угловые сэндвич-панели и Т. Д.Такие, казалось бы, незначительные детали являются определяющими в фасадной архитектуре ряда объектов. Поэтому при необходимости создания выразительного дизайна здания рекомендуется привлечение к разработке проекта опытных специалистов.



Облицовочные материалы



Оптимальным выбором материала внешней облицовки сэндвич-панелей является оцинкованная сталь с полимерным покрытием, обеспечивающая длительный срок службы и сохранение эксплуатационных характеристик изделия.



Перед покупкой сэндвич-панелей стоит обратить внимание на характеристики стальной облицовки. В соответствии с ДСТУ EN 10346:2014 для изготовления сэндвич-панелей могут применяться конструкционные стали марок S280, S320, S350 с пределом текучести 280-350 МПа. Несмотря на это, для удешевления многие производители используют сталь марки DX51, которая не является конструкционной и поэтому неприемлема для ненесущих сэндвич-панелей.



Этот же стандарт определяет необходимость применения оцинкованной стали с содержанием цинка не менее 190 г/м 2 .При этом толщина цинкового покрытия с внешней стороны должна быть не менее 20 мкм, а полиэфирного слоя — не менее 25 мкм.



В соответствии с ДСТУ Б EN 14509:2014 толщина наружной облицовки сэндвич-панелей может быть от 0,4 до 0,7 мм. При этом, чем толще стальной лист, тем более гладкой будет выглядеть поверхность фасада и тем меньше на ней будет блестеть в солнечную погоду. Внутренний облицовочный слой обычно составляет от 0,4 до 0,6 мм и влияет на долговечность и несущую способность сэндвич-панелей.



В зависимости от применения и условий эксплуатации панелей различают несколько видов полимерных покрытий, из которых наиболее распространенными являются:



  • Полиэстер (ПЭ) – стандартное покрытие для большинства зданий без особых требований.
  • Поливинилхлорид (ПВХ) – единственное пленочное покрытие среди представленных видов покрытий, применяемое в зданиях с повышенной влажностью, в пищевой и фармацевтической промышленности, в агрессивных условиях при воздействии моющих и абразивных моющих средств.
  • Полиуретан пурал – кроме свойств поливинилхлорида обладает высокой устойчивостью к коррозии, механическим повреждениям, воздействию высоких концентраций химически активных веществ.
  • Полиуретан Pural Farm (CSafe) – наиболее стабильное покрытие, отличающееся повышенной стойкостью к истиранию, воздействию агрессивной среды, выцветанию, а также воздействию химических соединений аммиачной группы и гидроксида натрия. Благодаря высокой стойкости такое покрытие чаще всего используется для сельскохозяйственных объектов.
  • Поливинилдифторид ПВДФ (Hiarc) – стойкое к выцветанию покрытие, сохраняющее насыщенные цвета с течением времени, поэтому рекомендуется для фасадов зданий, расположенных в районах повышенной солнечной активности.



В особых случаях, например, при очень агрессивной атмосфере внутри здания из-за воздействия моющих и абразивных средств, а также в фармацевтической и пищевой промышленности рекомендуется использовать облицовочные сэндвич-панели из нержавеющей стали .Такое решение является самым дорогим, но в некоторых случаях единственно возможным.



Несущая способность
Несущая способность сэндвич-панелей является важной характеристикой, так как в процессе эксплуатации панели подвергаются воздействию снега, ветра, сейсмической активности и т.п. учитывать требования ДБН В.1.2-2:2006 «Нагрузки и воздействия». Например, при строительстве одного и того же здания в разных регионах значения ветровой и снеговой нагрузки могут различаться в несколько раз.Также необходимо учитывать конструктивные особенности, эксплуатационные нагрузки, а также условия эксплуатации здания. Например, помимо снеговой нагрузки крыша должна выдерживать человека с чистящим инструментом.



При использовании стеновых сэндвич-панелей в высотных зданиях особое внимание следует уделить выбору креплений и количеству точек крепления.



В проектах, где возможна взрывоопасная ситуация, необходимо использовать легкие съемные конструкции.В таких конструкциях применяются сэндвич-панели со специальными видами крепления, обеспечивающими разгерметизацию отдельных частей фасада при повышении внутреннего давления. Это позволяет избежать травм людей, находящихся внутри помещений и вблизи объекта, а также повреждений строительных конструкций.



Необходимые характеристики сэндвич-панелей подбираются по таблицам несущей способности и с помощью расчетных программ, поэтому перед покупкой следует выяснить, есть ли у поставщика такая программа.



Геометрические параметры



Толщина сэндвич-панели выбирается исходя из теплотехнического расчета и может быть в пределах от 40 до 300 мм, а ее ширина от 1,0 до 1,2 м. Длина панели может быть от 2 до 13,5 м и ограничена транспортными возможностями. По удобству монтажа наибольшее распространение получили панели длиной 6-8 м.



Замок врезной и шиповой

Сэндвич-панели могут поставляться с плоским или зигзагообразным замком.Плоские замки могут стать причиной образования конденсата и сквозного промерзания. В свою очередь, врезной и шиповой зигзагообразный замок более герметичен и энергоэффективен.



Важно учитывать, что точные геометрические характеристики сэндвич-панелей существенно влияют на герметичность замков, а также на сроки и качество монтажа. Несмотря на широкий ассортимент марок сэндвич-панелей на рынке Украины, лишь немногие производители могут гарантировать, что при монтаже отклонение от геометрических размеров будет в пределах допусков, указанных в ДСТУ Б EN 14509:2014.Это связано с тем, что для изготовления изделий с точными геометрическими параметрами требуется качественное автоматизированное оборудование, которое есть только у ведущих европейских производителей.



Необходимые сертификаты
Перед покупкой сэндвич-панелей необходимо проверить наличие у продавца перечня необходимых сертификатов и протоколов испытаний, который включает:



  • Сертификат соответствия УкрСЕПРО.
  • Протокол сертификационных испытаний теплотехники.
  • Отчет о сертификационных испытаниях на прочность.
  • Отчет об испытаниях на огнестойкость с указанием класса огнестойкости EI для стеновых панелей, RE для неэксплуатируемых крыш, REI для палубных крыш и M для распространения пламени.
  • Гарантийный сертификат производителя или поставщика. По ДСТУ Б В.2.7-169:2008 гарантийный срок должен быть не менее 1 года. Стоит отметить, что ведущие производители дают на сэндвич-панели следующие гарантии: до 5 лет на целостность изделия, до 25 лет – на эффективную эксплуатацию материала заполнителя и до 30 лет – на эстетические свойства облицовки панели.
  • Санитарно-эпидемиологические заключения (обязательно для объектов фармацевтической и пищевой промышленности).



Приведенный перечень документов лишь частично подтверждает качество поставляемой продукции, поэтому рекомендуется запросить у поставщика дополнительные документы, подтверждающие такие характеристики сэндвич-панелей, как:



  • Декларация СЕ или сертификат соответствия Европейские нормы ДСТУ Б EN 14509:2014.
  • Сертификат соответствия техническим регламентам.
  • Отчет об испытании на горючесть сердцевины панели (негорючий или горючий).
  • Панели на воздухо- и водонепроницаемость, прочность, ползучесть, шумопоглощение и др. Протоколы испытаний в соответствии с ДСТУ Б EN 14509:2014.
  • Протоколы испытаний облицовочного покрытия панелей в соответствии с ДБН В.1.7-2002 на горючесть G, распространение пламени RP и др.
  • Сертификаты устойчивости LEED, BREEAM, FM.
  • Графики несущей способности сэндвич-панелей.
  • Библиотека технических решений и инструкция по сборке.



При использовании сэндвич-панелей в строительстве зданий в зонах повышенной сейсмической активности рекомендуется запрашивать у поставщика заключение о сейсмостойкости. Для полной уверенности в качестве поставляемых панелей также необходимо запрашивать отдельные сертификаты и отчеты на материалы, использованные при производстве конкретной партии панелей: сталь и сердцевина.



Фурнитура и комплектация



При покупке сэндвич-панелей важно помнить, что в случае использования некачественной фурнитуры или неправильной сборки даже самые лучшие изделия вряд ли прослужат заявленный производителем срок службы.Выбор креплений, уплотнителей, обрешетки и реек, как и выбор самих сэндвич-панелей, должен основываться на качественных характеристиках продукции, особенностях конкретного вида панелей и рекомендациях производителя.



Несмотря на кажущуюся простоту, монтаж сэндвич-панелей – достаточно сложный и ответственный этап, от которого зависят все последующие эксплуатационные расходы и срок эксплуатации здания. Поэтому монтаж сэндвич-панелей рекомендуется доверить опытным специализированным строительным компаниям, которые могут подтвердить свой опыт соответствующей гарантией.



Производители



Недорогие сэндвич-панели с самыми низкими требованиями к качеству и долговечности, представлены в Украине широким перечнем торговых марок, из которых можно выделить AluTherm, Арсенал, Астен, Пантек, Промстан, Куалиметалл, Гор Сталь, Изовол, Панельтех.



Средний ценовой сегмент заполняется продукцией фирм Adamietz, Arcelor, Balex, Isopan, Joris, Metecno, Pruszynski, USP, Isospan, Inteco, Системинвест, Термобуд, ТПК.



Сэндвич-панели высочайшего качества в Украине, соответствующие Европейскому стандарту качества ДСТУ Б EN 14509:2014, представлены всего двумя брендами – Kingspan и Ruukki.



Следует помнить, что цена сэндвич-панелей – это не только средства, изначально затраченные на их изготовление и монтаж. Приобретая продукцию более высокого качества, владелец здания не только получает отличный внешний вид и безопасность здания, но и может вернуть потраченные средства за счет снижения затрат на отопление и кондиционирование, а также за счет отсутствия проблем с эксплуатацией кровли и фасада в течение всего срока службы здания.

Сэндвич-панели — BCOMS — Building Component Solutions LLC

Непрерывный производственный процесс на двойной конвейерной ленте, принятый BCOMS, считается наиболее инновационным процессом для сэндвич-панелей, обеспечивает наилучшие механические свойства вспененного материала благодаря прочному прилипанию вспенивающейся реакционной смеси к обоим слоям панели под влияние тепла и свободного давления пенообразования в дополнение к значительно более высокому сопротивлению изгибу.

Наши сэндвич-панели доступны в следующих цветах:

Основные характеристики и области применения сэндвич-панелей

BCOMS Полиизоцианурат (PIR) Сэндвич-панели подразделяются на два типа:

TEMPCON Сэндвич-панели

Сэндвич-панели Tempcon (TCSQ), изготовленные с использованием жесткого вспененного полиизоцианурата (PIR) с внешним и внутренним листами из стали или алюминия, с профилем внешней обшивки Type-S1 и профилем внутренней обшивки Type-Q.

Панели

TCSQ подходят для крыш и стен всех типов зданий.

Размеры и толщина

Сэндвич-панели

Tempcon доступны в единственном типе внешнего профиля из стали и алюминия в сочетании с перечисленными ниже типами внутренней обшивки; изоляционный сердечник может быть изготовлен с различной толщиной и теплоизоляционными свойствами.

Тепловые свойства

Идентификатор панели Тип кожи Код имени Сердечник «Т» Тепловая передача
Значение U 		Термическое сопротивление
Значение R
ТК Внешний Внутренний   (мм) (Вт/м2.л) м2К/Вт
Тип S Равнополочное ребро (Q)
TSCQ-30 30 0,733 1,346
TSCQ-40 40 0,550 1,818
TSCQ-50 50 0,440 2,273
TSCQ-75 75 0. 293 3.409
TSCQ-100 100 0,22 4,545
TSCQ-150 150 0,146 6.818
Армированный волокном
Вкладыш (O) 		ТССО-30 30 0,733 1,364
ТССО-40 40 0.550 1,818
ТССО-50 50 0,440 2,273
ТССО-75 75 0,293 3.409
ТССО-100 100 0,22 4,545
Значения U в приведенной выше таблице измерены при 25 o C и теплопроводности K=0.022 кВт/м или К



TEMPARCH Сэндвич-панели

Сэндвич-панели Temparch (TA) представляют собой эстетичные стеновые панели, которые также изготавливаются с использованием жесткого вспененного полиизоцианурата (PIR) с наружным и внутренним листами из стали или алюминия.

Сэндвич-панели Temparch

имеют уникальную особенность, позволяющую скрыть крепежные элементы, и поэтому больше подходят для стен и внутренних перегородок в выставочных залах, гипермаркетах, торговых центрах и коммерческих зданиях.

Размеры и толщина

Идентификатор панели Внешняя оболочка Внутренняя оболочка Сэндвич-панель
Имя кожи ID Имя скина ID Название-(Толщина)
ТА Микроребро Вт
Равнополочное ребро Q — TAWQ-60 TAWQ-75 TAWQ-100
Вкладыш, армированный волокном О ТАВО-40* ТАВО-60 ТАВО-75 ТАВО-100
Равнополочное ребро У
Равнополочное ребро Q — ТАУК-60 TAUQ-75 ТАУК-100
Вкладыш, армированный волокном О ТАУО-40* ТАУО-60 ТАУО-75 ТАУО-100
V — Канавка В
Равнополочное ребро Q — ТАВК-60 ТАВК-75 ТАВК-100
Вкладыш, армированный волокном О ТАВО-40* ТАВО-60 ТАВО-75 ТАВО-100
Примечание: * — Эта толщина доступна только для стеновой панели TEMPARCH с армированным волокном вкладышем



Тепловые свойства

Толщина панели Коэффициент теплопередачи U-значение Тепловое сопротивление R-значение
(мм) Вт/м 2 К м 2 К/Вт
40 0. 550 1,818
60 0,367 2,273
75 0,293 3.409
100 0,22 4,545
120 0,183 5.460
Значения U в приведенной выше таблице измерены при 25 o C и теплопроводности K=0.022 кВт/м или К

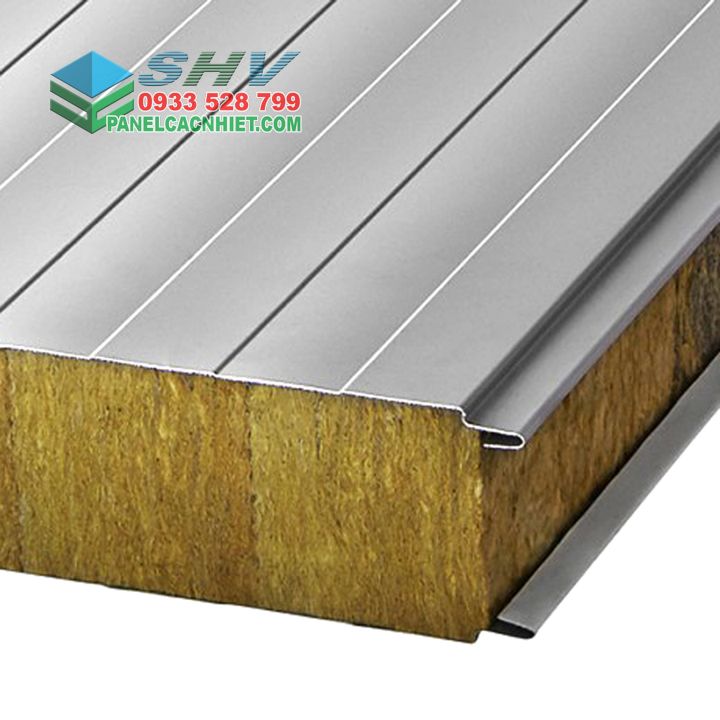

Сэндвич-панель из минеральной ваты
В сэндвич-панели

из минеральной ваты используется волокнистая минеральная вата в качестве основного материала, приклеенная к предварительно окрашенным металлическим листам в качестве поверхностных слоев на современной непрерывной производственной линии. Свежеотформованные панели затем пропускают через закрытый конвейерный пресс с регулируемой температурой для отверждения, прежде чем окончательные панели будут готовы к резке.

Поскольку металлические листы и минеральная вата являются негорючими, сэндвич-панели из минеральной ваты обладают превосходными огнеупорными свойствами.

Сэндвич-панели из минеральной ваты

BCOMS можно использовать для изготовления кровельных и стеновых панелей, а также внутренних перегородок. Панели MW широко используются для ограждающих конструкций промышленных и коммерческих зданий в дополнение к другим специализированным применениям из-за их огнеупорных, теплоизоляционных и акустических свойств.

Сэндвич-панели из минеральной ваты BCOMS подразделяются на два типа:

Панели FIRECON

Сэндвич-панели BCOMS Firecon изготавливаются с использованием наполнителя из минеральной ваты с наружными и внутренними металлическими листами из стали или алюминия различной толщины, покрытия и цвета.

Firecon — это прочная сэндвич-панель, предназначенная, в частности, для крыш и стен промышленных зданий, для всех строительных применений.

Размеры и толщина

Сэндвич-панель

Firecon доступна с одним внешним и внутренним профилем из стали и алюминия; изоляционный сердечник может быть изготовлен с различной толщиной и значениями теплоизоляции, как указано в таблице ниже.

Идентификатор панели Тип кожи Код имени Сердечник «Т» Тепловая передача
Значение U 		Термическое сопротивление
Значение R
ФК Внешний Внутренний   (мм) (Вт/м2.л) м2К/Вт
Тип S Равнополочное ребро (Q)
FCSQ-50 50 0,680 1.470
FCSQ-75 75 0,453 2,206
FCSQ-100 100 0,340 2,941
FCSQ-120 120 0.283 3.530
Значения U в приведенной выше таблице измерены при 24 o C и теплопроводности K=0,034 Вт/м o K при плотности 100 кг/м 3 .
брандмауэрные панели
Сэндвич-панели

BCOMS Firewall изготавливаются с использованием наполнителя из минеральной ваты с наружными и внутренними металлическими листами из стали или алюминия различной толщины и подходят для стен всех строительных конструкций, внутренних перегородок.

Термические свойства

Идентификатор панели Толщина панели Коэффициент теплопередачи U + Тепловое сопротивление R-значение
FW (мм) Вт/м 2 К м 2 К/Вт
75 0.453 2,206
100 0,340 2,941
120 0,283 3.530
Значения U в приведенной выше таблице измерены при 24 o C и теплопроводности K=0,034 Вт/м o K при плотности 100 кг/м 3 .



Значения теплопроводности Акустические свойства
Указанные значения соответствуют
ASTM C177/C518 и DIN 52612 		Звукопоглощение указано в соответствии с
BS 3638 и ISO 0354
Средняя температура o C Значение K Вт/м o K 100 кг/м 3
24 0.034
50 0,038
100 0,044
150 0,050
200 0,058
250 0,067
Гц 100 кг/м 3
125 0.33
250 0,86
500 1. 10
1000 1.10
2000 1,05
4000 0,98

Брошюры о продуктах можно скачать здесь

Сэндвич-панели — Проектирование зданий

Сэндвич-панели (иногда называемые композитными панелями или конструкционными изоляционными панелями (SIP)) состоят из двух слоев жесткого материала, приклеенных к обеим сторонам легкого сердечника.Три компонента действуют вместе как композит; то есть сочетание характеристик компонентов приводит к лучшей производительности, чем это было бы возможно, если бы они действовали по отдельности.

Легкая сердцевина удерживает две поверхности в правильном положении, сопротивляется силам сдвига и обеспечивает изоляцию, в то время как две поверхности обеспечивают долговечность, устойчивость к атмосферным воздействиям и ударам, а также сопротивляются силам растяжения и сжатия в плоскости.

Системы сэндвич-панелей включают в себя сами панели, стыки между ними, крепления (часто скрытые) и систему поддержки.

Композитные системы облицовки использовались в течение значительного времени, в частности, для производства транспортных средств, таких как поезда и самолеты, но разработка усовершенствованных сэндвич-панелей для облицовки зданий впервые началась в 1930-х годах, когда они были исследованы организациями такие как Лаборатория лесных товаров, и используется архитекторами, включая Фрэнка Ллойда Райта. Они продолжали становиться все более популярными после Второй мировой войны.

Современные сэндвич-панели могут быть плоскими, изогнутыми, изогнутыми и соединенными друг с другом в почти неограниченном диапазоне конфигураций и доступны в широком диапазоне цветов, отделки, толщины, краевых деталей и профилей в зависимости от требований к производительности.

Как правило, они изготавливаются за пределами площадки и особенно полезны там, где требуется высокоэффективная облицовка с хорошей конструкционной прочностью, высоким уровнем изоляции и малым весом.

Сэндвич-панели широко используются в качестве наружной облицовки одноэтажных и многоэтажных зданий, где требуется обеспечить атмосферостойкость, устойчивость к ветровым нагрузкам, нагрузкам доступа, собственному весу и т.д. Однако они также используются для создания изолированных внутренних оболочек, потолочных панелей, перегородок (например, в холодильных камерах) и для огнестойких стен отсеков.

Типы зданий, в которых обычно используются сэндвич-панели , включают:

Наружные поверхности сэндвич-панелей чаще всего изготавливаются из таких металлов, как:

Однако другие материалы, которые можно использовать, включают:

Системы облицовки обычно включают жесткий полиуретановый сердечник, но другие материалы сердечника включают:

Сэндвич-панели можно выбрать из-за их:

Однако могут возникнуть особые трудности, связанные со зданиями, содержащими сэндвич-панели из горючих материалов . Для получения дополнительной информации см. раздел «Пожаробезопасность систем сэндвич-панелей», Ассоциация британских страховщиков, май 2003 г.

Сэндвич-панели — Проектирование зданий

Сэндвич-панели (иногда называемые композитными панелями или конструкционными изоляционными панелями (SIP)) состоят из двух слоев жесткого материала, приклеенных к обеим сторонам легкого сердечника. Три компонента действуют вместе как композит; то есть сочетание характеристик компонентов приводит к лучшей производительности, чем это было бы возможно, если бы они действовали по отдельности.

Легкая сердцевина удерживает две поверхности в правильном положении, сопротивляется силам сдвига и обеспечивает изоляцию, в то время как две поверхности обеспечивают долговечность, устойчивость к атмосферным воздействиям и ударам, а также сопротивляются силам растяжения и сжатия в плоскости.

Системы сэндвич-панелей включают в себя сами панели, стыки между ними, крепления (часто скрытые) и систему поддержки.

Композитные системы облицовки использовались в течение значительного времени, в частности, для производства транспортных средств, таких как поезда и самолеты, но разработка усовершенствованных сэндвич-панелей для облицовки зданий впервые началась в 1930-х годах, когда они были исследованы организациями такие как Лаборатория лесных товаров, и используется архитекторами, включая Фрэнка Ллойда Райта.Они продолжали становиться все более популярными после Второй мировой войны.

Современные сэндвич-панели могут быть плоскими, изогнутыми, изогнутыми и соединенными друг с другом в почти неограниченном диапазоне конфигураций и доступны в широком диапазоне цветов, отделки, толщины, краевых деталей и профилей в зависимости от требований к производительности.

Как правило, они изготавливаются за пределами площадки и особенно полезны там, где требуется высокоэффективная облицовка с хорошей конструкционной прочностью, высоким уровнем изоляции и малым весом.

Сэндвич-панели широко используются в качестве наружной облицовки одноэтажных и многоэтажных зданий, где требуется обеспечить атмосферостойкость, устойчивость к ветровым нагрузкам, нагрузкам доступа, собственному весу и т.д. Однако они также используются для создания изолированных внутренних оболочек, потолочных панелей, перегородок (например, в холодильных камерах) и для огнестойких стен отсеков.

Типы зданий, в которых обычно используются сэндвич-панели , включают:

Наружные поверхности сэндвич-панелей чаще всего изготавливаются из таких металлов, как:

Однако другие материалы, которые можно использовать, включают:

Системы облицовки обычно включают жесткий полиуретановый сердечник, но другие материалы сердечника включают:

Сэндвич-панели можно выбрать из-за их:

Однако могут возникнуть особые трудности, связанные со зданиями, содержащими сэндвич-панели из горючих материалов . Для получения дополнительной информации см. раздел «Пожаробезопасность систем сэндвич-панелей», Ассоциация британских страховщиков, май 2003 г.

Сэндвич-панели — Проектирование зданий

Сэндвич-панели (иногда называемые композитными панелями или конструкционными изоляционными панелями (SIP)) состоят из двух слоев жесткого материала, приклеенных к обеим сторонам легкого сердечника. Три компонента действуют вместе как композит; то есть сочетание характеристик компонентов приводит к лучшей производительности, чем это было бы возможно, если бы они действовали по отдельности.

Легкая сердцевина удерживает две поверхности в правильном положении, сопротивляется силам сдвига и обеспечивает изоляцию, в то время как две поверхности обеспечивают долговечность, устойчивость к атмосферным воздействиям и ударам, а также сопротивляются силам растяжения и сжатия в плоскости.

Системы сэндвич-панелей включают в себя сами панели, стыки между ними, крепления (часто скрытые) и систему поддержки.

Композитные системы облицовки использовались в течение значительного времени, в частности, для производства транспортных средств, таких как поезда и самолеты, но разработка усовершенствованных сэндвич-панелей для облицовки зданий впервые началась в 1930-х годах, когда они были исследованы организациями такие как Лаборатория лесных товаров, и используется архитекторами, включая Фрэнка Ллойда Райта.Они продолжали становиться все более популярными после Второй мировой войны.

Современные сэндвич-панели могут быть плоскими, изогнутыми, изогнутыми и соединенными друг с другом в почти неограниченном диапазоне конфигураций и доступны в широком диапазоне цветов, отделки, толщины, краевых деталей и профилей в зависимости от требований к производительности.

Как правило, они изготавливаются за пределами площадки и особенно полезны там, где требуется высокоэффективная облицовка с хорошей конструкционной прочностью, высоким уровнем изоляции и малым весом.

Сэндвич-панели широко используются в качестве наружной облицовки одноэтажных и многоэтажных зданий, где требуется обеспечить атмосферостойкость, устойчивость к ветровым нагрузкам, нагрузкам доступа, собственному весу и т.д. Однако они также используются для создания изолированных внутренних оболочек, потолочных панелей, перегородок (например, в холодильных камерах) и для огнестойких стен отсеков.

Типы зданий, в которых обычно используются сэндвич-панели , включают:

Наружные поверхности сэндвич-панелей чаще всего изготавливаются из таких металлов, как:

Однако другие материалы, которые можно использовать, включают:

Системы облицовки обычно включают жесткий полиуретановый сердечник, но другие материалы сердечника включают:

Сэндвич-панели можно выбрать из-за их:

Однако могут возникнуть особые трудности, связанные со зданиями, содержащими сэндвич-панели из горючих материалов . Для получения дополнительной информации см. раздел «Пожаробезопасность систем сэндвич-панелей», Ассоциация британских страховщиков, май 2003 г.

Сэндвич-панели — Проектирование зданий

Сэндвич-панели (иногда называемые композитными панелями или конструкционными изоляционными панелями (SIP)) состоят из двух слоев жесткого материала, приклеенных к обеим сторонам легкого сердечника. Три компонента действуют вместе как композит; то есть сочетание характеристик компонентов приводит к лучшей производительности, чем это было бы возможно, если бы они действовали по отдельности.

Легкая сердцевина удерживает две поверхности в правильном положении, сопротивляется силам сдвига и обеспечивает изоляцию, в то время как две поверхности обеспечивают долговечность, устойчивость к атмосферным воздействиям и ударам, а также сопротивляются силам растяжения и сжатия в плоскости.

Системы сэндвич-панелей включают в себя сами панели, стыки между ними, крепления (часто скрытые) и систему поддержки.

Композитные системы облицовки использовались в течение значительного времени, в частности, для производства транспортных средств, таких как поезда и самолеты, но разработка усовершенствованных сэндвич-панелей для облицовки зданий впервые началась в 1930-х годах, когда они были исследованы организациями такие как Лаборатория лесных товаров, и используется архитекторами, включая Фрэнка Ллойда Райта.Они продолжали становиться все более популярными после Второй мировой войны.

Современные сэндвич-панели могут быть плоскими, изогнутыми, изогнутыми и соединенными друг с другом в почти неограниченном диапазоне конфигураций и доступны в широком диапазоне цветов, отделки, толщины, краевых деталей и профилей в зависимости от требований к производительности.

Как правило, они изготавливаются за пределами площадки и особенно полезны там, где требуется высокоэффективная облицовка с хорошей конструкционной прочностью, высоким уровнем изоляции и малым весом.

Сэндвич-панели широко используются в качестве наружной облицовки одноэтажных и многоэтажных зданий, где требуется обеспечить атмосферостойкость, устойчивость к ветровым нагрузкам, нагрузкам доступа, собственному весу и т.д. Однако они также используются для создания изолированных внутренних оболочек, потолочных панелей, перегородок (например, в холодильных камерах) и для огнестойких стен отсеков.

Типы зданий, в которых обычно используются сэндвич-панели , включают:

Наружные поверхности сэндвич-панелей чаще всего изготавливаются из таких металлов, как:

Однако другие материалы, которые можно использовать, включают:

Системы облицовки обычно включают жесткий полиуретановый сердечник, но другие материалы сердечника включают:

Сэндвич-панели можно выбрать из-за их:

Однако могут возникнуть особые трудности, связанные со зданиями, содержащими сэндвич-панели из горючих материалов .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
