Привлекательный потолок — одно из условий хорошего внешнего вида помещения. Потому при ремонте этому вопросу уделяется много внимания. Но сделать потолок привлекательным сложенее, чем стены — более сложные условия работы. Если вам надо быстро, недорого привести эту часть помещения в порядок — ваш выбор потолок Армстронг. Это быстро монтируемая подвесная система, которая дает море возможностей.

Устройство системы

Подвесной потолок Армстронг состоит из системы профилей, при помощи подвесов прикрепленных к черновому потолку. Эти профили образуют квадратные или прямоугольные ячейки, в которые устанавливаются светильники и плиты. Все это вместе и является потолочной системой армстронг.

Потолок Армстронг — один из вариантов

Профили есть несущие (направляющие). Именно они через подвесы крепятся к черновому потолку и несут основную нагрузку. Общая масса всей системы невелика, потому устанавливаются направляющие через 120 см. Вдоль размеченных линий с шагом 50 см монтируют подвесы. В их нижней части есть крючки, а в направляющих имеются отверстия. Направляющие просто навешиваются на крючки. После этого получили параллельные направляющие, расставленные с шагом 120 см.

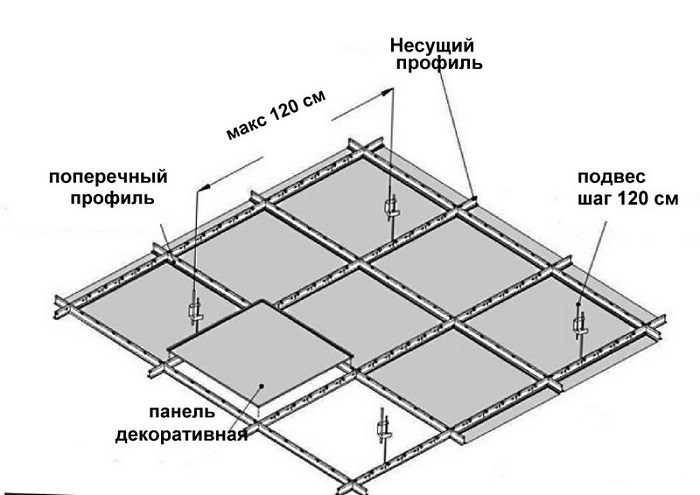

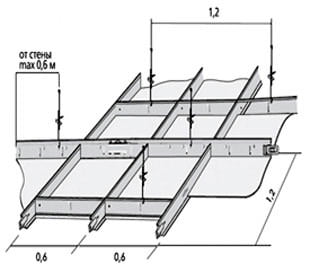

Устройство потолка армстронг

Между ними с таким же шагом — 120 см — устанавливается поперечный профиль. В результате получаем клетку 120 см * 120 см. Плиты подвесного потолка Армстронг имеют размер 60*60 см (если быть точными, то 598 мм * 598 мм). Для их установки еще крепят профили каркаса — чтобы получилась клетка с нужными размерами. После этого остается только смонтировать светильники и установить в ячейки плиты.

Достоинства и недостатки

Первоначально разрабатывались потолки Армстронг для использования в производственных, служебных и общественных помещениях. Но целый ряд отличных качеств привели к тому, что их используют еще и в частных домах и квартирах. Вот перечень свойств подвесных потолков типа Армстронг:

• Невысокая цена. Это самый дешевый способ устроить подвесные потолки.
• Большое количество вариантов плит и профилей. Плиты могут быть не только белые матовые. Они есть металлические, окрашенные в разные цвета с разной степенью глянца. Есть стеклянные, зеркальные, оклеенные пленкой «под дерево» и т.п. Причем эти плиты легко сделать самостоятельно, получив уникальный дизайн.
• Легкий монтаж. Все операции во время монтажа элементарны, времени требуется минимум.
  Такой вариант подойдет для дома

• Высокая ремонтопригодность. При порче плиты ее просто вынимают и ставят новую. Потому, при закупке составляющих, берите плиты с запасом.
• Подвесной потолок отлично скрывают все коммуникации и позволяют организовать отличную вентиляцию — плиты очень часто имеют перфорацию. Даже если она монолитна, то просто лежит на каркасе, никакой герметичности нет и вентиляция запотолочного пространства хорошая.
• Система получается легкой — профили сделаны из алюминиевого сплава, плиты — из прессованных бумажных отходов разной толщины или легкого сплава.

Потолок Армстронг — действительно замечательный продукт. Видимо потому он так полюбился владельцам офисов, торговых центров, кинотеатров и т.д. Но есть и минусы. Первый — внешний вид такого потолка идеально подходит для офиса или общественного помещения, а вот в частных помещениях не все их воспринимают. Но это — дело вкуса. Второй — система подвесная и «съедает» высоту потолков, с которой у многих и так проблемы. Но если потолки более-менее нормальные, эту систему можно ставить. Вот и все минусы.

Элементы системы

Потолочная система Армстронг состоит из набора элементов, которые легко между собой соединяются. Одно из ее достоинств — модульность, которая позволяет получить потолок любого размера и конфигурации. Проблема только с нелинейными формами — они не предусмотрены и штатных решений нет. Потому этот вид подвесного потолка используется только в квадратных и прямоугольных помещениях.

Это вариант потолка Армстронг со смешанным заполнением

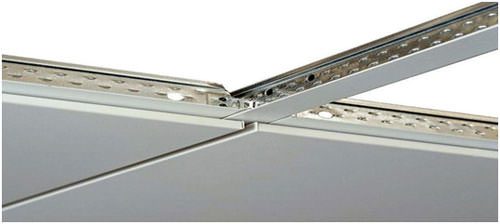

Профили

Профили для потолка армстронг деалют из легкого алюминиевого сплава. На верхней части профилей нанесена перфорация, при помощи которой они крепятся к подвесам и стыкуются между собой. Нижняя часть профилей — та, которая видна из помещения — может иметь серебристый цвет, но чаще — белый. Также есть черные и золотистые, можно найти другие цвета, но их уже надо искать.

Чаще всего профиля окрашены в белый цвет

Длина профилей 600 мм, 1200 мм, 3600 мм. Несущие профили должны быть цельными (в случае необхоидимости могут сращиваться), потому длину подбираем такую, чтобы профиль был не короче помещения. Его нарезают на участки нужной длины.

Поперечные профили набираете частично длиной 120 см, частично — 60 см. Придется считать, сколько нужно каких для создания подвесной системы в вашем случае. Резать их не получится — по краям сделаны выступы, при помощи которых они стыкуются с несущими.

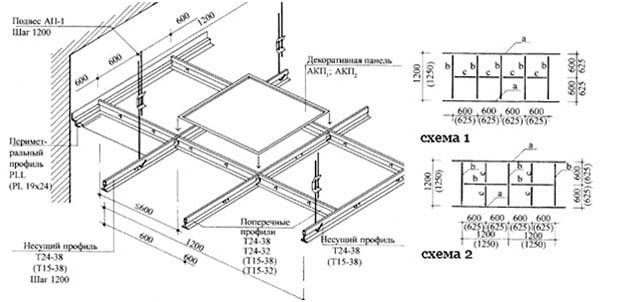

Монтажная схема потолка армстронг и ее компоненты

Несущие и поперечные профили бывают двух размеров — под разные типы плит: с полочкой на 15 мм и 24 мм. Разной бывает и «спинка» — под разную толщину плит (19 мм, 24 мм и 29 мм).

Есть еще пристенные профили. Они выполнены в виде уголка, монтируются по периметру помещения. На них опираются крайние плиты. Они тоже есть с полочками разной величины — 19 мм и 24 мм.

Плиты

Плиты для подвесных потолков Армстронг бывают двух размеров — 120 см * 60 см и 60 см * 60 см. Второй вариант более распространен, возможно потому, что квадраты лучше воспринимаются, чем прямоугольники. Есть еще они разной толщины — от 6 мм до 19 мм. Чем больше толщина, тем большую степень звукоизоляции имеет такой потолок, но во многом эта характеристика зависит от материала, из которого изготовлены плиты. А бывают они нескольких видов:

• Класс Эконом. Наиболее дешевые из всех, они имеют высокую гигроскопичность и плохо переносят повышенную влажность. Влагу они впитывают в лбом виде — в виде жидкости при подтоплении соседями сверху или из воздуха. Напитавшись влагой, становятся тяжелыми, начинают менять форму — прогибаться, что портит внешний вид. В общем, вариант дешевый, но хорошо себя чувствует в помещениях с климатконтролем и постоянной влажностью. В эту группу входят Oasis (Оазис) и ,Oasis+, Cortega (Гортега), Tatra (Татра), Bajkal (Байкал).
  Плиты для потолка Армстронг касса Эконом


• Класс Прима (Prima). Это более дорогие панели, но они и по характеристикам намного лучше. Во-первых, они более прочные, имеют повышенную стойкость к влаге (85% против 65% у класса Эконом). Лучше они и в плане звукоизоляции и внешнего вида. К этой группе относятся коллекции Adria (Адриа), Casa (Каса), Cirrus (Циррус), Plain (Плэйн), Duna+ (Дюна плюс).
  Плиты класса Прима

• Влагостойкие. Этот вид плит для подвесного потолка можно использовать во влажных помещениях или при повышенной влажности воздуха. Есть два вида Mylar (Мулар), Newtone Residence (Ньютон Резиденс).
  Влагостойкие плиты для потолка Армстронг

• Акустические. Имеют улучшенные характеристики по звукопоглощению. Подходят для монтажа в торговых залах, офисах. Выпускаются в двух видах: Neeva (Ниива), Frequence (Фриквенс).
• Гигиенические. Эти плиты хорошо моются, предназначены для медучреждений и предприятий пищевой индустрии. Вид всего один — Bioguard (Биогуард).
  Акустический и гигиенические — для специфического применения


• Дизайнерские. Эти плиты для потолков армстронг значительно отличаются по внешнему виду от всех остальных. Они используются при оформлении клубов, ресторанов, баров. Имеют презентабельный, а порой и роскошный вид, но стоят уже немало. Модификаций несколько: Visual (Вижуал), Cellio (Селлио), Graphis Linear (Графис Лайнер), Cirrus Image (Циррус Имидж).

Дизайнерские. Это только основные есть варианты

Выше речь шла о аутентичных плитах, которые производит фирма Armstrong. Есть другие типы и виды, производимые другими кампаниями. Название и внешний вид могут отличаться, но деление по категориям примерно такое же.

Некоторые виды из других материалов и в другом стиле

Например, есть металлические плиты — белые, из цельного листа и с перфорацией разного размера и формы, есть крашенные в разные цвета, есть из пластика — полупрозрачные и с нанесенной фотопечатью. В общем, в эту систему встраиваются различные плиты.

Типы профилей и плит

Еще один момент: плиты на потолок Армстронг по краям имеют выступ. Этот выступ бывает разной ширины и глубины. Под размеры этого выступа и подбирается тип профиля. Может быть и наоборот, но они должны стыковаться.

Подвесы и чем их можно заменить

Подвесы для потолков Armstrong имеют в верхней части отверстие для установки крепежа, в нижней — крючок, которым удерживается профиль. Верхняя часть крепится к потолку при помощи дюбелей или другого крепежа (в зависимости от материалов перекрытия).

Подвесы есть различных конструкций

Из всего этого разнообразия чаще всего используется вариант с двумя шпильками (на фото выше — третий справа и на фото внизу). Эти подвесы недорогие, быстро собираются, позволяют легко регулировать высоту потолка, когда возникает необходимость выставить его в одной плоскости.

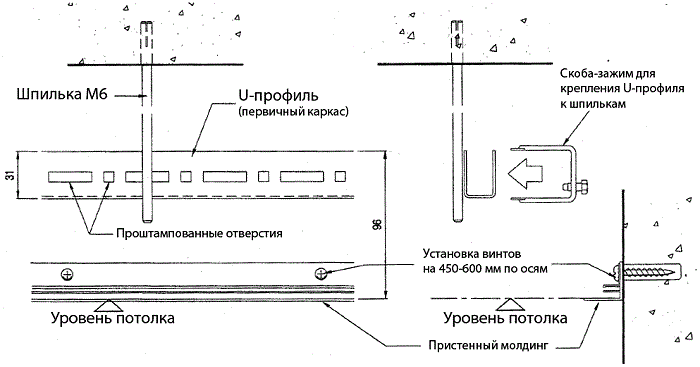

Как использовать подвес при монтаже потолка Армстронг

Но эти подвесы имеют минимальную высоту 25 см. Это много даже в некоторых офисах, а уж в домах и квартирах и подавно. Выход — укоротить шпильки (как на верхнем фото справа) или использовать подручные материалы. Наиболее подходящие — стальные шпильки с кольцом на конце и кусок упругой сталистой проволоки. Минус этого крепления — сложно регулировать высоту подвеса. Придется изготавливать их точно той длины, которой они необходимы.

Чем можно заменить подвесы

Также подойдут дюбеля с крючками на концах. Но тут тоже понадобятся дополнительные крючки из проволоки, так как слишком маленькое расстояние до потолка не позволит уложить плиты — необходимо пространство для маневра. Минимальное расстояние между основным и подвесным потолком — 25 мм и то будет очень неудобно. Желательно иметь хотя-бы 50 мм. Но это только в том случае, если в потолок не устанавливаются светильники или вентиляторы.

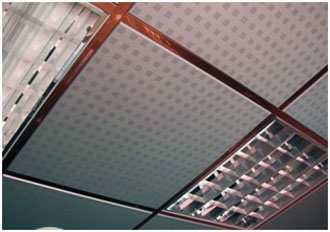

Светильники и вентиляционные решетки

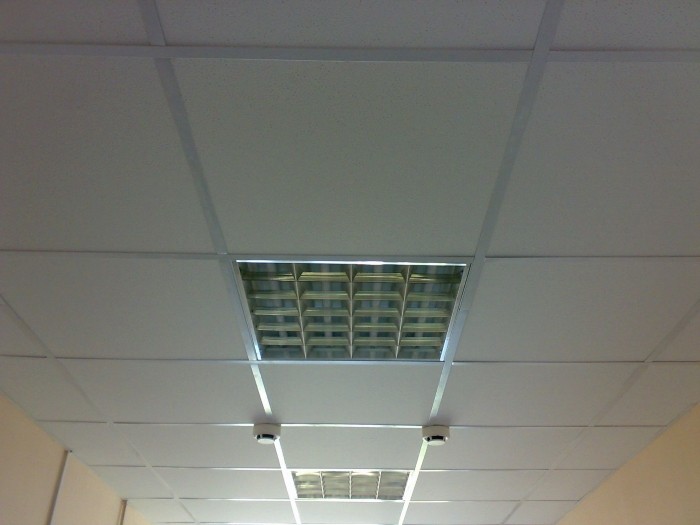

Штатные светильники и вентиляционные решетки неплохо подходят для офисов, торговых залов, общественных и медицинских учреждений. Они имеют тот же размер, что и плиты и просто устанавливаются в выбранное место. С подключением ламп проблем не бывает — обширное запотолочное пространство позволяет подвести провода нужного сечения без проблем. Их укладывают в металлические лотки, закрепленные на потолке или кабель каналы.

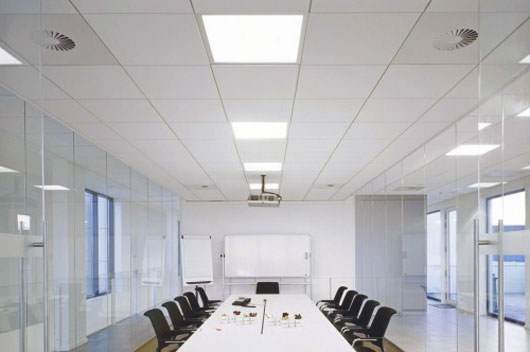

Пример использования светильников и вентиляционных решеток в офисе

В квартирах и домах штатные светильники смотрятся, как минимум, странно, да и мощность имеют явно большую чем надо. В этом случае обычно используют встраиваемые точечные светильники. Лучше брать со светодиодами — они почти не греются и потребляют мало электроэнергии, а света дают достаточно.

Использование вентрешеток в домах и квартирах — случай, скорее, исключительный. Система сама по себе негерметична, многие плиты с перфорацией, что обеспечивает достаточную степень вентиляции запотолочного пространства. Если, все-таки необходимы дополнительные отверстия, можно или штатную решетку использовать или встроить меньшего размера, вырезав в плите подходящее отверстие.

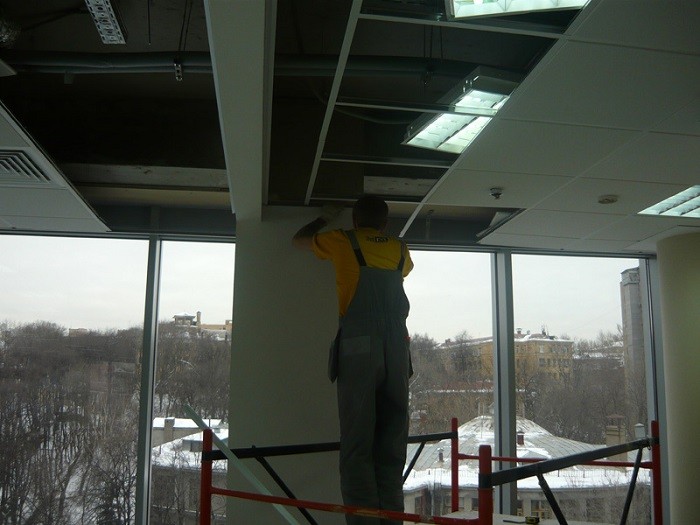

Монтаж потолка Армстронг

Собрать потолок Армстронг просто: понадобится дрель, подходящий крепеж (дюбеля или саморезы, в зависимости от материала перекрытия), неплохо иметь лазерный уровень, но можно обойтись водяным и пузырьковым. Для нарезки профилей можно использовать ножницы по металлу, а можно — болгарку с режущим диском или ножовку с полотном по металлу.

Технология монтажа подвесного потолка Армстронг по шагам выглядит так:

1. Отмечаем на стенах уровень, на котором будет находится навесной потолок. Проще это сделать с нивелиром, сложнее — с пузырьковым уровнем.
2. По намеченной линии крепим пристенный профиль. Есть профили с разной шириной полочек, при монтаже не перепутайте — полка должна иметь такой же размер, как и у профилей. Фиксируют к стенам подходящим крепежом каждые 50 см.
   Крепление пристенных профилей

3. Прикрепив пристенные профиля замеряем необходимую длину несущего профиля и отрезаем нужное количество кусков. При этом обратите внимание, что далеко не всегда размеры помещения получаются кратными 60 см. В большинстве случаев приходится крайние плиты подрезать. В этом нет ничего страшного, но надо правильно разработать план размещения плит на потолке — «подрез» надо разогнать по обеим сторонам. Но сделать это надо так, чтобы по краям не оказались узкие полоски (смотрите на рисунке).
   Лучше нарисуйте план, а после приступайте к монтажу

4. На потолке отмечаем линии крепления направляющих профилей. Они устанавливаются через 120 см, то есть несущих профилей будет меньше, чем ячеек. По этим линиям через каждые 50 см устанавливаем подвесы.
   Установка подвесов

5. На установленные подвесы навешиваем нарезанные на отрезки нужной длины несущие профили. В профилях есть перфорация. В одно из отверстий заводим крючок и поджимаем его — чтобы крепче держалось. Края несущих профилей заводим в уже установленный пристенный.
   Навешиваем несущие профиля и закрепляем их на крючках

6. Берем поперечные профиля длиной 120 см, устанавливаем их вставляя выступы на краях в вырезы на несущем профиле. В результате получится сетка из прямоугольных ячеек 120*60 см.
7. Берем короткие поперечные профиля по 60 см и вставляем так, чтобы получилась сетка с ячейкой 60*60 см. Крепление такое же — выступ заводится в вырез.
   Собираем решетку из профилей

8. Выставляем все подвесы так, чтобы потолок был в одной плоскости. Тут может снова-таки помочь нивелир (лазерный уровень), но можно обойтись обычным строительным.
9. В полученную систему вкладываем плиты. Их разворачиваем боком, аккуратно заводим, затем опускаем на место. Работать надо чистыми руками — плиты пачкаются. Если это необходимо, режутся они обычным канцелярским ножом (кладете на ровную чистую поверхность, прикладываете по линии реза линейку или правило, проводите вдоль канцелярским ножом, хорошо на него надавливая).

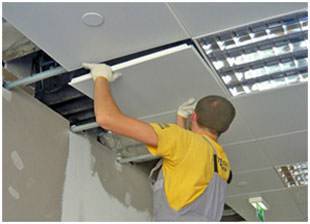

Установка плит в систему подвесных потолков Армстронг

Вот вам пошаговая инструкция по монтажу Армстронга. Все действительно несложно. Надо только предварительно продумать план расположения плит и уяснить для себя, где, на каком расстоянии от стен будут проходить несущие профиля. Дальше все собирается как конструктор.

Фото потолков Армтсронг в интрьере>

Это плиты из дизайнерской серии

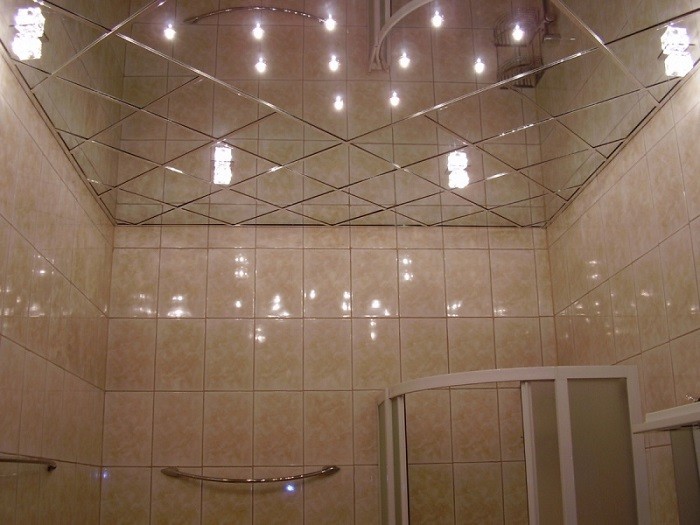

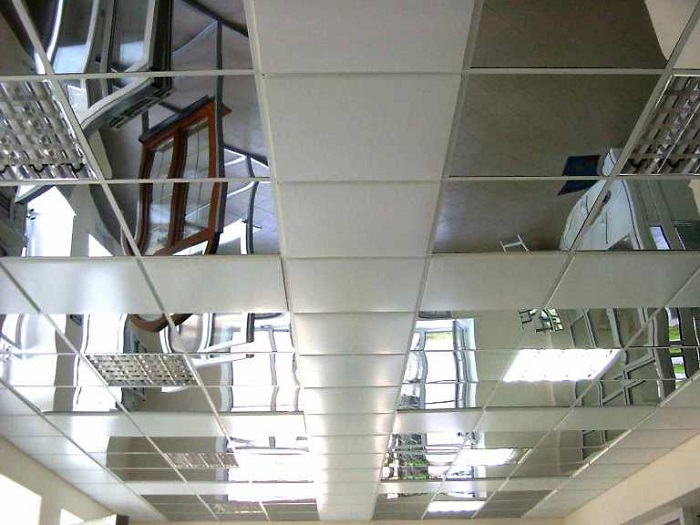

Зеркальные поверхности на потолке в ванной

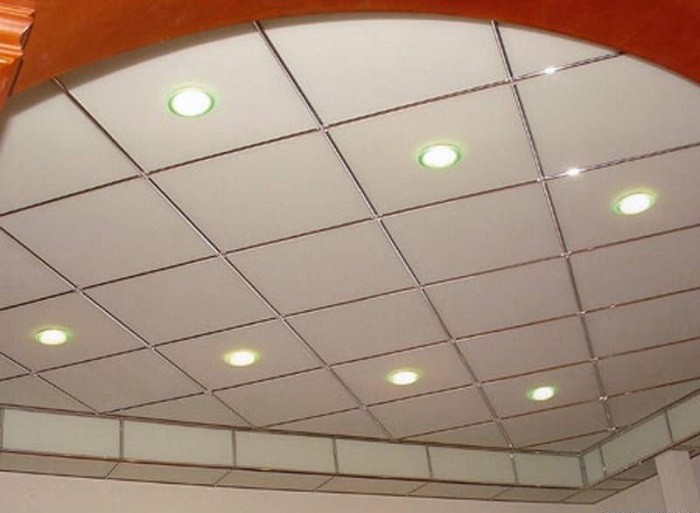

Молочное стекло с подсветкой за потолком дает мягкий рассеянный свет

Даже длинный коридор выглядит нескучным

Большие плиты из монолитного поликарбоната с нанесенной фотопечатью

Динамично, светло

Диагональное исполнение сложне

Комбинация из серых металлических плит и обычных белых

Вариант для кафе, но такой же или похожий неплохо будет смотреться в современном интерьере

Это уже совсем сложный вариант — авторский

Потолок Армстронг – технические характеристики и расчет

Потолок подвесной типа Армстронг – что это такое?

Видео инструкция по монтажу подвесного потолка типа Армстронг

По сути, это подвесная потолочная конструкция, состоящая из алюминиевого каркаса и минеральных плит. Однако это больше, чем просто подвесной потолок.

Его основные достоинства:

• благодаря подвижности конструкции, всегда есть возможность свободного доступа к системе вентиляции, освещения и прочим коммуникациям;
• система скрывает непрезентабельный вид основного потолка, а также позволяет спрятать провода, вентиляционные трубы и прочее;
• конструкция быстро собирается, легко ремонтируется и проста в уходе;
• светоотражающие плиты улучшают освещенность помещения;
• благодаря своим шумоизоляционным качествам, потолки «Армстронг» – выгодное решение для промышленных и офисных помещений;

• для этого типа конструкции выпускается большое число комплектующих – решеток, осветительных элементов, декора и прочего, что позволяет в свободной манере планировать зоны потолка;
• натуральный материал, из которого изготавливаются плиты, безопасен для человека.

Но есть у потолков и существенные недостатки:

• несмотря на свою влагостойкость, плиты боятся воды. Потопы от соседей сверху или хлипкие трубы губительны и требуют замены модулей в месте намокания;
• минеральные плиты чувствительны к частым температурным и влажностным перепадам, из-за чего нередко желтеют;
• панель выполнена из очень хрупкого материала и может расколоться даже от удара о нее пробки от шампанского, поэтому рекомендуется держать про запас несколько целых плит;
• невозможность создания криволинейных элементов, и даже диагональное расположение потолка существенно удорожает и усложняет его монтаж.

Виды потолков «Армстронг»:

• Самый востребованный — эконом-класс (например, «Байкал», «Оазис»). При минимальных затратах вы приобретаете сравнительно качественный материал, придавая вашему потолку вполне приличный внешний вид. Чаще всего используется в общественных помещениях, холлах, торговых центрах и т. д.
• Функциональные потолки (например, «Прима»), благодаря повышенному содержанию латекса, дополнительно защищены от влаги и не деформируются даже при влажности в помещении до 95%. Уместны в кафе и ресторанах, бассейнах и в ванных комнатах, прачечных и банях.
• Акустические потолки (например, «Ультима»), снабжены шумоизоляцией и незаменимы там, где необходимо осуществить звуковой барьер: залы кинотеатров, концертные залы, ночные клубы, офисы в шумных производственных зданиях.

• Гигиенические потолки (например, «Биогуард»), имеют специальное защитное покрытие против пара и жира, а кроме того, препятствуют развитию бактерий в порах панелей. Соответствие санитарно-гигиеническим нормам делает такие потолки незаменимыми для больниц, поликлиник, детских садов, промышленных кухонь.
• Дизайнерские потолки имеют неповторимый вид и используются для дополнения образа того или иного помещения. Там, где нужен эксклюзив, к примеру, в холле гостиницы, ресторане, такие панели будут как нельзя кстати.

В результате особой переработки каменной ваты и добавления в ее состав крахмала, целлюлозы и латекса, производят минеральное волокно. При минимальных затратах и по тщательно отработанной технологии, этому материалу придают необходимую степень прочности (зависит от соотношения крахмала и латекса) и влагостойкости.

Плиты с проложенным между ними картоном складывают в стопки по 8-22 штук и упаковывают в полиэтилен. Условия хранения требуют влажности в помещении не более 90%, при температуре 15-30°С.

Технические параметры плит:

• Выпускаются со сторонами 60х60 или 60х120 сантиметров, однако последние используются крайне редко из-за своей хрупкости.
• Толщина от 0,8 до 2,5 сантиметров.
• Вес от 2,7 до 8 кг/м².

По типу кромки плиты разделяют на три группы:

• Кромка Microlook представляет собой не очень широкую ступеньку с краю, и предназначается для систем шириной полтора сантиметра.

• Кромка Tegular имеет более широкий ступенчатый край и применяется в системах шириной 2,4 сантиметра.
• Плиты с кромкой Board – универсальны для любых конструкций, так как имеют ровный край.

Самые востребованные панели – белого цвета, однако в продаже попадаются и цветные, и фактурные плиты, среди которых встречаются перфорированные или тисненые. Черную обшивку, например, часто можно встретить в кинотеатрах. Существуют также решетчатые плиты, которые придают потолку необычный вид, скрывая вместе с тем элементы подвесной системы и коммуникации.

Технические характеристики подвесного потолка «Армстронг»

Конструкция состоит из каркаса и модулей. В зависимости от типа кромки панелей, каркас может быть виден или «утоплен» между элементами обшивки.

В отличие от классического подвесного потолка, этот требует большего межпотолочного зазора, но эти пустоты часто используются для заложения в них любых инженерных коммуникаций.

Почему данные конструкции редко используются в жилых помещениях? Да потому, что при монтаже они «съедают» не меньше 25 сантиметров.

Потолок «Армстронг» подразумевает набор комплектующих, в число которых входят:

• плиты потолочные;
• профили поперечные;
• профили продольные;
• профили несущие;
• подвесы с крючком и штангой;
• стеновой профиль;
• крепежный узел.

Плиты бывают как мягкие (органические или минеральные), так и жесткие (металлические, зеркальные, стеклянные). Поэтому в соответствии с их типом выбираются и профили. Для жесткой и тяжелой обшивки требуются усиленные несущие конструкции, чья стоимость выше, чем у профилей для легких панелей.

Металлические или пластиковые Т-образные профили выпускаются шириной 15-24 сантиметра и имеют отверстия для подвесной системы. Их можно регулировать по длине с помощью подрезки, а также соединять, используя для этого пружинные замки или специальные усики.

Подвес представляет собой два шестимиллиметровых прутка, один ровный, другой – с крючком, соединенные друг с другом так называемой «бабочкой». Сжимая ее, прутки можно передвигать, регулируя тем самым высоту подвеса. В опущенном состоянии «бабочка» надежно фиксирует прутки. Чтобы удерживаться в крепежном узле, верхняя часть одного из прутков представляет собой профиль.

Крепежный узел размещается в базовом потолке и состоит из обычного дюбеля или металлической цанги. Последнюю чаще используют в усиленных конструкциях, либо в местах с дополнительной нагрузкой: в районе светильников, вентиляционных узлов и т. д.

Расчет потолка «Армстронг»

Монтаж конструкции осуществляется по итогам расчетов, которые нужны для определения количества материалов, а также рационального зонирования потолка.

Производители хрупких минеральных панелей не рекомендуют делать подрезку более чем на 300 мм, так как такие маленькие ячейки приводят к расходу материала и дополнительной работе. Вместо этого производится «сгонка» плит, постепенно уменьшая их ширину к краю потолка.

Следует также помнить, что подрезанный ряд лучше располагать у противоположной от входа стены.

Рассчитать периметр просто: измеряем длины всех стен, складываем и округляем до значения, кратного трем (так как длина одного профиля – 3 м). Стеновой П-образный профиль можно сгибать и надрезать, чтобы обойти выступы и углы.

Средний расход материалов на 1 м²  для квадратных помещений или с соотношением стен 3:4:

• профиль несущий, 3700 мм – 0,8 м;
• профиль продольный, 1200 мм – 1,6 м;
• профиль поперечный, 600 мм – 0,8 м;
• профиль для периметра, 3000 мм – 0,5 м;
• подвес – 0,6 шт.

Расход для помещений, у которых стороны соотносятся от 2:3 до 1:2, будет несколько большим:

• профиль несущий, 3700 мм – 0,84 м;
• профиль продольный, 1200 мм – 1,68 м;
• профиль поперечный, 600 мм – 0,87 м;
• профиль для периметра, 3000 мм – 0,5 м;
• подвес – 0,7 шт.

Площадь потолочной плиты размером 600х600 мм считается по формуле: 2,78хS (где S – площадь).

Эти данные актуальны только для простых помещений, размером от 10 до 120 м². Если площадь имеет сложную конфигурацию, расход материалов можно подсчитать на он-лайн калькуляторе или в масштабе выполнив чертеж помещения.

П-образный профиль крепится к периметру с шагом 60 см для легкого каркаса и 30 см для утяжеленной конструкции. При этом вентиляционные решетки и точечные светильники нагрузкой не считаются.

Как составить схему монтажа

Целесообразным будет сделать нехитрый чертеж, где указаны все узлы, количество рядов панелей, светильники, решетки вентиляции и прочее.

• После того, как периметр нанесен, обозначаем его как периметральный профиль.
• Несущие профили следует располагать вдоль коротких стен с шагом 1,2 м. Меньшее количество стыков экономит материал и делает конструкцию более прочной.
• На несущих опорах, не далее, чем 45 см от стен, будут находиться узлы, отмечаем их крестиком. Равномерно распределяем их рядами в шахматном порядке.
• Согласно несущим профилям чертим расположение поперечных и продольных балок в соответствии с шагом панелей.
• Отмечаем штриховкой или цветом те ячейки, где будут находиться светильники, а также вентиляция.
• Рядом с этими местами, по диагонали от ближайшего узла, помечаем крестиком дополнительный крепежный узел. Особо тяжелые детали (например, блок сплит-системы), следует подкреплять по всем углам и располагать вплотную к стене.

Совет: если в ячейку нужно уложить объемный предмет, то подвес следует располагать не на самом пересечении профилей, а чуть в стороне, так как его крючок может помешать.

Потолок «Армстронг» своими руками

Видео про монтаж подвесного потолка типа Армстронг

Пошаговая инструкция монтажа:

• Начинаем установку с крепежа профиля по периметру. Согласно Строительным Нормам и Правилам, для этого следует использовать лазерный или водяной уровни, однако можно прибегнуть и к другому способу: если пол ровный, от него в углах отбиваются равные отметки, а затем, используя намеленный шнур и помощь двух человек, на стене отпечатывается ровная линия.
• Стеновой профиль нарезаем нужной длины и крепим его к бетонным или кирпичным стенам на саморезы с дюбелями. Если стены деревянные, а потолок не представляет собой особо тяжелую конструкцию, и имеет не более 1 светильника на 5 м², то направляющую можно закрепить и при помощи гвоздей.

• Сверлим отверстия для подвесов в потолке. Важно помнить, что основная нагрузка приходится именно на них, а потому экономить не стоит. Здесь должны быть пропиленовые дюбели или металлические цанги вместо них.
• Нарезаем несущий профиль и соединяем его на полу в планки нужной длины. Укладываем профиль в периметр.
• Раздвигаем балки, располагая их согласно плану, и устанавливаем подвесы.
• При помощи натянутого шнура выравниваем провисание планок, регулируя подвесы.
• Монтируем продольные и поперечные планки. Есть два способа их установки: крестовый и поперечный. Расход материала у них одинаков, но крестовый тип считается более прочным и используется в местах повышенной нагрузки или при наличии утепления.
• Первым делом устанавливаем тяжелые элементы и подводим к ним коммуникации. После этого укладываем плиты, в которые заранее вставлены точечные светильники. Подводим провода.
• Этап финальной сборки. Каждую панель под наклоном заводим за профили и бережно укладываем в ячейку. Если плита легла криво, осторожно подталкиваем ее снизу, выравнивая.
• Последнюю панель на ладонях подносим к ячейке, заводим и отпускаем.

Процесс крепежа потолка напоминает конструктор, его можно собирать и разбирать, меняя элементы местами.

Освоив принцип монтажа, и подключив фантазию, такой потолок можно сделать и самостоятельно. Например, в качестве плит можно использовать деревянный массив, ламинированные ДСП или МДФ, которые также отлично смотрятся. Если в качестве каркаса вы решите использовать обычный легковесный профиль, то в промежутках его придется дополнительно зафиксировать подвесами.

• Квартирный вариант «Армстронга»

Отказавшись от классических подвесов, межпотолочное пространство можно сократить вплоть до 80 мм. В качестве крепежа здесь будут выступать обычные жестяные уголки и медные жгуты по 60-80 мм. Один конец продевается в отверстие профиля, другой – в уголок, и скручиваются между собой. Длина жгута регулируется любым продетым в него металлическим штырьком.

За последние годы конструкция и внешний вид «Армстронга» претерпели изменения, продолжают они совершенствоваться и сегодня. С появлением новых конструктивных деталей, расширяется разнообразие фактур, а также делается упор на экологичность плит.

Оцените статью: Поделитесь с друзьями!

инструкция по монтажу своими руками

Подвесной потолок армстронг стал в последнее время очень популярным и широко используется при отделке офисных помещений, супермаркетов, аптек, различных зданий общественно-культурного назначения. Единственно, где он не используются, – это жилые помещения. Одной из причин является то, что в состав плит подвесных потолков до недавнего времени входил асбест, являющийся канцерогенным материалом. В остальном же эти потолки имеют целый ряд положительных свойств.

Что такое подвесной потолок типа армстронг

Подвесной потолок Армстронг легко и быстро монтируется, что имеет большое значение при огромных площадях современных супермаркетов. Армстронг состоит из:

1. Легкого каркаса;
2. Подвесной системы из проволоки или специальных струн;
3. Зажимных лепестков, которые крепятся к железобетонным плитам перекрытия с помощью дюбелей;
4. Модульных плит, размер которых обычно составляет 600х600 мм.

Самая трудоемкая операция при установке подвесного потолка армстронг своими руками – это монтаж каркаса, состоящего из пристенного профиля и основного каркаса из Т-образного профиля, имеющего длину 3,7 м; 1,2 м; 0,6 м. Плиты, которые укладываются внутрь ячеек каркаса, могут быть разнообразны — из любого материала, всевозможных цветов, с различными акустическими характеристиками. При монтаже таких потолков применяются светильники размером 600х600 мм – растровые, совпадающие по размерам с плиткой потолка и имеющие люминесцентные лампы, а также могут быть точечные светильники различного типа.

к содержанию ↑

Преимущества и недостатки потолка Армстронг

Широкое применение подвесных потолков типа Армстронг говорит о наличии положительных качеств:

• Конструкция подвесного потолка обладает небольшой массой, что позволяет без проблем использовать эти потолки на больших площадях;
• Все конструктивные элементы изготовлены из негорючих материалов;
• Плиты армстронга обладают звукоизолирующими характеристиками, что позволяет использовать их в помещениях, связанных со звуковоспроизведением;
• С его помощью можно скрыть все коммуникации, расположенные на потолке;
• Быстро монтируется и имеет небольшую стоимость.

Как и у всех строительных конструкций, помимо положительных качеств, есть и минусы. Основным недостатком подобных потолков является очень плохое сопротивление к воздействию влаги в любом виде, – при попадании воды, плиты приходят в негодность.

к содержанию ↑

Виды плит для подвесного потолка

По способу монтажа существует два вида потолочных плит:

1. Классического типа, которые вкладываются в каркас изнутри;
2. Современные плиты, которые защелкиваются при установке снаружи.

Защелкивающиеся потолочные плиты

По внешнему виду, качеству и специальным характеристикам плиты для армстронга подразделяются на:

• Серия эконом – имеют нормальные характеристики и достаточно приемлемую цену, не устанавливаются в местах с повышенной влажностью;
• Серия прима – более высокий класс, характеризуется повышенными показателями влагостойкости, наличием шестью видов поверхности, и обладающий большей долговечностью;
• Акустическая серия – специальные плиты, с повышенными звукоизолирующими характеристиками;
• Гигиеническая серия – отличается повышенными антибактериальными свойствами. Идут в ход при установке в лечебных учреждениях;
• Влагостойкая серия – плиты, предназначенные для использования в помещениях с высокой степенью влажности.

к содержанию ↑

Необходимый инструмент

Для качественного выполнения работ при установке потолка армстронг своими силами, необходимо приобрести следующий инструмент:

1. Рулетка, маркер черный;
2. Лазерный или водяной уровень;
3. Ножовка по металлу;
4. Малярный нож с набором запасных лезвий;
5. Шнур отбивочный;
6. Перфоратор с набором буров 6, 8, 10 мм;
7. Шуруповерт;
8. Ножницы по металлу;
9. Уровень для каменщика;
10. Удлинитель для подключения электроинструмента;
11. Угольник;
12. Молоток.

к содержанию ↑

Расчет подвесного потолка

При заказе подвесного потолка, необходимо знать только площадь в квадратных метрах. Исходя из этой величины, можно рассчитать необходимое количество комплектующих элементов каркаса и подвесов. Существует калькулятор для определения всех необходимых составляющих.

Конструкция «Армстронга»

Подвесной потолок включает каркас, подвесную систему и плиты. Каркас состоит из:

• Несущего профиля Т24 или Т15, длиной 3,6 м;
• Поперечного профиля Т24 или Т15, длиной 1,2 м и длиной 0,6 м;
• Углового пристенного профиля 19/24.

Каркас крепится к потолку с помощью подвесной системы, которая состоит из:

• Струн с ушком на одном конце;
• Струн с крючком на одном конце;
• Пружин-бабочек с 4-мя отверстиями.

Схема каркасак содержанию ↑

Монтаж подвесного потолка армстронг

Подготовительный этап

До начала самостоятельного монтажа подвесного потолка армстронг, должны быть закончены все работы по прокладке коммуникаций – электрокабелей, воздуховодов вентиляции и т. д. Установка подвесного потолка армстронг своими руками начинается с детальной разметки потолка. Поверхность будущего потолка должна быть строго горизонтальна. Это легко проверить с помощью лазерного уровня, который показывает горизонтальную линию по всем четырем стенам. Наша задача определиться с глубиной фальшпотолка, т. е. с расстоянием от плит перекрытия до планируемой отметки потолка. При этом учитывается высота прокладываемых коммуникаций и добавляется 100-120 мм. С помощью рулетки переносим отметки в углах комнаты от лазерной отметки до уровня нашего потолка и делаем отметки маркером. Потом с помощью отбивочного шнура намечаем линии. Шнур намазываем графитом, прикладываем к меткам в углах и отбиваем линии по всем стенам. В результате имеем уровень нашего потолка и готовы приступить к следующему этапу.

Монтаж каркаса

По периметру помещения, используя проведенную линию, приступаем к установке L-образного профиля с размером сечения 24х19 мм. В зависимости от материала стен, для этой цели используют дюбеля диаметром 6-8 мм. Уголок или, как его называют специалисты, стартовый профиль крепится к стене дюбелями с шурупами через 500 мм. При этом надо помнить, что окрашенной стороной профиль должен быть обращен вниз. На углах помещений профиль обрезается под углом в 45 градусов ножовкой по металлу.

Следующий этап: необходимо определить центр нашего помещения. Для этого соединяем попарно два противоположных угла, и отмечаем точку пересечения. От центра поперек помещения откладываются в каждую сторону по 1,2 м – это шаг несущего профиля сечения Т24 или Т15. Несущие профили фиксируются к потолку с помощью подвесов. Длина несущих профилей 3, 6 м, при необходимости их можно соединять с помощью специальных замков.

Подвес представляет собой две струны, на конце одной – петля для шурупа, на конце второй – крючок. Струны соединяются с помощью лепестка-бабочки с 4-мя отверстиями. После крепления несущих профилей, через 1,2 м начинаем крепить поперечные профили Т24 или Т15 длиной 1,2 м и 0,6 м – они вставляются в специальные прорези в несущих профилях. При этом должна образоваться каркасная конструкция в виде клеток с ячейкой 600х600 мм.

Схема крепления профилей каркаса

Важно! Все дюбели для крепления подвесов должны быть установлены очень прочно, чтобы в процессе эксплуатации не произошло провисание из-за выдергивания дюбелей.

Плоскость каркаса проверяют уровнем и регулируют с помощью подвесов.

Монтаж потолочных плит

Монтаж подвесного потолка армстронг завершается установкой потолочных плит в готовый каркас. Через два-три дня производится проверка горизонтальности поверхности, при необходимости производится исправление.

Установка потолочных плитк содержанию ↑

Виды потолочных светильников

Существует несколько видов светильников, используемых в подвесных потолках армстронг.

Растровые светильники – светильники, специально выпускаемые для потолков данного типа, размером 600х600 мм. Их можно ставить в шахматном порядке вместо потолочных плит. Единственное требование: на реечный каркас в местах установки светильников устанавливаются дополнительные подвесы. Такие светильники комплектуются лампами дневного освещения.

Растровые светильники

Светодиодные светильники – также выпускаются размером 600х600 мм или 1200х600 мм и комплектуются светодиодными лампами.

Светодиодные светильники

Точечные светильники – могут быть использованы в подвесных потолках, под них делаются отверстия в центре потолочных плит.

Точечные светильникик содержанию ↑

Видео по теме

Заключение

Подвесной потолок типа армстронг обладает большим количеством положительных качеств, что позволяет успешно применять его, когда ограничены сроки ремонта и бюджет. Этот потолок легко ремонтируется — установка довольно простая, не требующая привлечения высококвалифицированных специалистов.

Правила выбора материала для подвесного потолка Армстронг

Ассортиментный ряд подвесных потолков увеличивается с каждым годом, поэтому выбирая этот товар, покупатель задаётся множеством вопросов. Следующая информация поможет в выборе подходящего варианта среди многообразия товарных предложений.

Преимущества использования

Конструкция Армстронг представляет собой металлический каркас и панели подвесного потолка и имеет ряд неоспоримых достоинств:

• лёгкий и быстрый монтаж;
• звукоизоляция;
• устойчивость к огню и влагоустойчивость;
• высокие эксплуатационные характеристики;
• эстетический внешний вид.

Для чего используют конструкцию подвесного потолка?

Подвесной потолок выполняет сразу несколько функций

Подвесной потолок может выполнять в помещении множество полезных функций, в зависимости от решаемой задачи они бывают:

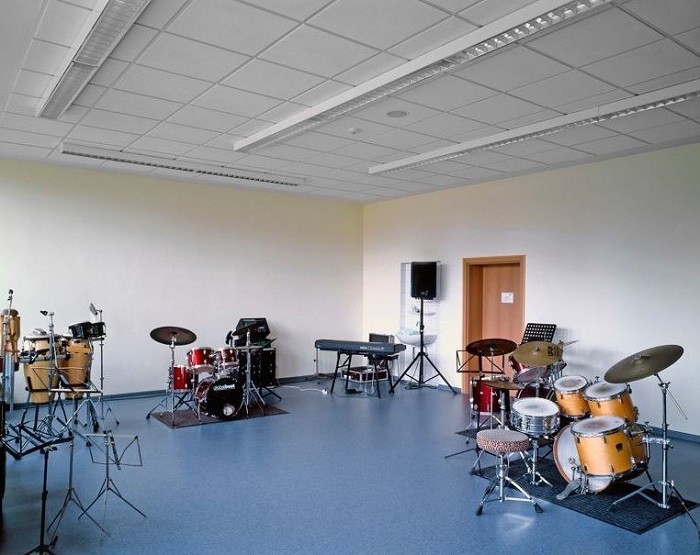

• акустическими – обеспечивают звукоизоляцию и звукопоглощение, улучшая акустические характеристики комнаты;
• влагостойкими – используются в помещениях с избыточной влажностью;
• декоративными – подчёркивают интерьерные решение в помещении, делая декор завершённым;

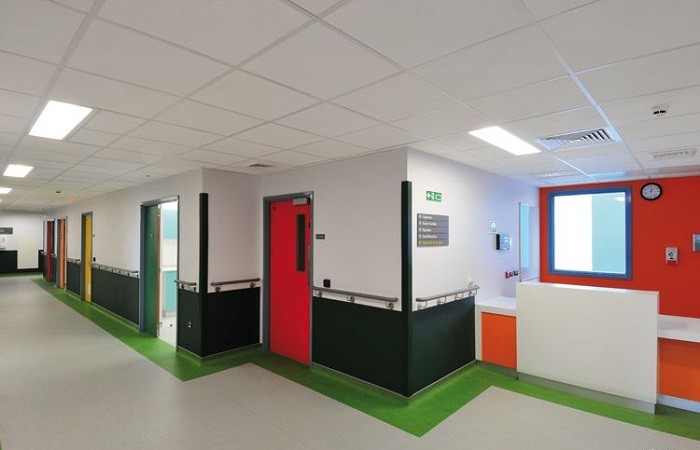

• гигиеническими – устанавливаются в учреждениях, где повышенные требования к санитарным нормам, чаще всего это пищевые производства, учебные заведения и медицинские центры;
• пожаробезопасными – применяются в местах, где расположены пути экстренной эвакуации, обеспечивая безопасный отход людей, в случае пожаров и других непредвиденных ситуациях;
• дизайнерскими – продукция премиум класса, которая значительно отличается от просто декоративных изделий, оригинальностью и эксклюзивностью дизайнерских решений.

Подвесной потолок Армстронг и виды используемых материалов для его производства

Материал для изготовления конструкции зависит от того, какие особенности имеет помещение, в котором они будут установлены:

• минеральное волокно – эффективно используется в помещениях с нормальным уровнем влажности. Чаще всего такие потолки можно встретить в офисных и жилых помещениях, кинотеатрах, торговых павильонах, спортивных центрах, школах. Кроме того, плиты из минерального волокна, покрытые слоем специальной гигиенической краски, часто устанавливаются в медицинских учреждениях;
• металл – подходит для помещений, где повышенный уровень влажности и необходимо придерживаться норм чистоты и гигиены. Металлические изделия используются в бассейнах, раздевалках, пищевых производствах, местах общественного питания, учебных центрах;
• дерево – идеальный вариант для воплощения эксклюзивных дизайнерских решений. Такие потолки подходят для установки в загородных домах и элитных заведениях

Основные параметры, влияющие на выбор конструкции подвесного потолка армстронг

Важно помнить о некоторых характеристиках при выборе потолка

Выбирая изделие, необходимо учитывать следующие характеристики, влияющие на процесс монтажа и эксплуатацию конструкции.

• Толщина

  Самая распространённая толщина плиты, сделанной из минеральной ваты, – 0,12 см. Многие производители уменьшают этот показатель для снижения стоимости изделия, но эксплуатационные качества при этом падают. Тонкая плита хрупкая и плохо держит свою форму, она часто провисает под воздействием собственного веса, делая внешний вид потолка совсем неэстетичным. Плиты с толщиной 0,15 см – это качественные и надёжные изделия, размещённые в среднем и премиум ценовом сегменте.

• Размер

  Стандартными параметрами потолочной плиты считаются — 60×60см. В зависимости от квадратуры помещения и желаний заказчика размеры могут быть и другими. Во время проектирования конструкции выбирается наиболее подходящий вариант, который максимально органично впишется в конфигурацию комнаты.

• Фактура

  Для помещений имеющих общее назначение чаще всего выбирают фактуру, у которой хаотичное тиснение или просто белые гладкие плиты. Такие изделия можно легко и быстро заменить, если возникнет такая необходимость, и при этом рисунок останется неизменным. Существует множество форм подвесных потолков, которые удовлетворят самые капризные архитектурные концепции. Они бывают матовыми, глянцевыми, с перфорацией и многими другими.

• Цена

  Ценовая политика, присущая потолкам армстронг, имеет три разных категории: эконом вариант, средняя и премиум. Эконом вариант является самым бюджетным и состоит из двух групп:

  • недорогая продукция с низким качеством китайского производства;
  • дешёвый, но качественный товар европейского производства, такой как Armstrong и Rockfon.

Средний класс представляют конструкции, выпускаемые английской компанией Armstrong, например, модели Dune Supreme и Plain.

Изделия премиум класса – это дизайнерские подвесные потолки Armstrong и Rockfon.

Выбирая подвесные полотна нужно учитывать множество факторов, которые будут влиять на качество эксплуатации конструкции. Надёжное изделие будет служить долго, обеспечивая приятный внешний вид помещения.

Со всеми разновидностями и ценами на подвесной потолок армстронг вы можете ознакомиться по ссылке.

Оцените статью: Поделитесь с друзьями!

Устройство подвесных потолков типа Армстронг, как правильно собрать конструкцию

Содержание статьи:

В последнее время в офисных и торговых помещениях стало популярным устройство потолка Армстронг. Ну а для многих владельцев квартир такой потолок — это предмет всех мечтаний. Но что же в нем такого замечательного, спросите вы. Именно об этом мы вам сейчас и расскажем.

Основные достоинства потолка Армстронг

Чем же так привлекателен такой тип потолка? Основным его достоинством является несомненно прекрасный внешний вид.

Не уступают эстетической стороне и такие качества как:

• легкость и высокая скорость монтажа;
• широкий выбор цветов и фактур;
• возможность самостоятельной установки, без необходимости привлекать специалистов;
• такая система позволяет обустроить охранную систему или пожарную сигнализацию.

Следует однако предостеречь, что в отличие от охранных и пожарных систем, которые можно монтировать после того как потолок полностью установлен, этого не можно сказать о различных коммуникационных линиях. Их необходимо проложить заранее, то есть до момента установки потолочной конструкции.

Несмотря на кажущуюся дизайнерскую простоту, такие потолки предоставляют достаточно широкие возможности для обновления интерьера. Так, вместо монотонной поверхности можно собрать двухцветный потолок. Это может быть и поверхность в шахматном порядке, и так называемая змейка или любой другой узор. Кроме того, материал достаточно легко поддается покраске. Поэтому поверхность можно преобразовать так, как вы того пожелаете.

Устройство подвесного потолка Армстронг состоит их таких элементов:

• несущих и поперечных профилей;
• панелей;
• светильников.

Перечень необходимых материалов и инструментов

Технология сборки потолка Армстронг предусматривает использование вместо обычных подвесов специальных спиц с пружинами. Каковы же конструктивные особенности этих элементов?

• На одной стороне подобной спицы находится крючок;
• На второй располагается отверстие, подобное игольному ушку;
• Между двумя этими составляющими натягивается пружина. Она обеспечивает возможность регулирования положения профилей и высоты потолка.

Для того, чтобы правильно рассчитать количество поперечных и несущих профилей необходимо разметить потолочную поверхность. Стандартно, технология устройства подвесного потолка Армстронг предусматривает, что на 10 кв.м. площади помещения требуется 15 поперечных профилей разного вида. Основываясь на этих числах и проводится самостоятельный расчет потолка Армстронг.



Устройство подвесных потолков типа Армстронг возможно при использовании таких инструментов:

• профилей для подвесного потолка;
• подвесов спиц;
• плиток;
• светильников;
• забивных дюбелей;
• ножниц по металлу;
• молотка;
• перфоратора;
• болгарки;
• уровня;
• плоскогубцев;
• трассера;
• карандаша для разметки.

Если вы монтируете потолок Армстронг в квартире небольших размеров, то достаточно использовать обычный алюминиевый уровень. Для больших комнат рекомендуется пользоваться лазерным уровнем.

Монтаж потолка Армстронг, смотрите на видео:

Устройство потолка Армстронг — технология

Итак, давайте же перейдем непосредственно к процедуре монтажа и узнаем как собрать потолок Армстронг.

• В первую очередь необходимо разметить потолок. Разметка позволяет правильно рассчитать количество материала, а также регулировать уровень профилей и готовых панелей. Для этого с помощью уровня (обычного или лазерного) размечают горизонтальные направляющие. Таким образом, мы узнаем, на сколько сантиметров наш потолок будет ниже базового.
• По углам помещения намечаем точки выбранного уровня.

• Определяем центр потолка. Для этого с помощью трассера намечают все 4 стороны, после чего в них делают отметку центральной части. На пересечении всех линий получаем центр потолка.
• Наиболее короткая линия, соединяющая противоположные стороны будет контрольной. Именно с ее помощью мы будет проводить закрепление направляющих профилей.
• От контрольной оси наносят вспомогательные линии с шагом в 120 см. На удалении 90 см от центра по кругу наносят точки. Это места установки подвесов.
• Теперь переходим к монтажу подвесов и уголков.
• По уже готовой разметке прибиваем уголки.
• Закрепляем подвесы. К этим этапам необходимо отнестись со всей ответственностью, так как неправильная установка одного из элементов исключит опускание подвеса ниже необходимого уровня, а это категорически неправильно.
• Для того, чтобы крепление профилей на подвесы было более легким, необходимо развернуть крючки в одном направлении.
• Теперь переходят к установке профилей. Для этого необходимо собрать каркас потолка, закрепив все подвесы.  Читайте также: «Как сделать монтаж потолка Армстронг – пошаговое руководство».

• Сперва устанавливаются направляющие профили. Если длины элемента недостаточно, то его «дотачивают» с помощью специального замка. Такие замки идут в комплекте с системой потолка Армстронг.
• Необходимо проверить, чтобы все концы направляющих профилей устойчиво легли на уголки.
• Теперь переходят к монтажу поперечных профилей. Их монтируют с интервалом в 60 см.
• В тех же местах, где планируется ставить светильники, рекомендуем установить дополнительные подвесы. Подобное решение способствует более надежному креплению всей конструкции.
• В итоге у вас должна получиться сетка из профилей.  Читайте также: «Как сделать монтаж потолка Армстронг своими руками – пошаговое руководство».

Стоит понимать, что монтируя Армстронг потолки технология установки и подключения осветительных приборов остается аналогичной обычным потолкам. Поэтому если вы не имеете опыта обращения с электропроводкой, рекомендуем вам выполнить этот этап, привлекши специалиста — электрика.

  Завершающим этапом монтажа потолка Армстронг будет укладка панелей. Данная процедура требует от вас внимательности и аккуратности, дабы исключить появление пятен и отметин на плитках. Поэтому рекомендуем вам проводить этот этап в матерчатых рукавицах.  Как видим, устройство подвесных потолков типа Армстронг не слишком отличается от монтажа других типов подвесных систем. От вас требуется быть внимательным, правильно рассчитать количество материала и провести ровную разметку. Выполняя последовательно все этапы, о которых мы вам рассказали, вы сможете самостоятельно установить столь прекрасный потолок (подробнее: «Подвесной потолок Армстронг своими руками: этапы монтажа»).  Различные варианты обустройства подобной подвесной конструкции вы можете просмотреть в нашем фото-альбоме. Если у вас остались какие-то вопросы касательно особенностей монтажа системы, то прочитайте другие наши материалы на эту тему. Если и после этого вы хотите знать больше, то тогда свяжитесь с нами и мы с радостью вам поможем. Прочитайте также: «Устройство натяжного потолка — технология монтажа».
