Комбинированная розетка для варочной панели и духовки – Подключение варочной и духовки на один кабель / Тупее НЕКУДА! =) на CS-CS.Net: Лаборатория Электрошамана

Двойная силовая розетка для варочной панели и духового шкафа

Электрический духовой шкаф — весьма востребованное оборудование в кухне. Однако его нужно правильно установить и подключить к электросети. Что для этого нужно? Отдельная розетка, ведь оборудование характеризуется высокой мощностью. Давайте далее в этой статье мы обсудим, как выбрать и установить розетку для варочной панели и духового шкафа.

Выбираем розетку

Изучите качество электропроводки

После того как выбранная модель куплена и доставлена в жилище, нужно проанализировать качество электропроводки. Если она очень старая, в большинстве случаев она не осилить подобную нагрузку, как электродуховка. Никакие удлинители не помогут.

Что делать в такой ситуации? Опытные специалисты настоятельно рекомендуют заменить старую проводку для включения духового шкафа с варочной панелью.

Если же это невозможно на данный момент, можно приобрести отдельный силовой автомат. Такой силовой агрегат при непредвиденных обстоятельствах оперативно среагирует.

Если же проблем с электропроводкой нет, то можно перейти к выбору розетки для купленного духового шкафа с варочной панелью.

Правила выбора

Розетка под варочную панель и духовой шкаф непременно должна быть качественной. От этого факта зависит срок службы и самого изделия, и духового шкафа с варочной панелью.

Обилие разного рода розеток в магазинах может удивить не подготовленного в этом плане человека. Многие бренды создают качественные товары подобного рода. К примеру, Legrand или Bosch. Но на отечественном рынке также много изделий непонятного происхождения.

Вот почему важно выбрать правильный вариант, который будет соответствовать всем предъявляемым к таким изделиям требованиям.

Видовое разнообразие розеток для духовых шкафов с варочной панелью

Как понять, какая нужна розетка Bosch или Legrand? Для этого нужно рассмотреть виды таких изделий.

Сегодня можно приобрести розетки нескольких типов:

• для вмонтированной в стене проводочки стоит выбрать изделие внутреннего типа. Его монтируют в отверстие в стеновой поверхности таким образом, что видной остается только его корпус;
• для проложенной снаружи проводки стоит подобрать накладной тип розеточки. Он устанавливается непосредственно на поверхности стены.

Основные критерии

Основными параметрами выбора того или иного варианта розетки в данном случае будут следующие факторы. Поговорим о них более подробно далее.

Степень защиты корпуса

Чтобы понять, какая нужна розеточка, нужно изучить специальную маркировку ее корпуса. Так, «А» и «В» – это цифровые значения степени ее защиты. Посмотрите, Legrand розетка для варочной панели и духового шкафа на фото ниже представлена.

«А» указывает на диаметр, закрывающийся от влияния факторов извне, а «В» демонстрирует качество защиты изделия от повышенной влажности. Помимо этого, непременно нужно проанализировать присутствие или тсутствие заземляющего контакта. Если перед вами изделие хорошего качества Legrand, то оно будет иметь заземляющий контакт. У дешевых недолговечных вариантов такого параметра нет.

Качество штепсельных разъемов

Этот фактор весьма важен для нагревательного оборудования с варочной панелью для дома. У хороших разъемов Bosch присутствуют пружины, добавляющие конструкции большую жесткость и обеспечивающие этим более качественное соединение.

При выборе варианта со стандартным разъемом, то вскоре качество соединения вилки и разъемов станет неважным. Чем это грозит в дальнейшем? Может произойти нагрев, или поломается розетка, что также может спровоцировать поломку духового шкафа с варочной панелью.

Способ подключения

Важно проанализирвать то, как электропровод подключен к розетке. Выбирайте тот вариант, у которого площадь контакта проводочка с контактами розетки максимально большая. Если установить такой вариант Legrand , то проблем с его эксплуатацией быть не должно.

Запах

Дешевый пластик имеет неприятный запах, от таких изделий стоит отказаться. Иначе поломок духовки с варочной панелью не избежать.

Например, розетка Legrand для варочной панели и духового шкафа или продукция Bosch отличается высоким качеством и не имеют запаха. Однако, и стоит такое изделие дороже китайских вариантов.

Наличие входов под несколько вилок: одинарная, двойная

Когда варочная панель приобреталась отдельно от модели духового шкафа, она требует отдельного подключения. Вам понадобиться двойная розетка. Если же техника комбинированная и имеет одну вилку, то двойная розеточка не потребуется.

Как установить розетку и подключить духовку?

Для начала выберите удобное месторасположение розетки. Оптимальный вариант — ниже уровня столешницы кухонного гарнитура. Тогда доступ к ней будет легким. Хотя это не обязательное условие, в принципе место под такое изделие может быть любым. Но не возле варочной поверхности.

Чтобы без проблем подключить оборудование внимательно изучите схему подсоединения электропровода к нему. Главное в данном вопросе – верно определить клеммы. Ищите провода с тыльной стороны прибора. Если все одного цвета, тогда надо различить лишь фазу. Сделать это можно при помощи специальной отвертки индикаторного типа. Обязательно фаза должна совпасть к фазе, ноль к нолю и земля к земле. Тогда с подключением бытового оборудования не будет.

как подключить их к одной розетке? Какая розетка нужна для подключения?

Любая современная хозяйка желает иметь под рукой качественную варочную панель и духовой шкаф, которые помогут ей готовить удивительные и вкусные блюда, что понравятся семье и гостям дома. Но для корректной работы вышеупомянутые приспособления должны иметь правильное и стабильное энергоснабжение. Попробуем разобраться, какой должна являться розетка для подобных вещей, как варочная поверхность и духовой шкаф, а также в тонкостях подключения такой техники.

Требования к проводке

Поговорим о том, каким параметрам должна соответствовать проводка для духовки и в целом указанных видов техники. Во внимание следует принять такие факторы и характеристики, которыми должен обладать провод.

• Оба устройства следует подключить при помощи заземления. В розетке либо вилке должно быть 3 либо 5 контактов, в зависимости от напряжения в электросети. В старых зданиях такие условия соблюдали нечасто, а вот в новых эти требования стараются соблюдать и сразу прокладывают мощные кабеля.
• Электропроводка должна соединяться с распредящиком лишь с использованием спецустройства защитного отключения – УЗО.
• Оборудование, что имеет не очень большую мощность (до 2,5 кВт) нужно подключать к уже имеющейся электросети, если полностью соответствует современным нормативам. Если требуется подключить встраиваемую технику высокой мощности, то потребуется делать целую выделенную линию.
• Лучшее сечение провода, что можно применять в рассматриваемом случае, это 6 квадратных миллиметров. Данный вариант легко выдержит нагрузку в размере 10 кВт довольно долгое время. Рекомендуемый показатель автоматной защиты в таком случае будет С32. Если мощность такой панели не будет выше 8 кВт, то можно взять провод с 4-миллиметровым сечением и группой защиты автомата С25.
• Лучший вариант кабеля, что можно использовать – NYM либо ВВГнг. Покупая такой провод, следует принимать в расчет проводниковый диаметр. Если провод обладает сечением 4 миллиметра, то диаметр будет 2,2 миллиметра, а 6-миллиметровый – 2,76 мм.
• Характеристики УЗО должны быть несколько выше номинала автозащиты хотя бы на 1 пункт. Для варианта, рассчитанного на 32 ампера, потребуется использовать 40-амперное УЗО.

Следует сказать, что заземление тогда должно иметься обязательно, не следует им пренебрегать.

Место установки

Если ваши друзья или знакомые подарили вам такую технику, что имеет раздельное питание, то вам нужна комбинированная силовая розетка. Такая сдвоенная розетка позволит осуществить подключение сразу двух устройств станет единым источником питания для всей этой системы. Да и такой контакт будет качественным и при необходимости можно будет осуществить быстрый соединительный разъем. То есть к большой розетке идет подключение панели для варки, а к маленькой – духовки.

Необходимо определиться, где будем ставить розетку. Если, например, есть место за мебелью слева либо справа от духовки, то можно установить розетку там.

Строгих правил нет. Хотя важным моментом по евростандарту является то, что розетка не может устанавливаться ниже, чем в 15 сантиметрах от пола. Но чаще розетку ставят на расстоянии 16-25 сантиметров от пола, тут все будет зависеть от каждого конкретного случая, поставленных целей и условий, что имеются.

Еще один момент – розетка подобного типа обычно делается накладной. То есть она не входит в стену, а

как бы накладывается поверх нее. Но данный момент не должен никого пугать. Подключение розетки к электрической сети происходит с использованием отверстия, расположенного сбоку.

Поэтому при необходимости или отсутствии желания разбивания стены и прокладывать провод, можно просто подсоединить кабель от щитка по стенке и закрепить его при помощи специальных дюбель-хомутов. Или же просто утопить провод в штробу.

Схема подключения

Теперь поговорим о том, как осуществляется подключение интересующей нас техники к электропитанию. Для подводки техники возможно применить одну из двух схем:

• однофазную;
• двух либо трехфазную.

Первый вариант осуществляется при монтаже оборудования в помещениях, где присутствует лишь 1-фазная сеть с напряжением 220 Вольт. Второй случай будет использоваться для повышения мощности и эффективности техники. Сразу определить схему редко когда возможно, по причине чего те же варочные поверхности стандартными электровилками не оснащаются.

Если говорить о духовках, то им может хватать и напряжения 220 Вольт, то есть однофазного решения. Поэтому такие варианты оснащаются обычной евровилкой, что предусматривает в собственной конструкции заземлительные контакты.

Данное решение подойдет для духовок, где значение номинального тока будет не выше 16 ампер.

Однофазное подключение происходит с применением кабеля с тремя жилами, куда входят заземляющий, нулевой и фазный проводники. Если требуется подсоединить панель для варки в старом доме, то линия там обычно сделана из алюминия, по причине чего ее нужно заменить. Чтобы подключить интересующие нас виды техники к розетке, потребуется силовой вариант с номинальным током со значением 32 ампера. Такая двойная розетка должна иметь заземление.

При присоединении конфорок к электрощитку необходимо применить одну линию, которая будет иметь свой отдельный автопредохранитель. Для техники, где номинальный ток не будет выше 16 ампер, можно использовать автомат на 25 ампер, а для решений 32-амперного типа – на 40 ампер. Обязательно также должно присутствовать заземление защитного типа. Обычно в обоих вариантах рассматриваемых устройств есть одна заземляющая жила, которая имеет зелено-желтую изоляцию, и она присоединена к корпусу устройства и выведена к необходимому контакту на электровилке.

Если жилу фазы определить довольно просто с использованием простой отвертки индикаторного типа, то вот отличить ноль от земли бывает сложнее. Лучше будет воспользоваться тестером. Определение всех трех типов кабелей осуществляется следующим образом.

• Там, где будет ставиться розетка, что предназначается для подключения необходимой техники, с использованием отвертки индикаторного типа следует определить фазу. После этого ее следует подписать либо пометить.
• На электрощитке, куда будет подключаться розетка, следует определить назначение каждого кабеля, что уходит к потребителю. Нулевой и фазный провода определить легко с использованием той же индикаторной отвертки. Если говорить о заземлении, то оно подключено к корпусу электрощитка либо специальному клеммному ящику.
• Отключаем ноль и фазу от автомата ввода и соединяем.
• Теперь определяем при помощи тестера сопротивление между фазным и остальными кабелями. Там, где значение будет наименьшим, будет нулевой кабель.
• Когда все концы кабелей мы определили, остается осуществить установку розетки и подсоединить привод к автопредохранителю.

Теперь о самом подключении. Если реализуется однофазный вариант на 220 вольт, то:

• провод фазы подсоединяется на клеммы L1-3, между которыми необходимо поставить несколько перемычек, выполненных из меди;
• кабель ноля соединяется с клеммами N1-2;
• земля идет на клемму с оставшимся обозначением.

Если реализуется трехфазный вариант на 380 вольт, то делается это так, что фазы с обозначением A, B, C идут на клеммы с номерами L1-3. Оставшиеся клеммы подсоединяются по варианту, описанному выше.

В данном случае использовать перемычки необходимости нет.

Если осуществляется подключение по 2-фазной схеме на 380 вольт, то следует сказать, что такой вариант встречается нечасто. Бывает так, что А и С есть, а третьего кабеля не будет. Соединение будет осуществляться так, что фаза А будет подключиться на L1-2 при помощи перемычки, а фаза С уйдет на L3. Все остальные действия будут делаться, как и в других схемах.

Еще один вариант, что следует рассмотреть – подключение панели без вилки. Когда от стены розетка отходит на пару-тройку сантиметров, это не устраивает владельцев помещения. Решить вопрос можно, если спрятать части розетки, что выступают. Это делается по одному из двух вариантов:

• при помощи специального монтажного ящика;
• при помощи луженых гильз, сделанных из меди.

Необходимо сначала определиться с проводниками. На ряде моделей из панели выводится уже подключенный провод, состоящий из четырех жил. Но в ряде случаев присутствует лишь 3-жильный вариант. Такие решения будут рассчитаны на 1-фазное подключение на 220 вольт или на 2-фазное – на 380 вольт. То есть часть оборудования будет получать энергию от одной фазы, а часть – от другой. Причем мощность будет распределена по ним одинаково. Для подключения по варианту 220 вольт следует осуществить изоляцию одной из жил.

Теперь остается подключить ноль, землю и фазу. Если есть желание, то две фазы можно соединить в одной через наконечник. В ряде случаев бывает техника, которая имеет кабель, состоящий из 5 жил. Такие решения очень мощны и рассчитаны на подключение к 380 Вольт. Чтобы подключить панель к 220-вольтовой электросети, следует объединить попарно две жилы. Например, коричневый и черный кабели направляются на фазу, а на ноль идут синий и серый провода. Земля должна остаться одиночной.

Возможные ошибки

Одной из наиболее распространенных ошибок является то, что панель сама по себе подключена, но может самостоятельно включаться и выключаться. Это будет следствием неправильной установки. Проблема эта может быть из-за:

• активной защиты от детей;
• попадания влаги на сенсорные элементы оборудования;
• случайного нажатия не на ту клавишу.

Ряд моделей имеет особую функцию распознавания посуды, поэтому пока на панели не будет сковороды или кастрюли, оборудование не начнет работу. Еще одна проблема – только 2 из 4 конфорок работают. Данная ситуация может сложиться по причине блокировки, что появляется при подключении однофазным способом 3-фазных моделей.

Блокировка делается программным методом, поэтому прежде чем смотреть особенности подключения, следует ознакомиться с инструкцией к оборудованию. Как можно убедиться, осуществить подключение к розетке варочной панели и духового шкафа своими руками не так уж и сложно.

Главное, знать основные правила работы с электроприборами и немного разбираться в схемах их подключения.

О том, как подключить варочную панель к электросети, смотрите в следующем видео.

Розетка для духового шкафа и варочной панели: особенности выбора и подключения

Бытовая техника становится все более совершенной. На смену обычным электрическим и газовым плитам приходят новые сложные приборы, отличающиеся высокой мощностью. Чтобы обеспечить безопасность их эксплуатации, необходимо правильно выбрать розетку для духового шкафа и варочной панели. Также следует ознакомиться и с особенностями подключения этого оборудования.

Виды приборов

Ни одна хозяйка не может обойтись без духовки. Современные духовые шкафы можно разделить на две группы, различия между которыми заключаются не только в конструкции, но и в способах обеспечения питания. Таким образом, при выборе модели духового шкафа нужно помнить, что они бывают:

• Зависимыми.
• Независимыми.

Первый тип устройств чаще всего монтируется в специальных нишах кухонной мебели. При этом духовой шкаф и варочная плита должны быть расположен друг над другом. Это связано с тем, что оба прибора объединены единой системой питания. Общая панель управления размещена на духовом шкафу.

Устройства независимого типа более удобны в эксплуатации, так как могут монтироваться независимо друг от друга в любом удобном месте. При желании можно вовсе отказаться от варочной панели, если планируется использование мультиварки.

Установка и подключение

Монтаж отдельной розетки под духовой шкаф и варочную плиту позволит безопасно эксплуатировать эти мощные электроприборы. Кроме этого при установке необходимо соблюдать ряд требований.

Электрическая проводка

Чтобы правильно подключить духовой шкаф и варочную панель, необходимо особое внимание уделить электропроводке. Это один из важнейших факторов безопасной и грамотной эксплуатации такого мощного оборудования. Определяющими являются следующие факторы:

• Проводники должны соединяться с распредкоробкой только через прибор УЗО.
• Если мощность устанавливаемого оборудования не превышает 2,5 кВт, то его можно подсоединить к существующей электрической сети, отвечающей современным требованиям. Для более мощных приборов необходимо вести отдельную магистраль.
• Подключение варочной панели и духового шкафа в обязательном порядке выполняется с использованием заземляющего проводника.
• Сечение провода должно составлять не менее 6 мм². В такой ситуации он сможет выдержать нагрузку до 10 кВт. Если показатель мощности оборудования не превышает 8 кВт, можно использовать кабель сечением до 4 мм².
• Рекомендуется устанавливать автоматический выключатель с классом защиты С32.
• Выбирая кабель, следует отдавать предпочтение ВВГнг либо NYM.
• Номинальный параметр прибора УЗО должен на один пункт превышать показатель автомата. Например, если используется автоматический выключатель на 32 А, устройство защитного отключения должно быть рассчитано на 40 А.

Расположение духового шкафа

Перед установкой этого прибора необходимо подобрать и оборудовать место для него. Для решения поставленной задачи рекомендуется использовать специальные ниши в кухонной мебели. Также стоит обратить внимание на несколько полезных советов:

• Поверхность, на которой будет установлено оборудование, должна быть ровной и не иметь перекосов. В противном случае тепло внутри рабочей камеры будет распределяться неравномерно, и духовой шкаф быстро выйдет из строя.
• Между мебелью и прибором должны быть предусмотрены зазоры. Это позволит избежать перегрева кухонной гарнитуры. Рекомендуемое расстояние между стенками мебели и шкафа составляет 5 см, а между задней крышкой и стенкой — не менее 4 см. Также зазор между основанием прибора и дном ниши должен находиться в пределах 8−10 см.

Подсоединение к электросети

Если мощность бытового прибора составляет 3−3,5 кВт, то необходимо устанавливать розетку на 16 А и автомат на 25 А. При использовании более мощных устройств, она должна быть рассчитана на 32 А. Для подачи питающего напряжения в 220 В предстоит использовать проводник с тремя токоведущими жилами. Если оборудование подключается к сети в 380 В, то магистраль прокладывается с помощью кабеля с пятью жилами.

Во внутренней части вилки для духового шкафа находится шесть контактов. Три из них (с 1 по 3) соединяются перемычкой и к ним подключается фазный проводник.

Контакты 4 и 5 предназначены для подсоединения нуля. Последняя клемма должна быть задействована для заземляющего проводника. Необходимо заметить, что розетка монтируется на расстоянии в 15−30 см от пола.

В зависимости от типа электросети варочная панель и духовой шкаф могут подключаться по одной из трех схем. Однако в домашних условиях чаще всего применяются только две. Первая предназначена для однофазной проводки в 220 В. Именно она чаще всего используется в квартирах.

Контакты L1-L3 соединяются между собой перемычками и подключаются к фазному проводнику. Заземляющий провод направляется на соответствующую клемму PE. Для подключения нуля используются контакты N1 и N2.

Если необходимо подключить к трехфазной сети на 380 В, то нулевой и заземляющий проводники подсоединяются аналогично однофазной схеме. Фазные проводы подключаются к контактам L1- L3 без использования перемычек. Процесс монтажа и подсоединения приборов к электросети можно считать довольно простым. Однако перед началом проведения работ стоит внимательно изучить входящую в комплект поставки техническую документацию.

Розетка для духового шкафа и варочной панели

Как подключить варочную панель и духовой шкаф к одной розетке

Декабрь 24, 2017

Старая электрическая плита подключалась к розетке, которая соединялась с кабелем определенного сечения. Этот провод вел в распределительную коробку, где он через автомат соединялся с питающим кабелем, идущим от подстанции. То есть, схема соединения достаточно проста. Но времена отдельно стоящих варочных плит постепенно уходят. Им на смену пришла встраиваемая техника, в которой панель и духовой шкаф уже являются отдельными элементами. У каждого из них свой питающий провод и вилки. А так как розетка одна, то вставить в нее одновременно сразу две вилки не получится.

Варианты подключения

Вроде бы решение располагается на поверхности: соединить оба питающих провода от духовки и панели в одну вилку и вставить ее в розетку. Вариант неверен по сути.

• От распределительного щитка в кухню проведен кабель сечением 3х6 мм, а в щитке установлен автомат на 32А.
• Питающий кабель варочной поверхности точно такой же.
• Сечение кабеля для духовки 3Х2,5 мм. И к нему необходим автомат на 16 А.

Что может произойти, если такую скрутку сделать. Вариантов несколько: сгореть может духовка, потому что в щитке установлен автомат на 32 А, может сгореть ее питающий кабель, как вообще поведет себя духовой шкаф, не знает никто. В общем, этот вариант соединения отметается сразу.

Правильное соединение – это отдельные розетки для каждого прибора. Но тут встает другая проблема. Как сделать отвод от основного питающего кабеля 3х6 на питающий к духовке 3х2,5. Напрямую нельзя, потому что тонкий кабель если начнет перегреваться, то защита толстого просто не отреагирует. Решение достаточно простое, благо рынок сегодня предлагает различные приспособления, с помощью которых можно соединять аккуратно и надежно разные по величине провода и кабели.

Что для этого потребуется:

• Пластмассовый бокс на 2-4 модуля. Выбирайте те, в составе которых уже есть штатные шины на ноль и фазу. Если таковых нет, то придется дополнительно приобрести эти шинки, установить их в любом удобном месте внутри бокса.
• Двухполюсный автомат, который будет выполнять и свои функции, и функции клеммника. Лучше выбрать автоматы ABB серии S200. Все дело в том, что в их зажимы помещается сразу два провода. А для нашей конструкции это как раз и необходимо.
• Розетку на 16 А, в которую будет подключаться вилка от духового шкафа.

Сборка схемы подключения

Итак, все материалы готовы, можно переходить к сборке. Вот схема подключения всех приборов.

1. В бокс устанавливается двухполюсный автоматический выключатель. У автоматов есть одна особенность – это возможность подсоединять к ним приборы с разных сторон. То есть, неважно, куда вставляется питающий кабель, а куда отводящий.
2. С одной стороны к автомату присоединяются фаза и ноль от питающего провода для духовки. Так как автомат выбран на 16 А, соответственно он будет отключать духовой шкаф, если в нем появились токи большой силы.
3. С другой стороны точно по модулям те же фаза и ноль только по два провода. Один будет соединяться к варочной панели, второй является питающим проводом от распределительного щитка. То есть, это провод, который был соединен со старой розеткой. При этом вилку варочной панели срезают и проводят соединение напрямую к автомату. Кстати, некоторые модели плит вилками не снабжаются. А вот для духового шкафа лучше отдельную розетку установить. Она может находиться внутри бокса (шестимодульного) или быть смонтирована на стене рядом с прибором.
4. Остается только соединить заземляющий контур, для этого и была установлена внутрь бокса шинка. То есть, к ней одновременно соединяются заземляющий провод, идущий от распределительного щита, заземление от духового шкафа и варочной панели.

Можно провести соединение по-другому. Для этого потребуется только автомат на 16 А, через который будет подсоединяться духовка. Но в бокс придется кроме шинки для заземления установить дополнительно шину для фазы и нуля. То есть, в боксе будет три шины, поэтому для этого придется выбрать приспособление побольше. К примеру, на шесть модулей.

• К фазной шине подключаются: питающий провод (имеется в виду его фазный провод), питающий провод варочной панели и провод, подключаемый к автомату.
• К нулевой шине подключаются ноль от питающего провода, от варочной поверхности и провод, идущий на розетку для духового шкафа.
• От автомата проводится провод до розетки.

Бокс лучше установить где-нибудь внизу под цоколем кухонного гарнитура, чтобы его не было видно, и чтобы его никто не трогал.

В принципе, это самые правильные решения в этой ситуации. Но есть вариант лучше. Если делается ремонт квартиры, и решено приобрести встраиваемую технику, то оставьте старый кабель для варочной панели. А для духовки проведите новый с нужным сечением.

Как подключить духовку и варочную панель | Комбинированная розетка

И установите на линию отдельный автомат на 16 А. То есть, на стене у вас получатся две розетки. Каждая питает свой прибор. Это идеальный вариант для подключения духовки и варочной панели.

Добавим, что сегодня электрические цепи снабжаются защитными приборами разного вида, где автомат играет важную роль. Он отключает подачу электроэнергии на бытовую технику, если в сети образовался ток повышенной силы. От этого тока перегорают несущие электрические цепи. Но есть еще один прибор, установка которого сегодня считается обязательной. Это УЗО (устройство защитного отключения).

Необходимо он для того, чтобы человека не ударило током, когда есть пробой в электрической цепочке, и напряжение передается на металлические корпуса той же духовки или варочной панели. Дотронувшись до металла, человека бьет током. Если стоит УЗО, то он на себя забирает эти блуждающие токи. Этот защитный прибор можно установить внутри распределительного щита или около розетки, где монтировался бокс.

Категория: Советы, Электрика

Главная » Розетки » Как правильно расположить розетку для духового шкафа

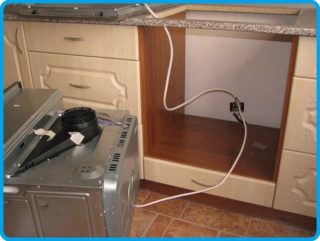

Как правильно расположить розетку для духового шкафа

06.09.2015

Проектируя короб для духового шкафа, не все хозяева помещения и сборщики мебели вспоминают об одной важной особенности: необходимо правильно расположить розетку устройства, выбрав для нее наиболее удачное место. Для этого нужно выполнить определенные правила.

Установка розетки для духового шкафа: основные правила

Зачастую для того чтобы подводить электропитание к устройству, применяют обычный удлинитель. Но не всегда есть возможность это осуществить. Тогда нужно продумать расположение так, чтобы разместить розетку непосредственно в зоне нахождения духового шкафа.

В любом случае прежде чем приступать к установке розетки, нужно ознакомиться с рекомендациями, которые дают в паспорте к духовому шкафу. В паспорте указываются и габаритные показатели электрооборудования, влияющие на выбор короба, прежде всего на его размер.

Очень важно помнить, что существуют зоны, где устанавливать розетку нельзя. К ним относятся:

• место на стене сразу за духовым шкафом. Такое расположение делает невозможным использование розетки, а также затрудняет размещение духовки в коробе;
•  в местах, где возможно попадание на розетку воды — возле мойки или канализационного слива. Если возникает проблема недостатка места и розетку приходится устанавливать под мойкой, она должна быть надежно защищена от влаги. Чтобы обеспечить такую защиту, нужно обратиться к профессионалу.
•  по соседству с варочной панелью.

Где можно устанавливать розетку для духового шкафа?

В связи с тем, что электрическое оборудование не терпит соседства с водой, в первую очередь важно, чтобы розетка находилась подальше от объектов водоснабжения и водоотведения.

Следующее важное правило — розетка для духового шкафа должна находиться ниже, чем столешница, и желательно, чтобы она располагалась в коробе. Но нужно не забыть позаботиться о наличии свободного доступа к розетке снаружи. Чтобы это осуществить, можно снять заднюю стенку короба или ее часть.

Постоянный доступ к розетке необходим из соображений безопасности, так как поломка или возгорание может случиться даже при правильной установке.

Можно ли подключить духовку и варочную панель к одной розетке

В этом случае необходимо очень быстро отключить прибор от сети.
Розетку для духового шкафа можно установить не только в коробе, но и в следующих местах:

•   на стене рядом с коробом, рассчитанным для вытяжки;
•   на одной из рабочих стен кухонного гарнитура.

Устанавливают розетку, если это удобно, и за в пределами гарнитура.

Удлинитель в помощь

Что касается запитки от духового шкафа к розетке, ее осуществляют, как правило, посредством удлинителя. Благодаря такой возможности удаленность розетки от духового шкафа не имеет важного значения.

Чтобы удлинитель не бросался в глаза и не создавал помехи, его скрывают. К примеру, можно разместить удлинитель за гарнитуром, удобное место для него — зазор между стеной и коробом. Если использование удлинителя нежелательно, нужно заранее продумать расположение прибора и розетки. В этом случае розетку нужно установить не далее, чем в 1 метре от зоны установки духового шкафа.

Для того чтобы не ошибиться в установке и не переделывать в дальнейшем эту операцию, рекомендуют обратиться за советом к профессионалу или полностью доверить мастеру эту процедуру. Квалифицированный электрик сможет помочь определиться с выбором наиболее удачного места для размещения розетки для духового шкафа, а, если это необходимо, — и займется монтажом розетки. В таком случае можно быть уверенными в том, что розетка для духового шкафа не только будет иметь правильное расположение, но и будет отвечать правилам техники безопасности.

Розетка для варочной панели и духового шкафа

Какая розетка для духового шкафа должна быть?

Решив приобрести на кухню стильный, модный духовой шкаф, не забывайте, что это оборудование требует качественной проводки и розетки. Без надежного провода, который соединяет распределительный щиток и подходящей розетки, рассчитанной на работу столь мощного агрегата, новая духовка прослужит не долго. Поэтому, отправляясь в магазин электротоваров, для начала определите, какова мощность нового электрооборудования. Учитывая этот параметр, знайте, что силовая розетка под духовой шкаф на фото, не может обладать мощностью меньше данного числа. Больший запас мощи допустим, и даже желателен. Меньший же, приведет к тому, что оборудование быстро сгорит.

Выбираем розетку

Высчитываем мощность

Это основной параметр, которым следует руководствоваться при выборе розетки для подключения духового шкафа. К любой модели электрооборудования, производитель предоставляет покупателю инструкцию, в которой четко указаны все технические параметры. Стандартный объем потребляемой мощности, составляет 1,5-2,5 кВт. Разделив данную цифру на напряжение в сети, получаем показатель силы тока, который возникает при подключении устройства к сети. Обычно, сила тока равна 12 ампер. Учитывая такие вычисления, приходим к выводу, какая розетка нужна для духового шкафа. А именно на 16 ампер. Если же, планируется подключить духовку и варочную панель к одной спаренной розетке, ее мощность должна быть не менее 32 ампер. Именно такой запас позволит без проблем использовать одновременно духовку и варочную панель, не опасаясь возникновения замыкания.

Другие параметры

Современные электрические духовки, оснащены вилками евро стандарта. Поэтому, розетка для подключения духового шкафа, также должна быть евро вида. Плюс к этому, учитывая мощность электропечей, приобретать, следует розетку с керамическими внутренностями. Только керамика способна выдержать чрезмерные нагрузки, на протяжении 2-3 часов – оптимальный период беспрерывной работы варочной панели и духового шкафа. По внешнему виду и цветовому решению, нет специальных рекомендаций. Данные параметры определяются покупателем самостоятельно.

Установка

Определившись, какие розетки для духового шкафа и варочной панели подходят для конкретного случая, следует продумать нюансы установки оборудования. Прежде чем заняться монтажом электротехники, необходимо удостовериться, что проводка подходит для таких сильных устройств. Если проводники старые, их рекомендуется заменить новыми медными либо стальными. Дополнительно в электрощитке устанавливаем автоматы на 32 ампер, которые позволят при необходимости быстро обесточить кухонное оборудование. Отметим, что некоторые производители, такие как Самсунг и Ханза, комплектуют духовые шкафы и варочные панели фирменными розетками. В этом случае, необходимо лишь установить розетку и подключить к ней агрегат.

Определяем местоположение

Перед тем, как установка розетки для духового шкафа будет выполнена, нужно продумать, где установить данный элемент. Специалисты утверждают, что розетки для подсоединения духовок и варочных панелей, нельзя располагать в таких местах:

• В области расположения мойки, слива и возле водопровода.
• На стене, в области нахождения самой духовки.
• Выше рабочей столешницы.

Лучшим местом размещения, является внутренняя часть гарнитура под рабочей поверхностью, к которой имеется беспрепятственный доступ. Если розетку расположить над столешницей, то делать это следует вдали от мойки, холодильника, духовки и варочной панели.

Как правильно подключить духовой шкаф к электросети. Какой нужен провод и автомат защиты?

Соблюдение данного правила позволит избежать замыканий в электроцепи.

Некоторые электрики советуют не приобретать отдельную силовую розетку, а подключать духовку и варочную панель, к имеющейся на кухне розетке, используя для этого удлинитель. Сразу же откажитесь от этой идеи, поскольку многочисленные соединения, приводят к замыканию и возникновению пожароопасных ситуаций. Лучше не экономить на качественной проводке и приобретении подходящих качественных элементов электрооборудования. Запомните, от того, насколько правильно выбрана и подключена бытовая техника, зависит безопасность всего дома.

Какая розетка для электрического духового шкафа может быть выбрана и как правильно ее подключать, показано на видео.

Подводя итоги, отметим, что к выбору розетки, к которой планируется подключить электрическую духовку и варочную панель, нужно подходить максимально ответственно. От качества данного оборудования зависит срок службы кухонной бытовой техники. Не старайтесь сэкономить и приобрести дешевые аналоги. Специалисты рекомендуют установить дорогостоящее электрооборудование, которое будет отличаться высоким качеством. Только в этом случае, можно быть уверенным в безопасном использовании духового шкафа и варочной поверхности.

Подключение духового шкафа и варочной панели к электросети: использование силовой розетки

Варочная поверхность и духовой шкаф представляют собой мощные потребители электроэнергии, для подключения которых должна использоваться выделенная линия с отдельной розеткой специальной конструкции.

Виды варочных панелей

В зависимости от конструктивного исполнения различают два вида варочных поверхностей:

1. Зависимая (связанная) поверхность. Ее работой можно управлять при помощи рукояток, размещенных на электрической духовке.
2. Несвязанная. Получает питание по отдельной линии и управляется собственными средствами.

Важно! Подключение несвязанной варочной поверхности и духовки нельзя выполнять в одну розетку. Для питания каждого из этих устройств прокладывается собственная линия.

Индукционные плиты

Такое оборудование можно выделить в отдельную группу не столько благодаря особенностям его подключения, сколько из-за необычного принципа действия, в основе которого лежит нагревание металлической посуды под действием мощного электромагнитного поля, создаваемого на поверхности устройства. Такое поле вызывает протекание вихревых токов в металле, из которого изготовлена посуда, что и вызывает ее нагревание.

К преимуществам индукционных плит относится:

1. Высокая эффективность работы и скорость нагревания посуды.
2. Работающая плита воздействует на одну лишь металлическую посуду, не оказывая при этом никакого влияния на расположенные вблизи нее предметы кухонной утвари.
3. Глянцевая поверхность плиты сохраняет невысокую температуру в процессе приготовления пищи.

В настоящее время индукционные плиты не слишком распространены, поскольку имеют некоторые недостатки:

1. Невозможность работать с керамической, стеклянной или алюминиевой посудой (электромагнитное поле воздействует только на ферромагнетики).
2. Довольно высокая цена подобного оборудования.
3. Наличие характерного звука при перемагничивании материала установленной на плите посуды.

Выбор устройств для подключения панели

Мощность большинства моделей современных духовых шкафов составляет 3-3,5 кВт.

Подключение варочной панели и духовки. Схема подключения, розетки

Варочная поверхность потребляет до 7 кВт. Для подключения духового шкафа необходимо использовать силовую розетку и электрические кабели, номинальный ток которых составляет не менее 16 ампер. Питание более мощных моделей этого кухонного оборудования осуществляется через силовые розетки с номинальным током 32 А, при этом каждый из таких потребителей должен иметь одну розетку.

Что касается выбора кабеля, по которому осуществляется подключение варочной панели или духового шкафа к распределительному щитку, то при номинальном токе 16 А следует выбирать медный кабель сечением 2,5 мм2, а при токе 32 А – 6 мм2.

Для облегчения выбора необходимого сечения может быть использована следующая таблица:

Большинство современных варочных панелей поставляется без электрической вилки, ее необходимо подбирать в соответствии с установленным штепсельным разъемом, а также используемой схемой подключения устройства и напряжением питающей сети.

Способы подключения

Для подключения варочной поверхности можно использовать одну из следующих схем:

1. Однофазная схема. Выполняется при установке оборудования в квартирах, где имеется только однофазная сеть напряжением 220 В.
2. Двухфазное или трехфазное подключение, применяемое для увеличения мощности и одновременного повышения КПД этого оборудования.

Заранее определить одну из схем, по которой будет выполняться подключение, не представляется возможным. Поэтому производители не оснащают варочную панель стандартной электрической вилкой.

Что касается менее мощных потребителей, которыми являются духовые шкафы, то они предназначены для работы от бытовой электросети напряжением 220 В. Поэтому такое оборудование комплектуется стандартной евровилкой, предусматривающей в своей конструкции наличие заземляющих контактов. Такая комплектация возможна для духовых шкафов, номинальный ток которых не превышает 16 А.

Однофазное подключение потребителей осуществляется при помощи трехжильного кабеля, в состав которого входит фазный (L), нулевой (N) и заземляющий (PE) проводник. Если установка варочной панели выполняется в доме старой постройки, где проводка проложена алюминиевым кабелем, то линию, питающую эти потребители, необходимо заменить с целью обеспечения необходимого уровня надежности и электрической безопасности.

Для установки варочной поверхности своими руками, а также подключения особенно мощных моделей духовых шкафов используется силовая розетка с номинальным током 32 А, которая в обязательном порядке оснащена заземляющим контактом. По внешнему виду такое устройство напоминает трехфазную розетку.

Подключение линии к электрощиту

При подключении варочной поверхности или духового шкафа к электрическому щитку для каждого из этих электроприборов следует использовать одну линию, защищенную собственным автоматическим выключателем. При этом для потребителей с номинальным током 16 А используется автомат на 25 А, а для потребителей, номинальный ток которых составляет 32 А, — автомат на 40 А.

В обязательном порядке необходимо подключать защитное заземление. В таких потребителях, как варочная поверхность или духовой шкаф питающий кабель имеет одну заземляющую жилу, которая подсоединена к корпусу электроприбора и выведена для подключения к соответствующему контакту на электрической вилке. Заземляющая жила имеет желто-зеленый цвет изоляции.

Важно! Нельзя перепутать местами заземляющий и нулевой проводник при их подключении. Одна такая ошибка может привести к очень тяжелым последствиям.

Зачастую случается так, что выведенные для подключения варочной поверхности провода имеют одинаковый цвет изоляции, либо их маркировка не соответствует общепринятой. При подключении своими руками такого потребителя следует обязательно убедиться, что все выводы подсоединены правильно.

Если фазный проводник идентифицировать достаточно легко при помощи обыкновенной индикаторной отвертки, то отличить нулевой провод от заземляющего часто оказывается намного сложнее. Для того чтобы сделать это используется тестер.

Определение фазного, нулевого и заземляющего проводов может быть выполнено по следующему алгоритму:

1. На месте установки электрической розетки, которая предназначена для питания варочной панели или духового шкафа, определяется фазный провод с помощью индикаторной отвертки. Необходимо подписать этот проводник или пометить его кусочком изоленты.
2. На электрическом щитке, к которому подключается розетка, определяется назначение каждого провода, уходящего к потребителю. Идентифицировать фазный и нулевой провод достаточно легко с помощью индикаторной отвертки. Что касается заземляющего проводника, то он подключен к металлическому корпусу электрического щитка или к специальной клеммной колодке.
3. Нулевой и фазный провода отключаются от вводного автомата и соединяются между собой.
4. Со стороны потребителя с помощью тестера измеряется сопротивление между фазным и оставшимися двумя проводами. В том случае, когда сопротивление равно минимальному значению, будет найден нулевой провод.
5. После того, как все концы проводов идентифицированы и подписаны, выполняется установка розетки и подключение кабеля к автоматическому выключателю.

Прямое подключение

Одним из вариантов установки варочной панели является прямое соединение питающего электрического провода с клеммником этого оборудования. В этом случае розетка вообще не используется. Такое подключение считается наиболее надежным, однако может доставить ряд неудобств при эксплуатации варочной поверхности. Для ее отключения от электросети придется использовать только штатный выключатель на панели управления. В случае выхода из строя этого выключателя обесточить варочную поверхность будет достаточно сложно.

Выполнение работ

Порядок действий по подключению варочной поверхности или духового шкафа своими руками может быть следующим:

• Выбор сечения электрического кабеля, при помощи которого будет подключаться это оборудование, а также номинального тока автоматического выключателя и розетки. Если линия электропитания уже проложена, то необходимо оценить ее параметры в зависимости от мощности подключаемого оборудования. В случае несоответствия этих параметров придется проложить еще одну линию с использованием более мощного кабеля.
• Руководствуясь инструкцией по эксплуатации варочной панели, а также принимая во внимание характеристики домашней электросети, может быть выбрано однофазное, двухфазное или трехфазное подключение. Чтобы узнать схему подключения варочной поверхности к сети, а также ее номинальные параметры, следует воспользоваться инструкцией по эксплуатации. Кроме того, в большинстве моделей подобного оборудования, имеется несложная электрическая схема, которая нанесена на корпус устройства непосредственно возле клеммника.

• Выполняется прокладка электрического кабеля к распределительному щитку. Подключение варочной поверхности или духового шкафа необходимо выполнять с использованием устройства защитного отключения. Наличие УЗО поможет вовремя выявить возможные повреждения изоляции и предотвратить последствия замыкания фазы на землю.
• Выполняется подключение электрической вилки в соответствии с маркировкой проводов. Заземляющий контакт всегда имеет отличия от фазного и нулевого. Он может отличаться по форме, размеру и расположению.
• Устанавливается силовая электрическая розетка. В большинстве случаев используется проводка скрытого типа, предусматривающая предварительное штробление стен, а также изготовления ниши в стене, предназначенной для установки монтажной коробки.
• Выполняется подключение кабеля на электрическом щитке с использованием автоматического выключателя и УЗО (в качестве альтернативы этим двум устройствам может быть использован дифференциальный автомат).

Подключение мощных бытовых потребителей своими руками является хотя и не сложным, но очень ответственным заданием, для выполнения которого необходимо тщательно придерживаться рекомендаций изготовителей этого оборудования, а также соблюдать правила техники безопасности при работе с элементами электрической сети.

Похожие статьи

какую выбрать и где установить, двойная розетка

Содержание статьи:

При установке мощного кухонного оборудования (духовой шкаф, варочная поверхность) следует соблюдать принципы его безопасного подключения – использовать специальные расходники и комплектующие под проводку электрики. Одним из важных элементов является розетка для духового шкафа. Если игнорировать эту норму, бытовая техника прослужит недолго.

Какие розетки нужны для мощного оборудования

Для духового шкафа нужны силовые розетки на 16-32 А, в зависимости от технических характеристик оборудования

Кабель и розетку под духовой шкаф следует подбирать по мощности устройства. Ее обычно указывают в технической документации к технике. В основном духовые шкафы работают при напряжении 220/380 В. Сила тока здесь равна 25/32 А. Все зависит от того, однофазное перед мастером оборудование или трехфазное.

Чаще под мощные шкафы применяют такие розетки для плиты и духовки:

• На 16 А и 220 В. Предназначены для стандартной бытовой техники мощностью до 3,5 кВт.
• На 32А/220 В. Используются с духовыми шкафами однофазными при их мощности 3,6-7 кВт.
• На 20 А/380 В. Предназначены для трехфазной техники.

Все точки питания к мощной технике имеют заземление. Поэтому клемм у них больше, чем у стандартных элементов. Для однофазных розеток предусмотрены две питающих точки и одна «земля». У трехфазных – 3 питающих, одна на заземление, одна для нуля (всего 5).

Возможность подключения духового шкафа к обычной розетке

Подключать духовой шкаф к обычной розетке не рекомендуется. Нормами противопожарной безопасности установлено, что для мощной кухонной техники обязательно монтируют отдельные линии электропитания. Обусловлено это тем, что духовое, жарочное оборудование расходует большую мощность, чем стандартные приборы: стиральная машина, фен, чайник и пр. Если не сделать отдельную линию, в доме постоянно будет срабатывать автомат или возникнет аварийная ситуация по причине оплавления/возгорания более слабой проводки.

Исключение составляют духовые шкафы мощностью до 3,5 кВт. Они могут работать от стандартной розетки.

Места установки точек питания

Розетка для духовки не подлежит монтажу в следующих зонах кухни, согласно установленным нормам:

• на стене в непосредственной близости к горячему оборудованию;
• в зоне влажных объектов: мойка, слив, водопроводные трубы;
• на высоте, много больше рабочей поверхности;
• около газовых труб – от них розетки удаляют минимум на 40 см;
• в непосредственной близости к полу – желательно поднять точку питания на 15-20 см от его уровня, идеально – 100 см.

Хорошей зоной для установки точки питания является стена под столешницей – под встроенной мебелью. Доступ к розетке в этом случае всегда открыт, а зона её расположения остается сухой. Подсоединить вилку к розетке здесь очень просто.

Мастера рекомендуют воздержаться от решения сделать розетку за духовым шкафом. Точка питания должна располагаться в сухом, доступном глазу хозяйки месте. На неё не должно оказываться воздействие температурных перепадов. А оно в любом случае неизбежно при работе шкафа.

Еще один момент, который стоит учитывать — работа конвектомата (подача пара в промышленные установки). Даже в малых количествах конденсат может оседать на розетке, расположенной за техникой. Это уже допущение аварийной ситуации.

Точка питания, установленная сразу за шкафом, может помешать органично встроить его в общий «ансамбль» кухни. Оборудование неприглядно будет выступать за пределы одной общей линии с мебелью.

Определение мощности

Мощность – главный параметр, определяющий выбор розетки, к которой можно подключаться в дальнейшем при установке духовки. Чтобы вычислить её, нужно объем потребляемой мощности техники (к примеру 3,5 кВт) разделить на напряжение сети. Обычно мастер получает значение 16, 20 или 32 А. Этот показатель розетки позволит безопасно установить, подключить и эксплуатировать духовой шкаф.

Параметры, которые нужно учитывать

При подключении духового шкафа и варочной панели к электросети важно обратить внимание на тип вилки техники. Чаще она представлена в евростандарте. Поэтому и розетку нужно покупать из того же класса. Иначе деньги будут потрачены впустую.

Дополнительно желательно обратить внимание на материал внутренностей розетки. Лучше, если это будут керамические, а не алюминиевые составляющие. Только при таких условиях точка питания выдержит непрерывный цикл работы техники 2-3 часа (стандартный режим для духового оборудования).

Чтобы при возникновении аварийной ситуации максимально быстро обесточить кухню, в распределительном щитке лучше предусмотреть автоматы на 32 А.

Схемы монтажа розетки

Схема установки техники и розетки

Подсоединение точки питания можно делать такими способами:

• Открытый монтаж. Предусматривает использование накладной розетки на стену. Открыто монтируют точки питания в обязательном порядке на деревянные стены. Это регламентировано ПУЭ. Запрещено врезать в дерево как проводку, так и розетки. По бетону, кирпичу, газоблокам открытый метод монтажа на усмотрение мастера, если это вписывается в общую концепцию интерьера кухни.
• Скрытый способ. Предполагает врезку розетки в стену. Это способ чаще применяют при выполнении капитального ремонта в кухне или до чистовой отделки, поскольку работы довольно грязные. Придётся изрядно повредить кафельный кухонный фартук. Однако для мастера с опытом это не проблема.

С точки зрения противопожарной безопасности открытый метод монтажа розеток более предпочтителен. К тому же их можно легко встраивать в кухонные шкафчики или стол.

Возможные ошибки

Иногда мастера допускают такие огрехи при установке розеток под духовой шкаф:

• Прокладывают отдельный провод, выполняя заземление точки питания на трубы и стояки. Это опасно для жизни.
• Подключают на контур питания духового шкафа иные бытовые кухонные приборы. Это провоцирует аварийные ситуации.
• Подключают трехфазные модели техники к однофазной линии электрики. Часть конфорок варочной поверхности будет заблокировано, а их индикаторы покажут остатки тепла.

Чтобы правильно подобрать розетку для духового шкафа, нужно изначально ознакомиться с технической документацией к нему. Для подключения одновременно варочной поверхности и духовки нельзя использовать двойную комбинированную розетку. Под каждый вид техники тянут отдельный мощный кабель. Если оба вида оборудования будут находиться на одной питающей линии, это приведет к срабатыванию автомата.

В новостройках вопрос подведения силовых линий под кухонную электрику уже предусмотрен. Поэтому здесь мастеру проще подключиться своими руками.

Можно ли подключить духовку и варочную панель к одной розетке?

Задача

Для начала, давайте поймем задачу, которую будем решать в этой статье. Так получилось, что на кухне для питания электроплиты есть один электрический кабель. И получилось это не обязательно по ошибке строителей, которые вывели один кабель для электрической плиты.

Все кухни в стандартных многоквартирных домах, проектируются на установку стационарной электроплиты для которой нет необходимости разделять питание варочной панели и духовки.

Отсюда вполне распространенная проблема, как подключить раздельную духовку и варочную панель к одному кабелю электропитания.

Планируйте свои покупки

Давайте подумаем, как разумный человек будет покупать духовку и панель.

Вариант 1. Есть проводка нет бытовых приборов

На кухне сделана электропроводка, новая или старая, не важно. Есть один вывод для электроплиты, кабель которого имеет вполне определенные сечения жил и материал.

Если вы не знаете сечение кабеля, то отключи электропитание кабеля и, сняв, 10 мм изоляции с одной из жил, нужно штангель циркулем замерить диаметр жилы и по формуле:  S=π×d²÷4 (пи D квадрат разделить на 4) посчитать сечение жилы кабеля.

• Если у вас всё не совсем плохо, то сечение жил будет 4 или 6 мм2.
• Если дом не старше 2001 года, то жилы будут медные;
• Если дом старой постройки, то жилы будут алюминиевые.

Этих данных вполне достаточно, чтобы рассчитать суммарную максимальную мощность панели и духового шкафа, который нужно покупать.

Расчет мощности

Расчет мощности проводится по рекомендациям  проектирования электропроводки на основе базовых таблиц из ПУЭ 7 (правила устройства электроустановок, изд.7). Вот эта таблица в красивом виде.

Как видим по таблице сечений и мощности:

Электрический кабель с медными жилами 4 мм, нормально работает (не перегревается) если максимальная мощность работающих приборов не превышает:

• Медный кабель 6 мм² держит мощность: 7,4 кВт при скрытой проводке и 11 кВт проложенный в коробе или открыто.
• Медный кабель 4 мм² держит мощность: 5,9 кВт при скрытой проводке и 9 кВт проложенный открыто.
• Алюминиевый кабель 4 мм² держит мощность: 4,6 кВт и 7 кВт соответственно.
• Алюминиевый кабель 6 мм² держит мощность: 8,5 кВт и 5,7 кВт.

Важно! Именно эти расчеты должны быть условием выбора мощностей варочной панели и духового шкафа.

Если выбора приборов по мощности не было, и вам, предположим их подарили, то для правильного подключения варочной панели и духового шкафа нужно проложить два отдельных электрических кабеля от щита до места установки приборов, выбрав сечения кабелей по той же таблице, только, наоборот, по мощности смотрим сечение.

Практическое подключение варочной панели и духовки к одному кабелю

Предположим, у вас, для питания электрической плиты уже проложен кабель с медными жилами сечением 4 кв. мм. Питание 220 Вольт, кабель имеет три жилы (фаза, ноль рабочий, ноль защитный). По той же таблице, видим, что такой кабель держит суммарную мощность 5,9 кВт (таблица выше).

При этом не будем отвлекаться на коэффициенты спроса, то есть на вероятность того, что плита и духовка всегда будут работать вместе и на максимуме. Будем считать, что будут и коэффициент спроса равен 1.

Вопрос. Реально найти варочную панель и духовой шкаф суммарной мощностью 5,9 кВт?

Если у вас не профессиональная кухня, речь о которой не идет, априори, мощность духового шкафа будет меньше мощности панели.

• Средняя мощность панелей в пределах: 3,5-7 кВт.
• Средняя мощность духовых шкафов в пределах: 2,5-4 кВт.

Очевидно, что если очень постараться, можно найти пару панель+духовка, суммарной мощностью до 5,9 кВт.

Примечание: На самом деле всё не так печально. Вряд ли вы будете включать все контура панели и духовку постоянно вместе. Поэтому коэффициент спроса для этой пары берут 0,7. Это значит что для нашего расчетного кабеля 3×4 мм, суммарная мощность нашей «парочки» может быть, 5,9÷0,7=8,4 кВт, что ближе к реальности выбора.

Вариант 2. Есть бытовые приборы нет проводки

У вас есть кухня и есть купленные или подаренные или выигранные варочная панель и духовой шкаф. В этом случае

• Открываете технические паспорта к приборам и смотрите их максимальную мощность;
• Суммируйте их и по таблице выше смотрите необходимое сечение кабеля;
• Сверяете полученный результат с кабелем, имеющимся на кухне;

Если имеющийся кабель подходит, замечательно, можно проводить подключение варочной панели и духовки к одному кабелю.

Если имеющийся кабель НЕ подходит, его оставляете для варочной панели, а для духового шкафа, прокладываете новую электрическую цепь кабелем по мощности духовки (обычно хватает 3×2,5 мм) от щита или делает шлейф от другой розеточной группы, предварительно сделав аналогичный расчет.

Автомат защиты

Не забываем про автомат защиты для группы электроплита. Для нашего расчета (5,9 кВт) электрический кабель для плиты (панель+духовка) нужен автоматический выключатель на 32 Ампера (по таблице 27 А).

Завышать номинал автомата, не нужно. Его задача вовремя отключить электропитание, чтобы избежать перегрева при превышении мощности. Поэтому если расчеты дают ток 27 А, то выбираем автомат большего номенклатурного значения, а это 32 Ампера, а не 40 Ампер.

Практика подключения

Важно! Если у панели и у духовки есть электрические вилки на кабелях питания, их срезать нельзя. Этим вы нарушите правила гарантии и потеряете её. Поэтому два варианта подключения.

Вариант 1. Электрических вилок нет

Имеем два бытовых прибора, с кабельными выводами для подключения питания. Очень правильно сделать так:

Подготовить кабели бытовых приборов к подключению. Для подключения панелей и духовых шкафов используют электрические шнуры, типа, ПВС. Жилы шнуров  многопроволочные. Для лучшего контакта на концы жил, нужно установить обжимные гильзы или контактные клеммы.

Установка гильз требует специального инструмента, но он стоит того, чтобы обеспечить надежное подключение.

Качественное подключение панелиБезобразное подключение панели

Для подключения мощных бытовых приборов, забудем о скрутках и пайках. Используем специальные клеммники, под названием, барьерные клеммные колодки.

Барьерная колодка

Если нужна красота, прячем колодку в распределительную коробку, которую подбираем по внешнему виду.

Можно ли подключать кабель духового шкафа к колодке варочной панель?

У варочной панели довольно мощная колодка для подключения. В теории можно подключать кабель духового шкафа к этой колодке. Но только в теории. На практике, лучше этого не делать. Варочная панель стоит гораздо дороже барьерной колодки и не нужно её использовать для расключения проводов.

Итог подключения приборов без вилок и розеток

Получаем такое подключение. Питающий кабель подключается к барьерной колодке. Шнуры питания от варочной панели и духового шкафа, подключаются к той же барьерной колодке с соблюдением цветности жил. Соответствие цветов жил их назначению, смотрим в документации.

подключение варочной панели и духовки

Примечание. Некоторые модели встроенной техники не комплектуются кабелями питания. Для них нужно купить гибкий питающий шнур, нужного сечения, например, ПВС.

Вариант 2. Электрические вилки (вилка) есть

Важно! Подключение по типу вилка-розетка допустимо, если сила тока при работе прибора не более 32 Ампер. Если прибор более мощный, контакты розетки будут греться и возможно возгорание.

В этом случае используем шлейфование розеток. От розетки для варочной панели, прокладываем шлейф, кабелем того же сечения, ставим розетку и подключаем духовой шкаф.

Повторюсь, суммарная мощность панели и шкафа не должны превышать возможности кабеля. Сначала расчет (выше), потом шлейф.

Купите специальную спаренную розетку

Очень простое подключение варочной панели и духовки к общему кабелю питания, купить такую спаренную розетку. Она идет в комплекте со стальной пластиной, которая крепиться к стене.

розетка для подключение варочной панели и духовки

Итог подключения с вилками

Если у варочной панели и духовки есть электрические вилки, то для подключения к общему электрическому кабелю, делаем электрический шлейф от розетки с панелью к розетке для духовки. При этом, суммарная мощность панели и шкафа не должны превышать возможности кабеля.

Вывод

В завершении должен предупредить, что работы с подключением бытовых приборов, особенно мощных, требуют некоторых навыков и обязательного соблюдения техники безопасности. Следите за отключенным питанием на кабелях подключения, не путайте фазность подключения, читайте внимательно документацию к бытовой технике, приборы могут иметь свои не характерные особенности.

©remont-kuxni.ru

Статьи по теме

Имеем:
Индукционную варочную панель с пиковым потреблением — 7,4квт
Духовой шкаф — 2,8квт

Суммарно — 10,2квт

Есть только одна силовая розетка с маркировкой 6[] 380V/40A — не знаю насколько это соответствует проводке.
На вид сечение 4 или 6 медь… Фото розетки —

Автомат на эту розетку стоит С32 —

Из того, что я успел нагуглить за день — С32 — это дифавтомат на 32А, который максимум потянет 32*220= 7040вт…

Понятно что правильного решения уже не добиться с выводом отдельных линий на варочную и духовой, так как чистовой ремонт сделан.

Какое оптимальное решение сейчас можно сделать малой кровью? Можно ли запитать и духовку и варочную в одну розетку в расчет на то что пиковой мощности они все равно не покажут никогда (4 конфорки на макс + духовка на макс это что то маловероятное)

Буду благодарен за советы.

Добрый день!

Можно ли подключить духовку и варочную панель к одной силовой розетке для электроплиты?
Дополнительный кабель нет возможности положить, тк сделан чистовой ремонт. Или же лучще духовой шкаф включить в обычную розетку?

Спасибо.

Как вариант

Здравствуйте!

Для квалифицированного ответа на ваш вопрос слишком мало данных. Чтоб дать полный ответ я должен знать мощность варочной панели, мощность духовки, номинальный ток установленной у вас розетки для электроплиты, сечение кабеля от группового автомата к розетке, номинальные параметры группового автомата и возможно даже вводного автомата. Поэтому мой ответ будет опираться на предположительные параметры всех этих показателей.

Итак, бегло пробежавшись по страницам интернет-магазинов мы принимаем мощность электрической варочной панели от 6 до 7кВт. Мощность духовки обычно колеблется в пределах 2 – 3кВт. Согласно норм ВСН электрическая розетка для электроплиты должна быть на 25А, а провод к ней сечением 2,5 мм2. Групповой автомат должен стоять на 25А, а вводной автомат на квартиру должен быть 40А. Принимаем, что так оно все и есть у Вас.

Если принимать, что ваша электрическая варочная панель 6кВт, то ее номинальный ток примерно равен 27А. То есть, ваша розетка уже работает с перегрузкой, ведь раньше электрические печи были на 4 – 5кВт. Но это при условии, когда работают все комфорки.

Теперь берем духовку мощностью в 3кВт. Ее номинальный ток примерно будет равен 13А. Как вы понимаете если 27А+13А вставить в розетку с номиналом в 25А будет пожар. Нет, конечно можно попробовать эксплуатировать электроприборы по очереди, но когда-нибудь обязательно кто-то забудет и в лучшем случае выбьет автомат, а в худшем выгорит розетка и провод. А если учесть, что вы скорее всего хотели подключить эти присоединения через раздвоитель, номинальный ток которого вовсе 6А, то пожара было просто не избежать.

Теперь, что касается обычной розетки. Как мы уже вычислили подключать духовку к обычной розетке в 6А никак нельзя. Она просто сгорит. Нам необходима розетка с номиналом в 16А. Ее можно купить в любом магазине и установить на место обычной шестиамперной. Но тут возникает вопрос с качеством проводки. Сечения провода к данной розетки должно быть не меньше 1,5 мм2. Если оно меньше, то обязательно необходимо тянуть новый кабель.

Обратите внимание! При рассмотрении проводки я исходил из установки медного кабеля, как того требуют нормы ПУЭ. Если говорить о алюминиевом проводе, то там нам потребуются совершенно другие сечения.

Абсолютно каждый хочет, чтобы на его кухне была установлена самая новая и комфортная техника, которая позволит меньше тратить времени на готовку. Прогресс, как известно, не стоит на месте, и крупнейшие производители оснащают рынок технологий все более интересными моделями. Как подключить варочную панель и духовой шкаф к одной розетке? Давайте рассмотрим весь процесс подробнее и уделим внимание самым главным нюансам.

к содержанию ↑

Подключаем плиту и духовку

Прежде чем отвечать на главный вопрос, нужно ознакомиться с базовыми правилами безопасностями:

• Если вы решились на подключение варочной панели к сети питания, то нужно обязательно предусмотреть наличие заземления. Чтобы узнать, есть ли оно, надо просто сосчитать количество контактных площадок на вилке прибора или в розетке. Получившиеся число должно быть обязательно нечетным.
• Приборы, которые потребляют больше 3.5 кВт, нужно обязательно снабдить дополнительным питающим кабелем, поскольку стандартные проводники на 220 В будут сильно перегреваться и могут выйти из строя. Духовой шкаф чаще всего потребляет не сильно много мощности, поэтому для него отдельный кабель не понадобится.

Важно! Не вздумайте нагружать этот кабель другими электроприборами. Также позаботьтесь об установке автомата защиты в него.

к содержанию ↑

Ход работы

Подключение варочной панели и духового шкафа к электросети — это не самое простое мероприятие, поэтому нужно быть уверенным в своих силах. Порядок действий будет выглядеть следующим образом:

1. Для начала стоит проверить, на какое питающее напряжение рассчитано наше устройство, через какую схему подключения все стоит реализовать. Эти сведения обычно находятся внутри пользовательского руководства, которое заботливо должен предоставить производитель.
2. Далее нужно произвести установку дополнительного автомата защиты сети в электрощит. От автомата защиты сети (АЗС) потребуется провести отдельный кабель.

Значения силы тока на АЗС и метод подключения зависят только от предполагаемой нагрузки:

• Если ваш аппарат имеет мощность потребления менее 5 кВт, то величина силы тока составит ровно 25 Ампер, а поперечное сечение площади кабеля — около 2.5 кв.мм.
• Если же устройство мощнее, то потребуется где-нибудь 30-40 Ампер, а площадь сечения — 6 кв.мм.

Важно! Стоит заострить внимание на выборе кабеля: марка должна быть несгораемой и иметь двойную изоляцию, которая устойчива к влаге. Прекрасно для таких целей подойдет ВВГнг. Если вам нужно произвести подключение к одной фазе, то выбор должен пасть на кабеля с четырьмя жилами. Для трехфазного соединения потребуется компонент с пятью жилами.

После всего этого необходимо разместить розетку и соединить вилку и кабель.

Как именно производить подключение варочной панели и духового шкафа в одну розетку? Давайте познакомимся с методами монтажа

к содержанию ↑

Монтируем варочную панель

Для реализации всей идеи, придется разобраться с технологией “встраивания” варочной панели в кухонную тумбу. Сперва необходимо подготовиться и найти подходящие инструменты:

• Электрическая дрель.
• Электрический лобзик.
• Несколько разных отверток.
• Острый прочный нож.
• Кусок картона, линейка, карандаши и угол.

Важно! На нашем сайте полезных советов вы найдете много информации о правилах эксплуатации бытовой техники. Узнайте некоторые из них:

• Как включить электрическую плиту?
• Что означают значки на духовке?

Сам монтаж можно разбить на три части.

Наносим разметку

Берем в руки линейку и измеряем геометрические размеры под нашу установку.

Важно! Измерять нужно не саму поверхность варки, а только ее корпус.

Убедиться в том, что измерения сделаны правильно, можно при помощи сведений, которые записаны в инструкцию. Лучше всего наносить разметку, применяя для этого шаблон, который вы без затруднений сможете изготовить из куска картона. Бывает так, что в комплекте с моделью плиты может находиться заводской шаблон, который только упростит задачу.

Возьмите карандаш и начертите на столешнице тумбы линии, которые потом помогут сделать разрез. Рекомендуется сделать напуск, но не более 1 мм. Такие меры помогут вам в размещении панели.

Вырезаем

Теперь нужно сделать импровизированный корпус, в котором панель и будет размещаться:

1. Начать стоит с сверления дырок по углам прямоугольника. Подбирайте такое сверло, диаметр которого будет не меньше 8-11 мм. С задачей справятся и сверла по металлу, и сверла по дереву.
2. Вооружаемся лобзиком, для того чтобы выпилить квадрат. Лезвие лобзика должно быть мелкозубчатым и подходить для чистовой резки. Вставляем пилку электролобзика в дырку, плотно прижимаем подошву к столу и начинаем аккуратно делать разрез, двигая инструмент вдоль линий разметки.

Важно! Чтобы избежать мелких сколов, можно заклеить малярным скотчем те места, которые предназначены для пропила.

Устанавливаем и крепим

В то окошко, которое только что проделали, нужно вставить нашу варочную плиту:

• Места соприкосновения лучше проклеить герметиком или специальным уплотнителем.

Важно! Если размеры не совпадают и окошко нужно расширить, то снова берем инструмент и исправляем положение.

• С нижней стороны плита закрепляется специальными зажимами, которые должны идти в комплекте.
• После всех манипуляций удалите лишний герметик или просто отрежьте те части уплотнителя, которые выступают.

Как подключить варочную панель и духовой шкаф к одной розетке? Спокойствие, вы уже подошли к ответу на этот вопрос!

Важно! Планируете одновременно заменить мебель на кухне? Воспользуйтесь нашими советами, как расставить мебель в маленькой кухне.

к содержанию ↑

Схема совместного подключения двух бытовых электроприборов

Теперь перейдем к самой сложной и интересной части всей процедуры. Начнем с того, что способ подключения должен осуществлять только радиальным методом. Если перевести на разговорный, то питанием плиты должен заниматься отдельный кабель, который будет протянут от главного распределителя в электрощитке.

Важно! Не рекомендуется устанавливать на такой кабель розетки или другие электроприборы.

Схема подключения духовки и плиты происходит только с одной фазой сети в 220 В.

Безусловно, в некоторых частных домах бывает и три фазы от одной линии электроснабжения. Такие условия позволяют распределить нагрузку с нескольких конфорок на три фазы.

Но все же, если питающий вход на клеммной колодке плиты был сделан для использования в сети 220 В, то следовало бы задуматься о том, чтобы перемонтировать его на трехфазную сеть в 380 В. А сделать это очень просто:

1. Берем отвертку и ослабляем крепежные элементы на зажимах клемм.
2. Вытаскиваем все перемычки, чтобы осталось пять мест для подключения.
3. Также можно попробовать использовать схему с двумя фазами, нулевым потенциалом и землей.

Важно! В инструкциях фазы обозначают — 1l, 2l, 3l, ноль — n, а землю — значком “земля” или “ground”.

Но не все производители снабжают свою технику клеммными колодками. Они просто выводят из прибора провода разных цветов, которые можно соединить друг с другом. Определить назначение каждого из них можно следующим образом: земля — это желтый цвет, ноль — это синий или голубой, а вот фазы могут быть окрашены в любой другой из цветов.

Если вы не знаете, как соединить панель и радиальный кабель, то можете прибегнуть к использованию коробки с клеммными колодками или обычную розетку. Принципиальных различий в разных схемах и методах подключения плит и духовок нет. Плита соединяется с розеткой или коробкой при помощи питающего кабеля. Если таких компонентов в комплекте не было обнаружено, то их придется приобрести отдельно, не забывая про все правила выбора площади сечения и количества жил. Потом в выбранный кабель монтируется вилка, и все готово!

к содержанию ↑

Видеоматериал

В этой статье мы рассмотрели все базовые правила подключения кухонной электротехники. Но помните, что весь процесс по подключению требует определенных знаний и навыков работы с электроприборами. Если таковых у вас не имеется, лучше не рисковать, а обратиться к специалисту.

Розетка для электроплиты: подключение силового устройства

Вы купили электрическую плиту – мечту каждой рачительной домохозяйки? Это действительно полезное приобретение поможет приготовить массу аппетитных блюд без применения открытого огня. Правда ее неграмотное подключение грозит перегоранием проводки, электропоражениями и короткими замыканиями. Согласитесь, риск есть.

Для того чтобы исключить перечисленные предельно негативные ситуации, нужна силовая розетка для электроплиты. Установка устройства гарантирует безотказную и безопасную эксплуатацию, если соблюдены правила монтажа.

Мы подробно расскажем вам, как грамотно выбрать и установить указанный вид электротехнической арматуры. К предложенной нами информации прилагаются пошаговые наглядные инструкции и видео-руководства.

Содержание статьи:

Виды силовых точек для электроплиты

Установка новой плиты, особенно электрической, обязательно сопровождается процедурой подключения. Иногда для этого типа работ приглашают электрика, но чаще справляются собственными силами.

Чтобы новая техника прослужила долго, а в процессе эксплуатации не возникали проблемы, следует внимательно отнестись к техническим нормам по ее установке.

Особое внимание надо уделить выбору и установке соответствующего силового разъема. То мнение, что для электрической плиты достаточно установить самую обычную розетку, ошибочно.

Она не сможет выдержать высокую нагрузку и, в лучшем случае, просто расплавится. Для мощных электроприборов используются специальные розетки, способные выдержать 7 кВт и более.

Подбирая правильную розетку для своей плиты, нужно ориентироваться на максимальное значение номинального тока

Силовые розетки, представленные на рынке, отличаются по цвету, материалу изготовления, форме, способу монтажа и выдерживаемой нагрузке. При покупке этого устройства, надо сразу же покупать и соответствующую ему вилку. Часто производители электрических плит комплектуют свою технику силовыми вилкой и розеткой – остается лишь правильно их установить.

По материалу изготовления силовые розетки бывают из карболита и высококачественного пластика. Первый вариант – черного цвета, они, как правило, более дешевые. Пластиковые представлены, в основном, в белом цвете. Они стоят дороже, отличаются высоким качеством и повышенным уровнем износоустойчивости.

По способу монтажа выделяют силовые розетки:

• для открытой установки;
• скрытой установки.

Если ее предстоит устанавливать за плитой, плотно стоящей у стены, то лучше выбирать модели скрытой установки, рабочий механизм которой прячется в стене.

Высокомощная трехфазная розетка, используется для установки в квартирах/домах, в которые заходит трехфазная электрическая сеть

Среди высокомощных розеток можно встретить как варианты с заземляющим контактом, так и без заземления. Для электрической плиты следует покупать .

Питание в доме может быть однофазным, трехфазным и редко двухфазным. Исходя из этой особенности нужно выбирать розетку, имеющую нужные контакты и прокладывать соответствующий питающий кабель.

Чтобы правильно выбрать силовой разъем, подходящий к электрической сети, входящей в дом, нужно заранее выяснить у электриков, обслуживающих участок, тип сети и наличие заземления. Их ответы должны быть однозначными и четкими. Только после этого можно самостоятельно приступать к покупке и дальнейшей установке силовой розетки.

Силовой разъем скрытой установки чаще всего выбирают в целях экономии места, особенно, когда его монтаж планируется за плитой

Особенности электротехнического устройства

Силовой разъем (розетка), выдерживающий большие нагрузки, используется для мощной бытовой техники. Его способность пропускать через себя большие значения номинального тока, сравнительно с обычными бытовыми моделями, является важнейшей технической характеристикой изделия.

Для подключения силового разъема при однофазной электросети используется трехжильный кабель, состоящий из провода фазы, нуля и заземления соответствующего сечения

Если простые розетки рассчитаны на 10 А, 16 А, то силовые – на 25 А, 32 А и более. Их контакты при прохождении такого тока не нагреваются.

Электроточка повышенной мощности, как и обычная розетка, состоит из рабочего механизма, внешней декоративной накладки, выполняющей защитную функцию, и шурупов. Отличается лишь устройство рабочего механизма силовой розетки.

Если ее разобрать, то внутри можно увидеть входные клеммы для подсоединения питающего кабеля и выходные контакты, передающие электрический ток вставляемой вилке.

Правила установки розетки для электроплиты

Вопрос о подключении кухонной плиты возникает в конце ремонта. В это время уже выполнены отделочные работы в комнате и проложен питающий кабель. Остается лишь и саму плиту.

Это в идеальном варианте. Но бывает, когда такой вопрос возникает еще в самом начале ремонтных работ. Здесь нужно действовать последовательно, выполняя основные правила.

#1: Подготовка к установке силовой розетки

Первым делом надо определить место установки электрической плиты. Хорошо сразу же выбрать модель, чтобы знать ее габариты и, самое главное, потребляемую мощность. Именно от этой характеристики будет зависеть, какой провод в качестве питающего предстоит прокладывать.

Силовую розетку для плиты или электрической варочной поверхности можно установить на высоте 10 см от пола. Главное, чтобы дистанционно она находилась подальше от мойки и посудомоечной машины (+)

Определившись с моделью прибора и местом его установки предстоит от щитка проложить отдельную линию питающего кабеля на кухню. Для этого надо подобрать провод с сечением 6 мм². Обязательно медный. Проводку лучше брать качественную, соответствующую ГОСТу, ведь от ее качества зависит безопасность и долговременность эксплуатации.

Для плиты важно проложить отдельный кабель, чтобы в будущем не произошел несчастный случай

Выбирая провод и осуществляя его укладку, следует руководствоваться нормами, прописанными в своде правил СП 31-110-2003, п.9.2. Согласно им, на питающую линию для электрической плиты нельзя подключать дополнительные розетки, выключатели или светильники.

Для однофазной сети используется трехжильный провод сечением 6 мм², а для трехфазной – пятижильный, но с меньшим сечением.

При монтаже силовых разъемов в бетонных и кирпичных стенах следует использовать скрытый вариант установки

Подобрав правильный провод, нужно защитить его. Для этого в щитке для него устанавливается автоматический выключатель на 32 А. Также, для дополнительной электробезопасности предстоит сразу же после автоматического выключателя установить на 40 А.

УЗО и автомат защиты поможет уберечь жилище от печальных последствий, которые могут возникнуть в случае перенапряжения сети (+)

Следующий шаг – покупка силовой розетки правильной мощности. Ее номинальный ток непременно должен соответствовать техническим характеристикам автомата. Если в доме трехфазная сеть, то целесообразнее покупать трехфазную розетку для устанавливаемой электрической плиты.

При следует учитывать какой тип установки предстоит – открытый или скрытый. Также, обязательно следует покупать вилку, подходящую конкретной выбранной розетке. Ведь ко многим розеткам иностранного производства не подходят отечественные вилки. И наоборот.

Если предстоит монтаж силового разъема внутри кухонного шкафчика, то целесообразнее брать накладную модель

#2: Выбор места для силовой точки

При выборе точки для подключения мощной кухонной техники, не надо забывать о правилах безопасности. Такая розетка не должна находиться над рабочей поверхностью или в месте, к которому затруднен доступ.

Часто для подключения мощной варочной поверхности устанавливают силовой разъем за задней стенкой духового шкафа, расположенного под ней. Рядом монтируют обычную розетку для его подключения

Категорически противопоказано монтировать силовую розетку для своей электроплиты в таких местах:

• под мойкой;
• за стиральной машинкой;
• посудомоечной машиной.

Если плита устанавливается на ножках, то оптимальное место расположения ее розетки – 15 см от пола. Также, важно проследить, чтобы электроточка была удалена от источников воды и огня. Согласно техническим нормам, плита должна сразу включаться в розетку. В целях электрической безопасности запрещено включать ее через удлинители.

Категорически нельзя устанавливать силовую розетку над самой плитой или рядом с ней. Лучше спрятать в стоящий рядом шкафчик

Один из удобных вариантов ее расположения – за самой плитой, если плиту можно свободно вытащить из ниши и место позволяет. Еще один вариант – в шкафчике рядом с плитой. Такое расположение позволит не волноваться, что пластмасса перегреется, да и доступ к ней не затруднен.

Подробнее о схеме расположения кухонных розеток можно узнать .

#3: Специфика и последовательность подключения

Определившись с местом, где предстоит монтировать розетку для своей новенькой плиты, и проложив туда питающий кабель, можно приступать к ее установке. Эту работу можно выполнить самостоятельно или пригласить электрика.

Выбрав плиту, нужно внимательно изучить сопутствующую документацию и комплектацию. Часто производитель предоставляет силовую пару из розетки и вилки вместе с электроплитой

Если предстоит самостоятельная установка силовой розетки, нужно взять соответствующие инструменты, саму розетку. Затем отключить питание провода, с которым предстоит работать. Обязательно проверить, что ток на этой линии действительно отсутствует.

В выбранном месте под установку розетки надо сделать пометку и, взяв перфоратор, проделать отверстие для стакана подрозетника. Это актуально при установке силовой розетки скрытого типа.

Затем в подрозетник продевается питающий провод, проложенный для этих целей. С него снимается защитная оплетка, а освобожденные разноцветные провода тщательно зачищаются на 0,8-1 см. Теперь предстоит их присоединить к механизму розетки.

Здесь важно желто-зеленый провод, отвечающий за землю, правильно присоединить к заземляющему контакту розетки – центральному. Останется аккуратно подсоединить фазу и ноль к крайним контактам и проверить, чтобы все соединения не отваливались. Сильно затягивать не надо – можно повредить провода.

Подключая силовой разъем, как и обычный, важно не перепутать провода, подсоединив их в соответствующие клеммы

Когда проверено качество соединения проводов, нужно плотно зафиксировать подрозетник в стене, используя алебастровый или гипсовый раствор. После просыхания останется шурупами закрепить сам механизм и прикрутить верхний изолирующий корпус силовой розетки.

После установки предстоит проверить, работает ли розетка. Если все работает, значит можно приступать к подключению самой плиты.

При необходимости переноса розетки, советуем ознакомиться со .

Варианты подключения силовой вилки

Приобретая электрическую плиту, покупатели получают бонус от большинства производителей – вилку с подходящей ей розеткой. Эти элементы предстоит лишь подключить к плите и питающему кабелю соответственно.

Существуют различные схемы по подключению. Они зависят от питающей сети, заходящей в частный или многоквартирный дом. Различают такое подключение:

• однофазное;
• двухфазное;
• трехфазное.

Часто производители с обратной стороны плиты наносят все три схемы подключения. Домашнему мастеру останется лишь снять защитную крышку и, руководствуясь приложенной схемой, подсоединить все провода плиты к вилке.

Иногда такая схема прилагается в инструкции, идущей в комплекте с электроплитой. Нужно внимательно ее изучить и действовать в соответствии с нужной схемой.

С трехфазной схемой подключения можно разобраться своими силами. Для этого предстоит внимательно изучить саму схему и не перепутать провода

Прежде чем начать прокладывание питающей линии отдельно для плиты, уже пришлось выяснить, какая сеть питает дом. Исходя из этого был подобран 5-ти или 3-жильный провод оптимального диаметра. Зная этот нюанс, из предложенных схем подключения предстоит выбрать свою и действовать.

В новостройки часто заходит трехфазная сеть. При подключении плиты на кухне такой квартиры следует руководствоваться схемой трехфазного подключения.

Его суть заключается в присоединении контактов плиты к пятижильному проводу вилки:

• на клеммы L1, L2, L3 подсоединяются фазы A, B, C. В этом случае фазные перемычки из медного провода не используются;
• между нулевыми клеммами N1, N2 ставится медная перемычка и к ней подсоединяется провод нуля;
• заземляющий желто-зеленый провод присоединяется на клемму РЕ.

Иногда встречается вариант двухфазной сети в доме/на даче, построенной где-то в самом начале прошедшего столетия. Чтобы в такой ситуации правильно подключить мощную кухонную технику/плиту, нужно, в зависимости от имеющихся фаз, между двумя клеммами бытовой техники поставить хорошую перемычку из меди.

Например, между L1 и L2. Затем фазу А подключить на эту клемму, а оставшуюся фазу С прикрепить на зажим L3.

Между клеммами нуля N1, N2 ставится такая же качественная перемычка и подсоединяется нулевой провод. А повод земли прикрепляется к клемме РЕ.

Двухфазная электрическая сеть, питающая дом, предполагает использование двухфазной схемы подключения мощных электроприборов

В дома старой постройки чаще всего заходит однофазная электрическая сеть. Вот в таком случае используется схема однофазного подключения. Здесь ноль и земля подсоединяется аналогично двум предыдущим схемам, а между тремя клеммами плиты ставятся перемычки из меди. А потом подключается фазный провод.

Медные перемычки часто идут в комплекте с плитой. Но, если их вдруг не обнаружилось, можно использовать медный провод 6 мм², отсоединив от него куски нужного размера. Места присоединения к клеммам нужно аккуратно обжать, чтобы обеспечить надежный контакт с зажимами.

Однофазная сеть встречается чаще всего. При таком подключении важно правильно поставить медные перемычки между фазными клеммами

Подробная фотоинструкция по подключению по однофазной схеме

Начать следует с подготовки инструментов и материала.

Галерея изображений

Фото из

Шаг 1: Приобретение розетки для подключения электроплиты

Шаг 2: Покупка комплекта для подключения в магазине

Шаг 3: Подбор контрольно-измерительных устройств

Шаг 4: Подготовка трехжильного силового кабеля

Следующий этап – подключение трехжильного провода к электроплите. Важно правильно выбрать схему, определить клеммы и не перепутать провода.

Галерея изображений

Фото из

Шаг 1 — выбор схемы подключения

Шаг 2 — подготовка клемм на плите

Шаг 3 — протяжка креплений клеммника

Шаг 4 — установка проводов в клеммы

После подключения кабеля к плите следует проверить провода в распределительной коробке и установить новую розетку.

Галерея изображений

Фото из

Для проверки используем индикаторные отвертки. Проверяем соответствие проводов по цвету: белый — фаза, сине-белый — ноль, желто-зеленый — земля

Для проверки провода, предназначенного для заземления (с желто-зеленой изоляцией), используем тестер

Устанавливаем корпус розетки на стену и заводим провода. Для силовых кабелей лучше использовать накладные розетки — с ними удобнее работать

Вставляем провода в выводящую панель и проверяем: с правой стороны — фаза, с левой — ноль, по центру — земля

Подключить провода внутри вилки можно и заранее. Они должны соответствовать проводам в розетке

При включении вилки плиты в розетку контакты проводов должны совпадать: фаза — с фазой, ноль — с нолем, земля — с землей

Еще раз проверяем, правильно ли подключен кабель к плите, подтягиваем контакты. Для проверки используем схему подключения

После того, как закончена проверка соответствия проводов в розетке и вилке, на корпус розетки можно надеть крышку и прикрутить ее винтом

Шаг 1 — проверка проводов в распределительной коробке

Шаг 2 — тестирование заземляющего провода

Шаг 3 — монтаж розетки на стену

Шаг 4 — проверка проводов в розетке

Шаг 5 — сборка вилки кабеля

Шаг 6 — проверка на соответствие проводов

Шаг 7 — проверка подключения кабеля к плите

Шаг 8 — монтаж крышки розетки

Завершающий и обязательный этап – тестирование. Необходимо проверить работу розетки, а заодно и плиты.

Галерея изображений

Фото из

Шаг 1 — проверка напряжение в розетке

Шаг 2 — тестирование подключения кабеля

Шаг 3 — проверка функционирования плиты

Шаг 4 — установка плиты к розетке

На этом установка силовой розетки и подключение электроплиты считаются законченными. Если в процессе эксплуатации розетка вышла из строя ее можно попытаться , главное – соблюдать технику безопасности во время работ.

Подключение плиты без розетки

Иногда нет возможности осуществить монтаж силовой розетки для плиты. Но этот факт не является преградой для ее подключения. Ведь без электрической плиты сложно представить себе полноценную кухню.

В таком случае можно подключить плиту напрямую к питающему кабелю. Иногда его помещают в распределительную коробку, а все провода присоединяют к соответствующим зажимам клеммной колодки.

Также, возможен вариант, когда такая коробка не стоит, а питающий кабель просто выходит из стены. Смысл подключения от этого не изменится – будет таким же.

Подсоединение провода электрической плиты напрямую к питающему проводу можно осуществить своими руками

Во-первых, нужно раскрутить вилку электрической плиты и освободить провода, находящиеся в ней. Это, как правило, 3 провода – заземление, фаза и ноль.

Во-вторых, нужно отключить питающую линию, с которой предстоит работать, от сети. Обязательно убедиться, что электроэнергия не подается, чтобы уберечься от поражения током.

В-третьих, открутить шуруп с защитной накладки распределительной коробки. Здесь можно будет увидеть клеммную колодку, к которой подсоединены жилы питающего кабеля. В случае, когда не установлена распределительная колодка, удобнее будет ее поставить. Так соединение будет более аккуратным.

В-четвертых, предстоит провода силовой вилки плиты присоединить к соответствующим клеммам с проводами из распределительной коробки. Здесь важно не перепутать цвета – желто-зеленую жилу заземления вилки соединить с аналогичной питающего провода в коробке. Таким же образом подключить провод фазы и нуля.

Если в комплекте с плитой нет силовой вилки, то провод можно подсоединить самостоятельно

Когда подключение закончено, нужно поставить назад защитную крышку распределительной коробки, затянуть шуруп. Все – можно проверять работоспособность электрической плиты.

Важно не забывать, что используя такой тип подключения, потребитель лишается гарантии. В случае возникновения поломки до истечения гарантийного срока, придется чинить технику за свой счет. Это один из неприятных моментов такого подключения.

Но есть и положительные стороны. Так, если в ближайшем будущем планируется замена старой плиты, то, работая с распределительной коробкой, несложно будет подключить все новое.

Когда все работы по подключению силовой розетки и плиты выполнены, нужно обязательно включить ее, чтобы убедиться, что все работает

Выводы и полезное видео по теме

Подробный видео ролик об установке силовой розетки накладным способом и подключении силовой вилки к электрической плите:

Наглядное видео о присоединении кабеля к электроплите согласно схеме, предоставленной производителем:

Видео о подключении электроплиты к силовой розетке с вилкой, оставшихся от старой плиты:

Подключить силовую розетку можно без привлечения электриков. Для этого предстоит правильно подобрать устройство, учитывая мощность техники, которая будет включаться. Главное – проложить отдельный кабель специально для плиты и обезопасить его, установив автомат отключения и УЗО. Сам же процесс монтажа не отличается от установки обычной розетки.

Есть опыт в самостоятельном монтаже розетки для электрической плиты? А может, не согласны с изложенным материалом? Ждем ваших комментариев и вопросов.
