Ломаная крыша — 130 фото интересных решений и практичных советов по обустройству

На сегодняшний день к популярным и эффективным кровельным конструкциям можно смело причислить ломаную крышу. Чтобы возвести и обустроить подобную конструкцию потребуются определенные строительные навыки, умение точно выполнить основные расчеты.

Если разобраться в этом вопросе, то создание оригинальной и эффектной крыши окажется под силу, при этом удастся сэкономить бюджет на найме специалистов. А изучив многообразие фото ломаных крыш в сети, можно будет выбрать вариант для собственного дома.

Особенности ломаной крыши

Рассматриваемая конструкция считается превосходным вариантом при возведении дома с мансардой. Исходя из практических соображений, когда площадь участка невелика, но есть желание иметь дом с дополнительной полезной площадью, многие застройщики отдают предпочтение проектам домов с ломаной крышей. А высокие потолки в готовом доме способны дать ощущение свободного пространства.

По сравнению с обычной двухскатной и уж тем более односкатной крышей возведение ломаной будет более сложным процессом. Кроме того, такой вариант больше подходит для домов квадратной формы. Узкие и длинные строения с мансардой практически не пользуются популярностью среди частных застройщиков, но встречаются исключения.


Рекомендации по расчету кровельной конструкции

Количество расходуемого материала определяют, ориентируясь на геометрические особенности кровельной системы. Стоит уделить особое внимание чертежам ломаной крыши, детальная подготовка которых является неотъемлемым пунктом на пути к ее созданию.

Важно также выяснить показатели несущей способности стропил. От того, насколько точно будут произведены расчеты, зависит надежность и долговечность ломаной крыши.

Учесть нужно следующее:

  • вес материала кровельного покрытия;
  • нагрузку от всех изоляционных компонентов кровельного пирога;
  • шаг стропил и обрешетки;
  • вес обрешетки и контробрешетки;
  • длину скатов от карниза до конька;
  • угол наклона скатов;
  • сезонные и возможные в будущем нагрузки.

Существует достаточное количество формул и специализированных программ, позволяющих произвести точные расчеты при наличии данных по всем вышеуказанным пунктам. В результате станет ясно, нужна ли будет корректировка характеристик стропильной системы.

Материалы

Как только расчет ломаной крыши будет произведен, можно приступать к следующему этапу – приобретению всех необходимых материалов. Во-первых, покупается брус соответствующих размеров для создания мауэрлата, установки стропильных ног, подкосов и т.д. Для обрешетки и контробрешетки приобретается обрезная доска.

Идеальным вариантом считается древесина хвойных пород, влажность которой не превышает 20%. Необходимо исключить содержащие крупные сучки бруски и доски. Следы от действий древоточцев, а также синие пятна говорят о том, что эта древесина непригодна для обустройства стропильной системы.


После доставки на участок, материал обрабатывается антисептиком. Дополнительно используют средства, предотвращающие гниение и антипирены. Последние необходимы для защиты от возгорания. Наносить их следует в два слоя, быстрее и удобнее применить распылитель, но можно использовать кисть.

Прежде чем приступить к непосредственному возведению кровельной конструкции, пропитанная древесина должна полностью высохнуть.

Из материалов также покупаются саморезы разной длины, крепежные пластины и уголки, болты с гайками и шайбами. Понадобятся гидро- и пароизоляционные пленки, утеплитель (как правило, это минеральная вата) и само кровельное покрытие.

Последовательность работ

Чтобы ответить на вопрос о том, как сделать ломаную крышу своими руками, необходимо иметь представление о последовательности шагов по ее возведению. Кратко обозначим их. Для начала необходимо закрепить мауэрлат – брус, который будет распределять по стене нагрузку от стропильных ног.

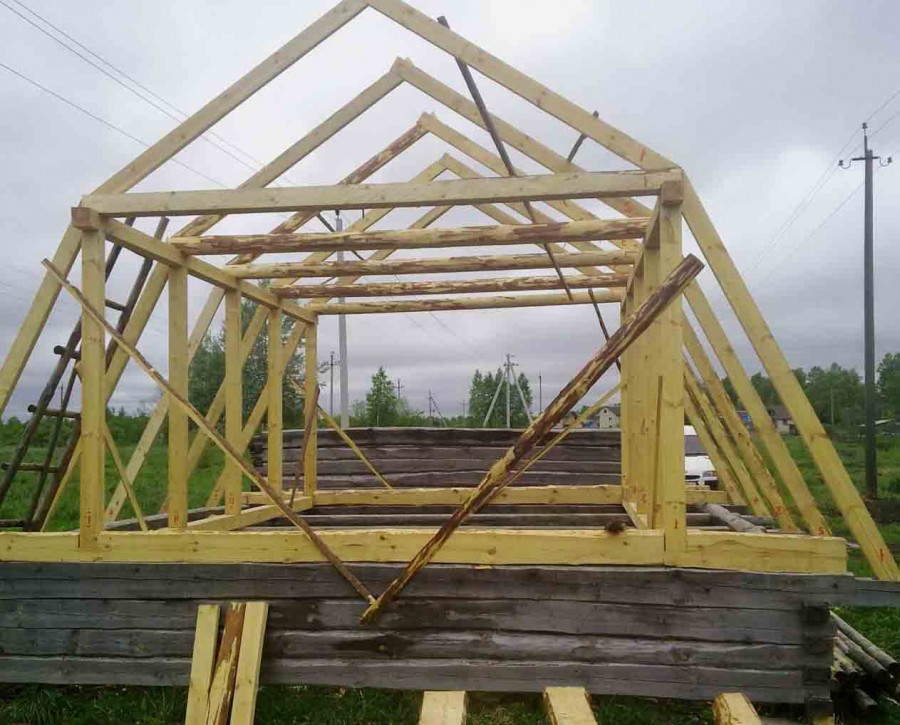

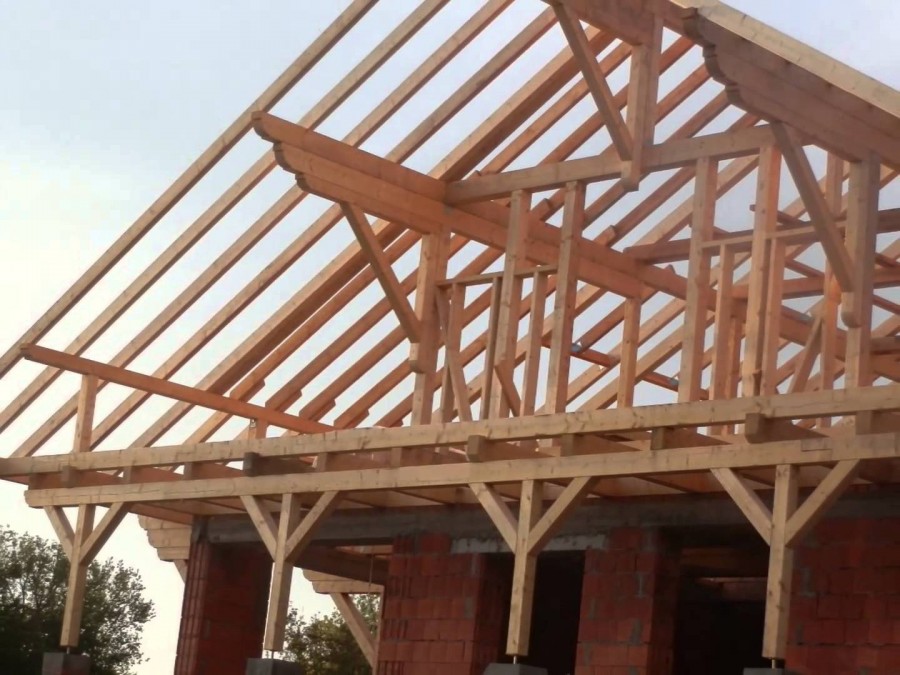

Далее устанавливаются сами стропила в соответствии с проектными чертежами. Ломаная крыша подразумевает два вида стропил – наслонные и висячие. Благодаря первым создается основа отвесного кровельного ската, к ним же крепятся верхние стропильные ноги, передавая тем самым нагрузку на мауэрлат. Верхние стропила соединяются с балками потолка мансарды, которые, по сути, являются затяжками.

Если проект предполагает установку подкосов и распорок, на следующем шаге монтируются именно они. На крайних стропилах, которые располагаются с торцов строения, обязательно устанавливаются дополнительные каркасы. Они послужат основой для фронтонов, обустройства дверных и оконных проемов.

На стропильные ноги прибивается обрезная доска, которая послужит опорой для листов утеплителя и для финишной отделки мансардного помещения.

Сверху закрепляется пароизоляционная мембрана. Далее между стропил укладывается минеральная вата, причем делать это нужно враспор. Затем идет гидроизоляционный слой кровельного пирога.

Поверх гидроизоляции набивается контробрешетка, создающая вентиляционный зазор, затем сама обрешетка. Финишный материал, например, металлочерепицу крепят к обрешетке при помощи саморезов. Работы ведут с нижней части крыши, а дойдя до висячих стропил, делают небольшой козырек над отвесным скатом.

На финальном этапе устанавливаются водосточные элементы. Готовая крыша при соблюдении технологии не уступит аналогам, выполненным с привлечением специалистов.

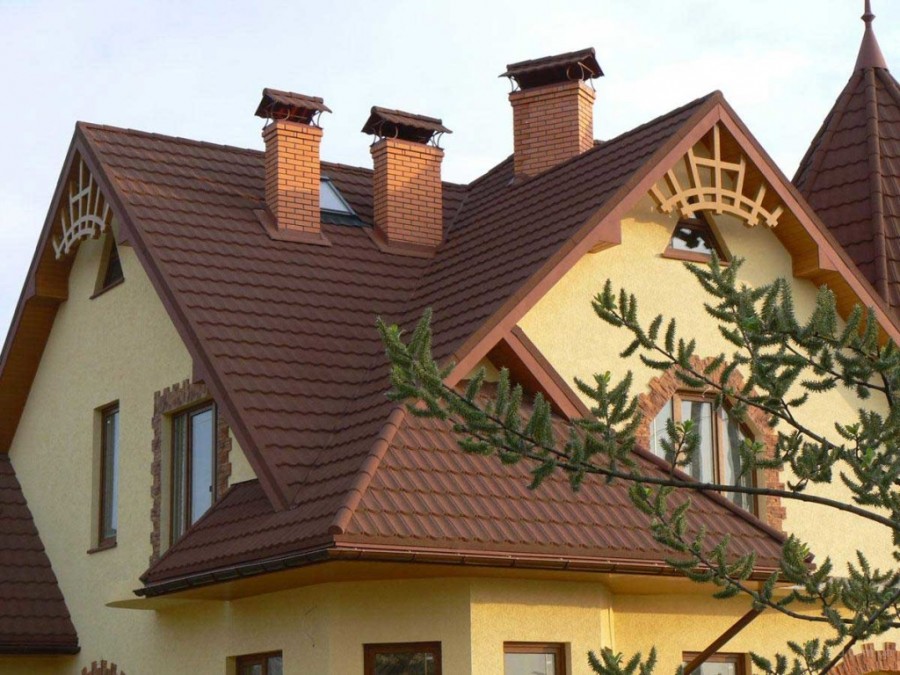

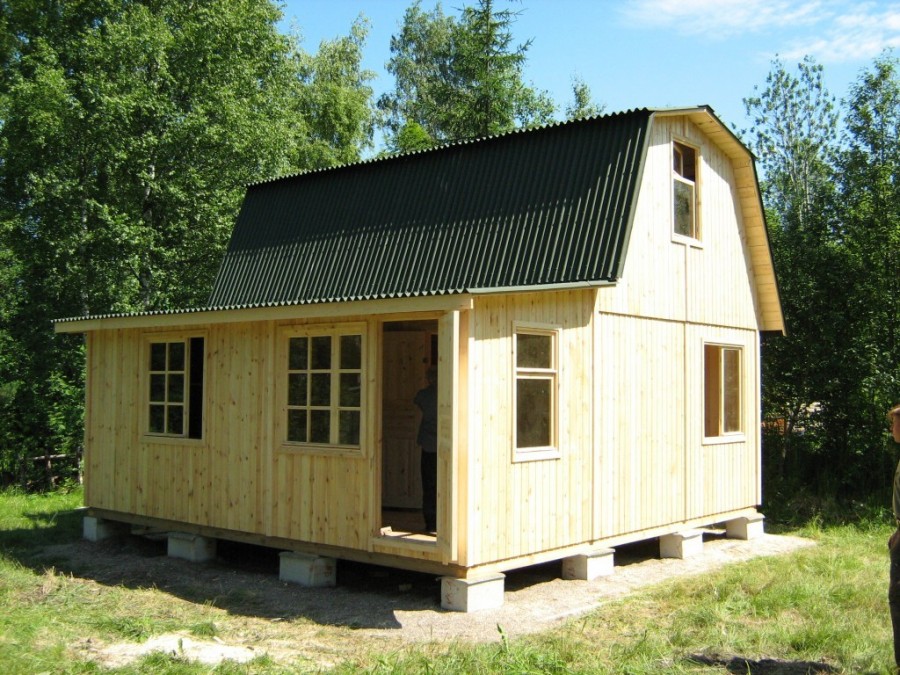

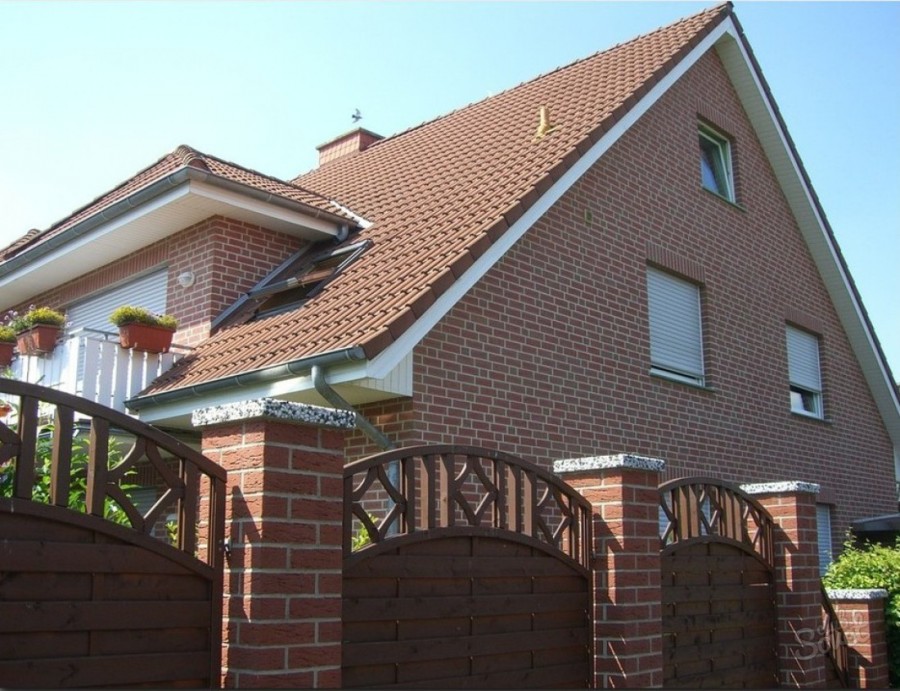

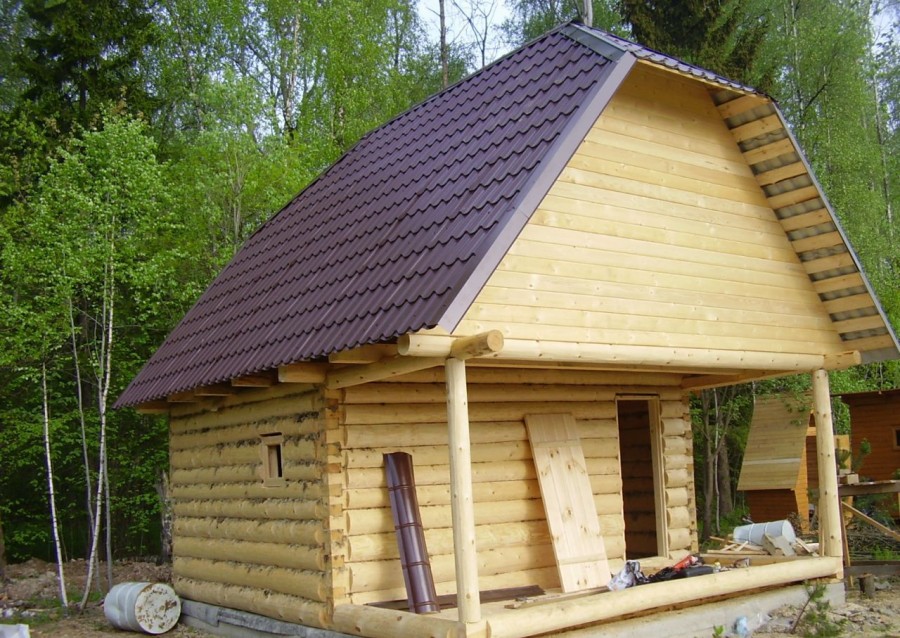

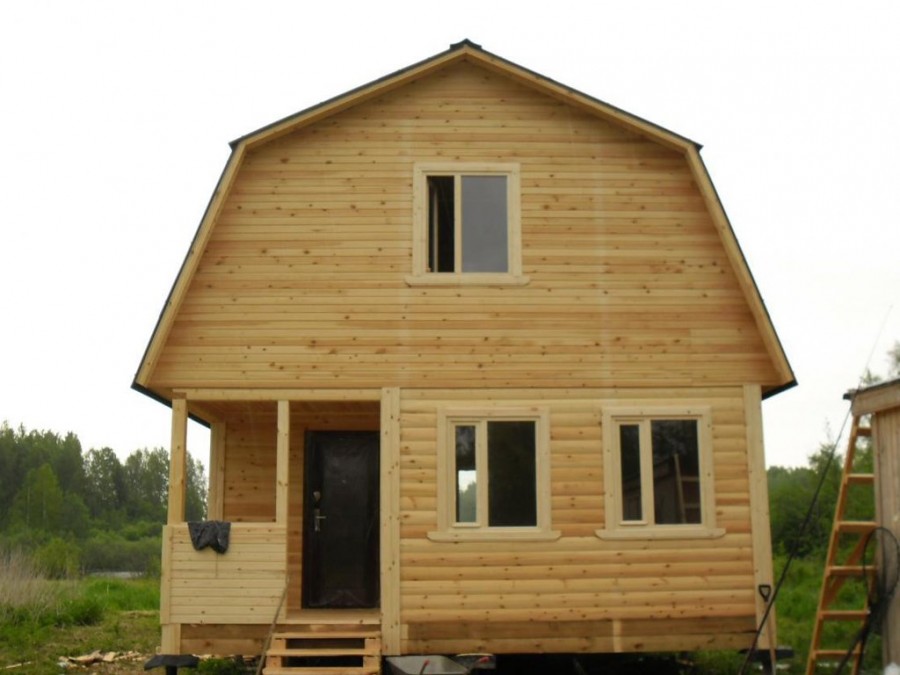

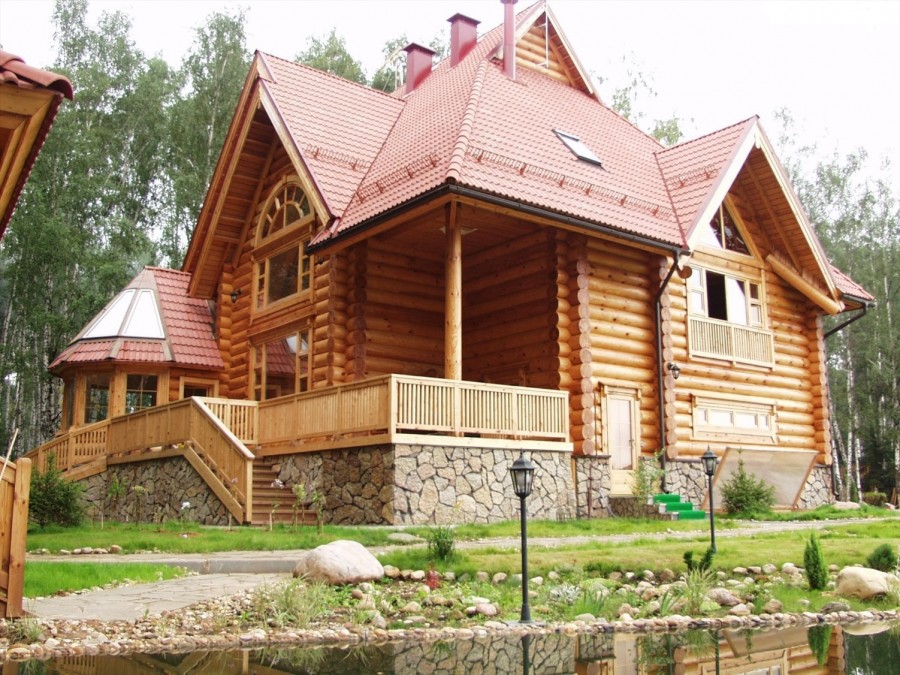

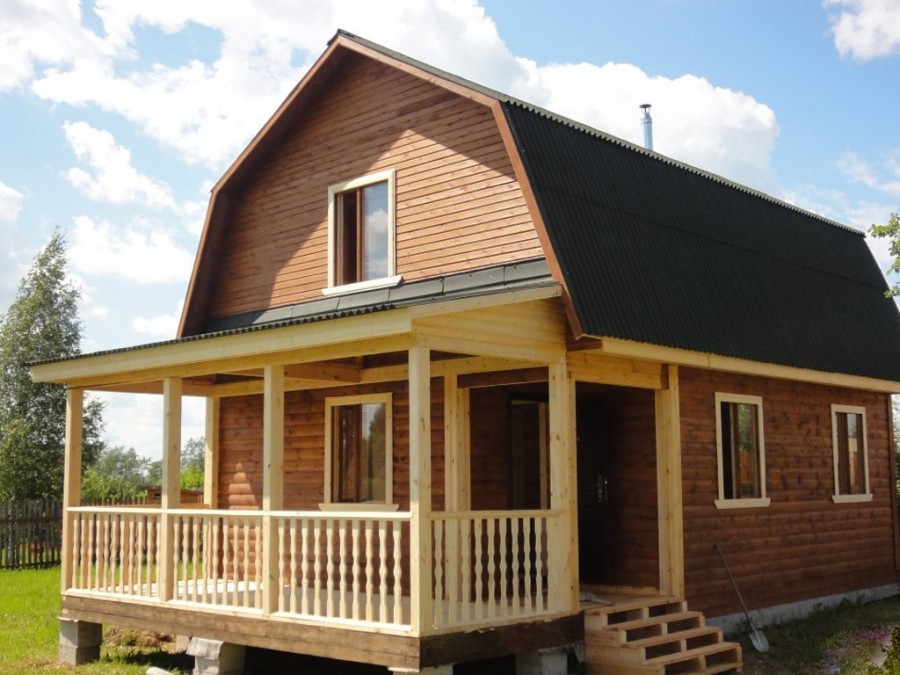

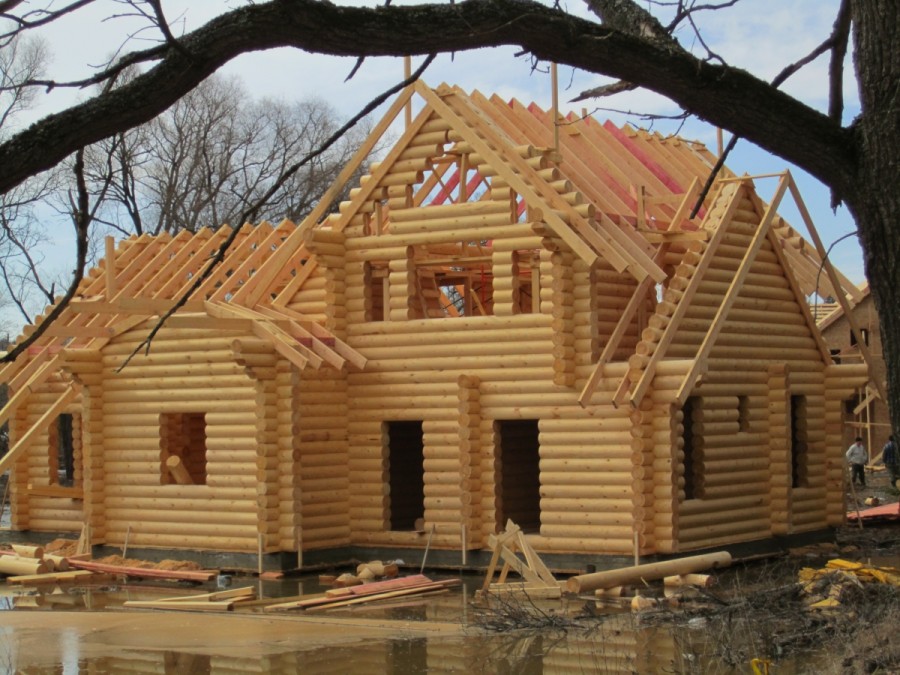

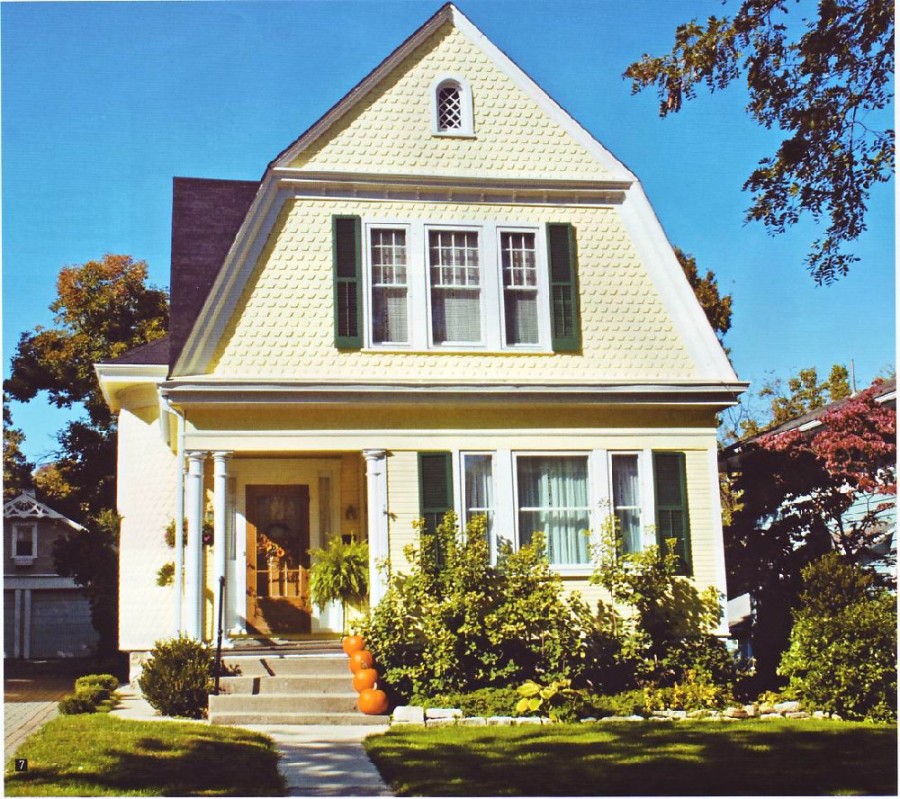

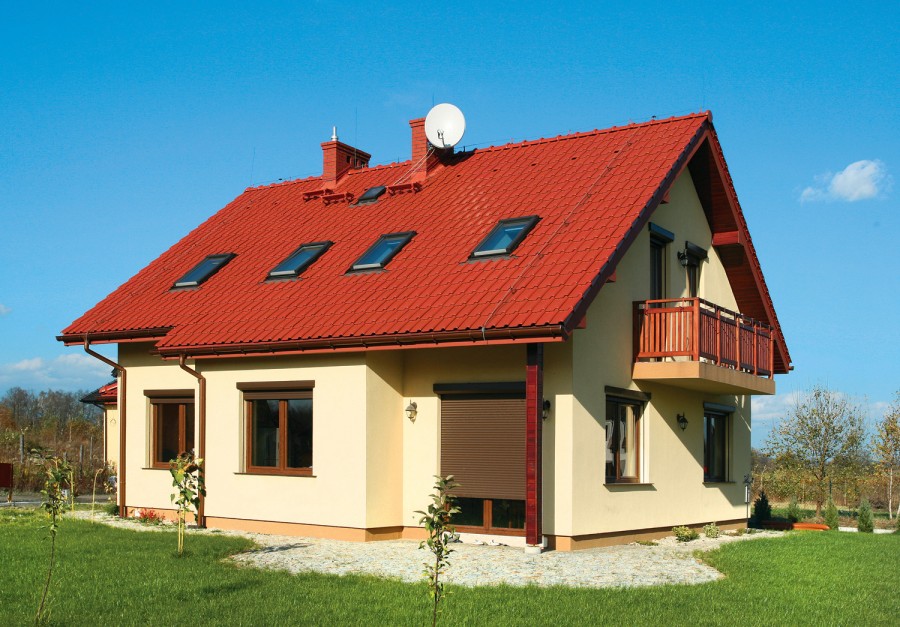

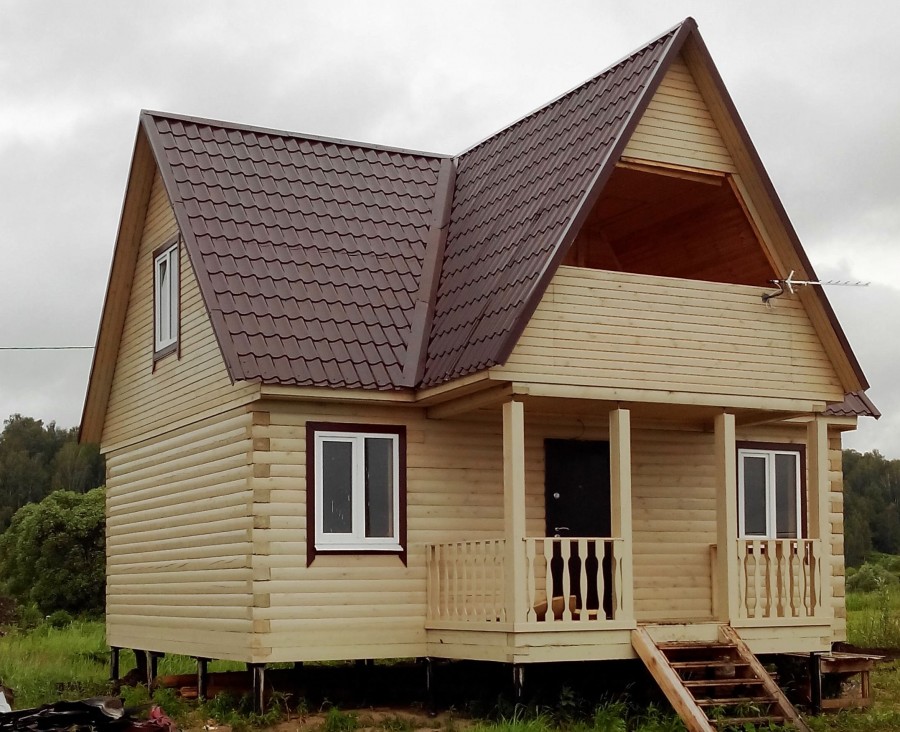

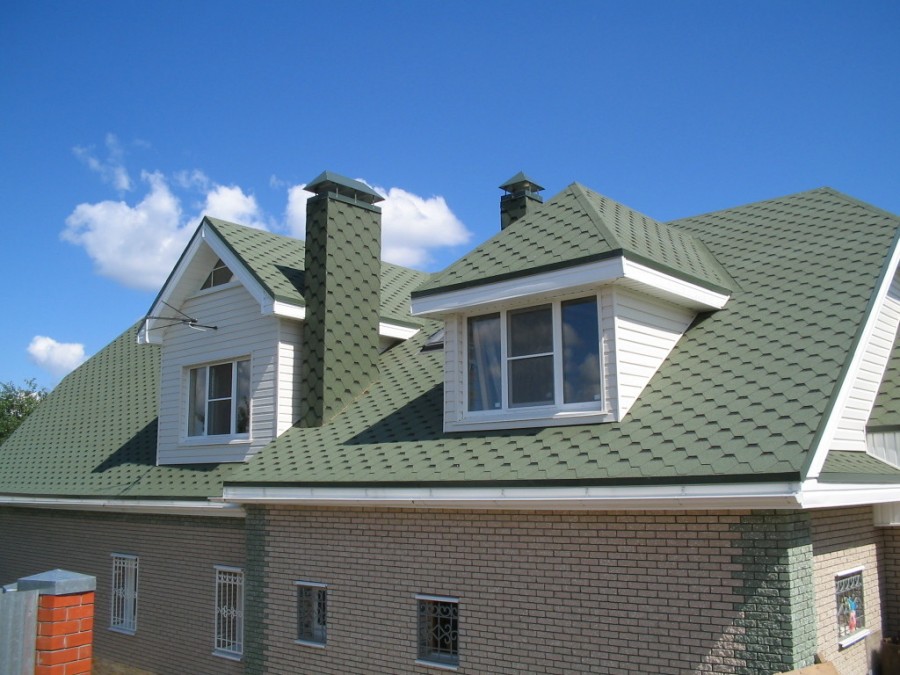

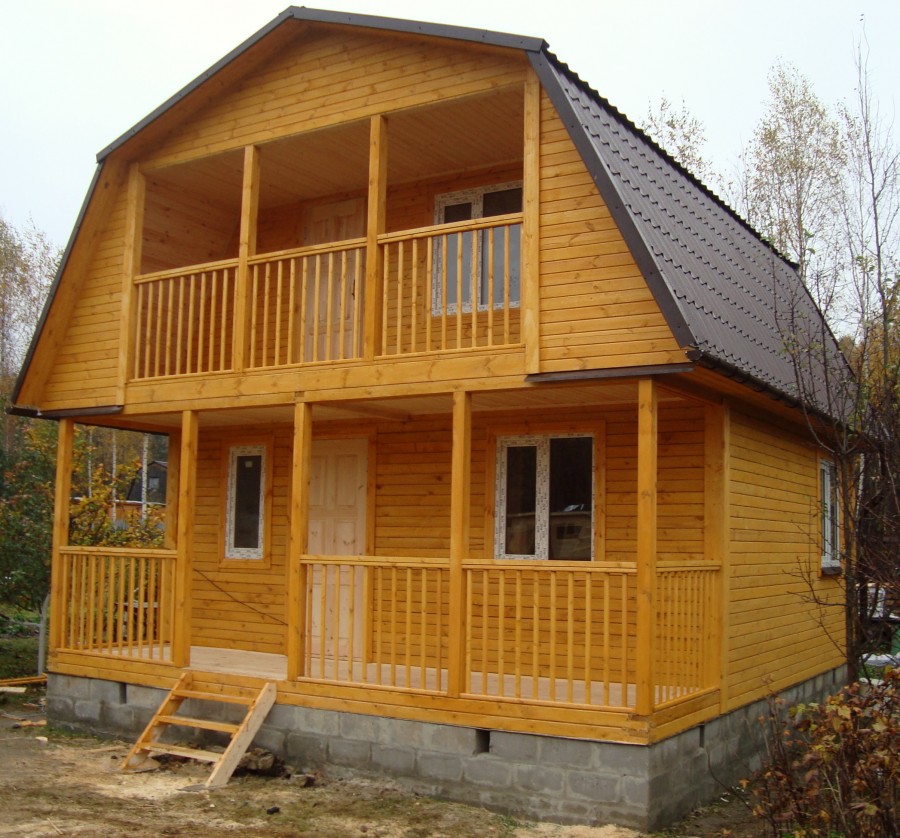

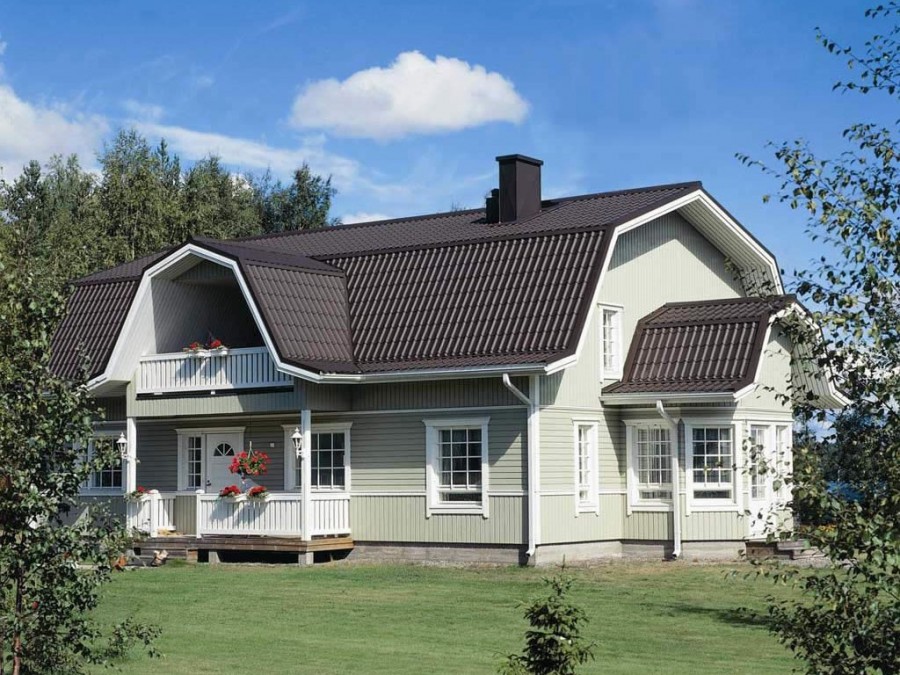

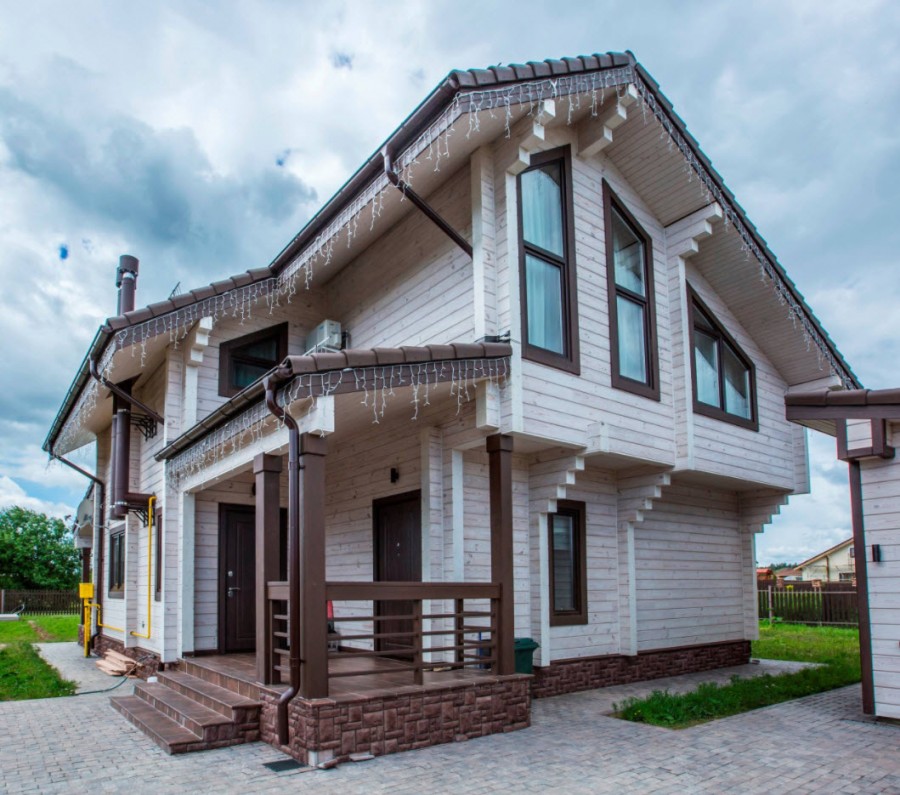

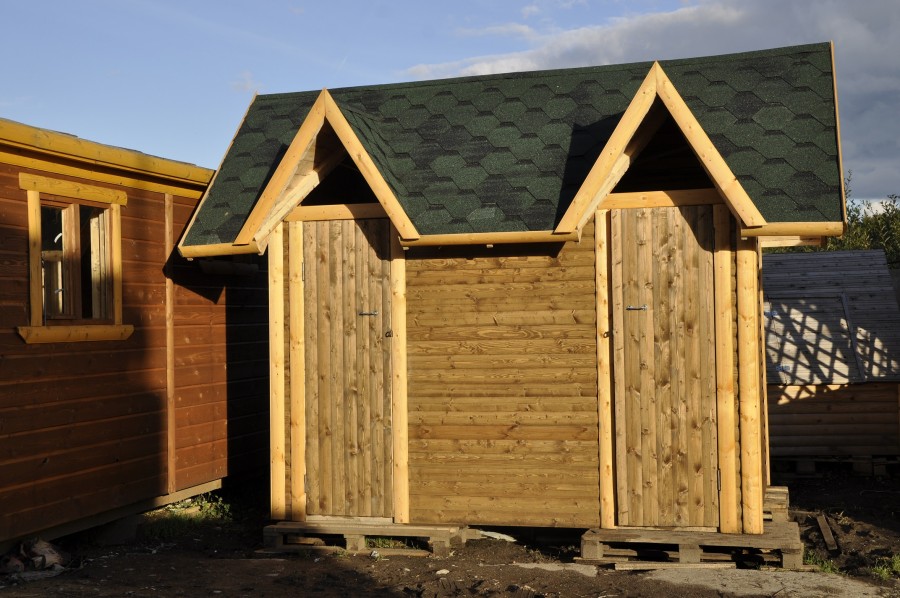

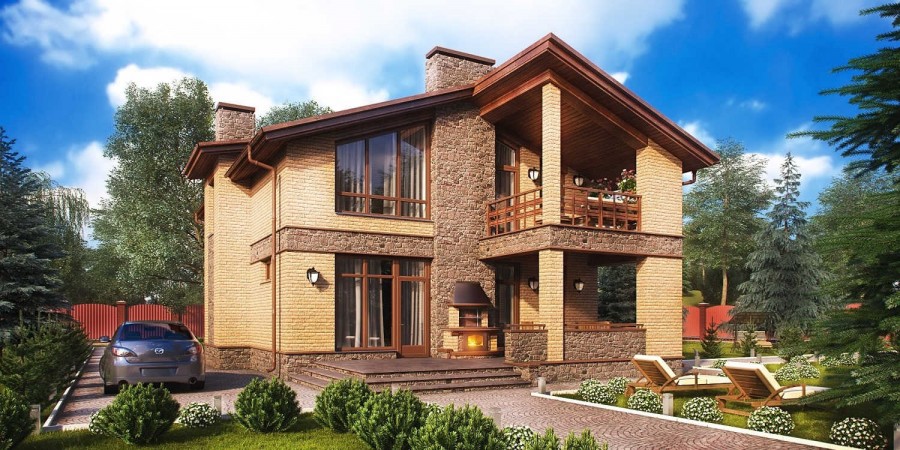

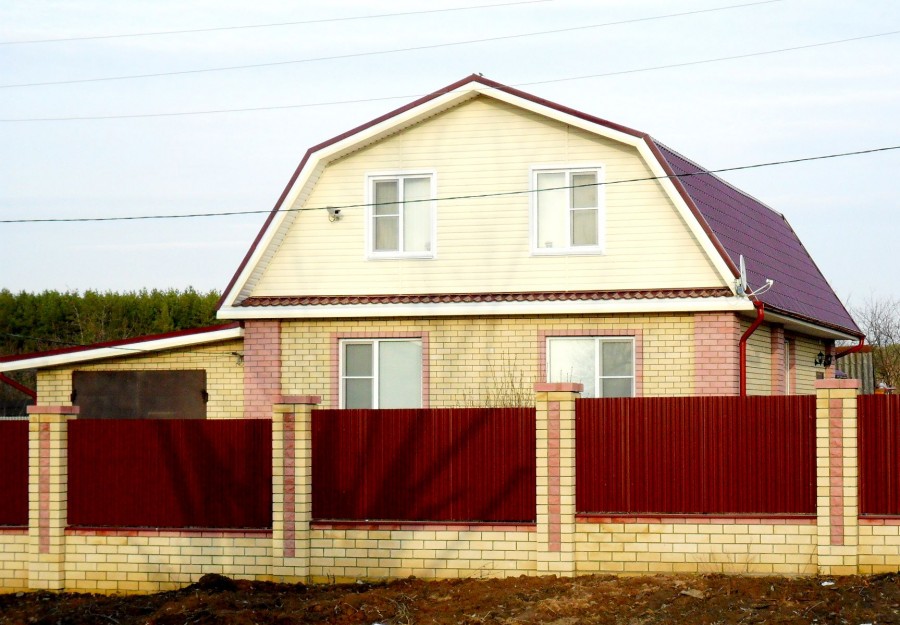

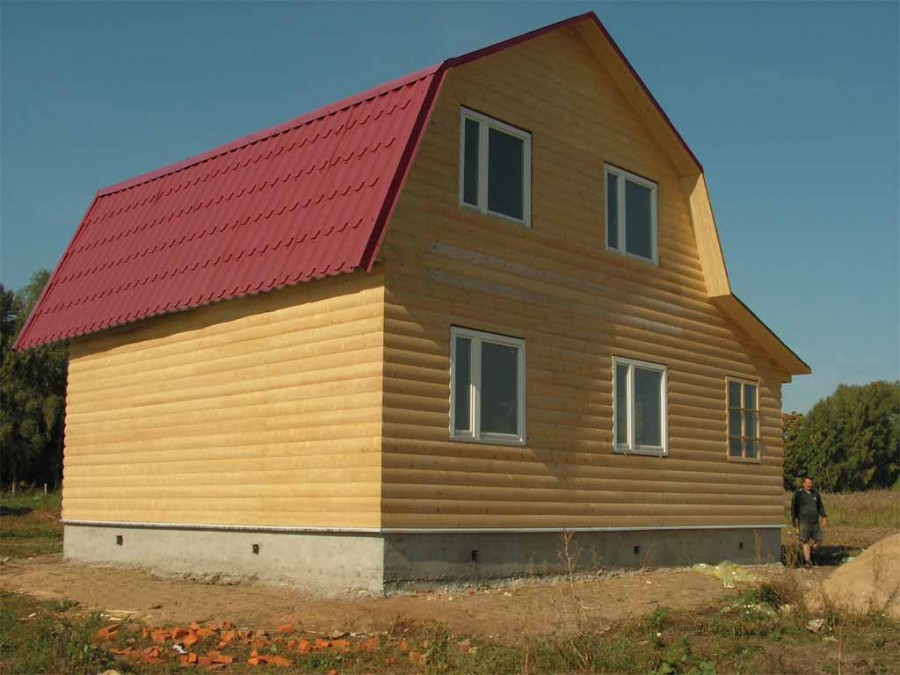

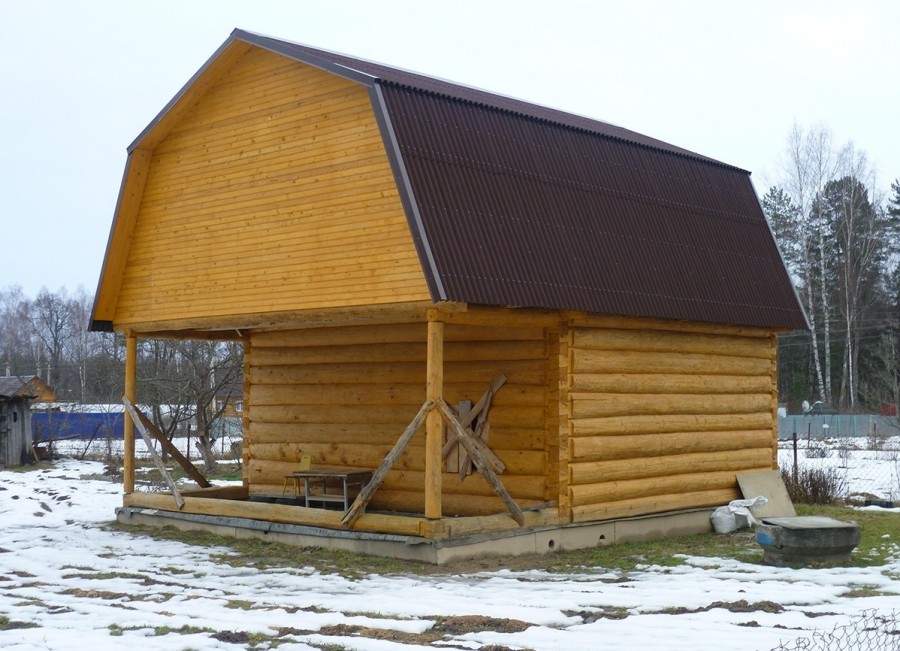

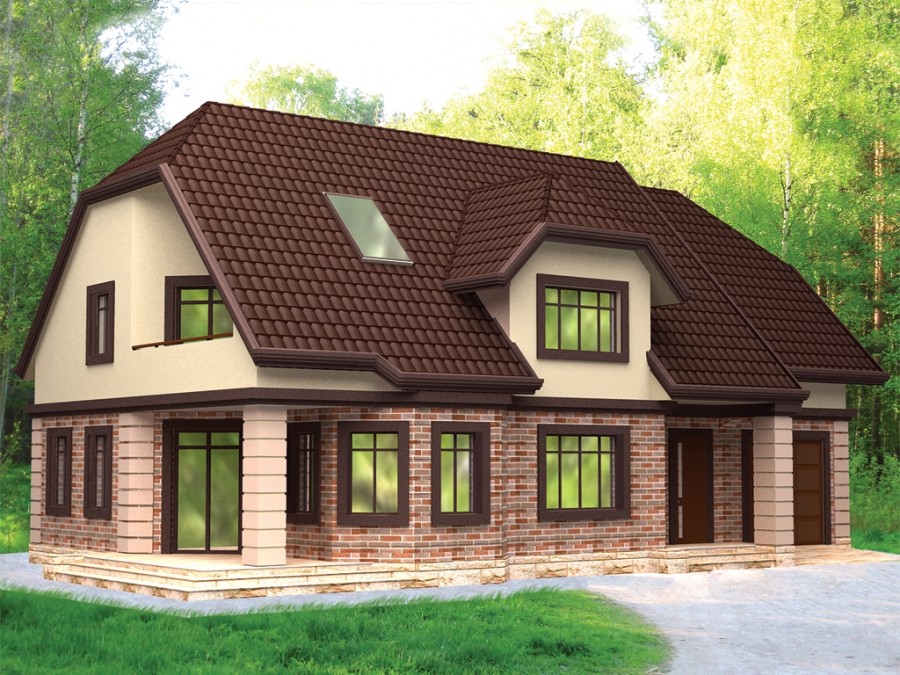

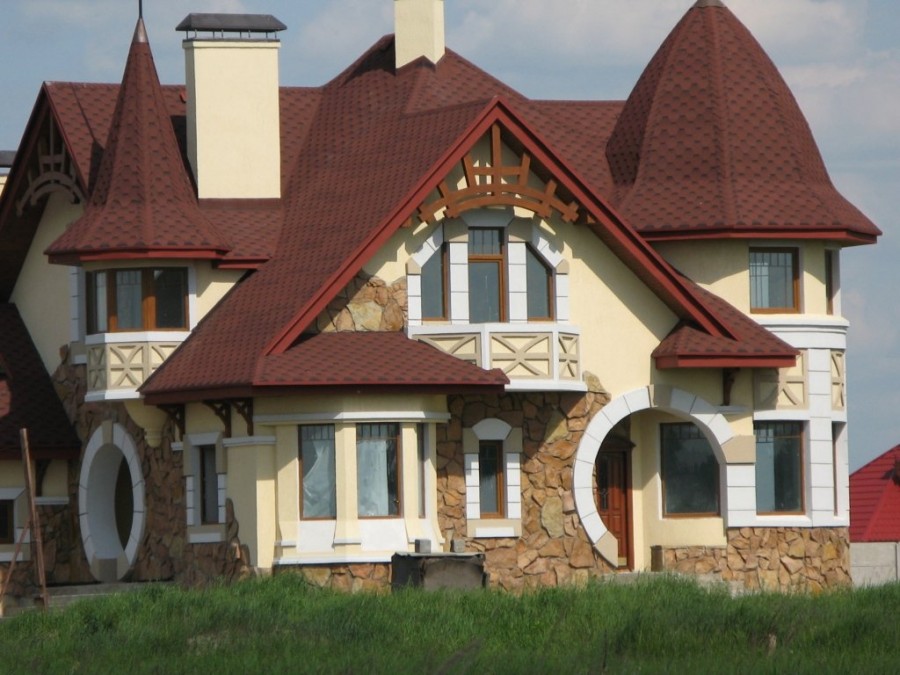

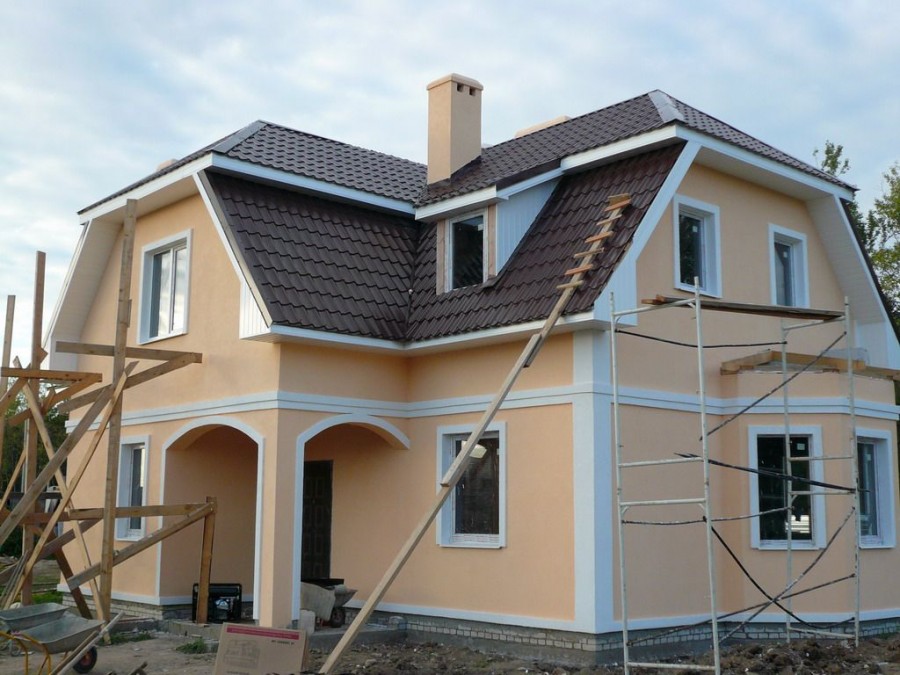

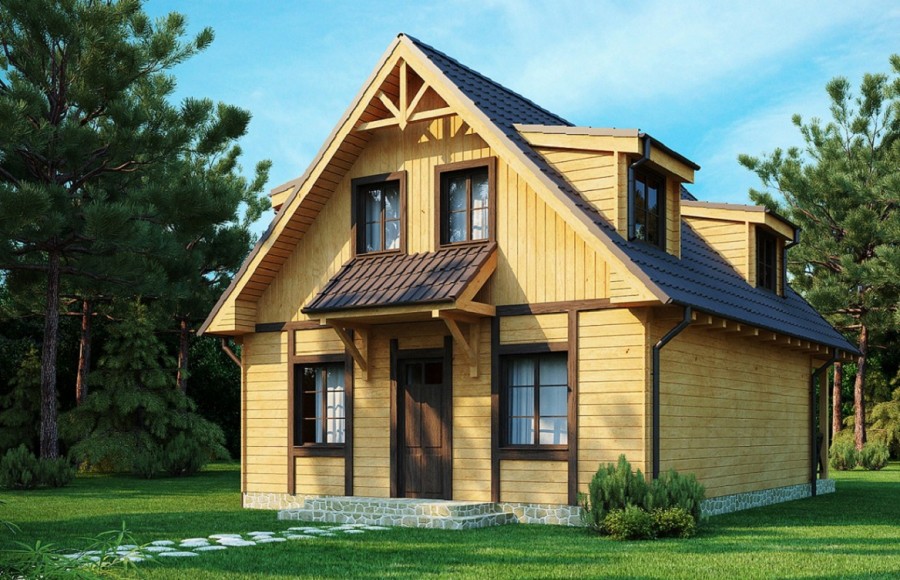

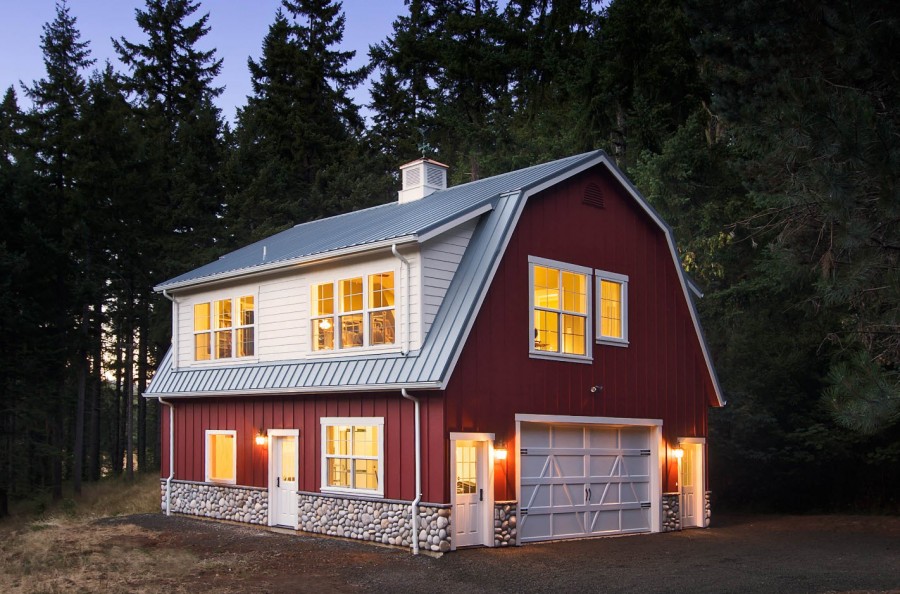

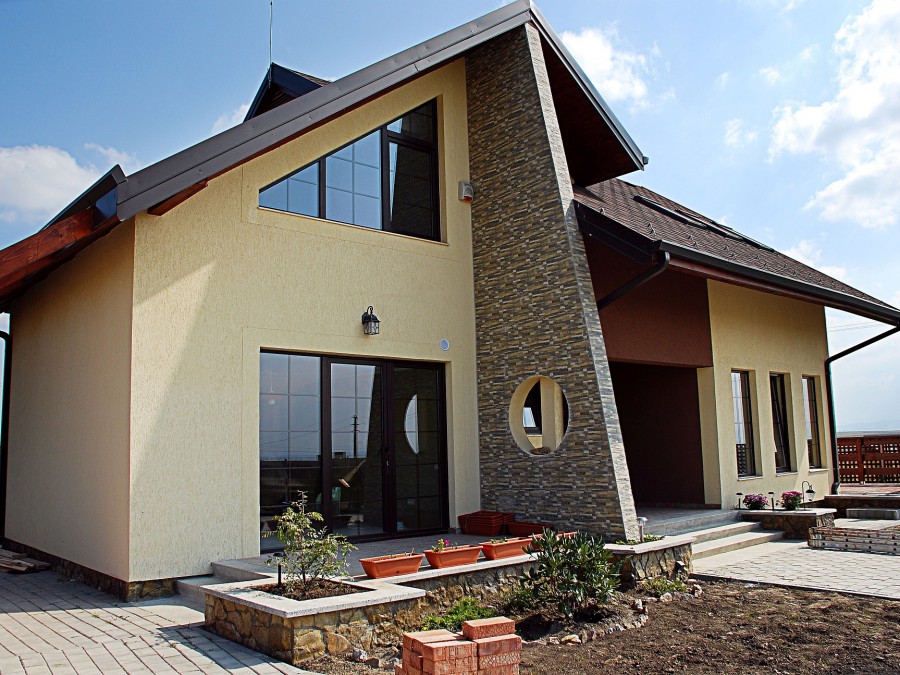

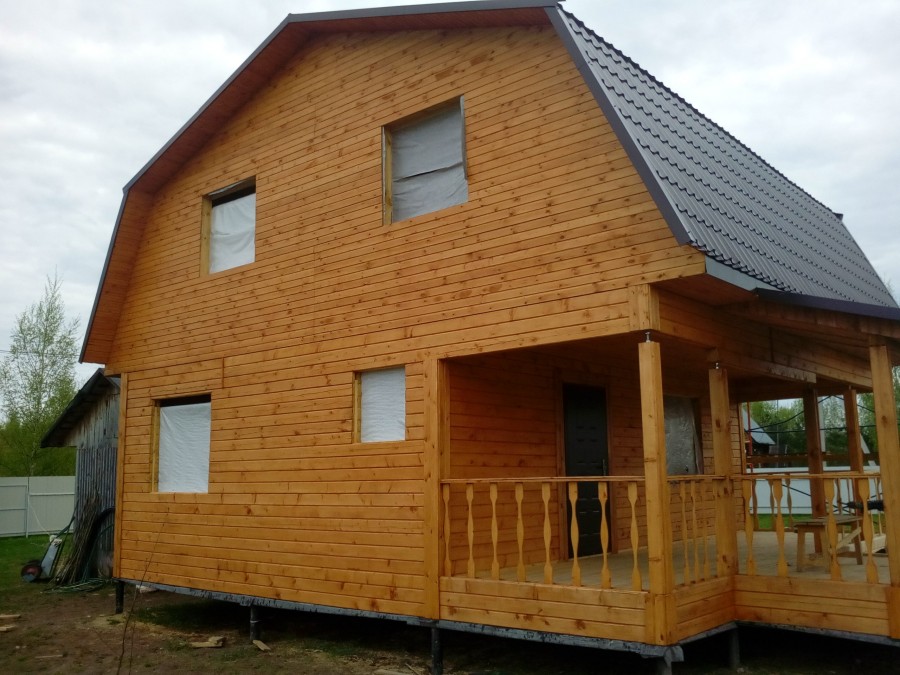

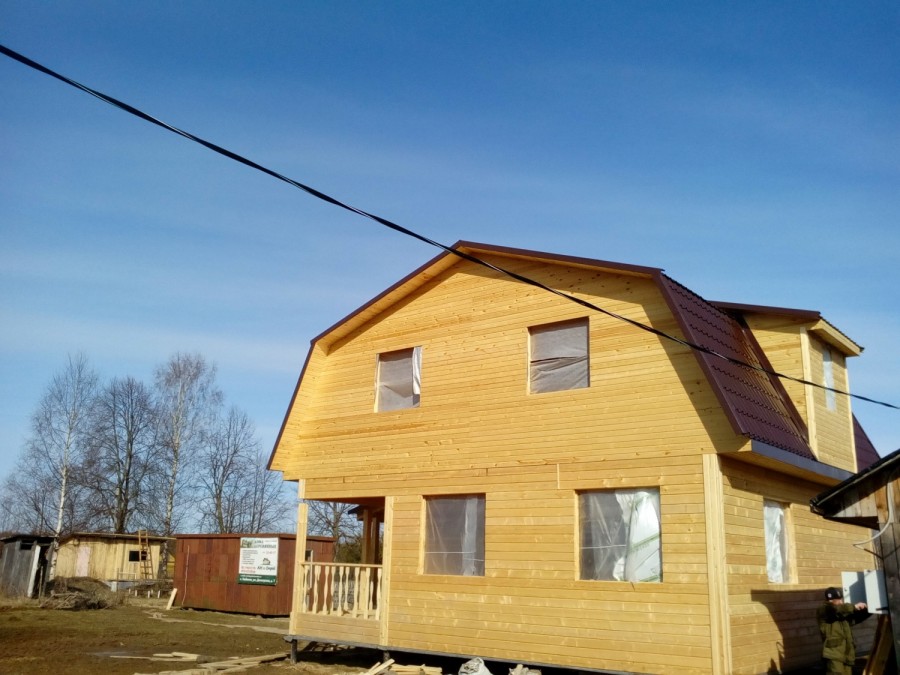

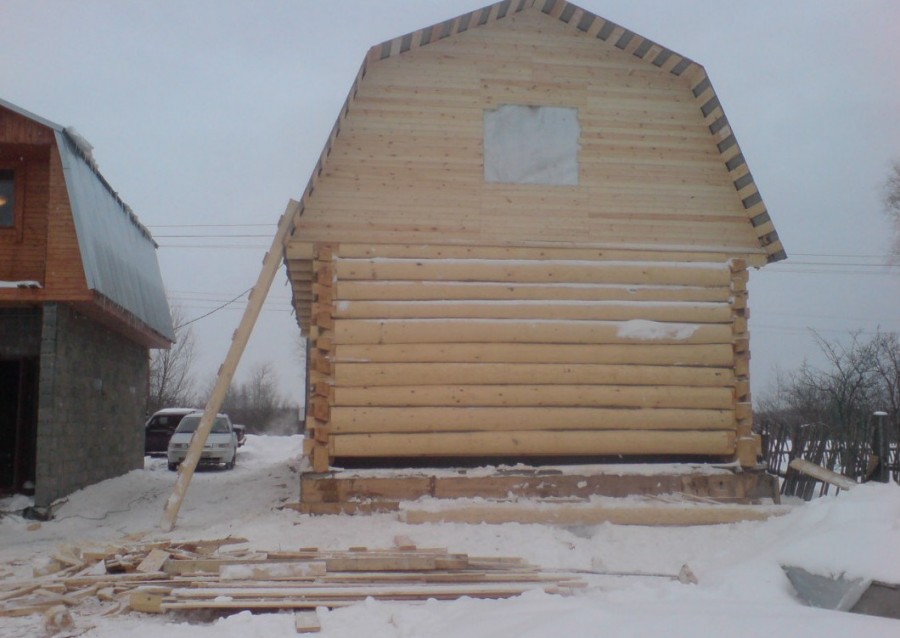

Фото ломаной крыши


Также рекомендуем посетить:

mojdominfo.ru

виды и особенности конструкций, фото

Ломаная крыша представляет собой практичную и эффектную конструкцию, которая придаёт зданию стильный вид. Существуют различные варианты ломаных кровель, каждый из которых обладает своими особенностями и типовыми способами возведения. Всё это обязательно надо учитывать при возведении ломаной крыши своими руками.

Особенности конструкции ломаных крыш

Ломаная крыша получила своё название благодаря конструкции, предполагающей необычную форму и большое количество ломаных линий. При этом в области чердака образуется довольно просторное помещение, идеальное для обустройства мансарды. Таким образом, ломаная крыша является оригинальным украшением, практичным элементом жилого здания и не требует особенно сложного ухода в процессе эксплуатации.

Конструкция ломаной крышиКонструкция ломаной крыши

Четырёхскатный вариант ломаной крыши позволяет обустроить просторную мансарду на втором этаже дома

Конструкция ломаной крыши необычна внешне и имеет определённые внутренние особенности. Одно из главных правил обустройства такой кровли заключается в том, что ширина дома должна быть не менее 6 м. Это позволяет создать комфортное мансардное пространство и обеспечить надёжность крыши. Для этой цели наиболее востребованы четырехскатные варианты, имеющие одно верхнее и два боковых дополнительных ребра. В любом случае конструкция ломаного типа включает в себя следующие основные элементы:

  • верхние и нижние стропила;
  • конёк в верхней точке крыши;
  • стойки в виде прямоугольного каркаса;
  • балки мауэрлата.Схема ломаной крышиСхема ломаной крыши

    Основные элементы ломаной крыши присутствуют в любом варианте её конструкции

Особенность ломаной крыши состоит в наличии перелома двух боковых скатов. Кровля этого типа может иметь и большее количество плоскостей, тогда стропильная система усложняется и образуются дополнительные рёбра в области пересечений соседних скатов. При ширине пролёта более 6 м балки усиления и подстропильные элементы опираются на внутреннюю несущую перегородку. В нижних скатах часто обустраивают оконные проёмы для помещения мансарды.

Ломаная кровля с окнами мансардыЛоманая кровля с окнами мансарды

Окна мансарды обычно располагаются с торца кровли

Ломаная кровля позволяет оборудовать верхний жилой этаж без существенных затрат, необходимых при строительстве полноценного двухэтажного здания. Помимо четырехскатных вариантов существуют и более сложные виды, например, кровля шатровой формы. В любом случае чем больше количество рёбер в области переломов плоскостей, тем сложнее проектирование и расчёт параметров сооружения.

Виды ломаных крыш

Общая форма ломаных крыш предполагает наличие более двух скатов. При этом в конструкции могут присутствовать дополнительные элементы, которые заметно усложняют процесс её возведения. Одним из эффектных вариантов является ломаная крыша с эркером. Подобная конструкция часто имеет 4 ската, а на торцах присутствует выступ для окна.

Вальмовая крыша с эркеромВальмовая крыша с эркером

Эркер удачно вписывается в конструкцию ломаной крыши вальмового или двускатного типа

Эркер представляет собой небольшой выступ, обустраиваемый на кровле. В нём может быть установлено окно мансардного помещения. Стропильная система может предусматривать определённые особенности устройства этого элемента, например, усиленный каркас в зоне эркера. Иногда выступ обустраивается и как часть верха стены, а кровле эркерной части придаётся ломаная форма. При этом каркас выступа можно изготовить из того же материала, что и стены основного строения.

Стропильная система крыши с эркеромСтропильная система крыши с эркером

В месте, где устраивается эркер, кровля имеет ломаную форму

Ломаная крыша для мансарды может иметь окна. Они обустраиваются с торца кровли или же на поверхности скатов. В первом случае сооружение предполагает подготовку обрешётки фронтонов с проёмами для окон. Во втором варианте в системе стропил подготавливают отверстия для окон, а обустройство кровли проводят с учётом этих областей. Размер окон определяется в зависимости от площади скатов.

Ломаная крыша с окнамиЛоманая крыша с окнами

Окна в мансарде под ломаной крышей могут находиться на фронтонах или на поверхностях скатов

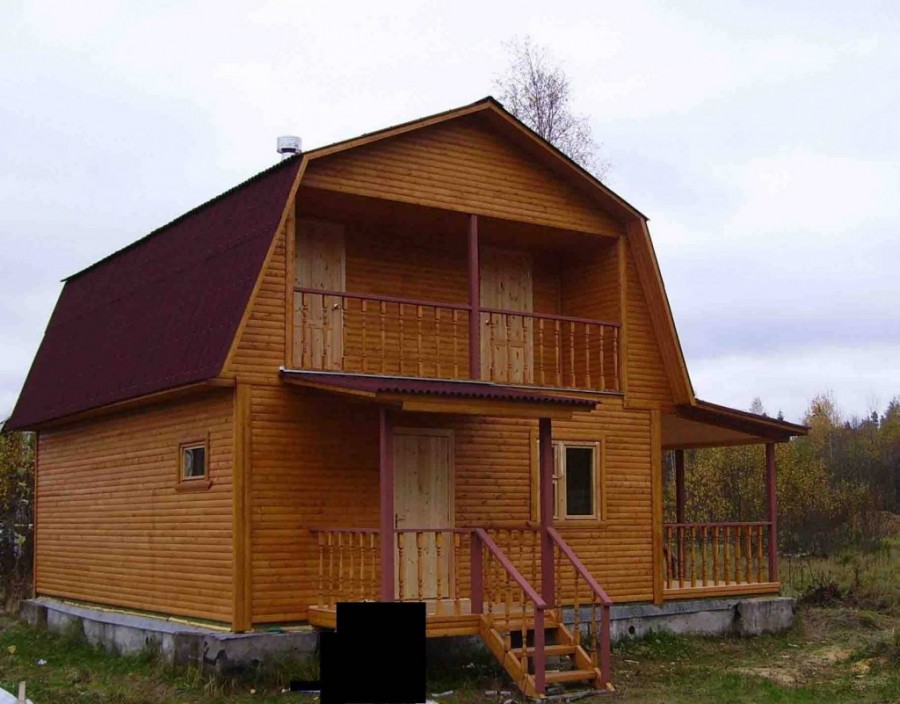

Обустройство ломаной крыши с балконом является популярным вариантом, ведь такая конструкция практична и увеличивает функциональность и комфортабельность мансарды. Чаще всего балкон располагается с торца, потому что смонтировать его на прямой стене проще. При расположении небольшого балкона на скатной части крыши требуется точный расчёт и продуманная конструкция основания. В любом случае нагрузка на стену, являющуюся основой для балкона, увеличивается и требуется применение облегчённых материалов.

Мансардная крыша с балкономМансардная крыша с балконом

Над балконом нужно возвести отдельную часть кровли, форма которой зависит от фантазии застройщика

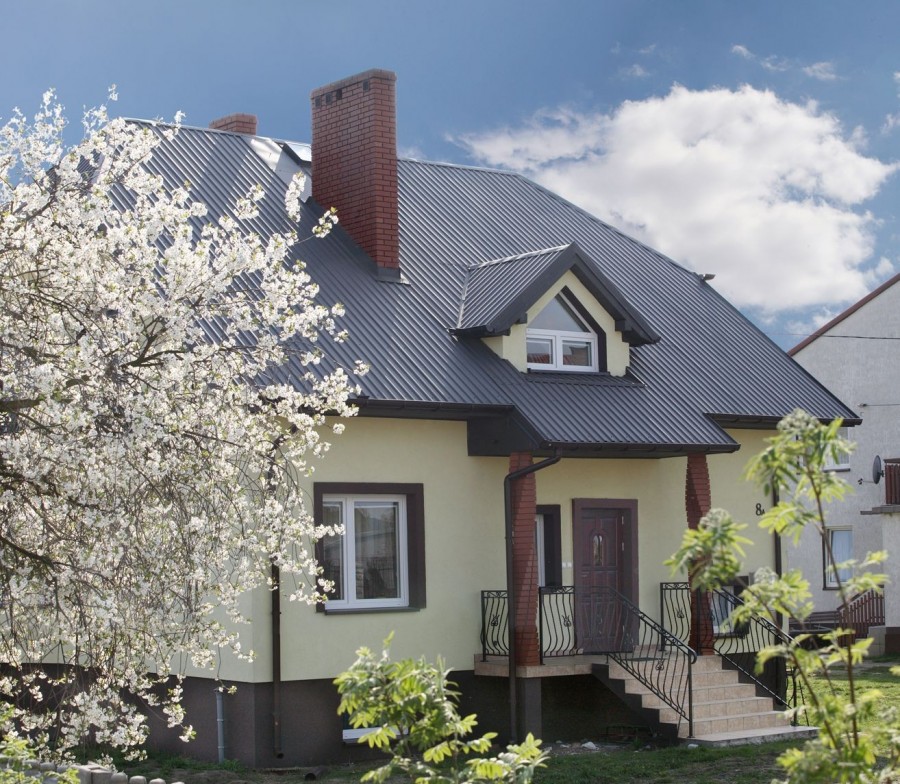

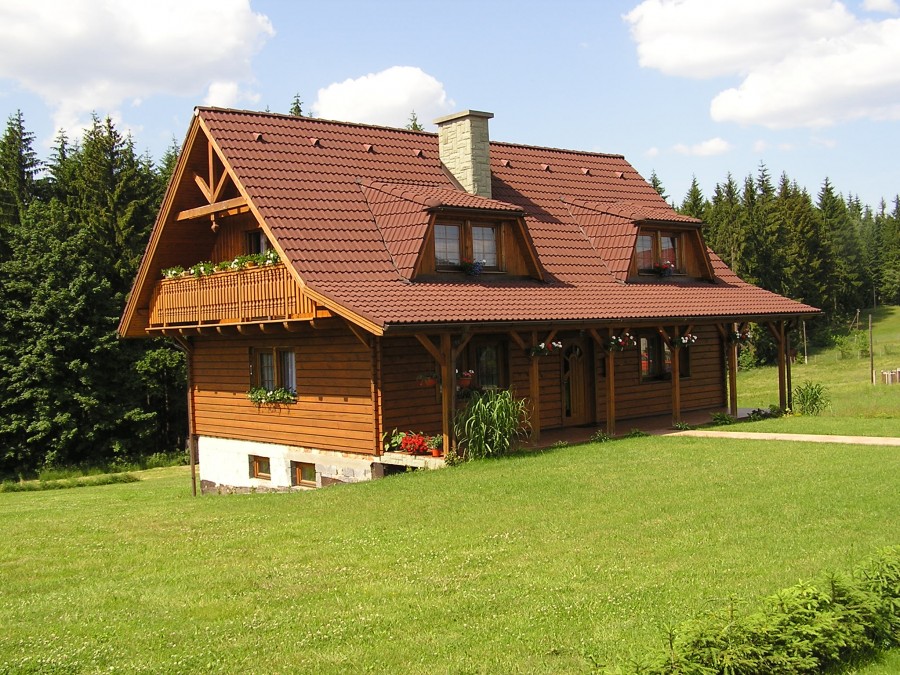

На вальмовых или ломаных крышах различного типа можно создать кукушку. Эта деталь представляет собой небольшой выступ, в котором монтируется окно. Такой элемент позволяет не делать окна наклонными, а создать проёмы вертикально и защитить их сверху кровельным покрытием. Но возведение кукушки приводит к снижению несущей способности стропильной системы. При этом возрастает риск протечек в области примыкания крыши выступа к основной кровле. Поэтому перед возведением кукушки необходимо подобрать оптимальную форму кровли над выступом и способ её монтажа.

Ломаная крыша с кукушкойЛоманая крыша с кукушкой

Перед строительством ломаной крыши с кукушкой обязательно разрабатывается проект несущей конструкции кровли

Фотогалерея: варианты ломаных крыш

Основные этапы монтажа

Перед началом строительства следует определить тип кровли с учётом габаритов здания и произвести расчёт нагрузки на стены. Все эти операции осуществляются в процессе проектирования. Затем составляется чертёж, на котором указываются особенности соединения стропильных элементов и их размеры.

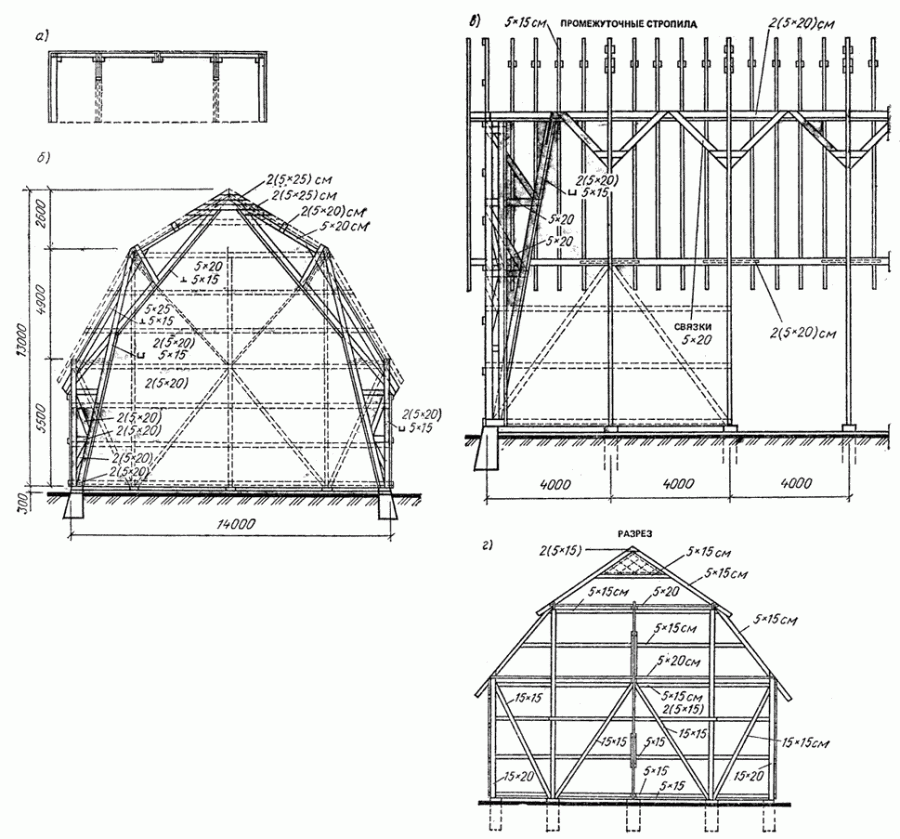

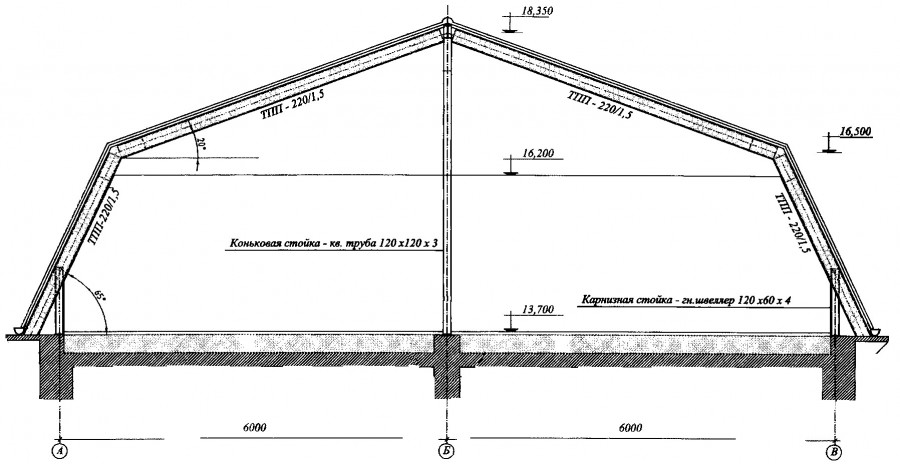

Чертёж стропильной системы крышиЧертёж стропильной системы крыши

Монтаж проводится по чертежу, на котором отражены размеры и особенности конструкции

Стропильная система возводится из деревянного бруса сечением 150х150 мм. Все деревянные детали предварительно обрабатывают специальной противопожарной пропиткой, которая делает конструкцию более безопасной. Основные этапы работ заключаются в следующем:

  1. Выпиливание стропильных деталей по чертежу и подъём элементов на кровлю для монтажа.Изготовление стропильных фермИзготовление стропильных ферм

    Стропильные фермы изготавливаются на земле по единому шаблону, а затем поднимаются на кровлю

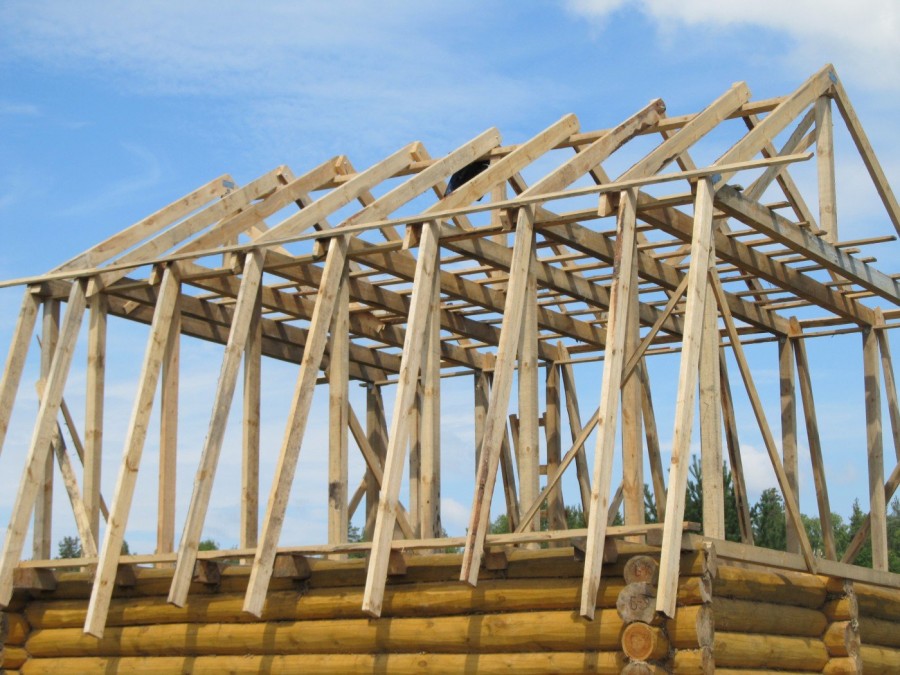

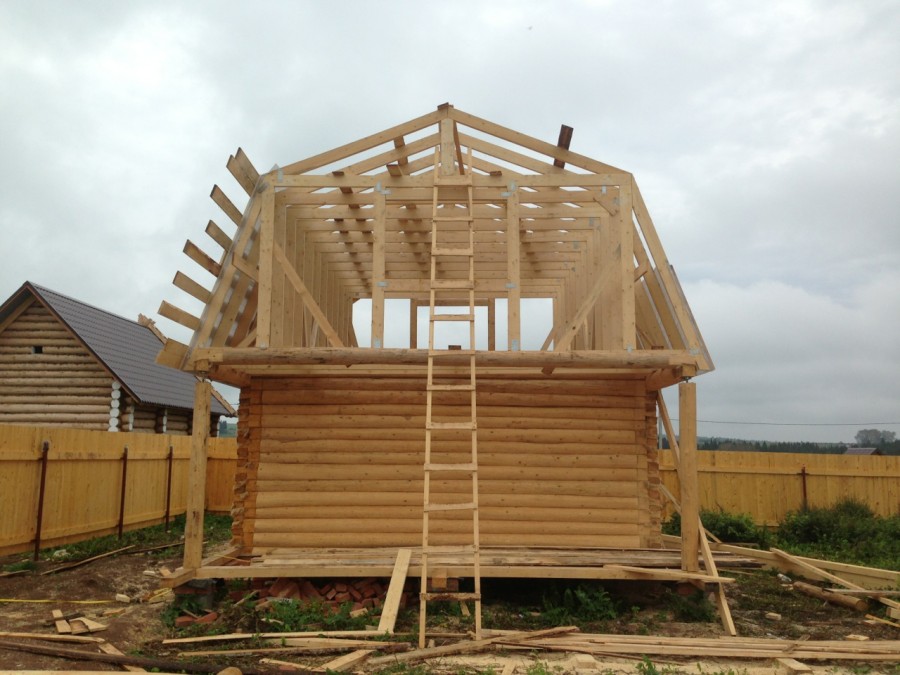

  2. Монтаж стоек для установки стропильной системы.Установка стропилУстановка стропил

    Готовые стропильные конструкции устанавливаются на временные опоры, а затем связываются подкосами и обрешёткой

  3. Фиксация верхней обвязки мансардной стены.Верхняя обвязка стропильной системыВерхняя обвязка стропильной системы

    Верхняя обвязка придаёт каркасу ломаной крыши окончательный вид

  4. Обустройство тепло-, паро— и гидроизоляции на обрешётке.Кровельный пирогКровельный пирог

    Слои паро-, гидроизоляции и утепления ломаной крыши монтируются в соответствии с общепринятыми правилами укладки кровельного пирога с обязательным устройством вентиляционных зазоров

  5. Монтаж кровельного покрытия, установка окон.Укладка кровельного покрытияУкладка кровельного покрытия

    Кровельное покрытие укладывается на обрешётку из обрезной доски, которая набивается поверх элементов кровельного пирога

Видео: монтаж ломаной крыши

https://youtube.com/watch?v=NZ8MmnfT94g

Крыша с изломами скатов позволяет легко сделать здание необычным, а мансарду функциональной. Для достижения этих целей стоит выбрать подходящий вариант ломаной кровли и осуществить монтаж, учитывая технологию и произведя расчёт всех параметров.

kakpostroit.su

40 фото домов, дизайн, варианты

Практичная по конструкции и солидная по дизайну ломаная крыша идеально гармонирует с архитектурой частных домов, выдержанных в любом стиле: классическом, современном, провинциальном. Предлагаем вам найти вдохновение в нашей коллекции фото, для которой мы отобрали самые интересные решения для традиционных и ультрасовременных кровель ломаной формы.

Двухскатная ломаная крыша

Двухскатная ломаная крыша

Основное преимущество ломаной крыши — это возможность рационального использования подкровельного пространства загородного дома. При этом кровля ломаного типа более практична, чем традиционная двухскатная, так как ее мансарда получается просторнее за счет двух скатов, расположенных почти что вертикально.

Двухскатная ломаная крыша

Помимо практичности, ломаные кровли очень внушительно смотрятся, в духе «мой дом — моя крепость». Особенно выразительны контрастные сочетания облицовки фасадов с кровельным настилом, как на фото — здесь окрашенное в красный цвет дерево удачно скомбинировано с ломаной фальцевой крышей из оцинкованного металла.

Двухскатная ломаная крыша

В отличие от традиционных, современные кровельные конструкции ломаного типа имеют более пологие верхние и практически вертикальные нижние скаты. Так площадь кровли значительно снижается, и, соответственно, становятся меньше затраты по ее монтажу. Внешне такие дома представляют собой симбиоз деревенского кантри и современного авангардизма, когда обшитые рустикальной доской фасады мирно уживаются с лаконичными оконными рамами из металла и окрашенной фальцевой кровлей.

Двухскатная ломаная крыша

Еще один пример деревянного зодчества в современной манере — индивидуальный коттедж с большой массой остекления, ломаной металлической крышей и колоритной обшивкой из пестрой доски. Сохранив традиционные формы и фасадную отделку, такая архитектура выглядит очень смело, по-новаторски.

Двухскатная ломаная крыша

Сдержанную архитектуру современного коттеджа с ломаной крышей можно сделать интереснее при помощи эффектной металлической лестницы, ведущей на второй этаж здания. При этом лестничная площадка сможет с успехом выполнить функцию террасы.

Двухскатная ломаная крыша

Кирпичная или каркасная постройка в деревенском стиле — любое здание удачно гармонирует с ломаной крышей нейтрально-серого цвета, а колоритности архитектуре добавят оконные рамы и входные двери яркого оттенка.

Смотрите также: Красивые крыши частных домов: фото, варианты дизайна, виды

Мансардная кровля

Мансардная кровля

Коттедж с ломаной крышей и фасадами из профнастила металлизированного бежевого оттенка смотрится очень современно, несмотря на традиционность архитектурных форм. Особенно эффектна призматическая арка, обрамляющая пространство балкона на мансарде.

Мансардная кровля

Слуховые окна на мансарде под ломаной крышей — не единственный источник естественного света, поступающего во внутренние помещения. Пристроив к мансарде террасу, вы не только сделаете интерьер светлее, но и получите дополнительную зону для отдыха. Такой просторный балкон будет также играть роль навеса над крыльцом, как в проекте дома на фото.

Мансардная кровля

При отделке крыши ломаного типа можно использовать комбинацию из нескольких материалов, например, гибкой и деревянной черепицы, как на фото.

Мансардная кровля

Бюджетный вариант отделки частного дома — фасады, обшитые вагонкой, и кровля с настилом из рулонной битумной черепицы или Ондулина.

Мансардная кровля

Авангардный антураж частному дому на фото придает отделка из серого фальца, а архитектуру здания подчеркивают белые торцевые доски, повторяющие очертания ломаной крыши с мансардой и пристройкой-верандой.

Мансардная кровля

Несмотря на использование рустикально-седой доски в обшивке фасадов, дом на фото не выглядит провинциально, а наоборот, очень даже по-современному. Основным стилеобразующим элементом здесь выступает панорамное остекление мансарды с использованием металлического профиля.

Мансардная кровля

Просторный первый этаж кубической формы со сплошным остеклением и лаконичная ломаная кровля с мансардой — это оригинальные черты дизайна коттеджа в стиле модерн на фото. Наружная отделка дымчато-серого тона акцентирует лаконичность и даже некоторую аскетичность архитектуры этой загородной усадьбы.

Мансардная кровля

Темно-серый тон, присутствующий в фасадной облицовке коттеджа на предыдущем фото, плавно перетекает в дизайн его интерьеров — несущие конструкции и ограждение антресольного этажа, камин и обивка мебели — все выдержано в сдержанно-серой гамме. Уютные, теплые нотки в обстановку дома вносит древесина медово-янтарного цвета.

Смотрите также: Красивые мансардные крыши частных домов: фото, примеры дизайна

Четырехскатные крыши

Четырехскатные крыши

Ломаной может быть не только двускатная, но и четырехскатная вальмовая крыша, как на фото этого провинциального домика во французской глубинке.

Четырехскатные крыши

Массивная вальмовая крыша ломаной конструкции выглядит очень основательно, особенно с кровельным покрытием из сланцевой или металлической черепицы.

Четырехскатные крыши

Песочно-белая вальмовая крыша с несколькими изломами красиво завершает архитектуру частной усадьбы, построенной в стиле фахверк. Белые фасады, желтовато-коричневое дерево и серый сланец — благородное сочетание для наружного дизайна загородного дома.

Четырехскатные крыши

Отличительная черта современной архитектуры частных домов — приземистость зданий, как вы видите на фото, когда высота первого этажа идентична высоте вальмовой крыши с мансардой.

Четырехскатные крыши

Интересное решение для загородного дома в деревенском стиле — деревянные фасады скомбинированы с шатровой кровлей, имеющей несколько изломов. При этом дополнительные скаты крыши формируют навесы над крыльцом и пристройками: гаражом и верандой.

Современные кровли

Современные кровли

На фото — нетривиальный вариант дизайна частного коттеджа, каркас которого собран из металлического профиля, крыша имеет ломаную конфигурацию, а фронтон обшит пестрой древесиной.

Современные кровли

Геометрические формы, массивная вальмовая крыша с множественными изломами, темная отделка из одного материала как для фасадов, так и для кровли — характерные черты дизайна современных коттеджей в скандинавском стиле.

Современные кровли

На фото — частный дом с абсолютно нестандарной ломаной кровлей в виде комбинации многогранных объемов и квадратными окнами разного размера на мансарде.

Современные кровли

Необычный вариант кровли в авангардном стиле: крыша этого современного коттеджа, построенного из пеноблоков, представляет собой как бы половинку традиционной ломаной конструкции.

Современные кровли

Комбинация стен из деревянного бруса и ломаной кровли из оцинкованного фальца — колоритное сочетание материалов для дизайна загородного дома в стиле модерн.

Современные кровли

Односкатная кровля с изломом и двумя плоскими участками — прекрасный вариант эксплуатируемой крыши для загородного дома, обшитого профнастилом в манере хай-тека.

Смотрите также: Красивые интерьеры коттеджей: 60 фото внутри загородных домов

Крыши из Ондулина

Крыши из Ондулина

Ломаная крыша из зеленого Ондулина гармонично дополняет архитектуру деревянных каркасных домов, построенных в деревенском стиле. Натуральные тона светлого или темного дерева приятно сочетаются со всеми оттенками зеленого и органично вливаются в окружающий ландшафт. Белые обрамления оконных проемов освежают темную цветовую гамму фасадов на фото и вносят акцентные штрихи в дизайн дома.

Крыши из Ондулина

Комбинация вагонки на фасадах и кровельного покрытия из Ондулина — один из самых экономически выгодных вариантов отделки частного дома. Рифленая поверхность стен в какой-то мере перекликается с волнообразным профилем Ондулина — и это придает цельность экстерьеру здания, несмотря на выраженный цветовой контраст между терракотово-красным кровельным настилом и белой стеновой обшивкой. Такая основательная ломаная крыша, цвет которой намного темнее фасадной отделки, добавляет солидности антуражу дома.

Крыши из Ондулина

Простота монтажа ломаной кровли из Ондулина позволяет реализовать достаточно сложные конструкции, одну из которых вы видите на фото. Здесь кровля имеет не только два ската с небольшим изломом, она также снабжена дополнительными, более пологими скатами, которые помогают отводить обильные осадки без лавинообразного схода. Кроме конструктивной практичности, крыша из коричневого Ондулина на фото эффектно оттеняет песочно-желтые фасады дома.

Смотрите также: Ондулин: Красивые фото кровли домов, виды крыш

www.onduline.ru

ломаные крыши частных домов на фото

Содержание
  1. Определение ломаной крыши
  2. Устройство ломаной крыши
  3. Виды ломаных крыш
  4. Монтаж ломаной крыши

Создав крышу необычной формы можно сделать дом не только более привлекательным, но и многофункциональным. При обустройстве ломаной крыши можно задуматься над тем, чтобы под ней расположить просторную мансарду. При строительстве частного дома большую роль играет не только экстерьер строения, но и то, какие функции он будет выполнять, сможет ли расположить в себе комфортно всю семью.

Ломаная крыша отлично справляется с обеими задачами, что перед ней поставлены. Варианты и чертежи крыши можно найти в интернете, просмотрев множество вариантов можно выбрать тот, что будет использоваться при строительстве дома. Если есть желание создать что-то по-настоящему необычное и оригинальное, то можно пригласить архитектора, способного сделать индивидуальный чертеж, однако это будет стоять дороже.

Именно ломаная крыша позволяет оборудовать чердачное помещение под мансарду, удобную и свободную, пребывание в которой будет приносить лишь удовольствие. Ломаная крыша – тип крыши, что относится к сложным, так как строительство и проектирование такой конструкции заставит потрудиться даже опытного архитектора, вопреки этому финальный результат сможет приятно удивить как собственника дома, так и его гостей или соседей. Данный тип крыши является одним из самых популярных и все чаще применяется при домостроении, что подтверждает ее постоянную актуальность.

белый дом с ломаной крышей большая мансардная крыша большой дом бежевого цвета с ломаной крышей большой дом с ломаной крышей большой кирпичный дом с ломаной крышей деревянный домик с ломаной крышей дом в светлых тонах с ломаной крышей дом из камня с ломаной крышей дом из красного кирпича с ломаной крышей дом из натурального дерева с ломаной крышей дом из натурального камня с ломаной крышей дом из натуральных материалов с ломаной крышей дом из разноцветного кирпича с ломаной крышей дом из светлого кирпича с ломаной крышей дом с белыми колонами и ломаной крышей

Определение ломаной крыши

Название данного типа крыши лежит в основе ее конструктивных особенностей. Эта крыша имеет оригинальную форму, сочетающую в себе скаты и ломаные линии. По факту ломаная крыша – это подтип двухскатной крыши, имеющей более сложную конструктивную форму. В большинстве случаев эта крыша используется в случае, когда под ней оборудуют мансарду. Применив другой тип крыши можно добиться менее приемлемого результата, так как пространство чердачного помещения будет гораздо меньше, а стены «обрезаны».

Однако не только из-за мансарды строят ломаную крышу. Многим она просто пришлась по душе благодаря своей сложности, оригинальности и интересному внешнему виду. С помощью такой конструкции крыши можно создать шикарный частный дом, подчеркнув его индивидуальность и чувство вкуса собственника жилья.

Основное достоинство ломаной крыши заключается в том, что мансардный этаж будет иметь просторные формы и высокие потолки. Если крыша дома двухскатная, то потолки не будет такими высокими, так как потребуется возведение высокой и сложной конструкции. Создав такую двухскатную крышу можно столкнуться с проблемой, ведь такая крыша не сможет соответствовать главному функциональному требованию – защита дома от погодных капризов в виде дождя, снега и ветра. Последний фактор больше всего будет влиять на высокоподнятую двухскатную крышу, не способную справиться с высокими ветровыми нагрузками. Ломаная крыша рассчитана на эти нагрузки, так как ее верхняя часть имеет небольшой угол наклона, а вот нижняя ее часть опущена резко, тем самым гарантирует выполнение функциональных обязанностей крыши.

дом с большим крыльцом и ломаной крыши дом с двумя балконами и ломаной крышей дом с комбинированной ломаной крышей дом с ломаной крышей в темно-серых тонах дом с ломаной крышей возле озера дом с ломаной крышей для дачи дом с ломаной крышей за городом дом с ломаной крышей и огромной террасой дом с ломаной крышей на горе дом с ломаной крышей на склоне дом с ломаной крышей у бассейна дом с ломаной крышей шоколадного цвета дом с ломаной крышей дом с террасой и ломаной крышей домик в лесу с ломаной крышей

Устройство ломаной крыши

Один из самых популярных вариантов на территории страны – четырехскатная ломаная крыша. Именно этот тип имеет менее сложную конструкцию, стропильные системы создаются и оборудуются гораздо проще, а в финансовом плане этот вариант гораздо дешевле, чем двухскатная крыша. Кроме того, положительным фактором станет возможность оборудование максимально просторной мансарды.

При обустройстве и возведении крыши ломаной конструкции применяют модульную методику монтажа, ведь она не потребует применение тяжелой грузоподъемной техники.

В месте, где скат имеет излом стропила и стройки обрезают под неким углом, а углы конструкции крепят с помощью фанерных косынков с толщиной в 20 мм. Такой тип конструкции больше подойдет для небольших частных домов, если же постройка большая, то придется применять иные стропильные системы.

загородный дом в два этажа с ломаной крышей интересная планировка дома с ломаной крышей каменный дом с мансардной ломаной крышей комфортный домик с ломаной крышей красивая форма ломаной крыши красивый дом с ломаной крышей красивый фасад дома с ломаной крышей ломаная крыша коричневого цвета ломаная крыша мансардного помещения ломаная крыша мансарды на два уровня

Виды ломаных крыш

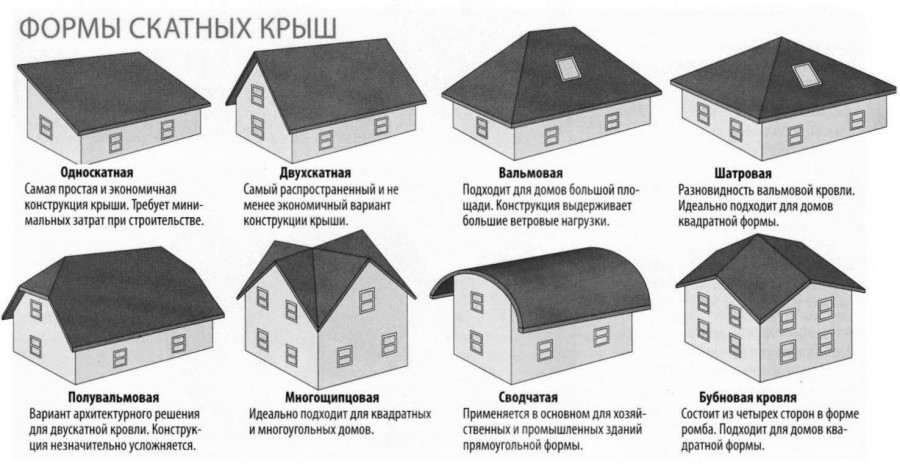

В целом по скатам выделяют 4 типа крыш в зависимости от их количества. Число скатов влияет на надежность дома, возможность оборудования чердачного этажа.

Ломаная крыша – 2 ската с изломом. Односкатная – плоскость под наклоном, закрепляется на разной высоте. Этот вид крыши самый простой и удобный в постройке.

Двухскатная ломаная крыша имеет в своей конструкции два ската, расположенных в диаметрально противоположные стороны. Этот вариант актуален и практичен, кроме этого достаточно надежен и практичен в использовании.

Ломаная крыша с тремя скатами – используется в случае, если крыша мансарды присоединяется к иной части дома. При этом одна стена должна быть вертикальной, а оставшиеся имеют скаты ломаной формы.

Четырехскатная ломаная крыша – сложна внешне, проста в обустройстве и эксплуатации. В целом же можно создать хоть и 8-ми угольную крышу, но это сложно, дорого и не каждый архитектор одобрит или сможет реализовать данный вариант, поэтому лучше применять один из классических вариантов.

Форма крыши может иметь вид параболы, в некоторых случаях форму трапеции или треугольника. Если дом имеет многоугольную или круглую форму, то применяют конические, купольные и пирамидальные крыши ломаного типа.

ломаная крыша мансарды ломаная крыша на большом доме ломаная крыша на доме с мансардой ломаная крыша на доме ломаные крыши на мансарде ломаные мансардные крыши на фасаде дома небольшой дом с ломаной крышей необычная ломаная крыша необычный дизайн ломаной крыши огромный дом с ломаной крышей огромный дом с мансардной ломаной крышей огромный коричневый дом с ломаной крышей оригинальная идея для дома с ломаной крышей оригинальная форма ломаной крыши оригинальный дизайн ломаной крыши

Монтаж ломаной крыши

Хоть ломаная крыша и считается сложной, но построить ее можно самостоятельно. На начальных этапах нужно определить габариты конструкции, оптимальный чертеж. Если сделать крышу неправильно, то она будет протекать или же плохо вентилироваться.

Этапы возведения:

  • Выбор материалов и их закупка в необходимом количестве.
  • Произведение замеров и расчетов.
  • Обработка древесины специальными растворами и антисептическими средствами.
  • Установка балок перекрытия.
  • Сбор и установка каркаса боковых стен.
  • Возведение верхних скатов.
  • Гидроизоляция, теплоизоляция, звукоизоляция и ветроизоляция.
  • Покрытие крыши кровельным материалом.
  • Монтаж оборудования для оттока воды.
  • Установка мансардных окон.

Монтаж ломаной крыши – сложный и трудоемкий процесс, если Вы к этому не готовы или не обладаете специальными строительными навыками, то лучше нанять команду профессионалов, способных сделать все под ключ в кратчайшие сроки. Утепление крыши – особенно трудный процесс, проведение которого лучше доверить людям, понимающим все нюансы и тонкости. Если же все процессы будут проводиться самостоятельно, то нужно делать это максимально внимательно и тщательно, ведь ошибка может оказаться фатальной.

оригинальный дом с ломаной крышей светло-коричневый дом с ломаной крышей светлый дом с ломаной крышей сложная ломаная крыша огромного дома сложный дизайн ломаной крыши смещенная ломаная крыша стильный дом с ломаной крышей темно-коричневый дом с белой отделкой ломаной крыши темно-коричневый дом с ломаной крышей уютный домик с гаражом и ломаной крышей фасад дома с ломаной крышей фасад дома с темной ломаной крышей черная ломаная крыша с белой отделкой черно-белый дом с ломаной крышей черно-белый дом с необычной крышей шикарный дом в светлых тонах с темной крышей шикарный дом с ломаной крышей яркая отделка дома и ломаной крыши

krov-torg.ru

Как построить ломаную крышу

При строительстве большого дома особое значение имеет внешний вид и конструкция кровли. Если говорить о внешнем виде кровли, то она способна испортить впечатления о доме или наоборот, подарить постройке красивый и необычный вид. Кроме того, современные конструкции кровли позволяют обустроить дополнительную комнату на чердаке.

Существует множество конструкций кровли, но в данной статье мы рассмотрим как сделать ломаную крышу своими руками. Также, мы обсудим как правильно обработать древесину огнеустойчивыми средствами и сделать стропильную систему.

Конструкция ломаной крыши

В последнее время все больше людей хотят увеличить внутреннее пространство дома, при этом не испортив внешний вид кровли. Для данных целей отлично подойдет ломаная крыша. Она позволяет обустроить мансардное помещение, сделав его максимально комфортным. Сразу хочется заметить, что данный тип кровли является очень дорогой конструкцией, которая при строительстве требует специальных навыков и немалых денежных вложений. Но несмотря на это, данная ломаная крыша пользуется огромной популярностью.

Данную конструкцию называют ломаной благодаря своей форме и большого количества необычных ломаных линий. Во многих случаях ломаная конструкция представляет собой двускатную форму крыши, с возможностью обустроить большое мансардное помещение. Кроме того, обустроив ломаную крышу можно с легкостью сделать на чердачном помещении высокие потолки. На обычной двускатной крыше высокие потолки сделать не получиться ввиду большой ветровой нагрузки, в то время как в ломаной, благодаря большому количеству переломов ветровая нагрузка не страшна.

Наиболее популярными можно считать четырехскатную форму кровли. Ее конструкция позволяет максимально эффективно использовать внутреннее пространство при сравнительно небольших вложениях. Также, плюсом ломаной конструкции является то, что ее можно собрать без использования тяжелой техники.

Виды ломаных крыш

Ломаные крыши различают по количеству скатов. Например, существую односкатные, двускатные или четырехскатные крыши. Каждый тип кровли подбирается в зависимости от финансовых возможностей и предпочтений хозяина дома.

Односкатная форма крыши представляет собой наиболее простую и дешевую конструкцию, которую вполне реально сделать даже своими силами. Данная кровля состоит из одного ската. Минусом ломаной кровли является то, что в большинстве случаев под односкатной кровлей невозможно обустроить большой чердак или мансардное помещение. Очень часто данная конструкция кровли применяется для хозблоков, сараев или гаражей.

Двускатная форма крыши часто применяется для домов прямоугольной формы. Конструкция состоит из двух скатов, которые располагаются противоположно друг к другу. Двускатная крыша очень популярна благодаря простоте в установке и возможности постройки большого чердака или чердачного помещения. Еще большей популярностью пользуются ломаные двускатные крыши. Пример данной конструкции можно увидеть на фото.

Четырехскатная форма крыши имеет четыре ската, благодаря которым конструкция обладает множеством плюсов. Хотя с технической точки зрения данный вариант сделать очень сложно, четырехскатная кровля обладает очень красивым видом, а также очень легким весом.

При желании можно сделать даже семиугольную форму крыши. Если говорить о том как построить ломаную крышу, то перед началом строительства нужно составить проект, благодаря которому можно будет подсчитать количество материалов и денежных вложений.

Установка мауэрлата

Перед установкой мауэрлата нужно обязательно выполнить качественную гидроизоляцию. Для данной работы отлично подойдет рубероид. Лучше всего уложить несколько слоев данного материала.

После укладки гидроизоляции можно приступать к установке мауэрлата. Мауэрлат – это брус с сечением 150­×150. На брус будут укладываются стропила, на которых держится вся конструкция. Для дополнительной прочности кровли, мауэрлат крепится к стенке при помощи металлических шпилек.
Для того чтобы сделанный мауэрлат не потерял свою прочность, в нем нужно делать минимальное количество отверстий.

Обработка древесины

Перед монтажом стропильной системы нужно обработать древесину антисептиками и противопожарными средствами. В качестве защиты древесины от огня, существуют средства, которые наносятся ручным способом или при помощи краскопульта. При покупке нужно учитывать тип данного средства. Например, они существуют для открытых и закрытых участков.

Обработка дерева антисептиками защищает его от гниения, грибка или плесени. Для строительства очень часто используются водорастворимые антисептики. Они очень быстро высыхают и придают дереву хорошую паропроницаемость.

Угол наклона кровли

Для того чтобы правильно сделать ломаную крышу для дома своими руками, необходимо рассчитать угол наклона кровли. Угол наклона кровли измеряется в градусах начиная от горизонтальной линии ската. Некоторые домовладельцы, строя свой дом, пренебрегают данной работой и определяют угол наклона «на глаз». Но стоит помнить, что неправильно подобранный угол наклона может привести к тому, что кровельное покрытие очень быстро испортится под влиянием ветра или дождя.

При выборе угла наклона кровли необходимо учитывать климатические особенности местности. Например, в местности с большими ветрами не рекомендуется возводить кровлю со слишком большим углом наклона. Специалисты говорят, что увеличив наклона кровли всего на 30 градусов, ветровая нагрузка увеличивается примерно в 5 раз. Но в местности где постоянно идет снег или дождь слишком маленький угол наклона может привести к тому, что крыша будет не выдерживать снеговой нагрузки или пропускать влагу через стыки между кровельным материалом.

Также, для выбора угла наклона обязательно нужно учитывать кровельное покрытие. Каждый кровельный материал имеет свой минимальный угол наклона. Например, для шифера оптимальным наклоном будет 30 градусов.

Совет! При выборе угла наклона ската следует помнить, что от данного показателя зависит расход кровельного материала. Поэтому если сделать угол наклона ската слишком большим, то расход материала существенно увеличится.

Для строительства двускатной кровли оптимальным углом наклона ската будет от 20 до 45 градусов.

Монтаж стропильной системы для ломанной крыши

После установки мауэрлата можно производить установку стропильной системы, которая делается из древесины. Для начала нужно установить вертикальные стропила, которые крепятся на фронтонах. Для того чтобы конструкция была ровной, процесс необходимо контролировать при помощи строительного уровня и отвеса.

Стойки необходимо временно зафиксировать распорками. Между стропилинами необходимо натянуть шнур и установить оставшиеся стойки. После этого, на стойки можно устанавливать прогоны из досок. Крепить прогоны нужно при помощи металлических уголков и саморезов. После установки прогонов, к ним можно прикрепить продольные стяжки, которые будут соединять параллельные стойки. Больше информации о стропильной системе можно увидеть из видео, которое пошагово рассмотрит строительство стропильной системы.

Совет! Перед тем как устанавливать верхние висячие стропила, нужно отметить центр кровли. Для данной работы необходимо по центру фронтонной затяжки и мауэрлата закрепить доску. Центр кровли обозначит верхний край доски. После этого основу шаблона нужно приложить к доске. Благодаря этому можно будет правильно выполнить запилы верхних стропилин.

Монтаж обрешетки под мягкую кровлю

После установки стропильной системы, можно приступать к набивке обрешетки. Но для того чтобы правильно построить ломанную крышу своими руками, нужно обязательно сделать качественную гидроизоляцию. Гидроизоляционная пленка монтируется, начиная снизу кровли. Она крепится контррейками к стропилам. Крепить пленку степлером не рекомендуется, так как под влиянием конденсата скобы очень быстро поржавеют, впоследствии чего пленка провиснет и перестанет выполнять свои функции.

Также, очень важно качественно утеплить кровлю. Утеплитель не только будет удерживать тепло в доме, но и будет служить отличной звукоизоляцией. Для утепления кровли очень часто используют минеральную вату. Она очень проста в установке и не боится грызунов.

Совет! Очень важно между слоем утеплителя и кровлей оставить продухи, которые делаются для вентиляции пространства. Если не сделать вентиляцию, то появится сырость, которая будет разрушать построенный каркас кровли.

Стоит понимать, что обрешетка набивается конкретно под выбранный кровельный материал. Например, для профлиста необходимо набить обрешетку с расстоянием между досками 50-80 см. Но для ломаной крыши отлично подойдет мягкая кровля. Это материал, для которого нужно сделать сплошную обрешетку. Хотя данный кровельный материал достаточно дорогой, он обладает отличной звукоизоляцией и долгим сроком эксплуатации.

Для мягкой кровли необходимо сделать сплошное основание. Для данной работы обычно используется фанера, доски или листы OSB. Следует отметить, что основания под мягкую кровлю должно быть идеально ровное. Погрешность должна составлять максимум 2 мм. Доказано, что кровельное покрытие с неровной обрешеткой служит намного меньше. Кроме того, кровельные материалы зачастую не скрывают недостатков обрешетки, а только их проявляют.

Если обрешетка для мягкой кровли делается из досок, то зазор между ними не должен быть больше 5 мм. Доски нужно устанавливать, начиная с карниза кровли, продвигаясь вверх. Крепить доски нужно саморезами по два штуки с обоих сторон.

Совет! Для того чтобы избежать деформации обрешеточных досок, их нужно крепить округлой стороной к деревянному каркасу.

Если обрешетка для мягкой кровли ломанной крыши делается из фанеры, то при установке нужно обязательно оставлять зазор между листами в 2 мм. Причиной этого является термическое расширение фанеры. Крепить данный материал нужно ершенными гвоздями или саморезами. Для того чтобы шляпки саморезов не царапали черепицу, их нужно утапливать в поверхность фанеры.

Вывод

Как мы увидели из данной статьи, ломаная кровля – это отличная конструкция, которая способна сделать серый и неприметный дом уникальным и необычным. При строительстве данной конструкции обязательно учитывайте мнение опытных специалистов и составьте подробный проект кровли. Также, ни в коем случае нельзя экономить на кровельном материале. К сожалению ломаная кровля покрытая такими дешевыми материалами, как например, ондулин очень быстро начинает терять свой первозданный вид и протекать. Но придерживаясь всех рекомендаций и приобретя качественные материалы, результат вас не разочарует.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

proroofer.ru

расчет, стропильная система и монтаж кровли

В большинстве случаев загородные коттеджи строятся с мансардой. И чтобы строение не выделялось слишком высокой кровлей, используют ломаный тип конструкции. Это позволяет применять более легкие стропильные балки, а скаты получаются менее широкими.

Можно найти множество фото ломаных крыш в интернете, и сравнить преимущество четырехскатного каркаса с другими видами конструкций.

Краткое содержимое статьи:

Разновидности ломаных крыш

Строительство такого каркаса с точки зрения экономичности относительно выгоднее других крыш. Для дизайнеров она открывает больше возможностей по оформлению. Существует несколько типов проектов домов с ломаной крышей:

  • Типовое решение для дачного домика, с небольшим земельным участком;
  • Большая ломаная крыша для частного дома, может иметь сложное конструктивное решение. Часто встречаются крыши, на которых имеется по пять, и шесть скатов кровли;
  • Ломаная крыша, имеющая балкон или террасу, смотрится достаточно красиво. Но подобные решения очень трудоемки. Для возведения такого каркаса потребуется помощь высококлассных строительных мастеров.

Как проводить расчет конструкции

Расчеты всех кровельных каркасов осуществляются в несколько этапов: выясняется нужное количество материалов; способность стропильного каркаса выдержать нагрузку. На фото можно найти чертежи ломаных крыш, на которых отмечены все необходимые размеры.

Чтобы рассчитать нагрузку на стропильную систему, нужно воспользоваться следующими значениями:

  • Общий вес кровельных материалов;
  • Нагрузка от теплоизоляции;
  • Общая масса обрешетки;
  • Какое расстояние между карнизом и коньком;
  • Угол наклона скатов;
  • Шаг крепления стропил и обрешетки;
  • Вес работников выполняющих монтажные работы, и дополнительный вес стеклопакетов, и вентиляции (если таковые будут).

Зная эти значения можно произвести соответствующие вычисления. Это примеры расчета ломаной крыши. С их помощью можно понять подходят ли сечения различных элементов к выбранной конструкции.


Поэтапное строительство крыши

Чтобы работа прошла успешно, рассмотрим инструкцию для строительства ломаной крыши:

Фиксация мауэрлата проходит с помощью верхнего обвязочного бруса. Монтаж стропильных ног осуществляется в соответствии с чертежным проектом. Крепление опорного бруса и стропильного элемента делается с помощью пазов.

Устанавливается вертикальная стойка, она крепится к балке перекрытия. Процедура повторяется с каждым следующим элементом, образую каркас будущей мансарды. Для связок стоек используются прогоны. Они будут затяжкой для верхних стропил и балок мансарды.

Далее все работы проходят в соответствии с проектом. Стропильные элементы образующие отвесные кровельные скосы, и служащие затяжками верхних стропил с опорным брусом должны выполняться в наслонном виде. Конструкция стропил имеет висячий тип.

Висячие стропила фиксируются на бабках. Это придает конструкции жесткость. Они скрепляются с затяжками.

Если есть необходимость, то устанавливаются подкосы, и распорки. Все детали креплений заранее вносятся в проектные чертежи крыши.

На торцевые стропила монтируются каркасы, на которые будут крепиться фронтоны, проемы дверей, стеклопакеты.

Чтобы правильно сделать ломаную крышу своими руками, нужно четко соблюдать проектные чертежи, и схемы.

Конструктивное преимущество

Конструкция мансарды может быть разной, но преимущество остается за ломаной крышей. При относительно небольшой высоте кровли помещение мансарды получается с высокими потолками. Ее пространство используется более практично.

Можно отметить несколько особенностей конструкции ломаной крыши:

  • Повышается теплоизоляция всего дома;
  • Подкровельное пространство используется разумно;
  • Крутизна боковых скатов не дает снегу задерживаться;
  • Мансарда имеет полноценные потолки.

Заключение

При помощи ломаной крыши можно существенно увеличить внутреннее пространство дома. Ее строительство требует профессионального подхода, но благодаря имеющимся простым видам конструкций возможна и самостоятельная сборка.

Минусы подобной кровли в том, что имея большую парусность, она слабоустойчива к сильным порывам ветра. Поэтому ее возведение возможно не во всех регионах страны.

Фото ломаной крыши

Также рекомендуем просмотреть:


Пожалуйста, сделайте репост

mirstrojka.ru

Ломаная крыша своими руками: стропильная система, фото

Использование мансарды вместо полноценного второго этажа позволяет рационально использовать доступное пространство и заметно расширить жилую площадь. Вариантов мансард существует множество; самый популярный из них — это ломаная крыша, являющаяся не только эстетически привлекательной, но и финансово выгодной. При желании построить такую мансарду можно своими руками.

Дом с ломаной крышейДом с ломаной крышей

Пользователи часто ищут:

Из каких частей состоит ломаная мансарда?

Первый этап строительства крыши — это проектирование и расчет; независимо от того, заказывается ли проект в специальной организации или планируется сделать чертеж конструкции самостоятельно, в первую очередь необходимо разобраться в том, из каких основных частей состоит ломаная мансарда.

Чертеж мансарды

Чертеж мансарды

В сущности, ломаная крыша — это жилой чердак, достаточно хорошо утепленный и защищенный от влаги и шума, чтобы в нем было комфортно обитать. Поэтому и по конструкции она незначительно отличается от обыкновенной двускатной крыши.

Выделяются следующие основные элементы ломаной крыши:

  • вертикальные стойки;
  • затяжки — горизонтальные балки;
  • стропила — ребра жесткости, являющиеся скелетом всей конструкции;
  • подкосы — диагональные балки, поддерживающие стропила;
  • мауэрлат — деревянные балки со специальным крепежом, соединяющие конструкцию со стенами дома;
  • коньковый прогон — совокупность верхних элементов стропильной системы;
  • бабки — крепления, обеспечивающие жесткость висячих стропил;
  • схватки — горизонтальные распорки, снимающие часть нагрузки со стропил;
  • обрешетка — каркас для крепления кровельного материала и изоляции;
  • кровля — может делаться из керамочерепицы, разных видов шифера, профлиста и множества других материалов;
  • тепло-, гидро- и шумоизоляция.

Таким образом, вся конструкция состоит из набора прямоугольных треугольников. Между собой их соединяют деревянными балками. Все описанные элементы легко найти на чертеже ломаной мансарды.

Основные части мансарды

Основные части мансарды

Технические требования к ломаной крыше

К ломаным крышам предъявляются следующие требования:

  • высота стен мансарды должна превышать 2,2 м;
  • должна быть обеспечена хорошая вентиляция, чтобы влага не конденсировалась под кровлей;
  • кровельный материал должен иметь небольшую массу;
  • в конструкции должны быть предусмотрены меры против воздействия дополнительной нагрузки на стропильную систему — то есть, элементы крыши должны выдерживать не только собственную массу, но и, например, снег;
  • мансарда теряет тепло быстрее, чем нижние этажи, поэтому теплоизоляции должно быть уделено особое внимание;
  • для обеспечения пожарной безопасности все деревянные балки и элементы обрешетки следует обработать антипиренами.

Разновидности стропильных систем

Устройство ломаной крыши очень простое — скат ее как бы разламывается на нижнюю и верхнюю части, каждая из которых устанавливается под своим углом. Чаще всего их монтируют под углом 60–70°, и 15–30° соответственно.

На основании конструктивных особенностей мансарды можно выделить такие виды мансардных ломаных крыш.

  1. Используется два вида стропил: висячие и наслонные. Балки перекрытия мансарды устанавливаются, немного не доходя до краев стен нижнего этажа. Нижний скат делается из наслонных стропил, которые крепятся к стенам дома при помощи мауэрлата. Из стоек делается каркас стен мансарды. Такие треугольники устанавливаются вдоль стен и связываются схватками. Сверху к ним присоединяются треугольники из висячих стропил, опирающихся на затяжку.
  2. Чтобы увеличить площадь помещения, нижние края стропил можно вывести за пределы дома. В таком случае крепиться они будут не к мауэрлату, а к перекрытию, которое, в свою очередь, удерживается на внешних стенах дома при помощи мауэрлата. Стропила обязательно поддерживаются подкосами. Стойки углубляются в балки перекрытия не более чем на треть их толщины.
  3. Эта стропильная система ломаной крыши отличается тем, что верхние треугольники делаются из наслонных, а не висячих стропил. Затяжки при этом являются опорами для стоек верхних треугольников.

Виды ломаных крыш

Виды ломаных крыш

Расчет ломаной крыши

Перед началом работы предстоит провести два расчета:

  • определение количества необходимого стройматериала;
  • вычисление несущей способности конструкции.

Определить, сколько нужно материала, очень просто из-за несложной геометрии ломаной крыши. С несущей способностью разобраться не так просто. Для ее расчета необходимо учесть:

  1. массу кровли;
  2. примерную массу снега;
  3. массу обрешетки;
  4. массу паро-, гидро- и теплоизоляционных материалов;
  5. размеры крыши;
  6. углы установки скатов;
  7. шаг установки элементов стропильной системы и кровельной обрешетки;
  8. дополнительная нагрузка: масса людей и оборудования, окон, вентиляции и т. д.

На основании этих данных и при помощи специальных программ делается расчет несущей способности. В зависимости от того, какая несущая способность требуется, выбирается площадь сечения используемого в строительстве деревянного бруса. Если что-то не устраивает, проект можно подкорректировать, изменив стропильную систему, выбрав другой кровельный материал, разместив стропила пореже.

В большинстве программ конструкция ломаной крыши может быть визуализирована — на 3D модели сразу будет видно, как изменения повлияют на внешний вид мансарды.

Расчет постройки

Расчет постройки

Какие материалы нужно подготовить?

После разработки проекта будет понятно, брус с каким сечением следует использовать, какой кровельный материал лучше выбрать, какой должна быть обрешетка кровли. Придется приобрести большое разнообразие пиломатериалов: брус для формирования мауэрлата, обрезные доски для стропильной системы, доски для обрешетки. Их нужно правильно подобрать, чтобы конструкция получилась долговечной и надежной.

Советы по выбору пиломатериалов:

  • лучше всего для строительства мансарды подходят хвойные породы дерева — сосна, ель — они достаточно прочные и жесткие, чтобы выдержать всю нагрузку;
  • древесина должна быть хорошо просушена — влажность ее не должна превышать 20%;
  • материал должен быть без сучков, трещин, следов биологического поражения и других дефектов.

Перед монтажом все деревянные элементы ломаной крыши обрабатываются антипиренами и антисептическими средствами, а также пропитками от гниения. Такую обработку следует периодически повторять, чтобы не пришлось заменять несущие элементы конструкции.

Кроме основного материала, нужно запастись металлическим крепежом для соединения стропил с мауэрлатом и между собой, изоляционными и кровельными материалами.

Монтаж крыши

Стропильная система ломаной крыши

Стропильная система ломаной крыши

Монтаж мауэрлата

Строительство ломаной крыши начинается с установки мауэрлата, к которому будут крепиться концы стропил. Нюансы этого этапа разнятся в зависимости от материала, из которого построен нижний этаж — если стены его каменные, в них заранее нужно пробить отверстия для анкеров и установить крепеж. Шаг между анкерами не должен превышать 2 м.

Установка мауэрлата

Установка мауэрлата

На поверхность стены укладывается гидроизоляционный материал. Затем брус размечается, в точках установки крепежа просверливаются отверстия. Мауэрлат надевается на анкера и плотно притягивается гайками.

Монтаж балок перекрытия

Последовательность установки:

  • сначала ставятся крайние балки с торцов здания;
  • между ними натягиваются бечевки для указания плоскости;
  • устанавливаются промежуточные балки.

Монтаж стоек

Стойки нужно выставлять строго вертикально. Принцип работы такой же, как в случае с балками перекрытия — сначала монтируются крайние стойки, затем промежуточные в одной плоскости. Шаг между элементами конструкции не должен превышать 2 м. Фиксируются стойки временными распорками. Высота балок — на 10 см больше планируемой высоты потолков.

Между стойками устанавливаются прогоны из обрезной доски. В итоге должен получиться готовый каркас для внутренних стен мансарды.

Установка затяжек

Поперечные балки соединяются не со стойками, а с прогонами, при помощи металлических кровельных уголков. Если ширина помещения большая, под каждой затяжкой стоит установить временные распорки, чтобы при хождении по ним при строительстве верхних откосов балки не сломались и не прогнулись.

Установка стропил

Сначала монтируются нижние стропила. Ставят их в следующем порядке:

  • намечаются точки монтажа на мауэрлате — шаг между ними должен равняться 1–1,2 м;
  • на стропильных ногах выпиливаются места крепления по шаблону;
  • сначала крепятся крайние стропилины, затем, как и раньше, по бечевке — промежуточные;
  • в соответствии с чертежом устанавливаются подкосы.

Верхние стропила ставятся так же — по шаблону. Крепятся они к затяжкам и соединяются между собой; продольное соединение коньковой балкой требуется, только если длина мансарды превышает 10 м. В ином случае можно обойтись подкосами, с которыми конструкция ломаной мансардной крыши будет достаточно жесткой.

Варианты соединений

Варианты соединений

Последние этапы работы — обшивка фронтонов и крепление обрешетки для кровли. Во фронтонах следует оставить оконные проемы (не менее 1/8 общей площади внешних стен мансарды).

Изоляция конструкции

На готовый каркас останется только уложить кровельный пирог. Первый его слой — это пароизоляция, которая не дает влаге проникнуть в утеплитель. На парозащитную мембрану укладывается теплоизоляционный материал — рекомендуется использовать каменные базальтовые плиты. Укладывают их в несколько слоев со сдвигом стыков, что защитит от возникновения мостиков холода. Размер плит должен быть на несколько см больше шага между балками контробрешетки. Чтобы утеплитель не проседал и не терял своих эксплуатационных характеристик, плотность его должна быть не менее 35 кг/м3.

Кровельный пирог

Кровельный пирог

Сверху утеплитель накрывается гидрозащитной мембраной, которая пропускает пар, но не дает жидкой влаге проникать внутрь помещения. Поверх гидроизоляционного слоя укладывается кровля — особенности ее монтажа зависят от выбранного материала.

После монтажа кровли останутся только финишные штрихи — установка водоотливов, декоративная отделка. Внутри отделочный материал также прикрепляется к обрешетке поверх теплоизоляции. Ломаная крыша построена. Как видно, сделать это вполне возможно своими руками — только проектирование и расчет, вероятно, придется доверить профессионалам.

besedkibest.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
