Как правильно сделать опалубку для ленточного фундамента

08 мая 2020 г.

Фундамент ленточного типа, пожалуй, одна из самых популярных конструкций как в домашнем строительстве, так и при сооружении крупных объектов. Для его изготовления необходима опалубка. Именно она удерживает бетонный раствор в определённом положении, задаёт форму будущей конструкции, обеспечивает её поверхности желаемый рельеф. А от того, насколько правильно собрана эта система, зависят прочность и долговечность всей постройки. Как же сделать опалубку для ленточного фундамента, чтобы она наилучшим образом сыграла свою роль? Рассмотрим данный вопрос по порядку.

Что собой представляет опалубка для ленточного фундамента и каким требованиям она должна отвечать

Опалубка для ленточного фундамента — это собранная из щитов, укреплённая распорками и стяжками система, которую устанавливают по периметру будущего сооружения. Внешне она напоминает ёмкость для заливки бетона, почти полностью заглублённую в выкопанную ранее траншею. Для фундамента какого бы объекта ни предназначалась, опалубка должна:

выдерживать давление бетонной массы;
иметь плотную структуру, не допускающую протечек раствора;
располагаться по наружным краям траншеи.

Перечисленные и другие требования предопределены СНиПами и описаны в ГОСТе Р 52086–2003 «Опалубка. Общие технические условия». Соблюдая их, вы сможете правильно сделать опалубку для ленточного фундамента и тем самым в дальнейшем избежать рисков растрескивания и преждевременного разрушения всего сооружения.

Какого вида опалубку можно сделать для ленточного фундамента

Под ленточный фундамент можно устанавливать как съёмную (переставную), так и несъёмную (стационарную) опалубку. Первую обычно применяют при сооружении мелкозаглублённых оснований. После застывания бетонной смеси её снимают и при необходимости используют повторно. Вторая же призвана наделить фундамент дополнительными свойствами — повышенной прочностью, низкой теплопроводностью, улучшенной гидроизоляционной способностью. Поэтому она не снимается и впоследствии становится органичной частью основания.

Из чего можно сколотить опалубку для ленточного фундамента

При изготовлении съёмной опалубки для ленточного фундамента чаще всего используют листы металла, деревянные доски, фанеру, плиты ОСБ и ДСП, а иногда — пластик. Для устройства несъёмной конструкции в основном применяют пенополистирол и железобетон. При этом сказать, какой из материалов лучше, непросто, ведь каждому свойственны как преимущества, так и недостатки.

Древесина больше всего подходит желающим собрать опалубку для ленточного фундамента своими руками. Она проста в монтаже, сравнительно легка и недорога. В качестве недостатка можно назвать потребность использования элементов из других материалов для усиления конструкции.
Металл — самый универсальный вариант. Его достаточно легко выгибать под форму бетонного основания. При использовании в составе несъёмной опалубки — дополнять арматурой путём приваривания, что способствует увеличению жёсткости фундамента. Главный недостаток заключается в высокой стоимости.
Железобетон позволяет сократить расход рабочей смеси. В то же время стоит он довольно дорого. Из-за большого веса при монтаже требует привлечения специальной техники, что тоже обходится недёшево.
Пенополистирол — очень качественный и практичный материал. Он производится в виде готовых блоков или щитов, из которых легко выставлять опалубку под ленточный фундамент. Также пенополистиролу без проблем можно придавать необходимую форму. Зимой он не позволяет основанию промерзать. Минус — высоковата цена.
Подручные материалы хорошо помогают экономить деньги. При этом следует учесть, что строить из них опалубку для ленточного фундамента довольно сложно и долго. Нередко приходится использовать дополнительные расклинки и опорные элементы. Получается много щелей, устранение которых требует существенных затрат времени. Далека от идеала и несущая способность такой конструкции. Поэтому подручные материалы используют только при закладке фундаментов для небольших сооружений — заборов, хозпостроек, малых архитектурных форм.

Таким образом, прежде чем сделать выбор в пользу того или иного материала, нужно взвесить все «за» и «против». Необходимо учесть не только его цену и эксплуатационные свойства, но и особенности местных грунтов, температурные условия, прогнозы погоды на период закладки основания.

Как самому сделать опалубку для ленточного фундамента: пошаговые рекомендации

Если говорить в общем, то изготовление любой опалубки для ленточного фундамента подразумевает подготовку листовых, плитных или блочных несущих элементов, опор и стяжек для них, а как итог — монтажные работы и заделывание щелей. Детальнее этот процесс представлен ниже на примерах обустройства каркасной конструкции из наиболее распространённых материалов.

Как правильно собрать съёмную опалубку для ленточного фундамента из деревянных щитов

Перед тем, как ставить опалубку для ленточного фундамента из древесных материалов, необходимо подготовить щиты. Их можно сколотить из досок и брусков толщиной 40–50 мм либо нарезать и смонтировать из фанеры, ДСП, ОСБ. При этом лучше использовать гвозди, чтобы впоследствии проще было разбирать конструкцию. Также стоит учесть, что по времени более выгодно изготовление несущих элементов из фанерных и подобных им материалов. В любом случае длина каждого щита должна быть удобной в использовании, а высота — превышать глубину траншеи на 20–30 см. Когда все несущие элементы будут готовы, можно приступать непосредственно к обустройству опалубки.

Шаг 1. В углы и по периметру с наружных сторон траншеи вбейте деревянные бруски. Между ними оставляйте пролёты длиной примерно 60–80 см.
Шаг 2. Опустите в траншею щиты и разместите их гладкой стороной внутрь. Проверьте их положение с помощью уровня и/или отвеса. Оно не должно отклоняться ни от вертикали, ни от горизонтали. Прибейте щиты к заготовленным ранее брускам.
Шаг 3. Соедините щиты между собой при помощи обрезков, прибивая их снаружи. Для усиления углов используйте стальные элементы.
Шаг 4. Образованные щитами противоположные стены соедините и укрепите стяжками — металлическими шпильками или болтами, пластиковыми скобами или композитными пластинами.
Шаг 5. Установите подкосы. Это обрезанные под углом 45° доски или бруски. Одним краем они должны упираться в поверхность грунта, а другим — в наружную сторону опалубной стенки.
Шаг 6. Заделайте зазоры между щитами подходящими подручными материалами. Ширина оставшихся щелей не должна превышать 4–5 мм. Проще и эффективней будет выстилание внутренней поверхности опалубки полиэтиленовой плёнкой.

Не забудьте заранее подготовить в опалубке отверстия и проложить через них асбоцементные или полимерные трубы там, где спроектированы коммуникации. По завершении всех работ можно заливать бетон. Снимать опалубку рекомендуется не ранее, чем через 3–5 недель, то есть только после набора фундаментом необходимой прочности.

Как правильно установить несъёмную опалубку для ленточного фундамента из пенополистирола

Блоки и щиты из вспененного материала производятся с собственной системой крепления «гребень-паз». Это существенно упрощает сборку опалубки для ленточного фундамента, которая происходит в следующем порядке:

Укладка в траншею первого ряда блоков по идеально прямой линии.
Размещение арматурных стержней в предназначенные для них полости несущих элементов.
Монтаж последующих рядов с учётом расположения арматуры.

Заливку в этом случае необходимо делать только вручную и в несколько приёмов (после укладки каждых 3–4 рядов). При использовании листового материала порядок работы похож на описанный выше. Отличие лишь в том, что пенопластовую или полистирольную опалубку не нужно снимать.

Как правильно изготовить опалубку для ленточного фундамента из других материалов

Раздумывая, как установить опалубку для ленточного фундамента, ориентируйтесь по типу имеющегося в наличии материала. При использовании листов руководствуйтесь описанной ранее инструкцией сборки съёмной системы. Если же у вас блочный материал, то действуйте так, как и в случае применения пенополистирола. При этом помните:

Для получения фундамента с гладкой поверхностью наилучшим образом подходит опалубка из металлических листов, плоского шифера, фанеры, плит ДСП, ЦСП или ОСБ.
Волновой шифер, старые двери и другие плоскостные подручные материалы больше подходят для изготовления несъёмной опалубки.
При использовании любого материала необходимо учитывать его прочность, выносливость и устойчивость к нагрузкам, иначе он либо прогнётся под давлением бетона, либо растрескается и начнёт давать течь. И то, и другое отрицательно повлияет на эксплуатационные свойства будущего основания.

Особенно важно правильно рассчитать количество материала, чтобы в последний момент не пришлось его искать или докупать. Начните с измерения внешнего и внутреннего периметров основания. Сложите их. Разделите на длину доски, блока, плиты, то есть единицы имеющегося материала. Вы получите количество, которое понадобится для укладки первого ряда опалубки. Расчёт на этом и закончится, если он касается готовых щитов. При необходимости монтажа нескольких рядов полученное значение умножьте на их количество.

Как установить опалубку для ленточного фундамента гарантированно правильно

Делать опалубку под ленточный фундамент просто, но только на первый взгляд и только профессиональным рабочим, имеющим в распоряжении специальное оборудование. Самостоятельно справиться с этой задачей гораздо сложнее, особенно в первый раз.

Проблема заключается в отсутствии знаний и умений, в длительности процесса, в почти неизбежных переделках. Но хуже всего то, что велика вероятность допущения ошибок. Они могут сократить срок эксплуатации фундамента и постройки в целом, а это крайне нежелательно. Чтобы избежать подобного развития событий, воспользуйтесь готовой опалубкой для ленточного фундамента . Её можно у нас купить либо взять в аренду. Цена вполне доступна, а главное — товар прошёл необходимые испытания и проверки. С его применением вы быстро соберёте опалубку и получите гарантированно надёжный ленточный фундамент!

фото, видео, пошаговая инструкция, обвязка, арматура, опалубка, заливка

Современная технология ленточного фундамента позволяет создавать подобные опорные конструкции практически на любых типах грунтов. Правильное устройство ленточного фундамента всегда начинается с разметки фундамента и проведения земляных работ. От качества разметки зависит правильность углов будущего здания. Сложное устройство ленточного фундамента по технологии обеспечивает устойчивость и прочность конструкции, способность выдерживать значительный вес будущего сооружения.

Строительство ленточного фундамента должно проводится по заранее разработанному проекту. В него входят такие параметры, как ширина ленты, шаг арматурной обвязки и марка рекомендуемого бетона. Все эти параметры оказывают значительное влияние на потребительские качества фундамента. Предлагаемая в этой статье пошаговая инструкция позволит заложить ленточный фундамент своими руками с применением самых современных и качественных материалов. Прежде чем возводить ленточный фундамент своими руками, просчитайте все виды нагрузки на него. Пошаговая инструкция по закладке ленточного фундамента дает общие рекомендации – на практике может потребоваться более углубленная информация.

Основные виды и их характеристики

Перед тем, как сделать ленточный фундамент своими руками, нужно узнать о том, какие основные виды существуют. Их характеристики представлены ниже.

Незаглубленный ленточный фундамент закладывают в непучинистых и слабопучинистых грунтах с низкими показателями усадки и горизонтальной подвижки, то есть на скальных, обломочных, каменистых, средне- и крупнозернистых грунтах. Такой фундамент идет под легкие постройки с низкой кровлей или одноэтажные дома из камня, бетона и кирпича.

Ленточный фундамент относится к монолитным сооружениям и представляет собой полосу железобетона, которая проходит по всему периметру дома, а также под всеми несущими стенами. Характеризуется простой технологией возведения и универсальностью, благодаря чему наиболее часто используется в индивидуальном строительстве. Сечение ленточного фундамента выбирается в зависимости от общего веса постройки и остается одинаковым для наружных и внутренних несущих стен. О том, как сделать ленточный фундамент правильно и не допустить ошибок, можно прочитать в статье.

Мелкозаглубленный ленточный фундамент применяется в строительстве небольших каменных, каркасных, щитовых и деревянных домов на непучинистых и слабопучинистых грунтах с закладкой на глубину 20-70 см. С таким фундаментом можно возводить надстройки в виде дополнительного этажа или мансарды из легких строительных материалов. Заглубленный ленточный фундамент применяется для возведения всех типов зданий на непучинистых, слабопучинистых и пучинистых грунтах, включая дома с несколькими этажами, толстыми стенами, тяжелыми перекрытиями, цокольным этажом или подвалами.

Подобный фундамент закладывается на 15-20 см ниже глубины промерзания.

Необходимо понимать перед тем, как правильно сделать ленточный фундамент, что в зависимости от характеристик грунта и уровня заглубления предварительно выполняют земляные работы: для незаглубленных — планировку пятна застройки; для мелкозаглубленных — разработку траншей по периметру дома; для заглубленных — устройство траншей или котлованов. При необходимости на дно укладывают песчаную подсыпку, тепло- и гидроизоляцию.

Посмотрите, какие нагрузки может выдерживать ленточный фундамент – на видео продемонстрированы возможности строительства домов:

Как армировать ленточный фундамент дома

Армирование производят с целью укрепления бетонного монолита во избежание растрескивания фундамента в результате весовой нагрузки конструкций дома, выталкивающих и распирающих воздействий пучинистых грунтов, а также неравномерной усадки основания.

Подготовка к сборке каркаса

Перед тем, как армировать ленточный фундамент, нужно знать, что форму и сечение каркаса рассчитывают исходя из сечения будущей основы здания. При этом важно учесть, что бетонная смесь должна покрывать пруты арматуры со всех сторон слоем не менее 50 мм. Например, если сечение фундамента 400 х 400 мм, то сечение каркаса будет 300 х 300 мм — по этим размерам и гнут ребра каркаса.

Сборка каркаса

Подготовив необходимое количество ребер с учетом их распределения по длине каркаса с шагом 30-50 см, приступают к сборке арматурного каркаса. Сначала металлические ребра надевают на пучок арматур. Закрепляют арматуру по углам каждого ребра скруткой с помощью вязальной проволоки. В результате получают арматурный каркас с четырехугольным сечением нужного размера.

Укладка каркаса

По окончании сборки арматурный каркас размещают по месту закладки фундамента таким образом, чтобы его металлические части отстояли от дна и стенок траншеи не менее чем на 50 мм. При этом при обвязке ленточного фундамента под каждое четвертое ребро каркаса подкладывают битый кирпич, обломки бетона или камень, чтобы избежать прогиба.

Усиление сопряжений каркаса

Для укрепления сопряжений арматурного каркаса пользуются одним из двух способов:

внахлест — соединение арматур по предварительно оставленным и/или гнутым выпускам длиной не менее 50 см;
накладкой — соединение арматур с помощью обрезков арматуры, гнутых и П-образных хомутов с длиной примыкания к арматурам не менее 50 см на каждый конец.

Типы сопряжений арматурного каркаса:

прямые;

угловые;
Т-образные.

Соединение концов арматур, хомутов и отрезков осуществляют только скруткой. Для скрутки обычно применяется прочная вязальная проволока диаметром сечения 1-1,5 мм.

Вязальную проволоку сгибают так, чтобы расстояние от конца до угла составляло 45-60 см (40-50 см — на зону скрутки, 5-10 см — на выпуск). Эту часть проволоки вставляют в ложбинку между двумя соединяемыми арматурами.

Затем начинают оборачивать, охватывая одновременно арматуру и вложенный конец вязальной проволоки.

По достижении другого края зоны скрутки длинный конец проволоки отрезают с запасом 5-10 см, а вложенный конец отгибают.

В завершение оба свободных конца скручивают между собой на 5-8 витков.

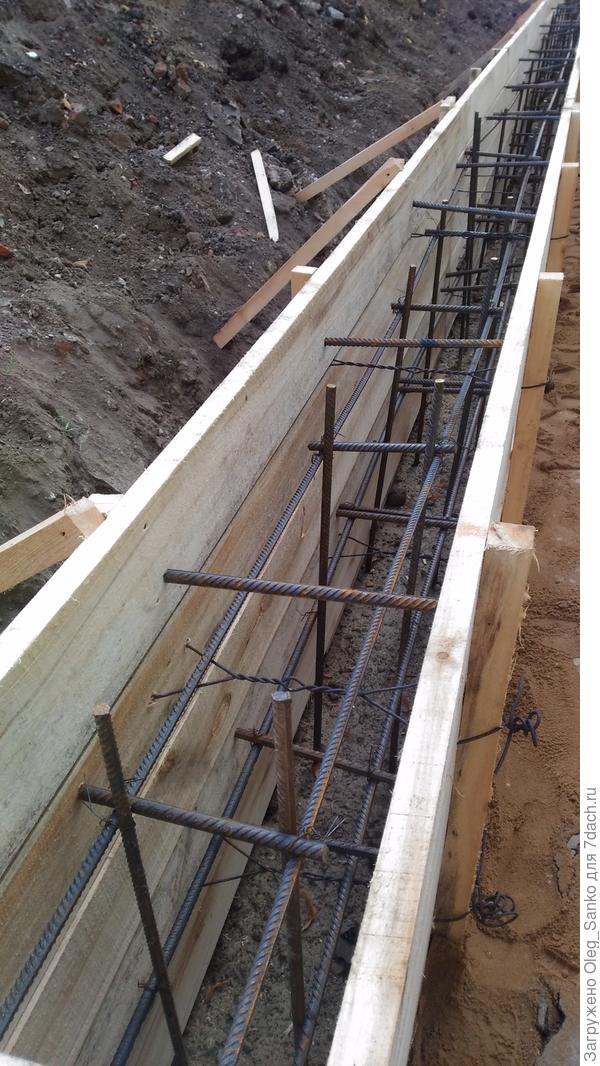

Установка арматурных каркасов, выпусков и анкеров

Заключительным этапом армирования является установка арматурных каркасов для монолитных колонн, выпусков для заливки железобетонных стен и анкеров для соединения фундамента с основанием деревянных, каркасных и щитовых домов после застывания бетона. Для связки блочных, каменных, кирпичных стен с фундаментом производить данные операции не требуется.

Посмотрите, как делается арматура ленточного фундамента – на видео показаны основные технологические моменты:

Разметка с помощью гидроуровня

Перед началом опалубочных работ производят разметку по внешним размерам фундамента, по ширине на каждом участке залегания и по высоте над уровнем земли. Правильное проведение этих работ позволяет в дальнейшем собрать точную, прочную и надежную форму для заливки бетонной смеси.

Разметка для всех видов ленточных фундаментов производится одинаково:

Для разметки внешних габаритов фундамента по линии одной из сторон вбивают два колышка с отступом 50-70 см от перпендикулярных к ней стен.

По колышкам натягивают бечевку и привязывают на соответствующей высоте фундамента над уровнем земли.
Выверяют горизонталь с помощью гидроуровня.
Аналогичную операцию проделывают с противоположной стороны фундамента, выверив горизонталь по первым двум колышкам.
Размечают оставшиеся перпендикулярные стороны.
Аналогичным образом осуществляют внутреннюю разметку по ширине стен.

Правильно размеченный ленточный фундамент на фото показывает, на сколько важна эта операция:

Как сделать щиты опалубки для ленточного фундамента

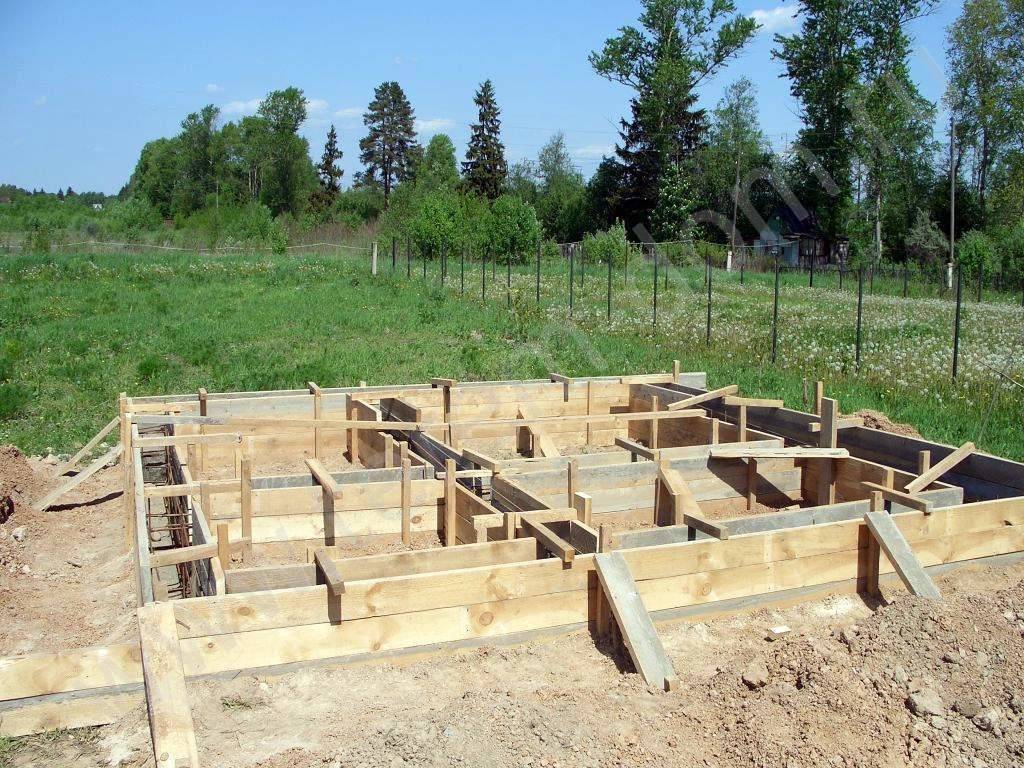

Установка деревянной опалубки для ленточного фундамента производится с учетом характеристик грунта и уровня заглубления. Щиты можно собирать как по месту устройства формы для заливки фундамента, так и отдельно. При этом ширина щелей и зазоров между стыками щитов и досок не должна превышать 2 мм, а диаметр отверстий — 10 мм. В качестве элементов опалобучной конструкции рекомендуется использовать строганые доски толщиной не менее 50 мм произвольной ширины, а в качестве укрепляющих деталей — бруски с сечением 50 х 50 мм. Соединять детали опалубки желательно шурупами с помощью шуруповертов — это облегчит сборку и последующую разборку опалубочных щитов, а также сохранит целостность досок и брусков, в отличие от соединения на гвоздях.

Устройство формы незаглубленного фундамента

Перед тем, как сделать опалубку для ленточного фундамента, нужно запомнить, что установка щитов производится непосредственно по месту заливки.

Сначала устанавливают первый ряд досок по линии заливки бетонной смеси. Доски крепятся между собой шурупами только с внешней стороны.

Колья забивают по наружным сторонам формы с шагом не более 1 м. Колья и доски соединяют шурупами с внешней стороны. Это и обеспечит впоследствии простую аккуратную разборку опалубки без применения гвоздодеров и ломов, сохранит целостность древесины.

На заключительном этапе устанавливают и крепят к кольям оставшиеся ряды досок и фиксируют ширину опалубки с помощью проволочной скрутки либо деревянной перемычки.

Монтаж опалубки для мелкозаглубленных и заглубленных фундаментов на несыпучих грунтах

Указанные виды фундаментов требуют предварительного проведения земляных работ по устройству траншеи.

Монтаж опалубки начинают со сборки щитов из строганых досок толщиной 50 мм и брусков с сечением 50 х 50 мм. Для соединения внешнего угла брусок крепят к доске на расстоянии 30-40 см от края щита, а для соединения внутреннего угла — непосредственно с краю досок. Опалубку фиксируют во избежание вертикальных и горизонтальных перекосов. Для этого бруски, отстоящие друг от друга на расстоянии не более 1 м, усиливают с помощью распорок и подпорок.

В завершение противоположные щиты соединяют друг с другом проволочной стяжкой либо перемычкой.

Устройство опалубки на земельных участках с сыпучими грунтами и пучинистыми почвами

На участках с сыпучими и пучинистыми грунтами устраивают траншеи с откосами — в первом случае из-за осыпания стенок, а во втором — для осуществления дальнейших работ по гидроизоляции. Установку опалубки осуществляют с основания фундамента специально подготовленными деревянными щитами, на которых бруски имеют заостренные выпуски с нижнего края — колья. Концы кольев заглубляют в дно траншеи и напротив каждого из них забивают колышки. Затем колья и колышки соединяют между собой с помощью подпорок и распорок, выравнивая щит строго по горизонтали. В заключение выставляют ширину опалубки, скручивая проволоку либо забивая перемычки.

Для устройства технологических отверстий под инженерные системы можно воспользоваться обрезками асбестобетонных, полиэтиленовых или металлических труб, длина которых соответствует ширине фундамента. Трубу фиксируют на месте, продев сквозь нее и стенки опалубки кусок арматуры. Кроме того, можно сколотить пустотелый короб из кусков пилолеса и прикрепить его к стенкам опалубки шурупами.

Посмотрите, как устанавливается качественная опалубка ленточного фундамента – на видео показаны технологические секреты:

Как правильно залить ленточный фундамент бетоном

Бетонные работы относятся к важным и ответственным мероприятиям по закладке надежного основания под будущий дом. Качество их выполнения зависит прежде всего от марки бетонной смеси и соблюдения технологии заливки. Давайте разбираться в вопросе о том, как правильно залить ленточный фундамент бетоном подходящей марки и какие тонкости технологии стоит учитывать.

Определение марки бетонной смеси

Марка бетонной смеси подбирается с учетом веса постройки и характеристик почвы. Для легких щитовых и каркасных сооружений допускается использовать бетонную смесь М200. Для средневесных бревенчатых и брусчатых домов рекомендованы марки М250 и М300. Наконец, для тяжелых каменных, кирпичных и монолитных зданий используют смесь М400. Вместе с тем обращают внимание на состав и свойства грунта. Например, на влажных и пучинистых грунтах для легких и средневесных построек рекомендуется применять более влагостойкий и прочный бетон марки не ниже М350. В любом случае марку бетона определяет специалист, а от частного застройщика требуется строго следовать заложенным в проекте параметрам.

Приготовление бетонной смеси

Заказ готового бетонного раствора на строительном комбинате имеет ряд преимуществ:

позволяет сэкономить время;
дает уверенность в марке смеси;
снижает трудоемкость работ, так как фундамент заливается в один или несколько приемов благодаря использованию спецсредств, в частности бетононасоса, снабженного рукавом для подачи смеси.

К недостаткам заводского способа получения бетона можно отнести следующие:

значительное вложение финансовых средств, особенно при закладке заглубленных фундаментов под дома с большой площадью застройки;
сложность точного расчета необходимого количества смеси, в связи с чем практически всегда остаются излишки бетона, не поместившиеся в опалубку.

Большинство частных застройщиков предпочитают готовить бетонные смеси самостоятельно. Бригады строителей, работающие по найму, также выбирают ручной метод приготовления растворов, чтобы не отдавать заработок строительным комбинатам.

Преимущества ручного способа приготовления бетонной смеси с использованием бетономешалки:

существенная экономия средств;
приемлемая скорость выполнения работ, так как перед началом возведения стен необходимо выдержать залитый фундамент не менее месяца;
качество заливки остается высоким, так как укладка бетона в опалубку производится вручную.

Недостатки:

сложность определения точных составов марок бетона;
использование строителями приблизительных пропорций в процессе приготовления смеси, что особенно неприемлемо при сооружении тяжелых конструкций.

Условия

Первое условие приготовления качественной бетонной смеси для фундаментов заключается в использовании цемента марок М400 и М500.

Второе — в знании пропорций и компонентов. От того, насколько хорошо знают эти показатели строители, зависит прочность и долговечность возводимого здания.

Третье условие — соблюдение технологической цепочки приготовления бетонного раствора до консистенции сметаны. Сначала замешивается цементное молочко из цемента и воды, затем цементное тесто из песка и молочка, в завершение добавляется щебень и немного воды до образования нужной текучести.

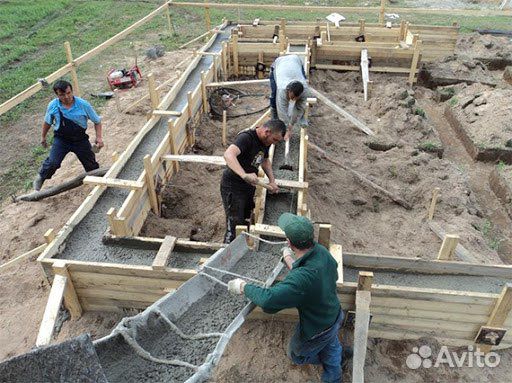

Укладка бетонной смеси в опалубку

Важнейшим условием правильной заливка ленточного фундамента для достижения нормативной плотности и прочности является необходимость избегать образования пустот. Поэтому следует учесть два фактора: текучесть раствора и достаточную степень усадки. Первый обеспечивается правильным приготовлением раствора, а второй достигается трамбовкой, штыкованием либо вибрированием с помощью специального оборудования.

В теплый период года уложенный бетонный раствор необходимо защитить от пересыхания. Для этого его поливают водой и укрывают полиэтиленовой пленкой. Увлажнять поверхность забетонированной конструкции фундамента необходимо в первые 5-7 дней. Набор 80 % прочности бетонных конструкций фундаментов происходит в течение 28 суток. В этот период дальнейшее проведение строительных работ недопустимо.

Бетонные работы по устройству фундамента в холодный период года нецелесообразны из-за их трудоемкости. Однако если это все же необходимо, нужно использовать противоморозные добавки — хлористый кальций, нитрит натрия, поташ. Они влияют на прочность конструкции фундамента.

Разборка опалубки

Демонтаж опалубки производят после того, как монолит наберет не менее 50 % своей прочности. Этот показатель достигается при среднесуточной температуре воздуха +10 °С за 14 дней, при температуре от +10 °С до 20 °С — за 7 дней, выше +20 °С — за 3-4 дня.

Аккуратная и деликатная разборка опалубки сказывается на качестве готового фундамента. Работу следует проводить в порядке, обратном монтажу. Рассмотрим проведение распалубки на примере заглубленного фундамента на сыпучих грунтах.

Сначала снимают все скрутки, перекладины, распорки и подпорки.
Затем выдергивают колышки, высвобождают угловой кол и откручивают шурупы на внешнем угле опалубки.
В завершение снимают щиты и приступают к гидроизоляции, а если этого не требуется, то к обратной засыпке.
В некоторых ситуациях опалубка присыхает к бетонной заливке, тогда целесообразно разбирать щит. Для этого колы отсоединяют от досок и выдергивают, а каждую доску снимают отдельно.

Гидроизоляция для защиты ленточного фундамента и утепление

Фундамент, заложенный в пучинистых и влажных грунтах, подвержен коррозионному воздействию влажного воздуха, а также ливневых, паводковых, грунтовых и талых вод. Поэтому для защиты фундамента от агрессивной среды необходима гидроизоляция. Повышенная влажность, связанная с отсутствием или неправильным выполнением гидроизоляционных работ, снижает комфортность проживания в доме.

Подготовка к проведению работ

Перед гидроизоляцией ленточного фундамента необходимо подготовить изолируемые поверхности: выровнять, очистить, просушить, прогрунтовать. Уровень грунтовых вод должен быть понижен не менее чем на 0,5 м от нижних отметок гидроизоляции. Основание под гидроизоляцию должно быть ровным, без раковин и выбоин.

Затирка поверхностей сборных железобетонных плит должна быть частичной, толщиной до 10 мм.

Устройство всех видов гидроизоляции рекомендуется выполнять после грунтовки основания. Грунтовку наносят на ровную и очищенную поверхность сплошным равномерным слоем.

Устройство гидроизоляции фундамента

Различают три основных способа выполнения гидроизоляционных работ. Накладка. В этом случае стены фундамента обтягивают водоотталкивающими и водонепроницаемыми материалами. Наиболее часто используют полиэтиленовые профилированные листы. Их устанавливают двумя способами: с внутренней стороны опалубки перед заливкой раствора либо с внешней стороны готового фундамента с помощью ввинчивания в бетон крепежной фурнитуры. В обоих случаях боковые края листов сваривают с помощью специального оборудования.

Окраска. Гидроизоляционные составы, включая клеи, краски и мастики, наносят на обрабатываемую поверхность сплошным равномерным слоем. К этому же способу относится железнение, когда в качестве покрытия водонепроницаемого слоя используется цементное молочко. Оклейка. Этот способ гидроизоляции предусматривает закрепление на бетонные поверхности с помощью битумного праймера рулонных битумно-полимерных, полимерных и полиэфирных материалов (гидростеклоизол, изопласт и др.). Они наклеиваются полотнищами внахлест с кромкой шириной 30-40 мм. Кромки заваривают горячим воздухом при температуре +200 °С или электропаяльником. Для изоляции швов и стыков с целью утепления ленточного фундамента используют полимерные герметики.

Обратная засыпка перед возведением стен

Обратная засыпка или укладка грунта, вынутого из траншеи (котлована), производится перед самым началом возведения стен, то есть на 3-4-й неделе после заливки фундамента. К этому времени должны быть завершены все предусмотренные проектом работы по гидроизоляции и монтажу подземной части инженерных систем.

Согласно строительным нормам засыпку грунта в пазухи между стенками фундамента и откосами траншеи можно проводить, используя материал, вынутый из этой же траншеи либо котлована. Это обусловлено соответствием состава засыпки характеристикам почвы под строительной площадкой и вокруг нее по уровню влажности и степени пучинистости. Кроме того, это самый экономичный способ засыпки: не надо завозить грунт и утилизировать вынутую почву. Однако существуют грунты, которые быстро разжижаются под воздействием ливневых, паводковых или талых вод либо содержат соли и минералы, разрушительно действующие на фундамент. В таких случаях в качестве засыпки используют смесь глины и щебня. Она утяжеляет грунт и предохраняет от размывания, а также обеспечивает барьер против проникновения агрессивной среды.

В местах, где преобладают песчаные и гравелистые грунты, свободно пропускающие поверхностные воды к фундаменту, организуют так называемые глиняные замки. Их устраивают засыпкой глины в пазухи.

Посмотрите, как сделать ленточный фундамент на видео, где показан весь процесс от разметки и до заливки бетонной смесью:

устройство, этапы монтажа, фото и видео

Опалубка служит элементом ограждения при заливке бетона, препятствуя его вытеканию за пределы будущей конструкции и таким образом придавая ему необходимую форму. Это приспособление используют для изготовления фундаментов разных видов. Самый распространенный вариант применения – формирование опалубки для ленточного фундамента. При помощи опалубки делают армированные пояса под плиты перекрытия или кровельный каркас здания, а также многие другие конструкции, в которых подразумевается заливка формы бетоном или цементным раствором. Материал для опалубки фундамента может применяться разный, и в нашей статье рассмотрим несколько вариантов.

Деревянная опалубка с гидроизоляционным покрытиемИсточник demidovo52.ru

Виды и материалы изготовления опалубок

В зависимости от желаемого качества бетонной конструкции, скорости ее сооружения и возможности повторного использования ограждающего материала, различают следующие разновидности опалубки:

Съемная (разборная). Подразумевает многократное использование функциональных деталей приспособления. Демонтируется после затвердевания железобетона.
Несъемная. Остается в фундаменте, при этом служит дополнительным защитным или декоративным элементом сооружения.
Деревянная. Применяется в разборных конструкциях. В качестве основного ограждающего материала используют обрезную деревянную доску разного сечения, фанеру, плиты ОСБ, в редких случаях ДСП.
Металлическая. Ограждающие элементы в такой опалубке делают из листового металла. Узлы, обеспечивающие жесткость и препятствующие деформации плоскостей, могут быть выполнены из дерева или металлического профиля.
Полимерная. Может быть как съемной, так и несъемной. В первом случае, подразумевается использование специальных пластиковых листов в качестве ограждения. Во втором, бетон заливают в формы из пенополистирола, собранные посредством замков в цельную конструкцию.

Опалубка для многоразового использования – часто такие сдают в арендуИсточник stroiecoplast.ru

Обзор типовых опалубок: типы и условия применения опалубочных конструкций

В зависимости от требований к железобетонной конструкции подбирается разновидность опалубки. Габариты фундамента, а именно его высота и ширина имеют первостепенное значение. Чем выше сооружение, тем крепче должен быть ограждающий материал.

Разборная опалубка

Это самый распространенный вариант устройства опалубки для ленточного фундамента и не только. Его популярность обусловлена простотой изготовления, доступностью материала и невысокой стоимостью сравнительно с другими вариантами.

Чаще всего строится такая опалубка из ОСБ, щитов из деревянных досок, фанеры, иногда ДСП. В качестве материала для каркаса применяют деревянный брус подходящего сечения или металлический профиль. Весь материал после демонтажа опалубки может быть использован в дальнейших строительных работах. Естественно, это возможно при бережном отношении к нему.

Даже одноразовая опалубка может быть разборной, а доски вполне сгодятся для чернового пола или подобных работИсточник readmehouse.

Из досок

Для сооружения опалубки понадобится доска толщиной от 25 мм, если ширина фундамента до 300 мм. Более габаритная конструкция с шириной ленты от 400 мм и выше потребует использования доски 40-50 мм. Подойдет пиломатериал любой породы как лиственной, так и хвойной. Наиболее экономически целесообразно применять ель или сосну. К тому же эти породы обладают достаточной прочностью и стойкостью к перепадам влажности.

Недостатки: длительное время сборки щитов и последующего монтажа/демонтажа элементов сооружения; конструкция требует дополнительного укрепления.

Достоинства: невысокая стоимость.

Из фанеры, ДСП, ОСБ

Чтобы опалубка из ОСБ для фундамента, или из фанеры и ДСП, была прочной не обойтись без деревянного бруса, который будет необходим при сборке каркаса и упоров с раскосами. Рекомендуемая толщина плит – от 18 мм и более. Чем толще плита, тем меньше бруса для жесткости придется добавлять. Размер листов:

водостойкая фанера – 1200*2400;
строительная фанера – 1500*1500;
ОСБ: 2500*1250;
ДСП – 3750*1750.

Для однократного применения можно использовать обычную фанеру, плиты ОСБ или даже ДСП (потом его придется выкинуть). Если же планируется много циклов заливки, стоит обратить внимание на ламинированную водостойкую фанеру.

Опалубка из фанерыИсточник derevyannyy.com

Положительные качества: простота и скорость сборки сравнительно со всеми остальными разборными вариантами. При использовании дешевых сортов плит, стоимость такой опалубки под фундамент будет ниже чем у деревянной.

Недостатки: высокая стоимость водостойкой ламинированной фанеры; одноразовое использование недорогих плитных материалов.

Металлическая опалубка

Дорогой, но практичный вариант, способный обеспечить высокое качество поверхности, что уменьшает затраты на ее последующую шлифовку (если таковая предполагается). Подобные конструкции чаще заводского изготовления, поэтому максимально приспособлены для быстрой сборки. Обладают значительной жесткостью и такой же значительной массой, что подразумевает привлечение бригады строителей для монтажа и возможно, подъемной техники. Существуют облегченные варианты из алюминия или его сплавов, но использовать их для экономии на зарплате рабочих и кранах нецелесообразно.

Металлическая опалубка для фундамента (фото ниже) предназначена для многоразового использования и обладает значительным потенциалом в этом плане, что отчасти оправдывает ее высокую стоимость.

Металлические опалубки многоразового использованияИсточник stroyday.ru

Качество фундамента, изготовленного с использованием железной опалубки, на порядок выше деревянных вариантов. Это обусловлено свойствами металла, который в отличие от дерева не впитывает влагу и тем самым обеспечивает благоприятные условия для дозревания бетона.

Полимерные плиты

Смысл тот же, что и с фанерой, ОСБ или ДСП, с той лишь разницей, что в качестве материала для ограждения используется полимерная плита, размер и толщина которой зависит от требуемой жесткости. Для обеспечения должной жесткости сооружения необходим каркас из бруса или металлического профиля.

Полимерные опалубки это дорогое удовольствие, но они незаменимы при строительстве типовых сооруженийИсточник stroykarecept.ru

Несъемная конструкция

Подбирая материал для неразборной опалубки следует выбирать тот, который придаст монолитной конструкции необходимые свойства. Например, если впоследствии требуется утепление, лучше использовать пенополистирол, чем бетонные блоки или металлические листы.

Несъемная опалубкаИсточник pogreb-podval.ru
Особенности использования технологии несъемной опалубки в строительстве частных домовладений

Пенополистирольные блоки

Очень простой и быстрый вариант, к тому же готовая бетонная конструкция получается уже утепленной. Изготовление опалубки для ленточного фундамента из блоков вызывает ассоциацию с конструктором: легкие блоки из полистирола высокой плотности собираются посредством замков, расположенных на соприкасающихся сторонах изделия. Технология предусматривает наличие линейных, угловых, радиусных и прочих элементов для реализации любых геометрических форм и решений.

Также есть вариант, где в качестве ограничивающего материала используются листы плотного полистирола. Стыковка листов между собой реализована при помощи простого соединения «шип/паз». Противоположные стенки соединяются специальными металлическими скобами, которые параллельно определяют ширину ленты фундамента.

Материал обладает небольшой массой и прост в обращении, поэтому конструкции из него монтируются быстро, не требуют специального оборудования и навыков.

Несъемная опалубка также работает в качестве утеплителяИсточник gmk.spb.ru

Железобетонные фундаментные блоки

Название говорит само за себя. Конструкционно напоминает опалубку из пенополистирола. Разница в отсутствии утепления, значительной массе и большей жесткости готового монолитного сооружения. В случае работ с крупногабаритными блоками, для монтирования понадобится бригада строителей и подъемная техника.

Несъемная опалубка из пустотелых блоковИсточник domsovetov.by

Вспомогательные материалы и необходимый инструмент

В процессе монтажа опалубки для ленточного фундамента приходится использовать различные приспособления. Чаще всего они нужны в случае изготовления деревянных конструкций, особенно, когда используется подручный листовой материал. Заводские изделия обычно комплектуются всем необходимым.

Металлические шпильки

Необходимы для высоких сооружений. Обеспечить качественную фиксацию толщины ленты по всей площади ограждения другими способами не представляется возможным. Шпильки не нужны для конструкций высотой менее полуметра, особенно, если применяются достаточно жесткие листовые материалы или доски.

Назначение этого элемента – предупреждение распирания стенок опалубки. Для правильного функционирования, шпилька устанавливается в пластиковую трубу. Делается это таким образом, чтобы при стягивании, стенки ограждения с внутренней стороны упирались в трубу. С наружной стороны на шпильку рекомендовано одевать шайбы.

Раскосы

Предназначены для предотвращения выгибания стенок ограждения наружу. Изготавливаются из деревянных брусков разной длины. Вход идет весь подходящий материал, в том числе обрезки.

Шпильки и раскосыИсточник plotnikov-pub.ru

Полиэтиленовая пленка

Препятствует вытеканию бетонной смеси за пределы опалубки. В основном используется для конструкций из досок, в том числе необрезных. Способствует предотвращению излишнего загрязнения древесины цементным раствором, что дает более широкие возможности их последующего использования.

Панели для фундамента и другие варианты отделки цоколя здания

Изготовление съемной опалубки под ленточный фундамент

Вариантов сооружения подобных конструкций достаточно много и выбор наиболее подходящего зависит от ситуации и предпочтений специалистов. Рассмотрим, как делается опалубка для ленточного фундамента с использованием деревянных щитов и бруса.

Технология изготовления щитов из дерева

Толщина доски подбирается в зависимости от ширины ленты и высоты конструкции. При ширине до 300 мм и высоте до 1м можно использовать доску 25-30 мм. Длина щитов также зависит от габаритов ограждения и геометрии сооружения. Учитывая стандартную длину доски (4,5 – 6 м), оптимальной можно считать длину щита 2 – 2,5 м.

При изготовлении в качестве крепежа лучше использовать гвозди. Это значительно облегчит демонтаж, сэкономит средства и ускорит процесс.

Сборка опалубкиИсточник kakpostroit.su

Для щитов высотой до 1 метра сборка представляет следующую последовательность действий:

Нужно заготовить доски для набора одного щита, например, 10 досок длиной 2 м, шириной 100 мм;
Для обеспечения жесткости и связки досок можно использовать брус сечением 50*50, – на один щит 4 шт.;
Доска прибивается гвоздями к брусу, который располагается через равные промежутки, при этом по краям торцов должно быть расстояние около 200 мм (чтобы связать щиты между собой при монтаже). Следует сделать бруски несколько длиннее, для того, чтобы их можно было вбивать в землю, если подобное предусмотрено конструкцией.
Для высоких сооружений с шириной ленты 400 мм и больше надо использовать доску толщиной 40 – 50 мм, брус для каркаса – минимум 100*50 мм.

Монтажные работы

Предварительно необходимо сделать разметку. После этого щиты располагаются по ходу ленты фундамента. Снаружи ленты фиксируются раскосами, изнутри устанавливают упоры или шпильки. Во время работ нужно контролировать уровень во всех плоскостях и геометрическую точность конструкции.

Наглядно про опалубки для фундамента смотрите в видео:

Сборка несъемной опалубки

Конструкция из полистирольных блоков собирается постепенно – по мере увеличения высоты фундамента или стен. Первый ряд выкладывают на подготовленную основу – подушку, предварительно положив гидроизоляцию с заходом на стены траншеи (в случае траншейного варианта). Сборка производится в замки на гранях блоков.

Набирается высота, при которой можно без значительных затруднений повязать арматуру. В случае использования полимерных листов, стенки фиксируются между собой скобами, которые идут в комплекте. Набрав несколько рядов и развязав арматуру производят заливку бетоном, после чего собирают следующие ряды и так до полной готовности сооружения.

Для неразборной опалубки из бетонных блоков процесс такой же. Разница в конструкции материала и способе развязки арматуры, которая укладывается в специально предусмотренные выемки на верхней и нижней поверхности блоков. Процесс монтажа также происходит постепенно – после заливки одного или двух рядов монтируются следующие.

Еще про несъемные опалубки смотрите в видео:

Плитный фундамент для частного дома: где и когда используется, как рассчитать, этапы монтажа

Итоги

Применения той или иной опалубки во многом зависит от затрат, на которые готов пойти застройщик, а также требований к качеству фундамента. Для бюджетных вариантов вполне подойдет опалубка из дерева с использованием подручных средств (есть примеры с использованием картонных коробок). Если важна скорость, и качество придется рассматривать другие варианты, которые потребуют больших затрат.

Как сделать опалубку для фундамента своими руками

Инструкция по монтажу несъемной опалубки из готовых блоков

Технологию устройства фундамента из готовых пустотелых блоков рассмотрим на примере лёгких бетонных изделий. В отличие от ж/б блоков для многоэтажек эти «кирпичики» можно устанавливать руками без крана и манипулятора.

Подготовьте подушку под блочный фундамент, засыпав и утрамбовав слои песка и мелкого щебня. Поверх подушки следует залить тонкую стяжку, чтобы упростить дальнейшую укладку блоков, а также избежать утечки бетона при заливке фундамента.
Натяните вдоль траншеи нитку и уложите на подушку первый слой блоков, стараясь не отклоняться от этой направляющей. Монтировать нужно так, чтобы зазор между элементами оказался минимальным. Если на протяжении траншеи зазор значительно увеличивается, причина может крыться в неровности подушки. В таком случае ряд нужно разобрать и сделать более ровное основание.
Соединения между стенами должны обеспечиваться специальными блоками немного большей длины. Если таковых нет, в универсальных блоках следует сделать углубление, как на картинке. Это обеспечит надёжное сцепление перпендикулярных лент фундамента.
Уложите в прорези блоков металлическую либо стеклопластиковую арматуру. Для малоэтажного строительства достаточно двух параллельных прутьев, но при необходимости можно расположить и три.
В местах стыка стен прутья должны перехлёстываться так, чтобы длина свободного конца составляла не менее 2 см.
Когда длины прута оказывается недостаточно, его можно нарастить, подвязав новый прут специальной тонкой проволокой. Желательно сделать 2–3 перевязки на разных участках перехлёста.
Установите второй ряд бетонных блоков точно поверх первого. Не допускайте даже небольших отклонений, при необходимости подравнивайте положение блока киянкой.
Залейте подготовленную опалубку жидким цементно-песчаным раствором так, чтобы уровень бетона не доходил до пазов для арматуры.
Пока бетон не начал сохнуть, постарайтесь выгнать излишки воздуха, протыкая пространство внутри опалубки арматурным прутом движениями сверху вниз. После этого поставьте арматуру вертикально, особенно тщательно укрепив внешние углы и стыки стен.
После подсыхания бетона приступайте к наращиванию фундамента. Установите и перевяжите арматуру, смонтируйте два новых ряда блоков и залейте опалубку бетоном. Продолжайте так, пока фундамент не достигнет нужной вам высоты.
Последний ряд блоков фундамента заливается до образования ровной горизонтальной поверхности. Пока бетон не высох его можно подровнять небольшой доской или длинной гладилкой для штукатурки.

Фундамент из бетонных пустотелых блоков для частного дома по описанной технологии монтируется двумя работниками за 2–3 дня с учётом времени на схватывание бетона первых слоёв.

Сравнение затрат на создание фундамента из полно- и пустотелых ж/б блоков и монолитного с временной опалубкой

Сравнение показывает, что фундамент из пустотелых бетонных блоков обходится на 18% дешевле чем из полнотелых и на 36% дешевле, чем ленточный монолит, залитый с помощью временной деревянной опалубки. Это достигается за счёт экономии на количестве арматуры, уменьшения трудозатрах, количества бетона и т. д. Но сооружать стены из ж/б блоков получится слишком затратно (по сравнению с пенополиуретаном, арболитом), лучше использовать её только для фундамента.

Установка съемной опалубки с утеплением

Монтаж такого типа опалубки своими руками производится по собственной методике:

Траншея имеет ширину, равную толщине ленты плюс двойной слой утеплителя. Обычно используют экструдированный пенополистирол. Листы изолятора устанавливаются на ребро вертикально и крепятся гвоздями длиной 20 см прямо к стенкам траншеи.
Перед установкой теплоизолятора с обратной стороны по всей площади устанавливаются фасадные дюбеля. Их концы проходят сквозь материал и выступают внутрь траншеи, чтобы после заливки обеспечить качественное соединение бетона и утеплителя.
Деревянная опалубка устанавливается по краю траншеи, образуя продолжение вверх ее стенок. Теплоизолятор крепится к ней так же, как и к грунту — гвоздями, только меньшей длины. Техника создания щитов обычная, отличием является только установка не внутри траншеи, а по ее краям.
Заливка бетона обеспечивает плотный контакт ленты с утеплителем, отсутствие зазоров и герметичность слоя утепления. После застывания бетона деревянная опалубка демонтируется, а теплоизолятор остается на поверхности бетона. Учитывая специфику материала, необходимо установить защитный слой обшивки цоколя для исключения механических воздействий на изолятор.

Производить демонтаж деревянных щитов надо аккуратно, чтобы не разрушить плиты пенополистирола.

Фундамент своими руками: простые решения для монтажа опалубки

Дом начинается с фундамента. Сделать его собственными руками не сложно, утверждают специалисты и дают свои советы пошагового монтажа опалубки – ключевого элемента будущей основы дома. Разобраться в рекомендациях помогут статья, а также фото и видео.

Как выбрать опалубку

Чтобы бетонная опора строения стала крепкой и монолитной, строители придумали опалубку.

Она может быть временной или постоянной, сделанной из древесины или полимеров, однако ее главные задачи остаются неизменными:

создавать и удерживать форму надземной части бетонного ленточного фундамента;
быть максимально гладкой изнутри, чтобы свести к минимуму последующие отделочные работы наземной части конструкции;
справляться с нагрузками при заливке и уплотнении бетонного раствора;
оперативно монтироваться и разбираться;
при необходимости изолировать бетон от грунта и других негативных факторов.

Возведение деревянной опалубки

Чтобы установка прошла гладко, а вам не пришлось решать неожиданные проблемы, перед началом работ необходимо убедиться в наличии пяти главных условий:

Грунт, на который заливается основа, должен быть полностью очищен от мусора и разных примесей.
Щиты с внутренней стороны должны иметь по максимуму ровную и чистую поверхность, чтобы сократить отделочные работы.
Крепление опалубки должно выдержать давление бетона и не деформироваться.
Необходим максимальный контакт составных частей щита, чтобы не допустить просачивания. Для этого важна четкость геометрии граней конструкции.
Если опалубочные щиты используются повторно, необходимо очистить всю рабочую поверхность от остатков предыдущего раствора.

Съемная опалубка: монтаж, проверенный временем

Смонтировать, залить, выдержать и снять – таков краткий рецепт установки съемной опалубки. Самой популярной ее разновидности – деревянной – столько же лет, сколько и бетонному фундаменту. Сделать такую опалубку несложно. Щиты изготавливаются вне строительного котлована из досок и пиломатериалов нужных размеров. Доски – обрезные, поскольку будет необходимо плотно подогнать их друг к другу.

Внимание! Щели до 3 мм в опалубке из древесины считаются нормой. В результате предварительного смачивания доски набухнут, и расстояние уменьшится

Если щели крупнее, до 10 мм, их необходимо закрыть паклей, а совсем большие – забить рейками.

Заливка раствора

Бруски лучше с одного конца заострить, тогда они будут легко входить в землю. Для фиксации щитов опалубки на одинаковом расстоянии берутся скрутки из проволоки, подкосы, рамки, деревянные стяжки.

Финальный шаг монтажа деревянной опалубки — закрепление щитов в траншее при помощи распорок: деревянных кольев или брусков. После заливки и трамбовки бетон выдерживается в опалубке до двух недель, пока не затвердеет и наберется прочности. После конструкция демонтируется. Фанерная опалубка устанавливаются по схожему принципу.

Внимание! Съемную опалубку желательно изолировать от бетона специальными составами против сцепки материалов.

Несъемная опалубка для фундамента: новое слово в строительстве

В последние годы на смену съемной приходит конструкция с использованием полимерной опалубки, которая после заливки бетона становится частью будущего фундамента. Она придает ему дополнительные свойства, защищая от воды и сохраняя тепло. Дополнительные свойства несъемной опалубки из такого материала: простота сборки (чем-то напоминает конструктор или пазл) и, как следствие, геометрическая гармония деталей. Отдельные виды полимерной опалубки имеют армирующую сетку, которая усиливает фундамент.

Несъемная опалубка

Из минусов – себестоимость такого фундамента выше, чем у построенного с помощью досок. Впрочем, игра стоит свеч, когда речь идет о том, что строится на десятилетия и для себя. Несъемную опалубку также можно выполнить из оцинкованного профильного листа – в готовом фундаменте он защитит поверхность бетона, а его волны будут служить ребрами жесткости. К такой металлической конструкции дополнительно необходим съемный «пояс» кольев из бруса.

Используемые материалы

При устройстве ж/б фундаментов под частный дом, баню и другие капитальные постройки применяется 2 разновидности опалубок – съемная и несъемная. Ограждение первого типа – многоразовое, использующееся повторно на следующих объектах строительства. Одноразовые опалубочные конструкции не снимаются с отвердевшего монолита и остаются служить в качестве внешней оболочки.

Съемную опалубку можно сделать из следующих стройматериалов:

дерево – обрезная доска и брус;
фанера, листы ОСБ;
плиты цементно-стружечные (ЦСП), больше известные как плоский шифер;
подручные материалы, имеющиеся в хозяйстве, — листы железа, глухие деревянные двери, ДСП от старой мебели.

Щитовая деревянная конструкция съемного типа

Сборка несъемных конструкций производится из таких материалов:

плитный пенопласт высокой плотности;
экструдированный пенополистирол;
те же плиты ЦСП;
для столбчатых фундаментов – стальные и асбестовые трубы диаметром свыше 20 см.

Фундаментные столбы с несъемной опалубкой из асбестоцементных труб

В подавляющем большинстве случаев загородные коттеджи и придомовые постройки возводятся на железобетонном основании в виде ленты или столбов, связанных балками. Свайно-винтовые фундаменты устраиваются без бетонирования и в ограждающих конструкциях не нуждаются.

Мы предлагаем рассмотреть установку разборной деревянной опалубки ленточного фундамента, изображенной выше на фото. Технология сборки довольно проста и применима в случае использования других материалов – фанеры, ЦСП и так далее.

Пример использования фанеры OSB

Подготовительные работы

Первоначально участок, на котором будет осуществляться заливка фундамента, необходимо убрать от деревьев и кусков. Затем нужно выкорчевать пни и оставшиеся в земле корни, а после произвести снятие верхнего плодородного слоя грунта.

Разметка

Чтобы наметить границы основания лучше всего прибегать к использованию колышек, между которыми в дальнейшем следует совершить натягивание шнура или прочной нити. Их требуется вбить в землю по углам каждой из стен, что будут в будущем возведены. Именно между ними нужно натягивать нить в строго горизонтальном положении с использованием строительного уровня для избегания любых неровностей.

Обратите внимание! Ширина канавы для опалубки должна на 10 см быть больше ширины заливаемого фундамента.

Выкапывание траншеи

Ее глубина должна быть не меньше 50 см, а желательно и более. Дно траншеи должно быть ровным и горизонтальным. В ходе работ также необходимо прибегать к использованию строительного уровня или разметочного шнура.

Важно! Выкопанный из траншеи грунт можно расположить внутри по периметру основания или применять для выравнивания приусадебного участка.

Обустройство подушки

На дно траншеи следует уложить песчаный слой, который обеспечит защиту фундамента от грунтовых вод и промерзания, а также предоставит возможность равномерно распределять нагрузку на почву.

Каждое покрытие из песка должно быть по 10 см и его необходимо в обязательном порядке увлажнять водой. Требуется совершать укладку не менее 3 таких песчаных слоев.

На покрытия из песка нужно постелить геотекстильное полотно, а поверх него надо произвести засыпание щебня мелкой фракции. Толщина слоя должна достигать 10-15 см. Покрытие из щебня требуется хорошо утрамбовать и выровнять.

Когда нужно снимать?

Начинать демонтаж можно в тот момент, когда между бетоном и стенками конструкции появятся щели. Этот период может занять от трех суток и до двух недель: зависит от температуры окружающей среды.

Крайне важно не передержать опалубку, поскольку доски могут разбухать или, наоборот, начать сжиматься, создавая ненужные нагрузки на плиту. Все остальные работы (гидроизоляцию, утепление, облицовку) проводят уже через месяц, когда бетон примет окончательное прочностное состояние

Если демонтированные щиты будут использоваться повторно, их необходимо высушить и проверить, чтобы они не разбухли и не изогнулись. Очистить полотно от остатков бетона просто – достаточно постучать по ним пару раз молотком.

Изготовление

Для того чтобы произвести расчет и установку опалубки своими руками, необходимо, в первую очередь, составить схему будущего фундамента. По полученному чертежу можно рассчитать все количество материала, которое потребуется для монтажа конструкции. Например, если будут использоваться стандартные обрезные доски определенной длины и ширины, то необходимо периметр будущего основания поделить на их длину, а высоту основания – на их ширину. Полученные значения перемножаются между собой, и получается число кубометров материала, которое потребуется для работ. К стоимости всех досок прибавляются расходы на крепеж и арматуру.

Но недостаточно все рассчитать – необходимо правильно собрать всю конструкцию таким образом, чтобы ни один щит не упал, а бетон не вытек из нее.

Процесс этот довольно трудоемкий и выполняется в несколько этапов (на примере щитовой опалубки).

Подготовка инструмента и материалов. После проведенных расчетов закупают дерево, крепежи и все недостающие инструменты. Проверяют их качество и готовность к работе.
Земляные работы. Участок, на котором планируется проведение работ, очищают от мусора и растительности, снимают верхний слой почвы и выравнивают. На готовую площадку с помощью веревок и кольев переносят размеры будущего фундамента и вырывают по ним траншею. Ее глубина зависит от типа основания: для заглубленного варианта необходима траншея глубже, чем уровень промерзания грунта, для мелкозаглубленного – около 50 см, а для незаглубленного – достаточно нескольких сантиметров, чтобы просто обозначить границы. Сама траншея должна быть на 8-12 см шире, чем будущая бетонная лента, а ее дно должно быть уплотненным и ровным. На дно углубления выполняют «подушку» из песка и гравия толщиной до 40 см.
Изготовление опалубки. Щитовая опалубка под ленточный тип фундамента должна немного превышать высоту будущей ленты, а длина одного ее элемента выполняется в пределах от 1,2 до 3 м. Щиты не должны прогибаться под напором бетона и пропускать его в местах стыка.

Сначала материал нарезают на доски одинаковой длины. Затем они крепятся с помощью брусьев, которые со стороны фундамента забиваются к ним гвоздями. Такие же бруски крепятся на расстоянии 20 см от боковых краев щита и через каждый метр. Несколько брусков делают длиннее снизу и затачивают их концы, чтобы можно было воткнуть конструкцию в землю.

Вместо гвоздей, можно делать щиты с саморезами – так будет даже прочнее и их не нужно загибать. Вместо досок, можно использовать листы ОСП или фанеры с укреплением металлическими уголками на раме из бруса. По такому алгоритму изготавливаются все остальные щиты до того момента, пока не будет собрано необходимое количество элементов.

С помощью уровня щит выставляется в ровную горизонталь, для чего ударами молотка подбивается с нужных сторон. Вертикаль щита также выставляется по уровню. Следующие элементы монтируются по разметке первого так, чтобы все они стояли в одной плоскости.

Чтобы противоположные щиты были на фиксированном расстоянии, монтируют шпильки из металла с резьбой толщиной от 8 до 12 мм на шайбах и гайках. Такие шпильки по длине должны превышать толщину будущей бетонной ленты сантиметров на 10 – их ставят в два ряда на расстоянии 13-17 см от краев. В щитах просверливаются отверстия, вставляется кусок пластиковой трубы и через него ставится шпилька, после чего гайки на обеих ее сторонах затягивают ключом. По завершении укрепления конструкции в нее можно укладывать гидроизоляцию, арматурную вязь и заливать раствор.

В первую очередь, раскрепляются все угловые подкосы, убираются внешние подпорки и колья. Затем можно приступать к демонтажу щитов. Гайки, накрученные поверх шпилек, снимаются, металлические штырьки вынимаются, а сама пластиковая трубка остается на месте. Щиты с креплениями на гвоздях снимаются труднее, чем на саморезах.

После того как все дерево снято, необходимо тщательно осмотреть всю ленту фундамента на излишки бетона или пустоты и устранить их, а затем оставить ее до полного затвердевания и усадки.

Требования, предъявляемые к опалубке

Чтобы фундамент был по-настоящему надёжным и прочным, необходимо правильно построить опалубку. Она должна быть:

упругой, прочной, чтобы выдержать большое давление, которое возникает при заливке бетона. Все материалы должны обладать высокими показателями прочности;
ровной и гладкой, чтобы создать правильную форму, используют специальные листы. Если же стены получаются неровными, их стоит выровнять до того, как бетон полностью высохнет, иначе возникнут большие сложности с креплением защитных тепло- и гидроизоляционных материалов.

ФОТО: upload.wikimedia.org Недопустимо вытекание раствора за пределы формы

Требования

Устройство

Как правило, требования зависят от того, какие функции выполняет вспомогательная конструкция.

К основным требованиям можно отнести следующее:

Созданная форма должна быть прочной и устойчивой, сохранять свои размеры и положение при укладке и трамбовании бетона.

Созданная конструкция должна быть простой, складываться и разбираться без особого труда.

Все поверхности, которые прилегают к создаваемой форме, должны быть обработаны соответствующим образом

Кроме этого, вся конструкция не должна иметь щелей.

При создании опалубки большой протяженности, особое внимание следует уделять жесткости конструкции, так как она не должна изменять свою форму под давлением заполняемого материала.

Некоторые элементы должны быть взаимозаменяемыми, что позволяет снизить расходы.

Опалубки, используемые для создания колонн, должны в обязательном порядке устанавливаться по отвесу.

Опалубка балок, прогонов или плит, должна устанавливаться строго горизонтально. Именно поэтому, особое внимание уделяют поверхностям, которые соприкасаются с основанием.

В местах соединения элементов конструкции, следует особое внимание уделить щелям, а также показателю жесткости.

При создании формы, зачастую используют упоры, а не другие соединительные приспособления (гвозди, шурупы)

Только упоры могут удерживать большую нагрузку.

При рассмотрении вопроса требований, предъявляемых к опалубке, следует отметить, что все зависит от особенностей создаваемой конструкции. Именно поэтому в дорогостоящих проектах содержится информация также об особенностях вспомогательной формы.

Типы опалубки

Когда каркас установлен в проектное положение, его заполняют бетонной смесью. После затвердевания смеси выполняют распалубливание.

Правильно устроенная опалубка должна быть прочной, устойчивой, сохранять форму под большими нагрузками, появляющимися в процессе монтажа фундамента.

Сквозь обшивку не должно просачиваться бетонное молоко, выделяющееся при трамбовке смеси. Если зазор в деревянной опалубке не превышает 3 мм, он сам затянется при разбухании досок. Зазоры шириной 5-10 мм следует закрыть паклей, а если щели еще шире, их закрывают рейками.

Поверхность щитов должна быть ровной. В противном случае фундамент может иметь такие дефекты, как раковины, наплывы, всевозможные деформации.

Независимо от типа все опалубки имеют стандартное устройство, следовательно, схожи между собой. Условно все виды опалубок классифицируют, как сборно-разборные и несъемные.

Монтаж опалубки — процесс трудоемкий и достаточно сложный. Тип ее выбирают заранее. Конструкция зависит от вида фундамента. Исходя из этого параметра, выбирают материалы, необходимые для строительства.

Несъемная опалубка

Это сборная конструкция, являющаяся частью фундамента и состоящая, как правило, из плит либо блоков из пенополистирола. Для обеспечения надежности их связывают посредством перемычек с замковыми пазами. Плиты имеют небольшой вес — всего около 1,5 кг.

Хорошее сцепление с бетоном происходит за счет пористости внутренней поверхности.

Конструкция эффективно обеспечивает защиту от внешних воздействий, грибков. Является гидро- и теплоизоляцией. Алгоритм монтажа следующий:

Элементы опалубки укладывают по аналогии с кирпичной кладкой.
Внутрь устанавливают арматурный каркас.
Заливают бетоном.

Опалубку из бетона выбирают, когда нужно получить усиленную конструкцию большой толщины. Чтобы ее изготовить, нужна пара бетонных относительно тонких плит.

Соединяют их посредством металлических перемычек. За счет неровности внутренних стенок плит улучшается сцепление с бетонным раствором. После заливки смеси к перемычкам крепят арматуру. В итоге получается монолитная конструкция.

Преимуществом решения является небольшой расход бетона, прочность конструкции. Недостаток — высокая стоимость, большой вес материала, необходимость в привлечении дополнительных рабочих рук.

Для столбчатого фундамента в качестве несъемной опалубки часто применяют трубы асбестовые либо металлические. Положительный момент — небольшой объем земляных работ, поскольку пространства для демонтажа не требуется.

Особенности деревянной стационарной опалубки

Такая опалубка используется один раз. Целесообразность применения обусловлена необходимостью изготовления сооружений сложной формы. По окончании работ ее обычно утилизируют. Устроено она просто, легко монтируется.

Основные ее элементы — деревянные щиты, которые собирают из досок. Из бруса выполняют ребра жесткости, соединительные элементы. При сборке опалубки для фундамента все детали закрепляют посредством подкосов, стяжек, скруток из проволоки. Этот вид опалубки очень популярен в частном строительстве.

При устройстве прямоугольного ступенчатого фундамента высотой 0,5-0,75 м применяют щиты равные по высоте соответствующему параметру основания дома. Внутренний размер опалубки идентичен ширине фундамента. Устанавливают последний размер путем натяжки шнуров по дну траншеи.

Для фиксации щитов применяют распорки и хомуты. Первые — изнутри, вторые — снаружи. Хомуты можно заменить колышками, подкосами либо распорками с упором в стенки траншеи.

Начинают процесс с монтажа направляющих досок. Закрепив их кольями, проверив правильность установки, размещают щиты по одной стороне фундамента. Плоскость щитов должна совпадать с кромкой доски. По вертикали их крепят раскосами.

Далее приступают к установке щитов с другой стороны фундамента. В проектном положении фиксируют распорками. После устанавливают временные добавочные распорки, хомуты.

Смешанный вариант опалубки

Иногда возникает необходимость в устройстве комбинированной опалубки, когда в конструкции присутствуют как съемные, так и несъемные элементы. Специалисты рекомендуют выбирать такой вариант в случае возведения сооружения на сыпучих грунтах.

В конструкции присутствует наружный и внутренний слой. Внешнюю сторону устраивают из досок, а внутреннюю — из полимерного материала. Крепят внутреннюю сторону к грунту 200 мм гвоздями.

Пенополистирол с деревом соединяют саморезами. Конструкция защищает фундамент не только с торцов, но в районе подошвы. Если пенополистирольные блоки необходимо крепить на всю глубину, необходимо заранее вставить в них дюбели для фиксации на бетонной поверхности.

Расчет опалубки для фундамента

Под расчетом в данном случае понимают вычисление необходимой толщины щитов или досок конструкции с учетом расстояния между опорами, удельной массы заливаемой смеси и способности к сопротивлению материала формы. Традиционная, самая простая конструкция опалубки представляет собой установленные на дне предварительно выкопанной траншеи щиты, удерживаемые в вертикальном положении специальными опорами.

Выбор между кольями или раскосами зависит от объема заливаемой смеси и типа грунта: для небольших фундаментных лент (250…400 мм) и плотного, не склонного к осыпанию или сползанию грунта, достаточно кольев. При наличии сомнений лучше отдать предпочтение раскосами, поскольку они способны удержать щиты на месте даже при увеличенной нагрузке.

Формула расчета толщины щитов (минимальной)

Здесь

G – нагрузка жидкой смеси на опалубку, она принимается максимальной и определяется как произведение удельного веса бетона на толщину заливаемого слоя G = q x H. Удельный вес составляет q = 2500 кг/м.куб., H – высота фундаментной ленты в метрах;
n – коэффициент уплотнения бетонной смеси. Если виброуплотнение не применяется, коэффициент равен единице;
l – расстояние между опорами щитов, в метрах;
T – сопротивление материала щитов нагрузке, для древесины принимается равным 8 х 105 кг/м. кв.

С учетом сложности самостоятельного определения марки бетона, соответственно, его плотности, а также отсутствия точных данных о сопротивлении материала щитов для опалубки, вычисления проводятся приблизительно, для усредненных значений. Обычно толщина доски принимается равной 25 мм.

Вторая часть расчета – определение необходимого количества досок заданной толщины, числа крепежных элементов. Для этих вычислений необходимо знать длину ленты фундамента, высоту заливки. Длина ленты умножается на два, поскольку щиты располагаются с обеих сторон. При устройстве ленточного фундамента со ступенью расчет проводится дважды – для первого и второго этапов заливки. Количество пиломатериалов определяется на основании данных о том, какая доска для опалубки фундамента будет использоваться (размеры).

Составление плана, подобного представленному на иллюстрации, поможет сориентироваться в более точном вычислении необходимой длины формы, числе соединительных и опорных деталей.

видео инструкция, технология по шагам

После завершения ряда подготовительных мероприятий (изыскательских, проектных, расчистки территории) любое строительство начинается с устройства основания. В частном секторе, учитывая естественное стремление собственников по максимуму выполнить все технологические операции своими силами, они, как правило, выбирают ленточный фундамент. Один из этапов его возведения – сборка несущей конструкции для заливки раствора. Эта статья посвящена особенностям монтажа опалубки для ленточного фундамента и рассмотрению типичных ошибок при самостоятельном ведении работ.

Учитывая точность постановки вопроса, обозначенного в названии статьи, автор сознательно пропускает некоторые этапы, относящиеся к категории «подготовительные мероприятия» – к примеру, зачистка сегмента территории и его выравнивание. Некоторые технологии, например, устройство фундамента на склоне, имеют ряд особенностей и требуют отдельного рассмотрения. Исходим из того, что участок достаточно ровный, а лента будет не блочная, а монолитная (наиболее приемлемый вариант при самостоятельном монтаже основания).

Инструкция по строительству опалубки

Пошагово разбираться с ее сборкой и установкой для каждого конкретного случая не имеет смысла. Кто-то использует доски, кому-то удобнее работать с многослойной фанерой или купить опалубку из пенополистирола. Кстати, в зависимости от габаритов фундамента и предназначения строения ее можно смонтировать из ЖБИ, металла – вариантов достаточно. Целесообразность того или иного выйдет определить только самому.

Самая распространенная и простая технология, применяемая при устройстве ленточного фундамента своими руками – сборка опалубки из досок, ее пошагово и рассмотрим.

*Все данные – в «см».

1. Разметка участка.

Возведение ленточного фундамента предполагает проведение земляных работ, «на глазок» этим заниматься никто не будет. При трассировке территории используются подручные материалы – прутки арматуры, колышки из древесины, бечевки, капроновые шнуры и тому подобное. Схем разметки множество – «паутина», «золотой треугольник» и ряд других – поэтому приводить конкретную инструкцию не стоит. Выбирается та, которая самому хозяину понятнее и удобнее в реализации.

Для небольшого частного дома оптимальной считается ширина основания в пределах 40 см.
Не все внутренние стены являются несущими. Чтобы сэкономить на материалах, параметры частей фундамента под перегородки можно уменьшить.
Печи, мощные котлы устанавливаются на «персональное» основание. Это следует учитывать при разметке.

2. Траншея.

Опять-таки, инструкция общая. Если ленточный фундамент мелкозаглубленный, то порядка 60. При строительстве дома с техническим этажом, подвальным помещением – ниже того уровня, на который промерзает грунт (для большей части территории РФ – не менее 170). Но это без учета «подсыпки» на дно траншеи (еще плюс 10-15).

Довольно часто достаточная глубина обозначается в пределах 120 – 140. Аргументация – устройство более высокого основания нецелесообразно и ведет к удорожанию строительства. Но если учесть, сколько стоит ремонт (или просто усиление), то экономить вряд ли разумно.

Ее устройство необходимо при возведении фундамента любого типа. Задача данного насыпного слоя – компенсировать подвижки почвы. А они неизбежны, особенно в периоды межсезонья.

1-й слой – как правило, под фундамент укладывается крупнозернистый песок. Чтобы он хорошо уплотнился, его желательно пролить водой (несильно). Дополнительно – утрамбовать и выровнять по всей протяженности будущего ленточного фундамента.

2-й – разделительный. Нужен для того, чтобы влага из грунта не поднималась к фундаменту, а образовавшийся на нем конденсат, осадки отводились вглубь почвы. Лучше всего использовать геотекстиль.

3-й – щебень (мелкофракционный – его легче трамбовать). Технология – как и для песка (уплотнение + выравнивание).

Укладка поверх подушки связанных арматурных прутков (по оси ленты) или сетки значительно повысит прочность основания.

3. Опалубка для фундамента.

Основные требования:

Правильность геометрии.
Прочность.
Превышение уровня грунта – не менее 15.

Опалубка монтируется из отдельных секций. Щиты из досок самостоятельно сбить несложно, если заранее произвести расчеты и составить схему сборки. Именно по ней подбираются доски и фанера требуемых размеров.

Как их сколачивать, чем скреплять секции – решать придется самому, по обстоятельствам, исходя из параметров и конфигурации ленточного фундамента. Основное требование – прочность – уже указано. Фиксация щитов опалубки производится на заранее установленных опорных брусьях, которые выполняют функцию «скелета» всей конструкции. Места их расположения определяются составленной схемой.

Что учесть:

Если в процессе монтажа опалубки фанера не применяется, то каркас необходимо изнутри выложить гидроизоляционным материалом. Лучше использовать пленку п/э (толстую), особенно если ленточный фундамент возводится зимой. Традиционный рубероид плохо гнется, а в холодное время начнет рваться. Толку от такой изоляции не будет.
Особенности технологии устройства опалубки определяются и видом раствора. Крупные фракции наполнителя могут порвать пленочную изоляцию во время загрузки и уплотнения. Следовательно, целесообразнее изнутри доски каркаса обшить фанерой.
Для дополнительного усиления опалубки ее противоположные секции поверху скрепляются брусьями, а по бокам каркаса устанавливаются подпорки. Это необходимо для того, чтобы под весом бетона конструкция не «поплыла».

Далее – установка армирующего каркаса и заливка раствора.

Характерные ошибки при сборке

1. Сборка конструкции из сухих заготовок.

Доски для опалубки лучше брать сырые. В противном случае при загрузке бетонной массы они начнут интенсивно впитывать воду, содержащуюся в растворе. Структура искусственного камня получится неоднородной, что скажется на прочности фундамента.

2. Использование необрезной доски.

Неправильная геометрия образцов приводит к образованию щелей, через которые вытекает «цементное молочко», результат – тот же. Если все-таки для опалубки применяется именно такая (дешевая) древесина, то следует дополнительно изнутри все щиты обшить фанерой.

3. Неправильный выбор параметров досок.

Оптимальными считаются: по ширине – до 15, по толщине – не менее 4. Сборка опалубки из более тонких образцов может привести к их изгибу, так как загружаемый раствор создает значительную нагрузку на всю конструкцию. Боковые грани ленточного фундамента получатся неровными, что затруднит его дальнейшую отделку (гидроизоляцию, утепление). Кроме того, повысится расход бетона, так как он постепенно начнет проседать по мере изменения геометрии досок.

Можно использовать образцы и с меньшей толщиной, но при условии, что изнутри опалубка будет обшита фанерой. Причем не простенькой (дешевой), а многослойной и влагоустойчивой. Например, фанерными листами марок ФК или ФСФ.

Самостоятельно, зимой, фундаментом лучше не заниматься. Технология значительно усложняется – уплотнение бетона, прогрев и ряд других мероприятий – и самому при недостатке опыта все нюансы учесть не получится.

Ленточный фундамент своими руками: инструкция + видео | Своими Руками PRO – сделай сам!

Готовый ленточный фундамент

Ленточный фундамент

Одним из самых популярных типов фундаментов при строительстве является ленточный фундамент: он состоит из замкнутых по всему контуру железобетонных конструкций (каркас из арматуры и заливка бетоном разных марок).

Ленточный фундамент в разрезе

Ленточный фундамент подходит для дома, бани, гаража и даже забора. Популярные размеры фундаментов для дома: 8х8, 10х10 и более метров; для гаража: 4х6 метра; для бани: 3х4 метра.

Одной из разновидностей ленточных фундаментов является набирающий популярность свайно-ленточный или столбчато-ленточный фундамент, которые обладают дополнительными заглубленными укреплениями по углам. Такие фиксирующие элементы помогают мелкозаглубленным фундаментам сохранить стабильность, особенно, если строительство дома производится на склоне.

Свайно-ленточный фундамент в разрезе

Ленточный фундамент часто называют монолитным, так как в его основе находится связанный армированный каркас, залитый бетоном с обязательным вибрированием.

Над фундаментом часто оборудуют цоколь из кирпича , бетонных блоков или камня. В высоком фундаменте оборудуют так называемые «продухи» — вентиляционные отверстия.

Пошаговая инструкция

Правильный ленточный фундамент соответствует СНиП (СП 22.13330.2016). Устройство ленты фундамента по технологии и проекту после геологических изысканий практически исключает необходимость крайне дорогостоящего ремонта.

Устройство ленточного фундамента своими руками без геологических исследований почвы и архитектурного проекта несет в себе целый комплекс рисков, поэтому соблюдение технологии в данном случае крайне важно.

Разметка

Для разметки фундамента используют лазерные и оптические нивелиры (уровни). Ленточные фундаменты под самые простые сооружения квадратной или прямоугольной формы размечают при помощи равных диагоналей, которые образуют равные стороны строений.

Разметка ленточного фундамента

В любом случае, корректные измерения на этапе разметки крайне важны, так как в дальнейшем весь строящийся объект зависит от фундамента.

Опалубка

Установка опалубки для ленточного фундамента — трудоемкий, но важный процесс. Опалубка должна не просто выдержать давление нескольких кубических метров бетона, но и сохранить форму.

Опалубка для ленточного фундамента

Опалубка может быть изготовлена из деревянной доски, ламинированной фанеры, ОСП (OSB), металлических конструкций.

Гидроизоляция

Гидроизоляция ленточного фундамента заключается в придании бетонной смеси гидрофобных свойств либо в физической изоляции бетона водонепроницаемыми барьерами в виде пленок, рубероида или других полимерных материалов.

Гидроизоляция ленточного фундамента рубероидом

Гидроизоляция необходима, чтобы атмосферные осадки пр и попадании в почву не напитывали влагой фундамент и стены, что может привести к их разрушению при многократном повторении.

Армирование

Армирование ленточного фундамента представляет собой вязку арматуры в арматурный каркас при помощи проволок различного диаметра.

Армирование ленточного фундамента

В итоге арматура должна быть связана в монолитный каркас по всему периметру.

Заливка

Заливка ленточного фундамента производится за один раз: это означает, что весь фундамент должен быть залит бетоном до его застывания, чтобы избежать холодных швов (слоев) бетона.

Заливка ленточного фундамента бетоном

Бетон лучше использовать заводской, который будет доставлен автомобилем-миксером и залит при помощи желоба или бетононасосом.

При заливке необходимо использовать вибратор для бетона, чтобы избавиться от пустот в растворе и сделать ленточный фундамент монолитным. Не стоит переусердствовать с вибрирующими установками, иначе весь щебень в бетоне осядет на дно фундамента, а на поверхности останется цементно-песчаное молочко.

Вибрирование бетона в фундаменте

Застывание бетона

Схватывание бетона происходит в течение первых 24-48 часов в зависимости от марки бетона и присадок к нему, температурным условиям окружающей среды. После схватывания по бетону может пройти человек, но это максимальная нагрузка, которую можно придать этой конструкции.

Марочную прочность бетон набирает от 28 дней. Подробнее указывает в сопровождающих документах бетонный завод.

Снятие опалубки

Если при устройстве ленточного фундамента использовалась съемная опалубка, ее разбирают и снимают. иногда в качестве опалубки используют прочные утеплители вроде Пеноплекса, которые являются также и гидроизолирующим слоем.

Видео

Как правильно сделать опалубку для фудбамента бани.

Абсолютно точно с инженерной точки зрения рассчитать опалубку не сможет ни один специалист: слишком много переменных объективных и субъективных факторов влияет на конструкцию.

Как правильно сделать опалубку для фундамента

Назовем лишь несколько из них.

Качество пиломатериалов. В природе не существует двух полностью одинаковых досок. Прочность пиломатериалов зависит от пороков развития, количества, характера и конкретного места расположения сучков и т. д.
Показатели бетона. Бетон может иметь различную консистенцию по вязкости, она зависит от пропорций и характеристик используемых во время приготовления фракций. Кроме того, нагрузки на опалубку меняются в зависимости от скорости заливки бетона, способа трамбовки и наличия арматуры.
Климатические условия. При минусовых температурах доски имеют одни показатели физической прочности, летом другие. Сухие доски могут выдерживать более высокие усилия, а в дождливую их прочность понижается.

Доски для опалубки

Существуют строительные стандарты, регламентирующие максимальный прогиб опалубки. Для надземной части фундамента прогиб не должен превышать 1/400 длины, для подземной части норматив увеличен до 1/250 длины. Добиться таких значений непрофессионалам сложно. Что делать обыкновенным застройщикам? Во время создания опалубки нужно руководствоваться советами опытных строителей и своей интуицией. И помнить главное правило – любую опалубку лучше делать с явным запасом по прочности, не надеяться на «авось выдержит». Нужно помнить, что исправить нарушения линейности бетона очень сложно и дорого.

Любую опалубку лучше делать с явным запасом по прочности

Виды и материалы изготовления опалубок

Во-первых, следует знать, для каких целей вам нужна опалубка. Если ее планируется использовать многократно, то следует использовать специальную ламинированную водостойкую фанеру или сбивать стандартные щиты из качественных обрезных досок.

Опалубка из ламинированной фанеры

Если опалубка разового использования, то в ход пойдут низкокачественные материалы, при определенных условиях можно пользоваться отрезками ДСП, обыкновенной клееной фанерой или даже необрезными досками. Как правило, для строительства бани можно выбирать самый дешевый вариант изготовления опалубки.

Опалубка из фанеры

Фанерная опалубка

По особенностям конструкции опалубка может быть:

съемной. После остывания бетона старая опалубка аккуратно разбирается и используется для строительства новой или как материал для отдельных элементов здания;
Щит съемной опалубки
несъемной. Конструкция опалубки после заливки бетоном не разбирается. Сегодня большое распространение получила несъемная опалубка из пенополистирола – довольно удачное решение, о его достоинствах мы поговорим ниже. Несъемной опалубкой может считаться и деревянная, если после заливки ее не демонтируют. Такие случаи могут возникать во время заливки мелкозаглубленных нешироких фундаментов для бань. Для ее изготовления сразу используют отходы пиломатериалов, опалубка не столько предохраняет фундамент от «расползания» по ширине, сколько от осыпания стенок траншеи. После заливки бетоном опалубка засыпается землей.
Несъемная опалубка
Несъемная опалубка из арболита

Изготовление съемной опалубки под ленточный фундамент

Исходные данные: опалубка будет делаться съемного типа по всей высоте фундамента, материал изготовления – обрезные доски второго сорта толщиной 25 мм.

Доска обрезная II сорт

Одного универсального алгоритма изготовления опалубки нет, каждый мастер вносит свои изменения с учетом конкретного материала, характеристик фундамента и личных предпочтений. Мы расскажем только об одном из многих вариантов.

Схема щитов опалубки

Шаг 1. Подготовка щитов. Снимите размеры траншеи по длине и глубине. Щиты не делайте большими – будет очень трудно с ними работать, по длине они не должны превышать 3÷4 метра в зависимости от высоты. Щиты сколачивайте из обрезных досок, в качестве вертикальных стоек можно использовать те же доски или рейки. Если у вас рейки тонкие, то приколачивайте их ребром.

Деревянные опалубки для ленточных фундаментов

Практический совет. Никогда не пользуйтесь для сборки опалубки саморезами.

Во-первых, по времени это долго и для их ввинчивания нужно иметь специальный электрический инструмент.
Во-вторых, разбирать щиты на саморезах — одно мучение. Отверстия под звездочку забиваются землей или бетоном, «выковыривать» их оттуда работа очень неблагодарная и «нервная». Да и стоят саморезы значительно дороже гвоздей, а для опалубки их понадобится не один килограмм.
В-третьих, ни один элемент опалубки не работает на разрыв, все имеют нагрузку только на изгиб или сжатие. Гвозди в этом случае не вытаскиваются из досок, пользуйтесь ими спокойно. Кстати, необязательно брать длинные гвозди и потом с лицевой стороны щита загибать «по метру».

Шаг 2. Установка опалубки.

Осторожно опустите щиты в траншею. Заготовьте колышки для вбивания в землю и угловые подпорки. В нашем случае подпорки нужно делать с двух сторон примерно через каждые 50÷70 см.

Вбиваем клинья на нужную глубину

Чтобы нижняя часть щитов не двигалась во время крепления, зафиксируйте ее небольшими колышками или вставьте между противоположными щитами распорки соответствующей длины. Вынимать потом их не нужно, пусть остаются в бетоне.

: На фото видны подпорки щитов

: Фиксация подпорок щитов

Шаг 3. По углам траншеи вбейте колышки и натяните между ними веревку. Высота веревки должна быть большей, чем высота надземной части фундамента. Дело в том, что вам не удастся точно выставить опалубку по линии горизонта на заданной высоте, выравнивать ленту фундамента придется вручную после заливки.

Шаг 4. Под уровень или отвес вбейте колышки в дно траншеи, глубина вколачивания зависит от характеристик грунта, но в любом случае она должна исключать их горизонтальные подвижки.

Шаг 5. Выставьте один ряд щитов, временно прихватите их к вертикальным колышкам. Выставьте второй ряд и тоже прихватите его. Проверьте все разметки.

: Проверка ровности

: Выравнивание каркаса опалубки

: Срезаем остатки клиеньев опалубки

: Выставляем высоту по уровню

Шаг 6. Между щитами установите горизонтальные распорки. Это могут быть отрезки металлических прутков, деревянные рейки, пластиковые трубки и т. д. Расстояние между распорками около метра, на них не действует распирающее усилие бетона, они служат только для облегчения монтажа опалубки.

: Фиксируем стенки

: Тщательно все проверяем семь раз

: Опалубка на фото обкладывается пергамином

: Вставляем продухи для фундамента и распорки

Шаг 7. Отмерьте нужную ширину опалубки в верхней части, соедините два ряда щитов между собой деревянными рейками по размеру. Это соединение будет предохранять опалубку от деформации во время заливки бетона. Расстояние между рейками примерно 50 сантиметров. Если у вас надземная часть боле 50 сантиметров, то нужно доски через две связать поволокой между собой для предупреждения вспучивания щитов под весом бетона. Проволока с внешних сторон фиксируется к вертикальным поперечинам, скручивается с небольшим натяжением – стенки цокольной части фундамента получатся ровными. Во время демонтажа опалубки проволока просто отрубается и остается в бетоне.

Шаг 8. По очереди ставьте подпорки щитов, в нижней части они должны упираться в колышки, в верхней части следует прибить к щиту небольшой отрезок доски для упора. Постоянно проверяйте положение щитов по веревке. Если вы правильно установили внутренние распорки опалубки, то она не будет изменять своего положения во время установки и фиксации. Если увидели ошибки – немедленно исправляйте их. Бывает, что некоторые колышки шатаются в земле – на них уже не нужно рассчитывать. Вбейте рядом новые и к ним фиксируйте наклонные распорки. На место стыка щитов нужно поставить доску и обязательно подпорку.

Опалубка

Шаг 9. В верхней части опалубки нужно вставить куски пластиковых труб для вентиляционных продухов и технологических отверстий в ленточном фундаменте. Нет под рукой труб – сделайте обыкновенные деревянные короба, потом они уберутся, а отверстия поправятся.

Шаг 10. Еще раз проверьте правильность положения и прочность фиксации опалубки фундамента, проблемные места нужно сразу исправлять. Опалубка должна стоять прочно, не должна шататься даже под большими усилиями.

Опалубка для ленточного фундамента

Все, можно заливать бетон. Снимать опалубку рекомендуется не ранее, чем через две недели после заливки бетона. Если погода жаркая и сухая – бетон следует ежедневно обильно поливать водой. Дело в том, что прочность цемента зависит от влажности и времени высыхания бетона. Если вода быстро испаряется, то химические реакции не успеют закончиться, надежность фундаментной ленты значительно понизится.

Что касается опалубки для столбчатых фундаментов, то работы по ее изготовлению почти ничем не отличаются от вышеописанных. Нужно только размеры щитов сразу делать по размерам столбиков. Конечно, небольшая ширина и высота столбиков значительно упрощает технологию фиксации опалубки в нужном положении.

Опалубка для столбчатых фундаментов

Опалубка для монолитной плиты

Фундаменты из армированных монолитных плит делаются под бани, строящиеся на переувлажненных грунтах или грунтах с очень низкими несущими характеристиками. В большинстве случаев размеры бани не превышают 4×4 метра. Самостоятельно залить монолитную плиту больших размеров довольно сложно, вряд ли вам удастся добиться ее идеальных показателей по горизонтали.

Шаг 1. Максимально выровняйте поверхность земли, насыпьте и утрамбуйте песчаную подушку толщиной не менее 20 сантиметров.

Трамбовка песчаной подушки виброплитой

Шаг 2. Подготовьте пиломатериалы, вам понадобятся обрезные доски и рейки. Высота опалубки зависит от толщины монолитного фундамента, в большинстве случаев она составляет не боле дести сантиметров. Это значит, что вполне достаточно иметь доски шириной 20 см и толщиной 20÷30 мм.

Шаг 3. Вбейте по углам будущей монолитной плиты колышки, натяните веревку. Под веревку поставьте доски, закрепите их колышками. Колышки вбивайте в землю прочно. Опалубку ставьте буквой «П», так будет намного удобнее подавать и разравнивать бетон, не придется каждый раз перешагивать через опалубку. Во время бетонирования не забывайте об армировании.

Шаг 4. Когда до конца бетонной плиты останется приблизительно один метр – установите последнюю доску, выровняйте, закрепите ее положение и продолжайте заливку бетоном.

Опалубка для монолитной плиты

Видео — Фундамент коробчатая плита

Видео — Разметка и устройство опалубки под монолитную плиту

Видео — Опалубка и арматурная обвязка монолитной плиты

Теперь можно рассмотреть несколько вопросов, касающихся использования дополнительных материалов для изготовления опалубки.

Полиэтиленовая пленка

Вместо нее можно брать рубероид, толь, плотную вощеную бумагу или другие материалы. Использование этих материалов для обивки щитов опалубки приветствуется. Почему?

Доски после демонтажа опалубки не выбрасываются, их можно использовать во время дальнейшего строительства. Конечно, кроме тех случаев, когда для опалубки использовались ненужные отходы, их проще сразу засыпать землей. Пиломатериалы из опалубки можно применяться во время строительства черновых полов и потолков, в этих случаях достаточно только очистить поверхности от больших остатков бетона. Если для опалубки применялись качественные пиломатериалы, то их применение не ограничивается только вспомогательными конструкциями. Но есть одна проблема – ни один уважающий себя мастер не будет пропускать такие доски через рейсмус – песок и грязь моментально затупят режущие ножи.
Обшивка опалубки пергаментом или пленкой

Полиэтиленовая пленка отлично защищает поверхности опалубки от загрязнений. Причем не только непосредственно контактирующие с бетоном, но и с противоположной стороны. Идеально плотно сбить щиты не удастся (да и не нужно), а через небольшие щели всегда будет просачиваться жидкая фракция бетона и пачкать доски с обратной стороны.
Наличие полиэтилена значительно облегчает и ускоряет демонтаж опалубки, минимизирует риски нарушения целостности поверхностей фундамента в случае преждевременной разборки.
Демонтировать опалубку с пленкой гораздо легче

Пленку нужно устанавливать с внутренней стороны опалубки. Для предупреждения провисания или соскальзывания закрепите ее степлером.

Металлические стягивающие шпильки

: Шпилька диаметром 6 мм. Крепление опалубки

: Шпильки стяжные

: Шпильки для опалубки

: Установленные шпильки

Если они у вас есть – пользуйтесь на здоровье, если нет – специально для фундамента бани покупать не стоит. Металлические шпильки целесообразно использовать на высоких фундаментах, их невозможно укрепить боковыми упорами. Шпильки нужно вставлять в пластиковые трубки соответствующего размера, под гайки обязательно подкладывайте шайбы большого диаметра и отрезки досок.

Несъемная опалубка

Несъемная опалубка залита бетоном, фото

Новая технология заливки фундаментов и возведения стен, характеризуется отличными эксплуатационными характеристиками и, к сожалению, такими же высокими ценовыми показателями. Значительно ускоряет процесс строительства, выполняет роль не только опалубки, но и утеплителя. Часто используется для возведения монолитных сейсмоустойчивых армированных бетонных зданий. Несущие стены получаются не только прочными, но и утепленными.

Конструкция несъемной опалубки для фундамента

Строительные предприятия производят несъемную опалубку из различных материалов и с различными линейными показателями. Конкретный вид опалубки следует подбирать с учетом места ее использования. Существует несколько видов несъемной опалубки.

Из вспененного особо прочного пенополистирола. Представляет собой плоские пластины или блоки, угловые повороты, распорки, фиксаторы арматуры и т. д. По толщине боковин может быть от 40 до 100 мм. Процесс сборки блоков опалубки выполняется в шипы, все размеры нужно проверять уровнем. В зависимости от высоты опалубки заливка бетоном производится несколькими слоями по всему периметру фундамента или стены. После заливки предыдущего слоя опять собирается несколько рядов опалубки и заливается очередной.
Несъемная опалубка из вспененного пенополистирола
Бетонная несъемная опалубка. Изготавливается из прочного бетона, боковые поверхности блоков имеют шипы и пазы для прочного соединения между собой. Стенки удерживаются перемычками. Такая опалубка может применяться как для заливки фундаментов, так и для возведения монолитных армированных зданий. Арматура не вяжется, вертикальные прутки вставляются в отверстия, а горизонтальные ложатся на специальные упоры.
Несъемная опалубка из бетона
Деревобетонная. Может иметь вид пустотных блоков или плоских панелей, лицевые поверхности нужно обязательно отделывать, используется только для надземной части фундамента или стен. Блоки устанавливаются по методу сухой кладки, внутри может находиться арматура. Панели собираются на стяжках, установленных внутри бетона. Лицевые поверхности стяжек имеют вид больших плоских шайб, поверхности панелей характеризуются высокой адгезией ко всем строительным отделочным материалам.
Деревобетонная несъемная опалубка

Применять такие дорогостоящие опалубки на ленточных фундаментах бани экономически нецелесообразно. Для бань не нужен утепленный фундамент, а цокольная видимая часть отделается обыкновенными декоративными материалами.

Схема несъемной опалубки

Возможные последствия некачественной опалубки

Сразу скажем – все последствия неправильно сделанной, установленной или зафиксированной опалубки очень печальны, их устранение требует много усилий и денег. В самых серьезных случаях заливку фундамента придется начинать с нуля. Рассмотрим три возможных варианта последствия брака при строительстве опалубки.

Вариант 1. Вспучивание опалубки стало заметным во время заливки бетона. Немедленно остановите работы и зовите всех помощников на помощь. Лопатами откидывайте бетон в месте вспучивания опалубки. Для того чтобы бетон не плыл обратно, прибейте на некотором удалении поперечные доски по всей ширине внутри опалубки. Имейте в виду, что бетон будет постепенно наполнять углубление, работы нужно выполнять быстро. Откидывайте бетон на расстояние более 1,5 метра от аварийного места.

Давление на опалубку заметно ослабло – пытайтесь ее ровнять. Очень хорошо, если вам удастся приспособить домкрат и с помощью балок медленно выровнять опалубку. Можно в свободном от бетона месте протянуть проволоку и с ее помощью выравнивать выпуклость. Очень важно: не стучите кувалдой по опалубке, таким способом вы сделаете еще хуже. Бетон от вибрации поплывет вниз и еще сильнее нарушит прямолинейность опалубки. Выравнивайте щит постепенно, без излишнего фанатизма. Чрезмерные усилия могут полностью сломать щит или отдельные элементы крепления. Последствия будут очень печальными. Как только удалось выровнять щит – немедленно фиксируйте его положение. На этот раз проверяйте надежность подпорок с особой тщательностью.

Этот случай самый легкий, все остальные доставляют значительно больше неприятностей.

Вариант 2. Смещение опалубки замечено только на второй день.

Что делать, если сместилась опалубка

Важно. Не все то, что пишут на строительных форумах, правда, думайте своей головой, прежде чем верить первому попавшемуся на глаза совету «знатока». Много таких «специалистов» советуют снять опалубку, и пока бетон еще не набрал прочности, лопатой срубить бугор. Это не совет, а издевательство. Ни в коем случае не снимайте опалубку! Очень велика вероятность, что весь фундамент даст трещины. Он может не рассыпаться на глазах, а дать почти незаметные трещины, которые уменьшат прочность конструкции почти до нуля. Заметили неприятность на следующий день – все, поезд ушел. Ждите, пока бетон полностью застынет, разбирайте опалубку, берите в руки перфоратор и работайте «в поте лица».

Вариант 3. Опалубка или ее часть упала во время заливки бетона. Самая неприятная ситуация. Что делать? Почесать «молча и с улыбкой» умную голову, убрать бетон, очистить площадку и начинать все сначала.

Упал щит? Начинайте работу заново

Надеемся, что со второго раза вы поймете, как правильно устанавливается опалубка. А чтобы такого не случилось – прочитайте еще раз внимательно статью. Вносить свои усовершенствования можно и нужно, но только в том случае, если у вас будет опыт сооружения хотя бы трех различных опалубок.

Видео — Возможные последствия некачественной опалубки. Разрыв

Заключение

Многие статьи в интернете начинаются со слов «фундамент оказывает большое влияние на прочность здания». Это правда. Но далее можно прочитать, что «сделать его может каждый», что «здесь ничего сложного» и т. д. Это неправда. Не стоит терять время на чтение таких советов. Задумайтесь, почему заработок профессиональных опытных строителей в несколько раз превышает заработок инженеров? Потому что профессиональный строитель имеет не только теоретические знания, все «научные» рекомендации он своими руками перепробовал.

Приступая к изготовлению опалубки нужно придерживаться двух правил.

Первое – работу нужно знать. Не стоит думать, что все очень просто, можно «как-нибудь слепить» и оно «как-нибудь будет стоять».
Второе. Любую работу не нужно бояться, но уважать надо обязательно. У вас в голове постоянно должно быть видение операций на несколько шагов вперед, вы должны уметь выбирать из нескольких возможных вариантов самый оптимальный.

Видео — Армирование и опалубка мелкозаглубленного ленточного фундамента

Видео — Установка раскосов для опалубки

Гибкое формование бетона с помощью Syflex®

Syflex®

Прямые линии, кривые и углы могут быть легко созданы с помощью гибкой системы опалубки. Syflex® — идеальное решение для перекрытий, краевой и ленточной опалубки фундаментов.

Система Syflex состоит из опалубочной доски и системного эксцентрика, который можно быстро прикрепить к балке или отсоединить от нее (с помощью шпильки или аналогичного приспособления). Он изготовлен из специального пластика, что делает его гибким и легким.Благодаря свойствам материалов Syflex отлично подходит для кривых, углов и прямых линий. Вы можете посмотреть применение системы Syflex® в нашем видеоролике о продукте.

Секции профиля обеспечивают дополнительную легкость и позволяют соединить две доски с помощью соединительной системы. Гладкая поверхность и гибкость опоры опалубки позволяют использовать ее многократно.

ПРЕИМУЩЕСТВА

Очень высокая повторное использование (минимизация затрат)
Быстрая сборка и разборка (время спасения
Super Light Elastic Materation
индивидуальный формовка, вырезая
быстрое амортизация

приложение

плита, край и полоса опалубка фундамента
Кромка плиты и кольцевая опалубка
Бордюр
Силосная конструкция
Карусели

Есть вопросы?Каковы размеры элементов опалубки Syflex®?

Элементы опалубки Syflex® имеют длину 5 м и могут быть изготовлены по индивидуальному заказу на месте. Они доступны высотой 100 мм, 150 мм, 200 мм и 300 мм. С элементами опалубки Syflex® возможна общая высота опалубки до одного метра.

2. Какие радиусы можно обозначить с помощью Syflex®?

Радиусы более 2 м возможны с Syflex®.

3. Какие аксессуары и инструменты необходимы?

Земляные гвозди или блоки опалубки (земляные гвозди до высоты опалубки 30 см, после этого блоки опалубки), эксцентрик системы Syflex®, пластиковые трубы для соединения элементов опалубки, ручная циркулярная или настольная пила, электрическая отвертка и шурупы .

4. На каком расстоянии должны располагаться арматуры?

Расстояния между арматурами зависят от общей высоты опалубки и максимально допустимого прогиба при бетонировании. Вы можете найти обзор в техническом паспорте продукта.

Ленточный фундамент и блочный фундамент

Вы должны начать с ленточных и блочных фундаментов, так как они являются наиболее распространенным выбором. Существует большая разница между подушкой и ленточным фундаментом, но ленточный фундамент может использоваться при определенных обстоятельствах вместо подушки и фундамента с одинарной нагрузкой.

Инженер-строитель может помочь вам определить, какой фундамент вы можете использовать для поддержки конструкции стены. Одно неверное решение могло привести к плачевным результатам.

Подкладочные фундаменты

Эти основания состоят из прокладок. Когда почва и земля подходят, кулачковые фундаменты могут быть намного глубже. Хотя они служат той же цели, что и ленточные фундаменты, они сразу же выделяются среди них. Блокировочные фундаменты конструктивно отличаются от полос тем, что они не состоят из полос.Ветер и подъем обычно являются их самыми большими падениями.

Рабочий процесс блочных фундаментов

Бетонные балки изготавливаются прямоугольной, квадратной или круглой формы, которые выдерживают одноточечные нагрузки, включая несущие колонны, рамы и балки. Одноточечная нагрузка предназначена для восприятия сосредоточенных нагрузок, поэтому метод поддержки отличается от аналогичного ленточного фундамента.

В большинстве случаев блочные фундаменты будут иметь постоянную толщину независимо от наклона верхней поверхности.Убедитесь, что толщина слоев грунта достаточна для восприятия нагрузок и поддержания формы плана.

Использование

Фундаменты

также являются хорошим выбором для поддержки цокольной балки. В большинстве случаев, за исключением случаев с наименьшими объемами, подушки могут быть усилены, чтобы уменьшить потребность в земляных работах.

Фундаментные блоки подходят для различных планировок из-за их формы. Для некоторых проектов могут потребоваться непрерывные или сбалансированные прокладки, в то время как для других могут потребоваться хорошо разделенные прокладки.

Ленточные фундаменты

Ленточный фундамент, также называемый ленточным фундаментом, представляет собой неглубокий тип фундамента, который обычно имеет уровень фундамента менее 3 метров над поверхностью. Формирование имеет линейную форму, которая служит для распределения веса по всей поверхности почвы.

Этот вариант подходит для всех типов грунта, если они обладают подходящей несущей способностью. Таким образом, ленточные фундаменты могут обеспечивать непрерывную поддержку линейных конструкций, таких как несущие стены, которые обычно являются ровными, но могут также иметь ступеньки.

Рабочий процесс ленточных фундаментов

Ленточные фундаменты обычно имеют размеры и размещаются в соответствии с шириной стеновой конструкции.

Обычно глубина полосы и ширина стены перекрываются.

Это обеспечивает угол 45 градусов между основанием стены и грунтом, где ширина полосы основания часто в три раза превышает ширину несущей стены. Важно, чтобы ленточные фундаменты были достаточно глубокими, чтобы предотвратить промерзание, а при работе с более мягкими грунтами может потребоваться увеличение ширины.

Использование

Ленточный фундамент

часто является лучшим выбором для поддержки линейной стены за счет распределения точек напряжения. В случае близко расположенных колонн ленточные фундаменты предпочтительнее блочных из-за их рендеринга. Кроме того, ленточные фундаменты считаются лучшим вариантом для зданий малой и средней этажности с небольшими нагрузками, поскольку они могут служить массивным бетонным фундаментом.

Подведение итогов

Согласно большинству определений, мелкозаглубленные фундаменты – это фундаменты с уровнем заложения менее 3 м от поверхности земли.Неглубокий фундамент опирается на поверхностную нагрузку или условия, которые могут повлиять на несущую способность поверхности.

Чтобы узнать больше, посмотрите следующий видеоурок.

Источник видео: Anime_Edu — Моя инженерная поддержка

Фундаменты

на подушках выдерживают сосредоточенную нагрузку от одной точечной нагрузки, например, колонны. Ленточные фундаменты обеспечивают поддержку таких нагрузок, как несущие стены.

В случае с близко расположенными колоннами лучше будет ленточный фундамент.Любая строительная площадка была бы неполной без фундамента, поэтому важно понимать различные варианты, которые у вас есть, прежде чем принимать решение.

Бетонная опалубка — Пространство для обхода

Опалубочная система WTF Crawl Space Formwork System разработана в соответствии с требованиями клиентов. Одной из наших последних инноваций является специально разработанная система для интегрированной конструкции стен и фундаментов.

Система позволяет производить монолитное бетонирование фундаментов и стен, в результате чего:

Сокращение времени строительства и трудозатрат.
Меньшая подверженность протечкам воды, так как отсутствуют стыки между основанием и стеной.
Во многих случаях упрощен процесс проверки.

Опалубочные панели доступны в гладком или кирпичном исполнении.
рекомендуются для малой высоты пространства для обхода, что значительно сокращает время и трудозатраты, необходимые для установки.
Расчет колонн и фундаментов в одном месте.
Монтируемые в месте Вентиляционные отверстия доступны и устанавливаются до заливки бетона, что снижает затраты на установку.
9-футовые секции обеспечивают быструю установку и демонтаж.

Бетонные формы для колонн доступны в широком диапазоне размеров и форм, включая круглые.

Для демонстрации нашей системы опалубки и использования наших бетонных форм, пожалуйста, посмотрите видео выше.

Если у вас есть вопросы о наших опалубочных системах, свяжитесь с нами или просмотрите наш веб-сайт для получения дополнительной информации и примеров наших опалубочных проектов. Хорошим местом для примеров наших бетонных форм является наша страница видео об опалубке или страница нашего портфолио опалубки.

Наверх

Часть 13: Фонд; Зачистка форм

После укладки бетона площадку следует очистить от инструментов, оборудования и всего мусора, скопившегося во время заливки. Ограждения, барьеры и устройства безопасности должны быть заменены там, где они были сняты, а доски и рабочая точка должны быть проверены на наличие повреждений.

Снятие опалубки
Также важно снять опалубку как можно скорее, но только настолько быстро, насколько позволит погода. Как правило, зачистка сразу же облегчает снятие и очистку форм и позволяет бетону затвердевать равномерно. Слишком долгое ожидание может ослабить бетон из-за неравномерного отверждения и затруднить повторное использование форм.

Если не очень холодно, происходит химическая реакция, которая предотвращает замерзание бетона, но поверхности фундамента также могут высохнуть, если он застынет слишком быстро. Это делает время критически важным, и требуется опыт, чтобы понять, когда лучше снимать бланки.

Строители-практики учитывают погоду и чувствуют тепло бетона, прежде чем принять решение о наилучшем способе защиты бетона во время его затвердевания.

Другой подход
Всего этого можно избежать с помощью интересной инновации в бетонной опалубке. Конечно, в строительной отрасли требуется много времени, чтобы изменить устоявшиеся методы, но некоторые нововведения предполагают особенно логичный подход к общепринятой практике.

В тканевых формах

вместо жестких элементов используются натяжные мембраны. Бетон содержится в геометрии ткани, образуя структурные кривые как чистые растяжимые элементы и идеальные параболические формы для фундаментных оснований.

Ткань также приспосабливается к неровной поверхности и использует гораздо меньше материала для удержания влажного бетона на месте. Проницаемый материал также позволяет бетону затвердевать равномерно с гладкой поверхностью, сокращая трудозатраты, транспортировку и хранение. Более того, зачистка сводится к кольям, распоркам и направляющим, которые легко снимаются и повторно используются в каркасе в качестве блокировки.

Попытка чего-то нового зависит от типа и объема работ, дизайна фундамента и интересов строителей, которые могут захотеть попробовать подобную идею. Для получения дополнительной информации см. схемы установки и видеоролики на сайте www.fab-form.com и на веб-сайте ассоциации www.fabricforming.org.

(Продолжение следует…)

—————————

Материал, представленный в этой серии, был взят из нашей книги «Как строится дом: с помощью 3D-моделей строительства».

Получение ровного основания | ICF Builder Magazine

Плоские, квадратные, ровные основания важны независимо от типа возводимой стены. Но они абсолютно необходимы для строительства МКФ.

Опытные подрядчики ICF знают, что качественное основание сэкономит им деньги, нервы и головную боль, и готовы платить за это больше. Многие сами заливают фундамент, зная, что дополнительное время и внимание, которые они потратят на фундамент, окупятся по мере возведения стены.

Независимо от того, ищете ли вы надежного субподрядчика или хотите залить свой собственный и извлечь выгоду из прибыли, вот несколько советов, которые помогут вам начать работу.

Почему необходимы ровные фундаменты

Любое отклонение фундамента от прямой, ровной или отвесной в дальнейшем вызовет серьезные проблемы.

И вот почему: стены ICF, когда они заполнены бетоном, будут двигаться так, что они будут перпендикулярны поверхности — фундаменту или плите, — на которой они установлены. Если фундамент не абсолютно мертвый уровень, стена будет не отвесной.

Подобным образом, поклоны или наклоны также создают проблемы. Если основание ниже посередине, чем по углам, стена будет натягиваться по мере подъема. Если основание горбатое, углы будут выталкиваться из отвеса. Эти проблемы еще более заметны в блоках «второго поколения» с блокирующими зубьями.

Нестандартные макеты так же плохи. Большинство установщиков ICF проклинали неточный фундамент с неуместной арматурой. Это настолько распространено, что некоторые установщики автоматически планируют установку вертикальной арматуры с помощью перфоратора через несколько дней после заливки фундамента.Другие производят мокрую установку арматуры до того, как бетон затвердеет.

Так быть не должно. Каждый раз можно заливать точные фундаменты на абсолютном уровне.

Любое дополнительное время, потраченное на то, чтобы ваши фундаменты были ровными, ровными и точными, будет возмещено, когда вы начнете укладывать формы.

Опалубка

«Уровень — это все, — говорит Дуг Рейд, владелец Fine Line Footing Forms. «Мне все равно, какую стену вы собираетесь поставить поверх нее, фундамент должен быть ровным.

«Вы зальете более плоский фундамент, если не будете использовать дерево», — предостерегает Рид. «Вы не можете найти идеально прямую доску. Если у него есть изгиб, вы можете ошибиться на ¼ или ½ дюйма. Если он наклонен, происходит то же самое».

Кит Райфке, курирующий продажи Form-A-Drain для CertainTeed, соглашается. «Поскольку Form-A-Drain — линейный продукт, он гораздо более однороден по размерам и не деформируется», — говорит он. «Подрядчик начинает с хорошего ровного участка, поэтому, если он хорошо справится с его выравниванием, ему будет лучше.

Рейд говорит, что лучшим решением будет использование его предварительно обшитой панелями алюминиевой опорной системы. Он утверждает, что это поможет на каждом этапе процесса.

Некоторые бренды используют металлические направляющие, чтобы первый ряд форм оставался на месте.

«Он предварительно обшит панелями, поэтому опалубка зацепит вас, если вы ошибетесь при раскладке», — говорит он. «Это гарантирует, что внутренние углы будут прямыми, и, поскольку вы делаете ставку из середины, вам не нужно беспокоиться о том, будет ли одна сторона выше другой.

Рейд признает, что опалубка довольно дорогая, но утверждает: «Если вы заливаете один фундамент в неделю, даже один в месяц, это того стоит. Ваша работа будет выполняться быстрее, а ваши опоры более точными. Вы окупите себя в мгновение ока»

«Не заливайте фундамент шириной 24 дюйма, если инженеру требуется только 12», — говорит он. «Использование бетона — это все, что касается ценообразования. С правильным оборудованием и правильной подготовкой вы можете каждый раз заливать идеальные фундаменты, и это деньги в вашем кармане.

Райфке из CertainTeed говорит, что Form-A-Drain имеет то преимущество, что выполняет три работы одновременно. «В то же время, когда они устанавливают фундамент, они устанавливают дренажную плитку и систему удаления радона, — говорит он, — Кроме того, им не нужно возвращаться и снимать опалубку».

Как и Fine Line, Form-A-Drain дороже пиломатериалов. «Если все, на что вы смотрите, — это первоначальные затраты на приобретение, то они значительно выше», — признает Райфке. «Но преимущества значительны. Есть возможность получить действительно ровную поверхность.И поскольку он остается на месте, подрядчики могут установить камень на место до заливки фундамента. Это просто дает им гораздо больше возможностей». Form-A-Drain недавно представила 10-дюймовый продукт, предназначенный для коммерческого использования.

Если вы решите использовать дерево или такой продукт, как Form-A-Drain, позаботьтесь о том, чтобы перед заливкой все было ровно и ровно. Проверьте уровень по обеим сторонам и поперек основания. Проверьте еще раз, когда формы будут заполнены, так как смесь может иногда выдавливать формы.

В некоторых формах отсутствует направляющая, но используется расширяющаяся аэрозольная пена для крепления форм к бетону. Любой метод может справиться с небольшими недостатками в основании, но убедитесь, что ваши меловые линии точны, прежде чем вы начнете укладывать.

Влажный набор

Некоторые подрядчики утверждают, что лучше построить первые несколько рядов стены до заливки фундамента. Этот метод устраняет холодный шов и особенно полезен для стенок ствола, поскольку насосная установка должна заехать на строительную площадку только один раз.

«Быстрая форма» — один из способов добиться этого. Изготовленный из оцинкованной стали, он центрирует блок ICF над фундаментом. Нил Лесмайстер использовал его более чем в 20 проектах и не сообщает о проблемах. «Легко исправить положение после первых двух курсов МКФ», — говорит он. «Строитель может сделать простую регулировку вверх или вниз на ½ дюйма за считанные минуты, чтобы обеспечить идеальную стену». Настенные скобы подключаются непосредственно к Jiffy Form для быстрой настройки. Видео о том, как работает система, доступно на сайте www.Weathershieldhomes.com.

Пол Менцель, подрядчик ICF из Айдахо, разработал оригинальный метод заливки монолитом с использованием материала Fab-Form. «Обрести идеальную основу очень просто», — говорит он. «Вам не нужно ничего убирать или брать с собой на следующую работу. И это дешевле, чем пиломатериалы».

Скот Смит, подрядчик, который использовал этот метод для своего дома в Колорадо, переработал все свои фундаментные доски, используя их в качестве оконных накладок. (См. историю на стр. 19.)

Используйте 2×4, чтобы установить высоту основания, затем прикрепите материал к доскам.Закрепите «шляпную дорожку» или звуковой канал сверху через каждые два фута. Они используются для подвешивания горизонтальной арматуры к фундаменту. Уголки из листового металла привинчены, расстояние между уголками равно ширине блока ICF.

Menzel использует пластиковые стяжки, чтобы прикрепить блоки к направляющей для шляпы, чтобы исключить смещение. «Вы можете убедиться, что ваши стены выровнены по лазерному уровню, отвесны и ровны, прежде чем начинать заливку», — говорит Мензель. «Очень приятно иметь возможность подняться и узнать, как вы работаете, с чего-то мертвого уровня
.

Когда дела идут плохо

Даже лучшим подрядчикам иногда приходится строить на ненадежном фундаменте.

Ян Гейслер, известный эксперт ICF, работавший над сотнями проектов по всему континенту, говорит, что на самом деле идеальное основание — это все, что находится в пределах ¼ дюйма от уровня. «Если в пределах ½», то это работоспособно», — пишет он. «Если он отклоняется от уровня более чем на ½ дюйма, то вы должны принять… корректирующие меры».

Некоторые системы ICF, в частности Quad-Lock, используют U-образную металлическую направляющую, которая компенсирует небольшие дефекты основания.

На других «вы можете построить два или три ряда форм на месте, и стена будет летать в воздухе от высокой точки к высокой точке», — пишет Гейслер. Низкие участки можно заполнить небольшим количеством вспененного клея.

«Самый простой способ выровнять стену на очень плохом основании — это оценить фундаменты, найти среднее значение максимумов и минимумов, а затем принять решение о том, следует ли сбривать нижние формы, подкладывать нижние формы или сочетание того и другого», — говорит он.«Обязательно проверяйте обе стороны опалубки на уровень, так как стена будет наклоняться, если одна сторона короче другой».

Точно так же решения для выравнивания вне квадрата различаются в зависимости от серьезности проблемы. Обычно арматурную сталь можно просто согнуть на место. Если требуется серьезная коррекция, обрежьте арматуру заподлицо с основанием, а затем переустановите ее в правильном месте, используя эпоксидную смолу и перфоратор.

Рейд из Fine Line предупреждает, что некоторые строительные нормы и правила не позволяют приклеивать арматуру на месте.«Но на самом деле проблема в том, почему вы так далеко зашли?» — говорит он.

Применение заполнения опалубки для подпольного пространства между опорами фундамента над фундаментом под ростверком — Китай Опалубка, объемная опалубка

Воздушная полость, образованная модулями Revak System, должна быть соединена с внешней стороной простыми трубами. Это создает естественный поток воздуха, который проходит через полость и удаляет влагу и газ радон (если он присутствует).

1. Снижение потребности в рабочей силе до 80% по сравнению с традиционными системами.

2. Значительное сокращение использования бетона и заполнителей, поскольку форма арки обеспечивает максимальное сопротивление при минимальной толщине.

3.Возможность выполнения в одном решении фундаментных балок и плиты с помощью аксессуаров L-Plast.

4. Адаптируется к нестандартным пространствам, так как модули можно резать без опоры.

5. Простота позиционирования благодаря легкости и простоте соединения модулей.

6. Простая адаптация к различным периметрам.

7. Быстрая и немедленная резка и формовка модулей.

8. Проход подземных коммуникаций во всех направлениях.

9. Создание барьера против влажности.

10. Герметичность против повышения влажности.

11.Эффективная вентиляция во всех направлениях.

12. Утилизация любого газа РАДОН.

13. Отсутствие контакта между бетоном и землей.

14. Идеальная транспирация периметральной стенки.

повторно 900 43 Вы торговая компания или производитель?

Мы являемся производителем.

1 О компании?

Несколько образцов могут быть предложены на ваш запрос.

о материале?

Мы можем сделать материал на ваш назначенный цвет в соответствии с Pantone / RAL #.

Как ваша фабрика контролирует качество?
Качество является приоритетом, мы всегда уделяем большое внимание качеству от начала до конца, у нас есть профессиональный контроль качества для качества товара от запасных частей до готовой продукции.

Сколько дней для массового производства?

20 дней после подтверждения всех работ и 30% депозита.

Как я могу получить образцы? образец бесплатный?

7-10 дней отправка бесплатных образцов DHL, TNT, UPS

Фундамент на болоте: Фундамент на болотистой местности с высоким уровнем грунтовых вод, Строительство дома на сыром грунте Своими руками

Органические грунты, среди которых заболоченные, считаются наименее пригодными для капитального строительства.Это связано с высокой влагонасыщенностью грунтов, их рыхлостью, склонностью к деформациям. Однако современные технологии возведения фундамента позволяют добиться устойчивости конструкции и ее долговечности даже в условиях заболоченной местности.


Особенности

Особенностью болотных грунтов является склонность к деформациям, неустойчивость из-за большого количества мелкозернистых частиц, высокие показатели влагонасыщенности. В межсезонье такие почвы подвержены сильному пучиниванию, а зимой — промерзанию.Высокое содержание влаги в почве вызывает образование опасных зыбучих песков. Все это становится причиной того, что грунты слабо сопротивляются сжатию, и приходится искать нестандартные решения конструкции фундамента.

В каждом случае решение в пользу той или иной системы принимается на основании анализа грунта ., слоев грунта непосредственно под строительной площадкой, уровня грунтовых вод. Как способ получения необходимых данных используется метод бурения скважин.Делать их рекомендуется зимой, когда влагонасыщенность почвы максимальна.

Особенностью строительства дома на заболоченных грунтах являются не столько сложности, связанные с техническими сложностями строительства, сколько трудоемкость проведения геологических изысканий, организации дренажа и других дополнительных работ.


Все типы сильносжимаемых грунтов относятся к заболоченным:

глинистые грунты с пористостью около 52 % и суглинки с аналогичным показателем более 50 %;
рыхлые песчаные грунты и супеси, характеризующиеся повышенной водонасыщенностью и пористостью более 41%;
торф (содержащий менее 50% органических почв) глинистые и песчаные почвы;
ил — высокопористый (до 60 % пористости) грунт, содержащий большое количество влаги и образующийся под влиянием микробиологических процессов в водоемах;
представляет собой разновидность шлама, содержащего высокий процент влаги, имеющего значения пористости более 75 %, содержащего менее 10 % органических компонентов.


Под сильно сжимаемым заболоченным грунтом всегда находится слабосжимаемый грунт, пригодный для строительства.

Наибольшее распространение на водно-болотных угодьях получили несколько систем баз.

Ленточный фундамент с мощным водоотводом от цоколя и водостоком

В ряде случаев данный тип фундамента может применяться на заболоченных грунтах с большим содержанием крупнозернистого песка при условии отсутствия под фундаментом водоносных горизонтов, а также поблизости родников и других источников.

Фото

Свайный фундамент

Чаще всего такой тип фундамента является единственно возможным вариантом для заболоченных участков. Он подходит даже для почв, которые эродированы до состояния влажной суспензии. В таких случаях сваи опираются на твердые слои грунта на дне болота.


Плавающий фундамент

Представляет собой монолитную плиту, способную менять положение вместе с грунтом, но не деформироваться. Из-за конструктивных особенностей такая система имеет еще одно название – плитный фундамент.

Подходит для неустойчивых вязких и плотных грунтов, но только при условии, что они не затапливаются сезонными паводками или осадками.


Особенности установки

Независимо от выбранной технологии возведения фундамента недопустимо его устройство на слабых, подвижных слоях.

Для их усиления прибегают к следующим методам:

добыча торфа, то есть замена слабых (склонных к пучинистости) грунтов непучинистым слоем, для чего под фундаментом часть подвижного слоя или вся его толщина заменяется подушкой из более плотных слоев;
уплотнение грунта под основанием;
Создание насыпи из нескальных грунтов для устройства на ней фундамента.

При создании фундамента в болотистой местности важно сделать фундамент таким, чтобы уменьшить удельное давление объекта на грунт и тем самым предотвратить его оседание.


При всем многообразии вариантов построения следует провести тщательный анализ. Лучше составить несколько чертежей и смет для разных вариантов конструкции. Как правило, для одной и той же площади можно выбрать как минимум 2 варианта конструкции, например, сделать торф на всю глубину мягкого грунта и установить ленточный фундамент, либо создать насыпь и совместить ее со свайным фундаментом.Проектная документация позволит увидеть сильные и слабые стороны каждой технологии, стоимость объектов и сделать оптимальный выбор.

Важно из какого материала построен дом . Для рассматриваемого типа грунта лучше использовать легкие строительные материалы. Возведение опоры под деревянный дом, каркасный объект будет дешевле и менее трудоемким.

Кроме того, следует учитывать и эластичность стенового материала – при возможных деформациях грунта деревянные конструкции сохранят свою целостность в большей степени, чем, например, хрупкий газобетон.


Ленточный фундамент

Обычно к его строительству прибегают владельцы участков, расположенных в пойме реки или низменности, поэтому переувлажнение почв связано с близостью источника воды.

Как правило, в этом случае используют классический ленточный фундамент, выполняя перед его установкой следующие виды работ

организация мощного водоотвода с помощью гидродренажных барьеров, препятствующих проникновению влаги на участок;
по периметру вокруг фундамента следует оборудовать высокоэффективный дренаж грунта, следя за тем, чтобы система примыкала к фундаменту.

Для строительства следует выбирать самую высокую точку участка. На этапе геологических изысканий следует убедиться в отсутствии характерных для такой местности подземных родников. При обнаружении таковых от использования ленточного фундамента следует отказаться.


Но даже если такие источники не обнаружены, на болотистой местности под ленточный фундамент можно возводить только небольшие одноэтажные дома, в основном из дерева или аналогов каркасного типа.

После рытья траншеи следует сначала создать в ней песчаную, а затем грунтовую (из непористой почвы) «подушку», организовать опалубку, которую следует залить бетонным раствором.Недопустимо использование ленточного фундамента из блоков на болоте.

Если дом построен из бетонных блоков, то кладку армируют, а на уровне перекрытия пола устанавливают монолитный железобетонный пояс.

Фото

Свайный фундамент

Подходит для строительства даже больших (одно-двухэтажных) домов из более тяжелых материалов (ячеистых блоков, кирпича, пустотелого камня) в болотистой местности. Это свойство обусловлено высокой несущей способностью железобетонных фундаментов, которые опираются на скальные или твердые слои грунта, расположенные обычно на дне болота.При перепадах высоты рельефа используются основания разной высоты.

Как правило, глубина заложения опор не менее 6-7 м ., применяется буровая технология. Это значит, что выполнить монтаж своими руками не получится, необходимо привлекать спецтехнику. Этот фактор, как и ряд других, определяет более высокую стоимость свайного фундамента по сравнению с ленточным на заболоченных участках. На твердых грунтах ленточный фундамент значительно превосходит свайный по трудоемкости и Стоимость.


В редких случаях глубина залегания твердых слоев грунта составляет 2-3 м, тогда вместо буронабивных свай можно использовать винтовые сваи. Они имеют меньшую стоимость и могут быть собраны даже своими руками.

При организации свайного фундамента верхний слой обычно снимают на глубину 60-70 см, а вместо него укладывают дорожный геотекстиль. Последняя заполняется песчано-щебеночной смесью. Оголовки свай соединяются ростверком или двойными швеллерами.


Плитный фундамент

При наличии твердого плодородного слоя почвы, который часто встречается на торфяниках и озерных остатках, гораздо рациональнее монтировать плитный фундамент.Главное его достоинство – высокая прочность и отсутствие крен даже при значительных деформациях грунта или подъеме уровня грунтовых вод.

Такое основание подходит для небольших каркасных домов, объектов из пено- и газобетона.

Если сравнить стоимость плитного фундамента со стоимостью возведения свайного аналога, снова выявляется интересная закономерность. При строительстве плитного фундамента на твердых грунтах реализация данной технологии будет на 40% дороже, чем строительство свайного аналога.Если речь идет о возведении плиты на заболоченном участке, то получается, что это на 25% дешевле, чем организация свайного фундамента на том же участке.

Устройство плитного основания в болотистых условиях требует подготовки и дренирования котлована глубиной 60-70 см, имеющего слой песчано-щебеночной засыпки. По периметру котлована монтируется щитовая опалубка, выполняется гидроизоляция котлована пленочными материалами. Обязательна арматура, которая производится при помощи стальных стержней сечением 12 мм с установкой ригелей и перемычек.В качестве утеплителя верхней части плиты и ее основания используются плиты экструдированного пенополистирола (ЭПП).
