Теплый пол пленочный инфракрасный монтаж – Теплый пол инфракрасный монтаж – Инфракрасный теплый пол своими руками: укладка и подключение — Каркасные дома

Монтаж инфракрасного теплого пола — статья от пользователя ОБИ Клуба

Система инфракрасного теплого пола – новейшая разработка, которая набирает популярность среди потребителей.

Обладая рядом преимуществ перед уже известными видами теплых полов, инфракрасный обогрев заслуженно занимает место в сердцах покупателей. Ремонт и Строительство Какой утеплитель для пола выбрать в дом Подробнее

Однако, монтаж инфракрасного пола, как сложного технического устройства, требует знания теоретических основ и правил безопасности, с которыми я познакомлю вас в этой статье.

Инфракрасный теплый пол представляет собой систему, излучающую тепло посредством генерации инфракрасного излучения. Различают два вида инфракрасных полов:

• Стержневой инфракрасный пол, состоящий из графитовых стержней с карбоновым материалом внутри;
• Пленочный инфракрасный пол, в котором полосы карбоновой пасты покрыты термоустойчивой полиэтиленовой пленкой.

Пленочный теплый пол пользуется большей популярностью из-за удобства монтажа и транспортировки. К преимуществам инфракрасного теплого пола относятся следующие факторы:

• Устройство нагревает не воздух в помещении, а объекты, находящиеся в комнате. Благодаря такой особенности, не страдают качественные показатели воздуха.
• Инфракрасные лучи безопасны для человека, животного и растения, они по структуре схожи с ультрафиолетом.
• С укладкой инфракрасного пола справится новичок в строительном деле, достаточно базовых знаний об устройстве и технике безопасности.
• Инфракрасный пол разрешено укладывать под любой вид финальной отделки: линолеум, ковролин, ламинат и даже паркетную доску.

Рассмотрим пошаговую инструкцию по укладке и подключению инфракрасного пола у вас дома.

• Выбор теплоизоляции. Теплоизоляционный слой необходим для профилактики утечки тепла через грунт или основание пола. Выбор утеплителя для инфракрасного пола зависит от расположения помещения: в частном доме, в котором под полами только грунт используйте пенополистирол (пенопласт), если снизу отапливаемое помещение – достаточно вспененного фольгированного полиэтилена.

Поскольку инфракрасный теплый пол является электрическим устройством, необходимо соблюдать правила использования и технику безопасности при его установке, чтобы избежать возгорания и порчи материалов. Перечислю несколько наиболее распространенных ошибок, избежать которые проще, чем исправить последствия.

• Систему теплого пола необходимо подключать напрямую к щитку, отдельной линией.
• Использование УЗО и правильный подбор сечения кабелей, исходя из значений тока, требования безопасности, которые не только защитят от возгорания, но и продлят срок службы всей системы.

• Пока пленка свернута в рулон и не расстелена в один слой на основании пола – тестировать систему запрещено.
• Перед заливкой цементной стяжки проверьте инфракрасный пол на предмет обрывов. Для этой задачи используйте электрический тестер.
• Продумайте расположение мебели в комнате до начала работ по укладке теплого пола. Точечная нагрузка на инфракрасную пленку запрещена, приводит к оплавлению контактов.

Соблюдение правил установки и дальнейшего использования инфракрасной пленки делает систему теплого пола универсальной и долговечной.

Как выполнить подключение инфракрасного теплого пола

В настоящий момент многие люди ищут нетрадиционные системы отопления, для установки как в частном доме, так и квартире. Существует множество вариантов отопления, которые сокращают потребление электричества, при этом эффективно отапливают помещение. С целью экономии семейного бюджета и получения качественного тепла в доме, оптимальным решением становится подключение инфракрасного теплого пола, который воплощает все требования и пожелания владельца жилья.

Существует несколько этапов монтажа теплого электрического пола, однако наиболее трудоемким считается подключение системы к централизованному электропитанию. Процедура укладки и подключения инфракрасных полов не является слишком сложной и ее можно выполнить без привлечения специалистов. Если подключение инфракрасного теплого пола выполнено не правильно, то вскоре оборудование может выйти из строя или давать сбой в работе.

В конструкции теплых полов предусмотрено использование термостата, который поддерживает определенную температуру нагрева помещения. Термостат применяется в конструкции теплых полов для включения и отключения питания в зависимости от показаний датчика тепла установленного непосредственно на ИК пленке. Этот материал расскажет особенности подключения электрического инфракрасного пола.

Нужен ли термостат (терморегулятор)?

По теории подключить ИК теплый пол без применения термостата возможно, однако если учитывать тот факт, что для поддержания температуры в доме придется постоянно включать и отключать отопление самостоятельно, резона в этом нет. Если в системе управления отсутствует термостат, то потребление электричества существенно возрастет, что приведет к лишним растратам. Также стоит учитывать, что, не используя в системе отопления термостат, возникнут сложности с подключением к основному узлу питания.

Когда речь заходит о выборе подходящего термостата, то важно правильно подобрать мощность прибора. В большинстве случаев, предпочтение отдают устройствам, имеющим мощность в три киловатта этого вполне достаточно для качественной и надежной работы теплого пола. Подключать термостат можно как к розетке, так и непосредственно от

электрического щитка. Покупая прибор важно, чтобы к нему прилагалась детальная инструкция, благодаря которой можно будет без существенных сложностей подключить всю систему. Схема подключения инфракрасного теплого пола, по сути, не сложная, и в ней сможет разобраться каждый, однако лучше доверять такую работу профессионалам.

Что касается установки термостата, то особых требований к этому нет. Он может устанавливаться в любое доступное место, где удобно, единственное, что стоит учитывать – это расположение инфракрасной пленки. Контакты для подключения должны располагаться с одной стороны в непосредственной близости к регулятору.

Правильное расположение прибора позволяет не только максимально сократить количество используемых проводов, но и обеспечить в случае необходимости свободный доступ к регулятору системы управления. На сегодняшний день применяются два варианта монтажа: наружного и скрытого типа.

Наружный вариант монтажа предусматривает закрепление устройства непосредственно на стене. Главным преимуществом такого способа является простота работы, однако, с эстетической точки зрения второй вариант более подходящий. Скрытый вариант монтажа требует изготовления специального углубления в стенке, чтобы расположить прибор максимально аккуратно. В ходе такой укладки делаются штробы в стене для проводки, после чего все выравнивается до первоначального вида.

В большинстве случаев термостат расположен на уровне 1.2 или 1.5 метров, однако есть модели которые устанавливаются не выше 30 см. от поверхности пола. Такие приборы оборудованы сверхчувствительными датчиками, которые гарантируют качественную и надежную работу всей отопительной системы.

Сечение провода на теплый пол

Первое что хочу отметить все провода ОБЯЗАТЕЛЬНО должны быть медными. В матах используется медная шина, а при соединении меди с алюминием происходит окисление и выгорание контакта. Поэтому если в будущем не хотите проблем – используем только медные провода.

Выбирая проводку для инфракрасных теплых полов, важно учитывать квадратуру и мощность отапливаемой пленки. Важно правильно выполнить расчет суммарного потребления каждым метром материала. На сегодняшний день на рынке есть разные виды ИК пленок, их мощность может варьировать от 150 до 500 ватт на квадратный метр.

Например в доме инфракрасной пленкой застелена комната площадью 18 м2. Пленка мощностью 150 Вт/м2. Получаем общую мощность теплого пола — 2.7 кВт (150 Вт * 18 м2). Для такой мощности подойдет провод сечением 1.5 мм2. В этом можно убедиться, взглянув на расчетные таблицы ГОСТ. Но я все же рекомендую брать сечение питающего кабеля не менее 2.5 мм2. Так как производители часто занижают сечение, так сказать с запасом.

Какой марки провод лучше использовать? Подключать электрические полосы теплого пола желательно с применением многожильного медного провода. Он в отличии от одножильного (монолитного) имеет хорошую гибкость что как раз будет кстати для прокладки под ламинатом. Одним из таких является провод марки ПВ-З, который в конструкции имеет много жил. Такой провод удобен тем, что более гибкий и не возникнет сложности с его укладкой.

Клеммы для подключения

В каждом комплекте пленочного теплого пола имеются специальные клеммы, которые подключаются к системе питания. Конструкция клемм достаточно проста и сложностей с их монтажом не возникнет. Провод питания вставляется в зажим и укладывается непосредственно на медный элемент пленочного материала, после чего обжимается пассатижами.

Также в комплекте ИК пленки имеется битумная изоляция, которая служит дополнительным фиксирующим элементом и защищает соединительные составляющие от попадания влаги и мусора.

Установка датчика температуры пола

Монтируется тепловой датчик непосредственно под отопительную пленку в нижней части полосы нагревающего элемента при помощи битумной ленты. Стоит учитывать, что для идеально ровного напольного полотна необходимо сделать углубление в районе расположения датчика.

Устанавливать датчик тепла под мягкие напольные покрытия лучше в том месте, где будет минимальная нагрузка, чтобы в ходе эксплуатации прибор не повредился. Хорошим вариантом будет расположение в том месте, где не будут ходить. Правильная установка датчика сможет гарантировать вашим полам гладкую и ровную поверхность.

Схема подключения инфракрасного теплого пола

От каждой секции инфракрасной пленки должно

выходить по два провода и подключаться к контактам терморегулятора. Есть два способа как выполнить подключение проводов к инфракрасному теплому полу. В обеих вариантах применяется схема параллельного подключения секций между собой.

Первый способ от каждого куска пленки питающие провода (фаза и ноль) выводятся в подрозетник или распредкоробку, там провода соединяются параллельно между собой. После чего их выводы подключаются к терморегулятору.

Недостаток такого подключения — большое количество подключаемых проводов. К тому же для соединения провода нужно сводить в какую-то коробку. А где ее взять, если ремонт уже завершен?

Второй способ более простой. Подключение выполнить методом шлейфования. Например, фазный провод подходит к шине одного куска пленки, соединяется в клемме и дальше идет на клемму другого куска пленки. И так далее. Причем подключение делать цельным проводом (разрезать его возле клемм не нужно).

Нулевой провод подключается аналогично. В результате мы получим параллельное подключение без распайки.

Подключение клемм к пленке

Изначально подключение инфракрасного теплого пола производится в определенной правильной последовательности. Нагревательная пленка при монтаже должна быть правильно расположена. Оптимальным вариантом будет, если все контакты подключения будут находиться возле стены в непосредственной близости к терморегулятору.

Благодаря такому расположению нагревательных полос вы минимизируете затраты провода, что поможет несколько сэкономить на монтаже. Укладываются полосы инфракрасной нагревательной пленки медным проводником вниз, чтобы матовая часть материала оставался сверху.

Для подключения клеммы, необходимо отделить ламинацию на 8 – 10 миллиметров, чтобы расслоить медную и серебряную шину, только в этом случае можно получить надежную и качественную фиксацию и проводимость питания.

Контакты к шине устанавливают исключительно по центру, чтобы одна часть соприкасалась с медным проводником, а другая находилась с внутренней стороны пленки. Когда все выставлено, можно обжимать плоскогубцами, при этом важно, чтобы клеммы не искрили, а фиксация была надежной.

Если в ходе монтажа необходимо обрезать часть нагревательного полотна, то все участки медных шин должны быть хорошо заизолированы. Медный и серебряный элементы изолируются полностью битумной пленкой, которая идет в комплекте.

При укладке теплых полов важно изначально побеспокоиться о расположении проводов в теплоотражающем материала. Нужно сделать углубление или вырез, чтобы по окончанию всех работ поверхность напольного покрытия была идеально ровной. Можно расположить провода вдоль швов теплоотражающей пленки, таким образом, можно сэкономить время монтажа.

Для того чтобы подключить провода к контактному зажиму, изначально их стоит очистить от изоляции. Специально для такой очистки применяется соответствующий инструмент, который имеется на вооружении у любого электрика. Осуществить подключение теплого пола к электричеству необходимо со знанием дела, так как от профессионализма мастера зависит и срок эксплуатации.

Очищенный от изоляции провод заводится непосредственно в контактный зажим, после чего обжимается пассатижами или другим инструментом. После обжатия обязательно стоит проверить фиксацию провода и зажима.

Изоляция всех мест подключения производится битумной лентой, которая идет в комплекте. На одно соединение уходит два куска ленты, один снаружи, а другой изнутри, где провод соединяется с медной полоской.

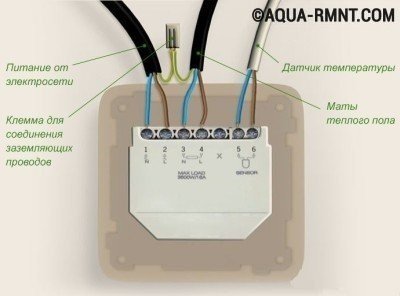

Подключение теплого пола к терморегулятору

Параллельно с расчетом места расположения нагревательной пленки нужно определиться, где будет установлен термостат. Процедура подключения терморегулятора не сложная, и она должна производиться в соответствии со схемой, которая прилагается к прибору. В комплекте каждого терморегулятора имеется инструкция и схема, описывающая правильное подключение и эксплуатацию устройства.

Если не иметь специального образования, то подключение терморегулятора к электрической сети лучше доверить квалифицированному специалисту.

Важно учитывать мощность отопительного оборудования и дополнительных электрических приборов, которые будут питаться от сети. Если суммарное количество мощности превышает 2 кВт, то лучше установить отдельный автомат, тем самым обеспечив надежную работу электропроводки в доме.

Подключение от соседней розетки

Данный вариант заключается в запитывании термостата от ближайшей розетки. Розетка при этом должна быть подключена проводом не менее 2.5 мм2. Монтаж производится в обычный подрозетник. Для этого необходимо в стене сделать отверстие под коробку и штробы для проводов. Удобно если стена выполнена из гипсокартона. Тогда никаких штроб делать не нужно.

Например, Вы решили установить терморегулятор возле розетки. К месту его установки подводится фаза и ноль от соседней розетки. В штробу укладываем питающие провода теплого пола и провод от температурного датчика.

После этого все провода подключаются к терморегулятору согласно инструкции, которая прилагается вместе со схемой. Фаза и ноль от розетки подключаются к соответствующим клеммам регулятора температуры (крайние клеммы). Две клеммы с противоположной стороны для подключения датчика. К оставшимся двум клемма подключается фаза и ноль от инфракрасной пленки. С обратной стороны все довольно понятно: 220 Вольт – Нагрузка – Датчик.

Нужно учитывать, что если в розетку будут подключены мощные приборы и одновременно с этим, будет работать теплый пол розеточная линия, возможно, будет перегружена что приведет к отключению автоматического выключателя в щите. Все зависит от того какой мощности пол и подключенный прибор.

Подключение от щитка отдельным кабелем

Если пленочный теплый пол устанавливается на больших площадях (20 м2 и более) рекомендуется выполнять подключение инфракрасного теплого пола отдельной линией. От электрического щита прокладывается отдельная кабельная линия к месту расположения терморегулятора. Эта линия подключается через свой автоматический выключатель.

Для безопасности я рекомендую на линию термостата устанавливать УЗО (устройство защитного отключения) или дифференциальный автомат.

Понравилась статья — сохрани на стену!

Инструкция по монтажу инфракрасного теплого пола своими руками

Монтаж инфракрасного теплого пола под ламинат, паркет, ковролин, линолеум

Смотрите также: видео монтажа теплого пола своими руками из инфракрасной пленки, матов и кабеля

Схема подключения пленочного теплого пола

Этапы подключения пленочного теплого пола

	1. На подготовленную поверхность уложить рулонный теплоотражающий материал. В качестве теплоотражающего материала разрешается применение материала, покрытого металлизированной лавсановой или полипропиленовой пленкой.
	2. Разрезать термоплёнку на полосы необходимой длины и уложить их лицевой стороной вверх (медной шиной вниз). По рекомендации изготовителя термопленкой достаточно покрывать 70—80% от общей площади пола, отступив по периметру помещения, с расчетом на мебель, бытовую технику и др. Резать термоппенку разрешается только в местах, обозначенных специальным знаком . Шаг реза 250 мм.
	3 .Прикрепить электрические клеммы к каждой полосе термоплёнки. а) Пробить отверстие в медной шине дыроколом.
	б) Вставить клемму между слоями полимерной плёнки.
	в) Надёжно закрепить клемму заклёпкой при помощи специального инструмента. Также возможен монтаж клемм при помощи пайки.
	4. Закрепить провода в клеммах в соответствии со схемой подключения.
	5. Изолировать электрические клеммы с двух сторон при помощи электроизоляционной мастики (скотч) и изоляционной ленты.
	6. Изолировать противоположные концы медной шины изоляционной лентой.
	7. Установить под термоплёнку термодатчик и подключить термостат. Внимание, необходимо проверить, чтобы суммарная мощность термоплёнки соответствовала термостату!
	8. Проверить работоспособность путём подключения к сети.
	9. Уложить напольное покрытие (линолеум, ковролин, ламинат, паркетная доска и т.п.). Если в качестве напольного покрытия используется линолеум, поверх термопленки рекомендуется дополнительно уложить материал типа фанеры или ДВП (оргалит).

Система должна подключаться к сети через УЗО (Устройство Защитного Отключения).

Расчет теплого пола должен быть выполнен точно. Приобретая систему «теплый пол», внимательно отнеситесь к этому моменту, и расскажите консультанту о том, что вы собираетесь монтировать теплый пол под ламинат, линолеум, паркет или плитку.

Важным элементом системы теплого пола, которая укладывается под ламинат, является терморегулятор. Нужно избежать чрезмерного пересушивания воздуха или перегрева поверхности пола, иначе ламинат может потрескаться и деформироваться. Терморегулятор позволит выбрать оптимальный режим работы всей системы для того, чтобы уберечь дерево от деформаций.

Установка теплого пола осуществляется стандартным путем.

• 1. Определение обогреваемой площади. Для экономии материала его не следует размещать в меблированных зонах.
• 2. Подготовка поверхности пола. Демонтаж существующего покрытия, выравнивание поверхности пола с помощью специальных строительных составов.
• 3. Монтаж теплого пола. Укладка термоотражающего материала, термопленки, установка терморегулятора, проводки, датчика тепла.

Укладка теплого пола под любой из отделочных материалов, будь то плитка, ламинат или ковролин, осуществляется по одинаковой схеме, но, несмотря на стандартизированный процесс, существуют некоторые индивидуальные нюансы:

• — в качестве термоотражателя для полов из ламината лучше всего использовать материал с мягкой поверхностью, к примеру, изолон, пенофол или инфрафлекс. В то время как теплый пол под линолеум требует материал с твердой поверхностью, такой как оргалит или СМЛ;
• — после сборки теплого пола и перед укладкой ламината, поверхность термопленки нужно покрыть дополнительным слоем полиэтилена;
• — во время укладки ламината или паркета нужно быть предельно аккуратным, чтобы не повредить уязвимую к физическому воздействию термопленку;
• — температуру пола нужно повышать постепенно, по 5 градусов в сутки, иначе резкий перепад может деформировать дерево;
• — перед влажной уборкой с использованием химических средств, ламинат нужно охладить, предварительно отключив систему.

Монтаж пленочного инфракрасного теплого пола под плитку

Внимание! Устанавливать теплый пленочный пол под плитку можно только сухим способом: при соприкосновении с цементной стяжкой или плиточным клеем пленка может повредиться!

Пленку необходимо изолировать от стяжки и клея!

Укладка пленочного пола любых производителей не может производиться в стяжку или плиточный клей, т.к. происходит реакция щелочной среды стяжки или клея с материалом пленки, в результате чего пленочный пол деструктурируется и выходит из строя. Сверху пленки необходимо положить стекломагниевый лист или лист ЦСП, чтобы избежать ее контакта со стяжкой, и уже затем выполнить работы связанные с нанесением слоя цемента или клея.

Обратите внимание! Инфракрасный пленочный пол не всегда является лучшим вариантом. Ведь вы укладываете его под стяжку и плитку, а это значит, что если он потребует ремонта, то нужно будет вскрывать весь пол рискуя целостностью плитки. И существует большая вероятность, что плитка будет повреждение и придется заново переделывать всю ванну. Поэтому предлагаем ознакомится с другими, более надежными вариантами электрического теплого пола под плитку.

Необходимые материалы:

• — Материалы, необходимые для монтажа теплого пола Hot-Film.
• — Плитка и материалы для укладки плитки.
• — Стекломагниевые листы, цементно-стружечные плиты.

Соблюдайте все рекомендации, изложенные в нашей инструкции по монтажу инфракрасного теплого пола. Укладка пленки под плитку имеет ряд дополнений.

Порядок работ

• 1. Укладываем теплоотражающий материал.
• 2. Поверх теплоотражающего материала укладывается сама инфракрасная пленка. Медная шина должна быть обращена вниз. Пленку для удобства можно закрепить двусторонней клеящей лентой, только сделать это нужно за областью непосредственно греющей зоны.
• 3. Следите за тщательной изоляцией линий отреза! Концы медной шины и основные контактные соединения изолируйте с помощью изоляционной ленты и электроизоляционной мастики.
• 4. Терморегулятор и датчик температур необходимо поместить в гофрированную трубку и установить поверх пленки.
• 5. Подключите проводку и произведите тестовое включение инфракрасного пола. Тестовое включение необходимо провести в соответствии с инструкцией по монтажу инфракрасного пола.
• 6. Закрепляем саморезами пленку и теплоотражающий слой. Делать это надо строго по линии отреза пленки.
• 7. Размещаем поверх стекломагниевые листы или цементно-стружечные плиты.
• 8. При укладке теплого пола под плитку провод датчика терморегулятора размещайте непосредственно под плиткой.
• 9. Приступаем к укладке плитки. Перед укладкой проведите еще одно тестовое подключение системы.

Подключать систему можно после полного высыхания, т.е. не менее 20 дней!

!!! НЕЛЬЗЯ

• — Устанавливать пленку рядом с нагревательными приборами
• — Производить монтаж теплого пола при повышенной влажности и температуре ниже 0 С
• — Устанавливать и подключать пленку без заземления
• Использовать в качестве теплоотражающего материала алюминиевую фольгу
• — Самостоятельно делать отверстия, вбивать дюбеля, гвозди. Избегайте других механических повреждений на поверхности пленки
• — Изгибать пленку на 90
• — Использовать один отрезок пленки с потреблением более 10А

Укладка пленочного пола любых производителей не может производиться в стяжку или плиточный клей, т.к. происходит реакция щелочной среды стяжки или клея с материалом пленки, в результате чего пленочный пол деструктурируется и выходит из строя. Сверху пленки необходимо положить стекломагниевый лист или лист ЦСП, чтобы избежать ее контакта со стяжкой, и уже затем выполнить работы связанные с нанесением слоя цемента или клея.Самостоятельно делать отверстия, вбивать дюбеля, гвозди. Избегайте других механических повреждений на поверхности пленки

Инфракрасный теплый пол: устройство, инструкция по монтажу

Полы с подогревом для дома все прочнее входят в повседневную жизнь и сегодня уже не являются диковинкой. Конструкции таких устройств различны. Популярны водяные исполнения, виды с различными электронагревателями, работающие по различным принципам.

Одним из последних принципиальных решений устройства является инфракрасный теплый пол. При его применении нагрев происходит под воздействием излучения определенных частот, находящихся в невидимой части спектра.

Содержание статьи:

Устройство и область применения инфракрасного теплого пола

Теплоносителем в ИК – полах является двухслойная пленка с запаянными между двумя слоями излучателями.

Они подключаются по параллельной схеме, поэтому при выходе из строя одного излучателя устройство продолжает исправно работать. К основным преимуществам такого способа дополнительного обогрева помещения относят следующие:

• Равномерность прогрева.
• Более эффективное использовании электроэнергии и связанная с этим экономия ресурсов.
• Исключается переохлаждение или перегрев системы отопления и помещения.
• Уменьшается запыленность атмосферы.
• Нет необходимости в эксплуатационном обслуживании.
• Не происходит перегорания кислорода воздуха.
• Нагреватели не влияют на влажность в помещении.
• Простота монтажа.

Устройства подобного рода все активнее применяются как для производственных помещений, так и в жилищном строительстве для самых разных целей. Это может быть обогрев оборудования или емкостей с жидкостями, дополнительное отопление при экстремальных ситуациях или прогрев пола для создания комфортных условий проживания.

Под какие покрытия используется

Форма выпуска излучателей – пленка в рулоне – предполагает удобное использование под любое покрытие. Если бы не особенность самой пленки. Имеется в виду полное отсутствие адгезии к ней со стороны любого клеевого состава. Если уложить плитку на любой стандартный клей, она как бы зависнет, тем более, что «мокрая» укладка предполагает использование гидроизолирующего слоя из полиэтиленовой пленки. Для таких случаев целесообразно было бы использовать стержневой пол.

Но если другие варианты использования теплоносителя невозможны, допустимо применение следующей технологии устройства под плитку:

Вариант 1

• Штробление пола под укладку кабеля к системе управления с учетом размещения датчика температуры внутри гофротрубы. Укладка кабеля с датчиком и вывод проводов к пульту управления.
• Затем, нужно выполнить стандартные операции для пленочного инфракрасного пола – укладку отражающего слоя из металлизированной пленки.
• Настилка матов индукционных нагревателей, монтаж электросхемы.

• Проверочное включение системы обогрева, чтобы убедиться в ее работоспособности.
• Устройство слоя гидроизоляции из пленки толщиной 200 микрон.
• Установка демпферной ленты по периметру стен.
• Заливка нивелирующей стяжки толщиной 8 – 10 мм. При размешивании раствора для нее нужно использовать максимально возможное для него количество армирующей фибровой стружки и пластификаторов для придания стяжке дополнительной упругости.
• По готовности стяжки – укладка плитки по стандартной технологии.

Далее – обрезка выступающей части демпферной ленты, и установка плинтуса.

Вариант 2

После проверки работоспособности системы теплого пола, настелить поверх нагревательного устройства ГВЛ. Их необходимо крепить к основной стяжке винтами. Для этого нужно заранее выполнить эскиз с указанием размеров от стен до разрывов в пленочном нагревателе. В этих местах и нужно устанавливать крепление. Напоминаем, что пленочный нагреватель не укладывается на расстояние ближе 20 см от стен, между рулонами также имеется свободное пространство.

Укладка плитки после этого производится по стандартной технологии.

Индукционный теплый пол в ванной комнате

Если планируется укладка пленочный индукционный нагреватель в ванной комнате, то ее следует выполнять по приведенному выше варианту 1. При этом нужно уделить особое внимание гидроизоляции пола. Возможно, имеет смысл устроить двойную защиту, используя, кроме пленки, нанесение слоя битумной мастики. При постоянной влажности в помещении всегда существует риск поражения электротоком. Также нужно установить двойную защиту на все элементы электросхемы, как силовой части, так и управляющей.

Расход электроэнергии на инфракрасный теплый пол

Использование теплого пола в качестве основного источника отопления помещений практически не применяется. Комфортная температура покрытия составляет порядка 23 градусов, более высокая – некомфортна.

Терморегулятор будет включать нагреватели при снижении температуры на 1 градус. Для восстановления заданной температуры системе обогрева потребуется 12 – 15 минут. Следовательно, во включенном состоянии термопленка в количестве 10 квадратных метров будет находиться приблизительно в течение 3-х часов в сутки. Это справедливо, если при постройке дома были учтены все требования СНиП по утеплению стен и термоизоляции окон и дверей.

При этих условиях будет потреблено 0,275 кВт/час электроэнергии, что в пересчете на сутки составит 6,6 киловатт, подлежащих оплате.

Нужно учитывать, что тепло, полученное от поверхности пола, позволит снизить температуру в контурах основного отопления, снижая затраты на него.

Уследить за всеми нюансами режима отопления нереально. Имеет смысл потратиться на систему оперативного программируемого режима обогрева, которая автоматически учтет, как погодные факторы, так и динамику колебания температуры в жилище.

Монтаж теплого пола своими руками

Устройство надежного перекрытия с теплым полом предусматривает решения ряда взаимосвязанных задач, таких, как:

1. Минимизация потерь тепла в процессе работы нагревательного устройства. Одно из направлений – возможные потери на плите перекрытия. Греть плиту, являющуюся потолком подвала не просто бессмысленно, но и вредно. Подвал требует собственного температурно – влажностного режима.
2. Компенсация разницы температурных расширений стен и плит перекрытия, поскольку влияние температуры на наружные поверхности и внутренние элементы конструкции различно.
3. Шумоизоляция межэтажного перекрытия.
4. Обмазочная гидроизоляция и пароизоляция пола с целью установления оптимального температурно – влажностного режима в помещениях дома.

Перечисленные основные задачи позволяют решать задачу не просто комфортного проживания, но и оптимизации расходов для его обеспечения.

Устройство опорного основания

Для решения поставленных задач необходимо выполнить следующие работы:

• Проинспектировать состояние плит перекрытия с целью устранения трещин, выбоин и других дефектов. Обнаруженные недостатки устранить цементным раствором. Поверхность очистить от мусора и пыли.
• По периметру примыкания стен и перекрытия наклеить на стены демпферную ленту толщиной 8 – 10 мм. Она должна на небольшое расстояние выше уровня будущего финишного покрытия пола в помещении.
• Устроить паровую защиту из полиэтиленовой пленки толщиной 200 микрон, настилая ее поверх плиты перекрытия. Края пленки завернуть на стены. При использовании нескольких кусков, швы между ними выполнить с нахлестом в 15 см. Швы между отдельными кусками проклеить строительным скотчем.
• Уложить арматуру на расстоянии 5 см от плит перекрытия. В качестве армирующего материала можно использовать дорожную сетку с ячеей 50 х 50 или 100 х 100мм или уложить прутки, скрепив их вязальной проволокой. Расстояние от плит до сетки нужно устроить при помощи «стульчиков» из металла или кирпича (подойдет и битый). Деревянные подкладки использовать нежелательно, они быстро сгниют, образуя пустоты в стяжке.

• Установить «маяки» по планируемой толщине стяжки
• Приготовить бетонный раствор марки М300. Количество раствора лучше сделать одним замесом, но при обширном помещении допускается несколько. При этом нужно строго придерживаться рецептуры. Общий объем раствора можно рассчитать, умножив площадь пола на планируемую толщину стяжки.
• Укладку раствора нужно начинать с дальнего угла, разравнивая бетон правилом по уровню «маяков».
• По окончании укладки нужно дать бетону затвердеть, удалить маяки, заделать места их размещения раствором. Затем, по истечении 3х- дней и произвести затирку поверхности для окончательного выравнивания.

Стяжку нужно выдержать до полного отвердения в течение 28 суток. При этом ее поверхность нужно укрыть пленкой, а в жаркое время года поливать водой 1 – 2 раза в сутки. По готовности стяжки нужно тщательно очистить поверхность и убрать пыль.

Для ускорения работ можно применить полусухую или сухую стяжку, тогда время выполнения работ заметно сократится.

Устройство тепловой защиты

Чтобы избежать потерь тепла через стяжку и плиту перекрытия. При подготовке поверхности под ламинат для теплоизоляции можно применить плиты из пористых материалов типа пенопласта толщиной порядка 10 мм. Отдельные карты уложить плотно по стяжке, стыки проклеить скотчем.

Аналогично устраивается стяжка под линолеум.

Определить место расположения пульта управления работой теплого пола, выполнить штробу в полу и стене. Разместить в ней гибкий шланг для размещения проводов системы контроля и силовой схемы подключения.

Если в качестве нагревателя будет использована инфракрасная пленка, в теплоизоляции нет необходимости. Вместо нее нужно проложить слой фольгированной ПЭТ – пленки, которая будет служить отражателем ИК —  излучения в направлении стяжки.

Поверх теплоизоляции нужно настелить полиэтиленовую пленку таким же образом, как это делалось под стяжкой.

Укладка нагревателей

Выполняя эту работу нужно придерживаться следующих правил:

1. Расстояние от края пленки нагревателей до стены должно быть не менее 20 см.
2. Пленку нельзя укладывать в месте расположения тяжелой корпусной мебели и мощных электроприборов (камин).
3. После размотки и укладки рулоны следует закрепить к основанию строительным скотчем.
4. Разрезка пленки по диагонали не производится – это приведет к ее порче.
5. Расстояние между полосами пленки должно быть в пределах 0,5 – 1,0 мм.
6. Для эффективного обогрева пола в помещении обогреватели должны закрывать не менее 70 % площади.
7. Перегибы нагревательных элементов недопустимы.

Разместив нагреватели пленочного пола, можно начинать монтаж электросхемы.

Монтаж обогревателей

Токопроводящие шины в местах разреза тщательно изолировать битумной изоляцией из комплекта поставки теплого пола.

В местах соединения проводники нужно зачистить ножом, соединить клеммами (из комплекта) и надежно зажать плоскогубцами. Место соединения изолировать битумной изоляцией.

Для сборки силовой схемы использовать провод в двойной изоляции сечением не менее 1,5 квадрата.

Установить терморегулятор на место его размещения, подключить к щитку через отдельный автомат.

Подключить термодатчик к проводам и завести его в гофротрубу, расположенную в стяжке, подключить к цепи управления  терморегулятором.

Произвести пробный запуск системы теплого пола, убедиться, что работают все нагреватели.

Установка финишного покрытия

Поверх тепловых матов укладывается подложка из полиэтиленовой пленки, также с напуском на стену. Какие либо теплоизолирующие подкладки поверх нагревателей не применяются, поскольку при этом может быть нарушен теплообмен с финишным покрытием. Технология установки плитки поверх ИК – нагревателей описана выше.

Уточнить по поводу подложки под ламинат можно в соответствующей статье. Как стелить ламинат — читайте по ссылке.

А финальным аккордом во всей работе будет подрезка демпферной ленты по уровню пола и установка плинтусов.

Как выбрать линолеум в квартиру для теплого пола, читайте в соответствующей статье нашего сайта.

Отзывы пользователей

Приведем некоторые отзывы:

Июль 2014.

Внимание! Очень опасно!

Почти сгорели. Появился запах. Вскрыли – пол прогорел. Как учили: пленка, ламинат, пленка, линолеум. Ответ от kofevarkа: Видно плохо учили, 1 – не работает терморегулятор. Напутают, а потом негативят.

VITAMIN 852, август 2014

Скажу, что теплый ИК – это не только комфорт, но и экономия электроэнергии. Сделали с мужем лоджию и очень довольны.

Полезная статья? Добавьте к себе в закладки!

Инфракрасный теплый пол: подготовка, монтаж, подключение

Какой из теплых полов самый-самый простой и в укладке, и в эксплуатации, не пересушивает воздух в помещении, экологичен, экономичен…?

Ответ один – инфракрасный. Если к этому добавить, что его монтаж под силу любому, его можно считать, пожалуй, приоритетным вариантом.

Водяные или традиционные теплые полы на 10-15 см «съедают» высоту помещения, создают значительную дополнительную нагрузку на перекрытия, требуют довольно много времени на изготовление и т.д. Все это, несомненно, не очень приемлемо для многоэтажек. Выход из положения есть. Это низкопрофильные системы напольного отопления, имеющие малую толщину, и среди них, стремительно набирающий популярность – инфракрасный теплый пол.

Это двухслойный гибкий и легкий рулонный материал, между слоями которого герметично запаян нагревательный элемент (графитовые полосы, соединенные параллельно с посеребренными медными шинами). Излучение полотном инфракрасных волн начинается, когда оно нагревается, и обогревая все непрозрачные предметы, они обеспечивают в помещении желаемую температуру.

Какие материалы понадобятся при монтаже?

• термопленка пленка инфракрасного пола;
• контактные зажимы;
• соединительные клипсы для термопленки.
• Теплоизоляционный материал. Следует сразу же обратить внимание на его выбор – теплоизолятор должен непременно быть на основе полипропиленовой или лавсановой пленки (алюминиевая фольга – запрещена!).
• Электрический провод;
• винил-мастичная изоляция;
• терморегуляторы, снабженные термодатчиками;
• строительный скотч.

К этому обязательному списку, в зависимости от покрытия, надо добавить еще:

• фанеру или ДСП (толщина 5 мм и более) – под линолеум;
• металлическая армирующая сетка – под плитку.

Инструменты, используемые при монтаже инфракрасного теплого пола оригинальностью не отличаются. Это самые простые: ножницы, отвертка, кусачки, плоскогубцы, приспособление для обжима проводов и монтажный нож.

Подготовительные работы

Монтируют на сухом, чистом и ровном основании. Если есть напольное покрытие, его демонтируют до основания: бетонного или деревянного. Горизонтальность основания проверяют с помощью уровня (допустимое отклонение – самое большее 3 мм)

При необходимости, чтобы получить желаемый уровень горизонта:

• бетонное основание шлифуют,
• деревянный пол циклюют.

Чисто

Мусор, образующийся после каждого этапа работ, удаляют и обеспыливают основание с помощью промышленным пылесосом.

Сухо

В качестве гидроизолятора используют специальную пленку или полиэтиленовую толщиной 50 мкм и более, которую укладывают на основание, которое уже выровнено и обеспылено.

Теплоизоляция для инфракрасного пола

Поверх гидроизоляционного слоя или на стяжку помещают теплоизолятор (подложку), покрытый пленкой: полипропиленовой или металлизированной лавсановой. Если финишное покрытие предполагается мягким (ковролин, линолеум и др.) используют теплоизоляционный материал, имеющий мягкую прослойку, например инфрафлекс.

Если на пол предполагается уложить плитку, керамогранит, паркетную доску лучше отдать предпочтение теплоизоляции с твердой прослойкой, например, технической пробке тол

Инфракрасный теплый пол своими руками

Каждый дом должен быть теплым. Осуществить это можно разными способами: при помощи централизованного, печного и других видов отопления.  Все чаще владельцы жилья выбирают в качестве отопительной системы инфракрасный пленочный теплый пол, практичный и очень эффективный вариант.

Принцип работы и преимущества такой системы

Сама по себе система греющих полов далеко не нова. Вплоть до недавнего времени широко использовалось две разновидности конструкции: водяной и электрический пол. В первом случае в качестве теплоносителя использовалась горячая вода, циркулирующая в трубах, уложенных под напольное покрытие. Во втором помещение обогревал электрический кабель, так же проложенный под полом.

Каждая из них недостаточно проста в монтаже и имеет существенные недостатки, чего не скажешь о новой системе инфракрасного греющего пола. Его главное отличие – в применении для обогрева инфракрасного излучения, что позволяет нагревать предметы в помещении, от которых тепло распространяется в воздух.

Инфракрасный греющий пол — лучшее решение для тепла в доме, но никакая система теплых полов не заменит полноценное отопление!

Основой для излучения служит особая карбоновая паста, запаянная внутрь пленки из полиэстера. Поэтому систему еще называют инфракрасный карбоновый теплый пол. Принцип работы конструкции достаточно прост: по медным проводникам к излучателям подается напряжение, которое их активирует. Серебряное напыление не позволяет стыкам токоведущих контактов подгорать. Подключают систему к электрической сети через терморегулятор. Инфракрасные греющие полы имеют множество достоинств:

• Низкое энергопотребление за счет очень высокой теплопроводности карбона. Траты на электроэнергию существенно ниже, чем при отапливании помещения другими способами.
• Возможность установки практически под любое известное финишное покрытие, даже под натяжной потолок. Могут монтироваться на вертикальных, наклоненных под любым углом  и горизонтальных поверхностях.
• Простота установки. Не требуется обязательная укладка в клей для плитки или стяжку. При необходимости монтаж инфракрасного пленочного теплого пола можно без проблем осуществить самостоятельно.
• Высокая надежность, что обеспечивается параллельным соединением элементов. При повреждении участка греющей полосы остальные продолжают исправно функционировать.
• Возможность быстрого демонтажа и повторного монтажа, что особенно удобно при переезде или любой перепланировке помещения.
• Максимальная безопасность для человека.

Узнайте о преимуществах и недостатках монтажа тёплого пола под линолеум: https://aqua-rmnt.com/otoplenie/teplyj-pol/vodyanoj-infrakrasnyj-teplyj-pol-pod-linoleum.html.

Порядок работ по укладки и монтажу

Работы по установке достаточно просты. Они проводятся в несколько этапов.

Этап #1 — подготовка основания

Инфракрасный греющий пол достаточно требователен к состоянию поверхности, на которую его укладывают. Она должна быть абсолютно чистой и ровной. Допустимый перепад высоты составляет не более чем 3 мм. Профессионалы рекомендуют воспользоваться уровнем для проверки горизонтальности поверхности. Если есть необходимость, поверхность выравнивается, хорошо просушивается и тщательно очищается от пыли. Для этих целей лучше воспользоваться пылесосом. Только после этого начинается установка теплого инфракрасного пола.

Первым монтируется гидроизоляционный слой, необходимый для защиты системы от влаги. Следующей укладывается теплоизоляция. Некоторые «умельцы», считают, что это лишнее. Однако изоляционный слой позволяет избежать теплопотерь от излучения, уходящего вниз, и, тем самым, увеличить эффективность системы и снизить энергопотребление. Материалы для теплоизоляции существуют разные. Профессионалы рекомендуют укладывать техническую пробку в том случае, если для финишного покрытия выбрана плитка. Под остальные напольные покрытия можно монтировать любую специальную изоляцию. Материал укладывается металлизированной стороной вверх, расправляется и проклеивается скотчем на стыках.

Схема укладки инфракрасного теплого пола под линолеум или ковролин

Этап #2 — составление схемы укладки

Непосредственно перед тем, как начать монтаж, определяют место расположения терморегулятора, оптимальным считается 15 см от уровня пола. Затем составляют схему укладки пленки. При этом обязательно учитывается, что система не монтируется под стационарной крупной мебелью и бытовыми приборами. Первый ряд укладывается на расстоянии не менее 10 и не более 40 см от стен. Еще один нюанс: если планируется, что греющий пол будет единственной отопительной системой, он должен занимать не меньше 70% от площади помещения, если же это будет дополнительный обогрев, то 40%.

Этап #3 — укладка и подключение системы

Полиэстеровая инфракрасная пленка раскладывается на теплоизоляцию в соответствии с составленной схемой. При необходимости ее можно разрезать по намеченным линиям. Греющий пол укладывается медными сторонами контактов вниз в направлении стены, на которой находится терморегулятор. К краю медной полосы подсоединяются контактные зажимы, затем подключаются провода. Участки разрезов пленки и места соединения зажимов и проводов обязательно изолируются специальной битумной мастикой. Нужно учитывать, что большая длина полотнищ нагревательных элементов предполагает меньшее число контактов. Однако максимальная длина полосы не должна превышать восемь метров. Часть контактных зажимов  располагают на токонесущей поверхности, а остальные – внутри пленки.

Сначала к нижней стороне пленки подключается термодатчик, который необходимо хорошо изолировать. После окончания укладки материала и соединения всех проводов и контактов производится установка терморегулятора. Лучше всего подключать его стационарно, хотя можно и установить как стандартный электроприбор при помощи розетки. Практика показывает, что основную часть проводов, соединяющую пленку с терморегулятором, лучше пропустить под плинтусом. Затем проводится подключение инфракрасного теплого пола к электросети.

В целях безопасности укладка инфракрасного теплого пола должна производиться на расстоянии не менее полсантиметра от одного до другого полотнища

Греющие полосы инфракрасного теплого пола подключаются параллельно

Вполне возможно, что у вас будет другая распределительная коробка, но принцип разводки как правило один и тот же

Подробнее можно посмотреть на видео:

Этап #4 — тестирование после монтажа

Перед тем, как  приступить к монтажу напольного покрытия, необходимо протестировать систему. Нормальное функционирование характеризуется отсутствием искрения, перегрева на участках соединения контактов, пленка должна прогреваться равномерно. Если тест прошел успешно, греющий пол накрывается дополнительным слоем полиэтиленовой пленки и начинается монтаж финишного напольного покрытия.

Если вы планируете укладывать ламинт поверх системы тёплого пола, то обратите внимание на пошаговую инструкцию в нашем следующем материале: https://aqua-rmnt.com/otoplenie/teplyj-pol/teplyj-pol-pod-laminat.html.

Можно с уверенностью утверждать, что инфракрасный теплый пол своими руками – это вполне реально. Даже если нет навыка укладки, можно предварительно познакомиться с инструкцией по монтажу, прилагающейся к системе, найти специализированные сайты в интернете и  изучить всю необходимую информацию. Грамотно установленный греющий инфракрасный пол принесет тепло и уют в каждый дом.

Инфракрасный теплый пол под плитку

Кафель – один из лучших вариантов оформления покрытия пола в ванной комнате, санузле или кухне. Он не портится от воздействия влаги и очень прочен. Однако при передвижении по нему ногам может быть неприятно из-за ощущения холода, ведь этот материал довольно быстро остывает и не держит тепло. Именно поэтому инфракрасный теплый пол под плитку – отличный вариант сделать и ванную комнату, и кухню максимально комфортными.

Кафельный пол на кухне

Инфракрасный теплый пол под плитку

Содержание статьи

Какой теплый пол лучше

На строительном рынке существует несколько вариантов организации теплого пола в помещениях – это системы водяного и электрического типа, притом последние бывают двух видов – кабельные и пленочные. Каждый из них имеет свои достоинства и недостатки, которые могут существенно повлиять на итоговый выбор владельца дома. И все нюансы стоит обязательно учесть еще на этапе проектировки дизайна и ремонта помещений.

Основные виды теплых полов

Водяные полы представляют собой систему труб, по которым протекает горячая вода, подаваемая из системы централизованного отопления или от автономных котлов. Такие полы обустраиваются обычно при помощи стяжки, однако есть варианты, которые можно оборудовать и без заливки цементных смесей.

Водяной теплый пол

Схема монтажа водяного теплого пола

На заметку! Из-за необходимости заливки стяжки высота потолков в помещении снижается минимум на 7-10 см. Также водяные полы не всегда можно обустраиваться в квартирах, расположенных в домах старого фонда, из-за невозможности подключения к системе централизованного отопления (нагрузка на нее будет слишком велика).

Электрический кабельный пол представляет собой систему, созданную из нагревательного кабеля, уложенного на черновое основание и также залитого стяжкой. Иногда кабель может укладываться и без заливки цементной смеси. Работает такой пол, как нетрудно догадаться, от электросети.

Электрический кабельный пол

Инфракрасные полы – это тоже электрические системы, только нагрев основания производится за счет инфракрасного излучения. Система представляет собой тонкие пленочные маты, уложенные на пол и вырабатывающие тепло. Обычно такие полы укладываются поверх на залитую стяжку. Одно из главных преимуществ использования ИК полов – это отсутствие значительного повышения уровня пола ввиду отсутствия необходимости заливать стяжку.

ИК пленка для теплого пола

Можно ли укладывать пленочный пол под плитку?

Дать ответ на этот вопрос легко, но перед этим важно проанализировать условия эксплуатации пола, посмотреть рекомендации по укладке системы. В инструкции к нагревательным полотнам указано, что они могут быть уложены и под ламинат, и под дерево, и в том числе под плитку кафельную. Таким образом, монтаж этой системы под кафель можно производить смело.

Монтаж пленочного теплого пола

На заметку! Системы ИК полов можно монтировать даже на улице под плиты из керамогранита, так как такой подогрев не боится воздействия воды. Таким образом, возле дома никогда не будет покрытых льдом дорожек.

Инфракрасная пленка для пола

В целом же, ИК полы обычно укладываются под ламинат, ковролин и т. д. по технологии так называемого «сухого монтажа». Но, тем не менее, их укладывают и под плитку, но уже с использованием плиточного клея, а иногда и стяжки или смесей для наливных полов. Однако в последних двух случаях важно помнить о некоторых особенностях проведения работ.

1. Адгезия у пленки невелика. Именно поэтому просто заливать ее цементным раствором нежелательно – стяжка получится плавающей. При падении на такое основание чего-то тяжелого на стяжке может образоваться трещина, исправить которую не получится. Интересно, что для повышения адгезии многие пытаются сделать на поверхности пленки насечки и разрезы, но ряд этих процедур негативно скажется на результате работ. Все эти места придется тщательно изолировать, иначе полы могут начать биться током.

   Инфракрасная пленка RexVA XICA FILM XM-305

2. Пленка не любит щелочь. Цементные растворы, которые используются для заливки стяжки, имеют щелочную среду и будут оказывать крайне негативное воздействие на ИК пленку. Таким образом, она быстро придет в негодность. Результатом может стать короткое замыкание или просто поломка всей нагревательной системы.

У инфракрасного теплого пола есть свои минусы

В целом же, под плитку можно использовать кабельный пол – он, скорее всего, прослужит дольше, чем пленочный, и является специально предназначенным для такого вида работ типом подогрева полов. По крайней мере, для «мокрой» установки он идеален. Однако, если монтировать ИК полы правильно и с соблюдением всех требований безопасности (заземление, работы в сухом помещении и т. д.), проблем с ними быть не должно.

Пленочный теплый пол Heat Plus

Принцип работы пленочных покрытий

ИК полы – это довольно тонкая пленка, между слоями которой имеются полоски, созданные из графита (карбона). Именно эти черные полоски и являются теми самыми нагревательными элементами, из-за которых система начинает выделять тепло. Также бывают пленочные полы, полностью покрытые карбоном. Пленка раскладывается на подготовленное основание пола, подключается за счет проводов к сети электропитания и начинает нагреваться. Все поверхности вокруг пленки обогреваются за счет инфракрасного излучения.

Инфракрасная пленка — фото

Пол за счет работы пленки нагревается очень быстро, а благодаря «умному» терморегулятору отключается после нагрева. Таким образом, ИК пол работает всего около 20 минут в час. При необходимости система снова запускается и подогревает основание.

Инфракрасный пол обладает наибольшим коэффициентом полезного действия по сравнению с другими типами нагревательных систем для пола. Нагревается он довольно быстро, при этом расходуя совсем небольшой объем электроэнергии. Таким образом, он очень экономичен.

Характеристики инфракрасных теплых полов

Пленка отлично подходит для укладки в помещениях любого типа, будь это спальня, детская, зал или ванная комната с кухней. При этом укладка полотен производится в соответствии со схемой расстановки мебели в помещении – там, где будут стоять крупногабаритные объекты (диван, шкафы и т. д.), пленка не укладывается. Проще всего монтировать ее только там, где ноги соприкасаются с полом – например, на выходе из ванной.

Схема стандартной установки ИК пленочного пола

Внимание! Существуют два вида ИК полов – биметаллический и карбоновый. Первый укладывать под плитку категорически нельзя.

Интересно, что, в отличие от других систем подогрева, ИК пол нагревает именно окружающие его предметы, а не воздух. Благодаря этому, такая система положительно влияет на формирование микроклимата в помещении, она не сушит воздух, а напротив, обогащает его отрицательно заряженными ионами.

Пленочный ИК пол Teplotex

Характеристики инфракрасных обогревателей

ИК полы легко регулировать по температуре – например, установив терморегулятор на 21 градус, можно добиться максимально комфортной температуры пола. Хотя в целом нагревать систему можно до 50 градусов, но необходимости в этом нет. Так как сейчас на рынке появилось достаточно много производителей ИК систем, можно легко подобрать оборудование по подходящей цене. Монтаж можно произвести самостоятельно и довольно быстро, а это тоже положительно скажется на кошельке владельца обустраиваемого помещения. А в отдельных случаях ИК полы могут даже заменить централизованную систему отопления.

ИК теплый пол под плитку — какой лучше

Достоинства инфракрасного пола

ИК пол обладает немалым числом достоинств.

1. ИК система отлично справляется с нагревом окружающих ее предметов интерьера. Длина волны равна 5-20 мкм, что позволяет ей проходить сквозь плитку.
2. Регулировать температуру при установленной системе ИК полов довольно просто, что позволит создать оптимальный микроклимат в любой комнате.
3. Такие полы экономны, они тратят мало электроэнергии.
4. Здоровье человека не будет страдать от значительного электромагнитного излучения, как при укладке кабельного пола.
5. ИК полы могут стать своеобразным ионизатором воздуха.

ИК теплый пол под плитку — какой лучше

Недостатки инфракрасных систем при укладке их под кафель

Но у ИК полов есть и свои минусы использования. Особенно это касается варианта, при котором система укладывается под кафельную плитку.

1. Обогревать не только полы, но и комнату при помощи этой системы выгодно только в помещениях небольших размеров. В противном случае система подогрева заставит нещадно тратить деньги на коммунальные платежи.
2. ИК полы нельзя укладывать там, где они будут закрыты мебелью или сантехническими приборами. Поэтому перестановку в комнате сделать уже не получится.
3. Плиточный клей, как и цементная стяжка, пусть и не так интенсивно, но будет постепенно повреждать пленку ИК пола, из-за чего сроки ее службы значительно снизятся.
4. Если ИК полы вышли из строя, они могут стать причиной возникновения пожара в результате короткого замыкания.
5. Небольшая адгезия пленки становится причиной затрудненных работ по монтажу. К слову, адгезию можно повысить, если уложить между системой подогрева и плиткой гипсокартон и стеклотканную сетку. Но в этом случае нагревательная способность системы будет несколько снижена.

   Инфракрасная нагревающая пленка Heat Plus, Hi Heat (теплый пол)

6. Укладка полов такого типа должна производиться на идеально ровную поверхность, что требует ряда подготовительных работ.

Инфракрасный теплый пол под плитку: особенности укладки

Монтаж ИК полов под плитку не так сложен, как может показаться на первый взгляд. Но тут есть несколько нюансов, которые важно обязательно учитывать. Для начала нужно побеспокоиться о материалах и инструментах, которые могут понадобиться для работы. Это могут быть теплоотражающая подложка, непосредственно сама ИК пленка в необходимом количестве, лента для изоляции проводов, кафель и клей для него, скотч, гофрированная трубка, гипсокартон, зажимы контактные, полиэтилен, провода для подключения, ножницы и т. д.

Инфракрасный пол — монтаж

Для укладки и плитки, и ИК системы подогрева нужно ровное основание. Поэтому оно должно быть очищено от мусора и осмотрено на наличие повреждений, выступов. Никакого рельефа на нем быть не должно – все трещины заделываются, а выпуклости рекомендуется сошлифовать.

Также к предварительным работам по монтажу системы ИК полов относится создание схемы укладки ИК пленки и размещения различных элементов типа терморегулятора. При этом должно учитываться и месторасположение крупногабаритной мебели, и места, где пленка монтироваться не будет. Важно помнить, что все провода, идущие от системы подогрева к терморегулятору, должны быть уложены в гофру и желобок, проштробленный в стене. Однако не всегда штробить стены есть необходимость. Иногда провода укладываются в пластиковый узкий канал, который крепится на поверхность стены.

Внимание! Работать с пленкой ИК подогрева важно аккуратно, так как ее довольно легко повредить. А разрезают ее только по четко обозначенным линиям отреза. Разрезав пленку в другом месте, ее можно привести в негодность.

Как резать инфракрасную нагревательную пленку

Все монтажные работы должны производиться при температуре воздуха свыше 0 градусов, а также при влажности не более 60%. Также важно обязательно всю систему заземлить. Особое внимание уделяется изоляции контактов, а также возможным местам повреждения пленки.

Таблица. Виды монтажа ИК пленки.

Вид	Описание
Сухой	Применяется при монтаже на поверхности ИК пленки ламината, ковролина. Для монтажа плитки используется, но редко. Подразумевает тщательное выравнивание поверхности, укладку теплоизоляционного материала и непосредственно самой пленки, затем – монтаж защитного пленочного слоя (полиэтилена), листов гипсокартона и непосредственно самой кафельной плитки, которая закрепляется при помощи клея. В этом случае пленка не подвергается контактам с едкими веществами и прослужит долго. Но вот высота основания в этом случае получается довольно значительной, что не всегда актуально. К тому же такой способ проведения работ обойдется дороже.
Мокрый	Используется для укладки плитки кафельной, камня и т. д. Так называемый классический метод. Работы будут стоить дешевле, чем при сухом типе монтажа, но они гораздо сложнее. В этом случае также подготавливается поверхность, затем укладывается теплоотражатель, на который монтируется ИК пленка. Далее она закрывается пленкой полиэтиленовой, армируется и заливается смесью для наливных полов. Плитка керамическая монтируется классическим методом (на клей) поверх этого слоя после его высыхания. Систему теплого пола можно запускать в работу примерно через неделю после укладки плитки.

Установка инфракрасного теплого пола под плитку

Рассмотрим, как происходит процесс монтажа ИК пола фирмы LamaHeat мокрым методом. Это особый вид ИК полов, выглядящий, как мелкоячеистая сетка, и он отлично подходит для мокрого метода укладки.

Шаг 1. Поверхность чернового пола тщательно очищается от мусора. Затем на нее укладывается лавсановая теплоотражающая подложка. Отдельные ее полосы соединяются между собой при помощи скотча.

Укладка лавсановой теплоотражающей подложки

Шаг 2. Далее стелется специальное монтажное ИК сетчатое полотно, которое отлично подходит для мокрого монтажа.

Укладка сетчатого полотна

Шаг 3. Это полотно соединяется с электросетью при помощи специальных клемм и проводов. Клеммы со вставленными в них проводами зажимаются плоскогубцами.

Клемма зажимается плоскогубцами

Шаг 4. Места подсоединения проводов изолируются при помощи кусочков битумной изоляции с двух сторон.

Используются кусочки битумной изоляции

Шаг 5. При помощи канцелярского ножа на поверхности термоизоляции вырезаются выемки для укладки в них проводов.

Выемка для укладки провода

Шаг 6. Концы ИК полотна там, где не подсоединены провода, обязательно изолируются.

Изолируется конец провода

Шаг 7. Поверх ИК сетки заливается слой наливных полов. Слой тщательно разравнивается и просушивается.

Заливается наливной пол

Шаг 8. Производится укладка кафеля на слой наливного пола. Кафель крепится к поверхности при помощи плиточного клея, нанесенного зубчатым шпателем.

Укладка кафельной плитки

Цены на ИК теплый пол пленочный

инфракрасный теплый пол

Видео – Монтаж ИК пленки под плитку

Видео – Монтаж классического типа ИК пленки под плитку

ИК пол под плитку укладывать можно, но важно проводить все работы аккуратно и внимательно, обязательно соблюдая все правила работы. В противном случае теплые полы такого типа просто не будут радовать владельца квартиры своей работой – они быстро выйдут из строя. В целом же, такая система довольно надежна и отличается отменным качеством работы.
