Теплицы из поликарбоната чертежи – Проект теплицы из поликарбоната своими руками: чертеж с размерами

Примеры чертежей теплиц из поликарбоната, дерева, профильной трубы

Теплица является неотъемлемым атрибутом садоводства России и стран со схожим климатом. Поэтому вопрос строительства парников поднимается во многих семьях, живущих в частных домах. В некоторых случаях модели парников, предлагаемые изготовителями, не устраивают садоводов размерами, формами, конструктивным особенностями.

В этой статье будет рассмотрен вопрос самостоятельного проектирования этих сооружений. Также здесь будут представлены разные варианты чертежей теплиц из разных материалов.

 Проектирование теплиц, чертежи

Совсем не сложно сделать теплицу из поликарбоната своими руками, чертежи которой подготовлены с должным вниманием.

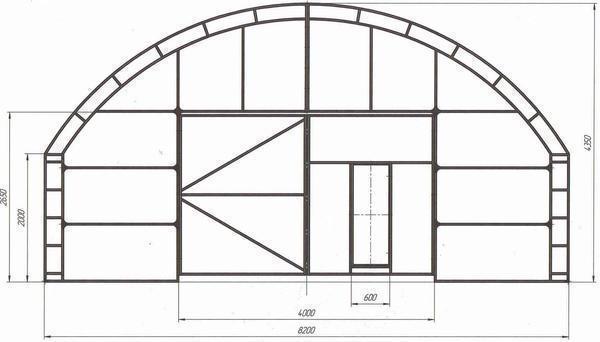

Составляем проект дугообразной теплицы своими руками

Устройство теплицы, чертежи и проекты дугообразных построек имеют свои особенности. Технические характеристики укрывающего материала накладывают ограничения на высоту каркаса. Завязано все на двух моментах:

• Гнуть листы можно только поперек воздушных каналов.
• Стандартные размеры листа – 6 х 2,1 м.

Получается, чтобы согнуть поликарбонат в купол, его нужно располагать поперек каркаса. При этом средний радиус кривизны получится 1,9 м. Соответственно, ширина основания выйдет 3,8 м. Беда в высоте такой постройки – она равна радиусу, а 1,9 метра не всегда то, что нужно. Для примера – чертеж из профильной трубы 20 20.

Как создается теплица из профильной трубы своими руками, чертеж — набросок

Это совсем не повод отказываться от дугообразной формы каркаса. Из ситуации можно выйти, не внося серьезных изменений в проект. Надо добавить по нижнему краю постройки цоколь. Он не должен превышать 1 метра в высоту, однако этого хватит, чтобы увеличить ширину конструкции до 2,5 м, высоту до 2,25 м. Тут чертежи и размеры теплицы из поликарбоната своими руками задать не сложно – главное отнестись очень внимательно.

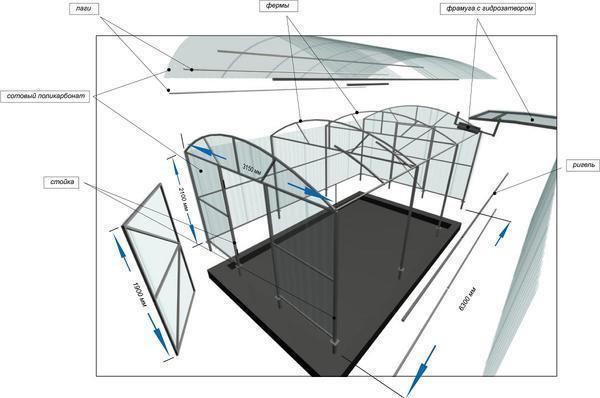

Как сделать теплицу из поликарбоната своими руками, чертежи, на фото арочная конструкция с цоколем

Обязательно делаем отдельный чертеж для монтажа укрывающего материала. Отмечаем расположение окон, особенности крепления листов на каркас.

Чертеж с параметрами монтажа укрывающего материала

Еще одна сложность, которая может подстерегать вас при проектировании и составлении чертежей теплицы из профильной трубы с размерами — особенности материала каркаса. Если нет возможности приобрести гнутый профиль, дуги придется делать из небольших отрезков, скрепляемых стальными пластинами. Для парника менее 5 метров длиной достаточно двух дуг, если больше – составляем чертеж так, чтобы дуга была каждые 3,5 – 4 метра. По такому же принципу можно проектировать деревянные сооружения.

Обратите внимание:  ширина каркаса привязана к количеству грядок внутри нее. Так, комфортная для обработки ширина – не более 80 см. Возьмем парник на две грядки. Они забирают 1,6 м от всей ширины постройки, плюс пространство для прохода 90 см. Получается оптимальные параметры парника – 2,5 в поперечнике. Если грядки три, складываем три ширины грядок + два прохода, и т. д.

Делаем теплицу своими руками из поликарбоната, чертеж купольной конструкции

Проектирование теплицы с одно- или двускатной крышей

Чертеж деревянной теплицы, сделанной своими руками, двух- или односкатной, лучше привязать к размерам листов поликарбоната. Тут речь идет не только об удобстве монтажа, но и о экономии материалов.

• Длина постройки – 6 м – стандартная длина листа.
• Высота прозрачной стороны – 2,1 м – стандартная ширина.
• Прямоугольник крыши – 6 х 3 м вместе с небольшими выносами за пределы каркаса. Это 1,5 листа укрывающего материала.

Сколько-нибудь серьезной кройки потребуют только фронтоны – тут надо будет подогнать поликарбонат под форму фронтона. Изготовление теплицы из профильной трубы, чертеж которой представлен ниже, будет очень простым, экономичным.

Один из вариантов создания деревянной теплицы из поликарбоната своими руками, чертежи составляем, ориентируясь на стандартный размер листа

К сведению:  проект теплицы в чертежах должен быть составлен так, чтобы стропила располагались не далее 1 метра друг от друга. При этом они обязательно должны присутствовать в местах стыковки листов кровельного материала.

Постройка с вентиляционными форточками

С фундаментом и без

С фундаментом чаще всего делают деревянные постройки, так как опорные стойки в по понятным причинам нельзя просто вкопать/вбить в землю. Здесь используется ленточная система с армированием. При этом углубляться следует не менее чем на 30 см. Обязательно вносим в чертеж добавку на цоколь – минимум 20 см. Для такой теплицы добавляем систему креплений каркаса к фундаменту – уголки + метизы к ним. Чертеж этой части сооружения делаем отдельным.

Приблизительный чертеж фундамента

Легкие теплицы из металла —  уголка или профтрубы — делаются без фундамента. Самый простой способ спроектировать такое сооружение своими руками – добавить к длине поперечных дуг по 80 – 90 см с каждой стороны. Эти концы будут вгоняться в землю, их длины хватит, чтобы надежно зафиксировать парник. Единственный недостаток примера чертежа теплицы из поликарбоната с размерами, указанными на рисунке – строительство ведется только из материалов, не подверженных коррозии.

Как делается теплица своими руками из поликарбоната, чертеж парника без фундамента

Чертежи конструкций разного типа

Очень неплох вариант теплицы из тонкого металлопрофиля, без фундамента, на обвязке – конструкция получается легкой, радиус, ширину, высоту может иметь любые. В сборке это своего рода конструктор, не требующий специальных навыков, большого количества рабочих рук. Надо только помнить один нюанс – тонкий профиль легко гнется. Этот момент обязательно учитываем при составлении чертежа. Шаг элементов должен составлять до 45 – 50 см. Сочленение элементов выполняется с помощью тройников и крестовин, на обвязку – крепеж «стакан».

Чертеж теплицы из поликарбоната с размерами 3х6, с каркасом из тонкой профтрубы

Подобным образом можно собрать двускатный парник. Расстояние между элементами приличное, поэтому профиль берем вместо алюминиевого стальной, чуть большего диаметра. Кроме того, в чертеж включаем фундамент, кирпичный или бетонный.

Двускатное сооружение

Еще один вариант теплицы на обвязке – двускатная теплица из алюминиевого профиля, с внутренними подкосами. Последние обязательно должны присутствовать, так как они обеспечивают необходимую жесткость конструкции. Острый угол крыши не даст скапливаться снегу на поверхности. Единственный минус хорошо заметен на чертеже – подкосы «съедают» пространство, ширина, высота сооружения уменьшается. Такой парник может иметь любые размеры, устанавливается на фундамент или просто на землю.

Пример каркаса теплицы из профильной трубы, чертеж с размерами и описанием деталей

Обратите внимание:  следующий пример – теплица из дерева своими руками, чертежи подразумевают использование бруска сечением 50 х 40 мм, на фундаменте.  Может применяться как летний и как зимний вариант – с одинарным или двойным стеклом. Чертеж такой постройки, если она более 5 м длиной, должен выполняться с учетом нормативов СНиП по снеговым, ветровым нагрузкам. Особенно это касается сооружений, которые будут остекляться.

Парник с деревянным каркасом

setroom.ru

Размеры теплицы из поликарбоната: чертеж, лучшие варианты

Строительство теплицы Теплица из поликарбоната, возведенная своими руками, чертежи для которой требуются обязательно, строится несложно. Для строительства конструкций используют различные материалы.

С помощью металлических труб или деревянных брусьев собирают каркас, навес делают из стекла или пленки. Но самым распространенным…

Как строится теплица из поликарбоната своими руками (чертежи)

Строительство теплицы

Теплица из поликарбоната, возведенная своими руками, чертежи для которой требуются обязательно, строится несложно. Для строительства конструкций используют различные материалы. С помощью металлических труб или деревянных брусьев собирают каркас, навес делают из стекла или пленки. Но самым распространенным материалом для покрытия является все же поликарбонат. В настоящий момент он занимает лидирующую позицию на рынке покрывных материалов для парников и теплиц, как в маленьких, так и в больших хозяйствах.

Поликарбонат — полимерный пластик, который образуется в результате экструзии поликарбонатных гранул. Это высокопрочный, пластичный и устойчивый к перепадам температур материал. По сравнению со стеклом поликарбонат прочнее в 200 раз. Благодаря небольшому весу из него можно строить разные конструкции.

Теплица из поликарбоната своими руками является самым лучшим вариантов для выращивания сельскохозяйственных культур в зимний период времени. Еще одним плюсом является то, что благодаря прочности и пластичности удерживается на поверхности теплиц снег, а при арочной конструкции, наоборот, обеспечивается падение снега. Поликарбонат способен рассеивать свет, что уберегает растения от солнечных ожогов. Главным достоинством поликарбоната является удержание тепла и распределение его по всей теплице.

derevyannie-doma.com

Теплица из поликарбоната своими руками. 800 фото, чертежи, пошаговые инструкции

как сделать теплицу своими руками из поликарбоната

Из-за конкурентных преимуществ, которыми обладает поликарбонат, теплицы из поликарбоната стали очень популярными. Этот материал обеспечивает все качества, необходимые в теплице, такие как прозрачность, долговечность, прочность и долгий срок службы. Что еще важно, сделать теплицу из поликарбоната своими руками намного проще, этот материал имеет небольшой вес, поэтому его легко переносить, транспортировать и устанавливать.

Легкость переноски помогает легко закреплять листы, что облегчает и ускоряет установку. Кроме того, вам не нужны специальные инструменты для резки этих листов. Их можно легко разрезать с помощью острых ножниц или дисковых пил. В общем, преимуществ масса. В этой статье представлено несколько примеров, как сделать теплицу из поликарбоната, подготовить фундамент, настелить панели, сделать двери в теплице из поликарбоната. Все примеры с пошаговыми фото, есть чертежи, схемы и советы по выбору места и технике безопасности.



Как построить теплицу из поликарбоната

В последние годы теплицы из поликарбоната становятся все более популярными и, по-видимому, обгоняют стекло в качестве основного материала, которое раньше являлось приоритетным для такого типа конструкций. Поликарбонат дешевле и обладает удивительным качеством теплоизоляции, благодаря чему затраты на обогрев минимальные, потому что нет необходимости в установки какого-либо традиционного охлаждающего устройства, потребляющего много энергии. Из этого пошагового руководства вы узнаете, как построить теплицу из поликарбоната своими руками с ломаной или как называют мансардной крышей

Материалы:

• 3 бруска 2×4 длиной 10 футов (348 см) для задней стенки
• 5 брусков 2×4 длиной 12 футов (365 см) для боков
• 32 бруска 2×4 длиной 8 футов (244 см)
• 11 — 12 футов (335 – 365 см) длиной и 26 » (65 см ) шириной стандартные гофрированные поликарбонатные парниковые панели
• 1 — 8 футов (30 – 245 см) длиной, 26 » (65 см) шириной поликарбонат для дверей
• 3 – 12 футовые (90 – 365 см) жестяные панели (использование по бокам и спине)
• 1 – 8 футовая (30 – 245 см) жестяная панель (использование спереди)
• Жестяные шурупы
• 28 — 4 ‘(122 см) длинные ребристые полосы

Чтобы ознакомится с инструкцией, перейдите на сайт по ссылке под галереей, где вы найдете список материалов и инструментов, письменные инструкции и видео. Ниже смотрите мастер класс на пошаговых фото, которые включают чертежи теплицы из поликарбоната, схемы с размерами и фото основных этапов сборки конструкции.

Во второй части на пошаговых показано, как сделать двери для теплицы.

Источник фото: www.ana-white.com/2012/05/plans/barn-greenhouse

Как сделать дверь теплицы

Подобрать дверь для теплицы, которая будет соответствовать вашему дизайну, может оказаться затруднительным. Если у вас есть инструменты и базовые знания по деревообработке, вы можете сделать двери для теплицы своими руками, как описано в этой пошаговой инструкции. Прочитать про этапы изготовления двери можно на сайте, ссылку найдете под галереей.

Ниже смотрите мастер класс в картинках на пошаговых фотографиях, все нарисовано очень красиво и довольно подробно.

Источник фото: www.wikihow.com/Build-a-Greenhouse-Door

Теплица из поликарбоната 3 на 3,5 м своими руками

Что вам нужно, чтобы построить теплицу из поликарбоната своими руками, зависит от  конкретного дизайна.

Если вы, как в данном случае, используете Google Sketchup, то вы сможете изменить размеры и получить конкретный и точный список того, сколько именно материалов, древесины и поликарбоната вам понадобится.

В противном случае можете использовать представленный здесь дизайн. Под галереей есть ссылка на сайт первоисточника, воспользуйтесь ей и узнайте, что вам понадобится для данного дизайна. Размеры теплицы из поликарбоната 10 футов (348 см) в ширину и 12 футов(365 см) в длину с крышей в стиле гамбрел. Обязательно посмотрите видео этого проекта — это отличное видео, которое поможет лучше объяснить некоторые этапы сборки теплицы из поликарбоната своими руками. Ниже представлены пошаговые фото.

Источник фото: www.instructables.com/id/DIY-GreenHouse-Build-Solid-Structure/

Деревянная теплица из поликарбоната

Вот пример, как построить симпатичный домик – деревянную теплицу под поликарбонат своими руками.

Ниже в галерее на пошаговых фото показаны основные этапы сборки и оборудования теплицы. По ним тяжело понять нюансы строительства, но вы можете воспользоваться ссылкой и прочитать на сайте подробную инструкцию, с описанием не только изготовления теплицы из поликарбоната, но и несколько советов по обустройству участка.

Источник фото: www.instructables.com/id/Greenhouse-Improvement/

Чертеж теплицы из поликарбоната с размерами

Здесь на чертежах и схемах показано, как собрать теплицу из поликарбоната с ломаной мансардной крышей. Если хотите узнать больше о строительстве красивой и небольшой теплицы, посетите сайт первоисточника и прочитайте подробную инструкцию. Следуйте инструкциям и обратите внимание на схемы, с помощью которых сможете построить теплицу, даже если вы новичок в столярном деле. Тщательно выбирайте место, так как теплица должна получать не менее 8 часов света каждый день.

A  — 2 бруска 2 × 4  длиной 144″(368 см) , 7 штук — длиной 33″(84 см)
B — 1 доска 2 × 4 — длиной 113 ″(338 см), 4 шт. — длиной 33 ″(84 см), 2 шт. — длиной 36 1/2 ″(91 см), 2 шт. — длиной 76 1/4 ″(194 см), 1 шт. — длиной 40 ″ (102 см) передняя стена
C  — 2 доски 2 × 4 — длиной 113″(338 см), 7 штук — длиной 33″(84 см)  задняя стенка
D  — 14 досок 2 × 4 длиной 48″(122 см) , 4 штуки длиной 41 1/2″(106 см) , 10 штук длиной 40 3/4″(102 см)
E  — 1 шт. 2 × 4 — длиной 141 ″ (358 см)
F  — 1 доска 2 × 4 — длиной 36 ″(91 см), 2 части 35 1/2 ″(90 см), 2 части 43 1/2 ″(110 см)
G  — 2 доски 2 × 4 длиной 117 «(297 см), 2 шт — 120″(305 см), 4 шт — 39 3/4 «(101 см)
H — 2 доски 2 × 4 — длиной 37″(94 см), 2 штуки длиной 69 1/4″(176 см), 1 шт.  длиной 30″(76 см) Двери

Источник фото: howtospecialist.com/garden/greenhouse/barn-greenhouse-plans/#more-14016

Схема чертеж теплицы Митлайдера

Если вы хотите построить теплицу Митлайдера из поликарбоната, чтобы сохранить растения в холодные зимы и для выращивания овощей, то перед началом строительства важно учесть все нюансы. Теплица должна располагаться так, чтобы большую часть дня получать больше солнечного света. Именно такую конструкцию разработал Джейкоб Митлайдер, американский эксперт по земледелию. Здесь представлен чертеж теплицы, которую у нас еще называют «американка».

A — 4 бруска 4 × 4, два  длиной 120 дюймов (305 см) и два 168 дюймов (427 см)
B — 4 доски 2 × 4, две длиной 113 дюймов (287 см) и две 168  дюймов (427 см)
B — 24 доски 2 × 4 длиной 72 дюйма (183 см)
С — 8 досок 2 × 4 длиной 87 1/2” (222 см) и 8  длиной 6”(15 см)
D — 28 брусков 2 × 2, из них 14 длиной 14 ”(35 см)и 14 длиной 22” (56 см)
E — 2 бруска 2 × 3 длиной 36”(91 см), 2 бруска 2 × 4  длиной 69”(175 см), 1 шт. длиной 33”(84 см)  F — 500 кв. футов (150кв.м) поликарбонатных листов  FOIL
500 штук 2 1/2 ″ (6,5 см) винтов

Источник фото: howtospecialist.com/garden/greenhouse/free-greenhouse-plans/

Теплица под поликарбонат чертеж

Чтобы выращивать собственные овощи, посмотрите чертеж теплицы под поликарбонат своими руками. Эта конструкция достаточно большая для небольшой семьи, особенно если выращиваете овощи в качестве хобби. Здесь имеется две большие двери и четыре вентиляционных отверстия. Убедитесь, что выбрали правильное место для теплицы, так как растения должны получать много естественного света, даже в зимние дни. Колья удерживают каркас теплицы, если живете в районе с сильным ветром.

Распиловка деталей с размерами

A  — 4 бруска 4 × 4 — база длиной 96″ (244 см)
B  — 8 брусков 2 × 2 длиной 16 ″ (41 см)
C  — 2 бруска 2 × 4 длиной 89″ (226 см), 4 бруска длиной 72″(183 см)
D  — 2 бруска 2 × 4 длиной 96″(244 см), 5 штук — длиной 72″(183 см), 4 штуки — длиной 22 1/2″(57 см)  Е  — 2 бруска 2 × 4 длиной 18 » (46 см), 10 штук — 53 3/4″(136 см), 1 часть 2 × 6 длина 96 «(244 см) длинные  стропила
F  — 2 бруска 2 × 2 — длиной 22 1/2 ″(57 см), 2 шт. — длиной 19 1/2 ″(50 см), 2 бруска 1 × 2 — длиной 22 1/2 ″(57 см), 2 шт. — 19 1/2 ″ (50 см)
G  — 2 бруска 2 × 2  длиной 36 ″(91 см), 2 шт.  длиной 69 ″(175 см), 1 шт. — длиной 33 ″(84 см), 2 бруска 1 × 2 — длиной 36 ″(91 см), 2 шт. длиной 69 ″(175 см), 1 шт. — 33″(84 см) 2x дверь
H  — 18 шт. 1 × 2 длина 72″(182 см), 9 штук 96″(244 см), 10 штук 52 1/4″(132 см)

Источник фото: howtospecialist.com/garden/greenhouse/8×8-greenhouse-plans-step-by-step-guide/#more-22669

Дальше представлены чертежи, как сделать крышу для теплицы под поликарбонат, вентиляционные отверстия и дверные планы.
Умный совет:  Вы можете установить автоматические вентиляционные открыватели.

Источник фото: howtospecialist.com/garden/greenhouse/8×8-greenhouse-roof-vents-and-door-plans/

Вот еще чертеж теплицы под поликарбонат 8’x8 ′(244 х 244 см)

Если вы когда-нибудь думали о строительстве теплицы, но понимали, что может понадобиться помощь, тогда эти чертежи теплицы из поликарбоната именно для вас. Можете прочитать пошаговые инструкции на сайте и просмотреть чертежи с размерами и схемы на фотографиях в галерее.

Источник фото: www.construct101.com/greenhouse-plans-8×8/

Чертежи теплицы из поликарбоната

Как построить теплицу из поликарбоната

Хотите сделать серьезные инвестиции в свой огород, то есть заниматься выращиванием овощей профессионально? Вот хороший пример, как построить теплицу из поликарбоната. Это надежная и прочная конструкция, которая прослужит вам долгие годы. Конечно, не дешево — но выполнимо. Проекты всегда стоят вдвое дороже, выглядят вдвое дешевле и занимают вдвое больше времени, чем вы ожидаете. Пошаговых фотографий, как сделать эту теплицу не много, но вы можете воспользоваться ссылкой под галереей и посетить сайт автора этого проекта, где в инструкции все описано очень подробно.

В проекте использовались:

• 4 бетонных блока
• 2 доски 2х4 длиной 3,5 м
• 4 доски 2х4 длиной 5 метров
• 16 досок 2×4 длиной 2,5 метра
• 21  лист 365 см парниковых панелей из поликарбоната
• 4  листа 250 см парниковых панелей из поликарбоната

novamett.ru

Чертеж теплицы из поликарбоната с двухскатной крышей

На рынке представлены теплицы разных типов. У каждого есть отрицательные, положительные стороны. От материалов, используемых в качестве обшивки, зависит срок службы всего строения, эффективность его использования. Потому важно заранее создать качественный чертеж теплицы из поликарбоната с двускатной крышей.

Как устроены двускатные теплицы из поликарбоната своими руками?

Двускатная крыша означает, что конструкция напомнит словно две односкатные крыши, соединённые друг с другом. В единое целое она соединяется за счёт стенок. Но самих стен в прямом смысле этого слова нет, их функцию в данном случае выполняет конёк крыши, вместе с опорными балками и брёвнами.

Двускатные теплицы крышей могут быть разделены на два подвида:

1. Летний вариант;

Основной материал изготовления каркаса – брусья. Изделие покрывается плёнкой, иногда её присутствует два слоя. Главное достоинство подобных парников – низкая стоимость.

2. Для использования в зимнее время.

В данном случае используются каркасы на основе брусьев, либо металлических прутьев. Функцию покрытия выполняет стандартный поликарбонат, либо стекло.

Для двускатного парника следующие размеры признаются стандартными:

• Высота в коньке – 2-2,5 метра;
• Длина не больше 5-7 метров;
• Ширина от 2,5 до 3 метров.

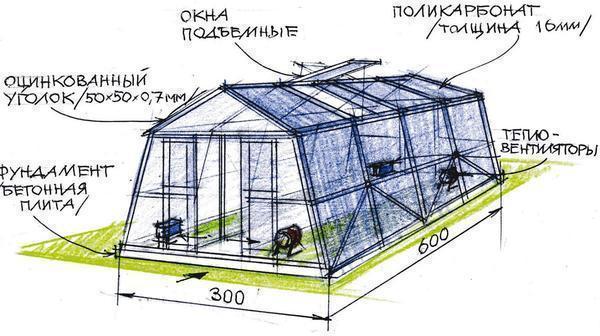

Зимняя двускатная теплица с поликарбонатным покрытием – вот какой вариант предлагается для рассмотрения.

Какие материалы используются для теплицы

Монтаж парника предполагает применение следующего набора приспособлений:

1. Крепежи. Для решения подобной задачи отлично подходят обычные саморезы;
2. Труба из алюминия или профиля, с оцинкованным покрытием;
3. Уголок из стали, тоже оцинкованный;
4. Брус профилированного типа, с сечением минимум 50 на 50.

Панели из поликарбоната сейчас продаются с различными размерами. Ширина стандартно составляет 2,1 метра, длина бывает разной – 12 метров или 2,6 метра минимум. Конкретные цифры выбираются в зависимости от предполагаемого проекта, на основе которого строится двускатная теплица.

Для летней конструкции минимально приемлемая толщина – 6 миллиметров. В случае с зимним вариантом рекомендуется ставить не менее 15 мм. Такие конструкции способны будут выдержать вес даже всего выпавшего снега. В то же время, материал легко гнётся, когда это необходимо.

Перед покупкой качество тепличного поликарбоната требуется тщательно проверить, продавцу на слово верить не надо. Товар низкого качества сможет испортить всю конструкцию.

Основные этапы постройки

Зимние двускатные теплицы относятся к капитальным постройкам, с серьёзным весом.

План работ будет иметь следующее описание:

• Сначала возводится фундамент;

Ленточные разновидности фундамента, либо основание из бутового камня – минимальные требования для подобных конструкций. По всему периметру применяется сечение до 40 на 40 см.

• Обвязка из бруса идёт поверх фундамента. На неё в дальнейшем монтируется каркас;

Для брусьев важна дополнительная обработка, с использованием грунтовок, антисептиков. Деревянным изделиям всегда угрожает гниение.

• Один из вариантов – когда монтаж обрешётки каркаса осуществляется целиком. Сразу крепить элементы изделия не нужно. Целая конструкция собирается на строительной площадке, недалеко от фундамента. Остаётся перенести эту часть на место, закрепить обвязку. Металлические уголки и саморезы применяются при креплении;
• Есть и второй вариант – когда вертикальные стойки ставятся по всему периметру, через каждый метр. Это надо сделать до того, как будет залит фундамент. Тогда при завершении заливки фундамента основание обрешётки уже готово. Потом устанавливаются поперечные балки, закрепляются саморезами. На этом двускатная теплица не закончена;

Каркас надо планировать таким образом, чтобы размер ячеек не превышал 50 на 50 см. Тогда вся конструкция сохранит устойчивость, кровельный материал не будет портиться.

• Крышей занимаются после окончания работ с обрешёткой. Поперечную балку прикручивают саморезами, либо приваривают по центру теплицы;
• Стропила и стойки устанавливаются под углом, предусмотренным созданным проектом;
• Раскройка, закрепление поликарбонатных листов – одни из завершающих этапов. Получившиеся швы заделывают, используя алюминиевую ленту;

Каркас обшивают в направлении сверху вниз. К проёмам для окон и дверей переходят в конце.

• Теплицу не рекомендуют монтировать при температуре ниже 10 градусов выше ноля. В противном случае в процессе резки коробятся листы поликарбоната. Резка предполагает применение специальных строительных ножниц, электрического лобзика. Резка низкого качества губит материал.

Проект двускатной теплицы: рекомендации по составлению

Предварительные проекты и чертежи двускатной теплицы из поликарбоната составляются в несколько этапов:

1. Определение места расположения;
2. Выбор конкретных размеров для парника;
3. Определение с формой;
4. Выбор подходящих материалов;
5. Выбор фундамента;
6. Расчёт окон с дверями для вентиляции;
7. Формирование чертежа. Тогда двускатная теплица будет завершённой.

Выбор подходящего места для парника опирается на несколько факторов:

• Распределение света от солнца;

Идеальный вариант – когда солнечный свет озаряет любую сторону парника, с утра до вечера. Нежелательно ставить строение, чтобы другие объекты на территории затеняли его. Если условие невозможно выполнить – стремиться надо к тому, чтобы свет падал с 12-13 часов дня до 6-8 вечера.

Для теплицы рекомендуют выбирать ровные места. Наличие уклона делает обязательным проведение террасирования.

• Ориентация на стороны света;

Длинные стороны теплицы идеально направляются на север и юг. Соответственно, торцевая часть смотрит на восток и запад. Со стороны юга монтируют вентиляционные окна.

• Воздействие ветра.

Не рекомендуют ставить парники там, где всё время ветрено. Склоны холмов на севере для постройки не подходят.

Низины, торфяные почвы так же не относятся к оптимальным вариантам для создания парников. На растения влияет температура в таких местах, она ниже нормы.

По размерам сделать выбор просто, опираясь на следующие показатели:

1. Цели, поставленные перед владельцем участка;
2. Бюджет на постройку;
3. Площадь имеющейся земли.

Стандартная форма парника – вытянутый прямоугольник. Исключение – куполовидные конструкции. Грядки и сельскохозяйственные культуры высаживаются по краям. В середине прокладывают дорожку. При постройке широкой теплицы дорожек и рядов с грядками бывает больше.

Для грядки оптимальная ширина – 100 см, в случае с дорожками – 60-70. С меньшими значениями работа в теплице не будет удобной. Для вычисления ширины постройки предлагается выполнять такие действия:

• Складывание ширины всех дорожек и грядок;
• К полученной цифре прибавляется 10-15 см;
• Итоговый результат и применяется на практике.

2,5-6 метров – стандартные значения, когда создаётся двускатная теплица .

Что ещё учесть?

Для длины построек необходима кратность 2-2,1 метрам. Это стандартная ширина для листов поликарбоната. К числу прибавляют 10-15 сантиметров.

От формы зависит, какой будет высота объекта. 2,1 метра – оптимальный вариант для арочных построек, без цоколя. Создание цоколя сделает постройку выше, тогда работать будет удобнее. В остальных случаях высота выбирается индивидуально, по желанию владельца.

Заключение

Теплица двускатная – практичное строение, возведение которого не должно занять много времени и сил. Легко купить домики подобной формы в готовом виде. При планировании клиент сам выбирает размер, который будет удобнее в эксплуатации. Поликарбонат и плёнка – покрытия, считающиеся самыми практичными для подобных строений.

Своевременное составление плана упрощает процесс строительства, защищает от дальнейших ошибок. Парник будет долговечным и качественным, радует урожаем на протяжении долгого времени.

zagorod-live.ru

чертежи и видео из поликарбоната, зимнее проектирование и устройство

Каждый, кто принял решение о возведении теплицы своими руками – самые лучшие проекты желает найти и воплотить. Продумывается каждая деталь планировки, ведь парник относится к тем видам конструкций, эксплуатация которых продолжается в течение нескольких сезонов. В связи с этим, необходимо успешно отделить объективные характеристики каждого из представленных на рынке вариантов от несбыточных обещаний производителей.

Всевозможные проекты теплицы

Первое, что необходимо запомнить – идеальных во всех отношениях вариантов не существует. Ключевым фактором является конечная цель садовода. Для начала стоит задуматься, какие садоводу нужны теплицы – стационарные или временные и как часто он ими будет пользоваться.

Если речь идет о круглогодичном использовании, то в этом случае монтируется капитальное строение с ленточным фундаментом. Менее помпезный, деревянный, вариантах применятся в сезонных теплицах.

После этого требуется проанализировать объем необходимого внутреннего пространства. Садоводам, планирующим высадить различные культуры, потребуется широкая модель. В зависимости от характеристики овощей, цветов и ягод, устройство типовой модели дополняется металлическими разделительными перегородками. Для менее широкой разновидности достаточным окажется разделение культур посредством маленьких канавок.

Про схемы расположения грядок в теплице читайте в статье: https://homeli.ru/dvor-i-sad/teplitsy/gryadki-v-teplitse-skhema

Помимо этого, есть еще несколько практических рекомендаций, позволяющих подобрать выгодный во всех отношениях проект теплицы:

• Если в регионе случаются внезапные заморозки, то для тепличных комплексов обязательной становится система искусственного обогрева;
• Редис, томаты и другие влаголюбивые культуры требуют установки системы капельного полива для парников;
• Садоводы, планирующие своими руками выращивать теплолюбивые культуры, должны подумать о необходимом утеплении стыков и входной двери.

Проект теплицы подбирается с учетом имеющихся потребностей садовода. Диапазон среднемесячных температур, уровень влажности, характеристики выращиваемых культур – все это необходимо учесть при выборе той или иной модели. Помимо этого, для организации круглогодичной теплицы из поликарбоната требуется капитальное строение, а для сезонного варианта подойдет и деревянный остов.

Энергоэффективные модели теплиц

В Европе парники стали нормой жизни, для тех, кто проводит много времени в сельской местности. При этом речь идет о моделях последнего поколения, исключающих возможные риски. Сквозняк, нехватка или избыток влаги, недостаточный уровень освещения – все это контролируется компьютером. Стоят подобные проекты не дешево, но спрос от этого на них не уменьшается. Если говорить о более распространенных реалиях, то в продаже можно найти доступные по цене «умные» варианты.

Перед тем как начать строительные работы, необходимо кратко перечислить основные требования, которым должна соответствовать постройка.

Правильно рассчитать размеры будущей теплицы вам поможет следующий материал: https://homeli.ru/dvor-i-sad/teplitsy/razmery-teplitsy

Как и в предыдущем случае, исходить надлежит из имеющихся потребностей:

• Потребность установки системы внутренней вентиляции;
• Суточное количество воды, необходимое для полива;
• Необходимость установки дополнительных источников света и воды.

Чем точнее в чертежах найдут свое отражение перечисленные нюансы, тем меньше избыточных трат ждет садовода. Особенно внимательно необходимо к этому отнестись в случае с зимней или круглогодичной теплицей. В данный период потребляется максимальное количество ресурсов, которые необходимо экономить.

Готовим крышу: проект парников

Разобравшись с основанием, можно перейти к верхней части всей конструкции. Для начала необходимо запомнить, что для создания круглогодичной модели понадобится 2-скатная крыша. Преимущество ее заключается в быстром опадании осадков, что исключает вероятность проваливания вовнутрь результатов обильного снегопада или дождя. Скептики могут возразить, что для постройки такой крыше требуется больше времени и ресурсов

Акцент делается на том факте, что 2-скатная крыша сложна в сборке и требует в буквальном смысле ювелирной точности. В определенной мере, подобные доводы имеют право на жизнь, если бы не одно «но». Правильно собранная 2-скатная крыша прослужит дольше аналогов.

Облегчить проектирование и монтаж конструкции помогут следующие рекомендации:

1. Применение многогранного варианта монтажа предусматривает сезонное использование конструкции. Возводится все за несколько часов и при необходимости стол же быстро разбирается.
2. Если планируется использовать теплицу для выращивания небольшого количества культур, то внимание стоит обратить на 1-скатную крышу. Размещается такой парник только с южной стороны дома для обеспечения постоянного притока солнечного света. В зависимости от потребностей заказчика, 1-скатную теплицу можно подключить к отопительной системе дома.
3. Купольные крыши – одни из самых лучших вариантов для парников, функционирующих в режиме «термоса». Благодаря сферической форме строения, попадающий вовнутрь солнечный свет равномерно распределяется. Единственным недостатком подобного варианта являются многочисленные зоны, где застаивается воздух.
4. Согласно Нормам технического проектирования теплиц (НТП), каркас обязательно укрепить при помощи дополнительных укосин.

Существует четыре распространенных вида крыши для теплицы. Каждый из них имеет ограниченную сферу использования, поэтому настоятельно рекомендуется ознакомиться с технологическим описанием перед началом установки. Даже незначительная ошибка приведет к тепловым потерям.

Ищем долговечный каркас: проекты теплиц из поликарбоната

Все готовые модели, как правило, включают деревянные элементы. В обязательном порядке их нужно обработать специальным веществом – антисептиком. Он уменьшает всевозможные риски, связанные с появлением вредителей или началом гниения. Не лишней окажется олифа для дома, смешанная со смолой в пропорции 1:1.

После нанесения должно пройти не менее 4 часов. Этого времени достаточно для того чтобы раствор полностью впитался. После этого можно переходить к выбору стеклопакетов. Подробнее о конструкциях из стеклопакетов читайте по ссылке: https://homeli.ru/dvor-i-sad/teplitsy/teplitsa-iz-steklopaketov

Здесь упор делается на среднемесячный диапазон рабочих температур. Если возиться с многочисленными статистическими данными нет, то можно выбрать энергосберегающую «умную» теплицу Ардуино. В ней установлены датчики, способные в режиме реального времени контролировать множество показателей.

Определенную помощь садоводу окажут приведенные ниже рекомендации:

• Толщина внешнего стекла в используемых стеклопакетах не должна быть меньше 4 мм;
• Минимально необходимая толщина поликарбонатных листов колеблется от 10 до 17 мм зависимости от климатических особенностей;
• Каркас окажется в более выгодном положении, если парник сориентировать в направлении сервер-юг;
• Допускается незначительное отклонение в сторону запада в пределах 15 градусов;
• Если речь идет об 1-скатных вариантах, то в этом случае конструкция имеет отклонение в пределах 15 градусов в сторону востока;
• Вне зависимости от разновидности теплицы, категорически запрещено прижимать слишком сильно поликарбонатные листы к поверхности.

Распространенный типовой проект парника 810 требует определенного соотношения ширины и толщины листов. Если речь идет о толщине до 10 мм, то в этом случае ширина не должна быть больше 105 см.

В том случае, когда применяются листы, толщиной 16 мм, максимально допустимая ширина составляет до 139 см. Чем точнее садовод согласует свои действия с приведенными размерами, тем прочнее окажется вся конструкция.

На этапе проектно-сметных изысканий необходимо в деталях продумать положение каркаса строения. Строительные работы пойдут с большей эффективностью, если на уровне эскиза правильно сориентировать конструкцию в пространстве. Достаточно ошибиться всего на 15-20 градусов, чтобы будущий урожай погиб.

Сезонный вариант: типовой проект теплицы

Часто можно услышать, что продолжительность дачного сезона колеблется от 2 до 4 месяцев. В этом случае не нужно изготавливать или покупать многосложные конструкции. Для создания сезонного варианта подойдут деревянные брусья, поверх которых монтируется каркас.

При этом важно обратить внимание на глубину залегания грунтовых вод. Как было уже сказано, чем они ближе к поверхности, тем прочнее должно быть основание.

В качестве основы применяются новые облегченные профили, с установкой которой справятся даже новички.

Для того чтобы уменьшить количество возможных ошибок, рекомендуется опираться на следующие рекомендации:

• Ключевым фактором при выборе является площадь изделия и степень сложности его установки;
• Не стоит придерживаться ориентации парника в пространстве;
• Не имеет значения, какая форма каркаса будет выбрана для сезонной постройки;
• В качестве покрытия применяется 1-слойный поликарбонат или пленка.

Сезонные теплицы применяются на приусадебных участках, где владелец проводит немного времени. Не стоит слишком сильно концентрироваться на многочисленных физических параметрах. В большей степени акцент делается на простоте сборки и эксплуатации конструкции.

Создаем проект теплицы своими руками

Популярным становится применением программы Автокад для проектирования разнообразных парников.

Достаточно потратить несколько часов, чтобы перед глазами были сведения, отражающие потенциальные эксплуатационные характеристики.

Готовый макет можно вращать в нескольких плоскостях, что обеспечивает всесторонний анализ.

Если говорить о преимуществах подобной программы, то они выглядят следующим образом:

• Определение оптимального угла падения солнечного света;
• Выбор количество скатов крыш;
• Расчет прочности фундамента и прочее.

Использование компьютерных средств позволяет самостоятельно определиться с необходимой геометрией теплицы. Пользоваться программами подобного рода несложно. Достаточно предварительно ознакомиться с инструкцией пользователя. Если все сделать правильно, то в режиме компьютерной модуляции можно изучить влияние различных факторов на постройку.

Ошибки новичков при устройстве теплицы: чертежи и проекты

Избежать таковых при строительстве не всегда удается даже проектировщикам со стажем, поэтому не стоит расстраиваться раньше времени. Все предлагаемые компьютерной программой данные необходимо адаптировать к реальным условиям.

Разобраться в этом лучше помогут несколько советов, выработанных на основании анализа распространенных ошибок:

• Энергосберегающая теплица всегда требует на 15-20% более прочное основание, чем указывается в расчетах;
• Ширина поликарбонатных листов должна быть на 1/6 раз больше, чтобы исключить возможные ошибки, связанные с неправильным разделением таковых.

Доверяй, но все-таки проверяй – именно так можно охарактеризовать залог успешной работы проектировщиков. Оставленные несколько дополнительных см – гарантия того, что процесс строительства не станет жертвой вынужденного простоя.

Разрабатываем проект зимней теплицы

Для приусадебных участков и тепличных комбинатов весьма актуален зимний вариант парника. Ошибочно думать, что речь идет только о частичном утеплении конструкции. Необходимо комплексно подойти к анализу эксплуатационных характеристик участка.

Определенную помощь огородникам окажут приведенные ниже практические рекомендации:

• Обязательное использование 2-скатной формы крыши;
• Применение 2 или 3-слойного поликарбоната;
• Размещение конструкции в южном направлении;
• Использование температурных датчиков;
• Наличие системы утепление окон и входной группы.

Теплицы своими руками: самые лучшие проекты (видео)

Проект теплицы требует детальной проработки. Температура, уровень влажности, степень освещенности и продолжительность использования – лишь небольшая часть параметров, учет которых в полной мере избавит в прямом и переносном смысле садовода от проблем. Неоценимую помощь в работе окажут специализированные компьютерные программы, позволяющие сформировать 3D модель парника.

Примеры теплиц своими руками: самые лучшие проекты (фото идей)

homeli.ru

Чертежи теплицы из профиля и дерева под поликарбонат и пленку

Выбрать из многообразия предложений тепличную конструкцию, которая органично впишется в стиль участка и будет удобна в эксплуатации, непросто. Форма каркаса влияет на объем полезной площади, а от материала покрытия напрямую зависит продолжительность эксплуатации и возможности внутреннего обустройства. Чтобы не изобретать велосипед, можно брать для строительства своими руками готовые чертежи теплиц, составленные профессионалами. При необходимости в них несложно внести корректировки.

Содержание статьи

Краткий обзор популярных модификаций

Наиболее популярны и эффективны с точки зрения производительности следующие виды теплиц:

• односкатные;
• двухскатные;
• арочные;
• многоугольные;
• каплевидные.

Виды теплиц по форме

Любая из этих конструкций имеет свои плюсы и минусы, поэтому необходимо рассмотреть каждый вариант.

Парники с односкатной крышей

Для теплицы с односкатной крышей нужно меньше материала, зачастую ее пристраивают к уже готовым стенам дома, гаража или сарая. Это значительно облегчает монтаж, а сама конструкция характеризуется хорошей теплоизоляцией.

Односкатная теплица имеет достаточно минусов, среди которых самым большим является низкая способность крыши выдерживать нагрузки. Любой сильный снегопад может повредить конструкцию. Глухая стена препятствует проникновению света внутрь, но не все культуры готовы мириться с такими условиями.

Простая односкатная теплица

Теплицы с двускатной крышей

Конструкция двухскатной теплицы является наиболее популярной. Внешне она напоминает обычный домик, крыша которого выполнена из двух скатов, а стык скрыт коньком. Главным достоинством является большая площадь, дающая возможность без проблем выращивать высокорослые культуры. Стоит отметить хорошую светопропускную способность и простоту монтажа вентиляции.

Если говорить о минусах, то чертежи каркасов теплиц такой формы часто имеют сложную конструкцию, что может усложнить их сборку. На двухскатную кровлю расходуется больше материала, что увеличивает конечную стоимость.

Подробный чертеж двускатной теплицы

Арочные сооружения для закрытого грунта

Основной особенностью арочной теплицы является крыша, имеющая форму дуги или арки. Она препятствует накоплению снега в зимний период, что снижает нагрузку на конструкцию. Можно выделить хорошую устойчивость к сильному ветру и широкую область применения. Чертежи теплиц арочной формы могут предполагать разные размеры, что дает возможность использовать их и на обычном дачном участке, и в промышленных масштабах.

Минусом арочной формы является сложное устройство вентиляции и невозможность остекления. Для такого каркаса идеально подходит поликарбонат и пленка.

Арочная теплица средних размеров

Купольные и каплевидные постройки для выращивания растений

Многоугольная форма используется не так часто, как предыдущие, но её характеристики довольно хороши. Она пропускают достаточно солнечного света и имеет много полезной площади, что позволяет выращивать все виды культур. Стоит отметить и красивый внешний вид, благодаря которому такую конструкцию можно органично вписать в любой ландшафтный дизайн.

Чертежи теплиц с большим количеством углов весьма замысловаты и многим непонятны. Это является самым главным недостатком. Для строительства необходимо много материала, что в конечном итоге приводит к высокой себестоимости.

Купольная форма обеспечивает растения максимумом света

Немного проще выглядят чертежи каркаса теплиц в виде капли. Такая конструкция сочетает достоинства арочной и двухскатной формы.

Она обладает достаточной прочностью, хорошо пропускает солнечные лучи, имеет высокую теплоизоляцию. Из недостатков можно выделить сложность конструкции и монтажа, но с учетом всех преимуществ, приложенные усилия окупятся сполна.

Теплица каплевидной формы

Каплевидная форма каркаса – схема

Чертежи каркасов теплиц из различных материалов

Прежде чем выбрать подходящий чертеж каркаса теплицы, нужно определиться с материалом. Лучше всего сделать основание из металлического профиля. Такой каркас можно накрыть обычной или армированной пленкой или поликарбонатом. Последний вариант наиболее затратный, но он исправно прослужит на протяжении нескольких лет. Чтобы прояснить ситуацию, рассмотрим подробно несколько вариантов.

Каркас для теплицы из поликарбоната

Можно смело утверждать, что теплица из поликарбоната арочной формы является оптимальным вариантом на долгие годы. Помимо практичности, она имеет достаточно хороший внешний вид, поэтому никак не испортит ландшафт участка. Каркас теплицы лучше сделать из металлической или ПВХ трубы, диаметром не менее одного дюйма.

Не стоит экономить на поликарбонате. Тонкие листы может повредить град, и тогда придется полностью перекрывать теплицу. Лучшим вариантом является использование сотового поликарбоната толщиной 6 мм и больше.

Каркас арочной теплицы из поликарбоната заводского производства

Подробная схема торцовой арки с дверью

Чертежи теплицы из поликарбоната просты и понятны, поэтому сложностей с монтажом у вас возникнуть не должно. При выборе модели не забывайте, что стандартный размер листа поликарбоната 2,1 м на 6 м, поэтому оптимальная ширина будет 3,5 м. В этом случае вы сможете избежать стыков, накрыв стены и крышу одним листом. Для краев листа обязательно используйте П-образный профиль, который защитит внутреннюю часть от попадания пыли, грязи, развития плесени и грибка.

Деревянный каркас под поликарбонат

Основа под поликарбонат из ПВХ-труб

Каркасы из металлопрофиля для гипсокартона

Относительно недавно для строительства теплиц стали использовать металлический профиль, который применяют при монтаже гипсокартона. В основном конструкции из металлопрофиля — это весенне-летние варианты с накрытием из пленки или поликарбоната. В областях с более мягким климатом и малым количеством осадков их используют круглый год.

Чертежи теплицы из профиля не отличаются замысловатостью и сложностью. Им свойственна простота и экономичность. Среди главных достоинств можно выделить долговечность конструкции. Существенным недостатком каркаса из профиля является низкая способность выдерживать нагрузки. Учитывая этот нюанс, поздней осенью разбирают покрытие теплицы либо укрепляют каркас подпорными брусьями.

Двухскатная теплица из профиля

Из профиля можно сделать многоугольную форму, но одним из лучших вариантов является теплица-домик с двухскатной крышей.

Если ее длина превышает 4 м, то в крыше необходимо предусмотреть вентиляционные фрамуги. Для меньшего размера достаточно одной фрамуги на противоположной от входа стене. На вертикальные стойки, стропила, балки и диагональные перемычки используют профиль CD. Все элементы с горизонтальным расположением делают из профиля UD, соблюдая между каждой секцией промежуток 1 м.

Сборка каркаса из профиля

Если для покрытия теплицы выбран поликарбонат, то его укладывают внахлест (2-3 см). Любые швы и отверстия под саморезы необходимо обработать герметиком. Это поможет предотвратить проникновение влаги и пыли внутрь материала.

Какие теплицы строят из дерева

Долгое время теплицы из с дерева односкатной или двухскатной крышей считались классическим и безальтернативным вариантом, но с появлением более износостойких материалов они утратили позиции. Деревянные элементы нуждаются в постоянном уходе. В противном случае, стойки могут стать рассадниками болезней, а срок эксплуатации сократится к минимуму.

Практически любой чертеж деревянной теплицы предполагает в качестве покрытия стекло. Если у вас нет возможности использовать старые оконные рамы, то покупка стекла и дерева для каркаса окажется весьма затратной. При желании в качестве покрытия можно использовать пленку, но из-за способа крепления и влияние атмосферных явлений (дождь, солнце, ветер), она не прослужит дольше двух сезонов.

Подробный чертеж теплицы из дерева

Деревянный каркас монтируют на фундамент, который помимо дополнительных расходов может создать проблемы с выбором места. Фундамент нельзя располагать на участках с высоким уровнем грунтовых вод, поэтому если вы живете возле реки, то деревянная теплица не самый лучший вариант для вас.

Теплица в форме капли из дерева



Даже имея на руках чертежи теплиц из дерева, металла или ПВХ, не всегда просто начать строительство. Иногда проще можно обратится к профессионалам, которые помогут выбрать лучший вариант для реализации ваших целей.

teplicno.ru

Теплица из поликарбоната своими руками чертеж и видео

Выращивание своими руками овощей и фруктов – уверенность в полезности и экологической чистоте употребляемых продуктов. Именно поэтому все больше людей пытаются на приусадебных участках наладить выращивание культур, причем не только в теплые времена года. Для создания подходящей среды для роста растений в холодную пору сооружают специальные конструкции – теплицы. При их строительстве все чаще прибегают к использованию поликарбоната. Дальше рассмотрим как сделать теплицу из поликарбоната и приведем детальные чертежи для сооружения своими руками.

Почему выбирают поликарбонат?



Благодаря некоторым особенностям своей структуры и уникальным характеристикам его стали все чаще выбирать для изготовления теплиц. Кроме долговечности и возможности круглогодичной эксплуатации он выделяется следующими показателями:

• Повышенная прочность.
• Пожаробезопасность.
• Устойчивость к температурным перепадам.
• Хорошая пропускная способность солнечного света.
• Низкая теплопроводность.
• Его можно сгибать и гнуть, что упрощает сооружение теплиц с определенными конструктивными особенностями.
• Высокая степень защиты растительности от воздействия ультрафиолетовых лучей.
• На его поверхности не скапливается грязь или пыль, что в значительной степени упрощает уход.
• Благодаря особенностям структуры обеспечивает рассеивание солнечного света, что обеспечивает его равномерное распространение внутри конструкции.

Среднее время службы материала составляет около 2-3 десятков лет.

 Поликарбонат в разрезе



Если есть хороший чертеж, то теплицу из поликарбоната значительно проще сделать своими руками, чем из стекла. Также конструкция будет иметь меньшую массу, что значительно упрощает монтаж и не требует сооружения основательного фундамента. Такие парники легко собираются и перемещаются на другое место.

 Парник с вентиляцией на крыше

С чего начать строительство теплицы из поликарбоната?

Для выполнения работы своими руками, перед закупкой необходимого материала, нужно создать или найти подходящий чертеж.



 Чертеж двускатного поликарбонатного парника



Если представленные чертежи не подошли и хочется сделать собственный, то нужно учитывать следующее:

1. Определить размеры. В большинстве случаев строение имеет вид вытянутой конструкции, в которой по бокам высаживается растительность, а в средине проходит аллейка для передвижения. Чтобы обеспечить свободное перемещение для человека стандартной комплектации достаточно 0.4 м. Ширина же грядок обычно составляет около 1 м (нужно учитывать, что если этот показатель значительно больше, то уход за растениями под самой стенкой парника будет проблематичен). Также при создании схемы учтите, что стенки конструкции имеют ширину около 0.05 м. Получится, что общая ширина сооружения составит около 2.5 м. Что касается длины, то тут уже нужно проводить расчеты количества растительности, которую планируется выращивать в пределах теплицы из поликарбоната. Размеры парника по вертикале оптимально сделать, основываясь на размерах листов материала – 2.1 м. Получив размеры нужно проверить, достаточно ли будет места для размещения конструкции на выбранном участке.
2. Выбор основания. Если выбрана арочная конструкция из поликарбоната, то необходимость в основании может быть только при строительстве на грунтах с недостаточными показателями плотности структуры. В таком случае сооружать основание обязательно. В остальных случаях достаточно под каркас сделать подушку из щебня или бутового камня. Если же парник будет больших габаритов, что подразумевает большую массу конструкции, то без бетонного или кирпичного основания не обойтись.
3. Определиться с материалом для каркаса. Для таких целей можно использовать несколько вариантов: профиль, ПВХ трубы, обычные металл или дерево. Последний вариант в такой среде начинает гнить, но имеет легкий вес. Трубы трудно гнуться. Профиль обладает небольшой массой, прост в монтаже, но не долговечен в таких условиях использования. Наиболее оптимальным вариантом считается использование металла, но его следует обработать средствами защиты от коррозии.
4. Форма. В основном сооружают теплицы из поликарбоната своими руками, чертеж которых подразумевает конструкцию в виде дома или арки. Для первого варианта форма верхней части может быть одно- или двухскатной. При сооружении арки также есть пространство для творчества: обычная полукруглая или многогранная.
5. Расчет проемов. Любой парник требует качественного проветривания, поэтому к определению количества окон нужно относится ответственно. Также можно создать некоторые части конструкции, которые могут выдвигаться. При их создании могут возникнуть некоторые сложности, но выполнить работу своими руками вполне возможно.

 Возможные формы парника

Собственноручное создания парника на участке – реальная задача, но для ее качественного выполнения нужно иметь хороший чертеж и выполнять сооружение в точном соответствии с указанными в нем данными.

 Каркас из профильных труб для поликарбонатного парника

Создание парника из поликарбоната своими руками

 Чертеж поликарбонатного парника с детальными размерами



Представим, что уже есть готовый чертеж и пора приступать к работе:

1. Разметка. В соответствии с будущими размерами парника на выбранном участке нужно разметить его расположение. Для этого можно использовать любые подручные материала (например, веревку и колышки).
2. Дальше вырывается траншея, глубина которой зависит от показателей грунта и массы конструкции. Как правило, для фундамента ленточного типа достаточно глубины около 30 см, а для кирпичного – 20 см.
3. Засыпается гравийная подушка.
4. Проводится защита от воздействия на основание влаги и заливается бетонная смесь.
5. В соответствии с выбранной схемой и материалом для каркаса изготавливаются его составляющие, после чего скрепляются в определенной последовательности с помощью заклепок или саморезов. Как правило, сначала создаются части конструкции (торцевые, боковые и т. д.), и только после этого собираются в цельный каркас.
6. Закрепляется поликарбонат на каркас. Для этого используют саморезы. На данном этапе стоит позаботиться об должной герметизации отверстий с помощью резиновых прокладок и герметика. В противном случае возможно проникновение в средину конструкции холодного воздуха, что непременно отразится на растениях.

 Пример чертежа невысокого парника



Теплицы из поликарбоната может быть сделана своими руками практически каждым. В работе главное выполнять работу в соответствии с чертежом и не допускать грубых ошибок. Особое внимание нужно уделить герметичности конструкции и системе вентиляции. При условии ответственного подхода к сооружению парника появится возможность лакомиться выращенными своими руками овощами и фруктами в течении всего года.

jsnip.ru
