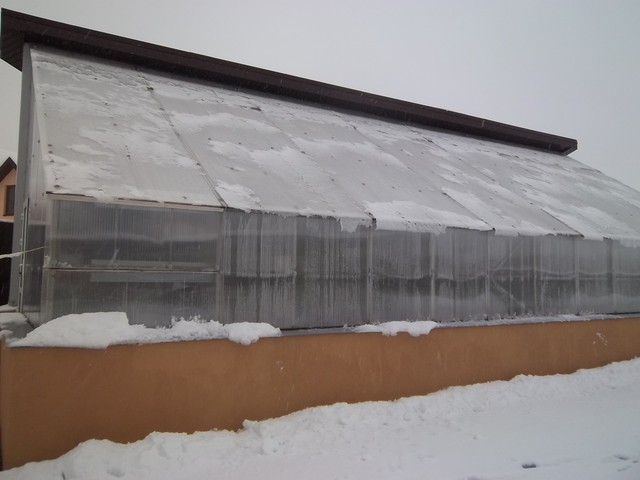

Теплица вегетарий – Как построить теплицу вегетарий своими руками — особенности конструкции, преимущества, недостатки, пошаговая технология изготовления

что это, плюсы и недостатки

Экологичная усадьба: Что же такое вегетарий, каковы его плюсы, есть ли у него недостатки и чем вегетарий отличается от теплицы – обо всем этом мы постараемся максимально доступно рассказать в этой статье.

Вегетарий: что такое вегетарий, плюсы и недостатки, отличие вегетария от теплицы. Первый вегетарий был сделан без малого век назад Александром Васильевичем Ивановым, и это изобретение в шестидесятых годах прошлого века было запатентовано.

Была доказана эффективность вегетария и даже вышла книга, где подробно описывается конструкция и все плюсы от ее использования. Однако, в нашей стране широкого распространения этот, без сомнения успешный, проект, увы, не получил.

Проблемы у теплиц, которых нет у вегетария

Начнем с разбора минусов и проблем стандартной теплицы и поговорим о том, как эти проблемы решены у вегетария. Итак, что представляет собой обычная теплица? Верно, это арочное или двускатное сооружение, крытое стеклом, пленкой или поликарбонатом с грунтом в основании.

Обычно это все, хотя бывают теплицы и с обогревом. Какие у теплиц минусы: самый главный минус – это большие потери солнечной энергии, особенно в те времена года, когда солнце стоит низко – это весна, осень, зима, а также в утренние и вечерние часы. В это время теплица может отражать до 70% (!) солнечной энергии и пропускать вовнутрь всего лишь 20 или 30%.

Вторая большая проблема, а заодно и второе отличие вегетария от теплицы – это просто чудовищные потери тепла через ее покрытие и практически полное отсутствие возможности его (тепло) запасти.

К чему это приводит? Конечно, к значительным перепадам температуры в дневные и ночные часы, или когда жаркий солнечных день сменяется вдруг пасмурным и дождливым.

Третья проблема теплицы – это прямоточная вентиляция, которая просто необходима летом, чтобы «сбрасывать» лишнюю температуру и обогащать строение внутри свежим воздухом. Так вот, такая вентиляция помимо тепла выбрасывает наружу и углекислый газ, необходимый для питания растений, а также весомую долю азота и влаги, которую листовые пластинки успели к тому моменту испарить, почему теплица и нуждается в постоянных поливах произрастающих в ней растений.

Как все это решено у вегетария?

С первой проблемой вегетарий справляется благодаря своей уникальной конструкции. Размещают вегетарий обычно на склоне, с крутизной от 14-16 до 18-19 градусов, причем склон может быть как естественного происхождения, так и сделан искусственно.

В результате должен получится скат, ориентированный на юг либо юго-восток. Далее – крыша, ее делают плоской, а не покатой или дугообразной, как у теплицы, и накрывают поликарбонатом, поскольку он лучше иных материалов удерживает тепло. В итоге солнечные лучи практически всегда падают перпендикулярно и их отражение бывает минимальным.

Если сравнивать конструкцию вегетария и обычной теплицы, то выясняется, что поглощение энергии вегетарием выше, чем теплицей, как минимум в три раза в дневные часы летнего периода и как минимум в 15 раз выше – в утренние и вечерние часы осенью, весной и зимой. Кроме того, у вегетария одну стенку нужно делать капитальной, хотя можно использовать в качестве нее, скажем, стену дома, другие стены также должны быть сделаны из поликарбоната.

Капитальную стенку, часть которой расположена внутри вегетария, желательно покрасить в белый цвет или побелить, а лучше оклеить светоотражающей, зеркальной пленкой.

Эта пленка (краска, побелка) будет выполнять роль отражателя и особенно эффективна она будет при низко расположенном на небосклоне солнце, то есть утром, вечером и в зимнее время. Кажется, мелочь, но эта мелочь может почти удвоить количество солнечных лучей, обращенных к почве в это время.

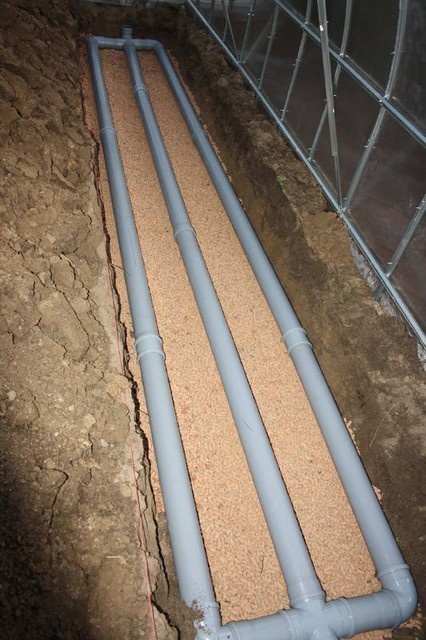

А как решаются вторая и третья проблемы? Они решаемы благодаря замкнутому циклу воздушного и теплового обмена. Для этого под поверхностью почвы в вегетарии на глубине тридцати сантиметров, примерно через пол метра одна от другой, нужно проложить вдоль вегетария пластиковые трубки (с северной до южной сторон вегетария).

Нижние концы этих трубок необходимо вывести на поверхность и прикрыть пластиковой или металлической сеточкой, чтобы в трубы не попадал мусор. Верхние концы трубок (северная сторона) нужно соединить в один коллектор, расположенный поперечно.

Из коллектора должна идти вертикальная труба, то есть стояк, который можно проложить в капитальной стене вегетария. Эта труба, то есть стояк, должна выходить на крышу, однако не напрямую, а предварительно проходя через регулировочную камеру. Данная камера должна открываться в теплицу приблизительно на высоте полутора метров. Ограничивается эта камера заслонками, расположенными сверху и снизу, а сам выход в теплицу заканчивается вентилятором.

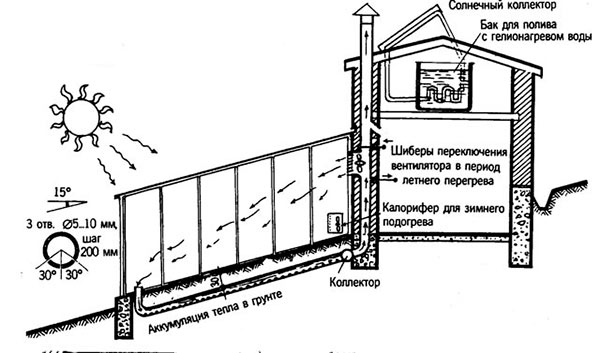

Изображение устройства вегетария

В летний период при использовании обычного мела, которым можно притенить крышу, и обычного вытяжного бытового вентилятора мощностью два десятка ват можно обслужить две трубы диаметром до десяти сантиметров.

В том случае, когда в вегетарии труб больше, необходимо сделать дополнительные стояки и также снабдить их вентиляторами либо сделать одну большую регулировочную камеру, в которую ввести все эти трубы, но наверх вывести одну общую. Такое устройство вегетария должно обеспечивать высокую температуру внутри помещения, даже если за его пределами мороз.

Например, при внешней температуре в -10 градусов внутри вегетария должно быть тепло и температура должна достигать 17-19 градусов выше нуля.

При этом верхняя заслонка камеры должна быть закрытой, вентилятор будет забирать воздух в трубы и гнать его снизу и вверх, а воздух будет отдавать тепло в почву, проходя сквозь нее. Воздух же, который при этом остывает, начинает затягиваться в теплицу обратно и нагреваться заново.

За дневной период времени благодаря такой циркуляции воздуха почва должна прогреваться до 25 и более градусов, и по сути, именно почва и сыграет роль аккумулятора тепла, которого (по задумке) должно хватить на всю ночь. В ночное время суток вентилятор будет крутиться и выдувать тепло из грунта в воздушное пространство вегетария нагревая воздух в теплице.

 На словах может показаться все запутанно и сложно, но на деле все довольно примитивно, давайте попробуем разложить все по полочкам и поговорим об устройстве вегетария по порядку. Итак, начнем с внешнего вида. По сути, он напоминает обычную пристенную теплицу, которых немало, и они часто встречаются на садовых участках.

Отличия теплицы от вегетария начинаются внутри.

Благодаря особой конструкции вегетария, в сочетании с особой циркуляцией воздуха, о которой мы рассказали, ему не требуется дополнительный обогрев, когда за окном температура упадет до десяти градусов мороза, то есть ближе к весне.

При такой температуре снаружи внутри вегетария температура, по задумке, должна быть около двух десятков градусов выше нуля. Соответственно, при понижении температуры на улице, внутри вегетария температура будет также понижаться.

Далее – особенная система циркуляции воздуха, позволяющая не проводить проветривание в том виде, к которому мы привыкли. Значит, как мы уже указали, вегетарий не будет терять влагу, азот и углекислый газ, необходимые для роста и развития растений, поливать же растения в вегетарии благодаря этому можно будет реже. С этим понятно, переходим к грядкам в вегетарии. Они в данном сооружении, в отличие от теплицы, располагаются на ступенях, постепенно возвышаясь от южной стороны к северной.

Грядки можно соорудить из кирпича, деревянных досок или металлических листов. Именно такое расположение грядок не позволит растениям затенять друг друга.

Внешне это напоминает расположение кресел в кинотеатре, где каждый последующий ряд расположен выше, чем предыдущий, следовательно, зрители не мешают друг другу, а в вегетарии – растения (получать солнечную энергию и свет). Ко всему прочему, такая конструкция грядок в вегетарии позволяет свести к минимуму отражение лучей солнца, следовательно, и потери будут минимальными.

Сами грядки лучше делать узкими, а вот проходы между ними оставлять широкими. Если выращиваете высокорослые растения, скажем, помидоры, огурцы и им подобные, то не забудьте о конструировании шпалеры.

В данном случае необходимо будет предусмотреть большее расстояние между грядками, чтобы шпалера не создавала тени, тогда и сама длина вегетария должна быть больше или круче уклон.

Конечно, если на улице начнется сильное похолодание, мороз, то вегетарий не сможет поддерживать достаточное тепло, ему просто неоткуда будет взяться, поэтому в систему вентиляции вегетария нужно будет встроить обыкновенный обогреватель, либо предусмотреть возможность отопления, чтобы вегетарием можно было бы пользоваться круглый год.

О системе полива мы упомянули: воды вегетарию нужно мало. Чтобы растения в вегетарии получали достаточное количество влаги, необходимо предусмотреть возможность использования влаги почвенной и влаги воздушной.

Собирать влагу поможет специально сконструированная система, которая как раз для этого и предназначена. Она представляет из себя систему труб вентиляции, о которых мы говорили выше. Они предварительно укладываются в основание и на них в дальнейшем будет уложен грунт.

Трубы снабжены отверстиями в своем дне (нижней части) сделанными на расстоянии примерно 18-22 см одно от другого. Воздух, который проходит по этим трубам, будучи изначально теплым, приводит к образованию на стенках этих труб конденсата.

Конденсат по отверстиям попадает в почву и впитывается затем корнями растений. Чтобы влага максимально равномерно распределялась по почве под трубами, необходимо проложить изначально слой керамзита.

Таким образом, если циркуляция теплого воздуха будет постоянной, то, как утверждает изобретатель, дополнительный полив растениям в вегетарии будет нужен в минимальной степени, и он будет представлять из себя систему капельниц.

Кроме довольно весомой экономии на влаге и на времени, которое обычно тратится на полив, влага, которая образуется таким образом, еще и является весьма качественной. Вода из конденсата лишена солей, лишена извести, то есть является мягкой и, ко всему прочему, насыщенной аммиаком, который образуется от разложения органических соединений.

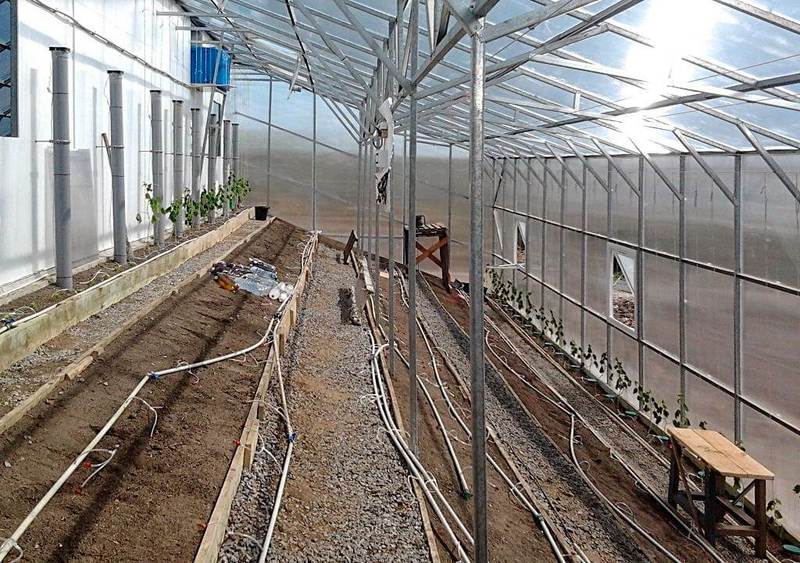

Внутреннее устройство вегетария

При условии использования капельного полива для дополнительного увлажнения почвы и снабжении влагой растений в вегетарии необходимо включать капельницы только в периоды, когда работает вентиляция.

Эта хитрость не допустит избыточного увлажнения воздуха. Подобная система полива оказывает максимальный благотворный эффект на растительные организмы.

Так, например, при поливе традиционным способом, то есть дождеванием или поливом под корень, когда вода попадает на поверхность почвы, ее часть, обычно большая, весьма активно испаряется, что приводит порой к чрезмерному повышению влажности в теплице и одновременному водному голоданию корневой системы растений.

В вегетарии же влага поступает в корни большей частью именно из глубины почвы, это стимулирует развитие корневой системы (а, следовательно, и надземной массы, плодов), не позволяет ей испаряться, а капельный полив является своего рода дополнением, подавая влагу в почву в небольшом количестве и не приводя к повышению влажности воздуха в вегетарии.

Резюмируя, можно сказать, что, по своей сути, вегетарий – это та же теплица, но замкнутого типа, определенной конструкции, которая позволяет собирать максимальное количество солнечной энергии, с системой вентиляции, не позволяющей выбрасывать из теплицы во внешнюю срезу воду и необходимые растениям вещества, и с системой увлажнения почвы, которая, по сути, встроена в систему вентиляции, также позволяющей экономить воду и не способствующей переувлажнению воздуха.

Конечно, соорудить такое на своем участке под силу далеко не каждому, да и в сети интернет не утихают споры о целесообразности подобной конструкции, но проверить стоит, чтобы убедиться на собственном опыте во всех плюсах вегетария, а быть может, найти и минусы.  опубликовано econet.ru  Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.

P.S. И помните, всего лишь изменяя свое потребление — мы вместе изменяем мир! © econet

Гелиотеплица Иванова – как построить солнечный вегетарий своими руками

В большинстве случаев письма приходят в течение одной минуты, но иногда для этого требуется до 10 минут. Возможно письмо еще не успело прийти. Проверьте пожалуйста внимательно папку Входящие (Inbox). В некоторых случаях письмо может попасть в папку Спам (Spam).

  Логин или e-mail: Или войдите с помощью этих сервисов:

Cистема отопления теплицы нового поколения: солнечный вегетарий Иванова.

Физик и садовод Александр Васильевич Иванов в 1961 году изобрел солнечную теплицу, обладающую идеальными эксплуатационными характеристиками и не требующую больших временных затрат при выращивании овощей. Буквально через несколько лет после создания, теплица начала широко использоваться по всему советскому союзу и пользуется популярностью в странах СНГ до сегодняшнего дня.

Солнечная теплица:

Солнечный вегетарий — огородное чудо теплица

Солнечная теплица Иванова обладает массой преимуществ, а расходы на её эксплуатацию ниже среднего, поэтому она широко используется разными группами населения:

• Любителями вкусных и безопасных продуктов;
• Дачниками;
• Представителям малого, среднего и крупного бизнеса, специализирующимся на выращивании зелени, овощей, фруктов.

ВНИМАНИЕ: Теплица представлена в разных размерах и позволяет выращивать практически любую растительную продукцию.

Теплица экологически безопасна и обладает высоким коэффициентом окупаемости. В качестве источника тепла используется солнце. В теплице присутствует практически полностью независимая среда, самостоятельная, искусственная экосистема.

В чём преимущество теплицы Иванова?

Солнечная теплица обладает следующими преимуществами:

• Конструкция теплицы позволяет удерживать температуру и влажность воздуха, необходимые для выращивания растений;
• Подходит для выращивания однолетних и многолетних культур;
• Обеспечивается высокий уровень урожайности.

В Европе и других странах часто выращивают растения в цветочных горшках, даже деревья. Благодаря этому их можно на зиму в теплицу ставить, летом из неё выносить. Это интересная идея, позитивный опыт смены стереотипа. Воплотить её в жизнь наверняка захочется, если есть обычная теплица. А вот если установлен вегетарий Иванова, её реализовать на практике можно исключительно любопытства ради. Потребности особой в этом не будет.

Характеристики вегетария:

• Всегда оптимальный, стабильный уровень влажности воздуха, без дополнительных усилий со стороны владельца участка;
• Отсутствие резких перепадов температуры из-за обилия солнечных лучей круглый год;
• Высокое содержание CO2, что нужно для растений, безопасное для человека при этом.

Данные особенности делают теплицу Иванова вариантом более перспективным, нежели стандартные.

Отличительные особенности

Вегетарий Иванова строится в определённой части участка — с южной стороны либо юго-западной, юго-восточной. Это важное условие, которое на первый взгляд не всегда можно выполнить. Так только кажется. Одна из стен теплицы, северная должна быть обязательно кирпичной или бетонной. И на небольшом участке по площади вегетарий поместится, если совместить её со стеной дома. Это не будет считаться ошибкой, микроклимат внутри теплицы останется по-прежнему стабильным.

Крыша должна быть плоской, односкатной, располагаться под наклоном для удобства очистки от снега в зимний период, оптимального распределения солнечного света. Угол наклона должен составлять от 15 до 40 градусов. Конструкция получится необычной, красивой. Эстетика участка обогатится.

В качестве материала используется сотовый поликарбонат или классическое стекло. Для крыши нужны листы с большей толщиной. Строение это капитальное. Нужно возводить каркас — металлический или из древесины. Создаётся фундамент. Стоимость возведения стандартной теплицы из сотового поликарбоната может быть чуть ниже в итоге, проще с этим материалом работать. Как долго конструкция будет выдерживать нагрузку ветра, дождя, снега — вот в чём вопрос. Разница в смете невелика, если разобраться, учитывать показатели надёжности, долговечности. Выращивать же овощи, фрукты, зелень в теплице Иванова будет проще.

ВНИМАНИЕ: Кирпичную стену закрывают фольгированным утеплителем, который отражает солнечные лучи в течение дня, гарантирует прогрев почвы, заботится о растениях. Сама стена прогревается сильнее. В тёмное время суток отдаёт тепло постепенно, согревая воздух. Прочная экосистема, благоприятная среда создаётся благодаря этим особенностям.

Воздухообмен в теплице зимой

Для накопления CO2, усиления фотосинтеза, улучшения теплообмена, теплицу тщательно герметизируют. В ней не должно быть форточек, только двери. Создаётся специальная система воздухообмена, соответствующая потребностям в полной мере. В частности, необходимо проложить трубы под грядками от северной стены к южной. Их выводят за пределы вегетария, поднимают на высоту 20-30 см над уровнем почвы с южной стороны. Дополняют шибером — специальным элементом для воздуховодов. Закрывают мелкой сеткой, чтобы снизить риск попадания пыли, сора. В северной части все трубы объединяют, выводят одну на крышу вегетария. Устанавливают шибер, размещаю здесь вентилятор. Зимой оставляют открытой только верхнюю трубу, нижние закрывают. Таким образом обеспечивается оптимальный прогрев и воздухообмен.

Система полива солнечного вегетария

Система полива может быть любой. Автоматическая стоит чуть дороже, поэтому часто выбирается стандартный вариант. Вложив средства в систему полива нового образца, сожалеть не придётся. Рискнуть, потратиться, возможно, пришло время. Конечно, лейку, ведро, шланг ещё рано выбрасывать: обстоятельства могут заставить по старинке вручную все растения поливать. Напор воды порой не радует, автоматическая система полива тоже ломается. Когда же она исправно функционирует, появляется время для отдыха, выполнения других важных дел.

На видео солнечный вегетарий — как правильно сделать отопление в теплице своими руками:

Нет причин сидеть дома зимой, всё лето поводить на даче, отказываться от мечты о вкусных, экологически чистых продуктах круглый год, выращенных своими руками, от идеи открытия бизнеса. Вегетарий Иванова — это самодостаточная экосистема, созданная для того, чтобы в жизни было больше комфорта.

Солнечный вегетарий — гелиотеплица будущего из советского прошлого?: athunder — LiveJournal

Для выращивания теплолюбивых растений Анатолий Орлов предлагает строить заглубленные теплицы. При этом он рекомендует делать заглубление ниже глубины промерзания, чтобы корневая система не страдала от морозов. По словам Анатолия, именно корни тропических культур боятся низких температур. При этом листья банановой пальмы выносят -15 градусов. Если стенки при этом делать из железобетона, то теплица выйдет очень недешевой. Да и вопрос с дренажом остается открытым. Давайте посмотрим на более простые альтернативы.

Гелиотеплица Иванова А.В. (солнечный вегетарий)

Простой учитель физики Александр Васильевич Иванов придумал гелиотеплицу, которую назвал Домиком солнечной вегетации, или просто солнечным вегетарием. Утверждается, что в такой теплице Иванову с 16,5 квадратных метров удавалось собрать более 200 кг лимонов, а еще там росли ананасы и мандарины. Огурцов при этом он собирал 43-44 кг с квадратных метров. И это при очень небольших затратах на отопление, да и то лишь в холодные зимы 40-ых — 50-ых годов 20 века.

В книге Иванько, Калиничеко, Шмат «Солнечный вегетарий» предоставлена техническая документация конструкций для создания солнечного вегетария площадью 20-40 квадратных метров. Приведены в данной книге и чертежи для строительства солнечного вегетария из дерева/металла и стекла.

В книге утверждается, что доступ солнечных лучей в гелиотеплицу в 4-6 раз больше, чем в традиционных арочных или двухскатных. Достигается это путем ориентации теплицы на юг или юго-восток, а также благодаря наклону крыши в 20-40 градусов. Кроме того, земля в теплице укладывается под тем же углом, что и угол наклона крыши.

Фото из книги «Солнечный биовегетарий»
Вообще говоря, для получения максимального количества солнца угол наклона гелиотеплицы высчитывается, как долгота плюс 10-15 градусов. Но при этом важно учитывать, что на наклонном участке может быть не очень удобно работать, даже если применить террасирование. Кроме того, затраты на возведение сооружения могут существенно возрастать. Да и бОльший объем гелиотеплицы предполагает бОльшую потерю тепла.

Также стоит учитывать тот факт, что солнце в разное время года проходит под разным углом к горизонту, поэтому получить солнечные лучи, всегда перпендикулярные скату крыши гелиотеплицы не получится. А вот добиться того, чтобы в нужные нам пару месяцев отражение лучей от стекла было минимальным благодаря углу, близкому к 90 градусам, очень даже возможно. Склон гелиотеплицы при этом может быть как естественным, так и насыпным.

В предлагаемой гелиотеплице три стены и крыша покрываются стеклом. А вот северную стену предлагается сделать массивной. Она используется, как аккумулятор тепла, поэтому для ее создания хорошо подойдут полнотелый кирпич или другие материалы с большой массой и хорошей теплоемкостью. В качестве северной стены гелиотеплицы может выступать дом, гараж, хозяйственная пристройка или даже забор.

Помимо этого, в солнечном вегетарии на глубине 30-35 см прокладываются трубы. Перфорация внизу лежащей в земле трубы позволяет выводить излишнюю влагу под землей. Принудительная вентиляция при помощи обычных вентиляторов, подсоединенных к трубам, позволяет в холодные периоды прогреть землю гелиотеплицы при помощи теплого воздуха, скапливаемого под потолком теплицы. В жаркое время вентиляция позволяет избавиться от лишнего тепла в солнечном вегетарии.

Авторы утверждают, что отопление понадобится включать в такой гелиотеплице только при снижении наружной температуры ниже 15 градусов мороза.

В устроенной таким образом гелиотеплице плодоношение начинается на 10-45 дней раньше, а урожай в 3-10 раз выше. Но несмотря на такие заявленные цифры, а также простоту идеи и ее реализации, пять десятков прошедших лет не привели к массовому использованию данной технологии. И это заставляет задуматься о том, насколько на самом деле эффективно использование гелиотеплиц. Тем более, что авторы книги не приводят коэффициент сопротивления ограждающих конструкций или конкретных цифр, насколько прогревается грунт в такой теплице.

Гелиотеплицы. Опыт Сергей Конина и компании «НПО Грин-ПИК».

konin_ss:

Мы проверили технологию Иванова А.В. и сделали более интересную схему, когда воздух сначала нагревает воду, а затем почву. Обычная вода обладает тепловой емкостью в 4 раза большей, чем почва. Кроме того почва медленней принимает тепло и медленней отдает. Сочетание двух типов теплоаккумуляторов обладает очень высокими характеристиками: храним много, расходуем правильно.

Мы отказались от пластиковых труб, так как пластик плохой проводник тепла, — в пользу оцинкованных. На 30 лет хватит. Аккумуляторы на северной стороне, тепло снимается из-под купола через солнечные воздушные коллекторы, которые поднимают температуру воздуха дополнительно на 25 и даже 28 градусов. Для растений купол с северной стороны мертвая зона, поэтому все гармонично. Воздух протягивается через бутылочный аккумулятор, расположенный с северной стороны, а затем проходит на глубине порядка 60 см. под дорожками к южной стороны, где и выходит между грядок. Таким образом обеспечивается поперечная конвекция воздуха, что позволяет регулировать в каждой секции свой микроклимат (тропики, субтропики и т.д.) по желанию.

Гелиотеплицы. Китайский опыт.

В Китае идет массовое строительство гелиотеплиц. Они также ориентируются на юг или юго-восток, а на противоположной стороне строится массивная стена. Она может быть глинобитной размером 1,5 метра. Боковые стены гелиотеплиц при этом строят из различных блоков. Стена же, ориентируемая на юг, из поликарбоната. Угол наклона гелиотеплицы конечно рассчитывается с учетом долготы.

Часть их этих гелиотеплиц заглубленные. Вынимаемый грунт используется для строительства северной стены.

Помимо этого китайцы устанавливают приспособления, позволяющие укрывать гелиотеплицу от холода ночью (по всей видимости, пенополиэтиленом):

В гелиотеплице не обязательно должны использоваться дорогие материалы и приспособления. Укрыть теплицу можно и при помощи камыша или кукурузы

Конечно нужно учитывать, что поликарбонат хуже пропускает солнечные лучи (светопропускание до 85%), но зато он хорошо гнется, легкий и прочный. При этом важно обращать внимание на грамотные монтаж. Ведь в образовавшиеся отверстия может попасть вода и тогда заведется плесень, от чего поликарбонат чернеет.

Пока россияне спят и раздумывают, нужны ли гелиотеплицы или нет, китайцы вовсю строят их. Для них очевидно, что в открытом грунте удается вырастить намного меньше продукции. При этом с материалами для постройки гелиотеплиц китайцы вовсю экспериментируют. В том числе строят арки не из металла, а из полимеров.

Вопросы и проблемы при строительстве гелиотеплиц

Одним из вопросов при строительстве гелиотеплицы (солнечного биовегетария) остается отсутствие вентиляции. По утверждению авторов книги, именно замкнутый цикл позволяет сохранить влагу, азот, фосфор и даже углекислый газ в теплице. При этом другая точка зрения предполагает постоянный приток (и отток) воздуха для получения необходимого количества CO2.

Кроме того, остается большое сомнение по поводу эффективности работы вентиляторов для охлаждения теплицы до температуры ниже 40 градусов, особенно при температуре наружного воздуха 35-38 градусов тепла.

Несколько мыслей (советов для самого себя) по поводу строительства солнечного биовегетария:

• Полуарочная поликарбонатная по типу китайской гелиотеплицы, но с учетом нашей долготы. Либо стеклянные вертикальные стенки и наклонная крыша из поликарбоната.

  Конин:


  Для фотосинтеза растений необходима освещенность около 20 000 люкс. Весной, летом и осенью световой солнечный поток превышает 100’000 люксов, так что 15 % потерь светового потока при использовании поликарбоната только на пользу



• Стена с южной стороны гелиотеплицы сантиметров 40-50, чтобы не контактировала со снегом.


• Термоотмостка гелиотеплицы при помощи экструдированного пенополистирола


• Боковые стены либо прозрачные, либо с использование теплоемкого материала и утеплителя вермикулит или пеностекло (но точно не полистирол или сильно впитывающая влагу мин.вата, даже прессованная ржаная солома с глиняной штукатуркой будет лучше, да и однородная конструкция стены, в отличии от пирога, имеет лучшие характеристики)


• Трубы для вентиляции — обычные канализационные ПВХ трубы с перфорацией внизу. Укладывать на щебень, чтобы влага уходила.


• Рассмотреть вариант заглубления теплицы на 50-100 см.


• Рассмотреть вариант гелиотеплицы из поликарбоната в виде полуарки на два этажа (выход на второй с балкона). Хотя  окна в доме рекомендуют ориентировать на южную сторону, а поликарбонат снизит количество солнца и тепла.





• Для тестовой гелиотеплицы можно использовать старые деревянные окна, которые повсеместно выбрасывают


• Рассмотреть вариант использования биогумуса и дождевых червей для гелиотеплицы с целью получения экологически чистой (organic) продукции. Подробности у Конина.


• При большом объеме гелиотеплице рассмотреть возможность создания тамбура (для экономии тепла и защиты от вредителей).


• Рассмотреть вариант использования специальных светодиодных ламп, излучающих ультрафиолет (светодиодные фитолампы). В основном для использования во время зимнего солнцестояния, морозных и пасмурных дней.


• Помимо естественного освещения и верхней досветки рассмотреть вариант нижней досветки. Но только там, где будут выращиваться высокорослые и сильно загущенные посадки сельскохозяйственных культур. Свет, получаемый при нижней досветке, лучше проникаент в фитоценоз и значительно увеличивает интенсивность процессов фотосинтеза, и, следовательно, увеличивает урожайность.


• Арки из стали с холодным цинкованием (чтобы не ржавели)?


• Покраска северной стены теплици в белый цвет изнутри


• Постройка теплицы на южном или юго-восточном склоне


• Полки с растениями на северной стене гелиотеплицы. Горшки, подвешенные под потолком гелиотеплицы.


• Отопление теплицы в зимние время: пиролизный котел на пелеттах или газовый обогреватель (газовый теплогенератор) с высоким КПД.


• Рассмотреть вариант затенения гелиотеплицы в жаркое время.


• У Конина внутри теплицы навесы: «это нетканные материалы, можно и сетки использовать, чтобы сократить поток солнечной энергии».


• Рассмотреть вариант утепления гелиотеплицы, в том числе с использование отражающих тепло фольгированных материалов.

  Конин:


  Во-первых, утеплитель я видел только там, где простая пленка, но никогда не видел на поликарбонате. Во-вторых, утеплитель китайцы раскатывают чаще не на ночь, а на 3-4 месяца, когда солнечной энергии не хватает и они выращивают в этот период в вегетариях грибы.

Экологически чистое земледелие в гелиотеплице:

konin_ss:

По утверждению академика Валерия Петросяна (МГУ), 77 % накопленной на земле солнечной энергии содержится в гумусном слое. Гумус играет очень важную роль в жизни человека и растений. Гуминовые вещества, а именно так правильно говорить, создают то, что мы называем плодородием.

Каждый из нас видя чернозем, понимает, что это плодородная почва. Черный цвет ей придают именно гуминовые вещества.

В присутствии гумуса выращиваемые плоды будут всегда вкуснее, они «солнечные». В них больше витаминов и нет солей тяжелых металлов, так как гуминовые вещества переводят их в нерастворимую форму, следовательно, недоступную для растений.

В биогумусе питательные вещества находятся в доступной (усвояемой) для растений форме и, главное, в сбалансированной форме.

Поэтому выращивание на биогумусе дает всегда самый лучший результат и по урожайности, и по вкусовым характеристикам, и по витаминам.

Как построить солнечный вегетарий Иванова

Экология потребления. Усадьба: Вегетарий – изобретение учителя физики А.В. Иванова, который запатентовал еще в 60-х годах прошлого века теплицу, которая обогревается солнечными лучами.

Для повышения урожайности садово-огородных культур и сокращения сроков их созревания дачниками часто используются парники и теплицы. Учитывая, что на большей части территории России суровый и умеренный климат, длинная зима и короткое лето, то без этих конструкций на участке не обойдешься.

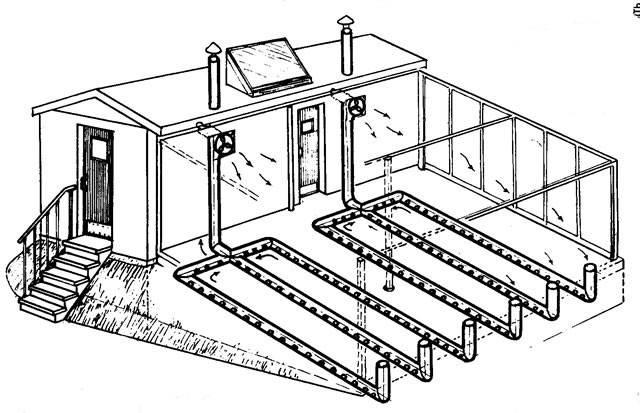

Схема солнечного вегетария А.В. Иванова.

Существует большое количество видов таких сооружений. Но самый комфортный микроклимат обеспечивает солнечный вегетарий Иванова.

Это теплица нового поколения, использующая по максимуму солнечную энергию, которую можно сделать собственными руками.

Если вы решите устроить у себя на участке вегетарий, то растения в нем будут получать не 5 – 6% энергии солнца, как в обычных теплицах, а до 30%, что станет залогом хорошего урожая.

История создания вегетария

Учитель физики Александр Васильевич Иванов изобрел вегетарий еще в 50-ые годы прошлого столетия. Солнечная теплица позволяла выращивать не только огурцы и томаты, но даже мандарины, лимоны, ананасы. При этом Иванов с февраля до ноября ее совсем не отапливал.

Принцип работы солнечного вегетария.

Основной принцип такой: на поверхность с уклоном солнечная энергия падает в большем количестве. Поэтому, используя такие естественные уклоны своего участка для строительства вегетария, можно в несколько раз повысить урожай.

Однако новая идея Иванова требовала дальнейшего развития по следующим моментам:

1. Проникновение энергии солнца в теплицу гораздо в большем количестве.
2. Сохранение в вегетарии накопившегося углекислого газа и влаги, которые в обычных теплицах при проветривании улетучиваются.
3. Сбережение тепла с целью снижения резких перепадов температуры днем и ночью.

Для этого теплица вегетарий была изменена: северная сторона ее была приподнята, вследствие чего был получен уклон к югу около 20 градусов. В результате лучи солнца стали падать перпендикулярно, а не скользить, отражаясь от крыши. Земля и растения получили всю солнечную энергию.

Как устроен солнечный вегетарий?

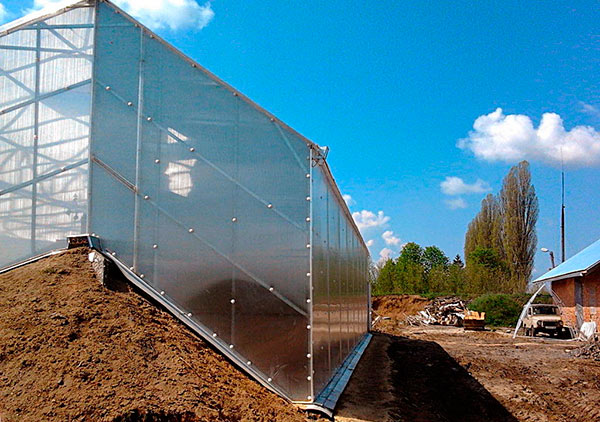

Классический вариант – в виде односкатной теплицы, построенной на южном или юго-восточном склоне под углом 15-20 градусов. Такая теплица становится накопителем энергии солнца. Солнечные лучи, попав в такую теплицу, нагревают и освещают как растения, так и землю, и дорожки, и все конструкции. Вместе они начинают излучать полученную энергию. Если летом поступление солнечной энергии вегетарий увеличивает в 4-5 раз, то в зимнее время, а также по утрам и вечерам – в 18-21 раз. Солнце ниже – энергии больше.

Если нет склона естественного происхождения, то его можно насыпать специально. А южную сторону вегетария надо углубить и вкопать там бочку или ванну в качестве искусственного водоема. Такой водоем будет забирать лишнюю влагу с грядок, аккумулировать тепло и служить водохранилищем.

Особенности постройки

Микротеррасирование в солнечном вегетарии

1. Стена с северной стороны должна быть капитальной, утепленной, непрозрачной. Высота стены 2,5 метра. Лучше оклеить ее светоотражающей пленкой или побелить. Она может быть смежной с домом, хозпостройками, с другими строениями. Таким образом, северные ветры не будут охлаждать теплицу.
2. Плоская, без изломов, прозрачная крыша воздвигается параллельно склону. Солнечные лучи будут распределяться равномерно по всему вегетарию.
3. Покрытие крыши и стен (кроме северной)должно быть выполнено из стекла или сотового поликарбоната.
4. На глубине 35 см под плодородным слоем земли укладывают тонкостенные трубы диаметром минимум 110 мм или шиферные полуволны, уложенные шалашиком. Верхние концы труб соединяют в поперечный коллектор. От него выводят трубу с электровентилятором на крышу. Вентилятор поможет движению теплого воздуха, который прогреет почву, и вернется обратно в теплицу охлажденным. Ночью же, наоборот, охлажденный воздух нагревается, двигаясь по трубам, а затем, выходя, способствует повышению температуры в вегетарии. Это позволит сохранять высокую стабильную температуру до 20 градусов. Если зимой на улице мороз до -12 градусов, то в вегетарии днем будет до 18 градусов тепла, а ночью до 12. При такой температуре можно выращивать зелень, цитрусовые в этот период спят. Если в вегетарии есть растения, которые требуют больше тепла, достаточно установить в нем «буржуйку». Эта система способствует не только хорошему прогреву зимой, но и охлаждению летом.
5. Если вы хотите, чтобы фрукты, овощи и ягоды росли у вас круглый год, то нужно будет удлинить световой день лампами.
6. Площадь вегетария, построенного на своем участке, должна быть около 20 кв.м. Если позже вы захотите его расширить, то нужно пристроить к нему еще такой же блок с западной или восточной стороны. При этом между блоками оставьте перегородку. Также можно для каждой культуры создать замкнутое пространство с собственным микроклиматом, разделив вегетарий пленочными перегородками.опубликовано econet.ru

P.S. И помните, всего лишь изменяя свое потребление — мы вместе изменяем мир! © econet

Присоединяйтесь к нам в Facebook , ВКонтакте, Одноклассниках

теплицы вегетарий, солнечный вегетарий, вегетарий Иванова, гелиотелпицы

Теплицы Вегетарий.

Эту разновидность тепличного помещения придумал наш с вами земляк Александр Васильевич Иванов. Простой учитель физики, который еще в 50-ых годах смог самостоятельно изготовить свой собственный вегетарий. Через десятилетие он смог получить патент на тепличное помещение класса «вегетарий». В наше время, благодаря Иванову, технология используется при создании тепличных комбинатов. Все садоводы и тепличники, которые используют подобное тепличное помещение, благодарят мысленно его изобретателя, когда приходит время собирать обильный урожай.

Вегетарий стал своего рода прорывом в создании тепличных конструкций. Тепличные помещения, которые построены по принципу вегетария, имеют намного меньшие затраты на содержание системы закрытого грунта в зимний период

  Отличие тепличного помещения класса вегетарий от аналогов.

Конструкция собрала очень много достоинств. К примеру, светопрозрачность в этом тепличном помещении позволяет проникать солнечному свету на 35-50% лучше, по сравнению с обычными теплицами. Принцип вегитария — это максимальное накопление естественной тепловой энергии в дневной период, аккумулирование излишков тепловой энергии и использование этого саккумулированного тепла в ночной период.  Разберем основные принципы вегетария, или как его ещё называют гелиотеплица..

1. Солнечный вегетарий как конструктив не несет в себе чего грандиозного — это односкатная теплица, которая направлена скатом к югу. Именно такое расположение позволяет максимально накапливать солнечное тепло. Но при этом высокая стена, которая расположена с северной стороны теплицы, делается сплошной, и причем из максимально  теплоизоляционного материала. Получаем, что мы отсекаем северную сторону, и значительно уменьшаем теплопотери. Что это дает? А примерно на 35 -45 % меньше теплопотерь в зимний период.  В идеале с северной стороны делается пристройка с хозпомещениями, что также снижает теплопотери.

2. Северная сторона дополнительно покрывается светоотражающей пленкой. Это позволяет свету, который проникает в теплицу, отражаться от северной стороны и «подсвечивать» растения. Такой эффект значительно увеличивает общую световую концентрацию в самой теплице, при этом количества света может быть даже больше, чем на открытом воздухе.

3. Для того чтобы получить эффект аккумулирования тепла /воздуха был придуман следующий подход: в землю заложили трубы, по которым нагнетается воздух. Причем воздух этот берется из самой верхней точки теплицы где и самая высокая температура. И получаем, что горячий воздух идет по трубам и остывает, отдавая тепло земле. Тем самым нагревая её. А в ночной период получаем обратный эффект. Тепло, которое накопилось в дневной период, начинает отдаваться в воздух. В итоге сглаживаются перепады между дневным и ночным периодом по температуре. А для растений это очень важно, так как они будут менее подвержены температурным шокам, из за чего могут болеть.

Но можно пойти ещё дальше, модернизировав вегитарий, установив эти трубы в несколько уровней на глубину до 4 метров, и максимально утеплить пространство под теплицей. В таком случае, в летний период, когда тепла в избытке, с помощью мощных вентиляторов это тепло загоняется в объем грунта до 4 метров вглубь. А в более прохладный осенний период, или даже зимний, можно использовать это тепло «доставая» его из под земли. Таким образом, получаем значительный экономический эффект в снижении дополнительных энергозатрат в холодный период года.



4. Для увеличение поглощения грунтом солнечной энергии в зимний период, когда солнце опускается очень низко, и лучи от него просто скользят по поверхности, рекомендуется подымать грядки  на 7 -15% относительно горизонта. Тогда тепло грунтом будет поглощаться  на 15 -30 % лучше, чем просто плоская грядка. Ведь все мы знаем, что южные склоны значительно быстрее оттаивают от снега, чем ровные или северные.

Теплицы вегетарий является очень экономичным помещением, если говорить об отоплении. Сторона помещения, которая находится с северной стороны, делается как можно лучше теплоизолированной. В итоге теряем меньше тепла.

Можно часто услышать, что такое тепличное помещение стоит недешево. Однако, это вовсе не так. Такую тепличную конструкцию можно без особых проблем соорудить собственными силами. При этом помните, что выращенные культуры в этой теплице будут более урожайные и качественные.

Никогда не забывайте, что тепличное помещение это половина дела. Нужно еще уметь ухаживать за культурами, иначе одна теплица, без ухода, их не спасет. Тепличное помещение лишь дает условия и возможности, чтобы вы могли вырастить более качественный продукт. Не забывайте, что от вас тоже требуется ухаживать за культурами, помогая расти и развиваться.

 Автоматизация гелиотеплиц

В наше время, благодаря современным технологиям стало намного проще жить. И эти же технологии позволяют значительно эффективнее выращивать растения. Если установить в такой теплице досветку и дополнительное отопление на базе инфракрасных обогревателей, то можно получить круглогодичную систему закрытого грунта с самой высокой эффективностью, а значит и рентабельностью.

Загрузка…

теплица нового поколения по скандинавской технологии своими руками + видео и фото » eТеплица

Норвегия или Дания не очень-то радуют томаты и перцы своим климатом. Пришлось северным овощеводам подумать, чтобы накормить своих питомцев скудным приполярным солнышком. И неслучайно теплица нового поколения, позволяющая получить 30%-ую прибавку урожая в суровых условиях, построена с элементами скандинавской технологии. Изобретение киевского преподавателя физики Александра Васильевича Иванова называется гелиотеплица, или «солнечный вегетарий». Читатель может создать это чудо своими руками, пользуясь фото и видео, приложенными к статье.

Невозможная теплица – от чего отказался Иванов

Изобретатель снимал более 40 кг огурцов с квадратного метра. А ведь его теплицы не отапливались, не проветривались и почти не поливались. Нереально? Скепсис понятен, однако наука может все.

Обычно теплицы возводят исходя из удобства постройки: ровный участок, двускатная крыша. Школьный учитель призвал на помощь законы физики и обнаружил, что если теплицу построить под наклоном, в нее будет проникать гораздо больше света.

Солнечный вегетарий

Секрет вегетария заключается в особой геометрии постройки. Для теплицы обязательно выбирается пологий склон примерно в 15-20 градусов, ориентированный таким образом, чтобы длинная сторона сооружения располагалась строго с севера на юг.

Внимание! В северных широтах крутизны склона в 20 градусов будет мало. Здесь надо поискать или насыпать холм с уклоном до 40 градусов.

Северная стена полностью строится из кирпича для защиты от холодного ветра. Переживать, что с этой стороны внутрь не попадает свет, не стоит: все равно его будет слишком мало. В идеале северная стена должна примыкать к дому, гаражу или хозяйственной пристройке. Если такая планировка невозможна, то снаружи стену следует выкрасить в белый цвет, а изнутри покрыть светоотражающей пленкой.

Северная сторона вегетария строится из кирпича, южная — стекло или поликарбонат

Все остальные стены и крыша выполняются, как и положено, из стекла или поликарбоната.

Внутри теплица обустраивается террасами, при этом грядки сильно приподнимают на уровнем основного грунта и обкладывают бортами из досок, кирпичей или шифера.

Как работает гелиотеплица

Солнечный вегетарий – это как раз тот случай, когда наука находит наиболее практичный путь решения насущных проблем. Здесь учтены законы падения и отражения света, траектории движения воздушных масс, теплопроводность различных материалов. Принципов, по которым гелиотеплица дает на 30 % больше продукции при меньших затратах энергии, несколько:

1. Солнечный свет в умеренных широтах падает на Землю под углом. Горизонтальная крыша традиционных теплиц отражает существенную его часть. Наклонная крыша и лучи света составляют прямой угол, а значит, воздух внутри раньше и лучше прогревается.
2. Иванов справедливо полагал, что проветривание теплиц приводит к ухудшению качества воздуха для растений. И в самом деле: кислород, ради которого человек вентилирует и легкие, и помещения, растения вырабатывают сами в ходе фотосинтеза. А вот углекислый газ, необходимый для этого самого фотосинтеза, при проветривании улетучивается в атмосферу. Да и влажность, к которой столь чувствительны тропические культуры, например огурцы, заметно падает. Поэтому перемешивание воздуха в гелиотеплице происходит при помощи системы перфорированных труб и мощного вентилятора.
3. Обогрев вегетария осуществляется по принципу теплообменника. Согретый солнцем воздух нагнетается в трубы, проложенные в почве, и отдает тепло грядкам. Ночью земля, в свою очередь, делится аккумулированным теплом с воздухом.
4. Поскольку нагретый воздух попадает в прохладные трубы, влага в них конденсируется и через отверстия – именно для этого трубы перфорируются – поступает в почву. Фактически получается капельное орошение.

Принцип теплообмена в вегетарии

Строительство солнечного вегетария своими руками

Имея опыт строительства теплиц, вегетарий возвести несложно, поскольку придется учесть всего несколько его отличительных моментов:

• систему дренажных труб с воздухозаборниками – это самый трудоемкий и ответственный элемент гелиотеплицы:
• герметичность стыков для удержания тепла и углекислого газа внутри помещения;
• террасирование гряд, поскольку сооружение стоит на склоне.

Принцип работы вегетария

Прокладка сердца вегетария – дренажной системы

Дренаж в вегетарии выполняется из ПВХ труб

1. На выбранном участке согласно заранее подготовленным чертежам производится разметка: где будут находиться стены сооружения и дренажные трубы. Заливается монолитный ленточный фундамент.
2. Для прокладки дренажа применяют тонкостенные водопроводные ПВХ трубы диаметром 10 мм с отверстиями диаметром 6-8 мм на расстоянии 15-20 см друг от друга. Отверстия должны быть только с одной стороны – с той, которая потом ляжет вниз.
3. Трубы укладываются на глубину 30-35 см поверх слоя керамзита. Расстояние между трубами – 50-60 см, направление – по длине теплицы. С южного торца концы труб выводятся наверх так, чтобы 30-сантиметровые отрезки смотрели вверх. Это воздухозаборники. Их необходимо защитить от палых листьев и комьев земли мелкоячеистой сеткой.
4. С северного торца трубы соединяются поперечным коллектором, от которого еще одна труба направляется внутри капитальной стены на крышу. На ее пути устанавливается регулировочная камера с заглушками и электровентилятором для принудительной циркуляции воздуха.
5. Все трубы, кроме вертикальных, засыпаются слоем плодородного грунта. Гряды формируются поперек теплицы террасами. Между террасами и по центру теплицы оставляются проходы шириной 70-90 см. Высота гряд зависит от личных предпочтений владельца: многим удобно работать с землей и растениями стоя.

Грядки в вегетарии

Совет: на капитальной стене вегетария можно разместить несколько ярусов подвесных вазонов с ремонтантной земляникой или цветами, например настурцией.

Что делать, когда дренаж готов

Каркас вегетария изготавливается из стальной оцинкованной трубы. Для покрытия идеально подходит сотовый поликарбонат. Все стыки обязательно обрабатываются герметиком. Поскольку наклонная крыша все равно будет собирать зимой снег, необходимо заранее продумать способ его уборки.

Покрытие вегетария — сотовый поликарбонат

Если северная стена гелиотеплицы примыкает к какому-либо строению, на его крыше можно разместить бак для полива растений, поскольку по-настоящему жаркое лето может сильно убавить количество влаги даже в таком помещении. Наполняться бак будет дождевой водой, а нагреваться солнцем.

Совет: чтобы почва успела хорошенько прогреться и дать первый урожай в сентябре, начать строительные работы лучше в начале лета.

Солнечный вегетарий безупречен с экологической точки зрения. Он требует минимума электроэнергии, которая затрачивается, в основном, на вращение лопастей вентилятора. Как в настоящей экосистеме, в нем налажен круговорот воды и углекислого газа. А самое главное – по сравнению с традиционной теплицей он дает гораздо больше урожая.

Солнечный вегетарий Иванова — видео
