Правильное соединение проводов в распределительной коробке

Обычно большая часть проблем в работе электропроводки возникает из-за того, что было неправильно произведено соединение всех проводов в электрической распредкоробке. Это может привести не только к слабому контакту, но и к полной его пропаже. Источники потребления должны бесперебойно получать электричество, поэтому качественное соединение всех проводников – один и наиболее важных этапов в процессе монтажа электропроводки. Эта статья расскажет о том, какими способами можно осуществить соединение проводов в распределительной коробке.

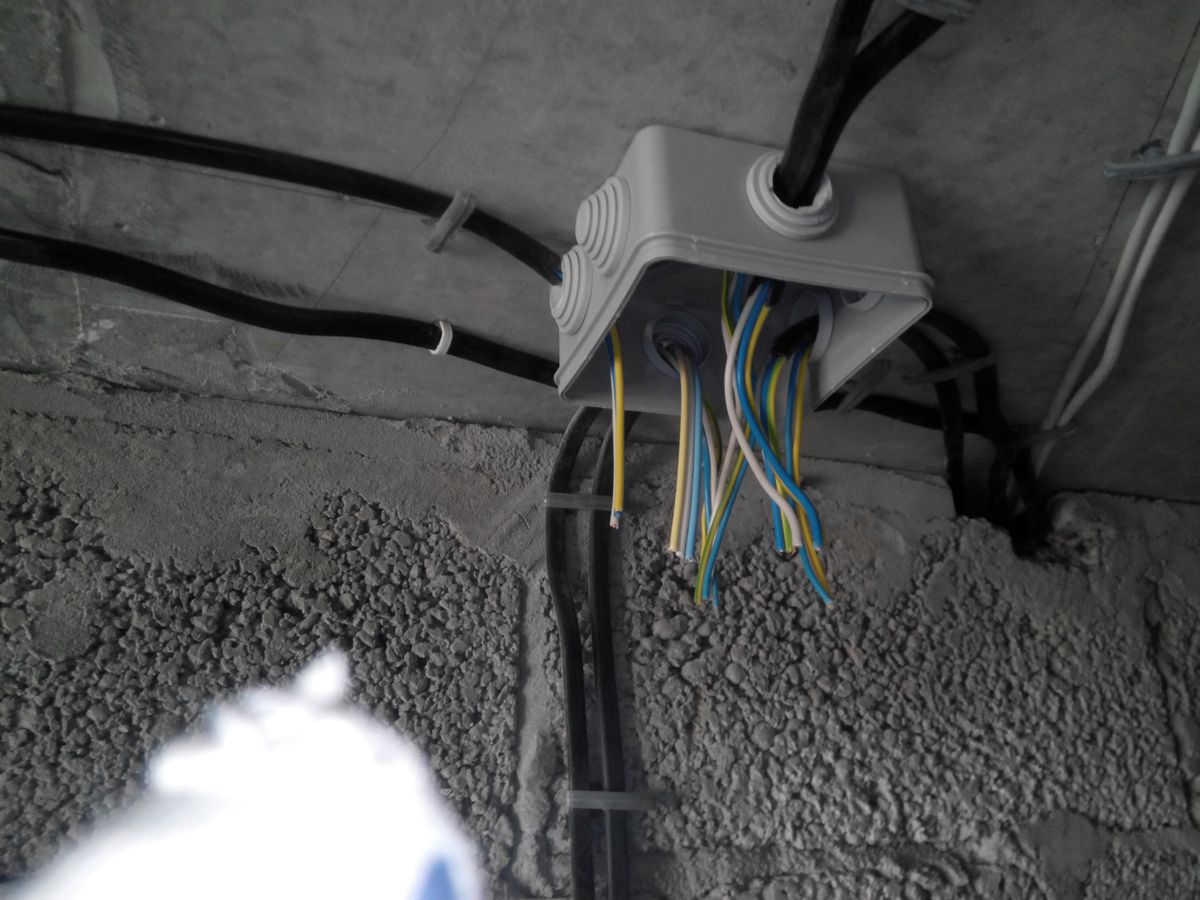

Для чего предназначена распределительная коробка

Главнейшая задача распредкоробки – обеспечение качественной пожарной безопасности. Она помогает изолировать соединения проводов от горючих материалов стен. Также спрятав в ней провода, можно избавиться от их неэстетичного спутанного вида.

Коробки разделяются на внутренние и наружные. Первые можно вставить в стену, а вторые предназначены для установки на внешнюю поверхность.

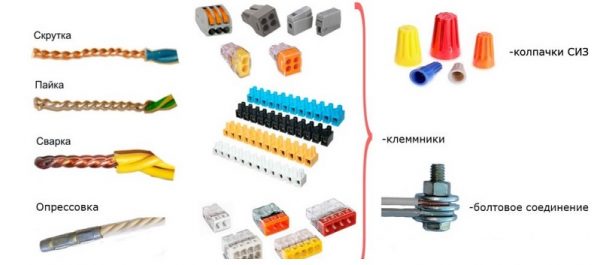

Способы соединения проводов

Теперь, зная функции распределительной коробки, можно разобраться со способами соединения в ней проводов.

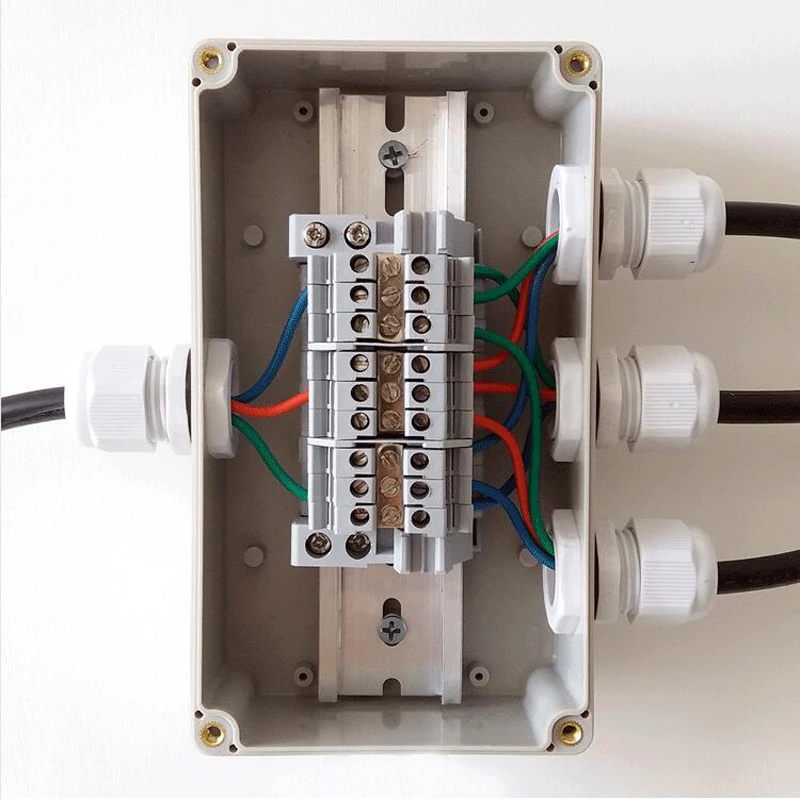

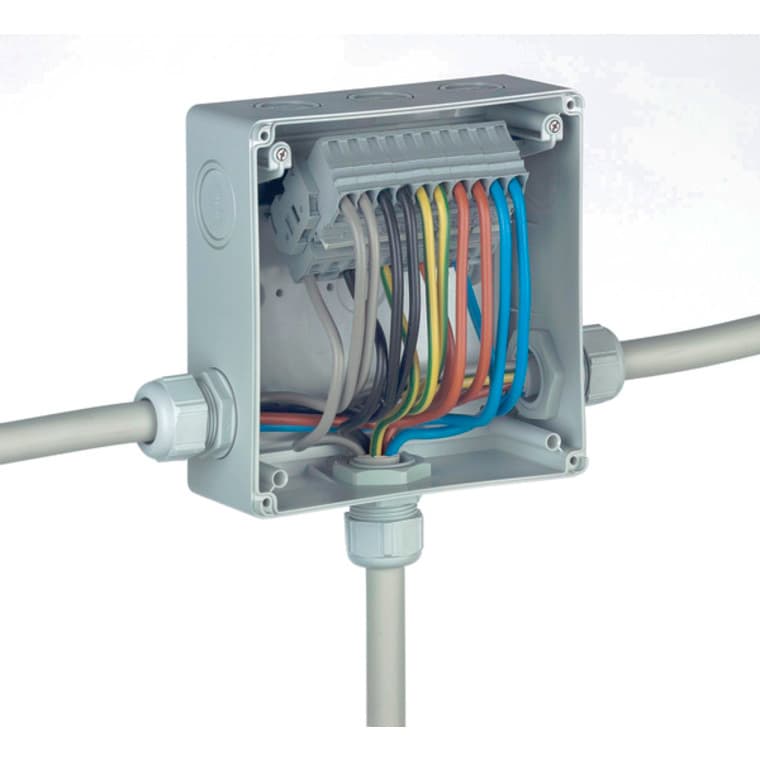

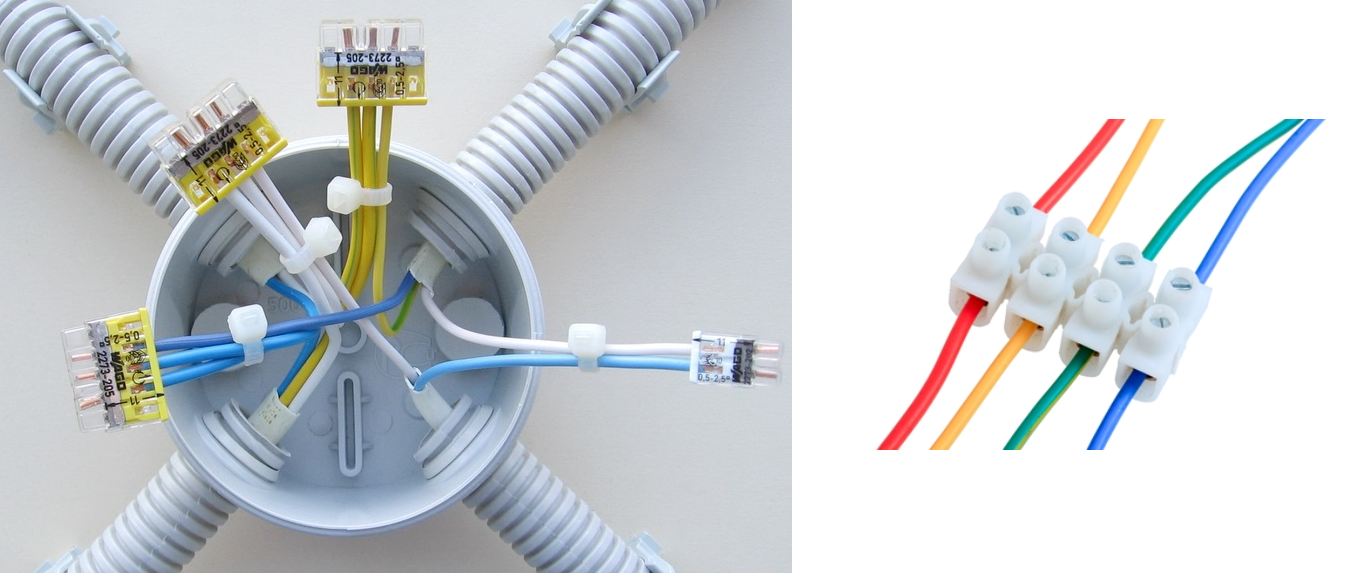

Использование клеммных колодок

Применять клеммные колодки можно для соединения электропроводов из алюминия и меди, так как не будет наблюдаться последующее окисление. Перед тем как приобрести клеммники, необходимо точно определиться с величиной тока, которая будет проходить в местах соединения, а также с нужным количеством монтажных клемм в гребенке.

Процесс монтажа достаточно прост. Для начала нужно взять колодку с выбранным размером ячейки, отрезать необходимое количество секций и вставить жилы внутрь ячейки клеммы. Потом с помощью специальных винтов каждый проводник следует несильно зажать, предварительно сняв с них изоляцию и зачистив поверхность проведения тока.

Преимущество подобных колодок заключается в том, что любой сегмент всегда можно обрезать, а правильное соединение электропроводов таким способом даст в результате качественный контакт.

Пайка

Такой способ считается одним из самых лучших, но подразумевает наличие минимальных знаний о процессе пайки. Хотя и есть специальные флюсы для соединения таким методом электропроводов из алюминия, предпочтительнее будет использовать его только для объединения проводов из меди.

Сначала с электропроводов снимается изоляция, а затем они зачищаются до металлического блеска. Расплавлять нужно не сам металл, а припой, и при этом следить за тем, чтобы он стекал внутрь скрутки. Скрученные провода нужно обработать флюсом или канифолью и опустить в паяльную ванну на несколько секунд, после чего дать остыть естественным способом и ни в коем случае не применять для этого воду. Изолировать скрутку в итоге можно при помощи обычной изоленты.

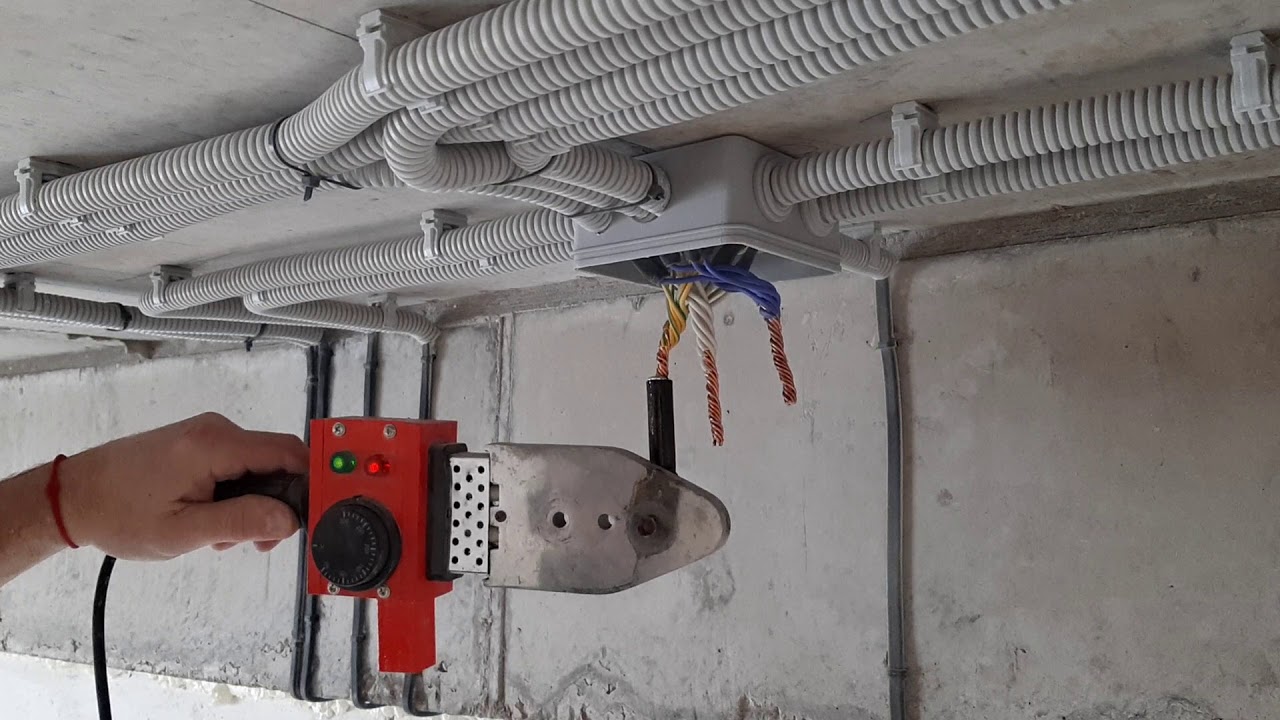

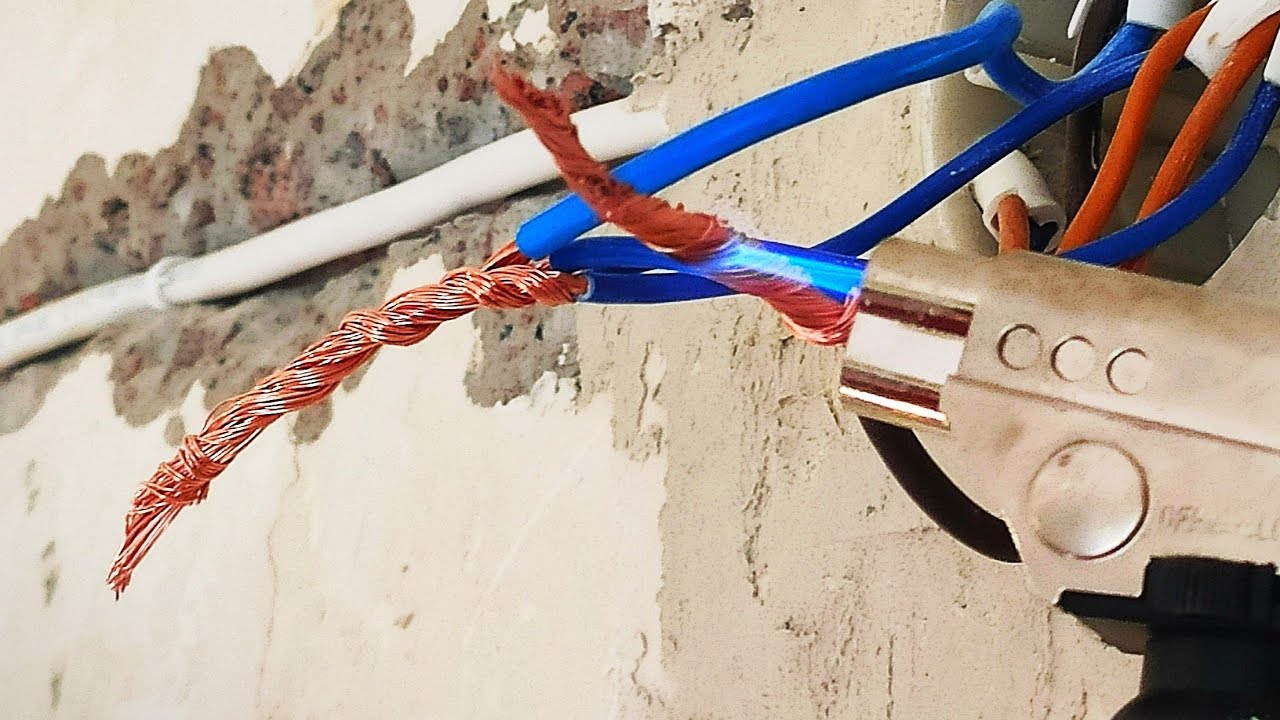

Сварка

Этот метод настолько же хорош, насколько и предыдущий, при этом время на него совсем не повлияет, так как результат получается в виде цельного провода. Применяются такие способы для соединения проводников из меди.

Схема действий схожа с методом, связанным с пайкой. Как и всегда для начала с электропроводов снимается небольшой отрезок изоляции. Далее выполняется их скрутка, после чего она подрезается так, чтобы осталось не больше 5 см. Потом сверху устанавливают теплоотводящий зажим из меди и подключают «массу» аппарата для сварки. Заряженный в держак кончик угольного карандаша нужно поднести к концу скрутки и держать в течение пары секунд. Результат обмотать изолентой. Течение сварки можно проводить при помощи и переменного, и постоянного тока.

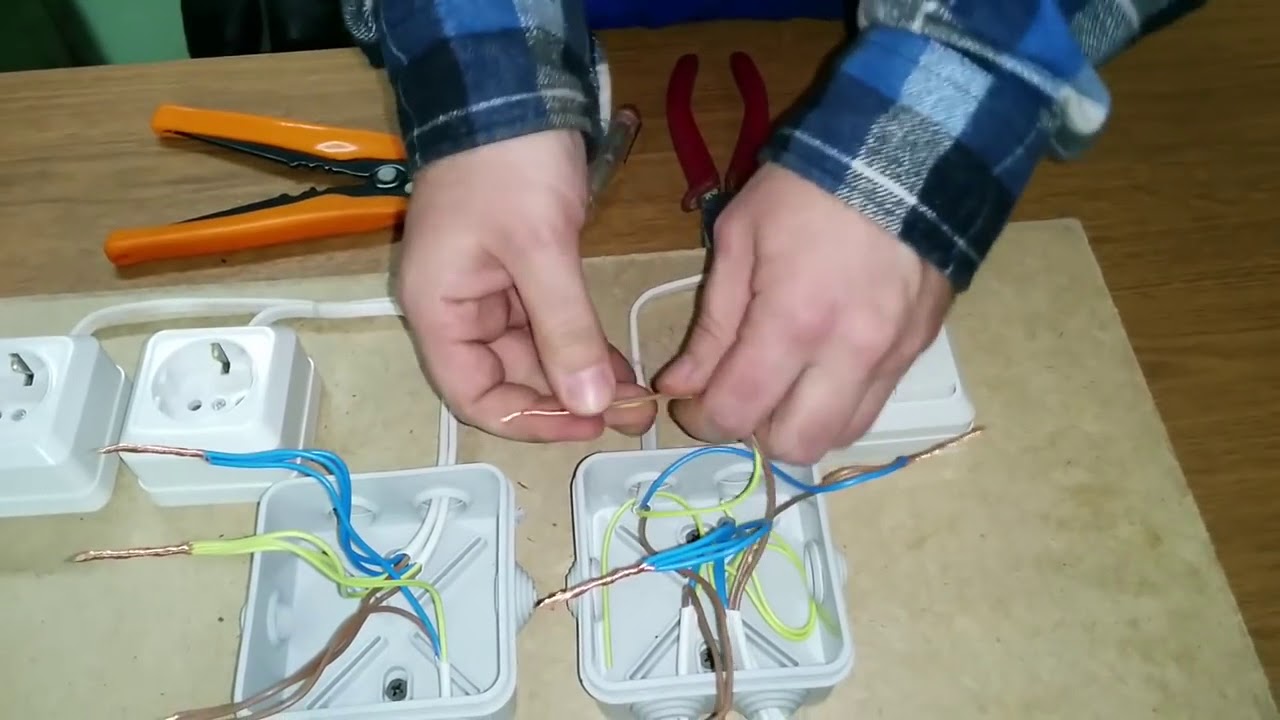

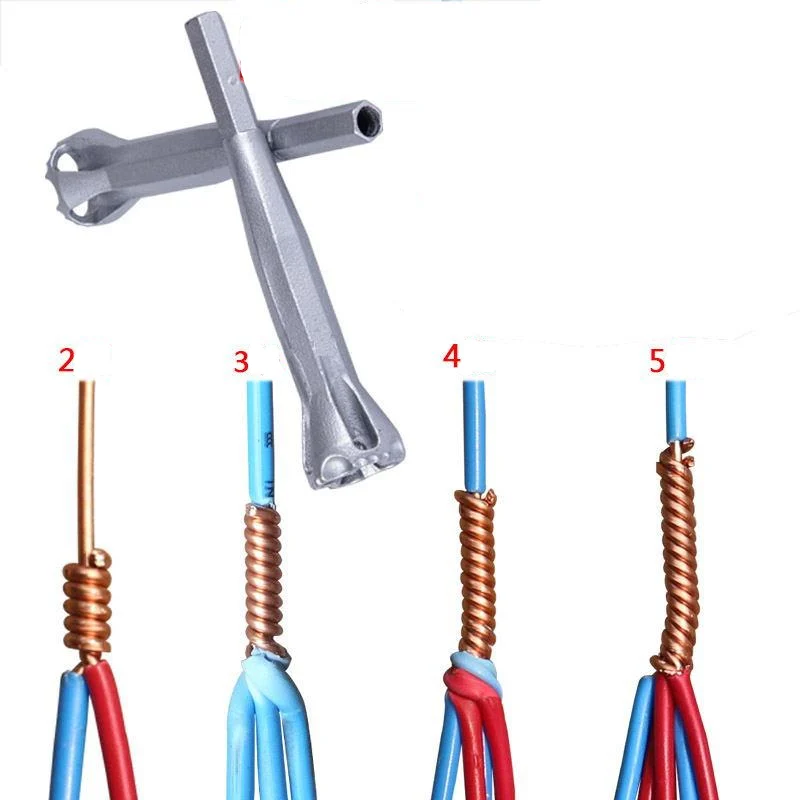

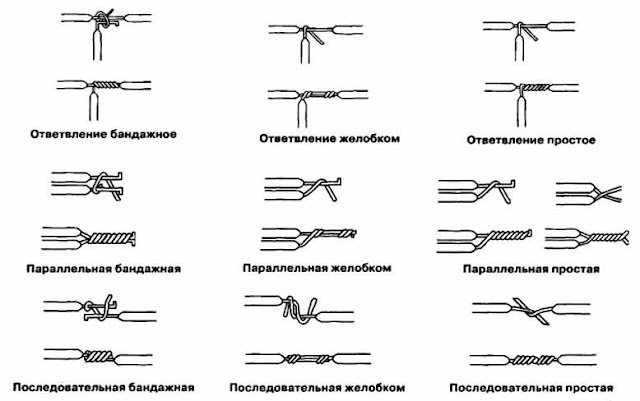

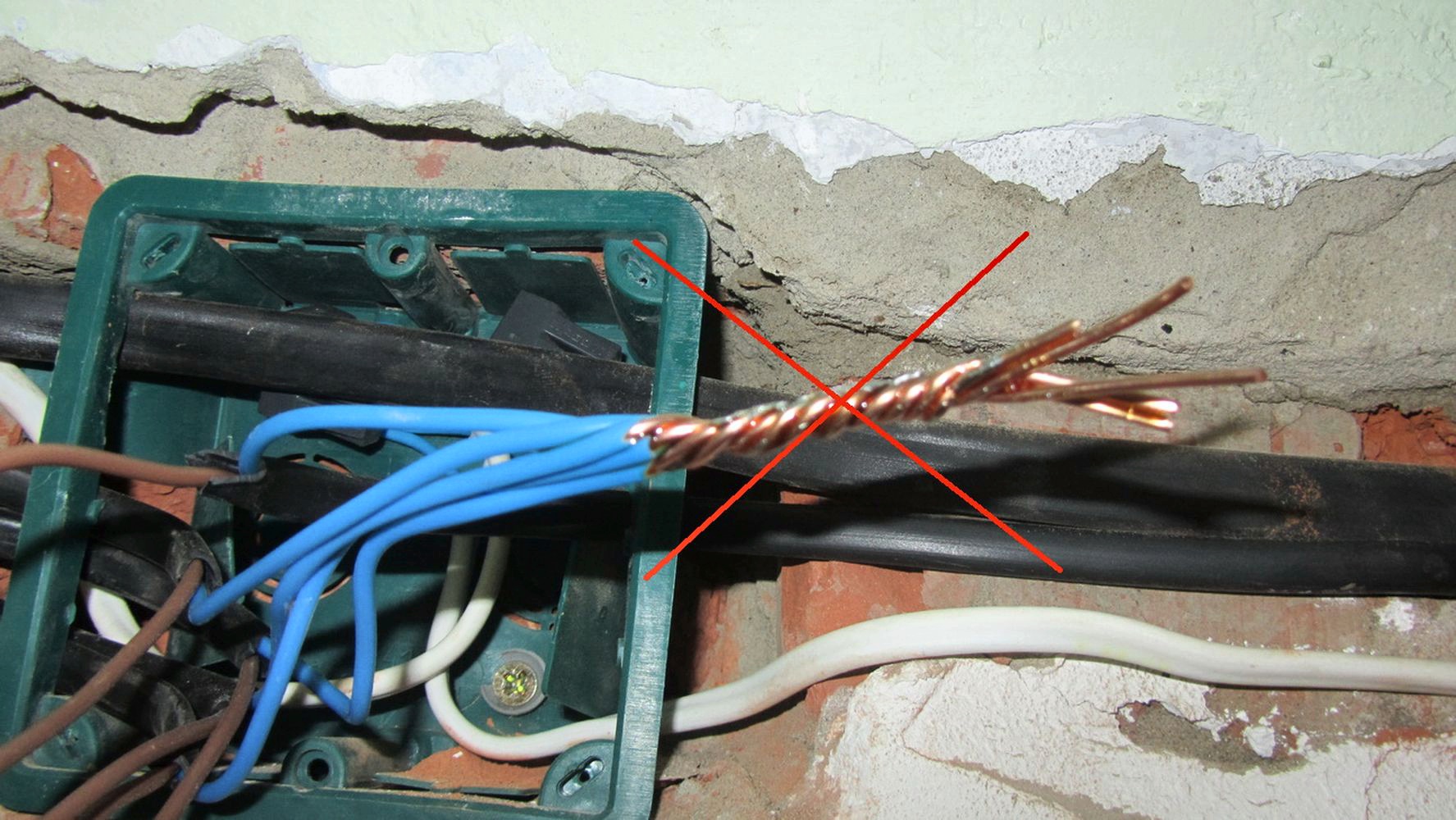

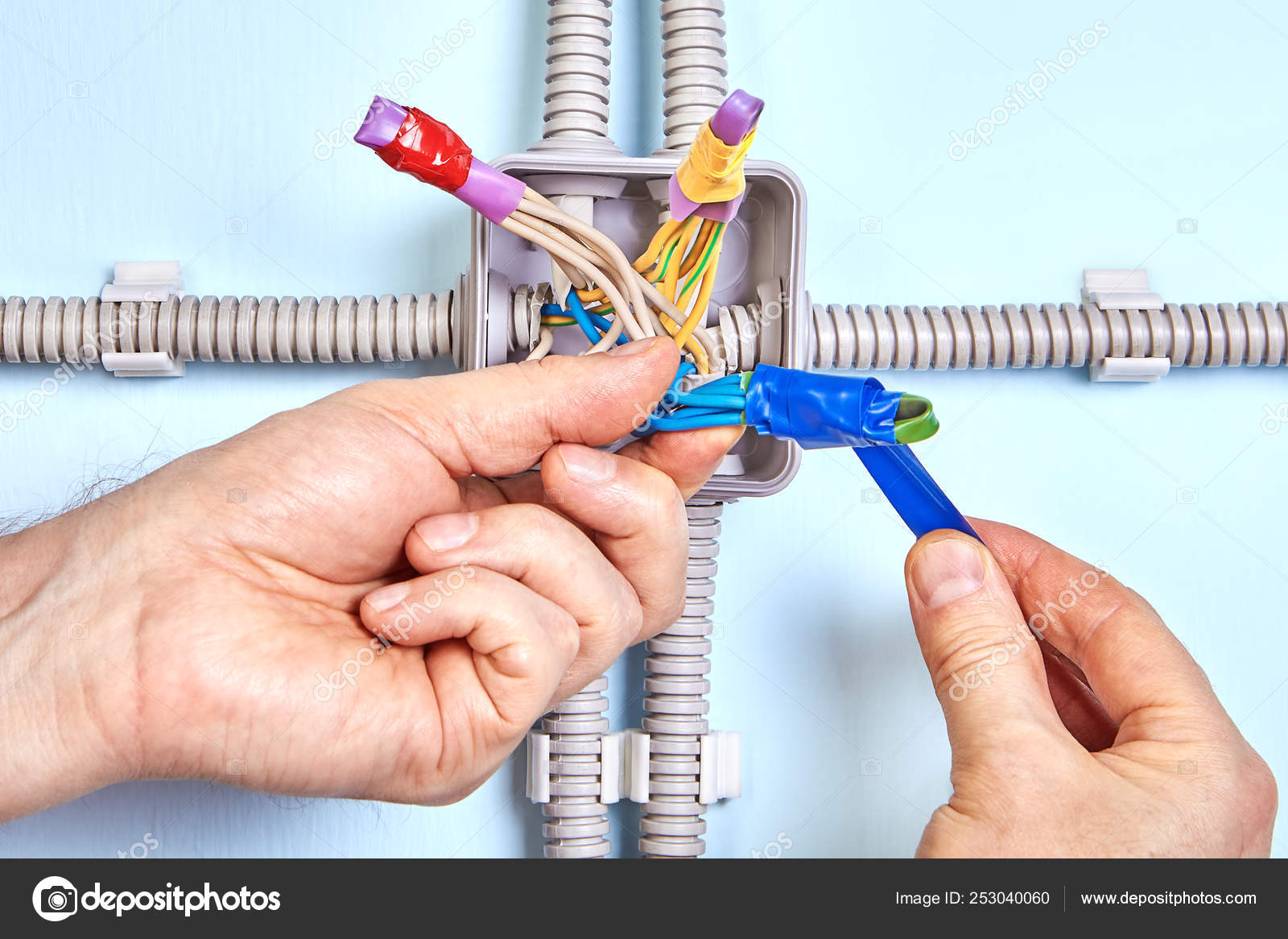

Скрутка

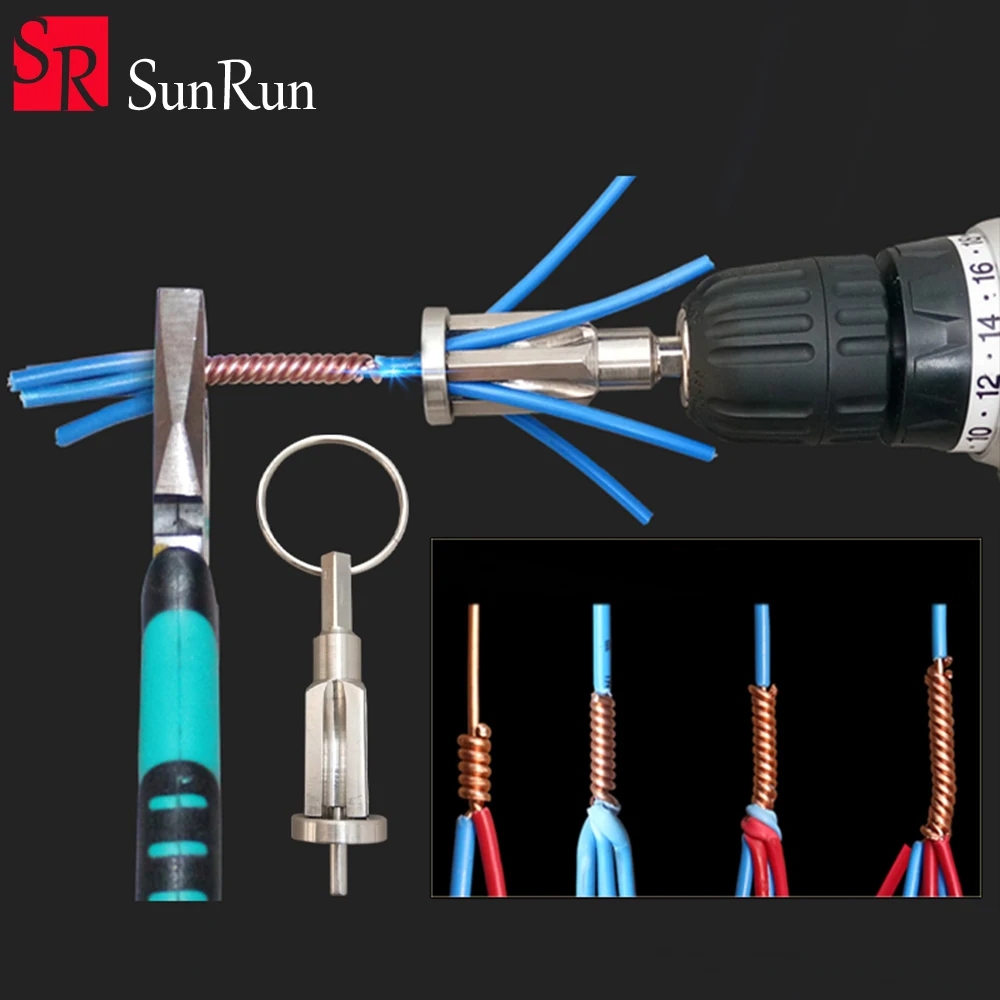

Соединение проводников может быть произведено и посредством скрутки. Этот способ считается одним из самых старых и простых, ведь для его исполнения достаточно иметь при себе только нож и плоскогубцы.

Главное, во время скрутки помнить о том, что скручиваться обязательно должны сразу оба электропровода, а вот обвивать один вокруг другого нельзя. Также недопустима скрутка электропроводов из разных материалов.

При необходимости можно проводить одновременную скрутку нескольких проводов. Обычно их количество не превышает шести, а многожильные провода всегда переделаны в одножильные. Если же важно скрутить медный и алюминиевый экземпляры, провод из меди предварительно следует залужить припоем.

Электрика в квартире: составляем схему и монтируем своими руками Выполняем правильно работы по монтажу электропроводки в квартире.
А также, как правильно выполняется открытая электропроводка.

Опрессовка

Известны различные способы соединения электропроводки, но самым противоречивым считается метод их опрессовки. С одной стороны, он крайне популярный, ведь разъединить или как-то деформировать результат не получится. Но также этот способ имеет множество нюансов типа выбора инструмента или гильз для процедуры.

Сам процесс может состоять из вдавливания или местного обжатия. И медные, и алюминиевые провода обрабатываются специальной смазкой, уменьшающей трение и риск повреждения. Перед тем как соединить, их нужно вставить в гильзу так, чтобы они соприкасались, при этом место состыковки должно находиться строго посередине гильзы. После проведения опрессовки место соединения необходимо качественно изолировать.

Болтовое соединение

Наиболее самодельный вид соединения из всех возможных. Для его претворения в жизнь нужно обзавестись болтом и гайкой необходимых размеров, шайбами, гаечными ключами и изоляцией.

Для начала на подопытных проводах делаются небольшие петли, соответствующие диаметру болта. Потом схема собирается по следующему плану действий: шайба, сверху накладывается петля электропровода из меди, снова шайба, петля провода из алюминия, шайба, а заключительной будет гайка. Она затягивается как можно сильнее, чтобы результат не разбалтывался. Вся электропроводящая часть соединения заматывается изолирующим материалом.

Способ отличается от других тем, что не происходит непосредственного объединения медных и алюминиевых проводников.

Самозажимные соединения

Самозажимные клеммники (пружинные) считаются наиболее современными помощниками в процессе соединения электропроводов в распределительной коробке. Они не требуют каких-либо узконаправленных знаний и специализированных инструментов. При необходимости такие устройства всегда можно разжать и достать требуемый провод. Также многие из подобных зажимов обладают таким преимуществом, как наличие пасты внутри, препятствующей образованию окисления проводов из меди и алюминия.

Единственный минус такого соединения – нельзя использовать его при передаче большого тока либо нужно выбирать только крайне узкоспециализированные разновидности клеммников. Также предварительно необходимо узнать, подходят ли они для многожильных проводов.

Кабельные сжимы

Кабельные зажимы также известные под названием «орех», используются многими. Предпочитают их благодаря возможности не разрезать магистральный проводник.

Схема действий включает в себя следующие этапы. Сначала разбирается корпус зажима при помощи какого-нибудь тонкого инструмента. Далее, электропровода зачищаются, а болты на плашках сжимов ослабляются. В заранее подготовленные пазы нужно вставить электропровода и, если они созданы из разных материалов, между ними следует положить пластинку.

В итоге необходимо затянуть болты так, чтобы не повредить резьбу и вложить плашку в «орех», корпус которого собирается в первоначальный вид.

Таким образом, электрическая проводка всегда обязана быть правильно организованной. Любая схема соединения проводов в распределительной коробке должна быть тщательно продумана. Главное, помнить о том, что каждый способ, исключая метод с использованием клеммников, должен заканчиваться внимательной изоляцией проводов.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Соединение проводов в распределительной коробке: способы и этапы соединения


Работа с электричеством не терпит халатности, поэтому в предстоящем процессе нужно разобраться досконально. Один из важных аспектов — это соединение проводов в распределительной коробке, так как от качества выполненной работы зависит работоспособность самой системы и ее безопасность, как электрическая, так и пожарная.

Распределительная коробка и что она собой представляет

Все провода, обеспечивающие электроснабжение в доме или квартире, выходят из электрического щитка. Каждое помещение имеет несколько розеток и выключателей. Чтобы собрать все провода в одном месте и собрать схему соединений, были придуманы распределительные коробки. Именно здесь выполняется их соединение, для дальнейшей работы всех устройств. Для прокладки проводки используют установленные правила, описанные ПУЭ, в которых оговорены правила прокладки проводов и кабелей. В ней же прописаны и рекомендации относительно проведения соединений и ответвлений проводов, именно в распредкоробке.
Согласно этим рекомендациям, провода проводят по верхней части стены, на расстоянии 15 см от поверхности потолка. Как только провод доходит до места поворота, его опускают перпендикулярно вниз, а в месте ответвления специалист устанавливает коробку. По такому принципу происходит соединение всех жил проводки по заданной схеме.

В зависимости от типа установки коробки бывают:

  • внутренние, используемые для скрытой проводки;
  • наружные, используемые для наружного соединения.

При установке внутренней коробки в стене нужно сделать отверстие, в которое затем устанавливают коробку. Когда кабель будет подведен и соединен, коробку закрывают, и крышка получится на одном уровне с поверхностью стены. В некоторых случаях, такую коробку маскируют обоями или тонким слоем штукатурки.
Если толщина стен не позволяет установить внутреннюю коробку, то единственным выходом будет установка коробку наружного типа. Ее крепят на поверхность стены, поэтому сложных подготовительных работ не потребуется.

В зависимости от формы, коробка может быть:

  • круглой;
  • прямоугольной.

Количество выводов разное, в большинстве случаев их 4, но бывает и больше. Каждый вывод оборудован резьбой или штуцером, к которому будет удобно прикрепить гофрошланг. Гофрошланг предназначен для удобного расположения электропроводов, поэтому замена поврежденного кабеля не вызовет сложностей даже у новичка:

  • отсоединить гофрошланг от распредкоробки;
  • отсоединить от розетки или выключателя;
  • немного потянуть;
  • вытянуть;
  • на его место протянуть другой.

Если прокладка кабеля осуществлялась в штробу, то его замена будет более сложной. Вам нужно будет продолбить стену и изъять поврежденный кабель, а на его место уложить новый. После таких работ придется ремонтировать стену.
Задача распределительных коробок:

  • Повысить ремонтопригодность системы электропитания. Доступность всех соединений позволяет выявить поврежденный участок цепи. Если все провода были уложены в гофрошланги или трубы, то замена поврежденных не вызовет больших затруднений.
  • Обеспечение свободного доступ к местам соединения. Так как основная часть проблем с электрикой возникает из-за некачественного или неправильного соединения, то проверить их состояние можно без труда, открыв распредкоробку.
  • Обеспечение пожарной безопасности.
  • Экономия финансовых средств. Используя распредкоробку, вам не придется прокладывать кабель к каждой розетке.

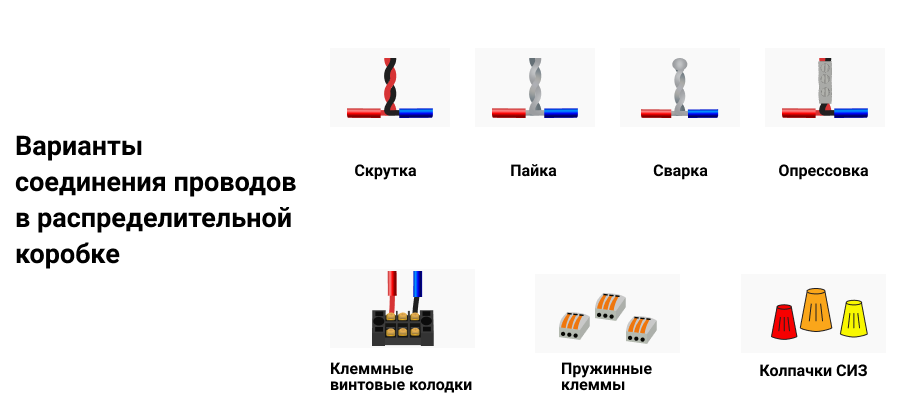

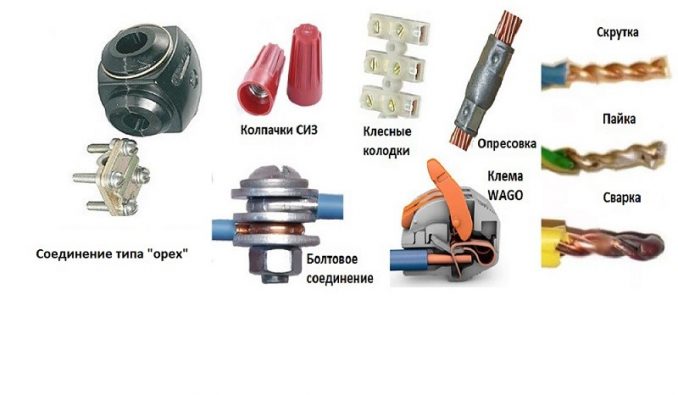

Виды соединений

Распредкоробка предназначена для соединения электропроводов. Каким это будет выполнено способом, не важно, главное, чтобы конечный результат обеспечил надежность, безопасность и работоспособность всех приборов. Для соединения используют несколько методов:

Чтобы определить для себя оптимальный способ соединения проводов, необходимо разобрать каждый из них и узнать достоинства и недостатки каждого способа.

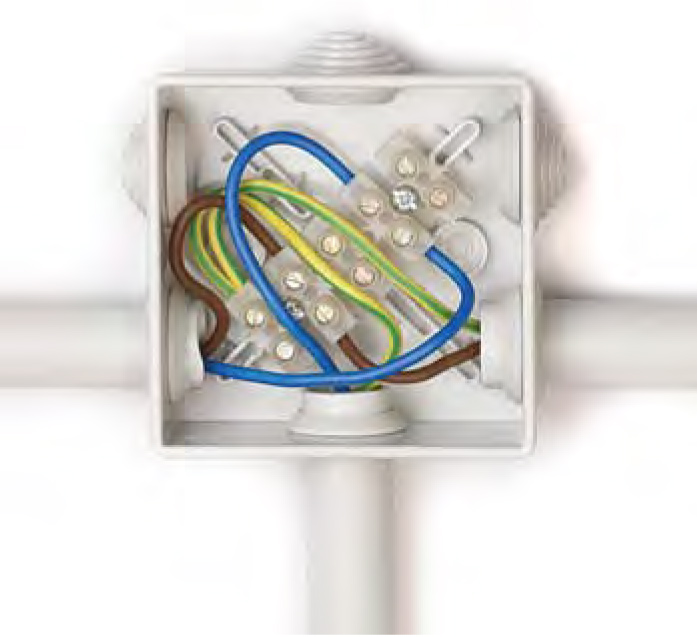

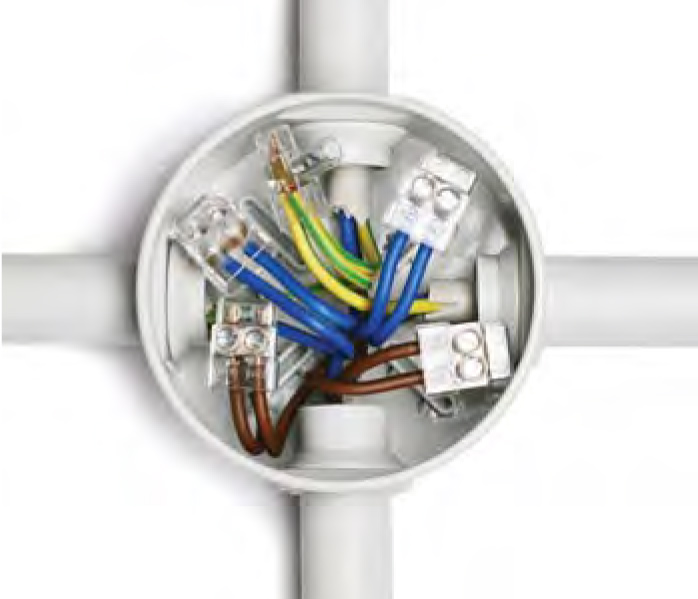

Клеммные колодки

Это детали из пластика, внутри которых установлена латунная втулка с закручивающимися винтиками с двух сторон. Для скрепления этим способом необходимо вставить зачищенные концы с двух сторон колодки и приложив небольшое усилие затянуть винты. Этот способ не сложный, но нужно иметь в виду, что колодки бывают с различными выходными отверстиями, подходящими под определенный размер сечения провода.
Достоинства:

  • невысокая стоимость;
  • надежное соединение;
  • возможность соединения алюминиевых жил с медными.

Недостатки:

  • Такие изделия часто встречаются с плохим качеством, поэтому о качественном соединении говорить сложно.
  • Они позволяют соединить только два проводка между собой.
  • Для соединения алюминиевых и многожильных проводов такие колодки не рекомендуют. Это объясняется тем, что алюминий очень хрупкий, а жилы очень тонкие, поэтому при сильном затягивании винтов может произойти повреждение контактов.
  • Пайка способна обеспечить более надежное соединение.
connects wires by a clip

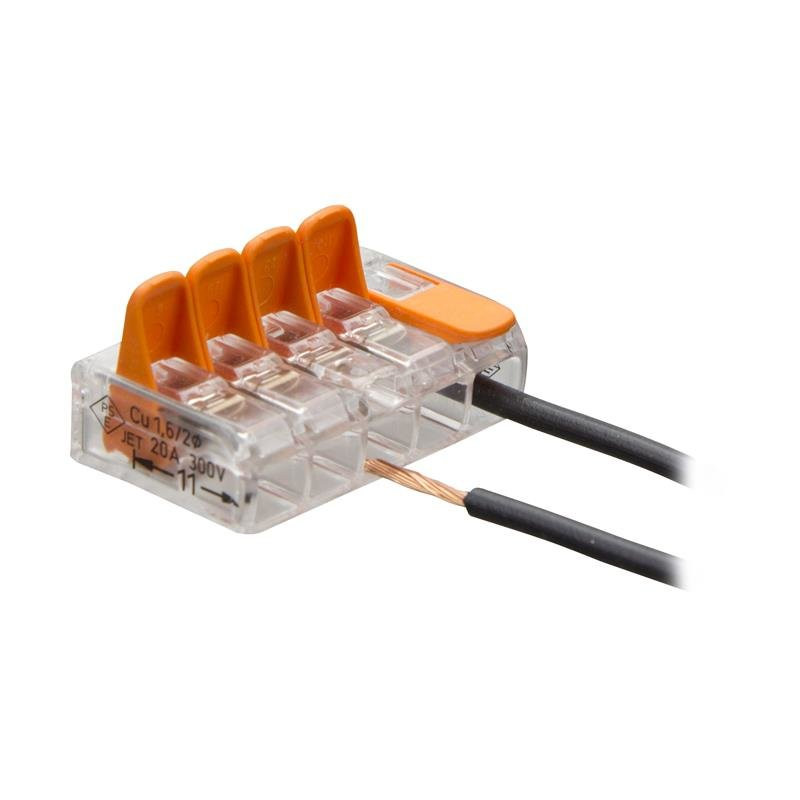

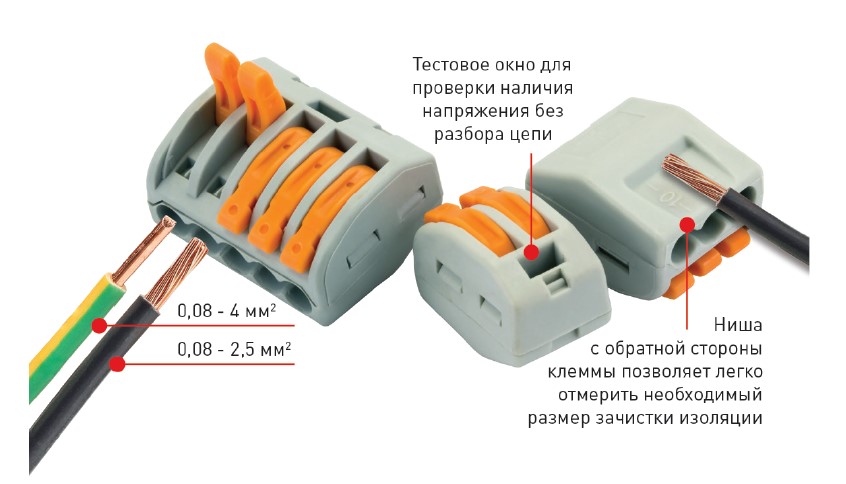

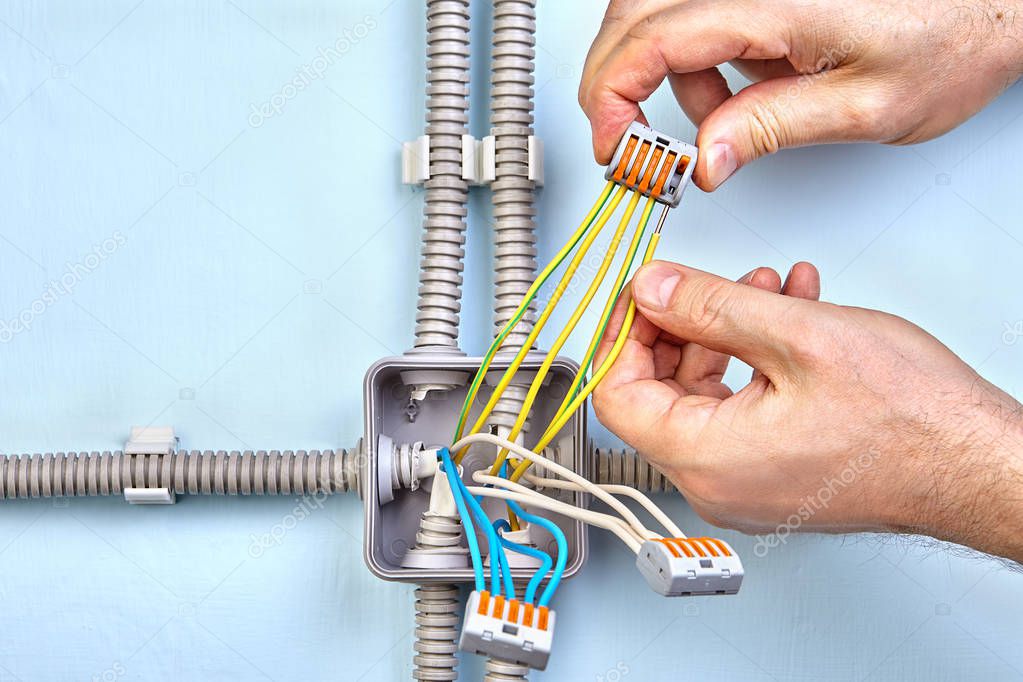

Пружинные клеммы

Это более современное изобретение, которое стало незаменимым и эффективным помощником при выполнении таких работ.
В отличие от предыдущего варианта, вместо винта используется специальный механизм, который позволяет аккуратно зафиксировать провод, не повреждая его. Принцип соединения очень прост, зачищенные концы вставляют в отверстия коробки.
На рынке можно найти несколько моделей этих изделий. Они бывают одноразового и многоразового типа. Одноразовые колодки предназначены для одноразового использования, в случае их повреждения, и необходимости замены, колодки необходимо заменить на новые, так как предыдущие уже сохранить не получится. Они повторно не используются.
Цена на многоразовые клеммы немного больше, но зато вы сможете менять провода и соединять их заново, используя одни и те же пружинные клеммы.
Достоинства:

  • возможность соединения проводов из алюминия и меди;
  • возможность соединения нескольких жил за один раз;
  • соединение тонкого многожильного провода без повреждений;
  • компактные размеры;
  • для работы не понадобится много времени;
  • качественное соединение;
  • встроенный индикатор, для контроля работы электросети.

Единственный недостаток таких клемм – их высокая цена.

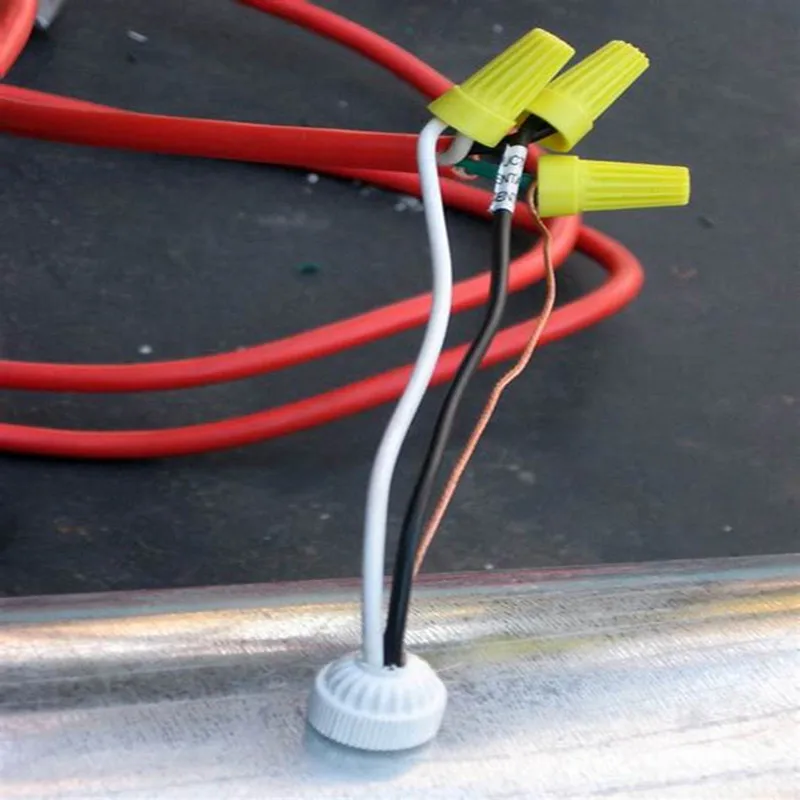

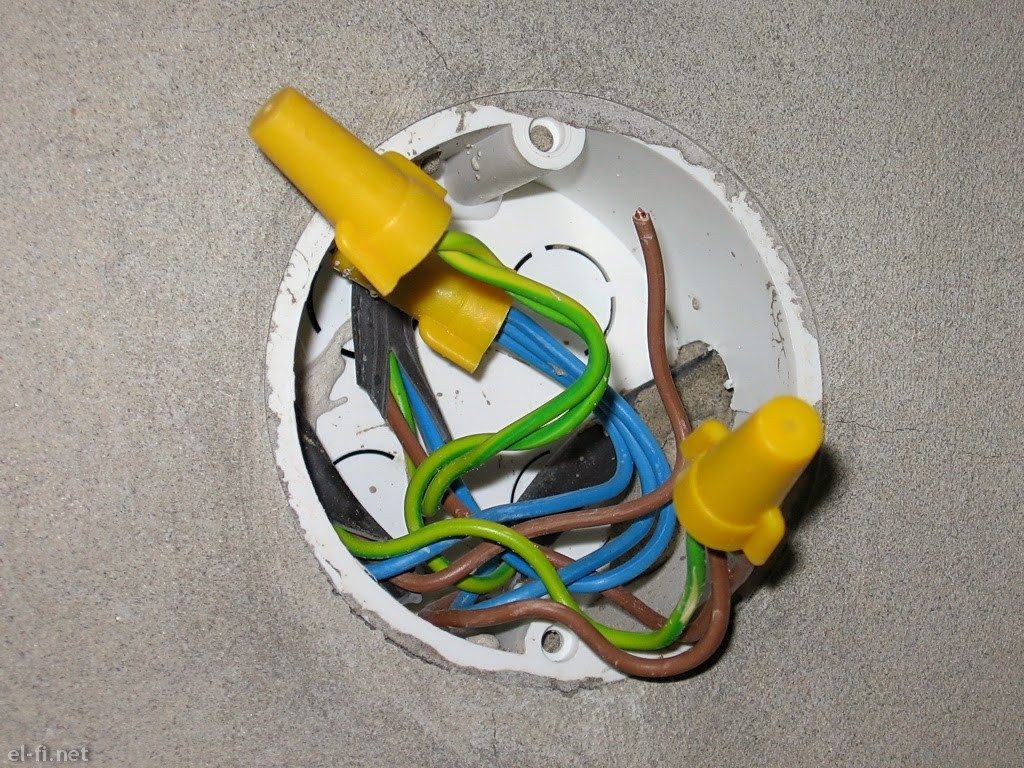

Колпачки СИЗ

Соединительные изолирующие зажимы, именно так расшифровуется СИЗ. В народе их называют проще, колпачки. Внешне они и напоминают колпачки, выполненные из пластика. Внутри располагается пружина, которая и удерживает жилы.
Такие изделия чаще остальных применяют для скрепления жил в распредкоробках.
Достоинства:

  • доступная цена;
  • отсутствие возможности возгорания, что объясняется материалом изготовления;
  • быстрая установка;
  • большой выбор изделий по размерам и цвету.

Недостатки:

  • изоляция и фиксация не отличается высоким качеством;
  • соединение алюминия с медью невозможно.

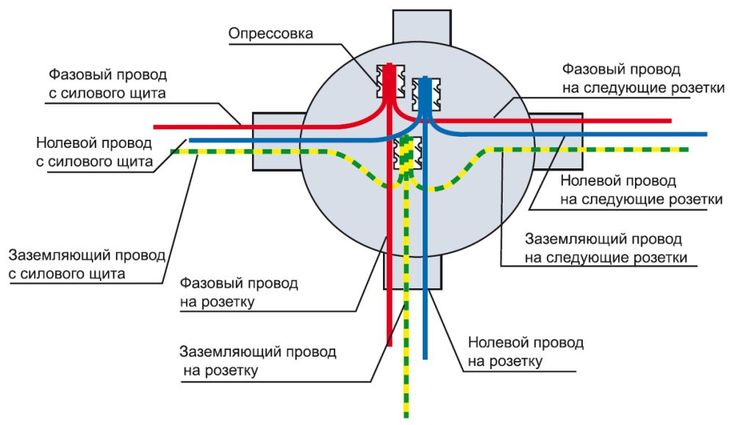

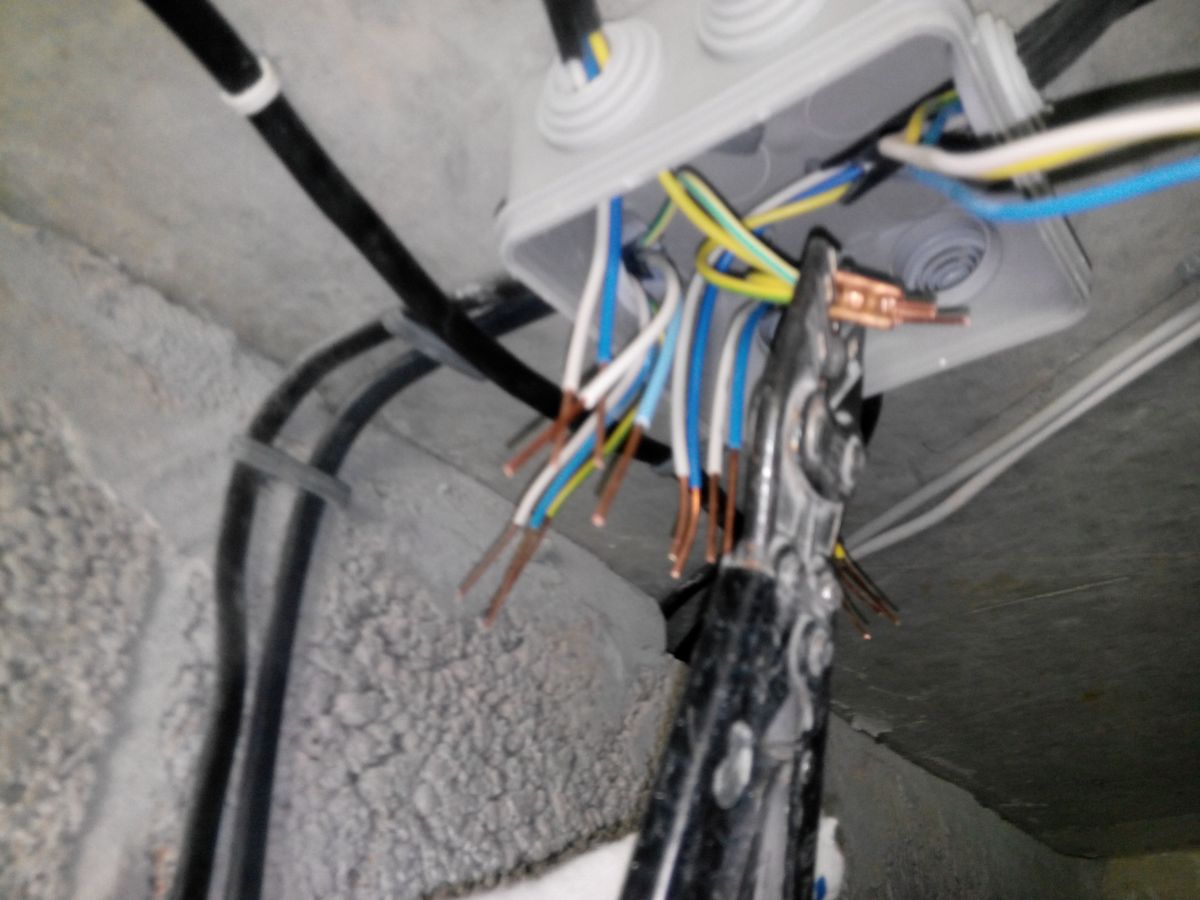

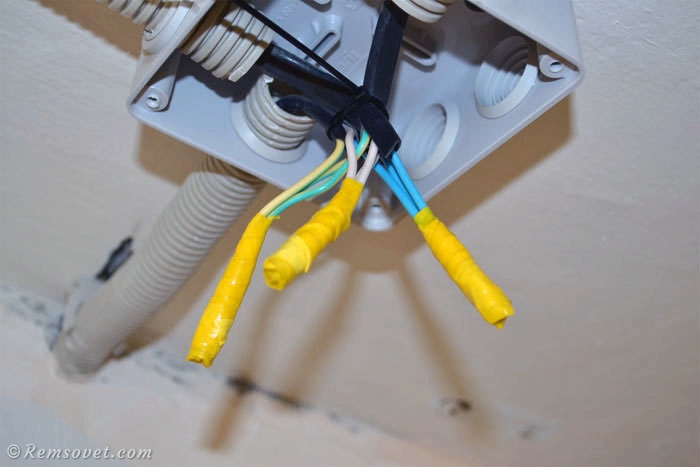

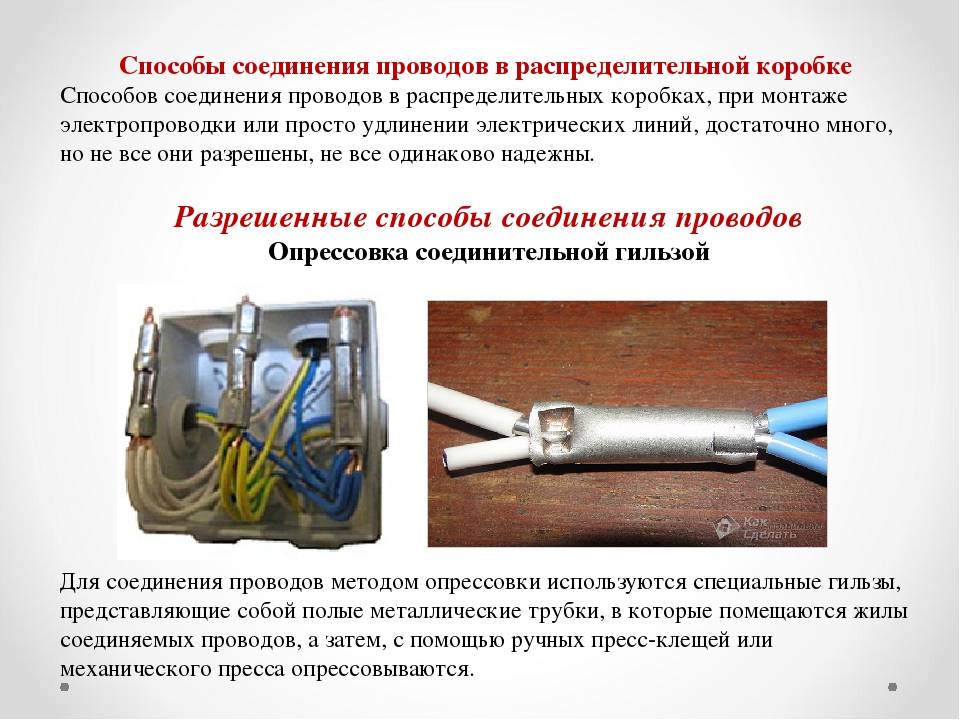

Опрессовка гильзами

Этот вариант считается самым надежным. Его суть проста, для стыковки зачищенные концы вставить в специальную гильзу и обжимают. В завершении гильзу изолируют.
Расположение проводов может быть любым, как с двух столон гильзы, так и с одной. В первом случае, стык проводов должен приходиться на середину гильзы, во втором случае, суммарное сечение проводов не должно быть больше сечения гильзы.
Достоинства:

  • соединение и изоляция высокого качества;
  • небольшая стоимость.

Недостатки:

  • один раз, использовав гильзу, ее нельзя восстановить, она одноразовая.
  • наличие специального инструмента: пресс-клещей и трубореза.
  • наличие специальной гильзы для скрепления алюминиевой и медной жилы.
  • Работы по монтажу таким способом потребуют больше времени.

Пайка либо сварка

Использовать сварку или пайку рекомендуют все опытные электрики. Чтобы соединить несколько жил в распредкоробке, следует выполнить такие действия:

  • оголить концы проводов;
  • скрутить подготовленные концы;
  • спаять провода паяльником или газовой горелкой;
  • дать остыть спайке;
  • заизолировать концы изолентой, термоусадочной трубкой или кембриком.

Обратите внимание, что охлаждать концы с припоем в воде категорически запрещено, это может привести к ухудшению качества скрепления.
Достоинства:

  • надежное и крепкое скрепление проводов.

Недостатки:

  • наличие специального инструмента и навыки работы с ним;
  • сложность процесса пайки;
  • неразъемное место соединения;
  • ограничение на некоторые условия использования, озвученное в ПУЭ;

Скрутка и изоляция

Старый, но действенный способ скрепления двух и более проводов. Принцип работ простой, зачистить концы и тщательно скрутить между собой при помощи пассатижей. Место скрутки обязательно изолируется.
Достоинства:

  • простота в работе;
  • минимальные материальные затраты или их полное отсутствие, если у вас уже есть приобретенная изолента.

Недостатки:

  • не самое качественное скрепление;
  • соединять алюминиевые и медные жилы нельзя.
  • увеличение сопротивления скрутки со временем.

В большинстве случаев этим способом пользуются при проведении временной электропроводки, а для изоляции используют кембрики.
На данный момент ПУЭ запрещает этот способ соединения т.к.со временем увеличивается сопротивление скрутки и контакты начинают греться.

Зажим «орех»

Крепление с помощью зажима «Орех» используется достаточно часто. Это зажим с двумя пластинами и 4 винтами по углам. Для скрепления вам нужно зачистить концы жил, ввести их в пластину и закрепить их, при помощи болтов. Сверху одеть карболитовую оболочку.
Преимущества:

  • небольшая стоимость;
  • отсутствие сложностей во время крепления;
  • соединение медных и алюминиевых жил;
  • изоляция высокого класса.

Недостатки:

  • такое крепление требует периодической проверки, и в случае ослабления, винты нужно подтянуть;
  • размеры такого зажима не позволят разместиться в распредкоробке.

Использование болта

Скрепление при помощи болтов это не только самый простой способ, но и достаточно эффективный. Все что понадобится для работы это болт, 3 шайбы и гайка.
Суть крепления очень простая, на резьбу болта нужно надеть шайбу, накрутить защищенную жилу, сверху снова шайбу, снова жила, и завершает снова шайба. В завершении всего, болт прочно закручивается гайкой и изолируется.
Достоинства:

  • минимальные затраты и простое выполнение работы;
  • соединение алюминиевых и медных жил.

Недостатки:

  • слабое качество крепления;
  • большой расход изоленты;
  • болт с изолентой может не поместиться в распредкоробку.

Что делать, если проводов несколько?

В обычной ситуации вам приходилось скреплять только два провода. Но что делать, если таких проводов несколько?
Для этого есть несколько решений:

Как произвести соединение проводов в распределительной коробке мы уже рассказали, и каким из них вы воспользуетесь, решать вам. Но, специалисты советуют отдать предпочтение первому способу, так как он наиболее эффективный.

Что делать, если жилы разного сечения?

Для качественной стыковки проводов с разным сечением, специалисты рекомендуют использовать пружинные или обычные клеммные колодки. Ваша цель, прочно зафиксировать провода винтом.
Если используемые жилы выполнены из разного материала, то для предотвращения окисления нужно брать колодки с пастой.
Альтернативным способом крепления будет их спаивание.

Как соединить многожильные и одножильные провода

Скрепление таких проводов по отдельности не имеет специальных условий, поэтому вы можете использовать любой приведенный способ. Для удобства, мы привели преимущества и недостатки каждого из них, поэтому изучив их внимательно, вы без труда определитесь с методом крепления.

Виды соединения проводов: 5 простых способов

Мелкий электроремонт часто подразумевает работу с кабелем (например, соединение проводов в распределительной коробке). Иногда нам требуется устранить повреждения проводки, чтобы безопасно подключать бытовые приборы. Не обязательно быть профессионалом, чтобы сделать это правильно: основные требования к соединениям электрических контактов просты и понятны.


  • Это должен быть надежный контакт без дополнительного сопротивления. Сопротивление соединяющего контакта не должно быть больше сопротивления целого куска электропровода.
  • Соединения должны обладать механической прочностью на случай растяжения. Если случайные деформации провода неизбежны, то прочность контакта должна быть не меньше прочности самого проводника.

Предлагаем вам обзор способов соединения проводов между собой.


1. Соединение электропроводов скруткой

Для этой простой операции достаточно взять два проводка, снять изоляцию (для надежной скрутки изоляция удаляется в объёме не менее 5 см), а оголенные жилы кабелей затем скрутить между собой. Место скрутки обматывается обычной изолирующей ПХВ-лентой. Вместо неё можно использовать специальные колпачки для скрутки, которые крепятся к фрагменту электропроводки, тем самым изолируя оголенные части и дополнительно поджимая электрический контакт.

Недопустимо соединение скруткой проводов разнородных металлов (например, меди и алюминия). Для подобного подключения электрических проводов используйте клеммные колодки.

2. Соединение проводов пайкой

Монтаж соединений этим способом занимает чуть больше времени, а сам метод более надежен, чем обычная скрутка. При скрутке, какой бы она ни была качественной, при протекании тока контакты перегреваются. Последствием этого может стать оплавление изоляции в местах соединений электрических проводов и, как следствие, короткое замыкание и пожар. Пайка гарантирует надежный электрический контакт с малым сопротивлением и необходимой механической прочностью. Для этого применяют обычный оловянно-свинцовый припой и канифоль. Если такая работа вам в новинку, обязательно изучите технику безопасности перед тем, как проводить пайку.

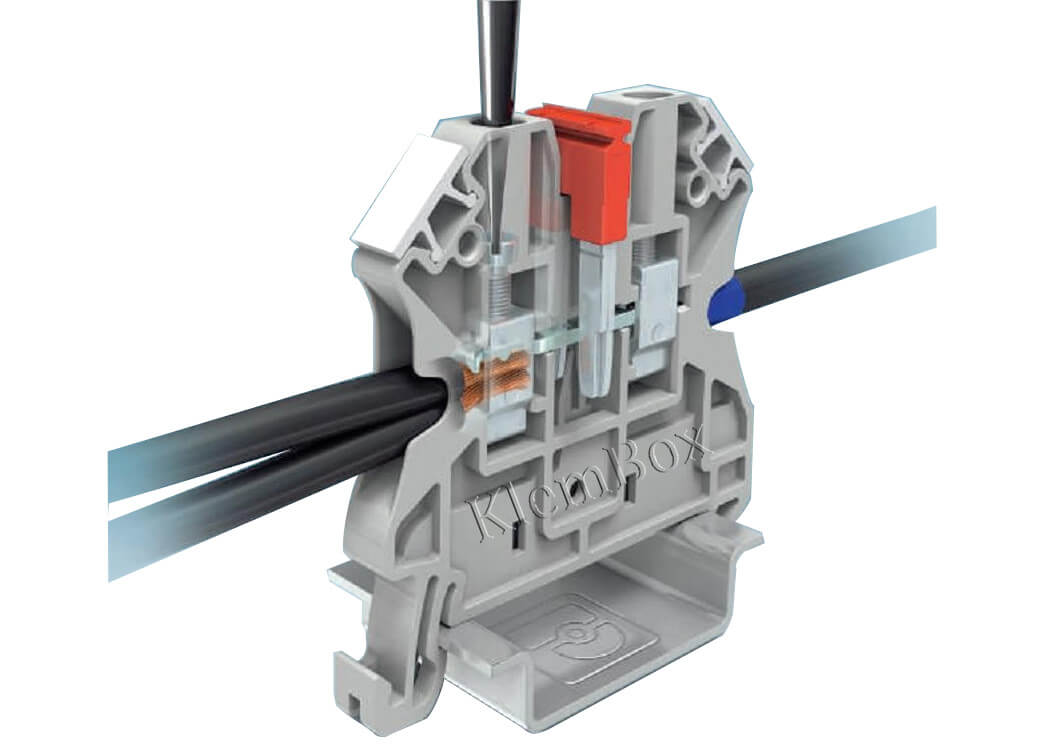

3. Использование клеммных колодок

Клеммная колодка – это изолирующая пластина с контактами. С их помощью можно осуществлять соединение медных проводов в коробке с алюминиевыми. По способу закрепления клеммные колодки делятся на клеммники с затягивающим винтом и на клемники с прижимающими пластинами. Последние известны также как зажимы для соединения проводов, и их считают более надежными в сравнении с винтовыми.


4. Ответвительный сжим

«Орешки», как их называют в народе, служат ещё одним способом подсоединения к магистрали линии без создания ее разрыва. Схема сжима проста: он состоит из трех металлических пластин с винтами и изолирующей коробки, в которой располагаются эти пластины. Ответвительный сжим зачастую применяют, чтобы соединять медные и алюминиевые провода.


5. Пружинные клеммы

Пружинные клеммы для соединения проводов – это самые быстрые и, пожалуй, самые надежные соединители. Отличие пружинных клемм от винтовых состоит в том, что провода фиксируются не винтом, а пружинным зажимом. На сегодняшний день соединительных зажимов пружинного типа достаточно много, самые распространенные из них – это пружинные клеммы фирмы Wago. С их помощью могут соединяться как мягкие многожильные, так и одножильные провода разного сечения.



Соединение проводов разными способами

Автор Alexey На чтение 7 мин. Просмотров 1.1k. Опубликовано Обновлено

При выполнении электроразводки неизбежно сталкиваешься с необходимостью соединять участки проводов между собой. Соединения выполняются в распределительных коробках, которые монтируются в стене или на стене. Обычно в такой коробке соединяются провода, ведущие к автомату в распределительном щитке, и провода, отходящие к розетке, светильнику, выключателю. Ещё один провод может транзитом идти от нашей коробки к следующей. Все соединения, естественно, выполняются в соответствии со схемой.

Вмонтированная в стену Распределительная коробка

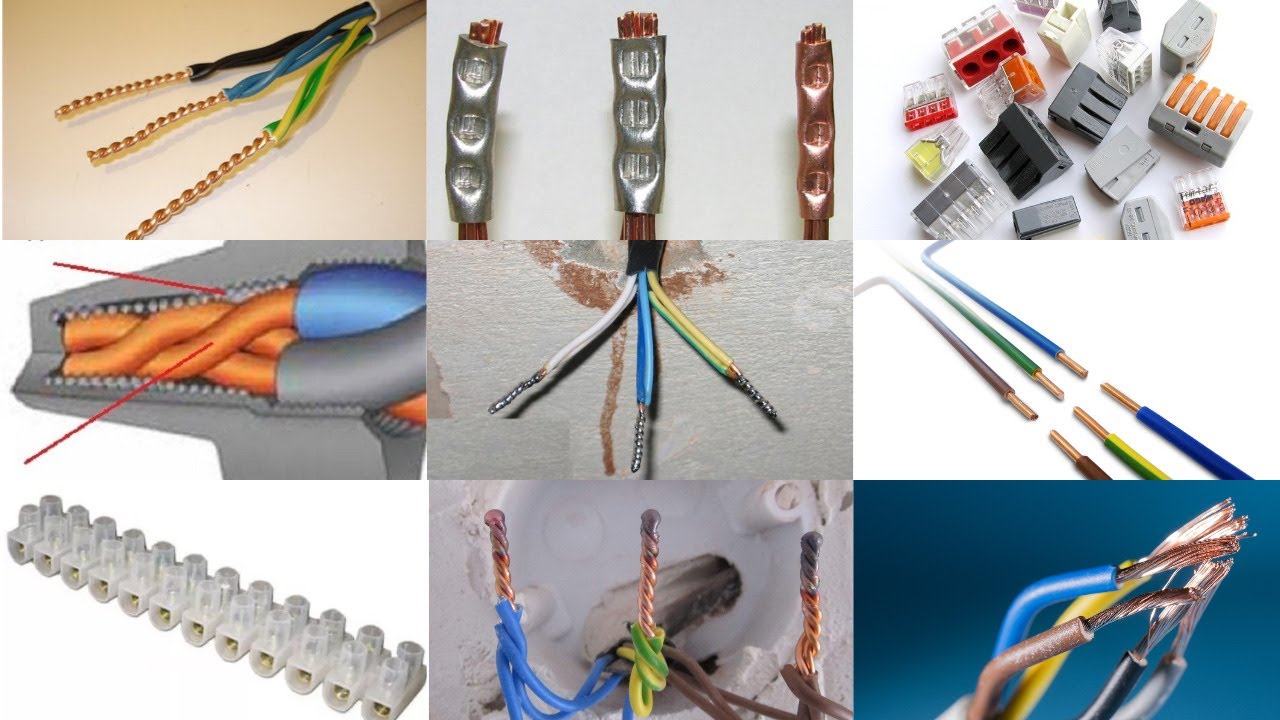

Итак , прежде чем бежать и соединять провода вспомним какие основные виды соединении существуют :

  •  скрутка проводов и дальнейшая их пайка или сварка  ;
  • соединение с помощью клеммных колодок ;
  • соединение с помощью «орешков»;
  • соединение нулевых проводов с помощью соединительных шин;
  • пружинные клеммы типа WAGO ;
  • использование болтового соединения.
  • соединение с помощью гильз.

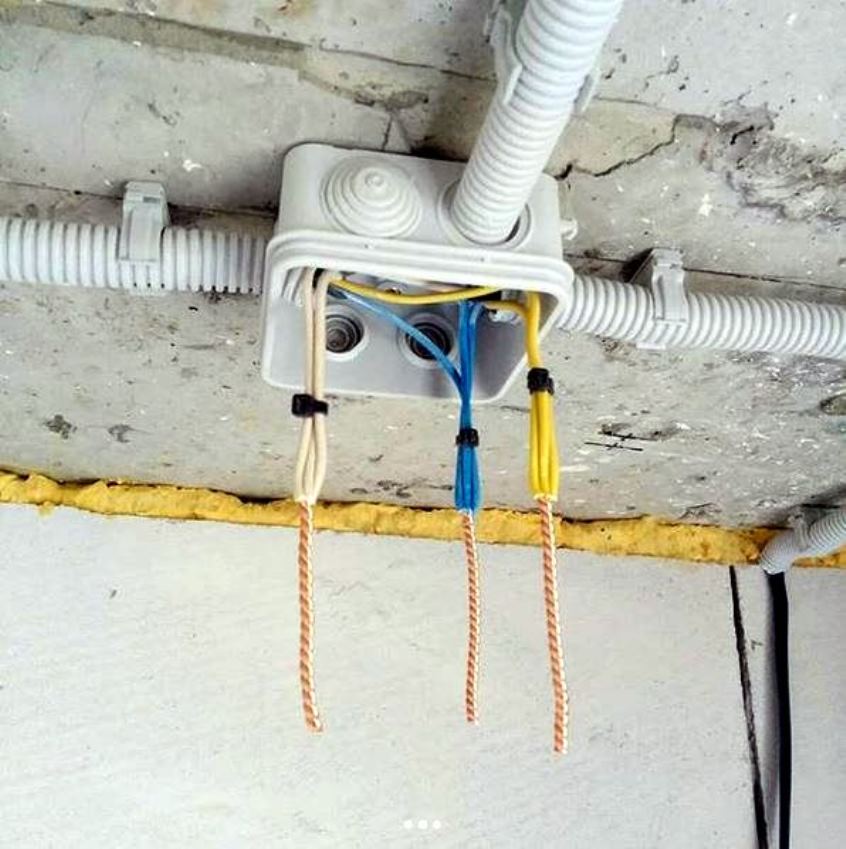

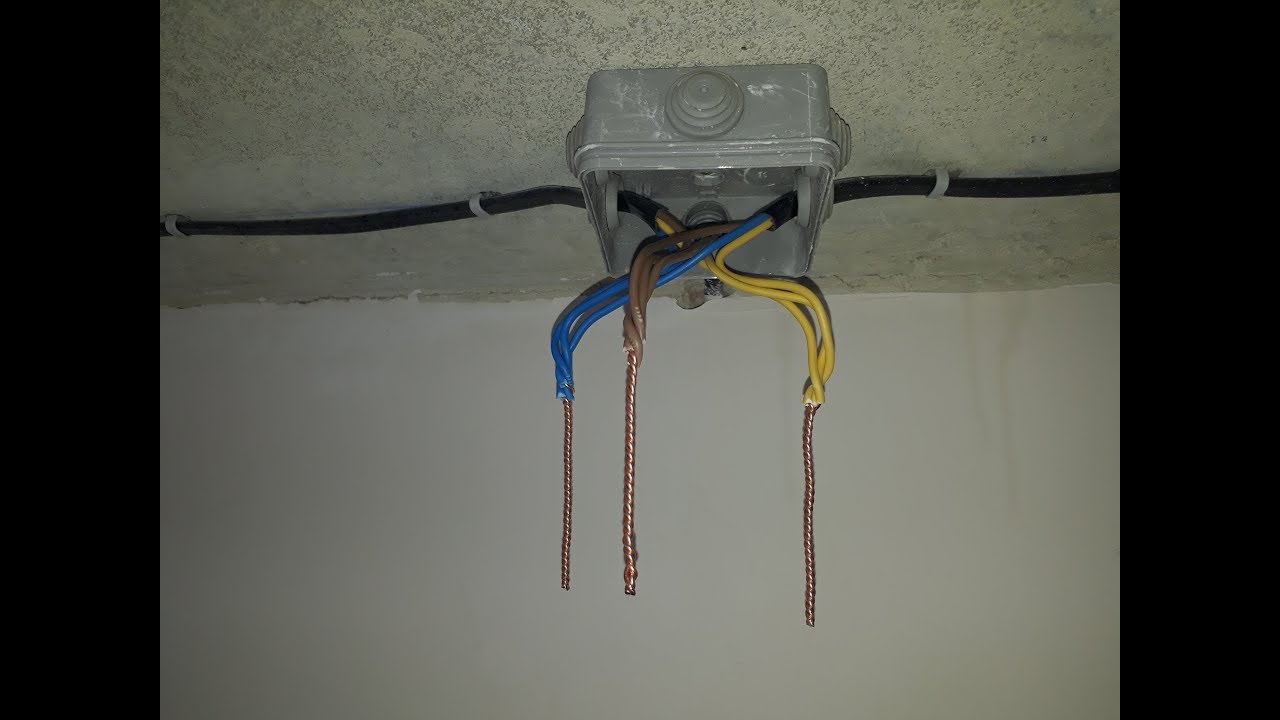

Старый добрый способ соединения – скрутка

Чтобы скрутить провода и заизолировать место скрутки, не надо ничего, кроме пассатижей и изоленты. Качественно и аккуратно выполненные скрутки медных жил живут по нескольку десятков лет. Не надо забывать зачистить оголённые участки токопроводящей жилы (ТПЖ) перед их скручиванием.

Для пущей надёжности скрутку можно пропаять, используя для этого стандартный оловянно-свинцовый припой и канифоль или другой флюс. Ещё лучше пропустить через место соединения кратковременный сварочный ток. На конце скрутки образуется наплыв (капля) из меди, такое соединение прослужит пока не разрушится изоляция. Сваривать и паять можно только медные жилы. Но если мы взглянем в ПУЭ , то увидим что скрутка запрщается , особенно в деревянных домах и банях , поэтому делают скрутку с пайкой или сваркой .

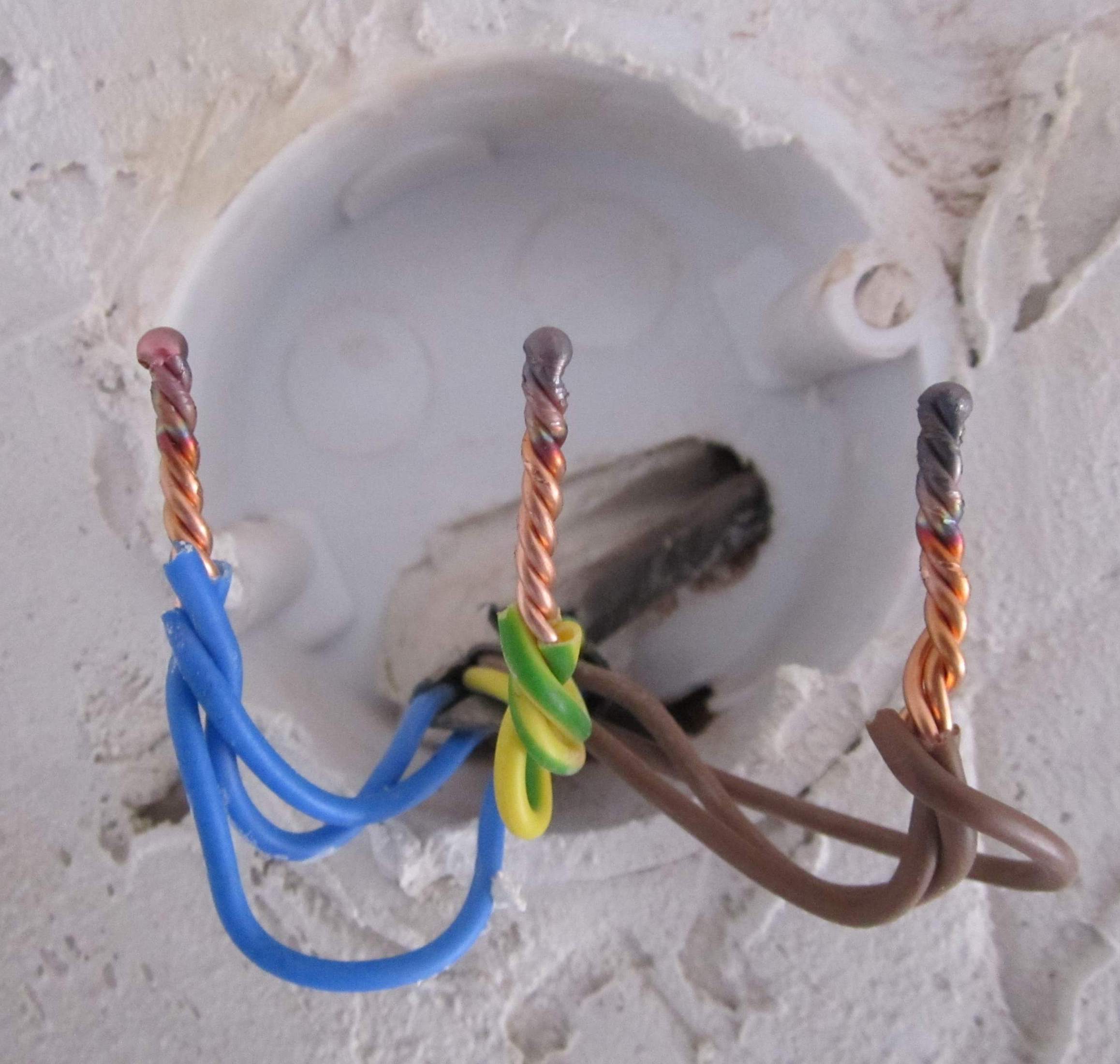

скрутка с пайкой и скрутка сваркой

Вообще, добиться надёжности соединения проводников из алюминия гораздо сложнее, чем того же для меди. Выполняя скрутку алюминиевых проводов в силу механических свойств материала очень легко порвать или сломать оголённую часть ТПЖ. Используя винтовые и вообще резьбовые соединения для алюминиевого провода надо периодически протягивать контакты, так как материал со временем «плывёт», сопротивление контакта постепенно ухудшается, и в результате возможно подгорание контакта и, в худшем случае, пожар.

Основная проблема, которая может возникнуть при выполнении обычной скрутки – электрохимическая коррозия при попытке соединения жил из различных материалов, особенно опасно пытаться делать скрутки проводов из меди и алюминия. В практике известен не один случай, когда приходилось переделывать подобные соединения.

Для выполнения скруток однородных по материалу широко применяется СИЗ (соединительный изолирующий зажим). Колпачок СИЗ накручивается на соединённые вместе жилы, обеспечивая их скрутку и обжимая оголённые участки ТПЖ. Изоляция такого соединения достаточно надёжна, и точно не хуже, чем при использовании изоленты. При использовании СИЗ необходимо очень аккуратно следить за соответствием типоразмеров колпачка и соединяемых проводов.

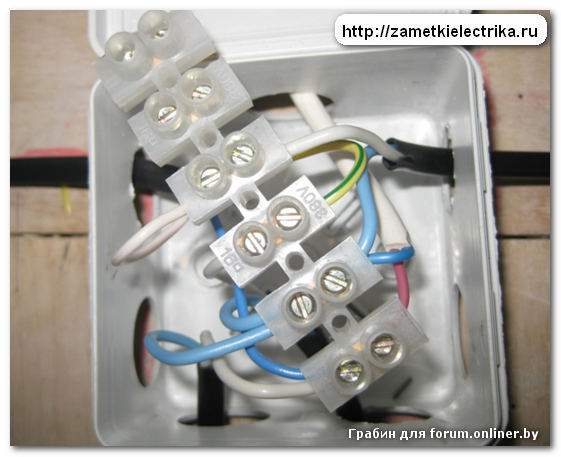

Клеммные колодки

Широко распространены соединения при помощи клеммной колодки. В пластиковом корпусе колодки установлены контактные гильзы (как правило, латунные) с внутренней резьбой. Надёжный контакт обеспечивается винтами, зажимающими вставленный в гильзу провод.

Ответвительные кабельные сжимы

Для надёжного соединения проводов из разных материалов и для ответвления проводов от основной (магистральной) линии без её разрыва используются кабельные сжимы («орешки»). Сердечник «ореха» состоит из двух прижимных плашек и разделительной центральной пластины. Вся эта конструкция стягивается болтами. Основная особенность кабельного сжима – это то, что соединяемые жилы контактируют друг с другом только через стальную разделительную пластину. Часто «орехи» используют при устройстве ввода в дом или квартиру для перехода с магистрального алюминиевого провода к медной внутренней разводке.

Зажим «Орех» без крышки«Орех» полностью в собранном виде

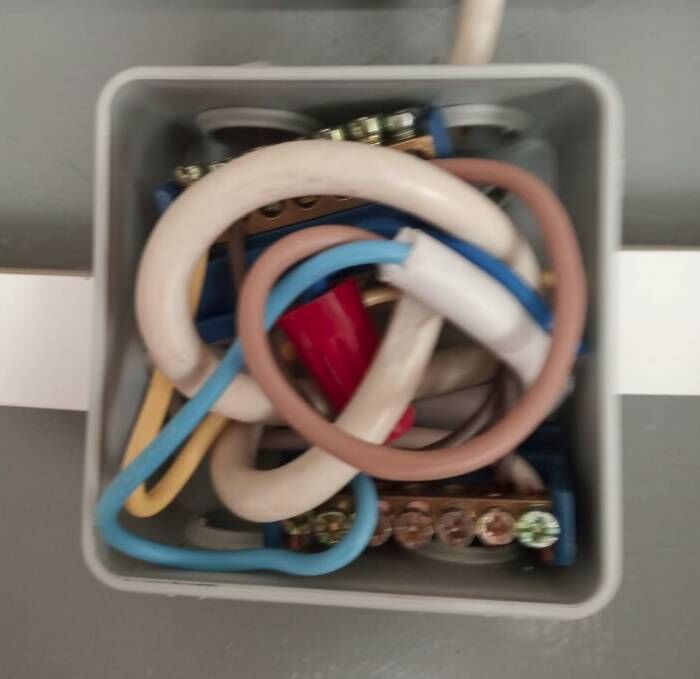

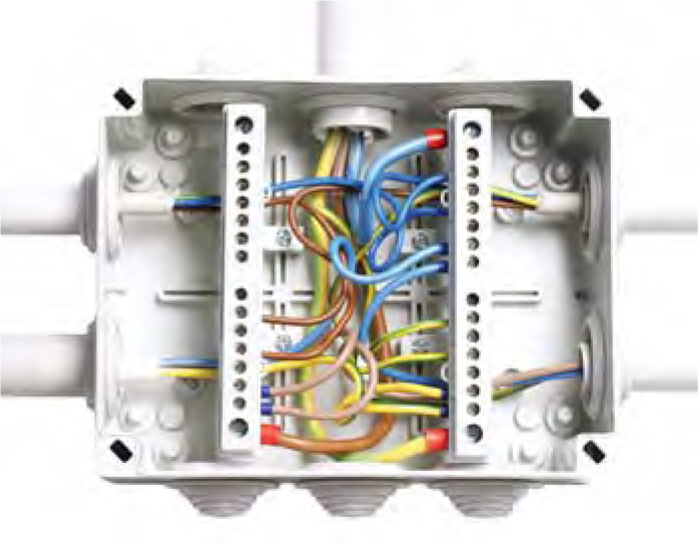

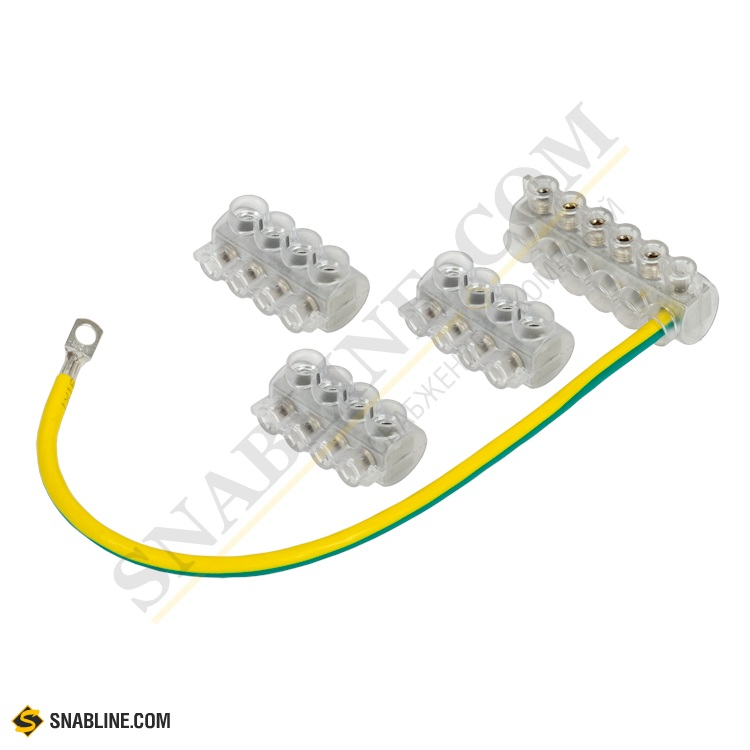

Соединительные шины

Для соединения большого количества жил рабочей нейтрали или защитного заземления в распределительных щитках широко используются шины. Нулевая шина крепится к конструкции щита или устанавливается на DIN-рейку через изолирующую подставку, «земляная» шина – крепится непосредственно к корпусу. И та, другая шины имеют несколько отверстий с прижимными винтами для подключения жил.

Шина для заземления

При применении винтовых клемм усилие, с которым жила прижимается к контакту, со временем ослабевает, особенно в случае контакта с алюминием. Контакт ухудшается, место соединения начинает греться. Это приводит к необходимости периодической ревизии и протяжки резьбовых контактов.

Шина нулевая

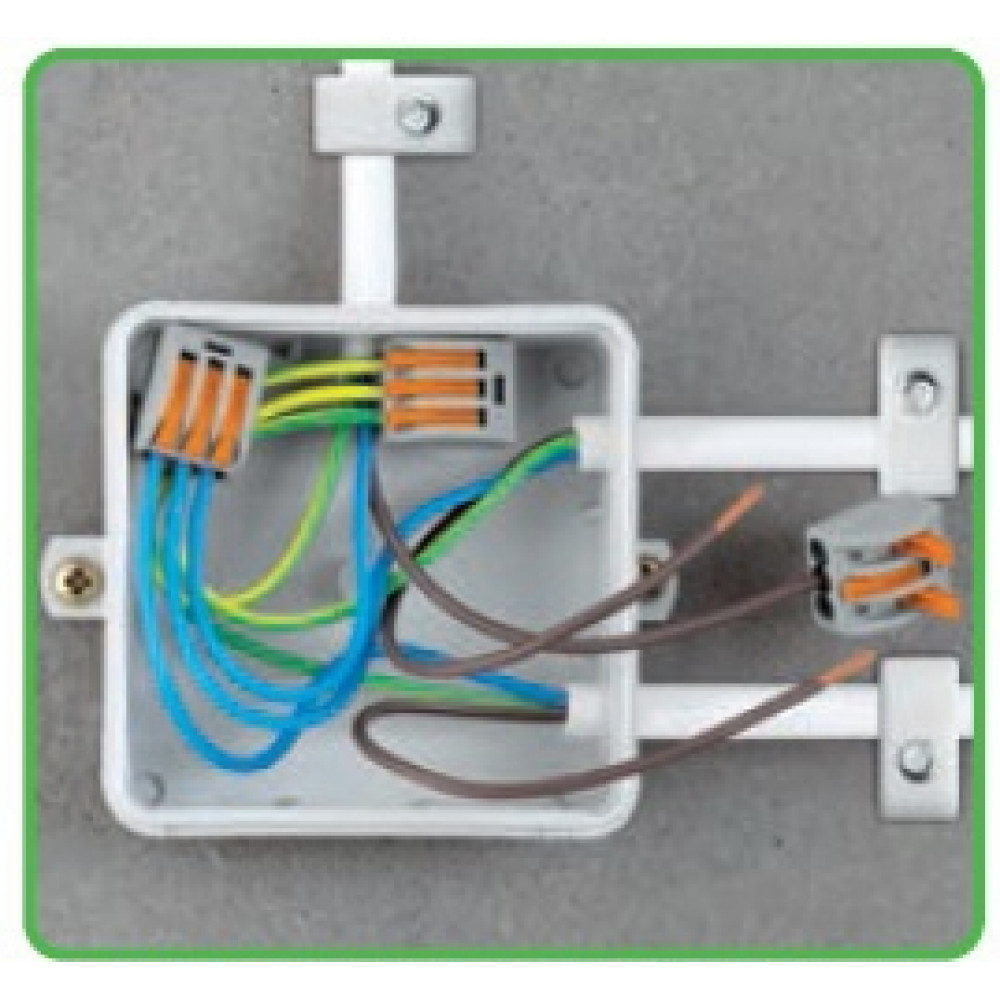

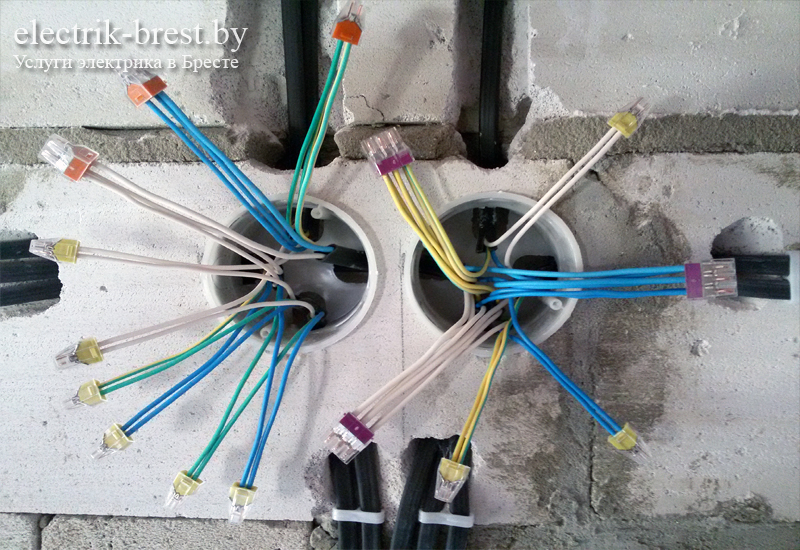

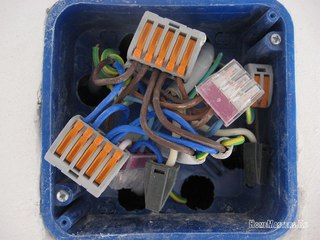

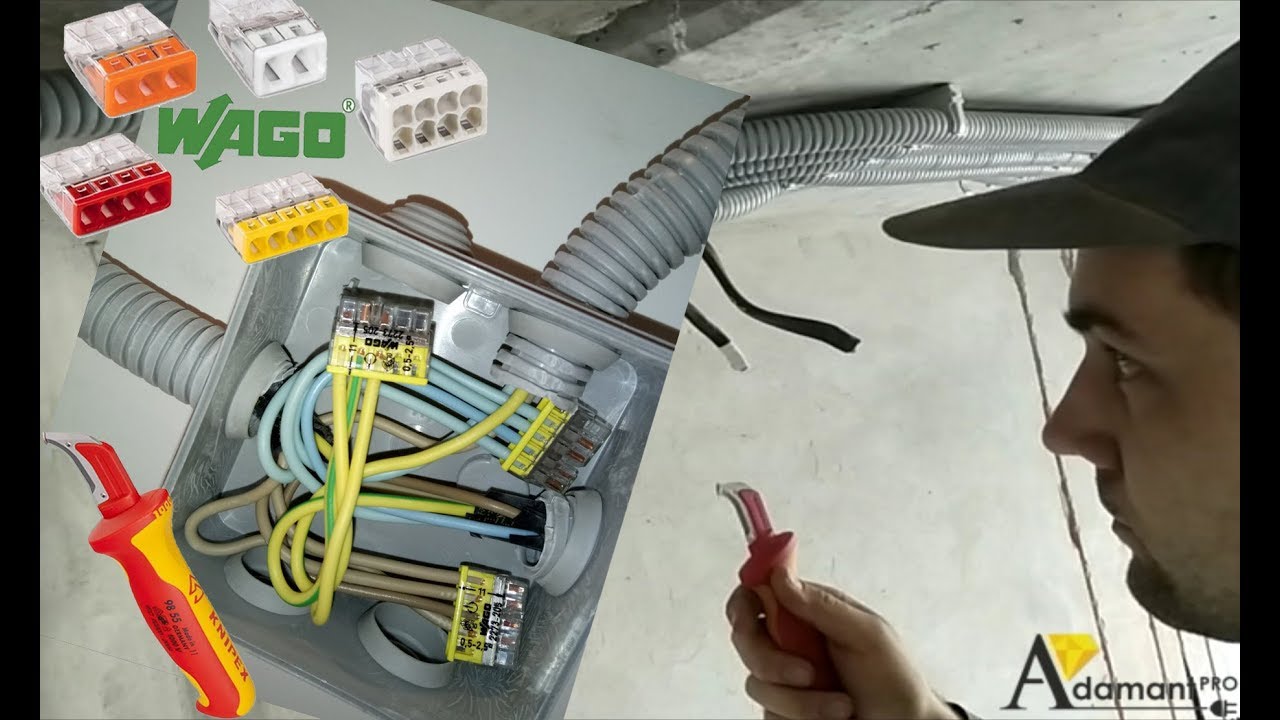

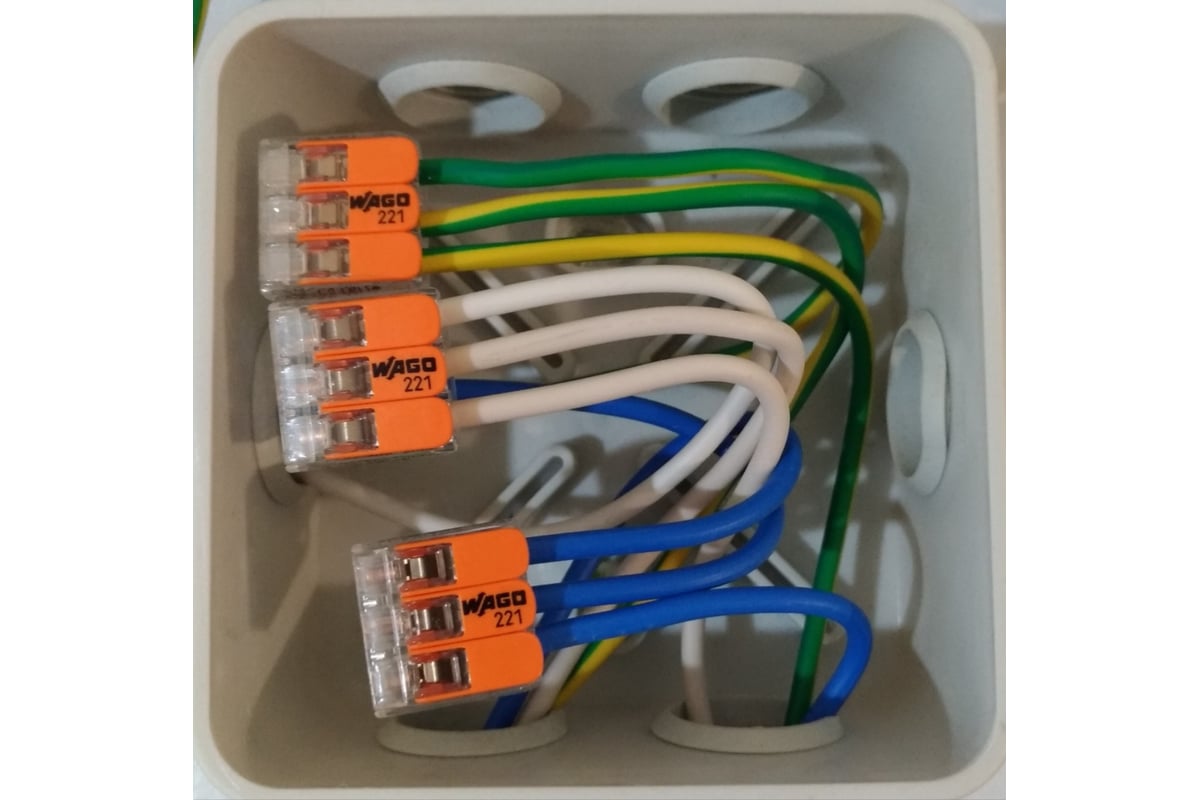

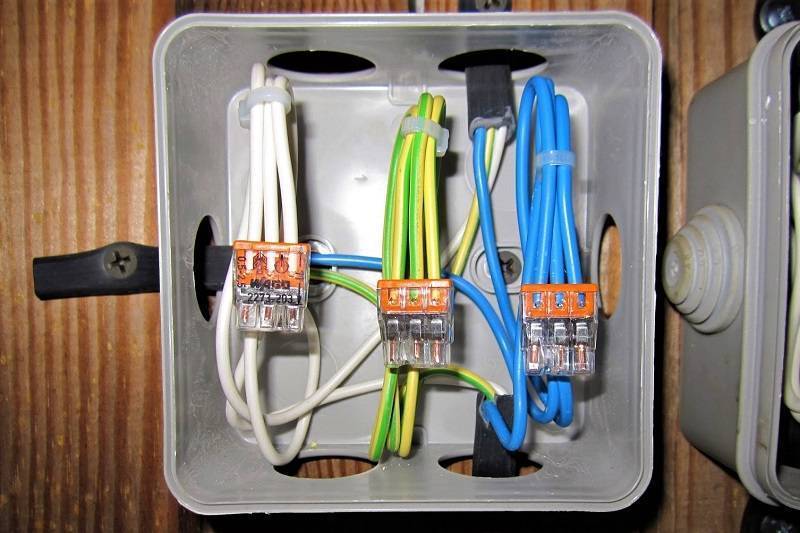

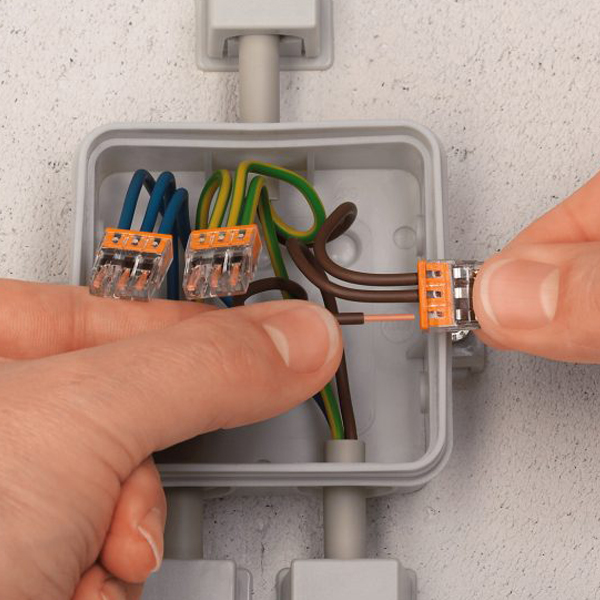

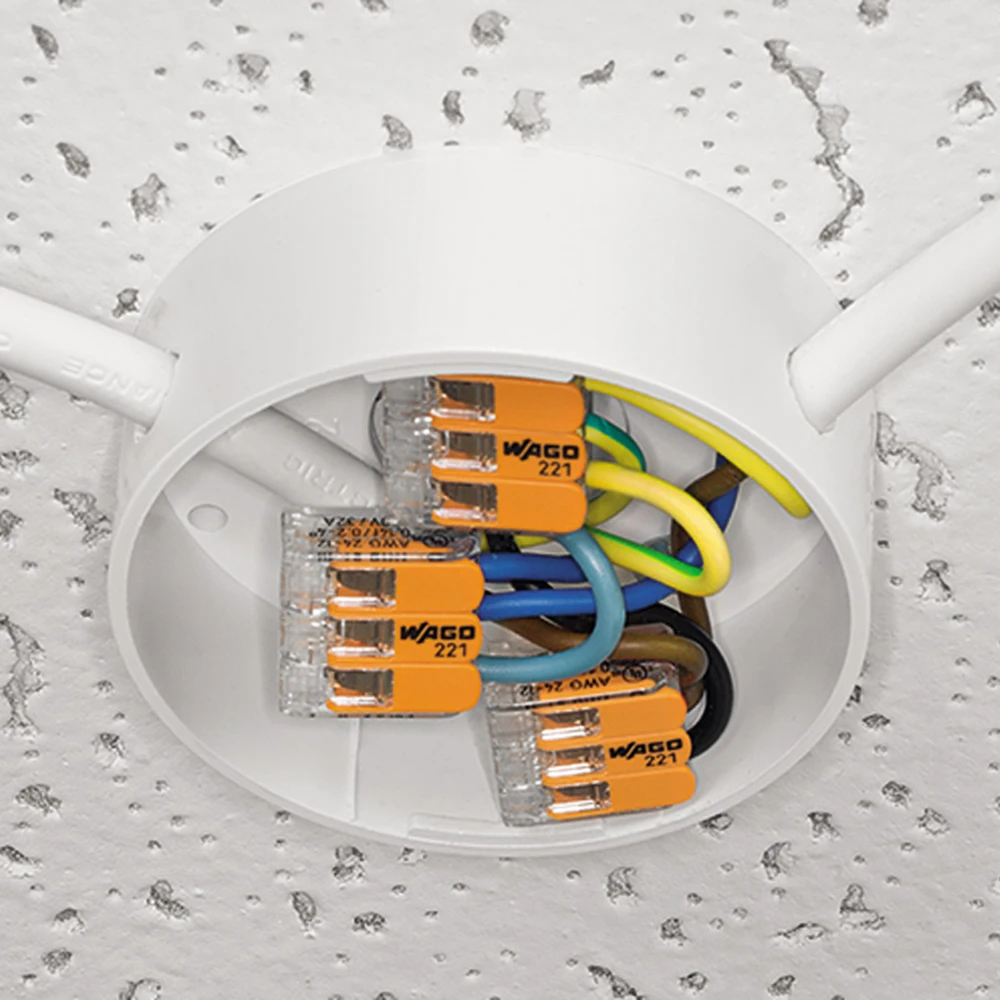

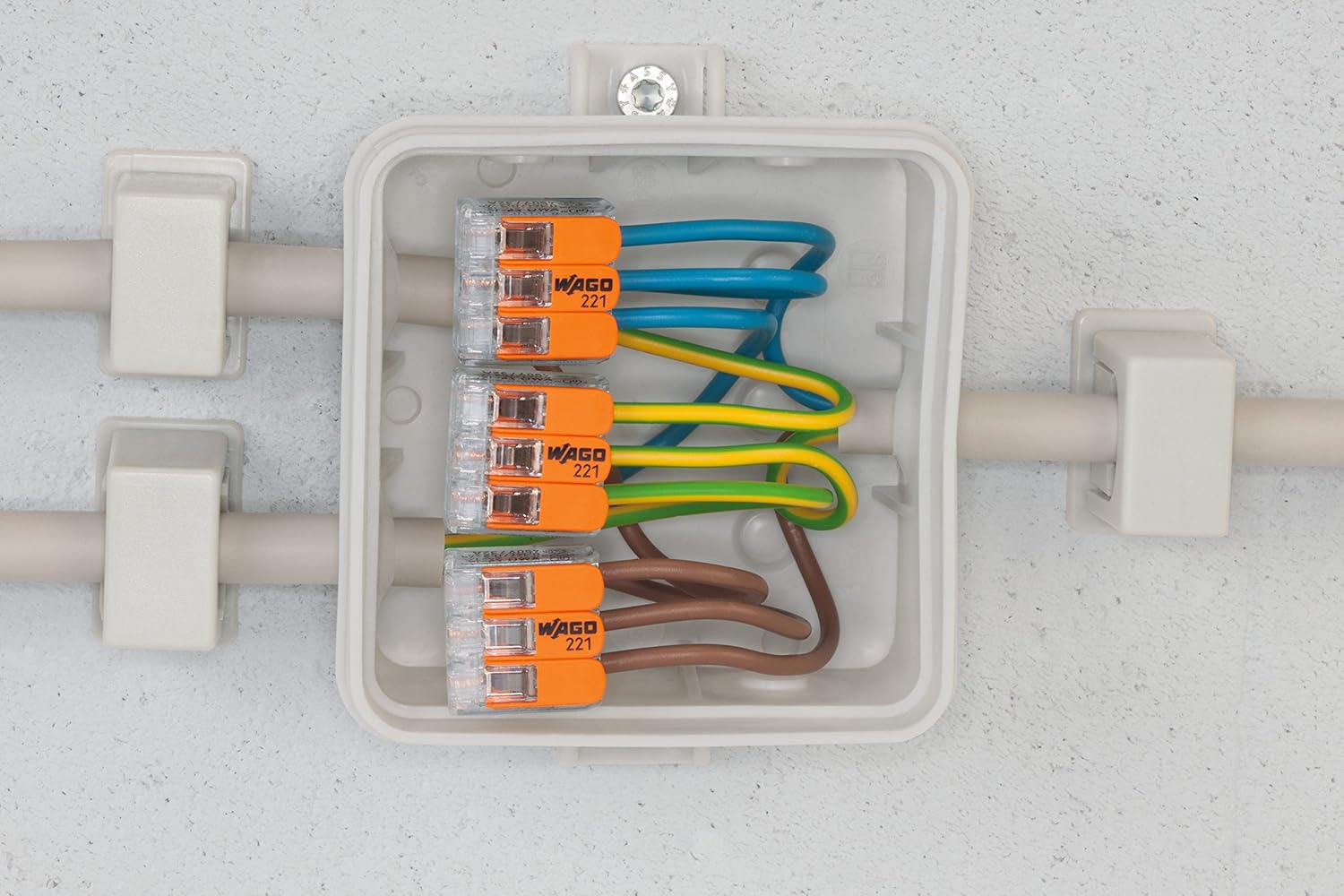

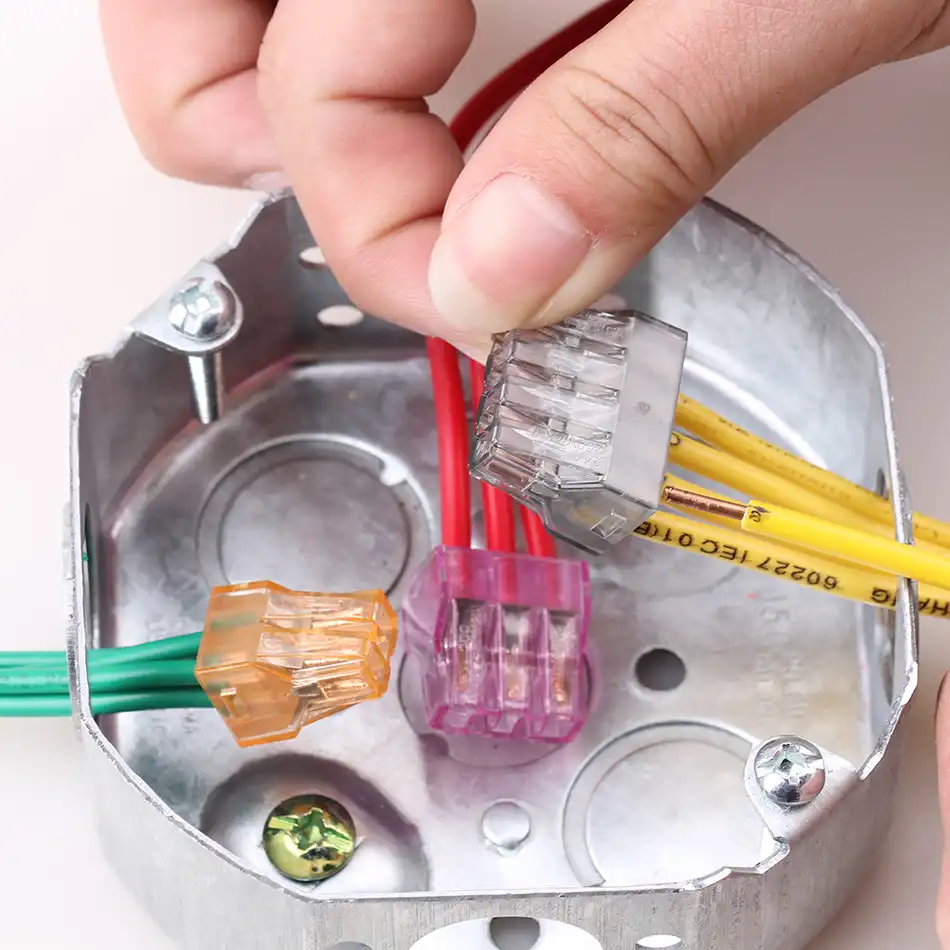

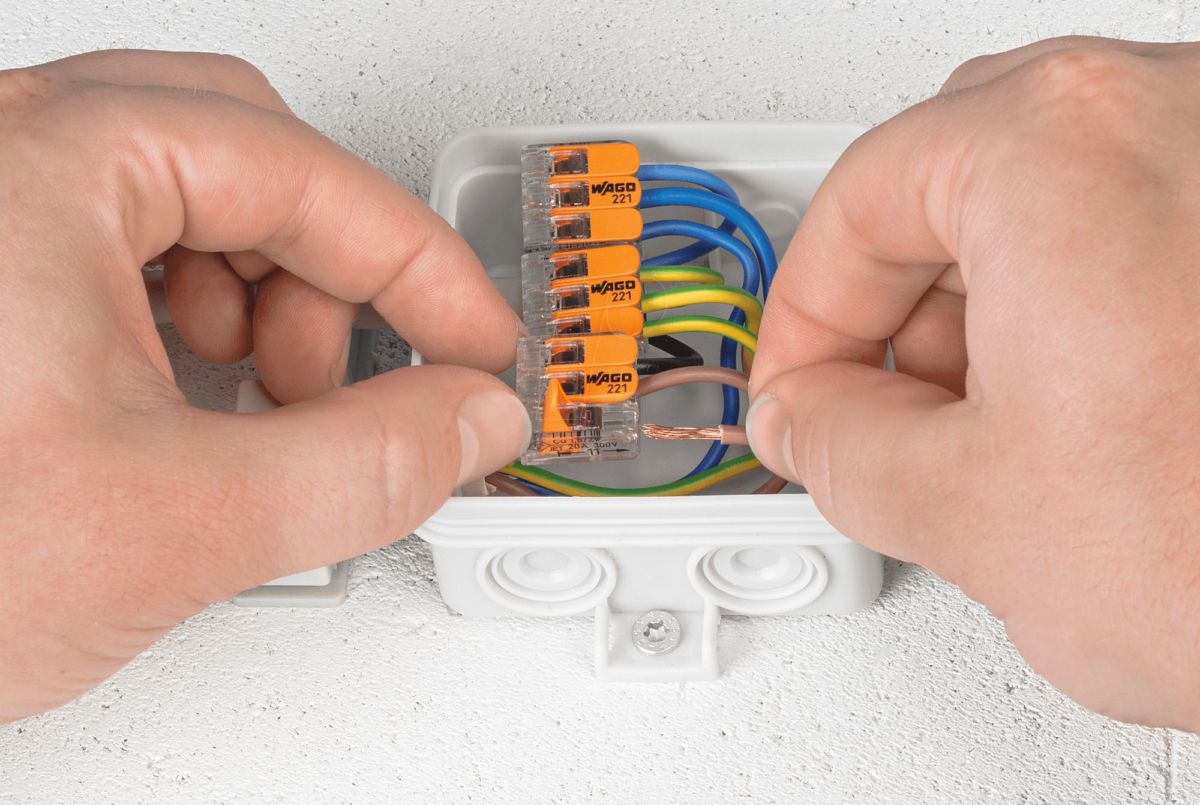

Пружинные клеммы

Существенно ускоряют процесс монтажа пружинные безвинтовые клеммы. Их конструкция разработана в германской фирме WAGO в пятидесятых годах двадцатого века. Клеммы для строительного монтажа на основе плоскопружинных зажимов позволяют надежно соединять любые медные и одножильные алюминиевые провода в любой комбинации без использования специального инструмента.

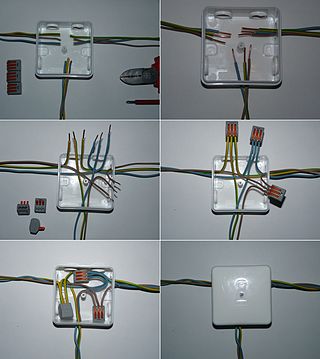

WAGO серии 222

Основное преимущество пружинных клемм — сама пружина подвижна всегда, во весь срок службы клеммы зажимы из пружинной стали создают заданное зажимное усилие. Оно автоматически согласуется с сечением проводника, усилие прикладывается к поверхности жилы, не деформируя её. Таким образом обеспечивается постоянный контакт.

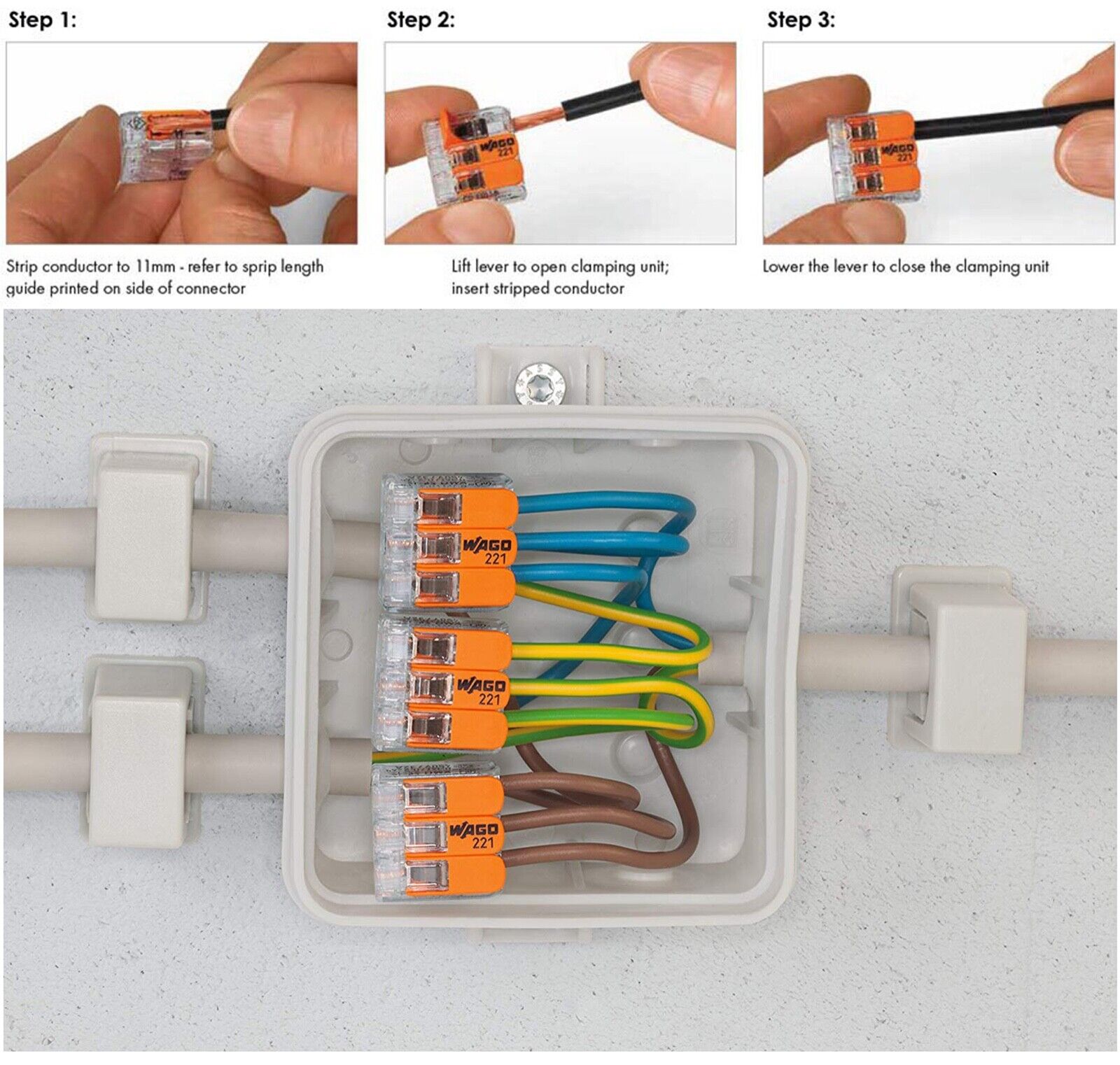

Монтаж провода в WAGO серии 222

Применение пружинных клемм позволяет сократить время электромонтажа (особенно это важно при больших объемах работы), для каждого проводника имеется отдельное клеммное место, проводники не повреждаются, обеспечивается надёжная защита от случайного прикосновения к неизолированным контактам, все соединения выглядят эстетично и компактно.

Существуют пружинные клеммы с втычными контактами (например, клеммы WAGO серий 773, 2273). Такие клеммы можно использовать только для одножильных проводов. Оголённый конец жилы просто вставляется в такой клеммник с небольшим усилием. Для разъединения контакта провод также с небольшим усилием выкручивается из клеммника.

WAGO серии 773

Ещё более удобны универсальные клеммы – «защелки» (например, клеммы WAGO серий 222, 221). Их можно применять при сборке временных схем, так как установление и разъединение контакта занимает несколько секунд. Такие клеммы позволяют соединять провода из разных материалов и разного сечения.

Луженая токовая шина обеспечивает постоянно надежное и газонепроницаемое соединение. Для примера — рабочие характеристики 221 серии — 32 А/450 В и максимальная температура 105 °C. Допускается использовать клеммы 221 серии при температурах окружающего воздуха до 85 °C.

Рекомендуется перед подключением алюминиевого провода заполнить клемму специальной контактной пастой, снимающей окисную плёнку и препятствующей дальнейшему окислению жилы. В номенклатуре WAGO предусмотрены клеммы, заполненные такой пастой при изготовлении.

WAGO 308 с пастой

Существуют специальные пружинные клеммы для подключения светильников. Типичные параметры таких клемм – с монтажной стороны возможно подключить один или два медных или алюминиевых одножильных провода сечением до 2,5 кв. мм; со стороны светильника – любой медный провод такого же сечения. Номинальный ток для медных проводов 24 А, для алюминиевых – 16 А.

Соединения разных материалов болтом

При соединении медных и алюминиевых проводов необходимо исключить непосредственный контакт этих металлов. Для этого можно использовать ответвительные кабельные сжимы («орешки»). Можно использовать пружинные клеммные соединители. Можно использовать обычный стальной болт, на который навиваются изолированные концы провода из разных материалов. Между проводами на болт обязательно надо надеть стальную шайбу, желательно для долговечности соединения подпружинить его шайбой Гровера.

Конечный вид соединения проводов из разных металлов

Гильзовые соединения

Самый надежный способ соединения это гильзовый . Необходимо подобрать саму гильзу под сечение проводов. С одной и другой стороны поместить провода и специальными клещами обжимается гильза с проводами .

Опрессовка гильзы специальными прессом

После этого гильза изолируется  изолентой или термоусадочной трубкой . Конечно , качество соединения хорошее ,но работа увеличивается в разы . Тем более гильзы подобрать и купить в магазине трудновато.



виды, преимущества и недостатки, правильное соединение


ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

FacebookTwitterOkGoogle+PinterestVk

Одна из главных сложностей, возникающих в процессе монтажа электрической разводки своими руками – необходимость произвести соединение проводов в распределительной коробке для электропроводки. Для того чтобы не допустить распространенных ошибок, и, как результат, неисправности выключателей или розеток, рассмотрим каждый этап проведения самостоятельных работ.

Распределительная коробка – лучший способ обеспечить работу всех электрических приборов в доме

Выбор провода для его соединения в распределительной коробке (медь, алюминий, количество жил)

Для прокладки проводки в квартире или доме используют провод — моножилу из меди. Для такого выбора есть ряд причин, про которые мы и расскажем в этом абзаце. Во-первых, почему моножила? Да потому, что необходимости изгибаться у проводки нет, а моножила все же чуть дешевле, чем многожильные кабели. Также, моножила не столь подвержена окислению, ведь по сути ее наружная площадь намного меньше, чем сума наружных площадей у многожильного кабеля. В итоге, такая особенность способна намного дольше сохранить полезное сечение проводника, столь важное для больших токов. Теперь второй аспект. Почему используется медь? Сегодня нормы ПУЭ, а именно пункт 7. 1.34 диктуют следующее…

«В зданиях следует применять кабели и провода с медными жилами…»

Это правило вступило в силу с 2001 года, с возможностью использовать имеющийся задел. То есть в настоящее время все новые строения, будь то жилые, офисные или производственные, должны быть оснащены медной проводкой. В 2020 году поднимался вопрос о введение алюминиевых проводов с добавками меди, которые вроде как должны быть не хуже чисто медных, но это все еще пока в перспективе. Также выбор меди связан с чисто практическими аспектами. Медь не столь хрупкая, способна пропускать намного больший ток, чем алюминий, замечательно паяется. Теперь, когда мы определились с проводом, нам необходимо выбрать его сечение. Выбор сечения провода это важно! Ведь слишком тонкий (с малым сечением) провод способен привести к пожару, а использование толстых проводов (завышенное сечение) приведет к перерасходу затрат на проводку. Тема это не простая. Развивать ее в статье про соединение проводов, смысла нет. Мы предлагаем вам ознакомиться с этим вопросом из материала статьи «Выбор сечения провода по мощности (току)». Теперь, после того как вы определились с типом провода и его сечением, можно привести и несколько способов соединения проводов в проводке дома или квартиры. Чаще всего такие соединения производятся в распределительной коробке. О самих распределительных коробках мы вам ничего рассказывать не будем. Скажем лишь, что они должны быть достаточного объема, чтобы уместить в них все соединения. Лучше берите более «просторные» распределительные коробки.

Выбор электродов

Дугу разжигают угольным стержнем или графитовым электродом с омеднением, его еще называют «графитовый карандаш». Дуга у черного угольного стержня выше, чем у серого «графитового карандаша», расход электродов небольшой.

Если нет угольных электродов, мастера используют графитовые сердечники пальчиковых батареек.

При сварке стыков кабеля необходимо позаботиться об индивидуальной защите от поражения током, не стоит пренебрегать заземлением. Огнетушитель лучше держать под рукой.



Как соединить провода в распределительной коробке (скрутка)

Правила устройства электроустановок (ПУЭ) гласят, что провода должны быть соединены под пайку, под сварку, под болтовое соединение, под сжимы. Скрутка проводов производится, но только как первый этап перед следующим видом не разъемного соединения. Об этом написано в п. 2.1.21. Это значит, что скрутка является самым примитивным вариантом, когда у вас нет другого выбора, то есть возможности сделать сварку, пайку, обжать провода. Хотя если вспомнить времена СССР, то распределительные провода в распределительных проводках все были на скрутках, при этом еще и алюминиевые. Так вот, скрутка производится следующим образом. Зачищаем провода, изоляцию снимаем с проводника примерно на расстоянии 5 см. Для этого можно использовать острый нож, бокорезы, кусачки, специальный инструмент.

Далее складываем их крест- накрест, и перекручиваем равномерно между собой.

После того обязательно нужно протянуть скрутку еще и плоскогубцами. Это обеспечит более надежный контакт между проводниками. Теперь можно сказать о том, что скрутка сделана правильно.

Осталось заизолировать провода. В ПУЭ п. 2.1.25 сказано о том, что изоляция должна быть равнозначной той, что имеется на целом участке того же провода. Какой уж это будет вид изоляции не важно. Надо заметить, что обеспечить такую же изоляцию в большинстве случаев не получается. Ведь что изолента, что термоусадочный кембрик, все это негерметичные способы изоляции проводника. Тем не менее, именно их мы вам рекомендуем использовать за неимение лучшего.



Особенности процесса

Прежде чем приступить к сварке электрических проводов, следует настроить аппарат. Учитывая, что свариваемые проводники могут быть разного сечения, ток на выходе сварочного аппарата нужно подбирать опытным путём, чтобы не вызывать перегрев соединяемых жил или залипание электрода в точке соединения. Концы проводников необходимо зачистить от изоляции (оголенные жилы должны иметь длину 5 см и более) и соединить их между собой, как это делается при скрутке.

Предварительно обработав скрученные оголенные концы флюсом (в случае сварки алюминия), зажимаем их пассатижами и крепим к ним массу, электрод подносится к торцу скрутки, которая должна быть направлена вниз, и удерживается в таком положении в течение от 0,5 до 2 секунд. Убедившись, что в точке контакта образовался медный или алюминиевый шарик, прекратить сварку. После того, как соединение остынет, произвести зачистку наждачной бумагой от флюса. Перед нанесением изоляционного покрытия на сваренные провода рекомендуется обработать это участок растворителем с последующим покрытием электроизоляционным лаком. Однако учтите, что шарик на конце скрутки должен быть гладким с минимальным количеством пор. В противном случае место сварки лопнет.

Категорически запрещается производить соединение проводников, находящихся под напряжением. Перед началом работ, используя пробник, необходимо убедиться в его отсутствии. Для защиты глаз, кожи лица и рук от ожогов при работе обязательно использовать защитную маску и перчатки.

Технология сварки медных проводов инвертором предоставлена на видео:

Для алюминиевых проводов существует альтернативный вариант сваривания — при помощи газовой горелки. В этом случае необходимо произвести подготовку токоведущих жил также, как для электросварки, за исключением обработки флюсом. Для работы понадобится стальной прут сечением порядка 2 мм. Место соединения необходимо разогревать газовой горелкой до появления признаков плавления в точке сварки на торце скрутки.

При плавлении жидкий алюминий обволакивается своеобразным коконом, состоящим из оксидной пленки, препятствующей процессу соединения. Убедившись, что алюминий расплавился, для завершения необходимо одновременно с прогреванием при помощи стального прута разрушить образовавшийся слой оксидной пленки, что обеспечит процесс надежного сваривания.



Как соединить провода в распределительной коробке (сварка)

Этот способ получил массовое распространение, при прокладке и соединении электропроводки в новых зданиях и при капитальном ремонте в старых. Именно сваркой пользуются большинство строительных и подрядных организаций выполняющих прокладку и ремонт электропроводки. Надо сказать, что этот способ не всегда доступен обывателю, по одной простой причине, он требует специализированного оборудования — сварочного аппарата.

Принцип сварки здесь схож с применением ручного дугового сварочного аппарата, когда металл плавиться при этом происходит диффузия материалов, за счет чего и происходит механическое соединение, обеспечивающее прохождение электрического тока. Один контакт зажимается на скуртке проводов, про которые мы уже рассказывали чуть ранее, а вторым электродом, который представляет собой угольный электрод, прикасаются к концу скрутки. В итоге, после протекания тока, концы скрутки оплавляются и соединяются. Так и образуется монолитное соединение.

Осуществляем изоляцию. Из особенностей такого соединения следует выделить образование монолитного проводника. В этом случае вероятность окисления контактов становится меньше, так как по сути они лишь обеспечиваются в скрутке, а место плавки уже может пропустить номинальный ток как одно целое. Такое свойство является плюсом соединения проводов при помощи сварки. Однако, не смотря на то, что сварка получило промышленное распространение, для обывателя она вряд ли подойдет. Так как потребует от Вас сварочного аппарата, который просто экономически невыгодно покупать ради разовых операций сварки, а также угольных электродов, которые также, кроме как для сварки проводов больше никуда не пригодятся. Более прагматичным будет использование пайки проводов, про которую мы и расскажем в нашем следующем абзаце.



Альтернативные способы соединения

Не всегда есть возможность делать сварку токопроводящих жил. Затруднения обусловлены отсутствием инвертора (сварочного аппарата) или недостаточным опытом в выполнении работ этого типа. В этом случае рекомендуется рассмотреть альтернативные варианты соединения проводов.

Методы формирования надежного контакта нескольких жил:

    Скрутка (опрессовка). Отличается от вышеописанного процесса отсутствием сварного соединения. Не рекомендуется делать, так как высока вероятность отсутствия прямого контакта между несколькими проводами, что может привести к резистивному эффекту – нагреву. Пайка. В отличие от сварки используется припой и флюс. Они должны заполнить пространство между проводами скрутки. Удобно для соединения жил небольшого сечения. Контактные зажимы. Они могут быть винтовыми или с механической фиксацией. Первые применяются для коммутации большого количества проводов. Механическая фиксация рекомендуется для соединения жил большого диаметра для сетей с высоким показателем нагрузки.

Для каждой методики принят индивидуальный порядок выполнения работ. Но в любом случае соблюдаются общепринятые правила безопасности.



Как соединить провода в распределительной коробке (пайка)

Пайка, по сути, опять та же скрутка, но с заполнение пустого пространства между проводниками припоем. Этот способ самый доступный и самый надежный для обывателя, как кажется нам. При этом не надо бояться того, если вы совсем и никогда не паяли, и не держали паяльник или горелку в руках. Здесь все очень просто. Главное взять мягкий припой (ПОС 61) или его аналоги. Лучше всего сходить в радиомагазин и не экономьте на припое, так как именно от его качества будут зависеть ваши соединения в проводке и нервы после работы с ней. Итак, сходили в магазин, купили хорошего припоя, паяльник и паяльный жир. Паяльник нужен на 40-60 Ватт. Большую мощность не надо, и меньшую тоже! Если мощность будет маленькая, то паяльник просто не разогреет провода. Паяльный жир это нечто напоминающее жир, но на самом деле кто его знает что там. На нем так и написано, «Паяльный жир»! В магазине вам в этом помогут. Итак, скручиваем провода, как и в первом случае, то есть на скрутку. Далее разогреваем паяльник, обычно это 5-7 минут. Греем скрутку, чтобы она равномерно прогрелась, и макаем ее в этот самый паяльный жир.

Он естественно расплавится, обволочет скрутку, теперь скрутку можно вытащить из него. В нашем случае жир придется подносить к проводам, а не провод к жиру. Продолжаем греть провода паяльником. Далее разматываем припой, он должен быть в виде тонкой проволоки.

Так вот, одним краем этой проволоки касаемся проводов. И вы увидите, как припой сам начнет растекаться по все скрутке, здесь даже толком можно не водить туда-сюда. Все полости, разрывы между проводниками заполнятся припоем. Как только это произойдет, отводит жало паяльника в сторону и даем остынуть пропаянной скрутке. Все пайка скрутки готова.

Изолируем. К слову, о пайке проводов и радиодеталей у нас имеется отдельная статья, из которой наверняка вы также сможете что-то узнать о пайке — «Как правильно паять провода и радиодетали». Плюсы такого соединения следующие… Хотя соединение и состоит из разных материалов, но по сути является монолитным, как и для сварки. Это не позволяет окислиться меди внутри проводника, а также обеспечить передачу номинального тока за счет развитого контакта. На пайку можно дать пожизненную гарантию, при этом реализация такого соединения намного доступнее, чем та же сварка. Вот мы и подошли к механическим способам соединения проводов, не считая скрутки, которую мы разобрали самой первой.



Пайка или сварка медных проводов – что лучше?

Самый простой и эффективный способ пайки – погрузить место контакта в расплав припоя. Для небольших схем такой метод годится. Но при монтаже линий из медных проводов не подходит. Пайка оловянными припоями на весу требует навыков, новички с такой работой не справятся, велик риск травмирования. Соединение проводов своими руками контактной сваркой намного безопаснее.

Еще одно преимущество сварки – не изменяется химический состав проводов, в сплав не попадают частички припоя. Электропроводность медного кабеля в месте скрутки не меняется. Сварка проводится быстрее пайки, не нужно предварительно лудить контакты, подбирать паяльник по мощности под размер кабеля. Есть многожильные шнуры, которые пропаять невозможно.

У сварки есть единственный недостаток: если нет навыков, можно повредить целостность изоляции медного провода.



Как соединить провода в распределительной коробке (клеймники без крепежа wago и ему подобные)

WAGO, немецкая компания, основанная еще в 1951 году. Именно ее можно считать одной из родоначальниц в мире электрики, где все соединятся по принципу «Lego» конструктора. Действительно, компания производит универсальные, и очень удобные клемники. А также другую продукцию, которую можно соединять между собой проводами. При этом единственное, что вам потребуется, так это зачистить и вставить провода в уже подготовленные для этого отверстия. В этом абзаце мы Вам как раз и постараемся рассказать о такой технологии соединения проводов.

По сути, как мы сказали выше, необходимо зачистить проводник от изоляции и вставить в отверстие колодки. Зачищаем 5-7 мм. Использовать для WAGO зажимов можно только моножилу (одножильный проводник). В итоге, за счет перекоса, проводник будет зажат между двумя пластинками – контактами клеймника, как и другой проводник, с которым нам необходимо обеспечить соединение.

Для увеличения номинальных токов, в некоторых клеймниках используют токопроводящую пасту. Само собой она улучшает контакт, за счет увеличения контактной площади с проводниками, а также предотвращает окисление поверхностей. Если вы все же решитесь на применение такого соединения, то берите клеймники с пастой внутри. Однако мы бы вас попытались отговорить от такого соединения, так как оно хуже даже обычной, но хорошей скрутки, так нам кажется. Площадь контакта получается очень маленькая, что приводит к нагреву, плавке корпуса, возможному возгоранию. Номинальные токи если и обеспечиваются, то при этом клеймники нагреваются намного сильнее, чем та же скрутка. Кроме того, такие соединения проводов получаются очень массивными, габаритными. В итоге, вам придется выбирать между тем, чтобы укладывать в распределительную коробку все с натягом и усилием, либо брать распределительные коробки размером побольше. Из плюсов такого соединения можно выделить простоту его реализации, даже при неимении какого-либо первоначального опыта. К плюсу можно причислить и отсутствие необходимости в дополнительной изоляции проводников, она обеспечена посредством корпуса клеймника. Также не потребуется сложного инструмента для монтажа. Соединение будет обеспечено оперативно, можно сказать быстро. Еще одним плюсом будет возможность соединить провода с различным материалом, то есть медные и алюминиевые. Ни одним из выше описанных способов мы бы вам не рекомендовали для этого. Это будет или невозможно, или еще более ненадежно. Вот еще пару аналогичных вариантов…

Хотя есть и еще один вариант, который вполне может обеспечить соединение проводников из разных материалов, гарантируя протекание номинального тока между ними без негативных последствий. Это клеймники с крепежом, либо и вовсе применение соединения болт-гайка. Об этом далее.

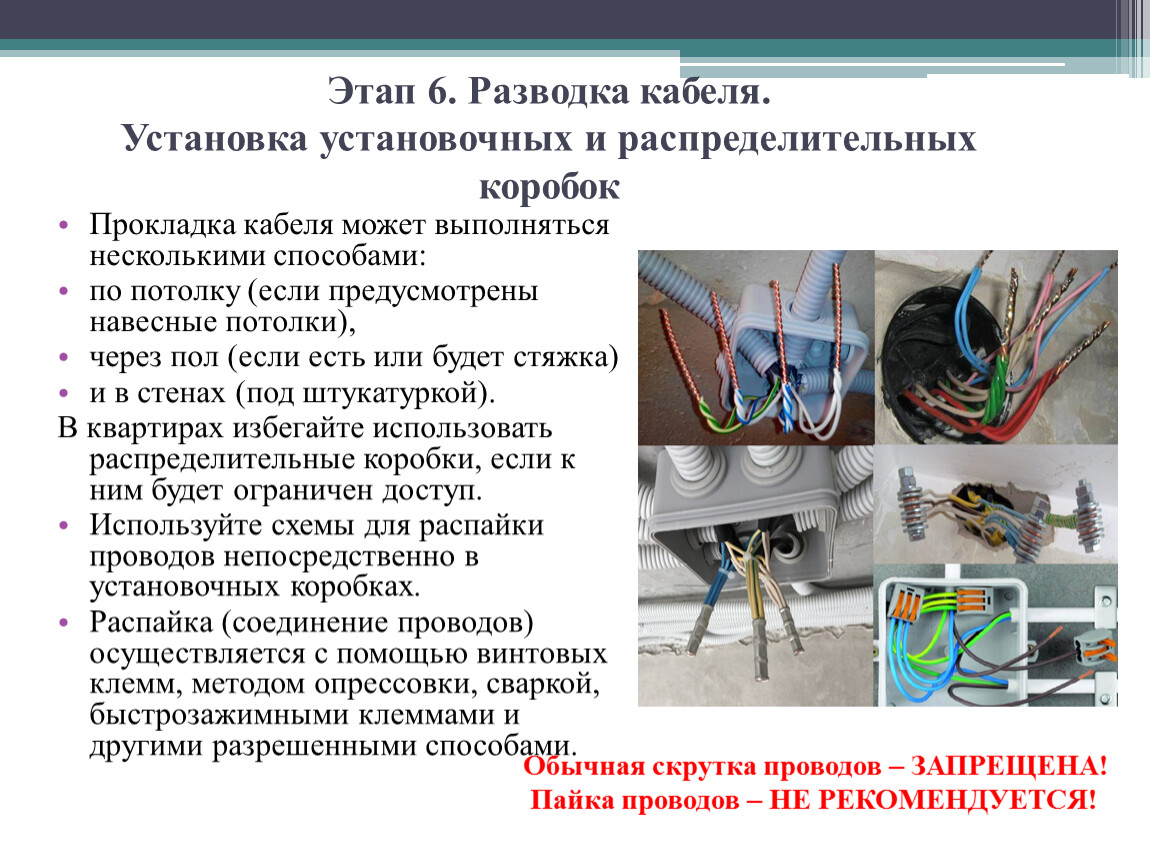

Что такое коробка

Распределительная монтажная коробка представляет собой короб округлой или прямоугольной формы. В этом коробе имеются специальные отверстия, через которые осуществляется ввод проводов внутрь коробки. Эти отверстия могут находиться как на боковых поверхностях, так и на дне короба. Как лучше осуществить подвод проводов зависит от типа коробки и способа подвода кабеля.

По типу различают распределительные монтажные коробки для наружного (внешнего) монтажа и скрытого (внутреннего). В распредкоробках для наружного применения имеются специальные крепежные отверстия под саморезы или иные элементы крепления. Применяют такую конструкцию в деревянных домах-срубах, а также в иных случаях, где монтаж скрытой проводки затруднителен. Если она используется на открытом воздухе, например, на внешней стене дома, то лучше ставить коробку с герметичными вводами кабеля и такой же крышкой. Это значительно продлит срок службы электрической линии, так как избавит контакты от воздействия атмосферной влаги.

Если монтаж электропроводки производится скрытым способом, то распределительная монтажная коробка вмуровывается в специально сделанное для нее углубление в стене. Глубина этих углублений должна быть такова, чтобы закрытая крышкой коробка была заподлицо с поверхностью стены. К этому углублению подходят сделанные в стене каналы для проводов (штробы). Для крепления чаще всего используют раствор алебастра или гипса. А к выполнению монтажных работ приступают после схватывания раствора.

Принято размещать распределительные коробки под потолком, на расстоянии не ближе 20 сантиметров от него. Места их размещения должны быть легкодоступными, чтобы в случае необходимости можно было провести ремонт или дополнительные соединения при изменении электрической схемы.

Материалом при изготовлении монтажных коробок служит пластик или металл. Пластик используется только негорючий, что исключает распространение пожара при возгорании внутри коробки. Конечно, металлические коробки в этом плане лучше, но они дороже. Некоторые конструкции содержат вмонтированные клеммные колодки для соединения жил проводов. Чтобы определить, какая распределительная коробка будет лучше подходить для вас, необходимо учесть все вышеизложенные факторы.

Как соединить провода в распределительной коробке (клеймники с крепежом и с помощью болтов)

Такие клеймники можно назвать колодками. Обычно такими колодками комплектуются небольшие электроприборы, не имеющие стандартной вилки для подключения к розетке сети. Скажем световые приборы (люстры, светильники, бра). Суть такого соединения очень проста и прагматична. Первоначально откручиваем болт из контактной колодки, до того момента, пока не обеспечим полнопроходность отверстия в нем.

После этого можно будет вставить провод в отверстие контакта колодки. Далее затягиваем болт то упора. Здесь главное не переусердствовать, чтобы не срезать проводники и не свести всю работу на нет. Как вы поняли, принцип реализации такого соединения очень прост, но оно не особо распространено в нашем быту, для соединения проводов в распределительных коробках, на то есть свои минусы. Во-первых, это все же значительные габариты таких колодок. Во-вторых, неудобства в случае соединения в одно целое более чем двух проводов, скажем 3 или 4. В этом случае вам необходимо будет ставить дополнительные перемычки, для того, чтобы соединить последующие два контакта с двумя предыдущими. В-третьих, площадь контакта здесь намного ниже, чем при качественном исполнении скрутки, а тем более со сваркой или пайкой. К плюсам такого соединения можно отнести простоту монтажа проводов. Потребуется всего лишь отвертка. Второе, возможность соединять проводники из разных материалов, так как колодки являются своеобразным передаточным, разделяющим звеном. В этом случае можно использовать даже не заводскую колодку, а соединение болт, гайка и 3 шайбы.

Опять, это оправдано лишь в тех случаях, когда у вас разные материалы проводников. А если говорить в целом, то применение таких колодок удобно в основном не для применения в распределительных колодках, а на DIN рейках. Где они будут наводить некий перфекционизм.

Аппарат для сварки

Для сварки для медных проводов используют любой генератор тока: трансформатор, выпрямитель, инвертор. Клещи для контактной сварки подключают к автомобильным аккумуляторам, соединяют два последовательно, выводят контакты к электродам. Мощности хватает для соединения кабеля с жилой 5 мм. Большой объем с аккумуляторами не сделаешь, необходим сварочный аппарат.

Инвертор

Преимущества современных инверторных аппаратов очевидны:

  • ими можно сварить провода любого сечения;
  • они не боятся «провисания» напряжения в сети, снижают риск залипания электрода, пережога медных скруток;
  • есть облегченные модели, выдающие ток до 150–200 А;
  • работают от стандартной сети, не нужно подключаться к трехфазному току.

Работать с инвертором проще, чем с трансформатором. Для сварки постоянным током прямой полярности плюс подключают к держателю электрода, минус – к свариваемому медному проводу.

Трансформатор

Громоздкие аппараты старого типа сложно перетаскивать с места на место, зато трансформаторы способны генерировать ток в пределах 400 А. Трансформатор подходит для работы с постоянным током прямой или обратной полярности. Им проводят сварку медных шин в распределительных щитках, соединение скрученных проводников большого сечения. Подключают трансформатор также, как инвертор: «+» на электрод, «-» на скрутку. У трансформантов хорошая производительность, но в процессе работы они сильно гудят, греются, их периодически отключают, дают остыть. При включении они «просаживают» сеть, но затем напряжение стабилизируется. При работе с трансформатором следует это учитывать.

На базе понижающего трансформатора мощностью до 150 А напряжением от 12 до 38 В из бытовой техники можно сделать сварочный аппарат самостоятельно: намотать на него необходимо число витков кабеля. Рассчитать их количество можно по таблицам. Если включить в электросхему диодный мост, он будет стабилизировать дугу. Держатель приобретают в магазине или используют вместо него зажим троллейбусного контактора. Зажимные токопроводящие клещи делают из пассатижей – к одной ручке прикручивают контактную клемму. Обязательно делают заземление самодельного аппарата.

Как соединить провода в распределительной коробке (обжимка)

Этот вариант очень часто используется частными мастерами. Плюсы его очевидны. Используя обжимку можно гарантировать соединение по ПЭУ, при этом не потребуется электроинструмента. Кроме того это довольно быстро и просто. Берем гильзу, которая между прочим может состоять из разных металлов…

Берем инструмент — обжимник.

Зачищаем провода, надеваем гильзу и обжимаем ее по месту. Получается следующее. Осталось заизолировать.

Плюсы простота соединения, выполнение требований ПЭУ, не требуется электроинструмент, возможность соединять провода из разных материалов. Спобоб вполне приемлем и часто используется частными мастерами — электриками, о чем мы уже говорили. К минусу можно отнести необходимость в обжимнике, и наличие точечных контактов, а не по всей поверхности соединения проводников, как при пайке. Теперь, когда мы столько говорили о видах соединений и непосредственно приводили их внешний вид с фотографиями по подключению проводов, необходимо сказать о реализации схем подключения. То есть, каким образом будет обеспечено питание от входящего провода до распределительной коробки, до розетки от нее, до лампы, до розетки. Далее как раз о схемах соединения проводов.

Выбор электродов

Помимо сварочного агрегата для проведения электротехнических работ потребуются специальные электроды, подходящие к выбранному режиму обработки проводов. Чаще всего для этих целей применяются медные стержни особой конструкции с добавками из графита или угля.

Для получения качественного и надёжного соединения в процессе его формирования методом электросварки обязательно используются специальные присадочные и активирующие добавки (флюсы, в частности). Кроме того, для этого потребуются следующие вспомогательные и расходные материалы:

  • изоляционная лента;
  • хорошо отточенный монтажный нож;
  • бокорезы или пассатижи.

После подготовки полного набора инструментов можно смело приступать к сварочным мероприятиям.

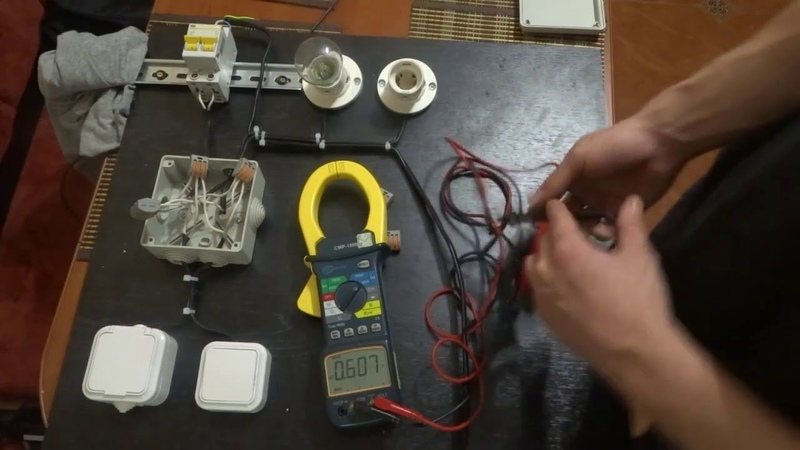

Схемы соединения проводов в распределительной коробке для выключателя и люстры

После того как мы поговорили о способах соединения, необходимо сказать несколько слов и о схемах. Ведь по сути провода не просто надо соединить, а в определенном порядке. В противном случае грош — цена всем нашим стараниям, если подключения будут неверными. Далее приведем наиболее вероятные и распространенные варианты подключения. Нет, это не будут принципиальные схемы, скорее такие визуальные информационные материалы похожи на наглядное пособие. Итак, первый вариант самый простой, когда через распределительную коробку подключается лишь одна лампа.

Второй вариант, когда через распределительную коробку подключается уже группа ламп. Соединений здесь будет немного больше, но не на много. Фактически это подключение люстры в зале, об этом можно найти информацию в другой нашей статье «Как подключить люстру».

Третий вариант, включает в себя не только подключения двух групп ламп, то есть скажем люстры, но и подключение розеток, для питания бытовых приборов в помещении. Схема тоже вполне актуальная, часто встречающая, а значит ознакомиться с ней стоит.

Ну, и самое главное, о чем хотелось бы сказать при обзоре данных схем, это о принятых стандартах цветов проводов. Если вы еще не заметили, то мы вам подскажем, что каждый из видов проводов, будь то ноль, фаза или земля, обозначаются своим цветом. Если конкретнее, то по цветам провода можно классифицировать так…

Соединяя провода в зависимости от цвета, вы сможете сами, а может кто-то другой после вас, найти землю, где фазу или ноль. Так что не пренебрегайте этим принципом.

Технология сварки скруток медных проводов

Соединение заключается в расплавлении свариваемых проводников дугой при пропускании тока, зажимное устройство уплотняет структуру диффузного слоя. Стоит рассмотреть процесс сварки скруток медных проводников подробнее. Пошаговая инструкция:

  1. Концы соединяемого кабеля зачищают, снимают изоляцию на расстоянии до 7 см, чтобы проводка не пострадала в процессе работы.
  2. Жилы или нити складывают параллельно, их необходимо плотно скрутить между собой, тип скрутки значения не имеет, но при осевой стыковке по направлению проводников друг к другу сваривать скрутку сложнее.
  3. Длина скрутки должна достигать 5 см, излишки волокон обрезают. Провода помещают между контактами или в самодельное прижимное устройство на расстоянии 2–3 см от края.
  4. После касания проводников электродом возникает электродуга, ее удерживают не более 2–3 секунд в зависимости от толщины проводников.
  5. Медь расплавляется в зажимном устройстве, образуется прочное соединение.
  6. Остывшие соединенные проводники обматывают изоляционной лентой или надевают на нее термоусадочную пленку.

Рекомендованные режимы тока:

  • для соединения проводников сечением 1,5 мм 2 :

— скрутка из двух проводов – 70 А;

— скрутка из трех проводов – от 90 до 100 А;

— из 4-х – от 100 до 120 А;

  • для соединения 5 мм сердечников максимальный ток – не более 150 А.

Перед монтажными работами желательно потренироваться на обрезках кабеля. Понять, что медь расплавилась, можно по рыжему валику на конце проводника.

Подводя итог о правильном соединении проводов в распределительной коробке

Прочитав эту статью, если вы его действительно прочитали, вы сможете сказать наверняка о следующем. Теперь вы знаете с помощью чего подключать, и как правильно соединять провода, а также какого цвета провода должны быть выбраны для той или иной шины питания (заземления). На самом деле все это немаловажные факторы, тем более, если до этого у вас и вовсе не было представления о видах подключениях, о схемах и стандартах. Достаточно привести немного статистики. Так 41 процент пожаров происходит из-за электрооборудования и электропроводки, что само собой заставляет задуматься о том, насколько все же ответственны операции по соединению проводов. Нам лишь осталось пожелать вам терпения, внимания и успешного выполнения объема работ по запланированным видам работ связанным с электропроводкой.

Колодки

Это пластиковый корпус, в котором запаяно металлическое гнездо (пластина). Во внутреннюю часть вставляется оголенный материал, затем зажимается винт. Применяют методику в помещениях с нормальным показателем влажности.

К недостаткам применения метода выделяют пластичность материала (алюминия). Из-за этого электрический ток слабеет, что в дальнейшем приводит к повышенному уровню нагрева. Ускоряется вследствие данных процессов окисление, снижается электрический ток. Специалисты советуют периодически подтягивать их в винтовых коробках. К положительным сторонам относят быстроту монтажа, низкую стоимость, отсутствие опыта.

С помощью колодок можно провести соединение провода разных диаметров — одножильных и многожильных, алюминиевых и медных, так как напряжения в этом случае нет. Метод считается достаточно безопасным.

Алюминиевые и медные элементы

Напрямую эти два металла нельзя совмещать из-за сильного прогревания, вследствие чего контакты ослабляются. Алюминий — материал с более низкой электропроводностью по сравнению с медью. Из-за воздействия тока он сильно нагревается, расширяется.

Чтобы избежать негативных последствий, совмещать эти металлы нужно с помощью Wago или ответвительных колодок.

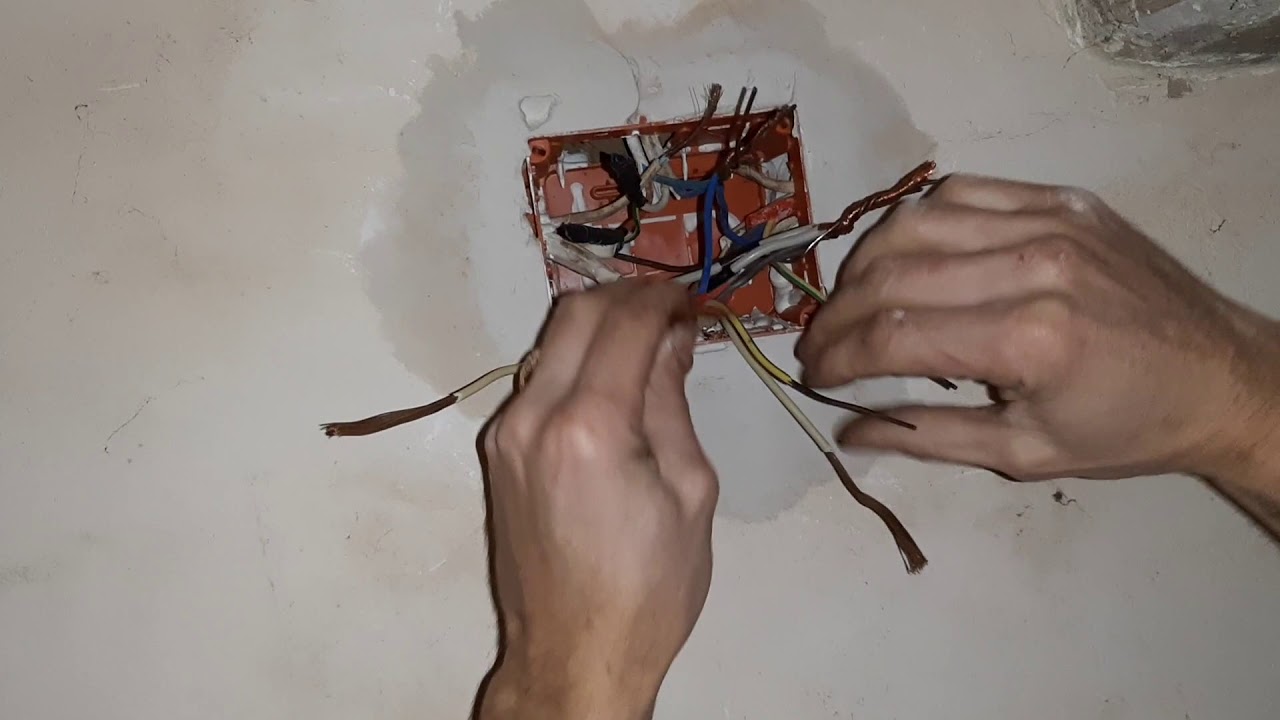

Как производится соединение проводов в распредкоробках

Монтаж электропроводки, как правило, начинается с укладки кабеля. Следующая за ней важная операция – это соединение проводов в распределительных коробках. Людям непосвященным порой кажется, что возня с такими коробками является лишь потерей времени, а наличие этих электромонтажных элементов для них равнозначно утрате необходимого в отделочных работах эстетизма.


Что вы узнаете

Сегодня я расскажу, почему без распредкоробок обойтись совершенно невозможно, а также о том, какими правилами определяется соединение в них проводов и какие существуют нюансы при подключении через эти коробки некоторых основных элементов квартирной электросистемы.

Чем объясняется необходимость распределительных коробок

Если распределительные коробки не применять в процессе электрического монтажа, а места соединения проводов просто закатывать в штукатурку, то при необходимости добраться до них придется полностью разрушать отделку стены: обрывать обои, разбивать штукатурку и так далее. Подобная перспектива едва ли может кого-то устроить.

Кроме того, иногда возникает необходимость по установке дополнительных розеток. В таких случаях гораздо удобнее подключиться к распределительной коробке, а не тянуть провод от розеток уже существующих.

Кто-то может сказать, что распредкоробки можно заменить клеммными колодками.  Однако такое решение совершенно не практично, поскольку его реализация потребует вырезания более глубоких штроб и, следовательно, более значительных трудозатрат.

Следует также знать, что наличие распредкоробок обусловлено требованиями пожарной безопасности.

Соединение проводов в распредкоробках: правила, обязательные для исполнения

Основные способы коммутации проводов обусловлены Правилами устройства электроустановок (ПУЭ).
Соединение проводов внутри распределительных коробок может производиться:

  • с помощью клеммных колодок. Поскольку эти элементы отличаются небольшими размерами, их можно без труда поместить во внутреннюю полость любой распредкоробки. В процессе монтажа работа состоит лишь в том, чтобы обрезать провод на нужную длину, соединить жилы и уложить собранный узел внутрь коробки.

  • с помощью пайки. Данный способ больше подходит для настоящих профессионалов, имеющих достаточный опыт выполнения этого вида работ. Если у человека соответствующего опыта нет, он может потратить массу времени и при этом не добиться необходимого качества соединения.
  • опрессовкой.   Опрессованные соединения относятся к наиболее надежным среди неразъемных. Опрессовка является достаточно трудоемкой операцией, требующей как определенных навыков, так и специальных приспособлений (пресс-клещи, гильзы, термоусадочные трубки).

При выполнении опрессовки зачищенные жилы вставляют в концы гильзы, а ее крепко обжимают. Важный нюанс состоит в том, что перед началом этой операции на любой из двух соединяемых поводов надевается термоусадочная трубка, которая после опрессовки сдвигается на гильзу и нагревается для ее усадки.

Отдельно необходимо сделать важное уточнение по поводу скрутки, о которой на сайте разгорелась довольно оживленная дискуссия. Такое соединение проводов как в распредкоробке, так и в других местах электросети может быть лишь временным.

Если провода были где-то соединены на скрутку, – какой бы она ни была надежной, – впоследствии данное соединение должно пройти полноценную обработку одним из описанных выше способов. Именно такой подход и определен положениями ПУЭ.

Порядок коммутации проводов, идущих к розеткам и светильникам

Основные коммутации внутри квартирных распределительных коробок производятся для обслуживания светильников и розеток. Поскольку для этих приборов порядок выполнения соединений различен, поговорим о них отдельно.

Соединение проводов, ведущих к розеткам

С розетками дела обстоят достаточно просто: провода соединяются между собой с соблюдением цветности:

  • фаза – серые, коричневые или черные провода;
  • ноль – синие или голубые;
  • заземление – желтые с полосой зеленого цвета.

Если в проводах заземления нет, и они являются двухжильными, то дело обстоит еще проще: производится попарное соединение проводников, имеющих одинаковый цвет.

Как соединяются провода, идущие к светильникам

Если речь идет о светильнике, управляемом одноклавишным выключателем, то соединить придется лишь пару проводов: ноль – с проводником, идущим прямиком к светильнику, фазу следует пропустить через выключатель.

Если же люстра управляется 2-клавишным выключателем, порядок подключения слегка изменится. От выключателя следует пропустить 2 провода, отвечающие за различные группы лампочек, тогда как ноль у них останется общим.

Итак, мы рассказали о том, как производится соединение проводов в распределительных коробках. Казалось бы, дело это не столь и сложное. Однако электричество – штука опасная и, если у вас нет надлежащей квалификации, обращаться для выполнения любых работ все-таки стоит к профессиональным электрикам.

Автор статьи:

Я вкладываю в написанные мной материалы всю свою душу и все свои знания в надежде, что это будет полезно посетителям нашего сайта. Буду очень признателен всем, кто решит написать свое мнение о моей работе, свои замечания и предложения в форме для комментариев, имеющейся после каждой из опубликованных мной статей.

Как соединить правильно провода в распределительной коробке (медные и алюминиевые) (видео)

 Соединение и контакты одна из важных тем в любой области связанной с электрическим током и напряжением. Для этого достаточно вспомнить пару основных догм, связанных с неисправностями, которые можно трактовать следующим образом:

— в месте, где должен быть контакт, его нет;
— в месте, где его не должно быть, он  есть!

 Это еще раз подтверждает насколько важно правильно не только соединять провода, обеспечивая равнозначное сечения для прохождения тока, но как важно надежно изолировать эти соединения. На самом деле,  таких вариантов соединения проводов и изоляции может быть предостаточно, все они имеют свои плюсы и недостатки, все они используются и применяются. А значит и мы со своей стороны, должны объективно донести до вас информацию о возможных соединениях проводов в распределительной коробке вашего дома или квартиры.

 Здесь мы выделим две принципиально разные по сути темы соединения проводов. Первая, это как раз обеспечение механического контакта, а вторая, это принципиальные схемы подключения электрического оборудования через распределительные коробки, будь то выключатели, световые приборы (люстры, светильники) . Начнем мы с первой тематики, то есть с того, как же можно механически соединить провода, но вначале немного о самих проводах…

Выбор провода для его соединения  в распределительной коробке (медь, алюминий, количество жил)

 Для прокладки проводки в квартире или доме используют провод — моножилу из меди. Для такого выбора есть ряд причин, про которые мы и расскажем в этом абзаце. Во-первых, почему моножила?  Да потому, что необходимости изгибаться у проводки нет, а моножила все же чуть дешевле,  чем многожильные кабели. Также, моножила не столь подвержена окислению, ведь по сути ее наружная площадь намного меньше, чем сума наружных площадей у многожильного кабеля. В итоге,  такая особенность способна намного дольше сохранить полезное сечение проводника, столь важное для больших токов.
 Теперь второй аспект. Почему используется медь? Сегодня нормы ПУЭ, а именно пункт 7.1.34  диктуют следующее…

«В зданиях следует применять кабели и провода с медными жилами…»

 Это правило вступило в силу с 2001 года, с возможностью использовать имеющийся задел. То есть в настоящее время все новые строения, будь то жилые, офисные или производственные, должны быть оснащены медной проводкой. В 2016 году поднимался вопрос о введение алюминиевых проводов с добавками меди, которые вроде как должны быть не хуже чисто медных, но это все еще пока в перспективе.  Также выбор меди связан с чисто практическими аспектами. Медь не столь хрупкая, способна пропускать намного больший ток, чем алюминий, замечательно паяется.
  Теперь, когда мы определились с проводом, нам необходимо выбрать его сечение. Выбор сечения провода это важно! Ведь слишком тонкий (с малым сечением) провод способен привести к пожару, а использование толстых проводов  (завышенное сечение) приведет к перерасходу затрат на проводку. Тема это не простая. Развивать ее в статье про соединение проводов, смысла нет. Мы предлагаем вам ознакомиться с этим вопросом из материала статьи «Выбор сечения провода по мощности (току)».
 Теперь, после того как вы определились с типом провода и его сечением, можно привести и несколько способов соединения проводов в проводке дома или квартиры. Чаще всего такие соединения производятся в распределительной коробке. О самих распределительных коробках мы вам ничего рассказывать не будем. Скажем лишь, что они должны быть достаточного объема, чтобы уместить в них все соединения. Лучше берите более «просторные» распределительные коробки.

Как соединить провода в распределительной коробке (скрутка)

 Правила устройства электроустановок (ПУЭ) гласят, что провода должны быть соединены под пайку, под сварку, под болтовое соединение, под сжимы. Скрутка проводов производится, но только как первый этап перед следующим видом не разъемного соединения. Об этом написано в п. 2.1.21.
 Это значит, что скрутка является самым примитивным вариантом, когда у вас нет другого выбора, то есть возможности сделать сварку, пайку, обжать провода. Хотя если вспомнить времена СССР, то распределительные провода в распределительных проводках все были на скрутках, при этом еще и алюминиевые.
 Так вот, скрутка производится следующим образом. Зачищаем провода, изоляцию снимаем с проводника примерно на расстоянии 5 см. Для этого можно использовать острый нож, бокорезы, кусачки, специальный инструмент.

Далее складываем их крест- накрест, и перекручиваем равномерно между собой.

После того обязательно нужно протянуть скрутку еще и плоскогубцами. Это обеспечит более надежный контакт между проводниками. Теперь можно сказать о том, что скрутка сделана правильно.

Осталось заизолировать провода. В ПУЭ п. 2.1.25 сказано о том, что изоляция должна быть равнозначной той, что имеется на целом участке того же провода. Какой уж это будет вид изоляции не важно. Надо заметить, что обеспечить такую же изоляцию в большинстве случаев не получается. Ведь что изолента, что термоусадочный кембрик, все это негерметичные способы изоляции проводника. Тем не менее, именно их мы вам рекомендуем использовать за неимение лучшего.

Как соединить провода в распределительной коробке (сварка)

Этот способ получил массовое распространение, при прокладке и соединении электропроводки в  новых зданиях и при капитальном ремонте в  старых. Именно сваркой пользуются большинство строительных и подрядных организаций выполняющих прокладку и ремонт электропроводки. Надо сказать, что этот способ не всегда доступен обывателю, по одной простой причине, он требует специализированного оборудования — сварочного аппарата.

Принцип сварки здесь схож с применением ручного дугового сварочного аппарата, когда металл плавиться при этом происходит диффузия материалов, за счет чего и происходит механическое соединение, обеспечивающее прохождение электрического тока.
 Один контакт зажимается на скуртке проводов, про которые мы уже рассказывали чуть ранее, а вторым электродом, который представляет собой угольный электрод, прикасаются к концу скрутки. В итоге, после протекания тока, концы скрутки оплавляются и соединяются. Так и образуется монолитное соединение.

Осуществляем изоляцию.
 Из особенностей такого соединения следует выделить образование монолитного проводника. В этом случае вероятность окисления контактов становится меньше, так как по сути они лишь обеспечиваются в скрутке, а место плавки уже может пропустить номинальный ток как одно целое. Такое свойство является плюсом соединения проводов при помощи сварки.
 Однако, не смотря на то, что сварка получило промышленное распространение, для обывателя она вряд ли подойдет. Так как потребует от Вас сварочного аппарата, который просто экономически невыгодно покупать ради разовых операций сварки, а также угольных электродов, которые также, кроме как для сварки проводов больше никуда не пригодятся.
 Более прагматичным будет использование пайки проводов, про которую мы и расскажем в нашем следующем абзаце.

Как соединить провода в распределительной коробке (пайка)

 Пайка, по сути, опять та же скрутка, но с заполнение пустого пространства между проводниками припоем. Этот способ самый доступный и самый надежный для обывателя, как кажется нам. При этом не надо бояться того, если вы совсем и никогда не паяли, и не держали паяльник или горелку в руках. Здесь все очень просто. Главное взять мягкий припой (ПОС 61) или его аналоги. Лучше всего сходить в радиомагазин и не экономьте на припое, так как именно от его качества будут зависеть ваши соединения в проводке и нервы после работы с ней.   Итак, сходили в магазин, купили хорошего припоя, паяльник и паяльный жир. Паяльник нужен на 40-60 Ватт. Большую мощность не надо, и меньшую  тоже!  Если мощность будет маленькая, то паяльник просто не разогреет провода. Паяльный жир это нечто напоминающее жир, но на самом деле кто его знает что там. На нем так и написано, «Паяльный жир»!  В магазине вам в этом помогут. Итак, скручиваем провода, как и в первом случае, то есть на скрутку.
 Далее разогреваем паяльник, обычно это 5-7 минут. Греем скрутку, чтобы она равномерно прогрелась, и макаем  ее в этот самый паяльный жир.

Он естественно расплавится, обволочет скрутку, теперь скрутку можно вытащить из него. В нашем случае жир придется подносить к проводам, а не провод к жиру.
 Продолжаем греть провода паяльником. Далее разматываем припой, он должен быть в виде тонкой проволоки.

Так вот, одним краем этой проволоки касаемся проводов. И вы увидите, как припой сам начнет растекаться по все скрутке, здесь даже толком можно не водить туда-сюда. Все полости, разрывы между проводниками заполнятся припоем. Как только это произойдет, отводит жало паяльника в сторону и даем остынуть пропаянной скрутке. Все пайка скрутки готова.

Изолируем. К слову, о пайке проводов и радиодеталей у нас имеется отдельная статья, из которой наверняка вы также сможете что-то узнать о пайке — «Как правильно паять провода и радиодетали».
 Плюсы такого соединения следующие…  Хотя соединение и состоит из разных материалов, но по сути является монолитным, как и для сварки. Это не позволяет окислиться меди внутри проводника, а также обеспечить передачу номинального тока за счет развитого контакта. На пайку можно дать пожизненную гарантию, при этом реализация такого соединения намного доступнее, чем та же сварка.
 Вот мы и подошли к механическим способам соединения проводов, не считая скрутки, которую мы разобрали самой первой.

Как соединить провода в распределительной коробке (клеймники без крепежа wago и ему подобные)

 WAGO, немецкая компания, основанная еще в 1951 году. Именно ее можно считать одной из родоначальниц в мире электрики, где все соединятся по принципу «Lego» конструктора.  Действительно, компания производит универсальные, и очень удобные клемники. А также  другую продукцию, которую можно соединять между собой проводами. При этом единственное, что вам потребуется, так это зачистить и вставить провода в уже подготовленные для этого отверстия. В этом абзаце мы Вам как раз и постараемся рассказать о такой технологии соединения проводов.

 По сути, как мы сказали выше, необходимо зачистить проводник от изоляции и вставить в отверстие колодки. Зачищаем 5-7 мм. Использовать для WAGO зажимов можно только моножилу (одножильный проводник).
В итоге, за счет перекоса, проводник будет зажат между двумя пластинками – контактами клеймника, как и другой проводник, с которым нам необходимо обеспечить соединение.

Для увеличения номинальных токов, в некоторых клеймниках используют токопроводящую пасту. Само собой она улучшает контакт, за счет увеличения контактной площади с проводниками, а также предотвращает окисление поверхностей. Если вы все же решитесь на применение такого соединения, то берите клеймники с пастой внутри.
 Однако мы бы вас попытались отговорить от такого соединения, так как оно хуже даже обычной, но хорошей скрутки, так нам кажется. Площадь контакта получается очень маленькая, что приводит к нагреву, плавке корпуса, возможному возгоранию. Номинальные токи если и обеспечиваются, то при этом клеймники нагреваются намного сильнее, чем та же скрутка. Кроме того, такие соединения проводов получаются очень массивными, габаритными. В итоге, вам придется выбирать между тем, чтобы укладывать в распределительную коробку все с натягом и усилием, либо брать распределительные коробки размером побольше.
 Из плюсов такого соединения можно выделить простоту его реализации, даже при неимении какого-либо первоначального опыта. К плюсу можно причислить и отсутствие необходимости в дополнительной изоляции проводников, она обеспечена посредством корпуса клеймника. Также не потребуется сложного инструмента для монтажа. Соединение будет  обеспечено оперативно,  можно сказать быстро. Еще одним плюсом будет возможность соединить провода с различным материалом, то есть медные и алюминиевые. Ни одним из выше описанных способов мы бы вам не рекомендовали для этого. Это будет или невозможно, или еще более ненадежно.  Вот еще пару аналогичных вариантов…

 Хотя есть и еще один вариант, который вполне может обеспечить соединение проводников из разных материалов,  гарантируя протекание номинального тока между ними без негативных последствий. Это клеймники с крепежом, либо и вовсе применение соединения болт-гайка. Об этом далее.

Как соединить провода в распределительной коробке (клеймники с крепежом и с помощью болтов)

 Такие клеймники можно назвать колодками. Обычно такими колодками комплектуются небольшие электроприборы, не имеющие стандартной вилки для подключения к розетке сети. Скажем световые приборы (люстры, светильники, бра). Суть такого соединения очень проста и прагматична.
 Первоначально откручиваем болт из контактной колодки, до того момента, пока не обеспечим полнопроходность отверстия в нем.

После этого можно будет вставить провод в отверстие контакта колодки. Далее затягиваем болт то упора. Здесь главное не переусердствовать, чтобы не срезать проводники и не свести всю работу на нет.
 Как вы поняли, принцип реализации такого соединения очень прост, но оно не особо распространено в нашем быту, для соединения проводов в распределительных  коробках, на то есть свои минусы.
 Во-первых, это все же значительные габариты таких колодок. Во-вторых, неудобства в случае соединения в одно целое более чем двух проводов, скажем 3 или 4. В этом случае вам необходимо будет ставить дополнительные перемычки, для того, чтобы соединить последующие два контакта с двумя предыдущими. В-третьих, площадь контакта здесь намного ниже, чем при качественном исполнении скрутки, а тем более со сваркой или пайкой.
 К плюсам такого соединения можно отнести простоту монтажа проводов. Потребуется всего лишь отвертка. Второе, возможность соединять проводники из разных материалов, так как колодки являются своеобразным передаточным, разделяющим звеном.  В этом случае можно использовать даже не заводскую колодку, а соединение болт, гайка и 3 шайбы.

Опять, это оправдано лишь в тех случаях, когда у вас разные материалы проводников.
 А если говорить в целом, то применение таких колодок удобно в основном не для применения в распределительных колодках, а на DIN рейках. Где они будут наводить некий перфекционизм.

Как соединить провода в распределительной коробке (обжимка)

 Этот вариант очень часто используется частными мастерами. Плюсы его очевидны. Используя обжимку можно гарантировать соединение по ПЭУ, при этом не потребуется электроинструмента. Кроме того это довольно быстро и просто. Берем гильзу, которая между прочим может состоять из разных металлов…

Берем инструмент — обжимник.

Зачищаем провода, надеваем гильзу и обжимаем ее по месту.   Получается следующее. Осталось заизолировать.

Плюсы простота соединения, выполнение требований ПЭУ, не требуется электроинструмент, возможность соединять провода из разных материалов. Спобоб вполне приемлем и часто используется частными мастерами — электриками, о чем мы уже говорили. К минусу можно отнести необходимость в обжимнике, и наличие точечных контактов, а не по всей поверхности соединения проводников, как при пайке.
 Теперь, когда мы столько говорили о видах соединений и непосредственно приводили их внешний вид с фотографиями по подключению проводов, необходимо сказать о реализации схем подключения. То есть, каким образом будет обеспечено питание от входящего провода до распределительной коробки, до розетки от нее, до лампы, до розетки. Далее как раз о схемах соединения проводов.

Схемы соединения проводов в распределительной коробке для выключателя и люстры

После того как мы поговорили о способах соединения, необходимо сказать несколько слов и о схемах. Ведь по сути провода не просто надо соединить, а в определенном порядке. В противном случае грош — цена всем нашим стараниям, если подключения будут неверными.
 Далее приведем наиболее вероятные и распространенные варианты подключения. Нет, это не будут принципиальные схемы, скорее такие визуальные информационные материалы похожи на наглядное пособие. Итак, первый вариант самый простой, когда через распределительную коробку подключается лишь одна лампа.

Второй вариант, когда через распределительную коробку подключается уже группа ламп.  Соединений здесь будет немного больше, но не на много. Фактически это подключение люстры в зале, об этом можно найти информацию в другой нашей статье «Как подключить люстру».

 Третий вариант, включает в себя не только подключения двух групп ламп, то есть скажем люстры, но и подключение розеток, для питания бытовых приборов в помещении. Схема тоже вполне актуальная, часто встречающая, а значит ознакомиться с ней стоит.

Ну, и самое главное, о чем хотелось бы сказать при обзоре данных схем, это о принятых стандартах цветов проводов. Если вы еще не заметили, то мы вам подскажем, что каждый из видов проводов, будь то ноль, фаза или земля, обозначаются своим цветом. Если конкретнее, то по цветам провода можно классифицировать так…

Соединяя провода в зависимости от цвета, вы сможете сами, а может кто-то другой после вас, найти землю, где фазу или ноль. Так что не пренебрегайте этим принципом.

Подводя итог о правильном соединении проводов в распределительной коробке

 Прочитав эту статью, если вы его действительно прочитали, вы сможете сказать наверняка о следующем. Теперь вы знаете с помощью чего подключать, и как правильно соединять провода, а также какого цвета провода должны быть выбраны для той или иной шины питания (заземления).  На самом деле все это немаловажные факторы, тем более, если до этого у вас и вовсе не было представления о видах подключениях, о схемах и стандартах. Достаточно привести немного статистики. Так 41 процент пожаров происходит из-за электрооборудования и электропроводки, что само собой заставляет задуматься о том, насколько все же ответственны операции по соединению проводов.
 Нам лишь осталось пожелать вам терпения, внимания и успешного выполнения объема работ по запланированным видам работ связанным с электропроводкой.

Видео о соединении проводов (пайка) с помощью газовой зажигалки

Что такое клеммная колодка? | Значение и типы

Как соединить два провода? Зачистив изоляцию на концах и скрутив их вместе? Да, это работает. Но безопасно ли это? Мы можем наклеить изоляционную ленту на стык или использовать проводной соединитель. Но что, если есть несколько проводов, которые нужно соединить/подключить рядом друг с другом? Или что, если несколько исходящих проводов должны быть подключены к одному входящему проводу? Тогда этот метод уже не будет ни безопасным, ни удобным. Здесь мы используем клеммные колодки.

Что такое клеммная колодка?

Клеммная колодка (также называемая соединительной клеммой или клеммным соединителем ) представляет собой модульную колодку с изолированной рамой, которая соединяет два или более проводов вместе. Он состоит из зажимного элемента и токопроводящей ленты. Типичная простейшая клеммная колодка показана на изображении ниже.
Изображение предоставлено: Wikimedia Commons

В изоляционном корпусе клеммной колодки находится токоведущий элемент (металлическая полоса или клеммная колодка).Он также обеспечивает основу для зажимного элемента. Корпус имеет монтажное приспособление, позволяющее легко монтировать или снимать блок с печатной платы или монтажной рейки. Большинство клеммных блоков обычно модульные и устанавливаются на DIN-рейку. Это позволяет нам увеличивать количество терминалов в соответствии с требованиями. Клеммные колодки делают соединения более безопасными, а провода хорошо организованными.

Типы клеммных колодок

Электрические клеммные колодки можно классифицировать на основе конструкции, типа устройства, вариантов подключения и т. д.
Одноуровневая проходная клеммная колодка

Тип конструкции

  • Одноуровневые проходные клеммные колодки : Они просто используются для соединения двух проводов, т. е. соединения «провод-провод». Они также называются клеммными колодками с одинарным вводом . Одноуровневые клеммные колодки относятся к самому простому типу, имеющему один входной контакт и один выходной контакт.
  • Двухуровневые клеммные блоки : Эти блоки имеют еще один уровень соединительных клемм, расположенный над первым.Такое расположение обычно используется для экономии места.
  • Трехуровневые клеммные колодки : Так же, как и двухъярусные блоки, они имеют дополнительный уровень наверху. Преимущество использования многоуровневых блоков заключается в том, что в одном блоке можно установить несколько соединений.
Изображение предоставлено: Connectwell.com

Тип устройства

Изображение предоставлено: Connectwell.ком
— Заземляющие клеммные колодки
Эти блоки часто выглядят как одноуровневые проходные клеммы. Исключением является то, что эти блоки и металлическое соединение, где заканчивается провод, заземляются на панель или DIN-рейку, на которой установлен блок.
— Клеммы с предохранителями
Они аналогичны проходным блокам, за исключением того, что металлическая соединительная планка заменена предохранителем. Поэтому провода будут подключаться через предохранитель, обеспечивающий дополнительную защиту.
— Клеммы для термопар
Они предназначены для подключения проводов термопары. Некоторые соединители
для термопар по существу зажимают выводы термопар вместе с обеих сторон блока, устраняя металлическую соединительную планку внутри блока. Однако в некоторых блоках термопар может присутствовать металлическая соединительная полоса из того же металла, что и провод.
— Блоки ввода/вывода и сенсорные блоки
Блоки ввода-вывода используются для установления соединения между устройством и контроллером.Принимая во внимание, что сенсорные блоки работают с трех- или четырехпроводными устройствами, такими как датчики приближения.
— Разъединить клеммные колодки
Эти блоки позволяют легко отсоединить провода, просто подняв рычаг или рубильник. Их можно использовать для удобного отключения и подключения без снятия проводов. Они также известны как блоки переключателей .

— Блоки распределения питания

Эти блоки используются в распределении электроэнергии. Клеммная колодка для распределения электроэнергии — это удобный, экономичный и безопасный способ распределения мощности от одного источника на несколько выходов.К входной клемме блока подключается один большой провод, а на выходе предусмотрено несколько выходных клемм. Таким образом, провода хорошо расположены на панели управления, что придает ей аккуратный, чистый и профессиональный вид.

Варианты зажима в клеммных колодках

  • Винтовые клеммы : Винтовые клеммы являются наиболее распространенным типом соединения. Провод или проводник просто прижимается к полоске проводника в блоке, затягивая винт. Винтовые клеммы подходят для очень широкого диапазона размеров проводов или проводников.
  • Пружинный зажим : В клеммах этого типа используется давление пружины, чтобы удерживать провод в зажатом состоянии. Пружинные зажимы представляют собой более новую альтернативу винтовым зажимам и обычно используются для относительно небольших проводов.
    Изображение предоставлено C J Cowie | Корпорация Алтех
  • Вставные клеммные колодки : Вставные клеммы позволяют подключать провод, просто вставив его. Для большинства вставных клемм требуется использование наконечника.Наконечник укрепляет конец провода/проводника. Однако некоторые вставные клеммные колодки позволяют вставлять одножильный провод напрямую или многожильный провод, вставив отвертку в отверстие для разблокировки.

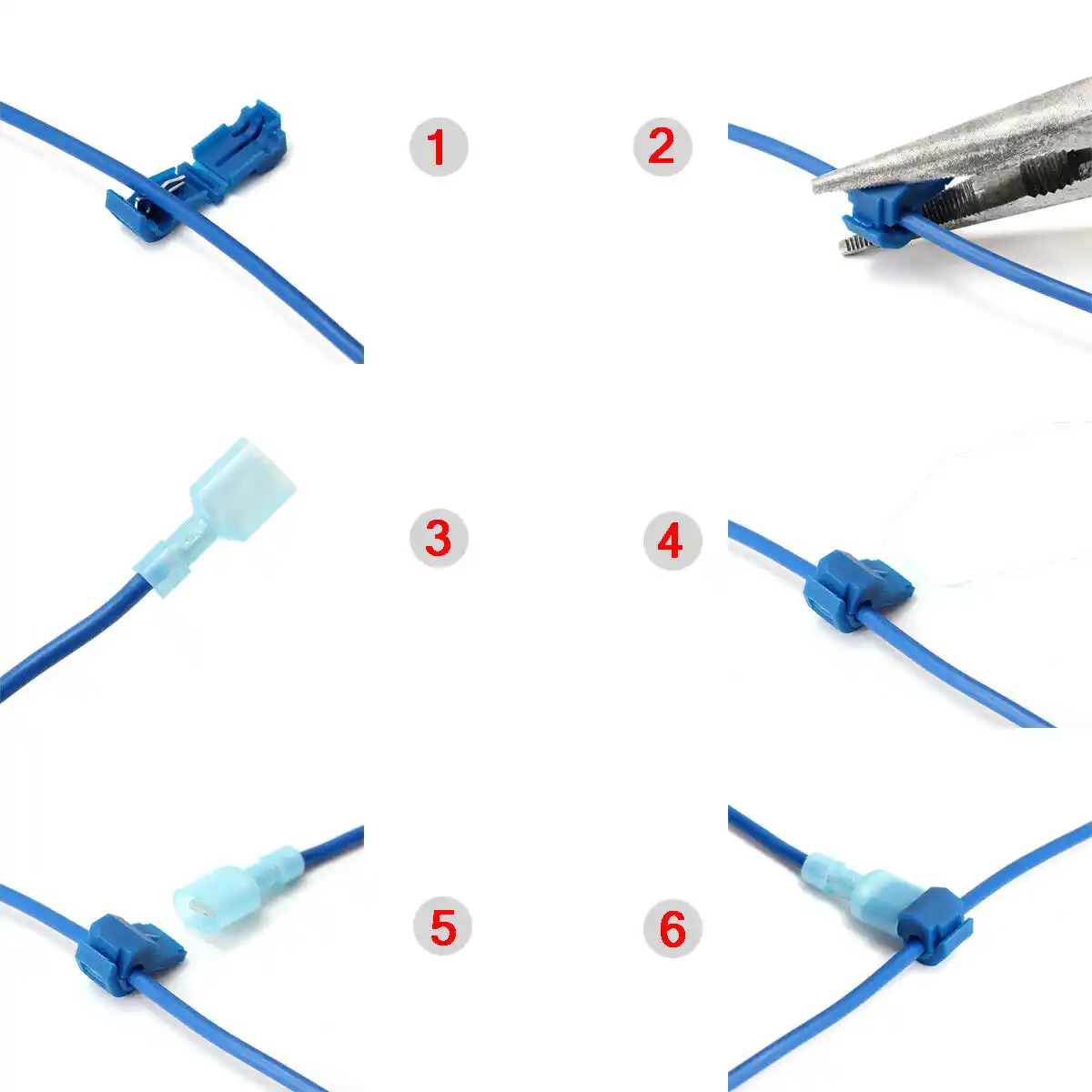

  • Соединитель смещения изоляции (IDC) : Эти соединители не требуют снятия изоляции для контакта. Нам просто нужно вставить провод, не снимая изоляцию, и два острых металлических лезвия внутри клеммы прорежут его до проводника, установив надлежащий контакт.
  • Клеммная колодка барьера : Используются там, где вибрация является проблемой. Лопатка или кольцевая клемма прикрепляются к проводу, а затем вставляются в болт и затягиваются гайкой на клеммной колодке. Это предотвращает ослабление проволоки из-за вибраций.

Как подключиться к новой распределительной коробке | Направляющие для дома

Новая распределительная коробка используется для создания проводных соединений, называемых сращиваниями, в доме. Проводка распределительной коробки часто подключается к электрической розетке или проводке светильника.Сращивание в распределительной коробке значительно снижает риск электрического возгорания из-за контакта подключенных проводов с легковоспламеняющимися материалами. После того, как новая распределительная коробка установлена ​​в стене или потолке, она готова к подключению проводов.

Отключите питание на главном автоматическом щитке вашего дома в комнате, где вы собираетесь установить новую распределительную коробку.

Вставьте подключаемый тестер цепи в электрическую розетку, которая находится в комнате и подключена к той же цепи, чтобы проверить и убедиться, что питание отключено, прежде чем пытаться добавить дополнительную проводку в свой дом.

С помощью отвертки и молотка пробейте выбивные отверстия, расположенные на распределительной коробке, куда будет вставляться кабель.

Вставьте кабельные зажимы в выбитые отверстия.

Вставьте конец провода через отверстие для кабеля в электрической коробке розетки или выключателя света и протолкните его через стену в сторону распределительной коробки или начните с того устройства, которое находится выше всего в вашем доме. Используйте липкую ленту, чтобы протянуть конец кабеля через кабельный зажим на распределительной коробке.

Вытяните электрические кабели так, чтобы их концы выходили на 6 дюймов из электрической коробки и распределительной коробки, а затем обрежьте кабель кусачками.

Протяните другой отрезок электрического кабеля от распределительной коробки к электрической розетке или светильнику, к которому он будет присоединен. Вставьте конец электрического кабеля через другой кабельный зажим на распределительной коробке, а затем проложите кабель через стену к розетке или светильнику. Используйте рыбную ленту, чтобы протянуть конец кабеля в электрическую коробку розетки.Оставьте излишки 6 дюймов на каждом конце электрического кабеля и обрежьте его кусачками.

Отрежьте 3 дюйма от внешней изоляционной оболочки электрического кабеля канцелярским ножом, чтобы обнажить изолированные провода с цветовой маркировкой и оголенный медный заземляющий провод электрического кабеля.

Разделите изолированные провода с цветовой маркировкой. Снимите 3/8 дюйма изоляционной оболочки с концов проводов с помощью инструментов для зачистки проводов.

Поднесите конец белого провода, ведущего к новому светильнику, к белому проводу в новой распределительной коробке.При необходимости обрежьте кусачками, чтобы сделать их ровными. Скрутите провода вместе по часовой стрелке. Навинтите проволочную гайку, чтобы закрепить провода и закрыть оголенные металлические концы.

Поднесите конец черного провода нового приспособления к черному проводу новой распределительной коробки. При необходимости обрежьте кусачками, чтобы сделать их ровными. Скрутите черные провода вместе по часовой стрелке. Навинтите проволочную гайку, чтобы закрепить черные провода и закрыть оголенные металлические концы.

Вставьте зеленый винт заземления, прикрепленный к концу косички зеленого провода заземления, в отверстие для винта, расположенное сбоку или сзади распределительной коробки.Протяните оголенные медные заземляющие провода или заземляющие провода с зеленой изоляцией от нового прибора и распределительной коробки к зеленому пигтейлу заземляющего провода. Обрежьте концы, чтобы они были ровными. Скрутите заземляющие провода вместе по часовой стрелке. Навинтите зеленую гайку, чтобы закрепить провода.

Подсоедините или соедините провода, ведущие к новой распределительной коробке, с проводами в электрической розетке или светильнике с помощью гаек таким же образом. Или, если провода будут подключаться к выключателю света или электрической розетке с помощью клеммных винтов, оберните черные провода против часовой стрелки вокруг латунных клеммных винтов и затяните винт с помощью отвертки.Оберните белые провода против часовой стрелки вокруг серебристых клеммных винтов и затяните винты отверткой. Используйте зеленый косичку заземляющего провода, чтобы соединить оголенные медные или зеленые заземляющие провода вместе и прикрепить их к электрической коробке розетки или светильника.

Наденьте крышку распределительной коробки на установочные винты распределительной коробки. Затяните винты с помощью отвертки, чтобы зафиксировать крышку распределительной коробки.

Каталожные номера

Ресурсы

Советы

  • Соединительные коробки бывают разных размеров.Обязательно приобретите и установите тот, который рассчитан на безопасное удержание количества проводных соединений, которые вы собираетесь выполнить.

Предупреждения

  • Всегда отключайте питание с помощью главного автоматического выключателя перед выполнением работ с электропроводкой в ​​вашем доме.
  • Не перегружайте и не перегружайте новую распределительную коробку слишком большим количеством сращиваний проводов, так как это небезопасно и может привести к перебоям в электроснабжении и даже к пожару.

Писатель Биография

Алексис Ролин — профессиональный писатель для различных веб-сайтов.Она продюсировала работы для Red Anvil Publishing и вошла в десятку финалистов конкурса рассказов «Полуночный час» 2007 года для OnceWritten.com. Ролин имеет степень бакалавра изящных искусств по английскому языку Университета Мадонны.

Проблемы с телефонной проводкой и их устранение для домовладельца

Мои телефоны не работают. я позвонил телефонной компании, и они утверждают, что проблема внутри моего дома. Как можно узнать в чем проблема?

Давайте рассмотрим основы телефонной проводки.Как только вы поймете основы, устранение неполадок становится легкой задачей. Это может занять много времени, но ветерок. И в 40 долларов или больше за полчаса обслуживания от мастера по ремонту телефонов, ветер будет за твоей спиной!!

Настоящие основы телефонной проводки…

Хотя у вас могут быть сотни футов телефонных проводов и бесчисленное количество соединений, телефонная проводка действительно проста и логична. Давай прогуляемся по твоему дому, и мы вместе разберемся.

телефонная компания, благослови их души, предоставляет вам услуги через четыре провода или более проводов, ведущих к внешней стороне вашего дома (есть на самом деле больше, чем это, но вам не нужно знать больше, чтобы работать над свои вещи). Эти провода подключаются к коробке, называемой сетью . интерфейс , обычно расположенный за пределами вашего дома для облегчения доступа телефонная компания.

Его также называют протектором (просто от этого звука мурашки по коже, а?) Название «защитник» apt… защищает телефонную проводку вашего дома от необычных электрических помех. скачки напряжения от ударов молнии, линии электропередач, которые могут касаться снаружи телефонные кабели и т. д. Ненадежная система, но очень эффективная 99.9% время. Протектор часто можно найти рядом с вашим электросервисом. (метр), потому что телефонная компания и электроэнергетическая компания используют один и тот же Критерии выбора точки доступа к дому.

Сетевой интерфейс действует как главная распределительная коробка — место, где все телефонные кабели, ведущие в ваш дом. Обычно часть его выключена ограничения для вас. Он может быть закрыт замком или завинчен. Вот где телефонная компания делает свои соединения.Цвета проводов не соответствуют цветовое кодирование вашего интерьера телефонные провода.

Сторона, доступная клиенту, использует стандартную цветовую кодировку, которую вы будете использовать. снова и снова во всей телефонной работе. Наиболее распространенные телефонные кабели имеют четыре провода внутри… красный, зеленый, черный и желтый. В торговле они называются «парами». Пара красно-зеленая используется для основной линии, а черно-желтая пара используется для обеспечения второй линии.

Если вы посмотрите на увеличение сетевого интерфейса слева, вы увидите, что есть «блок» с шестью цветными винтами.Есть три пары вместе… желто-черный, красно-зеленый и второй желто-черный. Ты также заметите, что есть провода, подключенные к красному и зеленому терминалы. В этом разъеме только одна действующая телефонная линия… линия 1.  Хотя к разъему можно подключить до трех линий, для удобства при использовании заказчиком они обычно устанавливают только одну линию на разъем. Если у тебя есть три линии, у вас будет один разъем, обслуживающий одну линию, а второй разъем, обслуживающий две линии. Этот блок сетевого интерфейса имеет два таких разъемы, так что в этом доме предположительно может быть до шести телефонных линий. установлен.

Фактическое подключение к вашей проводке осуществляется через телефонную розетку в разъем с помощью съемной вилки, прикрепленной к черному проводу. Отключение этой вилки отключает телефонные линии, подключенные к разъем. Этот плагин немного упрощает устранение неполадок, так как вы можете подключите тестер к разъему, чтобы проверить, в порядке ли линии телефонной компании (подробнее об устранении неполадок позже).

В некоторых старых домах нет легкодоступных интерфейсов…

В старых домах защитный кожух за пределами вашего дома представляет собой запечатанную коробку, которая не разрешить доступ клиентов.Он содержит специальный предохранитель, чтобы остановить молнию от добраться до внутренней проводки. По сути, это отправная точка для стандартный 4-жильный кабель для входа в дом, и у вас нет свободного доступа к его внутренности!

Почему телефонная компания защищала своего защитника? Часть Причина этого в том, что много лет назад все это делала телефонная компания… они владели все телефоны, провода и розетки, и тебе было запрещено возиться с проводкой. Так что у них не было стимула делать прямой доступ внутрь доступный вам защитник.Подключение телефонных кабелей непосредственно к протектор выгоден тем, что телефонный сигнал там самый сильный, и я рекомендую это, когда и если это возможно. На самом деле, если у вас старый стиль протектор, многие телефонные компании заменят его современным разъемом, таким как на фото выше, бесплатно. Особенно, если у вас проблемы с телефоном или проблемы с подключением к интернету!! Просто плачь и умоляй, как я!

Вторая важная причина, по которой домовладельцам было отказано в доступе, связана с страх, что они подключат провода к незащищенной стороне коробки, оставив их системы электропроводки уязвимы для грозовых перенапряжений и, возможно, катастрофических последствия!

Итак, если у вас запечатанный старый протектор, ваш доступ к телефонной компании осуществляется по кабелю (обычно 4 провод, или две пары), который входит в ваш дом и подключается к развязке блок или входной мост . Соединительные блоки представляют собой прямоугольные пластины, используйте винты для подключения каждого из четырех служебных проводов (от телефонной компании) вместе с вашими внутренними проводами. Соединительный блок имеет четыре клеммы, которые удерживают провода вместе с винтами. Провода от телефонной компании и ваши внутренние провода имеют общий винт в зависимости от цвета провода … все красные до к одному терминалу, негры к другому и т. д. Эта система была отличной, когда люди может быть, у них было два телефона (если они были неприлично богаты), но было немного тесно с три-четыре пары отходят от них к множеству телефонных розеток.

Исторически распределительные блоки возникли, когда в домах был только один телефон. линия и один телефон. Одиночный провод вошел в дом и пошел к одиночный домкрат. Шли годы, и люди стали хотеть более удобные телефоны, дополнительные провода были отведены от распределительного блока для обслуживания других телефонов. Примерно после два соединения, блоки были забиты проводами и плохо работали с участием. Войдите на входной мост … огромное улучшение. Вместо того, чтобы прокладывать телефонные провода к распределительному блоку в гостиной площади, входной мостик устанавливали в подвальное или подсобное помещение. Входные мосты выполняют ту же функцию, что и распределительные блоки, но входящие провода телефонной компании не соприкасаются напрямую с кабелями вашего дома. Вместо, они используют различные методы крепления проводов к изолированному металлическому каркасу. который обеспечивает связь. Как вы можете видеть на графике, провода телефонной компании (входят в рисунок снизу), каждый подключается к блок с двумя винтовыми клеммами. До двух телефонных линий с двумя отдельные кабели (например, наверху и внизу) могут быть подключены без необходимость разделения проводов на терминале.

Как видите, входные мосты могут содержать больше проводных соединений, чем соединительные. блоки, и поскольку каждое соединение является отдельным, ваш предпочтительный выбор для новых или сменные установки. У вас будет лучше электрическая соединение, меньше вероятность случайного касания проводов и меньше путаницы проводка!

Подводя итог, два провода обеспечивают все ваши телефонные услуги, если у вас есть одна линия, четыре провода, если у вас две линии. И все ваши настенные телефоны, беспроводные телефоны, компьютерные модемы, автоответчики, факсимильные аппараты и даже удаленная домашняя сигнализация системы ведут обратно к телефонной компании через эти маленькие провода!

Что может пойти не так с телефонной проводкой?

Вы что-нибудь меняли или повредили?..    Если ваши телефоны не работает должным образом, подумайте о любых изменениях, которые вы могли внести в свою систему. Вы установили новый телефон за последнюю неделю или две (иногда электроника занимает немного времени, чтобы выйти из строя)? Вы передвигали мебель, случайно дергали телефон? провода или уронить телефон? Если вы можете придумать что-либо, что могло повредить телефон, розетка или провод, это отправная точка в вашей детективной работе!

Поедают ли грызуны ваши провода. .. Не смейся! Я нашел не один съеденный телефонный кабель на лет, а также провода стереодинамиков, коаксиальный (телевизионный) и антенный кабель, и электрический кабель под напряжением.Кабельные трассы «Ужинный звонок» — это те, где кабель проходит в скрытом месте, например, за изоляцией в подвале стена. Я думаю, они знают, что это раздражает нас… поэтому мыши делают это! Итак, если вы видели следы грызунов, их следует считать возможными подозреваемыми. Прочтите мою статью о вредителях, включая тему… Мыши повсюду!! у меня был истребитель, но проблема повторяется каждый год. Помощь! ! , относительно того, как найдите и, надеюсь, устраните мышей из ваших домочадцев, не прибегая к ядовитые приманки или ловушки.

Снова удар молнии… Возможно, у вас был эффект удара молнии вашей телефонной системы и даже не знать об этом. Всплеск может выборочно поджарить одного из ваших телефоны, или модульный разъем, или одиночное соединение, не оставляющее вопиющих следов кроме неисправности.

Плохая проводка… Иногда в своем энтузиазме по поводу завершения проекта любитель из лучших побуждений пренебрегает перепроверкой своей работы. возможные результаты:

Короткое замыкание : Два оголенных провода, которые не должны соприкасаться, были слишком близко, а время и невезение заставили их чуть-чуть сместиться, и, вуаля… короткое замыкание. Если провода соприкасаются, телефонная компания думает, что вы по телефону, и вы не можете принимать или совершать телефонные звонки. К счастью, это не является опасным состоянием, поскольку скачок высокого напряжения, возникающий при телефонные звонки не могут произойти. Если бы это произошло, это могло бы поджарить ваши провода. Корректирующее действие, конечно же, заключается в разделении проводов.

Обрыв цепи : Это когда провод, который должен быть подключен нет. В данном случае результат противоположный. .. думает телефонная компания что с вашими телефонами все в порядке, звонящие слышат звонок, а ваш телефон нет «получить сообщение». Решение… найти ослабленный или оборванный провод провода, подключите или отремонтируйте, и вуаля… мир ждет вашего возвращения.

Обратные провода: При условии соблюдения соглашений о цветах проводов. последовательно, у вас не должно возникнуть проблем с добавлением новых телефонов или кабели. Поскольку напряжение является постоянным, а не переменным, обратная проводка может привести к сбоям в работе вашего оборудования.Иногда один телефон может быть неправильно подключены и все еще функционировать. Добавьте второй телефон, правильно подключенный и система рушится!

Перво-наперво… это ваша вина или вина телефонной компании?

Всегда сначала звоните в службу ремонта телефонов… хотя они могут не добраться до вас сразу, это, по крайней мере, поставит вас в «очередь», если ваша проблема , их проблема !

В большинстве новых домов есть возможность легко проверить, не возникла ли проблема. находится вне вашего дома на линиях телефонной компании… пока у вас есть сетевой интерфейс снаружи или внутри вашего домой.

Откройте клиентскую сторону интерфейса, и вы увидеть ряд знакомых предметов… телефонные розетки! Каждому гнезду соответствует одну или несколько телефонных линий в вашем доме. Если у вас есть только один телефонная линия, будет только одна видимая телефонная розетка с цветными проводами прикрепил. В этом интерфейсе вы можете видеть, что телефонная компания написал последние четыре цифры телефонного номера на интерфейсе, чтобы сделать легче найти нужную вилку.

Вынесите один из своих телефонов на улицу или приобретите тестер телефонной магазин, домашний магазин, магазин электротоваров или электроники. Отключите короткозамкнутый телефонный штекер от гнезда в интерфейсе, соответствующем вашему телефонную линию и подключите телефон (или тестер). Тон набора (или правильный последовательность световых сигналов) сообщит вам, что телефонная компания не виновата. Если вы не слышите гудка, возьмите мобильный телефон и позвоните в ремонтную службу!

Если у вас есть несколько линий, у вас будет более одной из этих разъемы активны.Вам нужно будет протестировать их все, чтобы выяснить, какой из них дефектный. Вам также понадобится двухлинейный телефонный тестер, если интерфейс разделяет две линии, так как вторая линия не будет обнаружена стандартный однолинейный тестер (или однолинейный телефон).

Если у вас есть соединительный блок или въездной мост, вы можете проверить проводку телекоммуникационной компании с помощью мультиметра. Для типичной четырехпроводной системы вы не нужно отсоединять какие-либо провода для выполнения этого теста. Коснитесь «+» щуп мультиметра к зеленому и «-» щупу к красным проводам.Если у вас есть вторая линия, «+» на черный и «-» на желтый. Если вы получаете низкое значение напряжения постоянного тока на паре провода (красно-зеленый или черно-желтый), около 48в, вы знаете, что подключены в телефонную компанию. Отсутствие напряжения означает, что вы не получаете сигнал телефонной компании.

Нет проблем с телефонной компанией? Проверять за неисправный телефон!

Один неисправный телефон может испортить всю работу! Отключите все телефоны и телефонные устройства … компьютеры, автоответчики и т. д. … по всему дом. Затем, взяв свой тестер линии (или один телефон, который, как вы уверены, работает, идите вокруг и подключите его к каждой розетке, проверяя правильную последовательность освещения (или, в случае телефона, гудок). Если все домкраты кажутся мертвыми (или вы нигде не слышите гудка), ваша проблема не в ваших телефонах или телефонное оборудование.

Однако, если вы показываете положительную связь со своим тестером, вы знаете, Телефонное устройство, вероятно, является виновником.Подключайте каждое устройство по одному, чтобы посмотреть, кто из них нарушитель спокойствия. Как только вы найдете виновного, и вы можете либо выкинуть, либо отремонтировать.

Следующим шагом будет проверка проводки…

Сразу должен предупредить вас, что это может быть сложно, запутанно и ваше терпение! Разрыв телефонной проводки может быть вызван различными причинами. авария… неправильное прикосновение к проводам, мыши, поедающие кабели или электрические перенапряжение телефонной розетки — все возможные виновники. я попробую дать вам столько информации, сколько я могу, но, в конце концов, до вам внимательно изучите и проанализируйте свою систему!

Отсоедините внутреннюю проводку от телефонной компании.В виде упоминал несколько абзацев назад, если у вас есть сетевой интерфейс за пределами вашего дома вы должны отключить вилку, обслуживающую плохую линию. Если у тебя есть распределительный блок или входной мост, физически отделить телефон проводка компании от блока или моста. Убедитесь, что ни один из проводов не касается!

Это действие «разомкнет» цепь и позволит вам использовать мультиметр для проверки целостности проводки. Провод, который имеет «непрерывность» позволяет электричеству свободно течь через него.Если два оголенных провода соприкасаются, они тоже имеют целостность. если ты не хочешь эти провода соприкасаются, непрерывность указывает на дефектное состояние. Это ваша цель… найти дефект и исправить его!

В правильно подключенном доме каждый цвет провода в вашем доме не зависит от все остальные. Поэтому не должно быть никакого контакта между любыми проводами разные цвета. Настройте мультиметр на проверку непрерывности (см. инструкцию к счетчику). Вы должны иметь возможность прикоснуться к своим датчикам через любые два провода разных цветов и не получить непрерывности.Ты можешь сделать это на клеммной колодке или входном мосту, не отключая ни одного из ваших внутренние провода (кроме, конечно, проводов телефонной компании). Все телефоны и устройства должны быть отключены, иначе этот тест не будет работать.

Если вы получаете непрерывное чтение, происходит одна из двух вещей. .. либо две провода соприкасаются где-то в вашем доме или у вас неисправный телефон Джек. Оголенные провода могут соприкасаться за телефонной розеткой или в соединительный блок или въездной мост.Электрический скачок, который сделал это в вашем система сожгла один из ваших разъемов, вызвав внутреннее короткое замыкание. Проверять все видимые соединительные блоки в первую очередь. Произведите визуальный осмотр, чтобы увидеть, нет ли провода, подключенные к разным клеммам, соприкасаются, или если какие-либо провода кажутся отсоединен или ослаблен. Если вы видите одно из этих условий, разделите соприкасаться с проводами или затягивать соединения. Вернитесь к предыдущему шагу и проверьте линии снова с телефоном. Если телефоны по-прежнему не работают, продолжайте к другим блокам и телефонным розеткам.Изучая их, убедитесь, что все оголенные провода хорошо отделены друг от друга. Иногда достаточно просто переустановить крышка может привести к соприкосновению с близко расположенными проводами!

Имейте в виду, что может быть вторичных соединительных блоков или параллельных подключения в вашем доме. Они используются для прокладки телефонного кабеля к удаленному местонахождение путем соединения с кабелем другого телефона, а не с новым кабелем от главного распределительного блока или протектора. Кроме того, телефонные кабели могут цепи» друг от друга (известные на электрическом жаргоне как параллельные подключение), одно подключение к следующему к следующему и так далее.Если вы посмотрите на ваш распределительный блок и видите два кабеля, ведущих в дом, но вы знаете, что вы имеют шесть телефонных розеток, происходит один из этих двух сценариев. Вам следует попытайтесь найти какие-либо вторичные распределительные блоки и осмотрите их на предмет касания оголенных участков. провода или свободные провода. Что касается параллельных соединений, вы обнаружите только их, когда вы открываете телефонные розетки на следующем этапе вашего устранение неполадок, если вам придется зайти так далеко.

Теперь нужно определить, дело в самом кабеле или в телефоне. розетки или гнезда.Отсоедините один провод пары (красный или зеленый, черный или желтый) с каждого гнезда. Это отключает все разъемы без необходимости полного отключения все провода. Подсоедините цепь к проводам телефонной компании. Затем один по одному, переподключайте разъемы по одному, тестируя телефон или телефонную линию тестер.

Если ни один из разъемов не работает, значит у вас короткое замыкание в кабеле. Если все работает но один, ваш короткий, вероятно, в домкрате. Вы можете получить новый домкрат и попробовать подключение к нему существующих проводов.У меня обычно один стандартный модульный разъем доступен для тестирования всякий раз, когда я устраняю неполадки телефонов.

Должен признать, что это не единственный способ устранения неполадок телефона. линии… всего один базовый подход. После того, как вы узнаете телефон своего собственного дома системы, вы можете найти ярлыки для тестирования, которые я здесь даже не рассматривал. Считайте это букварем, но не забывайте… вы сами учитесь опыт!!

Есть ли ограничение на количество телефоны я могу подключить к той же линии?

Да и нет. На самом деле нет абсолютного ограничения на количество телефонов или устройства. На вашем телефоне или устройстве есть этикетка, на которой указано значение называется РЕН или звонок эквивалент . Существует ограниченное количество энергии, доступной от телефонная компания, чтобы ваши телефоны звонили. Другими словами, если у вас слишком много телефоны, ни один из них не звонит. Ваши абоненты будут думать, что ваш телефон звонит (сигнала «занято» они не получат), но и звонка вы не услышите!

Хотя ограничение составляет около 5 устройств, вы узнаете, если превысите ограничение, потому что телефоны просто больше не будут звонить.Если вы позвоните по телефону компания, они могут дать вам предел REN вашей системы. Затем сложите REN всех ваши устройства на линии. Если они меньше предела REN, все в порядке, если вы превышаете лимит REN, ваши устройства могут не реагировать на сигнал вызова.

Большинство телефонов имеют REN около 1. Компьютерные модемы, факсимильные аппараты и у автоответчиков тоже есть значение REN, и вам следует их учитывать при расчете вашего общего REN. У меня есть голосовой факс-модем US Robotics Sportster и он имеет эквивалентность звонка 0.4. У моего автоответчика также REN 0,4.

Вернуться к разделу Телефон Устранение неполадок

Герметичная распределительная коробка модельного ряда «JOIBOX» | Электроустановочные изделия


Соединительная коробка с клеммной колодкой и кабельным вводом CAPCON.
Разработан для повышения эффективности работы и простоты обслуживания. Чрезвычайно простое устройство клеммной колодки/распределительной коробки.


Соединительная коробка с клеммной колодкой и кабельным вводом CAPCON.
Соединительная коробка для сенсорных кабелей проложена в условиях ограниченного пространства.


Соединительная коробка с клеммной колодкой и кабельным вводом CAPCON.
Низкий профиль по высоте. Компактный, но разработанный для легкого доступа.


Для универсального применения! Защищает подключенные провода от воды и пыли.


Входы с внутренней резьбой

позволяют выбрать широкий выбор разъемов для ваших конкретных требований к электропроводке.


Соединительная коробка с клеммной колодкой и кабельным вводом CAPCON.
Значительно повышает эффективность вашей работы.


Входы с внутренней резьбой

позволяют выбрать широкий выбор разъемов для ваших конкретных требований к электропроводке.
Номинальное напряжение 600В 20А


Пружинный клеммный блок с входами с внутренней резьбой.Разрешить широкий выбор разъемов для ваших конкретных требований.


Входы с внутренней резьбой

позволяют использовать широкий выбор разъемов для удовлетворения ваших требований к электропроводке. Клеммная колодка предварительно не установлена.


Входы с внутренней резьбой

позволяют выбирать различные разъемы в зависимости от требований к проводке.


Открытие и закрытие осуществляется одним винтом.
Предлагает повышенную эффективность для многоцелевых больших распределительных коробок.


Открытие и закрытие осуществляется одним винтом.
Предлагает повышенную эффективность для многоцелевых больших распределительных коробок.


Открытие и закрытие осуществляется одним винтом.
Предлагает повышенную эффективность для многоцелевых больших распределительных коробок.


Многоцелевой, большой размер, винтовое крепление.
Обеспечивает повышенную эффективность для универсальных распределительных коробок.


Металлический фитинг для соединения клемм.


Для герметизации неиспользуемых отверстий JOIBOX.


Чтобы изменить размер винта с CTG22 на CTG16.


Для серии JB-WLQ.
Для монтажа деталей в JOIBOX.


Для серии JB-WLQ.
Поддерживает постоянное внутреннее давление без попадания воды и пыли.


Руководство по выбору клеммных колодок

: типы, характеристики, области применения



Клеммные колодки

представляют собой модульные изолированные блоки, которые соединяют два или более проводов вместе. Клеммные колодки используются для крепления и/или заделки проводов и в простейшей форме состоят из нескольких отдельных клемм, расположенных на длинной полосе. Клеммы полезны для подключения проводов к земле или, в случае с электричеством, для подключения электрических выключателей и розеток к сети.



Корпуса выводов

обычно состоят из медного сплава с тем же коэффициентом расширения, что и провод, предназначенный для использования. Это не только предотвращает расшатывание из-за разной скорости расширения, но также уменьшает коррозию, вызванную электролитическим взаимодействием двух разных металлов.



Типы



Клеммные блоки

можно классифицировать по их конструкции, а также по типу устройства.



Типы конструкций



Одинарная сквозная подача
Клеммные блоки

с одинарным вводом представляют собой базовый тип клеммной колодки и используются для соединения «провод-провод». Клеммные колодки с одинарной подачей имеют один входной и один выходной контакт: два отдельных провода подаются с обеих сторон клеммной колодки и соединяются внутри ее корпуса.



Клеммная колодка с одинарным вводом. Изображение предоставлено OMEGA Engineering, Inc.



Двойной уровень

Двухуровневые клеммные колодки имеют два уровня контактов; такое расположение экономит место и упрощает проводку. Многоуровневые продукты могут использовать мост для соединения одного уровня контактов с другим для повышения гибкости схемы.



Пример двухуровневой 4-контактной клеммной колодки. Изображение предоставлено: Carlton-Bates



Три уровня

Трехъярусные клеммные колодки представляют собой двухъярусные изделия с дополнительным уровнем контактов. Как и двухъярусные клеммные колодки, их также можно шунтировать.



Трехъярусная клеммная колодка. Изображение предоставлено: Control Engineering



Типы устройств



Клеммные блоки

также могут быть сгруппированы по применению или типу устройства, к которому они подключаются.



  • Клеммы цепи заземления используются для заземления компонентов или систем. Обычно они взаимозаменяемы со стандартными клеммными колодками и при необходимости могут быть вставлены в колодку.
  • Держатели предохранителей соединяют несколько предохранителей, связанных с многочисленными устройствами. При возникновении короткого замыкания затрагиваются только участки проводки, соединенные с держателем предохранителя.
  • Блоки термопар используются для соединения термопар и обеспечения стабильных металлических соединений для измерения температуры.
  • Блоки ввода-вывода обеспечивают связь между устройством и контроллером.
  • Блоки датчиков/исполнительных устройств управляют трех- или четырехпроводными устройствами, такими как датчики приближения и фотоэлектрические датчики.
  • Блоки распределения питания используются для концевой заделки силовых кабелей.
  • Блоки разъединения позволяют легко отключить цепь с помощью рубильника и без снятия проводов. Они также известны как блоки переключения.



Технические характеристики



Важные технические характеристики клеммной колодки включают монтаж, тип разъема, ориентацию, характеристики контактов и специальные функции.



Крепление



Клеммные колодки

обычно защелкиваются на металлической рейке, привинчиваются к панели или устанавливаются на печатной плате (PCB).



Рельс
Клеммные колодки

обычно устанавливаются на DIN-рейку той или иной формы .Этот металлический рельс получил свое название от Deutsches Institut fur Normung (DIN), немецкого органа по стандартизации, опубликовавшего исходные спецификации рельсов. Клеммные колодки могут быть изготовлены для установки на DIN-рейку одного из нескольких размеров:



  • Миниатюрные цилиндрические рейки имеют ширину 15 мм. Клеммные колодки такого размера обычно могут выдерживать напряжение до 300 В.
  • Рельсы G32 имеют форму буквы «G» и имеют ширину 32 мм. В них можно установить клеммные колодки, рассчитанные на 600 В.
  • Рельсы Top-Hat имеют форму миниатюрного варианта, но имеют ширину 35 мм. Как и те, которые используются с рейками G32, клеммные колодки, предназначенные для установки на цилиндрические рейки, обычно рассчитаны на 600 В.



Габаритные чертежи стандартной цилиндрической рейки 35 мм (слева) и рейки G32.

Изображение предоставлено: Маркус Кун | Мясорубка




Крепление для печатной платы

Некоторые клеммные колодки изготавливаются для монтажа на печатных платах (PCB).Некоторые продукты имеют встроенные контакты для монтажа через печатную плату, в то время как другие могут быть вставлены в контактную колодку, установленную на плате. Клеммы для монтажа на печатную плату иногда называют электронными блоками.



Варианты окончания



Клеммные колодки

могут использовать один из нескольких различных способов подключения проводов.



  • Винтовые зажимы используют винт для затягивания провода и выполнения электрического соединения и являются классическим, стандартным для отрасли методом заделки.Этот тип подходит для очень широкого диапазона размеров проводов и обеспечивает надежное соединение.
  • Пружинные зажимы используют силу пружины для удержания зажима провода. Они представляют собой более новую альтернативу винтовым зажимам и особенно полезны в приложениях, где используется провод небольшого диаметра и ограниченное рабочее пространство.
  • Соединения со сдвигом изоляции (IDC) проталкивают провод между двумя острыми кусками металла, позволяя выполнить соединение, не обнажая оголенный провод.
  • Соединения с выступом предназначены для быстрой установки и удаления без необходимости пайки. Они также известны как лопастные или лезвийные клеммы.



Группа клеммных колодок с винтовыми зажимами (слева) и изделие с пружинными зажимами (справа).

Изображение предоставлено Си Джей Коуи | Корпорация Алтех



Ориентация



Клеммные колодки

обычно доступны с одним из трех различных углов ввода провода: 45°, 90° или 180°.Типы 90° и 180° также называются горизонтальными и вертикальными соответственно.



Характеристики контактов и проводов



При обсуждении клеммных колодок термин «контакт», также известный как положение, путь или полюс, относится к проводу, прикрепленному к колодке. Количество контактов является важной спецификацией при рассмотрении продукта, поскольку покупатель должен сопоставить это число с количеством проводов, необходимых для проекта или приложения. Шаг контакта относится к расстоянию между каждым контактом, измеряемому от центра каждого отверстия или отверстия. Шаг контактов напрямую связан с количеством контактов и обычно выражается в миллиметрах (мм).



Клеммные колодки

обычно изготавливаются для подключения проводов или проводников размера . Размер провода в Северной Америке выражается в американском калибре провода (AWG), который является стандартом для размеров проводов из цветных металлов. Чем выше число AWG, тем меньше диаметр проводника, и наоборот.Например, типичный бытовой провод AWG 12 имеет больший диаметр, чем телефонный провод AWG 22.



Особенности



Клеммные колодки

могут иметь одну или несколько специальных функций.



  • Проводные соединения на съемных клеммных колодках позволяют размыкать цепь без разъединения, что обеспечивает быстрое отключение, тестирование и техническое обслуживание. Съемные клеммные колодки часто можно комбинировать таким образом, что удаление одной вилки отключает питание всей группы клемм одновременно.
  • Штабелируемые клеммные колодки можно монтировать рядом друг с другом для экономии места; обычно это устройства, монтируемые на DIN-рейку.
  • Продукт может быть оснащен индикатором , обычно светодиодом (LED), для проверки наличия тока, протекающего через устройство.

  • Некоторые клеммные колодки оснащены диодом между цепями, что позволяет тестировать лампы и обеспечивает защиту от обратной полярности.

Ссылки



Конструкция машины — клеммные колодки



Изображение предоставлено Weidmuller


Чтение информации пользователя о клеммных колодках

Мы не можем найти эту страницу

(* {{l10n_strings.REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}}*

{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}

{{l10n_strings. COLLECTION_DESCRIPTION}} {{addToCollection.description.length}}/500 {{l10n_strings.TAGS}} {{$элемент}} {{l10n_strings.ПРОДУКТЫ}} {{l10n_strings.DRAG_TEXT}}

{{l10n_strings.DRAG_TEXT_HELP}}

{{l10n_strings.LANGUAGE}} {{$выбрать.выбранный.дисплей}}

{{article.content_lang.display}}

{{l10n_strings. АВТОР}}

{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}

{{$выбрать.выбранный.дисплей}} {{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}} {{l10n_strings.CREATE_A_COLLECTION_ERROR}}

Как подключиться к существующему электрическому проводу — электрическая будка

Знание того, как правильно подключиться к существующему электрическому проводу , чтобы добавить устройство, является чрезвычайно важным навыком для электрика, подрядчика или домовладельца.Нередко возникает задача расширить существующую цепь, чтобы добавить дополнительную розетку, свет или что-то еще. Такая схема требует, чтобы вы подключались к существующей системе электропроводки, чтобы получить питание там, где вам нужно. Хотя сам процесс сращивания прост, существует множество способов, которые применимы только в определенных ситуациях.

В этой статье мы обсудим ситуации, в которых вам может потребоваться сращивание проводов, как это делается в различных ситуациях, и, наконец, я расскажу о некоторых реальных ситуациях, с которыми я сталкивался на протяжении многих лет.

В большинстве случаев всегда следует делать все возможное, чтобы подключиться к какой-либо клеммной колодке. Эти полосы могут быть на вашей главной панели, в распределительной коробке или, может быть, на одном терминале внутри вашей розетки. При этом по-прежнему приемлемо подключаться к существующему кабелю, если это сделано правильно и соответствует местным правилам.

Вот несколько примеров ситуаций, в которых электрик должен знать, как подключиться к существующему проводу.

В большинстве устройств, упомянутых выше, используется клеммное соединение, закрепленное на винте. Типичная бытовая розетка будет иметь 3 клеммы: одну для нейтрали, одну для фазы и одну для земли. Если ваша цель — подключиться к одному из этих проводов, лучше всего подключить второй провод к терминалу . Имейте в виду, что клемма должна быть рассчитана на такую ​​ленту и выдерживать провода. Я видел много розеток с 5 проводами на одиночных клеммах, которые вот-вот должны были отвалиться. Не перегружайте терминалы.

Вы также можете приобрести так называемый «терминал расширения».По сути, это полоса или блок, который позволяет прокладывать несколько кабелей. Благодаря использованию винтового или подпружиненного механизма такой терминал обеспечит правильное подключение ко всем вашим устройствам.

Клеммы следует размещать в изолированном корпусе , и это, безусловно, самый безопасный способ подключения к существующей схеме. Кроме того, они обеспечивают удобные контактные точки для устранения неполадок и легко расширяются по мере необходимости.

Один из самых популярных способов присоединения нового кабеля к существующим — использование проволочных гаек или соединителей.Они представляют собой безопасный способ соединения с существующим кабелем и обеспечивают изолированное соединение между несколькими проводами.

Чтобы подключиться к существующему проводу с помощью разъема, просто отрежьте кабель в том месте, где он должен быть сращен. Зачистите оба конца, а также конец нового кабеля, который вы хотите добавить. Наденьте проволочную гайку соответствующего размера на три троса. Закрутите проволочную гайку на месте и убедитесь, что провода не выходят.

Использование проводных соединителей таким образом обычно используется в домашних условиях.Несмотря на простоту установки, не всегда легко воткнуть измерительный провод в разъем, чтобы считать напряжение. При этом я видел много таких и в коммерческих приложениях.

Как и в случае с клеммными колодками, важно правильно использовать имеющиеся под рукой инструменты. Вы не хотите перегружать проволочную гайку, протягивая внутрь 3 троса. Кроме того, вы должны прочитать все указания на упаковке , чтобы убедиться, что вы используете проволочную гайку нужного размера.Самая большая ошибка, которую совершают неопытные люди, заключается в том, что они полагают, что все они одинаковы, и надевают слишком большую гайку на набор кабелей. В большинстве случаев провода выпадают вскоре после установки.

Вы должны всегда иметь кожух вокруг проводки, которая была сращена . В то время это может показаться неочевидным, но соединение может сломаться, войти в контакт с внешней средой или перегреться. Вы, конечно, хотите сделать все возможное, чтобы защитить любую открытую проводку внутри распределительной коробки.

Распределительная коробка выглядит точно так же, как коробка, используемая для бытовой розетки. Он имеет несколько точек входа и может содержать клеммную колодку или набор гаек для необходимых соединений. Распределительная коробка должна быть закреплена на месте с помощью болтов или винтов. Снимите необходимые крышки, закрывающие точки входа, и вставьте все кабели. Используя набор кабельных вводов, опытный электрик установит кабелепровод или кабели, ведущие к распределительной коробке. Это дополнительно защитит кабели и уменьшит риск повреждения проводки.

Редко можно увидеть специальную распределительную коробку в бытовых приборах . Обычно вы подключаетесь к проводке внутри одной из существующих распределительных коробок, используемых для освещения, розеток или других целей. Однако в обрабатывающей промышленности такие распределительные коробки встречаются довольно часто. Подвести кабели от источника не всегда просто, что делает распределительные коробки чрезвычайно удобными. Однако в этом случае необходимо соблюдать дополнительные правила в отношении того, как прокладывать и подсоединять кабелепровод.

Я рассмотрел некоторые передовые методы сращивания дополнительного кабеля с существующей системой. Теперь давайте поговорим о некоторых способах, которые я бы рекомендовал вам избегать как можно чаще.

Процесс посадки нового провода на существующий может быть загадкой для некоторых электриков. Тем не менее, это довольно просто, если соблюдаются надлежащие процедуры и инструкции. У вас есть вариант с использованием клеммных колодок или проволочных гаек, установленных внутри должным образом рассчитанной и установленной распределительной коробки .

К какому оборудованию вам приходилось подключаться? Как ты сделал это?

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
