Характеристики LED SMD 5050 светодиодов на русском Datasheet
Наиболее распространенными светодиодами типа SMD в настоящее время являются LED SMD 5050. Не смотря на то, что их нашествие по миру началось достаточно давно и уже появились более эффективные диоды, 5050 остаются самыми востребованными на рынке твердотельного освещения. Данный тип диодов начал свое «шествие» после SMD 3528. По сравнению с ними 5050 имеют более сильное свечение (световой поток). После своего появления на свет, производители ринулись их широко применять в лампах местного освещения, благо за счет своих размеров они с легкостью ( в большом количестве ) умещались в размеры обыкновенной лампы. Дальнейшее использование — светодиодные ленты.
Если посмотреть на сегодняшний рынок, то ЛЕД SMD 5050 в основном уже используют только в диодных лентах. Лампы общего освещения с ними уходят на второй план (чаще можно наблюдать на прилавке декоративные лампочки ). Оно и понятно, сейчас для ламп наиболее эффективно применение 5630 и 5730 SMD, а также COB.
Однако, и тут не все так «благополучно». Ведь на хвост им уже семимильными шагами наступают филаменты. Которые имеют меньший нагрев, по сравнению с SMD, а соответственно больший срок службы из-за маленькой деградации кристаллов. О филаментных лампах и самих филаментах у нас на сайте есть отдельная статья, с которой Вы можете ознакомиться, воспользовавшись нашим новым «живым» поиском. Что это такое — лучше проверить самим. Ну это лирическое отступление. А мы же вернемся непосредственно к обсуждению характеристик светодиодов SMD 5050.
Для тех, кто не сильно хочет копаться во всех характеристиках этого типа диодов я приведу сводную таблицу, в которой покажу наиболее «востребованные» и необходимые данные. И вообще, получив задание от командиров этого сайта по написанию ряда статей с характеристиками наиболее востребованных светодиодов буду придерживаться следующего плана: во всех статьях будет небольшая описательная часть, основные краткие характеристики и полный Datasheet SMD 5050 ( и других диодов ) переведенная на русский язык. Итак, приступим к краткой характеристике основных данных.
Основные характеристики LED SMD 5050
SMD 5050 разрабатывались для применения в разнообразных источниках света. Основным преимуществом, как показала практика, являются: продолжительный срок службы, стабильность характеристик и качественное исполнение. Практически не подвержены вибрации, перепадам температур. Кристаллы не подвержены воздействию влаги и предназначены для автоматического монтажа. Хотя и ручной монтаж вполне возможен при определенной сноровке. Основное применение — светильники общего назначения, индикаторные устройства, декоративные лампы, автомобили и дорожные знаки. 5050 состоит из трех кристаллов, одинаковой мощности. Выпускают как одноцветный (белый), так и в цветном варианте. Мы будем рассматривать и те и другие характеристики.
| Характеристики диода SMD 5050 белый | Значения |
| Световой поток, Лм | 18 |
| Рассеиваемая мощность PD, W | 70 mW*3 |
| Рабочая температура, Topr °C | — 40/+65 |
| Прямое напряжение, B | 3.3 |
| Максимальный рабочий ток, мА | 60 |
| Характеристики диода SMD 5050 другие цвета | Значения |
| Световой поток, Лм ( в зависимости от цвета ) | 12-18 |
| Рассеиваемая мощность PD, W (зависит от цвета ) | 40-80 mW*3 |
| Рабочая температура, Topr °C | — 40/+65 |
| Прямое напряжение, B ( в зависимости от цвета ) | 2,0-3.3 |
| Максимальный рабочий ток, мА | 60 |
Могу понять, что сейчас у многих возникнет вопрос по поводу цветных LED SMD 5050 характеристиках. Особенно на тех позициях, где указано, что они зависят от цвета. Повторюсь еще раз, что это общая информация к сведению. Более точные и подробные сведения можете прочитать ниже.
К особенностям этого типа диодов отнесу следующее:
- Низкая деградация светового потока (менее 4% за 3000 часов эксплуатации)
- Корпус производят из термостойкого полимера, который способен выдерживать длительную температурную «нагрузку» до 250 градусов Цельсия
- Максимальная температура кристалла, при которой он не слишком быстро будет терять свои свойства — не более 110 градусов
В принципе, для простого обывателя хватит и трех основных характеристик — это максимальный рабочий ток, световой поток, напряжение и мощность. Хм… Оказывается не три, а четыре характеристики. Именно на них и стоит обращать внимание при выборе любых светодиодов, если Вы только начинаете свои познания в мире диодного освещения. Для более детального и глубокого изучения стоит все-таки обратиться к полным характеристикам и графикам зависимости SMD 5050. Что касается меня, то я при выборе, подборе диодов в основном использую только напряжение, мощность и световой поток. Остальное изучаю по графикам зависимости. Мне так проще. Да и понятнее. Цифры, таблицы и описания составляют люди, а следовательно не редки ошибки, опечатки. Знаю по себе.
Оригинальный Datasheet LED SMD светодиода 5050
Основные технические характеристики LED SMD 5050 белого и других цветов
| Параметр | Белые SMD 5050 | Разноцветные SMD 5050 |
| Прямой ток,IF, mA | 20 *3 | 20 *3 |
| Импульсный прямой ток, IFp, mA | 100*3 | 100*3 |
| Рассеиваемая мощность,PD, W | 70 mW*3 | 40-80 mW*3 |
| Температура перехода, Tj, °C | 110 | 110 |
| Рабочая температура, Topr, °C | -40/+65 | -40/+65 |
| Температура хранения,Tstg,°C | -55/+100 | -55/+100 |
| Температура пайки, Tsld, °C | 300 | 300 |
Максимальная температура пайки указана при нагреве не более 2 секунд
Оптико-электронные характеристики SMD 5050
| Параметр | Min. | Typ | Max | |
| Падение напряжения,VF, В, при 60 мА | 3,2 | 3,3 | 3,4 | |
| 3,1 | 3,3 | 3,6 | ||
| 3,1 | 3,3 | 3,5 | ||
| 1,8 | 2,0 | 2,2 | ||
| 1,9 | 2,0 | 2,2 | ||
| Cопротивление электростатическому разряду, ESD, В | Все цвета | 1000 | ||
| Угол половинной яркости, град | Все цвета | 120 | ||
| Тепловое сопротивление перехода, Rth, °C/W | Все цвета | 6 | ||
| Рассеиваемая мощность, PD, mW | 70*3 | |||
| 70*3 | ||||
| 70*3 | ||||
| 40*3 | ||||
| 50*3 | ||||
| Длина волны, nM | 465-470 | |||
| 525-530 | ||||
| 625-630 | ||||
| 590-595 | ||||
| Яркость,Iv,мКд | 900 | |||
| 3500 | ||||
| 1500 | ||||
| 1500 | ||||
Что касается цветовой температуры белых SMD 5050, то кристаллы при 60 мА могут давать следующие оттенки:
Теплый белый : 3000 — 4000 K (CRI80)
Нейтральный белый : 4300 — 4800 K (CRI80)
Чистый белый : 5000 — 5800 K (CRI75)
Холодный белый : 6000 — 7500 K ( 75)
Кстати, забыл очень важную деталь. Световой поток в таблице для белых диодов указан для 5500К цветовой температуры. Для других цветов действует поправка следующего характера: в диапазонах от 3000-4800К световой поток уменьшается на 10 процентов, а вот в диапазоне от 6000-7000К увеличивается на 10 процентов. Для цветных кристаллов в таблице находятся данные без поправок. Исходя из этого и стоит выбирать светодиоды по яркости. Здесь обратите внимание, что данные характеристики имеют «место быть» только на качественных диодах. На китайском рынке мне пока известны только три продавца ( с которыми плотно сотрудничаю ), предлагающих купить SMD 5050 с наиболее приближенными характеристиками к «именитым, настоящим». Разница в ТТХ составляет не более 4 процентов. Самый адекватный и наиболее расторопный ТУТ. Скажем так, что можно заказывать, но цена тоже не из самых дешевых. Можно найти и более дешевые. Но тут могу всех заверить, что диоды не будут иметь заявленные характеристики. Хорошее не может быть дешевым. Проверено.
Графики основных характеристик SMD 5050 белого цвета
Графики оптико-электронных характеристик белых SMD 5050
Основные характеристики красного, синего, зеленого и желтого цвета SMD 5050 в графиках
Графики оптико-электронных характеристик цветных SMD 5050
Основные характеристики RGB SMD 5050 светодиода
Думал заканчиваю уже статью, но тут вспомнил… А про RGB диоды-то не написал. В срочном порядке пришлось открывать Datasheet и на скорую руку переводить. В принципе, в этих чипах, ничего сложного нет. Все до безобразия просто.
В плане применения также мало, что меняется. Наиболее предпочтительно использовать диоды в светильниках общего назначения, индикаторных устройствах, декоративных лампах, автомобилях.
| Характеристики диода SMD 5050 RGB | Красный | Зеленый/Синий |
| Рассеиваемая мощность PD, W | 80 | 100 |
| Рабочая температура, Topr °C | — 40/+95 | — 40/+95 |
| Прямое напряжение, B | 1,6-2,0 | 2,8-3.2 |
| Максимальный рабочий ток, мА | 30 | 30 |
Оригинальный Datasheet LED RGB SMD 5050
| Параметр | Красный | Синий/Зеленый |
| Прямой ток,IF, mA | 30 | 30 |
| Импульсный прямой ток, IFp, mA | 100 | 100 |
| Рассеиваемая мощность,PD, W | 80 | 100 |
| Температура перехода, Tj, °C | 110 | 110 |
| Рабочая температура, Topr, °C | -40/+95 | -40/+95 |
| Температура хранения,Tstg,°C | -40/+100 | -40/+100 |
| Температура пайки, Tsld, °C | 300 | 300 |
Оптико-электронные характеристики RGB 5050 при IF=20mA и Ta( температура окружающего воздуха ) = 25℃
| Цвет | Ток, мА | Длина волны, нм | Прямое напряжение, В | Яркость,Iv,мКд | Угол половинной яркости, град | |||
| Min | Typ. | Min | Typ. | Min | Typ. | 120 | ||
| Красный | 20 | 620 | 625 | 1,6 | 2,0 | 450 | 650 | |
| Зеленый | 20 | 520 | 525 | 2,8 | 3,2 | 703 | 1000 | |
| Синий | 20 | 465 | 470 | 2,8 | 3,2 | 185 | 280 | |
Характеристики при пайке SMD 5050
Очень часто возникает среди любителей вопрос, «как правильно паять диоды SMD 5050». Для меня сложного в этом уже ничего нет. Но Для полной картины приведу ряд тезисов, которым нужно следовать, чтобы получить качественный результат быстро, без переделок.
- Паять SMD 5050 следует не более одного раза
- Не давите сильно на корпус
- Запрещено переворачивать монтажную плату до момента, пока полностью не остынет припой
- В своей работе используйте только низкотемпературную паяльную пасту
- В ручном режиме температура паяльника не должна превышать 300 градусов по Цельсию
- Максимальное время пайки составляет не более 2-3 секунд
Размер светодиодов 5050
Все размеры приведены в миллиметрах, точность измерения составляет +- 0,1мм. Во время производства диодов размеры могут очень незначительно изменяться.
Линза, используемая в производстве — прозрачная. Чип выполнен на основе InGaN. Как правило, линза состоит из силиконового компаунда. Сам корпус производят из термостойкого пластика.
Светодиоды этой марки поставляются в катушках.
Ну вот вроде и все… Я постарался максимально полно описать SMD 5050. Получилось много букофф, но по беглому взгляду, вроде ничего не упустил. Если что-то не так, сильно «не пинайте». Готов к конструктивному общению))) На последок, кто не сильно устал, можно посмотреть ролик о правильном монтаже, пайке SMD 5050.
Особенности светодиодов SMD 5050
Постепенно светодиоды занимают доминирующее положение на рынке светового оборудования, в частности SMD 5050. Они практичны, доступны и не требуют большого напряжения. В статье описываются характеристики светодиодов 5050, схема включения, где и как использовать, плюсы и минусы, какие бывают разновидности, особенности конструкции, а также как правильно выбирать продукцию.
Что это такое
Светодиод представляет собой полупроводниковый диод, который излучает свет при прохождении тока через двухштырьковый разъём. Для этого необходимы следующие условия. Действительная ширина запрещённой области LED должна быть приближена к энергии световых квантов видимого диапазона. При процессе рекомбинации электродырочных пар вероятность излучения света должна быть достаточно высокой.
Отсюда следует, что сам полупроводниковый кристалл не должен иметь существенных недостатков или дефектов, при которых рекомбинация получается без излучения. Чтобы эти условия были соблюдены, изготавливаются специальные многослойные гетероструктуры, которые знаменуют собой новый этап в развитии технологии LED. В первые образцы были встроены в металлические корпуса, чем-то похожие на транзисторы, со стеклянным окошком или линзой для выхода света.
Современные светодиодные индикаторы встроены в прозрачные литые пластиковые корпуса. Они трубчатой или прямоугольной формы, часто тонируются, чтобы соответствовать цвету устройства. Инфракрасные устройства могут быть окрашены с целью блокировки видимого света. Более комплексные корпуса адаптированы для эффективного отвода тепла в мощных светодиодах. Такие накладные светодиоды еще больше уменьшают размер корпуса. LED, предназначенные для использования с оптоволоконными кабелями, обычно снабжаются оптическим разъемом.
Где и как используется
Светодиоды имеют много преимуществ по сравнению с классическими лампами накаливания, включая более низкое энергопотребление, более длительный срок службы. Их физическая прочность улучшена, размеры уменьшены, а переключение стало быстрее.
Источники света LED используются в самых разных областях, таких как авиационное освещение, автомобильные фары, наружная и реклама внутри помещений. Используются в светофорах и вспышки фотоаппаратов, а также применяются в светящиеся обоях и медицинском оборудовании. В сочетании с маленькими светодиодными лампами GX53 количество и качество света значительно повысится.
Особенности конструкции
- Кристалл сделан на основе химической формулы InGaN (нитрид галлия и нитрид индия). Также для изготовления применяется нитроген и фосфор.
- Белый светодиод 5050 в основном покрывается жёлтым слоем люминофора.
- Форм-фактор составляет 5х5 миллиметров.
- Защищён специальной линзой. Она изготавливается из пластика силикона или эпоксидной смолы. Они должны быть полностью прозрачными, обладать отличной клейкостью, стабильными к разным температурным режимам, а также иметь длительный рабочий срок.
Технические характеристики SMD 5050
- Угол рассеивания света 120.
- Прямой ток 3х25 мА.
- Прямой пульсирующий ток 3х100 мА.
- Рабочий ток 60 мА.
- Обратное напряжение составляет 5 В.
- Рабочая температура от -40 до +100.
- Температура хранения от -40 до +110.
- Мощность светодиода 5050 составляет 0.21 Вт.
- Высокий индекс светопередачи, которой варьирует от 80 до 90 Ra.
- Существует два типа: монохромный и многоцветный.
- У монохромных в наличие могут быть красный, зелёный, жёлтый, синий и белый цвета.
- Многоцветные светодиоды имеют три разных кристалла: красный, зелёный и синий. Такие LED используются как основа RGB-лент. При помощи RGB-контроллера можно регулировать режим работы и свечения, а также яркость и цвет. Благодаря их смешиванию цветов получаются новые вместе с различными оттенками.
Схема подключения
При подключении нужно помнить о таких правилах:
- Совпадения характеристик нагрузки диодов.
- Подключение в сеть должно происходить только при наличии резистора.
- Не применять резисторы, чьё сопротивление меньше номинального.
Какие есть виды
- Первыми среди сверхъярких LED-светильников являются SMD 3528. У них меньше диодов на 1 метр. Уровень яркости меньше во много раз – SMD 3528 с 30 диодами на метр 120 Лм, а у SMD 5050 – 400 Лм.
- Также мощность RGB-ленты 5050 превышает параметры своей предыдущей версии SMD 3528 (0.1 Вт).
- Улучшенные модели SMD 5730 отличается более качественным световым потоком (55 лм/Вт). Мощность одного диода оставляет 0.5 Вт.
Достоинства
- Одним из параметров LED SMD 5050 является улучшенная светоотдача люменов, чем у галогенных или ламп накаливания. Эффективность не зависит от формы и размера.
- Цвет. LED могут излучать свет нужного цвета без помощи разнообразных цветовых фильтров, что необходимо для традиционных методов освещения. Это значительно эффективнее и может снизить первоначальные затраты. Так, светодиодные RGB-ленты могут давать разнообразные цветовые оттенки.
- Размер. Они могут быть очень маленькими (менее 2 мм²) и легко монтироваться к печатным платам.
- Время включения. Они загораются достаточно быстро. Светодиодный индикатор красного цвета достигает полной яркости менее чем за микросекунду.
- SMD-светодиоды прекрасно подходят в случае, если светильник часто включается и выключается. Благодаря устойчивости к перепадам сетевого напряжения частое включение и выключение сверхъяркого диода не отразится на его качестве в отличие от люминесцентных и классических ламп накаливания, которые нередко перестают работать при частом включении и выключении, или высокоинтенсивных газоразрядных ламп, которые требуют длительного времени перед перезапуском.
- Регулировка яркости. Их очень легко диммировать (затемнять) либо широтно-импульсной модуляцией, либо уменьшением прямого тока.
- Холодное свечение. В отличие от многих световых устройств светодиоды излучают достаточно малое количество тепла в виде инфракрасного излучения. Потраченная энергия рассеивается в виде тепла через основание светодиода.
- Длительный срок функционирования. В основном LED выходят из строя из-за постепенного затемнения, а не из-за внезапного отказа, что нередко у ламп накаливания.
- Срок службы может быть довольно длительным. Срок полезного использования составляет от 35 тысяч часов до 50 тысяч часов, хотя время для завершения отказа может быть короче или длиннее. Флюоресцентные трубки обычно рассчитаны на работу в диапазоне от 10 тысяч до 25 тысячи часов, в зависимости отчасти от условий использования, а лампы накаливания – на 1-2 тысячи часов. Несколько исследований министерства энергетики Соединённых Штатов показали, что снижение затрат на обслуживание происходит по причине этого продленного срока службы, а не из-за экономии энергии. Это и является основным фактором при определении срока окупаемости продукта.
- Ударопрочность. У них в наличие имеются твердотельные компоненты, которые трудно повредить внешним ударом, в отличие от других источников света (люминесцентные), не отличающихся прочностью.
- Фокусировка. Твёрдый корпус разработан для наиболее качественной фокусировки света. Флюоресцентные источники света и традиционные лампы накаливания часто требуют, чтобы внешний отражатель собирал свет и направлял его удобным способом. Для больших светодиодных корпусов конструируются линзы с полным внутренним отражением, что также часто используются с тем же эффектом. Однако когда требуется большое количество света, обычно задействовано несколько источников, которые трудно сфокусировать или коллимировать (придавать параллельность) в направлении одного и того же объект.
Недостатки
- Чувствительность к напряжению. На светодиоды должно подаваться напряжение выше их порогового, а ток ниже их номинального значения. Ток и срок службы сильно изменяются при небольшом изменении заданного напряжения. Таким образом, они требуют питания с регулируемым током (чаще всего последовательный резистор для индикаторов).
- Цветопередача. Большинство холодных белых светодиодов имеют разные спектры, которые в значительной степени отличаются от абсолютного излучения черного тела, такого как солнце.
- Скачок до 460 нанометров и провал на 500 нанометров могут привести к тому, что цветовая гамма объектов при освещении белым холодным светом будет иначе выглядеть, чем при свете солнца или свете ламп накаливания. Из-за метамерии красные поверхности плохо освещаются фосфорными холодно-белыми светильниками.
Как выбрать
- Упаковка должна быть сухой, чистой и без повреждений.
- Правильность написания названия.
- Обязательное наличие штрихкода (и/или QR-кода).
- Все параметры и характеристики написаны на упаковке.
- Наличие паспорта и/или инструкции.
LED SMD 5050 являются прекрасным выбором для решения разных дизайнерских и строительных задач. Помимо этого, они прекрасно подойдут для декоративных и рекламных целей, а высокие стандарты защиты дают возможность размещать ленты в помещениях с высокой влажностью и даже под водой, создавая неповторимую и оригинальную подсветку, а вместе со светодиодными лампами Gauss свечение станет разнообразнее и качественнее.
Сравнение обзор светодиодов SMD 5730, SMD 5630, SMD 5050
В последнее время часто приходится слышать вопросы от читателей — какие светодиоды SMD лучше? Чем SMD 5050 предпочтительнее СМД5630, 5730 и наоборот? Сегодня попробуем разобраться в этих вопросах. Раз и навсегда решить вопрос — какому диоду отдать предпочтение.
[contents]
Достаточно большое количество времени в мире твердотельного освещения используют SMD диоды. Раньше это было диковинкой и поэтому большинство светотехнических изделий на этих чипах стоили баснословно дорого. Сейчас же все изменилось. Появились новые технологии производства диодов, чипы стали более дешевые и яркие. Однако, даже такое быстрое развитие технологий производства диодов «не убило» старые-добрые SMD диоды. По большей степени это связано с тем, что при относительно малых размерах они дают не плохое свечение. Плюс к этому стоит отметить малый нагрев, а это позволяет использовать источники света наиболее долго, не переживая за быструю деградацию.
Характеристики и основные отличия светодиодов SMD 5630, SMD 5730 и SMD 5050
Я прочитал огромное количество литературы по данным светодиодам. Как они себя ведут, сколько света можно получить и т.д. и т.п. Сконструировали не один десяток модификаций прожекторов на данных чипах и осталось двоякое впечатление от них…
Не скажу, что диоды плохие. Но процесс монтажа сводит на «нет» все достоинства чипов. Как я уже говорил ранее — я сконструировал много LED источников света и на SMD, и на COB, и на 5мм диодах… Каждый тип диодов имеет свои плюсы и минусы.Не надо быть «семи пядей во лбу», чтобы сравнивать абсолютно разные типы между собой — это занятие наблагодарное. Поэтому этим заниматься и не буду. Приведу ( на основе своих испытаний ) ряд данных, в результате чего можно будет легко и быстро сделать для себя выводы.
Что сподвигло на такой эксперимент-сравнение SMD 5730, SMD 5630 и SMD 5050 разных производителей
Мне часто приходится слышать от многих читателей о том, что китайские товары — плохие и у них нет «адекватных» продавцов, в частности на Aliexpress. Много негатива пытаются вылить люди, которые по большей степени в этом не понимают и пытаются людям довести неправильную информацию, основанную на личных предпочтениях и не сделав ни одного опыта. При этом такие люди имеют право самостоятельно назвать себя экспертом в области светодиодного освещения и выдавать разнообразные «перлы», что диву даешься… На это и интернет, каждый имеет право на свой голос. Жаль, что к «ТАКОМУ голосу» прислушиваются люди, абсолютно не разбирающиеся в вопросах и верующие на слово тому, кто много букв написал на эту тему. Ну да оставим это на совести и тех и других. Пусть одни дураки пишут, а вторые верят в это… Нас это мало волнует.
Но все же вернусь к основной теме — сравнение характеристик SMD 5730, SMD 5630 и SMD 5050. В свое время мне приходилось много ездить по Китаю и общаться с большим количеством поставщиков диодных кристаллов. почему ездил лично? Да все просто! Не хочется верить тому, что вижу на сайте. Хочется увидеть процесс производства воочию.
После моих поездок были «присланы-привезены» огромнейшие количества всевозможных диодов: от SMD и кончая филаментами. Достал из закромов сами диоды и некоторые записи по ним, сделал некоторую подборку цифр, где можно будет ясно увидеть, что утверждение про китайские диоды — как минимум не правда…
Сравнение SMD 5630, SMD 5730 и SMD 5050 от разных производителей
Сравнения проводил на основе официальных samsung чипов и трех компаний из поднебесной. Цветовая температура всех образцов — 3000К. Одна компания более-менее известная, другая — «средней руки», третья не известная (гаражная). Начнем с SMD 5630. И посмотрим на Datasheet SMD 5630 от этих компаний.
| Samsung SMD 5630 | Sanan SMD 5630( широко известная контора ) | Songxin light | GZCL | |
| Световой поток, лм при 65 мА | 20,5-26,5 в зависимости от модификации | 20-22 | 22-24 | 26-28 |
| Мощность | 0,5 | 0,5 | 0,5 | 0,5 |
| Ток, мА | 65-150 | 65-150 | 65-150 | 65-150 |
| Напряжение, В | 2,7-3,2 | 2,7-3,2 | 2,7-3,2 | 2,7-3,2 |
| Размер | 56х30х0,8 | 56х30х0,8 | 56х30х0,8 | 56х30х0,8 |
По первым данным видим, что неизвестная китайская GZCL просто «сверхяркие» люмены нам гарантирует. Верится с трудом, но обязательно сделаем замеры. В остальном мы не видим ничего сверхестественного. Где-то характеристики больше, где-то меньше. Естественно, за эталон возьмем Samsung smd 5630. Замер будем производить при 65 мА, нас в первую очередь волнует только эта характеристика.
| Измеренная характеристика | Samsung SMD 5630 | Sanan SMD 5630( широко известная контора ) | Songxin light | GZCL |
| Световой поток при 65 мА, лм | 23 | 22 | 20 | 16 |
Что и следовало предполагать. Samsung стала лидером, вторые чипы от Sanan, третье место от компании средней руки Songxin, ну и последние — GZCL. Если по первым все понятно без слов, то по последнему образцу заинтересовали такие данные. Первое, что замерил — размер кристалла. В процентном соотношении он на 18 процентов меньше Samsung. Отсюда и такой световой поток. По ценнику — самые дорогие «корейские» чипы, самые дешевые — GZCL. Для чего нужны последние? Думаю для устройства подсветки — самое то! И не дорого и света будет более чем достаточно. Sanan и songxin по световому потоку отличаются от эталонных не на много. А вот по цене Songxin — практически на 1/3 дешевле. Sanan дешевле Samsung на 15 процентов. По размеру кристалла и корпуса каких-либо особых отклонений не выявлено.
Теперь проведем сравнение LED SMD 5730 этих же компаний. Сначала сведем в таблицу datasheet от этих контор. Ничего нового мы тут не увидели) Последняя компания, скорее всего, завысила свои данные.
| Характеристики | Samsung SMD 5730 | Sanan SMD 5730( широко известная контора ) | Songxin light | GZCL |
| Световой поток , Лм при 65 мА | 25-28 | 25-28 | 23-25 | 28-32 |
| Мощность, Вт | 0,5 | 0,5 | 0,5 | 0,5 |
| Ток, мА | 65-150 | 65-150 | 65-150 | 60-150 |
| Напряжение,В | 2,7-3,2 | 2,7-3,2 | 2,7-3,2 | 2,7-3,2 |
| Размер, мм | 57х30х0,8 | 57х30х0,8 | 57х30х0,8 | 57х30х0,8 |
Измерим световой поток. Опять же, ничего нового не увидели… Последние представители завысили свои характеристики. Но в любом случае при 150 мА данный диод дает порядка 48-50 люмен. Что нельзя назвать плохим результатом.
| Измеренная характеристика | Samsung SMD 5630 | Sanan SMD 5630( широко известная контора ) | Songxin light | GZCL |
| Световой поток при 65 мА, лм | 28 | 25 | 23 | 23 |
Ну и для полной картины сравним SMD 5050 от этих же компаний.
| Характеристики | Samsung SMD 5050 | Sanan SMD 5050( широко известная контора ) | Songxin light | GZCL |
| Световой поток , Лм при 150 мА | 18-20 | 18-20 | 17-20 | 20-23 |
| Мощность, Вт | 0,15 | 0,15 | 0,15 | 0,15 |
| Ток, мА | 65-150 | 65-150 | 65-150 | 60-150 |
На официальных datasheet мы получаем практически равноценные данные. Проведем замеры и получаем следующую картину… Практически все характеристики находятся в одном диапазоне. Но тут же возникает вопрос о цене. Samsung дороже всех других на порядок. А стоит ли платить больше, если получаем один и тот же результат.
| Измеренная характеристика | Samsung SMD 5630 | Sanan SMD 5630( широко известная контора ) | Songxin light | GZCL |
| Световой поток при 150 мА, лм | 19 | 20 | 20 | 18 |
Вывод о сравнении SMD 5630, SMD 5730 и SMD 5050
Сравнение освещения SMD диодамиВ результате проведенных испытаний мы можем сделать вывод — лучшие Samsung. Причем тут у меня также двоякое впечатление. Разница от других экземпляров по одинаковым диодам не такая большая. Есть разница по тепловому нагреву. Самый плохой теплоотвод у последней компании GZCL. Все-таки ребята сэкономили на подложке. Но тут мы можем сыграть на меньшем питании по току. Света будет меньше, но продолжительность жизни увеличится. По остальным образцам — практически все данные идентичны друг-другу. Разница только в цене…
Для чего все это было сделано? Главной целью было показать, что утверждение — «На китайских площадках продают только барахло» — не имеет под собой объективных оснований. Китайские площадки, также как и российский рынок, имеет как адекватных производителей и продавцов, так и плохих. Те, кто не могут правильно отбраковать и идентифицировать хорошие ( удовлетворительные ) китайские диоды от плохих — танцор, которому вечно что-то мешает.
Есть на китайском рынке хороший товар. И его не мало. Надо уметь правильно выбирать и не гнаться за дешевизной. Все представленные в обзоре продавцы — имеют не плохие рейтинги и продажи своей продукции. Особенно Sanan.
Светодиодные лампы на SMD 5630 и SMD 5050
Рассматривая вопрос о сравнении SMD 5630 и 5050 мы можем только утверждать, что светодиоды от представленных выше компаний не плохие. Но не дадим гарантию того, что товары, выпущенные на этих чипах будут такими же. Никто не даст гарантию того, что светодиоды не окажутся подделкой, как это можно видеть в нашумевшей истории с диодами Cree.
Здесь только остается уповать на Ваши знания, эксперименты и общение с теми, кто уже не раз приобретал и тестировал продукцию китайских магазинов. Только так Вы можете себя обезопасить.
А вообще, в офисе у меня висят светильники-армстронг на SMD 5730. Хорошие диоды, хорошие лампы. И все это дело работает уже почти 3 года и никаких проблем я с этими устройствами не наблюдаю. Да и давно я отказался от диодов, которые морально устарели, пускай и имеющие не плохие характеристики. SMD 5050 уже давно для меня «умерли» как полноценный источник света. Поэтому и отдаю предпочтение другим чипам.
Сравниваем LED ленты на SMD 3528 и SMD 5050 различия
Мир светодиодных лент на столько разнообразен, что если начать описывать каждую ленту, то не хватит ни времени ни места на нашем хостинге. Наиболее популярным лентами считаются стрипы на SMD 3528 и SMD 5050. В сегодняшней статье я попробую дать характеристику этим лентам. Рассмотрим отличия, принципы устройства и некоторые другие вопросы. Думаю, что в конце-концов мы получим наиболее полную информацию о данных типах LED лент.
[contents]
И начнем мы с рассмотрения технических характеристик и непосредственно основных параметров. Не думаю, что знающих людей сильно удивлю этими откровениями, но для несведущих — это будет полезная информация.
Технические характеристики и основные параметры, различия светодиодных лент на SMD 3528 и SMD 5050
В этом разделе перечислю наиболее важные характеристики led лент на SMD 3528 и SMD 5050. Почему я выбрал именно эти ленты? Ответ прост — по количеству продаж в магазине это наиболее востребованные ленты, не смотря на то, что ленты на SMD 5630, SMD 5730, SMD 2835 более яркие и казалось бы, они должны быть наиболее востребованы. Но нет. Почему это так — смотрите в статье «лучшие светодиодные ленты», где я рассмотрел этот вопрос более детально. Ну а мы же вернемся к нашим «стареньким» 5050 и 3528.
При выборе любых светодиодных лент необходимо обращать внимание на следующие основные характеристики:
1Напряжение питания — как правило, наиболее применяемое напряжение — 12В. Но есть и профессиональные ленты на 24 В и ленты под 220 В. Последние запитываются без блоков. Это интересный тип лент и его мы рассмотрим немного позднее.
2
Типы смонтированных светодиодов — основными можно рассматривать такие, как: SMD 3528, SMD 5050, SMD 2835, SMD 5630 и редко встречающиеся ленты на SMD 3014.
3
Количество светодиодов на 1 метр ленты. Ленты выпускают в ролах (бобинах) по пять метров. И как правило производители пишут на упаковках общее количество светодиодов на весь метраж. Понятно, чтобы понять, сколько светодиодов расположено на 1 метре мы должны общее количество диодов разделить на метраж ленты в упаковке.
4
Светодиодные ленты могут быть монохромными или многоцветными RGB. Приобретая в магазинах ленту стоит обращать внимание на это. Оба типа таких лент не совместимы друг с другом.
По количеству светодиодов на 1 метр производители выпускают ленты с 15, 30, 60, 72 и 120 чипов, расположенных в один ряд. Есть образцы с двойным рядным расположением диодов. Соответственно количество чипов в таких случаях будет увеличиваться в два раза. Делается это для того, чтобы используя одинаковый метраж и «средненькие» светодиоды получить наиболее яркий свет.
Для монтажа любых лент я, в принципе, всегда использую профиля из алюминия. Не смотря на то, что основные ТТХ диодов 5050 и 3528 позволяют использовать их без дополнительного теплоотвода, я все-таки предпочитаю использовать их. И эстетика и душе спокойнее будет. Если обращаться к заводским характеристикам, то дополнительный теплоотвод требуется в том случае, если на 1 метр любой ленты приходится более 8-10 Вт. Если у нас двух рядная лента, то в этом случае мощность увеличивается в двое. Светодиоды такого типа не могут давать такой мощности на метр ( Хотя все зависит от производителя))). Поэтому по факту и не стоит ставить профиль. Но это на любителя. Повторюсь, я всегда ставлю. Не люблю по сто раз переделывать работу.
Мы уже писали о технических характеристиках SMD 3528 и SMD 5050. Сегодня я сведу в таблицу наиболее важную, как считают многие потребители, характеристику — силу света (яркость). Данные взяты из Datasheet Epistar светодиодов.
Сравнение светодиодов по яркости
| Характеристики диода SMD 5050 | Значения |
| Световой поток, Лм | 18 |
| 30 светодиодов на метр (шт/м), Лм | 540 |
| 60 шт/м, Лм | 1080 |
| 90 шт/м, Лм | 1620 |
| 120 шт/м, Лм | 2160 |
| 240 шт/м, Лм | 4320 |
| Максимальный рабочий ток одного диода, мА | 60 |
| Характеристики диода SMD 3528 | Значения |
| Световой поток, Лм | 6 |
| 30 светодиодов на метр (шт/м), Лм | 180 |
| 60 шт/м, Лм | 360 |
| 90 шт/м, Лм | 540 |
| 120 шт/м, Лм | 720 |
| 240 шт/м, Лм | 1440 |
| Максимальный рабочий ток одного диода, мА | 25 |
Выше представленные данные характерны для светодиодов Epistar. Но есть производители, которые выпускают свою продукцию на основе других чипов. И поэтому более характерная и правильная таблица представлена ниже.
Характеристики светодиодных лент с 30,60,120,240 чипами SMD 3528 на метр
Расположение светодиодов SMD 3528 на ленте
Мощность лент с 60 диодами на метр составляет 4,8 Вт/м. Для глаза ее округляют до 5 Вт. Эти ленты рассчитаны на 12 В. Готовые комплекты уже включают в себя блоки питания. Если же Вы приобретаете все компоненты по отдельности, то блок питания стоит рассчитывать самостоятельно. Хорошая лента по светоотдаче даст порядка 360 Лм, что является аналогом 40 Вт галогенной лампе. Еще раз стоит отметить, что эти данные являются относительными и будут верны при использовании качественной ленты, а не конкретной дешевой подделки. Наиболее подходящее применение — подсветка потолков, межпространственная подсветка.
Самая слабая лента по светоотдаче на SMD 3528 — при монтаже 30 чипов на метр. Каждый диод такой ленты дает порядка 6-7 Лм и общая световая отдача составит на метр порядка 200 люмен. Мощность 1 метра ленты составляет 2,4 Вт. Производители также ее округляют до 3 Вт. Использовать такие стрипы можно исключительно в качестве подсветки малых пространств. Идеальна в интерьере автомобиля.
Лента со 120 диодами на метр мощнее общераспространенных 60 диодных в 2 раза. Встречаются ленты не только белого свечения, но и синего , зеленого, красного, желтого. Потребляет такая лента порядка 10 Вт. А если быть точнее, то 9,6W. В зависимости от того, какие светодиоды используются в ленте светоотдача может достигать 700 люмен. Такие ленты уже можно использовать в качестве общего освещения. Какое количество необходимо для освещения — можно подобрать опытным путем, или исходя из того, что 100 Вт лампа накаливания «дает» нам порядка 900-1100 Люмен. Есть и «но»… Свет от лент — ярковыраженный узконаправленный и при местном освещении отрезки придется монтировать наиболее плотно друг к другу.
Ленты с различным количеством диодов СМД 3528
Все ленты могут выпускать как для открытого монтажа, так и для влажных помещений. Влагостойкие ленты подбираются на основании индекса пыле-влагозащищенности. Самый хороший в этом случае IP=67. Что такое IP можете прочитать в одной из статей на нашем сайте, воспользовавшись «живым» поиском.
Резать ленты необходимо по три светодиода в отрезке. Для 60 диодной отрезок будет 50 мм, для 120 — 25 мм.
Я уже говорил, что ТТХ светодиодов SMD 3528 позволяют использовать ленты без дополнительного теплоотвода за счет 8 мм подложки. Но я все-равно монтирую их в алюминиевые радиаторы… Ну вот такой я…
Ну и последний тип светодиодной ленты на СМД 3528 который я рассмотрю в статье — ленты с 240 чипами на метр. В таких лентах диоды расположены в два ряда ( см. рисунок ) один над другим. Также выпускается в различных цветовых палитрах и светоотдача в 2 раза превышает 120 диодные ленты. Общая мощность составляет порядка 20 Вт. Монтируются чипы на PCB плату 10мм. Такие ленты будут работать только от 24 В. Это стоит запомнить сразу и навсегда, чтобы потом не бегать по магазинам с ошалелыми глазами и обменивать ее. На метр получается порядка 1500 Лм. Именно такие ленты можно использовать как полноценное искусственное освещение. Опять же, исходя из практики… Можно использовать как полноценное освещение, но эстетики я в этом не увидел, да и опять же за счет узконаправленного светового пучка приходится делать маленькие промежутки между отрезками, дабы получить более-менее сносное освещение.
Характеристики светодиодных лент на SMD 5050 с 30,60,72, и 120 светодиодами на метр
Интеерсные методы применения лент на SMD 5050
Наиболее распространенные ленты у покупателей — образцы с SMD 5050 чипами. За счет того, что количество кристаллов в диоде доходит до 3, то яркость их в три раза больше чем у СМД 3528 кристаллов. Ленты с большим количеством светодиодов на метр можно спокойно использовать в качестве основного освещения. Правда по моему сугубо личному ощущению это получается как-то несуразно.

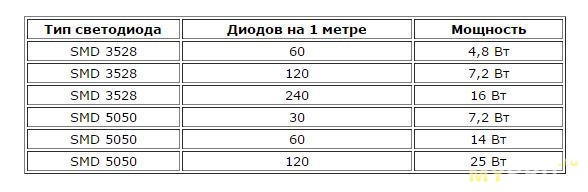

Выше я представил Вам сводную таблицу, в которой свел все основные характеристики лент с различным количеством СМД 5050 на метр. Особых различий чипов на ленте 5050 по сравнению с СМД 3528 нет. Это диоды одного поколения и различие их состоит только в количестве кристаллов и соответственно размерах. Более полное различие и сравнение Вы найдете прочитав материал по основных характеристикам этих диодов. Ссылки на них я дал Выше. Вообще, мощность лент 5050 на порядок выше чем, у своих предшественников.
Теперь кратко пробегусь по лентам. У 30 диодной ленты световой поток составляет около 500 Лм. Такие ленты идеальны для использования в подсветках. По сравнению с 3528 свет более яркий и насыщенный, без слепящего эффекта. По моим, сугубо субъективным «понятиям» ничего лучше нет, чем использовать в спальне. Мощность метра такой ленты не более 8 Вт.
Согласно математике 60 чипная лента 5050 имеет мощность около 15 Вт и 1000 Люмен на метр. Хороши в местном освещении. Дизайнеры с большим удовольствием используют их в архитектурной подсветке.
Ленты из 72 SMD 5050 на алюминиевой плате
Светодиодная лента SMD 5050 на 72 чипа
Еще один из интересных типов 5050 смд лент, о которых стоит рассказать — ленты с 72 диодами на метр. Попались мне на глаза не так давно, но заинтересовали сразу. Мощность метрового отрезка составит порядка 15 Вт. Аналоги люминесцентных ламп 20 Вт ( 18 Вт ), только размер метровый)). Данные типы лент в основном выпускают в жестком исполнении и гибкую практически нереально найти с таким количеством диодов. С другой стороны лентой их уже трудно назвать, т.к. это полноценные источники освещения на алюминиевых платах. Большой плюс такого типа «лент» — простота монтажа и теплоотвод.
Led strip 120 LED on meter ( 120 светодиодов на метр SMD 5050 )
Ну и последний вид, который я хочу рассмотреть — ленты со 120 чипами на метр. Это полноценный светильник. Мощность отрезка составляет 30 Вт. Это больше чем в два раза по световому потоку, чем лампа накаливания 100 Вт. Общий поток можете рассчитать сами, зная, что один чип дает 20-22 люмена. На подсветку такие образцы не стоит использовать.
Видео нехарактерного применения светодиодных лент SMD 5050
Ещё один очередной обзор LED ленты на диодах SMD 5050 с влагозащитой IP65
Привет друзья. Сегодня мой обзор посвящен LED ленте с влагозащитой на светодиодах 5050. Последнее время у многих появилась мания клеить и вешать LED ленты везде и всюду. Так посмотрим что это такое, сколько ест и как светит.Лента пришла в стандартном пакетике, намотана на бобину.
Наклейка с параметрами ленты
Характеристики:
— цвет: теплый белый 3000-3500K
— длина: 5M
— напряжение (V): DC12
— количество светодиодов: 300шт
— тип: SMD 5050
— вес продукта: 0,11 кг
— размер продукта (Д х Ш х В): 16,7 х 16,7 х 1,2 см
— размер упаковки (Д х Ш х В): 24,5 х 22,5 х 2,5 см
— класс защиты(IP): 67

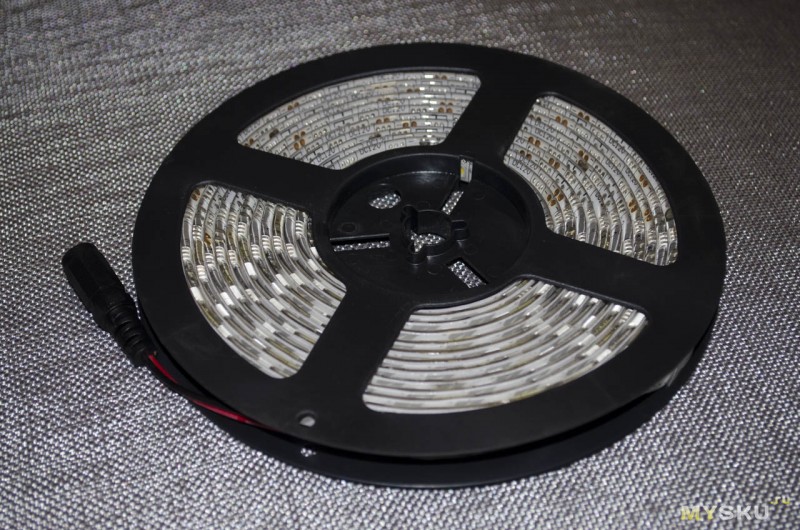

Светодиодная лента поставляется в катушках длиной 5 метров и имеет модуль резки 50 мм.Лента на самоклеящейся основе, на которой установлены светодиоды. Покрыта прозрачным силиконом, с возможностью установки вне помещений. Количество светодиодов на ленте в нашем варианте 60шт на метр. С помощью светодиодных лент можно подсветить мебель, плинтуса, кровати, короче кому что в голову придет. Главное рассчитать правильно мощность блока питания.
мощность одного метра ленты

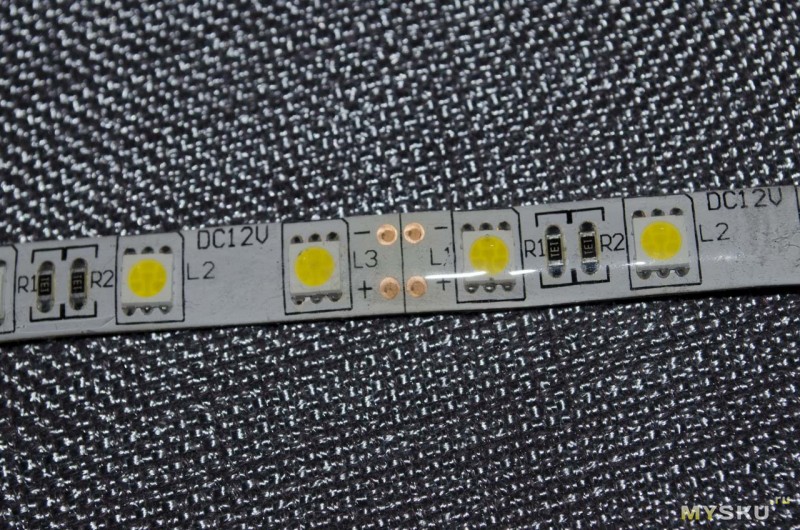

Лента поближе.

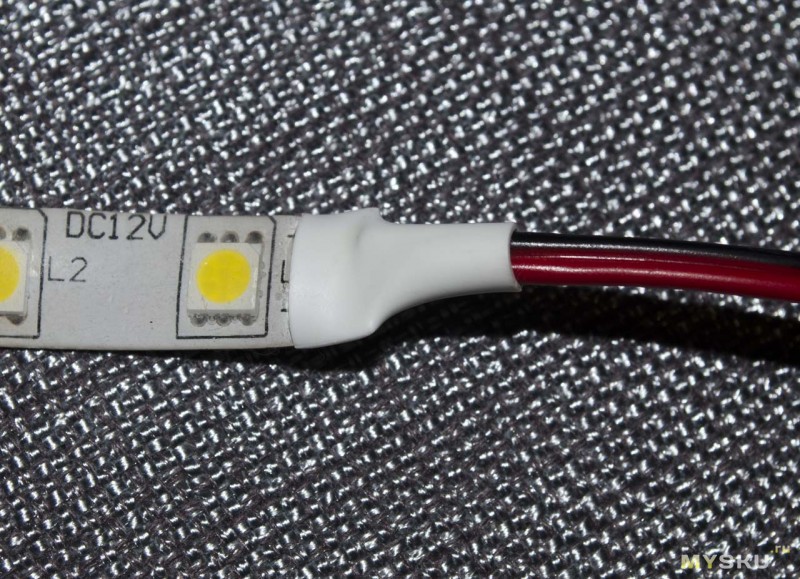

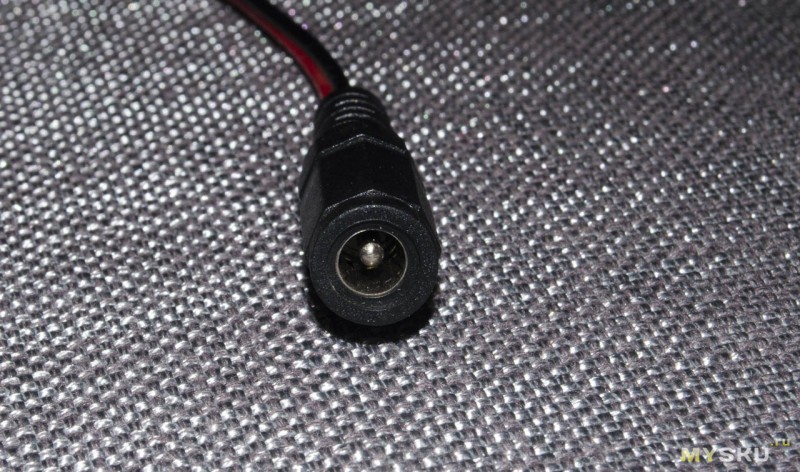

Лента укомплектована разъемом подключения. Место пайки кабеля к ленте заизолировано термоусадочной трубкой.

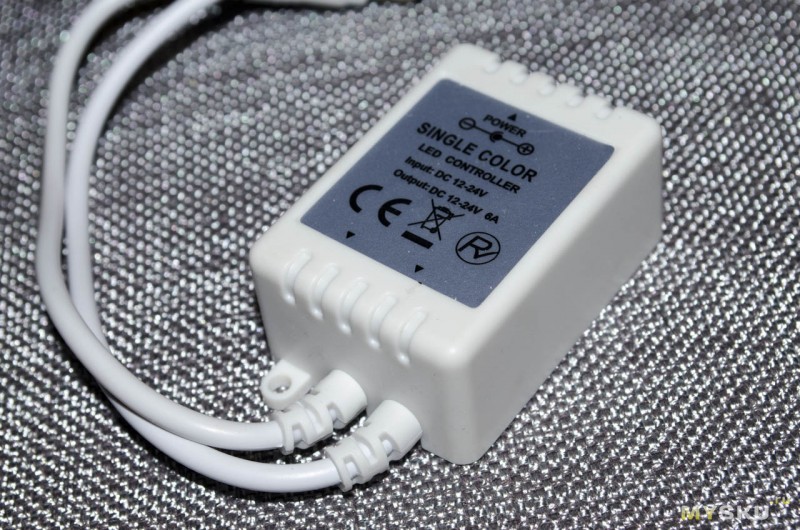

Для проверки работы ленты будем использовать LED драйвер.(Был куплен давно)
Замеры тока при 12V и небольших отклонениях.
На сайте магазина указана мощность 75W. Замер тока на этой ленте получился 2.1А при 12V. 12*2.1=25.2W Ток меньше указанного в 3 раза, а значит и световой поток будет меньше. Световой поток SMD 5050 примерно составляет 15 люмен.
Значит лента должна выдавать поток равный 15*300=4500Лм. Делим на 3 и получаем 1500Лм. Но светит лента Очень ярко, т.е. даже при заниженной мощности, света будет хватать.
Наклеил ленту на низ шкафов на кухне, светит очень ярко и свет мягкий.
Небольшое видео работы драйвера.
В целом, лентой очень доволен. Свет дает очень приятный, мягкий. Лента цельная, а не спаянная как многие и влагозащищенная. Всегда пригодится для самоделкиных.
Всем спасибо.
P.S. На почту пришло письмо с рекламой, там небольшая скидка на ленту: купон 5MDH
Технические характеристики SMD 3528 Datasheet на русском
Продолжу публикацию статей о технических характеристиках наиболее популярных светодиодов. Сегодня по плану у меня рассказать о «стареньких» СМД 3528, вернее об их характеристиках. Отмечу, что светотехнические свойства любого диода постоянно улучшаются. Поэтому могут быть некоторые расхождения. Плюс, каждый производитель может что-то добавить, в ущерб другой характеристики. Но это не критично, т.к. большинство придерживается единой «номенклатуры». У каждого производителя свой Datasheet, но основные характеристики практически не меняются.
На заре своего появления СМД 3528 широко использовались практически во всех источниках освещения. Начиная от индикаторных устройств и заканчивая лампами освещения. И если на индикаторных устройствах они еще более-менее смотрелись сносно, то светодиодные лампы оставляли желать лучшего. Света от них было мало ( по сравнению с нынешними технологиями ). Когда-то уже писал, что 3528 начинают отживать свой век. Большинство производителей отказываются от них в лампах освещения, автомобильной промышленности и т.п. Процесс «ухода» с рынка достаточно длителен и пока эти типы диодов можно встретить в декоративном освещении, декоративных лампочках, индикаторных устройствах, ну и конечно никуда не уйти от светодиодных лент. Именно за счет лент, используемых в подсветках, за счет своего сносного свечения и практически отсутствующего нагрева SMD 3528 продолжают «цепляться» за стремительно развивающий LED рынок.
Основные характеристики LED СМД 3528
Светодиод выпускается с одним кристаллом. В результате чего мы получаем один цвет: либо все оттенки белого, либо цветные диоды — красный, зеленый, синий, желтый.
Линза, используемая в производстве — прозрачная. Чип выполнен на основе InGaN. Как правило, линза состоит из силиконового компаунда. Корпус по материалу аналогичен SMD 5050.
Если сравнивать световой поток с 5050, то у обсуждаемых нами сегодня диодах он практически в три раза меньше и составляет всего 4,5-5 Люмен. Раньше это было революционным значением, теперь же, смотря на эти данные хочется улыбнуться. И улыбнуться в хорошем смысле. Ведь 3528 сделали свое дело и дали почву для зарождения трехкристальных диодоиков. Поэтому не буду судить их строго)
Рассматривать Datasheet буду от китайского производителя, с которым наша компания постоянно работает и пока не имеет нареканий к нему. Одно время они работали только оптовыми партиями, но с недавнего времени вышли и на розницу. Вернее мелкий опт. Минимальная партия заказа составляет 200 штук. Цена у них меньше, чем у российских продавцов, а качество остается на уровне. Нами уже была произведена не одна тысяча источников света из светодиодов этой компании. А… ну и доставка у них бесплатная в Россию. Для тех, кто еще до сих пор не верит, что Китай спокойно выпускает достойную продукцию, стоит пообщаться с моим коллегой Константином Огородниковым, который расскажет «для чего в хлебе дырочки». Он перелопатил для нас не одного китайского поставщика, пока не нашел нужных)
Характеристики белых СМД 3528
| Характеристики диода SMD 3528 холодный — белый (6000-7000К) | Значения |
| Световой поток, Лм | 4.5-5.0 |
| Рассеиваемая мощность PD, mW | 100 |
| Рабочая температура, Topr °C | — 40/+85 |
| Прямое напряжение, B | 2.8-3.2 |
| Максимальный рабочий ток, мА | 25 |
| Характеристики диода SMD 3528 теплый — белый (2800-3200К) | Значения |
| Световой поток, Лм | 4.5-5.0 |
| Рассеиваемая мощность PD, mW | 100 |
| Рабочая температура, Topr °C | — 40/+85 |
| Прямое напряжение, B | 2.8-3.2 |
| Максимальный рабочий ток, мА | 25 |
Оптико-электронные данные белых диодов
| Цвет | Ток, мА | Яркость,Iv,мКд | Прямое напряжение, В | Световой поток, Лм | Угол половинной яркости, град | Обратный ток, мА | |||
| Min | Typ. | Min | Typ. | Min | Typ. | 120 | Max | ||
| Холодный белый (6000-7000К) | 20 | 1600 | 1900 | 2,8 | 3,2 | 4,5 | 5,0 | 10 | |
| Теплый белый (2800-3200К) | 20 | 1600 | 1900 | 2,8 | 3,2 | 4,5 | 5,0 | 10 | |
Графики и зависимости рассматриваемых ранее белых LED SMD
Холодный белый SMD 3528
Характеристики SMD 3528 холодного-белого свечения
Теплый белый SMD 3528
Графики характеристики теплого-белого SMD 3528
Так как наиболее распространены только чипы с белым свечением, опущу Datasheet 3528 СМД с другой цветностью. Да оно и не надо. Что-то мне подсказывает, вряд ли кого уже заинтересуют такие типы диодов. Ну а если вдруг… То все данные Вы найдете по ссылке, которую указал ранее. Правда переводом придется заниматься самостоятельно. Производитель предоставляет Datasheet на китайском языке. Но сравнивая мои картинки с обозначениями и китайскую «макулатуру» Вы легко во всем разберетесь и самостоятельно сможете создать ТТХ со своим переводом.
Габаритные размеры SMD 3528
Любой светодиод из серии SMD имеет обозначение из четырех цифр. Основываясь на них мы можем сразу получить информацию о размерах чипов. первые две — длина, вторые — ширина. Размеры указываются в мм. У разных производителей бывают свои погрешности, но они не выходят за рамки +-0,1-0,15 мм.
Выпускаются диоды по 2000 штук в кассете (рулоне). Если Вы занимаетесь постоянным «рукоделием», то выгоднее заказывать именно по рулонам. И удобнее и практичнее. Особенно, если у Вас дома стоят лампы на этих диодах и Вам постоянно приходится их паять.)
Ну и на последок некоторые предостережения при работе с любыми SMD диодами.
Это не моя прихоть или мой опыт. Это реальное предупреждение от производителей!
Подавляющее большинство диодов покрывают силиконовым компаундом. Не смотря на то, что он менее подвержен к механическим воздействиям, с ним нужно аккуратно обращаться:
- Не касайтесь пальцами люминофора, силикона. Для этого необходимо использовать пинцет. Вообще лучше исключить любое соприкосновение с потожировыми отложениями человека. И Вам спокойнее и диод дольше проживет.
- Не дотрагивайтесь до люминофора острыми предметами, даже если аккуратно. В любом случае Вы оставляете мелкие «заусенцы», которые негативно скажутся на работоспособности устройства в будущем.
- Во избежание повреждения уже смонтированных на плату чипов — не складывайте их стопкой. Для каждой платы необходимо отводить свое место, чтобы они не соприкасались с другой партией.
Ну вот, в принципе и все нехитрые правила, которые стоит соблюдать каждому. А на этом я заканчиваю повествование о характеристиках светодиодов типа SMD 3528 и удаляюсь на составление другого, более интересного для меня материала. Ну не люблю я писать об очевидных вещах и тем более характеристиках, которые каждый уважающий себя человек, учившийся в школе, должен уметь читать))).
Видео на тему монтажа светодиодов SMD
Все о светодиодной ленте SMD 5050
С начала производства первой светодиодной ленты на SMD 5050 прошло более 10 лет. За это время рынок светодиодной продукции значительно расширился, появились более мощные аналоги. Тем не менее, спрос на LED-ленту на основе SMD светодиодов 5050 ничуть не снизился. Она по-прежнему востребована среди покупателей, во многом из-зи уникальных свойств и стабильной продолжительной работы.
Особенности и область применения
Уникальность светодиодной ленты этого типа заключается в особой технологии производства SMD 5050. На сегодняшний день SMD 5050 остаётся единственным широко применяемым компактным светодиодом для SMD монтажа, в корпусе которого расположены 3 отдельно управляемых светоизлучающих кристалла, что позволяет получить практически любой цвет свечения, а также управлять этим светом с помощью специального контроллера.
Чаще всего светодиодную ленту SMD 5050 применяют в качестве декоративной подсветки:
- для заполнения комнаты насыщенным синим, зелёным или красным светом, а также их оттенками;
- для создания светомузыкальных эффектов;
- в рекламных целях и шоу-бизнесе;
- в качестве новогоднего украшения.
Если же необходимо получить яркий белый свет, то лучше параллельно с ней приклеить ленту на мощных светодиодах SMD 5730.
Варианты исполнения
Светодиодные ленты, собранные на чипах SMD 5050, можно условно разделить на 3 вида: одноцветные, многоцветные и адресные.
Одноцветные (монохромные) ленты SMD 5050 собраны на основе трёх кристаллов, излучающих свет одного цвета. Если присмотреться к такой ленте, то можно увидеть, что в местах разреза присутствуют только 2 контакта для подключения «+» и «–».
Мультицветные или RGB-ленты состоят из чипов с тремя кристаллами разных цветов (Red, Green, Blue) и в местах разреза имеют по 4 контактных площадки. Это даёт возможность пользователю задавать любой оттенок света при помощи RGB-контроллера.
Недостатком RGB-лент является низкая мощность излучения при работе в режиме белого света. Избавиться от него удалось путём монтажа рядом с каждым RGB-светодиодом белого светодиода (RGBW-ленты). Причём управление белыми светодиодами производится по отдельной линии. В продаже также можно встретить вариант, когда в корпусе SMD 5050 в дополнение к RGB-кристаллам вмонтирован чип белого светодиода с отдельным управлением.
Приобрести RGB светодиодную ленту на основе LED SMD 5050 можно во многих интернет-магазинах. Наиболее достойным вариантом является интернет-магазин www.giant4.ru, который зарекомендовал себя как продавец качественного товара с невысоким ценником.
В адресной светодиодной ленте под корпусом SMD 5050 дополнительно с тремя излучающими кристаллами установлен чип ШИМ-драйвера WS2812B. В результате каждый адресный светодиод работает по индивидуальной команде, которую он получает от DMX-контроллера или Arduino. Столь оригинальное решение в значительной мере расширяет возможности RGB-светодиодов, но требует применения специализированного оборудования и программного обеспечения.
Основные технические характеристики
Чтобы понять, подойдёт ли данный тип LED-ленты для решения поставленных задач, необходимо узнать её параметры. Для этого предлагаем рассмотреть основные технические характеристики светодиодной ленты SMD 5050.
Напряжение питания
Значительная часть светодиодных лент рассчитана на работу от сети постоянного тока напряжением 12 В, что обусловлено несколькими факторами:
- +12 В – это стандарт, применяемый для многих видов аккумуляторов, включая автомобильные;
- +12 В позволяет запитать группу из 3-х последовательно включенных светодиодов любого цвета с минимальными потерями на ограничивающем резисторе;
- +12 В является наиболее безопасным напряжением для человека.
Светодиодная лента SMD 5050 на 12 В – это оптимальный вариант для конструирования подсветки в домашних условиях, т.к. для её подключения можно воспользоваться не только готовым блоком питания, но и блоком питания от компьютера или аккумулятором от ИБП.
Также в продаже можно найти светодиодные ленты SMD 5050 на 24 В и 36 В, подключаемые к соответствующему БП постоянного тока, и с питанием от сети переменного тока 220 В, подключаемые через диодный выпрямитель. Модели с таким напряжением не пользуются большой популярностью по разным причинам, в т.ч. из-за большой кратности резки. Для адресной ленты SMD 5050 напряжение питания составляет 5 В.
Степень защиты от влаги и пыли
Важным параметром при выборе светодиодной ленты является степень защиты от внешнего воздействия твёрдых предметов и воды (IPXX). Пренебрегать этим параметром нельзя, т.к. он влияет на стоимость и на способность изделия противостоять негативному влиянию внешних факторов в процессе эксплуатации. Как правило, внешняя оболочка светодиодных лент SMD 5050 имеет следующий класс защиты:
- IP20 – от твёрдых предметов диаметром более 12,5 мм и никак не препятствует попаданию воды. Такое изделие не имеет никакого покрытия и может применяться только внутри сухих помещений (гостиные, спальни, офисы).
- IP33 — от твёрдых предметов диаметром более 2,5 мм и от капель воды. В данном случае покрытие выполнено из тонкого слоя лака. Кроме сухих помещений, лента может применяться для подсветки кухни, где существует вероятность попадания на неё водяных капель.
- IP54 – с частичной защитой от пыли и брызг воды в виде силиконового слоя только со стороны элементов. Как и в предыдущем варианте, такая лента предназначена для оформления интерьера кухонь и прочих помещений с временно повышенной влажностью.
- IP65 – с полной защитой от пыли и струй воды. В данном случае защитный слой – это силиконовое покрытие со всех сторон. Светодиодная лента с IP выше 65 вполне подходит для уличной подсветки и ванных комнат.
- IP67 – выдерживает кратковременное нахождение под водой. Визуально от изделий с IP65 отличается типом оболочки (ПВХ профиль и силикон сверху). Она прекрасно подходит для авто- и вело- тюнинга.
- IP68 – наивысшая степень пыле и влагозащиты. Такая LED-лента размещена внутри ПВХ-трубки и способна длительно без повреждений выдерживать воздействие воды под давлением. Сфера её применения – украшение бассейнов и фонтанов.
Плотность светодиодов
Этот параметр указывает на количество светодиодов в одном погонном метре ленты и может принимать значения: 30, 60, 120 и 240 шт./м. Чем выше плотность монтажа, тем больше световой поток и мощность потребления светодиодной ленты SMD 5050. Чтобы не допустить деградации светодиодов, ленту с плотностью 120 и 240 светодиодов на метр необходимо клеить на алюминиевый профиль.
Иногда вместо плотности (шт./м.) на бобине можно увидеть надпись «количество – 300 шт.» Это значит, что производитель указал общее количество светодиодов в ленте длиной 5 метров. Соответственно плотность такой ленты стандартная – 60 шт./м.
Световой поток
Для монохромных и RGB светодиодных лент SMD 5050 результирующая величина светового потока зависит от цвета свечения. Известно, что глаз человека лучше всего воспринимает зелёный свет. Поэтому RGB лента, включённая в режиме зелёного света, кажется наиболее яркой. Также не стоит забывать о том, что световой поток LED-ленты «Эконом» класса примерно на 30% ниже, чем у «Премиум» класса. Причём существенная разница в качестве может наблюдаться даже у одного производителя. Например:
- Foton SMD5050-30led/m-RGB-IP20-Econom – 180 lm;
- Foton SMD5050-30led/m-RGB-IP20-Premium – 270 lm.
На световой поток белой светодиодной ленты SMD5050 влияет цветовая температура (оттенок). Для чипа SMD 5050 нейтрального света (4500-5500°K) нормой считается световой поток 18 лм; тёплого света (3000-4000°K) – 16 лм; холодного света (6000-7500°K) – 20 лм. Умножая данные значения на плотность, получим суммарное количество люмен, испускаемых одним метром светодиодной ленты.
Расчёт мощности для выбора блока питания
Залог надёжной работы любой светодиодной ленты – это правильно подобранный блок питания. Выбирать БП для одноцветной led-ленты на SMD 5050 следует по двум параметрам: выходному напряжению и мощности, которую он способен выдать в нагрузку. Выходное напряжение БП должно совпадать с напряжением питания светодиодной ленты. В большинстве случаев оно равно 12 В, реже 24 В. Мощность рассчитывается исходя из длины ленты и её плотности. Для облегчения расчётов существует специальная таблица, где указана мощность потребления 1 метра с учётом типа светодиодов и плотности монтажа. Касательно ленты на SMD 5050 имеем следующие данные:
- 30 led/m – 7,2 Вт;
- 60 led/m – 14,4 Вт;
- 120 led/m – 28,8 Вт;
- 240 led/m – 57,6 Вт.
Здесь значения мощности указаны для режима максимальной яркости. Это значит, что RGB-лента, работая в режиме одно цвета, будет потреблять энергии в 3 раза меньше, т.к. задействован будет только 1 из 3 кристаллов.
Мощность БП определим по формуле:
- P1м – мощность потребления одного метра, Вт;
- N – общая длина всех отрезков, подключаемых к БП, м;
- K – коэффициент запаса по мощности. Обычно К=1,2.
Для подключения RGB-светодиодной ленты на SMD 5050 кроме блока питания понадобится RGB-контроллер. Как правильно выбрать RGB-контроллер, в каких случаях нужен усилитель сигнала и какая схема подключения лучше? Ответы на эти вопросы можно найти в статье «Подключение RGB-лент разной длины».
Надёжные производители
Помимо технических характеристик не нужно забывать о качестве. Особенно если перед вами стоит задача собрать подсветку подвесного потолка. Лучше всего покупать светодиодную ленту таких брендов как Philips, Feron, Gauss. Однако ввиду дороговизны их продукция мало востребована. В связи с этим потенциальные покупатели вынуждены выбирать из того, что предлагает российский рынок. Здесь можно доверять светодиодным лентам SMD 5050 среднего ценового диапазона от Navigator, JazzWay, Foton, Lumex, Giant4, Horoz Electric, Arlight.
Пару слов об изделиях с AliExpress
Пытаясь сэкономить, многие потенциальные покупатели обращаются за поиском дешёвой продукции в AliExpress. При этом они забывают о том, что эта торговая площадка – лидер по сбыту низкокачественной продукции. И даже многочисленные положительные отзывы не гарантируют качество продукта и порядочность продавца. Практика показывает, что из-за грубого нарушения технологии и применения низкокачественных компонентов светодиодные ленты из Китая частично или полностью выходят из строя в первый год работы. Поэтому дешёвые led-ленты с AliExpress пригодны только для изготовления новогодних украшений и прочих самоделок.
Читайте так же
