Сколько арматуры нужно – Нужно ли армировать и какую арматуру используют для ленточного фундамента

Содержание

Как подсчитать сколько арматуры нужно на фундамент

Перед тем как заказывать арматуру у поставщика, цены которого показались наиболее приемлемыми, необходимо скрупулезно рассчитать требуемый метраж на фундамент. Ниже мы покажем, насколько просто с этим можно справиться, и рассмотрим расчет для различных типов оснований.

Количество арматуры для разных фундаментов

Очевидно, что типы железобетонных оснований различаются не только по объему бетона, но и по метражу арматурных стержней для металлического каркаса фундамента. Больше всего прутьев потребуется на плитный фундамент, далее идут ленточные и свайные буронабивные фундаменты.

Какими бывают арматурные каркасы для фундамента

Рассмотрим случай, когда фундамент для дома имеет размеры в плане 6 × 6 м, и проведем расчет метража арматуры.

Метраж на ленточный фундамент

Для вязки арматурного каркаса ленточного фундамента обычно используются гладкие стержни и стержни с периодическим профилем. Метраж их будет напрямую зависеть от ширины и длины ленты, а также периметра основания. Предположим, что в нашем случае ширина ленты составляет 300 мм, высота – 1 000 мм. Шаг между монтажной (гладкой) арматурой выбираем равным 500 мм. Какая арматура нужна для фундамента – это уже вы сами определяйтесь, исходя из нагрузок и показателей грунта.

Считаем общую длину ленты под дом 6 × 6 м (с поправкой в большую сторону – без учета толщины ленты):
6 × 4 = 24 м.
Считаем метраж прутьев периодического профиля (ребристой) при условии, что лента будет состоять из двух поясов по два стержня в каждом:
24 × 2 × 2 = 96 м.
Учитываем, что в угловой части фундамента прутья придется изгибать и делать выпуски в перпендикулярную ленту длиной 0,5 м. Итого на каждый угол придется 4 м таких выпусков, или 16 м всего на весь фундамент. Прибавляем это количество к метражу ребристых прутьев и получаем метраж арматуры периодического профиля на фундамент:
96 + 16 = 112 м.
Теперь необходимо подсчитать, сколько нужно гладких прутьев. Для этого находим количество сопряжений арматуры с учетом принятого шага в 500 мм:
24/0,5 = 48 шт.
Определяем сумму вертикально и горизонтально ориентированной поперечной арматуры (с запасом – без учета толщины защитного слоя):

(0,3 + 1) × 2 = 2,6 м.
Определяем общий метраж гладких прутьев:
2,6 × 48 = 124,8 м ≈ 125 м.
Итого на данный фундамент потребуется 112 м прутьев периодического профиля, 125 м – гладких.

Метраж на плитное основание

На плитный фундамент в основном идет ребристая арматура (диаметр арматуры для фундамента в расчетах расхода материала роли не играет) – формируются две сетки с ячейками 200 × 200 мм.

Для начала определяем количество продольных и поперечных прутьев (в нашем случае оно одинаково):
6/0,2 = 30 шт.
Общее количество прутьев на одну сетку будет больше в 2 раза:
30 × 2 = 60 шт.
Длину прутьев принимаем равной 6 м (с запасом – не учитывая величину защитного слоя бетона), поэтому метраж арматуры на одну сетку составит:
60 × 6 = 360 м.
Соответственно, на весь фундамент (2 сетки) прутьев потребуется вдвое больше:
360 × 2 = 720 м.
Расстояние между сетками можно выдерживать специальными штучными элементами, а не монтажной арматурой, – так удобнее.

Метраж для буронабивных свай

Предположим, что мы будем использовать сваи диаметром 200 мм и длиной 1,5 м. Шаг между опорами составит 1,5 м. Свая будет армироваться тремя прутами рабочей арматуры и двумя хомутами из гладкой. Выпуски, используемые для связи свай с железобетонным ростверком, принимаем длиной 300 мм.

Рассчитываем требуемое количество свай, учитывая полученную ранее величину периметра основания (24 м) и шаг между опорами:
24/1,5 = 16 шт.
Считаем, сколько нужно ребристых стержней на одну сваю:
(1,5 + 0,3) × 3 = 5,4 м.
На все сваи уйдет:
5,4 × 16 = 86,4 м ≈ 87 м прутьев периодического профиля.
Для формирования каркаса будут использоваться гладкие прутья, согнутые в окружность. Считаем длину этой окружности (с запасом – по диаметру сваи):
3,14 × 0,2 = 0,628 м.
Таких хомутов на одну сваю потребуется как минимум два:
0,628 × 2 = 1,256 м.
На все 16 буронабивных свай гладких прутьев потребуется:
1,256 × 16 = 20,096 м ≈ 20 м.
Итого на выбранный нами фундамент необходимо 87 м прутьев периодического профиля, 20 м – гладких.

В заключение статьи

Казалось бы, узнать требуемое количество арматуры – очень просто! Но будьте внимательны при расчетах, несколько раз перепроверьте свои вычисления! Гораздо дешевле сразу заказать необходимый метраж, чем потом докупать.

Какими бывают арматурные каркасы для фундамента Загрузка...

Расчет арматуры для монолитной плиты

Содержание статьи:



монолитная плитаМонолитные плиты применяются, когда планируется отойти от стандартных параметров при строительстве и использовать особенные характеристики зданий.

Благодаря повышенной жесткости, использование монолитных плит является наиболее экономически выгодным вариантом. Единственный минус – монолитные плиты сложно укладывать при пониженных температурах.

Чтобы перекрытие было устойчивым и прочным и прослужило долгие годы, важно производить точный расчет монолитной конструкции, а если она заливается самостоятельно, то здесь не обойтись без расчета арматуры, которая является основой конструкции.

Во время создания составления проекта необходимо:

  • определить марку бетона
  • тип арматуры,
  • просчитать схему ее укладывания,
  • продумать систему изоляции от воздействия воды и тепла,
  • подсчитать, сколько стройматериала необходимо для проведения работ.

Применение арматуры в строительных целях

Арматурные стержни в первую очередь служат для того, чтобы уберечь бетонное основание от значительных нагрузок и, как следствие, образования разрушений и трещин. Бетон сам по себе не может дать прочностные характеристики, особенно при большой площади использования, заливки.

В первую очередь арматура, стальная или композитная, позволяет фундаменту справляться с резкими скачками температур и подвижностью грунта. Здесь сразу становится Композитная арматураактуальным информация о фундаменте на пучинистых грунтах, и о том, как именно его собирать и заливать.

В свою очередь, бетонное покрытие же спасает арматуру от плавления под воздействием огня и уберегает от коррозии, правда, последнее относится к стальному материалу, если же в работе используется современная стеклопластиковая арматура, то коррозия ей совершенно не страшна.

Неровная поверхность арматуры позволяет прочно сцепляться материалам при заливке бетонного раствора. Стержни арматуры укладываются продольно и поперечно для прочности всей конструкции. При этом укладку следует проводить по всем правилам.

Важно! Приступая к работе с армированием монолита, нужно понимать, как на практике реализовывается схема армирования.

Кроме того, необходимо выбрать способ соединения арматуры. Если это стальные стержни, то можно использовать и вязательную проволоку и сварку, если композитная, то проволоку.

Правила выбора арматуры

Перед тем, как подобрать материал, важно выяснить уровень планируемой нагрузки. Для этого выбирается фундамент и производится анализ грунта.

Далее производится расчет арматурного сечения. Для монолитной плиты выбирается диаметр стержней свыше 10 мм. При этом важно помнить о степени нагрузки на грунт.

При слабом грунте применяются более толстые арматурные стержни, к примеру, от 12 мм. Что касается углов строения, то здесь может быть использована и арматура до 16 мм.

Арматура бывает нескольких видов в зависимости от особенностей:

  • Арматура продольного типа не позволяет растягиваться конструкции и появляться вертикальным трещинам. При воздействии арматурный стержень берет на себя часть нагрузки и равномерно распределяет по всей поверхности плиты.
  • Арматура поперечного типа защищает от появления трещин в момент воздействия напряжения на опоры.

Расход арматуры при армировании

Обладая точными цифрами, можно правильно подобрать арматуру, толщину плиты, марку и количество бетона. Это в свою очередь позволит сэкономить силы и финансовые средства.

Напомним снова, как бы банально это не было, но не стоит экономить на покупке качественных стройматериалов, особенно, когда дело касается фундамента. В противном случае то может Монолитное строительствосказаться на сроке эксплуатации конструкции, и при ремонте потребуется выложить гораздо больше денег, чем было сэкономлено.

Существуют общепринятые нормы, как рассчитать расход арматурного материала в расчете на 1 кубометр бетонного раствора. При укладке арматура размещается вплотную на поверхности плиты, при этом от края остается 3-5 см.

Расчет на примере плиты 8х8

Точное количество арматуры рассчитывается на примере плиты размером 8х8 метров.

Для устойчивости грунта идеально подойдет стержень арматуры ∅ 10 мм. Как правило, сетка из арматуры выкладывается через шаг до 200 мм. Исходя из этого, не сложно вычислить нужное количество стержней.

Для этого ширина плиты делится на размер шага в метрах и прибавляется 1 прут (8/0,2+1=41). Для получения сетки стержни размещаются в перпендикулярном направлении. Значит, полученный результат нужно умножить на два (41х2=82 стержня).

Важно! При монтаже монолитной плиты требуется укладка двух слове сетки из арматуры сверху и снизу. Следовательно, данные снова умножаем на два (82х2=164 стержня).

Длина стандартного арматурного стержня составляет 6 метров. Исходя из этого, получается следующий расчет: 164х6=984 м.

Слои связаны между собой точками пересечения, количество которых легко вычислить, если количество стержней умножить на этот же показатель (41х41=1681 штук). Арматура в виде сетки укладывается в 5 см от основания плиты.

Толщина монолитной плиты

Толщина монолитной плиты равняется 200 мм. Чтобы произвести соединение, потребуется стержень длиной 0,1 метров.

Для осуществления всех соединений понадобится 0,1х1681=168,1 метров арматурного материала. Итого для проведения строительных работ потребуется 984+168,1=1152,1 метров арматуры, это теперь можно посчитать и в весе, если знать, сколько весит метр арматуры. Цифра получится также важной для расчета нагрузок на основания строения.

Практически всегда арматурные стержни продаются в строительных магазинах в килограммах. Один стержень весит в среднем 0,66 кг, значит, потребуется 0,66х1152,1=760 килограмм арматуры.

Расчёт количества арматуры для разных типов фундамента

Использование арматуры, особенно при заливке фундамента дома, особенно необходимо. Данный строительный материал позволяет уплотнить бетон и увеличить его технические характеристики, первой из которых является прочность. Для экономии арматуры следует знать, как правильно производить расчёт арматуры для фундамента.

Расчёт арматуры для ленточного фундамента

Ленточный фундамент дома применяется чаще чем плитовой, из-за следующих своих преимуществ:

  • Более низкая стоимость.
  • Требуется меньше времени для монтажа.
  • Обладает такими же сроком эксплуатации, как и монолитный тип фундамента.

Но для того, чтобы ленточный фундамент был смонтировав правильно, необходимо знать 2 основных параметра: диаметр продольных и поперечных арматурных стержней, а также их общее количество (с небольшим запасом).

Как правильно рассчитать диаметр продольной арматуры

Расчёт арматуры для ленточного фундамента дома подразумевает использование основного нормативного документа – СНиП 52-01-2003, в котором указано, что содержание продольной арматуры в железобетонном элементе должно составить не менее 0.1%. Т.е. совокупная площадь сечения прутьев арматуры должна быть не менее 0.1% от рабочей площади поперечного сечения железобетонного элемента.

Видеоролик на Youtube:

Правильный расчёт площади поперечного сечения железобетонной ленты следующий: необходимо ширину конструкции умножить на её высоту. Пример: при ширине фундамента дома 50 см и высоте 1 м, его площадь сечения составит 5000 см2. Теперь следует вспомнить СНиП 52-01-2003 и разделить полученное число на 1000, чтобы найти параметр для дальнейшего расчета. Ответ: 5 см2. Многие строители, даже с большим опытом работы, просто выбирают диаметр арматуры «на глазок», и чаще всего это оказываются стержни 8 или 10 мм. Но это неправильно, необходимо использовать установленные нормативными документами формулы и примеры расчётов.

Полезный калькулятор для расчёта ленточного фундамента: http://stroy-calc.ru/raschet-lentochnogo-fundamenta.

Теперь следует воспользоваться удобной таблицей:

Сверху указано количество стержней. Основное тело таблицы – площадь поперечного сечения арматуры (0.1% от площади поперечного сечения ленты фундамента). Совместив количество стержней и параметр площади сечения, в правой колонке узнаём необходимое сечение арматуры.

При заливке фундамента очень часто применяют стандартную схему монтажа с четырьмя арматурными прутьями. Из таблицы можно почерпнуть все необходимые данные и даже узнать расход арматуры на 1м3 бетона: 4 прутка с площадью поперечного сечения не менее 4 мм2, должны иметь диаметр 12 мм. Если взглянуть немного ниже, то можно использовать и 2 прутка, но тогда диаметр каждого из них должен составлять не менее 16 мм, что будет крайне расточительно.

Удобный калькулятор для ленточного фундамента: http://obystroy.com/kalkulyator-rascheta-kolichestva-betona-lentochnogo-fundamenta

На сегодняшний день, большинство строительных компаний не используется арматуру диаметром 8 мм при заливке бетона, пользуясь простыми расчётами:

  • При длине прутка менее чем 3 м, необходимо применять арматуру диаметром 10 мм.
  • При длине прутка более чем 3 м, необходимо применять арматуру диаметром 12 мм.

Подбирать диаметр для поперечных стержней ленточного фундамента следует точно также, как и для продольных. Никаких серьёзных особенностей в данном процессе не существует.

Расчёт общего количества арматуры для ленточного фундамента

При армировании фундамента и заливке бетона, прутья укладываются внахлёст, что обязательно следует учитывать при расчёте общего количества материала. Нижеприведённая схема точно отображает готовую конструкцию:

Сверху указана простая формула расчёта нахлёста арматуры. Диаметр прута необходимо умножить на 30. Ответом будет длина нахлёста.

Обозначения на схеме указывают на то, что нахлёст продольных прутьев должен составлять не менее 30 их диаметров. Например, диаметр одного прута составляет 8 мм, это значит, что нахлёст арматуры необходимо делать не менее чем 24 см.

Чтобы рассчитать количество материала при заливке бетона, следует привести простой пример. Ширина фундамента составляет 6 м, его длина – 12 м. Общая длина основания: складываем 6 м и 12 м, и умножаем на 2, ответом является 36 м. Фундамент простой и для армирования используются 4 прута, поэтому 36 м надо умножить на 4, ответ – 144 м. Такой расчёт несложный и его можно произвести за короткий временной промежуток. Более проблемно рассчитать тот самый нахлёст одного арматурного прута на другой.

Самым правильным способом расчёта нахлёста является составление схемы армирования, после чего следует посчитать все места стыков и умножить их на 30 диаметров прутьев. Помимо того, что данный способ правильный, он ещё достаточно трудоёмкий и требует массу времени, ведь таких стыков даже в фундаменте 6*12 будет огромное количество. Поэтому стараются сократить время расчётов и просто прибавить 15 % прутьев к общей длине армированной конструкции.

Расчёт количества продольных и поперечных стержней

Расход арматуры на куб бетона также требует такого параметра как сечение ленты фундамента. Пусть ширина будет 0.3 метра, а длина 0.8 метра. Данные значения являются реальными, но для них следует предусмотреть определенный запас. Поэтому ширина станет 0.35 метра, а длина 0.9 метра. Общая длина арматурного прута для такой конструкции составляет 2.5 метра.

Площадь сечения верхнего или нижнего пояса можно узнать по формуле: ширину ленты умножить на её высоту и на коэффициент 0.001. Получившуюся цифру найти из таблицы (значение ниже полученного указывать не следует). Верхней цифрой является необходимое количество прутов для фундамента. Слева – диаметр одного прутка. Справа – масса одного метра выбранной арматуры.

Зачем следует делать такой запас? Для большей устойчивости армированного каркаса, его немного вбивают в землю. Поэтому запас арматуры позволяет надёжно зафиксировать конструкцию и исключить её движение при заливке бетона. Расчёт одной стороны составит: 0.3 м умножить на 2 и сложить с длиной (0.9 м также умножить на 2).

На самой длинной стороне фундамента, которая составляет 12 м, необходимо разместить 6 таких конструкций. Таких сторон две, поэтому количество конструкций также следует умножить в 2 раза и получится 12 штук. Для широкой стороны фундамента потребуется не менее 10 арматурных прямоугольников, соответственно, для двух сторон – 20 штук, а общее количество 32 штуки.

Осталось длину одного арматурного прямоугольника перемножить на их общее количество, и ответом будет 80 м. Расчёт каркаса достаточно прост, и требует совсем небольшого количества времени, достаточно только набить руку.

Расчет количества арматуры для плитного фундамента

Плитный фундамент используется в тех местах, где необходима минимизация земельных работ. Для данной разновидности фундамента вполне достаточно полуметрового котлована, но необходимы такие строительные материалы как гидроизоляция, утеплители различного рода и небольшой слой песка.

Узнав диаметр арматуры или её сечение, данные необходимо подставить в таблицу, которая покажет не только вес одного метра материала, но и метраж в одной тонне, что очень удобно при расчётах общего количества.

Расход арматуры и расчёт её диаметра производится согласно следующих нормативных документов:

  • СНиП 52-01-2003.
  • СНиП 3.03.01-87.
  • ГОСТ Р 52086-2003.

Критерии выбора диаметра арматуры для плитного фундамента следующие:

  • При строительстве одноэтажных зданий с небольшой нагрузкой на площадь, следует использовать стержни диаметром 10 мм. На углы зданий необходимо укладывать материал толщиной не менее 12 мм.
  • Для каркаса двухэтажных зданий надо применять арматуру толщиной 12 мм и более. На углы плиты – 16 мм.

Удобный калькулятор для расчёта монолитной плиты: https://wpcalc.com/slab-foundation/

При расчёте количества материала для плитного фундамента следует помнить, что самым оптимальным является шаг в 20 см. Зная шаг, остаётся общую ширину монолитной конструкции поделить на данную цифру. Пример: ширина плиты составляет 8 м, необходимо разделить её на 0,2 м и получим количество 40, которое теперь следует удвоить (если ширина конструкции равна её длине), соответственно – 80 штук. Если стороны не совпадают, то их расчёт надо делать отдельно.

Видеоролик на Youtube:

Для определения общей длины арматурных стержней, их количество следует умножить на длину одной штуки: 80 штук умножить на 6 м (наиболее длинная арматура). Ответ: 480 м арматуры для плиты.

Сколько арматуры надо на фундамент

Как рассчитать количество арматуры на фундамент

Фундамент служит опорой для здания, его основной несущей конструкцией, воспринимающей и равномерно распределяющей по основанию нагрузки от возведенного над ним строения. Обычно для строительства жилых домов используют ленточные, плитные или свайные фундаменты. Выбор типа и мощности фундамента определяется строением грунтов и конструктивными особенностями возводимого здания.

Правила расчета

Сколько необходимо арматуры для фундамента, решается на основании расчета, выполняемого для каждого отдельного строения.

Если расчет выполнен неверно и фундамент получился недостаточно прочным, то дом может покоситься и разрушиться. С другой стороны, неоправданное увеличение мощности фундамента многократно увеличивает стоимость строительства, что также не приветствуется.

Количество и диаметр арматуры, способ ее укладки и шаг обвязки зависят от типа фундамента и характеристик участка.

Расчет арматуры для сплошного (плитного) фундамента

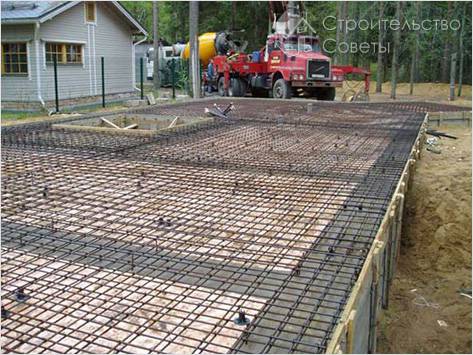

Расчет арматуры плитного фундамента

Сплошной (плитный) фундамент чаще всего используется при возведении жилых домов. Его прочность напрямую зависит от диаметра арматуры. Если на грунте с хорошей устойчивостью возводится легкий дом, то для устройства фундамента подойдет стальной арматурный прут сечением 10 мм, если на слабом грунте возводится тяжелое строение, то арматура должна быть не менее 14–16 мм.

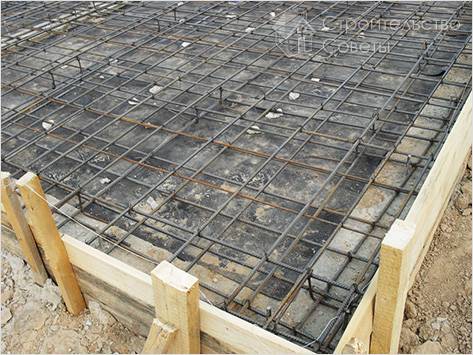

Арматура

Чтобы узнать, сколько арматуры надо на фундамент, нужно исходить из следующих данных:

  • в сплошном фундаменте арматурный каркас монтируется по всей площади в виде ячеек 15–20 см;
  • на 1 м фундамента расходуется 5 прутьев арматуры, то есть на фундамент размером 10×10 м требуется 50 прутьев длиной 10 м;
  • обвязка плитного фундамента выполняется двумя арматурными поясами, следовательно, количество прутьев следует увеличить вдвое и прибавить необходимое количество прутьев для поперечной обвязки;
  • для скрепления элементов арматурной конструкции используют вязальную проволоку, которую тоже нужно включить в расчет.

Расчет каркаса ленточного фундамента

Расчет каркаса ленточного фундамента

Обеспечить необходимую устойчивость здания в условиях слабых грунтов способен ленточный фундамент, но в сравнении с другими типами фундаментов он требует значительного расхода материалов и больших трудозатрат. Такой фундамент выполняется в виде ленты, располагаемой по периметру дома и под несущими стенами. Армирование позволяет увеличить прочность конструкции и срок ее эксплуатации. Для этой цели подходит арматурный прут на 10–12 мм в диаметре.

Ленточный

При расчете учитываются следующие параметры:

  • Длина и ширина основания фундамента – для примера берем ленточный фундамент на 40 см под дом размером 10×10 м, в котором имеется одна внутренняя несущая стена, в этом случае общая длина ленточного фундамента равна 4×10+10=50 м.
  • Число прутьев на единицу длины – для того, чтобы фундамент получился достаточно прочным в него нужно заложить 3 прута.
  • Количество поясов – обвязка фундамента выполняется минимум из двух поясов, таким образом, всего требуется 4 прута. В общей сложности на ленту фундамента необходимо 40 прутьев длиной по 10 м.
  • Шаг ячеек в арматурном каркасе фундамента не должен быть больше 50 см – для поперечной обвязки потребуется еще по 30 м арматуры на каждую ленту фундамента.
  • Затем нужно умножить полученное количество арматуры на число лент фундамента.

Расчет арматуры для столбчатых фундаментов

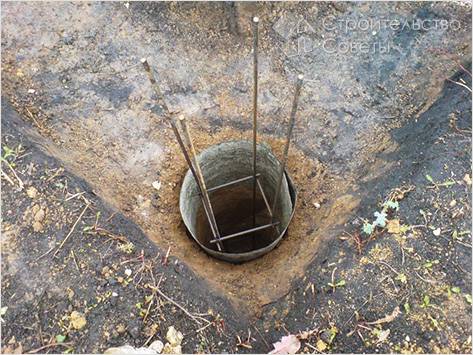

Расчет арматуры для столбчатого фундамента

При расчете арматуры для столбчатых фундаментов исходят из следующих положений:

  • для обвязки столбчатых фундаментов можно использовать арматуру от 10 мм;
  • на 1 столб квадратного сечения необходимо 4 прута, на столб круглого сечения – 3–4 прута;
  • прутья устанавливают вертикально на всю глубину фундамента, равномерно распределяя их по периметру;
  • горизонтальная обвязка столбчатых фундаментов выполняется с шагом не более 50 см.

Арматурный прут

Посчитать сколько арматуры надо на фундамент, можно самостоятельно, но лучше все же поручить эту работу специалистам.

Обычно все расчеты выполняются на стадии проектирования и учитывают все возможные нагрузки, о которых человек несведущий может просто не догадываться.

Надеемся, что наша статья поможет вам избежать ошибок при обустройстве фундамента.

Сколько арматуры надо на ленточный фундамент



Расчёт арматуры для ленточного фундамента

Монолитный фундамент обязательно должен быть армированным, чтобы хорошо переносить деформационные и прочие нагрузки. В идеале арматурные прутья должны работать на растяжение, а бетон должен принимать на себя сжимающие нагрузки. В том случае, если Вы самостоятельно возводите ленточную несущую конструкцию для дома, то придётся рассчитать не только бетонную смесь, также необходимо будет провести расчёт арматуры на ленточный фундамент. В данной статье будет рассказано о том, как выбрать правильную арматуру, а также как рассчитать необходимое для строительства количество данного материала.

Какое количество арматуры положить в фундамент?

Для большей понятности для читателей расчёт арматурных изделий будет производиться на примере ленточного основания со следующими параметрами: высота 600 миллиметров, ширина ленты 400 миллиметров.

Минимальное допустимое количество арматуры, которое может содержаться в монолитном ленточном фундаменте, определено СНиП «Бетонные и железобетонные конструкции». В данном документе говорится о том, что содержание арматурных изделий не должно быть меньше 0,1% от суммарной площади сечения ЖБ-элемента. Расчёт арматуры монолитного ленточного фундамента должен учитывать отношение ленты и общего сечения арматурных прутьев.

Площадь сечения ленты в нашем случае будет равняться 600*400=240000 мм.2. Учитывая эти данные, определяется количество арматурных прутьев, с помощью которых будет выполнено продольное армирование несущей конструкции. При расчётах Вы можете использовать нижеприведённую таблицу. Необходимо перевести квадратные миллиметры в квадратные сантиметры, а полученное число затем умножить на 0,001. То есть 240000 мм.2 = 2400 см.2, 2400 см.2*0,001 = 2,4 см.2.

После получения данных параметров, расчёт арматуры для ленточного фундамента должен проводиться с использованием специализированной литературы. В пособии по проектированию «Армирование элементов монолитных железобетонных зданий» указано, что если длина стороны основания превышает 3 метра, то разрешается применение арматурных прутьев, диаметр которых составляет 12 и более миллиметров. А чтобы нагрузки, приходящиеся на несущую конструкцию, более равномерно распределялись, следует создать два армирующих пояса, которые будут содержать в себе по два арматурных прута вышеописанного сечения.

Если армирующий каркас в высоту не превосходит 800 миллиметров, то минимальный диаметр поперечных арматурных изделий не должен быть меньше 6 миллиметров, а также меньше четверти от диаметра продольных прутьев. В том случае, если каркас выше 800 миллиметров, то расчёт арматуры должен проводиться с учётом минимального диаметра арматурных изделий в 8 миллиметров.

Расчёт и выбор армирующих изделий для плитных несущих конструкций осуществляется по такому же принципу. Только площадь сечения фундамента, выраженную в квадратных сантиметрах, следует умножить на количество продольных арматурных прутьев. А как провести расчёт арматуры для столбчатого основания? Можно использовать прутья сечением 10-12 миллиметров. Для столбов, диаметр которых меньше 200 миллиметров, хватит трёх прутьев. Если возрастает диаметр сваи, то возрастает и количество необходимых арматурных изделий. Гладкая шестимиллиметровая арматура пригодится в качестве связки для вертикально стоящих прутьев.

При самостоятельном армировании несущей конструкции очень важным этапом является проведение максимально точных расчётов армирующих изделий перед их закупкой. В нижеприведённых примерах будет показан расчёт арматурных изделий для столбчатой, ленточной и плитной несущей конструкции, за основу будет взят дом 10×6 метров.

Расчёт количества арматуры под ленточный фундамент

Суммарная длина основания будет равняться 10000*2+(6000-2*400)* = 35600 мм. или 35,6 метров. Общая длина продольных армирующих изделий составит 35,6*4+10 = 152,4 метров при учёте общего количества запусков арматуры общей длиной 10 м. (40*250 = 10000 мм.) и использовании 4 прутьев, уложенных вдоль. В этих расчётах не учтена арматура гладкого профиля.

Длина поперечной арматуры (и вертикальной и горизонтальной) с учётом отступа от поверхности бетона на 50 мм. будет равна 300*2*500*2 = 1600 мм. или 1,6 метров. Если суммарная длина ленточного основания равна 35,6, а шаг между прутьями равен 300 мм., то таких соединений будет 35,6/0,3 = 119. В итоге конечная длина всех вместе взятых поперечных гладких арматурных прутьев будет равна 119*1,6 = 190,4 метров.

Расчёт арматуры для свайного буронабивного фундамента

В этом примере будем «строить» несущую конструкцию под такой же дом, но с применением буронабивных свай, расстояние между которыми будет составлять 2 метра, также в ход пойдёт сорокасантиметровая железобетонная обвязка. Нам понадобится 16 двухметровых столбов диаметром 20 сантиметров и высотой 2 метра. Какое количество армирующих изделий необходимо для такого основания?

Для каждой сваи потребуется 4 прута арматуры длиной 2350 мм.: 2 метра арматуры на саму сваю и 350 миллиметров, чтобы связать её с каркасом ростверка. В итоге на один буронабивной столб понадобится 9,4 метра арматуры (4*2350 мм.), а на 16 столбов нужно 150,4 метров армирующих изделий. Чтобы правильно сформировать каркас, понадобится арматура гладкого профиля, с помощью которой будут соединены 4 вертикально стоящих прута в трёх местах. Одно соединение в длину представляет примерно 600 мм. (3*200), а три соединения – 1,8 метра. Чтобы сформировать каркас столбов из гладкой арматуры, потребуется 1,8*16 = 28,8 метров.

Расчёт армирования плитного основания

Для дома 10×6 метров вполне хватит плиты толщиной 300 мм. (необходимо провести расчёт нагрузки, которая будет приходиться на основание). Армокаркас выполняется из двух поясов, шаг сетки которых составляет 200 мм. Каждый пояс будет состоять из 10000/200 = 50 шестиметровых поперечных прутьев и 6000/200 = 30 восьмиметровых прутьев, которые лягут вдоль. В итоге на два пояса уйдёт (50*6+30*8)*2 = 1200 метров.

При соединении поясов арматурными прутьями будет 50*30 = 1500 соединений арматуры. Каждое изделие должно иметь длину в 20 см., учитывая отступ от края несущей конструкции, составляющий 5 сантиметров. Итого потребуется арматуры гладкого профиля: 200*1500 = 300000 мм. или 300 метров.

Процесс расчёта арматурных изделий для ростверка почти такой же, как и расчёт количества арматуры для ленточного фундамента. Понадобится столько же прутьев, сколько было описано в вышестоящем примере, то есть 152,4 метра. Однако, чтобы сформировать армокаркас с учётом высоты ленточного фундамента гладкой арматуры понадобится меньше: 119 (столько соединений)*1,2(суммарная длина прутьев арматуры, приходящихся на одно сечение) = 142,8 метров.

Информация, представленная в данной статье, пригодится тем, кто желает глубже понять такой вопрос, как расчёт армирования ленточного фундамента для строительства собственного дома.

Расчёт арматуры на ленточный фундамент


Расчёт арматуры на ленточный фундамент нужно делать правильно и соблюдать точность, как и всегда собственно, сегодня мы поговорим о том, какое количество

Источник: fundament-prosto.ru



[content-egg module=GdeSlon template=compare]

Расчет того, сколько арматуры надо на фундамент

  • Сколько нужно арматуры для столбчатой основы здания
  • Расход арматуры для фундамента ленточного
  • Расход арматуры для фундамента плитного

В настоящее время трудно представить повседневную жизнь без строительства. Ежегодно во всем мире возводится тысячи новых зданий и сооружений. Важным этапом является возведение фундамента, так как от него во многом зависит прочность и устойчивость конструкции. Чтобы основа была более прочной и долговечной, много лет назад придумали его армирование. Армирование позволяет повысить твердость и жесткость фундаментной основы. Таким образом создается своего рода крепкий каркас. В обычном состоянии фундамент может подвергаться разрушению. Чаще всего это происходит в результате сжимания конструкции или при растяжении.

Схема армирования монолитной плиты.

Стальной каркас позволяет предупредить растяжение фундаментной основы. На сегодняшний день для армирования используют стальные прутья различной толщины. Нередко их связывают при помощи проволоки в единую решетку. Используют специальную проволоку, обеспечивающую вязку каркаса. Чтобы металлическая основа была прочной и надежной, нужно рассчитать количество металла. Данный показатель зависит от типа возводимого фундамента. Он может быть столбчатым, ленточным или плитным. Рассмотрим более подробно, сколько арматуры надо на фундамент, однако для более точного результата, такого как расчетные данные, понадобится квалифицированная помощь специалиста.

Сколько нужно арматуры для столбчатой основы здания

Перед тем как возводить столбчатый фундамент, потребуется рассчитать арматуру. Данная конструкция является облегченной в отличие от монолитной, поэтому количество металлических прутьев небольшое. Для придания жесткости бетонным столбам рекомендуется брать стержни диаметром не более 10 мм. Прутья используют как горизонтальные, так и вертикальные. Вертикальные являются основными, располагаются они сверху вниз по всей длине столбиков. Вертикальные прутья должны иметь ребристую поверхность. Основная же функция горизонтального каркаса из металла — сцепление основного каркаса. Для армирования каждого столбика в большинстве случаев требуется не более 4 прутьев, которые устанавливают по всей высоте.

Количество арматуры во многом зависит от ширины столбов.

Посчитать арматуру довольно просто. Если диаметр столба равен 20 см, то достаточно взять 4 стальных прута и равномерно распределить их внутри. Если же столб более широкий, то количество прутьев целесообразно увеличить до 6 — 8. Расстояние между вертикальными стержнями составляет около 10 см. При этом они соединяются между собой горизонтальной проволокой сразу в четырех участках. Подойдет сечение в 6 мм.

Таким образом, при высоте столба 2 метра и толщине 20 см нужно взять 8 метров ребристого материала и примерно 1,2 метра гладкой. Общий объем зависит от числа опорных элементов.

Формула для получения длины выглядит следующим образом: Х = A х B х C, где A — это высота столба, B — необходимое число прутьев для конструкции заданной ширины, С — количество столбов.

Расход арматуры для фундамента ленточного

Объем металлических стержней для ленточной основы здания несколько иной. Как посчитать расход? В отличие от плитного, ленточная опора имеет свои особенности. Основная из них в том, что высота основания при этом превышает ширину фундамента, поэтому в данном случае можно использовать прутья небольшого сечения. Потребуются горизонтальные прутья, вертикальные и поперечные. Вся нагрузка будет приходиться на каркас, который расположен в продольном направлении. Предпочтительный диаметр металлических изделий 10 — 12 мм. При расходе арматуры для фундамента нужно знать, не только какой объем арматуры надо на фундамент, но и как ее расположить.

Схема армирования ленточного фундамента.

Важно, что арматурные прутья укладываются в двух плоскостях: в нижнем и верхнем поясе независимо от высоты и ширины фундамента. Примерно в 5 см от слоя бетона внизу и вверху укладывается каркас в продольном направлении. Поперек них и в вертикальном положении располагают гладкую арматуру. При ширине фундамента 40 см потребуется всего 4 прутка. Два из них укладываются в нижней части, а два других — в верхней. При наличии слабого, пучинистого грунта количество арматуры можно увеличить до 3-4 в каждом поясе. Общая длина арматуры зависит от размеров дома и числа несущих стен. Например, если дом размерами 6 х 6 метров и имеется одна несущая стена, то общая длина ленты будет равна 30 метров, при этом 24 метра пойдут по периметру дома, а 6 — под стеной.

При армировании четырьмя стержнями в общей сложности потребуется 120 метров металлических прутьев. Что же касается поперечных элементов, то их располагают на расстоянии около 50 см друг от друга. При этом гладкой арматуры может понадобиться 100 метров. Для скрепления металлического каркаса целесообразно иметь вязальную проволоку. Чтобы сделать одну обвязку, потребуется примерно 30 см проволоки. При наличии 61 обвязки нужно иметь в наличии более 70 метров проволоки. Формула: Х = 4 A х 2, A — это периметр фундамента в метрах c учетом числа стен, 4 — оптимальное число металлических элементов, 2 — число слоев.

Расход арматуры для фундамента плитного

Количество металла в данном случае будет самое большое. Перед тем как строить каркас из металла, нужно подобрать оптимальный диаметр материала. Предпочтительнее брать его толщиной более 10 см. Большую роль играет масса сооружения и характер почвы. Если дом тяжелый и возводится на пучинистом грунте, то диаметр арматуры рекомендуется брать 14 — 16 мм. Расстояние между прутьями составляет 20 см. При габаритах дома 6 х 6 метров потребуется 31 металлический элемент. Столько же нужно и поперечных прутьев. Всего получается 62 элемента. Укладываются они в 2 слоя. Таким образом, в наличии должно иметься 124 металлических стержня длиной 6 метров. Тогда общая длина их составит порядка 744 метров. Рассчитать требуемую длину стержней можно по следующей формуле: Х = A х ( B / 20 ) х 2. Х — это искомая величина, A — длина бетонной плиты, B — ее ширина, 20 — расстояние между прутьями, 2 — число слоев.

Поперечных стержней потребуется 96 метров. Таком образом, расход арматуры на фундамент во многом определяется следующими показателями: характером почвы, весом конструкции, типом фундамента. Наибольшее количество стальных прутьев необходимо при возведении плитного монолитного фундамента.

Сколько арматуры надо на фундамент: расчетные данные


Сколько арматуры надо на фундамент: расчетные данные. Какой толщины должны быть прутья. Как зависит схема армирования от типа фундамента (ленточного, плитного).

Источник: moifundament.ru



[content-egg module=GdeSlon template=compare]

Расчет арматуры для фундамента: как правильно произвести

Расчет арматуры для фундамента происходит уже на этапе проектирования и является важнейшим его компонентом. Его производят, принимая во внимание СНиП 52 – 01 — 2003 в вопросах выбора класса арматуры, ее количества и сечения. Армирование монолитных конструкций производится с целью улучшения прочности бетонной конструкции на растяжение. Ведь неармированный бетон может разрушиться при вспучивании грунта.

Расчет арматуры для фундамента плитного типа

Плитный фундамент используют для строительства коттеджей и загородного жилья, а также прочих строений без подвального помещения. Это основание представляет собой монолитную бетонную плиту, которая армирована прутком в двух перпендикулярных направлениях. Толщина такого фундамента более 20 см, а сетка вяжется как сверху, так и снизу.

Столбчатый фундамент своими руками: пошаговая инструкция.

Вначале определяются с типом прутка арматуры. Для плитного монолитного фундамента, который выполняют на прочных плотных и непучинистых грунтах, обладающих весьма низкой вероятностью горизонтального сдвига, возможно допускать использование ребристого арматурного прута диаметром от 10 мм, имеющего класс A-I. Если грунт довольно слабый, пучинистый или здание проектируется на уклоне – арматуру необходимо брать толщиной не менее 14 мм. Вертикальные связи между нижним и верхним рядом арматурной сетки вполне будет достаточно использовать гладкий 6-миллиметровый прут класса A-I.

Фундамент с армированием

Очень серьезное значение имеет и материал будущих стен здания. Ведь нагрузка на фундамент имеет существенные отличия у каркасных, а также деревянных домов и зданий из кирпича либо газобетонных блоков. Как правило, для легких строений возможно применить пруток арматуры, диаметр которого 10-12 мм, а для стен из кирпича либо блоков – не менее 14-16 мм.

Промежутки между прутьями в армирующей сетке обычно где-то 20 см в продольном, равно как и в поперечном направлении. Данное обстоятельство предполагает наличие 5 арматурных прутков на 1 метр длины стены фундамента. Между собой пересечения перпендикулярных прутьев связывают мягкой проволокой при помощи такого приспособления, как крючок для вязания арматуры.

Схема армирования фундамента

Полезный совет! Если объем строительства очень большой, то для вязки арматуры можно приобрести специальный пистолет. Он способен в автоматическом режиме связывать между собой прутки с очень большой скоростью.

Пример реального расчета

Предположим, что нам требуется выполнить расчет арматуры для фундамента частного дома из газобетонных легких блоков. Проектируется его установка на плитный фундамент, который имеет толщину 40 см. Данные геологических изысканий говорят о том, что грунт под фундаментом суглинистый со средней пучинистостью. Габариты дома – 9х6 м:

Каркас из арматуры

  • так как мы задумали достаточно большую толщину фундамента, то нам потребуется залить в него две горизонтальные сетки. Блочное строение на среднепучинистых почвах требует для горизонтальных прутков наличие диаметра в 16 мм и ребристости, а вертикальные стержни могут быть гладкими с толщиной 6 мм;
  • для вычисления требуемого количества продольной арматуры берут длину наибольшей стороны стены фундамента и осуществляют ее деление на шаг решетки. В нашем примере: 9/0,2 = 45 толстых арматурных прутьев, которые имеют стандартную длину 6 метров. Вычисляем общее количество прутков, которое равняется: 45х6 = 270 м;

Варианты армирования фундамента

  • таким же образом находим количество прутков арматуры для поперечных связок: 6/0,2 = 30 штук; 30х9 = 270 м;
  • умножением на 2 получаем требуемое количество горизонтальной арматуры в обеих сетках: (270+270) х 2 = 1080 м;
  • вертикальные связки обладают длиной, равной всей высоте фундамента, то есть 40 см. Их количество высчитывают по числу перпендикулярных пересечений продольных прутьев с поперечными: 45Х30 = 1350 шт. Перемножив 1350х0,4, получим общую длину 540 м;
  • получается, что для сооружения требуемого фундамента понадобится: 1080 м прутка A-III D16; 540 м прутка A-I D6.

Использование арматуры в строительстве фундамента

Полезный совет! Для того, чтобы посчитать массу всей арматуры, необходимо воспользоваться ГОСТ 2590. Согласно этого документа 1 п.м. арматурного прутка D16 обладает весом 1,58 кг, а D6 – 0,22 кг. Исходя из этого общая масса всей конструкции: 1080х1,58 = 1706,4 кг; 540х0,222 = 119,9 кг.

Для сооружения арматуры требуется еще и вязальная проволока. Ее количество тоже можно посчитать. Если вязать обычным крючком, то на один узел будет уходить примерно 40 см. Один ряд содержит 1350 соединений, а два — 2700. Поэтому полный расход проволоки для вязания будет 2700х0,4 = 1080 м. При этом 1 м проволоки с диаметром 1 мм весит 6,12 г. Значит полный ее вес вычисляется так: 1080х6,12 = 6610 г = 6,6 кг.

Пример армирования фундамента

Как правильно рассчитать потребность в арматуре для ленточного фундамента

Особенности ленточного фундамента таковы, что разрыв его наиболее вероятен в продольном направлении. Исходя из этого и рассчитывается потребность в арматуре для фундамента. Расчет здесь не особо отличается от предыдущего, что был сделан для плитного вида фундамента. Поэтому толщина прутка может составлять для продольного крепления 12-16 мм, а для поперечного, а также вертикального 6 — 10 мм. В случае ленточного фундамента выбирают шаг не более 10-15 см во избежание продольного разрыва, так как нагрузка в нем гораздо больше.

Для примера рассчитаем фундамент ленточного типа в применении к деревянному дому. Предположим, что его ширина 40 см, а высота 1 м. Геометрические размеры строения 6х12 м. Грунт супесчаный пучинистый:

  • в случае ленточного фундамента в обязательном порядке производится устройство двух арматурных сеток. Нижняя предупреждает физический разрыв монолитной ленты при грунтовых просадках, а верхняя при пучении грунта;
  • оптимальным видится шаг сетки 20 см. Поэтому для правильного устройства ленты такого фундамента нужно 0,4/0,2= 2 прута продольных в обоих слоях арматуры;
  • для деревянного дома диаметр арматурного прутка берут 12 мм. Чтобы выполнить двухслойное армирование наиболее длинных сторон основания нужно 2х12х2х2 = 96 м прутка. Короткие стороны требуют 2х6х2х2 = 48 м;

Армирование ленточного фундамента

  • для поперечных перекладин берем пруток 10-миллиметровый. Шаг его укладки 50 см.

Периметр здания: (6+12) х 2 = 36 м. Делим его на шаг: 36/0,5 = 72 арматурных поперечных прутка. Так как их длина равняется ширине фундамента, то общая потребность 72х0,4 = 28,2 м;

  • для вертикальных связей тоже применим пруток D10. Так как высота вертикальной составляющей арматуры равна полной высоте фундамента (1 м), то требуемое количество определяют по числу пересечений. Для этого умножают число поперечных прутов на количество продольных: 72х4 = 288 шт. Для высоты в 1 м общая длина будет 288 м;
  • то есть, для выполнения полноценного армирования нашего ленточного фундамента необходимо: 144 м прута A-III D12; 316,2 м прутка A-I D10.



Полезный совет! В соответствии с тем же ГОСТ 2590 можно определить массу всей арматуры из расчета того, что 1 п.м. прутка D16 обладает весом 0,888 кг; D6 – 0,617 кг. Отсюда общая масса: 144х0,8 = 126,7 кг; 316,2х0,62 = 193,5 кг.

Проведенные примеры расчета арматуры для фундамента помогут вам сориентироваться в потребности материалов в любом случае. Для этого нужно только подставить в формулы ваши данные.

Расчет арматуры для фундамента: как правильно произвести


Расчет арматуры для фундамента: как осуществляется для ленточного и плитного типов. Подробный пример расчета потребности в арматурных прутках для фундамента

Источник: remoo.ru



[content-egg module=GdeSlon template=compare]

Сколько арматуры нужно на фундамент 10 на 10

Для возведения любого здания или сооружения большое значение имеет наличие надежного и прочного фундамента. Именно от его качества в первую очередь будет зависеть долговечность и безопасность здания. Для того чтобы произвести заливку посредством бетона и закладку арматуры монолитного фундамента 10х10 и не ошибиться, следует подготовить подробную смету работ, тщательно рассчитав расход материалов, их количество, а также стоимость. Особенно пристальное внимание следует уделить тому, сколько арматуры нужно приобрести для надежного укрепления фундамента.

Подсчет количества арматуры

Сколько потребуется металлической арматуры для фундамента проще всего рассчитать на примере основания размером 10х10 м.

Поскольку каркас арматуры – один из наиболее дорогостоящих элементов основания, чтобы избежать лишних расходов, надо особенно тщательно рассчитать расход арматуры на куб или на весь фундамент. Обычно для того, чтобы рассчитать необходимое количество арматуры используется следующая формула: L=4xP, где:

  • «L» — это то количество материала, которое необходимо для продольных несущих стержней арматуры;
  • «Р» — это периметр фундамента.

Сколько нужно арматуры для перемычек, считается по немного иной формуле: L=10xP. Разница в формулах объясняется тем, что для создания перемычек материала надо более, чем в два раза.

Используется в данном случае арматура диаметров от 10 до 12 мм. Прутья надо располагать двумя поясами, надежно соединенными один с другим.

Каждый такой пояс представляет собой арматурную сетку с диаметром ячейки около 20 см. При условии, что толщина каркаса составляет порядка 20 см, длина перемычек должна быть 25 см.

Если произвести несложные расчеты, расход арматуры рассчитать оказывается довольно просто: на 10 м плиты надо 51 металлических стержней, длина каждого из которых составляет 10 м. Для перпендикулярной сетки нужно аналогичное количество прутьев. Итого общий расход арматурных прутьев составит для одного пояса 102 прута. Сколько надо прутьев для второго арматурного пояса, сосчитать будет еще проще: 102х2 – 204.

Расход арматуры на кубический метр бетона

Отдельно следует рассмотреть расход арматуры на м3 бетона. Расчет производится по действующему ГОСТу индивидуально в каждом отдельно взятом случае. Связано это с тем, что характеристики самого бетона могут варьироваться в достаточно широких пределах в зависимости от наполнителя и добавок.

Для армирования фундамента чаще всего используется стальная ребристая арматура с диаметром от 8 до 14 мм. Подобная поверхность позволяет обеспечить максимальное сцепление со слоем бетона. На фундамент 10 на 10 в среднем уходит 150-200 кг арматуры на каждый куб бетона (для колонн расход составляет от 200 до 250 кг на куб бетона). В последнее время в процессе строительства используется арматура из стеклопластика. Ее стоимость несколько выше стоимости металлического аналога. Но если рассчитать, сколько нужно таких армирующих прутьев на м3, вероятнее всего использование композитной арматуры для фундамента окажется намного более выгодным. Как правило, стоимость композитной арматуры оказывается в среднем вдвое ниже, чем стальной. Это связано с тем, что расход на куб бетона у прутьев аналогичный, но при этом вес композитной намного ниже.

Для того чтобы рассчитать расход прутьев на куб бетона и не ошибиться, в принципе не так уж сложно. Нужно только знать, сколько м3 бетона будет использоваться для заливки фундамента. Если вы боитесь ошибиться в расчетах арматуры на куб бетона, всегда можно воспользоваться помощью профессионалов. Они с максимальной точностью рассчитают расход материалов на м3 раствора и при необходимости выполнят и саму закладку фундамента, а также его армирование.

Сколько арматуры нужно на ленточный фундамент 10х10

Если взять ленточный фундамент со стороной 10 метров и одной несущей стеной посередине, его общая длина составит 10х(10х4)=50 м. При ширине основания 40 см для закладки прочного и добротного основания надо уложить три арматурных стержня. А поскольку ленточный фундамент обязательно должен иметь 2 пояса, прутков нужно 6. Умножаем эту цифру на длину стержня (10 м) и получаем результат. Для того чтобы качественно армировать ленточный фундамент, потребуется потратить 60 м прутьев. Помимо этого, потребуется рассчитать и количество поперечных прутьев. При длине ячейки 50 см размер прутка должен быть 30 см. Таким образом, на одну сторону основания понадобится 90 мм арматурных прутьев, а поскольку рассматриваемый ленточный фундамент имеет пять лент, то итоговая цифра составит уже 450 м.

Сколько арматуры нужно на плитный фундамент 10х10

Чтоб создать площадку, делают фундамент в форме плиты (плитное основание). Прежде чем приступить к заливке фундамента необходимо насыпать слой песка со щебнем, покрыть его небольшим слоем раствора и разложить арматуру. Обычно с данной целью используются прутья диаметром 12 мм. Размер ячеек составляет в данном случае 20 мм и применяется двухпоясная система закладки армирующего слоя.

При размере плиты основания 10х10 м, на один погонный метр необходимо десять стержней. Соответственно на 10 м – 50 штук. Прибавим сюда 50 поперечных прутьев и получаем расход материала на один пояс – 50 прутьев. Поскольку поясов потребуется два, умножаем на это число полученное количество прутьев и получаем необходимый объем материала – 100 прутьев.

Сколько арматура нужно на столбчатый фундамент 10х10. Для армирования столбчатого фундамента потребуются арматурные стержни с сечением от 10 до 12 мм. Они устанавливаются вертикально с шагом от 10 до 15 см. На один столб приходится 4 стержня. Для подсчета количества арматуры необходимо знать общее число всех столбов. Узнать эту цифру можно из проектной документации.

Как рассчитать количество арматуры, расчет арматуры


 Расчет количества арматуры для фундамента производится на основании типа фундамента и его формы. Тип и размеры фундамента определяются с учетом расчетных нагрузок и несущей способности грунта. Ранее мы в качестве примера рассчитали нагрузки на фундамент (статья «Как рассчитать нагрузку на фундамент и грунт») для дома размером 6 м на 10 м с двумя внутренними стенами. В настоящей статье произведем расчет количества арматуры и вязальной проволоки для того же дома.

Расчет количества арматуры для армирования плитного фундамента

Исходя из данного типа фундамента нам понадобится арматура с ребристой поверхностью (арматура класса А3) диаметром от 10 мм. Чем больше будет диаметр арматуры, тем крепче фундамент.

Выбор толщины прутка зависит от веса дома и типа грунта. Если несущая способность грунта достаточно высокая, т.е. грунт плотный и непучинистый, то фундамент будет деформироваться меньше и плита может быть менее устойчивой. Чем больше вес дома, тем большая нагрузка приходится на фундамент, тем устойчивее он должен быть. При строительстве легкого деревянного, каркасного, щитового дома на грунте с хорошей несущей способностью. Можно использовать арматуру диаметром 10 мм. И, наоборот, для плитного фундамента  тяжелого дома на слабом грунте потребуется арматура диаметром 14 мм – 16 мм.

Как правило, арматурный каркас делают с шагом сетки 20 см. Для дома размером 6 м х 10 м необходимо уложить:                                              (6/0,2+1) + (10/0,2+1)= 31 (прутки по 6 м) + 51 (прутки по 10 м) = 82 прутка.  В плитном фундаменте 2 пояса армирования – верхний и нижний, следовательно, количество прутков удваиваем. Получается:

82 *2 = 164 прутка, в т.ч. 62 прутка по 6м и 102 прутка по 10 м. Итого 62*6+102*10= 1392 м арматуры.

Верхняя сетка должна быть соединена с нижней, соединения выполняются в каждом пересечении продольных прутков арматуры с поперечными. Количество соединений составит: 31*51 = 1581 шт. При толщине плиты 20 см и расстоянии каркаса до поверхности плиты 5 см, для соединения потребуются прутки длиной 20-5-5=10 см или 0,1 м, общая дина прутков для соединения – 1581*0,1 = 158,1 м.

Общее количество арматуры на плитный фундамент составляет: 1392 + 158,1 = 1550,1 м.
Расчет количества вязальной проволоки: в каждом месте пересечения прутков у нас будет две вязки арматуры – соединение продольного прутка с поперечным и их последующая вязка с вертикальным прутком. Количество соединений в верхнем поясе 31*51=1581 шт., в нижнем поясе столько же. Итого соединений 1581*2=3162 шт.

Для каждой вязки арматуры потребуется вязальная проволока сложенная вдвое длиной 15 см или 30 см чистой длины.

Общее количество вязальной проволоки равно количество соединений умноженное на количество вязок в каждом соединении умноженное на длину проволоки на одну вязку: 3162*2*0,3=1897,2

Армирование ленточного фундамента

Расчет количества арматуры для армирования ленточного фундамента

Ленточный фундамент подвержен изгибу в гораздо меньшей степени, чем плитный фундамент, поэтому для армирования ленточного фундамента используют арматуру меньшего диаметра. При строительстве малоэтажного дома чаще используется арматура диаметром 10 мм – 12 мм, реже — 14 мм.

Независимо от высоты ленточного фундамента при его армировании используют два пояса: продольные прутки арматуры укладываются на расстоянии 5 см от поверхности ленточного фундамента в верхней и нижней его части. Продольные прутки принимают на себя нагрузку на фундамент, поэтому используется ребристая арматура (арматура класса А3).

Поперечные и вертикальные прутка армирующего каркаса ленточного фундамента  не несут такой нагрузки и могут быть выполнены из гладкой арматуры (арматура класса А1).

При ширине ленточного фундамента 40 см будет достаточно четырех продольных прутков – двух сверху и двух снизу. При большей ширине фундамента, или при строительстве фундамента на подвижном грунта, равно как и строительстве тяжелого дома необходимо использовать при армировании большее количество продольных прутков в каждом поясе (3 или 4).

Длина ленточного фундамента под домом 6 м на 10 м с двумя внутренними стенами составит 6+10+6+10+6+10=48 м

При ширине фундамента 60 см и армировании в 6 продольных ребристых прутков их длина составит 48*6= 288 м.

Поперечные и вертикальные прутки можно установить с шагом 0,5 м. При ширине фундамента 60 см, высоте 190 см и отступах прутков каркаса по 5 см от поверхности фундамента длина гладкой арматуры диаметром 6 мм на каждое соединение составит (60-5-5)*2 +(190-5-5)*3 = 640 см или 6,4 м, всего соединений будет 48/0,5+1= 97 шт., на них потребуется 97*6,4=620,8 м арматуры.

Каждое такое соединение имеет 6 пересечений для вязки арматуры и потребует 12 кусков вязальной проволоки. Длина проволоки на одну связку равна 30 см, общий расход вязальной проволоки на каркас для ленточного фундамента составит 0,3 м х 12 х 97 = 349,2 м.



Расчет количества арматуры для столбчатого фундамента


При армировании столбиков фундамента достаточно использовать арматуру диаметром 10 мм – 12 мм. Вертикальные прутки выполняются из ребристой арматуры (арматура класса А3). Горизонтальные прутки используются только для связи вертикальных прутков в единый каркас, выполняются из гладкой арматуры небольшого диаметра (достаточно 6 мм). В большинстве случаев армирующий каркас столбика состоит из 2-6 прутков длиной равной высоте столба, прутки равномерно распределяются внутри столба. Вертикальные прутья связываются по высоте столба на расстоянии 40см -50см.

Для армирования столбика диаметром 40 см длиной 2 метра можно ограничиться четырьмя прутками из арматуры диаметра 12 мм, расположенными на расстоянии 20 см друг от друга, перевязанными  гладкой арматурой диаметром 6 мм в четырех местах.

Расход ребристой арматуры на вертикальные прутки 2 м*4=8 м, расход гладкой арматуры 0,2*4*4=3,2 м.

Таким образом, для 48 столбиков понадобится ребристой арматуры 8 м*48=384 м, гладкой 3,2 м*48=153,6 м

Каждый из четырех горизонтальных прутков в столбике крепится к четырем вертикальным. Для их вязки необходимо 0,3 м*4*4 = 4,8 м вязальной проволоки. Для всего фундамента из 48 столбов потребуется 4,8 м*48 = 230,4 м проволоки.



Расчет стоимости арматуры для фундамента

Произведя расчет количества арматуры в погонных метрах, мы можем рассчитать её вес и узнать стоимость. Для этого нам понадобится таблица зависимости веса одного погонного метра арматуры от её диаметра. Формула для расчетов: (количество арматуры в погонных метрах)*(вес одного погонного метра арматуры для соответствующего диаметра)*(стоимость одной тонны арматуры)/1000.

Отправить ответ

avatar
  Подписаться
Уведомление о
