Лестница гусиный шаг, конструкция типа «утиный шаг», мотыльковая лестница

Свое название эта конструкция получила из-за асимметричных проступей, располагающихся в шахматном порядке (широкая сторона над узкой). При подъеме нога помещается только на одной ступени. Делая шаг, одну стопу опирают на широкое основание, и сразу переносят вес на вторую ногу, которую ставят выше тоже на широкую часть проступи. Из-за этого переступают вперевалку, что напоминает утиную или гусиную походку. Поэтому лестницу называют «гусиный или утиный шаг», «самба»; или, по форме ступеней «мотылек». Если при выборе марша основной критерий — экономия пространства, это — самый подходящий вариант подъема на верхние этажи.

Конструктивные особенности «утиного шага»

Компактность конструкции достигается за счет:

большого уклона — 50-70°;
ширины прохода не более 65 см — два человека на нем не развернутся;
формы и ширины проступей. Ступени делают клиновидными, похожими на крылья бабочки, h-образными, со скругленными углами, что исключает риск получения травмы. На металлический каркас приваривают прямые короткие проступи, одинаковые по всей длине, в виде педалей. Чем шире ступени, тем удобней подъем, но больше места нужно отвести для лестницы.

Правша начинает движение обычно с правой ноги, поэтому первую проступь ставят широкой стороной направо. Для большей устойчивости можно сделать ее одинаковой по всей ширине, увеличить толщину элемента.

Хотя мотыльковый марш комфортное передвижение не обеспечит, его легко вписать в очень узкий проем, где не поместится ни одна лестничная система. Для сравнения — стандартная лестница занимает 5-7 м2, «гусиную» можно поставить на 1-2 м2.

Безопасность крутого подъема невозможна без крепких, надежных ограждений, поэтому перила — обязательный элемент «утиного» марша.

«Гусиный шаг» часто делают на заказ из-за нестандартных размеров проема. Есть модульные системы, которые собирают из отдельных модулей на месте установки. Во время монтажа марши регулируют по длине, углу наклона, высоте шага. Небольшая модульная «мотыльковая» лестница не создает нагрузок на перекрытия, но способна выдержать вес одного взрослого человека. Модули можно демонтировать и собирать в другом месте.

Проектирование лестницы «гусиный шаг»

Чтобы конструкция получилась безопасной, при проведении расчетов за основу берут параметры лестниц, определенные строительными нормами и ГОСТами:

глубина проступи — 22-25 см. Максимальная величина — наполовину или на 2/3 ширины марша;
высота шага — 12-22 см. Системы делают открытыми, чтобы подступенки не мешали при передвижении;
количество ступеней — зависит от расстояния между этажами, ширины проступи, высоты шага;
высота от проступи до потолка проема по всей длине — не менее 2 м;
высота ограждений — от 90 см. Для установки перил в ширину марша дополнительно закладывают 8-10 см. Если лестница стоит у стены, перила ставят только с одной стороны — по внешней стороне.

Сделать правильный расчет «утиного шага» самостоятельно довольно сложно, поэтому лучше заказать проектирование специалистам или использовать проектную программу, которая выполнит расчет на основании замеров, составит чертежи будущего лестничного марша.

Правильные расчеты снижают риск расшатывания и появления дефектов конструкции в процессе эксплуатации, повышают безопасность перемещения по ней.

Крепкая «мотыльковая» лестница — хорошая альтернатива травмоопасным приставным конструкциям, поэтому ее чаще всего ставят на чердак, в подвал. Если в семье нет детей и пожилых людей, «утиный» марш составит конкуренцию традиционным маршевым в малогабаритной двухуровневой квартире или небольшом доме. Конструкции делают из разных материалов, учитывая место установки и назначение, например, металл уместен в хозяйственном помещении, дуб — украсит жилую комнату. Универсальный вариант — металлический каркас с отделкой деревом. Все элементы можно купить отдельно у производителя лестниц и собрать из них конструкцию своими руками. В этом отношении удобны модульные системы, которые продаются в комплекте из модулей, крепежа и с инструкцией для сборки.

Примеры оформления пространства

Преимущества установки «гусиного шага»:

не требует большого пространства;
отвечает нормам безопасности;
оригинальный вид.

По таким лестницам неудобно переносить тяжелые и габаритные предметы. К менее комфортному перемещению, чем в обычных прямых маршах, можно со временем приспособиться, если соблюдать последовательность шага.

«Утиный шаг» может быть прямой, поворотной, криволинейной (закругленной по типу винтовой) формы.

В лестницах на моно- или двойном косоуре ступени монтируют поверх несущих балок.

Тетивы почти не используют, поскольку проступи, вставленные в пазы в торцах каркаса, теряют до 8 см и без того небольшой длины. Больцевые и другие бескаркасные конструкции — сложные в расчетах, поэтому их делают только на заказ.

Интересное расположение между двух стен.

КОМПАКТНАЯ ЛЕСТНИЦА САМБА (МОТЫЛЬКОВАЯ ИЛИ ЧЕРТОВА ЛЕСТНИЦА) – ЭТО ЛЕСТНИЦА С ПЕРЕМЕННЫМ ШАГОМ ДЛЯ ОГРАНИЧЕННОГО ПРОСТРАНСТВА

В Вашем помещении имеется не более 1 – 2 м² свободного места и при этом без установки лестницы ну никак нельзя обойтись. Оптимальным решением в подобном случае будет установка лестницы с переменным шагом или space saver staircase (с англ. – сохраняющая пространство лестница). Помимо скучного официального названия в обиходе подобная конструкция имеет ряд более интригующих наименований: гусиный или утиный шаг, самба, лестница монаха или чертова, мотыльковая или весельная. В этих названиях нашли свое отражение как особенности передвижения по такой лестнице, так и не совсем привычная форма ее ступеней. Ее неординарный внешний вид позволяет воплощать в дизайне помещения уникальные конструктивные решения.

При установке лестницы на ограниченной площади ее крутизна составляет 45° – 70°, если в этом случае использовать стандартную конструкцию, то для перемещения по ней придется увеличивать шаг лестницы и уменьшать ширину ступени. Ни о каком комфорте при пользовании такой лестницей и речи быть не может, по ней относительно безопасно можно только подняться, спускаться же придется упираясь только на пятки или лицом к ступеням, т.е. «задом».

Поскольку возникла эта проблема не сегодня, то и ее оригинальное решение существует довольно давно. Выход нашли после наблюдений за тем, как человек перемещается по лестнице. Поскольку при нормальной ходьбе две ноги на одну ступеньку не ставятся, то проступь не должна иметь одинаковую ширину по всей своей длине.

Поэтому ступени при установке крутых лестниц начали делать нормальной ширины только по углам, срезая остальную часть проступи таким образом, что каждые две пары последовательных ступеней образовывали в сумме ступень одинаковой ширины. Движение по такой лестнице начинается с той ноги, для которой обустроен выступ на первой ступени, и далее попеременно ставя ногу на «свою» ступень.

Передвижение по лестнице с переменным шагом напоминает переваливающуюся с ноги на ногу походку гусей или уток, поэтому подобную конструкцию во многих странах часто называют лестницей с гусиным или утиным шагом. Из Германии пришло название «самба» — у немцев последовательность шагов по подобной лестнице ассоциируется с движением танцоров при исполнении этого латиноамериканского танца.

Помимо характеристики походки, название данной лестницы может отражать форму ее ступеней – мотыльковая или весельная, схожая с крыльями мотылька и веслами соответственно.

Менее употребительное сегодня средневековое название «лестница монаха», которое обязано своим появлением каменным лестницам в монастырях и храмах. Их подробное описание привел известный французский историк архитектуры Эжен Виоле-ле-Дюк в своем фундаментальном 10 томном труде «Толковый словарь французской архитектуры XІ – XVI века».

Присутствует лестница монаха и в архитектуре известнейшего собора Франции – Нотр-Дам де Пари. А вот в России подобные лестницы в свое время называли «чертовыми».

Ступени лестницы с переменными шагом, как правило, не снабжаются подступеньками, а проступи с 1/2 или 2/3 своей длины имеют фигурный вырез или косой срез. Ширина ступени, таким образом, остается комфортной только для одной ноги. Ступени закрепляются зеркально симметрично на основаниях всех типов: на косоурах, на тетивах, на больцах, на обсадной трубе.

Первая ступень может быть установлена для начала подъема, как с левой, так и с правой ноги. Это определяется направлением подхода к лестнице и пожеланием клиента.

Также со стороны, где расположена широкая часть проступи желательно закрепить перила, что особенно актуально для людей старшего возраста, которым удобнее опираться рукой с той же стороны, где они ставят ногу.

При обустройстве винтовых лестниц с гусиным шагом применение ступеней с выемкой позволяет делать выступы комфортной ширины с внутренней и внешней стороны. Чередование ступеней при этом рекомендуется предусмотреть таким образом, чтобы при шаге с одной ступени на следующую, поворот осуществлялся в сторону, противоположную относительно опорной ноги. В противном случае, чтобы поставить ногу на следующую ступень, надо будет сделать разворот на опорной ноге. То есть, если лестница закручивается вправо, то первой должна быть левая ступень.

При изготовлении лестниц с переменным шагом применяется широкий спектр материалов: дерево, металл, камень, архитектурное стекло – для ступеней и основы; дерево, пластик, нержавеющая сталь, ковка и т.д. – для ограждений. Подобное разнообразие позволяет вписать такую лестницу в дизайн интерьера любого стиля.

Следует, однако, заметить, что, несмотря на все указанные выше достоинства, обустраивать лестницу с гусиным шагом в качестве основной следует только в исключительных случаях. Хотя она почти в два раза короче классической маршевой той же крутизны и имеет комфортные значения шага лестницы и ширины проступи, «танцевание» самбы по несколько раз в день довольно быстро нивелирует всю оригинальность конструкции.

К тому же для пожилых людей или имеющих ограниченные физические возможности трудность может представлять даже единственный подъем по такой лестнице. Поэтому использую ее для перемещения в нечасто посещаемые помещения: мансарды, чердаки, подвалы и т.п.

Помимо использования в качестве строительных конструкций зданий, лестницы с переменным шагом нашли широкое применение в производственных цехах, мастерских, складах и т.д. Как правило, это конструкции, изготовленные из алюминия, нержавеющей или оцинкованной стали, применяемые для доступа к конвейерам, резервуарам, трубопроводам, расположенным на значительной высоте люкам, помостам и т.д. Они исполняются в стационарном и мобильном вариантах и могут использоваться как внутри, так и снаружи помещения.

Виды лестниц: винтовая и «гусиный шаг»

Автор Optimist На чтение 3 мин. Опубликовано 18.07.2011

В пределах этажа винтовые лестницы могут проектироваться с углом поворота от 270 до 360°. Проектирование лестниц с полным оборотом (360°) осложнено тем, что начало движения совпадает по вертикали с его концом. Поэтому такие лестницы могут быть применены не везде. В низких помещениях вертикальный размер между первыми начальными ступеньками (до третьей включительно) и нижней плоскостью верхней этажной площадкой, равный 1,9–2 м, может не получиться.

Многочисленные исследования показали, что большинство людей (более 70%) вступают на лестницу правой ногой, с этой же ноги они начинают спуск. Поэтому винтовые лестницы, чаще всего, закручивают против часовой стрелки.

В винтовых лестницах ось ходовой полосы не совпадает со средней линией марша и находится ближе к внешней стороне ступеней на расстоянии 2/3 от центральной оси лестницы (2R/3).

Длина окружности лестницы оборотом в 360° исчисляется по формуле: L = 2πR. У лестницы оборотом в 270° отсутствует 1/4 часть, следовательно L = 3πR/2.

Рис. 13. Графический расчет винтовой лестницы с оборотом в 360°

Графический метод расчета размеров ступеней, изображенный на рисунках 13 и 14, представлен только в качестве иллюстрации, показывающей как меняется уклон лестницы от края ступеней к центру. Практического значения он не имеет, поскольку рассчитать лестницу арифметическими действиями проще, чем нарисовать ее развертку.

Рис. 14. Графический расчет винтовой лестницы с оборотом в 270°

Как видно из рисунков 13 и 14, угол наклона лестничного марша сильно изменяется, переходя от пологой с внешнего края ступеней к практически вертикальной лестнице у обсадной трубы. Хождение по такой лестнице доставляет неудобство, поскольку одна нога идет по крутой лестнице с узкой проступью, а другая по пологой лестнице с широкой проступью и чем ближе к центральной стойке, тем неудобней идти.

Два человека, встретившиеся на лестничном марше, разойдутся с трудом. Без крайней необходимости (когда просто нет другого выбора) не делайте у себя дома винтовых лестниц, даже если они кажутся вам внешне привлекательными. Их назначение — подсобные помещения.

Для стесненных условий строительства есть еще один тип лестницы со ступенями «гусиный» шаг (рис. 15). Эти компактные лестницы, устанавливаемые под углом 45° и круче, получили свое название благодаря ступеням, симметрично расположенным на несущей конструкции и вызывающим ассоциации с гусиным шагом. Другое название этих лестниц — «самба» — также не лишено смысла.

Действительно, как и в танце, движение по таким лестницам следует начинать с «нужной» ноги, иначе легко можно сбиться с ритма. Каждый день и не по одному разу танцевать «гусиным» шагом по такой лестнице крайне некомфортно.

Эти лестницы, как и винтовые, нужно использовать для подсобных помещений. Если у вас не получается вписать нормальную лестницу в план дома, не спешите применять винтовые или лестницы «самба» в качестве основных, лучше продумайте вопрос о выносе лестницы за пределы помещения, например, в пристройку, которая станет лестничной клеткой.

Лестницы утиный, гусиный шаг на заказ из дерева в Самаре от производителя

Если Ваша площадь не позволяет соорудить большие сходни, тогда обратите внимание на весьма компактный вариант с названием «гусиный шаг». Лестница носит и другие имена: «самба», «лестница монаха», «мотыльковая».
Имеет ступени особой формы: одна часть широкая, другая — узкая. Поэтому становиться на каждую можно только одной ногой. Её применяют при сильной крутизне лестницы. Такую конструкцию изобрели в Европе в Х-ХI веке. Использовали в колокольнях, церквях, мельницах и др.
Сегодня многие клиенты делают заказы на лестницу «гусиный шаг». Её устанавливают для подъёма на чердак или мансарду, в двухуровневых квартирах, небольших коттеджах и двухэтажных гаражах.

При изготовлении лестниц «Утиный шаг» на заказ, стоимость всегда индивидуальна и зависит от большого числа факторов, таких как: размеры проема, применяемая древесина, метод обработки и другие. Для точного расчета стоимости необходимо произвести замеры!

Сколько стоит лестница «утиный шаг»?


Исходные данные Н=3м; Ширина марша 1 м; Тетива; Открытая; Ограждение по лестнице; Без покрытия и монтажа.	Стоимость Сосна от — 34 000 р; Лиственница от — 57 000 р; Бук от — 89 000 р; Ясень от – 112 000 р; Дуб от — 123 000 р;

Лестницы «утиный шаг», которые мы изготовили

Наши преимущества

Втулки выполняются из древесины и имеют внутренние отверстия диаметром, соответствующим диаметру центральной стойки. Все втулки выполняются одинаковыми, за исключением нижней, при изготовлении которой следует учитывать особенности места крепления опорной стойки к полу.

Обычно высота подступенка в конструкции винтовой лестницы составляет 180–200 мм, что несколько превышает подобный размер для прямой лестницы. На практике эта величина может слегка изменяться в ту или другую сторону. Это зависит от расстояния между перекрытиями (от уровня чистого пола одного этажа до уровня чистого пола следующего этажа) и количества ступеней.

Главная трудность при проектировании винтовой лестницы состоит в определении формы и размеров проступей. В отличие от прямой лестницы, где проступи имеют одинаковую ширину и прямоугольны в плане, винтовая лестница подразумевает использование забежных ступеней, а ширина подобных ступеней увеличивается по направлению от центральной стойки к наружному контуру.

Прежде всего следует определить габариты проема в перекрытии (от этого зависит длина проступи) и расстояние между этажами (это определяет количество ступеней). Также необходимо установить угол поворота винтовой лестницы.

Предположим, что мы проектируем винтовую лестницу с углом поворота 360 градусов, т. е. окончание марша параллельно его началу.
Длину проступи определим в 1000 мм. Определив количество ступеней (допустим, их будет 16), делим соответствующим числом радиусов окружность на чертеже (чертеж выполняется в соответствующем масштабе). На первый взгляд мы имеем перед собой изображение нашей винтовой лестницы сверху, однако это не так.

Не следует забывать, что в конструкции винтовой лестницы проступи располагаются «внахлест» и в плане перекрывают друг друга. При выбранных нами показателях ширина проступи, если ее определять на чертеже от одного радиуса до соседнего, будет меньше необходимых 200 мм.

Радиусы, которые делят окружность на чертеже, мы условно обозначим как центральные линии (ось симметрии) проступи и от одной из них будем строить проекцию данного элемента винтовой лестницы (см. рис. 9). Эту линию следует разделить пополам (точка А) и через указанную точку провести перпендикулярный линии отрезок.

Данный отрезок с центром в точке А будет обозначать середину проступи, где ее ширина должна быть не менее 200 мм. Оптимальная ширина проступи в нашем случае будет составлять 220 мм. Длина отрезка должна в масштабе соответствовать требуемой в этом месте ширине проступи. Концы отрезка обозначим как А1 и А2.

Проведем перпендикулярный отрезок с центром в точке В. Длина этого отрезка соответствует в масштабе ширине проступи. Концы отрезка обозначим как В1 и В2. Теперь проведем две прямые через точки А1, В1 и А2, В2. Не следует забывать, что проступь в узкой части должна быть оборудована отверстием для центральной стойки, при этом прочность ступени не может быть снижена. Для этого проступь выполняется по форме, напоминающей классическую замочную скважину.

Вокруг опорной стойки расположен круглый участок проступи радиусом 80–100 мм. Построим на чертеже соответствующую окружность (в масштабе), при этом ее центр будет совпадать с центром основной окружности. Обозначим точки пересечения прямых, проходящих через точки А1, В1 и А2, В2, и обеих окружностей как С1, С2, D1, D2.

Таким образом необходимый контур проступи складывается из отрезков С1-D1, С2-D2, малой дуги С1-С2 и большой дуги D1-D2. Теперь можно перевести получившиеся размеры в реальный масштаб и изготовить правильно построенную проступь.
Проступь выполняется из прочной древесины и имеет толщину, как правило, 50 мм. Существуют конструкции с проступями, толщина которых уменьшается по мере удаления от центральной стойки, однако выполнение подобных элементов весьма трудоемко. Обычно проступи располагаются внахлест и при взгляде сверху частично перекрывают друг друга.

Это позволяет устанавливать между задней кромкой широкой части нижней проступи и передней кромкой широкой части верхней проступи опорные кронштейны, что увеличивает надежность конструкции (см. рис. 10). Кроме того, на широких концах проступи предварительно высверливаются отверстия для установки ограждений.

Работы по сборке винтовой лестницы следует выполнять в определенном порядке. После установки и закрепления центральной стойки на нее поочередно устанавливаются втулки и проступи, перемежающиеся металлическими шайбами. Затем нанизанные на стойку проступи разворачивают веером и они занимают свои места по окружности.
Винтовая лестница может иметь направление подъема как против, так и по часовой стрелке, но наиболее часто встречается последнее. Следует уделить особое внимание правильной ориентации в помещении первой и последней ступеней.
Далее между широкими частями проступей устанавливаются и закрепляются опорные кронштейны. После этого на верхнее окончание центральной стойки (оборудованной резьбой) надевается и затягивается гайкой последняя втулка.
Эту гайку целесообразно дополнить декоративным оголовком. Последняя ступень винтовой лестницы фиксируется на перекрытии с помощью крепежных изделий и металлических элементов.

Все ступени винтовых лестниц — забежные и имеют клиновидную форму. По нормам проектирования лестниц узкий конец забежной ступени должен быть не менее 100, широкий не более 400 мм. В винтовых лестница ширина ступени в широкой части, как правило, получается больше 400 и составляет 410–500 мм. Определяющее значение имеет ширина проступи по оси ходовой полосы движения. В винтовых лестницах ось ходовой полосы не совпадает со средней линией марша и находится ближе к внешней стороне ступеней на расстоянии 2/3 от центральной оси лестницы (2R/3).

Расчет винтовой лестницы начинается с выбора ее диаметра и количества ступеней, которые определяются делением высоты этажа на высоту ступеней (подступёнка). Ширина проступи в средней линии движения и в широком конце ступени рассчитывается путем деления длины окружности на количество ступеней. Длина окружности лестницы оборотом в 360° исчисляется по формуле: L = 2πR. У лестницы оборотом в 270° отсутствует 1/4 часть, следовательно L = 3πR/2.

рис. 13. Графический расчет винтовой лестницы с оборотом в 360°
Графический метод расчета размеров ступеней, изображенный на рисунках 13 и 14, представлен только в качестве иллюстрации, показывающей как меняется уклон лестницы от края ступеней к центру. Практического значения он не имеет, поскольку рассчитать лестницу арифметическими действиями проще, чем нарисовать ее развертку.
рис. 14. Графический расчет винтовой лестницы с оборотом в 270°
Как видно из рисунков 13 и 14, угол наклона лестничного марша сильно изменяется, переходя от пологой с внешнего края ступеней к практически вертикальной лестнице у обсадной трубы. Хождение по такой лестнице доставляет неудобство, поскольку одна нога идет по крутой лестнице с узкой проступью, а другая по пологой лестнице с широкой проступью и чем ближе к центральной стойке, тем неудобней идти. Два человека, встретившиеся на лестничном марше, разойдутся с трудом. Без крайней необходимости (когда просто нет другого выбора) не делайте у себя дома винтовых лестниц, даже если они кажутся вам внешне привлекательными. Их назначение — подсобные помещения.

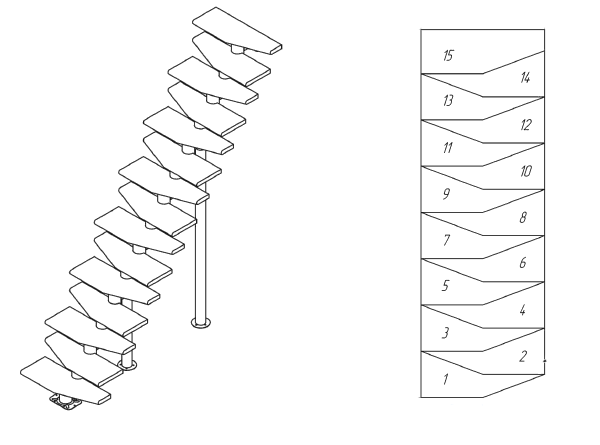

Для стесненных условий строительства есть еще один тип лестницы со ступенями «гусиный» шаг (рис. 15). Эти компактные лестницы, устанавливаемые под углом 45° и круче, получили свое название благодаря ступеням, симметрично расположенным на несущей конструкции и вызывающим ассоциации с гусиным шагом. Другое название этих лестниц — «самба» — также не лишено смысла. Действительно, как и в танце, движение по таким лестницам следует начинать с «нужной» ноги, иначе легко можно сбиться с ритма. Каждый день и не по одному разу танцевать «гусиным» шагом по такой лестнице крайне некомфортно. Эти лестницы, как и винтовые, нужно использовать для подсобных помещений. Если у вас не получается вписать нормальную лестницу в план дома, не спешите применять винтовые или лестницы «самба» в качестве основных, лучше продумайте вопрос о выносе лестницы за пределы помещения, например, в пристройку, которая станет лестничной клеткой.
