Регулировка реле давления насосной станции: Реле давления насосной станции | регулировка и настройка

Реле давления насосной станции | регулировка и настройка

Как автоматизировать работу независимого водопровода и навсегда забыть о ручном запуске или остановке насосного оборудования? Насущный вопрос у заядлых дачников, жителей сел и пригородов, владельцев мелких предприятий. Решив наслаждаться полностью автономным водопроводом, стоит обзавестись реле давления насосной станции, которое облегчит его обслуживание.

Что такое реле насосной станции?

Реле – восприимчивое к изменениям устройство, контролирующее возрастание/снижение давления, отвечающее за запуск и остановку всех механизмов насосных станций. Благодаря такому датчику владельцы отдельно взятых водопроводов могут наслаждаться благами цивилизации также, как и с городской системой водоснабжения. Реле насосной станции считается «мозговым центром» всего оборудования, которое без участия человека гарантирует бесперебойное и автоматизированное выполнение рабочих процессов.

На рынке комплектующих представлен широкий модельный ряд, который условно можно разделить на три вида реле для насосной станции:

• электромеханическое – несложная модель, которая не первый год доказывает свою надежность и удобство эксплуатации;
• стрелочные датчики являются подтипом первого вида, уменьшают число включений и выключений механизма, увеличивают износоустойчивость во время отсутствия жидкости в баке;
• электронное – датчик, главным достоинством которого является простая и точная настройка.

Каждый вид имеет свои преимущества и недостатки, различается комплектацией и условиями эксплуатации. Также можно встретить системы блоков автоматизации с функцией противодействия «сухому ходу». Рассмотрим детально, что входит в конструкцию датчика, и по какому принципу действует реле давления для насосной станции.

Комплектация реле для насосной станции

«Умный» датчик представляет собой разборный незамысловатый механизм, благодаря которому возможно легко и просто корректировать работу гидроаккумулятора, регулировать и устанавливать допустимые пределы параметров.

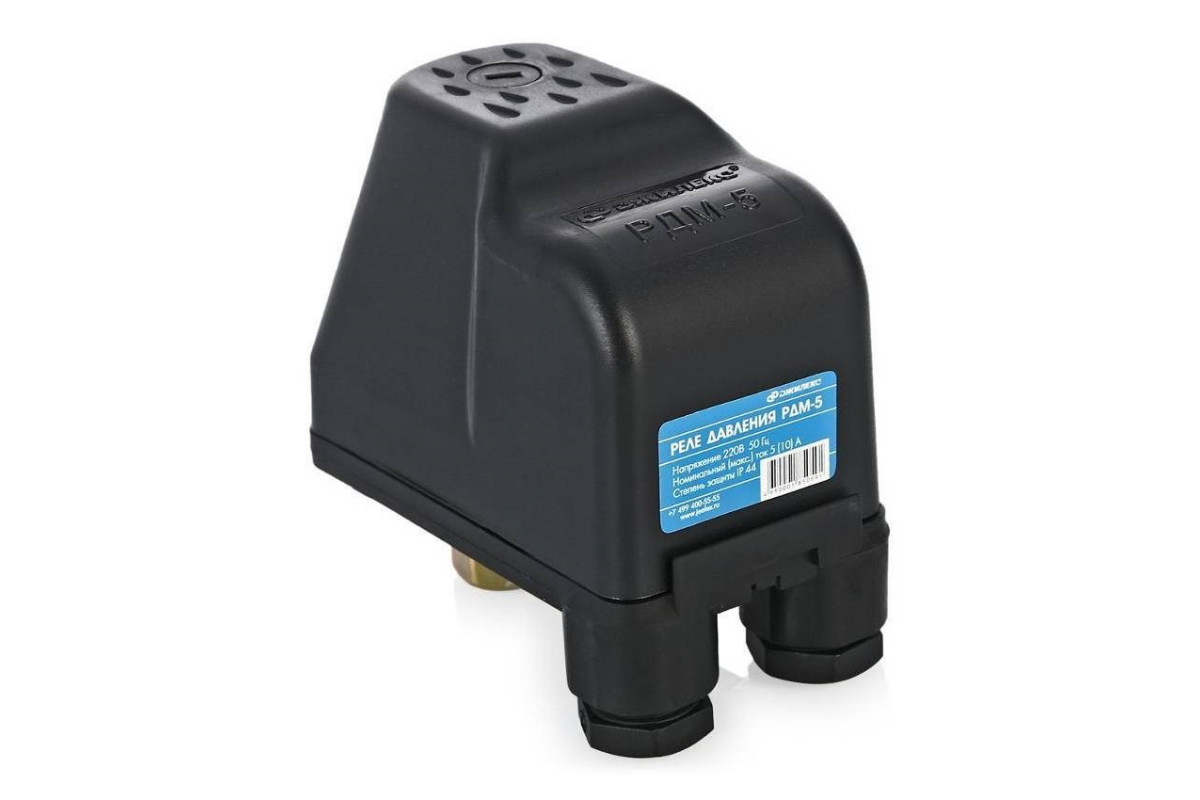

Визуально устройство похоже на небольшой коробок асимметричной формы, под пластиковым корпусом которого находятся основные детали. Чтобы подключить в сеть и к насосу, предусмотрены муфтовые зажимы для электрокабелей, а для соединения с системой – патрубок из металла на 1, 1/2, 1/4 дюйма, на котором находится наружная или внутренняя резьба.

Под кожухом размещены основные элементы, находящиеся на основании. К ним относятся:

• металлическая пластина;
• большая и малая пружины;
• контакты для подключения;
• регулировочные гайки;
• мембрана.

Принцип действия, назначение и роль реле для насосной станции

За каждой пружиной размещен контакт подключения к электросети, который замыкается, когда давление достигает максимума. Под действием возрастающего давления возникает деформация мембраны. После появляется избыточное давление внутри груши, воздействующее на пластину. В ответ на это большая пружина прижимается пластиной, отключается контакт и прекращается подача напряжения на мотор.

При падении давления, пластина возвращается в первоначальное положение, а контакты замыкаются. После этого двигатель готов снова продолжать качку воды.

Вопреки непримечательным габаритам, датчик выполняет важную миссию. Реле для насосной станции,цена которого не больно бьет по кошельку, способно на следующее:

• контролировать функционирование всех приборов в установленном режиме;
• быстро отвечать на колебания давления и другие сбои;
• запускать и останавливать двигатель на момент достижения критических показателей.

Устанавливая реле, насос получает эффективного помощника, берущего на себя ответственность за автоматический ход работы.

Что нужно знать о настройке реле давления?

Регулировка реле давления насосной станции требует к себе предельного внимания и соблюдения определенных правил.

Для начала выполните следующее:

• при работающем насосе получите существующие данные на включении и выключении давления;
• затем отключите оборудование от системы питания, слейте оставшуюся воду;
• когда манометр покажет цифру «0», заново подключайте насос и запускайте двигатель;
• здесь будьте внимательны и следите за показателями манометра, фиксируйте значение давления, на котором насос остановится;
• перед началом повторной работы насоса снова опустошите расширительный бак от жидкости и зафиксируйте давление при запуске.

Проделав все вышеперечисленное, станет доступна настройка реле давления насосной станции.

Сначала снимите крышку корпуса, чтобы получить доступ к пружинам устройства, сила натяжения которых регулирует запуск и отключение агрегата.

На включениирегулировка реле насосной станции подразумевает следующее.

1. Затяните большую пружину, используя регулировочный винт, который можно поворачивать по часовой стрелке и против нее, отталкиваясь от значков «+» и «-».
2. Проведите тестирование.
3. Перед работой насоса слейте жидкость и наблюдайте за значениями давления при отключении, которые изменятся в большую сторону.
4. Если полученные параметры не внушают доверия, ослабьте или еще больше затяните пружину. Останавливайтесь тогда, когда увидите подходящие показатели.

Обратите внимание, что регулировка большой пружины влияет на изменения давления как при включении, так и выключении. В отличие от старшего аналога малая пружина предназначена для стабилизации расхождения давлений между запуском и остановкой оборудования.

Регулировка на выключение происходит также, но с участием маленькой пружины. Возьмите на заметку, что крайний предел расхождения должен достигать от 1 до 1,5 бар, а увеличение давления при отключении напрямую влияет на повышение расхождения давлений.

Особенности настройки реле давления

Зная, как настроить реле давления насосной станции, можно застраховаться от непредвиденных случаев и взять на вооружение тонкости регулировки.

Основные рекомендации.

1. Придерживайтесь инструкции производителя и устанавливайте указанные параметры. Также возможна индивидуальная корректировка для каждого отдельного агрегата, но тогда сужается показатель износоустойчивости.
2. Насосная станция прослужит не один год, если будут выставлены параметры, при которых разница между давлениями незначительна. Благодаря этому давление выровняется, и участится периодичность работы двигателя. В обратном случае, когда мотор редко включается, давление нарастает прерывистыми скачками.
3. Во время затягивания пружин движение против часовой стрелки – это снижение показателей, а по стрелке – увеличение.
4. Предварительно установите манометр, очистите все фильтры и убедитесь в исправности всего механизма.

Чтобы откорректировать «мозговой центр» насоса, не требуется привлечение специалистов, поскольку процесс довольно несложный и не отнимает много времени. Несмотря на то, что настройка реле насосной станции подразумевает закрепление, заводские настройки иногда целесообразнее менять в индивидуальном порядке. Как в каждом правиле есть исключения, так и в этом случае необходимо следить за работой насоса в целом и выбирать наиболее приемлемые параметры к каждому отдельному случаю. Отследив исправность работы отдельно взятого агрегата, можно будет в дальнейшем использовать эти данные, как базовые.

Читайте также: Устройство насосной станции.

Регулировка реле давления насосной станции – настраиваем датчик своими руками

Работа насосного оборудования в системе автономного водоснабжения регулируется специальной автоматикой. Одной из основных деталей, контролирующих параметры сети, является реле давления. Это устройство имеет заводские настройки, определяющие низший и высший предел, при котором включается насос. При необходимости изменить показатели выполняется регулировка реле давления насосной станции. Такая операция не требует привлечения специалистов, зная правила настройки, ее можно осуществить самостоятельно.

Сеть водоснабжения с реле

Как устроено реле давления

Независимо от производителя реле давления воды в системе водоснабжения представляет собой компактный блок с двумя пружинами и электрическими контактами. Гидравлическая часть устройства – это мембрана с поршнем и двумя пружинами разного размера. Электрическая часть – контактная группа, размыкающая/замыкающая сеть для включения/выключения насоса. Все конструктивные детали, включая клеммную колодку, крепятся к металлическому основанию. Устройство имеет несколько групп клемм:

• для подключения напряжения 220В;
• для заземления;
• клеммы на насос.

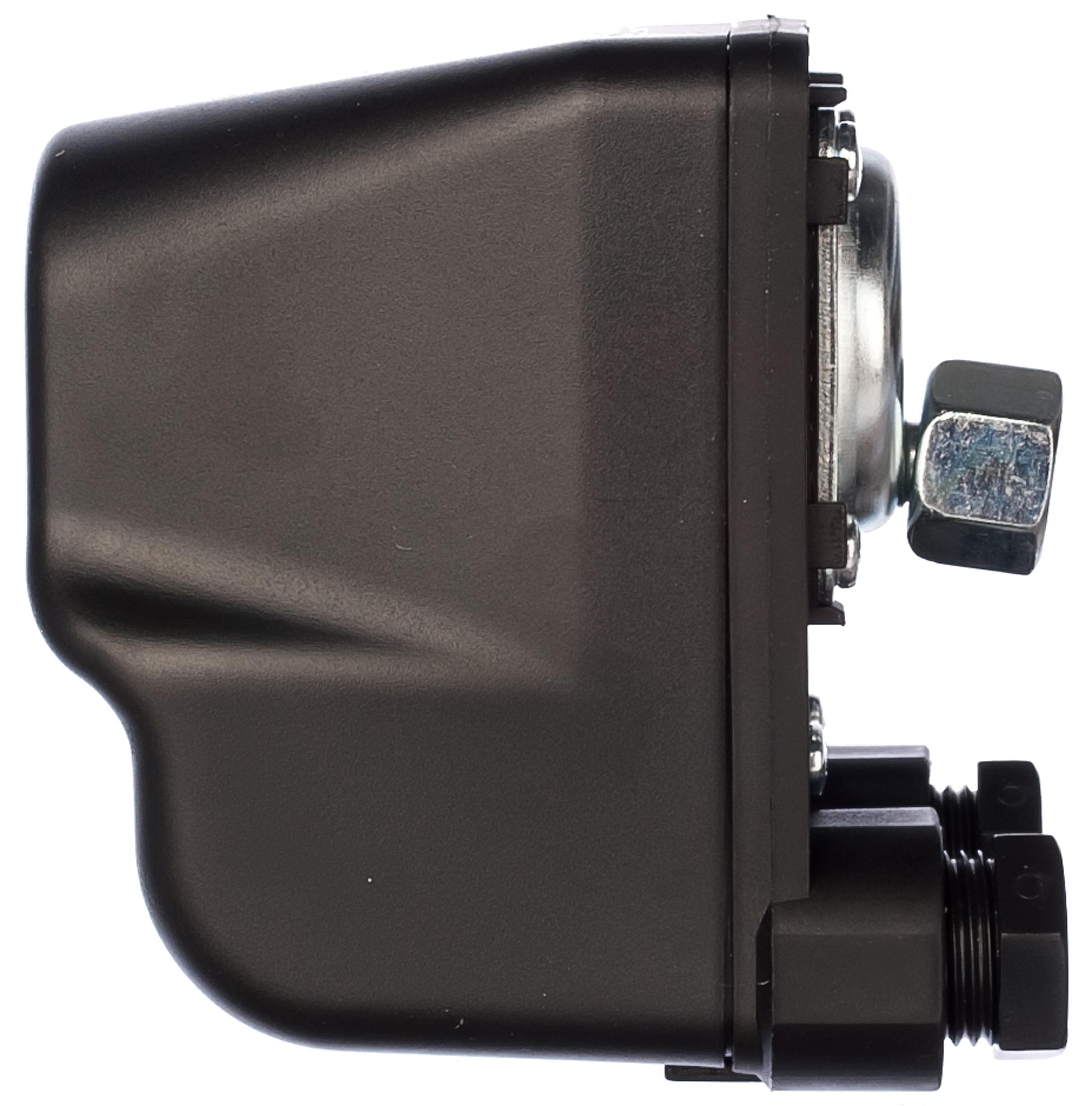

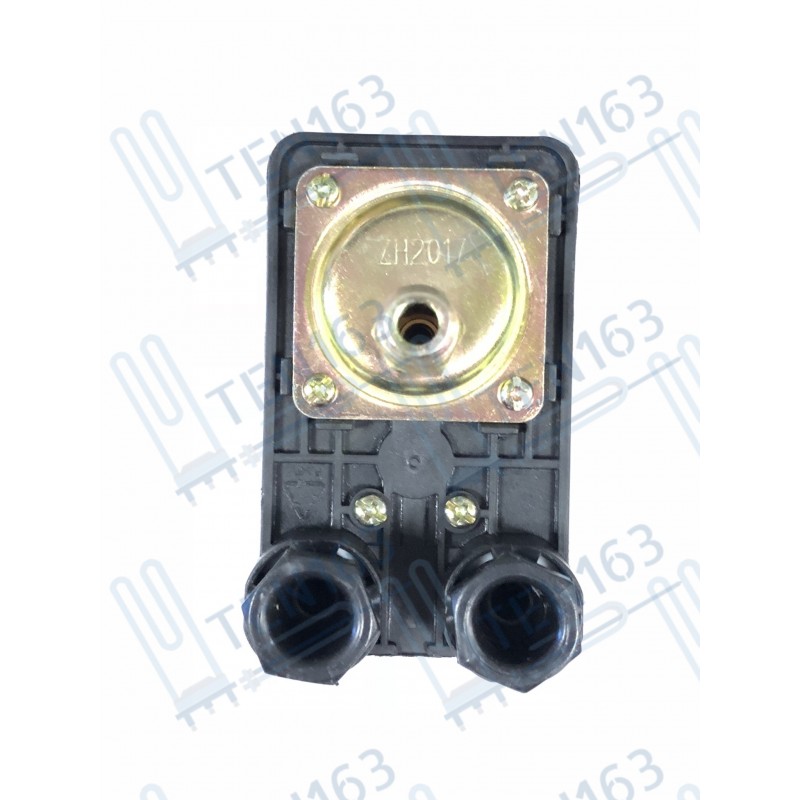

С тыльной стороны располагается гайка подключения к штуцеру. Сверху прибор накрывается пластиковой крышкой, фиксирующейся к винту большей пружины. Изделия различных заводов могут оснащаться дополнительными элементами, обладать характерной формой и расположением узлов, но все они имеют схожую конструкцию. Датчик может быть механическим и электронным. Механические устройства более популярны благодаря низкой стоимости.

Конструкция реле

Внимание. Для снятия с прибора пластиковой крышки требуется отвертка или гаечный ключ.

Принцип функционирования реле

Устройство реле давления насосной станции не требует вмешательства человека в процесс включения и отключения насоса. Принцип его работы основан на изменении степени воздействия на поршень, отвечающий за смыкание контактов. Большая пружина, посаженная на шток с гайкой регулировки, оказывает противодействие движению мембраны и поршня. Когда давление в системе снижается вследствие разбора воды, контактная платформа опускается и замыкает контакты.

Насос включается и начинает качать жидкость.

Механический контроллер давления

Поступление воды в гидроаккумулятор приводит к возрастанию давления воздуха на мембрану устройства. Поршень, преодолевая действие пружины, начинает смещать контактную платформу. Этот процесс вызывает размыкание электрических контактов. Отключение тока происходит не сразу, а при отведении платформы на расстояние, определенное настройкой малой пружины. Этот регулятор отвечает за разницу давления. После полного размыкания контактов агрегат прекращает работу по перекачиванию воды.

Информация. Для регулировки нижнего уровня давления (включение) используется большая пружина, для выставления верхнего предела (выключения) – маленькая пружина.

Подготовка насосной станции

При организации индивидуального водоснабжения устанавливается специальное оборудование — насосная станция. Она состоит из двух частей:

• погружной (поверхностный) насос;
• гидроаккумулятор.

Герметичный бак с установленной внутри резиновой мембраной служит для хранения запаса воды и поддержания стабильного давления в системе. Прежде, чем приступить к настройке реле давления насосной станции своими руками, следует подготовить резервуар. Бак состоит из резиновой груши, в которую закачивается вода, и камеры, заполненной воздухом. Величина напора воздуха влияет на работу всей системы водоснабжения, поэтому необходима настройка насосной станции.

Подготовка мембранного бака начинается с полного слива воды из трубопровода и самой емкости. Для этого используется нижней кран системы. В пустой бак нагнетается воздух, его давление должно быть меньше нижнего предела на 10%. Минимальное значение напора определяется в зависимости от размеров гидроаккумулятора:

• 20-30 л – 1,4-1,7 бар;
• 50-100 л – 1,8-1,9 бар.

После определения давления в накопительном баке система сразу наполняется водой, нельзя допустить пересыхания резиновой груши.

Насосная станция с гидроаккумулятором и датчиком

Внимание. Самостоятельная проверка напора в баке необходимо при сборке оборудования из отдельных деталей. Современные модели насосных станций, изготовленные в заводских условиях, имеют готовые параметры настройки, указанные в документах.

Чтобы мембрана бака прослужила долгий срок, рекомендуется устанавливать давление в накопителе на 0,1-0.2 атм. ниже, чем минимальный уровень в системе.

Где установить механический контроллер?

Выбирая место подключения реле давления к погружному насосу, следует избегать возможной турбулентности и скачков напора. Оптимальный вариант – установка около гидроаккумулятора. Следует учитывать условия эксплуатации прибора, в документах производитель указывает допустимые параметры температуры и влажности. При влагозащищенном исполнении датчика можно установить его вместе с накопителем в кессоне. Чтобы контроллер начал функционировать его необходимо соединить с электрической и водопроводной сетью.

Для реле желательно выделить отдельную электрическую линию, но это условие не является обязательным. От щитка прокладывается кабель сечением 2,5 мм². Для безопасности рекомендуется установить автомат защиты, с параметрами, соответствующими характеристикам насоса. Обязательно выполняется заземление устройства.

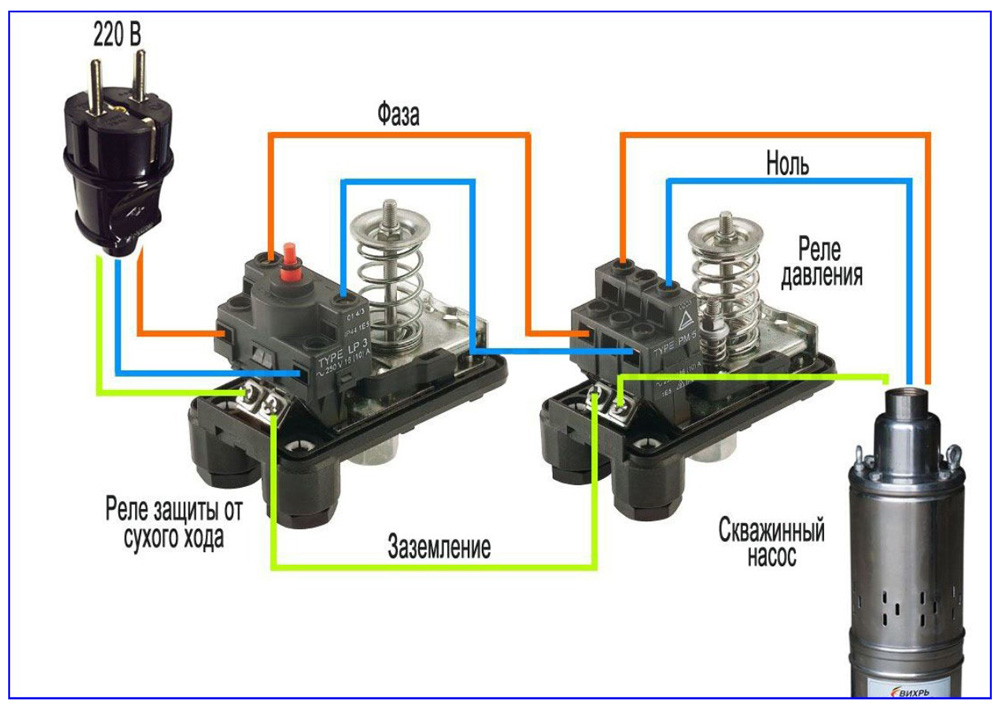

Клеммная колодка имеет три группы контактов: заземление, фаза и ноль от щитка, провод от насоса.
Подключение выполняется стандартно – провод зачищается, вставляется в разъем и фиксируется болтом

Внимание. Подключение к электрической сети производится по надписям, указанным на контактной группе.

Погружной насос с реле давления может соединяться с помощью тройника или штуцера с пятью выходами. Подключение выполняется через гайку на тыльной стороне прибора. В первом случае устройство устанавливается непосредственно на магистрали. Предпочтительней второй вариант, когда собирается узел из пяти частей:

1. Погружной или поверхностный насос.
2. Манометр.
3. Гидроаккумулятор.
4. Датчик давления.
5. Трубопровод.

Схема установки реле

Совет. Все резьбовые соединения узла нуждаются в герметизации, для этой цели используется герметик или ФУМ-лента.

Обязательными элементами сети водоснабжения дома являются фильтры. Эти устройства необходимы для очищения жидкости от примесей, ухудшающих работу оборудования, в том числе реле давления. После подключения датчика к водопроводу и электрической сети остается только регулировка насосной станции своими руками.

Фильтр можно установить до гидроаккумулятора и автоматики. Он будет задерживать все крупные частицы, которые могут повредить системы реле, мембраны и резиновые прокладки. Но в этом случае фильтр для насосной станции необходимо регулярно очищать – сильное загрязнение ухудшает его пропускную способность. Это увеличивает нагрузку на насос, что может привести к его преждевременному выходу из строя. При установке фильтра после станции, она будет работать в штатном режиме без увеличения нагрузки. По ослаблению напора, потребитель поймет, что фильтрующий элемент требует очистки.

Настройка реле

Производитель обеспечивает настройку насосных станций на средние показатели:

• нижний уровень – 1,5-1,8 бар;
• верхний уровень – 2,4-3 бар.

Нижний порог давления

Если потребителя не устраивают такие значения, то зная, как отрегулировать давление в насосной станции, их можно изменить. Разобравшись с установкой правильного напора в накопительном баке, приступают к корректировке настроек датчика:

1. Насос и реле отключается от питания. Из системы спускается вся жидкость. Манометр в этот момент на нулевой отметке.
2. Пластиковая крышка датчика снимается с помощью отвертки.
3. Включить насос и записать показания манометра в момент отключения оборудования. Этот показатель – верхнее давление системы.
4. Открывается кран, находящийся дальше всего от агрегата. Вода постепенно сливается, насос снова включается. В этот момент по манометру определяется нижнее давление. Разницу давлений, на которую в данный момент настроено оборудование, вычисляют математическим способом – отняв полученные результаты.

Внимание. Для получения корректной настройки необходим надежный манометр, показаниям которого можно доверять.

Имея возможность оценить напор из крана, выбирают необходимую настройку. Регулировка на увеличение давления насосной станции выполняется путем закручивания гайки на большой пружине. Если напор нужно уменьшить – гайка ослабляется. Не забывайте, что работы по корректировке проводятся после отключения устройства от питания.

Внимание. Настройка проводится осторожно, реле – чувствительное устройство. Один поворот гайки изменяет давление на 0,6-0,8 атмосферы.

Верхний порог давления

Для настройки оптимальной частоты включения насоса необходимо отрегулировать разность давлений. За этот параметр отвечает маленькая пружина. Оптимальное значение разности верхнего и нижнего порога давления составляет 1,4 атм. Если необходимо увеличить верхний предел, при котором отключается агрегат, то гайку на маленькой пружине крутят по часовой стрелке. При уменьшении – в противоположную сторону.

Схема настройки

Какое действие на оборудование оказывает такая регулировка? Показатель ниже среднего (1,4 атм.) обеспечит равномерную подачу воды, но агрегат будет часто включаться и быстро сломается. Превышение оптимального значения способствует щадящему режиму использования насоса, но водоснабжение пострадает из-за заметных скачков напора. Регулировка разницы давления насосной станции осуществляется плавно и осторожно. Результат воздействия требует проверки. Повторяется схема действий, выполняемых при настройке нижнего уровня давления:

1. Все приборы отключаются от электрической сети.
2. Вода сливается из системы.
3. Включается насосное оборудование и оценивается результат настройки. При неудовлетворительных показателях процедура повторяется.

При выполнении настроек разницы давлений существуют ограничения, которые следует учитывать:

• Параметры реле. Нельзя устанавливать верхний порог давления равный 80% от максимального показателя устройства. Данные о давлении, на которое рассчитан контроллер, присутствуют в документах. Бытовые модели обычно выдерживают до 5 атм. Если в системе необходимо поднять напор выше этого уровня, стоит купить более мощное реле.
• Характеристики насоса. Перед выбором регулировки необходимо свериться с характеристикой оборудования. Агрегат должен отключаться при давлении, которое на 0,2 атм. ниже его верхнего предела. В этом случае он будет функционировать без перегрузок.

Особенности регулировки «с нуля»

Если обе пружины реле ослаблены, регулировка автоматики насосной станции выполняется по следующему алгоритму:

1. Агрегат включается для закачивания воды в систему. Уровень напора контролируется наблюдением за струей из отдаленного крана. Если напор приемлем, то фиксируется показание манометра, а насос отключается.
2. Отсоединив датчик от сети, открывают крышку и крутят гайку большой пружины, пока контакты не замкнутся.
3. Коробку закрывают и снова включают устройство в сеть. Насос включают и оставляют работать, пока давление на манометре не достигнет отметки равной предыдущему значению плюс 1,4 атм.
4. Агрегат и реле отключают от питания, затем подкручивают гайку на меньшей пружине, пока контакты не разомкнутся. Настройки нижнего и верхнего порога закончены.

Реле давления с манометром

Использование датчика без гидроаккумулятора

Для некоторых моделей оборудования используется схема подключения скважинного насоса с реле давления без накопительного бака. Специальный автоматический контроллер запускает и останавливает агрегат при достижении граничных показателей. Электронный блок имеет функцию защиты от «сухого хода» и обеспечивает безопасную работу системы.

Внимание. Минус такой схемы – отсутствие минимального запаса воды, который обеспечивает мембранный бак.

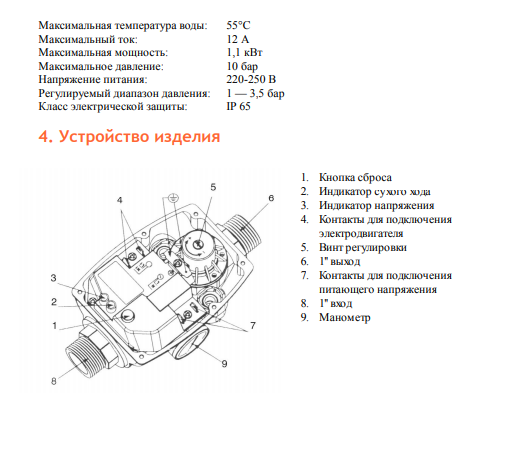

Электронное реле давления для поверхностного и погружного насоса

Прибор запускает насос при открытии крана, после остановки подачи воды оборудование некоторое время работает для создания заложенного уровня давления. Преимущества автоматического контроллера:

• компактность;
• исключаются расходы на покупку гидроаккумулятора;
• стабильное давление в системе.

Среди недостатков – частое включение насоса, ведущее к преждевременному износу. Такой вид автоматики подходит для сети, используемой для долгого режима включения (полив, наполнение большой емкости).

Монтаж и корректная настройка реле давления насосной станции обеспечивают в системе стабильный напор воды. Правильная регулировка прибора способствует продлению срока эксплуатации оборудования и предотвращает возникновение аварийных ситуаций.

Как производится регулировка давления насосной станции?

Итак, регулировка давления насосной станции осуществляется в следующем порядке.

Для начала нужно проверить давление сжатого воздуха внутри расширительного бака. Желательно проверять давление в баке насосной станции примерно раз в месяц. Можно установить датчик давления в насосной станции, чтобы быть осведомлённым о состоянии давления и сохранить насосную станцию и бачок в рабочем состоянии как можно дольше.

В расширительном баке установлена резиновая диафрагма; в неё которую насос закачивает воду. Между этой диафрагмой и металлическим корпусом бачка находится воздух под некоторым давлением. И для определения давления (а также для накачкиспуска воздуха) в задней части этого резервуара предусмотрен особый клапан (нипель).С помощью манометра измерим воздушное давление в баке насосной станции. При необходимости производим подкачку воздуха автомобильным насосом. Если это не поможет, необходимо будет осуществлять настройку реле давления на необходимое давление.

Для баков на 20-25 л рабочее давление насосной станции должно составлять примерно 1,4–1,7 бар, и для больших резервуаров (от 50 до 100 л) — давление в 1,7–1,9 бар.

Регулировка реле давления осуществляться должна в действующей системе под давлением. Включаем насос, даём ему накачать в систему давление и отключиться при достижении установленного давления. Это — «верхнее» давление; его значение будет отображаться на манометре. Если же это значение отлично от рекомендуемого, отрегулируйте его с помощью малого болта реле. Аналогичным образом измеряется «нижнее» давление. Начав сливать воду, наблюдаем за манометром. Значение давления на нём будет постепенно падать. Наконец, при достижении нижнего предела ваш насос снова включится. Это и будет «нижним» давлением. Оно регулируется большим болтом реле.

Итак, регулировка давления насосной станции завершена. Давление включения насоса должно быть больше давления воздуха в резервуаре на 10%; иначе резиновая диафрагма быстрее износится. Можно, конечно, установить на реле другие значения давления включения и выключения. Например, повысив значение разницы между нижним и верхним давлением, вы можете продлить срок службы вашего насоса за счёт того, что он включается реже. Но при этом давление во всей системе не будет равномерным.

Также помните, что гидроаккумулятор, резиновые шланги, сантехника и сама механика реле давления имеют своё рабочее давление насосной станции, которое нельзя превышать. Если вы будете соблюдать эти рекомендации, правильно настроенный датчик давления в насосной станции поможет ей прослужить как можно дольше.

Настройка реле давления насосной станции

Реле давления является важной составной частью насосной станции, и имеет простой механизм отключения и включения контактов электрического двигателя.Настройка реле давления насосной станции осуществляется с помощью двух болтов, которые находятся под защитной, как правило пластмассовой крышкой.При покупке насосной станции, реле регулирования давления в системе входит в комплект и уже отрегулировано оптимальным образом.Но как правило в процессе эксплуатации возникают случаи различных неполадок в работе, когда реле работает не так как прежде и ее просто необходимо отрегулировать по новому. Принцип работы реле давления следующий: при достижения давления в системе заданного максимального значения, как правило это 2.5 — 3.0 Бар, реле отключает электродвигатель.

Но, при необходимости можно назначить и более высокие значения давления скажем 4 или 5 Бар. Для удобности максимальное назначенное число давления в системе при котором реле отключает электродвигатель называют давление отключения или верхнее давление. Когда давление в системе, при отключенном электродвигателе упало до нижнего заданного предела(как правило 1.5-1.8 Бар), реле давления включает электродвигатель.Назначенное число  давления в системе при котором реле включает электродвигатель называют давлением включения или нижнее давление.

Читай далее на http://stroivagon.ru  клапан обратный для воды

Определение давления в расширительном бачке

Настройка реле давления насосной станции можно осуществить своими силами.

Для этого вначале необходимо проверить давление воздуха в пустом расширительном баке насосной станции.

Расширительный бак насосной станции состоит из двух частей :

Фото-1.Грушевидная резиновая диафрагма

Диафрагма из пищевого каучука насосной станции

В такой диафрагме  следует накачать воздух до достижения оптимального давления в 1.4-1.9 Бар .

Фото-2.Корпус расширительного  бачка насосной станции.

В корпусе расширительного бачка насосной станции встроен специальный клапан (нипель) с помощью которого можно накачать воздух в расширительный бак или на оборот уменьшить давление.

Фото-3.Измерение давления в пустом расширительном баке.

Манометр -инструмент для измерения давления

Давление в расширительном баке насосной станции без воды, измеряется с помощью  манометра, который используется для измерения давления в шинах автомобиля.Воздух в пустом расширительном баке качают с помощью автомобильного насоса.

При этом необходимо учитывать что для расширительных бачков объемом от 20 до 25 литров давление должно быть в пределах 1.4-1. 7 Бар. Для расширительных бачков объемом по больше,скажем 50 — 100 литров,давление должно составлять 1.7-1.9 Бар.

В процессе эксплуатации насоса необходимо всегда (рекомендуется хотя бы 1 раз в месяц),проверить давление воздуха в расширительном баке и поддерживать давление гидрофора в рекомендуемых значениях.

Это позволит избежать преждевременный выход из строя резиновой диафрагмы расширительного бака насосной станции.
Во время проверки обязательно выключите вилку питания насоса из розетки для избежания поражения электрическим током.

Регулировка верхнего и нижнего давления

После того как проверили и отрегулировали давление в расширительном баке необходимо подключить насосную станцию к водопроводу.При этом насосная станция ( например, торговой марки Pedrollo) начнет качать воду в резиновую диафрагму. При достижения заданного уровня давления в системе, реле сработает и выключит электродвигатель.Если значение давления при котором электродвигатель остановиться вас не устроит, то можно приступить к регулировке требуемого уровня  давления. Для этого необходимо отключить от питания насосную станцию, затем снять защитный кожух реле и отрегулировать требуемый уровень давления в системе.

Фото-4.Снятие защитного кожуха реле

Реле давления -внешний вид

Защитный кожух реле давления можно открутить с помощью простой отвертки.
Фото-5.Регулировочные болты реле.

Реле давления со снятым защитным кожухом

Регулировка верхнего и нижнего давления можно осуществить двумя болтами (болт -1 и болт-2), которые находятся под защитным кожухом реле.Если вы будете завинчивать болт -1, то тогда увеличите верхнее давление и наоборот,для уменьшения верхнего давления необходимо открутить болт-1.Нижнее давление регулируется с помощью болта -2. Для увеличения нижнего давления завинчивают болт-2 и наоборот для уменьшения нижнего давления следует открутить его в обратную сторону.
Важно при этом помнить что значение давления при котором включиться электродвигатель насосной станции должно быть на 10 процентов выше, чем давление в расширительном баке. При несоблюдение этой рекомендации может выйти из строя преждевременно резиновая диафрагма расширительного бака.

***** РЕКОМЕНДУЕМ выполнить перепост статьи в соцсетях! *****

Регулировка реле давления насосной станции – устройство и принцип работы

Система управления водяной насосной станцией включает в себя несколько элементов, среди которых важное место занимает реле. Оно отвечает за автоматическое включение, а также отключение насоса по заранее установленным параметрам. Потребитель покупает оборудование с отрегулированными производителем настройками.

В процессе его эксплуатации может понадобиться регулировка реле давления насосной станции – ее можно выполнять самостоятельно. Именно этому вопросу посвящена наша статья.

Как выглядит

Прежде чем регулировать реле собственными силами изучите его устройство. Реле давления воды для насосной станции имеет компактную конструкцию, которая состоит из металлической основы и крышки, выполненной из пластика. Сверху платформы основы размещена контактная группа, состоящая из клеммной колодки, а также двух регуляторов. Регулятор давления для насосной станции представляет собой пружину, которую прижимает гайка.

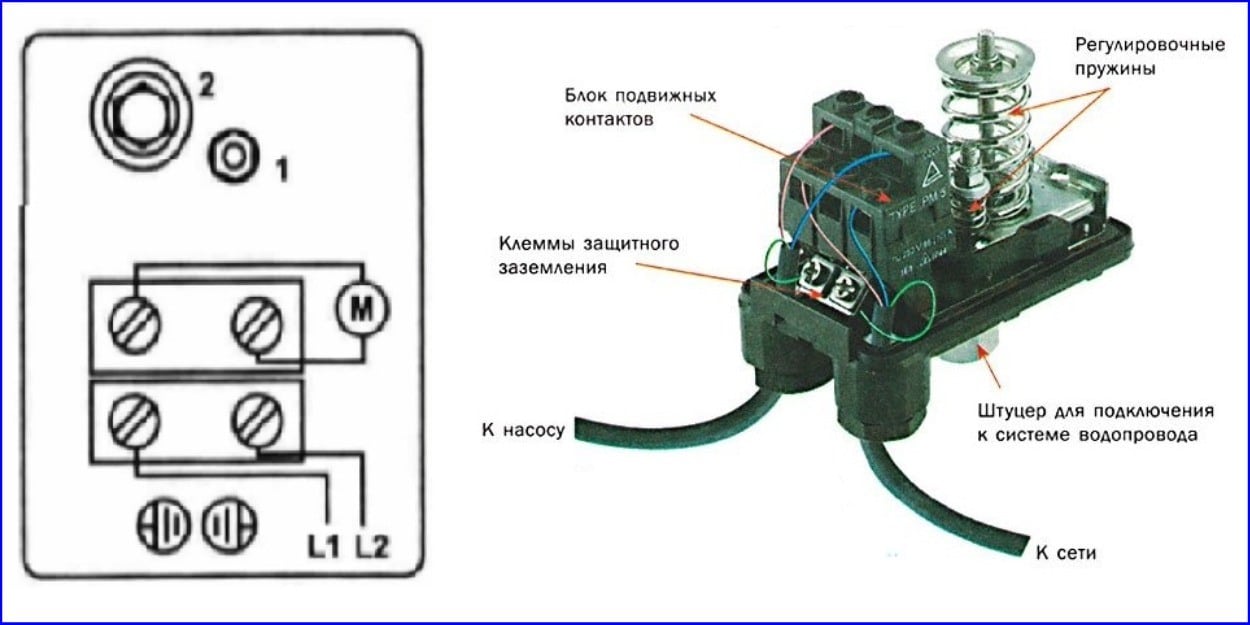

Схема устройства и составные элементы типового реле давления

Силой прижатия гайки пружины можно отрегулировать давление в системе, при котором насос включается или отключается. Крышка крепится к винту, на котором расположена большая пружина. Снизу основы расположен поршень и мембрана. Реле давления для разных моделей оборудования могут отличаться между собой формой, размером или месторасположением элементов, но при этом у них остается описанная нами конструкция.

Как работает регулировка реле

Как действует реле давления для насосного агрегата:

1. Вода, которую качает насос, давит на мембрану, та на поршень, а он на основу реле насосной станции.
2. Через контакты проходит 220 Вт напряжения. От местоположения платформы зависит разомкнуться или замкнуться контакты, а это приведет к включению или выключению работы насоса.
3. Пружинные регуляторы уравновешивают действие поршня.

Определение давления происходит за счет действия пружин

4. По мере использования потребителем воды ее количество в системе уменьшается, а давление воды в гидробаке падает. Как следствие, пружине удается пересилить поршень. Совершаемое при этом движение платформы, провоцирует замыкание контактов, которое приводит к запуску насосного агрегата.
5. Насос качает воду, чтобы наполнить систему. Увеличение объёма воды приводит к тому, что воздух, находящийся в гидробаке, действует на поршень, который преодолевает противодействие пружины и медленно смещает платформу.
6. Величина смещения зависит от сжатия меньшей пружины. Как только платформа достигнет заданного уровня, то контакты разомкнутся, а насос выключится.

Настройка регулятора работы насосной станции

Теперь можно сделать вывод, как настроить насосную станцию. Силой сжатия большой пружины можно отрегулировать значение нижнего давления в насосной станции, при котором будет включаться насос. Соответственно, верхнее давление в системе регулируют сжатием малой пружины. Разница между значениями отключения и включения зависит от малого пружинного регулятора.

ВИДЕО: Причины отказа работы

Значение гидробака (гидроаккумулятора)

Правильно настроить насосную станцию можно, только отрегулировав гидробак. От выставленных параметров зависит, как долго послужит вам насосная станция, а также какой будет напор воды. Гидробак, который еще называют гидроаккумулятором (ГА) представляет собой герметическую емкость, имеющую части. Одна часть (резиновая груша) предназначена для поступления жидкости от работающего насоса. Другая часть находится вокруг груши. Туда закачано воздух.

Какое место в системе занимает гидроаккумулятор

Под действием воздуха сжимается груша с водой и, тем самым, обеспечивается напор воды в трубах водоснабжения дома. Именно благодаря такому устройству ГА, когда потребитель открывает кран, то без работы насоса вода течет под напором. Поэтому, очень важно грамотно отрегулировать насосную станцию.

Правильная регулировка давления воздуха в ГА способствует продлению срока эксплуатации водяного агрегата. Слишком высокое значение способствует частому запуску насоса. Такой режим работы приводит к быстрому изнашиванию оборудования. Заниженное значение негативно сказывается на работе груши. Она чрезмерно растянется.

ВИДЕО: Какое давление накачивать в гидроаккумулятор

Как настроить гидробак

Можно отрегулировать ГА насосной станции своими руками. Предлагаем инструкцию:

1. Открываем нижний кран и ждем, когда вытечет вся вода.
2. Проверяем давление в ГА. Для этого наилучше подходит автомобильный манометр (желательно чтобы он предварительно прошел проверку). На ГА размещен обыкновенный автомобильный золотник, который закрыт колпачком.

Специалисты считают, что для гидробака с объёмом 20-25 л оптимальное значение 1,4-1,7 бар, а 50-100 л –1,7-1,9 бар.

Гидроаккумулятор (аккумулятор давления)

Как отрегулировать давление? Если значение меньше оптимального, то подкачиваете, а больше – стравливаете. Желательно проводить такую манипуляцию каждый месяц. Иногда случается утечка воздуха. Очень важно, чтобы груша не находилась долгое время в пустом состоянии. Она придёт в негодное состояние.

Порядок действий

Как настроить реле давления насосной станции? После того, как вы отрегулировали ГА, можно настраивать реле давления для водного агрегата.

Регулировка реле давления насосной станции начинается с замеров текущих показателей ее работы. Этот этап проводят по такому алгоритму:

1. Открываем нижний кран, чтобы вытекла вода из системы.
2. Фиксируем верхнее значение. Необходимо включить насос, чтобы он закачал воду в систему. Когда включится, то записываем показание манометра.
3. Засекаем нижнее значение. Открываем дальней кран системы, чтобы выпустить немного воды и спровоцировать включение насоса. Записываем значение манометра при запуске устройства.
4. Рассчитываем текущую разницу между показаниями манометра.

Кроме фиксации значений визуально оцените напор воды. Полностью откройте самый удаленный от насоса кран. Если вы хотите увеличить напор воды, то нужно сильнее зажать большой пружинный регулятор. Ослабление гайки приводит к обратному эффекту. Обязательно сначала отключите оборудование от электросети.

С этой статьей читают: Как подключить насосную станцию – весь процесс от начала до конца

Регулировка реле давления насосной станции своими руками

Как отрегулировать реле давления? Оптимальным значением разницы показаний считают 1,4 бар. Если у вас значение ниже, то насос запускается более часто. При этом обеспечивается очень равномерная подача воды. Но такой режим приводит к слишком быстрому изнашиванию оборудования.

Какими элементами проводится настройка оборудования

Когда значение разницы превышает рекомендованное, то насос работает в щадящем режиме – запускается реже, чем предусмотрено производителем. Потребитель будет наблюдать довольно таки ощутимые перепады напора воды. Потребуется регулировка насосной станции. Как настроить реле давления насосной станции до нужного значения этого параметра?

Силой прижатия малого пружинного регулятора. Очень аккуратно прокручивайте гайку. Малая пружина более чувствительна, нежели большая. Для того чтобы увеличить значение разницы следует больше сжать пружину. Соответственно, ослабление пружинного регулятора приводит к противоположному эффекту.

После того, как вами будет выполнена самостоятельно регулировка давления, по предложенному нами алгоритму, обязательно проверьте новые показатели. Выполните еще раз в той же последовательности все описанные выше действия. Если настройка реле давления насосной станции вас не устроила, то повторяйте все заново до тех пор, пока не будете удовлетворены результатом. Желаем успеха!

ВИДЕО: Порядок регулировки реле давления

Реле давления воды для насоса

Реле давления воды недорогое механическое устройство, которое полностью автоматизирует работу насоса. Обычно такие устройства применяются на насосных станциях и отвечают за автоматическое включение и отключения двигателя насоса. С помощью реле давления можно автоматизировать работу не только насосной станции, но и любого другого насоса, как садового, так и погружного. Сделать это достаточно просто.

Принцип действия реле давления прост. Как только давление в насосе падает до минимально допустимого, контакты замыкаются и насос включается. При работе насоса давление постепенно начинает повышаться. Как только давление достигает максимального, реле размыкает сеть и насос отключается. Реле давления не только обеспечивает автоматику включения насоса, но и предохраняет его от избыточного давления, которое может возникнуть при отключении потребителя.

Установка реле давления на насос

Потребность в автоматизации работы насосов возникает при эксплуатации колодезных или поверхностных насосов, применяемых для орошения участка. Установив реле давления на насос, можно не включать насос каждый раз, за вас это будет делать автоматика. В зависимости от используемого насоса способ подключения может быть различный, но узел с реле давления насоса собирается для любых насосов одинаково.

Если речь идет об автоматизации работы поверхностного насоса, то узел автоматики удобнее установить непосредственно на выходное отверстие насоса. Если речь идет о колодезном насосе, то узел автоматики устанавливается на подающей трубе в любом месте. Важно чтобы он был расположен до первого потребителя, т.е. отвод воды из подающей трубы должен быть после узла автоматики.

Рис.1. На поверхностный насос (садовый насос) реле давления удобно устанавливать непосредственно на выходное отверстие насоса. Сетевой провод насоса подключают к реле давления, а реле давления отдельным проводом подключают к сети. Для монтажа реле давления воды на насос используют трех или пятиходовый штуцер.

Для сборки узла вам потребуется пятиходовый штуцер, манометр, реле давления насоса.

Рис.2. Пятиходовый штуцер наиболее удобный и распространенный способ подключения реле давление. Резьбовым соединением 1 штуцер соединяют с выходным отверстием насоса. К отверстию 2 подсоединяют манометр. К отверстию 3 — реле давления воды. К отверстиям 4 и 5 может подсоединяться напорная магистраль и гидроаккумулятор. При отсутствии гидроаккумулятора лишнее отверстие необходимо заглушить пробкой.

Пятиходовый штуцер, показанный на картинке выше, предназначен для сборки узла автоматики в единое целое. Желательно применять именно его, так как на нем есть все резьбовые соединения, необходимые для подключения элементов схемы.

Отверстие 1 подключается к насосу, к отверстию 2 манометр, к отверстию 3 реле давления, к отверстию 4 и 5 могут быть подключены труба водопровода и гидроаккумулятор. При отсутствии гидроаккумулятора отверстие необходимо заглушить гайкой.

После сборки узла автоматики реле давления необходимо подключить к электроснабжению и насосу. Система автоматического включения и выключения насоса готова.

Рис.3. Для того чтобы реле давления обеспечивало включение и выключение насоса необходимо подключить сетевой провод насоса к реле давления, а само реле давления отдельным проводом к сети. Таким образом насос получается запитан через реле давления.

Регулировка реле давления

От производителя реле давления как правило идет с уже установленными настройками. Минимальное давление 1,5 — 2 атмосферы, максимальное 3 — 3,5 атмосферы. Для большинства нужд этого вполне достаточно, как для полива участка, так и для водоснабжения дома.

Однако в некоторых случаях бывает целесообразно изменить настройки реле давления с целью повысить давление в системе. Для этого необходимо увеличить нижний и верхний порог включения, т.е. увеличить давление включения и давление отключения насоса.

Рис.4. Реле давления воды без верхней крышки. Регулировка давления включения насоса осуществляется гайкой с большой пружиной. Для увеличения давления включения насоса гайку необходимо закрутить, для снижения ослабить. Гайка с маленькой пружиной — это разница между давлением отключения и давлением включения насоса. Для увеличения перепада давления (давление отключение увеличивается при неизменном давлении включении насоса) необходимо затянуть гайку, для снижения ослабить.

На фото выше представлено стандартное реле давления. Гайка с большой пружиной отвечает за минимальное давление, т.е. давление включение насоса. Гайка с маленькой пружиной отвечает за перепад (дифференциал) давления, т.е. разницу между максимальным и минимальным давлением в системе.

Для увеличения давления в системе необходимо закрутить гайку с большой пружиной. При этом увеличится давление включения и давление отключения, перепад давлений останется неизменным. Для снижения давления гайку с большой пружиной следует отвернуть. Чтобы увеличить перепад давлений следует закрутить гайку с маленькой пружиной. Чтобы уменьшить открутить.

Следует отметить, что в большинстве случаев достаточно настроить только минимальное давление, а перепад давления оставить неизменным.

Как сделать насосную станцию своими руками?

Насосная станция от насоса, обеспеченного автоматикой, отличается наличием гидроаккумулятора. Гидроаккумулятор необходим для поддержания постоянного давления в системе водопровода.

Гидроаккумулятор представляет собой бак разделенный пластичной (обычно резиновой) мембраной. С одной стороны мембраны находится вода с другой стороны воздух под давлением. При понижении давления в системе за счет сжатого воздуха мембрана компенсирует давление в водопроводе.

Рис.5. Для сборки насосной станции помимо реле давления и пятиходового штуцера потребуется гидроаккумулятор. Гидроаккумулятор необходим для поддержания стабильного давления в системе и устранения скачков давления. Чем больше объем гидроаккумулятора тем выше стабильность давления и реже включение насоса. Для подключения гидроаккумулятора можно использовать гибкий шланг, который одним концом подключается к гидроаккумулятору, другой к отверстию 4 или 5 в пятиходовом штуцере.

Для того чтоб получить полноценную насосную станцию, гидроаккумулятор необходимо подключить к пятиходовому штуцеру через отверстие 4 или 5. Сделать это можно с помощью шланга или трубы.

Для полноценной работы важно следить за уровнем давления воздуха в гидроаккумуляторе. Обычно оно составляет 1,5 атмосферы. В случаи падения давления, бак необходимо подкачать автомобильным насосом.

как установить и настроить, инструкция со схемами, фото и видео

Увеличение заводской настройки 1,5 атмосферы уменьшит резервный объем и повысит напор в системе. В остальных случаях перенастройка, как правило, не нужна. Помимо этого, механическая конструкция способна поддерживать в системе комфортный напор. Если ее проворачивать и закручивать — оно увеличивается, если откручивать — оно падает.

Главная характеристика такого устройства — номинальное рабочее давление, которое варьируется в пределах 1,,0 бар. Как подключить реле давления.

Это принцип работы электромеханического варианта реле давления, существуют также более новые электронные модели.

Настройка насосной станции состоит из следующих действий: Включается водопровод и при помощи манометра фиксируется барьер запуска и остановки насоса. Как установить насос для повышения давления воды в квартире.

Именно поэтому его установка осуществляется рядом с гидроаккумулятором.

Поэтому установка в систему надежных и качественных фильтров, особенно при заборе воды из песчаных скважин, не только повысит качество питьевой воды, но и обеспечит надежную и бесперебойную работу насосного оборудования. Настройка реле — это самый последний, третий этап.

Тогда лучше всего использовать медный двух или трех жильный провод с диаметром жилы 1. Реле давления IBO PC-9 и Omnigena Z. Обзор и настройка.

Назначение, устройство и принцип работы

Реле — это основной элемент для регулировки подачи воды в насосной системе. Благодаря ему осуществляется включение и выключение всей системы насосного оборудования.

Именно этот узел в системе водоснабжения отвечает за напор воды. Благодаря реле, происходит баланс между большой ее подачей и слабой.

Реле устроено на принципе размыкания контактной группы при изменении напора воды. Оно непосредственно соединяется с насосом с помощью выходных контактов. На схеме, представленной ниже, показаны основные узлы устройства реле подачи давления воды.

Схема реле давления воды

Два сетевых контакта служат для электрического запуска устройства. С помощью насосной контактной группы срабатывает включение и выключение реле. На верхней части устройства располагаются две гайки. Они предназначены для регулировки подачи давления. Каждая гайка отвечает за силу давления воды в системе. При регулировании реле всегда следует помнить, что отключение устройства должно срабатывать при среднем давлении подачи воды в насосе. Гайка настройки дифференциала регулирует подачу воды между большим и малым давлением.

С помощью реле автоматически регулируется включение и отключение устройства, подающего воду в гидробак. При этом специалисты используют ряд понятий, таких как:

1. Давление включения или нижнее давление (Рвкл), при котором контакты реле для погружного или скважинного насоса замыкаются, устройство включается и в бак начинает поступать вода. Стандартные настройки производителя — 1,5 бар.
2. Давление выключения или нижнее давление (Рвыкл), при котором контакты устройства размыкаются и насос выключается. Стандартные настройки производителя — 2,5-3 бар.
3. Перепад давления (ΔР) — разница предыдущих двух показателей.
4. Максимально допустимый показатель выключения, при котором насосная станция может быть отключена. Стандартные настройки производителя — 5 бар.

Гидроаккумулятор же представляет собой бак, в который встроена дополнительная резиновая ёмкость, именуемая «грушей». В эту «грушу» через самый обычный автомобильный ниппель накачивают некоторое количество воздуха. Чем выше давление в «груше», тем сильнее она давит на скопившуюся в баке воду, выталкивая её в водопроводную систему. Таким образом обеспечивается напор воды, достаточный для комфортного использования.

Несколько иначе устроены мембранные гидроаккумуляторы, однако их принцип работы примерно такой же. Бак разделяют на две части специальной мембраной, по одну сторону которой находится вода, по другую — воздух, который давит на воду и т. д.

Подключение реле давления воды

Грязевик — тоже нужное приспособление, однако его можно монтировать отдельно от насосной станции на трубопроводе. Устройство реле давления Предлагаю рассмотреть предназначение элементов, метод работы системы.

Отсутствие жидкости в системе может быть вызвано следующими причинами: потребление жидкости значительно больше, чем объем колодца или скважины; перебои с поставкой воды в летний период; аварии на водопроводных системах. Подключаем реле к насосу Берем кусок провода. Регулировка насосной станции заключается в поворачивании гаек, подпирающих пружины реле.

Подробный рассказ с иллюстрациями Автор: Дмитрий Белкин Предположим, вы решили заменить реле давления или просто напросто собрать автоматическую насосную станцию из деталей, которые вы купили в магазине, или получили в подарок, или нашли и так далее.

Однако контакты не сразу размыкаются, это происходит лишь в результате перемещения на определенное расстояние, зависящее от степени сжатия малой пружины. Электрическая часть Отдельная электропроводка желательна — дает больше шансов повысить срок эксплуатации. Таким образом, продукция отечественного производства оказывается значительно меньше по стоимость, да и по своим характеристикам она практически не уступает западным моделям.

Назначение

Теперь следует открыть воду и освободить гидробак. Так же их можно погружать в воду. Советуем почитать: Автоматика для скважинного насоса Возможно

Классификация реле

Реле бывает двух видов по принципу работы — механическое и автоматическое. При покупке этого механизма нужно учесть, какие функции должен выполнять этот прибор.

Кроме этого, автоматические реле хоть и более легки в эксплуатации, но менее долговечны, чем механические. Поэтому большинство покупателей останавливаются именно на механическом варианте.

Кроме этого, реле продаются как встроенными внутрь насосной станции или отдельно от него. Поэтому можно по индивидуальным характеристикам подобрать реле, которое улучшит работу всего оборудования.

Механического типа

• Механическое реле давления SQUARE с защитой сухого хода. Давление, вырабатываемое этим устройством, составляет от 1.3 до 5 бар. Необходимая сила тока для эффективной работы реле составляет 10 А.
• Реле давления Cristal. Сила тока, необходимая для работы данного устройства, 16 А. Допустимый предел давления в водопроводной системе составляет 4.5 бар.

Электронные

Электронные реле более подвержены поломкам из-за того, что при подаче воды в ней появляются разные мелкие частицы, которые и выводят из строя оборудование. Чтобы этого не случилось, на входе подачи ставится специальный фильтр, которые очищает воду и не предотвращает поломку прибора. Электронное устройство лучше механического тем, что оно не допускает холостой работы насосной станции.

Электронные реле после нажатия кнопки для отключения подачи воды работает еще в течение 16 секунд. Эта функция необходима для того, чтобы устройство работало более продолжительное время.

Электронное реле проще установить и настроить. Чтобы перенастроить его работу, всю систему не нужно разбирать, требуется просто настроить на электронном табло при помощи соответствующих кнопок необходимые параметры.

• Реле давления PS-15A с сухим ходом. Этот электронный прибор работает в диапазоне давления от 1 до 5 бар. Сила тока составляет 12 А. Кроме перечисленных характеристик, устройство имеет встроенные заводские настройки и полную защиту от сухого хода.
• Реле давления PS-2-15. Имеет заводские настройки и защиту от сухого хода. Возможный предел давления в водопроводной системе 5.6 бар, сила тока 10 А.

Расценки на некоторые модели

На самом деле реле давления воды для насоса купить можно за сравнительно небольшую денежную сумму. В таблице представлены цены на популярные модели известных производителей.

Представлено реле Калибр РД-5

Изображение	Производитель и модель	Цена в рублях
Belamos PS-02	540
Калибр РД-5	490
Danfoss KP1	1 570
Джилекс РДМ-5	900

Демонстрируется модель Джилекс РДМ-5

Что касается цен на электронные реле давления воды для насосов, то они примерно в 2-3 раза выше, чем на механические аналоги. Подобные устройства дают возможность осуществлять более точную настройку рабочего диапазона. Кроме того, они предохраняют запорную арматуру от возможного гидравлического удара.

Внешний вид электронного изделия с защитой от холостого хода

Проверка давления в системе водоснабжения с помощью манометра

Сразу же после покупки насосной станции необходимо проверить показатели, которые заданы в гидробаке производителем. Обычно этот показатель равен 1,5 атмосферы. Однако в процессе хранения и транспортировки утечка из бака части воздуха — явление совершенно обычное.

Для проверки рекомендуется использовать автомобильный манометр с как можно менее градуированной шкалой, чтобы обеспечить точность измерения. Некоторые модели насосных станций комплектуются пластиковыми манометрами, но практика показала, что они ненадежны и точных показателей давления в гидробаке не дают. Ещё один вариант — электронные манометры, показания которых во многом зависят от уровня заряда батареи и окружающей температуры. Учитывая высокую стоимость электронных манометров и крайнюю ненадежность китайских пластиковых изделий, специалисты рекомендуют выбрать обычный механический автомобильный манометр, заключенный в металлический корпус.

Для настройки реле давления насоса лучше всего использовать механический манометр

Чтобы проверить давление в гидроаккумуляторе, необходимо снять декоративный колпачок, под которым срыт ниппель, подсоединить к нему манометр и снять показания. Чем меньше давление, тем больше запас воды можно в нем создать. Для создания достаточно большого напора воды приемлемым показателем считается давление в 1,5 атм. Но и одной атмосферы вполне хватит для того, чтобы обеспечить бытовые нужны небольшого дома.

При высоком давлении насос включается чаще, а значит, изнашивается быстрее, однако напор воды в системе создается примерно такой же, как в городской водопроводной системе. Это позволяет, например, использовать душ с гидромассажем. При низком давлении насос изнашивается меньше, но максимальный комфорт, который можно себе позволить — обычная ванна, наполненная горячей водой, но никак не прелести джакузи.

Обратите внимание, что специалисты не советуют чрезмерно перекачивать гидробак или снижать давление до показателя менее одной атмосферы. Это может привести к недостаточному запасу воды в гидроаккумуляторе, либо к повреждению резиновой «груши».

После того, как выяснены эти нюансы, воздух в гидробак либо подкачивают, либо стравливают его, пока не будет достигнут необходимый показатель.

О защите от холостого хода

В некоторых случаях вода через насос может не проходить, а он будет продолжать свою работу. Такой режим функционирования прибора является крайне нежелательным, так как он значительно сокращает срок службы. Однако это относится лишь к устройствам с мокрым ротором, где в качестве охлаждающей и смазочной жидкости выступает вода.

Читать также: Свёрла по дереву разновидности

Схема работы проточного реле сухого хода

Чтобы избежать выхода оборудования из строя, необходимо установить реле, предохраняющее от функционирования всухую. Контакты должны разомкнуться при отсутствии воды и отключить устройство. Двигатель прибора удастся запустить только при наличии достаточного количества воды.

Если потребление воды из скважины или колодца будет превышать ее поступление, то холостого хода не избежать. В связи с этим установка реле давления воды для насосных станций поможет справляться с такой ситуацией.

Обнаружение холостой работы может быть вычислено по одной из нескольких величин:

• давлению на выпускном патрубке;
• уровню воды;
• потоку жидкости через прибор.

Полезная информация! Защита прибора от холостой работы в водопроводных системах загородных домов необходима. Чаще всего она используется совместно с другими автоматизирующими приспособлениями.

Как правильно отрегулировать (с гидроаккумулятором)

Перед настройкой реле необходимо снять крышку, под которой имеются две пружины с гайками: большая и малая. Поворотом большой гайки регулируется нижнее давление в гидроаккумуляторе (Р). Вращая малую гайку, выставляют разницу давлений (ΔР). Точкой отсчёта считается положение большой пружины, с помощью которой выставляется предел нижнего давления.

Перед тем, как начать настройку реле давления для насоса, необходимо снять с устройства верхнюю крышку, которая скрывает большую и малую пружины

После того как в гидроаккумуляторе достигнут необходимый параметр воздуха, бак следует подключить к системе и включить, наблюдая за показаниями водяного манометра. Заметим, что в технической документации для каждого насоса указаны показатели давления рабочего и предельного, а также допустимая норма расхода воды. Не допускается превышение этих значений при настройке реле. Если при работе системы достигнуто рабочее давление гидроаккумулятора или предельное значение насоса, необходимо отключить насос вручную. Предельный напор считается достигнутым в тот момент, когда давление перестает расти.

К счастью, обычные бытовые модели насосов не настолько мощные, чтобы закачать бак до предельных значений. Чаще всего разница между установленными показателями давления включения и отключения составляет 1-2 атмосферы, что полностью обеспечивает оптимальное использование техники.

После того, как водяной манометр покажет необходимое нижнее давление, насос следует отключить. Далее регулировка производится таким образом:

1. Осторожно вращают малую гайку (ΔР) до тех пор, пока механизм не начнёт работать.
2. Открывают воду, чтобы полностью освободить систему от воды.
3. Когда произойдёт включение реле, будет достигнуто значение нижнего показателя. Обратите внимание, что давление включения насоса должно быть примерно на 0,1-0,3 атмосферы выше, чем показания давления в пустом гидробаке. Это предохранить «грушу» от преждевременного повреждения.
4. Теперь нужно вращать большую гайку (Р), чтобы выставить нижний предел давления.
5. После этого насос снова включают и ожидают, когда показатель в системе поднимется до нужного уровня.
6. Остается подстроить малую гайку (ΔР), после чего гидроаккумулятор можно считать настроенным.

Схема регулировки

Вот схема, которая подойдёт для большинства устройств:

Регулировка реле давления для насоса осуществляется с помощью двух гаек: большой и малой. Обращаться с ними нужно очень осторожно, чтобы не повредить прибор

Как отрегулировать реле давления водяного насоса

С регулировкой реле давления может возникнуть некоторая путаница, несмотря на то, что это простой процесс. Большинство переключателей имеют регулировочный болт на одном конце корпуса.

Как только вы найдете центральный болт, вам нужно будет повернуть его вниз или вверх, чтобы сжать или разжать пружину. Это изменит диапазон давления насоса, чтобы начать или приостановить его работу. Вот оно! Конечно, самое сложное — это обеспечить надлежащий диапазон давления в вашей системе — подробнее об этом ниже.

Что делает реле давления?

Реле давления — это часть вашей системы повышения давления водяного насоса, которая регулирует давление потока воды. По сути, вы включаете и выключаете насос, чтобы получить стабильный поток воды.

Реле давления работают, измеряя давление воды в трубе. При недостаточном давлении воды он автоматически включает насос для достижения желаемого давления и останавливается, когда давление падает ниже желаемого уровня.

Что такое точки включения и отключения?

Все реле давления имеют две рабочие точки, известные как настройки включения и отключения.Точка включения указывает на падающее давление, а точка отключения указывает на повышение давления. Проще говоря, одна точка означает, что давление в системе слишком низкое, а другая указывает, когда давление достигает желаемого уровня.

Каждый переключатель работает с диапазоном, основанным на точках включения и отключения. Этот диапазон известен как «дифференциал», и его можно регулировать в зависимости от желаемого давления. Например, если включение составляет 40 фунтов на квадратный дюйм, а отключение — 60 фунтов на квадратный дюйм, дифференциал составляет 20 фунтов на квадратный дюйм.Как правило, большинство реле давления работают при перепаде давления 20 фунтов на квадратный дюйм.

Вот некоторые диапазоны стандартов для каждого типа насоса:

Погружные насосы, скорее всего, работают при давлении от 40 до 60 фунтов на квадратный дюйм.
Центробежные насосы и струйные насосы, которые обычно используются для приложений, работают в диапазоне от 20 до 40 фунтов на квадратный дюйм или в диапазоне от 30 до 50 фунтов на квадратный дюйм.

Что нужно знать перед эксплуатацией реле давления

1. Всегда выключайте или отключайте источник питания, прежде чем вносить какие-либо изменения в коммутатор.
2. Найдите заводские настройки производителя. Эти сведения обычно находятся внутри крышки насоса или в руководстве по эксплуатации.
3. Ознакомьтесь с предустановленным производителем диапазоном. Например, отсечка 30 фунтов на квадратный дюйм и отсечка 50 фунтов на квадратный дюйм означают, что система будет включаться каждый раз, когда давление падает ниже 30 фунтов на квадратный дюйм, и отключается, когда давление достигает 50 фунтов на квадратный дюйм.
4. Найдите центральную гайку, с помощью которой вы будете изменять настройки давления.
5. Обратите внимание на расстояние между точками включения и отключения. Так что вам будет на что ссылаться.

Практические правила настройки реле давления

Поворачивая центральную гайку по часовой стрелке, вы увеличите диапазон включения и отсечки. Это означает, что ваша система будет работать при более высоком давлении. В то же время, если вы повернете центральную гайку против часовой стрелки, вы уменьшите давление для работы системы.
Когда вы сделаете полный оборот гайки, вы переместите диапазон давления примерно на 2-3 фунта на квадратный дюйм; конечно, это точное число варьируется в зависимости от продуктов и брендов, но может использоваться как справедливая оценка.
В некоторых моделях используется дифференциальная гайка, которая влияет только на высокое давление. Например, вращение гайки дифференциала в конфигурации 30-50 фунтов на квадратный дюйм повлияет только на давление 50 фунтов на квадратный дюйм.
Обычно вы не регулируете дифференциал, если у вас нет причин для увеличения давления.

Каковы наиболее распространенные причины для регулировки реле давления?

Насос в вашем доме: Напор, при котором вода поступает в ваш дом, недостаточен, поэтому, когда вы открываете кран или принимаете душ на втором этаже вашего дома, вы не получаете ожидаемого напора воды.

Для целей орошения: Ваш насос не может поднять головки разбрызгивателей из-за отсутствия давления, поэтому вы не можете ухаживать за газоном.

Общие проблемы, которые необходимо отслеживать при регулировке реле давления

1. Неисправный клапан (т.е. клапан, не способный полностью перекрыть поток воды)
2. В систему поступает слишком много воды.
3. Отложения или мусор в магистрали, соединяющей ваш выключатель с водопроводом
4. Пружина теряет способность возвращаться в исходное положение (характерно для старых устройств)
5.Резкие перепады температуры, которые могут помешать функционированию системы

Для получения информации о продукте нажмите здесь

Внимание! Если вы раньше не пользовались электричеством, это может быть очень опасно. При тестировании или регулировке электрических частей соблюдайте осторожность и всегда выключайте выключатели электропитания, если вы работаете с электричеством. Если вы не уверены или сомневаетесь, всегда лучше подождать опытного специалиста, который знает все тонкости электрических систем, прежде чем пытаться это сделать самостоятельно.

Настройка реле давления насосной станции. Как отрегулировать реле давления насосной станции. Регулируем давление включения насоса.

Регулировка автоматики насосной станции изначально выполняется заводом-изготовителем на определенную величину давления при включении и выключении оборудования. Как правило, эти заводские настройки составляют от 1,5 до 1,8 бар при включении и от 2,3 до 3 бар при выключении.
Но бывают ситуации, когда в процессе эксплуатации необходимо дополнительное давление на оборудование.Как отрегулировать насосную станцию ​​предлагается узнать из этой статьи.

Эти усовершенствованные контроллеры обычно продаются как более дорогие по сравнению с теми, которые обычно используются в ирригационных системах в жилых помещениях. Но вы также получаете гораздо больше с ними. Они продаются через профессиональные ирригационные магазины, как в Интернете, так и на месте. Не все контроллеры, продаваемые как «интеллектуальные контроллеры», имеют эти входные функции датчика, многие работают только с определенными типами или даже моделями датчиков, а некоторые контроллеры могут не обеспечивать требуемые параметры отклика.

Реле давления для насосной станции

Прежде чем приступить к регулировке прессостата, необходимо ознакомиться с его устройством и принципом работы.

На фото представлен дизайн устройства.
Его основные элементы:

Вам нужно внимательно посмотреть на контроллер. Не полагайтесь на простой контрольный список функций! «Вход датчика» может означать почти что угодно, вам нужны подробности! Прочтите руководство пользователя, чтобы узнать, каковы истинные возможности контроллера.Прочтите разделы руководства по подключению датчика, затем будет также отдельный раздел о том, как запрограммировать датчик, на который вы должны обратить внимание. Некоторые контроллеры допускают отложенные ответы, некоторые нет. Если у вас есть помпа, вам почти всегда понадобится функция задержки для обхода датчика при запуске помпы.

• 1 и 2 — регуляторы пружин.
• 3 — основание устройства.
• 4 — гайка крепления реле к переходнику и мембранной крышке.
• 5 — колодка с клеммами для подключения сети 220В, самого насоса и его заземления.

К металлическому основанию снизу крепится крышка мембраны, под которой находится мембрана и поршень с быстроразъемной гайкой, поз. 4. Сверху находится контактная колодка, клеммные колодки и два пружинных регулятора разного размера.
Все элементы закрыты сверху пластиковой крышкой, прикрепленной к винту большого регулятора и которая, в зависимости от модели, легко снимается отверткой или гаечным ключом.
Разные модели изделий, цена которых колеблется не сильно, могут отличаться размерами, формой, расположением составных элементов, но большинство из них имеют вышеописанную конструкцию.В состав некоторых изделий входят дополнительные элементы, например, рычаг, обеспечивающий защиту от «сухого хода».

Даже контроллеры, которые позволяют добавлять задержку, могут не предоставлять столько времени, сколько вам нужно. Крайне важно, чтобы вы провели как можно больше исследований, прежде чем приступать к затратам и усилиям по покупке, установке и программированию контроллера. Этот специальный интеллектуальный контроллер имеет возможности измерения расхода, но не имеет встроенных датчиков давления. Он имеет отсроченный ответ, позволяющий задержаться на 1-6 минут, но только после одной минуты.

Хотя этот конкретный контроллер подходит для моих нужд, он определенно подойдет не всем. Убедитесь, что вы используете самые современные ресурсы при тестировании моделей. Метод варьируется в зависимости от производителя и модели датчика, большинство из которых довольно легко установить. Датчик подключается к специальной клемме на контроллере полива. Обычно используемый провод должен быть специальным экранированным кабелем связи, а не стандартным кабелем ирригационного клапана. Большинство датчиков давления работают, отправляя данные о текущем давлении на контроллер каждые несколько секунд.

Как работает реле

Реле работает по следующему принципу:

• Под действием давления жидкости, подаваемой из насоса, мембрана начинает давить на поршень.
• Активирует контактную группу, которая крепится на металлической платформе с двумя шарнирами.
• Контакты для подключения напряжения 220В и насоса в зависимости от положения могут быть разомкнуты или замкнуты, что соответствует выключению и включению насоса.
• При воздействии пружины большого регулятора на площадку контактной группы давление поршня уравновешивается.
• Если давление начинает ослабевать, под действием пружины платформа начинает опускаться и контакты замыкаются, что включает насос (см.).
• Пружина малого регулятора также действует против напора воды, но находится дальше от шарнира платформы и не сразу приходит в действие, а после того, как платформа с контактами может подняться на определенную высоту.
• Небольшой шарнир с пружиной отвечает за срабатывание электрической части реле, за замыкание и размыкание его контактов.

Типичный датчик расхода имеет маленькую крыльчатку, которая вращается, когда вода течет по трубе. Датчики потока обычно отправляют сигнал в зависимости от количества потока, например, они могут посылать сигнал каждый раз, когда через датчик проходит 5 галлонов воды. Затем контроллер интерпретирует данные с датчика и отвечает.В большинстве случаев вы заранее определяете, каким будет ответ при настройке контроллера. 2-минутный квалификатор отключения позволит насосу прокачать систему во время запуска, а также избежать «ложных срабатываний», вызванных мгновенными перепадами давления.

• Конструкция реле устроена таким образом, что шарнир и платформа не могут располагаться в одной плоскости.
• При поднятии платформы над шарниром контакты резко падают вниз, а при опускании ниже ее плоскости элементы сразу переворачиваются вверх.
• Расположение плоскости этого шарнира несколько выше основания пружины малого регулятора позволяет платформе подниматься без размыкания контактов до этого уровня, а при его достижении — под действием пружин этих двух регуляторов , контакты разомкнутся и насос выключится.
• При этом большой подпружиненный регулятор таким образом отвечает за момент включения агрегата или за «нижнее» давление (Р), а меньший – за разницу между отсечкой и давления отсечки (∆P).
• При сжатии пружины большого регулятора, что осуществляется закручиванием гайки по часовой стрелке, ее действие происходит с большей силой на площадке контактной группы, что вызывает увеличение «нижнего» давления.
  Если при этом не изменить степень сжатия пружины меньшего регулятора, «верхнее» давление или отключения начнут увеличиваться до того же значения. В этом случае ∆P не изменится.
• При сжатии пружины меньшего регулятора «верхнее» давление увеличится, но «нижнее» давление не изменится, что приведет к увеличению ∆P.
• При соответствующем ослаблении пружин эти показатели будут уменьшаться.
• Регулировка реле давления Насосное оборудование основано на этом принципе.

Настройка своими руками

Использование простого реле давления с системой управления насосом. Этот метод предназначен для насосов. Это может быть стандартный сосуд высокого давления с реле давления для управления им. Новый датчик давления, о котором мы говорим при установке, в этом случае используется только для измерения давления, указывающего на проблему, и отключения насоса.Поэтому, если все подключено правильно, в случае засора или отсутствия воды в системе полива давление упадет, а новый датчик давления отключит насос.

Как независимо регулируется реле давления

Перед регулировкой автоматики необходимо подготовить отвертку или ключ для снятия крышки реле и ключ для затяжки или откручивания гаек регулятора.
После этого инструкция по выполнению работы своими руками следующая:

• Реле давления отключено от напряжения.
• Пленка пластиковая крышка реле и регулируется в зависимости от назначения:

1. повышенное давление;
2. убавка;
3. изменение диапазона работы оборудования.

• Под крышкой установлены два подпружиненных регулятора, которые отвечают за нижнее и верхнее давление.

Для повышения или понижения давления в сети необходимо:

Этот метод требует, чтобы ваша оросительная система была негерметичной и могла удерживать давление в течение нескольких дней между поливами.Удостоверьтесь, что у вас действительно хороший подпружиненный обратный клапан на линии орошения. После насоса идет обратный клапан, а перед реле давления. Обратный клапан хорошего качества необходим для того, чтобы вода не вытекала из системы через насос. Обычно функции самовсасывания насоса недостаточно для этого, нужен отдельный обратный клапан.

• Просто завинтите или отвинтите гайку на большом регуляторе.
• После изменения настройки крышка закрывается.
• Напряжение включается.
• Открывается кран и по манометру, встроенному в насосную станцию, определяется, давление, при котором включается насос, или «нижнее».
• Кран закрыт и «верхнее» давление проверяется манометром при выключенном насосе.

Совет: Если давление удовлетворительное, регулировка завершена. Если нет, то все повторяется снова.

Вам нужно будет использовать реле давления, которое работает в противоположном направлении от обычных, используемых для бытовых систем водоснабжения, так как вы хотите, чтобы реле отключало насос при низком давлении.Некоторые переключатели могут работать в любом случае, а другие нет. Вам не нужны случайные «ложные» отключения, так как единственный способ восстановить систему — вручную запустить насос и удерживать его до тех пор, пока давление не превысит уровень отключения.

Самостоятельная настройка реле давления насосной станции

Есть проблема, с которой нужно разобраться. Проблема в том, что клапаны закрываются медленно, за считанные минуты-две, закрываются после того, как им скажет контроллер. В конце последнего цикла орошения типичный контроллер закрывает последний клапан и немедленно выключает насос. Но клапану требуется от нескольких секунд до минуты или двух, чтобы действительно закрыться. В течение этого периода закрытия система сбросит давление. Если в системе нет давления, насос не включится для следующего цикла орошения, так как выключатель низкого давления обнаруживает низкое давление и отключает питание насоса.

Как изменить диапазон срабатывания реле

Если «нижнее» давление в норме и вам нужно просто увеличить или уменьшить «верхнее» давление, используйте регулятор меньшего размера.
Где:

• Поворот гайки этого регулятора по часовой стрелке увеличивает «высокое» давление, в то время как «низкое» давление остается неизменным.
• Отвинчивание — наоборот: в этом случае разница между ними будет уменьшаться или увеличиваться — ∆P.
• После изменения регулирования включается питание и на манометре фиксируется момент отключения насоса — «верхнее» давление.
• Если результаты удовлетворительны, то настройку можно остановить на этом этапе, если нет, процесс повторяется до получения желаемого результата.

Совет: Следует иметь в виду, что увеличение ∆P позволяет реже включать насос, но в этом случае в водопроводной сети будут происходить более заметные перепады давления, а при его уменьшении, наоборот , он уравняется в системе, но насос будет чаще включаться, что приведет к сокращению срока его службы.

Есть два способа справиться с этим. Вы можете обмануть контроллер, чтобы насос продолжал работать после того, как последний контур клапана закончил полив.Для этого ваш контроллер должен быть рассчитан на один дополнительный клапан, поэтому, если у вас 10 клапанов, вам понадобится контроллер с 11 станциями. К последней станции вашего контроллера не должен быть прикреплен клапан. Запрограммируйте 1 минуту времени на последней станции. Контроллер теперь считает, что работает последний клапан, поэтому насос продолжает работать.

Если Вас не устраивает как «нижнее» давление, так и диапазон срабатывания реле, необходимо сначала произвести регулировку большим регулятором, а потом меньшим, весь процесс контролируется станционным манометром.

Что учитывается при корректировке

При самостоятельном регулировании работы реле оборудования необходимо учитывать следующие важные моменты:

Это позволит поддерживать давление в системе при закрытии последнего клапана. Если одной минуты недостаточно для закрытия последнего клапана, добавьте еще одну минуту времени работы для этой последней пустой станции. Некоторые контроллеры имеют встроенную функцию задержки, которая поддерживает работу насоса после закрытия последнего клапана.Эта функция удерживает цепь запуска насоса, которая удерживает насос в течение минуты или двух после подачи сигнала на закрытие последнего клапана.

Указывает время на закрытие клапана перед отключением насоса. Некоторые менее дорогие контроллеры имеют эту функцию. Но, как правило, это только топовые контроллеры, поэтому такой способ не очень практичен. Часто небольшая утечка приводит к разгерметизации системы между ирригационными линиями. Насос не запустится, если давление низкое, реле низкого давления отключит питание.

• На данной модели невозможно установить «верхнее» давление, которое составляет более 80% от максимального для продукта. Как правило, оно указано на упаковке или в инструкции и колеблется в пределах от 5 до 5,5 бар.
  Для установки более высокого уровня в системе частного дома необходимо подобрать реле с более высоким максимальным давлением.
• Перед повышением давления для включения насоса необходимо ознакомиться с его характеристиками, может ли он развивать такое давление.В противном случае, если он не может быть создан, блок не выключится, и реле не сможет его отключить, потому что установленный предел не может быть достигнут.
  Напор насоса измеряется в метрах водяного столба: 1 м. Воды. Искусство. = 0,1 бар. Кроме того, учитываются гидравлические потери во всей системе.
• Не затягивайте гайки регуляторов до упора при регулировании, иначе реле может полностью перестать работать.

Влияние давления воздуха в баке

Нормальная работа оборудования зависит от значения давления воздуха в гидроаккумуляторе (см. ) оборудования, но к регулировке реле отношения не имеет.В любом случае он начнет работать при определенном «нижнем» и «верхнем» давлении вне зависимости от его наличия в баке.
Отсутствие воздуха в мембранном баке может привести только к полному наполнению водой, при этом давление в системе начнет моментально подниматься до «верхнего» и насос сразу же отключится после прекращения забора жидкости. При каждом открытии крана включается насос, он сразу опустится до «нижнего» предела.
При отсутствии гидроаккумулятора реле все равно сработает.Пониженное давление воздуха приводит к сильному расширению мембраны, а повышенное давление воздуха приводит к недостаточному наполнению бака водой. В этом случае воздух с избыточным давлением будет вытеснять жидкость.
Для нормальной работы насосной станции и длительного срока службы мембраны необходимо, чтобы давление воздуха было на 10% меньше «нижнего», установленного при регулировке. Тогда гидроаккумулятор будет нормально наполнен водой, а мембрана не будет сильно растягиваться, а значит прослужит долго. В этом случае насос будет включаться с периодичностью, соответствующей установленной в реле ∆P.
Кроме того, необходимо проверить давление воздуха в баке насосной станции при отсутствии в нем давления жидкости. В этом случае нужно открыть кран, расположенный в системе ниже всего, и слить всю воду.
Подробности регулировки прессостата хорошо показаны на видео в этой статье.

Если протечка очень маленькая, можно установить напорный бак как в обычной системе домашнего водоснабжения… Предполагая небольшую течь, бачок держит систему под давлением. Но это работает только с очень небольшой утечкой и может потребовать большого сосуда высокого давления для подачи достаточного количества воды для поддержания давления в системе. Если в вашей системе есть большая утечка, вам нужно будет найти и устранить утечку. Если вы не можете получить утечку в системе, вам нужно будет использовать другой подход, как описано ниже.

Совет: При настройке реле давления нужно помнить, что гидроаккумулятор или бак, сантехника, все шланги и механика реле имеют свои предельные значения давления, которые нельзя превышать.

Ключевым элементом регулирования насосного оборудования, отвечающего за подачу воды в частные дома, является реле давления. Устройство обеспечивает автоматическое включение и выключение насоса, контролирует поступление воды в бак по заданным параметрам. Регулировка реле давления насосной станции индивидуальна для каждого конкретного случая. Четких рекомендаций нет, поэтому процедуру проводят в рамках установленных норм и инструкций и, как правило, своими руками.

Вы можете использовать таймер, чтобы закрыть реле низкого давления и разрешить запуск системы даже без давления. Вам понадобится «реле задержки времени». Реле задержки времени должно быть такого типа, который пропускает питание при включении, а затем отключает его через одну или две минуты задержки. У него должен быть автоматический сброс. Затем вы устанавливаете переключатель на байпасный провод вокруг реле низкого давления. Таким образом, насос может быть запущен даже тогда, когда реле давления «выключено» из-за низкого давления.

Вам нужно будет работать с кем-то знающим при заказе реле времени, чтобы убедиться, что вы получаете правильное реле, поскольку они делают много разных типов… Только умные находятся в контроллере насоса, а не в контроллере полива. Некоторые из новых цифровых контроллеров насосов являются программируемыми, они представляют собой небольшой компьютер, который управляет реле, которое запускает и останавливает насос. Вы подключаете их к датчику давления, а также к контроллеру полива и любому другому датчику, который вам нужен.

Насосная станция — оптимальное решение для бесперебойного водоснабжения в частных домах и загородных коттеджах.

Автоматически обеспечивает забор жидкости из колодца или колодца, подавая ее потребителю в необходимом ему количестве, поддерживая необходимое давление в системе и выполняя роль его регулятора.

Затем вы можете запрограммировать их делать все, что вы хотите, используя этот ввод информации. Доступность зависит от марки и модели контроллера насоса. Недостатком является то, что для настройки этой штуки требуется некоторое ноу-хау, чтобы иметь электронику, и кто-то научился ее программировать.

Обычно вы подключаете ноутбук к контроллеру помпы для логического программирования, а затем, когда он запрограммирован, он запускается сам по себе. Ноутбук просто дает вам интерфейс, с которым легче работать. Если используется обратный клапан, рекомендуется просверлить вентиляционное отверстие. Это отверстие расположено в резервуаре между насосом и обратным клапаном, обычно на несколько дюймов выше уровня включения насоса, но ниже крышки приямка. У нас есть авторизованные гарантийные и сервисные ремонтные станции, расположенные по всей территории Соединенных Штатов.В канализационной системе необходим обратный клапан для предотвращения слива сточных вод в бассейн. Поскольку бассейн находится в земле, увеличить его вряд ли получится. Но с ручным блоком, управляемым переключателем насоса, вы можете гибко регулировать диапазон откачки. Сокращение срока службы коммутатора может сократить срок службы коммутатора. В этом случае автоматическое устройство можно переоборудовать с комплектом для длинного цикла или с неавтоматическим насосом с переключателем уровня переменного тока, что позволит расширить диапазон перекачки и уменьшить количество коротких циклов.Звук, который вы слышите, — это закрытие обратного клапана. Возможно, насос заблокирован. Если он не просверлен, отключите насос от источника питания и просверлите отверстие. если у вас автоматическая блокировка со встроенным поплавковым выключателем, то узел переключателя неисправен и необходимо заменить переключатель, рычаг переключения передач и прокладку корпуса. Средний срок службы выключателя составляет 4-7 лет, но может быть больше или меньше в зависимости от области применения. Сначала определите, не сгорел ли ваш насос, проверив сопротивление обмотки двигателя.Если он даст отрицательный результат, возможно, вы не сможете отремонтировать свое устройство. Если ваш насос сгорел, вы должны убедиться, что ваш насос измеряется должным образом и что напряжение, которое питает насос, правильно, как указано насосом, и достаточно для работы с нагрузкой. Убедитесь, что температура перекачиваемой жидкости находится в пределах номинального значения насоса. Наконец, убедитесь, что напор системы не ниже наименьшего напора, на который рассчитан насос. Если насос работает с низким или отрицательным напором, вы будете перегружать двигатель при каждом рабочем цикле и сокращать срок службы насоса.Система может работать с одним санузлом, состоящим из унитаза, унитаза и ванны. Переместите кронштейн переключателя в более высокое положение на выпускной трубе. Не рекомендуется, если у вас очень низкий потолок, с которым можно бороться. Резервуар можно скрыть из виду, надстроив этаж над резервуаром. Если резервуар установлен под землей; Позволяет расширять и сжимать резервуар, размещать резервуар на ровной бетонной плите, способной выдержать вес, и не устанавливать таким образом, чтобы ограничить доступ к резервуару.Чтобы правильно выбрать насос, необходимо определить, что именно перекачивается, и требуемую производительность по обработке твердых частиц. Вы должны знать напряжение, нагрузку на систему, размер трубы, вертикальный подъем, горизонтальный ход, количество и тип фитингов, а также противодавление в точке разгрузки, если таковая имеется. Кроме того, вы должны определить, нужен ли вам одиночный или двойной рабочий насос, как эксплуатировать насос и предназначен ли он для внутреннего или наружного применения. Это позволяет разместить раковину, питьевой фонтанчик, дегидратор или поддон для ложек вдали от зданий с канализационными трубами без затрат на установку подземного бассейна или удлинение дренажной линии.

Будучи просто более дешевой 3-х камерной помпой, шумел с пулеметной вибрацией.

Устройство представляет собой набор составных частей (приемник, аккумулятор, реле и др.), конструктивно связанных между собой. Каждая из составных частей оборудования выполняет свою функцию.

Если говорить о регулировке величины напора воды, да и вообще о контроле за бесперебойной работой насосной станции, то эти функции выполняет реле давления.

Реле обычно выполняются в виде блока небольших размеров с пружинами для регулировки минимального и максимального давления, напряжение которых регулируется с помощью специальных гаек.

С нижней части металлического основания крепится диафрагма с крышкой, поршень, быстрозажимная гайка для привинчивания к переходнику насосного оборудования.

На верхней стороне устройства помимо пружин имеется контактная группа и клеммная колодка (для монтажа в сеть, насос и заземление).

Заключается в том, что под воздействием воды, поступающей из насосной станции, мембрана оказывает давление на поршень. Заставляет работать контактную группу, установленную на металлической плоскости с 2-мя шарнирами.

В зависимости от его положения контакты замыкаются и размыкаются, насос включается и выключается. Пружина большого регулятора устройства воздействует на площадку контактной группы, уравновешивая давление поршня.

При сбросе давления платформа опускается под действием пружины, замыкающей контакты, что приводит к автоматическому включению насоса.

Действие малой пружины регулятора также напрямую зависит от напора воды, но она расположена на большем расстоянии от шарнира, поэтому порядок ее работы включается не сразу, а только при подъеме платформы на определенную высоту .

Электрическая функция зависит от шарнира с небольшой пружиной. В конструкции все настроено так, что шарнир и платформа не могут одновременно находиться в одной плоскости.

Если платформа поднимается выше шарнира, то контакты перемещаются вниз, а при движении вниз контакты переворачиваются в верхнее положение.

Шарнирная плоскость расположена над основанием малой регулировочной пружины, что позволяет поднять платформу на это значение без размыкания контактов.

А при его достижении контакты размыкаются под действием пружин, обеспечивая включение насоса и подачу воды в бак гидроаккумулятора.

Это принцип работы устройства, где большой пружинный регулятор обеспечивает включение станции и отвечает за «пониженное давление», а маленький – за его разность для включения и выключения насоса.

Первая регулировка давления реле должна производиться при сборке и подключении к насосной станции.

Важно! От правильности ее выполнения во многом зависит дальнейшее удобство эксплуатации всей системы водоснабжения конкретного объекта.

Изначально необходимо проверить уровень давления, которое образовалось в баке при изготовлении насосной станции. Как правило, он равен 1,5 атмосферы на включение и 2,5 атмосферы на выключение насоса.

Поверка проводится с пустым баком, без воды и подключением оборудования к электрической сети, обычным механическим манометром…Для этого нужно открыть золотник в баке, подключить к нему прибор и измерить показатели.

Настройка реле давления насосной станции в этом случае осуществляется при неудовлетворении потребителя регулировкой оборудования, произведенной в процессе его сборки.

Процедуру можно выполнить вручную, для чего потребуется отвертка и гаечный ключ, чтобы снять крышку устройства и открутить (затянуть) гайки регулятора. Реле должно быть обесточено.

Его крышка снимается, после чего его можно регулировать исходя из преследуемой цели — увеличивать, уменьшать давление или устанавливать диапазон срабатывания.

1. Давление увеличивается или уменьшается путем ослабления или затягивания гайки большого регулятора. После завершения операции устройство возвращается в исходное положение и проводится проверка. Необходимо включить напряжение, открыть кран и по манометру определить, при каком давлении насос начинает функционировать.После закрытия клапана проверяют показатель давления в момент прекращения работы насоса. Если показатели неудовлетворительны, то вся процедура повторяется. Наглядно увидеть регулировку можно на тематическом видео в интернете.
2. Принцип изменения рабочего диапазона реле. При нормальной работе нижнее давление, понижение или повышение верхнего осуществляется с помощью второго (малого) регулятора. Закручивая его гайку по часовой стрелке, верхнее давление увеличится, а нижний показатель останется на прежнем уровне. При откручивании гайки разница между обоими показателями будет увеличиваться или уменьшаться. После регулировки проводится проверка и при необходимости процедура повторяется.

Интересно! При одновременном нарушении показателей давления и принципа изменения диапазона прибора, то в первую очередь регулировку производят большим регулятором, а затем малым, не забывая о постоянном контроле манометром.

Важные моменты в процессе регулировки

• Установка верхнего давления не должна превышать 80% от его максимального значения, что предусмотрено характеристиками реле.Если уровень давления не устраивает, то лучше всего приобрести устройство, имеющее более высокую производительность.
• Перед повышением давления включения насоса необходимо также проверить его характеристики на предмет того, может ли он развивать такие показатели. В этом случае насос не сможет его создать и будет работать постоянно, так как реле просто не сможет его отключить.
• До упора затягивать гайки не стоит, иначе устройство просто перестанет работать.

Давление аккумулятора и принцип регулировки реле

Нормальная работа этого узла насосной станции также зависит от давления воздуха, но не управляется реле. Он, как и прежде, будет работать даже при отсутствии гидроаккумулятора вне зависимости от наличия воздуха.

Резервуар ресивера без воздуха будет полностью заполнен водой, мгновенно поднимется верхний уровень давления, что остановит работу насоса.

Пониженное давление вызовет значительное растяжение мембраны, а при увеличенном баке ресивер будет недостаточно заполнен водой, так как избыточное давление воздуха будет постоянно его вытеснять.

Важно! Для полноценной и бесперебойной работы насосной станции, регулярной подачи воды и длительного срока службы ресиверной мембраны показатель давления должен быть примерно на 10% меньше нижнего.

В этом случае в гидроаккумуляторе будет достаточно воды, и мембрана не будет растягиваться. Насосная станция бесшумно работает в автоматическом режиме и отключается через интервал, указанный в ее технических характеристиках.

Видео на эту тему широко представлено в сети, поэтому провести вышеперечисленные процедуры своими руками вполне под силу каждому пользователю насосного оборудования.

Как настроить реле давления на насосной станции. Видео регулировки реле давления насосной станции Jumbo, Marina, Grundfos. Изменение диапазона переключения

Реле давления – небольшой, но незаменимый компонент большой и малой насосной станции. И если все остальные его элементы нужно просто правильно подключить, то и его придется дополнительно настраивать. Именно это устройство отвечает за автоматизацию процесса откачки.Он включает и выключает оборудование в зависимости от давления в гидробаке.

Грамотно выполненная регулировка реле давления насоса – залог комфорта и длительного срока службы оборудования. Как это выполняется, какие действия необходимо выполнить и какие данные знать для тонкой настройки, подробно расскажем в статье. Вы узнаете, почему и в какой ситуации он производится.

Помимо пошагового описания процедуры регулировки, приводим ценные рекомендации от инженеров-гидротехников.Для оптимизации восприятия текст дополнен фотоподборками, схемами, видео-гайдами.

Многочисленные разновидности, которыми комплектуются практически все насосные станции, устроены примерно одинаково.

Внутри пластикового корпуса находится металлическая основа, на которой закреплены остальные элементы:

• мембрана;
• поршень;
• платформа металлическая;
• Электрический контактный узел.

Вверху под пластиковой крышкой две пружинки — большая и малая.Когда мембрана находится под давлением, она толкает поршень.

Он, в свою очередь, поднимает платформу, которая воздействует на большую пружину, сжимая ее. Большая пружина сопротивляется этому давлению, ограничивая движение поршня.

Небольшого расстояния, разделяющего большую и малую регулировочные пружины, достаточно для регулирования работы целого набора устройств. Платформа под давлением диафрагмы постепенно поднимается, пока ее край не достигнет малой пружины. Давление на платформу в этот момент увеличивается, в результате чего меняется ее положение.

Галерея изображений

Изначально реле давления для насосных станций настраиваются производителем на конкретные индикаторы включения и выключения. В процессе эксплуатации оборудования может потребоваться их корректировка. Поэтому любому владельцу недвижимости будет полезна информация о том, как настроить автоматику на насосной станции.

Назначение реле давления

Это устройство отвечает за работу насоса — за его запуск и остановку при достижении определенного давления в гидробаке станции.Реле состоит из металлического основания. В его верхней части расположены два регулятора в виде пружин разного размера, контактная колодка и клеммная коробка.

Если ознакомиться с конструкцией и принципами работы устройства, становится понятно, как правильно настроить реле давления насосной станции.

В нижней части стальной пластины имеется неподвижная крышка, а под ней находятся: мембрана, металлический поршень, быстросъемная прижимная гайка, предназначенная для крепления к переходнику, расположенному на насосе.При необходимости пластиковую крышку, прикрепленную к большому регулятору, можно легко снять с помощью отвертки или гаечного ключа.

Реле для станций подачи воды различаются по форме и размещению некоторых деталей, но чаще всего их конструкция аналогична ранее описанной. Иногда эту часть станции дополняют элементами, предохраняющими оборудование от работы «всухую» и предотвращающими его перегрев, так как измеряется температура водной среды, проходящей через устройство.

Принцип работы реле давления насосной станции следующий:

1. Мембрана под давлением жидкости, подаваемой насосным агрегатом, за счет повышения давления воздуха в одном из отсеков начинает давить на поршень, который запускает контактную группу.
2. Эта группа закреплена на стальной платформе двумя петлями. В соответствии с занимаемым им положением контакты, несущие через себя напряжение 220 В к насосу, способны размыкаться и замыкаться, приводя к остановке или пуску оборудования.
3. Для уравновешивания давления поршня приводится в действие пружина регулятора, воздействующая на платформу для установки контактной группы. Для регулировки силы сжатия пружины используется специальная гайка.
4. При потреблении жильцами воды это приводит к уменьшению ее объема в системе, поэтому снижается давление воздуха в накопительном баке, в результате чего пружина, преодолевая действие поршня, вызывает замыкание контактной группы, а это, в свою очередь, запускает оборудование.
5. Давление воздуха в резервуаре увеличивается по мере увеличения объема воды. В результате этого процесса поршень независимо от сопротивления пружины перемещает платформу с контактами. Они открываются не мгновенно, а только после смещения платформы на определенное расстояние, в зависимости от того, насколько сильно будет сжата другая, маленькая пружинка. По аналогии с большим он расположен на стержне с гайкой. Оборудование сразу перестает функционировать после размыкания контактов.

Таким образом, для корректировки пускового давления узла подачи воды необходимо отрегулировать усилие сжатия большей пружины. Параметр, который настраивается с помощью этой части, также называется нижним.

Для изменения верхнего давления в водопроводе необходимо отрегулировать работу меньшей пружины. Благодаря сжимающей силе этой детали можно установить разницу между давлением запуска и отключения.

Регулировка реле давления насосной станции может потребоваться, если настройки, сделанные на заводе, утеряны или не устраивают владельца. Обычно эти параметры составляют 1,5-1,8 бар при пуске и 2,5-3 бар при останове. Перед началом процесса регулировки следует подготовить к этому накопительную емкость.

Подготовка привода

Герметичный бак, который необходимо подготовить перед регулировкой реле давления на насосной станции, также называют гидроаккумулятором, накопительным баком или гидробаком. Он состоит из двух отсеков, в одном из них, похожем на резиновую грушу, скапливается вода.

Еще одна камера, в которую нагнетается определенный объем воздуха, — это пространство между поверхностью бака и стенками груши. Поскольку в нем скапливается вода, его подключают к водопроводу. Для закачки воздуха во вторую часть можно использовать автомобильный насос.

Сжатие груши, наполненной жидкостью, происходит за счет наличия воздуха, благодаря которому в трубах поддерживается определенное давление.После открытия водопроводного крана обеспечивает движение воды по трубам под давлением без помощи насоса.

В случае, когда давление воздуха в баке было установлено неправильно, обеспечить работу водопроводной конструкции в требуемом режиме будет невозможно. Если игнорировать настройку реле насосной станции, слишком низкое или высокое значение приводит к частым остановкам или пускам агрегата, что негативно сказывается на длительности его работы.

Дело в том, что при пониженном значении без правильной регулировки давления насосной станции груша подвергается сильному растяжению, в результате чего быстро приходит в негодность.

Накопительный бак подготавливается в определенной последовательности перед регулировкой давления в системе водоснабжения. Перед закачкой в ​​него воздуха или перед проверкой показателей следует слить воду из трубопровода через нижний кран. При этом груша в гидробаке остается пустой.Теперь можно приступать к прокачке воздуха и проверке значения давления.

При первой настройке реле давления насосной станции и отсутствии соответствующего опыта действуют следующим образом:

• с размером тары, равным 20 — 25 литров, значение устанавливается в диапазоне 1,4-1,7 бар;
• при объеме бака в пределах 50-100 литров параметр устанавливается на уровне 1,7-1,9 бар.

Специалисты не рекомендуют долго держать грушу без воды, потому что тогда ее стенки слипнутся или засохнут, и она придет в негодность. Давление воздуха в аккумуляторе следует проверять регулярно, не реже одного раза в месяц. Затем, при необходимости, приступайте к регулировке реле насосной станции.

Настройка реле давления насосной станции

Агрегат начинает регулироваться при условии правильно выставленного давления в гидробаке и наличии абсолютно чистых фильтров.

Методика настройки реле давления насосной станции предполагает выполнение ряда мероприятий в определенном порядке:

1. Отключение насоса и слив жидкости из трубопровода путем открытия нижнего клапана в системе.С реле снимается пластиковая крышка.
2. Они включают в себя насосный агрегат, который закачивает воду в систему.
3. В момент выключения прибора должны быть зафиксированы данные манометра. Таким способом перед регулировкой давления воды в насосной станции узнают значение текущего верхнего значения.
4. Затем приоткройте кран, расположенный в самой высокой точке водопроводной конструкции. Если он одноуровневый, то открывайте дальний от агрегата кран.Когда давление упадет до определенного значения, насос снова начнет работать. В момент пуска также следует зафиксировать данные на манометре, показывающие пониженное давление. Вычитанием полученных значений получается перепад давления, на который настроено реле. Помимо фиксации показателей, необходимо оценить напор потока воды, открыв самый дальний кран в системе.
5. При недостатке следует увеличить нижний показатель.Перед регулировкой давления в насосной станции устройство отключают от источника питания и напрессовывают на гайку большого регулятора. Если необходимо опустить головку, то пружину нужно ослабить.
6. Разница давлений перед началом регулировки уже известна после вычитания показаний. Оптимальные значения должны быть в пределах 1,4 атм. Если результат будет меньше, то будет обеспечена равномерная подача жидкости, но пуск оборудования станет более частым – это приведет к его быстрому износу.Когда результат выше оптимальных значений, то агрегат работает в щадящем режиме, но разница между самым высоким и самым низким напором станет существенной. Перед регулировкой реле давления насосной станции гайкой регулируют параметр на малой пружине. Чтобы увеличить разницу давлений, усилие сжатия увеличивается. В свою очередь, ослабление пружины имеет обратный эффект.
7. После того, как удалось отрегулировать реле насосной станции, проверьте его работоспособность.Жидкость сливается из системы, а питание подключается к насосу и запускается в работу. Следующие шаги повторяются до тех пор, пока настройки реле не будут соответствовать требованиям.

Выполнение первоначальной настройки

При полном ослаблении пружин на реле давления насосной станции регулировка производится с нуля:

1. Насос запускается, и давление в системе повышается до значения, когда давление в самом дальнем от клапана месте становится приемлемым.Допустим, это 1,5 бар. Устройство выключено.
2. Затем станцию ​​отключают от питания, снимают крышку на реле и затягивают гайку на большом регуляторе до щелчка, свидетельствующего о замыкании контактов.
3. Крышка устанавливается на место и насос запускается, доводя давление до 2,9 бар.
4. Блок отключают от источника питания, снова открывают крышку и прижимают гайку к небольшой пружинке до щелчка, указывающего на размыкание контактов.Читайте также: «Правильная регулировка реле давления воды для насоса — основные принципы регулировки».

При настройке реле нужно придерживаться правила, объясняющего, какое давление должно быть в водяном насосе и в гидробаке. Ориентируются на разницу между ними – она составит около 10%. Например, если показатель включения насоса 1,6 бар, то давление воздуха в баке должно быть 1,4-1,5 бар.

Мы вышлем Вам материал по электронной почте

Правильная инженерная система будет безотказно выполнять свою функцию, если регулировка воды для насоса правильная.Эту процедуру можно выполнить самостоятельно, не обращаясь за помощью к специалистам. Это повысит точность работы оборудования и предотвратит преждевременный выход из строя отдельных его компонентов.

Реле, указанное стрелкой, устанавливается в индивидуальных системах водоснабжения

Автоматическое запоминание алгоритма определенных действий полезно только в стандартных ситуациях. На практике случаются различные неисправности, поэтому требуются глубокие знания. Пригодятся они и для того, чтобы без досадных ошибок и лишних трат купить новое реле давления для насоса.

Для чего нужна точная настройка реле давления насосной станции?

• При низком давлении вода из кранов течет слишком медленно. Некоторые модели посудомоечных машин не включаются или работают со сбоями.
• Чрезмерно высокий напор оказывает чрезмерную нагрузку на все элементы системы водоснабжения. Увеличивается вероятность аварийных ситуаций.
• Неточная регулировка реле давления воды для насоса приводит к тому, что он срабатывает очень часто. Это приведет к преждевременному износу механических частей устройства.

Функционирует следующим образом:

• Колодцы «на песке», колодцы и другие типовые источники сами по себе не создают давления в системе водоснабжения. Для решения этой задачи на первом этапе используется насос (10).
• При включении подает жидкость в специальный бак (15). Имеет гибкую перегородку. Эта емкость является хранилищем и заслонкой одновременно.
• После достижения максимального давления (3,3 атм.) контактные группы реле (1) размыкаются, двигатель насоса отключается.
• С этого момента давление в системе поддерживается только баком.
• В процессе работы и других потребителей давление падает. При его снижении до 2, 2 атм. Контакты реле замыкают электрическую цепь 220В и включают насос.

Эти циклы повторяются автоматически, без вмешательства пользователя.

Внимание! Уровни давления рабочие, но приблизительные. Чтобы точно отрегулировать реле давления воды для насоса, необходимо использовать соответствующие данные для конкретной станции.

Параметры изделий разных производителей

В следующей таблице приведены данные специализированных реле управления для станций водоснабжения.

Таблица 1. Данные специализированных реле управления для гидростанций.

Принципы работы вышеперечисленных продуктов одинаковы. Механизм на рисунке обеспечивает относительно низкую информативность. Точнее и проще установить давление с помощью специализированного прибора – манометра.

Цена электронных реле давления воды для помпы выше. Эти устройства стоит рассмотреть отдельно, так как они существенно отличаются от моделей, представленных в этой статье. В их оснащение входят: микротурбины для измерения расхода жидкости, специальные датчики давления и блоки передачи данных на внешние устройства отображения.

Способ регулировки реле давления воды для насоса

Этот алгоритм используется в «идеальной» ситуации, когда система водоснабжения исправна.

Следующие шаги помогут вам настроить новый регулятор:

• Отключите насос от сети 220 В и полностью слейте воду.
• На двигатель подается питание и по манометру отслеживается рост давления и фиксируется уровень автоматического отключения. Откройте клапан, чтобы давление падало медленно. Регистрируются показания прибора, при которых замыкаются контакты реле.

Маленькая пружина задает не конкретный напор для отключения, а разницу между значениями включения и выключения насоса

Диагностика, устранение неполадок после настройки и модернизация

Если вышеуказанная схема не работает, ослабьте обе гайки с предварительным увеличением давления, например, до 3.3 атм. Медленно слейте жидкость до необходимого уровня (2, 3 атм.), закройте вентиль. Гайка на большой пружине зажимается до момента отключения реле. После — повторите действия из предыдущего раздела.

Стандартные регуляторы (типа Italtecnica PM/5) можно модернизировать:

• Третья пружина, выполненная в виде штифта, изогнута таким образом, чтобы фиксация в пластиковых упорах была более надежной.
• Нейтральный провод подключается непосредственно к двигателю.Фазный провод разделен на две группы, что снижает износ при подгорании контактов.

Общие выводы

По этой инструкции самостоятельно настроить реле давления воды для насосной станции не составит труда. При выборе нового изделия на замену следует обратить внимание на следующие параметры:

• соответствие резьбовых соединений;

Артикул

Реле давления – один из ключевых элементов управления насосной станции, обеспечивающий автоматическое включение и выключение, а также контролирующий подачу воды в бак по заданным настройкам.Нет рекомендаций по верхним и нижним предельным значениям давления. Производители часто поставляют свою продукцию настроенной на определенные параметры. Чаще всего это 1,8 бар при включении и около 3 бар при выключении. Но в процессе эксплуатации часто требуется дополнительная регулировка, и поэтому каждый пользователь вынужден самостоятельно регулировать реле давления насосной станции по данным, указанным в инструкции.

Конструкция и принцип работы реле давления

Реле представляет собой небольшой блок с пружинами максимального и минимального давления. Регулируется с помощью все тех же пружин, реагирующих на изменение давления. Достигнув минимальных значений, пружина ослабевает, а при максимальных значениях еще сильнее сжимается. Таким образом, он вызывает размыкание контактов реле, и соответственно включает и выключает насосную станцию.

При наличии воды в водопроводе реле позволяет создать постоянное давление в системе и необходимое давление. Благодаря правильной настройке обеспечивается автоматическая работа насоса , что позволяет значительно продлить срок его службы.

Но прежде чем перейти к настройке, пройдемся по устройству и принципу работы насосной станции.

Включает в себя следующие компоненты:

• Электрический насос для подачи воды из внешнего источника. Он может быть погружным, постоянно подводным или открытым;
• обратный клапан, препятствующий выходу воды;
реле давления
• ;
• бак для хранения воды;
Система трубопроводов
• , состоящая из различных вспомогательных компонентов, таких как фильтры, трубы и т. д.

Что касается принципа работы, то в этом устройстве нет ничего сложного. Внутри бака или резервуара находится баллон грушевидной формы из модифицированной пищевой резины, между которым и стенками контейнера накачивается воздух. Насос наполняет «грушу» водой, из-за чего она расширяется и сжимает наружный слой воздуха, который начинает давить на стенку. Регулируя реле, владелец насосной станции может установить лимит наполнения бака и момент его отключения.Все это контролируется с помощью манометра.

Чтобы вода не уходила обратно в колодец или в систему, в насосе предусмотрен подпружиненный клапан … Достаточно просто открыть и набравшаяся в «груше» вода пойдет через система. Давление будет падать по мере расхода воды и после того, как оно упадет ниже установленного в реле порога, насосная станция автоматически включится и наполнит бак водой.

Реле подключается между выходом из бака и обратным клапаном в трубопроводе.В целях экономии все разветвители обычно собираются из отдельных компонентов, но в реальности проще купить пятиходовой штуцер, где на все детали предусмотрена резьба, в том числе и на манометр. При этом крайне важно не перепутать положения вводов для обратного клапана и штуцера, так как регулировка насоса в этом случае будет невозможна. Но использование стандартных деталей помогает свести такие ошибки к минимуму.

Как работает реле?

Для насосных станций, предназначенных для домашнего использования, часто применяют реле давления ПМ-5 или его аналоги.Следует иметь в виду, что устройство можно поменять на , а потому описание, данное в этой статье, будет лишь приблизительным, и при возникновении проблем придется искать их причину либо в прилагаемой инструкции, либо в информации на Всемирная паутина.

Каждое реле модели РМ-5 имеет металлическую подвижную пластину. На него с противоположных сторон давят две пружины. Кроме того, на нее давит и «груша», наполненная водой. Вращением нажимной гайки на соответствующей пружине пределы срабатывания можно уменьшить или увеличить.Пружины препятствуют смещению пружины водой, то есть релейный механизм устроен таким образом, что при смещении группы электрических контактов замыкаются.

Но чтобы было проще разобраться, опишем подробный алгоритм работы:

• насосная станция перекачивает воду в резервуар. Включение двигателя замыканием контактов в реле;
• количество воды в баке увеличивается и при достижении определенного значения верхнего давления срабатывает механизм и разрывается электрическая цепь, после чего насос отключается.Утечка воды предотвращается обратным клапаном;
• по мере расходования воды «груша» опорожняется, в системе падает давление и снова включается реле замыкая контакты.

Настройка реле давления

Если вас не устраивают заводские настройки прессостата, то вы можете настроить его самостоятельно. Все, что вам нужно, это отвертка и гаечный ключ для регулировки гаек.

Следует понимать, что настройка реле очень важный и ответственный процесс , так как от него зависит насколько правильно будут выставлены предельные уровни срабатывания, насколько удобно будет эксплуатировать насосную станцию ​​и сроки неисправности -бесплатная работа как самого себя, так и отдельных компонентов.

Первым делом нужно проверить давление в баке-резервуаре. Чаще всего он поставляется с завода с уровнем включения 1,5 бар и уровнем отключения 2,5 бар. Проверять давление нужно при пустом баке и отключенной от сети насосной станции. Для проверки следует использовать автомобильный механический манометр , так как его корпус выполнен из металла, а значит точность показаний будет более достоверной, чего нельзя сказать об электрическом или пластиковом.Дело в том, что на их показания может серьезно повлиять температура воздуха в помещении или уровень заряда аккумулятора. Также рекомендуется, чтобы предел шкалы манометра был как можно ниже, так как будет сложно измерить 1 атмосферу по шкале в 50 атмосфер.

Для проверки давления в баке откройте крышку, закрывающую золотник, и подключите манометр. В дальнейшем эту процедуру следует проводить не реже одного раза в месяц. В баке в этот момент не должно быть воды, а насосная станция должна быть отключена от сети 220В.

Выбрав требуемый режим работы, следует закрепить его, удалив лишний воздух или, наоборот, дополнительно накачав его. Не следует забывать, что давление ни в коем случае нельзя снижать ниже одной атмосферы и, соответственно, подкачивать. Если воздуха в баке мало, то резиновая «груша» с водой будет касаться стенок бака, а большое количество не позволит накачать много воды, так как значительный объем бака занимает воздух.

Как правильно настроить уровни давления включения и выключения насоса?

Как уже было сказано выше, насосные станции, поставляемые готовыми к эксплуатации, имеют реле, уже настроенное по наиболее оптимальным параметрам.Но, если он будет собираться из отдельных элементов на месте, то необходимо обязательно отрегулировать реле , так как необходимо обеспечить нормальное соотношение между объемом бака и мощностью насоса. Также необходимо изменить исходную настройку. Поэтому в этих случаях порядок действий должен быть следующим:

Обычно насос выбирают с такими параметрами, которые не позволяют накачать бак до крайнего предела. А давление, которое должно его отключить, выставляется на пару атмосфер больше порога срабатывания.

Также допускается установка предельных уровней давления, отличающихся от значений, рекомендованных производителем реле, что позволяет создать свой вариант режима работы насосной станции. При регулировке давления маленькой гайкой следует иметь в виду, что отправной точкой должен быть нижний уровень, устанавливаемый большой гайкой. Резиновые шланги и другая сантехническая арматура рассчитана на давление не выше рекомендуемого производителем давления, что следует учитывать при монтаже.Кроме того, чрезмерно сильный напор воды зачастую не нужен и вызывает дискомфорт.

Регулировка реле давления

Теперь поговорим непосредственно о настройке реле. Его процесс нельзя назвать сложным, но к некоторым моментам придется привыкнуть. В нашем примере нужно установить верхний порог на 3 атмосферы, а нижний на 1,7 атмосферы. Это регулируется следующим образом:

Таким образом, если установить высокое давление для выключения и низкое давление для включения, в резервуар будет залито больше воды, что уменьшит использование насоса. Небольшие неудобства могут возникнуть при большом перепаде давления, в случаях, когда емкость полная или почти пустая. В противном случае при небольшом диапазоне давления насос придется использовать чаще. Но вода будет поступать в систему равномерно и таким образом будет обеспечен стабильный и удобный напор.

Возможен ремонт реле насосной станции, но имейте в виду, что это только временная мера. Так как этот элемент защищает сам насос от перегрузок, а мембрану внутри бака от повреждений.С учетом этого лучше сразу приобрести новое реле. Поэтому единственным исключением будет только регламентное техническое обслуживание, а именно смазка трущихся частей для снижения сопротивления и максимального точного срабатывания.

Одной из причин, почему насос включается чаще, чем должен, и не обеспечивает бесперебойную подачу воды, является неправильная регулировка реле давления и настройка параметров работы гидроаккумулятора.Это две разные операции на разных устройствах. И хотя сам бак водонакопителя не имеет реле или встроенных автоматов, давление в воздушном кармане бака косвенно влияет на работу всей системы водоснабжения.

Что и как необходимо регулировать в системе с насосом и гидроаккумулятором

Для организации нормальной работы насосного оборудования необходимо задать три основных параметра:

• Отрегулировать давление воздуха в воздушном пространстве аккумулятор;
• Зафиксировать уровень, при котором управляющее реле запускает водяной насос;
• Предельный уровень давления воды, при котором по команде реле отключается насосный агрегат.

Важно! Все три параметра нужно будет несколько раз отрегулировать, подгоняя более комфортный уровень давления в водопроводе и расход воды на гидроаккумуляторе к характеристикам для вашего дома.

Регулируем давление в гидроаккумуляторе

Устройство хранения воды очень простое по конструкции. Внутри стального бака находится резиновая мембрана, занимающая примерно 2/3 объема гидроаккумулятора. Остальное пространство занимает воздушная камера.С помощью избыточного давления воздуха в камере и сил упругости растягивающейся резиновой мембраны вода по мере необходимости выдавливается в водопровод. Регулировать и регулировать особо нечего, кроме давления в воздушном отсеке гидроаккумулятора.

Прибор поставляется с завода с предустановленным давлением воздуха 1,5 атм. Перед покупкой устройства следует убедиться в наличии заводского давления. Обычно это свидетельствует об исправности ниппеля и целостности резиновой оболочки внутри баллона, приступаем к регулировке гидроаккумулятора для систем водоснабжения.

Сначала в систему устанавливается гидроаккумулятор и запускается насос для определения параметров рабочего давления в системе. Давление воздуха в воздушном кармане гидроаккумулятора стараются регулировать на 10-13% ниже давления включения насосной станции. Проще говоря, нужно отрегулировать его на 0,6 – 0,9 атм. ниже давления воды, при котором запускается двигатель. Проверяем отрегулированный уровень манометром в течение часа, чтобы убедиться в отсутствии подсоса воздуха.

Давление воздуха в полости гидроаккумулятора необходимо регулировать при отключенном напоре воды, достаточно закрыть кран. Значение должно проверяться и корректироваться не реже одного раза в квартал.

Как настраивается реле давления для гидроаккумулятора

Реле или автомат контроля давления подачи воды в водопровод выглядит как небольшая черная пластиковая коробочка с двумя штуцерами из материала корпуса и одним металлическим выходным штуцером с наружная или внутренняя трубная резьба размером ¼», как на фото.С помощью штуцера реле соединяется с пятивыводным штуцером, закрепленным на входе гидроаккумулятора.

В остальных случаях реле может быть установлено вместе с манометром непосредственно на корпусе поверхностного насоса или насосной станции.

Через пластмассовые наконечники в корпус заведены провода от обмотки насоса. Если обычной отверткой открутить винт в верхней части, то крышку можно снять, после чего становятся доступными две части устройства – пара вертикальных пружин на металлической опорной пластине, с помощью которых можно регулировать параметры работы напор воды, и контактная группа, к которой подключается намотанная проводка от помпы.Желто-зеленый провод «массы» подключается к металлическим нижним контактам, а синий и коричневый провода обмотки двигателя насоса — к верхним колодкам.

Пружины разные по размеру. Большая пружина посажена на ось и закреплена гайкой, вращением которой можно регулировать степень сжатия упругого элемента пружины. Здесь на табличке есть стрелки, помогающие правильно сориентировать и повернуть гайку, чтобы отрегулировать порог реле.

Важно! Несмотря на большое количество оборотов на центральном штифте, удерживающем пружину на пластине, реле и диафрагма достаточно чувствительны даже к небольшому обороту гайки, регулирующей уровень срабатывания. В некоторых случаях для корректировки и изменения порога срабатывания примерно на 1 атм. давление воды, достаточно повернуть гайку всего на ¾ оборота.

Поэтому с гайками нужно работать осторожно, и не стоит торопиться с подгонкой и сбиванием заводских настроек.

Рядом с большим родником есть маленький, примерно в 4 раза меньше. По конструкции он полностью идентичен большой пружине, но, в отличие от первой, малая пружина нужна для регулировки разницы между давлением включения насоса и максимальным давлением воды, при котором насос отключается.

Под металлической пластиной находится мембрана, в которой находится вода под давлением из водопровода или гидроаккумулятора. За счет давления воды в мембране пластина преодолевает сопротивление пружин и замыкает и размыкает группу контактов.

Хороший экскурс по теме устройства реле давления и органов его регулировки можно получить из видео:

Способ регулировки реле давления воды

Отрегулировать реле давления воды типа РП-5 достаточно просто. Чаще всего регулировать реле необходимо в двух случаях – на этапе ввода водопровода в эксплуатацию и после ремонта, переделки или изменения работы водопровода и гидроаккумулятора. В любом случае, прежде чем приступить к регулировке, выполните несколько обязательных процедур:

1. Предупредите жильцов дома, что в то время, пока вы регулируете прессостат, нельзя пользоваться кранами, туалетом, душем, в общем, всем элементы системы водоснабжения;
2. Закрыть все краны и проверить целостность соединения и отсутствие протечек воды, особенно на недавно установленных или отремонтированных приборах, особое внимание уделить бачку унитаза.Если он останется в рабочем состоянии или протечет, правильно отрегулировать реле в системе будет сложно;
3. Проверить рабочее давление воздуха в гидроаккумуляторе, если оно нестабильно или ниже нормы, его необходимо отрегулировать до заводской нормы;

Совет! При проведении регулировок вам понадобится гаечный ключ для отворачивания гаек, кран для сброса давления воды в системе и контрольный манометр, по которому можно будет отслеживать давление воды в водопроводе.

Для регулировки порогов срабатывания реле давления выполните следующие процедуры:

Поломки и проблемы в работе реле

К положительным сторонам характеристик реле можно отнести его простоту и надежность работы.Если воздуха в системе нет, а пороги срабатывания правильно отрегулированы, такой прибор обычно служит очень долго.

Как и любое контактное устройство, реле необходимо периодически обслуживать – проверять работу механических «коромыслов», регулировать и очищать контакты. Но иногда реле начинает срабатывать неравномерно, на разных порогах включения-выключения. Бывает, что реле просто не отключается при верхнем или нижнем пороге. Если аккуратно постучать деревяшкой по корпусу, устройство сработает.

Не спешите регулировать пороги или выбрасывать устройство на свалку. Скорее всего, причиной были скопившиеся в мембранном пространстве песок и мусор. Для исправления ситуации потребуется:

• Открутить четыре болта снизу корпуса реле, металлическую пластину с входным штуцером и снять стальную крышку;
• Тщательно промыть резиновую мембрану и полость под ней от песка и скопившейся грязи;
• Установите все элементы на место и затяните крепление;
• Отрегулируйте пороги и проверьте нормальную работу реле на отключение двигателя.

Даже незнакомый с устройством реле человек без труда сможет снять, почистить и отрегулировать устройство, как на видео:

Кроме контактов и диафрагмы можно смазать консистентной смазкой коромысло; эту процедуру можно проводить не чаще одного раза в год.

Заключение

Отрегулировать пороги срабатывания на реле относительно легко, если система водоснабжения исправна и не отравляет воду на соединениях или в бачке унитаза.Учитывая тот факт, что обслуживать и чистить систему водоснабжения от песка и солей приходится довольно часто, есть смысл разобраться, как настроить реле, а затем самостоятельно протестировать устройство по мере необходимости.



ОПЕРАТОР НАСОСНОЙ СТАНЦИИ

7E51

ДИАПАЗОН ОПЛАТЫ: 13





ОБЩИЕ СВЕДЕНИЯ ОПРЕДЕЛЕНИЕ



            Это работает оператором насосной станции в Департаменте водного хозяйства, с ответственностью для эксплуатации, осмотра и обслуживания водонасосных станций, сырой водозаборы, водохранилища и дистанционно управляемая регулирующая арматура в распределительная система. Работники этого класса выполняют работу самостоятельно на чередующаяся смена и должны выезжать на удаленные объекты для обеспечения надлежащей работы водяных насосов, электрораспределительного оборудования, клапанов вспомогательного оборудования и вращающегося экрана оборудование. Общение и координация с другими подразделениями Департамента водного хозяйства и внешними коммунальными службами. является важным аспектом работы. Работа является осуществляется под наблюдением технического руководителя.



КОЭФФИЦИЕНТЫ РАСПРЕДЕЛЕНИЯ :   (The следующие условия должны быть выполнены для того, чтобы должность была отнесена к этому классу.)



1.         Сотрудники этой категории должны эксплуатировать, проверять и обслуживать насосные станции, водозаборы, водохранилища и удаленные управляемые регулирующие клапаны в распределительной системе.

2.         Должности должны располагаться в Департаменте водного хозяйства.



ТИПИЧНЫЕ ПРИМЕРЫ РАБОТЫ (ТОЛЬКО ИЛЛЮСТРАТИВНО)



            Путешествия к дистанционно управляемым водонасосным станциям, водозаборам и водохранилищам; чеки регистрирует температуру подшипников и/или уровень вибрации насосов и двигателей; проверяет уровень масла в насосах и двигателях и при необходимости доливает масло; чеки щетки электродвигателя на предмет искрения и износа; касается внешней поверхности сальников насоса для температура; наблюдает за потоком уплотнительной воды и может регулировать поток с помощью гаечного ключа; следит за уровнем воды через смотровое стекло; проверяет всасывание и нагнетание клапаны перегрева и протечек; сообщает о несоответствиях руководителю или обслуживающий персонал для последующего наблюдения; Осматривает и приводит в действие аварийный резерв генераторы в соответствии с надлежащими письменными процедурами; записывает все данные, необходимые для Разрешения на управление воздухом и истории эксплуатации

            Отвечает на запросы от Load Контроль для расследования отказов оборудования или системных недостатков; общается аварийных ситуаций руководителям, другим подразделениям отдела и внешним агентства по мере необходимости; фиксирует условия и действия во время смены в журнале книга для справки; использует надзорный Система управления и сбора данных (SCADA) для контроля и мониторинга компоненты системы водораспределения; проверяет правильность работы параметры и собирает данные; получает доступ и использует компьютеризированную Система управления техническим обслуживанием (CMMS) для входа в систему отслеживания и обновления технического обслуживания виды деятельности.

            Проверяет вспомогательное оборудование для правильной работы; начинает заливку насосов, поддона и воздуха компрессоры при необходимости; стравливает влагу из вакуумных резервуаров; проверяет гидравлику маслосистема и конденсатный насос котла отопления; проверяет аккумуляторные батареи на правильный уровень воды, напряжение и сила тока при зарядке; проверяет трансформаторы для перегрева, утечек и уровня масла и отчетов, если это необходимо; начинает станцию узел нагрева для определения условий эксплуатации; тестирует предохранительные устройства и чистит масляный фильтр при необходимости; проверяет работу вентиляторов или воздуходувок, регулирует термостат и определяет достаточность подачи мазута.

            Очищает заливы забора сырой воды с помощью козлового крана для удаления листьев и мусора; убирает листья и мусор с приемных решеток вручную; удаляет накопленные ветки деревьев и мусор от вращающихся приемных решеток в грохоте или других водозаборные сооружения после переключения управления с автоматического на ручное; работает впускные клапаны вручную или с помощью портативного моторизованного привода.

            Считывает поток и электрические счетчики, манометры, револьверные диаграммы и другие индикаторы, и записывает показания в журнал водных операций; интерпретирует показания, чтобы определить правильную работу насосов и сопутствующего оборудования.

            Работает от электричества оборудование и связывается с внешней коммунальной службой для переключения нагрузок по запросу; вывешивает выключатели от 480В до 13200В; осматривает распределительные устройства и оборудование на предмет аварийной сигнализации или визуальные подсказки, указывающие на неисправности; удаляет выключатели из шкафов и вытягивает предохранители пилотного потенциала; изменяет работу насоса чередовать линию электропередачи, перейдя на ручное управление и замкнув шинопровод; восстанавливает питание линий, соблюдая надлежащие рабочие процедуры для каждого распределительного устройства место расположения.

            Определяет безопасность станции путем проверки площадки, окон, дверей и аварийных выключателей на наличие взлом или вандализм; запирает двери и ворота при выезде; следует написанному процедуры сообщения о несоответствиях безопасности.

            Делает незначительным ремонт и наладка оборудования; масло и смазка насосов, моторов и вспомогательное оборудование.

            Проверяет плавучие покрытия на водохранилищах; осуществляет проверку безопасности; работает крышка дренажной системы насоса; участвует в установке, перемещении, удалении и чистка насосов.

            Выполняет сопутствующие работы по мере необходимости.



НЕОБХОДИМЫЕ ЗНАНИЯ, НАВЫКИ И СПОСОБНОСТИ



ЗНАНИЕ :



•           эксплуатация различного контрольно-измерительного оборудования

•           принципы эксплуатации и технического обслуживания крупногабаритных машин и двигатели с питанием от электричества

•           опасности и меры предосторожности, связанные с автоматическим и дистанционным управлением вращающихся машин, работающих на электричестве

•           принципы работы различных малых насосов, вакуумных и системы гидравлического масла, зарядные устройства для аккумуляторных батарей и подогрев низкого давления единицы.

•           компьютер ввод и поиск данных



СПОСОБНОСТЬ :



•           узнать работа больших насосов, клапанов и двигателей на водонасосной станции

•           научиться оценивать данные насосной системы для выявления неисправностей в водонасосном оборудовании

•           узнать проверять и эксплуатировать резервные генераторы и следовать письменным процедурам по каждой операции

•           изучение операции распределительного устройства высокого напряжения, а также интерпретировать и соблюдать письменные процедуры по каждой операции

•           научиться ориентироваться и использовать компьютеризированную систему управления техническим обслуживанием (CMMS)

•           изучить операционную характеристики забора сырой воды вдоль с козловым краном и вращающимися грохотами

•           понять и следовать устным и письменным инструкциям

•           читать и интерпретировать показания счетчиков, манометров и диаграмм, а также готовить обычные отчеты водных операций

•           обнаружить неисправности в водонасосном оборудовании

•           узнать получить доступ к базе данных системы SCADA для получения информации о насосной станции операция



МИНИМУМ ДОПУСТИМЫЙ ОБУЧЕНИЕ И ОПЫТ (Следующее утверждение представляет минимальные стандарты обучения и опыта, которые будут использоваться для допуска или отклонять претендентов на испытания. Заявки, поданные кандидатами на это класс будет пересматриваться на основе требований к обучению и опыту по мере утверждено 15.12.)



ОБРАЗОВАНИЕ :



            Образование соответствует окончанию двенадцатого класса школы.



И

ОПЫТ :



            Два года опыт эксплуатации, обслуживания или ремонта насосного, фильтрующего, обработка или тяжелое промышленное оборудование или машины, работающие от электричества таких как фрезерное оборудование, конвейеры, подъемники или краны.



ИЛИ



            Два года опыт выполнения квалифицированной работы по эксплуатации очистных сооружений с ответственность за эксплуатацию или техническое обслуживание механических и электрических машин и оборудование.



ИЛИ



            Любой эквивалентное сочетание образования и опыта, признанное приемлемым Управлением людских ресурсов.



Класс города Филадельфия, который обычно соответствует требование опыта :



Станция очистки воды Оператор (7E45)



ФИЗИЧЕСКИЕ И МЕДИЦИНСКИЕ ТРЕБОВАНИЯ



            Способность физически выполнять свои обязанности и работать в условиях окружающей среды Требуется должность в этом классе.



ЛИЦЕНЗИИ, РЕГИСТРАЦИИ И/ИЛИ СЕРТИФИКАТЫ



            Владение действующее удостоверение на право управления транспортным средством надлежащего класса, выданное Содружество Пенсильвании до назначения и во время пребывания в должности трудоустройство оператором насосной станции.

Класс установлен 1/53

Спец.Пересмотрено 11/72; 9/97

Спец. Редакция: CSC – 14 сентября Ad. Доска – 14/14

Последний Спец. Редакция: CSC – 12/15 Ad. Доска – 12/15



CW

Реле давления насосной станции: регулировка, регулировка

Все больше людей выбирают жизнь в загородных коттеджах, деревенских домах и новостройках. Доказано, что городской ритм выматывает даже самого сильного человека, что напрямую влияет на эффективность его работы и даже на отношения с близкими.Это понимают даже в правительстве, продвигающем программу «Одноэтажная Россия». Но это все теория. На практике оказывается, что простой человек, решивший обустроить постоянное или временное жилище за чертой города, сталкивается с рядом нюансов, которые необходимо учитывать. Так что, живя в городе, не обязательно разбираться, что такое реле давления насосной станции. В сельской местности, где обычно нет централизованного водоснабжения, без таких знаний обойтись сложно.

Где взять воду на даче

Не все загородные дома находятся в зоне действия централизованного водопровода. Даже наоборот — «счастливчиков», которым достаточно достать трубу из основной ветки с водой и насладиться товаром, намного меньше, чем у остальных. Но есть решение. И их несколько. Выбор, как это часто бывает, определяется конечной стоимостью монтажа и последующей эксплуатации системы автономного водоснабжения.

Наиболее известны три способа решения проблемы:

— С помощью вместительной емкости на территории фермы, которую периодически нужно откуда-то привозить/приносить воду для наполнения.По сути, это компактный аналог водонапорной башни. Сама бочка устанавливается на высоте, чтобы вода вытекала из нее самотеком, нужно только открыть кран. Минусов у такого решения больше, чем плюсов.

— Классическим способом — с помощью колодца и ведра (иногда с коромыслом). Надежность 100%, а об удобстве и говорить не приходится. Стоит ли напоминать, что для наполнения маленькой ванны нужно 14 ходунков на колодец с ведром?

— Установка насосной станции, которая в автоматическом режиме забирает воду из колодца или колодца и при необходимости выдает ее потребителю.Это дает возможность организовать привычную городскую жизнь в деревенском доме с учетом водоснабжения. В этой статье мы рассмотрим этот случай. Также объясним, что такое реле давления насосной станции и укажем его роль в обеспечении работы бытового водопровода.

Индивидуальное водоснабжение

Насосная станция представляет собой устройство, предназначенное для перекачки воды из внешнего источника и создания и поддержания необходимого давления в бытовой водопроводной системе.Структурно это совокупность определенным образом соединенных компонентов, каждый из которых выполняет свою функцию. Например, реле давления насосной станции регулирует величину давления, по сути, полностью контролируя работу всей системы. Кроме того, при неисправности этого элемента или неправильной его настройке накопительный мембранный бак может выйти из строя, а это значительные затраты на восстановление.

Из чего состоит насосная станция?

В состав этого устройства входят:

— Электрический насос, перекачивающий воду из внешнего источника.В зависимости от способа реализации схемы он может быть погружным, постоянно находящимся под водой, а также наружным, поверхностным.

— Обратный клапан, предотвращающий самотек воды.

— Реле давления насосной станции, регулирующее напор путем включения/выключения насоса.

— Бак-аккумулятор, который накапливает и выдает воду.

— Система обвязки, состоящая из вспомогательных элементов (трубы, ниппель пятиходовой, фильтр).

Принцип работы

Прежде чем мы объясним, как осуществляется настройка реле давления насосной станции, стоит хотя бы в общих чертах рассказать о работе системы индивидуального домашнего водоснабжения.Внутри аккумулятора находится емкость в виде груши из модифицированной пищевой резины, между которой и стенками емкости накачивается воздух. Насос нагнетает воду в «грушу», она расширяет и сжимает наружный слой воздуха, который начинает давить на стенки. Регулировка реле давления насосной станции позволяет владельцу системы установить максимальную вместимость бака и, как следствие, момент отключения насоса, контролируя значение манометра.

Обратно в колодец вода не уйдет, так как этому мешает подпружиненный клапан. Стоит открыть кран в любой точке водозабора – и вода хлынет из груши в систему, а начальное давление будет равно заданному значению. По мере расхода воды давление будет падать, и когда нижний порог установленный в реле достигает насоса, насос включается и цикл повторяется.

Правильный монтаж

Как мы уже указывали, важнейший элемент этой системы водоснабжения – реле давления насосной станции.Он подключается между выходом аккумулятора и обратным клапаном на трубопроводе. Хотя в целях экономии все разветвители можно собрать самостоятельно из отдельных компонентов, мы рекомендуем вам приобрести пятиходовой дроссель, включающий резьбу для всех основных деталей, включая манометр. Важно не перепутать порядок обратного клапана и подключения, иначе реле давления насосной станции не отрегулировать. При использовании стандартных компонентов эта ошибка сводится к минимуму.

Устройство реле давления насосной станции

В конструкции станций индивидуального назначения в качестве регулятора пределов давления используется РМ-5 или его зарубежный аналог, полностью совместимый по выводам. Однако возможны изменения внутреннего устройства и, как следствие, неисправности реле давления насосной станции тоже разные, хотя и могут быть объединены в группы по сходству.

Внутри каждой модели (РД5 или РМ5) находится металлическая подвижная пластина (накладка), на которую с противоположных сторон оказывают давление две пружины.Также это опосредуется водой, закачиваемой в грушу. Вращением зажимной гайки соответствующего пружинного блока можно увеличивать или уменьшать пределы срабатывания. Кажется, что пружины «помогают» (или мешают) давлению воды смещать пластину. Механизм устроен таким образом, что несколько групп электрических контактов замыкаются или размыкаются при смещении узла.

То есть сама схема работает так:

— Насос качает воду в гидроаккумулятор.Электропитание двигателя осуществляется через замкнутые контакты реле давления.

— Давление воды в баке повышается, при достижении им определенного значения, устанавливаемого пружинами верхнего предела в РД-5, срабатывает механизм и разрывается электрическая цепь — насос отключается. Обратно в колодец жидкость не уходит из-за клапана.

— По мере откачки воды груша опорожняется, давление в системе падает и в реле срабатывает пружина нижнего предела, замыкающая контакты на насос. Цикл повторяется.

Регулируем реле РМ-5

Внешне это небольшая пластмассовая коробочка, с нижней стороны которой находится металлическое основание с размещенной там гайкой, система которой аналогична «американке». С его помощью устройство прикручивается к выходу пятиходового штуцера. Регулировка реле давления насосной станции заключается в закручивании двух гаек. Больший находится сверху металлической пластины и обозначается буквой «П». Отвечает за верхнее значение давления, при котором контакты размыкаются и двигатель насоса отключается.Меньшая гайка обозначается как «ΔP» и косвенно указывает на нижнее значение, при котором включается схема. При настройке очень важно понимать, что «дельта R», в отличие от «P», не выставляет нижний предел, а регулирует разницу между давлениями выключения и включения-выключения.

Настройка верхнего предела отключения насоса

Обязательным условием правильной настройки является проверка давления воздуха в гидроаккумуляторе. Обычно это около 1,5 атмосферы.Чем он выше, тем меньше воды будет храниться, но тогда и средний напор будет больше. Представим, что при полностью опустошенной емкости есть 1 Атм. Это допустимо. Если меньше, то нужно использовать помпу.

После этого следует подать питание на схему (предполагается, что все собрано, а отводные краны закрыты) — включится насос, вода будет закачиваться в бак. Далее нужно следить за движением стрелки на манометре. Если значение достигнуто, реле сработает, и двигатель остановится.После этого, вращая гайку Р, можно уменьшить или увеличить порог отсечки. Стрелки рядом с обозначением на табличке указывают направление (+ или -). Слишком усердствовать не следует, так как каждая модель гидроаккумулятора рассчитана на свой допустимый объем воды, который нельзя превышать. Давление воздуха, измеренное ранее, позволяет рассчитать количество накопленной жидкости: если поездка произошла при 4 Атм, а в воздушной прослойке 1 Атм, то в баке набрано 3 Атм (около 30 литров). Конечно, полного воздействия не происходит, поэтому владельцу доступно меньше.

Регулировка нижнего предела

После отключения контура по верхнему пределу откройте кран и следите за манометром. Значение, при котором насос запускается, является лишь нижним пределом. Если он большой, то вращая гайку «ΔР», можно его поднять или опустить. В любом случае остаточное давление должно быть не менее 0,9 Атм.

Несколько нюансов

Важное правило, позволяющее продлить время эксплуатации резинового баллона, гласит: давление в воздушном зазоре не должно превышать более чем на 10% нижний предел пуска насоса.В противном случае можно будет получить больше воды и снизить частоту запуска двигателя, но груша будет гнуться в разные стороны, уменьшая свой ресурс.

Если при настройке верхнего значения насос не настраивается, он выключается и стрелка манометра останавливается на определенной цифре, это означает, что мощности насоса недостаточно для накачки до установленных пределов. Необходимо прервать подачу питания и, немного уменьшив «Р», повторить испытание, предварительно разобрав скопившуюся воду.

Ремонт реле давления насоса хоть и возможен, но это только временное средство. Так как этот элемент фактически защищает насос от перегрузки, а груша повреждается, лучше приобрести новое реле. Единственным исключением является плановое техническое обслуживание, при котором внутренние трущиеся детали смазываются для уменьшения сопротивления и более точной работы.

р>

Наладка насосной станции Jumbo. Регулировка реле давления водяного насоса

Автоматика насосной станции изначально настраивается производителем на определенную величину давления при включении и выключении оборудования.Как правило, эти заводские настройки составляют от 1,5 до 1,8 бар при включении и от 2,3 до 3 бар при выключении.
Но бывают ситуации, когда во время работы необходимо отрегулировать давление на оборудовании. Как отрегулировать насосную станцию ​​предлагается узнать из этой статьи.

Процесс установки насосной станции: основные рекомендации

Для предотвращения вакуумного сжатия труб на всасывающей линии необходимо, чтобы они обладали определенной жесткостью, если они пластиковые, то могут быть и металлическими, армированными для вакуума.

Внимание! Очень важно избегать перегибов и перегибов таких труб или шлангов.

Итак:

• Все соединения должны иметь высокую герметичность. Воздух, который может быть засосан, плохо влияет на работу станции.
• Очень удобно использовать быстроразъемные соединения при обслуживании станции. Примером такой связи можно назвать «американку».
• Необходимо, чтобы всасывающая труба была оборудована специальным сетчатым обратным клапаном.Также основной фильтр можно использовать перед насосной станцией. Это предотвратит попадание мелких частиц в систему.
• Одна сторона всасывающей трубы должна быть погружена в воду не менее чем на 30 см ниже поверхности воды. Также важно, чтобы до дна колодца оставалось не менее 20 см.
• Выходной патрубок насосной станции рекомендуется оборудовать обратным клапаном, который защитит его от гидроударов при включении и выключении насоса.
• Насосная станция должна быть закреплена в фиксированном положении.
• От большого количества отводов и изгибов в системе лучше воздержаться.
• Если глубина всасывания превышает 4 м, или система имеет горизонтальный участок, длина которого превышает 4 м. лучше использовать трубы большего диаметра, так как это улучшит работу станции.
• Необходимо предохранить насосную станцию ​​от работы при отсутствии воды. Если есть такой риск, лучше проконсультироваться со специалистом о возможности решения этой проблемы.
• Чтобы зимой система не замерзала, лучше заранее предусмотреть возможность слива воды во всех точках системы. Сделать это можно с помощью сливных кранов, при этом необходимо обратить внимание на наличие обратных клапанов, которые не дадут воде слиться.

Процесс крепления насосной станции

Насос должен быть установлен на ровной поверхности, желательно в непосредственной близости от источника воды:

• В помещении, где расположена насосная станция, должна быть организована надлежащая вентиляция, что позволит снизить влажность, а также температурный режим не более 40°С.
• Между насосной станцией и стенами помещения, в котором она расположена, должно быть расстояние не менее 20 см, это обеспечивает доступ к системе во время ее обслуживания.
• Трубы, используемые для крепления, должны иметь подходящий диаметр.
• Далее необходимо разметить отверстия для крепежа на поверхности, где будет располагаться станция, а затем просверлить их.
• Прежде чем окончательно закрепить все саморезы на крепежных элементах, лучше еще раз проверить, нет ли на трубах изгибов, дающих им механическое воздействие.

Реле давления для насосной станции

Прежде чем приступить к регулировке прессостата, необходимо ознакомиться с его устройством и принципом работы.

На фото представлен дизайн устройства.
Основные элементы:

• 1 и 2 — регуляторы пружин.
• 3 — приборная база.
• 4 — гайка крепления реле к переходнику и мембранной крышке.
• 5 — колодка с клеммами для подключения сети 220В, самого насоса и его заземления.

К металлическому основанию снизу крепится крышка мембраны, под которой находится мембрана и поршень с быстроразъемной гайкой, поз. 4. Сверху находится контактная колодка, клеммные колодки и два пружинных регулятора разного размера.
Все элементы закрыты сверху пластиковой крышкой, прикрепленной к винту большого регулятора и которая, в зависимости от модели, легко снимается отверткой или гаечным ключом.
Разные модели изделий, цена которых колеблется не сильно, могут отличаться размерами, формой, расположением составных элементов, но большинство из них имеют вышеописанную конструкцию.Некоторые продукты включают в себя дополнительные элементы, например, рычаг с защитой от сухого хода.

Как работает реле

Реле работает по следующему принципу:

• Под действием давления жидкости, подаваемой из насоса, мембрана начинает давить на поршень.
• Активирует контактную группу, которая крепится на металлической платформе с двумя шарнирами.
• Контакты для подключения напряжения 220В и насоса в зависимости от положения могут быть разомкнуты или замкнуты, что соответствует выключению и включению насоса.
• При воздействии пружины большого регулятора на площадку контактной группы давление поршня уравновешивается.
• Если давление начинает ослабевать, под действием пружины платформа начинает опускаться и контакты замыкаются, что включает насос (см.).
• Пружина малого регулятора также действует против напора воды, но находится дальше от шарнира платформы и не сразу приходит в действие, а после того, как платформа с контактами может подняться на определенную высоту.
• Небольшой шарнир с пружиной отвечает за срабатывание электрической части реле, за замыкание и размыкание его контактов.

• Конструкция реле устроена таким образом, что шарнир и платформа не могут располагаться в одной плоскости.
• При поднятии платформы над шарниром контакты резко падают вниз, а при опускании ниже ее плоскости элементы сразу переворачиваются вверх.
• Расположение плоскости этого шарнира несколько выше основания пружины малого регулятора позволяет платформе подниматься без размыкания контактов до этого уровня, а при его достижении — под действием пружин этих двух регуляторов , контакты разомкнутся и насос выключится.
• В данном случае большой подпружиненный регулятор, таким образом, отвечает за момент включения агрегата или за «нижнее» давление (Р), а меньший – за разницу между отсечкой и давления отсечки (∆P).
• При сжатии пружины большого регулятора, что осуществляется поворотом гайки по часовой стрелке, она действует с большей силой на площадку контактной группы, что вызывает увеличение «нижнего» давления.
  Если при этом не изменить степень сжатия пружины меньшего регулятора, то «верхнее» давление или отключения начнут увеличиваться, до той же величины. В этом случае ∆P не изменится.
• При сжатии пружины меньшего регулятора «верхнее» давление увеличится, но «нижнее» давление не изменится, что приведет к увеличению ∆P.
• При соответствующем ослаблении пружин эти показатели будут уменьшаться.
• На этом принципе основано регулирование реле давления насосного оборудования.

Как независимо регулируется реле давления

Перед регулировкой автоматики необходимо подготовить отвертку или ключ для снятия крышки реле и ключ для затяжки или откручивания гаек регуляторов.
После этого инструкция по выполнению работы своими руками следующая:

• Реле давления отключено от напряжения.
• Пластиковый кожух реле снимается и регулируется в зависимости от его назначения:

1. повышенное давление;
2. убавка;
3. изменение диапазона работы оборудования.

• Под крышкой установлены два подпружиненных регулятора, которые отвечают за нижнее и верхнее давление.

Для повышения или понижения давления в сети необходимо:

• Просто завинтите или отвинтите гайку на большом регуляторе.
• После изменения настройки крышка закрывается.
• Напряжение включается.
• Открывается кран и по манометру, встроенному в насосную станцию, определяется давление, при котором насос включается или «понижается».
• Кран закрыт и по манометру проверяется «верхнее» давление при выключенном насосе.

Совет: Если давление удовлетворительное, регулировка завершена. Если нет, то все повторяется снова.

Как изменить диапазон срабатывания реле

Если «нижнее» давление в норме и вам нужно просто увеличить или уменьшить «верхнее» давление, используйте регулятор меньшего размера.
Где:

• Поворот гайки по часовой стрелке для этого регулятора увеличивает «высокое» давление, в то время как «низкое» давление остается неизменным.
• Отвинчивание — наоборот: в этом случае разница между ними будет уменьшаться или увеличиваться — ∆P.
• После изменения регулирования включается питание и момент отключения насоса отмечается на манометре — «верхнее» давление.
• Если результаты удовлетворительны, то настройку можно остановить на этом этапе, если нет, процесс повторяется до получения желаемого результата.

Совет: Следует иметь в виду, что увеличение ∆P позволяет реже включать насос, но в этом случае в водопроводной сети будут происходить более заметные перепады давления, а при его уменьшении, наоборот , он уравняется в системе, но насос будет чаще включаться, что приведет к сокращению срока его службы.

Если Вас не устраивает как «нижнее» давление, так и диапазон срабатывания реле, необходимо сначала произвести регулировку большим регулятором, а потом меньшим, при этом весь процесс контролируется станционным манометром.

Что учитывать при регулировке

При самостоятельном регулировании работы реле оборудования необходимо учитывать такие важные моменты:

• На данной модели нельзя установить «верхнее» давление, которое составляет более 80% от максимального для продукта.Как правило, оно указано на упаковке или в инструкции и колеблется в пределах от 5 до 5,5 бар.
  Для установки более высокого уровня в системе частного дома необходимо подобрать реле с более высоким максимальным давлением.
• Перед повышением давления для включения насоса необходимо ознакомиться с его характеристиками, может ли он развивать такое давление. В противном случае, если он не может быть создан, блок не выключится, и реле не сможет его отключить, потому что установленный предел не может быть достигнут.
  Напор насоса измеряется в метрах водяного столба: 1 м. Воды. Искусство. = 0,1 бар. Кроме того, учитываются гидравлические потери во всей системе.
• Не затягивайте гайки регуляторов до упора при регулировании, иначе реле может полностью перестать работать.

Влияние давления воздуха в баке

Нормальная работа оборудования зависит от значения давления воздуха в гидроаккумуляторе (см.) оборудования, но к регулировке реле отношения не имеет.В любом случае он начнет работать при определенном «нижнем» и «верхнем» давлении вне зависимости от его наличия в баке.
При отсутствии воздуха в мембранном баке это может привести только к полному наполнению водой и давление в системе сразу поднимется до «верхнего» уровня и насос сразу отключится после прекращения забора жидкости. При каждом открытии крана включается насос, он сразу опустится до «нижнего» предела.
При отсутствии гидроаккумулятора реле все равно сработает.Пониженное давление воздуха приводит к сильному расширению мембраны, а повышенное давление воздуха приводит к недостаточному наполнению бака водой. В этом случае избыточное давление воздуха будет вытеснять жидкость.
Для нормальной работы насосной станции и длительного срока службы мембраны необходимо, чтобы давление воздуха было на 10% меньше «нижнего», установленного при регулировке. Тогда гидроаккумулятор будет нормально наполнен водой, а мембрана не будет сильно растягиваться, а значит прослужит долго.В этом случае насос будет включаться с периодичностью, соответствующей установленной в реле ∆P.
Кроме того, необходимо проверить давление воздуха в баке насосной станции при отсутствии в нем давления жидкости. В этом случае нужно открыть кран, расположенный в системе ниже всего, и слить всю воду.
Подробности регулировки прессостата хорошо показаны на видео в этой статье.

Совет: При настройке реле давления нужно помнить, что гидроаккумулятор или бак, сантехника, все шланги и механика реле имеют свои предельные значения давления, которые нельзя превышать.

Одним из важнейших элементов управления водонасосной станцией является реле давления. Обеспечивает автоматическое включение и выключение насоса, контролируя подачу воды в бак по заданным параметрам. Нет четких рекомендаций, какими должны быть значения предельных уровней нижнего и верхнего давлений. Каждый потребитель решает это индивидуально в пределах допустимых норм и правил.

Устройство и принцип работы реле давления воды

Конструктивно реле выполнено в виде компактного блока с пружинами максимального и минимального давления, натяжение которых регулируется гайками.Мембрана, соединенная с пружинами, реагирует на изменение давления. При достижении минимального значения пружина ослабевает, а при достижении максимального уровня сжимается сильнее. Воздействие на пружины вызывает размыкание (замыкание) контактов реле, включение или выключение насоса.

Наличие реле в системе водоснабжения позволяет системе поддерживать постоянное давление и требуемый напор воды. Насос управляется автоматически. Правильно настроить, обеспечить его периодическое отключение, что способствует значительному увеличению периода безаварийной службы.

Последовательность работы насосной станции под управлением реле следующая:

• Насос закачивает воду в бак.
• Давление воды постоянно растет, что можно контролировать по манометру.
• При достижении установленного верхнего предельного уровня давления реле срабатывает и выключает насос.
• По мере расходования закачиваемой в бак воды давление снижается. Когда он достигнет нижнего уровня, насос снова включится, и цикл повторится.

Схема устройства и компоненты типового реле давления

Основные параметры реле:

• Нижнее давление (уровень включения). Контакты реле, которые включают насос, замыкаются, и вода поступает в бак.
• Верхнее давление (уровень отсечки). Контакты реле размыкаются, насос отключается.
• Диапазон давления – это разница между двумя предыдущими показателями.
• Значение максимально допустимого давления отключения.

Настройка реле давления

В процессе сборки насосной станции особое внимание уделяется настройке реле давления. От того, насколько правильно установлены его предельные уровни, зависит удобство эксплуатации, а также сроки безаварийной службы всех компонентов устройства.

На первом этапе нужно проверить давление, которое было создано в баке при изготовлении насосной станции. Как правило, заводская настройка установлена ​​на 1.5 атмосфер во включенном состоянии и 2,5 атмосферы в выключенном состоянии. Проверяйте это при пустом баке и отключенной от сети насосной станции. Рекомендуется проверять автомобильным механическим манометром. Он размещен в металлическом корпусе, поэтому измерения более точны, чем с электронными или пластиковыми манометрами. На их показания может влиять как температура в помещении, так и уровень заряда батареи. Желательно, чтобы предел шкалы манометра был как можно меньше. Потому что в масштабе, скажем, 50 атмосфер точно измерить одну атмосферу будет очень сложно.

Для проверки давления в баке необходимо открутить крышку, закрывающую золотник, подключить манометр и снять показания по его шкале. После этого давление воздуха следует периодически проверять, например, раз в месяц. В этом случае воду необходимо полностью удалить из бака, выключив насос и открыв все краны.

Возможен и другой вариант — внимательно следить за давлением отключения насоса. Если оно увеличится, это будет означать снижение давления воздуха в баке.Чем ниже давление воздуха, тем больший запас воды можно создать. Однако разброс давления от полностью заполненного до практически пустого бака велик, и все это будет зависеть от предпочтений потребителя.

Выбрав нужный режим работы, нужно установить его, стравив для этого лишний воздух, или подкачать дополнительно. Нужно иметь в виду, что не стоит снижать давление до значения меньше одной атмосферы, а также перекачивать его. Из-за небольшого количества воздуха резиновая емкость, наполненная водой внутри бака, будет касаться его стенок и стираться.А избыток воздуха не даст возможности перекачать много воды, так как значительная часть объема бака будет занята воздухом.

Установка уровней давления включения и выключения насоса

Которые поставляются в собранном виде, реле давления предварительно настроено на оптимальный вариант. Но при его установке из различных элементов на месте эксплуатации реле необходимо настроить. Это связано с необходимостью обеспечения эффективной связи настроек реле с объемом бака и напором насоса.Кроме того, может возникнуть необходимость изменить начальную настройку реле давления. Процедура должна быть следующей:

На практике мощность насосов выбирают такой, чтобы она не позволяла накачать бак до предела. Обычно давление отключения устанавливается на пару атмосфер выше порога включения.

Также допускается установка предельных уровней давления, отличающихся от рекомендуемых значений. Таким образом, вы можете задать свой вариант режима работы насосной станции.Причем при установке перепада давления малой гайкой надо исходить из того, что исходной точкой отсчета должен быть нижний уровень, устанавливаемый большой гайкой. Верхний уровень может быть установлен только в пределах, на которые рассчитана система. Кроме того, резиновые шланги и прочая сантехника также выдерживают давление, не выше расчетного. Все это необходимо учитывать при установке насосной станции. Кроме того, чрезмерный напор воды из-под крана зачастую совершенно не нужен и неудобен.

Регулировка реле давления

Регулировка реле давления практикуется в тех случаях, когда необходимо установить уровни верхнего и нижнего давления на заданные значения. Например, вы хотите установить верхнее давление 3 атмосферы, нижнее — 1,7 атмосферы. Процесс настройки выглядит следующим образом:

• Включите насос и закачивайте воду в бак до тех пор, пока давление на манометре не будет 3 атмосферы.
• Выключить насос.
• Откройте крышку реле и медленно вращайте маленькую гайку, пока реле не сработает. Вращение гайки по часовой стрелке означает увеличение давления, в обратном направлении — уменьшение. Выставлен верхний уровень — 3 атмосферы.
• Откройте кран и слейте воду из бака, пока давление на манометре не будет 1,7 атмосферы.
• Закройте кран.
• Откройте крышку реле и медленно вращайте большую гайку, пока контакты не защелкнутся. Выставляется нижний уровень — 1.7 атмосфер. Оно должно быть немного выше, чем давление воздуха в баке.

Если для отключения установлено высокое давление, а для отключения низкое давление, то бак заполнен большим количеством воды и нет необходимости часто включать насос. Неудобство возникает только из-за большого перепада давления при полном или почти пустом баке. В остальных случаях, когда диапазон давления невелик, а насос приходится часто подкачивать, напор воды в системе равномерный и вполне комфортный.

В следующей статье вы узнаете — самые распространенные схемы подключения.

Для автоматизации подачи воды с помощью насоса используется специальное реле, работающее от электричества. Он устанавливается в непосредственной близости от расширительного бачка. Правильная настройка реле может уменьшить количество циклов включения и выключения, продлевая тем самым срок службы оборудования.

Базовое устройство с дополнительными элементами

По своей конструкции устройство представляет собой небольшой блок, содержащий специальные пружины.Один из них настроен на максимальное давление, а другой на минимальное. Их регулировка может осуществляться с помощью специальных гаек, расположенных сверху.

Непосредственно к пружинам крепится диафрагма, которая определенным образом реагирует на изменение давления. При минимальном значении металлическая спираль растягивается, а при максимальном – сжимается. Таким образом, контакты замыкаются и размыкаются.

Порядок работы устройства примерно следующий.

• На начальном этапе происходит перерасход воды, что приводит к снижению давления в контуре.Когда он падает до нижнего порога, насос включается.
• Вода закачивается в основной бак до тех пор, пока он не наполнится до определенного уровня. В результате повышается давление. После достижения им верхнего порога питающее оборудование отключается.

Внимание! Чтобы узнать давление в мембранном баке, открутите крышку с ниппелем, а затем прикрепите к ней специальный измерительный прибор – манометр.

Цены на некоторые модели

На самом деле купить реле давления воды для насоса можно за относительно небольшую сумму денег.В таблице представлены цены на популярные модели от известных производителей.

Фото	Производитель и модель	Цена в рублях
	Беламос ПС-02	540
	Калибр РД-5	490
	Данфосс КР1	1 570
	Джилекс РДМ-5	900

Что касается цен на электронные реле давления воды для насосов, то они примерно в 2-3 раза выше, чем на механические аналоги.Такие устройства позволяют осуществлять более точную настройку рабочего диапазона. Кроме того, они защищают запорную арматуру от возможного гидравлического удара.

Установка и регулировка реле давления воды для насоса

Если монтаж и регулировка реле давления воды для насоса осуществляется своими силами, то вам не придется тратить финансовые средства непосредственно на привлечение профессионалов. Сам процесс подключения и настройки устройства не сложен.

Артикул по теме:

Если напор воды нормальный или даже сильный, то вам просто необходим этот прибор. А почему вы узнаете из нашего отдельного обзора.

Рассмотрение схемы подключения реле давления воды к насосу

Готовое устройство постоянно подключено к электросети и водопроводу, так как нет необходимости его перемещать. Выделенная линия электричества для подключения не обязательна, но все же желательна.Рекомендуется вести медный кабель сечением 2,5 кв.мм.

Должен присутствовать в цепи, так как соединение электричества с водой довольно опасно. Кабели вставляются в специальные отверстия, расположенные на задней части корпуса. Под крышкой находится специальная колодка с контактами:

• клеммы для подключения фазного и нулевого провода;
• контакты для заземления;
• клеммы для проводов, идущих от помпы.

Внимание! Подключение осуществляется по стандартной схеме.С токопроводящих элементов снимается определенная часть изоляции, после чего зачищенные края фиксируются прижимными болтами.

Самостоятельная настройка реле давления насосной станции

Для настройки системы требуется надежный манометр, способный точно измерять давление. По его показаниям производится регулировка. Весь процесс сводится к скручиванию пружин. Вращение по часовой стрелке увеличивает давление и наоборот.

Последовательность действий при настройке примерно такая:

• Система запускается, после чего с помощью манометра отслеживаются пороги включения и выключения устройства;
• С помощью подходящего ключа освобождается или сжимается большая пружина, отвечающая за нижний порог.
• Система включена и заданные параметры проверены. При необходимости вносятся исправления.
• После установки нижнего уровня давления настраивается верхний предел. Для этого такие же манипуляции проделываются с маленькой пружинкой.
• Выполняется финальное тестирование системы. Если вы довольны результатами, то процесс настройки можно считать завершенным.

Внимание! При регулировке реле давления воды для насоса помните, что минимальный диапазон между верхним и нижним порогом должен быть более 1 атмосферы.

О защите холостого хода

В некоторых случаях вода может не проходить через насос, но он будет продолжать работать. Такой режим работы устройства крайне нежелателен, так как значительно сокращает срок службы. Однако это относится только к устройствам с мокрым ротором, где в качестве охлаждающей и смазочной жидкости выступает вода.

Во избежание выхода оборудования из строя необходимо установить реле, защищающее от работы всухую. Контакты должны разомкнуться при отсутствии воды и отключить устройство.Двигатель прибора можно запустить только при наличии достаточного количества воды.

Если расход воды из колодца или колодца превышает ее подачу, то бездействия не избежать. В связи с этим установка реле давления воды поможет справиться с этой ситуацией.

Обнаружение холостого хода можно рассчитать по одному из нескольких значений:

• давление на выходе;
• уровень воды;
• поток жидкости через устройство.

Полезная информация! Необходима защита устройства от холостого хода в системах водоснабжения загородных домов.Чаще всего его используют совместно с другими устройствами автоматики.

Необходимо знать

При задании высокого давления значительно чаще включается отсасывающее оборудование, что приводит к ускоренному износу основных деталей. Однако такой напор позволяет без затруднений пользоваться даже душевой кабиной с гидромассажем.

При низком давлении устройство, подающее жидкость из колодца или скважины, меньше изнашивается, но в этом случае придется довольствоваться обычным санузлом.Все прелести джакузи и прочих приспособлений, требующих достаточно сильного напора, вряд ли оценят.

Таким образом, выбор следует делать в зависимости от преследуемых целей. Каждый решает сам, что предпочесть в том или ином случае.

Подведение итогов

После установки и регулировки реле давления насосной станции вам все равно придется периодически контролировать систему и регулировать ее работу. Специалисты рекомендуют раз в квартал полностью сливать воду из расширительного бачка и проверять давление.Правильная эксплуатация оборудования позволит избежать ненужных затрат на ремонт и покупку изношенных деталей.

Как подключить реле давления к насосу (видео)

Вас также может заинтересовать:

Насосная станция для частного дома: водоснабжение, виды и особенности установки Водяной обратный клапан для насоса: виды и особенности

Изначально реле давления для насосных станций настраиваются производителем на конкретные индикаторы включения и выключения.В процессе эксплуатации оборудования может потребоваться их корректировка. Поэтому любому владельцу недвижимости будет полезна информация о том, как настроить автоматику на насосной станции.

Назначение реле давления

Это устройство отвечает за работу насоса — за его запуск и остановку при достижении определенного давления в гидробаке станции. Реле состоит из металлического основания. В его верхней части расположены два регулятора в виде пружин разного размера, контактная колодка и клеммная коробка.

Если ознакомиться с конструкцией и принципами работы устройства, становится понятно, как правильно настроить реле давления насосной станции.

В нижней части стальной пластины находится неподвижная крышка, а под ней находятся: мембрана, металлический поршень, быстросъемная прижимная гайка, предназначенная для крепления к переходнику, расположенному на насосе. При необходимости пластиковую крышку, прикрепленную к большому регулятору, можно легко снять с помощью отвертки или гаечного ключа.

Реле для станций подачи воды различаются по форме и размещению некоторых деталей, но чаще всего их конструкция аналогична ранее описанной. Иногда эту часть станции дополняют элементами, предохраняющими оборудование от работы «всухую» и предотвращающими его перегрев, так как измеряется температура водной среды, проходящей через устройство.

Принцип работы реле давления насосной станции следующий:

1. Мембрана под давлением жидкости, подаваемой насосным агрегатом, за счет повышения давления воздуха в одном из отсеков, начинает давить на поршень, который запускает контактную группу.
2. Эта группа закреплена на стальной платформе двумя петлями. В соответствии с занимаемым им положением контакты, несущие через себя напряжение 220 В к насосу, способны размыкаться и замыкаться, приводя к остановке или пуску оборудования.
3. Для уравновешивания давления поршня приводится в действие пружина регулятора, воздействующая на платформу для установки контактной группы. Для регулировки силы сжатия пружины используется специальная гайка.
4. При потреблении жильцами воды это приводит к уменьшению ее объема в системе, поэтому снижается давление воздуха в накопительном баке, в результате чего пружина, преодолевая действие поршня, вызывает замыкание контактной группы, а это в свою очередь запускает оборудование.
5. Давление воздуха в резервуаре увеличивается по мере увеличения объема воды. В результате этого процесса поршень независимо от сопротивления пружины перемещает платформу с контактами. Они открываются не мгновенно, а только после смещения платформы на определенное расстояние, в зависимости от того, насколько сильно будет сжата другая, маленькая пружинка. По аналогии с большим он расположен на стержне с гайкой. Оборудование сразу перестает функционировать после размыкания контактов.

Таким образом, для корректировки пускового давления узла подачи воды необходимо отрегулировать усилие сжатия большей пружины. Параметр, который настраивается с помощью этой части, также называется нижним.

Для изменения верхнего давления в водопроводе необходимо отрегулировать работу меньшей пружины. Благодаря сжимающей силе этой детали можно установить разницу между давлением запуска и отключения.

Регулировка реле давления насосной станции может потребоваться, если настройки, сделанные на заводе, утеряны или не устраивают владельца. Обычно эти параметры составляют 1,5-1,8 бар при пуске и 2,5-3 бар при останове. Перед началом процесса регулировки следует подготовить к этому накопительную емкость.

Подготовка привода

Герметичный бак, который необходимо подготовить перед регулировкой реле давления на насосной станции, также называют гидроаккумулятором, накопительным баком или гидробаком.Он состоит из двух отсеков, в одном из них, похожем на резиновую грушу, скапливается вода.

Еще одна камера, в которую нагнетается определенный объем воздуха, — это пространство между поверхностью бака и стенками груши. Поскольку в нем скапливается вода, его подключают к водопроводу. Для закачки воздуха во вторую часть можно использовать автомобильный насос.

Сжатие груши, наполненной жидкостью, происходит за счет наличия воздуха, благодаря которому в трубах поддерживается определенное давление.После открытия водопроводного крана обеспечивает движение воды по трубам под давлением без помощи насоса.

В случае, когда давление воздуха в баке было установлено неправильно, обеспечить работу водопроводной конструкции в требуемом режиме будет невозможно. Если игнорировать настройку реле насосной станции, слишком низкое или высокое значение приводит к частым остановкам или пускам агрегата, что негативно сказывается на длительности его работы.

Дело в том, что при пониженном значении без правильной регулировки давления насосной станции груша подвергается сильному растяжению, в результате чего быстро приходит в негодность.

Перед регулировкой давления в системе водоснабжения накопительный бак подготавливают в определенной последовательности. Перед закачкой в ​​него воздуха или перед проверкой показателей следует слить воду из трубопровода через нижний кран. При этом груша в гидробаке остается пустой.Теперь можно приступать к накачке воздуха и проверке давления.

При первой настройке реле давления насосной станции и отсутствии соответствующего опыта действуют следующим образом:

• с размером тары, равным 20 — 25 литров, значение устанавливается в диапазоне 1,4-1,7 бар;
• при объеме бака в пределах 50-100 литров параметр устанавливается на уровне 1,7-1,9 бар.

Специалисты не рекомендуют долго держать грушу без воды, потому что тогда ее стенки слипнутся или засохнут, и она придет в негодность.Регулярно, не реже одного раза в месяц, проверяйте давление воздуха в аккумуляторе. Затем, при необходимости, приступайте к регулировке реле насосной станции.

Настройка реле давления насосной станции

Наладка агрегата начинается при условии, что давление в гидробаке выставлено правильно и имеются абсолютно чистые фильтры.

Способ настройки реле давления насосной станции включает в себя ряд мероприятий в определенном порядке:

1. Отключение насоса и слив жидкости из трубопровода путем открытия нижнего клапана в системе.С реле снимается пластиковая крышка.
2. Они включают в себя насосный агрегат, который закачивает воду в систему.
3. В момент выключения прибора должны быть записаны данные манометра. Таким способом перед регулировкой давления воды в насосной станции узнают значение текущего верхнего значения.
4. Затем приоткрывается кран, который находится в самой высокой точке водопроводной конструкции. Если он одноуровневый, то открывайте дальний от агрегата кран.Когда давление упадет до определенного значения, насос снова начнет работать. В момент пуска также следует зафиксировать данные на манометре, показывающие пониженное давление. Вычитанием полученных значений получается перепад давления, на который настроено реле. Помимо фиксации показателей, необходимо оценить напор потока воды, открыв самый дальний кран в системе.
5. При недостатке следует увеличить нижний показатель.Перед регулировкой давления в насосной станции прибор отключают от источника питания и прижимают к гайке большого регулятора. Если необходимо понизить давление, то пружину нужно ослабить.
6. Перепад давления перед началом регулировки уже известен после вычитания показаний. Оптимальные значения должны быть в пределах 1,4 атм. Если результат будет меньше, то будет обеспечена равномерная подача жидкости, но оборудование будет запускаться чаще – это приведет к его быстрому износу.Когда результат выше оптимальных значений, то агрегат работает в щадящем режиме, но разница между самым высоким и самым низким напором станет существенной. Перед регулировкой реле давления насосной станции гайкой регулируют параметр на малой пружине. Чтобы увеличить разницу давлений, усилие сжатия увеличивается. В свою очередь, ослабление пружины имеет обратный эффект.
7. После того, как удалось отрегулировать реле насосной станции, проверьте его работоспособность.Жидкость сливается из системы, а питание подключается к насосу и запускается в работу. Следующие шаги повторяются до тех пор, пока настройки реле не будут соответствовать требованиям.

Выполнение первоначальной настройки

При полном ослаблении пружин на реле давления насосной станции регулировка производится с нуля:

1. Насос запускается, и давление в системе повышается до значения, когда давление в самом дальнем от клапана месте становится приемлемым.Допустим, это 1,5 бар. Устройство выключено.
2. Затем станцию ​​отключают от питания, снимают крышку на реле и затягивают гайку на большом регуляторе до щелчка, свидетельствующего о замыкании контактов.
3. Крышка устанавливается на место и насос запускается, доводя давление до 2,9 бар.
4. Блок отключают от источника питания, снова открывают крышку и нажимают на гайку на маленькой пружинке до щелчка, указывающего на размыкание контактов.См. также: «Правильная регулировка реле давления воды для насоса – основные принципы настройки».

При настройке реле нужно придерживаться правила, объясняющего, какое давление должно быть в водяном насосе и в гидробаке. Ориентируются на разницу между ними – она составит около 10%. Например, если показатель включения насоса 1,6 бар, то давление воздуха в баке должно быть 1,4-1,5 бар.

Настройка реле давления насосной станции, советы по регулировке, видео уроки.
Как отрегулировать давление в насосной станции

Канализация и водоснабжение – неотъемлемая часть комфортной жизни. Чтобы обеспечить себя благами цивилизации, даже на даче многие приобретают специальные насосы. Эти устройства обеспечивают надлежащий напор воды, используемой для хозяйственно-бытовых нужд. Со временем заводские настройки сбиваются, поэтому возникает необходимость в такой процедуре, как регулировка реле давления насосной станции (НС).

Реле давления представляет собой автоматизированный датчик, контролирующий включение и выключение насоса.Как правило, производитель поставляет насосы с уже откалиброванным реле:

• давление включения устанавливается на отметке 1,5 -1,8 атм (бар)


• давление выключения — 2,5-3 атм.

Изменением этих настроек достигается коррекция режима работы. При этом необходимо учитывать объем гидроаккумулятора и требуемый напор воды. Реле давления имеет две регулировки:

• Нажимная гайка Р — установка верхнего предела давления, при достижении которого насос отключается.


• Зажимная гайка? Р (дельта Р) – отвечает за нижний уровень давления, то есть включение оборудования (падение давления).

Чтобы понять, как настраивается и настраивается реле, необходимо знать принцип работы всей насосной станции. Так, насос закачивает воду в гидроаккумулятор, тем самым повышая уровень давления воды в основном баке. Этот показатель контролируется по манометру. Далее при достижении заданного уровня Р контакты в реле размыкаются и насос отключается.Жители, пользуясь водой, постепенно снижают давление в баке, достигнув нижней отметки? P насос включается, процесс повторяется.

Расчет нижнего предела давления — момент включения ГЦ

Любая калибровка начинается с самого начала — определение минимально необходимого давления в кране, расположенном в самой высокой точке водопровода. Например, необходимый уровень в кранах на 2 этаже вашего дома — 2 бара. При этом помните, что давление в 1 бар создает столб воды высотой 10 м.

Конечно, на первом этаже давление будет выше. Рассчитайте высоту, на которую поднимется вода от гидроаккумулятора до крайней точки водозабора. Если перепад, например, 8 м, то давление будет 0,8 бар. Дальше простая математика: сложите необходимое давление на втором этаже и высоту водяного столба, получите минимальное давление в трубах на уровне гидроаккумулятора. В нашем примере это 2,8 бар.

Далее следует определить давление воздуха в гидроаккумуляторе.Для этого хорошо использовать шинный насос с манометром. При этом контейнер должен быть пуст, а станция должна быть отключена от сети. Иначе сложно будет понять, на какое суммарное давление воздуха и воды настроено реле: на соотношение 2:1, или 1,5:1,5.

В соответствии с рекомендациями известного производителя насосного оборудования Grundfos противодавление в газовой полости должно быть не менее 90% от расчетного минимального уровня.То есть, если взять данные примера, показатель будет 2,8х0,9=2,52 бара. Для достижения нужного значения необходимо стравить лишний воздух или наоборот подкачать автонасосом.

Регулировка верхнего и нижнего давления осуществляется осторожным, постепенным вращением прижимных гаек: по часовой стрелке для увеличения значения, против часовой стрелки для уменьшения. При этом некоторые производители рекомендуют устанавливать уровень переключения на 0,1 бара выше желаемого, то есть в примере это значение будет равно 2.9 бар.

Проверить достаточно просто: при включенной системе открыть кран, слить воду из бака и по манометру проконтролировать момент включения реле реле насоса. Минимальное давление воздуха в гидроаккумуляторе 0,78 бар.

Расчет верхнего уровня давления — момент отключения ГК

Теперь нужно определиться с верхним давлением, то есть моментом, когда реле отключит насос. Мастера, как правило, устанавливают разницу между точками включения и выключения до 1 бара.Это объясняется тем, что вода в смесителях будет разливаться одной температуры. Конечно, это удобно для пользователей. Есть одно «но»: аккумулятор будет слишком часто запускаться и глохнуть, что негативно сказывается на сроке службы устройства.

Именно поэтому, по расчетам производителей, разделение между Р и ? P должно быть не менее 1,4 бар при любых значениях давления. Для нашего примера получается 2,9+1,4=4,3 бара.

При установке значений P и дельта-P обязательно учитывать предельное давление, на которое рассчитан гидроаккумулятор, и стараться не превышать его.Данные, как правило, указываются в техническом паспорте изделия. Кроме того, слишком высокое давление может негативно сказаться на смесителях и резиновых подводных шлангах, которые также настроены на максимально допустимый уровень.

Большинство проблем с регулировкой давления и работой реле связано с неисправностью мембраны гидроаккумулятора. Нарушение режима включения-выключения происходит из-за того, что мембранная камера при отсутствии воды лежит на дне бака. Поскольку в его состав входит бутилкаучук, в неработающем механизме он слипается и перестает выполнять свои функции.Проблема устраняется осторожной продувкой: воздух из аппарата стравливается до 0,5 бар, включается насос и постепенно накачивается до 1 бар воды. Мембрана расширится. Далее по схеме: слить воду, заново прокачать воздух с помощью автонасоса. Дальнейшая регулировка реле будет производиться без проблем.

Особенности регулировки реле ВК различных производителей

Приведенная схема регулировки является классической. Однако настройка реле насосных станций разных производителей немного отличается, учитывая особенности продукции.

Так, для насосов Jilex Jumbo характерно использование механического устройства РДМ-5, в конструкции которого предусмотрена еще одна дополнительная пружина, заключенная в пластиковый каркас. Предназначен для фиксации регулировочных гаек в установленных пределах, то есть своеобразный защитный механизм, не допускающий изменения точек включения-выключения насосной станции.

Аналогично предыдущему типу насосы Калибр и Алко регулируются.

Насосы фирмы «Марина» (Marina) имеют стандартные заводские настройки: Р — 1.5 атм,? Р — 3 атм., предельное давление — 3,2 атм. Со временем пружины ослабевают, поэтому их необходимо раз в полгода подтягивать до нужного уровня по стандартной схеме, но не выставлять на максимум. В противном случае механизм очень быстро изнашивается.

Насосные станции Pedrollo имеют регулируемое давление от 1,4 до 2,8 бар. Перед регулировкой реле нужно измерить давление воздуха в гидроаккумуляторе. Значение должно быть на 0,2 бар ниже минимального давления. В остальном настройка выполняется по общему принципу.

Grundfos более ответственно относится к наладке реле своих насосных станций, поэтому завод обязывает дилеров проверять и настраивать продукцию у покупателя. Безусловное требование: разница между Р и ? P должно быть 1-1,5 бар. При этом каждому клиенту рекомендуется проверять настройки раз в год.

Регулятор давления воды для насоса

Hydro-Vacuum S.A. Грудзёндз —

Общая информация Одной из основных и наиболее устойчивых проблем, возникающих в канализационных насосных установках, является наличие твердых частиц.Независимо от типа используемых насосов, существует постоянный риск засорения гидросистемы насосов, что вызывает аварийную ситуацию на насосной станции. Особенно хлопотны здесь твердые элементы в виде веревок, тряпок, бинтов и т.п., переносимые сточными водами. Использование «незасоряющегося ротора» безнапорных насосов всегда приводит к падению гидравлического КПД, что приводит к увеличению затрат на техническое обслуживание насосной станции. Использование насосной станции с отделением твердых частиц позволяет эффективно избежать вышеперечисленных и других проблем, возникающих в системах перекачки сточных вод. К основным преимуществам канализационной насосной станции относятся: сведение к минимуму возникновения аварийных ситуаций, вызванных засорением насосов твердыми материалами из сточных вод (длинными и тянущими), сведение к минимуму риска повреждения гидравлической системы насосов (отделение твердых частиц перед насосом), с использованием высокоэффективных насосов позволяет использовать двигатели меньшей мощности, сооружение канализационной насосной станции в сухой камере однозначно повышает удобство проведения работ по техническому обслуживанию и ремонту, меньшие объемы резервуаров предотвращают разложение сточных вод и образование неприятных запахов (более частое включение насосов). Канализационные насосы TS можно использовать в любой канализационной системе. Детально проанализировав их преимущества, их можно рекомендовать для использования в следующих областях: перекачка в большом диапазоне давлений поступающих сточных вод, места, где требуется большая высота, канализационные системы, в которых появляется большое количество волокнистых материалов, напр. больницы, гостиницы, санатории и т. БСЭ Канализационная насосная станция типа TSC с системой отделения твердых частиц TSC Канализационные насосные станции с системой отделения твердых частиц типа TSC отличаются эффективностью работы и большей свободой действий. операция.Оптимизация затрат, достигнутая за счет конструкции с современным дизайном, позволяющей устанавливать оборудование в резервуарах меньшего диаметра подходит для «сухой установки» и увеличивает пространство для его обслуживания. Удобный монтаж и эксплуатация канализационной насосной станции с отделением твердых частиц достигается благодаря использованию такие элементы, как подвижный фланец на входе и использование соответствующих фитингов. Колено между насосом и сепаратором обеспечивает доступ к сепаратору без демонтажа насоса и использования запорной арматуры перед сепаратором и насосы позволяют проводить ремонтные работы без переключения канализационной насосной станции с отделением твердых частиц система не работает. Преимущества канализационной насосной станции с системой отделения твердых частиц Тип TSC: прямой доступ к сепаратору без демонтажа насоса, Арматура запорная перед сепараторами и насосами, позволяющая проводить ремонтные работы без вывода КНС из эксплуатации, увеличение пространства для проведения работ по техническому обслуживанию и облегчение доступа к сепараторам и запорной арматуре, дополнительный поплавок, обеспечивающий альтернативное управление даже в случае отказа датчика. Строительство Канализационная насосная станция ТС представляет собой комплектное, полностью автоматизированное устройство, состоящее из следующих компонентов: коллекторный бак, разделительный бак, два сепаратора — барная корзина, заслонки, два насоса с высокоэффективным канальным рабочим колесом, Элементы гидрооборудования, т. е. фланцы, тройники, колена, шаровые обратные клапаны системы ШУСТЕР, соединители, шиберно-ножевые и др., ультразвуковой уровнемер, устройство безопасности и управления. Бак канализационной насосной станции, в зависимости от типоразмера, полностью изготавливается из аустенитной стали или аустенитной стали и пластика. Сепараторы, фланцы, тройники и соединительные элементы изготовлены из аустенитной стали с высокой коррозионной стойкостью к воздействию сточных вод. Конструкция и материалы других элементов гидрооборудования (обратные клапаны, задвижки, насосы) делают их устойчивыми к воздействию сточных вод.При строительстве канализационных насосных станций были использованы обратные клапаны SZUSTER, обеспечивающие надежную и эффективную транспортировку сточных вод, содержащих твердые частицы, на участке гравитационного коллектора — сепаратора. Шарик клапана (при полном открытии) плотно перекрывает изогнутый канал клапана, что обеспечивает: очень высокая устойчивость клапана к твердым загрязнениям, т.к. во время протока клапан работает как обычное колено, свободный зазор для твердых частиц, начиная со скорости потока 0.7 м/с, не вызывая вибраций шара, чего невозможно достичь с классическими конструкциями клапанов. Конструкция канализационной насосной станции спроектирована таким образом, чтобы доступ к ее основным элементам (насос, сепараторы) для проведения ремонтных или сервисных работ был возможен без необходимости прерывания ее работы. Конструкция канализационной насосной станции спроектирована таким образом, чтобы доступ к ее основным элементам (насос, сепараторы) для проведения ремонтных или сервисных работ был возможен без необходимости прерывания ее работы.Канализационная насосная станция оснащена двумя насосами ФЗБ, работающими попеременно, с высокоэффективной гидросистемой и устойчивой к перемещению приводной передачей. Поскольку для привода насосов FZB использовались классические высокоэффективные электродвигатели с вентиляторным охлаждением и между насосом и приводным двигателем использовалась дополнительная разделительная масляная камера, эксплуатационные характеристики этих насосных машин могли быть улучшены. В классической (мокрой) насосной станции сточные воды, подаваемые по самотечному каналу, поступают непосредственно в отстойник.В насосных станциях с отделением твердых частиц сточные воды поступают в насосную станцию, размещенную в сухой камере, затем распределяются по отдельным сепараторам. Из сепараторов частично очищенные сточные воды, без механических примесей, отложений и взвешенных частиц, самотеком через гидроэлементы насосов стекают в бак насосной станции. В случае, когда какой-либо из насосов работает, сточные воды поступают только в сепаратор, соединенный с неработающим насосом. Заданные уровни сточных вод в баке станции контролируются ультразвуковым датчиком (дополнительное использование других типов датчиков).Устройство безопасности и управления после получения сигнала о достижении заданного уровня сточных вод в баке включает или останавливает соответствующие насосы. Включенный насос всасывает частично очищенные сточные воды и нагнетает их в сепаратор, расположенный на оси реле давления насоса. Энергия перекачиваемого потока сточных вод уносит твердые частицы из сепаратора и отводит их в напорный трубопровод насосной станции. Избыточное давление, возникающее при откачке, перекрывает обратный поток сточных вод в бак станции.Во время работы насоса сточные воды поступают в бак через второй сепаратор и гидросистему холостого насоса. После достижения нижнего заданного уровня сточных вод в резервуаре насос автоматически отключается. Конструкция сепаратора (специальная система каркаса штанг) позволяет насосной станции работать в постоянном режиме, не требующем проведения дополнительных операций по удалению накопившихся примесей. При каждом запуске насоса сепаратор выполняет процедуру «самоочистки».Гидравлическая система насосов, не имеющая прямого контакта с твердыми и особенно волоченными материалами, не подвергается засорению. Стадия заполнения Насосная ступень Источник питания и управление Электропитание и управление канализационно-насосной станцией ТС осуществляется защитно-управляющим устройством УЗС.8. Основная энергия поступает из электрической сети.В качестве резерва, после переключения режимов электроснабжения, система может питаться от токогенератора соответствующей мощности. УЗС.8 имеет следующие защиты: защита от короткого замыкания от последствий коротких замыканий в обмотке двигателя и питающих кабелях защита от перегрузки от последствий перегрузки по току защита от неполной фазы и асимметрии мощности защита от падения напряжения питания защита от «сухой» работы. Вся система управляется микропроцессорным драйвером СЖ-2 (возможно использование другого контроллера). Этот контроллер представляет собой современное электронное устройство, автоматически управляющее работой насосных агрегатов, установленных в канализационной насосной станции. Насосные агрегаты работают попеременно. В случае интенсивного поступления сточных вод на станцию ​​включаются два или три насоса. Применен предохранитель, предотвращающий одновременное включение двух насосных агрегатов во избежание перегрузки электросети.Управление насосными агрегатами осуществляется по запрограммированному алгоритму. Непосредственными сигналами выполнения последовательных стадий процесса являются импульсы ультразвукового датчика, измеряющего уровень сточных вод. Программное обеспечение контроллера позволяет отправлять правильные сигналы в систему удаленного контроля. Это позволяет отправлять сообщения или визуализировать работу канализационной насосной станции. БСЭ Сертификация Согласно директивам Европейского Союза, канализационные насосные станции подчиняются следующим директивам: директиве по строительным изделиям (89/106/EWG), директиве по машинам (98/37/WE), директиве по низковольтному оборудованию (73/23). /EWG) и электромагнитной директиве (89/336/EWG).Канализационные насосные станции TS соответствуют требованиям, подтвержденным испытаниями WE, проведенными нотифицированной организацией, нормы PN-EN 12050-1:2001 «Откачка сточных вод в зданиях и их окрестностях. Принципы конструкции и испытания. Часть 1: Насосные станции для сточных вод содержащие фекалии» и PN-EN 12050-4:2001 «Обратные клапаны для перекачивания сточных вод без фекалий и с фекалиями», нормы, гармонизированные с директивой 89/106/ЕЭС. Технические характеристики Тип Приток сточных вод Насосная труба Количество насосов Нижняя кромка впуска Насосы типа Емкость Минимальный диаметр камеры   м 3 /ч мм штук мм   м 3 мм Служба транспортной безопасности.1.05 0,5 80 2 400 ФЗБ.2, ФЗД.2 0,05 2000 ТСА.1.10 1 80 2 450 ФЗБ.2, ФЗД.2 0,1 2000 ТСА.1.20 2 80 2 500 ФЗБ.2, ФЖД.2 0,15 2000 ТСА.1.40 4 80 2 500 ФЗБ.2, ФЗД.2 0,15 2000 ФЗБ.3, ФЖД.3 ТСА.1.60 6 100 2 550 ФЗБ.2, ФЖД.2 0,2 2500 ФЗБ.3, ФЖД.3 ТСА.2.10 10 100 2 600 ФЗБ.2, ФЗД.2 0,3 2500 ФЗБ.3, ФЖД.3 ТСА.2.15 15 100 2 700 ФЗБ.2, ФЖД.2 0,5 2500 ФЗБ.3, ФЖД.3 ТСА.2.30 30 100 2-4 1200 ФЗБ.2, ФЗД.2 1 3000 ФЗБ.3, ФЖД.3 ТСА.2.45 45 125 2-4 1200 ФЗБ.3, ФЖД.3 1,5 3000 ТСА.2.60 60 125 2-4 1400 ФЗБ.3, ФЗД.3 2 3800 ТСА.2.80 80 150 2-4 1600 ФЗБ.3, ФЗД.3 2,4 4000 Служба транспортной безопасности.3.12 120 150 2-4 1600 ФЗБ.3, ФЗД.3 4 4500 ТСА.3.15 150 200 2-4 1800 ФЗБ.3, ФЗД.3 5 4500 ТСА.3.20 200 200 2-4 1800 ФЗБ.3, ФЖД.3 6 4800 ТСА.3.25 250 250 2-4 2000 ФЗБ.6, ФЗД.6 6 4800 ТСА.3.35 350 250 2-4 2000 ФЗБ.6, ФЗД.6 9 5500 Служба транспортной безопасности.3.40 400 250 2-4 2200 ФЗБ.6, ФЗД.6 11 5500 Тип Приток сточных вод Насосная труба Количество насосов Нижняя кромка впуска Насосы типа Емкость Минимальный диаметр камеры   м 3 /ч мм штук мм   м 3 мм БСЭ.1.05 БСБ.1.10 1 80 2 400 ФЗБ.2, ФЗД.2 0,1 1500 БСБ.1.20 БСБ.1.40 4 80 2 500 ФЗБ.2, ФЗД.2 0,15 1500 БСЭ.1,60 6 100 2 550 ФЗБ.2, ФЗБ.3, ФЖД.2, ФЖД.3 0,2 2000 БСЭ.2.10 10 100 2 600 ФЗБ.2, ФЗБ.3, ФЖД.2, ФЖД.3 0,3 2000 БСЭ.2.15 15 100 2 700 ФЗБ.2, ФЗБ.3, ФЖД.2, ФЖД.3 0,5 2000 БСЭ.2.30 30 100 2 1200 ФЗБ.2, ФЗБ.3, ФЖД.2, ФЖД.3 1 2500 БСЭ.2,45 45 100 2 1200 ФЗБ.3, ФЗД.3 1,5 2500 БСЭ.2.60 60 100 2 1400 ФЗБ.3, ФЗД.3 2 2500 БСБ.2.80 80 150 2 1600 ФЗБ.3, ФЖД.3 2,4 3000 Тип Приток сточных вод Насосы типа Минимальный диаметр камеры   м 3 /ч   мм ТСК.1.40 1 — 5 ФЗ.2, ФЗ.3 1500 ТСК.1,60 5,1 — 8 ФЗ.2, ФЗ.3 1500 ТСК.2.15 8,1 — 20 ФЗ.2, ФЗ.3 2000 TSC.2.30 21 — 39 ФЗ.2, ФЗ.3, ФЗ.4 2000 ТСК.2.45 40 — 52 ФЗ.2, ФЗ.3, ФЗ.4, ФЗ.5 2000 ТСК.2,60 53 — 70 ФЗ.3, ФЗ.4, ФЗ.5, ФЗ.6 2500 TSC.2.80 71 — 95 ФЗ.4, ФЗ.5, ФЗ.6, ФЗ.7 2500 ТСК.3.10 96 — 150 ФЗ.4, ФЗ.5, ФЗ.6, ФЗ.7, ФЗ.8, ФЗ.9 2500 — 3500 Призы и награды за продукцию Инновационный продукт 2012 Европейская медаль Гидровакуума S. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
