Как отрегулировать дверной доводчик своими руками

Регулировка доводчика

Регулировка доводчика

Дверной доводчик, как и многие другие приспособления, требует регулярного и тщательного ухода. Постоянные нагрузки, связанные с ежедневными циклами открывания и закрывания, создают разбалансирование узлов этого устройства. Исправить такие неприятности можно и самому. По запросу «как отрегулировать доводчик видео, вы найдёте нужный ролик. А остальное подскажет статья.

Виды доводчиков

Чтобы представить, как регулировать доводчик, стоит познакомиться с их типами и особенностями.

Преимущества Недостатки

Верхний доводчик с зубчатым приводом

Верхний доводчик с зубчатым приводом

В этой системе, шестерня и зубчатый поршень находятся в постоянном зацеплении. При этом поршень перемещается по оси при вращении полотна. В момент его открывания, рычаг конструкции перемещается по дуге.

При вращении оси шестерни, поршень перемещается горизонтально и сжимает пружину. Отпускание разжимает пружину, которая давит на поршень в другом направлении, и конструкция закрывается.

Верхний доводчик со скользящим стержнем

Верхний доводчик со скользящим стержнем

В этом случае, скользящая направляющая находится на поверхности рамы проема или на полотне, нет плеча для оптимальной передачи усилия, что не позволяет благоприятно протекать силовому процессу.

Современные конструкции имеют кулачок, расположенный между двумя поршнями: тормозным и открывающимся.

При открывании, кулачок равномерно сжимает пружину через поршень.

Разжимание пружины перемещает открывающий поршень обратно, кулачок возвращается в начальное положение, а тормозной элемент придерживает дверь.

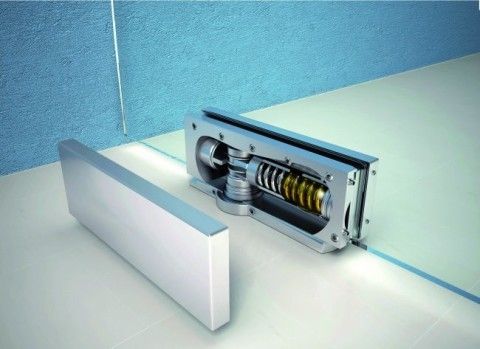

Скрытый напольный доводчик, со скользящим стержнем

Скрытый напольный доводчик, со скользящим стержнем

Установку таких модификаций, следует учитывать на этапе проектирования. Из-за отсутствия рычажного механизма, такие доводчики имеют на оси большой крутящий момент, что требует монтажа более мощной конструкции.

Ролик силового замыкания надежно обеспечивает синхронность работы полотна двери и гидравлики.

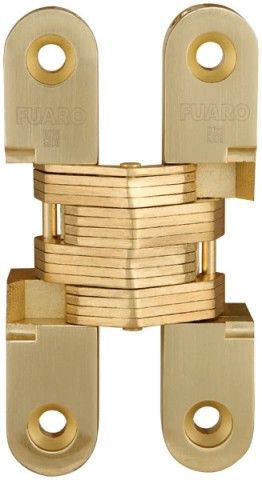

Петля доводчик

Петля доводчик

В устройстве имеется внутренний механизм, который служит амортизатором. При закрывании, петли предотвращают удар полотна о дверную коробку, и обеспечивают плавное передвижение проема.

Это значительно снижает вероятность получения травмы и уменьшает нагрузку на дверь.

Доводчик для раздвижных дверей

Доводчик для раздвижных дверей

В такой конструкции имеются торчащие подпружиненные штифты, за которые можно зацепиться, а затем и сломать механизм.

Чтобы этого не произошло, размещать изделие нужно в самых верхних точках. Но при этом может снизиться прочность конструкции.

Когда регулировать доводчик

Настройка доводчика

Настройка доводчика

Исправная эксплуатация устройства зависит от правильного его обслуживания.

Для этого:

  • Необходимо минимум один раз в полгода проводить осмотр, особенно при смене сезонов года.
  • Мелкие поломки следует сразу устранять. Это могут быть:
  1. Тугая работа механизма открывания.
  2. Слишком быстрое открывание.
  3. Резкое, с рывками их открывание, или наоборот — слишком тугое.
  4. Медленное перемещение полотна.

Совет: Если доводчик сломался, механизму требуется ремонт, цена которого может быть значительной.

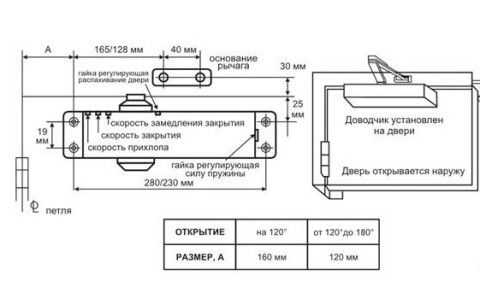

Чертеж доводчика

Чертеж доводчика

  • Регулировка доводчиков производится при монтаже устройств (см. Установка дверного доводчика своими руками), и в период их эксплуатации. Из-за понижения наружной температуры, увеличивается вязкость масла, которое используется в приспособлении, что может привести к снижению скорости закрывания двери. Это требует дополнительной регулировки входного оборудования с наступлением зимы.
  • На периодичность регулировки доводчика влияет продолжительность предшествующей его эксплуатации, вес полотна, частота движения через проем.
  • Настройку закрывающего механизма необходимо производить 2-3 раза в год.

Правила эксплуатации

При эксплуатации доводчиков, необходимо соблюдать очень простые и понятные правила.

Чертеж доводчика

Монтаж

Устройства не имеют различных противовандальных механизмов, что требует очень бережного и достаточно деликатного обращения с ними. После выбора доводчика, нужно убедиться, что по своим характеристикам он соответствует условиям, где аппарат будет установлен.

При этом:

  • Доводчики по классам делятся от маленьких — EN1 до больших — EN7. Этот показатель учитывается при выборе устройства. Классы зависят от массы самого доводчика и инерции: веса и величины плеча полотна. Например, прибор, рассчитанный на вес полотна 40 кг (EN1), не сможет закрывать металлическую дверь, вес которой 120 кг (EN7).
  • Не следует помогать устройству в работе.
  • Нельзя держать открытым полотно дверей, если механизм не имеет функции фиксации.
  • Не стоит без необходимости крутить регулировочные винты, установленные на клапанах.
  • Необходимо согласовать с продавцом оборудования левое или правое открывание.

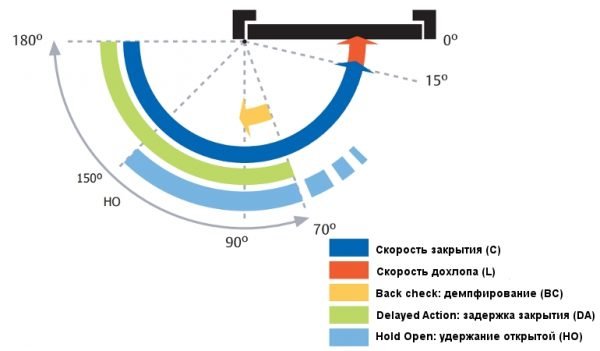

Схема открывания дверей

Схема открывания дверей

Регулировка доводчиков

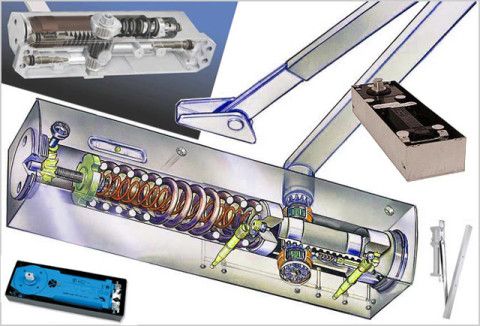

Устройство наиболее популярного дверного изделия

Устройство наиболее популярного дверного изделия

Перед тем, как отрегулировать доводчик дверной, необходимо иметь:

  • Пассатижи.
  • Ключи гаечные.
  • Отвертку.

По инструкции, прикладываемой к изделию, можно произвести корректировку устройства своими руками. Несколько функций, имеющихся в механизме, можно отрегулировать простыми методами. А как отрегулировать доводчик, подскажет видео.

Регулировка скорости перемещения

Схема регулировки скорости закрывания двери

Схема регулировки скорости закрывания двери

Работа доводчика аналогична работе автомобильного амортизатора.

Схема работы доводчика

Схема работы доводчика

При этом:

  • Человек, прикладывая некоторое усилие, открывает дверь.
  • Этим усилием, через встроенную систему рычагов, сжимается силовая пружина доводчика.
  • Пружина взводится, и при освобождении начинает обратный ход.
  • Пружина свое усилие передает на шток или зубчатую рейку, которая через эту систему рычагов, пытается вернуть конструкцию в начальное положение.
  • Шток, передвигаясь в масляной среде, проводит состав через жиклеры.
  • Из-за гидравлического сопротивления жиклеров, масло препятствует передвижению штока.
  • Пружина с усилием продолжает толкать шток, и дверь начинает закрываться с определенной скоростью.
  • Для изменения скорости, уменьшается или увеличивается сечение жиклера, который пропускает масло.

Для изменения скорости в приборах, устанавливается регулировочный винт. На представленном ниже фото, он обозначен значком «С».

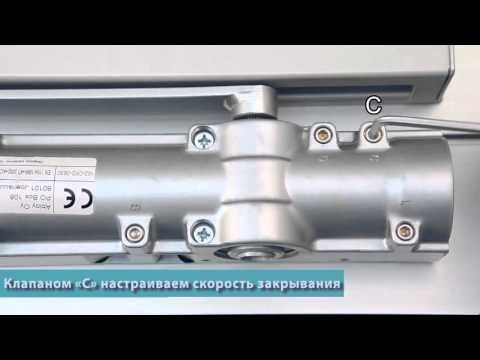

Регулировка доводчика дверного

Регулировка доводчика дверного

При вращении винта изменяется скорость закрытия дверей. Так выполняется регулировка доводчика дверного «Дипломат». Его винты для регулирования расположены на торцевой части прибора. При этом скорость движения полотна может изменяться в диапазоне открывания дверей от 15° до 180°.

Совет: Регулировку скорости закрывания следует делать очень осторожно. При полностью вывернутом регулировочном винте, произойдет разгерметизация системы и утечка масла. Доводчик выйдет из строя.

Настройка скорости закрывания двери должна проводиться регулярно, не менее чем через полгода. Это нужно для профилактических целей, и из-за возможного изменения физико-химических свойств масла. Чтобы лучше представить процесс, стоит посмотреть видео в этой статье.

Установка дохлопа

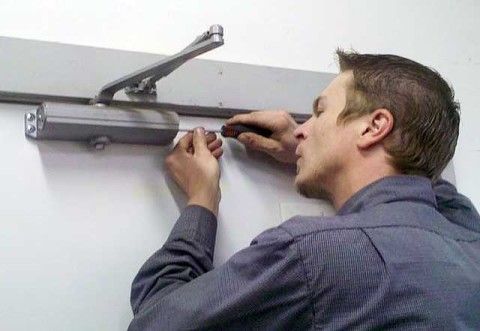

Регулировка дверного доводчика: видео и фото вам помогут

Регулировка дверного доводчика: видео и фото вам помогут

Очень актуальна такая функция, как дохлоп. Такая регулировка особенно важна для конструкций дверей с мягкими уплотнениями, кодовыми и магнитными замками. Что и как сделать подскажет видео.

Таким дверям очень важно, как происходит момент их закрытия. Диапазон перемещения полотна располагается в промежутке от 0° до15°. В таком диапазоне полотно должно закрываться достаточно медленно и надежно.

Совет: Нельзя допускать повышение динамической нагрузки на механизм, или неполное закрытие двери.

Для настройки доводчиков дверей, предусматривается винт регулировки дохлопа. При его вращении будут меняться характеристики передвижения полотна в диапазоне от 15°.

Винты для регулировки скорости и дохлопа, расположены на панели изделия рядом.

Винты регулировки хлопка и скорости

Винты регулировки хлопка и скорости

Винт дохлопа, как и регулировка скорости требует большой осторожности при работе с ним.

Регулировка дохлопа должна проводиться лишь после окончания отладки скорости движения дверей. Поворачивая регулировочный винт по часовой стрелке, можно уменьшить скорость, а против нее – увеличить.

Совет: Чтобы избежать технических проблем, не следует делать больше, чем два оборота винта, против часовой стрелки.

Регулировка открытого положения двери

Регулировка открывания двери

Регулировка открывания двери

Бывают случаи, когда дверь требуется длительное время держать в открытом виде. В этом случае нужно знать, как правильно выполнить регулировку доводчика, чтобы проем был открытым.

Схема регулировку открытого положения двери

Схема регулировку открытого положения двери

Механизмы имеют функцию сдерживания при открытом положении дверей — «hold open». Ее настройка выполняется при открытой на 90° двери, затягиванием фиксатора.

После этого:

  • Двери остаются открытыми при их распахивании на нужный градус.
  • В приборе срабатывает фиксатор, который удерживает дверь в открытом положении, на необходимый промежуток времени.

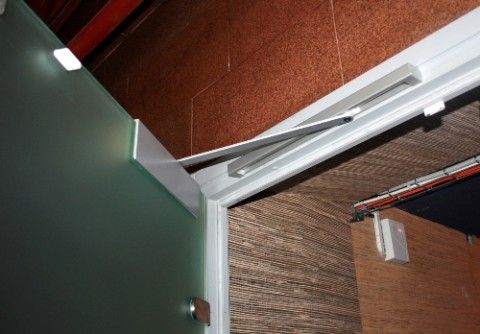

Фиксация двери в открытом положении

Фиксация двери в открытом положении

  • Для закрытия двери, достаточно ее слегка потянуть на себя, и фиксация снимется.
  • При неполном распахивании, полотно перемещается в обычном режиме без задержек.
  • Величина натяжения пружины устанавливается регулировочной гайкой.
  • Вращая ее по часовой стрелке, можно увеличить угол раскрытия двери. А откручивая против часовой стрелки, повышается усилие для передвижения дверного полотна.

Выпускаются модели устройства с дополнительной функцией hold-open, позволяющей застопорить дверь под углом от 90° до 100° на определенное время, для проветривания помещения или других целей.

Отрегулированный дверной доводчик

Отрегулированный дверной доводчик

Для каждого типа двери необходимо правильно выбирать доводчик — устройство и регулировка всех функций аппарата, должны выполняться так, как рекомендует инструкция по эксплуатации. Установка прибора на дверь снижает нагрузку на петли при передвижении полотна.

Как правильно отрегулировать доводчик двери в подъезде

Разделы статьи:

С доводчиками дверных конструкций знакомы многие граждане. Такие механизмы устанавливаются практически на любые входные двери: в подъездах жилых домов, на складах, в административных зданиях, торговых центрах и т.д. Но непосредственно после установки и в процессе эксплуатации устройства требуют дополнительной настройки. Поэтому многих интересует, как самостоятельно, без привлечения мастера, отрегулировать доводчик двери, установленной в подъезде.

Доводчик подъездной двери

Понятие о доводчике

Дверной доводчик – это специальное приспособление, которое устанавливается на входные двери в зданиях общественного пользования для контроля их открывания/закрывания. Механизм позволяет самостоятельно закрываться дверям после их открытия человеком: он медленно и плотно притягивает дверное полотно к коробке.

Доводчик двери

Работа устройства настраивается в каждом случае индивидуально. Это зависит от места его размещения, интенсивности эксплуатации и физических нагрузок.

Например, на доводчиках дверей подъездов жилых домов и выходов из супермаркетов настраивается определенный период задержки полотна в открытом положении. Это необходимо для того, чтобы человек мог спокойно выйти или зайти в здание с занятыми руками.

Дверные доводчики

В прочих местах общественного пользования с интенсивным передвижением людей на таких устройствах входных дверей увеличивается усилие, которое необходимо приложить для открытия полотна. Это позволяет предупредить преждевременный выход из строя открывающего дверного механизма, так как многие пользователи при открытии дверей, особенно когда куда-то спешат, прикладывают значительную силу.

Поэтому перед тем, как отремонтировать и самостоятельно настроить доводчик двери в своем подъезде, рекомендуется учесть все возможные нюансы в ходе эксплуатации дверной конструкции.

Разновидности изделий

Устройства автоматического закрытия входных дверей в зависимости от места монтажа подразделяются на несколько типов.

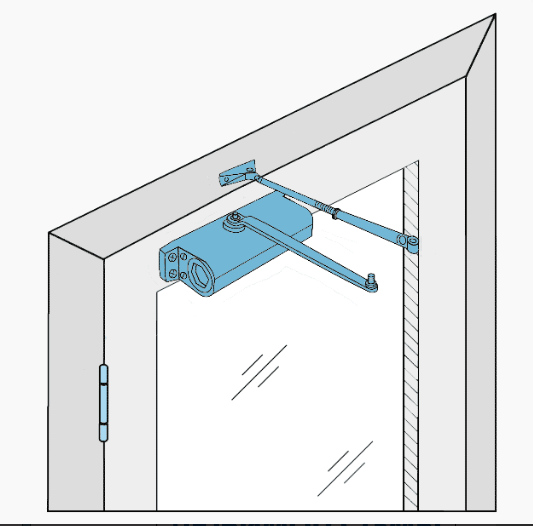

Верхний

Это классический вариант доводчиков, который монтируют сверху дверной конструкции. Один элемент изделия крепится к полотну, второй к коробке двери.

Доводчик для монтажа сверху дверей

Напольный

Доводчики такого типа используются в общественных местах с повышенной проходимостью, например, в торгово-развлекательных центрах. В конструкции напольных механизмов используется скользящий стержень. Они отличаются достаточно компактными размерами, крепятся к покрытию полового основания, практически не заметны.

Напольный доводчик

Скрытые

Бывают ситуации, когда закрывающее приспособление необходимо скрыть. Такие механизмы изготавливаются двух типов: со скользящим стержнем или комбинированная петля-доводчик. Первый вариант устанавливается сверху на коробы деревянных дверей. Во втором случае устройство скрывается в металлической петле двери.

Скрытый доводчик

Данное изделие считается самым незаметным открывающим механизмом дверной конструкции. Однако такие устройства имеют серьезные ограничения. Они не выдерживают значительные нагрузки и не долговечны. Чтобы продлить срок службы такого приспособления, необходимо уменьшать на него давление. Поэтому не рекомендуется его использовать для дверных полотен, изготовленных из тяжелых материалов.

Варианты конструкций

По типу рабочего механизма различают кулачковые и зубчатые устройства. Первые предназначены для монтажа на легкие дверные конструкции. Они обеспечивают легкое и плавное открытие двери.

Конструкция доводчика с кулачком

Устройство зубчатого механизма доводчика входной двери подъезда отличается от кулачкового варианта наличием пружины и шестеренчатой системой. Пружина сжимается в результате сильного давления на нее при открытии двери. А когда человек отпускает полотно двери, пружина самостоятельно разжимается, закрывающий механизм приводится в действие, полотно плотно притягивается к дверной коробке.

Устройство доводчика

По типу привода доводчики подразделяются на электрические, гидравлические конструкции и термоприводы. Весь механизм может быть помещен в пластиковый или стальной корпус. Также разные модели доводчиков характеризуются мощностью открытия/закрытия дверного полотна.

Способы монтажа

Перед тем, как настроить доводчик полотна входной двери в подъезде, его необходимо надежно закрепить. Существует два варианта монтажа таких устройств: классический и параллельный.

Шаблон установки доводчика

В первом случае основной механизм приспособления и штанги закрепляются на дверной коробке и полотне сверху. Для этого в необходимых местах делаются отверстия под шаблон, затем механизм фиксируется с помощью саморезов. Во втором случае параллельный рычаг фиксируется с помощью специального металлического уголка.

Доводчик металлической двери

В зависимости от дверной конструкции и размещения петель, одновременно могут устанавливаться два автоматических закрывающих механизма, если одного для выполнения данных функций недостаточно. Но рекомендуется приобретать один более мощный доводчик.

Необходимость в регулировании механизма

После установки на дверную конструкцию доводчика осуществляется его предварительная настройка под стандартные функции. Далее в процессе эксплуатации необходимо ежемесячно проверять работу механизма и при необходимости его регулировать.

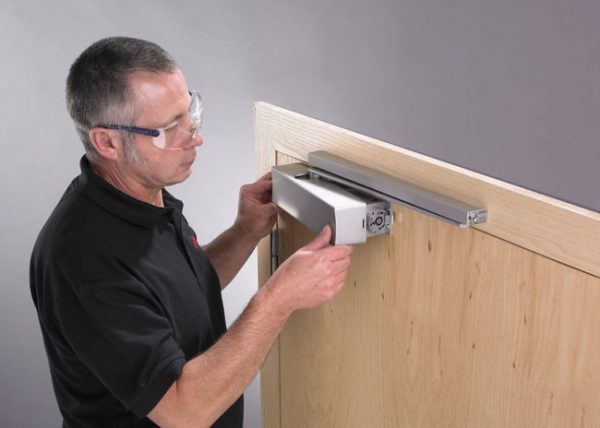

Регулировка после монтажа

Перед тем, как самостоятельно отрегулировать доводчик, установленный на коробке входной двери подъезда, необходимо изучить его конструкцию и принцип действия.

Рекомендации по настройке доводчика непосредственно после его установки:

  • В первую очередь с механизма снимается декоративная крышка, которая, в зависимости от его конструкции, может находиться сбоку или с лицевой стороны;
  • Под этой крышкой размещены болты регулировки механизма. В зависимости от модели их может быть от 2 до 5 штук. В комплект поставки устройства входит инструкция производителя, в которой подробно описано, какой регулировочный болт за какую опцию отвечает;
  • Разобравшись с инструкцией, чтобы отрегулировать работу доводчика, необходимо поочередно поворачивать винты вправо/влево. В зависимости от типа болтов может понадобиться отвертка или специальный шестигранный ключ.

Схема настройки доводчика двери

Не рекомендуется проворачивать регулировочные винты сразу на полный оборот. В современных устройствах их достаточно провернуть на пол оборота, чтобы прочувствовать существенную разницу. Также запрещается осуществлять настройку элементов доводчика, удерживая полотно дверной конструкции.

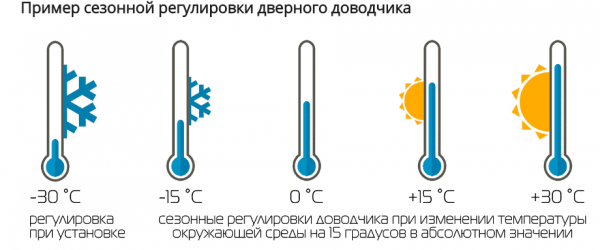

Настройка в период эксплуатации

Настройка автоматического закрывающего механизма дверного полотна осуществляется не только после его непосредственного монтажа, но и периодически в процессе эксплуатации. Любой подвижный элемент конструкции через некоторый период выходит из строя. Поэтому многих интересует, как самостоятельно без привлечения мастера регулировать доводчик двери, установленной в подъезде многоквартирного дома.

Зимой регулировку доводчика рекомендуется выполнять еженедельно. Особое внимание необходимо уделять элементам, находящимся на улице и в помещениях с резкими температурными перепадами, постоянным изменением влажности. Подвижное колено (участок соединения рычага и главного элемента доводчика) необходимо периодически очищать от загрязнений и обрабатывать машинной смазкой.

Скорость перемещения дверного полотна

Скорость закрытия полотна дверной конструкции – это одна из основных опций, для которой обязательно требуется настройка автоматического доводчика, установленного на уличные двери в подъезде.

Регулировочные винты доводчика

Стандартные модели закрывающих механизмов оборудованы двумя регулировочными болтами, один из которых отвечает за скорость. Предназначение винтов подробно описано в инструкции по эксплуатации от компании-производителя. Но если она утеряна, подобрать необходимый винт можно и самостоятельно. Для этого необходимо поменять на половину оборота положение каждого винта. Прилегание дверного полотна к коробке должно происходить бесшумно.

Регулировка дохлопа

От этой опции зависит то, будет ли полотно хлопать по дверному коробу в процессе эксплуатации. Оптимальным углом остановки двери считается угол в 15 градусов.

Ослабление дверного доводчика

Если для открытия двери приходится прилагать достаточно большие усилия, значит необходимо ослабить натяжку регулировочных болтов, повернув их против часовой стрелки. После этого полотно начнет легко открываться и закрываться.

Как правильно отрегулировать своими руками доводчик, установленный на входной двери в подъезде многоквартирного дома, смотрите на видео:

виды доводчиков и их устройство, причины для регулировки, советы по наладке своими руками

Для удобства использования входных и межкомнатных дверей часто устанавливаются доводчики. Подобные конструкции могут прослужить в течение длительного периода при правильном обслуживании. Распространенным вопросом можно назвать то, как отрегулировать доводчик двери. Для самостоятельного проведения работы нужно разобраться с конструктивными особенностями устройства.

Виды доводчиков и их устройство

Устройство доводчика позволяет держать под контролем движение двери. Путем его установки можно сделать закрытие более плавным и бесшумным, в некоторых случаях требуется сильный дохлоп. Некоторые варианты исполнения рассчитаны на задерживание двери в требуемом положении.

В продаже встречается большое количество вариантов исполнения доводчиков для межкомнатной или входной двери. Классификация выглядит следующим образом:

  1. По типу конструкции выделяют зубчатые и кулачковые устройства.
  2. По способу крепления – накладные, напольные или скрытые.

Инструкция по регулировке создается с учетом конструкции устройства.

Регулировка доводчика двери

Накладные

Самым простым в обращении вариантом считаются накладные устройства. Их регулировка проводится путем изменения положения нескольких клапанов и винтов, которые расположены на поверхности устройства. Количество допустимых поворотов регулируется производителем.

Отрегулировать дверной доводчик подобного типа просто, так как основные элементы расположены снаружи и проводить разборку конструкции не нужно. Однако устройство восприимчиво к механическому воздействию.

Напольные

Напольные устройства также регулируются путем изменения положения подвижных элементов. Это устройство размещается внизу, чаще всего применяется при оборудовании общественных заведений. По причине наличия порога в жилых помещениях напольное устройство практически не используется.

Достоинств у подобного доводчика много. При его выборе учитываются:

  1. Размеры.
  2. Тип применяемого материала.
  3. Степень защиты от воздействия окружающей среды.

Напольные устройства должны монтироваться в напольное покрытие. Для этого создается специальное отверстие.

Скрытые

Устройства скрытого типа самостоятельно отрегулировать сложно. Это прежде всего связано с нижеприведенными моментами:

  1. Основная часть спрятана внутри конструкции двери и коробки. Чтобы ослабить доводчик двери или сделать его работу более тугой, придется провести разборку дверей.
  2. Подобная конструкция характеризуется относительно высокой устойчивостью к воздействию окружающей среды. Это связано с тем, что основная часть конструкции спрятана в полотне двери.

Настроить доводчик, чтобы дверь не хлопала, в этом случае может специалист, которому придется демонтировать часть полотна.

Регулировка доводчика двери

Структура приспособления

В продаже встречается несколько различных видов доводчиков. В большинстве случаев используются следующие механизмы:

  1. Кулачковый слайдовый устанавливается для обеспечения гладкого скольжения дверного полотна. Подходит механизм исключительно для дверей небольшого веса.
  2. Зубчатый рычажный механизм встречается намного чаще, перемещение пружины осуществляется за счет шестерен, которые находятся внутри корпуса. Устанавливаются для обеспечения работы тяжелых дверей с кодовым замком.

Зубчатый рычажный механизм представлен сочетанием различных элементов. Они следующие:

  1. Корпус. Попадание посторонних элементов внутрь конструкции становится причиной его быстрого износа. Корпус делается герметичным, так как внутреннее пространство заливается маслом для снижения степени износа основных элементов.
  2. Рычажная тяга. Ее предназначение заключается в соединении двух элементов. При изготовлении применяется нержавеющая сталь, рычаг составной для перенаправления усилия.
  3. Осевое зацепное зубчатое колесо.
  4. Зубчатая передача. Она отвечает за контроль положения двери при ее перемещении относительно коробки.
  5. Регулятор скорости. Он применяется для установки основных параметров. Некоторые модели снабжаются другими регуляторами, которые позволяют выставить параметры.
  6. Пружина. Она обеспечивает тягу, отвечающую за перемещение дверного полотна.
  7. Подшипник игольчатого типа. Он отвечает за смещение подвижного элемента.
  8. Уплотнительные резинки. Подобные изделия требуются для обеспечения высокой степени герметизации механизма.
  9. Крепежные детали. Необходимы для фиксации устройства.

В большинстве случаев корпус изготавливается из нержавеющей стали, которая может выдержать воздействие окружающей среды. Правильно работать устройство может только при условии, если на него не ложится высокая нагрузка.

Принцип действия доводчика

Настройка доводчика должна проводиться исключительно с учетом принципа работы механизма. Зубчатый рычажный тип работает следующим образом:

  1. Устройство состоит из двух элементов: один крепится на дверном полотне, другой на коробке. Соединение проводится за счет промежуточного элемента, в качестве которого выступает рычажная тяга.
  2. На коробке рычажная тяга фиксируется жестко, но внутри второй части она находится в подвижном состоянии.
  3. На момент закрытия двери пружина обеспечивает передвижение с требуемой скоростью. Подвижность обеспечивается за счет игольчатого подшипника и зубчатой передачи.
  4. Регулировка проводится благодаря специальному элементу, который перемещает зубчатую передачу внутри корпуса.

Простой принцип действия устройства определяет то, что оно может прослужить в течение длительного периода без обслуживания и ремонта. Регулировка доводчика двери своими руками в подобном случае проводится без применения специальных инструментов.

Регулировка доводчика двери

Для чего необходимо регулировать доводчик?

Инструкция по установке и регулировке устройства включается в комплект поставки. Производители стараются сделать регулировку простой для того, чтобы ее можно было провести своими руками. Продолжительность исправной работы любого механизма во многом зависит от качества обслуживания. Поэтому рекомендуют проводить один раз в год визуальный осмотр.

Когда нужна регулировка?

Специалисты рекомендуют проводить регулировку каждый раз при смене сезона в качестве периодического обслуживания. Это связано со следующими моментами:

  1. Изменение температуры окружающей среды становится причиной изнашивания основных элементов.
  2. Регулировка проводится и при проявлении различных неисправностей. Однако при сложных поломках приходится выполнять замену всего устройства.
  3. Если дверь хлопает или не закрывается до конца, нужно провести корректировку основных параметров. Часто доводчик не держит по причине износа внутреннего элемента, заменить который самостоятельно сложно.
  4. Туго открывается устройство при наличии технических проблем или неправильной регулировке. Большое прикладываемое усилие становится причиной повреждения внутренних элементов.

Регулировка доводчика кухонного шкафа может проводиться по схожей процедуре.

Изменяемые функции дверного доводчика

Подтянуть или изменить усилие можно самостоятельно. Чаще всего проводится регулировка нижеприведенных параметров:

  1. Скорость закрывания. Она выбирается в зависимости от условий эксплуатации двери.
  2. Максимальное открытое положение. Этот параметр также может регулироваться в большом диапазоне.
  3. Положение промежуточного хода.

Для ослабления пружины устанавливается специальный регулировочный винт, который находится снаружи корпуса.

Регулировка скорости закрывания дверного полотна

Чаще всего проводится корректировка скорости закрывания двери. Медленное закрытие двери может стать причиной попадания большого количества холодного воздуха в помещение. Особенности проводимой процедуры заключаются в следующем:

  1. Чаще всего устанавливается два регулировочных винта, один из них применяется для изменения скорости перемещения дверного полотна.
  2. Корректировка степени натяжения пружины позволяет изменять скорость перемещения двери. Регулировка предусматривает поворот винта по или против часовой стрелки.

Для изменения рассматриваемого параметра достаточно сделать всего один оборот. Больше не рекомендуется, так как это может стать причиной вытекания смазывающей жидкости.

Регулировка доводчика двери

Регулирование режима “Дохлоп”

Подобный режим требуется для того, чтобы сработал запорный элемент. Среди его особенностей выделяют следующее:

  1. Режим позволяет плавно закрыть двери, оставляя небольшой зазор для полного захлопывания.
  2. Дохлоп обеспечивает плотное прилегание дверного полотна к раме. Практически все двери имеют уплотнительные резинки, которые нужны для исключения вероятности попадания холодного воздуха и мусора в помещение.
  3. Для регулировки рассматриваемого параметра проводится изменение положения второго винта.

При правильном выставлении параметра дверь плавно доходит до конца, когда остается 15 градусов, полотно останавливается и происходит быстрое перемещение. Винт регулирует также скорость движения.

Функция “Открытое положение”

В некоторых случаях дверь должна задерживаться в открытом положении. Особенности подобной процедуры заключаются в следующем:

  1. Многие механизмы снабжаются функцией Hold Open.
  2. Регулировка предусматривает открытие полотна до положения 90 градусов, после чего затягивается фиксатор.
  3. За счет подобной настройки можно сделать так, чтобы дверь была открыта при достижении требуемого градуса. В некотором положении срабатывает фиксатор, который может держать полотно на протяжении длительного периода.

Для закрытия двери нужно немного потянуть ее на себя. Небольшое усилие приведет к тому, что фиксатор сместится.

Настройка промежуточного хода

Промежуточный ход может регулироваться при помощи третьего винта. Регулировка проводится следующим образом:

  1. Дверь открывается на требуемый угол.
  2. Выполняется поворот винта.

Основным параметром промежуточного хода является скорость перемещения дверного полотна.

Работа с винтами

Регулировка в большинстве случаев предусматривает работу с винтами. Этот момент определяет то, что необходимости в разборе конструкции и замене основных элементов нет. Работу с винтами нужно проводить осторожно:

  1. Слишком сильная нагрузка становится причиной повреждения внутреннего механизма.
  2. Много витков приводят к снижению степени герметичности, есть вероятность вытекания жидкости.
  3. Для работы с винтом требуются плоскогубцы. В некоторых случаях в комплект поставки включается специальный ключ.

Иногда элемент скрыт под заглушками, за счет чего обеспечивается высокая степень защиты от воздействия окружающей среды.

Самостоятельная настройка устройства

У рассматриваемого механизма есть всего несколько настроек, которые могут изменяться. Рекомендации по проведению подобной работы следующие:

  1. Доводчик может устанавливаться на входных и межкомнатных дверях. Быстрый ход выбирается для наружной двери, так как это позволит исключить попадание большого количества холодного воздуха и насекомых. Межкомнатные устанавливаются на медленный ход. При выборе скорости определяется сезонность и личные предпочтения.
  2. Если в помещение постоянно заходит большое количество людей, то нужно акцентировать внимание на функции промежуточного хода. За счет этого за один период открытия двери сможет пройти большее количество людей. Для постоянного открытия применяется специальный винт.
  3. При самостоятельной регулировке многие забывают о функции дохлопа. Она обеспечивает срабатывание замка или высокую степень герметизации дверного проема.

Настройка механизма должна проводиться исключительно с учетом рекомендаций производителя, которые указываются в инструкции по эксплуатации.

Регулировка доводчика двери

Основные этапы регулировки

Специалисты рекомендуют проводить рассматриваемую процедуру периодически. Она делится на несколько этапов:

  1. Вскрывается защитная крышка. Она может крепиться различным образом, часто при помощи заглушек. Нужно быть осторожным, так как можно повредить поверхность.
  2. Находится регулировочный клапан, который расположен под защитной крышкой.
  3. Для быстрого закрытия проводится поворот по часовой стрелке, для медленного против. С нулевого положения делать более двух поворотов не рекомендуется, так как это приведет к появлению течи смазывающей жидкости.
  4. Для того чтобы полотно находилось некоторое время в открытом положении, оно отводится на 90 градусов, после чего меняется положение дополнительного фиксатора.

После проведения регулировки проверяется правильность работы устройства.

Чего делать нельзя?

Некоторые ошибки могут стать причиной снижения функциональности доводчика. Запрещается допускать следующее:

  1. Слишком большое количество поворотов регулировочного винта относительно нулевой точки приведет к повреждению механизма и утечке смазки.
  2. Не допускается перекос конструкции, так как это приводит к быстрому выходу из строя подвижного элемента.
  3. На момент закрытия полотна запрещается прикладывать большое усилие.
  4. Не рекомендуется выполнять фиксацию полотна в полуоткрытом состоянии сторонними материалами, так как для этого должен использоваться специальный фиксатор.
  5. Запрещается вешать на дверь тяжелые объекты. Это может стать причиной смены положения доводчика.

Приведенные выше рекомендации исключают вероятность снижения эксплуатационного срока установленного механизма.

Что делать, если ничего не получается

Конструкция доводчика проста, и для ее регулировки не требуются особые навыки. Если регулировка не получается, есть вероятность появления неисправности. Самостоятельно провести ремонт сложно, так как конструкция считается неразборной.

Встречается большое количество различных компаний, которые специализируются на ремонте и обслуживании подобных конструкций. При возникновении проблем с регулировкой рекомендуется обратиться к специалистам.

когда необходимо проводить, а также порядок настроек в зависимости от конструкции

Доводчик позволяет двери закрываться плавно и без ударов. Благодаря этому увеличивается срок службы как дверного полотна, так и замков. Из-за того, что доводчик постоянно поддаётся большим нагрузкам, для обеспечения нормальной и надёжной работы механизма за ним надо тщательно и регулярно ухаживать. Достаточно проводить необходимые регулировки и устройство будет безотказно работать на протяжении многих лет. Существует несколько вариантов регулирования, все настройки можно выполнить своими руками, просто надо знать, как это правильно делать.

Когда нужна регулировка доводчика двери

Современный дверной доводчик появился сравнительно недавно. Его задача — обеспечение плавного закрывания дверного полотна. Такие приспособления могут устанавливаться как на входных и межкомнатных дверях в домах и квартирах, так и в офисах, магазинах, подъездах и т. д. Раньше для закрывания двери использовали пружину, но при этом полотно захлопывалось со стуком и происходил удар, что приводило к быстрому выходу из строя как замков, так и дверного полотна.

Доводчик двериДоводчик двери

Если раньше для закрывания двери использовались пружины, то сейчас — современные устройства под названием доводчики

Наличие на дверях доводчика предполагает, что при их открывании надо будет приложить определённое усилие, которое аккумулируется в механизме, расположенном внутри такого устройства. При закрывании полотна доводчик плавно возвращает двери в исходное положение.

Перед тем как приступить к описанию процесса регулировки доводчиков, надо кратко ознакомиться с их видами. В продаже можно найти механизмы следующих типов:

Кроме этого, надо определиться с видами доводчика по способу монтажа:

В каких случаях надо регулировать доводчик

Доводчик двери эксплуатируется в интенсивном режиме, поэтому для обеспечения его нормальной работы рекомендуется выполнять регулировочные работы не реже, чем два раза в год. Если посещаемость помещения большая, то регулировку может понадобиться проводить и чаще.

Так как внутри большинства доводчиков находится масло, регулировки надо проводить в тёплое и холодное время года. Это связано с тем, что при изменении температуры густота масла также меняется и от этого будет зависеть плавность работы устройства.

Сезонная регулировкаСезонная регулировка

Внутри большинства доводчиков находится масло, его густота зависит от температуры, поэтому регулировки надо проводить в тёплое и холодное время года

Надо постоянно следить за работой механизма. Если не устраивает скорость закрывания двери или это происходит с рывками, а также полотно плохо притягивается, для устранения таких недостатков надо обязательно выполнить регулировку доводчика.

Нужна ли регулировка после установки устройства

В зависимости от конструкции доводчика местонахождение регулировочных винтов будет отличаться. Несмотря на это, регулировка выполняется по одной схеме — при вращении винтов по часовой стрелке скорость и усилие механизма увеличиваются и наоборот.

Так как вес дверного полотна, на которое монтируется доводчик, может быть разным, регулировку надо проводить сразу после монтажа. Поворачивать винты необходимо очень плавно. Рекомендуется делать не более ¼ оборота, после чего надо проверять работу доводчика. Если открутить винт больше чем на 2 оборота, то он может выпасть из гнезда, а это приведёт к вытеканию масла.

Доводчик на уличной двериДоводчик на уличной двери

Так как вес двери может быть разным, регулировать доводчик надо сразу после его установки

Сразу после монтажа доводчика проверяют его работоспособность и если что-то не устраивает, выполняют регулировку. Скорость, с которой будет закрываться дверное полотно, изменяют путём вращения соответствующего винта. Если надо отрегулировать дохлоп, используют другой винт.

Видео: как подобрать дверной доводчик

Регулировка доводчика двери

Теперь, когда вы знаете типы доводчиков и определись с тем, какой установлен на конкретной двери, можно приступать к его регулировке.

Хотя есть несколько видов доводчиков, но принцип регулировки будет практически одинаковым. Независимо от того, установлен накладной, напольный или скрытый механизм, сначала надо изучить инструкцию и определить, сколько регулировок у данной модели. Самые простые механизмы имеют всего два регулировочных винта, расположенных на корпусе устройства: один отвечает за скорость закрывания полотна, а второй — за его дохлоп. После этого проводится регулировка необходимой функции такого приспособления. Более сложным будет процесс регулировки скрытых конструкций, но и здесь можно справиться своими руками. Достаточно разобраться, где находятся регулировочные винты и с их помощью настроить необходимые показатели доводчика.

Для выполнения работ понадобятся следующие инструменты:

  • набор отвёрток;
  • набор шестигранных и рожковых ключей;
  • пассатижи.ИнструментыИнструменты

    Для регулировки доводчика понадобятся простые ручные инструменты

Перед тем как приступить непосредственно к регулировке, надо определиться, что означают следующие термины:

  • скорость закрывания дверного полотна. Этот параметр характеризуется временем, за которое открытая до упора дверь доходит до места, где начинается её дохлоп. Обычно время закрывания полотна составляет 5 секунд, но в зависимости от его назначения этот показатель может меняться;
  • конечная скорость закрывания. Эта функция доводчика обеспечивает резкое снижение скорости закрывания дверного полотна, что предотвращаете его сильный удар о коробку. Срабатывает она приблизительно в 10–15° перед дохлопом;
  • тормоз открывания. После того как полотно начнут открывать, оно будет задерживаться в положении, которое можно задавать. Это не позволит двери ударяться о находящуюся рядом стену или мебель;
  • задержка закрывания. После полного открывания дверь на некоторое время останавливается, после чего медленно перемещается на протяжении 10–15°, а уже затем начинает двигаться с нормальной скоростью. Такая функция позволяет одновременно пройти нескольким людям или пронести крупногабаритные вещи;
  • дохлоп — усилие закрывания, которое обеспечивает доводчик, оно позволяет преодолеть сопротивление воздуха и замка, что возникает в момент закрывания двери. Наличие дохлопа не даёт возможности оставаться дверному полотну, снабжённому доводчиком, в полуоткрытом состоянии.Регулировки доводчикаРегулировки доводчика

    Существует несколько регулировок доводчика, как минимум должна быть настройка скорости закрытия и дохлопа

Регулировка скорости движения двери

Первый этап регулировки доводчика двери — установка скорости закрывания. На входных дверях рекомендуется устанавливать большую скорость закрывания двери, чтобы не терять тепло, для межкомнатных плотен этот показатель зависит от предпочтений владельцев.

У дверного доводчика, в зависимости от его модели, может быть от 2 до 5 регулировочных винтов, их назначение надо смотреть в инструкции к приобретённому устройству.

Чтобы отрегулировать скорость движения двери:

  1. Открывают декоративную панель. За ней находятся регулировочные винты. У самых простых моделей доводчиков они могут располагаться сразу на корпусе и доступ к ним открыт.Снятие декоративной панелиСнятие декоративной панели

    Перед регулировкой надо снять с доводчика декоративную панель

  2. Определяют винт, отвечающий за регулировку скорости закрывания двери. Это легко сделать, надо просто изучить инструкцию приобретённого устройства.
  3. Регулировка скорости. В зависимости от модели регулировка может выполняться при помощи отвёртки или ключа. При закручивании/откручивании винта скорость закрывания двери меняется в большую или меньшую сторону.Регулировка скоростиРегулировка скорости

    Находят винт регулировки скорости и с его помощью выполняют настройку

Регулирование дохлопа

Регулировка дохлопа может проводиться только после того, как была настроена скорость закрывания двери. Чтобы отрегулировать этот параметр, надо использовать второй винт, который есть на всех моделях доводчиков:

  1. Находят на корпусе второй регулировочный винт.
  2. Изменяют его положение. Добиваются, чтобы не доходя 10–15° до момента закрывания полотна происходило резкое замедление его движения, а потом оно плотно прижималось к дверной коробке.Регулировка дохлопаРегулировка дохлопа

    Поворачивают винт и добиваются, чтобы не доходя 10–15° до момента закрывания полотна, происходило резкое замедление его движения, а потом оно плотно притягивалось к раме

Регулирование открытого положения

Если часто возникает необходимость фиксации двери в открытом положении, надо покупать модели с наличием регулировки под названием hold open. Такая функция используется при необходимости заноса или выноса из помещения габаритных предметов:

  1. Двери открываются на необходимый угол, при этом он необязательно должен быть максимальным. Далее закручивают до упора специальный фиксатор, который блокирует полотно в нужном положении.Регулировка открытого положенияРегулировка открытого положения

    Регулировка открытого положения позволяет фиксировать двери при определённом угле открывания

  2. Чтобы вернуть двери в нормальное положение, её достаточно несильно потянуть на себя, после чего она закрывается. Если снова открыть полотно, то оно зафиксируется в выбранном ранее положении.
  3. Когда необходимость в этой функции отпадёт, фиксатор выкручивают и доводчик работает в том режиме, что и раньше.

Как ослабить доводчик двери

Если двери открываются туго, необходимо ослабить доводчик. Для этого надо немного отпустить регулировочные винты и добиться, чтобы для открывания дверного полотна требовалось небольшое усилие.

Ослабление доводчикаОслабление доводчика

Чтобы ослабить доводчик, надо немного открутить регулировочные винты

Настройка задержки закрывания

Иногда возникают ситуации, когда надо, чтобы двери закрывались не сразу, а с некоторой задержкой. Такая функция также есть не на всех моделях. Чтобы понять, имеется ли она на вашем доводчике, нужно посмотреть на количество регулировочных винтов. Их должно быть больше двух, а назначение каждого из них можно узнать, изучив инструкцию. Эта функция позволяет настроить работу доводчика таким образом, чтобы несколько людей могли пройти одновременно, пока дверь открыта. Особенно актуальна она в больницах, магазинах, учебных заведениях.

Настройка задержки закрывания двери:

  1. Находят фиксатор, который отвечает за эту регулировку. Сделать это можно после изучения инструкции к приобретённому доводчику.
  2. Открывают полотно до положения, в котором должна происходить его задержка.
  3. Закручивают регулировочный винт. Теперь, когда полотно будет открыто до заданного положения, она начнёт закрываться с определённой задержкой. Когда проходит один человек, как правило он не отворяет двери сильно, поэтому они работают в обычном режиме.Задержка открыванияЗадержка открывания

    Задержка открывания позволяет двери закрываться не сразу, а спустя некоторое время

Видео: регулировка доводчика

Советы специалистов

Во время самостоятельной регулировки доводчика двери надо придерживаться основного правила: регулировочные винты выкручивать более чем на 2 оборота нельзя. Практически все механизмы работают на масле и если больше выкрутить винты, то оно начнёт вытекать. В устройство масло заливается под давлением, поэтому самостоятельно заправить доводчик не получится и придётся покупать новый механизм.

Чтобы обеспечить максимальный срок службы доводчика, нужно выполнять определённые требования:

  • учитывать условия, в которых будет использоваться доводчик. Есть модели, которые не предназначены для установки на улице;
  • перед началом регулировки обязательно изучить прилагаемую инструкцию. Так вы сможете определить, какие винты отвечают за разные регулировки;
  • не закрывать с силой двери, на которых установлен доводчик. Это приводит к более раннему выходу механизма из строя;
  • следить, чтобы на двери не катались дети, не навешивать на неё тяжёлые предметы. Таким образом увеличивается вес полотна, что негативно сказывается на работе доводчика;
  • не фиксировать полотно с доводчиком в открытом положении путём подкладывания под него тяжёлых предметов или специальных ограничителей. Если такая необходимость возникла, нужно использовать функцию фиксации, но стоит учитывать, что она есть не на всех механизмах.Фиксация двериФиксация двери

    Нельзя фиксировать двери с доводчиком при помощи тяжелых предметов или специальных ограничителей

Если очень нужно зафиксировать дверь, а доводчик этого не умеет, некоторые народные умельцы разъединяют штанги рычага и отключают таким образом доводчик совсем. Для реализации подобного способа фиксации требуются определённое время и силы. Для этого надо при помощи отвёртки или ключа выкрутить и вытянуть винт, соединяющий две штанги рычага. Если необходимость в фиксации дверного полотна возникает часто, лучше приобрести доводчик с соответствующей функцией.

Разъединение штанг рычагаРазъединение штанг рычага

Для возможности зафиксировать двери с доводчиком в открытом положении можно разъединить штанги рычага

Доводчик двери является довольно простым механизмом, и если его правильно эксплуатировать и вовремя проводить регулировки, то работать он будет долго и надёжно.

Видео: особенности эксплуатации и регулировки доводчика в зимнее время

Отзывы

Зная, как и когда надо выполнять регулировку дверного доводчика, справиться с этой задачей можно самостоятельно. Для того чтобы такое устройство надёжно работало на протяжении максимального срока службы, необходимо правильно сделать выбор, после этого выполнить неспешно и надёжно его монтаж, а также вовремя и тщательно осуществлять необходимые регулировки. Только при соблюдении описанных правил дверной доводчик будет иметь красивый внешний вид, безотказно работать, а также обеспечивать комфорт хозяев и соседей на протяжении многих лет.

Как отрегулировать дверной доводчик — Всё о межкомнатных и входных дверях

Регулируем дверной доводчик самостоятельно

Сегодня во многих домах входные и межкомнатные двери для удобства пользования оснащены доводчиком, но чтобы это устройство прослужило исправно не один год, его нужно периодически осматривать и ремонтировать. В этой статье мы подробно рассмотрим, как отрегулировать доводчик двери, рано или поздно эти знания обязательно вам пригодятся.

Сегодня доводчики весьма популярны и используются практически повсеместно

Виды доводчиков

Доводчик представляет собой специальное устройство, которое помогает контролировать процесс движения дверного полотна. С его помощью можно сделать закрывание более плавным и бесшумным или же резким, с сильным дохлопом. Также он способен придержать её в открытом положении при необходимости.

Чтобы лучше разобраться в принципе действия механизма, необходимо рассмотреть основные его виды, так будет проще понять, как настроить доводчик двери.

В основном используются два типа механизмов:

  • кулачковый слайдовый – обеспечивает плавное скольжение, используется для дверей небольшого веса;
  • зубчатый рычажный – наиболее часто используемый тип механизма, передвижение пружины осуществляется с помощью шестеренок, его можно использовать даже для тяжелых дверей с кодовым замком.

Схема конструкции доводчика с зубчатым рычажным механизмом

По способу установки доводчики можно разделить на следующие типы:

Накладные конструкции являются самыми простыми в обращении, их работу можно откорректировать с помощью нескольких клапанов или винтов, расположенных на панели короба. Количество допустимых оборотов регламентируется производителем.

Накладная модель чаще всего используется для жилых помещений

Напольные тоже регулируются довольно просто, их отличие в том, что крепятся они не в верхней части, как предыдущий тип, а снизу. В жилых домах они применяются не слишком часто, в основном такие модели предназначены для обустройства входа в общественных заведениях и офисах.

Напольные модели часто используются для стеклянных дверей

Скрытые конструкции самостоятельно довольно сложно отрегулировать, так как они спрятаны внутри дверного полотна или в полу, что затрудняет доступ к ним.

Конструкция скрытых моделей предполагает встраивание доводчика в дверное полотно

Когда требуется регулировка

Регулировка доводчика двери – дело довольно простое, это легко можно сделать своими руками. Давайте рассмотрим, в каких случаях может понадобиться корректировка параметров этого устройства.

В первую очередь следует помнить, что продолжительность исправной работы любого устройства зависит от его качественного обслуживания на протяжении всего срока эксплуатации. Поэтому один-два раза в год необходимо проводить осмотр доводчика и исправлять мелкие неполадки. Особенно это актуально при смене сезонов.

Осмотр доводчика рекомендуется проводить как минимум 1-2 раза в год

Зимой и летом климатические условия разительно отличаются. Большинство доводчиков имеет масляное наполнение, а как известно, любая жидкость изменяет свое состояние в зависимости от температуры внешней среды. Так, зимой масло становится более вязким и движение двери замедляется, летом все происходит с точностью до наоборот, поэтому желательно подтянуть доводчик до необходимого уровня.

При смене сезонов года необходимо обязательно проводить регулировку доводчика

Корректировка устройств также необходима, если вы заметили какие-либо неполадки или вас просто не устраивают выставленные настройки его работы. Если доводчик начал тормозить или дверь закрывается слишком быстро и резко, рывками, долго не притягивается, все это можно попытаться исправить.

Доводчик подлежит обязательной корректировке в случае возникновения неисправностей

Немного сложнее обстоят дела в случае, если дверной доводчик вышел из строя. Тогда простая регулировка может оказаться малоэффективной и потребуется проведение дополнительных ремонтных мероприятий.

Кроме этого, знания о возможности выставления функций доводчика пригодятся при первичной установке, когда его требуется отрегулировать в соответствии с условиями использования. Реже может понадобиться временная корректировка усилий и функций изделия уже в процессе его использования.

Выбор скорости движения двери

Функций у доводчика может быть несколько. Практически каждое действие можно корректировать простым способом. Первый важный момент – регулировка скорости доводчика входной двери. Иначе говоря, от этого зависит как быстро будет открываться и закрываться дверь. Стандартные накладные модели имеют на своем корпусе два винта, первый винт как раз и отвечает за регулировку скорости, но проворачивать его можно ограниченное количество раз.

Скорость доводчика настраивается с помощью двух регулировочных винтов: 1 — скорость движения полотна, 2 — скорость дохлопа

Посредством корректировки уровня натяжения пружины вы можете как ослабить, так и сделать доводчик двери более жестким. В зависимости от направления прокрутки вы можете затянуть её или отпустить, что обеспечит более свободный ход полотна.

Обратите внимание, что для регулировки достаточно одного поворота винта, поворачивать винт два раза нельзя, иначе устройство может разгерметизироваться и вытечет масло.

Установка дохлопа

Теперь давайте разберем, как отрегулировать доводчик двери для установки дохлопа. Этот режим позволяет плавно закрывать двери, оставляя небольшой зазор перед полным захлопыванием. Также он выполняет функцию, обеспечивающую более плотное прилегание полотна к раме.

Для того чтобы выставить дохлоп, необходимо изменить положение второго винта, расположенного на корпусе доводчика. Когда до полного закрывания будет оставаться примерно 10-15 градусов, сработает замедление, а затем полотно притянется до конца. Винт регулирует скорость этого движения.

Скорость дохлопа настраивается с помощью регулировочного винта под номером 2

Открытое положение

В некоторых случаях может возникнуть необходимость удерживания двери в открытом положении на протяжении довольно длительного времени. Давайте рассмотрим, как отрегулировать доводчик, чтобы двери не захлопывались, а оставались открытыми.

Во многих моделях доводчиков для этой цели предусмотрена специальная функция «hold open». Чтобы настроить его на этот режим необходимо открыть дверь примерно на 90 градусов, а затем затянуть специальный фиксатор. После таких нехитрых манипуляций вы сможете оставлять дверь открытой при распахивании её на выставленный градус. В доводчике сработает особый фиксатор, который и будет удерживать её в таком положении столько времени, сколько потребуется. Когда будет необходимо закрыть дверь, просто потяните её на себя, и фиксация снимется. Если же распахнуть дверь не полностью, она будет двигаться так же, как и обычно, без задержки.

Дополнительные функции доводчика регулируются специально предназначенными для них винтами

Чего делать нельзя

Для того чтобы правильно отрегулировать доводчик двери необходимо также знать о возможных ограничениях, чтобы простая корректировка функций не стала для устройства фатальной.

  1. Поворот винта от нулевой точки не должен быть больше двух поворотов, в противном случае может произойти утечка масла, что негативно отразиться на работе устройства;
  2. Не допускаются перекосы в конструкции доводчика, иначе он может быстро выйти из строя;
  3. При закрывании двери нельзя оказывать сильное давление на нее;
  4. Не рекомендуется подпирать дверь в полуоткрытом положении, для этого есть специальная функция;
  5. Нельзя вешать на дверь тяжелые предметы, так как это может перекосить выставленную диагональ.

Благодаря этим рекомендациям теперь вы знаете, как отрегулировать дверной доводчик, своевременная корректировка поможет продлить срок его бесперебойной работы и сохранить функциональность устройства.

Нужен мастер? Профессиональные мастера выполнят любые работы Заказать ремонт

Инструкция по регулировке доводчика двери

Для удобства эксплуатации дверей часто используют доводчики. Они позволяют осуществлять плавное их закрытие без захлопывания. За приспособлением требуется постоянный и тщательный уход, его надо периодично подвергать осмотру и проводить профилактические ремонтные работы. Регулировка доводчика двери по инструкции, которая входит в комплектацию, легко выполнима самостоятельно.

Доводчик регулирует процесс перемещения дверного полотна, способствует его плавному закрыванию или, если нужно, резкому дохлопу. При необходимости он удерживает в открытом виде дверное полотно. На рынке существуют различные модели устройств.

Особенности доводчиков

Устройство относится к особому типу фурнитуры, основная его функция – регулирование открывания дверного полотна и закрывание, фиксация его расположения в требуемом положении и захлопывание.

Эти действия осуществляются с помощью механизма, главные элементы которого – пружина и рычаг направления. Большинство моделей содержит вязкую жидкость маслянистого типа, что обеспечивает плавное перемещение двери.

В основном, модели имеют металлический корпус различного цвета: бронза, золото, серебро и другие. Бывают и пластиковые модели, например, Listed 9n50. Наиболее распространенные модели Apecs, Armadillo, Dorma.

Изделия используются на межкомнатных и наружных дверях. Наиболее подходящими устройствами для установки на наружных полотнах являются модели Armadillo, которые устойчивы к различным перепадам температуры в пределах -40 – +50 градусов. Есть модели, способные выдержать нагревание до трехсот градусов, они предназначены для дверей противопожарного назначения.

Механизм нужно перенастраивать в зависимости от времени года

Основные виды

Устройство подразделяются по типам механизмов:

  • кулачковый, обеспечивает в плавном режиме закрывание дверных полотен;
  • зубчатый, распространенный вид устройства, пружина перемещается с помощью шестерен. Эти устройства могут использоваться для моделей дверей с тяжелым весом. В частности, Armadillo рассчитаны на дверное полотно весом порядка 65кг, могут применяться для входной двери.

По технологии установки устройства бывают:

  1. Накладные. Простые в эксплуатации устройства, используемые в жилых помещениях. Их регулировка осуществляется посредством корректировки винтов или клапанов. Число возможных оборотов установлено производителем. Самая распространенная модель Armadilo, ее можно установить на эксплуатируемую дверь.
  2. Напольные. Регулировка дверного доводчика проводится просто. Механизм фиксируется на дверном полотне в нижней части, используются они в основном на входных дверях мест общественного пользования.
  3. Скрытые. Механизм помещен внутрь полотна или вмонтирован в поверхность пола. Регулировка доводчика двери своими руками этих конструкций сложна.

Причины регулировки доводчиков

Срок исправной эксплуатации устройства непосредственно зависит от качества его обслуживания.

Его осмотр проводится минимально один раз в шесть месяцев, особенно в период смены временных сезонов года. При возникновении мелких поломок следует их устранять.

Климат в зимний и летний период разный. Большая часть устройств наполнено маслом, соответственно зимой оно становится вязким, что делает движение дверного полотна замедленным, а летом наоборот. В случае возникновения неисправностей их следует исправить. Они могут быть такими как: механизм открывания двери работает туго; очень быстрое открывание; дверь открывается резко, рывками или наоборот туго; медленное притягивание полотна. Если доводчик сломался, то корректировкой ему не помочь, требуется ремонт.

Регулирование доводчика

Инструкция по использованию изделия поможет выполнить корректировку устройства самостоятельно. Механизм имеет несколько функций, регулируемых простыми методами. Как отрегулировать доводчик двери?

  1. Корректировка скорости движения полотна. Корректировка позволяет установить требуемую скорость при открытии двери и ее закрытии. Типовые устройства, такие как Apecs, 9n50, Armadillo располагают двумя винтами. Один винт предназначен для регулирования скорости перемещения полотна дверного. Проворачивать его допускается ограниченное число раз, в соответствии с инструкцией производителя. Второй винт позволяет откорректировать скорость дохлопа полотна.
    Дверной механизм можно сделать жестким или, наоборот, ослабить его. Это делается через регулировку натяжения пружины посредством ее затягивания или ослабления. При ослаблении дверное полотно открывается более свободно, если затянуть туго, – процесс замедляется.
    В процессе регулировки винт проворачивается только один раз. Иначе произойдет разгерметизация устройства, из него вытечет все масло.
  2. Регулировка дохлопа. Наличие дохлопа и корректная его работа позволяют дверному полотну закрываться в плавном режиме не до конца, остается небольшой зазор до полного ее захлопывания. Помимо этого, дохлоп обеспечивает плотное прижимание полотна к каркасу дверной рамы.
    Регулируется скорость дохлопа с помощью второго винта, находящегося на корпусе устройства. Замедление срабатывает при расположении двери в десяти, пятнадцати градусах до полного ее закрывания. После этого полотно плотно притягивается к раме.
  3. Регулировка открытого положения. Часто длительное время требуется держать дверь в открытом виде. Для этого надо знать, как отрегулировать доводчик, чтобы она была открытой.
    Механизмы наделены функцией сдерживания в открытом виде – «hold open». Настройка функции выполняется при открытой двери на девяносто градусов путем затягивания фиксатора. После чего дверь остается открытой при ее распахивании на установленный градус открытия. В устройстве срабатывает фиксатор, удерживающий ее в открытом виде на требуемый промежуток времени. При необходимости закрыть дверь, достаточно ее немного потянуть к себе и фиксация снимается. При неполном распахивании она будет перемещаться без задержки в обычном режиме. Например, в доводчиках Armadillo в открытом положении фиксируется требуемый угол открывания.

Ограничения в регулировке доводчика

Чтобы не испортить механизм устройства необходимо соблюдать некоторые ограничения:

  • проворачивать винт от исходной точки нельзя более двух оборотов или произойдет потеря масла, все это отрицательно повлияет на работоспособность механизма;
  • нельзя при монтаже допускать перекосы, иначе изделие быстро придет в негодность;
  • не следует дверь в неполном открытом состоянии подпирать посторонними предметами, надо воспользоваться специальной функцией;
  • не допускается размещение на дверном полотне тяжелых предметов, иначе это может привести к перекосу выстроенной диагонали.

Соблюдение этих правил позволит качественно и своевременно регулировать доводчик, продлить срок его эксплуатации с использованием всех функциональных возможностей.

Инструкция по разборке дверной ручки межкомнатной двери Правила врезки дверных петель своими руками Модели ручек для раздвижных дверей и их установка Выбор и установка доводчиков дверей

Регулировка доводчика двери: 3 типа механизма

Доводчик двери – специальный механизм для автоматического закрывания двери Сегодняшние технологии существенно облегчают жизнь человека. Например, такое приспособление, как доводчик двери, избавляет от необходимости постоянно проверять, закрылась ли входная дверь подъезда. На сегодня производители выпускают несколько видов такого устройства, которые устанавливаются на входные двери или межкомнатные. Довольно удобное приспособление, легко устанавливается и регулируется.

Виды и устройство доводчиков дверей

Для того чтобы подобрать себе необходимую модель автодоводчиков, стоит рассмотреть, какие виды бывают, и для каких дверей они предназначены. Подбирать модель доводчика следует с учетом параметров двери, а именно ширины и веса дверного полотна. Также следует учитывать диапазон температур, при которых доводчику придется работать.

Доводчики двери бывают с различными видами механизмов

Основные виды механизмов автодоводчика:

  1. Верхние накладные доводчики крепятся на стену и крепко держатся сверху. Они обеспечивают плавное закрытие двери. Выпускаются механизмы с зубчатым приводом или скользящим стержнем. Стоимость такого механизма сравнительно низкая. Такие доводчики очень просто устанавливаются.
  2. Напольные доводчики намного дороже первого вида и требуют особых условий в монтаже. Чаще всего, их используют для двери, которая открывается в обе стороны. Также такой механизм очень удобно устанавливать на стеклянные и двери домофона.
  3. Скрытые доводчики предназначены для монтажа непосредственно в дверное полотно и коробку. Для установки такого вида доводчика, потребуется дверь, толщиной не меньше 40 мм. Они практически незаметны. Установка этого вида доводчика довольно сложная и требует особых знаний и навыков.

Уличный доводчик оснащен механизмом, который смазан специальной жидкостью для повышения устойчивости высоких температур. Другими словами, если установить закрыватель, предназначенный для использования во внутренних помещениях на подъездную дверь, его работа значительно ухудшится, и срок службы намного снизится.

Для чего нужен и как работает доводчик двери

По своей работе дверной доводчик похож на пружинный механизм, который раньше устанавливали на двери и калитки. Но минусом такого приспособления было то, что дверь очень громко хлопала и резко закрывалась. С появлением современных устройств для автоматического закрытия двери, проблема с образованием шума ушла в небытие.

Принцип работы дверного доводчика очень прост.

Основной рабочей деталью этого приспособления является пружина и масляный амортизатор, который отвечает за плавное закрытие двери. Через специальную систему клапанов масляная жидкость, в зависимости от направления, во время работы перетекает из одной камеры в другую.

Принцип работы дверного доводчика достаточно простой

  1. Движение масла осуществляется по гидравлической системе регулируемых каналов.
  2. Масло в механизме имеет довольно вязкую консистенцию, благодаря которой процесс открытия и закрытия проходит плавно и бесшумно.
  3. Сила и скорость, с которой работает механизм, зависит от типа устройства.

Параметры легко регулируются при помощи специальных регулировочных винтов. Чем туже зажаты винты, тем медленнее перетекает жидкость по каналам. Снять и отрегулировать дверной доводчик можно своими руками, внимательно изучив принцип работы механизма.

Монтаж и настройка доводчика двери

В основном, дверные доводчики предназначены для установки на входные двери. При монтаже, корпус доводчика располагают так, чтоб он находился в помещении, снять снаружи невозможно. Такое расположение корпуса обеспечивает дополнительную защиту механизма от попадания влаги пыли и грязи.

Для монтажа дверного доводчика, понадобится:

Крепежные материалы идут в комплекте с механизмом. Для простоты установки, большинство производителей комплектует устройство установочными шаблонами, на которых изображены все части доводчика в натуральную величину. Также на этих шаблонах можно увидеть места, где необходимо производить отверстия для креплений. С помощью шаблона делают отверстия в предполагаемом месте крепления доводчика. После приступают к монтажу самого устройства. Первым крепится корпус, который впоследствии необходимо соединить с рычагом тяги. Если следовать инструкции, установка доводчика не займет много времени.

Схема установки доводчика двери

Как правило, доводчики имеют разную конструкцию и расположение регулировочных винтов. Регулировка доводчика осуществляется по одной схеме, независимо от конструкции устройства – вращая винты по часовой стрелке, скорость и сила доводчика увеличивается или, вращая винт против часовой стрелки, означает медленное закрытие двери.

Специалисты рекомендуют поворачивать винты очень медленно и аккуратно.

Чаще всего, чтобы подтянуть винт, достаточно сделать четверть оборота. Если сбить баланс и сильно закрутить или открутить винт, можно полностью расстроить работу механизма, которую после тяжело восстановить. При неправильной регулировке, можно сломать устройство.

Инструкция: как отрегулировать доводчик двери после установки

После установки доводчика, его настройка необходима для оптимального темпа закрывания входной или уличной двери. Регулировать скорость открывания двери необходимо при помощи винтов, которые расположены на корпусе с лицевой стороны под специальной защитной крышкой.

Эта функция особенно полезна при установке доводчика на межкомнатную дверь.

Медленное закрывание позволит избежать повреждения стен. Существует несколько дополнительных функций, которые помогают настроить оптимальное закрывание и открывание двери.

Доводчик двери можно регулировать

Фиксаторы с электромагнитным или электромеханическим действием:

  • Устанавливаются на подъездные двери;
  • Там, где расположен домофон;
  • На дверь, которая ограничивает доступ посторонних в подъезд.

Такой механизм закрывает дверь до конца и открывается только при помощи специального ключа. Доводчики с функцией задержи необходимы в общественных местах для облегчения доступа в помещение людям с ограниченными возможностями. Чаще всего задержка устанавливается на 30-40 сек. Регулировка довода применяется при закрывании двери на последнем этапе. Эта функция облегчает защелкивание замка и помогает избежать быстрого выхода тепла из помещения.

Регулировка доводчика двери в процессе эксплуатации

Если появляется необходимость собственноручно отрегулировать темп закрывания и открывания двери, необходимо обратить внимание на основные правила и нюансы процесса. К каждому устройству прилагается подробная инструкция, которая поможет осуществить данный процесс правильно.

Регулировать доводчик двери в процессе эксплуатации можно согласно инструкции

Основные действия регулировки:

  • Первый винт необходимо повернуть на пол оборота против часовой стрелки, для регулировки вылета;
  • Второй винт в четверть оборота по часовой стрелке ускоряет открывание;
  • Третий винт, который расположен с боку корпуса, регулирует силу перемещения.

Очень важно помнить, чтобы ослабить или усилить темп, винты нельзя выкручивать больше, чем на 2 оборота. Такое действие повлечет за собой вытекании масла. Починить доводчик в домашних условия невозможно. По этой причини регулировку следует выполнять аккуратно, следуя всем указаниям с инструкции производителя.

Советы: как ослабить доводчик двери

Довольно часто доводчик нуждается в дополнительной регулировке. Если доводчик работает туго, а при открывании двери, необходимо прикладывать усилия – значит необходимо ослабить винты, и дверь будет работать мягко. Иногда появляется необходимость, чтобы дверь находилась постоянно открытой, в этом поможет ослабление винта полностью.

Винт держит дверь открытой столько, сколько это необходимо.

Винты могут располагаться сбоку или с лицевой стороны, все зависит от механизма. Узнать расположение винтов можно, заглянув в инструкции, где производитель указывает расположение всех деталей и частей доводчика. На сегодняшний день огромным спросом пользуются несколько моделей доводчиков, которые просты в эксплуатации, установке и регулировке.

В случае необходимости доводчик двери можно ослабить

Специалисты создали список самых востребованных моделей:

  1. Dorma – доводчики подходят для установки на металлические двери наружного и внутреннего пользования.
  2. Булат обладают морозоустойчивостью, изготовлены из прочного металлического сплава.
  3. Дипломат изготавливается из высокопрочной стали, что позволяет выдерживать резкие температурные перепады.
  4. Apecs имеют дополнительную функцию постоянной фиксации.

Все перечисленные модели имеют массу преимуществ, благодаря которым они становятся популярными с каждым днем все больше. Большинство производителей, при изготовлении доводчиков, используют только качественные материалы, которые повышают срок службы изделия даже при самых тяжелых нагрузках.

Регулировка доводчика двери своими руками (видео)

Подведя итог, можно смело заявить, что доводчики являются полезным и удобным приспособлением. Они просты в установки и эксплуатации. Все модели оснащены специальными болтами, при помощи которых регулируется скорость и сила отведения или закрытия двери. Дополнительные функции доводчика позволяют держаться дверям в открытом или закрытом положении. Приобретать доводчики необходимо у официальных представителей, которые могут осуществлять продажу согласно ОКВЭД.

Источники: http://dvervdome.ru/furnitura/regulirovka-dovodchika-dveri.html, http://dvernojmir.ru/furnitura/regulirovka-dovodchika.html, http://kitchenremont.ru/remont/dveri/dovodchik-dveri

Как отрегулировать доводчик двери — Всё о межкомнатных и входных дверях

Особенности регулировки дверных доводчиков

В настоящее время все чаще входные и межкомнатные двери оснащают доводчиком. Благодаря ему намного упрощается процесс эксплуатации дверной конструкции. Но если вы хотите, чтобы доводчик служил вам длительное время, то важно время от времени его осматривать и ремонтировать.

Процесс его регулировки не предполагает ничего сложного. И хотя все эти работы должны проводить работники фирмы, в которой вы заказывали доводчик, нередко с этой работой справляются даже малоопытные люди.

Как правильно регулировать

Чтобы добиться плавного закрытия и открывания двери, необходимо правильно установить доводчик. И хотя ничего сложного в этом нет, есть подробная инструкция проведения данных работ. Также есть ряд общих моментов, которые необходимо учитывать:

  • Регулировка скорости закрытия дверной конструкции. Эта технология отличается своей простотой. Сразу же после монтажа доводчика необходимо проверить его работу. Если окажется, что скорость закрытия слишком большая, то необходимо крутить винт по ходу часовой стрелки. Делать это нужно всего лишь на пол-оборота. Затем опять проверить. Если же дверь закрывается, наоборот, медленно, то придется отвинтить винт. Делать такие движения необходимо до тех пор, пока вы не добьетесь необходимого результата.
  • Регулировка дохлопа. В этом случае все происходит так же, как и со скоростью движения дверной конструкции. Но только в этот раз необходимо настроить скорость и усилие хода двери на последние 15-20 см своего движения к коробке. Кроме этого, важно учитывать, что при ускорении дохлопа увеличивается и сила удара.
  • Регулировка промежуточного хода. Чтобы добиться идеальной работы доводчика, необходимо настроить его с основным ходом дверной конструкции. Хотя имеются и прочие варианты. К примеру, когда главная скорость закрытия двери очень большая, то при помощи регулирования болта удается снизить ее на половине пути. Основная задача данного винта в том, чтобы удерживать полотно двери в необходимом положении. Также при помощи винта удается настроить незначительную задержку дверной конструкции. Это говорит о том, что когда дверь открыли, то она будет стоять на месте несколько секунд, а затем сама закроется.

На видео- регулировка дверного доводчика:

Особенности регулирования некоторых моделей

Сегодня выбрать доводчик для межкомнатной двери не составит особого труда по причине широкого ассортимента. Но у каждой модели устройства имеются свои нюансы регулировки.

Эта фирма получила свою популярность по причине изготовления долговечных, прочных и надежных доводчика. Большим спросом сегодня пользуется такая модель дверного доводчика, как Dorma TS-68. Это классическая модель, которая служит для установки в верхней части дверной конструкции. Этот вариант относится к наиболее функциональным, универсальным и функциональным. А связано это с тем, что процесс его монтажа может вестись на совершенно любую дверь. В ходе установки не нужно задействовать монтажные пластины, что только облегчает монтажные работы.

Дверной доводчик Dorma

Рассматриваемая модель оснащена особым рычагом, благодаря которому удается выполнить настройку усилия запирания двери. Кроме этого, такой доводчик может быть монтирован на любой тип двери – правый или левый. Процесс установки очень простой, так что справиться с ним может любой.

Важно только знать, какие существуют варианты установки:

  1. С той стороны, где расположены петли.
  2. Со стороны, которая противоположная петлям.
  3. Параллельный способ установки. Для него характерно применение специального уголка для монтажа на ту сторону, которая противоположная петлям.

Эти дверные доводчики позволяют добиться качественной защиты дверной конструкции, гарантируя бесперебойное отпирание и запирание дверей. Имеется множество моделей Дипломат, которые позволяют получить бесперебойное открывание и закрытие дверной конструкции. Благодаря широкому ассортименту каждый желающий может выбрать для себя подходящее изделие, при помощи которого можно добиться надежной работы двери при конкретных условиях эксплуатации.

Процесс регулировки доводчика Дипломат можно выполнить собственными усилиями. Для этого необходимо придерживаться следующих рекомендаций:

  1. Настройка пружины натяжения. При выполнении этого пункта удается сделать легче и свободнее открывание дверной конструкции. Осуществить данную задачу можно, если использовать регулировочную гайку.
  2. Коррекция скорости дохлопа и задержка открытия. Эта функция присутствуют далеко не у всех моделей доводчиков Дипломат.
  3. Корректировка скорости открывании и закрытия двери. Осуществить это можно при помощи регулировочного клапана.

Дверные устройства этого производителя работают по принципу гидромеханики. Они не дают двери открываться при резком порыве ветра или же во время сильного рывка. Функционируют они за счет аккумуляции силы открытия или притвора, а также вмонтированной пружины.

Дверной доводчик Apecs

С учетом места установки доводчики могут быть следующих видов:

  • напольными:
  • рамными;
  • верхнего располагающимися.

Самыми популярными остаются последние устройства, которые имеют верхнее расположение. В этом случае процесс установки не требует никаких подготовительных работ, а сам монтаж отличается своей простотой.

Для этого нужно придерживаться следующего плана:

  1. Определить угол открывания и просверлить отверстие.
  2. Зафиксировать регулируемый рычаг устанавливаемого устройства на дверной конструкции, используя шуруп.
  3. Монтировать главный рычаг на квадратную ось механизма и прочно зафиксировать, используя винт.
  4. Закрепить корпус устройства на дверной конструкции при помощи шурупов. Гайка, которая отвечает за регулирование силы пружины, должна быть сосредоточена напротив петли двери.
  5. Отрегулировать длину рычага таким образом, чтобы он имел перпендикулярное направление по отношению к дверной коробке, а затем соединить его с главным рычагом.
  6. Прикрепить малый декоративный колпак, расположив его под квадратной осью на корпусе доводчика.
  7. Настроить скорость закрытия, открытия, прихлопа, замедления и силу пружины механизма.

Доводчик на двери устанавливается очень просто, так же, как и его регулировка. Благодаря этому уникальному устройству удается настроить силу открытия и закрытия двери, что положительно влияет на срок службы дверной конструкции и является ее защитой от различных повреждений.

Главная » Дверная фурнитура » Регулировка доводчика двери своими руками: тонкости и нюансы

Регулировка доводчика двери своими руками: тонкости и нюансы

Автор: Сергей Урбан

Дверной доводчик – это одно из тех приспособлений, за которыми нужен тщательный и регулярный уход, поскольку постоянные нагрузки, ежедневные циклы открывания и закрывания дверей приводят к разбалансировке механизмов этого устройства. Исправляются такие неприятности довольно бесхитростным процессом регулировки. Именно об этом мы и поговорим в этой статье, в которой вместе с сайтом dveridoma.net расскажем о том, как выполняется регулировка доводчика двери своими руками.

Регулировка доводчика двери своими руками фото

Регулировка доводчика двери своими руками: что регулируется, а что нет

Практически все современные дверные доводчики имеют два-три момента, которые можно регулировать на свое усмотрение – с их помощью можно не просто наладить работу этого механизма, а сделать это так, чтобы вам было удобно пользоваться дверями. Именно поэтому вопрос, как отрегулировать доводчик двери, решается не только в процессе эксплуатации, а и непосредственно после установки этого устройства на дверь. Так что же можно отрегулировать в этом устройстве? Как правило, это скорость закрывания дверей, так называемый дохлоп (прижимание дверного полотна к коробке) и в некоторых дорогостоящих моделях скорость хода двери в промежутке от 80°-90° до дохлопа. Поговорим о назначении подобного разделения немного подробнее.

  1. Регулировка дверного доводчика – общая скорость закрывания. Доводчик может использоваться для дверей разного назначения – с одинаковым успехом его можно установить как на входные двери. так и на межкомнатные. Наверное, вы уже догадались, почему важна общая скорость закрывания – для входных дверей она должна быть больше, так как летом за это время могут залететь в дом мухи, а зимой может зайти холод. Для межкомнатных дверей больше подойдет медленное закрывание. Кроме того, нельзя игнорировать и личные предпочтения каждого человека в отдельности и так называемую сезонность.
  2. Регулировка промежуточного хода дверей. С помощью регулировки этого момента можно решить одновременно два вопроса: во-первых, что немаловажно, для очень часто посещаемых помещений можно за одно открывание обеспечить проход нескольких человек. И, во-вторых, полностью прикрутив специальный винтик, можно добиться того, что двери будут постоянно открытыми.
  3. Дохлоп и его назначение. Здесь все просто, и самостоятельно догадаться о назначении дохлопа не так уж и трудно. Согласитесь, как минимум будет неправильно, если двери ударяются о коробку со всего размаха – долго такого обращения не выдержит ни один дверной блок. Именно поэтому дохлоп должен осуществляться более или менее медленно – производитель закладывает в работу изделия определенный допустимый промежуток, а вы уже выбираете из него те режимы, которые удовлетворяют вашим требованиям.

Как отрегулировать дверной доводчик фото

В принципе, это все, что можно отрегулировать в таком устройстве, как дверной доводчик. Согласитесь, большего и не нужно, ведь самое главное – это комфортное закрывание дверей без участия человека.

Как отрегулировать дверной доводчик: особенности настройки приспособления

Начнем сразу с того, что определимся, чего нельзя категорически делать. Таких противопоказаний, а точнее будет сказать, запретов, немного – всего один, но его нарушение приведет к полной поломке доводчика.

Нельзя полностью выкручивать регулировочные винты!
Всем процессом настройки заведует обычно гидравлика – после отвинчивания больше чем на два оборота регулировочного винта из отверстия вытекает масло, закаченное туда под давлением. Заправить все назад в домашних условиях не получится.

Для большего понимания сути вопроса можно посмотреть видео о регулировке доводчиков.

С запретами разобрались, видео посмотрели, теперь займемся теоретической регулировкой, но дополнительно уточним еще один момент, связанный в некоторой степени с указанными выше запретами. Регулировочные винты в процессе настройки механизма нужно поворачивать понемногу – пол-оборота винта приводят к серьезному изменению скорости движения двери. И еще одно – заворачивая винт против часовой стрелке, мы добиваемся увеличения скорости закрывания дверей, а крутя винт против часовой стрелки, замедляем, соответственно. Теперь, когда основные правила ясны, приступим к непосредственному решению вопроса, как отрегулировать доводчик? Решать мы его будем по пунктам, хотя, по большому счету, все самое основное уже рассказано выше.

  1. Регулируем скорость закрывания двери. Здесь технология очень простая – сразу же после установки доводчика проверяем его работу. Если вам кажется, что скорость закрывания слишком быстрая, то крутим винт по часовой стрелке на пол-оборота и снова пробуем, как работает дверь. Если слишком медленно, то отвинчиваем винт на половину того, что вы прикрутили до этого. И так до тех пор, пока не достигните желаемого результата. В очередной раз напомню, что производитель оговаривает в инструкции тот момент, что крутить винты больше чем на два оборота нельзя – помните про это!

Регулировка дверного доводчика фото

  • Регулируем дохлоп. В принципе, здесь все практически точно так же, как и со скоростью движения полотна, только в этот раз вам придется настроить скорость и усилие хода двери на последних 15-20 сантиметрах своего пути к дверной коробке. Также здесь следует помнить о том, что ускоряя дохлоп, вы увеличиваете силу удара. По большому счету, нужно найти золотую середину, при которой и двери будут закрываться сравнительно быстро, и сильного удара о косяк наблюдаться не будет.
  • Теперь что касается промежуточного хода – в идеале он настраивается в «унисон» с основным ходом двери, но существуют и другие варианты. Например, если основная скорость закрывания двери слишком быстрая, то с помощью третьего регулировочного болта можно снизить ее на полпути. Но это, как говорится, лирика, для тех, кто привык, чтобы все работало идеально. Самое основное назначение этого винта заключается в удержании дверного полотна в заданном положении. К примеру, если вам нужно занести в дом или квартиру мебель – открываем двери в нужное положение и с помощью отвертки туго затягиваем винт. Такой эффект возможен только тогда, когда дверь открыта минимум на 90°. С помощью этого же винта можно настроить задержку закрывания двери – после того, как двери откроются, они некоторое время будут стоять на месте и после этого начнут закрываться.

    Регулировка доводчиков дверей фото

    И в заключение небольшая памятка о правильном использовании дверного доводчика – это четыре золотых правила, позволяющих выполнять регулировку доводчика двери своими руками как можно реже. Во-первых, не крутите винт больше, чем на два оборота; во-вторых, не насилуйте дверь, пытаясь закрыть ее руками; в-третьих, не подпирайте двери, чтобы удержать их открытыми и, в-четвертых, не игнорируйте инструкцию пользования. Только при выполнении этих правил дверной доводчик способен служить долго.

    Спасибо, быстро разобрался и настроил доводчик в подъезде. А то мастера жековские новые поставили- но ничего не отрегулировали, бахали двери, аж стекла звенели. Надоело. решил сам заняться, сначала начал придумывать демпфер вроде резинки, прослойки — чисто по народному, по простому-) Потом уже сообразил, что доводчик не должен работать, как пружина, но и сам тормозить умеет. Благодаря вашим советам- за пару минут отрегулировал, теперь — красота!

    А что делать, если винт 1 (скорость закрывания) НЕ реагирует как ни крути? Дверь закрывается быстро, а затем сильно хлопает. Винт 2 (дохлоп) не всегда помогает, т.к. дверь хлопает по разному. Если кто широко открывает дверь, то дверь не хлопает, а кто открывает на 1/3 (немного), то дверь сильно хлопает. Менять доводчик?

    Здравствуйте Андрей. Существует такое разделение доводчиков как, по весу дверного полотна. Думаю в этом все дело — у вас слишком тяжелая дверь для этого доводчика. Думаю, что нужно его поменять.

    Как правильно отрегулировать доводчик входной двери?

    Доводчик – механическое устройство, предназначенное для плавного автоматического закрывания двери. Его использование оберегает входную конструкцию от преждевременного износа и сохраняет микроклимат в здании. Доводчиками оборудуются двери входные и межкомнатные, в общественных зданиях, между пристройками и т. д. Как отрегулировать доводчик двери для комфортной работы механизма?

    Чертеж доводчика входной двери.

    Регулировка механизма доводчика производится как при установке устройства, так и в течение его эксплуатации. Скорость закрывания двери с доводчиком может снижаться с понижением наружной температуры. Это связано с увеличением вязкости масла, используемого в приспособлении. Поэтому дополнительная регулировка входного оборудования производится с наступлением зимнего периода. Различные модели устройства имеют свой температурный диапазон нормальной работы.

    Периодичность проведения регулировки доводчика зависит также от продолжительности предшествующей эксплуатации устройства, массивности полотна, частоты движения через вход. Подстройка закрывающего механизма должна производиться не реже 2-3 раз в году.

    Принцип работы дверного доводчика

    Варианты установки дверных доводчиков.

    Основной рабочей деталью доводчика является пружина, помещенная в металлический корпус, который заполнен масляным составом. Устройство работает за счет взаимодействия рычажной и гидросистемы. При открывании двери пружина сжимается, а масло передавливается из одной полости в другую. Во время обратного движения полотна и распрямления пружины масло служит своего рода амортизатором и обеспечивает плавность процесса.

    Система оборудована клапанами, от настройки которых зависит скорость перетекания масла из одного отсека в другой под действием рычагов. Соответственно, их регулировка позволяет настроить плавность автоматического закрывания двери.

    Некоторые модели имеют в механизме дополнительные клапаны, обеспечивающие другие функции доводчика. Например, к таковым относится фиксация двери в открытом состоянии и функция дохлопа для лучшего примыкания полотна к лутке или защелкивания замка.

    Рычажный механизм можно установить как с внутренней, так и с наружной стороны входа. Снаружи доводчик монтировать нежелательно по причине изменения окружающей температуры и, соответственно, изменения вязкости применяемого в механизме масла.

    Дверные доводчики по способу монтажа подразделяются на следующие типы:

    • накладные, монтируемые на полотно, коробочную конструкцию или в петли вместо стержня;
    • скрытые механизмы в коробке или полотне при достаточной их массивности;
    • монтируемые в полу заблаговременно.

    Регулировка устройства

    Схема устройства дверного доводчика.

    Для регулировки и подтягивания креплений доводчика двери потребуются:

    Перед тем как отрегулировать доводчик входной двери, следует выяснить, нет ли внешних факторов, влияющих на нормальную работу доводчика. Это может быть повреждение дверной конструкции, состояние петель.

    Основной параметр работы доводчика, подлежащий регулировке, изменение скорости закрывания двери. Если полотно движется слишком быстро или медленно, производится регулировка первого клапана. Скорость движения изменяется проворачиванием винта соответственно против или по ходу часовой стрелки. Но прокрутка ни в коем случае не должна превышать двух оборотов. Это может привести к утечке масла из герметичного корпуса.

    Второй регулирующий клапан отвечает за функцию «дохлопа». С его помощью изменяется быстрота закрывания двери на участке в 10-15° до полного закрытия проема. Затягивание винта увеличивает время до окончательного соприкосновения полотна с луткой. Операция выполняется, когда полотно распахнуто на 90-100°.

    Силу натяжения пружины устанавливаете регулировочной гайкой. Вращением ее по ходу часовой стрелки увеличивается угол распахивания двери, откручивание против часовой стрелки повышает усилие для открытия двери.

    Некоторые модели устройства оснащены дополнительной функцией hold-open. Если проход необходимо на какое-то время оставить открытым для перемещения предметов или вентилирования помещения, дверь стопорится под углом 90-100° затягиванием фиксатора.

    После такой регулировки устройство работает в обычном режиме лишь до открывания двери на прямой угол. При распахивании полотна на угол свыше 90° оно останется зафиксированным. Снимается фиксация ручным закрыванием.

    Если регулировка доводчика не приводит к нужным вам результатам, возможно, он изначально был установлен неправильно.

    В этом случае устройство следует переустановить по инструкции, проверив вертикальность полотна и исправность петель.

    Чтобы доводчик прослужил дольше, не рекомендуется прикладывать излишних усилий, помогая механизму быстрее или медленнее срабатывать. Не следует стопорить дверь посторонними предметами. При необходимости лучше рассоединить рычаги для свободного движения полотна.

    Общая инструкция, как отремонтировать доводчик дверей. Что нужно сделать, чтобы обеспечить максимальный срок службы устройства.

    Изготовление доводчика двери своими руками. Доводчик на основе подъемника автомобильной двери. Доводчик на базе пружины.

    Установка доводчика дверей своими руками и его регулировка. Основные особенности механизма доводчика и типы конструкций.

    Дверной замок: конструкция устройства


  • Как правильно открыть ручку межкомнатной двери?

  • 5 способов, как открыть замок межкомнатной двери без ключа

  • Виды конструкции дверного замка
  • Источники: http://fasdoma.ru/vxodnaya-gruppa/dveri/furnitura/dovodchik-dvernoj-regulirovka.html, http://dveridoma.net/regulirovka-dovodchika-dveri-svoimi-rukami/, http://1podveryam.ru/furnitura/kak-otregulirovat-dovodchik-vxodnoi-dveri.html

  • Регулировка доводчика двери — как отрегулировать по силе закрывания, как настроить своими руками для входной, инструкция

    В настоящее время все чаще входные и межкомнатные двери оснащают доводчиком. Благодаря ему намного упрощается процесс эксплуатации дверной конструкции. Но если вы хотите, чтобы доводчик служил вам длительное время, то важно время от времени его осматривать и ремонтировать.

    Процесс его регулировки не предполагает ничего сложного. И хотя все эти работы должны проводить работники фирмы, в которой вы заказывали доводчик, нередко с этой работой справляются даже малоопытные люди.

    Как правильно регулировать дверные доводчики своими руками

    регулировка дверного доводчика

    регулировка дверного доводчика

    Чтобы добиться плавного закрытия и открывания двери, необходимо правильно установить доводчик. И хотя ничего сложного в этом нет, есть подробная инструкция проведения данных работ. Также есть ряд общих моментов, которые необходимо учитывать:

    • Регулировка скорости закрытия дверной конструкции. Эта технология отличается своей простотой. Сразу же после монтажа доводчика необходимо проверить его работу. Если окажется, что скорость закрытия слишком большая, то необходимо крутить винт по ходу часовой стрелки. Делать это нужно всего лишь на пол-оборота. Затем опять проверить. Если же дверь закрывается, наоборот, медленно, то придется отвинтить винт. Делать такие движения необходимо до тех пор, пока вы не добьетесь необходимого результата. А вот какая бывает фурнитура для пластиковых окон и дверей, можно посмотреть здесь.
    • Регулировка дохлопа. В этом случае все происходит так же, как и со скоростью движения дверной конструкции. Но только в этот раз необходимо настроить скорость и усилие хода двери на последние 15-20 см своего движения к коробке. Кроме этого, важно учитывать, что при ускорении дохлопа увеличивается и сила удара.
    • Регулировка промежуточного хода. Чтобы добиться идеальной работы доводчика, необходимо настроить его с основным ходом дверной конструкции. Хотя имеются и прочие варианты. К примеру, когда главная скорость закрытия двери очень большая, то при помощи регулирования болта удается снизить ее на половине пути. Основная задача данного винта в том, чтобы удерживать полотно двери в необходимом положении. Также при помощи винта удается настроить незначительную задержку дверной конструкции. Это говорит о том, что когда дверь открыли, то она будет стоять на месте несколько секунд, а затем сама закроется.

    А вот как происходит установка доводчика на металлическую дверь, можно посмотреть в статье по ссылке.

    Видео: регулировка и настройка доводчика для медленного закрытия двери

    На видео- регулировка дверного доводчика:

    Возможно вам будет интересно увидеть, какие существуют теплые двери для частного дома, и как выбрать нужную для своего дома.

    Особенности регулирования некоторых моделей

    Сегодня выбрать доводчик для межкомнатной двери не составит особого труда по причине широкого ассортимента. Но у каждой модели устройства имеются свои нюансы регулировки.

    Dorma

    Эта фирма получила свою популярность по причине изготовления долговечных, прочных и надежных доводчика. Большим спросом сегодня пользуется такая модель дверного доводчика, как Dorma TS-68. Это классическая модель, которая служит для установки в верхней части дверной конструкции. Этот вариант относится к наиболее функциональным, универсальным и функциональным. А связано это с тем, что процесс его монтажа может вестись на совершенно любую дверь. В ходе установки не нужно задействовать монтажные пластины, что только облегчает монтажные работы.

    дверной доводчик Dormaдверной доводчик Dorma

    Дверной доводчик Dorma

    Рассматриваемая модель оснащена особым рычагом, благодаря которому удается выполнить настройку усилия запирания двери. Кроме этого, такой доводчик может быть монтирован на любой тип двери – правый или левый. Процесс установки очень простой, так что справиться с ним может любой. А вот как выглядит противовзломная фурнитура рото, можно посмотреть здесь.

    Важно только знать, какие существуют варианты установки:

    1. С той стороны, где расположены петли.
    2. Со стороны, которая противоположная петлям.
    3. Параллельный способ установки. Для него характерно применение специального уголка для монтажа на ту сторону, которая противоположная петлям.

    А вот какая бывает оконная фурнитура для пластиковых окон, и как подобрать нужную. можно увидеть здесь.

    Дипломат

    Эти дверные доводчики позволяют добиться качественной защиты дверной конструкции, гарантируя бесперебойное отпирание и запирание дверей. Имеется множество моделей Дипломат, которые позволяют получить бесперебойное открывание и закрытие дверной конструкции. Благодаря широкому ассортименту каждый желающий может выбрать для себя подходящее изделие, при помощи которого можно добиться надежной работы двери при конкретных условиях эксплуатации.

    дверной доводчик Дипломатдверной доводчик Дипломат

    Дипломат

    Процесс регулировки доводчика Дипломат можно выполнить собственными усилиями. Для этого необходимо придерживаться следующих рекомендаций:

    1. Настройка пружины натяжения. При выполнении этого пункта удается сделать легче и свободнее открывание дверной конструкции. Осуществить данную задачу можно, если использовать регулировочную гайку.
    2. Коррекция скорости дохлопа и задержка открытия. Эта функция присутствуют далеко не у всех моделей доводчиков Дипломат.
    3. Корректировка скорости открывании и закрытия двери. Осуществить это можно при помощи регулировочного клапана.

    А вот какая бывает лучшая фурнитура для пластиковых окон, можно увидеть здесь.

    Apecs

    Дверные устройства этого производителя работают по принципу гидромеханики. Они не дают двери открываться при резком порыве ветра или же во время сильного рывка. Функционируют они за счет аккумуляции силы открытия или притвора, а также вмонтированной пружины.

    дверной доводчик Apecsдверной доводчик Apecs

    Дверной доводчик Apecs

    С учетом места установки доводчики могут быть следующих видов:

    • напольными:
    • рамными;
    • верхнего располагающимися.

    А вот как выглядит фурнитура для пластиковых окон maco, и на что следует обращать внимание при её использовании, поможет понять данная информация.

    Самыми популярными остаются последние устройства, которые имеют верхнее расположение. В этом случае процесс установки не требует никаких подготовительных работ, а сам монтаж отличается своей простотой.

    Возможно вас также сможет заинтересовать информация о том, как производится регулировка пластиковой фурнитуры окна, и как это сделать правильно.

    Для этого нужно придерживаться следующего плана:

    1. Определить угол открывания и просверлить отверстие.
    2. Зафиксировать регулируемый рычаг устанавливаемого устройства на дверной конструкции, используя шуруп.
    3. Монтировать главный рычаг на квадратную ось механизма и прочно зафиксировать, используя винт.
    4. Закрепить корпус устройства на дверной конструкции при помощи шурупов. Гайка, которая отвечает за регулирование силы пружины, должна быть сосредоточена напротив петли двери.
    5. Отрегулировать длину рычага таким образом, чтобы он имел перпендикулярное направление по отношению к дверной коробке, а затем соединить его с главным рычагом.
    6. Прикрепить малый декоративный колпак, расположив его под квадратной осью на корпусе доводчика.
    7. Настроить скорость закрытия, открытия, прихлопа, замедления и силу пружины механизма.

    Также будет интересно посмотреть на видео, как устанавливается зимний режим пластиковых окон, и как происходит настройка фурнитуры.

    Доводчик на двери устанавливается очень просто, так же, как и его регулировка. Благодаря этому уникальному устройству удается настроить силу открытия и закрытия двери, что положительно влияет на срок службы дверной конструкции и является ее защитой от различных повреждений.

    Если вас интересует фурнитура для стеклянных раздвижных дверей, то эта статья для вас.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
