Реактивные печи: Ракетная печь своими руками – чертежи, как сделать печь-ракету – схема, чертежи, пошаговая инструкция и прочее + видео

Содержание

Печи ракетного (реактивного) типа – простые и эффективные, как делаются

Ракетными эти печи назвали потому, что внутри них возникает значительной силы поток разогретых газов за счет разности плотностей при нагревании. Газ вырывается вверх из горелки, словно из сопла ракеты…

В ракетной печи значение дымохода и естественной тяги в нем намного меньше, можно сделать конструкцию вообще без дымохода, в том числе и переносную. А также имеется возможность создания сложных теплообменников с повышенным сопротивлением движению газов. Печь имеет предельно простую конструкцию, не требующую особого печного мастерства от исполнителей…



Как работает ракетная печь

Простейшая схема ракетной печи включает в себя изогнутую трубу – и все… Горение топлива происходит в горизонтальной или в нисходящей ее части, разогретые газы устремляются вверх по вертикальному участку. В простейших конструкциях выходящие газы обогревают лишь маленькую варочную панель и выбрасываться в атмосферу.

На этом принципе делаются не только самодельные ракетные печи. Ряд предприятий производят переносные печи на одно варочное место. Легчайшие и простейшие печи на дровах получили популярность у туристов, на базах отдыха…

Возможна и более сложная конструкция из металла с обширной варочной панелью и дополнительным дымоходом, который бы обеспечивал нормальную работу этого устройства для кухни.

Но данные конструкции предназначены для использования только вне помещений и мало подходят для обогрева. Как преобразуется реактивная или ракетная печка для отопления?



Конструкции реактивной печи для отопления

Усложнение конструкции печи, которую называют ракетной или реактивной происходит за счет следующего.

  • Внедрения теплообменника после вертикального (разгонного) участка трубы по типу «газ-воздух» или «газ-вода».
  • Подачи вторичного воздуха в вертикальный участок для дожига не сгоревших частиц и газа СО, которые обычно образуются в печах такого типа, так как первичного воздуха может и не хватать для всего объема горения при искусственном перекрытии (длительное горение).



Ракетная печь для отопления вспомогательных помещений

Простейший вариант отопительной ракетной печи – нагреваемый колпак. Труба в которой происходит горение помещается в корпус больших размеров, где между ней и стенками корпуса остается зазор не меньше 50 мм.

Тогда раскаленные газы движутся вдоль стенок к дымоходу, подключенному в нижний части корпуса. В таком виде печка преобразуется в большой радиатор с варочной панелью вверху, который можно оребрить, и неплохо подходит для обогрева вспомогательных помещений.

  • Конструкция может быть выполнена из баллона и труб, например, так – топливная труба 70 – 100 мм помещается в оболочку 150 – 200 мм, которая находится в стандартном баллоне на 50 литров с диаметром 300 мм.
  • Конструкция побольше – из бочки. Топливник 150 мм здесь окружен ведрами порядка 400 мм в диаметре.

Здесь утеплительный элемент вокруг вертикальной трубы – обязательная часть, предотвращает остывание трубы, а значит сохраняет значительную тягу. Для теплоизоляции применяется крошка красного кирпича, асбест, крупный песок, зола.



Варианты ракетной печи с разными теплообменниками

Реактивная печь может быть снабжена многоходовым водяным теплообменником. Значительная тяга вертикального канала позволяет применять теплообменники с большим аэродинамическим сопротивлением. Поэтому вполне реально довести КПД печи до 70 и даже 80%, на уровень фирменных котлов на твердом топливе прямого горения.

Другой вариант теплообменника, сухого, заключается в нижнем подключении дымохода со значительной протяженностью пологой части. Этот участок трубы может быть оформлен в виде нагреваемого помоста – теплый лежак. Конструкция имела популярность в подсобных помещениях, на производствах в прежние времена, но не потеряла актуальности и сегодня.



Достоинства и недостатки ракетной печи

Почему ракетную печью меньше применяют для обогрева?
Если сравнить конструкцию ракетной печи с печками длительного горения для вспомогательных помещений (о которых дополнительно можно узнать здесь), то можно отметить следующее.

  • Ракетная печь требует качественных дров, она даже гораздо хуже работает или вообще не работает на сырых дровах. Это связано с тем, что не развивается необходимая температура (не выделяется энергия), чтобы поддерживалась достаточно большая тяга в вертикальной трубе.
  • Также за печью нужно постоянно следить и обслуживать ее, чтобы сухие дрова в небольшой топке не прогорели…

Печи длительного горения, использующие опилки и древесные отходы, в плане обслуживания проще и энергия у них может быть намного дешевле.

  • В тоже время ракетно – реактивная печка хороша как теплогенератор отдающий сразу много энергии, способный быстро выложить множество киловатт, и это востребовано во многих случаях.
  • Второй и главный плюс упрощенной конструкции – предельная простота и возможность использовать буквально везде, где найдется кучка дров, на открытом воздухе для готовки пищи с весьма мощной энергопоодачей к плите, лучшая печка для пикника…



Реактивная печь своими руками. Реактивная печь: схема

Реактивные печи стали популярными не так давно. К тому же не все знают о достоинствах подобной отопительной системы. Стоит отметить, что их относят к энергоэффективным печам. Свое название такие отопительные системы получили благодаря реактивным процессам, основанных именно на теплообмене при значительных перепадах температур. При этом в реактивной печи возникает тяга. Подобное явление описано в курсе базовой физики. И это благодаря работе без сбоев.

реактивная печь

Конструкция печи «Ракета»

Реактивная печь всегда оснащена коленом, угол которого составляет не более девяноста градусов. Это основная особенность данной модели. Иными словами, дымоход по отношению к дну топки располагается под острым или же прямым углом. При этом печь должна быть оснащена воздуховодом. Его обычно располагают через стенку с топкой.

Преимущества реактивных печей и принцип их работы

Прежде чем будет возведена реактивная печь своими руками, стоит понять принцип ее действия и оценить достоинства. Главное отличие подобной конструкции – концентрация температуры происходит именно в потоке воздуха, который постоянно находится в движении, а не в топке. При этом непрерывная тяга возникает в колене – в месте нагрева. Через воздуховод поступается воздух с кислородом для горения, а в топке он получает достаточное количество тепловой энергии. При этом можно использовать в качестве топлива обычную древесину. В местах, где наблюдается температурный перепад, тепловая энергия отдается. Таким образом, тяга постоянно поддерживается.

реактивная печь своими руками

Реактивная печь в постоянном режиме не требует особой регулировки подачи воздуха. Ведь природный баланс всех процессов обеспечивает необходимую по силе тягу. Иными словами, ту, которая требуется для поддержания нужного температурного режима в топке. Что касается выхода всех отработанных газов, то этот процесс также протекает естественно, при помощи давления уже разогретого воздуха. Именно по этой причине печь реактивная строится с невысокой дымоходной трубой.

Первый этап строительства: потоки только в чистом виде

Реактивная печь, схема которой не так уж и сложна, состоит из нескольких важных элементов. Одним из них является колено. Для его изготовления можно сварить две трубы под прямым углом. В диаметре эти детали должны быть не менее пятнадцати сантиметров. При этом должно соблюдаться соотношение 1 к 2. В итоге должна получиться уже готовая топка с патрубком дымохода. Короткая часть колена должна быть горизонтальной, а длинная – вертикальной. Если в трубе развести огонь, то тепло будет уходить вверх.

Для организации подачи вторичного воздуха можно использовать один из примитивных вариантов. Для этого на кронштейны внутри топки следует установить металлический лист. Это позволит отдалить от воздуховода очаг. А вот воздух, который будет проходить по нему, в итоге всегда будет оказываться в углу колена. Именно это и позволяет называть его вторичным. Чтобы реактивная печь, своими руками сделанная, была более функциональна, можно приварить к готовому устройству ножки, а на верхний канал установить решетку для сковороды.

печь реактивная

Второй этап строительства: буржуйка «ракетная»

Основой служит конструкция, построенная на первом этапе. К ней нужно добавить еще один немаловажный элемент – горизонтальный участок. Прямоугольное сечение каналов намного удобнее в плане эксплуатации, чем трубы. Реактивная печь, чертежи которой позволяют более точно представить себе конструкцию целиком, может иметь разное строение. В данном случае воздуховод можно расположить произвольно. Однако при этом стоит соблюдать одно из правил. В любом случае по воздуховоду должен проходить воздух. Для этого можно использовать по нижней стенке пластины на ребрах, параллельно идущие боковые стенки загрузочного люка или же «щетки».

реактивная печь схема

После этого стальной дымоход присоединяется к колену. Затем можно установить крышу. Описать точно данную конструкцию очень сложно. Ведь для ее изготовления обычно используют всевозможные подручные материалы. Нередко изготавливается реактивная печь из газового баллона. Главное, чтобы был реализован принцип образования потока.

Третий этап строительства: конструкция с вертикальным теплообменником

Эта идея заключается в создании теплообменника из стали с достаточно толстыми стенками именно на пути прохода потоков тепла. Элемент, построенный на втором этапе, необходимо увеличить в размерах. Для этого нужно установить вместо трубы, идущей вертикально, пустую емкость, которая будет использоваться для сухого теплообмена. В данном случае идеально подходит газовый баллон.

Реактивная печь должна быть построена таким образом, чтобы горизонтальный элемент располагался соосно каналу дымохода. Этот момент очень важен. При этом топка – горизонтальный элемент - может быть выполнена в нескольких вариантах. Это может быть короб, труба или же корпус печки. Если данная деталь обладает достаточными размерами, то ее можно использовать в качестве предварительного теплообменника.

Чтобы реактивная печь, схема которой представлена выше, горела непрерывно до 4 часов, следует увеличить по размерам именно топливный отсек. В высоту данный элемент может составлять до 60 сантиметров. При этом загрузка поленьев должна быть вертикальной. В такой ситуации горение сырья будет происходить в нижней части. Поленья будут постепенно обгорать и под собственным весом опускаться ниже.

реактивная печь чертежи

Реактивная печь «Широкова» достаточно проста по конструкции. Первичный воздух обычно подается через дверцу, расположенную в районе топки, а вторичный – через канал или же отверстие на колене.

Четвертый этап строительства: монтаж инжектора

На этом этапе необходимо оснастить изделие отдельным каналом, благодаря которому будет поступать кислород на этапе догорания топлива. Для этого требуется труба диаметром в 1,2-1,5 сантиметра, желательно изогнутая в форме самого канала, получившегося из отдельных элементов конструкции. С одной стороны следует установить заглушку и сделать в одной из стенок до восьми отверстий диаметром в шесть миллиметров. Участок с проделанными дырочками в длину должен составлять не более 100 миллиметров. Готовую трубу нужно установить таким образом, чтобы она проходила через всю систему. При этом край с заглушкой должен доходить до того места, куда еще достает пламя. Что касается открытой стороны, то она должна находиться в холодной части конструкции и иметь приток свежего воздуха. Металл при нагревании будет создавать необходимую тягу.

реактивная печь широкова

Пятый этап строительства: установка турбонаддува

Реактивная печь на данном этапе еще не закончена. К инжектору следует подключить воздушный насос. Для этих целей можно использовать обычный старый пылесос. При этом инжектор должен обладать достаточной пропускной способностью. После того как насос будет включен, не только увеличится поток свежего воздуха, но и создастся дополнительное избыточное давление. При этом усилится пропорционально поданной мощности тяга. Данный процесс будет обеспечен повышением температуры в теплообменнике.

реактивная печь из газового баллона

Стоит отметить, что подобный метод был известен уже давно. Его применяли мастера. При этом функции воздушного насоса выполнялись специальным кузнечным мехом.

Вместо заключения

Если печь реактивная вас заинтересовала, и вы решили установить ее в доме, помните о нескольких главных правилах. В первую очередь каждая деталь в системе должна быть гармонична. Каждый фрагмент конструкции необходимо сбалансировать. В противном случае будет происходить перегрев, что в конечном счете приведет к прогоранию металлических деталей. Стоит отметить, что устанавливать реактивную печь нужно не около стены, а в некотором отдалении от нее. Так она будет более эффективно отапливать помещение.

Реактивная печь - пермакультурная печь! - РАЙАР

Приветствую!

Эта запись относится к разделу пермакультуры — приемлемые технологии и будет посвящена реактивной печи!

Для начала перечислим основные преимущества реактивной печи перед печами обычной конструкции.



Чем же реактивная печь отличается от обычной? Для ответа на этот вопрос мы начнём с самого начала… с обыкновенного костра.



Костёр представляет из себя горение древесины на открытом воздухе, на улице. Единственно доступный для согревания человека вариант получения тепла — это излучение от углей и пламени. Такие способы теплообмена, как конвекция (теплообмен за счёт горячих газов) и проводимость (теплообмен за счёт контакта) тут недоступны, если попытаетесь, то закоптитесь в дыму костра или получите ожог, если возьмёте угли в руки (конечно, если вы йог или находитесь на празднике, то и такой вариант возможен , но тут уже цели иные 🙂 ). Таким образом большая часть тепла улетучивается, всё, что мы можем — это согреться, находясь в отдалении от костра.

Интенсивность горения костра зависит от состояния древесины и от доступа кислорода.

Следующий шаг — дымовая труба!



Если мы поднесём к тлеющему костру картонную или железную трубу, близко к углям, то угли быстро оживут, начнут ярче светиться, дыма станет меньше. Этот эффект называется тягой дымовой трубы. Суть его заключается в том, что газы, проходящие через трубу, более горячие, чем окружающий воздух. Горячий воздух имеет плотность меньшую, чем холодный, что вызывает его подъём вверх, т.е. возникает тяга. Кстати, на принципе разности плотности воздуха летают воздушные шары.

Итак, дымовая труба создаёт тягу, сила этой тяги зависит от двух факторов, как от длинны такой трубы, так и от средней температуры газов в трубе. Эти факторы перемножаются, т.е. можно получить одну и ту же силу тяги, используя длинную трубу и газы с низкой температурой или очень короткую трубу и газы с высокой температурой. Труба выстой в 30 метров и с тепературой газов на 10 градусов выше, чем окружающий воздух, создаст ту же тягу, что и труба длинной в 60 см и температурой на 550 градусов выше окружающего воздуха.

Следующий шаг — дровяная печь.

Дровяная печь — это огнеупорный контейнер, содержащий в себе тот же самый костёр. Этот контейнер снабжён дымовой трубой, которая создаёт тягу, позволяющую кислороду затягиваться в печь, проходить через топливо — дрова и поддерживать процесс горения. Если поступает недостаточно воздуха, то процесс горения замедляется (может начаться пиролиз),  образуется много дыма. Если воздуха поступает слишком много, то будучи холодным он разбавляет горячие газы в дымовой трубе, чем понижает их среднюю температуру, ослабляя тягу и соответственно ухудшая процесс горения. Для того, чтобы конструкция работала хорошо — нужно, чтобы дымовая труба была горячей, а если она находится снаружи дома, то мы теряем драгоценное тепло.



Реактивная печь устроена совсем иначе!

Революционным решением в реактивной печи является размещение дымовой трубы внутри самой печи. Это делается посредством заключения тепловой шахты внутри печи таким образом, чтобы дымовые газы могли получить максимально возможный объём тепла, и далее они пропускаются через объёмную термомассу, где они охлаждаются перед тем, как покинуть здание.

Например, в реактивной печи с тепловой шахтой высотой 90 см, работающей в диапазоне 650-1000 С, окружённой металлической бочкой (бочка — это лишь один из вариантов конструкции), излучающей достаточно тепла для того, чтобы дымовые газы охладились до температуры 260-370 С прежде, чем покинут печь. Но, вместо того, чтобы дать оставшемуся теплу безполезно уйти, мы пропускаем газы через кирпичную/каменную/глиняную массу, представленную в виде удобной лежанки/лавочки, где газы охлаждаются до 32-93 С!

Возникает вопрос не прекратится ли горение в результате такого падения температуры — как же тяга?

Дело в том, что процессы движения газов в обычной печи и в реактивной печи различаются!

Посмотрим на движение газов в обычной печи.



 А теперь посмотрим, что происходит в реактивной печи.



Схема распределения типов теплообмена в реактивной печи.

Также очень важно понимать разницу в распределении тепла по помещению у этих двух разных печей!



Итак, как же такая печь может выглядеть в реальности? Посмотрим на несколько фотографий.

Основные иллюстрации, приведённые выше (кроме фотографий и цветных рисунков,) взяты из книги Янто Эванса «Rocket Mass Heater», если вы заинтересовались реактивными печами, советую вам найти эту книги. Она содержит описание полного процесса и планы строительства реактивных печей от материалов и инструментов до пошаговой фото-инструкции.

Янто Эванс эксперт в области строительства реактивных печей и глинобитных зданий. В его собственном доме реактивная печь эксплуатируется с 1990-го года. Поэтому просьба «экспертов» теплотехников и тех, кто себя ими считает, не делать скоропостижных выводов об этой печи. Эта печь изобретена не сегодня утром, она проверена многими думающими об энергоэффективности людьми, и доказала свою высокую эффективность.

Напоследок предлагаю вам посмотреть видео-ролик Джефа Лотона, где он демонстрирует полевой вариант реактивной печи для массового подогрева воды, для использования в душевых. Эта печь работает на его ферме в Австралии, обезпечивая тёплую воду для многочисленных студентов, стажёров и самих сотрудников хозяйства.

Несколько схем к этому видео:





Надеюсь, эта информация будет для вас полезной и вы сможете воспользоваться лучшими решениями для энерго снабжения  вашего дома или иных построек.

Позже мы рассмотрим, как в пермакультуре решается вопрос получения топлива для такой печи.

Желаю вам успехов в ваших начинаниях!

Реактивная ракетная печь своими руками: из баллона, из кирпича

Особенного внимания среди отопительных устройств заслуживает печь-ракета. Она имеет оригинальное строение, которое подразумевает использование доступных материалов и составляющих. Организовать такую печь своими руками может фактически каждый. Достаточно понимать, как читаются чертежи, а также уметь пользоваться основными строительными инструментами и материалами.

Вариант изготовления печки-ракеты своими руками

Принцип действия

Несмотря на простоту конструкции, печь-ракета подразумевает задействование сразу двух принципов работы:

  • свободное перетекание древесных газов по каналам;
  • пиролиз – дожигание газов, которые выделяются при горении.

Самая простая печка-ракета использует только первый принцип работы, поскольку для пиролиза недостаточно условий.

Аккуратная ракетная печка, изготовленная своими руками

Сначала рассмотрим варианты реактивных печей, используемых для приготовления пищи. В таком устройстве в качестве топливника используется короткая труба, расположенная горизонтально, а затем она направляется вверх. Это самая простая конструкция.

Закладка топлива в печку-ракету осуществляется непосредственно в трубу, после чего поджигается. В итоге образуется поток раскаленных газов, который ориентирован выйти наружу, а значит, стремится к вертикальному участку.

На срезе трубы размещается емкость, используемая для воды или еды. Между ней и трубой есть просвет, чтобы продукты горения могли выйти.

Многих интересует, почему такую печь называют ракетой. В конструкции имеется повернутое вверх сопло, из которого, при работе устройства, вырывается пламя. Отсюда и название.

Языки пламени, вырывающиеся из ракетной печки

Безусловно, прогреть помещение таким агрегатом не получится. Ракетная печь должна быть дополнена теплообменником, а также каналами для отвода продуктов горения. Для обеспечения высокой температуры на вертикальной части трубы выполняется утепление огнеупорным материалом.

Сопло может накрываться колпаком. Это необходимо для качественного отбора тепла. Снизу горизонтального участка трубы создается канал для подачи вторичного воздуха.

Современный вариант исполнения подразумевает немного иную конструкцию. Такая реактивная печь подразумевает дожигание пиролизных газов, что возможно за счет поступления вторичного воздуха. К тому же под верхом колпака собираются продукты горения, что повышает давление до избыточного. Со временем тепло передается наружу через стенки трубы, что вынуждает газы остывать и спускаться вниз. Там их ждет горячий воздух, поэтому им приходится направляться в пространство между стенками колпака и трубы, отправляясь в дымоходный канал.

Применение ракетной печи с колпаком на участке

За счет пиролизных процессов существенно повышается КПД. А благодаря перетоку газов организовывается саморегулирующая система.

Продуктивный теплоотбор

Газы, которые направляются в дымоход, имеют высокую температуру. Поэтому понятно, что не стоит так просто от них избавляться. Ведь иначе эффект от устройства будет минимальным. Поэтому для печи-ракеты своими руками придумано несколько решений:

  • на ракетную печь устанавливается водяной контур;
  • газы пропускаются через каналы, оборудованные под лежанкой.

Печка-ракета с водяным отоплением изготавливается без колпака, энергия продуктов горения применяется в металлическом теплообменнике. Не стоит использовать змеевик с водой, лучше сделать водяную рубашку.

Также можно сделать дымоходные каналы, выложенные из кирпича. Они могут расположиться на полу, а сверху может быть оборудована лежанка. И в этом случае длина каналов должна быть точно рассчитана, а иначе придется организовывать естественную тягу.

Конструкция кирпичной печи-ракеты с лежанкой

Преимущества

Создать ракетную печь своими руками – получить такие преимущества:

  • добавлять топливо можно во время процесса;
  • КПД не является постоянной величиной, но при правильном отборе тепловой энергии у газов он может быть весьма высоким;
  • естественная тяга дымохода не является обязательным условием;
  • доступность монтажа – для организации печи-ракеты своими руками достаточно небольшого опыта в печном деле, минимум затрат на материалы.
Использование ракетной печи на природе

Такие преимущества делают печку-ракету востребованным устройством.

Недостатки

Примечание: И пусть печка-ракета характеризуется простотой и привлекательностью, у нее есть и минусы. Например, есть определенные требования к качеству топлива. Дрова не должны быть влажными, иначе эффект пиролиза достигнуть не получится. К тому же за конструкцией нужен постоянный присмотр.

Изготовленная ракетная печь своими руками для бани слабо подходит, поскольку она отдает немного тепла, необходимого для парной. Малая площадь поверхности печи исключает эффективный прогрев бани.

Виды

Выделяют несколько видов печек-ракет:

  1. Кирпичные котлы. Имеют отличие от печей – оснащены встроенным теплообменником, из которого теплоноситель подается в отопительную систему: бак, трубы, радиаторы.
  2. Отопительные. Демонстрируют эффективность обогрева комнат, применяя конвекционный принцип действия.
  3. Конструкции с варочной панелью, их называют отопительно-варочными.
  4. Камины. Чаще всего используются для отопления одного помещения, в котором находятся.
  5. Для бани. Они имеют оригинальную конструкцию. Основная задача устройства – повышение температуры камней, благодаря чему обеспечивается разогрев воздуха в парилке. Важный показатель решений – интенсивность.
Простая конструкция ракетной печи, изготовленной своими руками

Конечно, это еще не все виды, которые существуют.

Из баллона

Это достаточно популярный вариант, который успешно реализуется руками множества умельцев. Чаще всего для изготовления используется газовый баллон объемом 50 л. Он будет выполнять функцию колпака. Для создания загрузочного бункера и топливника можно использовать трубу диаметром 15 см. Для дымохода применяется труба диаметром 10 см, для внутреннего канала – 7 см.

Применение печки-ракеты из газового баллона на участке

Нужно отрезать изделия нужной длины, у баллона – отсечь верхнюю часть. Далее, используя чертеж, следует своими руками сварить детали между собой. Проем между трубами 7 и 15 см заполнить теплоизоляционным материалом. Можно использовать песок, только его рекомендуется прокалить, чтобы убить органическую среду. Иначе процесс отопления будет сопровождаться неприятным запахом.

В собранном состоянии ракетная печь из газового баллона весит немного, поэтому особое основание для нее не требуется. К устройству нужно приварить ножки.

Из кирпича

Своими руками можно сделать ракетную печь из кирпича. В этом случае придется сильно потрудиться, чтобы получить качественную конструкцию. Огневые каналы устройства изготавливаются с использованием шамотного кирпича. В качестве колпака можно использовать бочку.

Как может выглядеть печь-ракета, изготовленная из кирпича

Для расположения конструкции рекомендуется вырыть небольшую яму, поскольку она должна находиться ниже уровня пола. Дно нужно уплотнить, после чего заливается бетонное основание толщиной 10 см. Когда раствор застынет, можно начинать кладку. Для этого используется раствор, в состав которого входит огнеупорная глина. Когда конструкция будет построена, раствор отвердеет, можно засыпать вырытую яму. На канал надевается бочка, у которой своими руками вырезается дно. Пространство между кирпичом и ней засыпается утеплителем.

Торец устройства обмазывается раствором, сверху надевается бочка большого размера, к низу которой приваривается дымоход.

Подводим итоги

Примечание: Ракетная печь – оригинальное решение, которое можно соорудить своими руками. Достаточно выбрать подходящий вариант конструкции, учесть рекомендации и требования. Предварительно обязательно нужно сделать чертеж. Если своими руками начертить схему не получается, можно использовать готовые варианты, представленные специалистами.

В этом деле главное – не торопиться, тогда результат обязательно будет соответствовать принятым нормам, станет эффективным инструментом для нагрева.

Подробное описание изготовления ракетной печи из стальных элементов.

Особенности конструкции и использования простой ракетной печи, которую можно брать с собой на рыбалку или отдых на природе.

Фирменная печь-ракета. Описание специалистом.

Реактивная или ракетная печь — особенности, плюсы и минусы — ВикиСтрой

Сразу уточним, что сильный звук печь будет издавать только в случае нарушения правил эксплуатации — рёв двигателя получается, когда в топку попадает лишний воздух. В норме ракетная печь будет издавать тихий шелест. Работает она на дровах и другом топливе и отличается большим КПД.

К нам ракетная печь пришла из США и пока мало знакома даже профессиональным печникам, хотя внимания точно заслуживает.

Принцип действия ракетной печи:

  • Прямое горение. Топливные газы свободно перетекают по каналам печи без побуждения тягой, которая создаётся дымовой трубой.
  • Дымовые газы, которые всегда выделяются при горении дров, дожигаются. Называется это пиролизом.

Самая простая реактивная печь будет состоять из двух труб, одна из которых идёт горизонтально, а вторая — вверх. Можно использовать и одну изогнутую трубу, если у вас есть такая возможность, в противном случае применяются сварочные работы.

Топливо в печь-ракету закладывается непосредственно в трубу. При этом раскалённые газы будут стремиться выйти наверх, по вертикальному участку. На срезе трубы можно расположить ёмкость, которая будет применяться для приготовления пищи или кипячения воды. Обязательно между ёмкостью и трубой должен оставаться просвет, чтобы продукты горения могли свободно выходить наружу.

Что ещё нужно знать о реактивной печи:

  • Она является и варочной, и отопительной.
  • «Ракету» вполне можно оборудовать лежанкой, примерно, как в русской печи, но такая конструкция будет куда менее громоздкой.
  • Время работы на одной топливной закладки в печи-ракете составляет примерно шесть часов, а тепло она держит до 12 часов, если металлическую конструкцию отделать саманной штукатуркой.
  • Первоначально печь-ракета предназначалась для использования на природе, в полевых условиях. Переносные металлические конструкции и сейчас занимают первое место по популярности, но появились и стационарные печи, работающие по такому же принципу, из кирпича или глины.

Плюсы печи-ракеты:

  • Простота самой конструкции, которую можно сделать самостоятельно, материалы доступны.
  • Способность использовать различные виды топлива. В такой печи сгорит даже топливо низкого качества, сырые тонкие ветки и так далее.
  • Энергетическая независимость.
  • Высокий КПД работы, меньший расход топлива.

Минусы реактивной печи:

  • Управлять ей придётся вручную. Необходимо постоянно следить за процессом горения и регулировать его.
  • Некоторые элементы печи-ракеты могут сильно раскалиться, особенно это касается самых простых металлических конструкций. То есть велика опасность ожогов при прикосновении, следует быть особо осторожными, не подпускать к печи-ракете детей.
  • Применять печь такой конструкции в бане не выйдет, так как быстро нагреть помещение до нужной температуры она просто не в состоянии.

Сейчас можно найти простейшие схемы, как сложить ракетную печь из 20 кирпичей своими руками без раствора буквально за три минуты в любом месте. Первый ряд будет сплошным, с горизонтальным выступом, второй — с отверстием над выступом для закладки топлива, остальные три ряда — труба. Она будет тёплой, наверху можно просто поставить казан или кастрюлю.

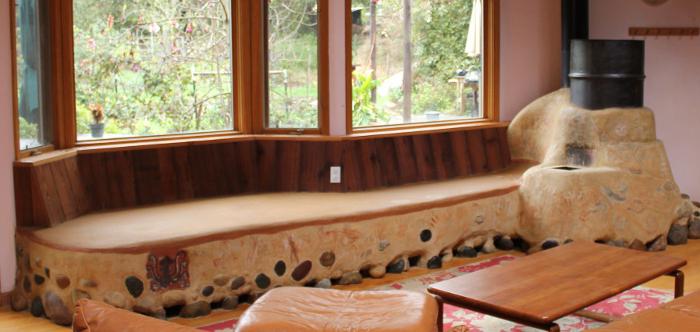

Однако в более сложных и эффективных вариантах дымовые газы пропускаются под лежанкой, например, через специальные каналы. Второй вариант — установить на простую ракетную печь водяной контур.

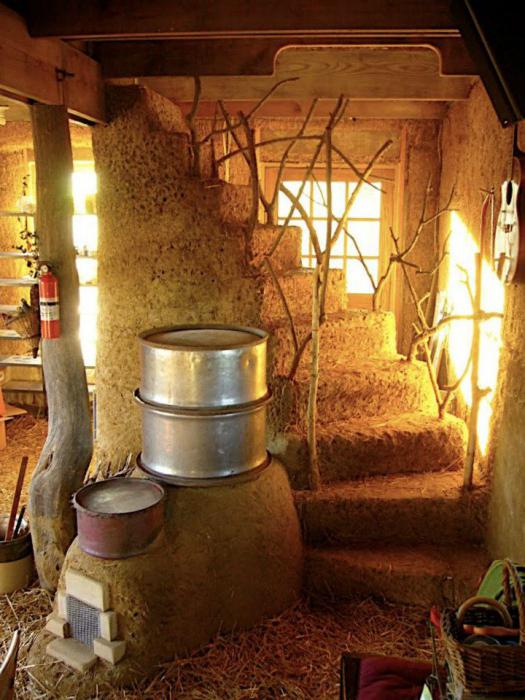

Это примеры биодизайна печей, работающих по принципу «ракеты», но куда более сложных и модернизированных, с лежанками. Строительством таких печей из глины занимается немецкая компания Lehm und Feuer.

Констатируем — у ракетной печи есть много преимуществ, среди которых простота монтажа, возможность использования в полевых условиях или летом во дворе для приготовления различных блюд на живом огне. Следует только разобраться с принципами работы и особенностями конструкции.
