Фундамент монолитная плита: особенности и разновидности

Краткое содержание статьи:

Особенности плитных фундаментов

Для начала определим, на каком типе грунта и для каких сооружений целесообразно использовать плитный фундамент. Иногда его еще называют плавающим, так как под действием сил пучения, основание постройки перемещается (плавает) вместе с замерзающими или оттаивающими грунтовыми массами. Поэтому плавающая плита отлично работает на грунтах склонных к пучению или сильной просадке:

  • мелкопесчаных, пылеватых, супесях;
  • глинистых, суглинках;
  • водонасыщенных;
  • насыпных;
  • слабо несущих, например торфяниках.

Важно! Не рекомендуется применять плитный фундамент на грунтах с толстым илистым или почвенно-растительный слоем, а также подверженных оползневым явлениям.

В зависимости от степени пучинистости грунта применяются различные типы опорных плит:

  1. Монолитные железобетонные плиты фундамента рекомендуется обустраивать на грунтах подверженных сильным вертикальным и умеренным горизонтальным передвижениям. Для верхних ребер жесткости допускается использование готовых железобетонных балок жестко скрепленных с основной плитой сварной арматурой и цементным раствором. Вся конструкция должна быть достаточно хорошо армированной, чтобы деформации породы не оказывали отрицательного воздействия на целостность здания.
  2. На грунтах средней силы пучения допускается устройство как монолитного фундамента, так и сборного с монтажом блоков на раствор.
  3. Для слабо пучинистых грунтов подойдут монолитные основания, где в качестве наполнителя используется керамзитобетон или бутовый камень. Их рёбра жёсткости могут быть направлены вверх или вниз. В обоих вариантах отсутствует необходимость в специальных креплениях к плите, так как ригеля остаются на месте под воздействием силы тяжести расположенных сверху конструкций.

Плитный фундамент подходит для сооружений с массивными несущими конструкциями из кирпича или бетона. При этом, чем больше вес и пространственная жесткость надземной части здания, тем надёжнее будет её сцепление с фундаментом и меньше горизонтальных деформаций опорного грунта. Наиболее целесообразно использовать такой тип основания в сочетании с утеплением, при условии, что он будет выполнять функцию пола для первого этажа, для возведения жилых сооружений в северных широтах.

Разновидности плитных фундаментов

На данный момент практикуется использование следующих типов плитных фундаментов:

Монолитный плоский – представляет собой монолитную железобетонную плиту одинаковой толщины по всей площади. Наиболее простая конструкция, но, при равных несущих характеристиках по сравнению с фундаментом с ребрами жесткости, на неё затрачивается избыточное количество бетона.

Утепленная шведская плита (УШП) – фундамент, состоящий из нескольких слоев, среди которых железобетонная заливка, экструдированный пенополистирол, песчано-гравийная или щебеночная засыпка. Получила наибольшее распространение в скандинавских странах, Канаде, на Аляске. На данный момент широко внедряется в частном жилищном строительстве в северных регионах России.

С ребрами жесткости:

  1. Рёбра жесткости направлены вниз – фундамент ЖБ монолитная плита размещается сверху на сплошной ленте (монолитной или сборной), выполняющей функцию элемента жесткости. Заливка выполняется поэтапно или непрерывно. Особое внимание уделяется несъёмной опалубке нижней части, так как на неё оказываться основное давление от всей конструкции.
  2. Рёбра направлены вверх – монолитная лента, повторяющая контуры несущих стен, располагается сверху на бетонной плите, составляя с ней одно целое. В случае возведения сооружений среднего и небольшого веса допускается использование в качестве ребер жесткости сборных железобетонных конструкций с их обязательным креплением на поверхности основания. Ребра жесткости могут формировать стенки цокольного этажа. Они подлежат обязательному утеплению. В слое теплоизоляции могут прокладываться коммуникации, что дает дополнительное преимущество, ведь для их ремонта не потребуется вскрывать бетонный материал.

Сборные основания – конструкция, независимо от направления рёбер жёсткости, состоит из отдельных железобетонных блоков и плит, скрепленных между собой цементом и закладными металлическими деталями. Имеет ограниченную область использования – подходит только для возведения малоэтажных зданий на пучинистых грунтах средней и слабой подвижности.

Читайте также: Все о фундаментах для дома

Плюсы и минусы фундамента монолитная плита

Преимущества:

  1. Допускается сооружение строений большого веса на грунтах со слабой несущей способностью.
  2. Небольшое количество усадочных деформаций минимизирует повреждения конструкционных элементов здания.
  3. Плитные основания не нуждаются в глубокой закладке. Их строительство ведется с применением всего сегмента соответствующей спецтехники – от средств мелкой механизации, до крупногабаритных машин (экскаваторов, бульдозеров, вибротрамбовок и т.д.). Это существенно ускоряет процесс выполнения работ по сравнению со строительством ленточных фундаментов глубокого заложения.
  4. Внешняя поверхность монолитной плиты может выполнять функцию пола первого этажа или подвала.

Кроме того, использование плитных основ с ребрами жесткости:

  • повышает устойчивость к изгибающим деформациям;
  • позволяет равномерно распределить вес от надземной части сооружения;
  • благодаря увеличению прочности всей конструкции основания, способствует уменьшению толщины её плоской части.

Недостатки фундаментов плитного типа:

  1. Большой расход материала.
  2. Значительные трудозатраты.
  3. Высокая стоимость конструкции.
  4. Для их устройства обязательно потребуется строительная техника.

Проектирование плитных оснований

Расчёт монолитной плиты фундамента строится на показателях несущей способности грунта и его водонасыщенности. Для этого на территории строительного участка выполняются геологические изыскания, используются рекомендации строительных нормативов.

Рассчитывается распределенная нагрузка на грунт от веса здания. Она не должна быть больше, чем несущая способность подстилающей породы. Для определения величины удельного давления на грунт необходимо вычислить вес всех материалов, используемых для возведения стен, перекрытий, кровли, а также снеговые, ветровые и полезные нагрузки. Суммировав полученные данных и разделив их на площадь опоры, находим показатель удельного давления. Он не должен превышать рекомендуемых нормативов, приведенных в СП 22.13330.2016 «Основания зданий и сооружений» бывший СНиП 2.02.01-83. В противном случае придется рассмотреть возможности:

  • расширения площади опоры плиты. Например, её можно вынести во все стороны на 0,5-1 м за площадь пятна проекции постройки;
  • замены подстилающей породы на гравийно-щебеночные отсыпки;
  • снижения массы здания – уменьшения этажности, отказ от тяжелых стеновых материалов в пользу облегченных;
  • изменения плитного основания на соответствующее местным условиям, например, свайное.

Важно! Рекомендуемая толщина монолитной плиты фундамента обычно находится в пределах 15-35 см. Однако точный её подбор, а также прочие расчеты лучше доверить профессионалу, так как любительские ошибки могут привести впоследствии к проседанию и даже разрушению дома.

Технология строительства фундаментной плиты своими руками

Для обустройства утепленного плитного фундамента типа УШП понадобятся следующие материалы:

  1. Бетон. В зависимости от толщины плиты 0,20-0,25 м3 на 1 м2.
  2. Гравий, щебень, песок. Для формирования подушки под плиту.
  3. Геотекстиль и армированная полиэтиленовая пленка (150-200 мкм). Рассчитываются по площади фундамента плюс 25% на перехлёсты.
  4. Стальная арматура. Если возводится плоский плитный фундамент, то понадобится арматура Ø 10 мм из расчёта 12-15 м на 1м2 фундамента. Если фундамент имеет рёбра жесткости, понадобится дополнительно арматура Ø 12 мм, из расчёта 4-5 м на каждый погонный метр ребра.
  5. Экструдированный пенопласт (пенополистирол). Около 0,3-0,5 м3 на 1 м
    2
    плиты фундамента.
  6. Обрезная доска для опалубки.
  7. Вязальная проволока для вязки арматурного каркаса.

Утепленная фундаментная монолитная плита: технология поэтапного возведения

Подготовительные работы
  1. Строительная площадка очищается от растений и мусора.
  2. Выполняется привязка будущего сооружения к плану участка и разметка контура фундамента. Периметр отмечается колышками с натянутыми между ними шнурами.
  3. Внутри отмеченного периметра выполняется выемка грунта глубиной не более 0,4-0,5м. Рекомендуется использование экскаватора или бульдозера.
  4. Формируется подушка под основание. Последовательно засыпаются следующие слои:
    • песок – слой 15 см, тщательно трамбуется с проливкой водой. Для трамбовки рекомендуется применить виброплиту;
    • гравийно-щебеночная смесь – слой 15-20 см, фракция 20-40 мм, выравнивается и слегка укатывается ручным катком;
    • между песком и гравием устилают геотекстиль так, чтобы его края выступали за пределы песчаной подушки на 30-40 см. Затем, после засыпки и выравнивания гравия, края полотнищ геотекстиля заворачиваются внутрь.
  1. В толщине щебеночного слоя прокладываются инженерные коммуникации: водопровод, канализация, электрокабель в защитной гофре. Трубы и гофры выводятся вверх в местах подключения (согласно плану сооружения) на высоту 50-70 см. Они временно закрепляются при помощи хомутов к вбитой в подушку арматуре.
Тепло- и гидроизоляция
  1. По верху гравийной подушки укладывают гидроизоляцию с перехлестом между полотнами не менее 15 см. Края полотен должны выступать за периметр основание на толщину плиты, плюс 10-15 см запаса. Он нужен, чтобы впоследствии выполнить гидроизоляцию торцов. В качестве гидроизоляционного материала лучше использовать армированный полиэтилен. Места перехлеста герметизируются специальным строительным скотчем. При использовании обычного рубероида места соединения полотен приклеиваются битумом.
  2. По бокам отсыпки устанавливаются теплоизоляционные материалы. Лучше всего подойдут специальные элементы из экструдированного пенополистирола высокой плотности, имеющие L-образное сечение и предназначенные для формирования несъемной опалубки. Допускается применение фибролитовых плит, но они потребуют дополнительного крепления закладными элементами. Можно установить также плоские листы экструдированного пенополистирола специальных марок, предназначенных для бетонных оснований, типа Пеноборд или Пеноплекс фундамент. С внешней стороны утеплитель укрепляется ограждающей опалубкой из досок (50мм) и упорами из бруса (50х50мм).
  1. В местах размещения стен укладывается только один слой утеплителя. В два слоя – в местах эксплуатационной нагрузки, где впоследствии будет сформирован пол помещения. Рекомендуемая суммарная толщина теплоизоляции не менее 100 мм. Стыки между плитами второго слоя не должны совпадать со стыками первого. Слои скрепляются между собой либо при помощи специального полиуретанового клея, либо дюбелями бабочками.
  2. Для проходов коммуникаций в плитах утеплителя проделываются отверстия. Свободные зазоры запениваются.

Читайте также: Гидроизоляция фундамента - обзор современных материалов

Армирование
  1. Связывается армирующий каркас для ребер жесткости (ригелей). Для продольных элементов используется арматура Ø 12 мм, для поперечных – достаточно Ø 10мм. После изготовления частей армирующего каркаса они устанавливаются на место, где увязываются между собой в единую структуру.
  2. Производится армирование монолитной плиты фундамента в зонах эксплуатационной нагрузки. Для этого используется арматура Ø 10 мм. Из неё формируется простая плоская сетка с ячейками не более 150х150мм. Если толщина плиты превышает 200-250 мм, то необходимо сформировать пространственный арматурный каркас из двух слоев арматурной сетки. Поперечные крепления выполняются из той же арматуры.
  3. Армирующие каркасы рёбер жёсткости и сетка плиты укладывается на подпорки высотой до 8 мм. Рекомендуется использование пластиковых фиксаторов заводского изготовления ФС-30.
Элементы отопления
  1. Если в полном соответствии с технологией обустройства УШП планируется отопление дома системой «теплый пол», то укладываются пластиковые трубы в соответствии с планом расположения помещений. Крепление к арматуре каркаса выполняется пластиковыми хомутами. Если контур теплого пола рассчитан на несколько помещений и труба проходит под каркасом, предназначенным для ростверка, ее защищают, помещая в гильзу. В качестве защитной гильзы используется труба ПНД соответствующего диаметра длиной не менее 50 мм.
  2. Трубы теплого пола подключаются к коллекторам (распределительным гребенкам), которые временно крепятся к вбитой вертикально арматуре. Трубы заполняются водой, опрессовываются и проверяются на герметичность.
Формовка плиты и уход за ней
  1. Каркас фундамента подготавливается к заполнению бетоном. Трубы коммуникаций закрываются заглушками, поверхности очищаются от грязи и мусора. Тщательно проверяется целостность опалубки.
  1. Осуществляется заливка монолитной плиты фундамента бетоном. Раствор распределяется от углов к центру с использованием совковых лопат. Рекомендуется задействовать глубинные (погружные) вибраторы для гарантированного заполнения труднодоступных мест внутреннего пространства опалубки.
  2. После выхода уровня бетона на планируемую отметку, его поверхность уплотняется и выравнивается виброрейкой. Затем она нивелируется при помощи гладилки и правил.
  3. Монолит закрывают пленкой, чтобы предотвратить пересыхание.
  4. Если в период гидратации цемента температура окружающей среды превышает 200С, то поверхность бетона необходимо увлажнять каждые 2-3 часа первые трое суток. При оптимальной температуре – каждые 10-12 часов. Наиболее обильное увлажнение в жаркую засушливую погоду осуществляется на ночь.
  5. Опалубку рекомендуется снимать после набора прочности фундаментом не менее 80%. Временной интервал этого процесса зависит от среднесуточной температуры и влажности окружающей среды:
    • 0°С...-3°С – не менее полутора месяцев;
    • +10°С – 3 недели – месяц;
    • +20°С – 15-20 дней;
    • +30°С – 8-10 дней.

Подводим итоги

Фундамент служит ответственным элементом основы здания, обеспечивающим его долговечность. Сложные плитные конструкции УШП или других типов с ребрами жесткости требует не только тщательного расчёта, но и строгого соблюдения технологии производства.

Фундамент монолитная плита: пошаговая инструкция

Монолитная плита своими руками

Монолитная плита своими руками

Фундамент является самой важной часть любого строения, он отвечает за прочность и надежность основной конструкции. Поэтому определение типа фундаментальной основы, расчет параметров и выбор строительных материалов требует ответственного подхода.

Из всех типов фундамента очень часто застройщики отдают предпочтение основанию в виде монолитной бетонной плиты, несмотря на его высокую стоимость.

Выбор материалов для монолитного бетонного основания

От качества материалов, которые будут использоваться при создании монолитного плитного фундамента, зависит прочность и надежность всей конструкции. Поэтому, следует очень ответственно подходить к этому процессу.

Бетон

Особое внимание следует уделить выбору бетонного раствора, так как для создания монолитного основания рекомендуется использовать особый класс этого строительного материала. В частности бетон должен иметь следующие характеристики:

Характеристики бетона

Характеристики бетона

  • Марка – не ниже М300, что соответствует классу прочности В22,5. Читайте дополнительную статью о том, какой цемент использовать для фундамента.
  • Подвижность смеси – П-3.
  • Морозостойкость – выше F
  • Водонепроницаемость – не ниже W
к оглавлению ↑

Теплоизоляционные материалы

Чаще всего монолитный плитный фундамент возводится под строения, которые эксплуатируются круглый год. Поэтому к выбору утеплителя для основания дома также следует подходить ответственно.

Материалы для теплоизоляции

Материалы для теплоизоляции

Чаще всего утепление монолитной плиты выполняют с помощью экструдированного пенополистирола. Этот материал обладает отличными теплоизоляционными характеристиками и не требует особых навыков в процессе монтажа. Главное условие – выполнять теплоизоляцию плитного основания в соответствии с технологией утепления бетонных и железобетонных конструкций. Вас также может заинтересовать подробная статья о технологии строительства утепленной шведской плиты.

к оглавлению ↑

Материалы для гидроизоляции

Защитить фундамент в виде монолитной плиты можно с помощью любых соответствующих материалов. Однако их следует выбирать в зависимости от степени влажности грунта в месте строительства. При глубоком залегании грунтовых вод можно выполнять гидроизоляцию по простой схеме, используя доступные влагозащитные материалы. Если грунтовые воды располагаются близко, то следует предпринять более серьезные меры. Для создания надежной защиты от почвенной влаги рекомендуется использовать специальные влагозащитные мембраны (читайте более подробно про применение гидроизоляционных мембран для фундаментов и подвалов).

Кроме того вполне может использоваться рулонная гидроизоляция, например, битумно-полимерные материалы. Они отличаются более качественным составом, благодаря которому материал выдерживает высокую и низкую температуру без снижения качественных характеристик.

к оглавлению ↑

Выбор арматуры

Для создания арматурного каркаса можно использовать обычные прутья диаметром от 14 мм. Класс арматуры не имеет значения, если соединение прутьев будет выполняться вязальной проволокой. Читайте более подробно про правила выбора и расчета арматуры для фундамента, а также про такую новинку, как стеклопластиковая арматура.

к оглавлению ↑

Расчет параметров плитного фундамента

Монолитный плитный фундамент по-другому называют плавающим. Это объясняется свойствами плиты «плавать» при сезонных подвижках грунта. Однако чтобы обеспечить подобные характеристики, необходимо точно рассчитать параметры плитного фундамента. При этом следует учитывать различные факторы.

Выполняя расчет толщины бетонного основания, во внимание принимают следующие значения:

  • Расстояние между верхним и нижним рядами арматурного каркаса.
  • Толщина бетонной заливки под каркасом и над ним.
  • Диаметр прутьев арматуры.

В большинстве случаев при сложении этих значений получается, что высота плиты составляет примерно 30 см. Полученный результат можно учитывать при строительстве монолитного плитного основания на твердом и устойчивом грунте.

Выполняя расчет, следует учитывать материал, из которого будет возведено основное строение и количество этажей. Например, к полученным значения следует добавить 5-6 см, если стены дома будут кирпичными. Кроме того при наличии второго этажа в кирпичном доме фундаментная плита увеличивается еще на 40 см.

При расчетах глубины котлована за основу берут высоту плиты и добавляют к этому толщину дренажного слоя в 30 см и песчаной подушки высотой 20 см. В результате получается, что к общей высоте плиты добавляется 50-60 см.

Основываясь на общей высоте монолитной плиты, можно рассчитать требуемое количество бетона, общую длину арматуры и нагрузку от основания на грунт.

Читайте также нашу подробную статью о том, как рассчитать размеры и материалы для плитного фундамента.

к оглавлению ↑

Технология изготовления монолитной бетонной плиты под фундамент

Как и любой строительный процесс, монолитный плитный фундамент возводится по определенной технологии, которая делится на несколько этапов.

Этап 1. Подготовительные мероприятия

Процесс подготовки подразумевает разработку участка, приведение в порядок грунта и сбор нужного инструмента.

Работы будут проводиться при помощи следующего:

Подготовительные работы

Подготовительные работы

  • Совковая и штыковая лопата.
  • Строительный уровень.
  • Шнур для разметки или обыкновенная веревка.

Вначале определяют рабочую зону и на отведенном участке снимают верхний плодородный слой, используя для этой цели бульдозер или совковую лопату.

к оглавлению ↑

Этап 2. Земляные работы

Взяв за основу параметры плитного фундамента, рассчитывают размеры котлована. При этом с каждой стороны добавляют по 1 метру для более удобной работы. Важно понимать, что для фундаментной плиты следует вынимать большой объем грунта, поэтому лучше привлечь для этой цели строительную технику.

Глубина котлована в среднем достигает 1,5 метра, следовательно, глинистый слой необходимо снять практически полностью. Дно котлована засыпают песком или гравием, поверхность выравнивают, проверяя горизонтальность строительным уровнем. На этом этапе следует избегать даже небольших уклонов, так как это может стать причиной разрушения фундаментальной плиты.

к оглавлению ↑

Этап 3. Создание опалубки

Для формирования плиты фундамента необходимо собрать опалубочную конструкцию, для этого потребуются прочные доски толщиной более 2,5 см. Опалубка устанавливается по периметру котлована, с ее внешней стороны ставят крепкие подпорки. После сборки конструкции можно проверить ее на прочность, для этого достаточно нанести несколько сильных ударов. Если опалубка их выдержит, то можно не сомневаться в ее прочности. В противном случае конструкцию необходимо переделать.

к оглавлению ↑

Этап 4. Утепление и гидроизоляция

При строительстве плитного фундамента очень важно отвести влагу от его подошвы, для этой цели создается дренажная система. Процесс монтажа выглядит следующим образом:

  1. Поперек котлована роют траншеи для отвода воды.
  2. В них укладывают геологический текстиль, при этом материал должен немного выступать за края траншей.
  3. Затем укладывают пластиковые перфорированные трубы и оборачивают их краями геотекстиля.
  4. Поверх труб в траншеи насыпают мелкий щебень, выравнивая поверхность по одному уровню.
Тепло и гидроизоляция

Тепло и гидроизоляция

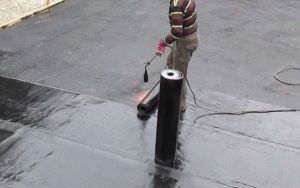

Дальнейшие действия предполагают гидроизоляцию и теплоизоляцию подошвы плитного фундамента:

  • Дно котлована застилают гидроизоляционным материалом.
  • Поверх него укладывают плиты теплоизоляции.
  • Далее следует еще один слой гидроизоляции.

Читайте также более подробно о том, как сделать дренаж для плитного фундамента.

к оглавлению ↑

Этап 5. Создание подложки

Чтобы снизить воздействие сил пучения на монолитную плиту фундамента, создается специальная подложка из песка, щебня и тонкого слоя бетона. Общая высота подложки составляет около 30 см. процесс выполняется по следующей схеме:

  1. По всей площади насыпают слой песка толщиной 10 см, проливают его водой и уплотняют с помощью виброплиты.
  2. Насыпают еще песок на высоту 10 см и выполняют аналогичные действия.
  3. Далее следует щебень. Его также насыпают слоями в 10 см и аналогичным образом уплотняют.

Читайте нашу отдельную статью про то, как правильно сделать подушку под фундаментную плиту.

к оглавлению ↑

Этап 6. Бетонная подготовка

В процессе эксплуатации почвенная влага может проникнуть внутрь бетонной плиты. В результате этого бетон разрушается, а на поверхности прутьев армирующего каркаса образуются очаги коррозии. Для отсечки влаги можно использовать гидроизоляционный материал, но острые края щебня могут стать причиной его повреждения. К тому же швы между полотнами гидроизоляции невозможно качественно герметизировать. Следовательно, условия эксплуатации будут нарушены.

Для решения проблемы подобного рода применяется бетонная стяжка, заливаемая поверх подушки из песка и щебня. Высота бетонной подготовки составляет около 5 см, но даже такой тонкий слой позволяет усилить прочность конструкции и создать более ровное основание для монолитного фундамента. Кроме того на ровную поверхность легче укладывать гидроизоляционные материалы и герметизировать швы.

Бетонная подготовка

Бетонная подготовка

При укладке гидроизоляции необходимо следить, чтобы ее края немного захватывали стенки опалубки.

В рамках одной статьи мы не можем подробно осветить все вопросы, поэтому отсылаем Вас к еще одной статье о том, как выполняется бетонная подготовка под фундамент.

к оглавлению ↑

Этап 7. Монтаж армирующего каркаса

Армирование монолитной бетонной плиты выполняется в соответствии с нормативными документами. Такая конструкция необходима для усиления фундамента и повышения его прочности.

Для создания каркаса используются прутья диаметром 14-16 мм и мягкую вязальную проволоку. Армирование выполняется по следующей схеме:

  1. Из продольных и поперечных прутков создается сетка с ячейкой 20*20 см и укладывается на специальные подставки высотой 5 см. Это позволяет создать защитный слой для арматуры.
  2. Из гладких прутков диаметром 6 мм делают хомуты квадратной или треугольной формы, устанавливают их на нижней сетке из арматурных прутьев и связывают с ней.
  3. Вдоль опалубочной конструкции создают дополнительные ребра жесткости. Для этого укладывают четыре продольных прута и связывают их хомутами.
  4. Далее создают еще одну арматурную сетку из прутьев диаметром 16 мм и укладывают ее на хомуты, которые размещены на нижнем ряду армирующего каркаса. Все элементы конструкции связывают вязальной проволокой. Следует отметить, что для соединения арматуры можно использовать сварку, но вязальная проволока в этом случае позволит компенсировать непредвиденные подвижки грунта и предотвратит перекос основной конструкции.
к оглавлению ↑

Этап 8. Заливка бетонного раствора

Бетон для создания монолитной фундаментальной плиты можно приготовить самостоятельно, но лучше всего использовать готовую смесь заводского изготовления. Это позволит сократить время работы и не нарушит технологию заливки, которая предполагает одновременную подачу бетона.

Заливку начинают в одном из углов и продвигаются к центру. Залитый бетон уплотняют с помощью глубинного вибратора, который растрясает бетонную массу и позволяет проникнуть ей во все полости конструкции.

По окончании процесса необходимо создать защиту бетонной массе. Для этого в жаркую погоду поверхность обильно смачивают водой, а в сезон дождей накрывают бетон полиэтиленовой пленкой (читайте про дополнительные меры по уходу за фундаментом после заливки).

Для набора полной прочности бетона следует выждать около трех недель при среднесуточной температуре 10-15 градусов.



Конструкция монолитной плиты фундамента: устройство, как правильно заливать

Из чего состоит монолитная фундаментная плита? Сама по себе конструкция такого типа фундамента не представляет из себя ничего сложного, но перед тем, как приступить к ее сооружению своими руками, лучше разобраться в составляющих ее элементах.

Схема монолитно плитного фундамента.
  • Первый элемент — это песчано-гравийное основание, которое представляет из себя слой песка, толщиной от 20 до 60 сантиметров, который необходимо залить водой, чтобы он хорошо утрамбовался и создал крепкую прослойку (подушку). Поверх него, на высоту 10-15 сантиметров, укладывается щебень мелких фракций, который также затем хорошо трамбуется и выравнивается. Таким образом, основание монолитной плиты готово. Оно называется подушкой и служит для того, чтобы почва, находящаяся под ним, если она относится к категории пучинистых, оказывала минимальное воздействие на весь фундамент.
  • Следующий элемент — это прослойка гидроизоляционного слоя из рубероида, и бетонная стяжка, которую делают из цементно-песочной смеси без армирования. Для этого полученный раствор нужно равномерно залить по всей подушке, а толщина его не должна превышать 5-10 сантиметров. Наличие гидроизоляции и стяжки — важное требование технологии изготовления фундамента в виде монолитных плит.
  • Армирующий слой плит. Его можно сделать своими руками из арматуры или прутов, которые должны иметь диаметр 15 миллиметров. Для этого производится расчет необходимого количества арматуры или прута, после чего по специальной технологии нарезанные пруты соединяются между собой в сетку. При их соединении лучше использовать проволоку, нежели чем сварку, т.к., в случае сварки, монолитные плиты не обладают свойством амортизации и при большой нагрузке, идущей от движущего грунта, могут лопнуть. Те плиты, где арматура соединена между собой проволокой, являются более подвижными и амортизационными. Благодаря тому, что элементы сетки могут перемещаться в пределах своего крепления, у таких плит появляется возможность двигаться вместе с грунтом и не трескаться. Поэтому второе название такого фундамента – плавающий.

армирование фундамента

  • Следующий элемент — непосредственно бетон, который нужно залить прямо на армирующую сетку. Сделать это можно как с помощью специальной техники, так и своими руками. Бетон производится из смеси песка цемента, щебня мелкой фракции и отсева (но это не обязательный ингредиент). На материалах экономить нельзя, поскольку качество самих плит будет зависеть именно от бетона. Но тут нужно владеть одним секретом.

Армирующая сетка должна состоять из двух секций. Условно, их можно разделить на верхнюю и нижнюю. При проведении заливки бетона, непосредственно для создания монолитной плиты, нужно учитывать, что он должен быть выше и ниже армирующей сетки на 5-10 сантиметров.

  • Ну и самый последний элемент — слой теплоизоляции, который будет располагаться в верхней части плиты. Перед его укладкой поверхности плит лучше всего обработать битумной мастикой, создавая дополнительный защитный гидроизоляционный слой.
  • Фундамент из промышленных плит

    Существует разновидность вышеописанного фундамента, в устройство которого входят специальные железо-бетонные плиты, изготовленные промышленным способом.

    1. Сначала необходимо четко определить параметры будущей конструкции дома или коттеджа. После чего следует отправиться на завод за покупкой плит. Важно понимать, что, в зависимости от выбранной толщины, плит может быть несколько, и они должны ложиться в ряд. Если их толщина маленькая, то можно положить их друг на друга.
    2. В любом случае под такой фундамент нужно сделать песчаную подушку, которая должна будет выровнять дно котлована, даже если конструкция мелкозаглубленная, либо вообще не заглубленная. Большинство специалистов рекомендуют перед укладкой таких конструкций сделать стяжку из цементно-песочной смеси и, после высыхания которой, наложить гидроизоляционный слой. Вообще, гидроизоляция необходима для любого типа фундамента, поэтому забывать про нее не нужно.
    3. После того как плиты будут уложены и выровнены по отношению друг к другу, нужно приступать к изготовлению бетона. Следует отметить, что армирующая сетка не понадобится. Бетоном сначала заливаются все стыки и пространство между плитами, а затем сверху делается стяжка, толщина которой не должна превышать 5-10 сантиметров. Если она планируется более 15 сантиметров, тогда лучше сделать односекционный армирующий слой несложной конструкции.
    4. Завершающие работы будут заключаться в том, что когда бетон затвердеет, его поверхность нужно обработать мастикой, либо наложить рубероид, поверх которого сделать укладку теплоизоляции. Это современные требования, которые призваны сохранять тепло в помещении дома и не пропускать холодный воздух, который будет тянуть с грунта.

    Некоторые полезные советы

    Как видно, устройство фундамента из монолитной плиты не представляет из себя ничего сложного. Если планируется цокольный этаж или подвал, то это все необходимо предусмотреть заранее, так как после застывания бетона соорудить задуманное не получится.

    Кроме того, необходимо позаботится о системе канализации. Ее лучше сделать после того, как будет уложена подушка и залита нижняя стяжка. Трубы и другие элементы канализации лучше разместить прямо на стяжке, а после приступать к созданию армирующей сетки, с расчетом на то, чтобы водопровод и канализация не были повреждены весом плиты.

    Схема-разрез фундамента монолитная плитаСхема-разрез фундамента монолитная плита.

    В плитном фундаменте присутствуют три важных элемента. Это песчаная подушка, стяжка, и, непосредственно, монолитная плита, которую лучше делать из хорошего бетона и арматуры (связывается в виде сетки и состоит из верхней и нижней секции). Это надежный фундамент, который идеально подходит для любого грунта, но особенно ценен в местах, где почва имеет большую глубину промерзания и является пучинистой.

    расчёт основания, его составляющие, советы и инструкция по строительству

    Строительство здания требует правильного выбора типа фундамента. Именно от него зависит прочность, надежность и крепость будущего дома. Так, многие специалисты рекомендуют для домашнего строительства именно плитный фундамент. Да, его стоимость по сравнению с другими видами несколько выше. Однако и качество постройки увеличится в разы. Итак, какие основные функции несет фундамент монолитная плита своими руками. Рассмотрим его основные характеристики поподробнее.

    Почему при строительстве стоит отдавать предпочтение именно монолиту?

    Перед тем, как начать строительные работы, следует проанализировать, каким требованиям должен соответствовать фундамент здания.

    Обычно выделяют следующие:

    • Высокий уровень прочности. Основание должно выдержать вес и давление всего сооружения.
    • Максимальная функциональность. Основание должно соответствовать любому типу здания.
    • Универсальность. Возможность установки цоколя на любом типе почвы.
    • Качество материалов должно соответствовать заявленной стоимости.

    Основание монолитная плита для дома является лучшим решением при проведении строительных работ.

    Основные задачи плитного основания

    Стоит отметить, какие задачи должен выполнять правильно установленный монолитный фундамент:

    • Универсальность. Данный тип основания позволяет проводить его монтаж на абсолютно любых типах земельных участков. Так, с появлением технологии строительства плитного основания, появилась возможность строительства зданий прямо на болотах. До появления плитных оснований невозможно было себе такое представить.
    • Прочность. Монолитная плита изготавливается из бетона или железобетона. Данный материал обладает максимальным уровнем прочности. Такому основанию будут не страшны даже сдвиги земной поверхности.
    • Устойчивость. Любые передвижения, деформации, наводнения поверхности не повлияют на качество основания.
    • Дополнительные коммуникации. Технология строительства позволяет вмонтировать непосредственно в полость цоколя систему отопления полов. Также можно провести и вмонтировать в основание коммуникации и электропроводку.
    • Утепление. Для повышения уровня комфортности в здании основание можно утеплить слоем теплоизолирующих материалов.

    Проведение расчетов

    Расчёты основания

    Чтобы провести расчёт монолитной плиты фундамента, следует знать следующие параметры:

    • Общий уровень нагрузок на плиту
    • Уровень непостоянных нагрузок
    • Вес используемой плиты

    Непостоянная нагрузка определяется количеством выпадающих осадков в зимний период и расчет веса их давления на сооружение.

    Общий уровень нагрузки вычисляется путем нахождения общего веса строения, мебели и предметов быта, находящихся в нем, веса проживающих там людей.

    После проведения всех вышеперечисленных расчетов можно приступить к нахождению расчета требуемого веса монолитной плиты.

    После нахождения общей площади цоколя и его толщины можно рассчитать необходимое количество стройматериалов.

    Основной состав

    Итак, как сделать монолитную плиту своими руками? Для этого необходимо рассмотреть основной состав фундамента:

    • Дренажная подушка
    • Опалубка
    • Арматура
    • Бетонный раствор
    • Теплоизоляция
    • Гидроизоляция
    • В некоторых случаях, ростверк

    Снятие верхнего слоя грунта

    Выполнение работы

    После завершения всех предварительных подсчетов можно приступить к проведению строительных работ. Строительство фундамента монолитная плита проходит в несколько этапов:

    • Снятие верхнего слоя грунта на всем строительном участке. Здесь очень важно рассчитать необходимый уровень глубины. Он производится в соответствии со следующими параметрами:
    1. Если вы планируете построить деревянный невысокий дом, то фундамент не должен залегать слишком глубоко. Оптимальная глубина – не более 40 см.
    2. Для строительства тяжелых сооружений из камня или кирпича рекомендуется снимать слой грунта на достаточной глубине. Обычно она составляет около 1 м.
    •  Проведение дренажной системы. Она необходима для отвода грунтовых вод от фундамента здания. Если водоотвод не будет проведен, попавшие в основание грунтовые воды вызовут его постепенное разрушение.
    • Во многих случаях монолитная плита на ленточном фундаменте требует утепления. Для этого на дно траншеи выкладывается слой утеплителя. Обычно это пенополистирол.
    • Дренажная подушка. Дно засыпается поочередно слоями речного песка и мелкого щебня. Каждый слой обязательно проливать водой и хорошо утрамбовывать. Следите за поверхностью грунта. Она должна быть ровной. Толщина слоя должна составлять 25-30 см.
    • Гидроизоляция. После установки дренажной подушки следует защитить ее от увлажнения. Это выполняется следующими способами: Гидроизоляция фундамента
    1. Укладка слоя полиэтиленовой пленки
    2. Нанесение рубероида
    • Опалубка. Для работы потребуются деревянные щиты. Их средняя толщина должна составлять 2,5 – 3 см. в работе главное – провести хорошее укрепление стенок опалубки. Т.к. бетон оказывает высокое давление на щиты, при плохом их укреплении конструкция может распасться. Для укрепления желательно использовать специальные деревянные или металлические прутья.

    Составные части опалубки соединяются между собой при помощи шурупов. Так можно обеспечить максимальный уровень их фиксации.

    • Заливка монолитной плиты фундамента подразумевает собой укрепление ее арматурной сеткой. Для ее вязки рекомендуется использовать арматурные пруты диаметром 10-14 мм. Связывание производится с использованием проволоки специальным металлическим крюком. Шаг строительства составляет от 25 до 30 см. арматурная сетка накладывается в 2 слоя.
    • Проведение заливки бетона. Для правильного завершения процедуры рекомендуется соблюдать следующие нюансы работы:
    1. Вся процедура заливки должна проводиться единовременно. Недопустимо ее делить на несколько частей, т.к. это чревато потерей всех основных характеристик бетонной плиты.
    2. При проведении строительных работ необходимо обеспечить непрерывное вибрирование раствора бетона. Это требуется для удаления из полости остатков воздуха. Оставшийся в бетоне воздух снижает его прочность.

    Основные нюансы работы

    Толщина плиты

    • Толщина монолитной плиты зависит от типа строящегося сооружения. Необходимо учитывать этажность дома, степень его нагрузки на основание.
    • После того, как будет завершена заливка бетона, необходимо периодически проводить его увлажнение. В первую неделю после работы увлажнение следует проводить через каждые 7-8 часов. В жаркий летний период периодичность сокращается до 3-4 часов. В последующие 3-4 недели поливать основание необходимо 2-3 раза в день.

    Поверхность бетона также рекомендуется укрывать слоем полиэтиленовой пленки. В теплую погоду это спасет цоколь от пересушивания, а в холодную – от промерзания.

    • Оптимальный период для строительства здания составляет не менее 6 месяцев после заливки бетона. Строительство в более короткие сроки чревато угрозой разрушения фундамента.

    Изготовление раствора бетона

    Перед тем, как самому залить монолитную плиту, необходимо правильно изготовить бетонный раствор.

    Для получения качественного материала рекомендуется использовать бетономешалку.

    Ингредиенты раствора:

    • Цемент
    • Песок
    • Вода
    • Мелкий щебень

    Ход работы:

    1. Смешивание песка и цемента.
    2. Постепенное добавление воды
    3. Засыпка щебня

    Можно в состав добавить различные наполнители. Это может быть:

    • Известь
    • Армирующее вещество
    • Жидкое стекло
    • Пластификатор

    Данные компоненты увеличивают основные характеристики бетона.

    Разновидности монолитного основания

    Существует несколько видов плитных фундаментов. Среди них можно выделить следующие:

    • Плитный цоколь
    • Фундамент с прослойкой песка и щебня
    • С прослойкой щебня и пенокомплекса
    • С армированием плиты
    • Без армирования
    • С установленной дренажной системой
    • С добавлением геотекстиля
    • С утеплением пенополистирола

    Каждый из представленных типов оснований соответствует всем основным требованиям к плитному фундаменту. Поэтому при проведении строительных работ можно выбрать любой тип плитного основания. Выбор зависит от выбора необходимых качеств основания и доступных финансовых средств.

    В любом случае, для проведения самостоятельных строительных работ по установке плитного типа цоколя здания рекомендуется учитывать предложенные рекомендации.

    Железобетонная плита под фундамент: особенности, установка

    Фундаментное основание, изготовленное из плит, является наиболее выгодным вариантом при строительстве здания. Железобетонная плита под фундамент используется для укладки в основу ограниченно, так как отличается небольшим заглублением и недостаточными способностями несущего характера. Но в определенных ситуациях данный способ рассматривается в качестве оптимальной конструкции, совместившей себе приемлемую стоимость и достаточную надежность. Делая выбор в пользу такого фундамента, необходимо принимать во внимание реальные нагрузки и качество почвенного состава.

    Железобетонная плита под фундамент

    Целесообразность использования

    Монолитный фундамент из жб плит целесообразно устраивать в местах с постоянными колебаниями почвы.

    Проводя сравнительный анализ фундаментов свайного, ленточного и плитного типа по обоснованности их применения, рассматриваемый нами вариант разумней использовать в следующих ситуациях:

    • если на строительной площадке сложный грунт;
    • в возводимом объекте отсутствуют по проекту подвалы и высокие цокольные этажи;
    • когда фундаментная основа одновременно является основанием для пола. В этом случае придется обеспечивать гидро- и теплоизоляционную защиту;
    • фундамент из плит жби устраивается в районах с сильными промерзаниями грунта.

    Достоинства и недостатки

    Для начала рассмотрим преимущества фундамента из железобетонных плит. К ним относятся:

    • наличие возможности устанавливать такие основания на любом типе почвы. Имеющаяся плавающая платформа полностью исключает возможные подвижки грунтов без ущерба для всего сооружения;

    Целесообразность использования плит

    • монолитные плиты дают возможность для устройства отопительной системы «теплый пол», а это прямой путь к экономии в зимний период;
    • фундамент из жб плит отличается высокой устойчивостью к нагрузочным воздействиям, отлично выдерживает разные веса автотранспорта;
    • сооружения, возведенные на монолитных плитах, не подвержены негативному воздействию грунтовых вод;
    • устройство монолитного фундамента не вызывает сложностей, все работы выполняются своими силами;
    • дополнительные работы по обустройству пола не требуются, можно сразу приступить к отделке;
    • конструкция отличается длительным эксплуатационным периодом, в ремонтных работах не нуждается, что позволяет сэкономить определенные денежные суммы;
    • нет необходимости готовить глубокий котлован, потому что плиты способны равномерно распределять все нагрузочные воздействия;
    • жб плиты считаются прочным и надежным строительным материалом, представляют собой прекрасную защиту помещений от проникновения грызунов и насекомых.

    К сожалению, определенные недостатки все же имеются:

    • фундаменты из монолитных железобетонных плит имеют определенные ограничения по применению. При работе приходится ориентироваться на температурный режим, который не должен быть ниже пятнадцати градусов. Получается, что для достижения хороших результатов по прочности и продолжительности эксплуатации, раствор придется укладывать в теплый сезон;
    • изначально придется затратить на приобретение строительных материалов приличную сумму, но спустя определенное количество лет она компенсируется.

    Конструктивные особенности

    Плита представляет собой конструкцию литого типа, изготовленную из смеси песка и цемента, залитой в одну плоскость.

    Такие фундаментные основания устраиваются под всей площадью сооружения. Некоторым покажется, что укладка раствора в таком количестве нецелесообразна с точки зрения экономии, но показатель прочности затвердевшей конструкции полностью оправдает все затраты.

    Плиты делятся на несколько видов и используются в определенных областях. Из них строят дороги, перекрытия объектов, фундаментные основания.

    Особенности железобетонных плит

    Железобетонные изделия бывают:

    • плоскими. Считаются популярными для фундамента, дополнительных выступов не имеют, внешне напоминают плоскую подошву. Используются в качестве перекрытий сооружений различного предназначения, принимая на себя перераспределенные нагрузочные воздействия по всей площади объекта. Для изготовления используются раствор и армирующая сетка. Отличительными признаками считаются качество, показатель прочности и продолжительный срок службы;
    • ребристыми. Такие плиты применяются в возведении несущих конструкций либо иных сооружений промышленного характера. Изделия имеют небольшую толщину и способны переносить нагрузку на ребра изделий.

    Наличие ребер придает конструкции прочность, но процесс строительства усложняет. При устройстве такого фундамента придется копать дополнительные траншеи, а пустотные участки заполнять щебенкой и песком.

    Установка плит

    Рассмотрим алгоритм действий устройства основания из плоских фундаментных железобетонных плит.

    Алгоритм устройства плит

    Подготовка

    Необходимо выполнить определенные подготовительные работы. Плиту следует укладывать ровно, тщательно разровняв основание, удалив растительность. Под всю площадь возводимого здания готовится котлован, глубина которого достигает пятидесяти сантиметров (учитываются подушка и толщина плиты). На дно засыпаются щебенка и песок слоем от пятнадцати до тридцати сантиметров, при этом принимается во внимание пучинистость почвы. Слои засыпаются высотой восемь – двенадцать сантиметров, выполняется тщательная трамбовка.

    Гидроизоляция и утепление

    На подготовленную подушку укладываем слой гидроизоляционного материала. Чаще всего используют рубероид, из которого устраивают два – три слоя, оставляя нахлесты полос в пятнадцать – двадцать сантиметров.

    По рулонному материалу устраивается теплоизоляционный слой. В качестве утеплителя рекомендуется использовать пенопластовые плиты или пенополипропилен. Главное достоинство этого материала – отличные теплоизоляционные показатели, повышенная устойчивость к негативному воздействию влаги и низких температурных режимов. Разрешается утеплительный слой выполнять из керамзита, насыпая десятисантиметровый слой.

    Монтаж плит

    Чтобы покрыть всю фундаментную поверхность, понадобится определенное количество готовых железобетонных плоских плит. Укладка их выполняется при помощи грузоподъемных механизмов максимально близко друг к другу. Параметры толщины изделий определяются с учетом предполагаемых нагрузочных усилий, создаваемых будущим объектом.

    Под легкие хозяйственные постройки достаточно уложить плиты стандартных размеров, толщина которых варьируется в пределах двенадцати – пятнадцати сантиметров. Под наиболее тяжелые объекты используют плиты от двадцати пяти доя тридцати сантиметров толщиной. Стальные стержни уложенных изделий стыкуются, чтобы создать общую армирующую систему. Поверхность уложенных плит тщательно выравнивается относительно каждого элемента.

    Бетонирование

    На стыковочных участках уложенных плит имеются зазоры, которые следует заделать раствором из песка и цемента. Для приготовления смеси используют цементный материал марки м 300 и выше и песок, взятые в пропорциональном соотношении «один к трем». Как только раствор высохнет, по всей фундаментной поверхности устраивается выравнивающая стяжка.

    Для ее выполнения используют аналогичную растворную смесь, заливая слой от трех до пяти сантиметров толщиной. Основная цель – формирование идеально гладкой поверхности, для чего придется во время работы использовать строительный уровень для контроля и правило, которым необходимо выравнивать поверхность.

    Очередной этап заключается в правильном высыхании залитой стяжки, исключающим появление на поверхности трещин. Чтобы материал не давал резкую усадку, поверхностный слой периодически увлажняется на протяжении восьми – десяти дней. Чтобы влага сохранялась дольше, стяжку рекомендуется накрывать полиэтиленовым материалом.

    Этап бетонирования стяжки

    Необходимые инструменты

    Для обустройства плитной фундаментной основы, соответствующей требованиям ГОСТа, придется арендовать грузоподъемную технику и подготовить следующий набор инструментов:

    • для проведения подготовительных работ – лопаты, ломы, кирки, приспособления для трамбовки подушки;
    • под монтажные работы – болгарку, молотки и кувалды, ножницы, плоскогубцы, острый нож;
    • на этапе бетонирования потребуются мастерок и кельма, правило, шпатель, миксер строительный, терка.

    Качество выполненных работ проверяется строительным уровнем. Кроме этого, пригодятся рулетка и линейка металлическая.

    монолитная плита или ленточный фундамент?

    В процессе проектирования здания выбор фундамента является одним из самых важных вопросов и вот тут многим приходится долго и мучительно решать, что лучше: монолитная плита или ленточный фундамент. Еще несколько лет назад такого выбора не было – для индивидуальных малоэтажных сооружений оптимальным вариантом традиционно считался ленточный фундамент, но сегодня все чаще застройщики предпочитают плиту.

    Надежный и долговечный фундамент – залог того, что здание прослужит много лет, не потребует ремонта, сохранит свои первоначальные характеристики, выдержит напор внешних негативных факторов. Ленточный фундамент считается самым простым и дешевым в исполнении, надежным и прочным. В то же время, при изучении особенностей и преимуществ монолитного варианта, многие предпочитают именно его.

    Ниже представлено подробное рассмотрение преимуществ и недостатков обоих видов основания, их сравнение и итоги.

    виды фундамнетов для частного дома

    Что такое ленточный фундамент

    Задумываясь о том, что лучше: ленточный фундамент или монолитная плита, стоит тщательно изучить каждый вариант в отдельности. Ленточный фундамент является опорой внутренних/внешних несущих стен, которая выполняется в формате погруженной в почву, утолщенной ленты. Именно лента берет на себя массу строения и отвечает за равномерное распределение веса, передачу всей нагрузки слоям почвы.

    Основными параметрами при сооружении ленточного фундамента являются глубина погружения конструкции, ее высота и толщина. Все это проектируется в соответствии с уровнем грунтовых вод, особенностями почвы.

    Главные факторы влияния почвы на ленту:
    • Однородность, состав
    • Уровень прохождения и объем прослоек грунтовых вод

    Факторы взаимосвязаны, всегда изучаются в процессе выполнения расчетов в комплексе. Самым сложным грунтом считается глина, которая не пропускает воду, но зато копит ее в порах и вызывает риск пучения в зимнее время. Нагрузки пучения влияют неравномерно на разные зоны фундамента, усилия непостоянны, появляются попеременно, становясь причиной деформации.

    ленточный фундамент конструкция

    Чтобы построить надежный и качественный ленточный фундамент на сложном грунте, его заглубляют ниже границы зимнего промерзания грунта. Тогда нагрузки пучения удается избежать, но, в свою очередь, боковая поверхность ленты начинает чувствовать существенные усилия в горизонтальной плоскости. Чтобы снизить подобные нагрузки, можно выполнить мелкозаглубленное основание, которое погружается на 0.5-1.5 метров максимум.

    Таким образом удается уменьшить горизонтальные нагрузки и компенсировать усилия снизу массой самого строения, отсутствием риска промерзания дома благодаря отоплению в здании, слоем песчаной подушки, которая работает в качестве дренажа и компенсирует пучение.

    Конструкция и выполнение расчета ленточного фундамента, реализация проекта достаточно просты и понятны, особых сложностей в процессе не появляется. В данном случае удается снизить к минимуму риск просчетов в проекте и ошибок в реализации, исключить опасность разрушения здания из-за неграмотного строительства.

    виды ленточного фундамента

    Плюсы и минусы

    Пытаясь определиться с тем, фундамент или плита – что лучше, стоит обратить внимание на основные достоинства и недостатки обоих типов. Как правило, рассмотрения сильных и слабых сторон вариантов достаточно для того, чтобы определить оптимальный вариант для конкретного случая.

    Основные преимущества ленточного фундамента:
    • Высокая несущая способность
    • Надежность и прочность
    • Стойкость к воздействию различных внешних нагрузок
    • Экономичность и простота всех этапов строительства
    • Возможность выбрать оптимальный вариант из нескольких, в соответствии с условиями и требованиями
    • Шанс выполнить надежный погреб или подвал при желании

    Среди недостатков стоит выделить: необходимость предварительно тщательно исследовать грунт, изучать состав, все особенности. Также следует вспомнить про значительный объем земляных работ, часто с привлечением спецтехники. Масса самой ленты достаточно большая и находится на узкой линии, нередко провоцируя просадки грунта при ошибках в строительстве или недостаточном исследовании почвы.

    разновидности ленточного фундамента

    Несмотря на внушительный список минусов ленты, выбирая, какой фундамент лучше (ленточный или плита), стоит учитывать, что практически все типы основания предполагают аналогичные особенности и недостатки. Поэтому их успешно нивелируют знаниями и расчетами.

    Виды

    Ленточные фундаменты классифицируют по нескольким критериям. Основными считаются глубина заложения основания и конструкция самой ленты.

    Виды фундамента по глубине закладки:
    • Незаглубленный фундамент – почти вся лента находится наверху. Актуально для скальных плит, плотных сухих грунтов, когда погружение конструкции в землю невозможно или неоправданно. Самый редкий тип ленты, встречается лишь в некоторых регионах.
    • Мелкозаглубленный – подходит для слабопучинистых/непучинистых сухих почв. Идеальный выбор для небольших строений, малоэтажного индивидуального строительства.
    • Заглубленный – лента подходит для массивных больших зданий, обеспечивает максимальную несущую способность, прочность и надежность. Но предполагает существенные затраты времени, сил, средств на строительные материалы и земельные работы.

    Пытаясь определиться с тем, на чем остановить выбор (ленточный или плитный фундамент), обязательно нужно учесть особенности конструкции разных видов оснований, которые могут существенно разниться.

    схема выполнения ленточного фундамента

    Какие бывают ленты по конструкции:
    • Сборный фундамент – состоит из отдельных фундаментных блоков, любого камня, стандартного кирпича и т.д. Подходит исключительно для непучинистых грунтов, где нет деформирующих нагрузок. Самой прочной принято считать ленту из фундаментных блоков, так как чем меньше размеры фрагментов, тем ниже стойкость ленты к деформациям. Высокая скорость строительства делает такой фундамент популярным в определенных условиях.
    • Монолитный фундамент – выполняется в формате сплошной ленты из армированного бетона. Дает максимум несущей способности и прочности, обладает большой устойчивостью к нагрузкам вследствие пучения грунтов. Из недостатков стоит выделить необходимость ждать 28 суток, пока бетон наберет прочностные характеристики и можно будет продолжить строительство.
    • Комбинированный – используются два типа опоры, разные варианты конструкции подошвы и опорного элемента основания. Одним из таких типов можно считать свайно-ленточный тип фундамента, где сваи гарантируют контакт с устойчивыми/плотными слоями почвы, а лента воспринимает и равномерно распределяет нагрузки от несущих стен.

    заливка в опалубку ленточного фундамента

    Для каких условий он подходит

    Ленточный фундамент, в отличие от плитного, лучше всего демонстрирует все свои свойства и оправдан при строительстве в устойчивых, сухих, плотных почвах с низко проходящими грунтовыми водами. Когда же грунты проблемные, несущая способность ленты уменьшается и появляется необходимость в правильной реализации разнообразных дополнительных мероприятий (создание подбетонки, увеличение слоя подушки, дренаж и т.д.).

    Ограничено использование ленточного фундамента в толще пучинистых грунтов (только при условии верно выполненных расчетов, оправдывающих такой выбор).

    Фундамент прекрасно переносит низкие температуры, но боится конденсата, грунтовых вод, требуя обязательного проведения мероприятий по утеплению, гидроизоляции. Тем не менее, несмотря на все нюансы, для большей части регионов страны именно ленточный фундамент, в отличие от плитного, становится актуальным выбором. Это говорит о его надежности и универсальности.

    Что такое монолитная плита

    Монолитный фундамент – это сплошная плита из железобетона, которая становится основой для будущего здания. Большой нагрузки плита не создает, ведь благодаря существенной площади получается небольшим удельное давление. В случае подвижек почвы бетонная подушка с домом легко перемещается по грунту, но жесткая и прочная плита гарантирует надежность и ровность здания.

    Для сооружения данного типа основания выкапывают котлован, удаляя верхний слой грунта. Потом засыпают песчаную подушку, равняют, уплотняют слой, сверху кладут геотекстиль и утеплитель. Далее монтируется опалубка и в ней формируется арматурный каркас, заливаемый бетоном.

    По прошествии 28 суток бетон набирает прочность и получается надежное, прочное, хорошо утепленное и защищенное основание, способное принимать нагрузки от здания и стойкое к разным подвижкам почвы.

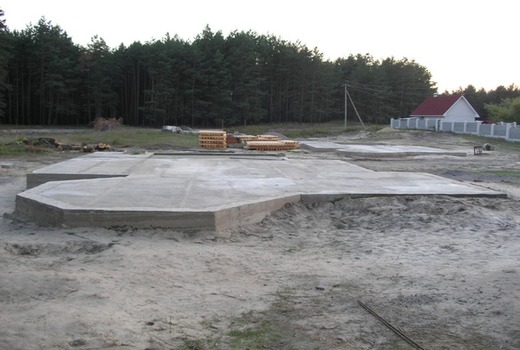

    фундамент в виде монолитной плиты

    Достоинства и недостатки

    Прежде, чем решить, какой лучше фундамент (ленточный или плитный), нужно изучить грунты и условия на объекте, рассмотреть каждый подходящий вариант в плане реализации поставленных задач и повышения качества строительства, понижения стоимости проекта.

    Основные преимущества монолитного фундамента:
    • Хорошие показатели прочности и надежности на пучинистых, слабонесущих, обводненных почвах
    • Высокая несущая способность основания – даже тяжелые крупные здания получаются крепкими
    • При условии правильного армирования фундамент успешно противостоит любым воздействиям
    • Легкое восприятие подвижек грунта – благодаря тому, что плита на поверхности будто «плавает»
    • Простота создания конструкции – серьезные ошибки в строительстве случаются чрезвычайно редко
    • Заливка плиты дает возможность сразу получить половину этажа, дальнейшие работы упрощаются

    Из недостатков обязательно нужно упомянуть: отсутствие возможности создания погреба или подвала, исключение шанса ремонта плиты, большой объем земляных работ и существенный расход строительных материалов. Ввиду данных минусов обычно фундаментная плита становится прекрасным выбором там, где альтернативы отсутствуют.

    сооружение плитного фундамента

    Разновидности

    Плиты из железобетона могут выполняться несколькими методами, по тем или иным технологиям.

    Типы плитного фундамента:
    • Монолитная плита – заливается на объекте
    • Сборная – собирается из готовых железобетонных блоков, которые укладываются на предварительно подготовленную площадку

    Виды конструкции плиты:

    • Сплошная – хорошо подходит для небольших легких строений
    • Ребристая – со специальными ребрами жесткости, крепящими конструкцию в почве и не позволяющими ей в пространстве двигаться. Также ребра способствуют более равномерному распределению всей нагрузки
    • Коробка – в такой плите пол первого этажа выполняют в виде отдельного перекрытия, в то время, как поверхность плиты создает цокольное помещение

    конструкция монолитной плиты

    Подходящие условия

    Задумываясь о том, какой лучше фундамент (ленточный или монолитный), в первую очередь, учитывают условия на объекте и тип грунта. Плитный фундамент актуален для строительства зданий в регионе с пучинистыми, неустойчивыми, обводненными почвами.

    Это хорошая альтернатива сваям, когда отсутствует возможность использования спецтехники на объекте. Также плитное основание можно заливать там, где плотные слои грунта залегают очень глубоко (и длины свай попросту недостаточно).

    Какой из них лучше

    Ставя вопрос о том, какой вариант лучше – плита или ленточный фундамент, нужно понимать, для чего и где создается основание. Сравнение характеристик плиты и ленты некорректно, так как они предназначены для разных задач.

    Плита способна свободно плавать на неустойчивых грунтах – там, где лента не даст нужной прочности и здание может попросту деформироваться. Ленточный же фундамент, возведенный в подходящих условиях, намного экономичнее и дешевле заливки плиты.

    После проведения гидрогеологических изысканий и подсчета нагрузок, которые будет давать здание из того или иного материала, выбор будет сделать легко.

    Какой тип возводится быстрее

    В плане скорости изготовления отличаются не столько типы фундамента, сколько виды конструкций. Заливка плиты и ленты бетоном требует выдерживания времени набора прочности материалом – полный срок составляет 28 дней. На это время все работы должны быть прекращены. Кроме того, заливку бетонных конструкций можно осуществлять только в теплую пору.

    армирование монолитной плиты фундамента

    Если же создается сборный плитный фундамент из готовых железобетонных блоков, сроки строительства намного сокращаются. Немаловажно и то, что сборные конструкции можно монтировать в любое время года.

    Что касается объема работ, определенными преимуществами обладает плитный фундамент – меньше времени тратится, эффективнее процесс. При выполнении плитного фундамента сразу создается пол на почве, а вес сооружения распределяется равномернее и на большую площадь.

    Типы грунтов

    Разбираясь с тем, что лучше (ленточный фундамент или плита), обязательно учитывают тип грунтов. Плитное основание можно монтировать на любом типе грунта, оно практически универсально.

    Ленточный же фундамент допускается проектировать исключительно на непучинистых либо слабопучинистых грунтах. В сложных условиях конструкция теряет эффективность, может стать причиной деформации здания.

    готовый фундамент в виде монолитной плиты

    Что дешевле: монолитный или ленточный

    Сооружение ленты обходится в несколько раз дешевле, чем плиты. Как правило, при сравнении аналогичных конструкций на одном и том же объекте ленточное основание предполагает меньший объем земляных работ, намного меньше тратится строительных материалов. Финансово ленту монтировать намного дешевле, да и трудозатрат понадобится меньше.

    Какой у них срок службы

    Фундамент из монолитной железобетонной плиты способен прослужить до 100 лет – по крайней мере, специалисты указывают максимальным именно такой срок. С другой же стороны, фирмы-подрядчики, реализующие различные проекты, дают гарантию на строение от 15 до 30 лет. На данный момент точно подтвержденных данных нет.

    Ленточный фундамент изучен намного лучше – множество примеров готовых домов доказывают, что здание на таком основании способно простоять: 50-75 лет для конструкции из ФБС, 30-50 лет для кирпичного фундамента. Если лента залита из бетона, то способна прослужить до 150 лет.

    Подведение итогов

    Несмотря на массу преимуществ плиты, сегодня все еще более популярным остается ленточный фундамент ввиду простоты сооружения и дешевизны. Лента стоит меньше, выполняется проще, изучена лучше, но возведение требует больше времени. Единственный минус – неэффективность ленточного фундамента не пучинистых и неустойчивых грунтах.

    Плитный фундамент универсальный, подходит для любого типа грунта. Обходится намного дороже, обустраивается быстрее, гарантирует прочность и надежность. Но ввиду того, что данный тип основания можно встретить реже, расчетный срок эксплуатации и свойства на разных почвах все еще не очень хорошо изучены.

    Осуществляя выбор между двумя типами фундамента, ориентироваться необходимо на тип грунта, особенности объекта, наличие финансов и сам проект будущего здания.

    плюсы и минусы, сравнение и выбор.

    Монолитный фундамент: схема и реализация

    Монолитный фундамент: схема и реализация

    Монолитный фундамент является максимально прочной конструкцией, которая широко применяется для строительства домов. Фундамент типа монолитная плита, плюсы и минусы которой достаточно многообразные, обеспечивает комфортную и безопасную эксплуатацию разнообразных зданий.

    Что такое плитный фундамент?

    Плитный фундамент — это фундаментная плита, которая размещается на подложке, которую необходимо делать из сыпучих материалов. Такая конструкция не боится перемещений грунта, что обеспечивает ей длительную эксплуатацию. Фундамент плита, плюсы и минусы которой описаны ниже, укладывается на дренажную подушку. Материалом ее производства является крупный щебень, укладка которого осуществляется прямо на грунт (читайте подробно о том, как подобрать щебень для фундамента). Для гидроизоляции фундамента в большинстве случаев используют виниловую пленку, ее накладывают прямо на плиты. Гидроизоляцию фундамента необходимо выполнять в период строительства в обязательном порядке. У нас также есть более подробная статья о гидроизоляции плитного фундамента.

    Плитный фундамент, со всеми его плюсами и минусами, требует применения утеплителя. С этой целью необходимо использовать экструдированный пенополистирол. В период строительства дома не обязательно использовать утеплитель, но с его помощью можно значительно сэкономить на отоплении помещения в зимнее время года. Фундаментная плита должна иметь армирующий каркас. Для укладки фундамента в большинстве случаев применяется арматура из металла. Именно поэтому монолитная плита может выдерживать большие нагрузки. К выбору бетона для фундамента в период строительства дома необходимо подойти максимально ответственно — он должен полностью соответствовать нормам морозостойкости. Как это сделать читайте в статье про утепление фундамента пеноплексом.

    к оглавлению ↑

    Типы плитных фундаментов

    Дом на монолитной плите, характеризуется длительной эксплуатацией. Для того чтобы фундамент смог выдерживать большие нагрузки, необходимо его правильно выбирать. Наиболее часто для возведения постройки используется классический тип фундамента. Его располагают ниже слоя промерзания грунта. Именно поэтому дома могут оснащаться цокольными этажами и подвальными помещениями. Также для возведения здания может применяться фундаментная плита, которую укладывают по плавающему типу. Ее укладка производится на глубине от 70 до 90 см на поверхности грунта. Читайте пошаговую инструкцию по обустройству плавающего фундамента.

    Монолитный фундамент, со всеми его плюсами и минусами, может быть:

    • Сплошным;
    • Обычным;
    • Из цельной плиты.

    Укладка обычного фундамента осуществляется, если в грунте роется обыкновенный котлован. При этом конструкция должна иметь подушку, не менее 15 сантиметров. Сплошной фундамент применяется при строительстве домов в сложных климатических условиях. Для возведения крупных построек идеальным вариантом являются цельные плиты. Они способны выдерживать максимально высокие нагрузки.

    к оглавлению ↑

    Монолитный фундамент своими руками: расчет и строительство

    Для того чтобы осуществить возведение долговечной здания, необходимо правильно выполнить расчет всех необходимых материалов, что положительно повлияет на качество строительства. Расчет бетонной плиты осуществляется с учетом нагрузки, которую она должна выдерживать. В период расчета должна учитываться не только толщина плиты, но и ее площадь. Также нужно учитывать, что монолитная плита должна иметь гидроизолирующий слой. Перед проведением работ производят расчет и этих материалов. Кроме этого, при расчете материалов для фундамента учитываются особенности почвы. Более подробно об этом можно узнать из статьи: расчет материалов для плитного фундамента.

    Для правильного обустройства основания осуществляется расчёт количества необходимых плит из бетона. Железобетонную плиту можно использовать не только для фундамента, но и для перекрытия дома между этажами. При возникновении необходимости в укладке плит между этажами дома нужно провести расчет таких материалов, как гидроизоляция и звукоизоляция.

    Самостоятельное проектирование и расчет плитного фундамента

    Проектирование и расчет плитного фундамента

    Проведение работ по укладке плитного фундамента – это трудоемкий процесс. Перед строительством дома нужно провести исследование грунта. Если почва соответствует стандартам, тогда приступают к укладке плитного фундамента. Изначально нужно снять верхний слой грунта. Эта процедура выполняется до глубины промерзания почвы. Если планируется возводить здание в несколько этажей, тогда удаляется больший слой грунта.

    На почву укладывают подушку из песка. Подушку необходимо максимально качественно разровнять и утрамбовать. Далее обустраивают основание из свай. При возведении конструкции нужно смонтировать дренажную систему и гидроизоляцию, что обеспечит ей высокий уровень прочности. После укладки основания приступают к опалубке. По всему периметру конструкции должна быть опалубка. На следующем этапе работ заливают бетон. Толщина бетона должна составлять не менее 15 сантиметров. Если для плитного фундамента используют железобетонную плиту, то заливка бетона не производится.

    Укладка плитного фундамента является трудоемкой процедурой. Ее возможно выполнить только при благоприятности почвы и наличии специальной техники.

    к оглавлению ↑

    Стоимость материалов и работ

    Стоимость плитного фундамента напрямую зависит от того, какие плиты применяются для его возведения. Если возводятся здания в несколько этажей, то толщина плиты должна быть максимальной.

    Стоимость фундамента зависит от типа основания, которое укладывается на грунт, – песочное или на основе щебня. Толщина фундамента для одноэтажных конструкций достаточно невысокая, что положительно влияет на снижение цены. От опалубки и количества свай также зависит стоимость. Площадь плитного фундамента также играет важную роль в установлении стоимости на него.

    к оглавлению ↑

    Очевидные плюсы плитного фундамента

    Очень часто для возведения фундамента используются плиты из бетона. Они характеризуются высоким уровнем стойкости к атмосферным воздействиям, что положительно отражается на длительности эксплуатации конструкции. Для плитного фундамента характерна большая площадь, что позволяет снизить нагрузку на грунт. Благодаря наличию армирующего слоя плитный фундамент может применяться в разнообразных местностях. Плиты из бетона характеризуются простотой укладки. Для монтажа плитного фундамента нужно использовать минимальное количество тяжелой техники. Заглубленность бетонных плит, а также наличие свай приводят к упрощению процесса монтажа конструкции.

    Плитный фундамент образует монолитную платформу

    Плитный фундамент образует монолитную платформу

    Плиты из бетона характеризуются простотой изготовления, что позволяет выполнить этот процесс даже мастеру без соответствующего опыта. Укладку свай и защитного слоя можно провести рабочими, которые имеют невысокую квалификацию. Благодаря плитному фундаменту осуществляется создание общей монолитной платформы. Это устраняет возможность локальной деформации конструкции, а также гарантирует высокий уровень стойкости к негативным влияниям. Применение плитного фундамента может осуществляться на болотах, торфяниках и других сложных местностях.

    Бетонные плиты имеют отменную несущую способность, что объясняется большой площадью соприкосновения с землей. Плитный фундамент способен полноценно выдержать негативное воздействие талых и грунтовых вод, что положительно воздействует на длительность применения конструкции. Бетонные плиты являются абсолютно безопасными, что позволяет их использовать для строений различного предназначения. Благодаря наличию свай и опалубки обеспечивается максимально высокая прочность плитного фундамента.
    Монолитные плиты – это идеальный вариант возведения фундамента для разнообразных строений.

    к оглавлению ↑

    Основные минусы плитного фундамента

    Несмотря на наличие огромного количества плюсов, монолитный фундамент имеет и свои минусы. Наиболее часто минусы заключаются в том, что они не пригодны для применения в сложных ландшафтах. Если наблюдается перепад высоты поверхности более чем в два метра, то плитный фундамент использовать не рекомендуется.

    Монолитная плита делает невозможным проведение монтажа подвала. Именно поэтому плитный фундамент в большинстве случаев применяется частными застройщиками. Монолитная плита характеризуется нулевой ремонтопригодностью коммуникационных систем. С целью замены трубопровода осуществляется вскрытие плитного фундамента. Задача усложняется в том случае, если он имеет значительную толщину. Минусы также заключаются в том, что монолитная плита требует монтажа дренажной системы. Плитный фундамент характеризуется достаточно высоким расходом стройматериалов, что негативно отражается на его стоимости.

    Заливка плитного фундамента и монтирование гидроизолирующего слоя

    Заливка плитного фундамента и монтирование гидроизолирующего слоя

    Минусы фундамента также заключаются в том, что в период его применения необходимо монтировать гидроизолирующий слой. Несмотря на значительную толщину плиты перед ее укладкой необходимо расчистить площадь. Этот процесс является не только трудоемким, но и занимает очень много времени. Именно поэтому возведение строений затягивается. Данный вид характеризуется достаточно большим расходом металла на арматуру и цементно-песчаной смеси, что требует от заказчика значительных денежных затрат.

    Возведение любого строения требует укладки фундамента. На сегодняшний день существует огромное количество фундаментов, которые производятся из разнообразнейшего сырья. Их выбор напрямую зависит от предпочтений и финансовых возможностей заказчика. Достаточно популярным является фундамент из бетона. Эта конструкция была проверена временем. Его можно полноценно использовать не то что несколько столетий, но и несколько тысячелетий. Возведение плит – достаточно простой процесс.

    Единственным недостатком является их достаточно большой вес, что требует применение специальной техники для монтажа фундамента. При ее отсутствии лучше всего обратиться за помощью к высококвалифицированным специалистам. Они досконально знают особенности проведения работ, что положительно сказывается на их качестве и скорости.



    Отправить ответ

    avatar
      Подписаться
    Уведомление о
