Одной из основополагающих работ при строительстве коттеджа или загородного дома является геодезическое сопровождение строительства. Геодезические работы выполняются, начиная от вертикальной планировки территории и до последнего листа внешней обшивки строения. А пренебречь геодезической разбивкой фундамента — непоправимая ошибка, которая может стоить очень дорого.

Многие из нас, кто занялся таким ответственным делом как постройка собственного дома или коттеджа порой пренебрегают геодезическими услугами и грамотным сопровождением строительства. И дело здесь не в том, самостоятельное ли это строительство собственными силами, или заказ у компании, специализирующейся на возведении коттеджей, услуг по выполнению строительно-монтажных работ.

И тот и другой вариант предусматривает экономию на необязательных (как многим кажется) геодезических измерениях, удел которых имеет место на различных ГРЭС, АЭС, ТЭЦ и прочих производственных ответственных сооружениях. И здесь кроется самая главная ошибка. Строим-то мы для себя и для наших клиентов, которые обязательно должны остаться довольны выполненным заказом, а значит не иметь проблем в ходе дальнейшей эксплуатации своего жилища.

Содержание статьи:

Фундамент начинается с земли

Основой и самой дорогостоящей частью строительства является фундамент коттеджа, в который нужно вложить немало сил. Хорошей страховкой качества выполненных работ является геодезическая разбивка фундамента, правильно закрепленная на территории будущей постройки.

Геодезические работы при возведении фундамента здания делятся на несколько этапов:

  1. Выравнивание песчаного основания.
  2. Предварительная разбивка границ фундамента.
  3. Контроль установки опалубки.
  4. Планово-высотный контроль бетонных работ.

Выравнивание песчаного основания. Что посеешь, то и пожнешь.

Логично, что не подготовив должным образом основание, мы не получим качественной заливки фундамента, отвечающей по толщине поперечного сечения и прочим параметрам основным требованиям таблицы 5.12 СП 70.13330.2012. Поэтому вооружившись штативом, установленным в рабочее положение, нивелиром, прикрученным к штативу становым винтом и рейкой, выравниваем основание под фундамент.

Нивелир

Важный совет! Обязательно любое геодезическое оборудование должно пройти поверку в специально аттестованном центре поверки средств измерений, что подтверждается свидетельством об успешном прохождении метрологической аттестации, выданным одной из многочисленных организаций, имеющих в своем арсенале необходимое прецизионное оборудование для поверки.

Поочередно ставя рейку на песок в границах будущего фундамента, берем отсчеты по рейке с точностью до 1 мм. Благо, увеличение зрительной трубы большинства нивелиров 30 крат, и увидеть даже на большом расстоянии каждый штрих рейки не составит труда. То место, где отсчет был самым наибольшим и будет самой низкой точкой поверхности, относительно которой нужно выровнять песчаное основание.

Важный совет! Если в проектной или рабочей документации постройки указана отметка верха песчаного основания и координаты границ фундамента, привязанные к местной системе координат и высот, то необходимо получить в Федеральной службе государственной регистрации, кадастра и картографии (Росреестре) координаты и высоты ближайших (относительно стройки) геодезических знаков (реперов). Причем необходимо не менее трех таких реперов для правильного расположения будущего здания на местности.

Контролем правильности выполненной работы будет один и тот же отсчет по рейке в любом месте песчаного основания. Это означает, что поверхность горизонтальна. После того, как основание фундамента выровнено и по точности работ соответствует основным геометрическим параметрам таблицы 6.3 СП 45.13330.2012 можно приступать к следующему этапу работ.

Предварительная разбивка границ фундамента. Смотри не промажь!

Столбчатый, свайный или более распространенные для коттеджей сплошной монолитный и ленточный фундаменты заложены проектом – не столь важно. Любой фундамент имеет свои характерные поворотные точки или радиальные изгибы, которые необходимо закрепить на местности. В этой работе нам поможет тахеометр – геодезический прибор, позволяющий выносить в натуру как проектные высоты, так (в отличие от нивелира) и проектные координаты.

Тахеометр

Установив в рабочее положение и осуществив привязку тахеометра способом обратной засечки (если необходимо вынести в натуру фундамент в местной системе координат и высот) нужно установить минивеху (обычно идет в комплекте с прибором) в предполагаемое место любого угла фундамента, и взять отсчет. Плановые координаты и высота, отображаемые на дисплее прибора подскажут вам, в каком направлении перемещать минивеху для нахождения точного положения одного из углов фундамента.

Минивеха

Важный совет! Минивеха, в отличие от большой вехи с массивным отражателем, позволит добиться необходимой точности работ по выносу в натуру любых точек, т.к. имеет свойство гибкой регулировки по высоте. В местах, где ландшафт выровнен, высота минивехи может составлять несколько сантиметров, что значительно уменьшит ошибку отклонения отражателя минивехи от вертикального положения и увеличит точность геодезической разбивки любого фундамента.

Таким же образом можно найти положение всех углов фундамента, а в случае присутствия радиальных (полукруглых вставок) следует выполнить следующие процедуры:

  1. вынести в натуру центр окружности полукруглой вставки;
  2. разместить в этом месте нулевой штрих рулетки и растянуть рулетку на расстояние, равное радиусу полуокружности фундамента;
  3. пройти с необходимой частотой от начала до конца радиальной вставки и закрепить эти места кольями.

В дальнейшем, имея такую подробную разбивку полукруглой части фундамента можно добиться точной установки опалубки, а также эстетической красоты залитого сложного сектора фундамента! Результатом данного этапа работ является забитая в песчаную подготовку арматура небольшого диаметра, вертикально стоящая относительно земли.

Контроль установки опалубки – семь раз отмерь…

При устройстве опалубки необходимо следить за её вертикальностью относительно земли. Если высота фундамента 500 или более миллиметров, то не исключен наклон опалубки, а значит и ошибка планового положения верха фундамента и, что наиболее опасно, уменьшение прочности опалубки. При заливке, не закрепленная должным образом и находящаяся даже под небольшим наклоном опалубка, вполне может развалиться и сорвать производство бетонных работ.

Поэтому контроль вертикальности опалубки обычным строительным уровнем может значительно экономить и деньги и нервы. Прикладывая уровень поперек установленной опалубочной доски можно сразу, в процессе монтажа, выровнять опалубку. Особенно необходимо обратить внимание на совмещение углов опалубки с забитыми арматурами, (установленные на предыдущем этапе) обозначающими углы поворота фундамента, а также прямолинейность опалубки по каждой её стороне.

Опалубка

После монтажа опалубки таким же способом, что и предыдущей операции, проверяем углы поворота фундамента с помощью тахеометра на соответствие проектному положению, но уже ставя минивеху на верх опалубочной доски. При качественно выполненной работе удобно, видя жестко закрепленные границы фундамента, раскладывать арматуру и вязать каркас.

Планово-высотный контроль бетонных работ. Поехали!

Этот этап финишный и является показателем качества выполненных предыдущих этапов работ. И здесь необходим геодезист!

Перед заливкой необходимо с помощью нивелира, либо тахеометра установить высотные маяки, которые будут показывать уровень заливки бетона. Предпочтительней и гораздо удобнее делать эту работу тахеометром и вот почему. Во многих современных тахеометрах есть лазерный визир, включая который можно видеть точку наведения не смотря в зрительную трубу. Достаточно только навести на необходимую сторону опалубки лазерную точку, и взять отсчет.

Высота, которая высветится на дисплее, подскажет, вверх или вниз переместить наводящими винтами прибора лазерное пятно. Найдя необходимую проектную высоту, можно в место лазерного пятна забить гвоздь или провести черту водостойким маркером. Что касается центра фундамента, то здесь можно к основному арматурному каркасу привязать короткие стержни, расположив их так, чтобы верх стержня находился на уровне заливки. Это будет хорошим ориентиром для бригады, производящей бетонные работы.

Заливка фундамента

Но наиболее уверенной и качественной будет работа геодезиста во время заливки. При разравнивании бетона правилом, геодезист может бесконтактным способом (наведением лазерного указателя тахеометра непосредственно на жидкий бетон) контролировать только что выровненный бетон и давать ценные указания по отклонению от проектной высоты тех или иных участков фундамента.



Source: www.VashCottage.ru

Читайте также

Столбчатый фундамент — Чертеж

Столбчатый фундамент является самым экономичным основанием для дома. Затраты при его обустройстве практически в 2 раза меньше, чем при строительстве монолитных фундаментов.

Конструкция фундамента

Конструкция столбчатого фундамента состоит из отдельных столбов, устанавливаемых в строго определенных местах:

  • В углах возводимого здания.
  • В местах пересечения несущих стен.
  • Под несущими простенками.
  • Других местах, в которых сосредоточены большие нагрузки.

Для повышения устойчивости, исключения горизонтального смещения и, как следствие возможного опрокидывания, установленные фундаментные столбы увязываются ростверком. Обустроить столбчатый фундамент можно самостоятельно, но при этом следует все работы выполнять по предварительно составленному чертежу или схеме.

Расчет фундамента столбчатого типа непростое мероприятие и должно выполняться специалистами, которые учтут малейшие нюансы конструкции здания и особенности грунтов на строительной площадке.

Результатом проведенной работы будет общая схема основания под конкретное здание, в которой указано:

  • Количество столбов и их месторасположение.
  • Форма столбов и линейные размеры.
  • Требуемая густота армирования.
К содержанию ↑

Чертежи

Чертеж столбчатого фундамента в качестве образца представлен на рисунке ниже:

Чертеж столбчатого фундамента

Кроме чертежа для удобства проведения строительных работ рекомендуется иметь под рукой также схему столбчатого фундамента.

Существует две разновидности оснований столбчатого типа для дома:

  1. Монолитный столбчатый фундамент.
  2. Сборный столбчатый фундамент.

Чертеж этих конструкций выглядит так:

Сборный и монолитный столбчатые фундаменты

В первом случае столбы основания заполняются бетоном, а во втором формируются с использованием кирпича или природного камня.

Чертеж ростверка:

Чертеж ростверка

К содержанию ↑

Последовательность работ по обустройству столбчатого фундамента

До начала работ по обустройству столбчатого фундамента своими руками необходимо провести подготовку строительной площадки.

Для этого нужно:

  • Очистить ее от мусора.
  • Срезать верхний слой почвы приблизительно на 30 см.
  • Спланировать площадку.

Далее необходимо выполнить разметку строительной площадки по имеющемуся чертежу столбчатого фундамента. На земельный участок с большой точностью должен быть перенесен план основания в строгом соответствии с размерами и соблюдением форм. Правильность углов обязательно проверяется измерением диагоналей.

В указанных на чертеже местах роются ямы вручную или при помощи экскаватора. Их глубина должна быть больше расчетной глубины самого фундамента для выполнения подсыпки. Ширина ямы должна предусматривать возможность установки опалубки для создания фундаментного столба.

Разметка фундамента

ВАЖНО! Если глубина вырытых ям превышает один метр, то следует принять меры по предотвращению осыпания грунта со стенок. Для этого яму следует выкопать с откосами и установить распорки из досок.

После того как ямы будут готовы следует начинать формировать фундаментные столбы согласно соответствующей схеме.

Монтаж выполняется в следующей последовательности:

  1. На дно укладывается дренажная подушка из двух слоев: песка – 10-20 см, щебня – 5 см. Тщательно утрамбованная подсыпка накрывается гидроизоляционным материалом.
  2. Устанавливается фундаментная плита, которая является своего рода подставкой и предназначена для увеличения опорной площади столба. Ее ширина должна превышать ширину столба приблизительно на 25 см. Чаще всего для этого применяются железобетонные блоки размерами 20×20×40 см (см. Бетонные блоки для фундамента 20х20х40).
  3. Устанавливается опалубка для столбов. Для этого может использоваться фанера, ДСП, асбестоцементные трубы.
  4. Закладывается арматура. Прутья диаметром 10-14 мм должны иметь длину приблизительно на 15 см короче высоты столба, что предотвратит развитие коррозионных процессов. Чтобы предотвратить выдавливание прутьев во время заливки рекомендуется устанавливать их в столб, залитый бетоном на 2/3.При этом нужно предусмотреть установку закладных элементов для увязки ростверка. Они должны выступать над фундаментным столбом приблизительно на 15 см.
  5. Выполняется послойная заливка бетонного раствора. Для приготовления бетона должен использоваться бетон В15-25. Он готовится из цемента М300, щебня 20 мм, крупнозернистого речного песка и воды в пропорции 1:5:3:0,5. Каждый залитый слой толщиной около 25 см трамбуется, чтобы удалить пузырьки воздуха и пустоты.

Готовая конструкция

После окончания работ фундаментные столбы должны набрать нужную прочность в течение 4 недель. При этом опалубка снимается через неделю. На последнем этапе выполняется монтаж ростверка, который позволяет равномерно распределить нагрузку между установленными фундаментными столбами.

Читайте также:

Требованиря ескд к оформлению чертежей фундаментов

Планом фундамента называют разрез здания горизонтальной плоскостью на уровне обреза фундамента. На этом плане показывают конфигурацию фундаментов под несущие стены, отдельно стоящие столбы и колонны, технологическое оборудование и т.п. Планы фундаментов могут быть вычерчены в масштабе 1:100, 1:200, 1:400.

Выполнять план фундаментов начинают с нанесения разбивочных осей. У отдельно стоящих столбов и колонн пересечение осей обязательно должно быть сохранено на контуре столба.

На плане фундаментов показывают конфигурацию подошвы фундаментов, подбетонок под фундаменты, уступы для перехода одной глубины заложения к другой и их размеры, а также фундаментные балки, марки сборных элементов и монолитные участки. Кроме того, на плане фундаментов изображают отверстия для инженерных коммуникаций с привязкой их к осям и отметкой низа отверстия. Иногда на плане фундаментов указывают только порядковый номер отверстия, а размеры и отметки приводят в экспликации.

Глубину заложения фундаментов на плане обозначают геодезической отметкой. Геодезические отметки употребляют для обозначения глубины заложения каждого уступа. Когда глубина заложения фундамента одинакова, отметку подошвы приводят в примечании, а на плане фундаментов указывают только отметки элементов, имеющих другую глубину заложения.

Уступы и отверстия показывают линиями невидимого контура.

На плане указывают ширину обреза и подошвы фундамента с привязкой к осям.

У фундаментов из отдельно стоящих столбов показывают длину и ширину тела фундамента на высоте каждого уступа с привязкой этих размеров к осям.

Для полного выявления конструкции фундамента дают поперечные сечения. След секущей плоскости наносят на плане в виде разомкнутых штрихов со стрелками. Сечения фундаментов изображают в масштабе 1:50, 1:25, 1:20. На сечении изображают контуры фундамента, низа стены или цоколя, а также пол помещения, поверхность земли и гидроизоляцию. При вычерчивании сечения фундаментов наружных стен дают изображение отмостки.

На сечении проставляют размеры уступов, отдельных элементов фундаментов, ширину подошвы и обреза фундаментов, а также толщину стены с привязкой к осям. На сечении рекомендуется обозначать марку оси. Кроме размеров, на сечениях ставят следующие отметки: отметка 0.000 (уровень пола первого этажа), обреза, подошвы фундамента, уровень поверхности земли. Отметки желательно размещать на одной линии, полочки отметок рекомендуется повернуть в сторону от сечения.

Чертежи планов фундаментов сопровождают примечаниями, характеризующими конструкцию фундаментов, подготовку поверхности основания, устройства гидроизоляции, армированных швов и т.д.

На чертежах приводятся также таблица нормативных нагрузок на фундаменты и сводную спецификацию железобетонных, бетонных и металлических элементов, расположенных ниже пола первого этажа.

Фундаменты и стены технического подполья из крупных блоков выполняются по специальным чертежам. Эти чертежи представляют собой монтажные схемы или развертки. Развертки сборных фундаментов делают по осям и соответственно именуют «Развертка по оси 1» и т.п. На развертке показывают расположение и контуры блоков, их марки, контуры ниш, отверстий и других элементов, гидроизоляцию и другие данные. Гидроизоляцию изображают сплошной линией толщиной 0,6…0,8мм. Контур блока, представляющий на данной развертке торец его, выделяют тонкими диагональными линиями толщиной 0,3…0,4мм. Обычно такие блоки маркируют на другой проекции.

На развертке наносят размеры участков заделки монолитным бетоном, а также размеры отверстий и отметки их низа. Кроме того, указывают расстояние между крайними блоками с привязкой их к осям. Если блок изображен на развертке торцовой частью, то оба или один его край могут при необходимости быть привязаны к оси. На развертке также дают размер между разбивочными осями и марку осей. Отметки могут указывать высоту нижней плоскости каждого камня или подошву и обрез фундамента. Развертку сопровождают поясняющими надписями.

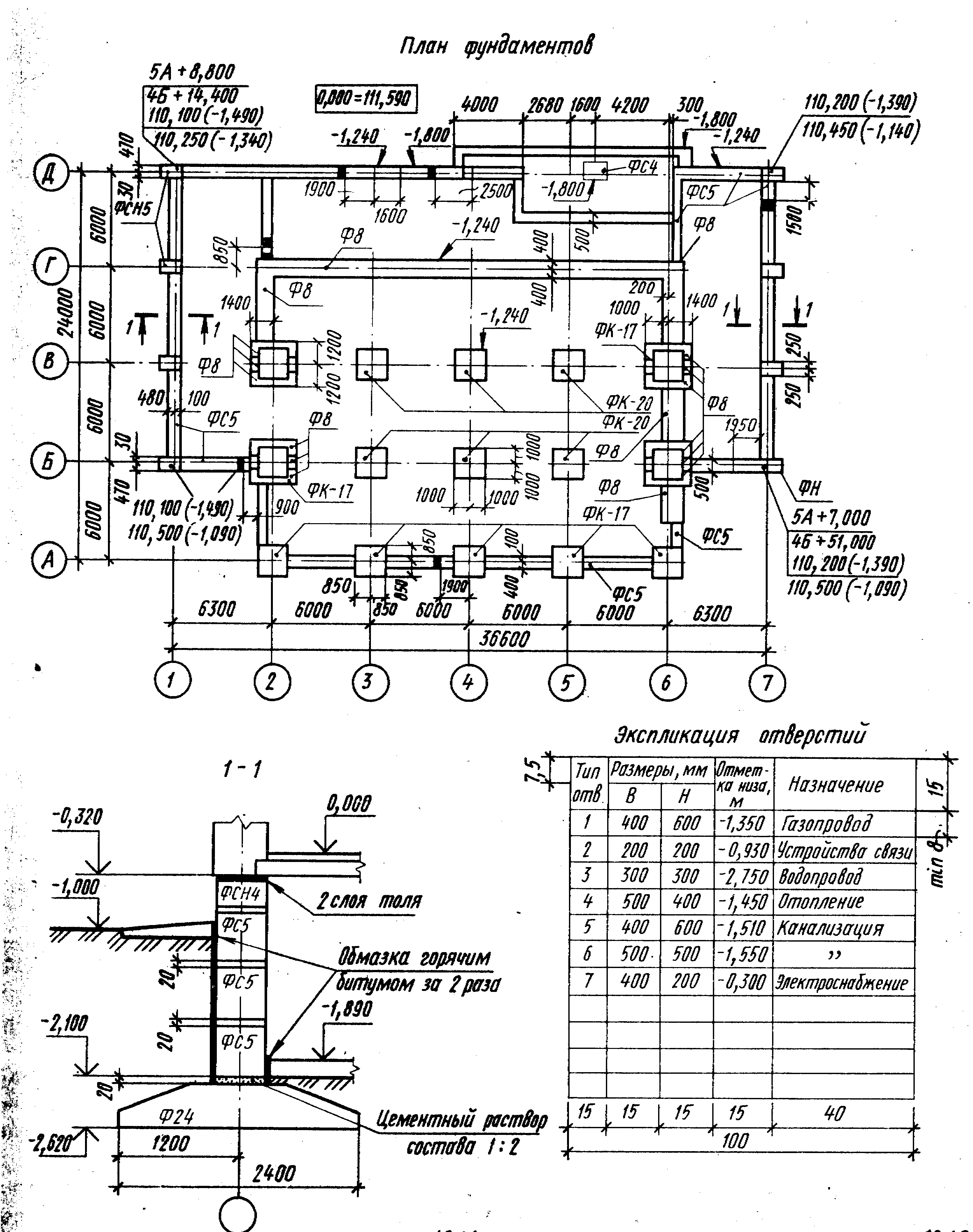

Рисунок 12.1: Образец выполнения чертежей фундаментов

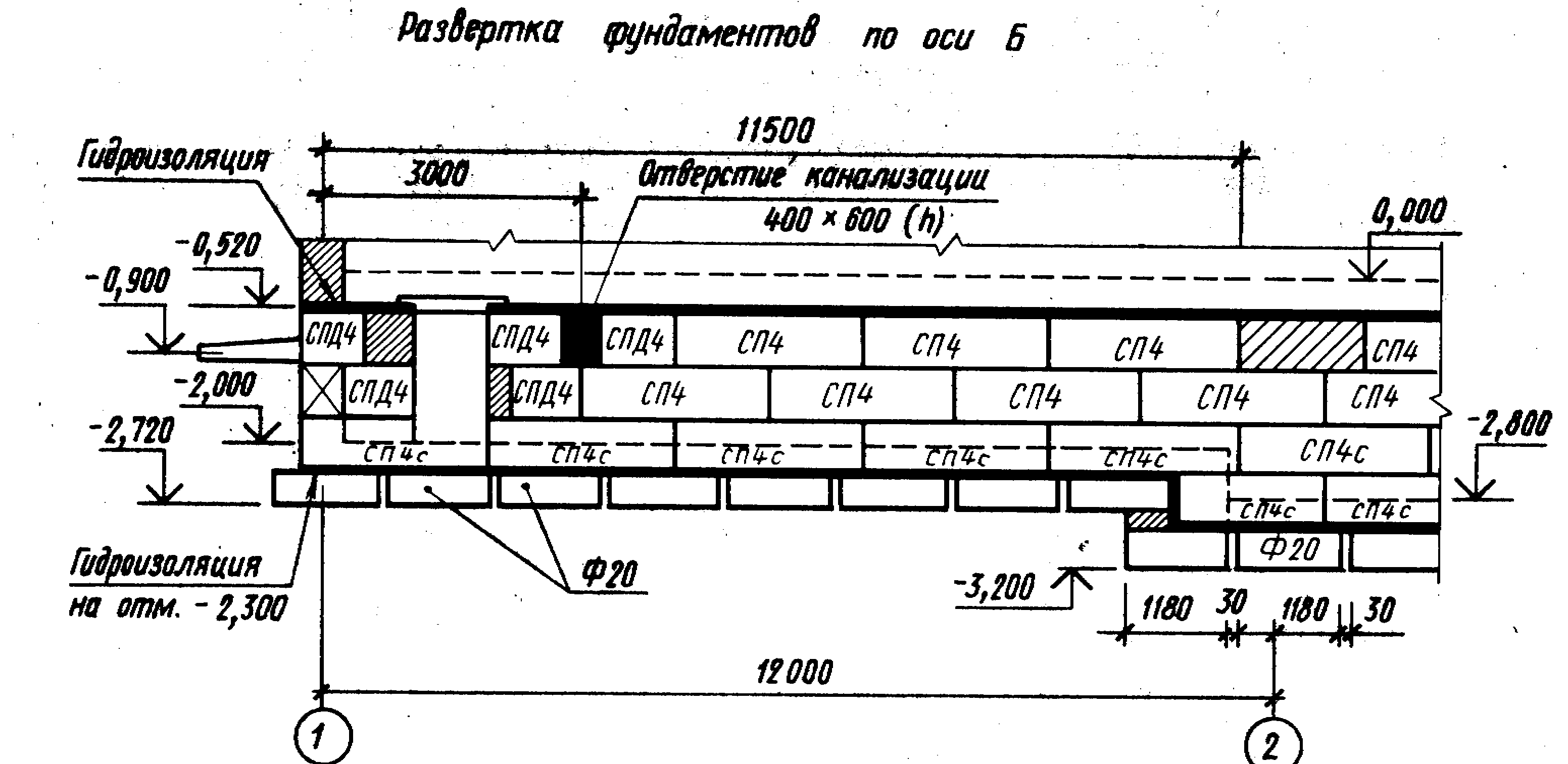

Рисунок 12.2: Образец выполнения развертки сборных фундаментов

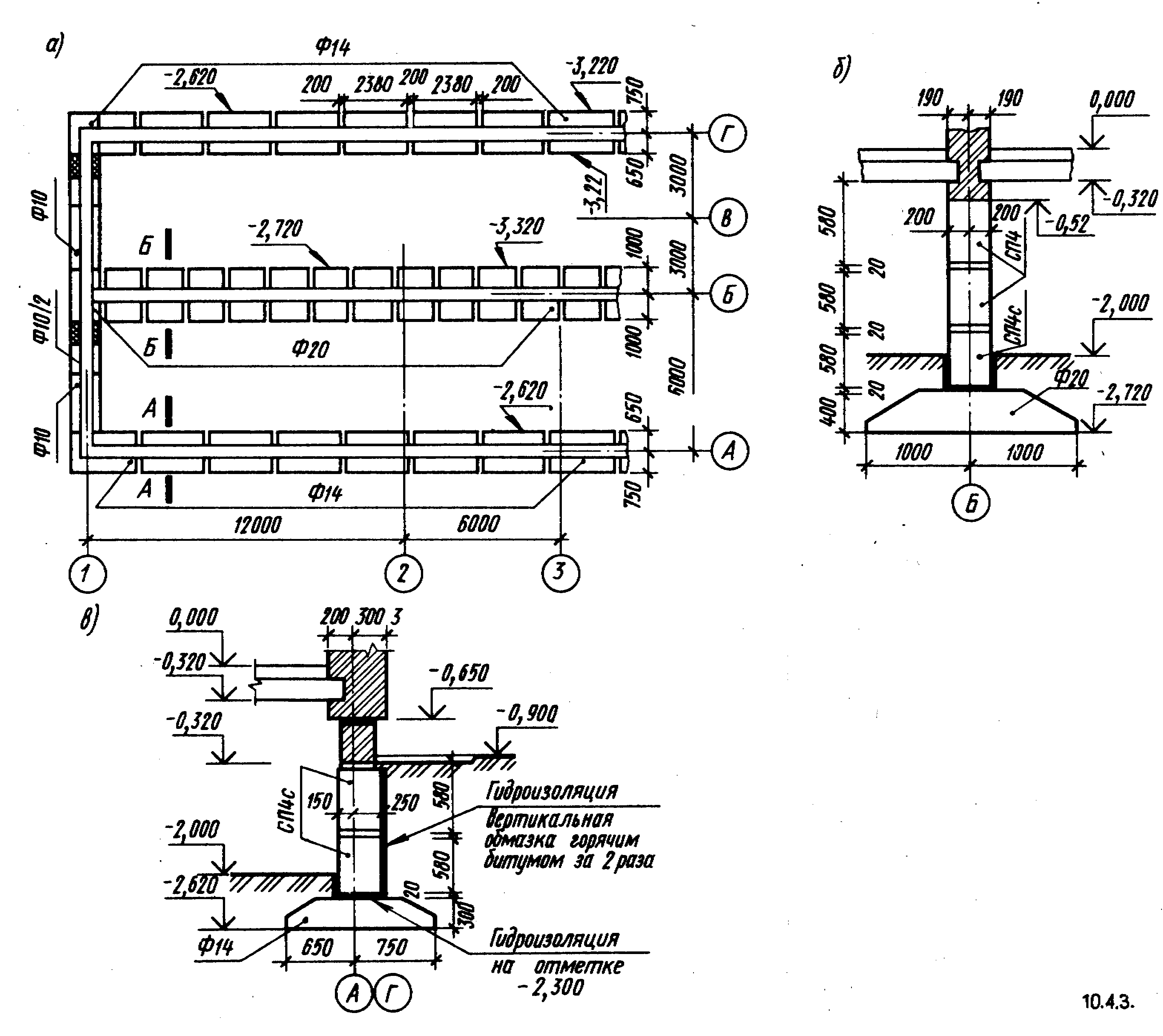

Рисунок 12.3: Образец выполнения чертежей сборных фундаментов

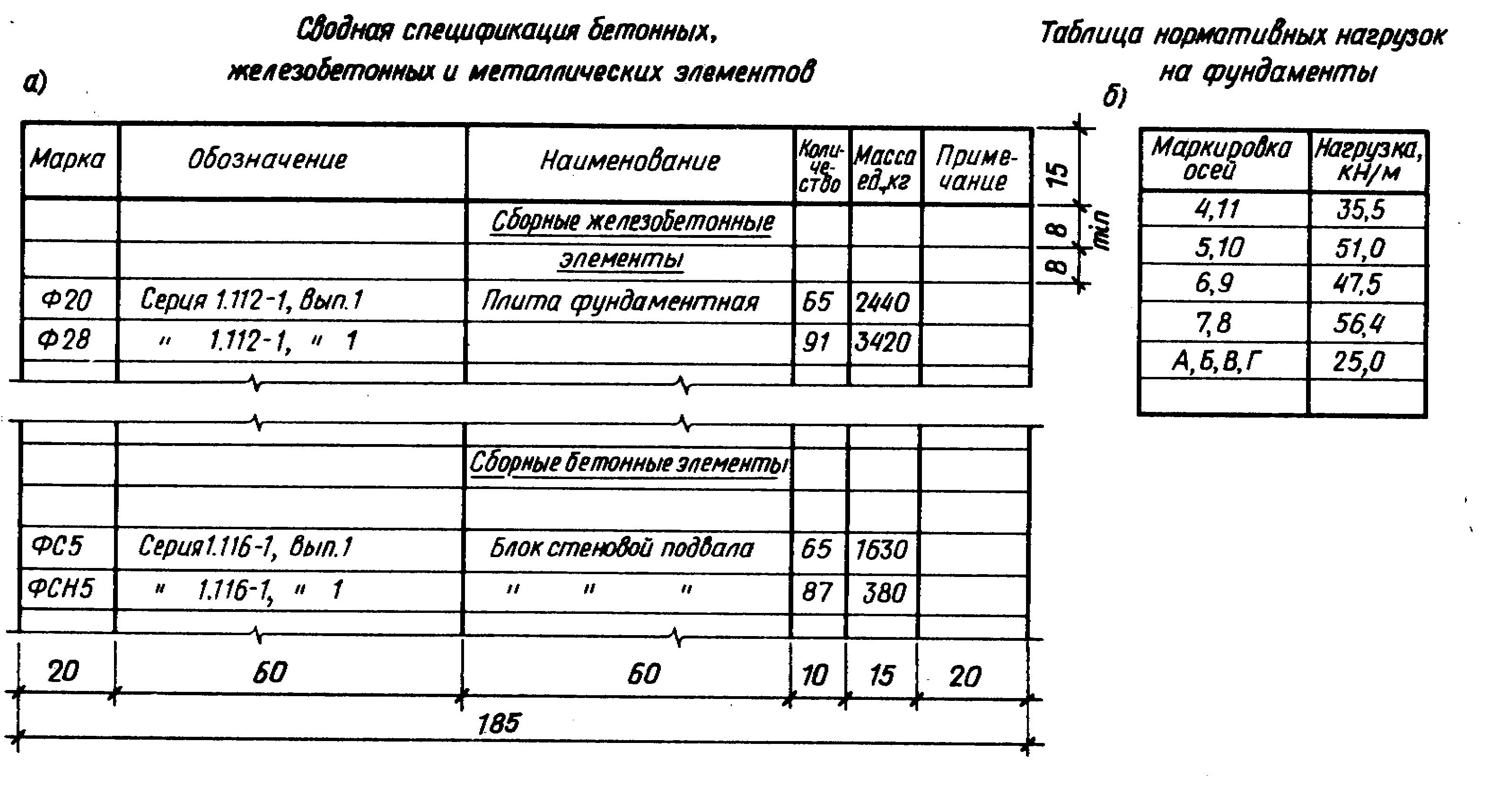

Рисунок 12.4: Образцы таблиц, заполняемых в чертежах

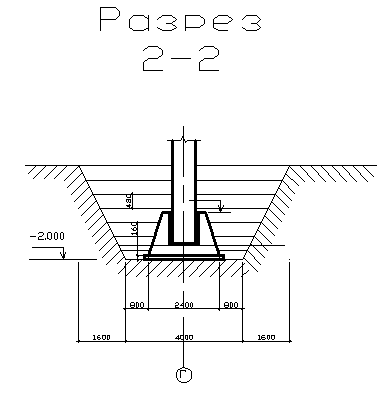

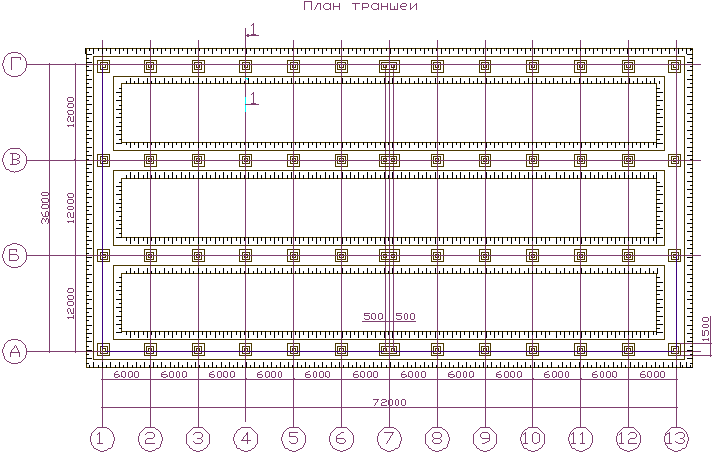

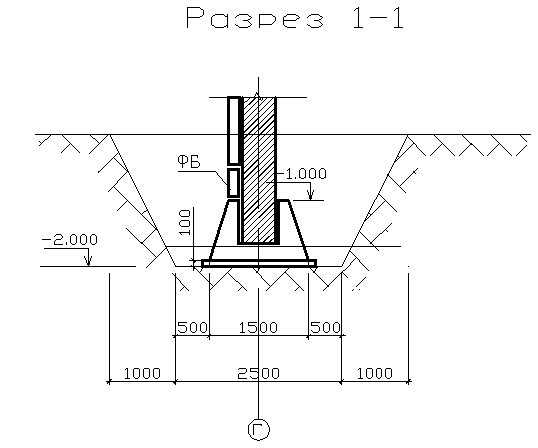

4. План фундамента, разрезы траншеи с фундаментом

5. Спецификация сборных железобетонных конструкций

Сборные железобетонные элементы выбирают по каталогам типовых индустриальных изделий. Количество конструкций данной марки берется из объемов работ. Общая масса конструкций получается умножением массы одного элемента на количество конструкций данных элементов. (таблица_2)

Марка ж/б конс-ций

Габариты элемента, мм

Объем 1-го элемента, м3

Масса 1-го элемента, т

Количество конструкций

Общий объем элементов, м3

Общая масса конс-ций, т

l

b

a

h

1

Ф15.9-I

1500

1500

900

1,1

3

56

61.6

168

2

ФБ6-ІІ

5950

400

200

450

0,71

1,8

24

43,2

17,04

3

ПН.33.89-3

400

400

8950

1.43

3.60

56

80.08

201.6

4

П.П

6000

3490

220

0.89

1.37

156

138.8

213.7

Устойчивость грунта в откосах характеризуется физическими свойствами грунта, при которых грунт находится в состоянии устойчивости. Устойчивость грунтов определяется крутизной откосов и выражается углом наклона откоса к горизонту как отношение 1: m

H/l =l/m (1)

m- коэффициент откоса;

H- высота откоса;

a-заложение откоса или проекция откоса на горизонт.

Подставляем формулу 1 и получаем:

l =H * m= 2*0.5=1

Далее найдём длину b подошвы котлована.

b=18+4+1.2=23.2

a=72+13+1.2=86.2

Длина поверху котлована = сумма значений а и l

с = а + l * 2= 86.2+1*2=88.2

d= b + l * 2= 23.2+1*2=25.2

6. Определение объемов земленных работ

Определение объемов работ производят по рабочим чертежам здания. Перечень объемов работ берется из состава комплексного технологического процесса при производстве работ нулевого цикла. Объемы земляных работ определяют при проектировании земляных сооружений, при составлении проектов организации строительства и проектов производства работ.

1. Определение объема траншеи

Vтр = F*b

F — площадь поперечного сечения траншеи

b — длина траншеи по дну

F=

а – ширина по дну траншеи

а1 – ширина по верху траншеи

h – глубина траншеи

Vтр =7*74,5 = 521,5м3 * 4 = 2086м3

2. Определение объема обратной засыпкой

Vобр.з. = = 1908м3

Vтр – объем траншеи

Vф – объем фундаментных элементов

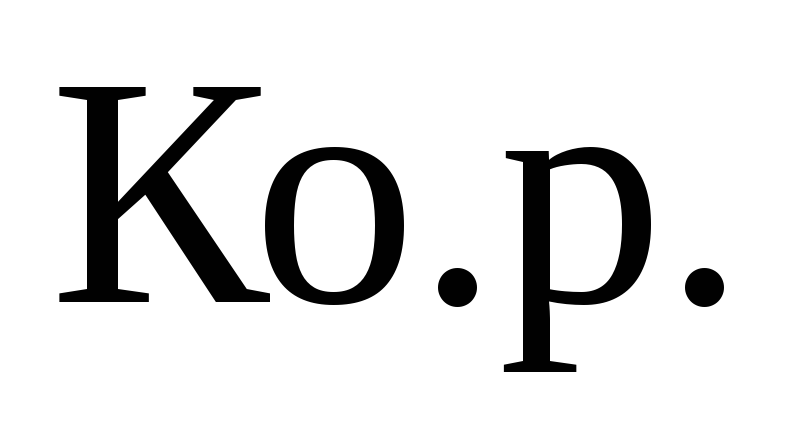

— коэффициент остаточного разрыхления

3. Определение объема излишек грунта

Vизл.г. = Vтр — Vо.з. = 178м3

4. Определение объема недобора грунта

Vн.г. = a*b*0,4= 536,4м3

5. Определение площади уплотненного грунта

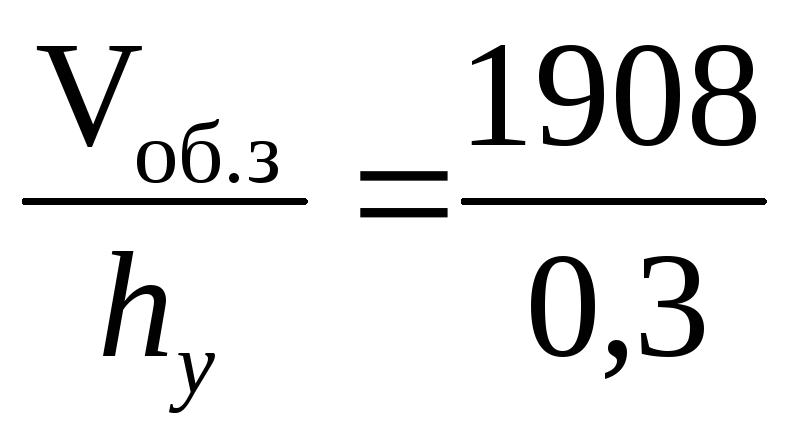

Fуп.г. = = 9540м2

5. Определение площади срезки растительного слоя

Fсрез. = a1*b1*1,05 = 1446м2

7. Подбор комплекта машин для производства земляных работ

1. Выбор экскаватора

Экскаваторы, оборудованные обратной лопатой, предназначены для разработки грунтов, расположенных ниже уровня стоянки экскаватора.

Этот вид экскаваторов преимущественно применяют для разработки грунта в траншеях и при разработке неглубоких котлованов. Разработку грунта осуществляют лобовыми и боковыми проходками. Разработку грунта можно осуществлять как в отвал, так и с погрузкой в транспортные средства. Экскаваторы с обратной лопатой могут передвигаться вдоль и поперек котлована, а также зигзагом.

Разработка траншеи ведется экскаватором, оборудованным обратной лопатой с погрузкой грунта в автосамосвалы и с частичной отсыпкой в отвал.

Выбираем 2 экскаватора с обратной лопатой с ковшом с зубьями с объемом ковша 0,5м3 (Э-504) и 0,25м3 (Э-257) и выполняем сравнение.

(1) Экскаватор Э-504

Емкость ковша – 0,5 м3

Н1вр=3,2(3,39) – норма времени механизма при погрузки грунта в тр.ср

Н2вр=2,5(2,65) – норма вр. мех-ма при работе на вымет. (маш-час)

Смаш.смен=25,34

Соп=16,64

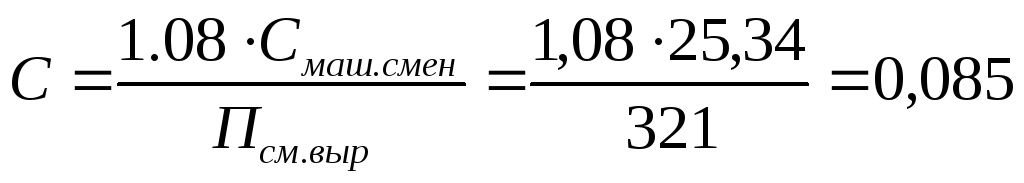

Определить стоимость разработки 1 м3 грунта в траншеи для любого типа экскаватора

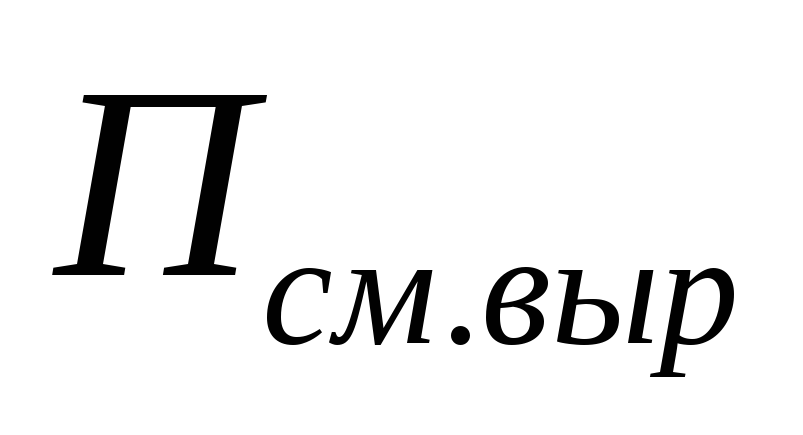

­­– Сменная выработка экскаватора, учитывая разработку грунта на вымет, и с погрузкой в транспорт

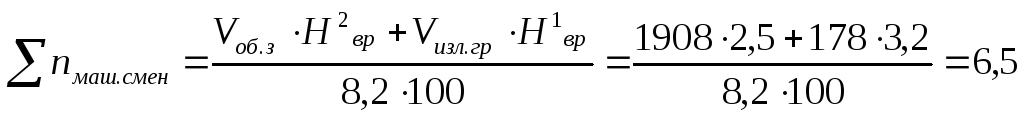

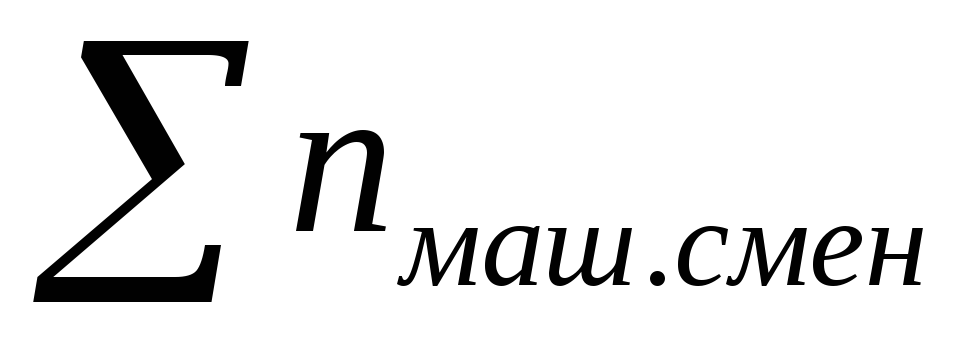

Суммарное число маш.смен

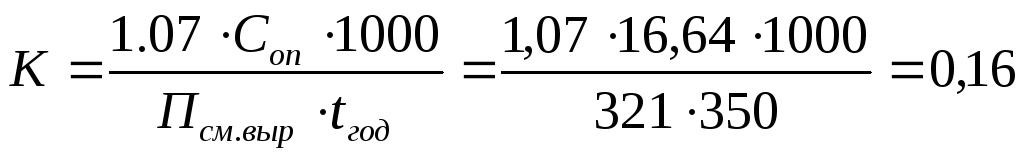

Определение капитального удельного вложения на разработку 1 м3 грунта для каждого типа экскаватораs

Определение приведенных затрат на разработку 1 м3 грунта для каждого экскаватора

Е — нормативный коэффициент эффективности капитальных вложений – 0,15

(2) Экскаватор Э-257

Емкость ковша 0,25 м3

Н1вр=7,2 Н2вр=5,8

Соп=16,2

=15,1 =138С=0,127
