Как сделать опалубку под фундамент – как правильно сделать своими руками, каково его устройство, а так же когда можно ее снимать

1. Опалубка как таковая
2. Опалубка под ленточный фундамент: некоторые особенности возведения
3. Опалубка без демонтажа

Опалубка как таковая

Опалубка из дерева

Под словом «опалубка» подразумевается некоторый набор функционально связанных между собой строительных элементов. Они используются для того, чтобы составлять единые блоки для формирования геометрии фундамента, находящегося в наземном или подземном исполнении. Изготавливается двух видов:

• Съемная конструкция состоит из металлических, фанерных листов, досок, плит ОSB или другого материала, собранного в единую форму.
• Несъемная опалубка изготавливается, в основном, из пенного полистирола, пенопласта, пенобетона и других пустотелых блоков. Они не демонтируются, остаются вместе с фундаментом после полного застывания бетонного состава. Весят всего лишь полтора килограмма.

И тот, и другой вид имеют схожие элементы и представляют похожие конструкции. В частном строительстве используют простой и экономичный – ленточный фундамент. Опалубка под него отличается рядом деталей. В общем виде для простой съемной конструкции понадобятся:

• Метизы (гвозди), планки, доски (толщина 50 мм). Именно такая толщина обеспечивает ту прочность, которая нужна, чтобы противостоять распирающей силе залитого бетона, не деформироваться.
• Колья (крепеж) толщиной 50 мм, забитые в грунт, фиксируют опалубку по периметру, а изнутри вставляется фанера, или направляющие доски сбиваются плотно в щит. Крепятся раскосами в вертикальной установке. Для большей устойчивости опалубки под нагрузкой колышки выставляются с минимально возможным шагом.

Важно! Все параллельные элементы системы должны выдерживать размер (не быть кривыми, не стоять под уклоном), поэтому выставляются по уровню, удерживаются распорками и скрепляются хомутами.

Опалубка под ленточный фундамент: некоторые особенности возведения

Для ленточного основания опалубка для фундамента своими руками делается в большинстве случаев из досок. Это не только более простой в исполнении, но и самый экономный вариант. Правда с материалами, можно и экспериментировать. В любом случае нужен предварительный расчет по расходу всех материалов, для чего составляется план участка, проект дома и фундамента с точными размерами. Он сводится к вычислению периметра основания. Полученную сумму всех сторон умножают на 2, т.к. элементы опалубки будут находиться по обе стороны основания. Это и есть общая ее длина.

Опалубка из стальных листов

Внимание! Учесть все тонкости проектирования, а значит, скорректировать расходы и затраты поможет специальный калькулятор по расчету опалубочного каркаса. Ну или можно прибегнуть к помощи знакомого строителя, имеющего опыт выполнения таких расчетов.

Этапы устройства

• Высота досок, щитов зависти от размера пространства между поверхностью земли и верхней границей цоколя. К этой величине добавляется порядка 7 см. На общий расход материала влияет его вид. Так, доски нужны длиной 6 м и высотой 0,7-1,0 м. Они сбиваются в щиты (не более полутора метров), составляющие основу опалубки. Распорные бруски 40х40 мм или 0,5х0,5 м смогут удерживать щиты, соблюдая геометрию фундамента. Крепить опорные конструкции лучше всего деревянными хомутами.
• Фиксируются доски гвоздями изнутри. При этом шляпка утапливается в дерево, чтобы после застывания бетона на фундаменте не остались следы. Острый конец выходит наружу, но не загибается: это даст возможность легко демонтировать опалубку после завершения работ.
• Периметр будущего строительства обозначается колышками. Чем больше их установить, тем ровнее и устойчивее будет опалубка.
• Щиты устанавливаются параллельно напротив друг друга на заданной ширине. Чтобы сохранялся размер, а также выбранное положение щитов, их положение фиксируется деревянными брусками, хомутами.
• Таким способом производится установка щитов по всему периметру фундамента.
• Особое внимание уделяется оформлению углов. В них устанавливаются специальные угловые детали. Они сбиваются из двух досок под прямым углом. Соединение должно быть достаточно прочным, чтобы предотвратить вытек бетона.
• По всему периметру можно положить пленочную изоляцию или выстлать рубероид, чтобы сделать плотным короб. Или поступить по-другому: предварительно увлажнить сбитые в щиты доски, они разбухнут, а щели исчезнут. Их не будет и в том случае, если формообразующим материалом будет листовая фанера.
• В готовую конструкцию, если предусмотрено проектом, вначале монтируется армированный каркас, затем укладывается бетонная смесь. Выполняется ее уплотнение и удаление воздуха вибратором.
• Демонтировать части опалубочной конструкции можно только после полного схватывания бетона и созревания его по всей толщи. На это уходит где-то месяц. Период схватывания и застывания зависит от времени года (в холодные дни процесс происходит медленнее), марки бетона, толщины слоя. Конкретно сроки снятия регламентированы в Строительных нормах (СНиП 3.03.01-87). В частности, там дается минимальное время распалубки.
• Предварительно доски смачиваются. Они отстают от фундамента и удаляются. В противном случае, если целыми их снять не удастся, опалубку нужно распилить и демонтировать частями.

Опалубка с геотекстилем

Те, у кого нет времени или желания возиться с построением такой конструкции, могут купить готовый вариант или заказать его под конкретные размеры. Проигрывая в финансовом отношении, готовая опалубка гарантирует точность параметров, исключает подбор комплектующих, выполнение расчетов, экономит время монтажа.

Опалубка без демонтажа

Многих застройщиков интересует вопрос, как сделать опалубку для ленточного фундамента в несъемном исполнении? Полимерные материалы обладают легким весом, универсальной формой, возможностью приобретать любую конфигурацию. Кроме этого удобная система крепления «гребень-паз» делает монтаж оперативным и надежным.

Внимание! Опалубочные блоки устанавливаются на всю глубину траншеи, что повышает теплотехнические свойства фундамента, способствует поглощению звуков, предотвращает появление грибка и плесени. Изолирует фундамент от попадания в него влаги. Несъемная опалубка ставится за один цикл, а долговечность вполне «солидная»: более 8 десятков лет.

Опалубка несъемная с пенополистиролом

Порядок работ такой

• Вначале вырывается траншея нужной глубины. Дно выравнивается под уровень.
• Блоки плотно устанавливаются по нивелиру, чтобы избежать перекосов (даже небольших).
• При ширине опалубочной конструкции более 0,6 м для придания прочности, усиления устанавливается поперечный крепеж.
• Между блоками помещается арматурная конструкция. Это могут быть, как стальные пруты, так и стеклопластиковые элементы.
• В опалубку заливается бетон, равномерно растекаясь между арматурой.
• Можно проводить отделочные работы, не тратя время и усилия на демонтаж.

Выбирать опалубку под конкретное основание нужно с учетом состояния грунта, веса и материала стен дома, вида фундамента, прохождения подземных вод, финансовых возможностей. Несмотря на то, что ее обустройство не вызывает сложностей, отнестись к сооружению нужно со всей серьезностью.

Как поставить опалубку под фундамент своими руками

Под частные дома устраиваются самые разные виды фундаментов. Однако каким бы не было основание здания, заливается оно чаще всего в дощатой опалубке. Какой именно пиломатериал подойдет для ее изготовления лучше всего и о том, как ставится опалубка под фундамент постройки, и поговорим ниже.

Конструкция опалубки для ленточного фундамента

Для устройства ленточного фундамента может быть использовано всего два вида опалубки – обычная и переставная. В том случае, если вы решили возвести жилой дом, стоит использовать первую разновидность. Возводя же какую-нибудь незначительную хозяйственную постройку, можно сэкономить время и материал, воспользовавшись переставной опалубкой.

Вот такие материалы нужно будет подготовить:

Также приготовьте молоток и лопату.

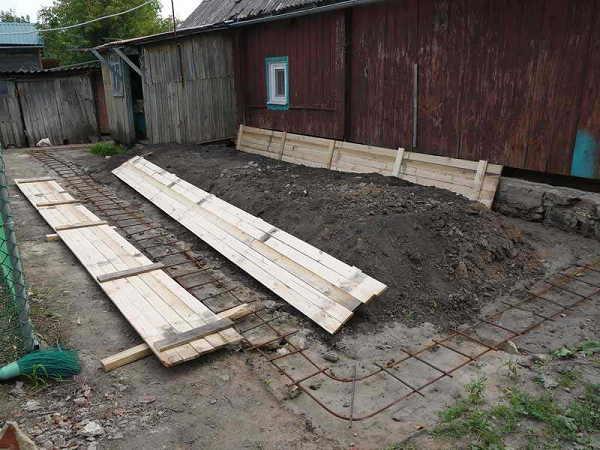

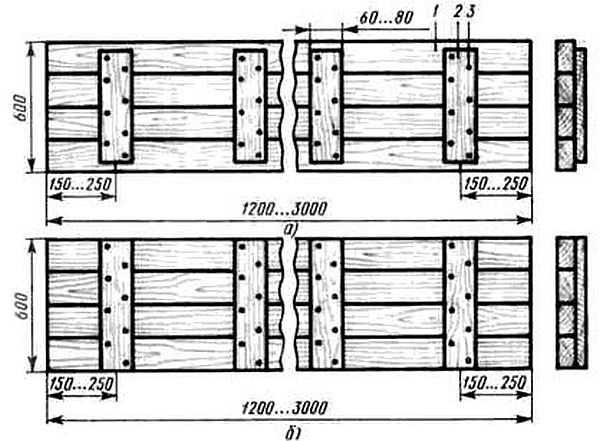

Изготовление опалубки под фундамент начинается со сборки щитов. Берется несколько досок и набивается на брус (щели не более 3мм). Гвозди забивают так, чтобы шляпки оказались в последующем внутри опалубки. После сборки свободными должны остаться по 20см бруса с обоих краев. Шаг между брусьями по длине – 70-100мм.

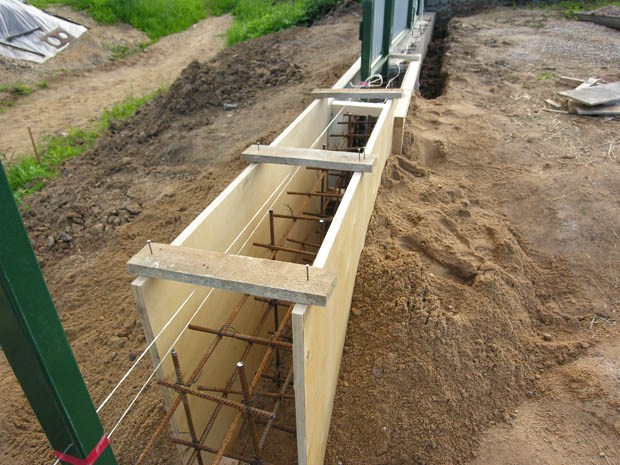

Итак, как делается надежная опалубка под фундамент? Установку щитов производят так:

• Свободный нижний конец каждого бруса опоры утапливают в грунт;
• Из бруса нарезают распорки одинаковой длины;
• Временно крепят щиты на длинные колья (можно из толстых веток) с внутренней и внешней стороны. Горизонтально по уровню устанавливают распорки;
• Вбивают на некотором расстоянии от щитов колья из бруса;
• Между щитами и вбитыми кольями устанавливают подкосы;
• Вытаскивают временные колья, выравнивая щиты по вертикали. Иногда для придания сооружению дополнительной жесткости используются специальные хомуты. Как именно их сделать смотрите на картинке ниже.

В том случае, если фундамент не слишком длинный, вместо хомутов можно применить проволочные скрутки. Верхние концы брусьев противоположных щитов обматывают проволокой, вставляют в нее металлический прут и начинают вращать его. В результате щиты стягиваются, плотнее прижимаясь к распоркам. При таком способе лучше дополнительно установить горизонтальные бруски по грунту между щитами и кольями.

Переставная опалубка под фундамент делается своими руками всего из двух щитов длиной 3-4м. Устанавливается она точно так же, как обычная. После заливки бетона выжидают сутки и переставляют щиты дальше по длине траншеи. При таком способе край получающихся отрезков бетонной ленты делают скошенным. В этом случае получится более прочная лента.

Совет: Для того, чтобы стенки фундамента получились более гладкими и вода из раствора не впитывалась в древесину, можно обтянуть щиты изнутри полиэтиленом.

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

Опалубка для плитного фундамента

Далее посмотрим, как поставить опалубку под плитный фундамент. Сбивается она также обычно из досок и бруса. Сначала в грунт забивают стойки, а затем оббивают их досками. Для устойчивости устраивают подкосы точно так же, как при устройстве опалубки для ленточного основания под дом. По углам щиты скрепляют уголком.

Важно: Опалубка как для плитного, так и для ленточного фундамента должна быть выше будущего цоколя примерно на 5см. При этом верх залитой бетонной ленты можно будет выровнять, без риска перелить смесь через края.

Возведение опалубки для столбчатого фундамента

В качестве опалубки под столбчатый фундамент часто используют асбоцементные трубы. Иногда ее делают и просто из рубероида. В последнем случае материал сворачивают в трубу и опускают в яму.

Для заливки части столба над грунтом используется и опалубка из досок. Делают ее также из небольших щитов, закрепленных подкосами или уголком.

Таким образом, ответ на вопрос о том, как поставить надежную опалубку под фундамент дома или какой-нибудь хозпостройки своими руками, зависит от типа бетонного основания. В любом случае сборка подобной конструкции ничего суперсложного собой не представляет.

Видео по теме «опалубка своими руками»:

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

Круглый фундамент, опалубка: как сделать

Круглый фундамент считается одной из самых прочных и надежных оснований, ведь круглые формы обеспечивают высокую обтекаемость поверхности. Также на такие основания практически не действуют горизонтальные прижимные силы почвы, а вертикальные смещения сведены к минимуму.

Поэтому, круглые фундаменты часто используются при возведении конструкций колонного типа или в небольшом частном строительстве. Но любые бетонные монолитные основания, даже для круглых фундаментов, нуждаются в возведении опалубки, которая опоясывает будущий фундамент, но сделать круглую опалубку довольно сложно.

Поэтому, сначала нужно разобраться в видах опалубок.

Виды круговой опалубки

Конечно, уникальный и оригинальный собственный дом – это прекрасно. Особенно, когда можно использовать уникальные архитектурные формы и не тривиальные строительные элементы. Поэтому и пользуются популярностью круговые фундаменты, опалубку для которых сделать можно своими руками в считанные дни.

Но сейчас существует два основных варианта опалубок для таких оснований: съемные и несъемные. Как правило, съемная опалубка используется многократно, ее роль сводится к тому, чтобы сохранить круглые формы будущего фундамента и, когда бетон застынет, можно было демонтировать опалубку и перенести ее на другое место.

Многоразовая опалубка часто используется при возведении колонных оснований, производится с различных материалов, даже пластика или дерева.

Таким образом, стоимость возведения опалубки во многом зависит от типа основания и используемых строительных материалов.

С чего можно сделать несъемную конструкцию:

• Фабричный пенополистирольный короб. Производится различных размеров и толщины, отличается гибкостью и тут достаточно только собрать готовую конструкцию прямо на месте;
• Профлист небольшой толщины, который легко согнуть без разлома;
• Тонкая листовая сталь.

Пенополистирольный короб

Отличительная особенность пенополистирольных коробов в том, что это не только отличный материал для опалубки. Пенополистирол сочетает также характеристики теплоизоляции, поэтому такая опалубка будет одновременно внешним контуром основания и утеплителем.

Понятно, что такой короб не отличается прочностью, но одноразовую заливку бетоном выдерживает. А в некоторых случаях этого вполне достаточно.

Сделать короб своими руками технически не возможно, потому что он производится методом заливки в специальных формах, где сразу обеспечивается гибкая круглая форма конструкции и все необходимые крепежные элементы.

Несмотря на высокую стоимость таких коробов, их использование целесообразно. Ведь нет нужды дополнительно раскапывать траншею и устанавливать утеплитель. Соединяются такие конструкции между собой с помощью монтажного короба, мелкой стальной проволоки из небольшим шагом. С внешней стороны рекомендуется также установить распорки.

Металлическая несъемная конструкция

На данный момент это оптимальное решение для многих частных застройщиков, ведь сделать ее можно быстро и качественно. Как правило, тут используется металлический профнастил средней прочности и небольшой толщины листа.

Использование такого материала обусловлено возможностью сделать опалубку практически любой формы и размеров, обеспечить гибкое соединение всех элементов конструкции. Но металлопрофиль не обеспечит теплоизоляцию, зато обладает отличными гидроизоляционными свойствами.

Соответственно, учитывая малую стоимость материалов, такая опалубка для кругового фундамента будет оптимальным решением.

Съемные варианты можно сделать из:

• Профлиста;
• Листовой стали;
• Ламинированной фанеры;
• Обрезной доски;
• Деревянного бруса;
• Пластика.

Металлическая съемная опалубка

Преимущества очевидны: минимум места для подготовки листов, возможность создать необходимые формы, к металлу можно приварить ручки для большего удобства. Недостаток – низкая защита от грунтовых вод. А вот в случае использования профнастила гидроизоляцию установить не получится, к тому же он жесткий и для создания придется использовать много места.

Деревянная съемная форма

Отличное решение, когда делается опалубка на небольшую глубину залегания. Ведь в качестве строительного материала можно использовать строительный брус, обрезные доски или фанеру, а вертикальный способ установки способен обеспечить практически любую форму будущего фундамента.

А самое главное – то это доступность строительных материалов. Их можно купить по доступной цене на любой пилораме, сделать прямо на строительной площадке самостоятельно.

В случае использования колонного типа основания, диаметр конструкции будет ограничен на уровне 1,5-2 метра, а соединяются брусья между собой стальными соединительными кольцами.

Такое решение будет оптимальным для колонного строительства. Недостаток – нужно делать качественную гидроизоляцию деревянных конструкций или их пропитку специальными составами.

Пластиковые съемные формы

Сейчас на рынке строительных материалов можно подобрать огромное количество самых разных пластиковых изделий для внешней опалубки.

Причем цена тут зависит от материала, его качества, толщины стенок, защищенности, наличия фиксаторов и прочих параметром. Особенность пластиковых опалубок в том, что они практически не подвержены действию агрессивных сред, поэтому их можно оставлять в почве насовсем.

Также они имеют гладкую внутреннюю поверхность, на которую не налипает бетон, поэтому демонтаж проводится быстро, а фундамент получится ровным и гладким.

Возведение круглых форм

1. Выбор строительных материалов. Тут сначала стоит провести расчеты, какой материал будет использоваться, а также определиться с его преимуществами и недостатками.
2. Разработка проекта будущего фундамента.
3. Рытье котлована. Диаметр ямы должен быть больше на величину толщины опалубки с учетом гидроизоляционного и теплоизоляционного слоев, а также для удобства работы внутри ямы.
4. Формирование песчаной подушки и по бокам установка каркаса. В некоторых случаях себя оправдывает использование деревянных балок, которые вкапываются в землю. Тогда их нужно обвязать проволокой по внешнему периметру, а поверх пустить фиксирующую проволоку. В таких случаях отсутствует деформация конструкции.
5. В случае использования несъемной деревянной опалубки, поверх внешней поверхности нужно сделать защиту от грунтовых вод. Для таких целей отлично подходит рубероид, который зажимами и клеем фиксируется на балках, а швы заливаются смолой. Поверх уже устанавливается теплоизоляция с пенополистирола.

Если используются пластиковые и полимерные материалы для строительства круглой опалубки, то технология похожа, только тут используются специальные заводские фиксаторы. Понятно, что пластик получится немного дороже, чем деревянная конструкция, но он служит дольше и отличается малой толщиной. В некоторых случаях такой вариант себя оправдывает больше, чем дерево.

Как правильно установить опалубку фундамент

Отлично подготовленная подушка и отличный качественный бетон не стоят ничего, если опалубка для фундамента сделана из рук вон плохо. Понятно, что точность геометрии опорной плиты или ленты зависит от многих факторов, но в первую очередь от исправного и прочного каркаса под заливку бетона. Поэтому, кроме нормальной подушки, бетона и арматуры для установки опалубки под фундамент хорошего качества, скорее всего, потребуется купить нормальный пиловочник и не собирать горбыль по ближайшим запасникам, даже если это одноразовая опалубка.

Основные элементы опалубки под фундамент

Стандартное устройство формы под заливку фундамента предполагает использование следующих материалов:

• Разметочных шнуров и кольев, направляющих досок. Доски и колья потребуется пришить к подушке на дне траншеи, после чего можно устанавливать боковые щиты и крепеж опалубки фундамента;
• Обрезная доска, толщиной не менее 30 мм, и брус сечением 50х50. Количество пиловочника, необходимого для сборки бортовых щитов, рассчитывают, исходя из глубины фундамента, ширины ленты и размеров периметра;
• Боковые подкосы, подпоры, распорки и стяжки для опалубки фундамента, шпильки, полиэтиленовая пленка, стальные уголки и гвозди покупаются с запасом, старый неликвид лучше не использовать.

Если вы решили установить опалубку под фундамент на саморезах, запаситесь электрическим шуруповертом и парой сменных аккумуляторов, а запас саморезов можно промыть керосином, это поможет правильно крепить материал без перекосов в древесине.

Забудьте о ламинированных ДСП и стальных трубчатых каркасах, такой вариант многоразовой опалубки не всегда можно правильно установить на своем фундаменте. Если вам приглянулся стальной, алюминиевый или пластиковый каркас, то нанимайте сразу бригаду из работников, способных правильно собрать и установить его по вашим требованиям.

Правильно собираем и устанавливаем опалубку фундамента

В подавляющем большинстве случаев строители предпочитают собрать боковые щиты, подкосы, привести весь набор к траншее фундамента и только потом собрать – установить готовые детали по выполненной разметке.

Оптимальным вариантом будет следующий порядок работ:

Перенести все характеристики и размеры будущего фундамента в точный эскиз опалубки, при необходимости проверить размеры траншеи и правильно увеличить ширину в местах установки подкосов:

1. Собрать боковые щиты из обрезной доски. Для обычной опалубки под МЗЛФ потребуется установить щит в 60-70 см высотой. Длина при правильном подборе материала сильно на качество опалубки не влияет и, как правило, зависит от возможностей транспорта;
2. Нарезаем из бруса распорки и отмечаем на щитах места под их установку, в траншее фундамента зарубки помогут правильно установить бруски так, чтобы выдержать нужную ширину ленты;
3. Изготавливаем необходимое количество подкосов, их потребуется не менее одной пары на метр длины щита.

Осталось немного – забить опорные колья по разметке, установить щиты и правильно зафиксировать их с учетом показаний строительного уровня и отвеса.

Как правильно поставить опалубку фундамента на грунт

Самым ответственным этапом монтажа опалубки всегда был и остается процесс юстировки положения стоек и щитов относительно линий разметки. В первую очередь по натянутым шнурам нужно установить и забить ряд разметочных кольев, лучше изготовленных из обрезков доски, использованной для сборки боковых щитов. Плоский колышек режется, как минимум, на 20-30 см длиннее вертикальных стоек бортовых щитов опалубки.

Каждый такой кол необходимо установить на дно траншеи фундамента, при этом боковую плоскость и высоту кола выравнивают по направлению разметочного шнура и вертикальному отвесу. Устанавливать разметочный кол необходимо очень надежно, при необходимости сделать внешнюю подпорку.

На следующем этапе необходимо установить внешние щиты опалубки. С наружной стороны щиты будут опираться на разметочные колья, с внутренней потребуется установить временный крепеж из таких же колышков, забитых в шахматном порядке с разметочными, как на фото. После выравнивания щитов саморезами прихватываем их к разметочным стойкам.

Далее устанавливаем внутренний периметр из боковых щитов, на время зафиксируем внутренний ряд с помощью распорок и подкосов. Проверяем и подгоняем положение щитов по строительному уровню, натянутым разметочным шнурам и вертикальному отвесу, после чего верхние доски соседних щитов соединяем планками.

Завершающие операции

После настройки и подгонки отдельных элементов опалубки под разметку и размеры фундамента потребуется выполнить еще один важный элемент – закрепить и усилить основание боковых щитов опалубки. Именно на нижнюю часть боковой поверхности приходится максимальная распирающая нагрузка, поэтому каждый щит понизу, с внешней стороны, необходимо подшить брусом или донной доской, желательно это сделать еще на этапе сборки щитов, так как бить гвозди под углом, раскорячившись в траншее, не очень удобно. Установленные подкосы, как правило, удерживают борта, но не спасают от деформации нижней части, поэтому установить клинья в донной части жизненно важно.

Вдоль подшитой донной доски через каждые 60-70 см в грунт забивают клиновидные колышки, их задача — зафиксировать донную часть опалубки и не дать разойтись щитам под давлением бетона.

На завершающем этапе специалисты рекомендуют закрыть деревянную опалубку обмазкой или выложить толстой полиэтиленовой пленкой. Правильно уложенное покрытие защитит дерево опалубки, будет меньше впитываться воды, и после схватывания бетона снять доски будет достаточно легко.

Заливка бетона, подбой досок и снятие опалубки

Целостность и стойкость опалубки к гидравлической нагрузке от жидкого бетона во многом зависит от умения аккуратно заливать бетонный раствор в форму. Правильно регулировать процесс заливки можно перестановкой направляющих желобов, по которым раствор стекает в форму. Главное — после заливки фундамента раствор должен перетекать равномерно по всей опалубке, постепенно увеличивая уровень залитой массы.

Иногда складывается ситуация, когда нижние и средние доски выгибаются под давлением бетона. Катастрофы в этом нет, если это не влияет на общие размеры и положение опалубки, хотя, по всем канонам, такой дефект необходимо устранять. Если есть угроза отрыва доски или деформации всей плоскости щита, то необходимо срочно предпринимать срочные меры по укреплению поверхности и конкретной доски. Во-первых, врезаются дополнительные саморезы и правильно устанавливаются усиливающие распорки. Во-вторых, необходимо в полуметре от места выгиба завернуть или забить сваю, установить горизонтально автомобильный домкрат, и через стальную плиту или толстую деревянную доску аккуратно придавить дефект. Созывать на помощь всех присутствующих будет не совсем правильно, толку от них мало, достаточно одного грамотного помощника с домкратом и сваей.

Снимать опалубку после заливки для ленточного фундамента правильно будет через неделю при средней температуре воздуха не менее 15-17^оС, в холодное время срок до начала разборки необходимо удваивать. Чтобы правильно разбирать конструкцию, потребуется сначала удалить подкосы, вытащить клинья вдоль донной доски и сбить верхние планки, стягивающие щиты. Если была уложена пленка или рубероид, достаточно осторожно забить несколько клиньев в щель между щитом и лентой фундамента.

Заключение

Все варианты опалубки из дерева строятся по одной схеме, поэтому, освоив самый сложный ленточный вариант, можно, не колеблясь, правильно собрать и установить форму под сваи, МЗЛФ или плитный фундамент. Наибольшей проблемой при сборке формы любого типа фундамента будет проблема правильно собрать конструкцию под ступени, печь или пристройку сложной конструкции. Любой из перечисленных элементов потребует немало времени,чтобы придумать и установить каркас нужной формы и размеров.
