Расчет изоляции трубопроводов калькулятор: Калькуляторы — ROCKWOOL Россия

Инженерный калькулятор — ЕЗИМ

Результаты расчета

Юридический адрес предприятия: Российская Федерация, 620024, г. Екатеринбург, Елизаветинское шоссе 39

Фактический адрес: Российская Федерация, 620024, г. Екатеринбург, Елизаветинское шоссе 39

Почтовый адрес: Российская Федерация, 620000, г. Екатеринбург, а/я 3

Сайт: www.езим.рф, www.e-zim.ru /// E-mail : [email protected]

Телефон/факс: +7 343 286-64-81 (многоканальный)

Данный информационный лист представляет собой технический расчет количества расходных материалов при замене покровных слоев на тепловых сетях, теплотрассах, трубопроводах.

Расчет составлен согласно рекомендациям справочника строителя «Тепловая изоляция» под редакцией Кузнецова Г.Ф. 4-е издание дополнительное и переработанное – Москва «Стройиздат» 1985 года с. 163-165, на основании формулы определения длинны окружности или периметра круга, и носит справочный характер.

Данный расчет может применяться для проверки смет, а также для ориентировочного определения количества расходных материалов при замене покровного слоя на тепловых сетях, теплотрассах, трубопроводах.

Специалисты предприятия ЕЗИМ всегда с желанием предоставят нашим возможным партнерам всю необходимую информацию о компании ЕЗИМ и продукции, используемой при строительстве и ремонте тепловых сетей, теплотрасс, трубопроводов и т.п.: Стеклопластик рулонный марки РСТ; Стеклоткань строительная; Стеклоткань электроизоляционная; Ткань стеклянная; Ткань конструкционная; Фольма-ткань; Фольма-холст; Фольгоизол марки СРФ.

РЕЗУЛЬТАТ ВЫПОЛНЕН ДЛЯ СЛЕДУЮЩИХ ИСХОДНЫХ ДАННЫХ

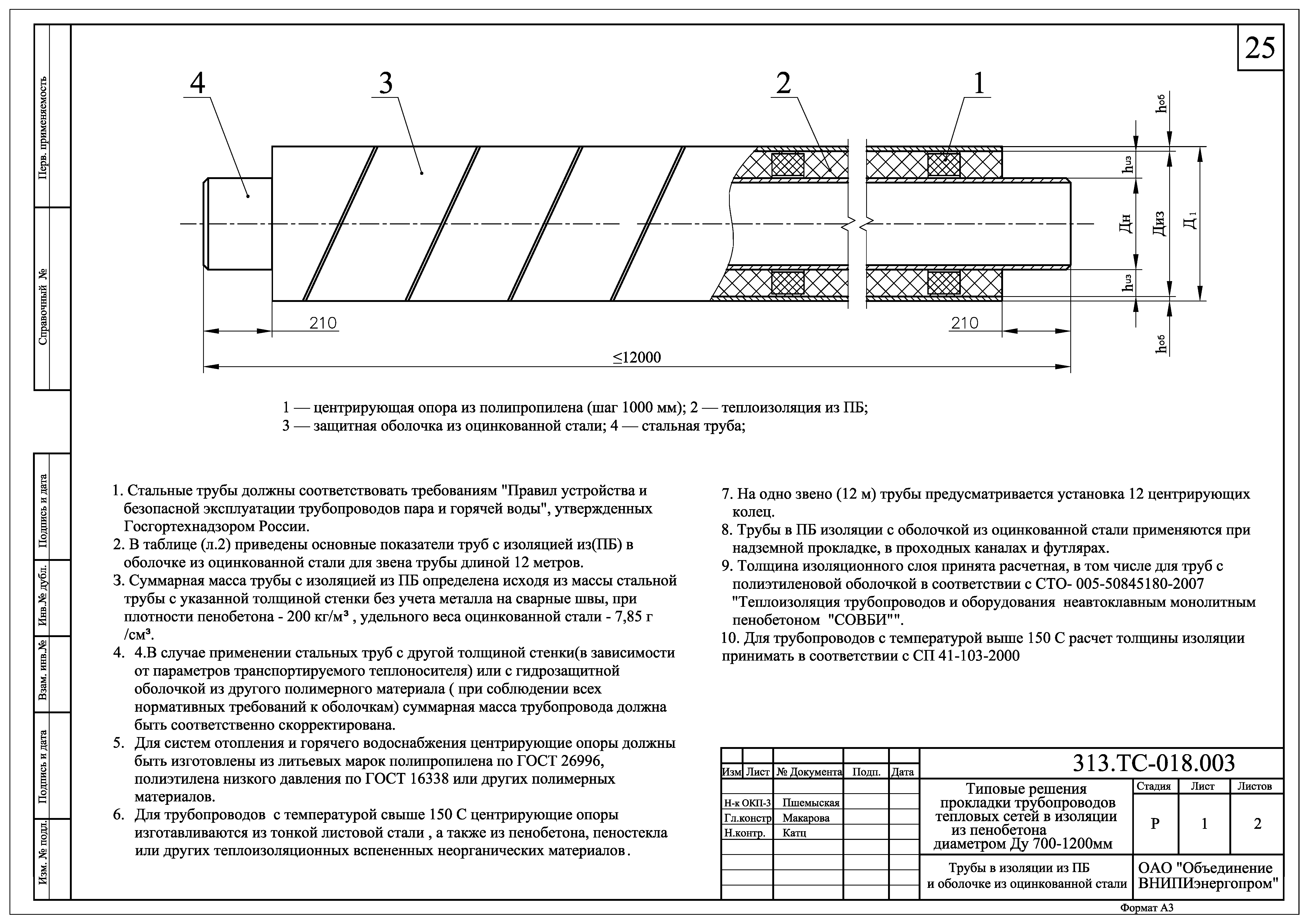

  1. Диаметр трубопровода с теплоизоляционным и выравнивающим слоем, мм. – Ø = 1000
  2. Длина трубопровода в однотрубном исчислении, м – L = 1000
  3. Тип покровного материала для трубопровода – Стеклопластик рулонный РСТ-250
  4. Количество бандажей на 1 метр длины трубопровода – 4 шт.

РЕЗУЛЬТАТЫ РАСЧЕТА

Таблица № 1

Наименование материала Единицы измерения Количество

Мы искренне ценим Ваш выбор.

Коммерческий отдел


© Копирование контента или содержания запрещено и преследуется по закону — Настоящий веб-сайт является объектом авторского права, исключительные права, на использование которого принадлежат Компании ЕЗИМ. Все информационные материалы: статьи, тексты, таблицы, базы данных, скрипты, исходные коды, видео, фото, графика, включая любые текстовые и математические решения, графические элементы управления и дизайна, программные модули, плагины и иные отдельные компоненты сайта, размещенные на данном веб-ресурсе, являются результатом интеллектуальной деятельности и собственностью Компании ЕЗИМ.

Копирование, воспроизведение, размножение, распространение, в том числе в цифровой форме, перепечатка (целиком или частично), или иное использование материалов в коммерческой деятельности с целью получения выгоды и прибыли без письменного разрешения автора не допускается. Любое несоблюдение вышеуказанных положений является нарушением авторских прав, и преследуется с привлечением к гражданской, административной и уголовной ответственности в соответствии с действующим российским и международным законодательством. Все права защищены!

   ВНИМАНИЕ!

Если Вам стало известно о случаях нарушения авторского права, Вы можете обратиться по контактному телефону доверия «Горячая линия. Безопасность» +7 952-144-25-35 или на электронную почту [email protected]. Инициаторам предоставляемой информации гарантируется достойное вознаграждение, а так же полная анонимность и конфиденциальность.

Методика инженерного расчёта тепловой изоляции трубопровода :: HighExpert.RU

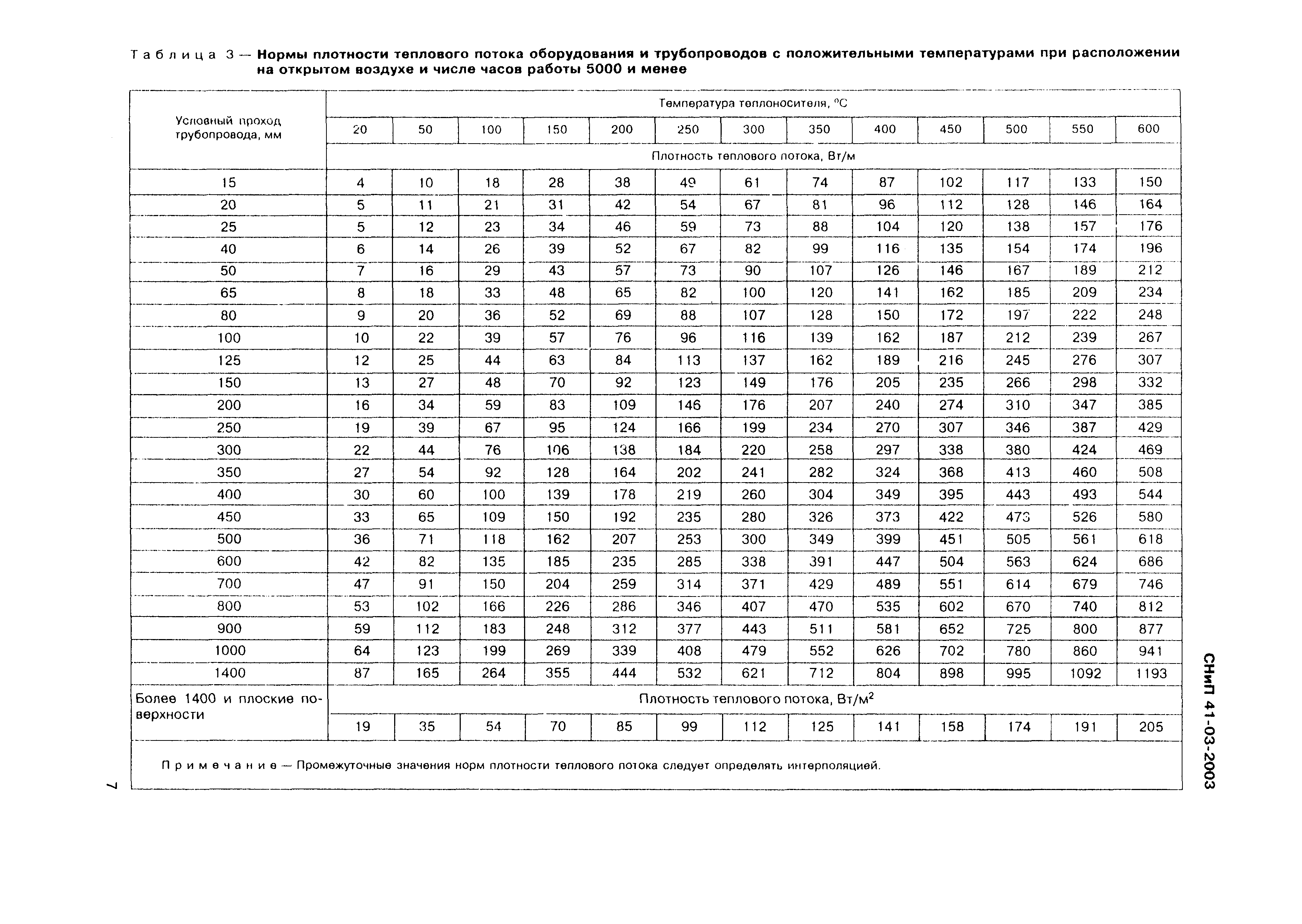

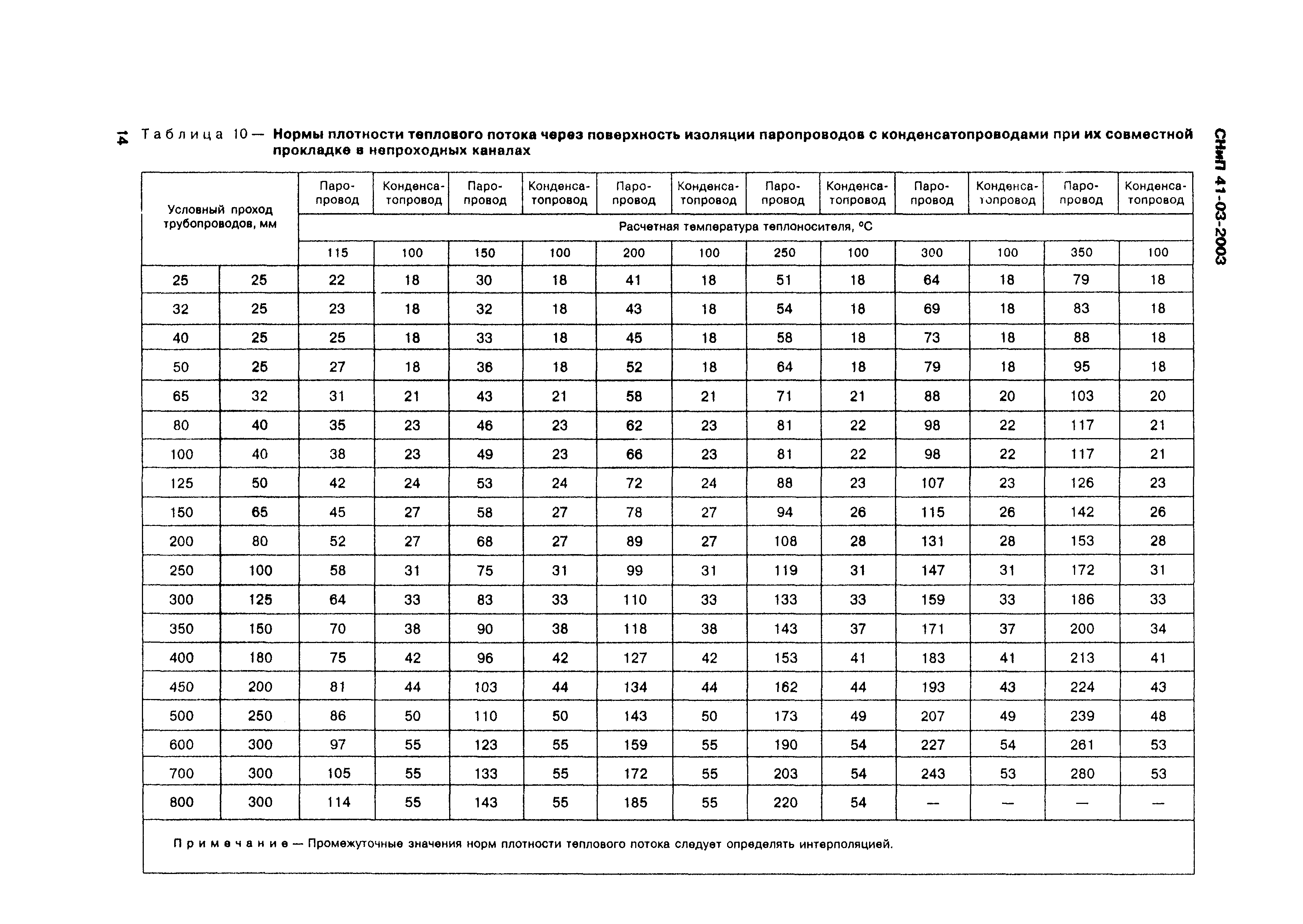

Ниже представлена краткая методика инженерного расчёта тепловой изоляции трубопровода (трубы). Оптимальную толщину теплоизоляционного слоя находят путём технико-экономического расчёта. Практически толщину слоя изоляции определяют исходя из его термического спротивления (не менее 0,86 [oС • м2/Вт] для труб с Dу <= 25 мм, и 1,22 [oС м2/Вт] для труб с Dу > 25 мм).

Качество тепловой изоляции трубопровода оценивается её КПД. В современных конструкциях

тепловой изоляции при использовании материалов с теплопроводностью до 0,1 [Вт/м • K] оптимальная толщина слоя изоляции обеспечивает тепловую эффективность этой изоляции, близкой к 0,8 (т.е. эффективность 80%).

Приведенная информация может быть полезна для проведения инженерных расчётов при проектировании различных машин и узлов, содержащих трубопроводы с тепловой изоляцией. В качестве примера ниже приведены результаты расчёта тепловой изоляции для выпускного коллектора [трубопровода] высокофорсированного дизеля.

Полное термическое сопротивление изоляционной конструкции для цилиндрической стенки трубопровода (трубы) определяется по формуле:

где

dиз — искомый наружный диаметр стенки изоляции трубопровода.

dн — наружный диаметр трубопровода.

λиз — коэффициент теплопроводности изоляционного материала.

αв — коэффициент теплоотдачи от изоляции к воздуху.



Линейная плотность теплового потока


где

tн — температура наружной стенки трубопровода.

tиз — температура поверхности изоляции.


Температура внутренней стенки изоляции трубопровода


где

dв — внутренний диаметр трубопровода.

αг — коэффициент теплоотдачи от газа к стенке.

λт — коэффициент теплопроводности материала трубопровода.

Уравнение теплового баланса


из которого определяется искомый наружный диаметр изоляции трубопровода dиз, и далее толщина изоляции этого трубопровода (трубы) вычисляется по формуле:

Пример: Необходимо рассчитать тепловую изоляцию трубопровода высокофорсированного дизеля, наружный диаметр выпускного трубопровода составляет 0,6 м, внутренний диаметр этого трубопровода составляет 0,594 м, температура наружной стенки трубопровода принимается равной 725 К, температура наружной поверхности изоляции принимается равной 333 К, теплопроводность изоляционного материала принимается равной 0,11 Вт/(м•К), тогда проведенный

расчет изоляции трубопровода по методике, описанной выше, покажет, что толщина необходимой изоляции трубопровода должна составлять не менее 0,1 м.

Программа расчета толщины теплоизоляции K-PROJECT для проектирования инженерных систем

Скачать программу расчёта толщины изоляции K-PROJECT 2.0

Расчетная программа K-PROJECT 2.0 создана для проектирования инженерных систем разнообразного назначения с применением в конструкции технической изоляции
«K-FLEX», покрывных защитных материалов и комплектующих, базируясь на потребностях, что содержатся в нормах технологического проектирования или иных нормативных документах:

  • СП 41-103-2000 «Проектирование тепловой изоляции оборудования и трубопроводов»;
  • ГЭСН-2001 Сборник №26 «Теплоизоляционные работы»;
  • СНиП 23-01-99 «Строительная климатология»;
  • СНиП 41-01-2003 «Тепловая изоляция оборудования и трубопроводов»;
  • ТР 12324 — ТИ.2008 «Изделия теплоизоляционные из каучука
    «K-FLEX» в конструкциях тепловой изоляции оборудования и трубопроводов.

Программа выполняет следующие расчеты:

1. Для трубопроводов:

  • Расчет теплового потока при определенной толщине изоляции;
  • Расчет изменение температуры носителя при заданной толщине изоляции;
  • Расчет температуры на поверхности изоляции при заданной толщине изоляции;
  • Расчет времени замерзания носителя при заданной толщине изоляции;
  • Расчет толщины изоляции с целью предотвращения образования конденсата на поверхности изоляции.

2. Для плоских поверхностей:

  • Расчет теплового потока при заданной толщине изоляции;
  • Расчет температуры на поверхности изоляции при заданной толщине изоляции;
  • Расчет толщины изоляции с целью предотвращения образования конденсата на поверхности изоляции.

Результаты расчетной программы K-PROJECT 1.0 можно использовать в проектировании конструкций тепловой изоляции оборудования и трубопроводов промышленных предприятий, а также объектов ЖКХ, включая:

  • технологические трубопроводы с положительными и отрицательными температурами всех отраслей промышленности;
  • трубопроводы тепловых сетей при надземной (на открытом воздухе, подвалах, помещениях) и подземной (в каналах, тоннелях) прокладках;
  • трубопроводы систем отопления, горячего и холодного водоснабжения в жилищном и гражданском строительстве, а также на промышленных предприятиях;
  • низкотемпературные трубопроводы и оборудование холодильных установок;
  • воздуховоды и оборудование систем вентиляции и кондиционирования воздуха;
  • газопроводы; нефтепроводы, трубопроводы с нефтепродуктами;
  • технологические аппараты предприятий химической, нефтеперерабатывающей, газовой, пищевой, и др. отраслей промышленности;
  • резервуары для хранения холодной воды в системах водоснабжения и пожаротушения;
  • резервуары для хранения нефти и нефтепродуктов, мазута, химических веществ и т.д.

В программе осуществлен модуль расчета коэффициента теплоотдачи, что зависит от температур носителя и окружающей среды, типа покровного слоя и ориентации трубопровода, позволяющий учитывать эти факторы при расчете теплотехнических характеристик.

Сейчас, готовится новая версия программы K-PROJECT 2.0, где будет реализована возможность составлять рабочую документацию согласно ГОСТ 21.405-93 «СПДС. Правила выполнения рабочей документации тепловой изоляции оборудования и трубопроводов»:

  • техномонтажная ведомость;
  • спецификация оборудования.

При создании техномонтажной ведомости и спецификации, программа подбирает нужные типоразмеры теплоизоляционных материалов «K-FLEX», рассчитывает надобное число покровных материалов и аксессуаров «K-FLEX» для монтажа.

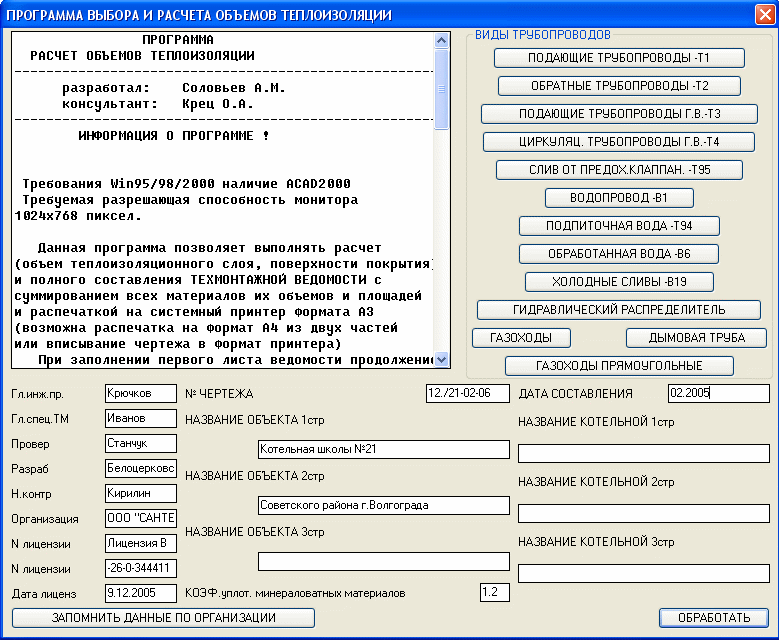

Программ для расчета (БЕСПЛАТНО)

Предоставление программ для расчета (бесплатно).

Расчетная программа K-PROJECT 1.0.

Расчетная программа K-PROJECT 1.0 предназначена для проектирования инженерных систем различного назначения с использованием в конструкции технической изоляции «K-FLEX», покрывных защитных материалов и комплектующих, основываясь на требованиях, содержащихся в нормах технологического проектирования и других нормативных докуметах. Результаты расчетной программы K-PROJECT 1.0 могут быть использованы при проектировании конструкций тепловой изоляции оборудования и трубопроводов промышленных предприятий, а также объектов ЖКХ.

Скачать программу

Программа расчета Технической Изоляции

PAROC Calculus — это Программа расчета по технической изоляции. Данная программа рассчитывает характеристики системы с технической изоляцией PAROC. Расчеты производятся в соответствие со стандартом EN ISO 12241.

Открыть онлайн программу PAROC Calculus

Расчётная программа EnFlex 4

EnFlex 4 – единственный на сегодняшний день программный инструмент, прошедший экспертизу ООО «ЦСПС» – органа по сертификации программной продукции в строительстве, и распространяемый бесплатно. Программа позволяет рассчитать толщину теплоизоляционных материалов Energoflex® для систем отопления, водоснабжения, вентиляции и кондиционирования. Её особенностью является возможность наряду с расчетами составлять рабочую документацию в соответствии с ГОСТ 21.405-93 «Правила выполнения рабочей документации тепловой изоляции оборудования и трубопроводов»: техномонтажную ведомость и спецификацию оборудования. EnFlex 4 удобна как для проектировщиков, которые используя режим «работа с проектами» могут в кратчайшие сроки подготовить всю необходимую документацию, так и для монтажников, которые в режиме «быстрый расчет» имеют возможность по определенному набору критериев оперативно рассчитать количество и вид материала для максимально эффективной теплоизоляции.

Скачать программу

Потери тепла из изолированной трубы

Сб, 19 декабря 2015 г.

Потери/приток тепла происходят из трубы, по которой течет более горячая/холодная жидкость, чем температура окружающей среды. Изоляция снижает потери тепла в окружающую среду. Потери тепла зависят от ряда факторов, таких как толщина изоляции, температура окружающей среды, скорость ветра и т. д. В этой статье показано, как рассчитать потери тепла из изолированной трубы и оголенной трубы в окружающую среду.

Пример

Труба из углеродистой стали диаметром 3 дюйма, по которой течет горячее масло с температурой 180°C, изолирована изоляцией из силиката кальция толщиной 50 мм. Изоляция покрыта листовым материалом с поверхностным коэффициентом черноты 0,9. Температура окружающей среды 28°C, скорость ветра 3,5 м/сек. s. Рассчитайте температуру поверхности и потери тепла из изолированной и неизолированной трубы.

Общий коэффициент теплопередачи изолированной трубы определяется следующим образом.

где, k ТРУБА , k ИЗОЛЯЦИЯ – теплопроводность трубы и изоляции.h в — коэффициент теплопередачи для жидкости, протекающей по трубе, а h воздух — коэффициент теплопередачи для воздуха, протекающего снаружи трубы. Первые два члена знаменателя в приведенном выше уравнении обычно меньше остальных членов, и ими можно пренебречь. В этом примере первое слагаемое из-за жидкости в трубопроводе игнорируется.


Коэффициент теплопередачи со стороны воздуха, ч

ВОЗДУХ

Теплопередача со стороны воздуха происходит за счет комбинированного действия конвекции и излучения.Предположим, температура на поверхности оболочки t_surface и на поверхности стальной трубы t_interface . Рассчитайте среднюю температуру воздушной пленки следующим образом.

  t_average = (t_surface + t_ambient)/ 2

Оценка термодинамических свойств воздуха, таких как теплопроводность (k), вязкость (μ), коэффициент расширения (β = 1/t_average), плотность воздуха (ρ), кинематическая вязкость (ν), удельная теплоемкость (Cp) и температуропроводность (α ) при средней температуре воздушной пленки.Эти свойства доступны в литературе в виде таблиц, их можно привести в полиномиальную форму с помощью функции Excel ЛИНЕЙН. Число Рейнольдса (Re), число Прандтля (Pr) и число Рэлея (Ra) рассчитываются на основе вышеуказанных свойств.

ч_излучение

Коэффициент теплопередачи за счет излучения рассчитывается с использованием следующего соотношения.

  h_radiation = σ ε (t_surface  4  - t_ambient  4  )/ (t_surface - t_ambient)

, где σ — коэффициент Стефана Больцмана, а ε — коэффициент излучения для плакированной поверхности.

ч_конвекция

Коэффициент конвективной теплопередачи включает принудительную и свободную конвекцию. Вынужденную конвекцию можно смоделировать на основе корреляции Черчилля и Бернштейна.

  h_forced = Nu.k_air / D3

Свободная конвекция рассчитывается на основе корреляции Черчилля и Чу.

  h_free = Nu.k_air / D3

Суммарный коэффициент теплопередачи за счет принудительной и свободной конвекции рассчитывается с использованием следующего соотношения.

  Nu_combined = ( Nu_forced  4  + Nu_free  4  )  0,25
  h_конвекция = Nu_combined.k_air / D3

Коэффициент теплопередачи со стороны воздуха рассчитывается следующим образом.

  h_воздух = h_излучение + h_конвекция

Общий коэффициент теплопередачи, U

Теплопроводность изоляционных материалов и труб указана в литературе и зависит от температуры. Его можно вписать в полиномиальное уравнение, используя функцию ЛИНЕЙН в Excel.Сопротивление теплопередаче из-за трубы и изоляции рассчитывается с использованием следующего соотношения.

  r_pipe = D3.ln(D2/D1) / 2.k_pipe
  r_изоляция = D3.ln(D3/D2) / 2.k_изоляция

Общий коэффициент теплопередачи рассчитывается как.

  r_общий = r_труба + r_изоляция + 1/ч_воздух
  U = 1/r_в целом

Расчет теплового потока через изоляцию.

  Q = (t_эксплуатация - t_окружения)/r_общий

Выполнена пересмотренная оценка температуры интерфейса и поверхности.

  t_interface = t_operating - Q.r_pipe
  t_surface = t_interface - Q.r_изоляция

Описанные выше шаги повторяются с этими новыми оценками до тех пор, пока разница в температуре не станет незначительной.

Потери тепла на единицу длины трубы оцениваются следующим образом.

  Теплота  Потери  = πD3 Q

Неизолированная труба

Для теплопотерь через неизолированную трубу повторяются все вышеуказанные шаги без учета сопротивления изоляции.

  r_pipe = D2.ln(D2/D1) / 2.k_pipe
  r_общий = r_труба + 1/ч_воздух

Для этого примера температура поверхности и потери тепла следующие.

Электронная таблица потерь тепла из изолированной трубы


Анализ трубопроводной сети Оценка параметра бинарного взаимодействия с помощью регрессии

Уравнение тепловых потерь в изолированных трубах и калькулятор

Связанные ресурсы: теплоизоляционная труба

Уравнение тепловых потерь в изолированных трубах и калькулятор

Технология теплопередачи

Уравнения и калькулятор для определения кондуктивных потерь тепла через многослойный цилиндр, который может включать изоляцию стенки трубы.

Градиент температуры внутри однородного материала приводит к скорости передачи энергии в среде, которую можно рассчитать с помощью следующего уравнения

экв.

На приведенном выше рисунке показана однослойная цилиндрическая стенка из однородного материала с постоянной теплопроводностью и одинаковой температурой внутренней и внешней поверхности. При заданном радиусе площадь, нормальная к радиальному тепловому потоку за счет теплопроводности, равна 2 Π r L, где L — длина цилиндра.Подставив это в (уравнение а) и проинтегрировав с константой q, получим:

экв. 0

или

экв. 1

Для ВСЕХ калькуляторов требуется Premium Membership
Предварительный просмотр калькулятора тепловых потерь для теплоизолированных труб

Из (уравнение 1) тепловое сопротивление одного цилиндрического слоя равно [ ln (r 2 / r 1 ) ] / 2rkL. Для показанного ниже двухслойного цилиндра скорость теплопередачи составляет

Кондуктивный тепловой поток = Общая разница температур / Сумма тепловых сопротивлений

экв 2

или

экв. 3

Где:

k = теплопроводность (БТЕ/ч·дюйм·°F)
k a = теплопроводность внутренней стенки (БТЕ/ч·дюйм·°F)
k a = теплопроводность внешней стены (БТЕ/ч · дюйм · °F)
L = длина цилиндра и изоляционного слоя (дюймы)
q = проводимость (БТЕ/ч · °F)


Ниже приведены исходные (до 7/2016) уравнения и калькулятор:

ΔT = (T с Est — T a )

ч с = ΔT — D с + ΔT 2 + D с 2 — ΔT D с
