Расчет бетона на ленточный фундамент: онлайн калькулятор

Любая стройка начинается с заложения основания, воспринимающего нагрузку, которую оказывает на него дом или забор. Самым популярным является ленточный фундамент, в состав которого входит бетон и армирующие элементы. Железобетонную ленту закладывают под тяжелые сооружения с массивными перекрытиями. Точный предварительный расчет количества смеси позволяет залить фундамент за один прием, избежать необходимости докупать бетон и тратить деньги на его доставку.

Оглавление:

  1. Технология расчета для дома
  2. Фундамент для забора
  3. Онлайн калькулятор

Факторы, влияющие на расчет бетона на ленточный тип фундамента

Количество бетонной смеси напрямую зависит от линейных размеров основания сооружения. Суммарная длина ленты определяется по проекту: бетон обязательно заливают под наружные стены и несущие простенки. Высота вертикальных граней ленты подбирается с учетом рельефа участка, уровня залегания подпочвенных вод, плотности и пучинистых свойств грунта, а также уровня его промерзания.

Сечение ленты, а затем и ее ширину рассчитывают исходя из характеристик грунта и общей нагрузки на фундамент. Последний параметр определяют как сумму веса сооружения с отделкой, массы жильцов дома, снеговой нагрузки. Расчет площади подошвы выполняют путем деления суммарной нагрузки на табличное значение сопротивления грунта. В формулу включают коэффициент условий работы фундамента – он зависит от сочетания типа грунта и жесткости конструкции.

Полученную опорную площадь умножают на коэффициент надежности. В среднем он составляет 1,2 и соответствует 20%-ному запасу, обеспечивающему снижение давления на основание. Разделив площадь горизонтального сечения ленты на ее высоту, получают искомую величину – ширину ленточного фундамента.

Как самому рассчитать бетон для фундамента

Определить кубатуру смеси можно самостоятельно, применяя простейшие формулы. Для этого нужно знать ширину ленточного фундамента, его высоту и общую длину. Длина ленты определяется как сумма периметра и несущих простенков. Высота складывается из надземной части и глубины заложения, ширину берут из предварительного расчета несущей способности фундамента.

Условно примем ширину равной 0,3 м, высоту – 1,6 м, длину – 40 м. Бетон рассчитывают как объем параллелепипеда:

V = 0,3 х 1,6 х 40 = 19,2 м3.

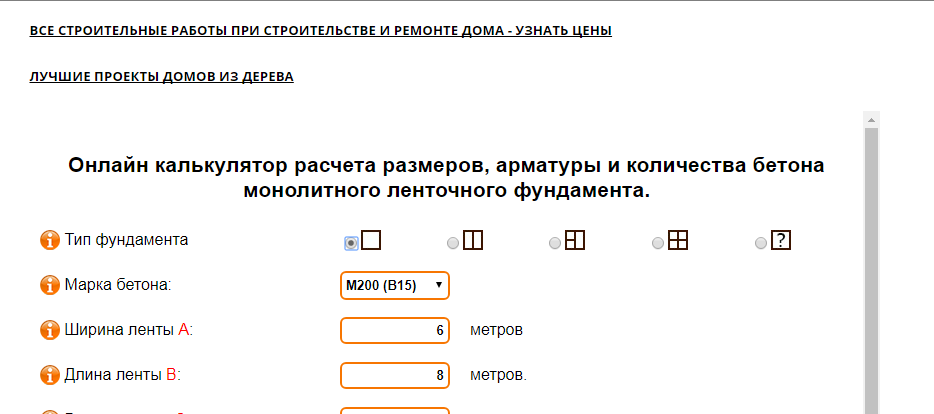

Чтобы упростить расчет количества бетона и избежать при этом ошибок, можно использовать программу-калькулятор. Для этого готовят стандартные исходные данные:

  • схему ленточного основания;
  • длину и ширину дома;
  • ширину и высоту ленты.

В программе указано, в каких единицах следует выражать линейные параметры. Обычно калькулятор позволяет рассчитать не только бетон: параллельно выполняется расчет профиля, длины и общего веса арматуры, размеров опалубки, объема теплоизоляционных материалов

В качестве примера предлагается определить количество расходных материалов, необходимых для того чтобы заложить основание под дачный однокомнатный домик. В калькулятор вводят параметры из таблицы 1.

Таблица 1

СхемаКвадрат
Бетон, маркаМ200
Ширина фундамента6 м
Длина6 м
Высота ленты70 см
Ширина ленты40 см

После введения данных выбирают опции – например, расчет арматуры или опалубки. Есть программы, в которых арматура рассчитывается по умолчанию, на основании размерных параметров и в соответствии со строительными нормами СНиП 52-01-2003.

В результате вычислений калькулятор выдает сформированные в виде таблицы результаты.

Таблица 2

Наименование параметраЗначение параметраЕдиница измеренияПримечание
Суммарная длина ленточного основания22,4мРасчет выполнен по осевой линии ленты.
Площадь подошвы8,96м2Площадь поверхности, на которую опирается фундамент. По ней определяют размеры гидроизоляции.
Площадь наружной боковой поверхности ленты16,8м2Она равна площади утеплителя, которым фундамент закрывают с наружной стороны.
Чистый объем бетонной смеси6,3м3Из-за усадки бетон следует заказать с 10-15%-ным запасом.
Масса раствора14,74тЭто приблизительная масса с учетом средней плотности раствора марки М200
Давление, которое оказывает фундамент на почву0,165Кгс/см2Распределенная нагрузка на единицу площади опоры

Если выбрана дополнительная опция расчета арматуры, то калькулятор выкладывает следующую информацию: минимальный диаметр продольных арматурных прутьев, число рядов арматуры в каждом поясе, наименьший диаметр поперечных хомутов, шаг арматуры, ее общую длину и вес.

Расчет опалубки предусматривает вычисление кубатуры пиломатериалов, необходимых для создания формы, в которую будет залит бетон. Толщина досок определяется на основании ГОСТ Р 52086-2003, размеры досок и их количество рассчитываются в зависимости от того, насколько велик фундамент.

Расчет объема раствора под ленточный фундамент для ограждения

Этот тип основания используют, чтобы установить забор практически из любого материала. В качестве него используется бетон, кирпич, металл, дерево. Чтобы получить основание высокого качества, учитывают плотность грунта, глубину его промерзания, уровень расположения грунтовых вод. Так как забор считается легким сооружением, в его основание обычно заливают «тощий» бетон марки марки 150. При условии легкого или скального грунта пригодна бетонная смесь марки 100 с невысоким содержанием цемента. На участках со сложным рельефом и рыхлым грунтом желательно использовать 200-й бетон.

Чтобы рассчитать объем смеси, нужно для начала выяснить габариты ленты. Ее длина соответствует протяженности забора, ширина чаще всего составляет 0,4 м. Средняя глубина ленточного фундамента для забора — 0,5 м. Она является оптимальной для деревянных и металлопрофильных ограждений. Для более массивных конструкций делают фундамент глубокого заложения, проходящий ниже уровня промерзания грунта (обычно разница составляет 30 см).

Пример расчета

Требуется изготовить основание под забор из армированных бетонных блоков общей длиной 25 м. Ограждение устанавливается на участке с пылеватым песчаным грунтом, промерзающим на глубину 1,5 м. Бетон для заливки ленты считают так:

Н = 25 х 0,4 х (1,6 + 0,3) = 19 м3.

Если смесь будет изготавливаться самостоятельно, следует помнить: фундамент будет прочным лишь при условии составления рецептуры бетона в соответствии со строительными нормами.

Калькулятор

Представляем вам набор инструментов для расчета количества материалов и их комплектации.

Фильтры

Онлайн-карты

В «Онлайн-картах» ТЕХНОНИКОЛЬ объединена информация из СП 20.13330.2016 «Нагрузки и воздействия», СП 131.13330.2018 «Строительная климатология» и сборника таблиц параметров предельной интенсивности дождя А.М. Курганова.

Теплотехнический калькулятор с учётом неоднородностей

С помощью данного онлайн калькулятора вы сможете рассчитать необходимую толщину теплоизоляционного слоя, исходя из требуемого приведенного сопротивления теплопередаче для конкретного региона (города) и типа строительной системы с учетом термических неоднородностей конструкций

Техническая изоляция

Данный расчет решает проблему выбора оптимальной толщины изоляции для энергосбережения. При расчете по нормам теплового потока толщина теплоизоляции определяется по ограничению плотности теплового потока через стенку трубопровода/резервуара

Калькулятор по расчету количества сегментов XPS для трубопроводов

С помощью данного калькулятора вы сможете рассчитать необходимое количество сегментов и полуцилиндров XPS применяемых для теплоизоляции трубопроводов надземной, подземной канальной и бесканальной прокладок. А также сможете узнать какое количество комплектующих потребуются для монтажа

Звукоизоляционный калькулятор

С помощью данного онлайн калькулятора вы сможете подобрать систему звукоизоляции и рассчитать необходимую толщину звукоизоляционного слоя, исходя из требуемых индексов изоляции воздушного и ударного шума для конкретного региона (страны), типа здания и изолируемой конструкции, а также вида строительной системы

Калькулятор расхода тепловой энергии

Расчет базового значения удельного расхода энергии на отопление согласно Приказу Министерства строительства и жилищно-коммунального хозяйства Российской Федерации №1550/пр от 17. 11.2017

Потовой Сергей

Ведущий специалист направления информационное моделирование в строительстве (BIM)

Калькуляторы

08.11.2021Расчет температурных климатических воздействий согласно раздела 13 СП 20.13330.2016 «Нагрузки и воздействия» 1sanekcom
29.11.2021Расчёт упора фундамента по методике eilukha и Tyhig4Tyhig
22.09.2021Спецификация материалов6dl_spelik

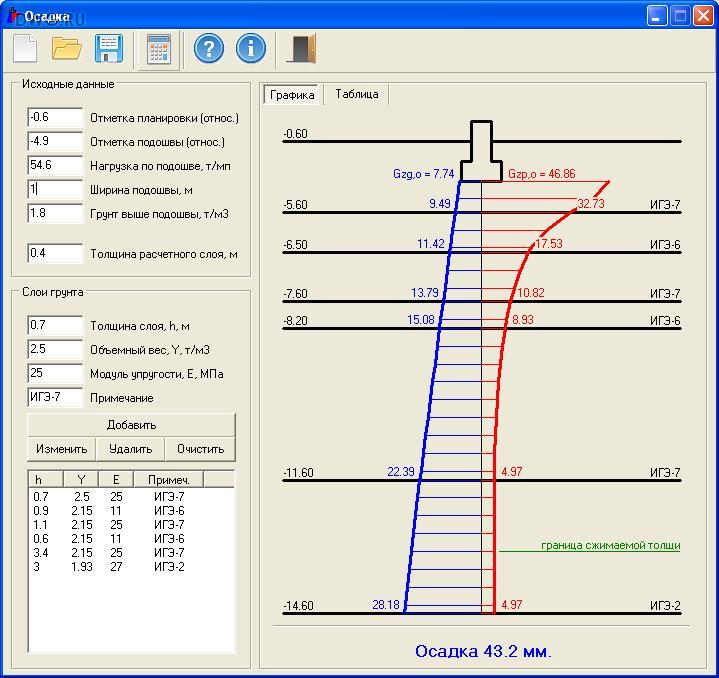

28.07.2021Расчет осадок по формуле (5.16) СП 22.13330.20168Hystrix
07.09.2021Расчет давления грунта (Excel)10Bunt
24.05.2021Температурное расширение ANY (Excel)5Петр-и-Алекс
12. 05.2021Температурное расширение5Tyhig
22.01.2021Давления покоя, активное частное, активное общее, пассивное по СП 101.13330.20128Tyhig
11.02.2021Расчет болтовых соединений (Excel)14Bunt
26.05.2021Расчет столбчатого фундамента (Excel)12Bunt
26.08.2021Анкеровка/нахлестка арматуры, минимальный процент (Excel)3Bunt
06.06.2020Проверка нормального прямоугольного ж.б. сечения по моменту2VadAub
13.05.2020Расчёт бытовых помещений и сан. приборов в АБК по СП 44.13330.20111Brandashmыg
05.05.2020Спецификации КЖ/КМ/АС в Excel8Brandashmыg
21.04.2020Расчет глубинного охлаждения, замораживания грунта сезонно-охлаждающими устройствами (СОУ) (Exel-калькулятор)2sanekcom

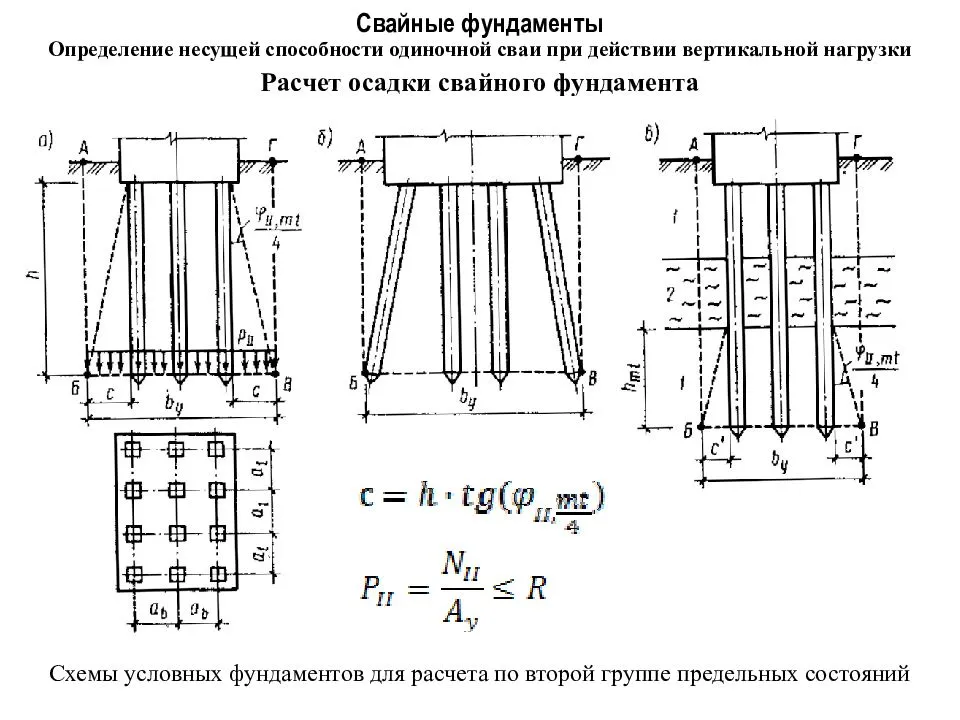

19. 04.2020Расчет свайных фундаментов на многолетнемерзлых грунтах по I принципу (Exel калькулятор) v.1.030sanekcom
06.03.2020Расчет железобетонных элементов на поперечную силу по наклонным сечениям (Excel)1Bunt
24.02.2020Расчет ленточного фундамента методом круглоцилиндрических поверхностей скольжения0Hystrix
18.02.2020Продавливание железобетонной плиты по СП 63.13330.2018 и СТО 36554501-006-2006.19Tyhig
18.02.2020DesCon 4.8 Расчет основания фундаментов с учетом просадочности, набухания, нелинейности и т.д.21YVV
20.01.2020Пропорция15pdimav
04.01.2020Анкеровка4MEP2009
19.10.2019Подсчет блоков по одинаковым значениям атрибутов и/или их динамических свойств5tujn08
06. 09.2019масштабер7учащийся
22.08.2019Расчёт пера шнека0Vladimir Redsun
21.08.2019Автоподбор перемычек и плит перекрытия11учащийся
14.08.2019Формулы пособия по анкерным болтам9Hystrix
02.04.2019Расчет проводов и стоек СВ1Сыч
13.02.2019Анкеровка и нахлёст_v1.01Shakaluka
29.01.2019Расчет длины резьбы фундаментного болта2Kaha251184

Онлайн калькулятор бетона для ленточного фундамента. Завод «ЭКОБЕТОН» Вологда.

Онлайн калькулятор монолитного ленточного фундамента

Используется для вычисления всех необходимых параметров, которые нужно знать при планировании фундаментных работ; в том числе ответа на вопрос — сколько бетона Вам потребуется.

Чтобы определиться с тем, какой фундамент лучше всего подойдет к конкретному объекту, может потребоваться консультация профессионалов. Вы можете связаться с нами по телефонам, указанным на сайте, чтобы получить высококлассную консультацию по всем интересующим вас вопросам, связанным со выбором марки и расчетом объема бетона для вашего проекта.



Все расчеты выполняются в соответствии со СНиП 52-01-2003 «Бетонные и железобетонные конструкции», СНиП 3.03.01-87 и ГОСТ Р 52086-2003.



Ленточный фундамент является монолитной железобетонной полосой, замкнутой по периметру. Она пролегает под стенами здания и распределяет его массу по всей своей длине. Такой фундамент препятствует деформации постройки в связи с выпучиванием или просадкой участков грунта. Самые большие нагрузки приходятся на углы конструкции. Ленточный тип наиболее популярен при возведении небольших домов, вследствие невысокой стоимости и подходящих характеристик. Различают монолитный и сборный ленточные фундаменты. Также они делятся на мелко- и глубокозаглубленные. То, какой фундамент оптимально подойдет для каждого здания, зависит от качеств грунта, размера здания (прогнозируемой нагрузки) и множества иных факторов, которые тщательно изучаются на этапах подготовки к строительным работам. Благодаря этому ленточный фундамент будет оптимальным выбором в большинстве случаев, особенно если в доме планируется устройство цокольного этажа или подвала.

К проектированию фундамента следует подойти с ответственностью, ведь в случае ошибок на этапе разработки проекта, возможна деформация подвала, которая может иметь плачевные последствия для всего здания. Исправление проблем с фундаментом крайне затратно и может оказаться технически невыполнимо.

Калькулятор бетона

Калькулятор бетона оценивает объем и вес бетона, необходимые для покрытия заданной площади. Покупка немного большего количества бетона, чем предполагаемый результат, может снизить вероятность недостатка бетона.

Плиты, квадратные опоры или стены

Отверстия, колонны или круглые опоры

Круглая плита или труба

Барьер для бордюров и желобов

Лестница


Calculator RelatedVolume Calculator

Бетон — это материал, состоящий из ряда крупных заполнителей (твердых частиц, таких как песок, гравий, щебень и шлак), связанных с цементом. Цемент — это вещество, которое используется для связывания материалов, таких как заполнитель, путем прилипания к указанным материалам, а затем отверждения с течением времени. Хотя существует много типов цемента, портландцемент является наиболее часто используемым цементом и входит в состав бетона, раствора и штукатурки.

Бетон можно приобрести в различных формах, в том числе в мешках по 60 или 80 фунтов, или доставить в больших количествах специализированными автобетоносмесителями. Правильное перемешивание необходимо для производства прочного однородного бетона.Он включает в себя смешивание воды, заполнителя, цемента и любых желаемых добавок. Производство бетона зависит от времени, и бетон необходимо укладывать до того, как он затвердеет, поскольку он обычно готовится в виде вязкой жидкости. Некоторые бетоны даже предназначены для более быстрого затвердевания в тех случаях, когда требуется быстрое время схватывания. В качестве альтернативы, на некоторых заводских установках бетон смешивается в сушильных формах для производства сборных железобетонных изделий, таких как бетонные стены.

Процесс затвердевания бетона после его укладки называется отверждением и представляет собой медленный процесс.Обычно для достижения более 90% окончательной прочности бетону требуется около четырех недель, а укрепление может продолжаться до трех лет. Обеспечение того, чтобы бетон был влажным, может повысить его прочность на ранних стадиях отверждения. Это достигается с помощью таких методов, как напыление на бетонные плиты составов, которые создают на бетоне пленку, удерживающую воду, а также за счет образования луж, когда бетон погружают в воду и оборачивают пластиком.

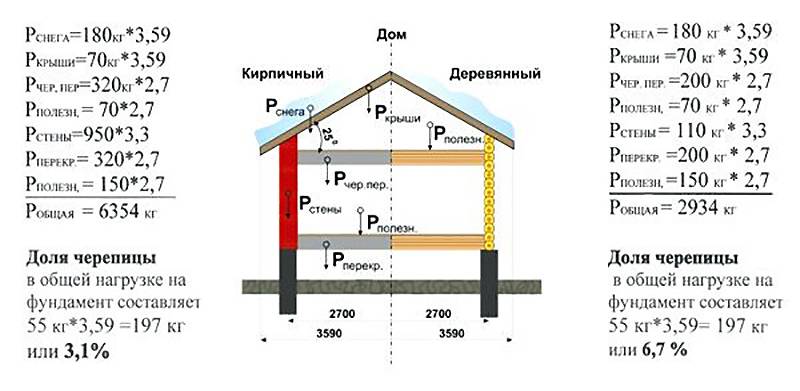

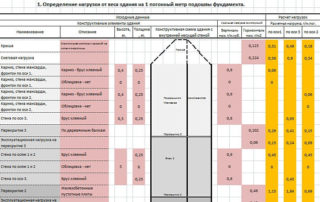

Расчет нагрузки на фундамент

| Расчет нагрузки для конструкции опоры

Статья посвящена расчету нагрузок при расчете колонн и фундаментов.

На колонну действуют следующие виды нагрузок: —

1. Собственный вес колонны x Количество этажей
2. Собственный вес балок на погонный метр
3. Нагрузка стен на погонный метр
4. Общая нагрузка на перекрытие (постоянная нагрузка + динамическая нагрузка + собственный вес)

Колонны также чувствительны к изгибающим моментам, которые следует учитывать при создании окончательной конструкции. Существуют различные типы передового программного обеспечения для проектирования конструкций, такое как ETABS или STAAD Pro, которые можно применять для эффективного проектирования хорошей конструкции.Расчет нагрузки на конструкции В профессиональной практике основан на некоторых фундаментальных предположениях.

Для колонн: собственный вес бетона составляет приблизительно 2400 кг на кубический метр, что соответствует 240 кН. Собственный вес стали составляет примерно 8000 кг на кубический метр. Предположим, что большая колонна размером 230 мм x 600 мм с 1% стали и стандартной высотой 3 метра, собственный вес колонны составляет примерно 1000 кг на пол, что идентично 10 кН.Итак, здесь собственный вес колонны принимается от 10 до 15 кН на этаж.

Для балок: расчет такой же, как и выше. Предположим, каждый метр балки содержит размеры 230 мм х 450 мм без учета толщины плиты. Таким образом, собственный вес составляет примерно 2,5 кН на погонный метр.

Для стен: Плотность кирпича варьируется от 1500 до 2000 кг на кубический метр. Для стены толщиной 6 дюймов, высотой 3 метра и длиной 1 метр нагрузку можно измерить на погонный метр, эквивалентную 0.150 x 1 x 3 x 2000 = 900 кг, что эквивалентно 9 кН / метр. Следуя этой методике, можно измерить нагрузку на погонный метр для любого типа кирпича.

Для блоков из автоклавного газобетона, таких как Aerocon или Siporex, вес на кубический метр должен оставаться в пределах 550–700 кг на кубический метр. Если эти блоки используются для строительства, нагрузка на стену на погонный метр остается на уровне 4 кН / метр, что приводит к снижению стоимости строительства.

Для плиты: предположим, что толщина плиты составляет 125 мм.Теперь каждый квадратный метр плиты содержит собственный вес 0,125 x 1 x 2400 = 300 кг, что аналогично 3 кН. Предположим, что конечная нагрузка составляет 1 кН на метр, а наложенная временная нагрузка составляет 2 кН на метр. Таким образом, нагрузка на плиту должна оставаться от 6 до 7 кН на квадратный метр.

Фактор безопасности: Наконец, после того, как расчет всей нагрузки на колонну будет завершен, следует также принять во внимание коэффициент безопасности. Для IS 456: 2000 коэффициент запаса прочности равен 1,5.

Как выполнить расчет нагрузки на колонну, балку, стену и перекрытие | Расчеты конструкции колонны | Расчет балочной нагрузки | Расчет нагрузки на стену

Что такое столбец?

Элемент сжатия, т.е.е., колонна, является важным элементом каждой железобетонной конструкции . Они используются для безопасной передачи нагрузки надстройки на фундамент.

В основном колонны, стойки и опоры используются в качестве элементов сжатия в зданиях, мостах, опорных системах резервуаров, заводов и многих других подобных конструкций.

Колонна определяется как вертикальный сжимающий элемент, который в основном подвергается действующей длине и осевым нагрузкам, превышающей в три раза ее наименьший поперечный размер.

Компрессионный элемент, эффективная длина которого меньше его наименьшего поперечного размера в три раза, называется опорой.

Сжимающий элемент, который является наклонным или горизонтальным и подвергается осевым нагрузкам, называется распоркой. В фермах используются подкосы.

Функция колонн заключается в передаче нагрузки конструкции вертикально вниз для передачи ее на фундамент. Помимо стены выполняет также следующие функции:

  • Он разделяет территорию здания на разные отсеки и обеспечивает конфиденциальность.
  • Обеспечивает безопасность от взлома и насекомых.
  • Сохраняет тепло в здании зимой и летом.

Также прочтите: Что такое Pier Foundation | Типы пробуренных опор | Преимущества и недостатки фундаментов пробуренных опор

Что такое луч?

Балка — это конструктивный элемент, устойчивый к изгибу. Балка в основном несет вертикальные гравитационные силы, но также тянет на нее горизонтальные нагрузки.

Балка называется стеновой плитой или порогом , которая несет передающие сигналы и нагружает их на балки, колонны или стены. Он прикреплен с помощью.

В ранние века древесина была наиболее предпочтительным материалом для использования в качестве балки для этой структурной опоры, теперь она выдерживает силу вместе с вертикальной гравитационной силой, теперь они сделаны из алюминия, стали или других подобных материалов. .

Фактически балки — это конструкционные материалы, которые выдерживают поперечную силу нагрузки и изгибающий момент.

Для того, чтобы выдерживать большее напряжение и нагрузку, предварительно напряженные бетонные балки широко используются в настоящее время в фундаменте мостов и других подобных громоздких конструкций.

В настоящее время используются несколько известных балок: балка, фиксированная балка, консольная балка, неразрезная балка, выступающая балка.

Что такое стена?

Стена — структурный элемент, который разделяет пространство (комнату) на два пространства (комнаты), а также обеспечивает безопасность и укрытие. Как правило, стены подразделяются на два типа: внешняя стена и внутренняя стена.

Наружные стены ограждают дом для укрытия, а внутренние стены помогают разделить ограждение на необходимое количество комнат. Внутренние стены также называются перегородками.

Стены делят жилую зону на разные части. Они обеспечивают конфиденциальность и защиту от температуры, дождя и кражи.

Также прочтите: Что такое гипс | Тип штукатурки | Дефекты штукатурки

Что такое плита?

Плита предназначена для обеспечения плоских поверхностей, обычно горизонтальных, на крышах зданий, перекрытиях, мостах и ​​других типах конструкций .Плита может поддерживаться стенами , железобетонными балками, обычно , монолитно отливаемыми с плитой, конструкционными стальными балками, либо колоннами , либо из земли.

Плита — это пластинчатый элемент, имеющий глубину (D), очень маленькую по сравнению с его длиной и шириной. Плита используется в качестве перекрытия или крыши в зданиях, равномерно переносит распределительную нагрузку.

Плита может быть

  • Просто поддерживается.
  • Continuos.
  • Консоль.

Расчет различных нагрузок на колонну, балку, стену и перекрытие

  • Столбец = Собственный вес x Количество этажей
  • Балки = Собственная масса на погонный метр
  • Нагрузка на стену на погонный метр
  • Общая нагрузка на плиту (постоянная нагрузка + динамическая нагрузка + ветровая нагрузка + собственный вес)

Помимо указанной выше нагрузки, на колонны также действуют изгибающие моменты, которые необходимо учитывать при окончательном проектировании. Эти инструменты представляют собой упрощенный и трудоемкий метод ручных расчетов для проектирования конструкций, который в настоящее время настоятельно рекомендуется в полевых условиях.

Наиболее эффективным методом проектирования конструкций является использование передового программного обеспечения для проектирования конструкций, такого как STAAD Pro или ETABS. Для профессионального проектирования конструкций есть несколько основных допущений, которые мы используем при расчетах нагрузок на конструкции.

Также прочтите: Введение в портальную балку | Нагрузка на портальный желоб | Тип нагрузки на портальный желоб

Расчет нагрузки на колонну:

Мы знаем, что собственный вес бетона составляет около 2400 кг / м 3 , , что эквивалентно 24.54 кн / м 3 , а собственный вес стали составляет около 7850 кг / м 3 . (Примечание: 1 килоньютон равен 101,9716 килограмму)

Итак, если мы примем размер колонны 300 мм x 600 мм с 1% стали и 2,55 (, почему 2,55 так, высота колонны 3 м — размер балки ) метров Стандартная высота , собственный вес колонна около 1000 кг на пол , что id равно 10 кН.

Как загрузить расчет в столбец?

  1. Размер колонны Высота 2.55 м, длина = 300 мм, ширина = 600 мм
  2. Объем бетона = 0,30 x 0,60 x 2,55 = 0,459 м³
  3. Вес бетона = 0,459 x 2400 = 1101,60 кг
  4. Вес стали (1%) в бетоне = 0,459 x 1% x 7850 = 36,03 кг
  5. Общий вес колонны = 1101,60 + 36,03 = 1137,63 кг = 11,12 кН

При проведении расчетов мы предполагаем, что собственный вес колонн составляет от от 10 до 12 кН на пол.

Расчет балочной нагрузки:

Мы применяем тот же метод расчета и для балки.

мы предполагаем, что каждый метр балки имеет размеры 300 мм x 600 мм без учета толщины плиты.

Предположим, что каждый (1 м) метр балки имеет размер

Как выполнить

Расчет балочной нагрузки ?
  1. 300 мм x 600 мм без плиты.
  2. Объем бетона = 0.30 x 0,60 x 1 = 0,18 м³
  3. Вес бетона = 0,18 x 2400 = 432 кг
  4. Вес стали (2%) в бетоне = 0,18 x 2% x 7850 = 28,26 кг
  5. Общий вес колонны = 432 + 28,26 = 460,26 кг / м = 4,51 кН / м

Таким образом, собственный вес будет около 4,51 кН на погонный метр.

Также прочтите: Разница между битумом и гудроном | Что такое битум | Что такое смола

Расчет нагрузки на стену :

известно, что плотность кирпича колеблется от 1800 до 2000 кг / м 3 .

Для кирпичной стены толщиной 9 дюймов (230 мм), высотой 2,55 метра и длиной 1 метр ,

Нагрузка на погонный метр должна быть равна 0,230 x 1 x 2,55 x 2000 = 1173 кг / метр,

, что эквивалентно 11,50 кН / м.

Этот метод можно использовать для расчета нагрузки кирпича на погонный метр для любого типа кирпича с использованием этого метода.

Для блоков из пенобетона и блоков из автобетона (ACC), таких как Aerocon или Siporex, вес на кубический метр составляет от 550 до кг на кубический метр.

Нагрузка / погонный метр должен быть равен 0,230 x 1 x 2,55 x 650 = 381,23 кг

, если вы используете эти блоки для строительства, нагрузка на стену на погонный метр может составлять всего 3,74 кН / метр , использование этого блока может значительно снизить стоимость проекта.

Расчет нагрузки на перекрытие :

Пусть, Предположим, плита имеет толщину 150 мм.

Таким образом, собственный вес каждого квадратного метра плиты будет

.

Расчет нагрузки на перекрытие = 0.150 x 1 x 2400 = 360 кг, что эквивалентно 3,53 кН.

Теперь, если мы рассматриваем нагрузку на чистовую отделку перекрытия равной 1 кН на метр , наложенная временная нагрузка составит 2 кН на метр, а ветровая нагрузка согласно Is 875 Около 2 кН на метр .

Итак, исходя из приведенных выше данных, мы можем оценить нагрузку на плиту примерно в от 8 до 9 кН на квадратный метр.

Расчет нагрузки на перекрытие балки колонны

Часто задаваемые вопросы

Расчет нагрузки на колонну:

  • Объем бетона = 0.23 x 0,60 x 3 = 0,414 м³
  • Вес бетона = 0,414 x 2400 = 993,6 кг
  • Вес стали (1%) в бетоне = 0,414x 0,01 x 8000 = 33 кг
  • Общий вес колонны = 994 + 33 = 1026 кг = 10KN

Расчет нагрузки на стену

  1. Плотность кирпичной стены с раствором составляет примерно 1600-2200 кг / м 3 . Таким образом, мы считаем, что собственный вес кирпича стены составляет 2200 кг / м 3 в этом расчете .
  2. Объем кирпичной стены: Объем кирпичной стены = l × b × h, длина = 1 метр, ширина = 0,152 мм, высота стены = 2,5 метра, объем = 1 м × 0,152 м × 2,5 м, объем кирпичной стены = 0,38 м 3
  3. Статическая нагрузка на кирпичную стену: Вес = объем × плотность, собственная нагрузка = 0,38 м 3 × 2200 кг / м 3 , собственная нагрузка = 836 кг / м
  4. Его пересчитаем в килоньютон, поделив на 100, получим 8,36 кН / м.
  5. Таким образом, собственная нагрузка на кирпичную стену составляет около 8.36 кН / м, действующее на колонну.

Расчет балочной нагрузки

  • 300 мм x 600 мм без учета толщины плиты.
  • Объем бетона = 0,30 x 0,60 x 1 = 0,18 м³
  • Вес бетона = 0,18 x 2400 = 432 кг
  • Вес стали (2%) в бетоне = 0,18 x 2% x 7850 = 28,26 кг
  • Общий вес колонны = 432 + 28,26 = 460,26 кг / м = 4,51 кН / м

Нагрузка на колонну

Колонна является важным элементом конструкции RCC, который помогает передавать нагрузку надстройки на фундамент. Это вертикальный сжимающий элемент, подверженный прямой осевой нагрузке , и его эффективная длина в три раза больше, чем его наименьший поперечный размер.

Расчет статической нагрузки для здания

Собственная нагрузка = объем элемента x удельный вес материалов.

Посредством вычисления объема каждого элемента и умножения его на удельный вес материалов, из которых он составлен, можно определить точную статическую нагрузку для каждого компонента.

Расчет колонны

  • Объем бетона = 0,23 x 0,60 x 3 = 0,414 м³
  • Вес бетона = 0,414 x 2400 = 993,6 кг
  • Вес стали (1%) в бетоне = 0,414x 0,01 x 8000 = 33 кг
  • Общий вес колонны = 994 + 33 = 1026 кг = 10KN

Расчет опорной нагрузки

Для стены толщиной 6 дюймов, высотой 3 метра и длиной 1 метр можно измерить нагрузку на погонный метр, эквивалентную 0. 150 x 1 x 3 x 2000 = 900 кг, что эквивалентно 9 кН / метр . Следуя этой методике, можно измерить нагрузку на погонный метр для любого типа кирпича.

Расчет нагрузки на бетонную плиту

  • Размер плиты Длина 3 м x 2 м Толщина 0,150 м
  • Объем бетона = 3 x 2 x 0,15 = 0,9 м³
  • Вес бетона = 0,9 х 2400 = 2160 кг.

Расчет нагрузки на сталь

  • Размер плиты Длина 3 м x 2 м Толщина 0,150 м
  • Объем бетона = 3 x 2 x 0.15 = 0,9 м³
  • Вес бетона = 0,9 х 2400 = 2160 кг.
  • Вес стали (1%) в бетоне = 0,9 x 0,01 x 7850 = 70,38 кг.
  • Общий вес колонны = 2160 + 70,38 = 2230,38 кг / м = 21,87 кН / м.

Расчет нагрузки на балку

  1. 300 мм x 600 мм без плиты.
  2. Объем бетона = 0,30 x 0,60 x 1 = 0,18 м³
  3. Вес бетона = 0,18 x 2400 = 432 кг
  4. Вес стали (2%) в бетоне = 0. 18 x 2% x 7850 = 28,26 кг
  5. Общий вес колонны = 432 + 28,26 = 460,26 кг / м = 4,51 кН / м
Понравился этот пост? Поделитесь этим с вашими друзьями!

Рекомендуемое чтение —

Расчет нагрузки на колонну — Расчет нагрузки на колонну, балку, стену и перекрытие

Что такое столбец?

Колонна является важным элементом конструкции RCC, который помогает передавать нагрузку надстройки на фундамент .

Это вертикальный сжимающий элемент, подверженный прямой осевой нагрузке, и его эффективная длина в три раза больше, чем его наименьший поперечный размер.

Когда конструктивный элемент является вертикальным и подвергается осевой нагрузке, известной как колонна, тогда как если он наклонен и горизонтален, он известен как распорка.

Что такое луч?

Это важный структурный компонент рамной конструкции, который в основном выдерживает нагрузку, приложенную к оси балки сбоку. В основном это режим прогиба из-за изгиба.

Из-за приложенной нагрузки возникают силы реакции в точке опоры балки , и действие этих сил создает в ней поперечную силу и изгибающий момент , что вызывает деформацию, внутренние напряжения и отклонение балки.

Его нижняя часть испытывает растяжение, а верхняя часть — растяжение; следовательно, в нижней части балки используется дополнительная сталь, чем в верхней части.

Обычно балки классифицируются в соответствии с условиями их опоры, условиями равновесия, длиной, формой поперечного сечения и материалом.

Что такое стена?

Это непрерывная вертикальная конструкция, которая разделяет или ограничивает пространство территории или здания, а также обеспечивает укрытие и безопасность. Обычно его строят из кирпича и камня.

В здании в основном есть два типа стен: внешняя стена и внутренняя стена. Внешняя стена помогает обеспечить ограждение здания.

Пока внутренняя стена разделяет замкнутое пространство на помещения необходимого размера.Внутренняя стена также известна как перегородка.

В здании стена составляет основную часть надстройки и помогает разделить внутреннее пространство, а также обеспечивает уединение, звукоизоляцию и защиту от огня.

Что такое плита?

Плита — это широко используемый структурный элемент, который образует перекрытия и крыши зданий. Это плоский элемент, глубина которого намного меньше его ширины и размаха.

Плита может поддерживаться каменными стенами, балкой RCC или непосредственно колонной. Обычно он воспринимает равномерно распределенные гравитационные нагрузки, действующие на его поверхность, и передают ее на опору за счет сдвига, изгиба и кручения.

Типы расчета нагрузки на колонну, балку, стену и перекрытие

Собственный вес колонны × Количество этажей

Собственный вес балки на погонный метр

Нагрузка на стену на погонный метр

Общая нагрузка на плиту = собственная нагрузка (из-за складирования мебели и других вещей) + динамическая нагрузка (из-за движения человека) + собственный вес

Помимо вышеуказанной нагрузки, колонны также испытывают изгибающие моменты, которые учитываются при окончательном проектировании.

Наиболее продуктивным способом проектирования конструкций является использование передового программного обеспечения для проектирования конструкций, такого как Staad pro и Etabs.

Эти инструменты помогают избежать трудоемких и утомительных ручных расчетов при проектировании конструкций. В настоящее время это настоятельно рекомендуется в области проектирования конструкций.

При профессиональном проектировании конструкций существуют некоторые фундаментальные допущения, которые мы принимаем во внимание при расчетах нагрузок на конструкции.

Расчет нагрузки на колонну

Мы знаем, что плотность бетона составляет 2400 кг / м3 или 24 кН, а плотность стали составляет 7850 кг / м3 или 78.5 кн.

Рассмотрим колонну размером 300 × 600 с 1% стали и длиной 3 метра.

  • Объем бетона = 0,3 x 0,60 x 3 = 0,54 м³
  • Вес бетона = 0,54 x 2400 = 1296 кг
  • Вес стали (1%) в бетоне = 0,54 x 0,01 x 7850 = 42,39 кг
  • Общий вес колонны = 1296 + 42,39 = 1338,39 кг = 13,384 кН

Примечание — I KN = 101,9716 кг, например, 100 кг

Расчет нагрузки балки

Мы выполняем аналогичную процедуру расчета для балки , также как и для колонны.

Примем размеры поперечного сечения балки 300 мм x 450 мм без учета толщины плиты.

, следовательно,

  • 300 мм x 450 мм без учета толщины плиты
  • Объем бетона = 0,3 x 0,60 x 1 = 0,138 м³
  • Вес бетона = 0,138 x 2400 = 333 кг
  • Вес стали (2%) в дюймах Бетон = = 0,138 x 0,02 x 7850 = 22 кг
  • Общий вес колонны = 333 + 22 = 355 кг / м = 3.5 кН / м

Таким образом, собственный вес будет примерно 3,5 кН на метр.

Расчет нагрузки стены

Нам известно, что плотность кирпича составляет от до 1500 до 2000 кг / м3.

Для кирпичной стены толщиной 9 дюймов, длиной 1 метр и высотой 3 метра

Нагрузка на метр = 0,230 x 1 x 3 x 2000 = 1380 кг или 13 кН / метр.

Этот процесс можно использовать для расчета нагрузки на метр кирпича любого типа.

Для блоков AAC (автоклавный газобетон) вес на кубический метр составляет примерно от 550 до 700 кг / м3 .

Если вы используете блоки AAC для строительства, нагрузка на стены на метр может составлять всего 4 кН / метр . Использование этого блока позволяет значительно снизить стоимость проекта.

Расчет нагрузки перекрытия

Рассмотрим плиту толщиной 100 мм.

Следовательно, собственный вес плиты на квадратный метр будет

.

= 0.100 x 1 x 2400 = 240 кг или 2,4 кН.

Если учесть, что наложенная временная нагрузка составляет около 2 кН, на метр, а чистовая нагрузка составляет около 1 кН на метр.

Следовательно, мы можем оценить, что нагрузка на плиту составит примерно 6-7 кН (приблизительно) на квадратный метр из приведенного выше расчета.

Расчет нагрузки здания

Нагрузка на здание — это сумма статической нагрузки, приложенной или временной нагрузки, ветровой нагрузки, землетрясения, снеговой нагрузки, если конструкция расположена в зоне снегопада.

Статические нагрузки — это статические нагрузки, возникающие из-за собственного веса конструкции, который остается неизменным на протяжении всего срока службы здания. Эти нагрузки могут быть растягивающими или сжимающими нагрузками.

Возникающие или временные нагрузки — это динамические нагрузки, возникающие в результате использования или размещения в здании, включая мебель. Эти нагрузки время от времени меняются. Динамическая нагрузка — одна из важных нагрузок при проектировании.

Расчет динамической нагрузки

Для расчета динамической нагрузки здания мы должны руководствоваться допустимыми значениями нагрузки согласно IS-875 1987 часть 2.

Обычно мы считаем значение временной нагрузки для жилых домов равным 3 кН / м2. Значение динамической нагрузки зависит от типа здания, для которого мы должны соблюдать нормы IS 875-1987, часть 2.

Расчет статической нагрузки

Для расчета статической нагрузки здания мы должны определить объем каждого элемента, такого как фундамент, колонна, балка, плита и стена, и умножить его на удельный вес материала, из которого оно изготовлено.

Суммируя статическую нагрузку всех конструктивных элементов, мы можем определить общую статическую нагрузку здания.

Фактор безопасности

Наконец, после расчета всей нагрузки на колонну не забудьте добавить коэффициент безопасности, который наиболее важен для конструкции конструкции любого здания для ее безопасной и подходящей работы в течение всего срока службы.

Это необходимо, когда расчет нагрузки на колонну выполнен.

Коэффициент запаса прочности равен 1.5 согласно IS 456: 2000,

Надеюсь, теперь вы поняли , как рассчитать нагрузку на колонну, балку, стену и перекрытие .

Спасибо!

Также прочтите

Что такое цокольная балка? Защита цоколя — разница между балкой цоколя и поперечной балкой

Разница между уровнем цоколя, уровнем порога и уровнем перемычки

Что такое столбец? — Типы колонн, арматуры, порядок проектирования

Разница между длинным столбцом и коротким столбцом

Разница между предварительным и последующим натяжением

Бетонная крышка — прозрачная крышка, номинальная крышка и эффективная крышка

Оценка строительных работ — метод длинных стенок, коротких стенок, метод осевой линии

Расчет рабочих нагрузок | JLC Онлайн

Q: Как лучше всего рассчитать временные нагрузки на каркас пола в доме?

A: Джон Болонья, инженер-конструктор компании Coastal Engineering Co. из Орлеана, штат Массачусетс, отвечает : IRC определяет временные нагрузки как «те нагрузки, которые возникают в результате использования и занятости здания или другой конструкции, и не включают строительные или экологические нагрузки, такие как ветровая нагрузка, снеговая нагрузка, дождевая нагрузка, землетрясение, наводнение или статическая нагрузка ». Проще говоря, временная нагрузка на полы в доме включает вашего клиента (вес тела вашего клиента и любых других тел в комнате), мебель, бытовую технику и все остальное, что клиент кладет на пол.

Требования к временной нагрузке на перекрытие взяты непосредственно из кодовой книги. В Таблице R301.5 (или Таблице 5301.5 в Строительных нормах Массачусетса в моей юрисдикции) перечислены минимальные равномерно распределенные временные нагрузки для жилищного строительства в различных ситуациях. Для жилых домов на одну и две семьи кодекс определяет равномерную временную нагрузку в 40 фунтов на квадратный фут (40 фунтов на квадратный фут) для «комнат, кроме спальных комнат (спален)» и настилов. Кодекс также определяет минимальную равномерную нагрузку 30 фунтов на квадратный фут для спальных комнат (которые вряд ли будут испытывать живые нагрузки, такие как, скажем, гостиная), 20 фунтов на квадратный фут для необитаемых чердаков и 50 фунтов на квадратный фут для этажей «гаража для легковых автомобилей».

Обратите внимание, что в некоторых представленных на рынке программных продуктах для проектирования деревянных изделий используются коммерческие кодовые значения. Поэтому, если вы используете это программное обеспечение для расчета каркаса пола, результатом будет более консервативный дизайн, включающий более надежные элементы каркаса.

Ключевая фраза здесь — «минимальные требования». Если вы или ваш клиент хотите установить специальное оборудование, такое как большая гидромассажная ванна, которое может быть особенно тяжелым, рекомендуется проконсультироваться с инженером, чтобы выбрать подходящий размер пола.

Для длинных пролетов балок прогиб часто является основным фактором, определяющим конструкцию. Учет прогиба может привести к получению более глубоких секций (более крупных балок) для поддержания пределов прогиба, предписанных нормами. И хотя предписывающий строительный кодекс учитывает прогиб (как и консервированные программы, используемые поставщиками пиломатериалов), другие факторы, такие как вибрация пола и длительная ползучесть, также должны приниматься во внимание для больших пролетов балок. Ползучесть — это постоянное провисание или прогиб, которое может развиться в элементах каркаса пола после длительного воздействия на них нагрузки.Точно так же большие открытые комнаты (с длинными пролетами балок) могут использоваться по-разному, что может вызвать проблемы с вибрацией. Тихо сидящего человека может раздражать чья-то физическая активность на том же этаже.

Эти более тонкие, но не менее важные проблемы, однако, не прописаны в коде. Если когда-либо возникнет вопрос, подходит ли конкретная конструкция для обработки всех необходимых нагрузок, проконсультируйтесь с инженером.

Как рассчитать подъемное давление на фундаменты

Подъемное давление — это расчетная нагрузка, которую следует учитывать для конструкций, построенных ниже уровня грунтовых вод.Чем глубже котлован, тем больше давление воды снизу вверх.

Знание того, как рассчитать подъемное давление, очень важно для инженеров-строителей, поскольку в большинстве случаев многие конструкции возводятся ниже уровня грунтовых вод.

Давайте посмотрим, какие конструкции нам нужны для учета подъемного давления.

  1. Подземные резервуары
  2. Плиты цокольного этажа
  3. Плотные фундаменты
  4. Плотины
  5. Бетонные плиты

Расчет подземных резервуаров для повышения давления

Резервуар, построенный ниже уровня грунтовых вод, будет плавать на воде, если мы этого не сделаем. t принять во внимание восходящее давление воды.Кроме того, это может привести к разрушению конструкции.

На следующем рисунке показан резервуар, построенный под землей.

Как показано на рисунке выше, к фундаменту будет приложено подъемное давление.

Как рассчитать подъемную силу

Давление на глубине «h»; p

P = hρg

Далее этот вопрос можно записать как

P = ϒ w h

Площадь опорной плиты = A

Подъемная сила = ϒ w h A

Фактор безопасности Против подъемного давления

Обычно коэффициент безопасности против подъема находится в диапазоне 1.2 — 1,5. Обычно держится на уровне 1,2.

Для проверки подъема можно использовать следующую процедуру.

  • Рассчитайте подъемную силу в соответствии с приведенным выше уравнением.
  • Рассчитайте вес конструкции. Вес не должен равняться общему весу конструкции, если ступенчатое строительство выполняется без обезвоживания. В таких ситуациях часть конструкции, которая должна быть построена на первом этапе, должна учитываться при расчетах веса. Если обезвоживание проводится до тех пор, пока конструкция не наберет свою прочность, общий вес конструкции может быть учтен для оценки коэффициента безопасности против подъема.
  • Коэффициент запаса прочности против подъемного давления = вес конструкции / подъемная сила> 1,2
  • Опорная плита должна быть рассчитана на давление воды и грунта из-за нагрузок от резервуара.

Подъем на плитах цокольного этажа

В основном цокольные этажи возводятся ниже уровня грунтовых вод. Далее они строятся в несколько этапов.

Кроме того, в подвалах может быть несколько уровней.

Обычно эти плиты проектируются для поднятия подъёма, прикладываемого к плите фундамента только после строительства.Если строящаяся территория покрыта перегородками, такими как стены из шпунтовых свай, секущие сваи и т. Д., Внутри котлована не будет воды.

Однако при проведении работ необходимо учитывать давление воды на плиту фундамента. Поскольку фундамент достаточно глубокий, необходимо построить более толстую плиту, чтобы выдержать приложенные силы.

Кроме того, когда подвал глубже, должна быть система анкеровки, чтобы выдерживать восходящую силу на плиту подвала.

Когда плита фундамента находится на скале, она может поддерживаться скалой фундамента.Однако в некоторых конструкциях плита фундамента и вся конструкция поддерживаются свайным фундаментом.

Когда плита фундамента и надстройки опираются на скалу, должны быть сооружены скальные анкеры, способные выдерживать восходящие силы.

Далее, когда конструкция находится на сваях, сваи должны быть рассчитаны на растягивающие усилия. Сваи должны быть спроектированы так, чтобы выдерживать осевые растягивающие усилия. Кроме того, свая должна быть вставлена ​​в скалу с достаточным трением.

Подъемное давление в фундаментах на плотах

Как и другие конструкции, фундаменты на плотах также рассчитаны на подъемные силы.

Однако из-за большей толщины плит плота подъемные силы не критичны, особенно для фундамента, построенного так, чтобы он был близок к земле.

С увеличением глубины цокольных этажей может потребоваться учет давления снизу вверх на фундамент.

Повышение давления на плотинах Повышение давления на плотинах

Плотины сооружаются для сбора воды для производства электроэнергии, орошения, использования питьевой воды и т. Д.Кроме того, их расчетный срок службы составляет более 120 лет или больше из-за важности конструкции.

Кроме того, они построены как жесткие конструкции, способные удерживать любую приложенную к ним силу.

Обычно бетонные конструкции возводятся на скале. Однако могут быть случаи, когда они построены на твердой земле.

Даже если он построен на скале, и скала залита цементным раствором для улучшения ее проницаемости, под фундаментом могут быть водные пути.

При проектировании этих структур используются два метода.

  1. Для более легких конструкций закрепляют в скале, чтобы избежать опрокидывающего момента из-за подъемного давления. Однако этот метод сопряжен с определенным риском, так как анкеры для горных пород могут подвергнуться коррозии при длительном воздействии коррозионной среды, даже если стержни оцинкованы. Чаще всего анкеры, рассчитанные на растягивающие усилия, размещаются равномерно, соединяя землю и скалу.
  2. Вес конструкции выдерживается по сравнению с давлением подъема.Таким образом, моментов опрокидывания не будет.

Требовалось спроектировать всю конструкцию для восходящего давления воды. Как показано на приведенном выше рисунке, толщина последней части конструкции сравнительно меньше, чем площадь огибания.

Существуют методы получения значений давления под основанием, которые не обсуждаются в этой статье, должны использоваться для проверки опрокидывания и конструктивных конструкций.

Кроме того, влияние подъемного давления следует рассматривать как один из наиболее важных элементов при проектировании.

Аналогичным образом следует учитывать подъемное давление на подпорные стенки, где это применимо, в зависимости от характера конструкции.

Давление подъема на подпорные стены

Если подпорная стена построена для удержания жидкостей, и если они выше, то в подпорной стенке будет довольно высокое восходящее давление, которое может вызвать разрушение.

В большинстве случаев при проектировании забывают учитывать подъемное давление на конструкцию фундамента.

Хотя при проверке расчетов опрокидывания мы считаем, что вес воды влияет на момент восстановления, подъемное давление, прикладываемое к основанию в направлении вверх, создает опрокидывающий момент.

Следовательно, мы должны учитывать эти аспекты во время проектирования. Дополнительная информация доступна в статье Расчет устойчивости подпорных стен на другие конструкции.

Расчет фундамента опоры: стоимость и материалы


Основание опор или балок обычно состоит из железобетонных столбов или свай, расширяющихся к их нижней части и соединенных каркасом. Каркас распределяет нагрузки на конструкцию.Собственно, его используют для усиления конструкции. Этот тип конструкции помогает противостоять расширению грунта и большим нагрузкам. Столбы или сваи располагаются в точках пересечения, углах, под тяжелыми и несущими стенами, балками и другими важными конструкциями. Сваи обязательны во всех местах с большими нагрузками. Это онлайн-приложение обеспечивает расчет фундамента для опор и балок, а также дает предварительные данные о расходах, необходимых для строительства такого типа фундамента.

Выходные данные будут включать необходимые количества и цены на следующие строительные материалы, такие как арматура, песок, щебень, цемент.

Приложение будет использовать введенные данные как основу для разработки чертежей вашего будущего проекта. Для начала необходимо выбрать тип ростверка. На выбор есть два возможных варианта свай. Также существует два варианта их базовой формы: круглая или прямоугольная.

Через несколько минут вы узнаете размер сваи, количество бетона и других необходимых материалов. Всю конструкцию и проектирование можно выполнить с помощью нашего расчетного приложения.

Обязательные параметры указаны в мм:

  • H — Высота главного сечения сваи;
  • B — Диаметр или ширина, что применимо;
  • А — Высота свайного основания. Если брать сваи без основания, то этот ящик просто упускается;
  • D — Диаметр или ширина свайного основания;
  • D1 — Длина основания прямоугольной формы;
  • B1 — Ширина основания прямоугольной формы.

Если свая имеет круглое сечение, то последние параметры в расчетах не учитываются.

Размеры подвала:

  • Y — Длина;
  • X — Ширина;
  • Y1 — Общее количество свай, установленных по длине монолитной конструкции, включая угловые сваи;
  • X1 — Общее количество свай, устанавливаемых по ширине монолитной конструкции, включая угловые сваи.

S — Если этот параметр указан, то расчет будет производиться для свай, которые равномерно распределены по всей конструкции. Если он не указан, то расчет будет производиться только для свай, которые устанавливаются по периметру подвала.

Габариты ростверка:

  • F — Высота;
  • E — Ширина.

Когда расчет структуры распределения нагрузки не требуется, вы можете не указывать эти параметры.

Арматурные стержни

  • АРМ1 — Общее количество арматуры на одну сваю;
  • ARM2 — Общее количество рядов арматуры в полосе конструкции распределения нагрузки;
  • ARMD — Диаметр арматуры.

Эти параметры также вводятся в мм.

В случае, если ваш проект не включает армирование, вы устанавливаете значение 0.

Количество цемента, необходимое для приготовления 1 м³ смеси, указано в кг.Затем вы устанавливаете пропорции. Цифры будут отличаться в каждом отдельном случае. Эти параметры будут зависеть от применяемых методов строительства, размеров песка и щебня и марки цемента. Вы можете уточнить эту информацию, запросив ее у производителей или поставщиков строительных материалов.

Если вы включите цены на строительные материалы, калькулятор стоимости фундамента опоры сделает за вас предварительную оценку планируемых расходов, которые вы оплатите по вашему проекту.

Оценщик учтет параметры, чтобы указать следующее:

— объем смеси, которую необходимо залить одной стопкой, отдельно для верхней и нижней ее частей;

— расстояние между стопками, количество их;

— общий вес и длина необходимого количества арматурной стали;

— объем смеси, необходимый для заливки всей конструкции распределения нагрузки;

— общая сумма запланированных затрат на оплату всех основных строительных материалов для создания структуры распределения нагрузки.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
