Как вытяжку соединить с вентиляцией: как сделать, инструкция с видео

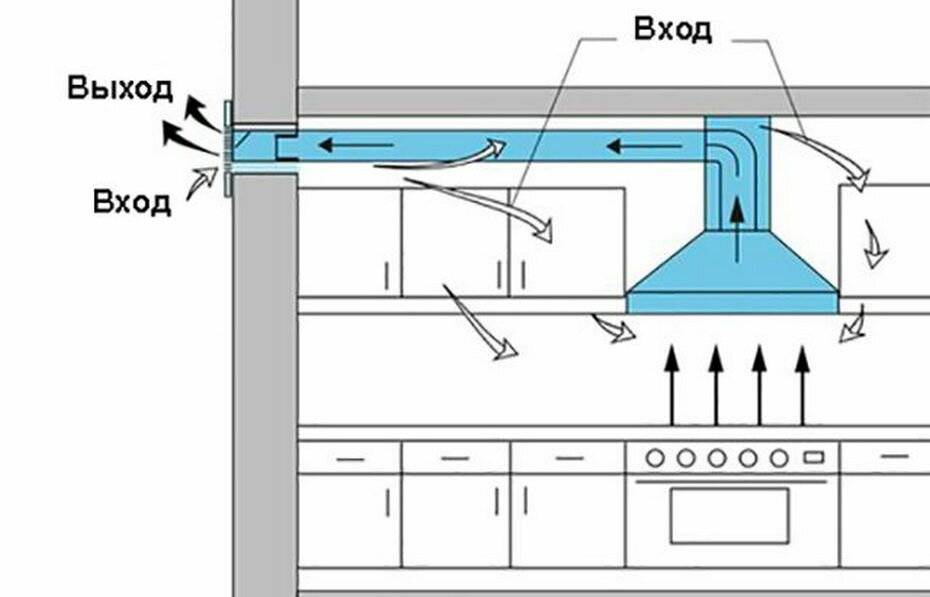

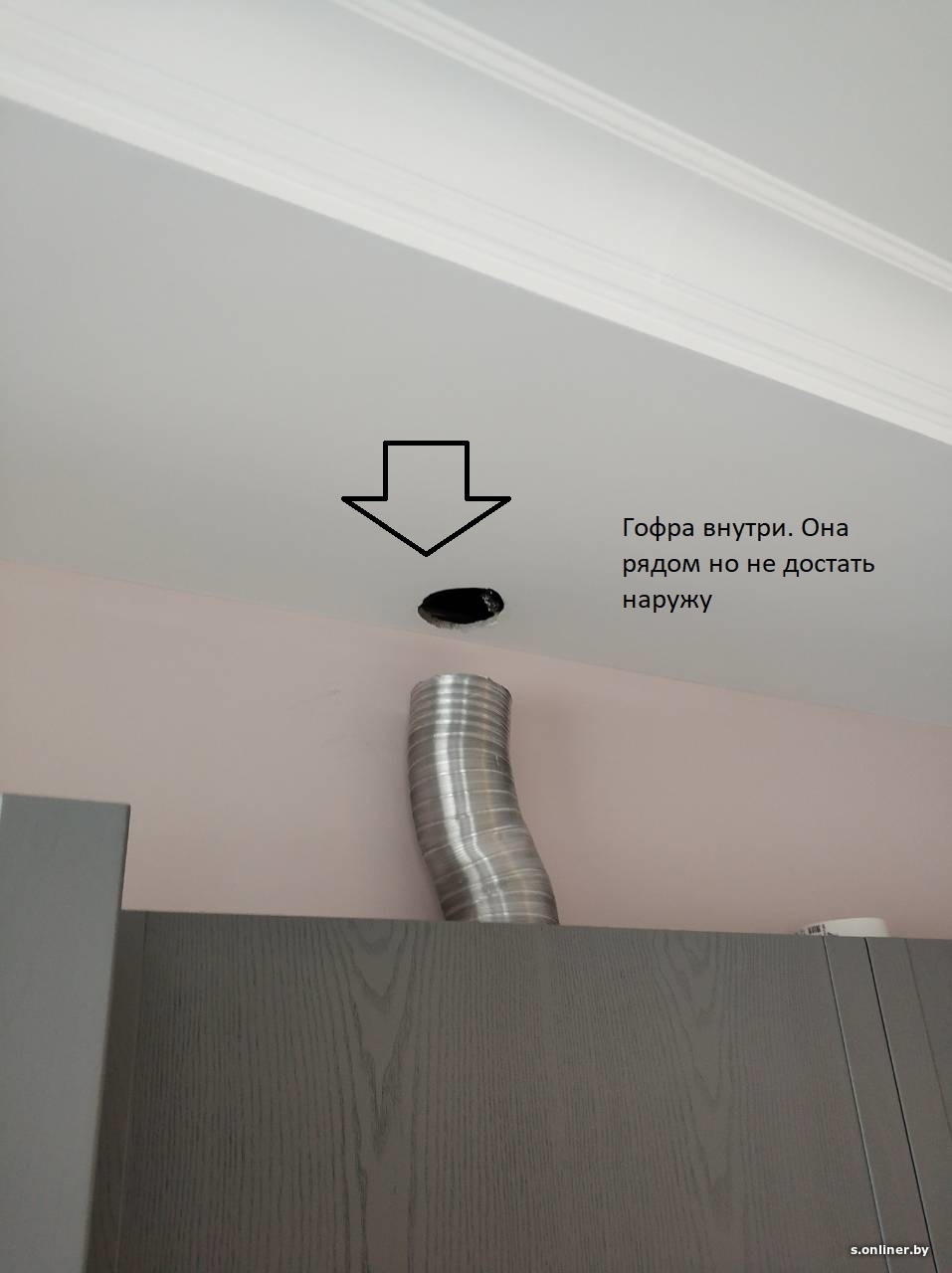

отвод вытяжки на кухне через стену на улицу

Очень часто в многоквартирных домах вытяжные каналы на кухне не работают, т.к забиты мусором. Иногда случается так, что вытяжные каналы вообще отсутствуют, особенно в частных домах.

В таких помещениях трудно находиться: становится душно, воздух спертый и накапливаются неприятные запахи, растет влажность, иногда появляется плесень. Поэтому отработанный воздух обязательно должен удаляться из помещения. Как это сделать? Читайте ниже.

Законно ли бурение сквозного отверстия на кухне?


Согласно действующему законодательству, разрешение на бурение сквозного отверстия не требуется, если диаметр отверстия не превышает 200 мм.

Это положение закреплено в некоторых местных законодательных актах. Сошлемся на Постановление Правительства Санкт-Петербурга от 31 января 2017 года №40 под названием «Об утверждении Правил благоустройства территории Санкт-Петербурга в части, касающейся эстетических регламентов объектов благоустройства и элементов благоустройства».

Там говорится следующее: «4.6 Размещение систем кондиционирования и вентиляции без наружного блока с подачей воздуха через отверстие в стене диаметром до 0,20 м разрешается на всех фасадах без разработки проекта устройства архитектурного проема».

Можете попробовать поискать подобное постановление в своем городе, но, как правило, остальные города ссылаются на это постановление.

Можно ли вывести вытяжку в это отверстие?


По закону нельзя. Ваш отработанный воздух с кухонными запахами может попадать к соседям в окно.

На практике же, такие вытяжки почти никто не согласовывает,т.е. Вы делаете на свой страх и риск. А рискуете вы почти всегда: установка металлической двери (дверь должна открываться вовнутрь помещения, а не в подъезд), установка второй входной двери, остекление балконов. А теперь оглянитесь: в какую сторону всех открываются двери, есть ли остекленные балконы?  Размещение кондиционеров на фасаде требует согласования. У всех ли они согласованы? Механическая вытяжка также требует согласования, т.

к вносите изменения в спроектированную вентиляцию дома.

Конструкция вытяжного канала в стене


как подключить вытяжку на кухне к вентиляции


Зона готовки является одной из важнейших деталей любой кухни. Она включает в себя отдельностоящую плиту или встраиваемую варочную поверхность с духовкой. Чтобы обеспечить в помещении нормальную атмосферу с чистым воздухом и без посторонних запахов, необходимо снабдить кухню вытяжкой. Видов и моделей этого прибора существует множество, и его не трудно подобрать под любой интерьерный стиль и вписать как в просторное, так и в маленькое помещение. Подключение вытяжки требует участия специалиста, но можно обойтись и своими силами, если четко следовать инструкции.

Наличие в кухне вытяжки уже давно не считается редкостью. Это такая же важная деталь интерьера, как плита или холодильник. Она выполняет множество полезных функций: очищает воздух в комнате, избавляет его от запаха в процессе и после готовки, сохраняет мебель, столешницу и поверхность плиты в чистоте, не давая оседать частичкам жира, копоти и другой грязи. Установка и подключение вытяжек зависят от их типов и моделей, поэтому прежде, чем приступить к работе, необходимо ознакомиться с основными разновидностями прибора.

Виды вытяжек и их работа

Существуют разные типы вытяжек. Некоторые требуют наличия вентиляции, а другим она не нужна. Они очищают воздух в кухне по другому принципу. Можно выделить три основных типа:

  1. Классическая или купольная модель. Такие изделия требуют подключения их к вентиляционной шахте и избавляют помещение от загрязненного воздуха, выводя его наружу через воздуховод.
  2. Рециркуляционная модель. Обычно такие вытяжки имеют плоскую форму и не нуждаются в подведении к вентиляции. Они избавляют воздух от грязи благодаря наличию в конструкции фильтров как грубой, так и более тонкой очистки. А, затем, возвращают его обратно в помещение.
  3. Комбинированная модель. Такие вытяжки удобны тем, что могут работать в рециркуляционном и отводном режимах. То есть их требуется подвести к вентиляции, но при необходимости можно очищать воздух и с помощью фильтров.



Выбирать подходящий для себя вариант следует, ориентируясь на собственные нужды и особенности дома. В некоторых многоквартирных домах вентиляционная шахта слишком загрязнена и забита, поэтому придется использовать плоскую модель, работающую автономно. Не всех устраивает такой вариант, так как вытяжки требуют регулярной замены фильтров. Оптимальным считается установка в квартире комбинированной модели, а если с воздуховодом все в порядке, то подойдет купольная вытяжка.

Способ установки и мощность

Также немаловажным фактором при выборе вытяжки является способ ее установки. Ориентироваться следует на собственные предпочтения, а также интерьер кухни и удобство использования. Вытяжка может быть:

  • Встраиваемой. Для такой модели потребуется отдельный навесной шкаф в кухонном гарнитуре или другой конструкции. Встраиваемые модели могут быть как рециркуляционного, так и отводного типа.
  • Подвесной. Подобные изделия предназначены для крепления к нижней части навесного шкафчика над варочной панелью или плитой. Они работают по принципу очищения воздуха с помощью фильтров.
  • Настенной. Вытяжка крепится на стене над варочной поверхностью и бывает классической или комбинированной.
  • Островной. Такой тип подключения предполагают вытяжки комбинированного или купольного типа. Крепится вытяжка к потолку над плитой, которая располагается в острове, обычно в центральной части кухни.
  • Угловой. Подойдет для кухонь, в которых плита находится в угловой части. В этом случае вытяжка будет иметь особую форму и конструкцию, и работать по классическому или комбинированному типу.

Совет! Покупая вытяжку, следует знать, что поверхность вытяжной системы не должна быть меньше размеров встраиваемой варочной панели или плиты.



Вытяжки отличаются друг от друга не только конструкцией, креплением и принципом работы, но и типом мощности. Чтобы выбрать подходящий вариант необходимо ориентироваться на характеристики помещения.

Для купольной или комбинированной модели нужно учесть местонахождение отверстия вентиляции. Также следует взять во внимание тип плиты или варочной поверхности: газовая или электрическая. Вытяжной переходник, который соединяет вытяжную систему с вентиляционным каналом, также имеет большое значение.

Мощность вытяжки зависит от ширины вытяжного переходника. Чем он шире, тем менее мощный понадобится прибор и, наоборот.

Высота, на которой следует крепить вытяжку должна иметь стандартные параметры. Для электрических плит это обычно 650-700 мм, а для газовых – 750-900 мм.

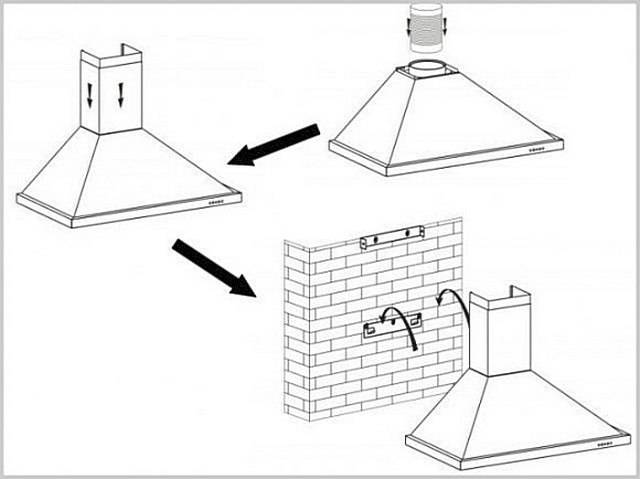

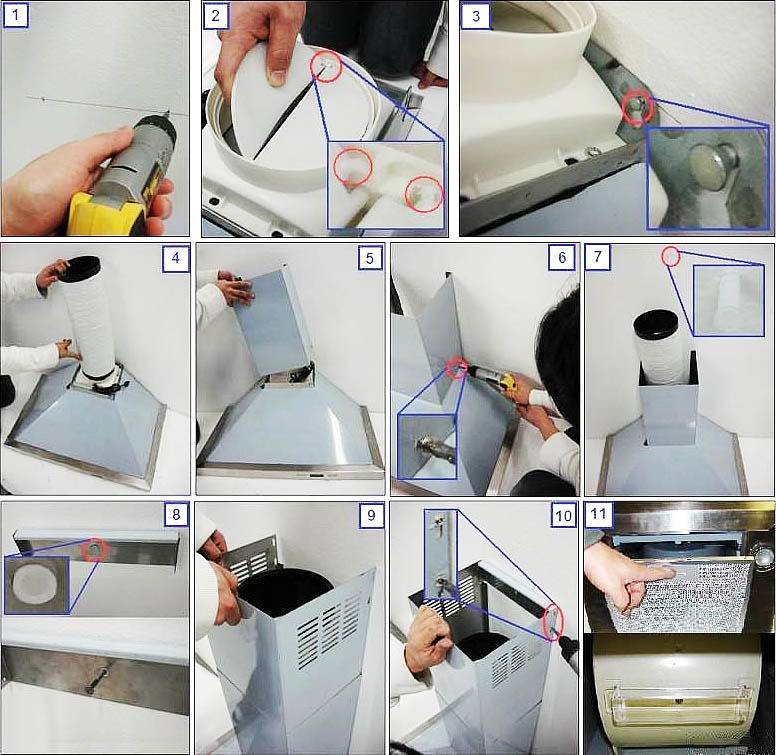

Монтаж вытяжки купольного типа

Купольные вытяжки могут быть пристенными, угловыми или островными. Первый вариант более распространен среди покупателей. В качестве материалов для изготовления таких изделий используется нержавеющая сталь, металл с эмалированной поверхностью, реже дерево и пластик.

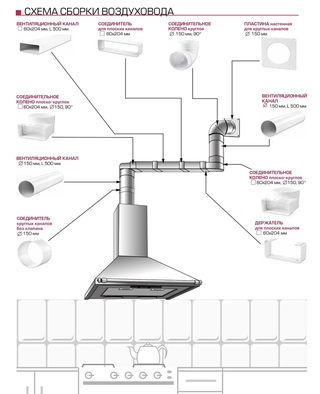

Чтобы понять, как подключить вытяжку, следует ознакомиться со схемой монтажа. При соблюдении пошаговой инструкции, правильно выполнить установку своими руками будет несложно, и это не займет слишком много времени. Для установки кухонной вытяжки необходимо подвести гофру к системе вентиляции дома и осуществить подключение к электросети.

В некоторых случаях может потребоваться помощь специалистов, особенно, если придется наращивать гофру или проводку. При самостоятельном монтаже, прежде всего, следует оборудовать кухонный интерьер мебелью, выполнить монтаж гарнитура и тогда приступать к установке вытяжки.

После того как будет отмерена высота крепления вытяжки, необходимо просверлить отверстия в стене для дюбелей. К ним с помощью болтов будут крепиться специальные опоры, на которые оденется основа для вытяжного устройства.

Затем следует соединить отвод вытяжки с гофрой воздуховода, соблюдая при этом герметичность. Когда работа проделана, необходимо надеть верхний кожух на вытяжку и проверить ее работоспособность.

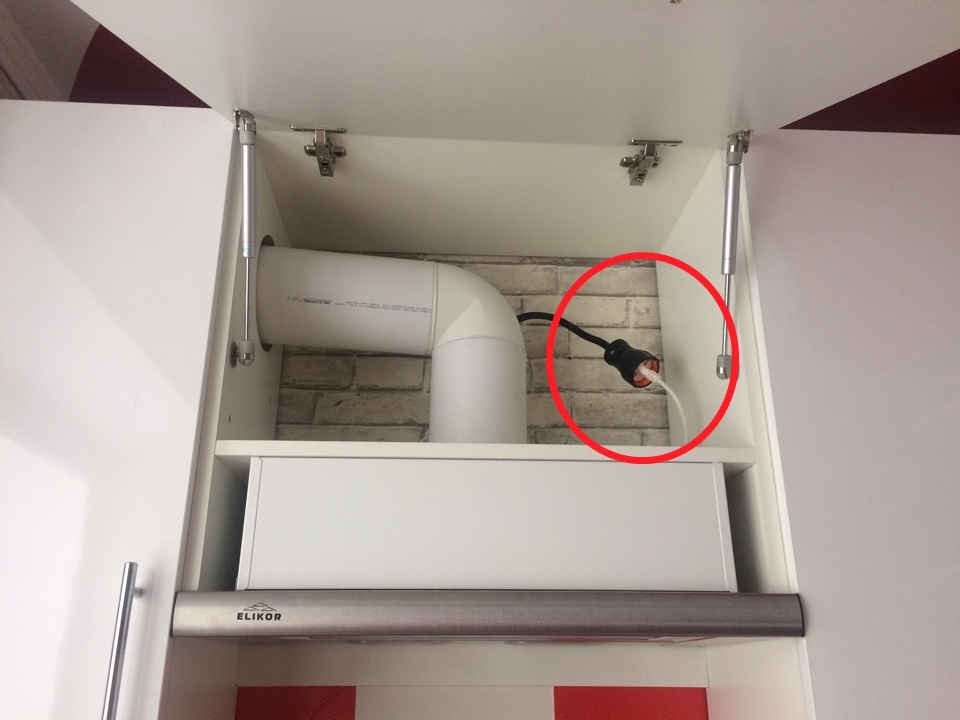

Монтаж встраиваемой в шкаф вытяжки

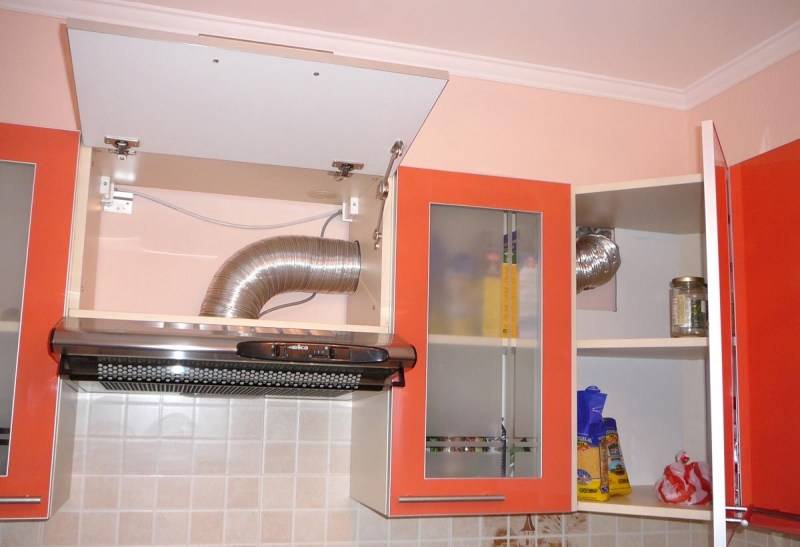

Встраиваемые модели хороши тем, что их корпус не виден, они скрыты в навесном шкафу. Это делает кухонный гарнитур цельным, а интерьер стильным и органичным.

Для установки такой вытяжки потребуется подготовить шкаф, в котором она будет находиться. Нижней панели, то есть дна у шкафа быть не должно. Поскольку вытяжки встраиваемого типа довольно компактные и невысокие, то внутри мебели может быть и полка. Это удобно, так как шкаф для вытяжки позволит хранить некоторые кухонные предметы или продукты.

В нижней панели шкафа (полке) необходимо просверлить отверстие для воздуховода. Это делается с помощью ножовки или лобзика. Затем следует снять дно шкафчика и перевести на его поверхность сему крепления всех болтов и гофры. Далее, нужно просверлить отмеченные отверстия и закрепить корпус вытяжки к панели.

После этого необходимо собрать всю конструкцию и установить шкаф на стене. Последним этапом идет протягивание воздуховода и его монтаж, а также подключение к электропитанию. Если установка выполнена правильно, то проблем при проверке работы устройства возникнуть не должно.

Подключение к вентиляции

Каждый дом обязательно должен иметь систему вентиляции, к которой подключается кухонная вытяжка. Отверстия, ведущие в шахту, есть в ванной комнате и на кухне, они закрываются специальной решеткой. Самостоятельно подключить вытяжку несложно, необходимо лишь купить щиток, в котором уже имеется отверстие для гофротрубы. Он заменит решетки на отверстии отдушины.

Прежде чем установить вытяжку, следует ознакомиться с некоторыми нюансами, которые могут возникнуть в процессе работы. Во-первых, в старых многоквартирных домах не предусматриваются индивидуальные каналы вентиляции, там имеется один общий, который не рассчитан на установку вытяжек в каждой квартире.



Если все жильцы решат монтировать у себя в квартире вытяжные устройства, то, скорее всего, изменится давление воздуха в вентиляционной системе. Это приведет к затягиванию запаха готовящейся пищи через вентиляционное отверстие от соседей к соседям. Дома новой постройки при этом гораздо продуманней. Они предусматривают систему индивидуальных каналов вентиляции.

Чтобы определить оптимальный для себя вариант и выбрать подходящую модель вытяжки, можно воспользоваться услугами специалиста. Он подскажет, изделие какого типа лучше приобрести, а также поможет с подключением и даже прочистит систему вентиляции при необходимости.

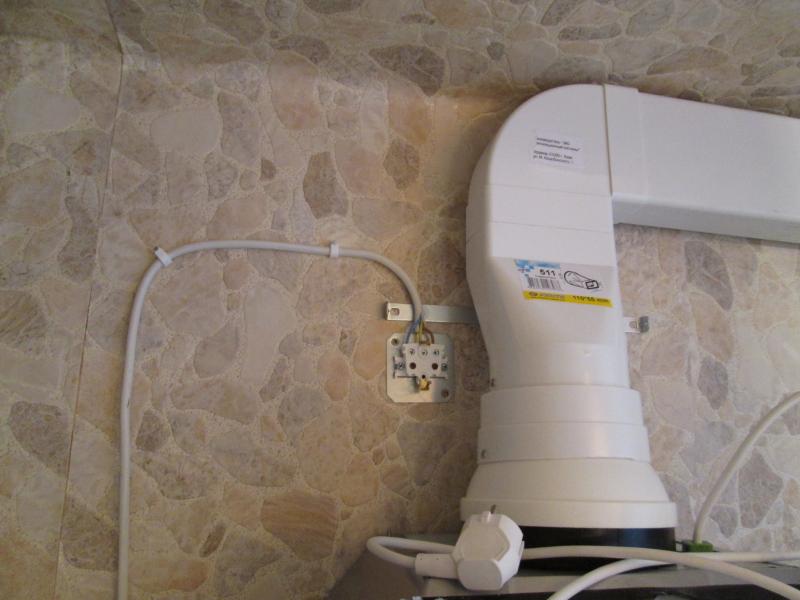

Подключение к электросети

Как и монтаж самой вытяжки, подключение ее к электросети не сложный процесс, но требует соблюдения некоторых правил. Если вытяжное устройство устанавливается впервые, то подходящей розетки вблизи для нее может и не найтись. Поэтому придется ее сделать. В некоторых случаях можно воспользоваться удлинителем, но это не очень удобно и не надежно.

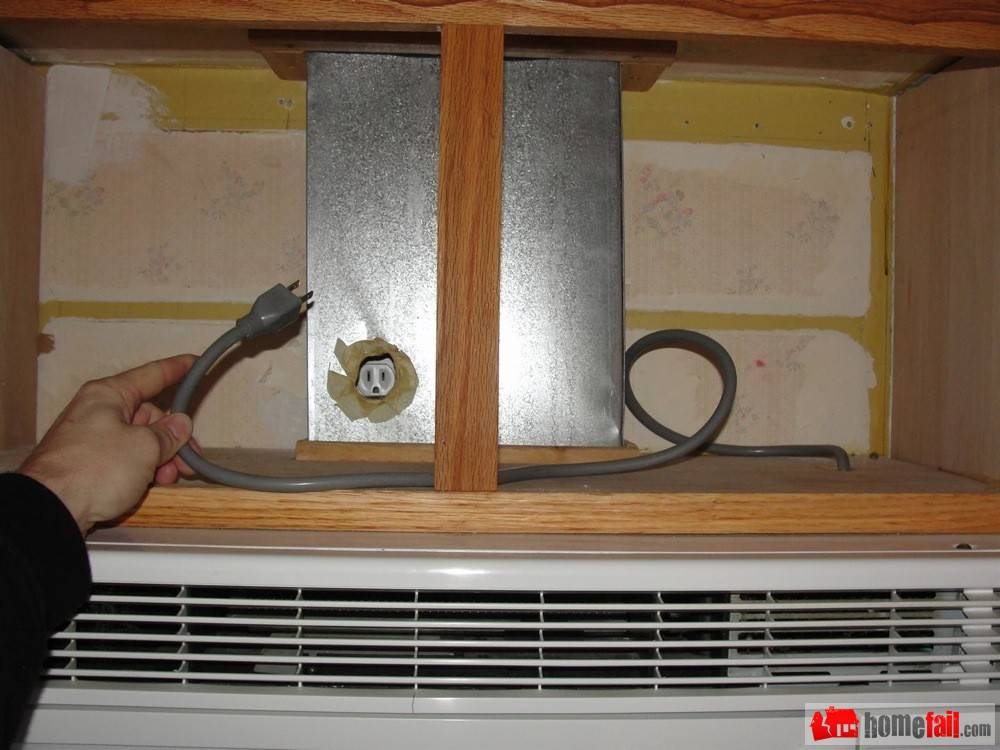

Прежде всего, следует выбрать место для розетки. Ее можно закрепить на стене или на боковой панели навесного шкафа. Розетка не должна находиться рядом с мойкой и варочной поверхностью. Это может быть опасно! Идеальное место – над верхними кухонными модулями вблизи вытяжки. Так она не будет бросаться в глаза.

Установку розетки можно доверить профессионалу или выполнить самостоятельно по схеме, если есть опыт в этом деле. Во время работы следует соблюдать технику безопасности.

Вытяжка – важная деталь любой современной кухни. Она несет множество полезных функций и позволяет осуществлять ежедневный процесс готовки в комфортных условиях, без посторонних запахов, сохраняя окружающую обстановку в чистоте. Подключение кухонной вытяжки можно доверить специалисту или выполнить самостоятельно, пользуясь схемой и инструкцией, прилагающейся к изделию.

Подсоединение кухонной вытяжки к вентиляции

Во время приготовления пищи в воздух попадают частички жира. Смешиваясь с пылью, жир оседает на обоях, потолке и всех открыто стоящих предметах. Естественно, что через небольшой промежуток времени ремонт на кухне, кухонный гарнитур и прочая мебель теряют свой первоначальный вид. Решение проблемы одно – установить вытяжку. Однако сама по себе вытяжка, даже при наличии угольного фильтра, вряд ли справится с проблемой. Повысить эффективность вытяжки можно подключив ее к вентиляции.

Так как кухня относится к категории жилых помещений с значительным загрязнением воздуха, то на ней обязательно имеется вытяжное вентиляционное отверстие. Именно к нему и подключается кухонная вытяжка.

Соединение кухонной вытяжки с вентиляцией осуществляется по средствам вентиляционных коробов-каналов.

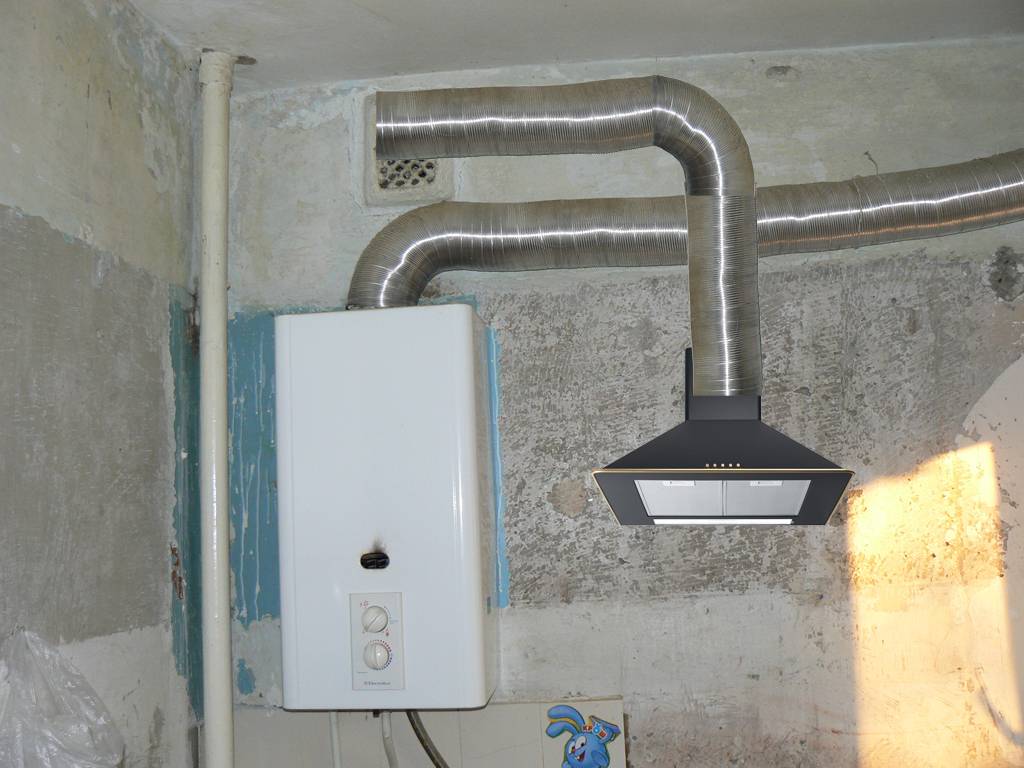

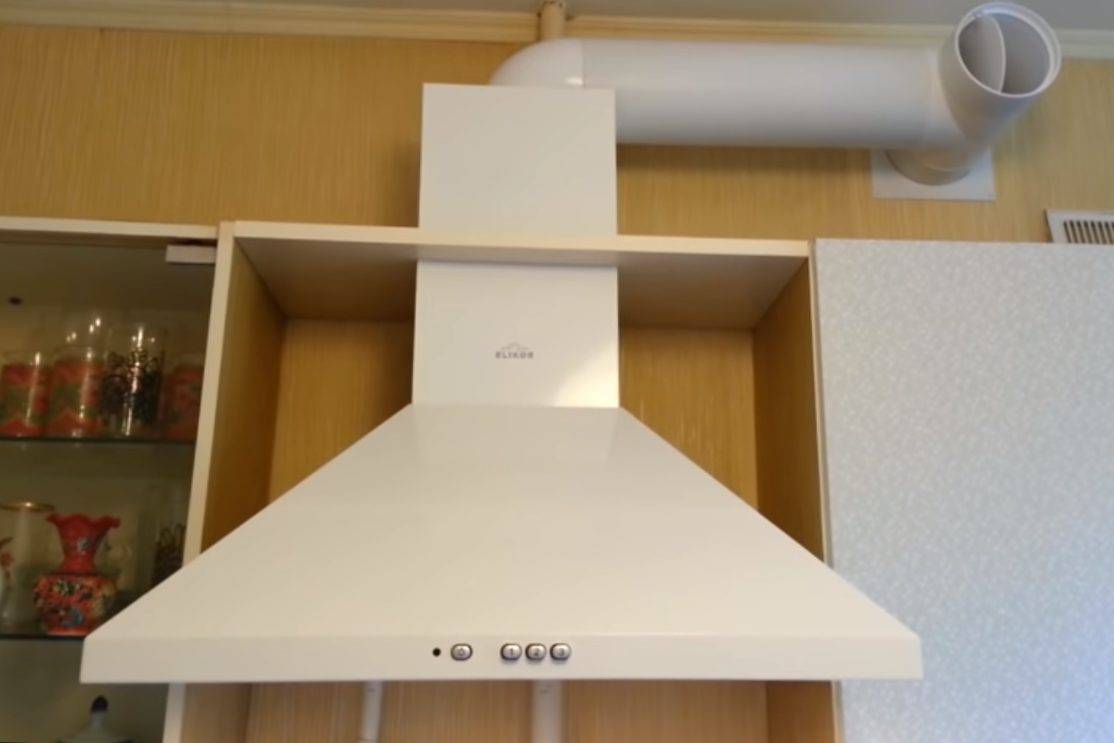

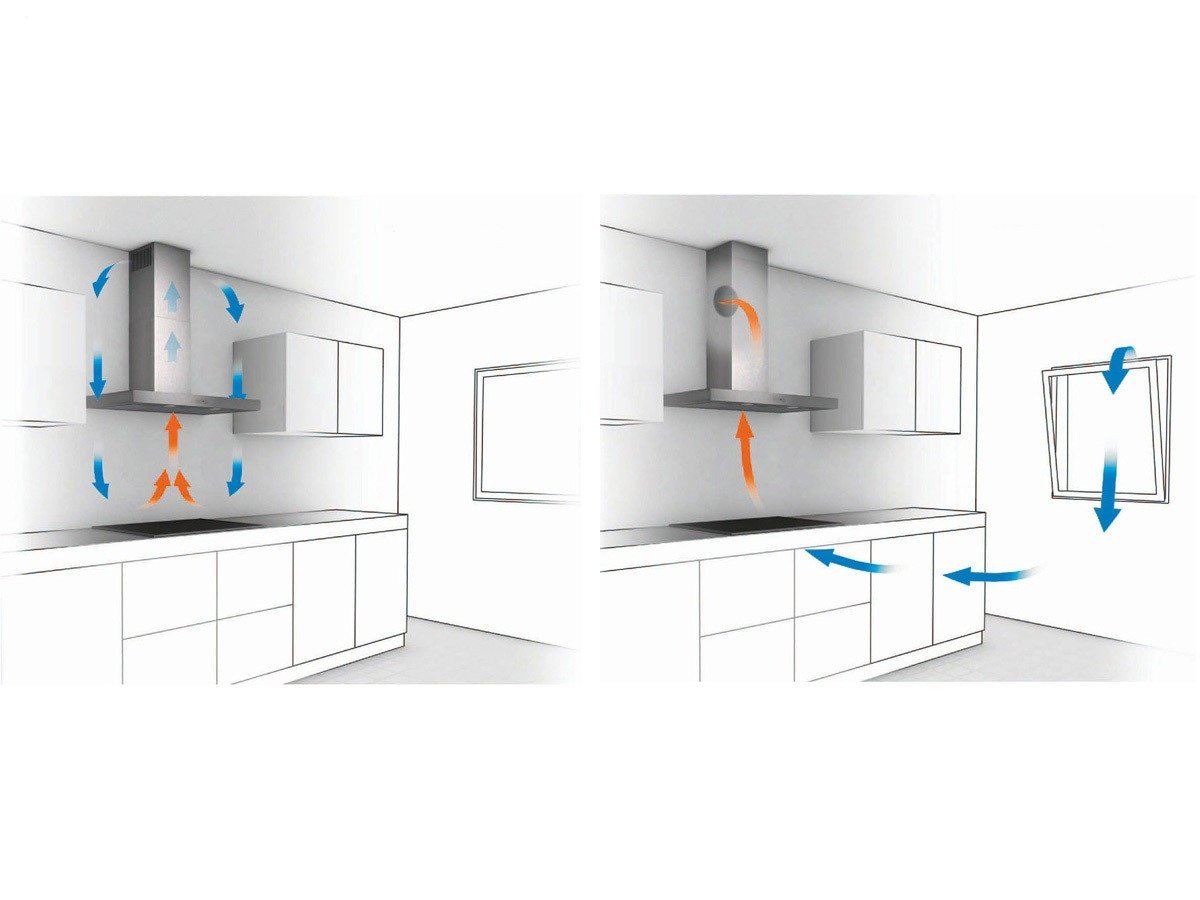

Рис.1. Наибольшая эффективность кухонной вытяжки достигается подключением ее к системе вентиляции здания. К вентиляционному каналу вытяжка подключается по средствам специальных вентиляционных коробов.

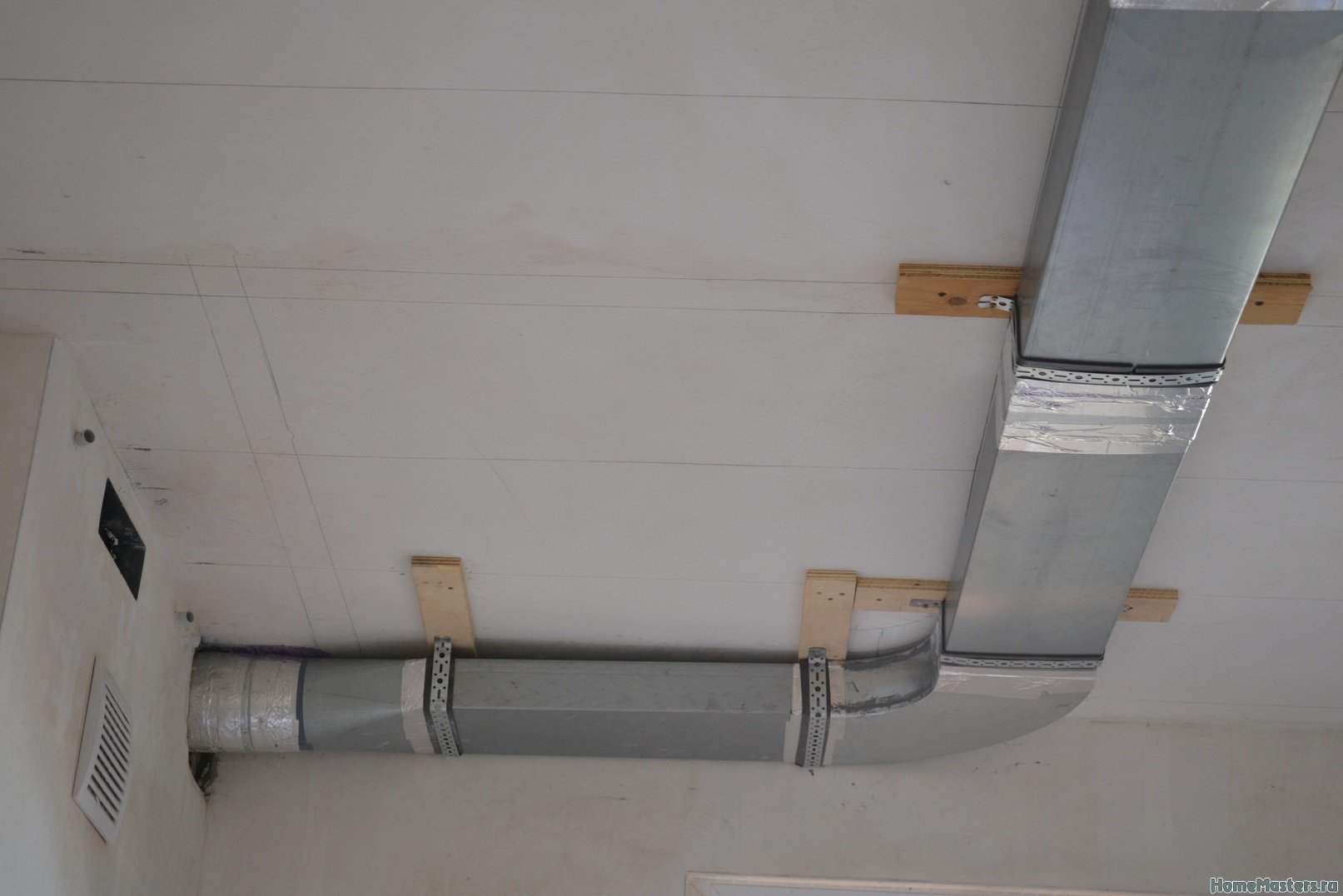

Вентиляционные короба-каналы бывают различные, для бытового применения наибольшее распространение получили 2 вида: гофрированный и пластиковый вентиляционный короб-канал.

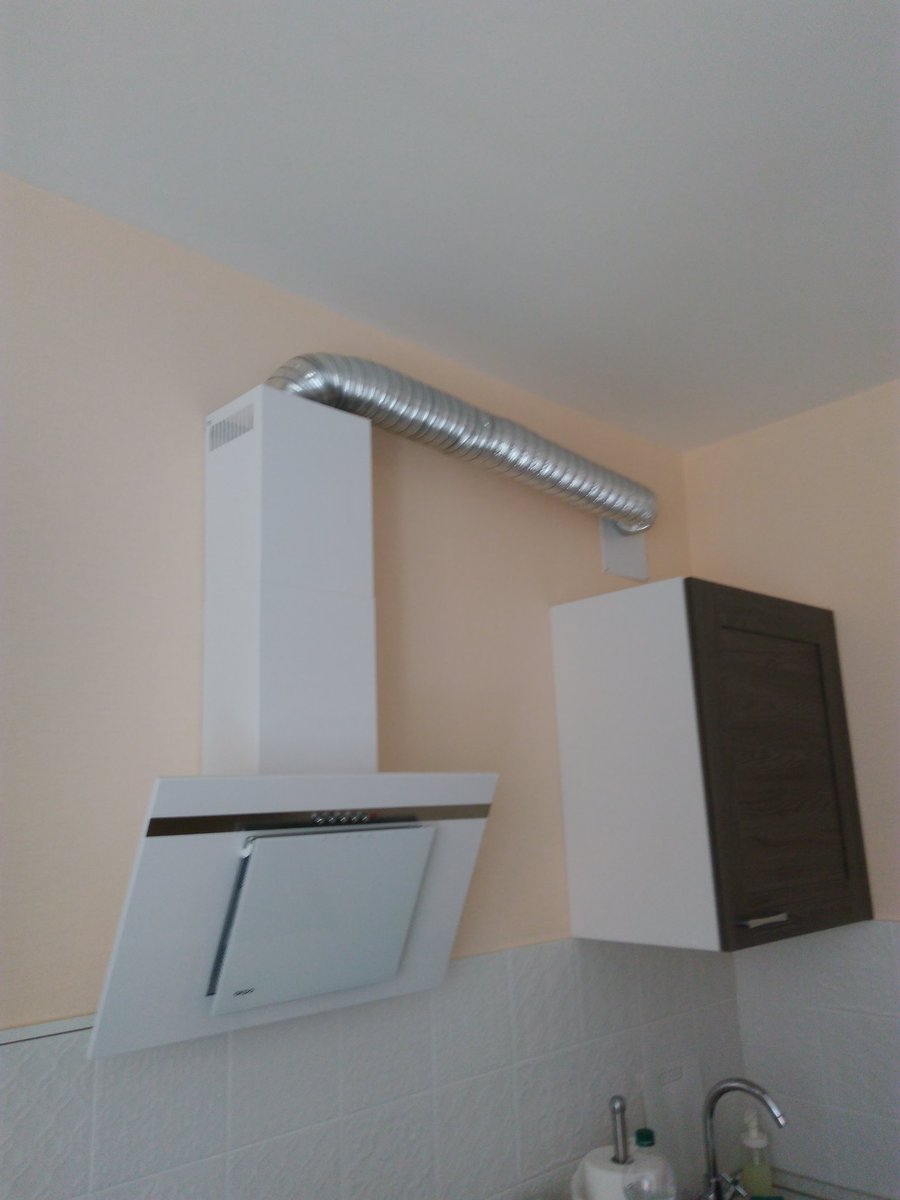

Гофрированный вентиляционный канал представляет собой гибкую трубу-гофру, которая имеет возможность растягиваться. Для установки гофры не требуется никаких промежуточных элементов. Ее проводят от кухонной вытяжки непосредственно к вентиляционному отверстию.

Недостатком гофры является ее неказистый внешний вид, поэтому часто ее скрывают в специальном гипсокартонном коробе.


Рис.2. Гофрированная труба может растягиваться до 4 метров. Она гибкая, поэтому ее можно проложить практически по любому маршруту. Однако она портит внешний вид кухни.

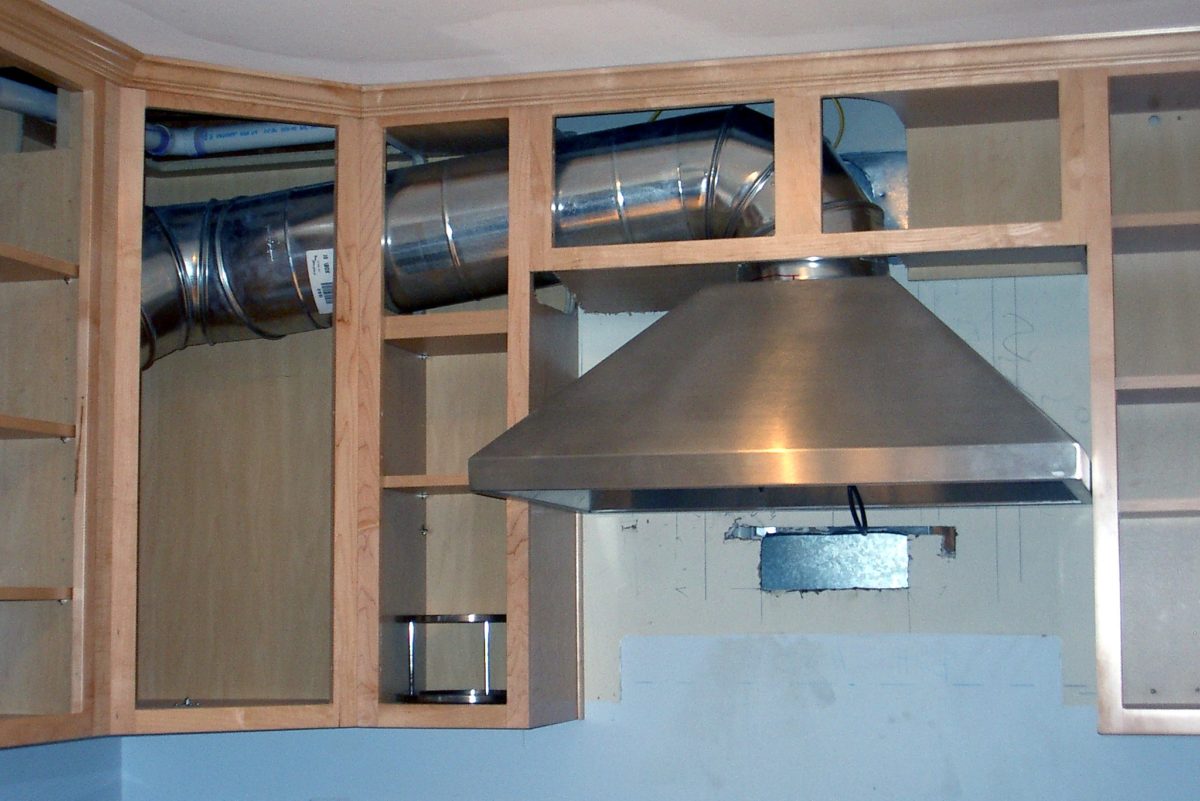

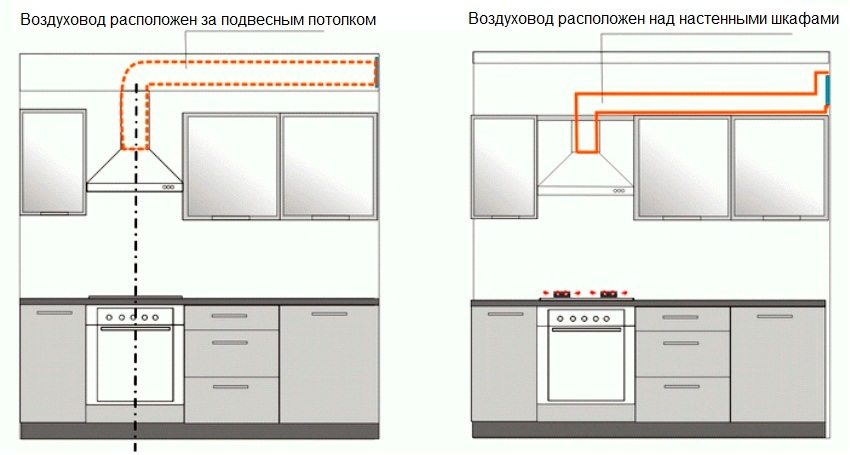

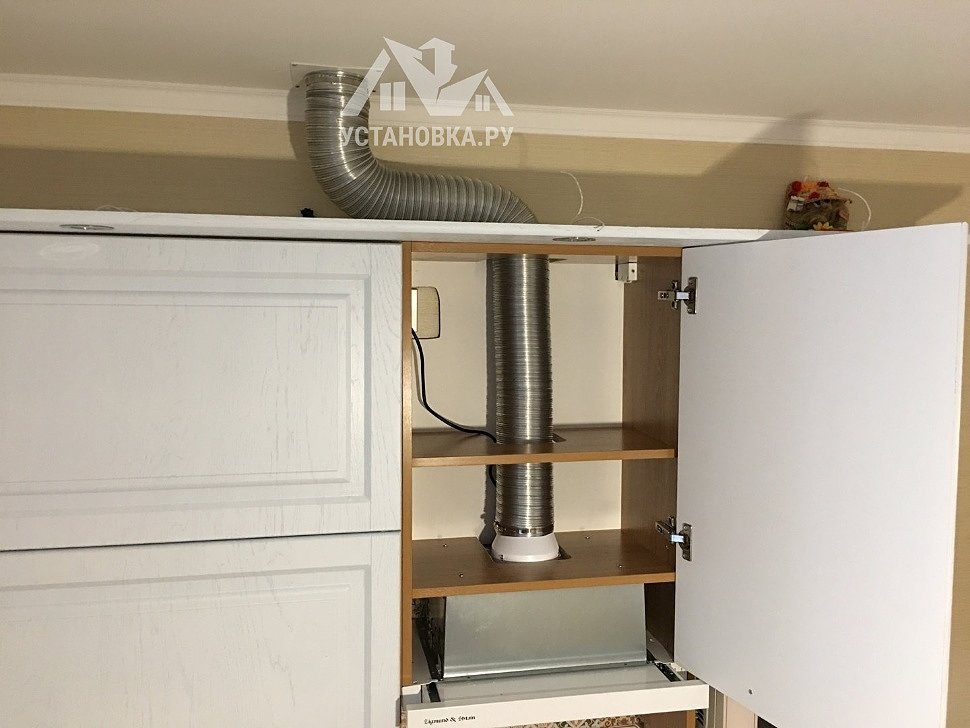

Рис.3. Чтобы гофрированная труба не портила внешний вид кухни ее размещают в гипсокартонном коробе. Этот короб может использоваться и для установки подсветки кухонного гарнитура.

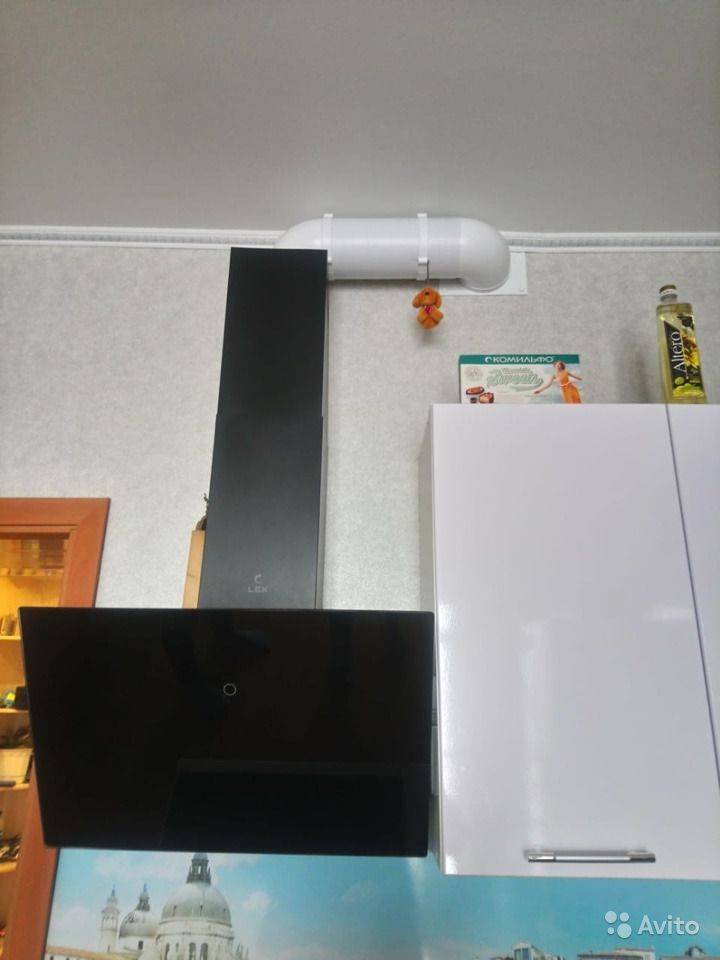

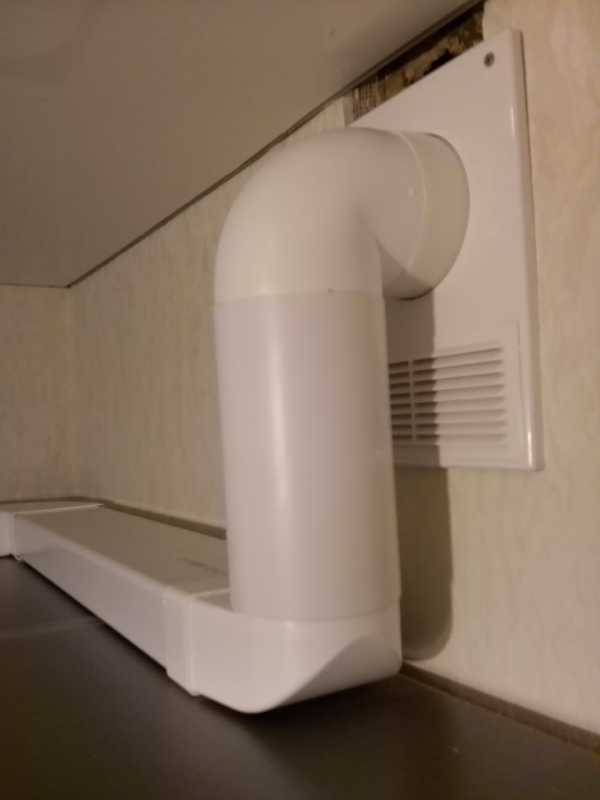

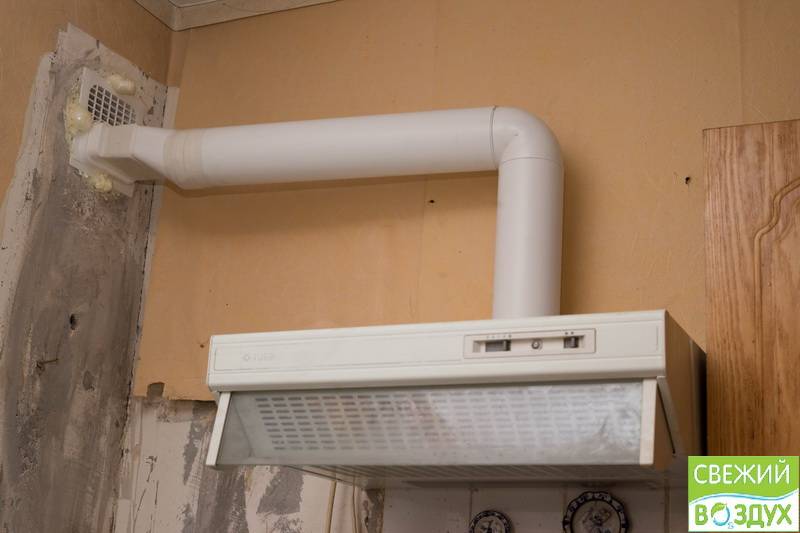

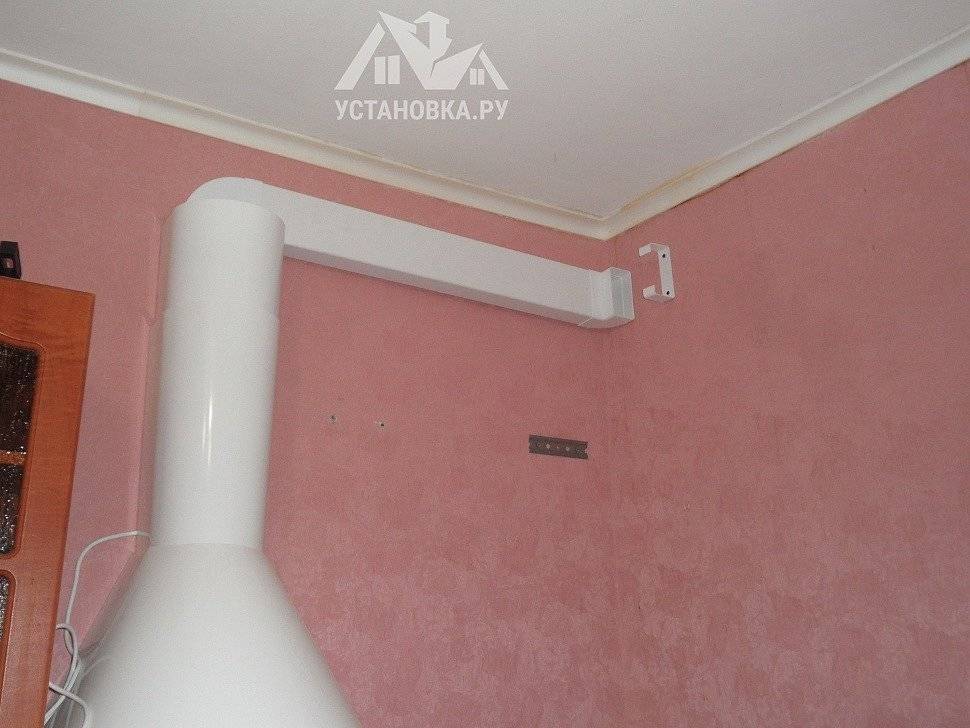

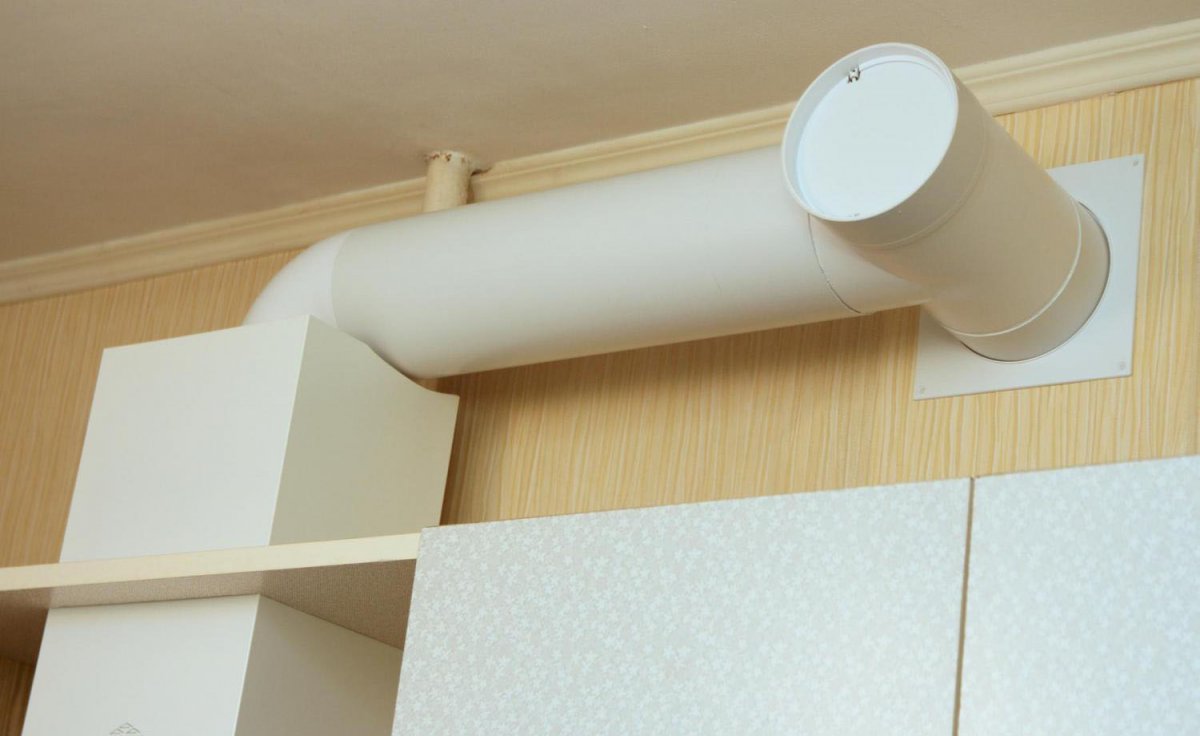

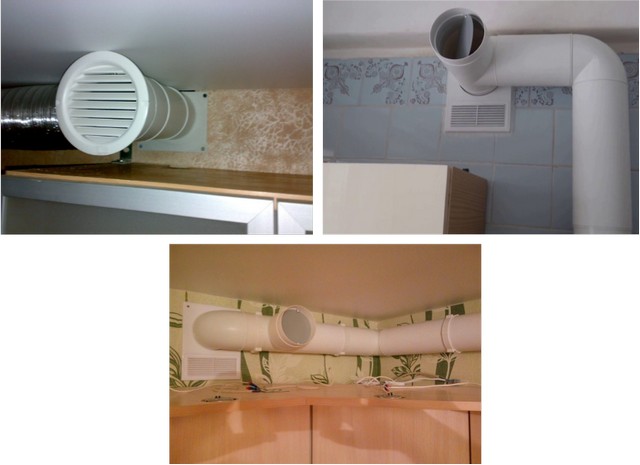

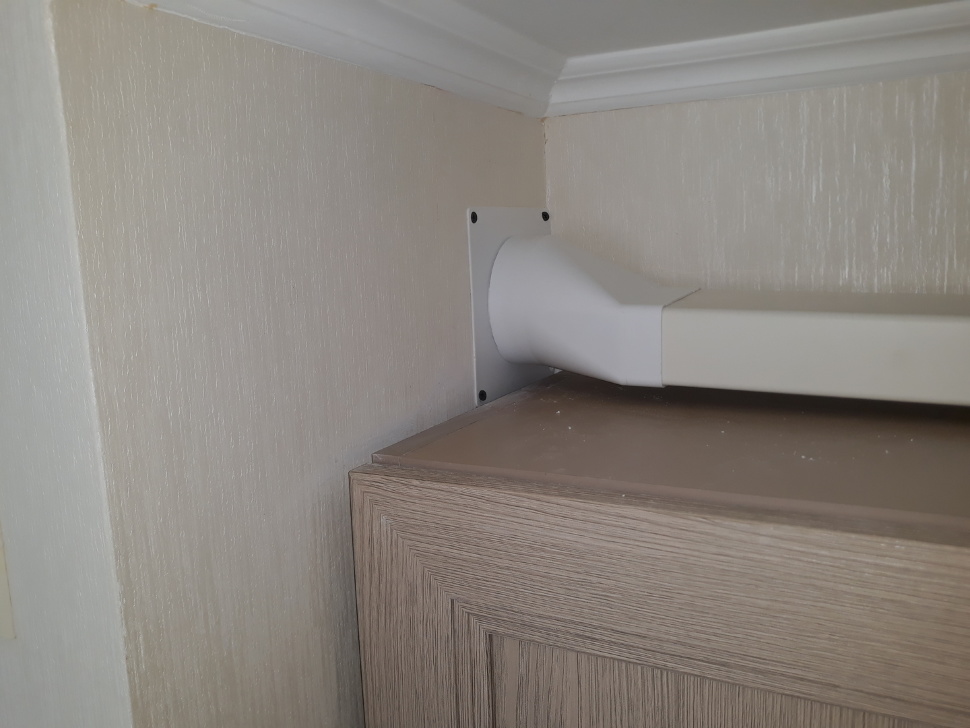

Пластиковый вентиляционный короб представляет собой трубу прямоугольного или круглого сечения. Этот тип вентиляционных каналов может устанавливаться как скрыто, так и открыто, благодаря своему привлекательному внешнему виду. Часто канал пропускают по поверхности кухонных шкафов, где он совершенно незаметен. Для соединений элементов пластикового вентиляционного короба существуют специальные переходники.

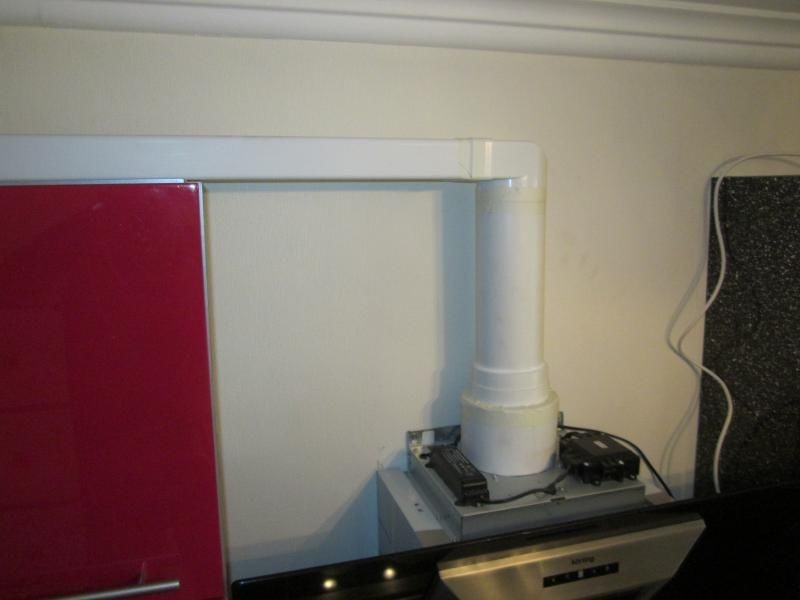

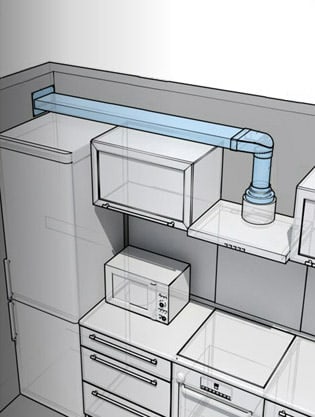

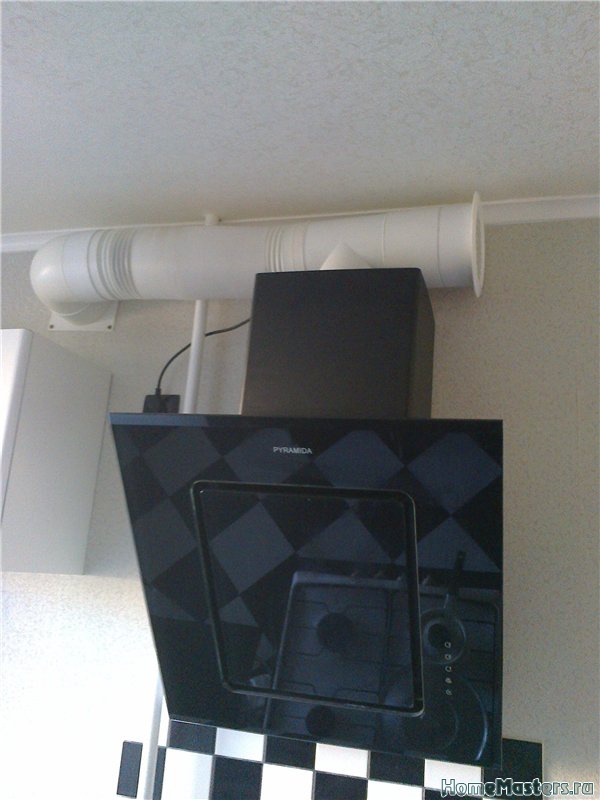

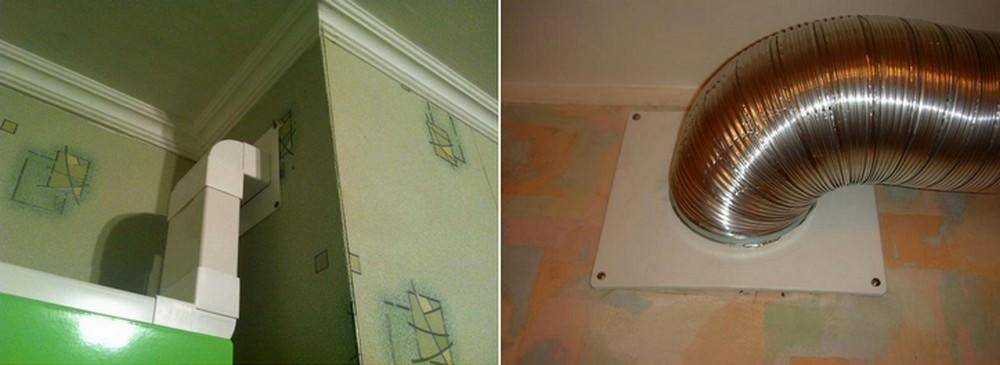

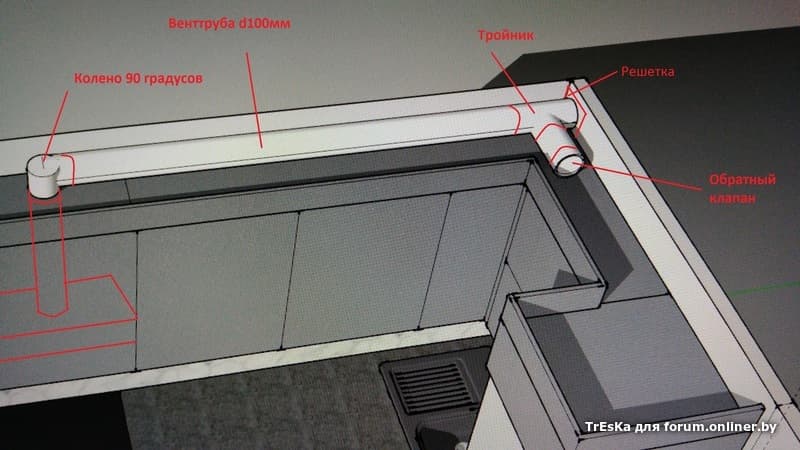

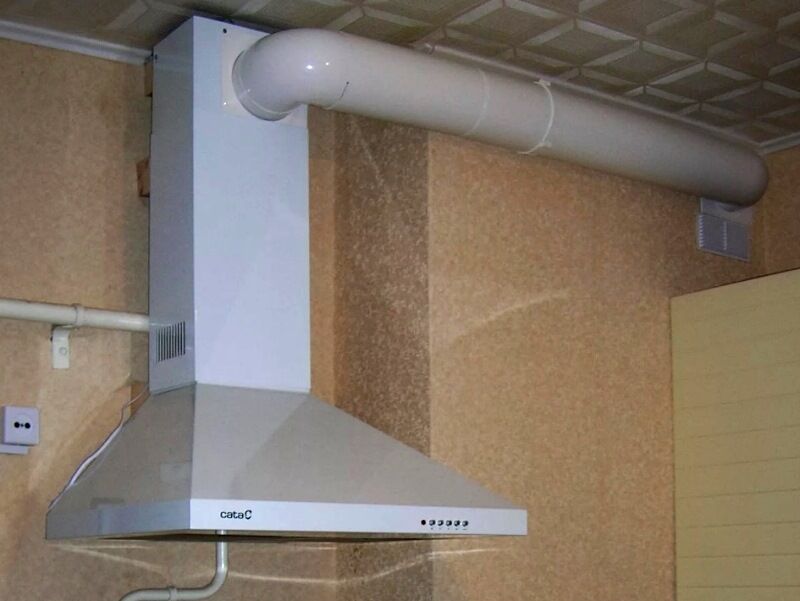

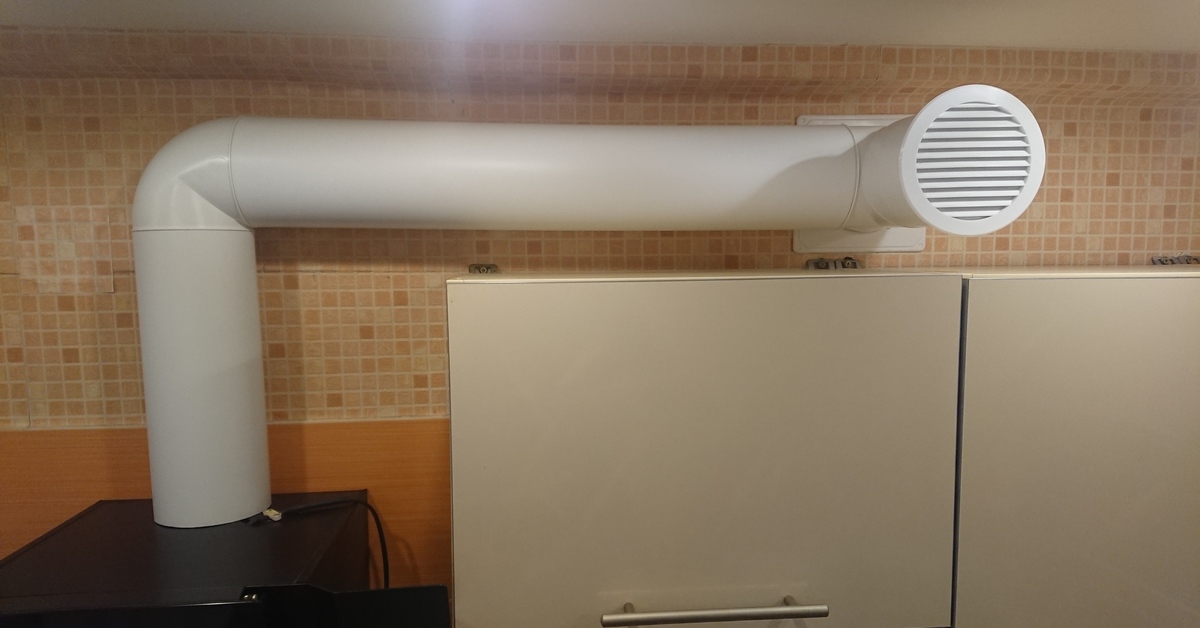

Рис.4. Более сложный, но более практичный вариант подключения вытяжки к вентиляции – это применения специальных вентиляционных коробов. Если их уложить на верх кухонного гарнитура, то они будут не заметны.

Подключение кухонной вытяжки к вентиляции начинают с определения диаметра фланца вытяжки. Для разных вытяжек этот размер может быть различен. Это самый важный геометрический размер, на втором месте по важности является длина вытяжного канала. Зная указанный параметр можно идти в магазин и приобретать нужные компоненты системы вентиляции.

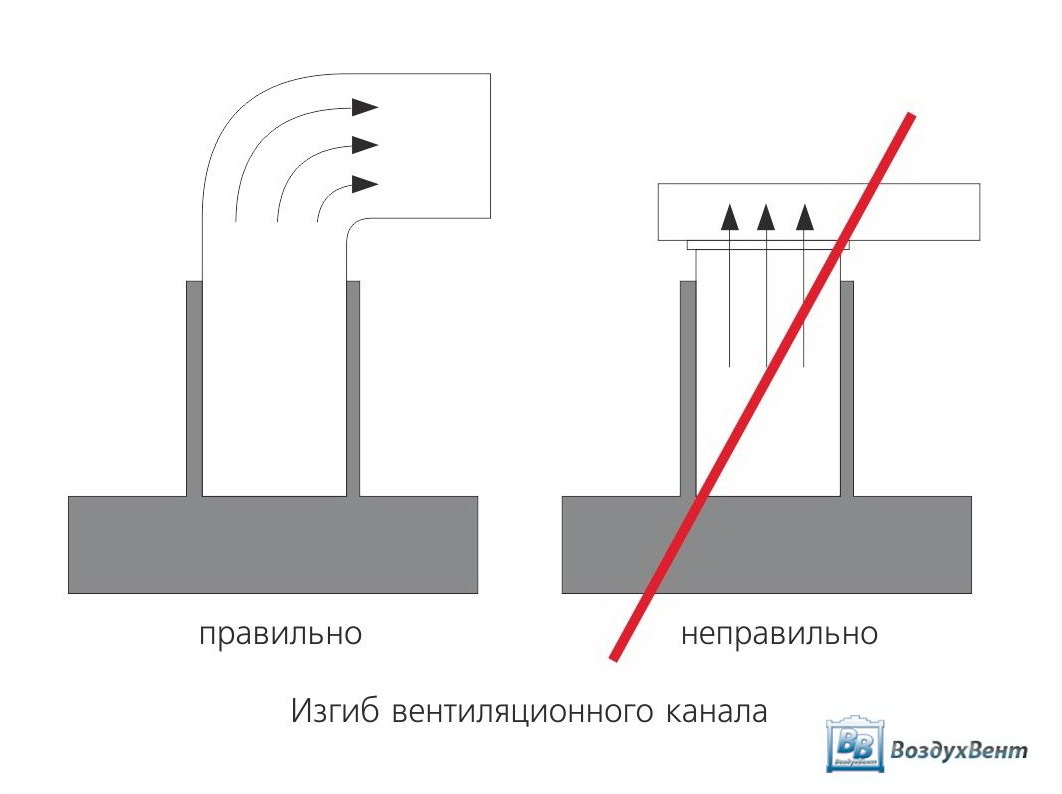

Рис.5. При подключении вытяжки к вентиляции основную сложность создает место соединения вентиляционного канала и вытяжки. Для этого используется фланец, как правило он идет в комплекте с вытяжкой. Важно правильно подобрать диаметр переходника между вытяжкой и вентиляционным каналом.

Если Ваш выбор пал на гофрированный вентиляционный канал, то порядок действий следующий. Необходимо подобрать гофру диаметром равным диаметру фланца кухонной вытяжки.

Сделать это не сложно, так как гофры имеют широкий спектр диаметров. Так же вам потребуется 2 хомута для закрепления гофры и накладка на вентиляционное отверстие. Важно отметить, что присоединительный диаметр накладки должен соответствовать диаметру гофры.

Соединение кухонной вытяжки и вентиляции гофрой очень простое. Сначала устанавливаете накладку на вентиляционный канал, затем прокладываете гофру по выбранному маршруту, после чего закрепляете гофру на кухонной вытяжке и канале с помощью хомутов. В принципе можно обойтись и без хомутов, однако существует вероятность, того что гофра будут плохо держаться и может сорваться как с фланца, так и с накладки.

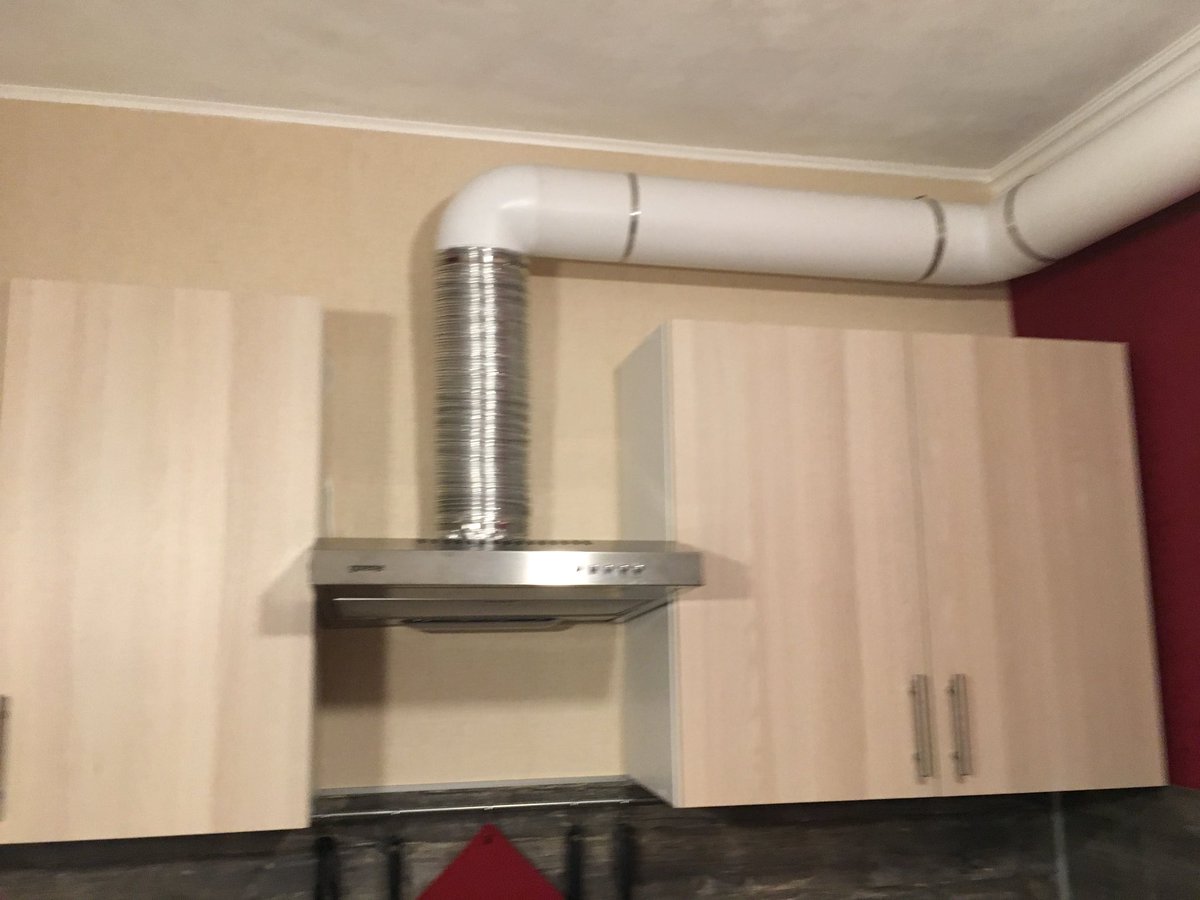

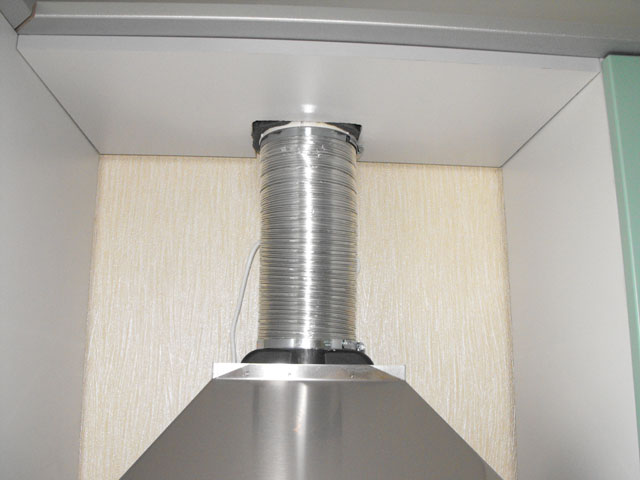

Рис.6. Если в качестве вентиляционного канала используется гофрированная труба, то в местах соединения с вентиляцией и вытяжкой необходимо установить хомуты. Таким образом гофрированная труба будет хорошо закреплена.

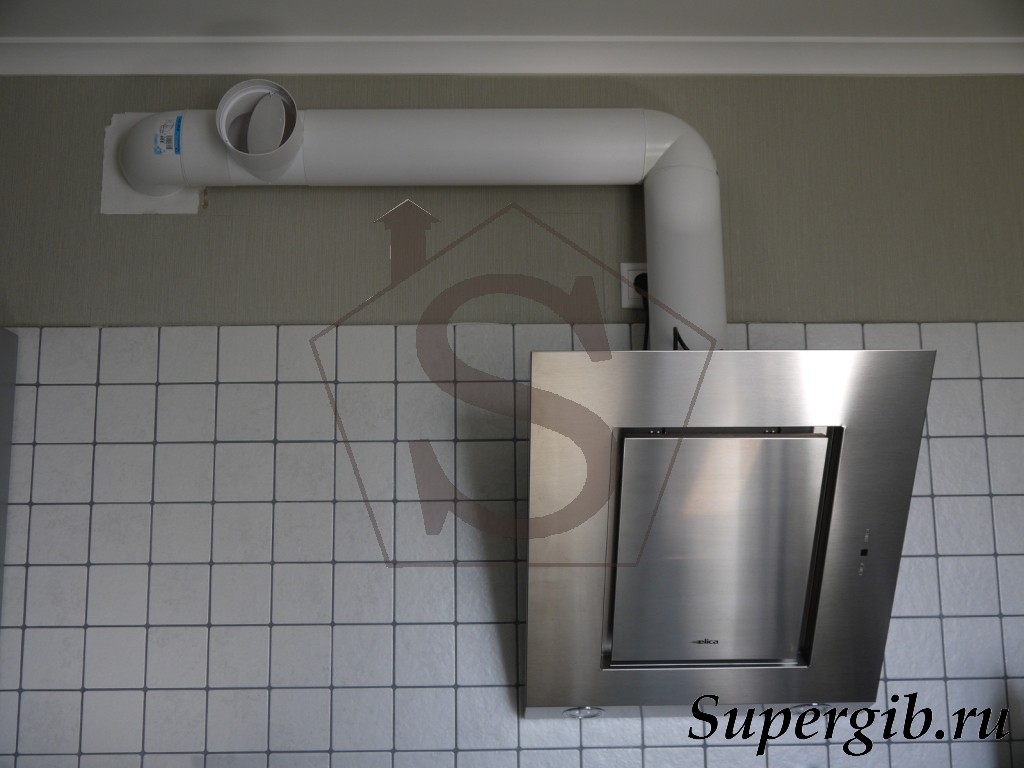

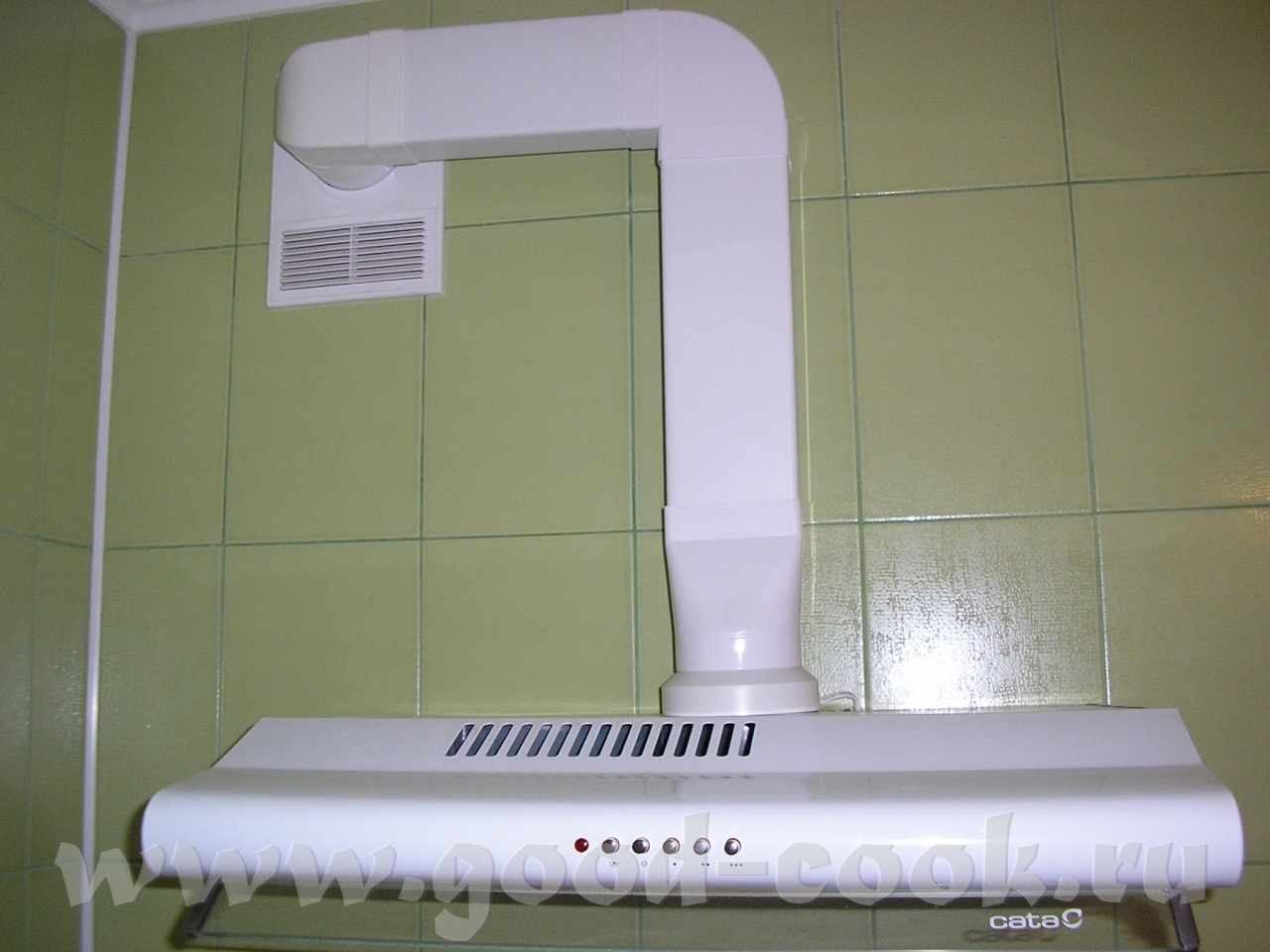

Соединение вытяжки с вентиляцией по средствам пластикового короба несколько сложнее, однако вряд ли вызовет затруднения. Важно правильно подобрать переходник между фланцем вытяжки и вентиляционным коробом. Так же необходимо правильно рассчитать количество переходников и соединителей. Если короб будет проходить по стене или потолку важно не забыть приобрести специальный крепеж.

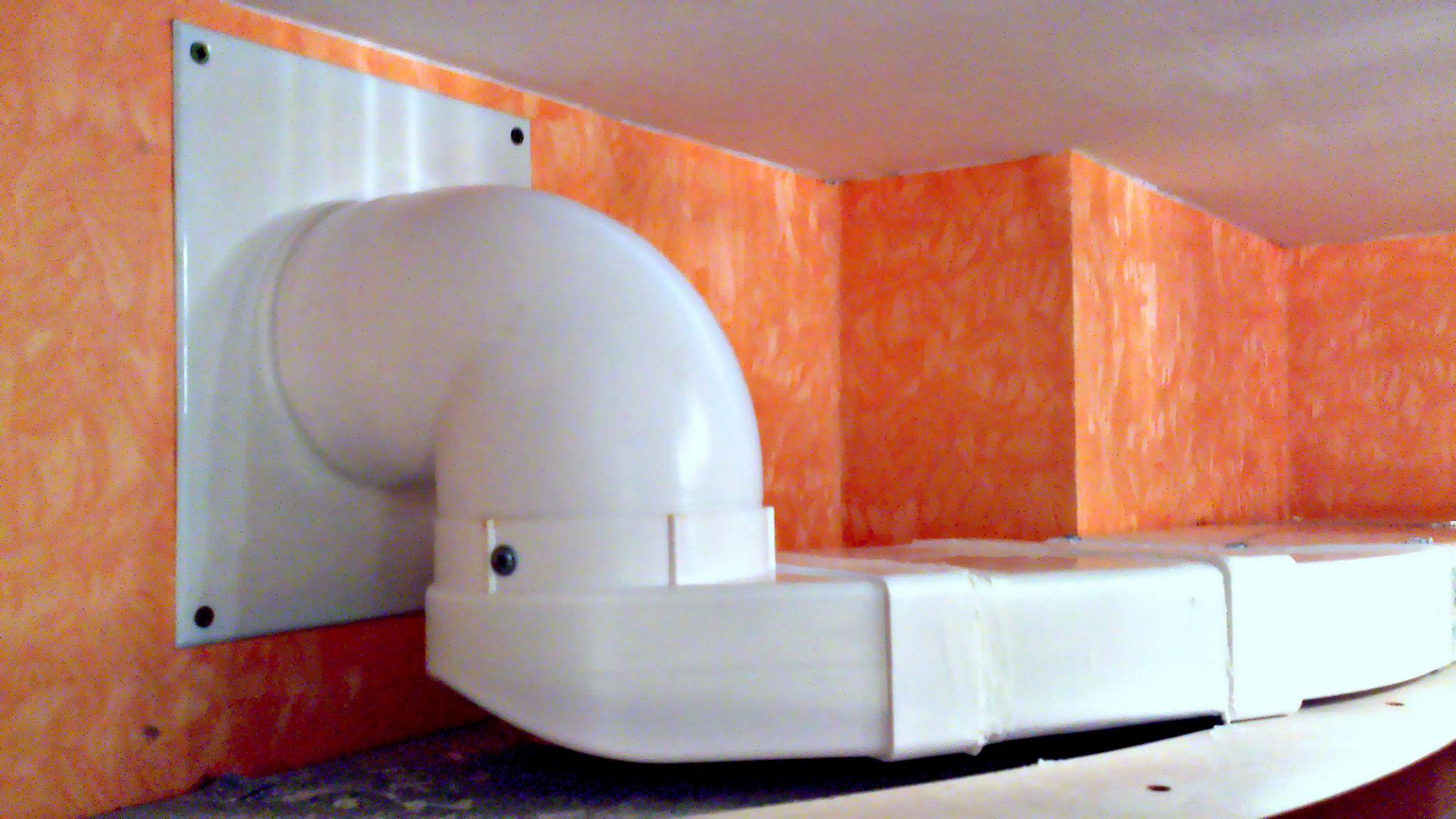

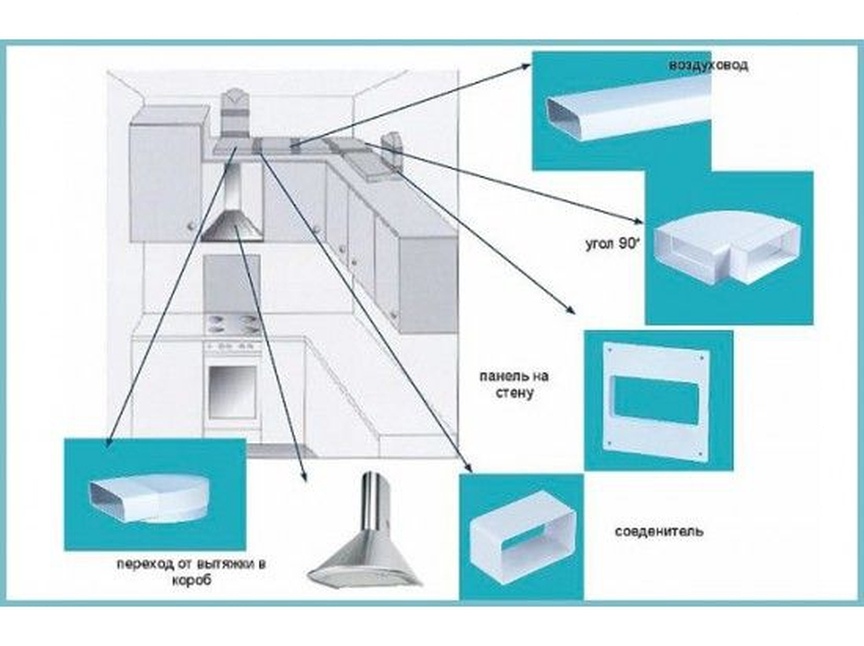

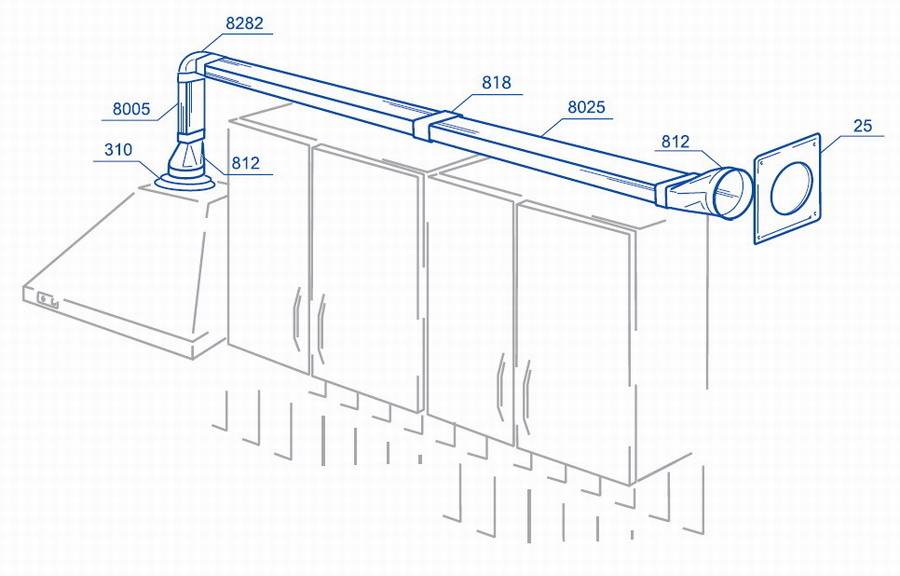

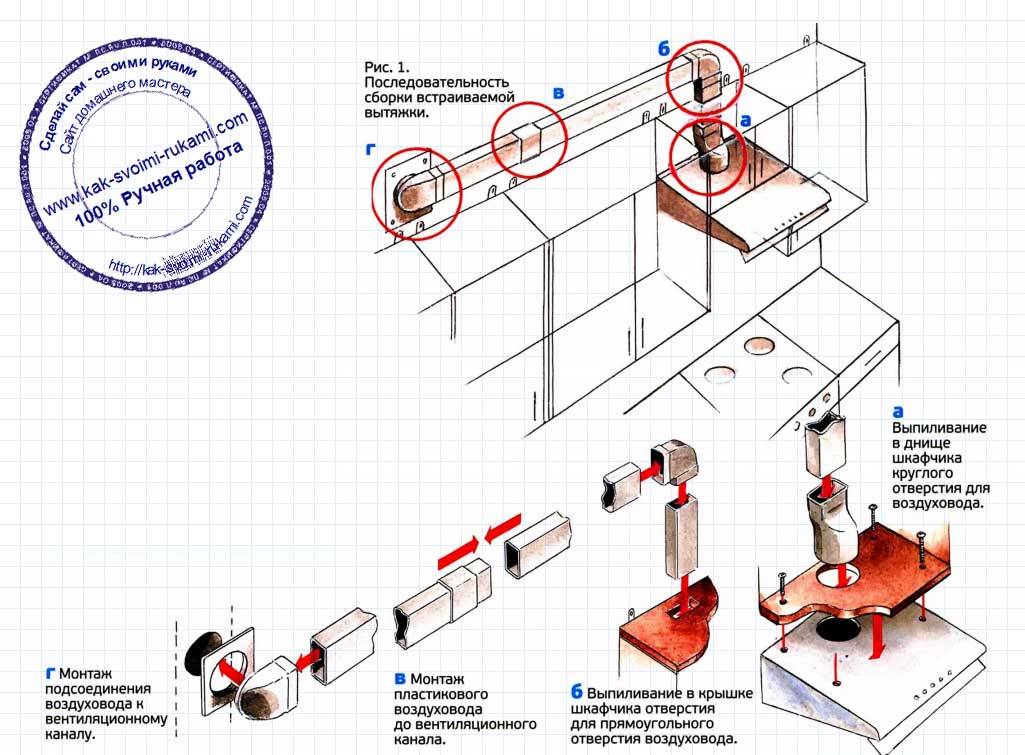

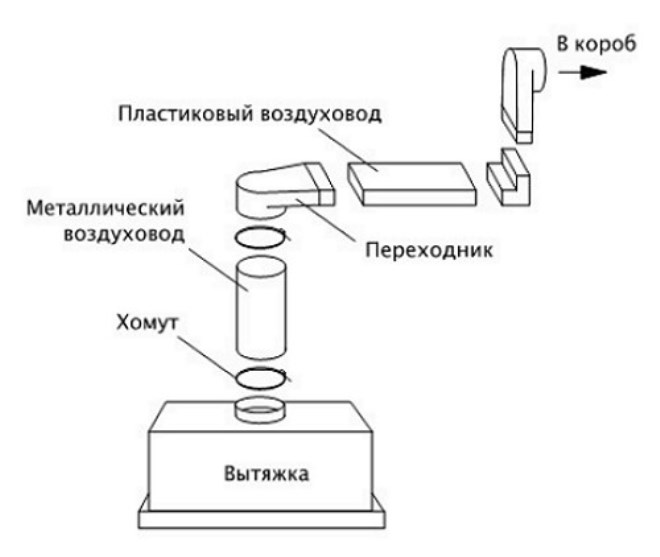

Рис.7. Для соединения пластиковых вентиляционных каналов с вытяжкой и вентиляцией, а также для прокладки каналов и стыковки их между собой необходимо использовать специальные переходники. С их помощью можно собрать вентиляционный канал любой сложности.

Одним из важнейших элементов вентиляционный системы является накладка на вентиляционное отверстие.

Для подсоединения кухонной вытяжки к вентиляции необходимо выбирать накладку, которая имеет, помимо отверстия под вентиляционный короб, решетку. Эта решетка будет обеспечивать естественную вентиляцию в случае, когда кухонная вытяжка выключена. Если решетка отсутствует, то естественной вентиляции не будет, что не допустимо для кухни.

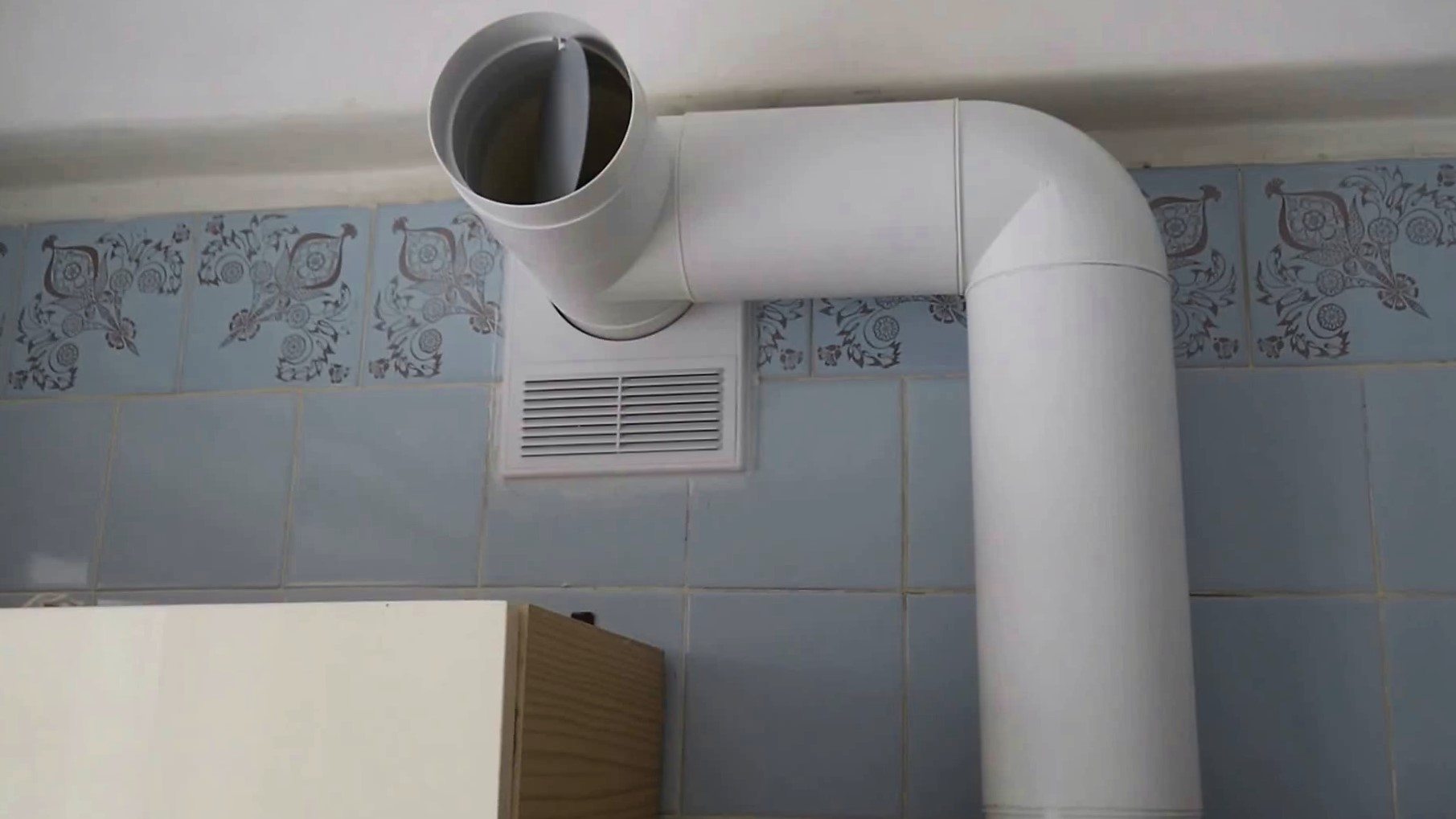

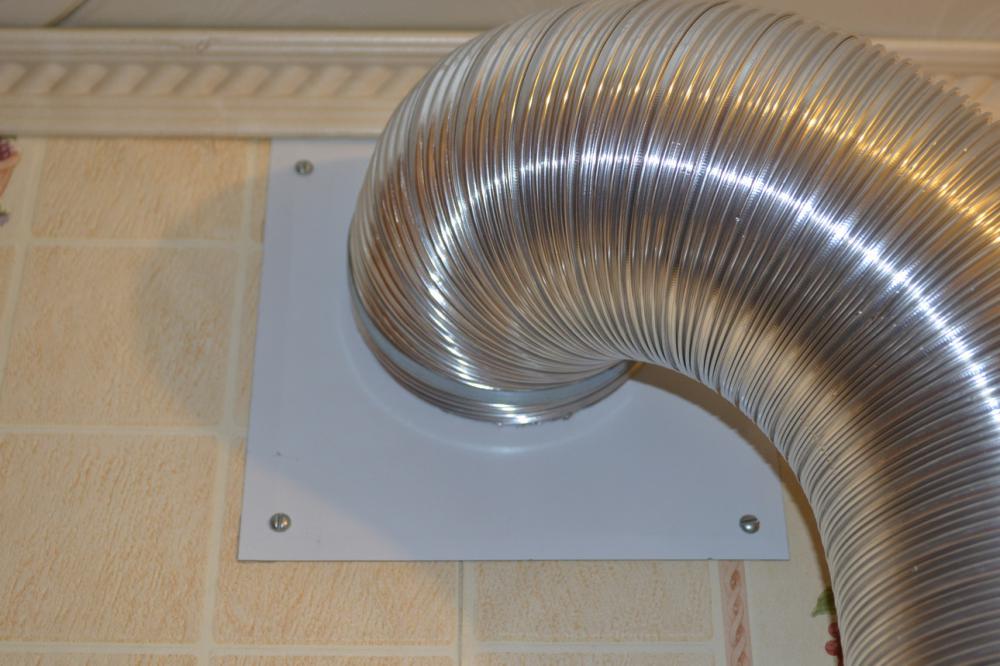

Рис. 8. При подключение вентиляционных каналов к вентиляционной шахте необходимо использовать специальную накладку на вентиляционное отверстие. Накладка состоит из места соединения с вентиляционным каналом и решетки. Если вытяжка будет выключена, то решетка обеспечит естественную вентиляцию кухни.

Как вы смогли убедиться, подсоединить кухонную вытяжку к вентиляции просто. Важно правильно подобрать переходник, который обеспечит герметичность вытяжки и короба, а также установить накладку обязательно с решеткой на вентиляционное отверстие, обеспечив возможность работы естественной вентиляции. После чего достаточно проложить вентиляционный канал. Соединив кухонную вытяжку и вентиляционное отверстие Вы получите эффективную систему удаления загрязнений из воздуха кухни, что обеспечит чистоту и свежий внешний вид кухни и кухонной мебели.

Подключаем кухонную вытяжку к электросети ⋆ Руководство электрика

Содержание статьи

Покупка кухонной вытяжки – отличный подарок не только любой хозяйке, но и всем домашним. Статистическое большинство семей ежедневно ест на кухне. Зачастую – это любимый уголок домочадцев и задержавшихся гостей, место задушевных разговоров и кулинарных подвигов. Помещение кухни, в силу своего назначения, нуждается в надежной вентиляции. Подключение вытяжки на кухне прекрасно решает задачи по очистке воздуха от запахов и гари, но следует помнить, что вытяжной агрегат – это, прежде всего, электроприбор, который требует грамотного подключения и обслуживания.

Зачем вытяжке электричество?

Понять работу вытяжной установки можно на примере обычного пылесоса. Вот как это работает:

  • над кухонной плитой располагается вытяжной зонт или козырек, куда, поступают продукты горения;
  • забор воздуха происходит благодаря работе вентилятора, который располагается внутри воздухозаборника и создает разрежение;
  • движение лопастей вентилятора обеспечивает двигатель, который питается электричеством от общей сети;
  • загрязненный воздух отводится от плиты через вытяжной канал в атмосферу или, пройдя очистку на фильтрах, возвращается в пространство кухни.

Как видно, подключение вытяжки означает непременное использование электроэнергии для работы электродвигателя. Но и это не все. Современные вытяжные агрегаты оснащаются подсветкой и, иногда, интеллектуальной системой управления для изменения режима производительности. Лампочки и микропроцессор – тоже электропотребители, и это означает, что следует позаботиться, чтобы вытяжка была безопасно и бесперебойно снабжена электричеством.

Немного о разновидностях вытяжек

Современные вытяжки работают двумя путями:

  • воздушный поток в них постоянно циркулирует через фильтры (жироулавливающий и угольный) и возвращается назад в кухню – циркуляционные вытяжки;
  • воздух над плитой всасывается в воздуховод и выводится в вентканал дома— вытяжная вентиляция;
  • вытяжки нового поколения сочетают в себе и первый, и второй способ очистки воздуха.

Подключение вытяжки второго и третьего типов более трудоемкое, т.к. потребуется монтаж воздуховода.

Еще больше разновидностей вытяжек можно выделить, рассматривая способ их монтажа. В совокупности их около пяти, но с точки зрения подключения к электросети, принципиальные отличия возникают у встраиваемых и островных (потолочных) вытяжек. Первые примыкают к стене кухни, либо встроены в подвесные шкафчики, вторые крепятся к потолку над варочной плитой, которая расположена в центре помещения.

Как подключить вытяжку на кухне к электричеству?

То, насколько эффективно вытяжка будет справляться с удалением гари, напрямую зависит от мощности ее всасывающего вентилятора. Но как бы там ни было, домашним вытяжкам не характерно высокое электропотребление, питаются они от обычной общедомовой сети напряжением 220 В, а поэтому нет смысла тянуть для вытяжки отдельную кабельную линию от электрощитка.

Правильное подключение вытяжки начинается с поиска точки подключения к электросети. Безусловно, повезло владельцам новых квартир и жилья с улучшенной планировкой, где все аспекты кухонного электропотребления уже задуманы проектом и выполнены. В таких домах достаточно розеток для всей бытовой техники, которая может размещаться на кухне, проводка выполнена трехжильным кабелем, включая заземляющий контур. Тут, как говорится – без вопросов. Вы просто подключите свою вытяжку в розетку и все готово.

А что делать остальным? Для начала познакомиться с основными правилами устройства розетки под вытяжку. Вот они:

  • такую розетку монтируют на высоте 2 метров от пола и не ближе, чем на 60 сантиметров к плите или раковине;
  • она должна быть размещена выше зонта вытяжки, чтобы не подвергаться загрязнению;
  • розетка должна быть легкодоступной.

Подключение вытяжки на кухне

Подсоединение шлейфом

Устройство новой розетки потребует прокладки провода от ближайшего источника электроэнергии. Подключиться можно в близлежащей розетке, выполнив перемычки. Для подключения шлейфом достаточно использовать медный провод, сечением 1,5 – 2 мм. Штробить стены, чтобы проложить новый кабель, не обязательно. Новую проводку можно скрыть в аккуратном кабельном коробе. При подключении встраиваемой вытяжки проводку вместе с новой розеткой легко скрыть внутри конструкции кухонной мебели или вдоль ее верхней линии.

Помните! Прокладывая новый кабель, избегайте нескольких контактных соединений, пусть кабель будет цельнонатянутым. Наверняка вы уже знакомы с тем, как отрицательно влияют скрутки на проводку: плохой контакт, перегрев, искрение.

Замена розетки

Если розетка рядом с вытяжкой имеется, но постоянно занята другой техникой, проблему решит замена имеющейся одинарной розетки на розетку с двумя гнездами. Сделать это не сложно, главное помнить, что кабель при этом также испытывает двойную нагрузку, а значит должен быть рассчитан на нее.

Проведение новой линии

Такой способ является самым приемлемым и безопасным. Он очень востребован в случае подключения подвесной (островной) вытяжки. Недостаток этого метода кроется в необходимости провести прокладку электрокабеля от ближайшей распределительной коробки во время ремонта в кухне, т. к. грядут работы по штроблению и оштукатуриванию участка стены и потолка. Новый электрический провод для подвесной вытяжки может быть спрятан за подвесным потолком. Бесспорно, розетка на потолке выглядит неэстетично, поэтому здесь подойдет вариант подключения через клеммную колодку или отдельные клеммники. Следите за правильностью стыковки кабелей: фаза к фазе, ноль к нулю и заземление к заземлению.

Заземление вытяжки

Вытяжное устройство должно быть заземлено, как и любая другая бытовая техника. Это не проблема, если в доме предусмотрено заземление и проложен трехканальный кабель с «землей». Но в реальности таких домов – меньшинство, и зачастую, вытяжки эксплуатируются без заземления. В таких обстоятельствах владелец вытяжки должен осознавать потенциальную опасность ее использования, а также то, что такой режим использования нарушает и, тем самым, отменяет гарантийные обязательства производителя.

Правильный монтаж кухонной вытяжки

Никому не нравится постоянно ощущать запахи готовящейся еды из кухни. Вытяжка обязательно нужна! Как же ее выбрать и можно ли самостоятельно смонтировать? Разберемся в тонкостях и нюансах установки устройства.

Что такое вытяжка

Это прибор, который очищает нагретый и насыщенный испарениями воздух в кухне или других помещениях. Работа кухонной вытяжки может осуществляться двумя способами:

— Отводом. Воздух из помещения засасывается в вытяжку и вытягивается на улицу.

— Рециркуляцией. Воздух попадает в вытяжку, там очищается при помощи фильтров и попадает назад в помещение.

Наиболее эффективным методом с гигиенических соображений является метод отвода, поскольку при рециркуляции приходится постоянно менять фильтры на вытяжке, чтобы воздух хорошо очищался, и не всегда это помогает избавиться от запахов еды.

Рециркуляционная вытяжка не нуждается в состыковке с системой вентиляции на кухне, потому что «гоняет» по кругу один и тот же воздух. Система отвода более сложная, поскольку вытяжку обязательно нужно соединять с воздуховодами и вентиляционным каналом, в отдельных случаях приходится пробивать отверстие в наружной стене дома. Такие работы требуют соблюдения определенных правил, чтобы система воздухоотвода была эффективной. Многое зависит также от правильного подбора устройства.

Виды вытяжек

Производители предлагают несколько вариантов вытяжек, которые подойдут к любому интерьеру кухни. Существуют следующие виды устройств:

— Встроенная. Вытяжка встраивается в навесной кухонный шкаф.

— Подвесная или настенная. Прикрепляется к стене над плитой и может быть самого разного вида – от чашеобразного до плоского.

— Угловая. Самый редко используемый вид вытяжек, поскольку далеко не у всех в кухне плита стоит в углу.

— Островная или каминная. Предназначена для вентиляции и вытягивания воздуха над отдельно расположенным кухонным островом.

Что такое воздуховоды, их виды и функции

Чтобы отводить наружу загрязненный воздух из кухни, нужны трубы, соединяющие вытяжку с вентиляционным каналом. Эта система называется воздуховодами. Правильное их сооружение является залогом эффективности работы всего устройства. Воздуховоды делятся на следующие разновидности:

1. По виду материала: на гофрированный алюминий и пластик.

2. По форме сечения: на круглые, прямоугольные и квадратные.

3. По размеру сечения. Диаметр воздухоотводной трубы подбирается индивидуально, в зависимости от габаритов вытяжки и вентиляционного отверстия в стене кухни.

Как правильно подобрать воздуховоды к вытяжке

У каждого из видов воздухоотводов есть свои плюсы и минусы. Пластиковые трубы гладкие, в них не накапливается жир, грязь и копоть, они легко монтируются, работают без нужды в ремонте и замене до 15 лет. Гофрированныеимеют не очень привлекательный дизайн, но легко изгибаются в нужном направлении. Труба круглой формы оказывает низкое сопротивление поступающему воздуху, поэтому более эффективна, чем воздуховод квадратного или прямоугольного сечения.

При прокладке воздуховодов нужно учитывать, что, чем больше изгибов у магистрали, тем меньшую эффективность будет иметь вытяжка. Каждый поворот на 90 градусов снижает тягу устройства на 10%. Приобретая воздуховоды, нужно стараться, чтобы диаметр трубы был больше, чем отверстие на вытяжке. Это нужно для того, чтобы снизить сопротивление воздуха, уровень шума и обеспечить надежную работу системы.

Специалисты дали мне еще одну рекомендацию – длина воздуховодов от вытяжки до вентиляционного отверстия, в идеале, не должна превышать 3 м. Так обеспечивается максимально эффективный отвод загрязненного воздуха из кухни. Если расстояние больше, то с каждым метром воздуховодов, воздух будет хуже отводиться из кухни, а иногда может даже создаваться обратная тяга. Чтобы этого не произошло, многие монтажники используют специальные клапаны, которые автоматически открываются при включении вытяжки, и закрываются после ее выключения, не давая потоку грязного воздуха вернуться назад, на кухню.

Основные вопросы, которые следует решить перед монтажом устройства

Самый первый вопрос, который нужно решить перед монтажом вытяжки, это то, на каком расстоянии от плиты она должна находиться. Слишком малая дистанция между конфорками и вытяжным устройством может привести к оплавлению и возгоранию конструктивных элементов вытяжки. Слишком большое расстояние не даст эффективно работать прибору и всасывать испарения от плиты.

В инструкции к каждому устройству производители указывают диапазон приемлемых высот. Специалисты, к которым я обратилась для уточнения вопроса, сказали, что дистанция зависит от того, какой тип варочных панелей используется на кухне. Если стоит электроплита, то вытяжка должна находиться на высоте не менее 700 мм от конфорок. Если применятся газовая плитка, то расстояние от нее до вытяжки должно составлять более 800 мм.

Монтируя устройство, нужно также ориентироваться на высоту роста человека, который будет проводить много времени на кухне за готовкой. Любую хозяйку или хозяина будет раздражать постоянное цепляние головой за элементы вытяжки. Нужно также учитывать габариты плиты и размеры кухни. Для двухконфорочного узкого газового или электрического устройства подойдет маленькая маломощная вытяжка. Если кухня просторная, и используется 4-х конфорочная плита, то лучше всего подбирать устройство, которое может перегонять 800 – 1000 куб. м за час эксплуатации.

Установка вытяжки

Монтаж устройства зависит от того, какая вытяжка и воздуховоды будут использоваться на кухне, как далеко расположена плита от вентиляционных каналов. Если вытяжка монтируется в подвесной шкаф, то следует подобрать его так, чтобы наружные размеры совпадали с габаритами вытяжного устройства. Сам шкаф выполняет маскирующие функции, поэтому внутренние полки не нужны, остаются только боковые стенки, дверцы и верхняя часть, в которой нужно просверлить отверстия для воздуховодов. Вытяжка аккуратно помещается в шкаф, крепится на винты к боковым и нижней стенкам, затем конструкция прикрепляется к стене.

При креплении вытяжки любого типа действовать нужно в такой последовательности:

1. Нанести на стену над плитой разметку, не забывая о том, что центр вытяжки и центр плиты при установке должны совпадать. Вытяжное устройство должно обеспечивать с одинаковой эффективностью отвод испарений от всех конфорок.

2. Измерить высоту вытяжки, и, если при монтаже труба упирается в потолок, срезать лишнюю часть.

3. Высверлить в стене отверстия для крепления устройства,согласно намеченной разметке.

4. Установить вытяжку отдельно или шкаф вместе с ней, начиная с верхней части, закрепляя на шурупы, отслеживая правильное расположение прибора над плитой при помощи уровня.

5. Соединить вытяжку с воздуховодами изгофры или пластика, не забывая, что расстояние до вентиляционного отверстия должно быть минимальным, без большого количества изгибов.

6. Крепко затянуть хомутами соединение вытяжки с трубами, все щели и стыки залить жидким силиконом.

7. Вставить воздуховоды в вытяжное вентиляционное отверстие при помощи специальной гильзы. Если требуется, то оборудовать соединение клапаном с решетками, который будет препятствовать возникновению обратной тяги.

8. Подключить вытяжку к электропитанию. Если шнур маленький, и не достает до розетки, то категорически не рекомендуется наращивать провода внутри устройства, это чревато пробоями тока и возникновением короткого замыкания. Лучше всего использовать удлинитель.

как сделать, почему не работает? – Ремонт своими руками на m-stone.ru



Кухня считается одним из самых важных помещений в городской квартире или частном доме. Здесь нужно всё правильно предусмотреть, чтобы хозяйка смогла комфортно готовить еду. Особое внимание следует обратить на вытяжку. Этот прибор используется для отвода водяного пара и запахов, которые выделяются во время готовки пищи. Из нашей статьи узнаем, как подключить вытяжку на кухне к вентиляции.

Кухонная вытяжка: виды и принцип работы

Метод подключения, а также эксплуатационные характеристики зависят от вида прибора. Существует оборудование, которое работает в автоматическом режиме без принудительного включения вентилятора.

Классические приборы удаляют загрязнённый воздух через вентиляционные каналы. Современные модели предварительно очищают водяной пар от вредных веществ и запахов, и только после этого происходит выброс потоков в атмосферу. Комбинированные модели могут работать в двух режимах – на выброс отработанного воздуха или на фильтрацию.

Существует следующая классификация вытяжек по способу монтажа:

Встраиваемые модели монтируют в кухонный гарнитур. Это приборы классического или рециркуляционного типа
Подвесное оборудование закрепляется непосредственно над варочной панелью. В основном это системы рециркуляционного типа.
Настенные модели монтируются над газовой плитой, прикрепляются на кронштейнах или дюбелях к стене. Приспособления используются для фильтрации или непосредственного выброса отработанного воздуха.
Островные модели могут располагаться в любом месте кухонного помещения, они прикрепляются к потолку. Это системы классического или комбинированного типа.

Подключение кухонной вытяжки к вентканалу может отличаться в зависимости от её устройства и способа расположения.

Требования к монтажу вытяжки

Подключение вытяжки к вентиляции должно происходить по следующим правилам:

Габаритные размеры оборудования должны повторять варочную поверхность. Только в таком случае происходит эффективное удаление запахов.
При монтаже между газовой плитой и нижней выступающей частью оборудования оставляют расстояние в пределах 50-60 сантиметров. Главным условием установки прибора считается удобство работы хозяйки во время готовки пищи, поэтому вытяжку нельзя устанавливать ниже указанного размера. В этом случае оборудование будет перегреваться, на его поверхности может скапливаться жир и грязь, что в конечном итоге приведёт к самопроизвольному возгоранию.
Необходимо правильно подобрать устройство, его мощности должно хватать для 10 кратной смены воздуха в помещении на протяжении часа. Для вычисления этих показателей необходимо определить объём комнаты методом умножения длины, ширины и высоты. Полученные данные сравнивают с производительностью прибора.

Как подсоединить вытяжку на кухне к вентиляции при отсутствии канала? В таком случае необходимо подбирать оборудование с рециркуляцией воздуха и возможностью смены производительности. Подобные устройства должны работать недолго на средних мощностях.

Особенности вентиляции

При установке вытяжки нужно правильно подобрать воздуховод. На практике применяются следующие виды вентиляционных систем:

Гофрированный рукав, выполненный из алюминия. Главным достоинством такой модели считается возможность изменения формы для приемлемых параметров. Материал хорошо сгибается, что даёт возможность сделать вентиляционный канал с поворотами в нужных местах. Недостатком изделия считается создания шума во время прохождения потоков воздуха. Кроме этого на поверхности гофрированного рукава постоянно оседает жир, пыль и грязь. Он нуждается в периодической очистке от загрязнений.

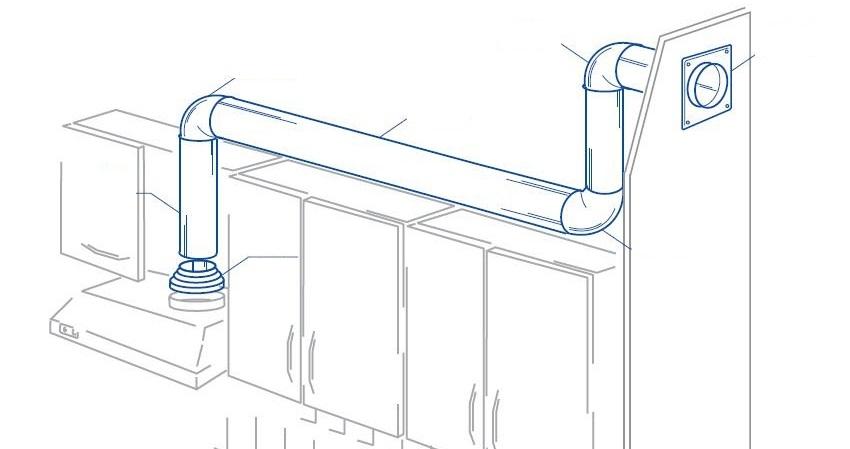

Пластиковый воздуховод круглого сечения собирают из нескольких частей (переходников, уголков и муфт). Соединение всех частей осуществляется за счёт фасонных деталей. Чтобы предотвратить разрывы, места стыкования промазывают специальным клеем, затем дополнительно закрепляют саморезами. Основным достоинством такой системы считается бесшумная работа.
Квадратные пластиковые вентиляционные каналы выполняют из поливинилхлорида. Рассматриваемое изделие имеет те же характеристики, что и предыдущий вид.

В комплектацию пластиковых моделей воздуховодов входят дополнительные детали, при помощи которых можно выполнять установку самых сложных инженерных систем. Такие изделия отличаются высокой стоимостью и сложной конструкцией, их монтажом должен заниматься профессионал.

Каким должен быть воздуховод

Перед тем как подключить вытяжку к вентиляции, нужно разобраться с видами воздуховодов, которые могут использоваться для этой цели.

Пластик

Пластиковые трубы имеют минимальную массу, они обладают хорошим уровнем звукоизоляции, быстро монтируются. Изделия из поливинилхлорида имеют круглое или квадратное сечение. Монтаж такого вентиляционного канала проводят в верхней части кухонного гарнитура над навесными шкафами. Во время покупки таких изделий приобретайте и дополнительные детали, переходные муфты, изгибы, а также герметик.

Гофра

Гофрированные воздуховоды считаются самым бюджетным вариантом вентиляционной системы. Такие изделия изготавливаются из алюминия, имеют тонкие рёбра, что стимулирует создание звука во время прохождения потоков воздуха. Дополнительные скрепляющие элементы для монтажа такого воздуховода не нужны, он скрепляется хомутами. При необходимости алюминиевую гофру можно растягивать и изгибать.

Какие инструменты потребуются

Перед тем как соединить вытяжку с вентиляцией на кухне, необходимо подготовить следующий инструмент и материалы:

гофрированный алюминиевый или пластиковый воздуховод;
рулетка для измерения расстояний;
карандаш или маркер;
металлический угольник;
электролобзик применяется для проделки отверстий;
шурупы;
болты;
набор ключей;
герметик;
отвёртка;
хомуты для закрепления гофрированного воздухоотвода.

После подготовки инструмента можно приступать к основным работам.

Этапы подключения

Пользователи, которые не знают, как подсоединить вытяжку к вентиляции, должны тщательно изучить требования производителей, которые указываются в инструкции прибора. После этого осматривают комплектацию оборудования и приобретают недостающие детали, например, хомуты, герметик, переходники или металлический скотч.

На подготовительном этапе закрывают мебель полиэтиленовой плёнкой и пробивают отверстие для вытяжки в потолке или стене в зависимости от типа прибора. В возводимых зданиях дыру в кухне планируют ещё на этапе строительства. После оформления отверстия вытяжку надёжно закрепляют над плитой. Для этой цели можно использовать дюбеля или специальные кронштейны, всё зависит от типа устройства и способа его фиксации. В некоторых моделях отсутствуют отверстия для фиксации. В таком случае их делают самостоятельно и ввинчивают саморезы.

После установки вытяжки по рекомендациям производителя переходим к подключению прибора к воздуховоду. Для правильного функционирования устройства необходим источник электричества, а также вентиляционный канал для выброса отработанного воздуха. Соединяем вытяжку с трубой. Это можно сделать при помощи следующих деталей:

алюминиевая или стальная гофра;
пластиковые трубы круглого или квадратного сечения;
гофра из нержавеющей стали.

Если выбор пал на гофру, то для её закрепления понадобится хомут нужного диаметра или металлический скотч. Для правильной бесперебойной работы устройства необходимо правильно соединить вытяжку с гофрой или трубой.  Для герметизации промажьте стыки силиконом, если есть необходимость, изогните патрубок и выпустите его другой конец в вентиляционную шахту.

Во время проведения основных работ следите за параметрами. От поверхности газовой плиты до нижнего края вытяжки необходимо оставить расстояние не менее 90 сантиметров. Если бытовой прибор электрический, то размер уменьшается до 70 сантиметров. При закреплении гофры или трубы в вентиляционном канале нужно установить специальную решётку, которая будет препятствовать перекрытию отверстия. В конструкции устройства предусмотрен специальный клапан, который срабатывает во время отвода загрязнённого воздуха. Если прибор не включён, клапан закрывается, что обеспечит естественный отвод отработанных газов.

Вытяжка и вспомогательные детали должны гармонировать с существующей обстановкой на кухне. Чтобы добиться этого, гофру или патрубки прячут в защитный кожух, цвет которого соответствует оттенку гарнитура. Для маскировки системы вентиляции применяются изделия из тонкого пластика.

Мы узнали, как провести  вытяжку к вентиляции. Теперь можно запустить мотор и надеть на изделие декоративный кожух. На заключительном этапе работ подключают прибор в сеть и проверяют его работоспособность. Поговорим об этом более подробно.

Подключение вытяжки на кухне к электричеству

С работой может справиться даже новичок, но некоторые нюансы в этом деле всё-таки присутствуют. В некоторых случаях шнур вытяжки не достаёт до ближайшей розетки. Основными вариантами решения проблемы считается применение переноски, удлинение кабеля или перенос розетки на новое место.

Длинный шнур использовать нецелесообразно, но даже если выбор пал на такой вариант, то кабель нужно закрепить на поверхности стен и подсоединить вилку к ближайшей розетке. Самым популярным выходом из ситуации считается установка розетки. Этот элемент желательно замаскировать под кухонным гарнитуром.

Основные нюансы эксплуатации вытяжки

При пользовании вытяжкой необходимо соблюдать следующие правила:

Следите за устройством при его работе, проверяйте степень нагрева корпуса.
Не подпускайте к прибору детей.
С периодичностью в 2-3 месяца проверяйте фильтр, очищайте его от жировых отложений. Такие загрязнения смогут вызвать самопроизвольное возгорание изделия.
Запрещено эксплуатировать вытяжку без установленного фильтра.
Не зажигайте газовую конфорку без установленной посуды, открытое пламя может стать причиной возгорания жира в фильтре.
В случае поломки устройства не ремонтируйте его самостоятельно, прибегайте к помощи мастера.
Для очистки корпуса вытяжки не используйте химические вещества с абразивными частицами. Они могут поцарапать поверхность изделия.
Одновременная длительная работа двух конфорок газовой плиты с высоким пламенем не допускается. Продолжительное влияние открытого огня вызывает перегрев поверхности прибора.
Чтобы предотвратить удар электрическим током, проводите очистку прибора только после его выключения с розетки.

Для бесперебойной работы вентиляционной системы в квартире или частном доме доверьте монтаж вытяжки специалистам. При установке прибора своими руками внимательно ознакомьтесь с инструкцией и только после этого приступайте к конкретным действиям.

Источник: diz-kitchen.ru

Это интересно: Зенкер по металлу конический — виды

3

Решетка с обратным клапаном – без нее не обойтись!

В большинстве случаев установка вытяжной вентиляции в помещении для приготовления пищи нарушает работу квартирной системы проветривания. Специалисты советуют решать такую проблему путем проделывания добавочного вентканала и подводу к нему вытяжки. Правда, и эта мера не гарантирует качественного проветривания кухни после монтажа интересующего нас прибора (сечение вентиляционной шахты остается неизменным, а значит, обмен воздуха все равно будет не очень эффективным). Выход из подобной ситуации – установка специальной заводской решетки с обратным клапаном (она продается в любом строймагазине).

Решетка с обратным клапаном позволит обеспечить хорошую вытяжку

Народные умельцы нередко изготавливают такое приспособление самостоятельно. Но лучше, конечно же, использовать решетку с клапаном (специалисты называют его хлопушкой) заводского производства. Она располагает двумя отверстиями. Когда клапан на решетке закрыт, проветривание кухни осуществляется по естественной схеме (через окно). При запуске вытяжки положение хлопушки изменяется. Воздух из помещения начинает вытягиваться принудительно. Использование описанной решетки гарантирует отсутствие явления обратной тяги.

Воздуховоды для кухонь делают из поливинилхлоридных (ПВХ) изделий либо с помощью алюминиевой гофрированной трубы. Пластиковые конструкции выполняются в виде эластичных труб или узких коробов. Такие изделия бесшумные в работе, их легко монтировать за счет малого веса. Они, кроме того, обладают неплохим запасом прочности и не портят кухонный интерьер. Гофрированные трубы устанавливаются еще проще. Их несложно согнуть без использования специнструментов под любым требуемым углом. Такие конструкции не вибрируют, не издают гула при работе вытяжки. Но их внешний вид оставляет желать лучшего. Поэтому гофру для вытяжки обычно маскируют, используя различные методики.

Несколько важных требований к установке кухонной вытяжки

И при выборе, и при установке прибора всегда необходимо держать в голове ряд важных нюансов.

Прежде всего, вытяжка для кухни должна приобретаться не только и не столько по соображениям компактности или подходящего к общему оформлению внешнего вида. Чтобы прибор справлялся со своей главной задачей, он должен обладать требуемой производительностью.

Обычно исходят из расчета десятикратного воздухообмена. То есть объем (определить его несложно обычным перемножением длины, ширины и высоты помещения) кухни следует умножить на десять – именно такой массив воздуха вытяжка должна быть способной перекачать в течение часа.

Чтобы исключить неожиданности, связанные, например, с резким перепадом давления в вентиляционной шахте или с засорением воздуховодных каналов с нарушением из проходимости, лучше это коэффициент брать не 10, а даже 12÷13. Путь будет небольшой эксплуатационный запас.

Следует заранее обследовать и оценить место планируемой установки прибора. Если предполагается крепление к стене, то должно быть для этого достаточно места. Ну а сама стена, понятное дело, быть достаточно прочной, обладающей должной несущей способностью, чтобы выдержать нагрузку от навешиваемого прибора.
Очень частое явление – вдоль стены к плите опускается металлическая труба газопровода. Самостоятельно изменять ее положение – категорически запрещается, а вызов мастеров для переделки может потребовать немало дополнительных затрат. Выход – монтаж вытяжки с небольшим отступом от стены, но для этого придётся продумать специальные кронштейны или крепления или же фиксировать на поверхности стены прокладку, например, деревянный брус.

Довольно распространенная картина – свободному креплению вытяжки к стене мешает труба газового стояка. Приходится придумывать способы монтажа прибора на некотором удалении от поверхности.

Высота установки вытяжки тоже должна подчиняться определенным правилам. Понятно, что на первое место должны выступать вопросы безопасности эксплуатации прибора. Поэтому вытяжку запрещено располагать ближе 700 мм от газовой плиты и 600 – от электрической. Должен учитываться и рост хозяев – так, чтобы о прибор не биться головой при приготовлении пищи. Но излишне «задирать» высоту установки тоже не рекомендуется – это негативно сказывается на эффективности отвода и фильтрации поднимающихся испарений. Оптимальной видится высота от 750 до 850 мм.

Это правило допустимой высоты над поверхностью плиты справедливо для большинства вытяжек с горизонтальной рабочей поверхностью

Есть, правда, и исключения из правил. Так, некоторые современные вытяжки с рабочей поверхностью, расположенной под углом к горизонту, допускается располагать несколько ниже. Но это обязательно оговаривается производителем в инструкции по эксплуатации конкретной модели.

Производитель в инструкции по установке вытяжки может указывать и другие рекомендуемые параметры ее расположения. Их и следует придерживаться при монтаже.

Кстати, при приобретении вытяжки подобного типа следует обращать внимание еще на одно обстоятельство. Некоторые модели рассчитаны на работу исключительно с электрическими плитами. То есть использование их в «тандеме» с газовым оборудованием – категорически запрещено.

Опять же, исходя из соображений эффективности работы вытяжки, следует приобретать модель, размеры которой (имеется в виду площадь приемного «экрана») во всяком случае не меньше размеров плиты. Причем, чем выше планируется установка вытяжки над плитой (с учетом, например, роста хозяев), тем больше должны быть и размеры рабочей поверхности, иначе испарения могут распространяться по кухне, обтекая прибор по краям.

Пример подбора размеров рабочей плоскости вытяжки в зависимости от размеров плиты и высоты установки. Ну а высота, понятно, часто зависит от роста хозяев.

Схема выше представлена в качестве примера. А так, если планировать расположение и оптимальные размеры рабочей поверхности вытяжки, можно исходить из следующей рекомендации. Схематично она показана на иллюстрации ниже.

Оптимальные размеры кухонной вытяжки относительно размеров плиты, над которой она расположена

Границы вытяжки должны быть шире плиты, и быть не меньше ширины, ограниченной условными линиями, проведёнными через границы плиты, расходящимися наружу под углом 10 градусов от вертикали. Для электрических плит можно ограничиться углом в 7 градусов. Объясняется это тем, что вытяжка над газовой плитой должна улавливать и отводить не только испарения, возникающие при приготовлении пищи, но еще и продукты сгорания топлива. То есть задача у нее более ответственная.

Цены на встраиваемые вытяжки MAUNFELD

Встраиваемая вытяжка MAUNFELD

Подобную графическую схему для своих условий несложно в масштабе изобразить самостоятельно, а потом сопоставить желательную высоту монтажа вытяжки и рекомендуемую для такого расположения ее ширину. Или же провести математический расчет, вспомнив элементарные геометрические формулы.

Этот расчет реализован в предлагаемом онлайн-калькуляторе:

Калькулятор расчета оптимальной ширины кухонной вытяжки

Перейти к расчётам



Укажите запрашиваемые данные и нажмите
«РАССЧИТАТЬ РЕКОМЕНДУЕМУЮ ШИРИНУ РАБОЧЕЙ ПОВЕРХНОСТИ ВЫТЯЖКИ»

Ширина плиты, мм

Тип плиты

— электрическая

— газовая

Ориентировочная высота расположения вытяжки над плитой, мм (с учетом роста хозяев или других особенностей помещения)

Полученное значение остается округлить, привести к стандартным размерам вытяжек в выбранной модельной линейке.

Понятно, что установка прибора с размерами, соответствующими такому расчету, является рекомендательной, и далеко не всегда условия кухни позволяют это сделать. Но если имеется такая возможность, то не следует ею пренебрегать – эффективность работы вытяжки будет значительно выше.

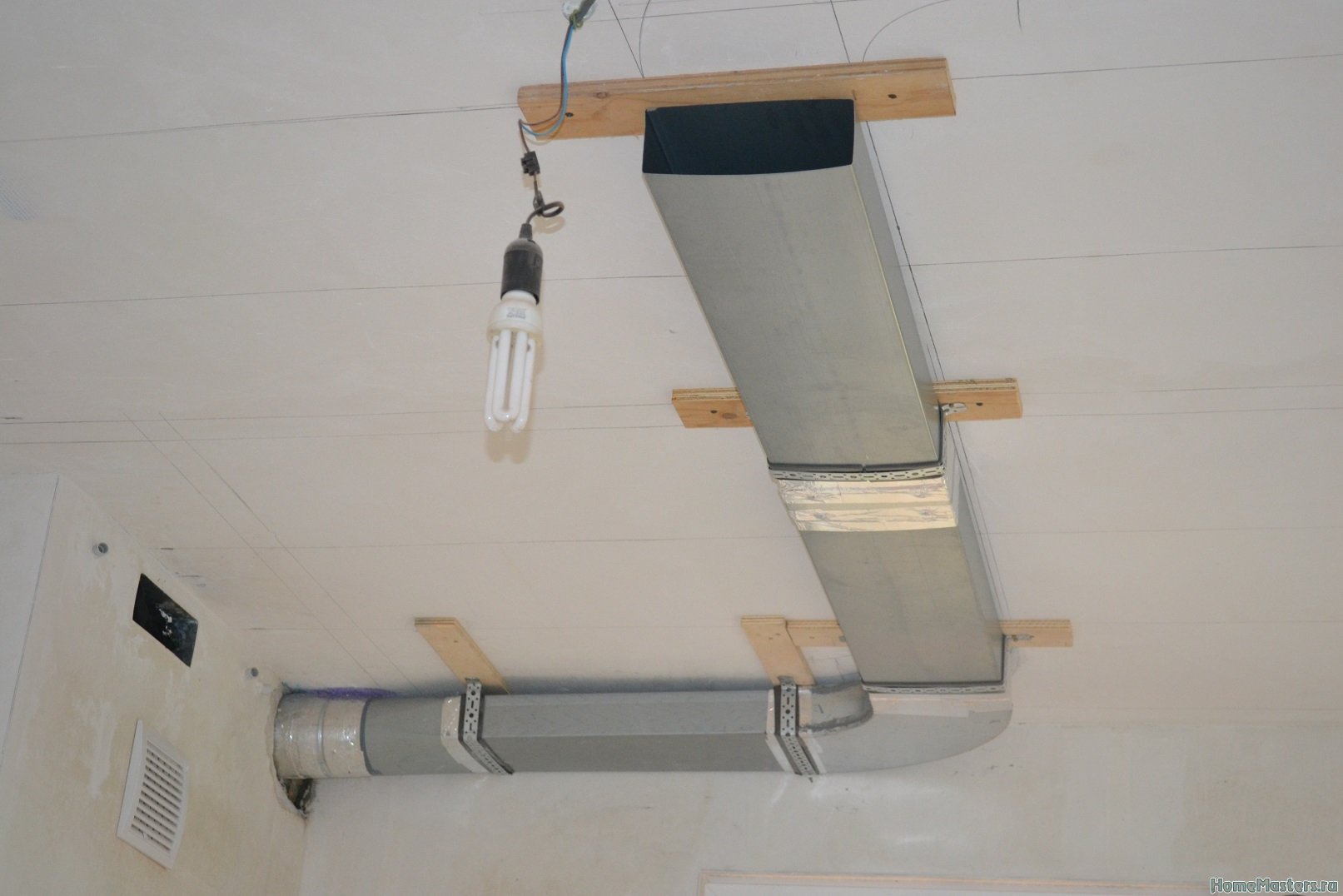

Если планируется прокладка воздуховодов, то следует заранее спланировать их конфигурацию. Недопустимо перенасыщать этот канал поворотами – каждое изменение направления может дать потерю до 10%!о(MISSING)т заявленной производительности вытяжки. Обычно исходят из того, что максимальное число поворотов на 90 градусов – три. Естественно, полностью исключается изменение направления с понижением. Да и слишком длинных горизонтальных участков тоже стараются по возможности избегать.

Такое решение никак нельзя назвать удачным. Если от длинных горизонтальных участков в данной ситуации, скорее всего, никуда не деться, то «петля» с изменением направления потока вниз выглядит явно лишней. Потеря производительности будет очень чувствительной.

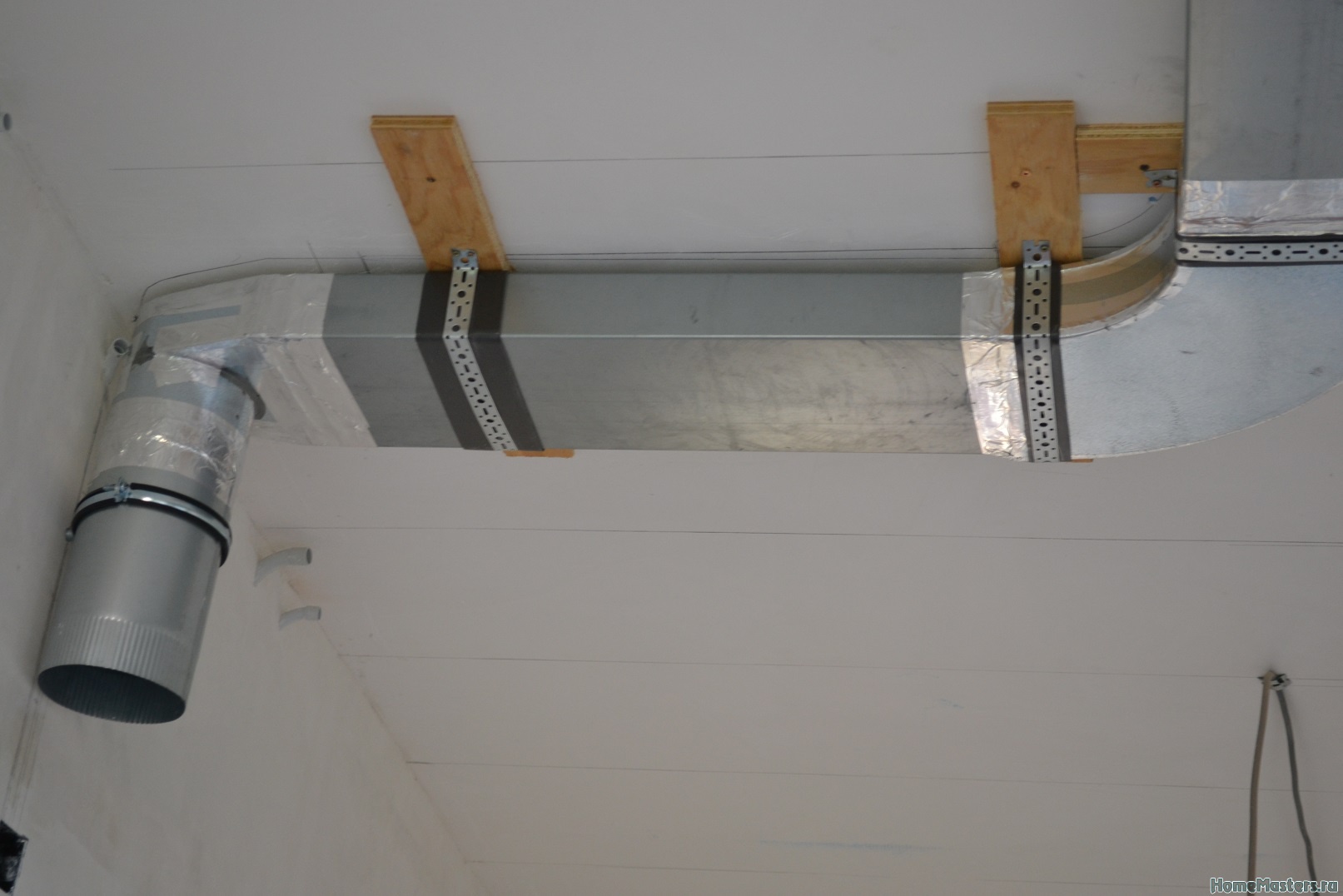

Схожая исходная ситуация, но подход уже – совершенно иной

Следует заранее продумать и способ подключения вытяжки к сети электропитания. Чаще всего для этого достаточно обычной розетки с заземляющим контактом. Эти приборы никак нельзя отнести к очень энергозатратным – потребляемая мощность обычно в пределах 250 – 400 Вт, редко доходит до 500 Вт. То есть нет никакого смысла прокладывать выделенную линию с установкой собственного автоматического выключателя. А саму розетку несложно скрыть с глаз, заместив ее над кухонным шкафчиком. Главное, чтобы она не приходилась на открытое пространство над плитой.

Вот, по сути, и все основные требования, которые следует учесть при подготовке к установке прибора.

Причины выхода из строя

Одно дело, если Вашей кухонной вытяжке уже десяток лет и последнее время она слабо вытягивала воздух. Тут уже можно и не думать о ремонте, проще купить новую технику. Но что, если покупка не прослужила Вам и года, а вентилятор уже не справляется или вообще вышел из строя? Первым делом необходимо выяснить причину неисправности, после чего устранить ее своими силами. Основными «виновниками» поломки могут быть:

Неправильная эксплуатация домовой вытяжной системы. Во-первых, Вы должны чистить сетчатый фильтр (жироуловитель) не реже, чем раз в 3 недели. Угольный фильтр нужно полностью заменять раз в полгода либо когда об этом сообщит индикация на панели (в новых моделях установлена специальная лампочка). Во-вторых, запрещается запускать вытяжной вентилятор над включенной плитой, если на ней не стоит кастрюля. Горячий воздух может быстро повредить систему, которую потом будет довольно сложно отремонтировать самому. В-третьих, вытяжку необходимо включать за 2-3 минуты до начала приготовления еды и выключать через 10-15 минут после окончания готовки. В противном случае вентилятор может не справляться с объемом испарений, в результате чего по комнате будет слышен неприятный запах.
Обрыв контактов. Работа системы сопровождается небольшой вибрацией, которая может повлечь за собой обрыв плохого контакта на блоке управления либо дальше по цепи. Случается такое редко и то, только у китайской продукции.
Неправильная установка. При неправильном монтаже вытяжка на кухне может перестать работать, что происходит по таким причинам, как некачественное соединение проводов в клеммной колодке либо сильный перегиб воздуховода (гофры).
Проблемы с электропроводкой. Возможно, просто перестала работать розетка либо выбил автоматический выключатель на щитке, а Вы уже паникуете, что вытяжка не работает в кухне и ее нужно срочно отремонтировать.

Все эти причины могут повлечь за собой выход из строя и дальнейший ремонт, поэтому учитывайте все моменты на будущее, чтобы такая ситуация больше не возникала!

Как повесить вытяжку над плитой

Содержание статьи

1 Как повесить вытяжку над плитой2 Этапы монтажа3 Крепление к стене навесной или купольной модели4 Установка встроенной вытяжки в шкаф5 Как подключить вытяжку к электричеству6 Воздуховод для кухонной вытяжки6.1 Размеры воздуховодов для вытяжек6.2 Как крепить гофру к вытяжке и вентиляции6.3 Как крепить воздуховод к стенам7 Куда и как выводить воздуховод7. 1 Как вывести на улицу7.2 Чтобы вытяжка не мешала естественной вентиляции в кухне

При правильно подобранном размере она по ширине равна или даже чуть больше ширины плиты. Чтобы правильно установить вытяжку надо ее правильно разместить и закрепить. Располагается электровытяжка точно над плитой. Высота установки зависит от типа варочной поверхности:

Над газовой плитой минимально допустимая высота навешивания вытяжки — 75 см.
Над электрической значение чуть меньше — 65 см минимум.

Точную высоту определяете самостоятельно — по росту хозяйки, которая будет готовить. Нижний край вытяжки должен быть чуть выше ее головы. Ниже чем минимальное расстояние вешать не стоит, а выше можно. Но если вам необходимо повесить оборудование выше чем на 90 см от уровня плиты, необходим агрегат с повышенной мощностью — чтобы загрязненный воздух удалялся эффективно.

Минимальная высота для установки вытяжек над газовой и электрической плитой

Крепится вытяжка в зависимости от типа. Встроенные — к специально заказанному по размерам шкафу. Навесные (плоские) и купольные (каминные) — к стене. Сами каминные вытяжки могут состоять из двух частей — агрегата с мотором и фильтрами и купола. Обе части крепятся независимо друг от друга, но так, чтобы выходы их совпадали.

Отдельно стоит сказать об островных вытяжках. Их прикрепляют к потолку. В комплекте идет система подвеса и четкие рекомендации о том, что и как делать.

Как правильно подключить вытяжку на кухне

Кухня — это главное помещение в любой квартире или загородном доме, здесь хозяйка ежедневно проводит довольно много времени, а все члены семьи обязательно бывают здесь не реже двух раз за сутки. В этом небольшом, но довольно уютном помещении, постоянно витают вкусные ароматы домашних пирогов и приготовленной еды. Чтобы различные запахи не распространялись на всю квартиру, необходимо сделать правильное подключение кухонной вытяжки.

Разнообразие выбора

Прежде чем идти в специализированный магазин за покупкой надо обсудить со всеми домашними тип вытяжки, чтобы потом не возникало разногласий.

Перед покупкой сделайте необходимые подсчеты, какой мощности вам требуется вытяжка в зависимости от кубатуры кухни.

Производители бытовой техники наладили выпуск разных вытяжных систем, которые имеют не только различия в установке, но и функционируют по-разному.

Настенный вариант — большой выбор дизайна корпуса, подобрать к вашему гарнитуру будет несложно. Установка осуществляется над плитой на прилегающей стене.
Угловые — считаются идеальным решением для маленькой кухни, где дорог каждый сантиметр, монтаж производится на стене в углу.
Подвесного типа — они плоские, подвешиваются над плитой под навесным шкафом, идеально вписываются в интерьер.
Встраиваемого типа — устанавливаются внутрь гарнитура.
Островные — универсальный тип вытяжки, применяются в больших помещениях, где плита и разделочный стол стоят посередине кухни.

Вы сделали выбор и приобрели тот вариант, который считаете лучшим. Теперь возникает естественный вопрос: как подключить вытяжку на кухне, чтобы все работало правильно, с выполнением требуемых санитарных норм и мер безопасности.

Требования для подключения

В первую очередь проверьте, есть ли в квартире заземление. Если вы проживаете в доме со встроенными электроплитами, то этот вопрос отпадает — заземление проведено при строительстве. При отсутствии не огорчайтесь, есть много вариантов, как правильно провести заземление современной городской квартиры, какие условия для этого требуются. Проще будет тем, у кого есть собственный дом. Подробнее об этих методах читайте в статье о заземлении.

Нельзя забывать и об отдельной розетке для вытяжки, которая устанавливается на уровне зонта системы или немного выше: таким способом осуществляется ее подсоединение к электрической сети квартиры или частного дома.

Вам будет достаточно общих знаний о принципе работы аналогичных систем, чтобы достойно справиться с установкой. В интернете можно найти подробные видеосюжеты, которые помогут вам разобраться с нюансами этого процесса.

Особенности вентиляции

Во время постройки любого домостроения, пригодного для проживания, предусмотрено наличие вентиляционной системы. Когда вы или вызванный мастер, производите подключение вытяжки на кухне, то она в любом случае нарушается. Дабы свести повреждения к минимуму, рекомендуется установить дополнительный короб с клапаном.

Принцип работы такого клапана очень простой: при выключенной вытяжке он закрыт крышкой, а воздух выходит самотеком, когда готовится пища и включается вытяжка, клапан силой напора воздуха от вентилятора перекрывает отверстие естественной вентиляции. Основное преимущество такой системы — обратная тяга отсутствует полностью.

Дома старой постройки оборудованы устаревшей системой естественной вентиляции, поэтому перед тем, как делать подключение к домашней вентиляции вытяжки на кухне, необходимо пригласить специалиста для консультации. Только он сможет подсказать, какой мощности нужна модель.

Многие пользователи делают вывод на улицу индивидуально: сверлят наружную стену и отводят все запахи в личное окошко с 100%!г(MISSING)арантией.

Этапы подключения

Работы необходимо начинать, когда вся мебель в помещении уже стоит на своем конкретном месте, особенно тогда, когда схема подключения вытяжки делается встроенной в кухонный гарнитур.

Независимо от типа, вытяжка располагается над поверхностью плиты на высоте не ниже 60 см, а конечная высота будет зависеть от роста хозяйки, чтобы удобно было готовить и не биться головой об острые края зонта. Таким образом, вы будете соблюдать все основные требования по безопасности.

Простую модель вытяжки можно установить самостоятельно, для этого не нужны особые знания — надо уметь пользоваться стандартным набором инструментов, иметь желание все сделать на совесть, с отличным качеством.

Мы будем рассматривать простое крепление корпуса вытяжной системы к стене помещения:

Закрепляем при помощи дюбелей П-образную раму из уголков — это будет опора для всего корпуса.
Если мешают газовые трубы, то берем специальные длинные саморезы в виде шпилек — с одной стороны они выглядят как обычный саморез, а с другой есть резьба под гайку. Сначала вкручивайте их как саморезы, а потом устанавливайте корпус вытяжной системы на гайки — в результате, вытяжка буде отстоять от стены на нужном расстоянии.

Саморез-шпилька

На горловине зонта закрепляем гофру с помощью специального хомута.
Подключаем конструкцию к домашней электросети, при помощи специальной розетки.
Проверяем работу всей системы. Если все корректно функционирует, то подсоединяем гофру к специальной решетке из пластика, которой декорирован вход вентиляционной шахты. Место соединения предварительно промазываем герметиком, чтобы исключить потери при работе системы.

Крепление гофры к решетке

При монтаже отводов от вытяжки придерживайтесь простого правила — чем меньше изгибов трубы, тем лучше тяга. Каждый поворот снижает эффективность на 10%!

Фильтры системы надо периодически промывать, а подшипники вентилятора смазывать. Как часто это делать, вы узнаете из инструкции по эксплуатации.

Отдельная линия или розетка

Если заземление в доме есть, то достаточно установить только розетку для подключения вытяжки к электричеству. Здесь надо помнить, что располагать ее надо над зонтом системы, чтобы загрязнения не попадали на корпус.

Когда заземление отсутствует, то надо провести отдельную линию от раздаточной коробки. Хорошо, если она находится на стене в коридоре — надо только просверлить стену, вывести провода и закрепить розетку в нужном месте.

Если раздатка находится далеко, то предстоят основательные работы: штробить стену, прокладывать провод, подключаться к электрическому щитку. А это уже отдельный разговор.

Как правильно установить розетки для подключения всех бытовых приборов на современной кухне, показано на схеме.

Несколько дельных советов

Гофра, хоть многие из домашних мастеров не доверяют ей, намного лучше справляется с поставленной задачей, чем пластиковые трубы круглого или квадратного сечения. Монтаж обходится намного дешевле, потерь эффективности практически нет, чего не скажешь о воздуховодных трубах. При монтаже она растягивается максимально, что снижает уровень шума.

Чистить гофру и пластиковые трубы надо 2 раза в год, чтобы они не сильно забивались специфическими накоплениями.

Не стесняйтесь проконсультироваться с мастером перед тем, как устанавливать вытяжную систему. Отличный вариант, если ваш товарищ уже сталкивался с проблемой установки — позовите его в помощники, по окончании всех работ вы не пожалеете об этом.

При монтаже важен каждый этап: стоит только чуть ошибиться в горизонтальной установке вытяжке, и это неминуемо в будущем создаст проблемы, которые сейчас незаметны. Нанесли мало герметика и остались щели, которые невидно, но через какое-то время это скажется на эффективности работы установки. Довольно часто делаются такие ошибки, даже профессиональными строителями:

В шахты вентиляции замуровывают трубу, а к ней напрямую подключают вытяжную систему, в которой стоит обратный клапан. Когда вытяжка не работает, то нет вентиляции помещения, потому что клапан перекрывает трубу, если вентилятор не работает.
При установке применяют трубу с диаметром всего 100 мм, а это мало — надо использовать трубу с диаметром не менее 125 мм. Тогда в течение часа с кухни удалится загрязненный воздух объемом до 350 м3/ч.

Устранить такие дефекты можно самостоятельно, расширив вход в вентиляционную шахту, установить специальную решетку с круглым входом для системы вытяжки.

После проведения всех работ из помещения исчезнет духота, снизится шум от работы вентилятора вытяжки — на обновленной кухне можно будет с комфортом выпить чашку чая с друзьями.

Источник: Tehnika.expert

Читайте также:

Подключение вентилятора вытяжки в ванной комнате можно выполнить несколькими способами.

через датчик открывания двери или движения

датчик влажности

напрямую от лампочки или светильника в ванной

Но правильнее всего это будет сделать через выключатель света, установленный на освещение в санузел, либо через отдельную клавишу двухклавишника.

Как не стоит подключать и почему

У первых вариантов есть масса неудобств, поначалу не совсем заметных.

Например, смонтировали вы включение вытяжки по датчику открывания дверей. При этом отключается она по таймеру через 5 минут. Казалось бы очень удобно.

Однако на межкомнатную дверь довольно проблематично установить такой датчик. Не говоря уже о других моментах эксплуатации. Например что делать, если вы задержались в туалете подольше чем выставленное время.

Открывать и закрывать дверь заново? А если на кухне гости?

Кроме того, кабеля придется вести под плиткой, высверливать несколько лишних отверстий и т.п. Простые же датчики движения капризны к влажности и очень быстро выходят из строя.

Придется подбирать дорогие модели с соответствующей защитой по влажности IP, согласно зон в ванной комнате.

Кто-то считает самым удобным вариантом установку выключателя на вытяжку непосредственно внутри санузла. Однако ПУЭ запрещает это делать.

Почему это так, соответствующие ссылки и пояснения специалистов Ростехнадзора будут приведены в конце статьи.

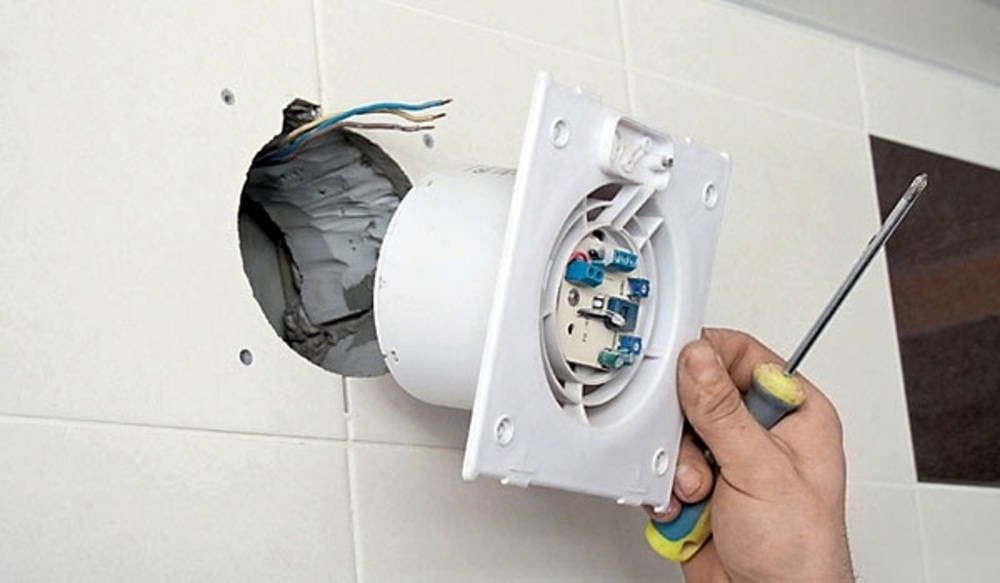

Подключение вентилятора в ванной через выключатель

Поэтому рассмотрим самый правильный и надежный способ — подключение от выключателя на освещение, расположенный с наружной стороны санузла.

Для монтажа вам понадобится совсем немного материалов:

кабель ВВГнГ-Ls 3*1,5мм2 или NYM 3*1,5мм2

Какой из них лучше выбрать, читайте в статье «Лучший кабель для проводки NYM или ВВГнГ-Ls».

Корпус у большинства вытяжек пластиковый, поэтому такие модели заземлять не нужно. Если у вас идет вентиляция с металлическими элементами, то здесь уже потребуется 4-х жильный кабель 4*1,5мм2

клеммники Ваго

Нагрузки здесь небольшие, поэтому эти спорные для многих клеммы, тут вполне будут уместны. Не нужно никаких скруток с последующей сваркой, пайкой или опрессовкой.

сам вытяжной вентилятор с таймером

Разновидности и характеристики

На нашем рынке наиболее популярна модель ERA. Ее то и рассмотрим более подробнее.

Другие механизмы и модели с таймером от Vents, Ballu, Electrolux подключаются аналогичным образом.

Вот технические характеристики и подробные данные по всем популярным моделям:

Режимы работы вытяжки в санузле

У таких вентиляторов с таймером имеется два режима работы:

туалет — верхнее положение специальной перемычки

ванная — нижнее положение перемычки

Переключение режимов производится на плате управления в правом верхнем углу.

Есть подобные перемычки и у других производителей.

При работе в режиме «туалет», после включения света и подачи питания на плату, вентиляция сразу же начинает работать. Как только свет отключили, вентилятор не останавливается, а будет продолжать крутиться определенное время.

Это время вы задаете самостоятельно, выкручивая регулировочный винтик отверткой.

В режиме «ванная», работа несколько отличается. Данный режим подходит именно для душевых и ванных комнат, без туалета.

Например, если вы принимаете душ или ванну, шум лопастей и сквозняки будут только мешать. Поэтому при включении света в комнате вентилятор не срабатывает.

Если при этом свет горел более 90 секунд, то только после его выключения, произойдет срабатывание и запуск вытяжки. Дальнейшая ее работа опять продлится столько времени, насколько вы выкрутили регулировочный винт таймера.

Управляется все это дело как раз таки от выключателя на свет, стоящего в коридоре.

Схема подключения и соединение проводов в распредкоробке

Как правило, над этим выключателем сверху расположена распределительная коробка с проводами. В нее может заходить 3 кабеля:

один спускается вниз к переключателю (Выкл)

второй — это питание приходящее с распредщитка (Гр.Осв)

третий — идет на светильники в ванной комнате (Свет)

Как же правильно выполнить подключение, и какой будет схема соединения всех этих проводов в распредкоробке и на самом вентиляторе? Схематично это можно нарисовать следующим образом:

Для соединения всех контактов, от коробки до места установки вентиляции, вам потребуется проложить еще один кабель ВВГнГ-Ls 3*1,5мм2.

Концы кабеля зачищаются с обоих сторон и подписываются.

L-фаза питания

T-фаза для управления вытяжкой посредством таймера

Скручивать ничего не надо, сажайте все на зажимы Wago.

Сперва фазу L, подключаете к главному питающему кабелю идущему с распредщитка.

Далее соединяете нулевые жилы.

Обратите внимание, что для корректной работы вытяжки, на клеммах платы управления всегда должно присутствовать напряжение 220V.

Именно поэтому, одна фазная жила кабеля подключается напрямую, до выключателя света.

Поэтому здесь и используется трехжильный кабель. Если у вас в санузел заходит только 2 провода, реализовать схему с таймером не получится.

Фаза T, которая подается на таймер вентилятора, подключается уже после выключателя. То есть, к тому проводу, который идет на светильники в ванной.

Таким образом, управление вентиляцией осуществляется именно через выключатель света. Осталось правильно подсоединить все проводники на самом вентиляторе.

Демонтируете защитную декоративную рамку, чтобы добраться до контактов.

В правом верхнем углу находится таймер. Сразу отрегулируйте его на примерное время работы. Регулировка осуществляется в широком диапазоне — от 15 секунд до 45 минут.

У некоторых он с завода выкручен чуть ли не на ноль. Вследствие чего, лопасти перестают вращаться сразу же после отключения света.

Люди при этом думают что вытяжка сломалась. Хотя достаточно было всего лишь подкрутить винтик.

Теперь подключаете кабеля на соответствующие клеммы:

фазную жилу питания L — к клемме с аналогичной маркировкой

фазу таймера вентилятора — на средний контакт с надписью Т

нулевую — на оставшуюся клемму N

Обратите внимание, если у вас заведено только 2 провода фаза и ноль, то чтобы система работала хотя бы в ручном режиме, придется сделать перемычку между клеммами N и T.

Тогда девайс будет работать только при включении и отключении клавиш света. Ни о какой автоматике и задержке времени здесь речи быть не может.

Еще на некоторых моделях влияет правильное подключение нулевого — N и фазного — L проводника. Если ваш вентилятор ведет себя непонятным образом и работает или наоборот отказывается работать корректно, попробуйте поменять их местами.

Проверьте индикатором свечение, куда именно приходит фаза и еще раз сверьтесь со схемой указанной в паспорте устройства.

Далее закрепляете вентилятор и проверяете его работу, включив и выключив освещение в ванной.

Крепеж лучше всего делать на клей или герметик.

Сверлить отверстия под дюбеля зачастую проблематично:

либо отверстия расположены близко от края плитки

либо в этом месте может оказаться арматура, и перфоратором просто разобьете себе всю стенку

Тут что называется, как повезет.

Подключение через двухклавишный выключатель

Еще один годный вариант — это подключение вентилятора через тот же самый выключатель света, но уже двухклавишный.

Здесь схема будет выглядеть следующим образом:

Фактически вытяжка у вас будет сидеть независимо от освещения. Но для этого, скорее всего придется менять одноклавишную модель на двухклавишник. Плюс тянуть лишний кабель от распредкоробки вниз.

Есть здесь и «подводные камни». Во-первых, не перепутайте подключение фазы на контактах выключателя.

А это встречается сплошь и рядом.

Во-вторых, не забывайте что через данный коммутационный аппарат, должна разрываться именно фаза, а не ноль. Даже при правильном изначальном соединении, со временем схема может самопроизвольно поменяться.

Достаточно какому-то местному электрику, в общей щитовой или подъездной разводке, случайно поменять местами два проводника L и N. И у вас во всей квартире автоматически на всех выключателях поменяется «полярность».

Чем это будет грозить? Ну например, при включении только одного вентилятора второй клавишей, у вас может мигать, вспыхивать и тухнуть светодиодная подсветка в туалете.

Эффект довольно известный для светодиодных светильников.

Подключение напрямую

Если же вы изначально отказались от распаечных коробок и используете для коммутации углубленные подрозетники, то третья схема подключения будет аналогичной, и отличий здесь практически не заметно.

Просто все соединения выполняются непосредственно в подрозетнике. Можно опрессовкой или на те же зажимы Ваго, если позволяет место.

Есть еще дорогие навороченные модели с пультами дистанционного управления.

Их подключают двумя способами:

напрямую с распредкоробки — вынужденное ручное отключение производится кнопкой на самом вентиляторе

через отдельную клавишу выключателя света

Ошибки подключения

Монтаж выключателя на вытяжку внутри ванной комнаты.

В ПУЭ 6-го издания п.7.1.39 прямым текстом говорилось, что установка выключателей в ванных и санузлах запрещена.

В ПУЭ 7-го издания п.7.1.52, формулировку немного изменили, расширив определение «выключатели», до «распределительные устройства» и «устройства управления».

Правда оставили лазейку для моделей со шнурками.

Однако у многих возникают сомнения в трактовании «устаревших» правил. Ведь там есть и другие пункты, которые как бы противоречат вышеизложенному.

Например п.7.1.47

То есть, как бы ставить выключатель можно, но только делать это нужно в зоне 3. Там же, где и розетки.

В домах с улучшенной планировкой попадаются такие размеры санузлов, что и зону 4 можно отыскать, если постараться.

В маленьких же квартирках, кроме первых двух зон, ничего более и не поместится.

Но как же при этом п.7.1.52? Может быть он больше относится к общественным зданиям, а не к простым квартирам и жилым домам?

Вот что ответил на эти противоречия специалист, имеющий непосредственное отношение ко всем данным правилам:

У себя то вы кончено можете лепить что угодно, никто не запрещает. Можете соединять розетки шлейфами.

Либо прокладывать кабель без гофры.

Некоторые даже в частных домах, вместо воздушного ввода, провода СИП закапывают в землю и ничего.

Но вот если этот объект будет сдаваться по актам, то заключение энергонадзора вы скорее всего не получите. И придется вам все переделывать.

По правилам безопасности, в ванных комнатах не должно быть ни одного соединения без соответствующей влагозащиты.

А найти подобный влагозащищенный выключатель непростая задачка.

В противном случае из-за влаги на контактах, у вас во-первых, через некоторое время эти самые контакты подгорят и будут искрить, с непредсказуемыми последствиями.

А во-вторых, из-за токов утечки, которые непременно будут присутствовать на таком выключателе, вы замучаетесь искать причину ложных срабатываний УЗО.

Если же у вас его нет, ждите ударов током. Вначале незначительных пощипываний, а дальше кто знает.

Более того, даже если это сенсорный выключатель, то и здесь действует запрет.

Разрешено их устанавливать внутри, только при питании от батареек или от источников сверхнизкого напряжения. Вот очередной ответ специалиста:

Подключение вентилятора от внутренней электропроводки светильников расположенных в санузле.

Казалось бы самый простой и малозатратный вариант. Но не забывайте, что для корректной работы вентилятора, на его плате управления всегда должно присутствовать напряжение, не зависимо от того, включен свет в санузле или нет.

А если вы запитаете вентиляцию от ближайшей лампочки, то работать она у вас будет только пока эта самая лампочка горит.

Потушите свет выходя из туалета, отключится и вытяжка, толком так и не проветрив помещение. Да и купаясь в ванной, не хочется ощущать постоянный сквозняк с вентиляционной шахты. А если у вас при этом довольно мощный и производительный вентилятор?

Применение разного рода выносных датчиков (не встроенных изначально в сам вентилятор) — движения, влажности и т.д.

Тут особо большой ошибки нет, но как говорилось выше, в процессе эксплуатации можете столкнуться с неудобными моментами.

Кроме того, если уж подойти к прочтению правил со всей строгостью, то эти самые датчики, по сути своей являются ни чем иным как устройствами управления.

А размещать их внутри санузлов, без соответствующей защиты и исполнения, опять таки не рекомендуется.

Ну и не забываем про их недолгий срок службы и возможные глюки с самопроизвольным включением-выключением.

Источники — https://cable.ru, Кабель.РФ

4

Подключаем вытяжку – инструкция для домашних мастеров

Подключение вытяжки к вентиляции выполняется по одному принципу. При этом некоторые этапы такой операции могут быть разными – все зависит от того, какой именно агрегат вы приобрели (встраиваемый, подвесной и так далее). Разберём процесс монтажа вытяжного устройства на самом, пожалуй, сложном примере, когда прибор монтируется скрытно – в шкаф.

Для установки вытяжки следует четко придерживаться всех рекомендаций производителя

Алгоритм выполнения работ будет таким:

1. Разметьте шкаф под установку решетки с хлопушкой. Вырежьте в нижней его части отверстие с требуемыми геометрическими параметрами. В верхней стенке шкафа проделайте проем квадратной формы.2. Просуньте в нижнее отверстие ПВХ-трубу либо гофрированное изделие. Пропустите его через шкаф. Придайте гофре вид квадрата, вставьте в верхнее отверстие. Стыки обработайте силиконовым герметиком. Крупные зазоры можно заделать монтажной пеной. 3. Максимально надежно зафиксируйте короб или трубу в шкафу, используя хомуты, саморезы.4. Вставьте собранный и закрепленный воздуховод в вентиляционное отверстие. Упростить состыковку можно при помощи специальной решетки (продается в магазине стройматериалов) с отверстием круглой формы. Сделанная конструкция готова к работе.

Совет профессионалов. Подсоединяя вытяжку к вентилятору и вентиляционной шахте, постарайтесь делать как можно меньше поворотов гофрированного короба или ПВХ-трубы. Чем больше будет изгибов, тем меньше получится мощность агрегата. Специалисты говорят, что один поворот уменьшает этот показатель на 9–12 %!Т(MISSING)еперь вы знаете, как сделать вытяжку на кухне максимально грамотно. Посмотрите видео выполнения таких работ и навсегда забудьте о неприятных запахах, гари, повышенной влажности и копоти в помещении для приготовления пищи.

Несколько слов о разновидностях кухонных вытяжек

Целью настоящей публикации не ставится рассмотрение всего разнообразия кухонных вытяжек и дача рекомендаций по выбору оптимальной модели. Однако, некоторые вопросы все же затронуть есть необходимость, так как они напрямую влияют на сам процесс установки прибора.

Прежде всего, вытяжки следует разделить на две большие группы.

К первой можно отнести приборы, для которых термин «вытяжка» полностью соответствует принципу их работы. Действительно, функциональное предназначение таких моделей – это сбор всех поднимающихся от плиты испарений и отвод их за пределы кухни по специально подготовленным для этого каналам.

Кухонная вытяжка с отводом собранных испарений на улицу. Безусловно, больше возни с установкой, но зато затем в эксплуатации такие приборы и эффективнее, и не требуют серьезных дополнительных расходов.

В качестве путей отвода собранных испарений может использоваться штатный вентиляционный канал (при соблюдении определенных условий) или специально проделанное отверстие в стене, ведущей непосредственно на улицу. От установленной вытяжки до вентиляционной отдушины или выхода на улицу прокладывается воздуховод из металлических или пластиковых труб или коробов.

Фильтрация воздуха до его поступления в систему воздуховодов все равно необходима – иначе каналы быстро зарастут жировыми наслоениями, на которые затем ложиться плотным трудноудаляемым «ковром» пыль. Кроме того, такой налет быстро покрывает и крыльчатку вентилятора. Но эта проблема легко решается наличием всего лишь фильтров-жироуловителей – металлических, подлежащих периодической промывке, или очень недорогих тканевых.

Вторая группа – это вытяжки, которые, по сути, не вытягивают испарения наружу, а принудительно пропускают их через каскад фильтров. Поднимающийся от плиты поток очищается от жира, возможной копоти, специальный фильтр нейтрализует запахи. А затем весь очищенный воздух в полном объёме обратно поступает в помещение кухни.

Вытяжка, работающая по принципу очистки принудительно прокачиваемого через нее воздуха. Установка вообще не вызывает проблем, но и эффективность все же ниже.

Понятно, что «инсталляция» такого прибора – значительно проще. Требуется лишь закрепление вытяжки на стене над плитой и включение в сеть питания. Но эффективность очистки воздуха в помещении кухни все же несравнимо ниже. Кроме того, придётся довольно часто приобретать и заменять фильтры – в противном случае использование такой вытяжки и вовсе теряет смысл.

Надо сказать, что такое разделение – весьма условно. Дело в том, что подавляющее большинство моделей кухонных вытяжек рассчитаны на работу в любом из указанных режимов. То есть все различие будет именно в вопросах установки прибора и оснащения его необходимым каскадом фильтров. Есть, конечно, модели, рассчитанные исключительно на отвод или на рециркуляцию, но это, скорее, исключение из общей тенденции. Так что схема подключения, по большому счету, зависит от желания хозяев кухни.

Одна и та же модель может быть установлена как на отвод испарений за пределы кухни, так и на рециркуляцию воздуха

Различается вытяжки и особенностями установки.

Настенные модели, как уже понятно из названия, крепятся непосредственно к стене. Для их установки могут применяться штатные кронштейны или входящие в комплект монтажные панели c зацепами. Для многих вытяжек достаточно и вовсе выступающих от стены концов крепежа (дюбелей) со шляпками – на тыльной стороне прибора имеются обычные фигурные вырезы.

Прикладываемая к любой модели инструкция всегда показывает, как вытяжка должна крепиться к стене. В демонстрируемом примере – используются специальные монтажные планки.

К настенным моделям относятся практически все вытяжки купольного типа. Кстати, они могут различаться еще и местом установки – существуют модели, предназначенные специально для монтажа в углу, если именно там расположилась плита или варочная поверхность.

Угловые кухонные вытяжки всегда имеют своеобразную конфигурацию

Подвесные вытяжки крепятся к нижней плоскости расположенного над плитой шкафа или полки. Это обычно – небольшие по высоте и по массе модели. Для пропуска трубы воздуховода в днище шкафа или в полке придется вырезать соответствующее окно.

Вытяжка подвешена к нижней плоскости кухонного шкафчика. А внутри шкафа можно скрыть трубы воздуховода.

Встраиваемые вытяжки, понятно, предназначены специально для размещения внутри кухонной мебели, расположенной над плитой. Это может быть и специальный шкафчик, который приобретается одновременно с вытяжкой. Или же прибор подбирается к входящему в кухонный гарнитур шкафу, в котором как раз конструктивно и предусмотрена установка вытяжки. Ну и, наконец, умелые руки хорошего домашнего мастера вполне могут переделать обычный шкаф под установку такого прибора, или изготовить нужный «с нуля» самостоятельно.

Вытяжка встраивается в специально предназначенный для этих целей шкафчик. Снаружи остается только совсем небольшой по высоте «экран» для приёма восходящих от плиты испарений.

Наконец, в просторных кухнях с нестандартным расположением мебели и оборудования могут применяться и вытяжки островного типа. Их крепление осуществляется к потолочной поверхности с помощью специальных приспособлений. Ввиду того что такие приборы встретишь нечасто, в дальнейшем по ходу этой публикации они рассматриваться не будут.

Островная вытяжка крепится к потолочной поверхности кухни

В любом случае, к приобретаемой новой вытяжке обязательно будет прикладываться инструкция по ее монтажу, которой и следует придерживаться. Некоторые производители прикладывают к инструкции и специальный шаблон, который позволяет свести к минимуму вероятность ошибки при проведении разметки.

Основные виды поломок

Сейчас мы поступим следующим образом: по очереди перечислим все существующие неисправности и под каждой предоставим инструкцию по ремонту вытяжки на кухне своими руками. Поломки будут перечислены от наиболее популярных к таким, которые реже всего происходят и которые сложнее отремонтировать в домашних условиях.

Не включается свет

Очень часто вытяжную панель используют для освещения на кухне рабочей зоны. Это действительно удобно и является грамотным подходом, т.к. в современной технике установлены мощные светодиодные лампы либо галогенки.

Если у Вас не работает освещение, необходимо предпринять следующие меры по ремонту:

Проверить саму лампочку, возможно, она перегорела.
Включить вентилятор, чтобы убедиться, работает ли он. Если и лопасти не крутятся, о том как отремонтировать систему поговорим чуть ниже. Двигатель работает – ищем неисправность дальше.
Проверить напряжение в розетке с помощью индикаторной отвертки. Тут же посмотреть на распределительный щиток, возможно, выбил автомат. Розетка исправна? Если да, нужно проверить целостность электрического шнура, после чего мультиметром прозвонить выключатель подсветки и остальные элементы цепи. Таким образом, Вы методом исключения найдете причину неисправности и сможете перейти к ремонту вытяжки на кухне своими руками. Обычно до этого руки не доходят, т.к. чаще всего перегорает лампочка либо выходит из строя розетка.

Слабо тянет

Вторая по популярности неисправность кухонный вытяжки – плохо вытягивает вентилятор. Не знаете, что делать в этом случае? Тут дела обстоят полегче. Первым делом проверьте загрязненность фильтров и жироуловителя. Чаще всего эти две комплектующие являются виновниками того, что вытяжка не тянет воздух в вентиляцию либо плохо вентилирует.

Для того, чтобы отремонтировать вытяжку своими руками нужно почистить фильтры и осуществить повторное включение. Увидеть, как правильно произвести чистку, Вы можете на данном видео уроке:

Инструкция по очистке жироуловителя

Возможна еще такая ситуация, как возникновение вакуума в комнате с закрытыми окнами. В результате вытяжка будет слабо тянуть либо вообще перестанет затягивать воздух. В этом случае ремонт заключается в том, что необходимо самому открыть форточки и проветрить кухню естественным способом.

Еще одна причина того, что вытяжка плохо тянет – отсутствие тяги в вентиляционном канале дома. В этом случае проверить наличие тяги можно обычной зажигалкой – зажечь огонь и поднести к вентиляционному отверстию в стене, как показано на фото. Если пламя не затягивает в вентиляционное отверстие, нужно будет сделать принудительную вентиляцию, о которой мы поговорим ниже.

Не работает вообще

Если при включении кнопки на панели ничего не происходит, самостоятельно отремонтировать вытяжку на кухне будет куда сложнее. Это как раз тот случай, о котором мы говорили выше – и вентилятор не крутит и свет не включается. Сначала нужно, опять-таки, проверить электрический шнур, напряжение в розетке и автомат в щитке. Если все работает, берите в руки мультиметр и переходите к «прозвонке» цепи. Тестировать нужно в первую очередь выключатель на панели, возможно, отгорел один из контактов (как правило, первый). Дальше посмотрите по схеме, где находится предохранитель, который не реже перегорает.

Плавкий предохранитель в рабочем состоянии? Проверьте конденсатор, если его сопротивление в норме и с виду он не вздулся, скорее всего, не работает двигатель. О том, как проверить конденсатор, мы рассказывали в отдельной статье. Обмотки мотора нужно прозвонить и если неисправность заключается в обрыве в области двигателя, лучше его выкинуть и купить новый, т.к. отремонтировать деталь будет очень сложно и нецелесообразно.

Шумит вентилятор

Если вытяжка гудит, когда включена, причиной может быть некачественное производство устройства. Очень много негативных отзывов о повышенном уровне шума можно встретить в интернете. Ответ на вопрос, почему шумит система, довольно простой – некачественная сборка изделия, которое в этом случае не получится отремонтировать своими руками. К примеру, у таких фирм, как Cata, Kronasteel и Эликор гул при работе практически не слышен даже на максимальной скорости. Рекомендуем сразу же ознакомиться с тем, как правильно выбрать вытяжку для дома, чтобы знать по названию лучших производителей кухонной техники!

Если же Вы уверены в качестве выбранной продукции и наверняка знаете, что неисправность в чем-нибудь другом, рекомендуем проверить качество крепления корпуса к стене/кухонному гарнитуру. Даже небольшой зазор при вибрации может стать причиной стука, шуршания, звона. Чтобы техника не шумела, необходимо сделать следующее — подтянуть все крепежные элементы или подложить кусок поролона в проблемной зоне, что позволит устранить стук.

Если двигатель гудит, но не запускается, скорее всего, причина неисправности в плавком предохранителе. Ремонт вытяжки своими руками в этом случае довольно простой – необходимо заменить предохранитель на новый.

Не переключают скорости

Тут все очевидно – не функционирует кнопка в блоке управления. Вы должны снять защитный экран и визуально проверить кнопку, т.к. может быть, просто отгорел контакт. После этого просмотрите дорожки на плате и прозвоните цепь мультиметром.

Помимо этого причиной неисправности может быть пусковой конденсатор, который перегорел. В этом случае ремонт вытяжки своими руками довольно простой – достаточно просто самостоятельно заменить конденсатор.

Инструкция по ремонту подсветки предоставлена на видео:

Как починить свет кухонной вытяжки

Куда и как выводить воздуховод

Чаще всего воздуховод от вытяжки на кухне подсоединяют в вентиляционное отверстие, через которое идет естественная вентиляция (за счет тяги). Это неправильно, так как при этом большая часть решетки оказывается закрытой воздуховодом, а через оставшиеся доступными отверстия обмен воздуха будет явно недостаточен.

Значительная часть вентиляционной решетки закрыта и вентиляция в квартире будет недостаточной

Правильно подключать воздуховод в отдельный вентканал. В этом случае на отверстие устанавливается такая же решетка, как на фото выше.

Если отдельного вентканала нет, но рядом расположена наружная стена, можно вывести трубу на улицу, поставив снаружи решетку. Это два способа иметь нормальную вентиляцию и обеспечить нормальную работоспособность вытяжке.

Как вывести на улицу

Чтобы установить вытяжку и вывести воздуховод в стену, необходимо проделать в ней отверстие. И это единственная сложность. Далее в это отверстие вставляется воздуховод, заделывается раствором. Снаружи отверстие закрывается решеткой — чтобы не попадал мусор, не селились птицы и мелкие животные.

Один из примеров установки вытяжки не кухне с выводом воздуха через стену

Чтобы в помещение не задувал воздух с улицы, устанавливают обратный клапан (на рисунке выше он обозначен косой линией). Его, кстати желательно ставить и при подключении воздуховода к системе вентиляции — чтобы запахи из труб не попадали в помещение.

Так выглядит обратный или антивозвратный клапан для воздуховодов

Обратный или антивозвратный воздушный клапан представляет собой легкую пластиковую или металлическую пластину. Она подвижно крепится в двух местах к трубе — вверху и внизу, лепестки подпираются несильной пружиной. Пока вытяжка не работает, клапан перекрывает доступ воздуху снаружи. Когда вытяжка включается, поток воздуха отгибает пластину вперед, отжимая пружину. Как только вытяжка выключена, пластина при помощи пружин возвращается на место. Если установить вытяжку без этого клапана, зимой в кухне может быть слишком холодно — наружный воздух будет без проблем попадать в помещение.





Чтобы вытяжка не мешала естественной вентиляции в кухне

При помощи тройника и обратного клапана можно, кстати, установить вытяжку так, чтобы она не мешала естественной вентиляции в кухне. Понадобится специальная вентиляционная решетка для подключения вытяжек, обратный клапан и тройник. К вентрешетке крепится тройник, к его нижнему входу подключается воздухвод от вытяжки, а на свободный выход ставится обратный клапан, то только так, чтобы лепестки запирались при прохождении воздуха из трубы (на фото ниже).

Антивозвратный клапан для нормальной естественной вентиляции в кухне

Как работает такая система? Когда вытяжка выключена, лепестки обратного клапана отогнуты, воздух из кухни в вентканал попадает через решетку и открытый выход тройника. Когда вытяжка включается, поток воздуха от нее разворачивает пластину клапана, и воздух идет в систему вентиляции. При отключении вытяжки, пружины снова открывают доступ воздуху через тройник.

Внешне такая системы выглядит не очень привлекательно и ее придется каким-то образом маскировать. Но это единственный способ подключить вытяжку к единственному существующему выходу вентиляции и не снизить воздухообмен.

Источники:

  • https://derevyannie-doma. com/poleznoe/podklyuchenie-vytyazhki-na-kuhne-k-elektrichestvu.html
  • http://obustroen.ru/inghenernye-sistemy/ventilyaciya/podklyuchenie-vytyazhki-na-kuxne-k-ventilyacii.html
  • https://stroyday.ru/remont-kvartiry/elektropribory-i-osveshhenie/kak-podklyuchit-vytyazhku-na-kuxne.html
  • https://samelectrik.ru/sovety-po-remontu-vytyazhki-na-kuxne-5-osnovnyx-neispravnostej.html
  • https://stroychik.ru/kuhnya/ustanovka-vytyazhki



Как совместить вытяжку и естественную вентиляцию в квартире

При установке вытяжки на кухне далеко не каждый знает, как правильно совместить вытяжку и естественную вентиляцию в квартире. В особенности при наличии только одного вентиляционного канала.

Многие люди не уделяют этому вопросу должного внимания. А зря! Ведь, если занять воздуховодом от вытяжки вентиляционный канал полностью, то вы рискуете остаться без естественной вентиляции, когда вытяжка не будет работать.



При совмещении кухонной вытяжки и естественной вентиляции на кухне в квартире главная задача заключается в том, чтобы поток от вытяжки не выдавливался назад в помещение через вентиляционную решетку.

Добиться этого можно при помощи обратного клапана. Причем существует несколько способов совмещения вытяжки и естественной вентиляции.

Обратный клапан в нижней части решетки

Первый способ монтажа заключается в расположении решетки с обратным клапаном под входом воздуховода от кухонной вытяжки в вентиляционный канал.

Данный способ имеет смысл использовать в тех случаях, когда верхние шкафчики на кухне не зашиваются до потолка и имеется свободное пространство над ними.

Главный недостаток данного способа заключается в том, что стандартные решетки с обратным клапаном, которые можно купить в магазинах, имеют совершенно убогий дизайн.

Выйти из положения можно, заказав решетку подходящего дизайна и своими руками добавив обратный клапан. Однако далеко не каждый захочет делать лишнюю работу, поэтому чаще всего довольствуются тем, что имеют.

Что делать, если над шкафчиками нет места?

В том случае, если планируется сплошная «зашивка» кухни до потолка, и места для установки решетки нет, то можно воспользоваться альтернативным вариантом.

Данный способ предполагает использование воздуховода от вытяжки также и для «нужд» естественной вентиляции. В этом случае с помощью тройника и обратного клапана со смещенной осью получается отверстие для естественной вентиляции.

Когда вытяжка работает, то клапан захлопывается. А когда выключена — открывается. Всю эту конструкцию можно разместить над шкафчиками и закрыть декоративными панелями, подходящими под цвет кухонного фасада.

Однако у этого способа также есть недостаток. Обратный клапан при закрытии издает достаточно звучный хлопок. Иногда это может раздражать. Чтобы этого избежать, можно придумать какой-то демпфер. Но главное, чтобы клапан после этого не заклинивало.

Подробно о том, как совместить вытяжку и естественную вентиляцию в квартире, рекомендуем посмотреть в видеоролике на сайте.

Мне нравитсяНе нравится

Андрей Васильев

Задать вопрос

Основы установки вытяжки

Основы установки вытяжки

Вытяжка — одно из самых важных устройств на кухне: это большое вентиляционное отверстие, через которое свежий воздух поступает в комнату и не допускает попадания дыма, тепла и запахов во время готовки. Высококачественная вытяжка является обязательной частью любого энтузиаста кулинарии, но если в вашем доме ее нет — или если старая изношена — установка новой вытяжки может показаться сложной задачей. .

Однако для того, чтобы установить вытяжку на кухне, потребуется всего несколько простых инструментов и некоторые ноу-хау. Они бывают разных размеров, силы и конфигурации, поэтому вам нужно будет проверить руководство производителя для получения точных инструкций, но эти основные рекомендации помогут вам на вашем пути к приготовлению пищи.

Основы установки

1. Выберите подходящую вытяжку. Ваш выбор будет зависеть от того, сколько вы готовите и как устроена ваша кухня.Если у вас есть свободное пространство над плитой, вы можете использовать более сложные вытяжки для дымохода, острова или стены, но если ваша плита находится непосредственно под шкафами, вам придется выбрать вытяжку под шкафом. Вытяжки под шкафами, как правило, легче установить, поскольку для многих из них не требуется воздуховод, ведущий за пределы дома, но имейте в виду, что модели, которые рециркулируют воздух, а не выпускают его, могут быть не такими эффективными.

2. Соблюдайте меры безопасности. Выключите питание на кухне и закройте коробку панели, чтобы никто не включил электричество, пока вы не закончите.Обязательно надевайте очки, перчатки и маску во время работы.

3. Проверьте вентиляцию. Если вы хотите установить вытяжку с вентиляцией, убедитесь, что у вас есть соответствующие воздуховоды и соответствующая ей вытяжка. Вытяжки под шкафами обычно имеют воздуховоды, идущие либо вверх через шкафы наверху, либо обратно через стену за ними. Если вы устанавливаете новую вытяжку для вытяжки, убедитесь, что она не заканчивается на чердаке или у стены. Все вентиляционные отверстия должны выходить за пределы дома, чтобы избежать перегрева и потенциальной опасности пожара.

4. Снимите старый капюшон, если он у вас есть. После отключения питания откройте панель, закрывающую электропроводку на старом вытяжке, и отсоедините все провода. Если у вас есть капот под шкафом, ослабьте винты, которыми он крепится к шкафу выше, но не снимайте их полностью. Вы сможете снять крышку с винтов. Отложив старую вытяжку, выверните винты из шкафа.

5. Убедитесь, что новый колпак сидит правильно. В зависимости от типа вытяжки и печи, новая вытяжка должна находиться на высоте от 20 до 30 дюймов над поверхностью плиты. Вытяжки могут висеть над электроплитами немного ниже по сравнению с газовыми. Для достижения оптимальных результатов убедитесь, что вытяжка покрывает всю зону приготовления пищи с 3-дюймовым выступом со всех сторон, если это возможно.

6. Подключите новую вытяжку. Удерживая новую вытяжку на месте, пропустите провода от стены через небольшое отверстие в задней части вытяжки.Должны быть один черный и один белый провод, идущие от стены, а также два черных провода и два белых провода, идущие от вытяжки. Подключите два черных провода от вытяжки к черному проводу на стене, а два белых провода от вытяжки к белому проводу на стене с помощью соединителей. Уберите провода, установите на место крышку панели, затем прикрутите крышку с помощью винтов, рекомендованных производителем. Снова включите питание и проверьте его, чтобы убедиться, что ваша новая вытяжка полностью работоспособна.

Как установить вентиляционное отверстие вытяжки через стену (5 шагов)

Хотите узнать, как установить вытяжку через стену?

Большинство вентиляционных отверстий вытяжки устанавливаются с помощью кольцевых или сабельных пил, но если у вас есть кирпич, вам также может понадобиться молоток.

Я приглашаю вас также прочитать мое руководство по , как установить настенную вытяжку , в котором подробно описано, как установить саму вытяжку. А если вашу вытяжку необходимо установить на внутренней стене, вы можете прочитать мое руководство по установке вытяжки на внутренней стене прямо здесь.

В этом руководстве я рассмотрю…

  • Как вырезать вентиляционное отверстие вытяжки
  • Соединение вентиляционного трубопровода лентой
  • Заделка герметика за крышкой капота
  • И как справиться с неровной поверхностью

Приступим . ..

Установка вытяжки через стену

Чтобы установить вытяжку в стене, вам понадобится кольцевая пила, сабельная пила или мини-дисковая пила, чтобы прорезать стену.Если у вас кирпичная или каменная стена, возможно, вам даже понадобится молоток, чтобы пройти через нее.

Перед установкой внешней крышки капота необходимо соединить вентиляционные детали алюминиевой лентой и закрепить ее на воротнике капота. После прикрепления вентиляционной трубы к вытяжке вам просто нужно прикрутить внешнюю крышку вытяжки к стене и нанести силиконовую герметизацию, чтобы предотвратить утечку воздуха и воды.

Если у вас есть какие-либо вопросы по строительным нормам для установки вытяжек, вам может быть интересно ознакомиться с моим руководством по требованиям правил для вентиляции вытяжек.

Для получения дополнительной информации об этих шагах продолжайте читать…
