Проходной тройной выключатель: Схема тройного выключателя: как подключить тройной выключатель – Схема тройного проходного выключателя — Канализация

Можно ли проходной выключатель использовать как обычный

На страницах сайта я уже публиковал материал как подключить проходной выключатель, где рассматривалась схемы подключения как одноклавишных, так и двухклавишных проходных выключателей с двух, трёх и более мест установки.

Кому лень переходить на другую страницу напомним схему подключения двухклавишного выключателя освещения в режиме нормальной работы. Ничего заумного. Перекидные контакты как в одноклавишном только на две разделённые группы

Так выглядит цепочка состоящая из двух одноклавишных и парочки двухклавишных проходных переключателей. Это для примера. Такая цепь может например применяться в длинных офисных коридорах. В ряде случаев его так и называют проходной коридорный выключатель света.

В данной статье речь пойдёт о схеме, по которой можно подключить двухклавишный выключатель проходного типа как обычный на две группы включения освещения.

Зачем это нужно? – опять же практика. Недавно проводя по заявке электромонтажные работы по переносу в квартире розеток и выключателей, на финишной прямой, когда дело дошло до установки коммутационных устройств выяснилось, что заказчик в спешке купил проходные двухклавишные выключатели, вместо обычных не обратив внимание на стрелочки указанные на клавишах. Ехать менять клиент не захотел, лишь прокряхтел – «Ну может как-нибудь, а?»

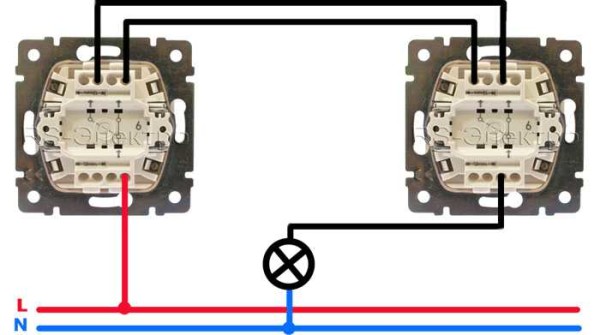

Помарковав со схемкой, подключил проходной двухклавишный выключатель Рис.1 в работу обычного, установив в штатной схеме перемычку между двумя контактными группами. Указательные стрелки на клавишах выключателя заказчика не смутили, а даже наоборот показались к месту. В общем все стороны остались довольны.

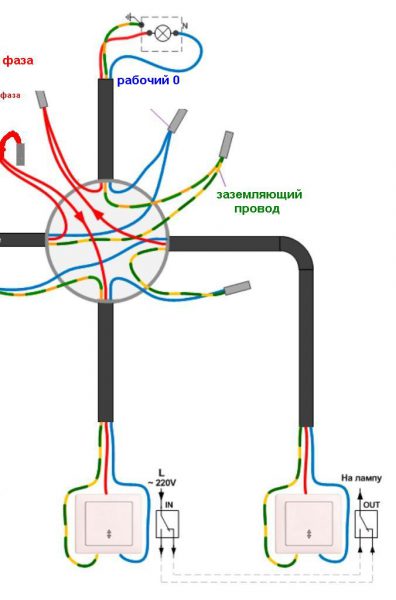

Может данная наглядная схема подключения проходного двухклавишного выключателя в режим обычного кому-нибудь и пригодится.

Собрать такую несложную схемку подключения с использованием одной перемычки своими руками сможет любой домашний мастер.

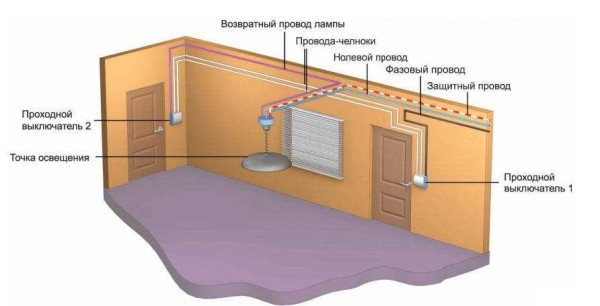

Установка проходного выключателя является оптимальной, когда необходимо управлять световым устройством из нескольких разных мест. Зная схему подключения, для подобной системы можно использовать традиционный прибор. Чтобы обеспечить комфортное управление источником света, нужно знать, как подключить проходной выключатель как обычный.

Особенности конструкции

Исходя из количества коммутируемых электрических цепей, устройства могут быть одно-, двух- и трехклавишными. Клеммы с винтовыми или пружинными зажимами. Также конструкция зависит от функционального назначения. Виды устройств отличаются при использовании для внешней или внутренней проводки.

Подобное электрооборудование предназначено для включения и выключения из разных мест одного или группы светильников. Нет потребности возвращаться в другой конец помещения, чтобы нажать клавишу. Электроприборы применяют в квартирах большой площади, в коридорах и на лестницах, при освещении садовых дорожек, в спальне. Кроме удобства, это дает экономию электроэнергии.

Проходные выключатели также используются в концертных залах, на стадионах, в подземных переходах и туннелях, в подъездах высотных домов.

Различия между проходным и традиционным выключателем

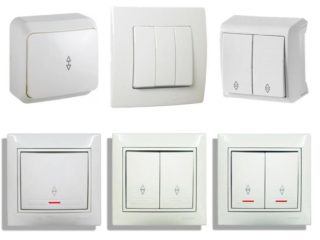

По внешнему виду выключатели ничем не разнятся. Внутренняя конструкция обычного снабжена одним входом и выходом. Может иметь до трех клавиш, что позволяет управлять несколькими источниками освещения. Чаще устанавливают возле входа в помещение. Подключение осуществляется с помощью двух клемм.

Классический проходной имеет пару выходов и один вход. В этом случае электрический ток не разрывается, а перенаправляется на любой другой выход. Под корпусом изделия нанесена схема. Проходной одноклавишный снабжен трехжильной коммутацией и тремя клеммами с медными контактами. Это переключатель, который перенаправляет ток на другие участки.

По конструкции, способу установки и типу управления выключатели могут быть:

Также их классифицируют в зависимости от напряжения и силы тока, степени защиты, климатических условий, в которых их устанавливают.

Важно не спутать электроприбор с перекидным или перекрестным. На клавише проходного обозначен вертикальный треугольник, в остальных он расположен в горизонтальном направлении.

Как подсоединить проходное устройство

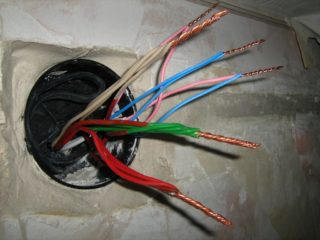

Подвод тока осуществляют через распределительную коробку. Выбирают подходящее место, устанавливают ее и выводят трехжильный кабель. Кроме фазы и нуля он снабжен заземляющим проводом, что делает систему безопасной. Заводская цветовая маркировка жил упрощает монтаж. Чаще это медный гибкий кабель, сечение отдельных проводов от 1 до 1,5 мм.

Предварительно делают разметку, где будут располагаться выключатели и светильники. Затем штробят стены и выполняют разводку линий проводников. Сверлят ниши для монтажа механизма выключателя. После подготовительных работ можно подсоединять всю систему.

Для правильного и безопасного подключения следует соблюдать следующую последовательность:

1. Прежде всего необходимо удостовериться, какой провод в коробке является фазой, обычно он красного цвета.
2. Отключить напряжение.
3. К близлежащему выключателю подводят фазу и подключают ее на клемму «1».
4. По маркировке на клеммнике подсоединяют остальные жилы, запомнив соответствующие цвета.
5. Аналогично выполняют работу на другом выключателе.
6. Жилу от второго выключателя с фазой светильника соединяют с ярким проводом в распределительной коробке.

Затем можно подать ток на несколько часов и проверить работу системы. Каждый из выключателей должен отключать и включать осветительный прибор независимо от другого. Если этого не происходит, следует проверить правильность схемы. Обнаруженные очаги тепла – признак слабого контакта. Необходимо обесточить систему и пересмотреть соединение.

Нельзя скручивать медную и алюминиевую жилу.

Как из простого выключателя сделать проходной

Для преобразования понадобится два выключателя – одно- и двухклавишный. Лучше, если они будут от одного производителя и одинаковые по размеру. Суть переделки – добавление еще одного контакта в двухклавишный обычный выключатель. Предварительно нужно убедиться, что конструкция позволяет поменять местами клеммы.

На керамическом основании есть группа общих, частных и контакты «коромысла». Электрическую часть снимают, один из подвижных контактов разворачивают на 180°. Одну площадку из общей группы срезают. Получившийся механизм собирают, проверяя его работу.

Устройство закрывают одинарной крышкой. Можно оставить двойные клавиши, склеив их между собой. Таким образом, в одном положении активируется одна цепь. Переключив клавишу, будет подключаться другая.

Перекидной выключатель

Снабжен двумя входами и выходами, имеет четыре клеммы, сразу переключает пару контактов. Используется не так часто, но в некоторых случаях незаменим. Облегчает передвижение в темное время суток:

• в большом коридоре или холле с множеством дверей;
• в квартире с тремя уровнями;
• спальне с выключателем у входа и двумя рядом с кроватью;
• находясь в доме, возможно управлять светильниками в гараже, на террасе, в беседке.

Чтобы обустроить освещение лестницы в трехэтажном здании, необходимо создать три точки контроля. Перекидной переключатель перекрестного типа не используется сам по себе. Подключать его нужно в разрыве между проходными выключателями. Зная порядок подключения проходного, несложно разобраться, как сделать переключатель перекидной.

Их количество может доходить до 10, но они всегда должны быть расположены между проходными.

Есть несколько схем для управления освещением из 3 и более мест. Собрать цепь можно через распределительный щиток, или минуя его. Возможно подключение сразу нескольких типов светильников.

Можно ли использовать проходной выключатель как обычный

Иногда необходимо из проходного выключателя сделать обычный двухклавишный. Устанавливают проходное устройство таким образом, чтобы оно работало как простое. Для этого нужно подключить его без пары.

Однако тогда теряется смысл элементов его конструкции. А ведь сложность механизма и количество деталей сказывается на цене. Нет смысла покупать дорогой проходной выключатель и использовать его как обычный.

Недостатки проходных устройств

Положение клавиш не позволяет определить, выключена или включена система. Например, сразу не удастся понять, отключен свет или перегорела лампочка. Невозможно одновременно из разных мест управлять световым прибором. Большое количество подключенных приборов подразумевает массу скруток в распределительной коробке. Ошибки в подключении вынуждают собирать всю схему заново.

Проходной выключатель обладает многими функциональными возможностями. Но чтобы его подсоединить, нужно приобрести еще один прибор. Также возрастает количество соединительных проводов, что увеличивает общую стоимость системы. Обыкновенный выключатель имеет сравнительно низкий ценовой показатель, но проигрывает в функциональности.

://

Проходной выключатель – это, строго говоря, не выключатель, а переключатель. Хотя в народе его называют именно выключателем, потому что он служит для выключения света. Я тоже буду в данной статье придерживаться народных традиций.

Использование проходного выключателя очень удобно там, где необходимо включать или выключать освещение из разных мест. Как следует из его названия, такой выключатель можно ставить в проходах.

Другие примеры применения – большие помещения, коридоры, лестницы, и т.п.

Для того, чтобы включить или выключить свет, в данном случае надо переключить один из переключателей (их как правило два, но может быть и больше) в противоположное положение.

Схема подключения проходных выключателей

Проходные выключатели всегда используются только в паре, то есть их может в схеме быть только два, но не один или три. Схема подключения в случае использования двух проходных выключателей будет выглядеть так:

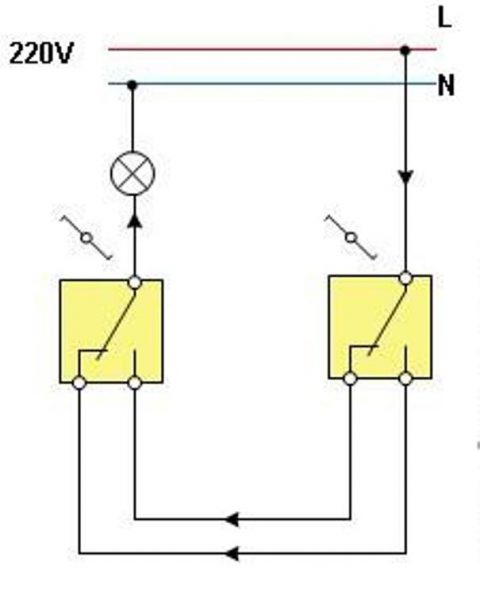

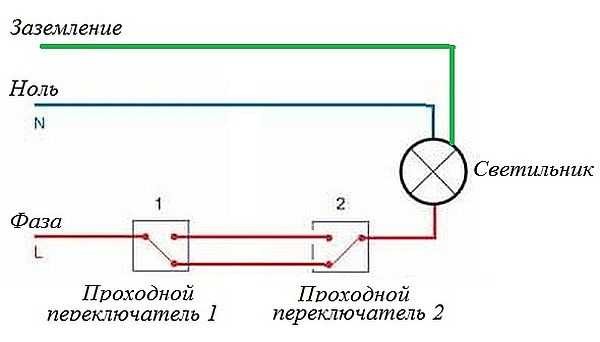

Классическая схема включения освещения из двух точек с проходными выключателями

Я обычно на практике использую кабель ВВГ 3х1,5, в котором три провода – белый, синий, желто-зеленый. Смотри пример монтажа ниже. Так вот, чтобы не запутаться, делаю по правилу: вход схемы (контакт 1 SA1) – белый, вторые и третьи контакты соединяю соответственно синим и желтым, выход схемы (контакт 1 SA2) – белый. К лампочке подходит всегда белый (фаза) и синий (ноль) провода.

Как видно из схемы, лампа EL будет гореть только тогда, когда переключатели SA1 и SA2 будут находиться в одном одинаковом положении – либо верхнем, либо нижнем. Когда положения разные, ток в цепи не течёт.

Управление светом из нескольких мест: перекрестный переключатель

Проходных переключателей в схеме может быть только два. Если требуется управлять освещением из трех и более мест, то применяется схема с перекрестным (двойным проходным) переключателем:

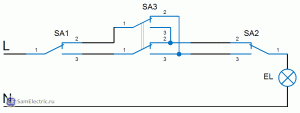

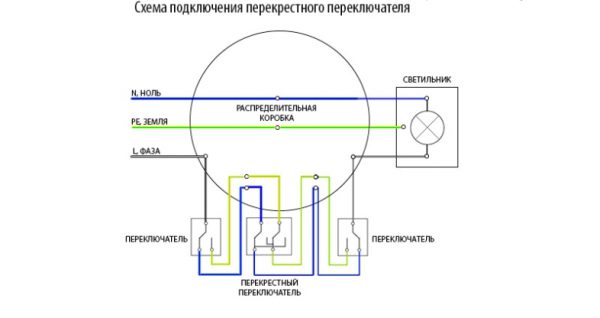

Схема с перекрестным переключателем для включения освещения с трёх мест

Перекрестный переключатель можно сделать из двойного проходного. Для этого достаточно скрепить две клавиши вместе и соединить нужные контакты согласно схеме. Если использовать несколько перекрестных переключателей, то можно управлять освещением с нескольких мест.

Я живу на пятом этаже. Бывает, что поднявшись к себе на этаж, замечаю, что темновато, и надо было включить свет на втором этаже. На втором я об этом не думал, так как там горит лампочка, которая включается на первом. А вот схема, приведенная выше – на несколько этажей – полностью устранила бы эту проблему – включай свет в подъезде где хочешь.

На практике перекрестные переключатели используются очень редко.

Если необходимо включить освещение из нескольких мест, то можно (и лучше, и проще) использовать лестничный выключатель как рассказано в статье про подключение лестничного выключателя и бистабильного реле на СамЭлектрик.ру.

Из проходного – обычный выключатель

Бывают ситуации, когда нужно установить выключатель, а под рукой есть только проходной переключатель. Возникает вопрос – как переделать проходной выключатель в обычный?

Не беда, можно установить проходной как обычный, никакой разницы.

Проходной переключатель, если используется один (без пары), становится обычным выключателем. В этом случае один контакт у него либо не используется, либо переключатель может переключать на выбор две линии освещения:

Схема подключения проходного переключателя для работы на две линии

Двухклавишный проходной выключатель представляет собой два независимых проходных переключателя. Использовать два двойных проходных переключателя – всё равно что использовать четыре обычных проходных. Только разница в количестве монтажных коробок.

Поэтому, если нужно переделать проходной выключатель в обычный – нужно просто не подключать один из его крайних выводов, в остальном подключать его так же, как и обычный.

Вот, как раз, ответ на подобный вопрос читателя (см. комментарии, от 16 августа 2017) – что делать, если есть проходные выключатели, а нужны обычные?

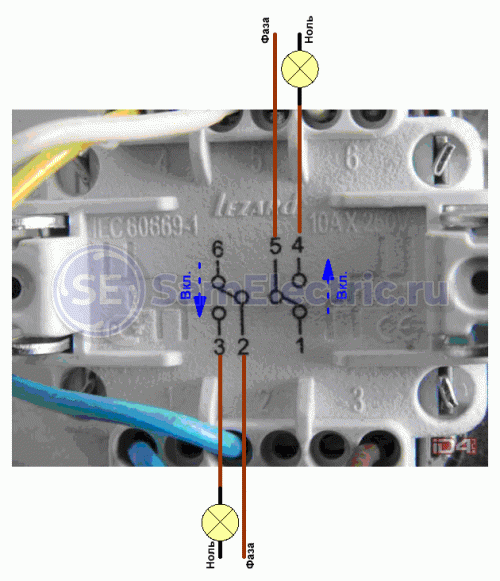

Вот схема, показанная на фото выключателя:

Включение проходного выключателя по схеме обычного выключателя

В данном случае показан сдвоенный проходной выключатель (т.е. два проходных выключателя в одном корпусе). Контакты 2 и 5 – средние, на них постоянно подается фаза. Соответственно, с контактов 3 и 4 фаза снимается после коммутации, и поступает на лампочку. И ноль на лампочку подается постоянно.

Если лампочки включаются клавишами в разные стороны, то нужно просто подключить лампочку к другому выходному контакту переключателя. Для левого – не к 3, а к 6. Для правого – не к 4, а 1.

А что там свежего в группе ВК СамЭлектрик.ру?

Подписывайся, и читай статью дальше:

Важно! Я не вполне уверен, что средний контакт в переключателе – 2 и 5. Схема нарисована как-то неявно…

В заключении отмечу ещё одно отличие проходных выключателей от обычных. Количество проводов к проходному переключателю – не два, а три. А к перекрестному должно подводиться четыре провода. Это необходимо заранее учитывать при прокладке проводки.

Схема подключения проходного выключателя

Для примера подключения используем двухклавишный проходной выключатель Gunsan Visage, фото которого приведено ниже:

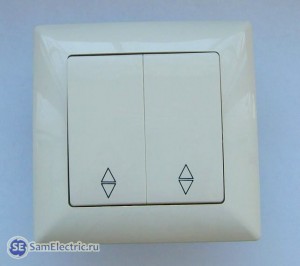

Двухклавишный проходной выключатель Gunsan Visage. Внешний вид в сборе спереди.

Кстати, подсветки в таких переключателях не бывает. Я по крайней мере не встречал.

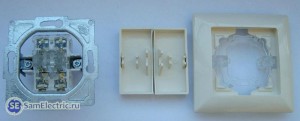

Снимаем клавиши и декоративную панель:

Разобранный проходной переключатель

При монтаже к проходному переключателю должно подходить 3 провода, в нашем случае к двухклавишному – 6.

Подключение проходного выключателя

Не надо бояться обилия проводов, подключение одноклавишного от двухклавишного проходного выключателя отличается только тем, что двухклавишный – это фактически два одноклавишных в одном корпусе.

Цвета проводов надо четко запомнить, а лучше зарисовать на схеме, чтобы не ошибиться при монтаже. Выше в цитате приведено мнемоническое правило, которым лучше пользоваться при установке и подключении.

Почти установленный двойной проходной переключатель

Одеваем крышку, ставим клавиши – и подключение проходного выключателя завершено!

Обновление статьи.

А это – скорее юмор…

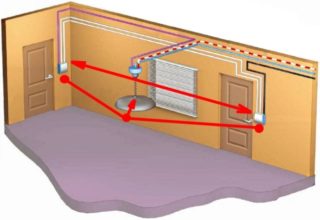

Вариант установки “проходного” выключателя

Вариант установки “проходного” выключателя из разных комнат

Проходной – это же ведь с возможностью выключения из разных мест, не так ли?

Рекомендую статьи по теме:

Статья понравилась?
Добавьте её в свою соц.сеть и дайте оценку!

38 комментариев
на “Проходной выключатель. Схемы включения и монтаж”

Извините,я недопонял схему подключ. прох. выкл.Просто я пробовал подключать один.,более 2х точек вкл или выкл.-работает

Сергей, непонятно, в чём проблема? Вы поставили два проходных выключателя, и они не работают? Проверьте схему включения, как написано в статье.

Все по схеме сделал а работает только либо тот либо тот

Проверяйте схему. Возможно, перепутали контакты переключателя.
Или разводку в распред.коробке.
Чудес не бывает)

“Кстати, подсветки в таких переключателях не бывает. Я по крайней мере не встречал.”
Legrand Valena. Переключатель 2х клавишный с подсветкой. Артикул: 774212. Могу выслать скриншот с его характеристиками.

“Сквозь прозрачный пластик хорошо видно контакты — сразу понятно, что куда подключать.”
Пластик невсегда прозрачен! Расположение основного вывода у разных моделей переключателей отличается.

Вот у меня такой вопрос, мне в магазине в котором работаю, клиент задал вопрос а я как то с этим не сталкивался и затруднился ответить!, хоть вы и написали что проходной выключатель можно ставить как обычный, что не вызывает сомнений, но тут проблема вот в чем!
У клиента Коридор и балкончик, в начале коридора стоит одно клавишный проходной переключатель, и в конце коридорчика у самого балкона стоял одно клавишный, теперь же он провел свет и на балкон. Так вот и сам вопрос: Можно ли вместо этого одно клавишного поставить двух клавишный в котором, 1кнопка будет выполнять “РОЛЬ” – проходного, а вторая – простого Включателя на лампе на балконе!

Я бы проверил методом “научного ТЫКА” но под рукой нету двух клавишного.
Заранее спасибо за ответ))

Можно. Для этого нужно купить двухклавишный проходной выключатель.
Первая клавиша у него будет выполнять те же функции, что и старый одноклавишный, и провода надо к нему подключить старые.
(Я так понял, пара проходных включают свет в коридорчике)
Вторая клавиша проходного выключателя используется как обычный выключатель. Мы ведь знаем, что на самом деле это проходной ПЕРЕключатель, у него есть нормально разомкнутый контакт.
По любому, к этому второму контакту надо вести провода, как к обычному выключателю, и всё остальное сделать также.
Итого, один контакт (нормально закрытый) во второй клавише остаётся неиспользованным.
Удачи!

Электрики, которые делали новую проводку в квартире, установили в одной комнате два двухклавишных проходных выключателя фирмы легранд.При проверке работы были установлены обычные лампочки и всё работало. Сейчас на одну линию поставил энергосберегающую лампочку,на другую светодиодные точечные светильники. Всё работает, но при выключенном положении – энергосберегайка моргает, а светодиодые светильники чуть светятся и тестер показывает небольшое напряжение. В чём причина и методы устранения?

Попробуйте способы, описанные в статье про моргание ламп .

1.Какие мощности ламп в целом включали проходные выключатели, может в них подгорели контакты и напряжение наводиться по нагару. Проходные пересмотреть при необходимости заменить.
2. В цепи энергосберегающей не должно быть неоновой подсветки выключателей.
3. И вообще может в питающей комнату сети изоляцию передавили

будтье любезны подскажите мне нужна схема подключения дввойных перекрёстных переключателей для управвления 2х ламп с 5 мест управления

См. схему в этой статье “Схема с перекрестным переключателем для включения освещения с трёх мест”. Только там будет не один, а три перекрестных переключателя.
А лучше – использовать электронное импульсное реле .

Хочу спросить:как подключить тройной проходной с трех мест,схема не меняется в случае с двойным проходным там ведь промежуточный составляет 8 контакта а в 3-ом тогда 12 контактов?

Двойной проходной – это две клавиши, то есть в одном корпусе – два переключателя?
Тогда нужен двойной перекрестный, у него должно быть 4+4=8 выходов. Не встречал таких в продаже, и извините, считаю это извращением.
А в тройном – да, 4+4+4=12 выводов.
Но это ужасно неудобно и заморочно.
Гораздо проще – для каждой линии освещения свои одинарные проходные и перекрестный.
То есть, вместо тройного проходного – три одинарных. И пользоваться такой системой гораздо удобнее.

Согласен но Заказчику не объяснишь!Кстати я тоже не встречал такого по этому и вопрос!

Лучше электронный или лестничный выключатель , там можно сколько хочешь выключателей в параллель.

Добрый день! Подскажите возможно ли вместо двух клавишных выключателей установить двухклавишные переключатели, не меняя проводку, ремонт уже сделан, чтобы они в дальнейшем работали, на одном включили на другом выключили.

Ирина, если к одноклавишным выключателям подходят по два провода, то никак не получится.
Для работы проходного переключателя нужно минимум 3 провода, как об этом сказано в статье.

Кроме того, по любому придётся делать переключения в распределительной коробке.

Добрый день!
Есть несколько вопросов:
где в Ростове-на-Дону можно найти сдвоенный двухклавишный проходной выключатель Gunsan Visage или аналог? Выключателями/переключателями и розетками каких производителей предпочитаете пользоваться?
Возможно, порекомендуете магазины электропродукции.
Заранее спасибо!

Предпочитаю турков, но у них сейчас появились подделки.
Если средства позволяют, лучше выбрать legrand valena.
А покупать лучше с электриком, который будет ставить (или хотя бы проконсультироваться).
Где – лучше в специализированных магазинах электротехники, и чек сохраняйте, мало ли чего!

Здравствуйте. Вчера возникли проблемы с двойным проходным выключателем Lezard (Китай) при использовании оного в качестве перекрёстного, после установки один из проходных отказался работать. Причина банальна – распиновка на двойном не соответствует действительности… Cлава мультиметру!

Привет ,как подклучить ,три периклучатель?двух клавишний перклучатель

Я немного не понял вопрос.
Как подключить трех клавишный выключатель?

Так же, как и одно клавишный. Только в одно клавишном один вход (для фазы) и один выход (для нагрузки). А в трех клавишном – три выхода. И можно включать три группы освещения.

Какое это великое счастье – ЖИТЬ,
Существовать в Мире, дышать, видеть небо, воду, солнце! (И. Бунин)

Вот проблема: “Некому будет судить”. ВАШЕ мнение и как быть?

Риск собою – дело личное. Риск термоядерного ИСПЕПЕЛЕНИЯ Землян – ПРЕСТУПЛЕНИЕ.
“Некому будет судить”, – это чудовищный ЦИНИЗМ отца атомной бомбы Оппенгеймера,
признание им ГИБЕЛИ всех ЛЮДЕЙ от атомного маразма, под стать и его ПАЛАЧЕСКИЙ
морализм: “Я – СМЕРТЬ, великий разрушитель МИРОВ, несущий ГИБЕЛЬ всему ЖИВОМУ”.
Игнорируя оппонентов и УГРОЗЫ 96% ТЕМНОЙ энергии и материи от всего Мироздания
(всех звезд и Земли осталось

Маршевый выключатель схема подключения

Главная » Электрика » Как подключить проходной выключатель (управление светом из двух и более точек)

Как подключить проходной выключатель (управление светом из двух и более точек)

Нынешние цены на электричество заставляют задуматься об экономии там, где раньше об этом даже не думал. Например, освещение на лестнице. Неважно, в частном или многоэтажном доме — все равно платить нужно. Раньше просто оставляли свет гореть. Сегодня задумываешься о том, чтобы его выключить, но бегать вверх/вниз тоже нерадостно. Оказывается есть решение. Чтобы свет не горел постоянно, существуют схемы управления лампами из нескольких мест. То есть один или несколько светильников могут включаться и выключаться из нескольких точек. Выключатели для этого нужны особенные. Называются они проходными. Иногда встречаются названия «дублирующие» или «перекидные». Все это — один тип электрооборудования. Отличаются от обычных большим числом контактов. Соответственно и схема подключения проходного выключателя сложнее. Тем не менее, разобраться можно.

Как выглядит и работатет проходной выключатель

Если говорить о лицевой стороне, то отличие единственное: едва заметная стрелочка на клавише вверх и вниз.

Как выглядит проходной одноклавишный выключатель. Видите, есть двойные стрелочки

Если говорить об электрической схеме, все тоже просто: в обычных выключателях только два контакта, в проходных (еще называют перекидными) три контакта, два из которых — общие. В схеме приличествуют всегда два или больше таких устройства, вот при помощи этих общих проводов они и коммутируются.

Разница — в количестве контактов

Принцип работы прост. Изменением положения клавиши вход подключается к одному из выходов. То есть у этих устройств только два рабочих положения:

• вход соединен с выходом 1;
• вход соединен с выходом 2.

Никаких других промежуточных положений нет. Благодаря этому все и работает. Так как контакт переключается из одного положения в другое, электрики считают, что правильнее их называть «переключатели». Так что проходной переключатель — это тоже это устройство.

Чтобы не полагаться на наличие или отсутствие стрелочек на клавишах, нужно осмотреть контактную часть. На фирменных изделиях должна быть нанесена схема, позволяющая понять, какого типа оборудование у вас в руках. Она точно есть на изделиях фирм Lezard (Лезард), Legrand (Легранд), Viko (Вико). На китайских экземплярах они часто отсутствуют.

Так выглядит перекидной выключатель с тыла

Если такой схемы нет, смотрите на клеммы (медные контакты в отверстиях): их должно быть три. Но далеко не всегда на недорогих экземплярах та клемма, что стоит одна — это вход. Часто они перепутаны. Чтобы найти где же находится общий контакт, необходимо прозвонить контакты между собой при разных положениях клавиши. Сделать это обязательно, иначе ничего работать не будет, а само устройство может сгореть.

Вам нужен будет тестер или мультиметр. Если есть мультиметр, переводите его в режим звука — он пищит при наличии контакта. Если в наличии стрелочный тестер, прозваниваете на короткое замыкание. Ставите щуп на один из контактов, находите с каким из двух он звонится (прибор пищит или стрелка показывает КЗ — отклоняется вправо до упора). Не меняя положение щупов, изменяете положение клавиши. Если КЗ пропало, один из этих двух — общий. Теперь осталось проверить который. Не переключая клавишу передвигаете один из щупов на другой контакт. Если есть КЗ, то тот контакт, с которого щуп не двигали и есть общий (это вход).

Может станет понятнее, если посмотрите видео о том, как найти вход (общий контакт) для проходного выключателя.

Схема подключения проходного выключателя с двух мест

Такая схема удобна в двухэтажном доме на лестнице, в проходной комнате, в длинном коридоре. Можно применить ее и в спальне — выключать верхний свет у входа и возле кровати (сколько раз приходилось вставать, чтобы его включить/выключить?).

Электрическая схема включения проходного выключателя с 2 мест

Ноль и земля (если есть) заводятся сразу на светильник. Фаза подается на выход первого переключателя, вход второго заводится на свободный провод светильника, выходы двух устройств соединяются между собой.

Глядя на эту схему, несложно понять, как работает проходной выключатель. В том, положении, что на рисунке, светильник включен. Нажав на клавишу любого из устройств, цепь разрываем. Точно также, при выключенном положении, переведя любой из них в другое положение мы замкнем цепь через одну из перемычек и лампа загорится.

Чтобы было понятнее, что и с чем соединять, как прокладывать провода, приведем несколько изображений.

Расключение проводов на проходном выключателе

Если говорить о помещении, то прокладывать провода нужно примерно так, как на фото ниже. По современным правилам все они должны находится на расстоянии 15 см от потолка. Укладываться они могут в монтажные коробы или лотки, концы проводов заводятся в монтажные коробки. Это удобно: при необходимости можно заменить пробитый провод. Также по последним нормам все соединения происходят только в монтажных коробках и при помощи контакторов. Если же делаете скрутки, то лучше их пропаять, а сверху хорошенько замотать изолентой.

Возвратный провод лампы подсоединяется ко выходу второго выключателя. Белым обозначены провода, соединяющие между собой выходы обоих устройств.

Как разводятся провода по помещению

Как все соединить в клеммной коробке рассказано в видео.

Схема на 3 точки

Чтобы иметь возможность включать/выключать свет с трех мест, необходимо к двум выключателям купить перекрестный (крестовой) переключатель. От описанных ранее он отличается наличием двух входов и двух выходов. Он переключает сразу пару контактов. Как все должно быть организовано, смотрите на рисунке. Если разобрались с тем, что выше, понять эту просто.

Электрическая схема управления лампой с трех точек

Как собрать такую схему? Вот порядок действий:

Та же схема, но уже в другом ракурсе — куда подключать провода на корпусах.

Куда подключать провода

А вот примерно так разводить по помещению.

Проводка при управлении лампой из трех мест

Если вам нужна схема на четыре, пять и боле точек, то отличается она только количеством перекрестных переключателей (на четыре входа/выхода). Выключателей (с тремя входами/выходами) всегда в любой схеме два — в самом начале и в самом конце цепи. Все остальные элементы — перекрестные устройства.

Схема подключения проходных выключателей на 5 точек

Уберете один «перекрестник», получите схему управления из четырех точек. Добавите еще — будет уже схема на 6 мест управления.

Чтобы окончательно уложить все в голове, посмотрите еще это видео.

Двухклавишный проходной выключатель: схема подключения

Чтобы с нескольких мест управлять освещением двух ламп (или групп ламп) с одного выключателя есть двухклавишные проходные выключатели. Они имеют шесть контактов. При необходимости общие провода находите по тому же принципу, как и в обычном устройстве этого типа, только прозванивать придется большее количество проводов.

Схема подключения 2-х клавишного проходного выключателя отличается только тем, что проводов будет больше: фаза должна подаваться на оба входа первого выключателя, также как и с двух входов второго должна уходить на две лампы (или две группы ламп, если речь идет о многорожковой люстре).

Принцип подключения двухклавишных проходных выключателей

Если необходимо организовать управление двумя источниками света из трех и более точек, придется в каждой точке ставить по два перекрестных переключателя: двухклавишных их просто нет. В этом случае одна пара контактов заводится на один перекрестник, вторая — на другой. И дальше, при необходимости они между собой соединяются. На последний в цепи двухклавишный переходной выключатель подключают выходов обоих перекрестников.

Как организовать управление двумя лампами из четырех мест

Если вдуматься, все не так уж и сложно, а схема подключения проходного выключателя из 2-х точек, так вообще простая. Только проводов много…

Проходной выключатель. Схема подключения

Схемы проходных выключателей позволяют осуществлять включение и выключение освещения с двух и более различных месть их установки. Это в некоторых случаях не просто удобно, а и очень необходимо.

К примеру, в помещении имеется длинный коридор. Он естественно освещается. Включив свет в начале, и имея эту самую схему подключения проходного выключателя. вам не придётся вновь возвращаться для отключения, а можно это сделать вторым выключателем, что установлен в другом конце коридора. Очень часто такие схемы также используются для управления освещением лестниц.

Что лучше использовать: проходные выключатели или бистабильные реле? Ответ здесь .

Как правильно подключить проходные выключатели для независимого управления освещением из двух мест.

Давайте подробнее рассмотрим эту схему подключения, состоящую из двух проходных выключателей. Для неё потребуются два переключателя (они также называются «проходные»), каждый из которых имеет по три контакта и два положения переключения. Причём, режим переключения должен быть «перекидного характера», то есть — один контакт является общим для двух других. В одном положении он замкнут с одним из них, а в другом положении, естественно, с другим. Следовательно, общая замкнутость всех трёх контактов полностью исключена.

Схема подключения проходного выключателя для управления светильником из 2-х мест

Проходной выключатель на три контакта и два положения (сверху находится общий контакт)

Пояснения к схемам

Теперь разберёмся с нарисованными схемами. Обе схемы состоят из соединительной коробки. самих проходных выключателей, светильника и соединительных проводов (при монтаже, это будут двух, трёх и четырехжильные кабеля). На первой схеме изображена схема подключения проходного выключателя с управлением из двух разных мест.

Как видно, один провод (в нашем случае это нулевой) идёт от источника электропитания в соединительную коробку и с неё уже на лампу. Другой (фазный провод), после коробки подсоединяется к общему контакту одного из выключателей. Два переключаемых контакта одного выключателя соединяются с двумя контактами второго выключателя (через коробку). Ну и с общего контакта второго выключателя фаза подаётся на второй контакт лампы.

Что касается самого монтажа данной схемы: ставятся на свои установочные места проходные выключатели. от которых выводятся трехжильные кабеля. Монтируются светильники, что соединятся параллельно и от которых в итоге выходит двухжильный кабель.

Далее, в наиболее подходящем месте устанавливается соединительная коробка (с учётом минимальной длины кабеля и удобного места самого расположения этой коробки). В неё то и вводится кабель от светильников, питания и самих проходных выключателей. В этой коробке производится соединение проводов между собой, как показано на схеме.

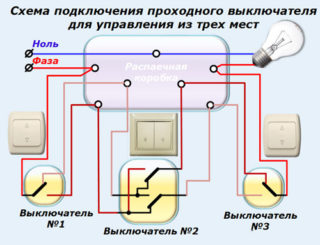

Схема подключения проходного выключателя для управления светильником из 3-х мест

Как управлять освещением из трех мест

Схема подключения проходного выключателя с управлением из трех мест мало чем отличается от предыдущей (общий принцип работы одинаков). В ней добавлен ещё один проходной выключатель, который немного отличается от предыдущих. Как видно из схемы, это спаренный выключатель. То есть, при нажатии одной клавиши, происходит одновременное перекидывание двух контактов электрически независимых друг от друга. Вдобавок, как вы должны были заметить, с него выходит четырехжильный кабель.

Схемы подключения проходных выключателей подобного типа хороши тем, что относительно просты в своём конструктивном исполнении (не требуется дополнительных компонентов). Но они ограничены количеством таких мест управления.

Задачу независимого управления освещением из двух мест можно решить также используя специальные импульсные реле и блоки для дистанционного управления освещением .

Другие способы реализации управления освещения с двух и более мест:

Электрик Инфо — электротехника и электроника, домашняя автоматизация, статьи про устройство и ремонт домашней электропроводки, розетки и выключатели, провода и кабели, источники света, интересные факты и многое другое для электриков и домашних мастеров.

Информация и обучающие материалы для начинающих электриков.

Кейсы, примеры и технические решения, обзоры интересных электротехнических новинок.

Вся информация на сайте Электрик Инфо предоставлена в ознакомительных и познавательных целях. За применение этой информации администрация сайта ответственности не несет. Сайт может содержать материалы 12+

Перепечатка материалов сайта запрещена.

Проходной выключатель: принцип работы и подключение

Проходной выключатель существенно расширяет возможности пользователей в управление осветительными приборами. Конструкция и схема подключения проходного выключателя позволяют управлять одним осветительным прибором или группой светильников из нескольких мест. Это широко используется в зданиях, отдельных помещениях и сооружениях различного назначения с большими площадями.

Использование проходных выключателей в доме

Имея проходные выключатели на разных концах стадиона, концертного зала или других обширных объектах, можно включить все освещение на входе. При необходимости выйти из сооружения на противоположной стороне не требуется возвращаться к выключателю, которым свет был включен – на другом выходе стоит такой же проходной выключатель. Электрические схемы с проходными переключателями позволяют управлять освещением из нескольких разных мест.

Очень удобно применение таких электросхем в подземных переходах, туннелях, все чаще схемы с проходными выключателями используют в частных домах и на лестничных маршах в подъездах многоэтажных домов.

Конструкция и принцип работы

Проходной выключатель по внешнему виду ничем не отличается от обычных изделий. Существенная разница – в конструкции контактной группы, которая скрыта внутри корпуса. Простой выключатель замыкает и размыкает электрическую цепь на одном проводе. Схема подключения проходного выключателя при изменении положения клавиш размыкает одну цепь и сразу замыкает другую. Принцип перекидывания контактов схемы обеспечивает работу выключателей в паре для управления одним и тем же источником света. По техническому решению такой элемент в схеме правильно бы было назвать не проходной выключатель, а переключатель. Профессиональная терминология уже сформировалась, и изменения могут внести только больше путаницы, поэтому все остается как есть.

При перекидывании контактов проходного выключателя размыкается один участок цепи освещения, и замыкается другой. Схема подключения проходного выключателя изменяется так, что любой из выключателей находится в готовности включить или выключить свет. Проходной выключатель можно использовать только в паре с другим. Практически есть возможность подключения в схему проходного выключателя так, чтобы он работал как простой, но тогда теряется смысл всех элементов его конструкции.

Как и обычные выключатели, проходные разделяются в зависимости от вида проводки: для внешней проводки, для скрытой проводки.

По конструктивному исполнению контактных клемм: клеммы с винтовыми зажимами, клеммы зажимные пружинные.

По количеству клавиш:

У них все как у обычных выключателей, отличие – в конструкции и работе контактной группы. Принципом одноклавишного проходного выключателя является перекидывание входного контакта на один из двух выходных. Двухклавишные проходные выключатели. как и трехклавишные, в своем корпусе содержат 2 или 3 конструкции контактной группы одноклавишного выключателя.

Подключение проходного выключателя несложное, все можно сделать своими руками. Меняются количество контактов, клавиш, размеры выключателей, принцип работы остается одним.

Схема строения одно-, двух-, и трехклавишного выключателей

• одноклавишный выключатель имеет одну вводную клемму и две выходных;
• двухклавишный выключатель – две входных клеммы и четыре выходных;
• трехклавишный выключатель – три входные клеммы и шесть выходных.

Управление освещением с 2х мест

Одним осветительным прибором или группой светильников можно управлять с двух мест: это могут быть бра в коридоре или фонарные столбы вдоль садовой дорожки. Потребуется обычная схема подключения проходного выключателя, точнее с двумя проходными одноклавишными выключателями, потому что они работают только парами. На таком примере легче всего понять, как работают проходные выключатели. На рисунке ниже показывается, как подключить проходной выключатель в схему.

Схема включения проходных выключателей

Фаза от сети 220 В подключается к входной клемме одного из проходных выключателей, его клеммы на выходе соединяются с выходными второго. Остается свободная входная клемма второго выключателя, его подключают к осветительному прибору. Второй контакт осветительного прибора соединяется к нулевому проводу сети. По схеме видно, что лампа находится в выключенном состоянии, при изменении положения группы контактов любого переключателя на нее подается ток. Следующее переключение на одном из двух переключателей обрывает цепь, лампа погаснет.

Ближе к реальным условиям схему монтажа показывает картинка расключения кабелей и проводов в распределительной коробке. По требованиям ПУЭ (Правила Устройства Электроустановок) в данном случае используется кабель с тремя медными жилами:

• красный – фаза;
• синий – 0;
• желто-зеленый – заземляющий провод.

Расключение кабелей и проводов в распределительной коробке

Схема разделяется на четыре участка цепи:

В коробку заводится четыре кабеля.

Требования к цвету проводов по функциональному назначению выполнимы в полной мере только на двух участках. От распределительного щита и светильника до коробки при расключении контактов проходных выключателей они выполняются частично. Допускается использовать провода любого цвета. Если запутались, проверьте мультиметром в режиме прозвонки или другим измерительным прибором. На входные контакты переключателей обязательно подключается фаза (красный) провод.

Для управления двумя группами освещения применяется схема подключения двухклавишного проходного выключателя. Если человек понял, как подключаются одноклавишные проходные выключатели, он разберется, как подключить тройной выключатель.

Схема подключения двухклавишного проходного выключателя

Управление освещением из 3х мест

Для управления освещением из трех мест потребуется перекрестный проходной выключатель. Установить его можно в любом удобном для использования месте. В схеме перекрестный выключатель подключается между обычными проходными выключателями. Использоваться они могут на лестничных маршах, для освещения дворов и других объектах, по желанию заказчика.

Перекрестный выключатель несложно сделать своими руками, для этого нужно немного переделать двухклавишный проходной выключатель. На выходные контакты ставятся две перемычки, а две клавиши объединяют в одну, можно просто приклеить одну к другой. Клеить надо так, чтобы крепежные отверстия на клавишах совпадали со штырьками на выключателе. Зазор между клавишами можно компенсировать прокладкой из картона, к которой с двух сторон нужно приклеить пластиковые планки.

В магазинах есть готовые изделия, можно не изобретать велосипед, просто купить и поставить.

Схема управления освещением из 3х мест

На схемах А1 и А2 (ниже) показываются разные варианты подключения, но функциональное назначение остается прежним – соблюдается принцип парности перекидывания контактов.

Варианты подключения перекрестного выключателя

В случаях, когда элементом освещения являются большая люстра с двумя группами лампочек или просто два ряда бра вдоль длинного коридора, надо применять двухклавишные проходные и перекрестные выключатели. Схема немного сложнее, но видно, что работает тот же принцип перекидывания контактов. При выключении источника света одним выключателей контакты замыкают цепи других выключателей.

Схема находится в таком состоянии, что при нажатии любой клавиши этой группы светильников ток проходит на контакты ламп. На основе этих схем можно сделать управление освещением с четырех и более мест, вставляя дополнительные перекрестные выключатели.

Схема подключения четырех переключателей

Пример использования

К ситуации, когда по темному двору нужно пройти к дому, идеально подходит схема с проходными выключателями в двух местах. В частном доме легко реализовать этот проект своими руками. В прихожей рядом с распределительным щитом нужно установить распределительную коробку и один проходной выключатель. Второй – необходимо поставить с внутренней стороны на заборе возле калитки, в качестве осветительных приборов можно использовать фонарные столбы, установленные вдоль дорожки. В крупных магазинах электротоваров есть много вариантов с оригинальной декоративной отделкой.

Подключение следует сделать по вышеописанной схеме. Кабеля от уличного выключателя и между столбами рекомендуется прокладывать под землей в пластиковых трубах. Зарывать глубоко не надо, 30-40 см для защиты от механических повреждений будет достаточно. Учитывать глубину промерзания в каждом регионе нет смысла, это не водопровод, медные провода не промерзнут.

Как подключить. Видео

Как подключить проходной переключатель по всем правилам можно узнать из этого видео.

Изучив принципы работы схемы с двумя одноклавишными выключателями и собрав ее своими руками, можно без посторонней помощи начинать монтаж более сложных схем с двухклавишными выключателями в трех местах или трехклавишными – в двух местах, если в этом есть необходимость.

принцип и схема работы, разновидности

Содержание статьи:

Выключатель проходной одноклавишный представляет собой особую разновидность бытовых коммутирующих приборов, потребность в которых возникает в особых случаях. Их установка целесообразна в проходных помещениях, в которых включать освещение необходимо со стороны входа, а выключать – при выходе. Для этого в комплект выключателя входят два электрически связанных между собой прибора, устанавливаемых в соответствующих местах.

Примеры применения

Проходной одноклавишный выключатель предназначен для управления освещением из двух-трех мест

Возможности таких переключателей позволяют избежать многих неудобств, с которыми приходится сталкиваться в повседневной жизни. Пример применения – случай, когда пользователю требуется пересечь длинный коридор, и сделать это желательно не в темноте, а при полном освещении. При выходе применяется второй клавишный прибор, посредством которого свет можно погасить. Причем направление перемещения по такому объекту значения не имеет.

Система построена так, что после прохождения коридора выключатель готов к новому срабатыванию, но уже при входе с другой стороны.

Другие места, где часто устанавливается спаренный переключающий прибор – вход в спальню и зона в районе расположения кровати. В данной ситуации можно будет войти в освещенную комнату, а затем выключать свет, приготовившись ко сну.

Особенности и принцип действия

Чтобы понять отличие типового проходного выключателя от обычного коммутационного прибора, потребуется разобраться со способами их подключения. Простое изделие включается в разрыв фазного провода, проложенного к люстре, и имеет всего два контакта. Переключатель одноклавишный проходной располагает тремя рабочими клеммами, позволяющими коммутировать две параллельно проложенных линии. Посредством третьего, дополнительного контакта осуществляется размыкание одной цепи и замыкание другой.

Такие выключатели должны устанавливаться только попарно, что обеспечивает очередность коммутации осветительной линии с двух удаленных на значительные расстояния точек.

Сходство с обычными приборами ограничено тем, что они также включаются в разрыв фазного провода.

Принцип работы проходного выключателя основан на коммутации одной и той же линии за счет поочередной подачи напряжения на лампочку сразу с двух сторон. Такая возможность реализуется за счет особой схемы включения, согласно которой к осветительному прибору подводится два провода (на каждый из них поочередно подается напряжение 220 Вольт).

При разводке таких цепей жилы различают по маркировке изоляции, одна их которых имеет серый, а вторая – белый цвет.

Чтобы один их двух проходных одноклавишных переключателей сработал, клавиша второго должна находиться во включенном (верхнем) положении. Только в этом случае цепь подачи фазного напряжения со стороны второго прибора окажется замкнутой, и принцип работы выключателей света будет выполняться.

Типы проходных выключателей

Виды проходных выключателей

По количеству переключающих контактов различают следующие виды проходных выключателей:

• одноклавишные;
• двухклавишные;
• трехклавишные.

Количество клавиш может много значить для функциональности каждого из перечисленных приборов, поскольку они позволяют коммутировать осветители из трех точек помещения и более.

При необходимости управления из 3-х и более мест самый оптимальный вариант – двухклавишный прибор с перекрестным управлением.

При сравнении многоклавишных выключателей с их одноклавишными аналогами важно понимать, чем одно из них может отличаться от другого. В основном отличие касается функциональности устанавливаемых в помещении устройств. Если во втором случае коммутируется только одна группа (осветитель включается и выключается), то в цепи с двухклавишным переключателем таких групп будет две. В соответствие со схемой их подсоединения можно включать первый из двух осветителей, одновременно выключая второй или наоборот.

По своей конструкции такие коммутаторы могут иметь открытое (наружное) исполнение или устанавливаться в заранее подготовленные в стене ниши. По способу управления переключатель может быть сенсорным или с ПДУ, то есть срабатывать от прикосновения или на удалении (дистанционно). Выбор конкретного типа прибора определяется предпочтениями пользователя, а также его финансовыми возможностями.

Коммутация из трех точек

Чтобы иметь возможность включать свет из 3-х точек, необходимо описанную ранее схему для спаренного одноклавишного прибора дополнить еще одним – перекрестным двухклавишным элементом. Этот переключатель может располагаться в произвольной точке комнаты, устроенной между двумя уже смонтированными изделиями.

Он состоит из двух уже рассмотренных ранее выключателей, размещенных в одном цельном корпусе. В нем на обычный перекидной механизм, состоящий из двух частей, установлена общая клавиша, что позволяет коммутировать отходящие от него линии синхронно. Чтобы получить тройной двухклавишный выключатель, потребуется доработать обычный перекрестный прибор, установив на него перемычки.

Многоточечная схема подключения организуется таким образом, чтобы «земляной» провод заводился параллельно на две осветительные группы, а фазовый (в красной изоляции) поступал на каждую из входных клемм первого переключателя. Независимо от положения клавиш напряжение будет поступать только по четные входные клеммы (по белому и серому проводам), и только после этого через установленную ранее перемычку оно попадает на вход второго проходного выключателя.

От положения клавиш зависит направление подачи фазного потенциала на осветительные приборы. Если одна из групп осветителей включена, достаточно отключить любой из приборов, чтобы обесточить ее. Тот же процесс происходит и при включении, только в этом случае изменение положения любой клавиши влечет за собой восстановление цепи питания.

Выбор варианта исполнения

При выборе подходящего вида проходного одноклавишного выключателя учитываются следующие моменты:

• в первую очередь потребуется определиться с маркой приобретаемого устройства, которая выбирается исходя из личных предпочтений;
• подбирается число переключающих клавиш, что зависит от требуемого количества точек, из которых должны управляться осветители;
• определяется способ монтажа приобретаемого прибора (в открытом или в закрытом исполнении).

Проходной клавишный выключатель в соответствии со своим функциональным назначением позволяет управлять осветителями из двух или трех удаленных точек, облегчая порядок обращения с ними.
