Пропорции бетон м400: Пропорции м400 бетона — Стройматериалы Пирамида в Демихово

Пропорции м400 бетона

Марки бетона и пропорции

Строительство фундамента — дело непростое и требует определенных навыков и знаний. Для получения качественного бетона необходимо строго соблюдать технологию, а также придерживаться общих рекомендаций по составу и пропорциям бетона. Чаще всего бетон изготавливают из цемента марок М-400 и М-500 с применением песка, щебня и иногда различных добавок, в том числе противоморозных.

Расчет пропорций бетона

При расчете пропорций бетона необходимо учитывать множество факторов, например, фракции песка и щебня, их плотность, требуемые качества будущего бетона, а именно морозостойкость, водонепроницаемость, подвижность и другие.

В таблице пропорций бетона приведены усредненные данные. Соотношения между материалами устанавливаются обычно по весу или по объему. При этом вес (объем) цемента принимается за единицу, а количество других составляющих бетона выражается в числе веса или объема цемента.

Например, если на замес требуется 25 кг цемента (Ц), 75кг песка(П), 125кг щебня(Щ), то их соотношение для состава выразится так: 25:75:125=1:3:5 (по весу). Количество воды обычно выражается в частях от веса цемента. Если для приведенного состава бетона требуется 12,5 л воды, то водоцементное отношение (В/Ц) будет выглядеть следующим образом: В/Ц= 12,5:25=0,5. Прочность бетона нарастает в результате взаимодействия цемента с водой, которые нормально проходят в теплых и влажных условиях.

Взаимодействие цемента с водой прекращается, если бетон высыхает или замерзает раньше времени, что непоправимо ухудшает его строение и свойства. Поэтому бетон нуждается в уходе, создающем нормальные условия твердения, в особенности в начальный период после укладки (до 15-28 суток).

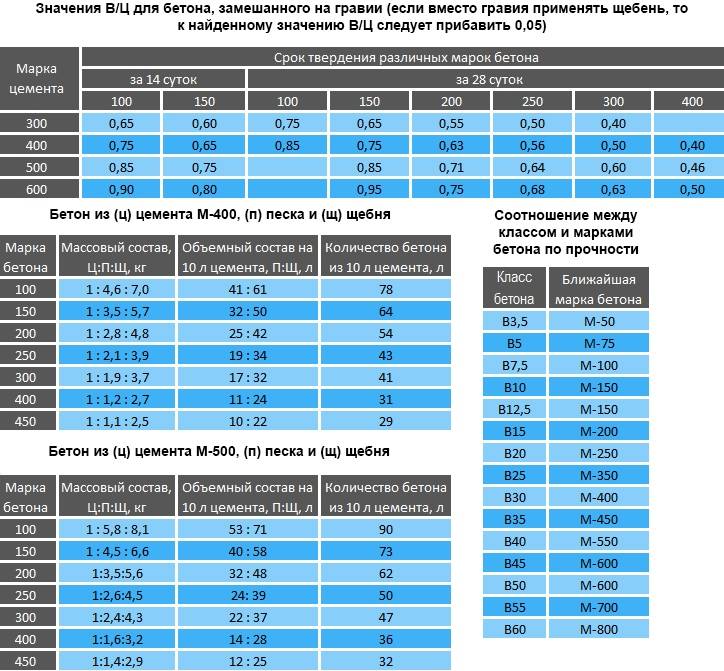

Соотношение между классом и марками бетона по прочности

В теплое время года влагу в бетоне сохраняют путем поливки и укрытия. На поверхность свежеуложенного бетона наносят битумную эмульсию или его укрывают полиэтиленовыми и другими пленками. Бетон при нормальных условиях твердения имеет низкую начальную прочность и только через 7 — 14 суток приобретает 60-80% марочной прочности.

Бетон из (ц) цемента М-400, (п) песка и (щ) щебня

Области применения бетонов

М-100 (В 7.5) Применяется, в основном, при проведении подготовительных работ перед заливкой монолитных плит и лент фундаментов. Речь идет о так называемой — бетонной подготовке: на песчанную подушку укладывается тонкий слой бетона самой низкой марки, конкретно М-100, и уже потом, после застывания этого слоя, начинают производить арматурные работы. Тощие бетоны указанной марки применяют в дорожном строительстве, в качестве бетонной подушки и для установки бордюрного камня.

М-150 (В 12.5) Применяется в основном при проведении подготовительных работ перед заливкой монолитных плит фундаментов. Также, бетон этой марки может применяться при изготовлении стяжек, полов, фундаментов под небольшие сооружения, бетонировании дорожек и тд.

М-200 (В 15) Применяется в основном при изготовлении бетонных стяжек полое, фундаментов, отмосток, дорожек и т.

д. Одна из наиболее часто используемых марок бетона. В индивидуальном строительстве, прочность бетона марки М-200 вполне достаточна для решения большинства строительных задач: ленточные, плитные и свайно-ростверковые фундаменты, изготовление бетонных лестниц, подпорных стен, площадок, дорожек, отмосток и т. д. На заводах ЖБИ и комбинатах ЖБК из бетона этой марки делают фундаментные блоки ФБС, дорожные плиты и т.д.

Значения В/Ц для бетона, замешанного на гравии. Примечание: если вместо гравия применяется щебень, то к найденному значению В/Ц следует прибавить 0.05.

М-250 (В 20) Применяется в основном для изготовления монолитных фундаментов, в т.ч. ленточных, плитных, свайно-ростверковых; бетонных отмосток, дорожек, площадок, лент заборов, лестниц, подпорных стен, малонагруженных плит перекрытий и т. д. Занимает специфическое промежуточное место между более популярными бетонами марок М-200 и М-300.

М-300 (В 22.5) Применяется в основном для изготовления монолитных фундаментов: ленточных, плитных, свайно-ростверковых; отмосток, дорожек, лент заборов, лестниц, подпорных стен, плит перекрытий, монолитных стен и т.

д. Бетон М-300 (В 2Z5) — также наиболее часто заказываемая марка бетона.

М-350 (В 25) В основном применяется для изготовления монолитных фундаментов, свайно-ростверковых ЖБК, плит перекрытий, колонн, ригелей, балок, монолитных стен, чаш бассейнов и иных ответственных конструкций. Наиболее используемый бетон при производстве ЖБИ. В частности, из конструкционного бетона М-350 делают аэродромные дорожные плиты, предназначенные для эксплуатации в условиях экстремальных нагрузок. Многопустотные плиты перекрытия тоже производятся из этой марки бетона. Бетон М-350 — наиболее популярная марка бетона в современном коммерческом строительстве.

М-400 (В 30) В основном применяется для изготовления мостовых конструкций, гидро-технических сооружений, банковских хранилищ, специальных ЖБК и ЖБИ: колонн, ригелей, балок, чаш бассейнов и иных конструкций со спецтребованиями. Бетон М-400 (В 30) — довольно редко используемая марка бетона. Как правило, использование подобного бетона регламентировано специальными требованиями, связанными с условиями дальнейшей эксплуатации железобетонных конструкций, изготовленных из такого бетона.

В частном строительстве — практически не применяется по ряду причин:

прочность бетона марки М-400 (В 30) значительно выше, нежели может понадобиться в бытовом малоэтажном строительстве;
ускоренное время схватывания бетона чревато серьезными проблемами при: доставке на дальние расстояния и нерасторопности строителей, принимающих бетон, которые не успевают его уложить, и как результат — не разбиваемая бетонная глыба на участке;

высокая стоимость подобных марок бетона из-за повышенного содержания цемента. Производство бетона М-400 допустимо только на гранитном щебне. Чаще с использованием пластификаторов и иных специальных добавок в бетон.

Цены на готовые цементные и бетонные растворы

М-450 (В 35) В основном применяется для изготовления мостовых конструкций, гидро-технических сооружений, специальных ЖБК, колонн, ригелей, балок, банковских хранилищ, метро, плотин, дамб и иных конструкций со спецтребованиями. В частном строительстве практически не применяется.

М-500 (550) (В 40) Применяется для изготовления мостовых конструкций, гидротехнических сооружений, специальных ЖБК, колонн, ригелей, балок, банковских хранилищ, метро, плотин, дамб и иных конструкций со спецтребованиями. Во всех рецептурах, паспортах и сертификатах обозначается как бетон М-550. В просторечии же за ним укрепилась цифра 500 по неведомым никому причинам. В частном строительстве не применяется.

remstd.ru

Пропорции и состав бетона м400 на 1м3, таблица

Бетон является очень популярным строительным материалом. Причина такой востребованности остается отличные физические характеристики и невысокая цена. Для того чтобы замесить бетон необходимо знать, какое количество цемента понадобится в 1 м3 раствора.

Без бетона не может произойти ни одно строительство. В результате каждый строитель должен знать, какие ингредиенты и в каких размерах необходимо применять для получения цементного раствора. Ведь, не зная этих элементарных правил, вы не сможете приготовить раствор, который позволит получить качественное изделие.

Содержание

1 Необходимые компоненты
2 Пропорции

Необходимые компоненты

При приготовлении бетонного раствора необходимо знать не только правильные объёмы, но и необходимые компоненты. Во время процесса замешивания цементного состав необходимо задействовать такие ингредиенты:

вода;
песок;
цемент;
крупнозернистый наполнитель.

Порой для придания раствору необходимых качественных характеристик в составе смеси вовлекают дополнительные компоненты. С учетом объёмов используемых при замешивании цементной смеси ингредиентов, в результате будут определены и свойства приготовленного продукта. Каждый ингредиент придает смеси конкретные эксплуатационные свойства.

Как правило, от пропорции ингредиентов зависят прочность готового изделия. Чтобы получить цементно-бетонную композицию с заранее заданными свойствами, то нужно четко придерживаться объёмов веществ при подготовке раствора к использованию.

При идеальных условиях смесь из цемента и бетона, должна содержат такой компонент, как щебень различной фраки, песок, который будет заполнять все пустоты и цемент, выступающий в роли связующего. При получении раствор необходимо задействовать щебень различных фракций. Тогда удастся снизить количество имеющихся пустот между элементами. Сформированное пространство заполняется присутствующей в композиции цементно-песчаная смесь. Причем, чем качественнее будут устранены пустоты между фракциями щебня, тем более качественнее и прочнее получается бетон.

На видео рассказывается о составе бетона м400 на 1м3:

Во время выполнения подготовительных мероприятий необходимо четко соблюдать определенные рекомендации. Благодаря этому вы сможете получить качественный раствор и достичь гарантированного срока эксплуатации бетонной конструкции. Кроме этого, при соблюдении всех правил вы сможете экономически выгодно потратить денежные средства на строительные работы и материалы.

Чтобы получить необходимый результат, нужно знать и разбираться в самом процессе приготовления смеси для заливки бетона.

Таблица 1 – Компоненты бетонной смеси для марки М400

Составляющие бетона	400 (B-30)
Масса цемента*, в кг/м3	400
Масса воды в л/м3	160
Масса мелкого заполнителя в кг/м3	660
Масса гравия, общая в кг/м3	1166
Масса гравия 20 мм, кг/м3	700
Масса гравия 10 мм, кг/м3	466
Масса пластификатора в л/м3	2,4
Водоцементное отношение	0,4

Узнайте, чем приклеить стекло на бетон.

Здесь можно посмотреть фото террасной доски из лиственницы.

Цены на самовыравнивающийся наливной пол: http://resforbuild.ru/sypuchie-materialy/suxie-smesi/nalivnoj-pol-samovyravnivayushhijsya-kakoj-luchshe.html.

Пропорции

После того, как вы определились с необходимыми компонентами, то стоит определить объем песка и щебня на м3. Для этих целей необходимо из 1 м3 бетона отнять сумму объемов цемента и воды. В результате этого удается получить нужное количество обо всех ингредиентов.

Кроме этого, необходимо понимать, что песок может иметь различные фракции, а это тоже оказывает свое влияние на состав бетона и пропорцию всех ингредиентов. Подсчитать необходимый объем можно по формуле, в которой объем щебня будет равняться объему смесь на процентное соотношение щебня, поделенное на 100.

Будет производить расчет необходимых компонентов и объёма на 1 м3 М400. При этом необходимо понимать, что размер щебня будет составлять 40 мм, водоцементное отношение — 0,57, плотность песка – 2,63 г/см3, плотность цемента – 3,1 г/см3.

Для определения расхода нужного количества цемента стоит взять объем воды и прировнять эти два показателям. В результате этого необходимое количество цемента составит 325 кг. После этого стоит определить объем щебня и песка, который будет составлять 710 л. Теперь можно переходить к расчету объема песка, который будет равняться 290 л и объем щебня — 420 литрам (расчет аналогичен). А что касается общих расчетов, то для песка составит 763 кг и для щебня – 1092 кг.

В результате этого, состав 1 м3 будет составлять:

325 кг цемента,
185 литрам воды,
763 кг песка,
1092 кг щебня.

Что касается объемной массы, то она составит 2362 кг/м3.

Чтобы правильно подобрать пропорции, необходимо прислушаться к следующим рекомендациям:

Каким методом будет выполняться замес раствора: вручную или при помощи особых механизмов. В зависимости от выбранного вами средства будет зависеть пластичность состава. Если процесс размешивания осуществлять при помощи механизированного метода, то состав получится более плотным.
Качество входящих компонентов. Именно этот критерий относится к самым главным. Ведь если применять компоненты низкого качества, то добиться прочного и долговечного изделия будет невозможно.
Приготовленный раствор, для каких частей здания будет использоваться.

Узнайте, какой плиточный клей подходит для теплого пола.

Характеристики кровельных сэндвич панелей: http://resforbuild.ru/paneli/sendvich/krovelnye-razmery.html.

Здесь можно ознакомиться с размерами металлической двутавровой балки.

К сожалению, универсального и единого рецепта для приготовления бетона не существует. Причина в то, что качество всех входящих в состав ингредиентов различается. На основании этого удается указать только приблизительные размеры для бетонных смесей различных марок.

Самой распространенной и стандартной пропорцией, благодаря которой удается выполнить расчет состава товарного бетона. Такой пропорцией является соотношение песка к цементу 4:1 или 3:1. С учетом того, для каких работ предназначен бетон и какого качества наполнители, пропорция определяется опытным методом.

На видео — замес бетона:

Если необходимо получить обычную бетонную смесь, то стоит брать материалы в следующих пропорциях:

1 часть цемента;
2 части песка;
4 части щебня;
½ части воды.

Бетон – это очень необходимый строительный материал, благодаря которой удается выполнить большое количество работ. Но для получения прочного изделия стоит знать, какие компоненты и в каком объёме необходимо применять. Кроме этого, при выборе всех ингредиентов обращайте внимание на качество приобретаемых ингредиентов. Если вы хотите сэкономить и купить дешевые материалы, то соответственно, качество полученного изделия будет низкое. Возможно, вам также нужен цемент марки м400. По ссылке указан удельный вес бетона м400.

resforbuild.ru

Замешиваем бетон: особенности смесей, пропорции, советы

Бетон представляет собой строительный материал, получаемый при смешивании связующего вещества, наполнителя, пластификатора и воды и обладающий после затвердевания свойствами камня. Типичной сферой применения бетона является изготовление подложки, выступающей в качестве опоры для фундамента.

Область применения этой смеси диктует требования к ее характеристикам, среди которых наиболее большое значение имеет показатель прочности на сжатие или гарантированно выдерживаемой нагрузки. Необходимость обеспечения прочностных характеристик материала обуславливает жесткую регламентацию качества каждого из компонентов состава этого стройматериала.

Следует отметить, что существуют ориентировочные соотношения частей состава смеси, точное соблюдение которых обеспечивает заданную прочность на сжатие, а, следовательно, и устойчивость возводимой на нем конструкции.

Особенности бетонных смесей

Материалы, входящие в состав раствора обеспечивают способность сохранять пластичность при работе с ним в течение времени,необходимого для придания ему необходимых показателей плоскостности.

Скорость его застывания зависит от:

крупности фракций, входящих в его состав,
количества воды в растворе,
температуры окружающей среды,
марки и разновидности цемента,
толщины укладываемого слоя,
влажности компонентов смеси и воздуха.

Время необходимое для полного затвердевания до состояния камня и приобретения ими необходимых прочностных характеристик составляет 4 недели. К характерным особенностям этого строительного материала относится постепенность приобретения прочностных характеристик.

Так, для достижения оптимальных значений прочности бетона должно пройти не меньше полугода, а максимальные значения этого параметра достигаются по прошествии года.

Основными условиями для качественного затвердевания бетона являются:

Обеспечение температуры в оптимальном диапазоне значений 18-22°С, при более высоких происходит обезвоживание, снижение же этого показателя приводит к замедлению гидратации и увеличению времени схватывания смеси.
Влажность окружающей среды должна быть не меньше 90%, причем в среде с большими значениями этого показателя ускоряется процесс затвердевания раствора при одновременном обеспечении необходимых характеристик. В летний период в процессе выдержки бетона необходимо следить за поддержанием необходимой влажности, проводя периодическое смачивание подложки.

В процессе формирования твердой структуры, этот материал проходит фазы схватывания и затвердевания.

На время схватывания влияет марка бетона, например:

М200 твердеет в течение 2-4 недель, а схватывается на протяжении 2,5ч;
М400 для достижения необходимых показателей прочности необходима выдержка в течение одной-двух недель, при этом время, необходимое для схватывания составляет 1-2ч.

Смесь должна обладать некоторой текучестью, поскольку в процессе работы с ней и выполнения трамбовки предстоит устранить из нее все воздушные пустоты. С целью устранения воздушных пустот из раствора используется вибрация, проведение которой при изготовлении фундамента и стен сооружений используется шланг, создающий колебания. Устранение воздуха происходит при его соединении с приводом и погружении в бетон.

При использовании армирующих элементов, рекомендуется выполнять прокалывание бетона на всю глубину, выполняемое заостренной частью прутка. Таким образом, устраняются воздушные пустоты, располагаемые как в сетке армирования, так и оставшиеся в самой смеси.

При изготовлении тонких конструкций, например стяжки, устранение воздушных пустот из нее осуществляется при помощи агрегата с вынесенной рейкой. Рабочий орган воспринимает вибрации, поступающие от привода, при его перемещении по обрабатываемой плоскости происходит одновременное уплотнение и устранение воздушных пустот.

Для смеси любой марки, общие характеристики состоят в том, что она представляет собой массу, имеющую неоднородную консистенцию. Для достижения гомогенной структуры, раствор уплотняется, за счет чего обеспечивается большая плотность соприкосновения отдельных частиц между собой.

Маркировка бетона

Основным отличием марок бетона между собой является количественное соотношение компонентов смеси. Именно от него зависит устойчивость к действию деформирующих нагрузок. Помимо этого, на прочностные характеристики стройматериала оказывает дисперсность входящих в состав раствора компонентов.

Существует несколько вариантов маркировки смеси:

Устаревшая в которой смеси, содержащие определенное количество компонентов цемента, песка и щебня обозначают буквой М. Цифра, указываемая после этого означает прочность на сжатие, выраженная в кгс/см2, что соответствует 0,1МПа. Все виды бетона согласно этой классификации располагаются в диапазоне М50-М1000.

В настоящее время этот строительный материал маркируют буквой В с дальнейшим указанием цифр, которые обозначают гарантированную прочность которую способна обеспечить смесь, выраженную в МПа. Существующие классы бетона обозначаются от В 3,5 до В 80.

Ниже приведено соответствие между марками строительного материала с использованием старого и нового обозначений:

Маркировка, оговоренная ГОСТом, предусматривает помимо указания прочности на сжатие, через дефис обозначать количество примесей, которое может колебаться от 0 до 20%.

Различие между марками бетона состоит в разновидности используемого цемента (М 300-М500), размеров фракций песка и щебня. Например, при использовании 1 части цемента марки М 400, 4 щебня, 2 песка, получается бетон марки М250(В 20). Количество воды составляет половину нормы цемента. При использовании таких же пропорций для цемента М 500, получается смесь с маркировкой М 350 (В25).

Области применения

Бетон является универсальным материалом, который используется на каждом этапе строительства, начиная от устройства фундамента до устройства кровли. Принцип, используемый при устройстве бетонного основания, состоит в том, что перед нанесением основной части бетона, необходимо выполнить подложку под него.

Для этого можно использовать стройматериал марки В7,5, обладающий меньшей по отношению к основной марке прочностью и допускающий возможность применения крупнодисперсных частиц песка.

Марки, имеющие небольшую цифру после обозначения буквы М, например М 100 используются для устройства подкладок под основной объем стройматериала, сооружения бордюров и дорожек.

Для устройства гаража, плит, на которые действует небольшая нагрузка, постройки подсобных помещений, используется М 200.

М 300 изготавливается для сооружения ленточного фундамента, обустройства площадок и заборов.

М 400 характеризуется высокой прочностью, малым временем схватывания и сравнительно высокой ценой, из-за этого его применение в индивидуальном строительстве считается нецелесообразным.

Бетон более высоких марок обладает большей плотностью и массой и используется по большей части для возведения промышленных сооружений. В рамках строительства гражданских объектов, наиболее часто используются такие марки стройматериала, как М 300-М500.

Компоненты бетонных смесей

Выбор подходящей марки бетона начинается с определения объема сооружения или фундамента и характера действующих нагрузок. Выбранная марка бетона содержит цемент, щебень и песок, смешанные в соотношении, обеспечивающем требуемые прочностные характеристики.

Помимо этого, в составе строительного материала могут присутствовать пластификаторы, антикоррозионные добавки, ускорители, усилители прочности.

К каждому из компонентов смеси предъявляются требования, призванные обеспечить прочностные характеристики материала:

Цемент должен быть сухим, измельченным до как можно более мелких фракций, не содержать грудок. Для исключения образования комков, необходимо обеспечить определенную влажность помещения, в котором хранится цемент. Наиболее популярным является использование при приготовлении смеси портландцемента, отличающегося повышенным содержанием силикатов кальция. За счет этого, можно достичь хорошие адгезионные характеристики и соединение отдельных частиц компонентов в монолитную цельную структуру.
Песок, при его использовании в приготовлении бетона, необходимо предпочитать речную разновидность. Размеры фракций могут колебаться от 1,5 до 5мм, содержание посторонних примесей недопустимо.
Гравий (щебень) должен иметь размеры в пределах 8-35 мм, причем более крупный размер фракций способствует увеличению прочности бетона. Для приготовления раствора под фундамент, рекомендуется использовать щебень с размером фракции 20-35мм, при этом важно обеспечить равномерное распределение материала для лучшего сцепления частиц между собой.
Вода должна быть очищенной, поскольку при наличии в ней определенных видов микроорганизмов и добавок возможно ухудшение прочностных характеристик. Кроме этого, запрещается использовать для приготовления бетона речную воду, при выборе воды критерием правильности является возможность употребления человеком.
Пластификаторы, обеспечивают подвижность смеси и предохраняют ее от образования трещин.
Антикоррозионные добавки используются в случае применения арматуры для предотвращения окисления.
Ускорители, используются для сокращения времени застывания и схватывания компонентов бетона. Используются в случае ограниченных лимитов по срокам возведения объектов.

Пропорции при замешивании бетона

Количество каждого из компонентов смеси можно вычислить, принимая за основу одну часть цемента или выбрать из таблиц, ориентируясь на выход смеси из 10л цементирующего вещества.

Последний способ может применяться при использовании большого количества бетона. Оптимальным для приготовления фундамента является состав, включающий одну часть цемента, 2,5 песка, 4.5 щебня.

При необходимости сооружения ступеней, заливки садовой утвари и выполнения декорации на объекте может использоваться раствор на основе мелкой фракции щебня.

В этом случае может использоваться состав из одной части цемента, 3 песка и 6 щебня с размером 0,3-3,5см.

М400

Марка получается при смешивании 10кг цемента, с 12 кг песка с низкой дисперсностью и 27 кг гравия. Областью применения этой марки является закладка фундаментов под многоэтажные объекты, строительство стен и обеспечение покрытия на объектах с высокими требованиями к прочности.

М500

Марка содержит большое количество цемента, которое определяет высокую прочность смеси и область ее применения. М 500 используется при строительстве гидротехнических сооружений и объектов специального назначения. Соотношение компонентов при изготовлении смеси 1:1,2:2,5.

Советы по расчету

Ориентиром для проведения расчета компонентов смеси является марка цемента и его количество в составе раствора. При этом количество воды выбирается исходя из целевого назначения материала из диапазона 0,5-1 ч.

Для точного отмеривания порций каждого компонента, необходимо выполнить взвешивание одинаковых объемов каждого компонента. Для этого, мерительная емкость без уплотнения поочерёдно заполняется каждым материалом с взвешиванием каждой порции. При помощи вычислений проводится пересчет предварительных значений на объем используемых ведер.

При замешивании состава, рекомендуется избегать использования морской гальки, поскольку она обладая низкой шероховатостью не способна обеспечить необходимой прочности сцепления частиц.

Приготовление бетонной смеси вручную

Изготовление раствора может выполняться при помощи бетономешалки в случае масштабного строительства или готовиться вручную при использовании смеси в индивидуальном хозяйстве.

В последнем случае возможны два варианта:

Отдельное смешивание песка и цемента в сухом виде с дальнейшим добавлением воды. При этом обеспечивается высокая равномерность состава, однако, при добавлении воды возможно долговременное или некачественное промокание смеси. На дне емкости могут остаться не затронутые при перемешивании компоненты, что приводит к нарушению пропорций и ухудшению прочностных характеристик раствора. В случае длительного перемешивания затрачивается много времени, в результате чего может произойти схватывание и расслоение состава.
Добавление в определенный объем воды цемента, песка и заполнителя. Этот вариант является более предпочтительным, поскольку при смешивании небольших объемов обеспечивает высокую степень равномерности состава.

Залогом успеха при приготовлении бетона с необходимыми характеристиками является точное дозирование компонентов состава и их соответствие требованиям ГОСТа по качеству.

okarkase.ru

Из каких компонентов состоит бетон? Соотношение компонентов

Бетон – это важная составляющая практически любой работы. На возводящемся объекте предполагается этап бетонирования. Это может быть, например, фундамент, перекрытия, стены, пол, отмостка. Потребности крупномасштабного строительства обеспечиваются за счет товарной бетонной смеси, производимой заводами. Индивидуальные застройщики и хозяева частных домов предпочитают готовить раствор самостоятельно, экономя таким способом деньги. Если промышленный метод гарантирует контроль качества продукции, то частникам нужно самим следить за правильными пропорциями закладки компонентов, соблюдением последовательности замешивания и заливки смеси. Достигнуть нужного результата в бетонировании можно только неукоснительно следуя инструкциям и технологическим схемам.

Оглавление:

Компоненты и пропорции

Бетонная смесь всегда готовится на основе 4 составляющих. Это:

цемент;
песок;
вода;
крупный заполнитель.

Все пропорции ориентируются на цемент. При этом важным показателем является его марка. Например, для одних видов бетона достаточно взять вяжущее М400, а для других обязательным условием будет использование М500 или шлакопортландцемента.

Базовое соотношение, часто применяемое на практике, составляет Ц:П:Щ:В = 1:3:5:0,5. Например, чтобы приготовить смесь на основе 100 кг вяжущего, нужно добавлять 300 кг песка, 500 кг щебня и 50 л воды. Тем, кто предпочитает замешивать бетон своими руками, будет легче определиться по количеству компонентов «в ведрах». О точности в таком случае говорят только условно. На 1 ведро вяжущего берется 2 ведра песка, 3 – щебня и приблизительно полведра воды.

Рассчитать ингредиенты можно для любого объема. Профессионалы утверждают, что для получения 1 м³ бетонной смеси разных марок нужно брать точный объем цемента. В таблице выйдет проследить эти данные. Соответственно, потом определяется количество щебенки, песка и воды, исходя из соотношений для необходимой марки.

Марка	Цемент, кг
М100	167
М200	241
М250	300
М300	320
М350	370
М400	417
М450	470

В составе бетона порядка 10 % занимает цемент. На заполнители приходится 80-85%. Различают 2 их вида: мелко- и крупнозернистый. Роль наполнителя – формирование и создание жесткого бетонного «скелета», уменьшающего усадку и предотвращающего образование трещин и сколов в конструкции.

Мелкий заполнитель – это песок. Он должен быть максимально очищенным от примесей. Наиболее ценится речной. В карьерном могут присутствовать примеси (суглинки, комки глины). Хозяева частных домовладений не всегда соблюдают требования к чистоте песка и допускают засыпку загрязненного материала в емкость для замешивания. В ближайшем овраге, лесу или на берегу реки они набирают в ведра песок, и, не просеивая его, отправляют в бетоносмеситель. Как правило, готовый состав содержит «инородные тела», такие как стебли травы, корешки растений, грунт.

Что касается крупного наполнителя, то здесь допускается несколько вариантов: щебень, гравий, отсев, битый кирпич, раздробленные куски застывшего бетона.

Использование каждого из перечисленных видов регламентируется типом работ. Для черновой заливки в качестве заполнителя вполне подойдут битые куски бетона, дробленый кирпич. Выполняя чистовое бетонирование, следует добавлять щебень (5-20 мм), гравий и отсев.

Обзор разных видов

1. Легкие бетоны.

Марки ниже М200 считаются легкими. Их используют только для подготовительных работ. Например, из М100 заливается подушка для фундамента, тонкий слой под отмосткой либо монолитной плитой. Активное применение легкий бетон находит в дорожном строительстве. Готовая смесь содержит очень малое количество цемента (167 кг на 1 м³). Этого едва хватает для связывания заполнителя. Стандартные пропорции состава Ц:П:Щ=1:4,6:7.

Бетонная смесь М100 обладает низкими показателями морозостойкости (50 циклов) и водонепроницаемости (W2). Невысокие требования выдвигаются и к заполнителям. Кроме того, при изготовлении «тощего» бетона не используются добавки.

2. М200.

Один из самых распространенных видов. Его показатели морозостойкости (100 циклов) и водонепроницаемости позволяют применять бетон в самых различных строительных процессах. Улучшить качественный состав материала позволяют также добавки и пластификаторы.

Тяжелая бетонная смесь М200 подходит для обустройства ленточных фундаментов под одно- и двухэтажными строениями, заливки отмосток, полов, стяжек, плит перекрытия. В промышленных целях марка используется при производстве железобетонных перемычек, плит забора, колец, ограждений.

На 1 м³ понадобится почти 10 мешков весом 25 кг каждый, точнее – 241 кг. Базовые пропорции компонентов бетона определяются так: Ц:П:Щ=1:2,8:4,8. Соотношения ингредиентов рассчитаны, исходя из цементной марки М400. Измеряя в ведрах, добиться такой точности достаточно сложно.

3. М250.

Изготовляется в том же соотношении, что и М200, но за счет добавок имеет более высокие параметры морозостойкости, водонепроницаемости, пластичности. Качественные показатели материала при том же количестве основных компонентов можно улучшать за счет изменения вида заполнителя. Самым лучшим вариантом будет гранитный щебень.

Область применения М250 аналогична марке М200:

строительство зданий;
обустройство фундаментов, ростверков;
заливка плит перекрытий, полов.

4. М300.

Второй по популярности вид после М200. Применяется для создания ответственных конструкций, дорог, заливки лестничных маршей. Незаменим при производстве прочной тротуарной плитки. Соотношение компонентов рассчитывается как 1:1,2:2,7. Для 1 м³ необходимо 320 кг цемента марки М400.

5. М350.

Состав бетонной смеси на 1м³ бетона определяется из пропорций: Ц:П:Щ=1:1,5:3,1 (цемент М400) или Ц:П:Щ=1:1,9:3,6 (цемент М500). Материал используется для заливки аэродромных плит, строительства крупных объектов, производства железобетонных изделий. Для бытовых целей практически не применяется.

6. Бетон М400.

Состав и пропорции бетона принято брать такими – Ц:П:Щ=1:1,1:2,5. Подходит для обустройства полов особой прочности (производственные цеха, подвалы, мастерские, гаражи), а также для фундаментов. В случае проведения индивидуального строительства (бетонирования) правильного соотношения компонентов достичь несложно. Измерение «в ведрах» предполагает, что разницу между количеством песка и цемента, составляющую всего одну десятую (0,1), можно учесть, насыпав емкость с «горкой».

Можно обобщить сведения о составе бетона и соотношении компонентов в таблице.

Марка	Пропорции для цемента
М400	М500
100	1:4,6:7,0	1:5,8:8,1
200	1:2,8:4,8	1:3,5:5,6
250	1:2,1:3,9	1:2,6:4,5
300	1:1,9:3,7	1:2,4:4,3
400	1:1,1:2,5	1:1,6:3,2

Бетонная смесь для фундамента и отмостки

Обустройство различных фундаментов и заливка отмосток – часто выполняемые работы в индивидуальном строительстве. Большинство хозяев предпочитает проводить эти процессы собственными силами. Состав бетона всем известен, а соотношение вяжущего М400 и наполнителей определяется в ведрах как 1:3:5:0,5. При этом важно помнить, что указанные пропорции дают на выходе М200. Если требуется другая марка по прочности и параметрам, следует менять количественные показатели.

С увеличением процентного соотношения добавок улучшается состав смеси. При этом пропорции бетона для фундамента или отмостки не меняются. На упаковке любой присадки или пластификатора есть инструкция. Добавляя средство в раствор, необходимо соблюдать рекомендации. Чрезмерное «увлечение» добавками чревато негативными последствиями.

1. Нюансы бетона для отмостки.

Отмостка как элемент строительства выполняет сразу 2 важные функции:

защиту фундамента от размывания;
эстетическую.

Поэтому конструкция должна быть водонепроницаемой, морозоустойчивой, прочной. Для ее обустройства применяется бетонная смесь М200 (класс В15) и выше. В состав входят стандартные компоненты. Важно только взять правильный щебень и чистый просеянный песок. Камень может быть горного происхождения, подойдет и речной гравий. Необходимая фракция – 5-20 мм.

Советы специалистов по поводу соотношения такие: Ц:П:Щ:В = 1:3:4:0,5. На 1 м³ смеси, приготовленной по классической рецептуре, понадобится 280 кг вяжущего М400, 840 кг песка, 1400 кг щебня, 190 л воды.

Замес начинается соединением цемента и воды. Причем количество жидкости должно быть минимальным. По технологии предполагается, что вода полностью впитывается вяжущим. Излишки жидкости негативно сказываются на прочности. Далее в водно-цементную массу добавляются части песка и щебня.

2. Изготовление бетонной смеси для фундамента.

Марка определяется, исходя из параметров строящегося объекта. При этом учитываются:

тип грунта;
вес здания;
тип армирования;
наличие или отсутствие цоколя.

Минимально допустимая марка – М150. Ее используют на песчаных грунтах при строительстве хозяйственных и вспомогательных помещений. Если почва глинистая, то применяется смесь М200 и выше. Эта разновидность или М300 подходит для обустройства ленточного фундамента зданий этажностью 2-3 этажа.

Соотношение компонентов при приготовлении фундаментного бетона определяется как Ц:П:Щ=1:2,8:4,8 (цемент М400). На практике пропорции обычно округляются до 1:3:5, чтобы удобнее было считать в ведрах.

stroitel-list.ru

Бетон М400 (В30) — состав, особенности и цена.

Бетон М400 (В30) относится к тяжелым типам. Изделия и конструкции из этого материала обладают повышенной прочностью и износостойкостью, сохраняют форму и целостность на протяжении многих лет. В последнее время эта марка бетона используется очень часто, особенно в коммерческом строительстве. Это обусловлено ужесточением контроля со стороны государства и повышением стандартов, которым должны соответствовать жилые и производственные здания.

Бетон М400 В30 – одна из самых востребованных марок для коммерческого строительства. Чем обусловлена популярность раствора, от чего зависит цена бетона М400 В30.

Особенно строгие требования выдвигаются к строительству с проблемной геологией и сейсмической опасностью – в подобных случаях эта разновидность бетона является лучшим решением, так как способна выдержать значительную вибрацию.

Бетон М400 (В30) – компоненты и пропорции

Раствор М400 В30 сочетает необходимые для качественного строительства свойства и доступную стоимость: цена бетона позволяет использовать его для всех видов работ. Для получения смеси необходимо использовать высококачественные компоненты. Согласно ГОСТ, они присутствуют в составе 1 м³смеси в следующем количестве:

гранитный щебень определенной фракции – 1075 кг;
специальные добавки, пластификаторы, присадки – 7,4 кг;
очищенный от примесей песок – 870 кг;
цемент – 395 кг;
вода – 170 л.

Точное соблюдение пропорций является гарантией высокого качества. Получить полные сведения о приобретаемом бетоне поможет сопроводительная техническая документация или заключение строительной лаборатории, где проводится комплексное исследование физико-технических параметров готовых изделий.

Особенности и свойства

Бетон М400 В30 удобен в использовании, быстро застывает, позволяет ускорить процесс строительства. Главными характеристиками марки являются:

уровень водонепроницаемости W6-W12;
плотность 2430 кг/м³;
морозостойкость F100-F300;
подвижность П3-П5.

Из-за большого содержания цемента бетон М400 В30 очень быстро застывает, поэтому для его транспортировки к месту проведения работ часто требуется аренда специального транспорта.

Как формируется прайс-лист

Делая предварительные расчеты статьи расходов на приобретение бетона М400 В30, обязательно стоит учитывать дополнительные затраты. Это оплата транспортных услуг, цена бетононасоса и другого оборудования. Заказывая раствор с доставкой, покупатель исключает все виды рисков и гарантированно получает раствор оптимальной консистенции, готовый к использованию.

Цена самого бетона М400 В30 может зависеть от изготовителя, качества использованного сырья, объемов производства и других экономических факторов. Лучшим способом сделать выгодную покупку станет сотрудничество с проверенным производителем без участия посредников. Это дает гарантию соответствия раствора заявленным параметрам, что значительно повышает вероятность успешного и оперативного завершения работ. Прайс-лист предприятия «Ясака» предоставит всем актуальную информацию о самых выгодных расценках на бетон М400 В30 отменного качества.

Подробная информация по телефонам

Ялта +7 (978) 843-82-22
Севастополь +7 (978) 727-18-03
Инкерман +7 (978) 843-52-22
Оползневое +7 (978) 843-82-00

Состав бетона м400 на 1м3 таблица в ведрах для цемент м400

Для постройки любого здания изначально формируется бетонный фундамент. Его качество и долговечность зависят от того, насколько грамотно каждый куб бетона будет замешан не только по алгоритму действий, но и пропорциональному соотношению всех составляющих в нем.

Свойства применяемых элементов

Соединение самых главных составляющих компонентов, таких как вода и цемент, позволяет получить цементный камень. К сожалению, полученный раствор не отличается необходимой прочностью. Его очень легко деформировать, и под небольшим воздействием появляются небольшие и многочисленные трещины. Такой фундамент использовать нельзя, так как он обязательно просядет в дальнейшем.

Во избежание такой ситуации, на 1 м3 бетона в качестве дополнительных и необходимых элементов, используются песок и такие каменные породы, как щебень и гравий. За счет их наличия в составе формируется, своего рода, арматура, выдерживающая создаваемое напряжение. Из положительных моментов можно отметить то, что получаемый бетонный раствор не боится деформации, не проседает и имеет высокий коэффициент прочности. Цемент – один из компонентов бетона

В соответствии с последним показателем производится классификация бетонных растворов («В») и деление их на марки («М», цифра рядом с таким обозначением означает уровень прочности). Эти два параметра определяют, под какие объекты разрешается формировать данный фундамент.

Обычно вся необходимая информация по маркам бетона указана в проектной документации.

Маркировка и классификация бетонных растворов

Установленные нормы и правила использования фундаментных смесей под различные конструкции можно сформировать в виде таблицы.

Классификация бетона	Марка бетона	Маркировка используемого цемента
В7,5	M100	300
В10	M150	300
В15	M200	400
В25	M300	400
В30	M400	500
В40	M500	550-600
В50	M600	600

Таким образом, можно выделить следующие разновидности:

бетон М150 (равно как и М100) считается легким и используется только для формирования штукатурки или заливки полов;
М200 отличается невысокой стоимостью и средним уровнем прочности. Он подходит для формирования отмосток, дорожек в саду, фундамента под легкие бытовые конструкции, этажность которых не превышает 1 этажа;

Формирование бетонной опоры для моста

бетон М300 применяется по такому же назначению, что и М200. Помимо невысокой стоимости он имеет неплохой показатель прочности;
М400 отличается улучшенным составом за счет входящего в него дополнительного элемента – щебня. Раствор используется для строительства фундамента под такие постройки как дамбы, бункеры специального назначения, мосты;
марка М500 обладает повышенной стоимостью и за счет своих отличительных показателей прочности применяется для формирования балок из железобетона, перекрытий, колонн.

Каждой из этих марок присуще свое соотношение расхода цемента. В принципе, он и является определяющим фактором того, какой маркировки будет фундамент в итоге, и для каких целей он будет использоваться.

Основные составляющие компоненты

Все необходимые элементы для формирования бетонного раствора требуется подготовить перед началом строительных работ. К их числу относятся:

песок. Он должен быть речной, хорошо очищенный от дополнительных глиняных примесей. Материал, подходящий для смеси по цвету – серый или белый;

Песок для создания бетонного раствора

вода. Для вышеуказанных целей требуется использовать очищенную пресную жидкость;
цемент. При его приобретении важно обращать внимание на срок изготовления: он должен быть менее 4-х месяцев;
щебень. В составе этого крупного наполнителя не допускается наличие пыли и иных включений. В противном случае, в дальнейшем это негативно скажется на прочности бетонного раствора.

Зачастую, при расчете пропорций, в состав бетона М150 добавляют известняк, а в М450 – гравий.

В соответствии со снип 5.01.23-83 в таблице можно отразить соотношение компонентов, приходящихся на состав бетона М400 и прочих марок на 1м3:

Марка цемента		М500
Бетон		М100	М150	М200	М250	М300	М350	М400	М450
Щебень	кг	8,1	6,6	5,6	4,5	4,3	3,6	3,2	2,5
Песок		5,8	4,5	3,5	2,6	2,4	1,9	1,6	1,1
Вода		0,5
Цемент		1

Разновидности крупного наполнителя

Как формировать бетон

На начальном этапе строительства объекта требуемое количество компонентов для бетонного раствора исчисляют ведрами. Чтобы соотношение было более точным, песок и крупный наполнитель требуется немного утрамбовать и выровнять по краю емкости. При работе с песком и гравием (щебнем, известняком) важно соблюдать сухость и чистоту лопаты и ведра. Эти два элемента соединяют в таре, тщательно перемешивают. При этом важно образовать канавки, в которые позже всыпают цемент. После этого полученный раствор необходимо хорошо смешать, пока не появится однородная по цвету масса.

Далее из нее делают конус с внутренним углублением под воду. В нее со стенок ссыпают смесь, пока жидкость не впитается. Процедуру стоит проводить несколько раз до того момента, пока не получится требуемая консистенция бетона.

Верный размер пропорций компонентов и грамотное проведение всего процесса работ гарантируют получение качественного результата. Необходимо использовать исходные материалы, отвечающие заявленным требованиям соответствующих норм и правил. Замешивание бетонного раствора

Бетон марки М400 — состав, пропорции, характеристики

Ноябрь 28, 2014 Нет комментариев

Использование бетона марки М400 не слишком распространено, в отличии, например, от марки м200. Высокие прочностные характеристики материала редко необходимы для частного строительства. Данный вид бетона применяется для возведения мостов, банковских хранилищ и других сооружений с повышенными требованиями.

Бетон м400 характеристики

При приготовлении бетонной смеси применяются только автоматизированные системы перемешивания. Процесс должен длиться определенное время, иначе будет нарушена технология производства. Данную марку невозможно транспортировать на дальние расстояния из-за быстрого схватывания материала. По этой же причине работы по укладке смеси ведутся только профессионалами.

В состав бетона входит гранитный заполнитель. Другие виды материала не подходят по прочностным характеристикам. Обязательно добавление в раствор пластификаторов иначе масса будет застывать моментально.
Морозостойкость данного материала составляет триста циклов. Водонепроницаемость будущей конструкции обладает показателем W10.

Конструкции, созданные из марки бетона М400, очень прочные. В них трудно сделать отверстие или засверлиться. Потому если в изделии есть штробы или проемы их необходимо формировать на стадии заливки.

Состав и пропорции бетона м400

Для приготовления смеси используется портландцемент марки 500. Для создания одного метра кубического раствора необходимо минимум 400 кг сухой массы.

Кроме щебня мелких фракций 10 и 20 мм, понадобится песок. Плотность песка должна составлять примерно 2,6. Лучше в качестве мелкого заполнителя использовать песчаный отсев.

Большое значение, при формировании раствора, имеет водоцементное отношение. На одну часть цементного порошка должно приходиться 0,4 части воды. Иными словами, для 1 м3 раствора это 160 кг. Жидкость должна быть без каких-либо примесей. Очень важно обеспечить нейтральный pH разбавителя.

Пластификатор также зависит от массы цемента. В растворе его должно быть 0,6% от цементного веса. В данном случае этот показатель 2,4 килограмма. Используются пластификаторы, не понижающие прочностные характеристики бетона.

Общая масса крупного заполнителя составляет 1 тонну 166 килограмм. Из них гравий крупностью 20 мм будет весить 700 кг. Оставшаяся масса приходится на 10-милиметровые гранулы.
Благодаря высокой водонепроницаемости материала в состав бетона м400 не требуется дополнительного ввода гидроизоляционных компонентов.

Загрузка…

Бетон м400

Бетон является, пожалуй, самым популярным и незаменимым строительным материалом. Основой бетонной смеси служат цемент, песок, щебень и вода, которые смешиваются в определенных пропорциях. В зависимости от того, каковы эти пропорции, бетон подразделяется на марки.

Каждая марка бетона обладает своим уникальным составом и свойствами. В зависимости от свойств, которыми обладает та или иная марка бетона, может значительно различаться область применения бетона.

Бетон м400 в наши дни стал достаточно популярным в применении при строительстве крупных объектов. Это связано с тем, что существенно изменились требования к строительству. Однако, в строительстве частных жилых зданий бетон в30 м400 практически не применяется. Почему?

При строительстве обычных домов запас прочности конструкции, выполненной с использованием бетона м400, будет очень велик. Такой потенциал не будет использован в процессе эксплуатации. Таким образом, использование бетона м400 в обычном частном строительстве повлечет только лишние денежные траты;
В составе бетона м400 имеется высокий процент содержания цемента. Следовательно, бетон м400 схватывается быстрее други составов. Данный факт играет очень важную роль в применении и требует быстрой и квалифицированной работы специалистов;
Бетон м400 используется при создании фундаментов крупных объектов. Уровень грунтовых вод может быть высоким. Показателей прочности и водонепроницаемости достаточно и для сооружения опор мостов, колонн, прочных плит перекрытия. Одним словом, любых железобетонных конструкций большой нагруженности.

Бетон м400, характеристики

Подвижность П3-П5;
Прочность 383,9 кг/см³;
Морозостойкость F300;
Водонепроницаемость до W12, что делает бетон м400 основной маркой при строительстве бассейнов. Не требуется дополнительный гидроизоляционный слой;
Пропорции цемент/песок/щебень соответственно 1:1,2:3,7.

При изготовлении бетона в30 м400 используется особый тип компонентов. Так, цемент должен быть высокого качества с содержанием частиц малого размера. Песок используется только тот, который прошел тщательную очистку от примесей, песок 1 класса. Щебень гранитный с размером зерен от 5 мм до 20 мм. Воды необходимо из расчета 170 литров на кубометр бетона м400. Этого достаточно для прохождения реакции с цементом. Пластификатор вводится из расчета 7,6 кг на 1 кубометр бетона м400.

Купить бетон м400

Компания DSM13 предлагает к продаже бетон м400 самого высокого качества по выгодной цене. Бетон данной марки очень быстро твердеет, поэтому доставка должна быть выполнена оперативно. Наша компания располагает собственным автопарком специализированной техники. Предлагаем купить бетон м400 с доставкой в северное Подмосковье, в города и районы Солнечногорск, Истру, Зеленоград, Химки, Икшу, Сходню, Лобню, Фирсановку, а также на любые строительные объекты, расположенные по Ленинградскому и Пятницкому шоссе.

	8 (926) 608-58-87
	8 (916) 631-63-81

Сколько весит куб бетона м400? Калькулятор и таблицы

Бетон марки М400 (B30) – тяжелый бетон, используемый в строительстве зданий и сооружений промышленного и жилого назначения. Он востребован при строительстве мостов, гидротехнических сооружений, банковских хранилищ, поскольку обладает высоким пределом прочности, равным 400 кгс/кв. см. Из это статьи вы узнаете, сколько весит 1 куб бетона М400.

Таблица 1. Вес бетона марки М400

Масса куба сухого бетона, т	Масса куба жидкого раствора, т
2,17	2,35

На удельный вес бетона влияет его состав, характеристики используемых компонентов, количество добавленной воды, влажность окружающего воздуха и т.д. Каждая партия бетона обладает уникальными характеристиками, узнать которые можно из сопроводительных документов: декларации, сертификата, паспорта качества.

Рассчитать, сколько весит куб бетона М400 с щебнем, можно с учетом соотношения компонентов в его составе. Оно строго регламентировано и учитывает характеристики конкретного вида цемента.

Таблица 2. Соотношение компонентов (цемента, песка, щебня)

По весу	По объему	Объем бетона из 10 л цемента, л
1:1,3:2,5	10:17:32	31

Для производства сухой строительной смеси нужно 10+17+32 = 59 частей. 1 куб. м – это 1000 л, которые мы делим на 59. Так мы установили, что 1 часть – 16,9 л. Для производства бетона нужно 10 частей цемента, то есть 169 л. Если нам известен объем, мы можем определить массу с учетом удельного веса материала.

Пропорции указаны для бетонной смеси на основе цемента М400, удельный вес которой – около 1300 кг/куб. м. Для проведения дальнейших расчетов используем формулу:

m = p * V, где
m – масса куба,
p – удельный вес,
V – известный объем.
Подставляем данные и производим вычисления:
1300 кг/куб. м * 0,169 куб. м = 219,7 кг

В составе бетона марки М400 – 219,7 кг цемента. Зная соотношение материалов по массе, можно вычислить вес песка и щебня. Для этого умножаем 219,7 на 1,3 и на 2,5, получая 285,61 и 549,25 кг. Чтобы определить, каковая масса кубометра сухой смеси, сложим эти результаты: 219,7 + 285,61 + 549,25 = 1054,56 кг.

Чтобы точно рассчитать, сколько весит куб бетона марки М400 в сухом состоянии, можно вычислить массу каждого компонента с учетом соотношения по объему, применяя указанную формулу. Этот способ расчетов позволит принять во внимание тип и характеристики песка и щебня (влажность, удельный вес, крупность частиц и т.д.).

Чтобы заказать бетон на граните позвоните по телефонам +7 (4872) 71-65-57,+7 (967) 431-65-57 или оставьте заявку

Состав, марки и классы бетона

Бетон — искусственный строительный материал, полученный в результате смешивания и затвердевания специально подобранной смеси из вяжущего вещества (цемента), заполнителей (песка, гравия, щебня), воды. В ряде случаев может содержать специальные добавки. До затвердевания бетонной смеси ей можно придать любую форму, а после затвердевания , смесь приобретает свойства камня: хорошую прочность на сжатие, морозостойкость, устойчивость к влаге. При этом, однажды застыв, бетон уже не размокает – наоборот, будучи надолго погруженным в воду, затвердевает еще больше.

По типу вяжущего вещества бетон разделяют на цементный, силикатный, гипсовый, полимербетон и другие.

Наибольшее применение получил бетон произведенный на цементной основе, с применением гранитного щебня и песка в качестве заполнителя. Для получения качественного бетона необходимо строго соблюдать технологию изготовления бетона, а также соблюдать пропорции компонентов. Во многом марка (состав) бетона зависит от назначения и ответственности будущей конструкции.

Марка или класс — это главный показатель качества бетонной смеси, на который обычно акцентируется внимание при покупке бетона.

Марки бетона обозначаются в цифрах после буквы «М-» наиболее распространенные марки бетона это М-100, М-150, М-200, М-250, М-300, М-350, М-400, М-450 и М-500.

Обозначение марки бетона М-100….. М-500 -это расчетная прочность бетона на сжатие, измеряемое в кгс/кв.см. на момент его основного затвердевания, т.е. на 28-й день. Чем больше цифра, тем прочнее бетон, т.е. в нем больше цемента и выше его качество, но такие марки бетона дороже. К тому же с бетоном М-400 …. М-500, как правило, и труднее работать — он быстрее застывает.

Состав и пропорции бетона из цемента М-400, песка и щебня, таблица

Марка бетона	Массовый состав, Ц:П:Щ, кг	Объемный состав на 10 л цемента, П:Щ, л	Количество бетона из 10 л цемента, л
100	1 : 4,6 : 7,0	41 : 61	78
150	1 : 3,5 : 5,7	32 : 50	64
200	1 : 2,8 : 4,8	25 : 42	54
250	1 : 2,1 : 3,9	19 : 34	43
300	1 : 1,9 : 3,7	17 : 32	41
400	1 : 1,2 : 2,7	11 : 24	31
450	1 : 1,1 : 2,5	10 : 22	29

Бетон из цемента марки М 500, песка и щебня, таблица

Марка бетона	Массовый состав, Ц:П:Щ, кг	Объемный состав на 10 л цемента, П:Щ, л	Количество бетона из 10 л цемента, л
100	1 : 5,8 : 8,1	53 : 71	90
150	1 : 4,5 : 6,6	40 : 58	73
200	1 : 3,5 : 5,6	32 : 49	62
250	1 : 2,6 : 4,5	24 : 39	50
300	1 : 2,4 : 4,3	22 : 37	47
400	1 : 1,6 : 3,2	14 : 28	36
450	1 : 1,4 : 2,9	12 : 25	32

Класс бетона обозначается как «B-». Наиболее используемыми являются: В-7.5, B-10, B-12.5, B-15, B-20, B-22.5, B-25, B-30, B-35, B-40

Класс бетона схож с понятием марки бетона, но с небольшим отличием: в марках используется среднее значение прочности, в классах — прочность с гарантированной обеспеченностью.

В проектной документации по строительству чаще всего указывается класс бетона, а марка -реже.

Соотношение класса бетона и его марки

Класс бетона

Средняя прочность бетона данного класса, кгс/кв.см

Ближайшая марка бетона

В3,5

В5

В7,5

В10

В12,5

В15

В20

В25

В30

В35

В40

В45

В50

В55

В60

131

164

196

262

327

393

458

524

589

655

720

780

М50

М75

М100

М150

М200

М250

М350

М400

М450

М550

М600

М700

М800

В строительстве применяют, в основном, следующие марки бетона (в скобках указаны соответствующие маркам классы):

М100 (В-7,5) применяется для подготовительных работ при заливке монолитных плит и ленточных фундаментов или при дорожных работах в качестве подушки. Этот бетон укладывается на песчаную подушку, и после застывания данного слоя производятся арматурные работы.

Пример бетона марки М100 на основе кирпича (из расчета на 1 куб.м бетона): цемент М400 — 230 кг, бой кирпича (2-15 мм) – 0,9 куб.м (990 кг), песок кварцевый – 0,32 куб.м (540 кг), вода – 90-130 л.

М150 (В 12,5) – применяется для подготовительных работ при заливке монолитных фундаментов, а также устройства стяжек, бетонирования дорожек.

М200 (В 15) – ходовая марка бетона. Эту марку бетона используют при изготовлении: отмостки, бетонных стяжек, дорожек, лестниц. Применяют бетон марки м200 и для ленточных, плитных и свайно-ростверковых фундаментов.

М250 (В 20) – промежуточный между популярными марками бетона М200 и М300. Применяется при создании ленточных, плитных, свайно-ростверковых фундаментов, дорожек, бетонных отмосток, лент заборов, слабонагруженных плит перекрытий и других конструкций.

М300 (В 22,5) – лидер среди марок по популярности и применению. Предназначен для ленточных, плитных, свайно-ростверковых фундаментов, монолитных и подпорных стен, плит перекрытий, отмосток, дорожек, лент заборов.

М350 (В 25) – в основном, применяется при создании ответственных конструкций в коммерческом строительстве. Из него делают свайно-ростверковые фундаменты, монолитные стены, чаши бассейнов, балки.

М400 (В 30) – из за высокой прочности, высокой скорости схватывания, и высокой цены практически не применяется в частном строительстве. Основное применение: строительство мостов, банковских хранилищ, гидро-технических сооружений, колонно-ригельных перекрытий в многоэтажном строительстве и строительстве сейсмически активных регионах.

М450 (В35)— марка бетона, отличается высокой морозостойкостью и повышенным коэффициентом водонепроницаемости. Основное применение: строительство мостов, метро, тоннелей, дамб, плотин, гидро-технических сооружений, колонно-ригельных перекрытий в высотном строительстве в сейсмически активных регионах.

М500 (В40)-сверхпрочная марка бетона. Отличается очень высокой морозостойкостью и высоким коэффициентом водонепроницаемости W. Основное применение: строительство сложных мостов, метро, опасных тоннелей (подводных), дамб, плотин, гидро-технических сооружений, колонно-ригельных перекрытий в высотном строительстве в сейсмически активных регионах.

Стоит иметь в виду, что прочность бетона, приготовленного на цементе определенной марки, будет различной в зависимости от расхода цемента, качества материалов и условий твердения. Свежесть цемента тоже имеет важное значение – со временем цемент М400 по своим характеристикам опускается до М300 и т.д.

В любом случае, для определения марок и разработки конкретных составов бетона, необходимых для тех или иных конструкций дома, желательно обратиться в специализированную проектную организацию.

Для проверки соответствия заявленной марки бетона и фактически привезенной на объект поставщиком потребуется 28 дней. Для этого из проб привезенного бетона необходимо отлить кубики размерами 15?15?15 и через 28 дней их расчетного затвердевания привезти в независимую лабораторию, где лаборанты определят фактическую марку бетона.

Подвижность бетона, осадка конуса.

Под понятием «подвижность» бетона принято понимать его способность заполнять формы, в которые его заливают. Иногда это качество еще называют удобоукладываемостью или осадкой конуса.

Обозначение в накладных и паспортах бетонной смеси в виде буквы П с коэффициентом от 1 до 5 ( пример: П-2) либо так: осадка конуса 10-15 см.

Для стандартных работ применяется бетон подвижности П-2 — П-3. При заливке густоармированных конструкций, узких опалубок, колонн и прочих подобных узких полостей, труднодоступных для заполнения бетоном, желательно использовать бетон с подвижностью П-4 и выше (осадка конуса 16-21 см). Подобные виды бетонной смеси хорошо переносят укладку в опалубку, без использования вибратора. Аналогичную подвижность бетона стоит выбрать, если для укладки бетонной смеси используется бетононасос.

М400 (цемент): характеристики, применение, цена

Цемент — вяжущее неорганическое вещество в виде сухого порошка, образующее при взаимодействии с водой пластичный раствор, который через некоторое время переходит в твердое состояние в результате физико-химического процесса. Этот материал способен затвердевать и сохранять свою прочность как в воде, так и на воздухе.

Цемент марки м400

М400 — цемент на основе гипса, тонкого клинкерного помола и специализированных добавок. Цифра 400 говорит о том, что после застывания смесь способна выдерживать нагрузки до 400 кг/см.

Этот строительный материал производится в соответствии с техническими стандартами, а качество готового продукта строго контролируется, так как бетонные конструкции, в которые входит цемент, должны иметь высокие показатели устойчивости и надежности.

Характеристика

М400 — цемент с повышенной прочностью, морозостойкостью, водостойкостью, долговечностью и антикоррозионными свойствами. Это, пожалуй, самая популярная марка для бытового и промышленного строительства. Его можно использовать как вяжущую основу в строительных растворах или бетонах, а также использовать при возведении железобетонных конструкций, так как прочность вполне подходит для таких зданий.Этот материал получил заслуженное признание европейских и российских строителей.

Достоинства и недостатки

М400 — цемент, наделенный рядом достоинств:

Наличие высоких прочностных характеристик.
Стойкость к влаге, экстремальным температурам и коррозионному износу.
Долгий срок службы железобетонных конструкций.
Возможность использования в любых климатических зонах, без введения антифризных добавок. Итак, М400 – цемент, который способен прекрасно переносить даже критические температуры.
Широкий спектр применения. Может применяться для штукатурных и кладочных работ, возведения фундаментов и т. д.
Еще одним важным преимуществом является отсутствие трещин даже при отклонении от технологии.
Кроме того, М400 намного дешевле более высоких марок, что экономит бюджет.

Единственным недостатком M400 является его прочность. Он не подходит для строительства высотных зданий. Во всем остальном эта марка цемента только выигрывает.

Маркировка

Маркировка «М400» означает, что прочность данного материала на сжатие составляет 400 кГс/см².Это также отражает наличие пластификаторов в цементе. Добавки повышают антикоррозионные характеристики и водостойкость смеси, что позволяет использовать ее для производства бетонов высокой плотности, способных работать в условиях агрессивной среды или влажности. Процент добавок может доходить до 20%. Это обозначение наносится на сумки после буквы «Д».

Применение

Как правило, особенности и количество добавок напрямую влияют на область применения цемента.Например:

Д0 — портландцемент без добавок. Имеет общестроительное назначение и используется для приготовления стандартного раствора. Из такого цемента изготавливается большинство бетонных конструкций, эксплуатируемых в условиях повышенной влажности.
Д5 – применяется для производства несущих элементов высокой плотности, например, фундаментных блоков, плит. Такой цемент отличается коррозионной стойкостью и большей гидрофобностью.
Д20-применяется при производстве железобетонных изделий (бордюров, блоков сборных фундаментов, тротуарной плитки).Этот портландцемент характеризуется быстрым набором прочности в начале твердения. Бетон, изготовленный на основе Д20, схватывается через 12 часов.

Цемент М400 (50 кг): цена

Цену на описываемый материал нельзя назвать высокой, и она зависит от типа, сорта, свойств и объема заказанной партии. Чтобы узнать стоимость мешка цемента М400, нужно цену 1 тонны разделить на количество мешков в 1 тонне, то есть на 40.

Каждый потребитель, безусловно, заинтересован в приобретении материалов по более выгодная цена — дешевле.Так что же влияет на цену в нашем случае? Посмотрим:

Наличие минеральных добавок значительно удешевляет портландцемент, так как его процентное содержание в смеси варьируется. Таким образом, цемент М400 с высоким процентом шлакообразования будет дешевле, чем без добавок.
Пластификаторы, наоборот, повышают его цену.
Еще одним фактором является тонкость помола: чем лучше дробятся клинкерные гранулы на производстве, тем активнее получается смесь, и, соответственно, выше себестоимость.
На стоимость кг цемента М400 обязательно влияет производитель. Так как все они находятся в разных уголках страны, транспортные расходы на них тоже разные.
На цену также влияет упаковка, т.к. продажа этого материала навалом или расфасованным в мешки по 25 кг или 50 кг — это совсем другое дело, так как расходы на сами мешки, плату за фасовку и т.д. берутся на себя в учетную запись.

Цемент М400 (мешок) в среднем стоит 190-225 руб.

Марка бетона М и класс бетона по прочности В. Класс бетона

Бетон, как рукотворный камень, известен давно. История его использования насчитывает несколько тысячелетий. Бетон получил наибольшее применение в строительстве.Пожалуй, ни одно строение не обходится без использования этого материала. И, хотя бетон в строительстве применялся давно, современный строительный бетон с применением цемента – достаточно молодой материал. Забытая технология времен Древнего Рима возродилась вновь в конце восемнадцатого века, и насчитывает немногим более двухсот лет.

Бетон представляет собой композиционный материал. Так называются материалы, состоящие из нескольких компонентов. Бывают бетоны на основе глины, извести, гипса, цемента, известково-кремнеземной смеси, битума, полимеров.

Если говорить об обычном строительном бетоне, то в его состав входит вяжущее – чаще всего цемент, и наполнители – обычно щебень и песок. После перемешивания с добавлением воды эта смесь постепенно превращается в камень, схватывается.

Приведены указанные, требуемые свойства бетона:

количество и вид цемента
вид и качество заполнителей,
их пропорция
добавки,
водоцементное отношение
способ приготовления и доставки
способ укладки и уплотнения,
в процессе твердения и твердения

Характеристики бетона

Классификация бетона довольно сложна для неспециалиста.Заглянув в ГОСТ 26633-2012, мы увидим характеристики бетона по классификационным признакам:

по основному назначению
по виду наполнителя
по условиям твердения
по прочности по классам: на сжатие, на растяжение при изгибе, на осевое растяжение
по средней плотности
по морозостойкости по марки
по гидроизоляции по маркам
истирание по маркам

Прочность

Нас, конечно, интересует, прежде всего, прочность на сжатие, это основной показатель в строительстве. Классификация бетона по маркам в настоящее время используется редко, и в ГОСТе ее нет. Чем отличается марка (М) бетона от класса (Б)? Переход на классы обусловлен использованием единицы измерения давления, принятой в международной системе единиц (СИ) — Паскаль.

Цифра после буквы «В» обозначает давление в мегапаскалях, которое выдерживает бетонный куб со стороной 15 см в 95 случаях из 100. Для марки эта величина указывается как кгс/кв.см.Для справки, 1 МПа примерно равен 10,2 кгс/кв.см. При этом бетону класса В7,5 соответствует марка М100, классу В12,5 и марки М150, классу В15 — М200.

От чего зависит прочность бетона?

От марки цемента. Чем он выше, тем выше прочность конечного изделия или конструкции. Часто встречается в продаже цемент марки 400 меньше 500.

В качестве крупного заполнителя обычно используют известняковый или гранитный щебень. Он также отличается по марке и размеру.Мелкий заполнитель – песок. Лучше всего подойдет кварцевый речной песок или морской песок средней крупности с низким содержанием пыли.

Водоцементное отношение при прочих равных является определяющим фактором. Для образования цементного камня не требуется большого количества воды. Но недостаток воды сказывается на работоспособности. Поэтому для поддержания заданного водоцементного отношения применяют пластификаторы – добавки, повышающие пластичность бетонной смеси.

Уплотнение бетона является очень важным фактором.В процессе перемешивания в смесь втягиваются пузырьки воздуха. В незатвердевшей смеси они останутся в объеме бетона, что значительно снизит его прочность.

Для набора проектной прочности требуется уход за свежим бетоном. Особенно важно на ранних стадиях, когда скорость отверждения максимальна. Это долгий процесс. Заданную расчетную прочность он наберет в течение месяца, в нормальных условиях – при температуре близкой к 20 градусам и влажности выше 90%.

kakpravilino.com

Марка прочности – стандартизированное числовое значение, полученное в результате лабораторных испытаний на сжатие и растяжение. Другими словами, это величина, определяющая максимальную механическую нагрузку, которую может выдержать квадратный сантиметр поверхности. Поскольку бетоны со временем имеют тенденцию к увеличению прочности, испытаниям подвергают эталонные образцы (литые кубы со стороной 10 сантиметров) в возрасте созревания не менее 28 суток. Существующие марки бетона — в пределах от М50 до М800 (с увеличением плотности увеличение числового показателя).Для индивидуального строительства используется бетон марки не выше 400.

Однако заявленная маркой прочность является именно лабораторной величиной, так как на практике на нее влияет ряд дестабилизирующих факторов, таких как нарушения в технологии изготовления, несоответствие качества песка и воды, изменения в укладке и условия настройки. Все это приводит к снижению прочностных характеристик. И эта погрешность, или коэффициент вариации, является основным отличием класса бетона от его марки.По сути, это просто фактическая прочность с небольшим (5%) отклонением. В практическом применении класс бетона является важной расчетной величиной, используемой (в отличие от марки) при проектировании будущих конструкций. Измеряется в МПа, регламентируется ГОСТ 26633-85. Всего существует шестнадцать классов прочности в диапазоне от В 3,5 до В 60.

fb.ru

характеристики материала и его назначение

Главная ›Материалы› Какие марки бетона бывают: характеристики материала и его назначение

Универсальный состав на основе на цементе, песке и гравии, называемом бетоном.Без него не могут быть качественно проведены ни фундаментальные, ни подготовительные работы по строительству частных и промышленных объектов. В зависимости от способности противостоять механическим воздействиям материал подразделяют на марки и обозначают буквой М, измеряемой в кг/см2. А по возможности выдерживать давление сжатия бетон делят на классы и обозначают буквой Б, измеряя значение в МПа.

Взаимосвязь класса, марки и прочности

Прочность состава зависит от соотношения компонентов в бетонном растворе. Это влияет на табличные характеристики марок бетона. Цемент, щебень, песок и вода взаимодействуют. За счет протекания физико-химических реакций между компонентами смесь правильно замораживается. Важную роль имеет марка цемента и температурные показатели. Например, пятисотый портландцемент требует для раствора менее марки 400, а его состав значительно прочнее.

Сушка смеси должна происходить медленным естественным путем в условиях хорошей влажности.В течение первых четырех недель бетон необходимо пролить водой. Раствор нельзя использовать при отрицательных температурах. Влага вынуждена выделяться, и бетон становится хрупким.

Основные популярные марки цемента М100-М450. Они соответствуют классу материалов В7,5-В35. Продукция представлена в следующей таблице марок бетона и прочностных характеристик.

Назначение бетона разных марок

Бетон М100В7,5. Используется для подготовительных работ, в качестве воздушной подушки или поливки фундамента.Относится к тощим бетонам с низким порогом прочности. Такой материал можно использовать только в качестве ненагружаемого слоя.
Бетон М150В12,5. Материал имеет удовлетворительную прочность, применяется для окончательной заливки железобетонных конструкций перед гидроизоляционными работами. Бетон обладает хорошей морозостойкостью и влагостойкостью.
Бетон М200В15. Обладает хорошими прочностными характеристиками. С успехом применяется для заливки полов, устройства малонагруженных фундаментов, возведения оснований для заборов, заливки автостоянок, мощения дорожек.
Бетон М250В20. Обладает хорошей прочностью, потому широко применяется для производства железобетонных изделий, монолитных плит, возведения фундаментов разного типа. Подходит для заливки дорожек, площадок, ступеней.
М300В22,5 бетон. Продукт имеет отличные показатели качества, прочностные характеристики марок бетона приведены в таблице. Его можно использовать для возведения фундамента любого дома, для возведения монолитных плит. Он относится к тяжелым бетонам и имеет наибольшее распространение.
Бетон М350В25. Отличная прочность способствует широкому использованию бетона для возведения монолитных фундаментов крупных объектов. Из него выполняют тяжелые и прочные колонны и сложные железобетонные конструкции. Затвердевший состав выдерживает экстремальные нагрузки, используется для строительства аэродромов.
Бетон М400В30. используется для изготовления очень прочных элементов – чаш бассейнов, оснований фонтанов, колонн, опор, монолитных конструкций.В индивидуальном строительстве практически не используется из-за дороговизны и быстрого схватывания.
Бетон М450В35. Этот материал и продукция торговой марки редко используются выше. Они имеют строго промышленное назначение. Показатели прочности настолько высоки, что такие тяжелые бетоны используют для строительства метрополитена, опор мостов, железнодорожных платформ, плотин и гидротехнических сооружений.

Каждый состав представляет собой правильно подобранную пропорцию компонентов, благодаря чему можно производить бетон с разными техническими свойствами и применять этот универсальный материал для самых разных строительных работ.

Предыдущий пост Следующий пост

zfundament.ru

Класс бетона — свойства и отличия

Фундамент – это основа любого возводимого здания. Поэтому чем лучше она рассчитана и выполнена, тем она устойчивее и долговечнее. Материалы, из которых заливается фундамент, существенно влияют на его качество. Поэтому возникает необходимость поговорить о бетоне, определить класс бетона и его марку.

Фундамент бетонный.Это древний представитель строительных материалов. Бетон представляет собой своеобразную смесь следующих компонентов: вяжущее – цемент (портландцемент и шлакопортландцемент), вода, мелкий (песок) и крупный заполнитель (щебень и гравий).

Основными и главными показателями качества считается класс бетона и марка бетона. Марка характеризует количество цемента, входящего в состав бетонной смеси.

Класс бетона может быть следующих видов: В10, В15, В20, В25, В30, В40, В80, В12.5, В7,5, В22,5, В35… На сайте различают следующие виды В7,5 — В40.

Существует классификатор по прочности на сжатие, который зависит от плотности бетона:

М400 — М1000 — особо тяжелые;
М100 — М600 — тяжелые;
М50 — М400 — обычный;
М25 — М200 — легкие;
M4 — M100 — сверхлегкие.

Указанные здесь штампы используются очень часто. Цифра, которая находится после буквы М, — это прочность куба на сжатие, которой он достигает через 28 дней созревания.Также есть такие не менее важные качества бетона, как: морозостойкость, устойчивость к агрессивным средам.

Качество и марка бетона для фундамента полностью зависят от назначения, видов и дальнейшей эксплуатации. Местные погодные условия оказывают существенное влияние на использование различных видов смесей.

При возведении оснований необходимо обращать внимание на следующие параметры:

Поперечная, продольная нагрузка, а также нагрузка от собственного веса конструкции.
Провести комплексное исследование почвы и подземных вод.
Планировка помещений, расположенных ниже этажа 1 этажа, тип фундамента и тип подвала.

Все эти факторы существенно влияют на класс бетона, а также на его физико-механические свойства. При строительстве складского, производственного или жилого здания необходимо рассчитать значения всех нагрузок.

Чтобы фундамент, на котором будет построен дом, оставался прочным, необходим правильный выбор марки бетона для фундамента и наполнителя.Марка зависит от построенного здания, чем больше значение нагрузки, тем большую марку мы принимаем.

Из вышеизложенного видно, что долговечность любого здания зависит от заложенного под ним фундамента, а его качество зависит от пропорций составляющих бетон.

Самостоятельное приготовление качественной бетонной смеси очень дорого: из-за сложности получения бетона нужного качества и объема заливки в опалубку, которую необходимо выполнить за один день.

Ошибки в приготовлении бетонной смеси, пригодной для фундамента, могут значительно снизить ее качество, что в дальнейшем может вызвать ряд неблагоприятных явлений. Даже для частного дома выполнение работ по фундаменту требует тщательного соблюдения норм, принятых в гражданском строительстве.

Важно помнить, что нужно выбрать подходящую марку бетона, некоторые из них подходят для строительства больших зданий, а другие смогут выдержать нагрузку только небольших объектов.

fb.ru

Класс и марка бетона в чем разница

Марки и классы бетона

Главная » Продажа бетона с доставкой » Марки и классы бетона

Марка бетона – ключевой критерий определения качества товара при покупке. Все остальные параметры качества – морозостойкость, подвижность и водонепроницаемость – напрямую зависят от марки. В большинстве случаев, чем выше марка, тем больше процент цемента в бетонной смеси.

Специалисты определяют марку бетона по прочности на сжатие — предельную нагрузку (кгс/см²), которую может выдержать образец бетона (15*15*15см) на 28-й день после изготовления. Также существует понятие марки бетона по прочности на растяжение, указывается, если этот показатель имеет ключевое значение в данной конструкции.

Марки цемента по морозостойкости и водонепроницаемости указываются реже. Водонепроницаемость определяется односторонним гидростатическим давлением (кгссм²), при котором образец не пропускает жидкость.Марка по морозостойкости определяется при испытании образцов повторным замораживанием и оттаиванием.

Наряду с понятием марки бетона в современном строительстве широко используется термин класс бетона. Отличие этих понятий в том, что если марка является средним показателем, то класс предполагает гарантированное соответствие заданному уровню прочности. Класс бетона обозначается латинской буквой «В», а на рынке можно встретить бетон от В1 до В60.Сегодня понятия марки и класса бетона используются параллельно.

Соотношение между классом и марками бетона по прочности (нормативный коэффициент вариации v = 13,5%)

Средняя прочность данного класса, (кгс/см²)	Ближайшая марка бетона
В3,5	46	М50
АТ 5	65	М75
В7,5	98	М100
АТ 10	131	М150
В12,5	164	М150
В15	196	М200
В 20	262	М250
В22,5	295	М300
В25	327	М350
В30	393	М400
В35	458	М450
В40	524	М550
В45	589	М600
В50	655	М600
В55	720	М700
В60	786	М800

Марка и класс бетона определяются не только компонентами, входящими в состав, но и соотношением этих компонентов. Например, в соответствии с рекомендациями по составу и пропорциям бетона для приготовления бетона М 100 В 7,5 можно использовать цемент марки 400, а можно использовать марки 500, в последнем случае расход цемента будет меньше. Для каждого строительного объекта состав бетона разрабатывается индивидуально. Чаще всего для изготовления товарного бетона на заводах применяют цемент марок 400 или 500.

Пропорции компонентов бетона при использовании цемента М 400 (цемент, песок, щебень)

Пропорции компонентов бетона при использовании цемента М 500 (цемент, песок, щебень)

Марка бетона или класс? Как классифицировать бетон при строительстве собственного дома?

Большинство застройщиков индивидуальных домов классифицируют бетон, используя такое понятие, как марка бетона.Однако у этого строительного материала есть еще одна характеристика – классность. В чем причина такой избирательности, и в чем разница между маркой и классом?

Бетон — самый распространенный, не имеющий аналогов строительный материал и второй по использованию после воды ресурс на Земле. Они представляют собой искусственно полученный камень, полученный в результате затвердевания однородной массы смешанных в определенных пропорциях компонентов, таких как цемент, вода, наполнители и/или модифицирующие добавки.

Существует довольно большое количество самых разных бетонов, различающихся как по назначению, так и по роду и виду основного вяжущего, а также наполнителей — по условиям созревания, и по своей структуре.Тем не менее, несмотря на все это разнообразие бетона, основных качественных характеристик, которые используются в расчетах при проектировании будущих объектов, всего три – прочность, водонепроницаемость и морозостойкость. Для определения числовых показателей этих важных свойств бетона были введены понятия марки и класса.

Например, бетон марки 200, широко применяемый в индивидуальном строительстве для устройства различных фундаментов, относится к классу В 15 и имеет морозостойкость — F75-F100 и водонепроницаемость — W2-W4.

Конечно, в первую очередь напрашивается вопрос, что представляет собой конкретная марка и чем она отличается от класса.

Начнем с того, что классы и марки бетона являются исключительно прочностными характеристиками, однако имеют некоторые нюансы в практическом применении.

Прочность представляет собой стандартизированное числовое значение, полученное в результате лабораторных испытаний на сжатие и растяжение. Другими словами, это величина, определяющая максимальную механическую нагрузку, которую может выдержать квадратный сантиметр поверхности.Поскольку бетоны со временем имеют тенденцию к увеличению прочности, испытаниям подвергают эталонные образцы (литые кубы со стороной 10 сантиметров) в возрасте созревания не менее 28 суток. Существующие марки бетона — в пределах от М50 до М800 (с увеличением плотности увеличение числового показателя). Для индивидуального строительства используется бетон марки не выше 400.

Однако заявленная маркой прочность является именно лабораторной величиной, так как на практике на нее влияет ряд дестабилизирующих факторов, таких как нарушения в технологии изготовления, несоответствие качества песка и воды, изменения в укладке и установка условий. Все это приводит к снижению прочностных характеристик. И эта погрешность, или коэффициент вариации, является основным отличием класса бетона от его марки. По сути, это просто фактическая прочность с небольшим (5%) отклонением. В практическом применении класс бетона является важной расчетной величиной, используемой (в отличие от марки) при проектировании будущих конструкций. Измеряется в МПа, регламентируется ГОСТ 26633-85. Всего насчитывается шестнадцать классов прочности в диапазоне от В 3.5 к В 60.

Следующие качественные характеристики — водонепроницаемость и морозостойкость — классифицируются только по маркам.

Марка бетона, характеризующая морозостойкость, также является лабораторной величиной. Он представляет собой максимальное численное значение числа испытаний, в ходе которых образец подвергался поочередному замораживанию и оттаиванию. Морозостойкость определяется восемью марками в диапазоне от F 50 до F 500.

Еще одной качественной характеристикой является марка бетона по водонепроницаемости. Для классификации водонепроницаемости используются шесть марок в диапазоне от W2 до W 12, которые представляют максимальное значение давления воды, при котором эталонные образцы способны пропускать воду (при соблюдении стандартных условий испытаний).

Разность марок бетона, область применения

Бетон играет основную роль в формировании не только фундамента, но и свай и стен дома. При выборе марки бетона нужно учитывать не только его стоимость, но и характеристики, и сферу использования.От марки бетона напрямую зависит срок службы здания, в том числе марка дает определенные возможности и экономические предпосылки.

Марки бетона и области их применения

М-100 применяется при возведении ненесущих строительных элементов. Например, во время дорожных работ. Тротуары, дорожки для пешеходов, автомобильные площадки и, в том числе, изготовление отмостки.

М-150 по запасу прочности не сильно отличается от М100, сфера применения та же.Разве что, получится несколько более прочный бетон, который будет стоить дороже и прослужит дольше.

М-200 применяется для изготовления плит для перекрытий на заводах. В том числе, железобетонные пояса, дорожные покрытия для малых нагрузок.

М-250 не имеет отличий от сильного М200, так как область его применения аналогична. Он имеет больший срок службы за счет того, что немного медленнее разрушается во время мороза. Отсюда подходит для фундаментов гаражей, бань, небольших построек.

М-300 применяется для заливки лестничных площадок жилых многоквартирных домов, тротуаров, дорог, которые рассчитаны на большие нагрузки (фургоны, самосвалы и другие тягачи). В том числе, для изготовления более прочных перекрытий из железобетона, труб, коммуникаций и других подобных конструкций. Обычно используется в большинстве ленточных фундаментов.

М-350 долговечнее предыдущего аналога, сфера применения аналогична, но из-за большей прочности активно используется для автомагистралей, скоростных дорог и всех дорожных элементов, включая заборы, стены, фундаменты.Обладает высокой морозостойкостью, благодаря чему отлично подходит для монолитных фундаментов. Но дорого.

М-400 применяется для фундаментов всех типов, в том числе высотных. Для несущих стен, высокопрочных полов, подвалов, для изготовления свай, строительства заводов и цехов. Также для складов, где требуется очень прочный пол.

М-450 считается одним из самых прочных и надежных бетонов для строительства зданий. Выдерживает огромные нагрузки.С его помощью делают высокопрочные несущие перекрытия, высокопрочные фундаменты и многие другие ответственные конструкции.

М-500 — самая прочная и надежная из всех марок. Особо прочный, поэтому его активно используют при строительстве небоскребов. Такой бетон прекрасно изолирует от различных воздействий природного и механического характера. Держится там, где другие не могут. В том числе, в экстремальных условиях.

Блок бетонный монолитный m350

Марка бетона зависит от его качества.Характеристики делятся по морозостойкости, подвижности и водонепроницаемости. Как правило, чем больше количество марок, тем больше цемента в составе, что в свою очередь влияет на его пористость и долговечность.

Пример использования М500

Ученые-специалисты больше внимания уделяют сжатию затвердевшего бетона, а именно уровню его предельной нагрузки. Определяется по формуле кгс/см2. Бетон ориентируют и сравнивают, заливая его в цилиндры 15х15х15, уже окончательно затвердевшие, что в нормальных условиях занимает месяц.

Кроме того, существует понятие растяжимого бетона. А именно, насколько она сохраняет свою прочность на растяжение. Эти данные указываются только тогда, когда бетон, например, предназначен для фундамента или свай, дорог с большими нагрузками. Морозо- и влагостойкость указывается еще реже. Потому что в строительстве эти характеристики не являются ключевыми. Это связано с тем, что на сегодняшний день существует огромное количество гидроизоляционных материалов, добавок, распылителей и других армирующих составов, а также составов, дополнительно придающих бетону определенные свойства.Сопротивление влаге указывается в виде кгс/см2 при одностороннем гидростатическом давлении, при котором поверхность бетона не впитывает жидкость.

Образцы для испытаний бетона

Морозостойкость определяется исследователями с помощью испытаний, заключающихся в многократном замораживании и оттаивании отобранного образца бетона. Слово «марка» сразу указывается в цементе одной буквой «М». На данный момент на рынке представлен бетон от М50 до М1000. Так же как и марка, в строительстве есть термин «класс бетона».Сроки отличаются тем, что марка представляет собой средний показатель. Класс, в свою очередь, сразу предлагает гарантированный уровень прочности, который также отображается в названии цифрами.

При проектировании в документации сразу указывается только класс бетона, который необходим для соответствующей конструкции. Строго по СТ СЭВ 1406. Класс обозначается буквой «В». Так, на строительном рынке вы найдете бетон классов от В1 до В60. Во всех торговых местах, прайсах и других документах бетон указывается как цифровым, так и буквенным индексом.

При конструировании ЖБИ товаров появляются другие характеристики: знакомы М, Б, есть еще П — подвижность, морозостойкость F, водонепроницаемость W. Сегодня марки и обозначения классов 0, которые используются параллельно. Те. могу написать сразу как класс, так и только бренд. Переводить марку в класс и наоборот позволяет специальная таблица сравнения.

Таблица марок и марок бетона

Классы и марки ЖБИ указываются не только в зависимости от компонентов, но и по их соотношению.Приведем пример: согласно рекомендациям составов и пропорций ЖБИ, для создания бетона М100 В7,5 можно использовать цементную основу как марки 450, так и 500. В случае марки 500 цемент расход будет меньше.

В каждой конструкции изготавливается индивидуальный состав бетона. Обычно для производства бетонных заводов заводы используют от 400 до 500 марок цемента.

Как указано выше, прочность на сжатие кгс/см2.Так же их делят по пропорциям песка, цемента, воды, щебня в бетонном растворе. В последнее время, в какой бы сфере не использовался бетон, его марка — слово употребляется все реже и реже. Чаще строители используют понятие «класс» бетона. Потому что он содержит сразу несколько характеристик.

Самый прочный бетонный — М50, прочный — М1000. Цены отличаются же в разы. Но дальше М600 не идет. В строительстве обычно используют М400-500.

М-100 или М150 применяется для ненесущих конструкций. Например, бетонные тротуары, дорожки для пешеходов. Они заделывают внутренние стены. Для любых нагрузок эти отметки вообще не предназначены, так как быстро разрушаются.

M-200 Для небольших нагрузок используйте именно этот бетон. Например, для индивидуального строительства лестниц, очень простых фундаментов под гаражи, подвалы, под лестницы, дорожные плиты малой нагрузки.

М-250. Более прочный, недостаточно надежный для больших нагрузок.Жалюзи, лестницы, ростверки, упоры, заборы, лестницы всех видов.

М-300. Отсюда монолитные фундаменты, стены, полы, лестницы, плиты.

М-350. Стоит отметить самый популярный бренд. Его выбирают из-за не только качества, но и морозостойкости. Это не значит, что гидроизоляция отсюда и для вышеперечисленных марок больше не нужна. Дело в том, что даже песок имеет процент влажности, бетон и подавно, но выдерживает этот процент при расширении в морозы.Но не намного больше того процента, который уже в ней есть, поэтому нужна гидроизоляция. М350, как правило, особо не капризен, а гидроизоляция самая дешевая, чтобы платить за нее с лихвой.

М-400. Используется для специальных сооружений, таких как банки и их хранилища, плотины, другие гидротехнические сооружения, мосты, опоры для малых мостов и несущие стены для больших зданий.

М-450. Качественный, надежный бетон. Бетон высокой прочности. Подходит для особо крупных мостов и их опор, подземных сооружений, таких как метро, станции, платформы и т.д.

М-500. Применяется вместе с гранитным щебнем. Вода для него недоступна, потому что нет смысла в гидроизоляции. Морозы не берут, утепление не нужно. Особо крупные плотины, дамбы, подводные сооружения и т.д. Не для частного строительства загородных домов. Ибо это не окупается.

М-550. В строительстве используется нечасто, только в очень больших небоскребах. А также большие и длинные тоннели подземного типа, колонны, ригели, особо крупные памятники.

М-600. Полные аллеи. Особо прочный бетон. Для конструкций особой сложности в экстремальных условиях.

Пример использования бетона М450

www.xn —- 7sbbnce2cdcen9bgn.xn — p1ai

Отличие марки и класса бетона | Статьи о строительстве

Понятие «класс бетона» стало все более употребительным в строительной терминологии. Он почти ничем не выделяется от «марки бетона», но отличия у них все же есть.В марках бетона используется средний показатель прочности, а в классах этот показатель имеет гарантированную обеспеченность. Различия можно заметить и в самом начале строительства, когда проектируются железобетонные и бетонные конструкции.

При их возведении определяется, какая марка бетона будет использована и класс его прочности, влаго- и морозостойкости. В современных нормативах указывается класс бетона, хотя строительные компании обычно покупают бетон в марках.

Марка бетона по прочности на сжатие соответствует прочности на сжатие испытанных образцов. А предел прочности образцов – это предел прочности марки бетона. Холодостойкость определяется наибольшим количеством попеременных оттаиваний и промерзаний. Эти циклы проверяют образцы во время испытаний. Такой бетон необходим там, где есть влияние отрицательных температур. Положение бетона, когда он не пропускает воду, называется гидростатическим давлением.Благодаря этому прочность бетона определяется водонепроницаемостью. Такой бетон используется там, где предъявляются высокие требования к водонепроницаемости и плотности. Для строительства путепроводов, путепроводов, гидротехнических сооружений, а также мостов применяют мостовой бетон.

Одним из важнейших критериев считается однородность бетона. Определить такой бетон можно только по результатам испытаний образцов бетона. При этом прочность колеблется и отклоняется в большую или меньшую сторону.На прочность бетона влияет множество факторов, к которым относятся качество бетона и заполнителей, точность дозирования составляющих бетона, способ его изготовления и многие другие факторы. Для повышения прочности бетона рекомендуется использовать качественный бетон, а также повышать уровень инженерии и автоматизации производства.

Характеристика, гарантирующая получение бетона требуемой прочности при незначительных колебаниях, называется классом бетона.Гарантированный класс прочности бетона 0,95. То есть класс — это числовой термин для конкретной характеристики бетона.

За счет взаимозависимости цемента с водой повышается прочность бетона. Это взаимодействие прекращается, когда бетон окончательно высыхает или застывает. При быстром высыхании или замерзании бетона сильно ухудшаются его свойства и структура. Следует отметить, что бетон требует ухода, чтобы создать хорошие условия твердения. Это особенно необходимо сразу после установки.

Приобретение требуемой марки или марки бетона во многом определяется проектом. Если такового нет, опытные строители порекомендуют нужную марку или марку бетона для прочного строительства.

vest-beton.ru

Какую марку бетона для фундамента выбрать?

Согласно СНиП бетон для изготовления фундаментов должен быть марки не ниже М250.

Основные марки товарных бетонов и области их применения:

М-100 — применяются при возведении различных неответственных и ненесущих конструкций, например, при заливке тротуаров, пешеходных дорожек и парковочных площадок , при изготовлении отмостки.
М-150 — по прочности немного отличается от вышеописанной марки бетона, поэтому область применения бетона М 150 практически такая же.
М-200 — применяется при изготовлении плит перекрытий, для изготовления различных железобетонных поясов, дорожного покрытия при малых нагрузках.
М-250 — по прочности имеет незначительные отличия от описанной выше марки бетона, поэтому область применения бетона М 250 практически аналогична.
М-300 применяется при литье лестниц, тротуарной плитки, дорог, подвергающихся большим нагрузкам, при производстве плит перекрытий, различных колодцев и труб, а также других ответственных конструкций.
М-350 — как и бетон марки М 300, применяется при строительстве ответственных сооружений: при устройстве площадок, бордюров (бордюров), при строительстве дорог, выдерживающих большие нагрузки.
М-400 — применяется при устройстве фундаментов зданий, в качестве несущего слоя при устройстве высокопрочных полов в гаражах, подвалах, различных мастерских и производственных цехах, а также многих других служебных помещениях, где прочность пола важнее других качеств.
М-450 – считается одной из самых прочных марок строительного бетона. Используется при возведении ответственных конструкций, способных выдерживать большие нагрузки. Применяется при возведении высокопрочных несущих плит перекрытий, при возведении фундаментов зданий и других ответственных конструкций.
М-500 — будучи самым прочным и надежным среди популярных марок, нашел свое применение в строительстве ответственных конструкций, где требуется предельная надежность и долговечность.Бетон этой марки отлично защищен от всевозможных разрушений, и продолжает крепко стоять даже в самых тяжелых условиях эксплуатации, когда уже сдается другой менее прочный бетон.

Марка бетона является ключевым критерием для определения качества бетона. Все остальные параметры — морозостойкость, подвижность и водонепроницаемость — напрямую зависят от марки. В большинстве случаев, чем выше марка, тем больше процент цемента в бетонной смеси.

испытание образцов бетона

Специалисты определяют марку бетона по прочности на сжатие — предельную нагрузку (кгс/см2), которую может выдержать образец бетона, отлитый в виде цилиндра или куба размером 15х15х15 см, выдерживаемый в течение 28 суток твердения в оптимальных условиях. Также существует понятие марки бетона по прочности на растяжение, эта характеристика указывается, если этот показатель имеет ключевое значение в данной конструкции.

Марки цемента по морозостойкости и водонепроницаемости указывают значительно реже, так как эти свойства не являются ключевыми в обычном строительстве. Водонепроницаемость определяется односторонним гидростатическим давлением (кгс/см2), при котором образец не пропускает жидкость. Марка по морозостойкости определяется при испытании образцов повторным замораживанием и оттаиванием.

Марка обозначается латинской буквой «М». Сегодня на рынке представлены бетоны в диапазоне от М50 до М1000.

Наряду с понятием марки бетона в современном строительстве широко используется термин класс бетона. Отличие этих понятий в том, что если марка является средним показателем, то класс предполагает гарантированное соответствие заданному уровню прочности. В проектной документации в соответствии со СТ СЭВ 1406 указывается именно класс бетона, необходимый для использования. Класс бетона обозначается латинской буквой «В», а на рынке можно встретить бетон от В1 до В60.

Во всех информационных материалах, прайс-листах и т.п. Бетон указывается цифровым и буквенным индексом. При проектировании ЖБИ назначаются определенные характеристики бетона: марка М-, класс В-, подвижность П-, морозостойкость F- и водонепроницаемость W-.

Сегодня понятия марки и класса бетона используются параллельно. Преобразование марки в класс бетона можно выполнить с помощью таблицы ниже.

Соотношение между классом и марками бетона по прочности (нормативный коэффициент вариации v = 13.5%)

	Средняя прочность данного класса, (кгс/см2)	Ближайшая марка бетона
В3,5	46	М50
АТ 5	65	М75
В7,5	98	М100
АТ 10	131	М150
В12,5	164	М150
В15	196	М200
В 20	262	М250
В22,5	302	М300
В25	327	М350
В30	393	М400
В35	458	М450
В40	524	М550
В45	589	М600
В50	655	М600
В55	720	М700
В60	786	М800

Марка и класс бетона определяются не только компонентами, входящими в состав, но и соотношением этих компонентов. Например, в соответствии с рекомендациями по составу и пропорциям бетона для приготовления бетона М100 В7,5 можно использовать цемент марки 400, а можно использовать марку 500, в последнем случае расход цемента будет ниже. Для каждого строительного объекта состав бетона разрабатывается индивидуально. Чаще всего для изготовления товарного бетона на заводах применяют цемент марок 400 или 500.

Таблица пропорций компонентов бетона при использовании цемента марки М400 (цемент, песок, щебень)

10 литров цемента, П: Щ (л)

	Массовый состав , С: П: У (с) (кг)
М100	1:4,6:7,0	41: 61	78
М150	1:3,5:5,7	32: 50	64
М200	1:2,8:4,8	25:42	54
М250	1:2,1:3,9	19:34	43
М300	1:1,9:3,7	17:32	41
М400	1:1,2:2,7	11:24	31
М450	1:1,1:2,5	10:22	29	Количество бетона из 10 литров цемента (л)
М100	1: 5,8: 8,1	53: 71	90
М150	1:4,5:6,6	40: 58	73
М200	1:3,5:5,6	32: 49	62
М250	1:2,6:4,5	24:39	50
М300	1:2,4:4,3	22:37	47
М400	1:1,6:3,2	14:28	36
М450	1:1,4:2,9	12:25	32

Калькулятор пропорций бетона марок М100-М300

Гарантируем получение скидок на закупку материалов при заключении договора с ТвойСтрой, чтобы материал был качественным, сертифицированным и экологически чистым.

См. также:

www.tvoystroy.ru

Что такое класс и марка бетона — соотношение и таблица

Бетон — это искусственный строительный материал, камень, созданный из воды, цемента, крупных и мелких заполнителей. Бетон получают формованием и твердением, при этом важную роль играет рациональный подбор компонентов в составе бетонной смеси. От соотношения основных компонентов и используемых пластификаторов зависит прочность бетона, его морозостойкость и другие важные параметры.Важнейшими показателями являются класс и марка бетона – характеристики, которые в первую очередь учитываются при проектировании. Остановимся на том, чем отличается класс бетона от марки и каково их соотношение.

Что такое класс и марка бетона

Оба параметра отражают одну и ту же характеристику — предел прочности при сжатии. Отличие в том, что марка использует среднее значение, а ориентируясь на класс, вы узнаете гарантированную безопасность с коэффициентом вариации, принятой по ГОСТу ошибкой 13. 5%.

Итак, какие бывают классы и марки бетона по прочности? Марка бетона дается по средней прочности на сжатие и измеряется в кгс/см2. Обозначается буквой М и цифровым обозначением значений показателя прочности на сжатие, определенных ГОСТом, которому соответствует данный материал. В современном строительстве чаще всего используются марки М100 – М500.

Класс прочности бетона более близок к реальным показателям, так как учитывает допустимую погрешность.Также имеется буквенно-цифровое обозначение – буква В и значение прочности на сжатие в МПа. Полный диапазон значений — от В3,5 до В80, но основной диапазон, классы, получившие наибольшее применение в современном строительстве, — от В7,5 до В40.

Соотношение класса и марки

Один из наиболее частых вопросов, интересующих непрофессионалов, занимающихся подбором материалов для строительства, — как соотносятся марка и класс бетона? Класс соответствия и марка определяется коэффициентом вариации, который может варьироваться в широких пределах и зависит от многих факторов. Одна и та же марка бетона с разными коэффициентами вариации может быть как выше, так и ниже определенного значения (например, В10 или В15). Поэтому для получения однородных значений применяется средний коэффициент 13,5%.

Для определения соотношения класса и марки нет необходимости производить расчеты, есть таблица марок и классов бетона:

Как видите, здесь представлены самые популярные марки, используемые в современном строительстве. На их основе можно узнать нормативные значения плотности, однородности, прочности на разрыв и других показателей.Если необходимо получить точные характеристики материала, то проводятся полевые и лабораторные испытания взятых образцов для получения точного ответа о пригодности бетона для решения конкретных задач.

Стоит отметить, что при всей важности показателей марки и класса важно качество исходных компонентов и технология производства, соответственно выбор производителя.

Оборудование и инструмент для строительных, ремонтных и отделочных работ на сайте компании Немецкие технологии.

kadarspb.ru

Для различных направлений строительных работ требуется применение бетонных составов, наделенных определенными свойствами. При этом конкретные характеристики зависят от того, к какой марке и классу относится используемый материал. Наша статья поможет вам разобраться с этими терминами и их взаимосвязью.

Виды бетона марки

Классификация бетона по марке основана на следующих свойствах продукта:

прочность на сжатие — этот параметр указывает на предельную нагрузку, измеряемую в кг/см², которую может выдержать образец объемом 15 см² на 28-й день после его заливки;
Прочность на растяжение — предельная нагрузка (кгс/см²) на образец площадью 20 см² с последующим его разрушением;
морозостойкость — количество циклов замораживания-оттаивания, не приводящее к снижению прочности и растрескиванию материала;
водонепроницаемость — количество циклов влагосушки, при которых свойства изделия не ухудшаются.

В соответствии с изложенными выше критериями марки различают по прочности, обозначаемой буквой «М», по морозостойкости — «F», по водонепроницаемости — буквой «W».

Класс бетона и его отличие от марки

С 1 января 1986 года термин «класс бетона» заменил понятие «марка» в строительном проектировании. Данное изменение вступило в силу в связи с принятием СНиП № 2.03.01-84.

Прежде чем обсуждать соответствие марки и класса бетона, давайте определимся, в чем разница между этими двумя параметрами.Дело в том, что первое значение устанавливает усредненные технические параметры изделия, а второе гарантирует определенный материал.

Так, для гидротехнических сооружений гарантированная безопасность должна составлять 90 %, для остальных объектов – 95 %. Это означает, что данная характеристика наблюдается соответственно в 90 и 95 случаях из 100. Обозначается буквой «Б».

Определить, какая марка бетона соответствует классу бетона, можно с помощью специальной таблицы. Он указан ниже.

Кроме того, соотношение класса и марки данного товара можно рассчитать по следующей формуле: В=R*(1-t*V), в которой:

Б — класс состава, который имеет гарантированную безопасность равную 95%;
Р – средняя прочность материала. Так, у марки М250 этот параметр составляет около 250кгс/см²;
t — коэффициент студента. Он равен 1,64. Его использование необходимо для обеспечения гарантированной прочности равной 95%;
В — обозначение коэффициента вариации прочности.Это необходимо для того, чтобы осуществить перевод марки бетона в класс бетона. Для пористых и этот показатель равен 0,135.

Отдельные виды марок

Мы рассмотрели классификацию, а также вопрос, чем марка бетона отличается от класса бетона. Теперь поговорим об отдельных видах марок.

Марки прочности бетона

Имеют диапазон от М50 до М1000. Эта маркировка в первую очередь указывает на среднюю прочность на сжатие, измеряемую в кгс/см². Кроме того, в этом обозначении указывается вид используемого цемента, объемное соотношение компонентов раствора и время его твердения. Приведенные ниже таблицы помогут вам убедиться в этом.

Как было сказано ранее, каждая марка материала имеет свой класс прочности. Таблица марки бетона и марки бетона уже приводилась ранее, и мы не будем на ней останавливаться.

Обсудим другой вопрос — как проверить на прочность.Такая проверка может проводиться исключительно в лабораторных условиях. Для этого используется прототип, помещенный под специальный пресс. Могут применяться и другие методы, такие как ударный импульс или ультразвуковой метод.

Совет!
Самодельные конструкции должны иметь запас прочности.
Дело в том, что используемая бетонная смесь, несмотря на одну и ту же марку, может иметь разные технические характеристики.
Это связано с нарушениями технологии создания решения.

Марки бетона по морозостойкости

Морозостойкость – важный фактор, от которого зависит качество. Это особенно важно в случае построек, возводимых в северных регионах.

Влага, попадая на такие изделия, проникает в их структуру. После его замерзания он увеличивается в объеме, что вызывает повреждение конструкции. Из-за таких циклов замораживания и оттаивания бетона с низкой морозостойкостью серьезно снижается несущая способность, появляются внешние повреждения.

Это свойство можно усилить, добавив в раствор специальные химикаты. К ним относятся лигносульфонаты, суперпластификаторы и модификаторы, которые засыпаются в смесь в том количестве, которое установлено прилагаемой к ним инструкцией.

По названному свойству различают ряд категорий. Их диапазон от F50 до F1000. Цифра в маркировке указывает на количество циклов оттаивания-замораживания, при которых не происходит ухудшения качества конструкции.

Марка бетона по водонепроницаемости

Водонепроницаемость – это способность продукта противостоять негативному воздействию воды, возникающему во время циклов намокания и высыхания. Этот показатель рассчитывается исходя из изменения прочности изделия после определенного количества циклических воздействий влаги. В основе лежит соотношение между его начальной и конечной прочностью.

Этот параметр имеет диапазон от W2 до W20. Цифра в обозначении указывает на максимально допустимый уровень напора воды.Чем лучше это свойство, тем выше цена такого материала.

Заключение

Марка бетона

устанавливает усредненные технические показатели этого материала. Напротив, класс гарантирует на уровне 90-95% соответствие требуемым свойствам продукта.

Выделяют смесь марки по прочности, морозостойкости и водостойкости. Это основная классификация марок бетона, в нее входят обозначения, обозначаемые соответственно буквами М, Ж и Ш и имеющие разные диапазоны значений.Подробнее об этих проблемах можно узнать из видео в этой статье.

Бетон – востребованный в современном строительстве материал. Его используют при строительстве фундаментов, стен, дорожек, мостов и т. д. При этом его состав следует применять в каждом конкретном случае. Конкретное назначение бетона определяется его классом или маркой. Последние обычно указываются на упаковке.

Виды бетона

В настоящее время в строительстве зданий и сооружений могут применяться следующие марки этого материала:

сверхлегкий;

очень тяжелый.

Смесь для бетона изготавливается с использованием различных видов наполнителей. Тип конечного решения определяется типом последнего. В качестве наполнителя могут использоваться как легкие материалы (например, керамзит или опилки), так и более тяжелые (песок, гравий). В промышленном строительстве иногда применяют специальные специализированные бетоны. В качестве наполнителя используют металлическую стружку. Такой раствор считается очень тяжелым.

Марка бетона

Этот показатель определяют в специализированных лабораториях опытным путем.Для того чтобы узнать, какой марки бетон, изготовленный из него куб со стороной 15 см подвергают определенному давлению. Заодно посмотрите на показатели сжимаемости.

В настоящее время на рынке представлены наиболее часто используемые основные марки бетона. И их характеристики (в таблице ниже они представлены наглядно), и способы применения будут рассмотрены нами чуть позже. Таких разновидностей материала семь. Каждый из них обозначается буквой М и цифрой, указывающей, какое давление в кгс на см² может выдержать материал.Так, например, бетон М200 способен сохранять целостность при нагрузке 200 кгс/см².

Класс бетона

Марка бетона по прочности напрямую связана с классом этого материала. Однако последний в данном случае является более точным и конкретным. Ведь на качество готового бетона, помимо наполнителя и марки цемента, может влиять множество других факторов. Например, тип и чистота наполнителя, поглотителя и связующего, а также способы литья, условия твердения и т. д.

При определении класса бетона учитывается его марка, а также поправочные коэффициенты. Рассчитывается по формуле:

B = R * (0,0980655 * (1 — 1,64 * V)),

где R — средняя прочность материала (марка),

V — коэффициент вариации.

Выяснили, что есть такое понятие, как марка бетона. И характеристики их (таблица соответствий это наглядно показывает), и сферы использования в большинстве случаев совпадают с классами.Однако последний показатель указывается не в кгс/см², а в паскалях. Параметр 0,0980655 в приведенной выше формуле — это просто коэффициент перехода от одних единиц к другим.

Итак, определенная марка бетона по прочности обычно соответствует его определенному классу. Однако иногда показатели средней и фактической прочности этого материала различаются довольно существенно. При этом марка и класс могут не совпадать. Например, бетон марки М200 из-за не слишком качественного заполнителя или цемента может обозначаться как В10, а не В15.Цифра в классе материала показывает его способность выдерживать определенные нагрузки в МПа. Так, бетон В25 без вреда для себя переносит давление в 25 МПа.

Конечно, его стоимость зависит от класса материала. Раствор обычно продается по объему. То есть единицей, по которой определяется цена такого материала, является кубический метр. Так, 1 м³ раствора класса М100 стоит около 2000 руб., М200 обойдется примерно в 2200 руб., а М300 можно купить за 3500 руб.

Соответствие марки и класса

При проведении разного рода строительных работ часто бывает необходимо знать свойства того или иного вида раствора.Далее рассмотрим, какими качествами обладают конкретные марки бетона. И их характеристики (представленная ниже таблица наверняка будет полезна многим строителям), и сферы применения, как уже было сказано, в большинстве случаев соответствуют свойствам того или иного класса.

		Прочность	Приложение
			В виде гипса
			Установка тумбы
			Установка тумбы
			Стяжки
			Фундаменты
			Стены монолитные, изделия из бетона
			Мосты, банковские хранилища

Бетон М100

Итак, мы рассмотрели в общих чертах, какие бывают марки бетона и их характеристики. Из таблицы видно, что сфера применения этого материала зависит в основном от его прочности. Далее рассмотрим более подробно, как именно используется каждый класс. Материал марки М100, например, тоже большой прочностью не отличается. Поэтому его обычно используют для оштукатуривания стен, проведения подготовительных работ при заливке проезжей части или возведении фундамента. В последнем случае из этого материала изготавливается так называемый фундамент – плоская площадка, на которую устанавливается арматурный каркас.

Часто этот бетон используют и при устройстве бордюрного камня, не подвергающегося особым нагрузкам, заливке тротуарных дорожек низкогорья и т.д.

Область применения примерно такая же. Материал достаточно прочный для возведения конструкций, не подвергающихся нагрузкам, но недостаточно надежный для заполнения «серьезных» объектов.

Марка М200

Бетонные полы и стяжки обычно изготавливаются из бетона класса В15. Также эта марка хорошо подходит для заливки небольших лестниц, дорожек, площадок и т. д. Иногда владельцы загородных участков возводят с помощью такого раствора даже фундаменты под дома со стенами из легких материалов.Однако бетон марки М200 можно использовать для этой цели только на устойчивых грунтах. При этом грунтовые воды должны залегать достаточно глубоко.

Бетон М300

Раствор данного состава – отличный ответ на вопрос, какая марка бетона для фундамента лучше всего подходит. Также из материала этого класса часто отливают лестницы и ограждения. Неплохо этот вариант подходит и для возведения монолитных стен малоэтажных жилых и хозяйственных построек.Марка М300 на сегодняшний день является самым популярным видом бетона среди владельцев загородных участков.

М350

Заливка фундамента и монолитных стен — это то, что в основном используется для данной марки бетона (и класса бетона). Из таблицы видно, что материал такой прочности также используется для изготовления ЖБИ. Это могут быть балки, плиты перекрытия и т.д. Кроме того, бетон М300 часто используют для заливки стяжек и пола. Иногда из него делают самодельные монолитные плиты в опалубке.

Бетон М400

Это очень прочный вид материала, используемый в основном при строительстве зданий и сооружений специального назначения. Например, из него отливают стойки и полотна мостов, делают банковские сейфы и плотины гидроэлектростанций. Этим же бетоном заливают взлетно-посадочные полосы аэродромов.

Другие показатели

Итак, наиболее важными параметрами являются марка бетона и класс бетона. Таблица их соответствий показывает, насколько прочным может быть тот или иной вид.Безусловно, способность выдерживать определенные нагрузки – это первое, на что нужно обратить внимание при выборе бетона. Однако есть и другие параметры, не менее важные и определяющие пригодность материала в той или иной мере. Поэтому существуют марки бетона не только по прочности, но и по таким показателям, как морозостойкость, влагостойкость и пластичность.

Способность бетона выдерживать низкие температуры

В условиях средних и северных широт долговечность и надежность готовых бетонных конструкций во многом зависит от такого показателя, как морозостойкость. Ранее марка решений в этом плане обозначалась как MP3. Сейчас по морозостойкости бетон классифицируется буквой F. Цифра, следующая за ней, характеризует максимальное количество циклов замораживания и оттаивания, которое материал способен выдержать без потери качества.

Так как прочность композиции определяется опытным путем. Изучите образцы последовательно. В этом случае предварительно измеряется прочность бетона. Далее он подвергается нескольким циклам замораживания/оттаивания.На завершающем этапе снова определяется его прочность.

В настоящий момент бетон марки морозостойкости от F25 до F1000. В частном домостроении наибольшей стойкостью к низким температурам должен обладать, безусловно, бетон для наружных работ.

Однако на этот показатель следует обращать внимание не только при строительстве домов в регионах с холодным климатом, но и при возведении таких ответственных сооружений, как мосты, дамбы, аэродромные покрытия, дороги.

Влагомаркеры

Этот показатель важно учитывать при выборе бетона, предназначенного для строительства зданий и сооружений, эксплуатируемых в условиях повышенной влажности. Водонепроницаемость – это способность материала не пропускать поступающую влагу под давлением. В связи с этим существуют разные виды бетона. Его основных марок по водонепроницаемости пять: W2, W4, W6, W8, W12. Раньше буква Б использовалась для определения качества бетона по этому показателю.

Число после W в маркировке показывает давление, при котором водяной столб испытуемого образца не пропускает воду. Испытания бетона на влагостойкость проводятся методом «мокрого пятна».На практике обычно используются два показателя водонепроницаемости:

Современная промышленность выпускает не только рядовой, но и специальный гидробетон. Этот материал обладает высокой водостойкостью. При его изготовлении используется высококачественный портландцемент или пластифицированный вариант. К качеству наполнителей предъявляются особые требования. Не должно быть органических остатков. Максимально допустимый размер зерна, используемый для изготовления, должен составлять 5 мм.

Пластичность штампов

Этот параметр влияет в первую очередь на обрабатываемость. В некоторых случаях этот показатель может быть очень важным. Например, для прокачки по трубопроводам или при строительстве конструкций с использованием техники следует использовать достаточно текучий бетон.

Пластичность раствора повышается, как известно, при добавлении воды. Однако если его будет слишком много, бетон потеряет прочность. Поэтому для повышения подвижности раствора в наше время применяют специальные добавки – пластификаторы.

Этот материал по пределу текучести помечен буквой P.В этом плане представлены следующие марки бетона:

Пластичность определяют следующим образом:

Конус с диаметром стороны 200 мм и углом вершины 30 градусов изготовлен из жести.

В три приема заливается бетонной смесью с трамбовкой.

Выровняйте бетон и поверните конус на плоской поверхности.

Посмотрите, как будет сидеть бетон в течение определенного периода времени.

Итак, покупая готовый раствор, в первую очередь следует смотреть на его класс прочности. При необходимости также стоит убедиться, что марки его влагостойкости, морозостойкости и подвижности соответствуют определенным условиям. В этом случае готовая конструкция будет надежной и долговечной.

Бетон марки

играет большую роль в формировании не только фундамента, но и свай и стен дома. При выборе марки бетона нужно учитывать не только его стоимость, но и характеристики, и сферу использования. От марки бетона напрямую зависит срок службы здания, в том числе марка дает определенные возможности и экономические предпосылки.

Согласно СНиП бетон для изготовления фундаментов должен быть марки не ниже М250.

Марки бетона и области их применения

Основные марки бетона заводского производства и их применение

М-150 по запасу прочности не сильно отличается от М100, сфера применения та же. Разве что, получится несколько более прочный бетон, который будет стоить дороже и прослужит дольше.

М-200 используется для изготовления плит для перекрытий на заводах. В том числе, железобетонные пояса, дорожные покрытия для малых нагрузок.

М-350 долговечнее предыдущего аналога, сфера применения аналогична, но из-за большей прочности активно используется для автомагистралей, скоростных дорог и всех дорожных элементов, включая заборы, стены, фундаменты. Обладает высокой морозостойкостью, благодаря чему отлично подходит для монолитных фундаментов. Но дорого.

М-400 применяется для фундаментов всех типов, в том числе и многоэтажных. Для несущих стен, высокопрочных полов, подвалов, для изготовления свай, строительства заводов и цехов. Также для складов, где требуется очень прочный пол.

М-500 самый прочный и надежный из всех марок. Особо прочный, поэтому его активно используют при строительстве небоскребов. Такой бетон прекрасно изолирует от различных воздействий природного и механического характера. Держится там, где другие не могут. В том числе, в экстремальных условиях.

Блок монолитный бетонный м350

Основные характеристики бетона

Марка бетона зависит от его качества. Характеристики делятся по морозостойкости, подвижности и водонепроницаемости. Как правило, чем больше количество марок, тем больше цемента в составе, что в свою очередь влияет на его пористость и долговечность.

Испытание образцов бетона на прочность

Ученые-эксперты больше внимания уделяют сжатию затвердевшего бетона, а именно уровню его предельной нагрузки. Определяется по формуле кгс/см2. Бетон ориентируют и сравнивают, заливая его в цилиндры 15х15х15, уже окончательно затвердевшие, что в нормальных условиях занимает месяц.

Кроме того, существует понятие растяжимого бетона. А именно, насколько она сохраняет свою прочность на растяжение. Эти данные указываются только тогда, когда бетон, например, предназначен для фундамента или свай, дорог с большими нагрузками. Морозо- и влагостойкость указывается еще реже. Потому что в строительстве эти характеристики не являются ключевыми. Это связано с тем, что на сегодняшний день существует огромное количество гидроизоляционных материалов, добавок, распылителей и других армирующих составов, а также составов, дополнительно придающих бетону определенные свойства. Сопротивление влаге указывается в виде кгс/см2 при одностороннем гидростатическом давлении, при котором поверхность бетона не впитывает жидкость.

Что означают цифры в марках бетона

Морозостойкость определяется исследователями с помощью испытаний, заключающихся в многократном замораживании и оттаивании отобранного образца бетона. Слово «марка» сразу указывается в цементе одной буквой «М». На данный момент на рынке представлен бетон от М50 до М1000.Так же как и марка, в строительстве есть термин «класс бетона». Сроки отличаются тем, что марка представляет собой средний показатель. Класс, в свою очередь, сразу предлагает гарантированный уровень прочности, который также отображается в названии цифрами.

При конструировании ЖБИ товаров появляются другие характеристики: знакомы М, Б, есть еще Р — подвижность, морозостойкость F, водонепроницаемость W. Сегодня марки и обозначения классов 0, которые используются параллельно. Те. могу написать сразу как класс, так и только бренд. Переводить марку в класс и наоборот позволяет специальная таблица сравнения.

Различие марок бетона по своим свойствам

Как указано выше, прочность на сжатие кгс/см2. Так же их делят по пропорциям песка, цемента, воды, щебня в бетонном растворе. В последнее время, в какой бы сфере не использовался бетон, его марка — слово употребляется все реже и реже. Чаще строители используют понятие «класс» бетона. Потому что он содержит сразу несколько характеристик.

Самый прочный бетонный — М50, долговечный — М1000. Цены отличаются же в разы. Но дальше М600 не идет. В строительстве обычно используют М400-500.

М-300. Отсюда монолитные фундаменты, стены, полы, лестницы, плиты.

М-600. Полные аллеи. Особо прочный бетон. Для конструкций особой сложности в экстремальных условиях.

Марки прочности бетона. Класс бетона.

Основным показателем свойств бетона является прочность на сжатие. При нормировании прочности бетона используется характеристика — марка бетона . Марка бетона по прочности — это средний показатель прочности, а класс бетона — это показатель гарантированной прочности.

Марка бетона по прочности на сжатие — предельная нагрузка (кгс/см²), которую может выдержать базовый образец бетона с геометрическими размерами 15×15×15 см через 28 суток после изготовления. Это характеристика, гарантирующая получение бетона заданной прочности. Марка бетона по прочности на сжатие обозначается латинской буквой « М ». «И определяет прочность, цифра означает прочность на сжатие, выраженную в кгс/см².

Бетон класса по прочности на сжатие обозначается латинской буквой « В », а цифра за ней — это нагрузка (МПа), которую бетон должен выдерживать в 95% случаев. Например, если речь идет о бетоне В10, это означает, что данный класс бетона, имея прочность 131,0 кгс/см², должен выдерживать сжимающее давление 10 МПа в 95 случаях из 100.

Требования к бетону указываются в нормативных документах по классам, но при заказе бетона строительными организациями бетон обычно заказывают в марках.Эти показатели определяют назначение, для которого можно будет использовать бетон данной прочности, и должны полностью соответствовать проектной документации. Понятия марки и класса бетона используются совместно.

Соотношение между классами бетона по прочности на сжатие и марками (ГОСТ 26633-91*)

Класс бетона по прочности	Бетон средней прочности , R (кгс/см²)	Марка бетона по прочности
В3. 5	45,8	М50
В5	65,5	М75
В7.5	98,2	М100
В10	131,0	М150
В12.5	163,7	М150
В15	196,5	М200
В20	261,9	М250
В22,5	294,7	М300
В25	327,4	М350
В27,5	360,2	М350
В30	392,9	М400
В35	458,4	М450
В40	523,9	М550
В45	589,4	М600
В50	654,8	М700
В55	720,3	М700
В60	785,8	М800
В65	851,3	М900
В70	916,8	М900
В75	982,3	М1000
В80	1047,7	М1000

Назначение бетона по марке

В зависимости от класса и марки бетона по прочности составлены рекомендации по применению и назначению в различных областях строительства:

М 100 (В 7. 5) — марка бетона, предназначенная для работ, носящих предварительный характер. Обычно они предшествуют работам по армированию, созданию стяжки в помещении, а также заливке бордюров. Эта марка, относящаяся к легким видам бетона, не предполагает больших нагрузок.

М 150 (Б 12,5) — марка, также отнесенная к легкой марке бетона, предназначена для специальных работ подготовительного характера и проводится в период работ по устройству фундамента и заливке фундамента плиты монолитного типа.Этот бетон также можно использовать в качестве фундамента для небольших зданий и сооружений.

М 200 (В 15) — прочность марки выше предыдущей, обычно используется при возведении подпорных стен. Его также используют для изготовления лестниц, его используют для заливки площадки, создания бетонной подушки, используемой при строительстве дорог для бордюров.

М 250 (Б 20) — имеет свойства марки М200, но отличается износостойкостью. Используется так же, как M200. Дополнительно используется при изготовлении плит с небольшой нагрузкой.

М 300 (В 22,5) — марка бетона, пользующаяся большим спросом, применяется при работах по устройству фундамента монолитного типа. Этот бренд заливал сайт и делал лестницы.

М 350 (В 25) — отличается большой прочностью, применяется при возведении монолитных и перекрытий конструкций и создании фундамента многоэтажных домов. Высокая прочность этой марки способствует тому, что этот бетон используется при строительстве таких ответственных объектов, как плиты бассейнов, аэропортов, а также несущие колонны.

М 400 (В 30) — марка мало популярная, так как стоит достаточно дорого и практически сразу схватывается. Эта марка достаточно надежна и долговечна, поэтому ее часто используют при строительстве крупных комплексов – развлекательных и торговых, – аквапарков, банковских хранилищ, железобетонных изделий и сооружений гидротехнического типа.

М 500 (В 40) — отличается высокой концентрацией цемента и прочностью, что позволяет использовать бетон при возведении таких крупных сооружений, как гидротехнические сооружения и железобетонные конструкции специального назначения, а также как банковские хранилища.

Марка и класс бетона определяются компонентами, входящими в его состав, а также соотношением этих компонентов.

Дополнительными характеристиками бетона являются морозостойкость, водонепроницаемость и штабелируемость.

Вы смотрели: Марки прочности бетона. Класс бетона.

TPI M400 (Раствор для стяжки пола)

Микс с регулируемым уровнем тарелки. Подходит для заливки пола для выравнивания поверхности. Готов к декоративным материалам, таким как плитка, паркет, ковер и т. д.Потому что есть химические вещества, которые помогают течь. Это облегчает регулировку уровня пола.

ИНФОРМАЦИЯ

Составной материал между портландцементом TPI Щебень через процесс сушки и размера. Зарубежная химия высокого качества. Обладает хорошей текучестью. Легче отрегулировать уровень пола. Просто смешайте воду в нужной пропорции, ее можно использовать сразу.

ПРЕДЛОЖЕНИЕ

После смешивания с водой Использовать в течение 2 часов 30 минут.
Храните раствор в прохладном, сухом месте и заливайте его водой. Избегайте транспортировки под дождем или перемещения по влажным местам. Для продления срока хранения.

РАБОЧИЕ ПРОЦЕДУРЫ

Очистите поверхность для заливки. Путем удаления загрязнений, пятен, масла, пыли и других вредных воздействий. Если поверхность субстрата недостаточно прочная, ее следует извлечь. Убедитесь, что кожа крепкая. Или приготовить по-другому. (Проверьте подготовку поверхности с помощью стального скребка для поверхностей.Не должно быть цинги. Или детали можно легко соскоблить сталью) перед заливкой насыщенной водой. Во время заливки не должно быть воды. Или всегда есть водопоглощение из земли. Если вам нужно решить проблему раньше.
Смешайте TPI (M409) с чистой водой в соотношении 3,5:1 по объему.
Применить к общему процессу выравнивания пола. Его также можно использовать с минометными машинами. Рабочая зона должна быть соответствующим образом защищена, чтобы на нее не попадала вода или солнечные лучи во время заливки и до полного заполнения штукатурки.
Минимум 3 дня инкубации.

ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ

Смешайте 1 пакет с водой на 8 литров.
Вес 50 кг

Толщина заливки (мм) 50
Раствор 1 мешок площадь (кв.м) 0,56
Расход на квадратный метр (кг) 88

Песчаный бетон марки М400: Состав смеси, «Каменный цветок», «Вилис», «Бирсс» и другие, Инструкция по применению

Песчаный бетон марки М400 относится к категории популярных строительных смесей с оптимальным составом для проведения ремонтно-восстановительных работ.Простая инструкция по применению и широкий выбор марок («Бирсс», «Вилис», «Каменный цветок» и др.) позволяют подобрать и использовать материал по назначению в самых разных условиях. Стоит подробнее узнать о том, чем он отличается от других марок, какие у него преимущества и особенности.


Что это такое?

Песчаный бетон марки М400 представляет собой сухую смесь на основе портландцемента в сочетании с крупнозернистым кварцевым песком и специализированными добавками, улучшающими его эксплуатационные характеристики . Тщательно выверенные пропорции в сочетании с впечатляющим набором характеристик делают этот материал по-настоящему полезным для использования в строительстве и ремонте. Сухая песчано-бетонная смесь используется для изготовления растворов различного назначения.


Маркировка состава аналогична маркировке закаленного материала. Песчаный бетон М400 при застывании в виде монолита приобретает прочность на сжатие 400 кг/см2.

Дополнительные индексы в маркировке указывают на чистоту состава.При отсутствии добавок проставляется обозначение Д0, при их наличии после буквы указывается процент включения добавок.

Основные характеристики пескобетона М400 следующие:

средняя жизнеспособность раствора 120 минут;
— 2000-2200 кг/м3;
– до 200 циклов;
— 0,3 МПа;
от +70 до -50 градусов.


Заливка пескобетона М400 осуществляется исключительно в сухую погоду . Температура воздуха в помещении или на улице должна быть не ниже +5 градусов Цельсия. Сфера применения этой марки пескобетона варьируется от бытовой до промышленной. Обычно его используют при заливке стяжки пола, устройстве фундаментов в опалубке и других строительных конструкциях. Также сухие смеси М400 используются при отливке погонажных изделий. Небольшой срок годности раствора (от 60 до 120 минут) требует подготовки непосредственно перед применением.


Песчаный бетон марки М400 широко применяется в промышленности и гражданском строительстве.

При заливке железобетона, формировании подземных объектов раствор подается в специальных смесителях . В сфере индивидуального строительства замешивается в штукатурные смеси. Также на основе этого материала производят бетонные изделия – плиты, бордюры, брусчатку.


Состав и упаковка

Песчаный бетон М400 доступен в упаковках по 10, 25, 40 или 50 кг. Его упаковывают в бумажные пакеты и хранят в сухом месте.Состав может меняться в зависимости от назначения смеси. Основными его компонентами являются следующие элементы .

Портландцемент М400 … Определяет предел прочности бетона после его заливки и твердения.
Песок речной крупных фракций … Диаметр не должен быть более 3 мм.
Пластификаторы , предотвращающие растрескивание и чрезмерную усадку материала.


Особенностью состава с маркировкой М400 является повышенное содержание портландцемента.Это позволяет ему обеспечить максимальную прочность, дает возможность выдерживать значительные эксплуатационные нагрузки. Объемная доля песка-заполнителя в составе достигает 3/4.


Обзор производителей

Песчаный бетон марки М400, представленный на российском рынке, выпускается большим количеством производителей. К наиболее популярным брендам относятся следующие .

Русский . Компания выпускает продукцию в мешках по 50 кг. Песчаный бетон этой марки ценится за устойчивость к перепадам температур, повышенные прочностные характеристики, высокую надежность монолита.Стоимость продукции средняя.


«Вилис» . Под этой торговой маркой производится высококачественная пескобетонная смесь с широким спектром применения. Материал устойчив к усадке и экономичен в расходе. Удобные размеры упаковки в сочетании с экономичным расходом делают этот продукт действительно привлекательной покупкой.


«Каменный цветок» … Этот завод стройматериалов производит свою продукцию в соответствии с требованиями ГОСТ.Марка считается высококлассной, пескобетон имеет экономичный расход, крупнозернистый наполнитель, выдерживает множество циклов замораживания и оттаивания.


Бирсс . Компания выпускает смеси марки М400 с пониженной жизнеспособностью раствора, со средним расходом сырья. Песчаный бетон набирает твердость в течение 3 суток, устойчив к широкому спектру механических нагрузок.


При сравнении пескобетона марки М400 разных марок можно отметить, что некоторые из них уделяют большое внимание улучшению качественных показателей смеси .

Например, «Каменный цветок», Брозекс, «Эталон» используют в производстве нетарированных тампонажных растворов, получаемых путем вспомогательной обработки на мельнице, с упрочнением и фракционированием.

Количество воды, необходимое для приготовления смеси, также будет неодинаковым – оно варьируется от 6 до 10 литров.


Инструкция по применению

Правильные пропорции пескобетона М400 – залог успеха в его приготовлении. Смесь готовится путем добавления в нее воды температурой не выше +20 градусов.При использовании пескобетона этой марки объемы жидкости на 1 кг сухого состава будут варьироваться в пределах 0,18-0,23 л. Среди рекомендаций по применению следующие .

Поэтапное введение воды . Вливается, сопровождая процесс тщательным перемешиванием. В пескобетонном растворе не должно быть комков.
Приведение смеси в стабильное состояние . Раствор замешивают до приобретения им достаточной консистенционной стабильности, пластичности.
Ограниченное время использования … В зависимости от количества добавок состав начинает затвердевать через 60-120 минут.
Проведение работ при температуре не ниже +20 градусов . Несмотря на допустимое снижение этого показателя, лучше обеспечить оптимальные условия для схватывания смеси.
Отказ от добавления воды при заливке … Это совершенно недопустимо.
Предварительное обеспыливание опалубки и основания … Это обеспечит высокий уровень адгезии.При проведении ремонтных или штукатурных работ тщательно очищают участки с остатками старой отделки и строительных материалов. Все имеющиеся дефекты, трещины необходимо заделать.
Постепенное уплотнение штыком или вибрацией … Смесь высыхает в течение 24-72 часов, полную твердость набирает через 28-30 дней.


Расход материала на пескобетон марки М400 составляет около 20-23 кг/м2 при толщине слоя 10 мм. У некоторых производителей этот показатель будет ниже.Самые экономичные составы позволяют расходовать всего 17-19 кг сухого сырья на 1 м2.

Марки бетона по прочности: виды, особенности. Марки бетона по прочности

Понятие «класс бетона» было введено в 1986 году. Этот показатель определяет такую характеристику материала, как его нормативная прочность. Однако ранее существовавшее понятие знака допускается в ГОСТ 26633-91 до сих пор.

Как определить марку

Марка бетона по прочности на сжатие кубов из раствора с длиной ребра 15см.Перед началом испытаний они твердеют в течение 28 дней в обычных условиях. При заливке кубиков бетон необходимо проколоть, чтобы удалить пузырьки воздуха. Полученные результаты прочности на сжатие округлены в меньшую сторону. Марка обозначается буквой «М». Далее идет цифра, показывающая прочность куба в кгс/см ². Иногда вместо кубов берут цилиндры диаметром 15 см и высотой 30 см. ГОСТы допускают другие размеры образцов. В то время как класс бетона отражает показатель минимальной прочности (с возможной погрешностью 13.5%), оценка показывает только среднюю.

Какие марки бетона встречаются по прочности

В настоящее время марки от М50 до М1000. В строительстве чаще используется материал М100-М350. В индивидуальном домостроении наиболее популярен М300.

Таким образом можно использовать разные марки бетона по прочности:

М100, как не особо прочный, применяется только для подготовительной заливки котлованов под фундамент.Иногда его используют как связующее при укладке бордюрного камня.
М150 можно использовать для изготовления стяжек полов, заливки проездов и заливки фундаментов небольших сооружений.
М200 применяется при устройстве свайных и ленточных фундаментов под дом. Он также используется для изготовления лестниц, дорожек и площадок.
М250 используется для возведения более надежных оснований под дом.
М300 – как уже было сказано, наиболее часто используемая марка бетона. Используется для заливки фундаментов, перекрытий, возведения заборов.
М350. Используется для заливки монолитных стен, ригелей, колонн и перекрытий. Эта же марка хорошо подходит для строительства бассейнов. Именно из такого бетона делают аэродромные полосы.
Из бетона марки М400 изготавливают мосты, банковские сейфы и т.п. В частном домостроении такой материал практически не используется из-за дороговизны.
М450-500 применяется также при строительстве мостов, дамб, тоннелей, дамб.

Классы бетона

Марка бетона является более точным показателем.Обозначается буквой «В». Цифра за ним показывает давление, которое материал в МПа может выдержать с точностью до 95%. Полный диапазон классов бетона, применяемых в промышленности и строительстве, составляет 3,5-80. Далее представляем вашему вниманию небольшую таблицу соответствия самых популярных классов и марок:

Марки бетона по прочности	Классы прочности
М150	В12.5
М200	В15
М250	В 20
М300	В22.5
М350	В25

От чего может зависеть прочность материала

Класс прочности и марка бетона могут зависеть от различных факторов.На качество смеси влияют самые разные параметры. Прежде всего, это, конечно же, количественное соотношение цемента и наполнителя. Чем больше первая и меньше вторая, тем прочнее будет изделие. В качестве наполнителя как в частном, так и в промышленном строительстве обычно используется песок. Прочность бетона частично зависит от его характеристик. Чем мельче наполнитель, тем он ниже. Безусловно, на прочность бетона влияет и марка самого цемента. Факторами, которые могут привести к снижению марки бетона, могут быть:

Наличие органических примесей в смеси;
Наличие пылевых компонентов;
Примеси глины.

Кроме того, крепость раствора зависит от количества добавленной в него воды. Чем он меньше, тем большую нагрузку в последующем может нести конструкция. Все дело в том, что избыток воды приводит к образованию большого количества пор в бетоне. Эти пузырьки и снижают его прочность.

Еще одним фактором, влияющим на способность бетона выдерживать сжатие и растяжение, является степень однородности смеси. Наиболее прочные конструкции получаются, если раствор готовили с помощью специального оборудования.В частном домостроении замес обычно производят в небольшой бетономешалке. Прочность бетонной конструкции также можно повысить за счет виброуплотнения укладываемой смеси.

Предел прочности бетона на растяжение

Соотношение марки бетона и прочности представляет собой, как уже говорилось выше, способность куба с гранью 15 см выдерживать нагрузку на сжатие, выраженную в кгс/см ² . Дело в том, что эта цифра в строительстве является наиболее значимой. Ведь бетонные конструкции обычно несут некоторую нагрузку сверху.Примером могут служить швы кладки стен, столбов и полос фундаментов, столбов опор и т. д. Однако иногда необходимо знать предел прочности бетона и предел прочности при растяжении. Например, при строительстве резервуаров, силосов или бассейнов. Этот показатель для бетона обычно не очень высок. Этот материал достаточно легко рвется. Вот почему иногда при весеннем хлеще трескаются фундаменты и стены, потому что давление на них снизу и с боков неравномерно. Увеличьте прочность расширительной арматуры.Прочность на расширение одинакова практически для всех марок бетона и составляет 15 кг/см ² при расходе цемента 300 кг/м ³ .

Как выбрать марку бетона

При составлении проекта всех конструктивных элементов сооружения должны быть указаны соответствующие марки бетона по прочности. ГОСТ и СНиП – это то, чем следует руководствоваться при выборе. Конечно, при самостоятельном строительстве определить необходимую в том или ином случае марку бетона достаточно проблематично.Хорошим выходом из ситуации может стать консультация со специалистом. Однако мастеров, которые сами возводят бетонные конструкции, у нас в стране хватает. Поэтому вопрос, как замесить подходящую смесь, в большинстве случаев особой проблемой не считается. Например, для возведения фундамента на грунте с хорошей несущей способностью на ровном участке обычно используют раствор из цемента М400, речного просеянного песка и щебня в пропорции 1х3х5. Примерно в такой же пропорции делают замес при использовании вместо щебня каменного щебня.

В строительстве может применяться широкий диапазон марок бетона по прочности. Правильно выбрать – значит обеспечить максимальную надежность и долговечность возводимой конструкции. Соотношение цемент/песок, необходимое для получения конкретной марки бетона, можно посмотреть в специальных таблицах. Найти их легко, информации в сети довольно много.

(PDF) Модифицированный высокопрочный бетон с добавкой композитов CONPLAST SP430

; сокращение срока службы железобетонных и бетонных конструкций.

Методы улучшения качества бетона заключаются в применении высокотехнологичного оборудования, современных технологий производства

, а также в применении качественных материалов и добавок индивидуального

и многофункционального действия. Тенденция современного развития технологии бетона

ориентирована на постепенную замену традиционных бетонов многокомпонентными. В первую очередь

модифицирование бетона будет осуществляться введением многокомпонентных комплексных добавок

полифункционального действия [1, 2].

Получение высокопрочных и качественных цементных бетонов возможно при целенаправленном формировании структуры цементного камня, характеризующейся низкой долей капиллярных

пор, повышенным содержанием гидратных новообразований, особенно пониженной основностью . Модификация цементных бетонов комплексными добавками

является наиболее доступным и простым способом существенного повышения эффективности цементных бетонов и может с успехом применяться для этих целей [3, 4].С точки зрения экономии ресурсов, совершенствования технологических

процессов и решения задач, связанных с охраной окружающей среды, целесообразно изучение

использования вторичных продуктов и лома бетона в составе бетонных модифицированных

смесей [5, 6]. ].

Применение суперпластификаторов в производстве сборных железобетонных изделий

осуществляется по следующим основным направлениям: снижение расхода цемента; повысить подвижность бетонной смеси

при сохранении физико-механических свойств бетона

и резком снижении трудоемкости формообразования конструкций; для получения высокопрочных бетонов

; и, наконец, получение бетонов с улучшенными физико-механическими свойствами и долговечностью [7, 8].

Конпласт СП430 — высокоэффективный комплексный химический модификатор гиперпластифицирующего действия

, областью рационального использования которого являются самоуплотняющиеся бетонные смеси и высокопрочные бетоны

на их основе. Для получения самоуплотняющихся высокопрочных бетонов с

Conplast SP430 рекомендуется использовать цементы не ниже М 500, Добавка

0. Такие цементы выпускаются не везде и не в необходимых объемах, кроме того,

, в результате логистических операций (транспортировка и хранение) свойства цемента

могут ухудшиться и его марка может снизиться [9, 10].

Целью исследований, представленных в статье, было получение самоуплотняющегося слоя

. Бетонная смесь, высокопрочный бетон или модифицированный бетон повышенной прочности на основе

на обыкновенном портландцементе марки М 400 с применением химической добавки нового поколения

с суперпластифицирующим эффектом Конпласт СП430.

Научная новизна исследования заключалась в формировании математических моделей прочности и водонепроницаемости модифицированного бетона

в зависимости от структурообразующих факторов

и оптимизации состава бетона В30 на обыкновенном портландцементе марки М400

2 Материалы и методы

Проведены экспериментальные исследования по определению действия суперпластифицирующей добавки нового поколения Con-

plast SP430. О технологических свойствах бетонной смеси,

физико-механических свойствах и долговечности модифицированных бетонов, а также о структуре

и свойствах цементных вяжущих рядовых марок отечественного производства.

При проведении экспериментальных исследований в качестве вяжущего использовали портландцемент марки М400 следующего минералогического состава

: C3S-57.57,5 %, C2S – 1717,8 %, C3A –

4,4,7 % и C 4AF – 12,5 %. В качестве инертных материалов использовались песок и щебень. В качестве модифицирующей добавки к бетону Conplast

использовали пластификатор су-

на пер-пластификатор Conplast SP430 (Великобритания).

Приготовление бетонных смесей и исследования свойств материала

проводились по методикам, рекомендованным стандартами. Ядром исследования стал

E3S Web of Conferences 263, 01004 (2021)

ФОРМА-2021

https://doi. org/10.1051/e3sconf/202126301004

Легкий и экологичный бетон своими руками. Бетон своими руками как правильно рассчитать пропорции для его изготовления

Бетонный раствор представляет собой смесь различных компонентов (песок, гравий, вода и цемент), в результате смешивания и последующего застывания которых получается твердый, невероятно прочный строительный материал, который иногда называют «фальшивым алмазом». По понятным причинам ни одна стройка не может обойтись без бетона.Он является основным компонентом при возведении фундаментов, стен, плит перекрытий, стяжек полов, бордюров и тротуарной плитки и многого другого. Поэтому очень важно, чтобы бетонный раствор был качественным, а значит, должна строго соблюдаться технология производства бетона.

Бетон своими руками – основные компоненты

По тем или иным причинам заказать готовый бетон в производстве иногда невозможно. Либо производитель установил слишком высокую цену и вам гораздо выгоднее сделать его самостоятельно, либо его нужно очень мало, поэтому нет необходимости привозить бетон миксером.

Перед началом работ важно помнить следующее – пропорции добавляемых компонентов в зависимости от марки бетона могут отличаться. Например, чтобы получить бетон марки М200 — соотношение пропорций цемента (М400), песка и щебня 1:2,8:4,8 (соответственно). Если вам нужен бетон марки М300 — при наличии тех же компонентов пропорция будет выглядеть так 1:1,9:3,7 (соответственно). Далее ниже в таблице можно подробно узнать точное соотношение компонентов.

Цемент

Это именно тот вяжущий элемент, без которого вне зависимости от марки бетона невозможно сделать раствор. От его качества будет напрямую зависеть прочность и скорость его застывания.

Необходимая маркировка цемента, для получения бетона различных марок в условиях естественного твердения

Сейчас на строительных рынках можно найти разные виды цемента, имеющие разные показатели прочности на сжатие.Все они подразделяются на группы, определяющие их предельную нагрузку в замороженном состоянии.

Процентное содержание добавок и примесей обозначается буквой «Д». Например, цемент М400-Д20 означает содержание в нем 20% добавок. Этот показатель нельзя игнорировать, от него напрямую зависит пластичность и прочность материала.

Из представленной на рынках продукции можно выделить хорошо зарекомендовавший себя портландцемент. Его основные преимущества:

Достаточно долгий срок службы;
Имеет отличные показатели прочности;
Устойчив к резкому перепаду температуры воздуха;
Не боится влаги.

Важно! Какой бы марки ни был цемент, он должен быть рассыпчатым, без наличия в нем комков и не просроченным.

Песок

Для приготовления бетонного раствора по ГОСТ 8736-93 можно использовать песок различной фракции гранул ( см. рис. 1 ). Конечные характеристики бетона будут напрямую зависеть от его качества.

рис. 1 Размер фракций песка, используемого для приготовления бетона

Вне зависимости от вида песка обязательным условием является отсутствие в его составе глины, ее присутствие значительно снизит прочность бетона. Обычно для приготовления смеси используется карьерный песок, который часто содержит много посторонних частиц (грязь, мусор, кора и корни деревьев.).

Перед добавлением такого песка его необходимо промыть и просеять через сито. Если этого не сделать, в застывшем бетоне могут образоваться пустоты, которые со временем приведут к образованию в нем трещин.

Также важно обращать внимание на влажность песка, который присутствует в небольшом количестве даже в сухом продукте.Во влажном песке процент влажности может достигать 12%. от общего веса. Этот момент нужно будет учитывать при составлении правильных пропорций необходимых компонентов, в частности воды.

Без специального прибора измерить точное количество влаги в песке можно следующим способом:

Подготовьте небольшую металлическую емкость, подойдет старая ненужная кастрюля. Взвесьте ее чистый вес и запишите;
Далее всыпать в него заранее взвешенный и подготовленный 1 кг. песок и поместите контейнер на 10-15 мин. на горячей плите, при этом постоянно перемешивая содержимое;
Не давая песку остыть, повторно взвешиваем контейнер вместе с горячим песком. От полученного результата отнимаем известный нам вес тары (кастрюли) и умножаем на число 100 ;
Полученное произведение будет процентом влажности песка.

В сухом виде песок должен иметь рыхлую консистенцию.

Щебень

Еще одним важным компонентом бетонного раствора является щебень. Этот материал изготавливается путем дробления горных пород (известняка, гранита, камня) на более мелкие, в результате чего получается щебень разных фракций. Их размер определяет начальный продукт для следующих типов:

Щебень мельчайший — размер фракций менее 5 мм. Используется для внутренних и наружных отделочных работ;
Щебень мелкий — размер фракций 5-20 мм.Наиболее часто используемый размер при заливке фундаментов и стяжек;
Щебень средний — размер фракций 20-40 мм. Без него невозможно обойтись при строительстве железных и автомобильных дорог, а также при возведении фундамента крупных производственных зданий, создающих повышенные нагрузки;
Щебень крупный — размер фракций 40-70 мм. Необходим для возведения масштабных сооружений, требующих огромного количества раствора;

При расчете приготовления бетонной смеси необходимо учитывать еще один важный показатель, как объем пустот материала (ППМ).Рассчитать его достаточно легко. Для этого наполняем ведро объемом 10 литров до самого верха щебня. После этого мерной посудой начинайте медленно вливать в нее воду, пока она не появится на поверхности. Количество литров воды, в которую вы налили, является показателем пустого пространства. Например, если в ведро щебня помещается 3 литра воды, то показатель промилле будет 30% .

Необходимое количество воды

Как сделать качественную смесь? Ответ прост, для его приготовления необходимо использовать только чистую воду. .. Не должно содержать примесей масел, химических и нефтепродуктов, а также различных бытовых отходов. Все эти вещества могут значительно снизить прочностные характеристики готового изделия.

Не менее важным показателем является и пластичность бетона, которая напрямую зависит от количественного содержания в нем воды в пропорции к щебню и гравию. С оптимальным соотношением воды и наполнителя вы можете ознакомиться в таблице ниже. №1 .

Таблица №1 — необходимое количество воды (л/м³) в зависимости от наполнителя

Требуемый уровень пластичности смеси	Фракция гравия (мм)				Фракции щебня (мм)
	10 мм	20 мм	40 мм	80 мм	10 мм	20 мм	40 мм	80 мм
Максимальная пластичность	210	195	180	165	225	210	195	180
Средняя пластичность	200	185	170	155	215	200	185	170
Минимальная пластичность	190	175	160	145	205	190	175	160
Не обладающие пластичностью	180	165	150	135	195	180	165	150

Важно придерживаться этой таблицы, так как недостаток влаги в бетоне ровно, как и ее избыток, негативно скажется на его качестве.

Расчет состава бетона

Требуемая марка бетона;
Требуемый уровень пластичности раствора;
Цемент б/у;
Размер фракций песка и гравия.

В качестве примера рассчитаем раствор максимальной пластичности, прочность которого соответствует маркировке М 300.

Расчет бетона по массе — из первого берем рекомендуемую марку цемента М400 наполненный щебнем со средними гранулами.Использование стола №2 определяем необходимые пропорции массы воды и цемента (В/Ц — водоцементное отношение).

Таблица. №2 — Индикатор В/Ц, используемый для различных маркировок бетона

МАРКИРОВКА ЦЕМЕНТ
МАРКИРОВКА ЦЕМЕНТ	М100	М150	М200	М250	М300	М400
М 300	0,74	0,63	0,56	0,49	0,41	—
М 300	0,81	0. 69	0,61	0,53	0,46	—
М 400	0,87	0,72	0,65	0,57	0,51	0,39
М 400	0,92	0,79	0,69	0,62	0,56	0,44
М 500	—	0,86	0,70	0,63	0,62	0,48
М 500	—	0,89	0,75	0,70	0,64	0,53
М 600	—	0,92	0,76	0,70	0,64	0,49
М 600	—	1.02	0,78	0,72	0,70	0,54
— использование гравия. — использование щебня.

Зная все данные (бетон — М300, цемент — М400, заполнитель — щебень) по таблице №2 легко находим водоцементное отношение, которое равно — 0,56 .

Осталось найти необходимый объем воды для получения готового изделия максимальной пластичности с учетом использования щебня фракции 20 мм …Для этого возвращаемся туда, где видим, что результат равен 210 л/м³ .

После того, как все основные данные нам стали известны, рассчитываем необходимое количество цемента для приготовления 1м³ бетонной смеси. Разделить 210 л/м³ на 0,56 , получаем 375 кг. цемент . Использование стола №3 выводим окончательные пропорции всех необходимых компонентов.

Таблица 3. Пропорции соотношения компонентов (цемент, песок, щебень)

Марки бетона	Цемент марки
	М 400	М 500
	Соотношение пропорций по массе — (цемент:песок:щебень)
М100	1:4,6:7,0	1:5,8:8,1
М150	1:3,5:5,7	1:4,5:6,6
М200	1:2,8:4,8	1:3,5:5,6
М250	1:2,1:3,9	1:2,6:4,5
М300	1:1,9:3,7	1:2,4:4,3
М400	1:1,2:2,7	1:1,6:3,2
М450	1:1,1:2,5	1:1,4:2,9

Итак, если для приготовления 1 м³ бетона (М300) нам потребуется 375 кг.цемента (М400), то, следуя расчетному показателю таблицы №3, получаем песок – 375×1,9=713 кг., щебень – 375×3,7=1388 кг.

Методы смешивания бетона

Приготовить строительный бетон своими руками можно двумя способами:

Смешайте раствор вручную;
Используйте бетономешалку для смешивания.

Ручное дозирование бетона

Сначала насыпьте необходимое количество песка в чистую емкость;
Строго соблюдая пропорции, залить сверху цементом.Хорошо перемешайте оба наполнителя, пока их цвет не станет однородным;
Отмерить необходимое количество воды, и добавлять ее небольшими порциями в емкость с песком и цементом, при этом распределяя и перемешивая смесь по всей площади. В результате должна получиться серая масса без комков и видимых остатков песка и цемента;
Заключительный этап – добавление в полученный раствор щебня. Замешивание должно происходить до тех пор, пока каждый камешек не будет покрыт раствором. При необходимости добавить воды для придания бетону необходимой пластичности.

Из недостатков ручного метода можно выделить следующие:

Довольно трудоемкий и длительный процесс;
Немедленное использование раствора после смешивания. В противном случае раствор может начать расслаиваться, что приведет к ухудшению его качества.

Замешивание бетономешалкой

В барабан бетономешалки налейте небольшое количество воды, затем добавьте туда цемент и хорошо перемешайте до получения серого молочка.С этого момента барабан должен вращаться непрерывно;
Далее, согласно расчета пропорций, приступайте к засыпке наполнителей (песок и щебень). Перемешивать еще 2-3 минуты;
В полученную смесь добавить еще пару литров воды до получения однородной консистенции.

Основным преимуществом данного способа замешивания является возможность использования бетона уже через час после замешивания раствора.

Прочитав эту статью, вы узнаете, как сделать хороший бетон своими руками, какими характеристиками должен обладать хороший бетон, что входит и в какой пропорции, преимущества ручной и механической технологии замешивания бетона и его заливки.

Бетон часто называют основным строительным материалом. Фундамент, стены, кровля, стяжки, облицовка, тротуарная плитка, балясины, вазы — в отличие от гранита или мрамора, бетон легко сделать самому и в нужном количестве. В зависимости от области применения хороший бетон может быть тяжелым или легким, прочным или морозостойким, быстро или долго схватываться, быть более или менее подвижным.

Обычно бетон представляет собой смесь цемента, воды и песка. Для повышения прочности бетона применяют крупные заполнители в виде щебня и гравия, а для придания дополнительных свойств и простоты изготовления и заливки добавляют различные армирующие вещества и пластификаторы.Тяжелейший бетон используется в подземных бункерах в качестве надежного радиоактивного барьера.

Для получения хорошего бетона необходимо тщательно подойти к выбору всех компонентов.

Цемент

Основное звено в бетоне, единая связка всех компонентов и самый дорогой элемент. Для хорошего прочного бетона нужен портландцемент марки М500, а если приготовление бетона ведется при температуре выше 30 градусов, то нужен шлакоцемент. Если речь идет о мощении светлой садовой дорожки – цемент лучше брать белый, серый портландцемент заглушит любую пигментную краску.Известковый цемент имеет низкую скорость схватывания и идеально подходит для небольших декоративных элементов.

Цемент должен быть сухим и рассыпчатым, без комков и влаги. Если упаковка порвана или цемент хранился на улице — просто пройдите мимо. Первый по важности цемент – последний по срокам, покупать его лучше не ранее, чем за несколько дней до начала производства бетона.

Песок

Основная характеристика – отсутствие примесей, негативно влияющих на прочность бетона и его долговечность.По видам песок принято делить на речной, овражный и искусственный, получаемый при обработке горных пород. Овражный песок дешевле речного, но в нем гораздо больше ила и глины, а каменный песок придает дополнительный вес бетонному составу в межэтажных стяжках.

Можно купить готовый промытый песок или пригнать в ближайший карьер, а потом дома с помощью сита получить однородный продукт.

Чтобы понять, насколько чистый песок, его нужно насыпать в бутыль с горячей водой, размешать и дать постоять несколько часов.Если вода мутнеет, это свидетельствует о высоком содержании глины. Бетон из такого песка станет рыхлым и рассыплется.

Совокупность

Крупный заполнитель незаменим для получения прочного бетона. Для высокопрочного бетона предпочтительнее щебень, а для бетона средней крупности подойдет гораздо более дешевый гравий. На стоимость материала влияет вид дробления – щебень получают механическим способом, он отличается шероховатостью и наличием острых углов.Естественно, гравий имеет более округлую форму. Нельзя использовать отшлифованный течением речной или морской гравий, он не даст нужного сцепления с раствором. Для фундамента лучше брать щебень разной крупности – от среднего до крупного (с элементами от 10 до 35 мм), это даст возможность частицам создать более однородное основание. Для лестниц и декоративных элементов понадобится мелкий щебень диаметром не более 7 мм.

Совет эксперта: Храните щебень и гравий на брезенте, чтобы предотвратить естественное загрязнение и попадание влаги из почвы.

Вода

Общее правило: использовать питьевую воду. Можно смело брать воду из канализации или колонки, но не рекомендуется из колодца или реки, ее состав может преподнести много неприятных сюрпризов.

Совет эксперта: чтобы повысить эластичность раствора, добавьте в воду жидкое мыло.

Добавки

Для облегчения укладки бетона обычно добавляют известь. Продается уже гашеным в мешках или ведрах как известковое тесто. Иногда попадается под названием «пух».При работе с известью лучше надевать не только перчатки, но и маску, так как она обладает сильными коррозионными свойствами.

Если фундамент или бетонное изделие сложной формы, то в раствор потребуется добавить пластификаторы, влияющие на вязкость и текучесть. Они помогут быстрее заполнить самые труднодоступные места и значительно ускорить процесс.

При формировании тонкой стяжки или нестабильного грунта потребуются специальные армирующие вещества.Такие вещества препятствуют образованию усадочных микротрещин и в несколько раз повышают ударную вязкость бетона.

Совет специалиста: добавка не должна превышать 2 процента в растворе от массовой доли цемента. P при минусовых температурах при перемешивании добавляют поташ.

Типы бетона

Для формирования основной части фундамента под дом понадобится прочный бетон с включением крупного щебня и высокой текучестью на уплотнение.Для обустройства основания под фундамент используется более легкий бетон из песка и цемента. Чтобы добиться наилучшего соотношения цены и качества, необходимо понимать, для каких целей производится бетон. В зависимости от состава по маркам бетон делят на три группы:

Бетон легкий (М100 и М150) — деревянный дом, гараж, бордюры, стяжки, лестницы. Главный плюс в том, что щебень можно заменить гравием, особенно если у вас есть хозяйство и есть камнедробильная машина.
Среднебетон (М200, М250, М300) — железобетонные изделия, сваи, хорошие добротные дома в 2-3 этажа. Этот бетон можно использовать для возведения стен и заливки монолитных фундаментов.
Тяжелый бетон (М400, М500 и выше) — выдерживает 5 и более этажей. Используется при строительстве бассейнов, аквапарков и банковских хранилищ, быстро схватывается и стоит дорого.

Процентный состав

Чаще всего при заливке фундамента используется соотношение: одна часть воды на одну часть цемента, три части песка и шесть частей заполнителя.Для точного расчета лучше использовать таблицу на основе цемента М500, песка и заполнителя:

Тип бетона	Состав C-P-Z, %
100	6-36-52
150	8-34-50
200	9-32-50
250	11-28,5-49,5
300	11,5-27,5-49,5
400	15-23-47
450	16-22-46

Бетонные смеси

Если вам нужно сделать фундамент под дом около 100 квадратов, то без бетономешалки не обойтись.Расход на его покупку (10 000-20 000 руб.) будет оправдан простотой смешивания. Вручную смешать все ингредиенты без добавления большого количества воды будет сложно, что, в свою очередь, скажется на расходе дорогого цемента. На рынке сегодня можно купить механические бетономешалки, чтобы не быть привязанным к электросети. Если речь идет о мощении дорожки или изготовлении бетонной лестницы, то вполне подойдут и подручные средства.

Для приготовления смеси своими руками нам потребуется:

Емкость для замеса – противни или старая ванна.
Мера веса — металлическое ведро.
Пара смесительных лопат.

Добавьте ингредиенты по очереди, постоянно помешивая:

Вода.
Цемент.
Песок.
Добавки.
Совокупность.

Совет специалиста: всю воду сразу не расходуем, а делим на 2 части. 80% — сначала, остальное — после добавления всех ингредиентов.

Время замешивания должно занимать не более получаса, иначе цемент начнет схватываться.Готовить бетон лучше небольшими порциями для перевозки на тачке к месту укладки.

Заливка бетона

Основная опасность при заливке бетона – неравномерное распределение по поверхности и образование воздушных пустот. Для этой цели можно сделать самодельный вибратор из перфоратора или дрели. В зависимости от толщины бетонного покрытия вам понадобится арматурный стержень разной длины и резиновый шланг, чтобы раствор не попадал на стержень.Заливку следует производить постепенно, слоями не более 10 см. Если заполнитель хорошо уплотнен, то на поверхности должно появиться цементное молочко.

Совет специалиста: дрель должна быть рассчитана на длительное использование, лучше брать устройство мощностью от 650 Вт.

Для защиты от внешней среды и равномерного высыхания бетон укрывают пленкой. Приблизительное время высыхания составляет от 36 часов до 2 недель, а прочность бетона со временем нарастает и достигает максимума через год.

Существует несколько видов бетонного раствора, которые отличаются как качеством, так и пропорциональным составом. Применение того или иного варианта решения определяется индивидуально, в зависимости от места бетонирования. Узнаем больше о том, как сделать бетон своими руками.

Как сделать бетон своими руками пропорции и технология

Важнейшим компонентом бетонного раствора является цемент. Его функция заключается в соединении остальных компонентов вместе.Портландцемент идеально подходит для изготовления бетона. Это связано с тем, что в нем содержится большое количество силикатов кальция. Таким образом удается добиться высокой адгезии между всеми компонентами.

Вид цемента, применяемого в процессе приготовления бетонного раствора, определяется отдельными показателями области его применения. Чаще всего используется цемент марки 500. Марки более низкого качества применяют для приготовления бетона для поверхностей, не подвергающихся высоким нагрузкам.

Портландцемент

используется для улучшения сцепления между всеми компонентами как при высоких, так и при низких температурах.Однако минимальная температура для использования бетонного раствора составляет пятнадцать градусов. Если бетон все же используется при низких температурах, то в его составе обязательно должны присутствовать специальные вещества в виде добавок и пластификаторов. Вещество в виде шлакопортландцемента применяют, если работы ведутся при температуре выше 25 градусов Цельсия.

Количество примесей в цементном веществе не должно превышать двадцати процентов. Об этом свидетельствует маркировка, отмеченная буквой D.При выборе цемента для раствора обращайте внимание на его внешние показатели. Он должен быть сыпучим и не содержать дополнительной влаги. Материал, имеющий комки и влажный вид, покупать не рекомендуется.

Из бетона возводят ответственные элементы, которые из-за низкого качества цемента быстро разрушатся. Материал также должен храниться в специально отведенных условиях, при температуре от 10 градусов Цельсия и влажности не выше 60%. Цемент легко впитывает влагу и запахи из внешней среды и быстро теряет свои положительные характеристики.Мы рекомендуем покупать свежий цемент, который будет использоваться в течение одной или двух недель.

Вторым компонентом бетонного раствора является песок. Существуют разновидности бетонных растворов, в которых можно обойтись без песка. Это возможно только тогда, когда в составе наполнителя нет зазоров или они минимальны.

Оптимальная фракция песка от одного до пяти миллиметров. При выборе песка отдавайте предпочтение материалам, имеющим зерна одинакового размера. В песке не должно быть глины и других примесей.Наличие остатков растительности, камней, мусора – негативно сказывается на качестве получаемого бетонного раствора.

Если песок не слишком чистый, перед использованием рекомендуется несколько раз просеять его. Оптимальный вариант – использование речного песка, стоимость которого несколько выше обычного. Однако такой материал не имеет глинистых и посторонних включений и имеет хорошие эксплуатационные характеристики.

Наличие глины в бетоне недопустимо, это отрицательно сказывается на его прочности и долговечности.Следующий момент – обеспечить максимальное сцепление бетона и крупного заполнителя. Эти факторы являются основополагающими в определении общей прочности бетонного раствора. Для того, чтобы подготовить песок к работе, рекомендуем его промыть и оставить отстояться.

Если не удалось приобрести качественный песок, то возможен вариант с использованием искусственного песка. Для его изготовления используется мелко измельченная горная порода. Такой песок имеет большую плотность и вес. Учтите, что бетонный раствор из такого песка будет очень тяжелым.

Для повышения прочности бетонного раствора в него добавляют щебень или гравий. Они выполняют функцию наполнителя бетонного раствора. Не рекомендуется использовать для этих целей гальку, так как ее поверхность гладкая.

При выборе наполнителя поинтересуйтесь, из какой породы он сделан. Вещество из керамзита легкое, но при этом хорошо связывает между собой все компоненты. Размер наполнителя от 0,8 до 4 см. При этом рекомендуется выбирать вещества среднего размера.Рекомендуется выбирать вещество, не содержащее пыли и глинистых включений. Прочность соединения определяется шероховатостью материала.

Добавьте в бетон наполнитель, содержащий как крупные, так и средние частицы. Таким образом удается добиться более плотного сцепления шпатлевки с поверхностью. Песок и наполнитель должны располагаться недалеко от места проведения работ. Во избежание загрязнения песка или наполнителя рекомендуем рассыпать их по предварительно покрытой пленкой подложке.

Последним из основных компонентов бетонного раствора является вода. Он не должен содержать щелочных или кислотных включений.

В качестве дополнительных компонентов к бетонному раствору применяют вещества в виде:

1. Известь.

С помощью этого материала повышается удобство укладки бетонного раствора. Таким образом, можно улучшить процесс выравнивания бетонного раствора. Известь снижает прочность раствора, так как снижается связь между цементом и заполнителями.Обратите внимание, что известь необходимо гашить.

2. Пластификаторы.

Для изготовления декоративного бетона вручную рекомендуется использовать вещества в виде пластификаторов. С их помощью можно изменить качественные характеристики раствора.

3. Дополнительные компоненты.

С помощью определенных компонентов бетонный раствор становится более прогрессивным. Кроме того, с помощью добавок можно улучшить сцепление бетонного раствора.Перед использованием добавок ознакомьтесь с их характеристиками и инструкцией по применению. Если работы по заливке бетона ведутся при низкой температуре, то без добавок не обойтись.

4. Усиливающие компоненты.

С помощью специальных добавок можно выполнить дополнительное армирование бетонного раствора. Например, в бетонный раствор, которым выполняется стяжка, рекомендуется добавлять волокна на основе полипропилена или поливинилхлорида. Эти компоненты мягкие и особо прочные.Таким образом удается добиться идеальной гладкости бетона и предотвратить растрескивание.

Как сделать бетонный фундамент своими руками — пропорции состава

Состав бетона и количество связи его компонентов определяется целью использования бетонного раствора. Например, чтобы построить фундамент, необходимо иметь крепкий бетон, в состав которого входит крупный щебень и раствор, надежно его фиксирующий.

При этом важно добиться текучести раствора, так как он не должен содержать пузырьков воздуха и посторонних включений.Перед началом заливки раствора рекомендуется сделать подложку. Для этого достаточно использовать менее прочный по составу раствор, содержащий включения из мелкого песка. При этом по консистенции раствор напоминает влажный грунт.

Фундаментный раствор можно забетонировать вручную. При этом наполнитель должен быть средней фракционности, а консистенция жидкой. Таким образом можно распределить раствор по поверхности. Кроме того, наполнитель мелкой или средней фракции используется для изготовления вазонов, садовых элементов, железобетонных балясин.

Состав и количество компонентов, которые содержит бетонный раствор, определяются СНиП. При этом следует учитывать плотность каждого ингредиента. Мы рекомендуем остановиться на бетонном растворе средней плотности. Закончив расчеты, приступайте к соединению компонентов между собой.

Наиболее популярное соотношение компонентов предполагает использование одной части цемента на три части песка и шесть частей наполнителя, при этом количество воды варьируется от 0.4 к 1. Вода делает раствор более или менее жидким.

После определения оптимальной консистенции раствора измерьте компоненты. Обратите внимание, что не рекомендуется использовать для работы мокрый песок, перед добавлением в раствор его рекомендуется просушить.

Прежде чем делать бетонные ступени своими руками, необходимо приготовить бетонный раствор. Чаще всего для этого используется бетономешалка. Это устройство позволяет равномерно и быстро перемешать все ингредиенты. Ручной способ приготовления бетонного раствора актуален только в том случае, если объем работ небольшой.В этом случае нет возможности контролировать рецепт.

Есть два способа самостоятельно построить бетонный раствор:

1. Сначала соединяются сухие ингредиенты, а затем добавляется вода.

2. В воду добавляют песок, заполнитель и цемент.

Первый вариант еще называют сухим, и все компоненты равномерно перемешиваются между собой. В этом случае вода добавляется последней. Иногда в этом составе присутствуют сухие комки, снижающие прочность раствора.Во избежание их появления рекомендуем прибегнуть ко второму способу замешивания раствора. Он подходит для смешивания небольших количеств бетона.

В любом случае, для замешивания раствора мы все же рекомендуем использовать бетономешалку. Если у вас нет этого устройства, то возьмите его напрокат. Бетономешалка должна располагаться недалеко от места проведения работ. Таким образом, удается избежать расслаивания бетона при его транспортировке.

Стандартная бетономешалка вмещает около двухсот литров раствора.На это количество и следует ориентироваться при расчете количества ингредиентов. Процесс приготовления раствора в бетономешалке выглядит следующим образом:

1. Отмерьте нужное количество воды и залейте ее в бетономешалку. Не заливайте всю воду, оставьте около 10% на потом, чтобы довести раствор до нужной консистенции.

2. Залейте необходимое количество цемента, также оставьте немного цемента.

4. После приготовления цементного раствора в него добавляют при необходимости вещества в виде добавок, пластификаторов.

5. На завершающем этапе добавляется наполнитель. Если в раствор нужно добавить воду, то его смешивают с цементом, полученную смесь на этом этапе добавляют в бетономешалку.

Вся работа выполняется в течение 10-15 минут. Если не удалось извлечь весь раствор за один раз, то в дальнейшем его постоянно перемешивают до полного удаления.

Как сделать цветной бетон своими руками

Перед изготовлением горшка из бетона своими руками рекомендуем окрасить раствор цветными пигментами.Современные технологии позволяют сделать различные бетонные поверхности красочными и яркими.

Добавление пигментов осуществляется либо на стадии приготовления раствора, либо после застывания состава. Существует два типа цветных пигментов:

Цветовая палитра и насыщенность определяют химический состав пигмента. Добавлять пигмент в состав рекомендуется на этапе его замешивания. В этом случае удается добиться однородного и красивого цвета… Для максимального цветового эффекта на поверхности рекомендуем при приготовлении раствора использовать белый песок и цемент.

Перед добавлением пигмента разбавляется водой. Качество смешивания влияет на однородность раствора. Причем готовится такой состав исключительно в бетономешалке. Приготовить бетонный раствор вручную невозможно.

Перед тем, как сделать бетонную дорожку своими руками, также рекомендуется приготовить раствор в бетономешалке.Это устройство не только экономит время, но и значительно повышает качество готового решения.

В процессе заливки бетона рекомендуется использовать бетоновибратор. Удаляет пузырьки воздуха и улучшает качество готового покрытия. Дополнительное усиление обеспечивается стальными стержнями арматуры. Оптимальное время схватывания раствора составляет около двух суток. Полное высыхание раствора длится около двух недель и более.

Бетон своими руками видео:

Бетонный раствор является важнейшим компонентом при возведении фундаментов, и от его качества зависит долговечность всей конструкции.Не всегда есть возможность заказать готовую смесь, а потому желательно знать, как сделать бетон своими руками. Здесь важно не только соблюдать пропорции, но и правильно подобрать компоненты, иначе крепость раствора будет недостаточно высокой.

Характеристики бетона

Прочность

Бетонный раствор представляет собой смесь цемента, песка, заполнителя и воды в определенных пропорциях, которые варьируются в зависимости от назначения бетона и марки цемента.При необходимости в раствор добавляют пластификаторы. Важнейшей характеристикой бетона является его прочность на сжатие, которая измеряется в МПа (мегапаскалях). Именно по этому показателю бетон делится на классы. А вот марка бетона указывает на количество цемента в составе раствора.

Класс бетона	Средняя прочность этого класса, кгс/кв.см	Ближайшая марка бетона
АТ 5	65	М 75
7.5	98	М 100
АТ 10	131	М 150
12,5	164	М 150
Т 15	196	М 200
В 20	262	М 250
Т 25	327	М 350
Т 30	393	М 400
Т 35	458	М 450
Т 40	524	М 550
Т 45	589	М 600
Т 50	655	М 600
Т 55	720	М 700
Т 60	786	М 800

M100 и M150 (B7.5 и Б12,5) чаще всего применяют в качестве прослойки под основной фундамент, для выполнения стяжек, бетонирования дорожек. Наиболее востребован бетон марки М200-М350: его используют при возведении фундаментов, для изготовления стяжек, бетонных лестниц, отмостки. Растворы более высокого класса используются в основном в промышленном строительстве.

Пластик

Важной характеристикой бетона является его пластичность. Чем пластичнее раствор, тем лучше он заполняет конструкцию опалубки. При низкой подвижности бетона в стяжке или фундаменте остаются незаполненные участки, что приводит к постепенному разрушению бетонной плиты.Для типовых конструкций применяют бетон с пластичностью П-2 или П-3; для опалубки сложной формы и в труднодоступных местах рекомендуется применять раствор Р-4 и выше.

Водонепроницаемый и морозостойкий

Водостойкость зависит от количества и марки цемента в растворе. Чем выше марка, тем более устойчив бетон к влаге. Морозостойкость бетона достигается добавлением в состав пластификаторов. Следует иметь в виду, что такие схватываются очень быстро; если неправильно рассчитать количество смеси или использовать ее при низких температурах, бетон превратится в монолитный ком прямо в емкости.

Бетонные компоненты

Цемент выполняет связующую функцию для всех остальных компонентов бетонного раствора и от его качества напрямую зависит прочность самого бетона. В частном строительстве наиболее востребован цемент марок М400 и М500. При покупке цемента следует знать, что он теряет свои качества при длительном или неправильном хранении. Уже через месяц после изготовления вяжущие свойства цемента снижаются на 10 %, через полгода – на 50 %, через год его вообще не рекомендуется использовать.Но даже свежий цемент придет в негодность, если потянет сырость, поэтому хранить его необходимо в сухом месте.

Песок является вторым по значимости компонентом бетонного раствора. В редких случаях его заменяют шлаком, тогда как стандартный бетон всегда смешивают с песком. Лучше всего использовать крупный речной песок без различных примесей. Если в наличии только обычный мелкий песок, он не должен содержать глины, земли или ила, снижающих сцепление раствора с наполнителем. Перед смешиванием песок необходимо просеять, чтобы убрать все лишнее.

Агрегат

Лучшим заполнителем для бетонного раствора считается от 5 до 35 мм. Часто щебень заменяют гравием, чуть реже керамзитом. Очень важно, чтобы поверхность заполнителя была шероховатой, чтобы его сцепление с цементом было максимально прочным. Чтобы уплотнить смесь, нужно взять щебень разных фракций. Как и песок, заполнитель должен быть чистым, поэтому его следует насыпать на подготовленную и утрамбованную площадку или на расстеленный брезент.

Добавки

Для придания бетону морозостойкости, водонепроницаемости и других полезных свойств используют пластификаторы. Они обеспечивают схватывание раствора при отрицательных температурах, повышают его пластичность или, наоборот, придают вязкость. Использовать их нужно только в том случае, если это действительно необходимо, при этом следует строго придерживаться инструкции по их применению и соблюдать пропорции.

Если требуется тонкая или неустойчивая стяжка, в бетонный раствор подмешивают армирующие волокна.Изготавливаются из поливинилхлорида и полипропилена, прочность у них невысокая, но они прекрасно позволяют избежать растрескивания бетона. В стандартных фундаментах и стяжках армирующие добавки не требуются.

Цены на цемент и базовые смеси

Цемент и базовые смеси

Пропорции раствора

Чтобы сделать качественный бетон самостоятельно, нужно знать, в каких пропорциях смешивать компоненты. Чаще всего используют соотношение цемента, песка и щебня как 1:3:6; в этом случае воды берется вдвое меньше, чем от общей массы сухих компонентов.Воду рекомендуется добавлять не всю сразу, а несколькими порциями, так легче контролировать густоту раствора. Имеет значение и влажность песка – чем она больше, тем меньше требуется воды. Нужно отмерять все компоненты в одной емкости, например, ведре. При использовании тары разного объема добиться нужных пропорций не получится.

При смешивании учитывать назначение раствора. Для основания под стяжку делают тощий бетон без добавления щебня, для бетонирования дорожек и отмосток используют щебень средней и мелкой фракции, для фундамента под дом щебень средней фракции и цемент высокого качества.Узнать точные марки поможет таблица.

Ручной способ смешивания бетона

Замешивание бетонного раствора производится вручную или в бетономешалке. Если вам нужно залить большую площадь, первый способ не подходит, так как потребует слишком много времени и физических усилий. Если вам нужно немного раствора, его удобнее замешивать руками.

Шаг 1. Подготовка

Для приготовления раствора нужна невысокая широкая емкость, например, большое металлическое корыто, лопата-подборщик, ведро и обычная мотыга.

Этап 2. Сухое смешивание

В емкость засыпается ведро цемента, затем 3 ведра просеянного песка и 5 ведер щебня. Сухие ингредиенты тщательно перемешивают мотыгой. Пропорции могут быть разными, в зависимости от необходимой марки раствора.

Шаг 3. Добавление воды

Если все ингредиенты смешаны равномерно, можно добавить воды. Сначала выливают 7-8 литров и интенсивно перемешивают содержимое мотыгой.Этот процесс потребует некоторых усилий, но очень хорошо перемешайте. Желательно приподнять нижний слой и провести мотыгой по углам, где могут остаться сухие комки. Если раствор очень густой и выходит за мотыгу, добавьте немного воды. Правильно приготовленный бетон медленно соскальзывает с лопаты, не расслаивается.

Есть еще один вариант смешивания: сначала в емкость наливается вода, затем заливается цемент. На 2 ведра воды нужно 2 ведра цемента. Тщательно перемешайте цемент с водой и добавьте 4 ведра песка.Еще раз хорошо перемешайте до однородности. Щебень насыпают последним в количестве 8 ведер и снова перемешивают. Однозначного мнения, какой из способов лучше, нет, поэтому стоит попробовать оба и определить для себя лучший.

Узнайте правильные пропорции как сделать своими руками из нашей новой статьи.

Если полученный бетон слишком густой, добавьте в оставшуюся воду немного цемента, хорошо перемешайте и залейте в бетономешалку.Не рекомендуется перемешивать раствор более 10 минут, иначе цемент начнет схватываться. Готовый бетон заливают прямо на площадку или в тачку, если миксер находится на расстоянии. Весь раствор желательно вылить сразу, но если это не получится, часть массы оставляют во включенной бетономешалке. Его следует использовать как можно скорее.

Цены на популярные модели бетономешалок

Бетономешалки

Пропорции м400 бетона

Марки бетона и пропорции

Расчет пропорций бетона

Области применения бетонов

Пропорции и состав бетона м400 на 1м3, таблица

Необходимые компоненты

Пропорции

Замешиваем бетон: особенности смесей, пропорции, советы

Особенности бетонных смесей

Маркировка бетона

Области применения

Компоненты бетонных смесей

Пропорции при замешивании бетона

М400

М500

Советы по расчету

Приготовление бетонной смеси вручную

Из каких компонентов состоит бетон? Соотношение компонентов

Обзор разных видов

Бетонная смесь для фундамента и отмостки

Бетон М400 (В30) — состав, особенности и цена.

Бетон М400 (В30) – компоненты и пропорции

Особенности и свойства

Как формируется прайс-лист

Состав бетона м400 на 1м3 таблица в ведрах для цемент м400

Свойства применяемых элементов

Маркировка и классификация бетонных растворов

Основные составляющие компоненты

Как формировать бетон

Бетон марки М400 — состав, пропорции, характеристики

Бетон м400 характеристики

Состав и пропорции бетона м400

Похожие материалы:

Бетон м400

Бетон м400, характеристики

Купить бетон м400

Сколько весит куб бетона м400? Калькулятор и таблицы

Таблица 1. Вес бетона марки М400

Таблица 2. Соотношение компонентов (цемента, песка, щебня)

Состав, марки и классы бетона

Состав и пропорции бетона из цемента М-400, песка и щебня, таблица

Бетон из цемента марки М 500, песка и щебня, таблица

Соотношение класса бетона и его марки

М400 (цемент): характеристики, применение, цена

Цемент марки м400

Характеристика

Достоинства и недостатки

Маркировка

Применение

Цемент М400 (50 кг): цена

Рекомендации перед покупкой

Марка бетона М и класс бетона по прочности В. Класс бетона

Характеристики бетона

Прочность

От чего зависит прочность бетона?

характеристики материала и его назначение

Взаимосвязь класса, марки и прочности

Назначение бетона разных марок

Класс бетона — свойства и отличия

Класс и марка бетона в чем разница

Марки и классы бетона

Марка бетона или класс? Как классифицировать бетон при строительстве собственного дома?

Разность марок бетона, область применения

Отличие марки и класса бетона | Статьи о строительстве

Какую марку бетона для фундамента выбрать?

Калькулятор пропорций бетона марок М100-М300

Что такое класс и марка бетона — соотношение и таблица

Что такое класс и марка бетона

Соотношение класса и марки

Виды бетона марки

Класс бетона и его отличие от марки

Отдельные виды марок

Марки прочности бетона

Марки бетона по морозостойкости

Марка бетона по водонепроницаемости

Заключение

Виды бетона

Марка бетона

Класс бетона

Соответствие марки и класса
