Проект беседки 3х4 чертежи из дерева – чертежи и размеры, проект односкатной конструкции метражом 4х3, беседка полукругом площадью 3х4 своими руками

Беседка 3 на 4: Расчет Материал, Инструкция по Монтажу

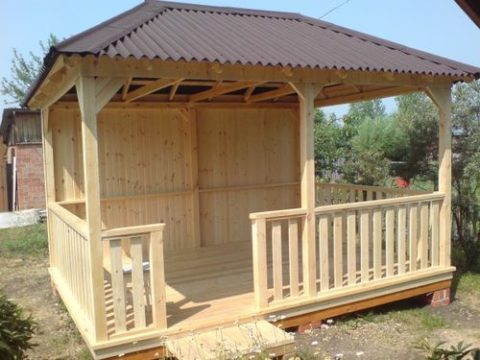

Делаем простой проект: беседка 4 х 3

Если вы планируете обновить свой загородный участок, но не нет возможностей на дополнительные траты, можно попробовать соорудить самостоятельно небольшую конструкцию для отдыха. Самый оптимальный вариант, это беседка 3 на 4 для небольшого загородного дома.

Содержание статьи

Подготовка к работе

Перед тем, как приступить к работе, необходимо создать свой собственный проект беседки 3х4, который начинается с детального чертежа. Правильно, выполненный чертеж значительно облегчит все дальнейшие работы по строительству.

Некоторые готовые варианты чертежей, можно рассмотреть на фото:

После того, как мы определились с выбором модели, можно приступать к расчету материала.

Как рассчитать материал

Приведем пример деревянной беседки для дачи 3х4, но это лишь предварительные примерные показатели.

Примечание. Приведенные расчеты помогут вам проконтролировать примерную стоимость будущего строения.

Для начала разберем набор деревянных брусьев:

• 3 штуки 10х10 (3 м).
• 3 штуки 10х10 (4 м).
• 4 штуки 10х10 (2,3 м).
• 5 штук 10х10 (1 м).
• 8 штук 5х10 (2 м).
• 7 штук 5х10 (3 м).
• 2 штуки 5х10 (1 м).
• 2 штуки 5х10 (4,3 м).

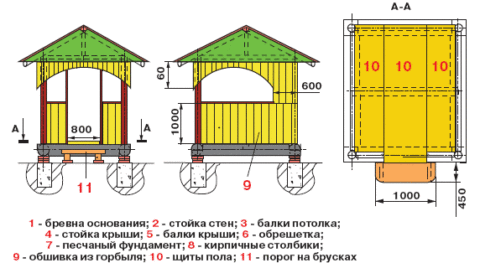

Калькулятор необходимого материала для беседки 3х4 для дачи.

Дополнительный материал

Для работы нам также понадобятся дополнительные материалы:

• Кирпичи.
• Мешок цемента М400.
• Для крыши любой материал, можно черепицу.
• 20 мм на 30 мм рейки.
• 22 квадрата вагонки.
• Доски для кровли.
• 12 квадратов доски.
• Саморезы.

Примечание. Ассортимент материала напрямую зависит от выбранного проекта и задумки.

Инструменты для работы

Для того чтобы полноценно выполнить все работы своими руками, нам понадобится определенный инструмент:

Этапы работ

Беседка 3 на 4 своими руками начинается с обустройства фундаментного основания (см. Простой фундамент для беседки – выбираем какой). Далее, переходим к строительству каркаса, крыши и обшивки.

Несущее основание

Беседка 3х4 предусматривает строительство экономного столбчатого основания.

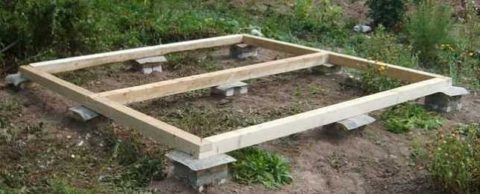

Заложить такой фундамент не сложно.

Инструкция по укладке:

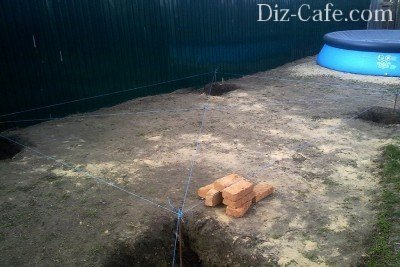

• Изначально делаем разметку на 12 свай с шагом 1 м.

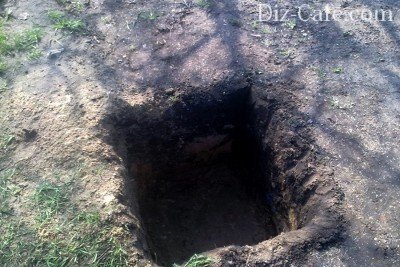

• Далее, копаем ямы, глубиной в 0,5 м.

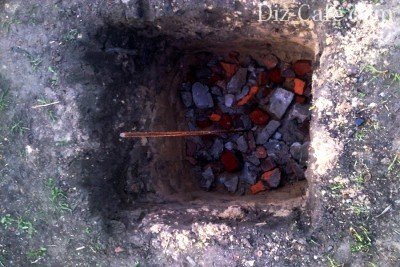

• Туда в 200 мм засыпаем гравия.

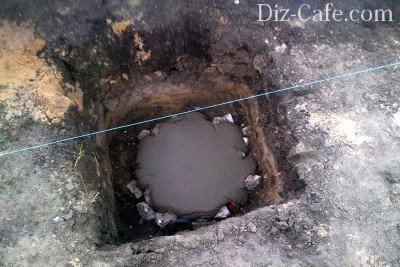

• Заливаем тонким слоем бетонной смеси.
• Делаем колонны из кирпича (2 на 2).
• Все зазоры заливаются цементной смесью.

Примечание. Можно для свай использовать б/у кирпичи, чтобы сэкономить средства. Те дефекты, что будут на поверхности можно скрыть при помощи шпаклевки.

Переходим к каркасу.

Создаем «стены»

Беседка своими руками 3х4, каркас.

Проведение работ:

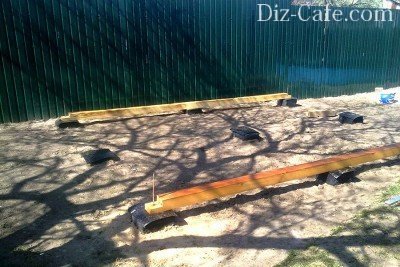

• Строительство каркаса начинается с гидроизоляции пола. На столбы кладем слой рубероида.
• Берем приготовленный материал (балки 3 и 4 метра и соединяем их в лапу, образуя прямоугольник).
• Дерево (2,3 м) понадобится в качестве опорных столбов по углам.
• Сверху делается по периметру диагональная связка.
• Из балок (10 на 5) изготовляем перила.

Кровля

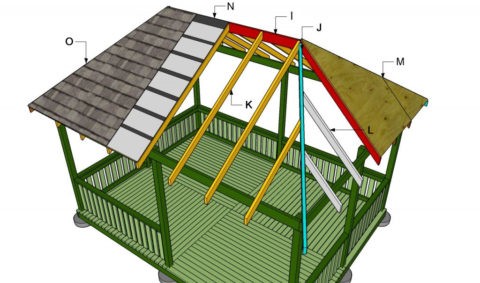

Схематический рисунок традиционной крыши.

Проведение работ:

• Нам понадобится брус (10 на 10) и устанавливаем связки крестовины посередине.
• Соединяем стропила с основным столбом.

Обшиваем конструкцию

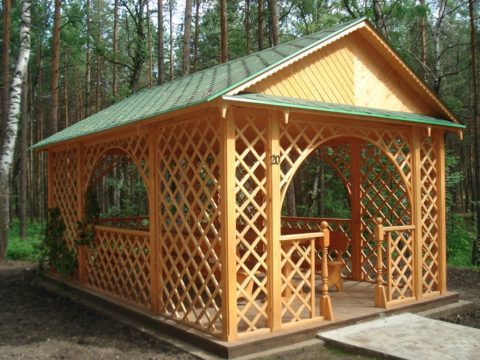

Выбираем обшивку.

Готовая беседка своими руками 3 на 4, помимо каркаса и крыши  предусматривает обшивку:

Совет. Все работы рекомендуется проводить точными замерами. В противном случае, конструкция получиться со щелями и перекосами.

В завершении

Дачная беседка 3х4 – это самый оптимальный вариант для небольшого загородного участка. Для такой постройки хоть и требуются определенные столярные навыки, но вполне можно выполнить все самостоятельно, цена на постройку будет приравниваться затраченному материалу и личному времени.

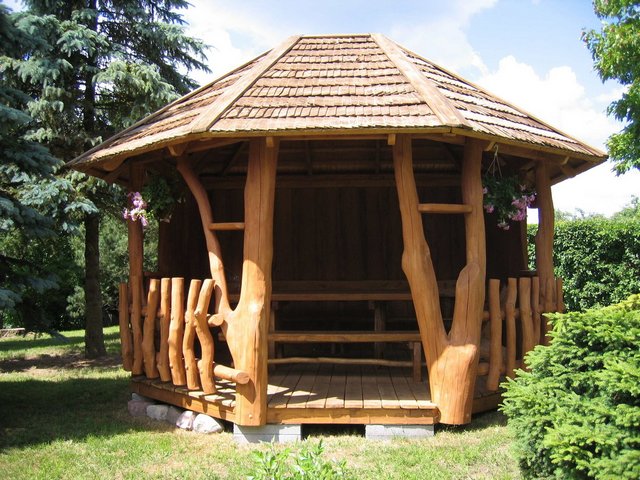

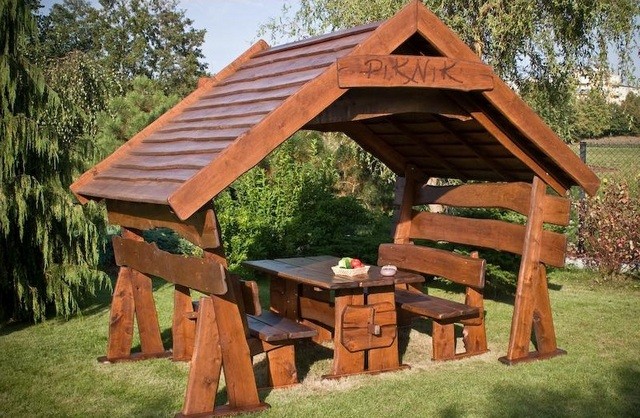

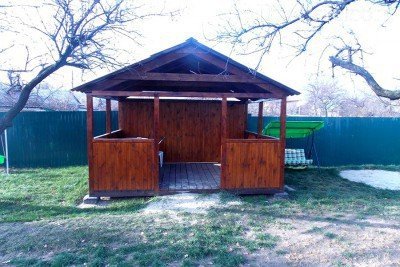

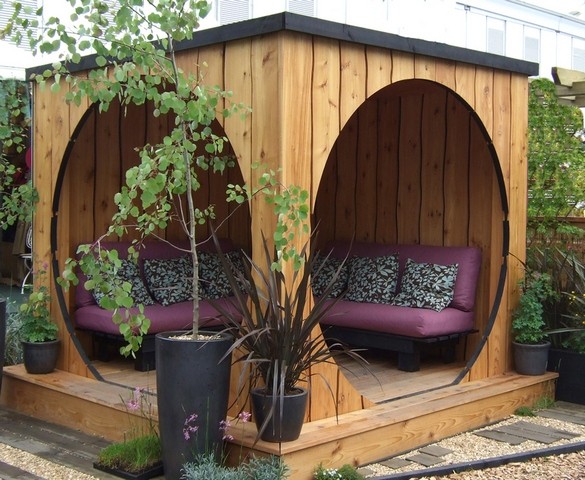

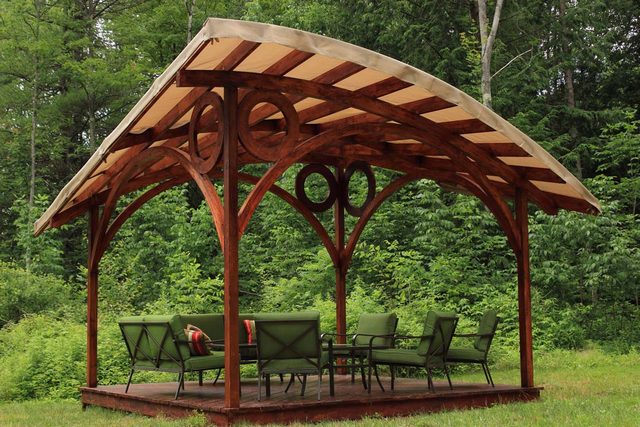

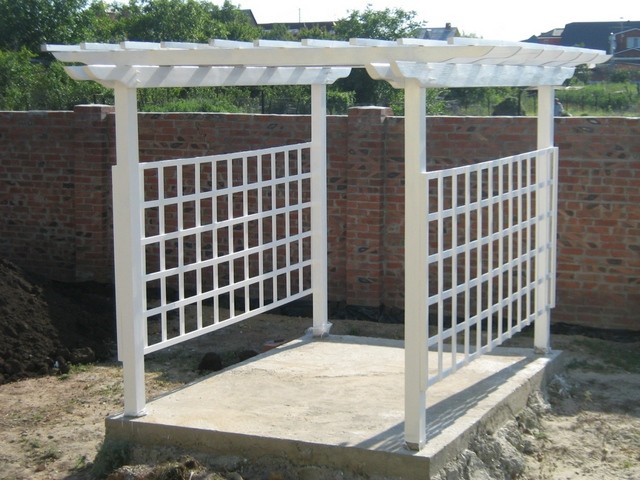

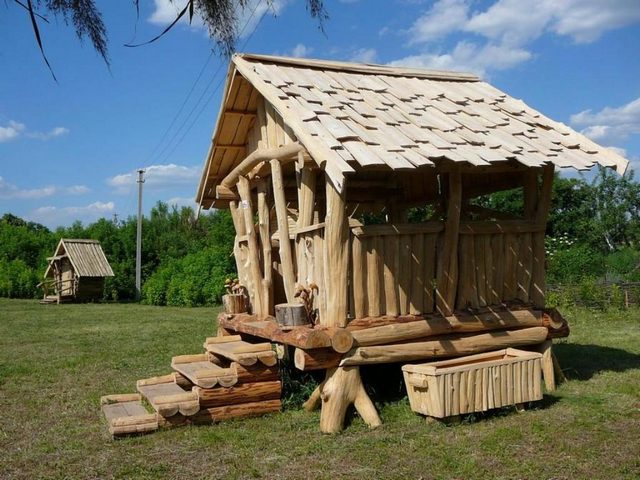

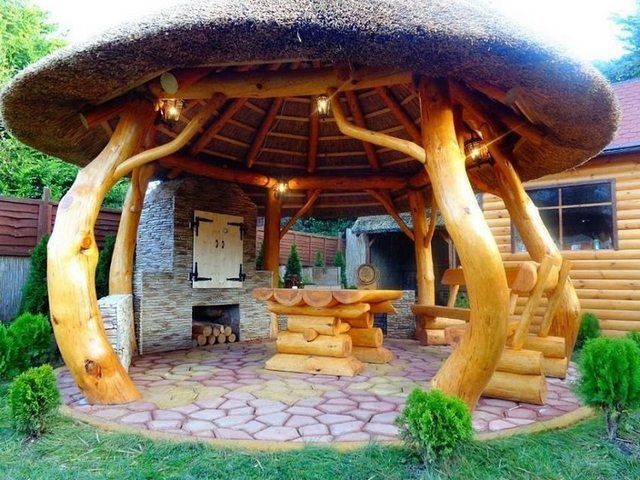

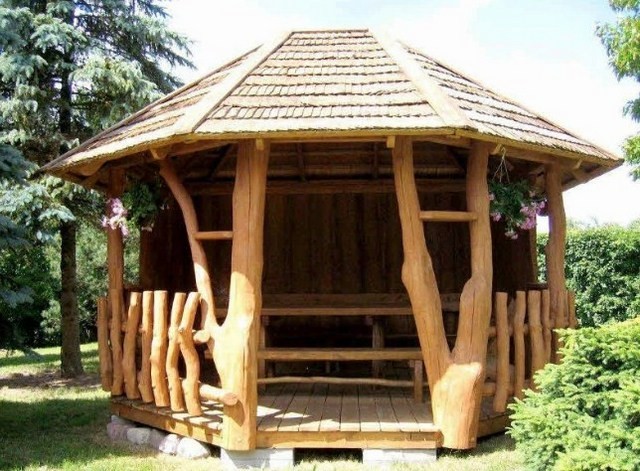

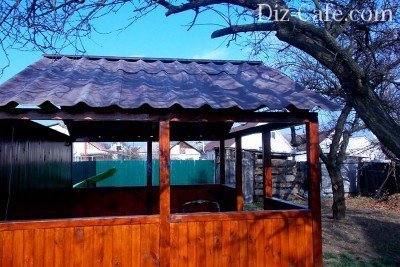

Беседка 3 на 4, фото некоторых интересных моделей:

Если вы хотите сэкономить на материале, можно выбрать упрощенную форму, к примеру, сезонную конструкцию шатер. Для более полной информации рекомендуем вам посмотреть видео в этой статье, и ознакомится подробно со всеми деталями.

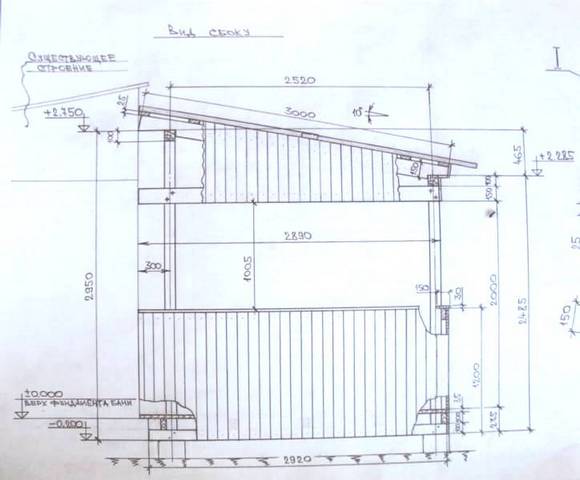

чертежи и размеры, проект односкатной конструкции метражом 4х3, беседка полукругом площадью 3х4 своими руками

Обустройство садовой территории или приусадебного участка не может обойтись без дополнительных сооружений. Одним из них считается беседка 3 на 4 м.

Чтобы гарантировать оптимальный внешний вид и соответствие дизайнерской концепции, нужно внимательно разбираться с особенностями таких конструкций.

Специфические черты

Габариты 3 х 4 м выбраны не случайно, именно такие размеры позволяют соблюсти баланс между стоимостью работ, их сложностью и достигаемым результатом. В беседке площадью 12 кв. м. легко поставить все, что нужно для комфортных разговоров рядом с дачным или загородным домом. При этом составление чертежей, схем намного проще, чем у полноценного жилого дома или даже гаража. Потому такой этап подготовки можно пройти без посторонней помощи.

Внимание! При слабом знании строительных норм и технологий правильнее будет заказать индивидуальный проект или использовать готовое решение из каталога.

Что потребуется для работы?

В типичном варианте беседка формируется из:

• бруса сечением 50 х 100 мм;
• бруса сечением 100 х 100 мм;
• вагонки;
• черепицы на основе битума;
• кирпичей для формирования свай;
• доски со шпунтами;
• доски дюймовой для строительства крыши;
• реек средней толщины;
• цемента М400;
• саморезов.

Точное количество материалов назвать нельзя, потому что оно сильно зависит от нюансов проекта. При желании можно заменять отдельные пункты, если это нужно по техническим либо экономическим соображениям.

Сэкономить средства можно, используя ранее использованные кирпичи, потому что основная доля их скроется под землей. Оказавшиеся на поверхности легко будет декорировать с использованием шпатлевки.

Очень важно любую горизонталь измерять при помощи ватерпаса, тогда удастся избежать появления щелей или некачественных креплений.

Пошаговая инструкция

Чтобы построить своими руками хорошую беседку, стоит отталкиваться от проверенного алгоритма работы. В процессе строительства придется использовать электрический рубанок, рулетку, дисковую пилу. Распилить дерево проще и производительнее всего циркулярной пилой, для соединения частей широко используются шуруповерты.

Односкатный проект размером 4 х 3 м по большей части оснащается столбовым фундаментом.

Для поддержания конструкции ставится дюжина свай с разрывом 1 м. В ямы глубиной 50 см насыпают слой гравия толщиной 20 см. Поверх него делается бетонная поверхность (тонкая, потому что особая толщина тут не нужна). Важно: зазоры и щели полагается проливать цементной смесью. Когда основание готово, можно браться за работу с каркасом. Но сначала следует добиться гидроизоляции пола, к примеру, с использованием рубероида.

Опорные угловые столбы формируются из дерева, а в верхней части их соединяют по периметру методом диагональной сцепки. Балки можно использовать, чтобы получить перила. Связки у крестовины формируются в центре, для этой цели применяют брус сечением 100х100 мм. Чтобы конструкция основной части выглядела завершенной, ее обшивают.

Пол выкладывают из досок, только после этого наступает очередь укладки черепицы и оформления стен.

В качестве кровельного материала можно использовать профнастил. Это отличное решение для крыш, которые не утепляют. В большинстве случаев такая кровля оказывается надежной, если грамотно прикрепить листы к обрешетке. Для крепления применяют саморезы с шайбами.

Стоит помнить, что профнастил при ударе капель дождя оказывается слишком громким материалом; компенсировать этот эффект помогает использование акустической защиты.

Дополнительные моменты при обустройстве беседки

Неважно, выстроена ли она полукругом, полноценным кругом или представляет собой квадрат, треугольник. Большое значение имеют оформительские элементы, применяемые к уже готовой конструкции. Декоративные шторы в комбинации с обрешеткой из дерева выполняют сразу две функции: ограничивают наблюдение извне и мешают потокам дождя, порывам ветра.

Рекомендуется продумать освещение и питание для электроприборов. Неплохой идеей становится размещение рядом с беседкой бассейна.

О материалах

Разобранные варианты в основном относятся к деревянным уличным домикам. Конечно, этот материал выглядит очень хорошо и экологически чист. Но нельзя забывать, что чувствительность отшлифованной древесины к излишней сырости очень высока.

Ее желательно покрывать лаком, причем неоднократно. Любая щель должна быть полностью замазана, во избежание разрастания дефекта.

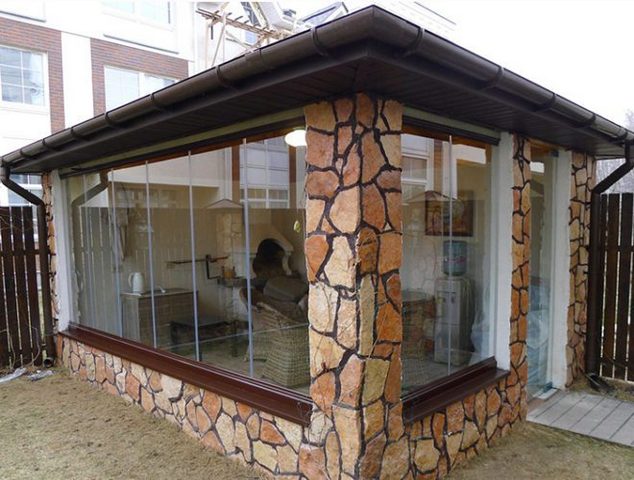

Кирпичные беседки стоит предпочесть, если на первом месте прочность и неприхотливость в уходе. По стойкости к огню они изначально лучше деревянных во много раз. Обработка антипиренами, повышая сопротивляемость древесины к возгоранию, ухудшает ее экологические и санитарные качества. А потому в конечном счете кирпич оказывается даже натуральнее.

Что касается металлических конструкций, для них стоит использовать только нержавеющие сорта стали – в противном случае долговечность обеспечить нельзя.

Оба основных вида сооружений на участке (из дерева и кирпичей) можно дополнять декоративными деталями на основе кованого металла. Ажурные конструкции порадуют хозяев и гостей, сделают пространство максимально комфортным. Улучшить освещенность и придать дополнительную привлекательность беседкам помогает использование застекленных проемов.

Не обязательно ограничиваться классическим решением. Можно экспериментировать с цветом и формой стекла, использовать оригинального вида витражи.

Рекомендации при обустройстве

Если трудно разобраться, какова должна быть геометрическая форма беседки, стоит отдать предпочтение шестигранной классике. Восьмиугольная схема часто выбирается ввиду оригинальности такого решения. Кто хочет максимально упростить себе работу, выбирает прямоугольное исполнение, подобные постройки сможет сделать даже новичок в строительстве.

Когда поставлена цель сделать беседку внешне нестандартной и пригодной для торжеств в большой компании, нужно выбирать пятиугольную разновидность. Если планируется ставить мангал, печь или тяжеловесную мебель, нужно под нее создавать столбовой крепкий фундамент.

Беседка с пятью углами лучше всего смотрится под пирамидальной крышей, покрытой черепицей традиционного образца.

Когда решения с остеклением кажутся излишне дорогими или сложными, можно искать альтернативу:

• съемные стекольные блоки;
• тенты на основе прозрачной пленки;
• частично закрытые стены.

Очень важно сразу уточнить, будет ли оборудоваться пол или нет. Когда его не делают, допускается монтаж на площадку из тротуарных плиток, бетона, асфальта, брусчатки и тому подобных материалов. Каркас в беседке, не имеющей пола, придется основательно защищать от избыточной влажности.

Организация настоящего пола немыслима без создания фундамента. При наличии крупных валунов с плоской гранью можно опирать легкую конструкцию на них. Кирпичные беседки нужно ставить на ленточные фундаменты с небольшим заглублением. Достаточно завести их на 0,2–0,3 м под границу плодородной почвы.

Конструкции из дерева с полом на той же основе придется поднимать на опоры. Нестандартная отделка верхней доли строения достигается за счет специально размещенных тонких дощечек.

Выкладка пола из плиток требует предварительной заливки утепленной плиты из бетона.

К сведению: такая плита должна быть на 0,5 м шире самого сооружения. Причем добавочный участок формируют с некоторым уклоном, обеспечивающим сток влаги. Такая импровизированная отмостка позволяет избежать промерзания почвы под беседкой. Как результат, плитка не будет вывернута и не покроется трещинами. Более подробные сведения можно получить при индивидуальной консультации с архитекторами.

Полимеры (ПВХ) привлекательны уже тем, что конструкции на их основе не разрушаются микроскопическими грибками и не нуждаются в специальной защите. Отдельные разновидности такого материала спокойно переживают замораживание и размораживание без ущерба для себя. Но недостатком пластиковой конструкции беседки оказывается ее низкая прочность. Придется все время избегать давления на каркас. Нельзя даже просто опираться, облокачиваться на него; тем более немыслима тяжеловесная мебель или мангал.

Грунтовка на металл беседки должна наноситься два раза. Сначала это делают до строительства, а затем – после сварки. Обнаружив ржавчину, ее нужно счистить либо покрыть преобразующим реагентом. Только после этого допускается нанесение грунтовки. Поверх нее используется наружная краска по металлу, и больше никакой декоративной обработки не требуется.

В качестве обшивки можно применять:

• прочную ткань;
• профилированные листы металла;
• струганые доски;
• вагонку;
• круглые пиломатериалы малого сечения;
• блок-хаус;
• поликарбонат;
• закаленные сорта стекла.

Кирпичную кладку, если она выглядит привлекательно, можно вовсе не отделывать.

Декорирование беседок из пенобетонных блоков происходит аналогично отделке домов из того же материала. Когда стены выровнены с использованием стальной сетки и штукатурки можно применять и декоративные штукатурные составы, и натуральный камень.

Над прямоугольной беседкой допускается размещение кровли с одним, двумя либо четырьмя скатами. Односкатные варианты самые простые в исполнении, зато двускатные устойчивее к непогоде и к накоплению снега, льда.

О том, как построить беседку 3 на 4 своими руками, смотрите в следующем видео.

Беседка своими руками из дерева — виды, чертежи, размеры, фото

Просмотрели: 58

Сегодня я хочу рассказать о дизайне нашего дачного участка.

Каждый садовод стремится не только обеспечить себя огородными растениями, вырастить их, собрать урожай. Немаловажен и сам участок, наличие зон отдыха. Это и красивые цветники, зона для пикника, беседка.

Беседка часто является неотъемлемой частью садового участка. Каких только конструкций не строят садоводы на своем участке: маленькие и большие, открытые и закрытые.

О том, какие беседки и как можно соорудить на своем участке будет рассказано в этой статье. Но в начале…..

Немного теории: какие бывают беседки

Первое, что каждому приходит на ум при выборе типа конструкции – это какая она будет: закрытого типа или открытого. Каждая из них имеет ряд преимуществ. Однако есть и другие критерии, связанные не только с типом, но и исходя из использованного при строительстве материала.

Открытые больше подходят для лета, когда хочется посидеть на свежем воздухе. Если у вас дача зимнего проживания, то закрытая беседка будет лучше всего. Само собой, что наличие пола в ней просто необходимо. Что же касается открытой или летней, то здесь можно делать по разному.

С полом и без

Отсутствие пола – это не значит, что вы будете ходить по земле, хотя есть и такие варианты.

Если вы делаете беседку без пола, то ее необходимо будет поставить на подготовленную заранее площадку. Это может быть бетон, тротуарная плитка, брусчатка, даже просто деревянный настил.

Что касается беседок с полом, то они ставятся на фундамент, как дом. В качестве фундамента можно использовать сложенные из кирпича столбики, можно залить их бетоном или же использовать бетонные блоки. На такой фундамент устанавливается деревянный каркас или металлический. Если же вы складываете кирпичный, то потребуется сделать ленточный фундамент

Следующее, чем различаются беседки – это материалом изготовления.

Материалы

Фундаментальная кирпичная конструкция подразумевает использование кирпича. Другие виды более легкие как по конструкции, так и по способу изготовления. Могут быть сделаны из деревянного бруса, который часто является традиционным материалом для беседок. Из современного материала, который многие предпочитают использовать вместо дерева, можно назвать профильные стальные и полимерные трубы или ПВХ.

При использовании дерева, его необходимо пропитать антигрибковыми препаратами. Металлические, во избежание коррозии красятся. Что же касается пластика, то ничего этого для него не нужно. Поэтому выбирая материал, необходимо все это учитывать.

Построив каркас, его необходимо обшить. Для обшивки можно использовать дерево — доски или рейки, или поликарбонат, профнастил, а так же прозрачные полиэтиленовые пленки.

Беседки можно разделить на каркасные и бескаркасные. Каркасные отличаются тем, что сперва возводится каркас из любого материала, о котором говорилось выше, а потом они обшиваются.

Бескаркасные беседки

Бескаркасная беседка сложна в строительстве. Для нее делается ленточный фундамент, на котором возводятся стенки из кирпича или камня. Если кирпич декоративный, то он ничем не обшивается. Проемы заделываются чаще всего пластиковыми окнами.

По сути она является капитальной, служит еще и зимним вариантом, особенно, если внутри поставить печь.

Такая беседка хороша, если ваша дача используется в зимнее время. В противном случае, строительство не имеет смысла. Само собой, что отделка внутри делается так же, как и в доме.

Крыша

Немаловажным моментом является крыша. Вид крыши полностью зависит от формы каркаса. Самая распространенная форма – прямоугольная. Варианты для крыши: односкатная, двухскатная и четырехскатная. Самая простая и легкая  — это односкатная. Она может быть полностью горизонтальной, если снега выпадает мало, и под наклоном.

Двухскатная крыша делается несколько сложнее, поскольку повторяет форму крыши дома, а потому устанавливается на систему стропил. Но и ее сделать не настолько тяжело.

Четырехскатная крыша несколько сложнее. Вам необходимо будет крепить пирамидальную форму. Здесь уже надо продумывать, как соединить все стропила на самом верху.

Если у вас беседка многоугольная, то вы делаете шатровую крышу. Это более сложный вариант четырехскатной крыши.

Если вы только начинаете в строительстве, то лучше потренироваться на простых вариантах, как одно или двухскатные крыши, а потом уже пытаться делать что-то сложное. Правда, если вы привлекаете специалиста, то это другой разговор.

Беседка из современного материала — пластика, металла или поликарбоната строится достаточно просто, а крышу вообще можно сделать округлой. Поликарбонат очень хорошо для этого подходит.

Вот в принципе, основные разновидности беседок. Какую выбрать, из чего ее делать – решать вам, исходя из возможностей и умения.

О том же, как построить своими руками разберем далее.

Как сделать беседку своими руками (чертежи)

В этом разделе разберем самый простой вариант беседки – прямоугольная с односкатной крышей.

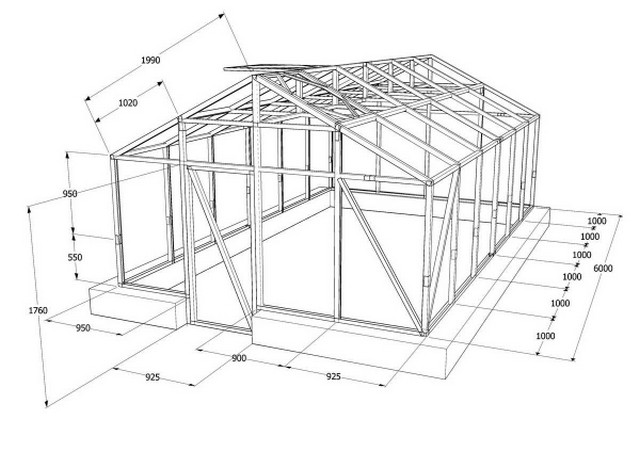

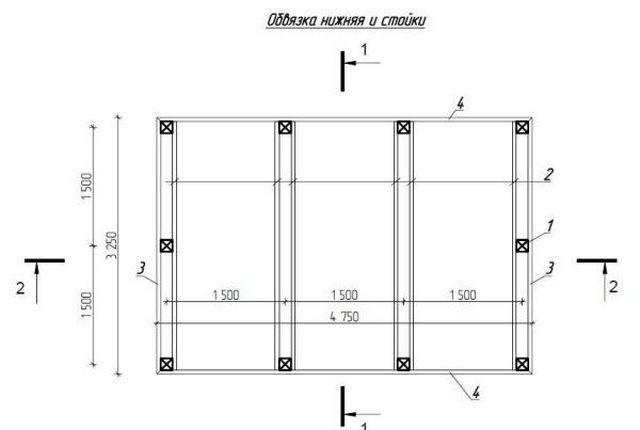

Чертеж

Прежде чем начать строительство, необходимо нарисовать если не чертеж, то хотя бы приблизительную схему будущей беседки. Исходя из этой схемы вы сможете подготовить весь необходимый материал, в необходимом количестве. Так же вам станет ясно какой инструмент использовать.

Это лишь примерная схема, на которую можно ориентироваться. Размеры зависят, в первую очередь, от размеров участка, на котором она будет строится. Так же важную роль играет функционал беседки: это просто место отдыха, или же это место для шашлыка.

Еще одна схема сборки:

Пошаговая инструкция строительства из дерева с фото

Прежде чем начать строить беседку необходимо подготовить площадку. Снимается дерн, выравнивается, плодородный слой необходимо удалить полностью.

Далее надо будет выбрать какой делать фундамент.

Выбор типа фундамента и нижняя обвязка

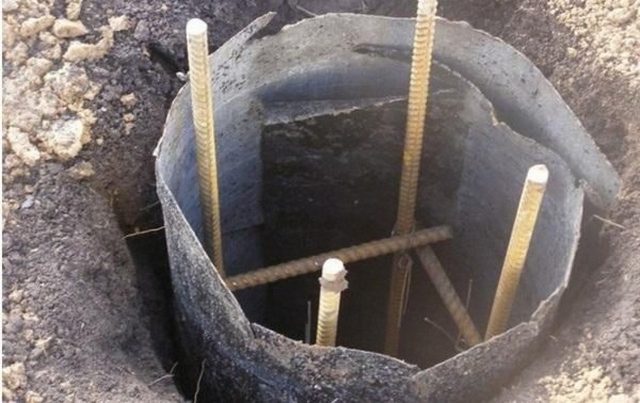

В качестве фундамента можно использовать кирпичные или бетонные столбы, на которые потом ставится нижняя обвязка. Можно для фундамента использовать сами опорные столбы. В любом случае выкапываются ямки глубиной 0,5-0,7 м. На дно ям кладем подушку в 10 см из песка и щебня, после чего устанавливаем столбы. Предварительно они обрабатываются антисептиком, а та часть, что будет в яме оборачивается рубероидом.

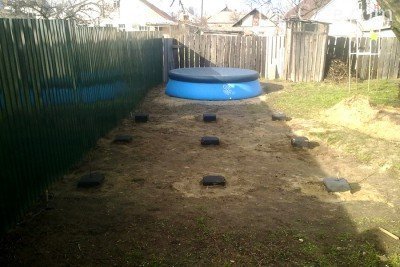

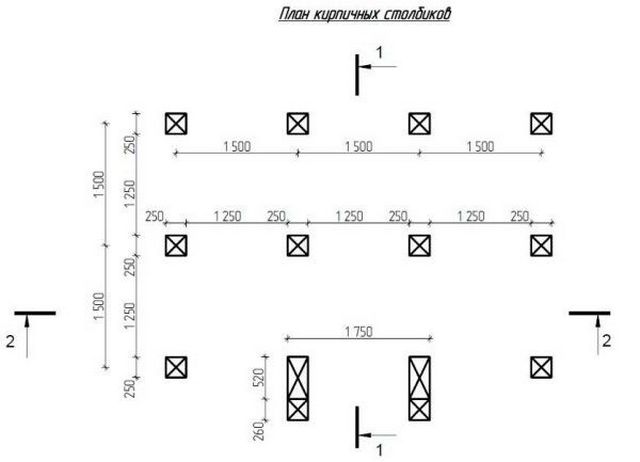

Но в пяти точках (на рисунке) устраивается обычный столбчатый фундамент. Так же выкапываются аналогичные ямки (в результате, всего ям должно быть девять), на дно утрамбовывается песок со щебнем. Остальное пространство засыпается строительным мусором и заливается бетоном. Сверху кладутся несколько кирпичей, которые и будут опорой, заливаются битумом (если есть) и накрываются рубероидом. Можно пойти иначе: сделать в яме опалубку из досок или арматуры, обернуть рубероидом и залить бетоном.

Стоит учесть, что бетон застывает до 28 дней. Если у вас нет возможности ждать, то можно все сделать гораздо проще без заливки и копания ям. Берем готовые бетонные блоки и расставляем их там, где будет располагаться нижняя обвязка. Если вы используете брус размером 100*100 мм, то расстояние между блоками надо делать в 1,5 метра, при использовании металлической профильной трубы 60*60 мм — через 2 метра.

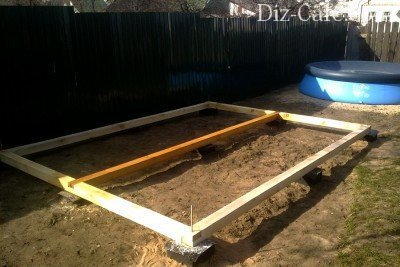

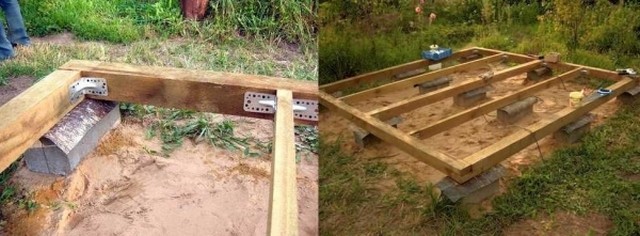

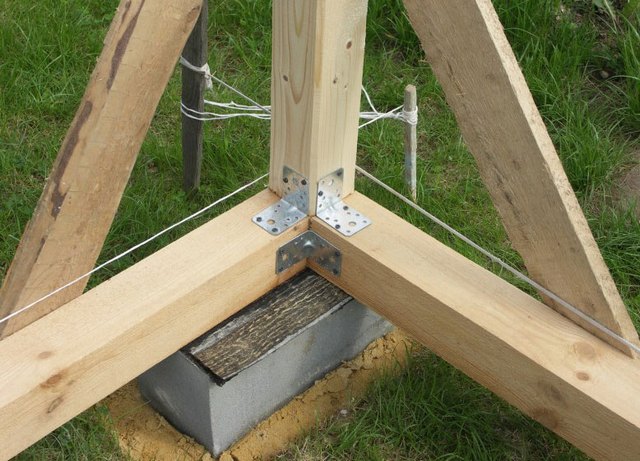

На подготовленный фундамент уже застывший или же бетонные блоки, кладется нижняя обвязка. Это скрепленный между собой брус размером не менее 100х150 мм. Получается что-то вроде большой рамы. В центре крепится одна или несколько, в зависимости от конструкции, лаг.

Установив собранную раму на фундамент, можно двигаться дальше.

Установка стоек

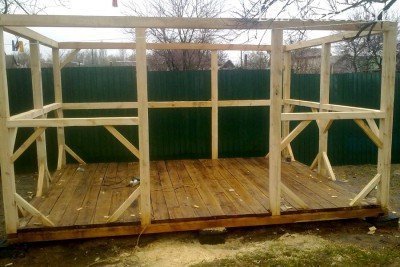

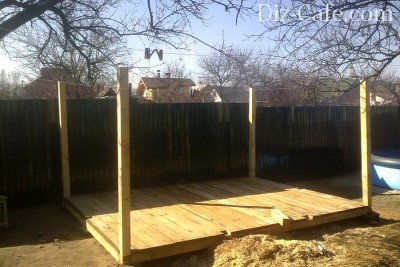

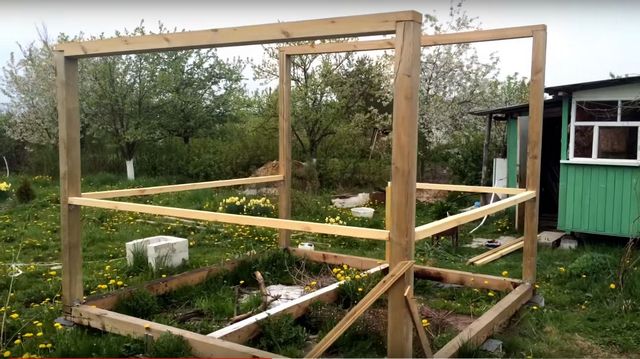

Этот этап достаточно трудоемкий и ответственный, поскольку стойки необходимо установить строго вертикально без всякого уклона. В помощь – старый добрый отвес.

Проверяем вертикальность установки и закрепляем столбы укосинами. Эти укосины потом можно снять или же оставить, все зависит от конструкции. Между собой брус крепится при помощи металлических уголков.

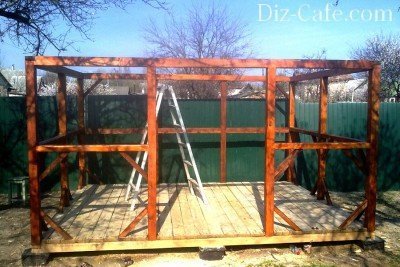

После того, как установили стойки, их необходимо скрепить верхней обвязкой.

Верхняя обвязка и доски пола

Для верхней обвязки используется брус сечением 100х100 мм. Делается аналогично нижней. Вы можете использовать два параллельных бруса или все четыре. Скрепляется брус металлическими уголками.

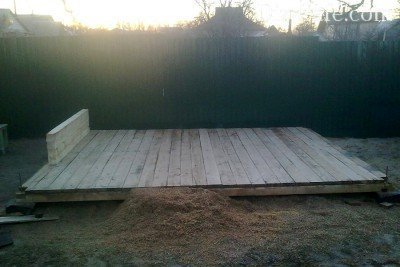

После установки и крепления стоек, можно приступить к монтажу пола. Для этого понадобится доска длиной под размер беседки. Ширина зависит от толщины доски.

Выпускаются половые доски таких размеров:

• Ширина — 80–135 мм.
• Толщина — 28–40 мм.
• Длина — 300–600 см.

Наиболее популярной является половая рейка размером: 100–105 мм/30–32 мм. Такой материал подходит практически ко всем типам беседок.

Крепится пол на саморезы к нижней обвязке и лагам, расположенных по центру обвязки.

Доски перед использованием необходимо хорошо обработать антибактериальной пропиткой. В качестве такой пропитки можно взять «Сенеж», или «Сенеж-Ультра». После этого доски хорошо будет еще покрыть морилкой.

Средняя обвязка

После окончания работ, описанных в разделе выше, можно еще скрепить стойки между собой средней обвязкой. Она не только укрепит каркас, но и будет полезна, если вы собираетесь обшить беседку только до половины, а верхнюю часть оставить открытой.

Теперь, когда каркас готов, можно приступать к крыше.

Делаем крышу

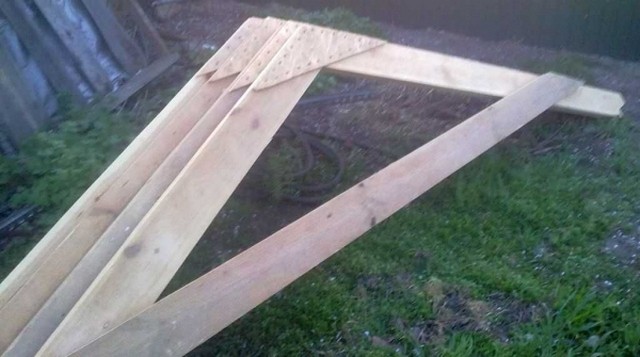

Крышу можно крепить разными способами. Можно использовать систему треугольных стропил, но здесь рассмотрим вариант очень простой.

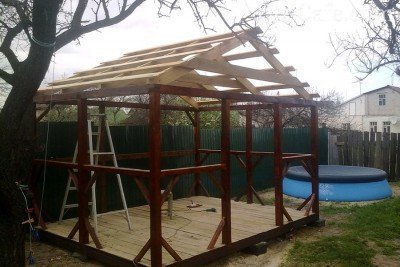

На верхнюю обвязку кладутся в качестве стропил ряд досок на ребро с расстоянием сантиметров 30. На них на таком же расстоянии укладываются уже кровельные доски перпендикулярно стропильным. В результате получится такая вот решетка, как на фото.

Крепится все при помощи саморезов и металлических уголков. Сверху крышу можно закрыть любым удобным, доступным материалом, например шифером, ондулином или поликарбонатом.

Поликарбонат обычно кладется сразу на стропила без обрешетки.

Обычно берут сотовый или монолитный поликарбонат толщиной от 6 до 10 мм. Отдельные листы поликарбоната соединяются при помощи специальных стыковочных профилей из силикона.

Отделка

Завершающий этап строительства – это отделка.

Самым распространенным способом является обшивка нижней части вагонкой (для этого и делали среднюю обвязку).

Можно использовать другой доступный материал, например, сайдинг или блокхаус.

Вот пример такой беседки. Очень неплохой и простой в исполнении вариант.

Эскизы беседок с чертежами и размерами

В этом разделе рассмотрим примеры разных типов с чертежами. Если у вас нет времени самому нарисовать или же вы не умеете, то приведенные примеры помогут вам при строительстве собственного варианта беседки.

Простая беседка из дерева

Дерево, материал самый распространенный, дешевый и в работе не сложный. Когда речь заходит о строительстве, большинство даже не раздумывая выбирают в качестве материала именно дерево.

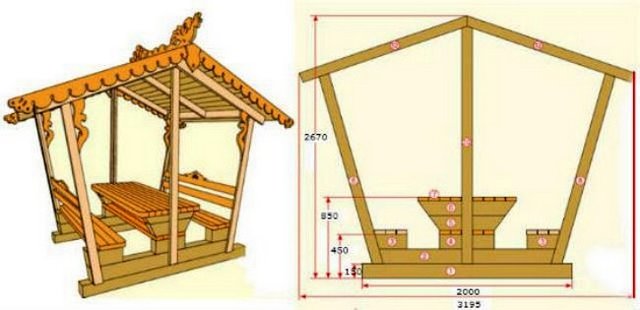

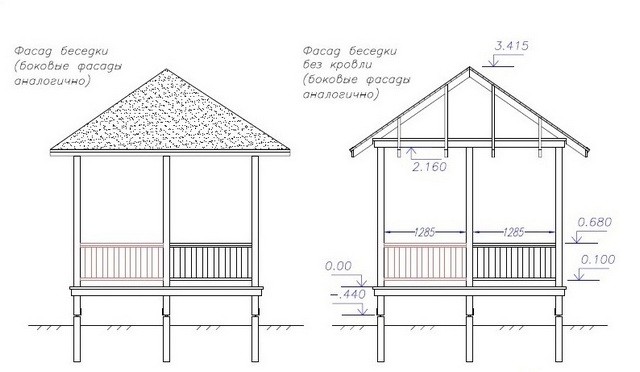

На этом рисунке показан достаточно простой вариант двухскатной беседки.

Следующий рисунок так же представляет простую беседку, правда уже с шатровой крышей.

Под цифрой 1 обозначена нижняя обвязка из бруса 100х50, 2 – вертикальная опора (брус 80х80), 3 – стойки входа (брус 80х50), 4 – верхняя обвязка и 5 – стропила.

В этом варианте, главное соединить верх шатра. Здесь необходима несколько иная схема стропил, нежели при двухскатной крыше.

Беседка своими руками из дерева, чертеж с двухскатной крышей

Беседка с двухскатной крышей так же как и с плоской является одним из распространенных вариантов, возводимых на садовом участке.

На рисунке показана схема размера 3х3.

Фундамент

В качестве фундамента используются бетонные блоки, которые устанавливаются по уровню на подготовленной и размеченной площадке. Это менее трудоемкий процесс по сравнению с бетонированием. На фундаментные блоки кладется рубероид. Далее собирается нижняя обвязка. Для нее используется брус размером 100х100. Для крепления вертикальных стоек на концах бруса выпиливаются зазоры, которые при соединении бруса дают квадрат куда и будет вставляться стойка.

Это очень удобный вариант, так как дает дополнительное крепление стойке. Собранную нижнюю обвязку устанавливаем на фундамент, после чего начинаем собирать боковые стены.

Стены и обвязка

Первым делом устанавливаем четыре опорные стойки, после чего делаем верхнюю обвязку. Что бы стойки были выровнены, при дальнейшем строительстве укрепляем их на укосины. После того, как возвели верхнюю обвязку, делаем среднюю.

Крепление делается при помощи металлических углов и саморезов. После сборки каркаса, можно приступать к строительству крыши.

Крыша

Можно сначала собрать крышу на земле и установить ее на верхнюю обвязку или же сделать треугольные стропила, укрепить на верхней обвязке, а на них уже собирать крышу. Что касается второго варианта, то треугольные стропила делаются так, как показано на фото.

Если вы собираете крышу на земле, то выглядеть она будет так:

Схема сборки в обоих случаях одинакова, разница лишь в месте сборки. Поэтому выбираем тот вариант, который удобнее для вас. При сборке крыши во всех элементах вырезаются пазы, тогда вся стропильная система будет ровной. Поднимать наверх стропильную систему придется как минимум вдвоем, поэтому придется позаботиться о напарнике.

После установки стропильной системы делается обрешетка.

Обрешетка нужна для укладки на крыше кровельного материала. Это может быть шифер, металлочерепица и другой материал.

Установив крышу, можно приступать к настилу пола. Используем половую доску. Перед установкой она покрывается антисептиком. Главное, ровно установить первую доску, а далее к ней присоединять остальные.

И последнее – обшивка беседки вагонкой

Обычно, обшивается только нижняя часть беседки: от пола до средней обвязки. Верхнюю часть можно оставить открытой, а можно установить декоративную решетку. По окончании обделочных работ, беседку можно покрасить, можно оставить покрытую морилкой.

В итоге получится примерно такая вот конструкция:

Беседка из дерева 3м на 4м своими руками, чертежи и размеры

Показанная выше беседка имела квадратные размеры 3х3.  Другой вариант, если вы делаете прямоугольную, размеры которой составляют 3х4.

Чертеж будет выглядеть следующим образом.

Другой чертеж такой же беседки только уже четырехскатной.

Или такой вот чертеж двускатной беседки.

Для строительства такой беседки лучше всего использовать фундамент с 9 или 12 опорами. В качестве опор хорошо подойдут бетонные блоки. Можно также выкопать ямы глубиной около 30 см. Дно ям выровнять, утрамбовать и выложить в яме столб из кирпича в пять рядов. Последний ряд должен находиться над поверхностью земли. Вместо кирпичей можно взять все те же бетонные блоки. Сверху они накрываются рубероидом.

На эти опоры устанавливается нижняя обвязка. Вертикальные опоры Подбираются длиной 2 м, размер бруса 100х100. Выравниваются опоры отвесом, а укрепляются укосинами.

Прямоугольная беседка подразумевает три варианта крыши: одно, двух и четырехскатную. Самая простая в исполнении – это односкатная крыша. Если вы решили делать односкатную крышу, то на этапе установки стоек, передние, нужно делать несколько выше задних.

К брусу верхней обвязки крепятся стропила, при этом используются металлические уголки, саморезы или гвозди.

Расстояние между стропилами составляет 80 см. Нижний край стропил должен выступать за каркас беседки хотя бы сантиметров на 30-40.

После этого к стропилам крепится обрешетка. Для нее используется брус 50х50. Расстояние между брусом обрешетки зависит от кровельного материала. При покрытии металлочерепицей это расстояние меньше, чем при покрытии шифером. Прежде чем закрывать кровельным материалом, на обрешетку кладут гидроизоляционный материал, например рубероид.

Закончив с крышей, переходим к полу. К лагам, которые располагаются между брусьями нижней обвязки крепится напольная доска. Крепежом служат саморезы.

И, наконец отделка. Традиционно считается обшивка вагонкой наполовину беседки. Верхнюю часть можно застеклить, можно оставить открытой, а можно заделать узорной рейкой.

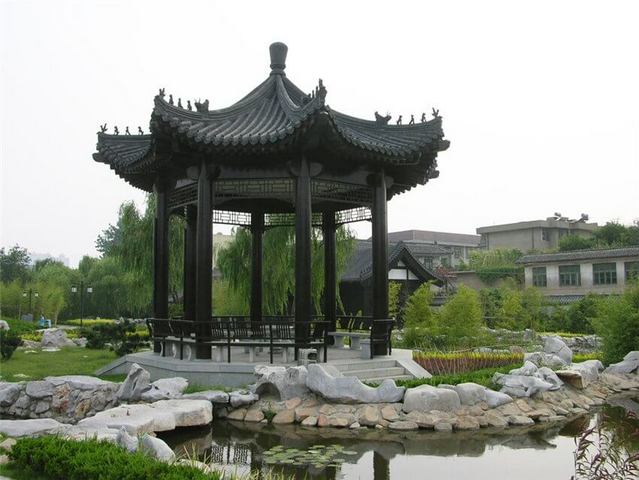

Беседка в китайском стиле (с чертежами и размерами)

Модным в последнее время считается строительство беседок в каком-либо национальном стиле. Наиболее популярен китайский стиль.

Здесь представлены схемы и чертежи для постройки в китайском стиле.

Размер беседки составляет 3,5х5 м. Чертежи бокового фасада и крыши:

Как видно из схем, фундаментом являются столбики. В начале ставится бетонная плита, на которой выкладываются кирпичные столбики. Десять идут непосредственно под каркас и два под ступеньки. На схеме показано расположение таких столбиков.

На готовые столбики кладется рубероид для гидроизоляции. После чего делается нижняя обвязка, устанавливаются стойки и верхняя обвязка. Схема верхней и нижней обвязки приведена ниже.

На нижней обвязке кладется шпунтованная доска для пола. После этого ставятся опорные стойки. По схеме их 10. На следующих чертежах показаны установка стоек и схема крыши.

Далее делается средняя обвязка примерно на высоте 80 см. Для этого используются бруски 50х150 мм. К вертикальным стойкам они крепятся при помощи уголков.

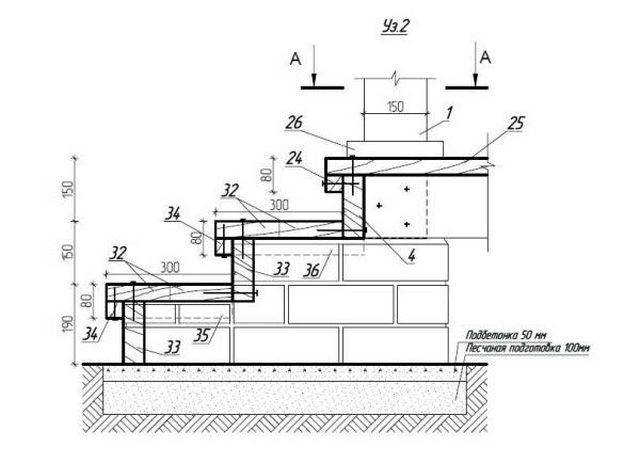

Следующие схемы показывают установку ступеней и ограждения.

Для придания беседке китайского стиля по углам крыши к стропилам приделываются выгнутые деревянные пластины.

Большая беседка на фундаменте

Здесь речь идет о беседки достаточно больших размеров, для которой необходим уже ленточный фундамент.

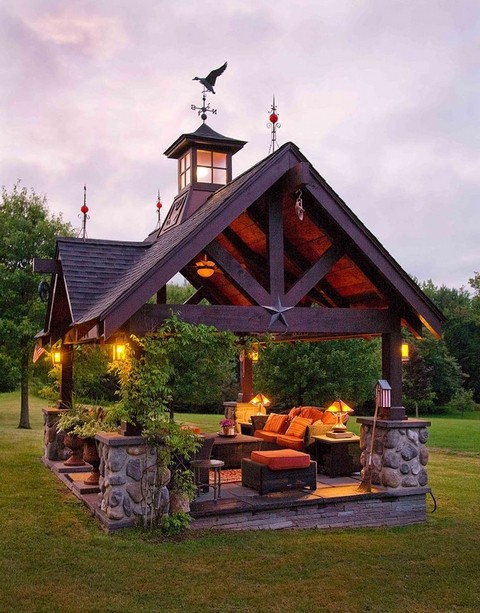

Например, на этом фото показана такая беседка, которая является одновременно и барбикюшницей.

Сам фундамент зависит от материала изготовления: дерево или металл, а так же от того закрытая она будет или открытая. На следующем рисунке показан примерный чертеж, согласно которому можно возвести такую конструкцию.

Чертеж беседки-качели

Беседка-качели довольно оригинальное сооружение, которое служит больше для отдыха без пикника, хотя на чертежах и присутствует стол. Но, согласитесь, наверное не очень то удобно будет раскачиваться, когда на столе стоит еда или напитки. Но, тем не менее, кому как нравится.

Поскольку этот тип беседки несколько иной по своему функционалу – присутствуют качающиеся элементы, то и крепить ее надо очень основательно. Чаще всего ножки такой беседки вкапываются в землю и бетонируются.

Фото оригинальных беседок из дерева без чертежей

И в заключении, несколько фотографий интересных вариантов беседок. Всех их можно даже назвать произведением беседочного искусства, настолько красиво они сделаны.

Надеюсь этот материал поможет вам выбрать и построить свою беседку. Обязательно поделитесь своим творением. Успехов!

Автор публикации

Комментарии: 0Публикации: 218Регистрация: 13-12-2017

чертежи и размеры из дерева, металла, поликарбоната, кирпича

Построить беседку 3 на 4 своими руками довольно просто, если воспользоваться качественными чертежами и правильными размерами. Уютный и оригинальный садовый домик можно построить из материалов: дерево, металл, поликарбонат, кирпич. Каждый будет хорошо выглядеть в отдельности или в сочетании с другими материалами. Главное, чтобы беседка органично дополняла участок, вписываясь в общий стиль.

Беседка 3х4: характеристики и виды

Беседка — это место для отдыха летним вечером и дополнительный декор участка. Чтобы все постройки гармонично сочетались между собой, следует тщательно выбирать место, чертёж, материал. Необходимо продумать наиболее удобную форму и назначение сооружения. Будет ли это постройка для отдыха семьи, детских игр или приготовления шашлыков. Беседку построить намного легче самостоятельно, чем дом. Но и эта наполовину декоративная постройка имеет свои нюансы, которые важно знать мастеру.

С односкатной крышей: чертежи

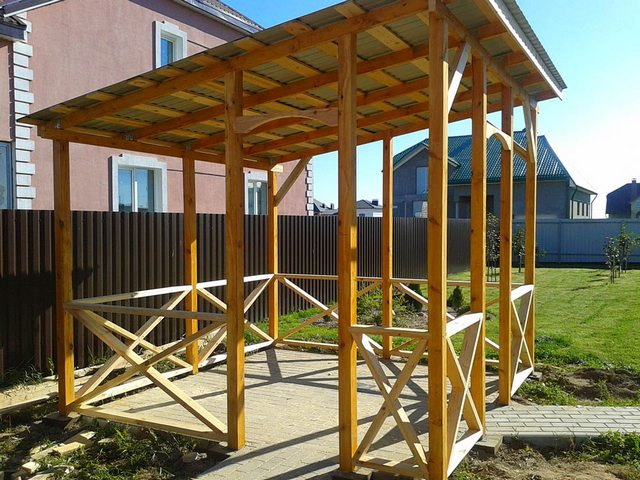

Заслужила популярность у дачников беседка с односкатной крышей. В отличие от других вариантов, такая постройка создаёт ощущение значительного открытого пространства внутри, доступа воздуха и солнца. Беседку с односкатной крышей можно оборудовать в качестве летней кухни, установить мангал или барбекю. Важно использовать грамотные чертежи и советы опытных строителей. Нюансом этой конструкции может служить количество столбиков, в зависимости от эскиза. Также высота стен разная: одна сторона будет выше другой. Плюсы дачного домика:

• малый вес относительно других конструкций;
• небольшие затраты бюджета;
• пониженные характеристики парусности;
• значительная прочность;
• многофункциональность использования.

Информация мастеру!

Перед тем как строить беседку, нужно выбрать место её расположения. Если садовый домик предназначена для открытого пространства, наклон крыши должен быть ниже. Для зарытых участок, наклон лучше увеличить.

С двухскатной крышей: чертежи

Конструкция с двускатной крышей — самый универсальный вид для небольших построек в переменных климатических условиях. Одна из задач такой крыши — защищать внутреннее пространство от осадков. Прежде чем приступать к проектированию, стоит решить какого плана нужна постройка. Это должна быть основательная беседка с двухскатной крышей и мангалом или лёгкий солнечный павильон для летнего чаепития. Перед строительством домика самостоятельно, лучше выбрать более простой вариант и просчитанные чертежи. Преимущества конструкции:

• надёжная защита от ветра, дождя, снега;
• богатство выбора стиля;
• разнообразие форм и оформления.

С четырёхскатной крышей: чертежи

Если односкатные и двускатные крыши кажутся простыми и незатейливыми, можно построить беседку с четырёхскатной крышей. Она будет выглядеть более солидно и получит законченный образ благодаря крыше. Использовать такой домик можно для встречи друзей, семейных вечеров, детских игр. Вариантов оформления конструкции очень много. Преимущества построек с четырёхскатной крышей:

• защита от дождя и снега;
• оформленный вид всей конструкции;
• разнообразие стилей для крыши.

Что потребуется для работы

Беседка, размеры которой вписываются в рамки 3 на 4, это самый простой вариант для сооружения своими руками. Она не будет дорого стоить, её постройка вполне доступна для самостоятельной реализации, такая конструкция подойдёт для разных целей использования. Также она украсит собой участок и создаст дополнительное место для досуга или праздника. Для работы потребуется следующее:

1. Грамотный чертёж, который можно найти в каталоге или заказать индивидуально.
2. Материалы: брусья, доски, кирпичи, черепица, цемент, скрепляющие материалы.
3. Инструменты: рубанок, рулетка, карандаши, дисковая и циркулярная пила, шуруповёрт.

Как рассчитать материал

Для быстрого и качественного сооружения беседки 3 на 4 своими руками, необходимы чертежи и размеры из дерева. Прежде чем приступать к постройке, нужно рассчитать все материалы, которые понадобятся для садового домика. Для начала мастер должен выбрать стиль, разработать проект, продумать количество деталей и инструментов. Это покажет общую стоимость беседки:

• деревянные брусья с разным сечением: 10х10 — 15 единиц; 5х10 — 19 единиц;
• кирпичи;
• цемент М400;
• покрытие крыши, по умолчанию — черепица;
• рейки 20х30 мм сечения;
• вагонка — 22 квадрата;
• доски кровельные;
• шпунтованная доска — 12 квадратов;
• саморезы.

Постройка своими силами

Для собственного дачного участка можно приобрести готовую беседку от фирмы-застройщика. Но и построить её самостоятельно большого труда не составит. В итоге она станет радостью и гордостью владельца. Конструкция 3 на 4 подразумевает небольшое сооружение квадратное, прямоугольное или круглое в плане. Если, это первый самостоятельный проект, можно выбрать постройку из более простых и дешевых. Детально прописанные следующие шаги помогут построить красивый, прочный дачный домик самостоятельно и поэтапно.

https://youtu.be/Fk-cvSvEnCQ

Фундамент

Беседка — это лёгкое строение, часто из дерева, капитального основания оно не потребует. Здесь можно заложить блочный фундамент, который прослужит не одно десятилетие. Для начала, нужно подготовить участок: убрать траву, разровнять землю. Затем, по уровню установить 9 блоков 20х20х40 см. Поверх них положить рубероид, который защитит нижнюю обвязку от гниения.

Нижняя обвязка и установка столбов

Основу из деревянного бруса размерами 150х100 см выкладывают для установки столбов. Внутри неё крепят лаги, на которых размещают доски напольного покрытия. Далее, нужно вертикально зафиксировать столбы. Чтобы справиться с этим делом успешно, следует совершить следующие действия:

• поместить столб на обвязку;
• использовать временные откосы для фиксации;
• надёжно закрепить уголками из металла;
• убрать откосы, которые были установлены временно.

В копилку мудрости!

Перед тем как возводить постройку из древесины, все части следует обработать специальными средствами защиты и лаком в несколько слоёв. Это убережёт материал от сырости и насекомых.

Верхняя обвязка, поперечные перила и пол

К столбам-опорам по периметру крепят брусья с сечением 10х10 см. Таким образом, делают верхнюю обвязку, которая будет служить для стропильной крыши. Между столбами монтируют поперечные перила, которые закрепляют уголками из металла. При их креплении, нужно оставить открытые проёмы для входа и окон.

Чтобы начать работы с полом, нужно закрепить лаги к брусьям нижней обвязки. Теперь, можно начинать укладывать пол. Для этого подойдут доски 40 на 100 на 6000 мм. Можно выбрать другие размеры и подобрать породу дерева, подходящую для конструкции. Материал для пола фиксируют накрепко гвоздями, чтобы получить надёжный и прочный, ровный деревянный пол.

Стропильная система крыши и кровля

Самые простые виды кровли для самостоятельного монтажа — это односкатная и двускатная. Для варианта с односкатной крышей, следует просто сделать верхнюю обвязку с уклоном. Здесь достаточно закрепить верхние брусья, наклонив их на 10 или 20 градусов. Кровельные материалы можно монтировать прямо на верхние лаги. Для этого не требуется дополнительных материалов. Такое решение можно использовать для кровли из металлического профиля. Металлочерепицу или шифер лучше крепить на обрешётку. Для этого необходимо прикрепить к верхней обвязке доски. Сам материал кровли нужно крепить к доскам саморезами.

Если крыша двускатная, необходимо сначала собрать стропильную систему. На ребро устанавливают вертикально доски или брусья. Сверху стропил крепят обрешётку, а на неё уже шифер или черепицу. Если следовать всем правилам, то стропила следует устанавливать стык в стык, но можно сделать немного проще и монтировать металлическими уголками. Также, необходимо обеспечить гидроизоляцию, чтобы предотвратить гниение древесины. Самый простой материал — это рубероид, но можно использовать более новые мембранные материалы.

Для крыши лучше использовать металлочерепицу, шифер или профнастил. Последний материал относится к надёжным и недорогим типам кровли. Его укладывают на не утеплённую крышу, монтируют саморезами с шайбами. Один из недостатков такого покрытия — его шумовые эффекты во время дождя. Поэтому каждый хозяин выбирает для себя актуальный вариант.

Если в планах создание беседки с четырёхскатной крышей, то необходимо выбрать стиль. Задача крыши — достойно венчать дачный домик, сделать его более долговечным и интересным. Каждый вид, предполагает использование своих материалов и техники укладки. Чтобы удивить друзей или добавить изюминку в оформление участка, можно выбрать из следующих вариантов:

• шатровая;
• китайская;
• вальмовая;
• датская.

Обшивка стен

Для законченного вида требуется не только сделать красивую крышу, но и обшить стены. Самый популярный, доступный вариант для самостоятельной постройки и оформления домика — это дерево. Разнообразие пород, позволяет выбрать любой вариант для мастера. Но, если есть намерение, чтобы беседка более эффектно смотрелась в готовом виде, можно поэкспериментировать с материалом для стен. Здесь подойдут четыре популярных материала: рейки, вагонка, ОСП, сайдинг.

1. Оформление стен из реек создаст визуальный образ лёгкой и невесомой постройки. Но не защитит от дождя и ветра.
2. Если использовать вагонку, то она сделает садовый домик красивым и аккуратным. Выбирать стоит из хвойных пород, смолы которые находятся внутри лучше защитят древесину от влажности.
3. ОСП — ориентированно-стружечные плиты обладают многими преимуществами: прочность, приятная текстура, невысокая стоимость. Но они насыщены фармальдегидами, что может нанести вред здоровью.
4. Универсальный материал для облицовки — сайдинг. Он долго служит, не пропускает влагу, устойчив к перепадам температуры. Сайдинг не экологичен, это единственный его недостаток.

Информация мастеру!

В зависимости от проекта, количество материалов может меняться. Возможно, в ходе работ, появится намерение добавить элементы или, наоборот, выбрать вариант подешевле.

Декор и дизайн интерьера

Как оформить беседку, чтобы она выглядела ещё более уютной и красивой. Здесь можно использовать немало интересных идей. Для дачного домика все материалы должны быть практичными и не нуждаться в постоянном уходе. Стиль декора может придать постройке элегантности, подчеркнуть естественность материалов или сделать её более удобной. Красиво украшенная беседка, будет хорошим фоном на праздничных фото. Для этого можно использовать следующие элементы:

• шторы;
• жалюзи;
• подушки;
• цветы;
• декоративные обрешётки;
• витражные стёкла.

Беседка 4х3 с мангалом

Многие дачники не представляют своего отдыха без жаренных на огне шашлыков. Поэтому садовый домик может быть построен с мангалом. Его можно сделать стационарным или приобрести переносной. В беседке он не займёт много места, даже если её размеры 3 на 4. На этапе планирования, стоит отметить расположение мангала на чертеже. Ведь для него потребуется дополнительная защита от ветра и осадков. Место для барбекю нужно обложить кирпичом или поликарбонатом. Дерево беседки, стоит обработать специальным средством, которое повышает сопротивляемость огню.

Лёгкий домик для дачи может быть открытого или закрытого типа. Его можно использовать как удобную летнюю кухню в тёплый период или дополнительное жилое место. Утеплённые стены и хорошая вентиляция позволят проводить здесь время и зимой. Нужно иметь в виду, изготовление фундамента из плит, если мангал будет постоянным дополнением к беседке. Направление ветра, также имеет значение, чтобы дым не накрывал другие строения на участке.

Беседки из металла, поликарбоната, кирпича

Дачный домик из дерева всегда смотрится органично и естественно. Дерево сохраняет тепло и добавляет уюта. Но не стоит ограничиваться этим материалом. Габариты постройки 3 на 4 позволяют проявить фантазию и возвести беседку не только из дерева, но из других доступных материалов. Сооруженная самостоятельно для своей семьи, она будет гармонично выглядеть на участке из следующих материалов:

1. Беседки, украшенные металлической художественной ковкой, выглядят эффектно. Ажурные украшения в виде растительных мотивов или плавных линий украсят постройку. Но в жару профильные трубы, прутья или металлические ленты, будут нагреваться и сделают пребывание внутри некомфортным.
2. Поликарбонат визуально расширяет границы постройки. Он прозрачный, пропускает свет и удерживает тепло в прохладную погоду.
3. Стены кирпича сделают беседку добротной и долговечной, придав ей несколько монументальные черты.

На заметку!

При строительстве беседок всё чаще применяют не один материал, а несколько. Это может сделать домик более прочным, красивым и оригинальным.

В завершение

Беседка для дачи размерами 3х4 — это хороший вариант, чтобы построить своими руками. Для её возведения необходимы элементарные строительные навыки, но зато результат окупит затраченное время и силы. Уютный уголок для семейного досуга украсит садовый участок и станет удобным местом отдыха. Любую мечту возможно воплотить самостоятельными усилиям.

Как я строил свою беседку: строительство беседки своими руками

Прошлым летом я задумал немного благоустроить дачный участок. Чуть уменьшил наделы под огородные грядки, зато выделил дополнительные метры под зону отдыха. Высвободившегося пространства хватило на небольшой цветник, пару кустарников, надувной бассейн. Но для полноценного отдыха этого оказалось недостаточно. Нужна беседка. Ее постройкой я и решил заняться во время отпуска.

Изначально я планировал делать что-то очень простое, по типу навеса на четырех столбах. Но потом, после консультации со знакомыми строителями, я понял, что вполне реально построить и более сложную конструкцию. Тоже на столбах, но со стенками и полноценной крышей.

Пришлось сесть за чертежи, набросать проект. На бумаге получилось следующее: деревянная беседка 3х4 м, на столбчатом фундаменте с двухскатной крышей, покрытой шифером. Проект был одобрен на семейном совете, после чего я засучил рукава и принялся за дело. Все этапы работы выполнял в одиночку, хотя, должен признаться, в некоторых моментах помощник бы не помешал. Поднести, подать, обрезать, придержать… Вдвоем работать было бы проще. Но, тем не менее, я справился и самостоятельно.

Попробую описать этапы строительства детально, так как мелочи в этом деле оказались очень важны.

По плану, беседка должна быть легкой по весу, построенной из досок и бруса, поэтому самый оптимальный фундамент для нее – столбчатый. С него я начал свое строительство.

Отвел для этого подходящую площадку возле забора под размеры беседки 3х4 м. В углах поставил колышки (4 шт.) – здесь будут находиться фундаментные столбики.

Разметка углов будущей беседки

Взял лопату и за пару часов выкопал 4 квадратные ямки по 70 см в глубину. Грунт на моем участке песчаный, сильно не промерзает, поэтому этого вполне достаточно.

Углубления под фундаментные столбики

В центре каждого углубления я выставил по арматурному пруту, диаметром 12 мм, длиной 1 м. Это будут углы беседки, поэтому их нужно устанавливать четко по уровню. Пришлось промерить диагонали, длину периметра и вертикаль арматурин.

Разметка ниткой диагоналей и периметра основания беседки

После демонтажа старых построек на участке, у меня осталась куча битого кирпича. Его я подсыпал на дно углублений, а сверху залил жидким бетоном. Получилось бетонное основание под столбики.

Подушка из битого кирпича под бетонное основание будет способствовать равномерному распределению давления между фундаментом и грунтом

Бетонное основание под кирпичные столбики

Через два дня бетон застыл, на полученных основаниях я выстроил 4 кирпичных столбика по уровню.

Готовы 4 столбика в углах, но все же расстояние между ними получилось слишком большое – 3 м и 4 м. Поэтому между ними я установил еще 5 таких же столбиков, только без арматуры в центре. В общей сложности, опор для беседки получилось 9 шт.

Каждую опору я оштукатурил раствором, а затем – промазал мастикой. Для гидроизоляции поверх каждого столбика проложил 2 слоя рубероида.

Кирпичные столбики-опоры послужат надежным фундаментом для основания беседки

Начал я с нижней обвязки, на ней, по сути, будет удерживаться весь каркас. Приобрел брус 100х100 мм, нарезал его по размерам. Чтобы была возможность соединения вполдерева, на концах брусьев я сделал запилы с помощью пилы и стамески. После чего, собрал нижнюю обвязку, по типу конструктора, нанизывая брус на арматуру в углах. Отверстия под арматуру предварительно высверлил дрелью (использовал сверло по дереву диаметром 12 мм).

Сборка брусков в конструкцию нижней обвязки

Бруски были уложены на фундаментные столбики – 4 шт. по периметру беседки и 1 шт. в центре, вдоль длинной стороны. По окончании процесса, дерево было обработано огнебиозащитой.

Нижняя обвязка, уложенная на столбики фундамента, будет служить обрешеткой для дощатого пола

Пришло время перекрывать пол. У меня в хозяйстве еще с давних времен пылились дубовые доски как раз подходящего размера – 150х40х3000 мм, их я и решил использовать. Так как они были не совсем ровные и малость покореженные, пришлось прогнать их через реймус. Инструмент оказался в наличии у моего соседа, грех было не воспользоваться. После процесса выравнивания, доски оказались вполне приличные. Хотя стружки образовалось целых 5 мешков!

При выборе материала для беседки важно найти производителя, которому можно доверять. Например, качественные дубовые доски вы можете приобрести здесь: http://stroyassortiment.ru/shop/suhaya-dubovaya-doska/

Доски я прибил к брускам обвязки гвоздями. Получился ровный дощатый пол из дуба.

Пол беседки, набранный из дубовых досок

Из имеющегося бруса 100х100 мм я нарезал 4 стойки по 2 м. Они будут установлены в углах беседки. С торцов стоек я просверлил отверстия и надел их на арматурины. Вертикаль они особо не держали и норовили сдвинуться в самый неподходящий момент. Поэтому их я зафиксировал укосинами, специально подрезанными для этого дела в стусле. Укосины прибивал гвоздями к доскам пола и стойкам. Только после этого стойки уже не клонились в сторону и не раскачивались от ветра.

Стойки в углах будущей беседки

Когда угловые стойки были установлены, я закрепил еще 6 промежуточных стоек. Также зафиксировал их укосинами.

Далее – отрезал 4 бруса и, по аналогии с нижней обвязкой, закрепил на верхних концах стоек верхнюю обвязку. Соединение бруса выполнялось также вполдерева.

Подошел черед горизонтальных перил. Они сформируют стенки беседки, без которых вся конструкция будет выглядеть обычным навесом. Перила я нарезал из бруса 100х100мм, а для задней стенки решил немного сэкономить и взял доску 100х70 мм. Исключительно для обрешетки такой облегченный вариант сгодится.

Каркас беседки со стойками, перилами и обвязкой

Чтобы установить перила, я делал врезки в стойках, устанавливал в них горизонтальные перекладины и забивал гвозди. Так как предполагается, что на перила будут облокачиваться, оставлять такое соединение нельзя. Нужны добавочные детали скрепления, для жесткости. В этом качестве я использовал дополнительные укосины, которые подбил снизу перил. На задней стенке укосины не ставил, там решил скрепить перила уголками снизу.

После всего сделанного, я занялся внешним видом деревянных элементов беседки. Для начала – зашлифовал все дерево с помощью болгарки. Другого инструмента у меня в наличии не было. Поэтому я взял болгарку, надел на нее шлифовальный круг и принялся за дело. Пока все зачистил, прошел целый день. Работал в респираторе и очках, потому что пыли образовывалось очень много. Вначале она взвивалась в воздух, а потом оседала, где ей вздумается. Вся конструкция оказалась покрыта ею. Пришлось брать тряпку и щетку и очищать все пыльные поверхности.

Когда от пыли не осталось и следа, я покрыл дерево лаком в 2 слоя. Использовал для этого лак-морилку «Ролакс», цвет «каштан». Конструкция заблестела и приобрела благородный оттенок.

Каркас беседки, окрашенный лаком-морилкой в 2 слоя

Пришло время закладывать основу будущей крыши, иными словами – выставлять стропильную систему. Крыша – обычная двухскатная, состоящая из 4-х треугольных стропильных ферм. Высота от конька до обвязки – 1м. После расчетов оказалось, что именно такая высота смотрится на беседке пропорционально.

Для стропил использовались доски 100х50 мм. Каждую ферму я составлял из двух досок-стропил, соединенных стяжкой. Сверху, с двух сторон, –  накладки из OSB, прибитые по периметру гвоздями. По плану, стропильные ноги опираются на верхнюю обвязку, поэтому на их торцах я сделал врезки – по размерам подходящие под брус обвязки. С врезками пришлось немного повозиться, но ничего, за 2 часа справился и с этим.

Стропильные фермы, собранные из досок и скрепленные сверху накладками из OSB

Фермы я устанавливал через каждый метр. Вначале выставлял, выдерживая вертикали, затем – фиксировал саморезами. Оказалось, что самому справиться со стропилами не так уж и легко. Тут я пожалел, что не взял никого в помощники. Промучившись битый час, я все же их выставил, но советую всем, кто пойдет по моим стопам, все же кого-то попросить помочь на этом этапе. Иначе можно получить перекос, тогда уж точно придется все переделывать, что явно не добавит вам энтузиазма в работе.

Так как крыша беседки не будет подвергаться усиленным нагрузкам, коньковый брус я решил не ставить, а скрепить стропила между собой обрешеткой из доски 50х20 мм. Досок пришлось по 5 штук на оба ската. Причем 2 из них я набил по обе стороны конька на расстоянии 2 см от вершин стропильных ферм. В общей сложности, обрешетка для каждого ската была составлена из 2-х крайних досок (одна «держит» конек, вторая – образует вынос ската) и 3-х промежуточных. Конструкция получилась достаточно прочной, расшатать ее уже не получится.

Обрешетка связывает стропильные фермы и будет служить основой для крепления шифера

На следующем этапе я вскрыл стропильные фермы и пол двумя слоями лака-морилки.

Далее – приступил к обшивке боковин сосновой вагонкой. Вначале набил под перилами по периметру бруски 20х20 мм, а к ним уже мелкими гвоздями прибивал вагонку. Заднюю стенку перекрыл полностью, а боковые и лицевую – только снизу, до перил. По окончании процесса, покрасил вагонку лаком-морилкой.

Незаконченной осталась только крыша. Ее я покрыл крашеным шифером с 5-ю волнами, цвет – «шоколад». На всю крышу пошло 9 листов шифера, сверху – коньковый элемент также коричневого цвета (4 м).

Обшивка стен сосновой вагонкой защитит внутреннее пространство беседки от ветра и солнца

Цветной шифер выглядит не хуже современных кровельных материалов, а по долговечности – намного превосходит их

Чуть позже планирую сделать съемные окна в проемах для защиты пространства беседки в зимний период. Сколочу рамы, в них вставлю какой-нибудь легкий материал (поликарбонат или полиэтилен – еще не решил), а потом будут устанавливать их в проемы и снимать по мере необходимости. Возможно, нечто похожее сделаю и с дверями.

А пока, пожалуй, все. Думаю, что данный вариант понравится тем, кто хочет построить беседку быстро, просто и недорого.

Григорий С.

поэтапная инструкция с фото и видео

Беседка 4 на 4 — интересная идея для дачного участка. Квадратная форма позволяет сделать процесс возведения своими силами проще, а размеры 4 на 4 метра позволят уместить приличное количество человек внутри.

Возможный вариант с размерами 4 на 4 метра

По сравнению с беседкой 3 на 3, данный вариант выглядит куда более масштабным и вместительным.

В данной публикации будут рассмотрены базовые основы строительства, а также показаны фотографии различных вариантов на дачу.

Согласитесь, прежде чем приступать к строительству, необходимо изучить чужой опыт. Поэтому мы предлагаем вам ответить на следующие вопросы.

• В каком дизайне строить подобное сооружение?
• Беседки в каком стиле сейчас популярны?
• Какие вообще варианты строительства имеются?

С зоной барбекю

Подробно изучив многообразие подобных построек, вы сможете принять решение о выборе того или иного варианта. А уж с процессом возведения конструкции разберемся. Было бы желание и силы строить.

Идеи для строительства на даче

В первую очередь хотелось бы рассмотреть фотографии возможных беседок для строительства. На основе предложенных фото вы можете определиться с тем форматом сооружения, которое вас устроит.

• Вам интересен самый экономный и бюджетный вариант или хочется чего-нибудь дороже и качественнее?
• Хотели бы внести элементы декоративной обрешетки или резьбы по дереву?
• Открытая или закрытая конструкция вас больше привлекает?

Я постарался собрать наиболее простые и красивые, но в то же время не «сельские» и «избитые» беседки, которые наиболее актуальны среди дачников в данное время.

Определившись непосредственно со строительным материалом, типом, формой и дизайном конструкции, можно уже переходить к более активным действиям — строительству.

Подготовка к стройке

Прежде чем взять в руки доски, саморезы и шуруповёрт, необходимо четко понимать, что и где вы собрались возводить. Для этого нам понадобится выбрать место, рассчитать размеры, нарисовать чертеж и подготовить полноценный проект беседки.

Выбор места

В зависимости от площади участка и ландшафта, необходимо выбрать участок, где будет возводиться будущая постройка. В идеале это ровная площадка с адекватным плотным грунтом, без пеньков и корней деревьев.

Чертежи с размерами

Для наглядности и расчёта строительных материалов, необходимо расчертить конструкцию беседки на бумаге. Это позволит вам высчитать необходимые размеры материалов и прикинуть их стоимость, если у вас нет подручных для стройки бревён, бруса или досок.

Проект беседки 4 на 4 метра

Проекты беседок 4 на 4

Последним этапом будет подготовка проекта — наглядно представленной постройки на вашем участке.

Сюда можно внести какие-либо элементы ландшафтного и интерьерного дизайна — например, украшение выложенной дорожкой вьющимися растениями или другими элементами декора. Примеры проектов представлены ниже.

Проект номер 1

Проект номер 2

Проект номер 3

Возведение своими силами

Далее будут рассмотрены основные этапы строительства, с которыми вы столкнетесь при возведении деревянной беседки. Представленная ниже инструкция содержит фото и видео, благодаря которым процесс будет выглядеть понятнее и объективнее.

Готовая беседка 4 на 4

Конечный результат вы можете увидеть по представленной фотографии. Обшивка блокхаусом будет показана далее в инструкции, а вариант кровли не указан. Поэтому вы сами можете выбрать тот материал, который вас устроит. Характеристики строения представлены ниже:

• Фундамент: столбчатый;
• Каркас: брус 150 на 150 мм;
• Пол: доска 150 на 40 мм;
• Крыша: четырёхскатная;
• Обшивка: блокхаус;
• Кровля: профнастил/гибкая черепица/ондулин и т. п.

Фундамент, нижняя обвязка

Для изготовления фундамента необходимо будет подготовить 9 ямок глубиной около 60 см. Изготовив опалубку, необходимо будет залить раствором ямы и сделать столбики, возвышающиеся над землей на высоту 20-30 см.

Основная задача сделать все столбы одинаковой высоты по уровню, что беседка стояла ровно и не косилась куда-либо в сторону. Установив доски для нижней обвязки, сверьтесь с уровнем, чтобы пузырек-индикатор стоял максимально ровно между рисками.

Пол

Для пола используется доска «сороковка» с размерами 150 на 40 на 6000 мм. Ровно забив прибив первую доску, остальные пойдут без косых щелей и ненужных отверстий. Зазор 1-2 мм необходимо оставить, чтобы вода могла спокойно стекать с пола, но больше не нужно. Отнеситесь серьезно к первой доске, так как это самое главное.

Возможно, в конце останется небольшая щель, в которую целая доска не поместится. Её необходимо будет обрезать и «впихнуть» в последнюю щель.

Готовый деревянный пол

Каркасные столбы

Основа стен будущего сооружения состоит из бруса 150 на 150 мм. Так как центральный вход выполнен не совсем стандартно, то столбы необходимо расставить с точностью так, как указано на картинке ниже.

Установка столбов

Для создания каркаса понадобится не 6 классических столбов (4 по углам и 2 для двери), а всего лишь 5. Последние два будут основой для входа, то есть парадная сторона будет угловая. Интересное архитектурное решение, которое нечасто встречается в подобных беседках.

Стропильная система и крыша

Для крыши используется стандартная стропильная система четырёхскатной крыши. Уже несколько раз данный вопрос рассматривался в различных публикациях, поэтому дублировать его смысла нет. Подробно про четырёхскатную крышу можно почитать здесь:

Возведение стен и обшивка блокхаусом

Так как конструкция открытая, то некоторые участки беседки полностью контактируют с окружающей средой. Довольно серьезно закрыта только задняя часть, в данном случае дальний угол постройки.

Для эстетики с наружной стороны стены дополняют блокхаусом — красивым строительным материалом для отделки.

Видео

Видеозапись строительства беседки 4 на 4 была представлена на Youtube пользователем с ником Roman Aliyev. Предположу, что первоисточником данный канал не является, так как количество просмотров крайне низкое, да и добавлено оно всего лишь полгода назад, что вызывает сомнения.

Тем не менее, поэтапный процесс строительства показан прекрасно, поэтому можете смело воспользоваться данной видеозаписью для дальнейших действий.
