Теплая напольная плитка без подогрева: виды и особенности

Вид и свойства напольного покрытия – определяющие факторы формирования и поддержания благоприятного микроклимата в помещении. Теплая плитка для пола из веществ пористой структуры способна подарить ощущение комфорта без монтажа системы подогрева. Взрослые и дети получают возможность путешествовать по дому босиком. Это полезно для здоровья, экономит расходы на электроэнергию и отменяет необходимость приобретения разнокалиберной домашней обуви.

Что такое тёплая напольная плитка

Эффект нагретой поверхности создаётся благодаря наличию в плитке мелких воздушных пор. Мелкоячеистая структура формируется в результате применения специальной технологии или использования пористых природных материалов. Воздушные пузырьки распределены равномерно по всему объему и служат хорошим изолятором.

Использование напольных плит из материала с низкой теплопроводностью создает двойной положительный эффект. При соприкосновении не возникает ощущение холода, хождение без обуви становится приятным. В квартире или доме легче поддерживать комфортный температурный режим.

Теплый пол можно смонтировать в жилых и вспомогательных помещениях. Особенно приятно ходить по нему в прохладном коридоре, в ванной, на кухне.

Разновидности тёплой плитки для пола без подогрева

Комфортное нехолодное покрытие устраивают с применением:

пенокерамики;
ПВХ-плитки;
пробковых плит.

Пенокерамика представляет собой инновационный продукт японской компании Inax. По разработанной производителями передовой технологии, керамическая масса при обжиге равномерно заполняется воздушными пузырьками. Теплоизоляционная прослойка делает материал теплым на ощупь. Прочное покрытие повышает устойчивость к механическим нагрузкам. Японская плитка снабжена антибактериальным защитным слоем и идеально подходит для устройства пола в комнатах, на кухне и в санузлах.

Плитка ПВХ состоит из нескольких слоёв: защитного, декоративного, основного и базового. Основание формируется вспененным поливинилхлоридом толщиной 2 -3,5 мм. Выпускаются различных цветов и могут монтироваться в любых помещениях.

Пробковые плиты получают в результате обработки природного материала насыщенным паром. Воздушная прослойка создается благодаря пористой структуре исходного вещества. Специалистами характеризуется как оптимальный вариант для детских комнат. Рекомендуется для кухни при условии покрытия двумя слоями лака на водной основе.

Общим свойством является возможность функционирования без обогрева или в сочетании с ним.

Какая напольная плитка теплее

Для определения наиболее теплого напольного покрытия сравниваются основные характеристики. Самым важным параметром является коэффициент теплопроводности. Наименьшее значение говорит о лучших изоляционных свойствах. Такая поверхность при соприкосновении воспринимается как нехолодная и приятная. При дополнительном обогреве дольше нагревается и медленнее остывает.

Наименование	Размеры, мм	Коэффициент теплопроводности, Вт/м*^оК	Срок службы, лет
Теплый кафель из пенокерамики	Различная конфигурация и размеры	0,045-0,08	Порядка 100
ПВХ-плитка	Квадраты 300х300, 500х500, 650х650, прямоугольники 100-400х1,5	0,25	7-10
Пробковая плитка	Квадраты 300×300, 450×450 мм, прямоугольники: 450×150, 600×300, мм	0,043 – 0,25	10

Самым низким эффектом проводимости обладает теплая керамическая плитка и некоторые виды пробковых. Пенокерамика является более универсальной и долговечной и медленно загрязняется. Применение ее в качестве кухонного покрытия сведет к минимуму усилия по уборке.

Теплый пол можно устроить с применением керамогранита или кафельной плитки. Они имеют одинаковый состав и отличаются режимами обжига при производстве.

Кафель и керамогранит

Кафельная и керамогранитная плитка относятся к холодным материалам: их плотность велика, структура лишена пор, теплопроводность довольно высокая. Комфортную температуру можно получить при укладке на основу с подогревом. В многоэтажных домах применяют электрический теплый пол, в частных подойдет и водяной.

Для электрического подогрева используют кабель или пленку с инфракрасным излучением.

Преимущества функционирования устройства с ИК-полом:

расходуется меньшее количество электроэнергии;
элементы не окисляются и не подвергаются коррозии;
вышедший из строя модуль легко заменяется.

К недостаткам причисляют высокую стоимость приобретения и монтажа.

Водяная система подключается к отоплению, её устройство дороже электрической, но эксплуатация обойдется намного дешевле.

Выбор между гранитом и кафелем осуществляется на основании сравнения их основных характеристик.

Наименование	Коэффициент теплопроводности, Вт/м*^оК	Водопоглощение, %	Предел прочности, МПа	Срок службы, лет
Керамогранит	1,5-3,0	<0,5	35-50	>50
Керамическая плитка	1,05	3-5	25	30-40

По всем показателям следует отдать предпочтение керамограниту. В силу большей теплопроводности он будет быстрее нагреваться и дольше остывать. Дополнительное преимущество – равномерный прогрев и экономия электроэнергии.

Плюсы и минусы теплой плитки

Каждый вид имеет характерные достоинства и недостатки. Знание их поможет определиться с выбором покрытия.

Пенокерамика

Плюсы:

наилучший согревающий эффект;
антибактериальное напыление;
большой срок службы;
устойчивость к загрязнениям, влаге, механическим и химическим воздействиям;
цветоустойчивость;
простота ухода;
экологическая чистота.

Минусы:

трудности резки;
опасность сильных точечных ударов;
высокая цена: $90-100/кв.м.

Срок использования невелик, все минусы до конца не выявлены.

ПВХ-плитка

Плюсы:

приемлемая цена;
высокая прочность;
хорошая звукоизоляция;
влагоустойчивость;
монтаж и ремонт реально выполнить своими руками;
возможность укладки на линолеум, фанеру, бетон;
защитный слой и антискользящее напыление;
легко режется.

Минусы:

холоднее на ощупь, чем пенокерамическая и пробковая;
некоторые виды состоят из экологически небезопасных веществ;
не подлежит воздействию растворителей.

Пробковая плитка

Плюсы:

имеет эластичную и мягкую поверхность;
формирует правильный свод стопы у детей;
положительно влияет на людей с ортопедическими проблемами;
основной компонент – вещество растительного происхождения;
в силу антистатических свойств долго не покрывается пылью;
снижает уровень шума;
обладает доступной ценой.

Минусы:

некоторые виды изготавливаются с применением смол и могут быть аллергенами;
повреждается во время падения на пол острых предметов;
остаются углубления от тяжелой мебели;
при соприкосновении с резиной окрашивается в черный цвет.

Нюансы монтажа

В любом жилище есть холодные участки: неотапливаемые коридоры, места возле входных и балконных дверей. Проблема утепления решается просто: теплая плитка комбинируется с системой водяного, кабельного или инфракрасного подогрева.
Расход электроэнергии будет минимальным при водяной системе или применении ИК-пленки. Электроподогрев потребует больше времени на нагревание пола и денег на эксплуатацию.
Устройство дополнительного обогрева начинается с укладки под кабель или ИК-пленку теплоизоляционного материала. В противном случае у соседей снизу станет существенно нагреваться потолок.
При укладке ПВХ особое внимание уделяется подбору плиточного клея с целью профилактики трещин при бесшовной стыковке. Лучше всего исходить из рекомендаций производителя. Перед укладкой плитка выдерживается сутки в помещении для акклиматизации. Для ванной выбирается влагоустойчивый клей.

Под пробку рекомендуется устройство водяного или ИК-подогрева. Электрическая система приведет к рассыханию и отклеиванию элементов.

Заключение

Напольное покрытие из пенокерамики, ПВХ или пробки без дополнительного обогрева не ощущается как холодное в силу низкой проводимости. Но комфортный теплый пол можно смонтировать и из керамогранита с установкой на систему подогрева. Он обладает явным преимуществом по сравнению с кафельной плиткой.

керамическая напольная плитка с подогревом, теплая на ощупь

Чтобы решить проблему холодного покрытия, и снизить потерю тепла, в последнее время всё чаще используется тёплая плитка для пола. Поэтому критерии выбора этого материала крайне важны. А раз такая продукция появилась на рынке, необходимо уметь её отличать.

Особенности технологии

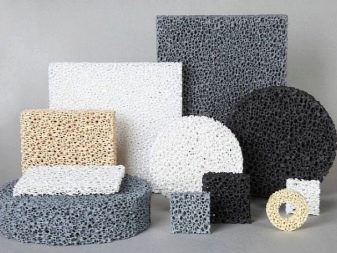

Пенокерамика, на основе которой изготавливается плитка, инновационный продукт, безопасный для эксплуатации, и, кроме того, недорогой. Благодаря тому, что входящие в него вещества не вступают в реакцию с цементом, бетоном и штукатуркой, он может использоваться как наполнитель для керамических изделий, искусственного камня. Структура его состоит из ячеек и поэтому хорошо сохраняет тепло, высоки и эксплуатационные характеристики покрытия.

Сырьём для изготовления служат керамические и шлаковые отходы, сланец, речной ил, пустые породы. В результате обжига образуются закрытые поры, равномерно расположенные по всей структуре материала. Этим и обусловлены теплоизоляционные свойства продукта.

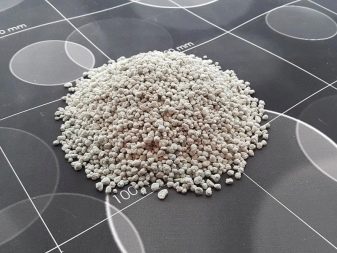

Гранулированная пенокерамика – аналог керамзита и подобных засыпных материалов. Природное происхождение исключает выделение токсичных веществ в окружающую среду. Исходное сырье – минералы определяют главные свойства.

На фоне других покрытий – это доступный вариант для пола, состоящий из минеральных и диамитовых элементов (глубоководного ила). Стоимость его в основном зависит от сложности производства.

Преимущества

Достоинства тёплой плитки неоспоримы, поскольку технология предусматривает создание надёжной мантии, предохраняющей поверхность от значительных механических нагрузок.

Основные качества:

высокие параметры прочности на сжатие, растяжение и давление;
отталкивание влаги;
хорошие шумопоглощающие свойства;
безопасность благодаря природным компонентам;
устойчивость к загрязнению;
огнеупорность и антистатичность;
диэлектрическая прочность;
износостойкость в условиях любой агрессивной среды, при воздействии ультрафиолетовых лучей, высоких и низких температур, бытовой химии.

Керамический кафель выпускается в различной цветовой гамме, имеет разные форматы, что даёт возможность выбора наиболее подходящего ко всем требованиям продукта для любого помещения и стиля.

Данное покрытие может использоваться самостоятельно без подогрева и для устройства тёплого пола в комбинации с нагревательными системами водяного и электрического типа. За счёт теплопроводности затраты на обогрев могут быть выгодно минимизированы.

Как выбирать?

Подбирать материал нужно с учётом других элементов декора, особенности мебели, настенной облицовки, в ванной комнате – специфики сантехнических устройств. По этим критериям несложно выбрать размер, цвет, рисунок напольного покрытия.

Необходимо согласовать это решение и с освещением помещения, так как оно имеет немаловажное значение и может сделать его визуально более просторным и светлым при небольших параметрах площади.

Особое внимание уделяется такому показателю, как пористость. Чем она ниже, тем основательнее прочность, эксплуатационные качества, в том числе холодоустойчивость и влагонепроницаемость. Теплоизоляция и поглощение посторонних звуков тоже зависят от этого критерия.

Другие важные моменты:

Если проходимость в помещении достаточно высока, надо выбирать покрытие с высоким классом истираемости, запасом прочности. Поэтому нужно изделие, отличающееся низкой пористостью.
Актуален и параметр трения. Если плитка глянцевая, и, соответственно, неустойчивая, необходимо сделать её поверхность более шероховатой. Для этого потребуется нанести на неё специальный состав, делающий фактуру более рельефной.

Любой материал для настила лучше приобретать у проверенных производителей. На такую продукцию существует сертификат и другая документация, подтверждающая качество.

Альтернативные варианты

Утепление полов можно производить и с помощью других облицовочных изделий. Обыкновенная плитка из керамики или керамогранита вполне подойдёт для такой цели, ведь они обладают всеми необходимыми для этого свойствами – долговечностью, надёжностью, прочностью.

Большинство продукции этого вида подходит для монтажа на отопительные системы. За исключением ректифицированного керамического гранита – он расширяется при нагревании, а укладка обычно проводится вплотную, фактически без швов.

Поскольку «сажать» материал придётся на клей, этому вопросу также понадобится уделить внимание – используется только специальный состав, который способен сохранить нормальную поверхность и обезопасить её от формирования трещин. Такая продукция имеет место на строительном рынке, а на упаковке содержится вся нужная информация о назначении и применении.

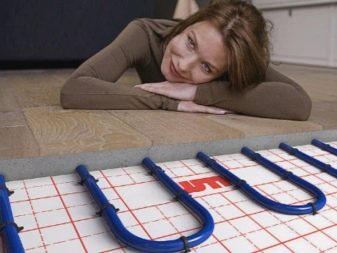

Есть плитка, которая применяется конкретно для водяного тёплого пола. Она имеет точно установленную шероховатость, уровень теплоизоляции, необходимый при наличии разных режимов температуры в здании.

Укладка её должна производиться тщательно, избегая образования пузырей и пустот, способных негативно сказаться на технических характеристиках.

Дополнительное утепление

По тёплому полу с уложенным кафелем можно ходить босиком и не замёрзнуть, поэтому всегда есть смысл провести отопительную систему под керамику.

Для этого подойдёт электрический и водяной пол:

Для электрического варианта используют инфракрасную плёнку или кабель. Первый способ более экономичен, к тому же такая система не боится коррозии, поддаётся самостоятельному ремонту, а её работа бесшумна.

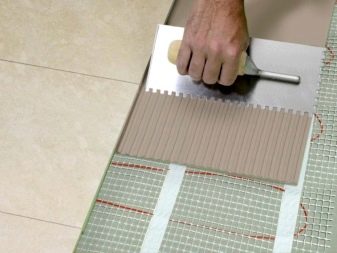

Кабель должен располагаться на клеевом основании и укладываться непосредственно на стяжку, но этот метод представляет сложность, если необходимо восстановление, он также не позволяет экономить затраты электроэнергии.

С особой тщательность следует выбирать клей, лучше сразу приобретать двухкомпонентный состав на базе эпоксидной смолы либо с добавками пластификаторов и цемента.

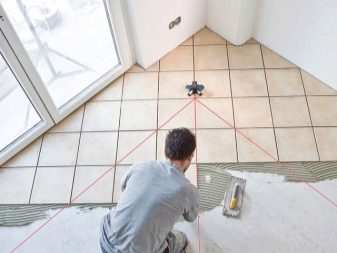

Алгоритм монтажа следующий:

очищение основания от пыли, грязи;
выравнивание;
монтаж подходящей нагревательной системы;
укладка керамики поверх клея через 10 минут после его нанесения.

Должно пройти не менее 24 часов, после чего можно выполнить затирку. Эксплуатация покрытия предусматривается спустя 30 дней. Если есть хотя бы небольшой опыт такой работы, справиться с ней можно без помощи специалистов.

О том, как произвести укладку плитки на теплый пол, смотрите в следующем видео.

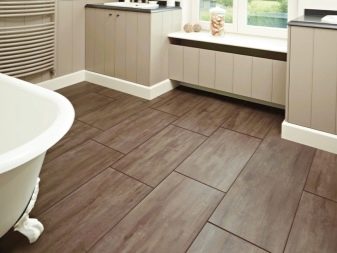

Целесообразность изделий из винила и ПВХ

Компоненты из модульного поливинилхлорида имеют хорошие показатели износостойкости и влагонепроницаемости, они могут использоваться в качестве материала для помещений с небольшой проходимостью, например, для технических и коммерческих помещений.

Конечно, срок службы их гораздо меньше, но есть и свои преимущества:

изделия из ПВХ имеют большой ассортимент по своим цветам и фактуре;
они более тёплые, чем ламинат, и отлично поглощают шум;
такая плитка устойчива и имеет более высокую прочность, чем линолеум.

К сведению, маленькие форматы плитки ПВХ следует покупать для небольших оснований, а укладываться она может на бетон, ламинат, фанеру и линолеум.

Относительно виниловых изделий, они подходят как для общественных, так и для жилых зданий, их можно комбинировать с разными системами подогрева. Разные образцы могут выдерживать высокие температуры до 32 градусов тепла, и это надо учитывать при выборе.

Плюсом является эстетичный вид, устойчивость к физическим и химическим воздействиям. Виниловый кафель при желании можно настилать собственноручно, не пользуясь услугами профессиональных мастеров.

Плиточный тёплый пол по-своему универсален – в жаркие дни он прохладный на ощупь, а в холодное время поддерживает комфортное тепло. Это хороший вариант для частного дома и квартиры, тем более, что выбрать подходящие компоненты можно, сообразуясь с собственными требованиями и пожеланиями.

теплый пол под кафель с подогревом электрическим, фото и видео

Содержание:

Можно бесконечно долго перечислять достоинства керамической плитки, благодаря которым она считается одним из лучших видов покрытий для облицовки пола в различных помещениях. Пожалуй, наиболее значимыми из них являются: гигиеничность, декоративность, прочность и долговечность, устойчивость к перепадам температуры и влажности, сопротивляемость биологическим процессам.

Однако сам по себе этот материал довольно холодный, что не может не приносить некоторых неудобств в зимний период, ведь необходимо дополнительное тепло, чтобы обогреть такой пол. Да и наступать на него босыми ногами неприятно.

Устранить такого рода неудобства можно с помощью обустройства под плиткой теплого пола, который может быть либо водяным, либо электрическим. О том, как организовать подогрев пола электрический под плитку, пойдет речь в нашем материале.

Достоинства системы электроподогрева плиточного пола

Как уже было сказано, под керамическую плитку можно с равным успехом класть, как водяное, так и электроотопление.

Электрический теплый пол отличается следующими достоинствами:

Регулировка уровня температур в электрических теплых полах производится очень просто и быстро, достаточно лишь нажать несколько кнопок терморегулятора. В отличие от них, водяное отопление довольно сложно отрегулировать вручную, да и происходит это намного медленнее (прочитайте также: «Укладка теплого водяного пола под плитку – последовательность выполнения»). А если пол подключен к централизованному отоплению, то о регулировке вообще не может быть речи, температура пола соответствует показателям теплоносителей.
Для укладки электрического нагревательного элемента, зачастую, не требуется заливка дополнительной бетонной стяжки, в отличие от водяного – там – это обязательная процедура. Это очень удобно, ведь существенно сокращает временные и финансовые издержки на обустройство теплого пола. К тому же, дополнительная стяжка скрадывает высоту помещения и создает дополнительную нагрузку на перекрытия, а это не всегда допустимо.
Водяное отопление пола по указанным причинам, зачастую, не допускается в многоэтажках. Для электрических теплых полов таких ограничений нет.
Теплый пол с электрическим нагревательным элементом исключает нанесение вреда соседям снизу, ведь при аварии он не потечет и не затопит квартиру.

Среди негативных качеств полов с электроподогревом можно назвать только высокую цену на электроэнергию. Тем не менее, этот недостаток может быть компенсирован грамотной укладкой и наладкой системы, а также наличием иных отопительных приборов в помещении (прочитайте также: «Какой электроподогрев пола выбрать для монтажа в доме»).

Электрические полы с подогревом под плитку станут дополнительным источником тепла, ведь они создают восходящие потоки теплого воздуха, который распространяется по всей комнате, а по теплой плитке приятно ходить.

Какие разновидности электрического теплого пола лучше

Перед тем, как монтировать электрический подогрев пола под плитку, следует разобраться в его разновидностях и характеристиках каждой из них. Выделяют 4 вида теплых полов с электрическим нагревом.

Теплый пол с кабелем

Обогрев пола под плитку данного типа хотя и является самым доступным по цене, однако, требует значительных трудовых затрат при монтаже. Основой такой системы отопления является нагревательный элемент в виде кабеля, который может значительно разниться.

Различают такие виды кабеля:

Одножильный. Схема нагрева в такой системе напоминает обычную спираль, то есть температура проводника повышается при прохождении через него электрического тока. Чтобы запустить такую систему, кабель нужно закольцевать, что требует определенной схемы укладки. Кроме того, разогрев осуществляется равномерно по всей площади, что не всегда целесообразно.
Двужильный. В таком греющем кабеле для теплого пола два проводника, один из которых играет роль нагревательного элемента, а второй предназначен для замыкания цепи посредством концевой муфты. Он имеет те же недостатки, что и предыдущий вид, за исключением упрощения укладки.
Двужильные кабели с системой саморегуляции. Между собой кабели разделены полупроводниковой матрицей, которая разогревается при прохождении тока. Однако чем выше температура самой матрицы, тем меньшее количество тока она способна пропустить. Следовательно, более интенсивный разогрев производится в самых холодных местах. Такой принцип саморегуляции работает на всех участках цепи.

Таким образом, наиболее экономически выгодным является саморегулирующийся кабель, который по определенной разметке можно разрезать на небольшие участки.

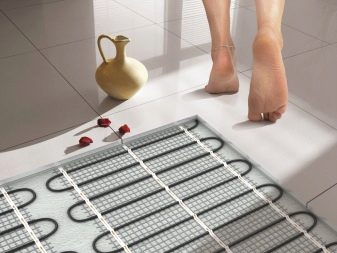

Нагревательные маты из сетки

По сути, такой пол представляет собой аналог двужильного саморегулирующегося кабеля, уложенный петлями и закрепленный на сетке из стекловолокна.

Такой теплый пол под кафель не нуждается в дополнительной стяжке, поскольку плитку можно укладывать непосредственно поверх него. Безусловно, этот тип теплого пола довольно дорогой, но на дополнительных работах можно сэкономить и время, и средства.

Системы стержневых инфракрасных обогревателей “Unimat”

Эта система обогрева является очень удобной для укладки под плитку, ведь после ее монтажа не требуется выполнять дополнительную стяжку. Контур представляет собой два проводника, соединенные стержневыми инфракрасными нагревательными элементами.

Каждый из стержней независим от других и работает по принципу саморегуляции, что позволяет существенно экономить электроэнергию при обогреве пола. Несмотря на удобства, стоит заметить, что такая система стоит довольно дорого, намного больше, чем сетчатые маты.

Инфракрасные нагреватели пленочного типа

Данная система электрического напольного отопления является наиболее экономичной с точки зрения затрат электроэнергии, однако, мало пригодна для укладки под керамическую плитку. Дело в том, что из-за сплошной пленки плитка не сможет прочно схватиться с основанием. А если прибегнуть к фиксации плитки на жидкие грозди, все равно нельзя быть уверенными в ее долговечности и прочности крепления.

Подобные нагревательные системы наиболее предпочтительны, когда речь идет о таких напольных покрытиях, как паркет, ламинат или линолеум, не нуждающихся в прочном креплении к основанию.

Подготовка к укладке теплого пола

Перед началом укладки теплого пола необходимо позаботиться о термоизоляции, которая позволит избежать теплопотерь на обогрев плит перекрытия. Для этих целей может служить либо специальный слой под черновой стяжкой, либо рулонные теплоотражающие материалы. Можно использовать фольгированный пенофол, уложив его под кабель и закрывающую стяжку.

Важно проверить наличие всех элементов теплого пола, а именно, нагревательной системы, термодатчика и панели управления. Последняя служит для регулирования температуры нагревания теплого пола, а также отвечает за включение и выключение системы при достижении определенных показателей.

Необходимо заранее подготовить армирующую сетку, либо металлические монтажные ленты, на которые будет фиксироваться кабель теплого пола.

Перед укладкой теплого пола и финишного основания, в частности, кафеля, по всему периметру комнаты необходимо наклеить демпферную ленту. Она компенсирует расширение покрытия при нагревании и не позволит ему потрескаться.

При выполнении работ по штроблению желобов под кабель и гнезда для терморегулятора придется использовать перфоратор, так что его нужно приобрести заранее.

Прибор мегаомметр понадобится, чтобы проконтролировать безопасность эксплуатации системы теплого пола.

Наличие всех необходимых расходных материалов и инструментария в нужном количестве обеспечит беспрепятственную работу без задержек и осложнений, какой бы тип теплого пола и основы плитку вы ни выбрали.

Правила размещения нагревательных элементов

Первое, что необходимо сделать перед непосредственной укладкой кабеля теплого пола – это расчет схемы. Он нужен, чтобы обеспечить наиболее целесообразное расположение кабеля и расход электроэнергии с учетом особенностей помещения.

В начале, нужно вычислить расход нагревательных элементов для пола. Этот показатель рассчитывают исходя из общей площади помещения и интенсивности использования теплого пола.

Для теплых полов, призванных лишь дополнять уже имеющуюся систему отопления, достаточно будет мощности в 100-130 Вт/м². Если теплый пол будет единственным источником тепла в комнате, его мощность может возрасти до 150 Вт/м², а при наличии холодного земляного основания или расположения на первых этажах – составить 180 Вт/м².
Площадь покрытия пола нагревательными элементами должна составить не менее 70-75 % от общей. При этом нельзя укладывать кабель в местах расположения мебели (отступ от нее должен быть не менее 5 см), а также под иными отопительными приборами (отступ – 10 см). Если пренебречь этим правилом, кабель на закрытых участках будет перегреваться и быстро испортится.

Расчет длины нагревательного кабеля можно произвести по следующей формуле:

L = S × Ps ÷ Pp,

где S – общая обогреваемая площадь с учетом всех указанных параметров;

Ps – необходимая удельная мощность на квадратный метр конкретного помещения;

Pp – удельная мощность выбранного кабеля на квадратный метр, исходя из его характеристик.

Учитывая все полученные цифры можно составить схему укладки нагревательных элементов в помещении.

При этом важно придерживаться следующих правил:

Укладка должна исключать любые пересечения кабеля;
Предварительно нужно определиться с расположением терморегулятора, к которому будут подходить концы кабеля и провода для термодатчиков;
Размещать термодатчик нужно по центру петли кабеля в 50 см от ее начала;

Расстояние между проводами в соседних петлях (H) можно рассчитать по формуле:
H = S × 100 ÷ L.

Предварительно схему укладки нужно начертить на бумаге и только после скрупулезной проверки всех данных перенести ее на пол.

Этапы сборки теплого пола из кабеля

Поверхность пола перед укладкой кабеля следует тщательно очистить, при необходимости – заделать трещины и вмятины.

Далее в стене штробят желоб для кабеля размером 2х2 см и гнездо под терморегулятор, расположенное в 30 см от поверхности пола. При этом нужно позаботиться о подведении к нему электрической проводки, предварительно посоветовавшись со специалистами в данной области.

Для обеспечения термозащиты пола на него нужно уложить слой отражающих материалов, причем стыки между полотнами должны быть проклеены для герметизации.

На следующей стадии можно приступать к установке стекловолоконной сетки или монтажных лент, на которые впоследствии будет крепиться кабель.

После этого заранее подготовленное количество кабеля нужно разложить на полу согласно заранее спроектированной схеме. В случае если кабель одножильный, то к нему через специальные муфты нужно прирастить холодные концы, которые будут подключены к терморегулятору. Если же используется двужильный кабель, то необходимо поставить заглушку на дальний его конец.

Теперь можно приступить к установке термодатчика, который вместе с отрезком провода должен быть помещен в гофрированную трубку сечением 16 мм. Благодаря этой трубке можно без усилий перемещать термодатчик, который с легкостью заменяется в случае поломки. Выходное отверстие в трубке можно прикрыть пластиковой пробкой.

На следующем этапе следует измерить проводимость кабеля, общее сопротивление в цепи, а также сопротивление изоляции с помощью мегаомметра. За безопасность можно не опасаться, если оно будет составлять 20 МОм.

Если все показатели в норме, можно приступать к подключению проводов к терморегулятору. Когда все подключено, можно подавать ток и тестировать работоспособность системы включением на короткий отрезок времени. Если система функционирует правильно, ток отключают и приступают к заливке лицевой стяжки. После этого можно зашпаклевать желоб и закрепить терморегулятор в гнезде.

Прежде чем заливать окончательную стяжку, не стоит забывать о проклейке демпферной ленты по периметру помещения.

Лицевая стяжка должна быть толщиной не менее 3 см. Существует масса вариантов ее исполнения, начиная с цементного раствора, заканчивая самовыравнивающимися смесями. Некоторые для этих целей применяют раствор с пластификаторами, обеспечивающими равномерное по плотности гладкое покрытие.

С целью обеспечения более надежного скрепления лицевой стяжки с черновым бетонным полом, некоторые специалисты советуют прорезать в слое термоизоляции между петлями кабеля небольшие окошки, с шагом в 50 см друг от друга.

Как и в любом другом случае, стяжка должна, как следует, просохнуть и укрепиться, чтобы можно было приступать к дальнейшей работе по облицовке ее кафельной плиткой. Сама по себе укладка плитки в этом случае выполняется стандартным способом.

Начинать эксплуатацию электрического теплого пола под плитку можно не раньше, чем спустя 3-4 недели после заливки стяжки.

Приемы укладки пола на утеплительных матах

Если планируется укладка теплого пола под плитку своими руками на утеплительных матах, следует соблюсти ряд условий:

В черновом полу должна быть предварительно оборудована теплоизоляционная прослойка, поэтому непосредственно под маты класть термоотражающие материалы не нужно.
Термодатчик в гофрированной трубке должен быть утоплен в поверхности пола и закрыт слоем бетона.
Для удобства расположения матов можно разрезать сетку, но не сам кабель.
Прикрепить утеплительные маты к полу можно либо на силикон, либо на строительный скотч.
Как только все работы по укладке, подключению, проверке и тестированию проведены, можно приступать к облицовке пола кафельной плиткой прямо поверх нагревательных элементов. При этом лучше выбрать специальный клей, не подверженный разрушению вследствие температурных колебаний. Наносить клей под плитку нужно слоем в 8-10 мм.
Активно пользоваться теплым полом можно спустя 15-20 суток после укладки кафеля, которые нужны для окончательного застывания клея.

В случае использования матов со стержневой системой, термоотражающая подложка должна быть обязательно постелена. К тому же для такой системы слой клея под плитку должен быть увеличен до 2 см. Целесообразнее иногда воспользоваться самовыравнивающимися составами, на которые можно укладывать плитку.

Таким образом, постелить теплый пол в квартире своими руками вполне возможно, особенно если воспользоваться нашими советами и инструкциями, приведенными на фото и видео. Тем не менее, процесс это небыстрый, поэтому следует запастись терпением и быть предельно бдительными при работе с электроприборами.

Подогрев пола под плитку — цены, обзор лучших вариантов

Плитка на полу обладает большим количеством преимуществ. Она является практичным материалом, прочным, выдерживающим значительные статические нагрузки и имеет высокие теплопроводные свойства. Благодаря этому свою эффективность доказал электроподогрев пола под плитку.

В отличие от вмонтированных радиаторов по периметру помещения обогреваемая плитка обеспечивает естественную влажность в помещении, равномернее распределяет нагрев по комнате. Принято монтировать либо водяное отопление полов, либо с использованием электричества.

Электросистемы обогрева

Современный пол с подогревом под плитку может использоваться как в качестве основного источника тепла, так и являться дополнительным обогревом помещения. Исполнительным элементом в таких системах выступает кабель с одной или двумя жилами. Востребованы и маты, имеющие в основе сверхтонкие нагреватели.

Монтаж осуществляется на подготовленную поверхность старого пола, запитывается система через терморегулятор. Монтаж любого типа кабеля выполняется под бетонную стяжку. На нее впоследствии укладывают керамическую плитку.

Стоимость теплового кабеля с одной жилой дешевле, чем двужильного, однако, в первом случае придется его возвращать для замыкания к терморегулятору. Теплоноситель с парой вмонтированных жил подойдет для любого типа помещений. Залитая поверхность стяжкой поднимается на 3-5 см, к ней добавляется плитка, что в итоге составит 4-6 дополнительных см от старого уровня пола. Однако, есть и положительные эффекты в стяжке:

аккумуляция тепла;
равномерное распределение тепла по поверхности.

Запускать полы с подогревом под плитку можно будет после полного застывания раствора. Слишком раннее включение способно резко высушить бетон, что даст трещины, разрушая тонкую поверхность.

Для матов нет необходимости готовить стяжку. Тончайшие нагреватели, использующие полимерные основания, имеют повышенную стойкость изоляции и прочны в механических повреждениях. Монтировать такие системы разрешается в клеевой слой под плиткой на старую почищенную стяжку.

При этом типе монтажа подъем не превысит 1,5-2 см. Устанавливать допизоляцию для нагревателя нет необходимости. Необходимо четко рассчитать площадь, покрываемую матом, в итоге округлив к меньшему значению. Отрезать от мата куски не получится.

Инфракрасные обогреватели пола

Данные системы относятся к электрическим обогревателям за счет использования бытовой электросети, однако, принцип их работы немного отличается от классических. В основе них присутствуют пластины, запаянные в полиэтилен. Таким способом исключается контакт нагревателя с влагой.

По типу рабочих материалов, используемых в пластинах, они делятся на виды:

углеродные;
биметаллические.

При укладке плитке применяют только углеродные разновидности. Такие системы не подвержены коррозии, а также эффективно работают даже при выходе по какой-либо причине отдельных пластин за счет параллельного подключения.

Позитивными свойствами являются такие особенности:

низкие потери тепла;
работа абсолютно бесшумная.

Питание происходит через терморегулятор. В обязательном порядке применяется подкладка с отражателем. Желательно под разводку укладывать сетку из стекловолокна с ячейкой до 3 мм.

Пленочный пол

Производители предлагают свои нагреватели с разными выходными эксплуатационными параметрами. Также отличаются и полотна по габаритам. Для крупных помещений имеет смысл применять полосы метровой ширины и выше.

Теплорегуляторы можно приобретать не вместе. Мощностной параметр для прибора рассчитывается исходя из примерного значения в 150 Вт на 1 м². Можно разводку под мебель и крупные стационарные предметы не осуществлять, чтобы сэкономит материал.

Раскатываем инфракрасную пленку, избавляясь от кромки, которые подлежат изоляции. Подыскиваем место для термодатчика ближе к терморегулятору. Исключить сминание пола удастся с надежной фиксацией его к полу. На следующем этапе монтируем терморегулятор. Как правило, его ставят ближе к световому выключателю.

Очередной шаг заключается в укладке соединительных кабелей и присоединении их к системе. Для этого пригодятся кабели с разной наружной цветовой раскраской. Каждая клемма теплого пола подключается с помощью одного кабеля.

Допускается укладка проводов под плинтус или же надо пробить канавы в стенах для закладки кабеля. Чтобы быстро законектить провода с нагревателем, монтируют клеммы на концы плоскогубцами. Зажим обязан надежно ложиться на медный проводник. Теперь фиксируем кабель и ставим изоляторы.

Разрешено применять герметики. Соединение проводки с теромрегулятором осуществляется по заранее подготовленной схеме.

Если система использует для обогрева мощность выше 2 кВт, то ее нужно подключать через автомат-предохранитель.

Водяное отопление пола

Классический водяной обогрев полов в комнатах работает благодаря циркуляции воды в отопительной системе дома. Данные системы обеспечивают равномерный нагрев поверхности. Его разрешено применять в качестве единственного источника обогрева, а также в виде дополнительного, но только в частном жилом фонде или в новостройках, где уже предусмотрена возможность подключения водяного напольного отопления.

Запрещено «врезать» водяные полы в общую отопительную систему, чтобы не терять давление и температуру теплоносителя, к тому же величина напольного «бутерброда» из стяжки, изоляции и труб составляет без малого 15 см.

Расход средств происходит при монтаже, а его эксплуатация зависит от качества циркуляции теплоносителя (горячей воды). Главным преимуществом является существенная экономия теплоносителей. Хотя комплекс, использующий нагретую воду, должен быть подключен к новому насосу. При появлении каких-либо неисправностей (утечка вследствие разгерметизации или негативное влияние коррозионных процессов и т.п.), доступ к трубам под плиты практически исключен без физической поломки плит.

Вам будет интересно – «Монтаж теплого пола под плитку своими руками»

При работе на металлопластиковых трубах отмечаются положительные качества:

низкая зависимость от коррозионных процессов;
диаметр внутреннего отверстия не подвержен уменьшению за счет оригинальной конструкции;
уровень теплоотдачи в течение периода эксплуатации сохраняется стабильным.

Укладка плитки в этой ситуации нуждается в профессиональном подходе, поэтому не стоит экономить на данной статье расходов. При этом важно изначально приобретать керамическую плитку, устойчивую к перепадам температур. Если не учитывать данного факта, спустя 2-3 года на ней начнут появляться трещины, увеличивающиеся в размера каждый последующий отопительный сезон.

ВИДЕО: Плюсы и минусы теплых полов

какую плитку выбрать, монтаж теплого пола

Керамическая плитка является прочным и качественным материалом для напольного покрытия. А также имеет хорошие характеристики. Керамическая плитка отличается большим сроком службы, прочностью, устойчивостью к биологическим процессам, термическим перепадам и гигиеничностью от других видов напольных покрытий. При помощи керамической плитки можно воплотить в жизнь различные дизайнерские решения. Поэтому такой вид напольного покрытия очень популярен. Но ходить по керамической плитке довольно холодно. Поэтому многие предпочитают устраивать систему «теплый пол». Обычно плитку укладывают в ванной комнате или кухне.

Можно использовать водяной теплый пол или подогрев при помощи электрической энергии. В нашей статье рассмотрим, как устроить электрический подогрев пола под плитку, а также какую плитку лучше выбрать и мощность подогрева.

Содержание:

Монтаж теплого пола
Какую плитку выбрать
Как выбрать мощность

Монтаж теплого пола

Есть несколько схем установки пола с подогревом:

Устраивается стяжка для дальнейшего монтажа плитки. На стяжку укладывается теплый пол.
Заливка стяжкой. Для монтажа кабельного пола в ванной, кухне, жилых помещениях и на лоджиях.
Укладка нагревательной сети под напольное покрытие. Для такого напольного покрытия как ламинат, керамогранит или линолеум используют обычно систему пленочного пола.

Перед установкой теплого пола необходимо провести подготовку:

Убрать из комнаты всю мебель, а также удалить старое покрытие пола;
Если на полу есть неровности, то их необходимо убрать. Сделать это можно с помощью небольшого слоя цементной стяжки. А затем нужно загрунтовать поверхность;
На полу нужно разметить места, где будут расположены большие объекты. Например, техника и мебель. Еще необходимо разметить отступы от стен. Они должны быть от 50 до 100 мм. На таком расстоянии от стен нельзя укладывать кабель;
На стене в точке терморегулятора необходимо проложить силовой провод. Он должен быть 220 Вт. А затем необходимо установить защитный короб

Рассмотрим, как уложить пол под плитку самостоятельно:

При основном способе обогрева используется размещение плит пенополистирола при помощи тонкого слоя клея.
Затем нужно уложить фольгированный пенофол. Его необходимо использовать при дополнительном нагреве комнаты;
После этого нужно произвести монтаж армированной пластиковой сетки к полу. Производить установку нужно поверх утеплителя при помощи дюбелей.
Теперь можно проложить электрический кабель в виде змейки. Шаг должен быть от 20 до 25 см, а зафиксировать его к сетке можно при помощи пластиковых крепежей.
Затем необходимо произвести тестирование системы.
Следующим шагом будет заливка пола цементной стяжкой. Толщина должна быть от 40 до 50 мм.
И последним шагом является укладка плитки. Производить укладку можно через 4-5 дней.

Какую плитку выбрать

Под любую керамическую плитку можно использовать систему «теплый пол». Фасадную плитку называют теплой. Такая плитка предназначена для наружной отделки. Фасадная плитка состоит из двух слоев: рыхлый теплоизолирующий и плотный декоративный. Естественно такая плитка не используется для напольного покрытия.

При выборе плитки стоит обратить внимание на следующие нюансы:

Для разного типа помещения нужно выбирать материал разного класса:
Для ванной комнаты подходит класс PEI I, так как он имеет невысокую стойкость к истиранию и не допускается контакт с уличной обувью;
Немного дороже стоит класс PEI II. Он может применяться только в ванной комнате;
Класс PEI III применяется на балконе, кухне. Может использоваться в таких помещениях, куда нельзя зайти сразу с улицы;
Класс PEI IV и класс PEI V обладает высокой стойкостью к истиранию, поэтому может использоваться в любых общественных помещениях. Но такая плитка имеет самую высокую цену.
В зависимости от технологии изготовления выпускается плитка с разной толщиной. У керамической плитки с большой толщиной часто встречается пористость материала. На нее стоит обратить внимание. Чтобы теплый пол лучше пропускал тепло, то керамическая плитка должна иметь плотную структуру без пузырьков воздуха. Так как они значительно уменьшают теплопроводность материала.
Поверхность плитки может быть матовая или глянцевая. Если выбрать глянцевую плитку, то стоит быть готовым к тому, что на ней будут видны все царапины. Еще поверхность плитки может быть шершавая. Такую плитку лучше использовать в ванной и в коридоре возле входа, так как в мокром состоянии она не скользкая.

Кабельный теплый пол является отличным вариантом для укладки под плитку. Но кабельный мат уложить можно намного быстрее.
Главное выбрать плитку из одной партии. Так как часто бывает, что разные партии отличаются по цвету или имеют какой-либо другой брак.

Как выбрать мощность

Плитка является самым теплоемким материалом. Поэтому необходимо учитывать этот фактор при выборе мощности. Чтобы плитка стала теплой необходимо нагревать ее до более высокой температуры. А, например, для ламината потребовался бы наименьший нагрев. Поэтому мощность нагревателей необходимо выбирать с запасом. Для обогрева плитки на кухне можно использовать нагреватели с мощностью от 150 до 180 Вт/м2. Для подогрева пола в ванной комнате необходима мощность более 220 Вт/м2. Такие данные относятся к нагревательным матам.

Но если использовать для подогрева плитки кабельный теплый пол, то нужно учитывать следующие нюансы: необходимо брать мощный кабель, лучше использовать шаг укладки меньше требуемого. Если вы используете водяной подогрев, то трубы тоже нужно использовать с наименьшим шагом. Чем меньше шаг, тем теплее пол.

Теплый пол на улице — прихоть или необходимость, ошибки, правила монтажа. Подогрев ступеней, крыльца, подключение терморегулятора.

Любой, кто проживает в собственном загородном доме или коттедже, сталкивался в зимнее время года с такой проблемой, как необходимость регулярной очистки крыльца, ступенек и дорожек от снега.

Более того, если этого не делать вовремя, ступеньки постепенно покрываются слоем льда, а это уже ведет к потенциальным травмам и другим неприятностям.

Благо современные технологии позволяют полностью решить эту проблему и избавиться от любой наледи раз и навсегда. Поможет вам в этом деле нагревательный кабель или так называемый — теплый пол на улице.

Давайте рассмотрим подробнее технологию его укладки и монтажа, а также возможные ошибки, которых вам следует избегать, если вы захотите сделать все своими руками.

Нужен и выгоден ли такой обогрев улицы

Кто-то сразу возразит, что такой обогрев это не дешевое мероприятие и лучше пару раз в неделю помахать лопатой, чем так заморачиваться с этим гололедом.

Безусловно, крупные торговые сети и магазины, которые дорожат своей репутацией и клиентами, уже давно перешли на такой вид уличного обогрева и могут себе это позволить.

Они заранее, еще на стадии строительства закладывают обогрев дорожек, стоянок и подъездных путей к своим торговым точкам и офисам.

На Западе уже давным давно поняли, что это обходится гораздо дешевле, чем все судебные издержки от травмированных покупателей, случайно навернувшихся с полными пакетами товаров.

А что дают эти системы снеготаяния и антиобледенения в домашних условиях?

во-первых, чистую и сухую поверхность мест вашего передвижения весь зимний период

Для кого-то может и не проблема выйти с лопатой и убрать весь снег после снегопада, а если это дом ваших родителей? Да и вам самим когда-то стукнет 70+.

Не будете же вы каждый раз нанимать дворников.

более долгий срок службы плитки, асфальта и другого покрытия

Теперь то вам не придется долбить ломиком, стараясь сковырнуть очередную корочку льда. А еще этот лед попадает в швы, постепенно расширяясь и портя изначальную мозаику и аккуратный рисунок дорожек.

Кроме того, асфальт и грубая плитка может это и вытерпят, а если у вас мраморные ступеньки?

ну и самое главное – отсутствие переломов, вывихов и других травм, сопутствующих гололедице

Поэтому, если хотите комфортного и безопасного проживания в своем доме в течение всей вашей жизни, рано или поздно вы все равно придете к осознанному решению, сделать такое антиобледенение на своем участке.
Где лучше монтировать и какие материалы потребуются
Конечно, никто не заставляет вас обогревать буквально все дорожки и ближайшую территорию, это будет довольно затратно. Достаточно выбрать наиболее частые маршруты:
подход к бойлерной или котельной
подъезд и выезд с гаража
ну и естественно, ступеньки и дорожка к входной калитке
Будете возле нее выдавать гостям тапочки и провожать в дом 🙂
Для того, чтобы проложить такой теплый пол на улице и ступеньках, вам понадобятся следующие материалы:
греющий кабель
терморегулятор
датчики температуры и осадков
кабель для подключения автоматики и всех датчиков
щиток с автоматическим управлением всей системой антиобледенения
Какой греющий кабель лучше
При выборе кабеля у многих встает вопрос: какой лучше – резистивный или саморегулирующийся?

Так вот, саморегулирующийся идеально подходит для крыш и водостоков, а для ступенек и открытых дорожек выбирайте резистивный.
К тому же не забывайте, что обычная гарантия на резистивный – 20 лет, а на саморег всего – 5 лет. У последнего, при частом использовании очень быстро садится активная матрица.
Кроме того, основная задача всей системы антиобледенения и снеготаяния – избавиться от снега и не допустить при этом образование льда. Саморегулирующийся кабель на улице под плиткой и стяжкой, будет нагревать сам себя. После чего перестанет выдавать ту мощность, которая необходима для растопки льда.
Использовать можно как одножильный (1 рабочая жила+экранирующая оплетка), так и двухжильный кабель (2 рабочие жилы, оплетка+экран из фольги).
Правда при одножильном, второй конец придется тянуть и возвращать обратно, чтобы нормально подать на него питание.
А вот при двухжильном, вы просто ставите в конечной точке концевую муфту, соединяя жилы между собой, и избегаете проблем с лишним метражом и выдумыванием оптимальных схем укладки.

Если вы не хотите, чтобы обогрев работал 24 часа, придется обзавестись специальными датчиками. Очень здорово здесь помогают приборы реагирующие на появление влажности и осадков.
При этом обратите внимание, если настраивать систему только по датчику температуры воздуха или подогреваемой поверхности, то она в умеренных климатических зонах за сезон намотает до 1000 часов непрерывной работы.
Системы снеготаяния с датчиком осадков (миниатюрные метеостанции), за тот же сезон в тех же самых условиях накручивают не более 300-400 часов. То есть, экономия электроэнергии будет более чем в два раза.

При этом результат в виде чистых дорожек или ступенек будет в обоих случаях.
Все датчики влажности и осадков устанавливаются согласно рекомендациям производителей. Чаще всего их монтируют между линиями нагревательного кабеля.

Это позволяет быстро анализировать состояние стяжки. В итоге при морозах и выпадении осадков, снег не скапливается на поверхности, а начинает таять практически моментально.
Еще желательно заранее понаблюдать, где у вас на участке в зависимости от розы ветров, в первую очередь появляется снег. А то получится так, что поставите датчик на солнечной безветренной стороне дома, а снег будет постоянно скапливаться на другой половине.
Помимо отслеживания влажности на своей поверхности, эти умные метеостанции обладают собственным внутренним подогревом. Это помогает сразу видеть начало осадков и не упустить данный момент.
Например, в мороз на холодный датчик может упасть целый сугробик сухого снега, прежде чем он среагирует и запустится. Но если при этом он будет тепленьким, то первые же снежинки растают на его стенках и появится та самая влажность, которая и позволит ему моментально сработать.
Другой датчик – температуры кабеля, заводится в гофре между нагревательными линиями.

Как рассчитать необходимую мощность подогрева? Здесь все будет зависеть от площади.
Обычно исходят из параметра 300-350Вт/м2. Оптимальным вариантом здесь будет кабель с мощностью 20-30Вт на 1 метр.
Для небольших ступенек рекомендуется выбирать мощность 20Вт/м, а для дорожек и больших открытых площадок – 30Вт/м.
Общую длину греющего кабеля можно рассчитать по формуле:
L-длина в метрах, S-площадь обогрева м2, n-шаг укладки.
Монтаж, укладка и закрепление кабеля
Перед непосредственным монтажом нужно тщательно очистить и выровнять поверхность. Далее по этой поверхности укладывается и закрепляется греющий кабель.
Крепится он на металлической монтажной ленте. Такая же используется при укладке теплых полов в домах.
Крепление на бетонном основании крыльца или ступенек производится при помощи перфоратора и дюбель-гвоздей.

При укладке старайтесь соблюдать одинаковый шаг. Зависеть он будет конечно от выбранной мощности кабеля.
Например для P=20Вт/м рекомендуемый шаг укладки – 5 или 7,5см. На больших площадях шаг берется побольше (крыльцо), а в узких местах (ступени) можно слегка и уменьшить.
При монтаже обогрева ступеней не забывайте про подступенки. Очень часто случается так, что сама площадка ступеньки чистая, а ее край весь во льду.
Поэтому зачастую приходится увеличивать заложенные мощности и прогревать несколькими линиями кабеля еще и подступенки.

При этом все переходы кабеля сверху вниз заранее подготавливаются. То есть, в бетоне выбивается углубление, куда и помещается провод.
Если этого не сделать, при монтаже плитки она своими острыми гранями может подрезать изоляцию.
Поверх проложенного кабеля по возможности заливается стяжка. Если ее не будет, то все равно нагревательный кабель нужно закрыть минимальным защитным слоем раствора.
Это будет препятствовать дальнейшей деформации и случайному повреждению изоляции. Все таки по данной поверхности вы будете постоянно передвигаться.
Когда раствор или стяжка окончательно схватятся, можно приступать к декоративной отделке плиткой, природным камнем или даже мрамором.
Кстати, некоторые на дорожках вместо стяжки обходятся песчаной подушкой. Рекомендуемая толщина песка – 4см. Здесь уже кабель будет крепиться на армирующую сетку.
Однако песок при этом должен быть тщательно просеян. В противном случае, крупные фракции камней своими гранями могут повредить изоляцию проводов.
А еще учитывайте такой момент как тепловое сопротивление. У песка оно будет меньше, чем у верхнего слоя дорожки. Поэтому очень большой процент тепла будет уходить вниз.
Соответственно, чтобы прогреть поверхность до постоянных +3С, мощность кабеля потребуется значительно больше, чем если бы вы использовали бетон.
Подключение и настройка терморегуляторов
Терморегулятор, к которому подключаются провода управления и питания должен располагаться в самом доме. Там где тепло и нет большой влажности.
С точки зрения доступа и обслуживания, коридор или прихожая вполне подойдут. Схема подключения терморегулятора подобна той, что используется при монтаже домашних теплых полов.
Подробный процесс с поэтапными картинками для домашних вариантов описан в статье ниже.
Однако для улицы нельзя использовать привычные домашние терморегуляторы. При низкой температуре от – 10С и ниже, они просто ”впадают в кому” и перестают на что-либо реагировать до оттепели.
При этом если вы хотите, чтобы система теплых полов для улицы не включалась автоматически при сильных морозах (в этом случае очень редко идет снег, и смысла топить дорожки и ступеньки нет), тогда вам понадобятся специальные приборы.
Такие обычно устанавливаются на din-рейку в выносной щиток, а не монтируются в подрозетники.
Правда и у обычных на этот случай имеется выключатель на лицевой поверхности. Просто отщелкиваете его при сильных морозах и ждете оттепели.
Чтобы снег постоянно таял и не превращался в лед, на внешней поверхности ступенек и дорожек, температура постоянно должна поддерживаться в пределах +3 градуса. Казалось именно ее и нужно выставлять на регуляторе.
Однако при этом есть один очень важный нюанс.
На каждый 1см слоя стяжки, плитки или другого материала, который находится над греющим кабелем, следует добавлять дополнительно по 1,5 градуса на терморегуляторе.
То есть, если у вас на ступенях лежит плитка с клеем толщиной в 2см, то вам нужно к выставленным 3-м градусам на терморегуляторе, добавить еще +3С. В итоге температура таяния составит +6 С.
При большей толщине стяжки или плитки, она увеличится еще больше. Это и будет так называемая рабочая температура нагревательной антигололедной системы.
Также широко применяются и двухпозиционные терморегуляторы. Они автоматически запускаются когда температура контролируемой поверхности находится между двух заранее выставленных величин. Причем один из порогов (плюсовой), может быть задан жестко заводскими настройками.
Можно конечно управлять всей системой и обычным автоматом. Только никакой экономии и комфорта в этом случае уже не получится. Уснули вечером в одну погоду, проснулись утром в другую, а все ступеньки заснежены или во льду.
Питающие провода 220В подключаются в щитовой через УЗО с током утечки более 30мА.
Простейшую условную схему подключения системы антиобледенения крыльца и дорожек можно представить следующим образом.
Отличия теплых полов дома и на улице
По большому счету, подобные системы снеготаяния и антиобледенения, это тот же домашний электрический теплый пол, только с разной заложенной мощностью нагревательного кабеля.
При этом настроить работу системы можно так, что она будет включаться только непосредственно при появлении осадков на поверхности, а все остальное время простаивать на холостом ходу.
Если для квартирного варианта закладывают мощности от 130 до 240Вт/м2, то для уличного снеготаяния параметры гораздо выше – от 300 до 600Вт/м2. Все зависит от поставленной задачи и климатической зоны проживания.
При низких температурах и снегопадах, маломощный кабель просто не обеспечит уверенного таяния снега. В то же время, греющий кабель для улицы нельзя применять дома.
Стяжка не в состоянии мгновенно отвести тепло. В результате температура будет критична для работы электропроводов и изоляции.
В системах снеготаяния изначально заложена более низкая исходная температура “подложки” и окружающего воздуха, чем в полу отапливаемого помещения.
Особенности и правила монтажа
Какие еще есть отличия монтажа систем теплых полов для улицы, по сравнению с домашними вариантами?
укладка монтажной ленты
На улице применяется шаг 40-50см не более. Это позволяет не сбиваться проводу в одно место, плюс красиво и надежно вытянуть его по заданной траектории.
расположение соединительной муфты холодного конца
Она должна быть расположена обязательно в сухом месте, куда не будут попадать растаявший снег или осадки.
Кроме этого ее не рекомендуется располагать на горизонтальной поверхности. Например, на тех же самых ступеньках.
Кабель при работе постоянно деформируется, то расширяясь при нагреве, то сужаясь при остывании. И если вы поместите в такую горячую зону муфту, то произойдет отслоение изоляции термоусадки, с последующим проникновением влаги и выходом из строя обогрева.
Либо постоянно, ”по непонятным причинам” будет срабатывать УЗО. При этом сами жилы будут абсолютно целыми и изоляция их не поврежденной. Поэтому при внезапных срабатываниях УЗО, в первую очередь проверяйте эту муфту.
Если же соединение холодного конца греющего кабеля с проводами питания делается через распредкоробку, то коробка также должна располагаться в сухом месте, и ни в коем случае не на уровне земли.
Это должна быть вертикальная поверхность стен дома или ограждения.
Если для вас все это кажется трудозатратным, то можно выбрать и экономный вариант. Кто сказал, что нужно обогревать все дорожки покрытые тротуарной плиткой, брусчаткой, крыльцо и ступеньки?
Для обеспечения минимальной безопасности, достаточно сделать подогрев участка на входных ступенях шириной всего 1 метр.
Именно по нему вы и будете свободно подниматься, когда вокруг будет наледь и снег.
Есть подобные системы, основанные на водяных теплых полах, подключаемых к коллектору отопления в виде отдельной петли. Ознакомиться с ними можно из ролика ниже.
Статьи по теме
Полы с подогревом под плитку (кафель)
Полы с подогревом под плитку (кафель)
Плитка (или кафель) на пол укладывается, как правило, в технических или вспомогательных помещениях: ванной, кухне, коридоре. В других, жилых зонах квартиры или дома в нашей стране она используется крайне редко: не тот у нас климат. Ведь на ощупь плитка на полу остается почти всегда холодной. Возможно, потому многие хотят каким-то образом подогреть плитку. Некоторое время тому назад выход был один — водяной теплый пол, но сегодня есть еще и электрические обогреватели, причем не одного вида.
Особенности подбора мощности
Выбирая мощность электрического теплого пола под плитку, учтите, что это самый теплоемкий материал из всех напольных покрытий. Это значит, что для того, чтобы он ощущался как теплый, его нужно нагревать до более высоких температур чем, скажем, ламинат. Потому мощность нагревателей под плитку берите с приличным запасом. Например, в кухню советуют считать 150-180Вт/м2. При выборе ищите нагреватели, которые дают 180Вт на квадрат и не меньше, а лучше ближе к 200Вт/м2. Тоже касается и пола в ванной или в коридоре — берите с запасом: в ванной не меньше 220Вт/м2, в коридоре около 200Вт/м2. Это если говорить о нагревательных матах.
Теплый пол под плиткой — это очень приятно и комфортно
Если вы собираетесь класть под плитку кабельный теплый пол, то, во-первых берите более мощный, а во-вторых, шаг укладки делайте меньше (при максимуме 30-35см, желательно порядка 20см или меньше). То же самое можно сказать и о водяном подогреве: укладывайте трубы с меньшим шагом, чем под ламинат, паркет или другие типы покрытия. И тогда плитка под ногами будет теплой.
Выбор плитки под теплый пол
В принципе, любая керамическая напольная плитка может укладываться с системой подогрева: все они неплохо проводят тепло. Но не вся плитка именно напольная. Есть еще и фасадные коллекции. Кстати, именно некоторые виды фасадной керамической плитки называют «теплой плиткой». Но они предназначены для наружных отделочных работ и состоят из двух слоев: плотного декоративного и рыхлого теплоизолирующего, то есть на теплый пол она не укладывается. Так что «теплая плитка» на теплый пол попросту не существует, как и теплый кафель.
На что обратить внимание
Еще нужно обратить внимание на то, чтобы все элементы были из одной партии: особенности производства допускают приличные отклонения в цвете и браком это не считается. Но ведь в одном помещении лучше укладывать плитку одинакового оттенка. Подробнее о выборе финишного покрытия для теплого пола читайте тут.
Теплый пол под плитку: виды и особенности укладки
Любой из существующих на сегодня типов теплых полов можно укладывать под плитку, но каждый из них имеет свои особенности. Например, в ванной более приемлемым считается водяной подогрев: он не испортиться, если вас затопят соседи, или вода обильно потечет у вас. А для электрического подогрева вам придется позаботиться о хорошей степени гидроизоляции и обязательно подключать электропитание через УЗО. Если вода проникает под плитку в большом количестве, автомат (УЗО) просто отключит питание. И вы не пострадаете, и пол будет целым. Многие в отзывах писали о том, что пол в ванной под плиткой начинает трещать, хоть и греет. Тут, скорее дело в том, что из-за того, что использован обычный плиточный клей, произошло отслоение плитки. Хотя, случаи бывают разные…
Проще всего под плитку уложить кабельный мат
Во всех остальных помещениях предпочтение отдается одной из разновидностей электрического теплого пола. В самом простом варианте установки плитка кладется сразу на нагревательные элементы — это маты из кабеля или стержневой инфракрасный пол. Такие разновидности имеют «пирог» с минимальным количеством слоев.
В случае со стержневыми матами нужно хорошенько все взвесить: хоть инфракрасный подогрев кажется привлекательным, отзывы говорят о низкой надежности этого типа теплого пола. У многих после первого же сезона греться пол стал кусками, а потом вообще прекратил подавать признаки жизни. Причем все, кто пытался выявить причины, говорят о том, что у них перегорели места стыковки стержней с токопроводящими проводами. Видимо, технология пока недоработана (появились стержневые нагреватели несколько лет назад). При условии, что стоят они много (как минимум, столько же, сколько и инфракрасные пленки), рекомендовать их к установке нельзя, а под плитку — тем более, ведь для ремонта придется все полностью сбивать…
Резистивные или саморегулирующиеся кабели тоже неплохо себя чувствуют под кафелем, но их укладка занимает больше времени
Зато другой тип матов — кабельный — показывает себя просто отлично. Греющие кабели и маты из них, десятилетиями производятся и эксплуатируются в Европе и Америке, технологии давно отработаны и проверены. Потому, если хотите высокой надежности, — монтируйте под плитку кабельный теплый пол. Он одинаково надежен и в случае использования кабеля и в случае готового мата, причем стоит в несколько раз дешевле, чем инфракрасные полы. Способ укладки матов под плитку аналогичен укладке карбонового мата: расстилаете на ровное основание, заводите холодные кабели на терморегулятор и можно на клей класть плитку. Но с одним условием: толщина клея и плитки должна составлять не менее 2см.
Используя резистивный или саморегулирующийся кабельный теплый пол, под плитку вам необходимо будет сделать стяжку, а на нее уже уложить на клей кафель. Эти варианты требуют значительного запаса времени: придется ждать не менее 28 дней, пока высохнет стяжка.
Пленочный инфракрасный нагреватель — еще один карбоновый теплый пол под плитку (первый — стержневой мат). Она тоже излучает тепло в инфракрасном диапазоне, но укладывается не под стяжку. Пленка — слишком гладкая и потому раствор с ней плохо сцепляется. Хотя есть специальные пленки со сквозной перфорацией. Их выпускает не так много предприятий, но найти их реально.
Инфракрасные пленки со сплошной перфорацией можно укладывать в стяжку и под плитку
Обычный же пленочный теплый пол под кафель кладется без стяжки «сухим» способом: на пленку укладывают листовой материал: фанеру, ДСП, ГВЛ и т.п. А уже на это основание укладывается на клей плитка. Так делают потому, что полимер, в слой которого запаяна карбоновая паста, в стяжке разрушается. Но получается, что пленочный теплый пол под плитку — не самый лучший выход: слишком много слоев, на которых будет теряться много тепла. К тому же цена за квадрат пленки высока: в среднем 70-80$. Потому стандартные варианты и «сухую» стяжку используют редко, а вот над перфорированным вариантом можно подумать: эффективность обогрева достаточно высокая.
Электро-водяные теплые полы
Кроме известных и распространенных электрических и водяных полов недавно появился еще и их симбиоз: электрические водяные полы. Пока это только две системы: XL Pipe и UNIMAT AQUA. Причем, принцип действия и само устройство у них разное, но что их объединяет, так это установка в стяжку.
В полах XL Pipe (еще обозначают X-L Pipe) корейской кампании Daewoo Enertec в полиэтиленовую трубу затолкнули семь греющих нитей, заправили все антифризом, концы герметично запаяли. В результате нагревается такой элемент и жидкость в нем практически моментально, тепло, в отличие от водяного отопления распределяется равномерно. Пока выпускаются нагревательные трубы-кабели двух мощностей, но изменяя шаг укладки можно добиться любой теплоотдачи, то есть, XL Pipe можно использовать и как основное, и как дополнительное отопление.
Теплый пол XL Pipe (X-L Pipe) от корейской кампании Daewoo Enertec — электро-водяной подогрев (нажмите на картинку чтобы увеличить размер)
UNIMAT AQUA — это другая система с иным принципом действия от довольно известной фирмы Caleo. Эту систему называют еще капиллярным теплым полом: трубки, которые укладываются в стяжку имеют очень маленький диаметр. Кроме размеров ничего не меняется: укладываете их в стяжку (рекомендована двойная «змейка»). Но подключаете к специальному блоку управления, который сразу и греет, и «толкает», и контролирует температуру теплоносителя. Эта система большого количества тепла дать не может по определению (мощность нагрева изменяется на блоке управления от 0,1кВт до 2,4кВт), зато никакого электричества в полу, легкая установка и включение в розетку. Потому капиллярный пол UNIMAT AQUA подходит для установки во влажных помещениях: в ванной или в моечной в бане.
Схема установки капиллярных полов от Caleo
Укладка: слои «пирога»
Вне зависимости от того, что нагревательные элементы для подогрева плитки имеют разное строение и тип нагрева, общие принципы укладки у них одинаковые:
Основание должно быть ровным и чистым. Если есть перепады больше, чем 1см на 1м2, их нужно устранить (метод — предварительная стяжка).
Первый слой — гидроизоляционный барьер. Этот слой обязателен в кухне и ванной, где есть риск попадания большого количества воды на пол. В коридоре, прихожей — по желанию.
Пирог электрического теплого пола. При устройстве водяного подогева под плитку не потребуется только терморегулятор и датчик температуры, остальная структура аналогична
Дальше нужен слой теплоизоляции. Его толщина зависит от того, насколько хорошо раньше был утеплен ваш пол. Если утепление очень хорошее, этот слой можно пропустить. Если же не очень — в зависимости от необходимости укладывают материалы от 2см до 5-7см.
Теплоотражающее покрытие. Этот слой не является обязательным, но заметно повышает эффективность обогрева: блестящая поверхность отражает тепло, направленное вниз, обратно в помещение. Есть только одна особенность: в стяжку нельзя укладывать фольгу или фольгированные материалы. В этом случае подходят металлизированные с лавсановым или другим подобным покрытием.
Этот слой можно совместить с предыдущим, если купить теплоизолятор с металлизированной поверхностью.
Следующим идет нагревательный элемент. Если это пленка или один из матов, то они просто раскатываются по поверхности и закрепляются. Если же используется кабель или трубы для водяного пола, то необходим еще какой-то каркас, к которому их можно будет закрепить. Для этих целей можно использовать специальные полистирольные плиты, в которых сформованы выступы. Они удобно и быстро фиксируют кабель или трубы. Если же нужно какое-то решение более дешевое, то уложить можно металлическую или полимерную (жесткую) сетку, к которой хомутами притягивать нагревательные элементы. После завершения укладки холодные концы от нагревательных электрических элементов заводят на терморегулятор (о том, какие бывают терморегуляторы/термостаты, какие функции выполняют и как устанавливаются читайте тут). При устройстве водяного полов концы труб заводят на коллекторный узел.
Для увеличения жесткости «пирога» и равномерного распределения механической нагрузки на нагревательный элемент укладывают полимерную сетку, а на нее уже выкладывают раствор или плитку на клеевой состав.
Затем, в зависимости от типа выбранного нагревателя:
заливают стяжку;
укладывают плитку на клей;
кладут твердое основание.
На этом монтаж теплого пола под плитку можно считать завершенным. Только до начала эксплуатации должно пройти не менее 28 дней — столько сохнет стяжка. Есть ли возможность каким-то образом ускорить процесс? Если использовать стяжку, то нет. Зато можно некоторые нагреватели смонтировать «сухим» методом — при помощи настильных систем. Таким способом устанавливать можно водяной и кабельный подогрев плитки. Настильные системы — полистирольные или деревянные плиты, в которых сформованы каналы для укладки труб и кабеля. Плиты укладываются сразу на основание (черновой пол), так как сами они обладают теплоизолирующими свойствами. В них уже можно укладывать нагреватели. Но в этом случае подогрев из-за низкой теплопроводности материалов плит будет неэффективным. Чтобы улучшить теплоотдачу используют металлические пластины, которые вставляют в пазы, а в них уже закрепляют греющие кабели или трубы для теплоносителя. Затем уже можно укладывать плитку на клеевой состав.
Электрические теплые полы требуют еще установки термостата и датчиков температуры, а водяные подключаются к коллекторному узлу
Клей для плитки на пол с подогевом
Производители строительных смесей и теплых полов рекомендуют для укладки плитки на пол с подогревом использовать специальные смеси. Они имеют дополнительные присадки и добавки, которые, по словам производителей, позволяют им выдерживать температурные перепады. Звучит убедительно. Но, многие из тех, кто монтирует эти полы под плитку, говорят о том, что использовали обычные составы, но хороших фирм, и все годами стоит нормально. Аргументируют это тем, что плитка, уложенная на улице на тот же состав, испытывает намного более серьезные перепады: зимой замерзает, в летом нагревается и не до 27-28оС, как теплый пол, а гораздо больше. Доводы тоже более чем убедительные. Какой из них будет более приемлем для вас — решайте сами.
В принципе, есть еще один аргумент, который приводят производители клея для плитки на теплый пол: они говорят, что эти составы хуже пропускают воду. Вот это уже довольно серьезный аргумент, который, кажется, крыть нечем.
Итоги
Под плитку (кафель) использовать можно любой тип подогрева. Причем некоторые их них можно укладывать как в стяжку, так и «сухим» способом. Все варианты подогрева пола под плитку имеют разную стоимость, но самый дешевый — кабельный, самый дорогой — водяной и инфракрасный. Зато водяной — самый экономичный при эксплуатации, но такие полы редко можно делать в квартирах (о том, как сделать подогрев пола от отопления читайте тут).
Фотогалерея (9 фото):
06.05.2016
Твитнуть
Комментариев пока нет…
