Электрический теплый пол без стяжки: удобно, быстро, комфортно

Для получения консультации по выбору теплого пола и расчета стоимости позвоните по номеру 8 812 907-03-77

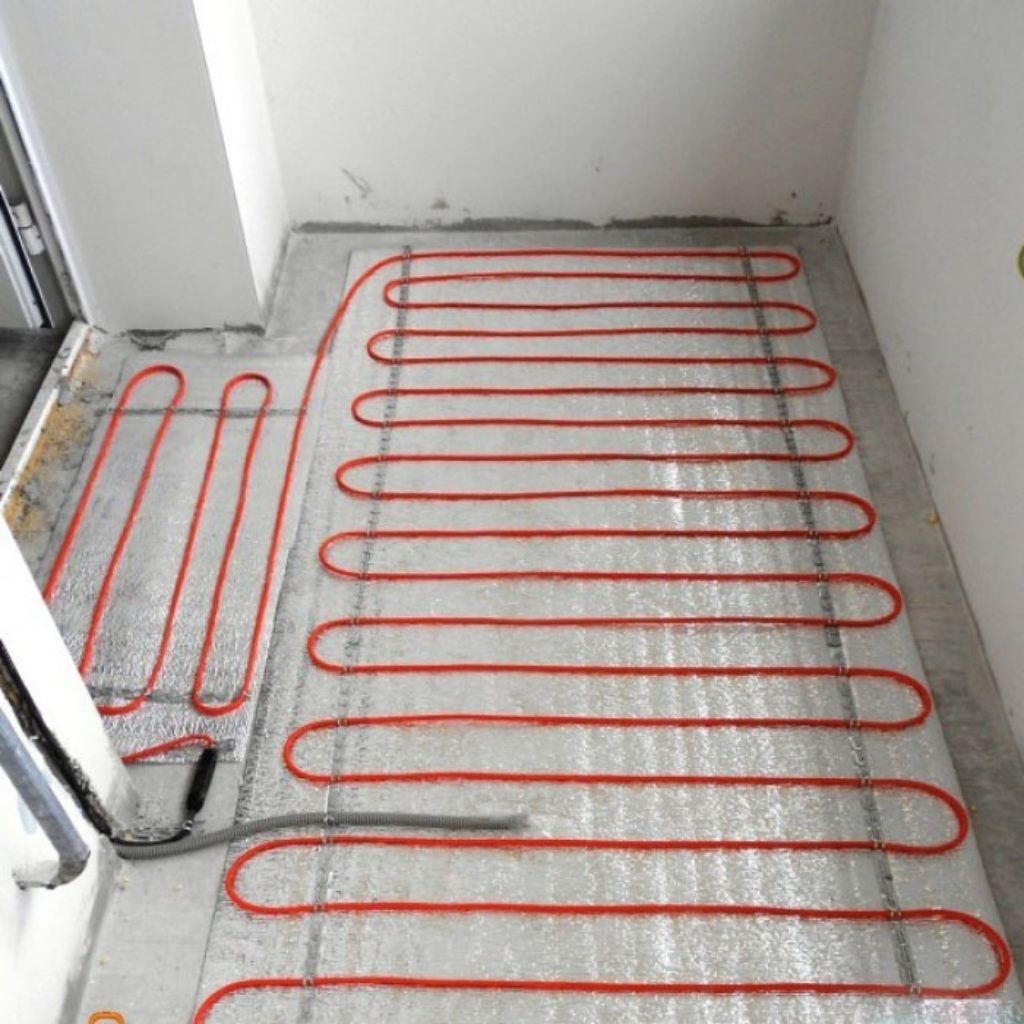

Точно так же, как и системы в стяжку, маты греют за счет резистивного нагревательного кабеля. Но у них есть одно существенное отличие: кабель уже закреплен на основе в виде сетки, поэтому вам не нужно делать это самим. Кроме того, такой теплый пол кладется не на теплоизолирующую основу, а прямо на загрунтованную поверхность пола, и заливается не стяжкой, а просто слоем клеевого раствора. Благодаря этому у данных систем есть несколько важных преимуществ.

Преимущества нагревательных матов

Готовый комплект просто выбрать.
Для этого вам нужно только решить, какой температуры вы хотите добиться, и рассчитать площадь укладки теплого пола.
Кабель не нужно закреплять на основе.
Производители уже сделали это за вас.
Под теплый пол не нужна теплоизоляция.
Он кладется прямо на загрунтованное основание.
Заливка стяжки также не требуется.
Кладется в слой плиточного клея толщиной всего 3-4 мм.
Пол не поднимается.
Своеобразная «ступенька» — один из недостатков нагревательных систем в стяжку. Маты лишены этого недостатка.
Готовы к работе через непродолжительное время.
В отличие от стяжки, которая может сохнуть около месяца, клеевой раствор высыхает примерно за 2 недели. Поэтому и пользоваться подогревом вы можете раньше.

Теплый пол — мат Energy Mat

Когда использовать теплый пол мат

В зависимости от мощности, нагревательные маты могут укладываться под различные покрытия и служить разным целям. Как правило, это системы мощностью 150-165 Вт/кв.м, которые используются как теплый пол под плитку и керамогранит. Использование с ламинатом, линолеумом, паркетом возможно в том случае, если кабель имеет меньшую мощность (около 10 Вт/п.

м), поскольку при сильном нагреве данные покрытия могут портиться.

Большинство моделей на основе матов применяются для комфортного подогрева пола в комнате, в ванной, на кухне. Для полноценной замены радиатора отопления и для обогрева самых холодных помещений, таких как балкон, больше подходит комплект в стяжку.

Монтаж нагревательного мата

Уложить данную систему электрообогрева гораздо проще, чем кабель в стяжку – и это ее главный плюс.

Монтаж нагревательных матов включает следующие этапы:

Подготовка места на стене для установки терморегулятора
Подготовка штробы в стене под датчик температуры
Подготовка поверхности пола для укладки мата, ее очистка
Установка датчика температуры в гофрированной трубке на полу
Грунтовка поверхности пола

Укладка нагревательного мата. Чтобы расположить его на полу по своему усмотрению, сетку можно резать. Но так, чтобы кабель оставался в целостности. Сетка фиксируется с помощью клеящей ленты.
Заливка клеевого раствора. Толщина слоя – не более 5 мм.
Подключение кабеля, датчика температуры, терморегулятора к электросети.
Укладка напольного покрытия.

После того как клеевой раствор полностью высохнет (то есть примерно через 14 дней), систему можно включать.

Подробную инструкцию по укладке теплого пола можно скачать у нас на сайте.

Теплый пол для укладки без стяжки от Energy

Компания Energy (Великобритания) предлагает три модели теплого пола для укладки без стяжки. Причем, это не только маты, но и универсальная система Energy Universal под любое напольное покрытие и любые виды монтажа.

Energy Mat – нагревательный мат повышенной по сравнению с другими схожими системами мощностью 165 Вт/кв.м (погонная мощность кабеля – 12 Вт/п.м). Для укладки под плитку и керамогранит. Поверхность пола прогревается до +26 — +28 °С. Только для дополнительного подогрева.

Energy Light Plus – система с оптимальной мощностью 150 Вт/кв.м (погонная мощность кабеля – 12 Вт/п.м). Прогревает пол до +26 — +28 °С. Греющий кабель усилен стекловолокном. Также для комфортного тепла под ногами, под кафельную плитку.

Energy Universal – это готовый комплект в виде кабеля, который закрепляется на монтажной ленте и может заливаться либо стяжкой, либо плиточным клеем. Отличительная особенность системы – в ее небольшой мощности (всего 10 Вт/п. м) и многофункциональности. Его можно класть не только под плитку, но и под ламинат, линолеум, ковролин, паркет и прочие покрытия, плохо проводящие тепло, а также использовать для обогрева труб или грунта в теплице.

Модель Energy Universal может применяться для основного обогрева помещения.

Все кабели Energy защищены от влаги (включая временное погружение в воду), имеют качественную изоляцию, а значит, безопасны для использования во влажных помещениях.

Гарантия на теплый пол Energy – 20 лет.

Теплый пол без стяжки

Инновационные технологии все смелее входят в нашу повседневную жизнь, меняя наши представления об уюте и комфорте. И если раньше теплые полы в квартире можно было смонтировать только на этапе капитального ремонта своего жилища, то с появлением пленочных теплых полов ситуация кардинально изменилось. Для их монтажа можно вообще не затевать ремонта (даже косметического!).

При покупке теплого пола выбор сводится к одному из двух типов: водяной или электрический. Наиболее распространены электрические теплые полы. Они, в зависимости от исполнения, бывают кабельные, пленочные и стержневые. А по принципу обогрева – конвекционные и инфракрасные. Инфракрасные обладают рядом экологических преимуществ: легкая ионизация, антиаллергенный эффект, не сушат воздух и мебель, равномерно распределяют температуру по высоте помещения.

Полы с инфракрасным обогревом – достаточно молодая подкатегория теплых полов. Пленка дает возможность устанавливать инфракрасный теплый пол даже под такие капризные напольные покрытия как ламинат и ковролин. При этом не требуется такой трудоемкий, «грязный» и дорогой технологический процесс как стяжка. Поэтому пленочный теплый пол может быть установлен даже во время косметического ремонта.

Так какой же электрический теплый пол предпочесть: традиционный кабельный, который технологически не менялся с 40-х годов прошлого века? Инновационный теплый пол в виде тонкой нагревательной пленки? Или стержневой мат из карбоновых стержней, который в России появился всего пару лет?

Чтобы получить правильный ответ, нужно правильно задать вопрос. Нельзя так «в лоб» сравнивать эти три основных вида электрических теплых полов, представленных на рынке. Пленка напрямую не конкурирует ни с кабелем, ни со стержневым полом. Она предназначена только для сухого монтажа, поскольку боится агрессивной щелочной среды стяжки или плиточного клея. Зато при обустройстве теплого пола под уже настеленный или вновь укладываемый линолеум, ламинат или ковролин она просто не заменима! Пленочный теплый пол в комнате действительно может быть смонтирован даже непрофессионалом практически за два часа.

Несмотря на свою «тонкость»,

пленочный теплый пол имеет все необходимые сертификаты, подтверждающие его электро- и пожаробезопасность. Все электрические и теплонагревательные элементы этого пола надежно смонтированы между двумя слоями специальной полиэстеровой пленки, обработанной коронным электрическим разрядом.

Нельзя не упомянуть о том, что в отличие от кабельных последовательных систем, термопленка – параллельная электрическая система. То есть, в ней все нагревательные элементы соединены параллельно. Поэтому, выход по каким-то причинам из строя одного из элементов не приводит к выходу из строя системы в целом.

Инфракрасное тепло

Он не сушит воздух, нейтрализует посторонние запахи, имеет антиаллергенный эффект, а также слегка ионизирует воздух. Все это позволяет назвать такие полы не только экологичными, но и в определенном смысле лечебными.

Иногда можно услышать возражение, что после укладки на такой инфракрасный теплый пол финишного покрытия весь полезный эффект полностью исчезает. Ничего подобного. Так, бетон, стяжка или плитка задерживают всего 7-12% инфракрасного тепла, а линолеум, ламинат, дерево струганное или паркетная доска – до 5-9%, что подтверждено многочисленными испытаниями и соответствующими сертификатами производителя. Заметим, что это в несколько раз меньше, чем при конвекционном кабельном обогреве. А значит, приводит к дополнительной экономии электроэнергии. А если вспомнить еще о воздушной тепловой «подушке» под потолком, являющейся результатом конвективного подъема теплого воздуха от пола к потолку при кабельном обогреве, то становится понятно, откуда берется экономия электроэнергии до 20% в случае пленки, и до 60% в случае стержневого теплого пола.

Ведь инфракрасный источник дает практически равномерное распределение температуры по высоте в комнате, следовательно, нет необходимости тратить дополнительную электроэнергию на побочную тепловую «подушку» под потолком.

Вот и выходит, что в извечном споре нового инновационного и классического традиционного все чаще и чаще побеждают молодые технологии. В конце концов, многие из нас согласились бы пересесть с современной иномарки в автомобиль сороковых годов прошлого века?

Водяной теплый пол без бетонной стяжки —

Обзор теплого водяного пола без бетонной стяжки

Теплые полы в отличие от других, более традиционных видов отопления, являются на сегодняшний день самыми эффективными и экономичными. Несмотря на то, что в большинстве случае владельцев жилья отпугивает сама мысль о сложном монтаже отопительной системы подобного рода, теплый пол может радикально изменить ваше представление о способах обогрева жилых помещений.

Основная проблема с теплыми полами заключается в том, что многие представляют себе теплый водяной пол, как систему отопления, неразрывно связанную с обустройством новой бетонной стяжки. Однако технологии нашего времени значительно шагнули вперед и сегодня стяжка не является уже камнем преткновения для умельцев. Существует ряд способов, используя которые можно при укладке водяного пола обойтись без тяжелых мокрых работ, связанных с подготовкой и заливкой бетона. Какие существуют варианты монтажа водяных полов без оборудования бетонной стяжки? Рассмотрим детальнее эти способы.

Существует ли альтернатива бетонной стяжке?

Обычно укладка водяного контура для теплого пола ассоциируется у нас с устройством новой бетонной стяжки. Так ли необходимо в домашних условиях решать эту тяжелую задачу, заниматься трудоемкой и масштабной работой. По логике вещей, что бы обезопасить трубы отопительной системы, уложенные на пол от повреждений и придать всей конструкции необходимой жесткости и прочности, необходимо создать прочную и массивную литую конструкцию. Если вы владелец частного дома и только вчера сыграли новоселье, вопросов нет. Лучшим вариантом для монтажа теплого водяного пола станет заливка новой стяжки.

Совершенно иначе ситуация выглядит в тех ситуациях, когда вы хотите сделать подобную систему отопления на верхних этажах частного дома или в городской квартире.

На заметку: перекрытие представляет собой одну из основных несущих конструкций многоэтажных строений. При проектировании здания и в процессе строительства обязательно ведется расчет прочности перекрытий. Обычная стяжка уже сама по себе создает определенную нагрузку на панели перекрытий. Что говорить в тех случаях, когда вместе с теплым полом вы создаете дополнительную нагрузку в несколько сот килограмм на существующее перекрытие, монтируя новую стяжку. Возникает чрезмерная нагрузка на несущую конструкцию, которая чревата неприятными последствиями.

Следует так же учитывать тот факт, что новая стяжка существенно уменьшит высоту потолков в жилых комнатах.

Перечисленные факторы становятся препятствием для реализации технологической возможности смонтировать у себя дома отопление по схеме «теплый пол». Однако в данном случае есть удачный, удобный и практичный вариант – альтернатива традиционной технологии. Водяной теплый пол без стяжки на сегодняшний день достаточно распространенная технология, получившая в последнее время довольно широкое распространение. Инженерное решение заключается в использовании уже готовых материалов, которые укладываются в своеобразный пирог, через который проходят трубы отопительного контура. В профессиональной среде такие системы — конструкции называются настильные (сухие).

Данная технология очень удачно подходит для жилых помещений, которые не рассчитаны под укладку новой стяжки. Обычно это межквартирные перекрытия, чердачные перекрытия. Настильные системы являются универсальными и могут использоваться практически в любых ситуациях.

На заметку: отдавая предпочтение настильной системе в качестве альтернативы бетонной стяжке, вы реально экономите собственные средства, как на самой работе, так и на материалах. Вся работа займет гораздо меньше времени. Немало значит и отсутствие грязи, которая невольно сопровождает бетонные работы.

Какие существуют варианты настильной системы

Среди существующих вариантов монтажа теплого пола без обустройства стяжки распространены два:

полистирольная система;
деревянная система.

Каждый из предложенных вариантов имеет свои плюсы и минусы. В первом случае основным компонентом являются полистирольные пластины, в которых уже имеются впаянный водяной контур. Такие плиты можно уложить прямо на бетонное основание перекрытия или использовать для этой цели деревянный пол, деревянные лаги.

Для справки: настильная полистирольная система теплых полов считается самой легкой, поэтому может использоваться в деревянных строениях и в квартирах многоэтажных жилых домов. Стяжка из бетона при высоте 50 см, имеет вес 200-250 кг. на 1 м². Исходя из стандартной площади жилых помещений в 16-20 м², получаем: 20 х 250 = 5000 кг. (5 тонн!)

Другая система – деревянная, предполагает использование специальных модулей, изготовленных из плиты ДСП. В каждом модуле имеются специальные бороздки (канавки) для укладки отопительного контура. Конструкцию укладывать как на черновой бетонный пол, так и на дощатое покрытие.

Полистирольная система позволяет использовать самые разнообразные отделочные материалы, такие как паркетная доска или ламинат. Их в данной ситуации можно укладывать непосредственно на полистирольные пластины. При работе с кафельной плиткой или с ковролином, перед их укладкой на полистирольные панели сделать прослойку из ДСП или из гипсокартона. С деревянной системой ситуация выглядит несколько иначе. Перед тем, как уложить ламинат или паркет, потребуется укладка оцинкованных пластин.

На заметку: что бы паркет не щелкал, и не скрипел, под ним необходимо сделать подложку из вспененного полиэтилена.

Условия для оборудования сухой, настильной конструкции

Если вы решили сделать у себя в доме теплый водяной пол, оцените весь масштаб предстоящей работы и условия, при которых оборудование мокрой стяжки невозможно. Условия, при которых сухая стяжка станет удачным выходом из сложившейся ситуации следующие:

ограниченная высота внутренних помещений;
недостаточная крепость межэтажных перекрытий.

К примеру: в вашем доме или в квартире высота потолков меньше стандартных значений (240-250 см). Любое добавление 5-7 см. в качестве толщины новой стяжки станет критичным для уровня комфорта. Что касается дополнительного веса, который станет нагрузкой на существующее перекрытие, то это является наиболее важным условием. Для дачных домов, каркасных и щитовых строений данное условие является критичным. Настильная система имеет значительно меньший вес, всего 30 кг/м².

В сравнении с мокрой стяжкой, сухие, настильные системы теплых полов имеют целый ряд преимущества. Простой и быстрый монтаж, который лишен мокрого процесса. Легкий вес, который в среднем составляет 30 кг/м² позволяет создавать конструкции без перегруза межэтажных панелей. За счет небольшой толщины пирога (всего 35-60см), сохраняется оптимальная высота потолков во внутренних помещениях. Обе системы, и полистирольная и деревянная прекрасно выдерживают перепады температур, обладают хорошей тепло и звукоизоляцией.

Большинство подобных систем можно с успехом использовать в дачных домах и временных строениях. При желании такой теплый пол можно легко демонтировать.

Единственный существенный минус подобных систем: плохая сопротивляемость влаге. Поэтому при укладке полистирольных и деревянных систем не стоит забывать о монтаже слоя гидроизоляции.

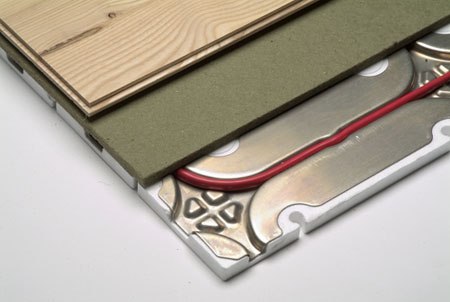

Полистирольная система теплых полов

Начнем с того, что особой подготовки для устройства полистирольной системы теплого пола не требуется. Монтировать пластины можно на уже готовое бетонное основание, на дощатое, деревянное покрытие. Благодаря легкости самой конструкции, полистирольную систему можно установить в каркасных и в щитовых домах. Конструкция в данном случае выглядит следующим образом:

полистирольные плиты состоят из специальных теплораспределительных элементов – ламелей, изготовленных из алюминия и оцинкованной стали. Непосредственно в пазах осуществляется монтаж труб основного отопительного контура. Основа всей конструкции заключается в создании необходимой жесткости, которая достигается за счет использования финишного покрытия, сделанного из листов ГВЛ. Листы финишного слоя укладываются в шахматном порядке.

Плиты, используемые в работе, могут быть двух видов, обычные, пенопластовые и экструдированные. Толщина плит, необходимых для теплого пола, составляет всего 10-40 мм. В толщу плит монтируются трубы отопительного контура, которые сверху покрываются полистирольными матами. Благодаря специальным пазам и бобышкам плиты и листы надежно фиксируются друг с другом. Полистирольные маты имеют с боков монтажные крепления, благодаря которым осуществляется крепеж отдельных элементов в единое, цельное поле.

Не следует забывать о металлических пластинах (алюминий или оцинкованное железо). Для данной системы такие пластины являются главным элементом теплообмена, передавая тепло от отопительного контура поверхности пола. С помощью пластин тепло распространяется равномерно по всей площади пола.

Для справки: Особенность данной системы заключается в том, что высота такого пирога составляет всего 50 мм. Для сравнения минимальная высота бетонной стяжки составляет всего 80 мм.

Деревянная система для теплого пола

Другая система устройства теплых полов, являющаяся альтернативой бетонной стяжке – деревянная система.

Такие системы очень удобны для создания отопления в дачных домах, в жилых конструкциях, сделанных из дерева. В зависимости от типа строения, используются реечные и модульные системы.

Реечная деревянная система и модульная

Название этого типа точно передает принцип конструкции. Основным несущим элементом в данном случае являются рейки, которые нарезаются из дерева или из других древесных материалов.

Важно! Толщина реек не должна превышать 20 мм при влажности, не более 10%.

Для укладки трубы отопительного контура шагом 150 мм, ширина реек составляет 130 мм. для контура шагом 200 мм, длина реек составляет 180 мм, при шаге 300 мм, длина реек соответственно составляет 280 мм.

Рейки составляют опорную конструкцию, на которую осуществляется непосредственно укладка труб отопительного контура. При монтаже теплого пола по данной технологии допускаются неровности основания в пределах 2 мм на 1 погонный метр. Гидроизоляцию делают из полиэтиленовой пленки толщиной в 200 мкр. Обязательным элементом всей конструкции является демпферная лента. Раскладка осуществляется поперек лагов или опорных досок. После укладки труб их обкладывают со всех сторон опорными планками. Контур вкладывают в пазы в соответствии с планом, либо змейкой, либо улиткой.

Сверху всю конструкцию снова покрывают полиэтиленовой пленкой толщиной 200-200 мкр. После всего, на самый верх накладываются листы ГВЛ в два слоя, общая толщина которых составляет 20 мм. Листы ГКЛ являются финишными, поверх которых уже идет укладка декоративного покрытия.

Модульная сборка отличается от предыдущего типа использованием готовых модулей, плит ДСП в которых имеются специальные канавки под укладку отопительного контура. За счет замковых крепежей удается соединить воедино отдельные модули. Монтаж в данном случае происходит быстрее. Для укладки трубопровода не требуется дополнительных расчетов.

В завершении следует отметить. Полистирольная и деревянные системы в качестве финишной отделки оснащаются плитами ГВЛ, поверх которых уже идет укладка декоративных покрытий. При выборе покрытия необходимо обращать внимание на маркировку. Специально для теплых полов на ламинате, паркете или на ковролине должны быть соответствующие обозначения и маркировка.

Перед использованием керамической плитки, необходимо уложить на всю конструкцию третий слой плит ГВЛ.

как уложить в частном доме без заливки

Для водяного «тёплого пола» рекомендуют выполнять бетонную стяжку. Она защитит трубопровод от механического воздействия. Стяжка хорошо проводит тепло, послужит дополнительным нагревательным элементом.

Недостатком является её высота. Поверхность пола поднимается минимум на 8 см. Это может создать препятствие для монтажа дверных полотен, окон. Потолки визуально будут казаться ниже, а комната меньше.

Если нет возможности уложить жидкостную магистраль под стяжку, то используют другие методики монтажа «тёплого пола». Как уложить водяную магистраль без использования бетонных смесей? Как наладить систему отопления?

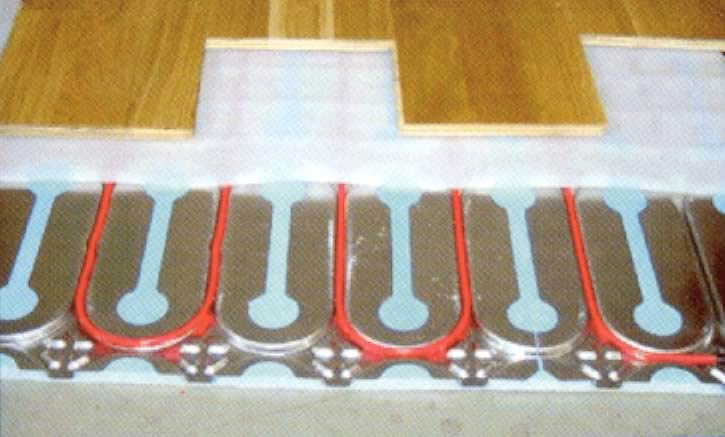

Использование полистирольных плит

Трубопровод, по которому циркулирует теплоноситель, укладывают на полистирольные плиты. Они не пропускают влагу, устойчивы к высоким механическим нагрузкам, не деформируются при перепадах температур.

Для монтажа «тёплого пола» используют плиты, как с ровной, так и с перфорированной поверхностью. Основание может быть любым, бетонным или деревянным.

Покрытие необходимо выровнять. Если на поверхности отмечаются перепады 1 мм/1 пог. м, то её оставляют без изменений. В противном случае необходимо выполнить стяжку. Для этого используют бетонный раствор или смесь для наливного пола. Основание покрывают мастикой с влагоотталкивающими свойствами, закрывают утеплителем.

Деревянный пол обычно не отличается неровностями. Лаги проверяют на предмет трещин, поражения грибком. При необходимости повреждённые доски меняют на новые. Если неровности на полу большие, то выполняют стяжку, но без использования растворов. Пол выравнивают фанерой. Основание обрабатывают влагоотталкивающей пропиткой, закрывают теплоизоляционным материалом. Далее собирают «тёплый пол» без стяжки.

По нижней поверхности стен укрепляют демпферную ленту. Она необходима для компенсации расширения материалов, которое возникает при нагревании. Если на ленте нет клейкой поверхности, то для монтажа используют двойной скотч или саморезы; головки закрывают шляпками.
На подготовленную поверхность укладывают полиэтиленовую плёнку и полистирольные плиты. Производители предусмотрели замки для креплений. Швы должны находиться в шахматном порядке.
1 ряд состоит из цельных блоков.
2 ряд начинают с ½ блока.
3 ряд – цельные плиты.
Рекомендуют выполнить разметку для трубопровода.
На месте монтажа укладывают теплораспределяющие пластины из алюминия. Они производятся в форме желоба. Высота желоба равна диаметру трубы 2-2,5 см для труб 16 мм, 20 мм.
В подготовленный контур укладывают трубу.
Магистраль закрывают покрытием из гипсокартонных листов. Они являются своеобразной стяжкой под ламинат и под облицовку мягкой фактуры.
Укладывают подложку под линолеум или для облицовки из древесины.
Тёплый пол монтируют без терморегулятора. Контролирующее устройство имеется в котле или в печи. Нагревательные приборы оснащены всей необходимой автоматикой.

Удобнее использовать перфорированные маты. На их поверхности находятся бобышки. Между ними легче укладывают алюминиевые пластины, выводить контур магистрали, выполнять изгибы трубы. При необходимости изменить положение жидкостного контура, можно перенести пластины и трубы на другое место.

Если поверхность полистирола ровная, то на ней, по разметке, вырезают контур; используют монтажный нож. В самодельный контур укладывают металлические пластины и трубу. Разметка должна быть точной. Исправить поверхность контура будет невозможно.

«Тёплый пол» без стяжки укладывают под деревянное покрытие, под линолеум. Ковролин и толстые ковры являются хорошими теплоизоляторами. Они задержат прохождения инфракрасного излучения от нагревательных элементов, поэтому для напольного отопления данные покрытия не используют.
Для «тёплого пола» под плитку предусматривают заливку бетонной стяжки и покрытия из клеевого раствора.

Укладка деревянного контура

Тёплые полы без использования бетонного раствора устанавливают в деревянных частных домах, в которых пол выполнен из лагов. Поверхность выравнивают. Для этого используют листы ДВП. Далее выстраивают деревянный контур.

Заготовки выполняют самостоятельно или приобретают уже готовый контур у производителя. Для выстраивания заготовок предусматривают ходы не только для продольного расположения магистрали, но и для поворота трубы. Диаметр изгиба должен равняться 5 диаметром. Ширина деревянной пластины под изгиб должна быть не менее 10 см.

Напольный обогрев с деревянным контуром используют под линолеум, под ламинат. Под плитку необходимо залить водяную магистраль бетонным раствором. Как выполняют заготовку для монтажа жидкостного контура?

На подготовленной поверхности делают разметку. По ней легче проводить укладку.
Укрепляют демпферную ленту.
Трубопровод должен располагаться на расстоянии 30 см от стены; по периметру устанавливают планки подобной ширины.
Оставляют место для металлической пластины; 5 см.
Устанавливают закруглённую деревянную заготовку.
Продольные пластины монтируют с шагом 5 см. Ширина дощечек 10 см.
Заготовки укрепляют саморезами. Дощечку с округлой стенкой соединяют с планкой около стены скобами.
В получившиеся желоба устанавливают алюминиевые пластины; их укрепляют саморезами.
Выводят водяной контур.
После тестирования системы отопления, магистраль закрывают ГВЛ, подложкой под линолеум. Выполняют облицовку пола. Под плитку данное покрытие не подходит. Толщина подложки для финишного покрытия не должна превышать 3 мм.

Для небольших дачных домиков устанавливают «тёплый пол» без коллектора. Контур выводят сразу от котла. Выбирают оборудование с низким нагревом; теплоноситель доводится до температуры 50 0С.
«Тёплый пол» возможно устанавливать без циркуляционного насоса. Трубы в этом случае располагают под наклоном, чтобы вода продвигалась под действием гравитации. Термодатчик и контролирующее устройство имеется в котле.

Если используется котёл высокого нагрева, то рекомендуют установить на контуре трёхходовой клапан с выносным датчиком температуры и с термоголовкой. Для магистрали длиной более 66 м, рекомендуют использовать циркуляционный насос. «Тёплый пол» предусматривают без радиаторов, как самостоятельную систему.

Монтаж напольного обогрева

Водяное отопление устанавливают как в качестве основного, так и в качестве дополнительного источника обогрева. Если в коттедже организовано радиаторное отопление, то в холодных зонах предусматривают жидкостную напольную магистраль. Её подключают к батарее. Варианты подключения жидкостного контура могут быть различными.

На подающем контуре устанавливают байпас с трёхходовым смесителем. Горячий теплоноситель подаётся и в радиатор, и в «тёплый пол».
Более экономным способом является использование охлаждённой воды, которая циркулирует в обратном контуре. Её температура не менее 50 0С. Она подаётся в напольную магистраль.
Если «тёплый пол» используется без основного радиаторного отопления, то устанавливают котёл. От него отводится труба к подающему коллектору; на нём имеются выходы для напольного контура. На коллекторе устанавливают циркуляционный насос, трёхходовой смеситель с регулирующим устройством. Другой конец трубы подключают к обратному коллектору. От него выводится труба, которая подаёт воду в котёл.

Напольную жидкостную магистраль можно уложить без использования бетонной стяжки. Для трубопровода создают контур. Он может быть выполнен из полистирольных плит или деревянных досок. Чтобы тепло направлялось вверх к полу, используют теплораспределяющие пластины.

YouTube responded with an error: The request cannot be completed because you have exceeded your <a href=»/youtube/v3/getting-started#quota»>quota</a>.

Загрузка…

Теплый пол без стяжки — водяной и электрический быстро и просто своими руками

Содержание статьи:

Сегодня уже мало кто оспорит утверждение, что обогреваемые полы во многом комфортнее и в эксплуатации экономичнее традиционного радиаторного отопления. Оптимальной конструкцией тёплого пола считается теплоёмкая бетонная стяжка, в которой замоноличены нагревательные элементы — трубы с жидким теплоносителем или греющий кабель. Под стяжкой располагают слой эффективного утеплителя, препятствующий утечке тепла в перекрытие или грунт. Покрытием пола служит материал с хорошей теплопроводностью: керамическая либо каменная плитка. Это идеальное с точки зрения строительной физики решение. Но не единственное. На слабо несущих перекрытиях либо при невозможности повысить уровень пола соорудить весьма толстую и тяжёлую конструкцию не получится. В этом случае придётся настелить теплый пол без стяжки. Расскажем, как это делается.

Водяной тёплый пол без стяжки

Ещё раз подчеркнём, что трубы водяного тёплого пола лучше всего фиксировать в бетонной стяжке. Это и наилучшая защита трубопроводов и массивный тепло аккумулятор, обеспечивающий равномерную теплоотдачу. Кроме того, надёжное основание для «правильного» теплопроводного покрытия. Нужно понимать, что водяной теплый пол без стяжки («сухая конструкция») за счёт неизбежно возникающих воздушных прослоек будет не столь эффективен, как монолитный. Особенно с деревянным покрытием с невысокой теплопередачей. А его конструкция, в отличие от монолитного бетона, не обеспечит полной жёсткости. Со временем за счёт постоянных температурных расширений и рассыхания деревянных элементов (если таковые присутствуют), могут появиться небольшие деформации, возникнуть зазоры между элементами и скрип при ходьбе. Все эти досадные мелочи без проблем устраняются, но ведь нужно потратить время и силы.

Один из вариантов устройства водяного тёплого пола без стяжки, подойдёт для деревянного перекрытия

В силу вышесказанного мы считаем, что для устройства водяного тёплого пола без бетонной стяжки должны быть веские основания. Это могут быть следующие причины:

Основание имеет слабую несущую способность, нагрузка от бетонной стяжки для него слишком велика. Как правило, это деревянное перекрытие по лагам.

Бывает, что тяжёлую бетонную стяжку для тёплых полов делают и по деревянному перекрытию. Однако для этого оно должно иметь значительную несущую способность, мощные балки и настил. Это дорого и нерационально

Тёплые полы необходимо устроить в кратчайшие сроки. Только набора стяжкой необходимой прочности придётся ждать три недели, общий срок устройства «стяжечного» пола — месяц и более. В то же время «сухую конструкцию» тёплого водяного пола можно сделать за одну рабочую смену и в тот же день запустить отопление.

Смонтировать и подключить тёплый пол без стяжки можно в кратчайшие сроки

Отсутствие возможности проводить «грязные» работы по укладке цементно-песчаной стяжки в условиях реконструкции или ремонта. Например, в одном из помещений необходимо делать тёплый пол, а единственный проход в него лежит через комнаты, где сделана чистовая отделка и уложен на пол паркет.

Существует немало технологий устройства сухой конструкции тёплого пола без стяжки, опишем те из них, которые несложно выполнить самостоятельно:

Тёплый пол с расположением труб между балками

Рассмотрим, как сделать водяной тёплый пол по деревянному перекрытию, не увеличивая его толщину. Для этого трубы с циркулирующим по ним теплоносителем необходимо «спрятать» в пространство между балками каркаса перекрытия. Перекрытие должно иметь обшивку, которая закреплена к балкам снизу либо лежит на брусках, прибитых к балкам сбоку. Неважно, как она сделана, главное, что на обшивку можно положить утеплитель. Кстати, следует не забыть расстелить под ним пароизоляционную плёнку. Тип и жёсткость утеплителя не имеет значения, ведь нагрузка на него отсутствует. Это может быть любой лёгкий материал: минеральная вата, распушенная целлюлоза (эковата), пенопласт и т.д. Чем толще будет слой утеплителя, тем меньше тепла уйдёт вниз и больше вверх, в обогреваемое помещение. В перекрытии первого этажа без подвала рекомендуем уложить не менее 20 см теплоизоляционного материала, в межэтажном — 10 см.

Всё, описанное выше — стандартная конструкция межэтажного перекрытия. Теперь собственно о тёплом поле:

Над утеплителем следует расстелить строительную фольгу, а ещё лучше — фольгированный пенополиэтилен. Отражающей стороной вверх.

Трубы водяного тёплого пола укладываются над отражающим материалом, но их необходимо фиксировать, чтобы они не смещались от температурных расширений. Проще всего крепить на деревянные балки, неплохо набить ниже труб рейку — удобнее работать и надёжнее фиксация. Желательно использовать специальный крепёж для труб к дереву. Если найти такой не удастся, можно взять пластиковый П-образный крепёж под шурупы либо полимерные хомуты, какими электрики скручивают жгуты проводов. Стальную проволоку использовать не стоит. Для прокладки трубы параллельно лагам подходит схема «змейкой», в этом случае петли поворотов пропускают через балки, просверливая в них отверстия.

Из показанных схем укладки водяных тёплых полов не все хороши для лёгких конструкций. Лучше всего подойдут варианты «змейки»

Подключают контур тёплого пола к коллектору отопления. Как это сделать — тема для отдельной статьи.

Настилают покрытие — доски пола либо листовой материал (фанера, ОСП). Готово.

Реечный пол с теплоотражающими пластинами по балкам и сплошному основанию

Можно расположить трубы над балками, если нет желания или возможности крепить их в межбалочном пространстве. Поперёк балок с шагом, на котором должны быть уложены трубы по схеме «змейка», укладывают доски (лаги). На доски крепят специальные теплоотражающие пластины, в которых выштампована канавка, соответствующая диаметру трубы. Как правило, пластины изготавливают из оцинкованной стали. Трубы укладывают в канавки, дополнительно крепить их не нужно. На доски настилают покрытие пола — доски пола или плитный (листовой) материал. Реечный пол можно устроить не только по балкам, но и по сплошному основанию.

Если в качестве покрытия выбрана половая доска, теплоотражающие пластины необходимо крепить шурупами к рейкам. Если этого не делать, покрытие должно быть плавающим

Реечная настильная конструкция по сплошному деревянному основанию

Опишем вариант лёгкого пола по деревянному перекрытию, когда оно уже полностью готово, имеет покрытие, разбирать которое нет смысла. То есть мы имеем не открытые балки, а ровное слабонесущее основание. Для устройства реечной настильной конструкции застилаем основание фольгой или фольгированным пенополиэтиленом. Набиваем сверху доски (лаги) на том же расстоянии, на котором будем размещать трубы. Укладываем трубы, крепим их к основанию. Настилаем на лаги покрытие. Такое решение подойдёт, если основанием служат доски, фанера ДСП, ОСП. Не подойдёт — если ГВЛ.

Простая реечная настильная конструкция — справа на иллюстрации

Безреечная настильная конструкция для сплошных оснований

Безреечная настильная конструкция делается очень быстро по любому ровному сплошному основанию, в том числе по бетонной стяжке. К основанию пола приклеивают плиты жёсткого утеплителя (экстудированный пенополистирол, жёсткая минвата), в которых предварительно вырезаны пазы для прокладки труб с теплоносителем. Трубы укладывают в пазы, их концы заводят в распределительный шкаф и подключают к гребёнкам. На плиты утеплителя безреечного настила можно уложить только плавающие полы. Это может быть ламинат или паркетная доска, под которыми нужно не забыть разместить подложку.
Если под руками нет специальных плит с пазами, можно использовать гладкие плиты любого жёсткого утеплителя, а пазы вырезать вручную. В минвате и пенополистироле ножом, в пеностекле — «болгаркой». Нужно только следить, чтобы канавки по сечению соответствовали трубам, те должны входить в пазы с небольшим усилием. По плитам можно положить фольгу либо стальные теплоотражающие пластины.

Обычный пенопласт максимальной плотности, стальные теплоотражающие пластины, втопленные в их пазы трубы отопления. Пол почти готов, осталось уложить ламинат

Жёсткая безреечная настильная конструкция для любых оснований

Жёсткая безреечная настильная конструкция похожа на описанную в предыдущем разделе с той разницей, что в качестве теплоизоляционных плит используется более прочный и жёсткий материал: ДСП, ОСП или МДФ. Как правило, это профилированные панели с пазом для труб и замком для взаимного соединения при укладке. Панели могут иметь фольгированное покрытие либо на них кладут теплоотражающие стальные панели. Твёрдые панели можно укладывать как на сплошное основание, так и на балки, лаги. Крепить их необязательно, покрытие плавающее.

Жёсткие панели можно стелить на любое основание

Описанные нами типы водяного тёплого пола без стяжки — не единственные, возможны различные варианты. Вы можете придумать собственную конструкцию, нужно лишь обеспечить хорошую теплоизоляцию снизу, опору для покрытия пола сверху и надёжно зафиксировать трубы отопления.

Электрический тёплый пол без стяжки

С электрическим тёплым полом всё гораздо проще. Инфракрасную плёнку, отлично подходящую под плавающие полы, вообще невозможно уложить в стяжку. Что касается греющего кабеля, то его, как правило, используют в помещениях, где планируется укладка керамической плитки на пол. И кабель (или греющий мат) гораздо проще уложить в слой плиточного клея, чем возиться с бетоном. Нужно помнить, что основание под электрическим тёплым полом во избежание теплопотерь также должно быть хорошо теплоизолировано.

Кабель электрического тёплого пола без проблем помещается в слой плиточного клея

Напоследок скажем, что, теоретически, собрать конструкцию реечного или настильного тёплого пола и уложить трубы вполне можно своими силами. Нет особых проблем и в монтаже элементов электрического обогрева. А вот что касается подключения контура водяного тёплого пола к коллектору или коммутация электрических систем — эти ответственные работы должны выполнять профессионалы.

Видео: монтаж фольгированной системы водяного теплого пола

Показан процесс устройства настильного пола вместе с запуском отопления в помещении площадью 12 м2 за одну рабочую смену.

Понравилась статья? Поделитесь с друзьями:

Технология заливки стяжки для теплого электрического пола

Хотя в отношении стяжки для электрических теплых полов нет никаких регламентирующих или нормативных документов, все же существуют определенные правила, связанные с проведением работ.

Мастеру, выполняющему монтаж, приходится принимать во внимание, следующее:

Толщину стяжки под и над греющим кабелем.
Выбор способа монтажа стяжки.
Нюансы, связанные с приготовлением раствора и процессом заливки.

Правильно изготовленная стяжка для теплого электрического пола не растрескивается, обеспечивает равномерное распределение тепла по всему помещению, сохраняет прочность в течение длительного срока эксплуатации.

Какой слой стяжки под электрический теплый пол

Стяжка под теплый электрический пол не является обязательной. Зачастую её заливают, чтобы выровнять поверхность перед укладкой кабеля. При этом следует учитывать рекомендации производителей.

Согласно требованиям большинства производителей электрических полов, стяжка из цементного раствора не может быть тоньше 3 см. При использовании специальных нивелирующих смесей, можно уменьшить толщину до 2 см.

Оптимальная толщина стяжки под электрический теплый пол выбирается в зависимости от следующих факторов:

Основание для заливки. Стяжка на грунт должна быть не менее 10 см. Толщина для стяжки на плиты перекрытия зависит от неровностей поверхности. Полученная плоскость должна быть идеально ровной.
Материал. Цеметно-песчаная смесь заливается толщиной не менее 3 см, нивелирующие растворы в зависимости от указаний производителя.

Укладка кабеля теплого пола в стяжку может быть выполнена строго по идеально ровной поверхности. Перепады влияют на равномерность нагрева и часто являются причиной перегрева кабеля.

Какая толщина стяжки над электрическим полом

Мнения специалистов по этому поводу могут быть разными. Поэтому лучше всего обратиться к рекомендациям производителей теплых полов. Согласно указаниям, приводимым в инструкции по эксплуатации, минимальный слой стяжки должен быть 4-5 см.

Но толщина может меняться в зависимости от нескольких факторов:

Толщина кабеля.
Тип полов.
Используемый раствор для стяжки.

Так, нагревательные маты раскладываются на поверхности пола, после чего сразу накрываются напольным покрытием. Кабель в матах прикреплен к армирующей сетке. Конструкция позволяет уложить плитку, используя клеевой состав без стяжки.

Чем больше объем кабеля, тем больше толщина бетонной стяжки. Чтобы определить минимальные параметры, стоит обратиться к инструкции по эксплуатации. Минимальная толщина стяжки над теплым электрическим полом не может быть меньше 4 см для цементного раствора и 2 см для специальных нивелирующих смесей.

Суммарная высота стяжки для электрического теплого пола составляет от 5 до 8 см. При условии, что монтаж будет осуществляться на ровном основании, можно сократить толщину пирога до 4 см. Нагревательные маты вместе с напольным покрытием уменьшают высоту помещения не более чем на 2 см.

Какую стяжку выбрать для заливки

Кроме традиционного песчано-цементного состава, существуют еще другие виды стяжки, рекомендованные для заливки теплых полов.

У каждого из существующих вариантов есть свои преимущества:

Мокрая стяжка. Для приготовления берут цемент, песок и пластификатор. Обязательно добавляют фиброволокно, во избежание появления трещин и деформации в процессе высыхания и в период эксплуатации. Преимуществом раствора является то, что его можно изготовить своими руками. Компоненты стоят недорого, что несколько удешевляет окончательную стоимость работ.
Недостатком мокрой стяжки является длительное высыхание пола (28 дней), большая вероятность появления трещин, невозможность сделать идеально ровное основание.
Полусухой метод стяжки. Для изготовления используется небольшое количество воды. Популярностью пользуются готовые смеси. Но при необходимости можно приготовить раствор самостоятельно, из расчета – речной песок 120-140л/ фиброволокно 130гр/ цемент 1 м/ вода 14-17 л. /пластификатор 0,5 л.
Преимуществом полусухого состава является полное отсутствие после высыхания трещин в стяжке. Необходимость в дополнительном выравнивании полов после высыхания отсутствует.
Сухой метод. Состав раствора для стяжки может отличаться в зависимости от производителя, но чаще всего применяется мелкий перлитовый или кварцевый песок, мелкозернистый шлак и т.д. К преимуществам сухого метода можно отнести: быстрый монтаж и высыхание. К дальнейшим работам можно приступать спустя 12 часов.

Стяжку нужно делать аккуратно, предотвращая возможные повреждения кабеля. Разрыв защитной изоляции или токопроводящей жилы во время заливки пола, является самой распространенной причиной неисправности полов.

Чем армировать стяжку

Чтобы монтаж греющего кабеля в стяжку прошел успешно, крайне необходимо предотвратить деформацию и растрескивание пола в процессе высыхания. Трещины становятся причиной появления холодных зон, неравномерного распределения тепла по всей поверхности плиты.

Какие способы армирования стяжки существуют?

Присадки. При приготовлении раствора важно использовать фиброволокно. Это специальная добавка на основе полипропилена. После добавления фиброволокна в раствор, в несколько раз увеличиваются прочностные характеристики: сопротивляемость к механическим повреждениям, появлению трещин, оседанию и растеканию смеси. Одновременно увеличивается морозоустойчивость и огнеупорность.
Армирующая сетка. В рекомендациях по заливке стяжки для теплых полов указывается на необходимость использования пластикового армирующего слоя. Производитель дополнительно предоставляет специальные подставки, чтобы приподнять сетку над полом.

В больших помещениях растрескивание пола может происходить по причине отсутствия компенсационных карманов. Поэтому обязательной мерой является установка компенсирующей демпферной ленты вдоль стен, а также между участками плиты.

Как залить стяжку правильно

Технология заливки стяжки для электрический теплых полов практически ничем не отличается от той, что используется при монтаже обычного цементного основания. После выполнения подготовительных работ и раскладке кабеля для дальнейшего монтажа в бетонную стяжку, переходят к следующим этапам:

Выставление маяков. Поверхность должна быть исключительно ровной. В связи с этим шаг между маяками делают не более 0,8 м. Хотя можно встретить рекомендации, что расстояние между маячным уровнем должно зависеть от длины правила, практика показывает, что чем длиннее шаг, тем больше во время растягивания раствора появляется неровностей.
Изначально выставляем маяки по краям помещения, так, чтобы до стены идущей параллельно планке оставалось 10-15 см. Натягивается леска, остальные направляющие выставляются под нее. При соблюдении рекомендаций получается идеально ровная поверхность, выровненная по маякам, причем даже при использовании обычного цементно – песчаного раствора.
Заливка стяжки. После высыхания раствора, с помощью которого крепятся маяки, можно начать заливать стяжку. Если толщина пола превышает 5 см, работы проводят в несколько этапов. Сначала наносят первый слой в 2-3 см. Спустя сутки второй, финишный стягивают по маякам. Важно следить, чтобы правило не выгребало лишний раствор с поверхности и после высыхания не образовались ямки.
Высыхание раствора. Следует позаботиться, чтобы в помещение не попадали прямые солнечные лучи. Стяжку нарывают пленкой и поливают через равные промежутки времени, в течение первых 5-7 дней.

Включить теплые полы, вмонтированные в стяжку, можно не ранее, чем через 28 дней после заливки раствора. Согласно СНиП, в это же время можно начинать укладку напольного покрытия.

Как сделать электрический теплый пол без стяжки

Существует возможность уложить кабель теплого пола без стяжки. Популярностью пользуются следующие два способа:

Штробление стяжки для кабеля теплого пола. В плите или бетонной стяжке вырезают штробы глубиной около 2 см. Чтобы не было много пыли, используют специальный инструмент с пылеулавливающими мешками. Кабель укладывается в штробы. Сверху закладывается раствором с добавлением фиброволокна или клеевым составом для плитки.
Укладка нагревательных матов – этот метод также пользуется популярностью благодаря простоте проведения монтажных работ. Конструкция матов достаточно простая. Для подключения необходимо расстелить их по поверхности и включить в розетку.

Множество нюансов и особенностей, которые необходимо учитывать при монтаже электрического теплого пола в стяжку, приводят к тому, что все больше покупателей отдают предпочтение нагревательным матам.

WarmFloor Pro | Быстро устанавливаемый бетонный пол

Брошюра и руководство по установке WarmFloor Pro

Чтобы загрузить нашу официальную брошюру по теплоизоляционным полам WarmFloor Pro (включая пошаговое руководство по установке), нажмите здесь Загрузить брошюру WarmFloor Pro или на изображение выше.

WarmFloor Pro от Milbank Concrete Products представляет собой убедительную альтернативу нынешнему лидеру рынка.Экономичный способ быстрой укладки теплоизоляционного бетонного цокольного этажа с более низкими затратами на строительство и улучшенной экономией энергии. WarmFloor Pro — это качественная альтернатива стандартному блочно-балочному перекрытию, отвечающая всем требованиям.

В то время как WarmFloor Pro может использоваться в различных типах зданий, строительные фирмы, как правило, чаще всего используют его в жилищном строительстве, от отдельных объектов до целых жилых комплексов.

В качестве простого бетонного изолированного пола, который представляет собой реальную рентабельность, неудивительно, что WarmFloor Pro Milbank пользуется популярностью как у самозастроителей, так и у крупных строительных компаний.

Сравнение Jetfloor от Forterra, лидера рынка отрасли, и WarmFloor Pro от Milbank Concrete Products.

Как работает WarmFloor Pro — изоляция из полистирола (EPS)

Изолированные бетонные полы WarmFloor Pro (ICF) работают за счет объединения жестких изоляционных модулей (блоков EPS), изготовленных из легкого пенополистирола с закрытыми ячейками, который затем укладывается между нашими предварительно напряженные бетонные балки (глубиной 155 мм или 225 мм), отделанные верхним листом из пенополистирола, мембраной и бетонной стяжкой.Это дает WarmFloor Pro уникально низкую стоимость, простоту установки и долговечность.

Интеллектуальный метод изоляции бетонного пола

Поскольку каждая структура отличается, мы проектируем ваш пол так, чтобы обеспечить заданный коэффициент теплопроводности (всего 0,07 Вт / м²K) и планировку пола в соответствии с заявленными требованиями. После изготовления необходимых компонентов они вместе с материалами доставляются на ваш объект. С WarmFloor Pro вы можете выбрать либо только поставку, либо поставку и установку, используя нашу компетентную и опытную команду профессионалов по установке.

WarmFloor Pro ICF Преимущества:

Простая установка — Никаких специальных инструментов или навыков не требуется.
Fast для установки — панели EPS такой же длины, как пять обычных бетонных блоков.
Экономичный — WarmFloor Pro разработан, чтобы сэкономить ваши деньги: более высокая скорость монтажа в сочетании с уменьшением количества отходов и вывоза земляных работ позволяет увеличить общую экономию.
Bespoke — доступен широкий диапазон толщин и классов панелей EPS, чтобы обеспечить наиболее экономичное решение для ваших разработок при сохранении самых высоких уровней тепловых характеристик.
Sustainable — WarmFloor Pro прослужит весь срок службы здания, при этом сохраняя свои исключительные тепловые характеристики.
Чисто, легко работать с — и безопасно — EPS панели весят всего 2 кг (приблизительно).
C совместим с u nderfloor heating — пластиковые штифты вставляются в панель EPS и удерживают трубы отопления на месте.
Проверено , Проверено Технология — используется уже более десяти лет
Соответствует отраслевым требованиям — Milbank WarmFloor Pro имеет , полностью сертифицирован и имеет рейтинг A + green guide .

Лист технических данных WarmFloor Pro

Нажмите здесь, чтобы загрузить лист технических данных WarmFloor Pro. Или щелкните здесь, чтобы загрузить нашу инфографику WarmFloor Pro.

Ищете предложение?

Наша специализированная команда по продажам и оценкам всегда готова ответить на любой ваш вопрос. Пожалуйста, присылайте любые вопросы по адресу [email protected] или, в качестве альтернативы, звоните нам по телефону 01787 223 931 или посетите нашу страницу контактов, чтобы отправить запрос предложения.

3Д Схема теплого пола в слоях. HVAC векторные иллюстрации. Векторного

Другие стоковые иллюстрации

Цветовое решение, теплые и холодные тона

Вектор красочная схема, элемент дизайна инфографики, изолированные на белом фоне, цветовая схема, холодный, теплый и нейтральный.

Выжженный оранжевый фон с белой гранжевой рамкой и текстурой, теплая деревенская цветовая схема

Шаблон приглашения на День Благодарения в теплой цветовой гамме

Цветочный бесшовный узор в теплой цветовой гамме.Векторная иллюстрация.

Теплый цвет, цветовое решение, планка

Цветовое решение. Теплые и холодные тона. Плоский вектор

Понятие схемы системы отопления.

Векторная иллюстрация испарения. Маркированная технологическая схема из состояния жидкости в газ

Схема теплых полов.

Цифровая абстрактная живопись Красный огонь. Красивые теплые цвета фона иллюстрации. Картина в яркой цветовой гамме

Вертикальные полоски в теплых тонах

Креативный теплый градиентный рисунок мультяшный конверт с денежным знаком

Набор градаций красного желто-зеленого цветов.Свотчи полосатых трендовых градиентных цветов для индустрии моды веселые, мягкие и теплые

Как выбрать пол из полированной стяжки или пола из синтетической смолы для использования с теплым полом

Содержимое, предоставленное Nu-Heat

Благодаря прочной и долговечной отделке, использование синтетической смолы и полированной стяжки для полов в жилых домах становится все более распространенным. Поскольку стяжка по своей природе очень теплопроводна, она хорошо подходит для использования с теплыми полами (UFH), и, сочетая ее с этой системой отопления, она также устраняет «холодное прикосновение», связанное с выбором твердого напольного покрытия.

Nu-Heat, признанный поставщик UFH, обсуждает ключевые соображения при выборе полированной стяжки или пола из синтетической смолы для использования с этим типом системы отопления.

Полы из синтетической смолы и UFH

Полы из синтетической смолы дополняют современный дизайн интерьера. Они обеспечивают износостойкую, чистую, бесшовную отделку и доступны в различных цветах для удовлетворения индивидуальных требований проекта.

Отделочные покрытия из синтетической смолы обычно производятся из полиуретана, эпоксидной смолы или метакрилата, часто в сочетании.Обычно они имеют толщину от 0,15 мм до 6 мм, а тип и толщина используемой смолы зависят от места, в котором они должны быть уложены, требуемой прочности и объема пешеходного движения, с которым они столкнутся. Они также предлагают хороший срок службы продукта около 20 лет.

При использовании финишной смолы с UFH ее обычно заливают стяжку или самовыравнивающуюся смесь, или ее можно наносить валиком для достижения желаемой отделки.

Новые покрытия для полов на основе UFH и смолы

(Изображение предоставлено Nu-Heat)

Отделочные покрытия на основе смолы можно наносить на любую новую стяжку на цементной основе после использования рекомендованной производителем грунтовки для герметизации пола.Стяжка должна быть структурно прочной и полностью затвердевшей (минимум 28 дней), ровной, гладкой, чистой и сухой, с соответствующей влагонепроницаемой мембраной, установленной под плитой. При установке поверх ангидритной стяжки следует проконсультироваться с поставщиком смолы.

Модернизация полов из UFH и смолы

Низкопрофильная система теплых полов LoPro ™ Max Nu-Heat с высокой теплопроизводительностью была разработана специально для ремонта и модернизации и является идеальным партнером для отделки пола из смолы.Это связано с тем, что в системе используется слой специального самовыравнивающегося состава, который обеспечивает ровную, цементирующую, зеркальную отделку, готовую к непосредственному нанесению рекомендованной производителем смолы грунтовки, а затем смолы. Добавление рендеринговой сетки из стекловолокна в состав LoPro ™ QuickSet снизит вероятность возникновения небольших трещин под напряжением.

Полированная стяжка и UFH

(Изображение предоставлено Nu-Heat)

Полированная стяжка пола — идеальный сценарий для UFH, предлагая хорошую теплопередачу, которую труднее достичь с традиционными напольными покрытиями, такими как ковер или инженерная древесина, которые добавляют изоляционный слой.

Стяжка пола действует как накопитель тепла, удерживая и медленно отводя тепло от UFH, что также делает его чрезвычайно эффективным, поскольку требует тепла от котла меньше, чем от радиаторной системы.

Температура пола с полированной стяжкой может легко превысить стандартные температуры 18-21 ° C, необходимые для жилых комнат, спален и ванных комнат, но она может быть ограничена до желаемой температуры помещения с помощью выбранного вами термостата или органов управления.

UFH новой конструкции и полированная стяжка

В стандартной новостройке UFH будет устанавливаться в пределах чернового пола стяжки.В этом случае перед укладкой любого слоя полированной стяжки не требуется никакой дополнительной подготовки, кроме тех, которые рекомендованы производителем.

Модернизация UFH и полированная стяжка

(Изображение предоставлено Nu-Heat)

В рамках проекта реконструкции низкопрофильная система UFH будет уложена поверх существующего пола, например, LoPro ™ Max, в которой используется специальный самовыравнивающийся состав. идеальная отделка пола. В этом случае Nu-Heat порекомендовала бы добавить слой рендеринговой сетки из стекловолокна, которую можно купить у обычных строительных компаний.Сетка уменьшит вероятность возникновения трещин под напряжением в самовыравнивающейся смеси.

Полированное бетонное покрытие пола, подходящее для использования с LoPro ™ Max:

Полированное бетонное покрытие Microtop (0,5–3 мм): Покрытие, модифицированное полимером, наносимое на толщину от 0,5 мм до 3 мм, которое выглядит как полированный бетон.
Покрытия из полированного бетона (10–40 мм): Покрытия на основе цемента, наносимые толщиной от 10 до 40 мм, которые можно полировать алмазом.

Узнайте больше о том, как популярные напольные покрытия, включая ковровые покрытия и ламинат, работают с теплыми полами на веб-сайте Nu-Heat .

.Бетонная стяжка

— Как использовать бетонную стяжку

Алюминий с прямой кромкой Wagman Metal Products

Прямоугольники используются для «зачистки» или «стяжки» бетона. Этот процесс удаляет излишки бетона и доводит верхнюю поверхность бетона до надлежащего качества.

Этот этап чистовой обработки является наиболее важным для получения истинно ровной поверхности и выполняется сразу после укладки бетона. Его необходимо выполнить до того, как на поверхности появится лишняя сточная вода.

Существует широкий выбор разравнивающих инструментов — как ручных инструментов (дерево и магний), так и механических инструментов (вибрационных, осциллирующих и роликовых). Для этого обсуждения важно то, чего они достигают и когда необходимо выполнять стяжку.

СТЯЖКИ И ПРЯМЫЕ

Назначение: Для удаления свежеуложенного бетона и выравнивания его перед отделкой.

Что есть в наличии: Вы можете использовать простую деревянную 2×4 или купить полые алюминиевые или магниевые линейки.Металлические линейки доступны различной длины (от 6 до 24 футов) и поперечного сечения.

Советы по покупке:

Деревянные линейки должны быть прямыми и не деформированными. В противном случае они могут оставить на поверхности бетона нежелательные борозды или короны.
Магниевые и алюминиевые линейки легче дерева, не деформируются и не деформируются. Их также легче чистить, потому что бетон не прилипает к ним.
Купите металлические линейки с закрытыми концами, чтобы не допустить попадания влаги в бетон.Некоторые инструменты имеют на концах деревянные или пластиковые заглушки, но они могут выпасть и позволить бетону проникнуть внутрь. Лучше подойдут инструменты со сварными металлическими торцевыми заглушками.
Для более удобного захвата ищите линейки с пропиленными краями, которые не будут впиваться в руки во время использования. Вы также можете найти линейки в форме замочной скважины с плоским дном и закругленным верхом для облегчения захвата.
Чтобы измерить уклон поверхности во время работы, подумайте о покупке линейки со встроенными пузырьковыми уровнями или накладными пузырьковыми уровнями.
Для больших работ, например, для промышленных плит, рассмотрите возможность использования стяжки.

Средние затраты: Стоимость бревна 2×4 будет номинальной, и вы можете использовать кусок пиломатериала, который у вас уже есть на работе. А 2х4 м

Теплые полы без стяжки под ламинат

При покупке теплого пола выбор сводится к одному из двух типов: водяной или электрический. Наиболее распространены электрические теплые полы. Они, в зависимости от исполнения, бывают кабельные, пленочные и стержневые. А по принципу обогрева — конвекционные и инфракрасные. Инфракрасные обладают рядом экологических преимуществ: легкая ионизация, антиаллергенный эффект, не сушат воздух и мебель, равномерно распределяют температуру по высоте помещения.

Полы с инфракрасным обогревом — достаточно молодая подкатегория теплых полов. Пленка дает возможность устанавливать инфракрасный теплый пол даже под такие капризные напольные покрытия как ламинат и ковролин. При этом не требуется такой трудоемкий, «грязный» и дорогой технологический процесс как стяжка. Поэтому пленочный теплый пол может быть установлен даже во время косметического ремонта.

Несмотря на свою «тонкость», пленочный теплый пол имеет все необходимые сертификаты, подтверждающие его электро- и пожаробезопасность. Все электрические и теплонагревательные элементы этого пола надежно смонтированы между двумя слоями специальной полиэстеровой пленки, обработанной коронным электрическим разрядом.

Нельзя не упомянуть о том, что в отличие от кабельных последовательных систем, термопленка — параллельная электрическая система. То есть, в ней все нагревательные элементы соединены параллельно. Поэтому, выход по каким-то причинам из строя одного из элементов не приводит к выходу из строя системы в целом.

Инфракрасное тепло

И, напоследок, самое главное. Вернее полезное. Дело в том, что карбоновые теплые полы являются инфракрасными. Такой обогрев имеет ряд дополнительных полезных для здоровья преимуществ. Так, например, его используют в инкубаторах для детей в родильных домах и инфракрасных саунах. Он не сушит воздух, нейтрализует посторонние запахи, имеет антиаллергенный эффект, а также слегка ионизирует воздух. Все это позволяет назвать такие полы не только экологичными, но и в определенном смысле лечебными.

Иногда можно услышать возражение, что после укладки на такой инфракрасный теплый пол финишного покрытия весь полезный эффект полностью исчезает. Ничего подобного. Так, бетон, стяжка или плитка задерживают всего 7-12% инфракрасного тепла, а линолеум, ламинат, дерево струганное или паркетная доска — до 5-9%, что подтверждено многочисленными испытаниями и соответствующими сертификатами производителя. Заметим, что это в несколько раз меньше, чем при конвекционном кабельном обогреве. А значит, приводит к дополнительной экономии электроэнергии. А если вспомнить еще о воздушной тепловой «подушке» под потолком, являющейся результатом конвективного подъема теплого воздуха от пола к потолку при кабельном обогреве, то становится понятно, откуда берется экономия электроэнергии до 20% в случае пленки, и до 60% в случае стержневого теплого пола. Ведь инфракрасный источник дает практически равномерное распределение температуры по высоте в комнате, следовательно, нет необходимости тратить дополнительную электроэнергию на побочную тепловую «подушку» под потолком.

Мы представляем вам оборудование для водяного теплого пола нового поколения. Самые современные разработки в сфере инженерных систем, в т. ч. водяные теплые полы без стяжкии и гарантированное качество.

Все чаще при строительстве и ремонте современный человек задумывается об использовании такого способа обогрева помещения, как теплый водяной пол. Подобная система отопления представляет собой целую сеть из трубопроводов, по которым постоянно циркулирует какой-либо теплоноситель (чаще вода, но может применяться и незамерзающая жидкость). Самую разнообразную информацию о системах теплых полов можно найти в разделе «Полезная информация».

Преимущества водяного теплого пола

Специалисты говорят, что купить тонкий водяной теплый пол предпочтительно по нескольким причинам:

Во-первых, это комфорт. Конструкция водяного теплого пола способна равномерно распределять тепло по всей площади помещения.
Во-вторых, безопасность. Система отопления теплый пол водяной, стоимость которого не высока, является низкотемпературной, и теплоноситель в ней не нагревается выше 55°C, а давление в трубах не превышает 3 бар. Вместе с тем подобная конструкция рассчитана выдерживать температуру воды в 90°C и давление в 7 бар. Другими словами, запас надежности системы водного теплого пола автоматически увеличивается вдвое.
В-третьих, экономичность и энергоэффективность. По сравнению с радиаторной системой отопления, при которой для достижения комфортной температуры в помещении создаются зоны перегрева под окнами и нагретый воздух по сути больше отапливает потолок, водяное напольное отопление излучает мягкое тепло со всей площади греющей панели. При таком распределении тепла температуру в помещении можно снизить на 2-3 градуса без малейшей потери комфорта. За весь период эксплуатации это даёт ощутимую экономию по отоплению, особенно для помещений большой площади и с высокими потолками, что позволит окупить стоимость водяных теплых полов.
Еще одним немаловажным преимуществом водяных теплых полов является абсолютная свобода для создания любых интерьеров, так как из всех элементов данной системы в помещении вы увидите лишь термостат для регулировки температуры.

Цена на водяные теплые полы зависит от:

насколько утеплено помещение;
качество и долговечность применяемого оборудования;
схема подключения системы водяной теплый пол к источнику тепла;
использование комнатной автоматики или подключения к системе «умный дом».

Читайте также:

Покрытия для водяного теплого пола

Вы можете укладывать водяные теплые полы под плитку, ламинат в квартире или на даче, но идеальным покрытием считается именно керамическая плитка. Однако при достаточном утеплении помещения (в пределах СНИП — 60-65 Вт/м²) можно использовать практически любые виды чистового покрытия, включая мрамор, камень, ковролин, паркет и даже пробковое покрытие.

Если вы решили укладывать теплые водяные полы в деревянный дом под паркет, то стоит обратить внимание на то, что в настоящее время практически все производители паркета изготавливают специальные виды этого покрытия, совместимые с данной системой.

Водяной пол без бетонной стяжки

Теплый пол без стяжки

Такие системы, как водяной пол без бетонной стяжки, в последнее время становятся все более популярными. Устанавливают конструкции в домах с деревянными перегородками, а также в помещениях с невысокими потолками. Монтировать водяной теплый пол без заливки бетоном экономически выгодно, просто и легко. Система имеет много плюсов, за счет чего становится все более популярной.

Водяной теплый пол без стяжки: преимущества

В отличие от теплых полов, где делается бетонная стяжка, водяной пол без заливки имеет следующие плюсы:

легкость конструкции — на 1 кв. м приходится 30 кг материала;
небольшая толщина системы — не более 6 см, соответственно помещение не потеряет в высоте;
легкость в укладке — работы можно провести самостоятельно;
хорошие звукоизоляционные показатели — установив систему можно существенно снизить шумы;
монтаж можно осуществлять на любое покрытие — бетонный пол, старый деревянный не станут препятствием для проведения работ.

Как любая другая система, водяной теплый пол без бетонной стяжки, также имеет недостатки. Конструкция может деформироваться от повышенной влаги. Чтобы исключить подобное, следует особое внимание уделить гидроизоляции.

Конструкции теплого пола без стяжки

Системы без стяжки предлагают монтаж на основания:

из деревянных плит — бывают модульные, реечные, в магазинах можно приобрести готовые конструкции с углублениями для вставки труб водяного пола;
полистирольные модули — такое основание еще называют пенопластовым. Оно хорошо держит тепло. Выпускаются в виде плит с пазами и матов со специальными углублениями.

В системах используют трубы из таких материалов, как медь, полипропилен, полиэтилен. Наибольшей популярностью пользуются водяные конструкции из полиэтиленовых труб, так как они отличаются хорошими эксплуатационными и техническими показателями, устойчивы к агрессивной среде.

Как проводится монтаж системы

Установка теплого водяного пола без бетонной стяжки сопровождается меньшей пылью и грязью. Монтировать системы можно под ламинат, керамическую плитку или иное напольное покрытие. Причем не нужно дожидаться когда подсохнет бетон. Перед началом работы нужно приобрести напольное покрытие и весь материал системы. Особое внимание уделить трубам.

После этого следует приступить к подготовке поверхности. Основу очищают от мусора, пыли, проверяют ровность поверхности. Допускается отклонение не более 2 мм. Если расхождения больше, то потребуется провести работы по исправлению дефектов. Далее, на черновое покрытие настилают гидроизоляцию в виде пленки.

Полотно пленки размещают внахлест и фиксируют его скотчем. По периметру размещают демпферную ленту, которая способствует расширению конструкции в процессе нагрева. Затем укладывают выбранное основание (дерево или полистирол) и вставляют трубы теплого пола (смотри фото).

Заключение

В заключении осталось напомнить, что водяной теплый пол без стяжки правильно называется полистирольная или деревянные системы теплого пола.

©opolax.ru

Еще статьи

Теплый пол без стяжки электрический

Что такое теплый пол без стяжки

Теплый пол без стяжки в виде проводных матов представляют собой конструкции из резистентного кабеля, фиксированного к стекловолоконной полимерной сетке с определенным шагом. Средняя мощность такой системы — от 120 до 200 Вт/м2.

Электрический теплый пол под плитку без стяжки: подготовка поверхности

Под маты не прокладывается фольгированный утеплитель, поэтому подготовительные работы сводятся к выравниванию чернового основания. Главное, чтобы не было перепадов, выступов и трещин.

очищаем поверхность от мусора, пыли;
грунтуем;
производим гидроизоляцию с помощью жидкого стекла или битумной мастики, если помещение находится на нижнем этаже или слишком влажное;
делаем термоизоляцию для утепления пенопластом либо слоем фольгированного пенофола.

Теплый пол без стяжки — достоинства

Сетчатые обогревательные маты имеют неоспоримые преимущества в отличие от других аналогов при обустройстве полов с подогревом:

Равномерно нагревают всю площадь помещения.
Могут применяться как основной или дополнительный источник обогрева. Причем даже без демонтажа устаревшего кафельного покрытия, которое достаточно обработать абразивом для улучшения цепляющих качеств либо специальной грунтовкой, например, “Бетоноконтакт” для придания некоей шероховатости.
Отлично сочетаются с разными напольными покрытиями: керамическая плитка, линолеум, ламинированная доска.
Простые при монтаже, эстетичные.
Имеют длительный срок эксплуатации.
Доступные к укладке под чистовой пол, поэтому исключены любые ограничения при проектировании.

Обновить керамическое покрытие, утеплить без утомительных работ по демонтажу сегодня просто. Производители придумали популярный теплый пол без стяжки — обогревательные маты. Минусы матов отсутствуют, но имеются свои особенности. Например, двухжильные типы оснащены одним холодным концом для включения в электросеть. Значит, не нужно протягивать вторую сторону мата к точке крепления терморегулятора. Одножильные варианты оснащены двумя проводами для подключения, поэтому потребуется один из проводов вернуть в начало укладки.

Технология укладки электрического теплого пола на сетчатые обогревательные маты

Справка!
Ещё одно преимущество нагревательных матов – низкий уровень электромагнитного излучения в отличие от обычной проводки. Значит, такие системы полностью безопасны для домашнего использования. Если рассматривать минусы, то пользователи, уже установившие в себя в домах, отмечают, что главное — соблюдать требования к укладке, провести грамотное проектирование. Это поможет нивелировать недочеты и дефекты в последующем. Конечно, такая система дорого стоит и сложно ее назвать экономной. Также высока вероятность поражения электрическим током при монтаже, поэтому при укладке нагревательного элемента в помещение важно не забывать о технике безопасности.

Дешевле приобретать одножильные нагревательные маты, поскольку они дешевле, тоньше своих аналогов, быстрее нагреваются, но менее удобны в монтаже, старая технология изготовления и практически уходят с рынка.

Поэтапное проведение монтажа теплого пола без стяжки с сетчатыми матами

Применение теплого пола без стяжки значительно сокращает время на монтаж и проектирование кабеля. Хотя затруднения у пользователей возникают по поводу прокладки труб и штробления стен при монтаже независимой линии электропроводки. Итак, выполняемые операции:

Проверяем комплектацию, в которую обязательно должен ходить терморегулятор с термодатчиком.
Штробим гнездо на стене после разметки для штампа и подрозетника.
Размечаем разметку для штроба на полу в длину 600 ÷ 800 мм от угла и сечением 20 × 20 мм. Для чего нарезаем болгаркой щели. Если стены – бетонные, то выбираем перфоратором.
Сверлим горизонтальную и вертикальную штробы, чтобы смыкались в одной точке.
Вычищаем полученную штробу от мусора, грунтуем.
Укладываем гофро-трубку с термодатчиком.
Размещаем трубку в горизонтальной трубе, фиксируем, устанавливаем заглушки.
Укладываем вертикальную штробу с радиусом поворота до 15 мм во избежание заломов. Итак, чтобы штроба доходила до места монтажа терморегулятора.
Заклеиваем горизонтальную штробу плиточным клея и вплоть до уровня пола.
Раскладываем маты согласно ранее составленной схеме так, чтобы нигде не пересекались и оставалось расстояние в 50 мм между соседними параллельными полосами.
Укладываем первую полосу так, чтобы термодатчик по ширине и длине оказался в центре петли кабеля. Если необходимо, то видоизменяем направление укладки, не задевая сам кабель. Аккуратно разрезаем стекловолоконную сетку.
Придаем мату нужное направление. Продолжаем укладывать дальше.
Если основа у сетки – самоклеющаяся, то достаточно ее разгладить и прижать к грунтованному полу для временной фиксации. При монтаже обычного мата важно точечно фиксировать сетку и кабель пистолетом, заполненным силиконовым термоклеем.
Если кабель плотно прикреплен эластичной лентой, то дополнительно к каждому концу и началу можно подсоединить фиксаторы. Они должны поставляться в комплекте к сетке.
Фиксируем сам мат к эластичным полосам на зацепах и растягиваем в заданном направлении.
Производим контрольные замеры уложенной теплой системы обогрева. Делает пробный запуск.
Отключаем вновь, переходим к укладке керамической плитки.

Справка!
Сетчатые маты хороши тем, что без труда растягиваются в виде трапеции, по диагонали. При укладке на сложных участках поверхности достаточно изменить шаг петель кабеля. С целью соблюдения схемы укладки кабеля маты можно разрезать. Однако, нельзя укладывать под древесину, паркет, половую доску. Древесина при нагреве быстро иссохнет и покроется трещинами. Перед монтажом матов стоит обращать внимание на мощность существующей или прокладываемой электропроводки. Возможно, лучше сначала посоветоваться с грамотным специалистом.

Чистовая отделка

Если контрольные измерения сделаны и произведен пробный запуск, то можно начинать укладывать керамическую плитку. Этапы отделки:

Готовим специальный клей для теплых полов.
Выкладываем аккуратно на мат, слоем 10-12 мм, не допуская повреждений кабеля.
Распределяем равномерно зубчатым шпателем.
Наклеиваем керамическую плитку, не оставляя воздушные пустоты в местах прохождения кабеля.

Справка! Клеевая смесь равномерно распределяется по плиткам. Толщина и единая плоскость контролируются строительным уровнем

Запускать самый теплый пол в работу рекомендуется спустя 3-4 недели и постепенно, наращивая мощность нагрева. Клеевой состав должен полностью высохнуть, а плитка не будет передвигаться по облицовочному полу.

Возможные ошибки при монтаже теплого электрического пола

Домашние мастера сетуют, что допускают типичные ошибки. В итоге — полы теплые плохо греют либо происходит замыкание в сети. Специалисты советуют:

Не разрезать кабель, используемый в нагревательном мате. Лучше использовать мат целиком, подбирая специальную схему укладки и оставляя незакрытые части поверхности пола.
Не рекомендуется укладывать кафель на необработанную поверхность. Сначала стоит покрывать черновой пол грунтовкой.
Частицы пыли и мусора не должны оставаться перед укладкой электрической сетки. Иначе образуются воздушные карманы вокруг кабеля, приведут к перегреву системы в последующем.

Если укладывать сетчатые маты под ламинат, то рекомендуется их основательно закреплять монтажным скотчем. Далее уже укладывать нагревательный кабель с определенным шагом и фиксировать на ленте.
Самые простые в монтаже — двужильная маты, которые могут укладываться практически на любую чистую, выровненную поверхность. К такому варианту не предъявляются особые требования при раскрое и укладке. У них отсутствует холодный конец, а значит и необходимость в обязательном выведении к первому концу.
Сетчатые обогревательные маты в отличие от кабельных – дорогие. Однако, не нуждаются в укладке под них верхней стяжки и фольгированного утеплителя в качестве термоизоляции. Уже по уложенным матам сверху можно производить облицовку кафельной плиткой. Хотя нюансы при подключении систем к электросети возникают нередко.
При покупке нагревательных систем такого типа стоит предварительно рассчитывать площадь помещения, с учетом которой и подбирать мат соответствующего размера. Важно понимать, что его нельзя будет уменьшить либо увеличить. Также удельная теплоотдача у комплекта может быть разной. Для ее расчета стоит сопоставить сопоставлять площадь помещения и необходимую тепловую мощность.
При монтаже матов главное, не повредить кабель. Сначала их раскатывают на полу, затем с помощью ножниц задают нужное направление.
Предварительная теплоизоляция во избежание перегрева системы не проводится.
Покрывают маты плиточным клеем только после того, как окажутся плотно прилегающими к основанию. При этом стоит проследить, чтобы кабель не выступал над поверхностью.
Конструкция должна полностью высохнуть, чтобы далее примерно через 5 дней приступать к отделке.

Электрический пол на сетке – надежный, неприхотливый в эксплуатации. При проведении правильного монтажа и подборе хороших комплектующих прослужит долгие годы. Сетчатая система электрического пола, как основной источник тепла, вырабатывает мощность до 200 Вт/м.кв. Как дополнительный — 100-150 Вт/м.кв. Нагревательные маты продаются в рулонах. Соединяются и укладываются на бетонном основании. После нанесения слоя кафельного клея на маты можно сразу укладывать плитку.

Как выбрать электрический теплый пол под плитку без стяжки

Чтобы полы в доме были теплыми всегда, можно приобрести нагревательные маты. Так же как и системы в стяжку, маты согревают полы благодаря нагревательным элементам, проводам. У этих систем имеются различия между собой: электрический провод устанавливается на основе сетки, по этой причине не рекомендуется проводить работы самостоятельно. Теплый пол укладывается не на основу, а на грунтовую поверхность пола, затем покрывается специальным раствором. Благодаря этому, у этих систем имеется множество достоинств.

Электрический теплый пол под плитку без стяжки отличается безупречным качеством, является практичным, теплым. Чтобы подобрать готовые полы, вам следует определить площадь укладки. Чтобы постелить теплые полы, провода, не требуется систему закреплять к основе. Под теплые полы можно не устанавливать теплоизоляционный материал. Теплые полы устанавливаются на грунтованное основание. При этом заливку стяжки делать не нужно, теплоизоляционный материал можно постелить в слой клея с толщиной 3-4 мм. Если сравнивать со стяжкой, данный материал может сохнуть-1 мес., а клей-2 недели.

Когда можно устанавливать теплые полы

Нагревательные маты в зависимости от их мощности можно устанавливать под разные поверхности полов, они могут служить для решения различных задач. Данные системы имеют мощность 150-165 Вт/кв.м, они укладываются под плитку, керамогранит в качестве теплого напольного покрытия. Утепленный пол можно устанавливать с ламинатом, паркетом, а также линолеумом тогда, когда провод имеет маленькую мощность (10 Вт/п.м), так как при большом нагревании изделия могут повредиться. Изделия на основе матов используются для обогрева поверхности пола в ванной или кухни. Для проведения замены радиаторов, утепления помещений, для утепления балкона подойдет набор в стяжку. Установка пола включает несколько этапов:

• необходимо подготовить площадь на стенке для монтажа регулятора обогрева;

• подготовить штробы в стенке;

• подготовить полы для закрепления изделий;

• монтировать элементы;

• выполнить грунтовку;

• уложить маты, чтобы постелить на полу, сетку можно порезать. Сетка может быть зафиксирована с помощью ленты;

• выполнить заливку слоя клея;

• подключить провода, регуляторы температуры к электрической сети;

• выполнить укладку.

Электрический теплый пол под плитку без стяжки – изделия в виде электрических проводов, закрепляющиеся на ленте, могут быть установлены специальным клеем. Особенность таких полов –заключается в их маленькой мощности, функциональности. Изделия укладываются под ламинат, линолеум, покрытия, которые плохо проводят тепло, их используют для обогрева разных помещений. Все провода Energy имеют защиту от влаги, имеют отличную изоляцию, являются безопасными для установки в прохладных помещениях.

Бетон и стяжка пола: в чем разница?

Для тех, кто не работает в строительной отрасли и для неподготовленного глаза, может быть трудно понять и / или распознать разницу между бетонной стяжкой и стяжкой пола.

Что-то очень странное, учитывая, что оба материала сделаны из одних и тех же основных ингредиентов; цемент, заполнители и вода.

Основной химический состав бетона и стяжки одинаков — цемент и вода образуют пасту и покрывают поверхность песка или заполнителей, а цементная паста затвердевает в результате процесса, называемого гидратацией, образуя затвердевшую массу высокой прочности и долговечность.

Однако размер используемых заполнителей отличается, сорт используемого цемента отличается, консистенция смеси и отделка разные — потому что оба материала по назначению сильно различаются!

Бетон имеет гораздо более грубую смесь, чем стяжка, и состоит из более крупных твердых заполнителей, которые являются ключевым элементом, который придает ему прочность и делает его прочным и долговечным.

Укладка полусухой цементной стяжки

Поскольку бетон обладает очень высокой прочностью, он используется в строительной отрасли для строительных целей, включая плиты перекрытий. Это самый используемый искусственный материал в мире.

Стяжка

, однако, является более гладкой смесью, которая состоит из значительно меньшего количества заполнителей, чем смесь, используемая для бетона.

Стяжка

обычно наносится поверх бетонной плиты и чаще всего используется в качестве отделочного слоя на внутренних полах или для выравнивания пола перед окончательным напольным покрытием: ковровыми покрытиями, плиткой, натуральным камнем, линолеумом, деревянными полами, полимерными покрытиями и т. Д.

Стяжка

необходима, когда нужен красочный или функциональный пол, а не голая бетонная поверхность. Для промышленных целей или коммерческих помещений, которые будут подвергаться частому движению, требуется более прочная стяжка, чем в домашних условиях или в жилых домах.

Большинство стяжек используются только для внутренних целей, часто для покрытия систем отопления, звуко- или теплоизоляции. Полимерно-модифицированные стяжки можно устанавливать снаружи, так как они износостойкие, водостойкие и способны выдерживать более жесткие условия окружающей среды.

Стяжка покрытия системы отопления

Традиционно стяжки представляют собой смеси песка и цемента, смешанные и укладываемые на месте. Однако они часто непредсказуемы, так как соотношения и свойства не могут быть точно определены, что может привести к слабому слою пола, склонному к растрескиванию, отслаиванию или разрушению без предупреждения.

Чтобы противостоять этой ненадежности, на рынке доступен ряд запатентованных стяжек и комплектов, предлагающих повышенную прочность и более высокую скорость нанесения, которые будут реагировать более предсказуемо.

Можно ли обогреть этот холодный пол без установки теплого пола? —

Холодный пол — верный способ избавить комнату от ощущения тепла или уюта. В настенных радиаторах, в которых используется большинство из нас, циркулирует теплый воздух, но этого часто недостаточно для обогрева пола. Это особенно заметно на твердых полах, таких как плитка и ламинат.

Итак, если вы страдаете от холодного пола, что вы можете сделать?

Большинство из нас знакомо с идеей теплого пола, , но знаете ли вы, что «напольное» отопление тоже существует?

Позвольте мне объяснить различия, чтобы у вас было четкое представление о том, что может быть лучше для вас.

Ваш выбор победить холодный пол

Полы с подогревом бывают двух видов — влажные и сухие.

В мокрых системах горячая вода из котла циркулирует по непрерывной петле из гибких труб, проложенных в стяжке под полом.

В сухих системах используются электрические нагревательные элементы, которые либо устанавливаются в цементной плитке (плиточный пол), либо укладываются в виде мата под ламинатный (или деревянный) пол.

У обеих систем есть свои плюсы и минусы, но стоит отметить, что электрические системы особенно отзывчивы, когда они находятся непосредственно под отделкой пола.Это означает, что ими легче управлять, чем влажными системами, которым требуется время для нагрева и охлаждения.

Эти решения с подогревом пола возможны, если вы планируете заменить пол. Вам необходимо учитывать дополнительные потрясения, создаваемые системой отопления, и то, что вы также можете столкнуться с проблемами с приподнятыми уровнями пола, чтобы включить новое отопление. Все это требует тщательного планирования.

Для большинства людей установка теплого пола не вариант. Здесь на помощь приходит напольное отопление, и это отличный вариант.

Проще говоря, напольный обогреватель чем-то похож на электрическое одеяло, которое вы кладете на пол (обычно на подкладку), накрываете ковриком и подключаете к розетке. Обогреватель, известный как обогреватель «под ковриком», прогревает коврик насквозь, так что поверхность ковра становится теплой сияющей поверхностью — как пол с подогревом!

Маловероятно, что обогреватель под ковриком покроет более чем часть общей площади вашей комнаты, поэтому нельзя полагаться на него для обогрева всей комнаты.Вам по-прежнему понадобится центральное отопление. Но вы почувствуете себя намного теплее, если сядете ногами на теплый коврик, а не на холодный пол.

Идеально подходит для тех, кто проводит время сидя и обнаруживает, что ноги и лодыжки быстро простужаются. Они могут включить обогреватель коврика, когда он им нужен, и не нужно беспокоиться о расходах на поддержание тепла. Например, RugBuddy размером 100×150 см (149 фунтов стерлингов) стоит всего около 3 пенсов в час.

Вы можете узнать больше о обогревателях коврика RugBuddy здесь.

Полы с подогревом: полное руководство по полам с подогревом

Полы с подогревом (UFH) имеют множество преимуществ: они согревают ноги и позволяют сэкономить деньги на счетах. Полы с подогревом отлично сочетаются с возобновляемыми источниками тепла, поэтому они станут идеальным выбором для тех, кто пытается сделать свой дом более экологичным.

Звучит идеально, но как узнать, правильно ли это отапливать дом? Какие бывают типы? Можете ли вы его переоборудовать? Сколько стоит установка? Дорого ли запускать? Работает ли он только под некоторыми типами напольных покрытий?

Независимо от того, какой у вас вопрос о теплых полах, найдите ответ в нашем экспертном руководстве.

Узнайте больше о различных типах отопления в нашем справочнике.

Как работает теплый пол?

Полы с подогревом бывают двух типов. Мокрая, так называемая, потому что горячая вода перекачивается по трубам в полу, или сухая — так называются электрические системы, работающие от сети. Влажные системы питаются от горячей воды, часто нагретой котлом, но также хорошо работают с возобновляемыми источниками энергии, такими как солнечные батареи или тепловые насосы.

Оба метода нагревают пол и используют тот факт, что горячий воздух поднимается вверх, нагревая при этом комнату.Вы можете сравнить преимущества влажной и сухой систем ниже.

Сколько стоит установка теплого пола?

Будьте готовы потратить более 100 фунтов стерлингов за квадратный метр на водные системы и от 50 фунтов стерлингов за квадратный метр на электрические, за исключением подготовки, подкладки и установки. Имейте в виду, что электрические системы намного дешевле устанавливать на площадях до 20 м. ².

Только материалы:

Электрический мат = от 35 до 80 фунтов за м ²
Электрический в стяжке = от 20 до 90 фунтов за м ²
Горячая вода, первые 20 мес ² = От 80 до 120 фунтов за м ²
Горячая вода, последующие м ² = от 25 до 35 фунтов за м ²
Органы управления = от 80 до 150 фунтов за комнату

Установленная система:

Электрический мат = от 70 до 120 фунтов за м ²
Электрический в стяжке = от 60 до 110 фунтов за м ²
Горячая вода, первые 20 м ² = от 120 до 160 фунтов за м ²
Горячая вода, последующие м ² = от 45 до 95 фунтов за м ²
Органы управления = от 100 до 200 фунтов за комнату

Дорогое ли использование теплого пола?

Системы УВГ с теплой водой создают температуру от 40 ° C до 65 ° C, что означает, что фактическая температура пола будет в среднем от 23 ° C до 32 ° C.Это ниже, чем у стандартных радиаторов, поэтому расходы на отопление со временем следует сократить.

По сравнению с радиаторной системой отопления, UFH, по оценкам, на 25% эффективнее в сочетании с современным конденсационным котлом и до 40% дешевле в сочетании с тепловым насосом.

Электроэнергия имеет более высокие удельные затраты, поэтому эти системы могут оказаться немного дороже. Однако для оптимизации производительности можно использовать таймеры. Поскольку электрический UFH не зависит от системы центрального отопления, он позволяет обогревать определенный пол без необходимости отапливать весь дом.

Какие бывают типы полов с подогревом?

ЗНАЕТЕ ЛИ ВЫ?

Существует два основных типа систем теплого пола: теплый водяной или влажный теплый пол, который проходит через трубы как часть системы отопления; и электрический.

Тепловодный пол с подогревом

Системы теплой воды предполагают закапывание 1.6 см труб в стяжку пола. Затем стяжка завершается выбранным вами покрытием, и зонированная система управляется коллектором, обычно расположенным в шкафу магазина. Тепло выделяется не радиаторами, а всей плитой пола.

Плюсы: Самый энергоэффективный способ доставки UFH. Низкие эксплуатационные расходы.

Минусы: Требует капитального ремонта существующей конструкции пола и поэтому лучше всего подходит для пристройки или новых построек.

Эта водная система для поверхностного монтажа LoPro Max имеет низкие эксплуатационные расходы по сравнению с эквивалентной электрической системой UFH.Например, 30-метровая электрическая система подпола ² будет стоить около 720 фунтов стерлингов в год, в то время как LoPro Max стоит 240 фунтов стерлингов при работе с газовым котлом. Однокомнатная, 4 м ² комплект, от 970,80 фунтов стерлингов, Nu-Heat

(Изображение предоставлено Nu-heat)

Теплый пол с подогревом на поверхности

Если Если вы не хотите откапывать конструкцию пола, подумайте о системах теплого пола от таких компаний, как Nu Heat и Polypipe.Они состоят из изолированных панелей с каналами, проложенными для труб диаметром 1,2 см, которые можно уложить поверх существующей конструкции пола. Панели увеличивают высоту пола всего на 1,5 см и используют теплую воду так же, как и подземные системы.

Pros Простая в установке низкопрофильная система.

Минусы Относительно дорого, и добавление этой системы к выбранным комнатам, которые являются частью одного этажа дома, вызовет изменение уровня между помещениями.

Электрическая

Электрическая система позволяет избежать необходимости поднимать уровень пола в существующих помещениях и является популярным выбором для отопления отдельных комнат.Электрические системы состоят из ковриков, на которых кабели подключаются к электрической цепи дома. Управляется термостатами. Электрические коврики UFH тонкие, их можно укладывать на плиточный клей, что делает их очень популярными для ванных комнат.

Плюсы Простота модернизации. Идеально подходит для отдельных комнат. Недорого в установке.

Минусы Относительно высокие эксплуатационные расходы по сравнению с системами водоснабжения.

Джейсон Орм, эксперт по ремонту

Плиточные полы идеально подходят для использования с UFH из-за их низкого термического сопротивления и высокой тепловой массы.Напольная плитка с шестигранной головкой по цене от 29,95 фунтов стерлингов за м ² и настенная плитка Mono Patchwork по цене 49,95 фунтов стерлингов за м ² , и Стены и пол

Мокрый пол против сухого системы отопления

Поскольку электрические системы устанавливаются непосредственно под напольным покрытием и работают независимо от вашей системы центрального отопления, они особенно полезны для установки в одной комнате или там, где уже установлен уровень пола.Проволока или маты очень тонкие (около 3 мм) и не должны вызывать проблем с разными уровнями пола — таким образом, мало нарушая существующее помещение.

Влажные системы обеспечивают циркуляцию теплой воды по пластиковым трубам, установленным под полом и подключенным к основному источнику центрального отопления. Эта система имеет тенденцию работать лучше всего, когда трубы заделаны в стяжку, поскольку это помогает рассеивать тепло, поэтому она подходит для новых конструкций пола, где на черновом полу можно разместить трубопроводы и цементную стяжку.Таким образом, влажные системы с большей вероятностью будут использоваться в новостройках и пристройках или во время крупных ремонтных работ.

Мартин Конвей, менеджер по технической поддержке Pimlico Plumbers

Какая изоляция нужна для полов с подогревом?

Тип необходимой изоляции будет зависеть от типа выбранной вами системы.

Для комнат на первом этаже и проектов реконструкции с твердым полом, системы UFH необходимо укладывать непосредственно на предварительно установленную изоляцию из пенопласта или полистирола, чтобы соответствовать строительным нормам.

Существуют также системы для твердых полов, которые включают изоляцию в их системную конструкцию, например, система Floating Floor System от компании Polypipe, которая включает панели пола из полистирола высокой плотности, которые служат основой для труб отопления, но также улучшают изоляцию.

Для комнат наверху требуемая изоляция снова будет зависеть от выбранного вами продукта. Для этих немного более сложных систем требуются системы подогрева пола, которые можно устанавливать на полы без прочного основания, часто на подвешенных деревянных или деревянных поверхностях.Здесь мы всегда рекомендуем использовать решение, включающее изоляцию в свою конструкцию, чтобы вы могли быть уверены, что изоляция идеально подходит для требований вашей системы.

Например, система подвесного пола Polypipe имеет изоляцию, специально разработанную для размещения между опорными балками, а решение модульных нагревательных панелей представляет собой систему, состоящую из предварительно сконфигурированных панелей с уже встроенной изоляцией 3 см, с панелями, которые можно просто соединить. а затем установили между балками на месте.

Получить Real Homes Журнал доставлен прямо к вашей двери и вашему устройству

Не можете добраться до магазинов, но не хотите пропустить последний номер вашего любимого домашнего журнала? Не волнуйтесь, когда вы подпишетесь сегодня, вы будете получать каждый выпуск журнала Real Homes прямо к вашей двери и вашего устройства.

От потрясающих завершенных проектов до новейших идей украшения, которые вы можете попробовать в своем собственном пространстве, вы найдете множество вещей, которые будут развлекать и вдохновлять вас в каждом выпуске.
Просмотреть сделку

Является ли теплый пол лучшим вариантом для моего дома?

UFH особенно эффективен для больших пространств открытой планировки, особенно с высокими потолками, поскольку весь пол излучает тепло вверх, согревая ноги и создавая равномерную температуру в помещении. Это лучистое тепло также означает уменьшение сквозняков, снижение уровня влажности и количества переносимых по воздуху аллергенов.

Обычно теплых полов более чем достаточно в качестве автономного обогрева. Однако его возможности часто будут определяться другими факторами, такими как напольные покрытия (см. Ниже) и уровни изоляции здания (особенно стены и окна).Вот почему расчеты теплопотерь так важны, а индивидуальные тепловые характеристики здания показывают, сколько тепла вам нужно генерировать.

Например, плохо изолированное помещение с большим количеством остекления может не отапливаться полностью, когда на улице холодно (что означает, что может потребоваться дополнительная изоляция или дополнительное отопление).

Существует предел температуры пола, при котором система теплого пола может комфортно работать, поэтому это может означать, что она не подходит для очень маленьких помещений, где отношение площади пола к объему помещения низкое.

Полы с подогревом — хороший выбор для обогрева кухни, особенно гостиной открытой планировки. Он хорошо сочетается с твердым полом, который часто используется на кухне, и означает, что вы можете использовать пространство на стене для хранения вещей вместо радиаторов.

Подходит ли теплый пол для старого дома?

UFH может быть хорошим выбором для старого дома. Однако это не подходит, если исторический пол будет поврежден или фундамент подорван. Помните также, что бетонные полы и влагонепроницаемые мембраны могут нарушить равновесие конструкции, вызывая проблемы с влажностью.Альтернативный, дышащий вариант — Limecrete. Это особенно хорошо работает с полом с подогревом и включает совместимый слой изоляции.

Имейте в виду, что UFH может не иметь достаточной мощности для обогрева большого старого здания с плохой изоляцией.

Какой пол для теплого пола лучше?

Наилучшим напольным покрытием для совместимости с полом с подогревом является керамическая плитка, которая обладает прекрасными теплопроводными свойствами. В основном вам нужно что-то, что поможет быстро и быстро вывести тепло на поверхность.Камень и дерево — тоже отличные варианты; пол из смолы, хотя и не такой проводящий, как керамика, все же хорошо совместим с полом с подогревом. Бетон менее эффективен, и вы можете обнаружить, что с этим материалом ваши полы будут прохладнее, чем с полимером или фарфором. Наименее подходящим напольным покрытием для полов с подогревом является любой тип коврового покрытия — на самом деле, если у вас есть ковролин, вам, вероятно, все равно не понадобится пол с подогревом.

Можно ли совместить теплый водяной пол с подогревом и радиаторы?

Комбинация обеих систем может быть ответом для многих домов, поскольку радиаторы можно легко встроить в систему под полом.

Хорошим компромиссом является установка полов с подогревом на первом этаже с радиаторами наверху, чтобы удовлетворить различные требования к жилым и спальным помещениям, тем более, что многим людям по-прежнему нужны полотенцесушители в своих ванных комнатах.

Насколько легко контролировать теплый пол?

Специализированные элементы управления UFH жизненно важны для обеспечения комфорта, оперативности и энергоэффективности. Напольное отопление требует больше времени для нагрева и охлаждения по сравнению с радиаторами, поэтому для преодоления этого запаздывания необходимы программируемые элементы управления.

Для домашних хозяйств с нерегулярной или ограниченной заселенностью, а также для домов отдыха полезно иметь дистанционное управление, чтобы вы могли включить отопление за час или два до прибытия. Пульт дистанционного управления также пригодится, если вы забыли выключить обогрев.

Как выбрать правильную тепловую мощность

Ваш инженер-теплотехник или поставщик UFH разработает для вас систему, согласовав мощность на квадратный метр с потребностями помещения в тепле, исходя из объема, характеристик теплопотерь стен, пола , крыша, окна и вентиляция, а также напольное покрытие на ваш выбор.

Какие типы полов и черновых полов лучше всего подходят для полов с подогревом?

Лучшее напольное покрытие для использования с UFH — узнайте больше в наших руководствах

Лучшим типом основания пола является тот, который сделан из стяжки, которая полностью изолирует трубопроводы и обеспечивает плотную и проводящую среду для распространения и отвода тепла течет по трубам. Это затем позволяет использовать более низкую температуру трубы, обычно около 35 ° C, и делает систему UFH гораздо более эффективной.

Твердые напольные покрытия, в том числе каменные и керамические, являются лучшим выбором для настила полов и обеспечивают хорошую теплоотдачу.

Если вы предпочитаете пол из массивной древесины, всегда уточняйте у своего поставщика, подходит ли он для использования с UFH, или рассмотрите возможность использования инженерных деревянных панелей, которые благодаря своей конструкции имеют тенденцию быть более устойчивыми при изменении температуры. Опять же, уточните у поставщика, рекомендуется ли ваш конкретный выбор для использования с UFH.В обоих случаях имейте в виду, что температура поверхности не должна превышать 27 ° C.

Большинство высококачественных ламинатов и винила также могут использоваться с UFH.

Ковры можно использовать с UFH. Тем не менее, ознакомьтесь с совокупным рейтингом ковра и подложки. Он должен быть менее 2,5 тг, чтобы система теплых полов могла работать эффективно.

Получите дополнительную консультацию по выбору ковра.

Как происходит установка теплого пола?

Электрические системы теплого пола может легко установить компетентный домашний мастер, хотя большинство проектов по-прежнему выполняется подрядчиком, например плиточником или электриком.

Большинство систем UFH укладываются на изоляцию с покрытием стяжкой. В этой ситуации прокладку трубопроводов и подключение коллекторов может выполнить любой грамотный специалист.

Если вы делаете это самостоятельно, выбранная вами компания должна предоставить вам чертежи компоновки труб, а также руководства по установке или видеоролики, посвященные аналогичному проекту. Это просто вопрос следования чертежам трубопроводов — проложить каждый отдельный контур от коллектора, закрепить трубу на полу с помощью предоставленных скоб, а затем вернуть трубопровод в коллектор.Перед окончательной укладкой пола необходимо провести испытания всех укладок.

Для электрических или газовых подключений требуется квалифицированный установщик.

Как измерить

Стандартные системы UFH имеют глубину 15-16,5 см, включают 10 см изоляции, 5-6,5 см стяжки с теплой водой или электрическими нагревательными элементами внутри, а затем отделку пола.

Может ли протекать теплый пол?

Если на каком-то этапе гвоздь случайно не вставлен в трубы, этого просто не произойдет.В полу нет стыков, а трубы спроектированы и испытаны на расчетный срок службы 50 лет при температурах и давлениях, превышающих требуемые системой.

При случайном повреждении отдельные трубы можно испытать под давлением, чтобы найти нужную. В деревянных полах труба обычно может быть открыта для ремонта, в то время как стяжка пола должна быть выкопана, чтобы обнажить трубу. Что касается электрических систем, то это просто подъем напольного покрытия и замена поврежденной цепи.

Есть ли гарантия на теплый пол?

Ищите системы, на которые в стандартной комплектации распространяется расширенная гарантия. Влажные системы состоят из различных компонентов, и вы можете обнаружить, что на каждую из них предлагается разная продолжительность гарантии — например, 25 лет на трубы и, возможно, два года на коллекторы. Как правило, коллекторы проще заменить, чем трубы, поэтому очень желательна длительная гарантия на сами трубы.

В случае электрических систем расширенная гарантия обычно составляет порядка одного года для термостатов, которые легко заменяются, и 10 лет для нагревательных кабелей, которые нет.Для некоторых брендов также доступны пожизненные гарантии.

При рассмотрении гарантий убедитесь, что компания, которая их поддерживает, имеет какое-то обоснование. Появился ряд онлайн-компаний, предлагающих расширенные гарантии на свои системы, но если они больше не существуют, когда система выйдет из строя, эта гарантия будет бесполезной.

Полы с подогревом в сравнении с радиаторами

Там, где стоимость является проблемой, затраты на установку теплого пола могут перевесить преимущества, особенно если это связано с удалением бетонных полов и повторной стяжкой.В домах, в которых днем нет людей, вам может не подойти медленный прогрев и охлаждение полов с подогревом (которое может составлять от четырех до шести часов).

Комбинация обеих систем часто может быть лучшим решением для многих домов, поскольку радиаторы можно легко встроить в систему пола. Хорошим компромиссом является установка полов с подогревом на первом этаже с радиаторами наверху, чтобы удовлетворить различные требования к жилым и спальным помещениям, тем более, что многим людям по-прежнему нужны полотенцесушители в своих ванных комнатах.

Система электрического теплого пола Sticky Mat от WARMUP PLC. с самоклеящимся клеем для быстрой низкопрофильной установки. От 48,92 фунтов стерлингов за м² без НДС

Существуют ли другие системы невидимого отопления?

В качестве альтернативы полам с подогревом можно рассмотреть как системы плинтусов, так и панельное отопление.

Обогрев плинтусов

Влажные или электрические системы обогрева плинтусов — отличный вариант.Влажные системы могут использоваться как с тепловыми насосами, так и с обычными котлами из-за их большой площади поверхности и равномерного распределения тепла по помещению.

Прямые электрические версии легче и проще установить в зданиях, где нет газа или трубопроводов, но они более дороги в эксплуатации. Однако их быстрое время отклика и даже распределение тепла компенсируют некоторые дополнительные затраты по сравнению с другими формами электрического обогрева.

Установка системы обогрева плинтуса в типичном двухквартирном доме с двумя спальнями будет стоить от 3600 до 6000 фунтов стерлингов, хотя доступны и более дешевые варианты, доступные только для самостоятельной поставки; рассчитывайте заплатить от 500 до 720 фунтов стерлингов за номер.

Настенное панельное отопление

Модульные настенные и потолочные отопительные панели Variotherm — это решение для помещений, где полы с подогревом не подходят, будь то ремонт или новое строительство. Их легко адаптировать для стен, наклонных потолков и сложных кровельных конструкций. Полные системы начинаются от 70 фунтов стерлингов за квадратный метр, включая коллектор, панели и элементы управления, у поставщика UFh2.

Модульные настенные и потолочные отопительные панели Variotherm

(Изображение предоставлено Variotherm)

Подробнее о отоплении:

Как сделать теплый водяной пол без стяжки?

На сегодняшний день теплые полы — один из лучших вариантов при создании системы отопления в частном доме.Это наиболее экономичный и комфортный вид отопления. Трубы отводятся от котла и проложены во всех комнатах. Чаще всего их заливают стяжкой. Однако есть и другие варианты.

Сегодня в продаже есть строительные материалы, позволяющие создать теплый водяной пол без стяжки. Это простая в установке система. Вы справитесь с установкой самостоятельно. Перед тем, как приступить к ремонту, необходимо ознакомиться с технологией этого процесса.

Особенности водяного теплого пола без стяжки

Монтаж водяного теплого пола без стяжки имеет множество преимуществ перед традиционным монтажом труб в бетонном слое.Такая система позволяет монтировать отопление даже на деревянных полах. В этом случае уровень пола не поднимется слишком сильно.

Водяной теплый пол можно установить в частном доме. Такой вариант не подходит для квартиры. Для таких помещений используются электрические системы. Водяной теплый пол — это система из специальных труб. Они отходят от котла. В качестве отопительного оборудования может использоваться установка, работающая на твердом топливе, газе или электричестве.

От котла отходят несколько трубопроводов.Каждый из них ведет в отдельную комнату. С помощью специальной гребенки регулируется расход нагретого теплоносителя по патрубкам. Отсечные клапаны с термостатическими клапанами определяют, в какой контур направить нагретый поток, а какой отключить.

Водяной теплый пол без стяжки под ламинат работает по такому же принципу. Разница только в особенностях установки. При нагревании поднимается равномерное тепло от пола. В отличие от конвекторов, батарей и других подобных отопительных приборов, система труб создает максимально комфортное отопление в помещении.Самые высокие температуры будут определяться у основания пола. Под потолком воздух будет холоднее. В случае использования конвекторов и батарей все происходит с точностью до наоборот. Это выгодно отличает теплый пол от других систем отопления.

Когда монтируют теплый пол без стяжки?

Легкий водяной теплый пол без стяжки предпочтительнее только в некоторых случаях. Устанавливается в помещениях с низкими потолками. Если в таком помещении положить водяной пол на стяжку, небольшая комната станет еще меньше.Высота помещения уменьшится примерно на 10-15 см.

В некоторых случаях дизайн интерьера не уменьшает высоту потолков. В этом случае также предпочтительна система укладки труб без стяжек. Такое решение станет идеальным решением для владельцев деревянного дома. На такие полы нельзя укладывать тяжелую стяжку. Его вес будет воздействовать на деревянные поверхности, постепенно разрушая их. Сухая система весит в несколько раз меньше.

Следует сказать, что стяжка нуждается в правильном заполнении.Если хозяева дома производят ремонт самостоятельно, но никогда ранее не создавали бетонный фундамент, это может вызвать ряд проблем. Стяжка должна при определенных условиях высохнуть. Его необходимо постоянно увлажнять. В деревянном доме это приведет к появлению грибка, который разрушит стены.

Также стоит сказать, что бетонные стяжки набирают прочность в течение 1 месяца. В настоящее время нельзя жить в доме. Если вам нужен ремонт быстро, сухой монтаж водяного пола станет идеальным решением.Не нужно будет долго ждать, пока система наберет силу, полностью просохнет.

Сравнение полов с подогревом со стяжкой и без стяжки

Укладка водяного теплого пола без стяжки имеет ряд преимуществ перед обычным типом укладки. Скорость создания системы отопления в этом случае значительно увеличивается. Сухая установка имеет малый вес. Это позволяет значительно увеличить срок эксплуатации полов.

Толщина готовой конструкции всего 3.5-6 см. Это позволяет использовать одинаковую систему отопления для разных помещений. Вы можете смонтировать такую систему самостоятельно. При этом не нужно прилагать больших физических усилий или обладать глубокими знаниями и навыками для выполнения такой работы. Это один из самых простых видов монтажа водопроводных труб.

Материалы для сухого монтажа выдерживают перепады температур, а также обладают высокой тепло- и звукоизоляцией. При необходимости система водяного пола легко демонтируется.

Рассматривая отзывы о теплом водном поле без стяжки, нельзя не сказать о его недостатках.Поскольку на нем не будет стяжки, тепло не будет равномерно распределяться по поверхности пола. Из-за этого необходимо уменьшить шаг прокладки между трубами. В результате вам нужно будет закупить больше патрубков, теплоносителя. Насос тоже должен быть мощнее.

При этом деревянные конструкции, в отличие от бетонных, отличаются теплоизоляционными свойствами. Это потребует больше энергии при нагревании. Также материалы, используемые при установке, боятся влаги.

Виды материалов

Монтаж водяного теплого пола без стяжки выполняется одним из нескольких способов. Основание, на которое выкладываются трубы, может быть деревянным или пенополистирольным. В нем предусмотрены пазы, в которые вставляются трубы. На основание также кладут металлические пластины. Они позволяют равномерно распределять тепло по поверхности пола.

Когда трубы укладываются в пазы, они покрываются различными материалами. Они предназначены для придания основанию жесткости.Сначала на трубы укладывается гидроизоляция. Далее смонтированы листы ГВЛ. Без них конструкция не будет долговечной. Затем можно наносить финишное покрытие. Это может быть плитка, ламинат, паркет или ковролин. Эти материалы характеризуются определенной теплопроводностью.

Лучше всего то, что система плитки подходит для любого типа системы теплого пола. Это наиболее теплопроводный материал. При его использовании затраты на обогрев помещения будут меньше. Пол быстрее прогреется. Однако такой вид отделки подходит далеко не для каждого интерьера.Поэтому используются и другие разновидности.

Следует отметить, что при выборе ламината, паркета или ковролина для напольного покрытия предпочтение следует отдавать разновидностям с минимальной толщиной. В этом случае теплоизоляционный эффект этих материалов будет меньше.

Пенополистирольная основа

Теплый водяной пол без стяжки под плитку или другие материалы можно монтировать на полистироловую основу. Это легкий материал, который подходит как для деревянных, так и для бетонных оснований.Такие маты отличаются высокими теплоизоляционными свойствами. Их толщина может составлять от 1 до 4 см. Лучше отдать предпочтение более толстым сортам. Тонкие листы подходят только для верхних этажей.

На матах из пенополистирола чаще всего бывают специальные выступы. Также в продаже есть гладкие листы. Однако их использование при установке не рекомендуется. В них нужно будет вручную вырезать бороздки для укладки. Надежную фиксацию ламелей с трубами могут обеспечить только рельефные разновидности.Их выступы чаще всего имеют форму кубов или цилиндров.

Установить водяной теплый пол без стяжки своими руками несложно. Листы пенополистирола имеют специальные бороздки. С их помощью пластины соединяются между собой. Собрать их и объединить в единую систему несложно.

Металлические ламели выкладываются на плиты пенополистирола. Они могут быть выполнены из алюминия или оцинкованной стали. Ламели имеют бороздки. К ним нужно проложить трубы. Без металлических ламелей на поверхности пола появится тепловая зебра.Это значительно снижает комфортность обогрева.

Порядок монтажа труб на пенополистирольные маты

Сделать теплый водяной пол без стяжки самостоятельно несложно. Сначала шероховатая поверхность очищается от строительного мусора. При необходимости основание необходимо выровнять.

На подготовленную поверхность выкладывается полиэтиленовая пленка. Его толщина должна быть не менее 200 мкм. Полотна гидроизоляции из полиэтилена укладываются внахлест (10-15 см). Стыки нужно прочно скрепить скотчем.

По периметру помещения прокладывается демпферная лента. Компенсирует возможное расширение системы при нагреве. Затем выкладываются маты из пенополистирола. Если их толщина небольшая, стыки нужно промазать клеем. Между выступами проложите металлические ламели. В их пазы вставляются трубы. Поверх них укладывают еще один слой гидроизоляции.

Затем нужно выложить 2 слоя листов ГВЛ. Стыки первого слоя не должны пересекаться с предыдущим слоем.Толщина такого настила должна составлять 1 см. Стыки нужно промазать клеем ПВА. Слои нужно скрепить саморезами. Важно не повредить трубы.

После этого монтируется финишное покрытие. Под ламинат нужно уложить специальную подложку. При установке плитки следует выбрать правильный клей. Он должен быть на акриловой основе.

Реечное деревянное основание

Водяной теплый пол без стяжки под ламинат можно монтировать на деревянном основании.Он бывает двух типов. Категория стеллажей относится к первой категории, а ко второй — модульной. У них есть определенные отличия при установке.

Опорный слой стеллажной конструкции вырезается из плит ДСП или МДФ. Также можно использовать влагостойкую фанеру. Толщина деревянного настила должна быть около 2 см. Их влажность должна быть около 10%.

Полосы вырезаются из пластин выбранного материала. Если шаг труб 15 см, ширина полос должна быть 13 см.Эту систему следует использовать и для других видов укладки труб. Разница между шириной ступеньки и досок должна составлять 2 см.

Процесс установки в этом случае также относительно прост. Для начала необходимо соответствующим образом подготовить поверхность. Его очищают и выравнивают. Далее на пол выкладывается слой гидроизоляции, по периметру помещения устанавливается демпферная лента.

Водяной теплый пол без стяжки своими руками с помощью реек монтируется преимущественно на деревянное основание.Это может быть массивный пол или бревна. Перед тем, как приступить к их монтажу, нужно разработать план, в соответствии с которым будет производиться разводка труб.

Крепление пола на деревянные рейки

В соответствии с созданным планом на поверхности пола вырезаются рейки и укладываются. Они фиксируются саморезами. Укладка трубы выполняется поперек досок опоры деревянного основания или бревна.

Для монтажа водяного теплого пола без бетонной стяжки потребуется разметка труб на деревянном основании в соответствии с планом.Их можно смонтировать в виде «змейки» или «улитки». Первый вариант проще. С двух сторон, согласно разметке, место для провода выложено рейками. Зазор между ними должен быть около 2 см.

В местах кривизны трубы полосы также нужно закруглить. Между пластинами уложите металлические пластины. Они закреплены на деревянной основе саморезами. Тарелки нельзя выкладывать везде. Минимальное их количество в комнате должно составлять 80% площади. Трубы вставляются в пазы металлических пластин без фиксации.

После этого ТЭН покрывают гидроизоляцией по всему периметру помещения. Также мембрана способна снизить шум при обогреве труб. Сверху также необходимо будет уложить два слоя листов ГВЛ. После их монтажа можно монтировать чистовой пол.

Модульная система

Теплый водяной пол без стяжки можно укладывать на деревянный модульный пол. Трубы в этом случае выкладываются в специальные прорези. Нарезаны канавки в толщину квадратных пластин.Чаще всего их делают из ДСП.

Этот вариант крепления предназначен для цоколей и бревен из массива. ДСП с прорезями для труб выкладывают на поверхность пола и соединяют при помощи пазов. Они предусмотрены в конструкции модулей. Такое основание для монтажа водопроводных труб является самым простым и быстрым в установке.

Монтаж трубы выполняется по установленной технологии. Для начала нужно подготовить, очистить основу. Затем на него кладут гидроизоляцию.Сверху выкладываются модули. Этот метод не требует расчета и составления плана. Заводские модули уже имеют систему пазов для труб. Деревянные доски просто необходимо разложить на полу и соединить с помощью замка, предусмотренного производителем.

Далее на них выкладываются металлические ламели и протягиваются трубы. Сверху также выкладываются два слоя тонких листов ГВЛ. После этого выполняется финишное покрытие. Для самостоятельной сборки необходимо выбирать именно модульные конструкции.

Отзывы пользователей

Теплый водяной пол без стяжки, по отзывам, монтируется быстро и без проблем. При этом владельцы частных домов утверждают, что самый простой вид монтажа — это использование модульных деревянных или пенополистирольных плит. Такие материалы можно приобрести в специализированных магазинах.

Однако, если вы хотите сэкономить на семейном бюджете, вы можете выбрать реечный способ установки труб. В этом случае нужно иметь достаточно свободного времени.Это более сложный и длительный процесс установки.

При правильном выполнении всех действий можно получить систему качества. Он будет надежным и долговечным. В этом случае обогрев помещения будет равномерным и менее затратным, чем при использовании батарей. Подключение труб к котлу лучше доверить профессионалу. От этого зависит безопасность работы системы отопления.

Обдумав, как установить теплый водяной пол без стяжки, можно смонтировать систему самостоятельно.

Часто задаваемые вопросы о теплых полах: полы, стяжка, изделия и многое другое

Можно ли использовать UFH на любом типе напольного покрытия?

Полы с подогревом, как мокрые, так и сухие, могут быть установлены на большинстве напольных конструкций при условии, что на полу достаточно места, учитывая двери, лестницы и т. Д., И пол может выдерживать вес.

Залог успеха — правильно выбрать систему теплого пола для строительства. Например, на стяжных полах трубы можно просто закрепить поверх изоляции, а затем покрыть стяжкой, или на балочном перекрытии можно использовать гальваническую систему, если она хорошо поддерживается и не движется.

Плавающие полы — популярный выбор для проектов ремонта, так как они не увеличивают высоту. Одним из подходящих продуктов является пластина рассеивателя тепла Nu-Heat, предназначенная для размещения в базовом слое из полистирола высокой плотности, который можно положить поверх стандартного изоляционного слоя или существующего настила, и трубки просто войдут в него. Настил пола из ДСП или готового бруса укладывается непосредственно поверх панелей.

Плавающие полы также могут быть установлены в новостройках, где между фундаментной плитой или балочно-блочным перекрытием и дверными накладками имеется припуск 50 мм.Требуемая изоляция составляет 77 мм плюс окончательное покрытие пола над обогреваемыми участками или 117 мм плюс последнее покрытие пола над неотапливаемыми участками.

На подвесных деревянных полах могут использоваться системы «пластина» или «фольга», при этом алюминиевая нагревательная пластина устанавливается сверху на балку, а под настилом — проще всего сделать это снизу.

Однако, как отмечает Джеймс Гаррод из Continental Underfloor Heating: «Любая бесшовная система обеспечит более высокую производительность Вт / м2, чем система из пластин или фольги.Убедитесь, что ваш подрядчик или поставщик предоставит вам подробные расчеты теплопотерь и проекты САПР, а также убедитесь, что продукт застрахован и подкреплен гарантиями производства ».

Уильям Скотт-Малден из Ebeco говорит: «Электрический УФН можно использовать поверх любого основания пола, хотя мы рекомендуем предел 135 Вт / м2 для деревянных полов. По бетону нет предела ».

Как выбрать тип и глубину стяжки?

Первое, что нужно учесть перед выбором стяжки, — это прокладка труб в пол и в нужных местах для обеспечения от 40 Вт / м2 до 55 Вт / м2 тепла.Слишком много может перегреть пол и вызвать перерегулирование термостата, тогда как слишком мало будет означать, что система может работать постоянно, увеличивая ваши счета за отопление.

Когда дело доходит до стяжки, более толстая стяжка нагревается дольше, но дольше сохраняет тепло. Минимальный британский стандарт — это 65 мм ручной смеси (песок / цемент 3: 1) или 50 мм жидкой (или самовыравнивающейся) стяжки. Такая густота нагреется и остынет примерно за час.

Но, как говорит Джеймс: «При условии, что UFH работает правильно (позволяя системе контролировать и поддерживать температуру), единственный раз, когда вы действительно заметите разницу во времени нагрева и охлаждения, — это когда вы вернетесь из отпуска и отопление отключено на время.”

Плотность жидкой стяжки

делает ее хорошим проводником тепла, максимизируя теплопередачу и повышая эффективность. По словам Хизер Оливер из Nu-Heat, это делает его особенно подходящим для использования с тепловыми насосами, поскольку он максимизирует выходную мощность UFH, позволяя тепловому насосу работать при более низкой температуре, оптимизируя его эффективность.

Кроме того, по словам Пола Ми из Robbens Systems, для самовыравнивающихся стяжек могут потребоваться дополнительные крепления для труб, чтобы повысить жесткость и предотвратить подъем труб.«Более тонкие жидкие стяжки также могут дать конечному пользователю ощущение« следов »на полу, а не равномерную температуру. Он также говорит, что иногда необходимо интегрировать дополнительные трубопроводы.

Сколько времени нужно для высыхания стяжки?

Оба типа стяжки обычно высыхают со скоростью один день на миллиметр для первых 50 мм и два дня на мм после этого. Вы можете включить УФН — при низкой температуре — через 30 дней после укладки стандартной 3: 1 песчано-цементной стяжки. Полы нельзя укладывать до тех пор, пока стяжка полностью не высохнет, иначе напольное покрытие может испортиться в течение первых нескольких месяцев.

Хизер Оливер из Nu-heat добавляет: «Если напольное покрытие непроницаемое, необходимо оценить содержание влаги либо с помощью гигрометра, либо путем накрытия участка пола пластиковым покрытием на ночь и проверки наличия конденсата под ним в помещении. утро.»

Время высыхания жидкой стяжки, которая будет готова через семь дней, будет намного меньше, не только потому, что она тоньше, но и потому, что она имеет лучшие характеристики сушки и ее можно сушить с помощью осушителей.

Полы с подогревом без стяжки: какие есть варианты?

Системы без стяжки известны как сухие полы с подогревом. Терминология здесь может сбить с толку, поскольку производители водяных полов с подогревом называют продукты, для которых не требуется стяжка, «сухими» — не путать с электрическими системами, которые также известны как «сухие», потому что они этого не делают. т нести воду.

«Подключенные к водопроводу сухие системы UFH лучше всего подходят для помещений с хорошей изоляцией», — говорит Рэйчел Робертс из Nu Heat.Это потому, что они имеют меньшую теплоотдачу, чем насыпные варианты. LoPro 10 от Nu-Heat — это гипсокартон с предварительно нанесенной разметкой, который удерживает трубку UFH на месте, увеличивая высоту пола всего на 15 мм. «Большинство типов напольных покрытий можно укладывать сразу же, прямо поверх», — говорит Рэйчел.

Среди других вариантов — LowBoard от Omnie, который бывает толщиной 15 или 22 мм и включает слой фольги для улучшения рассеивания тепла. В качестве альтернативы, 18-миллиметровые панели VarioComp утверждают, что дают самую высокую тепловую мощность для специализированных модернизированных систем UFH.

Также доступны панели из пенополистирола, такие как ProWarm, но их легкий состав означает, что они не подходят для облицовки плиткой.

Дополнительная информация: просмотрите системы теплого пола в нашем каталоге продукции.

Стяжка теплого пола

— CoGri USA INC

Стяжки для полов с подогревом с использованием жидких стяжек, наносимых насосом, или бетонных полов.

Эти типы стяжек для теплого пола являются текучими по своей природе и предназначены для обеспечения наилучшего решения для вашей системы теплого пола.Кроме того, они имеют значительные преимущества перед более традиционными цементно-песчаными стяжками для пола.

Благодаря текучести этих стяжек можно полностью покрыть трубы теплого пола. Их можно установить при толщине 50 мм, что обеспечивает покрытие 35 мм над 15-миллиметровой нагревательной трубой, в отличие от требуемой толщины 75 мм для песчано-цементной системы. Это в сочетании с доставкой материала насосом обеспечивает возможность обработки больших площадей в любой день.

Специальная стяжка пола

Мы поставляем специальные стяжки для полов с применением насосов для систем стяжки полов с подогревом. К ним относятся:

Самоуплотняющаяся стяжка на ангидритной основе
Самоуплотняющаяся стяжка на основе альфа-гемигидрита
Стяжка пола Gyvlon LAFARGE

Бытовые и коммерческие помещения

Сыпучие стяжки для систем теплого пола идеально подходят для коммерческих и жилых помещений, будь то новостройка или реконструкция.В зависимости от конструкции пола они могут применяться в виде приклеенных, несвязанных или плавающих конструкций. Они обладают более высокими теплопроводными свойствами по сравнению с песчаными и цементными стяжками.

Характеристики стяжки для обогрева пола

Предназначен для получения гладкой высококачественной поверхности и снижения вероятности растрескивания или скручивания. Идеально подходит для использования с системами водяного теплого пола, а также подходит для укладки большинства напольных покрытий.Экологически чистый, он не содержит белка, поэтому не содержит бактерий.

Услуги по стяжке полов

Стяжки для систем теплого пола

Стяжка для подогрева пола после публикации впервые появилась на сайте CoGri USA.

Стяжка полов и теплый пол

Стяжка полов и теплый пол — практическое руководство

Как поставщик гарантии, мы наблюдаем рост количества претензий, связанных с комбинацией систем теплого пола (UFH) и стяжки пола.Поскольку система UFH встроена в стяжку, любые проблемы с системой UFH или стяжкой будут влиять на обе, и их устранение может быть дорогостоящим и разрушительным. Возникшие проблемы включают неравномерное рассеивание тепла в системе UFH, растрескивание или обрушение стяжек, растрескивание напольной плитки и раствора, а также неровные полы. Эти проблемы обычно возникают из-за проблем при проектировании или установке системы UFH или стяжки, или их комбинации. В этой публикации мы приводим рекомендации по основным соображениям при проектировании и установке систем UFH, встроенных в стяжки пола.

Причины отказа теплого пола

В большинстве случаев отказы объясняются одним из следующих факторов:

Несоблюдение планировки этажа на ранней стадии.
Несоблюдение отделки пола на ранней стадии.
Неправильная установка системы UFH или стяжки.
Недостаточное время высыхания стяжки.
Неправильная смесь стяжки.
Чрезмерная влажность стяжки.
Движение в конструкции пола.
Неправильный ввод в эксплуатацию или проектирование систем теплого пола.

Проектирование и установка системы UFH

Схема контуров ультрафильтрации

При компоновке контуров теплого пола следует учитывать установки, которые предполагают проникновение в пол. Расчет теплого пола должен быть обеспечен к первому этапу ремонта.

Максимальная температура поверхности пола

BS EN1264-2 [1] ограничивает максимальную температуру поверхности пола до 29 ° C или 27 ° C, если предлагается облицовка пола.

Важно, чтобы установки были спроектированы и указаны производителем системы как интегрированный пакет для обеспечения совместимости всех компонентов.

BS8203 Свод практических правил по укладке эластичных напольных покрытий гласит: При использовании со многими напольными покрытиями пол с подогревом может вызвать проблемы, если температура на границе между черным полом и полом превышает 27 ° C или подвержена резким колебаниям температуры. .

Если предлагается упругое напольное покрытие: «температура никогда не должна превышать согласованный максимум 27 ° C на нижней стороне напольного покрытия (линия клея).Примечание. Разработчики UFH могут называть это температурой раздела.

Первичный трубопровод

Трубопровод, по которому горячая вода подается от основного источника тепла в накопитель горячей воды (ГВС), радиаторы и коллекторы системы теплого пола, является первичным трубопроводом. Строительные нормы и правила требуют, чтобы был изолирован только первичный трубопровод к емкостному водонагревателю. Однако наилучшей практикой было бы изолировать все первичные трубопроводы. Потери тепла из коллекторов теплого пола также могут способствовать снижению эффективности системы.Способы решения этой проблемы включают изоляцию коллекторов или их размещение внутри изолированного корпуса.

Узлы коллектора

Узлы коллектора обычно состоят из нескольких портов, каждый порт соединен с одним контуром подогрева пола. Регулирование температуры может быть достигнуто в каждой отдельной комнате, поскольку каждая комната обычно обслуживается своим собственным портом на коллекторе. Важно, чтобы коллекторы можно было вводить в эксплуатацию для настройки правильного расхода через каждый контур.

Расположение коллекторов

Коллекторы должны располагаться по центру дома, чтобы облегчить простую компоновку контуров трубопроводов, и располагаться так, чтобы обеспечить легкий доступ.

Маркировка

Должна быть нанесена правильная маркировка, чтобы обеспечить эффективный осмотр, ввод в эксплуатацию, техническое обслуживание и ремонт системы теплого пола.

Поддержание потока воды

Следует избегать любых резких изгибов контуров трубопроводов, ведущих к коллекторам и от них, поскольку они могут ограничить свободный поток воды.Если необходимы отводы на 90 °, следует использовать металлический каркас.

Предотвращение утечек

Для простоты обслуживания и ремонта все стыки между коллектором и контурами трубопроводов должны располагаться выше уровня стяжки. Стыки ни в коем случае нельзя заделывать в стяжку.

Надежное крепление

Для того, чтобы любые изгибы петель трубопроводов не были слишком резкими, коллекторы следует располагать на соответствующей высоте над полом и надежно прикреплять к стене.

Установка полов с подогревом

Контуры теплого пола не следует устанавливать до тех пор, пока не будут установлены все наружные двери и окна и здание не будет водонепроницаемым, что обеспечит защиту установки от повреждений из-за замерзания контуров трубопроводов в холодную погоду. .

Расположение петель трубопроводов

BS EN 1264 предоставляет руководство по проектированию и определению размеров системы. Расстояние между трубопроводами должно быть равномерным, но локально может быть уменьшено по внешнему периметру помещений, чтобы компенсировать возникающие здесь дополнительные потери тепла.Для предотвращения потерь тепла от пола к стенам требуется утепление кромки пола.

Макет

Наиболее подходящий макет для конкретного приложения должен быть подтвержден производителем системы. Петли трубопроводов теплого пола можно разложить по нескольким схемам, в зависимости от способов крепления и формы помещения.

Петли трубопровода не должны доходить до края перекрытий и под плинтусами.

Изоляция пола

Чтобы свести к минимуму теплопотери вниз от системы теплого пола, полы должны быть изолированы.

Первый этаж

Тип и толщина изоляции должны быть подтверждены расчетами в соответствии с соответствующими региональными строительными нормами с учетом конкретной формы и размера пола.

Промежуточные этажи

Хотя Строительные нормы и правила обычно не требуют, чтобы промежуточные этажи в домах были изолированы для предотвращения потерь тепла, в случае установки полов с подогревом необходимо предусмотреть изоляцию для направления теплового потока вверх.

Отделка пола над полом с подогревом

Для обеспечения адекватной теплоотдачи система UFH должна быть спроектирована с учетом предлагаемой отделки пола.

Отделочные работы из камня и керамической плитки подвержены риску образования трещин из-за высыхания стяжек или из-за расширения и сжатия труб теплого пола. Чтобы противостоять этому, можно использовать соответствующую развязывающую мембрану.
Из-за теплового расширения и сжатия натуральная древесина склонна к растрескиванию при использовании над системами теплого пола, поэтому следует соблюдать осторожность при указании ширины и толщины плиты.
Инженерные плиты из твердой древесины расширяются и сжимаются меньше, чем плиты из цельной древесины, что означает, что они менее подвержены повреждениям.
Следует избегать использования войлочной или полиуретановой подложки под коврами.
Ламинат и синтетический винил хорошо подходят для полов с подогревом из-за их более низкой термостойкости, чем у ковров.

Испытание установки

После того, как контуры теплого пола проложены, установка должна быть испытана давлением.Чтобы соответствовать требованиям, изложенным в BS EN 1264-4 [4], это давление должно быть в два раза больше рабочего давления. Несмотря на то, что BS EN 1264-4 [4] требует испытаний при минимальном давлении 6 бар, поставщики систем теплого пола обычно рекомендуют проводить испытания при давлении, вдвое превышающем это значение, в течение 24 часов. Перед укладкой стяжки следует провести испытания под давлением, чтобы можно было провести ремонтные работы без нарушения работы.

Проектирование и установка стяжки

Стяжка Тип

Стяжка обычно бывает полусухой, которая наносится вручную, а затем затирается до финишного покрытия, или жидкой, текучей смеси, которая перекачивается в нужное место и на заданную глубину.

Из них:

Модифицированный полусухой цемент
Цементный самовыравнивающийся модифицированный
Самовыравнивающиеся модифицированные, нецементные
Ангидрит
Носить гранолит

Соотношение воды, добавляемой к порошку для самовыравнивающейся стяжки, имеет решающее значение, поскольку слишком большое количество воды приведет к появлению трещин.

Самовыравнивающиеся стяжки при правильном нанесении будут иметь более быстрое время высыхания / отверждения, чем традиционные стяжки.

Большинство стяжек применяется в качестве плавающих стяжек, так как это наиболее практично для укладки поверх теплых полов и изоляционных материалов. Стяжка кладется поверх разделительной мембраны, которая будет наноситься поверх слоя теплого пола. Для этого метода требуется минимум 75 мм покрытия, в противном случае произойдет растрескивание.

Основные меры по предотвращению проблем с стяжкой пола

Основание должно быть ровным, без карманов или выступов, чтобы толщина стяжки оставалась равной
Изоляция должна быть плотно стыкована и выровнена по уровню
Стяжки необходимо правильно перемешать
По стяжке нельзя ходить во время высыхания
Нельзя строить в холодные периоды (ниже 5 ° C)
Требуются деформационные швы
Деформационные швы также необходимы, если размеры пролета превышают 40 м2
Стяжка должна быть готова к установке любой плитки на полу
Время высыхания:
- Для цементных выравнивающих стяжек необходимо отвести один день на каждый миллиметр толщины для первых 50 мм с последующим увеличением времени на каждый миллиметр сверх этой толщины (BS 8204)
- Полимер-модифицированные стяжки: строго следуйте спецификациям и рекомендациям производителя.
  - Допустимое время высыхания должно быть рассчитано для предполагаемой глубины стяжки с учетом существующих условий окружающей среды e.грамм. Температура и влажность
  - Время высыхания стяжек, модифицированных полимером, потенциально может отличаться от времени высыхания цементных стяжек
  - Все субподрядчики, занимающиеся отделкой стяжки и пола (включая установку систем теплого пола), должны соблюдать требования к установке и не отклоняться или менять материалы
  - По стяжке нельзя ходить, пока она полностью не затвердела
  - Слишком раннее нанесение отделки поверхности на стяжку приведет к выходу из строя

Примечание. Содержание влаги в выравнивающих стяжках, на которые должны быть уложены определенные полы, и методы измерения содержания влаги приведены в стандартах BS 5325, BS 8201, BS 8203 и BS 8425.

Обеспечение компенсационного шва по периметру кромочной полосы — уровень плитки
UFH Испытания и ввод в эксплуатацию системы
Испытание на влажность стяжки, на которой предлагается напольная плитка
Подготовка стяжки под финиш
Нанесение клея методом двойного склеивания
Полный контакт плитки и клея
Соблюдение заводских правил при укладке полов
Информация для конечного пользователя

Обеспечение подвижных швов в стяжке пола или плитке

Деформационные швы должны быть предусмотрены:

Межкомнатные пороги
Если размеры пролета превышают 40 м2 с максимумом 8 м с одной стороны
В местах, где имеются швы в конструкции основания пола или происходит изменение пролета e.грамм. балочные и блочные перекрытия
Между независимо регулируемыми зонами нагрева
Между отапливаемыми и неотапливаемыми участками стяжки
Дополнительные соединения следует рассматривать в областях с высоким тепловым усилением, например большие зимние сады или стеклянный атриум

Устройство деформационных швов

Соединения пролета должны быть сформированы с использованием жестких формирователей стыков, где это возможно, которые могут быть размещены на этапе подготовки и останутся на месте во время работы.В идеале формирователь швов должен быть на 5 мм ниже глубины готовой стяжки, чтобы обеспечить плавный переход высоты между пролетами
Все стыки в стяжке должны отражаться от любого последующего приклеенного напольного покрытия
Расположение стыков должно быть определено до установки стяжки, и должны быть проведены консультации между всеми сторонами, включая главного подрядчика, установщика теплого пола, установщика готового напольного покрытия и установщика стяжки, чтобы определить подходящие места.
Деформационные швы должны быть проведены через черновой пол до отделки пола, и все нанесенные слои должны заканчиваться с обеих сторон шва
Шов следует заполнить подходящим гибким наполнителем и нанести фирменную защитную полосу, чтобы закрыть шов.Запрещается использовать раствор
Они не должны перекрываться каким-либо упругим, текстильным или другим приклеиваемым покрытием пола
Крышки деформационных швов могут быть заподлицо, монтироваться на поверхности или закладываться в строительный раствор и металл, металл с резиновым вкладышем или ПВХ

Труба напольного отопления, проходящая через компенсатор

Типовая крышка компенсатора

Обеспечение компенсационного шва по периметру кромочной полосы

При установке системы теплого пола:

Стяжки должны быть изолированы по всем краям, примыканиям и колоннам для обеспечения возможности движения из-за тепловых нагрузок
При определении минимальной толщины краевой полосы, необходимой для расширения, необходимо следовать рекомендациям производителя как для стяжки пола, так и для облицовки плиткой.Обычно это 6-15 мм
Стык закрывается плинтусом
Эти стыки необходимо оставить пустыми или заполнить сжимаемым материалом
Никогда не наносите раствор на деформационные швы

Полы с подогревом (UFH) Испытания и ввод в эксплуатацию

Системы UFH должны быть введены в эксплуатацию до нанесения отделки пола. Это добавит к общему времени до нанесения какой-либо отделки пола. Примечание: Если отделка пола установлена до включения и ввода в эксплуатацию УФН, любая остаточная влага в полу переместится на поверхность стяжки и потенциально может вызвать расслоение отделки пола
Испытание системы под давлением не является вводом системы в эксплуатацию.Источник тепла должен быть на месте и работать, чтобы обеспечивать правильную температуру
Система UFH должна быть введена в эксплуатацию в соответствии с рекомендациями производителя утвержденными установщиками. Требуется акт ввода в эксплуатацию

Испытание на влагостойкость стяжки, где предлагается облицовка пола

Испытания на влажность должны проводиться после ввода в эксплуатацию системы UFH, но до укладки плитки.
Испытание на влажность проводится с использованием подходящего утвержденного метода, например, гигрометра для пола или испытания карбидной бомбы.Из-за возможных неточностей использования гигрометров при высоких уровнях влажности следует использовать прямое измерение, такое как карбидная бомба или высушенный в печи образец
Основание считается достаточно сухим, если относительная влажность, измеренная гигрометром / датчиком для настольного монтажа, составляет 75% или менее. При использовании гигрометра для пола следует обратиться к разделу «Проверка влажности» в стандартах BS5325, BS8203, BS8425 и BS8201
Обогрев системы UFH должен быть отключен за 96 часов до проведения любых испытаний гигрометром.
Гигрометр должен оставаться на месте до тех пор, пока не установится полное равновесие.Обычно считается, что это 72 часа, но может быть больше для толстых секций и значительно дольше для бетона, плавающего под давлением

Подготовка стяжки под отделку

Верхняя поверхность стяжки может нуждаться в надрезании, шлифовке или шпонке для подготовки к нанесению грунтовки и клея для укладки плитки.
Шлифовка, шпонка и т. Д. Поверхности стяжки позволяет проникать грунтовкам. Он также является «ключом» к клею для захвата
Перед нанесением грунтовки поверхность должна быть очищена от грязи и мусора.
Любые грунтовки и клеи нельзя наносить до полного затвердевания и высыхания стяжки.Время высыхания зависит от типа стяжки
Поверхности, подлежащие облицовке плиткой, должны быть жесткими, стабильными по размерам, ровными, без провалов и возвышений, прочными, чистыми и без цементного молока, красок, солей, жира, пыли и любых загрязнений, которые могут препятствовать адгезии

Нанесение гибкого клея методом двойного склеивания

Крепление плитки должно выполняться в соответствии с практическими правилами BS 5385 и BS 8000 по укладке настенной и напольной плитки.

Необходимо соблюдать спецификации производителя плитки для крепления. грамм. Плитка из травертина может потребовать двойного приклеивания. Этот способ крепления может также потребоваться для плитки большого размера
Может потребоваться двойное приклеивание (нанесение клея на нижнюю сторону плитки, а также на основу)
Клей необходимо использовать в соответствии с рекомендациями производителя.
Клей необходимо прижать плиткой, чтобы обеспечить полное сцепление.
При укладке плитки следует избегать больших пустот
Полы нельзя открывать для движения транспорта до тех пор, пока клей не затвердеет.

Полный контакт плитки и клея

Клей необходимо прижать плиткой, чтобы обеспечить полную адгезию и твердое покрытие без образования пустот.
Метод тонкого слоя с использованием клея и зубчатого шпателя: убедитесь, что есть полный контакт между клеем и основанием плитки

Соблюдение производственного процесса при укладке напольного покрытия

Следует соблюдать все соответствующие рекомендации производителей, которые определяют сроки их выполнения i.э .:

Удаление цементного молочка с помощью шлифовки для получения ключа для грунтовки и / или клея
Ввод в эксплуатацию теплых полов до начала облицовки плиткой
Дать системе UFH остыть в течение не менее 48 часов перед началом укладки плитки
Испытание на влажность для подтверждения сухости стяжки перед началом укладки плитки
Обеспечение того, чтобы время от завершения стяжки до начала укладки плитки было рассчитано и соблюдается
Убедитесь, что плиточный клей затвердел до того, как по плите будут ходить (обычно 12-24 часа в зависимости от условий окружающей среды).
Убедитесь, что система UFH не включается в течение как минимум 48 часов после завершения укладки плитки

Передача системы UFH

Строительные нормы и правила требуют, чтобы жильцам была предоставлена информация, позволяющая им эффективно использовать системы, установленные в их домах.Это должно включать:

Инструкции производителя на продукцию
Зоны обогрева: должны быть включены четкие чертежи плана этажа, показывающие, как собственность разделена на зоны контроля.
Программаторы и термостаты: для интерфейса управления должна быть предоставлена информация и руководство по эксплуатации.
Характеристики системы: Для жителей важно понимать ключевые различия между системами UFH и более традиционными системами отопления.Хотя пол может быть не теплым, система может работать с оптимальными настройками. Если система UFH встроена в стяжку, всегда будет задержка между включением системы UFH и повышением температуры в помещении. Важно сообщить о последствиях этого жителям

Обратите внимание: были приняты все меры, чтобы информация в этой статье была верной на момент публикации. Любые предоставленные письменные инструкции не заменяют профессионального суждения читателя, и любой строительный проект должен соответствовать соответствующим Строительным нормам или применимым техническим стандартам.Однако для получения самого последнего технического руководства по гарантии LABC обратитесь к своему инспектору по управлению рисками и к последней версии технического руководства LABC Warranty .
