Столбчатый фундамент. Характеристики, виды, особенности.
Как вы знаете, ни одна постройка здания не обходиться без возведения фундамента. От того, насколько качественно и правильно будет заложен фундамент и будет зависеть качество дома. Как-то мы уже рассказывали вам о ленточном фундаменте, на этот раз мы расскажем вам о втором виде фундаментов – столбчатом.
Особенности столбчатого фундамента
Ленточный фундамент используют как основу для капитальных, больших и многоэтажных построек. Например, ленточный фундамент используют для возведения зданий из строительного камня: шлакоблока, кирпича, газобетона: это дома, гаражи, дачи. Столбчатый фундамент используют в качестве основы для лёгких, деревянных построек: деревянных, домов, беседок, веранд, бань и т.п. Постройки из дерева можно возводить и на ленточном фундаменте, но главный и несомненный плюс столбчатого фундамента в его дешевизне и простоте.
Принцип столбчатого фундамента заключается в том, что вы не заливаете бетоном основание по периметру и под несущие стены постройки, а делаете это в определённых местах, чтобы обеспечить надёжную основу для дома. Столбчатый фундамент выглядит в виде столбов, на которые монтируется основа будущей постройки.
Виды столбчатых фундаментов
Столбчатый фундамент можно сделать из различных материалов.
- Столбчатый фундамент из труб;
- Столбчатый фундамент из строительного камня;
- Столбчатый фундамент из брёвен;
- Столбчатый фундамент из бетона.
Расчет столбчатого фундамента
Перед возведением фундамента, в обязательном порядке вы должны произвести все необходимые расчёты.
Глубина фундамента
Первым с чего нужно начать, это расчитать глубину фундамента. Глубина фундамента зависит от нескольких факторов:
- Вес будущего здания;
- Вид фундамента.
А теперь по порядку. Что касается грунта, то для начала вы должны узнать есть ли грунтовые воды на месте будущей постройки, а также узнать глубину промерзания грунта. Для этого вам необходимо выкопать яму до так называемых несжимаемых слоёв грунта, достигнув которых вы получите глубину вашего фундамента. Хотим вас заверить, что это очень важно и необходимо, так как если не учесть эти факторы, то из-за промерзания и размытия грунта возможны трещины, деформация и даже разрушение фундамента.
Если ваша будущая постройка будет тяжёлой, из-за большого количества этажей, тяжёлого веса материалов и т.п., то учитывайте это при выборе глубины фундамента. Даже если у вас хороший грунт, то для жилого дома, где будет 2 этажа, большое количество мебели и человек, то делать фундамент глубиной в 50см – сами понимаете, не логичен.
Последний фактор, от которого зависит глубина фундамента, это его вид. Для бетонного столбчатого фундамента, глубиной в 50см не обойтись, когда же для самой простой деревянной беседки достаточно будет столбчатого фундамента из труб глубиной даже в 40см.
Соответственно, глубину фундамента рассчитываем из этих 3-ёх факторов. У вас может возникнуть вопрос, дескать, если в одной части постройки выходит что глубину фундамента можно копать на уровне 50см, а в другой на 100см, то, как тогда быть!? В таком случае глубину фундамента определяет самый глубокий показатель, не минимальный, ни средний, а ещё раз подчёркиваем – максимальная глубина берётся за основу. А вообще лучше всего строить на ровной поверхности.
Необходимое количество столбов
Как правило, столбы фундамента возводят под каждый угол постройки и в центре, таким образом, чтобы основа не провисала, и центр тяжести постройки был распределён равномерно на все столбы. В большинстве случаев, устанавливается столб на каждые 2 метра постройки, как по горизонтали, так и по вертикали.
Высота столбов должна быть минимум на 20-30см выше уровня земли. Если же есть вероятность того что дом может быть затоплен, у вас выпадает много снега, нужно подогнать под уровень другой постройки и прочих факторов, то конечно же, высоту фундамента необходимо увеличивать.
Подготовительные работы
Перед тем как приступать к строительству дома и возведению фундамента, вы должны составить план постройки. Это может быть как найденный в интернете план постройки, заказанный у архитектора, либо же если у вас есть определённые познания в этой области, то составленный самостоятельно. Имея в руках план, где будет рассчитано всё до мелочей, можно спокойно проводить дальнейшие работы.
Исходя из плана, предварительно намечаем, где у нас будут столбы под фундамент, для этого лучше всего вбить в нужные места металлические прутья. Затем отсчитываем от периметра нашей будущей постройки по 2 метра с каждой стороны и обозначаем границу, например песком. Для чего? Вот этот ореол вокруг постройки, это та часть участка, с которой вам необходимо будет снять верхний плодородный слой земли. Это делается для того чтобы исключить вырастание различных растений, особенно под домом. Достаточно будет снять слой земли на глубину 10-30см от поверхности. Исходите из того чтобы не поверхности не осталось плодородного слоя. Когда работы завершены проверьте, нет ли никаких корней на месте будущей постройки, ибо это может стать впоследствии очень негативным фактором. Данное место должно быть абсолютно ровным, при необходимости снимите имеющиеся бугры, либо же нарастите грунт в углублениях.
Непосредственно на поверхность того места, где у нас будет возведена постройка, насыпаем слой песка или гравия. После того как строительная площадка готова приступаем к выкапыванию ям под фундамент.
Как сделать столбчатый фундамент
Теперь давайте подробно рассмотрим то, как правильно сделать столбчатый фундамент под конкретный вид данного фундамента.

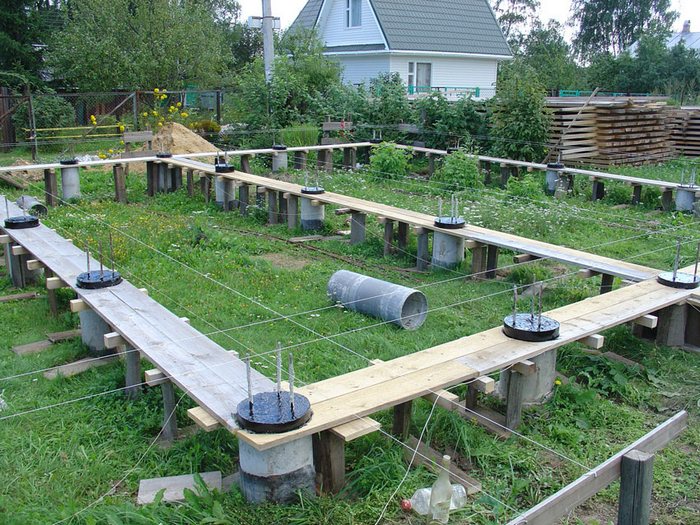

Столбчатый фундамент из асбестовых труб
Фундамент из асбестовых труб, на сегодняшний день, является самым простым и дешёвым фундаментом не только из столбчатых, но и всех других видов фундаментов. Именно с него мы и начнём.
Количество столбов для постройки рассчитывается таким образом, что интервал между ними должен быть не менее 2-ух метров друг от друга, обязательно под каждый угол, и от них отмеряйте по 2 метра. Для ровного участка и для одноэтажной деревянной постройки с чердаком, рекомендуем использовать асбестоцементные трубы диаметром 200мм, в иных случаях используйте трубы диаметром от 250мм.
Для возведения фундамента из асбестовых труб выкапываем яму соответствующей глубины.
Столбчатый фундамент. Область применения и особенности конструкции.
Столбчатый фундамент состоит из отельных столбов, связанных над поверхностью грунта ростверком. По сравнению с ленточным или плитным, у него общая площадь опор значительно меньше. А значит и меньше несущая способность. В связи с этим применение столбчатого фундамента у нас ограничено.
Область применения
В центральном регионе на 80 процентах строительных участков под подошвой фундамента залегают глинистые грунты. Это довольно слабый грунт, требующий больших площадей опоры в случае строительства тяжелых домов. Поэтому наиболее употребляемый «народный» вариант основы дома – ленточный, и часто – сборный из блоков (шлакоблок) или бутокамня.
Столбчатые фундаменты у нас применяют под весьма легкие конструкции, а именно:
- дома из дерева или же каркасные дома;
- строения из легких блоков типа газоблок…;
- вспомогательные постройки легкого типа – беседки, террасы, сараи, легкие гаражи и т.п.
- другие нетяжелые конструкции уже промышленного предназначения – ангары, цеха и т.п.
Столбчатый фундамент под тяжелым домом
Но иногда столбчатые фундаменты применяют и при возведении домов тяжелого типа из кирпича, шлакоблока. В тех случаях, когда проектным расчетом суммарная площадь столбов окажется достаточной для такого типа зданий.
Применение под тяжелые дома возможно при строительстве на грунтах с высокими прочностными показателями – это весьма твердые глины, крупнообломочные грунты, или когда на участке близко к поверхности залегают твердые горные породы.
Иногда бывает и так, что у поверхности залегают весьма слабые грунты, малопригодные для любого фундамента, а плотные находятся на значительной глубине, тогда столбы глубокого заложения становятся единственно приемлемым вариантом фундамента.
Возможность применения столбчатого фундамента определяется исключительно проектом дома, на основе геологических изысканий. Самостоятельно принимать решение о строительстве подобных фундаментов под тяжелым домом, не рекомендуется.
Особенности конструкции
Основание столбчатого фундамента всегда должно находиться ниже верхнего плодородного и весьма неустойчивого слоя (гумуса) и опираться на прочные грунты. Иногда закладывают весьма длинные столбы на большую глубину, чтобы достичь прочных слоев.
Существует правило расположения столбов. Они обязательно закладываются под всеми углами дома, в местах пересечения стен, а на протяжении стен – с определенным шагом.
Шаг определяется расчетом, но чаще находится в пределах 1,5 – 2,0 метра. Оголовки (верх) обязательно делаются на одной горизонтали. На них будет опираться ростверк.
Для легких строений ростверк не делают вовсе, а заменяют его металлическими или деревянными балками.
При возведении деревянных домов возвышение оголовков над уровнем почвы делают порядка 0,5 метра. Таким образом под полом образовывается достаточный зазор с почвой, чтобы избежать в доме сырости.
Материал для столбчатого фундамента
Столбы фундамента могут быть сделаны из деревянных бревен, кирпича, или из монолитного железобетона.
-Дерево в обязательном порядке обрабатывается антисептиками, просмаливается и закладывается комлем вверх. Но этот, издавна применявшийся материал, при любой обработке является все равно менее всего надежным и долговечным.
Кирпичная кладка весьма редко применяется. Потому что для ее возведения потребуется рыть котлованы, или сплошную траншею. Также необходима и металлическая армировка кирпичной кладки продольными прочными стержнями, так как на фундамент будут воздействовать силы пучения грунта на разрыв. Возможно применение лишь красного водоустойчивого кирпича.
Наиболее предпочтительным материалом для возведения столбов остается железобетон.
Как сделать опоры в скважинах
Наиболее простая технология установки железобетонных столбов – в скважинах.
Достаточно пробурить в грунте скважину нужного диаметра (обычно это 200 или 250 мм), для чего можно использовать и ручной бур, и вести строительство своими руками.
К тому же технология приготовления бетона самостоятельно уже давно освоена большинством строителей.
Но для столбчатого фундамента необходимо готовить только весьма водоустойчивый бетон, так как гидроизоляция столбов в скважинах невозможна.
Опоры, выполненные по технологии ТИСЭ имеют уширенное основание, что увеличивает опорную площадь, и улучшает противостояние морозному пучению.
Армировка обязательна, только армированный бетон может противостоять разрывающим усилиям морозного пучения. В скважинах применяется обычно от одного до четырех довольно толстых прутов арматуры диаметром 10 – 12 мм.
Способ возведения в котлованах
Другой способ возведения опор из железобетона предусматривает рытье котлованов, с размерами большими, чем столб примерно на полметра, с тем чтобы была возможность смонтировать опалубку. Теперь конструкция будет скорее прямоугольной или квадратной формы в поперечном сечении.
Для его же армировки потребуется 2 – 4 прута арматуры, которые связываются между собой в каркас.
Помимо явных недостатков, — большого объема земляных работ, повышенного расхода материалов и трудоемкости, этот способ имеет одно большое преимущество. Только в котловане можно создать большую опорную площадь столба. Т. е. сделать его с большим уширением снизу и опереть на подстилающую подушку из песка.

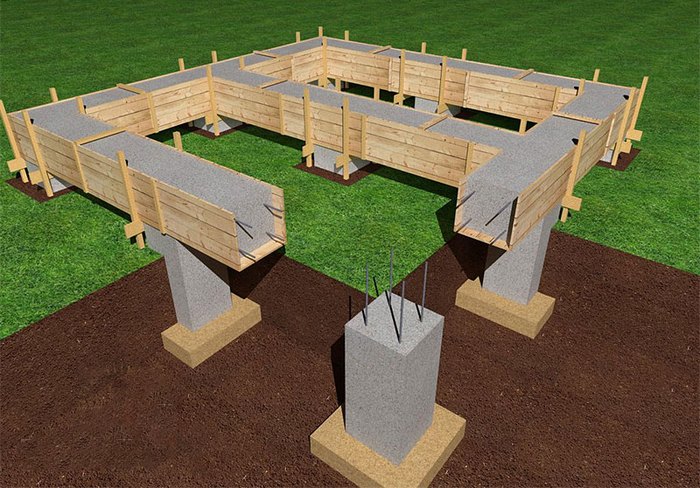

Конструкция ростверка из железобетона
Ростверк – неотъемлемая часть столбчатого фундамента, им соединяются оголовья столбов в единую конструкцию. Ростверк воспринимает нагрузки от дома и перераспределяет равномерно на каждый столб. Он может отсутствовать лишь в легких конструкциях, где он заменяется балками или же нижним венцом деревянных бревен.
Обычно ростверк выполняется в виде сплошной ленты железобетона. Он армируется по типу ленточного фундамента группами стержней с верхней и нижней стороны.
Применяется толстая ребристая арматура А3 диаметром порядка 12 мм, в количестве не менее 2 шт. в верхнем и нижнем ряду. Такое расположение стержней, как известно необходимо для балок, испытывающих изгибающие силы в вертикальной плоскости.
Поперечная армировка ростверка не воспринимает какую либо значительную нагрузку и может быть выполнена арматурой малого диаметра 6 — 8 мм, служащей скорее для связки основных стержней в каркас. В любом случае стержни не должны располагаться ближе чем 5 см к краям бетонной конструкции.
Порядок возведения ростверка
Перед возведением ростверка готовится песчаная подушка по всему периметру укладки бетона, уровень которой обычно ниже на несколько сантиметров, что бы оголовья оказались в ростверке.
По столбам укладывается арматура ростверка, которая увязывается с арматурой столбов (жесткое соединение ростверка и столбов). Вокруг каркаса строится деревянная опалубка, которая закладывается бетоном.
После упрочнения бетона, опалубка снимается, а песчаная подушка удаляется. Расстояние от ростверка до грунта должно остаться не менее 10 см. Это важно, так как зазор предотвращает разрушение ростверка зимой пучащим грунтом.
Расчет ростверка, его размеры, количество и размещение арматурных стержней в бетоне определяются исключительно проектом. Нужно помнить, что ростверк – очень важная часть всей конструкции, воспринимающая значительные нагрузки.
Столбчатый фундамент не подразумевает строительство подвала под домом, как это присуще ленточным фундаментам. Подвал может быть создан лишь как отдельный элемент дома, не увязанный с самим строением. Приведенные рекомендации являются обобщением опыта, строительство же нужно вести в соответствии с проектом
Столбчатый фундамент: минусы и плюсы основания
Фундамент из столбов – это такой вид постройки, который применяется для нетяжелых зданий, что имеют стены из дерева, щитов или каркаса. По техники строительства считается достаточно простой конструкцией, поэтому есть возможность возведения своими руками. Данная система складывается некоторым количеством столбов, располагаемых в оптимальных точках. Каждую деталь основания нужно разместить на дистанции около двух метров. Обо всех подробностях, достоинствах и недостатках данного устройства мы и поговорим в нашей статье.
Описание столбчатого устройства
Фундамент из столбов – это такой вид постройки, который применяется для нетяжелых зданий, что имеют стены из дерева, щитов или каркаса
Столбчатый фундамент имеет конструкцию, состоящую из столбов опоры, которые связываются ростверком. Такие столбы монтируются во всех углах и местах пересечений стен. То есть все точки, которые имеют наивысший показатель получения нагрузки. Для того чтоб построить столбы необходимы такие материалы и инструменты:
- Плитняк или бутовый камень;
- Кирпичи, хорошо обожжённые;
- Марки бетона от В15 до В25;
- Деревянный материал;
- Трубы из стали или асбестоцемента;
- Сборные конструкции из железобетона.
Внимание! Лучшей почвой для выполнения данной постройки является песок.
Плюсы и минусы основания
Достоинства и недостатки делятся на такие разновидности как частные и общие. Что касается первых, то они, прежде всего, зависят от таких факторов:
- Особенности конструкции устройства;
- Использованный материал для строительства.
Давайте, теперь по отдельности рассмотрим плюсы и минусы такого основания.
Преимущества фундамента
Самым главным достоинством, которое имеет столбчатый фундамент является его низкая стоимость
Самым главным достоинством, которое имеет столбчатый фундамент является его низкая стоимость. Всего, по отношению к расходу на монтаж другого основания, данный тип составить около 30 процентов. Стоит отметить, что затраты на опоры столбов обычно не превышают 18 процентов. Но, все экономический фактор – это не единственное достоинство такого устройства. Позитивные качества также проявляются и в таких его характеристиках:
Рекомендуем к прочтению:
- Единичные опоры при своем взаимодействие с почвой снижают возможность того, что земля может осесть. Это достоинство открывает возможность увеличить обьем нагрузки в среднем на 25 процентов. Результатом этого фактора есть уменьшение величины общей площади основания, а следовательно и финансовых затрат.
- Самые некомфортные грунты для выполнения строительных задач есть пучинистые типы. Но, стоит отметить, что именно столбчатый фундамент имеет способность сопротивляться такому явлению земли. Наименьшая степень пучения наблюдается при установке железобетонных опор с самым маленьким сечением. Для того чтоб уменьшить силу деструкции на столбы, нужно выбирать модели с поперечным сечением, которые сверху заостренные. Так же необходимо упомянуть, что такие опорные точки можно делать из бетонных монолитов.
Минусы устройства
Склонность устройства перемещаться, плохо влияет на общий показатель устойчивости всего дома
Самым важным недостатком, который проявляет столбчатый фундамент, является невозможность эксплуатации при строительстве массивных построек. Помимо этого всего минусы проявляются в таких особенностях конструкции:
- Склонность устройства перемещаться по горизонтали, плохо влияет на общий показатель устойчивости всего дома. Для того чтоб защититься от такой проблемы, нужно использовать ростверк для соединения столбов. Но, стоит отметить, что данная норма применима только к постройкам средних габаритов.
- Столбчатый фундамент не может строиться в проектах, которые планируют подвальное помещение.
Плюсы и минусы различных видов
Каждый строительный объект имеет ряд требований и норм к возведению. Они могут проявляться в финансовых затратах, навыках специалистов, качестве материалов и т.д. Если учитывать все критерии вместе, то можно выделить такие виды фундамента:
- Деревянный вид;
- Кирпичное основание;
- Столбчатый фундамент из монолита;
- Конструкции из металла и винтов и т.д.
Давайте каждый из них рассмотрим отдельно.

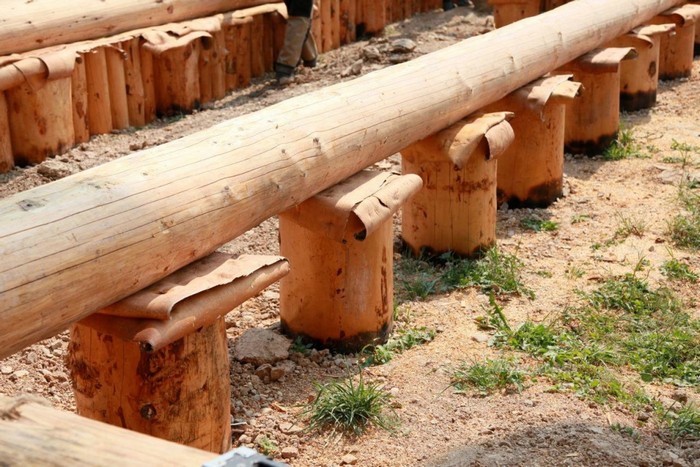

Древесное основание
Столбчатый фундамент такого типа рекомендовано выбирать для строительных проектов летних домов и небольшого размера построек
Дерево – это один из самых доступных материалов. Если есть возможность, то его можно достать и самостоятельно, но можно и приобрести уже заготовленные бревна. Плюс ко всему, данный тип основания имеет ряд таких характеристик:
- Для подготовки материалов вам пригодиться только пила и топор;
- Маленький срок эксплуатации. Это объяснимо тем, что дерево поддается процессу гниения. Следует учесть, что такая опора имеет срок жизни до 80 лет, и то, только в случае правильного с ней обращения.
- Выполнив обжиг бревен можно добиться эффекта гидроизоляции, и защитить древесину от различных паразитов.
Внимание! Столбчатый фундамент такого типа рекомендовано выбирать для строительных проектов летних домов и небольшого размера построек. Если правильно выполнить все подсчеты, то можно возвести деревянный дом с двумя этажами.
Кирпичный столбчатый фундамент
Такой тип постройки может выполнить человек, не имеющий специальных навыков
Этот материал имеет более высокий уровень прочности, чем бревна. При достаточно легком процессе монтажа, он все же занимает много время и усилий для выполнения таких задач. Отличительными являются такие характеристики:
Рекомендуем к прочтению:
- Средняя ценовая политика. Его стоимость немного больше, чем у деревянного основания, но меньше монолита.
- Имеет высокую несущую способность. На таком типе фундамента можно строить более массивные постройки, так как риск просадки есть минимальным.
- Отсутствует дополнительный этап подготовки. Если древесину необходимо обрабатывать, то кирпич продается уже в готовом к кладке виде.
- Простая строительная техника. Такой тип постройки может выполнить человек, не имеющий специальных навыков.
Внимание! На сегодняшний день такой столбчатый фундамент встречается в постройках дачных домов. Плюсы материала заключаются в его компактности, доступности и экономности.
Монолитное основание
Это один из оптимальных вариантов для строительных работ над возведением массивных зданий с двумя или тремя этажами
Это один из оптимальных вариантов для строительных работ над возведением массивных зданий с двумя или тремя этажами. У монолита отличная несущая способность, которая полностью исключает возможность просадки почвы. Плюс ко всему монолитный фундамент имеет такие преимущественные отличия:
- Высокая цена. Чтобы построить такое основание нужно пользоваться услугами специальной техники. Материалы также имеют большую стоимость.
- Долгий эксплуатационный срок. Если придерживаться всех норм и правил, применимых к монолитам, то можно получить фундамент, который прослужит столетие или больше.
- Большая несущая способность. Такое строение способно держать на себе вес до 100 тонн.
- Технологическая сложность монтажа. Монолитный столбчатый тип основание – это самый трудоемкий вариант. Стоит также учесть, что на практике зачастую неподготовленный человек не может справиться со строительными задачами такого плана.
- Капризность к типам почвы. Большой вес материалов имеет большую возможность проседания грунта. Именно по этой причине нужно выбирать более прочный участок земли.
Внимание! Монолит как опору чаще всего применяют в строительстве больших дачных домов, которые предназначены для людей с постоянным проживанием.
Основания из металла и винтов
Технологический прогресс привел к появлению новейших способов возведения фундаментов домов, которые соединяют в себе все лучшие характеристики
Технологический прогресс привел к появлению новейших способов возведения фундаментов домов, которые соединяют в себе все лучшие характеристики. Применение в строительных работах свай из металла дает возможность уменьшения цены при сохранности в конструкции несущей способности.
Винтовые элементы – это продолжение технологических изобретений, что дает возможность металл применять еще и для столбов фундамента. Такая методика исключает существующие проблемы опорных деталей, но и не теряющая своих достоинств. Стоит отметить, что такие техники чаще всего можно увидеть при выполнении монтажа для здания небольшого размера и каркасных строений. На сегодняшний день их также стали использовать для строительства капитальных построек. Такой столбчатый фундамент имеет такие конструктивные особенности:
- Увеличен уровень возможного подъёма груза. Сваи из металла могут держать стотонную нагрузку, а винтовой механизм – около 250 тонн.
- Быстрота строительных работ. Если использовать металл, то основание в 100 кв. м можно построить за три календарных дня. В случае винтов – скорость выше, даже чем при монтаже деревянного фундамента.
- Низкая стоимость. Металл стоит намного дороже бревен, но намного меньше, чем монолит или кирпич.
- Необходима гидроизоляция;
- Легкость ремонтных работ;
- Есть возможность при необходимости повысить уровень крепости конструкции. Это действие нужно совершать, если планируется достройка этажа.
Внимание! Самым большим достоинством винтовых оснований перед другими видами – это, прежде всего, его способность монтироваться на болотистой местности и на почве с большим количеством воды. Если даже будет паводок, небольшой вес фундамента, не позволит ему деформироваться или сдвинуться.
Столбчатый фундамент чаще всего используется для строительных работ малоэтажных построек. Стоит отметить, что современный прогресс позволяет исключать различные минусы функциональности конструкции. Этот процесс намного расширил зону его применения. Такому основанию отдают предпочтение большое количество владельцев проектов, так как он прост и быстр в возведении объектов, а также имеет очень высокие показатели характеристик.
Внимание! Все не забывайте о том, что если монтажные работы отклонены от нормы, то это может привести к тому, что резко сократиться срок жизни вашего фундамента.
Столбчатые фундаменты и их применение
Столбчатый фундамент
Столбчатый фундамент является наиболее дешевым и простым в возведении. Ему отдают предпочтение при строительстве как производственных и общественных зданий, так и одноэтажных дачных построек. Но по ряду причин применение столбчатых фундаментов имеет ограничения и не учитывать их нельзя.
Столбчатые фундаменты относятся к типу отдельных фундаментов на естественном основании и представляют собой столбы с развитой опорной частью (подошвой), передающие сосредоточенные нагрузки от колонн, углов зданий, опорных рам, балок, арок, ферм и других несущих конструкций сооружения. На столбчатых фундаментах возводят лишь достаточно легкие сборно-каркасные дома, из бруса и бревен, а также стойки заборов. При высокой неоднородности грунта основания или его большой просадоточности от использования такого типа фундамента для дачных строений лучше вообще отказаться. На слабо несущих грунтах столбы сильно и неравномерно проседают.
К разметке таких фундаментов предъявляются повышенные требования. Для просадочных грунтов и характеризующихся морозным пученьем они не годятся
Правда, этот тип фундамента широко используют для объектов промышленного и общественного назначения: большие одноэтажные здания, в которых несущими конструкциями служат колонны, а наружные стены — лишь ограждающим контуром. Но в этом случае столбчатые фундаменты имеют особо усиленную конструкцию, большое заглубление и сильно развитую подошву.
Столбчатые фундаменты делают сборными из готовых бетонных блоков, монолитными и из камня (кирпич, бути пиленый камень) на цементном растворе. В сечении они могут быть квадратными или круглыми: зависит от конструкции выбранной опалубки, в которой их отливают из бетона или формы уже готовых бетонных блоков для сборного варианта.
Если на столб должна опираться колонна (промышленные и общественные здания), то в его верхней части делаю углубление — «стакан». В отдельных случаях вместо «стакана» ставят анкерный крепеж для жесткого соединения столба с опираемой конструкцией. Столбчатые фундаменты, в зависимости от своей конструкции, подразделяются на стаканные и бесстаканные. Причем, стаканные выполняют только в бетоне, а бесстаканные — из бетона и камня.
Столбчатый фундамент стаканного типа оптимален для стоек забора. Столб можно отпито заранее или прямо в отрытом под него колодце. В опорной части (подошва) он имеет расширение.
Устройство столбчатого фундамента
Заложение такого фундамента под несущий каркас будущего строения, как правило, делают открытым способом, в предварительно отрытых колодцах или траншеях ниже глубины промерзания грунта: разжиженный грунт и воду удаляют со дна, делают подсыпку из песка или щебня толщиной не более 10 см и трамбуют. Сперва заливают в опалубке (или монтируют из блоков) подошву фундамента, затем — столб (можно сложить из камня).
Площадь подошвы выбирают (рассчитывают специалисты) в зависимости от передаваемой на грунт нагрузки и его просадочности. При больших нагрузках на столбчатый фундамент его армируют (усиливают). Для относительно легких построек (одноэтажных) и сооружений от армирования можно отказаться. Но конструкция столба должна быть такой, чтобы эпюра распределения в нем нагрузки имела угол наклона более 60°. Если угол меньше, неармированная подошва разрушится. Колодец (траншею) с готовым столбчатым фундаментом обратно засыпают песком, послойно и трамбуя.
Нагрузка на столбчатый фундамент определяет его размеры и конструкцию. Оптимальное восприятие нагрузки фундаментом и перенос ее на грунт основания показан на эпюре сопротивления: угол 60° и более гарантирует запас прочности даже не армированному фундаменту, менее 60° фундамент требует усиления армированием
Для столбчатого фундамента важно чтобы его подошва находилась ниже глубины промерзания грунта. Но при его возведении не всегда удается понизить уровень грунтовых вод ниже глубины промерзания. Поскольку бетонные работы в таких условиях весьма затруднительны, столбчатые фундаменты лучше делать сборными из готовых бетонных блоков, укладываемых на цементный раствор. Для подошвы следует использовать армированные блоки.
Ошибки при устройстве столбчатого фундамента
Коснемся лишь дачного строительства, где самой распространенной ошибкой в устройстве столбчатого фундамента является отсутствие в нем развитой опорной части (подошвы). Связано это с тем, что стремясь снизить трудоемкость работ, столбы фундамента заливают из бетона в выбранных в грунте вертикальных колодцах равного сечения: выкапывают или бурят вертикальный канал, стенки которого обкладывают рубероидом или погружают в грунт трубу обсадным способом и заливают туда раствор. Как правило, такие столбы начинают быстро и неравномерно проседать даже при весьма хорошем грунте основания.
Если вы выбрали именно эти технологии возведения столба, рекомендуем нижнюю часть колодца хоть немного расширить: аккуратно выбирая грунт из стенок небольшой лопаткой или трамбуя его ниже окончания обсадной трубы. Но форма и размеры всех таких колодцев для одной постройки должны быть идентичны. Иначе не избежать неравномерной осадки столбчатого фундамента даже в хорошем грунте.
Столбчатый фундамент на просадочных грунтах (илистых или торфяных) — дом интенсивно и длительный период погружается в грунт даже при развитых подошвах в основании столбов.
Столбчатый фундамент возводят на глинистых грунтах с морозным пученьем. Зимой такая постройка на таком фундаменте не в состоянии компенсировать выталкивающее действие сил даже от незначительного морозного пученья: столбы поднимаются из грунта и уходят в сторону, даже с подошвами, заложенными ниже глубины промерзания. Эго явление можно наблюдать после каждой зимы на стойках заборов, установленных на столбчатых фундаментах, но их подправить намного легче, чем заваливающийся дом.
Допускаются ошибки и при разметке столбчатого фундамента. Поскольку столбы заводят под места локальных нагрузок от несущих конструкций постройки (стойки колонны или балки опорной рамы), важно чтобы они имели центральное загружение и были строго вертикальны. В противном случае, в передаваемой на столб нагрузке возникает боковая составляющая, которая уводит его в сторону. К аналогичным последствиям может привести недостаточное количество столбов под нагруженной балкой: балка прогибается и передает на столбы боковое усилие.
Можно ли исправить допущенные ошибки, если дом уже построен?
Рекомендуется на столбчатом фундаменте возводить дома из бревен и бруса или сборно-каркасные и не более.
Во-первых, в силу своей конструкции, такие дома передают на каждый столб одинаковые нагрузки.
Во-вторых, если фундамент все-таки уходит в грунт, да еще и неравномерно, такие дома можно выправить:
- под нижний венец сруба или опорную раму подводят домкраты (над столбами) и приподнимают или выравнивают дом; столбы наращивают и выравнивают по уровню бетонным раствором или каменной кладкой;
- после набора бетоном необходимой прочности, дом равномерно опускают домкратами на столбы.
При необходимости, такие дома выдержат не один подобный ремонт. Эти работы доверяют только специалистам.
Что бы еще почитать?
Столбчатый фундамент — секреты строительства
В строительстве для малоэтажных домов применяются всего четыре основных типа фундаментов: ленточные, столбчатые, свайные и плитные, но в каждом типе […]
Спроектировать и реализовать опорно-столбчатый фундамент по рекомендациям СП 50.100, 22.13330, 32.13330, 45.13330, 27.13330 может исключительно профессиональный строитель. Эти основания слишком […]
Чтобы жилище не напоминало избушку на курьих ножках, на последнем этапе необходимо закрыть снаружи столбчатый фундамент забиркой. Полноценный цоколь у […]
Фундамент — одна из основных несущих конструкций дома. Качество выполнения работ влияет на срок службы здания и его нормальную эксплуатацию […]
Экономичным решением для легкой постройки является столбчатый фундамент каркасного дома сборной или монолитной конструкции. Нижняя брусовая обвязка «каркасника» автоматически становится […]
Столбчатый фундамент представляет собой отдельно стоящие опоры под строение. Такая конструкция изготавливается из бетона и позволяет существенно сэкономить его расход […]
На ровных участках опорно-столбчатый фундамент обходится дешевле плиты или малозаглубленной ленты. Основные минусы – низкая устойчивость к опрокидыванию и организация […]
По экономичности бюджета строительства коттеджа столбчатый фундамент уступает только винтовым сваям. Однако подполье здания на столбах остается незащищенным от осадков, […]
В нормативах СП 22.13330, СП 50.13330 для проектирования и строительства фундамента заложено круглое и квадратное сечение вертикального стержня для столбчатого […]
При частном строительстве нередко используется столбчатый фундамент. При его возведении можно применять различные материалы, выполняя работу самостоятельно или же привлекая […]
