Перекрытие второго этажа: Перекрытия первого второго этажа в частном доме из газобетона: деревянные, монолитные, монтаж, фото

Перекрытия в рубленном доме из бревна

Напомним, что это продолжение рассказа о строительстве полов и перекрытий в деревянном доме. Начало рассказа, об укладке полов на 1 этаже приведено здесь.

Вновь решил потратить время и нарисовал для Вас чертеж слоев пирога межэтажного перекрытия. Это поможет Вам понять суть идеи и решить в будущем для себя — применять ее или нет, а если применять, то в каком виде. Повторюсь, что сложность здесь заключалась в необходимости укладки на втором этаже труб водяного теплого пола и невозможности применения бетонной стяжки.

Изучив вопрос, выяснилось, что существуют специальные пластиковые подкладки (напоминающие ежиков — иголками вверх). Между иголками закладываются трубы, а на иголки уже укладывается отделочный материал (ламинат и пр.). Но, во-первых, это удовольствие не очень дешевое, а, во-вторых, и это самое главное, как сказали специалисты, получается весьма скрипучая конструкция, что для нас было неприемлемо.

Мы начали искать другие варианты.

Первое альтернативное предложение вновь подсказал Андрей, по его словам, этот подход уже давно используют в Финляндии. Мы от него позже отказались (по крайней мере, на момент написания этой статьи), но он заслуживает внимания и возможно кому-то пригодится. Итак, на обрешетку поверх балок укладываются листы гипрока.

К гипроку монтируются трубы отопления. Между трубами прикручиваются куски гипрока для создания опоры поверхности пола. Затем вся конструкция (т.е. трубы с кусками гипрока между ними) заливается либо плиточным клеем либо самовыравнивающимся материалом. После высыхания сверху укладывается еще один слой гипрока. Получается легкая и сравнительно эластичная стяжка. Поверх этой конструкции уже можно укладывать ламинат.

Мои строители нашли еще более простое решение — его плюс, на мой взгляд, в том, что оно более устойчиво к возможным деформациям ну и легче в исполнении. По такой схеме построено два дома под Питером и они пережили уже две зимы, включая морозную и снежную 2009-2010 г.
г. Именно это второе решение было принято нами за основу (см. схему ниже). Честно говоря, мне, как инженеру, не совсем понятна идея с нижним рулонным утеплителем, укладываемым именно фольгою вниз -строители так и не смогли обосновать это. По логике, фольга должна смотреть наверх и отражать инфракрасные лучи, идущие от труб, но эту функцию в принципе выполняют ленты второго верхнего рулонного утеплителя, лежащие фольгою вверх под трубками водяного отопления. Назначение кусков гипсокартона между трубами аналогичное — создавать основу для укладки ламината. особенность конструкции в том, что свободные пространства около труб ничем не заполняются. Это мне сначала не очень понравилось и возникло желание заложить его, например, мытым песком — для лучшей теплопередачи, но пока мы взяли таймаут до следующего лета.

Как это стало выглядеть на самом деле можно увидеть на фото ниже:

Фото от сентября 2013 года — вот так в живую выглядит с торца весь пирог межэтажного перекрытия. Если идти снизу вверх, то можно увидеть: отделочную облицовку блокхаусом, выше нее лист OSB_плиты, далее идет лага (сечение 200*100 мм), наверху в лагу впилены дюймовые доски. Поверх досок положено 2 слоя фанеры и между ними пробковая шумоизоляция. Далее мы видим 2 слоя ГВЛ (нижний — основа, а в толще второго проложены трубы водяного отопления). Еще выше лежит Кнауфовский чистовой пол (20 мм того же ГВЛ), потом рулонная влагоизоляция и сверху ламинат. Совет от автора: если Вы не планируете укладывать теплый пол, то от ГВЛ и Кнауф-чистового пола можно отказаться. Также можно не прибивать снизу листы OSB, а сразу проложить блокхаус.

Как Вы поняли из последних слов — в этом году пол второго этажа (как и первого) остался не доделан. Это связано с тем, что мы решили оставить работы по прокладке теплого пола уже на следующий год, совместив их с работами по монтажу теплового насоса. Кроме того, в эту осень мы затеялись с фундаментом под баню и это пробило определенную брешь в нашем семейном бюджете 🙁

На сегодняшний день полностью сформирован пирог по фанеру, включительно. Давайте рассмотрим этот процесс подробнее.

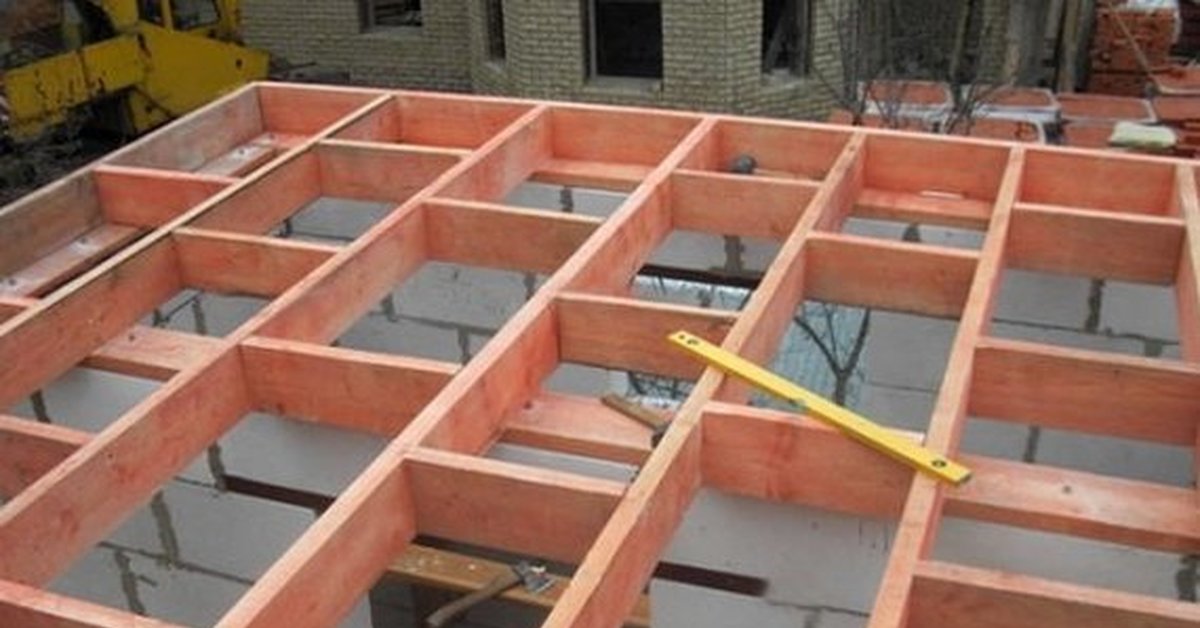

На начало работы мы имели лишь межэтажные балки, см. фото справа.

Сначала, из листов OSB-3 (ориентированно-стружечной плиты) был сформирован черновой потолок первого этажа. Здесь все просто — листы на саморезы крепились к межэтажным балкам снизу (см. фото ниже). Единственной сложностью было огибание бревенчатых стен для уменьшения зазора между стенами и потолком. На фото справа показаны кабели для подключения люстр, выведенные через потолок.

Далее, на листы OSB и балки была уложена пароизоляция (здесь гидроизоляцию мы не используем, т.к. оба этажа являются отапливаемыми и могут стать источниками влаги). Затем были врезаны доски-дюймовки обрешетки. Конечно врезка досок в балки — это более трудоемкая операция, но этим мы используем в качестве несущей плоскости и поверхности самих балок, а кроме того, чуть сохраняем высоту второго этажа.

Теперь поверх пароизоляции размещаем теплоизоляцию (она ложится между OSB-плитами и обрешеткой). Далее, еще один слой пароизоляции и, в заключении, сверху укладываем листы влагостойкой фанеры.

Но здесь пришлось несколько отклониться от сформированной стройной идеологии, поскольку параллельно мною проводился монтаж электрики в доме. Когда мне удалось вырваться с работы, чтобы заняться электрикой, описанный выше пирог уже был сформирован. Но особенность второго этажа в том, что здесь не будет слоя пенополистерола поверх фанеры (на втором этаже он ни к чему), поэтому укладку кабелей необходимо было проводить под фанерой в толще утеплителя. Из-за этого нам пришлось демонтировать фанеру (по моей просьбе она до этого была лишь наживлена), кое-где пропиливать балки для укладки кабелей, срезать пароизоляцию и пр. (см. фото ниже). Но потом, разумеется, вся пароизоляция была восстановлена, фанера вновь уложена и теперь надежно закреплена.

Для тех, кто анализировал проект этого дома (подробнее ….), кстати, данный проект был взят за основу уже многими клиентами Руси — мне приятно, что наш труд не пропал и пользуется популярностью 🙂 Так вот, для этих коллег скажу, что мы чуть изменили схему холла на втором этаже и изменили расположение лестницы. Мы хотели получить больше места в холле первого этажа для размещения всего инженерного оборудования и наши строители предложили сделать наверху дополнительную площадку (см. фото ниже — на нее сейчас опирается временная лестница), а основную лестницу из забежной сделать поворотной на 90 градусов с дополнительной площадкой на высоте около метра.

Не могу не сказать об одном негативном моменте, всплывшем во время строительства пола второго этажа. Надеюсь, Вы не совершите такую же ошибку.

Началось с того, что нам не очень понравилось, что фанера слегка прогибается в одном месте в спальной. Под нашу стяжку хотелось бы иметь более крепкое основание. Второе, что не понравилось, это недостаточная шумоизоляция этажей. Морально конечно я был к этому готов (в деревянном доме звук проникает, к сожалению, достаточно хорошо), но хотелось бы что-то сделать.

Поговорив со строителями решили положить поверх фанеры 1-2 слоя пробки (как под паркетную доску) и еще один слой фанеры — с разворотом на 90 градусов относительно первого.

Я предложил, что сам куплю и организую доставку фанеры и пробки, попросил только подсказать использованный размер фанеры — он оказался 1200*2400 мм. Начав поиски влагостойкой фанеры, я понял, что этот размер есть только у фанеры марки ФСФ. А для фанеры серии ФК есть только квадратные листы 1550*1550 мм.

Для тех, кто не знает разницы между ФСФ и ФК поясню, что обе этих марки производятся из березового шпона, но для первой используются клеи на основе фенола, а для второй — карбомида. Фанеру ФК можно спокойно использовать для внутренних работ, а вот ФСФ рекомендуется больше для наружных. Конечно для ФСФ написано, что можно применять и для внутренних помещений, но как-то не очень настойчиво.

Я позвонил строителям, спросил, какую марку они покупали, но они затруднились ответить, поскольку их больше интересовали габариты, тем более запрета для применения во внутренних работах не было. Позвонив в магазин, где они брали фанеру, я убедился, что это была именно марка ФСФ.

Совсем закручинившись (ну не отдирать же уложенную фанеру) я позвонил своему знакомому, работающему в сфере поставок плитных материалов, и спросил, насколько страшно применять фанеру ФСФ внутри дома. Дмитрий несколько успокоил меня, пояснив, что если фанера не будет открытой, то это не так страшно — она имеет сертификат, кажется Е-0, что допускает установку в домах. На мой вопрос, а что будет, если будет пожар, не будут ли выделяться эти смолы в воздух, Дмитрий оптимистично ответил, что при пожаре, неважно какой дом деревянный или кирпичный, нужно в первую очередь бежать 🙂

Слегка успокоившись, я купил для второго слоя фанеру ФК и пробку. В результате получился практически монолит.

Затронем еще одну маленькую тему — организации сантехники. Монтаж полов предполагает не только организацию ввода в дом воды из колодца, но и организацию вывода канализации. Ранее (см. статью о колодце, септике и инженерных коммуникациях) нами уже были заложены в землю трубы канализации, но еще раз поразмыслив над размещением сантехнических приборов в туалете первого этажа, мы поняли, что нужно переносить стояк канализации.

Для этого пришлось откопать трубу, обрезать лишний кусок и перенести стояк в другой угол санузла (см. фото справа).

Получив опыт шумоизоляции стояков в квартире, я попросил строителей надеть на трубу в подвальной части специальную тепло- и шумоизоляционную трубку К-Флекс (K-Flex) — ее не очень легко найти в розницу в Санкт-Петербурге, но если постараться, то можно. Плюс мы еще теплоизолировали кусок этой трубы между черновым полом и землей специальным колодцем из пенополистирола. Дело в том, что как-раз напротив стояка оказался продух в фундаменте и зимою это негативно сказалось бы на работоспособности канализации.

Еще одним сложным моментом было определение уровня для установки тройников, поскольку еще не до конца была ясна структура пирога пола. Тем не менее, прикинув, мы решили сделать так, как это показано на следующих фото. Кстати обратите внимание на ревизионный люк на трубе — это важный и удобный элемент — не забудьте о нем.

На этом мы пока завершим наш рассказ о монтаже пола, продолжение будет уже в 2012 году.


Перейти к рассказу об укладке водяного теплого пола на 1 и 2 этаже.

Вернуться в главный раздел блога о полах в доме

Деревянные перекрытия между этажами

Понятие перекрытие, в принципе, большинству из нас знакомо. Это то, что отделяет этажи. В многоэтажных домах перекрытия делаются из железобетона. Использовать в загородных домах или двухэтажных дачных домиках такие перекрытия не целесообразно. Тут больше подходят деревянные перекрытия между этажами. О них мы и поговорим.

Отметим, что такой вид перекрытий не только надежен, но и довольно доступный. А выполнить работы по обустройству деревянных перекрытий можно и самостоятельно, предварительно ознакомившись с технологией.

Несколько слов об особенностях деревянных перекрытий между этажами

Отметим, что деревянные перекрытия между этажами выполняются по несущим балкам. Поэтому при проведении работ, следует учитывать, что размеры балок (а именно высота и ширина) должны соответствовать длине пролетов, которые будут перекрываться.

Кроме того, при обустройстве таких перекрытий учитывают и толщину досок, которыми будет стелиться пол второго этажа, и расстояние между несущими балками.

Установка балок для межэтажного перекрытия

Балки для будущего перекрытия могут устанавливаться несколькими способами. В первом случае, концы балок врубаются непосредственно в стены, этот момент предусматривают еще в самом начале строительства стен, не зависимо от того строите ли вы кирпичное или деревянное здание.

Второй способ размещения балок – укладка их на специальные кирпичные столбики. Но такой способ больше подходит при строительстве перекрытий между подвалом и первым этажом. В таком случае столбики устанавливаются довольно часто, для большей надежности.

Балки для перекрытия второго этажа располагаются на расстоянии метра друг от друга, если вы будете использовать 50-миллиметровые доски в качестве напольного покрытия. Если в вашем распоряжении доски, толщина которых 40 миллиметров, то между балками расстояние должно быть меньше – не более 80 сантиметров. Для половых досок толщиной в25 миллиметров обычно укладывают балки с шагом в пятьдесят сантиметров. Сразу оговоримся, что деревянные балки для перекрытий могут использоваться только в зданиях, где пролеты имеют длину, не превышающую пяти-шести метров.

Для обустройства качественного перекрытия между этажами очень важно проконтролировать, чтобы балки были установлены на одном уровне. Выровнять их можно с помощью строительного уровня и ровной длиной доски.

Отметим, что строители рекомендуют предварительно обрабатывать балки смолой или битумом. А в местах, где балки будут встроены в стену, особенно если она из кирпича, балки следует обернуть рубероидом.

В таблице ниже приведены допустимые для межэтажных перекрытий значения сечений деревянных балок (для нагрузок 400 килограмм на квадратный метр).

Обшивка балок и укладка полов

После того, как балки будут установлены и закреплены, их необходимо подшить тесом, толщина которого должна быть25 миллиметров. Выполняется подшивка по низу балок. Далее стелют пароизоляцию и утеплитель. Отметим, что использовать для утепления можно любой материал, кроме минеральной ваты. Для перекрытий между этажами она не очень подходит, так как может выделять вредную пыль.

Когда все необходимые покрытия будут постелены, можно приступать к укладке полов. Для этих целей подойдут доски, специальные деревянные панели и прочие материалы. Со стороны первого этажа (снизу) балки перекрытий можно закрыть листами гипсокартона.

Рекомендации по выбору материалов для деревянных межэтажных перекрытий

Для межэтажных перекрытий выбирают балки, изготовленные из сухой древесины. Отметим, что дерево для таких целей должно сушиться не меньше года на открытом воздухе. Оптимальное же время сушки около трех лет.

Обычно строители рекомендуют использовать для перекрытий между этажами балки из хвойных пород дерева. Оно отличается достаточно прочностью и стойкостью к разного рода воздействиям.

Заметим, что рассчитывая количество балок для перекрытия между этажами в вашем доме, нужно учесть и некоторые строительные хитрости. Выше, в таблице, вы уже могли познакомиться из значениями сечений балок, которые подходят для перекрытий. Сейчас же мы расскажем о том, как можно увеличить выдерживаемую нагрузку:

  1. Если две балки положить рядом, то нагрузка, которую они могут выдержать, суммируется. Например, если одна балка выдерживает 400 килограмм, то две – 800.
  2. Что бы в четыре раза увеличить выдерживаемую балками нагрузку их можно положить друг на друга.
  3. Правило расчета балок: сечение балок должно быть не уже 1/25 ее длины. Значит, толщина перекрытия размером в6 метров должна быть 24 сантиметра, а ширина балки при этом – 15-18 см.

Правильно подобранные балки перекрытия прослужат долго и смогут выдержать допустимые нагрузки. Главное в этом вопросе, соблюдать все требования по монтажу балок, качеству древесины. А для большей надежности будущего перекрытия, можно воспользоваться и строительными хитростями.

Устройство деревянных перекрытий между этажами

Не для кого из нас не секрет, что в частном строительстве преобладают перекрытия из дерева. Самая большая проблема в таких перекрытиях это, конечно, звукоизоляция. Если дом двухэтажный, то детская, как правило, находится на втором этаже, а милые дети, играясь, могут заставить «звенеть» люстру, висящую на первом. Знакомо?

Все дело в шумоизоляции и передачи вибрации от пола. Для комфортного проживания в комнате, перекрытие должно гасить шум в 40 дБ.

40 дБ это приблизительно шум от обычного разговора. То есть если в комнате выше два человека просто разговаривают на спокойных тонах, у вас неслышно ни-че-го! Если интересно подробнее измерить шум, то в современных смартфонах имеется довольно много как платных, так и бесплатных программ. Достаточно набрать «шумометр» в Апп Сторе или Плей Маркете.

Звукоизоляция межэтажных деревянных перекрытий

Если сравнивать звукоизоляцию с теплопроводностью, то там все с точностью до наоборот, 50 см минваты и дерева (каркасник) вас согреют на уровне самых суровых финских стандартов, а стена из бетона такой же толщины недотянет и до половины требования ГОСТа по теплопроводности. Что же касается шума, тут эта бетонная стена (или перекрытие) не пропустит никакого шума, в отличие от деревянного перекрытия, передающего шум от каждого шага.

На мой взгляд, лучшее решение проблемы это разделить пол второго этажа и потолок первого. Сделать между ними как бы ещё один этаж и заполнить его минеральной ватой. Тем более что сейчас на рынке существуют именно акустические разновидности минват. В этом случае вибрации от шагов бегущего по второму этажу ребёнка не будут передаваться на потолок первого потому как это совершенно разные конструкции.

Это не единственное решение проблемы. Можно сделать деревянные перекрытия немного проще. Звукоизоляционные качества, по сравнению с первым вариантом немного пострадают, но и затраты существенно уменьшатся. Весь смысл, опять же в том, чтобы отделить жёсткую связь между полом второго этажа и потолком первого. Для этого можно использовать амортизирующие прокладки из войлока или резины, на которые необходимо укладывать половую доску пола на втором этаже.

Таким образом, можно грамотно сделать междуэтажное перекрытие и на порядок повысить уровень комфорта проживания в частном доме.

Как сделать перекрытие второго этажа

Перекрытия между этажами частных домов бывают плитными, монолитными, а также деревянными. Устройство междуэтажных перекрытий обычно является таким же, как и устройство надподвальных. В статье будет рассказано, как сделать перекрытие второго этажа своими руками.

Монолитное перекрытие второго этажа

Перекрытие из монолита является наиболее прочным для любого дома. Если кратко описать процесс монтажа монолитного перекрытия, он выглядит так: установка опалубки, проведения армирования, заливка бетона, выжидание как минимум 3 недели до высыхания смеси.

При подготовке опалубки надо понимать, на каком расстоянии будут ставиться подпорки друг от друга. Если, к примеру, толщина монолитной плиты будет равна 15 см, расстояние (шаг) можно сделать величиной полтора метра, если же толщина 20 см – то один метр. После установки подпорок на них кладутся продольные несущие балки, на которые укладываются поперечные балки.

Когда вся опалубка готова, начинается армирование. Пруты с 12-сантиметровым сечением необходимо превратить в сплошную сетку с величиной ячеек около 20 см. При заливке бетонной смеси бетон желательно трамбовать вибратором, а по завершении трамбовки и выравнивании смеси его надо проколоть несколько раз по периметру с целью выпуска воздуха.

Деревянное перекрытие второго этажа

Деревянное перекрытие используется обычно в деревянных домах, но его могут применять и в остальных. Значительный плюс перекрытий из дерева — это отсутствие необходимости в какой-либо специальной строительной технике. Также важно знать про перекрытия из полистеролбетона и размеры, Госты и т.д.

Достаточно серьезным ограничением для деревянных перекрытий второго этажа является размер пролета – максимум пять метров. Стоит также помнить, что перед использованием балок их необходимо проверить на различные дефекты.

С целью безопасности (и максимальной прочности) длина балок не должна превышать 4 метра. Соотношение высоты к ширине в данном случае может быть одинаковым либо чуть большим. Перед укладкой балок в стены или на стены нельзя забывать об обмоточной гидроизоляции на концах бруса. Сам же брус необходимо укладывать не впритык к стене, а сохранять отступ в 1-2 сантиметра.

С обеих сторон к нижней части балок прибиваются достаточно тонкие брусочки, на которые затем по держащим доскам укладывается утеплитель. После этого происходит устройство гидроизоляции и чернового пола на тонких брусках.

Чем можно усилить лаги второго этажа, расчет нагрузки от прогиба

Одним их основных конструкционных элементов, применяющихся для устройства перекрытий чердаков или помещений второго этажа в основном в малоэтажном индивидуальном строительстве, является деревянная или металлическая балка, выполняющая одновременно функции лаги пола и основы для крепления потолочных покрытий. Широкому распространению балочных перекрытий способствовали небольшая стоимость исходных строительных материалов и возможность устройства перекрытий без применения грузоподъемных механизмов.

Прогиб лаг

Зачастую степень прогиба лаг зависит от технологии установки и качества материала

Заходя в некоторые, особенно старые, дома даже невооруженным глазом можно заметить прогиб потолков второго, или, что бывает реже, пола первого этажа, являющийся следствием неправильного расчета несущей способности лаги или превышения допустимой нагрузки на перекрытия. Как позывает практика эксплуатации многоэтажных домов постройки первой половины 50-х годов ХХ века, где использовались деревянные межэтажные перекрытия, к 2000-му году величина прогиба потолков составляла от 70 до 100 мм, что приводило к необходимости проведения капитальных ремонтов здания с усилением несущих элементов перекрытий. И это при условии, что проводится точный инженерный расчет нагрузок и сечения лаг на стадии проектирования. А что говорить об индивидуальной застройке, когда расчет несущей способности лаги производился «на глазок» по совету «грамотных» специалистов.

Очень часто на величину прогиба лаг влияет и качество применяемого материала, избыточная влажность древесины, недостаточная толщина металлопроката, из которого изготовлена балка, и еще множество различных причин, приводящих к провисанию, к примеру, перекрытия второго этажа под нагрузкой. Неверный расчет несущей способности может привести не только к возникновению прогиба лаги, но и полному разрушению конструкции и обрушению этажа вниз, причем когда этого никто не ожидает.

Рекомендуем к прочтению:

Когда необходимо усиливать лаги?

Схема устройства междуэтажного деревянного перекрытия

Если хозяин дома заметил провисание верхнего этажа, то первое, что необходимо сделать, провести несложные измерения и оценить состояние конструкций, величину статической нагрузки, чтобы определить величину провисания потолка или изменения кривизны пола для принятия решения о необходимости усиления лаг.

Любые перекрытия под действием собственного веса, статической нагрузки установленных на них конструкций и предметов прогибаются с течением времени. Допустимая величина провисания принимается 1:300, то есть, если трехметровая балка прогнулась на 10 мм, поводов для беспокойства нет, но если эта величина больше, то необходимо принимать меры к устранению деформации и усилению конструкции.

Усиление металлоконструкций

Металлические конструкции, использованные в качестве балок межэтажного перекрытия, можно усилить при помощи дополнительных изделий из металлопроката при помощи сварки или болтового соединения. Для этого разбирается поверхность пола или потолка, если необходимо, под балки перекрытия заводятся регулируемые подпорки для устранения деформации, и производится усиление конструкции стандартными изделиями из металлопроката необходимого сечения, расчет которого выполняется с применением специальных таблиц и методик.

Рекомендуем к прочтению:

Усиление деревянных элементов

Пример усиления лаги деревянной накладкой

Существующие конструкционные элементы деревянного перекрытия в зависимости от их состояния можно усилить несколькими способами:

  1. При помощи накладок из бруса, выполнив несложный математический расчет, когда из табличного значения сечения необходимой балки перекрытия отнимается ширина существующего бруса. Брус и балка скрепляются при помощи болтов с металлическими накладками, препятствующими разрушению древесины в месте крепления и ослаблению конструкции. Существующая балка приподнимается домкратами до получения ровной поверхности пола, после чего накладка и балка скрепляются между собой;
  2. Используя в качестве накладок металлические полосы толщиной 10 мм и шириной на 10-20% меньше высоты бруса. Для предотвращения деформации полосы и снижения прочности количество крепежных болтов должно быть увеличено на 25% по сравнению с деревянными элементами. Накладки устанавливаются с одной или двух сторон балки в зависимости от величины нагрузки на несущие элементы пола верхнего этажа;
  3. Деревянные балки перекрытия, поврежденные насекомыми или гнилостными бактериями можно усиливать при помощи протезов, сваренных из прутка в виде пространственной фермы, или при помощи из швеллера необходимого размера. Швеллер, устанавливаемый в качестве протеза, подбирается из стандартного ряда металлопроката, а для изготовления пространственной прутковой фермы требуется выполнить достаточно сложный расчет прочности, который под силу только квалифицированному специалисту.
  4. Усиление несущей способности межэтажных конструкций можно выполнить путем установки дополнительного количества балок, но эти работы требуют изготовления отверстий в несущих стенах, что в некоторых случаях выполнить затруднительно.
Усиление лаг металлическими полосами

Используя металлические элементы для усиления несущих межэтажных конструкций, особенно это касается разрушенных частей, подлежащих удалению, следует предусмотреть установку элементов, на которые будут закрепляться половые доски верхнего этажа. Крепление должно быть надежным и долговечным, исключающим возможность разбалтывания и появления скрипов.

Усиленные различными способами лаги позволяют увеличить грузоподъемность несущих межэтажных конструкций и общую безопасность эксплуатации существующих строений без значительных капиталовложений и большого объема строительных работ.

Возможные причины неровностей пола

C. Дуайт Барнетт | Специально для Courier & Press

Q: Мы жили в нашем доме 22 года и недавно заметили бугорок в полу между кухней и гостиной. В доме есть подвал, где мы видим полы, и я не вижу ничего похожего на горб. Мы не заметили этого, пока не убрали ковер и не установили новый деревянный пол. Вы думаете, что это всегда было незаметно?

A: Горбинка может появиться во время строительства, или на ее развитие может уйти несколько лет.Не зная планировки вашего дома, я расскажу вам, что я видел в стандартном доме в стиле ранчо с кухней в заднем углу дома и гостиной или семейной комнатой в переднем углу дома.

Обычно из зоны кухни / гостиной есть коридор, который ведет в ванную комнату и спальни. В подвале будет балка из стали или дерева, которая простирается от кухни до спальни. Существуют также балки пола, которые проходят от передней части дома к задней части дома и перекрывают друг друга по балке.Когда балка перекрытия или балки слишком длинные и выходят за центральную балку, они могут вызвать выступ на полу.

Деревянная балка пола прогибается или провисает около центра балки под весом пола и мебели. Когда балка провисает, то ее конец, который находится за центральной балкой, будет выталкиваться вверх, как при раскачивании. Это конец балки, который поднимается вверх, и вызывает горб.

На кухне помимо кухонной мебели тяжелые шкафы и техника.Сосредоточенный вес на кухне, давящий на слишком длинные балки пола, часто приводит к неровности пола в комнате рядом с кухней.

Балка пола должна перекрывать балку рядом с ней всего на три-четыре дюйма. Горбинка может быть заметна, но если она не вызывает трещин в стенах и / или потолке комнат, это не является серьезной проблемой. Вы можете отрезать балку или балки там, где они выступают слишком далеко за балку. Не ждите немедленных результатов, хотя со временем дефект может исчезнуть.

Напишите К. Дуайту Барнетту, Courier & Press, P.O. Box 268, Evansville, IN 47702, или по электронной почте [email protected] Пожалуйста, укажите SASE.

Дом со скошенным или провисшим вторым этажом, но первый этаж — уровень

Наклонные и провисающие полы могут быть предупреждением о проблемах конструкции. К счастью, большинство наклонных полов не представляют серьезной опасности, поэтому с ними мало что делается. Если домовладелец заметит, что в доме есть другие предупреждающие признаки возможных структурных проблем, то, возможно, будет целесообразно дополнительно изучить проблемы, связанные с наклонным полом.

Если второй этаж дома наклонен или провисает, а первый этаж ровный, то есть большая вероятность, что причина не в проблемах с фундаментом, а в других проблемах. Часто причина уклона второго этажа связана с проблемами каркаса, плохой инженерией, прошлой реконструкцией, повреждением водой или проблемами с вредителями, такими как термиты.

При первой диагностике второго этажа без уровня рекомендуется сначала измерить, насколько они наклонены или провисают. Это поможет определить серьезность (Прочтите о 5 способах измерения наклонных полов)

Распространенные причины наклонных или провисающих полов второго этажа

Несущая стена удалена или изменена на первом этаже

Если несущая стена снимается на первом этаже, то балки или фермы второго этажа могут упасть в том месте, где была снята несущая стена. Это часто случается, потому что сегодняшние домовладельцы хотят более открытой планировки этажа, поэтому они снимают несущую стену, не проверяя, есть ли необходимость в перекрытии или какой-либо другой форме поддержки.

Во-вторых, они выполняют работу без разрешения и могут занизить размер заголовка или не попросить инженера конструктивно определить, что следует делать, когда они удаляют часть стены, чтобы больше открывать комнаты. Иногда стена перемещается (а не удаляется) на несколько футов в том или ином направлении; это может создать чрезмерную нагрузку на каркас второго этажа, балки перекрытия или фермы.

Опорный столб на первом этаже удален или перенесен

Эффект удаления опорной стойки может дать такие же результаты, как и удаление несущей стены. Если опорный столб проходит со второго этажа через первый этаж в дом с проходом (и изолирован от первого этажа), то фундамент или подушка, на которых стоит столб, могут осесть или сместиться.

Трещина опорной балки второго этажа

Если опорная горизонтальная балка, несущая второй этаж (или его часть), треснула или повредилась, она может немного прогнуться или немного упасть, и второй этаж, опирающийся на балку, также упадет или провиснет.

Прогиб

Прогиб — это естественный изгиб куска дерева, т. Е. Балки перекрытия или балки, с течением времени. Пролет от 12 до 16 футов может иметь естественный прогиб на 1/2 дюйма в течение нескольких лет; что обычно не считается дефектом, а просто естественным процессом.

Естественный прогиб балок второго этажа и опорных балок

Со временем, обычно годами, балки перекрытия и опорные балки будут слегка прогибаться или прогибаться.Если дезертирство заметно превысит норму, тогда возникнут основания для беспокойства.

Недостаточный размер или превышение интервала

Недостаточный размер балок перекрытий, опорных балок или стоек может привести к образованию наклонных полов. Это более вероятно, если модификации или реконструкция производились без соответствующих разрешений. Другая проблема, которая возникает, — это слишком большое расстояние между балками пола или фермами для несущей нагрузки.

Повреждение водой и гниль древесины

Ущерб, нанесенный водой из-за штормов, протечек водопровода или крыш, особенно со временем, может привести к гниению, повреждению и порче древесины.Вредители, такие как термиты, также вызывают порчу древесины и могут ослабить самые прочные балки, стойки и балки, создавая провисающие и наклонные полы.

Реконструкция

Если дом был реконструирован, рабочие часто вырезают, надрезают и сверлят балки, столбики и элементы каркаса. Если это будет сделано неправильно, это может значительно ослабить элементы конструкции каркаса. Сантехники, электрики и подрядчики по вентиляции и кондиционированию воздуха всегда режут, пилят и надрезают структурные элементы, которые, если переусердствовать, могут их ослабить.В любое время, пытаясь понять, почему пол наклоняется или проседает, не исключайте причины ремонта.

Если второй этаж наклонен или проседает

  • Проверить потолки первого этажа на проседание, трещины или повреждения.
  • Проверьте, нет ли прогибов или трещин на стенах первого этажа.
  • Проверить уголки окон и дверей на трещины на первом этаже.

Итог

Если первый этаж имеет уклон, то, скорее всего, второй этаж будет покатым. Если первый этаж ровный, а второй наклонный, то есть вероятность:

  • Несущие стены модифицируются, перемещаются или удаляются
  • Опорный столб или балки были удалены, изменены или треснули
  • Балки перекрытия повреждены, имеют недостаточный размер или слишком большие расстояния
  • Есть повреждение водой, вредители (термиты) или порча
  • Возможно, произошла реконструкция без разрешений или ненадлежащего изготовления

В целом, если у второго этажа есть проблемы с уклоном, они могут быть связаны с неудачей при хорошем техническом обслуживании или проектах реконструкции и обычно легче исправляются, чем проблемы с фундаментом.
