Монтаж ондулина – пошаговая инструкция как крыть крышу ондулином

Ондулин (еврошифер, onduline) используется в качестве кровельного материала уже более полувека. За это время он отлично зарекомендовал себя, чему способствовали такие преимущества как простота монтажа ондулина, малый вес и доступная стоимость.

Кровельный ондулин предпочитают люди, которые заботятся об экологичности своего жилища. Ведь еврошифер не содержит запрещенного во многих странах асбеста, его основу составляет целлюлоза, смешанная с битумом. А минеральные вещества и связующие добавки обеспечивают ему прочность и надежность. Кроме того, частный дом, накрытый ондулином красив и элегантен.



Гарантийный срок эксплуатации ондулина – 15 лет, при условии, что соблюдена технология монтажа ондулина. Вот на этом мы и остановимся. Рассмотрим пошагово, какие требования нужно выполнить, чтобы качество работы соответствовало стандартам.

Монтаж ондулина своими руками - инструкция

Технология устройства крыши из ондулина поэтапно.

1. Расчет ондулина на крышу

Проще всего воспользоваться калькулятором на сайте продавца или обратиться к консультанту. Но, чтобы иметь первоначальное представление нужно разделить суммарную площадь всех скатов крыши и разделить на полезную площадь одного листа. Добавить от 5 до 15 % на отходы. Величина отходов зависит от сложности стропильной системы.

2. Монтаж обрешетки под ондулин

Ввиду того, что ондулин гибкий кровельный материал, технология его монтажа предусматривает крепление листов на деревянную обрешетку. Для обрешетки крыши под ондулин используется брус 60х40.

Шаг обрешетки под ондулин
  • угол уклона ската до 10° (1:6) предполагает устройство сплошной обрешетки, в противном случае лист прогнется;
  • угол в 10 – 15° (1:4) – шаг обрешетки 450 мм;
  • угол свыше 15° – шаг 610 мм.

Нюанс. Профессионалы советуют не экономить на обрешетке и во всех случаях делать ее сплошной. В этом случае листы не прогнуться ни от жары, ни под снеговыми или ветровыми нагрузками.

Установка дополнительных обрешеточных реекПогрешность в прибивании листов может привести к тому, что лист деформируется, поэтому брус обрешетки нужно правильно крепить.

Обеспечить параллельность их расположения можно, если пользоваться лекалом. Укладка куска бруса между предыдущим и последующим брусом обрешетки будет хорошим подспорьем.

В месте будущего крепления коньковой планки нужно установить дополнительные обрешеточные рейки.

Обратите внимание. Монтаж гидроизоляционной пленки не является обязательным этапом при устройстве крыши из ондулина. Поэтому потребность в ее установке определяется собственником.

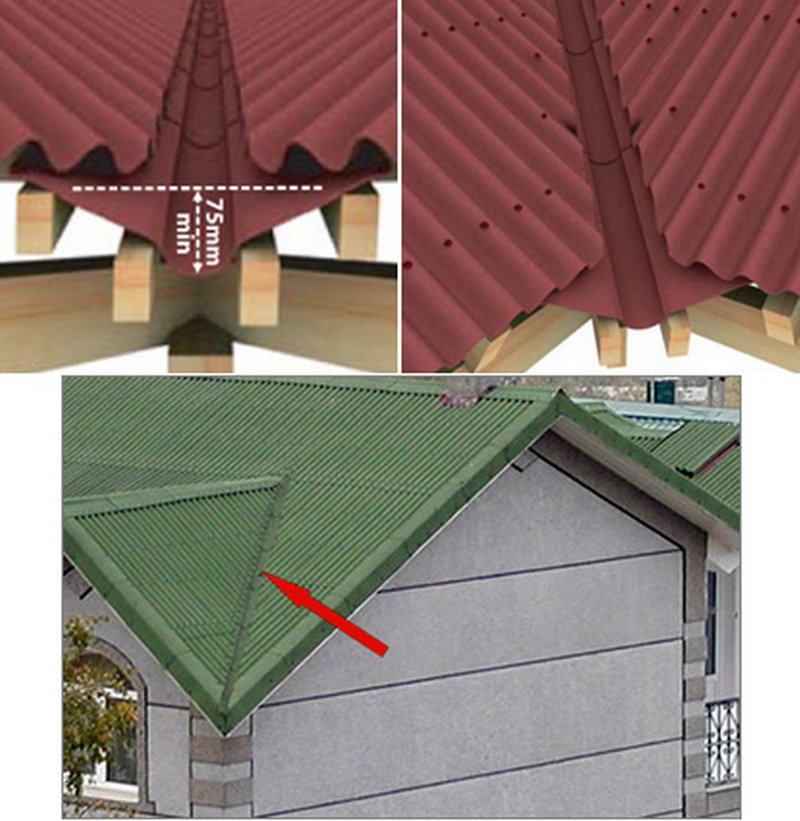

3. Установка планки ендовы

Обратите внимание, она устанавливается до начала монтажа листов. Ее установка производится на специальные кляймера. Под нее нужно сделать дополнительную сплошную обрешетку. Более подробно процесс ее обустройства показан на схеме.

Схема установки планки ендовыМонтаж планки ендовы

4. Монтаж листов ондулина

Разметка ондулинаМонтаж начинается с правильной разметки. Карандашом нужно нарисовать тонкую линию, вдоль которой будут вкручиваться саморезы. Линии на листе располагаются на расстоянии равном расстоянию между брусьями обрешетки.

Совет. Чтобы линия была ровной, несмотря на волны ондулина, можно сделать следующее: наметить расстояние по высоте волны, уложить лист на лист и провести линию вдоль второго листа. Тогда на первом будет ровная и четкая полоса.

Резка ондулинаЧтобы работа на высоте не создавала неудобств нужно предварительно раскроить ондулин на определенные заготовки (в случае если коттедж имеет ломаные скаты). Резать ондулин можно с помощью электролобзика, болгарки или ножовки.

Чтобы не запутаться, куда какой лист крепить, нужно пронумеровать их и нанести номера на чертежи.

Совет. Чтобы предотвратить застревание пилы в ондулине её нужно смазывать маслом.

Как крепить ондулин правильно?

Для этого нужно придерживаться технологии. Сначала приступаем к монтажу первого листа. Работу рекомендуется начинать с подветренной стороны. Тогда накрывная волна не будет подвергаться ветровой нагрузке.

Последовательность укладки листов ондулина с учетом ветровой нагрузки

Кроме того, ввиду некоторых свойств ондулина в процессе его монтажа нужно выдерживать определенный температурный режим.

Монтируется ондулин при температуре от 0 до 30°. Работа в этой температурной зоне позволяет устранить два недостатка ондулина:

  • хрупкость на излом. Это связано с тем, что в более холодное время повышается риск повреждения материала и появления трещин.

    Нюанс. Если нужно осуществить замену листа, лучше предварительно высверливать отверстия под саморез в листе.

  • растягивание материала. Поэтому в жаркое время нельзя укладывать материал внатяжку.

Совет. Многие работники стараются уменьшить время монтажа прибивая растянутые листы. При изменении температуры такой лист деформируется. В последствие, чтобы устранить подобные дефекты необходимо полностью перекрывать крышу.

Правильная установка первого листа ондулина позволит сделать монтаж более легким. Поэтому нужно тщательно выровнять лист вдоль торца и карниза. При этом, ондулин не должен выступать за карниз более чем на 50 мм. В противном случае, вода будет переливаться через желоб водосточной системы, а сам лист может прогнуться, что будет выглядеть не эстетично.

Нюанс. Первый и каждый последующий лист крепится основательно, только после проверки на горизонталь. Для этого нужно пользоваться уровнем.

Порядок крепления последующих листов ондулина показан на фото.

Ондулин укладывается в шахматном порядке с обязательным продольным и поперечным нахлестом. Чтобы достигнуть этого, монтаж второго ряда начинается с половины листа.

Важно знать, что на величину перехлеста влияет угол наклона ската. А именно:

  • угол уклона ската до 10° - продольный нахлест составляет две волны, поперечный не менее 200 мм.
  • угол в 10-15° - продольный нахлест составляет одну волну, поперечный не менее 160 мм.
  • угол свыше 15° - продольный нахлест составляет одну волну, поперечный не менее 140 мм.

5. Укладка ондулина на крышу

Надежность крепления еврошифера зависит от вида применяемых метизов и способа их крепления.

Саморезы с буром по металлуПоскольку все крепежи остаются на виду, иные способы еще не придуманы, то лучше использовать метизы с шляпкой по цвету материала. Кроме того, они состоят из гвоздя, широкой шляпки и прокладки - это обеспечивает герметичность монтажа.

Для обрешетки из металла используются саморезы с буром по металлу.

Материал подготовлен для сайта www.moydomik.net

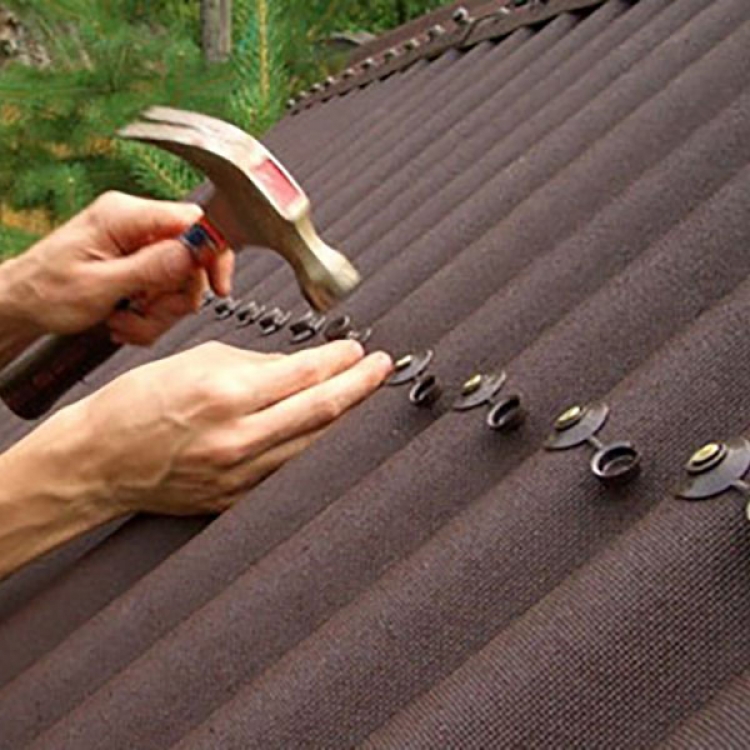

Гвозди со специальной шляпкойДля деревянной обрешетки пригодны гвозди со специальной шляпкой, которая закрывает металл от внешних факторов.

Такие гвозди требуют внимания при монтаже.

Сильно забитый гвоздь или не забитый до конца невозможно накрыть шляпкой. В результате этого надежность фиксации снижается.

Гвозди с монолитной шляпкойПрофессионалы советуют использовать новые гвозди для ондулина. Их шляпка монолитная и выдерживает удары молотком.

Для того чтобы прибить саморезы ровно, советуем воспользоваться натянутой веревкой и осуществлять крепеж строго по линии.

Крепятся метизы строго в волну, в самую высокую ее точку. При этом нижнюю и верхнюю часть листа нужно закрепить в каждую волну, а по средине – зигзагом.

Схема крепления метизов показана на фото.

Схема крепления ондулина метизами при шаге обрешетки в 45 смСхема крепления ондулина при шаге обрешетки в 61 см

Как правильно крепить ондулин показано на рисунке.

Как правильно крепить ондулин метизами

6. Доборные элементы (комплектующие ондулина)

Монтаж ондулина на этом не завершается. Чтобы ваш загородный дом имел презентабельный вид, а крыша была надежно защищена от протекания, нужно установить декоративные элементы. К ним относятся конек, карниз, ветровая планка и ендова.

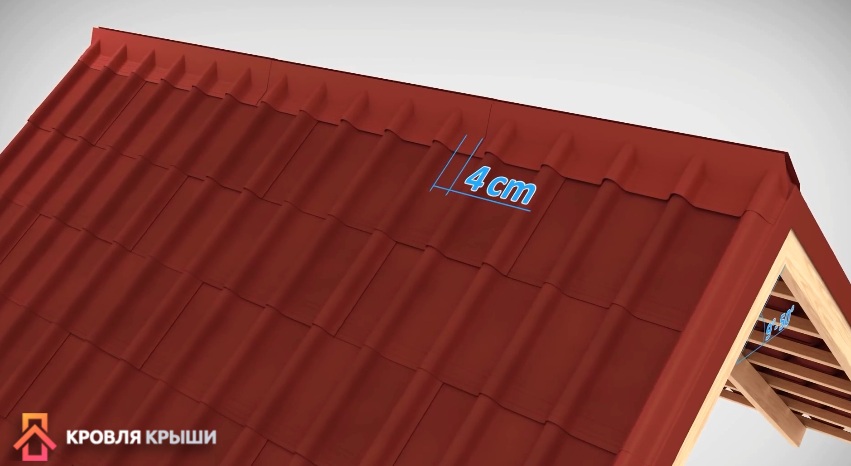

Конек монтируется на стыке двух скатов. Обязательный нахлест должен составлять не менее 120 мм. Конек можно приобрести, а можно сделать своими руками. Для этого верхние листы заводятся через место стыка и прибиваются на верху противоположного ската. Правда, сделать это можно, только когда на улице жарко и ондулин достаточно мягкий. Место крепления конька можно облагородить деревянной заглушкой.

Нюанс. Конек устанавливается на предварительно установленные обрешеточные рейки.

Подкладка ленты под конекПод коньком нужно подкладывать специальную изолирующую самоклеющуюся ленту. Если на ней сэкономить, то снег будет задуваться под конек, и стекать на крышу. Ведь гидроизоляция под ондулин не предусмотрена. А, показанная на фото конструкция, надежно защитит чердак или манасрду от дождевой и талой воды.

Уплотнительная лента под свесом листа ондулинаСовет. Такую же ленту сроит установить и в месте свеса листа ондулина. Это предотвратит задувание снега из-под карнизной планки, а также позволит реализовать естественную вентиляцию на чердаке. Кроме того, чердак станет недоступным для мелких птиц или насекомых.

Строительство невентилируемых кровель предусматривает использование герметика вместо ленты.

  • Карнизная или ветровая планка устанавливаются по волне листа. Нахлест должен составлять не менее 10 см.
  • Примыкание к стене или обвод выступающих элементов. Для этого используется специальный покрывающий фартук. Его использование гарантирует герметичное устройство кровельного узла.

Покрывающий фартук

7. Естественное освещение

Для того чтобы обеспечить проникновение дневного света можно установить окно-люк под ондулин. Обычные мансардные окна для этих целей не годятся.

Окно-люк под ондулинЛюк-окно под ондулин

Однако сегодня на рынке представлен такой материал как светопрозрачный ондулин. При монтаже обычный лист заменяется светопрозрачным, это позволяет существенно снизить время, сложность и стоимость монтажа окон.

Светопрозрачный ондулин

Придать крыше из ондулина эксклюзивный вид можно путем комбинирования различных цветов в процессе выполнения работ.

Видео-инструкция по монтажу ондулина

Заключение

Как видим, работая с таким материалом как кровельный ондулин можно покрыть крышу не только частного дома, но и гаража, беседки или бани. Если придерживаться советов и рекомендаций, а также следовать инструкции, то можно выполнить устройство ондулиновой кровли своими руками.

Ондулин: инструкция по монтажу кровли

Ондулин — это современный листовой кровельный материал. Внешне он похож на обычный асбестоцементный шифер, но весит значительно меньше. Производится из экологически чистых компонентов: целлюлозных волокон, битума и полимеров.

Монтаж Ондулина можно выполнить своими руками без специальной подготовки, достаточно следовать инструкции производителя и нашим советам.

Легкость материала позволяет проводить ремонт кровли поверх старого покрытия: шифера, металла, рубероида, не создавая дополнительную нагрузку на стропильную систему.

Холодная крыша или утепленная мансарда

Одним из положительных качеств материала является его водонепроницаемость. Поэтому для хозяйственных построек можно укладывать Ондулин непосредственно на обрешетку. Если же необходима дополнительная защита от влаги рекомендуется использовать гидроизоляционную пленку.

Для утепленной мансарды кровельный пирог под Ондулин выполняется по другой схеме. Она подробно описана в инструкции от производителя и предусматривает следующие этапы.

  1. Укладка гидроизоляции и крепление обрешетки.
  2. Монтаж контробрешетки и листов Ондулина. Свес должен выступать от края обрешетки на 35 мм.
  3. Укладка утеплителя. Это может быть минеральная вата, полимерные материалы или жидкие заполнители.
  4. Монтаж пароизоляции и черновая отделка мансарды.

Следует предусмотреть защиту кровельного пирога с торцов. Для этого необходимо использовать доборные элементы.

Подготовка основания и монтаж обрешетки

Обрешетку под Ондулин делают из пиломатериалов хвойных пород, в основном сосны. Шаг и тип обрешетки зависит от угла наклона кровли. Производитель рекомендуется применять доски, толщина которых варьируется от 25 до 30 мм или брус 50х50 мм.

Для листов Ондулин Smart и DIY рекомендованы следующие типы основания:

  • от 5 до 10° — обрешётка должна быть сплошной. Ондулин настилают с боковым нахлёстом в 2 волны и концевым нахлёстом 30 см;
  • от 10 до 15° — шаг обрешётки должен быть 45 см, концевой нахлёст — 20 см, боковой — 1 волна;
  • 15° и более — шаг обрешётки равен 61 см, концевой нахлёст — 17 см, боковой — 1 волна.

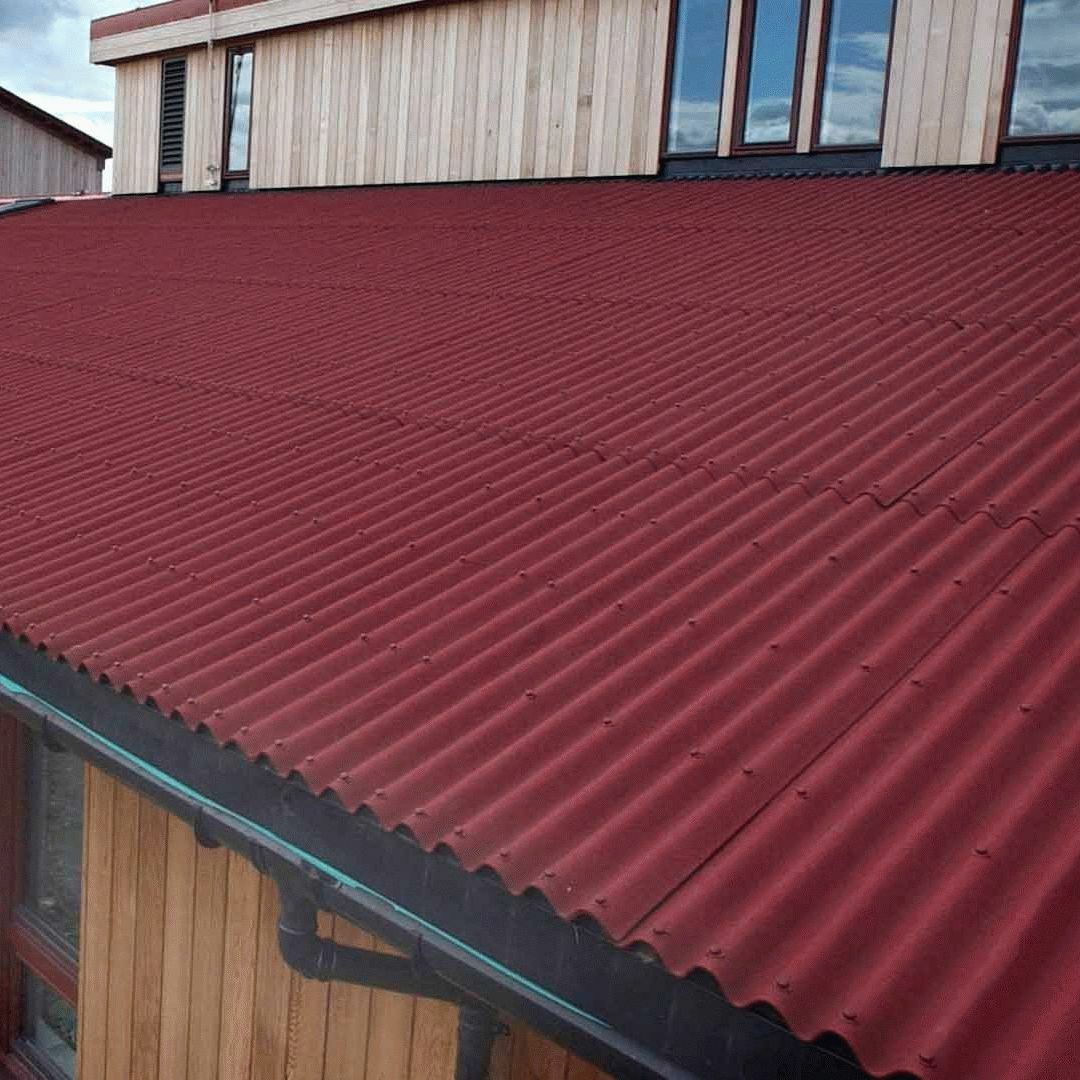

Разница между моделями заключается в полезной площади кровельного покрытия. Чем больше угол наклона крови – тем меньше нахлест для каждого листа. При этом полезная площадь варьируется:

  • Для Smart – от 1,254 до 1,565 кв. м;
  • Для DIY – от 0,941 до 1,22 кв. м.

В отдельной статье мы рассказывали, как рассчитать количество листов Ондулина на крышу.

Укладка листов и их крепление

Листы Ондулина крепятся к обрешетке при помощи специальных гвоздей с широкой шляпкой. Их длина составляет 70 мм, а диаметр — 3,1 мм. Цвет выбирается исходя из оттенка кровельного материала. Для модели Smart производитель рекомендует использовать 20 шт. на лист, для DIY – 15 шт.

Дополнительно в конструкции предусмотрены замки для сцепления листов друг с другом. Величина концевого нахлеста зависит от угла ската и указана выше.

Укладка Ондулина начинается с края, который испытывает меньшие ветровые нагрузки (смотрите схему на рисунке). Первый лист монтируется у карниза и крепится на 2-3 гвоздя. Это необходимо для дальнейшей корректировки положения.

Последующий лист устанавливается на ряд выше. Он должен располагаться в шахматном порядке, т.е. вертикальные стыки не должны находиться на одной линии. Для этого первый лист каждого чётного ряда разрезается пополам по длинной стороне. Это улучшает герметичность и устойчивость кровли к нагрузкам.

После укладки четырех листов на первых двух рядах монтируется пятый в третьем. После этого проверяется положение и выполняется окончательная фиксация.

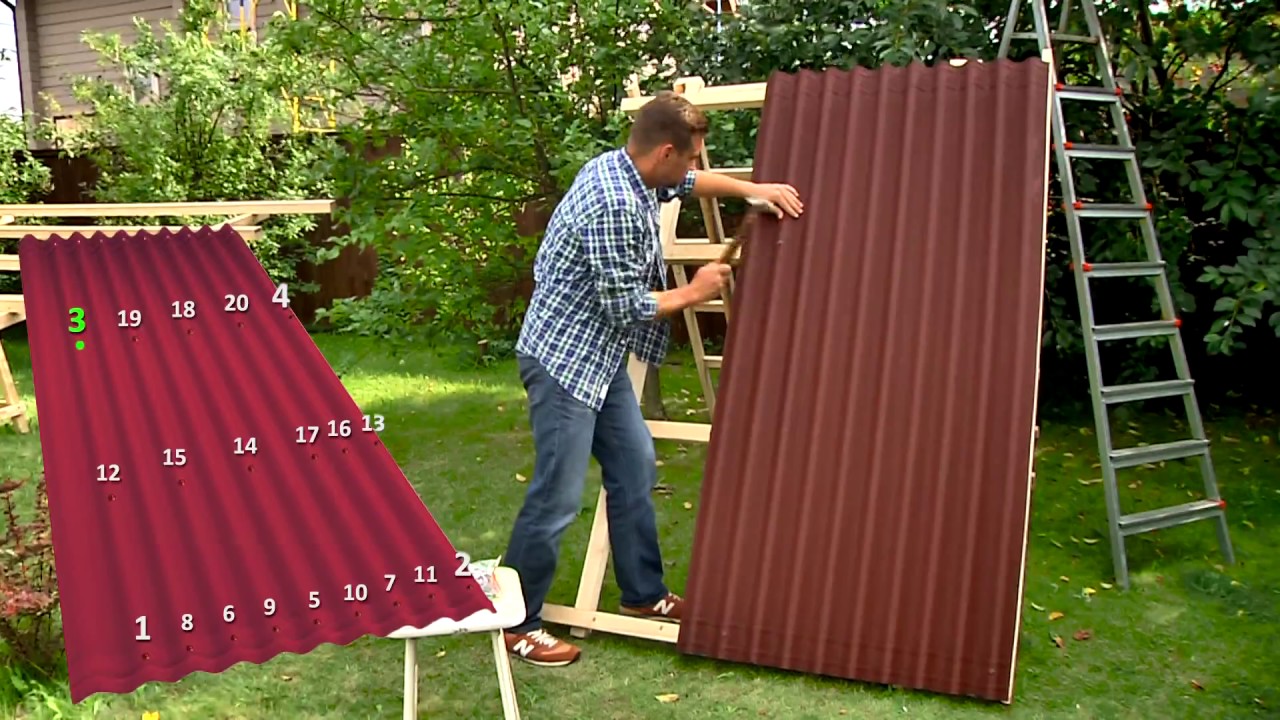

Порядок забивания гвоздей

  1. Гвозди устанавливаются по четырем углам.
  2. Для крайней волны, находящейся в нахлесте, крепление выполняется вместе с установкой следующего листа.
  3. Низ крепится к обрешетке на каждой волне, для остальных рядов – через одну.

Монтаж Ондулина проводится при температуре от 0 до +30 °С .

Крепление доборных элементов

Доборные элементы переназначены для организации различных узлов кровли и обеспечивают ее защиту от внешних факторов – влаги, ветра и снега. Для монтажа этих элементов необходимо ознакомиться с их классификацией и спецификой крепления:

  • Щипец — необходим для защиты фронтона. Величина нахлеста – 10 — 15 см;
  • Внутренний излом — монтируется на месте соединения двух скатов. Элементы заходят друг на друга на 15 см. Для изоляции используется двухсторонняя битумная лента;
  • Конёк — прибивается к нижележащим листам Ондулина. Нахлест – 12,5 см;
  • Ендова. Под нее делается сплошная обрешетка.

Этих компонентов достаточно, чтобы самостоятельно сделать кровлю любой сложности. Во избежание появления дефектов необходимо применять расходные материалы, рекомендуемые производителем.

характеристики и способы монтажа (фото и видео)

Ондулин является разновидностью еврошифера родом из Франции и представляет собой битумные волнистые листы, состоящие из волокон органического происхождения, пропитанных битумом и плотно спрессованных в единую конструкцию. Толщина листов Ондулина составляет около 3мм. Благодаря волнистому профилю, характеристикам и составу кровельный материал имеет отличные показатели к механическим воздействиям. На сегодняшний момент на строительном рынке можно встретить еще одну популярную марку еврошифера - Nuline (Нулайн) производства США.  Несмотря на неоспоримое сходство - это два разных материала, имеющих различия в габаритах. В остальном сегодняшняя статья будет актуальна для любых видов битумных волнистых кровель.

Характеристики и комплектующие Ондулина

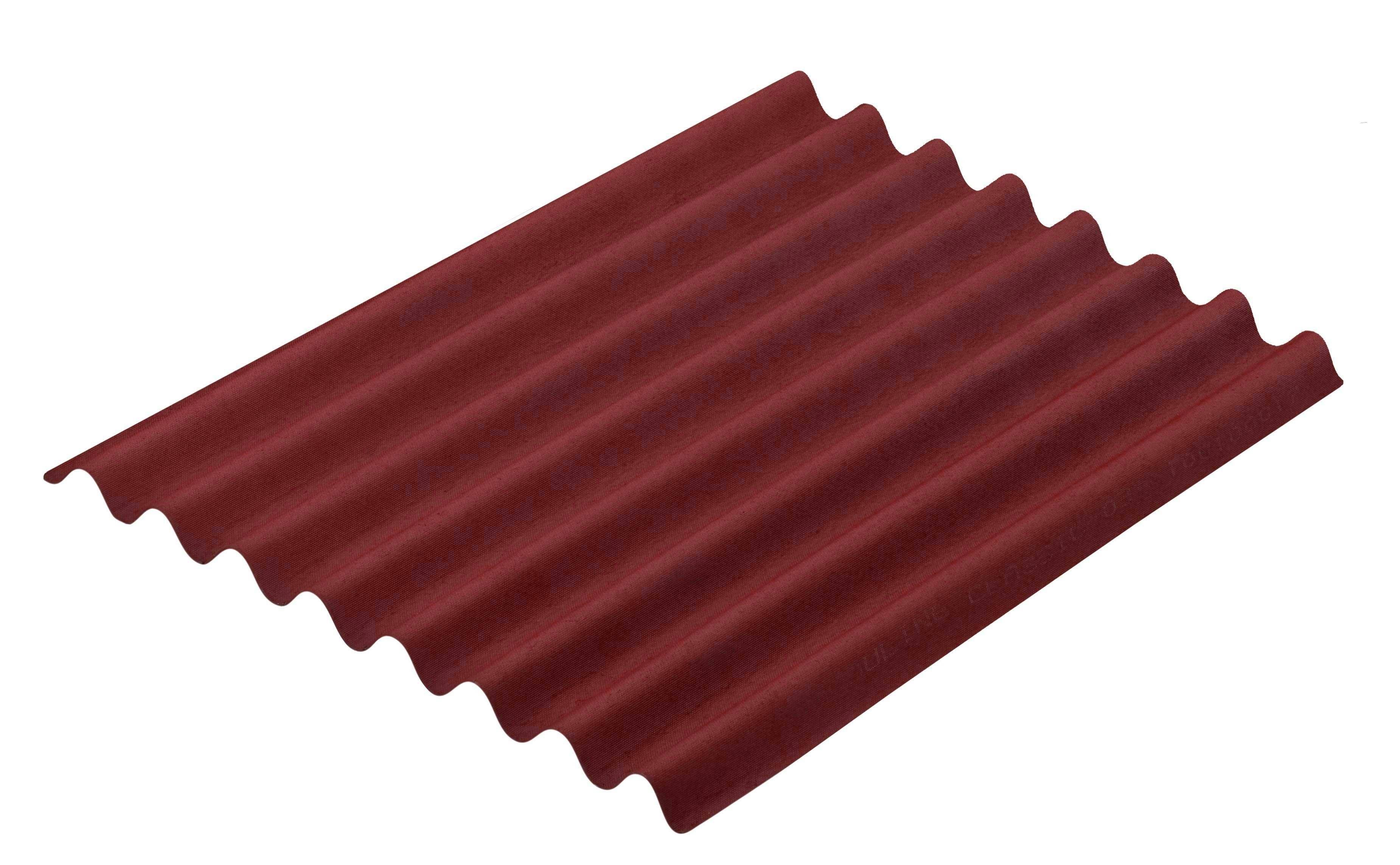

Ондулин выпускается стандартных размеров: длина листа - 2000 мм, ширина - 950 мм. Высота волны - 36 мм. Вес листа составляет 6,4 кг, его толщина - 3 мм.

Размеры листа Ондулина

Как и любой кровельный материал, еврошифер имеет необходимые доборные элементы. К основным комплектующим, без которых не обходится практически ни один монтаж Ондулина относятся конек, щипец, ендова и кровельные гвозди.

Комплектующие Ондулина

Конек и щипец используются для изоляции внешних углов скатов крыши, а также в качестве торцевых планок для защиты от попадания ветра, снега или дождя в кровельный пирог со стороны фронтона здания. Ендова закрывает внутренние углы скатов. В качестве крепежа листов к обрешетке применяются специальные гвозди с шляпкой в цвет кровли.

Для удобства и герметичного монтажа прилагаются дополнительные элементы, такие как покрывающий фактур, карнизный короб, заполнитель карниза, вентиляционная труба и кровельный вентилятор.

Дополнительные элементы Ондулина

Покрывающий фартук предназначен для герметичного соединения листов Ондулина с вертикальными плоскостями: стеной или дымовой трубой прямоугольного сечения.

Карнизный короб выполняет роль дополнительного изолирующего элемента в карнизной части крыши. Для максимальной защиты от атмосферных осадков, насекомых или птиц вместе с ним устанавливают заполнитель карниза.

Также для устройства Ондулина предусмотрены элементы для выхода вентиляционной трубы из крыши и вентиляции подкровельного пространства. Вентиляционная труба и кровельный вентилятор (по аналогии с фартуком) уже имеют основание, повторяющее профиль битумного волнистого листа, что позволяет установить элементы с кровлей максимально герметично.

Состав Ондулина

Конструктивно еврошифер представляет собой волнистый облицовочный лист из картона или стеклохолста, пропитанного битумом. Виды профилирования и варианты расцветки могут быть самыми разными. Независимо от материалов основы и отделки, срок службы еврошифера гарантированно достигает 15 лет. Окраска облицовочных листов высокопрочным акрилом производится одновременно с пропиткой резиново-полимерным битумом под воздействием высоких температур и давления. Наиболее распространенные цвета Ондулина, представленные на отечественном рынке - коричневый, красный, зеленый и черный.

Расчет Ондулина на крышу

Зная габариты листа еврошифера, рассчитать его количество не составит труда. При полной ширине листа 950 мм, рабочая составит в среднем 850 мм. Учитывая поперечное перекрытие листов, рабочая высота составит порядка 1800 мм при полной 2000 мм. Таким образом получаем полезную площадь одного листа Ондулина - 0,85х1,8 м = 1,53 кв.м.

Теперь, поделив общую площадь крыши на рабочую площадь листа, получим необходимое количество битумных листов. Такой способ расчета применим, поскольку у представленной кровли при дальнейшем монтаже можно использовать обрезки и практически минимизировать отходы материала. Что нельзя сказать о металлочерепице: остатков кровли будет значительно больше.

Монтаж Ондулина своими руками

Сложности в устройстве данного кровельного материала возникнуть не должно. Основное правило монтажа кроется в обрешетке и в том, что каждый лист обязательно крепится 20 гвоздями. Здесь не следует проявлять лишнюю фантазию, монтируется всё строго по инструкции производителя.

Резку листов лучше всего осуществлять при помощи ножовки по дереву или электролобзика. Не используйте болгарку, поскольку она может расплавить битум!

Кровельный "пирог" мало чем отличается по своему устройству от других материалов. Для холодной и утепленной конструкции необходимо осуществить вентилируемый зазор между пленкой гидроизоляции и еврошифером благодаря установке контр-рейки вдоль всей стропильной системы. Ее высоту в зависимости от уклона и длины ската сотрите в этом материале.

Обрешетка под Ондулин

Некоторые мастера увеличивают шаг обрешетки, что приводит к провисанию и деформации материала. Итак, правильная обрешетка - залог успешного монтажа Ондулина. Например, при угле ската крыши 10-15° шаг брусков обрешетки должен быть 450 мм по осям, боковой нахлёст листов составлять одну волну, концевой нахлёст - 200 мм.

Нажмите на изображения, чтобы подробнее ознакомиться с 3 вариантами устройства правильной обрешетки, а также продольного и поперечного перекрытия листов при различных уклонах крыши.

Обрешетка и нахлест при уклоне ската от 5 до 10° Уклон ската от 10 до 15° Уклон ската более 15°

Гвозди входят в комплект поставки, поэтому не следует экономить на них: следуем правилу - 20 штук на лист.

Удобство волнистой кровли заключается еще и в том, что устанавливать ее можно поверх старых крыш, покрытых, например, шифером. Прежние стропила вес выдерживают. В среднем Ондулин весит не более двухсот килограмм на всю конструкцию, так что показатели в норме.

Начало работы

В первую очередь в самой нижней части крыши устанавливаем карнизный короб (о его назначении мы уже упомянули в разделе комплектующих), поверх которого прокладываем заполнитель карниза, а уже потом поверх монтируем волнистые листы.

Далее следует укладывать продольные линии обрешетки (контробрешетка), например, расстояние 4 волны, брусья укрепляются саморезами. При укладке поперечной обрешетки измеряется необходимое расстояние (см. рисунки выше) между серединами (осями) брусьев.

Заготовка для горизонтальной поперечной обрешетки

Можно сначала сделать парочку заготовок, а потом уже по ним измерять и изготавливать остальные. Поперечные брусья прочно крепятся 7-ми сантиметровыми шурупами.

Чтобы закрепить ветровые планки, с торцов крыши монтируются брусья-боковины. Не следует забывать про них.

Листы кровли из Ондулина на вес всего 6 кг и их можно крепить даже одному, без помощников. К тому же они прочные - можно аккуратно ходить при необходимости в момент монтажа. Но лучше закрепить по скату деревянную лестницу и передвигаться по ней. Стелить и укреплять листы Ондулина надо с крайней (ветровой) стороны, ни в коем случае не наоборот. Самое важное, уложить первый лист по всем требованиям, остальные уже будут подстраиваться под него. Лист укладывают у нижнего края, в соответствии с сигнальной нитью края крыши, которая натягивается заранее. Правый же край листа следует выводить за край старой крыши на одну волну дальше - специально для удобства крепежа ветровой планки (щепца или конька).

Для резки кровельного материала подойдет обычная ножовка по дереву. Лучше использовать ручной способ, т.к. в составе Ондулина присутствует битум. Любой электроинструмент или его насадки (пилы, диски) могут быстро прийти в негодность.

Теперь забиваем гвозди. Строго в первую очередь два гвоздя по углам снизу листа и один справа сбоку. Дальше пробиваем средние гвозди по нижней линии листа, потом все остальные в каждую волну. Лист нельзя натягивать вдоль обрешетки, он должен лежать свободно. Иначе есть опасность деформации.

Примыкание к стене, трубе и на изломах крыши

Герметичное примыкание еврошифера к трубе дымохода или стене выполняется аналогично другим профилированным кровельным материалам (см. Устройство примыкания кровли к трубе). Если нет желания штробить кирпичную кладку - используйте в местах стыка специальную алюминиевую ленту на битумной основе. Как было сказано выше, в случае горизонтального примыкания Ондулина к стене имеется готовый элемент - покрывающий фартук.

Примыкание Ондулина к стене

С помощью него можно обустроить нижнее часть стыка с трубой. Для бокового примыкания используется ендова.

Продольное примыкание с помощью ендовы

Для четырехскатных крыш или пологих пристроек на переломах скатов также следует позаботиться о герметичном устройстве. На внешних изломах для дополнительной изоляции применяется щипец или конек, на внутренних - все та же ендова.

Устройство примыкания на внутреннем и внешнем изломах крыши
Монтаж конька и ендовы

Элемент конька монтируем поверх листов с перекрытием, равным 100-150 мм. Это делается для дополнительной защиты от протекания со стороны элемента.

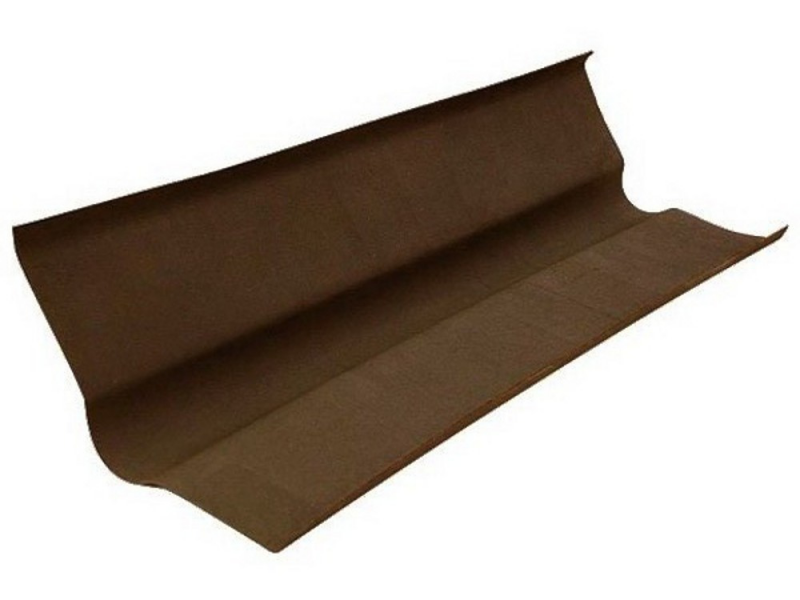

Ендова, в свою очередь, укладывается в местах внутренних пересечений скатов до монтажа кровли. Для надежной фиксации элемента под него необходимо набить дополнительные бруски.

Пользуясь приведенными рекомендациями, монтаж Ондулина покажется не таким и сложным процессом, который без труда можно сделать своими руками.

Достоинства и недостатки кровли + видео

Как и любой кровельный материал, битумный вид имеет ряд как положительных, так и отрицательных качеств. Рассмотрим по порядку. Плюсы еврошифера:

  1. Экологическая безопасность. В составе еврошифера нет ни асбеста, ни каких бы то ни было других потенциально опасных для здоровья человека минеральных веществ.
  2. Эластичность. За счёт повышенной гибкости этот облицовочный материал не переламывается при сгибании и не покрывается вмятинами под воздействием механических ударов. Кроме того, он не раскалывается при вбивании гвоздей, не крошится, легко режется и не поддаётся гниению.
  3. Доступная цена. Низкая стоимость исходного сырья и незначительный вес еврошифера позволяют значительно экономить как на самом строительном материале, так и на его укладке. Монтаж Ондулина без труда может произвести один человек.
  4. Удобство монтажа. Использование еврошифера сокращает сроки выполнения кровельных работ приблизительно в 2 раза. Для монтажа Ондулина не требуется никаких специализированных инструментов. Еврошифер можно укладывать как на обрешётку, так и на сплошное старое кровельное покрытие.
  5. Шумоизоляционные свойства из-за наличия битума, благодаря которым многие застройщики отдают предпочтение этому материалу.

Теперь о недостатках Ондулина:

  1. Если с экологической точки зрения битумные листы имеют необходимые сертификаты безопасности, то с функциональной далеко не идеальны. При воздействии солнечных лучей от еврошифера исходит неприятный запах битума, который вряд ли придется по душе при, например, обустройстве на крыше мансардного этажа.
  2. Несмотря на свою эластичность и гибкость еврошифер неблагоприятно переносит испытания в виде резких перепадов температур. Особенно это заметно в зимне-весенний период: спустя несколько сезонов можно наблюдать появление небольших трещин на листах. Связан данный процесс с хрупкостью битума в холодное время года.
  3. Еще одним важным минусом Ондулина как битумосодержащего материала считается пожаробезопасность. Еврошифер имеет необходимые требования пожаробезопасности, но самого низкого (пятого) класса. При высокой температуре (выше 200 градусов) кровля способна воспламеняться и в дальнейшем поддерживать горение.

Надеемся, что подробное описание кровельного материала поможет Вам в последующих этапах строительства, в частности возведении крыши и устройстве кровли своего дома.

В завершении предлагаем ознакомиться с официальной видео инструкцией по монтажу Ондулина от производителя.

Устройство и монтаж кровли из ондулина своими руками

Что такое ондулин? Можно ли осуществить монтаж ондулина своими руками? Эти вопросы возникают при выборе кровельного материала у многих владельцев частных домов и коттеджей, столкнувшихся с необходимостью устройства крыши. Это долговечный и прочный кровельный материал с высокими техническими характеристиками и длительным сроком эксплуатации. Гарантия производителей на ондулиновые листы превышает 15 лет, а на практике материал может прослужить полвека. Ондулиновые листы не содержат асбеста, то есть являются экологически безопасными. Это кровельное покрытие устойчиво к агрессивным условиям окружающей среды, может быть установлено в любой климатической зоне, способно одинаково хорошо выдержать жару и морозы.

Качественно устроенная обрешётка позволяет ондулину отлично выдерживать значительную снеговую нагрузку.

Технические характеристики ондулина

Тестовые испытания показали, что кровля из ондулина способна выдерживать без повреждения ураганный ветер со скоростью в 50 м/с. То есть, подводя итог вышесказанного можно резюмировать, что ондулин:

  • экологически безопасен для здоровья людей и животных;
  • прочный и надежный;
  • долговечный;
  • тепло-, морозоустойчив.

Кроме общих технических параметров, к достоинствам ондулина можно отнести низкое поглощение влаги. Материал полностью исключает пропускание дождевой и талой воды в подкровельное пространство. Это позволяет избежать коррозии и разрушения структуры листов при наступлении заморозков. Этот уникальный материал обладает высокой устойчивостью к биологическим и химическим воздействиям, то есть не повреждается от влияния грибков и бактерий, кислот, щелочей и промышленных газов. Он легко поддается резке, при монтаже не трескается, обладает широким выбором цвета, эстетически красив и элегантен.

Если кровля из ондулина, спустя десятилетия после монтажа, потеряла яркость цвета, достаточно окрасить листы акриловой или виниловой краской.

При проведении монтажных работ по устройству ондулиновой кровли должна быть соблюдена техническая инструкция по укладке ондулина, разработанная с учетом характеристики этого материала.

Требования к обрешетке

  1. Если вы осуществляете монтаж ондулина своими руками, то следует учитывать угол наклона крыши. Если угол наклона составляет 5-10°, то необходимо изготовить сплошную обрешетку из фанеры или досок. Концевой нахлест не должен быть меньше 30 см, а боковой нахлест должен составлять ширину двух волн шиферного листа.
  2. Выполняя монтаж кровли из ондулина на крыше с углом наклона 10-15°, обрешетка может быть выполнена из досок. Доски крепятся к стропилам на расстоянии 45 см. Концевой нахлест должен быть не менее 20 см, а ширина бокового нахлеста – не менее одной волны.
  3. Устройство кровли из ондулина на крыше с углом наклона 15° и выше производится на обрешетке с шагом в 60 см. Крепление ондулина должно проводиться с концевым нахлестом в 17 см и боковым нахлестом в одну волну.
  4. Правильное расположение брусков обрешетки предусматривает крепеж на стропилах с учетом расстояния между осями. Элементы обрешетки крепятся строго параллельно к карнизу. Для этого используется деревянный шаблон.

Тонкости монтажа

По конфигурации листы ондулина имеют идентичность с традиционным шифером. Для простоты разметки волнистой поверхности используется цветной карандаш. Устройство кровли из ондулина осуществляется с использованием обычной ножовки для древесины. Чтобы полотнище пилы не застревало в материале, его смазывают машинным маслом. Можно использовать электрическую ручную или циркулярную пилу.

Кровля из ондулина своими руками монтируется легко, благодаря небольшому весу материала. Стандартный лист весит не более 6 кг.

Крепление ондулина

Перед тем как крепить и монтировать ондулин, в начале работ учитывается роза ветров, преобладающая в конкретной местности, где ведется строительство. Покрытие кровли ондулином осуществляется с использованием гвоздей из расчета 20 штук на один лист. Гвозди забивают на конце листа, в гребень волны и в нахлёстах с каждой стороны. Для точности направления листов ондулина используют натянутую веревку, что позволяет выполнить работу быстро и аккуратно.

Конек крепится гвоздями к дополнительным брускам обрешетки по наружной части волн листов, стыкующихся с ним. В местах стыка кровли и вертикальной стены используют метод покрытия фартуком, изготовленным из ондулина. Места стыков прокладываются гидроизоляционными материалами для предотвращения проникновения влаги. Фартук крепится к ондулиновому листу гвоздями.

Для создания оптимальной вентиляционной системы кровли устанавливают кровельный вентилятор, который монтируют по волне. Верхний лист обязательно должен быть смонтирован внахлест поверх основания вентилятора. Для устройства каналов вентиляции используются специальные вентиляционные трубы, созданные для ондулиновых крыш. Крепление труб производится отдельно по каждой волне гвоздями.

Вентиляционная гребенка крепится на карнизе под листом и служит для предотвращения попадания в просветы птиц и насекомых.

Для доступа к поверхности кровли изготовляется кровельное окно, которое дополнительно используется для поступления дневного света на чердак. Оконная конструкция крепится гвоздями встык с волнами ондулина. Листы материала, расположенные у верхней части оконного блока, укладываются на него внахлест. Если при устройстве кровли образовались просветы между листами, коньком, карнизом и другими элементами, для их устранения применяются специальные наполнители. Просветы можно не заполнять наполнителем в том случае, если чердак не предусматривает искусственной вентиляции.

Для лучшей гидроизоляции карниза используется универсальный карнизный короб. Допустимый свес листа на карнизе не должен превышать 70 мм.

Для крепления листов на металлическую обрешетку используют саморезы. Для удобства работы используется дрель.

Следует точно рассчитывать силу затягивания саморезов. Это позволит предотвратить повреждение материала.

Гидроизоляцию стыков, соединения кровельных окон и ондулиновой крыши специалисты рекомендуют проводить самоклеящейся лентой Ондуфлеш, которая была специально разработана для этой цели. Эта же лента используется для полной защиты карнизов от проникновения влаги к деревянной обрешетке.

Использование листов ондулина при ремонте кровли

Когда кровля здания приходит в частичную негодность, то с помощью ондулиновых листов можно быстро отремонтировать поврежденные участки. Использование материала позволяет сделать ремонт крыши без снятия старого покрытия. Новый слой укладывается поверх старого. Это возможно благодаря незначительному весу листов.

Расчет необходимого количества листов

Стандартные листы материала имеют размеры 0,95×2,0 м. Расчет количества ондулина проводится еще на этапе проектировочных работ. Пригодятся знания основ геометрии. Поверхность крыши делится на геометрические фигуры (трапеции, квадраты, треугольники). По геометрическим формулам вычисляется площадь каждой фигуры. Эти показатели суммируются. Конечная цифра и будет площадью крыши. Имея эти данные, можно с легкостью рассчитать необходимое количество кровельного материала. Для этого показатель площади кровли делят на полезную площадь листа.

Как легко покрыть крышу ондулином своими руками?

Возведение кровли является последним этапом строительства собственного дома перед началом внутренней отделке и подключением коммуникаций. Чтобы сократить время на выполнение кровельных работ, можно выполнить монтаж ондулина своими руками. Ондулин – современное покрытие на основе битума, технология укладки которого позволяет монтировать материал как на новую крышу, так и на старую без разбора конструкции. Он подходит для кровли любой сложности, площади и уклона, поэтому считается универсальным вариантом, используемым в частном и производственном малоэтажном строительстве. В этой статье мы расскажем, как правильно крыть крышу ондулином, чтобы получить долговечное, герметичное покрытие, выдерживающие зимние заморозки и летние дожди.

Содержание статьи

Характеристика материала

Ондулин – недорогой, технологичный кровельный материал, который изобрели в послевоенное время во Франции для быстрого ремонта или реконструкции поврежденных снарядами, обветшалых крыш из традиционной керамической черепицы, шифера, металла. Технология производства этого покрытия заключается в получении очищенных целлюлозных волокон, изготовлении из них листов с волнистой поверхностью, окрашивании и пропитки их нефтяным битумом. Покрытие крыши ондулином делает конструкцию водонепроницаемой, устойчивой к перепадам температуры, ударопрочной, но в тоже время легкой. Монтаж ондулина ввиду малого веса каждого листа может выполняться на старый кровельный материал без демонтажа конструкции. Этот материал обладает следующими достоинствами:

  1. Легкий вес. Каждый лист ондулина стандартного размера весит всего 6 кг, поэтому устройство крови из этого материала не требует налаживания массивного каркаса или усиления фундамента.
  2. Простота монтажа. Кровля из ондулина своими руками делается за 1-2 дня без привлечения наемных работников, так как монтировать такое покрытие можно без специального инструмента и опыта.
  3. Гибкость. Листы этого материала на основе битума обладают определённой гибкостью, что упрощает укладку ондулина на кровлю сложной формы, ы которые есть ендовы, разноуклонные скаты, ребра и слуховые окна.
  4. Доступная цена. Устройство кровли из ондулина не требует больших затрат от домовладельца за счет экономии пиломатериалов, используемых для сооружения каркаса, и выполнения монтажа своими силами.

Важно! Так как ондулин все-таки задумывался как ремонтный материал, он обладает сроком эксплуатации 15-20 лет и сравнительно небольшой цветовой гаммой. Он выпускается всего в 4 цветах: красный, черный, коричневый и зеленый. Перед тем как крыть крышу ондулином, необходимо учесть, что этот материал выцветает на солнце из-за разрушения пигмента ультрафиолетовыми лучами.

Размеры листа

Расцветки листов

Устройство кровли

Перед тем, как покрыть крышу ондулином, необходимо разобраться с составом кровельного пирога, который делается для этого вида кровельного материала. Устройство крыши с покрытием из формованной целлюлозы, пропитанной битумом, не отличается сложностью ввиду легкого веса. Оно состоит из следующих элементов:

  • Стропильный каркас. Крепление кровельного материала выполняется на стропила, изготавливаемые из натуральной древесины сечением 50хх150 мм, шаг между которыми составляет 50-80 см. Так как материал обладает легким весом, обычно каркас не утяжеляют дополнительными элементами.
  • Утеплитель. Перед тем как стелить ондулин, между стропил укладывают термоизоляционный материал. Чаще всего используются утеплители минерального типа (базальтовая вата, стекловата, шлаковата).
  • Пароизоляция. Технология укладки утеплителя подразумевает использование пароизоляционной мембраны, которая защищает термоизоляционный материал снизу от проникновения пара и намокания.
  • Гидроизоляция. Чтобы защитить деревянные элементы каркаса и утеплитель от возможных протечек или конденсата укладывается гидроизоляционная пленка. Крепление гидроизоляции выполняют к стропильным ногам с помощью строительного степлера.
  • Контробрешетка. Перед тем как укладывать ондулин, поверх гидроизоляции вдоль стропил прибивают рейки контробрешетки, которые организуют вентиляционный зазор, необходимый для циркуляции воздуха внутри конструкции.
  • Обрешетка. Вид обрешетки оговаривает пошаговая инструкция по монтажу. Ондулин нужно прибивать к сплошной обрешетке из влагостойкой фанеры или решетчатой из необрезной доски, уложенной с шагом 10-15 см, чтобы кровельный материал не деформировался в процессе эксплуатации.
  • Ондулин. Кровельный материал нужно прибивать прямо к обрешетке специальными гвоздями, нахлестывая листы друг на друга на 10-15 см.

Состав кровельного пирога

Учтите, что перед тем как покрыть кровлю ондулином, большинство профессиональных мастеров обрабатывают деревянные элементы каркаса антисептическими пропитками и огнеблокирующими составами, чтобы защитить от огня и гниения.

Необходимые материалы и инструменты

Многие неопытные мастера задаются вопросом, как правильно покрыть крышу ондулином, и что для этого нужно. Крепление этого кровельного материала выполняется без применения специального инструмента или дорогостоящего оборудования, поэтому монтаж часто выполняется своими руками. Для возведения крыши из ондулина используют:

  1. Листы ондулина размеров 0,95х2,05 м, необходимые для покрытия всей площади крыши с запасом 10-15% на подрезку и нахлесты.
  2. Коньковый профиль на всю длину конька с учетом нахлестов между элементами 10-25 см.
  3. Крепежные элементы. Специальные гвозди для ондулина с резиновой головкой производятся из углеродистой стали и окрашиваются в тон материалу.
  4. Брус сечением 40х40 мм или 60х40 мм для сооружения обрешетки, обработанный антисептиком.
  5. Гидроизоляционная мембрана или пленка.
  6. Острая ножовка для резки листов.
  7. Легкий молоток для забивания гвоздей.
  8. Шуруповерт для фиксации обрешетки.
  9. Линейка, рулетка и строительный карандаш для выполнения измерений и разметки.

Обратите внимание! Перед тем как покрыть крышу ондулином своими руками, необходимо наладить строительные леса вокруг дома или высокую лестницу, позволяющую добраться до каждого уголка ската.

Пошаговая инструкция призводиетеля

Требования к обрешетке

Технология монтажа

Даже не зная, как крепить ондулин, неопытный мастер легко справится с этой задачей в одиночку, так как листы материала легко обрабатываются. Однако, не стоит забывать, что от качества монтажа зависит надежность и срок службы кровли. Для настила ондулина используется следующая пошаговая инструкция:

  • В первую очередь на готовые стропила нужно положить и закрепить гидроизоляционную пленку. Для этого она раскатывается, нарезается на полосы необходимой длины, которые монтируются вдоль ската перпендикулярно стропильным ногам с нахлестом 10-15 см. Фиксируется пленка строительным степлером к стропилам, а стыки проклеиваются скотчем.
  • Поверх гидроизоляционного материала вдоль стропильных ног приколачивают рейки контробрешетки. Для этого используют длинные гвозди или саморезы.
  • Поверх обрешетки приколачивается обрешетка из брусков 4х4 см, 5х5 см с шагом 10 см или сплошная – из листов влагостойкой фанеры.
  • Далее начинают укладку ондулина. Листы материала нужно уложить внахлест 10-15 см, начиная с нижнего края ската. Ряды монтируют со смещением в половину листа, соблюдая вертикальный нахлест 15-20 см.
  • Листы приколачивают специальными гвоздями с широкими резиновыми оголовками к обрешетке. Для фиксации каждого листа уходит около 20 крепежных элементов.

Схема укладки

Схема расположения крепежных элементов

Монтаж конькового профиля

Не зная, как класть ондулин правильно, неопытные умельцы допускают ошибки при монтаже кровли. Главное выполнять укладку этого материала в сухую, но не жарку погоду, так как повышенная температура проводит к деформации листов. Запрещается вставать на ондулин во время монтажа, так как он может сломаться или изменить форму.

Видео-инструкция

Монтаж крыши из ондулина – цена работы 250 ₽/м2 в Москве в 2021 году

Ондулин (или еврошифер) – это волнообразный спецматериал, применяемый для кровельных покрытий, который состоит из экологически безопасных материалов, а именно из целлюлозы, битумы, различных минеральных составляющих и красителей смолы. Среди главных плюсов можно выделить то, что в перечне этих составляющих нет асбеста, который весьма вреден для живого организма, поэтому крыша из ондулина является безопасной.

Гарантии производителями выдаются на срок 15-ти лет, однако, в реальных условиях он служит порядка 30-50-ти. Эти сроки эксплуатации позволяют убедиться в долговечности и качественности данного материала.

Вдобавок следует отметить такие преимущества, которыми обладает материал:

  • экологичность: во время нагрева нет выделения ядовитых веществ;
  • отсутствует деформация и расслоение покрытия даже когда ондулин нагревается;
  • прекрасно выглядит;
  • достаточно быстрый и легкий монтаж;
  • хорошая шумоизоляция (в отличии от металлочерепицы).

Монтаж ондулина на крышу

Кровля из такого материала достаточно проста в монтаже, так как небольшой вес листов относительно черепицы и шифера. Такая особенность позволяет сделать монтаж своими силами. Для выполнения данной задачи необходимо наличие волнистых листов материала, также нужно проверить наличие молотка, пилы, кровельных гвоздей.

Все фрагменты крепятся с использованием 20-ти гвоздей для одного. Если же кровля из ондулина существенно наклонена, то не обойтись без создания обрешетки для поддержки листов. Устройство крыши из подобного материала иногда требует дополнительную модернизацию каркаса кровли.

Для монтажа листов отлично подойдет противоположная главным ветрам сторона. Следует обратить внимание на свес листа на карнизе, рекомендуется придерживаться не более 70 мм.

Если площадь обширна или же конструкция довольно сложная, то кровля ондулином может доставить множество затруднений даже при наличии должного опыта и сноровки. В таком случае самым лучшим решением будет обращение к специалистам. Это позволит сохранить собственные деньги, время и, что самое главное, здоровье. При этом качество работы будет на высшем уровне.

Стомость работы по монтажу ондулина

УслугиЦены в рубляхЕдиницы измеренияКоэффициент сложности крыши
Монтаж ондулина250м21
Замена старой кровли на ондулин350м21
Цена листа ондулина размером 0,9х1,95 метраот 380 до 470лист1



Ондулин инструкция по монтажу своими руками, фото

Кровля из ондулина для частного дома

Достоинства и недостатки ондулина

Ондулин состоит из целлюлозных листов - специального картона, пропитанного вязкой пластичной битумной массой. Для эстетики в связующее вещество добавляют красители. Именно они позволяют обеспечить такую широкую цветовую гамму этому материалу.

Достоинства применения ондулина как кровельного материала

  • водостойкость;
  • малый вес;
  • дешевизна;
  • разнообразная цветовая гамма;
  • легко обрабатывается;
  • экологически чистый.
Кровля крыши ондулином своими руками

Недостатки применения ондулина

  • недостаточная механическая прочность;
  • пожароопасный;
  • шероховатая поверхность;
  • выцветает;
  • небольшой срок службы.

Такое сочетание достоинств и недостатков определяет сферу применения материала: коттеджи, дачи, декоративные строения, хозяйственные постройки. Также этим материалом может покрываться и более обширная кровля - ондулин с успехом применяется и в больших зданиях.

Расчет материала и подготовка кровли под монтаж ондулина

Самый точный расчет нужного количества материала получается при использовании графического метода. Для этого чертят план крыши на листе бумаги и в масштабе размечают на нем расположение всех листов. При этом уменьшаем размеры ондулина на величину бокового и торцевого нахлеста. Полученное число увеличиваем на 10-15% и округляем до целого.

Готовим обрешетку под ондулиновую кровлю

Строение обрешетки зависит от угла наклона кровли. Если он до 10 градусов - обрешетка должна представлять собой сплошную поверхность. В этом случае ее делают из влагостойкого ДСП, OSB или фанеры. Учитывая особенности этих материалов, крепить материал выполняя монтаж кровли из ондулина своими руками придется только шурупами, а не гвоздями. При таком малом наклоне по всей поверхности кровли потребуется настелить сплошной слой гидроизоляции из битумного полотна.

При наклоне ската крыши 10-15 градусов обрешетка набивается из реек на стропила с шагом 450 мм. При этом продольный нахлест ондулина делается в одну волну его профиля, а поперечный - на 200 мм.

Крыша, ондулин на которой будет смонтирован под наклоном 15 градусов и более должна иметь шаг набивки реек обрешетки - 600 мм, боковой нахлест листа - в одну волну, а торцевой - 170-150 мм.

Как покрыть крышу ондулином своими руками при разных углах наклона

Набивку обрешетки начинают снизу ската. Нижняя рейка является маркерной, поэтому ее параллельность по отношению к карнизу нужно выставить особо тщательно.

В качестве реек берут хорошо высушенные рейки квадратного сечения размером 50х50 мм. Могут применяться также рейки прямоугольного сечения или даже доски, но такой расход материала является неоправданным. Самая верхняя рейка обрешетки устанавливается так, чтобы была возможность крепить к ней все коньковые элементы.

Монтаж фартука

На этом же этапе монтируется фартук под карниз. Для этой цели можно использовать как металлическую фурнитуру от систем водостоков, так и фартук из ондулина, если таковой входит в номенклатуру выбранного производителя. При креплении фартука обеспечивается 5 сантиметровый нахлест соседних элементов.

Крепление фартука водостока при монтаже кровли из ондулина

По торцам кровли с выступом на 3 см выше плоскости обрешетки монтируется ветровая доска.

Размещение ветровой доски на крыше под покрытие ондулином

Покрытие крыши ондулином своими руками

Как и шифера, укладка ондулина ведется против направления ветра. То есть материал укладывается с того края, куда дует ветер.

Укладываем ондулин по направлению ветра

Первый лист ондулина монтируется так, чтобы он одним гребнем ложился на ветровую доску.

Как закрепить ондулин - инструкция по монтажу

Нижний торец листа должен выступать на 5 см ниже линии фартука. Для крутой крыши выступ может быть меньше. Листы крепятся при помощи кровельных гвоздей или саморезов по дереву. Желательно использовать те, что рекомендует производитель кровельного материала.

Чтобы точно попадать в рейку обрешетки на всем протяжении крыши, нужно на каждом новом листе сразу отчерчивать разметочную линию или натягивать бечевку. Для исключения деформации листов забивать гвозди следует в таком порядке:

  • крепятся крайние гребни;
  • затем гвозди вбиваются симметрично, справа и слева, через один гребень;
  • для первого и последнего ряда ондулина прибиваются все гребни листа.
Как покрыть крышу ондулином своими руками

Когда монтируется кровля из ондулина своими руками, крепление делается в гребни волны. Причем, самый нижний и самый верхний ряд гвоздей (саморезов) делается по каждой волне, а все другие - через волну. Поскольку ондулин достаточно мягкий - его крепят к каждой рейке обрешетки. Если обрешетка сделана из фанеры, OSB или ДСП - расстояние между линиями крепления не должно превышать 50 см. В любом случае расход метизов составляет 20 шт. на один лист.

Чтобы избежать наслоения в местах стыков, каждый следующий ряд смещают на половину ширины листа. Ондулин очень легко пилится ручной ножовкой, полотно которой рекомендуем смазывать густым маслом. Еще удобнее для этой цели применять подходящий электроинструмент. Для надежной защиты от подтекания по торцу кровли желательно смонтировать щипцовые элементы.

Покрытие крыши ондулином своими руками - фиксируем торцевые элементы

Крепеж и защита конька кровли

В последнюю очередь крепится конек. Для защиты от птиц и насекомых под него, а также по нижнему краю кровли под ондулин подкладывается защитная сетка, решетка или специальная гребенка. Эти элементы не препятствуют проветриванию подкровельного пространства. Если использовать конек от производителя ондулина, то защита не потребуется, так как форма конька в точности повторяет конфигурацию профиля ондулина.

Крыша из ондулина своими руками с использованием фирменного конька

Дополнительно фиксируем ондулин - монтаж на стыках и изломах

На стыках скатов кровли используются специальные ендовые - ондулиновые или металлические элементы. Для их крепления нужна дополнительная обрешетка в виде продольных реек вдоль ребра перелома ската. Тут также рекомендовано использовать подкладочную битумную ткань или любую другую гидроизоляцию под ендову.

Кровля из ондулина своими руками: монтаж ендовы

Внешний излом кровли защищается щипцовыми элементами или фартуком-капельником. Место излома снизу также желательно защитить дополнительной гидроизоляцией. Крепление листов обеспечивается дополнительной рейкой обрешетки, укрепленной вдоль линии излома. Те же рекомендации действительны при оформлении внутреннего излома плоскости крыши. Во всех случаях нахлест соседних элементов должен быть не менее чем 15 см.

Кровля ондулином в местах перелома ската крыши

Места примыкания кровли к стене или дымоходу монтируется примыкающий фартук. Места примыкания обрабатываются герметизирующей каучуковой или битумной лентой с промазыванием стыков подходящим герметиком.

Итог

Следуя рекомендациям из нашего материала, вы сможете рассчитать материалы и покрыть крышу ондулином своими руками без помощи специалистов. Недорогое и при этом достаточно качественное кровельное покрытие доступно по цене и ценится за легкость монтажа. Вы наверняка оцените преимущества этого замечательного материала.

, что можно и чего нельзя: установка Onduline Roofing

Кровля

Onduline - популярный выбор для применения как в домашних, так и в профессиональных проектах. Имея более чем 70-летнюю историю, Onduline добился своего любимого имени в результате серьезных испытаний и разработок.

Что такое ондулин кровля?

Для тех, кто не знаком, кровля Onduline - это битумная гофрированная кровля. Кровельные листы состоят из одного слоя органических волокон, смешанных с битумом в результате интенсивного процесса давления и нагрева, что придает конечному продукту очень прочную отделку.Кровля
Onduline часто является первым материалом, выбираемым энтузиастами и профессионалами из-за ее погодоустойчивых свойств - должным образом подогнанный лист прослужит пятнадцать лет!

Конечно, если кровля Onduline не укладывается должным образом, она может не выдержать испытания временем так долго. Мы делимся нашими главными советами, которые помогут вам максимально эффективно использовать кровельные материалы Onduline:

Сделайте ваши измерения правильно

Кровля Onduline бывает только одной длины - 2м x 0.95 м - так что первым делом вы должны убедиться, что у вас достаточно материала для работы. Конечно, листы можно резать, но есть минимальные требования к свесу (70 мм по карнизу) и крену (5 градусов).

Убедитесь, что у вас есть подходящие аксессуары

В eRoofs мы рекомендуем минимум 30 креплений на лист - так что неплохо иметь немного в запасе. Также неплохо использовать крепежи марки Onduline - они были разработаны специально для кровельных покрытий Onduline - и они доступны в цвете, соответствующем выбранному вами цвету кровли.

Скорее всего, вы также захотите обрезать свою пленку до нужного размера - для этого предпочтительнее электроинструменты, такие как циркулярная пила (крупное лезвие). Если у вас нет под рукой подходящего электроинструмента, то хорошо - смазанная маслом ручная пила с крупными зубьями должна помочь.

Установите листы в правильных условиях

Битум по своей природе склонен к размягчению при высоких температурах. Поэтому не рекомендуется укладывать битум в жаркий летний день.Если температура приближается к 35 градусам Цельсия - подождите, пока все не остынет. Скорее всего, если в Великобритании так жарко, вероятно, в ближайшее время дождя все равно не будет!

Покупка кровли Ондулин Кровля

Onduline - отличное решение для любого проекта DIY. При правильном применении кровля может прослужить более десяти лет, что делает ее достойным вложением средств. Чтобы начать свой следующий проект кровли, перейдите на eRoofs, чтобы просмотреть нашу подборку Onduline.

Каковы ваши главные советы по установке кровли Onduline? Поделитесь с нами в комментариях ниже!

Как укладывать гофрированные битумные листы

Как укладывать гофрированные битумные листы | Wickes.co.uk перейти к содержанию Перейти в меню навигации

Мой аккаунт

Войдите или зарегистрируйтесь

Планирование и подготовка

  • Для новых строительных проектов, следуйте информации, содержащейся в этом руководстве, чтобы создать долговечное безотказное кровельное покрытие из гофрированного листа.
  • Для существующей крыши исследуйте конструкцию крыши. Это позволит вам решить, требуется ли техническое обслуживание, модернизация или усиление перед закреплением листов.Обратите внимание на конструкцию крыши; вам потребуется либо обрешетка на стропилах, либо крыша с настилом, например OSB или фанера кровельного класса, опирающаяся на стропильную конструкцию крыши, как указано ниже
  • Позаботьтесь о правильном закреплении гофрированных листов битума вверх. Верх листа имеет гладкую зернистую поверхность, в то время как нижняя сторона листа идентифицируется по шероховатой шероховатой поверхности с углублениями
  • Листы также отделываются краем гофра, обращенным к поверхности крыши

Сделай правильно

  • Угол и наклон вашей крыши будут определять уровень поддержки, необходимой для битумных листов.
  • Воспользуйтесь нашим руководством ниже, чтобы проверить, достаточно ли опор, и при необходимости увеличьте опору.

Безопасность

  • Покрытие крыш может быть опасным.Всегда работайте с надежной лестницы или платформы и используйте соответствующее защитное оборудование

Скаты крыши

  • Сначала измерьте уклон вашей крыши. Для этого просто измерьте угол наклона вашей крыши с помощью транспортира. Затем выберите один из трех приведенных ниже вариантов, который лучше всего соответствует уклону вашей крыши
  • .
  • В выбранной опции подробно описывается минимальная необходимая опора под листами, как укладывать листы с соответствующими гофрированными торцами и боковыми нахлестами и, наконец, необходимые крепления листов.
  • Гвоздями каждую гофру вдоль карниза, по обе стороны от вертикальных перехлестов и все остальные гофры на промежуточных прогонах со смещением

Закрепите листы на прогонах с максимальным межцентровым расстоянием 61 см.Нахлест концевых гофров: 17 см. Нахлест. Боковых гофр: Один гвоздь на лист: 20

Закрепите листы на прогонах с максимальным межцентровым расстоянием 45 см. Нахлест концевых гофров: 20 см. Нахлест. Боковых гофр: Один гвоздь на лист: 25

.

Листы должны быть уложены на полностью поддерживающий настил крыши.Нахлест концевых гофров: 30 см. Нахлест. Боковых гофр: два гвоздя на лист: 20

Подготовка крыши

Начать чередование листов с листом половинной ширины; это формирует узор из разорванного связующего листа, что позволяет избежать нарастания толщины 4-х слойного листа на углах листов.

Установите и закрепите дополнительную прогон на коньке для крепления коньковых креплений.Листы следует укладывать до вершины гребня, чтобы обеспечить достаточную защиту от атмосферных воздействий.

Убедитесь, что настил имеет толщину не менее 20 мм для размещения гвоздей. Если тоньше, вы можете использовать рейки или обшивку, как описано выше, или заменить гвозди винтами.

Закрепите гвоздями через узел шайбы и верх гофры листа в прогон внизу.Гвоздь войдет в прогон номинально на 20 мм.

Завершите фиксацию, надев встроенный колпачок на корпус шайбы, чтобы создать водонепроницаемое уплотнение на крыше.

В качестве альтернативы можно заменить гвоздь внешним винтом диаметром 65 мм. Длина шурупа может быть уменьшена (мин. 55 мм) для крепления на тонких настилах.Контрольный колпачок закрепится на головке винта.

Раскрой листов

Измерьте размер необходимого материала и наметьте линию разреза мелом или карандашом на поверхности листа перед тем, как разрезать. Всегда измеряйте дважды, чтобы отрезать только один раз!

При резке сложных форм используйте пару смазанных маслом ножниц для жести.Сначала наметьте линию разреза на листе, а затем вырежьте до нужной формы.

Поддержите лист и разрежьте его пилой с грубым лезвием, потратив время на очистку и смазку пилы маслом, если это необходимо.

В качестве альтернативы можно использовать циркулярную пилу; поддержите лист по обе стороны от линии, которую нужно разрезать, используя пилу в соответствии с инструкциями производителя.

Сначала наметьте линию отреза в основании гофры листа. Затем разрежьте или надрежьте лист ножом.

Затем отогните лист по линии с надрезом, чтобы разделить отрезанные части листа.

Монтажные листы

Вывешивайте листы на фасции на 5 см, чтобы образовался капельный край.Уменьшите центр крепления до первого прогона от карниза на 5 см, чтобы компенсировать свес.

Убедитесь, что листы расположены перпендикулярно линии карниза и кромки, сначала прибив края листа (с учетом нахлеста), чтобы листы оставались перпендикулярно линии карниза.

Поместите и закрепите край баржи внутри последней гофры листа, затем загните ее вниз и прибейте гвоздями с гальванической гайкой 10 мм с центрами 15 см.

В качестве альтернативы выровняйте и закрепите край баржи на уровне верха прогонов, затем наложите лист внахлест на 5 мм от края крыши и закрепите, прибив лист гвоздями на каждом прогоне.

Прикрепите листы к линии конька, наложите кусок конька и наметьте линию крепления, затем прибейте конек к одному скату крыши.Затем аккуратно загните конек и закрепите его на обратной стороне крыши.

На гребнях имеются предварительно сформированные концевые центрирующие канавки, которые врезаны в них. Просто совместите их внахлест и выровняйте, и вы получите профессиональную отделку.

Установка коньковой детали

Коньки достаточно гибкие, чтобы их можно было сформировать под требуемым углом крыши.Уложите их под прямым углом к ​​линии гребня и зафиксируйте сначала одну сторону, прибив все остальные гофры.

Закрепить деревянную коньковую доску по уровню с высотой гофра к задней части здания; затем прикрепите конек к крыше и загните конек и прибив гвоздь к коньковой доске для отделки.

Завершите конец конька, разметив и отрезав конец обработанной древесины в соответствии с профилем конька.Ребро гребня притирается к наконечнику.

Затем накладка просто прикрепляется к краю баржи и завершается в соответствии с нанесенной декоративной отделкой.

Спасибо за подписку на электронную почту

Авторские права © 2021 Wickes.co.uk

Как кровельные панели из ондулина используются в качестве альтернативы традиционному кровельному войлоку

Фетровая кровля стоит недорого.Это самый дешевый способ накрыть односкатную крышу, но, как вы, возможно, уже выяснили, он быстро изнашивается. Примерно через пять лет он начинает трескаться, рваться и пропускать воду.

Вы скоро поймете, что дешевизна войлочной кровли стоит денег и времени

Если вам нужен быстрый и дешевый способ сохранить содержимое сарая сухим, он может стоить учитывая кровельные листы Ондулин.

Что такое ондулин?

Ондулин производится из целлюлозных волокон, пропитанных битум.Затем эту смесь прессуют в картон толщиной 3 мм, которому придают гофру. так что это похоже на те старые листы крыши из гофрированного железа. Однако хорошо то, что 2 м x 0,95 м Широкая панель Onduline весит всего чуть более 6 кг, поэтому поднять ее на место очень легко.

Кровельные листы

Onduline были впервые разработаны около 60 лет назад, поэтому они хорошо зарекомендовали себя. Производители настолько уверены, что имеют 15-летнюю гарантию гидроизоляции со страховкой.

Звучит неплохо, но подходит ли он для моего сарая?

Кровля из ондулина на простой двускатной крыше

Может быть. Кровля Onduline бывает двух разных профилей. Классический профиль имеет 38 мм. гофры и, вероятно, больше подходят для больших зданий. Меньший «мини-профиль» имеет Гофра 24 мм и больше подходит для крыш навесов, мастерских, беседок и гаражей. Я бы посмотрел на них бок о бок, прежде чем вы решите, какой из них лучше всего подходит для перекрытия вашего сарая.

Как установить Onduline на односкатную крышу?

Перед тем, как приступить к монтажу, нужно померить односкатную крышу и решить, сколько листов вам нужно покрыть то место, которое у вас есть. Когда вы рассчитываете количество листов для заказа, помните, что листы должны нахлестываться минимум на 170 мм в направлении гофров и одна гофра по бокам для крыш с уклоном 15 градусов и более. Эти нахлесты нужно увеличить до 300 мм и 2 гофры для крыши. смолы 5-10 градусов.

Кровельные листы крепятся к существующей крыше с помощью гвоздей, которые поставляются вместе с листами. Эти гвозди представляют собой гвозди с кольцевым стержнем, которые обладают более высоким сопротивлением «выдергиванию», чем простые круглые гвозди. Гвозди также имеют форму головки, чтобы проливать воду и гарантировать, что ничего не протечет в отверстие для гвоздя.

Гвозди должны иметь минимальное проникновение в кровельную основу на 25 мм и т. Д. вам нужно будет убедиться, что вы можете добиться этого на рассматриваемой крыше.Если твой крыша не толщиной 25мм, что вполне вероятно для типичного садового сарая, тогда потребуется прикрутить некоторые деревянные обрешетки 25x38 мм до крыши с минимальным расстоянием между центрами 450 мм. Кровельные листы могут затем закрепите на этих планках.

Где мне начать крепить листы?

Начните закреплять листы с карниза и продвигайтесь вдоль края карниза. здание, чтобы завершить строку, прежде чем перейти к следующему листу. Следующий ряд следует начинать с половинки листа.Это создает эффект «кирпичной кладки» при размещении листов на крыше. Но больше что важно, это означает, что вы избежите четырех слоев материала, где угол четырех листов совпадают.

Продолжайте переходить к следующему ряду, снова чередуя половину листа, пока не дойдете до гребня.

Что произойдет, когда я доберусь до гребня?

В вашем плане вы должны определить, сколько листов вам нужно, чтобы добраться до гребня. Великий Особенность Ондулина по сравнению с металлическим листом в том, что его так легко разрезать.Если вы режете лист под прямым углом к ​​гофрам, тогда вы можете использовать ручную пилу, циркулярную пилу или лобзик. Если вы режете параллельно гофре, вы можете просто надрезать лист ножом Стэнли. а затем согните лист пару раз, чтобы защелкнуть его по линиям надреза.

Установка кровельных листов Onduline звучит достаточно просто, но как насчет сложных деталей?

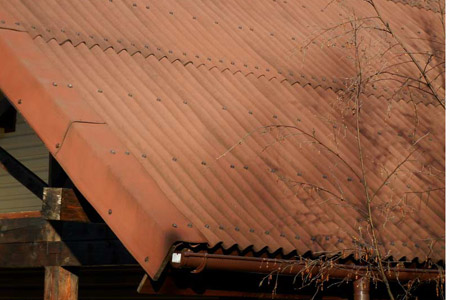

На этом снимке показано, что кровля Onduline
справится с большинством ситуации.
Вот и конек, кромка, карниз,
долина и даже плафон!

Если под сложными битами вы имеете в виду конек, карниз и кромку, не волнуйтесь, они имеют все продумано.

Для покрытия крыши на коньке имеется специально изготовленный элемент конька. Эти части крыши должно быть притерто на 12,5 см. Когда вы обдумываете, с какого конца начать, выработайте направление преобладающего ветра, а затем «черепицей» части гребня так, чтобы они проливали воду таким же образом как черепичная крыша.

На грани у вас есть несколько вариантов: изысканный и законченный или «быстрый и грязный». Усовершенствованный вариант - использовать специально изготовленный кромочный блок, имеющий форму прямого угла и обеспечивающий край здания - четкая линия. «Быстрый и грязный» вариант - починить доску баржи. выровнять с нижней стороной листа ондулина и загнуть край листа над этой доской а затем прибейте его на место.

У карниза будет зазор между листами и настилом крыши.Если оставить это открытым образует пространство для гнездовий птиц и насекомых, что может вызвать проблемы в будущем. я буду Рекомендуем использовать специальный «заполнитель гофры», чтобы закрыть этот зазор. Вы можете использовать фирменные карнизы полоса вентилятора, которая будет защищать от попадания более крупных предметов, но если вы хотите защитить себя от пыли и более мелких предметов частицы наполнитель гофры - это то, что нужно.

Хорошо, хорошо ... кровельные листы Onduline звучат великолепно, но разве они не стоят дорого?

Кровля

Onduline обычно продается по цене около 5 фунтов стерлингов.5 / кв.м, что примерно в два раза больше, чем у традиционных войлочная система. Но если учесть это, вы будете выполнять третью замену кровли из традиционного войлока. к тому времени, когда истекает гарантия на Onduline, он начинает выглядеть еще лучше.


Похожие сообщения:


кровельных листов из ондулина: преимущества и применение

Кровельные листы из ондулина - еще одна популярная кровельная система из битума. Это решение очень похоже на систему Coroline, но более тяжелое.Ондулин идеально подходит для наружных крыш, таких как навесы и гаражи.

Более прочный профиль делает эти листы пригодными для использования в сельском хозяйстве. Сюда входят такие постройки, как конюшни, сараи и фермерские дома.

Гофрированные битумные листы с ондулином

Гофрированные битумные листы с ондулином поставляются с 15-летней гарантией гидроизоляции. Они прочные, но гибкие и способны противостоять ветру до 120 миль в час. Их гибкость позволяет легко формовать и придавать им форму, подходящую для вашей поверхности крыши.

Это одна из самых простых в установке систем битумной кровли, которая также идеально подходит для проектов ремонта. Листы довольно легкие, что помогает снизить нагрузку на вашу конструкцию. Длина листов 2000 мм при длине 950 мм. Их легко разрезать до нужного размера с помощью пилы и смазочного масла. Толщина 3 мм делает их более прочными, чтобы противостоять экстремальным погодным условиям.

Вы можете купить кровельные листы Onduline четырех цветов, которые гармонируют с окружающей средой. Зеленый и красный, как правило, наиболее популярны, но вы также можете купить черный и коричневый.Процесс окрашивания увеличивает стойкость листов к сохранению цвета. Это также помогает повысить устойчивость к УФ-лучам от солнца.

Преимущества и качества

Ниже приводится краткое изложение некоторых преимуществ и преимуществ кровельных листов Onduline.

  • Onduline Битумные листы гибкие, что позволяет легко резать, формировать и устанавливать.
  • Листы хорошо выдерживают ветреную погоду со скоростью до 120 миль в час
  • Экологически безопасны и доступны в четырех цветах.
  • Вы можете ожидать 15-летняя гарантия гидроизоляции от повреждения водой
  • Более прочный профиль листа снижает вероятность его повреждения или хрупкости
  • Процесс окрашивания означает, что листы будут дольше сохранять свой цвет в розницу
  • Идеально подходят для новостроек или проектов ремонта
  • Подходит для установки навесов, гаражей и сельскохозяйственных построек

Основные советы по установке

Кровельные листы онлайн поставляются с удобными инструкциями, которые упрощают установку.Важно сначала установить наклон крыши, чтобы определить опору и боковые перехлесты. При уклоне 5-10 градусов потребуется настил, в который можно будет добавить крепежные листы.

Если угол наклона составляет 10-15 градусов, вам необходимо прикрепить листы к прогонам с шагом 45 см. Для более крутых склонов лучше обратиться к техническому руководству, прилагаемому к системе.

Вы должны добавить крепления к каждому концу листа на каждой гофре. Если у вашей крыши есть прогоны, вам понадобится крепление для каждой из них плюс все остальные гофры в середине листов.

Выступ листа по карнизу не должен превышать 7 см. У гребня должно быть около 12 см нахлеста с каждой стороны. К каждой гофре с обеих сторон следует добавить фиксатор. Для герметизации гофры можно использовать наполнители карниза.

Кровельное покрытие, гофрированные листы Onduline® Easyfix - 2021

Содержание статьи:

Современный дизайн и легкость, плиты Easyfix просты в использовании и эстетичны. Особенно подходят для небольших построек, навесов или садовых домиков, они крепятся шурупами или точками с хомутами.Эти гофрированные листы Onduline® с гарантированной водонепроницаемостью изготовлены из переработанных волокон. От подготовки площадки до правильной установки: все советы по установке этих накладок.

  • Блеск и цвет пластин гарантированы УФ-обработкой.
  • Плиты Onduline® Easyfix могут быть размещены на:
    • непрерывной опоре
    • прерывистой опоре
    • старой черепице в случае ремонта (при условии соблюдения расстояния перекрытия)
  • Крепление к дереву и металлу обеспечивается универсальная система Onduline®.

В сотрудничестве с Onduline

Укладка пластин: материал

Для покрытия садового сарая вам понадобятся:
- Банки
- Тренеры
- Универсальные гвозди или саморезы Onduline®
- Пластины Easyfix Onduline® (81 x 200 см или 1,32 м полезная площадь 2 )

Приготовьте позу

Определите количество пластин для установки. Рассчитайте уклон по опоре крыши.Если доски укладываются на панели или доски (сплошная опора), уклон составляет 15%. На обрешетках (прерывистая опора) он должен быть больше.

Обеспечьте безопасность

Установите передвижные подмости на нужной высоте для стабильной работы стоя.
Разместите пластины в направлении, противоположном господствующему ветру. Аналогичным образом поступить с берегами и гребнем.

Проведите линию

Протяните линию параллельно крыше на расстоянии примерно 7 см друг от друга.Чтобы установить его на место, вдавите длинные гвозди с каждой стороны кронштейна крышки в край.

Установите пластины на место

Установите пластины, сдвинув их от нижней части опоры к скату крыши.

Выровняйте свес крыши

Проверьте выравнивание пластин и отрегулируйте мелом. Перелив должен быть прямым.

Уложить и закрепить пластины

Начните с первого ряда.Установите и прикрутите пластины в верхней части волн.

Продолжить укладку пластин

Установите половинки пластин, чтобы сместить второй ряд.

Обрежьте пластины

Чтобы сделать прямой надрез, используйте другую пластину в качестве направляющей.

Ставка на рекавери

Если не хотите резать, накройте пластины между собой.

Уплотнение

Чтобы гарантировать водонепроницаемость крыши, направляющие внахлест должны быть выровнены.

Закрепите пластины

Укрепите установку, вставив универсальные крепежные детали, винты или точки Onduline. Посадите их высоко на волнах, не сокрушая их.

Соблюдайте порядок фиксации

Крепежные детали не должны быть закрыты. Закрепите пластины в частях, оставшихся голыми.

Закрепите банки

Закрутите банки с помощью универсальной системы крепления Onduline®.

Устранение любых неточностей

Асимметричные выступы адаптируются к плитам.Таким образом можно компенсировать зазоры между плитами и кровлей на 5 см.

Установите конек

Установите конек наверху крыши, балансируя с обеих сторон. продолжить

Уплотнить конек

Для идеального прилегания элементы конька должны перекрывать каждую сторону крыши на 12 см.

Закрепите гребень

В верхней части волн прикрутите универсальную фиксирующую систему Onduline®,


Видеоинструкция:

Выиграйте крышу Onduline в комплекте с установкой для вашего садового сооружения

Со временем крыши садовых навесов, игровых домиков и теплиц могут начать выглядеть уставшими.Хотя замена может показаться своевременной и сложной задачей, благодаря Onduline она никогда не была такой простой. Вот почему Your Home объединился с брендом, чтобы предложить двум читателям шанс выиграть новую кровельную систему в комплекте с установкой стоимостью до 300 фунтов стерлингов.

Поскольку каждая крыша и открытое здание индивидуальны, победители могут выбрать один из четырех продуктов. Onduline Classic, легкая гофрированная крыша; Onduvilla Tile Strip, экологически чистый гофрированный лист; Onduline Easyline с компактными листами для небольших крыш; и черепица Baroline для наружных построек и гаражей.Для получения дополнительной информации посетите onduline.co.uk.

Принимая участие в этой розыгрыше, вы соглашаетесь с нашими условиями.

Дата закрытия: 23:59 31 августа 2020 г.

Условия конкурса

1 Организатор: Immediate Media Company Bristol Limited. 2 Акция открыта для всех жителей Великобритании, включая Нормандские острова, в возрасте от 18 лет и старше, за исключением сотрудников или подрядчиков Организатора, а также всех, кто связан с рекламной акцией, или их непосредственных членов семьи.3 Принимая участие в акции, вы соглашаетесь соблюдать все правила акции, включая эти условия. 4 Организатор может передать данные победителя поставщику приза для выполнения / доставки приза. 5 Организатор исключает ответственность в полной мере, разрешенной законом, за любые убытки, ущерб или травмы, понесенные участником в результате его или ее участия в акции, или причиненные победителю в результате принятия им приза.6 Организатор оставляет за собой право вносить поправки в настоящие условия или отменять, изменять или дополнять рекламную акцию на любом этапе, если он сочтет это необходимым, или если обстоятельства возникнут вне его контроля. 7 На каждую семью будет разрешена только одна заявка на розыгрыш призов, независимо от способа подачи заявки. Массовые записи, сделанные третьими сторонами, не допускаются. Заявки, полученные после даты закрытия акции, рассматриваться не будут. 8 Мы не несем ответственности за утерянные, задержанные, неподходящие или поддельные заявки.9 Призы не подлежат возврату, передаче и перепродаже. Призы не могут быть использованы вместе с любыми другими предложениями, акциями или скидками. Денежной альтернативы нет. Организатор оставляет за собой право заменить призы другими призами такой же или большей стоимости. 10 Дата окончания приема заявок - 23:59 31 августа 2020 года. 11 Победившие заявки будут выбраны случайным образом (после даты закрытия) из всех заявок. 12 Победители будут уведомлены о своем выигрыше в течение 28 дней.13 Победители должны потребовать свой приз в течение 28 дней с момента уведомления. В случае, если с победителем невозможно связаться или он не может потребовать свой приз в течение 28 дней, Организатор оставляет за собой право предложить приз другому участнику или повторно предложить приз в любой будущей рекламной акции. 14 Решение Организатора относительно победителя является окончательным, и никакая переписка, относящаяся к акции, не ведется. 15 Призы указаны выше. 16 Участники должны предоставить Immediate Media Company Limited свое полное имя, адрес электронной почты или номер телефона в дневное время.Организатор будет использовать персональные данные участников в соответствии с Политикой немедленной конфиденциальности (moment.co.uk/privacy-policy). 17 Фамилия и страна проживания победителей будут доступны по запросу, отправив SAE по адресу Your Home Giveaways, Eagle House, Colston Avenue, Bristol, BS1 4ST в течение двух месяцев с даты закрытия акции. Организатор свяжется с победителями, прежде чем опубликовать эту информацию, и предоставит победителям возможность возразить или ограничить объем предоставляемой информации. 18 Акция регулируется законодательством Англии.

TUFTEX Инструкции по установке


Вы можете сделать это за 5 простых шагов
  1. Определить размеры
  2. Опоры для резки и гвоздя
  3. Предварительно просверленные панели TUFTEX®
  4. Закрепите панели на месте
  5. Сядьте, расслабьтесь и наслаждайтесь


Советы по установке:
Панели

TUFTEX® - лучшие строительные панели, доступные для многих проектов по благоустройству дома, таких как покрытия палуб, солнечные веранды, навесы для автомобилей, покрытия патио и панели для обеспечения конфиденциальности, а также для многих легких коммерческих и сельскохозяйственных приложений.Их не рекомендуется использовать в качестве первичной кровли жилых или коммерческих зданий.

Хранение:
Храните панели TUFTEX® в защищенном от солнца месте, предпочтительно в помещении. Не храните на открытом воздухе в непокрытых штабелях, так как это может привести к повреждению от перегрева.

Резка:
Отрежьте каждую отдельную панель TUFTEX® универсальным ножом или парой ножниц. Несколько панелей можно разрезать с помощью циркулярной пилы с перевернутым полотном для фанеры или ручной пилы с мелкими зубьями.

Боковые и торцевые перекрытия: Закройте все боковые и торцевые нахлёстки силиконовым герметиком.Перекрыть стороны панелей одним гофром, а торцы панелей на 4 дюйма.

Крепление:
Внимание: Просверлите предварительно все крепежные отверстия.
Панели TUFTEX® естественным образом расширяются и сжимаются при изменении температуры. По этой причине все крепежные отверстия должны допускать расширение и сжатие панелей. Всегда предварительно просверливайте отверстия перед креплением панелей к опорам. Диаметр отверстия должен быть на 1/8 дюйма больше диаметра гвоздя или винта. Не затягивайте крепеж слишком сильно.Рекомендуются алюминиевые гвозди или шурупы с прикрепленной неопреновой шайбой. При установке кровли крепите панели на венцах гофры. При облицовке сайдингом или стенами закрепите панели в впадинах.

Шаг:
Запланируйте минимальный уклон в 1 дюйм на каждый горизонтальный фут крыши. (Шаг - это высота в дюймах, на которую поднимается стропила на горизонтальный фут.) В районах с сильным снегом планируйте уклон до 3 дюймов на фут.

Опорная конструкция с поперечными распорками:
Установите панели TUFTEX® UltraVinyl и SeaCoaster с максимальным пролетом в 24 дюйма на центральной поперечной распорке.Панели TUFTEX® PolyCarb могут быть установлены на поперечных распорках с максимальным пролетом 36 дюймов.
За информацией обращайтесь в местный строительный отдел.

Закрывающие полосы:
Используйте закрывающие полосы TUFTEX®, которые доступны как из дерева, так и из пенопласта. Эти закрывающие полоски были разработаны, чтобы соответствовать гофрам SeaCoaster с круглыми волнами и восьмиугольным гофрам PolyCarb и UltraVinyl.

Проблемы с нагревом и температурой:
Убедитесь, что вы выбрали правильный продукт для своего проекта.Для проектов в жарких или холодных областях, где температура поверхности может колебаться от + 270 ° F до -40 ° F, выберите панели TUFTEX® PolyCarb. Непрозрачные панели TUFTEX® UltraVinyl и SeaCoaster подходят для любых погодных условий и температуры поверхности до 150 ° F. Полупрозрачные и прозрачные панели TUFTEX® UltraVinyl и SeaCoaster должны устанавливаться только для использования в более мягких погодных условиях и не рекомендуются для мест с высоким ультрафиолетовым излучением или температурой поверхности, которая может превышать 125 ° F. Никогда не устанавливайте полупрозрачные или прозрачные панели TUFTEX® непосредственно на темные стропила или закрывающие планки.Для достижения наилучшего результата нанесите белую краску на верхний край стропила или закрывающей планки, подверженный воздействию солнечных лучей. Не перекрывать и не наносить на существующую кровлю или решетку.

Вентиляция:
Все конструкции, покрытые TUFTEX®, нуждаются в соответствующей вентиляции, чтобы контролировать конденсацию и обеспечивать охлаждение. Если может возникнуть сильный нагрев, выберите для своего проекта панели TUFTEX® PolyCarb.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
