Монтаж вентиляции на кухне – как сделать, инструкция с видео

Вытяжка для кухни с воздуховодом: выбор и правила установки

Вопрос обустройства вентиляции актуален среди владельцев квартир и частных домовладений. Ведь сразу предстоит не только определиться со схемой, создать проект, но и реализовать его, выполнив монтажные работы. Согласитесь, неплохо бы своими руками все устроить, сэкономив на вызове мастера.

Но вы не знаете с чего начать и как правильно действовать? Мы постараемся помочь – в этой статье рассмотрены варианты монтажа вытяжки и их особенности. Так, одно из наиболее простых решений – вытяжка для кухни с воздуховодом. При желании ее несложно устроить своими руками, перед началом работ детально изучив все нюансы, приведенные в этом материале.

Также статья дополнена фотоподборками пошаговой сборки, установки и подключения вытяжного устройства. Для лучшего понимания изложенного материала подобраны видеосюжеты по изготовлению воздуховодов и подключению вытяжек.

Содержание статьи:

Особенности и правила выбора вытяжки

На кухне вытяжка служит не только одним из элементов вентиляционной системы. Часто она является самостоятельной деталью интерьера, неким акцентом или завершающим аккордом выбранного стилевого решения для конкретной комнаты.

Чтобы она отлично функционировала и радовала своим безупречным внешним видом, предстоит подобрать правильный вариант.

Галерея изображений

Фото из

Вытяжка в интерьере кухни

Вариант сообщения с вентиляцией

Площадь охвата кухонной вытяжки

Энергозависимое оборудование

Многообразие форм и стилистики

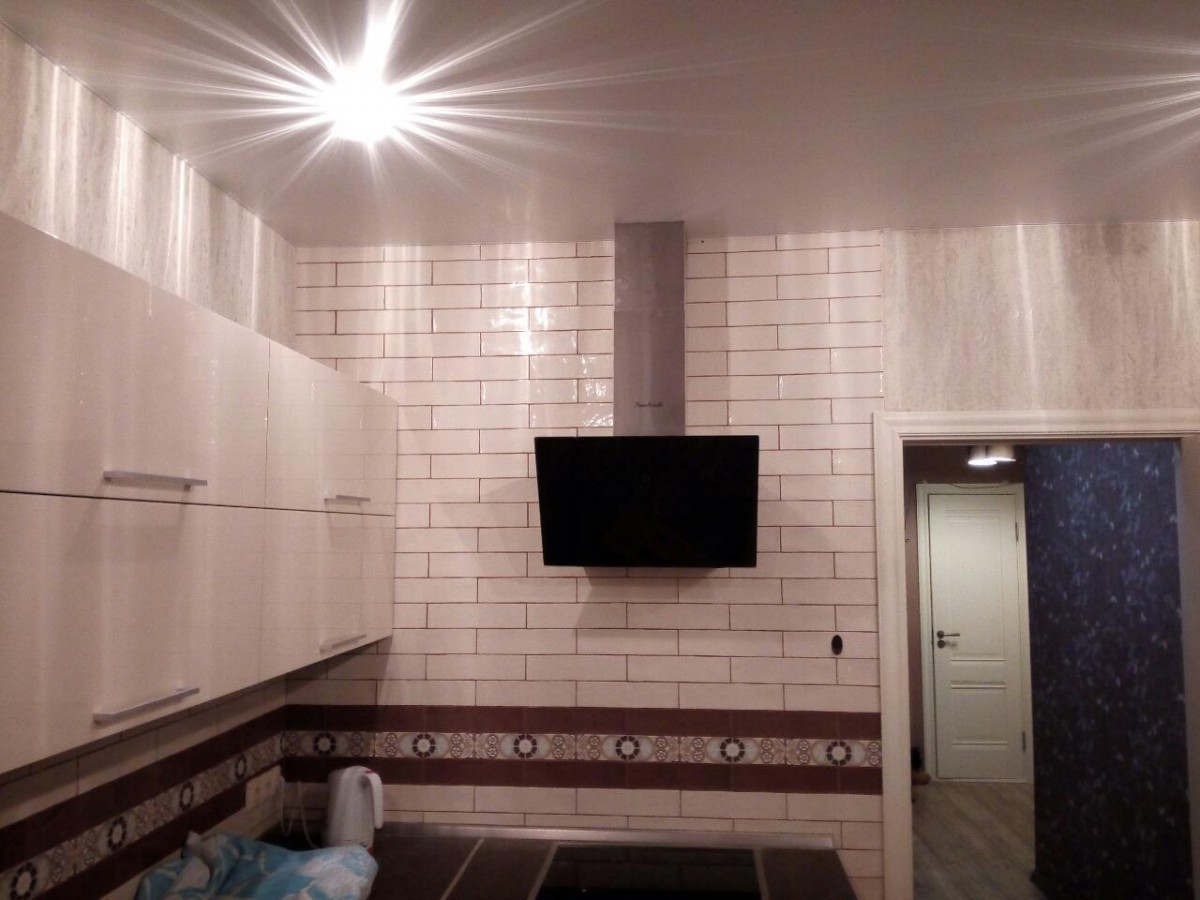

Использование островной вытяжки на кухне

Установка вытяжки в углу помещения

Требования к выбору оборудования по мощности

Разновидности кухонных конструкций

Разнообразие форм, размеров, дополнительных функций и значительный ценовой разброс затрудняет выбор. Прежде всего, следует понимать, что вытяжка – это оборудование, предназначенное для удаления из помещения отработанного воздуха, содержащего частички жира, пыли и имеющего неприятный запах.

Например, когда владелец жилища жарит отбивные и хочет оградить остальных членов семейства от этого излишне навязчивого запаха, он включит вытяжное оборудование. Если же в комнате витает аромат кофе, то можно обойтись без него.

Технические характеристики модели

Важно, чтобы вытяжка была рассчитана на такие нагрузки и могла успешно удалять резкие и неприятные запахи в полном объеме. Это обеспечивается покупкой .

Обязательно следует посмотреть инструкцию понравившейся модели, обратив особое внимание на граничный максимум мощности. Здесь нужен запас – вытяжка не может работать во всю мощь

Выбирая оборудование, надо внимательно изучить технические характеристики, указанные производителем в сопровождающей документации.

Подходящий вариант должен удалять отработанный воздух объемом, который в 3 раза превышает объем кухни. Например, если площадь комнаты 12 м², а высота потолков 2,7 м, то ее объем равен 12*2,7=32,4 м³.

Чтобы справиться со своей основной функцией, вытяжка должна удалять не менее 32,4*3+20%=117 м³. Запас в размере 20% нужен для того, чтобы прибор постоянно не работал на пределе своих сил. Иначе такая работа быстро выведет его из строя.

Многие модели вытяжек комплектуются оригинальным кожухом, способным скрыть все неприглядные части вытяжной конструкции

Предпочитаемый тип монтажа

По типу монтажа все вытяжки можно условно разделить на:

• встраиваемые;
• открытые.

Первый тип оборудования – – имеет более скромный внешний вид. Они устанавливаются внутрь шкафчиков или другой кухонной мебели. В нерабочем состоянии они практически незаметны.

Встроенная в кухонный гарнитур пристенная вытяжка позволит скрыть самую неприглядную часть воздуховода и вытяжного оборудования. Мало того, что ее можно монтировать в шкаф, там еще и место для кухонной утвари останется

Второй тип – открытые вытяжки – может иметь самые замысловатые формы и размеры. Их стоимость может шокировать, особенно, если это дизайнерская модель, существующая в единичном экземпляре.

Форма кухонной вытяжки

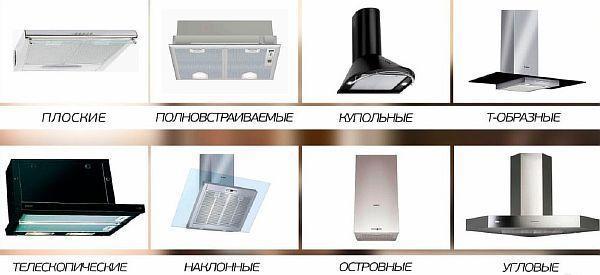

В зависимости от формы изделия различают такие вытяжки:

• угловые;
• островные;
• пристенные.

Последние не требуют монтажа воздуховода с последующим подключением к вентиляционной шахте дома. Это вариант вытяжки .

Их конструкция предусматривает наличие нескольких типов фильтров, среди которых , и другие, обеспечивающих местное очищение воздуха, а не его удаление из помещения.

Все остальные варианты вытяжек нуждаются в обустройстве вентиляционного канала. По размеру, используемому материалу и стоимости изделия всегда можно подобрать наиболее подходящий вариант, учитывая пожелания и финансовые возможности владельца дома/квартиры.

Воздуховод может компактно расположиться над кухонным гарнитуром или же неприлично обращать на себя внимание, грубо нарушая гармонию оформления

Ориентиры и нюансы выбора

Чтобы вытяжка была красивой и полезной деталью кухонного интерьера, надо подобрать удачную модель. Для этого предстоит выбирать изделие от производителя, имеющего хорошую репутацию.

Цена не обязательно должна быть высокой, главное, чтобы все документы о качестве, инструкция по использованию и гарантия была в наличии у продавца. В противном случае лучше присмотреть другой вариант.

Идеальная вытяжка должна выполнять такие функции:

• качественно удалять запахи;
• создавать минимум шума;
• эстетично выглядеть;
• гармонично вписываться в интерьер.

Основное предназначение этого элемента вентиляционной системы – удаление отработанного воздуха. Каким бы красивым и совершенным не был ее дизайн, но невыполнение своей основной задачи делает такую вытяжку бесполезной безделушкой. Чтобы этого не случилось, при покупке особое внимание следует уделить мощности.

Если , то она шумит не громко. Если же в процессе монтажа допущены ошибки, подобраны неправильные детали, а мощность самого прибора не соответствует необходимой норме, то следует готовиться к высокому уровню шума – 50 децибел и более.

Высокий уровень шума от работающей вытяжки во время приготовления пищи гарантированно обеспечит головную боль своей хозяйке. Если уровень шума от 60 децибел и выше, то следует предпринимать меры по его снижению

Основная проблема – гармонично вписать купленную вытяжку в существующий интерьер кухни. Особенно, когда вентиляционное отверстие находится на значительном расстоянии от ее места расположения.

Здесь на помощь придет для прокладывания воздуховода от вытяжки до входа в вентиляционную шахту дома.

Важно придать коробу и вытяжке эстетичный внешний вид по окончанию монтажных работ. Это касается как покупного оборудования, так и самодельных конструкций.

Даже самая стильная и дорогая модель вытяжки будет нелепо выглядеть, если не оформить должным образом вентиляционный канал

Специфика обустройства кухонной вытяжки

Для устройства кухонной вытяжки помимо самого оборудования потребуются дополнительные материалы – воздуховод и крепежные детали к нему, короб и крепежи для его монтажа.

Желательно сразу же купить и другие расходные материалы, необходимые для подключения. Удобнее, когда все комплектующие будут одной торговой марки, так обеспечится полное совпадение по цвету и размеру.

Тонкости выбора и установки воздуховодов

Среди воздуховодов, предлагаемых в строительных магазинах, можно встретить такие:

• гофрированный полимер;
• алюминиевая гофра;
• гофра из нержавеющей или оцинкованной стали;
• пластиковая круглая труба;
• пластиковый прямоугольный воздуховод.

Наиболее используемые для обустройства бытовой вентиляции – и пластиковые трубы прямоугольного и круглого сечения.

Это объясняется простотой монтажа, с которым под силу справиться даже неопытному домашнему мастеру.

Гофрированная труба из пластика в качестве воздуховода является самым нежеланным вариантом. Лучше купить алюминиевый аналог

К некоторым недорогим моделям вытяжек в комплекте идет гофра из пластика. Использовать ее или нет – это зависит от типа и размера плиты, над которой предстоит ставить вытяжное оборудование.

Если на кухне газовая плита, то мастера предпочитают купить хорошую металлическую гофру от надежного производителя вместо пластика, идущего в комплекте.

Для обустройства бытового вентиляционного канала следует выбирать качественное изделие. Слишком нежная и тонкая гофра из фольги может разорваться от неосторожного обращения при монтаже.

Металлическая гофрированная труба в некоторых интерьерах гармонично вписывается без необходимости придумывать варианты ее маскировки. Хотя чаще всего ее приходится всеми возможными способами прятать, чтобы не нарушать гармонию кухонного пространства.

Алюминиевая гофра на фоне дорогого кухонного гарнитура, изготовленного из натурального дерева, смотрится, по меньшей мере, нелепо

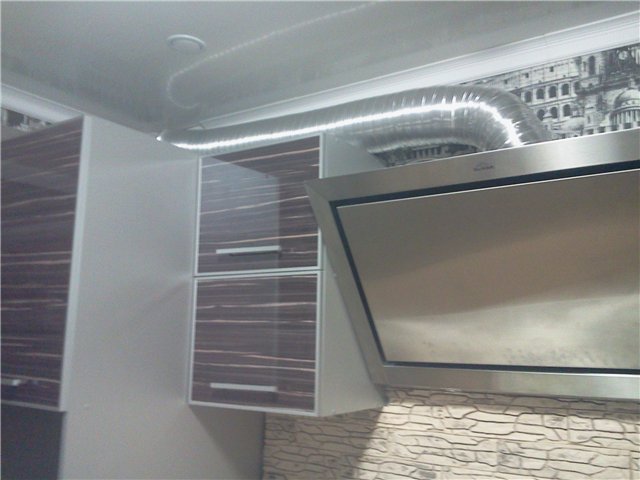

Гофра устанавливается просто – один ее конец достаточно присоединить к патрубку самой вытяжки, а второй вставить в решетку вентиляционной шахты.

В качестве крепления используют хомуты, алюминиевый скотч, герметик.

Гофра хорошо режется ножницами, ее удобно растягивать и гнуть в любом направлении. Это позволяет прокладывать даже длинные и замысловатые каналы без резких поворотов

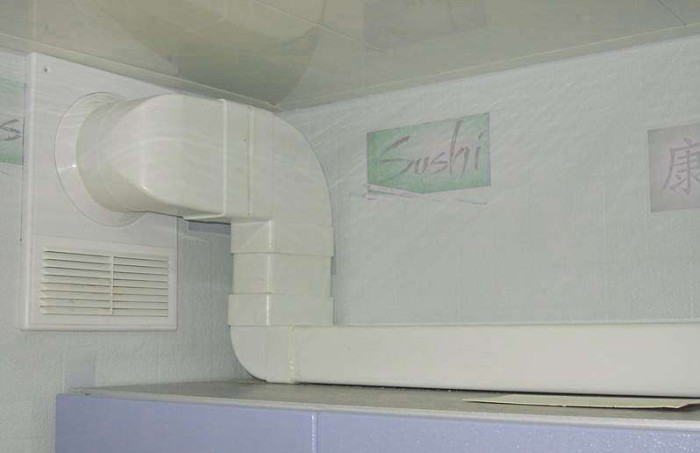

Круглые и прямоугольные выглядят более эстетично. Они не сгибаются в разные стороны. Их монтаж также не составит труда – все детали крепятся между собой, как конструктор.

Для присоединения покупают специальные переходники. Неудобно, что повороты здесь будут более резкими, а не плавными, как в случае с гофрированной трубой.

Несомненное преимущество таких воздуховодов – геометрическая четкость линий. Это позволяет органично смотреться среди другой кухонной мебели, также обладающей строгой геометрией

Выбирать для своей кухни следует именно тот вариант, который более гармонично впишется в интерьер. Если же бюджет предполагает использование совсем маленькой суммы на покупку воздуховода, то можно купить недорогую алюминиевую гофру и искусно ее замаскировать.

Стоит обратить внимание, что нужный метраж гофрированной трубы измеряется в растянутом виде. А нужную длину пластиковой гладкой трубы следует точно измерить дома, учитывая, что повороты будут четкими.

Сразу же надо покупать все переходники для труб и желательно от одного и того же производителя.

Использование переходников с круглого на прямоугольное сечение и наоборот плохо отражается на тяге вентиляционного канала. По возможности стоит отказаться от такого решения

Еще один важный момент при покупке вентиляционного канала – подбор правильного диаметра, рекомендованного производителем вытяжки. Меньший или больший размер трубы будет способствовать плохой работе оборудования. Также лучше всего приобретать все крепежные детали одной фирмы.

Варианты монтажа оборудования

Когда вытяжка и все дополнительные детали куплены, остается ее поставить и .

Есть 2 варианта проведения этого вида работ:

• своими руками;
• руками профессионала.

Каждый из вариантов имеет свои плюсы и минусы.

Последовательность работ по сооружению вытяжки с гибким воздуховодом продемонстрирует подборка фото:

Галерея изображений

Фото из

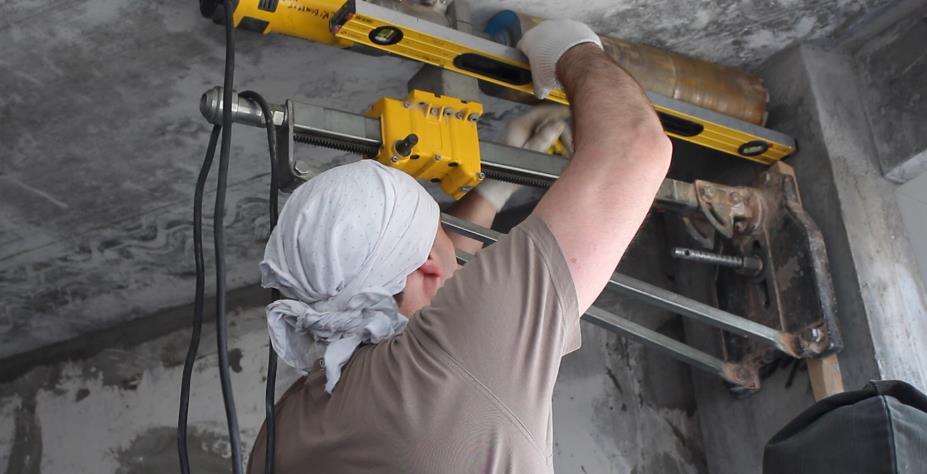

Шаг 1: Бурение отверстия для выхода в вентшахту

Шаг 2: Примерка гофры к месту установки

Шаг 3: Сверление отверстий для монтажа вытяжки

Шаг 4: Крепление дюбелей и закручивание шурупов

Шаг 5: Обрезка излишков гофрированной трубы

Шаг 6: Примерка конструкции к месту установки

Шаг 7: Подключение гофры к вытяжке изнутри

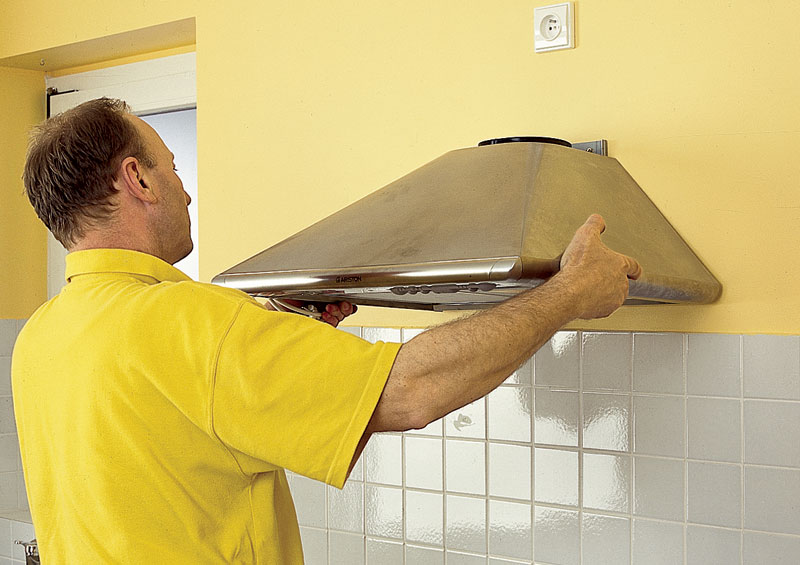

Шаг 8: Навешивание вытяжки по месту установки

Если довериться мастерам, то придется выложить приличную сумму за их услуги.

Причем вызывать дешевую бригаду не имеет смысла – они могут оказаться «из рук вон» плохими специалистами, способными испортить дорогостоящее оборудование.

Для монтажа могут понадобиться переходники, хомуты, крепления, силиконовый герметик и другие расходные материалы. Их стоит покупать вместе с воздуховодом и коробом, заранее просчитав

Первый же вариант надежнее, если домашний мастер имеет некоторый опыт ремонтных или строительных работ. Когда владелец все делает своими руками, он знает, что и где поставлено.

Также самого себя никто не будет обманывать – все работы будут выполнены качественно. Только нужно внимательно изучить инструкцию, чтобы не лишиться гарантии на вытяжку.

При выполнении работ своими силами важное значение имеют:

• безопасность;
• правильность подключения;
• отличный внешний вид.

Чтобы обеспечить безопасность устанавливаемого элемента вентиляционной системы, надо точно выполнять требования инструкции и рекомендации производителя. Ведь у каждой модели вытяжки свои характеристики.

Материалы, использованные при изготовлении, также отличаются – нержавеющая сталь выдерживает воздействие более высоких температур, чем пластик.

Для работ с элементами вентиляционной системы кухни, изготовленными из нержавеющей стали, понадобятся металлические хомуты, переходники и вентиляционная решетка

Чтобы самостоятельно подключить кухонную вытяжку к вентиляции, нужно сначала ее прикрепить. Для этого пригодятся рекомендации производителя, изложенные в руководстве по эксплуатации.

Каждый тип вытяжки имеет свои особенности монтажа. Например, для встраиваемых моделей придется прорезать в днище кухонного шкафчика отверстие, а купольные присоединяются к стене крепежами, идущими в комплекте.

Установив вытяжку, предстоит присоединить к ней воздуховод, второй конец которого прикрепить к входу в вентиляционную шахту дома. Не лишним будет установить сразу и .

Именно от типа воздуховода, используемого для подсоединения вытяжки на кухне к системе вентиляции, зависит длительность и сложность последующих работ.

Гладкие пластиковые трубы круглого сечения хорошо вписываются в интерьер кухне, исполненный в светлых тонах

Если выбранный вентиляционный канал не подходит под общую стилевую композицию, то предстоит его замаскировать. Для этих целей применяются специальные короба.

Такие изделия способны не только скрыть воздуховод, но и украсить кухонное пространство. Но их монтаж может потребовать от мастера значительных сил и умений.

Виды и нюансы монтажа вентканалов

Для маскировки отдельных элементов вентиляционного оборудования можно приобрести специальный короб. Чаще всего требуется спрятать воздуховод, выбивающийся из общей картины.

Именно для этой составляющей кухонной вентиляции можно соорудить короб своими руками. Какой вариант уместен в конкретном помещении – решать только его владельцу.

Метры трубы, тянущейся от вытяжки к шахте, способны убить даже самую оригинальную идею оформления помещения. Лучше подобрать вариант для маскировки воздуховода

В зависимости от материала изготовления, можно купить следующие варианты коробов:

• пластиковые;
• алюминиевые;
• из нержавеющей стали;
• деревянные.

Дальше рассмотрим особенности каждого из озвученных вариантов.

Особенности применения пластика

Пластиковые трубы, используемые в качестве воздуховода, часто называют коробом. Благодаря своей четкой геометрической форме они не требуют применения еще какого-то дополнительного материала для маскировки.

Разве что в случае отсутствия в продаже нужного оттенка, их можно окрасить влагонепроницаемой и жароустойчивой краской. Такой ход позволит вентиляционному каналу стать неприметным.

Галерея изображений

Фото из

Шаг 1: Детали пластикового воздуховода

Шаг 2: Обустройство выхода в вентиляционную шахту

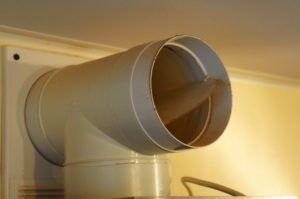

Шаг 3: Проверка действия обратного клапана

Шаг 4: Сборка конструкции на полу в помещении

Шаг 5: Стартовые действия по сборке канала

Шаг 6: Подсоединение канала к вытяжному отверстию

Шаг 7: Подключение вытяжки для проверки действия

Шаг 8: Контроль герметичности

Вытяжные короба из металла

Металлические короба являются дорогостоящим решением. Они соединяются между собой также, как и пластиковые, с использованием переходников.

Но в виду большего веса они требуют более надежной фиксации по пути следования вентиляционного канала.

Нержавеющая сталь, используемая для изготовления вытяжного короба, может быть разной толщины. Этот материал замечательно вписывается в кухню, выполненную в стиле хай-тек. Сразу и не догадаешься, что внутри спряталась алюминиевая гофра

Деревянная конструкция короба

Вытяжной короб из дерева придает особую атмосферу помещению. Использовать такие изделия следует в деревянных домах, где все предметы мебели простые и выполненные из экологически чистых материалов.

Для квартиры применение деревянных коробов тоже допустимо, главное, чтобы стилистика оформления кухни соответствовала.

Для монтажа деревянных коробов следует использовать материалы, рекомендуемые фирмой изготовителем. Лучше всего сразу же при покупке короба приобрести все крепежные детали и переходники

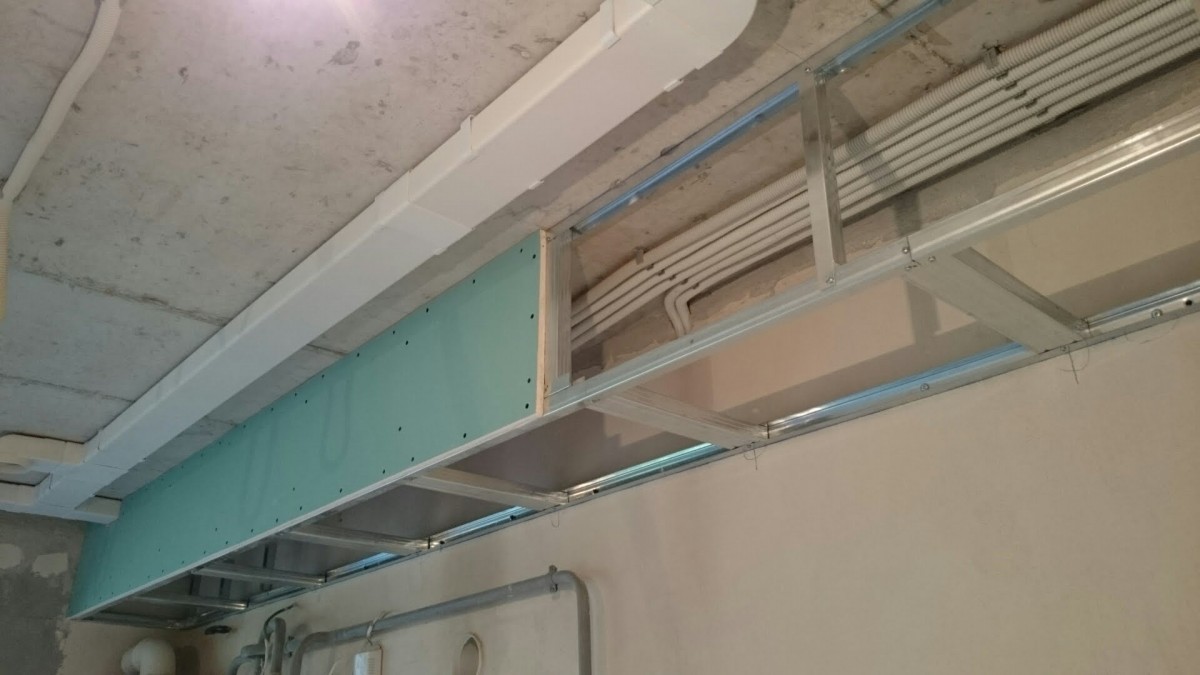

Изготовление короба из гипсокартона

Еще один материал, используемый для изготовления короба – гипсокартон. Он применяется мастерами, предпочитающими изготовить своими руками конструкцию для вентиляционного канала.

Самостоятельное сооружение вытяжного короба позволяет реализовать любую дизайнерскую задумку, не опираясь на стандартные размеры покупных изделий

Обычно такой короб шпаклюют, грунтуют и выкрашивают в подходящий цвет. В него сразу же, на этапе монтажа встраивают подсветку.

Это отвлекает внимание, придавая помещению необычный вид за счет двухуровневого потолка и дополнительных источников света.

Глядя на уровневое оформление потолка, сложно предположить, что все это реализовано, чтобы спрятать воздуховод. Для таких работ лучше приглашать специалистов

Обустройство вытяжки без короба

Кухонную вытяжку с воздуховодом можно устроить без использования короба.

Это происходит в таких случаях:

• шахта расположена рядом;
• применение подвесного потолка;
• вытяжка без воздуховода;
• пластиковые трубы прямоугольного/круглого сечения.

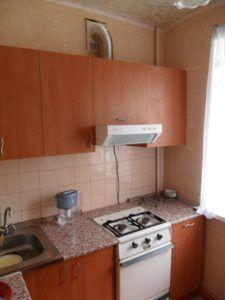

Для маскировки самой вытяжки иногда используют кухонный шкафчик.

Самое удачное расположение вытяжки – под отверстием в вентиляционную шахту. В таком случае гофру можно закрыть красивым кожухом вытяжки.

Некоторые модели комплектуются декоративным кожухом, который удачно скрывает все лишнее от придирчивого взгляда владельца кухни

Если на кухне предусмотрен монтаж подвесного потолка, то все конструкции вытяжной системы хорошо под ним спрячутся. Главное, предупредить об этом мастеров, которые будут заниматься потолком.

Когда на кухне установлена вытяжка без вентиляционного канала, то и потребности в коробе нету. В случае применения пластиковых труб в качестве воздуховода с прямоугольным или круглым сечением, вполне можно обойтись без короба.

Пластиковые трубы, изготовленные добросовестным производителем, могут длительное время не потерять внешнюю привлекательность

Выводы и полезное видео по теме

Пошаговое видео о сборе воздуховода для кухонной вытяжки из прямоугольных пластиковых труб сечением 60х120:

Наглядное видео пособие об изготовлении короба для воздуховода, имитирующего двухуровневый потолок. Для большей эффектности он оснащен декоративной подсветкой:

Краткое видео об особенностях монтажа пластиковых воздуховодов:

Видео инструкция о монтаже вытяжки:

Изучив особенности установки вытяжки и ее подключения к вентиляционной шахте дома, можно подобрать наиболее подходящий вариант для своей кухни.

В случае, когда бюджет ограничен, все работы по монтажу вытяжки, воздуховода и короба можно совершить своими руками. Подобрать все составляющие кухонной вентиляционной системы можно в недорогом ценовом диапазоне.

Вы самостоятельно устанавливали кухонную вытяжку и подключали воздуховод к вентсистеме? Или может у вас есть опыт изготовления оригинального короба для воздуховода? Поделитесь своими знаниями с новичками в этом деле – оставляйте комментарии к этой статье.



sovet-ingenera.com

какая лучше, монтаж воздуховода с переходниками своими руками

Красивая стильная кухня-столовая — необходимость для каждой семьи, но она требует тщательной уборки. Времена, когда кухню просто перебеливали и перекрашивали каждый год, канули в прошлое. Процесс приготовления пищи всегда сопровождается выделением влаги и продуктов сгорания, оседающих на стенах, мебели, потолке. Избавиться от этой проблемы помогает вытяжка.

Зато возникает другая проблема: вытяжка и труба для вытяжки на кухне выглядят не очень эстетично, их стараются замаскировать и выполнить максимально компактными. Мы приветствуем нашего дорогого постоянного читателя и предлагаем статью о том, как выбрать и смонтировать воздуховод от вытяжки своими руками.

Применение вентиляционных труб в быту

Жилые дома должны иметь вентиляцию. Человек в процессе дыхания выделяет углекислый газ и влагу, приготовления пищи — влагу, копоть, жир, углекислый газ, санитарные приборы — много влаги. Влага оседает на стенах и мебели, что приводит к образованию плесени. Углекислый газ и продукты сгорания, запахи от приготовления пищи приводят к быстрой утомляемости, раздражению дыхательных путей, ухудшению самочувствия, уменьшению работоспособности. Часть образующихся при жарке веществ — канцерогены.

В старых домах советской постройки с небольшими квартирами и неплотными дверьми вентиляция на кухне и в ванной одновременно удаляла и часть воздуха из жилых комнат. Короба вентиляции при этом встраивались в конструкции здания. В частных домах вентилирование не предусматривали вообще — ситуацию с углекислотой спасала печь с дымоходом: воздух для топки печи забирался из дома и удалялся вместе с продуктами сгорания топлива за пределы жилого помещения. В дома и квартиры свежий воздух поступал через неплотности в деревянных окнах и дверях. Гарь и копоть просто оседала на стенах и потолке — их приходилось каждый год белить.

В квартирах встречаются вентканалы в кухонных вытяжках, дополнительной вентиляции ванных и санузлов.

В современных домах, помимо вытяжки, часто монтируют дополнительные системы вентиляции — вытяжной и приточно-вытяжной. В пассивных и энергоэффективных домах устройство приточно-вытяжной вентиляции с рекуперацией тепла является обязательной составляющей конструкции дома.

Отличия кухонной вытяжной системы от вентиляции

Кухонная вытяжка является местной вытяжной вентиляционной системой с искусственным побуждением и принципиально от вентиляции ничем не отличается. Есть отличия от общеобменной внутриквартирной вентиляции: общеобменная вентиляция в многоквартирных домах проектируется с естественным побуждением и работает без участия вентиляторов. Кроме того, общеобменная вентиляция служит для обеспечения воздухообмена во всей квартире, а вытяжка удаляет загрязненный воздух в конкретном месте и только тогда, когда необходимо.

Важность воздуховода для кухни

Существующая общеобменная вентиляция не удаляет продукты горения и испарения конкретно от плиты, она служит для замены воздуха во всем объеме помещения.

Современных хозяек такая ситуация не устраивает. Нам хочется качественного и долговечного ремонта на кухне, у работающей женщины нет времени регулярно отмывать стены, потолок и мебель. Спрос рождает предложение — появились местные вентиляционные установки над кухонными плитами — вытяжки. Но загрязненный воздух необходимо удалять за пределы помещения, и эту функцию выполняют воздуховоды.

Плюсы и минусы

Плюс воздуховода один: удалить углекислый газ, воду и копоть без него нельзя.

Минусы воздуховодов:

• Занимают место.
• Портят интерьер кухни.
• При некачественном монтаже усиливают шум вентилятора.
• Требуют регулярной мойки снаружи и периодической очистки внутри.

Всегда ли можно устанавливать вытяжку?

Возможны ситуации, когда установка вытяжки запрещена правилами эксплуатации газовых приборов.

Если в одном помещении с вытяжкой находится газовый водонагреватель (колонка) или газовый отопительный котел с открытой камерой сгорания, вытяжку с удалением воздуха (циркуляционную) устанавливать нельзя. Удаление продуктов горения из котла происходит без принудительного побуждения, при включении вентилятора вытяжного устройства может произойти опрокидывание тяги и заброс в помещение токсичных продуктов горения.

Допускается установка проточного вытяжного устройства, только если установлен котел с закрытой топкой (с коаксиальным дымоходом и забором воздуха для горения с улицы).

Можно устанавливать устройства циркуляционного типа с фильтрами, очищающими воздух от жира и копоти.

Можно ли обойтись без воздуховода

Вытяжки выпускают проточные и циркуляционные:

1. Проточные удаляют отработанный воздух из помещения.
2. Циркуляционные очищают воздух без удаления из помещения.

Циркуляционные вытяжки устанавливаются над плитой, воздух проходит через корпус с угольным фильтром и очищается от жира. Для этих устройств воздуховоды не нужны, они компактны и легко монтируются. Но у них есть другие недостатки — необходимость частой смены фильтров, недостаточная очистка воздуха, отсутствие удаления влаги и углекислого газа.

Виды: материалы и характеристики

Для монтажа небольших домашних вентсистем промышленность выпускает широкий ассортимент труб и комплектующих.

Воздуховоды для бытовой вентиляции подразделяются:

• По материалу — из пластика, алюминия или оцинкованной стали.
• По форме — квадратные, прямоугольные, круглые.
• По степени гибкости — гибкие или жесткие. Гибкие короба изготавливают из гофрированного алюминия или оцинкованной стали. Жесткие воздуховоды из металла не применяются из-за сложного монтажа и сложности изготовления труб из оцинковки небольших размеров (от 100 до 150 мм в диаметре или длине стороны сечения). Алюминиевые трубы подходящих размеров дороги, особых преимуществ в их установке нет, поэтому их тоже не применяют для кухонной вытяжки.

Пластиковые

Пластиковые воздуховоды бывают круглые, квадратные и прямоугольные с гладкой поверхностью. Бывают белые и окрашенные в разные цвета — легко подобрать оттенок, подходящий к мебельному гарнитуру или обоям.

Пластиковые короба очень гладкие — их легко мыть, внутри меньше скапливаются жир и копоть. Гладкие стенки обеспечивают наименьшее сопротивление воздуха — поэтому такие трубы меньше вибрируют и шумят. Пластиковые короба самые малошумные по сравнению с гофрой.

Срок службы составляет не менее 10 лет.

Из гибкой гофрированной алюминиевой трубы

Очень практичный вариант воздуховода — гофрированная алюминиевая труба круглого сечения. Гибкую трубу удобно монтировать, для нее не требуются поворотные элементы — ее можно просто изогнуть. Алюминиевая труба долговечна, но ее очень сложно очистить от оседающих на стенках жира и копоти. Гофрированная внутренняя поверхность создает большое сопротивление току воздуха, трубы больше шумят при работе вытяжки.

Металлическая

Гофротруба может быть из оцинкованной стали. Такая труба немного жестче и прочнее, но в остальном ее монтаж так же прост, как и для алюминиевой гофры.

Места с поврежденным цинковым слоем ржавеют, жесткость трубы усложняет ее монтаж, поэтому стальную гофру для внутренних бытовых систем вентиляции применяют редко.

По степени гибкости

Алюминиевая гофра пластичнее стальной, ее легче изгибать, растягивать и сжимать.

Пластиковые воздуховоды применяются только жесткие, гофрированные трубы из пластика не подходят для транспортировки горячего воздуха.

Преимущества пластиковых и металлических воздуховодов

Преимущества пластиковых коробов:

• Маленькое трение воздуха и потери мощности при прохождении воздуха по трубам.
• Легко моются; меньше оседают жир и копоть.
• Красиво вписываются в интерьер.
• Выпускается много разновидностей комплектующих, позволяющих собрать систему любой конфигурации.

Преимущество металлической гофры:

• Требуется меньше переходников и уголков; плавные повороты меньше снижают эффективность системы.
• Возможность растягиваться и сжиматься облегчает монтаж.
• Небольшая цена.

Какой вариант лучше

Лучше пластиковые короба — у них меньшее сопротивление потоку воздуха, они лучше вписываются в интерьер и моются.

Но в некоторых случаях при скрытой прокладке необходимы гибкие гофрированные трубы.

Советы по выбору

При выборе типа трубы руководствуются в первую очередь эстетическими соображениями. Перед тем как сделать выбор, определяют, будет короб монтироваться открыто или закрываться мебелью, коробом, фальшстеной, подвесным потолком.

Гофрированные блестящие трубы портят кухонный интерьер, чаще при открытой прокладке воздуховодов выбирают гладкие пластиковые трубы — они легко моются и бывают окрашены в нужные цвета — белый или цветной под потолок или стены. Короба прямоугольного и квадратного сечения лучше вписываются в интерьер, круглые пластиковые короба имеют минимальное сопротивление току воздуха.

При скрытой прокладке выбирают гофрированные трубы — их легче монтировать, не нужны переходники, уголки, их легче изогнуть при обходе препятствий и для поворота. Для маскировки металлических труб понадобятся дополнительные затраты. В случае возникновения проблем добраться до скрытой трубы будет сложно.

Диаметр и форма

Диаметр круглой трубы должен быть равен диаметру выходного патрубка кухонной вытяжки.

Минимальное сопротивление движению воздуха оказывают круглые короба.

Идеальная форма для воздуховода — прямая. Острые углы при монтаже воздуховодов недопустимы.

Размеры и сечение

Сечение квадратной или прямоугольной трубы должно быть равным по площади сечению круглого патрубка вытяжки. Заужение сечения приведет к ухудшению работы системы, перегрузке вентилятора, усилению шума, вибрации и ослаблению креплений. Лучше взять трубу с небольшим превышением площади сечения. Большое превышение сечения приведет к увеличению расходов и сложностям с маскировкой трубы.

Небольшое заужение сечения допустимо только в том случае, если мощность вентилятора взята «с запасом» и вытяжку включают на максимальную мощность редко.

Оптимальная длина воздуховода не более 3 метров. При большей длине воздуховода необходимо увеличить мощность вентилятора.

Диаметры гофрированной трубы, применяемой в бытовой вентиляции: 100 мм, 125 мм, 150 мм.

Размеры пластиковых коробов: 80×80 мм, 100×100 мм, 125×125 мм, 55×110 мм, 50×120 мм, 60×204 мм, 90×220 мм.

Диаметры пластиковых труб: 100 мм, 125 мм, 150 мм, 200 мм.

Расчет минимально необходимого размера

Расчет сечения короба вытяжки не нужен. Сечение должно быть равно сечению выходного патрубка вытяжки. Если вытяжка приобретена с запасом по мощности и включение ее на максимальную мощность не планируется, то сечение можно заузить.

Рассчитывается минимальное сечение по формуле:

Sмин=Sраб *(QрабQмакс), где

• Sмин — минимальное возможное сечение.
• Sраб — паспортное сечение патрубка вытяжки.
• Qраб — требуемый объем удаляемого воздуха.
• Qмакс — максимальный объем удаляемого воздуха (по паспорту вытяжки).
• Qраб рассчитывается по формуле:
• Qраб = объем кухни х 12 раз х 1,3 в м³.

В соответствии с санитарными нормами, 12 — коэффициент воздухообмена (воздух в кухне должен смениться 12 раз за час), 1,3 — коэффициент потерь мощности в воздуховоде и вентиляционной шахте.

Правила подключения для всех типов труб

Рекомендации:

1. Воздуховод должен быть тщательно загерметизирован на всех стыках.
2. Система должна содержать минимальное количество переходников, поворотов, сужений — они приводят к уменьшению эффективности.
3. Короба должны быть надежно прикреплены к стенам и потолкам с помощью специальных хомутов. Если короба будут подвижны, то система будет вибрировать, повысится уровень шума и нарушится герметизация.

Правила прокладки воздуховода от вытяжки до отверстия вентшахты

Для правильной прокладки воздуховода необходимо по возможности выбрать кратчайший путь от вытяжки до отверстия в вентиляционной шахте. Если воздуховод слишком длинный, нужно рассмотреть другой возможный путь отвода загрязненного воздуха — например, на улицу.

Форма воздуховодов должна иметь минимум поворотов. Каждый поворот канала на 90° снижает эффективность вытяжки на 10%. По возможности необходимо производить плавный поворот трубы с помощью двух отводов на 135° или разноугловых колен (см. 6 на рис.). Нельзя производить поворот короба под острым углом — это полностью остановит движение воздуха в трубопроводе.

Если длина воздуховода слишком велика, необходимо с помощью специалистов пересчитать потери мощности в воздуховоде и необходимую мощность вентилятора.

Особенности и нюансы монтажа своими руками

Монтаж вентиляционных труб от вытяжки — несложная задача, вполне посильная для домашнего мастера даже с небольшим опытом работы. При внимательном следовании нашим советам монтаж коробов вентиляции пройдет без проблем.

Необходимые инструменты и материалы

Для выполнения работы понадобятся:

• Дрель.
• Шуруповерт.
• Ножовка или болгарка.
• Герметик.
• Короба, отводы, переходники нужного сечения.
• Обратный клапан.
• Вентиляционная решетка для подключения коробов к вентиляционной шахте.

Установка воздуховода внутри помещения

Для монтажа коробов необходимо тщательно разметить и измерить весь маршрут прохождения системы. Решетку на отверстии в шахте демонтируют, при необходимости очищают шахту от пыли, копоти и паутины.

После установки вытяжного оборудования соединяют короб с патрубком вытяжки. Все стыки промазывают герметиком. Термостойкий герметик не нужен — температура отводимого воздуха не слишком велика.

Затем монтируют систему, вставляя отдельные элементы один в другой. Трубы укорачивают до нужной длины, обрезая с помощью ножовки или болгарки. Короб закрепляют на стене при помощи специальных держателей или хомутов. Расстояние между креплениями — не больше 500 мм.

Решетку крепят к стене шахты дюбелями. Практичнее использовать решетку с отверстием для короба и отверстием для естественной вентиляции. В системе должен быть установлен обратный клапан — при неработающей вытяжке он будет препятствовать поступлению воздуха из вентшахты назад в помещение.

Для монтажа системы используют только трубы, адаптеры и соединители промышленного производства — не стоит изобретать велосипед, промышленность выпускает фитинги для любой геометрии венткоробов и переходы от круглой трубы к прямоугольной.

После монтажа системы ее испытывают:

1. Если обнаружена негерметичность, промазывают щель герметиком.
2. Если при соприкосновении системы с какими-либо конструкциями возникает дребезжание, в этом случае необходимо проложить прокладку из пенополистирола или вспененного полиэтилена.

Теплоизоляция труб на чердаке

В воздуховоды не должна попадать вода. Вентилятор при попадании воды быстро выйдет из строя. Для того чтобы влага не оседала на стенках вентиляционных труб и коробов, необходимо сделать утепление. Для этого используют плиты из вспененного пенополиуретана или минваты. Сверху утеплитель закрывают рубероидом или стеклотканью и закрепляют проволокой.

Как спрятать технику

Вытяжку можно закрыть декоративным экраном или имитацией кухонного подвесного шкафчика.

Как спрятать трубы от вытяжки на кухне

Вариантов сокрытия труб существует несколько:

• Зашивка конструкциями подвесного потолка.

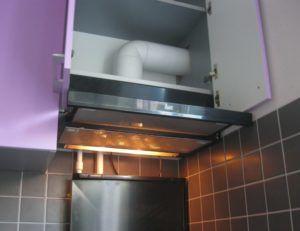

• Прокладка через кухонные шкафчики.

• Прокладка над шкафчиками и закрытие декоративным экраном.
• Окраска или декор под цвет стен и потолка.
• Закрытие декоративными коробами.

• Закрытие экраном, имитирующим стену, например, из гипсокартона.

При устройстве коробов за фальшстеной или подвесным потолком следует учитывать тот факт, что разобрать и почистить или отремонтировать систему будет непросто — придется разбирать стенку или демонтировать потолочные конструкции.

Обустройство вытяжки без короба

Вытяжки циркуляционного типа компактнее, чем проточные, монтаж их проще. Вытяжку без труб просто крепят к стене или подвешивают к потолку (если плита размещена посреди кухни на острове).

Видео

Все тонкости монтажа короба от вытяжки можно увидеть на нашем видео:

Варианты вывода воздуховода

Существует несколько вариантов использования и подключения воздуховода в кухне:

• К одному воздуховоду подключить одну или две точки забора воздуха.
• Вывести короб на улицу или в вентиляционную шахту.

В любом случае в помещении должна работать общеобменная вентиляция.

С одним входом

При подключении к вентиляционной системе одной точки забора воздуха должна быть предусмотрена возможность работы естественной вентиляции. При наличии на кухне двух вентиляционных шахт вытяжку подключают к одной из них, во второй шахте оставляют отверстие (с решеткой) для естественной вентиляции.

Если шахта одна, то возле входа трубы вытяжки в вентиляционную шахту устанавливают тройник с возможностью переключения между вытяжкой и отверстием для естественной вентиляции. Бывают решетки с отверстиями для естественной вентиляции и обратным клапаном, не пропускающим воздух из шахты назад в помещение.

С двумя входами

Если возникла необходимость подключения двух точек забора воздуха к одной системе, то между тройником и вентиляторами должны быть установлены обратные клапаны, иначе вентиляторы будут мешать друг другу работать. Желательно также не включать вентиляторы одновременно. Возле решетки устанавливают третий обратный клапан.

На улицу

Если вы приняли решение вывести короб на улицу, то необходимо закрыть выходное отверстие решеткой, чтобы в трубу не попадали птицы или животные. Необходимо также установить обратный клапан для предотвращения попадания холодного воздуха внутрь помещения.

Заключение

Мы прощаемся с нашим уважаемым читателем и желаем ему удачи в монтаже вытяжки и коробов вентиляции на кухне. Надеемся, что наша статья поможет вам сориентироваться в выборе труб для системы вентиляции, быстро и качественно ее смонтировать. Подписывайтесь на канал, делитесь полезностями в соцсетях, приводите друзей на наш сайт.

Загрузка…

vseotrube.ru

Вытяжка для кухни через стену

Многие владельцы квартир приобретают кухонные вытяжки и подключают их к общедомовому каналу вентиляции. Однако делать это запрещено. Поскольку вентиляция жилого дома — это инженерная система со своими правилами эксплуатации, их нарушение может привести к частичной или полной потере функционирования. Лучше вывести вентканал на улицу. Вытяжка на кухне через стену необходима, чтобы исключить потребность в частом ремонте помещения. Если принудительно не удалять продукты испарения, они будут оседать на мебели и стенах.

Содержание статьи

Нормы и требования к кухонным вытяжным системам

Сечение воздуховода вентиляции на кухне делают круглым или квадратным. Оптимальное решение — установка воздуховода 13х13 см. При смещении его оси относительно отверстия вентиляции соединение выполняют при помощи гофрированной трубы.

Особенности выбора кухонной вытяжной системы:

• На дешевые вытяжки монтируют осевые вентиляторы. Они эффективны только при подключении к короткому горизонтальному каналу через стену.
• На подбор типа вытяжки влияет расстояние от выхода вентканала до плиты. Сечение выходного диаметра переходника между вытяжкой и воздуховодом должно соответствовать мощности прибора. Не следует покупать более мощный прибор. Эффективность вытяжки зависит от диаметра вентканала.

  Если это не учесть, устройство будет потреблять много энергии, но выдавать низкий КПД.

  Лучшей производительности можно добиться при работе вентилятора на средней и малой скорости.

• Сперва обращают внимание на мощность вытяжки. Она измеряется в куб. м/ч. Многие ошибочно полагают, что чем больше этот показатель, тем лучше. Система предназначена для удаления нежелательных запахов и жировых взвесей, а не вентилирования помещения. Поскольку пропускная способность трубы 13х13 см составляет от 150 до 180 м³/ч, следует покупать прибор соответствующей мощности. Этот показатель соответствует нормативам воздухообмена по вытяжке СНиП — 60-90 м³/ч.
• Высота вытяжки над плитой определяется типом кухонного оборудования — 75-85 см для газовых плит и 65-75 см — для электрических. В случае установки наклонной вытяжки ее монтируют на расстоянии от рабочей поверхности прибора в 55-65 см (газовые) и 35-45 (электрические).

Чтобы сделать вытяжку на кухне через стену, потребуется подобрать прибор с определенными характеристиками. При выборе слишком мощного устройства будет создаваться лишний шум, а часть продуктов сгорания все равно останется в помещении. Уровень шума, в соответствии с санитарными нормами, не должен быть больше 70-80 дБ. При следовании требованиям ГОСТ вытяжка будет работать наиболее эффективно.

Важно! Каждые 3 года проводят антикоррозийную окраску вытяжных шахт.

Подготовительные работы по установке вытяжки на кухне

Для нормальной работы вытяжки отвод делают прямо на улицу через стену. Для этого прокладывают канал минимальной длины. Лучше выбрать трубу круглого сечения и обойтись одним-двумя поворотами. Для исключения протекания и промерзания канала устанавливают обратные клапаны. Перед монтажом вытяжки следует определиться с ее габаритами и размещением.

Расположение и размеры оборудования

Вытяжку на кухне устанавливают с учетом положения плиты и размеров комнаты. Лучше, если помещение имеет высокие потолки. В таком случае даже скромная вытяжка окажется привлекательным элементом интерьера.

По месту монтажа устройства делят на:

• Угловые. Благодаря такому решению экономится пространство, а варочная поверхность становится доступнее.
• Настенная. Одной стороной купол прилегает к стене, а второй — находится над плитой.
• Островные. При большой площади кухни возможна установка конструкции островного типа. Ее помещают над кухонным оборудованием, которое стоит в центре помещения.

Вытяжки отличаются и по форме. К примеру, существуют наклонные и плоские модели.

Размер вытяжки должен быть равным площади рабочей поверхности плиты, или превышать ее на 5 см с каждой стороны. Основное правило при подборе размеров — пользоваться плитой должно быть удобно.

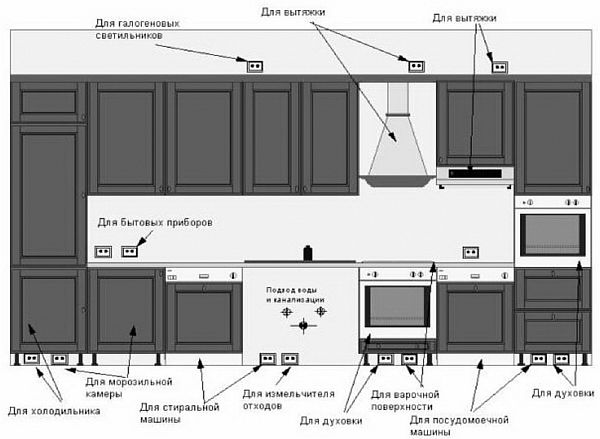

Розетку для вытяжки размещают под навесным шкафом или непосредственно в нем. Нередко ее помещают в кожухе, маскирующем воздуховод. Высота установки розетки от пола составляет около 190 см.

Выбор материалов вытяжного канала

При выборе вытяжного клапана, который будет вмонтирован в стену, учитывают ее толщину и материал, через который придется проводить канал вытяжки.

Лучше выбрать круглую оцинковку.

Такую трубу можно использовать как для создания канала в стене, так и для оборудования скрытого воздуховода. Утеплять трубу можно любыми материалами. Главное — чтобы изолятор был хорошим, и до него не могла добраться влага.

Можно обклеить трубу пенофолом с самоклеящейся стороной (10 мм). Снаружи устанавливают зонтик, защищающий канал от осадков. Лучше, если в нем будет 2 клапана — один снаружи, а второй внутри — для создания воздушной прослойки, препятствующей образованию конденсата.

При выборе материала для вытяжного канала стоит присмотреться к таким вариантам:

• поливинилхлорид;
• полипропилен;
• полиэтилен;
• полиуретан.

Пластиковые изделия просты в установке, они легкие и доступные. Поэтому такие материалы чаще всего используют при оборудовании вентиляционного канала на кухне в квартире. Однако пластиковые трубы не должны нагреваться выше +120 градусов, чтобы не выделять хлор.

Важно! При +5 градусах ПВХ теряет прочность и становится ломким, поэтому предпочтительнее выбирать полиэтиленовые изделия.

Наиболее прочным является армированный стальными элементами виниуретан. Его сложно повредить, а воздуховод можно развернуть под любым углом.

Создание и подготовка вентиляционного отверстия в стене

После создания схемы на стене следует просверлить в ней отверстие для крепления станины инструмента. В него забивают дюбель и вкручивают шпильку для фиксации станины. Затем станину крепят к стене и делают контрольные замеры.

Затем стоит соорудить водосток, по которому будет стекать охлаждайка сверлящей коронки. Ее можно сделать из металлической фольги.

Затем стену сверлят в несколько этапов:

• Сперва проходят внутренний слой и вытаскивают бетонный цилиндр из коронки. Так он не будет мешать при дальнейшей работе.
• Затем проходят внутреннюю часть фасадной плиты. Необходимо также достать цилиндр бетона.
• Остается просверлить внешний слой плиты. После этого можно снимать инструмент со станиной.

Когда отверстие для вытяжки в стене выполнено, его следует подготовить к монтажу вентканала.

Затем необходимо собрать систему обратных клапанов. Они будут защищать канал от проникновения холодного воздуха с улицы. Поскольку клапанов будет несколько, в стене образуется своеобразный тамбур, исключающий промерзание воздуховода. Теперь можно закрепить вытяжку к стене.

Монтаж корпуса вытяжки

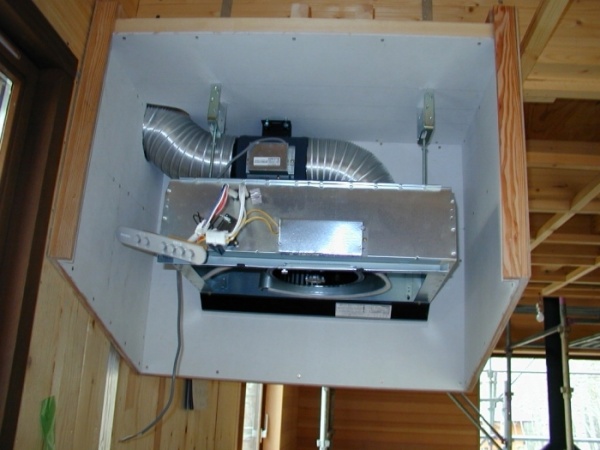

Плоские вытяжки устанавливают к нижней части подвесной мебели или к стене. При наличии угловой планки корпус устраивают в подвесной шкаф. Если установка вытяжки затруднена из-за расположения газовой трубы или стеновых выступов, используют сантехнические саморезы-шпильки. Их вкручивают в стену как дюбеля, а вытяжку закрепляют на определенном расстоянии от стены.

Важно! При правильной установке системы сохраняется достаточная тяга. Каждый поворот канала снижает мощность установки на 10%.

После монтажа обратного клапана снаружи стены его необходимо герметизировать. Затем вставляют утепленную трубу канала. На внутренней стене ее герметизируют и закрепляют квадратным элементом на 4 дюбеля. Теперь к ней можно подсоединять воздуховод.

Прокладка воздуховодов

Теперь осталось проложить до отверстия воздуховод. Для него подготавливают пластиковый или гипсокартонный короб. Такие материалы легко обрабатывать. Короб должен выдерживать нагрузку собственного веса и веса воздуховода. Для крепления каркаса под гипсокартонную конструкцию используют дюбеля.

Совет! Необходимо сделать соединения воздуховода полностью герметичными. Для такой задачи выбирают силиконовый герметик.

Последовательность работ при оборудовании воздуховода:

• разметить расположение элементов;
• высверлить в стене или потолке отверстия и зафиксировать металлические подвесы при помощи дюбелей;
• последовательно установить элементы возховода;
• загерметизировать стыки.

Затем можно укутать воздуховод шумоизоляцией, особенно если он будет помещен в гипсокартонную маскирующую конструкцию. Это поможет избавиться от лишнего шума.

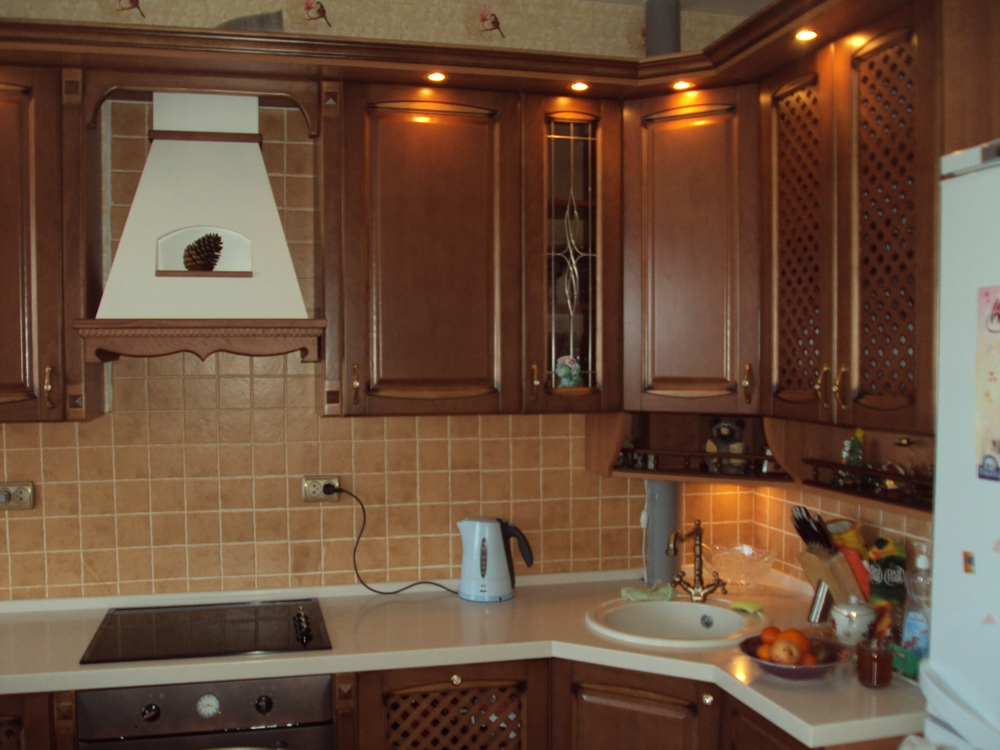

Создание короба для маскировки воздуховодов

Поскольку воздуховоды представляют собой довольно массивные изделия, их следует закрыть коробом. Существует несколько вариантов:

• Использование пластикового короба. Его устанавливают под потолком или над навесной мебелью. Изделия достаточно жесткие и легкие, поэтому устанавливать их очень просто.
• Гипсокартонная конструкция. Для этого создается металопрофильный каркас. Дополнительно его можно оснастить осветительными приборами.

Перед тем, как замаскировать воздуховод, его обязательно проверяют на протечки.

Последовательность работ при создании гипсокартонного короба:

• Делают разметку под короб. В местах соприкосновения вертикальных линий и точек основания короба проводят перпендикулярные линии. Они пересекаются под углом 90 градусов. Здесь будет расположен третий профиль.
• Выполняют отверстия под саморезы. Их легко просверлить непосредственно через профиль.
• Затем в отверстия вставляют дюбеля.
• Профили крепят на саморезы.
• Углы у вытяжки оформляют металлическим перфорированным уголком.
• Профили соединяют поперечинами.
• На каркас крепят листы гипсокартона. Внешний угол панелей закрывают декоративным уголком.

Осталось провести финишную отделку.

Установка приточного клапана

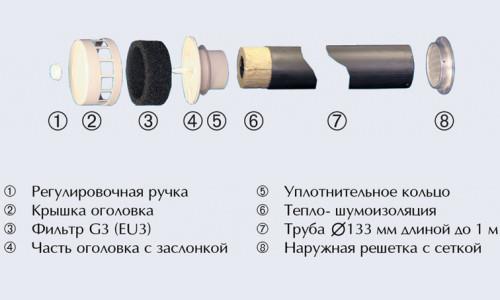

Чтобы восполнять запасы воздуха, которые иссякают при работе вытяжки, следует установить приточный клапан. Он способен обеспечить приток воздуха в количестве от 40 до 60 м³/ч. Он может быть самостоятельным устройством (стеновой) или дополнительным (устанавливается на пластиковые окна).

При покупке готового клапана следует сначала разобрать конструкцию. После разметки контура можно сверлить отверстие. Для самостоятельного устройства клапана в стене оно должно иметь диаметр 45 мм. В начале сверления диаметр должен быть 65 мм (на глубину 4 см). отверстие делают с уклонов вниз. Затем вставляют гильзу.

Трубка клапана должна быть обмотана изоляцией. Затем трубку клапана помещают в отверстие. Она должна немного выступать из стены внутри помещения. корпус клапана крепят на дюбели. После окончания работ в систему помещают фильтры, которые исключают попадание в комнату вредных частиц. Скорость, с которой будет регулироваться интенсивность притока воздуха, регулируют заслонкой.

Подключение вытяжки к вентиляции и электропитанию

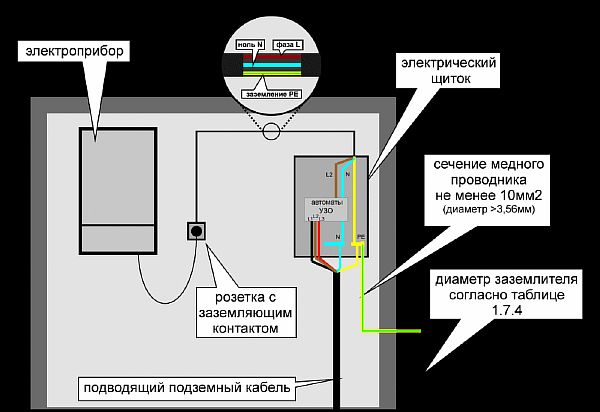

При наличии в доме контура заземления и евророзеток при подсоединении системы провод подключают к клемме заземления. Ее обозначают тремя полосами, имеющими разную длину. Однако на вытяжке может отсутствовать разъем под заземление. В этом случае его необходимо создать самостоятельно. Для этого провод винтом прикручивают к металлическому корпусу.

Если евророзетка отсутствует можно заземлить систему подключением к глухой нейтрали от электрощита. В нем можно найти шину с готовым штырем для подсоединения провода. На нем уже накинут провод заземления (желто-зеленый). К этому креплению добавляют дополнительный заземляющий провод и протягивают его на кухню.

Кабель должен иметь сечение не меньше 2,5 мм² и быть медным многожильным. Свой провод следует накидывать поверх старого, затянув гайку с шайбой. Вытяжку следует подключать через автомат в 6 А.

Остается включить вилку вытяжки в сеть и наслаждаться работой системы.

Дважды в год следует прочищать вытяжку от гари. Это позволит избежать возгорания. При электрических работах следует соблюдать правила безопасности. При отсутствии необходимых знаний лучше обратиться к опытному электрику.

Соорудить вытяжную вентиляцию можно своими руками. Для этого стоит определиться с расположением ее элементов и особенностями подключения.

Мар 19, 2018Т С

ventilsystem.ru

Как установить вытяжку над плитой: газовой, электрической

Главная » Кухня » Установка и подключение кухонной вытяжки

Чтобы в квартире или доме был свежий и чистый воздух, на кухне должна быть очень хорошая вентиляция. С задачей своевременного удаления запахов при приготовлении пищи естественная вентиляция не справляется, потому над плитой вешают специальное устройство принудительной вентиляции — кухонную вытяжку. Как установить вытяжку правильно, как ее закрепить и вывести в систему вентиляции — об этом дальше.

Установить на кухне вытяжку — мудрое решение

Как повесить вытяжку над плитой

Содержание статьи

При правильно подобранном размере она по ширине равна или даже чуть больше ширины плиты. Чтобы правильно установить вытяжку надо ее правильно разместить и закрепить. Располагается электровытяжка точно над плитой. Высота установки зависит от типа варочной поверхности:

• Над газовой плитой минимально допустимая высота навешивания вытяжки — 75 см.
• Над электрической значение чуть меньше — 65 см минимум.

Точную высоту определяете самостоятельно — по росту хозяйки, которая будет готовить. Нижний край вытяжки должен быть чуть выше ее головы. Ниже чем минимальное расстояние вешать не стоит, а выше можно. Но если вам необходимо повесить оборудование выше чем на 90 см от уровня плиты, необходим агрегат с повышенной мощностью — чтобы загрязненный воздух удалялся эффективно.

Минимальная высота для установки вытяжек над газовой и электрической плитой

Крепится вытяжка в зависимости от типа. Встроенные — к специально заказанному по размерам шкафу. Навесные (плоские) и купольные (каминные) — к стене. Сами каминные вытяжки могут состоять из двух частей — агрегата с мотором и фильтрами и купола. Обе части крепятся независимо друг от друга, но так, чтобы выходы их совпадали.

Отдельно стоит сказать об островных вытяжках. Их прикрепляют к потолку. В комплекте идет система подвеса и четкие рекомендации о том, что и как делать.

Этапы монтажа

Весь процесс установки и подключения можно разбить на несколько этапов:

• Сначала надо установить вытяжку в нужное место. Это предполагает физическое ее крепление к стене или потолку.
• Второй этап — подключение к электропитанию. Если есть неподалеку розетка, сложностей быть не должно. В противном случае придется тянуть провод от ближайшего источника, в качестве временной меры можно использовать переноску (удлиннитель).
• Последний этап актуален только для моделей с выводом отработанного воздуха в систему вентиляции. На этом этапе происходит подключение воздуховода и его вывод в вентканал.

  Правильно повесить вытяжку на кухне своими руками несложно

Если поблизости есть розетка, проблем с подключением к электричеству не предвидится. Другие этапы тоже не очень сложные, но рассмотрим их более подробно.

Крепление к стене навесной или купольной модели

Хоть внешне эти две модели отличаются, крепятся они к стене. На задней стенке корпуса у них есть четыре отверстия — два слева, два — справа. Многие производители снабжают свои изделия монтажным шаблоном, на котором отмечены места расположения крепежа. Все что необходимо — прислонить шаблон к стене, перенести отметки. Если шаблона нет, измеряете расстояние между отверстиями, переносите на стену. Если есть помощник, можно попросить подержать на выбранной высоте, а самому сделать отметки.

Крепить вытяжку к стене надо через штатные отверстия в корпусе

Дальше все просто: при помощи дрели делаем отверстия подходящего размера, вставляем пластиковые заглушки дюбелей, затем навешиваем вытяжку на дюбель-гвозди. Естественно, проверяем горизонтальность установленного оборудования.

Этот способ хорош, если стена ровная и ничего не мешает. Часто рядом с плитой проходит газовая труба, которая не дает возможности навесить вытяжку вплотную к стене. В этом случае можно на стену прибить деревянные бруски, а к брускам уже крепить вытяжку. Это простой вариант, но не очень хороший — бруски покрываются копотью и мыть их сложно.

Второй вариант установить вытяжку за трубами — использовать шуруп-шпильку (второе название шпилька сантехническая). Они имеет резьбу для вкручивания в стену, гладкую часть, которая дает возможность отнести вытяжку на некоторое расстояние от стены и более мелкую резьбу с двумя гайками, которыми и будем фиксировать корпус. Есть эти шпильки разных размеров, выбирайте какой вам нужен, но все гайки сделаны под биту или восьмигранный ключ.

Как установить вытяжку на стену, если мешает газовая труба или стена неровная

Этот вариант крепления вытяжки универсален, прост в исполнении, надежен. Также он более удобен в уходе — металл обычно нержавеющий, мыть его от отложений несложно.





Установка встроенной вытяжки в шкаф

Встраиваемая вытяжка практически полностью прячется в сделанном для нее шкафу. Крепится она точно также как описанные выше — на шурупы, только вкручиваются они в стенки. Только предварительно в расположенных выше полочках необходимо проделать отверстия под воздуховод. Это делают уже после того как вытяжка куплена, так как расположение выхода для воздуха зависит от фирмы и модели.

Пример установки встроенной вытяжки

Если шкафчик висит, его лучше снять. В снятом шкафу установить вытяжку на место, отметить на нижней полке место расположения выхода воздуха, вырезать его. Для этого проще использовать электролобзик и пилку с мелкими зубцами. Почти не оставляет сколов пилка для ламината. При желании заделать место среза можно пластиковым С-образным мебельным профилем. Они есть жесткие и гибкие. Гибким пользоваться просто — он изгибается под любым углом, жесткие перед монтажом придется разогревать строительным феном. Эти профиля «садят» на клей, чаще всего используют «жидкие гвозди». После установки на место, убирают остатки клея (влажной чистой тряпкой), фиксируют малярным скотчем к полке. Излишки профиля обрезаем пилкой с мелким зубом, срез зачищаем наждачной бумагой с мелким зерном.

Процесс подготовки шкафчика к установке вытяжки

Таким же образом проделываем отверстия в других полках. Они, кстати, уже могут быть не круглыми, а прямоугольными — зависит от сечения выбранного вами воздуховода.

После этого все полки устанавливаются на место, шкаф навешивается и закрепляется. К нему шурупами через отверстия в корпусе крепится встроенная вытяжка. Далее — процесс подключения воздуховода.





Как подключить вытяжку к электричеству

Так как потребляемая мощность кухонных вытяжек редко когда превышает 1 кВт, их можно подключать в обычные розетки. Желательно чтобы они были с заземлением. Это требование обязательно должно выполняться если вы хотите чтобы  гарантийные обязательства были действительны.

Если проводка в квартире старая, можно провод заземления или зануления кинуть самостоятельно. Только не надо крепить его к трубам водопровода или отопления. Это грозит возможностью электротравмы или даже летальным исходом для вас, членов ваших сечей или соседей.

Чтобы дотянуть провод заземления, на щитке найдите шину с прикрепленными к ней проводами или трубу, к которой приварен/прикручен многожильный провод. К этим устройствам можно подключать и собственный многожильный провод (не откидывая те, которые уже есть). Чтобы он нормально работал сечение должно быть 2,5 мм, проводник — многожильный медный, желательна негорючая оболочка.

Подключить вытяжку через клеммники Ваго

Часть вытяжек идет с вилкой на конце. С подключением таких моделей никаких вопросов — в розетку и все. Но есть модели, у которых шнур заканчивается проводами. Это не от жадности производителя, а для того чтобы потребитель сам решил, как ему лучше подключать оборудование. Если хотите — можно подключить вилку. Не подходит этот вариант — берите клеммную колодку и подключайте через нее. Еще один вариант — клеммники Wago. Их надо взять три штуки — по числу проводов. В одном клеммнике соединяют одинаковые провода от вытяжки и от щитка — фаза с фазой (тут цвета могут быть разные), ноль (голубой или синий) с нулем, заземление (желто-зеленое) с заземлением.

Воздуховод для кухонной вытяжки

Один из этапов установки вытяжки — выбор и монтаж воздуховодов. Из кухни отводится воздух комнатной температуры, потому особых требований к воздуховодам нет и использовать можно любые. Обычно используют три типа:

• Алюминиевый гофрированный рукав. Он хорош тем что ему легко придать желаемую форму — он легко изгибается под любым углом. Просто берут кусок нужной длины и придают ему желаемую форму. Недостаток: работа вытяжки будет шумной, так как поток воздуха вызывает шумы и резонанс. Второй отрицательный момент — поверхность ребристая, что создает дополнительные трудности для потока воздуха. Ну и еще один недостаток — тяжело ухаживать: в бороздки забивается копоть с пылью, вычищать тяжело.
• Пластиковый (ПВХ) круглый воздуховод. Удобные в эксплуатации круглые полимерные трубы. Воздуховод нужной конфигурации собирается из фасонных элементов — закруглений, отводов, переходников, муфт. С трубой они соединяются за счет наличия расширений на фасонных элементах. Чтобы в процессе эксплуатации элементы не разъединились, стыки можно промазать клеем (жидкими гвоздями или Моментом). Еще один вариант — скрепить саморезами — три-четыре штуки на каждое соединение. Достоинство ПВХ воздуховодов для вытяжки — они «тихие», гладкие внутренние стенки не создают препятствий движению воздуха, наружные легко мыть. Недостаток — более сложный процесс сборки (по сравнению с алюминиевой гофрой).

  Виды воздуховодов для кухонных вытяжек

• Пластиковый квадратный воздуховод. Также производится из поливинилхлорида (ПВХ), но имеет прямоугольное сечение. Все остальные характеристики такие же. Применяют прямоугольные воздуховоды если необходимо сэкономить место — они хорошо прячутся за гипсокартонными перегородками, за натяжными или подвесными потолками.

Есть еще разница между пластиковым и гофрированным воздуховодом — цена. Полимерные стоят дороже. Несмотря на это, если есть у вас возможность установить вытяжку с использованием ПВХ, ставьте их. При равном сечении они обеспечивают более эффективный отвод воздуха, а также меньше шумят.

Сечение труб для воздуховода определяется размером выходного отверстия на вытяжке. В случае с прямоугольными трубами используют переходник.

Размеры воздуховодов для вытяжек

Круглые воздуховоды есть трех размеров: 100 мм, 125 мм и 150 мм. Это диаметр пластиковых труб и гофрированных рукавов. Сечений плоских воздуховодов больше и они представлены в таблице.

Размеры плоских ПВХ воздуховодов для вытяжек

Как выбрать размер? В случае с круглыми трубами их диаметр должен совпадать с диаметром выходного отверстия вытяжки. Очень нежелательно на выход ставить переходник, а затем использовать воздуховод меньшего диаметра — это снизит скорость очищения воздуха. И если даже вытяжка будет очень мощной, она тогда с очищением воздуха не справится.

С выбором сечения прямоугольного воздуховода — площадь его сечения не должна быть меньше площади сечения выходного патрубка. А подключение происходит через подходящий переходник.

Как крепить гофру к вытяжке и вентиляции

Если вы решили установить вытяжку и использовать для воздуховода алюминиевую гофру, вам надо будет подумать о том, как ее крепить к корпусу и к вентиляции. Для этого понадобятся хомуты подходящего размера. Они могут быть металлическими или пластиковыми.

Для подключения вытяжки к системе вентиляции также потребуется специальная вентиляционная решетка. Она в верхней части имеет отверстие для подключения трубы воздуховода. В нижней части есть отверстия для удаления из кухни воздуха при помощи естественной циркуляции в то время, когда вытяжка не работает.

Крепление гофры к решетке на стене

Для крепления гофры подходит решетка с выступом — вокруг отверстия имеется бортик в несколько сантиметров, на который надевается гофра, после чего она крепится при помощи хомута подходящего размера.

По тому же принципу крепится гофрированный воздуховод к вытяжке. На ней есть выступ, на который надевается гофра. Стягивается соединение при помощи хомута.

Как крепить воздуховод к стенам

Для пластиковых воздуховодов есть специальные крепления в виде защелок. Они сначала монтируются на стену с использованием дюбелей. Шаг установки зависит от кривизны трассы, но в среднем достаточно 1 крепление на 50-60 см. В эти защелки во время монтажа с небольшим усилием вставляются трубы.

Если воздуховод необходимо закрепить на потолке, можно использовать те же крепления. Но если необходимо выдержать какое-то определенное расстояние от потолка, такой вид монтажа не подойдет. В таких случаях берут перфорированные подвесы для гипсокартона, крепят их к потолку, затем к ним небольшими шурупами ПВХ воздуховод для вытяжки.

Способы крепления гофры

Гофрированные воздуховоды к стенам крепятся при помощи хомутов или пластиковых затяжек большого размера. К потолку при необходимости они тоже монтируются при помощи перфорированных алюминиевых подвесов.

Куда и как выводить воздуховод

Чаще всего воздуховод от вытяжки на кухне подсоединяют в вентиляционное отверстие, через которое идет естественная вентиляция (за счет тяги). Это неправильно, так как при этом большая часть решетки оказывается закрытой воздуховодом, а через оставшиеся доступными отверстия обмен воздуха будет явно недостаточен.

Значительная часть вентиляционной решетки закрыта и вентиляция в квартире будет недостаточной

Правильно подключать воздуховод в отдельный вентканал. В этом случае на отверстие устанавливается такая же решетка, как на фото выше.

Если отдельного вентканала нет, но рядом расположена наружная стена, можно вывести трубу на улицу, поставив снаружи решетку. Это два способа иметь нормальную вентиляцию и обеспечить нормальную работоспособность вытяжке.

Как вывести на улицу

Чтобы установить вытяжку и вывести воздуховод в стену, необходимо проделать в ней отверстие. И это единственная сложность. Далее в это отверстие вставляется воздуховод, заделывается раствором. Снаружи отверстие закрывается решеткой — чтобы не попадал мусор, не селились птицы и мелкие животные.

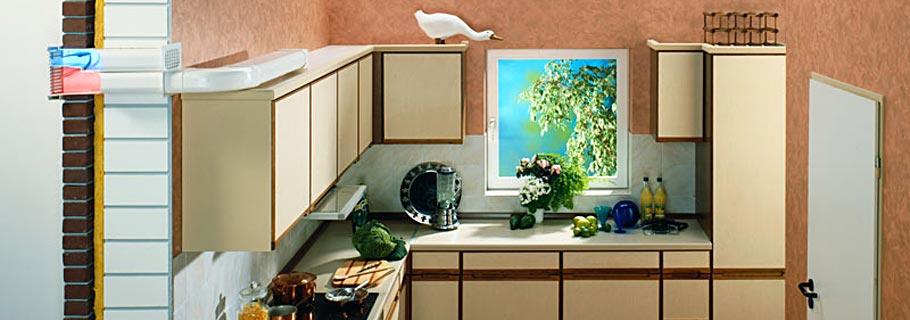

Один из примеров установки вытяжки не кухне с выводом воздуха через стену

Чтобы в помещение не задувал воздух с улицы, устанавливают обратный клапан (на рисунке выше он обозначен косой линией). Его, кстати желательно ставить и при подключении воздуховода к системе вентиляции — чтобы запахи из труб не попадали в помещение.

Так выглядит обратный или антивозвратный клапан для воздуховодов

Обратный или антивозвратный воздушный клапан представляет собой легкую пластиковую или металлическую пластину. Она подвижно крепится в двух местах к трубе — вверху и внизу, лепестки подпираются несильной пружиной. Пока вытяжка не работает, клапан перекрывает доступ воздуху снаружи. Когда вытяжка включается, поток воздуха отгибает пластину вперед, отжимая пружину. Как только вытяжка выключена, пластина при помощи пружин возвращается на место. Если установить вытяжку без этого клапана, зимой в кухне может быть слишком холодно — наружный воздух будет без проблем попадать в помещение.





Чтобы вытяжка не мешала естественной вентиляции в кухне

При помощи тройника и обратного клапана можно, кстати, установить вытяжку так, чтобы она не мешала естественной вентиляции в кухне. Понадобится специальная вентиляционная решетка для подключения вытяжек, обратный клапан и тройник. К вентрешетке крепится тройник, к его нижнему входу подключается воздухвод от вытяжки, а на свободный выход ставится обратный клапан, то только так, чтобы лепестки запирались при прохождении воздуха из трубы (на фото ниже).

Антивозвратный клапан для нормальной естественной вентиляции в кухне

Как работает такая система? Когда вытяжка выключена, лепестки обратного клапана отогнуты, воздух из кухни в вентканал попадает через решетку и открытый выход тройника. Когда вытяжка включается, поток воздуха от нее разворачивает пластину клапана, и воздух идет в систему вентиляции. При отключении вытяжки, пружины снова открывают доступ воздуху через тройник.

Внешне такая системы выглядит не очень привлекательно и ее придется каким-то образом маскировать. Но это единственный способ подключить вытяжку к единственному существующему выходу вентиляции и не снизить воздухообмен.

stroychik.ru

Самостоятельное подключение вытяжки к вентиляции на кухне

Подключение вытяжки к вентиляции на кухне своими руками выполняется с помощью пластикового воздуховода или алюминиевой гофры.

При монтаже учитывают: вид вытяжки, особенности вентиляции, электроснабжения, площадь помещения и поверхности плиты. Для безопасности ставят защиту от тока, заземление.

Рассмотрим виды и принципы работы

В многоквартирном доме вертикальный короб шахты для вентиляции начинается в подвале и выходит на крышу. В каждой квартире ответвления заканчиваются решетками.

В зданиях предусмотрены три вида вентиляции:

1. Естественный отток воздуха за счет перепадов давления в шахтах.
2. Принудительная тяга на вентиляторах для притока и вывода воздуха. При автономной системе вентилятор работает на фасаде здания. Ставятся приточные клапаны. При централизованной сети в доме круглосуточно создают тягу приточные и вытяжные агрегаты.
3. Комбинированные варианты. Воздух подается принудительно и естественным образом уходит через шахту. При втором варианте приходит через окна, выводится с помощью вытяжных вентиляторов.

Подключение вытяжки своими руками нарушает стандартную вентиляцию. При установке пробивают отверстие, но сечение шахты не меняется. Чтобы улучшить воздухообмен ставят клапан-хлопушку. Он блокирует обратную тягу при работе вытяжки. После ее выключения клапан открывается.

Классификация вытяжек

При монтаже учитывают разновидность, особенности устройства, вид крепления. Вытяжные устройства работают на двух режимах очистки.

• Принудительный отвод – загрязненные воздушные потоки направляются через трубу из помещения в шахту. Проточные вытяжки отличаются высокой производительностью.
• Циркуляция потоков – воздушные массы проходят через угольные фильтры.

Кухонные вытяжки с подключением к вентиляции устанавливаются с отводами двух типов.

Разновидность отвода	Плюсы	Минусы
1.     Воздуховод из пластика (ПВХ)	Выполняется в виде эластичной трубы или узких элементов. Имеет эстетичный вид, компактен, ставится без дополнительного короба. Труба из ПВХ не шумит, не сопротивляется воздушным потокам.	Сложность сборки, обойдется дороже гофры. Короба из твердого пластика гудят и вибрируют.
2.     Алюминиевая труба (гофра)	Материал удобен для самостоятельной установки. Сгибается для соединения с отверстием нужного размера. Не шумит.	Не эстетичный внешний вид.



Плоские компактные устройства с фильтром просто монтируются без соединения с общей системой вентиляции, но имеют малую мощность. Купольные «зонтики» по мощности выходят на первое место среди агрегатов.

Производители выпускают каминные вытяжки с креплениями для стен, угловые – для угловых плит, островные с потолочными креплениями – для плит, стоящих в центре большого помещения. Материал – «нержавейка» или эмалированная сталь, реже – пластик. Для маленьких помещений таких как кухня создают встраиваемые выдвижные панели с трубой.

Критерии выбора вытяжного оборудования

Перед приобретением важно расставить приоритеты: комфорт или экономия. Конструкция, мощность, шумоизоляция и тип регулировки существенно влияют на цену. Выбор основывают на 4 основных критериях.

1. Мощность. Для ее определения потребуется расчет с учетом размеров помещения.
2. Шум. Включите прибор, чтобы оценить шумовой уровень. Для квартиры рекомендовано значение до 50 Дб. Бесшумные модели оснащены тремя вентиляторами или корпусом из звукопоглощающих материалов.
3. Материал и вид воздуховода.
4. Дополнительные приспособления: лампы для освещения рабочей зоны, одновременное автоматическое включение вместе с плитой, таймер для остановки по времени, пульт управления.

Отдельные модели идут с выбором рабочих режимов. Если планируется покупка циркуляционного прибора, то его стоит выбрать с индикатором засоренности фильтра.

Как определить мощность и производительность прибора? Расчет можно произвести следующим образом – какой объем воздуха очищается за 60 мин. По российским стандартам циркуляция воздуха должна осуществляться 12 раз в час. Чтобы рассчитать мощность, используют формулу:

S (площадь помещения) * H (высота стен) * 12 = М

Например, какая мощность требуется для кухни площадью – 8 м², со стенами высотой – 2,8 м?

8 * 2,8 * 12 = 268,8 м³.

Если запланированы изгибы в трубе или длинная шахта, то добавляем 30%. С учетом потерей мощности получим:

268,8 м³ * 1,3 = 350 м³.

Проверка вентиляционного канала

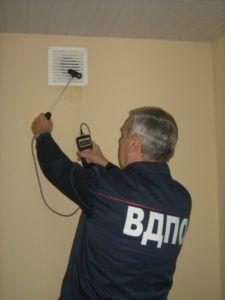

Перед началом работ проверяем исправность канала. Листок бумаги подносим к решетке. Если система работает нормально, он прилипает. Бумага не пристает, значит в вентиляционной шахте засор. Возможно, частичное обрушение. Канал нередко ломают сами жильцы для создания дополнительной площади.

Проведите вторую проверку при открытых окнах. Если листок не прилипает, тяги нет, следовательно, надо прочистить или восстановить шахту.

Разметка

Расстояние от плиты прописано в инструкции. В ходе разметки нужно отметить центр варочной поверхности. Вытяжка должна располагаться по этой оси. Для разных плит определена своя высота крепления.

Нижний предел увеличивать запрещено из за высоких температур, попросту говоря чтоб вытяжное устройство не расплавилось. Верхний предел оптимизируют с учетом роста человека, который в дальнейшем будет пользоваться устройством. Подсоединение к вентиляционному каналу важно выполнить с минимальным числом изгибов. Каждый поворот трубы снижает тягу на 10%.

Особенности монтажа с учетом типа крепления

Смотреть видео: как произвести установку на кухне своими руками

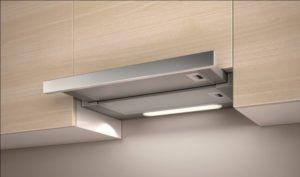

Подвесные плоские вытяжки не соединяют с воздуховодом. В комплекте к ним идут элементы для крепежа в нижней части шкафа. Места креплений намечают карандашом. Просверливают углубления. Фильтры снимают, чтобы открыть отверстия для креплений. Крепеж собирают, присоединяют. Вытяжку проверяют по уровню. Остается подключится к электросети через розетку.

Настенные устройства крепятся на металлические уголки. Корпус опирается на раму, которая присоединяется к стене шурупами. Используют саморезы – шпильки, если по стене кухни  проходит газовая труба. Корпус фиксируется на шпильке гайкой на нужном расстоянии. При необходимости расстояние наращивают деревянными брусками.

Встроенные вытяжки располагают в навесном шкафчике над плитой или на полке вашей кухни. Для примерки корпус помещают в шкаф. Замеряют расстояния, проверяют по уровню, по центру. Если примерка прошла успешно, размечают места отверстий. Шкаф снимают, сверлят в нем проходы для вывода к вентиляции.

Островные приборы для создания тяги закрепляют на потолке. Если воздуховод не достает до вентиляции, то можно самостоятельно установить циркуляционное вытяжное устройство. При любом виде оборудования важно создать прямой путь к шахте без заломов.

И если монтаж оборудования будит проводиться своими руками, то на данный момент нужно обратить особое внимание.

Как произвести подключение к вентиляционному каналу своими руками

Потребуется гофра (короб), решетка, клапан, инструменты. При прямом подключении гофрированный воздуховод совмещают с вентиляционным каналом. Для четкой стыковки ставят круглую решетку. Гофрированная труба может нарушать внешний вид кухни. Ее маскируют в ящике из гипсокартона или коробе.

Читайте статью про гофрированные трубы и их использование в вытяжных системах на кухне.

Смотреть видео: как самостоятельно на кухне установить вытяжное приспособление

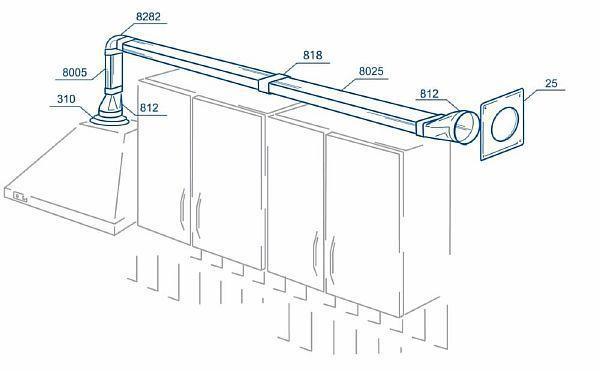

Конструкции из ПВХ собирают из труб, если есть повороты и изгибы, то необходимо подсоединить соответствующие углы, затем получившуюся конструкцию доводят до вентиляционного отверстия. Желательно заранее подготовить схему. Поворотов должно быть минимум.

В комплект входят углы для поворотов, переходники, настенные панели, крепления. Необходимо правильно рассчитать размер пластиковой конструкции. Стыки и соединения самостоятельно обрабатываются герметиком.

Этапы подключения вытяжного устройства своими руками

Устанавливать встроенное в шкаф оборудование сложнее. Чтобы правильно выполнить работу, соблюдаем следующую очередность.

1. Изготавливаем или приобретаем антивозвратный клапан (хлопушку).
2. Корпус ставим в шкаф над электрической или газовой плитой на кухне. Закрепляем, щели замазываем герметиком или специальной пеной. Корпус приклеиваем к шкафу для нейтрализации резонанса. Устанавливаем хлопушку. Размечаем отверстия на шкафчике.
3. Снимаем шкаф. Электрическим лобзиком вырезаем по разметке лишнее в нижней стеке и если необходимо во внутренних полках.
4. Подключаем воздуховод. Обрезаем гофру, оставив запас. Углы подрезаем, загибаем наружу. Стыки заполняем герметиком из силикона.
5. Над кухонным шкафчиком крепим короб для соединения гофры с шахтой вентиляции. Стыки заполняем силиконом, крупные щели запениваем.
6. Вытяжку прикручиваем с помощью саморезов или дюбелей. Одеваем кухонный шкафчик.
7. Гофру крепим на вытяжке специальным хомутом. Соединения обрабатываем герметиком.

Заземление и зануление, монтаж розетки

Данную работу доверьте электрику! При установке вытяжку подключают через три провода: фаза, земля и ноль. Заземление спасает от перепадов напряжения. Это желтый провод с зеленой полоской.

При наличии евро-розеток используем контур заземления. Провод соединяют клеммами с полосами или отметкой Ground (GND). При отсутствии разъема под заземление, его разрешается изготовить из провода, соединенного с частью корпуса из металла.

Евро розетки есть не во всех квартирах. Для зануления провод подсоединяют к глухой нейтрали в трубе или шине под электрощитом. Нулевые провода располагаются на штыре. От него протягивают многоканальный провод (сечением от 2,5 мм²). Вытяжку соединяют с автоматом на 6.3А.

Опасно! Отключать провода, соединенные с занулением нельзя. Новый провод набрасывают поверх старых и затягивают гайкой. На гладкой поверхности можно зафиксировать контакты хомутом. Если вы не специалист в этом деле, обратитесь к профессионалу!

Розетку подбираем с учетом того, что большинство вытяжных приборов имеют трёхжильные провода. Ставим розетку на кухне над шкафами на высоте 2-ух метров. Она не должна размещаться возле мойки, плиты или загромождаться приборами. На открытом месте розетку прячут в специальный короб.

Установка приточного клапана

При установке приточного клапана обще домовая вентиляция не должна перекрываться. Поэтому монтируют решетку с клапаном и местом для закрепления воздуховода. Вместо решетки подойдет обратный клапан с анти возвратным механизмом.

При закрытом клапане помещение кухни вентилируется как обычно через отверстие или окно. При запуске вентилятора хлопушка закрывает его. Воздух запирается в канале, обратная тяга не идет. Движения клапана регулирует пружина. Хлопушку покупают, иногда изготавливают своими руками из алюминия, оцинковки или жести.

При подготовке отверстий для вытяжки самостоятельно прорезаем квадрат в верхней стене шкафчика, добавляем запас 3-5 мм для хлопушки. Монтируем обратный клапан в вентиляционное отверстие, обрабатываем края герметиком.

Законность подключения вытяжки на кухне при обще домовой вентиляции

Строители старых многоэтажек не учитывали, что будущие жильцы через много лет поставят вытяжное оборудование. Поэтому они не предусмотрели индивидуальные кухонные вентиляционные каналы. Подключение вытяжных устройств в таких домах меняет давление в системе. В квартире готовят или курят, а ароматы затягивает к соседям. Что по этому поводу говорит закон?

СНиП 41.01.2003 разрешает сочетать разные способы вентиляции. Смешанные системы могут соседствовать с естественными и механическими. Подключаться к индивидуальному вытяжному каналу квартиры разрешено.

Если вся система функционирует нормально, то посторонние запахи не должны попадать к соседям. Проблемы возникают из-за ошибок в монтаже. Законность подключения не вызывает сомнений, но перед его проведением надо вызывать специалиста по вентиляции.

Вытяжное приспособление для кухни без подключения к вентиляции

Плоские или подвесные вытяжки с фильтром служат в двух режимах. Прогоняют воздух через фильтр (рециркуляция) или выводят на улицу. Фильтры меняют раз в полгода. Кухонные вытяжки без подключения к вентиляции устанавливаются не сложно. Нужно изучить крепеж, отметить на стенах места креплений с учетом расстояния. Просверлить, установить дюбеля, прикрутить навесы. На них крепят оборудование.

Вытяжки с фильтром имеют низкую производительность. Для усиления мощности в канал воздуховода можно самому врезать дополнительный вентилятор. Установить переходники, шнур питания. Встроенный вентилятор со временем можно поменять на наружный с показателями до 2000 м³/ч.

На кухне монтируют приборы для притока воздуха: оконные вентиляторы, проветриватели. В старых зданиях герметичные окна и двери нарушают естественный воздухообмен. Тяга исчезает, появляется плесень, влажность. Проветриватель крепится на окно или стену. Он пропускает ограниченный объем воздуха и создает здоровый микроклимат в помещении.

Смотреть видео

trubanet.ru

Как сделать вытяжку на кухне в квартире: как правильно установить вентиляцию

Уютная кухня ассоциируется с приятным ароматом готовящегося ужина. Но когда подобный запах распространяется по всей квартире, это уже превращается в проблему. Пригоревшая пища, пар от варочной плиты, запотевшие окна или смешанный аромат готовых блюд и полуфабрикатов – все это должно куда-то деваться и хорошо, если не в жилые комнаты. И хотя все многоэтажные дома оснащаются  центральной вентиляцией, не всегда ее достаточно.

Как сделать вытяжку на кухне в квартире, каковы критерии выбора оборудования и насколько сложен самостоятельный монтаж таких приборов? Ответы на эти и другие вопросы на тему кухонных вытяжных систем – далее.

Функции кухонной вытяжки

Воздух на кухне во время приготовления пищи должен регулярно обновляться и очищаться от вредных компонентов, которые образуются в результате термической обработки продуктов. Зачастую этому способствует открытое окно и центральная вентиляция, но его не всегда бывает достаточно. В таких случаях на помощь приходит вытяжка.

Основные функции прибора:

• очистка воздуха от вредных примесей;
• защита мебели и отделки от жира и копоти;
• устранение дыма, образующегося во время готовки;
• предотвращение распространения запахов по квартире;
• удаление испарений от плиты.

К тому же вытяжная система на кухне выступает в роли не только функционального прибора, но и декоративного предмета интерьера.

Нормы и требования к вентиляции на кухне в квартире

Мощность вытяжки – основной критерий выбора агрегата. Именно от нее зависит правильность работы устройства и его энергопотребление в дальнейшем. Измеряется этот параметр в м3/ч.

Норматив воздухообмена по вытяжной системе СНиП – 60-90 м3/ч. Стандарт трубы для воздуховода – 130х130 мм с пропускной способностью 150-180 м3/ч. Соответственно, чем больше диаметр воздуховода, тем мощнее должна быть вытяжка.

Важно! Расстояние, на котором вытяжка должна находиться от плиты, согласно нормам – 750-850 мм от газовой печи и – 650-750 мм от электрической. Если устанавливается наклонный агрегат, то его высота крепления ниже и составляет 350-650 мм.

Сечение воздуховода бывает круглым, прямоугольным или квадратным. Оптимальный размер – 130х130 мм. Сам воздуховод может быть выполнен из пластиковой трубы или фольгированной гофры.

К сведению. В соответствии с СанПиН уровень шума от кухонной вытяжки не должен превышать 710-80 дБ. Чем мощнее агрегат, тем больше шума он производит.

Особенности выбора

При выборе кухонной вытяжной системы следует обратить внимание на габариты своего помещения и мощность агрегата: они должны быть сопоставимы.

Таблица оптимальной производительности вытяжки для кухонь разных площадей:

	Высота потолка 2,5 м	Высота потолка 2,7 м	Высота потолка 3 м	Высота потолка 3,2 м	Высота потолка 3,5 м
Площадь кухни 6 м2	234 м3/ч	253 м3/ч	281 м3/ч	300 м3/ч	328 м3/ч
Площадь кухни 7 м2	273 м3/ч	295 м3/ч	328 м3/ч	349 м3/ч	382 м3/ч
Площадь кухни 8 м2	312 м3/ч	337 м3/ч	374 м3/ч	399 м3/ч	437 м3/ч
Площадь кухни 9 м2	351 м3/ч	379 м3/ч	421 м3/ч	449 м3/ч	491 м3/ч
Площадь кухни 10 м2	390 м3/ч	421 м3/ч	468 м3/ч	499 м3/ч	546 м3/ч

На заметку. Если включать вентилятор на малую или среднюю скорость, работа вытяжной системы будет намного продуктивнее.

Также на выбор вытяжки по типу конструкции влияет расстояние от центрального вентиляционного канала до места установки агрегата. Диаметр гофры должен соответствовать мощности прибора. В противном случае покупка слишком мощной вытяжки будет неоправданной: агрегат не будет справляться с возлагаемой на него нагрузкой.

Эффективность вытяжки напрямую зависит от сечения вентиляционного канала. Если не учесть этот фактор при установке агрегата, устройство будет расходовать много энергии, но производительность его будет снижена.

К сведению. Покупка вытяжной системы с высоким коэффициентом производительности для маленькой кухни будет бессмысленна. Слишком мощная вытяжка будет слишком шумной. Поэтому если нет необходимости в очистке воздуха на просторной кухне, лучше обойтись более компактным агрегатом.

Подготовительные работы по установке

Монтаж вытяжки на кухне начинается с этапа подготовки, которая заключается в установке вентканала. Чтобы вытяжка нормально работала и справлялась со своей задачей беспрепятственно, отвод лучше сделать прямым, минуя центральную систему вентиляции (то есть вывести воздуховод прямо на улицу). Для этого прокладывается канал минимальной длины, оптимально подойдет труба круглого сечения с одним-двумя поворотами.

Чтобы канал не протекал и не промерзал, устанавливают обратные клапаны. Перед монтажом вытяжного агрегата следует определиться с точным его расположением.

Размер и размещение

При выборе и установке вытяжки учитывается тип плиты, место ее монтажа, количество конфорок и размер комнаты.

На заметку. В комнате с высокими потолками даже небольшая вытяжка будет отличным элементом интерьера.

По способу установки вытяжки бывают настенными, угловыми и островными:

1. При первом варианте купол прилегает к стене, находясь при этом над плитой.
2. Угловой вариант подразумевает крепление агрегата в углу. Способ значительно экономит пространство и делает доступнее варочную поверхность.
3. Последняя разновидность устанавливается над кухонным островом, если на нем размещена плита. Такой вариант возможен при наличии просторной кухни.

По форме вытяжки бывают плоскими, купольными и наклонными. Размер агрегата не должен быть меньше площади варочной поверхности. Идеальный вариант, когда вытяжка выступает над плитой со всех сторон на 50 мм.

Важно! При выборе размера вытяжки, а также определяясь с высотой ее расположения, учитывайте, что она не должна мешать пользоваться плитой.

Стоимость вытяжки зависит от мощности агрегата, его способа крепления и наличия дополнительных функций на примере таймера, часов, подсветки и т.д.

Контактное соединение для электропитания вытяжки устанавливают над ближайшим верхним модулем или внутри него. Нередко можно увидеть розетку в маскирующем воздуховод чехле. Она должна быть установлена на высоте примерно 180-190 см.

Выбор материала для вентканала

Монтаж воздуховода для кухонной вытяжки своими руками начинается с выбора материала. Специалисты рекомендуют обратить внимание на трубу круглой формы из оцинкованной стали. Оцинковка отлично подходит как для внутристенного канала, так и для обустройства воздуховода скрытого типа.

Утепляют стальную трубу любыми материалами. Главное требование к утеплителю – влагостойкость. Чаще всего для этих целей используют пенофол. С наружной стороны устанавливают зонтик, защищающий вентканал от осадков.

На заметку. Чтобы в вентканале не образовался конденсат, рекомендуется использовать минимум два клапана – внутренний и наружный.

Для устройства внутреннего вентиляционного канала чаще всего используют:

• ПВХ;
• полиэтилен;
• полипропилен;
• полиуретан.

Пластиковые трубы доступны, имеют малый вес и легко монтируются. Обратите внимание, что при нагреве до температуры выше 120 градусов пластик выделяет хлор.

Важно! В холодном помещении (от +5 и ниже) ПВХ становится ломким, теряя свою прочность. Поэтому многие предпочитают пластику изделия из полиэтилена.

Армированный виниуретан со стальными вставками считается самым прочным материалом. Он гибок, устойчив к механическим воздействиям и не боится повреждений.

Подготовка вентиляционного отверстия

Чтобы точно знать, где расположить канал, составьте проект с размерами на листе бумаги. Затем перенесите метки для отверстия с чертежа на стену, сделайте точную разметку.

Наличие точной схемы монтажа во многом упростит работу.

Рассмотрим подготовку отверстия для вентканала на примере стены панельного дома. Сверлим отверстие в стене и забиваем дюбель для крепления станины. Закручиваем шпильку и закрепляем основание. После контрольных замеров крепим водосток из фольги для охлаждающей жидкости сверлящей коронки.

Стену просверливаем в несколько этапов:

1. Проходим внутренний слой штукатурки, врезаемся в основную стену, затем вытаскиваем вырезанный бетон из коронки перфоратора.
2. Проходим несущую конструкцию, затем освобождаем коронку от бетона.
3. Просверливаем наружный слой стены, снимаем инструмент и демонтируем станину.

Остается только смонтировать трубу, собрать систему обратных клапанов и прикрепить вытяжку к стене.

Монтаж корпуса вытяжки и прокладка воздуховодов

Плоские вытяжки циркуляционного типа, оснащенные угольным фильтром, встраивают в шкафчик кухонного гарнитура или крепят к стене. Если монтаж агрегата затруднен из-за наличия газовой трубы или выступов в стене, используются шпильки. Они вкручиваются в стену так же, как и дюбели, но вытяжка крепится на нужном от стены расстоянии.

Важно! Если вытяжная система смонтирована правильно, в ней сохраняется достаточная тяга. Помните, что каждый наружный или внутренний поворот вентканала крадет 10% мощности у агрегата.

Наружный обратный клапан после установки герметизируют. Затем вставляют уже утепленную стальную трубу вентканала в отверстие в стене. Внутри трубу герметизируют и крепят на 4 дюбеля квадратным элементом.

Далее монтируют внутреннюю часть воздуховода:

1. Делается разметка.
2. Высверливаются отверстия в потолке или стене, крепятся подвесы.
3. Фиксируются элементы конструкции.
4. Герметизируются стыки силиконовым герметиком.

Воздуховод укутывается любым шумоизолятором и зашивается пластиком или гипсокартоном.

Устанавливаем короб

Скрыть неприглядные коммуникации поможет пластиковый, деревянный или гипсокартонный «чехол». Пластик монтируется над навесными шкафами или под самым потолком. Материал имеет нормальную жесткость, малый вес и достаточно просто монтируется.

Дерево подходит не для каждого интерьера и используется редко. Гипсокартон крепится на каркас из реек или металлического профиля. Преимущество последнего варианта в том, что тот может выступать как декоративный элемент. В качестве декора используется лепнина, софиты или контурная подсветка.

Важно! Перед тем, как скрыть воздуховод коробом, не забудьте проверить его на вероятность протекания.

В большинстве случаев воздуховоды скрываются именно гипсокартонным коробом. Рассмотрим пошагово процесс его монтажа:

1. Делаем разметку.
2. Высверливаем отверстия и забиваем дюбели для быстрого монтажа.
3. Крепим профиль при помощи саморезов.
4. Углы вытяжного канала закрываем под металлический уголок.
5. Соединяем конструкцию поперечными рейками.
6. Когда каркас готов, крепим вырезанные по размеру фрагменты гипсокартона. Для этих целей вполне достаточно будет потолочного материала, который имеет наименьшую толщину и, соответственно, малый вес.

Далее остается зашпаклевать короб универсальным составом и выполнить декоративную отделку.

Если вы решили встроить в гипсокартонный короб софиты, об этом стоит позаботиться еще на этапе крепления ГКЛ. Под патроны вырезают отверстия, проводят коммуникации, систему проверяют на работоспособность и только потом короб полностью зашивают.

Подключение вытяжки к вентиляции и электропитанию

В каждой современной постройке должен быть контур заземления и соответствующие розетки, но большинство домов далеки от идеала. И все же при наличии евророзеток, подсоединяя вытяжку, провод необходимо подключить к заземляющей клемме.

На заметку. В случае отсутствия на вытяжке разъема под заземление, его создают самостоятельно. Для этого посредством винта провод прикручивается к металлической части корпуса.

Если в комнате нет евророзетки, систему заземляют подключением к глухой нейтрали от электрического щита. В нем находят шину с готовым стержнем для подключения провода, добавляют к нему дополнительный заземляющий кабель и протягивают на кухню.

Сечение медного многожильного кабеля не должно быть менее 2,5 кв. мм. Новый провод накидывается поверх старого путем затягивания гайки с шайбой.

Только после подключения заземления можно включать вытяжку в розетку и начинать эксплуатацию агрегата.

Читайте также:

Все о кухонных фартуках из ламината.

Белые стулья в интерьере кухни.

Заключение

Вытяжка на кухне выполняет важную функцию. Она очищает воздух от вредных примесей, не допуская оседания копоти и жира на мебели и отделке стен и выполняет функции декоративного элемента. Прежде чем поставить вытяжку, важно соблюсти главное требование – соответствие нормам СанПиН в плане шумности и мощности агрегата.

Выбирают вытяжку исключительно по мощности и форм-фактору. Для малогабаритной кухни оптимальным выбором станет встраиваемая модель, в просторной комнате с островом шикарно будет выглядеть купольный вариант. Вентиляцию для вытяжки лучше всего монтировать сразу на улицу, канал зашить в короб, а при подключении агрегата не забыть о заземлении.

Монтаж вентиляции под кухонную вытяжку с подробной пошаговой инструкцией и наглядными примерами – далее на видеоролике:

rem.ninja

как сделать вытяжку в квартире правильно и устройство, монтаж

Правила обустройства систем воздухообмена в жилых и нежилых помещениях закреплены СНиП. Нормативные акты регламентируют кратность воздухообмена и другие параметры. В частности, вентиляция в кухне должна обеспечивать полный обмен воздуха не реже, чем 10 раз в час. Рассмотрим, как сделать систему своими руками. Разберем нюансы выбора и расчета мощности оборудования, определим схему подключения к вентканалу.

Какая схема вентиляции подходит для кухни

Различается четыре типа систем воздухообмена:

1. Естественная. Основана на разности температур и давления внутри помещения и за его пределами. Свежий воздух поступает через естественные проемы или клапаны, выходит отработка также посредством вентканалов.
2. Приточная. Нагнетатели подают свежий воздух внутрь комнаты, отработанная среда выходит через шахту вентиляции.
3. Вытяжная. Приток осуществляется естественным образом, вытяжка организуется принудительными нагнетателями.
4. Приточно-вытяжная. Подразумевается установка приборов для принудительной циркуляции потоков в помещении.

Выбор зависит от возможностей пользователя, особенностей и конструкции помещения.

Естественная

Самый простой вариант воздухообмена. Эффективность зависит от наличия тяги в вентиляционных каналах. Поступление свежего воздуха организуется форточками, проветриванием. За вывод отвечают общие вентиляционные домовые шахты.

Важно! Если шахта забита, система не работает. Требуется проверка тяги, вызов специалистов для прочистки вентканала.

Сегодня естественная вентиляция применяется редко из-за герметичных стеклопакетов, мощных плит. Чаще всего в сеть встраивают нагнетатели для ускорения воздухообмена в кухне.

Принудительная с вытяжкой

Эффективный способ вентиляции, который может быть двух видов:

• общий – предусматривает установку вентилятора с решеткой;
• локальный – с монтажом вытяжки, которая всасывает и отводит по каналам запахи, газы.

Вентиляция на кухне с вытяжкой монтируется собственными руками, не доставляет проблем при выкладке воздуховодов и подключении оборудования в сеть. Основное правило – выбрать агрегаты оптимальной мощности и габаритов.

Особенности выбора вытяжки на кухню

Устройства могут быть в виде навесного агрегата, островной вытяжки или встраиваемого вентилятора с воздуховодом. Устанавливают приборы над плитой, подключают к сети общей вентиляции, различают по габаритам, мощности, функциональности.

Совет! Для помещений с неправильной конфигурацией и невозможностью установки вытяжки над плитой подойдут бытовые вентиляторы для кухни. Приборы монтируют в вытяжной канал общей шахты.

Расчет мощности вытяжки

Обмен воздуха осуществляется не реже 10 раз в час – это правило СНиП. Для определения мощности прибора потребуются значения площади помещения и высоты потолков. Формула расчета V = S*h*10*1,3. Показатели S, h – площадь и высота комнаты, 10 – регулярность воздухообмена, 1,3 – коэффициент поправки.

Рекомендуем к прочтению:

Что еще учесть при выборе прибора:

1. Уровень шума. Для квартиры предел 50 дБ. Бесшумные модели оснащаются 3 вентиляторами или звукопоглощающим корпусом.
2. Комплектацию. Чаще всего вытяжка поставляется с воздуховодами, крепежами. Если этого нет, придется покупать самостоятельно.
3. Наличие дополнительного оборудования – таймер включения/выключения, пульт управления.

Совет! Модели могут идти с выбором рабочего режима. Если покупают циркуляционный агрегат, практичнее брать устройство с индикатором засоренности фильтров.

При покупке отдельного вентилятора также рассчитывается мощность.

Правила вычислений:

• умножить ширину кухни на высоту;
• объем умножить на 6 – это нижний предел работы вентилятора, записать;
• умножить объем на 12 – верхний предел работы вентилятора, записать;
• выбрать модель в пределах отмеченных границ.

Теперь определить размер вентилятора – показатель зависит от того, какой сечение имеет вентиляционный канал для вытяжки на кухне. Измерить выходное отверстие, оно бывает 12,5 или 15 см, округлить показатели в меньшую сторону – это габариты вентилятора.

На заметку! Для кухни в 6 м2 хватит вентилятора 120-180 м3/час, для 10 м2 помещения – устройства 220-300 м3/час. Если размер шахты меньше габаритов устройства, покупается прибор с приставкой «турбо», он мощнее стандартного на 30%.

Монтаж принудительной вентиляции с вытяжкой

Перед тем как начать устройство вытяжки на кухне, следует ознакомиться с рекомендациями производителя, они есть в инструкции.

После этого просмотреть комплектацию прибора, докупить:

• воздуховод;
• переходники;
• хомуты;
• герметик;
• скотч;
• крепежи.

Что касается воздуховодов, они бывают из термостойкого пластика, металла, гофрированной фольги. Гофра удобнее в монтаже, поскольку отличается гибкостью, но устанавливают только на короткие длины. Это связано с тем, что воздушный поток встречает сильное сопротивление, потому вытяжка работает дольше.

Важно! Если на кухне нет вентиляционного канала, то приборы покупают с регулировкой производительности, рециркуляцией. При подключении проточной вытяжки к естественной вентиляции работа последней нарушится.

Крепление вытяжки к стене

Рассматривая, как правильно сделать вытяжку на кухне, мастеру нужно определиться с конструктивными особенностями прибора. Самый простой вариант – монтаж на стену.

Работы выполняются следующим образом:

Рекомендуем к прочтению:

1. Разметить точки крепежа между плитой и вытяжкой. Оптимальной высотой считается 700 мм. Отмерить зоны крепежей – всего будет 4 точки.
2. Сделать отверстия с помощью дрели. Вкрутить саморезы и закрепить прибор.

Совет! Ко всем вытяжкам идут дополнительные крепежи – их фиксируют после первой установки агрегата.

Почти все изделия имеют схожую конструкцию, потому фиксация не доставит проблем. В случае, когда естественная вытяжка на кухне дополняется вентилятором, устройство монтируют в выходной канал шахты и подключают к сети питания. Это самый простой вариант обустройства сети воздухообмена.

Подключение вытяжки к домовому вентканалу

Устройство вытяжки на кухне подразумевает подсоединение воздуховода к вентиляционному каналу.

Несколько правил помогут сделать все своими руками:

• Закрепленный на стене выход должен быть того же диаметра, что сам проем вывода. Герметизировать детали допускается малярным скотчем или герметиком.
• Для проведения вытяжки к вентиляции в зонах сгиба применяют пластиковые готовые детали. Использование гофрированного воздуховода избавит от стыковочных элементов – такая конструкция гнется в любом направлении.

Важно! Чем прямее воздуховод, тем эффективнее работает вентиляция. Рекомендуется избегать многочисленных поворотов и сгибов.

Фиксация на хомуты и переходники. Все детали выбирают с соответствующими размерами. Пережимать воздуховоды и оставлять свободное пространство в крепежах нельзя. В первом случае деформируется сама сеть, во втором повышается риск разгерметизации из-за вибрации.

Совет! При установке трубы в шахту недопустимо перекрывать вентиляционное отверстие целиком. Устанавливают дополнительную решетку с зоной фиксации воздуховода и клапаном.

Обеспечение притока воздуха

Приточная вентиляция может быть естественной и принудительной. Естественная – это приток воздуха через окно, форточку, двери. Принудительная – установка нагнетателей, клапанов или проветривателей. Последние выпускаются в стеновом, оконном варианте и конструктивно представляют собой накладку с внешней и внутренней частью. Проветриватели пропускают ограниченный поток воздуха, регулируются вручную или автоматическим способом.

Устанавливают устройства в стену или на окно. Удобнее ставить оконный прибор, не придется бурить стену. Но можно обойтись без монтажа сложных моделей, например, если в герметичном окне ПВХ есть приточный клапан. Поможет обычное проветривание, причем как на кухне в отдельности, так и всей квартиры в общем.

На заметку! Приток воздуха необходим для обеспечения эффективности вытяжной сети на кухне.

Когда вытяжку нельзя подключать к общедомовому каналу

Зная, как провести вытяжку на кухне, надо уточнить правила подключения. Законодательные нормативы (СНиП 41.01.2003) позволяют сочетать разные способы вентиляции в жилых помещениях. Смешанные системы – это применение механических и естественных способов воздухообмена. Подключение к индивидуальному вытяжному каналу в квартире разрешено в любых случаях.

Проблема в том, что далеко не все квартиры оснащены индивидуальными вытяжными каналами. В старых домах конструкция вытяжки формировалась по схеме 2/2, то есть два этажа подключались к одному каналу. Поэтому перед тем как провести вытяжку на кухне, надо позвать специалиста.

Важно! Запрет накладывается на подключение вытяжки над плитой с принудительной вентиляцией и отводом воздуха с блокированием общедомового канала. В этом случае отработанная среда пойдет к соседям и штрафов, судебных разбирательств не избежать.

vodakanazer.ru
