Монтаж дымовых труб – как правильно собрать и установить трубу своими руками в частном доме

Содержание

правила, условия и как установить правильно

Эффективность и безопасность работы печи, камина или отопительного котла напрямую зависит от того, насколько грамотно был проведён монтаж дымохода в частном доме. Если раньше это зависело от профессионализма печника, то сегодня это вопрос грамотного выбора хозяина дома. Большим спросом, и заслуженно, пользуются сэндвич-дымоходы, которые можно установить самостоятельно к любому виду отопительного оборудования. При этом важно правильно выбрать трубы и смонтировать их, соблюдая все необходимые условия.

Правила устройства дымохода в частном доме

Для каждого вида топлива предусмотрены свои правила и нормы дымоотведения и проведения работ по монтажу, ремонту отопительного оборудования. Они изложены в официальных документах:

  • СНиП 41-01-2003;
  • НПБ 252-98;
  • ВДПО.

дымоход в частном доме

Строго следовать этим нормам необходимо в целях сохранения строения от пожара и жизни домочадцев от отравления. При горении образуются раскалённые газы, зола и сажа, которые должны удаляться по трубе немедленно. Если дымоход в частном доме смонтирован с нарушениями, то возможен перегрев стен или потолочного перекрытия.

Вторая опасность – это поступление в помещение угарного газа. Угарный газ не имеет запаха и цвета. Он тяжелее воздуха, поэтому концентрируется ближе к полу. При вдыхании приводит к отравлению и смерти. Образуется от недостатка кислорода в печи (плохая тяга). Простонародное название – «тихий убийца».

Основные правила устройства дымохода:

  • Печь должна стоять на независимой от строения платформе. Это необходимо для того, чтобы в случае просадки фундамента дома, отопительное оборудование не «повело» и не разрушило.
  • Горючие материалы стен, потолка или перекрытия кровли должны быть на расстоянии не ближе 38 см от стенки сэндвич-трубы. Пространство заполняют теплоизолятором. Дополнительно изолируют деревянные конструкции асбестовым или оцинкованным экраном.
  • Чем меньше поворотов, тем лучше тяга.
  • Поворот в 90 градусов заменяют на 2 по 45 градусов.
  • Высота трубы зависит от близости конька крыши при выводе. Возле конька трубу выводят на 50 см вверх. При расстоянии до конька от 1,5 до 3 м труба достаточна до конька. При расстоянии вывода трубы от конька более 3 м расчёт высоты трубы ведут из соотношения угла между горизонтом конька и верхом трубы. Он должен быть 10 градусов.

размещение дымохода

Обратите внимание! При расчёте высоты дымохода следует исходить из норм пожарной безопасности к ближайшим объектам – чердачным или мансардным дверям, окнам. Во время топки из дымоотвода летят раскалённые искры, которые могут стать причиной возгорания, если пренебречь предписаниями.

Монтаж дымохода в частном доме в максимальной близости к коньку более сложен конструктивно, чем вывод через стену. Однако этот вариант позволяет смонтировать идеальный дымоход, без поворотов и горизонтальных участков, с наиболее короткой трубой.

Детали для сборного дымохода

Сэндвич-трубу можно смонтировать как на строящемся доме, так и в эксплуатируемом строении. Часто новое отопление монтируют при ремонте дома или при выходе из строя кирпичной печи. Удобство трубы из нержавейки в том, что её можно установить в любом месте.

Обратите внимание! При покупке вы получите паспорт изделия, где должны быть указаны марка стали (соответствующая маркировка должна быть на самих деталях), толщина стенки трубы, диаметр, остальные качественные характеристики, предназначение.

Для монтажа дымохода понадобится следующие детали:

  • Сегменты трубы, которые соединяются в раструб, имеют разную длину, но не более 1 м.
  • Колена (отводы на 45 и 90 градусов) для монтажа поворотов дымохода.
  • Шибер – печная заслонка для регулировки тяги и перекрывания трубы при остановке печи.
  • Переходной адаптер – для монтажа перехода от одинарного участка к сэндвич-трубе.
  • Ревизия (тройник) для чистки трубы от конденсата и возможного внутреннего налёта.
  • Оголовок (дефлектор) на верх трубы.
  • Хомуты обжимные для укрепления соединений.
  • Кронштейны для крепления трубы к стене, если монтаж осуществляется не через крышу.
  • Оцинковка листовая или нержавейка для монтажа изолирующих коробов.
  • Теплоизолирующие материалы: минеральная (базальтовая) вата, асбестовые листы.
  • Термостойкий герметик для обработки стыков.
  • Опорные кронштейны для установки и фиксации дымохода.

устройство дымохода для бани

Дополнительно можно приобрести готовые детали для монтажа проходов через потолок и кровлю, фланцы для внешней гидроизоляции вывода дымохода на крышу.

Собирать дымоотводящую конструкцию начинают снизу, от печи. Последовательно, согласно проекту, соединяют сегменты, укрепляя соединения обжимными хомутами. Для предотвращения подсасывания воздуха извне, все швы промазывают термостойким герметиком.

Монтаж проходов дымохода

Самыми сложными и ответственными участками при монтаже дымохода в частном доме являются проходы через потолок, кровлю или стену. Если дом имеет несколько этажей, то добавляется проход через межэтажные перекрытия. Правила монтажа проходов дымохода через горючие материалы предусматривают минимальное расстояние между трубой и элементами строения.

Монтаж прохода через чердак, межэтажные перекрытия, потолок

Потолочно-проходной узел для монтажа дымохода сквозь деревянные перекрытия можно купить готовый или сделать самостоятельно. Готовый узел представляет собой патрубок с термоизоляцией, который надевают на трубу. Самодельный имеет вид квадратного короба, размеры которого зависят от диаметра дымохода. По центру короба вырезают отверстие, в которое вставляют непосредственно трубу.

через потолок

Обратите внимание! Через потолочно-проходной узел должен проходить цельный сегмент трубы. Все стыки дымохода располагают ниже или выше межэтажного перекрытия.

Устройство короба для перехода:

  • из асбоцементного или железного листа монтируют короб такого размера, чтобы труба не доставала до стен 40 см;
  • в центре прорезают круглое отверстие, в которое выводят трубу;
  • пространство короба заполняют минватой с характеристиками термостойкости от 700 градусов;
  • пол верхнего этажа (чердачного помещения), потолок снизу оборудуют специальными металлическими фланцами-накладками, которые выполняют эстетическую и термозащитную функцию.

короб

Обратите внимание! Если чердачное помещение эксплуатируется, то обязательна установка на дымоход дополнительного защитного кожуха с вентиляционными отверстиями.

Монтаж перехода через стену

При выводе дымохода через деревянную стену, в ней также устанавливают переходной короб, подобный межэтажному. Разница в том, что горизонтальный вывод проще в монтаже и априори защищён от попадания влаги.

через стену

Монтаж дымохода в кирпичном частном доме через стену не требует теплоизоляции. В стене проделывают отверстие для трубы, вставляют в него металлическую гильзу и выводят в неё дымоотвод. Колено дымохода на выходе из строения через стену требует монтажа дополнительной опоры. Чаще всего для этого используют угловой кронштейн.

Если печь располагается в углу, то прилежащую стену также следует защитить от возможного нагревания. Для этого устанавливают защитный экран из негорючего материала с теплоизолирующим слоем на высоту вывода конструкции.

Монтаж вывода через кровлю

Этот проход можно назвать самым ответственным во всей конструкции. Здесь важно не только установить качественную термоизоляцию, но и смонтировать защиту от проникновения внутрь атмосферных осадков. Монтаж гидроизоляции на сэндвич-дымоход не представляет особой трудности, поскольку все составляющие детали продаются готовыми.

Термоизоляция выглядит также как и переход через чердачное перекрытие, с поправкой на наклон кровли. Проходной короб здесь имеет форму прямоугольника, хотя его проекция остаётся квадратной.

Особое внимание следует уделить кровельному покрытию. Если это горючий материал, то потребуется металлический лист для монтажа внешней разделки большего размера (на 10-15 см с каждой стороны). Соответственно убирают большую площадь кровельного покрытия. Лист заводят под кровельный материал в верхней его части, боковой и нижний край пускают поверх.

проход через кровлю

Завершающий этап – монтаж гидроизоляции и установка верхнего колпака. Это эластичная или металлическая конусная крыза, которую устанавливают поверх листа разделки. Все швы обрабатывают герметиком.

Условия для нормальной работы дымохода

  • Длина дымоотводящей канала должна быть не меньше 5 метров.
  • Толщина стали для внутренней части сэндвича от 0,5 до 1 мм. Оптимально – 8 мм.
  • Более 3 поворотов монтировать запрещено.
  • Диаметр дымохода должен быть не уже печного дымоотводящего патрубка.
  • Горизонтальный участок трубы не должен быть длиннее 100 см.

Помните о том, что правила создаются на основе качественных испытаний и негативного опыта по эксплуатации. Несоблюдение нюансов монтажа дымохода в частном доме чревато возгоранием или отравлением.

infotruby.ru

инструкция как установить своими руками, видео и фото

Здравствуйте. В этой статье расскажу о том, как самостоятельно выполняется монтаж дымохода в частном доме. Уверен, что тема статьи будет не только интересна, но и полезна многим читателям, поскольку правильность строительства дымохода определяет параметры производительности, экономичности и эксплуатационной безопасности отопительной системы.

Раздельный дымоход для независимого подключения двух котловРаздельный дымоход для независимого подключения двух котлов

Основные разновидности и их особенности

Схема монтажа приставного (справа) и вертикального (слева) дымоходаСхема монтажа приставного (справа) и вертикального (слева) дымохода

Дымовая труба – это концевой элемент в конструкции отопительной системы, отвечающий за эффективность отведения отработанных газов от теплогенератора – котла, печи и т.п.

Дымоходы в соответствии с особенностями монтажа подразделяются на следующие модификации:

Схема внешнего пристенного монтажаСхема внешнего пристенного монтажа
  • Внешние приставные модификации – универсальное решение, которое может применяться как с приборами, работающими на принудительной тяге, так и с приборами, работающими на естественной тяге;
Схема горизонтального монтажа через стену – часто применяется при установке газовых котловСхема горизонтального монтажа через стену – часто применяется при установке газовых котлов
  • Горизонтальные модификации – применяются исключительно в котлах с принудительной тягой;
Схема вертикального монтажа через перекрытие и кровельную систему
Схема вертикального монтажа через перекрытие и кровельную систему
  • Внутренние вертикальные модификации – применяются преимущественно с оборудованием, работающем на естественной тяге.

Независимо от того, какая из перечисленных модификаций будет вами применена при устройстве отопительной системы, набольшую эксплуатационную эффективность демонстрируют те дымоходы, большая часть которых находится внутри помещения.

Стандартное соотношение диаметров и длинСтандартное соотношение диаметров и длин

В соответствии со способом присоединения к отопительному котлу, дымоходы подразделяются на следующие виды:

  • Раздельные модификации – устанавливаются отдельно на каждый отопительный котел;
  • Комбинированные модификации – выводы с нескольких котлов подсоединяются к одной общей трубе, которая выходит на улицу.

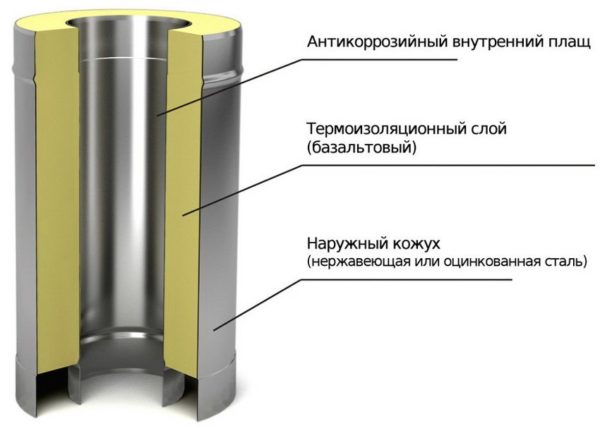

Так устроен сэндвич – двухконтурный дымоходТак устроен сэндвич – двухконтурный дымоход

В соответствии с конструктивными особенностями различаются:

  • Обычные дымовые трубы с однослойными стенками – традиционное, но небезопасное решение;
  • Коаксиальные дымоходы (труба сэндвича) – отличаются лучшей термоизоляцией от прилегающих строительных конструкций.

Установка коаксиальной трубы в деревянном доме

Предлагаю ознакомиться с тем как правильно выполняется монтаж сэндвичдымохода от современной металлической печи с прохождением трубы через перекрытие и кровельную систему.

Так выглядит готовая к эксплуатации система внутри домаТак выглядит готовая к эксплуатации система внутри дома

Монтажные работы, показанные в фотоотчете, были проведены в деревянной постройке, то есть, были предприняты необходимые меры по недопущению перегрева смежных конструкцией в процессе эксплуатации печи.

Так как дымоход планировалось устроить почти вплотную к деревянной стене, на стену своими руками закрепили металлические профили, между которых уложили базальтовую вату высокой плотности. Подготовленная таким образом теплоизоляция была обшита огнеупорным листом Минерит.

Инструкция выполнения монтажных работ состоит из следующих этапов:

  • В соответствии с запланированным расположением печи, на перекрытии разметили отверстие под прохождение трубы;
  • В соответствии с сделанной разметкой, в перекрытии вырезали отверстие;
Отверстие в перекрытии и кровельной системеОтверстие в перекрытии и кровельной системе
  • Аналогичная работа была выполнена и на кровельном пироге, и в итоге получилось сквозное отверстие для прохождения вертикальной трубы для дымохода;

Современные дымоотводящие системы изготавливаются таким образом, чтобы между их поверхностью и прилегающими конструкциями не образовывались мостики тепла. Несмотря на это, отверстия под трубы надо вырезать так, чтобы они располагались как можно дальше от деревянных деталей перекрытия или кровельного пирога.

Декоративные металлические накладки, соответствующие диаметру дымоходаДекоративные металлические накладки, соответствующие диаметру дымохода
  • По периметру отверстия в перекрытии был установлен декоративный наличник, который исключит соприкосновение трубы с перекрытием;
Опорный элемент с посадочным местом под монтаж заглушкиОпорный элемент с посадочным местом под монтаж заглушки
  • В нижней части монтируется опорный элемент, на котором будет закреплена заглушка;

Расчёт высоты установки опорного элемента выполняется с учётом высоты расположения дымоотводящего патрубка на печи.

  • Отмечаем на стене центр отверстия. От центра вниз отмеряем расстояние, равное половине тройника, который идёт в комплекте дымохода. От отмерянного расстояния отнимаем 20 мм – ровно настолько тройник войдёт в опорный элемент. На уровне этой отметки должна располагаться верхняя точка опорного элемента;
Одеваем тройник до характерного ощущения щелчка – это значит, что выштамповки на внутренних трубах совпалиОдеваем тройник до характерного ощущения щелчка – это значит, что выштамповки на внутренних трубах совпали
  • Устанавливаем тройник для подключения основной вертикальной трубы и печи;
Затяжка хомута на стыке тройника и опорного элементаЗатяжка хомута на стыке тройника и опорного элемента
  • Тройник к опорному элементу крепится хомутом с зажимом;
Главное не перепутать расположение торцов, иначе более узкая часть тройника не войдет в раструбГлавное не перепутать расположение торцов, иначе более узкая часть тройника не войдет в раструб
  • К тройнику крепится верхняя часть трубы и также фиксируется хомутом;
Заглушка с отверстием для слива конденсатаЗаглушка с отверстием для слива конденсата
  • В нижней части опорного элемента устанавливаем и фиксируем заглушку;

Посредством заглушки можно будет регулярно чистить внутренний объем дымохода. Кроме того, по центру заглушки предусмотрен сток для отвода конденсата. Конденсат – это следствие нормальной работы дымоотводящей системы, поэтому под стоком нужно приспособить подключение к дренажу.

Прохождение перекрытияПрохождение перекрытия
  • Выводим трубу через перекрытие вверх через мансарду к кровельному пирогу, фиксируя соединения хомутами, которыми комплектуется данная модель дымохода;

Еще раз убедитесь в том, что расстояние между трубой и краями выреза в перекрытии не меньше 10 см. Если указанное расстояние меньше, чем нужно излишек нужно вырезать.

  • В зазоре между трубой и перекрытием периметр среза закрываем фольгой и проклеиваем фольгированным скотчем;
Не рекомендую заполнять зазор минеральной ватой, так как базальтовая вата лучше выдерживает высокие температурыНе рекомендую заполнять зазор минеральной ватой, так как базальтовая вата лучше выдерживает высокие температуры
  • Далее в зазор укладываем термостойкую базальтовую вату, которая не только не горит, но и не усаживается, как обычная стекловата;
  • Монтируем следующую секцию трубы с тем расчетом, чтобы край конструкции располагался на высоте 1,5-1,7 метра;
Шиберная заслонка – конструктивный элемент, позволяющий регулировать тягу в системеШиберная заслонка – конструктивный элемент, позволяющий регулировать тягу в системе
  • На свободном конце трубы устанавливаем и фиксируем шиберную заслонку;
Монтаж защитного кожуха в верхней части дымоходаМонтаж защитного кожуха в верхней части дымохода
  • Проход через кровельный пирог выполняем точно также, как и через перекрытие, но со стороны крыши дополнительно устанавливаем защитный кожух, который не даст стекать осадкам в помещение;
Дефлектор – заключительный элемент дымоходаДефлектор – заключительный элемент дымохода
  • Поверх трубы устанавливается дефлектор, который, с одной стороны предупредит попадание влаги в дымоход, а с другой стороны, увеличит тягу;
Окончательная фиксация системы настенным кронштейномОкончательная фиксация системы настенным кронштейном
  • Со стороны мансарды фиксируем собранную конструкцию хомутом на выносе;
Монтаж металлических накладокМонтаж металлических накладок
  • Закрываем технологические зазоры на перекрытии и на кровельном пироге декоративными пластинами;

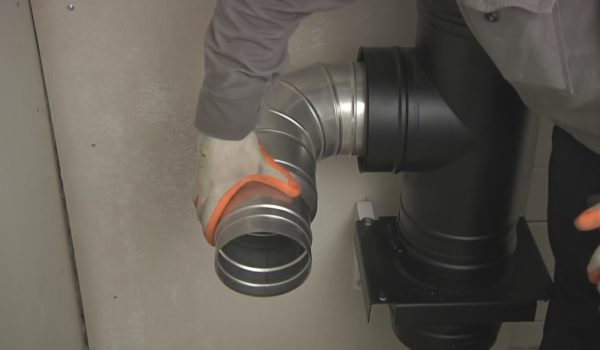

Все готово для подключения отопительного прибораВсе готово для подключения отопительного прибора
  • Внизу у печи устанавливаем одноконтурное колено и переходник для подключения печи;
  • После подключения печи, монтаж дымоходов можно считать выполненным.

Установка внешнего приставного дымохода

Теперь рассмотрим, как установить трубу дымохода приставного типа с прохождением через кирпичную стену.

Инструкция устройства дымоотводящей системы следующая:

  • На начальном этапе монтажа выполняются замеры расположения трубы относительно отопительного оборудования и относительно пола;
  • По сделанным замерам расчерчивается окружность с диаметром на 30-50 мм больше диаметра внешнего контура трубы;
  • По периметру сделанной разметки стена бурится насквозь;

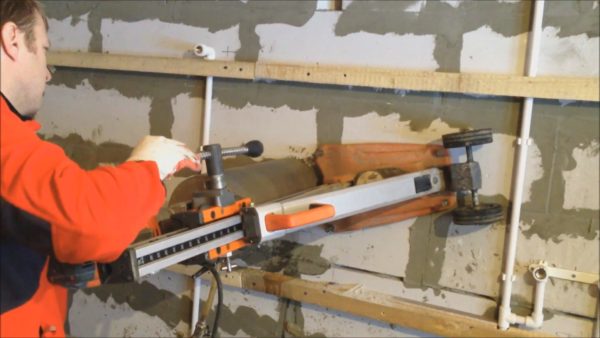

Алмазное сверление (бурение) кирпичной стеныАлмазное сверление (бурение) кирпичной стены

Учитывая большие диаметры дымоходов, рекомендую не тратить время на утомительное сверление и вырубку перфоратором. Закажите услугу алмазной резки бетона и необходимое отверстие будет сделано быстро, аккуратно и почти без пыли. Если думаете, что цена резки бетона высока, то это не совсем так. Число предложений этой услуги на рынке растет, что приводит к постепенному снижению цен.

Проходная секция дымохода выведена в подготовленное отверстиеПроходная секция дымохода выведена в подготовленное отверстие
  • В готовое отверстие устанавливается проходной отрезок трубы;

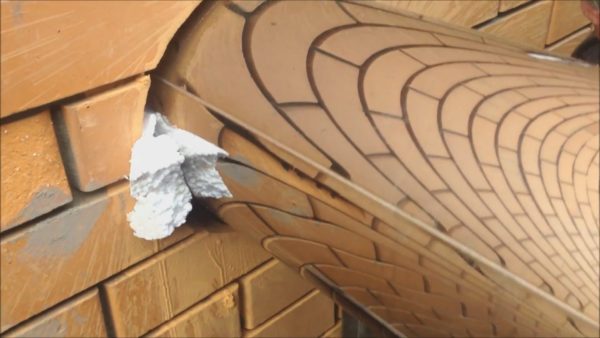

Центровка проходной трубы относительно краев отверстияЦентровка проходной трубы относительно краев отверстия
  • Выведенная труба центруется для того, чтобы по ее периметру был одинаковый зазор;

Для центровки рекомендую нарезать равные по размеру куски пенопласта, соответствующие разнице диаметра отверстия и диаметра внешнего контура. Далее, подтыкая куски с разных сторон, можно выровнять трубу.

  • С внешней части посредством анкерных болтов к стене крепится опорный элемент;
Тройник установлен на опорном элементеТройник установлен на опорном элементе
  • На опорной конструкции крепится тройник, который центральным отводом подсоединяется к проходной трубе;
  • В нижней части тройника устанавливается заглушка для стока конденсата;
  • Соединения тройника с трубами и заглушкой фиксируются хомутами;
Нижняя часть дымохода собранаНижняя часть дымохода собрана
  • От верхнего отвода вверх поднимается две секции труб;

krovlyakryshi.ru

из сэндвича и металла через крышу и стену

Дымоход – это обязательный атрибут современного частного дома. При его неправильном конструировании возникает масса проблем, на решение которых потребуется привлечение дорогостоящих специалистов. Поэтому приступая к установке или проверке дымовой трубы, следует узнать особенности и разновидности данной процедуры, а также ознакомиться с перечнем необходимого инструмента. Всё это будет рассказано далее в статье.

Конструкции современных дымоходов

Любой дымоход выполняет свою единственную роль – отводит вредный человеческому организму угарный дым. Но помимо этого, современные системы различают по следующим конструктивным особенностям:

  • Облегчённая конструкция. Часто такие конструкции монтируют в каркасных домах, где чрезмерная нагрузка только навредит всему дому. Под категорию «лёгкий» идеально попадают сэндвичные трубы, которые выполнены из тонкостенных металлических элементов. Дополнительный теплоизоляция способствует сохранности тепла, из-за чего облегчённые конструкции постоянно остаются популярными. При необходимости, такую конструкцию очень легко демонтировать.
  • Конструкция на основе компактных элементов. Для таких дымоходов используют керамические блоки. Основное преимущество таких блоков – низкий уровень теплопроводности. Блоки изготавливают со специальными замками по краям, что существенно упрощает кладку.
  • Экономный вариант конструкции. Идеально подходит на первое время, пока не появятся средства для монтажа основательной системы. Для кладки используется стандартный красный кирпич, из которого выкладывают прямоточную шахту. В шахту заводят изделие из нержавейки и укрепляют. Кладки кирпича при этом не требует особой разновидности раствора или работы определённых мастеров – всё получается дёшево, быстро, качественно.

На этом ознакомление с конструкциями дымоходов закончено, теперь следует переходить к их основным разновидностям.

Основные разновидности дымоходов

Требования к современным устройствам отвода продуктов горения:

  • Высокая герметичность. Система не должна пропускать дым внутрь помещения, а в полном количестве выводить его наружу.
  • Качественная изоляция. Горячий дым становится основной причиной возгорания деревянных перегородок, балок и некоторой кровли.
  • Теплопроводность. Нагретый дымоход становится источником тепла в помещении, что особенно ценится в холодные периоды года.

Все нижеприведённые разновидности систем отвода дыма в определённой мере соответствуют данным требованиям.

  1. Кирпичный. Система, смонтированная из красного кирпича, обладала высокой функциональностью во времена использования газа или жидкого топлива. Дрова, топливные брикеты дают дым более низкий температуры, поэтому кирпичные дымоходы постепенно утратили свою популярность. С современным твердотопливным котлом такая система не успевает быстро прогреваться.
  2. Керамический. Универсальный материал, созданный специально для эксплуатации в условиях повышенных температур. Несколько слоёв гладкой керамики обеспечат качественную тягу. Керамика также выдерживает высокие механические нагрузки, а её срок эксплуатации в среднем составляет 100 лет.
  3. Системы из нержавеющего металла. Обладают долговечностью и препятствуют осаждению смолы и копоти на внутренних стенках. Нержавейка часто используется при монтаже дымоходов из способности к быстрому нагреву. Соответственно, меньший расход топлива, необходимого на нагрев.
  4. Сэндвич-труба. Уникальна из-за своей конструкции, которая снижает время монтажа дымовой трубы, например, для котельной или в бане. Сэндвич-труба состоит из трёх основных элементов: внутреннего, внешнего и утеплителя. Все соединения таких элементов выполняются только с применением дорогостоящей аргоновой сварки. В качестве металла при изготовлении сэндвич-труб применяют как оцинкованное полотно, так и листы из нержавеющей стали.
  5. Чугунный. В современном строительстве чугун используется не часто, из-за таких своих недостатков как медленный прогрев, склонность к быстрому накоплению копоти и смолы. Чугунные конструкции необходимо часто прочищать, иначе система быстро теряет свой КПД.

Какие инструменты потребуются для работы

Чтобы самостоятельно установить дымоход необходимо не только запастись терпением, но также некоторыми инструментами. Если делать всё «на коленке», то это приведёт только к большей трате средств в будущем. На строительстве не стоит экономить.

Короткая инструкция и основной перечень инструментов, необходимых для монтажа:

  • Болгарка. Основной инструмент тех, кто хочет сделать ровную и аккуратную систему отвода продуктов горения. Не стоит пытаться заменить даже самую простую болгарку ножовкой по металлу. Ни к чему хорошему это не приведёт.
Болгарка
  • Дрель-шуруповёрт. Чтобы не тратить лишние средства, можно приобрести комбинированный вариант, так как для сверления тонкого металла не требуется дрель высокой мощности.
Комбинированный вариант – дрель-шуруповёрт
  • Электролобзик. Пригодится только в частном доме с деревянными перекрытиями. С помощью электролобзика можно очень быстро и аккуратно сделать отверстие необходимого диаметра.
Электролобзик
  • Кельма со шпателем. Когда требуется обработать слишком большие стыки, эти инструменты становятся незаменимыми. Подходят также для работы с огнеупорным герметиком.

Важно! Никакие работы нельзя начинать, на купив средства защиты. Простые строительные очки с прозрачными стёклами, а также защитные перчатки должны всегда находится под рукой. Особенно при работе с электроинструментом.

Основные этапы монтажа сэндвич-дымохода

Как установить дымоход быстро? Ответ простой: приобрести сэндвич-трубу. Этот материал является идеальным решением для частного дома, особенно если большого опыта в строительстве нет. Для монтажа данного материала даже не потребуется помощник, все этапы можно выполнить самостоятельно.

Соединяем все элементы конструкции

Сэндвич-труба имеет одну конструктивную особенность – ребристое покрытие с обеих сторон. Такое устройство позволяет соединять элементы между собой, просто вставляя разные части одна в другую. Для отвода конденсата, который будет возникать в процессе работы, следует установить дополнительные тройники.

Последовательное соединение дымоходной трубы

Все стыки необходимо качественно и надёжно стянуть стальными хомутами. Чтобы соединить стартовую часть с котлом, камином или другим нагревательным прибором, следует приобрести соответствующий переходник с двумя разными диаметрами.

Для соединения внутренних изделий применяют простой метод. Достают одну внутреннюю трубу на расстояние 10 см, соединяют со второй (используя стальной хомут меньшего диаметра) и проталкивают внутрь внешней трубы. Для большей герметичности недостаточно применять только хомуты, также потребуется специальный герметик, рассчитанный на работу при высоких температурах.

Обезопасим перекрытия

При монтаже дымохода из сэндвич-труб, или другого материала, через стену, следует учитывать правила пожарной безопасности. Если это бетон или кирпич, то достаточно будет место стыка просто обработать герметиком. Куда сложнее в деревянных домах, где соприкосновение дымохода с деревянной стеной приведёт к пожару.

Заделывание места прохода трубы

Как обезопасить место соединения системы отвода с перекрытием:

  • Использовать оцинкованный лист, который следует закрепить на перекрытии. В середине листа прорезают отверстие, а в него вставляют дымоход. Оцинкованный лист не нагревается полностью и не передаёт чрезмерное тепло деревянной поверхности.
  • Расстояние от трубы до ближайшей деревянной поверхности обработать с помощью утеплителя. Практически все современные утеплители жаростойкие — при больших температурах не возгораются.

Вместо оцинкованного листа, многие строители используют асбестовый материал. Он также обладает повышенной стойкостью к воздействию высоких температур.

Выводим трубу на крышу

Монтаж дымохода из сэндвич-труб и прокладка его через крышу является наиболее кропотливым участком работы. Здесь потребуется не только приложить физическую силу, но также всё точно и правильно рассчитать.

Защитная конструкция для дымоходной трубы

Порядок вывода дымохода на крышу:

  1. Сделать отверстие в кровле. Чтобы оно получилось аккуратным, место заранее следует наметить с помощью строительного маркера. Спешить не надо, потому что кривое отверстие не добавит эстетики всей конструкции. Вырезать кровлю удобнее всего с внутренней её части.
  2. Изнутри устанавливается подкрышный лист, надёжно закрепляется, а снаружи – крышная разделка.
  3. Осталось только вывести наружную часть сквозь отверстие и надёжно обработать края герметиком.

Теперь можно ещё раз проверить качестве конструкции, и как окончательный этап – снять всю защитную плёнку. Можно смело растапливать котёл или камин и смотреть все стыки и отверстия, обработанные герметиком.

Тонкости монтажа наружного дымохода

При монтаже наружной конструкции следует знать некоторые правила, так как она отличается от внутренней установки. Но провести наружную систему отвода продуктов горения, как и демонтаж (снятие) дымовых труб, можно самостоятельно, без помощи посторонних лиц.

Монтаж наружного дымохода своими руками

Последовательность установки наружного дымохода:

  1. Сделать отверстие в стене, напротив выходного отверстия отопительного прибора. Намного проще если стена деревянная, тогда потребуется только электролобзик или ножовка по дереву. Если же стена бетонная или сделана из кирпича, то без помощи перфоратора не обойтись.
  2. Закрепить по всей наружной стене специальные кронштейны. Для крепления лучше использовать анкерные болты. Кронштейны необходимо располагать на расстоянии полуметра друг от друга.
  3. Вывести колено наружу. Для этого сначала монтируется труба к нагревательному прибору, которая потом проходит сквозь стену и крепится к металлическому колену. Место, где труба примыкает к перекрытию, следует качественно и надёжно заделать герметиком.
Колено находится с наружной части стены
  1. После этого собирается вся наружная часть трубы, крепится к кронштейнам и к колену. Всю конструкцию можно собирать по частям, это отнимет не так много сил и времени.
  2. Монтаж дымохода должен быть выполнен по всем правилам строительного искусства, поэтому на верхнюю часть трубы устанавливается оголовок.

Наружный монтаж конструкции не займёт много времени, он менее проблематичен чем внутренний. Достаточно только сделать одно отверстие и вывести трубу, а не проводить систему через весь дом.

Устанавливаем дымоход из чугуна

Система отвода продуктов горения имеет свои преимущества и недостатки. Основной плюс – это невысокая стоимость, минус – сейчас такие системы практически не применяются, найти чугунные трубы достаточно проблематично. Чугун нельзя назвать прочным материалом, в отличие от стальной трубы. Он стойко воспринимает частые температурные перепады, но очень чувствителен к механическим повреждениям.

Этапы установки чугунной системы:

  1. Подготовительный этап, при котором необходимо качественно подогнать все трубы друг к другу, чтобы собрать конструкцию целиком. Важно! Подгонять трубы следует крайне аккуратно, так как чугун является хрупким материалом. От малейшего удара могут появиться сколы или даже трещины. Для соединения элементов системы надо использовать специальные хомуты или металлические растяжки.
  2. Закрепить трубу в отверстии, проходящем до самой крыши. Лучше всего делать прямоточные системы, без каких-либо ответвлений или рукавов. Тогда меньше шансов, что дымоход в скором времени засорится.
  3. Соединить трубу с отопительным прибором. Для этого необходимо использовать специальные чугунные переходники.
  4. Места стыков качественно обработать огнеупорным герметиком.
  5. После того как герметик высохнет, можно приступать к покрытию дымохода теплоизоляционным слоем.
  6. На верхней части установить и зафиксировать оголовок.

После окончания монтажа системы, её следует проверить. Достаточно растопить нагревательный прибор, после — осмотреть все стыки. При малейшем пропускании дыма, стык следует заново обработать герметиком.

znatoktepla.ru

Дымоход в бане своими руками: как правильно его сделать

Содержание

Перед тем как приступить к монтажу ознакомьтесь, как правильно произвести установку трубы дымохода в бане своими руками. Процесс во многом зависит от того, насколько грамотно вы сможете подобрать конструкцию, опираясь на параметры печи и объемы парной.

дымоход в бане своими руками как правильно

Кроме того, необходимо осознанно подойти к выбору материала, набора элементов и способа установки. А также в этой статье мы расскажем про основные конструктивные особенности дымоходных систем, и проблемы, которые могут возникнуть при неправильном монтаже.

Конструктивные особенности дымоотвода для парной

  1. Дымоход представляет собой вертикальную конструкцию, смонтированную внутри бани или на фасаде здания. Ее основная задача состоит в отведении продуктов сгорания топлива со скоростью, достаточной для поддержания естественной тяги в печи.
  2. Грамотно спроектированная конструкция обеспечивает быстрый нагрев бани, поддержание необходимого микроклимата в парной и экономного расходования топлива.
  3. Наиболее частые проблемы дымоотводных каналов: Чрезвычайно сильная тяга, что приведет к быстрому прогоранию топлива без соответствующего нагрева парной. Слишком слабая тяга. В топку попадает неполноценное количество кислорода, вследствие чего прерывается процесс горения и падает теплопроводность печи.
  4. Грамотный монтаж дымоотвода является гарантом вашей собственной безопасности и максимально долговременным сроком эксплуатации.

Выбор материала для дымохода в бане

На рынке представлен широкий ассортимент сырья для производства дымоотводящих конструкций, коротко назовем каждый каждое из них.

Асбестоцементная труба:

Асбестоцементная труба

Обладает низкой стоимостью и простотой установки, однако, из-за пористой структуры может накапливать конденсат.

Черный металл:

труба из черного металла

Очень хорошо проводит тепло и быстро нагревается, но при этом нет сопротивляемости коррозии. Обладает большой массой, что затрудняет процесс монтажа и требует сооружение фундамента.

Кирпичный дымоход:

кирпичный дымоход

Модель является достаточно дорогой и непростой для установки, хотя её внешний вид очень приятен. Если не гильзовать внутри, конструкция забивается сажей, поддается воздействию конденсата, отсыреть, и в дальнейшем потрескаться и допускать утечку угарного газа.

Керамические дымоходы:

керамический дымоход

Благодаря своей прочности керамика выдерживает высокую температуру, долговечна и может использоваться с любым из видов котлов. Тем не менее, установка такого дымоотвода является весьма дорогостоящей, а сама конструкция – низко ремонтопригодной. Поэтому заниматься установкой следует только квалифицированному мастеру, а хозяевам придется бережно относиться к этой вентиляционной системе.

Нержавеющая сталь:

труба из нержавеющей стали

Большинство банных комплексов – домашних или коммерческих – используют именно этот вариант. Это обусловлено отличной устойчивостью к воздействию атмосферных явлений, сажа фактически не скапливается, а прослужит установка долгие годы. Внешний вид хорошо подходит под любой экстерьер бани, блестящая поверхность радует глаз. Кроме того, эта конструкция довольно проста для обслуживания.

Наша продукция

Стекло:

Стеклянный дымовой канал – неплохой выбор, так как этот материал обладает минимальной инертностью, устойчив к влаге и коррозии. Постоянное повышение стоимости на установку такой конструкции обусловлено сложностью процесса и дороговизной огнеупорного стекла в целом. Поэтому такие дымоходы — самые дорогостоящие системы в наши дни, хотя стоимость вполне оправдана достоинствами этого варианта.

Какие трубы используют

Надо знать, что от того, каким образом будет выполнен монтаж дымохода банной печи, зависит вероятность пользования баней без угрозы для вашего здоровья.

трубы для монтажа дымохода

Схема монтажа дымоотвода бывает двух конфигураций: внутренняя и внешняя. В зависимости от этого подбираются элементы дымохода.

Виды монтажа

Установка может происходить на кронштейнах через стену или по прямой через крышу.

В первом случае вся система выносится в стену, а затем поднимается, примыкая к бане, но не проходя сквозь нее. Это смотрится более эстетично, при этом есть следующие плюсы:

  • не задействуется свободное пространство парной;
  • нет риска обжечься о сталь или камень;
  • меньше вероятность возникновения пожара;
  • проще – не надо делать отверстие через весь чердак.
  • случаи задымления обнаружить легче, а также отследить общее состояние.

Материал для дымохода в бане

Но при этом:

  • увеличиваются потери тепла, так как фактически сразу пар попадает наружу;
  • сам монтаж сложнее из-за необходимости соблюдения размеров стыковки отверстия в стене и частей изделия;
  • нагрев трубы больше в силу того, что газы отходят в горизонтальном направлении. При таком расположении увеличивается сопротивление топочных газов при движении по каналу;
  • по количеству элементов данный вариант дороже на 10%, чем обычный.

установка дымохода в бане

При монтаже дымоотводящих систем по прямой через крышу дымоход располагается прямо, без изгибов, он отходит от котла и направляется вверх, где пересекает потолок и выходит с обратной стороны кровли. Достоинства такого подключения:

  1. Устойчивая тяга за счет расположения дымовой трубы ближе к коньку крыши.
  2. Сборник для конденсата находится в тепле, поэтому его прочистной карман сухой и чистый. Это продлевает срок службы.
  3. Не образуются мостики холода в стенах, теплоизоляция не нарушается.
  4. Устойчивость дымоотводящего канала выше за счет креплений к кровле. Сами крепежи можно выбрать дешевле, чем для варианта на фасаде.
  5. Эстетичность сооружения не портится боковыми выводами дыма.
  6. На улице находится лишь малая часть конструкции, которая портится со временем от снега и дождя. Осмотреть и очистить большую часть можно, не покидая здания.
  7. Можно использовать неутепленные части дымоотвода, которые находятся внутри бани.
  8. Данный вариант проще и дешевле в монтаже на 10%, чем при выводе через стену.
  9.  Дымовые газы идут вверх, нет препятствия для их выхода. Нагрев меньше, чем при горизонтальном соединении, так как сопротивление потокам дыма минимально.

При этом есть и слабые стороны:

  1. Вероятность «пропустить» возникновение пожара выше, так как задымление возникает в перекрытиях, которые находятся на чердаке и на крыше, и их элементарно не видно вплоть до появления огня.
  2. Потери тепла через крышу. Герметичность восстанавливается при обустройстве гидроизоляции до проведения покрытия.
  3. Уменьшение полезной площади, так как по требованиям безопасности вокруг печной трубы для бани ничего не должно быть.
  4. Увеличение расходов на изменение крыши и потолка парной, в частности, после окончания чистовой отделки.
  5. При повреждении целостности дымоотводящей конструкции происходит задымление бани.
  6. Подтеки конденсата и накапливаемая сажа портят внешний вид крыши.
  7. Возможны ожоги от нагретых частей при нештатных ситуациях.

При принятии решения о способе монтажа требуется учесть следующие нюансы:

  • размеры постройки – если очень маленькие, то логично сделать выносную конструкцию;
  • парилка строится с нуля или в старом помещении – в первом случае можно сразу продумать вопрос изоляции;
  • нужно ли отапливать соседние комнаты.

Внешнее размещение

дымоход в бане своими руками

Внешнее устройство дымового канала является более затратным и трудным в монтаже. Это связано с повышенными требованиями к соблюдению размеров стыковки отверстия в стене и частей изделия. При наружном монтаже требуется применять двустенные дымоходы во избежание образования конденсата и возникновения пожара. Именно внешние конструкции являются наименее воспламеняемыми, поскольку дым моментально направляется наружу, а не циркулирует по трубе, располагающейся в здании. Плюсом такой системы можно отметить отсутствие необходимости делать отверстие в потолочном перекрытии и крыши и экономия внутреннего пространства. При этом вероятность отравления угарным газом сводится к минимуму.

Внутреннее размещение

как правильно сделать дымоход в бане

Главным достоинством внутреннего расположения дымоотвода является легкое обеспечение тяги в дымоходной конструкции, которое достигается вертикальным направлением отходящих газов. В данной конструкции основная часть будет располагаться во внутренней части здания, что дает возможность банному помещению нагреваться существенно быстрее. Однако, с точки зрения пожаробезопасности, такая конструкция более опасная, так как заметить задымление в потолочном перекрытии или на чердаке гораздо сложнее.

устройство дымохода в бане

Можно ли произвести монтаж сэндвич-дымохода в бане своими руками

Применение такой конструкции позволяет предотвратить и защитить помещение от возможных пожаров. Благодаря утеплителю температура нагревания трубы обычно не выходит.

Существует определенная последовательность, сопутствующая проведению правильной самостоятельной сборки. Четкое соблюдение правил и рекомендаций производителя, гарантия бесперебойной работы дымоотводной системы.

монтаж сэндвич трубы в бане

На что следует обратить внимание при монтаже дымохода в бане

Ниже представлены указания касательно того, на чем необходимо сосредоточиться в первую очередь.

Как выбрать размер и форму дымоотвода

Малый размер сечения будет препятствовать отведению топливной продукции в нужном количестве. Объемное сечение, напротив, способствует слишком быстрому продвижению дыма, что не позволит как следует прогреть банное помещение. Это, в свою очередь, повысит расходы на топливо. Следует ответственно отнестись к данному пункту, поскольку от него будет зависеть результат.

Определиться с формой просто, если учесть основной принцип его работы. Дымоходам свойственно нагреваться неравномерно, вследствие чего, дым выходит на поверхность крыши по центральной оси. Отсюда следует, что правильная форма – круг. Цилиндрические конструкции гораздо быстрее обогревают помещение и не требуют излишних финансовых затрат.

Дымоход с прямоугольным сечением провоцируют завихрения, препятствующие необходимой тяге. Прямоугольная конфигурация допустима лишь в том случае, когда речь идет об отопительных приборах, не требующих мощной тяги.


Диаметр трубы

Масштаб определяется степенью силовой тяги банной печи и располагается в промежуточном интервале от 115 до 270 (мм). Тем не менее чтобы безошибочно определить диаметр, нужно ознакомиться с некоторыми предписаниями, указанными производителем в инструкции. Если же у Вас не имеется схема установки дымохода для бани своими руками, то достаточно будет знать соотношение диаметров сечения разных форм. Выглядит это следующим образом:

  • цилиндрическая – 1 к 10;
  • прямоугольная – 1 к 1,5.
Для кирпичных дымоходов минимальный диаметр сечения должен составлять 140х140 мм.

Закрепление дымохода

Успешная работоспособность дымоходной системы в первую очередь зависит от того, как точно определен размер трубы.

Высота дымоотвода

как сделать дымоход в бане

По стандарту его высота должна составлять не менее 5 метров. Расчет высоты дымоотвода осуществляется в соответствии с основными техническими характеристиками материалов.

Канал должен располагаться не менее чем в полуметре над кровельным коньком и никак не ниже его уровня. При этом стоит учитывать толщину кровельного покрытия и угол наклона ската крыши. Высота выбирается без учета дымоходного «зонта».

Конструкция внешнего и внутреннего дымоотвода

Общие рекомендации по монтажу

Необходимо максимально подробно изучить информацию о том, как правильно сделать трубу дымохода в бане и все детали, касающиеся его установки, ведь от его качества будет зависеть надежность, срок эксплуатации, работоспособность и, прежде всего, ваша безопасность. Любая, казалось бы, незначительная ошибка может спровоцировать необратимые последствия.

Сначала нужно ознакомиться с главными указаниями специалистов и инструкцией (если есть в наличии).

Общие рекомендации по монтажу дымохода в бане

Подготовительный этап

Следует предварительно защитить участки прохождения дымового канала сквозь перекрытия. Пошаговое руководство для этого этапа установки дымохода в баню своими руками выглядит следующим образом:

  • Подготовка проходной трубы. Требуется заполнить ее наружность базальтовой ватой.
  • Далее, нужно произвести изоляцию внутренней части узла – определитесь с точкой монтажа на перекрытии и подготовьте отверстие нужной формы.
  • На участке сопряжения с потолком распределите еще один теплоизоляционный слой и затем приступайте к устройству разделки.
  • Обязательно оставьте небольшой зазор между проходным узлом и дымовым каналом.

схема установки трубы

Работы на крыше

Данный этап начните с разборки кровли:

  • Необходимо определить размеры как с внутренней, так и с внешней области крыши с учетом кровельного ската (наклона).
  • Прорежьте внутри крыши отверстие. Для этого с двух краев обшейте области проемов металлическими листами, толщина которых должна составлять 0,5 (мм). Нужно сделать 4 отверстия величиной 450 на 450 (мм), методом квадратного сечения. Масштаб зависит во многом от переходника.
  • для прохода дымохода через крышу используется крышная разделка или мастер-флэш. Их основная задача - герметизация прохода, защита от попадания влаги.

Обратите внимание: мастер-флэш необходимо заводить под верхний край кровли во избежание образования течи. Также стык с трубой пройти герметиком и закрепить все кровельными саморезами.

монтаж дымохода в бане

Проход через стену

Предлагаем вам ознакомиться более подробно с двумя схемами монтажа с подробным описанием.

как сделать трубу в бане

В случае монтажа построениям дымохода для бани своими руками с боковым выводом процесс производится следующим образом:

1 вариант монтажа

Проход через стену, снаружи бани. Выбирая дымоход для дровяной печи в баню необходимо остановиться на трубе из нержавеющей стали толщиной 0,8 мм. На патрубок печи (если она у вас металлическая) устанавливаем адаптер (является стартовым элементом при сборке по конденсату), потом одностенную трубу не менее 0,5м или теплообменник натрубный (если вы планируете иметь горячую воду в помывочной). На теплообменник ставим шибер. О необходимости шибера мы расскажем в отдельной статье.

Далее на шибер ставим колено под 90°, на него ставим старт-сэндвич для перехода с одностенной трубы на двустенную, а потом трубу сэндвич 1,0 м. Если у вас стена не широкая, то можно поставить трубу 0,5 м.

монтаж дымохода для газа

Важный момент: для прохождения стен и потолочных перекрытий необходимо обязательно использовать сэндвич.

Участок прохождения стены (как и потолка) является самым пожароопасным в бане, поэтому необходимо серьезно подойти к оснащению данного узла. Мы предлагаем устанавливать ППУ (потолочно-проходной узел) внутри парной, снаружи проем закрывается экраном (листом из нержавеющей стали). Если же стена у вас широкая, тогда потребуется второе ППУ для установки снаружи. В ассортименте компании Феррум имеется ППУ различной комплектации. Мы подробнее расскажем в отдельной статье по данному элементу.

В проходной узел необходимо неплотно уложить каолиновую вату или листы технической минеральной ваты слоем в 5-7 см, для того чтобы снять «лишнее» тепло. Больше закладывать вату не нужно, так как это может привести к перегреву сэндвича. Далее снаружи бани к трубе крепим сэндвич-тройник. Снизу тройника устанавливаем конденсатоотвод. Сверху к тройнику закрепляем сэндвич трубы 1,0 м количеством от 3 штук и более в зависимости от высоты бани.

Учитывая вес двустенных дымоходов вам потребуется снизу установить монтажную площадку и консоль для укрепления комплекта. Для устойчивости сверху к стене бане крепим дымоход стеновым хомутом. Финальным элементом основной трубы будет оголовок.

элементы комплекта дымохода

Следующим этапом работ будет подключение водяного бака на 75 л к теплообменнику, но об этом мы расскажем отдельно.

Особые указания:

  • После того как вы проверили, что все элементы дымохода на месте, хорошо садятся друг на друга, мы рекомендуем перед установкой стыки промазать силиконовым герметиком на 150°.
  • Все модули при монтаже крепятся внутрь предыдущего элемента узким концом (по конденсату).
  • Не забываем, что все стыки сэндвич трубы, колена, тройника и адаптера необходимо скрепить хомутами. Все эти элементы имеются в широком ассортименте в линейке Феррум, прайс на которую можно найти на сайте.
  • Длины элементов дымохода необходимо подбирать с расчетом, чтобы соединение не оказалось внутри перекрытий.
  • Если в дымоходе имеется тройник, то его необходимо обязательно ставить на площадку монтажную с креплением. Расстояние между площадками должно составлять не менее 5,0 м друг от друга.
  • Для прохождения перекрытий необходимо обязательное использование потолочно-проходного узла.
2 вариант монтажа

Внутренняя локализация дымохода. По набору элементов данный вариант почти не отличается от первого. Обязательно для прохождения потолочного перекрытия использовать сэндвич трубу.

Дополнительным элементом при монтаже внутри бани является крышная разделка.

проход трубы через чердак

Изготовление и установка защитного (проходного) короба своими руками

как установить трубу в бане

>
  1. Сделать 4 металлических листа масштабом 50 на 50 (см) с вырезанным (посередине) отверстиями в соответствии с размером трубы.
  2. Посредством сварочного аппарата соединить друг с другом имеющиеся листы или скрепить саморезами.
  3. Получившийся в результате металлический короб утеплить при помощи базальтовой ваты, после чего, поверх предыдущего слоя сделать покрытие из фольги.
  4. По завершении, в короб вставляется труба. Устанавливается короб в потолочных переходах, после чего, фиксируется шурупами.
  5. Затем закрепите на поверхности крыши стальной лист с предварительно вырезанным отверстием под дымоход.

Сбор конструкции дымоотвода

дымоход для бани схема установки

В случае, когда печь располагается не четко под потолочным проемом, употребляется колено (отвод). Но не стоит злоупотреблять его количеством, поскольку внутри может скапливаться копоть и гарь.

Поверх крепится оголовок, который можно самостоятельно соорудить простым способом. Но все же рекомендуется приобрести готовый вариант.

Внешняя труба конструируется следующим образом:

  1. Вначале к стене крепится колено, а только потом основное устройство.
  2. В стену крепится уже готовый защитный короб, наполненный керамзитом, от которого наружу поднимается главная часть.
  3. Затем, с внешней стороны помещения на нее крепится тройник. Каждую из деталей сцепляют поочередно.

Закрепление: как правильно установить трубу дымохода в бане

По завершении сборки дымохода закрепите тройник на монтажную площадку и плотно сожмите хомутами все имеющиеся стыки. На последнюю трубу(сэндвич) одевается конус, на конус одевается зонт или дефлектор, для предотвращения попадания атмосферных осадков и ветрового запирания дымового канала.

Трубу выше кровли более чем на 1,5 метра укрепляют хомутом обжимным под растяжку.

дымоход для бани своими руками

Монтаж дымоотвода

В потолочном или стеновом покрытии прорезается окно размером не менее 50х50см. В данное отверстие монтируется проходной узел с отверстием равным диаметру трубы плюс 3-5мм, для свобдного монтажа, который нужно закрепить специальными металлическими крепежами в заранее проделанные отверстия, после чего, скрепив со стеной. Затем в защитный короб вставляется труба. Со стороны чердачного помещения засыпьте металлический короб керамзитом. В качестве декоративного элемента по итогам монтажа можно использовать защитный экран из нержавеющей стали, который в свою очередь повышает пожаробезопасность

Завершение монтажных работ

Далее, когда вы завершили процесс установки, обязательно снимите дополнительное покрытие с труб и вместо него нанесите огнеупорный герметик.

Подготовка отверстий для вывода трубы

Ошибки при устройстве дымохода в бане

  • сборка по дыму, а не по конденсату. Самая частая и распространенная ошибка, которая очень быстро выводит из строя трубу.
  • расположение вплотную деревянных перекрытий к трубе в потолке и стенах. Экономия на ППУ.
  • применение материалов, строго противопоказанных для использования в качестве дымоотвода), поскольку некоторые из них могут спровоцировать возгорание.
  • недостаточная высота дымохода;
  • группирование сразу нескольких дымоходных конструкций в одну;
  • произвольный расчет масштаба и диаметра материалов.

Монтаж дымохода весьма серьезный процесс, требующий наличия необходимых навыков, внимательности, терпения, ответственного подхода к изучению информации о всевозможных способах монтажа. Если вы будете точно следовать инструкции производителей или советам, приведенным в данной статье, то точно не совершите ошибок в процессе.

Помните, что зачастую ремонт дымоходов обходится в разы дороже, чем просто услуги монтажа. Именно по этой причине все правила и рекомендации лучше соблюдать еще на этапе проектирования бани.

feflues.ru

как сделать правильно, пошаговая инструкция по изготовлению, сборке и монтажу

Доброе время суток, дорогой читатель! За последние годы появилось много видов отопительных приборов, требующих особого подхода к устройству дымоотводной системы, применения прочных, жаростойких материалов. Обеспечить хорошую тягу и эффективный отвод газообразных продуктов сгорания поможет установка сэндвич дымохода своими руками: как сделать правильно его сборку мы и обсудим в этой статье.

Что такое сэндвич, его достоинства и недостатки

Сэндвич дымоход — это двухконтурная конструкция цилиндрической формы, состоящая из нескольких секций труб длиной в 1 метр, которые вставляются в процессе монтажа одна в другую. Внутренний и наружный контур выполнен из трубного проката, между которыми помещён теплоизоляционный материал — вермикулит, минеральная вата или базальтовое волокно. Он не позволяет быстро остывать дымоотводу и препятствует появлению внутри него конденсата.

Данные утеплители характеризуются низким коэффициентом теплопроводности, стойкостью к воздействию химических веществ, огнестойкостью и высокой влагостойкостью. Внутренний контур изготавливается в основном из жаропрочной и коррозиестойкой нержавеющей стали, для наружного используются трубы из нержавейки, оцинкованного железа, легированной стали с декоративным эмалевым покрытием.

Благодаря конструктивным особенностям сэндвич дымоходы обладают следующими преимуществами:

  • Простотой и удобством монтажа. Благодаря большому ассортименту соединительных деталей можно придать конструкции конфигурацию любой сложности.
  • Звукоизоляционными свойствами. Трубы за счёт трёхслойной структуры стенок значительно снижают гул и шум, возникающие при тяге.
  • Совместимостью со всеми типами отопительных приборов, вне зависимости от используемого топлива.
  • Лёгкостью и универсальностью конструкции, поэтому сэндвич дымоходы могут устанавливаться как внутри, так и снаружи помещения без возведения дополнительной опоры.
  • Привлекательным внешним видом.
  • Высокими теплозащитными свойствами, благодаря которым конструкция надёжно защищена от образования конденсата.
  • Высокой пожаробезопасностью. Эффективная теплоизоляция также препятствует нагреву наружного контура дымоотводного канала до очень высоких температур, способных воспламенить горючие материалы, соприкасающихся с их поверхностью конструктивных элементов строения.
  • Гладкими внутренними поверхностями. При эксплуатации они меньше подвержены осадку сажи, что позволяет достаточно редко чистить канал дымохода.
  • Длительным сроком службы. Внутренний контур сэндвич труб изготовлен из нержавейки, устойчивым к термической и химической агрессии, поэтому они сохраняют свои первоначальные характеристики многие годы.

Несмотря на большое количество достоинств сэндвич дымоходы имеют и ряд недостатков:

  • Достаточно высокую стоимость.
  • Потеря герметичности, возникающая из-за реакции материала составных частей дымохода на температурные перепады (сужение или расширение).

Виды дымоходов

В зависимости от расположения печи или котла, наличия свободного места и конструктивных особенностей дымохода организация отведения дыма за пределы строения может выполняться двумя способами — наружной или внутренней установкой дымохода.

Наружный

Наружный дымоход представляет собой газоход, соединяющий выпускной патрубок отопительного прибора с трубой, выходящей на улицу через стену. Для обеспечения хорошей тяги дымоотводная труба по высоте должна быть не ниже уровня конька или возвышаться над ним. Длина горизонтального участка такой конструкции не должна превышать 1 м, расстояние от края крыши составлять не менее 0,5 м. К обязательным условием нормального функционирования наружного дымохода так же можно отнести устройство наружного утепления.

Преимуществами такого варианта размещения дымохода является экономия полезной площади в доме, снижение пожароопасности, сохранение целостности кровельного покрытия, независимость от дизайнерских решений по оформлению интерьера.

Внутренний

Дымоотводная система внутреннего исполнения состоит из вертикальной части, расположенной внутри дома и выведенной на улицу через крышу. Стыковки модулей должны осуществляться вне чердачного и междуэтажных перекрытий, что не возникали препятствия для проверки их герметичности. Места прохода дымохода защищаются от воздействия высоких температур с помощью проходных патрубков и крышного проходника. Герметизация стыка с кровельным покрытием обеспечивается за счёт крышной разделки.

Внутренне расположение дымоотводной трубы со 100% вертикальным положением обеспечивает более устойчивую тягу, проще и удобнее в обслуживании, не требует утепления, не портит архитектурный облик фасада здания. Однако такой вид дымохода отнимет часть полезной площади в помещении, при его возведении возрастут затраты на устройство мест прохода через перекрытия, потолок и кровлю, нарушится герметичность кровельного покрытия.

Как правильно выбрать комплект для монтажа сэндвич дымохода

Приобретая подобный комплект, прежде всего нужно правильно рассчитать его геометрические параметры — диаметр и высоту будущей конструкции. Ещё необходимо учесть из какого материала изготовлены составляющие элементы, толщину каждого слоя изделий, чтобы в процессе эксплуатации сэндвич дымоход мог выдерживать температуру отводимых газов, например, от мощных твёрдотопливных котлов.

Материал изготовления + таблица гостов нержавейки

Трубы обоих контуров сэндвич дымоходов в основном изготавливаются из высоколегированной и жаростойкой стали толщиной 0,5 — 0,7 мм. Этот материал проявляет стойкость к химической агрессии и воздействию конденсата. Трубы из нержавейки можно сочетать с любыми типами отопительного прибора. Главным требованием является точный подбор марки стали в зависимости от максимально возможной температуры отводимых газов.

Марка стали, согласно американского стандарта AISI ГОСТ Россия Характеристика Тип отопительного
прибора
Максимально допустимая температура отводимых газов
AISI 304 08×18Н10 Хромоникелевая
сталь
Газовые и
жидкотопливные
котлы
450ºС
AISI 316 03×17Н13М2 Аустенитная
хромоникельмолибденовая сталь
Газовые и
твёрдотопливные
приборы
800ºС
AISI 321 08×18Н10Т Немагнитная аустенитная
хромоникелевая сталь с добавлением титана
Мощные газовые и твёрдотопливные
приборы
850ºС
AISI 310S 10×23Н18 Аустенитная сталь с увеличенным содержанием никеля(17 — 20%) и хрома (до 25%) Твердотопливные
пиролизные
котлы
1000ºС

Помимо двухконтурных конструкций из нержавейки, выпускаются сэндвич трубы для дымоходов, у которых внешний и внутренний контур выполнен из оцинкованной стали. Стоимость таких изделий значительно ниже, но они подвержены деформации при температуре выше 450ºС. Более прочный вариант, когда для изготовления внутреннего контура применена нержавеющая сталь, а внешнего — оцинковка. В этом случае, внешняя труба изготавливается из металла толщиной 1 мм, для внутреннего контура используют изделия из нержавейки с толщиной стенки 0,5 мм.

Толщина стенок (для твердотопливного, газового)

Толщину стенок внутреннего контура сэндвич труб для газовых агрегатов следует выбирать в зависимости от их диаметра:

  • От 130 до 450 мм — 0,5 мм.
  • 500 мм — 0,6 мм.
  • Свыше 500 мм — 0,8 мм.

Для твердотопливных приборов определяющим фактором выбора толщины стенок внутренней трубы является температура продуктов сгорания:

  • До 450ºС — 0,6 мм.
  • Свыше 450ºС — 0,8 мм.

В конструкцию дымохода котла, работающего на твердом топливе, обязательно должен входить не утеплённый участок, подсоединённый непосредственно к выходному патрубку данного устройства. Для этих целей обычно используют монотрубу из жаропрочной нержавейки с толщиной стенки от 0,8 мм до 1,0 мм.

Кожух с наружной стороны изделий в зависимости от его диаметра должен иметь следующую толщину стенки:

  • До 450 мм — 0,5 мм.
  • Свыше 500 мм — 0,6 мм.

Выбор диаметра + таблица размеры минимальных сечений

Внутренний диаметр сэндвич трубы следует подбирать в зависимости от параметров отопительного агрегата. Площадь поперечного сечения дымохода рассчитывается исходя из тепловой мощности котла, но её размер по всей высоте конструкции не может быть меньше, чем сечение выходного патрубка прибора.

В таблице 2 представлен варианты размеров минимальных сечений дымоотводного канала в зависимости от мощности отопительного устройства.

Таблица 2

Параметры мощности теплогенератора, кВт Размеры диаметра внутреннего и внешнего сечения  трубы, мм
менее 3,5 120/180
3,5 — 5,2 140/200
5,2 — 7,0 150/220
Свыше 7,0 200/260

Толщина утеплительного слоя

Выбор толщины теплоизолятора так же зависит от температуры отводимых газов. Для газовых котлов низкой и средней мощности с температурой отводимых газов 250ºС достаточно утеплительного слоя толщиной 30 мм, для более мощных газовых и жидкотопливных приборов с температурой не выше 450ºС — 50 мм. Газоходы твёрдотопливных, особенно угольных агрегатов, у которых дым может нагреваться до 1000ºС, нуждаются в теплоизоляторе толщиной в 100 мм.

Типы соединения

Соединять модули дымохода своими руками можно следующими способами:

  • Раструбами. Такой тип соединения используется для модулей, имеющих с одной стороны чуть более широкую фаску. Он обеспечивает высокую степень герметичности канала.
  • Гофрированными краями. Сборка дымохода из модулей с гофрированными краями не требует высокой точности монтажа, герметичность стыков здесь обеспечивается за счёт большого количества дорогостоящего высокотемпературного герметика.

  • Фланцевым. Данный способ позволяет собрать конструкцию, не имеющей препятствий для выхода дыма, но с плохо закрытыми стыками, куда может просачиваться влага и повреждать теплоизоляционный слой.
  • Байонетным. Детали соединяются между собой перемещением по оси и поворотом, а иногда и боковым смещением, одного элемента относительно другого.

Cхема с внутренним устройством

Элементы системы дымоотвода на схеме:

  • Отопительный прибор с вертикальным патрубком для подключения дымоотвода в верхней части топки.
  • Узел подключения дымохода от котла, в состав которого входит тройник ревизии 90º, заглушка — лючёк ревизии, заглушка с конденсатоотводом и тройник подключения 90º.
  • Монотруба — участок дымоотводного канала без термоизоляции. Она размещается в непосредственной близости с котлом. Необходимость в таком участке объясняется максимальным температурным воздействием на эту зону конструкции, поэтому здесь существует необходимость эффективного отвода тепла. В свою очередь, горячий начальный участок дымоотвода станет дополнительным источником тепловой энергии в помещении. При ином подходе в сборке конструкции, высокий уровень температур может привести к спеканию утеплителя в сэндвиче, что увеличит пожароопасность в доме.
  • Допоборудование: бак, сетка-каменка или конвектор. Тепловую энергию начального участка без термоизоляции можно использовать для установки на нём бака горячей воды или сетки-каменки. Также с пользой использовать высокую температуру газообразных продуктов сгорания можно, если заменить монотрубу на конвектор, оснащённый каналами и дополнительными теплообменными рёбрами. Использование конвектора позволит обеспечить более быстрый прогрев помещения.
  • Заслонка (шибер) — поворотное или поступательно перемещающееся устройство, предназначенное для регулирования тяги. Происходит это за счёт изменения площади сечения канала для отвода дымовых газов.
  • Переходник с моно на сэндвич — специальная конструкция круглого сечения, применяется для стыковки не утеплённого участка и трубой типа сэндвич;
  • Герметизация всех соединений хомутами. Хомуты ставятся и затягиваются на каждом соединительном узле дымового канала.
  • Потолочно-проходной узел — элемент системы, обеспечивающий пожаробезопасность в местах прохода сквозь перекрытия.
  • Узел герметичного прохода через кровлю. Применяется готовый проходной узел — мастер-флеш. Он устанавливается в месте примыкания трубы к кровельному покрытию для защиты от протечек.
  • Оголовок — завершающий элемент дымового канала. Предохраняет систему от попадания атмосферных осадков и украшает конструкцию.

Схема с наружным устройством

Что будет если сделать некачественно?

Некачественная сборка и монтаж сэндвич дымохода может привести к возникновению плохой или обратной тяги, когда газообразные продукты сгорания не улетучиваются в атмосферу, а концентрируются в помещении. Самыми распространёнными причинами изменения направления тяги являются:

  • Не грамотно выполненный расчёт параметров трубы в зависимости от мощности котла.
  • Слишком сложная конфигурация дымоотводного канала с большим количеством узких участков и поворотов.
  • Низкое расположение оголовка по отношению к коньку или близстоящим высоким зданиям.

Монтаж по внутренней схеме

При проектировании канала для отвода дыма внутри помещения, желательно разместить отопительный прибор таким образом, чтобы дымоход располагался вблизи стены и не отнимал часть полезной площади. Сам монтаж — это просто кропотливая работа, сложным может показаться только устройство прохода через кровлю.

Принцип правильного монтажа сэндвич труб (по дыму, по конденсату)

Сборка дымохода из сэндвич труб может осуществляться двумя способами:

  • Соединением «по дыму». Конец нижнего модуля полностью входит в трубу верхнего модуля, что обеспечивает беспрепятственный проход газообразных продуктов горения.
  • Соединением «по конденсату». Это более сложная схема сборки. В этом случае часть внутренней трубы верхней секции вставляется в нижний составной сегмент, наружной — конец нижнего вставляется в верхний модуль. Такой способ монтажа газохода обеспечивает беспрепятственный сток конденсата и природных осадков вниз по его поверхностям. При таком варианте соединения влага не будет проникать в утеплитель, а труба корродировать, однако при неплотных стыках возможно проникновение дыма в помещение.

Правильнее будет совместить обе схемы сборки таким образом, чтобы внутренний контур трубы монтировался по конденсату, а наружный — по дыму.

Подготовка

Подготовительный этап включает в себя проведение расчётов по предполагаемой конфигурации дымоотвода, разработку схемы — чертежа, разметку мест крепления. Это позволит подсчитать необходимое количество модулей, соединительных деталей, разработать план дальнейших работ.

Расходники и инструменты

Кроме стандартных элементов, входящих в комплект сэндвич дымохода для самостоятельного проведения монтажа понадобятся следующие расходные материалы и инструменты:

  • Хомуты.
  • Настенные кронштейны.
  • Крепежи.
  • Огнеупорный герметик.
  • Ножницы и лобзик по металлу.
  • Перфоратор.
  • Бокорезы.
  • Строительный фен.
  • Шпатель.
  • Мастерок.
  • Измерительные инструменты: рулетка, угольник.
  • Строительный уровень и отвес.
  • Маркер.

Чем крепить?

Детали конструкции необходимо закреплять специальными хомутами, для стягивания которых используются гайки. Готовый дымоход, если он располагается вдоль стены, нужно закрепить к ней кронштейнами с шагом 1,5 — 2,0 метра. На верхнем элементе следует установить растяжку.

Высота дымохода (общая+на крыше)

При расчёте высоты конструкции следует соблюдать следующие правила:

  • Высота канала от патрубка отопительного агрегата до завершающего элемента — оголовка должна быть не менее 5 м.
  • Часть трубы, находящаяся на крыше, должна возвышаться над коньком не менее, чем на 0,5 м и кровлей соседних строений не более, чем на 1,5 м. Если возникает необходимость удлинить этот участок дымоотводного канала, то следует для дополнительной фиксации установить растяжку.

Подключение тройника к отопительному прибору + герметизация + крепление к стене

Отопительное устройство с горизонтальным выходным патрубком с тыльной стороны с монотрубой соединяется с помощью тройника(моно), оснащённого снизу заглушкой с конденсатосборником. Перед его установкой внутреннюю поверхность центрального выхода следует покрыть слоем жаростойкого герметика.

Далее тройник следует плотно надеть на печной патрубок, задвинуть до упора и закрепить в зоне соединения с патрубком хомутом с кронштейном. При этом важно с помощью строительного уровня проверить вертикальность оси тройника, только после этой процедуры можно крепить его к стене кронштейном с помощью анкеров или дюбель — пробок.

Установка монотрубы

Для монтажа прямого участка монотрубы необходимо вначале наметить на стене место крепления кронштейна, таким образом, чтобы разметка совпадала с местом стыка модуля и тройника и высверлить отверстия под крепежные элементы. Затем на верхний патрубок тройника нужно надеть хомут, но не затягивать до конца, а зафиксировать его с помощью кронштейна к стене.

Дальнейшие монтажные работы будут вестись способом «по конденсату» — вставкой нижнего конца монотрубы в тройник. Для герметизации места стыка используется жаростойкий герметик. Он наносится узким шпателем и распределяется в поясе соединения ровным слоем.

Затем труба продвигается в патрубке тройника до упора. Монтаж данного участка монотрубы заканчивается затягиванием хомута. Следующий блок с заслонкой устанавливается по той же схеме: на уже установленную трубу надевается хомут, промазывается герметиком её свободный конец, куда вставляется верхняя деталь, и хомут затягивается. За заслонкой желательно смонтировать ещё один участок монотрубы, длиной 50 см, чтобы обеспечить максимальную теплоотдачу от газохода.

Сэндвич + монтаж ППУ

Сэндвич модули монтируются в таком же порядке: нанесение герметика, стыковка деталей и затяжка хомутом. В перекрытии, в том месте, где его будет пересекать канал, нужно высверлить проём и продолжить сборку конструкции, проверяя вертикальность с помощью отвеса. Потолочно — проходной узел заводского изготовления состоит из коробчатого корпуса, изготовленного из оцинкованной стали, снизу закрытый пластиной из нержавейки.

В середине корпуса имеется сквозное отверстие, соответствующее внешнему диаметру сэндвич трубы. ППУ одевается сверху на уже установленный модуль и опускается в проём перекрытия. Дно ППУ должно расположиться заподлицо с поверхностью потолка, сверху короб нужно заполнить огнестойким утеплителем — базальтовой ватой, керамзитом или вермикулитом и сразу же закрыть крышкой.

Снова монотруба (если помещение 2 этажа жилое)

Если здание двухэтажное и комнаты второго уровня являются жилыми, то чтобы не терять полезную тепловую энергию, часть конструкции, проходящую через них, следует собрать из секций монотрубы. Для этого вначале монтируется переходник с сэндвич модуля на одноконтурную трубу. Затем в обычном порядке проводится сборка дымохода из секций монотруб до чердачного перекрытия с креплением хомутами между собой и кронштейнами к стене.

Снова сэндвич + ППУ

Перед чердачным перекрытием устанавливается переходник, теперь уже с моно — секции на сэндвич трубу, и далее сборка канала до оголовка уже будет вестись из сэндвич изделий в уже рассмотренном порядке. В месте прохода через чердачное перекрытие также вырезается проём и монтируется ППУ с заполнением теплоизоляционным материалом.

Устройство отверстия в крыше

Отверстие в крыше нужно рассчитать так, чтобы оно не затрагивало элементы деревянной стропильной конструкции и находилось от них на расстоянии не менее 13 см. Форма отверстия может быть прямоугольной — для кровельного покрытия, уложенного на сплошную или часто расположенную обрешётку или овальной — на скатной кровле. Изготовить проём можно с помощью электрического лобзика, разметив предварительно его границы.

Установка мастер — флеша

После того как дымоход будет выведен сквозь кровельное покрытие наружу, место прохода необходимо герметизировать посредством установки специального проходного узла мастер—флеш. Он состоит из эластичного основания (фланца) с гибкими алюминиевыми полосами по периметру, обеспечивающими максимально возможное прилегание к кровельному материалу. С ним соединена верхняя часть — гофрированная манжета в форме усечённого конуса, изготовленная из силикона или резины ЭПДМ. Манжета в рабочем положении плотно примыкает к трубе, препятствую проникновению атмосферной влаги и пыли.

Перед установкой верх конусовидной манжеты необходимо надрезать так, чтобы сечение полученного отверстия было бы меньше внешнего диаметра сэндвич секции примерно на 20%. Далее уплотнитель надевается на трубу и продвигается вниз до кровельного покрытия, к которому фиксируется основанием на силиконовый клей.

На скатных крышах требуется дополнительное крепление саморезами и фиксация клёпками. Заканчивается монтаж мастерфлеш обработкой верхнего среза конуса и нижнего края основания герметиком, и фиксацией верхней кромки металлическим хомутом.

Установка оголовка

Оголовок является финишным элементом конструкции, он плотно надевается на выведенную до нужного уровня трубу и крепиться к ней тремя — четырьмя саморезами по металлу.

Видео:

1. Проход через кровлю из мягкой черепицы

2. Монтаж через обычную черепицу

Монтаж по внешней схеме

В случае, когда сэндвич дымоход устанавливается снаружи строения, он имеет один горизонтальный участок из одинарной трубы, длина которого должна быть не более 1 м. Он присоединяется к печи с уклоном в сторону вертикального канала и соединяется с сэндвичем, который и проходит сквозь стену.

Если стена возведена из негорючего стройматериала, то в месте прохода устанавливают металлическую или асбестовую гильзу. Зазор между ней и поверхностью дымового канала заполняют базальтовой ватой или асбестовым шнуром. Тройник для присоединения вертикальной части конструкции следует разместить снаружи дома и подключить к его нижнему патрубку конденсатоотводчик.

Вертикальный канал собирается снизу вверх и крепиться к стене кронштейнами через 1,8 — 2 м, каждая деталь фиксируется хомутом, а стык заполняется герметиком. В верхней части газохода нужно смонтировать дефлектор или зонт.

Частые ошибки

Ошибки при выборе материала и сборке дымохода могут привести к ряду проблем во время его эксплуатации.

Проблемы с тягой

Нарушение тяги может возникнуть из-за:

  • Недостаточной высоты канала или его неправильного расположения.
  • Слишком узкого или широкого прохода для вывода газа.
  • Отклонения трубы от вертикали.
  • Расположения оголовка ниже выходного участка вентиляционной вытяжки.

Возгорание строения

Пожар может возникнуть при не достаточной теплоизоляции в местах прохода газохода через конструктивные элементы дома.

Протечки кровельного покрытия

Недостаточно герметизация стыков поверхностей дымоотводного канала с кровельным покрытием неизбежно приведёт к попаданию атмосферной влаги в чердачное помещение и намоканию перекрытия.

Советы специалистов

Сооружение правильной дымоходной системы — основа эффективного и безопасного функционирования отопительного оборудования. Если вы планируете собрать её своими руками, то не лишними будут

vseotrube.ru

Правила установки дымохода

правила установки дымохода

Вопрос конструктивной реализации отвода отработанных газов при отоплении рано или поздно встает перед владельцами частных домов. Правила установки дымохода и технологические особенности устройства — все это актуально как на этапе проектирования отопительной печи, так и при реконструкции отводящей трубы.

Функции дымохода

Для горения любого топлива необходим кислород, который поступает в топку из воздуха. При этом сбалансированное воздушное обогащение — залог эффективного горения. Переизбыток или недостаток воздуха приводят к потере мощности и перерасходу топлива. И, если основные функции дымохода — это безопасное удаление продуктов горения топлива и изоляция строительных конструкции от воздействия раскаленных газов, то возникает логичный вопрос, как непосредственно связана эффективность работы печи (камина или газового котла) с конструкцией дымовой трубы? Взаимосвязь следующая:

  1. Проходя через дымоход отработанные газы выводятся наружу.
  2. В системе создается разряжение и в топку засасывается воздух.
  3. Воздух смешиваясь с топливом сгорает и выводиться через трубу.
  4. Данный закольцованный процесс повторяется до тех пор, пока в топке есть топливо.

Не правильно смонтированный или не подходящий по типу дымоход нарушит правильную циркуляцию воздуха и отработанных газов, снизит эффективность отопления. А самое опасное при таком подходе то, что при определенных условиях (порывах ветра, повышенной влажности воздуха) может случиться «опрокидывание тяги». В этом случае отработанные газы не будут выводиться, а пойдут внутрь здания, что чреватое опасностью отравиться продуктами сгорания (угарным газом).

Правила установки дымохода

Для обеспечения стабильной тяги в отводящей отработанные газы трубе нужно придерживаться следующих правил:

Ознакомившись с основными функциями и правилами установки дымохода, можно понять, что при выполнении подобных работ нужно четко соблюдать все предписания. В противном случае вы подвергнете себя и свою семью опасности. Ведь плохой дымоход — потенциальная причина пожара и отравления угарным газом.

подписка на дзен

poweredhouse.ru

Монтаж нержавеющих дымоходов: пошаговая инструкция

Сегодня установка дымохода из нержавеющей стали становится более привычным явлением, чем кирпичная кладка для отвода продуктов горения из жилого дома. Популярность сборных конструкций модульного типа из нержавейки, включая дымоходы, объясняется простотой сборки, надежностью и долгим сроком службы. Для их производства используется только качественный хромированный материал, листы стали и оцинковка, а также сплавы с различным процентным соотношением металлов, известных повышенной устойчивостью к внешним воздействиям среды.

Оглавление:

  1. Основные параметры нержавеющих дымоходов
  2. Какой металл используется для дымоходов
  3. Основные элементы и их характеристики
  4. Установка дымохода из нержавейки
  5. Утепление дымохода

Основные параметры нержавеющих дымоходов

На современном строительном рынке дымоходы из нержавеющей стали и различных других сплавов представлены в большом ассортименте, и все они отвечают основным эксплуатационным требованиям. Есть дымоходы для различного типа котлов:

  • дизельных;
  • газовых;
  • твердотопливных;
  • комбинированного типа;
  • универсальных.

Металлические дымоотводы варьируются по форме:

  • прямые;
  • телескопические;
  • нержавеющие сэндвич дымоходы;
  • гофрированные гибкие нержавеющие дымоходы.

Качество монтажа не только влияет на быстрое образование стабильной тяги, но и на КПД котла и безопасность жильцов дома. Не забывайте, что в процессе горения, в зависимости от типа топлива, выделяется не только тепло, но и:

  • дым;
  • сажа;
  • летучие кислотные соединения;
  • газообразные продукты горения;
  • угарный газ;
  • летучие смолы;
  • аммиак и другие соединения.

Чтобы обезопасить себя и своих близких от любых неприятностей, важно позаботиться о том, чтобы все эти вредные летучие соединения выводились через дымоход, особенно угарный газ или СО. При монтаже нержавеющих дымоходов не менее важно соблюдать и все меры по технике безопасности и законодательные нормы. Они изложены в специализированной литературе и законодательных актах.

Суть этих норм сводится к тому, что важно соответствие сечения дымохода мощности котла, высота дымохода – более 5 м, и он выводится выше уровня крыши, чтобы избежать завихрений и обратной тяге. А канал дымоотвода должен иметь минимум поворотов и ломаных отрезков. Размеры дымоходов из нержавеющей стали изначально учитываются производителями, поэтому промышленный выпуск идет с учетом этих норм.

Основные требования к дымоходу:

  • гладкая поверхность и округлая форма содействуют стабильной  тяге;
  • образование конденсата минимальное;
  • высокие показатели термостойкости и герметичности;
  • простота монтажа и обслуживания;
  • пожаростойкость и безопасность.

Однако все эти преимущества могут быть гарантированы только при соблюдении всех рекомендаций по сборке конструкции, которыми делятся специалисты – дымоходы из нержавеющей стали монтаж: видео.

Внимание: При покупке нержавеющих дымоходов модульного типа обязательно досконально изучите тот раздел в инструкции, где речь идет о его соответствии той мощности, на которую рассчитан котел или печь!

Кроме грамотного монтажа, не менее важна и доступность к дымоходу – для его очистки и обслуживания, а также отвода конденсата, для которого нужна отдельная труба.

Гибкие нержавеющие дымоходы существенно облегчают монтаж автономной отопительной системы, особенно если невозможно соблюдать прямую траекторию системы дымоотведения. Гофра эффективна и при высокой температуре, до 900°С, работая на мазуте, а также не боится перепадов температур и быстро прогревается обеспечивая стабильную тягу при запуске котла. Основные детали сборной конструкции у них сходны, но отличается сама труба дымохода.

В кирпичной кладке иногда используются достаточно широкие каналы эллипсовидного сечения, то есть с овальным сечением. Их форма также не способствует накоплению сажи и задымлению от обратной тяги.

Выпускаются также:

  • одноконтурные или одностенные дымоходы, так называемые моно-системы (вариант дымоотвода без утепления), которые выдерживают температуру в пределах 450°C, применимые внутри строения, включая гофр;
  • двухконтурные термосистемы (с двойным или тройным слоем  дымоотвода) на утеплителе из базальтовой ваты между металлом.

Есть также возможность дополнительного утепления нержавеющего дымоход, о чем пойдет речь в последнем разделе статьи. Но оно потребуется только для внешних конструкций.

На качество работы системы дымоотвода также влияют:

1. Толщина стенок, которые рассчитаны и закреплены в нормативах:

  • у газовых котлов толщина канала дымоотвода колеблется от 0,5мм,
  • на дизельном топливе – от 0,8 мм;
  • у твердотопливных котлов – от 1 мм.

2. Конфигурация. Идеальный дымоход – прямой, и чем меньше загибов, поворотов и выступов, тем эффективнее тяга и меньше скоплений сажи. Гладкая цилиндрическая труба дымохода достаточного сечения способствует эффективной работе.

3. Пропорции диаметра (сечение), длины трубы или высоты дымохода обеспечивают достаточную силу тяги. Дымоходы из нержавеющей стали с диаметром меньшим, чем необходимо для нормальной работы, снижают КПД котла, камина или печи. Специалисты также утверждают, что он должен возвышаться над верхней точкой крыши не менее чем на 20см, а сам дымоход – не короче 5 м.

Специальные детали решают проблемы с его обслуживанием:

  • ревизией с очисткой от сажи;
  • отводом конденсата;
  • забором воздуха для процесса горения;
  • дымником для защиты от осадков.



Какой металл используется для дымоходов

«Нержавейкой» называют группу сплавов на основе стали с небольшим содержанием хрома или оцинкованное листовое железо – правильнее «оцинковка». Такие изделия отличаются отменными антикоррозийными характеристиками при взаимодействии с кислородом, водой и агрессивной средой кислотных соединений, выделяемых во время горения. Это обеспечивает напыление в несколько микрон из оксидов хрома, поэтому процесс называется  «хромирование».

Для дымоходов используется сталь разных марок:

  • 430 – кожухи и другие детали для среды низкой агрессивности;
  • 409 – содержит титан, идут на трубы каминов, твердотопливных котлов и печей;
  • 316 – с добавлением никеля и молибдена для термостойкости и противодействия кислотным соединениям в дизельных топках;
  • 304 – с теми же добавками, но в меньших количествах для менее агрессивных сред;
  • 321 – универсальная марка для труб дымоходов повышенной термостойкости, до 850°C;
  • 310 – наиболее термостойкие, долговечные и прочные  дымоотводы для наиболее мощного отопительного оборудования.

Внимание: Для многослойных сэндвич-труб используется сталь разной марки. На внутреннем столе более стойкая и жаропрочная, на внешнем – дешевле и проще, поэтому внешне выглядит не так  внушительно, как однослойный дымоход.

Основные элементы и их характеристики

Дымоход состоит из нескольких элементов, которые имею разное предназначение и порядок сборки:

  • тройник;
  • колена трубы;
  • ревизия;
  • сборник конденсата.

1. Основной элемент – длинная прямая труба дымоотвода разной протяженности, и ее фрагменты соединяются по типу раструба без особого крепления.

2. Наклонное колено (под углом 45°) соединяет 2 трубы, меняя наклона дымоотвода, и оно используется на стыке горизонтальных и вертикальных фрагментов.

3. Универсальное колено (под углом 90°) также используется в виде поворотного элемента для изменения конфигурации дымохода. Несколько таких элементов используют на всем дымоходе – от верха и до места стыковки патрубка котла.

4. Тройники дымовые газы выводят в дымоход и отсекают  конденсат. Они тоже стыкуются раструбным способом или один-в-один.

5. Отвод конденсата ставится под тройник, чтобы отводить излишки жидкости.

6. Ревизия – открытый элемент, который предназначена для  очистки от сажи дымоотвода. Монтируется под тройник у основания вертикального ствола – рисунок:

Установка дымохода из нержавейки

Модульные дымоходы сегодня получили наибольшее  распространение, благодаря простоте сборки. Этот принцип дает возможность не тратить время на трудоемкое крепление и герметизацию дымоотвода. При том, насколько обширен выбор деталей для сборки нержавеющих дымоходов, есть возможность максимально варьировать его конфигурацию без ущерба тяге и работе котлов. Иногда не обойтись без гофра или нескольких колен, чтобы грамотно соорудить дымоход с минимальной реконструкцией стен.

1. Подготовка к монтажу подразумевает расчеты по предполагаемой конфигурации дымохода, предварительный набросок и разметка стен, вдоль которых намечается его крепление. Это позволит наиболее точно вычислить общую протяженность конструкции и подобрать необходимые поворотные  детали для сочленения трубы.

Внимание: Не забудьте прибавить наружный участок, который должен быть не менее 25-50 см выше уровня конька крыши – для обеспечения тяги в любую погоду.

2. Перед сборкой дымохода внутри трубы швы предполагается обработать специальным герметиком, который гарантирует максимальную эффективность сочленений. Наружная и внешняя стенки этого не требуют.

3. Грамотный монтаж дымохода делают от котла или печи, то есть снизу вверх, последовательно стыкуя все колена и звенья трубы. Стыковка по типу раструба – когда верхняя труба вставлена в нижнюю на специальную защёлку. Если ее нет, но глубина усадки составляет почти половину внешнего диаметра.

4. Звенья на стыке должны быть надежно зафиксированы хомутами, которые прилагаются в комплекте. Готовая труба должна крепиться к стене или несущим конструкциям с интервалом в полтора-два метра, и отдельные кронштейны используют под монтаж отводов и тройников.

Внимание: Следите за тем, чтобы горизонтальные участки и колена не ложились на коммуникации. Фрагменты не должны соприкасаться с газовым трубами и электропроводкой!

Как видите, дымоходы из нержавеющие стали своими руками сделать достаточно просто. Для этого понадобятся 2 пары рабочих рук и 1-2для времени. Если еще остались вопросы – посмотрите видео на тему монтажа дымохода:

Совет: Проследите за тем, чтобы конденсат не шел мимо труб, выпадая на изоляцию и утеплитель. Также тщательно обработайте стыки герметиком. Дымоход важно правильно вывести через крышу, о чем описано подробнее в предыдущей статье.

Утепление дымохода

Это один из важных этапов при завершении сооружения дымохода. Без утепления, которое предусматривается только на дымоходы сэндвич из нержавеющей стали, монтаж будет иметь недостатки. При слабо утепленном дымоходе обеспечить стабильную тягу при запуске котла или розжиге камина проблематично. А его быстрое остывание снижает общий показатель КПД всей автономной отопительной системы. Кроме этого конденсат, образующийся на металлических стенках при разнице температуры наружной и внутренней, постепенно разрушает внутренние стенки дымохода и снижает эффективность его работы.

Конструкция наподобие сендвича сегодня очень популярна при монтаже и утеплении дымохода для современных котлов:

  • универсальных;
  • твердотопливных;
  • газовых;
  • комбинированных.

Они функционируют в режиме интервалов, то есть «стоп-старт». Твердотопливные котлы требуют дозагрузки топлива и чистки зольника, поэтому не некоторое время выключаются. А постоянно работающие котлы при достижении требуемой температуры при срабатывании датчика или реле выключаются самостоятельно, чтобы избежать перегрева. Когда температурный режим в помещении опускается до заданной отметки, автоматическое включение отопления тоже работает автоматически.

Во время «спящего режима» в дымоходе тоже падает температура, образуется разница снаружи и в нутрии дымоотвода, и выпадает конденсат. При долгом прогревании котла он тормозит работу отопительной системы, что ведет к перерасходу топлива.

В качестве утеплителя используется минеральный наполнитель –  базальтовая вата, которая известна отличными огнеупорными параметрами. Ею трубу оборачивают слоями и проволокой и/или хомутами закрепляют такое «одеяло». Эти материалы не боятся высоких температур, поэтому дымоход может работать на любом виде топлива, прогреваясь до 1000°C. Однако базальтовую вату требуется изолировать от избытка влаги, поскольку сырость снижает эффективность утепления.

Для гидроизоляции используется оцинковка или нержавейка, которая саморезами крепится поверх готового «одеяла». Чтобы управиться с такими работами, потребуются ножницы по металл и навыки работы. Но такие колпаки требуемого диаметра проще в специализированном цехе заказать готовые. И дома не будут проблем с тем, чтобы завершить финальный этап утепления.

Внимание: В завершение монтажа обязательно закрепляется верх трубы, чтобы его не снесло при сильном порыве ветра или смерче.   Наверху обязательно монтируется дымник, защищающий всю систему от проникновения осадков.

strport.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
